KÄYTTÖOHJE

Blu-ray Disc™ / DVDsoitin

Lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä ja säilytä niitä tulevaa tarvetta varten.

BD670/BD670N

P/NO : SAC35095316

Turvallisuusohjeet

Aloitus 3

VAARA

SÄHKÖISKUN VAARA

ÄLÄ AVAA

VAARA: ÄLÄ AVAA KOTELOA (TAI TAKALEVYÄ).

JOTTA VÄLTTYISIT SÄHKÖISKUILTA. SISÄLLÄ EI

OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA.

JÄTÄ HUOLTOTOIMET VALTUUTETUN HUOLLON

jännitteestä, jonka voimakkuus voi riittää aiheuttamaan ihmisille sähköiskun vaaran.

VAROITUS: TULIPALON TAI SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI ÄLÄ JÄTÄ TÄTÄ LAITETTA ALTTIIKSI SATEELLE TAI KOSTEUDELLE.

VAROITUS: Älä asenna laitetta ahtaaseen tilaan, kuten kirjahyllyyn tai vastaavaan tilaan.

VAARA: Älä tuki mitään tuuletusaukkoja. Asenna tuote valmistajan ohjeiden mukaisesti. Kotelon aukot ovat tuuletusta varten ja ne varmistavat tuotteen luotettavan toiminnan sekä suojaavat sitä ylikuumenemiselta. Aukkoja ei saa koskaan tukkia sijoittamalla tuote vuoteelle, sohvalle, matolle tai muulle vastaavalla pinnalle. Tätä tuotetta ei saa uppoasentaa esimerkiksi kirjahyllyyn tai laitetelineeseen, ellei järjestetä riittävää tuuletusta tai asennusta tehdä valmistajan ohjeiden mukaisesti.

TEHTÄVÄKSI.

Tämä nuolikärkinen salama tasasivuisen kolmion sisällä on tarkoitettu varoittamaan käyttäjää tuotteen kotelon sisällä olevasta eristämättömästä vaarallisesta

Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu huomauttamaan käyttäjää tuotedokumentaation sisältämistä tärkeistä käyttö- ja huolto-ohjeista.

VAARA: Tässä tuotteessa käytetään lasertekniikkaa. Tuotteen oikean käytön varmistamiseksi lue käyttöohjekirja huolellisesti ja säilytä se myöhempää tarvetta varten. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun huoltopisteeseen. Muiden kuin tässä ohjeessa määriteltyjen toimien, säätöjen tai menetelmien käyttö voi johtaa vaaralliselle säteilylle altistumiseen. Välttyäksesi lasersäteen kohdistumiselta suoraan itseesi älä yritä avata koteloa. Avattuna näkyvissä on lasersäteilyä. ÄLÄ KATSO SÄDETTÄ KOHTI.

VAROITUS koskien virtajohtoa

Useimmat laitteet suositellaan liitettäväksi omaan virtapiiriin;

Se tarkoittaa yhtä pistorasiaa, joka syöttää virtaa ainoastaan kyseiseen laitteeseen, ja jossa ei ole muita pistorasioita tai haaraliittymiä. Lue käyttöoppaan teknisten tietojen sivu ja varmistu asiasta. Älä ylikuormita pistorasioita. Pistorasioiden ylikuormitus, löysät tai vaurioituneet pistorasiat, jatkojohdot, kuluneet ja rispaantuneet virtajohdot tai murtunut sähköjohdon eriste ovat vaaraksi. Mikä tahansa näistä saattaa aiheuttaa sähköiskun tai tulipalon. Tarkista säännöllisesti laitteen virtajohto, ja jos se näyttää vaurioituneelta tai heikentyneeltä, vedä pistoke irti pistorasiasta, älä jatka laitteen käyttöä, vaan vaihdata johto uuteen tarkalleen samanlaiseen osaan valtuutetussa huoltopisteessä. Suojaa virtajohto fyysiseltä tai mekaaniselta väärinkäytöltä niin, ettei se kierry tai mene tiukalle mutkalle ja ettei se jää nipistyksiin, puristuksiin oven väliin tai ettei sen päälle a stuta. Kohdista huomio erityisesti pistokkeisiin, pistorasioihin ja kohtaan, jossa virtajohto tulee ulos laitteesta. Päävirta katkaistaan laitteesta vetämällä virtajohdon pistoke irti pistorasiasta. Varmista tuotetta asennettaessa, että virtajohdon pistokkeeseen pääsee helposti käsiksi.

Aloitus

Aloitus4

Tämä laite on varustettu irrotettavalla paristolla tai akulla.

Pariston tai akun irrottaminen laitteesta turvallisella tavalla: Poista vanha paristo tai

akkupakkaus ja asenna se takaisin noudattamalla

Aloitus

näitä vaiheita päinvastaisessa järjestyksessä. Ympäristön saastumisen estämiseksi ja mahdollisten terveydelle haitallisten vaikutusten välttämiseksi, on vanhat paristot tai akut hävitettävä toimittamalla ne keräyspisteisiin tai kierrätyssäiliöihin. Älä hävitä paristoja tai akkuja kotitalousjätteen tai muun sekajätteen kanssa. Suosittelemme, että käytät paikallista ja ilmaista paristojen ja akkujen palautusjärjestelmää. Älä altista akkua liialliselle kuumuudelle kuten suoralle auringonvalolle, tulelle tai vastaavalle.

VAARA: Laitetta ei saa asettaa alttiiksi vuotavalle tai roiskevedelle eikä nesteitä sisältäviä esineitä, kuten maljakoita, saa asettaa laitteen päälle.

Käytöstä poistettujen laitteiden hävittäminen

1. Tämä merkki tuotteessa tarkoittaa, että tuote kuuluu sähkö- ja elektroniikkalaiteromusta annetun EUdirektiivin 2002/96/EC soveltamisalaan.

2. Kaikki sähkö- ja elektroniikkatuotteet on hävitettävä erillään yhdyskuntajätteestä valtion tai paikallisten viranomaisten valtuuttamien keräysasemien kautta.

3. Vanhan laitteen asianmukainen hävittäminen ehkäisee mahdollisia ympäristöön ja terveyteen kohdistuvia haittavaikutuksia.

4. Lisätietoa vanhan laitteen hävittämisestä saat ottamalla yhteyden paikallisiin viranomaisiin, kierrätyskeskukseen tai myymälään, josta ostit laitteen.

Huomautus koskien langattomia tuotteita Euroopan Unionissa

LG Electronics vakuuttaa

vastuullisesti, että tämä tuote / nämä tuotteet noudattavat tärkeitä ja olennaisia määräyksiä sekä muita vastaavia direktiivien 1999/5/EC, 2004/108/EC, 2006/95/EC ja 2009/125/EC vaatimuksia.

Ota yhteyttä seuraavaan osoitteeseen mikäli haluat kopion yhdenmukaisuustodistuksesta DoC (Declaration of Conformity).

Euroopan edustaja: LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere, Alankomaat (Puh: +31-(0)36-547-8888)

Vain sisätilakäyttöön.

RF Säteilyaltistustila

Tämä laite tulisi asentaa ja sitä tulisi käyttää 20 cm minimietäisyydellä kehosi ja radiaattorin välillä.

Aloitus 5

Huomautuksia tekijänoikeuksista

yKoska AACS (Advanced Access Content System)

on hyväksytty sisällönsuojausjärjestelmänä Bluray levyformaatille, käytöltään samanlainen kuin CSS (Content Scramble System) DVD-formaatille, tiettyjä rajoituksia esiintyy AACS-suojatun sisällön toistossa, analogisignaalin lähdössä, jne. koskevat tietyt rajoitukset. Laitteen toiminta ja rajoitukset saattavat vaihdella riippuen laitteen ostopäivästä, sillä AACS on saattanut ottaa käyttöön tai muuttaa rajoituksia tämän tuotteen valmistamisen jälkeen.

yLisäksi, BD-ROM ja BD+ merkkejä käytetään

sisällönsuojausmenetelminä Blue-ray levyformaatille, mikä tarkoittaa tiettyjä rajoituksia, mukaanlukien toistorajoituksia BD-ROM merkitylle ja/tai BD+ suojatulle sisällölle. Lisätietoja AACS-, BD-ROM- ja BD+-lyhenteistä ja tästä laitteesta on saatavissa valtuutetusta huoltopisteestä.

yMonet BD-ROM/DVD-levyt on kopiosuojattu.

Täten sinun tulee kytkeä soitin suoraan TVlaitteeseen, ei videonauhuriin. Kopiosuojatun levyn toistaminen videonauhurin kautta aiheuttaa häiriöitä kuvatoistoon.

yTässä tuotteessa käytetään

kopiosuojaustekniikkaa, joka on suojattu USpatenteilla ja muilla teollisoikeuksien suojilla. Tämän tekijänoikeussuojausmenetelmän käyttö on hyväksyttävä Rovi Corporationin toimesta ja se on tarkoitettu kotitalouskäyttöön, sekä muihin rajoitettuihin katselukäyttöihin ellei muissa tapauksissa Rovi Corporation ole sitä hyväksynyt. Käänteistekniikka tai purkaminen on kielletty.

yAmerikan yhdysvaltojen muiden maiden

tekijänoikeuslainsäädäntöjen mukaan tvohjelmien, videonauhojen, BD-ROM-, DVDja CD-levyjen ja muun materiaalin luvaton tallentaminen, käyttö, esittäminen, levittäminen tai muuttaminen voi johtaa siviili- tai rikosoikeudellisiin seuraamuksiin.

TV- värijärjestelmää koskeva tärkeä huomautus

Tämän soittimen värijärjestelmä voi erota johtuen toistettavista levyistä.

Esimerkiksi, kun soitin toistaa NTSCvärijärjestelmällä tallennettuja levyjä, kuva lähetetään NTSC- signaalina.

Vain moniväri TV voi vastaanottaa kaikkia soittimesta lähetettyjä signaaleja.

yMikäli sinulla on PAL- värijärjestelmällä varustettu

TV, näet vääristettyä kuvaa käytettäessä NTSC järjestelmällä tallennettuja levyjä tai videoita.

yMoniväri TV muuntaa värijärjestelmän

automaattisesti tulosignaalien mukaisesti. Mikäli värijärjestelmä ei muutu automaattisesti, sammuta laite ja käynnistä uudelleen tarkastaaksesi, onko näytöllä normaalia kuvaa.

yJos levy on tallennettu NTSC värijärjestelmällä,

ja se näkyisi hyvin TV:ssä, soitin ei kuitenkaan kykene tallentamaan näitä oikein.

Aloitus

Sisällysluettelo6

Sisällysluettelo

1 Aloitus

3 Turvallisuusohjeet 8 Johdanto 8 – Tässä käyttöohjeessa käytetään

seuraavia toistettavia levyjä ja symboleita

9 – Kun “7” Symbol Display 10 – Tiedostovaatimukset 11 – AVCHD (Advanced Video Codec High

Deﬁnition) 11 – Tietoa DLNA:sta 12 – Teräväpiirtotoiston

laitteistovaatimukset 12 – LG Remote (LG Etäkäyttö) 12 – WOL (LAN herätys) 12 – Aluekoodi 12 – Huomautuksia yhteensopivuudesta 13 Kaukosäädin 14 Etupaneeli 14 Takapaneeli

2 Liitäntä

15 Liittäminen TV:hen 15 – HDMI- liitäntä 16 – Mikä on SIMPLINK? 16 – Komponenttivideon kytkeminen 17 – Video/audio (vasen/oikea) -liitäntä 17 – Näyttötarkkuusasetukset 18 Liittäminen vahvistimeen 18 – Liittäminen vahvistimeen HDMI-

liitännän kautta 19 – Liittäminen vahvistimeen digitaalisen

audioliitännän kautta 19 – Liittäminen vahvistimeen

2-kanavaisen audiolähdön kautta 20 Kotiverkon liitäntä 20 – Langallinen verkkoliitäntä 21 – Langallisen verkon käyttöönotto 22 – Langattoman verkon liitäntä 22 – Langaton verkkoasetus

25 USB- laitteen liitäntä 25 – USB- laitteen toistettava sisältö

3 Järjestelmäasetukset

26 Asetukset 26 – Setup-asetusten teko 26 – [NÄYTÄ]-valikko 28 – [KIELI]-valikko 28 – [ÄÄNI]-valikko 30 – [LUKITUS]-valikko 31 – [VERKKO]-valikko 32 – [MUUT]-valikko

4 Käyttö

34 Yleinen toisto 34 – Aloitusvalikon [HOME] käyttö 34 – Levyjen toisto 34 – Tiedoston toisto levyltä/USB-laitteelta 35 – Blu-ray 3D-levyjen toisto 35 – BD-Live™ toiminnon käyttö 36 – Tiedoston toisto verkkopalvelimella 37 – Wi-Fi Direct™ -yhteys 39 – Video- ja audiosisällön perustoiminnot 39 – Valokuvasisällön perustoiminnot 39 – Levyvalikon käyttö 40 – Palaa toistoon 40 Edistynyt toisto 40 – Uudelleen toisto 41 – Tietyn osion uudelleentoisto 41 – Toistettavan kuvan suurentaminen 41 – Merkinnän haku 42 – Hakuvalikon käyttö 42 – Sisältölistan näkymän muuttaminen 43 – Sisältötietojen näyttäminen 43 – Tekstitystiedoston valinta 43 – Viimeisimmän kohtauksen muisti 43 – Valokuvasi lisääminen taustakuvaksi 44 – Toiminnot valokuvien katselun aikana 44 – Musiikin kuuntelu kuvaesityksen

aikana 45 Kuvaruutunäyttö 45 – Sisältötietojen näyttö

kuvaruutunäytöllä 46 – Toiston aloitus tietystä ajankohdasta 46 – Eri audion kuuntelu

46 – Tekstityksen kielen valinta 46 – Katselu toisesta kuvakulmasta 47 – TV:n kuvasuhteen muuttaminen 47 – Tekstityksen koodisivun muuttaminen 47 – Kuvatilan muuttaminen 48 Audio CD- levyn tallennus 49 Gracenote Media tietokannan

katselutiedot 50 Premium:in käyttö 50 LG Apps -palvelun käyttö 51 – Sisäänkirjautuminen 51 – My Apps sovellusten hallinta

Sisällysluettelo 7

5 Vianetsintä

52 Vianetsintä 52 – Yleistä 53 – Verkko 54 – Kuva 54 – Asiakastuki 54 – Huomautus koskien avointa

lähdekoodia

6 Liite

55 TV:n ohjaus toimitukseen kuuluvalla

kaukosäätimellä 55 – Kaukosäätimen asetus TV:n

ohjaamista varten 56 Verkko-ohjelman päivitys 56 – Huomautus koskien verkon päivitystä 56 – Ohjelmistopäivitys 58 Tietoa Nero MediaHome 4 Essentials

ohjelmistosta

58 – Nero MediaHome 4 Essentials

asennus 59 – Tiedostojen ja kansioiden jakelu 60 Aluekoodilista 61 Kielikoodilista 62 Tavaramerkit ja lisenssit 64 Audion Ulostulon tekniset tiedot 66 Videon ulostulon resoluutio 67 Tekniset tiedot 68 Huolto 68 – Laitteen käsittely 68 – Huomautuksia levyistä 69 Tärkeää tietoa koskien verkkopalveluja

Aloitus8

Johdanto

Tässä käyttöohjeessa käytetään seuraavia toistettavia levyjä ja

Aloitus

symboleita

Media/Termi Logo Symboli Kuvaus

yLevyt, kuten ostettavat tai vuokrattavat elokuvat y”Blu-ray 3D” -levyt ja ”VAIN Blu-ray 3D” –levyt. yBDAV-formaatissa tallennetut BD-R/RE-levyt.

yElokuvia, musiikkia tai valokuvia sisältävät

BD-R/RE-levyt.

yISO 9660+JOLIET, UDF tai UDF Bridge-formaatit

yLevyt, kuten ostettavat tai vuokrattavat elokuvat yVain elokuvatila ja viimeistelty elokuva yTukee myös kaksikerroslevyjä

Viimeistelty AVCHD-formaatti

yElokuvia, musiikkia tai valokuvia sisältävät

DVD±R/RW-levyt.

yISO 9660+JOLIET, UDF tai UDF Bridge-formaatit

Blu-ray

DVD-ROM

DVD-R

DVD-RW

DVD+R

DVD+RW

(8 cm, 12 cm)

y u i

DVD-RW (VR) (8 cm, 12 cm)

Audio CD

(8 cm, 12 cm)

CD-R/RW

(8 cm, 12 cm)

Huomio –

Varoitus –

y u i

Vain VR-tila ja viimeistelty

Audio CD

yElokuvia, musiikkia tai valokuvia sisältävät

CD-R/RW-levyt.

yISO 9660+JOLIET, UDF tai UDF Bridge-formaatit

Kuvaa tärkeitä tietoja ja käyttöominaisuuksia.

Kuvaa varoituksia, jotka estävät mahdolliset vahingot väärinkäytöstä johtuen.

Huomio

yTämä laite ei voi toistaa kaikkia CD-R/RW-

(tai DVD±R/RW)-levyjä, jos tallennuslaitteen tai CD-R/RW- tai (DVD±R/RW)-ominaisuudet estävät tämän.

yKaikkia tallennettuja (CD-R/RW- tai DVD±R/

RW, BD-R/RE)-levyjä ei voida toistaa, jos tallennusohjelma tai viimeistely estävät tämän.

yTietokoneella, DVD- tai CD-tallentimella

tallennettuja BD-R/RE-, DVD±R/RW- ja CD-R/RW-levyjä ei voi toistaa jos levy on vaurioitunut tai likainen, tai jos soittimen lukupäässä on likaa tai kondensoitunutta vettä.

yJos tallennat levyn tietokoneessa, sitä

ei aina voida toistaa, vaikka muoto olisi yhteensopiva, jos levyä laadittaessa käytetyn ohjelman asetukset estävät tämän. (Saat lisätietoa ohjelman julkaisijalta).

yTämän soittimen hyvä toiston laatu

saavutetaan, kun levyt ja tallenteet ovat standardien mukaisia.

yValmiiksi tallennetut DVD-levyt toistetaan

automaattisesti näiden standardien mukaisesti. Tallennettaville levyille on olemassa useita eri tiedostomuotoja. Esimerkiksi MP3- ja WMA-tiedostoille on määritetty muoto CD-R-levyjä varten).

yAsiakkaiden tulisi huomioida, että lupa

vaaditaan MP3/WMA-tiedostojen ja musiikin lataamiseen internetistä. Yrityksellämme ei ole oikeutta antaa tällaista lupaa. Lupa on aina pyydettävä tekijänoikeuksien omistajalta.

ySinun täytyy asettaa levyformaatin toiminto

kohtaan [Mastered], jotta levyt voidaan tehdä yhteensopiviksi LG:n soittimien kanssa formatoidessa uudelleenkirjoitettavia levyjä. Asetettaessa toiminnon kohtaan Live System, et voi käyttää sitä LG-soittimessa. (Mastered/Live File System: Levyn formatointijärjestelmä käyttöjärjestelmälle Windows Vista)

Aloitus 9

Kun “7” Symbol Display

“7” saattaa ilmestyä TV-ruudulle käytön aikana ja osoittaa sen, että käyttöohjeessa mainittu toiminto ei ole käytettävissä tietyssä tallenteessa.

Aloitus

Aloitus10

Tiedostovaatimukset

Elokuvatiedostot

Aloitus

Tiedosto

Sijainti

Levy,

USB

DLNA, PC

Laajennus

“.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.asf ”, “.wmv”, “.m4v” (DRM vapaa)

“.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.asf ”, “.wmv”,

Musiikkitiedostot

Tiedosto

Codec-formaatti

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (vain vakiotoisto), XVID, MPEG1 SS, H.264/MPEG-4 AVC, MPEG2 PS, MPEG2 TS, VC-1 SM (WMV3)

Audio-

formaatti

Dolby Digital, DTS, MP3, WMA, AAC, AC3

Tekstitys

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), SubViewer

1.0 (.sub), SubViewer 2.0 (.sub/. txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Tiedosto

Sijainti

Levy, USB,

DLNA, PC

Tiedosto

Laajennus

“mp3”, “.wma”, “.wav”, “.m4a” (DRM vapaa)

Valokuvatiedostot

Tiedosto

Sijainti

Levy,

USB,

DLNA, PC

Tiedosto

Laajennus

“.jpg”, “.jpeg”, “.png”,

Näytteenottotaajuus Bittinopeus Huomio

32 - 48 kHz alueella (WMA), 16 - 48 kHz alueella (MP3)

Suositus

Koko

Alle 4,000 x 3,000 x 24 bittiä/pikseliä Alle 3,000 x 3,000 x 32 bittiä/pikseliä

20 - 320 kbp:in alueella (WMA), 32 - 320 kbp:in alueella (MP3),

Huomio

Progressiivisia ja siirrettyjä pakattuja valokuvatiedostoja ei tueta.

Tämä soitin ei tue joitakin wavtiedostoja.

Huomio

yTiedoston nimi on rajoitettu 180 merkkiin. yEnintään tiedostoja/kansiossa: Alle 2000

(tiedostojen ja kansioiden kokonaismäärä)

yTiedostojen koosta ja määrästä riippuen,

mediasisällön lukeminen voi kestää useita minuutteja.

yTiedoston yhteensopivuus voi poiketa

palvelimesta riippuen.

yKoska yhteensopivuutta DLNA-

palvelimilla testataan nipussa DLNApalvelinympäristössä (Nero MediaHome 4 Essentials), tiedostovaatimukset ja toistotoiminnot voivat poiketa mediapalvelimista riippuen.

ySivulla 10 kuvatut tiedostovaatimukset

eivät aina ole yhteensopivia. Tiedostoominaisuuksissa ja mediapalvelimen tehossa voi olla rajoituksia.

yElokuvatekstitystiedoston toisto on

käytössä vain PC:n jakelukansiossa tai tämän soittimen mukana toimitetulla Nero MediaHome 4 Essentials ohjelmistolla luoduissa DLNA-mediapalvelimissa.

yPalvelimella olevia kannettavia

mediatiedostoja, kuten USB-asema, DVDasema jne. ei ehkä jaeta oikealla tavalla.

yTämä laite ei tue ID3 Tag sisältäviä MP3-

tiedostoja.

yNäytöllä näkyvä audiotiedoston

kokonaistoistoaika ei ehkä ole oikea VBRtiedostoille.

yCD-levyllä tai USB 1.0/1.1 laitteessa olevia

HD-elokuvatiedostoja ei ehkä toisteta oikein. Blu-ray-levy, DVD tai USB 2.0 suositellaan toistamaan HD-elokuvatiedostoja.

yTämä soitin tukee H.264/MPEG-4 AVC

proilia Pää, Korkea Tasolla 4.1. Korkeamman tason tiedostoa varten näkyy näytöllä varoitusviesti.

yTämä soitin ei tue GMC*1 tai Qpel*2

tallennettuja tiedostoja. *1 GMC – Global Motion Compensation *2 Qpel – Quarter pixel

Aloitus 11

AVCHD (Advanced Video Codec High Deﬁnition)

yTämä soitin toistaa AVCHD-levyjä. Näitä levyjä

käytetään usein videokameroissa.

yAVCHD-formaatti on teräväpiirtoinen digitaalinen

videoformaatti.

yMPEG-4 AVC/H.264 -formaatti pakkaa

kuvan tehokkaammin kuin perinteiset kuvanpakkausformaatit.

yTämä soitin toistaa AVCHD-levyjä, joissa on

käytetty x.v.Colour-formaattia.

yVoi olla, että laite ei pysty toistamaan joitakin

AVCHD-formaatissa olevia levyjä, riippuen niiden

tallennusasetuksista. yAVCHD-levyt on viimeisteltävä. y”x.v.Colour” tarjoaa laajemman väriskaalan kuin

tavanomainen DVD-videolevy.

Tietoa DLNA:sta

Tämä soitin on DLNA hyväksytty mediasoitin joka näyttää ja toistaa elokuvia, valokuvia ja musiikkia yhteensopivalta DLNA- digitaaliselta mediapalvelimelta (PC ja kuluttajatuotteet).

Digital Living Network Alliance (DLNA) on kuluttajaelektroniikan, tietokoneteollisuuden ja kannettavien laitevalmistajien maailmanlaajuinen teollisuusorganisaatio. Digital Living mahdollistaa kuluttajille digitaalisen median helppokäyttöisen jakelun kotiverkon välityksellä.

DLNA hyväksyntälogo helpottaa näiden tuotteiden löytämistä, jotka noudattavat DLNA Interoperatiivisia määräyksiä. Tämä laite noudattaa DLNA Interoperatiivisia määräyksiä v1.5.

Kun PC on käytössä DLNA- palveluohjelmassa tai muu DLNA yhteensopiva laite on liitettynä tähän soittimeen, muutamien ohjelma-asetuksien muutos tai muiden laitteiden käyttö voi olla pakollista. Katso lisätietoja ohjelman tai laitteen käyttöohjeesta.

Aloitus

Aloitus12

Teräväpiirtotoiston laitteistovaatimukset

Teräväpiirtotoistoon:

yTeräväpiirtonäyttö, jossa COMPONENT- tai HDMI-

Aloitus

tuloliittimet. yBD-ROM-teräväpiirtolevyt. yHDMI- tai HDCP-yhteensopiva DVI-tulo

näyttölaitteessa vaaditaan joidenkin sisältöjen

toistamiseksi (levyn tekijöiden määritysten

mukaisesti).

Dolby® Digital Plus, Dolby TrueHD ja DTS-HD monikanavainen äänentoisto:

yViritin/vahvistin integroidulla dekooderilla (Dolby

Digital, Dolby Digital Plus, Dolby TrueHD, DTS tai

DTS-HD). yPää- keski- ja sivukaiuttimet sekä alibassokaiutin,

jos valittu toiminto vaatii niitä.

PC:n jakelukansion tiedostojen toistamiseksi kotiverkkosi kautta, on PC-vaatimukset kuten alapuolella kuvattu.

yWindows® XP (Service Pack 2 tai uudempi),

Windows Vista® (ei Service Pack vaatimusta),

Windows 7® (ei Service Pack vaatimusta) y1.2 GHz Intel® Pentium® III tai AMD

Sempron™ 2200+ prosessorit yVerkkoympäristö: 100 Mb Ethernet, WLAN yPC:stä on jaettava yli vähintään 1 kansio.

Katso lisätietoja tiedoston jakoasetuksista

käyttöjärjestelmäsi tukilinkistä.

LG Remote (LG Etäkäyttö)

Voit käyttää tätä soitinta IPhonesi kautta tai Android puhelin kautta kotiverkossasi. Tämä soitin ja puhelimesi on liitettävä langattomaan verkkolaitteeseesi liitäntäpisteeksi. Katso lisätietoa ”LG Remote” vierailemalla “Apple iTunes” tai “Google Apps Marketplace” sivustoilla.

Aluekoodi

Tämän laitteen aluekoodi on painettu laitteen takaosaan. Tämä laite voi toistaa vain BD-ROM- ja DVD-levyjä jotka on merkitty laitteen takaosaan tai kaikkia ”ALL”.

Huomautuksia yhteensopivuudesta

yJohtuen siitä, että BD-ROM on uusi formaatti,

joidenkin levyjen, digitaalisten yhteyksien tai muiden yhteensopivuusseikkojen kanssa voi esiintyä ongelmia. Mikäli yhteensopivuusongelmia ilmenee, ota yhteys valtuutettuun huoltopalveluun.

yTällä laitteella voit nauttia toiminnoista, kuten

kuva kuvassa, toisioääni- ja virtuaalipaketit, jne. BD-ROM:lla, joka tukee BONUSVIEW:tä (BDROM versio 2 Proili 1 versio 1.1/ Lopullisen vakioproili). Toissijaista videota ja audiota voidaan toistaa kuva kuvassa toiminnon yhteensopivalta levyltä. Katso lisätietoja toistotavoista levyn ohjeista.

yTeräpiirtosisällön ja taajuusmuunnetun

standardin DVD-sisällön katselemiseksi näyttölaitteesi voi vaatia HDMI-tehokasta sisääntuloa tai HDCP-tehokasta DVI-sisääntuloa.

yJotkut BD-ROM- ja DVD-levyt voivat rajoittaa

joidenkin käyttökomentojen ja toimintojen käyttöä.

yDolby TrueHD, Dolby Digital Plus ja DTS-HD

-toisto on rajoitettu 7.1-kanavaiseksi käytettäessä laitteen Digital Audio tai HDMI-ulostuloa.

yVoit käyttää USB-laitetta joiden levyä koskevien

tietojen tai ladattujen on-line-sisältöjen tallentamiseen. Käyttämäsi levy valvoo kuinka kauan tätä tietoa säilytetään.

WOL (LAN herätys)

Käyttäjät voivat käynnistää tämän soittimen käyttämällä tietokoneeseesi tai älypuhelimeesi sijoitettua WOL-toimintoa kotiverkossasi. Tämän ominaisuuden käyttämiseksi, on tämä soitin liitettävä WOL-liitäntäpisteeseen tai reitittimeen langallisen verkkoyhteyden kautta. Katso lisätietoja vastaavan sovelluksen tai verkkolaitteen käyttöohjeista.

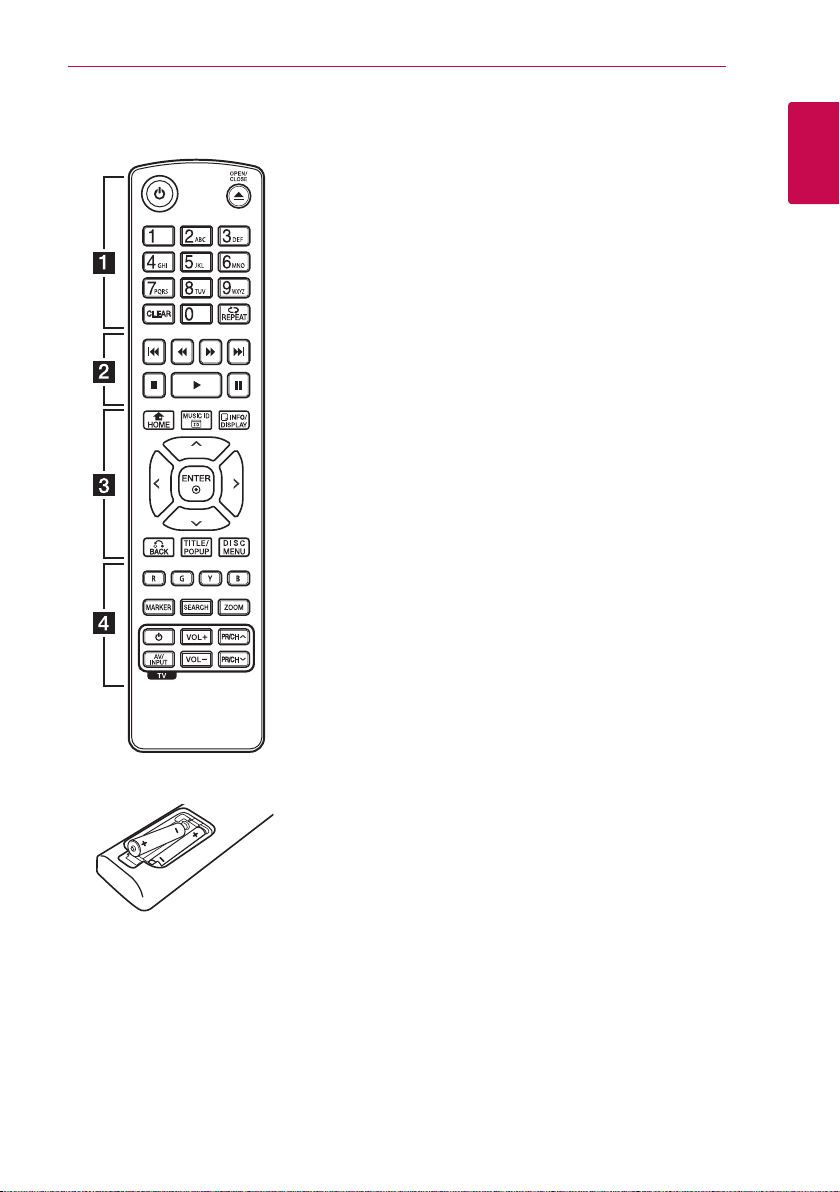

Kaukosäädin

Aloitus 13

Pariston asennus

Avaa kaukosäätimen pohjassa oleva paristokotelon kansi ja aseta sinne R03 (AAA-koko) -paristo 4 ja 5 navat oikein päin.

• • • • • • a • • • • • •

(POWER): Kytkee laitteen

päälle/pois.

(OPEN/CLOSE): Avaa ja sulkee

levykelkan. Numeronäppäimet 0-9 Valitsee

numeroidut toiminnot tai syöttää kirjaimet näppäinvalikossa.

CLEAR: Poistaa merkin hakuvalikossa tai numeron salasanaa syötettäessä.

REPEAT (h): Toistaa uudelleen halutun osion tai jakson.

• • • • • • b • • • • •

c/v

taaksepäin tai eteenpäin.

C/V

seuraavaan tai edelliseen tiedostoon/raitaan/kappaleeseen.

Z z M

• • • • • • c • • • • •

HOME (n): Näyttää [Home Menu] -valikon tai poistuu siitä.

MUSIC ID: Kun laite on liitettynä verkkoon, on mahdollista saada tietoja sen hetkisestä kappaleesta toiston aikana.

INFO/DISPLAY (m): Näyttää/ piilottaa kuvaruutuvalikon.

Nuolipainikkeet: Käytetään valikkovaihtoehtojen valitsemiseen.

ENTER (b): Vahvistaa valikon kohdan valinnan.

BACK (x): Poistuu valikosta tai jatkaa toistoa. Toiston jatkamistoiminto ei ehkä toimi kaikilla BD-ROM-levyillä.

(SCAN): Haku

(SKIP): Siirry

(STOP): Pysäyttää toiston.

(PLAY): Aloittaa toiston.

(PAUSE): Keskeyttää toiston.

TITLE/POP-UP: Näyttää DVD:n

päävalikon tai BD-ROM-levyn ponnahdusvalikon, mikäli tällainen on käytettävissä.

DISC MENU: Siirtyy levyn valikkoon.

• • • • • • d • • • • •

Värilliset (R, G, Y, B) painikkeet: Käytetään navigoitaessa BD ROM

-valikoissa. Niitä käytetään myös [Elokuva], [Valokuva], [Musiikki], [Premium] ja [LG Apps].

MARKER: Merkitse mikä tahansa kohta toistossa.

SEARCH: Näyttää hakuvalikon tai poistuu siitä.

ZOOM: Näyttää tai lopettaa zoomausvalikon [Zoomaus].

TV-painikkeet: Katso sivu 55.

Aloitus

Etupaneeli

Aloitus

Aloitus14

Levykelkka

Näyttöruutu

Kaukoanturi

(OPEN/CLOSE)

d B

(PLAY / PAUSE)

e N

Takapaneeli

Virtajohto

LAN-liitäntä

HDMI OUT

DIGITAL AUDIO OUT (OPTICAL)

(STOP)

f Z

(POWER) virtapainike

g 1

USB-liitäntä

VIDEO OUT

2CH AUDIO OUT (Audiolähtö, vasen/oikea)

COMPONENT VIDEO OUT (Y PB PR)

Liitäntä 15

Liittäminen TV:hen

Tee yksi seuraavista liitännöistä riippuen omistamastasi laitteen ominaisuuksista.

yHDMI- liitäntä (sivu 15) yKomponenttivideon kytkeminen (sivu 16) yVideo (vasen) -liitäntä (sivu 17)

Huomio

yRiippuen TV:stä ja muista laitteista, joita

haluat liittää, toistimen liittämiseen on tarjolla useita vaihtoehtoja. Käytä vain yhtä tässä käyttöohjeessa kuvattua liitäntää.

yKatso tarvittaessa TV:si, stereolaitteidesi tai

muun laitteesi käyttöohjeita tehdäksesi parhaiten sopivat liitännät.

yÄlä yhdistä toistimen AUDIO OUT-

liitintä audiojärjestelmäsi äänityslähteen tuloliittimeen (nauhuri).

yÄlä liitä toistinta videonauhurin kautta.

Kopioinninsuojausjärjestelmä saattaa vääristää DVD-kuvaa.

HDMI- liitäntä

Jos sinulla on HDMI-televisio tai monitori, voit liittää sen tähän toistimeen HDMI-kaapelilla (Tyyppi A, Huippunopea HDMI™-kaapeli). Kytke toistimen HDMI-liitin HDMI-yhteensopivan television tai näytön HDMI-liittimeen.

Yksikön takaosa

HDMI-

kaapeli

Aseta television tuloksi HDMI (katso ohjeita television käyttöoppaasta).

Liitäntä

Lisätietoa HDMI:stä

yJos liität laitteen HDMI- tai DVI-yhteensopivaan

laitteeseen, menettele seuraavasti:

-Kokeile sammuttaa HDMI/DVI-laite ja tämä soitin. Kytke sitten HDMI/DVI-laite päälle ja jätä se päälle noin 30 sekunniksi, sitten kytke päälle tämä soitin.

-Tarkista, onko liitetyn laitteen videotulo asetettu oikein tälle laitteelle.

-Liitetty laite on yhteensopiva 720x576p, 1280x720p, 1920x1080i tai 1920x1080p videotulon kanssa.

yKaikki HDCP-yhteensopivat HDMI- tai DVI-laitteet

eivät välttämättä toimi tämän laitteen kanssa.

-Kuva ei näy oikein ei-HDCP-laitteen kanssa.

Liitäntä16

Huomio

yJos liitetty HDMI- laite ei hyväksy soittimen

audion ulostuloa, HDMI- laitteen audion ääni voi vääristyä tai sitä ei ole ollenkaan.

yKun käytät HDMI- liitäntää, voit vaihtaa

resoluution HDMI- ulostulolle. (Katso kohta “Näyttötarkkuusasetukset” sivulla 17.)

yValitse videon ulostulotyyppi HDMI OUT

liitännästä käyttämällä [HDMI-väriasetukset]

Liitäntä

väriasetustoimintoa asetusvalikossa [Asetukset] (katso sivu 27).

yResoluution muuttaminen yhdistämisen

jälkeen saattaa aiheuttaa toimintahäiriöitä. Ratkaistaksesi ongelman, sammuta soitin ja käynnistä se uudelleen.

yJos HDMI-liitännän HDCP ei ole hyväksytty,

TV-ruutu muuttuu mustaksi. Tarkista tässä tapauksessa HDMI-liitäntä tai irrota HDMIkaapeli.

yMikäli näytöllä on kohinaa tai viivoja,

tarkasta HDMI- kaapeli (pituus on rajoitettu

4.5m).

Mikä on SIMPLINK?

Komponenttivideon kytkeminen

Liitä soittimen komponenttivideon ulostuloliitäntä (COMPONENT VIDEO OUT) vastaavaan TV liitäntään käyttämällä komponenttivideokaapelia. Yhdistä audiokaapeleilla laitteen AUDIO OUT-liitännät TV:n vasempaan ja oikeaan audiosisäätu-loliitäntään.

Yksikön takaosa

Komponenttivideo-

kaapeli

Audio-

kaapeli

Joitakin tämän laitteen toimintoja ohjataan TV:n kaukosäätimellä, kun tämä laite ja LG TV, jossa on SIMPLINK, liitetään toisiinsa HDMI-liitännällä.

LG TV:n kaukosäätimellä ohjattavia toimintoja: Toisto, Tauotus, Selaus, Hyppy, Pysäytys, Virran katkaisu jne.

Katso TV:n käyttöoppaasta yksityiskohdat SIMPLINKtoiminnosta.

LG TV, jossa on SIMPLINK-toiminto, on merkitty yllä kuvatulla logolla.

Huomio

Riippuen toistettavan levyn tyypistä toi toistotilasta, voi olla, että jotkut SIMPLINKtoiminnot eivät toimi halutulla tavalla tai ollenkaan.

Huomio

Käyttäessäsi COMPONENT VIDEO OUT

-liitäntää, voit muuttaa lähdön resoluutiota. (Katso ”Näyttötarkkuusasetukset” sivulla 17.)

Liitäntä 17

Video/audio (vasen/oikea)

-liitäntä

Kytke toistimen VIDEO OUT-liitin TV:n VIDEO INliittimeen videokaapelilla. Yhdistä audiokaapeleilla laitteen AUDIO OUT-liitännät TV:n vasempaan ja oikeaan audiosisäätu-loliitäntään.

Yksikön takaosa

Video-/Audiokaapeli

Näyttötarkkuusasetukset

Tämä laite tarjoaa useita eri tarkkuusasetuksia HDMI OUT- ja COMPONENT VIDEO OUT -liitännöille. Voit muuttaa resoluutiota asetusvalikosta [Asetukset].

1. Paina painiketta (n).

2. Paina painiketta

[Asetukset] ja paina tämän jälkeen ENTER (b). [Asetukset]-valikko tulee esiin.

3. Valitse [NÄY TÄ]

seuraavalle tasolle D -painikkeella.

4. Valitse [Resoluutio] käyttäen

siirry sitten kolmannelle tasolle ENTER (b)

-painikkeella.

5. Valitse sopiva tarkkuus vahvista valinta ENTER (b) -painikkeella.

Huomio

yMikäli TV ei hyväksy soittimeen asettamaasi

resoluutiota, voit asettaa resoluution 576p seuraavalla tavalla

1. Paina B avataksesi levykelkan 2 Paina Z (STOP) yli 5 sekunnin ajan.

yKoska useat tekijät vaikuttavat videon

ulostulon resoluutioon, katso kohta “Videon ulostulon resoluutio” sivulla 66.

ja valitse asetus

A/D

painikkeilla; siirry sitten

W/S

-painikkeilla ja

W/S

-painikkeita;

Liitäntä

Liitäntä18

Liittäminen vahvistimeen

Kytke jokin seuraavista liitännöistä riippuen käytössä olevasta laitteistosta.

yHDMI Audio- liitäntä (sivu 18) yDigitaalinen Audioliitäntä (sivu 19)

y2CH Analoginen Audioliitäntä (sivu 19)

Liitäntä

Koska useat tekijät vaikuttavat audion ulostuloon, katso kohta “Audion Ulostulon tekniset tiedot” (sivu

64).

Digitaalinen monikanavaääni

Digitaalinen monikanavayhteys tarjoaa parhaimman äänenlaadun. Käyttääksesi tätä ominaisuutta tarvitset monikanava-audio/videovastaanottimen, joka tukee yhtä tai useampaa soittimen tukemista audioformaateista. Tarkasta Audio/Videovastaanottimet edessä olevat logot ja käyttöohje. (PCM Stereo, PCM Multi-Ch, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ja/tai DTS-HD)

Liittäminen vahvistimeen HDMI-liitännän kautta

Liitä soittimen HDMI ulostuloliitäntä (HDMI OUT) vastaavaan vahvistimen liitäntään käyttämällä HDMI- kaapelia.

Yksikön takaosa

HDMI- kaapeli

Vastaanotin/Vahvistin

HDMI-

kaapeli

Mikäli vahvistin on varustettu HDMI-lähdöllä, liitä vahvistimen HDMI-lähtöliitäntä TV:n HDMItuloliitäntään HDMI-kaapelilla.

Tässä tapauksessa soittimen digitaalinen audiolähtö tulee aktivoida. (Katso ”[ÄÄNI]-valikko” sivulla 28)

Liitäntä 19

Liittäminen vahvistimeen digitaalisen audioliitännän kautta

Liitä soittimen DIGITAL AUDIO OUT-liitäntä vastaavaan vahvistimesi liitäntään (OPTICAL) valinnaista digitaalista audiokaapelia käyttämällä.

Yksikön takaosa

Optinen kaapeli

Liittäminen vahvistimeen 2-kanavaisen audiolähdön kautta

Kytke soittimen 2-kavana-audiolähtöliitännät (AUDIO OUT) audiokaapeleilla vahvistimen, vastaanottimen tai stereojärjestelmän vasempaan ja oikeaan audiotuloliitäntään.

Yksikön takaosa

Audiokaapeli

Liitäntä

Vastaanotin/Vahvistin

Tallentimen digitaalinen ulostulo on otettava käyttöön. (Katso valikko “[ÄÄNI]” sivuilla 28)

Vastaanotin/Vahvistin

Liitäntä20

Kotiverkon liitäntä

Tämä soitin voidaan liittää paikallisalueverkkoon (LAN) takapaneelin LAN-portin tai sisäisen langattoman moduulin kautta. Liittämällä laitteen kotitalouden laajakaistaverkkoon, sinulla on pääsy palveluihin, kuten ohjelmapäivitykset, BD-Live interaktiivisuus ja on-line-sisältöpalvelut.

Liitäntä

Langallinen verkkoliitäntä

Paras suorituskyky varmistetaan käyttämällä langallista verkkoa koska suoraan verkkoon liitetyt laitteet eivät altistu radiotaajuushäiriöille.

Katso lisätietoja ja ohjeita verkkolaitteesi asiakirjoista.

Liitä soittimen LAN- liitäntä vastaavaan Modeemisi tai reitittimen liitäntään käyttämällä yleisesti saatavaa LAN- tai Ethernet- kaapelia.

Huomio

yKun kytket tai irrotat verkkokaapelia, pidä

kiinni kaapelin pistokeosasta. Kun irrotat johtoa, älä vedä itsestään kaapelista, vaan paina pistokkeen hakasta ja vedä pistoke irti

liitännästä. yÄlä kytke puhelinjohtoa LAN-liitäntään. yOn olemassa monenlaisia

verkkoliitäntätyyppejä, joten on hyvä

noudattaa puhelinyhtiön tai internet-

palveluntarjoajan ohjeita. yMikäli haluat tarkastella PC:n tai DLNA-

palvelimen sisältöä, on tämä soitin liitettävä

samaa paikalliseen verkkoon reitittimen

kautta.

Laajakaistapalvelu

Reititin

PC- ja/tai DLNA- hyväksytyt palvelimet

Yksikön takaosa

Langallisen verkon käyttöönotto

Mikäli paikallisessa verkossa (LAN) on DHCPpalvelin, tämä soitin tunnistetaan automaattisesti IP- osoitteen mukaan. Kun fyysiset liitännät on suoritettu, muutama kotiverkko voi vaatia soittimen verkkoasetuksien säätämistä. Säädä verkkoasetukset [VERKKO] seuraavalla tavalla.

Valmistelut

Ennen langallisen verkon käyttöönottoa, on sinun liitettävä laajakaista internet kotiverkkoosi.

1. Valitse liitäntäasetus [Yhteyden asetus] asetusvalikosta [Asetukset] ja paina tämän jälkeen ENTER (b).

2. Liitäntäasetusvalikko [Yhteyden asetus] ilmestyy näytölle. Paina painiketta toiminto langallinen [Lankaverk.] ja paina tämän jälkeen ENTER (b).

W/S

ja valitse

Liitäntä 21

Huomio

Jos verkossa ei ole DHCP- palvelinta ja haluat asettaa IP- osoitteen manuaalisesti, valitse staattinen [Staat.] ja tämän jälkeen aseta IPosoite [IP-osoite], aliverkon peite [Aliverkon peite], väylä [Yhdysväylä] ja DNS- palvelin [DNS-palvelin] käyttämällä painikkeita

S/A/D

syötät virheellisen numeron, korjaa se painamalla painiketta CLEAR korostetun osan tyhjentämiseksi.

4. Valitse [OK] ja paina ENTER (b) ja aseta

5. Soitin pyytää sinua testaamaan verkkoliitännän.

6. Mikäli valitset testauksen [Testi] ja painat ENTER

ja numeerisia painikkeita. Mikäli

verkkoasetukset.

Valitse [OK] ja paina ENTER (b) ja lopeta verkkoliitäntä.

(b) kohdan 5 mukaisesti, verkkoliitännän tila näytetään näytöllä. Voit myös testata tätä kohdassa liitäntätila [Yhteyden tila] asetusvalikossa [Asetukset].

Liitäntä

3. Paina painikkeita tila dynaamisen [Dynaam.] ja staattisen [Staat.] väliltä.

Normaalisti valitse dynaaminen [Dynaam.] automaattisen IP- osoitteen tunnistamiseksi.

W/S/A/D

ja valitse IP-

+ 49 hidden pages

LG BD670N User manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Turvallisuusohjeet

Aloitus

Johdanto

Kun “7” Symbol Display

Tiedostovaatimukset

Tietoa DLNA:sta

Teräväpiirtotoiston laitteistovaatimukset

LG Remote (LG Etäkäyttö)

Aluekoodi

Huomautuksia yhteensopivuudesta

WOL (LAN herätys)

Kaukosäädin

Etupaneeli

Takapaneeli

Liittäminen TV:hen

HDMI- liitäntä

Liitäntä

Mikä on SIMPLINK?

Komponenttivideon kytkeminen

Näyttötarkkuusasetukset

Liittäminen vahvistimeen

Liittäminen vahvistimeen HDMI-liitännän kautta

Liittäminen vahvistimeen digitaalisen audioliitännän kautta

Liittäminen vahvistimeen 2-kanavaisen audiolähdön kautta

Kotiverkon liitäntä

Langallinen verkkoliitäntä

Langallisen verkon käyttöönotto
