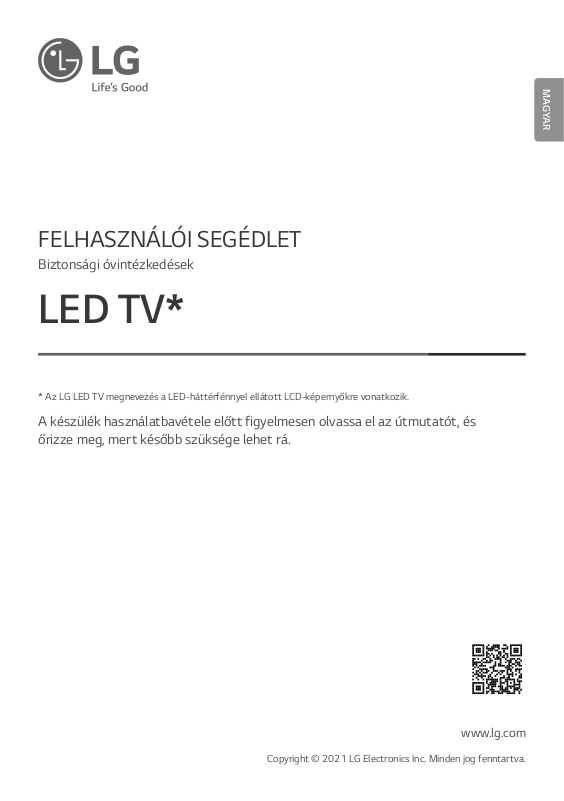

Page 1

FELHASZNÁLÓI SEGÉDLET

Biztonsági óvintézkedések

LED TV*

* Az LG LED TV megnevezés a LED-háttérfénnyel ellátott LCD-képernyőkre vonatkozik.

A készülék használatbavétele előtt figyelmesen olvassa el az útmutatót, és őrizze meg, mert később szüksége lehet rá.

MAGYAR

www.lg.com

Page 2

Cím

󱁿 Vigyázat! Biztonsági tudnivalók

󱂀 Előkészületek

- A TV felemelése és mozgatása

- Felszerelés az asztalra

- Felszerelés a falra

- Antenna/Kábel

- Műholdvevő

󱂁 A TV elindítása

- A TV bekapcsolása

- A Magic távirányító regisztrálása

󱃟 A távirányító használata

- A Magic távirányító használata

- A távirányító használata

󱂃 Csatlakoztatás

󱂄 Hibaelhárítás

󱂅 Műszaki adatok

- Információk a nyílt forráskódú szoftverrel kapcsolatban

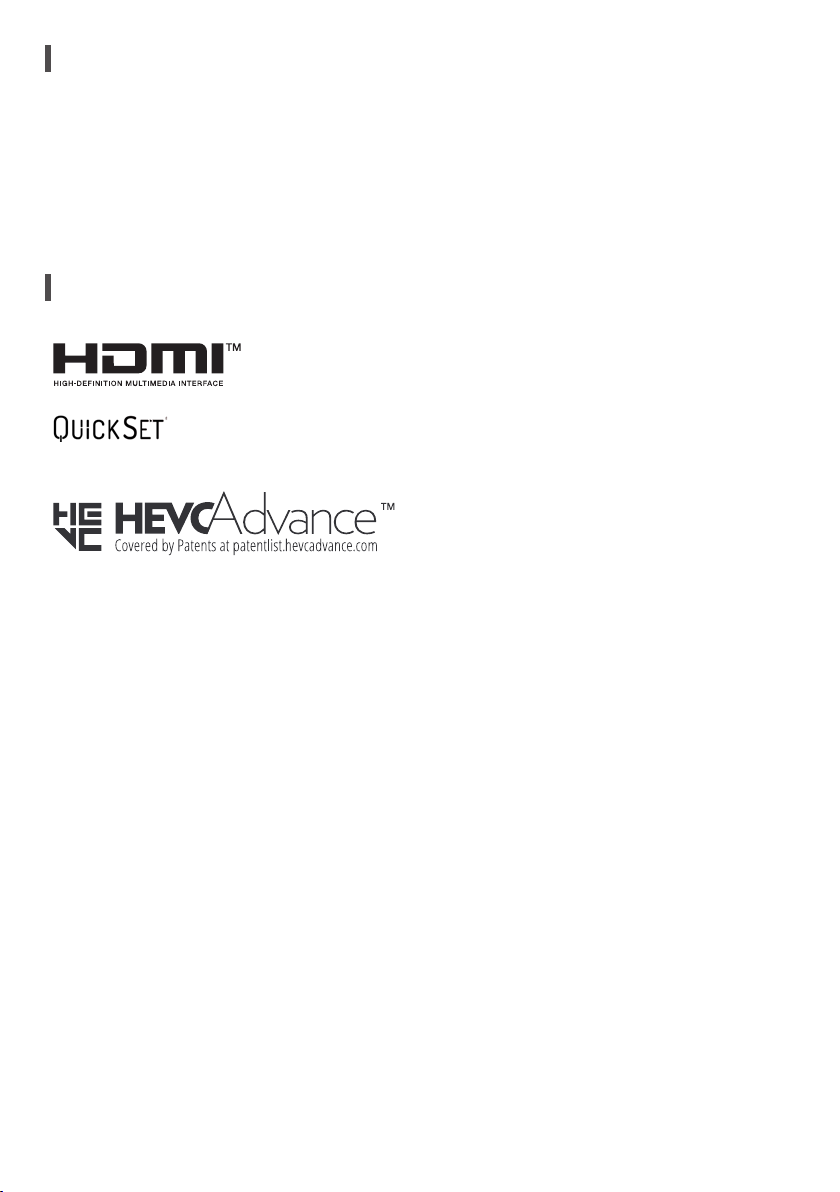

- Licencek

Az útmutató elolvasása előtt

• A TV használatba vétele előtt olvassa el figyelmesen az útmutatót, és őrizze meg azt későbbi felhasználás céljából.

• A weboldalon letöltheti az útmutatót, amely tartalmazza a telepítéssel, használattal, hibaelhárítással, specifikációkkal, engedélyekkel stb. kapcsolatos információkat, és megtekintheti annak tartalmát számítógépén vagy mobileszközén.

Felhasználói segédlet

Külön megvásárolható tartozékok

A TV-vel kapcsolatban további információk olvashatók a termékhez tartozó FELHASZNÁLÓI SEGÉDLET.

• FELHASZNÁLÓI SEGÉDLET megnyitása → → [Támogatás] → [Felhasználói segédlet]

• A külön megvásárolható tartozékok a termékminőség javítása érdekében értesítés nélkül változhatnak vagy módosulhatnak. Az alábbi kiegészítőket márkakereskedőjénél vásárolhatja meg. Ezek a készülékek csak bizonyos típusokkal használhatók.

• A típus neve vagy kivitele megváltozhat a termék funkcióinak továbbfejlesztésétől, illetve a gyártó körülményeitől vagy az eljárástól függően.

• Magic távirányító : MR21GA Ellenőrizze a vezeték nélküli modul leírásában, hogy a tévékészülékének típusa támogatja-e a Bluetooth-t, hogy meggyőződjön arról,

hogy a készülék valóban használható-e a Magic távirányítóval.

• Az antennák és a külső eszközök csatlakoztatásához szükséges kábelt külön kell megvásárolni.

MEGJEGYZÉS

• A termékfunkciók továbbfejlesztése miatt az útmutatóban feltüntetett műszaki adatokban vagy a tartalomban – minden előzetes értesítés nélkül – változás következhet be.

• A termékhez mellékelt elemek típustól és országtól függően változhatnak.

• Az ábra némileg eltérhet az Ön készülékétől.

Page 3

󱁿 Vigyázat! Biztonsági tudnivalók

FIGYELEM

ÁRAMÜTÉST OKOZHAT

NE NYISSA KI

FIGYELEM: AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A KÉSZÜLÉK BURKOLATÁT (VAGY HÁTLAPJÁT). A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. FORDULJON AZ ÜGYFÉLSZOLGÁLAT KÉPZETT SZAKEMBEREIHEZ.

Ez a szimbólum felhívja a felhasználó figyelmét a készülékházban jelen lévő nem szigetelt veszélyes feszültségre, melynek nagysága miatt fennáll az áramütés veszélye.

Ez a szimbólum felhívja a felhasználó figyelmét a készülékhez mellékelt fontos kezelési és karbantartási (szervizelési) utasításokra.

VIGYÁZAT: A TŰZ- ÉS ÁRAMÜTÉS KOCKÁZATÁNAK ELKERÜLÉSE ÉRDEKÉBEN ÓVJA A TERMÉKET AZ ESŐTŐL ÉS A NEDVESSÉGTŐL.

• A TŰZ TERJEDÉSÉNEK MEGAKADÁLYOZÁSA ÉRDEKÉBEN A GYERTYÁKAT ÉS EGYÉB NYÍLT LÁNGÚ VILÁGÍTÓESZKÖZÖKET MINDIG TARTSA TÁVOL A TERMÉKTŐL.

• Ne helyezze a TV-készüléket és a távirányítót a

következő környezetekbe:

- Óvja a terméket a közvetlen napsugárzástól.

- Nedves területek, például fürdőszoba

- Hőforrás közelébe, például kályhák és egyéb hőt kibocsátó eszközök.

- Konyhai berendezések vagy párologtató készülékek közelébe, ahol könnyen ki vannak téve gőznek vagy olajnak.

- Esőnek vagy szélnek kitett helyek.

- A készülékre ne csepegtessen vagy permetezzen folyadékot, és ne helyezzen rá vagy a közelébe folyadékkal teli tárgyakat, például vázákat, csészéket stb. (pl. az egység fölötti polcokra).

- Ne tegye gyúlékony tárgyak, például benzin vagy gyertya mellé, és ne helyezze közvetlenül a légkondicionáló alá sem.

- Ne helyezze túlzottan poros helyre.

Ellenkező esetben tűz, áramütés, begyulladás/robbanás, hibás működés vagy deformálódás következhet be.

• Szellőzés

- A TV-t oda helyezze, ahol megfelelő a szellőzés. Ne tegye szűk helyre, például könyvespolcra.

- Ne helyezze a terméket szőnyegre vagy párnára.

- Ne zárja el vagy takarja le a terméket terítővel vagy más anyaggal, amíg az áram alá van helyezve.

• Ügyeljen rá, hogy ne érjen hozzá a szellőzőnyílásokhoz. Hasokáig nézi a TV-t, a szellőzőnyílások felforrósodhatnak.

• Védje a tápkábelt a fizikai vagy mechanikai sérülésekkel szemben, például ne csavarja és ne törje meg, ne csípje be, ne csukja rá az ajtót és ne lépjen rá. Fordítson különös figyelmet a csatlakozódugókra, a fali aljzatokra és arra a részre, ahol a kábel a készülékhez csatlakozik.

• Ne mozgassa a TV-t addig, amíg a tápkábel be van dugva az aljzatba.

• Ne használjon sérült vagy lazán csatlakozó tápkábelt.

• Ügyeljen arra, hogy megfogja a dugót, amikor kihúzza a tápkábelt az aljzatból. A TV tápkábelének kihúzásakor ne a kábelt húzza.

• Ne csatlakoztasson túl sok készüléket ugyanahhoz az aljzathoz, mert az tüzet vagy áramütést okozhat.

Page 4

• A készülék leválasztása a tápellátásról

- A csatlakozódugó a készülék áramtalanítására szolgál. Vészhelyzet esetén a csatlakozódugónak elérhető helyen kell lennie.

• Ne engedje, hogy gyermekei felmásszanak a TV-készülékre, vagy azon lógjanak. Ellenkező esetben a TV leeshet, ami súlyos sérülést okozhat.

• Kültéri antenna földelése (országonként változhat):

- Külső antenna használata esetén kövesse az alábbi óvintézkedéseket.

A kültéri antennarendszer nem lehet elektromos légvezetékek vagy egyéb elektromos világítási áramkörök közelében vagy olyan helyen, ahol közvetlenül érintkezhet ilyen vezetékekkel vagy áramkörökkel, mert az halált vagy súlyos sérülést okozhat.

• Földelés (Kivéve a nem földelt készülékek esetében.)

- A háromvillás földelt dugóval rendelkező TV-t háromvillás földelt aljzatba kell csatlakoztatni. Bizonyosodjon meg róla, hogy csatlakoztatja a földkábelt a lehetséges áramütés elkerülése érdekében.

• A készüléket vagy az antennát sose érintse meg villámláskor. Halálos áramütést szenvedhet.

• Ellenőrizze, hogy a tápkábel biztonságosan csatlakozik a TV-hez és a konnektorhoz. Ha nem, a dugó és az aljzat megsérülhet, ami szélsőséges esetben akár tüzet is okozhat.

• Ne dugjon fém- vagy gyúlékony tárgyakat a termékbe. Haa termékbe idegen tárgy kerül, húzza ki a tápkábelt, és forduljon az ügyfélszolgálathoz.

• Ne érjen a tápkábel végéhez annak bedugott állapotában. Halálos áramütést szenvedhet.

• Ha a következők bármelyike bekövetkezik, húzza ki

azonnal a terméket az áramellátásból, és forduljon a helyi ügyfélszolgálathoz.

- A készülék megsérült.

- Ha víz vagy más folyékony anyag éri a terméket (pl. a tápegységet, a tápkábelt vagy a TV-t).

- Ha füstöt vagy bármilyen más szagot érez, ami a TV-ből jön

- Villámlással kísért vihar esetén, vagy ha hosszabb ideig nem használja.

Ha a TV-t távirányítóval vagy a kikapcsoló gombbal kapcsolta ki, a váltófeszültségű áramforrás az egységhez csatlakozik, ha azt nem húzta ki.

• Ne használjon magasfeszültségű készülékeket a TV közelében (ilyenek például az elektromos rovarcsapdák). Ez a termék meghibásodásához vezethet.

• Semmiképp se próbálja meg módosítani a terméket az LG Electronics írásbeli hozzájárulása nélkül. Ellenkező esetben tűz vagy áramütés következhet be. Szervizelés vagy javítás ügyében forduljon a helyi ügyfélszolgálathoz. A jogosulatlan változtatással a felhasználó elveszítheti jogosultságát a termék használatára.

• Csak az LG Electronics által jóváhagyott, engedélyezett kiegészítőket/tartozékokat használja. Ellenkező esetben tűz, áramütés, hibás működés vagy a termék sérülése következhet be.

• Soha ne szerelje szét az AC adaptert vagy a tápkábelt. Ez tüzet vagy áramütést okozhat.

• Az adaptert óvatosan kezelje, nehogy leessen vagy megütődjön. Az ütődéstől megsérülhet az adapter.

• A tűzeset vagy az áramütés kockázatának csökkentése érdekében ne nyúljon nedves kézzel a TV-hez. Ha a csatlakozódugó villái nedvesek vagy porosak, törölje teljesen szárazra, illetve portalanítsa.

Page 5

• Elemek

- A tartozékokat (elemek stb.) tárolja gyermekektől távol, biztonságos helyen.

- Ne okozzon rövidzárlatot az elemekben, ne szerelje szét és ne hagyja túlhevülni azokat. Az elemeket ne dobja tűzbe. Ne tegye ki az elemeket túlzott hőnek.

- Figyelem: Fennáll a tűz vagy robbanás kockázata, ha az akkumulátort nem megfelelő típusúra cseréli.

• Mozgatás

- Mozgatáskor ügyeljen arra, hogy a készülék ki legyen kapcsolva, tápkábele ki legyen húzva, és az összes kábel el legyen távolítva. Nagyobb TV-készülékek szállításához két vagy több személyre is szükség lehet. Ne szorítsa meg és ne gyakoroljon nyomást a TV előlapjára. Ezzel kárt okozhat a készülékben, tűz vagy sérülés keletkezhet.

• A csomagolásban található nedvszívó anyagot és a műanyag csomagolóanyagot tartsa távol a gyermekektől.

• Ne hagyja, hogy a terméket ütés érje vagy bármilyen tárgy beleessen, és ne dobjon semmit a képernyőbe.

• A képernyőt ne nyomja meg erősen kézzel vagy éles eszközzel, például szöggel, ceruzával és tollal, és ne karcolja meg. Ezzel kárt okozhat benne.

• Tisztítás

- Tisztításkor húzza ki a tápkábelt, és törölje át a készüléket egy puha/száraz kendővel. Ne permetezzen vizet vagy más folyadékot közvetlenül a TV-re. Soha ne használjon üvegtisztítót, légfrissítőt, rovarirtót, kenőanyagot, (gépkocsihoz való vagy ipari) viaszt, súrolószert, hígítót, benzint, alkoholt stb. a termék tisztítására, mert ezek károsíthatják a terméket és a panelt. Ellenkező esetben áramütés vagy a termék sérülése következhet be.

Page 6

󱂀 Előkészületek

A TV felemelése és mozgatása

A TV mozgatásakor vagy felemelésekor a karcolódás vagy egyéb sérülés elkerülésére, valamint a biztonságos szállítás érdekében a készülék típusától és méretétől függetlenül olvassa el a következő utasításokat.

• A TV-készüléket az eredeti dobozában vagy csomagolásában ajánlott mozgatni.

• A TV mozgatása vagy felemelése előtt húzza ki a tápkábelt és az összes többi kábelt.

• Amikor a TV-t a kezében tartja, a képernyő sérülésének elkerülése érdekében a hátlapja

nézzen Ön felé.

• Tartsa erősen a TV tetejét és alját. Ne tartsa a készüléket az áttetsző részénél, a hangszórónál

vagy a hangszórórácsnál fogva.

• Nagy méretű TV szállításához legalább 2 emberre van szükség.

• Ha kézzel szállítja a TV-készüléket, tartsa azt az ábrán látható módon.

• A TV-készüléket a szállítás során óvja az ütődéstől és a túlzott rázkódástól.

• A TV-készüléket a szállításkor tartsa függőlegesen, ne fordítsa az oldalára, illetve ne döntse balra vagy jobbra.

• Ne próbálja meg túlzott erővel hajlítgatni a keretet, mivel ez a kijelző megrongálódásához vezethet.

• A TV mozgatásakor ügyeljen rá, hogy ne tegyen kárt a kiálló gombokban.

• Mindig tartózkodjon a képernyő megérintésétől, mert azzal a képernyő sérülését idézheti elő.

• Az állvány TV-készülékhez való csatlakoztatásakor helyezze a készüléket képernyővel lefelé egy párnázott asztalra vagy egyenes felületre, hogy megvédje a képernyőt a karcolódásoktól.

Page 7

Felszerelés az asztalra

1 Emelje fel a TV-készüléket, és állítsa az asztalon függőleges helyzetbe.

• A megfelelő szellőzés érdekében hagyjon a faltól (legalább) 10cm helyet.

2 Csatlakoztassa a tápkábelt a fali aljzatba.

10cm

(Típusfüggő)

• Ne vigyen fel idegen anyagot (olajat, kenőanyagot stb.) a csavarokra a termék összeszerelésekor. (Ha így tesz, azzal károsíthatja a terméket.)

• Ha állványra szereli a TV-készüléket, gondoskodjon arról, hogy az ne boruljon fel. Ellenkező esetben a készülék leeshet, ami súlyos sérülést okozhat.

• A készülék biztonságosságának és élettartamának megőrzése érdekében ne használjon jóvá nem hagyott tartozékokat.

• A garancia nem terjed ki a jóvá nem hagyott tartozékok használata által okozott károkra és sérülésekre.

• Győződjön meg róla, hogy a csavarok megfelelően vannak behelyezve, és kellőképp meg vannak húzva. (Ha nem húzza meg elég szorosan a csavarokat, a felszerelt TV-készülék előredőlhet.) Ne húzza meg túl erősen a csavarokat; ellenkező esetben a csavarok megsérülhetnek és nem rögzíthetnek megfelelően.

10cm

Page 8

A TV falhoz rögzítése

1 Helyezze a szemescsavarokat vagy a TV-konzolokat és csavarokat a TV hátlapjára, majd húzza

meg azokat.

• Ha a készülékben csavarok találhatók a szemescsavarok helyén, először távolítsa el a csavarokat.

2 Rögzítse a falhoz a fali tartókonzolokat a csavarokkal. Párosítsa össze a fali tartókonzol és a TV

hátlapján lévő szemescsavarok helyét.

3 Erős kötél segítségével kösse össze a szemescsavarokat és a fali tartókonzolokat. Tartsa a kötelet a

sima felületre vízszintesen.

• A TV biztonságos elhelyezése érdekében megfelelő méretű és teherbírású állványt vagy

szekrényt használjon.

• A konzolok, csavarok és kötelek nem tartozékok. Kiegészítő tartozékokat a helyi

termékforgalmazótól szerezhet be.

Felszerelés a falra

Elővigyázatosan rögzítsen egy fali tartókonzolt a TV hátlapjára, majd szerelje a fali tartókonzolt egy stabil, a padlóra merőlegesen álló falra. Ha más építőanyagokhoz rögzíti a TV-készüléket, hívjon szakembert. Az LG azt javasolja, hogy a fali rögzítést bízzák szakemberre. Mindazonáltal az LG fali tartókonzol használatát javasoljuk. Az LG fali tartókonzol csatlakoztatott kábelekkel együtt is egyszerűen mozgatható. Ha nem az LG fali tartókonzolját használja, kérjük, használjon olyan tartókonzolt, mellyel a készülék biztonságosan rögzíthető a falhoz úgy, hogy a kábelek számára is marad elég hely. A rögzített tartókonzol felszerelése előtt javasolt csatlakoztatni a kábeleket.

10cm

(Típusfüggő)

10cm

(Típusfüggő)

Page 9

• Mielőtt a TV-készüléket a falra szereli, távolítsa el az állványt a csatlakoztatás műveleteinek fordított sorrendű elvégzésével.

• További információkat a csavarokról és a fali tartókonzolról a Külön megvásárolható tartozékok című részben olvashat.

• Ha a készüléket falra kívánja szerelni, csatlakoztassa a VESA (külön beszerezhető) fali tartókonzolt a készülék hátuljához. Ha a készüléket a (külön beszerezhető) fali tartókonzollal szereli fel, gondosan rögzítse a leesés elkerülése érdekében.

• Amikor a falra szereli a TV-t, semmiképp se lógjon ki belőle hátul a tápkábel és a jeladó kábelek.

• Ne szerelje fel a terméket olyan falra, amely olajnak vagy olajpárának lehet kitéve. Ez kárt tehet a termékben, és a termék leesését okozhatja.

• Ne használjon éles tárgyat a kábelfedél eltávolításához. Ezzel károsíthatja a kábelt vagy a készülékházat. Személyi sérüléseket is okozhat. (Típusfüggő)

(Típusfüggő)

• A fali tartókonzol felszerelésekor ajánlott az állvány rögzítőhelyének megfelelő védelme a kosztól és a rovaroktól (például ragasztószalaggal). (Típusfüggő)

Állvány rögzítőhelye

(Típusfüggő)

Page 10

Falikonzol

(Típusfüggő) Feltétlenül a VESA-szabványnak megfelelő csavarokat és fali tartókonzolokat használja. A falikonzol-készletek szabványos méreteit a következő

táblázat tartalmazza.

Típus

A csavarok távolsága (A) (mm)

43/50UP77* 43/50UP78* 43/50UP80* 43/50UP81*

200 300

55/60/65UP77* 55/65UP78* 55/60/65UP80* 55/65UP81*

Szabványos csavar M6 M6 Csavarok száma 2 2

Falikonzol WB21LMB WB21LMB

Page 11

43/50UP75* 43/50UP76*

Típus

VESA (A x B) (mm) 200 x 200 300x300 300x300 400x400 600x400 Szabványos csavar M6 M6 M6 M6 M8 Csavarok száma 4 4 4 4 4

Falikonzol

43/50UP77* 43/50UP78* 43/50UP80* 43/50UP81*

LSW240B MSW240

55UP75* 55UP76* 55UP77* 55UP78* 55UP80* 55UP81*

OLW480B MSW240

65UP75* 65UP76* 60/65UP77* 65UP78* 60/65UP80* 65UP81*

OLW480B LSW440B LSW640B

70/75UP77* 75UP78* 75UP80* 70/75UP81*

70/75UP75* 82/86UP80* 82/86UP81*

Antenna/Kábel

Csatlakoztassa a TV-t egy fali antennaaljzatba egy RF-kábellel (75 Ω).

• 2-nél több TV használatához használjon jelosztót.

• Nem megfelelő képminőség esetében alkalmazzon jelerősítőt a minőség javítása érdekében.

• Ha a csatlakoztatott antenna használatával a képminőség gyenge, állítsa be az antennát a megfelelő irányba.

• Az antennakábel és az átalakító nem tartozék.

• Olyan helyen, ahol nem támogatott az Ultra HD műsorsugárzás, a TV nem tudja közvetlenül fogadni az Ultra HD adásokat.

Műholdvevő

Csatlakoztassa a TV-készüléket a műholdvevő antennához tartozó aljzathoz RF kábellel (75 Ω). (Típusfüggő)

Page 12

󱂁 A TV elindítása

A TV bekapcsolása

A TV-funkciókat egyszerűen vezérelheti a gomb segítségével.

A gomb használata

Bekapcsolás (Nyomja meg) Kikapcsolás1) (Nyomva tartásra) Menüvezérlés (Nyomja meg2)) Menü kiválasztása

(Nyomva tartásra3))

MEGJEGYZÉS

• A készülék legelső bekapcsolásakor a TV inicializálása akár egy percig is eltarthat.

1) A futó alkalmazások bezárulnak, a folyamatban lévő felvételek leállnak. (Országtól függően)

2) Röviden nyomja meg a beállítások gombot, amikor a TV be van kapcsolva, és lépjen be a menübe.

3) A funkciót akkor tudja használni, ha belép a menüvezérlésbe.

A menü beállítása (távirányító segítségével)

A TV bekapcsolt állapotában nyomja meg a gombot. A gomb segítségével módosíthatja a menübeállításokat.

A készülék kikapcsolása. A bemeneti jelforrás módosítása.

A hangerő szabályozása. Tallózás a mentett programok között.

MEGJEGYZÉS

• A készüléke képernyőjén megjelenő menük némileg eltérhetnek a kézikönyvben szereplő ábráktól.

• A rendelkezésre álló menüpontok és beállítások a bemeneti forrástól vagy a termék típusától függően változhatnak.

• A jövőben újabb funkciókkal bővülhetnek a TV szolgáltatásai.

• A készülék és a konnektor is könnyen hozzáférhető kell legyen. Néhány készülék esetében a kikapcsolás nem a ki-/ bekapcsoló gombbal történik, hanem a tápkábel kihúzásával.

Page 13

Az elem behelyezése

(Típusfüggő)

• Abban az esetben, ha értesítést kap arról, hogy a „[A Magic Remote(mozgásérzékelős távirányító) elemének töltöttsége alacsony. Kérjük, cseréljen elemet.]”, akkor cserélje ki az elemet. Az elemek cseréjéhez nyissa ki az elemtartó fedelét, majd cserélje ki az elemeket (1,5V AA), ügyelve a rekesz belsejében található megfelelő és jelzésű végekre, majd zárja be az elemtartó fedelét.

• Az elemek cseréjéhez nyissa ki az elemtartó fedelét, majd cserélje ki az elemeket (1,5V AAA), ügyelve a rekesz belsejében található megfelelő és jelzésű végekre, majd zárja be az elemtartó fedelét.

• Ne használjon együtt használt és új elemeket. Ez az elemek túlmelegedését és szivárgását okozhatja.

• Az akkumulátor nem megfelelő polaritású csatlakoztatása az akkumulátor felrobbanását vagy szivárgását okozhatja, ami tűzhöz, személyi sérüléshez vagy környezetszennyezéshez vezethet.

• Ez a készülék a működéshez, elemeket használ. Lakóhelyén lehetnek olyan szabályok, amelyek szerint az elemeket környezetvédelmi megfontolások miatt erre kihelyezett helyen kell gyűjteni. Az elemek újrahasznosításával kapcsolatban forduljon a helyi hatóságokhoz.

• A benne vagy a termékben lévő elemek nem tehetők ki túlzott hőnek, például napsugárzásnak, tűznek vagy hasonlónak.

A Magic távirányító regisztrálása

A Magic távirányító regisztrálásának módja

A Magic Remote - Mozgásérzékelős távirányítót a használat előtt párosítani kell a TV-készülékkel. 1 Tegyen elemet a Magic Remote távírányítóba és kapcsolja be a tévét. 2 Mutasson a Magic Remote-tal a tévére és nyomja meg a távirányítón a Görgő (OK) gombot. * Ha a tévé nem regisztrálja a Magic Remote-ot, próbálja meg újra a tévé ki-, majd visszakapcsolása után.

A Magic távirányító regisztrálásának törlése

A Magic Remote és a TV párosításának megszüntetéséhez nyomja meg egyszerre a (Vissza) és a (Főmenü) gombokat, és tartsa lenyomva azokat öt másodpercig.

* Tartsa lenyomva a (Főmenü) és a (Gyorsbeállítások) gombot több mint 5 másodpercig a Magic Remote egy időben történő

leválasztásához és ismételt regisztrálásához.

• Javasoljuk, hogy a hozzáférési pont (AP) 0,2 méternél távolabb helyezkedjen el a TV-től. Ha az AP-ot a faltól 0,2méternél-nél közelebbre szereli fel, lehet, hogy a Magic távirányító nem fog megfelelően működni a frekvencia zavaró hatása miatt.

Page 14

󱃟 A távirányító használata

A Magic távirányító használata

(Típusfüggő) A használati útmutatóban található leírások a távirányító gombjai alapján készültek. Kérjük, figyelmesen olvassa el az útmutatót, és annak

megfelelően használja a TV-készüléket.

Be-/Kikapcsoló Gomb A TV be- és kikapcsolása. Megjeleníti az elmentett programok listáját. Hozzáférés a [Programkalauz] funkcióhoz. Hozzáférés a [Gyors hozzáférés szerkesztése] funkcióhoz.

- [Gyors hozzáférés szerkesztése] funkció lehetővé teszi egy tetszőleges alkalmazás vagy Live TV megnyitását a számozott gombok lenyomása és lenyomva tartása által.

Hangerőgombok A hangerő beállítása. Programgombok Tallózás a mentett programok között.

Főmenü A Otthon megnyitása. Főmenü Elindítja a legutóbb használt

alkalmazásokat. Bemenet A bemeneti jelforrás módosítása. Bemenet Hozzáférés a [Otthoni irányítópult] funkcióhoz. Görgő (OK) Nyomja meg a közepét egy menü kiválasztásához. A használatával a csatornaváltás is lehetséges. Görgő (OK) A [Magic Explorer] elérése. Akkor futtathatja az MI intelligens keresés funkciót, amikor a mutató színe lilára változik. Ha programot néz, tartsa lenyomva a mutatót a videón. A [TV Programkalauz], [Beállítások], [Sportriasztás] vagy [Művészeti galéria] lehetőség használata esetén tartsa lenyomva a szövegen.

2 2 2

Mikrofon

Számgombok Számok bevitele. Hozzáférés a [Gyorssegély] funkcióhoz. További lehetőségek További távirányító

funkciók megjelenítése.

Az audió leírások funkció bekapcsol.

2 2 2

(Országtól függően)

Némítás Az összes hang elnémítása.

Némítás Az [Kis. leh.] menüpont elérése. Hangfelismerés A hangfelismerés funkció

használatához hálózati kapcsolat szükséges. Keressen ajánlott tartalmat. (Előfordulhat, hogy

egyes országokban egyes ajánlott szolgáltatások nem érhetők el.) Hangfelismerés A hangfelismerési funkció használatához beszéljen, miközben lenyomva tartja a gombot. Fel/Le/Balra/Jobbra A fel, le, balra és jobbra gombokkal a menüben lehet lépkedni. Ha a

gombokat akkor nyomja meg, amikor a kurzor használatban van, akkor a kurzor eltűnik a képernyőről, és a Magic Remote - mozgásérzékelős távirányító hagyományos távirányítóként kezd el működni. A kurzor megjelenítéséhez rázza meg a Magic Remote - mozgásérzékelős távirányítót balra és jobbra. Gyorsbeállítások A Gyorsbeállítások megnyitása. Gyorsbeállítások Az [Összes Beállítás] menüpont megjelenítése.

Vissza Visszatérés az előző szintre. Vissza A képernyőmenük törlése és visszatérés az

előző parancshoz. Ezek egyes menük alatt speciális funkciókat jelenítenek meg.

Piros gomb A hangfelvételi funkció működtetése. (Országtól függően)

(A modelltől és a régiótól függően előfordulhat, hogy bizonyos gombok és szolgáltatások nem elérhetőek.)

MEGJEGYZÉS

A használathoz tartsa lenyomva legalább 1 másodpercig.

Streaming szolgáltatások gombjai

Csatlakozik a videostreaming szolgáltatáshoz.

Page 15

A távirányító használata

(Típusfüggő) A használati útmutatóban található leírások a távirányító gombjai alapján készültek. Kérjük, figyelmesen olvassa el az útmutatót, és annak

megfelelően használja a TV-készüléket.

Be-/Kikapcsoló Gomb A TV be- és kikapcsolása. Megjeleníti az elmentett programok listáját. A programkalauz megjelenítése.

Teletext gombok A Teletext funkció

vezérlőgombjai. GYORS HOZZÁFÉRÉS szerkesztése. (Típusfüggő)

- A GYORS HOZZÁFÉRÉS funkció lehetővé teszi egy tetszőleges alkalmazás vagy Live TV megnyitását a számozott gombok lenyomása és lenyomva tartása által.

Hangerőgombok A hangerő beállítása.

Programgombok Tallózás a mentett

programok között.

Főmenü A Otthon megnyitása. Főmenü Elindítja a legutóbb használt

alkalmazásokat. Bemenet A bemeneti jelforrás módosítása. OK Menük vagy opciók kiválasztása, illetve a bevitt adatok jóváhagyása. OK A [Magic Explorer] elérése. A[TV Programkalauz], [Beállítások], [Sportriasztás] vagy [Művészeti galéria] lehetőség használata esetén tartsa lenyomva a szövegen.

Számgombok Számok bevitele. Hozzáférés a [Gyorssegély] funkcióhoz. További lehetőségek További távirányító funkciók

megjelenítése.

Az audió leírások funkció bekapcsol. (Típusfüggő)

Digitális üzemmódban a preferált feliratozás megjelenítése. (Típusfüggő)

Némítás Az összes hang elnémítása. Némítás Az [Kis. leh.] menüpont elérése.

Navigációs gombok (fel/le/balra/jobbra)

, ,

Görgetés a menüpontok és beállítások között.

Gyorsbeállítások A Gyorsbeállítások megnyitása. Vissza Visszatérés az előző szintre.

Keresés Keressen ajánlott tartalmat. (Előfordulhat,

hogy egyes országokban egyes ajánlott szolgáltatások nem érhetők el.)

Tartalmak (például: TV-műsorok, filmek vagy egyéb videók) kereséséhez írja be a keresendő kifejezést a webes keresőmezőbe. A következőket nézheti: TV vagy LG Channels. A képernyőmenü bezárása és visszatérés TV üzemmódba. Vezérlőgombok Vezérlőgombok a médiatartalmakhoz.

, , ,

Ezek egyes menük alatt speciális funkciókat

, ,

jelenítenek meg.

Streaming szolgáltatások gombjai Csatlakozik a videostreaming szolgáltatáshoz.

Felvétel megkezdése és a felvétel menü megjelenítése. (Csak Time Machine

Alvásidő beállítása.

Ready

típus esetén)

MEGJEGYZÉS

(A modelltől és a régiótól függően előfordulhat, hogy bizonyos gombok és szolgáltatások nem elérhetőek.)

A használathoz tartsa lenyomva legalább 1 másodpercig.

Page 16

󱂃 Csatlakoztatás

Csatlakoztasson különböző külső eszközöket a TV-készülékhez, és váltson át bemeneti módra a külső eszköz kiválasztásához. Külső eszköz csatlakoztatására vonatkozó további tudnivalókat az egyes eszközök használati útmutatójában talál.

HDMI

MEGJEGYZÉS

USB

• A HDMI-kábel csatlakoztatásakor a készüléket és a külső eszközöket ki kell kapcsolni és meg kell szakítani a kapcsolatot az áramforrással.

• Támogatott HDMI hangformátum (Típusfüggő): True HD (48kHz), Dolby Digital / Dolby Digital Plus (32kHz / 44,1kHz / 48kHz), PCM (32kHz / 44,1kHz / 48kHz / 96kHz / 192kHz)

Amennyiben a bemenetre csatlakozó eszköz is támogatja az Ultra HD Deep Colour funkciót, akkor a kép élesebb lesz. Ha azonban a készülék nem támogatja, előfordulhat, hogy ez a funkció nem működik megfelelően. Abban az esetben kapcsolja ki a tévé [HDMI Deep Color] beállítását.

• → → [Általános] → [Eszközök] → [HDMI-beállítások] → [HDMI Deep Color]

(Csak 82/86UP80*, 82/86UP81*)

- Be: Támogatja a 4K felbontást 50/60Hz-en (4:4:4, 4:2:2, 4:2:0),

<Csak 3 és 4 port> 4K felbontást 100/120Hz-en (4:4:4, 4:2:2, 4:2:0)

- Ki: Támogatja a 4K felbontást 50/60Hz-en (4:2:0)

(A 82/86UP80*, 82/86UP81* kivételével)

- Be: Támogatja a 4K felbontást 50/60Hz-en (4:4:4, 4:2:2, 4:2:0)

- Ki: Támogatja a 4K felbontást 50/60Hz-en (4:2:0)

• HDMI-tanúsítvánnyal ellátott kábelt használjon.

• Ha nem HDMI-tanúsítvánnyal ellátott kábelt használ, akkor előfordulhat, hogy nem jelenik meg a kép, vagy hogy csatlakozási hiba jelentkezik.

• Ajánlott HDMI-kábel típusok

- Ultra High-Speed HDMI®/™ kábel (maximum 3m)

Előfordulhat, hogy egyes USB-elosztók nem működnek. Ha a készülék nem érzékeli az USB-elosztón keresztül csatlakozó USB-eszközt, csatlakoztassa azt közvetlenül a TV-készülék USB-portjához.

MEGJEGYZÉS

• Az optimális csatlakoztathatóság miatt a HDMI-kábelek és USB-eszközök dugójának foglalata ne legyen 10 mm-nél vastagabb, 18 mm-nél szélesebb és 8 mm vezetékátmérőnél nagyobb. Használjon hosszabbító kábelt, amely támogatja az vagy újabb szabványt, ha az USB-kábel vagy az USB-memória nem illik a TV-készülék USB-portjába. (Típusfüggő)

* A ≦ 10mm

* B ≦ 18mm

* C ≦ 8mm

Page 17

CI-modul

A kódolt (fizetős) szolgáltatások megtekintése digitális TV üzemmódban. (Típusfüggő)

MEGJEGYZÉS

Külső készülékek

MEGJEGYZÉS

• Győződjön meg arról, hogy a CI-modult a megfelelő irányban helyezte be a következőbe: . Ha a modult nem megfelelően helyezi be, azzal károsíthatja a TV-t és a következőt: .

• Ha a CI+ CAM csatlakoztatása után a tévé nem játszik le sem video-, sem audiotartalmat, vegye fel a

kapcsolatot a földi sugárzású/kábel/műholdas adás szolgáltatójával.

A csatlakoztatható külső eszközök: Blu-ray lejátszó, HD-vevőkészülékek, DVD-lejátszók, videomagnók, audiorendszerek, USB-tárolóeszközök, számítógépek, játékeszközök és egyéb külső eszközök.

• A külső eszköz csatlakozása függhet a típustól.

• Csatlakoztassa a külső eszközöket a TV-készülékhez a TV-port sorrendjétől függően.

• Ha Blu-ray/DVD-felvevőn vagy videomagnón rögzít egy TV-műsort, győződjön meg róla, hogy a TV

jelbemeneti kábelét a DVD-felvevőn vagy a videomagnón keresztül csatlakoztatta a TV-hez. A felvételre vonatkozó további tudnivalókat a csatlakoztatott eszköz használati útmutatójában találja meg.

• A használatra vonatkozó utasítások a külső berendezés használati útmutatójában találhatók.

• Ha játékeszközt csatlakoztat a TV-készülékhez, használja az adott eszköz saját kábelét.

• Előfordulhat, hogy PC módban felbontással, a függőleges mintával, a kontraszttal vagy a fényerővel

kapcsolatos zaj lép fel. Zaj esetén módosítsa a PC-kimenetet más felbontásra, módosítsa a képfrissítési sebességet más értékre, vagy állítsa be a fényerőt és a kontrasztot a [Kép] menüben, amíg tiszta nem lesz a kép.

• PC-módban előfordulhat, hogy egyes felbontási beállítások a grafikus kártyától függően nem működnek

megfelelően.

• Ha számítógépről Ultra HD tartalmat játszik le, akkor – ha a számítógép teljesítménye nem megfelelő –

előfordulhat, hogy a videó vagy a hang időnként megakad. (Típusfüggő)

• Ha a csatlakoztatáshoz vezetékes LAN-t használ, javasoljuk, hogy CAT 7 kábelt használjon.

(Csak a(z) port megléte esetén.)

Page 18

󱂄 Hibaelhárítás

A TV nem irányítható a távirányítóval.

Nem látható kép és nem hallható hang.

A TV hirtelen kikapcsol. • Ellenőrizze az energiaellátás beállításait. A tápellátás zavara állhat fenn.

A számítógéphez való csatlakozásnál (HDMI) nincs felfedezhető jel.

Rendellenes megjelenítés

Kiadott hang • „Pattogás”: Pattogás hallható, amikor a TV nézésekor vagy kikapcsolásakor a hőmérséklet és a páratartalom

• Ellenőrizze a készüléken a távirányító érzékelőjét, majd próbálkozzon újra.

• Ellenőrizze, hogy nincs-e a jelet akadályozó tárgy a készülék és a távirányító között.

• Ellenőrizze, hogy az elemek továbbra is működnek-e és megfelelően be vannak-e helyezve ( - , - ).

• Ellenőrizze, be van-e kapcsolva a készülék.

• Ellenőrizze, a tápkábel csatlakozik-e a fali aljzatba.

• Más készülékek csatlakoztatásával ellenőrizze, hogy hibás-e a fali aljzat.

• Ellenőrizze, hogy nincs-e bekapcsolva az automatikus kikapcsolás funkció az időre vonatkozó beállításoknál.

• Ha a TV bekapcsolt állapota közben nincs jel, a TV 15 perces inaktív állapotot követően automatikusan kikapcsol.

• A távirányító segítségével kapcsolja ki, majd újra be a készüléket.

• Csatlakoztassa ismét az HDMI kábelt.

• Indítsa újra a számítógépet, úgy, hogy a TV-készülék már be van kapcsolva.

• Ha a készüléket megtapintva hidegnek érzi, bekapcsoláskor egy kis vibrálást észlelhet. Ez normális jelenség, és nem jelenti a készülék meghibásodását.

• Ez a panel egy továbbfejlesztett termék, amely több millió pixelt tartalmaz. Előfordulhat, hogy a panelen 1ppm méretű, pici fekete pontokat és/vagy fényes és színes pontokat (piros, kék vagy zöld) lát. Ez nem jelenti a készülék meghibásodását, valamint nem befolyásolja annak teljesítményét és megbízhatóságát. Eza jelenség más cégek termékeinél is előfordul, így nem érvényes rá a csere vagy a visszatérítés.

• Előfordulhat, hogy a panel fényereje és színe a megtekintési helyzettől függően eltérő (bal/jobb/fent/lent). Ez a jelenség a panel tulajdonságai miatt fordul elő. Nem kapcsolódik a készülék teljesítményéhez, és nem utal hibás működésre.

• Állókép hosszú ideig történő megjelenítése esetén képbeégés alakulhat ki. Kerülje el, hogy a TV képernyője hosszú ideig állóképet jelenítsen meg.

miatt összehúzódik a műanyag. Ez a zaj gyakori azon készülékeknél, ahol termikus deformációra van szükség.

• Az áramkör/panel zúgása: Halk zaj távozik a nagysebességű kapcsolóáramkörből, amely nagy mennyiségű áramot szolgáltat a készülék működtetéséhez. Készüléktől függően változik. Ez a távozó hang nem befolyásolja annak teljesítményét és megbízhatóságát.

• A termék tisztítása közben ügyeljen rá, hogy ne kerüljön semmilyen folyadék vagy idegen tárgy a felső, bal, illetve jobb oldali panelek és a hátoldali panel közé. (Típusfüggő)

• Csavarja ki a felesleges vizet vagy tisztítószert a rongyból.

• Ne permetezzen vizet vagy tisztítószert közvetlenül a TV képernyőjére.

• Csak a képernyő tisztításához szükséges mennyiségű vizet vagy tisztítószert permetezze a tisztításhoz használt rongyra.

Page 19

󱂅 Műszaki adatok

(Országtól függően)

A műsorsugárzás műszaki jellemzői

Digitális TV

(Országtól függően)

Műsorszórási rendszer

DVB-S/S2 DVB-C DVB-T/T2

Csatorna lefedettsége

(Sáv)

Tárolható programok

maximális száma

Külső antenna

impedanciája

CI modul

(Szél. x Mag. x Mély.)

(Csak 82/86UP80*, 82/86UP81*)

Mivel a sávcsatornák országonként eltérhetnek, a felhasználó nem változtathatja meg vagy állíthatja be a működési frekvenciát. Ezt a terméket a regionális frekvenciatáblázat szerint állították be. A felhasználó biztonsága érdekében mind a felszerelés, mind a működtetés közben legalább 20cm távolságot ajánlott tartani a készüléktől.

950 - 2150MHz 46 - 890MHz

6000 3000

Vezeték nélküli modul (LGSBWAC95) specifikációi

Vezeték nélküli LAN (IEEE 802.11a/b/g/n/ac)

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 19 dBm

5150 - 5725MHz 18 dBm

5725 - 5850MHz 13,5 dBm

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 9 dBm

DVB-T/T2

DVB-C

DVB-S/S2

VHF III: 174 - 230MHz UHF IV: 470 - 606MHz

UHF V: 606 - 862MHz

II. S-sáv: 230 - 300MHz

III. S-sáv: 300 - 470MHz

75Ω

100,0mm x 55,0mm x 5,0mm

Bluetooth

Analóg TV

(Országtól függően)

PAL/SECAM B/G/I/D/K

SECAM L

46 - 862MHz

Page 20

(Csak 70/75UP75*)

Vezeték nélküli modul (LGSBWAC02) specifikációi

Vezeték nélküli LAN (IEEE 802.11a/b/g/n/ac)

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 17 dBm

5150 - 5725MHz 19 dBm

5725 - 5850MHz 10,5 dBm

Bluetooth

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 8,5 dBm

(A 82/86UP80*, 82/86UP81*, 70/75UP75* kivételével)

Vezeték nélküli modul (LGSBWAC03) specifikációi

Vezeték nélküli LAN (IEEE 802.11a/b/g/n/ac)

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 18,5 dBm

5150 - 5725MHz 19,5 dBm

5725 - 5850MHz 11,5 dBm

Bluetooth

Frekvencia-tartomány Kimeneti teljesítmény (max.)

2400 - 2483,5MHz 9 dBm

Környezeti feltételek

Üzemi hőmérséklet 0°C – 40°C

Üzemi páratartalom Legfeljebb 80%

Tárolási hőmérséklet -20°C – 60°C

Tárolási páratartalom Legfeljebb 85%

• A tápellátásra és az áramfogyasztásra vonatkozó adatok a készülék termékcímkéjén találhatók.

- A tipikus energiafogyasztást az IEC 62087 vagy az egyes országok energiaszabályozása szerint mérik. * Egyes modelleknél a címke a külső eszközcsatlakozó termináljának fedelén belül található. * Modelltől és országtól függően előfordulhat, hogy a tipikus energiafogyasztás nem szerepel a címkén.

Page 21

Információk a nyílt forráskódú szoftverrel kapcsolatban

A termékben található GPL, LGPL, MPL és más nyílt forráskódú licencek forráskódjának beszerzése érdekében látogasson el a http://opensource.lge.com webhelyre.

A forráskód mellett minden hivatkozott licencfeltétel, jótállási nyilatkozat és szerzői jogi közlemény letölthető. Az LG Electronics a vonatkozó költségeknek megfelelő összegért (az adathordozó, a szállítás és a kezelés költségei) CD-ROM-on is biztosítani tudja

Önnek a nyílt forráskódot, ha írásos kérelmet küld az [email protected] e-mail-címre. Ez az ajánlat a termék utolsó kiszállításának idejétől számított három évig érvényes. Ez az ajánlat mindenki számára érvényes, akihez eljut ez az

információ.

Licencek

(Csak a Magic Remote távirányítót támogató modellek esetén)

Page 22

A készülék típusszáma és sorozatszáma a termék hátlapján és egyik oldalán látható. Jegyezze fel őket ide arra az esetre, ha a jövőben esetleg javításra lenne szükség.

Típus

Sorozatszám
