Page 1

INSTRUKCJA OBSŁUGI

Zasady bezpieczeństwa i informacje dodatkowe

TELEWIZOR LED*

* W telewizorze LED firmy LG zastosowano ekran LCD z podświetleniem LED.

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcję obsługi i zachować ją do dalszego wykorzystania.

www.lg.com

Page 2

Spis treści

POLSKI

Ostrzeżenie! Instrukcje dotyczące bezpieczeństwa

Dostosowywanie kąta ustawienia telewizor

Przygotowanie

Elementy do nabycia osobno

5 Pilot zdalnego sterowania Magic 6 Uchwyt ścienny

Podnoszenie i przenoszenie telewizora

Montaż na płaskiej powierzchni

8 Mocowanie telewizora do blatu 8 Korzystanie z systemu zabezpieczającego Kensington 8 Mocowanie telewizora do ściany

Montaż na ścianie

Podłączanie

10 Antena/Kabel 10 Antena satelitarna 10 Moduł CI 10 Podłączanie innych urządzeń 11 Głośniki zewnętrzne 12 Sieć

Korzystanie zprzycisku

13 Podstawowe funkcje 13 Dostosowywanie ustawień menu

Korzystanie zpilota

Rozwiązywanie problemów

Ustawienia

Dane techniczne

19 Obsługa trybu HDMI-DTV 19 Obsługa trybu HDMI-PC 20 Obsługiwane formaty zdjęć 20 Obsługiwane formaty dźwięku 21 Obsługiwane formaty plików wideo

Informacja dotycząca oprogramowania open source

Informacje o pobieraniu oprogramowania

Licencje

Kody sterowania podczerwienią

Konfiguracja zewnętrznego urządzenia sterującego

24 Podłączanie za pomocą złącza

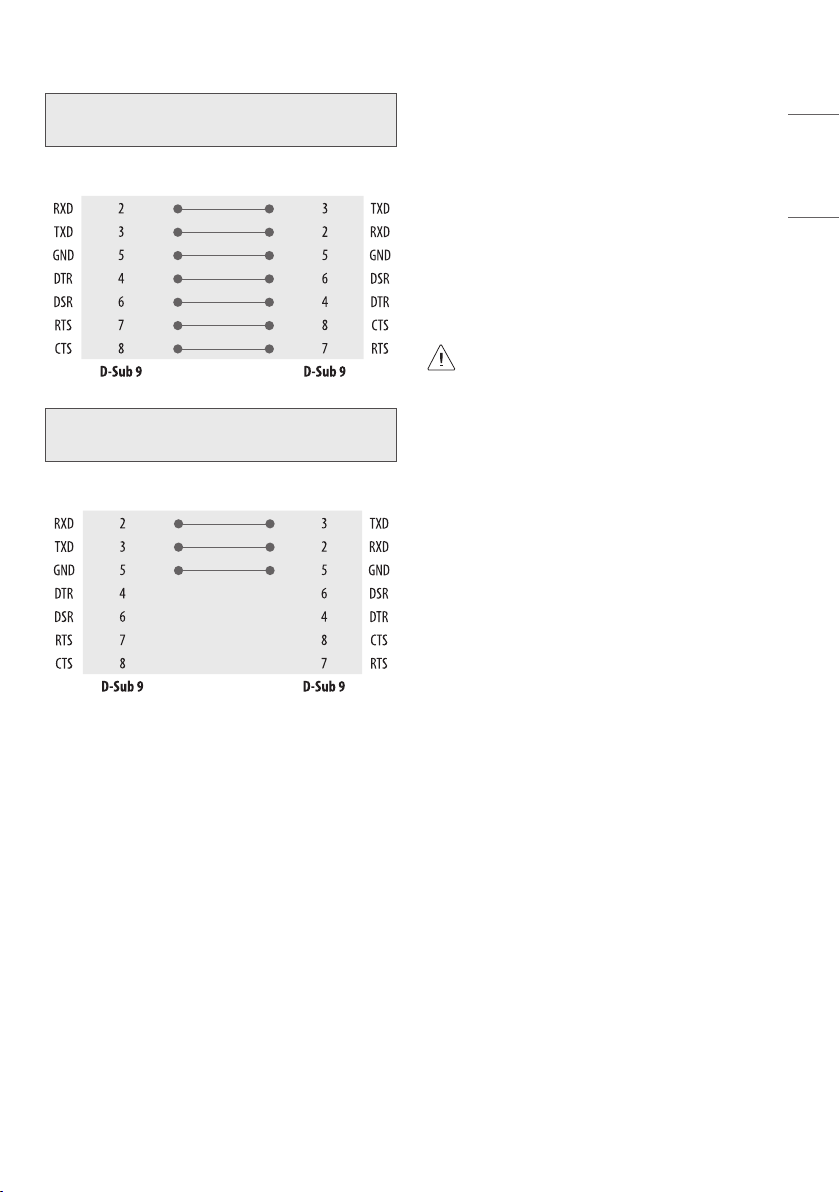

RS-232C 24 Rodzaj złącza: D-Sub, męskie, 9-stykowe 25 Konfiguracje przewodu RS-232C 25 Parametry komunikacji 25 Ustaw ID 26 Wykaz poleceń 27 Protokół transmisji / odbioru

Page 3

Ostrzeżenie! Instrukcje dotyczące bezpieczeństwa

PRZESTROGA

RYZYKO PORAŻENIA PRĄDEM,

NIE OTWIERAĆ

PRZESTROGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE WOLNO ZDEJMOWAĆ OSŁONY (ANI TYLNEJ CZĘŚCI) URZĄDZENIA. WEWNĄTRZ NIE MA ELEMENTÓW, KTÓRE MOGŁYBY BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POWINNY BYĆ WYKONYWANE PRZEZ WYKWALIFIKOWANY PERSONEL.

Symbol stanowi ostrzeżenie dla użytkownika o

występującym wewnątrz obudowy urządzenia niezaizolowanym „niebezpiecznym napięciu”, które jest na tyle wysokie, że grozi porażeniem prądem elektrycznym.

Symbol informuje użytkownika o ważnych instrukcjach

dotyczących obsługi i konserwacji (serwisowania) urządzenia zawartych w dołączonej dokumentacji.

OSTRZEŻENIE: ABY ZMNIEJSZYĆ RYZYKO POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY UMIESZCZAĆ TEGO URZĄDZENIA W MIEJSCU, GDZIE BĘDZIE NARAŻONE NA KONTAKT Z DESZCZEM LUB WILGOCIĄ.

• ABY ZAPOBIEC WYBUCHOWI POŻARU IJEGO ROZPRZESTRZENIANIU SIĘ, TRZYMAĆ ŚWIECZKI IINNE ŹRÓDŁA OTWARTEGO OGNIA ZDALA OD PRODUKTU.

• Nie wolno umieszczać telewizora ani pilota w następujących

typach miejsc:

- Nie wolno umieszczać produktu w miejscu bezpośrednio nasłonecznionym.

- Miejsca o wysokiej wilgotności, np. łazienka.

- W pobliżu źródeł ciepła, takich jak piece lub inne urządzenia wytwarzające ciepło.

- W pobliżu blatów kuchennych lub nawilżaczy powietrza, gdzie urządzenie będzie narażone na działanie pary lub tłuszczów.

- Miejsca narażone na działanie deszczu lub wiatru.

- Produktu nie wolno umieszczać wmiejscach, wktórych mogą kapać na niego płyny lub wktórych może zostać zachlapany. Niewolno też umieszczać na lub nad nim (na przykład na znajdujących się nad nim półkach) przedmiotów wypełnionych płynem, takich jak wazony, kubki itp.

- Produktu nie wolno umieszczać wpobliżu substancji lub przedmiotów łatwopalnych, takich jak benzyna bądź świeczki, ani wystawiać go na bezpośrednie działanie klimatyzatora.

- Nie wolno instalować produktu wnadmiernie zakurzonych miejscach.

Nieprzestrzeganie tych zaleceń grozi pożarem, porażeniem prądem, zapłonem/wybuchem, awarią lub zniekształceniem produktu.

• Wentylacja

- Telewizor zamontować wdobrze wietrzonym miejscu. Nie wolno instalować go wosłoniętych miejscach, takich jak regał na książki.

- Produktu nie należy umieszczać na dywanie czy poduszce.

- Gdy produkt jest podłączony do zasilania nie wolno zasłaniać go ani przykrywać tkaninami bądź innymi materiałami.

• Uważać, aby nie dotykać otworów wentylacyjnych. Wprzypadku oglądania programów telewizyjnych przez dłuższy czas otwory wentylacyjne mogą ulec nagrzaniu.

• Przewód zasilający należy zabezpieczyć przed fizycznymi przeciążeniami i uszkodzeniem mechanicznym (tj. skręceniem, zagięciem, zaciskaniem, przytrzaskiwaniem drzwiami i podeptaniem). Należy zwracać szczególną uwagę na wtyczki, gniazda ścienne oraz miejsce, w którym kabel łączy się z urządzeniem.

• Nie wolno przenosić ani przesuwać telewizora, gdy kabel zasilający jest podłączony.

• Nie wolno korzystać zproduktu, jeśli kabel jest uszkodzony lub nieprawidłowo podłączony.

• Podczas odłączania kabla zasilającego chwycić ipociągnąć za wtyczkę. Nie wolno pociągać za kabel zasilający wcelu odłączenia go od telewizora.

• Nie wolno podłączać zbyt wielu urządzeń do tego samego gniazda prądu zmiennego, gdyż może to skutkować pożarem lub porażeniem prądem elektrycznym.

• Odłączanie urządzenia od głównego źródła zasilania

- Wtyczka kabla zasilającego pełni funkcję urządzenia odłączającego. Dlatego, w przypadku sytuacji awaryjnej, musi być łatwo dostępna.

• Należy dopilnować, aby telewizor był zamontowany w sposób bezpieczny dla dzieci, a w szczególności uniemożliwiający jego przewrócenie, bądź próby wspinania się na niego przez dziecko. W przypadku nieprzestrzegania tego zalecenia telewizor może przewrócić się i spowodować poważne obrażenia.

• Uziemienie anteny zewnętrznej (może różnić się zależnie od kraju):

- Jeśli zainstalowana jest antena zewnętrzna, należy stosować poniższe środki ostrożności.

Zespołu anteny zewnętrznej nie wolno umieszczać wpobliżu napowietrznych linii zasilających lub obwodów oświetlenia elektrycznego bądź zasilania ani wmiejscach, gdzie może wejść wkontakt zliniami zasilającymi albo obwodami tego typu, gdyż może to skutkować śmiercią bądź odniesieniem poważnych obrażeń.

POLSKI

Page 4

• Uziemienie (Nie dotyczy urządzeń niewymagających uziemienia)

- Telewizory ztrójbolcową wtyczką prądu zmiennego zuziemieniem należy podłączyć do gniazda prądu zmiennego ztrzema wejściami.

POLSKI

Należy zadbać opodłączenie przewodu uziemionego, aby zapobiec potencjalnemu porażeniu prądem.

• Nie wolno dotykać niniejszego urządzenia ani anteny podczas burzy zpiorunami. Może to spowodować śmiertelne porażenie prądem.

• Upewnić się, że kabel zasilający jest poprawnie podłączony do telewizora igniazda ściennego. Wprzeciwnym wypadku może dojść do uszkodzenia wtyczki igniazda ściennego, awskrajnych przypadkach do wybuchu pożaru.

• Nie umieszczać metalowych ani łatwopalnych przedmiotów wewnątrz produktu. Jeśli jakiś przedmiot przypadkiem znajdzie się wewnątrz produktu, odłączyć kabel zasilający iskontaktować się zdziałem obsługi klienta.

• Nie dotykać końcówki kabla, gdy jest on podłączony. Może to spowodować śmiertelne porażenie prądem.

• Wopisanych poniżej sytuacjach należy natychmiast odłączyć

produkt od zasilania iskontaktować się zlokalnym działem obsługi klienta.

- Produkt jest uszkodzony.

- Przedostanie się wody lub innego płynu do wnętrza produktu (np. zamoknięcie zasilacza prądu zmiennego, kabla zasilającego lub telewizora).

- Wydobywanie się dymu lub zapachu ztelewizora.

- Podczas burzy zpiorunami lub wprzypadku nieużytkowania przez dłuższy czas.

Źródło zasilania prądem zmiennym pozostaje podłączone nawet po wyłączeniu telewizora za pomocą pilota lub przycisku zasilania, jeśli kable urządzenia nie zostały odłączone.

• Wpobliżu telewizora nie wolno używać urządzeń elektrycznych wysokiego napięcia (np. elektronicznej pułapki na owady). Może to spowodować nieprawidłowe działanie urządzenia.

• Nie wolno podejmować prób jakiejkolwiek modyfikacji niniejszego produktu bez otrzymania pisemnego upoważnienia od firmy LG Electronics. Takie działanie może spowodować pożar lub porażenie prądem. Wcelu przeprowadzenia serwisowania lub naprawy skontaktować się zdziałem obsługi klienta. Wprowadzanie modyfikacji bez upoważnienia może unieważnić prawo użytkownika do korzystania zproduktu.

• Używać wyłącznie w yposażenia/akcesoriów zatwierdzonych przez firmę LG Electronics. Nieprzestrzeganie tych zaleceń grozi pożarem, porażeniem prądem, awarią lub uszkodzeniem produktu.

• Nie należy rozmontowywać zasilacza sieciowego ani przewodu zasilającego. Nieprzestrzeganie tego zalecenia może skutkować pożarem lub porażeniem prądem elektrycznym.

• Zachować ostrożność podczas korzystania zzasilacza, aby uniknąć upuszczenia iuderzeń. Uderzenie może skutkować uszkodzeniem zasilacza.

• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie dotykać telewizora mokrymi rękami. Jeśli bolce wtyczki kabla zasilającego są mokre lub pokryte kurzem, dokładnie je osuszyć lub wytrzeć zkurzu.

• Baterie

- Akcesoria (baterie itp.) przechowywać w bezpiecznym miejscu, poza zasięgiem dzieci.

- Nie doprowadzać do zwarcia baterii, nie demontować ich ani nie doprowadzać do ich przegrzania. Nie pozbywać się baterii poprzez wrzucenie ich do ognia. Baterii nie wolno wystawiać na działanie wysokiej temperatury.

• Przenoszenie

- Wprzypadku przenoszenia produktu wyłączyć go, odłączyć go od zasilania iodłączyć od niego wszystkie kable. Do przeniesienia większych telewizorów mogą być potrzebne co najmniej 2osoby. Nie wolno naciskać na przedni panel telewizora ani poddawać go dużym obciążeniom. Nieprzestrzeganie tego zalecenia może skutkować uszkodzeniem produktu, wybuchem pożaru lub odniesieniem obrażeń.

• Materiały chroniące przed wilgocią oraz winylowe opakowania należy przechowywać w miejscu niedostępnym dla dzieci.

• Nie wolno poddawać produktu wstrząsom wwyniku uderzeń, zrzucać na niego przedmiotów ani upuszczać niczego na ekran.

• Nie wolno mocno naciskać na panel rękoma ani ostrymi przedmiotami, np. gwoździami, paznokciami, ołówkami czy długopisami, ani zarysowywać go. Powyższe działania mogą skutkować uszkodzeniem ekranu.

• Czyszczenie

- Wcelu przeprowadzenia czyszczenia odłączyć kabel zasilający idelikatnie przetrzeć miękką/suchą ściereczką. Nie rozpryskiwać wody iinnych płynów bezpośrednio na telewizorze. Nie wolno czyścić telewizora za pomocą środków chemicznych, takich jak środków czyszczących do szyb, odświeżaczy powietrza, środków owadobójczych, smarów, wosku (do samochodów, do zastosowań przemysłowych), środków ściernych, rozcieńczalników, benzenu, alkoholu itp., ponieważ mogą one uszkodzić produkt i/lub jego panel. Nieprzestrzeganie tego zalecenia może skutkować porażeniem prądem lub uszkodzeniem produktu.

Page 5

Przygotowanie

• Po pierwszym uruchomieniu telewizora od jego dostarczenia z fabryki inicjalizacja urządzenia może potrwać kilka minut.

• Telewizor użytkownika może różnić się od pokazanego na ilustracji.

• Menu ekranowe telewizora użytkownika może się nieco różnić od przedstawionego w tej instrukcji.

• Dostępne menu i opcje mogą być różne w zależności od używanego źródła sygnału wejściowego i modelu produktu.

• W przyszłości funkcjonalność tego telewizora może zostać rozszerzona o nowe funkcje.

• Urządzenie należy podłączyć do gniazda elektrycznego znajdującego się wpobliżu, włatwo dostępnym miejscu. Niektóre modele urządzeń nie są wyposażone wprzycisk zasilania, dlatego wcelu ich wyłączenia należy odłączyć kabel zasilający.

• Zawartość opakowania z produktem może być różna w zależności od modelu.

• W związku z unowocześnieniem funkcji dane techniczne produktu i treść instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

• W celu zapewnienia wygody połączeń przewody HDMI i urządzenia USB powinny mieć końcówki o grubości mniejszej niż 10mm i szerokości mniejszej niż 18mm. Jeśli przewód lub karta pamięci USB nie pasują do portu USB w telewizorze, użyj przewodu przedłużającego, który obsługuje standard USB .

* A < 10mm

Elementy do nabycia osobno

Elementy nabywane osobno mogą bez powiadomienia ulec zmianie lub modyfikacji w celu poprawy jakości. W celu nabycia tych akcesoriów należy skontaktować się z punktem zakupu urządzenia. Wymienione urządzenia współpracują jedynie z niektórymi modelami.

Nazwa i wygląd modelu mogą ulec zmianie po zmianie funkcji produktu lub na skutek rozmaitych decyzji producenta.

Pilot zdalnego sterowania Magic

(Zależneod modelu)

AN-MR18HA

Sprawdź, czy Twój model telewizora obsługuje technologię Bluetooth w specyfikacji modułu sieci bezprzewodowej, aby sprawdzić, czy można go używać z Pilotem Magic.

POLSKI

• Należy korzystać z cert yfikowanego przewodu z logo HDMI.

• W przypadku uży wania niecertyfikowanego przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Kabel Ultra High-Speed HDMI®/™ (do 3 m)

* B < 18mm

Page 6

Uchwyt ścienny

Wolno używać wyłącznie ściennego uchwytu montażowego i wkrętów spełniających wymagania standardu VESA. W tabeli poniżej podano standardowe wymiary zestawów do montażu ściennego.

POLSKI

Model 43/50UN64* 55UN64* VESA (A x B) (mm) 200 x 200 300 x 300 Typ wkrętu M6 M6 Liczba wkrętów 4 4

Uchwyt ścienny

Model 65UN64* 75UN64* VESA (A x B) (mm) 300 x 300 400 x 400 Typ wkrętu M6 M6 Liczba wkrętów 4 4 Uchwyt ścienny OLW480B LSW440B Model 86UN64* VESA (A x B) (mm) 600 x 400 Typ wkrętu M8 Liczba wkrętów 4 Uchwyt ścienny LSW640B

LSW240B MSW240

OLW480B MSW240

Podnoszenie i przenoszenie telewizora

Przed podjęciem próby przeniesienia lub podniesienia telewizora należy przeczytać poniższe informacje, które pomogą uniknąć jego porysowania lub uszkodzenia, a także zapewnić bezpieczny transport niezależnie od modelu i rozmiarów.

• Zaleca się przenoszenie telewizora w oryginalnym kartonie lub opakowaniu.

• Przed uniesieniem lub przeniesieniem telewizora należy odłączyć przewód zasilający i wszystkie inne przewody.

• Telewizor należy trzymać ekranem zwróconym na zewnątrz, aby zapobiec uszkodzeniom.

• Telewizor należy chwycić mocno u góry i u dołu ramy. Nie wolno go trzymać za część przezroczystą, głośnik ani kratkę głośnika.

• Duży telewizor powinny przenosić przynajmniej 2 osoby.

• Niosąc telewizor, należy go trzymać w sposób pokazany na poniższej ilustracji.

Model 43/50UN64* 55/65UN64* Odległość śrub (A) (mm) 200 300 Typ wkrętu M6 M6 Liczba wkrętów 2 2 Uchwyt ścienny WB21LMB WB21LMB

Page 7

• Podczas transportu telewizora należy chronić go przed wstrząsami i nadmiernymi drganiami.

• Podczas transportu telewizora należy go trzymać w pozycji pionowej – nie wolno obracać go na bok ani pochylać w lewo lub w prawo.

• Nie należy używać nadmiernej siły wobec obudowy, ponieważ jej zginanie lub wyginanie może spowodować uszkodzenie ekranu.

• Podczas korzystania z telewizora należy uważać, aby nie uszkodzić wystających przycisków.

• Należy unikać dotykania ekranu, ponieważ może to doprowadzić do jego uszkodzenia.

• Podczas przenoszenia telewizora nie trzymaj za uchwyty do przewodów. Uchwyty mogą pęknąć, a telewizor spaść, powodując obrażenia ciała u osób znajdujących się w pobliżu i uszkodzenie samego telewizora.

• W trakcie przymocowywania podstawy do telewizora — telewizor powinien być położony ekranem w dół na miękkiej lub płaskiej powierzchni, aby zmniejszyć ryzyko jego zarysowania. (Zależneod modelu)

Montaż na płaskiej powierzchni

(Zależneod modelu) 1 Podnieś telewizor i ustaw go na płaskiej powierzchni w pozycji

pionowej.

• Pozostaw co najmniej 10cm odstęp od ściany w celu zapewnienia odpowiedniej wentylacji.

10 cm

(Zależneod modelu)

2 Podłącz przewód zasilający do gniazdka sieciowego.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji takich, jak oleje czy smary. (Może to spowodować uszkodzenie produktu.)

• W przypadku zainstalowania telewizora na podstawie należy zabezpieczyć go przed ryzykiem przewrócenia się. W przeciwnym wypadku produkt może przewrócić się i spowodować obrażenia.

• Aby zapewnić maksymalne bezpieczeństwo i długi czas eksploatacji urządzenia, nie należy podłączać do niego żadnych niezatwierdzonych akcesoriów.

• Jakiekolwiek szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych akcesoriów nie są objęte gwarancją.

• Podczas montażu stojaka upewnij się, że wszystkie dostarczone z produktem wkręty zostaną użyte. Jeśli wkręty nie zostaną całkowicie dokręcone, produkt może się przechylić bądź przewrócić, powodując uszkodzenia. Użycie nadmiernej siły podczas dokręcania może spowodować uszkodzenie gwintu, co z kolei może skutkować wypadaniem wkrętów.

10 cm

POLSKI

Page 8

Mocowanie telewizora do blatu

(Zależneod modelu) Telewizor należy przymocować do blatu w taki sposób, aby nie było

możliwe przesunięcie odbiornika do przodu lub do tyłu, co mogłoby

POLSKI

skutkować obrażeniami ciała u osób znajdujących się w pobliżu lub uszkodzeniem odbiornika.

Typ A

4 wkręty

(Niedołączone do zestawu)

Podstawa

Korzystanie z systemu zabezpieczającego Kensington

(Zależneod modelu) Złącze systemu zabezpieczającego Kensington znajduje się z

tyłu obudowy telewizora. Więcej informacji na temat montażu zabezpieczenia i korzystania z niego można znaleźć w dołączonej do niego instrukcji obsługi albo na stronie pomocą kabla systemu zabezpieczającego Kensington połącz telewizor z powierzchnią, na której stoi.

(Zależneod modelu)

http://www.kensington.com.

• Wkręt: M5 x L (*L = Grubość blatu + 8–10 mm) np. grubość blatu: 15mm, wkręt: M5 x L25

Typ B

2 Śruby do mocowania podstawy,

2 Podkładki do mocowania podstawy,

2 Nakrętki do mocowania podstawy

(W zestawie z produktem)

Podstawa

Blat

Mocowanie telewizora do ściany

(Zależneod modelu)

1 Włóż i dokręć śruby oczkowe lub uchwyty i śruby z tyłu telewizora.

• Jeśli w miejscach, gdzie mają się znaleźć śruby oczkowe, są już wkręcone inne śruby, wykręć je.

2 Przymocuj uchwyty ścienne do ściany za pomocą śrub.

Położenieuchwytów ściennych powinno odpowiadać pozycji śrub oczkowych wkręconych z tyłu telewizora.

3 Połącz śruby oczkowe z uchwytami ściennymi za pomocą napiętej,

odpowiednio wytrzymałej linki. Linka powinna biec równolegle do podłogi.

• Do zamontowania telewizora należy użyć stolika lub półki wystarczająco dużych i mocnych, aby pomieścić urządzenie i wytrzymać jego ciężar.

• Śruby, uchwyty oraz linka nie są dołączone do telewizora. W sprawie zakupu dodatkowych akcesoriów prosimy skontaktować się z lokalnymi punktami sprzedaży.

Page 9

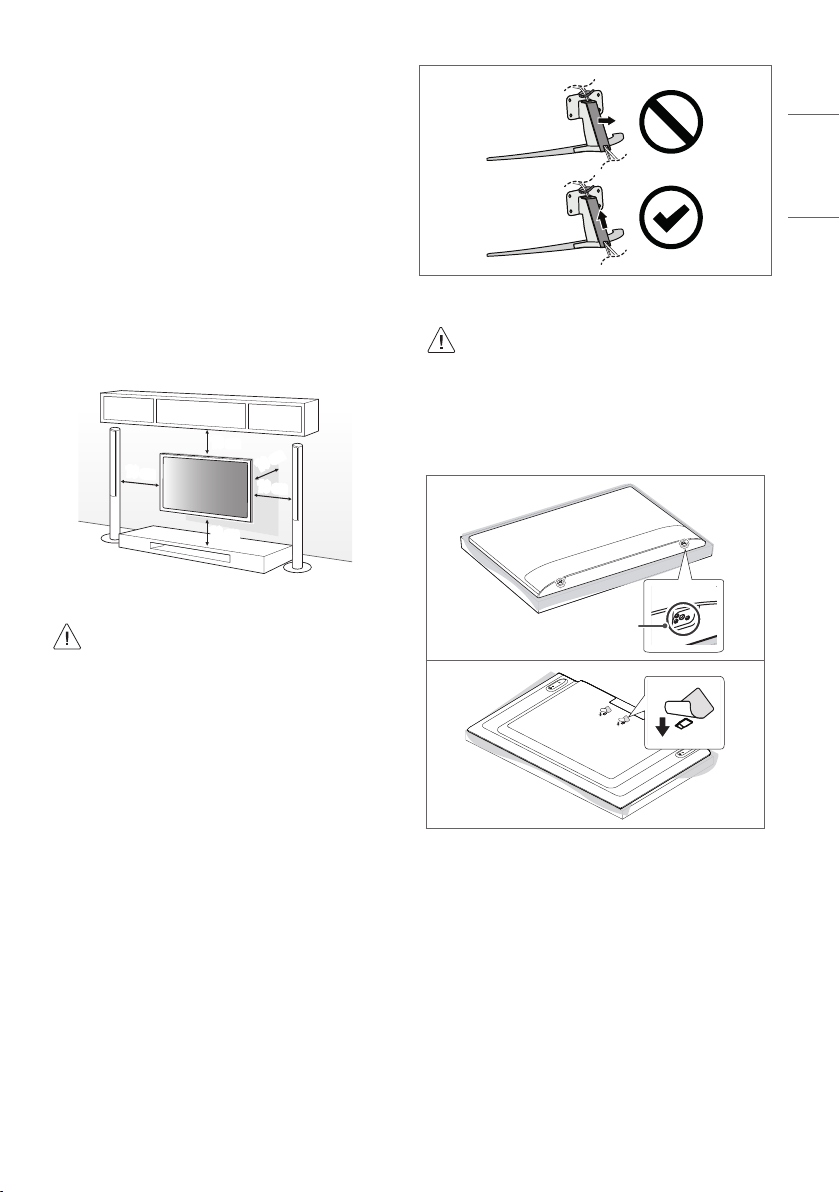

Montaż na ścianie

Uważnie przymocuj opcjonalny uchwyt ścienny do tyłu telewizora oraz do mocnej ściany prostopadłej do podłogi. Jeśli chcesz zawiesić telewizor na słabszych ścianach lub innych elementach, skonsultuj się z wykwalifikowanym technikiem. Firma LG zaleca przeprowadzenie montażu urządzenia na ścianie przez wykwalifikowanego instalatora. Zalecamy korzystanie z uchwytu ściennego firmy LG. Uchwyt ścienny firmy LG pozwala na łatwe ustawianie pozycji telewizora wraz z podłączonymi przewodami. W przypadku korzystania z uchwytu ściennego producenta innego niż firma LG należy wybrać uchwyt zapewniający odpowiednie zamocowanie urządzenia do ściany z wystarczającą ilością miejsca umożliwiającą podłączenie urządzeń zewnętrznych. Zaleca się podłączenie wszystkich kabli przed zamocowaniem uchwytu do ściany.

10 cm

POLSKI

(Zależneod modelu)

• Do odłączania pokry wy kabli nie należy używać ostrych obiektów. Mogą one uszkodzić kabel lub obudowę. Mogą również spowodować obrażenia ciała. (Zależneod modelu)

• Podczas instalacji uchwytu ściennego zaleca się zabezpieczenie otworu podstawy taśmą, aby zapobiec przedostawaniu się do środka kurzu i owadów. (Zależneod modelu)

• Przed montażem telewizora na uchwycie ściennym należy zdemontować podstawę, wykonując instrukcje dotyczące jej montażu w odwrotnej kolejności. (Zależneod modelu)

• Więcej informacji na temat śrub iwspornika do mocowania do ściany można znaleźć w sekcji poświęconej akcesoriom. (Do nabycia osobno.)

• W przypadku montażu produktu na ścianie należy przykręcić uchwyt montażowy zgodny ze standardem VESA (opcjonalny) do tyłu obudowy. W trakcie instalacji urządzenia za pomocą uchwytu ściennego (opcjonalnego) należy je dokładnie przymocować, aby nie spadło.

• Wprzypadku montażu telewizora na ścianie pamiętać, aby wczasie instalacji nie zawieszać kabli zasilających isygnałowych ztyłu telewizora.

• Produktu nie należy instalować w miejscach, gdzie będzie narażony na działanie tłuszczów lub mgły olejowej. Ponieważ może to spowodować uszkodzenie produktu i jego upadek.

Otwór podstawy

Page 10

Podłączanie

Do telewizora można podłączać różne urządzenia. Funkcja przełączania trybów sygnału wejściowego pozwala wybrać konkretne

POLSKI

urządzenie zewnętrzne, które będzie używane w danym momencie. Więcejinformacji o podłączaniu urządzeń zewnętrznych można znaleźć w ich instrukcjach obsługi.

Antena/Kabel

Telewizor należy podłączyć do ściennego gniazdka antenowego za pomocą przewodu antenowego RF (75Ω).

• Aby korzystać z więcej niż dwóch odbiorników telewizyjnych, należy użyć rozdzielacza sygnału antenowego.

• Jeżeli jakość obrazu jest niska, należy zainstalować odpowiedni wzmacniacz sygnału w celu jej poprawienia.

• Jeżeli jakość obrazu jest niska podczas korzystania z anteny, spróbuj dostosować kierunek ustawienia anteny.

• Przewód antenowy i konwerter nie są dostarczane w zestawie.

• W przypadku lokalizacji, która znajduje się poza zasięgiem transmisji ULTRA HD, telewizor nie może odbierać bezpośredniej transmisji ULTRA HD. (Zależneod modelu)

Podłączanie innych urządzeń

Podłącz urządzenie zewnętrzne do telewizora. Aby uzyskać jak najlepszą jakość obrazu i dźwięku, podłącz urządzenie zewnętrzne do telewizora, używając przewodu HDMI. Zestaw nie zawiera dodatkowego przewodu.

HDMI

• Obsługiwane formaty dźwięku HDMI : (Zależneod modelu) Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

• Jeśli urządzenie podłączone do portu Wejście obsługuje również HDMI Deep Colour, obraz może być wyraźniejszy. Jednak jeśli urządzenie nie obsługuje tej opcji, może nie działać prawidłowo. Wtakim przypadku wyłącz ustawienie [HDMI Deep Colour] telewizora.

(Zależneod modelu)

• [Ogólne] [Urządzenia] [Ustawienia HDMI] [HDMI Deep Colour]

(Zależneod modelu)

Antena satelitarna

Telewizor należy podłączyć do anteny satelitarnej, umieszczając przewód RF anteny satelitarnej (75 Ω) w gnieździe anteny satelitarnej telewizora. (Zależneod modelu)

Moduł CI

Umożliwia oglądanie programów kodowanych (płatnych) w trybie telewizji cyfrowej. (Zależneod modelu)

• Sprawdź, czy moduł CI został prawidłowo umieszczony w gnieździe karty . Nieprawidłowe umieszczenie modułu może być przyczyną uszkodzenia telewizora i gniazda karty

• Jeśli telewizor nie odtwarza obrazu ani dźwięku w przypadku podłączenia modułu CI+CAM, należy skontaktować się z operatorem usługi transmisji naziemnej/kablowej/satelitarnej.

USB

Niektóre koncentratory USB mogą nie być obsługiwane. Jeżeli urządzenie USB podłączone za pomocą koncentratora USB nie zostanie wykryte, należy je podłączyć do portu USB telewizora.

• Zaleca się korzystanie z koncentratora USB lub dysku twardego USB razem z zasilaczem. (Jeśli zapewnione zasilanie będzie niewystarczające, pamięć USB może nie zostać poprawnie wykryta).

• Zaleca się korzystanie z zewnętrznego dysku twardego USB o napięciu znamionowym nie większym niż 5V oraz o natężeniu znamionowym wynoszącym nie więcej niż 500mA.

Page 11

Urządzenia zewnętrzne

Telewizor współpracuje między innymi z następującymi urządzeniami zewnętrznymi: Odtwarzacze Blu-ray, odbiorniki HD, odtwarzacze DVD, magnetowidy, systemy audio, urządzenia magazynujące USB, komputery osobiste, sprzęt do gier iinne urządzenia zewnętrzne.

• Sposób podłączania urządzenia zewnętrznego może się różnić w zależności od modelu.

• Urządzenia zewnętrzne można podłączać do dowolnego odpowiedniego gniazda w telewizorze.

• Informacje na temat obsługi urządzenia zewnętrznego można znaleźć w jego instrukcji obsługi.

• Konsolę do gier należy podłączyć do telewizora za pomocą przewodu dołączonego do konsoli.

• W trybie PC mogą pojawiać się zakłócenia przy niektór ych rozdzielczościach, pionowych wzorach lub ustawieniach kontrastu i jasności. Należy wówczas spróbować ustawić dla trybu PC inną rozdzielczość, zmienić częstotliwość odświeżania obrazu lub wyregulować w menu [Obraz] jasność i kontrast, aż obraz stanie się czysty.

• W trybie PC niektóre ustawienia rozdzielczości mogą nie działać poprawnie w zależności od karty graficznej.

• W przypadku odtwarzania w komputerze materiałów w jakości ULTRA HD obraz lub dźwięk mogą być sporadycznie zakłócane w zależności od wydajności komputera. (Zależneod modelu)

• Do podłączenia się do przewodowej sieci LAN zalecamy użycie kabla CAT 7. (Tylko gdy dostępny jest port .)

Głośniki zewnętrzne

(Zależneod modelu)

EXTERNAL

SPEAKER OUT

lub

STEREO

(8 )

AUDIO

LINE OUT

VOLUME

CONTROL

Port sterowania sygnałem wyjściowym wysyłanym do głośnika

W GÓRĘ

PRAWY

POLSKI

W DÓŁ

LEWY

: Zależne od modelu

• Należy korzystać wyłącznie z 3-biegunow ych wtyków jack stereo 3,5mm.

• Nie wolno podłączać słuchawek do wejścia przeznaczonego do podłączania głośnika zewnętrznego.

Page 12

Metoda sterowania głośnością używana w

2 1

gnieździe

(Zależneod modelu)

POLSKI

• Parametry przewodów

/ W GÓRĘ / W DÓŁ

Każdy z wtyków górnych/dolnych jest odpowiednio podłączony do procesora za pomocą rezystora podwyższającego.

Procesor wykrywa przejście od napięcia 3,3V do poziomu i na tej podstawie ustawia głośność.

Sieć

(Zależneod modelu)

Podłączanie do sieci przewodowej

Ten odbiornik TV umożliwia podłączenie do serwera Pro:Centric za pomocą portu . Po wykonaniu fizycznego podłączenia odbiornik TV wymaga skonfigurowania komunikacji sieciowej.

Połącz port modemu lub routera serwera Pro:Centric z portem odbiornika TV.

Modem szerokopasmowy

Serwer Pro:Centric

Połącz port modemu lub routera z portem odbiornika T V. Połącz port komputera z portem telewizora.

(Zależneod modelu)

• Nie podłączaj do portu kabla telefonicznego.

• Z uwagi na zróżnicowane warianty połączeń należy postępować zgodnie z zaleceniami określonymi przez usługodawcę internetowego lub telekomunikacyjnego.

Router

Modem szerokopasmowy

Serwer Pro:Centric

Page 13

Korzystanie zprzycisku

Za pomocą tego przycisku można w łatwy sposób sterować funkcjami telewizora.

Dostosowywanie kąta ustawienia telewizor

(Zależneod modelu) W celu dostosowania kąta ustawienia telewizora należy obrócić go o

maksymalnie 20 stopni w lewo lub w prawo.

POLSKI

Podstawowe funkcje

Włączanie (Naciśnij) Wyłączanie1) (Naciśnij i przytrzymaj) Sterowanie menu (Naciśnij2)) Wybór menu (Naciśnij i przytrzymaj3))

1) Spowoduje to zamknięcie wszystkich aktualnie otwartych aplikacji.

2) Aby poruszać się po menu, naciśnij krótko przycisk, gdy telewizor

jest włączony.

3) Z funkcji można korzystać po przejściu do sterowania menu.

Dostosowywanie ustawień menu

(Zależneod modelu)

Jeśli telewizor jest włączony, naciśnij przycisk jeden raz. Za pomocą tego przycisku można dostosować elementy menu.

Wyłączanie zasilania.

Zmiana źródła sygnału wejściowego.

Przewijanie zapisanych programów lub kanałów.

Regulacja głośności.

20˚

• Podczas regulacji kąta ustawienia ekranu należy uważać na palce.

- Istnieje ryzyko przytrzaśnięcia palców. W przypadku zbyt dużego nachylenia produkt może przewrócić się, powodując uszkodzenie lub obrażenia ciała.

20˚

Page 14

Korzystanie zpilota

Opisy zamieszczone w tej instrukcji dotyczą przycisków dostępnych na pilocie zdalnego sterowania. Zaleca się uważne przeczytanie instrukcji i

POLSKI

użytkowanie telewizora w prawidłowy sposób. W celu włożenia baterii otwórz pokrywę komory baterii, włóż baterie

(1,5 V AAA) zgodnie z oznaczeniami i na etykiecie w komorze baterii, a następnie zamknij pokrywę komory baterii.

Upewnij się, iż pilot jest skierowany w stronę czujnika zdalnego sterowania w telewizorze.

(Niektóre przyciski i usługi mogą nie być obsługiwane w zależności od modelu lub regionu.)

* Aby użyć tego przycisku, naciśnij i przytrzymaj przycisk przez

ponad 3 sekundy.

** Aby użyć przycisku, naciśnij i przytrzymaj przez ponad

5sekund. (Gdy nie jest się zwróconym w kierunku telewizora)

(ZASILANIE) Włączanie i wyłączanie telewizora.

Wyłącza telewizor po upływie określonego czasu.

Dostosowanie jasności ekranu w celu

zmniejszenia zużycia energii.

Ta funkcja nie jest obsługiwana.

Zmiana źródła sygnału wejściowego.

Wybór funkcji radia, telewizji analogowej lub

cyfrowej.

Przyciski numeryczne Wprowadzanie cyfr. Przyciski alfabetyczne Wprowadzanie liter.

Dostęp do listy zapisanych programów.

(SPACJA) Wstawienie spacji za pomocą klawiatury ekranowej.

Powrót do poprzednio oglądanego programu.

Regulacja głośności.

Dostęp do menu głównego.

Wyświetla dotychczasową historię.

Wyciszenie wszystkich dźwięków.

Zapewnia dostęp do menu [Dostępność].

Umożliwia dostosowanie funkcji .

Przewijanie zapisanych programów lub kanałów.

Przejście do poprzedniego lub następnego ekranu.

Wyświetlanie przewodnika po programach.

Wyświetlanie i wyłączanie interaktywnego menu

hotelowego.

Wyświetlanie informacji o aktualnym programie i

ustawieniach ekranu. Przyciski nawigacji (w górę/w dół/w lewo/w prawo) Przewijanie pozycji menu i ustawień.

Wybór menu i ustawień oraz zatwierdzanie wyboru.

Przejście do głównych menu.

(WSTECZ) Powrót do poprzedniego poziomu menu.

Zamknięcie menu ekranowych i powrót do trybu oglądania

telewizji.

Dostęp do specjalnych funkcji w niektórych

menu. Przyciski teletekstu ( ) Te przyciski służą do obsługi teletekstu.

Wyświetlanie napisów w trybie cyfrowym zgodnie z

preferencjami. Przyciski sterowania ( ) Sterowanie treściami multimedialnymi.

Ta funkcja nie jest obsługiwana.

Umożliwia wybór pozycji dostępnych w menu telewizji

MHP.

Funkcja opisu dźwiękiem zostanie włączona.

Ustawianie funkcji alarmu.

Page 15

• Nie wolno mieszać nowych baterii ze starymi. Nieprzestrzeganie tego zalecenia może spowodować przegrzanie się baterii i wyciek elektrolitu.

• Włożenie baterii w sposób niezgodny z oznaczeniami biegunowości może spowodować pęknięcie baterii lub wyciek elektrolitu, co grozi pożarem, obrażeniami ciała lub zanieczyszczeniem środowiska.

• Niniejsze urządzenie działa na baterie. WTwoim miejscu zamieszkania mogą obowiązywać przepisy wymagające utylizacji baterii wodpowiedni sposób przez wzgląd na środowisko naturalne. Aby uzyskać informacje na temat utylizacji lub recyklingu, należy skontaktować się zwładzami lokalnymi.

• Baterii wewnętrznej i zewnętrznej produktu nie wolno wystawiać na działanie wysokich temperatur, których źródłem mogą być m.in. padające bezpośrednio na urządzenie lub akcesoria promienie słoneczne i ogień.

Rozwiązywanie problemów

Wersję oprogramowania można zaktualizować w celu poprawy działania produktu.

Do obowiązków klienta należy dopilnowanie zgodności urządzenia z oprogramowaniem firmy LGE. W razie potrzeby należy skonsultować się z firmą LGE i zgodnie z otrzymanymi wskazówkami wczytać nową wersję oprogramowania.

Nie można sterować telewizorem przy użyciu pilota zdalnego sterowania.

• Sprawdź czujnik zdalnego sterowania na urządzeniu i spróbuj ponownie.

• Sprawdź, czy między urządzeniem a pilotem nie ma przeszkód blokujących przesyłanie sygnału.

• Sprawdź, czy baterie są sprawne i poprawnie włożone ( do ,

do ).

Nie widać obrazu i nie słychać dźwięku.

• Sprawdź, czy urządzenie jest włączone.

• Sprawdź, czy przewód zasilający jest podłączony do gniazdka elektrycznego.

• Sprawdź działanie gniazdka sieciowego, podłączając do niego inne urządzenia.

Telewizor nieoczekiwanie się wyłącza.

• Sprawdź ustawienia zasilania. Być może nastąpiła przerwa w zasilaniu.

• Sprawdź wustawieniach, czy skonfigurowano automatyczne wyłączanie odanej godzinie.

• Jeśli włączony telewizor nie odbiera żadnego sygnału przez 15 minut, zostaje automatycznie wyłączony.

Wprzypadku podłączania do komputera osobistego (HDMI), nie jest wykrywany sygnał.

• Wyłącz i włącz telewizor za pomocą pilota.

• Odłącz i ponownie podłącz przewód HDMI.

• Ponownie uruchom komputer, gdy telewizor jest włączony.

POLSKI

Page 16

Nieprawidłowy obraz

• Jeśli urządzenie jest zimne, podczas włączania może wystąpić niewielkie migotanie obrazu. Jest to zjawisko normalne i nie świadczy o nieprawidłowym działaniu.

POLSKI

• Ten panel to zaawansowany produkt zawierający miliony pikseli. Na panelu mogą być widoczne czarne i/lub jasne, kolorowe punkty (czerwone, niebieskie lub zielone) o wielkości 1ppm. Nie oznaczają one uszkodzenia ani nie wpływają na jakość i niezawodność działania produktu. To zjawisko występuje również w produktach innych firm i nie może być podstawą do wymiany produktu lub zwrotu pieniędzy.

• Jasność i kolor panelu mogą wydawać się różne w zależności od pozycji oglądającego (kąta oglądania).

Zjawisko to ma związek z charakterystyką panelu. Nie ma ono związku z jakością produktu i nie jest usterką.

• Wyświetlanie przez długi czas nieruchomego obrazu może powodować pojawienie się na ekranie pozostałości nieruchomego obrazu. Dlatego należy unikać wyświetlania przez dłuższy czas nieruchomego obrazu na ekranie telewizora.

Dźwięki

• Odgłos trzaskania: Odgłos trzask ania występujący podczas oglądania lub wyłączania telewizora jest wynikiem termicznego kurczenia się plastiku w związku z temperaturą i wilgotnością. Ten odgłos jest typowy dla produktów wymagających deformacji termicznej.

• Szumienie obwodu elektrycznego/bzyczenie panelu: Cichy dźwięk wytwarzany przez szybkie przełączanie obwodu, który dostarcza duże ilości prądu potrzebne do zasilania urządzenia. Występowanie i skala zjawiska różnią się w zależności od produktu. Ten dźwięk nie wpływa na jakość i niezawodność działania produktu.

Ustawienia

(Elementy, które można skonfigurować, różnią się w zależności od modelu.)

• [Standardowy] : Wyświetla obraz z naturalnym poziomem kontrastu, jasności i ostrości.

• [Podstawowy] : Wyświetla obraz zgodnie z fabrycznymi ustawieniami, które są zoptymalizowane pod kątem normalnego oglądania.

• Tryb [APS] (Auto Power Save) zmniejsza zużycie energii poprzez kontrolę przyciemniania.

- Funkcja oszczędzania energii, taka jak [Oszczędzanie energii] [Działanie funkcji oszczędzania energii] jest ustawiona na [Auto], a zużycie energii jest znacznie niższe niż w trybie [Żywy].

- Czujnik oświetlenia otoczenia automatycznie dostosowuje [Jasność panelu] do warunków oświetleniowych w pomieszczeniu.

- W warunkach niskiego oświetlenia telewizor stopniowo przyciemnia obraz odpowiednio do jasności źródła światła. Ciemniejszy ekran przekłada się na mniejsze zużycie energii.

• Podczas czyszczenia urządzenia należy uważać, aby żaden płyn ani przedmiot nie dostał się do przerwy między górną, lewą lub prawą stroną panelu a prowadnicą. (Zależneod modelu)

• Należy wyżąć nadmierną ilość wody lub środka czyszczącego ze szmatki.

• Nie należy rozpylać wody ani środków czyszczących bezpośrednio na ekran telewizora.

• Na suchą szmatkę należy rozpylić wodę lub środek czyszczący w ilości odpowiedniej do przetarcia ekranu.

Page 17

Dane techniczne

(W zależności od kraju)

System telewizji

DVB-S/S2

Zasięg programu

(Pasmo)

Maksymalna liczba

zapisanych programów

Impedancja anteny

zewnętrznej

Moduł CI

(Dł. x Wys. x Szer.)

1) Tylko modele obsługujące tryb DVB-T2/C/S2.

950 ~ 2150 MHz 46 ~ 890 MHz

6000 3000

Dane techniczne transmisji

Telewizja cyfrowa Telewizja analogowa

DVB-S/S2

DVB-T/T2

DVB-C

UHF IV: 470 ~ 606 MHz

S pasmo II: 230 ~ 300 MHz

S pasmo III: 300 ~ 470 MHz

75 Ω

100,0mm x 55,0mm x 5,0mm

DVB-T/T2

VHF III: 174 ~ 230 MHz

UHF V: 606 ~ 862 MHz

POLSKI

PAL/SECAM B/G, D/K, I

SECAM L

46 ~ 862 MHz

Page 18

Specyfikacja urządzeń bezprzewodowych (LGSBWAC95)

Karta sieciowa wi-fi (IEEE 802.11a/b/g/n/ac)

POLSKI

Z uwagi na to, że kanały pasma mogą różnić się w zależności od kraju, użytkownik nie może zmienić bądź regulować częstotliwości pracy. Produktzostał skonfigurowany zgodnie z tabelą częstotliwości dla danego regionu.

Podczas montażu lub użytkowania urządzenia nie należy zbliżać się do niego na odległość mniejszą niż 20cm.

Temperatura w miejscu przechowywania Od -20°C do 60°C

Zakres częstotliwości Parametry wyjściowe (maks.)

2400 – 2483,5MHz

5150 – 5725MHz 5725 – 5850MHz

Bluetooth

Zakres częstotliwości Parametry wyjściowe (maks.)

2400 – 2483,5MHz 9 dBm

Środowisko

Temperatura w miejscu eksploatacji Od 0°C do 40°C

Wilgotność w miejscu eksploatacji Poniżej 80%

Wilgotność w miejscu przechowywania Poniżej 85%

19 dBm 18 dBm

13,5 dBm

Page 19

Obsługa trybu HDMI-DTV

Rozdzielczość

640 x 480p

720 x 480p

Częstotliwość

Pozioma (kHz)

31,46 31,50

720 x 576p 31,25 50,00

44,95

1280 x 720p

45,00 37,50

28,12

1920 x 1080i

33,71 33,75

26,97 27,00 28,12

1920 x 1080p

33,71 33,75 56,25 67,43 67,50

53,94 54,00 56,25

3840 x 2160p

67,43

67,50 112,50 134,86 135,00

53,94

54,00

56,25

4096 x 2160p

67,43

67,50 112,50 134,86 135,00

2560 x 1080p

1) 2)

66,00 60,00

1) Obsługiwane, gdy proporcje szerokiego ekranu zostały ustawione

na 21:9.

2) Obsługiwane, gdy proporcje szerokiego ekranu zostały ustawione

na 32:9.

Częstotliwość Pionowa (Hz)

59,94 60,00

59,94 60,00 50,00

50,00 59,94 60,00

23,97 24,00 25,00 29,97 30,00 50,00 59,94 60,00

Obsługa trybu HDMI-PC

• Brak obsługi audio PC.

• W trybie PC należy korzystać z por tu wejściowego HDMI IN 1. (Zależneod modelu)

Rozdzielczość

Częstotliwość

Pozioma (kHz)

640 x 350 31,46 70,09

720 x 400 31,46 70,08

640 x 480 31,46 59,94

800 x 600 37,87 60,31

1024 x 768 48,36 60,00

1360 x 768

47,71 60,01

1152 x 864 54,34 60,05

1280 x 1024 63,98 60,02

1920 x 1080 67,50 60,00

53,94 54,00 56,25

3840 x 2160

67,43

67,50 112,50 134,86 135,00

53,94

54,00

56,25

4096 x 2160

67,43

67,50 112,50 134,86 135,00

2560 x 1440

2560 x 1080

3840 x 1600

3840 x 1080

3) 4)

88,78 59,95

66,00 60,00

99,41 60,00

66,62 60,00

1) Obsługiwane, gdy dla opcji HDMI Deep Colour wybrano ustawienie

4K.

2) Obsługiwane, gdy opcja HDMI Deep Colour jest wyłączona.

3) Obsługiwane, gdy proporcje szerokiego ekranu zostały ustawione

na 21:9.

4) Obsługiwane, gdy proporcje szerokiego ekranu zostały ustawione

na 32:9.

Częstotliwość Pionowa (Hz)

23,97 24,00 25,00 29,97 30,00 50,00 59,94 60,00

POLSKI

Page 20

Obsługiwane formaty zdjęć

Obsługiwane formaty dźwięku

POLSKI

Format

plików

.jpeg, .jpg,

.jpe

.png PNG

.bmp BMP

.heif .heic

.avif AVIF

Format Rozdzielczość

Minimalny : 64 (Szer.) x 64 (Wys.) Maksymalny (Typ normalny) :

JPEG

15360 (Szer.) x 8640 (Wys.) Maksymalny (Progresywny) :

4800 (Szer.) x 3600 (Wys.) Minimalny : 64 (Szer.) x 64 (Wys.) Maksymalnie: 5760 (Szer.) x 5760 (Wys.) Minimalny : 64 (Szer.) x 64 (Wys.) Maksymalnie: 1920 (Szer.) x 1080 (Wys.) Minimalny : 64 (Szer.) x 64 (Wys.)

HEIF

Maksymalnie: 4800 (Szer.) x 3600 (Wys.) Minimalny : 64 (Szer.) x 64 (Wys.) Maksymalnie: 4800 (Szer.) x 3600 (Wys.)

Format plików

.mp3

.wav

.ogg

.wma

.flac

• Liczba obsługiwanych programów może być różna w zależności od częstotliwości próbkowania.

Pozycia Informacje

Szybkość

transmisji bitów

Częstotliwość

próbkowania

Obsługa MPEG1, MPEG2

Kanały mono, stereo

Szybkość

transmisji bitów

Częstotliwość

próbkowania

Obsługa PCM

Kanały mono, stereo

Szybkość

transmisji bitów

Częstotliwość

próbkowania

Obsługa Vorbis

Kanały mono, stereo

Szybkość

transmisji bitów

Częstotliwość

próbkowania

Obsługa WMA

Kanały do 6 kanałów

Szybkość

transmisji bitów

Częstotliwość

próbkowania

Obsługa FLAC

Kanały mono, stereo

Od 32 kb/s do 320 kb/s

16kHz - 48kHz

8kHz - 96kHz

Od 64 kb/s do 320 kb/s

8kHz - 48kHz

Od 128 kb/s do 320 kb/s

8kHz - 48kHz

8kHz - 96kHz

Page 21

Obsługiwane formaty plików wideo

Rozszerzenie Kodek

VC-1 Advanced Profile (bez WMVA), VC-1

.asf

.wmv

Film

Audio

Film

.avi

Audio

.mp4 .m4v

.mov

.3gp .3g2

Film H.264/AVC, MPEG-4, HEVC, AV1

Audio

Film H.264/AVC, MPEG-4

Audio AAC, AMR-NB, AMR-WB

Film

.mkv

Audio

.ts

Film H.264/AVC, MPEG-2, HEVC

.trp

.tp

Audio

.mts

.mpg

.mpeg

.dat

Film MPEG-1, MPEG-2

Audio

Film MPEG-1, MPEG-2

.vob

Audio

1) Dolby AC-4 : Ta funkcja jest dostępna tylko w niektórych modelach.

profile Simple i Main

WMA Standard (WMA v1/WMA bez

mowy)

Xvid (brak obsługi GMC), H.264/AVC,

Motion Jpeg, MPEG-4

MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, LPCM, ADPCM

Dolby Digital, Dolby Digital Plus, AAC,

MPEG-1 Layer III (MP3), Dolby AC-4

MPEG-2, MPEG-4, H.264/AVC, VP8, VP9,

HEVC, AV1

Dolby Digital, Dolby Digital Plus, AAC,

PCM, MPEG-1 Layer I, II, MPEG-1 Layer

III (MP3)

MPEG-1 Layer I, II, MPEG-1 Layer III

(MP3), Dolby Digital, Dolby Digital Plus,

AAC, PCM, Dolby AC-4

MPEG-1 Layer I, II, MPEG-1 Layer III

(MP3)

Dolby Digital, MPEG-1 Layer I, II,

DVD-LPCM

Uwagi dotyczące odtwarzania wideo

• Wideo w rozdzielczości ULTRA HD: 3840 x 2160, 4096 x 2160

• Niektóre filmy w rozdzielczości ULTRA HD w standardzie kompresji HEVC inne niż zawartość oficjalnie udostępniona przez firmę LG Electronics mogą nie odtwarzać się.

• Niektóre kodery-dekodery mogą być obsługiwane po zaktualizowaniu oprogramowania.

Rozszerzenie Kodek

.mkv

Film H.264/AVC, HEVC

.mp4

Audio Dolby Digital, Dolby Digital Plus, AAC

.ts

Obsługiwane formaty napisów zewnętrznych

Napisy Format

Formaty

napisów

zewnętrznych

Wbudowane

formaty

napisów

*.smi, *.srt, *.sub (MicroDVD, SubViewer 1.0/2.0),

*.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX),

*.dcs (DLP Cinema)

Matroska (mkv): Sub Station Alpha (SSA),

Advanced Sub Station Alpha (ASS), SRT

MP4: Timed Text

POLSKI

Page 22

Informacja dotycząca oprogramowania open

POLSKI

source

Aby uzyskać zawarty w tym produkcie kod źródłowy podlegający licencjom GPL, LGPL, MPL i innym licencjom open source, które mają obowiązek ujawniać kod źródłowy oraz aby uzyskać dostęp do wszystkich warunków wymienionych licencji, informacji o prawach autorskich oraz innych istotnych dokumentów, należy odwiedzić stronę

https://opensource.lge.com

Firma LG Electronics oferuje także dostarczenie kodu źródłowego typu otwartego na CD-ROM za kwotę pokrywającą koszty takiej dystrybucji (jak koszty nośnika, transportu i przechowania) po przesłaniu prośby na adres

[email protected].

Oferta ta jest ważna dla każdego, kto otrzyma tę informację przez okres trzech lat od ostatniej wysyłki tego produktu.

Informacje o pobieraniu oprogramowania

• Oprogramowanie i instrukcja obsługi SuperSign

- Odwiedź stronę LG Electronics ( najnowsze oprogramowanie dla swojego modelu.

http://partner.lge.com

Licencje

Dostępne licencje mogą się różnić w zależności od modelu.

Terminy „HDMI” oraz „Multimedialny interfejs wysokiej jakości HDMI”, charakter ystyczny kształt produktów HDMI (HDMI trade dress) oraz Logo HDMI stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI Licensing Administrator, Inc.

Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Vision, Dolby Vision IQ, Dolby Audio, Dolby Atmos i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories Licensing Corporation.

) i pobierz

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by LG Electronics Inc. is under license. Other trademarks and trade names are those of their respective owners.

(Zależneod modelu)

Page 23

Kody sterowania podczerwienią

• W niektórych modelach ta funkcja jest niedostępna.

Kod (Szesnast- kowy) Funkcja Kod (Szesnast- kowy) Funkcja

OE TIMER 72

95 71

AF 63

F0 20

10-19

53 39 1A B1

02 B0

03 BA 7C 8F

B5 8E

09 DC

AB E8 0C AA 40 41

44 43 28 (WSTECZ)

(ZASILANIE)

Przyciski numeryczne 0–9

Przyciski alfabetyczne

(SPACJA)

POLSKI

Page 24

Konfiguracja zewnętrznego urządzenia sterującego

POLSKI

Podłączanie za pomocą złącza RS-232C

(Zależneod modelu)

• Telewizor użytkownika może różnić się od pokazanego na ilustracji. Po podłączeniu wtyku wejściowego RS-232C do portu szeregowego zewnętrznego urządzenia sterującego (np. komputera PC lub systemu sterowania urządzeniami audio-wideo) można zdalnie sterować funkcjami produktu.

Port szeregowy urządzenia sterującego należy podłączyć do złącza RS-232C na tylnym panelu produktu.

• Przewody RS-232C nie są dostarczane w zestawie.

►Typ A

(*Opatrzony)

►Typ B

RS-232C IN

(CONTROL & SERVICE)

(*Do nabycia osobno)

Rodzaj złącza: D-Sub, męskie, 9-stykowe

(*Do nabycia osobno)

Nr Nazwa styku

3,5 V

RXD (Odbiór danych)

TXD (Nadawanie danych)

Wyjście sygnału podczerwieni z telewizora

4 5

Niepodłączony

Niepodłączony (5 V dostępne w niektórych modelach)

Niepodłączony

8 9 Niepodłączony (12 V dostępne w niektórych modelach)

Page 25

Konfiguracje przewodu RS-232C

Konfiguracja 7-stykowa

(Standardowy przewód RS-232C)

KOMPUTER TELEWIZOR

Konfiguracja 3-stykowa

(Przewód niestandardowy)

KOMPUTER TELEWIZOR

Parametry komunikacji

• Szybkość transmisji: 9600 b/s (UART)

• Długość danych: 8 bitów

• Parzystość: Brak

• Bity stopu: 1 bitów

• Kod komunikacji: ASCII

• Wymaga zastosowania przewodu krosowego.

Ustaw ID

Aby uzyskać informacje o numerze dla opcji [Ustaw ID], zob. „Mapowanie danych rzeczywistych”.

Dostępny zakres wartości: od 1 do 99.

• Niektóre modele obsługują wartości dla ustawienia [Ustaw ID] sięgające nawet 1000.

POLSKI

Page 26

Wykaz poleceń

(Zależneod modelu)

POLSKI

1 Zasilanie k a 00 do 01 2 Proporcje

ekranu

3 Wygaszenie

ekranu

4 Wyciszenie

dźwięku

5 Regulacja

głośności 6 Kontrast k g 00 do 64 7 Jasność k h 00 do 64 8 Kolor k i 00 do 64 9 Odcień k j 00 do 64 10

Ostrość k k 00 do 32

Wybór OSD k l 00 do 01

Blokada pilota zdalnego sterowania

Balans k t 00 do 64

Temp. barw x u 00 do 64

Oszczędzanie energii

Automatyczna konfiguracja

Korektor j v (Patrz str. 30)

Polecenie dostrojenia kanału

Pomiń / Dodaj kanał

Przycisk m c (Patrz str. 31)

Steruj funkcją Podświetlenie

Wybór wejścia x b (Patrz str. 32)

Włączenie/ wyłączenie blokady programowej

Polecenie1 Polecenie2

k c (Patrz str. 27)

k d (Patrz str. 28)

k e 00 do 01

k f 00 do 64

k m 00 do 01

j q (Patrz str. 30)

j u 01

m a (Patrz str. 31)

m b 00 do 01

m g 00 do 64

m d (Patrz str. 32)

Dane

(Szesnastkowe)

Polecenie1 Polecenie2

Tryb pracy awaryjnej

Przełączanie wejścia w trybie pracy awaryjnej

Odtwarzanie zawartości nośnika pamięci wewnętrznej

• Gdy odtwarzane są pliki multimedialne, wszystkie polecenia, z wyjątkiem poleceń Zasilanie(ka) i Przycisk(mc), nie są wykonywane i są traktowane jako nieprawidłowe (NG). Gdy używany jest kabel RS-232C, telewizor może przesyłać „polecenie ka” w stanie włączenia zasilania i jego wyłączenia, jednak w przypadku zastosowania kabla USB konwersji szeregowej polecenie to działa tylko wtedy, gdy telewizor jest włączony.

m i (Patrz str. 33)

m j (Patrz str. 33)

s n, a8 (Patrz str. 34)

Dane

(Szesnastkowe)

Page 27

Protokół transmisji / odbioru

(Zależne od modelu)

Nadawanie

(Polecenie1)(Polecenie2)( )(Ustaw ID)( )(Dane)(Cr)

(Polecenie1) : Pierwsze polecenie sterujące telewizorem. (j, k, m lub x) (Polecenie2) : Drugie polecenie sterujące telewizorem. (Ustaw ID) : W menu opcji można przypisać urządzeniu niepowtarzalny

identyfikator pozwalający na jego wybór. Zakres wartości wynosi od 1 do 99. Wprowadzenie wartości 0 spowoduje, że polecenia sterujące będą wysyłane do każdego podłączonego urządzenia. Wartość identyfikatora urządzenia jest wyświetlana w menu Ustaw ID w postaci liczby dziesiętnej (od 1 do 99), a w protokole transmisji/odbioru w postaci liczby szesnastkowej (od 0 x 0 do 0 x 63).

(Dane) : Przesłanie danych polecenia. Przesłanie danych „FF” umożliwia odczyt stanu polecenia.

(Cr) : Znak powrotu karetki Kod ASCII: „0 x 0D” ( ) : Kod ASCII „spacja (0 x 20)”

• Niektóre modele obsługują wartości dla ustawienia Ustaw ID sięgające nawet 1000 (postać liczby szesnastkowej 0 x 3E8).

Potwierdzenie poprawności

(Polecenie2)( )(Ustaw ID)( )(OK)(Dane)(x)

* Odbiornik wysyła komunikat w tym formacie po odebraniu

prawidłowych danych. Jeśli w tym czasie jest aktywny tryb odczytu danych, potwierdzenie informuje też o bieżącym stanie. Jeśli jest aktywny tryb zapisu danych, kod ten zwraca dane komputera.

Potwierdzenie błędu

(Polecenie2)( )(Ustaw ID)( )(NG)(Dane)(x)

* Urządzenie wysyła komunikat w tym formacie w sytuacji, gdy

odbierze błędne dane (np. dotyczące nieobsługiwanej funkcji) albo wystąpi błąd komunikacji.

Dane 00 : Nieprawidłowy kod

1 Zasilanie (Polecenie: k a)

►Włączanie i w yłączanie urządzenia.

Nadawanie

(k)(a)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Wył. Dane 01 : Wł.

Pot w.

(a)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

►Wyświetlanie stanu zasilania.

Nadawanie

(k)(a)( )(Ustaw ID)( )(FF)(Cr)

Pot w.

(a)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

* Podobnie, jeśli inne funkcje przesyłają dane „0 x FF” w tym formacie,

dane zwrotne potwierdzenia informują o statusie danej funkcji.

* Gdy telewizor jest włączony, na ekranie może być wyświetlane

potwierdzenie stanu „OK”, komunikaty o błędach lub inne komunikaty.

2 Proporcje ekranu (Polecenie: k c) (rozmiar obrazu głównego)

►Dostosowanie formatu obrazu. (Format obrazu głównego) Format obrazu można dostosować także za pomocą ustawień obrazu.

Nadawanie

(k)(c)( )(Ustaw ID)( )(Dane)(Cr)

Dane 01 : 4:3 (Normalny format - Skanuj wył.) Dane 02 : 16:9 (Panoramiczny - Skanuj wył.) Dane 06 : Or yginał (Skanuj wył.) Dane 09 : Skanuj * Upewnij się, że model nie obsługuje zarówno trybu Zoom pionowy

jak i Zoom we wszystkich kierunkach.

Potw.

(c)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

* W przypadku sygnału wejściowego z komputera (PC) można ustawić

jedynie format 16:9 lub 4:3.

* W trybie DTV/HDMI (1080i 50Hz / 60Hz, 720p 50Hz / 60Hz, 1080p

24Hz / 30Hz / 50Hz / 60Hz), Component (720p, 1080i, 1080p) dostępna jest funkcja Skanuj.

* Tryb Pełna szerokość jest obsługiwany tylko w przypadku źródeł

sygnału cyfrowego, analogowego i audio-wideo.

POLSKI

Page 28

3 Wygaszenie ekranu (Polecenie: k d)

►Włączanie i w yłączanie wygaszenia ekranu.

Nadawanie

POLSKI

(k)(d)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Wyłączenie wygaszenia ekranu (włączenie obrazu) /

Wyłączenie wygaszenia obrazu wideo Dane 01 : Włączenie wygaszenia ekranu (wyłączenie obrazu) Dane 10 : Włączenie wygaszenia obrazu wideo

Pot w.

(d)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

* Jeśli wygaszony zostanie tylko obraz wideo, na ekranie telewizora

będzie wyświetlane menu ekranowe (OSD). W przypadku włączenia wygaszenia ekranu menu ekranowe nie będzie wyświetlane.

4 Wyciszenie dźwięku (Polecenie: k e)

►Włącza i w yłącza wyciszenie dźwięku. Dźwięk można również wyciszyć przy użyciu przycisku wyciszenia na pilocie zdalnego sterowania.

Nadawanie

(k)(e)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Włączenie wyciszenia (wyłączenie dźwięku) Dane 01 : Wyłączenie wyciszenia (włączenie dźwięku)

Pot w.

(e)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

5 Regulacja głośności (Polecenie: k f )

►Dostosowanie poziomu głośności. Głośność można również dostosować przy użyciu przycisków regulacji głośności na pilocie zdalnego sterowania.

Nadawanie

(k)(f)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(f)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

6 Kontrast (Polecenie: k g)

►Dostosowanie kontrastu obrazu. Kontrast można również dostosować w ustawieniach obrazu.

Nadawanie

(k)(g)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(g)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

7 Jasność (Polecenie: k h)

►Dostosowanie jasności ekranu. Jasność można również dostosować w ustawieniach obrazu.

Nadawanie

(k)(h)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(h)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

8 Kolor (Polecenie: k i)

►Umożliwia dostosowanie koloru obrazu na ekranie. Kolor można również dostosować w ustawieniach obrazu.

Nadawanie

(k)(i)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(i)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Page 29

9 Odcień (Polecenie: k j)

►Dostosowanie odcienia obrazu. Odcień można również dostosować w ustawieniach obrazu.

Nadawanie

(k)(j)( )(Ustaw ID)( )(Dane)(Cr)

Dane Czerwony : 00 do Zielony : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(j)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Ostrość (Polecenie: k k)

►Dostosowanie ostrości obrazu. Ostrość można również dostosować w ustawieniach obrazu.

Nadawanie

(k)(k)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 32 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(k)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Wybór OSD (Polecenie: k l)

►Zdalne włączanie i wyłączanie menu ekranowego.

Nadawanie

(k)(l)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Wył. Dane 01 : Wł.

Pot w.

(l)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Blokada pilota zdalnego sterowania (Polecenie: k m)

►Umożliwia zablokowanie elementów sterowania na panelu przednim i pilocie zdalnego sterowania.

Nadawanie

(k)(m)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Wył. Dane 01 : Wł.

Pot w.

(m)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

* Tego trybu należy używać, jeśli nie zamierza się korzystać z pilota.

Włączenie/wyłączenie urządzenia powoduje usunięcie blokady przycisków sterujących.

* Przy włączonej blokadzie przycisków w trybie gotowości naciśnięcie

przycisku zasilania na pilocie i telewizorze nie spowoduje włączenia telewizora.

Balans (Polecenie: k t)

►Dostosowanie balansu. Balans głośników można również dostosować w ustawieniach dźwięku.

Nadawanie

(k)(t)( )(Ustaw ID)( )(Dane)(Cr)

Dane Lewy : 00 do Prawy: 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(t)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Temp. barw (Polecenie: x u)

►Umożliwia dostosowanie temperatury barw. Temperaturę barw można również dostosować w ustawieniach obrazu.

Nadawanie

(x)(u)( )(Ustaw ID)( )(Dane)(Cr)

Dane Ciepły : 00 do Zimny : 64 * Zobacz sekcję „Mapowanie danych rzeczywistych”.

Pot w.

(u)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

POLSKI

Page 30

Oszczędzanie energii (Polecenie: j q)

►Zmniejszanie zuż ycia energii przez telewizor. Funkcję oszczędzania energii można również dostosować w ustawieniach obrazu.

POLSKI

Nadawanie

(j)(q)( )(Ustaw ID)( )(Dane)(Cr)

Korektor (Polecenie: j v)

►Umożliwia dostosowanie ustawień korektora.

Nadawanie

(j)(v)( )(Ustaw ID)( )(Dane)(Cr)

Funkcja Tryb

oszczędny

7 6 5 4 3 2 1 0

0 0 0 0

►'Auto' jest dostępna w telewizorach obsługujących technologię inteligentnego sensora.

Pot w.

(q)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Automatyczna konfiguracja (Polecenie: j u) (tylko modele RGB)

►Automatycznie dostosowuje pozycję obrazu i minimalizuje drgania obrazu. Działa tylko w trybie RGB (PC).

Nadawanie

(j)(u)( )(Ustaw ID)( )(Dane)(Cr)

Dane 01 : Włączenie funkcji Pot w.

(u)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Niski

pobór

energii

Niski

pobór

energii

Niski

pobór

energii

Niski

pobór

energii

Niski

pobór

energii

Niski

pobór

energii

Poziom

0 0 0 0 Wył.

0 0 0 1 Minimalne

0 0 1 0 Średnie

0 0 1 1 Maksy-malne

0 1 0 1 Wyłącz ekran

0 1 0 0 Auto

Opis

MSB LSB

0 0 0 0 0 0 0 0

Częstotliwość

7 6 5 Częstotliwość 4 3 2 1 0 Krok

0 0 0 Pasmo 1 0 0 0 0 0 0 (dziesiętny)

0 0 1 Pasmo 2 0 0 0 0 1 1 (dziesiętny)

0 1 0 Pasmo 3 ... ... ... ... ... ...

0 1 1 Pasmo 4 1 0 0 1 1 19 (dziesiętny)

1 0 0 Pasmo 5 1 0 1 0 0 20 (dziesiętny)

Pot w.

(v)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Dane

Page 31

Polecenie dostrojenia kanału (Polecenie: m a)

►Wybór kanału dla podanego numeru.

Nadawanie

(m)(a)( )(Ustaw ID)( )(Dane 00)( )(Dane 01)( )(Dane 02)(Cr)

Dane 00 : Dane kanału o wysokiej częstotliwości Dane 01 : Dane kanału o niskiej częstotliwości Np. Nr. 47 00 2F (2FH) Nr. 394 01 8A (18AH), Nr kanału DTV 0 bez znaczenia Dane 02 : (Anttena) 0 x 00 : Sygnał analogowy główny 0 x 10 : Główny sygnał DTV 0 x 20 : Radio (Przewód) 0 x 80 : Sygnał analogowy główny 0 x 90 : Główny sygnał DTV 0 x A0 : Radio (Satelita) 0 x 40 : Główny sygnał DTV 0 x 50 : Główny sygnał radiowy Zakres danych kanału Min : 00, Maks.: 270F (od 0 do 9999)

Pot w.

(a)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Pomiń / Dodaj kanał (Polecenie: m b)

►Umożliwia ustawienie statusu pomijania dla aktualnego programu.

Nadawanie

(m)(b)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Pomijaj Dane 01 : Dodaj

Pot w.

(b)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Przycisk (Polecenie: m c)

►Przesyłanie kodu przycisku pilota zdalnego sterowania.

Nadawanie

(m)(c)( )(Ustaw ID)( )(Dane)(Cr)

Dane „Kody sterowania podczerwienią” Pot w.

(c)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Steruj funkcją Podświetlenie (Polecenie: m g)

►Dostosowanie podświetlenia.

Nadawanie

(m)(g)( )(Ustaw ID)( )(Dane)(Cr)

Dane Min : 00 do Maks. : 64 Pot w.

(g)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

POLSKI

Page 32

Wybór wejścia (Polecenie: x b) (Sygnał wejściowy obrazu

głównego)

►Wybór źródła sygnału wejściowego obrazu głównego.

POLSKI

Nadawanie

(x)(b)( )(Ustaw ID)( )(Dane)(Cr)

Dane Struktura

MSB LSB

0 0 0 0 0 0 0 0

Sygnał

zewnętrzny

Sygnał zewnętrzny D ane

0 0 0 0 Telewizja cyfrowa

0 0 0 1 Analogowy

0 0 1 0 AV

0 1 0 0 Component

0 1 1 0 RGB

0 1 1 1

1 0 0 0

1 0 0 1

1 0 1 0

Numer sygnału wejściowego Dane

0 0 0 0 Wejście1

0 0 0 1 Wejście2

0 0 1 0 Wejście3

0 0 1 1 Wejście4

Pot w.

(b)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Numer sygnału

wejściowego

HDMI

Włączenie/wyłączenie blokady programowej (Polecenie: m d)

►To polecenie może działać różnie zależnie od modelu i sygnału.

(Dotyczy modelu dla Korei Południowej, Ameryki Północnej/Łacińskiej z wyłączeniem Kolumbii)

Nadawanie

(m)(d)( )(Ustaw ID)( )(Dane 00)( )(Dane 01)( )(Dane 02)(Dane 03) (Dane 04)()(Dane 05)( )(Dane 06)(Cr)

(Dane 00) : Fizyczny numer kanału (Dane 01)(Dane 02) : Główny numer kanału

- (Dane 01) : Dane kanału o wysokiej częstotliwości

- (Dane 02) : Dane kanału o niskiej częstotliwości 00 00 ~ 27 0F (wartość dziesiętna : 0–9999)

(Dane 03)(Dane 04) : Dodatkowy numer kanału

- (Dane 03) : Dane kanału o wysokiej częstotliwości

- (Dane 04) : Dane kanału o niskiej częstotliwości

(Dane 05) : Źródło sygnału wejściowego

- 02 : Telewizja antenowa (DTV)

- 06 : Telewizja kablowa (CADTV)

- 0b : Telewizja kablowa DTV Plus

(Dane 06) : zablokuj (01)/odblokuj (00)

Pot w.

(d)( )(Ustaw ID)( )(OK/NG)(Dane 00)(Dane 01)(Dane 02)(Dane 03) (Dane 04)(Dane 05)(Dane 06)(x)

* Przykłady polecenia włączenia/wyłączenia blokady

Zablokuj/Odblokuj kanał 18–2 telewizji kablowej DTV (DVB-T)

(Ustaw ID) = 01 (Dane 00) = fizyczny numer kanału 18 = 12(HEX) (Dane 01) i (Dane 02) = Główny numer kanału to 18 = 00 12(HEX) (Dane 03) i (Dane 04) = Dodatkowy numer kanału to 2 = 00 02(HEX) (Dane 05) = telewizja kablowa DTV = 06 (Dane 06) = zablokuj (01)/odblokuj (00) Wynik :

md 01 12 00 12 00 02 06 (01/00)

Page 33

(Dotyczy wszystkich pozostałych regionów w tym Kolumbii, oprócz krajów podanych wcześniej)

Nadawanie

(m)(d)( )(Ustaw ID)( )(Dane 00)( )(Dane 01)( )(Dane 02)(Dane 03) (Dane 04)(Cr)

(Dane 00) : Fizyczny numer kanału (Dane 01)(Dane 02) : Dane kanału

- (Dane 01) : Dane kanału o wysokiej częstotliwości

- (Dane 02) : Dane kanału o niskiej częstotliwości 00 00 – 27 0F (wartość dziesiętna: 0–9999)

(Dane 03) : Źródło sygnału wejściowego

- 10 : Telewizja antenowa (DTV)

- 20 : Radio antenowe (Radio)

- 40 : Telewizja satelitarna (SDTV)

- 50 : Radio satelitarne (S-Radio)

- 90 : Telewizja kablowa (CADTV)

- a0 : Radio kablowe (CA-Radio)

(Dane 04) : zablokuj (01)/odblokuj (00) Pot w.

(d)( )(Ustaw ID)( )(OK/NG)(Dane 00)(Dane 01)(Dane 02)(Dane 03) (Dane 04)(x)

* Przykłady polecenia włączenia/wyłączenia blokady

Zablokuj/Odblokuj kanał 800 naziemnej telewizji cyfrowej (DVB-T)

(Ustaw ID) = Wszystko = 01 (Dane 00) = fizyczny numer kanału 30 = 1E (Dane 01) i (Dane 02) = dane kanału to 800 = 03 20 (Dane 03) = cyfrowa telewizja antenowa = 10 (Dane 04) = zablokuj/odblokuj = (01/00) Wynik :

md 01 1E 03 20 10 (01/00)

Tryb pracy awaryjnej (Polecenie: m i)

►Umożliwia w ybranie trybu pracy awaryjnej.

Nadawanie

(m)(i)( )(Ustaw ID)( )(Dane)(Cr)

Dane 00 : Wył. Dane 01 : Auto Dane 02 : Ręczne

Pot w.

(i)( )(Ustaw ID)( )(OK/NG)(Dane)(x)

Przełączanie wejścia w trybie pracy awaryjnej (Polecenie: m j)

►Umożliwia w ybór źródła sygnału wejściowego w przypadku pracy awaryjnej. (To polecenie jest dostępne tylko w przypadku wyboru ustawienia Własne dla trybu pracy awaryjnej).

Nadawanie

(m)(j)( )(Ustaw ID)( )(Dane 1)( )(Dane 2)( )(Dane 3)( )(Dane 4)...( ) (DaneN)(Cr)

Dane 1-N (priorytet wejścia: 1-N) Dane 20 : AV1 Dane 21 : AV2 Dane 22 : AV3 Dane 90 : HDMI1 Dane 91 : HDMI2 Dane 92 : HDMI3 Dane 93 : HDMI4

Pot w.

(j)( )(Ustaw ID)( )(OK/NG)(Dane 1)(Dane 2)(Dane 3)(Dane 4)...(DaneN) (x)

* Niektóre sygnały wejściowe mogą nie być dostępne w pewnych

modelach.

* Numer danych (N) może różnić się w zależności od modelu. (Numer

danych jest zależny od liczby obsługiwanych sygnałów wejściowych).

POLSKI

Page 34

Odtwarzanie zawartości nośnika pamięci wewnętrznej

(Polecenie: s n, a8)

►Odt warza multimedia zapisane w pamięci wewnętrznej.

POLSKI

►To polecenie może działać różnie zależnie od modelu i sygnału.

Nadawanie

(s)(n)( )(Ustaw ID)( )(a)(8)( )(Dane)(Cr)

Dane 01 : Odtwarzanie zawartości nośnika Pot w.

(n)( )(Ustaw ID)( )(OK/NG)(a)(8)( )(Dane)(x)

* Mapowanie danych rzeczywistych

00 : Krok 0

A : Krok 10 (Ustaw ID 10)

F : Krok 15 (Ustaw ID 15)

10 : Krok 16 (Ustaw ID 16)

64 : Krok 100

6E : Krok 110

73 : Krok 115 74 : Krok 116

CF : Krok 199

FE : Krok 254 FF : Krok 255

Page 35

Nazwa modelu i numer seryjny urządzenia są

umieszczone z tyłu i na jednym z jego boków. Warto

zapisać je poniżej na wypadek, gdyby należało oddać

urządzenie do naprawy.

Model

Numer seryjny
