LG 55LA9300-CA Users guide [zh]

Drawn Approved

Signature

Sanghee. park Jongok.kim

MMM/DD/YYYY

Jan/20/2014 Jan/20/2014

LA9300-CA LG MFL67706410
CN LA9300 (1402-REV00)

:LGEAK :LGEKR :LGERS
:LGEAZ :LGEMA :LGESY
:LGEEG :LGEMX :LGETH
:LGEIL :LGEND :LGEVN
:LGEIN :LGERA :LGEWR
:LGEAS

Checked

:Part number

1. Model Description

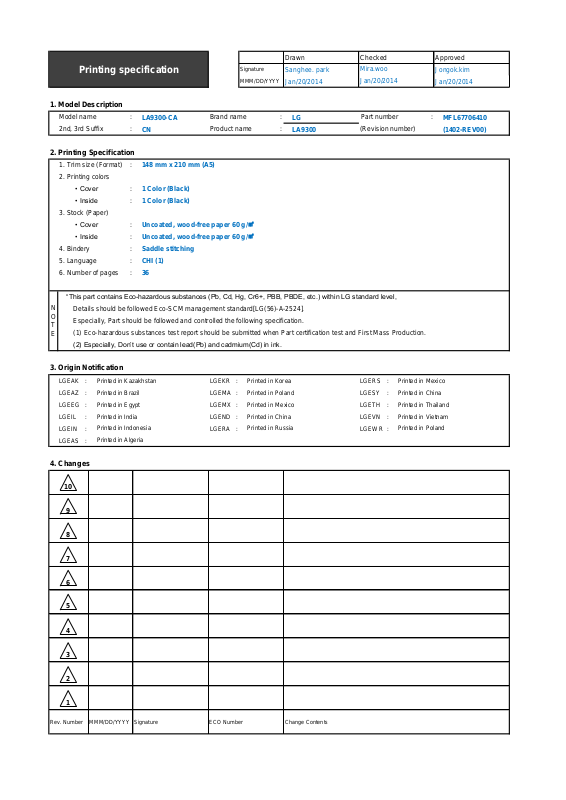

Printing specification

:Model name

148 mm x 210 mm (A5)

Printed in Mexico

:Brand name

:Product name

(Revision number)

2. Printing Specification

:2nd, 3rd Suffix

:1. Trim size (Format)

3. Origin Notification

CHI (1)

Printed in China

Jan/20/2014

Mira.woo

: • Inside

Printed in Korea

: • Inside

:4. Bindery

1 Color (Black)

1 Color (Black)

:5. Language

:6. Number of pages

Rev. Number

MMM/DD/YYYY

36

4. Changes

Printed in Poland

Printed in Kazakhstan

Printed in Brazil

Printed in Mexico

Printed in Egypt

Printed in India

Printed in Algeria

3. Stock (Paper)

: • Cover

Printed in China

Uncoated, wood-free paper 60 g/㎡

Uncoated, wood-free paper 60 g/㎡

Printed in Thailand

N

O

T
E

“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,

Details should be followed Eco-SCM management standard[LG(56)-A-2524].

Especially, Part should be followed and controlled the following specification.

(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.

(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.

Saddle stitching

2. Printing colors

: • Cover

Signature

Change Contents

ECO Number

Printed in Vietnam

Printed in Indonesia

Printed in Russia

Printed in Poland

1

10

9

8

7

6

5

4

3

2

Front Back

(Chi)

P/No. 2 … … … … 35

[BACK COVER]
* Back cover is different by the production factory.

[ Difference]

1st page For LGEND 2nd page For LGESY

3rd page For NEWOPTICS

Pagination sheet

36 pages

:Total pages

:Part number

MFL67706410

使用说明书

液晶电视机

* LED背光源技术

在使用本电视机之前，请您仔细阅读该说明书，
并请妥善保存，以备将来需要。

55LA9300-CA
65LA9300-CA

*MFL67706410*

P/NO : MFL67706410 (1402-REV00)

www.lg.com

中文

ENG

2

目录

目录

3 许可证

3 开放源软件须知

3 外部控制设备设置

4 安全说明

9 观看 3D 图像

10 安装步骤

10 组装和准备工作

10 打开包装
12 单独购买
13 部件和按钮
14 抬起和移动电视
15 安装电视
15 - 安装底座
16 安装到桌面
17 安装在墙上
17 整理电缆

18 建立连接

18 天线或电缆连接
19 HDMI 连接
20 DVI 至 HDMI 连接
20 分量连接
21 AV连接
21 耳机连接
22 音频连接
22 - 数字音频连接
22 USB 连接
23 MHL 连接
23 CI 模块连接

26 维护

26 清洁电视
26 - 屏幕、边框、底座、前框
26 - 电源线
26 - 废弃处理

26 故障排除

27 规格

34 有毒有害物质成份及含量表

35 警告

警告

如果忽略警告消息，您可能严重受伤，或

y

者可能发生意外或致死事故。

小心

如果忽略注意信息，您可能受轻伤，或者

y

产品可能损坏。

24 遥控器

25 使用用户指南

注意

备注将帮助您了解并安全地使用产品。 请

y

在使用产品前仔细阅读备注。

许可证 / 开放源软件须知 / 外部控制设备设置

3

许可证

不同型号所适用的许可证可能会有所不同。有关许可证的详细信息，请访问

由 Dolby Laboratories 授权制造。
「杜比」、「Dolby」 和双 D 标志是 Dolby Laboratories 的商标。

HDMI 和 HDMI High-Definition Multimedia Interface，以及 HDMI 标志是 HDMI
Licensing LLC 在美国和其他国家/地区的商标或注册商标。

关于 DIVX 视频：DivX® 是由 Rovi Corporation 的子公司 DivX, LLC 创建的数字视
频格式。这是用于播放 DivX 视频的官方 DivX Certified® 认证设备。请访问

com

网站获取更多信息以及用于将文件转换为 DivX 视频的软件工具。
关于 DIVX 视频点播：本 DivX Certified® 认证设备注册后才能播放所购买的 DivX
视频点播 (VOD) 电影。要获得注册代码，请在设备设置菜单中找到 DivX VOD 区
域。请访问

“通过 DivX Certified
内容。”
“DivX®、DivX Certified® 和相关徽标是 Rovi Corporation 或其子公司的商标，均
为授权使用。”
“具备下列一项或多项美国专利：7,295,673; 7,460,668; 7,515,710; 7,519,274”

Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS, the Symbol
& DTS and the Symbol together are registered trademarks & DTS 2.0+Digital
Out is a trademark of DTS, Inc. Product includes software. © DTS, Inc. All Rights
Reserved.

vod.divx.co

®

认证、可播放 DivX® 视频，最高可达 HD 1080p，包括付费

m 网站，详细了解如何完成注册。

www.lg.com

ENG中文

。

divx.

开放源软件须知

若要获取包含在本产品内的 GPL、LGPL、MPL 和其他开源许可证下必须发布的源代码，请访问

opensource.lge.com

除源代码之外，还可下载所有提及的许可条款、免责声明和版权声明。
此外，LG Electronics 还将为您提供开放源代码 CD-ROM，收取一定的相关费用，例如介质和运输成本，
请致函索取：[e-mail]。该源代码的有效期为自购买产品之日起三 (3) 年有效。

。

http://

外部控制设备设置

要获取外部控制设备设置信息，请访问

www.lg.com

。

安全说明

4

安全说明

中文

ENG

使用产品之前，请仔细阅读这些安全预防措施。

警告

请勿将电视机和遥控器放置在以下环境中：

y

暴露于阳光直射的位置

-

浴室等湿度较高的区域。

-

任何热源附近，例如烤箱及其它产生热量

-

的设备
易于使其暴露在蒸气或油烟下的橱柜或加

-

湿器附近
暴露于风雨中的区域

-

花瓶等盛水容器附近

-

否则，将可能出现火灾、触电、故障或产
品变形等情况。

请勿将产品放置于易积累灰尘的区域。

y

可能会引起火灾。

电源插头是断电设备。

y

插头必须保证容易拔插。

完全固定电源电缆。如果电源电缆未完全固

y

定，则产品可能起火。

确保电源线不会触碰加热器等灼热的物体。否

y

则可能导致火灾或触电。

不要让较重的物体或产品本身压到电源线。否

y

则可能导致火灾或触电。

将建筑物内外之间的天线电缆折弯，以避免雨

y

水流入。这可能会使产品内部受到雨水损坏，
还可能会引发触电事故。

手湿时不要接触电源插头。

y

另外，如果线引脚潮湿或者有灰尘，请使电
源插头完全变干或者擦去灰尘。过湿可能造
成人员触电致死。

确保将电源电缆连接到接地电流。

y

(不接地的设备除外。）
否则可能触电致死或受伤。

在墙体上安装电视机时，请确保在安装电视机

y

时不要将电源和信号电缆悬挂在电视机的后
面。这可能会引发火灾和触电事故。

请勿将过多的电气设备插到单个多插位插座

y

上。否则，可能会由于过热而引发火灾。

不要在产品连接到外部设备时跌落产品。否

y

则，可能造成人身伤害或产品损坏。

将包装防潮材料或乙烯包装置于儿童接触不

y

到的地方。吞咽防潮材料对身体有害。如果
意外吞下该材料，请强迫患者呕吐，并到最
近医院求诊。另外，乙烯包装可能导致窒
息。请将它置于儿童接触不到的地方。

请勿让儿童爬到电视机上或紧紧抓住电视

y

机。否则，电视机可能掉落，从而造成严重
人身伤害。

谨慎处理已用过的电池，以避免儿童吞食。

y

如果儿童吞食电池，请立即就医。

安全说明

请勿将硬币、发卡、筷子或电线等金属物

y

体，或者纸张和火柴等易燃物体留在产品
中。必须特别注意小孩。可能造成电击、
着火或受伤。如果有异物掉入产品，请拔
掉电源线并联系服务中心。

不要让水溅到产品上，或使用易燃物质

y

（稀释剂或石油挥发油）擦拭。可发生起
火或触电意外。

不要让产品受到强力冲击，或让任何物体

y

掉到产品中，也不要让任何东西落到屏幕
上。可能造成人身伤害或损坏产品。

打雷或闪电的时候不要触碰本产品或天

y

线。这可能造成人员触电致死。

5

ENG中文

在将电源电缆插头连接至墙壁上的输入端

y

时，请勿将任何金属物体 / 导体（比如金属
筷 / 刀叉/螺丝刀）插入电源电缆插头与输入
墙壁插座之间。另外，不要在电源电缆插入
墙上输入端后立即触摸电缆。这可能造成人
员触电致死。（取决于型号）

请勿在产品周围放置或存储易燃物质。不小

y

心处理易燃物质将会引发起火 / 爆炸事故。

有燃气泄漏时不要触碰电源插座，应及时

y

打开窗户通风。火星会引发火灾或造成烧
伤。

不要自行拆卸、维修或修改产品。可发生

y

起火或触电意外。请联系服务中心进行检
查、校准或维修。

安全说明

6

如果发生以下情况，请立即拔下产品电源插

y

中文

ENG

头，并与当地的服务中心联系。

产品受到电击

-

产品受到损坏

-

异物进入产品 产品冒烟或发出异味

-

否则，这可能会导致触电事故。

如果长时间内无意使用产品，请从产品拔出

y

电源电缆。覆盖的灰尘可能导致起火，或者
绝缘恶化会导致漏电、触电或起火。

装置不应暴露于滴水或溅水的地方，并且充

y

有瓦斯等液体的物体也不应放在产品上。

如果有可能会接触油烟或油雾，则请勿将此

y

产品安装在墙上。
这可能会损坏产品并导致产品跌落。

小心

如果您将电视机安装在架子上，请采取必要

y

措施防止产品倾覆。否则，产品可能掉落，
从而造成人身伤害。

如果想要将产品安装到墙体上，请将 ESA 标

y

准安装接口（可选部件）固定到产品背面。
使用壁挂支架（可选部件）安装电视机时，
请将其小心固定以避免掉落。
只能使用制造商指定的附件 / 配件。

y

安装天线时，请咨询合格的维修人员。否则

y

可能导致火灾或触电。

我们建议您在看电视时，至少保持屏幕对

y

角线尺寸 2 到 7 倍的距离。如果长时间看电
视，可能会使视力模糊。

只能使用指定类型的电池。否则可能损坏遥

y

控器。

在不产生无线电波的地方安装产品。

y

外部天线和电源线之间应具有足够的距离，

y

以免天线掉落时接触电源线。这可能会引发
电击事故。

请勿将产品安装在不稳定的架子或倾斜的表

y

面上等位置。应避免将产品放置在容易振动
或无法完全支持产品的位置。否则，产品可
能跌落或倾倒，从而导致人身伤害或对产品
造成危害。

不要将新旧电池混用。否则可能导致电池过

y

热并泄漏。

电池不应暴露在温度过高的环境中。例如，

y

应远离阳光直射、开放式壁炉和电热器。
不要将非充电电池放入充电设备中。

y

确保遥控器及其传感器之间没有物体。

y

安全说明

7

遥控器的信号可能会被太阳光或其他强光干

y

扰。在这种情况下，请调低室内光线。

连接视频游戏控制台等外部设备时，请确保

y

连接电缆足够长。否则，产品可能跌落，从
而导致人身伤害或对产品造成危害。

不要通过在电源插座上拔插电源线的方式打

y

开 / 关闭产品。（请勿使用电源插头进行开
关）。可能会导致机械故障或引发触电事
故。

请按照以下安装说明执行操作，以避免产品

y

出现过热现象。

产品与墙壁之间的距离应大于 10 厘米。

-

请勿将产品安装不通风的位置（例如书架

-

上或橱柜中）。
请勿将产品安装在地毯或垫子上。

-

确保台布或布帘没有阻止通风。

-

否则，可能会引发火灾。

不要让电源线受到物理或机械方式的摧

y

残，例如缠绕、扭结、被夹、被门夹或遭
踩踏。请特别注意插头、电源插座和电线
探出产品的接点。

不要用手或诸如钉子、铅笔或钢笔等利物

y

用力按面板，也不要刮破面板。

避免长时间触摸屏幕或让手指长时间紧贴

y

其上。这样可能导致屏幕画面效果出现某
些短暂失真。

清洁产品及其组件时，请先拔下电源插头

y

并使用软布拭擦。用力过大可能会产生划
痕或变色。请勿使用水喷洗或用湿布擦
拭。不要使用玻璃清洁剂、汽车或工业增
亮剂、研磨剂或蜡、苯、酒精等，否则可
能会损坏本产品及其面板。除此之外，还
可能会引发火灾、触电事故或产品受损
（变形、腐蚀或损坏）。

ENG中文

长时间看电视时，注意不要触摸通风口，因

y

为通风口可能温度很高。这不会影响产品的
运行或性能。

定期检查产品的电源线，如果有迹象显示损

y

坏或恶化，请将其拔下，中断使用产品并通
过授权服务机构，用适当的备用部件更换电
线。

避免电源插头插针或插孔上堆积灰尘。可能

y

会引起火灾。

只要本装置连接至交流电源插座，则即使

y

按电源开关关闭装置，装置也不会从交流
电源断开。

拔下电缆插头时，请握紧插头然后再将其

y

拔下。如果电源线内部的线已断开，可能
会引发火灾。

中文

ENG

安全说明

8

移动产品时，请务必先关闭电源。然后拔

y

下电源线、天线电缆和所有连接电缆的插
头。电视机或电源线可能受到损坏，这可
能会引发火灾或触电事故。

由于产品较重，移动产品或打开产品包装

y

时，请多人配合工作。否则，可能会引起
人身伤害。

每年联系一次服务中心，以清洁产品内部

y

部件。灰尘堆积可能造成机械故障。

寻求合格维修人员进行维修。当设备因任

y

何原因损坏，例如电源线或插头损坏、溅
到液体或有物体掉入产品、设备暴露于雨
中或受潮、无法正常运行或摔落等等，均
需要维修。

如果产品冷却到可以触摸，打开时可能出

y

现小“闪烁”。这是正常现象，产品没有问
题。

您可能发现面板有不同的亮度和颜色，具

y

体取决于观看位置（左 / 右 / 上 / 下）。
由于面板的特性，可能会出现此类情况。
这与产品性能不相关，且不属于故障。

长时间显示静止图像（例如广播频道徽

y

标、屏幕上的按钮、视频游戏中的场景）
可能会对显示屏造成损坏，从而导致图像
停滞，称为残影。保修不包含产品的图像
残影。
避免在电视屏幕上长时间显示固定图像
（对于液晶电视，2 个小时或更长；对于等
离子电视，1 个小时或更长）。同时，如果
您长时间以 4:3 的比率看电视，面板的屏
幕边缘将会出现残影。此现象还可能出现
在第三方产品中，对此我们不予更换或退
款。

产生的声音

y

“分裂”噪声：观看或关闭电视时，塑料热
收缩将因温度和湿度而发出一种分裂噪
声。此噪声是需要热变形产品的常见现
象。电路蜂鸣 / 面板嗡嗡声：为操作产品
提供大量电流的高速开关电路产生的低分
贝噪声。它因产品而异。这种产生的噪声
不会影响产品性能和可靠性。

此面板是高科技显示器产品，分辨率为 200

y

万至 600 万像素。在面板的 1 ppm 尺寸
上，您可能会看到小黑点和 / 或彩色亮点
（红、蓝和绿色）。这不表示出现故障，
且不会影响性能和可靠性。此现象还可能
出现在第三方产品中，对此我们不予更换
或退款。

安全说明

9

观看 3D 图像

警告

观看环境

观看时间

y

观看 3D 内容时，应每小时休息5 - 15

-

分钟。 超时观看 3D 内容可能会导致头
痛、眩晕、疲劳或眼睛疲劳。

感光疾病或慢性病患者

某些用户接触到 3D 的闪光灯或特殊类型的

y

光时，可能会突发疾病或表现出其他异常
症状。
如果您经常感到恶心，处于孕期或患有如

y

癫痫、心脏病、高血压等慢性病时，请勿
观看 3D 图像。
如果您感觉不到立体感或立体感异常，

y

不建议观看 3D 图像。 否则，
您在观看时可能会看到重像或感到不适。
如果您有斜视（斗鸡眼）、弱视（视力

y

弱）
或散光，您可能会难以感知深度，
而且由于重像会很容易感到疲劳。
建议比普通成人更经常地休息。
如果您的左右眼视力不同，请确保在观看

y

3D 图像之前使用眼镜。

小心

观看环境

观看距离

y

观看 3D 内容时，应至少保持屏幕对角线

-

长度两倍的距离。 观看 3D 内容时，
如稍感不适，请将屏幕移远些。

观看年龄

婴儿/儿童

y

禁止 5 岁以下的儿童观看或操作 3D 电

-

视。
观看 3D 内容时，10 岁以下的儿童由于视

-

力仍在发育中，可能出现过激行为，如触
摸屏幕或跳向图像。 儿童观看 3D 内容时
应进行特殊监控。
儿童双眼之间的距离短于成人，所以儿

-

童对 3D 影像的双眼视差比成人大。 因此
对同一个 3D 图像会产生更深的立体深度
感。

青少年

y

19 岁以下的青少年可能因受 3D 内容中光

-

的刺激而作出敏感的反应。 建议他们在疲
劳时避免长时间观看 3D 内容。

老年人

y

因年龄问题，老年人对 3D 效果的感受不

-

及年轻人多。 与屏幕的距离不要近于建议
距离。

ENG中文

需要克制或停止观看 3D 图像的症状

因缺乏睡眠、过度操劳或饮酒而感到疲劳

y

时，请勿观看 3D 图像。
若出现以下症状，请停止使用/观看 3D 图

y

像，并休息，直到症状消失。

如果您的症状依然存在，请咨询医生。

-

症状可包括头痛、眼睛疲劳、眩晕、
恶心、心悸、视力模糊、身体不适、
重像、用眼不便或疲劳。

使用 3D 眼镜时的注意事项

确保使用 LG 3D眼镜。 否则，您可能无法正

y

确观看 3D 视频。
请勿将 3D 眼镜用作普通眼镜、

y

太阳镜或护目镜。
使用更改过的 3D 眼镜可能会导致眼睛疲劳

y

或图像失真。
请勿在过高或过低温度下存放 3D 眼镜。

y

否则会引起变形。
3D 眼镜易碎，且很容易划伤。 请始终使用

y

清洁的软布擦拭镜片。 请勿使用尖锐物体刮
3D 眼镜镜片，或使用化学药品清洁/擦拭镜
片。

安装步骤 / 组装和准备工作

遥控器，电池 (AAA)
(请参见第24页)

影院 3D 眼镜
3D 眼镜的数量可能因型号或
国家/地区而异。

复合视频电缆
(请参见第20, 21页)

10

中文

ENG

注意

所示的图像可能与您的电视有所不同。

y

电视的 OSD（在屏显示）可能与此手册的显示略有不同。

y

可用菜单和选项可能因您所使用的输入源或产品型号而不同。

y

未来，可能在此电视中添加新功能。

y

可以将电视置于待机模式，以减少功耗。如果一段时间不看电视，应将其关闭，因为这将降低能

y

耗。
如果减小画面亮度，使用期间的能耗可以显著降低，从而降低整体运行成本。

y

安装步骤

1 打开包装，确保所有配件均已提供。
2 将底座将接至电视机。
3 将外部设备将接至电视机。
4 确保网将将接可用。

您将可在有网将将接将使用电视网将功能。

组装和准备工作

打开包装

检查您的产品包装盒是否包含以下项目。如果缺少任何配件，请与您购买产品的当地经销商联系。此手
册中的插图可能与实际产品和项目有所不同。

小心

请勿使用任何未经批准的附件，以确保安全和产品使用寿命。

y

任何因使用未经批准附件造成的损坏或伤害均不在保修范围内。

y

某些机型配有一个附加到屏幕上的薄膜，不能将其取下。

y

注意

与产品一同提供的附件可能有所不同，具体取决于型号。

y

由于产品功能升级，产品规格或本手册的内容可能变更，恕不另行通知。

y

为实现最佳连接，HDMI 线缆和 USB 设备的挡板厚度应小于 10 毫米，宽度应小于 18 毫米。

y

如果 USB 电缆或 USB 记忆棒不适合电视的 USB 端口，请使用支持 USB 2.0 的延长线。

y

建议顾客使用符合 HDMI 标准的最新版本的 HDMI 线，部分劣质不符合 HDMI 标准的HDMI线可能

y

会导致屏幕闪烁或无显示。

B

A

B

*A ≤ 10 毫米

*B ≤ 18 毫米

A
