LG 50PH470U User guide

PDP телевизор

P/NO: MFL67714608 (1306-REV03)

ADDITIONAL TIP

Time Zone

Magadan, Kamchatka

Vladivostok

Yakutsk

Irkutsk

Krasnoyarsk

Omsk

Yekaterinburg

Moscow, Samara

Kaliningrad

This Table means the Time Zone table of 9 area of Russia, and when the user selects the Time Zone for his or her area, it automatically sets the time for the corresponding area.

However, even though the user selected his or her area, if the broadcasting station's

ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ

Часовой пояс Магадан, Камчатка Владивосток Якутск Иркутск Красноярск Омск Екатеринбург Москва, Самара Калининград

В данной таблице 9 регионов России в соответствии с разными часовыми поясами. При выборе города, относящегося к нужному часовому поясу, система автоматически корректирует время для заданной области.

Если при выборе нужного часового пояса корректировка времени не произошла, или существует необходимость зафиксировать другой часовой пояс, пользователь может в ручном режиме произвести необходимые временные настройки.

24

24

26

26

26

27

27

50/60PH67**)

(В зависимости от модели)

ПРИМЕЧАНИЕ

Комплектация вашего продукта может отличаться в зависимости от модели.

Спецификации продуктов или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций продукта.

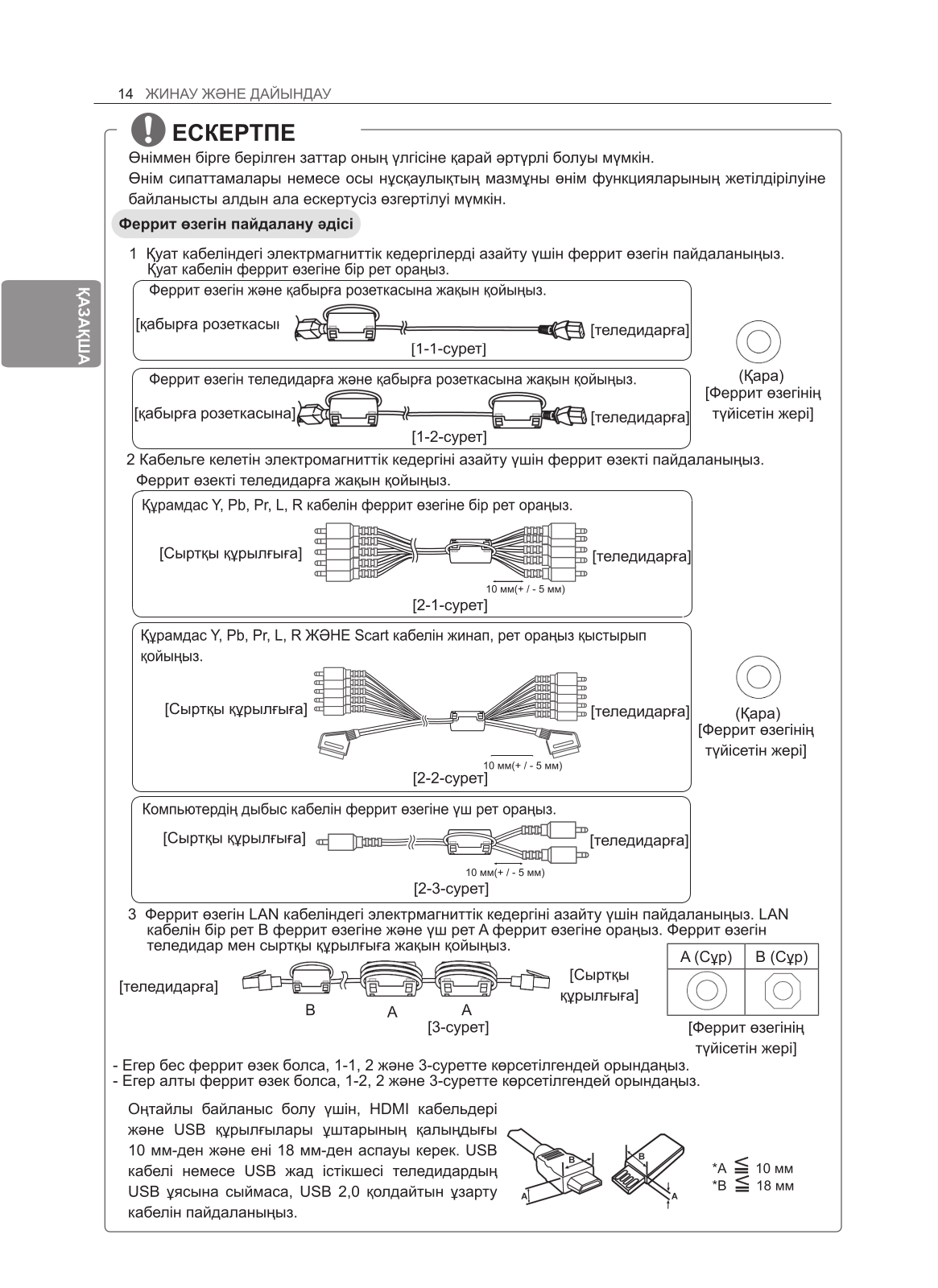

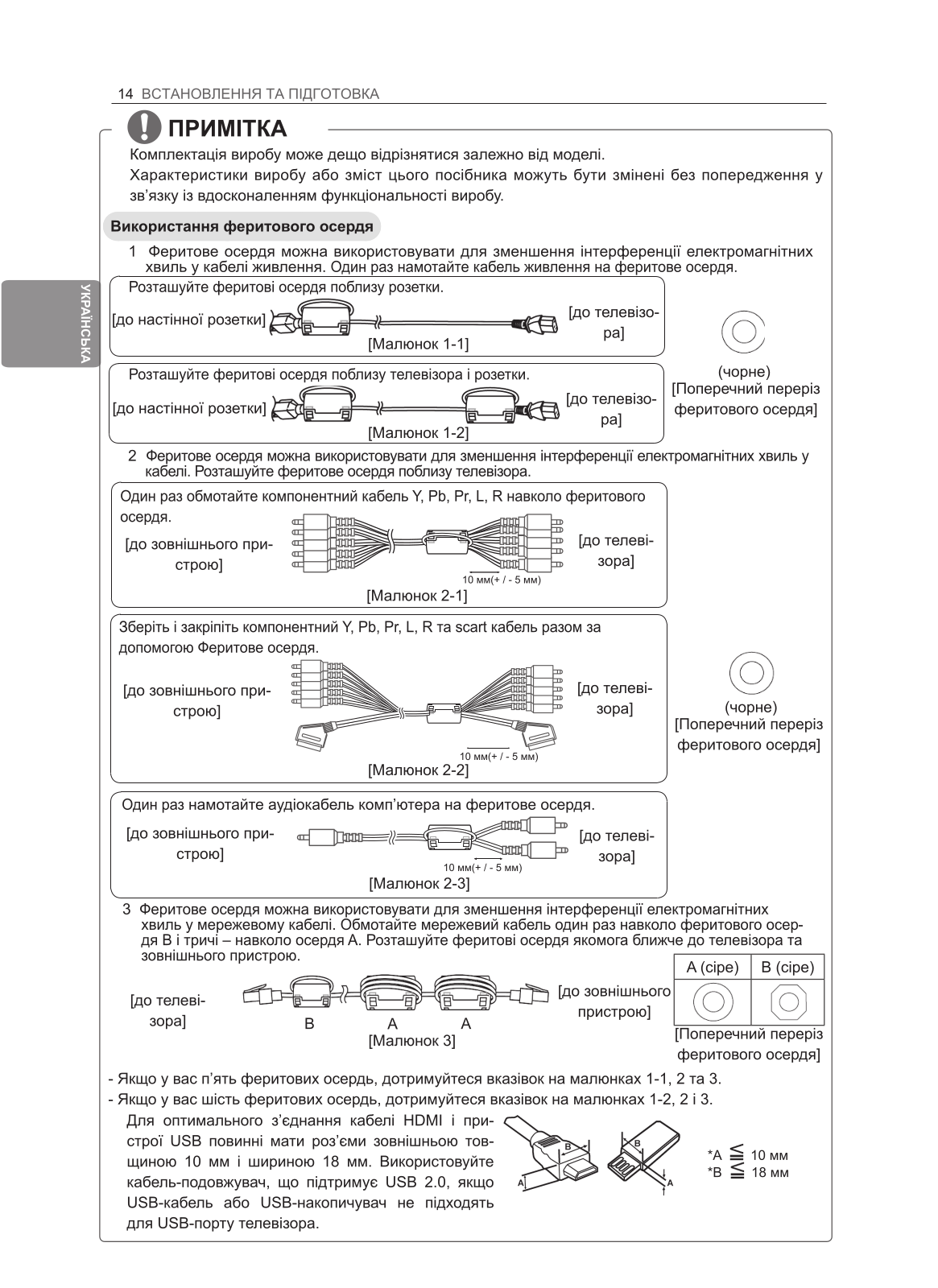

Использование ферритового кольца

1Ферритовый сердечник используетсядлясниженияэлектромагнитныхпомехвкабелепитания. Один раз намотайте кабель питания на ферритовый сердечник.

Поместите ферритовый сердечник рядом со штепсельной вилкой.

[со штепсельной	[с телевизором]
вилкой]
	[Рис. 1-1]

Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.

[со штепсельной	[с телевизором]
вилкой]
	[Рис. 1-2]

(Черный) [Вид ферритового

сердечника в разрезе]

2Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле. Поместите ферритовый сердечник рядом с телевизором.

Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый сердечник.

	[с внешним	[с телевизором]
	устройством]
		10 MM (+ / - 5 MM)

[Рис. 2-1]

Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля ферритовый сердечник.

[с внешним	[с телевизором]
устройством]
	10 MM(+ / - 5 MM)

(Черный) [Вид ферритового сердечникавразрезе]

[Рис. 2-2]

Один раз намотайте аудиокабель ПК на ферритовый сердечник.

[с внешним	[с телевизором]
устройством]	10 MM(+ / - 5 MM)
	[Рис. 2-3]

3 Используйте ферритовый сердечник длясниженияэлектромагнитныхпомехвкабелеЛВС.

ОбмотайтекабельЛВСодинразвокруг ферритовогосердечника B и три раза— вокруг ферритового сердечникаA. Разместите ферритовый сердечниквблизи телевизора и внешнегоустройства.

					A (Серый)	B (Серый)
[с телевизором]				[с внешним
				устройством]
B	A		A
		[Рис. 3]			[Вид ферритового
				сердечника в разрезе]

-При наличии пяти ферритовых сердечников выполните действия, как показано на Pис. 1-1, 2 и 3.

-При наличии шести ферритовых сердечников выполните действия, как показано на Pис. 1-2, 2 и 3.

ДляоптимальногосоединениякабелиHDMI иUSB-устройства должныиметькаймутолщинойнеболее10 ммиширинойне более18 мм.ИспользуйтеудлинительсподдержкойUSB 2.0, есликабельUSB илифлэш-накопительUSB невходитвпорт USB навашемтелевизоре.

*A 10 мм *B 18 мм

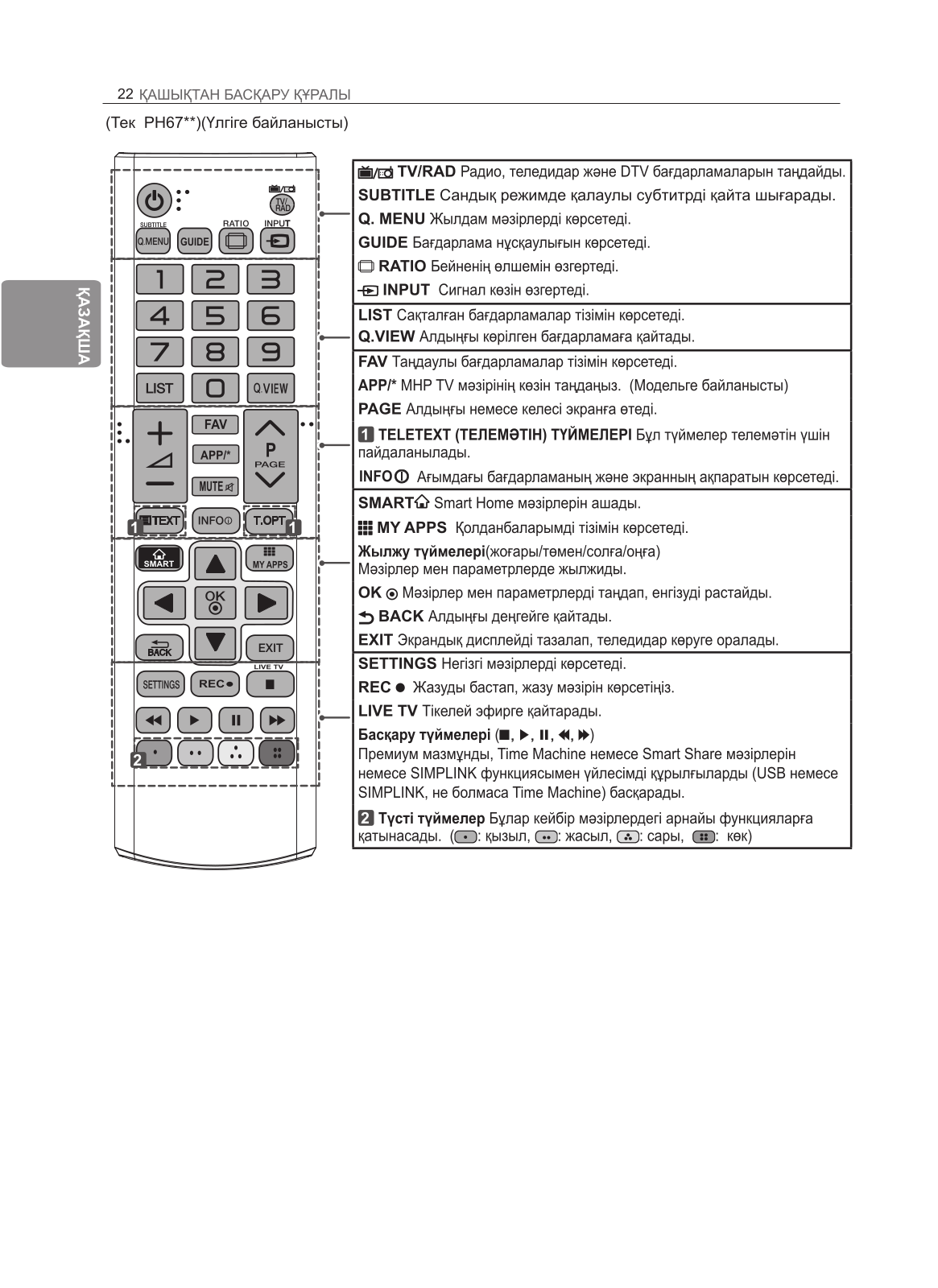

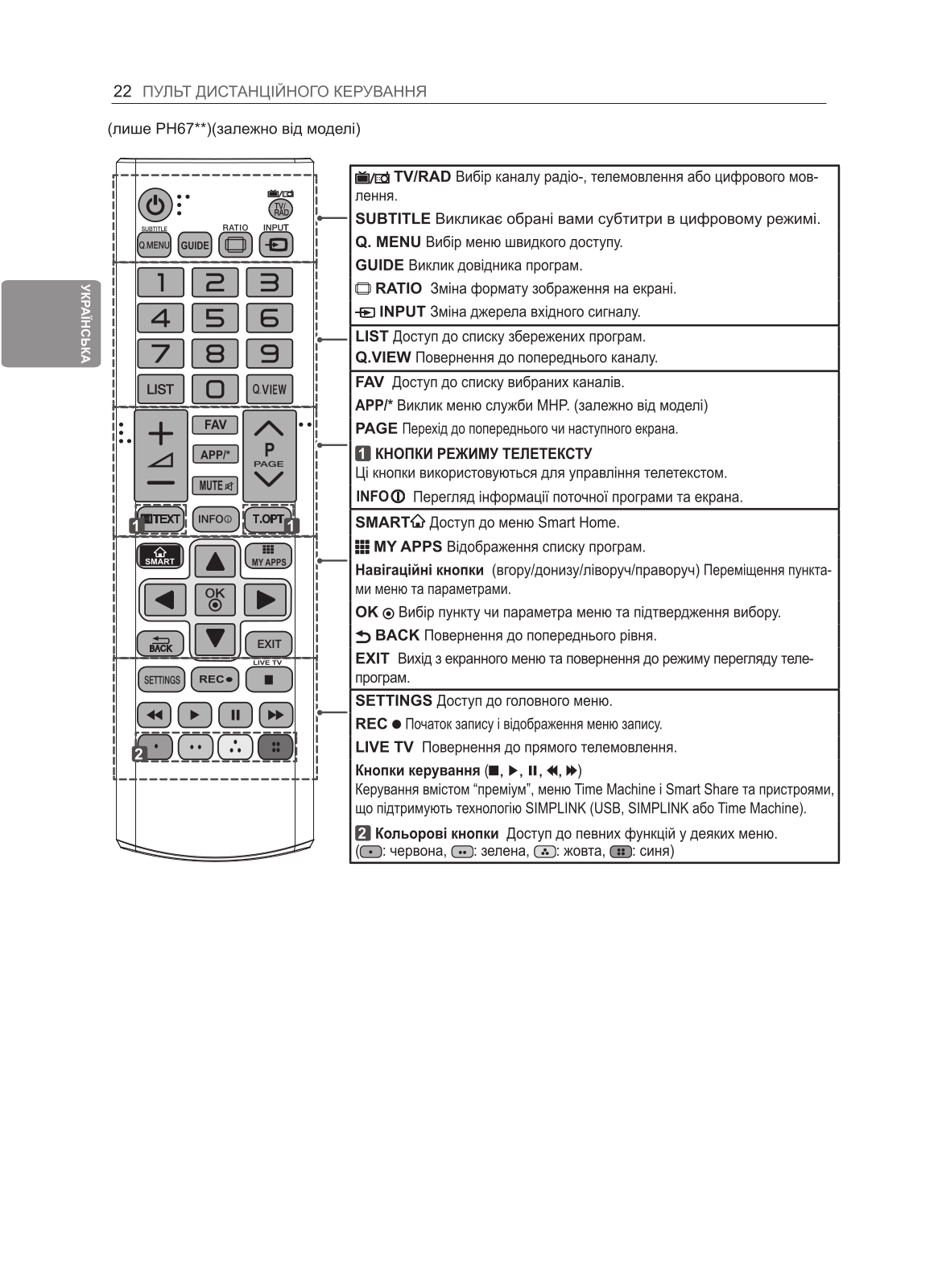

ПУЛЬТ ДУ

(Только для PH67**)(в зависимости от модели)

GUIDE

FAV

APP/*

MUTE

1

SMART

REC

2

TV/RAD Выбор радио-, телевизионного канала или канала DTV.

SUBTITLE Повторно вызывает наиболее часто используемые в

цифровом режиме субтитры.

Q. MENU Доступ к быстрому меню. GUIDE Показ программы передач.

RATIO Изменение размеров изображения. INPUT Изменение источника входного сигнала.

LIST Доступ к списку сохраненных программ.

Q.VIEW Возврат к ранее просматриваемой программе.

FAV Доступ к списку избранных каналов.

APP/*Выбор нужного источника в меню MHP телевизора. (в зависимости от модели)

P		PAGE Переход к предыдущему или следующему экрану.
		1 Кнопки ТЕЛЕТЕКСТА Эти кнопки используются для работы с
		телетекстом.
	1	INFO	Отображение информации о текущей программе и экране.
		SMART Доступ к начальному меню Smart Home.
MY APPS		MY APPS Отображение списка приложений.
		Кнопки навигации(вверх/вниз/ влево/ вправо)
		Прокрутка меню или параметров.

OK Выбор меню или параметров и подтверждение ввода.

BACK Возврат на предыдущий уровень.

LIVE TV

EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.

SETTINGS Доступ к главному меню.
REC Началозаписи и отображениеменю записи.
LIVE TV Возврат к ПРЯМОЙ ТРАНСЛЯЦИИ..
Control buttons (	) Кнопки управления (	)

Управлениесодержимымпремиум-качества,TimeMachine,менюSmartShare илиSIMPLINK-совместимымиустройствами(USB,SIMPLINKилиTimeMachine).

2 Цветные клавиши Доступ к специальным функциям некоторых меню. (: Красная, : Зеленая, : Желтая, : Синяя)

23

24 УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ПУЛЬТА ДУ MAGIC

25

(Только PH47**, PH66**)

26
