IISSTTRRUUZZIIOONNII PPEERR LL’’UUSSOO

MODELLI DI TV LCD

3322LLGG6600

****

3377LLGG6600

****

4422LLGG6600

****

4422LLGG6611

****

4477LLGG6600

****

MODELLI DI TV AL PLASMA

3322PPGG6600

****

4422PPGG6600

****

5500PPGG6600

****

5500PPGG7700

****

6600PPGG7700***

5500PPGG4400****

TV LCD

TV AL PLASMA

Nel ringraziarvi per avere acquistato questo prodotto LG, vi raccomandiamo di leggere attentamente le seguenti istruzioni. Solo così si potrà ottenere il funzionamento ottimale dell’apparecchio e mantenerne inalterate nel tempo le caratteristiche e l’affidabilità originali. Raccomandiamo inoltre di conservare questo manuale in previsione di eventuali consultazioni future. In qualsiasi caso di dubbio potrete interpellare il vostro abituale rivenditore di prodotti LG, facendo riferimento al modello ed al numero di matricola.

ITALIANO

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG 32LG6000-ZA/ 37LG6000-ZA/ 42LG6000-ZA/ 42LG6100-ZB/ 47LG6000-ZA/ 32PG6000-ZA/ 32PG6010-ZE/ 42PG6000-ZA/ 42PG6010-ZE/ 50PG6000-ZA/ 50PG6010-ZE/ 50PG7000-ZB/ 60PG7000-ZB/ 50PG4000-ZA è costruito in conformità alle prescrizioni del D.M. n°548 del 28/8/95, pubblicato sulla G.U. n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto.

Questo apparecchio è fabbricato nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

ACCESSORI

Assicurarsi che i seguenti accessori siano inclusi con il televisore. Contattare il rivenditore presso il quale ‘ stato effettuato lÕacquisto in caso manchino eventuali accessori.

■

L'immagine visualizzata può essere diversa dalla vostra TV.

Manuale dÕistruzioni Batterie

Cavo di alimentazione

Panno per pulizie

Pulire lo schermo con il

panno.

Questa caratteristica non è disponibile su tutti i modelli.

Strofinare delicatamente la zona sporca nella

parte esterna utilizzando solo il panno detergente per la parte esterna del prodotto se sono presenti macchie o impronte digitali sulle superfici esterne.

Non strofinare con forza quando si rimuovono le macchie. Prestare attenzione al fatto che applicando un'energia eccessiva si possono causare graffi o scolorimenti.

MM OO DD EE LL LL II DD II TTVV AALL LL CC DD

Clip per cavi

bulloni per il gruppo cavalletto

(Mappatura verde dei dati. 8)

coperchio di protezione

(Mappatura verde dei dati 13)

Clip per cavi

coperchio di protezione

(Mappatura verde dei dati 13)

Nucleo di ferrite

(Mappatura verde dei dati 11)

(solo 50/60PG70

**,

50PG40**)

MODELLI DI TV AL PLASMA

(solo

50PG60

** ,

50/60PG70**)

(solo

50PG40**)

(Eccetto 50PG40** )

Supporto per cavi

(32/42PG60**:1EA,

50PG40

:2EA)

* Questa funzione non è disponibile su

tutti i modelli.

bulloni per il gruppo cavalletto

(Mappatura verde dei dati. 8)

4EA

(solo 32PG60**)

32LG60

: 3EA

37LG60

: 4EA

2EA

4EA

1EA

4EA

(32/37LG60

only)

(42LG60

**,

42LG61

only)

INDICE

AACCCCEESSSSOORRII

.......................................................... 1

PREPARAZIONE

CONTROLLI DEL PANNELLO FRONTALE ............. 4

INFORMAZIONI SUL PANNELLO POSTERIORE. 6

ESTENSIONE DELLA BASE DEL CAVALLETTO.... 8

INSTALLARE CON ATTENZIUONE IN MODO CHE

IL PRODOTTO NON SI RIBALTI. ............................. 9

COPERCHIO POSTERIORE PER L'ORGANI

ZZAZIONE DEI CAVI................................................ 10

SUPPORTO RUOTANTE ........................................ 11

Installazione su una scrivania.................................. 12

Montaggio a parete: Installazione orizzontale... 13

Collegamento antenna ............................................ 14

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

CONFIGURAZIONE DEL RICEVITORE HD ........ 15

CONFIGURAZIONE DEL DVD ............................... 17

Configurazione del VCR ......................................... 20

INSERIMENTO DEL MODULO CI......................... 22

CONFIGURAZIONE USCITA AUDIO DIGITALE 23 CONFIGURAZIONE DI ALTRE SORGENTI A/V 24

IMPOSTAZIONE USB IN ......................................... 25

CONFIGURAZIONE DEL PC.................................. 26

- Configurazione dello schermo per la modalit‹ PC...... 29

GUARDARE LA TV / CONTROLLO PROGRAMMI

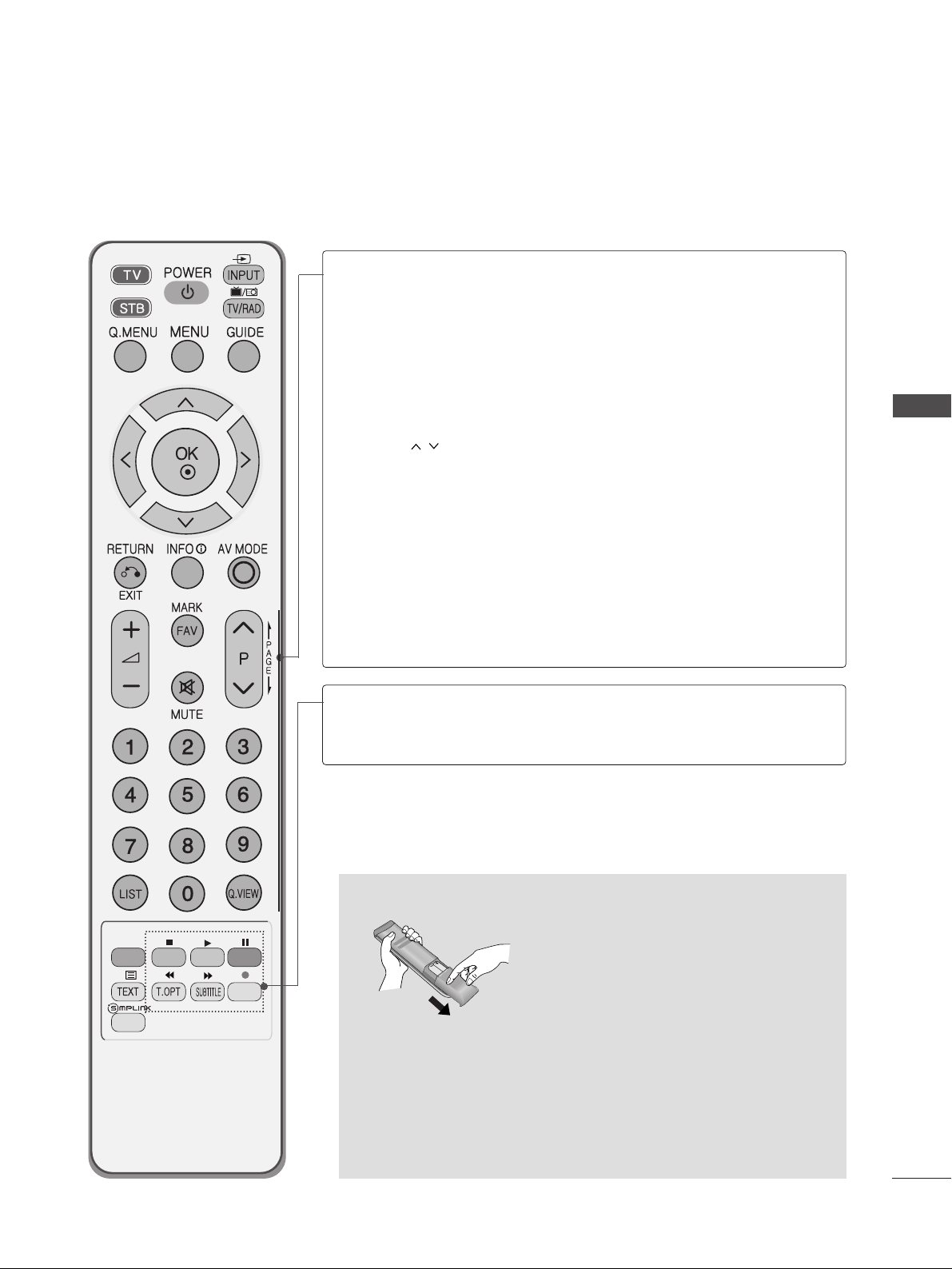

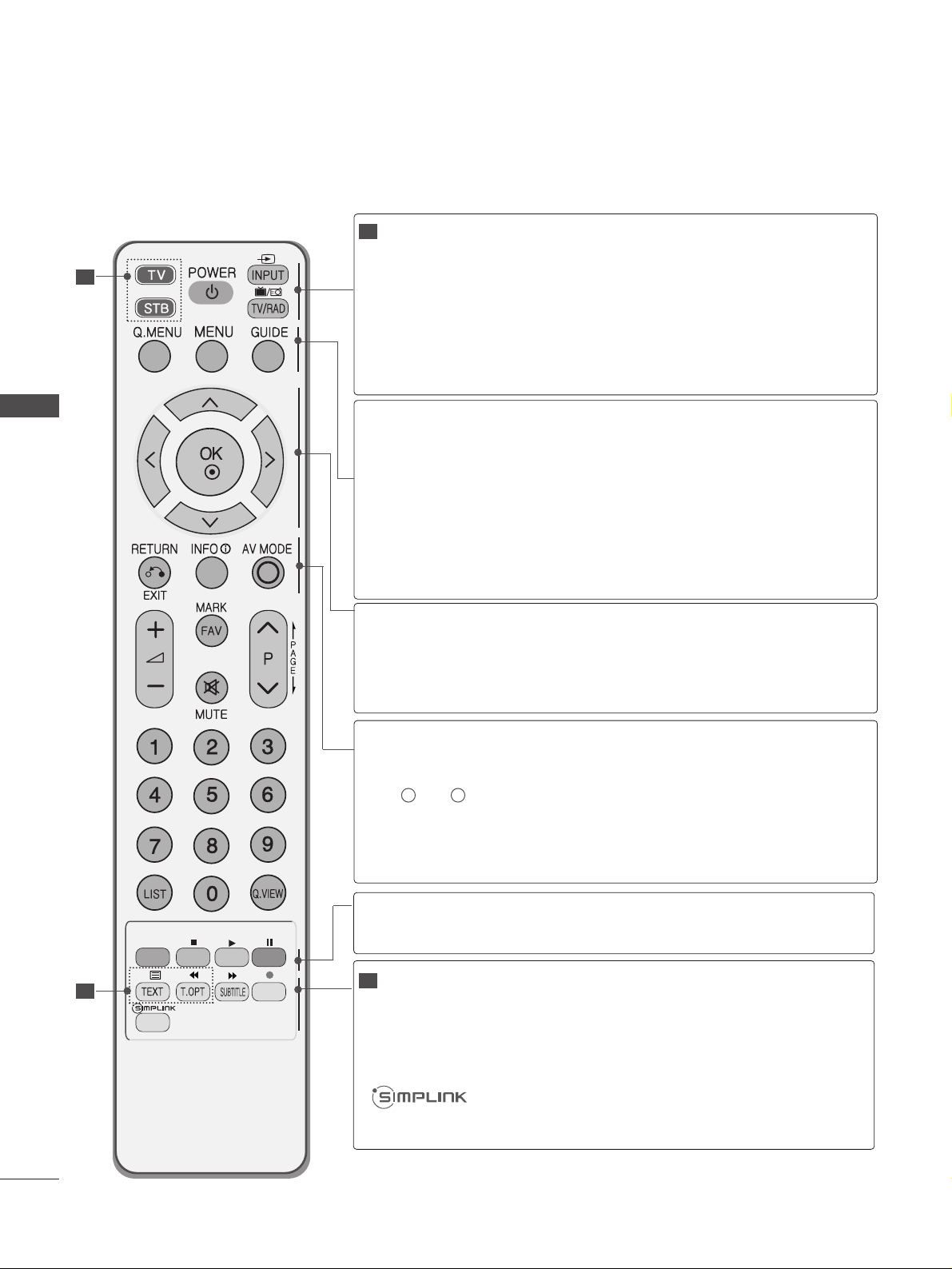

CONTROLLI DEL TELECOMANDO..................... 34

ACCENSIONE DELLA TV ....................................... 36

Selezione del programma ........................................ 36

Volume Adjustment .................................................. 36

MENU RAPIDO ......................................................... 37

SELEZIONE E REGOLAZIONE DEI MENU VISUAL-

IZZATI .......................................................................... 38

Sintonizzazione automatica dei programmi ....... 39

Sintonizzazione manuale dei programmi

(MODALITÀ DIGITALE)........................................... 40

Sintonizzazione manuale dei programmi(MODALITÀ

ANALOGICA).............................................................. 41

Modifica programmi ................................................. 43

Booster .........................................................................46

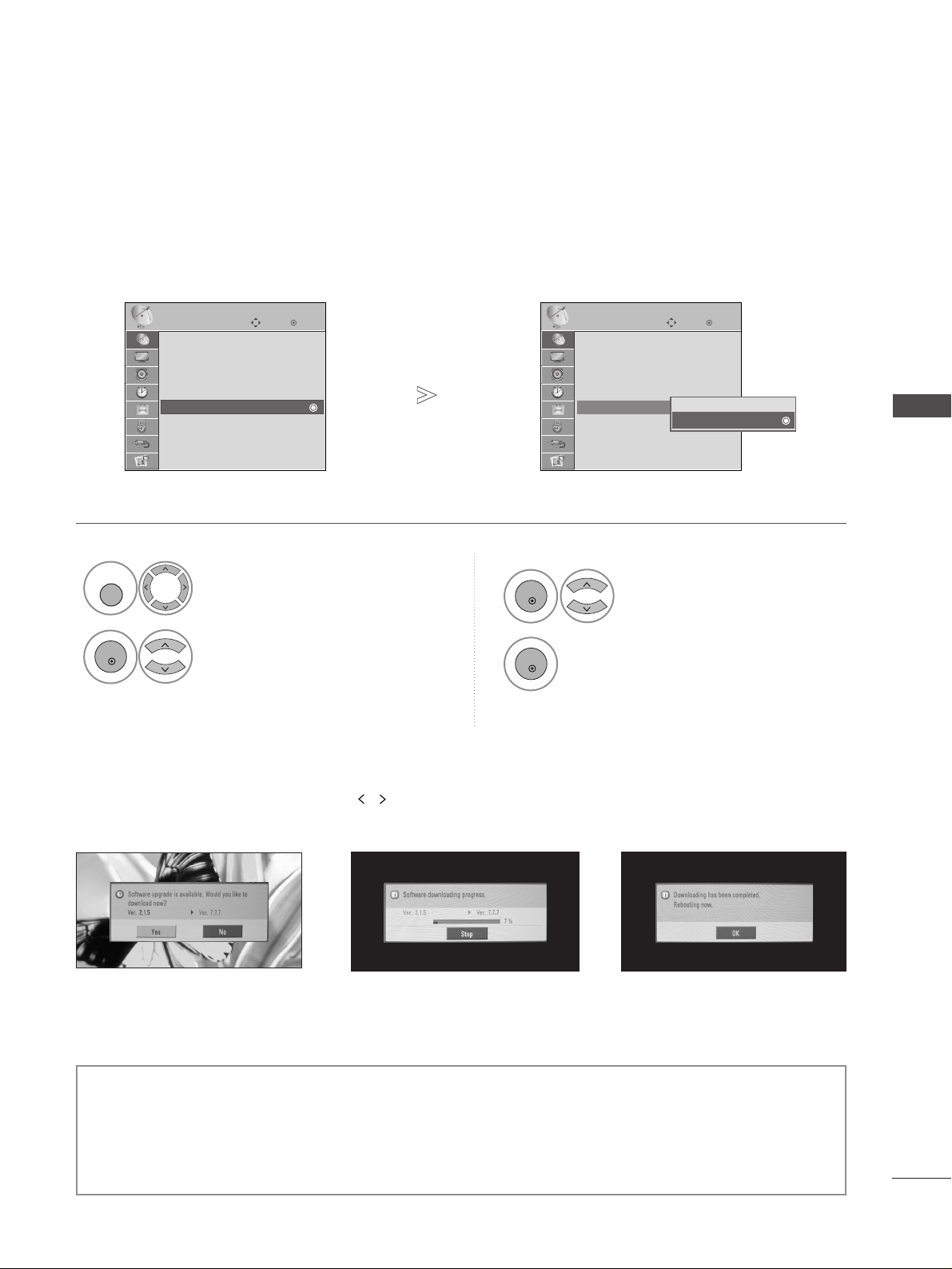

AGGIORNAMENTO SOFTWARE ..........................47

DIAGNOSTICS [diagnostica] ................................ 48

INFORMAZIONI SU CI (COMMON INTERFACE

[interfaccia ................................................................. 49

Definizione della tabella programmi .................... 50

ELENCO DI INPUT.................................................... 51

............................................................... 52

INPUT LABEL [ETICHETTA INGRESSO] ............ 54

MODO AV................................................................... 55

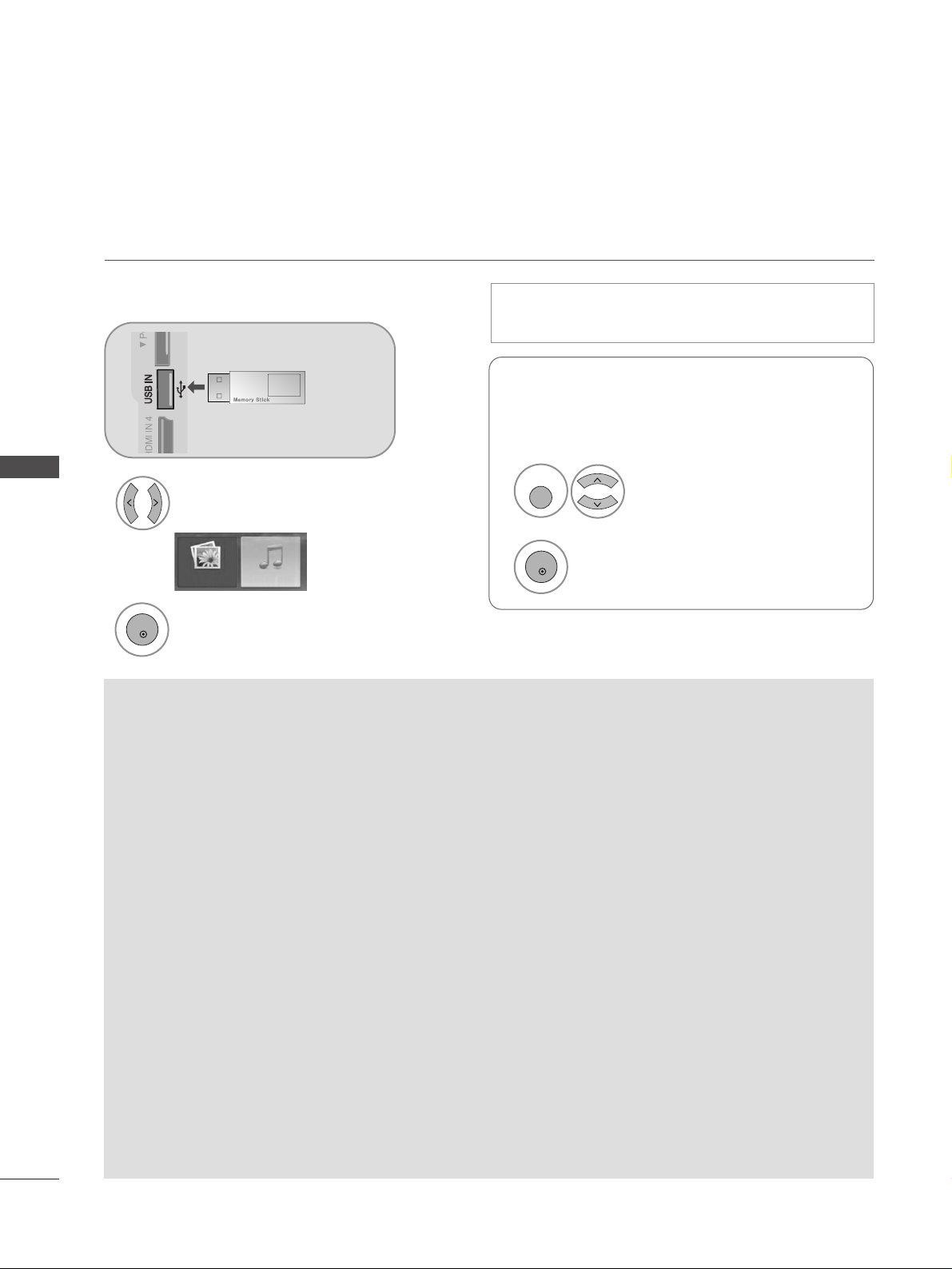

USO DEL DISPOSITIVO USB

Connessione alla periferica USB ........................... 56

ELENCO FOTO........................................................... 57

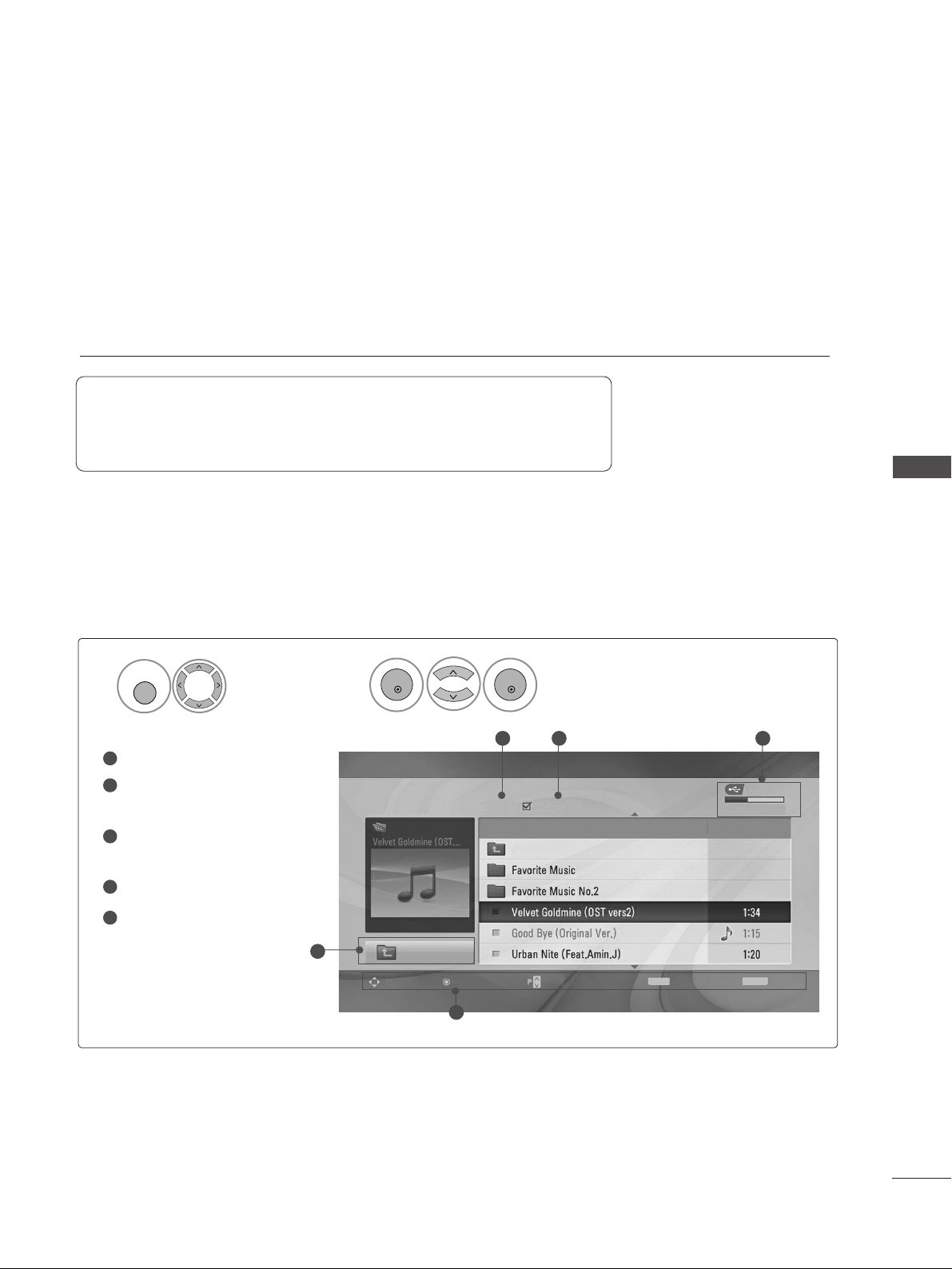

ELENCO MUSICA.......................................................61

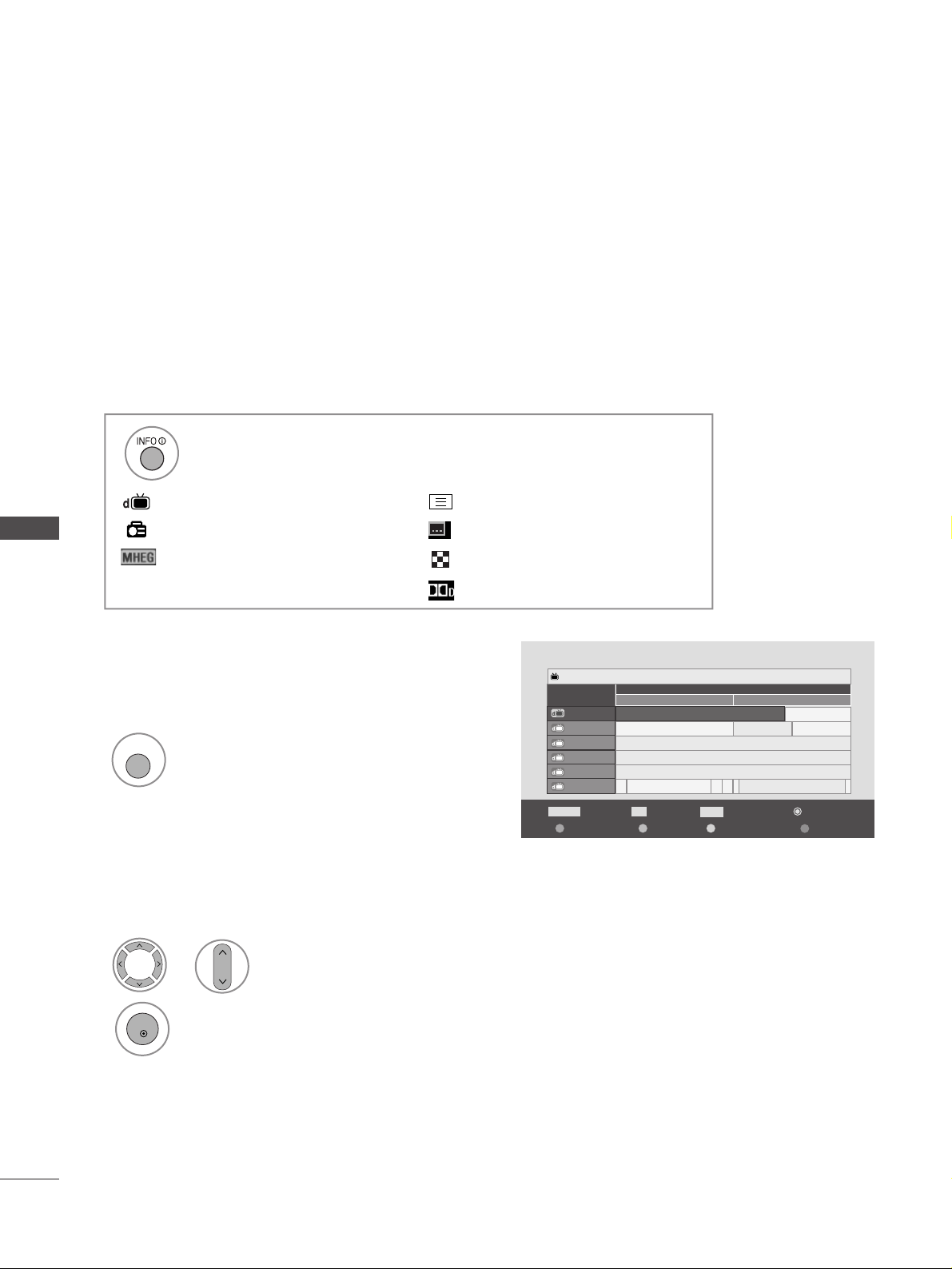

EPG (ELECTRONIC PROGRAMME GUIDE [GUIDA ELETTRONICA AI PROGRAMMI]) (MODALITÀ DIGITALE)

- Switch on/off EPG [attivazione/disattivazione EPG].... 64

- Selezione dei programmi ..................................... 64

- Funzione del pulsante in modalità guida

NOW/NEXT [ora/prossimamente].................. 65

- Funzione del pulsante in modalità guida 8 giorni.... 65

- Funzione del pulsante in modalità Date Change

[cambio data]......................................................... 65

- Funzione del pulsante in Extended Description

Box [riquadro descrizione estesa] .................... 66

- Funzione del pulsante in modalità d'impostazione

Record/Remind [registrazione/appunto] .......66

- La funzione dei pulsanti nella modalità elenco di

pianificazione .......................................................... 66

CONTROLLO DELLE IMMAGINI

CONTROLLO DELLE DIMENSIONI DELLE IMMAGI-

NI (RAPPORTO LARGHEZZA-ALTEZZA) ........... 67

IMPOSTAZIONI IMMAGINI PRECONFIGURATE

- Modalità immagini - preconfigurazione............ 69

- Controllo automatico delle tonalità dei colori

(Freddo/ Supporto Caldo/ Utente)..................... 70

REGOLAZIONE MANUALE DELLE IMMAGINI

- Modalità immagini - Opzione utente ................ 71

-Controllo esperto - Modalità immagine............ 72

TECNOLOGIA DI MIGLIORAMENTO DELLE

IMMAGINI.................................................................... 73

AVANZATO - MODO FILM / REAL CINEMA..... 74

AVANZATE - LIVELLO DEL NERO......................... 75

TruMotion AVANZATO..............................................76

TruMotion DEMO.......................................................77

CURA DELLA VISTA....................................................78

Picture Reset(Reset immagini)............................... 79

INDICE

INDICATORE DI ACCENSIONE..............................80

ISM Method (Riduzione Latenza Immagini) (SOLO

TV AL PLASMA) ......................................................... 81

MODO IMMAGINE RISPARMIO ENERGETICO......82

CONTROLLO AUDIO E LINGUA

REGOLAZIONE AUTOMATICA DEL VOLUME...83 IMPOSTAZIONI AUDIO PRECONFIGURATE -

MODALITÀ AUDIO................................................... 84

REGOLAZIONE DELLE IMPOSTAZIONI AUDIO -

MODALITÀ UTENTE................................................ 85

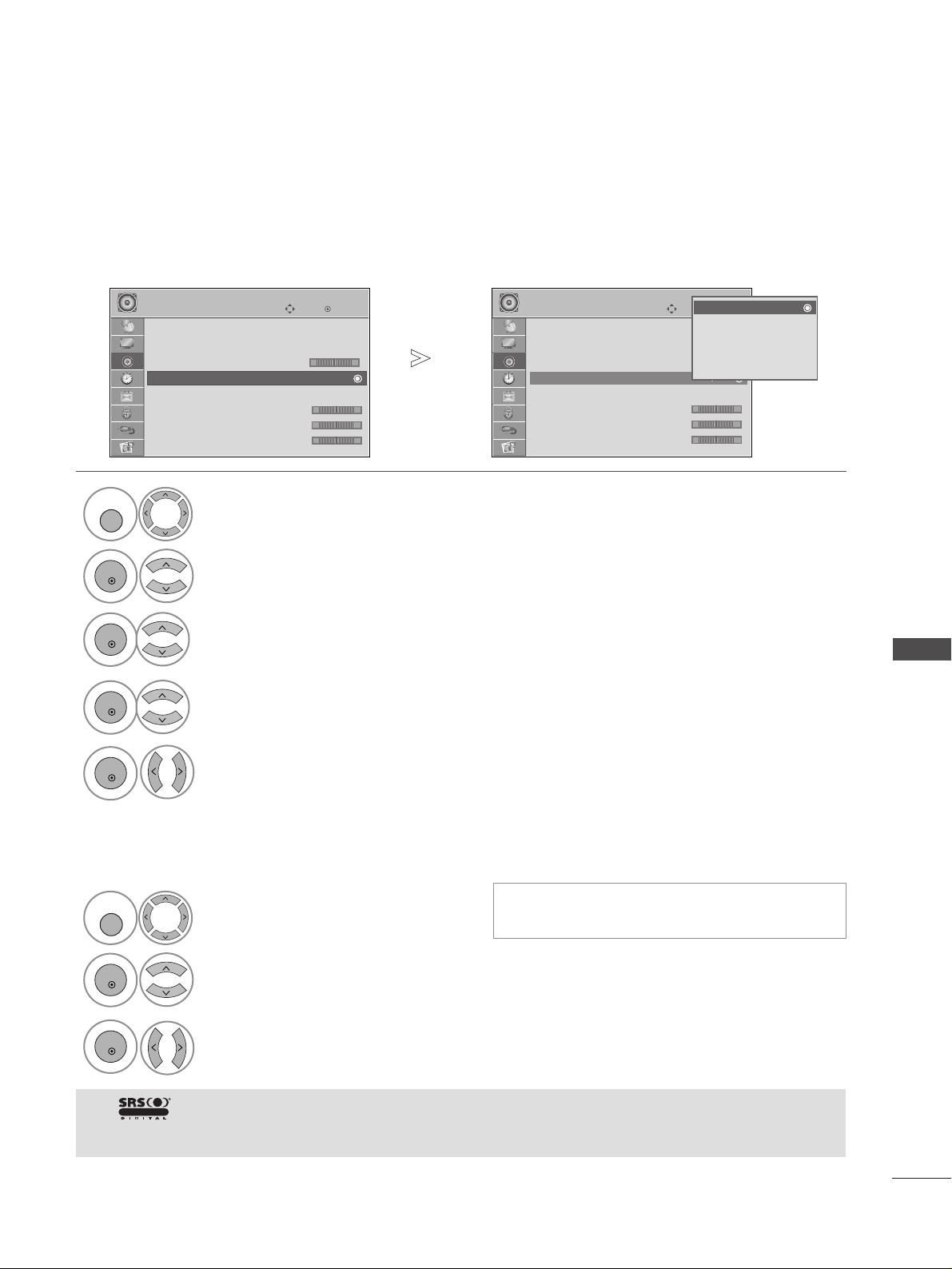

SRS TruSurround XT................................................. 85

CLEAR VOICE(Voce chiara).................................... 86

Bilanc............................................................................. 87

CONFIGURAZIONE ON/OFF DIFFUSORI TV.. 88

SELEZIONE DELL'USCITA AUDIO DIGITALE .... 89

Audio Reset................................................................. 90

I/II

- Stereo/Doppia ricezione (solo modalità analogica)... 91

- Ricezione NICAM (solo modalità analogica)....92

- Selezione dell'uscita audio degli speaker ........ 92

Selezione della lingua dei menu / del paese a schermo ...

SELEZIONE DELLA LINGUA (SOLO MODALITÀ

DIGITALE).................................................................... 94

IMPOSTAZIONE ORA

Configurazione dell'orologio ................................. 95

IMPOSTAZIONE TIMER ON/OFF AUTOMATICO.... 96

IMPOSTAZIONE SPEGNIMENTO AUTOMATICO.... 97

CONFIGURAZIONE DEI FUSI ORARI................. 98

IMPOSTAZIONE TIMER SLEEP ............................. 98

CONTROLLO GENITORI/CLASSIFICAZIONI

IMPOSTAZIONE DELLA PASSWORD E SISTEMA DI

BLOCCOa.................................................................... 99

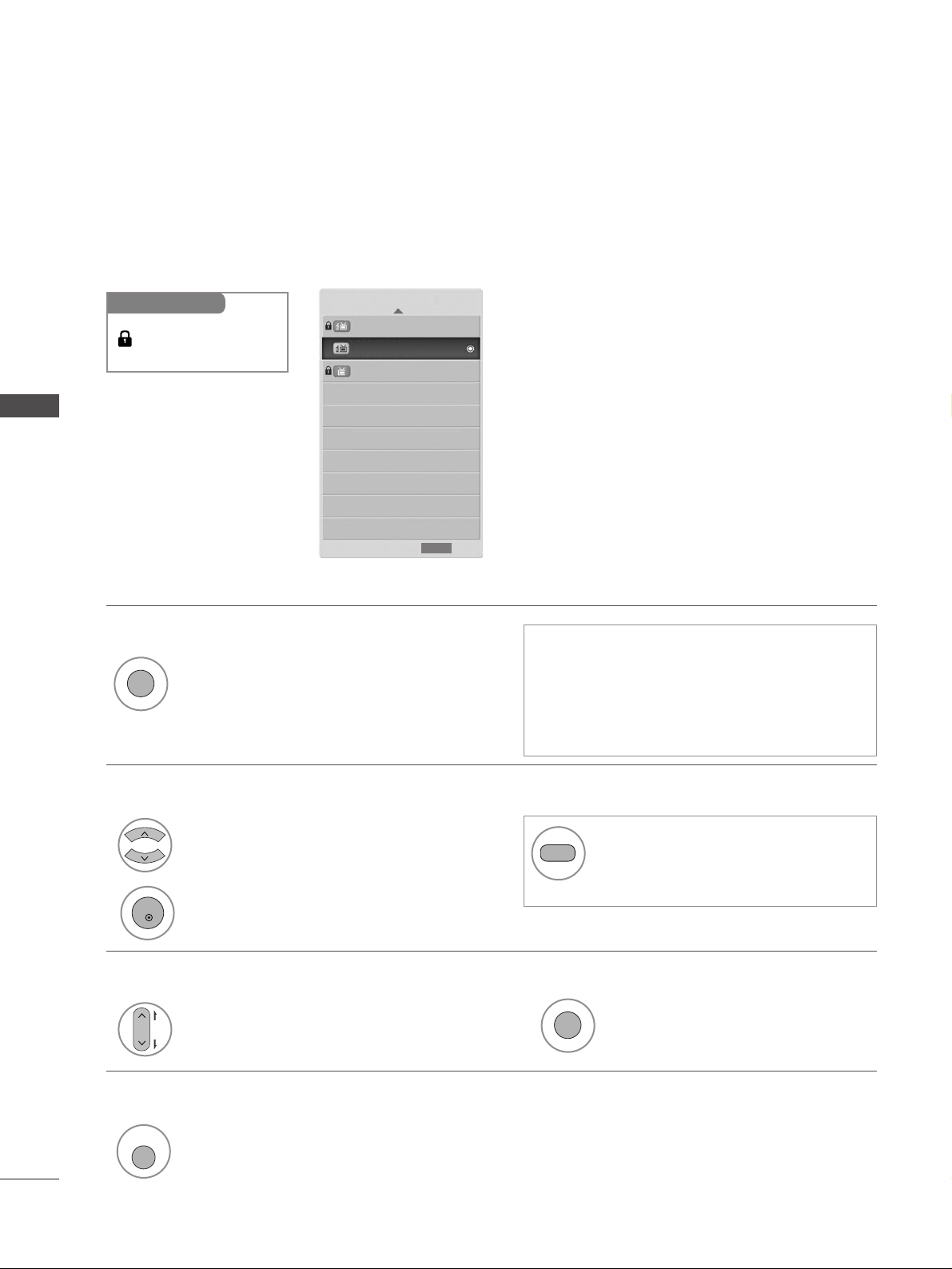

BLOCCO DEL PROGRAMMA.............................. 100

CONTROLLO DEI GENITORI............................... 101

Blocco Tasti............................................................... 102

TÉLÉTEXTE

Accensione/Spegnimento .................................... 103

Testo SIMPLE [SEMPLICE] .................................. 103

Testo TOP [IN ALTO] ............................................ 103

FASTTEXT [TESTO VELOCE] ............................. 104

Funzioni speciali del teletext ............................... 104

TELETEXT DIGITALE

TELETEXT NEL SERVIZIO DIGITALE ................. 105

APPENDICE

RICERCA DEI GUASTI............................................ 106

MANUTENZIONE ................................................ 108

SPECIFICHE DEL PRODOTTO ........................... 109

PROGRAMMAZIONE DEL TELECOMANDO .. 111

Codici IR ..................................................................... 113

Setup dispositivo di controllo esterno............... 115

PREPARAZIONE

CONTROLLI DEL PANNELLO FRONTALE

■

L'immagine visualizzata può essere diversa dalla vostra TV.

■

Se il vostro prodotto è fornito di pellicola protettiva, rimuovere la pellicola e pulire il prodotto con un panno per lucidare.

MODELLI DI TV AL PLASMA

Sensore telecomando POWER

Spia alimentazione/standby

• diventa di colore rosso modalità standby.

• diventa di colore verde quando si attiva l’apparecchio.

PROGRAMMAVOLUMEMENU OKINPUT

OKOK

MENUMENU

INPUTINPUT

PREPARAZIONE

MODELLI DI TV AL LCD

INPUT

ROGRAMMA

VOLUME

INPUT

Sensore intelligente

Regola le immagini in base alle condizioni circostanti.

POWER

Sensore telecomando

Spia alimentazione/standby

• diventa di colore rosso modalità standby .• si accende in bianco all'accensione della TV.

Nota: Potete regolare l'indicatore di accensione

nel menu OPZIONI.

PREPARAZIONE

INFORMAZIONI SUL PANNELLO POSTERIORE

Presa del cavo di alimentazione

La TV funziona con l'alimentazione elettrica AC. La tensione è indicata nella pagina relativa alle Specifiche. Non tentare di attivare la TV utilizzando un'alimentazione elettrica DC.

Ingresso HDMI

Collegare un segnale HDMI a HDMI IN. In alternativa collegare il segnale DVI (VIDEO) alla

porta HDMI/DVI con il cavo DVI a HDMI.

Ingresso audio RGB/DVI

Connessione audio da un PC o DTV.

OPTICAL DIGITAL AUDIO OUT(jack uscita audio digitale)

Connessione dell'audio digitale da diversi tipi di apparecchiature.

Nota: in modalità standby queste porte non funzionano.

Ingresso Component

Collegare un dispositivo video/audio Component a questi jack.

Ingresso RGB

Per la connessione dell'uscita da un PC.

PORTA D'INGRESSO RS-232C (CONTROL LO/SERVIZIO)

Collegare la porta seriale del dispositivo di controllo al jack RS-232C.

Presa Euro Scart (AV1/AV2)

Collegare l'ingresso o l'uscita della presa scart prove niente da un dispositivo esterno a questi jack.

Ingresso antenna

Connettere l'antenna RF (UHF) a questo jack.

Slot della scheda PCMCIA (Personal Computer Memory Card International Association).

(Lo slot Common Interface non è presente in tutte le nazioni di importazione dei prodotti.)

Ingresso S-Video

Collegare l'uscita S-Video da un dispositivo SVIDEO.

Ingresso Audio/Video

Collegare l'uscita audio/video da un dispositivo esterno a questi jack.

Ingresso USB

PORTA SOLO DI SERVIZIO

L'immagine visualizzata può essere diversa dalla vostra TV.

MODELLI DI TV AL PLASMA

3 4 5

7 8

solo 50PG40

12 13

PREPARAZIONE

MODELLI DI TV AL LCD

Presa del cavo di alimentazione

La TV funziona con l'alimentazione elettrica AC. La tensione è indicata nella pagina relativa alle Specifiche. Non tentare di attivare la TV utilizzando un'alimentazione elettrica DC.

PORTA D'INGRESSO RS-232C (CONTROL LO/SERVIZIO)

Collegare la porta seriale del dispositivo di controllo al jack RS-232C.

Ingresso RGB

Per la connessione dell'uscita da un PC.

Ingresso audio RGB/DVI

Connessione audio da un PC o DTV.

Ingresso HDMI

Collegare un segnale HDMI a HDMI IN. In alternativa collegare il segnale DVI (VIDEO) alla

porta HDMI/DVI con il cavo DVI a HDMI.

Ingresso Component

Collegare un dispositivo video/audio Component a questi jack.

Ingresso Audio/Video

Collegare l'uscita audio/video da un dispositivo esterno a questi jack.

OPTICAL DIGITAL AUDIO OUT(jack uscita audio digitale)

Connessione dell'audio digitale da diversi tipi di apparecchiature.

Nota: in modalità standby queste porte non funzionano.

Presa Euro Scart (AV1/AV2)

Collegare l'ingresso o l'uscita della presa scart prove niente da un dispositivo esterno a questi jack.

Ingresso antenna

Connettere l'antenna RF (UHF) a questo jack.

432

Ingresso HDMI

Collegare un segnale HDMI a HDMI IN.

Ingresso USB

Slot della scheda PCMCIA (Personal Computer Memory Card International Association).

(Lo slot Common Interface non è presente in tutte le nazioni di importazione dei prodotti.)

8 9

PREPARAZIONE

ESTENSIONE DELLA BASE DEL CAVALLETTO

Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.

Montare i componenti del corpo del piedistallo con la base di copertura della TV.

Montare la TV come indicato.

Fissare saldamente i 4 bulloni usando i fori posti sul retro della TV.

Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.

Montare la TV come indicato.

Fissare saldamente i 4 bulloni usando i fori posti sul retro della TV.

Corpo piedistallo

Base copertura

32LG60

37LG60

Corpo piedistallo

Base copertura

42LG60**, 42LG61

solo 32/37/42LG60** , 42LG61**

solo 32PG60**

L'immagine visualizzata può essere diversa dalla vostra TV. Quando si monta il supporto del tipo da scrivania assicurarsi che il bullone sia ben serrato. (Se non è completamente serrato, il prodotto può cadere in avanti terminata l'installazione.) Se si serra il bullone con forza eccessiva, il bullone può deviare dall'abrasione della zona di serraggio dello stesso.

PREPARAZIONE

INSTALLARE CON ATTENZIUONE IN MODO CHE IL PRODOTTO NON SI RIBALTI.

I componenti necessari per fissare al TV alla parete sono disponibili in commercio.

Posizionare la TV il più possibile vicina alla parete per evitare che possa cadere in avanti se urtata.

Le istruzioni indicate sotto sono il modo più sicuro per impostare la TV, vale a dire fissarla alla parete, in questo modo si evita che caschi in avanti se tirata. Queste impedirà alla TV di cadere in avanti provocando lesioni. Questo previene anche danni alla TV. Impedire ai bambini di arrampicarsi o aggrapparsi alla TV.

NOTA

Quando si sposta il prodotto in un altro punto, slacciare innanzitutto le funi.

Utilizzare un supporto per il prodotto o un alloggiamento che sia sufficientemente grande e robusto per le dimensioni ed il peso del prodotto.

Per impiegare il prodotto in modo sicuro accertarsi del fatto che l'altezza della staffa che montata alla parete sia la stessa del prodotto.

Utilizzare gli occhielli o le staffe / i bulloni TV per fissare il prodotto alla parete come mostrato nella figura. (Se la vostra TV ha bulloni inseriti nei bulloni ad occhiello e allentare i bulloni.) * inserire gli occhielli o le staffe / i bulloni della TV e stringerli a fondo nei fori in alto.

Assicurare alla parete le staffe a muro con i bulloni. Fare combaciare l'altezza della staffa montata a muro.

Utilizzare una fune resistente per legare il prodotto. È più sicuro annodare la fune in modo che si trovi in posizione orizzontale tra la parete e il prodotto.

PREPARAZIONE

COPERCHIO POSTERIORE PER L'ORGANI ZZAZIONE DEI CAVI

Collegare i cavi a seconda delle esigenze. Per connettere apparecchiature aggiuntive, vedere la sezione di Impostazione, Apparecchiature esterne

Montare il clip per cavi come indicato dalla figura.

Non usare il clip per cavi per sollevare la TV.

- Se il prodotto subisce una caduta, si potrebbero riportare lesioni o il prodotto potrebbe rompersi.

■

L'immagine visualizzata può essere diversa dalla vostra TV.

MODELLI DI TV AL PLASMA

Tenere il clip per cavi con entrambe le mani e tirare verso l'alto. Per il modello 42PG60**, premere al centro della

CCLLIIPP PPOORRTTAACCAAVVII

e sollevare.

Come rimuovere il clip per cavi.

Clip per cavi

50PG60

**,

50/60PG70

Fissare il the Supporto per cavi come indicato e raccogliere i cavi.

32/42PG60

Clip per cavi

50PG40

50PG60**, 50/60PG70**

32PG60

50PG40

42PG60

Separare il clip per cavi dalla TV premendo i due dispositivi di chiusura.

NOTA

PREPARAZIONE

SUPPORTO RUOTANTE

Dopo aver installato l’apparecchio televisivo, è possible regolarne la posizione manualmente verso sinistra o verso destra di 20 gradi, perché si adatti alla posizione dell’utente.

MODELLI DI TV AL LCD

Collegare i cavi a seconda delle esigenze. Per connettere apparecchiature aggiuntive, vedere la sezione di Impostazione, Apparecchiature esterne

Allineare il foro con la linguetta sulla

CCLLIIPP PPOORRTTAACCAAVVII

Ruotare la

CCLLIIPP PPOORRTTAACCAAVVII

come indicato.

Quando si utilizza la clip portacavi, una forza eccessiva potrebbe danneggiarla. Agire con cautela.

Montare la spina vicina.

USO DEL NUCLEO DI FERRITE

(solo 50/60PG70**, 50PG40**)

Il nucleo di ferrite può essere utilizzato per ridurre l'onda elettromagnetica quando si connette il cavo di alimentazione. Più vicina e la posizione del nucleo di ferrite alla spina di alimentazione, meglio è.

4 pollici

4 pollici 4 pollici

4 pollici

PREPARAZIONE

INSTALLAZIONE SU UNA SCRIVANIA

Per garantire un'adeguata ventilazione, disporre uno spazio libero di 4" su ogni lato e da eventuali pareti.

■

È possibile installare la TV in diversi modi come ad es. ad una parete o su una scrivania, ecc.

■

La TV è progettata per un montaggio orizzontale.

Alimentazion

e elettrica

Interruttore di

corto circuiti

MESSA A TERRA

Accertarsi di collegare il filo di terra per impedire eventuali scosse elettriche. Se non è possibile attuare i sistemi di messa a terra, fare installare ad un elettricista qualificato un interruttore separato. Non tentare di mettere a terra l'unità collegandola ai cavi telefonici, agli spinotti d'accensione o ai tubi del gas.

PREPARAZIONE

MONTAGGIO A PARETE: INSTALLAZIONE ORIZZONTALE

Per garantire un'adeguata ventilazione, disporre uno spazio libero di 4" su ogni lato e da eventuali pareti. Si raccomanda l'uso di una staffa per montaggio a muro di marca LG quando si monta la TV sulla parete.

4 pollici

■

L'immagine visualizzata può essere diversa dalla vostra TV.

Nell'installazione di un'unità con supporto a parete, usare il coperchio protettivo per l'installazione del tipo con supporto per scrivania.

NON USARE IL SUPPORTO PER SCRIVANIA STAND

MODELLI DI TV AL PLASMA

MODELLI DI TV AL LCD

Dopo aver rimosso la carta protettiva dal coperchio di protezione, fare aderire al televisore come indicato.

PREPARAZIONE

ANTENNA

PREPARAZIONE

COLLEGAMENTO ANTENNA

■

Per ottenere una qualità ottimale delle immagini, regolare l’orientamento dell’antenna.

■

Non sono forniti il cavo e il convertire dell’antenna.

■

Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non è stato completato il collegamento di tutti i dispositivi.

Abitazioni / Appartamenti plurifamiliari (Collegamento all’antenna centralizzata)

Abitazioni / case monofamiliari (collegamento con antenna esterna)

Antenna esterna (VHF, UHF)

Presa antenna centralizzata

Cavo coassiale RF (75 ohm)

Antenna

UHF

AAmmpplliiffiiccaatt

oorree ddeell sseeggnnaallee

VHF

■

Nelle zone con una scarsa ricezione del segnale installare un amplificare del segnale per l’antenna, come mostrato a destra, per ottenere una migliore qualità delle immagini.

■

Se il segnale deve essere suddiviso tra due televisori, utiliz-zare uno sdoppiatore del segnale dell’antenna per stabilire il collegamento.

ANTENNA IN

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

CONFIGURAZIONE DEL RICEVITORE HD

■

Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non è stato completato il collegamento di tutti i dispositivi.

■

Questa sezione dedicata all'impostazione delle apparecchiature esterna utilizza come schema indicativo i modelli 42PG60** .

■

L'immagine visualizzata può essere diversa dalla vostra TV.

Collegamento con cavo component

Segnale

480i/576i

480p/576p

720p/1080i

10 8 0 p

Component

Sì Sì Sì Sì

(solo50/60Hz)

HDMI

Sì Sì Sì

(24Hz/30Hz/50Hz/60Hz)

■

Questa TV è in grado di ricevere segnali Digital RF/Cavo senza necessità di un decoder esterno. Tuttavia, se si ricevono segnali digitali da un decoder esterno o altro apparecchio esterno, vedere lo schema indicato sotto.

Collegare le uscite video (Y,PB,PR)del decoder digitale al

CCOOMMPPOONNEENNTT IINN VVIIDDEEOO

presenti sull ’apparec-

chio. Abbinare i colori dei jack.

Collegare le uscite audio del decoder al CCOOMMPPOONNEENNTT IINN AAUUDDIIOO

presenti sull ’apparecchio.

Accendere il decoder digitale. (Consultare il manuale dell ’utente per il decoder digitale).

Selezionare la fonte dell ’ingresso

CCoommppoonneenntt

con il

pulsante

IINNPPUUTT

presente sul telecomando.

Collegare l'uscita

HHDDMMII//DD VVII IINN 11

del decoder digi-

tale al HDMI presente sull ’apparecchiatura.

Collegare le uscite audio del decoder al

AAUUDDIIOO II NN

((RRGGBB//DDVVII))

presente sull'apparecchiatura.

Accendere il decoder digitale.(Consultare il manuale dell ’utente per il decoder digitale).

Selezionare la fonte dell ’ingresso

HHDDMMII11

con il pul-

sante

IINNPPUUTT

presente sul telecomando.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegamento con cavo HDMI

Quando si collega un HDMI ad un cavo DVI

Collegare l'uscita

HHDDMMII//DDVVII IINN 11,HHDDMMII IINN 22

HHDDMMII IINN 33 o HHDDMMII IINN 44

(Eccetto 50PG40**) del

decoder digitale al HDMI presente sull ’apparecchiatura.

Accendere il decoder digitale.(Consultare il manuale dell ’utente per il decoder digitale).

Selezionare la fonte dell ’ingresso

HHDDMMII11, HHDDMMII22

HHDDMMII33 o HHDDMMII44

(Eccetto 50PG40**) con il pul-

sante

IINNPPUUTT

presente sul telecomando.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

CONFIGURAZIONE DEL DVD

IInnggrreessssii ddeell CCoommppoonneenntt ee Potete migliorare la qualità dell’immagine se collegate il lettore di DVD all’ingresso "Component" come qui sotto indicato.

Ingressi Component del Monitor

YPBP

Uscite video del lettore di DVD

B-Y

R-Y

Collegamento con cavo component

Collegare le uscite video (Y,PB,PR)del DVD ai jack CCOOMMPPOONNEENNTT IINN VVIIDDEEOO

presenti sull ’apparecchio.

Abbinare i colori dei jack.

Collegare le uscite audio del DVD ai jack d'ingresso the CCOOMMPPOONNEENNTT IINN AAUUDDIIOO

presenti sull ’apparecchio.

Eseguite dopo aver sintonizzato il Lettore di DVD.

Selezionare la fonte dell ’ingresso

CCoommppoonneenntt

il pul-

sante

IINNPPUUTT

presente sul telecomando.

Consultare il manuale del lettore DVD per trovare le istruzioni per l'uso.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegamento con cavo S-Video

(SOLO TV AL PLASMA)

L R

S-VIDEOVIDEO

OUTPUT SWITCH

ANT IN

ANT OUT

Collegare l'uscita S-VIDEO del DVD all'Ingresso SS--VVII DDEEOO

presente sull'impianto.

Collegare le uscite audio del DVD ai jack d'ingresso AAUUDDIIOO

presenti sull ’impianto.

Attivare il lettore DVD ed inserire un DVD.

Selezionare la sorgente d ’ingresso

AA VV33

con il pulsante

IINNPPUUTT

presente sul telecomando.

Consultare il manuale del lettore DVD per trovare le istruzioni per l'uso.

NOTA

Se si desidera utilizzare il cavo Euroscart,è necessario utilizzare il cavo Euroscart schermato.

Collegamento con cavo scart

Collegare la presa scart del DVD alla presa scart

AA VV11 presente sull ’apparecchio.Si prega di utilizzare un cavo scart schermato.

Eseguite dopo aver sintonizzato il Lettore di DVD.

Selezionare la fonte dell ’ingresso

AAVV11

con il pulsante

IINNPPUUTT

presente sul telecomando.

Se si è collegati ad una presa scart

AAVV22

selezionare la

fonte dell ’ingresso

AA VV22

Consultare il manuale del lettore DVD per trovare le istruzioni per l'uso.

AUDIO/ VIDEO

(R) AUDIO (L)

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegamento con cavo HDMI

Collegare l'uscita HDMI del DVD al jack

HHDDMMII//DDVVII II NN

11,HHDDMMII IINN 22,HHDDMMII II NN 33 o HHDDMMII IINN 44

(Eccetto

50PG40**) pre sente sull ’impianto.

Selezionare la sorgente d ’ingresso

HHDDMMII11, HHDDMMII22

HHDDMMII33 o HHDDMMII44

(Eccetto 50PG40**) con il pul-

sante

IINNPPUUTT

presente sul telecomando.

Consultare il manuale del lettore DVD per trovare le istruzioni per l'uso.

La TV è in grado di ricevere segnali video e audio allo stesso tempo con i cavi HDMI.

Se il DVD non supporta Auto HDMI, è necessario impostare la risoluzione dell'uscita in modo appropriato.

NOTA

CONFIGURAZIONE DEL VCR

■

Per evitare disturbi all’immagine (interferenze), lasciate un’adeguata distanza tra il videoregistratore e il monitor.

■

Di solito viene visualizzata un’immagine statica dal VCR. Se viene impiegato il formato immagine 4:3, le immagini fisse ai lati dello schermo potrebbero essere visibili sullo schermo.

OUTPUT SWITCH

ANT IN

S-VIDEO VIDEO

ANT OUT

Jack a parete

Connessione con cavo RF.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegare la presa

AANNTT OOUUTT

del VCR alla presa

AANNTTEENNNN AA IINN

presente sull ’apparecchio.

Collegare il cavo dell ’antenna alla presa

AANNTT IINN

del VCR.

Premer il pulsante

PPLLAAYY

sul VCR e associare il programma adeguato tra televisore e VCR per la visualizzazione.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

(R) AUDIO (L)

AUDIO/ VIDEO

Collegamento con cavo scart

Collegare la presa scart del VCR alla presa scart

AA VV11

presente sull ’apparecchio.

Inserire una videocassetta nel VCR e premere PLAY sul VCR. (Consultare il manuale del l ’u tente del VCR.)

Selezionare la fonte dell ’ingresso

AAVV11

con il pulsante

IINNPPUUTT

presente sul telecomando.

Se si è collegati ad una presa scart

AAVV22

selezionare la

fonte dell ’ingresso

AA VV22

Collegamento con cavo RCA

S-VIDEO

VIDEO

OUTPUT SWITCH

ANT IN

ANT OUT

Collegare i jack

AAUUDDIIOO//VV IIDDEEOO

tra il televisore e il VCR.Abbinare i colori dei jack.(Video =giallo,Audio sinistra =bianco,Audio destra =rosso)

Inserire una videocassetta nel VCR e premere

PPLLAAYY

sul

VCR.(Consultare il manuale dell ’u tente del VCR).

Selezionare la sorgente dell ’ingresso

AA VV33

con il pul

sante

IINNPPUUTT

presente sul tele-comando.

Se avete un videoregistratore mono,collegate il cavo audio dal videoregistratore all ’ingresso

AAUUDDIIOO

LL//MMOONNOO

del display al plasma.

NOTA

Se si desidera utilizzare il cavo Euroscart,è necessario utilizzare il cavo Euroscart schermato.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegamento con cavo S-Video

(SOLO TV AL PLASMA)

Collegare l'uscita S-VIDEO del VCR all'Ingresso

SS--

VV IIDDEEOO

presente sull'impianto.La qualità delle immag ini risulta migliore se confrontata con il comune ingresso composito (cavo RCA).

Collegare le uscite audio del VCR ai jack d'ingresso AAUUDDIIOO

presenti sull ’impianto.

Inserire una videocassetta nel VCR e premere PLAY sul VCR.(Consultare il manuale del l'utente del VCR).

Selezionare la sorgente d ’ingresso

AA VV33

con il pulsante

IINNPPUUTT

presente sul telecomando.

Inserire il modulo CI nelloSLOT DELLA SCHEDAPCMCIA (Personal Computer Memory Card International Association) della TV come mostrato.

Per maggiori informazioni, consultare pag 49.

INSERIMENTO DEL MODULO CI

TVTVTV

Per prendere visione dei servizi codificati (a pagamento) in

modalità TV digitale.

Lo slot Common Interface non è presente in tutte le nazioni di importazione dei prodotti.

Se sia la presa S-VIDEO sia quella VIDEO sono state collegate a S-VHS VCR allo stesso tempo,è possibile ricevere solo il segnale S-VIDEO.

NOTA

S-VIDEO

VIDEO

OUTPUT SWITCH

ANT IN

ANT OUT

Collegare un'estremità del cavo ottico alla porta d'uscita audio digitale (ottica) del TV.

Collegare l'estremità del cavo ottico all'ingresso audio digitale (ottico) sull'apparecchiatura audio.

Impostare "TV Speaker option - Off" [opzione speaker TV - Off] nel menu AUDIO [audio]. (

pp.. 8888

). Consultare il manuale delle istruzioni dell'apparecchiatura audio esterna per controllare il funzionamento.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

CONFIGURAZIONE USCITA AUDIO DIGITALE

Inviare il segnale audio del TV all'apparecchiature audio esterna attraverso la porta d'uscita audio digitale (ottica).

Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.

ATTENZIONE

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

CONFIGURAZIONE DI ALTRE SORGENTI A/V

Collegare i jack

AAUUDDIIOO/VV IIDDEEOO

tra il televisore e il VCR.Abbinare i colori dei jack.(Video =giallo, Audio

sinistra =bianco,Audio destra =rosso)

Selezionare la sorgente dell ’ingresso

AAVV33

con il pulsante

IINNPPUUTT

presente sul tele-comando.

Mettete in funzione l ’apparecchiatura esterna corrispondente.

L R

VIDEO

Videocamera

Videogioco

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

IMPOSTAZIONE USB IN

((EEcccceettttoo 5500PPGG4400****))

Connettere l'apparecchio USB ai jack

UUSSBB IINN

sul lato TV.

Dopo avere connesso i jack

UUSSBB IINN

, potete usare la funzione DVR. (

pp..5566

)

CONFIGURAZIONE DEL PC

Questa opzione garantisce la funzionalità Plug-and-Play che consente al PC di adattarsi in modo automatico alle impostazioni della TV.

Collegamento con cavo a 15 pin D-sub

AUDIO

RGB OUTPUT

Collegare l'uscita RGB del PC al jack

RRGGBB IINN ((PPCC))

pre-

sente sull'impianto.

Collegare le uscite audio del decoder al jack

AAUUDDIIOO IINN

((RRGGBB//DDVVII))

presente sull'impianto.

Accendere il PC e l'impianto.

Selezionare la sorgente d’ingresso

RRGGBB

con il pul sante

INPUT presente sul telecomando.

DVI-PC OUTPUT

AUDIO

Quando si collega un HDMI ad un cavo DVI

1 2

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Collegare l'uscita DVI del PC al jack

HHDDMMII//DDVVII IINN11

presente sull'impianto.

Collegare le uscite audio del decoder al jack

AAUUDDIIOO

IINN ((RRGGBB//DDVVII))

presente sull'impianto.

Accendere il PC e l'impianto.

Selezionare la sorgente d’ingresso

HHDDMMII11

con il pul

sante INPUT presente sul telecomando.

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

Risoluzione supportata del display

modalità RGB[PC] / HDMI[PC]

70,08 59,94 60,31 60,00 59,87

59,8

59,937

60,02

59,979

31,468 31,469

37, 879

48,363

47, 78 47, 72

66,587

63,98

65,317

720x400 640x480

800x600 1024x768 1280x768 1360x768

1920x1080

1280x1024

1400x1050

Risoluzione

Frequenza

orizzontale (KHz)

Frequenza

verticale (Hz)

modalità HDMI/DVI[DTV]

59,94

60 50,00 50,00 59,94

60 50,00 59,94

60 24,00

30 50,00 59,94

31,649 31,469

31,47 31,50 31,25

37, 50 44,96 45,00

28,125

33,72

33,75

27,00

33,75

56,25 67, 433

67, 50

Risoluzione

Frequenza

orizzontale (KHz)

Frequenza

verticale (Hz)

640x480

720x480

720x576

1280x720

1920x1080

Solo 50/60PG70**, 50PG40

MODELLI DI TV AL PLASMA

modalità RGB[PC] / HDMI[PC]

70,08 59,94

60,31

60,00

59,87

59,8

59,988

60,02

59,979

31,468 31,469

37, 879

48,363

47, 78

47, 72 66,647 63,981

65,317

720x400 640x480

800x600 1024x768 1280x768 1360x768

1920x1080

1280x1024

1400x1050

Risoluzione

Frequenza

orizzontale (KHz)

Frequenza

verticale (Hz)

modalità HDMI/DVI[DTV]

59,94

60 50,00 50,00 50,94

60 50,00 59,94

60 24,00

30 50,00 59,94

31,469 31,469

31,47 31,50 31,25

31,50 44,96 45,00

28,125

33,72

33,75

27,00

33,75

56,25 67, 433

67, 50

Risoluzione

Frequenza

orizzontale (KHz)

Frequenza

verticale (Hz)

640x480

720x480

720x576

1280x720

1920x1080

MODELLI DI TV AL LCD

tranne 32LG60

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

NOTA

Per apprezzare immagini dai colori vivaci ed un audio brillante, collegare il PC all’impianto.

Evitare di lasciare immagini fisse sullo schermo dell'impianto per un periodo di tempo prolungato. Le immagini fisse potrebbero risultare impresse in modo permanente sullo schermo; utilizzare un salvaschermo quando è possibile.

Collegare il PC alla porta RGB PC

o HDMI IN ( o

HDMI/DVI IN)

dell'impianto; modificare l'uscita

della risoluzione del PC in modo adeguato.

Potrebbe essere presente un disturbo a seconda a certe risoluzioni, con certi schemi verticali, valori di contrasto o luminosità nella modalità PC. Impostare quindi la modalità PC ad un'altra risoluzione o modificare la velocità di aggiornamento o regolare la luminosità e il contrasto nel menu fino a quando le immagini non risultano nitide. Se non è possibile modificare la velocità d'aggiornamento della scheda grafica, cambiare la scheda grafica del PC o richiedere consulenza al produttore della scheda grafica del PC.

La forma dell’ingresso di sincronizzazione per le frequenze orizzontale e verticale è separata.

Collegare il cavo del segnale dalla porta d'uscita del monitor del PC alla porta RGB (PC) dell'impianto o il cavo del segnale dalla porta d'uscita HDMI del PC alla porta HDMI IN (o HDMI/DVI IN) presente sull'impianto.

Collegare il cavo audio del PC all'ingresso Audio presente sull’impianto. (I cavi audio non forniti in dotazione con l'impianto).

Se si utilizza una scheda audio, regolare l'audio del PC in base alle esigenze.

Questo impianto utilizza una soluzione Plug and Play VESA. L'impianto trasmette dati EDID al sistema del PC con un protocollo DDC. Il PC esegue una regolazione in modo automatico quando si utilizza questo impianto.

Il protocollo DDC viene preimpostato per la modalità RGB (RGB analogico), HDMI (RGB digitale).

Se necessario, regolare le impostazioni per Plug and Play in modo funzionale.

Se la scheda grafica installata sul PC non supporta l'uscita RGB analogica e digitale allo stesso tempo, collegare solo RGB o HDMI per la visualizzazione del PC sull'impianto.

Se la scheda grafica installata sul PC supporta l'uscita RGB analogica e digitale allo stesso tempo, impostare l'impianto su RGB o su HDMI (l'altra modalità viene impostata su Plug and Play in modo automatico dall'impianto).

È possibile che la modalità DOS non funzioni a seconda della scheda video se si utilizza un cavo HDMI-DVI.

Quando si utilizza troppo a lungo il cavo RGB-PC, si potrebbe verificare un disturbo sullo schermo. Si consiglia di utilizzare un cavo con una lunghezza inferiore ai 5 m. In questo modo si garantiscono immagini della migliore qualità.

+ 112 hidden pages
