LG 50PA4500 Schematic

LINHA

MODELO

Folha:

Suporte Técnico

BOLETIM TÉCNICO Nº

02012-119.1

LG Electronics de São Paulo Ltda.

Av. D.Pedro I, W-7777 – Distrito Industrial
CEP 12081-000 - Taubaté - SP - Brasil
Tel.: 0xx12-2125-5500 / Fax: 0xx12-2125-5780

AREA ADM.

APLICAÇÃO DIVULGAR P/

AREA TEC.

PRODUTO

Marrom TV

42PA4500

50PA4500 / 50PA4900

RECEPÇÃO/ADMINISTRAÇÃO
OFICINA/LABORÁTORIO
ESTOQUE/SUPRIMENTOS
GERÊNCIA/CHEFIA

ELABORADO POR:

Vanderlei

DATA

VALIDADE

APROVADO POR:
SUP: Valdiney
GER:
DIR:

18/09/2012

indeterminado

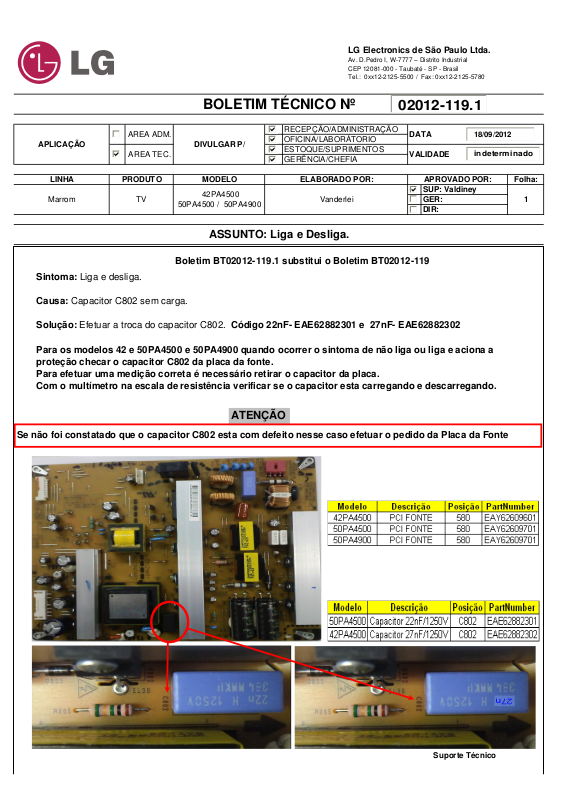

ASSUNTO: Liga e Desliga.

Boletim BT02012-119.1 substitui o Boletim BT02012-119

Sintoma: Liga e desliga.

Causa: Capacitor C802 sem carga.

Solução: Efetuar a troca do capacitor C802. Código 22nF- EAE62882301 e 27nF- EAE62882302

Para os modelos 42 e 50PA4500 e 50PA4900 quando ocorrer o sintoma de não liga ou liga e aciona a
proteção checar o capacitor C802 da placa da fonte.
Para efetuar uma medição correta é necessário retirar o capacitor da placa.
Com o multímetro na escala de resistência verificar se o capacitor esta carregando e descarregando.

1

ATENÇÃO

Se não foi constatado que o capacitor C802 esta com defeito nesse caso efetuar o pedido da Placa da Fonte
