BENUTZERHANDBUCH
*
LED TV
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch,
bevor Sie Ihr Gerät zum ersten Mal verwenden und
bewahren Sie es zur späteren Verwendung auf.
LY31**
LY33**
LY34**
LY54**
LY53**
www.lg.com
Page 2
2
2
INHALTSVERZEICHNIS
DEUTSCH
DEUTSCH
INHALTSVERZEICHNIS
ENG
ENG
3 LIZENZEN
3 ANMERKUNG ZU OPEN SOURCE-
SOFTWARE
4 MONTAGE UND VORBEREITUNG
4 Auspacken
7 Optional erhältlich
8 Gehäuse und Bedienelemente
9 - Verwendung der Joystick-Taste
10 Anheben und Bewegen des TV-Geräts
11 Einrichten des TV-Geräts
11 - Anbringen des Standfußes
14 Montage auf einem Tisch
17 Wandmontage
19 So verwenden Sie Dual Lock™
21 HERSTELLEN VON
VERBINDUNGEN
22 Anschließen einer Antenne
22 Anschließen
einer Satellitenschüssel
23 Netzsteckeranschluss
23 Euro-Scart-Anschluss
24 Netzwerkeinrichtung
24 - Kabelgebundene Netzwerkverbindung
24 - Netzwerkeinrichtung
26 Andere Anschlüsse
40 FERNBEDIENUNG
45 WARTUNG
45 Reinigung des TV-Gerätes
45 - Bildschirm, Rahmen, Gehäuse und
Standfuß
45 - Netzkabel
46 FEHLERBEHEBUNG
47 TECHNISCHE DATEN
56 IR-CODES
57 EINRICHTEN EXTERNER
STEUERGERÄTE
57 RS-232C-Einstellung
57 Steckertyp: D-Sub 9-polig
58 RS-232C-Konfigurationen
59 Kommunikationsparameter
59 Befehlsreferenzliste
60 Übertragungs-/Empfangsprotokoll
WARNUNG
Bei Nichtbeachtung drohen schwere
Verletzungen, Unfälle und Tod.
VORSICHT
Bei Nichtbeachtung drohen leichte
Verletzungen oder eine Beschädigung
des Produkts.
HINWEIS
Der Hinweis hilft Ihnen dabei, das
Produkt zu verstehen und sicher zu
benutzen. Bevor Sie das Produkt zum
ersten Mal verwenden, lesen Sie den
Hinweis bitte aufmerksam durch.
Page 3
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
3
3
LIZENZEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den
Lizenzen erhalten Sie unter www.lg.com.
In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol
sind Warenzeichen von Dolby Laboratories.
„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie
das HDMI-Logo sind Marken oder eingetragene Marken von HDMI
Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“
INFO ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat von DivX,
LLC, einem Tochterunternehmen der Rovi Corporation. Dies ist ein offizielles
DivX Certified®-Gerät, das strengen Tests unterzogen wurde, um zu
gewährleisten, dass DivX-Videos abgespielt werden. Weitere Informationen
und Softwaretools zur Konvertierung Deiner Dateien in DivX-Videos findest
Du auf divx.com.
INFO ÜBER DIVX-VIDEO-ON-DEMAND: Dieses DivX Certified®-Gerät muss
registriert sein, um gekaufte Inhalte aus DivX Video-on-Demand (VOD)
wiedergeben zu können. Um Deinen Registriercode zu erhalten, musst Du
den Abschnitt DivX VOD im Einstellungsmenü des Geräts suchen. Weitere
Informationen dazu, wie Du die Registrierung abschließt, findest Du auf vod.
divx.com.
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p,
einschließlich Premium-Inhalten.“
ENGDEUTSCH
ENGDEUTSCH
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der
Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz
verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente:
7,295,673; 7,460,668; 7,515,710; 7,519,274”
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt
enthalten ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird,
Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch
den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.
com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
Page 4
4
<
=
<
=
MONTAGE UND VORBEREITUNG
DEUTSCH
ENG
HINWEIS
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem
in diesem Handbuch unterscheiden.
Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je
nach Modell unterscheiden.
Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu
verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden,
um Strom zu sparen.
Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn
die Helligkeit des Bildes vermindert wird.
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie
sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch
unterscheiden sich möglicherweise von Ihrem Gerät.
VORSICHT
Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine
Fälschungen.
Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von
Aktualisierungen der Produktfunktionen vorbehalten.
Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten
höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0
unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres
TV-Gerätes passt.
A
Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.
Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an,
oder ein Verbindungsfehler tritt auf. (Empfohlene Typen von HDMI-Kabeln)
- High-Speed-HDMI
- High-Speed-HDMI®/TM-Kabel mit Ethernet
A
-Kabel
B
*A
10 mm
*B
18 mm
B
®/TM
Page 5
MONTAGE UND VORBEREITUNG
5
ENGDEUTSCH
Fernbedienung und
Batterien (AAA)
(Siehe S.40, 41, 42, 43, 44)
Netzkabel
(Abhängig vom Modell)
Kabelclip
2 Stk
(Nur 32/42/49LY31**,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*,
32/42/55LY530*)
(Siehe S.20)
Benutzerhandbuch Kabelhalter
(Abhängig vom Modell)
(Siehe S.20)
Schrauben für Standfuß
4 Stk, M4 x L14
(Nur 42/49LY31**,
39/42/47/55/60LY330*,
39/42/47/55/60LY340*,
39/42/47/55/60LY345*,
39/42/47/55/60LY540*,
42/55LY530*,
42/47/55LY541*,
42/47/55LY341*,
42/47/55LY331*)
(Siehe S.11, 13)
Distanzstücke für
Wandmontage
2 Stk
(Nur 42LY31**, 42LY33**,
42LY34**, 42LY54**,
42LY53**)
(Siehe S.18)
Schrauben für Standfuß
4 Stk, M4 x L20
(Nur 32LY31**, 32LY330*,
32LY340*, 32LY345*,
32LY540*, 32LY530*,
42/47/55LY541*,
42/47/55LY341*,
42/47/55LY331*)
6 Stk, M4 x L20
(Nur 32/39LY541*,
32/39LY341*, 32/39LY331*)
(Siehe S.11, 12, 13)
Standfüße
(Nur 32/42/49LY31**,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*,
32/42/55LY530*)
(Siehe S.11)
Page 6
6
DEUTSCH
ENG
MONTAGE UND VORBEREITUNG
Netzstecker
(Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
(Abhängig vom Modell)
(Siehe S.23)
Bodenplatte/Standkörper
(Nur LY541*, LY331*,
LY341*)
(Siehe S.12, 13)
Schutzgummis
2 Stk
(Nur LY541*, LY331*,
LY341*)
(Siehe S.14)
Standfüße
(Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
(Siehe S.11)
Netzkabelhalter/Schraube
1 Stk
(Nur 39/42/47/55LY541*,
39/42/47/55LY341*,
39/42/47/55LY331*)
(Siehe S.20)
Unterlegscheiben
zur Befestigung des
Standfußes
2 Stk
(Abhängig vom Modell)
(Siehe S.16)
Dual Lock™
(Nur LY540H, LY541H,
LY540M, LY530H)
(Siehe S.19)
Torx Plus-SechskantSchrauben
2 Stk
(Nur LY541*, LY331*, LY341*)
(Siehe S.12, 13)
Muttern zur Befestigung
des Standfußes
2 Stk
(Abhängig vom Modell)
(Siehe S.16)
Schrauben zur
Befestigung
des Standfußes
2 Stk
(Abhängig vom Modell)
(Siehe S.16)
Page 7
MONTAGE UND VORBEREITUNG
7
Optional erhältlich
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt
wird. Erwerben können Sie diese Artikel bei Ihrem Händler. Diese Geräte sind nur mit bestimmten
Modellen kompatibel. Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer
Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
LG Audiogerät LED-Uhr
LEC-003
(Nur 32/39/42/47/55LY540H,
32/39/42/47/55LY541H,
32/42/55LY530H)
ENGDEUTSCH
Page 8
8
MONTAGE UND VORBEREITUNG
DEUTSCH
Gehäuse und Bedienelemente
ENG
Option A : 32/42/49LY31**, 32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*, 32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*, 32/42/55LY530*
Bildschirm
Option B : 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**
Bildschirm
Lautsprecher
Fernbedienung und
intelligenter Sensor
Betriebsanzeige
1
Joystick-Taste
2
Option C : 32/39/42/47/55LY331*,
32/39/42/47/55LY541*, 32/39/42/47/55LY341*
Bildschirm
Lautsprecher
Fernbedienung und
intelligenter Sensor
Betriebsanzeige
1
Joystick-Taste
Lautsprecher
Fernbedienung und
intelligenter Sensor
Betriebsanzeige
2
1
Joystick-Taste
2
1 Intelligenter Sensor – Stellt die Bildqualität entsprechend der Umgebung ein.
2 Joystick-Taste - Dieser Knopf bendet sich an der Unterseite des TV-Geräts.
HINWEIS
Sie können die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten.
Page 9
MONTAGE UND VORBEREITUNG
9
Verwendung der Joystick-Taste
Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben,
unten, rechts oder links bewegen.
Grundfunktionen
Einschalten
Ausschalten
Lautstärkeregelung
Programmauswahl
Drücken Sie bei ausgeschaltetem Fernsehgerät einmal
kurz auf die Joystick-Taste und lassen Sie sie dann
wieder los.
Drücken Sie bei eingeschaltetem Fernsehgerät für ein
paar Sekunden einmal auf die Joystick-Taste und lassen
Sie sie dann wieder los. (Wenn jedoch die Taste MENU
(Menü) auf dem Bildschirm zu sehen ist, können Sie
durch Drücken und Halten der Joystick-Taste das Menü
verlassen.)
Sie können die Lautstärke regeln, indem Sie die JoystickTaste nach rechts oder links bewegen.
Sie können durch die gespeicherten Programme
navigieren, indem Sie die Joystick-Taste nach oben oder
unten bewegen.
HINWEIS
Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links
oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke
und die gespeicherten Programme nicht mehr anpassen.
ENGDEUTSCH
Einstellen des Menüs
Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.
Sie können die Menüpunkte (
rechts oder links bewegen.
, , , ) einstellen, indem Sie die Joystick-Taste nach oben, unten,
TV-Gerät
ausschalten
Einstellungen Öffnet das Hauptmenü.
Schließen
Eingangsliste Ändert die Eingangsquelle.
Schaltet das Gerät aus.
Blendet die Bildschirmmenüs aus und kehren
zum TV-Bild zurück.
Page 10
10
MONTAGE UND VORBEREITUNG
DEUTSCH
Anheben und Bewegen des TV-
ENG
Geräts
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder
Beschädigungen am TV-Gerät zu verhindern
und um einen sicheren Transport unabhängig
von Typ und Größe zu gewährleisten.
VORSICHT
Berühren Sie nach Möglichkeit nicht den
Bildschirm, da er dadurch beschädigt
werden könnte.
Es wird empfohlen, das TV-
Gerät im Originalkarton oder in der
Originalverpackung zu bewegen bzw. zu
transportieren.
Trennen Sie das Netzkabel und alle weiteren
Kabel, bevor Sie das TV-Gerät bewegen
oder anheben.
Halten Sie das TV-Gerät so, dass sein
Bildschirm von Ihnen abgewendet ist, um
Beschädigungen zu vermeiden.
Große TV-Geräte sollten stets von
mindestens 2 Personen transportiert werden.
Wenn das TV-Gerät von Hand transportiert
wird, halten Sie es wie in der folgenden
Abbildung gezeigt.
Setzen Sie das TV-Gerät während des
Transports keinen ruckartigen Bewegungen
oder starken Erschütterungen aus.
Halten Sie das TV-Gerät beim Transport
aufrecht, drehen Sie es niemals auf die
Seite, und kippen Sie es nicht nach links
oder rechts.
Üben Sie keinen übermäßigen Druck auf
den Gehäuserahmen aus, da dies zur
Beschädigung des Bildschirms führen kann.
VORSICHT
Achten Sie beim Bewegen und
Bedienen des TV-Geräts darauf, dass
die hervorstehende Joysticktaste nicht
beschädigt wird. (Vom Modell abhängig)
Halten Sie das TV-Gerät oben und unten am
Rahmen gut fest. Halten Sie ihn nicht am
transparenten Teil, am Lautsprecher oder
am Lautsprechergrill fest.
Page 11
MONTAGE UND VORBEREITUNG
1
2
11
Einrichten des TV-Geräts
Ihr TV-Gerät kann von der Abbildung abweichen.
Anbringen des Standfußes
(Nur 32/42/49LY31**, 32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*, 32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*, 32/42/55LY530*)
1
A Standfüß
B Standfüß
2
(Nur 28LY31**, 22/28LY33**, 22/28LY34**,
22/28LY54**)
1
Standfuß
2
ENGDEUTSCH
M4 x L14
(Nur 42/49LY31**,
39/42/47/55/60LY330*,
39/42/47/55/60LY340*,
39/42/47/55/60LY345*,
39/42/47/55/60LY540*,
42/55LY530*)
4 Stk
M4 x L20
(Nur 32LY31**, 32LY330*,
32LY340*, 32LY345*,
32LY540*, 32LY530*)
Page 12
12
MONTAGE UND VORBEREITUNG
DEUTSCH
(Nur 32/39LY541*, 32/39LY331*, 32/39LY341*)
ENG
1
4 Stk
M4 x L20
3
M4 x L20
2 Stk
oder
Bodenplatte
2
Standkörper
Torx Plus-Sechskantschrauben
2 Stk
Ziehen Sie die beiden Torx-Schrauben
(im Lieferumfang enthalten) mit einem
Torx-Schraubendreher-Bit fest (nicht im
Lieferumfang enthalten).
Page 13
MONTAGE UND VORBEREITUNG
13
(Nur 42/47/55LY541*, 42/47/55LY331*,
42/47/55LY341*)
1
Bodenplatte
4 Stk
M4 x L20
Standkörper
2
3
M4 x L14
4 Stk
oder
M4 x L14
2 Stk
Torx Plus-Sechskantschrauben
2 Stk
Ziehen Sie diese zwei der vier
Schrauben und die zwei TorxSchrauben (im Lieferumfang enthalten)
fest, um das TV-Gerät zu befestigen.
Ziehen Sie die beiden Torx-Schrauben
mit einem Torx- Schraubendreher-Bit
fest (nicht im Lieferumfang enthalten).
ENGDEUTSCH
Page 14
14
MONTAGE UND VORBEREITUNG
DEUTSCH
ENG
VORSICHT
Wenn Sie den Standfuß am TV-Gerät
anbringen, legen Sie den Bildschirm
nach unten gerichtet auf einen Tisch oder
eine andere flache Oberfläche mit einer
weichen Unterlage, um den Bildschirm
vor Verkratzen zu schützen.
Stellen Sie sicher, dass die Schrauben
fest angezogen werden. (Wenn sie nicht
fest genug angezogen werden, besteht
die Gefahr, dass das TV-Gerät nach der
Installation nach vorne kippt.) Wenden
Sie beim Festziehen der Schrauben nicht
übermäßig viel Kraft an, da diese sonst
abgenutzt oder gelockert werden können.
HINWEIS
Entfernen Sie den Ständer, bevor Sie
das TV-Gerät an einer Wandhalterung
befestigen, indem Sie ihn in umgekehrter
Reihenfolge, wie bei der Montage,
abmontieren.
Das Schutzgummi schützt die Öffnung vor
Schmutz und Staub. Verwenden Sie beim
Anbringen der Wandmontagehalterung
die Abdeckung. (Nur LY541*, LY331*,
LY341*)
Montage auf einem Tisch
1 Heben Sie das TV-Gerät an, und kippen Sie
es auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz
zur Wand, um eine gute Belüftung zu
gewährleisten.
10 cm
10 cm
2 Schließen Sie das Netzkabel an eine
Steckdose an.
VORSICHT
Stellen Sie das TV-Gerät nicht in die
Nähe von Wärmequellen, da dies einen
Brand oder Beschädigungen verursachen
könnte.
10 cm
10 cm
Schutzgummi
2 Stk
Page 15
MONTAGE UND VORBEREITUNG
15
Einstellen des Fernsehers für einen
optimalen Blickwinkel
(Nur LY541*, LY331*, LY341*)
Drehen Sie das TV-Gerät um 20 Grad nach links
oder rechts, und stellen Sie den Blickwinkel
optimal ein.
20˚20˚
VORSICHT
Wenn Sie das Produkt auf den optimalen
Winkel einstellen, sollten Sie darauf
achten, dass Sie Ihre Finger nicht
einklemmen.
»
Das Einklemmen von Händen
oder Fingern kann Verletzungen
verursachen. Wenn das Gerät zu stark
geneigt ist, kann es herunterfallen und
beschädigt werden bzw. Verletzungen
verursachen.
Befestigung des TV-Geräts an einem
Tisch
(Abhängig vom Modell)
Das TV-Gerät sollte so am Tisch befestigt
werden, dass es nicht nach vorne oder hinten
gezogen werden kann, um Verletzungen oder
Beschädigungen am Produkt zu verhindern.
Option A )
4 Schrauben
(Nicht im Lieferumfang enthalten)
Standfuß
ENGDEUTSCH
Tisch
HINWEIS
Schraube: M5 x L (*L: Tischplattenstärke
+ 8–10 mm)
Z. B.: Tischplattenstärke: 15 mm,
Schraube: M5 x 25
Page 16
16
MONTAGE UND VORBEREITUNG
DEUTSCH
Option B )
ENG
2 Schrauben zur Befestigung des Standfußes,
2 Unterlegscheiben zur Befestigung des
2 Muttern zur Befestigung des Standfußes
Standfuß
Standfußes,
(Im Lieferumfang enthalten)
Tisch
Befestigen des TV-Gerätes an einer
Wand
(Diese Funktion der Kippsicherung steht nicht
bei allen Modellen zur Verfügung.)
1 Setzen Sie die Ringschrauben oder TV-
Halterungen und Schrauben an der
Rückseite des TV-Gerätes ein, und
befestigen Sie sie.
- Wenn an den Ringschraubenpositionen
Schrauben eingesetzt sind, entfernen
Sie zunächst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den
Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung
auf die Ringschrauben an der Rückseite des
TV-Gerätes ab.
3 Verbinden Sie die Ringschrauben und
Wandhalterungen fest mit einem stabilen
Seil. Achten Sie darauf, dass das Seil
horizontal verläuft.
VORSICHT
Achten Sie darauf, dass Kinder nicht auf
das TV-Gerät klettern oder sich daran
hängen.
HINWEIS
Verwenden Sie eine Haltevorrichtung
oder einen Schrank, der stabil und
groß genug ist, um das TV-Gerät sicher
abzustützen.
Halterungen, Seile und anderes
Befestigungsmaterial gehören nicht zum
Lieferumfang des Gerätes. Bitte wenden
Sie sich zum Erwerb von geeignetem
Zubehör an Ihren Fachhändler.
Page 17
MONTAGE UND VORBEREITUNG
17
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes
sorgfältig eine optionale Wandhalterung, und
montieren Sie die Wandhalterung an einer
stabilen Wand, die senkrecht zum Fußboden
steht. Wenn Sie das TV-Gerät an anderen
Baustoffen befestigen möchten, fragen Sie
zunächst bei einer qualifizierten Fachkraft nach.
LG empfiehlt, dass die Wandmontage von einem
qualifizierten Techniker durchgeführt wird.
Es wird empfohlen, eine Wandmontagehalterung
von LG zu verwenden. Falls Sie eine andere
Wandmontagehalterung als die von LG
verwenden, stellen Sie sicher, dass die
Halterung ordnungsgemäß angebracht wurde
und genügend Abstand zur Wand besteht, um
externe Geräte anzuschließen.
10 cm
10 cm
10 cm
10 cm
Verwenden Sie unbedingt Schrauben
und Wandhalterungen, die der VESANorm
entsprechen. Die Standardmaße der
Wandmontagesätze können der folgenden
Tabelle entnommen werden.
Separat zu beziehen (Wandmontagehalterung)
22LY33**
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4
Wandmontagehalterung
22LY34**
22LY54**
75 x 75 100 x 100
M4 X L10 M4 X L10
LSW140B LSW140B
32LY31**
32/39LY33**
32/39LY34**
32/39LY54**
32LY53**
200 x 200 400 x 400
M6 M6
LSW240B
MSW240
60LY33**
60LY34**
60LY54**
400 x 400
M6
LSW440B
28LY31**
28LY33**
28LY34**
28LY54**
42/49LY31**
42/47/55LY33**
42/47/55LY34**
42/47/55LY54**
42/55LY53**
LSW440B
MSW240
ENGDEUTSCH
A
B
Page 18
18
DEUTSCH
ENG
MONTAGE UND VORBEREITUNG
VORSICHT
Trennen Sie erst das Netzkabel,
bevor Sie das TV-Gerät bewegen
oder installieren. Ansonsten besteht
Stromschlaggefahr.
Wenn Sie das TV-Gerät an einer Decke
oder Wandschräge montieren, kann
es herunterfallen und zu schweren
Verletzungen führen. Verwenden Sie eine
zugelassene Wandhalterung von LG, und
wenden Sie sich an Ihren Händler vor Ort
oder an qualifiziertes Fachpersonal.
Ziehen Sie die Schrauben nicht zu fest
an, da dies Beschädigungen am TVGerät hervorrufen und zum Erlöschen
Ihrer Garantie führen könnte.
Verwenden Sie die Schrauben und
Wandhalterungen, die der VESANorm entsprechen. Schäden oder
Verletzungen, die durch unsachgemäße
Nutzung oder die Verwendung von
ungeeignetem Zubehör verursacht
werden, fallen nicht unter die Garantie.
Die Länge der Schrauben an der
Rückseitenoberfläche darf maximal 8 mm
betragen. (Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
Unterlage für Wandmontage
HINWEIS
Verwenden Sie die Schrauben, die unter
den Spezifikationen der VESA-Norm
aufgeführt sind.
Der Wandmontagesatz beinhaltet
eine Installationsanleitung und die
notwendigen Teile.
Die Wandhalterung ist optional.
Zusätzliches Zubehör erhalten Sie bei
Ihrem Elektrohändler.
Die Schraubenlänge hängt von der
Wandbefestigung ab. Verwenden Sie
unbedingt Schrauben der richtigen
Länge.
Weitere Informationen können Sie dem
im Lieferumfang der Wandhalterung
enthaltenen Handbuch entnehmen.
Wenn Sie eine Wandhalterung
am TV-Gerät anbringen, setzen
Sie die Distanzstücke in die
Wandhalterungsbohrungen am
TV-Gerät ein, um den vertikalen
Betrachtungswinkel des Geräts anpassen
zu können. (Nur 42LY31**, 42LY33**,
42LY34**, 42LY54**, 42LY53**)
Distanzstücke für
Wandmontage
Unterlage für
Wandmontage
Rückseite
Standardschraube:
M4 x L10
Max.8 mm
Rückseite
Page 19
MONTAGE UND VORBEREITUNG
19
So verwenden Sie Dual Lock™
(Nur LY540H, LY541H, LY540M, LY530H)
Befestigen Sie die Set-Top-Box am TV-Gerät,
um sie bei Bedarf verwenden zu können.
1 Entfernen Sie das Schutzpapier des Dual
Lock, und befestigen Sie es wie dargestellt
an TVGerät und Set-Top-Box.
Dual Lock™
2 Befestigen Sie die Set-Top-Box mit Hilfe der
Klettstreifen an dem TV-Gerät.
HINWEIS
Vergewissern Sie sich, dass sich auf der
Produktoberfläche keine Fremdkörper
befinden, und bringen Sie den Dual
Lock
sorgfältig an.
™
Lassen Sie den Dual Lock
anschließend mindestens drei Tage lang
trocknen, bevor Sie die Set-Top-Box am
TV-Gerät anbringen.
™
ENGDEUTSCH
Page 20
20
MONTAGE UND VORBEREITUNG
DEUTSCH
Sauberes Verlegen der Kabel
ENG
Ihr TV-Gerät kann von der Abbildung abweichen.
(Nur 22/28LY33**, 22/28LY34**, 22/28LY54**,
28LY31**)
1 Bündeln Sie die Kabel und binden Sie sie
mit dem Kabelhalter zusammen.
Kabelhalter
(Nur 32/39/42/47/55/60LY540*,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*, 32/42/49LY31**,
32/42/55LY530*)
1 Bündeln Sie die Kabel und binden Sie sie
mit dem Kabelhalter zusammen.
2 Befestigen Sie die Kabelclip sorgfältig am
Fernsehgerät.
(Nur 32LY541*, 32LY331*, 32LY341*)
1 Bündeln Sie die Kabel und binden Sie sie
mit dem Kabelhalter zusammen.
Kabelhalter
(Nur 39/42/47/55LY541*, 39/42/47/55LY331*,
39/42/47/55LY341*)
1 Befestigen Sie den Netzkabelhalter und das
Netzkabel. Dies soll verhindern, dass das
Stromkabel versehentlich herausgezogen
wird.
2 Bündeln Sie die Kabel und binden Sie sie
mit dem Kabelhalter zusammen.
Netzkabelhalter/Schraube
Kabelhalter
Kabelclip
Kabelhalter
VORSICHT
Halten Sie das TV-Gerät beim Transport
nicht am Kabelhalter und Netzkabelhalter
fest, da diese brechen und Verletzungen
sowie Beschädigungen am TV-Gerät
verursachen können.
Page 21
HERSTELLEN VON VERBINDUNGEN
21
HERSTELLEN VON
VERBINDUNGEN
Ihr TV-Gerät kann von der Abbildung
abweichen.
Es wird kein separates Kabel mitgeliefert.
Dieser Abschnitt zum HERSTELLEN VON
VERBINDUNGEN enthält hauptsächlich
Abbildungen für 32LY330*-Modelle.
Verbinden Sie mehrere externe Geräte mit dem
TV-Gerät, und wechseln Sie die Eingangsmodi,
um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen
Geräten entnehmen Sie bitte dem Handbuch
des jeweiligen Geräts.
Verfügbare externe Geräte sind: HD-Receiver,
DVD-Player, Videorekorder, Audiosysteme, USBSpeichergeräte, PCs, Spielkonsolen und weitere
externe Geräte.
HINWEIS
Der Anschluss für externe Geräte kann
von Modell zu Modell unterschiedlich
sein.
Verbinden Sie externe Geräte unabhängig
von der Reihenfolge der Anschlüsse mit
dem TV-Gerät.
Wenn Sie eine Fernsehsendung
über DVD-Player oder Videorekorder
aufnehmen, vergewissern Sie sich, dass
das TV-Gerät über das Eingangskabel
für das TV-Signal mit dem DVD-Player
oder Videorekorder verbunden ist.
Weitere Informationen zu Aufnahmen
entnehmen Sie bitte dem Handbuch des
verbundenen Geräts.
Anweisungen zum Betrieb finden Sie im
Handbuch des externen Geräts.
Wenn Sie eine Spielekonsole mit dem
TV-Gerät verbinden, verwenden Sie das
mit der Konsole mitgelieferte Kabel.
Im PC-Modus kann es hinsichtlich
Auflösung, vertikalem Muster, Kontrast
oder Helligkeit zu Rauschen kommen.
Wenn Rauschen auftritt, stellen Sie
den PC auf eine andere Auflösung ein,
ändern Sie die Bildwiederholrate, oder
passen Sie Helligkeit und Kontrast im
Menü „BILD“ an, bis das Bild optimal ist.
Abhängig von der Grafikkarte
funktionieren im PC-Modus einige
Auflösungseinstellungen möglicherweise
nicht ordnungsgemäß.
Es kann nur ein USB-Speichergerät
erkannt werden.
ENGDEUTSCH
Page 22
22
HERSTELLEN VON VERBINDUNGEN
DEUTSCH

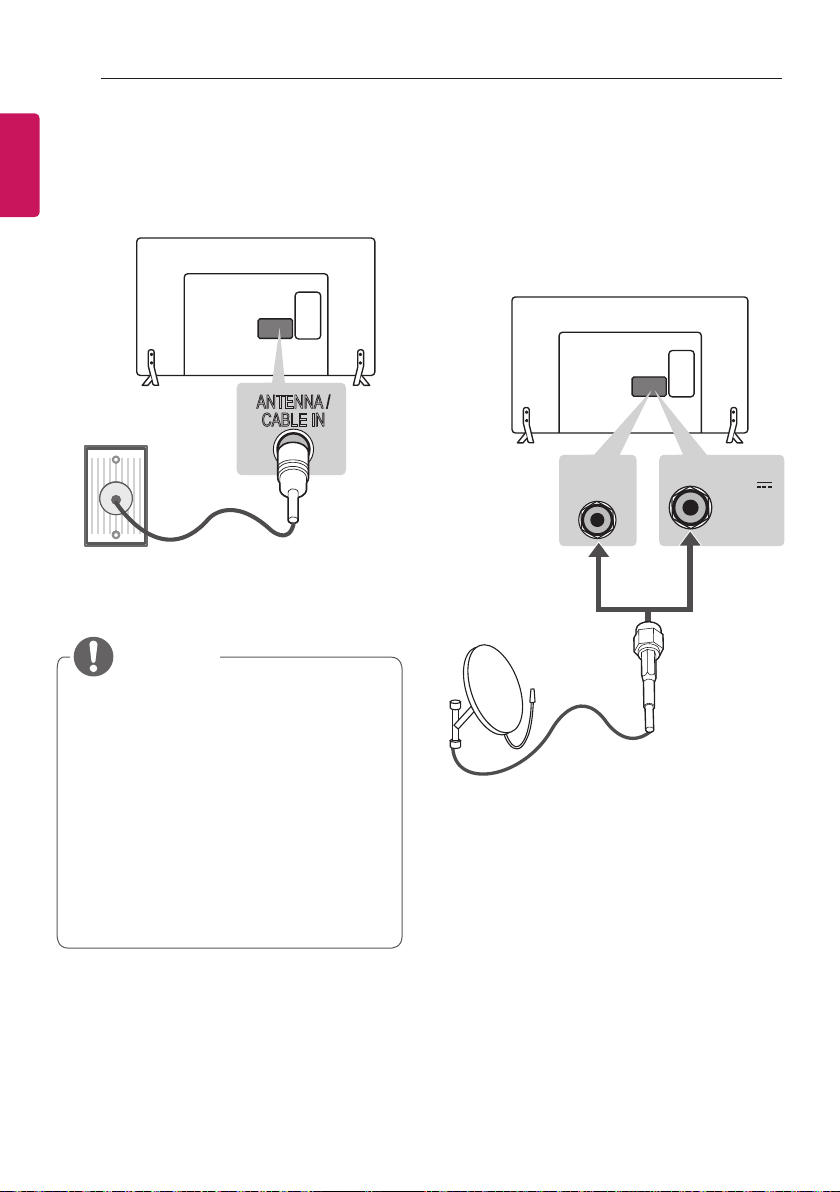

Anschließen einer Antenne
ENG
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
Anschließen einer Satellitenschüssel
(Nur Satellitenmodelle)
Verbinden Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an eine Satellitenschüssel
und an eine Satellitenbuchse an.
Antennenbuchse in
der Wand
(*nicht im
Lieferumfang
enthalten)
ANTENNA /
CABLE IN
HINWEIS
Bei Verwendung von mehr als 2
TV-Geräten verwenden Sie einen
Signalsplitter.
Ist das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
Wenn die Bildqualität bei
angeschlossener Antenne schlecht ist,
richten Sie die Antenne richtig aus.
Antennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
Unterstützter DTV-Ton: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Satellitenschüssel
LNB
Satellite
(*nicht im
Lieferumfang
enthalten)
oder
13/18V
700mA Max
LNB
Satellite IN
Page 23
HERSTELLEN VON VERBINDUNGEN
23

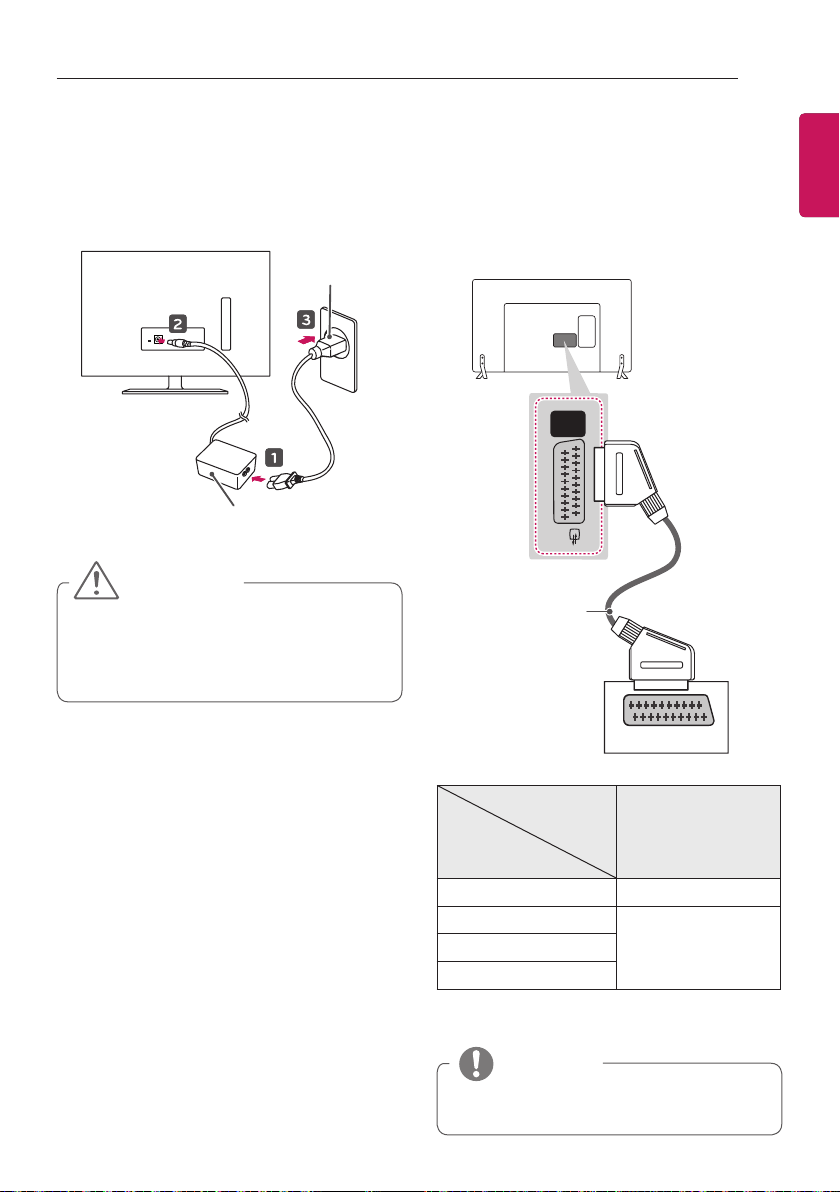

Netzsteckeranschluss
(Nur 28LY31**, 22/28LY33**, 22/28LY34**,
22/28LY54**)
(Nur Satellitenmodelle)
Netzkabel
DC-IN
(19V )
Netzstecker
VORSICHT
Stellen Sie sicher, dass das TV-Gerät mit
dem Netzteil verbunden ist, bevor Sie
das Stromkabel des TV-Gerätes mit der
Wandsteckdose verbinden.

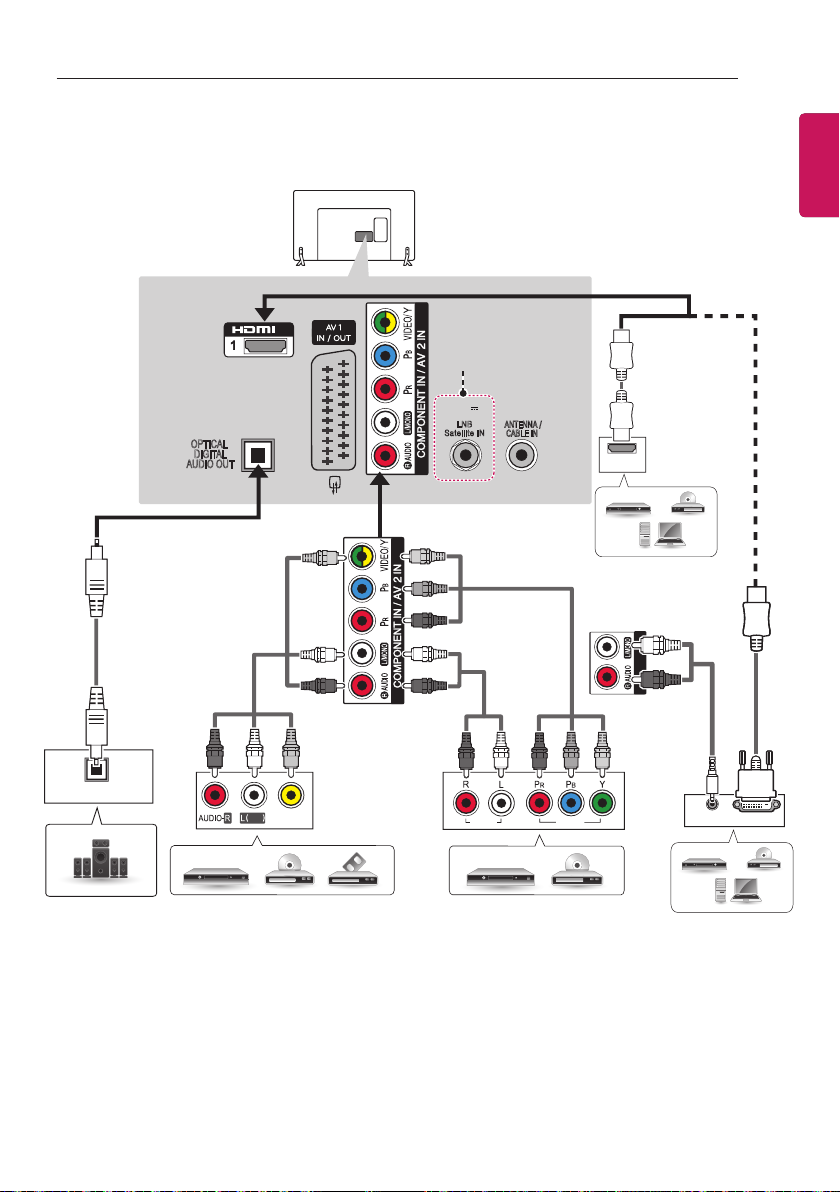

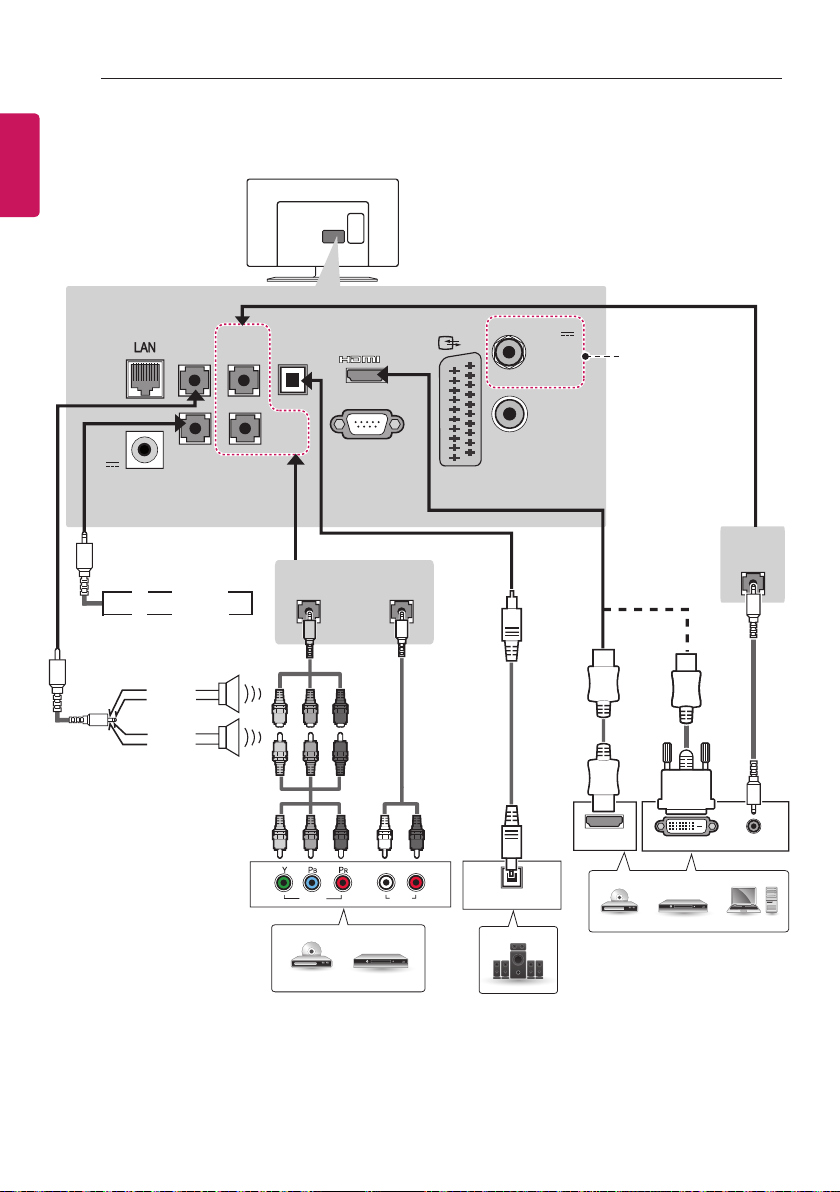

Euro-Scart-Anschluss
Überträgt Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Euro-ScartKabels mit dem TV-Gerät.
AV
(RGB)
(*nicht im
Lieferumfang
enthalten)
ENGDEUTSCH
AUDIO / VIDEO
Ausgang
Typ
Aktueller
AV
(TV-Ausgang
Eingangsmodus
Digital-TV Digital-TV
Analog-TV, AV
Analog-TVComponent
HDMI
1 TV-Ausgang : Ausgang für analoge und
digitale Fernsehsignale.
HINWEIS
Das Euro-Scart-Kabel muss
signaltechnisch abgeschirmt sein.
1
)
Page 24
24
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
Netzwerkeinrichtung
ENG

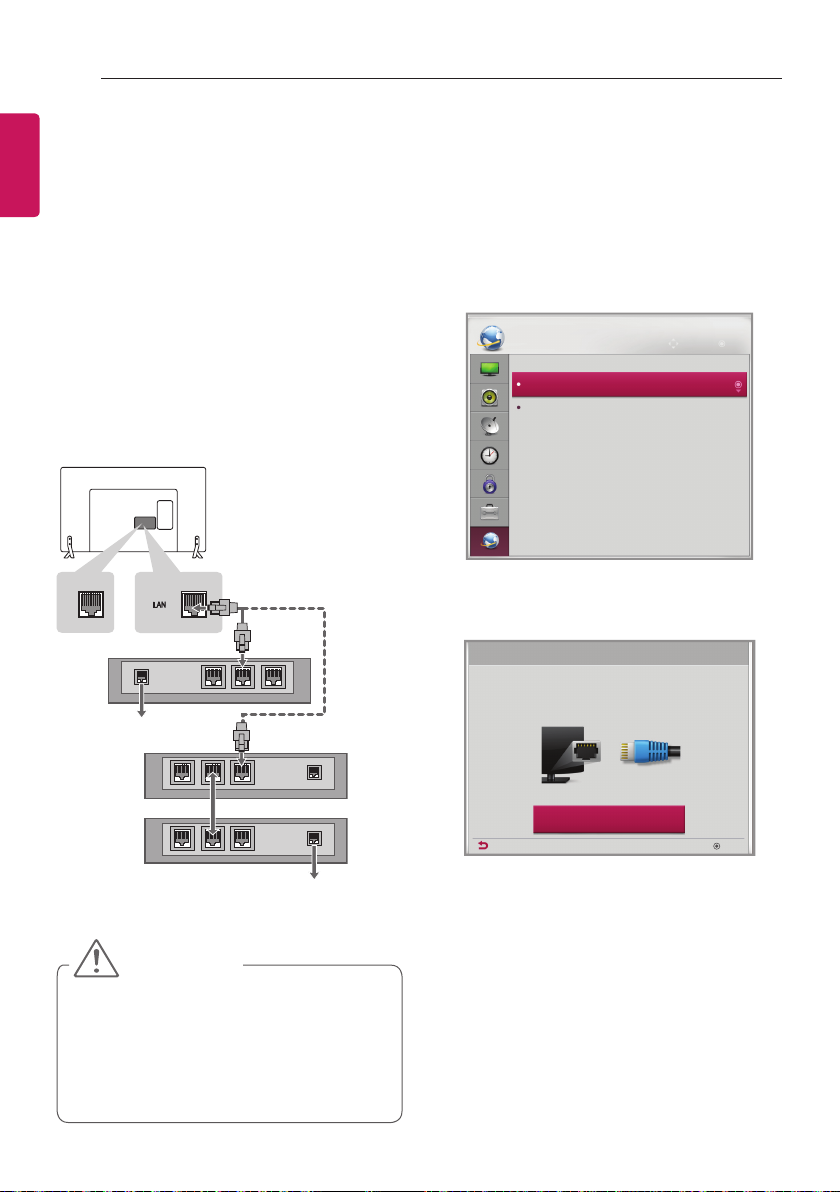

Kabelgebundene Netzwerkverbindung
Dieser TV kann über den LAN-Anschluss mit
einem Pro:Centric-Server verbunden werden.
Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerkkommunikation
eingerichtet werden.
Verbinden Sie den LAN-Anschluss des Modems
oder Routers von Pro:Centric-Server mit dem
LAN-Anschluss des TV-Geräts.
(Nur LY540H, LY541H, LY540M, LY530H)
oder
LAN
(MHEG & SERVICE)
Breitbandmodem
Pro:Centric-Server
Router
Netzwerkeinrichtung
(Nur Satellitenmodelle)
Ihr TV-Gerät kann von der Abbildung abweichen.
1 Drücken Sie die Taste SETTINGS, um auf
das Hauptmenü zuzugreifen.
2 Wählen Sie NETZWERK -> Menü
„Netzwerkeinrichtung“.
NETZWERK
Netzwerkeinrichtung
Netzwerkstatus
3 Wählen Sie Verbindung herstellen.
Netzwerkeinrichtung
Schließen Sie ein LAN-Kabel auf der TV-Rückseite an.
Die Einstellung Ihres Netzwerkes ermöglicht Netzwerk-Features auf Ihrem TV-Gerät.
Bewegen OK
Breitbandmodem
Pro:Centric-Server
VORSICHT
Schließen Sie an den LAN-Port kein
modulares Telefonkabel an.
Da mehrere Verbindungsmethoden möglich
sind, sollten Sie sich an die Spezifikationen
Ihres Telekommunikations- oder
Internetdienstanbieters halten.
Verbindung herstellen
Vorherig
Weiter
Page 25
4 Das Gerät versucht automatisch, eine
Verbindung mit dem Netzwerk herzustellen.
Netzwerkeinrichtung
Netzwerkverbindung wird hergestellt...
Abbrechen
Vorherig
5 Das verbundene Netzwerk wird angezeigt.
Wählen Sie Fertig, um die
Netzwerkverbindung zu bestätigen.
Netzwerkeinrichtung
Verbindung zu kabelgebundenem
Netzwerk hergestellt.
Wählen Sie [Experteneinstellungen] aus, um detaillierte
Einstellungen vorzunehmen.
Experteneinstellungen
Fertig
HERSTELLEN VON VERBINDUNGEN
25
ENGDEUTSCH
Vorherig
Page 26
26
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
Andere Anschlüsse
ENG

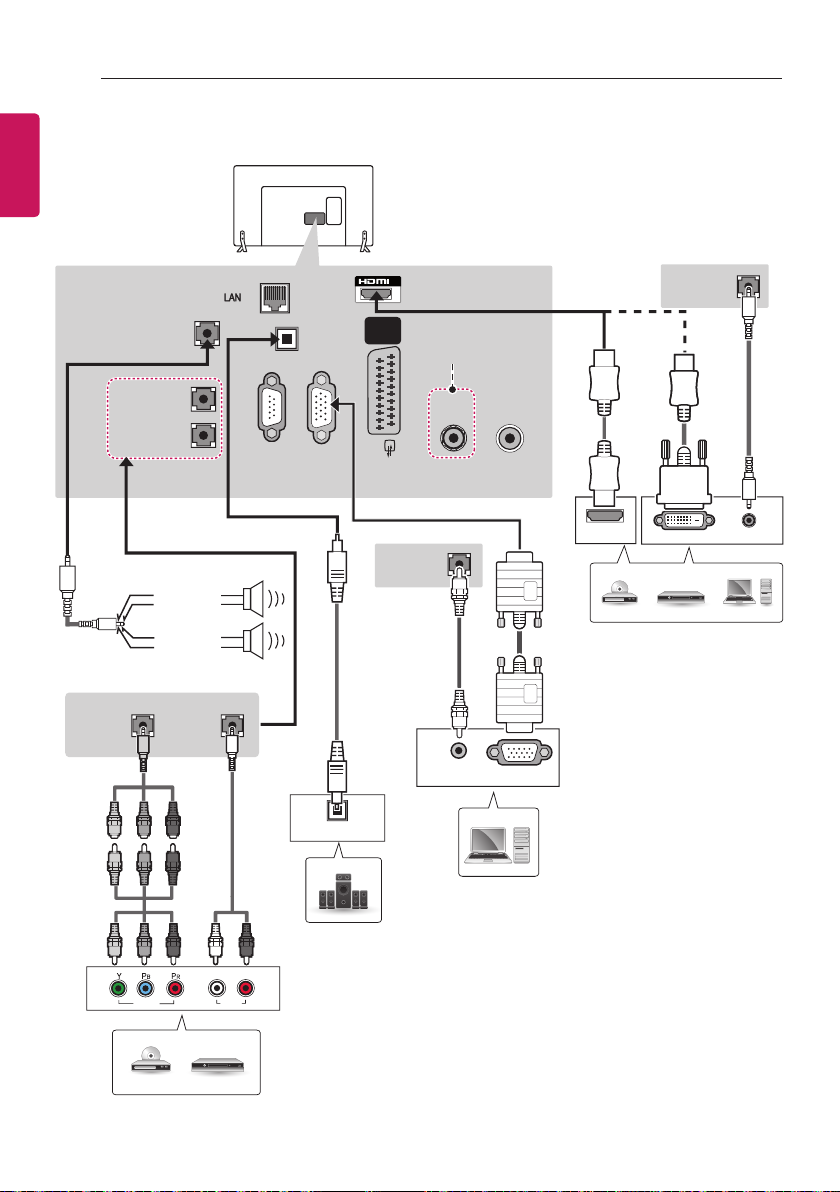

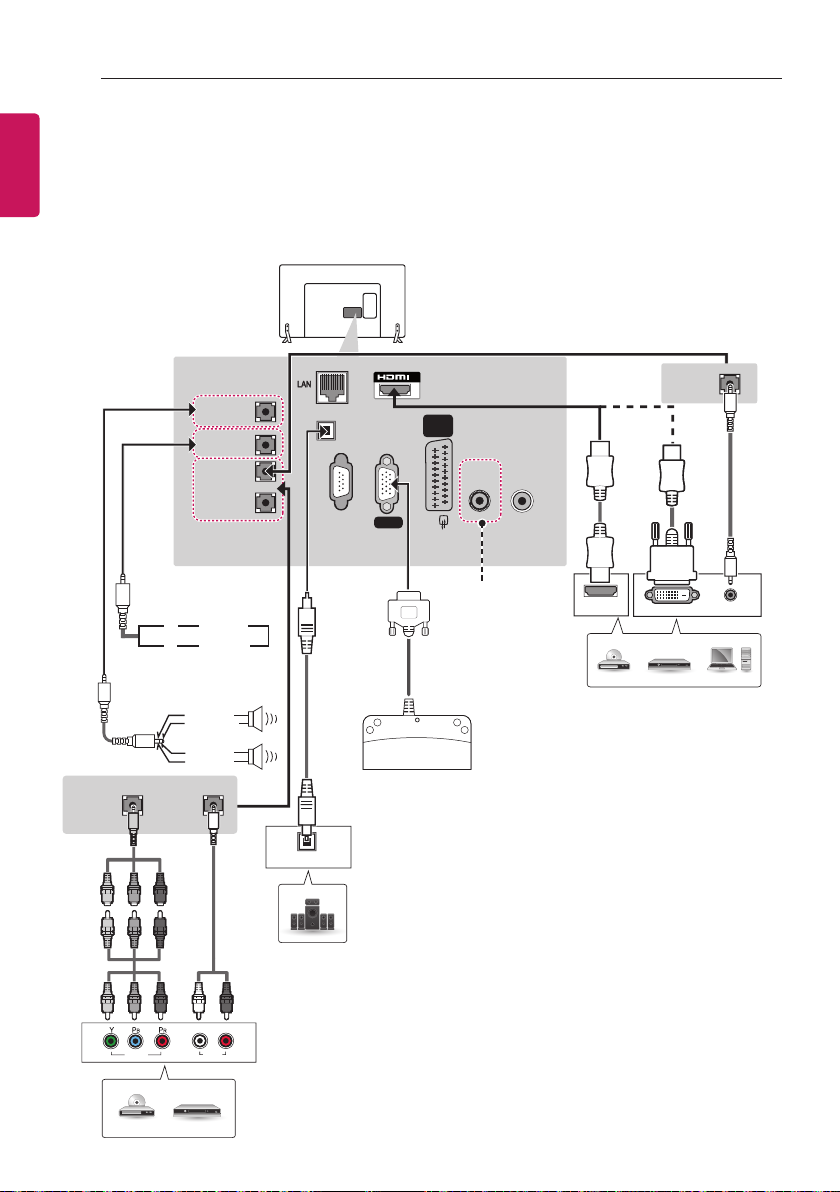

Verbinden Sie Ihr TV-Gerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten,
verbinden Sie das externe Gerät mit dem TV-Gerät mithilfe des HDMI-Kabels wie in der Abbildung
gezeigt.
(Nur 32/39/42/47/55LY540H, 32/39/42/47/55LY541H, 32/42/55LY530H)
COMPONENT
IN
SPEAKER OUT
(COMPONENT/DVI)
COMPONENT
Oben
+
Unten
-
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
LINKS
GND
AUDIO IN
(COMPONENT/DVI)
ROT
BLAU
GRÜN
GRÜN
BLAU
ROT
WEISS
ROT
BLAU
GRÜN
EXTERNAL
VOLUME
CONTROL
AUDIO IN
IN
OPTICAL
Digitales Audiosystem
ROT
RS-232C IN
(CONTROL & SERVICE)
AUDIO IN
OPTICAL
DIGITAL
AUDIO OUT
CLOCK
LED-Uhr
IN
1
AV
(RGB)
Satellite
(Nur
Satellitenmodelle)
AUDIO IN
(COMPONENT/DVI)
ANTENNA/
LNB
CABLE IN
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
LR
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
Page 27
HERSTELLEN VON VERBINDUNGEN

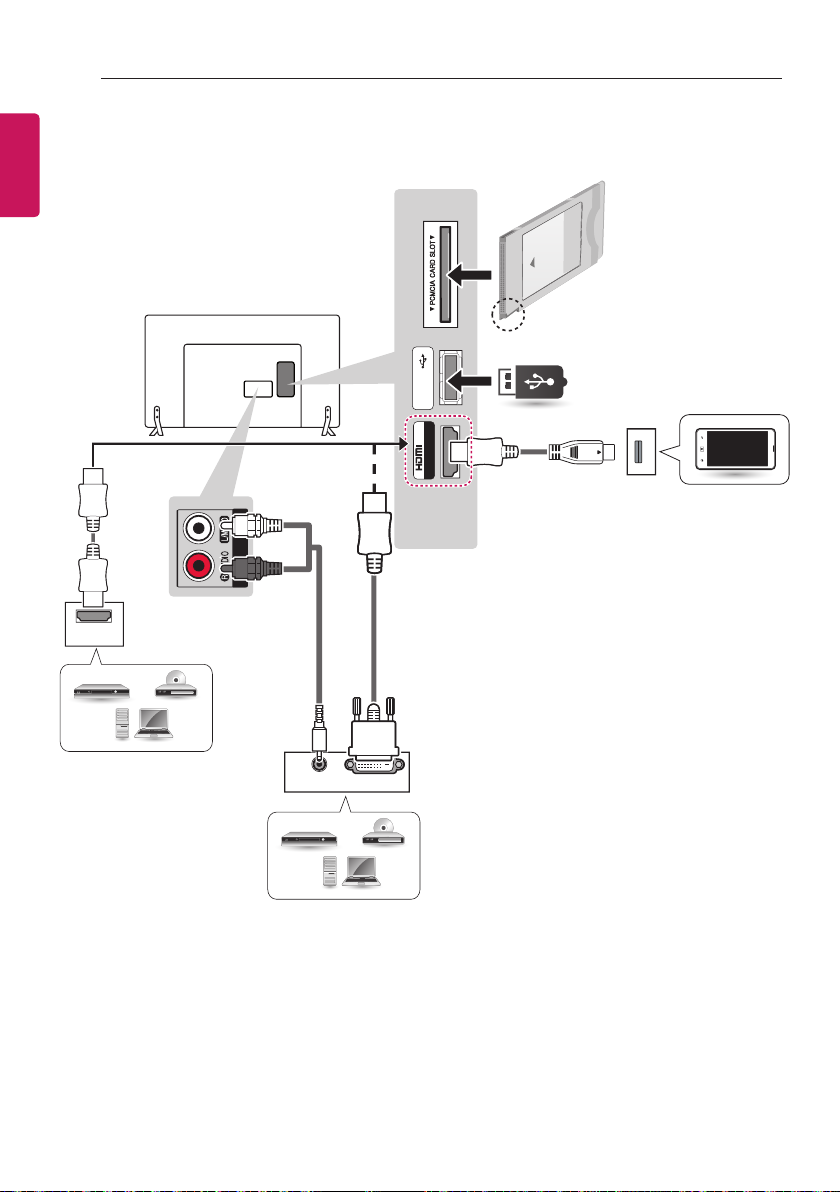

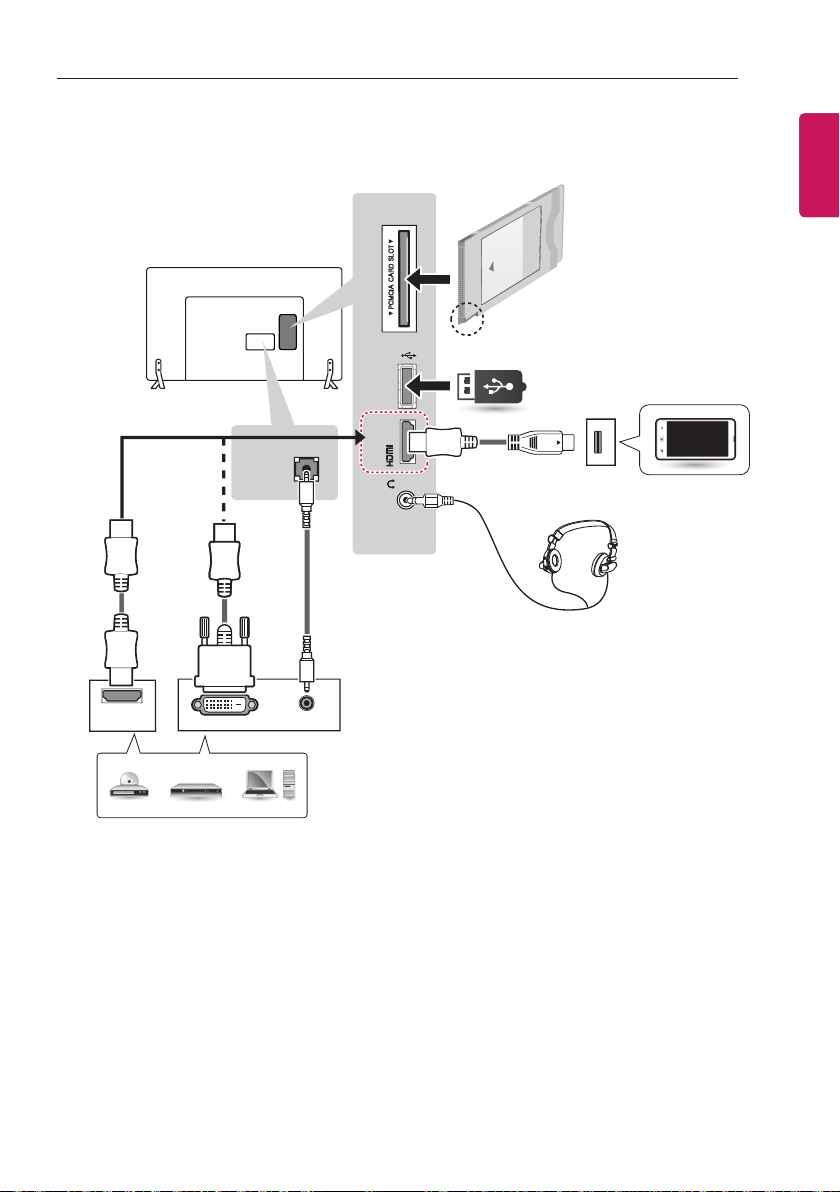

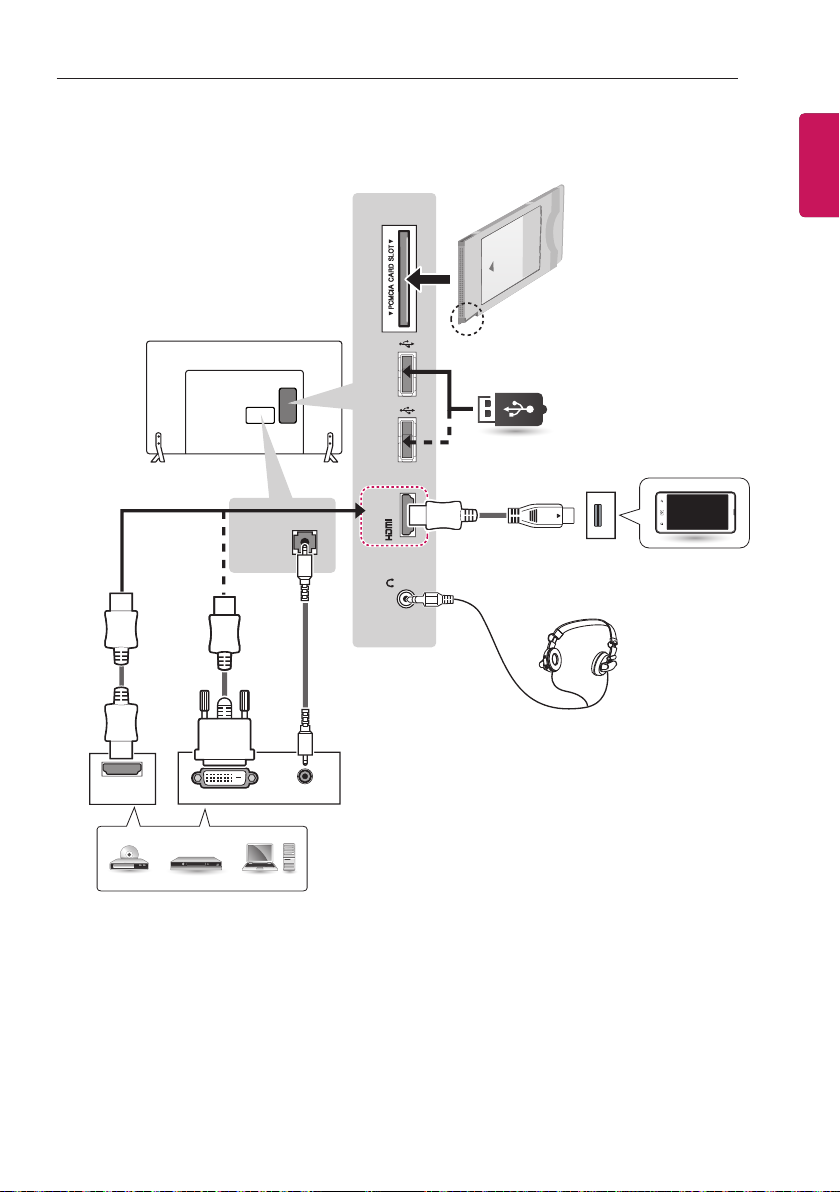

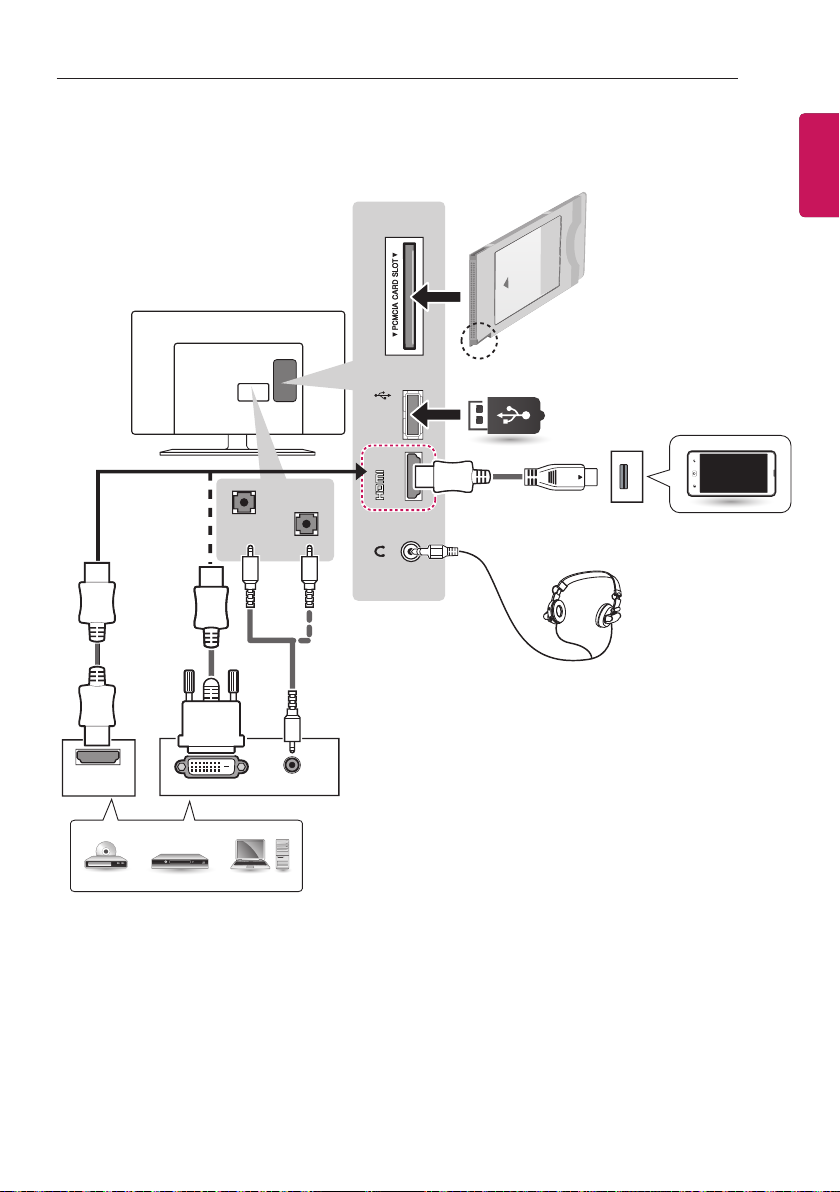

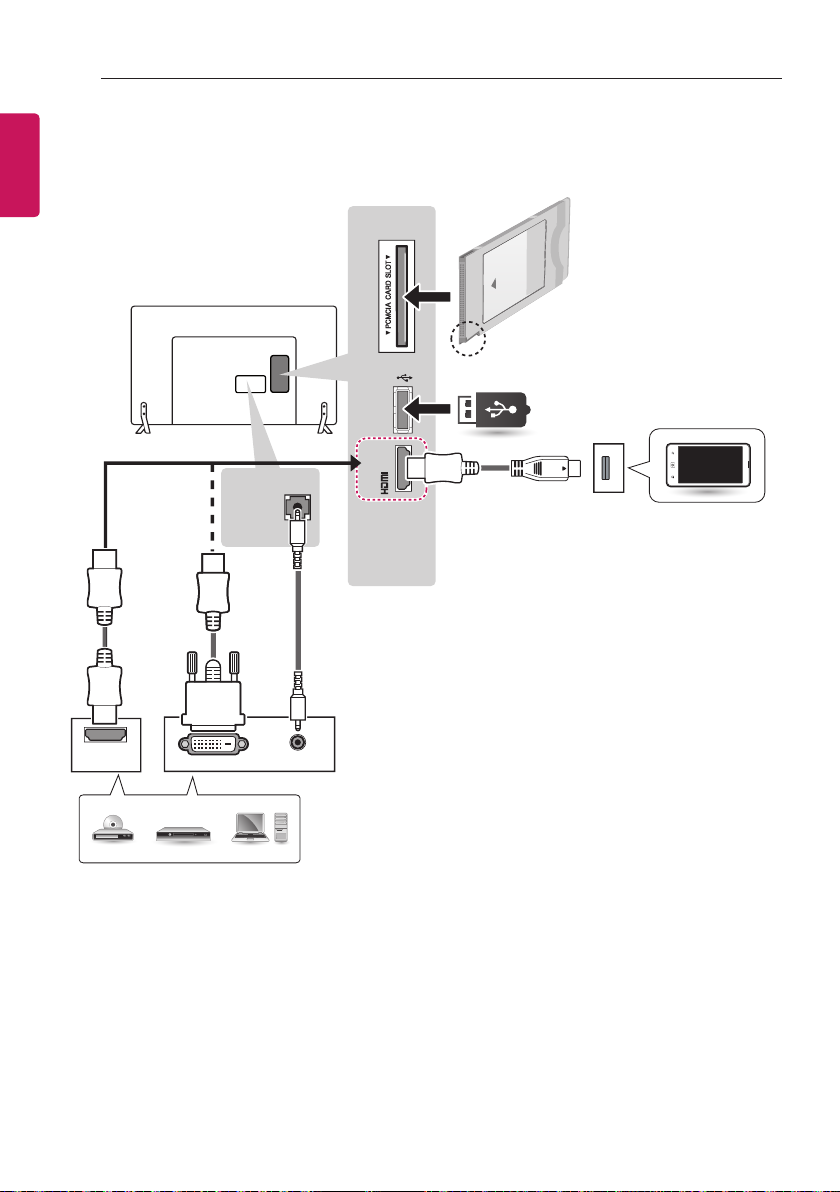

(Nur 32/39/42/47/55LY540H, 32/39/42/47/55LY541H, 32/42/55LY530H)

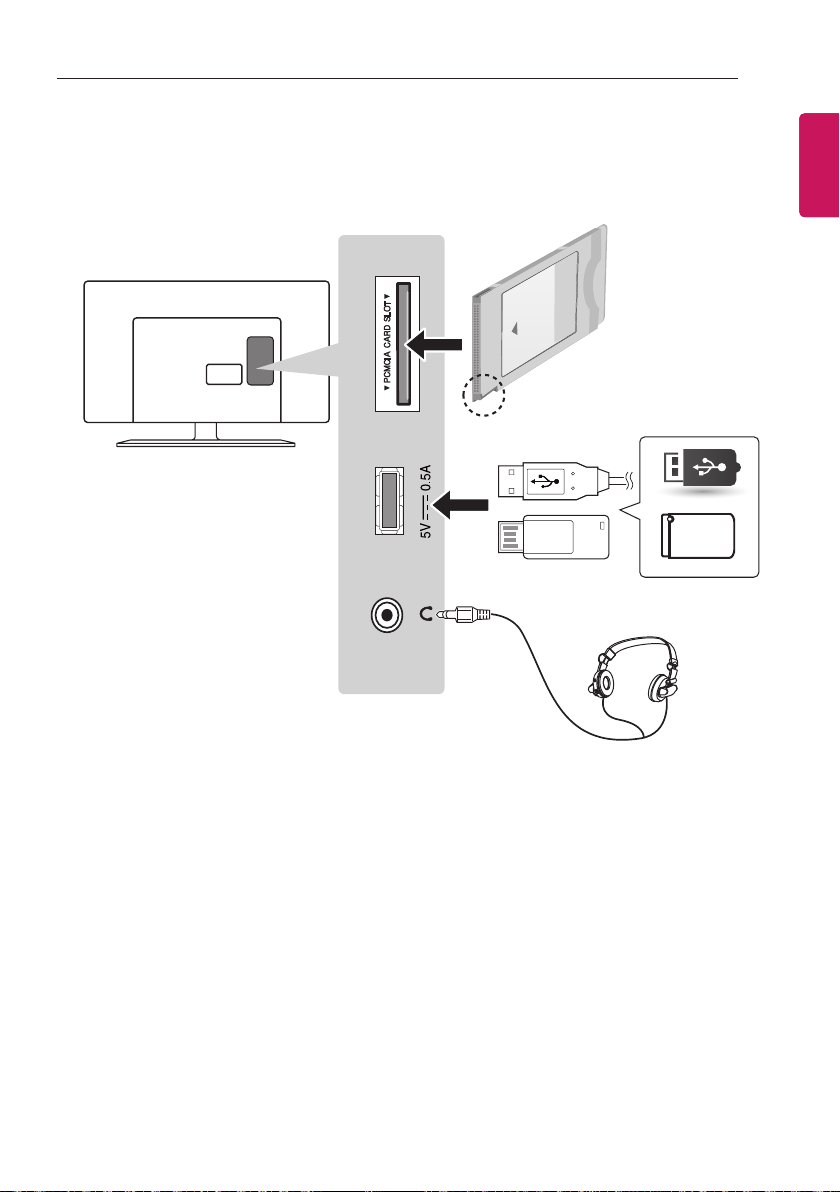

PCMCIA-Karte
USB
USB IN
2 (MHL)
IN
AUDIO IN
(COMPONENT/DVI)
Passives MHL-Kabel
H/P OUT
Kopfhörer
27
ENGDEUTSCH
Mobiltelefon
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
Page 28
28
HERSTELLEN VON VERBINDUNGEN
DEUTSCH

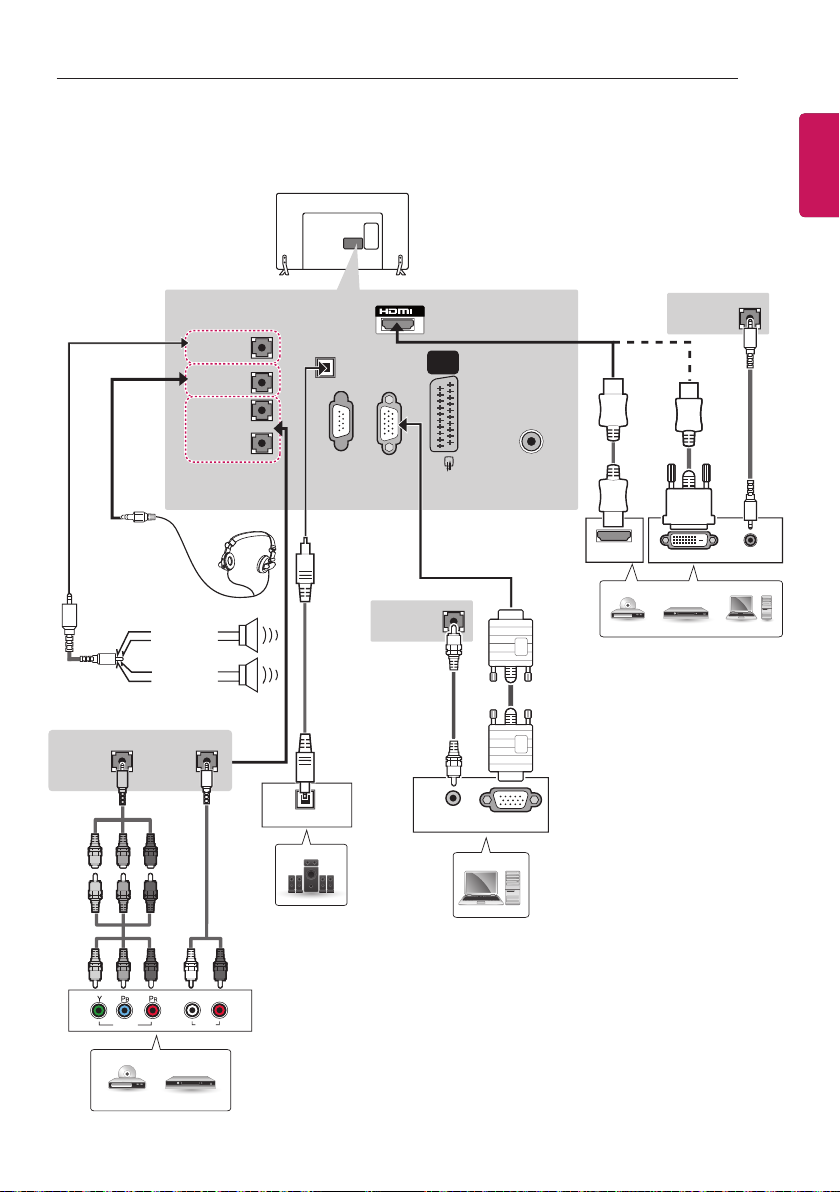

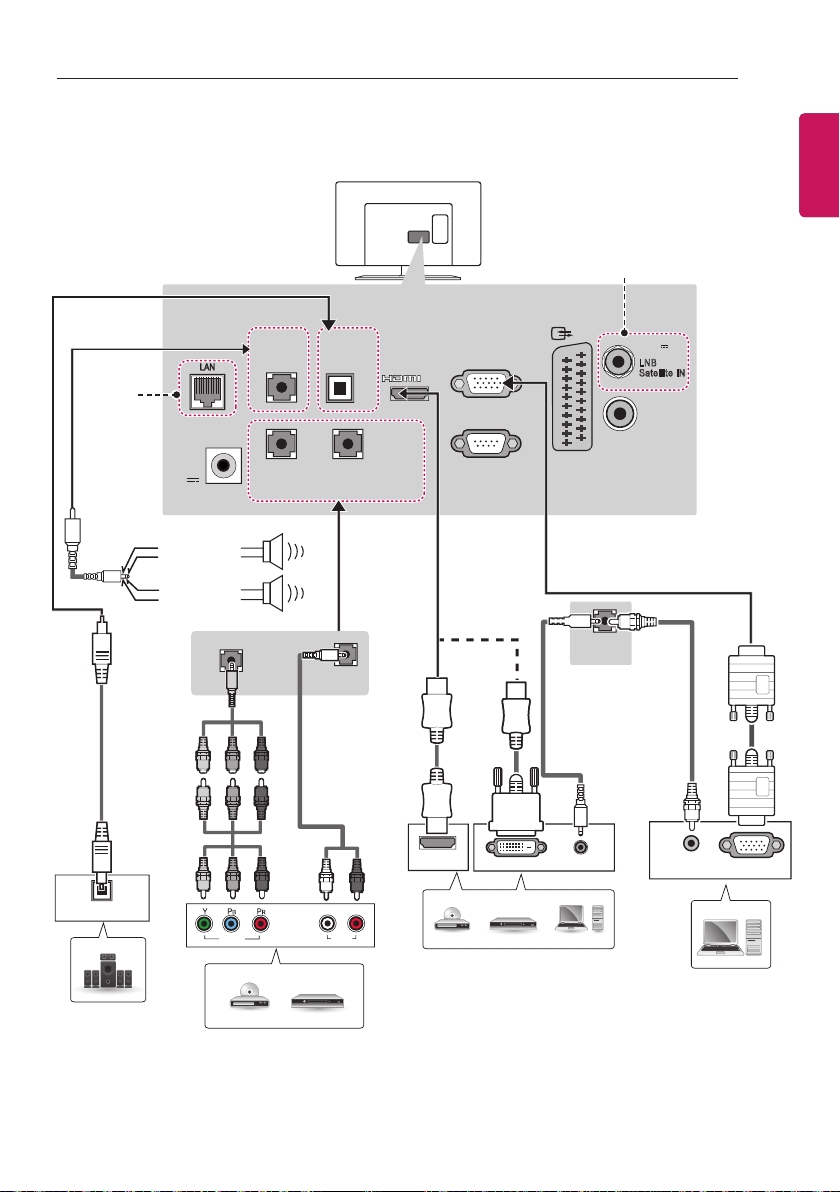

(Nur 32/39/42/47/55/60LY540S)
ENG
SPEAKER OUT
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
COMPONENT
IN
GRÜN
GRÜN
(MHEG & SERVICE)
EXTERNAL
IN
GND
RECHTS
LINKS
GND
AUDIO IN
(COMPONENT/RGB/DVI)
ROT
BLAU
BLAU
ROT
OPTICAL
DIGITAL
AUDIO OUT
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
AUDIO IN
AV
(RGB)
IN
1
(Nur
Satellitenmodelle)
LNB
Satellite
AUDIO IN
(COMPONENT/RGB/DVI)
AUDIO OUT
ANTENNA/
CABLE IN
RGB OUT (PC)
AUDIO IN
(COMPONENT/RGB/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
WEISS
ROT
BLAU
GRÜN
LR
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
ROT
Digitales
Audiosystem
PC
Page 29
(Nur 32/39/42/47/55/60LY540S)
HERSTELLEN VON VERBINDUNGEN
PCMCIA-Karte
29
ENGDEUTSCH
AUDIO IN
(COMPONENT/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
USB IN 2 USB IN 1
2 (MHL)
IN
Passives MHL-Kabel
H/P OUT
USB
Mobiltelefon
Kopfhörer
Page 30
30
HERSTELLEN VON VERBINDUNGEN
DEUTSCH

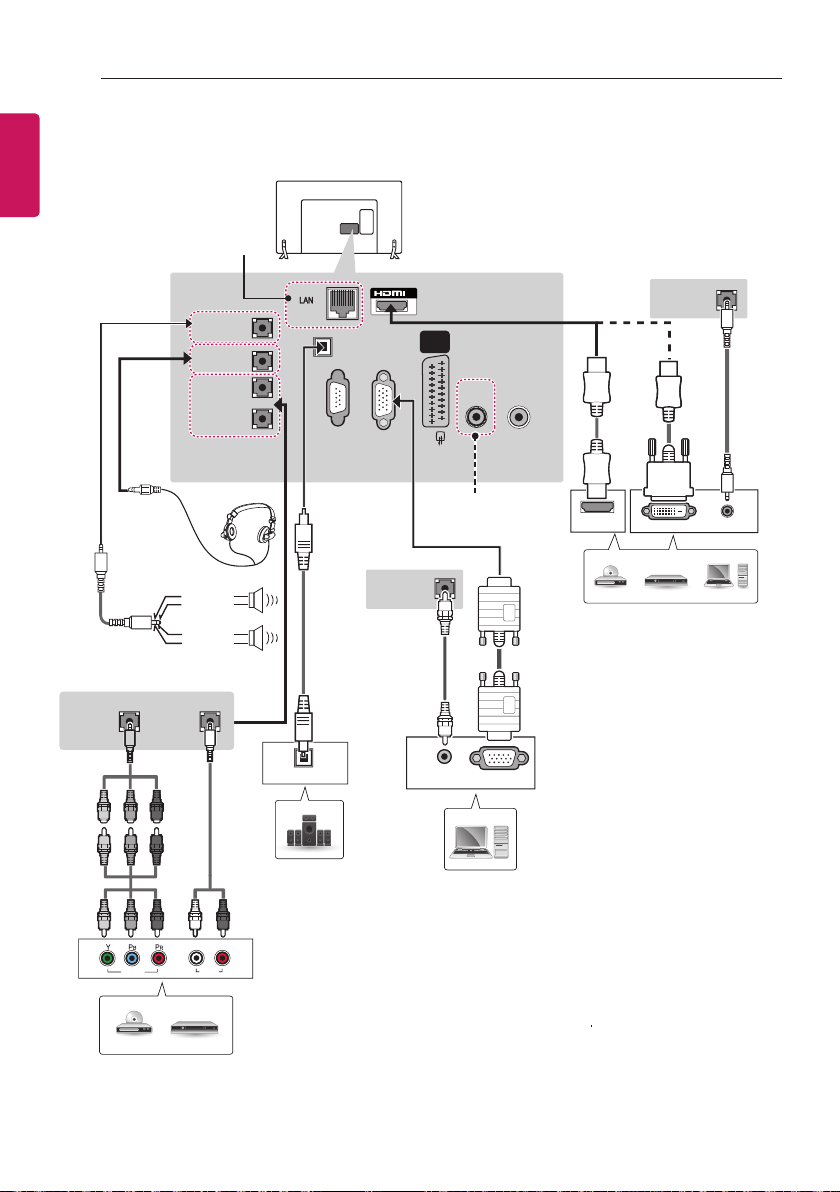

(Nur 32/39/42/47/55/60LY34**)
ENG
(Nur 32LY340C)
COMPONENT
IN
AUDIO IN
(COMPONENT/RGB/DVI)
BLAU
GRÜN
GRÜN
BLAU
BLAU
GRÜN
EXTERNAL
SPEAKER OUT
H/P OUT
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
Kopfhörer
GND
RECHTS
LINKS
GND
ROT
ROT
ROT
WEISS
IN
ROT
(MHEG & SERVICE)
(CONTROL & SERVICE)
OPTICAL
AUDIO IN
Digitales
Audiosystem
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
IN
1
AV
(RGB)
RGB IN (PC)
AUDIO IN
(COMPONENT/RGB/DVI)
AUDIO OUT
ANTENNA/
LNB
CABLE IN
Satellite
(Nur
Satellitenmodelle)
RGB OUT (PC)
PC
AUDIO IN
(COMPONENT/RGB/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
LR
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
Page 31
(Nur 32/39/42/47/55/60LY33**)
HERSTELLEN VON VERBINDUNGEN
31
ENGDEUTSCH
COMPONENT
IN
AUDIO IN
(COMPONENT/RGB/DVI)
ROT
BLAU
GRÜN
GRÜN
BLAU
ROT
BLAU
GRÜN
EXTERNAL
SPEAKER OUT
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
Kopfhörer
GND
RECHTS
LINKS
GND
ROT
WEISS
H/P OUT
IN
OPTICAL
Digitales Audiosystem
ROT
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AUDIO IN
IN
1
AV
(RGB)
RGB IN (PC)
AUDIO IN
(COMPONENT/RGB/DVI)
AUDIO OUT
ANTENNA/
CABLE IN
RGB OUT (PC)
PC
AUDIO IN
(COMPONENT/RGB/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
LR
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
Page 32
32
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/39/42/47/55/60LY34**, 32/39/42/47/55/60LY33**)
ENG
AUDIO IN
(COMPONENT/DVI)
USB IN
2 (MHL)
IN
Passives MHL-Kabel
PCMCIA-Karte
USB
Mobiltelefon
HDMI
DVI OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
AUDIO OUT
Page 33
(Nur 32/42/49LY31**)
HERSTELLEN VON VERBINDUNGEN
33
ENGDEUTSCH
OPTICAL
AUDIO IN
Digitales
Audiosystem
IN
OPTICAL
DIGITAL
AUDIO OUT
GELB
WEISS
WEISS
( )
MONO
GELB
VIDEO
ROT
Blu-Ray / HD Receiver
/ DVD / VCR
ROT
(Nur
Satellitenmodelle)
13/18V
700mA Max
LNB
Satellite IN
GRÜN
BLAU
ROT
WEISS
ROT
ROT
AUDIO
Blu-Ray / HD Receiver
/ DVD
ANTENNA /
CABLE IN
WEISS
HDMI
Blu-Ray / HD Receiver
/ DVD
BLAU
BLAU
ROT
VIDEO
WEISS
ROT
DVI OUT
AUDIO OUT
Blu-Ray / HD Receiver
/ DVD
Page 34
34
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/42/49LY31**)
ENG
PCMCIA-Karte
HDMI
DVD / Blu-Ray / HD Receiver /
HD STB / PC
DVD / Blu-Ray / HD Receiver / HD
STB / PC
WEISS
ROT
AUDIO OUT
DVI OUT
86%,1
IN
0+/
USB
Passives MHL-Kabel
Mobiltelefon
Page 35
(Nur 22/28LY33**, 22/28LY34**)
EXTERNAL
(Es werden nur
Netzwerkmodelle
unterstützt.)
SPEAKER
OUT
OPTICAL
DIGITAL
AUDIO OUT
HERSTELLEN VON VERBINDUNGEN
(Nur
Satellitenmodelle)
AV
(RGB)
RGB IN (PC)
IN 1
13/18V
700mA Max
LNB
Satellite IN
35
ENGDEUTSCH
OPTICAL
AUDIO IN
Digitales
Audiosystem
DC-IN
(19V )
GND
RECHTS
AUDIO IN
(COMPONENT
/RGB/DVI)
LINKS
GND
COMPONENT
IN
ROT
BLAU
GRÜN
GRÜN
BLAU
ROT
ROT
BLAU
GRÜN
VIDEO
Blu-Ray / HD Receiver / DVD
COMPONENT
AUDIO IN
(COMPONENT
/RGB/DVI)
ROT
WEISS
LR
AUDIO
IN
RS-232C IN
(CONTROL & SERVICE)
HDMI
DVI OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
AUDIO IN
(COMPONENT
/RGB/DVI)
AUDIO OUT
ANTENNA
/ CABLE IN
AUDIO OUT
RGB OUT (PC)
PC
Page 36
36
DEUTSCH
(Nur 22/28LY54**)
ENG
DC-IN
(19V )
HERSTELLEN VON VERBINDUNGEN
AUDIO IN
EXTERNAL
SPEAKER
OUT
VOLUME
CONTROL
Oben
+
Unten
-
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
LINKS
GND
(COMPONENT
/ DVI)
OPTICAL
DIGITAL
AUDIO OUT
COMPONENT
IN
GRÜN
GRÜN
RS-232C IN
(CONTROL & SERVICE)
COMPONENT
IN
ROT ROTROT
BLAU BLAUBLAU
AV
(RGB)
IN 1
AUDIO IN
(COMPONENT
/ DVI)
ANTENNA
/ CABLE IN
13/18V
700mA Max
LNB
Satellite IN
(Nur
Satellitenmodelle)
AUDIO IN
(COMPONENT
/ DVI)
GRÜN
VIDEO
WEISS
LR
AUDIO
Blu-Ray / HD Receiver / DVD
ROT
OPTICAL
AUDIO IN
Digitales
Audiosystem
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
Page 37
(Nur 22/28LY33**, 22/28LY34**, 22/28LY54**)
AUDIO IN
(COMPONENT
/ DVI)
oder
AUDIO IN
(COMPONENT
/RGB/DVI)
HERSTELLEN VON VERBINDUNGEN
37
ENGDEUTSCH
PCMCIA-Karte
USB IN
)
IN 2
MHL
(
H/P OUT
USB
Passives MHL-Kabel
Mobiltelefon
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver / HD STB /
PC
Kopfhörer
Page 38
38
DEUTSCH

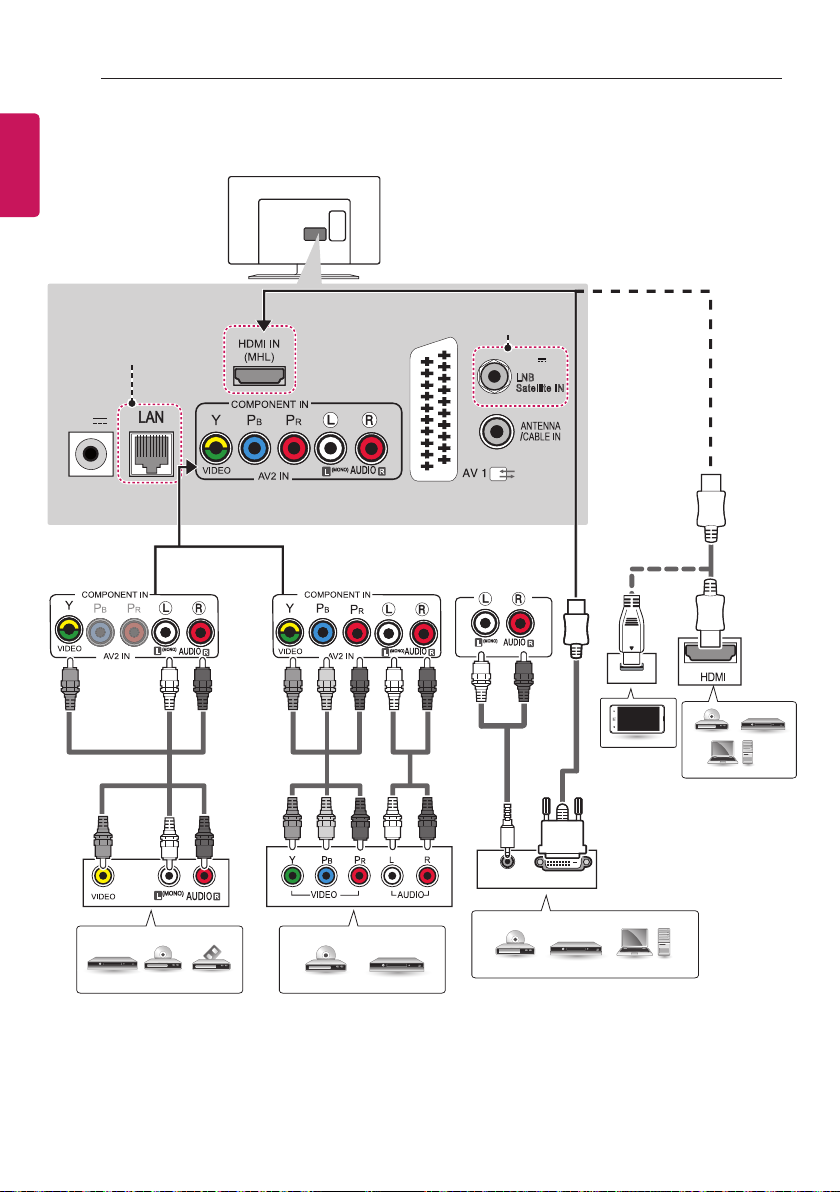

(Nur 28LY31**)
ENG
HERSTELLEN VON VERBINDUNGEN
(Es werden nur
Netzwerkmodelle
unterstützt.)
DC-IN
(19V )
GELB
GELB
L
L
(MONO)
(MONO)
R
WEISS WEISS
ROT
ROT
R
L
GRÜN GRÜN
(MONO)
BLAU BLAU
R
L
ROT ROT
(MONO)
WEISS WEISS
(Nur
Satellitenmodelle)
(MONO)
L
R
ROT ROT
WEISS
AUDIO OUT
13/18V
700mA Max
LNB
Satellite IN
R
ROT
DVI OUT
Passives MHLKabel
Mobiltelefon
DVD / Blu-Ray / HD
Receiver / HD STB /
PC
Blu-Ray / HD Receiver
/ DVD / VCR
Blu-Ray / HD Receiver
/ DVD
DVD / Blu-Ray / HD Receiver /
HD STB / PC
Page 39
(Nur 28LY31**)
HERSTELLEN VON VERBINDUNGEN
PCMCIA-Karte
USB IN
39
ENGDEUTSCH
USB / HDD
H / P
Kopfhörer
1
1 Der USB-Anschluss unterstützt Netzteile mit 0,5 A. Verwenden Sie ein separates Netzteil, falls Sie
für Geräte wie Festplatten eine höhere Stromstärke benötigen.
Page 40
40
RATIOINPUT
1
.,;@2 abc3 def
4
ghi5 jkl6 mno
7
pqrs8 tuv
0
9
wxyz
[
LIST
Q.VIEW
FAV
MUTE
P
P
A
G
E
EXIT
OK
SETTINGS
INFO
REC
MY APPS
LIVE TV
SUBTITLE
REC/
*

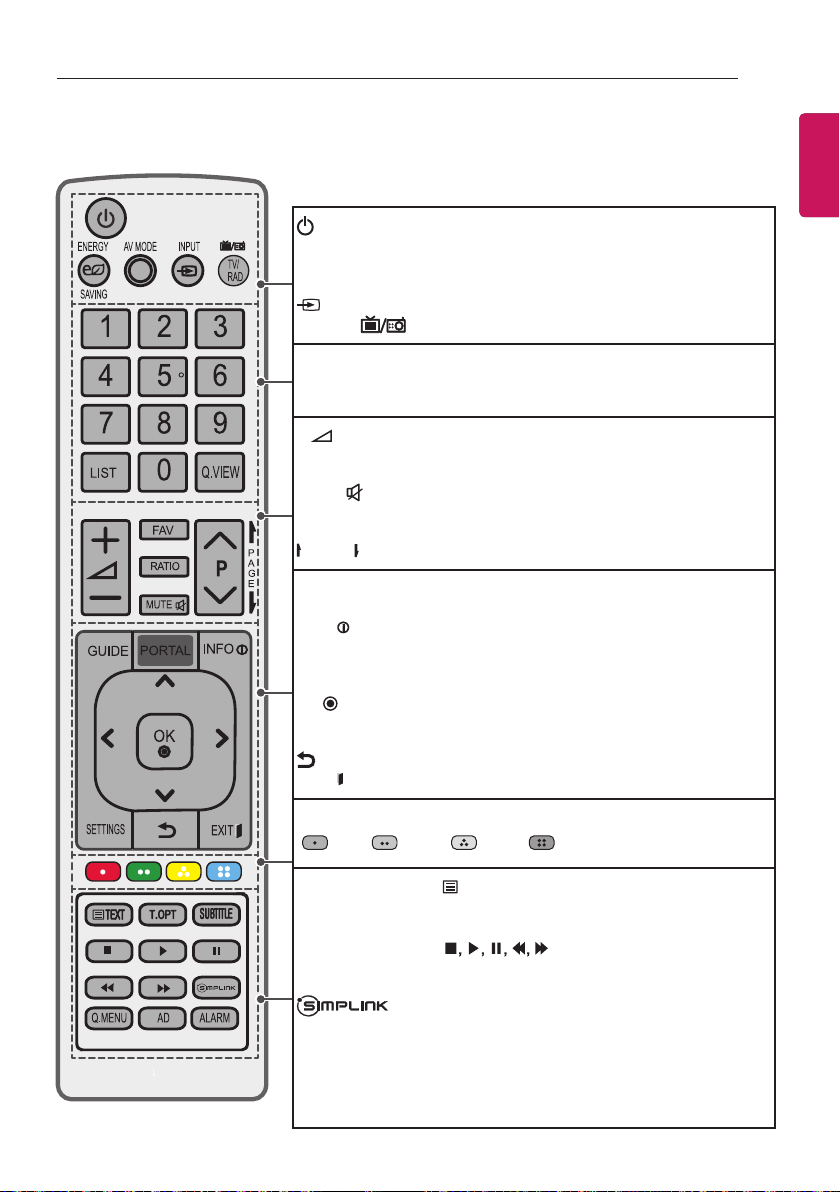

FERNBEDIENUNG
DEUTSCH
FERNBEDIENUNG
ENG

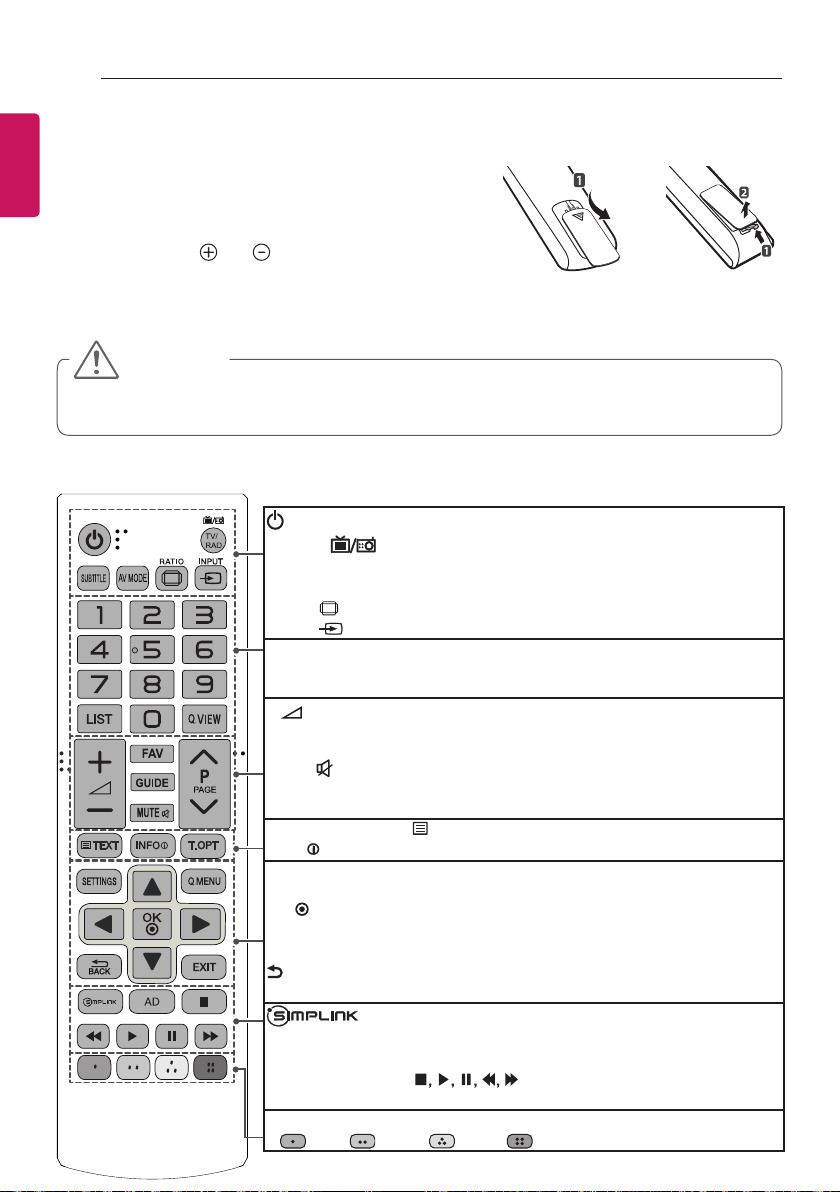

Die Beschreibungen in diesem Handbuch beziehen sich auf
die Tasten der Fernbedienung. Lesen Sie dieses Handbuch
bitte aufmerksam durch, und verwenden Sie das TV-Gerät
bestimmungsgemäß. Um die Batterien zu wechseln, öffnen
Sie das Batteriefach, wechseln Sie die Batterien (1,5 V,
AAA), legen Sie die
und -Enden entsprechend
der Kennzeichnung im Fach ein, und schließen Sie das
Batteriefach. Gehen Sie zum Herausnehmen der Batterien in
umgekehrter Reihenfolge vor.
VORSICHT
Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der
Fernbedienung hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
(Nur LY33**, LY34**, LY540S)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD
SUBTITLE
AV MODE Auswahl eines AV-Modus.
RATIO
INPUT
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+
- Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE
ꕌPꕍ
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten
INFO
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK
Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
Geräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
Steuerungstasten
MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
Wählt Radio-, TV- und DTV-Programme.
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Ändert die Bildgröße.
Ändert die Eingangsquelle.
Stellt den Ton aus.
Navigiert durch die gespeicherten Programme oder Kanäle.
Anzeige von Informationen zum aktuellen Programm und Bildschirm.
( TEXT/T.OPT)
Diese Tasten werden für Teletext verwendet.
Greift auf die mit HDMI-Kabel angeschlossenen AV-
( )
Steuerung der Menüs von „MEINE
oder
Page 41
FERNBEDIENUNG
41

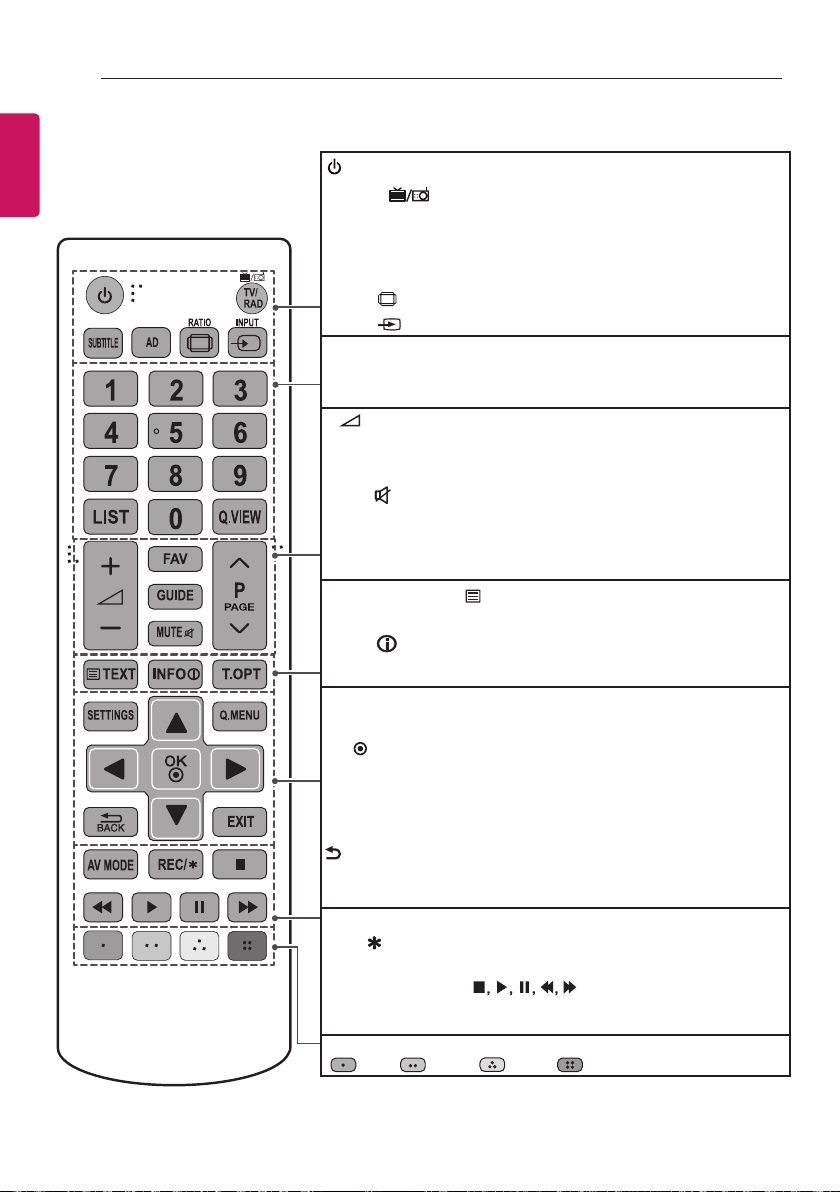

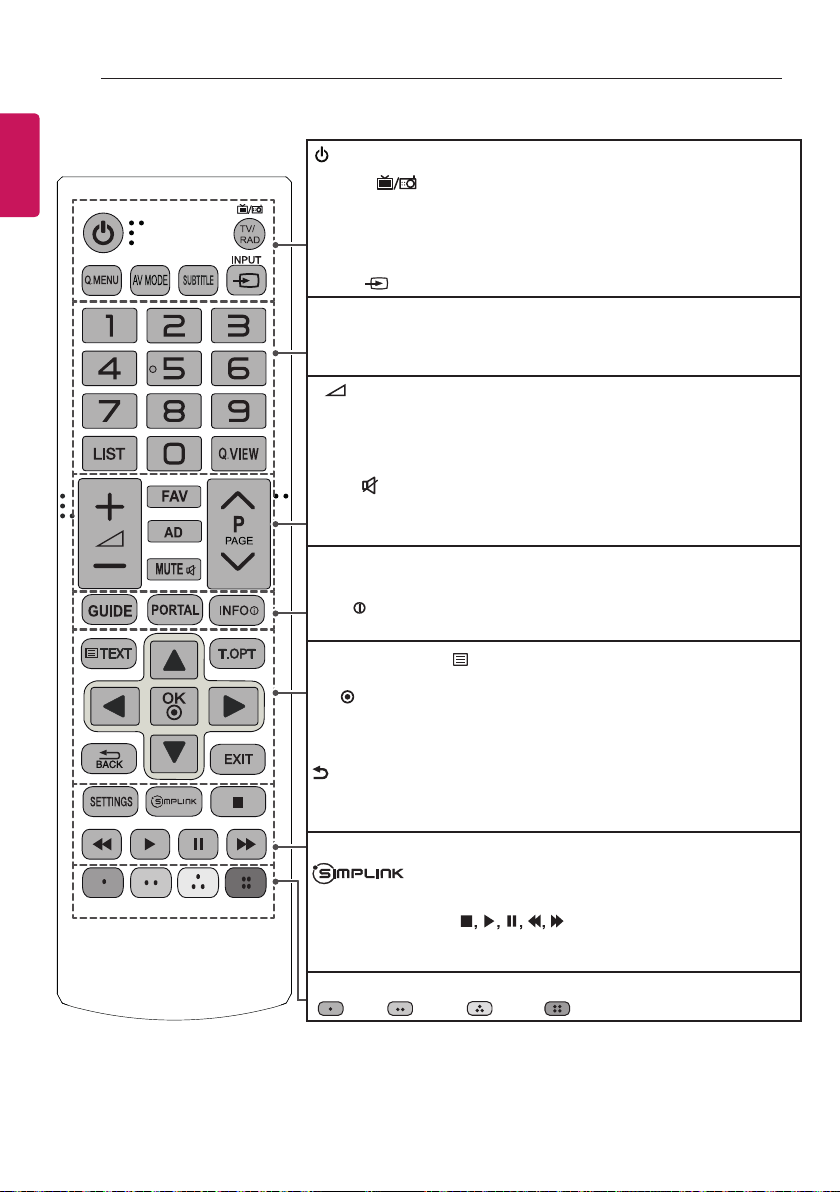

(Nur LY540H, LY541H, LY530H)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
ꕊ
ENERGY SAVING (Energiesparen) Passt die
Bildschirmhelligkeit an, um den Stromverbrauch zu senken.
AV MODE Auswahl eines AV-Modus.
INPUT Ändert die Eingangsquelle.
TV/RAD
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+
- Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
RATIO Ändert die Bildgröße.
MUTE
ꕌPꕍ
Kanäle.
PAGE Wechselt zum vorherigen oder nächsten Bildschirm.
GUIDE Öffnet den Programmführer.
PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.
INFO
Bildschirm.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
OK
SETTINGS Wählt ein Menü aus. Blendet alle Bildschirmmenüs
aus und kehrt zum TV-Bild zurück.
(Rücktaste) Zurück zur vorherigen Ebene.
EXIT
Wählt Radio-, TV- und DTV-Programme.
Stellt den Ton aus.
Navigiert durch die gespeicherten Programme oder
Anzeige von Informationen zum aktuellen Programm und
Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
ENGDEUTSCH
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
TELETEXT-Tasten (
Teletext verwendet.
SUBTITLE
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Geräte über HDMICEC zu. Öffnen des SIMPLINK-Menüs.
Q.MENU Öffnet die Schnellmenüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
ALARM
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Greift auf die mit HDMI-Kabel angeschlossenen AV-
Stellt die Weckfunktion ein.
TEXT/T.OPT)
( )
Diese Tasten werden für
Steuerung der Menüs von
(Abhängig vom Modell)
Page 42
42
DEUTSCH

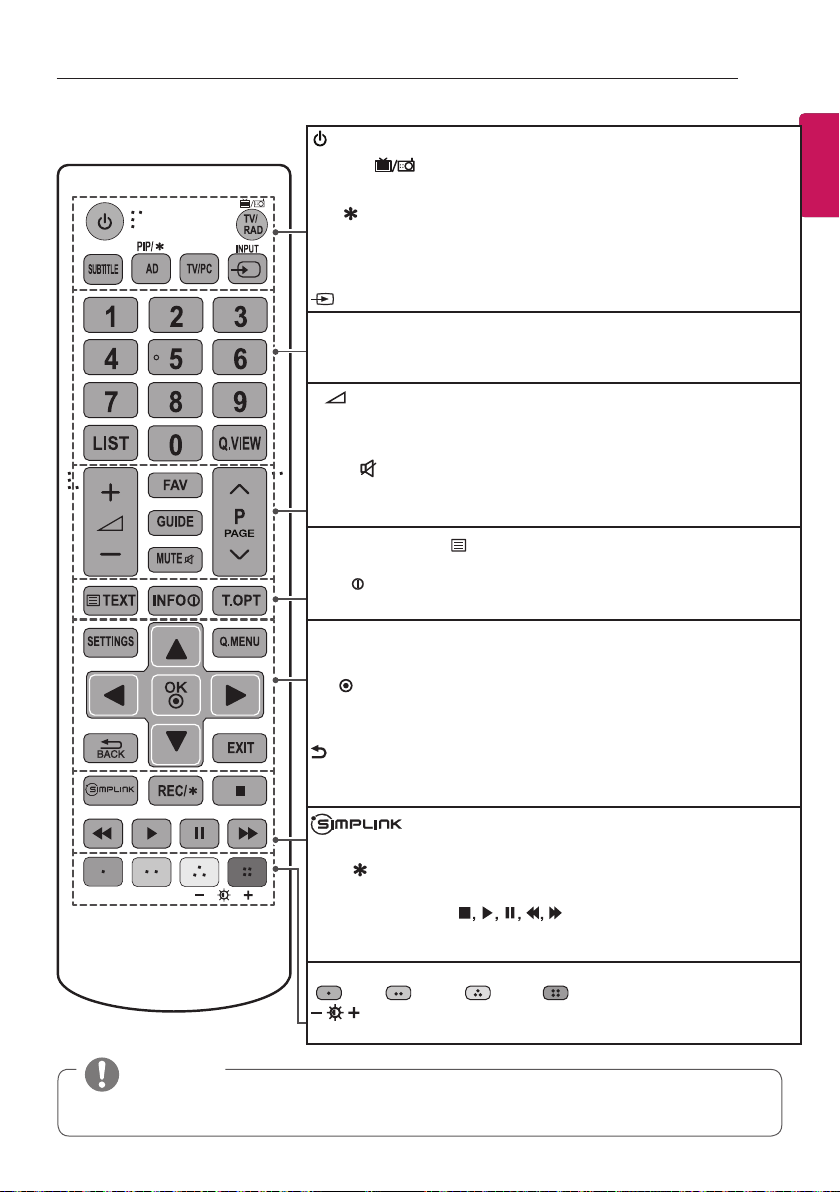

(Nur LY540M)
ENG
FERNBEDIENUNG
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD
Q.MENU Öffnet die Schnellmenüs.
AV MODE Auswahl eines AV-Modus.
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.
INPUT
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
- Regelt die Lautstärke.
+
FAV Zugriff auf die Liste der Lieblingskanäle.
Durch Drücken der AD-Taste wird die Audiobeschreibung
AD
aktiviert.
MUTE Stellt den Ton aus.
ꕌPꕍ
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
GUIDE Öffnet den Programmführer.
PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.
INFO
Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für
Teletext verwendet
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts) Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-
Bild.
SETTINGS Öffnen der Hauptmenüs.
Geräte über
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
Wählt Radio-, TV- und DTV-Programme.
Ändert die Eingangsquelle.
Navigiert durch die gespeicherten Programme oder Kanäle.
Anzeige von Informationen zum aktuellen Programm und
.
Greift auf die mit HDMI-Kabel angeschlossenen AV-
HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
( )
Steuerung der Menüs von
Page 43
FERNBEDIENUNG
43
(Nur 28LY31**)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.
PIP/ Schaltet den PIP-Modus ein oder aus. (Abhängig vom Modell)
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
TV/PC Wählen Sie den TV- oder PC-Modus
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+
- Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE
ꕌPꕍ
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für Teletext
verwendet
INFO Anzeige von Informationen zum aktuellen Programm und
Bildschirm.
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK
Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts) Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-
Bild.
Geräte über
REC/
dasAufnahmemenü anzeigen. (Abhängig vom Modell)
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
Steuerung der Bildschirmbeleuchtung an.
Wählt Radio-, TV- und DTV-Programme.
Stellt den Ton aus.
Navigiert durch die gespeicherten Programme oder Kanäle.
.
Greift auf die mit HDMI-Kabel angeschlossenen AVHDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
Beginnen Sie mit dem Aufnehmen, und lassen Sie
( )
(Beleuchtung) Passt die Bildschirmhelligkeit durch
Steuerung der Menüs von
ENGDEUTSCH
HINWEIS
Auf dem MHEG-Kanal können Sie die Beleuchtung nicht mit der gelben oder blauen Taste
einstellen.
Page 44
44
INFO
FERNBEDIENUNG
DEUTSCH
(Nur 32/42/49LY31**)
ENG
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus
auf.
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
RATIO Ändert die Bildgröße.
INPUT
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
- Regelt die Lautstärke.
+
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE
ꕌPꕍ
Kanäle.
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für
Teletext verwendet
und Bildschirm.
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
Wählt Menüs oder Einstellungen und speichert Ihre
OK
Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum
TV-Bild.
AV MODE Auswahl eines AV-Modus.
REC/
dasAufnahmemenü anzeigen. (Abhängig vom Modell)
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
Wählt Radio-, TV- und DTV-Programme.
Ändert die Eingangsquelle.
Stellt den Ton aus.
Navigiert durch die gespeicherten Programme oder
.
Anzeige von Informationen zum aktuellen Programm
Beginnen Sie mit dem Aufnehmen, und lassen Sie
( )
Steuerung der Menüs von
Page 45
WARTUNG
45
WARTUNG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte
Produktlebensdauer.
VORSICHT
Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle
anderen Kabel vom Gerät bzw. der Steckdose.
Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen
Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche
Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen
Tuch.
Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit
sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend
umgehend mit einem trockenen Tuch trocken.
VORSICHT
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen
Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt,
kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.
ENGDEUTSCH
Netzkabel
Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.
Page 46
46
FEHLERBEHEBUNG
DEUTSCH
ENG
FEHLERBEHEBUNG
Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre
Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die
überarbeitete Software-Version nach den Vorgaben von LGE herunter.
Problem Mögliche Lösung
Das TV-Gerät
reagiert nicht auf die
Fernbedienung.
Weder Bild noch Ton wird
ausgegeben.
Das TV-Gerät schaltet
sich plötzlich ab.
Beim Anschließen an
den PC (RGB/HDMI/
DVI) wird entweder „Kein
Signal“ oder „Ungültiges
Format“ angezeigt.
Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie
es erneut.
Prüfen Sie, ob sich zwischen dem Produkt und der
Fernbedienung ein Hindernis befindet.
Prüfen Sie, ob die Batterien noch geladen sind und
ordnungsgemäß eingesetzt wurden (
Prüfen Sie, ob das Gerät eingeschaltet ist.
Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert,
indem Sie andere Geräte einstecken.
Überprüfen Sie die Steuerungseinstellungen der
Stromversorgung. Die Stromversorgung ist möglicherweise
unterbrochen.
Prüfen Sie, ob die Funktionen Automat. Standby (Abhängig
vom Modell) / Sleep Timer / Ausschaltzeit unter ZEIT aktiviert
sind.
Schalten Sie das Fernsehgerät mit der Fernbedienung aus und
dann erneut ein.
Schließen Sie das RGB-,HDMI- Kabel erneut an.
Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
auf , auf ).
Page 47
TECHNISCHE DATEN
47

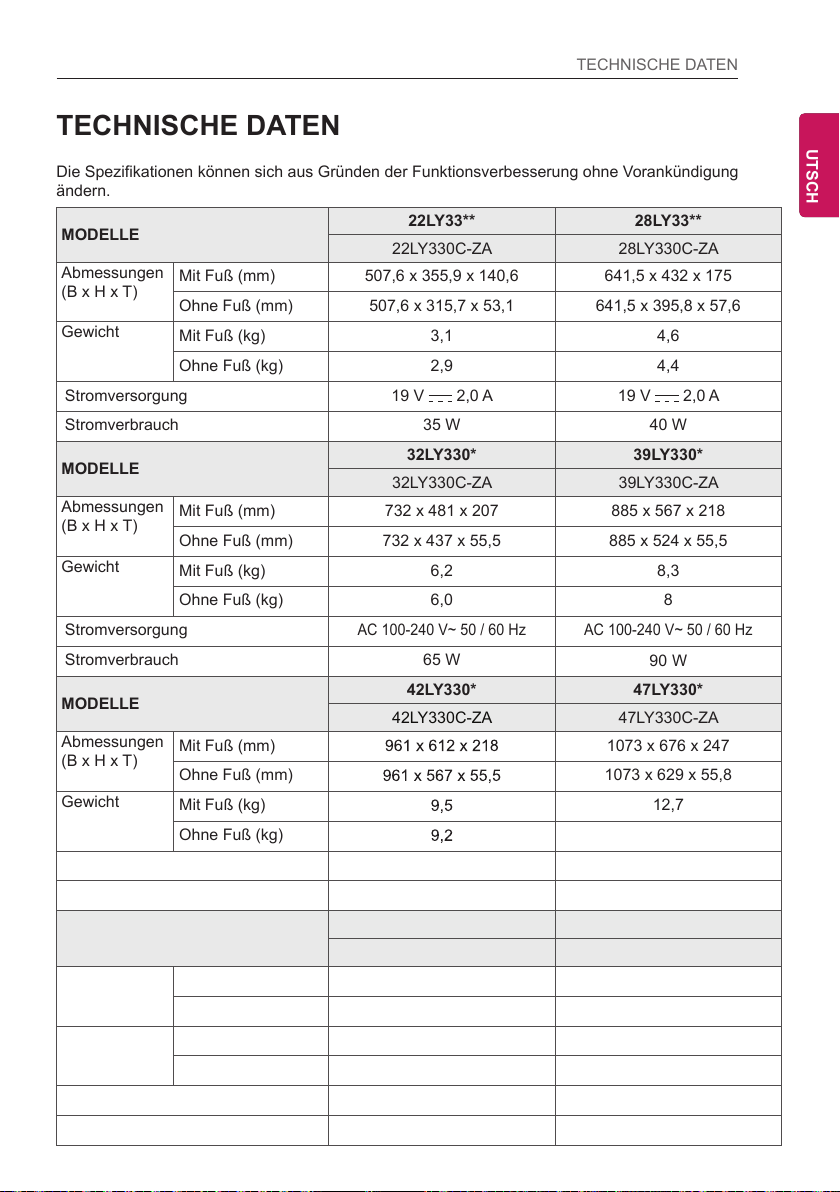

TECHNISCHE DATEN
Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung
ändern.
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V
Stromverbrauch 35 W 40 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch 65 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 6,2 8,3
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 612 x 218 1073 x 676 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 9,5 12,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 17,7 23,5
Ohne Fuß (kg) 17,3 23,0
22LY33** 28LY33**
22LY330C-ZA 28LY330C-ZA
2,0 A 19 V 2,0 A
32LY330* 39LY330*
32LY330C-ZA 39LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
90 W
42LY330* 47LY330*
42LY330C-ZA 47LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W
55LY330* 60LY330*
55LY330C-ZA 60LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
130 W 130 W
ENGDEUTSCH
Page 48
48

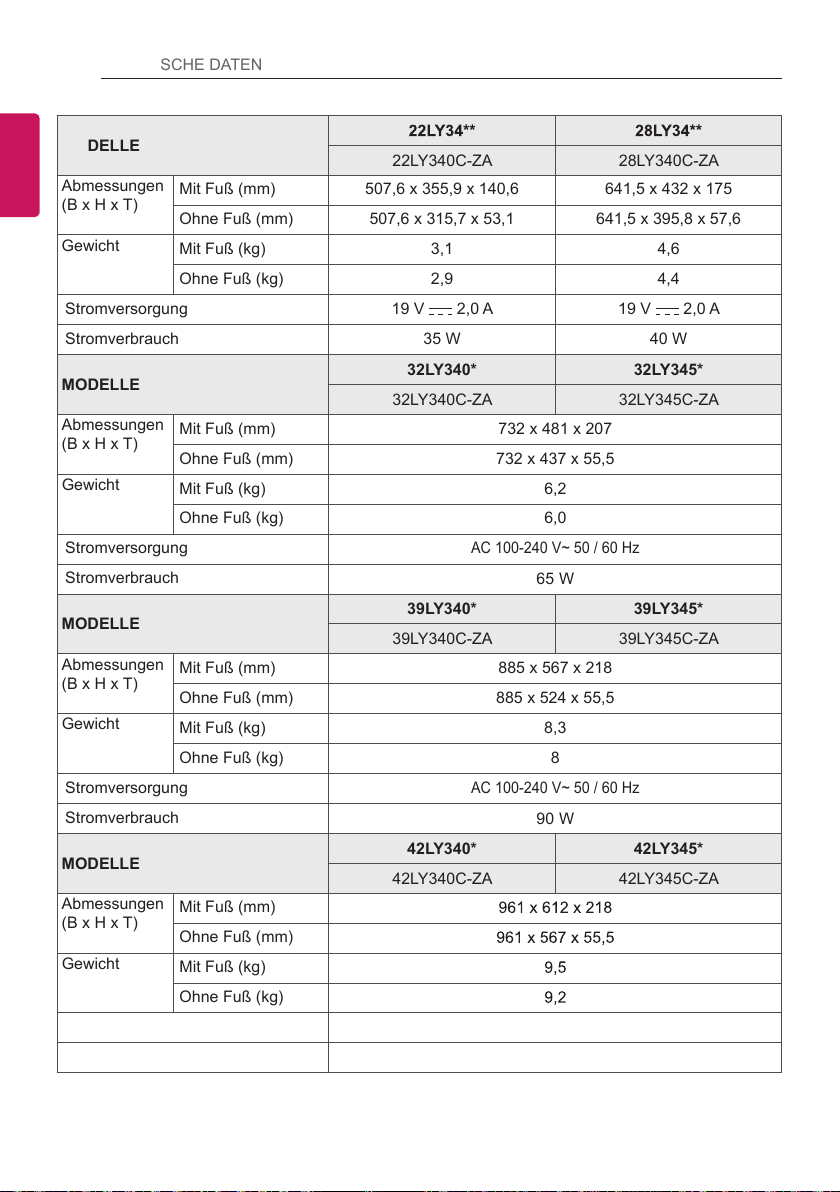

TECHNISCHE DATEN
DEUTSCH
ENG
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V
Stromverbrauch 35 W 40 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
Mit Fuß (mm) 732 x 481 x 207
Ohne Fuß (mm) 732 x 437 x 55,5
Mit Fuß (kg) 6,2
Ohne Fuß (kg) 6,0
Mit Fuß (mm) 885 x 567 x 218
Ohne Fuß (mm) 885 x 524 x 55,5
Mit Fuß (kg) 8,3
Ohne Fuß (kg) 8
Mit Fuß (mm) 961 x 612 x 218
Ohne Fuß (mm) 961 x 567 x 55,5
Mit Fuß (kg) 9,5
Ohne Fuß (kg) 9,2
22LY34** 28LY34**
22LY340C-ZA 28LY340C-ZA
2,0 A 19 V 2,0 A
32LY340* 32LY345*
32LY340C-ZA 32LY345C-ZA
AC 100-240 V~ 50 / 60 Hz
65 W
39LY340* 39LY345*
39LY340C-ZA 39LY345C-ZA
AC 100-240 V~ 50 / 60 Hz
90 W
42LY340* 42LY345*
42LY340C-ZA 42LY345C-ZA
100 W
Page 49

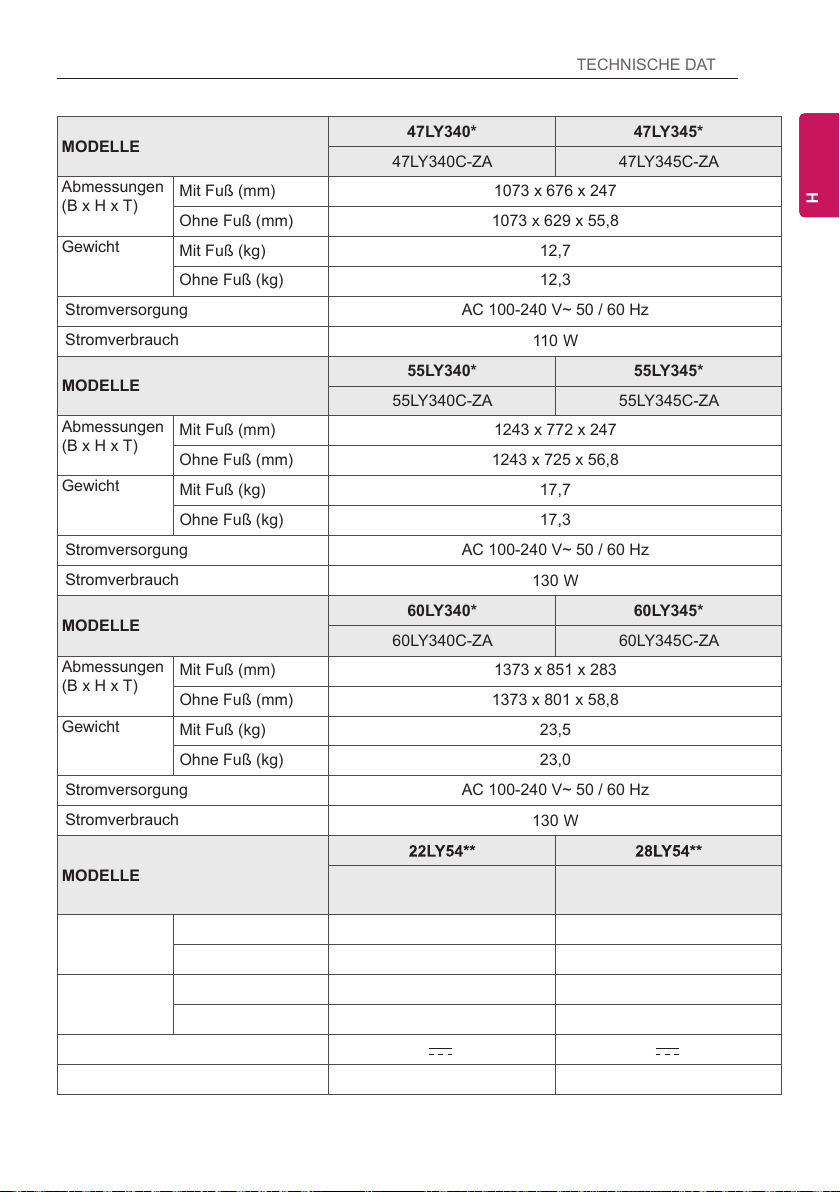

TECHNISCHE DATEN
49
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V
Stromverbrauch 35 W 40 W
Mit Fuß (mm) 1073 x 676 x 247
Ohne Fuß (mm) 1073 x 629 x 55,8
Mit Fuß (kg) 12,7
Ohne Fuß (kg) 12,3
Mit Fuß (mm) 1243 x 772 x 247
Ohne Fuß (mm) 1243 x 725 x 56,8
Mit Fuß (kg) 17,7
Ohne Fuß (kg) 17,3
Mit Fuß (mm) 1373 x 851 x 283
Ohne Fuß (mm) 1373 x 801 x 58,8
Mit Fuß (kg) 23,5
Ohne Fuß (kg) 23,0
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
47LY340* 47LY345*
47LY340C-ZA 47LY345C-ZA
110 W
55LY340* 55LY345*
55LY340C-ZA 55LY345C-ZA
130 W
60LY340* 60LY345*
60LY340C-ZA 60LY345C-ZA
130 W
22LY54** 28LY54**
22LY540H-ZA
22LY540M-ZA
2,0 A 19 V 2,0 A
28LY540H-ZA
28LY540M-ZA
ENGDEUTSCH

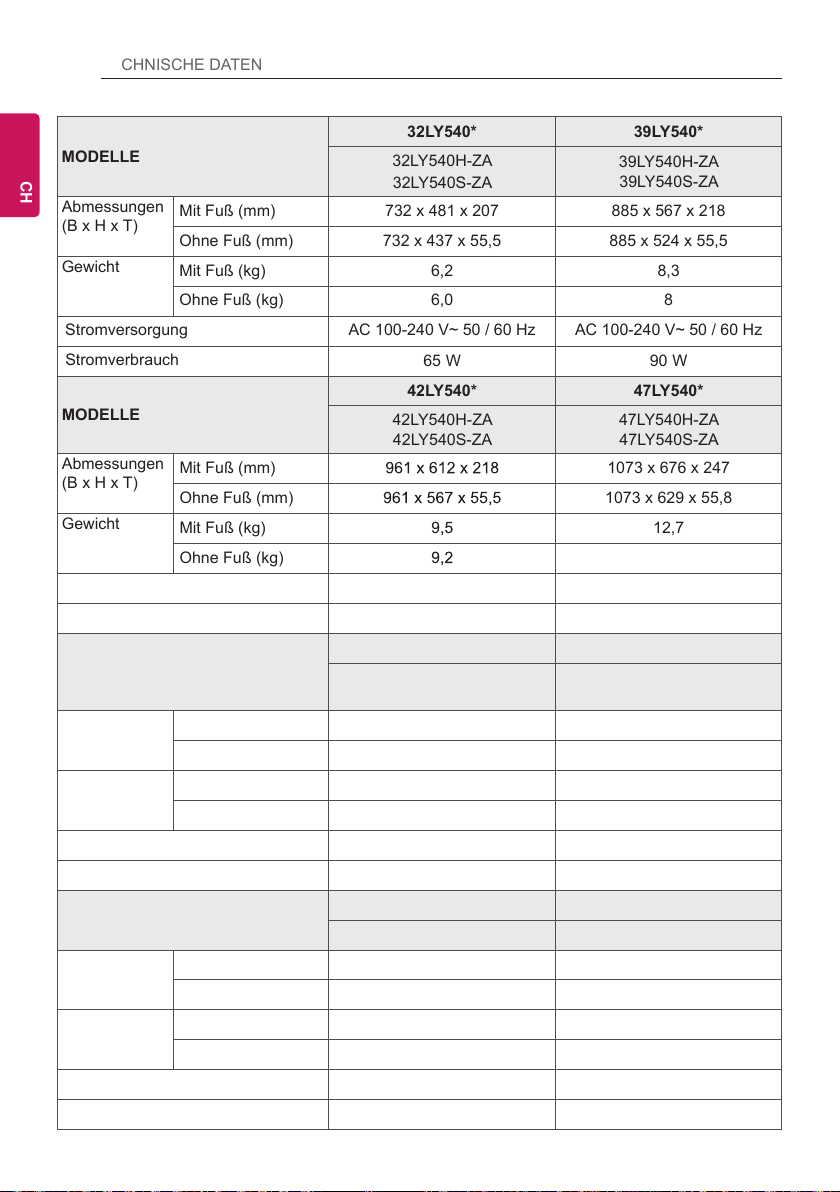

Page 50
50
TECHNISCHE DATEN
DEUTSCH
ENG
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 6,2 8,3
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 612 x 218 1073 x 676 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 9,5 12,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 17,7 23,5
Ohne Fuß (kg) 17,3 23,0
Mit Fuß (mm) 732 x 482 x 282 885 x 572 x 282
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 8,9 10,9
Ohne Fuß (kg) 6,0 8
32LY540* 39LY540*
32LY540H-ZA
32LY540S-ZA
65 W 90 W
42LY540* 47LY540*
42LY540H-ZA
42LY540S-ZA
100 W 110 W
55LY540* 60LY540*
55LY540H-ZA
55LY540S-ZA
130 W 130 W
32LY541 * 39LY541*
32LY541H-ZA 39LY541H-ZA
65 W 90 W
39LY540H-ZA
39LY540S-ZA
47LY540H-ZA
47LY540S-ZA
60LY540S-ZA
Page 51

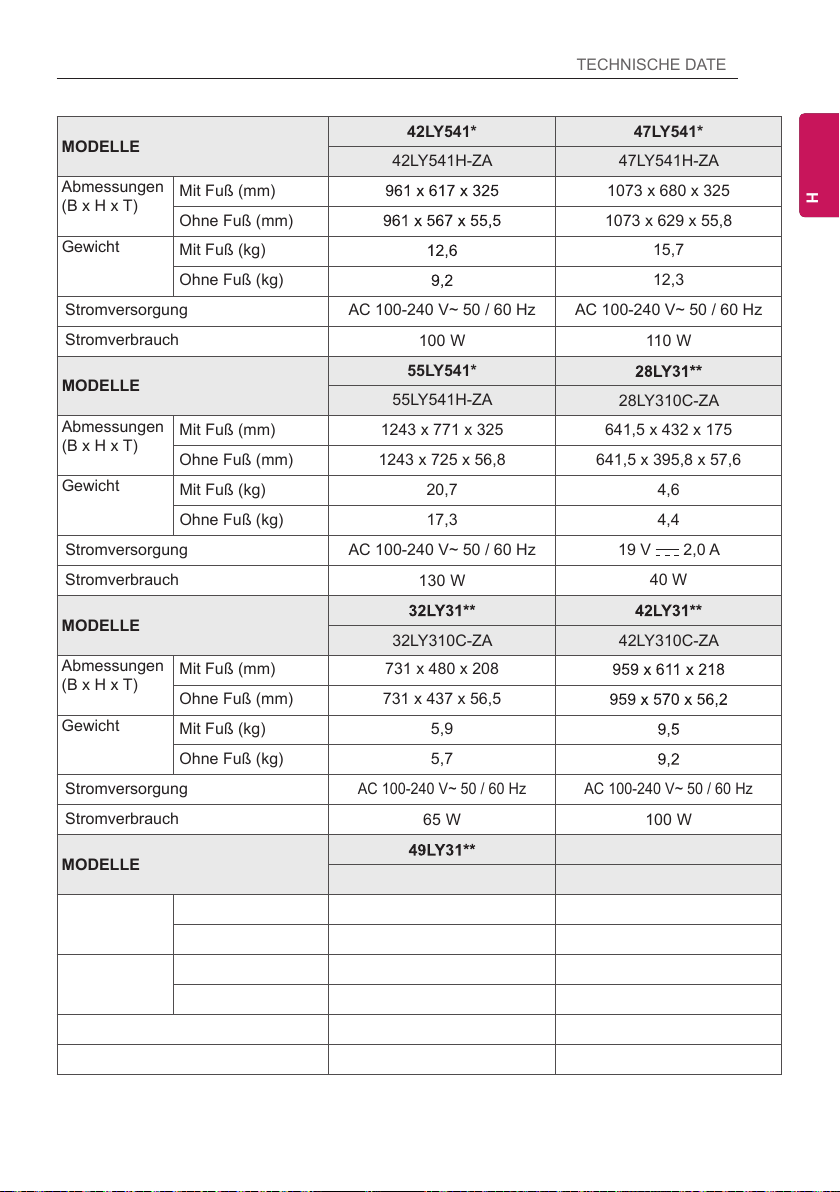

TECHNISCHE DATEN
51
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz 19 V
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 961 x 617 x 325 1073 x 680 x 325
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 12,6 15,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 771 x 325 641,5 x 432 x 175
Ohne Fuß (mm) 1243 x 725 x 56,8 641,5 x 395,8 x 57,6
Mit Fuß (kg) 20,7 4,6
Ohne Fuß (kg) 17,3 4,4
Mit Fuß (mm) 731 x 480 x 208 959 x 611 x 218
Ohne Fuß (mm) 731 x 437 x 56,5 959 x 570 x 56,2
Mit Fuß (kg) 5,9 9,5
Ohne Fuß (kg) 5,7 9,2
Mit Fuß (mm) 1105 x 694 x 247 732 x 482 x 282
Ohne Fuß (mm) 1105 x 652 x 56,5 732 x 437 x 55,5
Mit Fuß (kg) 13,6 8,9
Ohne Fuß (kg) 13,2 6,0
42LY541* 47LY541*
42LY541H-ZA 47LY541H-ZA
100 W 110 W
55LY541* 28LY31**
55LY541H-ZA
130 W
32LY31** 42LY31**
32LY310C-ZA 42LY310C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
65 W 100 W
49LY31**
49LY310C-ZA
AC 100-240 V~ 50 / 60 Hz
110 W 65 W
28LY310C-ZA
2,0 A
40 W
32LY331 *
32LY331C-ZA
AC 100-240 V~ 50 / 60 Hz
ENGDEUTSCH

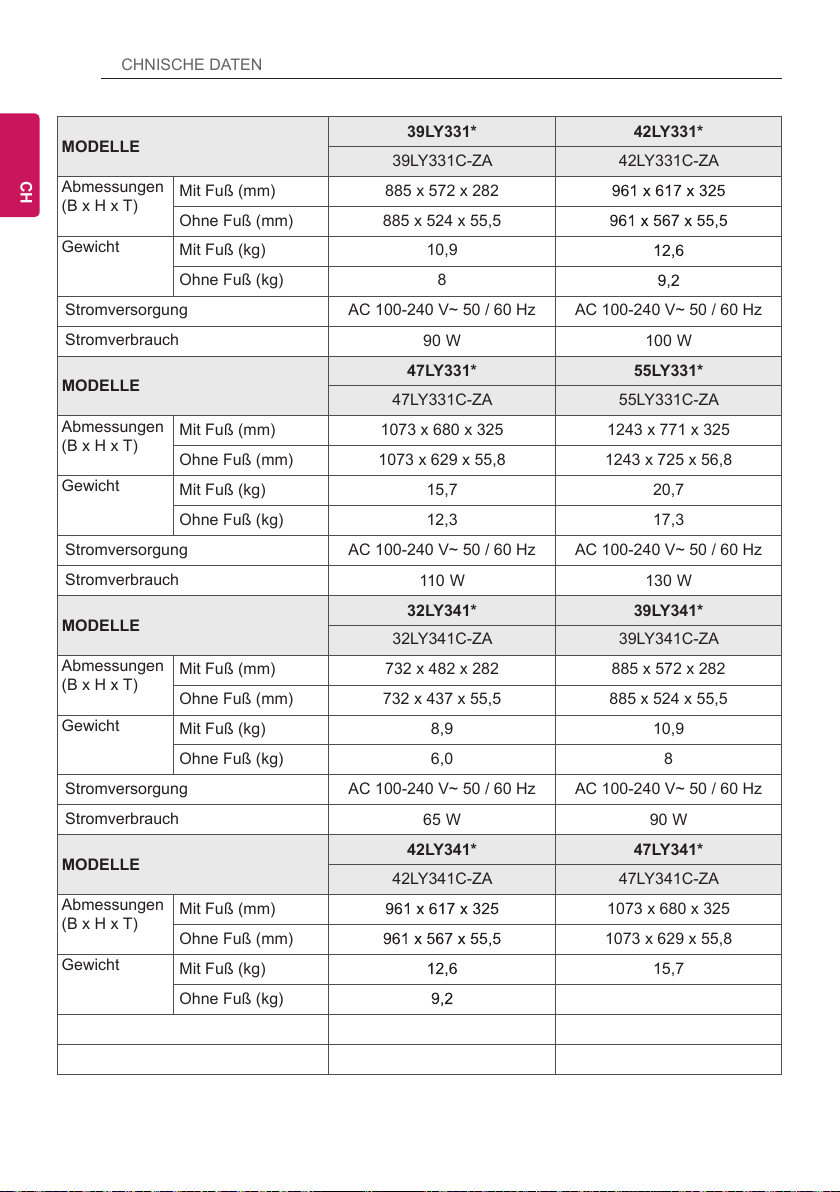

Page 52
52
TECHNISCHE DATEN
DEUTSCH
ENG
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
Mit Fuß (mm) 885 x 572 x 282 961 x 617 x 325
Ohne Fuß (mm) 885 x 524 x 55,5 961 x 567 x 55,5
Mit Fuß (kg) 10,9 12,6
Ohne Fuß (kg) 8 9,2
Mit Fuß (mm) 1073 x 680 x 325 1243 x 771 x 325
Ohne Fuß (mm) 1073 x 629 x 55,8 1243 x 725 x 56,8
Mit Fuß (kg) 15,7 20,7
Ohne Fuß (kg) 12,3 17,3
Mit Fuß (mm) 732 x 482 x 282 885 x 572 x 282
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 8,9 10,9
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 617 x 325 1073 x 680 x 325
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 12,6 15,7
Ohne Fuß (kg) 9,2 12,3
39LY331 * 42LY331 *
39LY331C-ZA 42LY331C-ZA
90 W 100 W
47LY331 * 55LY331 *
47LY331C-ZA 55LY331C-ZA
110 W 130 W
32LY341 * 39LY341 *
32LY341C-ZA 39LY341C-ZA
65 W 90 W
42LY341 * 47LY341 *
42LY341C-ZA 47LY341C-ZA
100 W 110 W
Page 53

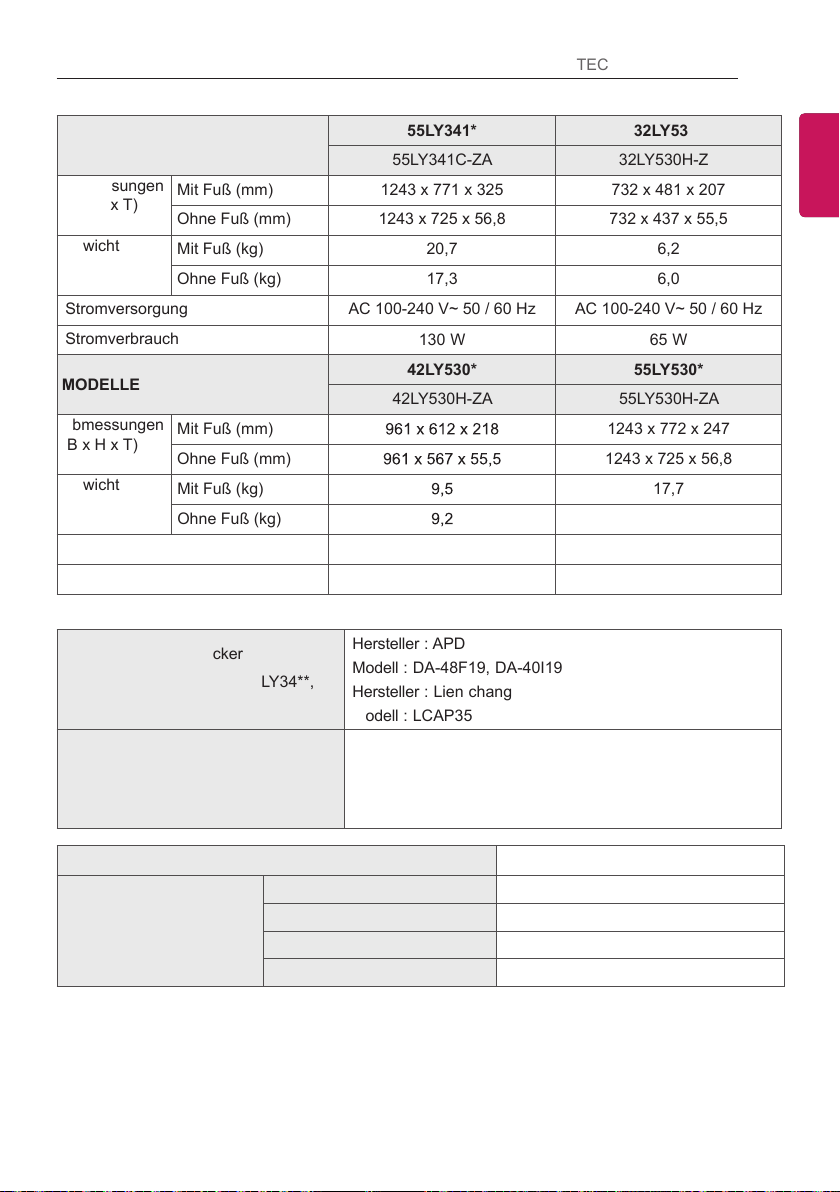

TECHNISCHE DATEN
53
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch
(Nur 22/28LY33**, 22/28LY34**,
Mit Fuß (mm) 1243 x 771 x 325 732 x 481 x 207
Ohne Fuß (mm) 1243 x 725 x 56,8 732 x 437 x 55,5
Mit Fuß (kg) 20,7 6,2
Ohne Fuß (kg) 17,3 6,0
Mit Fuß (mm) 961 x 612 x 218 1243 x 772 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1243 x 725 x 56,8
Mit Fuß (kg) 9,5 17,7
Ohne Fuß (kg) 9,2 17,3
Netzstecker
22/28LY54**)
Netzstecker
(Nur 28LY31**)
55LY341 * 32LY530*
55LY341C-ZA 32LY530H-ZA
130 W 65 W
42LY530* 55LY530*
42LY530H-ZA 55LY530H-ZA
100 W 130 W
Hersteller : APD
Modell : DA-48F19, DA-40I19
Hersteller : Lien chang
Modell : LCAP35
Hersteller : Lien Chang
Modell : LCAP25B
Hersteller : LG Innotek
Modell : PSABL-204B
ENGDEUTSCH
CI-Modulabmessungen (Breite x Höhe x Tiefe)
Betriebstemperatur 0 °C bis 40 °C
Umgebungsbedingungen
Betriebs-Luftfeuchtigkeit Unter 80 %
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung Unter 85 %
100,0 mm x 55,0 mm x 5,0 mm
Page 54
54
TECHNISCHE DATEN
DEUTSCH
ENG
Fernsehnorm
Satelliten-Digital-TV1Digital-TV Analog-TV
DVB-T/T2
DVB-C
DVB-S/S2
VHF, UHF
Programmabdeckung
C-Frequenz,
Ku-Frequenz
Maximale Anzahl speicherbarer
Programme
6,000 1,500
Externe Antennenimpedanz 75 Ω
1 Satellitenmodelle und DVB-T2 Modelle mit DVB-T2-Unterstützung
2 Außer Modellen mit DVB-T2-Unterstützung
Informationen zu Component-
HDMI/DVI-DTV-unterstützter Modus
Anschlüssen
Component-Anschlüsse
am Fernsehgerät
Video-Ausgänge
auf dem DVD-Player
Signal Component
480i / 576i O
480p / 576p O
720p / 1080i O
1080p
(nur 50 Hz / 60 Hz)
Y PBP
Y P
P
B
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
O
R
R
Auflösung
720 x 480
720 x 576 31,25 50
1280 x 720
1920 x 1080i
1920 x 1080p
DVB-T
DVB-C
VHF, UHF
PAL/SECAM B/G/D/K,
PAL I/I’,
SECAM L/L’
VHF: E2 bis E12,
UHF: E21 bis E69,
CATV: S1 bis S20,
HYPER: S21 bis S47
Horizontale
Frequenz
(kHz)
31,469
31,5
37,5
44,96
45
33,72
33,75
28,125
26,97
27
33,716
33,75
56,25
67,43
67,5
2
Vertikale
Frequenz
(Hz)
59,94
60
50
59,94
60
59,94
60
50
23,97
24
29,976
30,00
50
59,94
60
Page 55
TECHNISCHE DATEN
55
RGB-PC, HDMI/DVI-PC-unterstützter
Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
(Nur 32/39/42/47/55/60LY33**,
22/28/32/39/42/47/55/60LY34**)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080
(RGB-PC)
1920 x 1080
(Nur FHD)
(Außer bei 22/28LY33**, 22/28LY34**,
32LY330C, 32LY340C, 32LY331C,
32LY341C)
Horizontale
Frequenz
(kHz)
66,587 59,934
67,50 60,00
Vertikale
Frequenz
(Hz)
HDMI/DVI-PC-unterstützter Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
(Nur 22/28/32/39/42/47/55/60LY54**,
32/42/55LY53**, 32/42/49LY31**)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080 67,50 60,00
(Außer bei 22/28LY54**)
Horizontale
Frequenz
(kHz)
Vertikale
Frequenz
(Hz)
HDMI-PC-unterstützter Modus
(Nur 28LY31**)
Auflösung
720 x 400 31,468 70,080
640 x 480
800 x 600
1024 x 768
1280 x 800 49,702 59,810
1366 x 768 47,717 59,79
Horizontale
Frequenz
(kHz)
31,469
37,500
37,879
46,875
48,363
60,023
Vertikale
Frequenz
(Hz)
59,940
75,000
60,317
75,000
60,004
75,029
ENGDEUTSCH
HINWEIS
Die optimale Bildschirmauflösung
- 1366 X 768 @60Hz
Die optimale Einstellung im jeweiligen
Modus ist eine vertikale Frequenz von
60 Hz.
Page 56
56
IR-CODES
DEUTSCH
IR-CODES
ENG
Diese Funktion steht nicht bei allen Modellen zur Verfügung.
Code
(Hexa)
08
F0 TV/RAD Fernbedienungstaste 40
39 SUBTITLE Fernbedienungstaste
91 AD Fernbedienungstaste 07
79 RATIO Fernbedienungstaste 06
0B INPUT Fernbedienungstaste 72 ROT Fernbedienungstaste
10-19
53 LIST
1A Q.VIEW
02
03
1E FAV Fernbedienungstaste BA
AB GUIDE Fernbedienungstaste 8E
09 MUTE Fernbedienungstaste 8F
00
01
20 TEXT
21 T.OPT(T.Option)
43 SETTINGS
45 Q.MENU
AA INFO Fernbedienungstaste 9B
28
5B EXIT
Funktion HINWEIS
(EIN/AUS)
Zahlentaste 0-9
+
- Fernbedienungstaste B0
ꕌ /
PAGE
P
ꕍ /
PAGE
P
BACK
Fernbedienungstaste
(Ein/Aus)
Fernbedienungstaste 71 GRÜN Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste 7E SIMPLINK Fernbedienungstaste
ꕌ
Fernbedienungstaste 30 AV MODE Fernbedienungstaste
ꕍ
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Code
(Hexa)
44 OK
41
63
61
B1
E8 ALARM
0C PORTAL
95
60
BD
Function Note
^
v
<
>
GELB/
BLAU/
n
►
yy
►►
◄◄
ENERGY
SAVING
PIP/
TV/PC
REC/
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Page 57
EINRICHTEN EXTERNER STEUERGERÄTE
57
EINRICHTEN EXTERNER STEUERGERÄTE

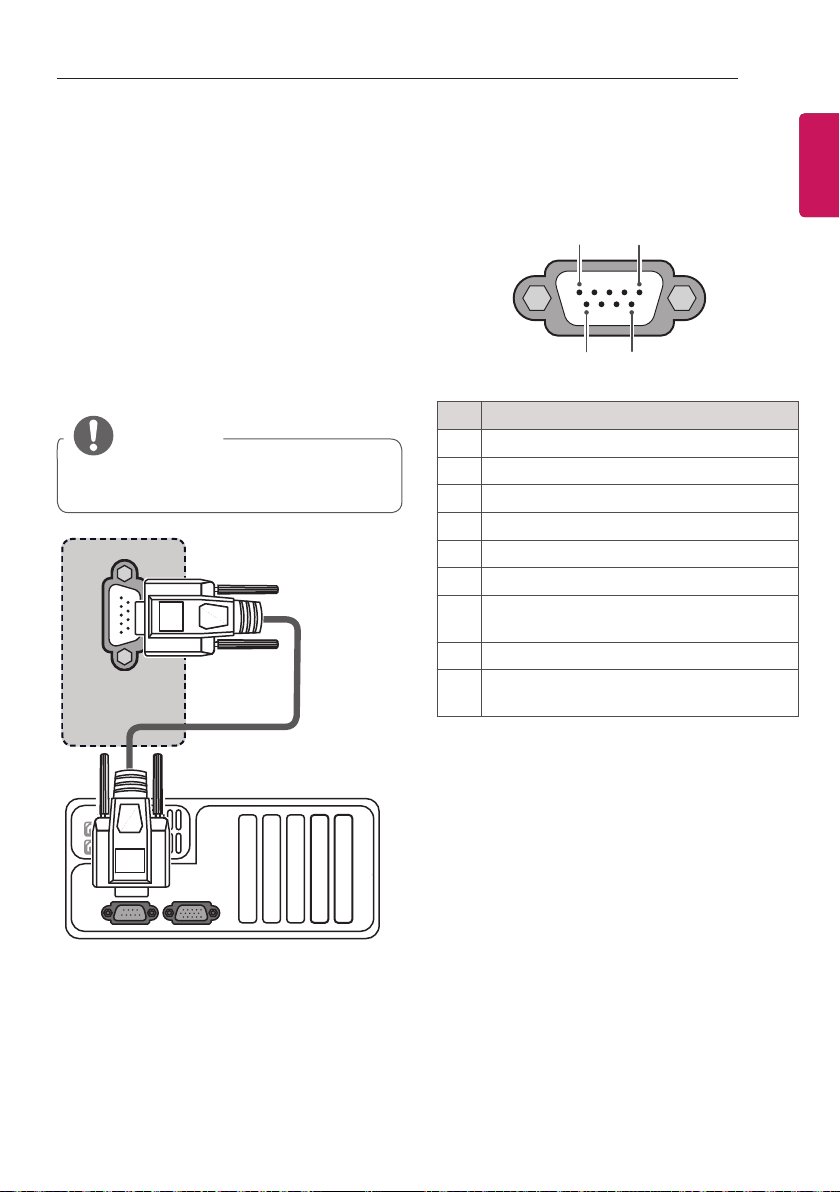

RS-232C-Einstellung
Ihr TV-Gerät kann von der Abbildung
abweichen.
Verbinden Sie die RS-232C (serielle Schnittstelle) mit
einem externen Steuergerät (z. B. ein Computer oder
ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern.
Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS-232C-Buchse auf der Rückseite des
Geräts.
HINWEIS
Die RS-232C-Anschlusskabel sind nicht
im Lieferumfang des Produkts enthalten.
RS-232C IN
(CONTROL & SERVICE)
Steckertyp: D-Sub 9-polig
1 5
6
Nr. Polbezeichnung
1 3,5 V
2 RXD (Empfangsdaten)
3 TXD (Sendedaten)
4 IR-Ausgang von TV
5 GND
6 Kein Anschluss
7 Kein Anschluss (5 V bei nur LY54**, LY53** ver-
fügbar)
8 Kein Anschluss
9 Kein Anschluss (12 V bei nur LY54**, LY53**
verfügbar)
ENGDEUTSCH
9
(*nicht im Lieferumfang
enthalten)
Page 58
58
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
RS-232C-Kongurationen
ENG
7-adrige Konfigurationen
(Standard-RS-232C-Kabel)
PC TV
RXD
2 3
TXD
3 2
GND
5 5
DTR
4 6
DSR
6 4
RTS
7 8
CTS
8 7
D-Sub 9 D-Sub 9
3-adrige Konfigurationen
(nicht Standard)
PC TV
2 3
RXD
3 2
TXD
GND
5 5
DTR
4 6
DSR
6 4
RTS
7 7
CTS
8 8
D-Sub 9 D-Sub 9
TXD
RXD
GND
DSR
DTR
CTS
RTS
TXD
RXD
GND
DTR
DSR
RTS
CTS
Set ID (Geräte-ID)
Set ID-Nummer. „Echtdatenzuordnung“
1 Öffnen Sie die Hauptmenüs mit der Taste
SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu
OPTION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur
Set ID(Geräte-ID) zu gelangen, und drücken
Sie OK.
4 Gehen Sie nach links oder rechts, um eine
Set-ID-Nummer auszuwählen, und wählen
Sie Schließen. Der Einstellungsbereich liegt
zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.
Page 59
EINRICHTEN EXTERNER STEUERGERÄTE
59
Kommunikationsparameter
Baudrate: 9600 Bit/s (UART)
Datenlänge: 8 Bit
Parität: Keine
Stoppbit: 1 Bit
Kommunikationscode: ASCII-Code
Verwenden Sie ein Kreuzkabel
(Cross/Reverse).
Befehlsreferenzliste
(Abhängig vom Modell)
BEFEHL1
01. Ein/Aus k a 00 to 01
02. Format k c (Siehe S.61) 13. Balance k t 00 bis 64
03. BildschirmRuhezustand
04.
Stummschaltung
05. Lautstärkeregelung
06. Kontrast k g 00 to 64 17. Equalizer j v (Siehe S.63)
07. Helligkeit k h 00 to 64
08. Farbe k i 00 to 64
09. Farbton k j 00 to 64 20. Taste m c (Siehe S.64)
10. Schärfe k k 00 to 32
11. OSDAuswahl
k d (Siehe S.61)
k e 00 to 01
k f 00 to 64
k l 00 to 01
BE-
FEHL2
DATEN
(Hexadezi-
mal)
12. Fernbedienung
Sperrmodus
14. Farbtemperatur
15. Energie
sparen
16. Aubism.
Konfiguration
18. TuneBefehl
19. Kanal
hinzufügen/
überspringen
21. Einstellen
der Hintergrundbeleuchtung
22. Eingang
sauswahl
(Haupt)
-
BEFEHL1
k m 00 bis 01
x u 00 bis 64
j q 00 bis 05
j u 01
m a
m b 00 bis 01
m g 00 bis 64
x b (Siehe S.64)
BE-
FEHL2
DATEN
(Hexadezi-
mal)
(Siehe S.63)
ENGDEUTSCH
HINWEIS
Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka)
und Key (mc) ausgeführt werden und werden als NG behandelt.
Page 60
60
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
Übertragungs-/Empfangsprotokoll
ENG
Übertragung
[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]
[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)
[Befehl 2] : Zweiter Befehl zur TV-Steuerung.
[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü
[Daten] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu
[Cr] : Zeilenschaltung
ASCII-Code „0x0D“
[ ] : ASCII-Code „Leerschritt (0x20)“
zu wählen.
Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü
als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als
Hexadezimalzahl (0x0 bis 0x63) angegeben.
lesen.
OK Bestätigung
[Befehl2][ ][Set ID][ ][OK][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem
Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen
Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an
den PC zurückgegeben.
Fehlerbestätigung
[Befehl2][ ][Set ID][ ][NG][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren
Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.
Daten 00: Unzulässiger Code
Page 61
EINRICHTEN EXTERNER STEUERGERÄTE
61
01. Ein/Aus (Befehl: k a)
► Für die Steuerung des Ein-/Ausschaltens des
Geräts.
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Ausschalten 01: Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
► Für die Anzeige des Ein-/Ausschaltstatus.
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
* Wenn andere Funktionen „0xFF“-Daten
auf der Basis dieses Formats übertragen,
enthält die Bestätigungsdaten-Rückmeldung
(Ack) Statusinformationen zu den einzelnen
Funktionen.
* Beim Einschalten des TV-Geräts werden u. U.
die Meldungen „OK Ack.“ (OK Best.), „Error
Ack.“ (Fehler Best.) oder andere Meldungen
auf dem Bildschirm eingeblendet.
02. Format (Befehl: k c) (Größe des
Hauptbildes)
► Zur Einstellung des Bildformats. (Format
des Hauptbildes) Das Bildschirmformat kann
auch über die Option „Format“ im Q.MENU
oder im Menü BILD festgelegt werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01:Normalbildschirm
(4:3)
02: Breitbild (16:9)
04: Zoom
06: Original
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
07: 14:9
09: Just Scan
0B: Volle Breite
10 bis 1F: Kino- Zoom 1
bis 16
03. Bildschirm-Ruhezustand (Befehl: k d)
► Zur Aktivierung/Deaktivierung des Bildschirm-
Ruhezustands.
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00
01: Bildschirm-Ruhezustand ein (Bild aus)
10: Videoausgabe-Ruhezustand ein
* Beim Stummschalten eines Videos wird das
04. Stummschaltung (Befehl: k e)
Daten 00 : Stummschaltung ein (Lautstärke aus)
01 : Stummschaltung aus (Lautstärke ein)
05. Lautstärkeregelung (Befehl: k f)
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
: Bildschirm-Ruhezustand aus (Bild
ein) Videoausgabe-Ruhezustand aus
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
Bildschirmmenü (OSD) eingeblendet. Beim
Stummschalten des Bildschirms wird das
OSD-Bildschirmmenü nicht eingeblendet.
► Zur Aktivierung/Deaktivierung der
Stummschaltung. Sie können die
Stummschaltung auch über die Taste MUTE
der TV-Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
► Zur Regelung der Lautstärke. Sie können die
Lautstärke auch über die Lautstärke-Tasten
der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
ENGDEUTSCH
* Über die PC-Eingabe wählen Sie das Format
16:9 oder 4:3 aus.
* Im DTV/HDMI-Modus (1080i
50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p
24 Hz/30 Hz/50 Hz/60 Hz), ComponentModus (720p, 1080i, 1080p 50 Hz/60 Hz) ist
die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für Digital,
Analog und AV unterstützt.
06. Kontrast (Befehl: k g)
► Zur Einstellung des Bildkontrastes. Sie
können den Kontrast auch über das Menü
BILD einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
Page 62
62
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
07. Helligkeit (Befehl: k h)
ENG
► Zur Einstellung der Bildhelligkeit. Sie können
die Helligkeit auch über das Menü BILD
einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
08. Farbe (Befehl: k i)
► Einstellung der Bildfarbe. Sie können die
Farbe auch über das Menü BILD einstellen.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
09. Farbton (Befehl: k j)
► Zur Einstellung des Farbtons auf dem
Bildschirm.Sie können den Farbton auch
über das Menü BILD einstellen.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
Daten rot: 00 bis grün: 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
10. Schärfe (Befehl: k k)
► Zur Einstellung der Schärfe auf dem
Bildschirm.Sie können die Schärfe auch über
das Menü BILD einstellen.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 32
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
11. OSD-Auswahl (Befehl: k l)
► OSD (Bildschirmmenü) Ein/Aus bei
Verwendung der Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD Aus 01: OSD Ein
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
12. Fernbedienungssperre (Befehl: k m)
► Zum Sperren der Steuerelemente auf
der Vorderseite des Bildschirms und der
Fernbedienung.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Daten 00: Sperre Aus 01: Sperre Ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird,
sollte dieser Modus eingestellt werden.
Wenn die Netzstromversorgung aus-/
eingeschaltet wird, wird die Sperre für das
externe Steuergerät aufgehoben.
* Wenn die Tastensperre im Standby-Modus
aktiviert ist, lässt sich das Gerät nicht über die
Einschalttaste der IR-Fernbedienung und die
lokalen Tasten einschalten.
13. Balance (Command: k t)
► Zur Einstellung der Balance. Sie können
die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Links : 00 bis Rechts : 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
14. Farbtemperatur (Befehl:x u)
► Zur Einstellung der Farbtemperatur. Sie
können die Farbtemperatur auch über das
Menü BILD einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten warm: 00 bis kühl: 64
* Siehe „Echtdatenzuordnung“.Siehe S.64
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Page 63
EINRICHTEN EXTERNER STEUERGERÄTE
63
15. Energie sparen (Befehl: j q)
► Zur ROTuzierung der Leistungsaufnahme
des TV-Geräts. Sie können die Funktion
„Energie sparen“ auch im Menü BILD
einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Energiespar-
Modus
7 6 5 4 3 2 1 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
► „Auto“ (Automatisch) ist für Fernsehgeräte
verfügbar, die den „Intelligent Sensor“
(Intelligenter Sensor) unterstützen.
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
16. Automatische Konfiguration (Befehl: j u)
(Nur RGB Modelle)
► Zur automatischen Anpassung der
Bildposition und zum Minimieren instabiler
Bilder. Funktioniert nur im Modus RGB (PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Zum TV
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Low
Power
Low
Power
Low
Power
Low
Power
Low
Power
Low
Power
Stufe
0 0 0 0 Aus
0 0 0 1 Minimum
0 0 1 0 Mittel
0 0 1 1 Maximum
0 1 0 1 Bildschirm aus
0 1 0 0
Beschreibung
Automatisch
7 6 5
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
18. Tune-Befehl (Befehl: m a)
Daten00: Hochkanaldaten
Daten01: Tiefkanaldaten
Beisp. Nr. 47 -> 00 2F (2FH)
Nr. 394 -> 01 8A (18AH),
DTV-Nr. 0 -> Egal
Daten02: [Antenne]
0x00: Analog Main
0x10: DTV Main
0x20: Radio
[Kreuzkabel]
0x80 : Analog Main
0x90 : DTV Main
0xA0 : Radio
[Satellit]
0x40: DTV Main
0x50 : Radio Main
Kanaldatenbereich
Min.: 00 Max.: 270 F (0 bis 9999)
Frequenz
1. Frequenz
2. Frequenz
3. Frequenz
4. Frequenz
5. Frequenz
Ack [v][ ][Set ID][ ][OK/NG][Daten][x]
► Kanal mit folgender Nummer wählen.
Transmission [m][a][ ][Set ID][ ][Daten0][ ]
[Daten1][ ][Daten2][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
4 3 2 1 0
0 0 0 0 0
0 0 0 0 1
... ... ... ... ... ...
1 0 1 0 0
1 0 1 0 1
Schritt
0 (Dezimal)
1 (Dezimal)
19 (Dezimal)
20 (Dezimal)
ENGDEUTSCH
17. Equalizer (Befehl: j v)
► Zum Einstellen des Equalizers
Transmission [j][v][ ][Set ID][ ][Daten][Cr]
MSB LSB
0 0 0 0 0 0 0 0
Frequenz
Daten
Daten Min: 00 bis Max: 7DH
Page 64
64
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
19. Kanal hinzufügen/überspringen (Befehl: m b)
ENG
► Zum Einstellen des Überspringen-Status für
das aktuelle Programm.
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Überspringen 01: Hinzufügen
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
20. Taste (Befehl: m c)
► Für das Senden des IR-Fernbedienungs-
Tastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten Tastencode Siehe S.56
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
21. Einstellen der Hintergrundbeleuchtung
(Befehl: m g)
► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set-ID][ ][Daten][Cr]
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
Eingangsnummer Daten
0 0 0 0 Eingang1
0 0 0 1 Eingang2
0 0 1 0 Eingang3
0 0 1 1 Eingang4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Echtdatenzuordnung
*
00 :
Schritt 0
A : Schritt 10 (Set-ID 10)
HDMI
Daten: Daten Min: 00 bis Max: 64
Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]
22. Eingangsauswahl (Befehl: x b)
(Hauptbildeingang)
► Zur Auswahl der Eingangsquelle für das
Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
Daten
struktur
MSB LSB
0 0 0 0 0 0 0 0
Externer Eingang Eingangsnummer
Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1 Analog
F : Schritt 15 (Set-ID 15)
10 : Schritt 16 (Set-ID 16)
64 : Schritt 100
6E : Schritt 110
73 : Schritt 115
74 : Schritt 116
CF : Schritt 199
FE : Schritt 254
FF : Schritt 255
Page 65
Modell- und Seriennummer des TVGerätes befinden sich auf der Rückseite
Notieren Sie diese Angaben unten (für
den Fall einer Reparatur).
MODELL
SERIENNUMMER
Loading...
