Page 1
M
K
LAVADORA
MANUAL DEL USUARIO
MODEL:
WF-T8011(5)TP
WF-T8001(5)TP
WF-T7011(5)PP
WF-T7001(5)PP
Por favor, lea atentamente este manual antes de utilizar el
electrodoméstico. Guárdelo para posible consulta.
Anote el número de modelo y el número de serie del aparato.
Observe la etiqueta pegada sobre la cubierta posterior y
proporcione esta información a su distribuidor cuando
necesite servicio técnico.
P/No.: 3828FA3848F
M
K
Page 2
3
P/No.3828FA3848F
Contenidos
De base
comprésension
Comment
utiliser
Instalación y
Mantenimíento
Instrucciones de seguridad 4
Función de los componentes 7
Función de cada botón 8
Precauciones ántes de Lavar 10
Lavado de Fuzzy
12
Lavado Rápido 14
Lavado de Frazadas 16
Lavado de Lana 18
Lavado Remojo 20
Lavado Reserva 22
Otros Lavados 24
Nivel de Agua y cantidad de Detergente 26
Cómo Utilizar la Lejía 27
Seguro para Niños 28
Instalación de la Lavadora 29
Mantenimiento de la Lavadora 33
Posibles averías 35
Especificaciones 39
2
P/No.3828FA3848F
Características del Producto
Dispositivos dobles para
eliminar las pelusas
●
Los dos filtros para pelusas atrapan las pelusas y
las deshilachaduras generados durante el lavado
para conseguir una mayor limpieza de la ropa.
Lavado de Turbo drum
●
Con la ola de ambas direcciones generadas por el
movimiento envolvente con tres más aletas del
agitador se realiza el lavado más limpio.
●
Con la coriente producida por la pequeña caída de
cascada en la tína se realiza un lavado mas limpío.
Aletas de lavado innovadora
●
Las tres pequeñas aletas de lavado generan fuertes y
potentes corrientes de lavado para limpiar la ropa de
un modo uniforme.
●
El movimiento vertical y la dirección de rotación
ajustados del surtidor de lavado reducen los
enredos de ropa y mejoran la potencia del lavado.
Page 3
5
P/No.3828FA3848F
No use cuando el enchufe este flojo.
Hay peligro de incendio y explosión
por el deterioro del enchufe.
Cuando se derrama el gas, no opere el lavarropas y
enchufe. Ventile abriendo la ventana. Hay peligro de
incendio, explosión, quemadura por
la chispa.
Cuando opera la tina y hasta cuando para la tina no
meta las manos.
Hay posiblidad de las las
prendas sean enrrolladas
en las manos aunque la
velocidad no sea tan rápida.
No instale el lavarropas en el aire libre y en un lugar
húmedo como el baño.
Hay peligro de descargo elétrica, incencio,
avería y deformación.
Aléjela del fuego, estufa, vela.
Hay peligro de incendio y descarga eléctrica por el
deterioro del cable
eléctrico y de
deformación de la
tapa plástica.
No derrame agua directamente al
cuerpo del lavarropas.
Hay peligro de incendio y
descarga eléctrica.
No ponga artículos magnéticos en la taps.
Hay posiblidad de dañarse
por la mala operación.
No descomponga y repare a exepción de los
reparadores calificados.
Hay peligro de incendio
y descarga eléctrica.
Se recomienda la provisión de un circuito
independiente que preste servicio solamente a este
lavarropas. Hay peligro de incendio por el calor
excesivo del tomacorriente.
No modifique el cable eléctrico ni ponga cosas pesadas
arriba. Hay peligro de incendio y
descarga eléctrica por el
deterioro del cable elétrico.
Instrucciones de seguridad
4
P/No.3828FA3848F
Instrucciones de seguridad
advertencia
precaución
advertencia
tierra
Las instruccionse se dividen en 2 clases ; “advertencia” y “precaución” y el contenido es como siguiente.
Este símbolo es para informar las declaraciones de segruridad. Por favor, preste atención especial a
este símbolo y siga las instrucciones dadas para prevenir los peligros probables.
: puede ocasionar muerte o accidente serio si no cumple las instrucciones.
: puede ocasionar el daño del producto o accidente ligero sí no cumple las
instrucciones.
• Guarde este manual en un lugar seguro para consultar en el futuro.
Asegúrese que su circuito eléctrico tenga conexión a
tierra antes de conectar el cordón de alimentación. Si
no tiene conexión a tierra puede producirse un shock
eléctrico y averiar su máquina en caso de un corto
circuito.
No para el movimiento de la tina dentro de 15
segundos si abre la tapa, solicite la asistencia o
servicio de reparación.
Puede provocar la avería.
Preste atención que los niños no suban y entran en el
lavarropas.
Puede provecar la caída o
daño por la operación.
No meta las manos y pies en la parte abajo.
Es posible dañar la parte de rotación.
Cuando usa el soporte para sacar
las prendas tenga cuídado de no
resbalar.
Es posible caer o dañarse.
Nunca coloque en el lavarropas objetos que estén
empapados en gasolina,
bencína u otros líquidos
inflamables. No lave ni seque
objetos que tengan
manchas inflamables.
Hay peligro de
explosión e incendio.
La información sobre las instrucciones de seguridad es para prevenir algunos
daños y peligors probables.
advertencia
Page 4
7
P/No.3828FA3848F
Denominación de los Componentes
Manguera del agua
Véase
32
Véase
22,27
Enchufe
●
Si el cable de alimentación
se encuentra dañado,
deberá cambíarse por parte
del fabricante o de sus
agentes de servicio técnico
autorizado u otra persona
calificada para evitar
potenciales peligros.
Tambor de lavado de
acero inoxidable de
alta densidad
Recipiente de para detergente
para lavado retardado/
cajetín para suavizante
Filtro para pelusas
Orificio de entrada
para suavizante
Botón de control
Botón INICIO/PAUSA
Véase
27
Aletas de lavado
●
El movimiento vertical del
surtidor de lavado podrá
utilizarse cuando se deposite
una cantidad de ropa
suficiente.
●
Establezca el nivel de agua
adecuado. La cantidad
excesiva de agua puede
incrementar los enredos
de la ropa.
Enchufe
Manguera de
drenaje
Pata autoajustable
Véase
30
Véase
32
U P
Accesorios
Manguera del agua
(2EA)
Manguera de drenaje Placa del ajustc de la
altura
Anti-Rat cover
(Opción)
Denominación de los Componentes
6
P/No.3828FA3848F
Instrucciones de seguridad
advertencia
Mueva y desempaquete con más de 2 personas ya
que el producto pesa mucho.
Hay posibilidad de defiar
por la caída o choque.
No aprete el botón con alfiler o lezna.
Hay peligro de descarga eléctrica.
Instele en el piso suficientemente resistente y
horizontal.
Es la causa del sonido y vibración.
Véa la página 32.
Meta el enchefe con seguridad y averigue si no hay
polvo en la tomacorriente.
En caso de que tenga polvo y conecte
inseguramente,
hay peligro de incendio.
No ponga articulos pesados en arriba.
Es la causa del daño por
la caída.
Antes de operar el lavarropas deben asegurarse la
conexión de manguera
abriendo el grifo de agua.
Hay peligro de descarga
eléctrica y daño por la
pérdida de agua.
Véa la página.
No toque el enchefe y tomacorriente
con las manos mojadas.
Hay peligro de descarga
eléctrica y chispa.
No utiliza agua caliente más de 70°C.
Hay peligro de descarga eléctrica
por el deterioro de la
parte plástica.
No lave las prendas y telas impermeables.
Hay posiblilidad de daño por
la vibración anormal durante el
centrifugado.
Si va a limpiar o no va a usar el lavarropas un largo
período, interrumpa el suministro
enérgico.
Por la infiltración de agua y
polvo hay peligro de chispa,
incendio y descarga eléctrica.
Page 5
9
PROCESO
PROGRAMA
FUZZY
RAPIDO
FRAZADAS
LANA
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
HORAS
MIN.
INICIO
PAUSA
AUTO OFF
P/No.3828FA3848F
● Funcíon de bloqueo de niños si usted desea bloquear todos los botones para
evitar que toda la configuración sea cambiada por los niños, presione
simultáneamente los botones de lavado y enjuague. Entonces “
CJ
” aparecerá en
su panel y el tiempo restante se mostrará alternadamente en su visor. Si desea
eliminar el bloqueo, repita esta operación.
Funciones adicionales
● Utilice este botón para seleccionar los
programas de lavado.
● Cuando se pulse este botón, iniciará
un ciclo [FUZZY → RAPIDO →
FRAZADAS → LANA].
Cómo seleccionar un
programa de lavado
● Utilizelo para iniciar o pausar
temporalmente.
● Presionando el botón repite inicio y
pausa temporal.
● Despues de ap minutos en estado de
pausa temporal se apagara
automaticamente.
INICIO/PAUSA
● La potencia automaticamente es
interrumpida despues de finalizar el
programa de lavado.
Botón encendido
● Usado para seleccionar la funcion deseada
entre REMOJO, LAVADO, ENJUAGUE y
CENTRIFUGADO.
● Presiomando el botón proceso d lavado
combia el orden de
[LAVADO+ENJUAGUE+CENTRIFUGADO]
→ [ENJUAGUE+CENTRIFUGADO] →
[ENJUAGUE] →[LAVADO+ENJUAGUE] →
[LAVADO] → [REMOJO+LAVADO+
ENJUAGUE+CENTRIFUGADO] →
[REMOJO+LAVADO+ENJUAGUE] →
[REMOJO+LAVADO].
Selector de proceso
Función de Cada botón
8
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
R
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
P/No.3828FA3848F
Función de Cada botón
El cambio de las distintas funciones sólo es posible en el estado PAUSA.
El botón de selección no funciona cuando la lavadora se encuentra en funcionamiento
(salvo el botón de nivel del agua de temp. del agua).
● Utilice este botón para seleccionar agua
caliente o fría. Cuando se selecciona
únicamente agua caliente, se
suministrará agua caliente para el
lavado y agua fría y caliente para el
enjuague.
● En el programa LANA o SECAR, se
seleccionará automáticamente agua fría
(el agua caliente podría dañar el tejido).
Cómo seleccionar la
temperatura
● Utilice este botón para ajustar la fuerza
del chorro de agua.
● Si se pulsa este botón, se efectuará un
ciclo [NORMAL → INTENSA →
DELICADA].
● La fuerza de la corriente de agua
puede ajustarse en cualquier momento
del lavado. Al principio, comienza con
[NORMAL].
Potencia de lavado
● Indica el estado actual del lavado.
● El paso siguiente se ilumina, el paso
actual parpadea y el paso que acaba
de completarse se apaga.
Display del proceso del lavado
● Si se pulsa este botón, se efectuará un ciclo [ALTO → EXTRA →
BAJO → MEDIO]
●
En los programas FUZZY el nivel de agua se selecciona
automáticamente de acuerdo con la cantidad de ropa.
● La cantidad de agua se establece ALTO para el programa LANA y
en EXTRA para el programa FRAZADAS.
● El nivel de agua puede ajustarse incluso con la lavadora en
funcionamiento.
Display de depósito de detergente
● Utilice esta función para el lavado retardado.
● Úsela para establecer el tiempo de retardo.
● Si se pulsa este botón, se efectuará un ciclo de [3 → 4 → 5
→ ... → 11 → 12 → 14 → 16 → ... → 46 → 48 → 3] horas.
Podrá establecerse un retardo máximo de 48 horas.
● Para cancelar el tiempo de retardo, apague el interruptor
de alimentación.
Cómo utilizar el lavado reserva
Page 6
11
P/No.3828FA3848F
Preparación para el Lavado
Conecte la manguera del
agua
A continuación abra la
llave de paso
Conecte el enchufe al
toma de corriente
Cuelgue hacia arriba el
calmo de la manga de
desaque correctamente.
(0.9 - 1.2m alto)
Nivele la arandela
usando la pierna
ajustable delantera.
Véase
32
Véase
32
Véase
32
Véase
30
Precauciones Antes de Lavar
10
P/No.3828FA3848F
Precauciones Antes de Lavar
Tratamiento de la Ropa
●
Verifique los bolsillos por si existieran cosas
metálicas, podrían dañar la ropa o la lavadora.
●
Cepille el polvo y la tierra de la ropa.
●
Compruebe las etiquetas de las prendas para
obtener el método de lavado. Limpie las manchas
parciales antes del lavado.
●
Lave la ropa blanca y de color por separado.
●
No lave ropa impermeable.
●
La ropa con tirantes y las prendas largas pueden
provocar enredos. Ate o utilice la red de lavado.
●
La ropa que flota puede dañarse.
●
Cuando utilice una red de lavado, introduzca el
detergente tras disolverlo de modo que no quede
detergente sin disolver en el interior de la red.
●
Esto puede aumentar el ruido durante el
centrifugado. No se preocupe por ello.
2
1
5
3
1
2
5
4
3
4
5
Page 7
PROCESO
PROGRAMA
FUZZY
RAPIDO
FRAZADAS
LANA
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
HORAS
MIN.
INICIO
PAUSA
AUTO OFF
1
2
3
9
12
6
3
2
1
13
P/No.3828FA3848F
Pulse el interruptor Power.
Deposite el detergente de acuerdo con la cantidad indicada.
La lavadora se apagará automáticamente 10 segundos despúes de finalizar el ciclo de
lavado con un sonido "buuu-".
Programa de Fuzzy : Deposit la ropa, pulse el botón INICIO/PAUSA
Es la operación para detectar la carga del lavado.
Lavado de Fuzzy
12
P/No.3828FA3848F
Lavado de Fuzzy
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
Fuzzy para lavado de la ropa......
●
En el funcionamiento normal, la lavadora completa los ciclos de lavado por sí misma. Si desea ajustar el
tiempo de lavado, el número de enjuagues o los tiempos de centrifugado, hágalo en el estado PAUSA.
●
Si desea ajustar el nivel de agua, ajústelo directamente pulsando el botón NIVEL DE AGUA.
●
La lavadora detecta la cantidad y los tipos de ropa y establece la corriente de agua, el tiempo de lavado, el
número de enjuagues y el tiempo de centrifugado más adecuados por sí misma.
●
Mientras detecta el nivel de agua más adecuado, los indicadores luminosos de nivel de agua se iluminan
sucesivamente.
●
Si el tambor contiene agua o la ropa se encuentra mojada, el nivel de agua puede ser
más alto. Ajuste manualmente el nivel de agua adecuado antes de poner en marcha la
lavadora.
●
La ropa voluminosa y ligera puede hacer que el nivel de agua sea inferior al habitual. En
este caso, ajuste manualmente el nivel de agua.
●
Cuando desee lavar ropa que pueda decolorarse fácilmente, no utilice el
[REMOJO].
●
El suministro de agua puede continuar aproximadamente 2 minutos después de iniciarse
el lavado. Ésta es una función automática de ajuste del nivel de agua.
Page 8
15
P/No.3828FA3848F
Lavado en Rapido
Pulse el interruptor.
Establezca el programa RAPIDO.
●
En este caso, la lavadora se establecerá automáticamente el nivel de agua [MEDIO] y en el enjuague
1 vez.
Deposite la ropa.
Pulse el botón INICIO/PAUSA.
Deposite el detergente y cierre la puerta.
● La máquina se apagará automáticamente una vez transcurridos 10 segundos tras la
emisión de la alarma, cuando finalice completamente el lavado.
● Si no se cierra la puerta, la máquina no podrá comenzar la rotación. También generará
un sonido de alarma.
14
P/No.3828FA3848F
Lavado Rápido
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
●
Rapido menos de 3.2 kg de ropa cada vez.
●
Prendas con poca suciedad.
HORAS
MIN.
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
FUZZY
RAPIDO
FRAZADAS
LANA
AUTO OFF
INICIO
PAUSA
ERVA
PROCESO
1
2
3
PROGRAMA
2 4
1
4
5
12
9
3
6
Page 9
17
P/No.3828FA3848F
● La máquina se apagará automáticamente una vez transcurridos 10 segundos tras la
emisión de la alarma, cuando finalice completamente el lavado.
● Si no se cierra la puerta, la máquina no podrá comenzar la rotación. También generará
un sonido de alarma.
Lavado de Frazadas
Pulse el interruptor Power.
Deposite el detergente y cierre la puerta.
Deposite la manta.
Establezca el programa FRAZADAS.
Pulse el botón INICIO/PAUSA.
16
P/No.3828FA3848F
Lavado de Frazadas
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
●
No lave jamás frazadas eléctricas.
●
Emplee una red de lavado en el caso de cubrecamas de cachemir puesto que el forro
puede salirse del tambor y dañarse.
●
Cuando laveropa ligera, como puede ser un cubrecamas o una colcha de cachemir, con
un nivel de agua elevado, tal vez salga un poco de agua por la salida de drenaje.
●
En caso de utilizar una secadora, emplee el programa de secado FRAZADAS.
Para obtener una descripción detallada, consulte el manual del usuario de la secadora.
●
No lave nunca alfombras en la lavadora (la alfombra y la lavadora pueden resultar
dañadas).
En el Programa Blanket
Frazadas:
●
Podrán lavarse las frazadas hechas de fibra
sintética al 100% con etiquetas de lavado a mano.
●
Tipos:
Frazadas acrílicas: 100% acrílicas (revestimiento de
nylon).
Frazadas de tejidos mixtos: algodón + poliéster.
Frazadas de lana: frazadas de lana cardada.
●
Peso:Inferior a 5,0 kg.
Cubrecamas:
●
Se podrán lavar los siguientes tipos de cubrecamas
con etiquetas de lavado a mano:
●
Rellenos:
100% poliéster.
Peso: aproximadamente 2 kg (peso completo del
cubrecamas inferior a 3,5 kg).
●
Tamaño: inferior a 200 x 250 cm.
HORAS
MIN.
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
FUZZY
RAPIDO
FRAZADAS
LANA
AUTO OFF
INICIO
PAUSA
ERVA
PROCESO
1
2
3
PROGRAMA
2 4
1
4
5
12
9
3
6
Page 10
19
P/No.3828FA3848F
Pulse el interruptor Power.
Seleccione el programa [LANA].
●
En este caso la lavadora se esteblecerá automáticamente el nivel de agua [ALTO].
Deposite el detergente y cierre la puerta.
Deposite la ropa y pulse el botón INICIO/PAUSA.
●
Utilice el tipo de detergente adecuado de acuerdo con la naturaleza de las prendas.
● La máquina se apagará automáticamente una vez transcurridos 10 segundos tras la
emisión de la alarma, cuando finalice completamente el lavado.
Lavado de Lana
18
P/No.3828FA3848F
Lavado de Lana
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
●
No utilice los niveles de agua MEDIO o BAJO. Las prendas podrían resultar dañadas.
●
Sólo podrá establecerse agua fría (el agua caliente puede dañar la ropa).
●
Cuando utilice detergente neutro o detergente para limpieza en seco, deposite la cantidad
adecuada de detergente de acuerdo con las 'Instrucciones para el detergente'.
●
Emplee este programa para ropa delicada como pueden ser prendas de lana y lencería (lave
únicamente prendas con etiquetas de lavado con agua).
●
Lave menos de 2,0 kg de ropa cada vez.
●
No lave conjuntamente con ropa blanca, de colores brillantes o de colores oscuros que pueda
decolorarse fácilmente.
●
El centrifugado es suave en el programa LANA por lo que puede desprenderse agua de las
prendas incluso tras el centrifugado.
Cómo secar prendas de lana
●
Extienda las prendas de lana y lencería sobre una
superficie plana y sombreada.
●
En caso de utilizar una percha, envuelva la parte
superior de la percha con una toalla para mantener la
forma del cuello y de las hombreras.
●
Las arrugas existentes tras el secado pueden
eliminarse con la plancha.
HORAS
MIN.
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
FUZZY
RAPIDO
FRAZADAS
LANA
AUTO OFF
INICIO
PAUSA
ERVA
PROCESO
1
2
3
PROGRAMA
2
3
1
4
12
9
3
6
Page 11
1
1 2 3
2
3
4
9
12
6
3
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RESERVA
PROCESO
PROGRAMA
FUZZY
RAPIDO
FRAZADAS
LANA
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
HORAS
MIN.
TIEMPO
REST.
INICIO
PAUSA
AUTO OFF
CALIENTE
FRIA
TIBIO
2 3
1
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
21
P/No.3828FA3848F
Pulse el interruptor Power.
Presione el botón [Proceso] 6 veces
●
Las luces de remojo, lavado, enjuague y centrifugado.
Introduzca la ropa y pulse el botón INICIO/PAUSA.
Deposite el detergente en el cajetín para detergente en polvo.
●
Tire del cajetín de detergente en polvo y deposite la cantidad mostrada de detergente.
A continuación, vuelva a introducir el cajetín.
Si la puerta está abierta, no podrá procederse con el lavado retardado.
Cómo lavar cuando no se está en casa
●
Cuando no pueda sacar la ropa inmediatamente tras la finalización del lavado, es mejor
seleccionar lavado y enjuague sólo (en este caso, no seleccione centrifugado para evitar la
formación de arrugas).
Lavado Remojo
20
P/No.3828FA3848F
Lavado Remojo
Detección de la cantidad de ropa y visualización del nivel de agua
Deposite la ropa y pulse
el botón INICIO/PAUSA.
Se mostrará el nivel de
agua y la cantidad de
detergente
apropiados.
Sin agua, el impulsor gira a
la izquierda y a la derecha
durante aproximadamente 4
segundos para detectar la
cantidad de ropa.
●
Si el tambor contiene agua o la ropa se encuentra mojada, el nivel de agua puede ser diferente al nivel inicial
establecido (esto no indica ningún tipo de malfuncionamiento, simplemente es la selección de nivel de agua
adecuada para la ropa).
●
La ropa voluminosa y ligera puede hacer que el nivel de agua sea inferior al habitual. En este caso, ajuste
manualmente el nivel de agua.
Page 12
23
P/No.3828FA3848F
Pulse el interruptor Power.
Seleccione un programa.
Introduzca la ropa y pulse el botón INICIO/PAUSA.
Deposite el detergente en el cajetín para detergente en polvo.
●
Tire del cajetín de detergente en polvo y deposite la cantidad mostrada de detergente. A
continuación, vuelva a introducir el cajetín.
Establezca el tiempo.
●
Pulse el botón RESERVA para establecer el tiempo en el que va a completarse el lavado retardado.
Si la puerta está abierta, no podrá procederse con el lavado retardado.
Cómo lavar cuando no se está en casa
●
Cuando no pueda sacar la ropa inmediatamente tras la finalización del lavado, es mejor
seleccionar lavado y enjuague sólo (en este caso, no seleccione centrifugado para evitar la
formación de arrugas).
Lavado Reserva
22
P/No.3828FA3848F
Lavado Reserva
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
Orificio depósito
de blanquedor
3
3
1
2
RES.
HORAS
MIN.
TIEMPO
REST.
Cómo establecer el tiempo de retardo
Uso del cajetín de detergente
Ejemplo : Ahora son las 7 a.m. Si desea que el lavado termine a las 9 p.m., establezca el tiempo de acuerdo
con la figura que se presenta a continuación.
●
Cuando se pulse el botón, cambiará el tiempo de reserva [3 → 4 → 5... → 12 → 14 → 16... → 48 → 3]
repetidamente.
14 horas : 7 a.m. ~ 9 p.m.
si se usa detergente en polvo
●
Vierta detergente directamente en el cajetín.
●
Cierre el cajutín.
●
Antes de verter el detergente limpie el agua de rel
cajetín (Hay posibilidad de quedar en el cajetín)
si se usa detergente líquido
●
Después de mezclar con agua (1:1) vierta en el
cajetín para lejín para blanqueador líquido.
Esta función puede utilizarse para todos los tipos de lavado.
cuando desee cancelar la reserva de lavado retardado, apague la máquina y enciéndala de nuevo.
HORAS
MIN.
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
FUZZY
RAPIDO
FRAZADAS
LANA
AUTO OFF
INICIO
PAUSA
ERVA
PROCESO
1
2
3
4
5
PROGRAMA
2
4
1
12
9
3
6
Page 13
25
P/No.3828FA3848F
Deposite la ropa
Pulse el botón
INICIO/PAUSA.
Deposite el detergente y cierre
la puerta.
Cierre la puerta.
Pulse el botón
INICIO/PAUSA.
●
La lavadora mostrará la cantidad de
detergente e iniciará el suministro de
agua.
●
Deposite el detergente de acuerdo con la
cantidad indicada.
●
Si se selecciona únicamente [LAVADO] o
[LAVADO+ENJUAGUE], no drenará el agua
una vez finalizado el lavado.
●
Para el drenaje, pulse el botón
CENTRIFUGADO y el botón INCIO/PAUSA.
●
Si la puerta no está completamente
cerrada, la lavadora generará un
sonido de alarma.
●
La vadora se apagará automáticamente
una vez transcurridos 10 segundos tras
la emisión de la alarma, cuando finalice
completamente el lavado.
●
Verifique los bolsillos por si
existieran cosas dentro de los
mismos.
Otros Lavados
24
P/No.3828FA3848F
Otros Lavados
TEMP.
DEL AGUA
POTENCIA
DE LAVADO
NIVEL
DE AGUA
RES
INTENSA
NORMAL
DELICADA
EXTRA
ALTO
MEDIO
BAJO
AGUA.DETERGENTE
RES.
TIEMPO
REST.
CALIENTE
FRIA
TIBIO
2
1
AUTO OFF
PROCESO
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
PROCESO
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
PROCESO
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
PROCESO
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
PROCESO
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
Pulse el
interruptor
Power.
Podrá seleccionar el ciclo deseado entre lavado, enjuague y centrifugado o repetir uno de ellos una
vez completado el lavado.
Lavado sólo
Lavado y
Enjuague sólo
Enjuague sólo
Enjuague y
centrifugado sólo
Centrifugado
sólo
●
Fije la posición de LAVADO y presione el botón.
●
Ajuste el nivel de agua de acuerdo con la cantidad de ropa.
●
Si no se selecciona el nivel de agua, se establecerá automáticamente en
[ALTO].
●
Fije la posición de LAVADO, ENJUAGUE y presione el botón.
●
Ajuste el nivel de agua de acuerdo con la cantidad de ropa.
●
Si no se selecciona el nivel de agua, se establecerá automáticamente en
[ALTO].
●
Fije la posición de ENJUAGUE, CENTRIFUGADO y presione el botón.
●
Ajuste el nivel de agua de acuerdo con la cantidad de ropa.
●
Si no se selecciona el nivel de agua, se establecerá automáticamente en
[ALTO].
●
Fije la posición de CENTRIFUGADO y presione el botón.
●
Fije la posición de ENJUAGUE y presione el botón.
●
Ajuste el nivel de agua de acuerdo con la cantidad de ropa.
●
Si no se selecciona el nivel de agua, se establecerá automáticamente en
[ALTO].
●
Cuando se seleccione enjuague sólo, éste comenzará con el suministro
de agua.
HORAS
MIN.
REMOJO
LAVADO
ENJUAGUE
CENTRIFUGADO
FUZZY
RAPIDO
FRAZADAS
LANA
AUTO OFF
INICIO
PAUSA
PROGRAMA
ERVA
PROCESO
2 4.5
3 4
1
INICIO
PAUSA
5
INICIO
PAUSA
Page 14
27
P/No.3828FA3848F
27
Cómo Utilizar la Blanqueador
Softner Inlet
Softener hole
Softener Box
WF-T7001/T7011
Softener Cup
Spin basket
WF-T8001/T8011
Cómo Utilizar la Blanqueador
●
Separe siempre las prendas sobre las cuales desee utilizar la Blanqueador y deposite la Blanqueador en el
orificio proporcionado para dicho efecto.
●
En cuanto a la Blanqueador en polvo, disuelvalo con agua y depositelo en el tambor.
Asegúrese de que el Blanqueador no entre en contacto con la ropa.
❈
Para obtener una descripción detallada a este respecto, véase "Instrucciones para la Blanqueador".
Uso del recipiente distribuidor de suavizador de
suavizador de tejidos líquido
●
Abra hacia adelante el cajetín distribuidor de suavizador.
❈
Para obtener informacion adicional consulte con el manual de lejía.
REFERENCIA
●
El suavizadorse vierte automáticamente en el último sonado el timbre.
●
En caso de la presión de agua sea menos de 0.5kgf/cm2, el suavizador no vierte automáticamente.
Vierta directamente en el último juague si suena el timbre.
●
Después de verter el suavizante en el recipiente de la lavadora no debe permanecer por más de 2
días. (Si se deja más de 2 días, se endurecerá y no podrá verterse automáticamente.)
●
No vierta directamente a las predas el suavizador y Blanqueador. (Hay posibilidad de dañar las
prendas.)
Cómo Utilizar la Blanqueador
26
P/No.3828FA3848F
Nivel de Agua y cantidad de Detergente
AGUA DE
TERGENTE
CANTIDAD
DE AGUA
CANTIDAD
DE ROPA
CANTIDAD DE DETERGENTE
NORMAL CONCENTRADO
ALTO
BAJO
MEDIO
EXTRA
78L
67L
55L
43L
Más de
5.1kg
Menos de
5.0kg
Menos de
3.0kg
Menos de
1.0kg
Aprox. 78g
Aprox. 67g
Aprox. 55g
Aprox. 43g
Aprox. 52g
Aprox. 45g
Aprox. 37g
Aprox. 29g
●
Detergente concentrado: 20 g por cada 30 litros de agua.
●
Detergente sintético normal: 30 g por cada 30 litros de agua.
●
Cuando se detecten automáticamente los niveles de agua, la cantidad de agua podrá diferir dependiendo del
nivel de ropa incluso con el mismo nivel de agua.
●
En cuanto al detergente sintético, utilice uno que genere pocas burbujas. Este tipo de detergente está
especialmente diseñado para lavadoras.
●
En caso de emplear detergente líquido, disuélvalo con agua (relación detergente:agua = 1:1) y deposítelo en
el orificio para la blanqueador.
●
Si emplea pastillas de jabón para ropa (resina natural) durante mucho tiempo, la suciedad
separada de la ropa puede quedar pegada a la pared del tambor y agarrarse a la ropa durante
el lavado.
●
El uso de una cantidad excesiva de detergente puede reducir el efecto del enjuague y
contaminar el medioambiente.
Page 15
29
P/No.3828FA3848F
Instalación de la Lavadora
Instalación de la Lavadora
Cable de tierra
Disyuntor para cortocircuitos
Tubería de gas
Cable de tierra
Placa de cobre de tierra
Cable de tierra
75cm
0.9~1.2m
A segúrese de conectar el cable de tierra.
¡ Si no lo hace, podrían producirse descargas eléctricas!
Cómo efectuar la conexión a tierra
●
Si se emplea un enchufe de AC con terminal de tierra, no será
necesario efectuar la conexión a tierra
Otro método de conexión a tierra
●
Conecte el cable de tierra a la
placa de cobre de tierra y a
continuación entiérrela en el
suelo a una profundidad mínima
de 75 cm.
●
Conecte el cable de tierra al
terminal de tierra de la toma de
corriente.
●
Cuando efectúe la instalación en
un área donde no sea posible la
conexión a tierra, compre un
disyuntor para cortocircuitos y
conéctelo a la toma de corriente.
Lugares donde nunca debe instalar tomas a tierra
●
No conecte nunca el cable de tierra a tuberías de gas, de agua, pararrayos o tomas de teléfono.
●
No existirá efecto de tierra si se hace la conexión a una tubería de agua de plástico.
Conexión de la manguera de drenaje
●
Conecte la manguera de drenaje a
la salida de la bomba de drenaje
ubicada en la parte posterior de la
lavadora.
●
Acople la abrazadera a la
manguera de drenaje. A
continuación empuje la manguera
hacia el cuerpo de la lavadora
según lo indicado por la flecha.
●
Asegúrese de que la manguera de
drenaje quede colgando sobre el
extremo del tambor de la ropa.
●
No utilice una manguera de
prolongación.
❏ NOTA
:
●
Nunca deje la manguera en el suelo puesto que se descargará el agua.
●
Verifique que la manguera quede bien estirada de modo que no forme
bucles ni quede más alta que el fregadero.
●
La altura de descarga deberá ser de aproximadamente 0.9 ~ 1.2m respecto al suelo.
28
P/No.3828FA3848F
Seguro para Niños
1 2
3
AUTO OFF
INICIO
PAUSA
Fije todas las
condiciones de lavado
RESERVA
PROCESO
PROGRAMA
RES.
HORAS
MIN.
TIEMPO
REST.
Si usted desea bloquear todas las funciones para evitar que los niños cambien por
error todos los programas, Ud.puede usar la opción de seguro para niños.
Presione el botón de power. Presione el botón INICIO/PAUSE después
que se hayan fijado todas las condiciones
de lavado de acuerdo al manual.
Presione simultáneamente el botón de lavado y el botón de enjuague mientras se efectúa el
entonces todas las funciones quedarán bloqueadas hasta que finalice el programa de
lavado o hasta que Usted.las desbloquee.
●
Aparecerán alternadamente "CJ" y el tiempo remanente en el visor mientras las funciones estan
bloqueadas.
Cómo desbloquear
●
Si usted desea desbloquear las funciones durante el lavado, presione de nuevo simultaneamente las teclas de
temperatura del agua y de nivel de agua.
Page 16
31
P/No.3828FA3848F
Comprobación del nivel
●
Abra la puerta y compruebe si la lavadora está correctamente nivelada
mirando de arriba a abajo.
Posición horizontal Confirmación del nivel
●
Levante la parte frontal de la lavadora en el sentido de las
agujas del reloj o empleando la placa de ajuste.
●
Coloque la lavadora en la posición original y confirme el
nivel de acuerdo con la figura 2 (intente menear la
lavadora y confirme el nivel).
●
Compruebe la localización del nivel de la parte frontal de
la lavadora.
¿Qué son las placas de ajuste?
●
Utilice las placas de adjuste para nivelar la arandela cuando las patas
ajustables no pueden cubrir el boquete.
Instalación de la Lavadora
30
P/No.3828FA3848F
Instalación de la Lavadora
Pata ajustable
más de 10cm
más de 10cm
más de 2cm
1
3
La instalación inadecuada de la lavadora puede causar ruido y malfuncionamientos.
1. Las ranuras de ventilación del área de la base quedarán obstruidas si se instala la máquina sobre una
superficie enmoquetada o sobre una alfombra.
2. Instale la lavadora sobre una superficie firme y nivelada. La inclinación no podrá ser en ningún caso
superior a 1°.
Cómo ajustar el nivel
Gire las patas ajustables para fijar la
lavadora de forma horizontal (2EA).
Área de instalación
Comprobación de la pendiente
Distancia entre la manguera de drenaje y la pared
●
Instale la lavadora sobre una superficie plana y firme.
●
Compruebe si la superficie de instalación está inclinada
(intente menear la lavadora y verifique si se encuentra
firmemente instalada).
●
La distancia entre la manguera de drenaje y la pared deberá
ser superior a 10 cm y la distancia entre las demás partes o la
parte posterior y la pared deberá ser superior a 2 cm.
2
4 5
Page 17
33
P/No.3828FA3848F

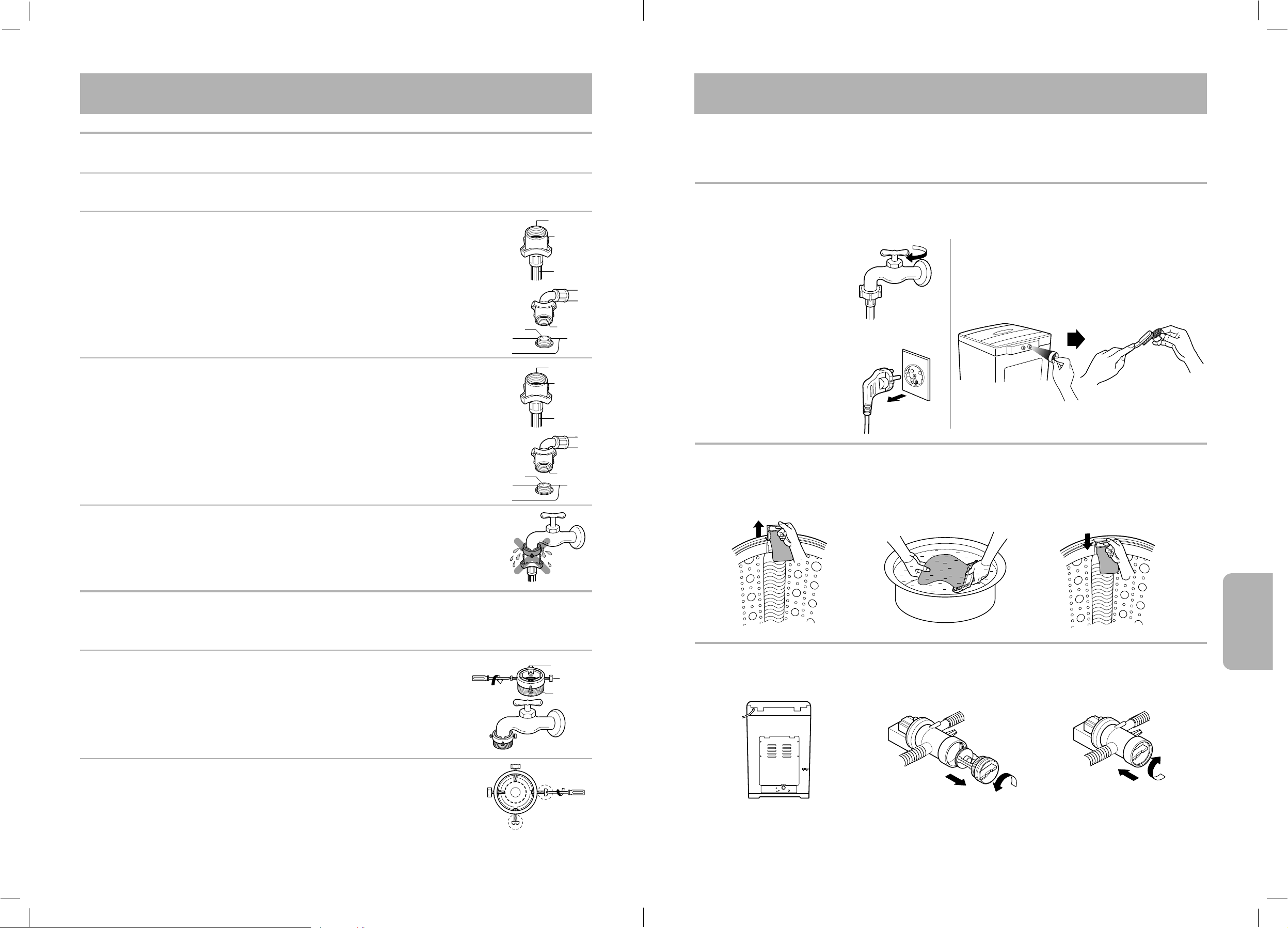

Mantenimiento de la Lavadora
Cuando el suministro de agua sea malo, compruebe si existen sustancias como pueden ser
piedras o arena en el filtro. Si el filtro se atasca de suciedad, el agua no podrá entrar en la
lavadora. Limpie regularmente el filtro.
Limpieza del filtro de la válvula de entrada
Antes de limpiar el filtro de la válvula de entrada, elimine completamente los restos de
agua de la manguera.
1 3
● Cierre la llave de paso y pulse el
interruptor Power.
● Seleccione agua fría y
caliente y pulse el botón
INICIO/PAUSA.
Deje la lavadora en
funcionamiento durante 5 segundos.
Desconecte la manguera del agua y extraiga el filtro
de la válvula de entrada a mano o con las
herramientas adecuadas.Quite la suciedad con un
cepillo de dientes, etc.
2
Apague la lavadora y
desconecte el cable de
alimentación.
●
A continuación, insértelo de nuevo en la entrada de agua.
Limpieza del filtro para pelusas
1 2 3
Pulse y a continuación tire del
filtro para pelusas del tambor
en la dirección de la flecha.
Dé la vuelta al filtro y lávelo
para eliminar la suciedad.
Vuélvalo a meter en su sitio
(oirá un "clic").
Limpie la bomba casing (cuando el drenado sea malo)
1 2 3
Saque los tornillos de la cubierta
posterior.
Dé vuelta al casquilloa la
dirección de la flecha y des
sujetan elo.
Vuelva a mohtar el casquillo a la
dirección de la fledia y sujetan
elo
●
Cuando el filtro para pelusas se encuentre gastado, etc., póngase en contacto con un Centro de Servicio
Técnico Autorizado de LG para obtener uno nuevo.
(fondo vista) (fondo vista)
Mantenimiento de la Lavadora
32
P/No.3828FA3848F
Instalación de la Lavadora
Extremo
Del Codo
Válula de
entrada
Tamiz
Extremo
Del Codo
Válula de
entrada
Tamiz
Sello de goma
Tornillos
Fijadores
Tronillos Del
Adaptador
Extremo recto
Sello de goma
Manguera de
entrada de agua
Sello de goma
Extremo recto
Sello de goma
Manguera de
entrada de agua
Sello de goma
☛ Después de fijar el adaptador de llave, conecte la manguera de entrada de agua de acuerdo a las instrucciones.
Conectando la manguera de entra da
La manguera de entrada está diseñada para conectarse a 3/4" de diámetro.
Conectando el adaptador de llave de 1/2”
Para conectar la manguera de entrada de agua a una llave sin hilo, se provee un adaptador
adicional (solo para algunos modelos)
1
Asegurese que el sello de goma este puesto
2
Conecte la manguera de
entrada de agua fría en el
terminal color azul o con
marca azul.
●
Conecte el terminal de agua fría directamente
en la llave de agua fría y enseguida atornillelo
fuertemente tal que el agua no se filtre y gotee.
●
Conecte el otro lado del terminal de la
manguera de agua fría en la válvula de entrada
de agua fría con marcado azul y enseguida
atornillar fuertemente, tal que el agua no se
filtre.
3
Conecte la manguera de
entrada de agua caliente
en el terminal color rojo
o con marcado rojo.
●
Conecte el terminal de agua caliente directo en
la llave agua caliente y enseguida atornillelo
fuertemente tal que el agua no se filtre y gotte.
●
Conecte el otro lado del terminal de la
manguera de agua caliente en la válvula de
entrada de agua caliente con marcado rojo y
enseguida atornillar fuertemente, tal que el
agua no se filtre.
1
Suelte los tornillos del
adaptador.
●
Destornille los 4 tornillos fijadores del adaptador
de la llave, tal que la llave quede centrada.
Presione el conector hacia arriba en forma
vertical tal que el sello de goma del interior del
adaptador pueda adherirse completamente a la
llave. (Tenga cuidado que el sello de goma no
se salga mientras lo presiona)
2
Fijando el adaptador de
llave a la llave de agua.
●
Coloque los 2 tornillos fijadores del lado de la
muralla y aprietelos con la mano o con un
atornillador para fijar el tamaño exácto del
diámetro de la llave. Enseguida apriete los otros
dos tornillos para fijar la llave
4
Asegurese que la tuerca
de la manguera quede
firme.
●
Es responzabilidad del usuario la conexión de
las mangueras de entrada de agua, tal que no
tenga filtraciones.
Page 18
35
P/No.3828FA3848F
Posibles averías
Si aparece un símbolo anormal en la ventana del display, compruebe lo siguiente antes de
acudir al servicio técnico.
SÍNTOMA ELEMENTO QUE HA DE COMPROBARSE
Llave de paso anormal
Drenaje anormal
Centrifugado anormal
Puerta abierta
(en este momento sonará
un zumbador sin indicación
luminosa)
Anormal.
¿Está la llave
de paso
cerrada?
Suministro de agua.
¿Está la llave de
paso congelada? ¿El
suministro de agua
es discontinuo?
¿La presión de
agua es baja o
el filtro se
encuentra
atascado?
¿Se ha seleccionado agua
caliente cuando sólo está
conectada la manguera de agua
fría a la válvula de agua fría? (en
este caso, seleccione agua fría).
Compruebe si existe una
avería en la corriente
eléctrica.
Compruebe si la manguera
de drenaje se encuentra
retorcida o presenta bucles.
¿Se ha colgado la
manguera de drenaje del
modo correcto?
¿Se junta toda la ropa en un lado? ¿La lavadora está inclinada?
¿Está la puerta cerrada? Si la puerta está
abierta, se generará una alarma y no podrán
efectuarse el enjuague y el centrifugado.
¿Se ha cerrado la puerta una vez
establecido el lavado retardado? Si la puerta
está abierta, no podrá procederse al lavado
retardado.
Posibles averías
34
P/No.3828FA3848F
Mantenimiento de la Lavadora
Para evitar la congelación en invierno
1 2 3
Cierre la llave de paso y extraiga el
agua de la manguera. Coloque la
manguera hacia abajo y saque
completamente el agua de la misma.
Pulse el botón CENTRIFUGADO y
deje la lavadora centrifugar durante
1 minuto para eliminar el agua del
tambor y de la manguera de drenaje.
Desconecte el cable de alimentación.
Cuando exista congelación
1 2 3
Vierta agua a una temperatura
de 50˚ C sobre la llave de paso
y extraiga el agua de la
manguera.
Vierta agua a 50˚ C en el
interior del tambor y déjela
actuar durante 10 minutos.
Sumerja la manguera
desmontada en agua a 50˚ C.
4 5
Conecte la manguera del
agua a la lavadora y póngala
en marcha.
Vierta agua a 50˚ C en la
manguera del agua.
Conecte la manguera del
agua a la llave de paso
y compruebe si se
drena el agua.
☛ El tambor es de acero inoxidable y, por tanto, no se oxida.
Sin embargo, puede pegarse óxido externo al mismo por las causas
siguientes:
●
Los productos metálicos (como horquillas para el pelo, etc.) pueden oxidarse si
se dejan en el interior del tambor mucho tiempo.
●
Si se utiliza agua con demasiadas sustancias ferrosas durante un tiempo prolongado.
●
Si se deja ahua o blanqueador de tipo cloro dentro del tambor durante mucho tiempo.
☛
Si existiera óxido, enjuague con una esponja o un paño suave con limpiador
(neutro) y elimínelo (nunca utilice un estropajo metálico).
Page 19
37
P/No.3828FA3848F
Memo
36

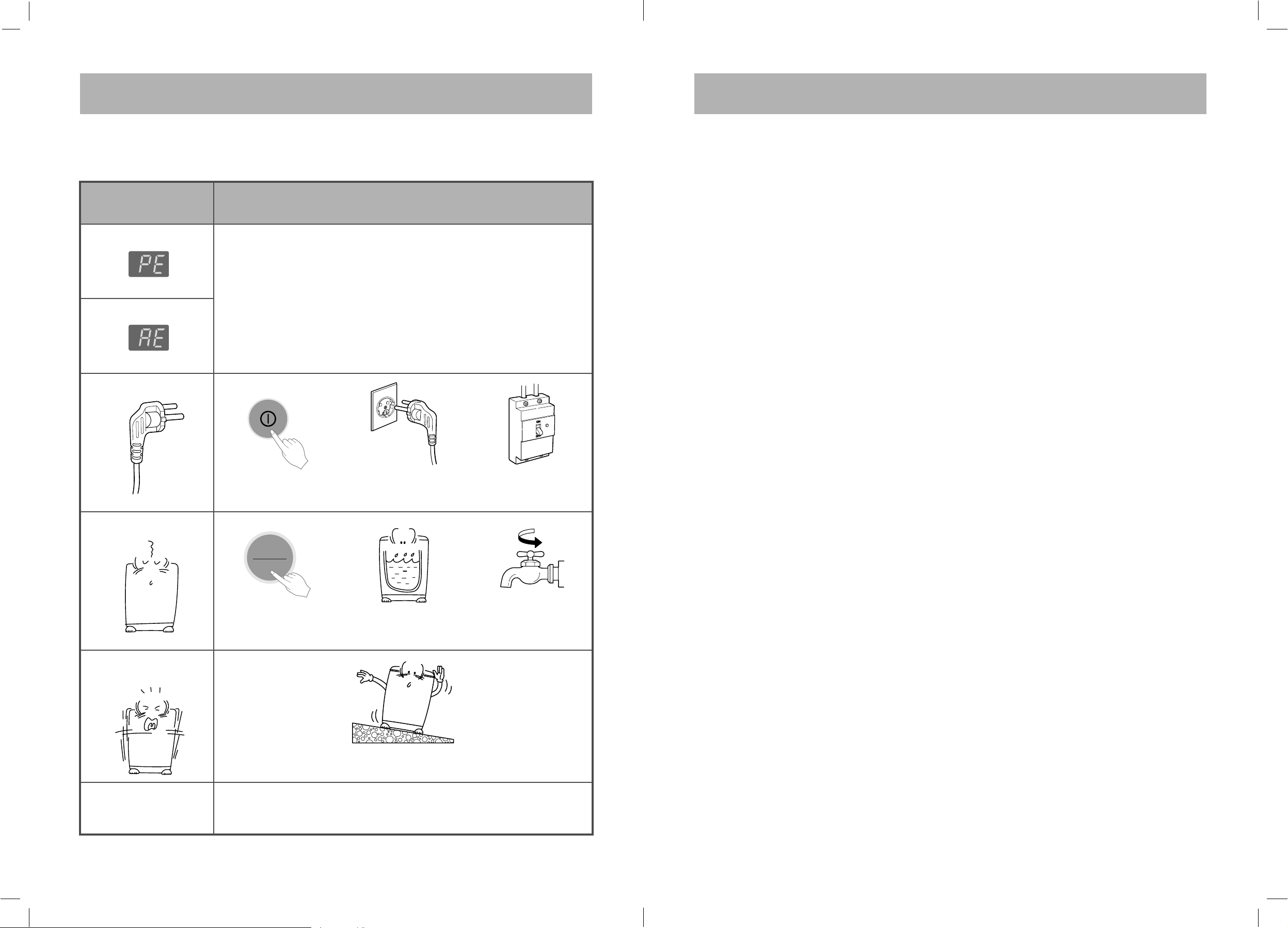

Posibles averías
P/No.3828FA3848F
INICIO
PAUSA
AUTO OFF
SINTOMA ELEMENTO QUE HA DE COMPROBARSE
Detección anormal del nivel
Nivel de potencia anormal
No enciende
No funciona
Vibración excesiva y ruido
durante el centrifugado
EL ENJUAGUE Y
CENTRIFUGADO
Pregunte para centro de servicio
No presionó el botón
de enciende.
No ha conectado el
lavarropas al
tomacorrientes.
No hay suministro de
energía eléctrica.
No ha abierto la canilla. No está el agua a nivel
normal.
No ha abierto la llave.
La lavadora no está bién nivelada.
●
Es normal, la lavadora está acomodando la ropa acumulada en un lado.
●
No necesita acción especial.
Page 20
39
P/No.3828FA3848F
38
P/No.3828FA3848F
Especificaciones
Profundidad
Ancho
Alto
❏ Presión del agua : 30-800kPa (0.3kgf/cm2-8kgf/cm2)
❏ Velociones en revoluciones de las aspus : 130rpm
❏ Peso : 42kg
❏ Dimension : 590mm(ancho)
× 606mm(profundidad) × 928mm(alto) WF-T8001, T7001
590mm(ancho) × 606mm(profundidad) × 958mm(alto) WF-T8011, T7011
Especificaciones
❈ La especificaciones técnicas están suietas a cambios sin aviso previo.
Memo
Loading...
