LG 34GN850, 34GN85B, 34GP83A User guide [pl]

* Monitory LED firmy LG to monitory LCD z

podświetleniem LED.

Przed rozpoczęciem korzystania z urządzenia
należy uważnie przeczytać instrukcję obsługi. Po
przeczytaniu warto ją zachować na przyszłość.

34GN850

34GN85B

34GP83A

INSTRUKCJA OBSŁUGI

LG Gaming Monitor

(MONITOR LED*)

www.lg.com

2

2

SPIS TREŚCI

POLSKI

LICENCJE .....................................3

MONTAŻ I PRZYGOTOWANIE DO

PRACY ..........................................4

- Obsługiwane sterowniki i oprogramowanie ...4

- Opis produktu i przycisków .....................................5

Korzystanie z przycisku joysticka

- Przenoszenie i podnoszenie monitora ...............6

Montaż na płaskiej powierzchni
Regulacja wysokości podstawy
Regulacja kąta
Porządkowanie przewodów
Korzystanie z blokady Kensington
Montaż płyty montażowej
Montaż na ścianie

KORZYSTANIE Z FUNKCJI

MONITORA ............................... 14

- Podłączanie do komputera ...................................14

Połączenie HDMI

Połączenie DisplayPort

- Podłączanie urządzeń audio-wideo .................15

Połączenie HDMI

- Podłączanie urządzeń peryferyjnych ............... 16

Połączenie za pomocą przewodu USB
Podłączanie słuchawek

USTAWIENIA UŻYTKOWNIKA . 17

- Aktywacja menu głównego ..................................17

Funkcje menu głównego

- Ustawienia użytkownika ........................................19

Ustawienia w menu

ROZWIAZYWANIE

PROBLEMÓW ........................... 30

DANE TECHNICZNE

PRODUKTU ............................... 33

- Fabryczny tryb obsługi ...........................................35

- Taktowanie HDMI (wideo) ....................................36

3

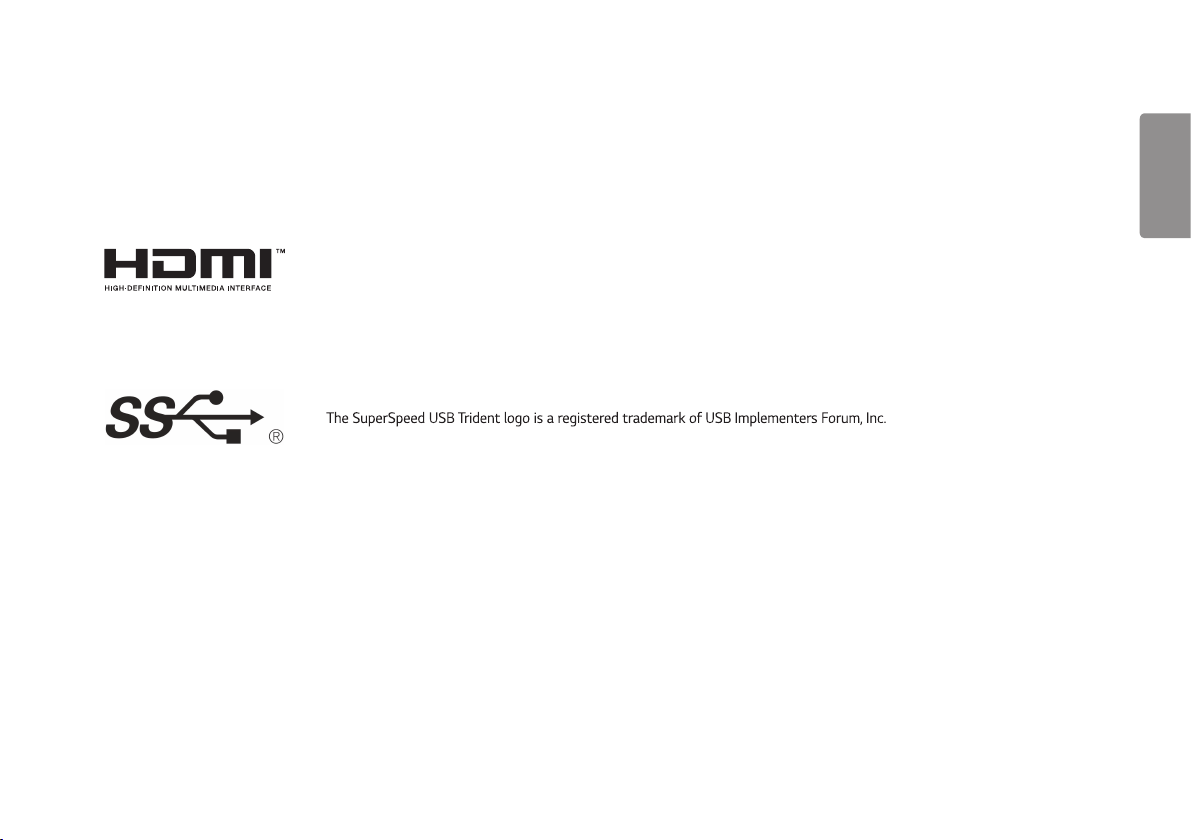

Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są

znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing
Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

POLSKI

4

MONTAŻ I PRZYGOTOWANIE DO

POLSKI

PRACY

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić

bezpieczeństwo i prawidłowe działanie produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części

nie są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze

może nie być wyświetlany obraz lub mogą pojawić się na nim zakłócenia.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury,

dlatego elementy na nich prezentowane mogą różnić się od zakupionego
produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z

substancji takich, jak oleje czy smary. (Może to spowodować uszkodzenie
produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować

uszkodzenie monitora. Spowodowane w ten sposób uszkodzenia nie są objęte
gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za

podstawę, Ponieważ może on wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia

urządzenia. Siła wywierana na ekran monitora może spowodować jego
uszkodzenie.

• Dla uzyskania wzoru fali, w przeciwieństwie do ogólnej metody pokrywania,

stosuje się dododanego materiału błyszczącego dodanego do materiału
surowego. Posiada dobrą trwałość przy braku wyglądu zdarcia. Proszę stosować
z zaufaniem ponieważ użytkowanie problemu nie stwarza jakichkolwiek
problemów.

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na

poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w

tym także dane techniczne, mogą zostać zmienione w celu poprawy jakości
produktu, bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i

za pośrednictwem stron internetowych. Informacje na ich temat można także
uzyskać od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od

regionu.

Obsługiwane sterowniki i oprogramowanie

Możesz ściągnąć i zainstalować najnowszą wersję ze strony internetowej LGE
(www.lg.com).

Sterowniki i

oprogramowanie

Sterownik monitora Zalecane

Priorytet instalacji

Zalecane

5

Opis produktu i przycisków

Przycisk joysticka /
Dioda LED zasilania

• Dioda świeci: Zasilanie włączone

• Dioda nie świeci: Zasilanie

wyłączone

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub poruszając go palcem w lewo lub w prawo można
z łatwością sterować funkcjami monitora.

Podstawowe funkcje

/

/

Zasilanie
włączone

Zasilanie
wyłączone

Regulacja
głośności

Regulacja
jasności
ekranu

Aby włączyć monitor, naciśnij
palcem jeden raz przycisk joysticka.

Naciśnij i przytrzymaj przycisk
joysticka, aby wyłączyć monitor.

Głośność można regulować
poruszając przyciskiem joysticka w
lewo/prawo.

Jasność ekranu można regulować,
poruszając przyciskiem joysticka w
górę lub w dół.

UWAGA

• Przycisk joysticka znajduje się u dołu monitora.

POLSKI

6

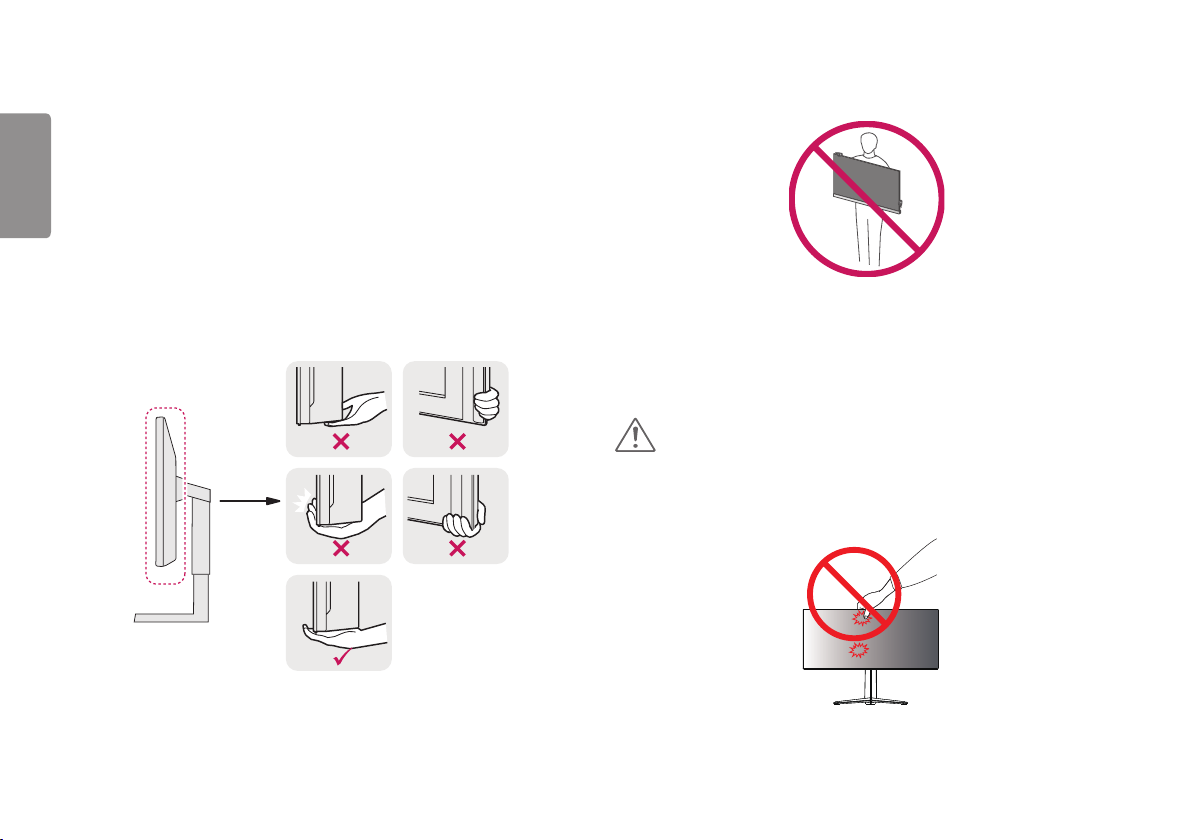

Przenoszenie i podnoszenie monitora

POLSKI

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych
instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także
zapewnić bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym

kartonie lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód

zasilający i wszystkie inne przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać

monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego

zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno

obracać go ani pochylać na bok.

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie

powłoki ekranu albo niektórych pikseli służących do generowania obrazu.

7

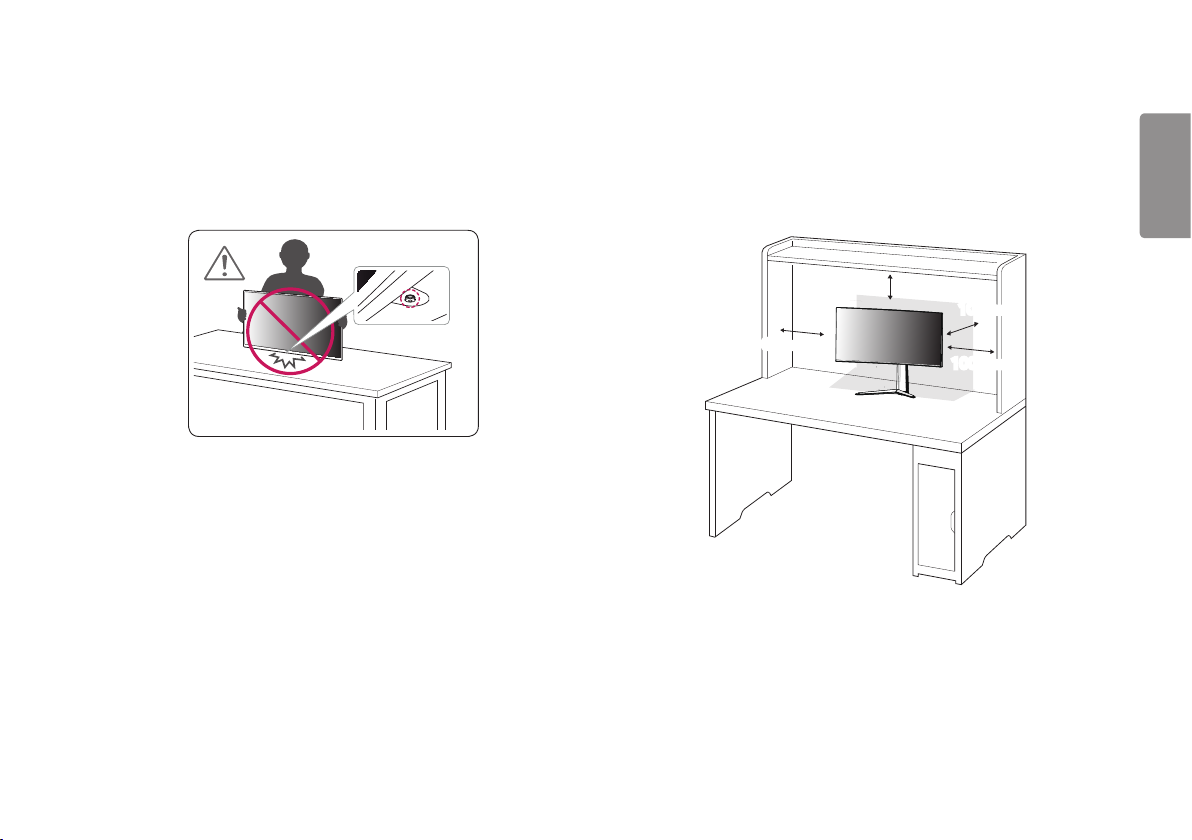

• W przypadku korzystania z panelu monitora bez przymocowanej stopki

podstawy używanie przycisku joysticka, znajdującego się na monitorze,
może przyczynić się do zachwiania stabilności i upadku monitora, co może
spowodować uszkodzenie urządzenia i zranić osoby znajdujące się w pobliżu.
Dodatkowo przycisk joysticka może w takich warunkach nie działać prawidłowo.

Montaż na płaskiej powierzchni

1 Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej.

Monitor należy ustawić w odległości co najmniej 100mm od ściany, aby
zapewnić właściwą wentylację.

100 mm

100 mm

100 mm

100 mm

POLSKI

8

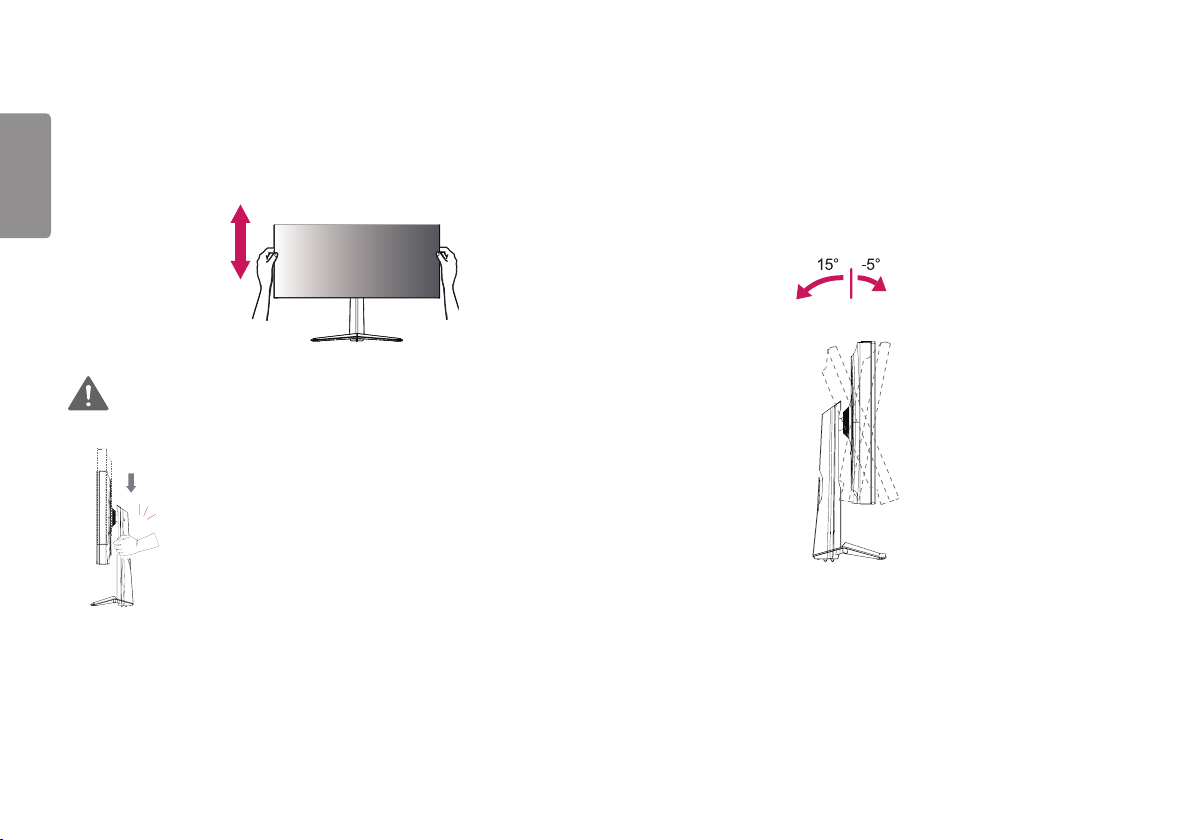

Regulacja wysokości podstawy

POLSKI

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej.
2 W sposób zdecydowany uchwyć monitor obiema rękoma i dokonaj regulacji.

Maks. 110,0 mm

OSTRZEŻENIE

• Podczas regulacji wysokości ekranu nie należy umieszczać

rąk na nóżce podstawy. Zapobiegnie to urazom palców.

Regulacja kąta

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej.
2 Dostosuj kąt nachylenia ekranu.

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt
nachylenia ekranu w przód lub tył w zakresie od -5° do +15°.

Tył

Przód

9

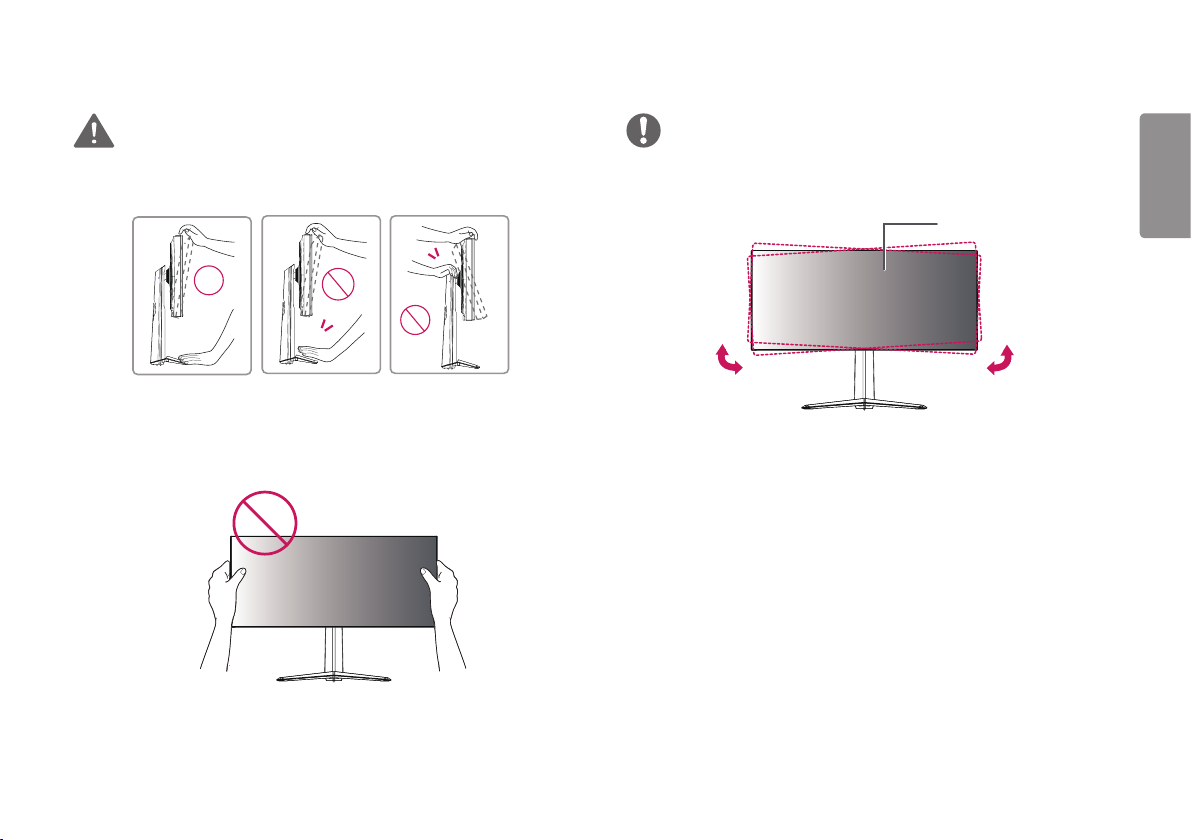

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy

trzymać dolnej części obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać

obszaru ekranu.

UWAGA

• Lewą lub prawą stronę górnej części monitora można odrobinę przesunąć w górę

lub w dół (do 3°). Dostosuj płaszczyznę poziomą górnej części monitora.

Monitor

POLSKI

10

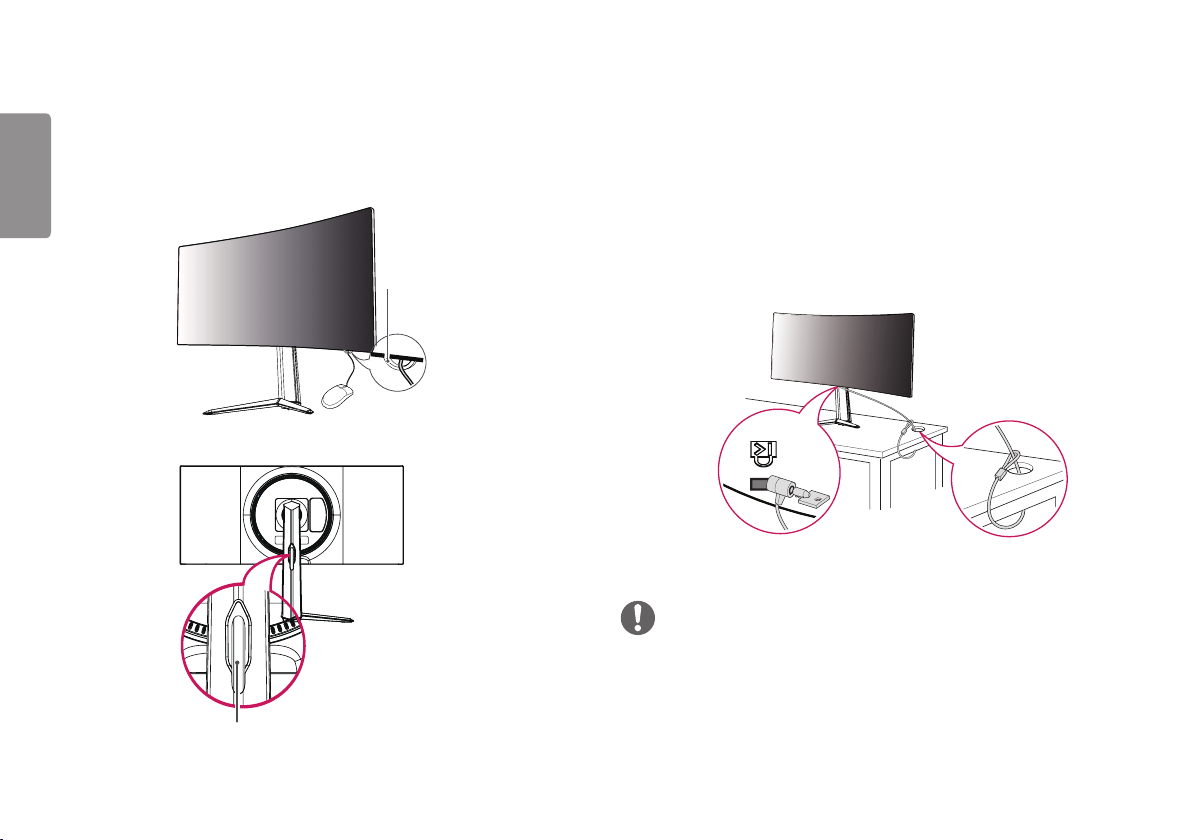

Porządkowanie przewodów

POLSKI

Ułóż przewody w sposób przedstawiony na ilustracji, korzystając z uchwytu do
przewodów.

Uchwyt myszki

Korzystanie z blokady Kensington

Złącze systemu zabezpieczającego Kensington znajduje się u dołu monitora.
Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w

instrukcji obsługi blokady Kensington oraz na stronie internetowej dostępnej pod
adresem http://www.kensington.com.

Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego
Kensington.

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym.

Dodatkowe akcesoria można nabyć w większości sklepów z artykułami RTV.

Uchwyt do przewodów

11

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych
zgodnych urządzeń.

1 Połóż monitor ekranem do dołu. Aby chronić panel monitora (ekran), osłoń

go miękką szmatką lub osłoną ochronną monitora dostarczoną w zestawie z
produktem.

2 Wyjmij cztery wkręty przykręcone z tyłu monitora.
3 Umieść płytę montażową na monitorze i wyrównaj ją z otworami na wkręty.
4 Dokręć cztery wkręty za pomocą śrubokręta, aby przymocować płytę do

monitora.

UWAGA

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to

spowodować uszkodzenie ekranu.

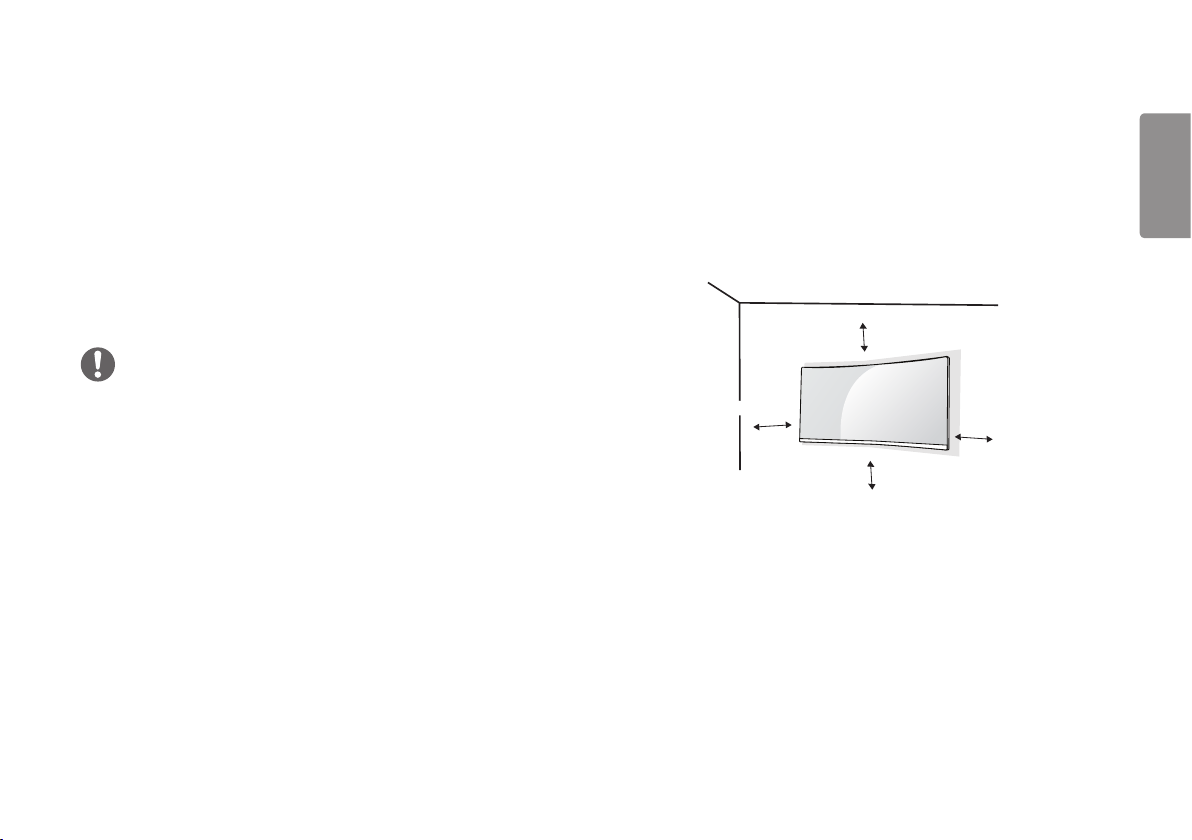

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz
pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby
zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu
można uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu
ściennego o regulowanym nachyleniu można również znaleźć w dołączonej do
niego instrukcji.

100 mm

100 mm

100 mm

100 mm

POLSKI

12

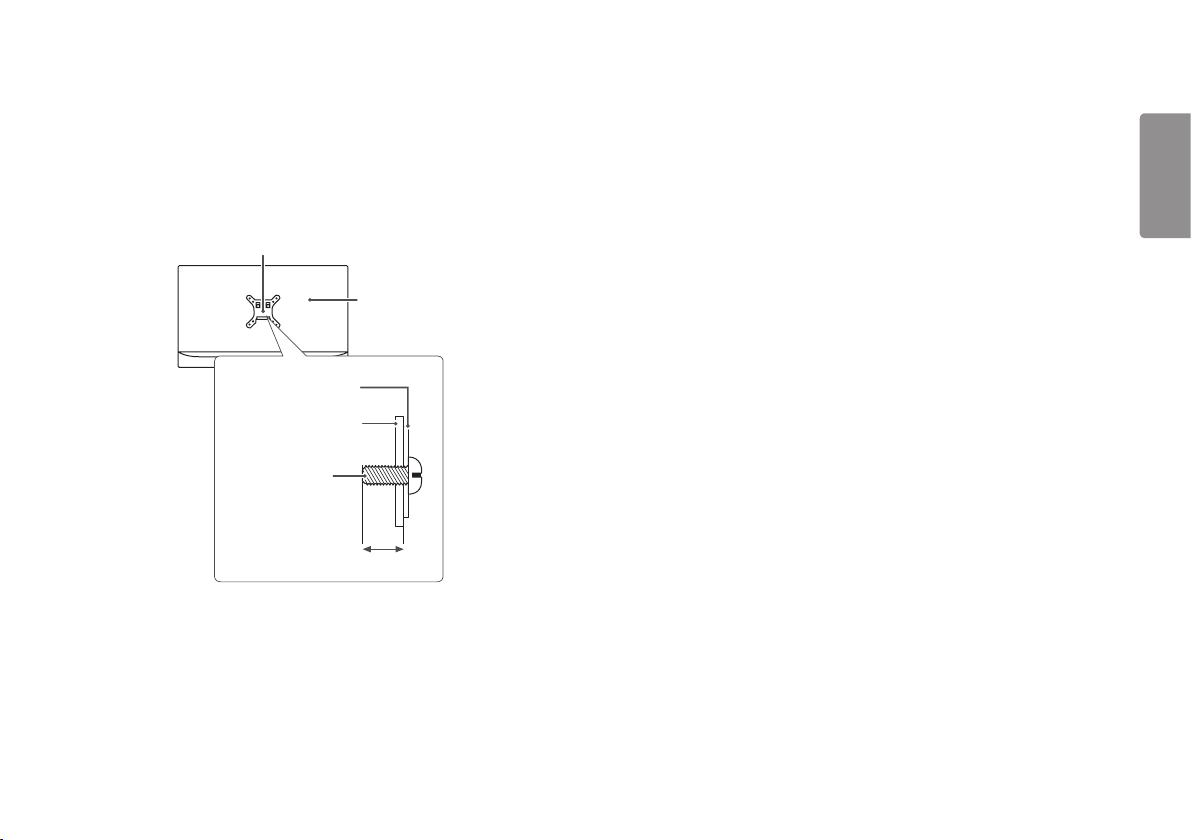

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny
(opcjonalny) do tyłu monitora.

POLSKI

Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

1 Użycie wkrętów dłuższych od standardowych może spowodować powstanie

uszkodzeń wewnątrz produktu.

2 Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić

urządzenie i spowodować upadek monitora. Firma LG Electronics nie
odpowiada za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych
ze standardem VESA.

Montaż ścienny (mm) 100x100
Typ wkrętu M4 x L10
Liczba wkrętów 4
Płyta montażowa (opcjonalnie) LSW 149

UWAGA

• Należy użyć wkrętów spełniających wymagania standardu VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie

niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można

nabyć u lokalnego sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego.

Należy użyć wkrętów o odpowiedniej długości.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć

przewód zasilający, aby uniknąć porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść,

powodując obrażenia ciała u osób znajdujących się w pobliżu. Do montażu należy
użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym
modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym
sprzedawcą lub technikiem.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować

uszkodzenie monitora. Spowodowane w ten sposób uszkodzenia nie są objęte
gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem

VESA. Uszkodzenia wynikłe z użycia nieprawidłowych akcesoriów lub
niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna

wynosić nie więcej niż 8mm.

Płyta montażowa

Tył monitora

Płyta montażowa

Tył monitora

Wymiary wkrętu

: M4 x L10

Maks. 8mm

13

POLSKI

14

KORZYSTANIE Z FUNKCJI

POLSKI

MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem

od zakupionego przez użytkownika.

Naciśnij przycisk joysticka, wybierz kolejno Menu → Źródło, a następnie wybierz
sygnał źródłowy.

PRZESTROGA

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować

zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas.

Może to spowodować wypalenie się obrazu na ekranie. W miarę możliwości
należy korzystać z wygaszacza ekranu.

UWAGA

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z

przedłużacza z uziemieniem (3 otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To

normalne zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To

normalne zjawisko.

Podłączanie do komputera

• Ten monitor obsługuje funkcję Plug and Play*.

* Plug and Play: funkcja, która umożliwia dodanie urządzenia do komputera

bez konieczności przeprowadzania ponownej konfiguracji komputera i ręcznej
instalacji dodatkowych sterowników.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z
komputera do monitora.

PRZESTROGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI

mogą występować problemy ze zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku

używania niecertyfikowanego przewodu HDMI może wystąpić problem z
wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI®/

- Przewód High-Speed HDMI®/TM z obsługą sieci Ethernet

TM

15

Połączenie DisplayPort

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z
komputera do monitora.

UWAGA

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP

(DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort

zaleca się użycie przewodu MiniDP–DP (Mini DisplayPort – DisplayPort)
lub przejściówki do łączenia przewodu DisplayPort1.2 lub 1.4. (Do nabycia
oddzielnie)

Podłączanie urządzeń audio-wideo

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z
urządzenia audio-wideo do monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP (DisplayPort) –

HDMI mog wyst powa problemy ze zgodno ci .

• Nale y korzysta z certyfikowanego przewodu z logo HDMI. W przypadku

u ywania niecertyfikowanego przewodu HDMI mo e wyst pi problem z

w wietlaniem obrazu lub b d po czenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI®/

- Przewód High-Speed HDMI®/TM z obsługą sieci Ethernet

TM

POLSKI

16

Podłączanie urządzeń peryferyjnych

POLSKI

Połączenie za pomocą przewodu USB

Port USB produktu działa jako koncentrator USB.
Aby korzystać z połączenia USB 3.0, należy podłączyć przewód USB 3.0 typu A-B

do komputera.
Obsługa urządzenia peryferyjnego podłączonego do portu USB IN może odbywać

się za pośrednictwem komputera.

UWAGA

• Przed użyciem produktu należy zainstalować najnowszy dodatek Service Pack

dla systemu Windows.

• Urządzenia peryferyjne są do nabycia osobno.

• Do portu USB można podłączyć klawiaturę, mysz lub urządzenie USB.

PRZESTROGA

Uwagi dotyczące korzystania z urządzeń USB

• Urządzenia pamięci masowej USB z zainstalowanym programem do

automatycznego rozpoznawania lub wykorzystujące własny sterownik mogą nie
być obsługiwane.

• Niektóre urządzenia USB mogą nie być obsługiwane lub mogą nie działać

prawidłowo.

• Zaleca się stosowanie koncentratora USB lub dysku twardego USB z własnym

zasilaniem (jeśli zasilanie będzie niewystarczające, (jeśli zasilanie będzie
niewystarczające, urządzenie pamięci masowej USB może nie zostać prawidłowo
wykryte).

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

• Urządzenia peryferyjne są do nabycia osobno.

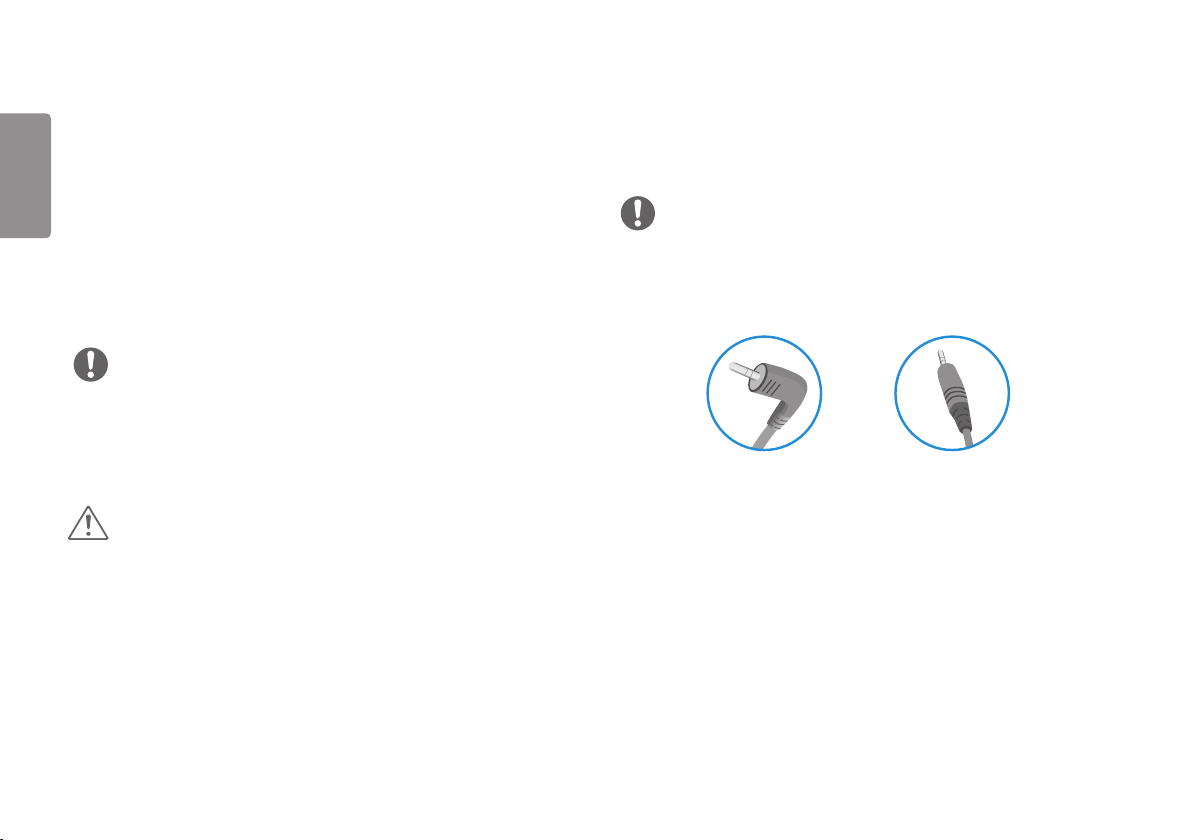

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować

problemy z podłączaniem innych urządzeń zewnętrznych do monitora. Dlatego
zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

• W zależności od ustawień dźwięku wybranych w komputerze oraz w urządzeniu

zewnętrznym możliwość korzystania ze słuchawek oraz głośnika może być
ograniczona.

17

USTAWIENIA UŻYTKOWNIKA

Aktywacja menu głównego

1 Naciśnij przycisk joysticka u dołu monitora.
2 Przesuwaj joystick w górę/dół ( / ) oraz w

prawo/lewo ( / ), aby wybrać poszczególne
opcje.

3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z

menu głównego.

Przycisk joysticka

Przycisk Stan menu Funkcja

Menu główne jest nieaktywne Aktywacja menu głównego.

Wyjście z menu głównego.

Menu główne jest aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

(Przytrzymywanie przycisku w celu wyłączenia monitora:
monitor można wyłączyć w ten sposób w dowolnym
momencie, także wtedy, gdy włączone jest menu ekranowe).

Regulacja głośności monitora.

Dostęp do funkcji sygnału Źródło.

Regulacja głośności monitora.

Dostęp do funkcji Menu.

Regulacja jasności monitora.

Wyłączanie monitora.

Regulacja jasności monitora.

Dostęp do funkcji Tryb Gra.

POLSKI

18

Funkcje menu głównego

POLSKI

Menu główne Funkcja

Źródło

Wyłącz

zasilanie

Wyjście

Tryb Gra

Źródło Ustawienie trybu sygnału wejściowego.

Wyłącz zasilanie Wyłączanie monitora.

Menu Konfiguracja ustawień ekranu.

Menu

Tryb Gra Ustawienie trybu obrazu dostosowanego do gier.

Wyjście Wyjście z menu głównego.

19

Ustawienia użytkownika

Ustawienia w menu

1 Aby przejrzeć ustawienia menu, należy wcisnąć przycisk joysticka u dołu ekranu, a następnie wpisać Menu.
2 Skonfiguruj opcje przesuwając joystick w górę/dół/lewo/prawo.
3 Aby wrócić do górnych ustawienia lub określić nowe pozycje, przejdź joystickiem do lub wcisnąć ( ).
4 Jeżeli chcesz wyjść w ustawień menu, przejdź joystickiem do dopóki nie wyjdziesz z ustawienia.

Tryb Gra Regulacja Gra Regulacja Obrazu Źródło Ogólne

POLSKI

20

Tryb Gra w sygnale SDR (nie HDR).

POLSKI

Menu > Tryb Gra Funkcja

Gracz 1 W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.

Tryby obrazu Gracz 1 i Gracz 2umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji
związanych z grami.

Tryb Gra

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS. Sprawdza się w przypadku bardzo ciemnych gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Optymalizuje ekran dla żywych kolorów.

Czytelnik Optymalizacja ekranu w celu oglądania dokumentów. Można rozjaśnić ekran w menu ustawienia.

Efekt HDR Optymalizuje działanie ekranu dla szerokie zakresu dynamiki.

sRGB Standardowa skala kolorów RGB monitora i drukarki.

Tryb Gra w sygnale HDR.

Menu > Tryb Gra Funkcja

Gracz 1 W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.

Tryby obrazu Gracz 1 i Gracz 2umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji
związanych z grami.

Tryb Gra

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS. Sprawdza się w przypadku bardzo ciemnych gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Optymalizuje ekran dla żywych kolorów.

UWAGA

• Treść HDR może nie być obsługiwana odpowiednio w systemie operacyjnym Windows 10. Proszę sprawdzić ustawienia HDR Wł. / Wył. Windowsa.

• Gdy funkcja HDR jest włączona, znaki lub jakość obrazu mogą być słabej jakości zgodnie z wydajnością karty graficznej.

• Podczas gdy funkcja HDR jest włączona, miganie ekranu lub trzeszczenie może się pojawiać, podczas zmiany wejścia monitora lub power Wł. / Wył.

zasilania zgodnie z wydajnością karty graficznej.

21

POLSKI

22

Menu > Regulacja Gra Funkcja

POLSKI

Regulacja Gra Overclock

Wł.

Wył. Wyłączenie funkcji Overclock.

UWAGA

• Po ponownym włączeniu monitora należy zmienić ustawienie maksymalnego współczynnika odświeżania w panelu sterowania

karty graficznej GPU.

• Jeśli obraz na ekranie wygląda nietypowo, wyłącz funkcję Overclock.

• Ta funkcja może być używana wyłącznie przez interfejs DisplayPort.

• Obsługa funkcji Overclock może się różnić w zależności od karty graficznej lub zawartości gry.

• Firma LG nie gwarantuje żądanego działania funkcji i nie ponosi odpowiedzialności za żadne działanie niepożądane, które może

wystąpić po jej aktywacji.

Pozwala ustawić w opcji Overclock współczynnik odświeżania wyższy od zalecanego w danych technicznych
panelu.

23

Regulacja Gra

Adaptive-Sync

Kontrola Czerni

Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej sygnału wejściowego z częstotliwością sygnału
wyjściowego.

PRZESTROGA

• W wejściu HDMI nazwa menu wyświetlana jest jako poświadczona nazwa AMD FreeSync Tier zamiast Adaptive-Sync.

(FreeSync / FreeSync Premium / FreeSync Premium Pro)

• Obsługiwany interfejs: DisplayPort (Adaptive-Sync), HDMI (FreeSync).

• Obsługiwana karta graficzna: karta graficzna, która obsługuje tylko NVIDIA's G-SYNC or AMD’s FreeSync

• Obsługiwana wersja. Upewnij się, że zaktualizowano kartę graficzną do ostatniej wersji.

• Aby uzyskać więcej informacji o wymaganiach, wejdż na stronę NVIDIA (www.nvidia.com) also AMD (www.amd.com).

Wł. Włączanie funkcji Adaptive-Sync.

Wył. Wyłączanie funkcji Adaptive-Sync.

Regulacja kontrastu czerni pozwala uzyskać lepszą widoczność ciemnych scen.
Można wówczas łatwo rozróżnić obiekty w ciemnych grach.

POLSKI

24

POLSKI

Regulacja Gra

Czas Odpowiedzi

Cross Hair

Reset Gra

Określenie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość odświeżania ekranu.
W zwykłym środowisku zaleca się korzystanie z ustawienia Szybki.
W przypadku dynamicznych obrazów zaleca się korzystanie z ustawienia Szybszy.
Wybór wartości Szybszy może spowodować pojawienie się pozostałości nieruchomego obrazu.

Szybszy Określenie dla czasu odpowiedzi wartości Szybszy.

Szybki Określenie dla czasu odpowiedzi wartości Szybki.

Normalny Określenie dla czasu odpowiedzi wartości Normalny.

Wył. Funkcja poprawy czasu odpowiedzi nie jest używana.

Opcja celownika powoduje, że po środku ekranu pojawia się specjalne oznaczenie dla gier typu First Person Shooter (FPS).
Użytkownicy mogą wybrać cross hair, które pasuje do ich środowiska gry z czterech różnych cross hairs.

• Gdy monitor jest wyłączony lub wchodzi w tryb oszczędzania energii, opcja Cross Hair jest automatycznie Wył.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

25

Menu > Regulacja Obrazu Funkcja

Jasność Umożliwia regulację jasności ekranu.

Kontrast Umożliwia regulację kontrastu ekranu.

Ostrość Dostosowanie ostrości ekranu.

Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im niższa wartość parametru
gamma, tym jaśniejszy jest obraz.

Dostosowanie nasycenia kolorów wyświetlanych na ekranie. Im niższa wartość, tym mniejsze nasycenie i
jaśniejsze kolory. Im wyższa wartość, tym większe nasycenie i ciemniejsze kolory.

Regulacja Obrazu

Tryb 1, Tryb 2,

Gamma

Temp.Kol.

R/G/B Umożliwia dostosowanie obrazu poprzez określenie poziomów kolorów: Czerwony, Zielony i Niebieski.

6 Kolorów

Tryb 3

Tryb 4 Jeżeli nie trzeba regulować ustawień gamma, wybrać tryb Tryb 4.

Ust. Własne Użytkownik może dostosować kolor, wybierając odcień czerwony, zielony lub niebieski.

Ciepła Ustawienie bardziej czerwonej tonacji kolorów ekranu.

Średnia Ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską.

Zimna Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

Ręcznie Wówczas użytkownik może wyregulować dokładnie temperaturę barwową.

Umożliwia uzyskanie pożądanych kolorów poprzez dostosowanie barwy i nasycenia 6 kolorów (Czerwony, Zielony,
Niebieski, Błękitny, Amarantowy i Żółty) oraz zapisanie ustawień.

Odcień Dostosowanie tonacji ekranu.

Nasycenie

POLSKI

26

POLSKI

Regulacja Obrazu

Poziom Czerni

DFC

Resetuj obraz

Określenie poziomu zrównoważenia (tylko HDMI).

yOffset (Zrównoważenie): w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy

ekran monitora.

Wysoki Utrzymuje obecny współczynnik kontrastu ekranu.

Niski Obniża poziom czerni i podnosi poziom bieli względem bieżącego

Wł. Automatyczne dostosowanie jasności w oparciu o używany monitor.

Wył. Wyłączenie funkcji DFC.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

współczynnika kontrastu ekranu.

27

Menu > Źródło Funkcja

Lista wejść Wybór trybu sygnału wejściowego.

Dostosowanie proporcji ekranu.

Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału
wideo.

Źródło

Proporcje obrazu

Autom. przeł. wejść

Pełna szerokość

Oryginalny Wyświetlenie filmu w proporcjach właściwych dla wejściowego sygnału wideo.

UWAGA

• W przypadku zalecanej rozdzielczości obraz na ekranie może wyglądać tak samo w trybach Pełna szerokość i

Oryginalny. (3440 x 1440)

Jeśli przycisk automatycznego wyboru sygnału wejściowego będzie w pozycji Wł., monitor przełączy się automatycznie
na nowy sygnał wejściowy po podłączeniu urządzenia.

Wł. Włącza Autom. przeł. wejść.

Wył. Wyłącza Autom. przeł. wejść.

POLSKI

28

Menu > Ogólne Funkcja

POLSKI

Ogólne

Język Wybór języka menu ekranowego.

Wysoki Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o wysokiej wydajności.
Niski Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o niskiej wydajności.

SMART ENERGY
SAVING

Dioda LED zasilania

Automatyczne
Wył.

Tryb
kompatybilności

HDMI

Wersja DisplayPort

Wył. Wyłączenie funkcji SMART ENERGY SAVING.

UWAGA

• Poziom oszczędzania energii może różnić się zależnie od panelu ijego dostawcy.

• Wprzypadku wybrania dla opcji SMART ENERGY SAVING ustawienia Wysoki lub Niski, luminancja monitora jest niższa lub

wyższa w zależności od źródła.

Wskaźnik zasilania jest włączany automatycznie.

Wł.

Wył. Wskaźnik zasilania jest wyłączony.

Automatyczne wyłączanie monitora w przypadku braku ruchu na monitorze w określonym czasie. Ustawienie czasu funkcji
automatycznego wyłączania. (Wył., 4 Godz., 6 Godz., i 8 Godz.)

Tryb kompatybilności HDMI - funkcja ta może rozpoznać legalny sprzęt, który nie obsługuje HDMI 2.0.

Wł. Włącza Tryb kompatybilności HDMI.

Wył. Wyłącza Tryb kompatybilności HDMI.

UWAGA

• Jeżeli podłączone urządzenie nie obsługuje Tryb kompatybilności HDMI, obraz lub dźwięk mogą nie działać poprawnie.

• Niektóre starsze modele kart grafiki nie obsługują HDMI 2.0, jednak można wybrać rodzielczość HDMI 2.0 w oknie panelu

sterowania.

To może spowodować, że ekran będzie wydawał się nieprawidłowym.

Ustaw wersję DisplayPort tak, aby pasowała do wersji podłączonego urządzenia zewnętrznego
korzystać z HDR, wybierz wersję DP na 1.4.

• Urządzenie włączone: Czerwony

• Tryb uśpienia (Tryb gotowości): Miga na czerwone

• Urządzenie wyłączone: Wył.

(1.4, 1.2 i 1.1)

. Jeśli chcesz

29

Ogólne

Zapewnia ogólny efekt zaciemnionego światła w zależności odgrylub treści wideo.

Szybszy najlepsze do grania w gry komputerowe.

Szybki najlepsze do grania w grykonsolowe.

Normalny najlepsze do odtwarzania filmów i internetu lub edytora tekstu.

Zmienne
podświetlenie

Brzęczyk

OSD Zablokuj

Informacje Zostanie pokazana następująca informacja o wyświetlaczu: Całkowity czas pracy, Rozdzielczość.

Ustaw. Fabry.

Wył. dezaktywuje funkcje oświetlenia zmiennego.

UWAGA

• Gdy funkcja ta jest aktywna, na ciemnych tłach może pojawić się niewielki efekt halo.

Jest to sytuacja normalna, a nieawaria.

• Z funkcji można korzystać wyłącznie w przypadku zawartości HDR.

• Zaleca się wyłączyć funkcje gry, gdynie jest używana.

Funkcja umożliwia wybranie ustawienia sygnału brzęczyka generowanego po włączeniu monitora.

Wł. Włączenie funkcji Brzęczyk w monitorze.

Wył. Wyłączenie funkcji Brzęczyk w monitorze.

Funkcja uniemożliwia konfigurowanie i regulowanie pozycji menu.

Wł. Włączenie opcji OSD Zablokuj.
Wył. Wyłączenie opcji OSD Zablokuj.

UWAGA

• Wyłączone są wszystkie funkcje z wyjątkiem opcji: Jasność, Kontrast w Regulacja Obrazu, Źródło, OSD Zablokuj i Informacje

w Ogólne.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

POLSKI

30

ROZWIAZYWANIE PROBLEMÓW

POLSKI

Obraz nie jest wyświetlany na ekranie.

Czy monitor jest podłączony do zasilania?

Czy dioda zasilania świeci?

Czy jest zasilanie jest podłączone, a dioda
zasilania LED świeci się na czerwono?

Czy dioda zasilania miga?

Czy na ekranie jest wyświetlany
komunikat Obecnie nie jest ustawiona

zalecana rozdzielczość ekranu. Jeżeli
nie możesz zobaczyć obrazu lub obraz
miga, zapoznaj się ze sposobami
rozwiązywania problemów zawartymi w
instrukcji obsługi.?

Czy na ekranie jest wyświetlany
komunikat Brak Sygnału?

Czy w komputerze zainstalowano
sterowniki urządzenia?

• Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazda sieciowego.

• Sprawdź, czy przewód zasilający został prawidłowo podłączony, a następnie naciśnij przycisk zasilania.

• Sprawdź, czy podłączone źródło sygnału jest włączone (Menu > Źródło).

• Jeśli monitor jest w trybie oszczędnym, przesuń mysz lub naciśnij dowolny klawisz na klawiaturze, aby włączyć wyświetlacz.

• Sprawdź, czy komputer jest włączony.

• Ten komunikat jest wyświetlany, gdy sygnały przesyłane z komputera (karty graficznej) znajdują się poza zakresem poziomej

lub pionowej częstotliwości monitora. Aby ustawić prawidłową częstotliwość, zapoznaj się z sekcją Dane techniczne
produktu tej instrukcji obsługi.

• Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub

w przypadku rozłączenia tego przewodu. Sprawdź przewód i podłącz go ponownie.

• Upewnij się, ż zainstalowałeś sterownik wyświetlacza z naszej strony internetowej: http://www.lg.com.

• Sprawdź, czy karta graficzna obsługuje funkcję Plug and Play.

Niektóre funkcje są wyłączone.

Czy po naciśnięciu przycisku Menu
niektóre funkcje nie są dostępne?

• Menu ekranowe jest zablokowane. Przejdź do obszaru Menu > Ogólne i wybierz w ustawieniu OSD Zablokuj opcję Wył..

31

Na ekranie pozostaje obraz.

Czy obraz jest widoczny na monitorze
nawet po jego wyłączeniu?

Obraz jest niestabilny i drga. Obrazy wyświetlane na monitorze pozostawiają po sobie ślady w tle.

Czy została wybrana odpowiednia
rozdzielczość?

• Wyświetlanie na monitorze przez długi czas nieruchomego obrazu może spowodować uszkodzenie ekranu, czego wynikiem

jest obraz pozostający na monitorze.

• Aby wydłużyć okres eksploatacji monitora, należy korzystać z wygaszacza ekranu.

• Jeśli wybrana rozdzielczość to HDMI 1080i 60/50Hz (z przeplotem), obraz może drgać. Zmień rozdzielczość na 1080p lub

zalecaną rozdzielczość.

UWAGA

• Częstotliwość pionowa: Aby prawidłowo wyświetlać obraz, ekran musi być odświeżany wiele razy w ciągu sekundy, podobnie, jak dzieje się to w przypadku lamp

fluorescencyjnych. Liczba odświeżeń ekranu w ciągu sekundy jest nazywana częstotliwością pionową lub częstotliwością odświeżania, a jej jednostką jest Hz.

• Częstotliwość pozioma: Czas, jaki zajmuje wyświetlenie jednej poziomej linii, nazywa się cyklem poziomym. Podczas dzielenia liczby 1 przez interwał poziomy uzyskany

wynik stanowi liczbę poziomych linii wyświetlanych w ciągu sekundy. Wielkość ta jest nazywana częstotliwością poziomą, a jej jednostką jest kHz.

• Zalecamy sprawdzenie, czy rozdzielczość i częstotliwość karty graficznej mieszczą się w zakresie obsługiwanym przez monitor, i wybór zalecanej (optymalnej)

rozdzielczości w obszarze Panel sterowania > Ekran > Menu (w systemie Windows). (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Wybór rozdzielczości innej niż zalecana (optymalna) może sprawiać, że tekst będzie rozmazany, a ekran przyciemniony, obcięty lub przesunięty.

• Sposoby wyboru ustawień mogą się różnić w zależności od komputera lub systemu operacyjnego, a niektóre rozdzielczości mogą nie być dostępne w zależności od

wydajności karty graficznej. W takim przypadku należy skontaktować się z producentem komputera lub karty graficznej w celu uzyskania pomocy.

• Niektóre karty graficzne mogą nie obsługiwać rozdzielczości 3440 x 1440. Jeśli rozdzielczość nie może zostać wyświetlona, skontaktuj się z producentem karty graficznej.

POLSKI

32

Kolor obrazu jest nieprawidłowy.

POLSKI

Czy obraz jest wyświetlany w
ograniczonej liczbie kolorów (16)?

Czy kolory na ekranie wydają się być
niestabilne lub wyświetlany jest tylko
obraz monochromatyczny?

Czy na ekranie są widoczne kropki?

Brak dźwięku z portu słuchawek.

Czy obraz jest wyświetlany za pomocą
wejścia DP(DisplayPort) lub HDMI bez
dźwięku?

• Zmień głębię kolorów na 24 bity (True Color) lub wyższą. W systemie Windows wybierz kolejno pozycje Panel sterowania >

Ekran > Menu > Jakość kolorów. (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Sprawdź, czy przewód sygnałowy jest prawidłowo podłączony. Ponownie podłącz przewód lub ponownie włóż do gniazda

kartę graficzną komputera.

• Podczas korzystania z monitora na ekranie mogą być widoczne pojedyncze kolorowe piksele (czerwone, zielone, niebieskie,

białe lub czarne). To normalne zjawisko w przypadku ekranów LCD. Nie jest to błąd ani problem z działaniem monitora.

• Sprawdź, czy przewody są prawidłowo podłączone do portu słuchawek.

• Spróbuj zwiększyć głośność za pomocą joysticka.

• Ustawa monitor, którego używasz, jako wyjście audio komputera. w systemie Microsoft Windows przejdź do obszaru Panel

Sterowania > Sprzęt i dźwięk > Dźwięk > i ustaw monitor jako urządzenie domyślne. (Ustawienia mogą się różnić w
zależności od systemu operacyjnego urządzenia).

33

DANE TECHNICZNE PRODUKTU

Ekran LCD Typ TFT (Thin Film Transistor)

Ekran LCD (ciekłokrystaliczny)

Głębia kolorów HDMI Obsługa koloru 10-bitowego.

DP (DisplayPort) Obsługa koloru 10-bitowego.

Odległość między pikselami 0,2325 mm x 0,2325 mm

Rozdzielczość Maks. obsługiwana rozdzielczość DP:3440 x 1440 / 144Hz

DP:3440 x 1440 / 160Hz (Overclock: Wł.)
HDMI:3440 x 1440 / 85Hz

Zalecana rozdzielczość DP:3440 x 1440 / 144Hz HDMI:3440 x 1440 / 85Hz

Zasilanie Moc znamionowa 19 V

Zużycie energii
(typowe)

Zasilacz AC/DC ADS-110CL-19-3 190110G, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC

Lub ADS-120QL-19A-3 190110E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Moc wyjściowa: 19 V

Zalecane warunki Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Warunki przechowywania Temperatura Od -20 °C do 60 °C

5,79 A

5,0 A

Tryb eksploatacji: 72 W (Typowe)*
Tryb uśpienia (Tryb gotowości): ≤ 0,5 W **
Urządzenie wyłączone: ≤ 0,3 W

Wilgotność Poniżej 80 %

Wilgotność Poniżej 85 %

POLSKI

34

Wymiary Rozmiar monitora (szerokość x wysokość x głębokość)

POLSKI

Masa (bez opakowania) Z podstawą 7,6 kg

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia.
Poziom zużycia energii elektrycznej zależy od warunków eksploatacji i ustawień monitora.
* Tryb włączania poboru mocy jest obliczany za pomocą standardu testowania LGE (W pełni biały wzór,maksymalna rozdzielczość).
** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

Z podstawą 819,2 x 574,1 x 312,2 (mm)

Bez podstawy 819,2 x 361,6 x 104,4 (mm)

Bez podstawy 5,5 kg

35

Fabryczny tryb obsługi

(Tryby ustawień wstępnych, HDMI/ DisplayPort PC)

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,94 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60,0 -/-

1152 x 864 54,347 60,05 +/+

1280 x 720 45 60 +/+

1280 x 800 49,702 59,81 -/+

1280 x 1024 63,981 60,02 +/+

1280 x 1024 79,976 75,025 +/+

1600 x 900 60,00 60,00 +/+

1680 x 1050 65,29 59,954 -/+

1920 x 1080 67,50 60 +/-

1920 x 1080 83,894 74,973 +/-

3440 x 1440 43,83 30,00 +/- Tryb kompatybilności HDMI : Wł.

3440 x 1440 74,60 50,00 +/- Tylko HDMI

3440 x 1440 89,52 60,00 +/- Tylko DisplayPort

3440 x 1440 128,69 85,00 +/- Tryb kompatybilności HDMI : Wył.

3440 x 1440 148,99 99,99 +/- Tylko DisplayPort

POLSKI

36

POLSKI

3440 x 1440 217,32 143,92 +/- Tylko DisplayPort

3440 x 1440 241,6 160 +/- *

2560 x 1440 183 120 +/- Tylko HDMI

2560 x 1440 88,79 60 +/- Tylko HDMI

* Tylko DisplayPort, Adaptive-Sync: Wł., Overclock: Wł.
W przypadku zastosowania timingu wejściowego będącego poza obsługiwaną, częstotliwością może wystąpić wolniejsza szybkość odpowiedzi lub słabsza jakość obrazu.

Taktowanie HDMI (wideo)

Tryb obsługiwany fabrycznie

(ustawiony fabrycznie)

480p 31,5 60

720p 45 60

1080p 67,5 60

2160p 135 60

Częstotliwość pozioma (kHz)

Częstotliwość pionowa

(Hz)

Uwagi

Model i numer seryjny produktu są umieszczone na odwrocie i na jednej stronie produktu.
Zapisz je poniżej na wypadek gdybyś kiedykolwiek potrzebował serwisu.

Model

Numer seryjny

Aby uzyskać kod źródłowy zgody z GPL, LGPL, MPL, oraz innymi licencjami do
oprogramowania otwartego źródła, które znajduje się w tym produkcie, odwiedź - http://
opensource.lge.com.In Dodatki do kodu źródłowego, wszelkie warunki licencji, gwarancja,
zastrzeżenia oraz prawa autorskie są dostępne do pobrania. LG Electronics dostarczy
również kod źródłowy, znajdujący się na CD-ROM-ie za opłatą, która pokryje koszty
dystrybucji (takie jak koszt nośnika, przesyłki oraz robocze), po otrzymaniu prośby na adres
mailowy: [email protected]. Oferta niniejsza ważna jest przez okres (3) trzech lat od
daty zakupu produktu.
