MANUAL DE USUARIO
MONITOR
SIGNAGE
Lea este manual atentamente antes de utilizar el monitor y consérvelo
para consultarlo cuando lo necesite.
32LW55A
*MFL68906102*
P/NO : MFL68906102 (1506-REV00)
Printed in Korea
www.lg.com
2
CONTENIDO
ESPAÑOL
ENG
CONTENIDO
3 PRECAUCIONES DE SEGURIDAD
3 Precauciones durante la instalación del producto
4 Precauciones relacionadas con la corriente eléctrica
5 Precauciones para el traslado del producto
5 Precauciones durante la utilización del producto
6 Cómo deshacerse de materiales contaminantes de forma segura (Solo la lámpara de alta
presión utiliza el producto LCD)
6 Montaje en pared
7 PREPARACIÓN DE LA INSTALACIÓN
7 Accesorios

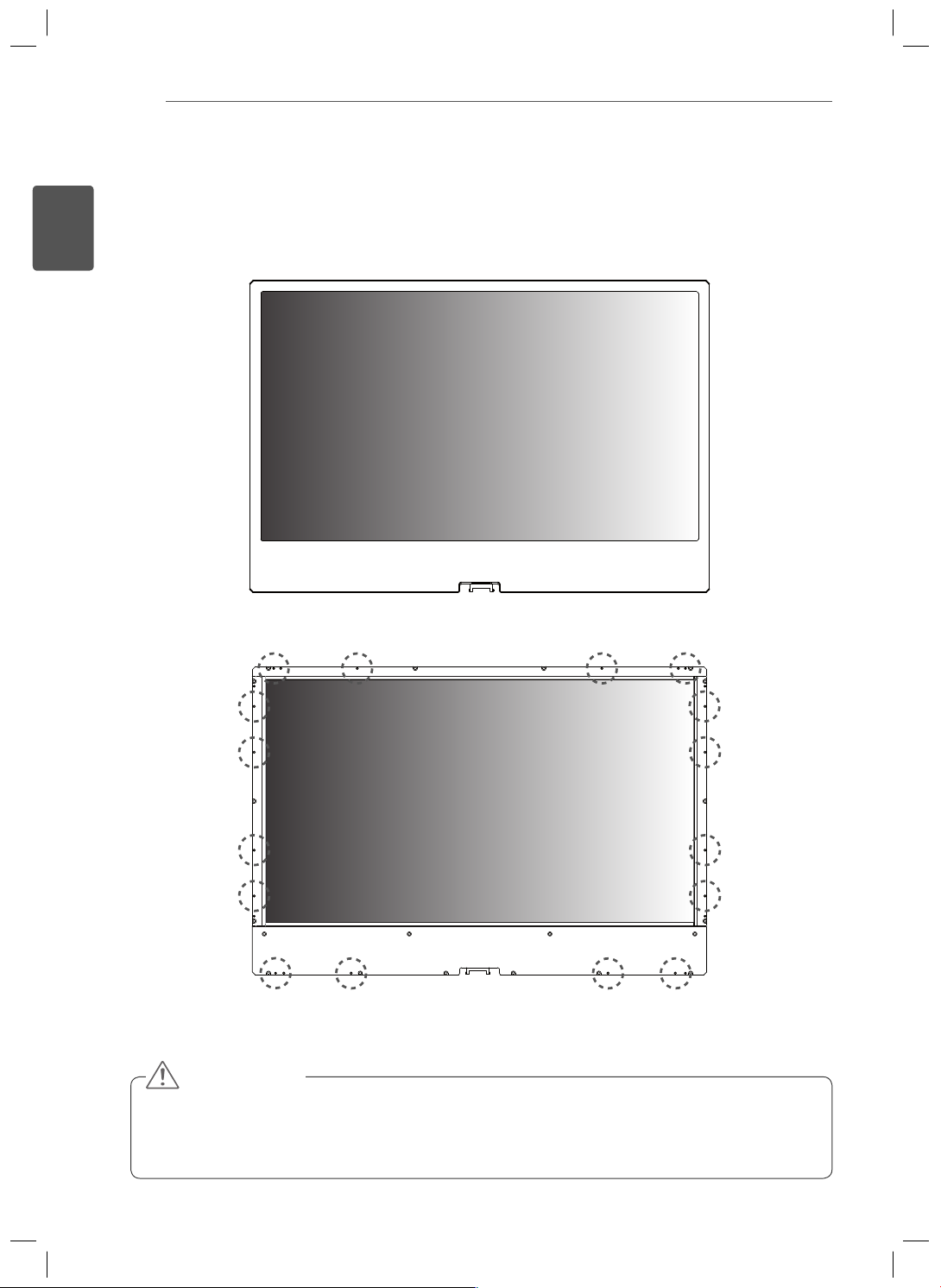

8 Composición del producto

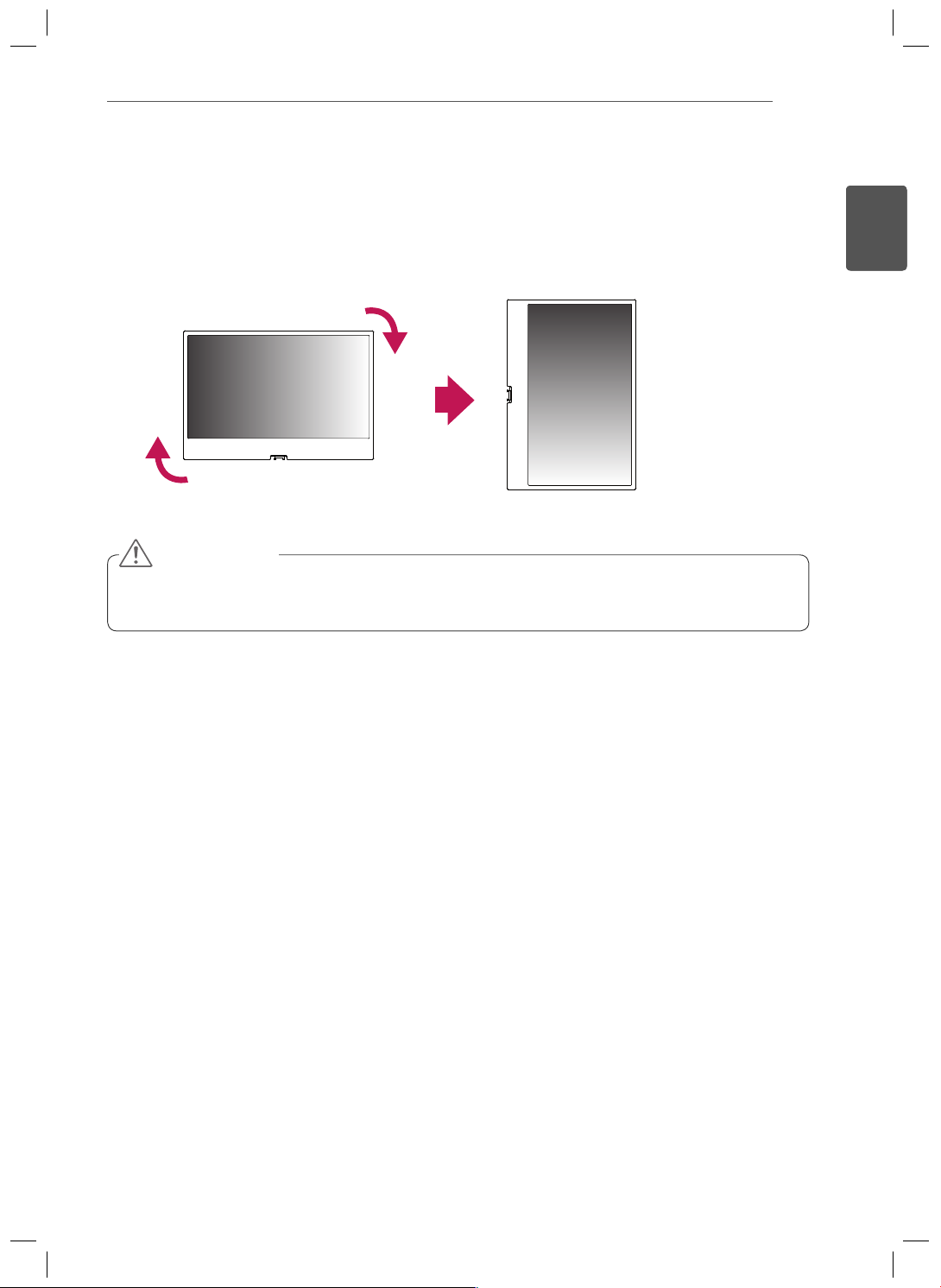

9 Instalación vertical

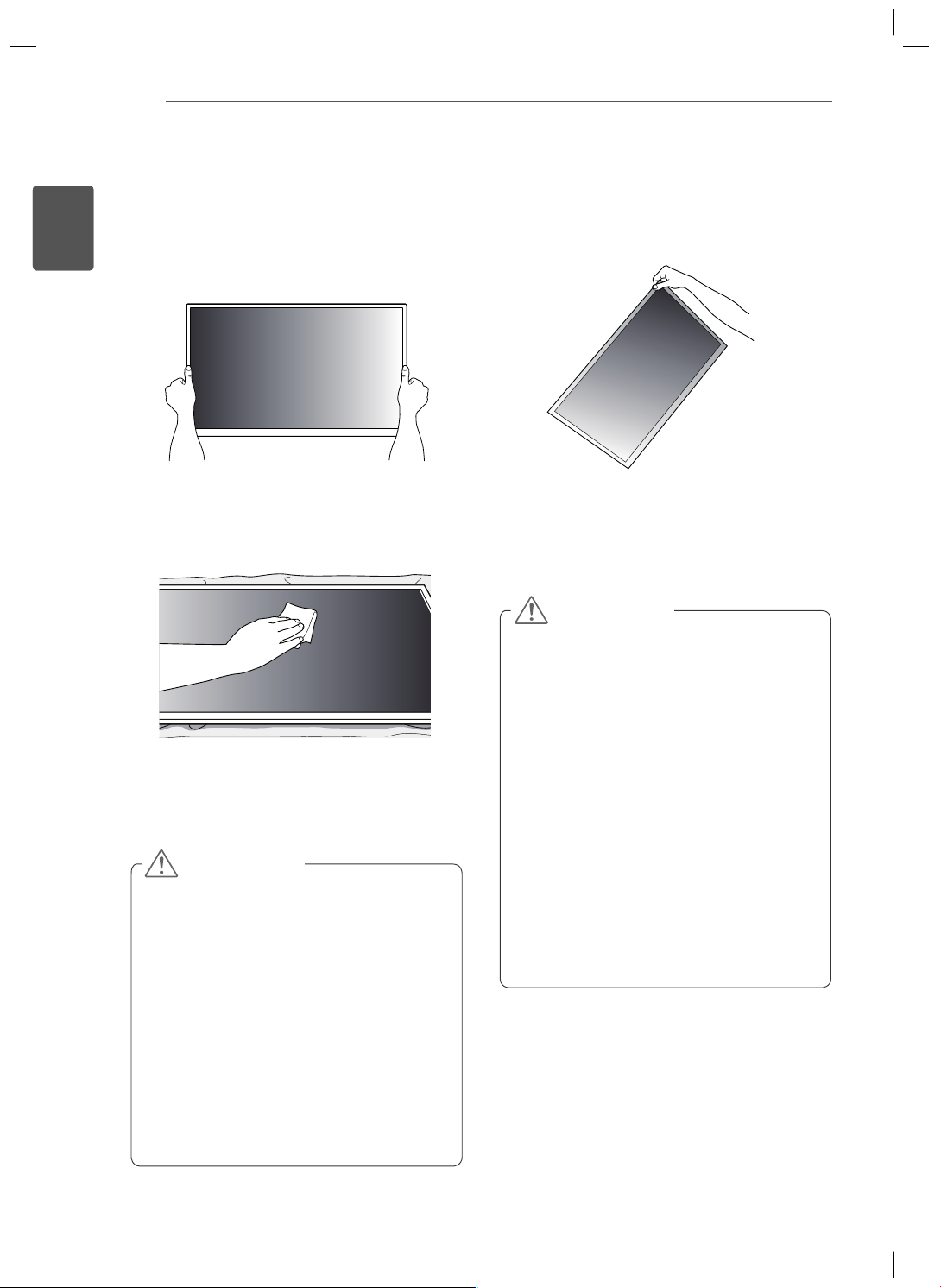

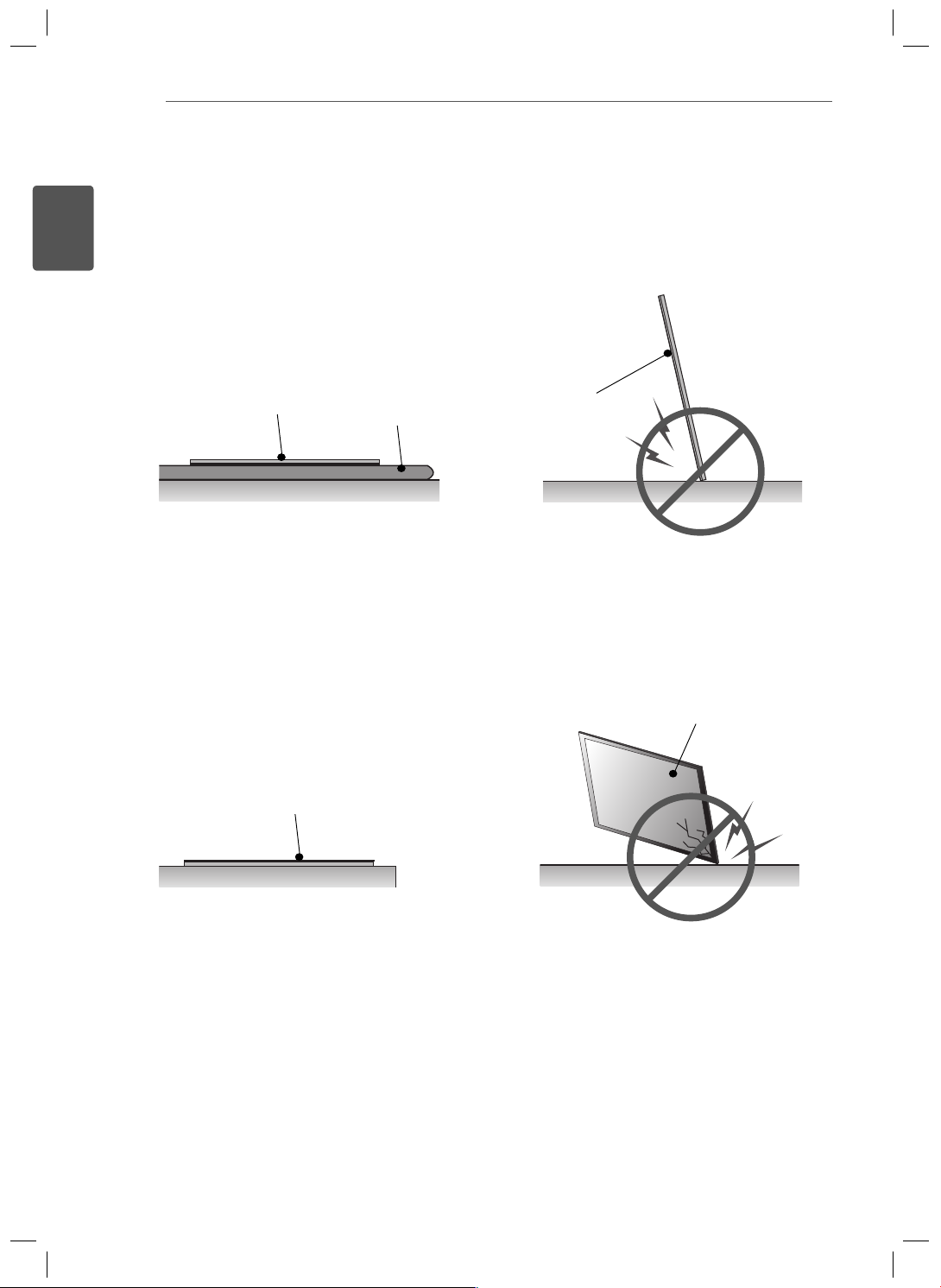

10 Método de almacenamiento para la protección del panel
10 - Método correcto
10 - Método incorrecto
11 INSTALACIÓN DEL PRODUCTO
11 Instalación del cable LVDS

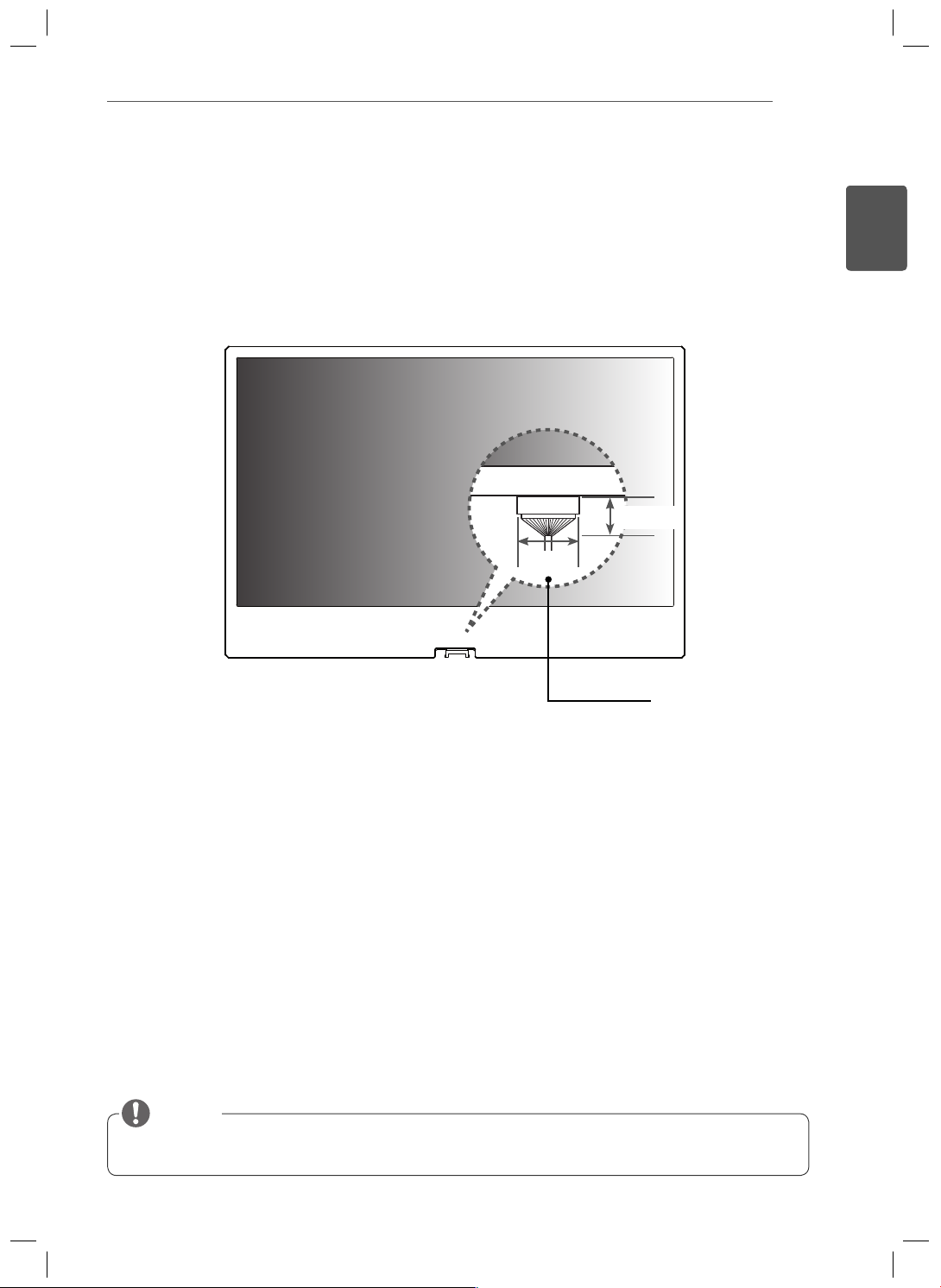

12 Instalación de la iluminación

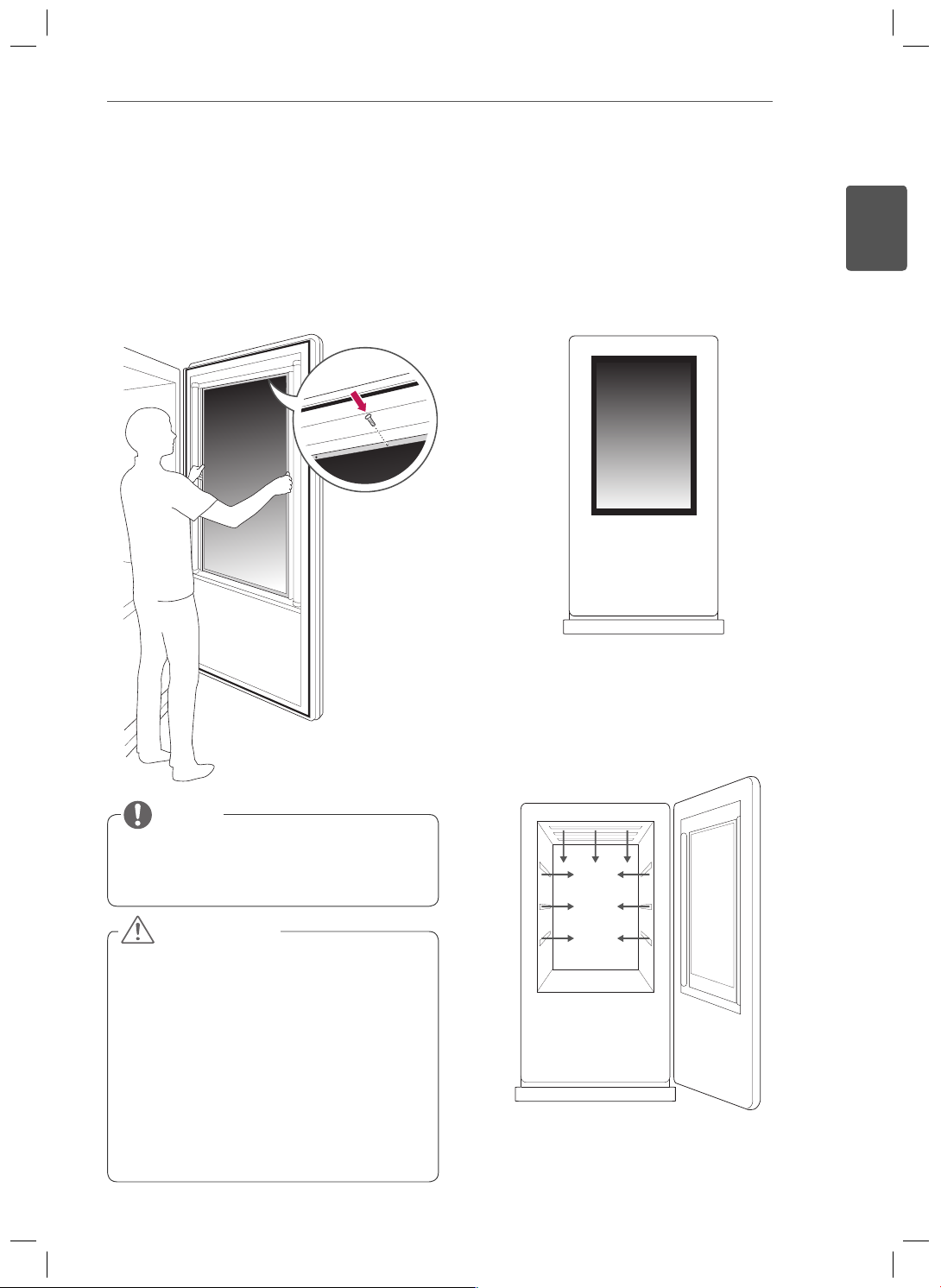

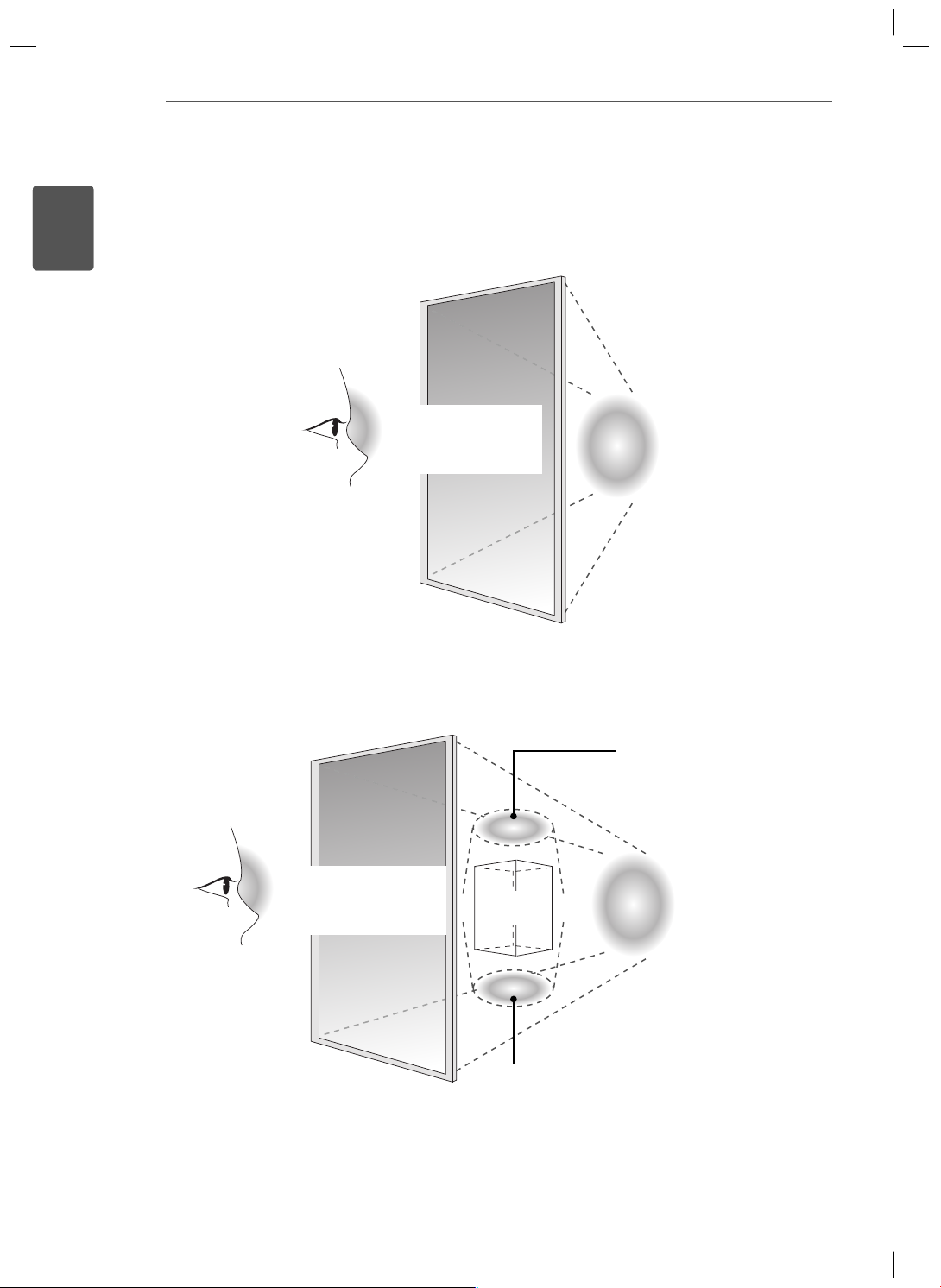

13 Instalación en carcasa
14 Precaución
14 - Método correcto
14 - Método incorrecto
15 SOLUCIÓN DE PROBLEMAS

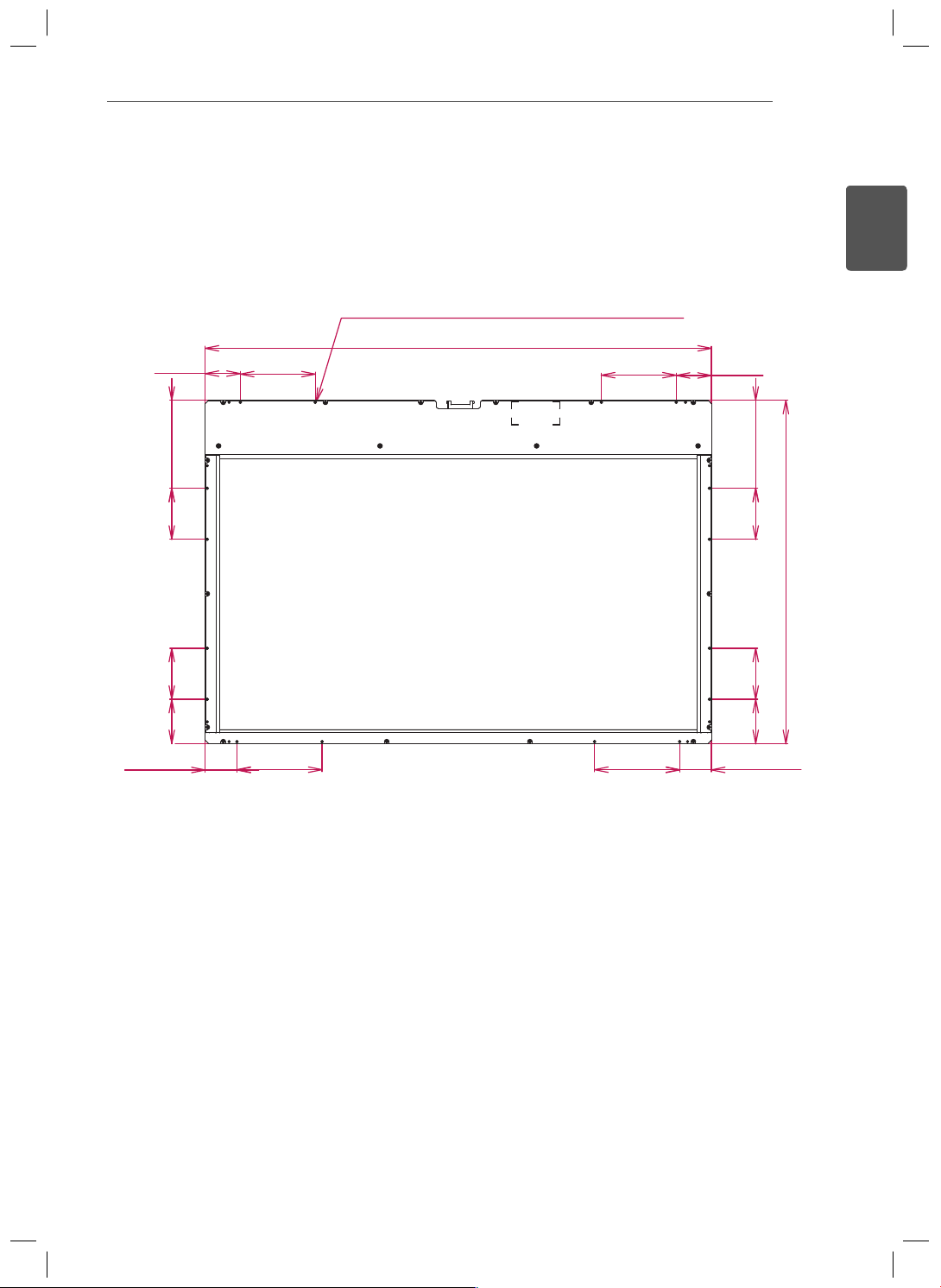

16 ESPECIFICACIONES
18 GUÍA DE ASIGNACIÓN DE PATILLAS LVDS
NOTA
La garantía no cubre los daños causados por el uso del producto en entornos con demasiado polvo.
PRECAUCIONES DE SEGURIDAD
3
PRECAUCIONES DE SEGURIDAD
Lea estas precauciones de seguridad atentamente antes de utilizar el producto.
Solo para uso en interiores.
ADVERTENCIA
Si hace caso omiso a los mensajes de
advertencia, corre el riesgo sufrir daños graves,
tener un accidente o incluso morir.
Precauciones durante la instalación del producto
ADVERTENCIA
Manténgalo alejado de fuentes de calor como, por ejemplo, radiadores eléctricos.
►Podría producirse una descarga eléctrica, un incendio o el producto podría funcionar mal o deformarse.
Mantenga el material antihumedad del paquete y el embalaje de vinilo fuera del alcance de los
niños.
►La ingestión de material antihumedad es nociva. Si se ingiere por error, fuerce el vómito del paciente y acuda al
hospital más cercano. Además, el embalaje de vinilo puede producir asfixia. Manténgalo fuera del alcance de los
niños.
No coloque objetos pesados sobre el producto ni se siente encima.
►Si el producto cae o se derrumba, puede provocar lesiones. Se debe prestar un cuidado especial con los niños.
No deje el cable de corriente o de señal en las zonas de tránsito.
►Cualquier persona que pase podría tropezar y producir una descarga eléctrica, un incendio, dañar el producto o
sufrir una herida.
Instale el producto en un sitio limpio y seco.
►El polvo o la humedad pueden producir una descarga eléctrica, un incendio o dañar el producto.
Si nota que hay humo, o cualquier otro olor, u oye un ruido extraño, desconecte el cable de
corriente y póngase en contacto con el servicio técnico.
►Si sigue utilizando el producto sin tomar las medidas adecuadas, se podría producir una descarga eléctrica o un
incendio.
Si se cae el producto o la carcasa está rota, apáguelo y desenchufe el cable de corriente.
►Si sigue utilizando el producto sin tomar las medidas adecuadas, se podría producir una descarga eléctrica o un
incendio. Póngase en contacto con el servicio técnico.
No deje que caiga ningún objeto sobre el producto y evite cualquier golpe. No arroje juguetes
ni otros objetos a la pantalla del producto.
►Puede ocasionar daños personales, problemas en el producto y dañar la pantalla.
Al conectar un dispositivo externo, tenga cuidado de no tirar el producto ni permitir su caída.
►Podría ocasionar lesiones y/o daños al producto.
Al jugar con una consola conectada al sistema, manténgase a una distancia de cuatro veces el
largo de la diagonal, desde la pantalla hasta el dispositivo.
►Si el producto cayese debido a un cable corto, podría ocasionar lesiones y/o daños al producto.
Si deja una imagen fija en la pantalla durante un período de tiempo prolongado, puede
que la pantalla se dañe y la imagen se deteriore. Asegúrese de que su monitor tiene un
salvapantallas. Este fenómeno también ocurre en productos de otros fabricantes, y es un caso
que no está contemplado en la garantía.
No instale este producto en una pared si puede quedar expuesto al aceite o al vapor de aceite.
►Esto podría dañar el producto y provocar que se caiga.
PRECAUCIÓN
Si hace caso omiso a los mensajes de
precaución, corre el riesgo de sufrir daños
leves o dañar el producto.
ESPAÑOL
ENG
PRECAUCIÓN
Asegúrese de que el orificio de ventilación no está bloqueado. Instale el producto en un lugar
que tenga una amplitud adecuada (a más de 10 cm de la pared).
►Si instala el producto demasiado cerca de la pared, podría deformarse o producirse fuego como consecuencia del
calor interior.
ESPAÑOL
ENG
PRECAUCIONES DE SEGURIDAD
4
No cubra el orificio de ventilación del producto con un paño o una cortina.
►Podría deformarse el producto o producirse fuego como consecuencia del sobrecalentamiento del interior del
producto.
Instale el producto en un lugar plano y estable en el que no haya riesgo de que se caiga.
►Si se cayera el producto, podría romperse o resultar usted herido.
Instale el producto donde no haya interferencias electromagnéticas.
Mantenga el producto lejos de los rayos directos del sol.
►Se podría dañar el producto.
Si instala el producto en un lugar que no cumpla con las condiciones sugeridas, tanto su
aspecto como su durabilidad y la calidad de la imagen podrían verse seriamente afectados.
Consulte a LG o a un instalador cualificado antes de proceder a la instalación. No se
recomiendan lugares en los que abunde el polvo o la neblina de aceite, se utilicen sustancias
químicas, se alcancen temperaturas extremas o donde el producto vaya a permanecer
apagado durante períodos muy prolongados (aeropuertos o estaciones de tren). Si el producto
se somete a estas condiciones, la garantía puede quedar invalidada.
No instale el producto en una zona con poca ventilación (como un estante o un armario) ni en
exteriores. Evite su colocación sobre cojines o alfombras.
Asimismo, no lo instale en lugares con objetos que puedan calentarse, como equipos de
iluminación.
Precauciones relacionadas con la corriente eléctrica
ADVERTENCIA
Asegúrese de que conecta el cable a un enchufe con toma de tierra.
►Podría electrocutarse o resultar herido.
Emplee únicamente el voltaje nominal.
►Podría electrocutarse o dañar el producto.
En caso de tormenta o relámpagos, nunca toque el cable de alimentación ni el cable de señal
ya que es muy peligroso.
►Se puede producir una descarga eléctrica.
No conecte varios cables de prolongación, aparatos eléctricos o radiadores eléctricos a
un único enchufe. Utilice una regleta de corriente con toma de tierra diseñada para su uso
exclusivo con un ordenador.
►Se podría producir un incendio como consecuencia del sobrecalentamiento.
No toque el enchufe de corriente con las manos húmedas. Además, si las clavijas del enchufe
están húmedas o cubiertas de polvo, séquelas por completo o quíteles el polvo.
►Podría electrocutarse como consecuencia del exceso de humedad.
Si no va a utilizarlo durante mucho tiempo, desenchufe el cable de corriente del producto.
►Si se acumula el polvo, puede producirse un incendio y el deterioro del aislante puede causar una fuga eléctrica,
una descarga eléctrica o un incendio.
Introduzca el cable de corriente por completo.
►Si el cable de corriente no se introduce por completo, puede producirse un incendio.
Sujete el enchufe cuando lo retire del terminal de la pared. No doble el cable de corriente con
mucha fuerza o coloque objetos pesados sobre el mismo.
►Se podría dañar el cable y producir una descarga eléctrica o un incendio.
No introduzca un material conductor (como una varilla metálica) en un extremo del cable de
corriente mientras el otro está conectado al terminal de la pared. Además, no toque el cable de
corriente nada más enchufarlo en el terminal de la pared.
►Podría electrocutarse.
El acoplador del dispositivo se puede utilizar como dispositivo de desconexión.
Asegúrese de que el dispositivo está instalado cerca de al toma de corriente a la que está
conectado y que dicha toma es accesible.
Mientras esta unidad esté conectada a la toma de corriente, seguirá conectada a una fuente de
alimentación incluso si apaga la unidad con el interruptor.
PRECAUCIONES DE SEGURIDAD
5
PRECAUCIÓN
No desenchufe el cable de corriente mientras se utiliza el producto.
►Una descarga eléctrica podría dañar el producto.
Utilice sólo el cable de alimentación suministrado con el aparato. Si utiliza otro cable de
alimentación, asegúrese de que esté certificado según las normas nacionales aplicables, si
no ha sido obtenido del proveedor. Si el cable de alimentación es defectuoso, póngase en
contacto con el fabricante o con el centro de asistencia técnica más cercano para solicitar su
sustitución.
Precauciones para el traslado del producto
ADVERTENCIA
Asegúrese de que el producto está apagado.
►Podría electrocutarse o dañar el producto.
Asegúrese de retirar todos los cables antes de mover el producto.
►Podría electrocutarse o dañar el producto.
Asegúrese de que el panel mira hacia delante y sujételo con ambas manos para moverlo.
Si deja caer el producto, resultaría dañado y podría causar descargas eléctricas o fuego.
Póngase en contacto con un servicio técnico para repararlo.
Compruebe que el producto está apagado y que ha desconectado todos los cables. Debido a
su tamaño, podrían ser necesarias 2 o más personas para transportar el aparato. No presione
ni coloque objetos pesados en el panel frontal del aparato.
PRECAUCIÓN
No golpee el producto mientras lo desplaza.
►Podría electrocutarse o dañar el producto.
No tire el embalaje del producto. Utilícelo cuando lo traslade.
ESPAÑOL
ENG
Precauciones durante la utilización del producto
ADVERTENCIA
No desmonte, repare o modifique el producto por su cuenta.
►Podría producirse un incendio o una descarga eléctrica.
►Póngase en contacto con el servicio técnico para realizar cualquier verificación, calibrado o reparación.
No pulverice agua sobre el producto ni lo limpie con una sustancia inflamable (disolvente o
benceno). Podría producirse un incendio o una descarga eléctrica.
Mantenga el producto lejos del agua.
►Podría producirse un incendio o una descarga eléctrica.
No golpee ni arañe la parte frontal o lateral de la pantalla con objetos metálicos.
►Podría causar daños a la pantalla.
Evite las altas temperaturas y humedad.
PRECAUCIÓN
No coloque ni guarde sustancias inflamables cerca del producto.
►Hay riesgo de explosión o incendio como consecuencia del uso descuidado de sustancias inflamables.
Al limpiar el producto, desenchufe el cable de alimentación y frótelo suavemente con un
paño suave para evitar arañarlo. No lo limpie con un paño mojado ni pulverice agua ni ningún
otro líquido directamente sobre el producto. Podría causar descargas eléctricas. (No utilice
productos químicos como el benceno, disolventes de pintura o alcohol)
Descanse cada cierto tiempo para proteger los ojos.
ESPAÑOL
AGUA
QUÍMICOS
ENG
PRECAUCIONES DE SEGURIDAD
6
Mantenga el producto limpio en todo momento.
Adopte una postura cómoda y natural cuando trabaje con un producto para relajar los
músculos.
Descanse cada cierto tiempo cuando trabaje prolongadamente con un producto.
No presione con fuerza en el panel con la mano o con un objeto afilado, como una uña, un
lápiz o un bolígrafo, ni haga rayas sobre él.
Manténgase a una distancia adecuada del producto.
►Su visión podría resultar afectada si mira el producto desde muy cerca.
Consulte el Manual del usuario para configurar la resolución y el reloj adecuados.
►Su visión podría resultar afectada.
Utilice únicamente un detergente autorizado para limpiar el producto. (No utilice benceno,
disolvente o alcohol.)
►Se podría deformar el producto.
El aparato no debe quedar expuesto a goteras o salpicaduras. Tampoco deberá colocar
encima objetos con contenido líquido, como floreros, copas, etc. (por ejemplo, en estanterías
situadas por encima de la unidad).
No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar
directa, el fuego y emisores de calor eléctricos.
NO coloque baterías no recargables en el dispositivo mientras se esté cargando.
La utilización de altavoces o auriculares durante períodos prolongados puede provocar
lesiones auditivas.
Pulverice agua sobre un paño suave de 2 a 4 veces y úselo para limpiar el chasis frontal; frote
sólo en una dirección. Demasiada humedad puede causar la aparición de manchas.
No utilice productos de alto voltaje alrededor del monitor (p. ej.un mata mosquitos eléctrico)
►El monitor puede no funcionar correctamente a causa de una descarga eléctrica.
Cómo deshacerse de materiales contaminantes de forma
segura (Solo la lámpara de alta presión utiliza el producto
LCD)
La lámpara fluorescente empleada en este producto contiene una pequeña cantidad de
mercurio.
No se deshaga de este producto de la misma forma que lo haría con los residuos generales de
su hogar. Debe hacerlo según las normativas locales correspondientes.
Montaje en pared
No instale el producto usted solo. Contacte con el servicio técnico cualificado del Fabricante.
Podría resultar herido.
PREPARACIÓN DE LA INSTALACIÓN
7
PREPARACIÓN DE LA INSTALACIÓN
Accesorios
Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase
en contacto con el distribuidor local donde adquirió el producto. Las ilustraciones que aparecen en este
manual pueden ser diferentes con respecto al producto y los accesorios reales.
CD (manual de usuario)/
Guía de instalación sencilla
ESPAÑOL
ENG
NOTA
No utilice elementos falsificados con el fin de poder garantizar la seguridad y la vida útil del producto.
Ningún daño o lesión física causados por el uso de elementos falsificados está cubierto por la
garantía.
EL cable LVDS (low-voltage differential signaling), sistema de señal diferencial de bajo voltaje
transfiere la señal del conversor (AD Box) al producto.
El cable LVDS es opcional y no está incluido con el producto. Consulte las páginas 14-15 de la Guía
de asignación de patillas LVDS para montar el cable LVDS.
PRECAUCIÓN
Para garantizar la seguridad y la vida útil del producto, no utilice piezas ni accesorios no autorizados.
Los daños o lesiones causados por el uso de elementos no autorizados no están cubiertos por la
garantía.
PREPARACIÓN DE LA INSTALACIÓN
8
ESPAÑOL
ENG
Composición del producto
Utilice los tornillos M3. Los orificios para los tornillos están en la parte posterior del producto.
< Parte frontal del producto >
< Parte trasera del producto >
PRECAUCIÓN
Este producto tiene partes delantera y posterior. Asegúrese de que el producto se instala con la parte
frontal hacia delante.
La imagen se muestra invertida en la parte posterior.
PREPARACIÓN DE LA INSTALACIÓN
9
Instalación vertical
Cuando instale el monitor en posición vertical, gírelo 90 grados en el sentido de las agujas del reloj
(de frente a la pantalla). El modo vertical solo está disponible en la placa scaler. (El modo vertical está
disponible en la placa scaler.)
PRECAUCIÓN
Puede crear una placa scaler o adquirir un conversor AD (TSP500, TSP300).
La placa scaler es opcional, no forma parte del producto.
ESPAÑOL
ENG
PREPARACIÓN DE LA INSTALACIÓN
10
ESPAÑOL
ENG
Método de almacenamiento para la protección del panel
Método correcto Método incorrecto
Panel
Al situar el producto en horizontal, colóquelo
sobre un cojín o una superficie plana acolchada.
Sitúe el producto sobre ella con el panel del producto hacia abajo.
Amortiguador
Panel
Si el producto se inclina hacia el lateral del panel,
la parte inferior del panel puede dañarse.
Panel
Si dispone de un cojín o una superficie acolchada,
asegúrese de que el suelo está limpio.
Seguidamente, coloque el producto con cuidado,
con el panel hacia arriba o hacia abajo.
En este momento, tenga cuidado de que no
caigan objetos sobre el panel.
Panel
Si el producto se inclina hacia el extremo del
panel, el borde del panel puede dañarse.
INSTALACIÓN DEL PRODUCTO
11
INSTALACIÓN DEL PRODUCTO
Instalación del cable LVDS
El puerto del cable LVDS está ubicado donde se muestra en la imagen siguiente.
Cuando instale el producto, asegúrese de que tiene espacio suficiente para instalar el cable LVDS.
30 mm
45 mm
45 mm
ESPAÑOL
ENG
NOTA
El cable LVDS es opcional y no está incluido con el producto.
Cable LVDS
(no incluido)
INSTALACIÓN DEL PRODUCTO
12
ESPAÑOL
ENG
Instalación de la iluminación
Este producto debe instalarse con iluminación.
La iluminación debe instalarse detrás del producto para que la pantalla se vea con nitidez.
600 lux o más
(Cuando la pantalla
completa es blanca,)
Iluminación
Es posible que la instalación de determinados objetos detrás de la pantalla requiera luz adicional.
Iluminación adicional
600 lux o más
(Cuando la pantalla
completa es blanca,)
Objeto
Iluminación
Iluminación adicional
INSTALACIÓN DEL PRODUCTO
13
Instalación en carcasa
Instale el producto en la carcasa. Utilice guantes de protección cuando instale el producto. No lo haga con
las manos desnudas. En caso contrario, pueden producirse lesiones físicas.
Coloque el producto en la carcasa.
1
Fije el producto con los orificios para tornillos integrados y un soporte para la guía de la carcasa.
2
< Ejemplo del producto en la carcasa >
ESPAÑOL
ENG
NOTA
Este producto se puede instalar en otras
ubicaciones diferentes del interior de la
carcasa.
PRECAUCIÓN
El panel del producto es muy delgado, por lo
que podría romperse fácilmente si se expone
en exteriores. Utilice el cristal de protección
para evitar que el producto se exponga
directamente en el exterior.
Cuando instale el producto en su carcasa,
asegúrese de que el marco del producto
cuenta con conexión a tierra. (Esto
contribuye a evitar que el producto resulte
dañado en caso de producirse una tormenta
eléctrica).
< Ejemplo de la instalación de la iluminación >
La iluminación debe instalarse en la carcasa.
INSTALACIÓN DEL PRODUCTO
14
ESPAÑOL
ENG
Precaución
Método correcto Método incorrecto
No utilice las esquinas para levantar el producto.No agarre la zona de la pantalla cuando sujete el
producto.
PRECAUCIÓN
Asegúrese de que la alimentación está
desconectada antes de mover o instalar el
producto. De lo contrario, podría producirse
una descarga eléctrica.
Utilice guantes de protección cuando instale
el producto. No lo haga con las manos
Utilice un paño suave humedecido con n-hexano
para limpiar el polvo y las manchas de la pantalla.
PRECAUCIÓN
Cuando una imagen fija se muestra en la
pantalla durante mucho tiempo, se queda
impresa y se produce una desfiguración
permanente en la pantalla. Estas imágenes
"quemadas" o "impresas" no están cubiertas
por la garantía.
Para evitar la adherencia de imágenes, no
reproduzca una imagen fija durante más de
dos horas.
El tiempo de funcionamiento recomendado
para que el rendimiento y la fiabilidad del
producto sean óptimos es de 12 horas al día
como máximo.
desnudas. En caso contrario, pueden
producirse lesiones físicas.
Si instala el producto en un techo o una
pared inclinada, puede caerse y producir
lesiones físicas graves.
No apriete los tornillos demasiado; podría
dañar el producto y anularía la garantía.
Utilice los tornillos M3 x L4. La garantía no
cubre los daños y desperfectos provocados
por el mal uso o la utilización de accesorios
inadecuados.
SOLUCIÓN DE PROBLEMAS
15
SOLUCIÓN DE PROBLEMAS
Hay imagen posterior en el producto.
Problema Solución
Estas imágenes aparecen al
apagar el producto.
El color de la pantalla no es normal.
Problema Solución
La pantalla presenta un color
inestable o es monocromática.
¿Aparecen puntos negros en la
pantalla?
Si visualiza una imagen fija durante un tiempo prolongado, se podrían
dañar los píxeles en poco tiempo. Utilice la función de salvapantallas.
Si se muestra en pantalla una imagen oscura después de otra con
mucho contraste (blanco o gris y negro), podría provocar adherencia
de imágenes. Esto es normal en las pantallas LCD.
Compruebe el estado de la conexión del cable LVDS.
Compruebe si el cable LVDS está conectado correctamente de
acuerdo con la "Guía de asignación de patillas LVDS".
En la pantalla pueden aparecer varios píxeles (de color rojo, verde,
blanco o negro), lo que puede deberse a las características únicas del
panel LCD. No se trata de una anomalía de la pantalla LCD.
ESPAÑOL
ENG
ESPECIFICACIONES
16
ESPAÑOL
ENG
ESPECIFICACIONES
Tamaño de la pantalla activa 80 cm en diagonal
Dimensión del contorno 743,2 mm x 504,2 mm x 11,2 mm
Paso de píxeles 0,36375 mm x 0,36375 mm
Formato de píxeles 1 920 píxeles en horizontal por 1 080 en vertical, organización en líneas RGB
Profundidad de color 8 bits (Profundidad), 16,7 M de colores
Luminancia, blanco 5,5%
Ángulo de visión (CR>10) Ángulo de visión libre (derecha/izquierda 178 minino arriba/abajo 178 minimo)
Consumo de energía 7,2 W (típo)
Peso 2,6 kg
Modo de visualización Modo de transmisión, normalmente negro
Tratamiento de la superficie
Tipo de visualización posible Forma horizontal y vertical activadas
Recubrimiento de resistencia (3H), tratamiento antirreflectante del polarizador
frontal (bruma 1% [típo])
51,6
129,1
110
16 orificios de montaje (llave M3)
16-Mounting Ready Hole (M3 Tap)
743,2
ESPECIFICACIONES
(Unidad de medida: mm)
110
51,6
17
ESPAÑOL
ENG
46,6
75
75
65,1
125 125
75 129,1
504,2
65,1 75
46,6
GUÍA DE ASIGNACIÓN DE PATILLAS LVDS
18
ESPAÑOL
ENG
GUÍA DE ASIGNACIÓN DE PATILLAS LVDS
Conector LCD (CN1): FI-RE51S-HF o equivalente; consulte la tabla siguiente.
Conector de acoplamiento: FI-RE51HL
Longitud del cable: 1 m de cable coaxial o menos
Número de patillas Symbol Descripción Nota
1 NC or GND
2 NC Sin conexión 4
3 NC Sin conexión 4
4 NC Sin conexión 4
5 NC Sin conexión 4
6 NC Sin conexión 4
7 LVDS Select 'H' = JEIDA, 'L' = VESA
8 NC Sin conexión
9 NC Sin conexión
10 NC Sin conexión
11 GND Ground 1
12 R1AN PRIMERA señal del receptor LVDS(A-)
13 R1AP PRIMERA señal del receptor LVDS(A+)
14 R1BN PRIMERA señal del receptor LVDS(B-)
15 R1BP PRIMERA señal del receptor LVDS(B+)
16 R1CN PRIMERA señal del receptor LVDS(C-)
17 R1CP PRIMERA señal del receptor LVDS(C+)
18 GND Ground 1
19 R1CLKN PRIMERA Señal del reloj receptor LVDS(-)
20 R1CLKP PRIMERA Señal del reloj receptor LVDS(+)
21 GND Ground 1
22 R1DN PRIMERA señal del receptor LVDS(D-)
23 R1DP PRIMERA señal del receptor LVDS(D+)
24 NC Sin conexión 4
25 NC Sin conexión 4
26 NC or GND Sin conexión a Ground
27 NC Sin conexión 4
28 R2AN SEGUNDA señal del receptor LVDS(A-)
29 R2AP SEGUNDA señal del receptor LVDS(A+)
30 R2BN SEGUNDA señal del receptor LVDS(B-)
31 R2BP SEGUNDA señal del receptor LVDS(B+)
32 R2CN SEGUNDA señal del receptor LVDS(C-)
33 R2CP SEGUNDA señal del receptor LVDS(C+)
34 GND Ground 1
35 R2CLKN SEGUNDA Señal del reloj receptor LVDS(-)
36 R2CLKP SEGUNDA Señal del reloj receptor LVDS(+)
37 GND Ground 1
38 R2DN SEGUNDA señal del receptor LVDS(D-)
39 R2DP SEGUNDA señal del receptor LVDS(D+)
40 NC Sin conexión 4
No Connection or Ground
GUÍA DE ASIGNACIÓN DE PATILLAS LVDS
19
Número de patillas Symbol Descripción Nota
41
42 NC or GND Sin conexión a Ground
43 NC or GND Sin conexión a Ground
44 GND Ground 5
45 GND Ground
46 GND Ground
47 NC Sin conexión
48 VLCD Power Supply+12.0V 2
49 VLCD Power Supply+12.0V 2
50 VLCD Power Supply+12.0V 2
51 VLCD Power Supply+12.0V 2
NC Sin conexión 4
Nota :
1.
Todas las patillas GND (tierra) deben estar conectadas al marco metálico del módulo LCD.
2.
Todas las patillas VLCD (entrada de alimentación) deben estar conectadas.
3.
Todos los niveles de entrada de las señales LVDS se basan en el estándar EIA 644.
4.
#1~#6 & #8~#10 NC (sin conexión) Estas patillas se usan únicamente para LGD (no conectar)
5.
La patilla específica n.º #44 se utiliza para el comando No se ha detectado ninguna señal de la interfaz
de señal del sistema.
Se debe establecer GND para NSB (sin señal en negro) cuando no se muestra la señal de interfaz del
sistema.
Si esta patilla es H, el módulo LCD muestra AGP (puerto de gráficos acelerados).
ESPAÑOL
ENG
Asegúrese de leer las precauciones de
seguridad antes de utilizar el producto.
Guarde el CD con el manual de usuario en
un lugar accesible para poder consultarlo en
un futuro.
El número de serie y el modelo del monitor
están situados en la parte posterior y en un
lateral del mismo. Anótelos por si alguna vez
necesita asistencia.
MODELO
N.º DE SERIE
El ruido temporal es normal al encender y apagar
el dispositivo.
