QUICK REFERENCE GUIDE

LED LCD TV

Please read this manual carefully before operating your set and retain it for future reference.

26LT360C 32LT360C 42LT360C

P/NO : MFL67415406 (1206-REV00)

www.lgsolutions.com

ENGLISH

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Short-circuit

Breaker

Power Supply

Short-circuit

Breaker

Power Supply

ENG

IMPORTANT SAFETY INSTRUCTIONS

Always comply with the following precautions to avoid dangerous situations and ensure peak performance of your product.

Read these instructions.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle,

is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

Keep these instructions. Heed all warnings. Follow all instructions.

Do not use this apparatus near water.



Clean only with a dry cloth.



Do not block any ventilation openings. Install



in accordance with the manufacturer’s instructions.

The exclamation point within an

equilateral triangle is intended to alert

the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

WARNING/CAUTION

- TO REDUCE THE RISK OF FIRE AND ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE.

Do not install near any heat sources such



as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

Do not defeat the safety purpose of the



polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet (Can differ by country).

IMPORTANT SAFETY INSTRUCTIONS

Short-circuit

Breaker

Power Supply

Short-circuit

Breaker

Power Supply

Protect the power cord from being walked on



or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

Only use attachments/accessories specified



by the manufacturer.

Use only with a cart, stand, tripod, bracket,



or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

Unplug this apparatus during lightning



storms or when unused for long periods of time.

Refer all servicing to qualified service



personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

Keep the packing anti-moisture material or



vinyl packing out of the reach of children. Anti-moisture material is harmful if swallowed. If swallowed by mistake, force the patient to vomit and visit the nearest hospital. Additionally, vinyl packing can cause suffocation. Keep it out of the reach of children. CAUTION concerning the Power Cord



(Can differ by country): It is recommended that appliances be placed upon a dedicated circuit; that is, a single outlet circuit which powers only that appliance and has no additional outlets or branch circuits. Check the specification page of this owner’s manual to be certain. Do not connect too many appliances to the same AC power outlet as this could result in fire or electric shock. Do not overload wall outlets. Overloaded wall outlets, loose or damaged wall outlets, extension cords, frayed power cords, or damaged or cracked wire insulation are dangerous. Any of these conditions could result in electric shock or fire. Periodically examine the cord of your appliance, and if its appearance indicates damage or deterioration, unplug it, discontinue use of the appliance, and have the cord replaced with an exact replacement part by an authorized service. Protect the power cord from physical or mechanical abuse, such as being twisted, kinked, pinched, closed in a door, or walked upon. Pay particular attention to plugs, wall outlets, and the point where the cord exits the appliance. Do not move the TV with the power cord plugged in. Do not use a damaged or loose power cord. Be sure do grasp the plug when unplugging the power cord. Do not pull on the power cord to unplug the TV.

ENGLISH

ENG

Do not stick metal objects or any other



conductive material into the power cord. Do not touch the end of the power cord while it is plugged in.

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

ENG

Warning



- To reduce the risk of fire or electrical shock, do not expose this product to rain, moisture or other liquids. Do not touch the TV with wet hands. Do not install this product near flammable objects such as gasoline or candles, or expose the TV to direct air conditioning.

Do not expose to dripping or splashing and



do not place objects filled with liquids, such as vases, cups, etc. on or over the apparatus (e.g. on shelves above the unit).

Grounding



(Except for devices which are not grounded.) Ensure that you connect the earth ground wire to prevent possible electric shock (i.e. a TV with a three-prong grounded AC plug must be connected to a three-prong grounded AC outlet). If grounding methods are not possible, have a qualified electrician install a separate circuit breaker. Do not try to ground the unit by connecting it to telephone wires, lightening rods, or gas pipes.

ANTENNAS Outdoor antenna grounding



(Can differ by country): If an outdoor antenna is installed, follow the precautions below. An outdoor antenna system should not be located in the vicinity of overhead power lines or other electric light or power circuits, or where it can come in contact with such power lines or circuits as death or serious injury can occur. Be sure the antenna system is grounded so as to provide some protection against voltage surges and built-up static charges. Section 810 of the National Electrical Code (NEC) in the U.S.A. provides information with respect to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna discharge unit, connection to grounding electrodes and requirements for the grounding electrode.

Antenna grounding according to the National Electrical Code, ANSI/NFPA 70

Antenna Lead in Wire

Ground Clamp

Electric Service

Equipment

Ground Clamp

NEC: National Electrical Code

Antenna Discharge Unit (NEC Section 810-20)

Grounding Conductor (NEC Section 810-21)

Power Service Grounding Electrode System (NEC Art 250, Part H)

Short-circuit

Breaker

DISCONNECTING DEVICE FROM THE MAIN



Power Supply

POWER

Mains plug is the disconnecting device. The plug must remain readily operable. As long as this unit is connected to the AC



wall outlet, it is not disconnected from the AC power source even if the unit is turned off. Do not attempt to modify this product in any



way without written authorization from LG Electronics. Unauthorized modification could void the user’s authority to operate this product.

Cleaning



When cleaning, unplug the power cord and wipe gently with a soft cloth to prevent scratching. Do not spray water or other liquids directly on the TV as electric shock may occur. Do not clean with chemicals such as alcohol, thinners or benzine.

Moving



Make sure the product is turned off, unplugged and all cables have been removed. It may take 2 or more people to carry larger TVs. Do not press or put stress on the front panel of the TV.

Ventilation



Install your TV where there is proper ventilation. Do not install in a confined space such as a bookcase. Do not cover the product with cloth or other materials while plugged. Do not install in excessively dusty places.

IMPORTANT SAFETY INSTRUCTIONS

Short-circuit

Breaker

Power Supply

If you smell smoke or other odors coming



from the TV, unplug the power cord and contact an authorized service center. Do not press strongly upon the panel with a



hand or a sharp object such as a nail, pencil or pen, or make a scratch on it. Keep the product away from direct sunlight.



Never touch this apparatus or antenna during



a thunder or lightning storm. When mounting a TV on the wall, make sure



not to install the TV by hanging the power and signal cables on the back of the TV. Do not allow an impact shock or any objects



to fall into the product, and do not drop anything onto the screen.

Dot Defect



The Plasma or LCD panel is a high technology product with resolution of two million to six million pixels. In a very few cases, you could see fine dots on the screen while you’re viewing the TV. Those dots are deactivated pixels and do not affect the performance and reliability of the TV.

Generated Sound



“Cracking” noise: A cracking noise that occurs when watching or turning off the TV is generated by plastic thermal contraction due to temperature and humidity. This noise is common for products where thermal deformation is required. Electrical circuit humming/panel buzzing: A low level noise is generated from a highspeed switching circuit, which supplies a large amount of current to operate a product. It varies depending on the product. This generated sound does not affect the performance and reliability of the product. Take care not to touch the ventilation



openings. When watching the TV for a long period, the ventilation openings may become hot. This does not affect the performance of the product or cause defects in the product.

If the TV feels cold to the touch, there may



be a small “flicker” when it is turned on. This is normal, there is nothing wrong with TV. Some minute dot defects may be visible on the screen, appearing as tiny red, green, or blue spots. However, they have no adverse effect on the TV’s performance. Avoid touching the LCD screen or holding your finger(s) against it for long periods of time. Doing so may produce some temporary distortion effects on the screen.

DISPOSAL (Hg lamp only used in LCD TVs)

The fluorescent lamp used in this product contains a small amount of mercury. Do not dispose of this product with general household waste. Disposal of this product must be carried out in accordance to the regulations of your local authority.

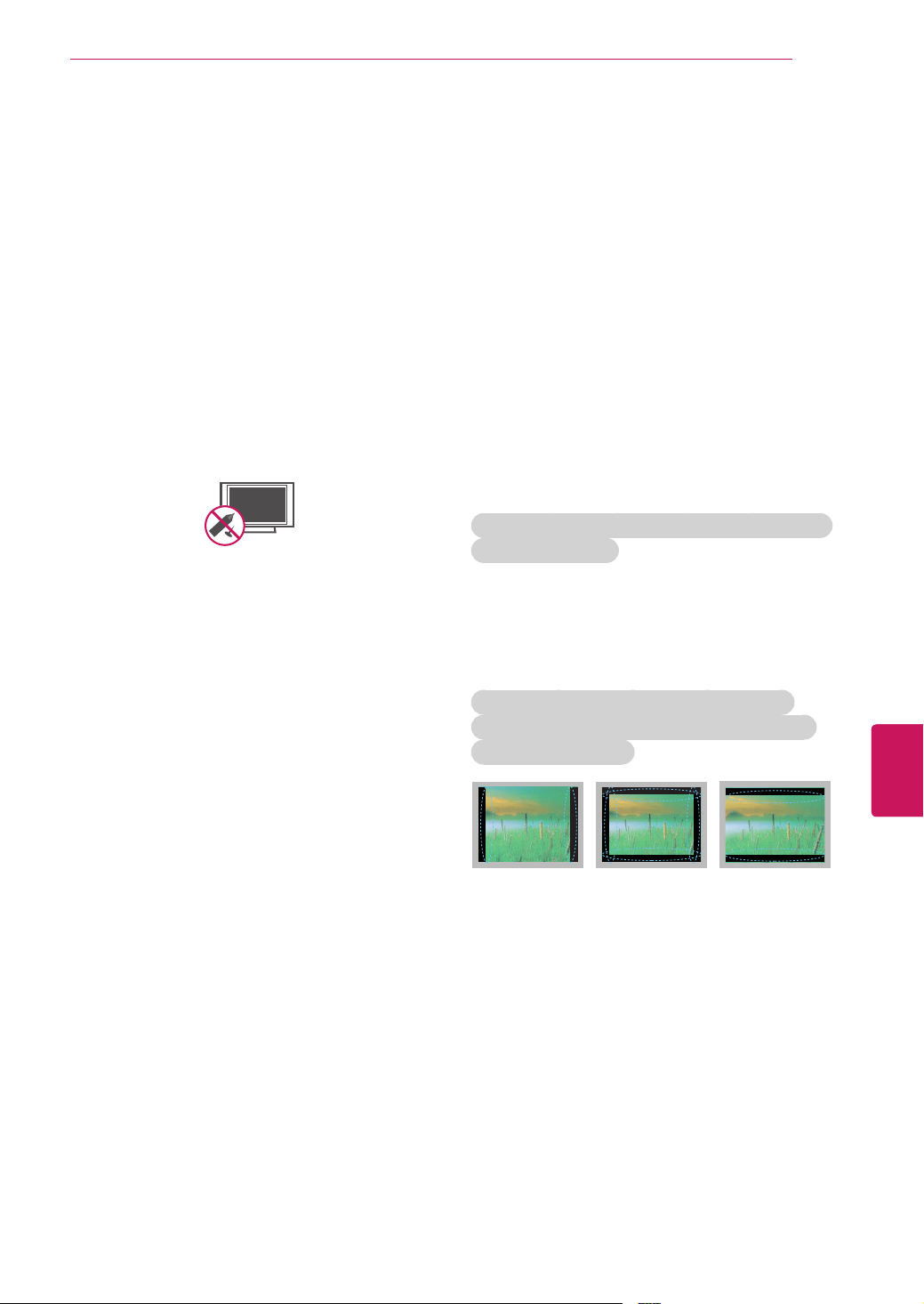

Preventing “Image burn” or “Burn-in” on your TV screen

If a fixed image displays on the TV screen



for a long period of time, it will be imprinted and become a permanent disfigurement on the screen. This is “image burn” or “burn-in” and not covered by the warranty. If the aspect ratio of the TV is set to 4:3 for



a long period of time, image burn may occur on the letterboxed area of the screen. Avoid displaying a fixed image on the TV



screen for a long period of time (2 or more hours for LCD, 1 or more hours for the Plasma TV) to prevent image burn.

ENGLISH

ENG

ENGLISH

ENG

LICENSES / OPEN SOURCE SOFTWARE NOTICE

LICENSES

Supported licenses may differ by model. For more information about licenses, visit www.lg.com.

Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories.

HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified DivX video. Visit divx.com for more information and software tools to convert your files into DivX video.

ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration.

“DivX Certified

“DivX

, DivX Certified® and associated logos are trademarks of Rovi Corporation

or its subsidiaries and are used under license.”

to play DivX® video up to HD 1080p, including premium content.”

device that plays

device must be registered

“Covered by one or more of the following U.S. patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274”

OPEN SOURCE SOFTWARE NOTICE

To obtain the source code under GPL, LGPL, MPL and other open source licenses, that is contained in this product, please visit http://opensource.lge.com.

In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download.

LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping and handling) upon email request to opensource@lge.com. This offer is valid for three (3) years from the date on which you purchased the product.

TABLE OF CONTENTS

2 IMPORTANT SAFETY INSTRUCTIONS

6 LICENSES

6 OPEN SOURCE SOFTWARE NOTICE

7 TABLE OF CONTENTS

8 INSTALLATION PROCEDURE

8 ASSEMBLING AND PREPARING

8 Unpacking 10 Parts and buttons 11 Setting up the TV

11 - Attaching the stand 13 - Mounting on a table 14 - Mounting on a wall 15 - Tidying cables

TABLE OF CONTENTS

ENGLISH

ENG

16 REMOTE CONTROL

18 GENERAL TROUBLESHOOTING

20 SPECIFICATIONS

22 IR CODES

23 EXTERNAL CONTROL DEVICE SETUP

23 RS-232C Setup 23 Type of connector;

D-Sub 9-Pin Male 24 RS-232C configurations 25 Communication Parameters 25 Command reference list 26 Transmission / Receiving protocol

ASSEMBLING AND PREPARING

INSTALLATION PROCEDURE

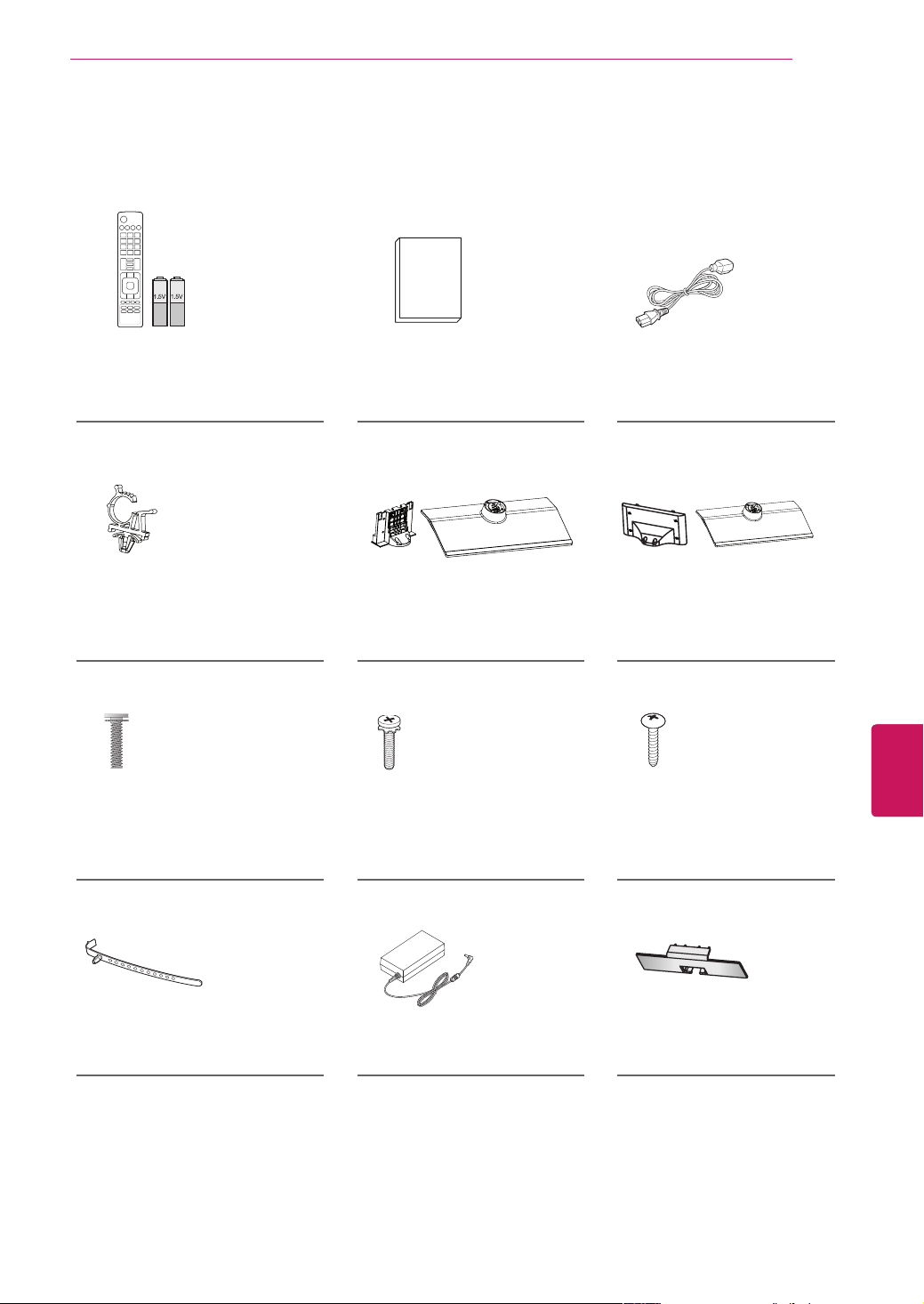

Open the package and make sure all the accessories are included.

Attach the stand to the TV set.

Connect an external device to the TV set.

ASSEMBLING AND PREPARING

Unpacking

Check your product box for the following items. If there are any missing accessories, contact the local dealer where you purchased your product. The illustrations in this manual may differ from the actual product and item.

ENGLISH

ENG

CAUTION

To ensure safety and product life span, do not use any unapproved items.



Any damages or injuries sustained due to use of unapproved items are not covered by the warranty.



In the case of some models, the thin film on the screen is a part of TV and should not be removed.



NOTE

The items supplied with your product will vary depending on the model.



Product specifications and/or manual contents subject to change without prior notice due to upgrade



of product functions.

ASSEMBLING AND PREPARING

AV MODE

INPUT

ENERGY

SAVING

1 2 3

4 5 6

7 809

FLASHBK

LIST

MARK

FAV

P A G

CHVOL

MUTE

INFO

Q.MENU

ENTER

EXIT

BACK

L/R SELECT

FREEZE

RATIO

Remote control,

Quick Reference Guide Power Cord

Batteries (AAA)

(See p.16)

(For 32/42LT360C) (For 32/42LT360C) (For 26LT360C)

Power Cord holder

(See p.15)

Stand body / Stand base

(See p.11)

Stand body / Stand base

(See p.12)

(For 32/42LT360C) (For 26LT360C) (For 32/42LT360C)

Stand Screws

8 EA, M4 x 14 (See p.11)

Stand Screws

8 EA, M4 x 12 (See p.12)

Desk-mount Screw

1 EA, M4 x 20 (See p.13)

(For 26LT360C) (For 32/42LT360C)

ENGLISH

ENG

Cable holder

(See p.15)

AC/DC Adapter Protection cover

ASSEMBLING AND PREPARING

Parts and buttons

Side Connection panel

Remote control

Power indicator

Screen

ENGLISH

ENG

USB input

HDMI input

Buttons

(For 32/42LT360C)

(For 26LT360C)

USB IN

3 IN

DC IN

Buttons (For 26LT360C)

Speakers

AV IN

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

/ DVI IN

VIDEO

L/MONO

-AUDIO-

AUDIO IN (RGB DVI)

L R

ANTENN A IN

CABLE I N

Rear Connection panel

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

/ DVI IN

Button Description

Scrolls through the saved channels.

+ - Adjusts the volume level.

Turns the power on or off.

AV IN

VIDEO

L/MONO

-AUDIO-

AUDIO IN (RGB DVI)

ANTENN A

L R

CABLE I N

(For 32/42LT360C)

ASSEMBLING AND PREPARING

Setting up the TV

Put your TV on a pedestal stand and mount the TV on a table or wall.

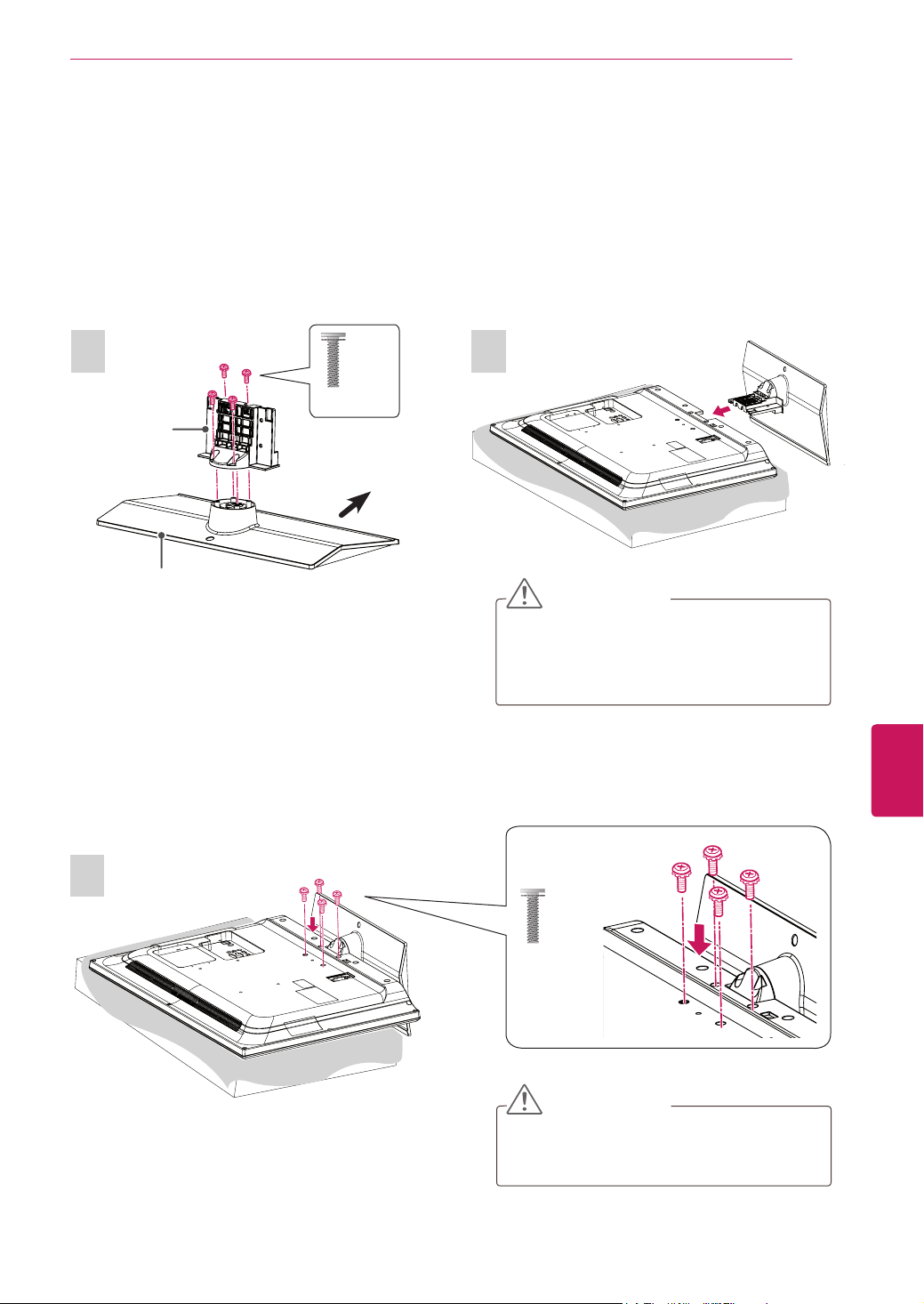

Attaching the stand

If you are not mounting the TV to a wall, use the following instructions to attach the stand.

(For 32/42LT360C)

Stand Body

Stand Base

4 EA

M4 x 14

Front

CAUTION

When attaching the stand to the TV



set, place the screen facing down on a cushioned table or flat surface to protect the screen from scratches.

ENGLISH

ENG

4 EA

M4 x 14

CAUTION

Tighten the screws firmly to prevent



the TV from tilting forward. Do not over tighten.

ASSEMBLING AND PREPARING

M4X20

(For 26LT360C)

Stand Body

ENGLISH

ENG

Stand Base

4 EA

M4 x 12

Front

TopView

CAUTION

When attaching the stand to the TV



set, place the screen facing down on a cushioned table or flat surface to protect the screen from scratches.

CAUTION

Tighten the screws firmly to prevent the TV



from tilting forward. Do not over tighten.

4 EA

M4 x 12

ASSEMBLING AND PREPARING

10 cm

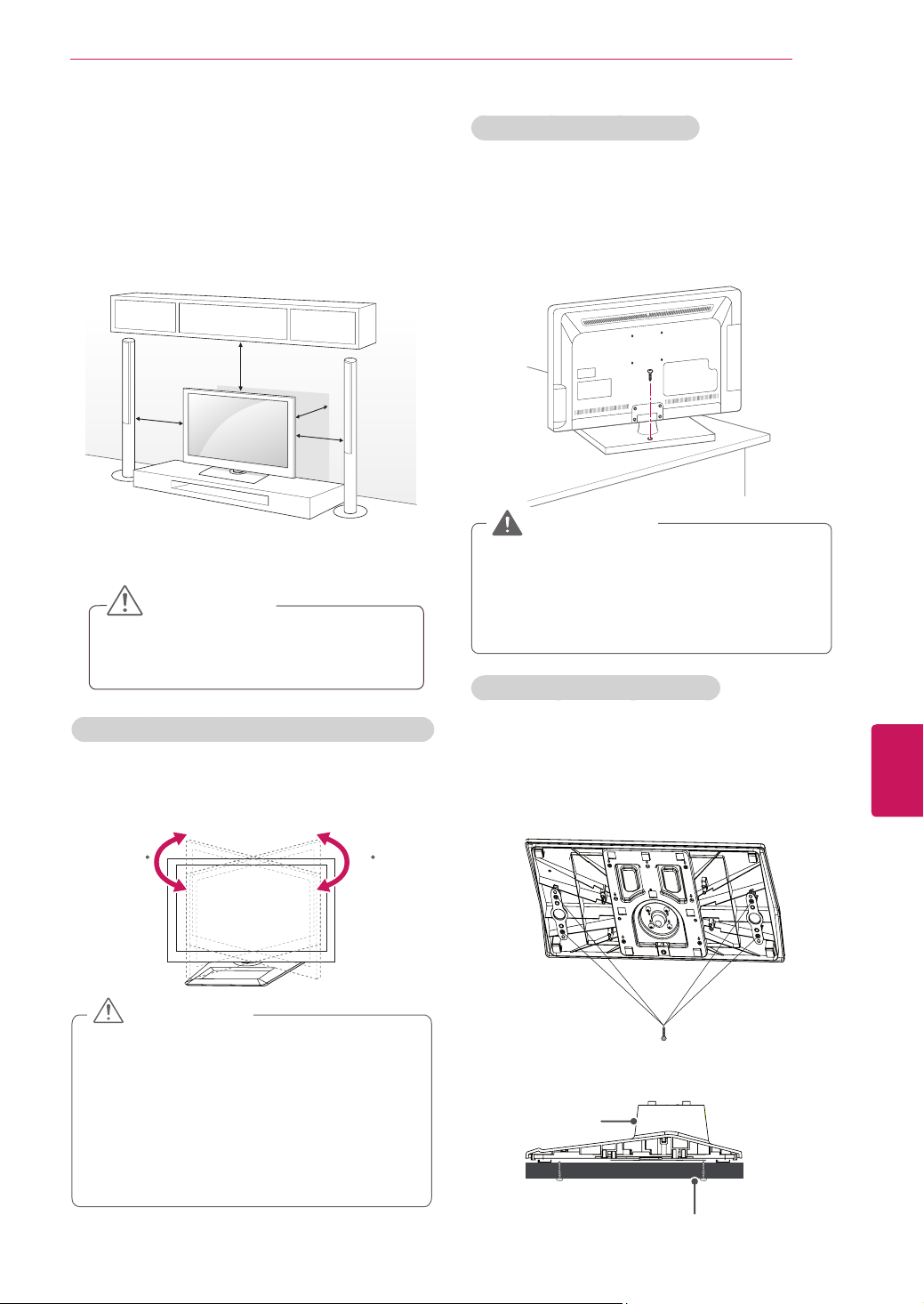

Mounting on a table

Lift and tilt the TV into its upright position on a

table.

- Leave a 10 cm (4 inch) (minimum) space from the wall for proper ventilation.

(4 inch)

Connect the power cord to a wall outlet.

CAUTION

Do not place the TV near or on sources



of heat, as this may result in fire or other damage.

Securing the TV to a table

(For 32/42LT360C)

Fix the TV to a table to prevent from tilting forward, damage, and potential injury. To secure the TV to a table, insert and tighten the supplied screw on the rear of the stand.

WARNING

To prevent TV from falling over, the TV should



be securely attached to the floor/wall per installation instructions. Tipping, shaking, or rocking the TV may cause injury.

Attaching the TV to a desk

ENGLISH

ENG

Adjusting the angle of the TV to suit view

(Depending on model) Swivel 90±4 degrees to the left or right and adjust

the angle of the TV to suit your view.

9090

CAUTION

When adjusting the angle of the TV,



watch out for your fingers.

- Personal injury may occur if hands or fingers are pinched. If the product is tilted too much, it may fall, causing damage or injury.

The TV should be attached to a desk so it cannot be pulled in a forward/backward direction, potentially causing injury or damaging the product.

(For 32/42LT360C)

4-Screws

(not provided as parts of the product)

Stand

Desk

ASSEMBLING AND PREPARING

ENGLISH

ENG

Mounting on a wall

Attach an optional wall mount bracket at the rear of the TV carefully and install the wall mount bracket on a solid wall perpendicular to the floor. When you attach the TV to other building materials, please contact qualified personnel. LG recommends that wall mounting be performed by a qualified professional installer.

10 cm

Make sure to use screws and wall mount bracket that meet the VESA standard. Standard dimensions for the wall mount kits are described in the following table.

Model 26LT360C 32LT360C VESA 100 x 100 200 x 100 Standard screw M6 M6 Number of screws 4 4 Wall mount bracket

(optional)

LSW100B(G)

CAUTION

Disconnect the power first, and then move



or install the TV. Otherwise electric shock may occur. If you install the TV on a ceiling or slanted



wall, it may fall and result in severe injury. Use an authorized LG wall mount and contact the local dealer or qualified personnel. Do not over tighten the screws as this may



cause damage to the TV and void your warranty. Use the screws and wall mounts that meet



the VESA standard. Any damages or injuries by misuse or using an improper accessory are not covered by the warranty.

NOTE

Use the screws that are listed on the VESA



standard screw specifications. The wall mount kit includes an installation



manual and necessary parts. The wall mount bracket is optional. You can



obtain additional accessories from your local dealer. The length of screws may differ depending



on the wall mount. Make sure to use the proper length. For more information, refer to the manual



supplied with the wall mount bracket.

Model 42LT360C VESA 200 x 200 Standard screw M6 Number of screws 4 Wall mount bracket

(optional)

LSW200BX(G)

LSW220BX

ASSEMBLING AND PREPARING

Securing the TV to a wall (optional)

(Depending on model)

Insert and tighten the eye-bolts, or TV brackets

and bolts on the back of the TV.

- If there are bolts inserted at the eye-bolts position, remove the bolts first.

Tidying cables

For 32/42LT360C

Install the power cord holder and power cord.

It will help prevent the power cable from being removed by accident.

Power cord holder

Gather and bind the cables with the cable

holder.

ENGLISH

ENG

Mount the wall brackets with the bolts to the

wall. Match the location of the wall bracket and the

eye-bolts on the rear of the TV.

Connect the eye-bolts and wall brackets tightly

with a sturdy rope. Make sure to keep the rope horizontal with the

flat surface.

CAUTION

Make sure that children do not climb on or



hang on the TV.

NOTE

Use a platform or cabinet that is strong and



large enough to support the TV securely. Brackets, bolts and ropes are optional. You



can obtain additional accessories from your local dealer.

Cable holder

For 26LT360C

Gather and bind the cables with the cable

holder.

Cable holder

CAUTION

Do not move the TV by holding the cable



holder, as the cable holders may break, and injuries and damage to the TV may occur.

REMOTE CONTROL

POWER

ENERGY

SAVING

GUIDE INFO

LIST

SETTINGS

Q.MENU

EXIT

P A G E

MUTE

FAV

CHVOL

  

  

 





Q.VIEW

RATIO INPUT

᰿

AV MODE

REMOTE CONTROL

The descriptions in this manual are based on the buttons on the remote control. Please read this manual carefully and use the TV correctly. To replace batteries, open the battery cover, replace batteries (1.5 V AAA) matching the battery cover. To remove the batteries, perform the installation actions in reverse.

Do not mix old and new batteries, as this may damage the remote control.



Make sure to point the remote control toward at the remote control sensor on the TV.

ENGLISH

ENG

and ends to the label inside the compartment, and close the

CAUTION

POWER

Turns the TV on or off.

ꕊ

ENERGY SAVING

Adjusts the Energy Saving settings.

Returns to the last TV channel.

GUIDE

Displays the program event according to time scheduler.

INFO

Views the information of the current program and screen.

RATIO

Resizes an image.

INPUT

Rotates through inputs. Also switches the TV on from standby.

Number button

Enters numbers.

LIST

Accesses the saved channel list.

- (Dash)

Inserts a dash between numbers such as 2-1 and 2-2.

Q.VIEW

Alternates between the two last channels selected (pressing repeatedly).

POWER

ENERGY

SAVING

GUIDE INFO

LIST

SETTINGS

Q.MENU

EXIT

P A G E

MUTE

FAV

CHVOL

  

  

 





Q.VIEW

RATIO INPUT

᰿

AV MODE

SETTINGS

Accesses the main menu.

Q.MENU

Accesses the quick menu.

REMOTE CONTROL

Navigation buttons

Scrolls through menus or options.

ꔉ

Selects menus or options and confirms your input.

ꕣ

(BACK)

Returns to the previous level.

ꕯ

EXIT

Clears all on-screen displays and returns to TV viewing.

VOL

Adjusts the volume level.

FAV

Accesses your favorite channel list.

Accesses the AV devices connected to the TV; Opens the SIMPLINK menu.

MUTE

Mutes all sounds.

Scrolls through the saved channels.

(up/down/left/right)

ENGLISH

ENG

PAGE

Moves to the previous or next screen.

Color buttons

These access special functions in some menus.

AV MODE

Selects an AV mode

Control buttons

Controls the SIMPLINK compatible devices (USB,SIMPLINK).

Not functional.

GENERAL TROUBLESHOOTING

Installation

Symptom Possible Cause(s) Possible Solution(s)

Cannot direct enter channel number.

No channels present after setup.

(TV in Pass-through Mode) Installer



Menu item 028 CH. OVERIDE is set to 0, i.e., disabled (recommended setting).

(TV in FTG Mode) The channel entered



is not part of the FTG Channel Map.

Auto Tuning (Channel Search) not run. Refer to Express Script or Custom Master TV



If the channel lineup is locked, only channels



that are active in the TV’s channel lineup can be selected. Set Installer Menu item 028 CH. OVERIDE to 1 to allow access for direct keypad entry to all channels.

Channel access is restricted to channels



included in the FTG Channel Map. If necessary, make changes to the FTG Channel Map using the FTG File Manager or the FTG Configuration Application, as appropriate.

Setup procedure, as appropriate. Auto Tuning must be run in order for the channel lineup to be populated. Note for Express Script: You must select “Execute Auto Search” in the Auto Search screen to run the search. To re-activate the Express Script, set Installer Menu item 117 FACT DEFAULT to 001.

ENGLISH

ENG

Picture Reception and Sound

Symptom Possible Cause(s) Possible Solution(s)

No picture.

Normal picture, poor or no sound.

TV is turned OFF.



Antenna/cable not connected.



Connections incorrect.



MPI not connected



Encrypted program.



Wrong tuning band.



Broadcast problem.



Audio muted



Pillow/TV speaker not configured



properly.

 



Erratic Operation

Symptom Possible Cause(s) Possible Solution(s)

Installer Menu setup.

Wrong Installer Menu settings.



Turn TV ON. Power failure?

Connect antenna/cable signal to TV. Check connections on TV. If applicable, connect MPI cable to MPI device. Try another channel. Adjust Installer Menu settings. Try a different channel. Press MUTE or use Volume Up key to increase

sound level. Check that Installer Menu items 020 FEATURE

LEVEL and 027 HOSPITAL MODE are set as required. Also, if applicable, select TV Speaker in the Audio Menu.

Adjust Installer Menu settings as required.

Installer Remote

Symptom Possible Cause(s) Possible Solution(s)

Remote doesn’t work.

Remote not in TV Mode.



Not aimed at IR remote sensor.



Remote too far from IR sensor.



MPI not connected.



IR path to TV’s receiver obstructed. Remove obstructions.



Weak batteries.



Wrong battery polarity.



Too much light in room.



Wrong Installer Remote.



Bed Switch set to wrong bed.



GENERAL TROUBLESHOOTING

Use MODE key to select “TV”; puts remote into TV Mode.

Point remote at TV’s IR receiver on TV. Move remote closer to TV’s IR receiver or darken

room. If applicable, connect MPI cable to MPI device.

Replace batteries. Check that “+” and “-” match in battery

compartment. Dim room light. Requires compatible Installer Remote. Contact

your LG dealer. Set Bed Switch or update Installer Menu, as

necessary.

ENGLISH

ENG

SPECIFICATIONS

Product specifications may be changed without prior notice due to upgrade of product functions.

Power requirement AC100 - 240 V ~ 50/60 Hz Television System NTSC, PAL-M/N, SBTVD Program Coverage VHF 2-13, UHF 14-69, CATV 1-135 External Antenna Impedance 75 Environment

condition

Operating Temperature

Operating Humidity Less than 80% Storage Temperature -20 - 60°C Storage Humidity Less than 85%

0 - 40°C

ENGLISH

ENG

MODELS

Dimensions (W x H x D)

Weight With stand 4.7 kg (10.3 lbs)

Dimensions (W x H x D)

Weight With stand 9.2 kg (20.2 lbs)

Dimensions (W x H x D)

Weight With stand 15.5 kg (34.1 lbs)

With stand 625.9 mm x 453.5 mm x 192.0 mm

(20.3 inch x 17.8 inch x 7.5 inch)

Without stand 625.9 mm x 393.2 mm x 46.6 mm

(20.3 inch x 15.4 inch x 1.8 inch)

Without stand 4.1 kg (9.0 lbs)

MODELS

With stand 765.6 mm x 535.6 mm x 231.9 mm

(30.1 inch x 21.0 inch x 9.1 inch)

Without stand 765.6 mm x 475.8 mm x 68.5 mm

(30.1 inch x 18.7 inch x 2.6 inch)

Without stand 8.0 kg (17.6 lbs)

MODELS

With stand 991.7 mm x 666.5 mm x 273.1 mm

(39.0 inch x 26.2 inch x 10.7 inch)

Without stand 991.7 mm x 604.0 mm x 55.0 mm

(39.0 inch x 23.7 inch x 2.1 inch)

Without stand 13.5 kg (29.7 lbs)

26LT360C

(26LT360C-SA)

32LT360C

(32LT360C-SA)

42LT360C

(42LT360C-SA)

RGB(PC), HDMI (PC) supported mode

SPECIFICATIONS

Resolution

720x400 31.469 70.08 640x480 31.469 59.94 800x600 37.879 60.31 1024x768 48.363 60.00 1360x768 47.712 60.015 1280x1024 63.981 60.020 1920x1080 67.5 60.00

Horizontal

Frequency (KHz)

HDMI (DTV) supported mode

Resolution

720x480p

1280x720p

1920x1080i

1920x1080p

Horizontal

Frequency (KHz)

31.47

31.50

44.96

45.00

33.72

33.75

26.97

27.00

33.71

33.75

67.43

67.5

Vertical

Frequency (Hz)

Vertical

Frequency (Hz)

59.94

60.00

59.94

60.00

59.94

60.00

23.97

24.00

29.97

30.00

59.94

60.00

For 32/42LT360C

ENGLISH

ENG

IR CODES

(Depending on model)

ENGLISH

ENG

Code

(Hexa)

08 POWER Remote control Button

45 43 Home or MENU Remote control Button 0C PORTAL Remote control Button 0B INPUT Remote control Button AB GUIDE Remote control Button 10 - 19 Number Key 0-9 Remote control Button D6 TV Discrete IR Code 4C - (Dash)/LIST Remote control Button 1A FLASHBK or

9 MUTE Remote control Button 2 VOL + Remote control Button C5 POWER OFF Discrete IR Code 3 VOL - Remote control Button 0

1E FAV/MARK Remote control Button D0 AV2 Discrete IR Code 40

28 BACK or RETURN Remote control Button D5 RGB-PC Discrete IR Code 79 RATIO Remote control Button BA FREEZE Remote control Button CE HDMI1 Discrete IR Code

95 7E SIMPLINK Remote control Button CC HDMI2 Discrete IR Code AA INFO Remote control Button 30 AV MODE Remote control Button E9 HDMI3 Discrete IR Code B1 B0 BA 8E 8F 72 RED Remote control Button AF Ratio Zoom Discrete IR Code 71 GREEN Remote control Button 63 YELLOW Remote control Button 61 BLUE Remote control Button

Function Note

(Power On/Off)

Q.MENU

Q.VIEW

^ v

< >

ENERGY SAVING







Remote control Button 5B EXIT Remote control Button

Remote control Button C4 POWER ON Discrete IR Code

Remote control Button 5A AV1 Discrete IR Code

Remote control Button

Remote control Button BF COMPONENT1 Discrete IR Code

Remote control Button Remote control Button D4 COMPONENT2 Discrete IR Code

Remote control Button

Remote control Button Remote control Button 76 Ratio 4:3 Discrete IR Code Remote control Button Remote control Button 77 Ratio 16:9 Discrete IR Code Remote control Button

Code

(Hexa)

0F TV Remote control Button DC 3D Remote control Button

Function Note

(TV Input Selection)

(Only Power On)

(Only Power Off)

(AV1 Input Selection)

(AV2 Input Selection)

(Component1 Input Selection)7

(Component2 Input Selection)44 ENTER Remote control Button

(RGB-PC Input Selection)

(HDMI1 Input Selection)

(HDMI2 Input Selection)

(HDMI3 Input Selection)

(Only 4:3 Mode)

(Only 16:9 Mode)

(Only Zoom Mode)

EXTERNAL CONTROL DEVICE SETUP

RS-232C Setup

Connect the RS-232C (serial port) input jack to an external control device (such as a computer or an A/V control system) to control the product’s functions externally. Connect the serial port of the control device to the RS-232C jack on the product back panel.

RS-232C IN

(CONTROL & SERVICE)

NOTE

RS-232C on this unit is intended to be used



with third party RS-232C control hardware and software. The instructions below are provided to help with programming software or to test functionality using telenet software. RS-232C connection cables are not supplied with the product.

Type of connector; D-Sub 9-Pin Male

1 5

6 9

RS-232C IN

(CONTROL & SERVICE)

No. Pin name

1 3.5V

2 RXD

3 TXD

4 IR out from TV

5 GND

6 NC (No connection)

7 NC (No connection)

8 NC (No connection)

9 NC (No connection)

ENGLISH

ENG

EXTERNAL CONTROL DEVICE SETUP

ENGLISH

ENG

RS-232C configurations

4-Wire Configuration (Serial female-female NULL modem cable)

PC TV

+3.5V

RXD

TXD

IR_IN

1 1

2 3

3 2

4 4

D-Sub 9 D-Sub 9

+3.5V

TXD

RXD

IR_OUT

Set ID

Set ID number.

ꔂ Move ꔉ ENTER

ꔉ

to access the main

Press

OPTION

• Language

• Caption : Off

• Standby Light : On

• My Media Setting

• Initial Setting

• Set ID : 1

• Mode Setting : Home Use

Home or MENU

menus.

Press the Navigation buttons to scroll to

OPTION

Press the Navigation buttons to scroll to

and press

Scroll left or right to select a set ID number and

select

When you are finished, press

and press

ENTER

. The adjustment range is 1-99.

ENTER

Set ID

EXIT

*Real data mapping 0 : Step 0

…

A : Step 10 (SET ID 10)

…

F : Step 15 (SET ID 15) 10 : Step 16 (SET ID 16)

…

63 : Step 99 (SET ID 99) 64 : Step 100

Communication Parameters

EXTERNAL CONTROL DEVICE SETUP

Baud rate: 9600 bps (UART)



Data length: 8 bits



Parity : None



Stop bit: 1 bit



Communication code: ASCII code



Use a crossed (reverse) cable.



Command reference list

COMMAND1 COMMAND2

01. Power k a 00 - 01 14. Treble k r 00 - 64

02. Input Select x b (See p.27) 15. Bass k s 00 - 64

03. Aspect Ratio

04. Screen Mute

05. Volume Mute

06. Volume Control

07. Contrast k g 00 - 64

08. Brightness k h 00 - 64

09. Color k i 00 - 64

10. Tint k j 00 - 64 24. Key m c (See p.33)

11. Sharpness k k 00 - 64 25.. Backlight m g 00 - 64

12. OSD Select k l 00 - 01

13. Remote Control Lock Mode

k c (See p.27) 16. Balance k t 00 - 64

k d 00 - 01

k e 00 - 01

k f 00 - 64

k m 00 - 01

DATA

(Hexadecimal)

17. 3D (For 3D TV)

18. Color Temperature

19. Extended 3D (For 3D TV)

20. Energy Saving

21. Auto Configuration

23. Channel Add/Del

COMMAND1 COMMAND2

x t (See p.28)

x u 00 - 64

x v (See p.28)

j q (See p.33)

j u (See p.33)

m b 00 - 01

DATA

(Hexadecimal)

ENGLISH

ENG

22. Channel Tuning

COMMAND1 COMMAND2

m a

DATA00

(Hexadecimal)

physical program high

DATA01

(Hexadecimal)

major program low

DATA02

(Hexadecimal)

major low minor high minor low attribute

DATA03

(Hexadecimal)

DATA04

(Hexadecimal)

DATA05

(Hexadecimal)

EXTERNAL CONTROL DEVICE SETUP

Transmission / Receiving protocol

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : First command to control the set.(j, k, m or x) [Command 2] : Second command to control the set. [Set ID] : You can adjust the set ID to choose desired set ID number in Option menu. Adjustment range is 1~ 99. When selecting Set ID ‘0’, every connected the set is controlled. Set ID is indicated as decimal (1~

99) on menu and as Hexa decimal (0x0~ 0x63) on transmission /receiving protocol. [DATA] : To transmit the command data. Transmit the ‘FF’ data to read status of command. [Cr] : Carriage Return ASCII code ‘0x0D’ [ ] : ASCII code ‘space (0x20)’ * In this model, set will not send the status during the standby mode.

OK Acknowledgement

ENGLISH

ENG

[Command2][ ][Set ID][ ][OK][Data][x]

The set transmits ACK (acknowledgement) based on this format when receiving normal data. At this time, if the data is data read mode, it indicates present status data. If the data is data write mode, it returns the data of the PC computer. * In this model, set will not send the status during the standby mode. * Data Format [Command 2] : Use as command. [Set ID] : Use the small character, if set ID is 10, it will send the ‘0’, ‘a’. [DATA] : Use the small character, if data is 0 x ab, it will send the ‘a’, ‘b’. [OK] : Use the large character.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

The set transmits ACK (acknowledgement) based on this format when receiving abnormal data from nonviable functions or communication errors. Data01: Illegal Code Data02: Not supported function Data03: Wait more time * In this model, set will not send the status during the standby mode. * Data Format [Command 2] : Use as command. [Set ID] : Use the small character, if set ID is 10, it will send the ‘0’, ‘a’. [DATA] : Use the small character, if data is 0 x ab, it will send the ‘a’, ‘b’. [NG] : Use the large character

EXTERNAL CONTROL DEVICE SETUP

01. Power (Command: k a)

To control Power On/Off of the set.

Transmission [k][a][ ][Set ID][ ][Data][Cr]

Data 00: Power Off Data 01: Power On

Acknowledgement [a][ ][Set ID][ ][OK/NG][Data][x]

* In a like manner, if other functions transmit ‘FF’

data based on this format, Acknowledgement data feedback presents status about each function.

* Note: In this model, set will send the Acknowledge

after power on processing completion.

There might be a time delay between command and

acknowledge.

02. Input Select (Command: x b)

To select input source for set.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data 00: DTV (Antenna) Data 01: DTV (Cable) Data 10: Analog (Antenna) Data 11: Analog (Cable) Data 20: AV or AV1 Data 21: AV2 Data 40: Component or Component1 Data 41: Component2 Data 60: RGB-PC Data 90: HDMI1 Data 91: HDMI2 Data 92: HDMI3

Acknowledgement [b][ ][Set ID][ ][OK/NG][Data][x]

* Use the feature depending on your model.

03. Aspect Ratio (Command: k c)

To adjust the screen format.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01: 4:3 Data: 09: Just scan Data 02: 16:9 Data: 10: Cinema Zoom 1 Data 04: Zoom Data 06: Set by program Data 1F: Cinema Zoom16

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

04. Screen Mute (Command: k d)

To select screen mute on/off.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: Data 01: Screen mute on (Picture off) Data 10: Video-out Mute on

05. Volume Mute (Command: k e)

To control volume mute on/off. You can also adjust mute using the MUTE button on remote control.

Data 00: Volume mute on (Volume off) Data 01: Volume mute off (Volume on)

Screen mute off (Picture on), Video-out Mute off

Acknowledgement [d][ ][Set ID][ ][OK/NG][Data][x]

* In case of Video-out Mute on only,

Screen Display (OSD). But, in case of screen mute on, TV will not display On Screen Display (OSD).

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Acknowledgement [e][ ][Set ID][ ][OK/NG][Data][x]

…

TV will display On

06. Volume Control (Command: k f)

To adjust volume. You can also adjust volume with the volume buttons on remote control.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [f][ ][Set ID][ ][OK/NG][Data][x]

07. Contrast (Command: k g)

To adjust screen contrast. You can also adjust contrast in the PICTURE menu.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code)

*Refer to “Real data mapping”.

Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x]

08. Brightness (Command: k h)

To adjust screen brightness. You can also adjust brightness in the PICTURE menu.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x]

09. Color (Command: k i)

To adjust screen color. You can also adjust color in the PICTURE menu.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]

10. Tint (Command: k j)

To adjust screen tint. You can also adjust tint in the PICTURE menu.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Red: 00 ~ Green: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [ j ][ ][Set ID][ ][OK/NG][Data][x]

11. Sharpness (Command: k k)

To adjust screen sharpness. You can also adjust sharpness in the PICTURE menu.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [k][ ][Set ID][ ][OK/NG][Data][x]

ENGLISH

ENG

EXTERNAL CONTROL DEVICE SETUP

ENGLISH

ENG

12. OSD Select (Command: k l)

To select OSD (On Screen Display) on/off.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: OSD off Data 01: OSD on

Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x]

13. Remote Control Lock Mode (Command: k m)

To lock the remote control and the front panel controls on the set.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00: Lock off Data 01: Lock on

Acknowledgement [m][ ][Set ID][ ][OK/NG][Data][x]

If you’re not using the remote control and front panel controls on the Monitor set, use this mode. When main power is on/off, remote control lock is released. If Key Lock is on in the standby mode, TV will not turn on by POWER button of remote control and on the TV.

14. Treble (Command: k r)

To adjust treble. You can also adjust treble in the AUDIO menu.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [r][ ][Set ID][ ][OK/NG][Data][x]

15. Bass (Command: k s)

To adjust bass. You can also adjust bass in the AUDIO menu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”. Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x]

16. Balance (Command: k t)

To adjust balance. You can also adjust balance in the AUDIO menu.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [t][ ][Set ID][ ][OK/NG][Data][x]

17. 3D (Command: x t) (For 3D TV)

To change 3D mode for TV. Transmission [x][t][ ][Set ID][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][Cr] Data01

00: 3D On 01: 3D Off 02: 3D to 2D 03: 2D to 3D Data02 00: Top and Bottom 01: Side by Side 02: Check Board 03: Frame Sequential Data03 00: Right to Left 01: Left to Right Data04

3D Depth: Min : 00 ~ Max : 14 (*transmit by Hexadecimal code)

*If data01 is 00(3D On), data04 has no meaning. *If data01 is 01(3D Off) or 02(3D to 2D), data02, data03 and data04 have no meaning. *If data1 is 03(2D to 3D), data2 has no meaning.

Data 01 Data 02 Data 03 Data 04 00 o o x 01 x x x 02 x x x 03 x o o

x : Don’t care

Acknowledgement [t][ ][OK][Data01][Data02] [Data03][Data04][x][t][ ][NG][Data01][x]

18. Color Temperature (Command: x u)

To adjust color temperature. Yo u can al s o adjus t color temperature in the PICTURE menu.

Transmission [x][u][ ][Set ID][ ][Data][Cr] Data Min: 00 ~ Max: 64 (*transmit by Hexadecimal

code) *Refer to “Real data mapping”.

Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x]

19. Extended 3D (Command: x v) (For 3D TV)

To change 3D option for TV.

Transmission [x][v][ ][Set ID][ ][Data01][ ][Data02][Cr] Data01: 3D option 00: 3D Picture Correction 01: 3D Depth (2D to 3D Only) 02: 3D Viewpoint 03: 3D Picture Size 04: 3D Picture Balance 05: 3D Optimization

Data02: It has own range for each 3D option determined by Data1.

1) When Data1 is 00 00: Right to Left 01: Left to Right

2) When Data1 is 01, 02 Data Min: 00 ~ Max: 14 (*transmit by Hexadecimal code)

3) When Data1 is 03 00: Just Scan 01: 16:9

4) When Data1 is 04 00: Off 01: On

5) When Data1 is 05 Data Min: 00 ~ Max: 02 (*transmit by Hexadecimal code)

Acknowledgement [v][ ][OK][Data01][Data02][x] [v][ ][NG][Data01][x]

* Use the feature depending on your model.

EXTERNAL CONTROL DEVICE SETUP

20. Energy Saving (Command: j q)

To control the energy saving function.

Transmission [ j ][q][ ][Set ID][ ][Data][Cr]

Data 00: off 01: Minimum 02: Medium 03: Maximum 04: Auto/Intelligent sensor 05: Screen off

Acknowledgement [q][ ][Set ID][ ][OK/NG][Data][x]

21. Auto Configuration (Command: j u)

To adjust picture position and minimize image shaking automatically. Auto configuration only works in RGB-PC mode.

Transmission [ j ][u][ ][Set ID][ ][Data][Cr]

Data 01: To set

Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x]

22. Channel Tuning (Command: m a)

To tune channel to following physical/major/minor number.

Transmission [m][a][ ][Set ID][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digital channels have a Physical, Major, and Minor channel number. The Physical number is the actual digital channel number, the Major is the number that the channel should be mapped to, and the Minor is the subchannel. Since the ATSC tuner automatically maps the channel to the Major number, the Physical number is not required when sending a command. Data 00: Physical Channel Number NTSC air: 02~45, NTSC cable: 01, 0E~7D ATSC air: 01~45, ATSC cable: 01~87 Data 01 & 02: Major Channel Number Data 01: High byte Data 02: Low byte Two bytes are availab le for t he Major and Minor, normally only the second byte is used. Data 03 & 04: Minor Channel Number Not needed for NTSC. The table above lists the binary code which must be converted to Hexadecimal before sending. For example: The binary code to tune the sub source to an NTSC cable channel is “1000 0001”, which translates to “81” in Hex.

* 7th bit : For which source do you want to change

the channel.

* 6th bit: Use a two part or one part channel. Most

cases just use 0 since it’s ignored when using NTSC.

* 5th bit: Use 0 with NTSC since it can only use

the physical channel number. Normally use 1 for ATSC since most times it doesn’t matter what the

physical number is. * 4th bit: Set to 0. * 3-0 bits: Choose signal type.

(depending on model)

Data 03 & 04 = No Minor = 00 00 Data 05 = 0000 0001 in binary = 01 Total = ma 00 23 00 00 00 00 01

2. Tune to the digital (ATSC) local channel 30-3. Data 00 = Don’t know Physical = 00 Data 01 & 02 = Major is 30 = 00 1E Data 03 & 04 = Minor is 3 = 00 03 Data 05 = 0010 0010 in binary = 22 Total = ma 00 00 00 1E 00 03 22

* Use the feature depending on your model.

23. Channel Add/Del (Command: m b)

To add and delete the channels.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Channel Delete Data 01: Channel Add

Acknowledgement [b][ ][Set ID][ ][OK/NG][Data][x]

24. Key (Command: m c)

To send IR remote key code.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Key Code - See p.22

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

When TV is in the standby mode, TV will turn on by POWER button of remote control only.

25. Backlight (Command: m g)

To adjust screen backlight.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min:00 ~ Max:64 (*transmit by Hexadecimal code) *Refer to “Real data mapping”.

Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x]

ENGLISH

ENG

* Tune Command Examples:

1. Tune to the analog (NTSC) cable channel 35. Data 00 = Physical of 35 = 23 Data 01 & 02 = No Major = 00 00

EXTERNAL CONTROL DEVICE SETUP

* Table List (Channel Tuning)

ENGLISH

ENG

Main/Sub


0 Main 0 Two 0 Use x 0 0 0 0 NTSC Air

1 Sub 1 One 1 No Use x 0 0 0 1 NTSC Cable

Two/One

Part

Channel

Using Physical Channel

Reserved

x 0 0 1 0 ATSC Air

x 0 0 1 1 ATSC Cable_std

x 0 1 0 0 ATSC Cable_hrc

x 0 1 0 1 ATSC Cable_irc

x 0 1 1 0 ATSC cable_auto

x 0 1 1 1 Reserved

x x x x x ...

x 1 1 1 1 Reserved

3 2 1 0 Step

The model and serial numbers of the TV are located on the back and/or one side of the TV. Record them below should you ever need service.

MODEL

SERIAL

GUÍA DE REFERENCIA RÁPIDA

TELEVISOR LCD CON LED

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

26LT360C 32LT360C 42LT360C

www.lgsolutions.com

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Short-circuit

Breaker

Power Supply

Short-circuit

Breaker

Power Supply

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento máximo del producto.

Lea estas instrucciones.

ADVERTENCIA/

WARNING/CAUTION

pRECAuCIóN

RIESGO DE CHOQuE

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ELECTRICO NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). EL USUARIO NO PUEDE CAMBIAR NI REPARAR LOS COMPONENTES INTERNOS. CONSULTE ÚNICAMENTE AL PERSONAL DE SERVICIO CALIFICADO.

El símbolo de relámpago con una punta de flecha, dentro de un triángulo

equilátero, tiene como fin alertar al usuario sobre la presencia en el producto de “voltaje peligroso” sin aislar que puede tener la potencia suficiente para presentar riesgo de descargas eléctricas a los usuarios.

Conserve estas instrucciones. Preste atención a las advertencias. Siga todas las instrucciones.

No use el aparato cerca del agua.



Limpie únicamente con un paño seco.



No tape ni bloquee las aberturas de



ventilación. Realice la instalación siguiendo las instrucciones del fabricante.

ESPAÑOL

ENG

El signo de admiración dentro de un

triángulo equilátero tiene el fin de

alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y de mantenimiento (servicio) en el folleto que compaña al equipo.

ADVERTENCIA/PRECAUCIÓN

- PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA EL PRODUCTO A LA LLUVIA O LA HUMEDAD.

No instale el producto cerca de fuentes de



calor como radiadores, rejillas de calefacción central, estufas u otro tipo de aparatos que emitan calor (incluidos los amplificadores).

No anule el propósito de seguridad del



enchufe polarizado o del enchufe a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe a tierra tiene dos clavijas y un tercer terminal de puesta a tierra. La clavija ancha o el terminal de puesta a tierra se proveen para proteger al usuario. Si el enchufe del equipo no entra en la toma, consulte a un electricista para cambiar el tomacorriente (puede variar según el país).

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Short-circuit

Breaker

Power Supply

Short-circuit

Breaker

Power Supply

Asegúrese de que el cable de alimentación



esté protegido para evitar que lo pisen o aplasten, especialmente en los enchufes, los tomacorrientes o el punto de salida desde el aparato.

Use únicamente los accesorios



recomendados por el fabricante.

Use el producto únicamente en mesas



portátiles, pies, trípodes, soportes o mesas indicados por el fabricante o provistos con el aparato. Al emplear una mesa portátil, tenga cuidado al moverla con el aparato encima, para evitar daños por caídas.

Desenchufe el aparato durante tormentas



eléctricas o si no planea usarlo durante un periodo prolongado.

Consulte todas las cuestiones de servicio



de mantenimiento al personal de servicio calificado. El servicio es necesario cuando el aparato sufre algún tipo de daño, por ejemplo, cuando un cable de suministro eléctrico o un conector está dañado, se derrama líquido o se cae un objeto dentro del aparato, el aparato se expone a la lluvia o a la humedad, no funciona en forma normal o sufre una caída.

No inserte objetos de metal u otro material



conductor en el cable de alimentación. No toque el extremo del cable de alimentación mientras esté enchufado.

Mantenga el material de embalaje contra



la humedad y el embalaje de vinilo fuera del alcance de los niños. El material contra la humedad es dañino si se ingiere. Si se ingiere por accidente, obligue a la persona a vomitarlo y acuda al hospital más cercano. Además, el embalaje de vinilo puede provocar asfixia. Manténgalo fuera del alcance de los niños. PRECAUCIÓN con respecto al cable de



alimentación (puede variar según el país): Se recomienda colocar los aparatos en un circuito específico, es decir, un tomacorriente único que alimente solamente al aparato, y que no tenga otros tomacorrientes ni circuitos derivados. Consulte la página de especificaciones en el manual del usuario. No conecte demasiados aparatos a la misma toma de corriente de CA, dado que podría provocar incendios o descargas eléctricas. No sobrecargue los tomacorrientes de la pared. Asegúrese de que los tomacorrientes de la pared no estén sobrecargados, sueltos ni dañados, y que los alargues, los cables de alimentación y el aislamiento de los cables no estén desgastados, ya que estas condiciones son peligrosas. Cualquiera de estos casos podría provocar incendios o descargas eléctricas. Examine regularmente el cable del aparato; si le parece que está dañado o deteriorado, desenchúfelo y no use más ese cable. Llame al personal de servicio técnico autorizado para que lo reemplace por uno exactamente igual. Proteja el cable de alimentación de daños físicos o mecánicos, es decir, que no se tuerza, doble, deforme, que no quede atrapado al cerrar una puerta y que no lo pisen. Preste especial atención a los enchufes, tomacorrientes de la pared y al punto de salida del cable en el aparato. No mueva el televisor con el cable de alimentación enchufado. No use un cable de alimentación que esté suelto o dañado. Al desenchufar el cable, asegúrese de hacerlo desde el enchufe. No tire del cable para desenchufar el televisor.

ESPAÑOL

ENG

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ESPAÑOL

ENG

Advertencia



- para disminuir los riesgos de incendio o descargas eléctricas, no exponga el producto a la lluvia, la humedad u otro tipo de líquidos. No toque el televisor con las manos mojadas. No instale el producto cerca de objetos inflamables como combustible o velas, ni lo exponga al aire acondicionado directo.

No exponga el producto a ningún tipo de



goteo ni salpicaduras, y no coloque sobre o por encima del televisor (por ejemplo, en estantes que pudieran encontrarse arriba de la unidad) ningún tipo de objeto que contenga líquido, como floreros, tazas, etc.

Puesta a tierra



(Excepto dispositivos sin conexión a tierra.) Asegúrese de que el cable de puesta a tierra esté conectado para evitar descargas eléctricas (es decir, un televisor con un enchufe de CA de tres clavijas debe conectarse a un tomacorriente de CA con puesta a tierra de tres clavijas). Si no puede colocarse ninguna puesta a tierra, solicite a un electricista calificado que instale un disyuntor. No intente improvisar una puesta a tierra con conexiones a cables de teléfono, pararrayos o caños de gas.

Alimentación

Short-circuit

Interruptor

Breaker

diferencial

DESCONECTE EL DISPOSITIVO DE LA



Power Supply

FUENTE DE ALIMENTACION PRINCIPAL

El enchufe de conexión a la red de electricidad es el dispositivo de desconexión. Este enchufe debe permanecer siempre disponible. Mientras la unidad esté conectada al



tomacorriente de CA de la pared, no se desconectará de la fuente de alimentación de CA, aún cuando el aparato esté apagado. No intente modificar este producto de



ninguna manera sin autorización previa por escrito de LG Electronics. Cualquier tipo de modificación sin autorización previa podría anular la autoridad del usuario para usar el producto.

ANTENAS - Puesta a tierra con una antena



exterior

(puede variar según el país): Si instala una antena exterior, tome las siguientes precauciones. No se debe instalar el sistema de antena exterior cerca de las líneas aéreas de transmisión de energía, de ningún circuito o luz eléctrica, ni en ningún lugar donde pudiera entrar en contacto con este tipo de cables eléctricos o circuitos, dado que podría provocar daños graves o incluso la muerte. Asegúrese de que el sistema de antena tenga una puesta a tierra para proteger contra sobretensiones y acumulaciones de cargas estáticas. La Sección 810 del Código nacional de electricidad (NEC) de los Estados Unidos establece la forma de realizar una puesta a tierra correcta del mástil, de la estructura de soporte, del cable de bajada a una unidad de descarga de la antena, el tamaño de los conductores de puesta a tierra, la ubicación de la unidad de descarga de la antena, y la conexión y los requisitos de los electrodos de puesta a tierra

Puesta a tierra de la antena según el Código nacional de electricidad, ANSI/NFPA 70

Ca ble d e ent ra da de la antena

Abrazadera de puesta a tierra

Equipo de

servicio eléctrico

Abrazadera de puesta a tierra

Limpieza



NEC: National Electrical Code

(Código nacional de electricidad)

Uni dad de des ca rg a de la antena (NEC , Sección 810-20)

Co nd uc to r d e p uest a a ti er ra a (N EC, S ec ci ón 810-21)

Si ste ma d e ele ct rod os de conex ión a tierr a del servicio de ene rgía (NEC, Artículo 250, Parte H)

Al efectuar la limpieza, desenchufe el cable de alimentación y limpie suavemente con un paño suave para no rayar la superficie. No rocíe con agua ni otros líquidos directamente sobre el televisor, dado que podría provocar una descarga eléctrica. No limpie con productos químicos como alcohol, diluyentes o bencina.

Traslados



Asegúrese de que el aparato esté apagado, desenchufado y que no quede ningún cable conectado. Es posible que se necesiten dos personas para trasladar los televisores de gran tamaño. No ejerza presión ni empuje el panel frontal del televisor.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Short-circuit

Breaker

Power Supply

Ventilación



Instale el televisor en un lugar bien ventilado. No lo coloque en un lugar cerrado como, por ejemplo, un estante para libros. No cubra el producto con telas ni ningún otro material mientras esté enchufado. No lo instale en lugares con demasiado polvo. Si huele humo u otros olores que provienen



de la TV, desconecte el cable de alimentación y comuníquese con un centro de servicio autorizado. No ejerza demasiada presión sobre el panel



con la mano ni con objetos punzantes, como un clavo, una lapicera o un lápiz, ni raye la superficie. Mantenga el aparato alejado de la luz solar



directa.

Nunca toque el aparato o la antena durante



una tormenta eléctrica o con truenos. Al montar el televisor en la pared, asegúrese



de que los cables de alimentación y de señal no queden colgando en la parte posterior. No permita que se golpee el producto o que



algún objeto se caiga dentro de él, ni que se golpee la pantalla.

Aparición de puntos



El panel de plasma o LCD es un producto de alta tecnología con una resolución de entre dos y seis millones de píxeles. En raras ocasiones, es posible que note la presencia de pequeños puntos en la pantalla mientras mira televisión. Estos puntos son píxeles desactivados y no afectan el rendimiento ni la fiabilidad del televisor.

Reproducción de ruidos



“Crujidos”: es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica. Zumbidos en el circuito eléctrico o el panel: se trata de un ruido de bajo nivel, generado por un circuito de conmutación de alta velocidad, que suministra una gran cantidad de corriente para que un producto pueda funcionar. Varía según cada producto. Este ruido no afecta el rendimiento ni la fiabilidad del producto.

Tenga cuidado de no tocar las aberturas de



ventilación. Al mirar televisión durante largos periodos, las aberturas de ventilación pueden calentarse. Esto no afecta el rendimiento ni causa defectos en el producto. Si siente que el televisor está frío al



tocarlo, es posible que ocurra un pequeño “parpadeo” cuando lo prenda. Se trata de algo normal y no significa que el televisor esté dañado. También es posible que aparezcan pequeños puntos en la pantalla, de color rojo, verde o azul. Sin embargo, no afectan el rendimiento del televisor. No toque la pantalla LCD ni coloque los dedos sobre ella durante mucho tiempo. Esto podría producir algunos efectos de distorsión temporales en la pantalla.

DESECHO (la lámpara de mercurio solo se utiliza en televisores LCD)

Este producto tiene una lámpara fluorescente que contiene una pequeña cantidad de mercurio. No tire este producto junto con los desechos domésticos comunes. Debe desecharse conforme las disposiciones de la autoridad local.

Cómo evitar el efecto de “degradación de la imagen por sobreexposición” o “quemadura de pantalla” del televisor

Si se muestra una imagen fija en la pantalla



del televisor durante un período largo, esta quedará impresa y se convertirá en una distorsión permanente de la pantalla. A este desperfecto se lo conoce como “degradación de la imagen por sobreexposición” o “quemadura de pantalla” y no está cubierto por la garantía. Si la relación de aspecto del televisor se



establece durante mucho tiempo en 4:3, se puede producir una degradación de imagen en las zonas de bandas del formato buzón. Evite emitir imágenes fijas en la pantalla del



televisor durante períodos prolongados (2 horas o más para LCD, 1 hora o más para TV de plasma) para evitar la degradación de imagen.

ESPAÑOL

ENG

LICENCIAS / AVISO SOBRE SOFTWARE DE CÓDIGO ABIERTO

LICENCIAS

Las licencias admitidas pueden variar según el modelo. Para obtener más información sobre las licencias, visite www.lg.com.

Fabricado con la licencia de Dolby Laboratories. “Dolby” y el símbolo de las dos D son marcas comerciales de Dolby Laboratories.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing LLC.

ACERCA DE VIDEO DIVX: DivX® es un formato de video digital creado por DivX, LLC, una subsidiaria de Rovi Corporation. Este es un dispositivo oficial con certificación DivX Certified® que reproduce videos DivX. Visite divx.com si desea obtener más información y herramientas de software para convertir los archivos en videos DivX.

ACERCA DE LA FUNCIÓN DE VIDEO A PEDIDO DIVX: Este dispositivo con certificación DivX Certified® debe registrarse para reproducir películas de video a pedido DivX que se hayan adquirido. Para obtener su código de registro, busque la sección DivX VOD en el menú de configuración del dispositivo. Vaya a vod.divx. com para obtener más información sobre cómo realizar el registro.

ESPAÑOL

ENG

“DivX Certified® para reproducir videos DivX® hasta HD 1080p, incluido el contenido premium”.

“DivX®, DivX Certified® y los logotipos asociados son marcas comerciales de Rovi Corporation o sus subsidiarias y se utilizan bajo licencia”.

“Cubierto por una o más de las siguientes patentes de los Estados Unidos: 7,295,673; 7,460,668; 7,515,710; 7,519,274”.

AVISO SOBRE SOFTWARE DE CÓDIGO ABIERTO

Para obtener el código fuente de GPL, LGPL, MPL y otras licencias de fuente abierta, que se incluyen en este producto, visite http://opensource.lge.com.

Además del código fuente, se pueden descargar todos los términos de licencia, las exenciones de garantías y los derechos de autor mencionados.

Además, LG Electronics le proporcionará el código fuente abierto en CD-ROM por un valor que cubre el coste de realizar dicha distribución (como el coste de los medios, el envío y la manipulación) previa solicitud vía correo electrónico a opensource@lge.com. Esta oferta es válida por tres (3) años a partir de la fecha en que compre el producto.

CONTENIDO

2 INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

6 LICENCIAS

6 AVISO SOBRE SOFTWARE DE

CÓDIGO ABIERTO

7 CONTENIDO

8 PROCEDIMIENTO DE INSTALACIÓN

8 MONTAJE Y PREPARACIÓN

8 Desempacar 10 Componentes y botones 11 Configurar el televisor

11 - Colocar el pie 13 - Montar sobre una mesa 14 - Montar en la pared 15 - Sujeción de los cables

CONTENIDO

16 CONTROL REMOTO

18 SOLUCIÓN DE PROBLEMAS

20 ESPECIFICACIONES

22 CÓDIGOS IR

23 CONFIGURACIÓN DE DISPOSITIVOS

DE CONTROL EXTERNOS

23 Configuración de RS-232C 23 Tipo de conector:

macho D-Sub de 9 clavijas 24 Configuración de RS-232C 25 Parámetros de comunicación 25 Lista de referencia de comandos 26 Protocolo de transmisión/recepción

ESPAÑOL

ENG

MONTAJE Y PREPARACIÓN

PROCEDIMIENTO DE INSTALACIÓN

Abra el paquete y asegúrese de que todos los accesorios estén incluidos.

Instale la base del televisor.

Conecte un dispositivo externo al televisor.

MONTAJE Y PREPARACIÓN

Desempacar

Verifique que la caja del producto contenga los siguientes elementos. Si falta algún accesorio, comuníquese con el distribuidor local mediante el cual adquirió el producto. Las ilustraciones de este manual pueden diferir del producto que usted adquirió.

ESPAÑOL

ENG

PRECAUCIÓN

No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.



Ningun daño o lesiones por el uso de elementos no autorizados no están cubiertos por la garantía.



En algunos modelos, la película delgada sobre la pantalla forma parte del televisor. Por ese motivo,



no debe quitarla.

NOTA

Los artículos suministrados con el producto adquirido pueden variar según el modelo.



Es posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso



debido a las actualizaciones de las funciones del producto.

MONTAJE Y PREPARACIÓN

AV MODE

INPUT

ENERGY

SAVING

1 2 3

4 5 6

7 809

FLASHBK

LIST

MARK

FAV

P A G

CHVOL

MUTE

INFO

Q.MENU

ENTER

EXIT

BACK

L/R SELECT

FREEZE

RATIO

Control remoto, Baterías (AAA)

GUÍA DE REFERENCIA RÁPIDA

Cable de alimentación

(Consulte p.16)

(Para 32/42LT360C) (Para 32/42LT360C) (Para 26LT360C)

Soporte del cable de alimentación

(Consulte p.15)

Cuerpo de Soporte / Base Soporte

(Consulte p.11)

Cuerpo de Soporte / Base Soporte

(Consulte p.12)

(Para 32/42LT360C) (Para 26LT360C) (Para 32/42LT360C)

Tornillos de soporte

8 PZ, M4 x 14 (Consulte p.11)

Tornillos de soporte

8 PZ, M4 x 12 (Consulte p.12)

Tornillo de montaje de escritorio

1 PZ, M4 x 20 (Consulte 13)

ESPAÑOL

ENG

Sujetacables

(Consulte p.15)

(Para 26LT360C) (Para 32/42LT360C)

Adaptador CA/CC Cubierta de protección

MONTAJE Y PREPARACIÓN

Componentes y botones

Conexión del panel lateral

Control remoto

Indicador de encendido

Pantalla

Entrada USB

Entrada HDMI

(Para 26LT360C)

ESPAÑOL

ENG

(Para 32/42LT360C)

Botones

USB IN

3 IN

DC IN

Botones (Para 26LT360C)

Parlantes

AV IN

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

/ DVI IN

VIDEO

L/MONO

-AUDIO-

AUDIO IN

(RGB DVI)

L R

ANTENN A IN

CABLE I N

Conexión del panel trasero

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

/ DVI IN

Botón Descripción

Permite desplazarse por los canales guardados.

+ - Ajusta el nivel del volumen.

Enciende o apaga el aparato.

AV IN

VIDEO

L/MONO

-AUDIO-

AUDIO IN (RGB DVI)

ANTENN A

L R

CABLE I N

(Para 32/42LT360C)

MONTAJE Y PREPARACIÓN

Configurar el televisor

Coloque el televisor en un soporte de pedestal sobre una mesa o la pared.

Colocar el pie

Si no instala el televisor en una pared, siga estas instrucciones para colocar el pie.

(Para 32/42LT360C)

Cuerpo de Soporte

Base Soporte

M4 x 14

Parte frontal

PRECAUCIÓN

Al instalar la base del televisor, ponga



la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

ESPAÑOL

ENG

M4 x 14

PRECAUCIÓN

Ajuste con firmeza los tornillos para que el



televisor no se incline hacia adelante. No ajuste excesivamente.

MONTAJE Y PREPARACIÓN

M4X20

(Para 26LT360C)

Cuerpo de Soporte

Base Soporte

M4 x 12

Parte frontal

Vista Desde Arriba

PRECAUCIÓN



Al instalar la base del televisor, ponga



la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

ESPAÑOL

ENG

PRECAUCIÓN



Ajuste con firmeza los tornillos para que el



televisor no se incline hacia adelante. No ajuste excesivamente.

M4 x 12

MONTAJE Y PREPARACIÓN

10 cm

Montar sobre una mesa

Levante el televisor y déjelo en posición

vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm entre el televisor y la pared para asegurar una ventilación adecuada.

(4 inch)

Conecte el cable de alimentación al

tomacorriente de la pared.

PRECAUCIÓN

No colocar la television cerca de fuentes



de calor, puede resultar quemada u ocasionar otro dañodamage.

Asegurar el televisor a la mesa

(Para 32/42LT360C) Fije el televisor a la mesa para que no se incline hacia adelante, evitando daños y posibles lesiones. Monte el televisor en una mesa, y luego inserte y ajuste el tornillo suministrado en la parte posterior del pie.

ADVERTENCIA

Para evitar que se caiga el televisor,



asegúrelo al piso o a la pared conforme a las instrucciones de instalación. Inclinar, sacudir o balancear el televisor puede provocar daños.

Unión del televisor a un escritorio

Ajuste el ángulo del TV para una mejor visibilidad

(según el modelo) Rote el aparato 90±2 grados hacia la izquierda o la

derecha y ajuste el ángulo del televisor según su preferencia.

9090

PRECAUCIÓN

Al ajustar el ángulo del televisor, tenga



cuidado con sus dedos.

- Si los dedos o las manos quedan atrapados, se pueden provocar lesiones corporales. Si el producto se inclina demasiado, podría caerse, lo que podría provocar lesiones o daños.

Recomendamos que el televisor se una a un escritorio, de modo que no se mueva hacia adelante o hacia atrás, causando posibles lesiones o daños en el producto.

(Para 32/42LT360C)

4-Tornillos

(no se incluyen como piezas del producto)

Soporte

Escritorio

ESPAÑOL

ENG

MONTAJE Y PREPARACIÓN

ESPAÑOL

ENG

Montar en la pared

Coloque con cuidado un soporte de pared opcional en la parte posterior del televisor e instálelo en una pared sólida, perpendicular al suelo. Para montar el televisor sobre otros materiales de construcción, póngase en contacto con personal técnico calificado. LG recomienda que un instalador profesional calificado realice el montaje en la pared.

10 cm

Asegúrese de usar tornillos y soportes de pared que cumplan con el estándar VESA. En la tabla siguiente se detallan las dimensiones de los conjuntos de montaje de pared.

Modelo 26LT360C 32LT360C VESA 100 x 100 200 x 100 Tornillo estándar M6 M6 Cantidad de tornillos Soporte de pared

(opcional)

4 4 LSW100B(G)

LSW100B(G)

PRECAUCIÓN

Antes de mover o instalar el televisor,



desconecte el cable de alimentación. De lo contrario, podría provocar una descarga eléctrica. Si instala el televisor en el cielo raso o en



una pared inclinada, podría caerse y provocar lesiones graves. Utilice un soporte de pared autorizado por LG y comuníquese con el distribuidor local o con personal técnico calificado. No ajuste excesivamente los tornillos, dado



que podría dañar el televisor y anular la garantía. Utilice tornillos y soportes de pared que



cumplan con la norma VESA. La garantía no cubre daños o lesiones provocados por el uso incorrecto del aparato o de accesorios no autorizados.

NOTA

Utilice los tornillos enumerados en las



especificaciones del estándar VESA. El conjunto de montaje de pared incluye un



manual de instalación y las piezas necesarias. El soporte de pared es opcional. Para obtener



accesorios adicionales, comuníquese con su distribuidor local. La longitud de los tornillos puede variar



según el tipo de soporte de pared. Asegúrese de utilizar la longitud adecuada. Para obtener más información, consulte



el manual suministrado con el montaje de pared.

Modelo 42LT360C VESA 200 x 200 Tornillo estándar M6 Cantidad de tornillos Soporte de pared

(opcional)

4 LSW200BX(G)

LSW220BX

MONTAJE Y PREPARACIÓN

Fijación del televisor a la pared (Según el modelo)

Inserte y ajuste los tornillos de ojo del televisor

en su parte posterior.

- En caso de que haya tornillos insertados, primero retírelos.

Sujeción de los cables

Para 32/42LT360C

Instale el cable de alimentación y el soporte

del cable. Esto ayudará a evitar que el cable de alimentación se desconecte por accidente.

Soporte del cable de alimentación

Agrupe y ate los cables con el sujetacables.

Utilice los tornillos para colocar los soportes

correspondientes en la pared. Acople el soporte de la pared con los tornillos

de ojo a la parte posterior del televisor.

Conecte los tornillos de ojo y los soportes con

un cordón fuerte y ajústelos con firmeza. Asegúrese de mantener el cordón en posición

horizontal a la superficie plana.

PRECAUCIÓN

Asegúrese de que los niños no se suban al



televisor ni se cuelguen de él.

NOTA

Utilice una plataforma o un armario que sea



lo suficientemente fuerte y grande para sostener el televisor de manera segura. Los soportes, los tornillos y los cordones son



opcionales. Puede solicitar otros accesorios a través de su distribuidor local.

Sujetacables

Para 26LT360C

Agrupe y ate los cables con el sujetacables.

Sujetacables

PRECAUCIÓN

No mueva el televisor tirando del



sujetacables, dado que podría romperse y provocarle lesiones o dañar el televisor.

ESPAÑOL

ENG

POWER

ENERGY

SAVING

GUIDE INFO

LIST

SETTINGS

Q.MENU

EXIT

P A G E

MUTE

FAV

CHVOL

  

  

 





Q.VIEW

RATIO INPUT

᰿

AV MODE

CONTROL REMOTO

Las descripciones que figuran en este manual se basan en los botones del control remoto. Lea atentamente este manual y siga las instrucciones de uso. Para reemplazar las baterías, abra la tapa de las baterías, coloque otras (AAA de 1,5 Vcc) y haga coincidir los extremos del compartimiento. A continuación, cierre la tapa. Para extraer las baterías, realice los pasos de la instalación a la inversa.

PRECAUCIÓN

No coloque baterías nuevas junto con las usadas, esto puede dañar el control remoto.



Asegúrese de que el control remoto apunte hacia el sensor correspondiente del televisor.

y con la etiqueta que se encuentra dentro

POWER

Enciende o apaga el televisor.

ꕊ

ENERGY SAVING

Ajusta el brillo de la pantalla para reducir el consumo de energía.

Regresa al último canal de televisión.

ESPAÑOL

ENG

GUIDE

Muestra el evento del programa según la hora programada.

INFO

Muestra información de la pantalla y el programa actual.

RATIO

Cambia el tamaño de una imagen.

INPUT

Cambia la fuente de entrada. Enciende el televisor.

Botones numerales

Permiten introducir números.

LIST

Permite acceder a la lista de canales guardados.

- (Dash)

Inserta un guión entre los números, por ejemplo, 2-1 y 2-2.

Q.VIEW

Permite alternar entre los dos últimos canales seleccionados (al presionar repetidamente).

POWER

ENERGY

SAVING

GUIDE INFO

LIST

SETTINGS

Q.MENU

EXIT

P A G E

MUTE

FAV

CHVOL

  

  

 





Q.VIEW

RATIO INPUT

᰿

AV MODE

SETTINGS

Muestra el menú principal.

Q.MENU

Permite acceder al menú rápido.

CONTROL REMOTO

Botones de navegación

Permiten desplazarse por los menús o las opciones.

ꔉ

Permite seleccionar menús u opciones y confirmar lo ingresado.

ꕣ

(BACK)

Permite volver al nivel anterior.

ꕯ

EXIT

Permite borrar todas las visualizaciones en pantalla y volver a mirar la televisión

VOL

Ajusta el nivel del volumen.

FAV

Permite acceder a la lista de canales favoritos.

Permite acceder a los dispositivos de audio y video conectados al televisor. O bien abre el menú SIMPLINK.

MUTE

Silencia todos los sonidos.

Permite desplazarse por los canales guardados.

(arriba/abajo/derecha/izquierda)

ESPAÑOL

ENG

PAGE

Permite ir a la pantalla anterior o siguiente.

Botones de color

Permiten acceder a funciones especiales en algunos menús.

AV MODE

Selecciona un modo de audio y video.

Botones de control

Permiten controlar los dispositivos compatibles con SIMPLINK (USB, SIMPLINK)

Sin Función

SOLUCIÓN DE PROBLEMAS

Instalación

Síntoma Posibles causas Posibles soluciones

Imposible ingresar directamente el número de canal.

No hay canales presentes después de la instalación.

(TV en modo independiente) Elemento



del menú de instalación 028 CH. OVERIDE configurado en 0, es decir, deshabilitado (configuración recomendada).

(TV en el modo FTG) El canal ingresado



no es parte del mapa de canal FTG.

Auto Tuning (Búsqueda de canales) no



se ejecuta.

Si el elemento del menú de instalación es 028



CH. OVERIDE está configurado en 0, solo se pueden seleccionar los canales que están activos en el grupo de canal del televisor. Configurar CH. OVERIDE en 1 para permitir acceso a ingresar directamente todos los canales con el teclado.

El acceso de canal está restringido a los canales



que se incluyen en el mapa de canal FTG. Si fuese necesario, cambie el mapa de canal de FTG utilizando Administrador de archivos FTG o Aplicación de configuración FTG, según corresponda.

Consulte Express Scripts o el de Custom



Master TV el programa de instalación, según corresponda. Auto Tuning debe ser ejecutado para que la lista de canales sea llenado. Nota para la secuencia de Express Scripts: Usted debe seleccionar Ejecutar búsqueda automática" en la pantalla de búsqueda automática para ejecutar la búsqueda. Para volver a activar el Express Script, establezca en el menú de instalación el articulo 117 FACT DEFAULT a 001.

ESPAÑOL

ENG

Imagen de recepción y sonido

Síntoma Posibles causas Posibles soluciones

Sin imagen.

Imagen normal, mal sonido o sin sonido.

El panel de la pantalla está apagado.Encienda el televisor.



La antena o el cable no están



conectados. Conexiones incorrectas.



El dispositivo MPI no está conectadoSi corresponde, conecte el cable MPI al



Programa cifrado.



Banda de sintonización incorrecta.



Problema de transmisión.



Audio en silencio.



Control con bocina para hospital



(Pillow/TV Speaker) no ha sido configurado apropiadamente.

Funcionamiento irregular

Síntoma Posibles causas Posibles soluciones

Configuración del menú de instalación



incorrecta.

Encienda el televisor.



Conecte la señal de la antena o del cable al



televisor. Compruebe las conexiones del televisor.



dispositivo MPI. Intente otro canal.



Ajuste la configuración del menú de instalación.



Intente otro canal.



Presione MUTE o utilice tecla Subir volumen



para aumentar el nivel de sonido. Compruebe que los elementos del menú



instalador 020 FEATURE LEVEL y 027 MODE HOSPITAL, allan sido establecidos como es necesario. Además, si es aplicable, seleccione el Altavoz de la TV en el menú de audio.

Ajuste la configuración del menú de instalación



según sea necesario.

Control remoto

Síntoma Posibles causas Posibles soluciones

El control remoto no funciona.

SOLUCIÓN DE PROBLEMAS

El control remoto no se encuentra en



el modo TV. No se apunta al sensor remoto de IR.Apunte el control remoto al receptor de IR del



El control remoto está muy lejos del



sensor de IR.

El dispositivo MPI no está conectado.Si corresponde, conecte el cable MPI al



El trayecto de IR hasta el receptor del



televisor se encuentra obstruido. Baterías con poca carga.



Polaridad de la batería incorrecta.



Demasiada luz en la habitación.



Control remoto incorrecto.



Interruptor para cama (Bed Switch) ha



sido establecido en la cama incorrecta.

Utilice la tecla MODE para seleccionar “TV”; de



esa forma, el control remoto ingresa al modo TV.

televisor. Acerque el control remoto al receptor de IR



del televisor o disminuya la iluminación de la habitación.

dispositivo MPI. Quite las obstrucciones.



Reemplace las baterías.



Compruebe que “+” y “-” coincidan en el



compartimiento de la batería. Disminuya la iluminación.



Se debe utilizar un control remoto compatible.



Comuníquese con un distribuidor de LG. Ajuste el Interruptor para cama (Bed Switch)



o actualice el menú de instalación, según sea necesario.

ESPAÑOL

ENG

ESPECIFICACIONES

Las especificaciones del producto pueden cambiar sin previo aviso debido a las actualizaciones de las funciones de los productos.

Potencia requerida AC100 - 240 V ~ 50/60 Hz Sistema de televisión NTSC, PAL-M/N, SBTVD Cobertura de programas VHF 2-13, UHF 14-69, CATV 1-135 Impedancia de antena externa 75 Condición de

ambiente

Temperatura de funcionamiento

Humedad de funcionamiento

Temperatura de almacenamiento

Humedad de almacenamiento

0 a 40°C

Menos de 80%

-20 a 60°C

Menos de 85%

ESPAÑOL

ENG

MODELOS

Dimensiones (Ancho x Altura x Profundidad)

Peso Con pie 4.7 kg (10.3 lbs)

Dimensiones (Ancho x Altura x Profundidad)

Peso Con pie 9.2 kg (20.2 lbs)

Dimensiones (Ancho x Altura x Profundidad)

Peso Con pie 15.5 kg (34.1 lbs)

Con pie 625.9 mm x 453.5 mm x 192.0 mm

(20.3 inch x 17.8 inch x 7.5 inch)

Sin pie 625.9 mm x 393.2 mm x 46.6 mm

(20.3 inch x 15.4 inch x 1.8 inch)

Sin pie 4.1 kg (9.0 lbs)

MODELOS

Con pie 765.6 mm x 535.6 mm x 231.9 mm

(30.1 inch x 21.0 inch x 9.1 inch)

Sin pie 765.6 mm x 475.8 mm x 68.5 mm

(30.1 inch x 18.7 inch x 2.6 inch)

Sin pie 8.0 kg (17.6 lbs)

MODELOS

Con pie 991.7 mm x 666.5 mm x 273.1 mm

(39.0 inch x 26.2 inch x 10.7 inch)

Sin pie 991.7 mm x 604.0 mm x 55.0 mm

(39.0 inch x 23.7 inch x 2.1 inch)

Sin pie 13.5 kg (29.7 lbs)

26LT360C

(26LT360C-SA)

32LT360C

(32LT360C-SA)

42LT360C

(42LT360C-SA)

Modo RGB(PC), HDMI (PC) admitido

ESPECIFICACIONES

Resolución

720x400 31.469 70.08 640x480 31.469 59.94 800x600 37.879 60.31 1024x768 48.363 60.00 1360x768 47.712 60.015 1280x1024 63.981 60.020 1920x1080 67.5 60.00

Frecuencia

horizontal (kHz)

Modo HDMI (DTV) admitido

Resolución

720x480p

1280x720p

1920x1080i

1920x1080p

Frecuencia

horizontal (kHz)

31.47

31.50

44.96

45.00

33.72

33.75

26.97

27.00

33.71

33.75

67.43

67.5

Frecuencia

vertical (Hz)

Frecuencia

vertical (Hz)

59.94

60.00

59.94

60.00

59.94

60.00

23.97

24.00

29.97

30.00

59.94

60.00

Para 32/42LT360C

ESPAÑOL

ENG

CÓDIGOS IR

(según el modelo)

ESPAÑOL

ENG

Código

(hexa)

08 POWER Botón del control remoto

45 43 Home or MENU Botón del control remoto 0C PORTAL Botón del control remoto 0B INPUT Botón del control remoto AB GUIDE Botón del control remoto 10 - 19 Teclas numéricas

4C - (Dash)/LIST Botón del control remoto 1A FLASHBK or

9 MUTE Botón del control remoto 2 VOL + Botón del control remoto C5 APAGADO Código discreto IR 3 VOL - Botón del control remoto 0

1E FAV/MARK Botón del control remoto D0 AV2 Código discreto IR 40

28 BACK or RETURN Botón del control remoto D5 RGB-PC Código discreto IR 79 RATIO Botón del control remoto

BA FREEZE Botón del control remoto CE HDMI1 Código discreto IR

7E SIMPLINK Botón del control remoto CC HDMI2 Código discreto IR AA INFO Botón del control remoto

30 AV MODE Botón del control remoto E9 HDMI3 Código discreto IR B1

B0 BA 8E 8F 72 ROJO Botón del control remoto AF Relación de Zoom 71 VERDE Botón del control remoto 63 AMARILLO Botón del control remoto 61 AZUL Botón del control remoto

Función NOTA

(encendido/apagado)

Q.MENU

0 a 9

Q.VIEW

^ v

< >

ENERGY SAVING







Botón del control remoto 5B EXIT Botón del control remoto

Botón del control remoto D6 TV Código discreto IR

Botón del control remoto C4 ENCENDIDO Código discreto IR

Botón del control remoto 5A AV1 Código discreto IR

Botón del control remoto

Botón del control remoto BF COMPONENT1 Código discreto IR

Botón del control remoto Botón del control remoto D4 COMPONENT2 Código discreto IR

Botón del control remoto

Botón del control remoto 76 Relación 4:3 Código discreto IR Botón del control remoto Botón del control remoto 77 Relación 16:9 Código discreto IR Botón del control remoto

Código

(hexa)

0F TV Botón del control remoto DC 3D Botón del control remoto

Función NOTA

(selección de entrada de TV)

(solo apagado)

(selección de entrada de AV1)

(selección de entrada de AV2)

(selección de entrada de Componente1)7

(selección de entrada de Componente2)44 ENTER Botón del control remoto

(selección de entrada RGBPC)

(selección de entrada de HDMI1)

(selección de entrada de HDMI2)

(selección de entrada de HDMI3)

(solo modo 4:3)

(solo modo 16:9)

cine

Código discreto IR (Solo modo Zoom cine)

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

Configuración de RS-232C

Conecte la toma de entrada RS-232C (puerto serie) a un dispositivo de control externo (como su PC o un sistema de control A/V) para controlar externamente las funciones del producto. Conecte el puerto serie del dispositivo de control con la toma RS-232C del panel posterior del producto.

RS-232C IN

(CONTROL & SERVICE)

NOTA

El puerto RS-232C de este televisor está



diseñado para ser utilizado con hardware y software de control de RS-232C de terceros. Las instrucciones que aparecen a continuación pretenden ser útiles para el software de programación o para pruebas de funcionalidad con software telenet. Los cables de conexión del RS-232C no se proveen junto con el producto.

Tipo de conector: macho D-Sub de 9 clavijas

1 5

6 9

RS-232C IN

(CONTROL & SERVICE)

N. º Nombre del PIN

1 3.5V

2 RXD

3 TXD

4 Salida de IR desde TV

5 GND

6 NC (Sin conexión)

7 NC (Sin conexión)

8 NC (Sin conexión)

9 NC (Sin conexión)

ESPAÑOL

ENG

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

Configuración de RS-232C

Configuración de 4 cables (cable de módem NULO hembra-hembra serial)

PC TV

+3.5V

RXD

TXD

IR_IN

1 1

2 3

3 2

4 4

D-Sub 9 D-Sub 9

+3.5V

TXD

RXD

IR_OUT

ID del televisor

Establezca el número de ID.

OPCIÓN

ꔂ Mover ꔉ Ingresar

y presione

OPCIÓN

• Lenguaje

• Subtítulo : Apagado

• Luz de Apagado : Encendido

• Mi Configuración de Medios

• Configuración inicial

• ID del televisor : 1

• Configuración de modo : Usar en casa

Presione

Presione los botones de navegación para

para acceder al menú de Casa.

Home

desplazarse hasta la

ENTER

Presione los botones de navegación para

desplazarse hasta ID del televisor y presione

ENTER

Desplácese hacia la izquierda o hacia la

derecha para seleccionar un número de ID y seleccione

. El rango de ajuste es de 1 a

Cerrar

99.

ꔉ

ESPAÑOL

ENG

Al finalizar, presione

*Real data mapping 0 : Step 0

…

A : Step 10 (SET ID 10)

…

F : Step 15 (SET ID 15) 10 : Step 16 (SET ID 16)

…

63 : Step 99 (SET ID 99) 64 : Step 100

EXIT

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

Parámetros de comunicación

Velocidad en baudios: 9600 bps (UART)



Longitud de datos: 8 bits



Paridad: ninguna



Bit de detención: 1 bit



Código de comunicación: código ASCII



Utilice un cable cruzado (reverso).



Lista de referencia de comandos

COMANDO1 COMANDO2

01. Alimentación k a 00 - 01 14. Agudos k r 00 - 64

02. Selección de entrada

03. Relación de aspecto

04. Silenciador de pantalla

05. Silenciador de volumen

06. Control de volumen

07. Contraste k g 00 - 64

08. Brillo k h 00 - 64

09. Color k i 00 - 64

10. Tinte k j 00 - 64 24. Tecla m c

11. Nitidez k k 00 - 64

12. Selección de OSD

13. Modo de bloqueo de control remoto

x b

k c

k d 00 - 01

k e 00 - 01

k f 00 - 64

k l 00 - 01

k m 00 - 01

DATO

(hexadecimal)

(Consulte p.27)

COMANDO1 COMANDO2

15. Graves k s 00 - 64

16. Balance k t 00 - 64

17. 3D (Para TV en 3D)

18. Temperatura de color

19. 3D extendido (Para TV en 3D)

20. Ahorro de energía

21. Configuración automática

23. Agregar/ Borrar canal

25.. Luz de fondo

x t

x u 00 - 64

x v

j q

j u

m b 00 - 01

m g 00 - 64

(hexadecimal)

(Consulte p.28)

(Consulte la pág.28)

(Consulte p.29)

(Consulte la pág.29)

(Consulte p.29)

DATO

ESPAÑOL

ENG

22. Sintonización de canales

COMANDO1 COMANDO2

m a

DATO00

(Hexadecimal)

programa físico alto

DATO01

(Hexadecimal)

programa físico alto

DATO02

(Hexadecimal)

mayor bajo menor alto menor bajo atributo

DATO03

(Hexadecimal)

DATO04

(Hexadecimal)

DATO05

(Hexadecimal)

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

Protocolo de transmisión/recepción

Transmisión

[Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr]

[Comando 1]: primer comando para controlar el televisor (j, k, m, x). [Comando 2]: segundo comando para controlar el televisor. [ID del televisor]: puede configurar la ID de la unidad para elegir el número deseado en el menú de opciones. El rango de ajuste es de 1a 99. Cuando seleccione ID del televisor ‘0 ’, cada televisor conectado será controlado. La ID del televisor está expresada en sistema decimal (1 - 99) en el menú y hexadecimal (0x0 - 0x63) en el protocolo de transmisión/recepción. [DATO]: para transmitir los datos de comandos. Transmite el dato ‘FF ’ para leer el estado de los comandos. [Cr]: retorno Código ASCII ‘0x0D’ [ ]: código ASCII ‘espacio (0x20)’ * En este modelo, el televisor no enviará el estado durante el modo de espera.

ESPAÑOL

ENG

Reconocimiento de OK

[Comando2][ ][ID del televisor][ ][OK][Dato][x]

El televisor transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos normales. En este momento, si los datos se encuentran en modo de lectura, indica los datos de estado actuales. Si los datos se encuentran en modo de escritura, devuelve los datos de la computadora. * En este modelo, el televisor no enviará el estado durante el modo de espera. * Formato de datos [Comando 2]: utilice como comando. [ID del televisor]: utilice el carácter pequeño, si la ID del televisor es 10, enviará ‘0’, ‘a’. [DATO]: utilice el carácter pequeño, si los datos son 0 x ab, enviará ‘a’, ‘b’. [OK]: utilice el carácter grande.

Reconocimiento de error

[Comando2][ ][ID del televisor][ ][NG][Dato][x]

El televisor transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos anormales de funciones no viables o errores de comunicación. Dato1: código ilegal Dato2: función no admitida Dato3: aguarde un poco más * En este modelo, el televisor no enviará el estado durante el modo de espera. * Formato de datos [Comando 2]: utilice como comando. [ID del televisor]: utilice el carácter pequeño, si la ID del televisor es 10, enviará ‘0’, ‘a’. [DATO]: utilice el carácter pequeño, si los datos son 0 x ab, enviará ‘a’, ‘b’. [NG]: utilice el carácter grande.

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

01. Alimentación (comando: k a)

Para controlar el encendido/apagado del equipo.

Transmisión [k][a][ ][ID del televisor][ ][Dato][Cr]

Dato 00: apagado Dato 01: encendido

Reconocimiento [a][ ][ID del televisor][ ][OK/NG][Dato][x]

* De igual manera, si otras funciones transmiten

datos ‘FF’ sobre la base de este formato, la retroalimentación de datos de reconocimiento presenta el estado acerca de cada función.

* Nota: en este modelo, el televisor enviará el recono-

cimiento una vez finalizado el procesamiento de encendido.

Es posible que se produzca una demora entre el co-

mando y el reconocimiento.

02. Selección de entrada (comando x b)

Para seleccionar la fuente de entrada del televisor.

Transmisión [x][b][ ][ID del televisor][ ][Dato][Cr]

Dato 00: DTV (antena) Data 01: DTV (Cable) Data 10: analógica (Antenna) Data 11: analógica (Cable) Data 20: AV o AV1 Data 21: AV2 Data 40: Componente o Componente1 Data 41: Componente2 Data 60: RGB-PC Data 90: HDMI1 Data 91: HDMI2 Data 92: HDMI3

Reconocimiento [b][ ][ID del televisor][ ][OK/NG][Dato][x]

* Utilice esta función de acuerdo con el modelo.

03. Relación de aspecto (comando: k c)

Para ajustar el formato de la pantalla.

Transmisión [k][c][ ][ID del televisor][ ][Dato][Cr]

Data 01: 4:3 Data: 09: solo búsqueda Data 02: 16:9 Data: 10: Zoom cine1 Data 04: Zoom Data 06: Por programa Data 1F: Zoom cine16

Reconocimiento [c][ ][ID del televisor][ ][OK/NG][Dato][x]

04. Silenciador de pantalla (comando: k d)

Para establecer el silenciador de la pantalla en Encendido o Apagado.

Transmisión [k][d][ ][ID del televisor][ ][Dato][Cr]

Dato 00: dida), silencio de salida de video apagado. Dato 01: silenciador de pantalla encendido (imagen apagada) Dato 10: silenciador de salida de video encendido

05. Silenciador de volumen (comando: k e)

Para controlar el encendido o apagado del silenciador de volumen. También es posible ajustar el silenciador a través del botón MUTE del control remoto.

Dato 00: Silenciador de volumen encendido (volumen apagado) Dato 01: Silenciador de volumen apagado (volumen encendido)

silenciador de pantalla apagado (imagen encen-

Reconocimiento [d][ ][ID del televisor][ ][OK/NG][Dato][x]

* Si solo se encuentra activado el silenciador de salida

de video, talla (OSD, On Screen Display). Pero si se encuentra activado el modo de silencio de pantalla, el televisor no mostrará dicha visualización (OSD).

Transmisión [k][e][ ][ID del televisor][ ][Dato][Cr]

Reconocimiento [e][ ][ID del televisor][ ][OK/NG][Dato][x]

el televisor mostrará la visualización en pan-

…

06. Control de volumen (comando: k f)

Para ajustar el volumen. También puede ajustar el volumen con los botones de volumen en el control remoto.

Transmisión [k][f][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [f][ ][ID del televisor][ ][OK/NG][Dato][x]

07. Contraste (comando: k g)

Para ajustar el contraste de la pantalla. También puede ajustar el contraste en el menú IMAGEN.

Transmisión [k][g][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal)

*Consulte “Asignación de datos reales”.

Reconocimiento [g][ ][ID del televisor][ ][OK/NG][Dato][x]

08. Brillo (comando: k h)

Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú IMAGEN.

Transmisión [k][h][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [h][ ][ID del televisor][ ][OK/NG][Dato][x]

09. Color (comando: k i)

Para ajustar el color de la pantalla. También puede ajustar el color en el menú IMAGEN.

Transmisión [k][i][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [i][ ][ID del televisor][ ][OK/NG][Dato][x]

10. Tinte (comando: k j)

Para ajustar el tinte de la pantalla. También puede ajustar el tinte en el menú IMAGEN.

Transmisión [k][j][ ][ID del televisor][ ][Dato][Cr]

Dato rojo: 00 a verde: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [ j ][ ][ID del televisor][ ][OK/NG][Dato][x]

11. Nitidez (comando: k k)

Para ajustar la nitidez de la pantalla. También puede ajustar la nitidez en el menú IMAGEN.

Transmisión [k][k][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [k][ ][ID del televisor][ ][OK/NG][Dato][x]

ESPAÑOL

ENG

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

ESPAÑOL

ENG

12. Selección de OSD (comando: k l)

Para seleccionar el encendido o apagado del modo de visualización en pantalla (OSD, On Screen Display).

Transmisión [k][l][ ][ID del televisor][ ][Dato][Cr]

Dato 00: OSD apagado Dato 01: OSD encendido

Reconocimiento [l][ ][ID del televisor][ ][OK/NG][Dato][x]

13. Modo de bloqueo de control remoto (comando: k m)

Para bloquear el control remoto y los controles del panel frontal del monitor.

Transmisión [k][m][ ][ID del televisor][ ][Dato][Cr]

Dato 00: bloqueo apagado Dato 01: bloqueo encendido

Reconocimiento [m][ ][ID del televisor][ ][OK/NG][Dato][x]

Si usted no está utilizando el control remoto y los controles del panel frontal de televisor, utilice este modo. Cuando la fuente de alimentación principal se encienda o se apague, el bloqueo del control remoto se desactivará. Si el bloqueo de teclas se encuentra activado en el modo de espera, el televisor no se encenderá mediante el botón POWER del control remoto ni del propio televisor.

14. Agudos (comando: k r)

Para ajustar los agudos. También puede ajustar el nivel de los agudos en el menú AUDIO.

Transmisión [k][r][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [r][ ][ID del televisor][ ][OK/NG][Dato][x]

15. Graves (comando: k s)

Para ajustar los graves. También puede ajustar el nivel de los graves en el menú AUDIO.

Transmisión [k][s][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [s][ ][ID del televisor][ ][OK/NG][Dato][x]

16. Balance (comando: k t)

Para ajustar el balance. También puede ajustar el balance en el menú AUDIO.

Transmisión [k][t][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [t][ ][ID del televisor][ ][OK/NG][Dato][x]

17. 3D (comando: x t) (Para TV en 3D)

Para cambiar el modo 3D del televisor.

Transmisión [x][t][ ][ID del televisor][ ][Dato01] [ ][Dato02][ ][Dato03][ ][Dato04][Cr]

Dato1 00: 3D Encendido 01: 3D Apagado 02: 3D ➙ 2D 03: 2D ➙ 3D Dato2 00: Arriba y abajo 01: Lado a lado 02: Damero 03: Secuencial de marco Dato3 00: Derecha a izquierda 01: Izquierda a derecha Dato4 Profundidad 3D: mín : 00 a máx : 14 (*transmitir por código hexadecimal)

* Si el dato1 es igual a 00 (3D encendido), el dato4 no

tiene significado.

* Si el dato1 es igual a 01 (3D apagado) o 02 (de 3D a 2D),

el dato2, el dato3 y el dato4 no tienen significado.

* Si el dato1 es igual a 03 (de 2D a 3D), el dato 2 y el

dato3 no tienen significado.

Dato 1 Dato 2 Dato 3 Dato 4 00 o o x 01 x x x 02 x x x 03 x x o

x : dato indiferente

Reconocimiento [t][ ][OK][Dato01][Dato02] [Dato03][Dato04][x][t][ ][NG][Dato01][x]

18. Temperatura de color (comando: x u)

Para ajustar la temperatura de color. También puede ajustar la temperatura de color en el menú IMAGEN.

Transmisión [x][u][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [u][ ][ID del televisor][ ][OK/NG][Dato][x]

19. 3D extendido (comando: x v) (Para TV en 3D)

Para cambiar la opción 3D del televisor.

Transmisión [x][v][ ][ID del televisor][ ][Dato01][ ][Dato02][Cr] Dato1: opción 3D 00: Corrección imagen 3D 01: Prof. en 3D (Solo 2D a 3D) 02: 3D Punto de vista 3D 03: Tam. imág. 3D 04: Balance imagen 3D 05: Optimización 3D

Dato2: Contiene un rango propio para cada opción 3D determinada en Dato1.

1) Cuando Dato1 es 00 00: Derecha a Izquierda 01: Izquierda a Derecha

2) Cuando Dato1 es 01, 02 Dato mín: 00 - máx: 14 (*transmitir por código hexadecimal)

3) Cuando Dato1 es 03 00: Sólo búsqueda 01: 16:9

4) Cuando Dato1 es 04 00: Apagado 01: Encendido

5) Cuando Dato1 es 05 Dato mín: 00 a máx.: 02 (*tra nsmitir por c ódigo

hexadecimal) Reconocimiento [v][ ][OK][Dato01][Dato02][x] [v][ ][NG][Dato01][x] * Utilice esta función de acuerdo con el modelo.

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

20. Ahorro de energía (comando: j q)

Para controlar la función de ahorro de energía.

Transmisión [j][q][ ][ID del televisor][ ][Dato][Cr]

Dato 00: Apagado 01: Mínimo 02: Medio 03: Máximo 04: Automático (según el modelo) 05: Apagado de pantalla

Reconocimiento [q][ ][ID del televisor][ ][OK/NG][Dato][x]

21. Configuración automática (comando: j u)

Para ajustar la ubicación de la imagen y reducir su temblor de manera automática. La configuración automática solo funciona en el modo RGB-PC.

Transmisión [j][u][ ][ID del televisor][ ][Dato][Cr]

Dato 01: para ajustar

Reconocimiento [u][ ][ID del televisor][ ][OK/NG][Dato][x]

22. Sintonización de canales (comando: m a)

Para sintonizar los canales en el siguiente número físico/ mayor/menor.

Transmisión [m][a][ ][ID del televisor][ ][Dato00][ ][Dato01] [ ][Dato02][ ][Dato03][ ][Dato04][ ][Dato05][Cr]

Los canales digitales poseen un número de canal físico, mayor y menor. El número físico es el número de canal digital real, el mayor es el número al cual el canal se debe asignar y el menor es el subcanal. Dado que el sintonizador DTV asigna automáticamente el canal al número mayor, no se requiere el número físico cuando se envía un comando. Dato 00: número de canal físico NTSC aéreo: 02~45, NTSC cable: 01, 0E~7D ATSC aéreo: 01~45, ATSC cable: 01~87 Data 01 y 02: número de canal mayor Data 01: bytes altos Data 02: bytes bajos Hay dos bytes disponibles para el mayor y el menor, pero normalmente solo se utiliza el segundo. Dato 03 y 04: número de canal menor No es necesario para NTSC.

En la tabla anterior se muestra el código binario que

debe convertirse a hexadecimal antes del envío. Por ejemplo:

El código binario para sintonizar la subfuente en un

canal de cable NTSC es “1000 0001”, el cual se

traduce a “81” en el sistema hex. * 7° bit: para qué fuente desea cambiar el canal. * 6° bit: utilice un canal de dos partes o de una parte.

En la mayoría de los casos utilice simplemente 0, ya

que se ignora cuando se utiliza NTSC. * 5° bit: utilice 0 con NTSC, ya que solo puede utilizar

el número de canal físico. Por lo general, utilice 1

para DTV, ya que la mayoría de las veces no importa

cuál es el número físico. * 4° bit: establezca en 0. * Bits 3 a 0: elija el tipo de señal.

* Ejemplos de comandos de sintonización:

1. Sintonice en el canal de cable analógico (NTSC) 35. Dato 00 = físico de 35 = 23 Dato 01 y 02 = sin mayor = 00 00 Dato 03 y 04 = sin mayor = 00 00 Dato 05 = 0000 0001 en binario = 01 Total = ma 00 23 00 00 00 00 01

2. Sintonice en el canal local digital (DTV) 30-3. Dato 00 = físico desconocido = 00 Dato 01 y 02 = mayor es 30 = 00 1E Dato 03 y 04 = menor es 3 = 00 03 Dato 05 = 0010 0010 en binario = 22 Total = ma 00 00 00 1E 00 03 22

23. Agregar/Borrar canal (comando: m b)

Para agregar y borrar los canales.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Dato 00: borrar canal Dato 01: agregar canal

Reconocimiento [b][ ][ID del televisor][ ][OK/NG][Dato][x]

24. Tecla (comando: m c)

Para enviar el código de la tecla remota IR.

Transmisión [m][c][ ][ID del televisor][ ][Dato][Cr]

Consulte p.22

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

Cuando el televisor se encuentre en el modo de espera, solo podrá encenderse a través del botón POWER del control remoto.

25. Luz de fondo (comando: m g) (

Para ajustar la luz de fondo de la pantalla.

Transmisión [m][g][ ][ID del televisor][ ][Dato][Cr]

Dato mín.: 00 a máx.: 64 (*transmitir por código hexadecimal) *Consulte “Asignación de datos reales”.

Reconocimiento [g][ ][ID del televisor][ ][OK/NG][Dato][x]

LCD

)

ESPAÑOL

ENG

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

* Tabla (sintonización de canales)

Imagen

principal/

secundaria

0 Principal 0 Dos 0 Utilizar x 0 0 0 0 NTSC aéreo

1 Secundaria 1 Una 1 No utilizar x 0 0 0 1 NTSC cable

Canal de dos partes/

una parte

Utilizar

canal físico

Reservado

x 0 0 1 0 ATSC aéreo

x 0 0 1 1 ATSC cable_std

x 0 1 0 0 ATSC cable_hrc

x 0 1 0 1 ATSC cable_irc

x 0 1 1 0 ATSC cable_auto

x 0 1 1 1 Reservado

x x x x x ...

x 1 1 1 1 Reservado

3 2 1 0 Paso

ESPAÑOL

ENG

Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.

MODELO

SERIE

LG 32LT360C User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
