MANUAL DE INSTRUÇÕES
Segurança e Referência
LED TV*
* TV LG LED usa a melhor tecnologia de LED backlight.
Antes de ligar seu aparelho, por favor, leia cuidadosamente este manual e mantenha-o para
futuras referências.
32LT330HBSB
Para sua maior comodidade, solicite a instalação de seu produto (verique as condições e
disponibilidade) através do nosso site
Copyright © 2019 LG Electronics Inc. Todos os direitos reservados.
www.lg.com/br/business
ou entre em contato com o SAC.
MFL71402044 REV.00 OUT/19
*MFL71402044*
Segurança e Referência | 2
Apresentação
Prezado Consumidor
Parabéns e bem-vindo à Família LG, você
está levando para sua casa um produto de
alta tecnologia e de fácil operação. Usufrua
de todos os recursos lendo atentamente
este manual e seguindo as orientações aqui
descritas. Se ainda surgirem dúvidas, acesse
o manual eletrônico ou fale conosco.
Meio Ambiente
Somos uma empresa preocupada com o
meio ambiente. O nosso compromisso é
promover o aprimoramento contínuo, procurando desenvolver produtos com o máximo
de materiais recicláveis. A sua consciência
ambiental também é importante, destine
esses materiais de forma adequada. Siga as
dicas abaixo e colabore com o meio ambiente:
1. Manuais e Embalagens:
Os materiais utilizados nas embalagens
(manuais, caixas de papelão, plásticos,
sacos e calços de EPS - isopor) dos produtos
LG são 100% recicláveis. Procure fazer esse
descarte preferencialmente em recicladores
especializados.
2. Produto, Pilhas e
Baterias:
1.
Não é recomendável o
descarte de pilhas ou
baterias em lixo comum.
2. Após o uso, estes itens devem ser descar-
tados de forma adequada, sob o risco de
ocasionarem danos ao meio ambiente
e à saúde humana (Resolução Conama
401/2008).
3.
No m de sua vida útil descarte o produto
de forma adequada, sob pena de ocasionar
danos ao meio ambiente e à saúde humana.
3. Programa Coleta
Inteligente
1.
A LG criou o Programa Coleta
Inteligente, para facilitar e viabilizar o
descarte ambientalmente adequado de
produtos, pilhas e baterias.
2.
Através do Programa Coleta Inteligente,
a LG disponibiliza pontos de coleta em
localidades diversas, incluindo assistências
técnicas autorizadas da LG Electronics.
Commercial TV
Para mais informações visite o site www.
lg.com/br/suporte/coleta-seletiva ou
contate nosso SAC através do número 30035454 (Capitais e Regiões metropolitanas)
ou 0800-727-5454 (demais localidades).
Instruções de
Segurança
Importantes
• Leia estas instruções.
• Guarde estas instruções.
• Dê atenção a todos os avisos.
• Siga corretamente todas as instruções.
•
Não use o produto próximo a água, chuva
ou vento.
• Limpe somente com pano seco.
•
Não bloqueie as saídas de ventilação. Instale
de acordo com as instruções descritas
neste manual.
•
Não instale próximo a fontes de calor tais
como aquecedores, medidores de calor,
fogões ou outros aparelhos (incluindo
ampli cadores) que produzam calor.
•
Consertos, modicações e aquisição de
acessórios devem ser feitos exclusivamente
na Assistência Técnica ou Revendedor autorizado LG. Qualquer ajuste ou aquisição de
itens não autorizados/aprovados acarretará
na perda da garantia contratual.
•
Desconecte a TV da tomada durante
tempestades e quando o mesmo ficar
por longos períodos fora de uso.
Atenção! Instruções de
Segurança
CUIDADO
RISCO DE CHOQUE
ELÉTRICO. NÃO ABRA!
PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO,
NÃO REMOVA A TAMPA TRASEIRA. NÃO
INSIRA OBJETOS DENTRO DO APARELHO.
NÃO EXISTEM PEÇAS PARA AJUSTE PELO
USUÁRIO. ENCAMINHE-O AO SERVIÇO TÉCNICO
AUTORIZADO.
O sinal em forma de raio é destinado
a alertar o usuário para a presença de
tensões perigosas no interior do aparelho. Tocar
nos componentes internos poderá resultar em
choque elétrico.
O ponto de exclamação é destinado
a alertar o usuário para a existência
de instruções importantes de uso.
| LG do Brasil
Segurança e Referência | 3
ATENÇÃO: PARA REDUZIR O RISCO DE CHOQUE
ELÉTRICO OU INCÊNDIO, NÃO EXPONHA ESTE
EQUIPAMENTO À CHUVA OU UMIDADE.
Não coloque a TV e
seus acessórios nestes
ambientes:
• Mantenha o produto em ambientes com
luz solar direta.
Áreas com alta umidade, como banheiros.
•
•
Próximos a qualquer fonte de calor, como
fogões ou outro dispositivo que produza
calor.
Próximos a balcões de cozinha ou umidi-
•
cadores, pois o produto pode ser exposto
a vapor ou óleo.
Não exponha o produto a gotejamentos
•
ou pingos d’água, objetos cheios de água
como vasos ou taças por cima do aparelho
(ex: em prateleiras acima do aparelho).
Não instale este produto próximo a
•
itens inamáveis como gasolina, velas
e não exponha a TV diretamente ao
ar-condicionado.
Não instale em lugares excessivamente
•
empoeirados.
• Não seguir estas instruções pode causar:
incêndio, choque elétrico, combustão/
explosão, mal funcionamento ou deformação do produto.
Ventilação
•
Instale a TV em ambientes com ventilação
apropriada. Não a instale em espaços
connados.
Não instale o produto sobre carpete ou
•
almofada.
Não obstrua as aberturas de ventilação
•
enquanto a TV estiver ligada.
Não toque nas aberturas de ventilação
•
quando estiver usando a TV por um longo
período, elas podem estar quentes.
Cabo de força
• O cabo de força fornecido está de acordo
com a NBR 14.136 e para sua maior segu
rança, instale tomadas aterradas conforme
a NBR 5410. Dúvidas sobre aterramento,
plugue do cabo, tomadas e etc., contate
um eletricista.
•
Evite sobrecarga! Se possível, use tomadas
dedicadas sem o uso de “benjamins” ou
“réguas”.
Commercial TV
•
Faça verificação periódica do cabo de
força e da tomada, se a aparência indicar
desgaste ou dano, desligue a TV e substitua
imediatamente o item danicado.
• Proteja o cabo de força de qualquer tipo
de estresse físico ou mecânico (ser pisado,
torcido, esmagado e etc.), não cole qualquer
tipo de material condutor e ao manuseá-lo
para conectar ou desconectar, faça sempre
usando o plugue, nunca puxando pelo o.
• A TV deve ser conectada em tomadas de
fácil acesso. Isto facilita o desligamento
do aparelho nos casos de problemas
elétricos, tempestades ou defeitos no
produto. Lembre-se, desligar o aparelho
usando o controle ou o botão, coloca a TV
em modo de espera, para desligá-la em
denitivo retire o cabo de força da tomada.
Casos especiais
Caso aconteça alguma das situações abaixo,
desligue imediatamente a TV da tomada e
entre em contato com o SAC.
• Produto foi danicado de alguma forma.
Não liga ou não responde a nenhum
comando.
•
Se água ou outra substância caiu no
produto, tomada, cabo de força ou
adaptador.
•
Ao sentir cheiro de fumaça ou outros odores
vindos da TV.
•
Durante tempestades com raios ou quando
não utilizar a TV por longos períodos de
tempo. Lembre, nestes casos desligue a
TV da tomada.
•
Não use equipamentos elétricos de alta
tensão perto da TV. Isto pode resultar em
mau funcionamento.
•
Nunca desmonte o adaptador AC ou o cabo
de força isto pode causar choque elétrico
ou danos ao equipamento.
•
Faça o manuseio do adaptador com
cuidado, evite quedas. Forte impacto
pode danicá-lo.
•
Não toque a TV com as mãos molhadas,
-
existe o risco de choque elétrico ou incêndio.
Se o cabo de força ou o contato estiver
molhado ou empoeirado, seque-o e limpe-o
antes de usar.
Pilhas e acessórios
• Guarde estes itens em local seguro e fora
do alcance de crianças.
| LG do Brasil
Segurança e Referência | 4
•
Não descarte as pilhas no fogo e não cause
curto-circuito, desmonte ou permita que
as pilhas sejam aquecidas.
Movimentação
•
Antes de mover, desligue o aparelho e
desconecte todos os cabos de conexão.
Não tente efetuar a movimentação do
aparelho sozinho. Evite acidentes e prejuízos
desnecessários.
Mantenha todo o material de embalagem
•
(sacos, material antiumidade) fora do
alcance de crianças.
• Não permita que a tela da TV sofra forte
impacto e não coloque nada sobre ela. Em
hipótese alguma deixe que objetos caiam
sobre o produto.
De forma alguma, aplique força excessiva
•
com a mão, ou use objeto aado (prego,
lápis ou caneta) sobre a tela, isso pode
danicá-la, causando danos irreparáveis.
Limpeza
•
Quando limpar, desligue da tomada e
limpe suavemente com um pano macio
e seco. Não borrife água ou produto de
limpeza diretamente na tela da TV. Não
limpe usando produtos químicos, incluindo
limpador de vidro, qualquer tipo de odorizador, inseticida, lubricantes, cera (carro,
industrial), abrasivo, diluente, benzeno,
álcool, etc., que podem danicar o produto
e/ou a tela.
Iniciando
Nota
,
•
Efetue a conexão de qualquer cabo somente
com a TV e Dispositivos externos desligados
e desconectados da tomada.
•
Quando ligar a TV pela primeira vez, ela
necessitará de aproximadamente 1 minuto
para efetuar a inicialização.
•
OSDs (informações de tela) podem ser
diferentes se comparadas com este manual.
•
As imagens exibidas neste manual podem
ser diferentes do seu aparelho.
• Os menus e as opções disponíveis podem
ser diferentes a partir da fonte de entrada
ou modelo do produto utilizado.
No futuro, novos recursos podem ser
•
adicionados a esta TV.
Os itens fornecidos com o produto podem
•
variar dependendo do modelo.
Commercial TV
•
As especicações do produto ou o conteúdo
deste manual podem ser alterados sem o
prévio aviso para atualização das funções.
•
Para usar as conexões de forma correta,
consulte também o manual do equipamento externo.
• Remova a base antes de instalar a TV em
um suporte de parede.
Para uma conexão ideal, os cabos HDMI
•
e dispositivos USB devem ter no máximo
10 mm de espessura (A) e 18 milímetros
de largura (B). Caso, o dispositivo USB
não se encaixe em sua TV, use cabos de
extensão USB 2.0.
B
A
• Use somente cabo HDMI certicado.
• Usar um cabo HDMI não certicado pode
causar problemas de conexão ou na exibição
de imagens.
•
Cabos HDMI recomendados (3 m ou
menor):
ڛ
Cabo HDMI®/™ de Ultra Alta Velocidade.
Cuidado
.
• Para garantir a segurança e a vida útil do
produto, use somente itens aprovados e
fornecidos com sua TV.
Quaisquer danos ou ferimentos causados
•
pelo uso de itens não aprovados não são
cobertos pela garantia.
Ao xar a base no aparelho de TV, coloque-a
•
com a tela voltada para baixo sobre uma
superfície plana, acolchoada e livre de
objetos.
Certique-se de que os parafusos estejam
•
bem apertados. Se eles não estiverem
seguros o suciente, a TV poderá inclinar-se
e cair após ser instalada.
Não aperte os parafusos com força
•
excessiva, caso contrário, eles podem ser
danicados.
• Ao xar a base no aparelho de TV, utilize
somente os parafusos fornecidos e indicados para a montagem do aparelho.
B
A
Movimentação e
Transporte da TV
Por favor, siga os avisos para um transporte
seguro e evite que a TV seja riscada ou danicada, independente do seu tipo e tamanho.
| LG do Brasil
Segurança e Referência | 5
•
Recomenda-se mover a TV na caixa ou nos
materiais de embalagem, que o acompanham originalmente.
•
Antes de mover ou levantar a T V, desconec te
o cabo de força e todos os demais cabos.
•
Quando segurar a TV, a tela deve estar
distante de você, para evitar arranhões.
•
Segure com rmeza pelo lado e pela parte
inferior da moldura da TV. Certi que-se
de não segurar nas partes transparentes,
alto-falantes ou na tela de proteção dos
alto-falantes.
•
Não coloque o produto no chão com a
parte da frente virada para baixo. Isso pode
resultar em danos para a tela.
• Quando colocar a base na TV , coloque a
tela virada para baixo em uma mesa almofadada ou superfície plana para proteger
a tela de arranhões.
Montagem sobre uma
mesa
1.
Posicione a TV verticalmente sobre uma
mesa. Deixe uns 10 cm (mínimo) de espaço
da parede para uma ventilação adequada.
Instalação do aparelho em uma mesa (meramente ilustrativa - dependendo do modelo).
2. Conecte o cabo de força em uma tomada
elétrica.
•
Independente do tamanho e peso do
aparelho, efetue o transporte sempre com
a ajuda de outra pessoa e siga as instruções
descritas nas imagens desta seção.
•
Quando transportar a TV, evite solavancos
ou vibrações excessivas.
•
Quando transportar a TV, mantenha-a
sempre na vertical, nunca a vire de lado,
ou incline-a para esquerda ou direita.
•
Ao manusear a TV, tome cuidado para
não dani car o botão localizado na parte
inferior ou traseira do aparelho.
Cuidado
.
•
Evite tocar na tela! Esta ação pode resultar
em dano à tela ou em alguns pixels (pontos)
usados para criar as imagens.
Commercial TV
Cuidado
.
•
Não aplicar substâncias estranhas (óleos,
lubri cantes, etc.) aos parafusos durante
a montagem da base na TV. Isso pode
dani car o aparelho e invalidar a garantia.
Montagem na Parede
Instale o Suporte em uma parede sólida
perpendicular ao piso. Ao instalar em outros
materiais ou posição, poderão ocorrer acidentes
ou danos. Evite prejuízos desnecessários,
falando com seu revendedor e contratando
somente pessoal quali cado para efetuar a
instalação do aparelho na parede.
Recomendamos o uso de suportes compatíveis
com o padrão VESA, pois alguns deles são
construídos para facilitar a conexão dos cabos.
| LG do Brasil
Segurança e Referência | 6
Porém, se estiver usando um suporte não
ajustável, recomendamos primeiro efetuar
a conexão de todos os cabos e em seguida
instalar a TV na parede.
Suporte de parede
(Dependendo do modelo)
Siga as instruções descritas no manual que
acompanha o suporte de parede.
Atenção:
.
•
Para xar a TV ao suporte não utilize parafusos fora do padrão especicado na tabela.
Evite danos ao aparelho!
32LT330HBSB
Medida A/B (mm) 200 x 200
Parafuso/Quantidade M6 - 4x
A
B
Atenção:
.
•
Ao instalar o suporte de montagem na
parede, recomenda-se cobrir o orifício do
suporte com ta, a m de evitar o inuxo de
poeira e insetos, (dependendo do modelo).
Furo Padrão
Funções básicas
Botão / Função
• Ligar (pressione).
•
Desligar1 (mantenha
pressionado).
• Acessar Menu (pressione
•
Selecionar Menu (mantenha
pressionado3)
1 A TV será desligada.
2 Com a TV ligada, navegue nos menus pres-
sionando o botão.
3 Seleciona o menu desejado.
2
)
Menu de ajustes
Ao ligar a TV, pressione o botão uma vez.
Ajuste as opções do menu usando os botões.
Desliga a TV.
Seleciona uma entrada externa.
Navega nos canais memorizados.
Ajusta o nível sonoro (volume).
Conexões
Conecte vários dispositivos externos à TV e
selecione-os de acordo com sua necessidade.
Para mais informações sobre um dispositivo
externo, consulte o manual fornecido que o
acompanha.
Conexão ANTENNA IN
ou CABLE IN
Conecte sua antena externa ou cabo (decodicador) para sintonizar os canais de TV. O
cabo RF (75 Ω) para conexão não é fornecido.
Cuidado
.
•
Tenha cuidado para não dobrar o o de
cobre do cabo RF.
Usando o botão
Use o botão para operar as funções da TV de
forma simples e rápida.
Commercial TV
Fio
de Cobre
•
Primeiro efetue todas as conexões de
dispositivos, para em seguida conectar o
cabo de força na tomada. Este procedimento
evita danos ao seu televisor.
Nota
,
•
Para melhorar a qualidade da imagem
em uma área com sinal fraco, compre um
amplicador de sinal.
| LG do Brasil
Segurança e Referência | 7
•
Para conectar duas TVs ou mais, instale
divisores de sinal.
Se a antena não estiver instalada corre-
•
tamente, contate o seu revendedor para
obter uma instalação adequada.
Outras Conexões
Conecte seus dispositivos externos à TV. Para
obter a melhor qualidade de imagem e som,
conecte o dispositivo externo usando um
cabo HDMI. O cabo HDMI para conexão não
é fornecido.
Conexão HDMI
Formatos suportados de Áudio HDMI
(dependendo do modelo): Dolby Digital
(32 kHz / 44.1 kHz / 48 kHz); PCM (32 kHz /
44.1 kHz / 48 kHz / 96 kHz / 192 kHz).
Codec de Áudio DTV suportado: MPEG,
Dolby Digital
Dispositivos externos
Dispositivos externos disponíveis para
conexão: receptores HD, leitores de DVD,
videocassetes, sistemas de áudio, dispositivos
de armazenamento USB, PC, câmeras de vídeo
ou câmeras e entre outros.
•
Para conectar console de jogos, use sempre
o cabo fornecido com este dispositivo.
•
Consulte o manual do equipamento externo
para instruções de funcionamento.
Caixa acústica externa
Siga o esquema a seguir caso deseje instalar
caixas acústicas externas para uso com a TV.
EXTERNAL
SPEAKER OUT
ou
STEREO
(8)
VOLUME
CONTROL
Controle da entrada SPEAKER OUT
TERRA
DIREITA
ESQUERDA
TERRA
AUMENTAR
DIMINUIR
Nota
,
•
Em alguns casos pode haver interferência
associada com a resolução, padrão vertical,
contraste ou brilho no modo PC. Se a interferência estiver presente, mude a resolução,
frequência de atualização ou ajuste o brilho
e contraste no menu IMAGEM até que a
imagem que clara.
• Dependendo da placa de vídeo, algumas
congurações de resolução não permitirão
o correto posicionamento da imagem na
tela da TV.
•
Alguns Hubs USB podem não funcionar. Se
um dispositivo USB conectado através de
um Hub USB não for detectado, conecte-o
diretamente à porta USB na TV.
•
Para gravar programas de TV em um
gravador de DVD ou videocassete, consulte
o manual de instruções destes dispositivos
para efetuar as conexões corretamente.
•
As conexões dos dispositivos externos
apresentados podem ser diferentes das
ilustrações nos manuais fornecidos com
sua TV.
• Conecte dispositivos externos à TV, inde-
pendente da ordem de entradas da TV.
Commercial TV
: Dependendo do modelo.
•
Use somente cabo estéreo (3 polos) de
3.5 mm.
•
Não use esta entrada para conectar fones
de ouvido de qualquer tipo.
Usando o controle de volume
• Especicações do cabo
Cada pino (AUMENTAR/DIMINUIR) é
puxado para 3,3 V
com CPU GPIO.
TERRA / AUMENTAR / DIMINUIR
Para o controle de
volume, a CPU detecta a transição de
3,3 V no nível do
TERRA.
USB
Recomendamos o uso de HD USB com voltagem
de 5 V ou menor e corrente de 500 mA ou
menor.
Controle Remoto
(Algumas funções apresentadas podem não
estar disponíveis dependendo do país ou
modelo).
| LG do Brasil
Segurança e Referência | 8
As descrições neste manual são baseadas
nos botões do controle remoto. Por favor,
leia este manual com atenção e use sua TV
corretamente.
Funções
•
(POWER): Liga/Desliga (modo de
espera).
• TV: Retorna ao modo TV (último canal).
CAPTION: Ativa / Desativa a função
•
Legendas (Closed Caption).
: Exibe informações do canal /
•
programa atual.
: Modica o formato da imagem.
•
(INPUT): Seleciona uma entrada
•
externa.
Teclas NUMÉRICAS: Seleciona canais ou
•
item numerado nos menus.
— (DASH): Ativa canais de multiprogra-
•
mação 2-1, 2-2, etc. (TV DIGITAL).
LIST: Exibe a lista de canais
ڛ
memorizados.
Q.V IEW: Volta ao canal anterior (último
•
canal visualizado).
Commercial TV
•
VOL : Ajusta o nível sonoro.
• FAV: Navega na lista de canais favoritos.
GUIDE/*: Exibe o Guia de Programação
•
Eletrônica (somente TV DIGITAL).
ڛ No modo Pro:Centric exibe o guia de
programação da aplicação.
(MUDO)*: Efetua pausa sonora.
•
ڛ Acessa o menu de Acessibilidade.
•
memorizados.
ڛ
PICTURE: Acessa os modos de imagem
•
disponíveis.
•
do aparelho.
SOUND: Acessa os modos de som
•
disponíveis.
•
gurações do aparelho.
Q.MENU: Acessa o menu rápido de
•
congurações.
•
Use para navegar nos menus.
OK : Seleciona menus ou opções e
•
conrma ações.
• BACK: Volta uma ação.
• EXIT: Fecha todos os menus de tela.
SAP / * AUDIO (* sem função): seleciona
•
os modos de áudio conforme abaixo:
Digital: muda o idioma de áudio.
Analógico: Muda o som MTS.
SLEEP: seleciona um tempo determinado
•
para o desligamento da TV.
•
廬廨廪廫弄(controles multi-
mídia): Use para controlar a reprodução
de conteúdos em dispositivos compatíveis
com SIMPLINK ou USB.
Botões coloridos: Use para acessar
•
funções especiais em diversos menus.
*: Mantenha o botão pressionado para
•
ativar.
: Navega nos canais
listas de seleção.
(HOME): Acessa o menu principal
(Settings): Acessa o menu de con-
: Use para navegar em
(botões de navegação):
Suporte
¡ Aviso importante
Evite o uso prolongado do aparelho com
volume superior a 85 dB. Os níveis de ruído
acima deste valor são prejudiciais à audição.
| LG do Brasil
Segurança e Referência | 9
Informações adicionais
Suporte - Modo HDMI PC
Usando HDMI 1 no modo PC
Resolução Freq. H (kHz) Freq. V (Hz)
640 x 350 31.46 70.09
720 x 400 31.46 70.08
640 x 480 31.46 59.94
800 x 600 37.87 60.31
1024 x 768 48.36 60.00
1152 x 864 54.34 60.05
1360 x 768 47.71 60.01
1280 x 1024 63.98 60.02
1920 x 1080 67.50 60.00
Suporte - Modo HDMI DTV
Resolução Freq. H (kHz) Freq. V (Hz)
640 x 480p
720 x 480p
720 x 576p 31.25 50.00
1280 x 720p
1920 x 1080i
1920 x 1080p
31.46
31.50
31.46
31.50
37.50
44.96
45.00
28.12
33.72
33.75
26.97
27.00
33.71
33.75
56.25
67.43
67.50
Suporte - Modo
COMPONENT
Informações da conexão
Component (TV) YPBPR
Portas de saída de
Vídeo (DVD)
Resolução Freq. H (kHz) Freq. V (Hz)
720 x 480i
720 x 480p
15.73
15.73
31.47
31.50
59.94
60.00
59.94
60.00
50.00
59.94
60.00
50.00
59.94
60.00
23.97
24.00
29.97
30.00
50.00
59.94
60.00
YPBPR
YB-YR-Y
YCbCr
YPbPr
59.94
60.00
59.94
60.00
Commercial TV
1280 x 720p
1920 x 1080i
1920 x 1080p
37.50
44.96
45.00
28.125
33.72
33.75
26.97
27.00
33.71
33.75
56.25
67.432
67.50
50.00
59.94
60.00
50.00
59.94
60.00
23.94
24.00
29.97
30.00
50.00
59.94
60.00
Suporte - Modo RGB (PC)
Resolução Freq. H (kHz) Freq. V (Hz)
640 x 350 31.46 70.09
640 x 480 31.46 59.94
720 x 400 31.46 70.08
800 x 600 37.87 60.31
1024 x 768 48.36 60.00
1152 x 864 54.34 60.05
1360 x 768 47.71 60.01
1280 x 1024 63.98 60.02
1920 x 1080 66.58 59.93
1920 x 1080 67.50 60.00
Solução de Problemas
• Controle remoto não está atuando
ڛ
Ao usar o controle aponte-o para o
sensor.
ڛ
Verifique se não existe nenhum
objeto posicionado na frente do
sensor remoto.
ڛ
Verifique a polaridade correta das
pilhas (+ para +, - para -) ou insira
pilhas novas.
•
Não há visualização de imagem e
nenhum som é reproduzido.
ڛ Verique se o aparelho está ligado.
ڛ
Verique se o cabo de força/adaptador
está conectado a uma tomada de
parede.
ڛ
Verique se existe algum problema na
tomada de parede, através da conexão
de outros aparelhos.
• TV desliga repentinamente
ڛ
Verique as congurações de controle
de energia. A fonte de alimentação
pode está desconectada.
ڛ
Verifique se o modo Standby
Automático (dependendo do modelo)
| LG do Brasil
Segurança e Referência | 10
/ Função Soneca / Desligar TV estão
ativados no menu HORA.
ڛ
Se não houver nenhum sinal enquanto
a TV estar ligada, ela será desligada
automaticamente após 15 minutos
de inatividade.
Tela da TV anormal
•
Ao ligar a TV, se a mesma estiver fria ao
toque, pode ocorrer uma pequena tremulação. Isso é normal e não há nada de
errado com a TV. Por alguns minutos, uns
defeitos de pixel podem ser visíveis na tela,
aparecendo como pontos vermelhos, verdes
ou azuis. No entanto, eles não têm nenhum
efeito adverso sobre o desempenho da TV.
Evite tocar na tela LCD, isto pode produzir
efeitos de distorção temporária na mesma.
•
Seu aparelho é um produto de alta tecnologia, com resolução de 2 a 6 milhões de
pixels. Muito raramente existirão pontos
nos na tela enquanto estiver vendo TV,
estes pontos são pixels desativados e não
afetam o desempenho do produto.
• Quando uma imagem xa for exibida na
TV por um longo período de tempo, esta
imagem pode car impressa permanentemente na tela. Evite exibir uma imagem
xa na tela da TV.
Ruídos gerados na TV
•
Estalo ou ruído: este tipo de ruído ocorre
quando estiver vendo ou ligar a TV. Ele
acontece por causa da contração térmica do
plástico devido a temperatura e umidade.
Este ruído é comum em aparelhos onde a
deformação térmica é necessária.
•
Zumbido ou zunido no painel: ruído de
baixo nível gerado em circuitos elétricos
que fornece grande quantidade de corrente
para alimentar o aparelho.
Cuidado
.
•
Ao limpar o produto, tenha cuidado e não
permita que nenhum líquido ou objeto
estranho entre nos espaços existentes
no painel ou gabinete (dependendo do
modelo).
•
Certifique-se de remover o excesso de
água ou do produto de limpeza do pano.
Commercial TV
•
Não borrife água ou o produto de limpeza
diretamente na tela da TV.
•
Certique-se de borrifar o pano seco, com
água ou produto de limpeza o suciente
para efetuar a limpeza da tela.
Licenças
As licenças suportadas pela TV podem variar
dependendo do modelo. Para mais detalhes
visite www.lg.com/br.
Software Livre
Para obter o código-fonte das licenças GPL,
LGPL, MPL e outras licenças de código aberto
contidas neste produto, visite http://opensource.lge.com.
Além do código-fonte, todos os termos de
licença que se refere a isenções de garantia
e avisos de direitos autorais estão disponíveis
para download.
A LG Electronics fornece o código-fonte aberto
em CD-ROM*, os pedidos deverão ser efetuados
via e-mail - opensource@lge.com. Esta oferta
é válida por 3 (três) anos a partir da data de
compra do produto.
* Taxas com custos de envio são de responsabilidade do solicitante.
Regulamentos
Cuidados
Nunca coloque um aparelho de televisão
em um local instável. O aparelho pode cair,
causando ferimentos graves ou morte. Muitas
lesões, especialmente para as crianças, podem
ser evitadas tomando precauções simples,
como:
•
Usando armários ou suportes recomendados pelo fabricante do aparelho de
televisão.
• Utilizar móveis que podem seguramente
apoiar o aparelho de televisão.
• Garantir que o aparelho de televisão não
está instável sobre a borda do móvel de
apoio.
•
Não colocar o aparelho de televisão em
um móvel alto (por exemplo, armários ou
estantes) sem prender o móvel e o aparelho
de televisão a um suporte adequado.
•
Não colocar o aparelho de televisão em
pano ou outros materiais que possam ser
| LG do Brasil
Segurança e Referência | 11
localizados entre o aparelho de televisão
e mobiliário de apoio.
•
Educar as crianças sobre os perigos de
subir nos móveis para alcançar o aparelho
de televisão ou seus controles.
Se o aparelho de televisão estiver sendo retido,
enviado para o serviço técnico ou caso esteja
se mudando, as mesmas considerações acima
devem ser aplicadas.
Símbolos
Refere-se à corrente alternada (AC).
Refere-se à corrente contínua (DC).
Refere-se ao equipamento Classe II.
Refere-se ao modo Standby (espera).
Refere-se à "Ligado" (energia).
Refere-se à Voltagem perigosa.
Formatos suportados
em Minhas Mídias
Taxa máxima de transferência de dados:
20 Mbps (megabits por segundo).
Formatos compatíveis de legendas
externas: .srt, .smi, .sub (somente SubViewer
1.0/2.0), .ass, .ssa, .txt.
Fotos
•
jpeg, jpg, jpe: [Tipo de Arquivo
Disponível] SOF0: Linha de Base, SOF1:
Estender Sequencial, SOF2: Progressivo
[Tamanho da Foto] Mínimo: 64 x 64,
Máxima: Tipo Normal: 15360 (L) x 8640
(A), Tipo Progressivo: 1920 (L) x 1440 (A).
•
BMP: [Tamanho da Foto] Mínimo: 64 x
64, Máxima: 9600 (L) x 6400 (A).
•
PNG: [Tipo de Arquivo Disponível]
Entrelaçado, Não Entrelaçado. [ Tamanho da
Foto] Mínimo: 64 x 64, Máximo: Entrelaçado:
1200 x 800; Não-entrelaçado: 9600 x 6400.
•
Arquivos nos formatos BMP e PNG podem
ser mais lentos para serem visualizados do
que arquivos JPEG.
•
Arquivos de imagens fora do padrão podem
não ser exibidos.
Áudio
• MP3: [Taxa de bits] 32 Kbps ~ 320 Kbps;
[Frequência de Amostra] 16 kHz ~ 48 kHz;
[Suporte] MPEG1, MPEG2, Layer2, Layer3.
•
AAC: [Taxa de bits] Formato livre;
[Frequência de Amostra] 8 kHz ~ 48
kHz; [Suporte] ADIF, ADTS.
•
M4A: [Taxa de bits] Formato livre;
[Frequência de Amostra] 8 kHz ~ 48
kHz; [Suporte] MPEG-4.
•
WMA: [Taxa de bits] 128 kbps ~ 320 kbps;
[Frequência de Amostra] 8 kHz ~ 48 kHz;
[Suporte] Padrão WMA 7, 8, 9.
• WMA 10 Pro: [Taxa de bits] ~ 768 Kbps;
[Canal / Frequência de Amostra] M0:
até 2.0 / 48 kHz (exceto no modo LBR); M1:
até 5.1 / 48 kHz; M2: até 5.1 Canal / 96 kHz;
[Suporte] WMA 10 Pro.
•
OGG: [Taxa de bits] Formato livre;
[Frequência de Amostra] 8 kHz ~ 48
kHz; [Suporte] OGG Vorbis.
Vídeo
•
Máximo: 1920 x 1080 @ 30p (Para Filme
JPEG, somente 640 x 480 @30p).
•
Perfil H.264/AVC suportado somente no
nível 4.1 ou menor.
•
.asf, .wmv: [Vídeo] MPEG4 Parte2, XViD,
H.264/AVC, VC1(WMV3, WVC1), MP43;
[Áudio] Padrão WMA, WMA9(Pro), MP3,
AAC, AC3.
• .avi: [Vídeo] MPEG2, MPEG4 Parte2, XViD,
H.264/AVC; [Áudio] HE-AAC, LPCM, ADPCM,
MPEG1 Layer III (MP3), Dolby Digital.
•
.ts, .trp, .tp, .mts, .m2ts: [Vídeo] H.264/
AVC, MPEG-2, H.65/HEVC; [Áudio] MPEG1
Layer I, II, MPEG1 Layer III (MP3), Dolby
Digital, Dolby Digital Plus, AAC, HE-AAC.
•
.vob: [Vídeo] MPEG1, MPEG2; [Áudio]
Dolby Digital, MPEG1 Layer I, II, DVD-LPCM.
•
.mp4, .m4v, .mov: [Vídeo] MPEG2, MPEG4
Parte2, XViD, H.264/AVC; [Áudio] AAC, MPEG1
Layer III (MP3).
•
.mkv: [Vídeo] MPEG2, MPEG4 Parte2, XViD,
H.264/AVC; [Áudio] Dolby Digital, HE-AAC,
MPEG1 Layer III (MP3), LPCM.
•
.mpg, .mpeg, .mpe: [Vídeo] MPEG1,
MPEG2; [Áudio] MPEG1 Layer I, II, Dolby
Digital, LPCM.
•
.dat: [Vídeo] MPEG1, MPEG2; [Áudio] MP2.
•
.v: [Vídeo] Sorenson H.263, H.264/AVC;
[Áudio] MP3, AAC, HE-AAC.
•
.3gp: [Vídeo] H.264/AVC, MPEG4 Parte2;
[Áudio] AAC, AMR(NB/WB).
Commercial TV
| LG do Brasil
MANUAL DE INSTRUÇÕES
CONFIGURAÇÃO DO
CONTROLE EXTERNO DE
DISPOSITIVO
Leia este manual cuidadosamente antes de operar o aparelho e guarde-o
para consultas futuras.
www.lg.com
2
2
PORTUGUÊS
ENG
CÓDIGOS DE TECLA
• Esse recurso não está disponível para todos os modelos.
CÓDIGOS DE TECLA
Código
(Hexa)
00 CH +, PR + Botão R/C 53 Lista Botão R/C
01 CH -, PR - Botão R/C 5B Exit (Sair) Botão R/C
02 Volume + Botão R/C 60 PIP (AD) Botão R/C
03 Volume - Botão R/C 61 Azul Botão R/C
> (Tecla de seta / Tecla
06
direita)
< (Tecla de seta / Tecla
07
esquerda)
08 Power (Liga / Desliga) Botão R/C 72 Vermelho Botão R/C
09 Mute (Mudo) Botão R/C 79
0B Input (Entrada) Botão R/C 91 AD (Descrições do áudio) Botão R/C
0E SLEEP Botão R/C 9E LIVE MENU Botão R/C
0F TV, TV/RAD Botão R/C 7A User Guide (Guia do Usuário) Botão R/C
10 - 19 Teclado numérico 0 - 9 Botão R/C 7C Smart / Home Botão R/C
1A Q.View / Flashback Botão R/C 7E SIMPLINK Botão R/C
1E FAV (Canal Favorito) Botão R/C 8E ►►(Avançar) Botão R/C
20 Text (Legenda) Botão R/C 8F ◄◄(Retroceder) Botão R/C
21 T. Opt (Opção de Legenda) Botão R/C AA Info Botão R/C
Return / BACK
28
(Retornar / VOLTAR)
30 Modo AV (Áudio / Vídeo) Botão R/C B0 ►(Reproduzir) Botão R/C
39 Caption / Subtitle Botão R/C B1
Λ(Tecladeseta/Cursor
40
para cima)
V ((Tecla de seta / Cursor
41
42
43
44 OK / Enter Botão R/C DC 3D Botão R/C
45 Q.Menu Botão R/C 99 Configuração automática Botão R/C
4C Lista, - (Somente ATSC) Botão R/C 9F App / * Botão R/C
4D IMAGEM Botão R/C 9B TV, PC Botão R/C
52 SOM Botão R/C
para baixo)
My Apps (Meus Aplicativos)
Menu / Settings
(Configurações)
Função Observação
Botão R/C 63 Amarelo Botão R/C
Botão R/C 71 Verde Botão R/C
Botão R/C AB
Botão R/C B5 RECENT Botão R/C
Botão R/C BA
Botão R/C BB Futebol Botão R/C
Botão R/C BD
Código
(Hexa)
Função Observação
Ratio / Aspect Ratio
(Proporção / Formato da Tela)
Program Guide
(Guia de Programação)
ꕗ (Parar / Lista do arquivo)
ꕘ (Congelar / Reprodução
Lenta / Pausar)
ꔄ (GRAV)
Botão R/C
Botão R/C
Botão R/C
Botão R/C
Botão R/C
* O código de tecla 4C (0x4C) está disponível nos modelos ATSC/ISDB que utilizam canal principal/
secundário. (Para Coreia do Sul, Japão, América do Norte e América Latina exceto Colômbia)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
USB IN
(TV)
(PC)
CONFIGURAÇÃO DO DISPOSITIVO DE
CONTROLE EXTERNO
• A imagem mostrada pode ser diferente da sua TV.
Encaixe o conector de entrada RS-232C (porta serial) a um dispositivo de controle externo (como um
computador ou sistema de controle A/V) para controlar externamente as funções do produto.
Observação: O tipo de porta de controle da TV pode ser diferente entre as séries de modelos.
* Esteja ciente de que nem todos os modelos são compatíveis com esse tipo de conectividade.
* O cabo não é fornecido.
Cabo conversor USB ➜ Serial
Tipo do USB
3
3
PORTUGUÊS
ENG
(PC)
• A LGTV é compatível com o conversor USB ➜ serial PL2303 baseado no chip (ID Fabricante: 0x0557,
ID Produto: 0x2008), o qual não é produzido e nem fornecido pela LG.
• É possível adquirir o conversor em lojas de produtos de informática que oferecem acessórios para
profissionais de suporte em TI.
USB IN
(TV)
Usando o Cabo RS-232C
Tipo DE9 (D-Sub de 9 pinos)
• Será necessário adquirir o cabo RS-232C (tipo DE9, D-Sub de 9 pinos do tipo fêmea-fêmea) para a
conexão do PC com a TV, tal como especificado no manual.
RS-232C IN
(CONTROL & SERVICE)
(PC)
A interface de ligação poderá diferir da sua TV.
(TV)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(PC
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(PC
SERVICE ONLY
1
3
2
4
4
PORTUGUÊS
ENG

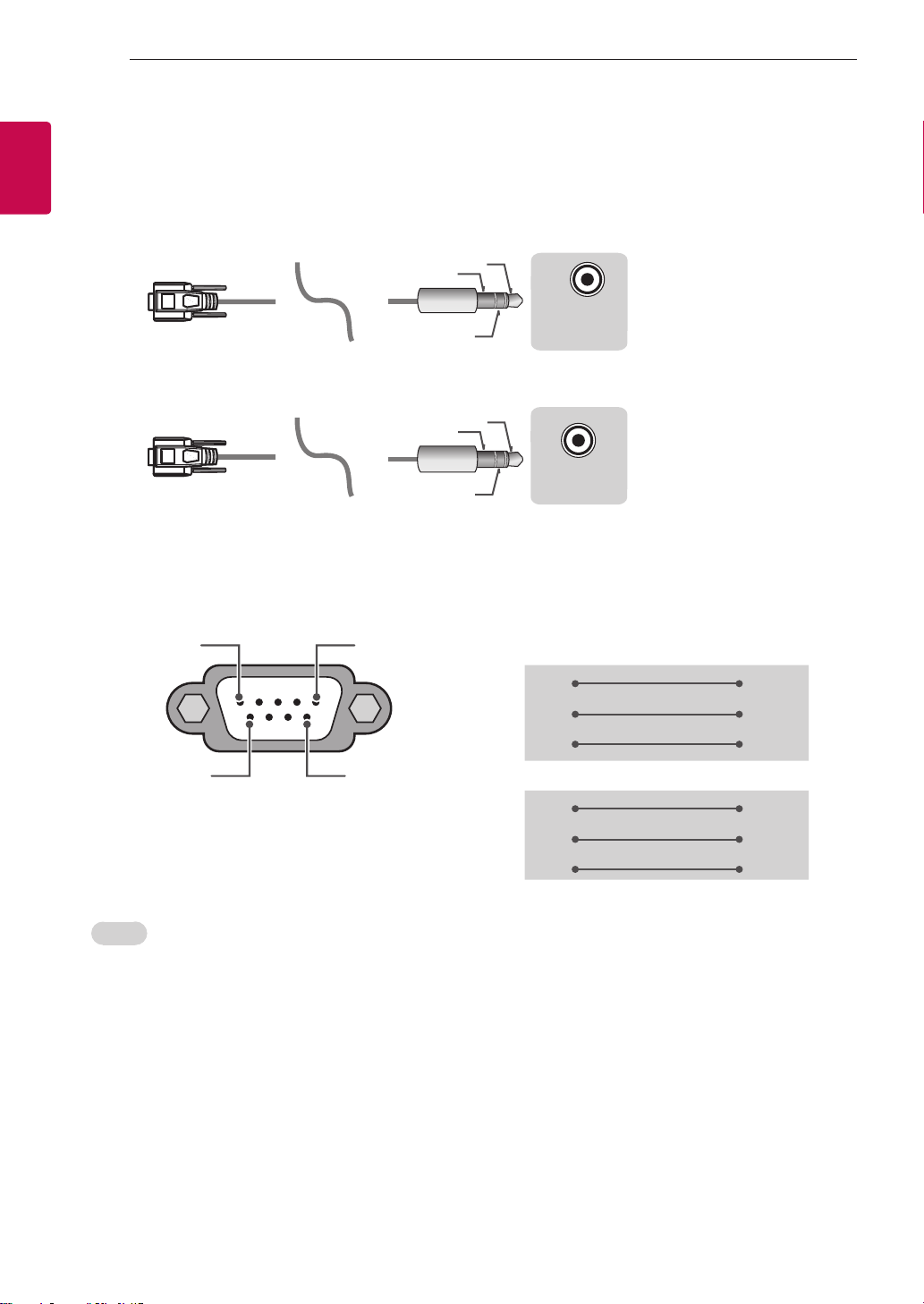

Tipo de tomada para telefone
• Será necessário adquirir cabo P2/RS-232C para a conexão do PC com a TV, tal como especificado no
manual.
* Para outros modelos, conecte-se à porta USB.
* A interface de ligação poderá diferir da sua TV.
- ou
Computador do cliente Configurações RS-232C
1
3
)
2
1
3
SERVICE ONLY
)
RS-232C IN
2
Configurações de 3 fios (Não padrão)
(CONTROL & SERVICE)
(TV)
(TV)
1
6
RS-232C
(Porta serial)
Set ID
Para número de ID, consulte "Mapeamento de dados reais" na página 6
5
RXD 2 2 TXD
TXD 3 1 RXD
GND 5 3 GND
9
RXD 3 2 TXD
TXD 2 1 RXD
GND 5 3 GND
PC TV
ou
D-Sub 9 Fone de Ouvido
1. Pressione SETTINGS para acessar o menu principal da TV.
2. Use os botões de navegação para selecionar (*Geral → Sobre esta TV ou OPTION) e pressione OK.
3. Use os botões de navegação, selecione SET ID e pressione OK.
4. Desloque-se para a esquerda ou para a direita para selecionar um número de identificação para a TV e
selecione FECHAR. O intervalo de ajuste é 1 ~ 99.
5. Para finalizar, pressione EXIT.
*(Dependendo do modelo)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
Parâmetros de comunicação
5
5
PORTUGUÊS
ENG
• Taxa de transmissão: 9600 bps (UART)
• Extensão de dados: 8 bits
• Paridade: Nenhuma
• Bit de parada: 1 bit
• Código de comunicação: código ASCII
• Use um cabo cruzado (inverso).
Lista de referência de comandos
(Dependendo do modelo)
COMANDO 1 COMANDO 2
01. Power* k a 00 a 01 15. Balanço k t 00 a 64
02. Formato
da Tela
03. Tela sem
áudio
04. Sem
áudio
05. Controle
de Volume
06. Contraste k g 00 a 64
07. Brilho k h 00 a 64
08. Cor k i 00 a 64 22. Tecla m c
09. Tonalidade
10. Nitidez k k 00 a 32
11.
Selecionar
OSD
12. Controle
remoto
Bloqueio
13. Agudos k r 00 a 64
k c
k d
k e 00 a 01 18.Equalizador j v
k f 00 a 64
k j 00 a 64
k l 00 a 01
Modo
k m 00 a 01
DADOS
(Hexadecimais)
(Consulte a
p.7)
(Consulte a
p.7)
16. Temperatura
da Cor
17. ISM
Método
(somente TV de
plasma)
19. Energy
Saving
20. Comando
de sintonia
21. Adicionar/
excluir
(pular) canal
(programa)
23. Controle da
luz de fundo,
Luz do painel
de controle
24. Selecionar
Entrada
(Principal)
25. 3D
(somente
modelos 3D)
26. 3D
estendido
(somente
modelos 3D)
27.
Configuração
COMANDO 1 COMANDO 2
x u 00 a 64
j p
j q 00 a 05
m a
m b 00 a 01
m g 00 a 64
x b
x t
x v
j u
automática
14. Graves k s 00 a 64
* Observação: Ao reproduzir ou gravar mídia, nenhum dos comandos é executado e considerado como
NG, exceto o comando Power (Alimentação) (ka) e Key (Tecla) (mc).
Com o cabo RS232C, a TV pode comunicar o "command: ka" quer esteja ligada ou
desligada. No entanto, com um cabo conversor de USB para porta serial, o comando
funciona apenas com a televisão ligada.
DADOS
(Hexadecimais)
(Consulte a
p.8)
(Consulte a
p.8)
(Consulte a
p.9)
Códigos de
teclas
(Consulte a
p.11)
(Consulte a
p.11)
(Consulte a
p.12)
(Consulte a
p.12)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
6
6
PORTUGUÊS
ENG
Protocolo de transmissão/recepção
Transmissão
[Comando1][Comando2][ ][Set ID][ ][Data][Cr]
[Comando 1] : Primeiro comando para controlar a TV (j, k, m ou x)
[Comando 2] : Segundo comando para controlar a TV.
[Set ID] : É possível ajustar o ID para escolher o número do ID do monitor desejado no menu de
* Set ID é indicado como um valor decimal (1 a 99) no menu e como um valor hexadecimal
[DATA] : Para transmitir dados do comando. Transmite dados ‘FF’ para ler o status do comando.
[Cr] : Retorno de carro - código ASCII ‘0x0D’
[ ] : Espaço – Código ASCII ‘0x20’
Reconhecimento efetuado
[Comando2][ ][Set ID][ ][OK][Data][x]
* As configurações transmitem o ACK (reconhecimento) com base nesse formato ao receber dados
normais. No momento, se os dados estiverem no modo de leitura, ele indicará os dados do status atual.
Se os dados estiverem no modo de gravação, ele retorna os dados do computador.
Erro de reconhecimento
[Comando2][ ][Set ID][ ][NG][Data][x]
opções. O intervalo de ajuste é de 1 a 99. Ao ajustar o Set ID como ‘0’, todo dispositivo
conectado é controlado.
(0x0 a 0x63) no protocolo de transmissão/recepção.
* As configurações transmitem o ACK (reconhecimento) com base nesse formato ao receber dados
anormais de funções inviáveis ou erros de comunicação.
Data 00: Código ilegal
Mapeamento dos dados reais (Hexadecimais b Decimal)
* Ao inserir os [dados] em hexadecimais, consulte a seguinte tabela de conversão.
* O comando Ajustar canal (ma) utiliza um valor hexadecimal de dois bits ([dado]) para selecionar o
número do canal.
00 : Passo 0 32 : Passo 50 (Set ID 50) FE : Passo 254
01 : Passo 1 (Set ID 1) 33 : Passo 51 (Set ID 51) FF : Passo 255
... ... ...
0A : Passo 10 (Set ID 10) 63 : Passo 99 (Set ID 99) 01 00 : Passo 256
... ... ...
0F : Passo 15 (Set ID 15) C7 : Passo 199 27 0E : Passo 9998
10 : Passo 16 (Set ID 16) C8 : Passo 200 27 0F : Passo 9999
... ... ...
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
7
7
* Os comandos podem funcionar de maneira diferente, dependendo do modelo e sinal.
01. Liga/Desliga (comando: k a)
► Para controlar o Liga/Desliga do dispositivo.
Transmissão[k][a][ ][Set ID][ ][Data][Cr]
Data 00 : Desligar 01 : *Ligar
Reconhecimento [a][ ][Set ID][ ][OK/NG][Data][x]
► Para exibir a opção Desligar. (funciona somente
se a TV estiver ligada)
Transmissão [k][a][ ][Set ID][ ][FF][Cr]
Reconhecimento [a][ ][Set ID][ ][OK][01][x]
* Do mesmo modo, se outras funções transmitirem
dados ‘FF’ baseados neste formato, o feedback
dos dados de Reconhecimento apresentará o
status de cada função.
02. Formato da tela (comando: k c)
10 : Tela sem áudio ligada
Reconhecimento [d][ ][Set ID][ ][OK/NG][Data][x]
* Caso apenas o recurso tela sem áudio ligada
esteja selecionado, a TV irá exibir o On Screen
Display (OSD). Mas, caso o recurso Tela sem
áudio ligada esteja selecionado, a TV não irá exibir
o OSD.
04. Sem áudio (comando: k e)
► Para controlar o ligamento/desligamento do
volume.
Você pode ajustar o mudo com o botão MUDO no
controle remoto.
Transmissão [k][e][ ][Set ID][ ][Data][Cr]
Data 00 : Sem áudio ativado (Volume desligado)
01 : Sem áudio desativado (Volume ligado)
Reconhecimento [e][ ][Set ID][ ][OK/NG][Data][x]
(Tamanho da imagem principal)
► Para ajustar o formato da tela. (Tamanho da
imagem principal)
Também é possível ajustar o formato da tela com
a função Formato da Tela no Q.MENU. ou no
menu IMAGEM.
Transmissão [k][c][ ][Set ID][ ][Data][Cr]
Data 01 : Tela Normal (4:3)
02 : Widescreen
(16:9)
04 : Zoom
05 : Zoom 2
(América Latina exceto
Somente Colúmbia)
06 : Definido pelo
Programa/
Original
Reconhecimento [c][ ][Set ID][ ][OK/NG][Data][x]
07 : 14:9
(Europa, Colômbia, Oriente
Médio, Ásia exceto Coreia
do Sul e Japão)
09 : * Just Scan
0B : Full Wide
(Europa, Taiwan, Oriente
Médio, Ásia, China, Hong
Kong, Colúmbia somente)
10 a 1F : Zoom Cinema
1 a 16
05. Controle de Volume (comando: k f)
► Para ajustar o volume.
Também é possível ajustar o volume com os
botões de volume no controle remoto.
Transmissão [k][f][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [f][ ][Set ID][ ][OK/NG][Data][x]
06. Contraste (comando: k g)
► Para ajustar o contraste da tela.
Também é possível ajustar o contraste no menu
IMAGEM.
Transmissão [k][g][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
PORTUGUÊS
ENG
* Usando a entrada do PC, selecione o formato
da tela 16:9 ou 4:3.
* No modo DTV/HDMI/Componente(alta definição),
o Just Scan está disponível
* O modo Tela Cheia pode funcionar de maneira
diferente com base no modelo e se ele é
totalmente suportado DTV, e parcialmente para
ATV.
03. Tela sem áudio (comando: k d)
► Para ligar/desligar a tela sem áudio.
Transmissão [k][d][ ][Set ID][ ][Data][Cr]
Data 00 : Tela sem áudio desligada (Imagem ligada)
Tela sem áudio desligada
01 : Tela sem áudio desligada (Imagem desligada)
07. Brilho (comando: k h)
► Para ajustar o brilho da tela.
Também é possível ajustar o brilho no menu
IMAGEM.
Transmissão [k][h][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [h][ ][Set ID][ ][OK/NG][Data][x]
08. Cor (comando: k i)
► Para ajustar a cor da tela.
Também é possível ajustar a cor no menu
IMAGEM.
Transmissão [k][i][ ][Set ID][ ][Data][Cr]
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
8
8
PORTUGUÊS
ENG
Data Mín.: 00 a Máx.: 64
Reconhecimento [i][ ][Set ID][ ][OK/NG][Data][x]
09. Tonalidade (comando: k j)
► Para ajudar a tonalidade da tela.
Também é possível ajustar a tonalidade no menu
IMAGEM.
Transmissão [k][j][ ][Set ID][ ][Data][Cr]
Data Vermelho : 00 a Verde : 64
Reconhecimento [j][ ][Set ID][ ][OK/NG][Data][x]
10. Nitidez (comando: k k)
► Para ajudar a nitidez da tela.
Também é possível ajustar a nitidez no menu
IMAGEM.
Transmissão [k][k][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 32
Reconhecimento [k][ ][Set ID][ ][OK/NG][Data][x]
11. Seleção do OSD (comando: k l)
► Para ligar/desligar OSD (On Screen Display) ao
controlar remotamente.
Transmissão [k][l][ ][Set ID][ ][Data][Cr]
Data 00 : OSD desligado 01 : OSD ligado
Reconhecimento [l][ ][Set ID][ ][OK/NG][Data][x]
Data mín: 00 a máx.: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (Dependendo do modelo)
14. Graves (comando: k s)
► Para ajustar os graves.
Também pode ajustar no menu ÁUDIO.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Data mín: 00 a máx.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (Dependendo do modelo)
15. Balanço (comando: k t)
► Para ajustar o balanço.
Também é possível ajustar o balanço no menu
ÁUDIO.
Transmissão [k][t][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [t][ ][Set ID][ ][OK/NG][Data][x]
16. Temperatura da cor (comando: x u)
► Para ajustar a temperatura da cor. Também é
possível ajustar a temperatura da cor no menu
IMAGEM.
Transmissão [x][u][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [u][ ][Set ID][ ][OK/NG][Data][x]
12. Modo Bloqueio do controle remoto (comando:
k m)
► Para bloquear os controles do painel frontal no
monitor e no controle remoto.
Transmissão [k][m][ ][Set ID][ ][Data][Cr]
Data 00 :
* Se você não está usando o controle remoto, use
* No modo de espera (alimentação desligada por
Bloqueio desligado
Reconhecimento [m][ ][Set ID][ ][OK/NG][Data][x]
este modo.
O bloqueio do controle externo é liberado
ao desligar e religar a alimentação principal
(desencaixar e reencaixar após 20 a 30 segundos).
temporizador ou comando ‘ka’, ‘mc’) e com a tecla
de bloqueio acionada, a TV não será ligada pela
tecla liga/desliga ou pela tecla IR & Local.
01 : Bloqueio ligado
13. Agudos (comando: k r)
► Para ajustar os agudos.
Também pode ajustar no menu ÁUDIO.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
17. Método ISM (comando: j p) (somente TV de
plasma)
► Para controlar o Método ISM. Também é possível
ajustar o Método ISM no menu OPÇÕES.
Transmissão [j][p][ ][Set ID][ ][Data][Cr]
Data : 02: Orbital
08: Normal
20: Limpeza de cor
Reconhecimento [p][ ][Set ID][ ][OK/NG][Data][x]
18. Equalização (comando: j v)
► Para ajustar o equalizador do aparelho.
Transmissão [j][v][ ][Set ID][ ][Data][Cr]
MSB
LSB
0 0 0 0 0 0 0 0
Frecuencia Data
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
9
9
7 6 5 Frecuencia 4 3 2 1 0 Paso
0 0 0 1ª banda 0 0 0 0 0 0 (decimal)
0 0 1 2ª banda 0 0 0 0 1 1 (decimal)
0 1 0 3ª banda ... ... ... ... ... ...
0 1 1 4ª banda 1 0 0 1 1 19 (decimal)
1 0 0 5ª banda 1 0 1 0 1 20 (decimal)
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Depende del modelo y se puede ajustar cuando el
modo de sonido es un valor ajustable de ecualizador.
19. Energy Saving (comando: j q)
► Para reduzir o consumo de energia da TV.
Também é possível ajustar o Energy Saving no
menu IMAGEM.
Transmissão [j][q][ ][Set ID][ ][Data][Cr]
Data
00 : Desligado
01 : Mínimo
02 : Médio
03 : Máximo
04 : Automático
05 : Vídeo Desligado
* (Dependendo do modelo)
Reconhecimento [q][ ][Set ID][ ][OK/NG][Data][x]
20. Comando de sintonia (comando: m a)
* Este comando pode funcionar de maneira
diferente, dependendo do modelo e sinal.
• Para Europa, Oriente Médio, Colômbia, Ásia
exceto Coreia do Sul e Japão
► Selecione o canal para o seguinte número físico.
Transmissão [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Analógico antena/cabo
[Data 00][Data 01] Dados do canal
Data 00 : Dados do canal com byte alto
Data 01 : Dados do canal com byte baixo
- 00 00 a 00 C7 (Decimal : 0 ~ 199)
Data 02 : Fonte de entrada (analógico)
- 00 : TV antena (ATV)
- 80 : TV a cabo (CATV)
* Digital antena/cabo/satélite
[Data 00][Data 01]: Dados do canal
Data 00 : Dados do canal alto
Data 01 : Dados do canal baixo
- 00 00 a 27 0F (Decimal : 0 a 9999)
Data 02 : Fonte de entrada (digital)
- 10 : TV antena (DTV)
- 20 : Rádio antena (rádio)
- 40 : TV por satélite (SDTV)
- 50 : Satélite de rádio (S-Radio)
- 90 : TV a cabo (CADTV)
- a0 : Rádio por cabo (CA-Radio)
* Exemplos de comando de sintonia:
1. Sintonize o canal 10 antena analógico (PAL).
Set ID = All = 00
Data 00 a 01 = o dado do canal é 10 = 00 0a
Data 02 = TV antena analógica = 00
Resultado = ma 00 00 0a 00
2. Sintonize o canal 01 antena digital (DVB-T).
Set ID = All = 00
Data 00 & 01 = o dado do canal é 1 = 00 01
Data 02 = TV antena digital = 10
Resultado = ma 00 00 01 10
3. Sintonize o canal 1000 por satélite (DVB-S).
Set ID = All = 00
Data 00 & 01 = o dado do canal é 1000 = 03 E8
Data 02 = TV por satélite digital = 40
Resultado = ma 00 03 E8 40
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Para Coreia do Sul e América do Norte/Latina
exceto Colômbia
► Para sintonizar o canal para seguir o número
físico/principal/secundário.
Transmissão [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Os canais digitais possuem um número de canal
Físico, Principal e Secundário. O número Físico é o
número real do canal digital, O Principal é o número
para que o canal possa ser mapeado e o Secundário
é o sub-canal. Como o sintonizador ATSC mapeia
automaticamente o canal conforme o número
Principal ou Secundário, o número Físico não é
necessário ao enviar um comando em modo Digital.
* Analógico antena/cabo
Data 00 : Número físico do canal
- Antena (ATV) : 02 a 45 (Decimal : 2 a 69)
-
Cabo (CATV) : 01, 0E a 7D (Decimal : 1, 14 a 125)
[Data 01 ~ 04]:
Número do canal Principal/Secundário
Data 01 e 02: xx (não importa)
Data 03 e 04: xx (não importa)
Data 05: Fonte de entrada (analógico)
- 00 : TV antena (ATV)
- 01 : TV a cabo (CATV)
PORTUGUÊS
ENG
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
10
10
PORTUGUÊS
* Digital antena/cabo
ENG
Data 00 : xx (não importa)
[Data 01][Data 02]: Número do canal Principal
Data 01 : Dados do canal com byte alto
Data 02 : Dados do canal com byte baixo
- 00 01 a 27 0F (Decimal : 1 a 9999)
[Data 03][Data 04]: Número do canal Secundário
Data 03 : Dados do canal com byte alto
Data 04 : Dados do canal com byte baixo
Data 05 : Fonte de entrada (digital)
- 02 : TV aberta (DTV) – Usar número de canal
- 06 : TV a cabo (CADTV) – Usar número de canal
- 22 : TV aberta (DTV) – Não usar número de
- 26 : TV a cabo (CADTV) - Não usar número de
- 46 : TV a cabo (CADTV) – use somente o
- 66 : TV a cabo (CADTV) – use somente o
- 0b : DTV Plus a cabo – Usar número de canal
- 2b : DTV Plus a cabo - Não usar número de
- 4b : DTV Plus a cabo – use somente o physical /
- 6b : DTV Plus a cabo – use somente o número
Dois bytes estão disponíveis para cada dado de
canal principal e secundário, mas o byte inferior
(segundo) normalmente é usado sozinho (o byte
superior é 0).
* Exemplos de comando de sintonia:
1. Sintonize o canal 35 do cabo analógico (NTSC).
Set ID = All = 00
Data 00 = o dado do canal é 35 = 23
Data 01 e 02 = sem principal = 00 00
Data 03 e 04 = sem secundário = 00 00
Data 05 = TV a cabo antena analógica = 01
Total = ma 00 23 00 00 00 00 01
físico
físico
canal físico
canal físico
physical / número de canal principal (canal
parte um)
número de canal principal (canal parte um)
físico
canal físico
número de canal principal (canal parte um)
de canal principal (canal parte um)
2. Sintonize o canal 30-3 antena digital (ATSC).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 & 02 = o principal é 30 = 00 1E
Data 03 & 04 = o secundário é 3 = 00 03
Data 05 = TV antena digital = 22
Total = ma 00 00 00 1E 00 03 22
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
• Para Japão
► Para sintonizar o canal para seguir o número
físico/principal/secundário.
Transmissão [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Digital antena/satélite
Data 00: xx (não importa)
[Data 01][Data 02]: Número do canal Principal
Data 01: Dados do canal com byte alto
Data 02: Dados do canal com byte baixo
- 00 01 a 27 0F (Decimal : 1 a 9999)
[Data 03][Data 04]: Número do canal Secundário/
Data 03: Dados do canal com byte alto
Data 04: Dados do canal com byte baixo
Data 05 :
- 02 : TV antena (DTV)
- 42 : TV antena (DTV) – use somente o physical /
- 62 : TV antena (DTV) – use somente o número
- 07 : BS (Satélite de Transmissão)
- 08 : CS1 (Satélite de Comunicação 1)
- 09 : CS2 (Satélite de Comunicação 2)
* Exemplos de comando de sintonia:
1
Fonte de entrada (digital/satélite para Japão)
número de canal principal (canal parte um)
de canal principal (canal parte um)
Sintonize o canal 17-1 antena digital (ISDB-T).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 e 02 = o principal é 17 = 00 11
Data 03 e 04 = o secundário/derivado é 1 = 00 01
Data 05 = TV antena = 02
Total = ma 00 00 00 11 00 01 02
Derivado
(não importa no satélite)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
11
11
2. Sintonize o canal 30 do BS (ISDB-BS).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 e 02 = o principal é 30 30 = 00 1E
Data 03 e 04 = não importa = 00 00
Data 05 = TV BS digital = 07
Total = ma 00 00 00 1E 00 00 07
* Este recurso varia, dependendo do modelo.
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
21. Adicionar/Pular programação (comando: m b)
► Para pular o canal (programa) atual na próxima
vez.
Transmissão [m][b][ ][Set ID][ ][Data][Cr]
Data 00 : Excluir(ATSC,ISDB)
/Pular(DVB)
Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]
* Definir o status do canal salvo como excluir (ATSC,
ISDB)/pular (DVB) ou adicionar.
01 : Adicionar
22. Chave (comando: m c)
► Para enviar o código da tecla remota IR.
Transmissão [m][c][ ][Set ID][ ][Data][Cr]
Data Código de tecla - Consulte a p.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23. Controle da luz de fundo (comando: m g)
• Somente TV de LCD/TV de LED
► Para controlar a luz de fundo.
Transmissão [m][g][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
• Somente TV de plasma
► Para controlar a iluminação do painel.
Transmissão [m][g][ ][Set ID][ ][Data][Cr]
24. Seleção de entrada (comando: x b)
(Entrada da imagem principal)
► Para selecionar a fonte de entrada da imagem
principal.
Transmissão [x][b][ ][Set ID][ ][Data][Cr]
Data
00 : DTV
02 : Satélite DTV
ISDB-BS (Japão)
03 : ISDB-CS1 (Japão)
04 : ISDB-CS2 (Japão)
11 : CATV
20 : AV ou AV1 21 : AV2
40 : Componente 1 41 : Componente 2
60 : RGB
90 : HDMI1
92 : HDMI3
Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]
* Essa função depende do modelo e do sinal.
01 : CADTV
10 : ATV
91 : HDMI2
93 : HDMI4
25. 3D (comando: x t) (somente modelos 3D)
(Dependendo do modelo)
► Para mudar o modo 3D da TV.
Transmissão [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
Data Structure
[Data 00] 00 : 3D ligado
[Data 01] 00 : Superior e inferior
[Data 02] 00 : Direita para a esquerda
[Data 03] Efeito 3D (Profundidade 3D): Mín.: 00 -
01 : Desligar 3D
02 : 3D para 2D
03 : 2D para 3D
01 : Lado a lado
02 : Quadriculado
03 : Sequêncial de quadros
04 : Intercalação de coluna
05 : Intercalação de linha
01 : Esquerda para Direita
Máx.: 14
(*transmitir por código hexadecimal)
PORTUGUÊS
ENG
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
12
12
PORTUGUÊS
ENG
* Se [Data 00] for 00 (3D ligado), então [Data 03]
não importa.
* Se [Data 00] for 01 (3D desligado) ou 02 (3D para
2D), [Data 01], [Data 02] e [Data 03] não importam.
* Se [Data 00] for 03(2D para 3D), [Data 01] e [Data
02] não importam.
* Se [Data 00] for 00 (3D ligado) ou 03 (2D para 3D),
[Data 03] funcionará quando o 3D Mode (Modo 3D)
(Gênero) estiver somente manual.
* Dependendo da transmissão e do sinal de vídeo,
nem todas as opções de padrão 3D ([Dado 01])
podem estar disponíveis.
[Data 00] [Data 01] [Data 02] [Data 03]
X : não importa
Reconhecimento [t][ ][Set ID][ ][OK][Data00]
[Data01][Data02][Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
26. 3D estendido (comando : x v) (somente
modelos 3D) (dependendo do modelo)
► Para mudar a opção de 3D da TV.
Transmissão [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Data 00] Opções 3D
02 : Visão 3D
06 : Correção da cor 3D
07 : Ampliação do Som 3D
08 : Visualização da imagem normal
09 : Modo 3D (Gênero)
00 O O O
01 X X X
02 X X X
03 X O O
00 : Correção da Imagem 3D
01 : Profundidade 3D (Modo 3D somente
no manual)
3) Quando [Data 00] for 06, 07
4) Quando [Data 00] for 08
00 : Reverter para vídeo 3D a partir d
01 : Muda o vídeo 3D para 2D, exceto
* Se a conversão não for possível, o comando será
tratado como não aceito.
5) Quando [Data 00] for 09
00 : Padrão
02 : Cinema
04 : Manual
00 : Desligado
01 : Ligado
3D ➔ 2D convertido para vídeo 3D.
vídeo 2D ➔ 3D.
01 : Esportes
03 : Extremo
Reconhecimento [v][ ][Set ID][ ][OK][Data00]
[Data01][x][v][ ][Set ID][ ][NG][Data00][x]
27. Configuração automática (Comando: j u)
(dependendo do modelo)
►Paraajustaraposiçãoeminimizaravibração
da imagem automaticamente. Funciona apenas no
modo RGB (PC).
Transmissão [j][u][ ][Set ID][ ][Data][Cr]
Dados 01: Ejecutar Configuração automática
Confirmação [u][ ][Set ID][ ][OK/NG][Data][x]
[Data 01] Possui seu próprio intervalo para cada
1) Quando [Data 00] for 00
2) Quando [Data 00] for 01, 02
Data Mín.: 0 - Máx: 14 (*transmitir por código
O intervalo de valor de dados (0 - 20) converte o
intervalo da Visão (-10 - +10) automaticamente
(dependendo do modelo)
* Esta opção funcionará quando o 3D Mode (Modo
3D) (Gênero) estiver somente manual.
opção 3D determinado por [Data 00].
00 : Direita para Esquerda
01 : Esquerda para Direita
hexadecimal)
Certi cado de Garantia
A LG Electronics do Brasil Ltda., através de
sua Rede de Serviços Autorizados, garante
ao usuário deste produto os serviços de
Assistência Técnica para substituição de
componentes ou partes, bem como mão de
obra necessária para reparos de eventuais
defeitos, devidamente constatados como
sendo de fabricação, pelo período de 01(Um)
ano, incluindo o período de garantia legal de
90 (noventa) dias, contados a partir da data
de emissão da nota scal de compra pelo
primeiro proprietário, desde que o mesmo
tenha sido instalado conforme orientações
descritas no manual do usuário que acompanha o produto e, somente em Território
Nacional.
Garantia Legal:
O consumidor tem o prazo de 90 (noventa)
dias, contados a partir da data de emissão
da nota scal de compra, para reclamar de
irregularidades (vícios) aparentes, de fácil e
imediata observação no produto, como os
itens que constituem a parte externa e qualquer outra acessível ao usuário, assim como,
peças de aparência e acessórios em geral.
Condições para validade da
garantia legal e contratual
A Garantia Legal e Contratual
perderá seu efeito se:
•
O produto não for utilizado para os ns a
que se destina;
•
A instalação ou utilização do produto estiver
em desacordo com as recomendações do
Manual de Instruções;
•
O produto sofrer qualquer dano provocado
por mau uso, acidente, queda, agentes da
natureza, agentes químicos, aplicação inadequada, alterações, modi cações ou consertos
realizados por pessoas ou entidades não
credenciadas pela LG Electronics do Brasil Ltda;
• Houver remoção e/ou alteração do número
de série ou da identi cação do produto.
Condições não cobertas pela
garantia legal e contratual
A Garantia não cobre:
•
Danos provocados por riscos, amassados e
uso de produtos químicos/abrasivos sobre
o gabinete;
•
Transporte e remoção de produtos para
conserto que estejam instalados fora do
perímetro urbano onde se localiza o Serviço
Autorizado LG mais próximo. Nestes locais,
qualquer despesa de locomoção e/ou
transporte do produto, bem como despesas
de viagem e estadia do técnico, quando for o
caso, correrão por conta e risco do Consumidor;
•
Desempenho insatisfatório do produto devido
à instalação ou rede elétrica inadequadas;
•
Troca de peças e componentes sujeitos a
desgaste normal de utilização ou por dano
de uso;
• Serviços de instalação, regulagens externas
e limpeza, pois essas informações constam
no Manual de Instruções;
•
Eliminação de interferências externas ao
produto que prejudiquem seu desempenho, bem como di culdades de recepção
inerentes ao local ou devido ao uso de antenas
inadequadas.
Observações:
• A LG Electronics do Brasil Ltda. não assume
custos ou responsabilidade relativos a pessoa
ou entidade que venham a oferecer garantia
sobre produtos LG, além das aqui descritas;
•
As despesas decorrentes e consequentes
da instalação de peças que não pertençam
ao produto são de responsabilidade única e
exclusiva do comprador;
• A LG Electronics do Brasil Ltda. se reser va o
direito de alterar as características gerais,
técnicas e estéticas de seus produtos sem
prévio aviso;
•
A garantia somente é válida mediante a
apresentação de nota scal de compra deste
produto;
Informações da Compra
O NOME DO MODELO e o NÚMERO DE
SÉRIE estão impressos na etiqueta traseira
do aparelho. Anote estas informações na
nota scal e guarde-a para futuras consultas.
LG Electronics do Brasil Ltda.
CNPJ: 01.166.372/0008-21
Rua Javari, nº 1004, Distrito
Industrial, CEP 69075-110,
Manaus/AM
EM CASO DE DÚVIDA, CONSULTE NOSSO HELP DESK
, Indústria Brasileira
Serviço de Atendimento
ao Cliente Corporativo
3003 5454
*0800 727 5454
* Somente chamadas originadas de telefone xo
www.lg.com/br/business
Capitais e Regiões
Metropolitanas
Demais
Localidades
