LG 32LP360H, 42LP860H, 47LP869H User Guide [de]

BENUTZERHANDBUCH
LED TV
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.
*
www.lg.com
INHALTSVERZEICHNIS
2
DEUTSCH
ENG
INHALTSVERZEICHNIS
3 LIZENZEN
3 ANMERKUNG ZU OPEN
4 SICHERHEITSHINWEISE
4 -Wiedergabe von 3D-Material
6 INSTALLATIONSVERFAHREN
6 MONTAGE UND
6 Auspacken 8 Separat erhältlich 9 Gehäuse und Bedienelemente 10 Anheben und Bewegen des TV-
11 Einrichten des TV-Geräts 11 -Anbringen des Standfußes 12 -Montage auf einem Tisch 15 -Wandmontage 16 -Sauberes Verlegen der Kabel
17 -So verwenden Sie Dual Lock™
18 HERSTELLEN VON
18 Anschließen einer Antenne 18 Anschließen mit einer
19 HDMI-Anschluss 20 DVI-zu-HDMI-Anschluss 21 RGB-PC-Anschluss 21 Component-Anschluss 22 Einrichten des
23 Anschließen eines USB-Geräts 24 Anschluss eines CI-Moduls 24 Euro-Scart-Anschluss 25 Audioverbindung 25 -Anschluss über ein digitales
25 Anschluss von Kopfhörern 26 Netzwerkeinrichtung 26 -Kabelgebundene
SOURCE-SOFTWARE
(Nur 3D-Modelle)
VORBEREITUNG
Geräts
VERBINDUNGEN
Satellitenschüssel
Lautsprecherausgangs
optisches Audiokabel
Netzwerkverbindung
26 -WLAN Netzwerkverbindung 26 LED-Uhr-Anschluss
27 FERNBEDIENUNG
31 WARTUNG
31 Reinigung des TV-Gerätes 31 -Bildschirm, Rahmen, Gehäuse
und Standfuß
31 -Netzkabel
31 FEHLERBEHEBUNG
32 VORSICHT BEI DER
VERWENDUNG VON EZSIGN
32 TECHNISCHE DATEN
37 IR-CODES
38 EINRICHTEN EXTERNER
STEUERGERÄTE
38 RS-232C-Einstellung 38 Steckertyp:
D-Sub 9-polig 38 RS-232C-Konfigurationen 39 Kommunikationsparameter 39 Befehlsreferenzliste
40 Übertragungs-/Empfangsprotokoll
WARNUNG
Bei Nichtbeachtung drohen schwere
Verletzungen, Unfälle und Tod.
VORSICHT
Bei Nichtbeachtung drohen leichte
Verletzungen oder eine Beschädigung des Produkts.
HINWEIS
Der Hinweis hilft Ihnen dabei, das Produkt
zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
3

LIZENZEN

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI­Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“
Über DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.
Über DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.
ENGDEUTSCH
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalten.“
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274”
(Nur LP860*)
Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 und andere US- und weltweite Patente erteilt und angemeldet. DTS, das Symbol und DTS sowie das Symbol sind eingetragene Marken und DTS 2.0+Digital Out ist eine Marke von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.

ANMERKUNG ZU OPEN SOURCE-SOFTWARE

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen. Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
4
ENGLISH
ENG

SICHERHEITSHINWEISE

Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.

Wiedergabe von 3D-Material (Nur 3D-Modelle)

Betrachtungsumgebung
Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung
SICHERHEITSHINWEISE
WARNUNG
Betrachtungszeit
- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrach­ten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdig­keit oder Augenbelastungen verursachen.
Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten
Mustern von 3D-Inhalten ausgesetzt werden.
Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer
chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden.
Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen Sehens
gemieden werden. Diese Personen sehen 3D-Bilder häug als Doppelbilder oder fühlen ein Unbehagen beim Betrachten.
Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus
(Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häugere Pausen als durchschnittliche Erwachsene einzulegen.
Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten
von 3D-Inhalten.
Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung absehen sollten
Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder
Alkoholkonsum müde sind.
Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen
Sie sich so lange, bis die Symptome verklungen sind.
- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen ge­hören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.
SICHERHEITSHINWEISE
5
VORSICHT
Betrachtungsumgebung
Betrachtungsabstand
 
- Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohl­sein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.
Betrachtungsposition
- Richten Sie Ihr Gesicht auf den Bildschirm (Augenhöhe), und schauen Sie dabei gerade nach vorn. Andernfalls können Sie die 3D-Inhalte nicht richtig sehen.
Betrachtungsalter
Kleinkinder/Kinder
- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten.
- Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre Seh­kraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwen­dung besonderer Vorsicht betrachten.
- Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als Er­wachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereosko­pischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen.
Jugendliche
- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulation bei 3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten.
Ältere Personen
- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.
ENGENGLISH
Vorsicht bei der Verwendung der 3D-Brille
Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos
 
möglicherweise nicht richtig sehen.  Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.  Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge
haben.  Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es
zu Verformungen kommen.  Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes
Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberäche der 3D-Brille nicht mit scharfen
Objekten, und verwenden Sie zum Reinigen keine Chemikalien. Beim Betrachten von 3D-Videos unter einer uoreszierenden Lichtquelle oder einer Lichtquelle mit drei
Wellenlängen kann es zu leichtem Bildackern kommen. Schalten Sie in diesem Fall das Licht aus, oder
verdunkeln Sie es. Andere Elektro- oder Kommunikationsgeräte sollten abgeschaltet oder vom TV-Gerät entfernt
aufbewahrt werden, da sie Störungen verursachen und die 3D-Funktion beeinträchtigen können. Wenn Sie im Liegen fernsehen, können 3D-Bilder dunkler oder nicht sichtbar sein.
6
<
<
DEUTSCH
ENG

INSTALLATIONSVERFAHREN

1 2 3
INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG
HINWEIS
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in
diesem Handbuch unterscheiden. Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach
Modell unterscheiden. Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern.
Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen. Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die
Helligkeit des Bildes vermindert wird.
Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind. Befestigen Sie den Standfuß am TV-Gerät. Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte
an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich
möglicherweise von Ihrem Gerät.
VORSICHT
Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von
Aktualisierungen der Produktfunktionen vorbehalten. Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10
mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
B
A
B
A
*A *B
10 mm
=
18 mm
=
Benutzerhandbuch
Standkörper / Ständerplatte
(Nur LP36**,
32/37/39/42/47LN54**, LP63**)
(Siehe S.11)
MONTAGE UND VORBEREITUNG
Fernbedienung und Batterien (AAA)
(Siehe S.27, 28, 29,30)
Standkörper / Ständerplatte
(Nur LP860*, 55/60LN54**,
LA62**)
(Siehe S.11)
7
ENGDEUTSCH
SCART-Kabel
(Nur LP869*) (Siehe S.24)
Schraube für Tischmontage
M4 x 20 (1 Stk : Only LP36**,
32/37/39/42/47LN54**, LP63**)
(2 Stk : Only 42/47LP860*) (Siehe S.13)
Netzkabel
(Abhängig vom Modell)
EzSign Editor-CD
(Nur LN549E)
Kabel für Tischmontage/ Halterungsschraube
M4 x 8
2 Stk (Nur 42/47LP860*) (Siehe S.13)
Kabelhalter
(Abhängig vom Modell) (Siehe S.16)
Schrauben für Standfuß
M4 x 14 (
7 Stk : Nur LP36**, LP63**,
32/37/39/42/47LN54**) (8 Stk : Nur LP860*, 55/60LN54**,LA62**)
(Siehe S.11)
Schutzhalterung/ Schraube
(Nur LN54**,LP36**, LP63**,LA62**) (Siehe S.16)
Dual Lock™
(Nur LP63**)
(Siehe S.17)
Netzkabelhalter/ Koaxial Kabelhalter
(Abhängig vom Modell) (Siehe S.16)
Innere Distanzstücke für Wandhalterung
4 Stk (Nur 37LP869*) (Siehe S.15)
Cinema-3D-Brille
Je nach Modell oder Land kann die Anzahl der 3D­Brillen abweichen. (Abhängig vom Modell)
MONTAGE UND VORBEREITUNG
8
DEUTSCH
ENG

Separat erhältlich

Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Erwerben können Sie diese Artikel bei Ihrem Händler. Diese Geräte sind nur mit bestimmten Modellen kompatibel.
LG Audiogerät WLAN-Dongle
Cinema-3D-Brille
AG-F2**, AG-F3**, AG-F4
P
LED-Uhr
AN-WF100
**
LEC-001
Magic-Fernbedienung
AN-MR300
Kompatibilität
LG Audiogerät
WLAN-Dongle
AN-WF100
LED-Uhr
LEC-001
AN-MR300
Magic-Fernbedienung
Cinema-3D-Brille
AG-F2**, AG-F3**, AG-F4
Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
LN548C / LN549C
/ LP36**
**
LN549E LP63**
LP860*LP869*
LA62**
H
H

Gehäuse und Bedienelemente

SETTINGS
INPUT
OK
MONTAGE UND VORBEREITUNG
9
Option A : LP36**, LP63**, 32/37/39/42/47LN54**
Bildschirm
SETTINGS
Lautsprecher
Betriebsanzeige und Fernbedienungssensor
Option C : 37LP869*
Bildschirm
OK
INPUT
Tasten
Option B : LP860*, 55/60LN54**, LA62**
Bildschirm
OK
SETTINGS
INPUT
Lautsprecher
Fernbedienungssensor
Beleuchtetes LG Logo (Nur LP860*, LA62**)
Fernbedienungssensor (Nur 55/60LN54**)
Option D : 47LP869*
Bildschirm
ENGDEUTSCH
Tasten
Betriebsanzeige und Fernbedienungssensor
Lautsprecher
Lautsprecher
Betriebsanzeige und
OK
Taste Beschreibung
OK
SETTINGS Öffnet und schließt das Hauptmenü und speichert Ihre Eingaben.
INPUT
/
I
Alle Tasten der Option C lassen sich durch einfache Berührung mit dem Finger bedienen.
1
SETTINGS
Navigiert durch die gespeicherten Programme. Regelt die Lautstärke. Wählt die markierte Menüoption aus oder bestätigt eine Eingabe.
Ändert die Eingangsquelle.
Schaltet den Strom ein und aus.
INPUT
Drucktasten
Fernbedienungssensor
1
HINWEIS
Sie können das LG Leuchtlogo oder die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs
ein- und ausschalten. (Abhängig vom Modell)
Tasten
MONTAGE UND VORBEREITUNG
10
DEUTSCH
ENG

Anheben und Bewegen des TV-Geräts

Lesen Sie folgende Hinweise, bevor Sie das TV­Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen sicheren Transport unabhängig von Typ und Größe zu gewährleisten.
VORSICHT
Berühren Sie nach Möglichkeit nicht den
Bildschirm, da er dadurch beschädigt werden könnte.
Es wird empfohlen, das TV-Gerät im
Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
Trennen Sie das Netzkabel und alle weiteren
Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
Halten Sie das TV-Gerät so, dass sein
Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.
Große TV-Geräte sollten stets von mindestens
2 Personen transportiert werden.
Wenn das TV-Gerät von Hand transportiert
wird, halten Sie es wie in der folgenden Abbildung gezeigt.
Setzen Sie das TV-Gerät während des
Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
Halten Sie das TV-Gerät beim Transport
aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
Üben Sie keinen übermäßigen Druck auf
den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.
Halten Sie das TV-Gerät oben und unten am
Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.

Einrichten des TV-Geräts

MONTAGE UND VORBEREITUNG
11
* Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Anbringen des Standfußes

(Nur LP36**, LP63**, 32/37/39/42/47LN54**)
3 Stk
1
Ständerplatte
M4 x 14
Standkörper
Vorderseite
(Nur LP860*, 55/60LN54**, 55LA62**)
1
4 Stk
M4 x 14
Standkörper
Ständerplatte
2
ENGDEUTSCH
Vorderseite
2
3
3
4 Stk
4 Stk
M4 x 14
M4 x 14
MONTAGE UND VORBEREITUNG
12
DEUTSCH
ENG
VORSICHT
Wenn Sie den Ständer am TV-Gerät anbrin-
gen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen Unter­lage, um den Bildschirm vor Verkratzen zu schützen.
Achten Sie darauf, dass die Schrauben ord-
nungsgemäß eingesetzt und fest angezogen sind. Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV­Gerät nach der Installation nach vorne kippt. Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicher­weise beschädigt werden und sich nicht richtig befestigen lassen.
HINWEIS
Entfernen Sie den Ständer, bevor Sie das
TV-Gerät an einer Wandhalterung befesti­gen, indem Sie ihn in umgekehrter Reihen­folge, wie bei der Montage, abmontieren.

Montage auf einem Tisch

Heben Sie das TV-Gerät an, und kippen Sie es
1
auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
10 cm
10 cm
Schließen Sie das Netzkabel an eine
2
Steckdose an.
VORSICHT
Stellen Sie das TV-Gerät nicht in die Nähe
von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.
10 cm
10 cm
BEFESTIGUNG DES TV-GERÄT AN EINEM TISCH
Ihr TV-Gerät kann von der Abbildung mögli­cherweise leicht abweichen. Das TV-gerät muss so an einem Tisch befestigt
werden, dass es nicht nach vorne oder hinten gezogen werden kann; dadurch könnte es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.
(37/39/42/47LN54**, 37/39/42LP36**, 37/39/42LP63**)
4 Schrauben (nicht im Lieferumfang enthalten)
Standfuß
Schrauben: M5 x L (*L: Tischtiefe + 8-10 mm) Tischtiefe: 15mm, Schraube: M5 x 25
Tischplatte
MONTAGE UND VORBEREITUNG
13
Befestigen des TV-Gerätes an einem Tisch
Befestigen Sie das TV-Gerät an einem Tisch, um ein Kippen nach vorne, Beschädigungen und Verletzungsgefahr zu verhindern. Montieren Sie das TV-Gerät auf einem Tisch, setzen Sie die mitgelieferte Schraube an der Rückseite des Standfußes ein, und ziehen Sie sie fest.
(Nur 32/37/39/42/47LN54**, LP36**, LP63**)
(Nur 42/47LP860*)
M4 x 20,
2 Stk.
Einstellen des Fernsehgerätes für einen optimalen Blickwinkel
(Nur 32/55/60LN54**, 32LP36**, 32LP63**,
42/47/55LP860*, 55LA62**)
Drehen Sie das TV-Gerät um 15 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.
15˚
(Nur 37/39/42/47LN54**, 37/39/42LP36**,
37/39/42LP63**)
Drehen Sie das TV-Gerät um 90 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.
15˚
ENGDEUTSCH
M4 x 8, 2 Stk.
WARNUNG
Um ein Umkippen des TV-Geräts
zu verhindern, sollte es den Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Geräts besteht Verletzungsgefahr.
90˚
90˚
VORSICHT
Wenn Sie das Produkt auf den optimalen
Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.
»Das Einklemmen von Händen oder
Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.
MONTAGE UND VORBEREITUNG
14
DEUTSCH
ENG
Verwendung des Kensington-Sicherheitssystems
(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)
Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Gerätes. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
Schließen Sie das Kabel des Kensington Sicherheitssystems am TV-Gerät und an einem Tisch an.
Befestigen des TV-Gerätes an einer Wand
(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)
Setzen Sie die Ringschrauben oder TV-
1
Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.
- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.
Montieren Sie die Wandhalterungen mit den
2
Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
Verbinden Sie die Ringschrauben und
3
Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.
VORSICHT
Achten Sie darauf, dass Kinder nicht auf das
TV-Gerät klettern oder sich daran hängen.
HINWEIS
Verwenden Sie eine Haltevorrichtung oder
einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen. Halterungen, Seile und anderes
Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.
MONTAGE UND VORBEREITUNG
15

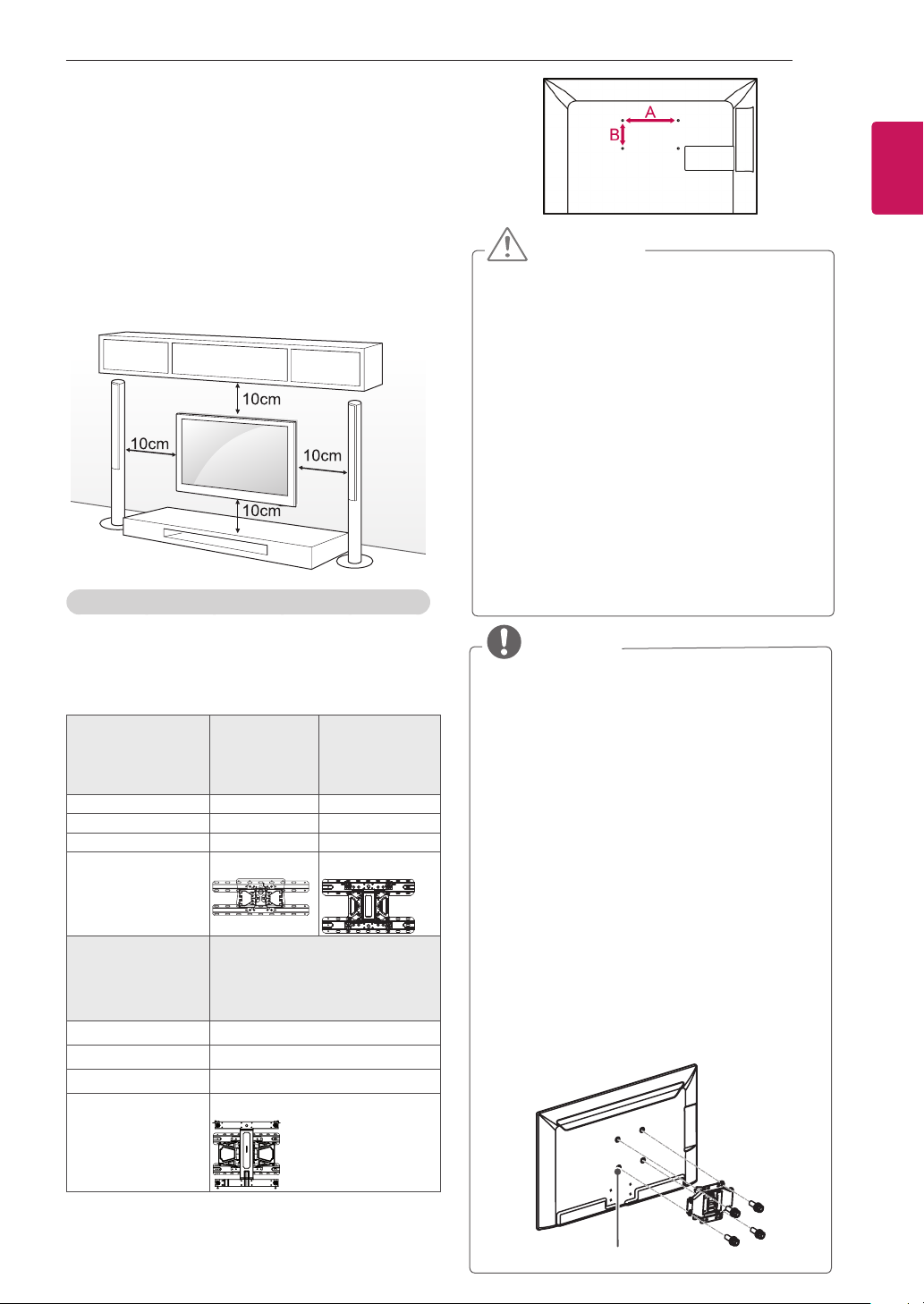

Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualizierten Techniker durchgeführt wird.
Separat zu beziehen (Wandmontagehalterung)
Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.
32LN54
Modell
VESA (A x B) 200 x 100 200 x 200
Standardschraube Anzahl Schrauben Wandmontagehalterung
Modell
VESA (A x B) 400 x 400
Standardschraube Anzahl Schrauben Wandmontagehalterung
32LP36 32LP63
M4 4 LSW130B LSW230B
47/55/60LN54
42/47/55LP860* 55LA62** 47LP869*
M6 4
LSW430B
** **
**
**
37/39/42LN54** 37/39/42LP36** 37/39/42LP63**
37LP869*
M6 4
VORSICHT
Trennen Sie erst das Netzkabel, bevor Sie
das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. Wenn Sie das TV-Gerät an einer Decke
oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest
an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte. Verwenden Sie die Schrauben und
Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.
HINWEIS
Verwenden Sie die Schrauben, die unter
den Spezifikationen der VESA-Norm aufgeführt sind. Der Wandmontagesatz beinhaltet eine
Installationsanleitung und die notwendigen Teile. Die Wandhalterung ist optional.
Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler. Die Schraubenlänge hängt von der
Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. Weitere Informationen können Sie dem
im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen. Wenn Sie eine Wandhalterung eines
Fremdanbieters am TV-Gerät anbringen, setzen Sie die inneren Distanzstücke in die Wandhalterungsbohrungen am TV-Gerät ein, um den vertikalen Betrachtungswinkel des Geräts anpassen zu können. Achten Sie darauf, dass Sie nicht die Distanzstücke für die LG-Wandhalterung verwenden. (Nur 37LP869*)
ENGDEUTSCH
Innere Distanzstücke für Wandhalterung
16
DEUTSCH
ENG

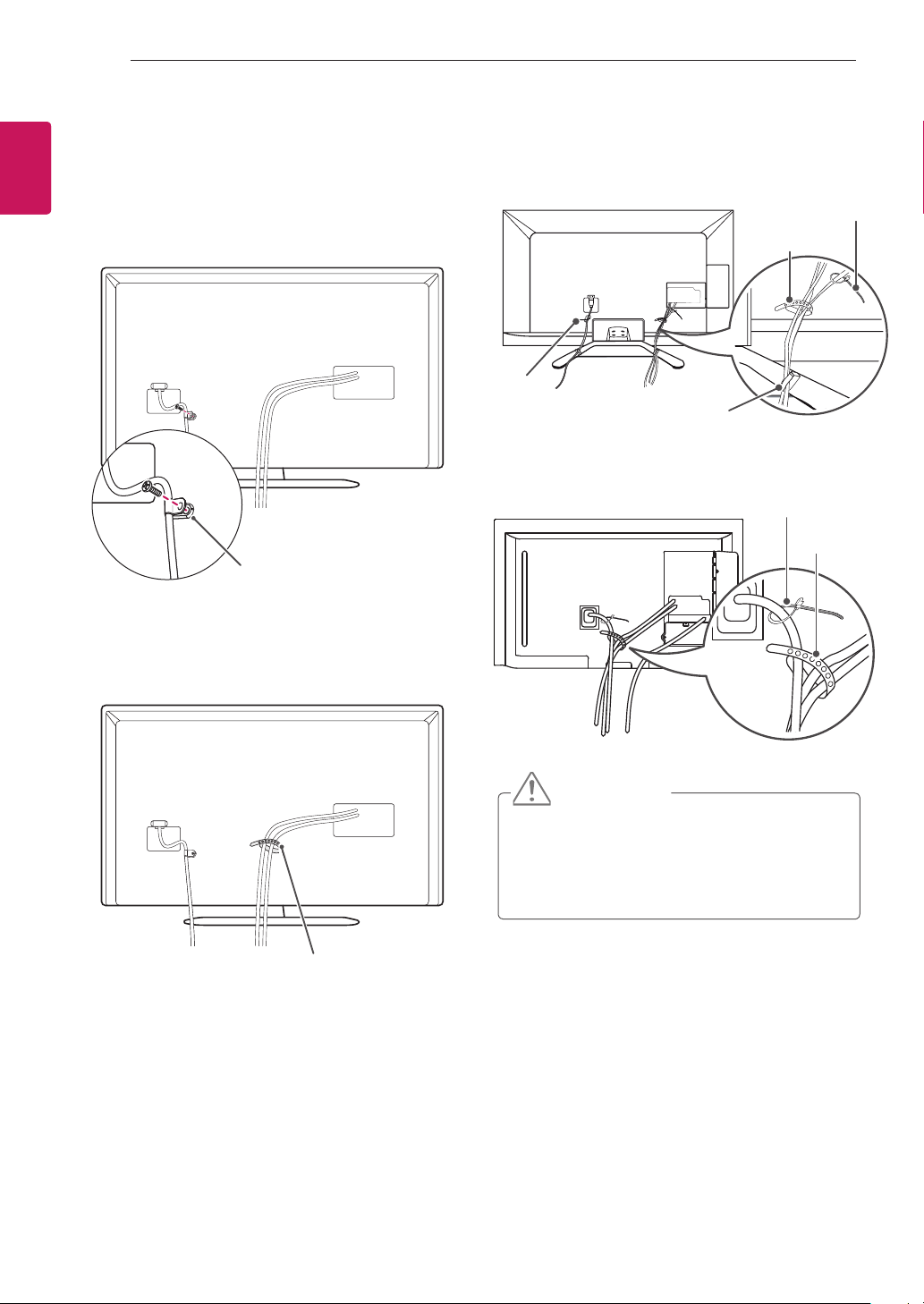

Sauberes Verlegen der Kabel

* Ihr TV-Gerät kann von der Abbildung abweichen.
(Nur LP36**, LN54**, LP63**, LA62**)
1 Sichern Sie das Stromkabel mit der
MONTAGE UND VORBEREITUNG
Schutzhalterung/Schraube.
(Nur LP860*)
Netzkabel halter
(Nur LP869*)
Koaxial Kabelhalter
Kabelhalter
Kabelclip
Netzkabelhalter (Nur 37LP869*)
Kabelhalter
Schutzhalterung/Schraube
2 Bündeln Sie die Kabel, und binden Sie sie mit
dem Kabelhalter zusammen.
Kabelhalter
VORSICHT
Halten Sie das TV-Gerät beim Transport
nicht am Kabelhalter und Netzkabelhalter fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.
MONTAGE UND VORBEREITUNG
17

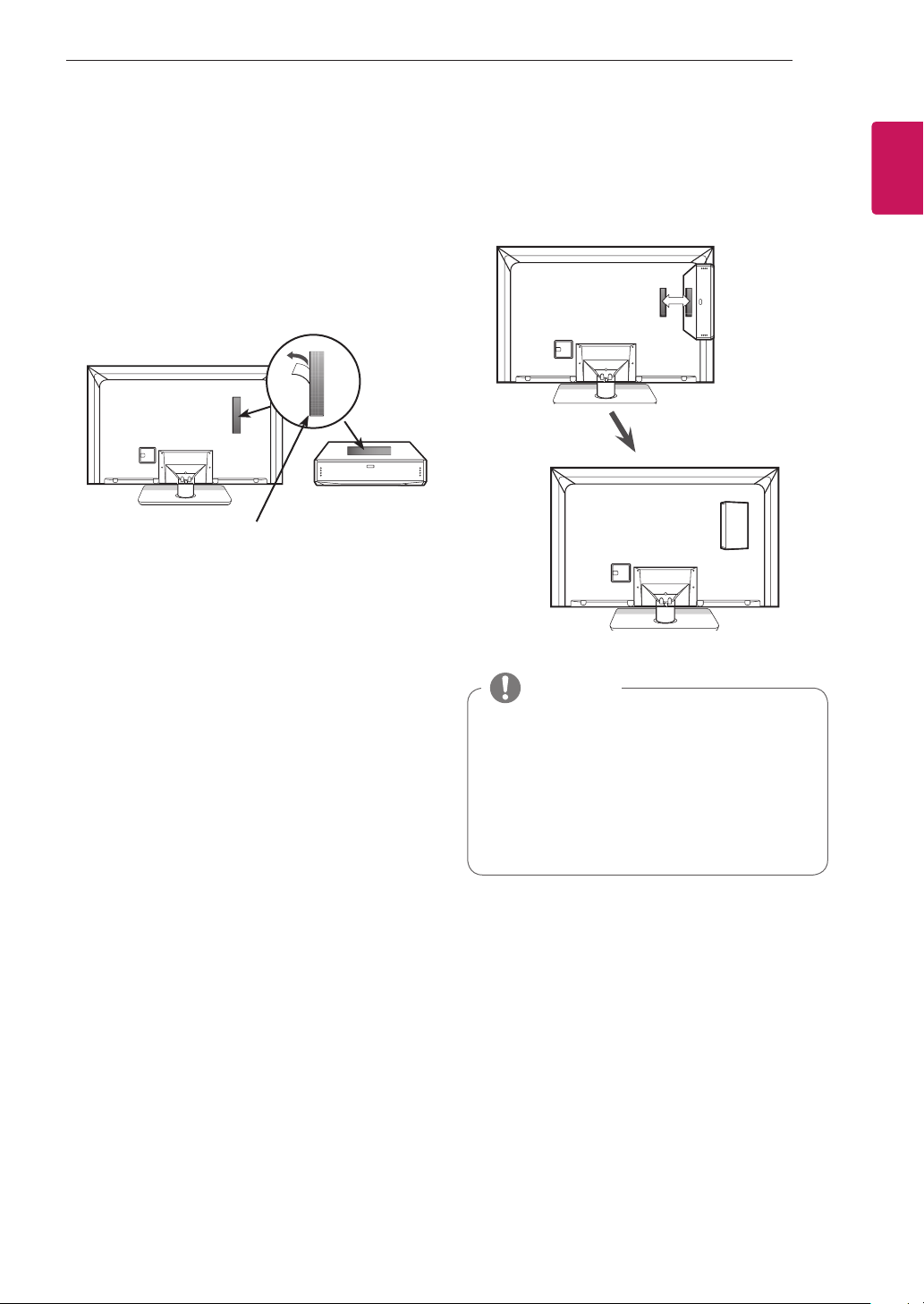

So verwenden Sie Dual Lock™

(Nur LP63**)
Befestigen Sie die Set-Top-Box am TV-Gerät, um sie bei Bedarf verwenden zu können.
Entfernen Sie das Schutzpapier des Dual
1
Lock, und befestigen Sie es wie dargestellt an TVGerät und Set-Top-Box.
Dual Lock™
Befestigen Sie die Set-Top-Box mit Hilfe der
2
Klettstreifen an dem TV-Gerät.
ENGDEUTSCH
HINWEIS
Vergewissern Sie sich, dass sich auf der
Produktoberfläche keine Fremdkörper befinden, und bringen Sie den Dual Lock sorgfältig an. Lassen Sie den Dual Lock anschließend
mindestens drei Tage lang trocknen, bevor Sie die Set-Top-Box am TV-Gerät anbringen.

HERSTELLEN VON VERBINDUNGEN

H/P OUT
IN 3USB IN
PCMCIA CARD SLOT
ANTENNA/
CABLE IN
H/P OUT
IN 3USB IN
PCMCIA CARD SLOT
18
DEUTSCH
ENG
HERSTELLEN VON VERBINDUNGEN
* Ihr TV-Gerät kann von der Abbildung abweichen.
Dieser Abschnitt zum HERSTELLEN VON VERBINDUNGEN enthält hauptsächlich Abbildungen für LP36**-Modelle.
Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Geräts. Verfügbare externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB­Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte.
HINWEIS
Der Anschluss für externe Geräte kann von
Modell zu Modell unterschiedlich sein. Verbinden Sie externe Geräte unabhängig
von der Reihenfolge der Anschlüsse mit dem TV-Gerät. Wenn Sie eine Fernsehsendung über DVD-
Player oder Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät über das Eingangskabel für das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Geräts. Anweisungen zum Betrieb nden Sie im
Handbuch des externen Geräts. Wenn Sie eine Spielekonsole mit dem TV-
Gerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel. Im PC-Modus kann es hinsichtlich
Auösung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auösung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menü „BILD“ an, bis das Bild optimal ist. Abhängig von der Grakkarte
funktionieren im PC-Modus einige Auösungseinstellungen möglicherweise nicht ordnungsgemäß.

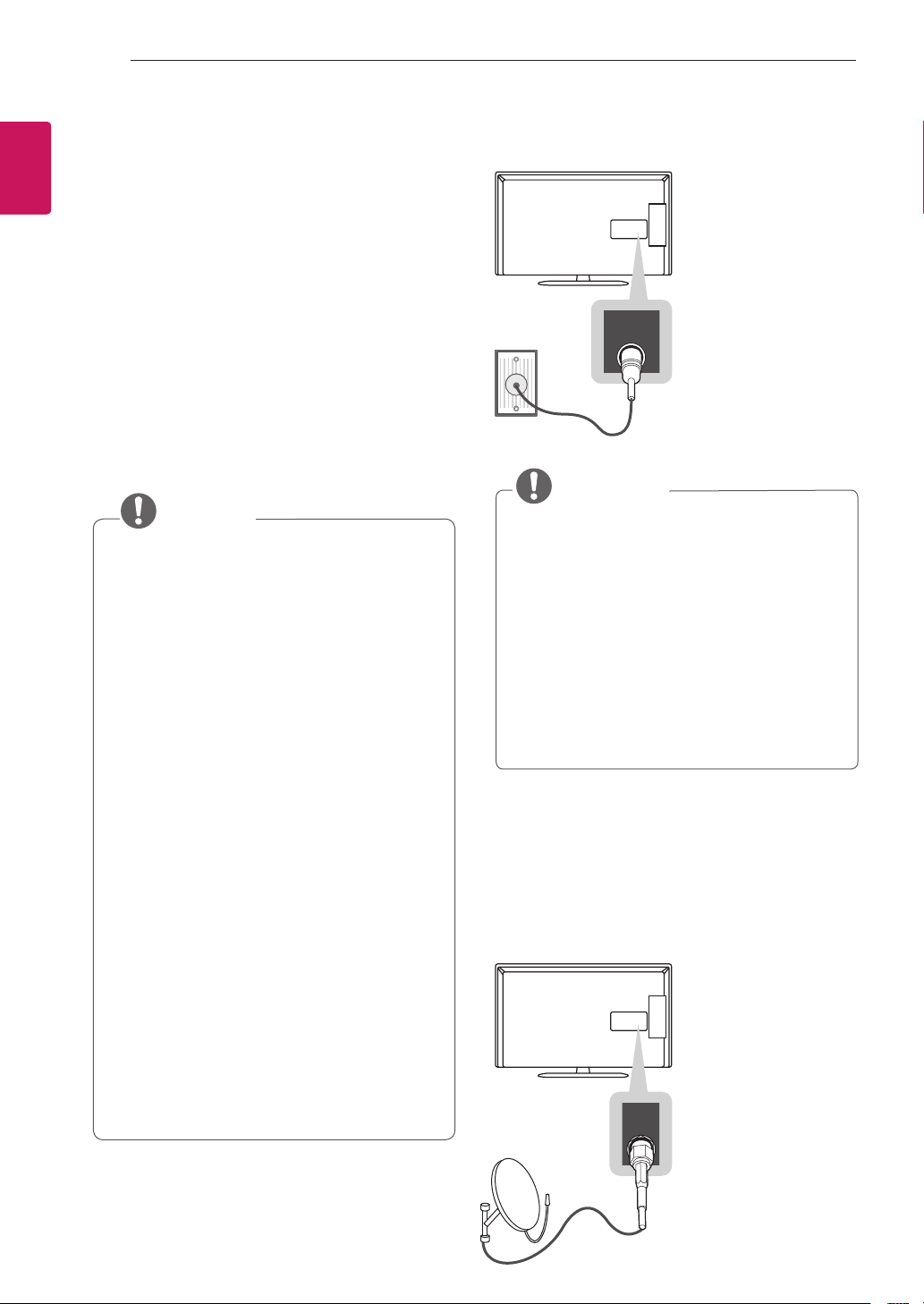

Anschließen einer Antenne

Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine Wandantennenbuchse an.
ANTENNA/
CABLE IN
(*nicht im Lieferumfang enthalten)
HINWEIS
Bei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter. Ist das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu verbessern. Wenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne richtig aus. Antennenkabel und Wandler sind nicht im
Lieferumfang enthalten. Unterstützter DTV-Ton: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

Anschließen mit einer Satellitenschüssel

(Nur Satellitenmodelle)
Schließen Sie das TV-Gerät mit einem Satelliten­HF-Kabel (75 Ω) an eine Satellitenschüssel und an eine Satellitenbuchse an.
LNB IN Satellite
(*nicht im Lieferumfang enthalten)

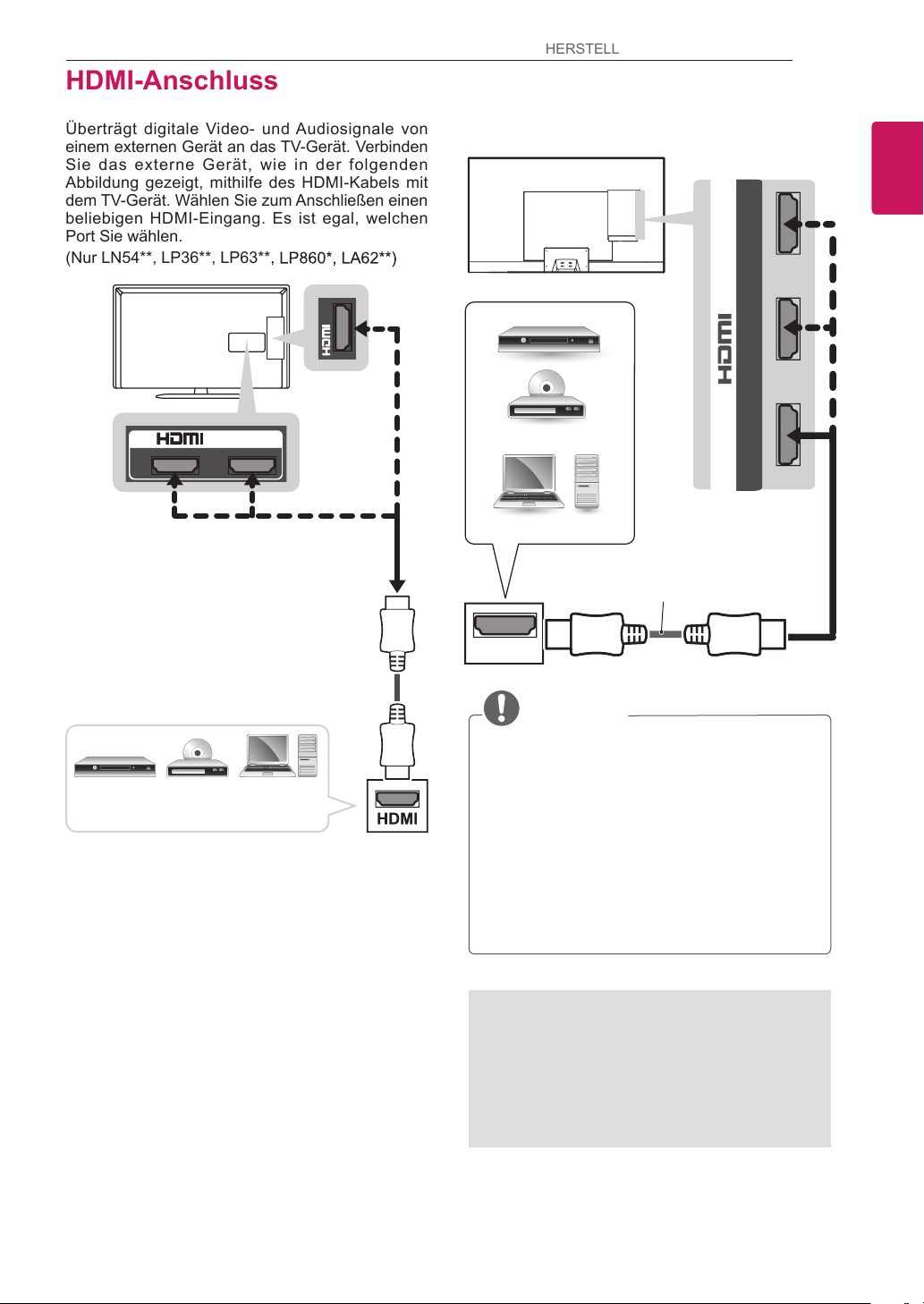

HDMI-Anschluss

AV
PCMCIA CARD SLOT
USB IN
PCMCIA CARD SLOT
HERSTELLEN VON VERBINDUNGEN
19
Überträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der f olg enden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät. Wählen Sie zum Anschließen einen beliebigen HDMI-Eingang. Es ist egal, welchen Port Sie wählen.
(Nur LN54**, LP36**, LP63**, LP860*, LA62**)
IN 3
/DVI IN
1 2
(Nur LP869*)
ENGDEUTSCH
3
/DVI IN
1(ARC) 2
(*nicht im Lieferumfang enthalten)
HDMI
(*nicht im Lieferumfang enthalten)
HINWEIS
Für optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Geräts zu
Blu-Ray / HD Cable Box /
HD STB / DVD / PC
verwenden. Verwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel mit CEC-Funktion (Customer Electronics Control). High-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p und höher getestet. Unterstütztes HDMI-Audioformat : Dolby
Digital, PCM (bis zu 192KHz, 32KHz/44.1KH z
/48KHz/88KHz/96KHz/176KHz/192KHz),
DTS (Nur LP860*)
(Nur LP86**)
ARC (Audio Return Channel)
Ein externes Audiogerät, das SIMPLINK
und ARC unterstützt, muss über den HDMI/ DVI IN 1 (ARC) angeschlossen werden.
Wenn der Anschluss mit einem High-
Speed-HDMI-Kabel erfolgt, gibt das externe Audiogerät, das ARC unterstützt, SPDIF ohne zusätzliches optisches Audiokabel aus und unterstützt die SIMPLINK-Funktion.
HERSTELLEN VON VERBINDUNGEN
AV
(
RGB
)
O
L
AUDIO OU
T
B I
N
PCMCIA CARD
S
L
OT
/DVI IN
AUDIO IN
AV
(
RGB
)
NENT
O
PTICA
L
AUDIO OU
T
B I
N
PCMCIA CARD
S
L
OT
20
DEUTSCH
ENG

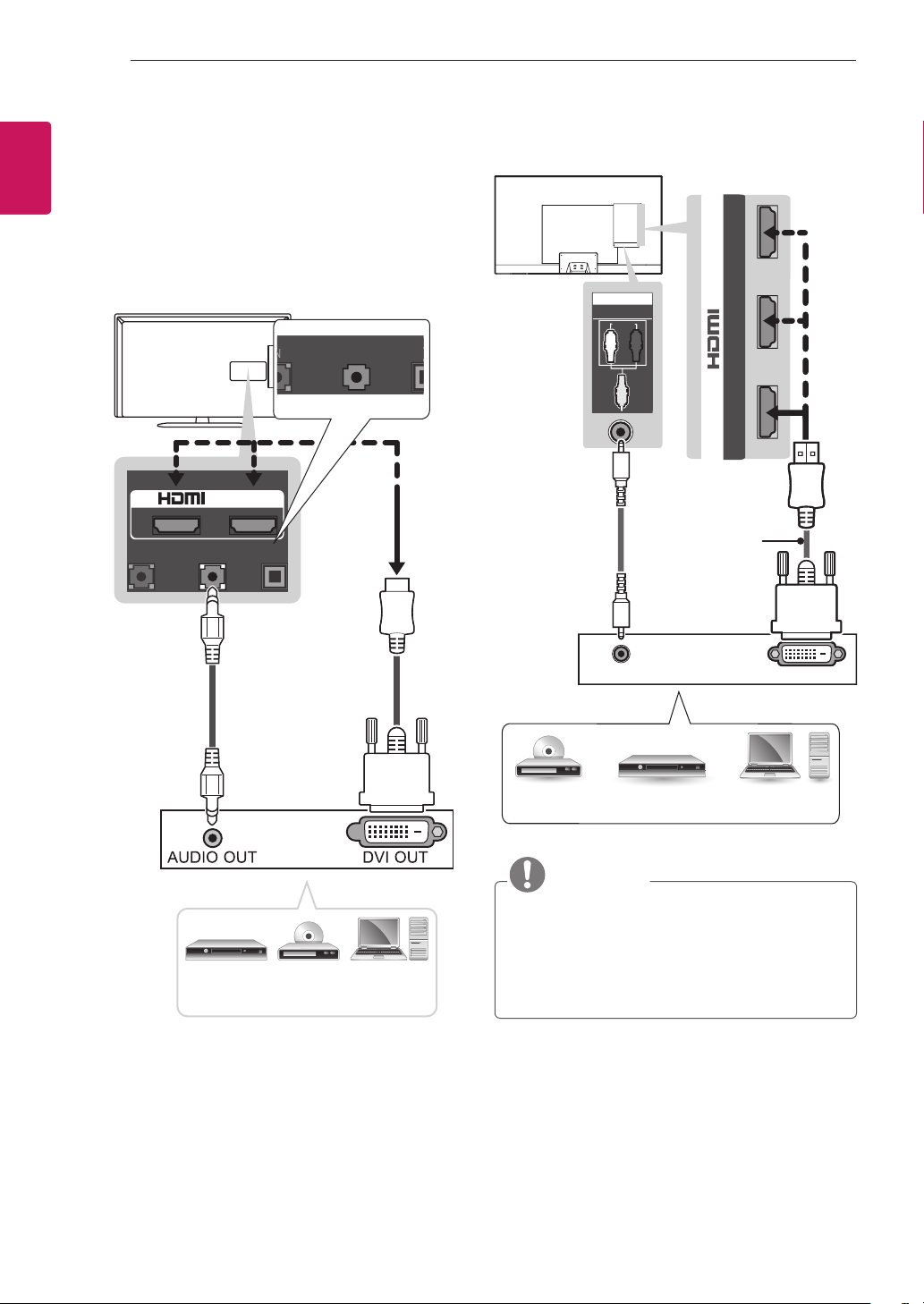

DVI-zu-HDMI-Anschluss

Überträgt digitale Videosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-HDMI-Kabels mit dem TV­Gerät. Schließen Sie ein Audiokabel an, um ein Audiosignal zu übertragen.
(Nur LN54**, LP36**, LP63**, LA62**)
1 2
MPONENT
(COMPONENT/RGB/DVI)
/DVI IN
AUDIO IN
PTICA
(COMPONENT/DVI)
(Nur LP63**)
(Nur LP869*)
(*nicht im
Lieferumfang
enthalten)
IN
AUDIO
AUDIO
3
/DVI IN
1(ARC) 2
(*nicht im
Lieferumfang
enthalten)
(*nicht im
Lieferumfang
enthalten)
(*nicht im
Lieferumfang
enthalten)
Blu-Ray / HD Cable Box /
DVD / PC
AUDIO OUT
DVI OUT
DVD/ Blu-Ray / HD Cable Box / PC
HINWEIS
Abhängig von der Grafikkarte funktioniert der
DOS-Modus bei Einsatz eines HDMI-zu-DVI­Kabels möglicherweise nicht. Bei Verwendung des HDMI/DVI-Kabels wird
nur eine einfache Verbindung unterstützt.
HERSTELLEN VON VERBINDUNGEN
RGB IN (PC)
AUDIO IN
AV
(
RGB
)
/DVI IN
MPONENT
IN
R
A
NTENNA
/
O
PTICA
L
AUDIO OU
T
I
N
B I
N
PCMCIA CARD
S
L
OT
AV
(RGB)
/DVI IN
1 2
OPTICAL
AUDIO OUT
(COMPONENT/RGB/DVI
PCMCIA CARD SLOT
21

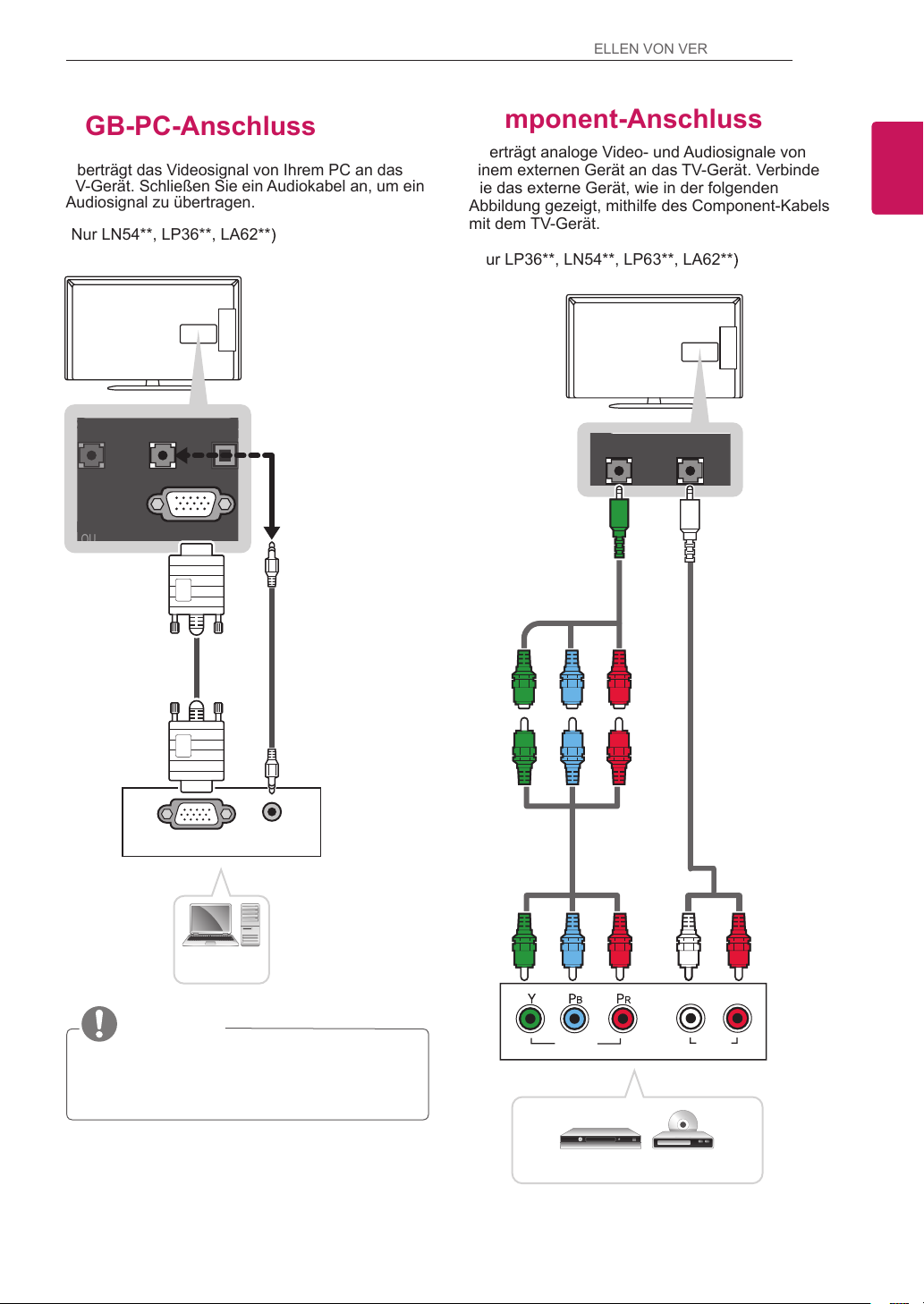

RGB-PC-Anschluss

Überträgt das Videosignal von Ihrem PC an das TV-Gerät. Schließen Sie ein Audiokabel an, um ein Audiosignal zu übertragen.
(Nur LN54**, LP36**, LA62**)
(COMPONENT/RGB/DVI)
E

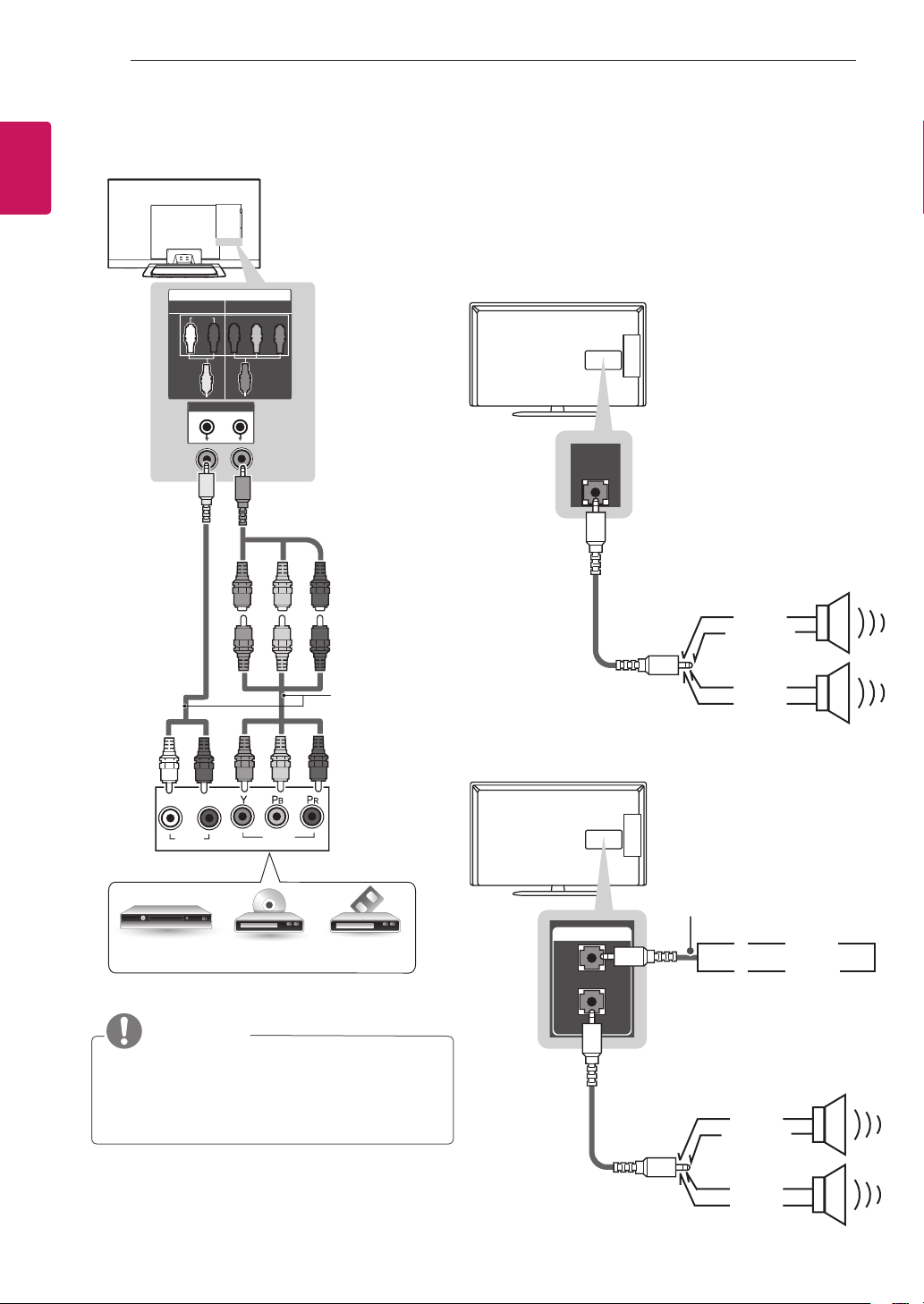

Component-Anschluss

Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Component-Kabels mit dem TV-Gerät.
(Nur LP36**, LN54**, LP63**, LA62**)
COMPONENT
(*nicht im
Lieferumfang
enthalten)
IN
AUDIO IN
)
ENGDEUTSCH
(*nicht im
Lieferumfang
enthalten)
RGB OUT (PC)
(*nicht im Lieferumfang enthalten)
AUDIO OUT
PC
HINWEIS
Verbinden Sie das Komponenten-Kabel
nicht, wenn Sie bereits ein RGB-PC-Kabel gebrauchen. (Nur LN549E)
GRÜN GRÜN
BLAU BLAU
ROT ROT
(*nicht im
(*nicht im
Lieferumfang
Lieferumfang enthalten)
enthalten)
GRÜN
BLAU
ROT
VIDEO
WEISS
L R
AUDIO
ROT
Blu-Ray / HD Cable Box / DVD
HERSTELLEN VON VERBINDUNGEN
AV
(RGB)
/DVI IN
1 2
IN
RGB IN (PC)
ANTENNA/
CABLE IN
OPTICAL
AUDIO OUT
AUDIO IN
(COMPONENT/RGB/DVI)
IN 3 USB IN
PCMCIA CARD SLOT
AV
(RGB)
/DVI IN
1 2
COMPONENT
IN
ANTENNA/
CABLE IN
OPTICAL
AUDIO OUT
AUDIO IN
(COMPONENT/RGB/DVI)
RS-232C IN
LNB IN Satellite
H/P OUT
IN 3USB IN
PCMCIA CARD SLOT
VOLUME CONTROL
CLOCK
22
DEUTSCH
(Nur LP869*)
ENG
AUDIO
AUDIO
IN
COMPONENT
PR
ROT ROT
PB Y
GRÜNGRÜN
BLAU
BLAU
ROT
ROT

Einrichten des Lautsprecherausgangs

Schließen Sie den externen Lautsprecher am SPEAKER OUT
(Nur N548C, LN549C, LP36**, LA62**)
(*nicht im
Lieferumfang
enthalten)
des Fernsehgeräts an.
SPEAKER
OUT
GND
RECHTS
Wenn Kabel falsch angeschlossen werden,
kann dies dazu führen, dass ein Bild in Schwarz-Weiß oder in verzerrten Farben erscheint.
(*nicht im Lieferumfang
WEISS
L R
AUDIO
ROT
GRÜN
VIDEO
BLAU
enthalten)
ROT
DVD / Blu-Ray / HD Cable Box
HINWEIS
LINKS
GND
(Nur LN549E, LP63**, LP860*)
(*nicht im Lieferumfang enthalten)
SPEAKER OUT
+
-
Oben
Unten
Steueranschluss für
STEREO (8 Ω)
(*nicht im
Lieferumfang
Lautsprecherausgang
GND
RECHTS
enthalten)
LINKS
GND
HERSTELLEN VON VERBINDUNGEN
SPEAKER OUT
(VOLUME CONTROL)
SPEAKER OUT
(VOLUME CONTROL)
SPEAKER OUT
8 Ω
PCMCIA CARD SLOT
USB IN
1(Hub) 2
PCMCIA CARD SLOT
23
(Nur LP869*)
(*nicht im Lieferumfang enthalten)
+
Oben Unten
-
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
(*nicht im
Lieferumfang
enthalten)
LINKS
GND

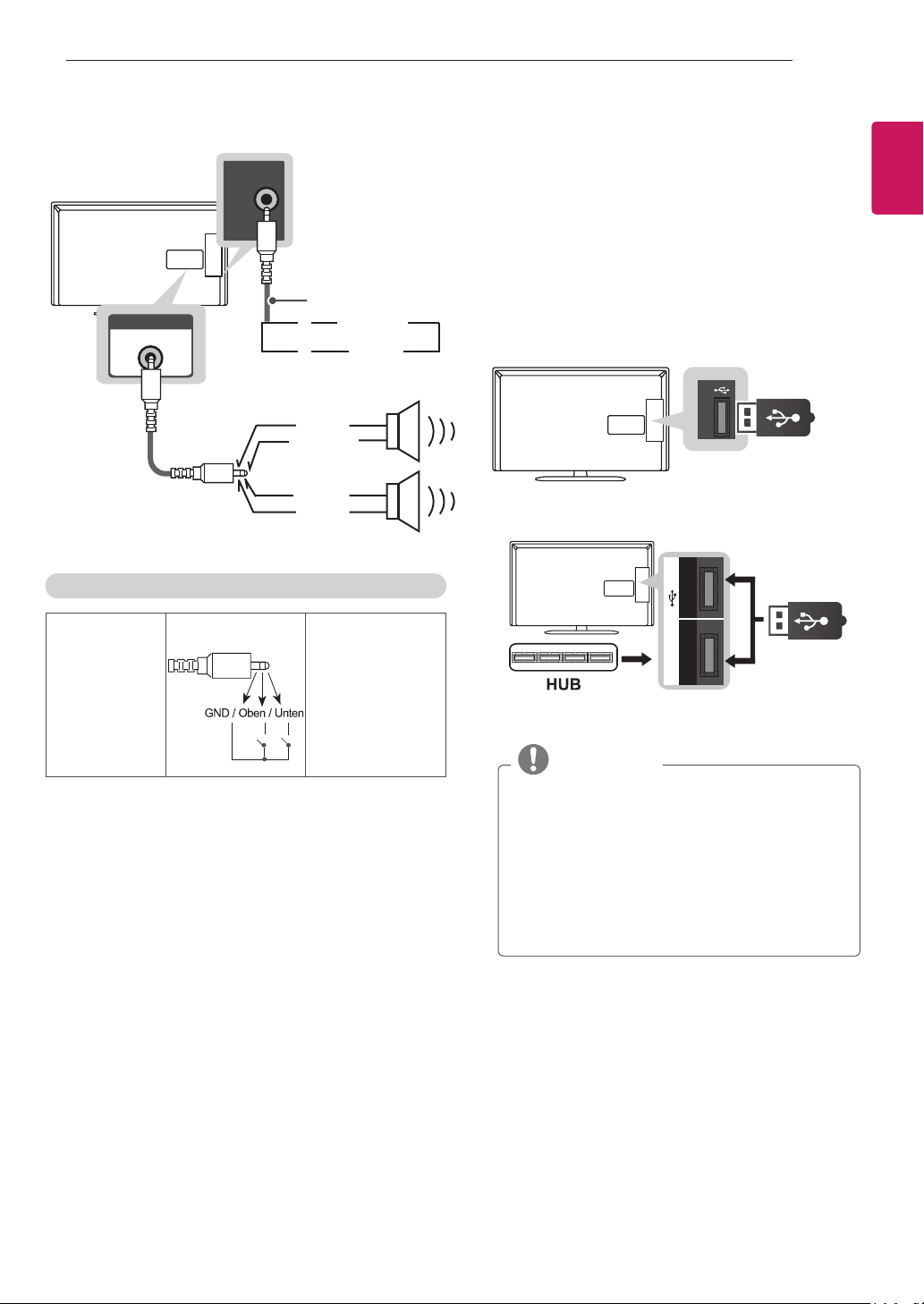

Funktionsweise des Lautstärke-Steueranschlusses
Jeder Up/Down-
Stecker wird mit CPU GPIO auf 3,3
Kabelspezifikation
V eingestellt. Die CPU nutz den
Übergang von 3,3 V auf GND-Stufe für Lautstärkeregelung.
Anschließen eines USB­Geräts
Schließen Sie ein USB-Speichergerät wie einen USB-Flash-Speicher, eine externe Festplatte oder einen USB-Kartenleser für Speicherkarten an das TV-Gerät an, und greifen Sie auf das Menü „Meine Medien“ zu, um verschiedene Multimediadateien zu verwenden.
(Nur LN54**, LP36**, LP63**, LA62**)
USB IN
USB
(*nicht im Lieferumfang
(Nur LP86**)
HINWEIS
enthalten)
USB
(*nicht im Lieferumfang
enthalten)
ENGDEUTSCH
Wenn Sie einen USB-Hub verwenden
möchten, stellen Sie sicher, dass er mit dem Anschluss USB IN 1 (HUB) verbunden ist. Einige USB-Hubs funktionieren vielleicht nicht.
Falls ein über einen USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es direkt mit dem USB Anschluss am TV­Gerät.
HERSTELLEN VON VERBINDUNGEN
ANTENNA/
CABLE IN
IN 3 USB IN
PCMCIA CARD SLOT
24
DEUTSCH

Anschluss eines CI-Moduls

ENG
Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-Modus an. Diese Funktion ist in einigen Ländern nicht verfügbar.
PCMCIA CARD SLOT
(*nicht im Lieferumfang

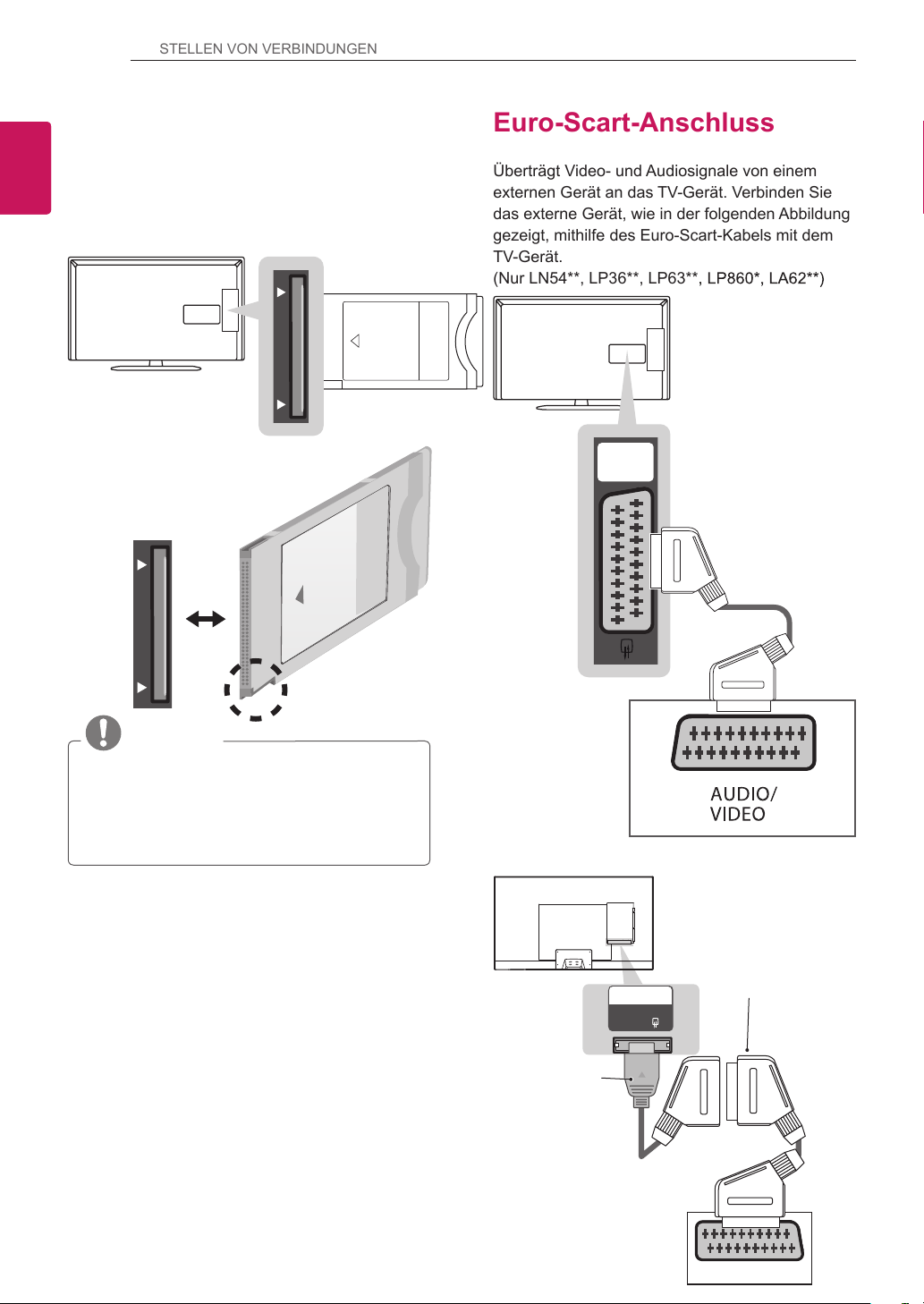

Euro-Scart-Anschluss

Überträgt Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Euro-Scart-Kabels mit dem TV-Gerät. (Nur LN54**, LP36**, LP63**, LP860*, LA62**)
enthalten)
AV
(RGB)
(*nicht im Lieferumfang enthalten)
PCMCIA CARD SLOT
HINWEIS
Überprüfen Sie, ob das CI-Modul richtig herum
in den PCMCIA-Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA­Kartensteckplatz beschädigt werden.
(Nur LP869*)
(Verwenden Sie das mitgelieferte Scart-Kabel.)
IN/OUT
(RGB)
AV
(*nicht im Lieferumfang enthalten)
AUDIO / VIDEO
HERSTELLEN VON VERBINDUNGEN
AV
(RGB)
OPTICAL
PCMCIA CARD SLOT
IN 3 USB IN
PCMCIA CARD SLOT
25
Ausgang
Typ Aktueller Eingangsmodus
Digital-TV Digital-TV
Analog-TV, AV Analog-TV
Komponent/RGB Analog-TV
HDMI Analog-TV
Ausgang für analoge TV-Signale.
1
AV
(TV-Ausgang
1
)
HINWEIS
Das Euro-Scart-Kabel muss signaltechnisch
abgeschirmt sein.

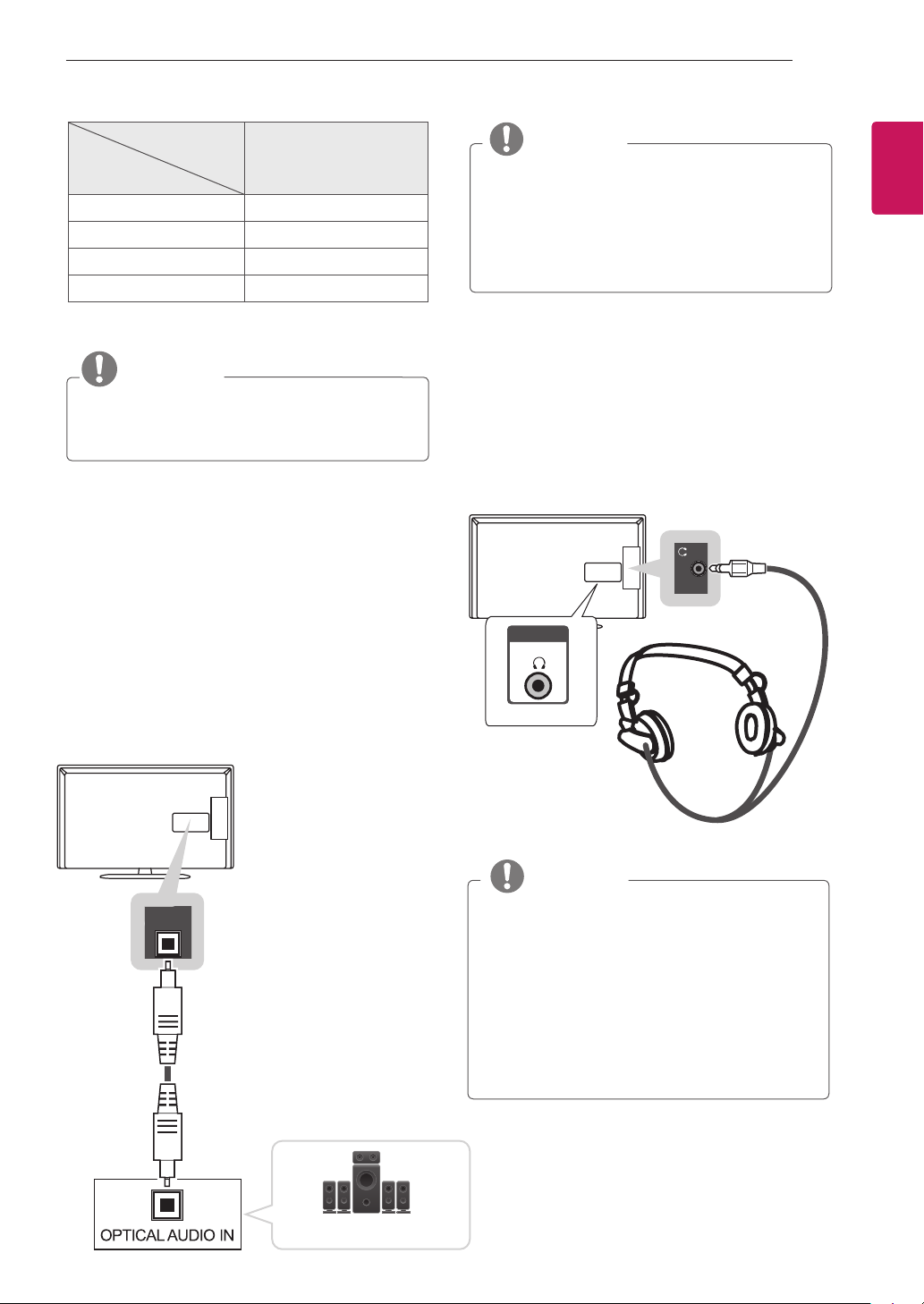

Audioverbindung

Sie können anstelle der integrierten Lautsprecher ein optionales externes Audiosystem verwenden.

Anschluss über ein digitales optisches Audiokabel

Überträgt digitale Audiosignale vom TV-Gerät an ein externes Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des optischen Audiokabels mit dem TV­Gerät.
HINWEIS
Blicken Sie nicht in den optischen
Ausgangsanschluss. Der Laserstrahl könnte Ihren Augen schaden. Die Funktion Audio mit ACP (Audio-
Kopierschutz) blockiert möglicherweise den digitalen Audioausgang.

Anschluss von Kopfhörern

Überträgt das Kopfhörersignal vom TV-Gerät an ein externes Gerät. Verbinden Sie die Kopfhörer, wie in der folgenden Abbildung gezeigt, mit dem TV-Gerät.
H/P OUT
OUT
H/P
(Nur LP869*)
ENGDEUTSCH
AUDIO OUT
(*nicht im Lieferumfang enthalten)
Digitales Audiosystem
(*nicht im Lieferumfang enthalten)
HINWEIS
Bei angeschlossenem Kopfhörer sind die
AUDIO-Menüpunkte deaktiviert. Wenn Sie bei angeschlossenem Kopfhörer
den AV-MODUS ändern, wird die Änderung für das Videosignal übernommen, nicht jedoch für das Audiosignal. Der optische digitale Audioausgang ist nicht
verfügbar, solange Kopfhörer angeschlossen sind. Kopfhörerimpedanz: 16 Ω
Max. Ausgangsleistung am
Kopfhöreranschluss: 9 mW bis 15 mW Kopfhörerbuchsen: 0,35 cm
26
H/P OUT
IN 3USB IN
Wireless Dongle
PCMCIA CARD SLOT
AV
(RGB)
/DVI IN
OPTICAL
AUDIO OUT
AUDIO IN
H/P OUT
IN 3USB IN
PCMCIA CARD SLOT
R
LAN
AUX LAN
2
1

Netzwerkeinrichtung

DEUTSCH
ENG

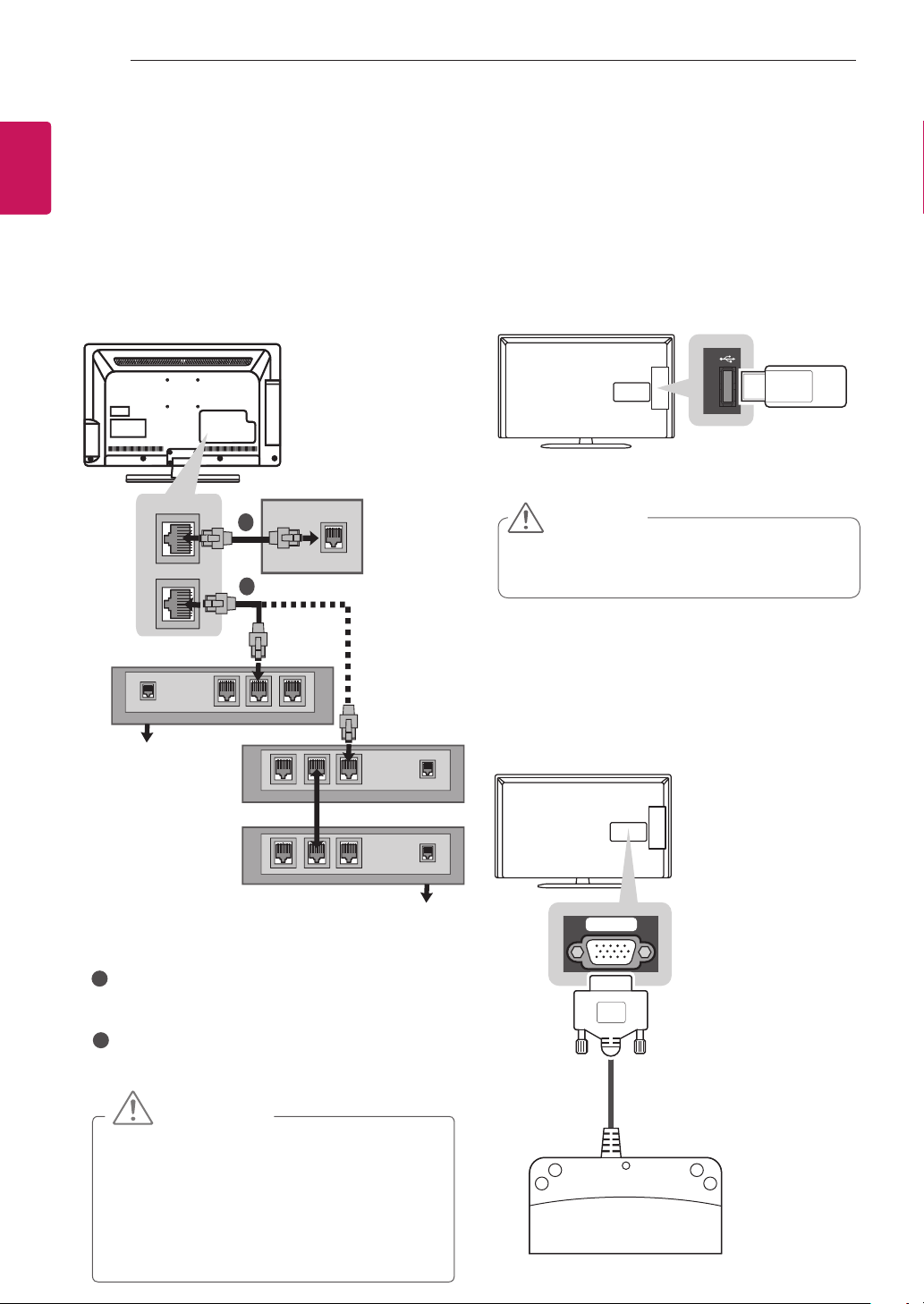

Kabelgebundene Netzwerkverbindung

(Nur LP63**, LP86**)
Dieser TV kann über den Pro:Centric-Server oder LAN-Anschluss mit einem LAN verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerk­kommunikation eingerichtet werden. Verbinden Sie den LAN-Anschluss des Modems oder Routers von Pro:Centric-Server mit dem
LAN-Anschluss des TV-Geräts.
(Ihr TV-Gerät kann von der Abbildung abweichen.)
HERSTELLEN VON VERBINDUNGEN

WLAN Netzwerkverbindung

(Nur LN549E)
Dieses TV kann über den Wireless Dongle­Anschluss mit einem WLAN Netzwerk verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerk­kommunikation eingerichtet werden.
Verbinden Sie den Wireless Dongle- Anschluss(WLAN-Dongle mit dem Anschluss) für WLAN-Dongle am Fernsehgerät.
WLAN-Dongle
(*nicht im Lieferumfang
enthalten)
VORSICHT
Entfernen Sie während der kabellosen
Netzwerkverbindung nicht das WLAN-Dongle.
Breitbandmodem
Breitbandservice (Nur LP860*)/ Pro:Centric-Server
Breitbandmodem
Breitbandservice (Nur LP860*)/
1
Verbinden Sie den LAN-Anschluss des Modems
Pro:Centric-Server
oder Routers mit dem LAN-Anschluss des TV­Geräts. Verbinden Sie den LAN-Anschluss des PCs mit
2
dem AUX-LAN-Anschluss des TV-Geräts. (Nur LP860*)
VORSICHT
AUX LAN : Nur LP860*
Schließen Sie an den LAN-Port kein
modulares Telefonkabel an. Da mehrere Verbindungsmethoden möglich
sind, sollten Sie sich an die Spezifikationen Ihres Telekommunikations- oder Internetdienstanbieters halten.
Router

LED-Uhr-Anschluss

(Nur LP63**, LP860*)
Dieses Fernsehgerät kann über den CLOCK-Anschluss(UHR-Anschluss) mit der LED­Uhr verbunden werden.
CLOCK
LED-Uhr
(*nicht im Lieferumfang enthalten)

FERNBEDIENUNG

27
FERNBEDIENUNG

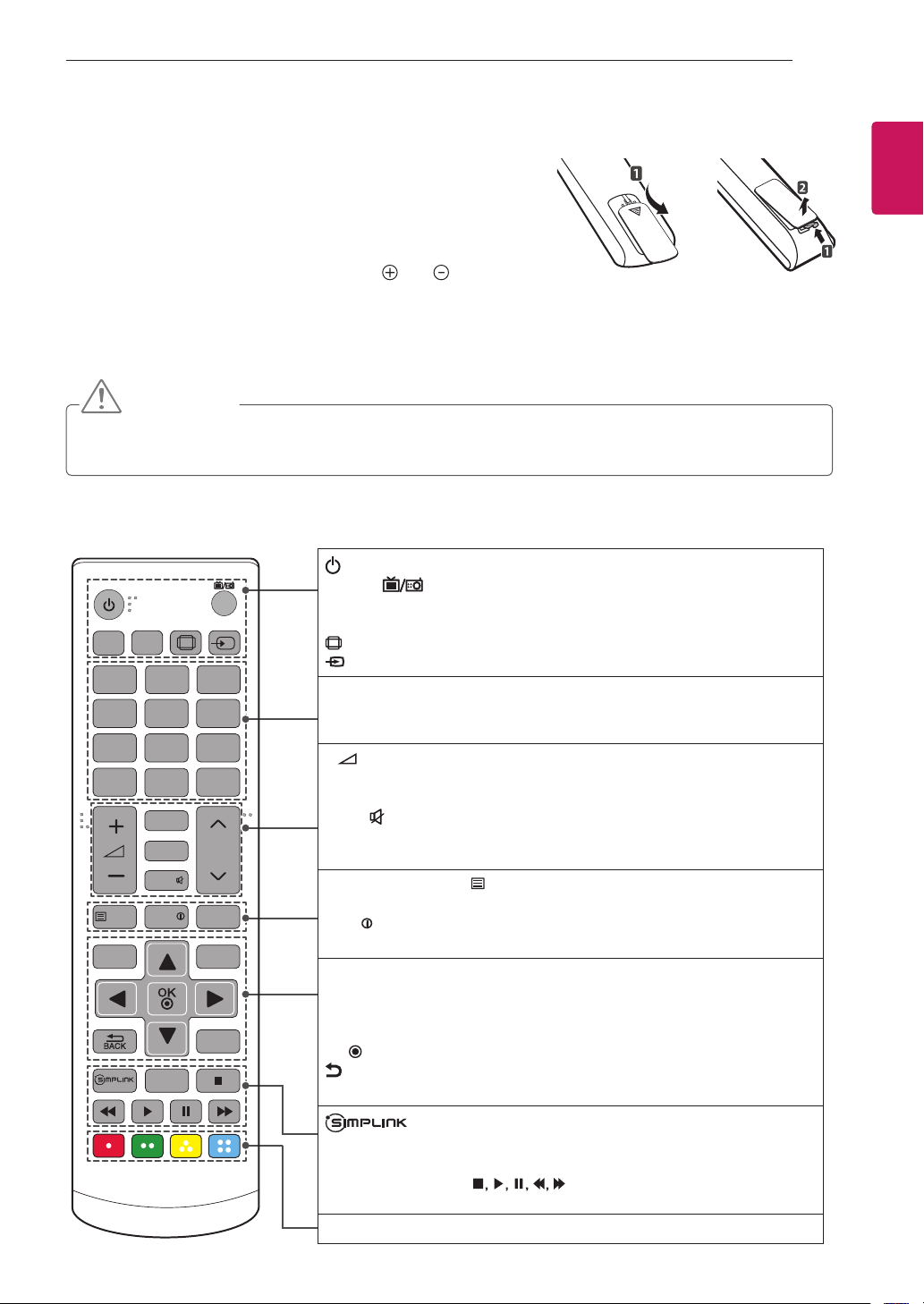

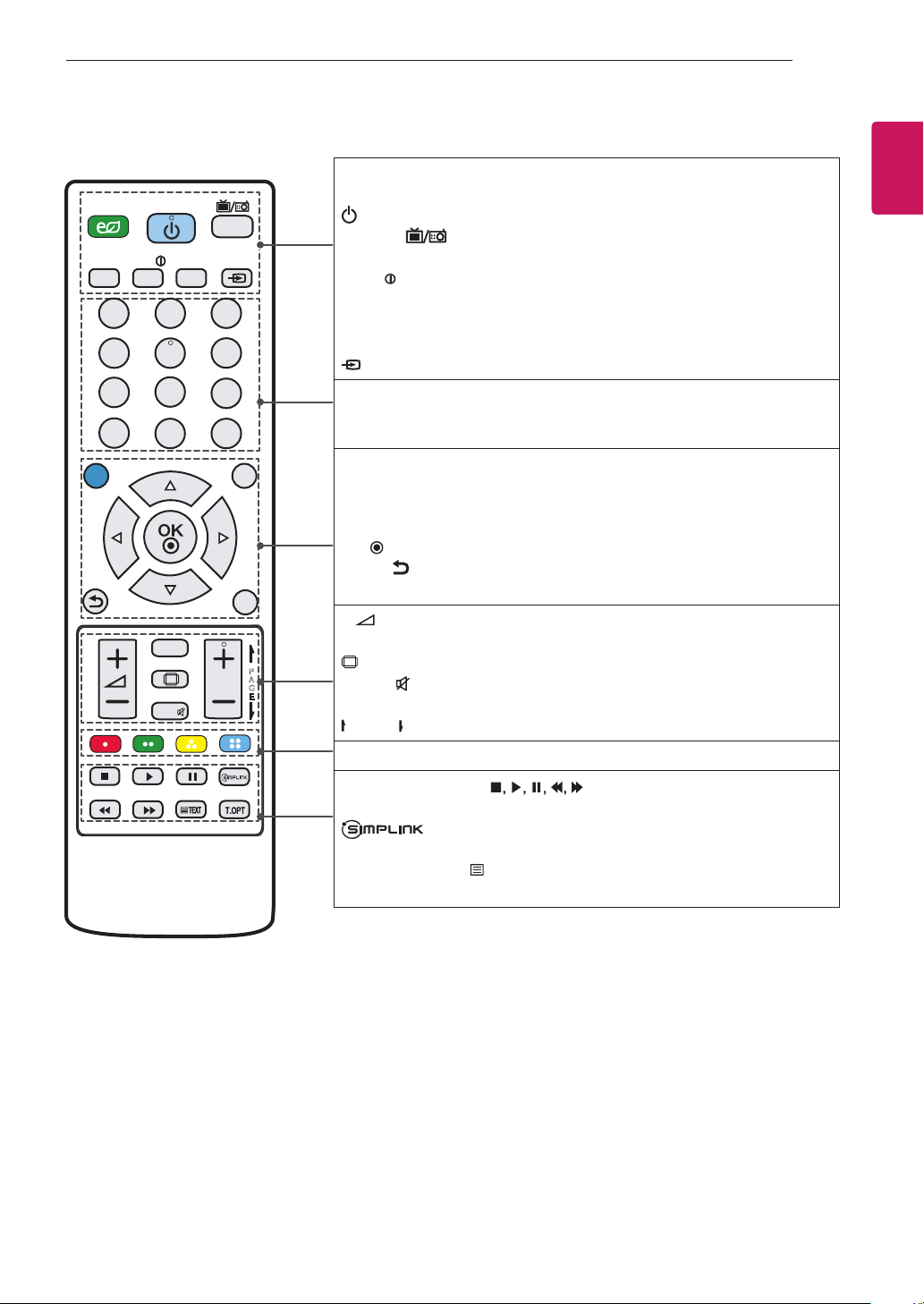

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.
VORSICHT
Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung
hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
(Nur LN548C, LN549C, LP36**)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE
AV MODE Auswahl eines AV-Modus.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. GUIDE Öffnet den Programmführer. MUTE Stellt den Ton aus.
ꕌPꕍ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten (
verwendet. INFO Anzeige von Informationen zum aktuellen Programm und Bild­schirm.
SETTINGS Öffnen der Hauptmenüs. Q.MENU Öffnet die Schnellmenüs. Navigationstasten (nach oben/nach unten/nach links/nach rechts)
giert durch Menüs und Einstellungen.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
BACK Zurück zur vorherigen Ebene.
EXIT
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Navigiert durch die gespeicherten Programme oder Kanäle.
TEXT/T.OPT)
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
Diese Tasten werden für Teletext
RATIO
AV MODE
SUBTITLE
1
2 3
4 5 6
7 8 9
LIST
SETTINGS
TEXT
0
FAV
GUIDE
MUTE
INFO
AD
TV/ RAD
INPUT
Q.VIEW
P
PAGE
T.OPT
Q.MENU
EXIT
oder
ENGDEUTSCH
Navi-
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte
über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
AD Schaltet die Audiobeschreibung ein oder aus.
Steuerungstasten
MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK).
Farbtasten
Öffnen Sonderfunktionen in manchen Menüs.
( )
Steuerung der Menüs von „MEINE
28
FERNBEDIENUNG
DEUTSCH

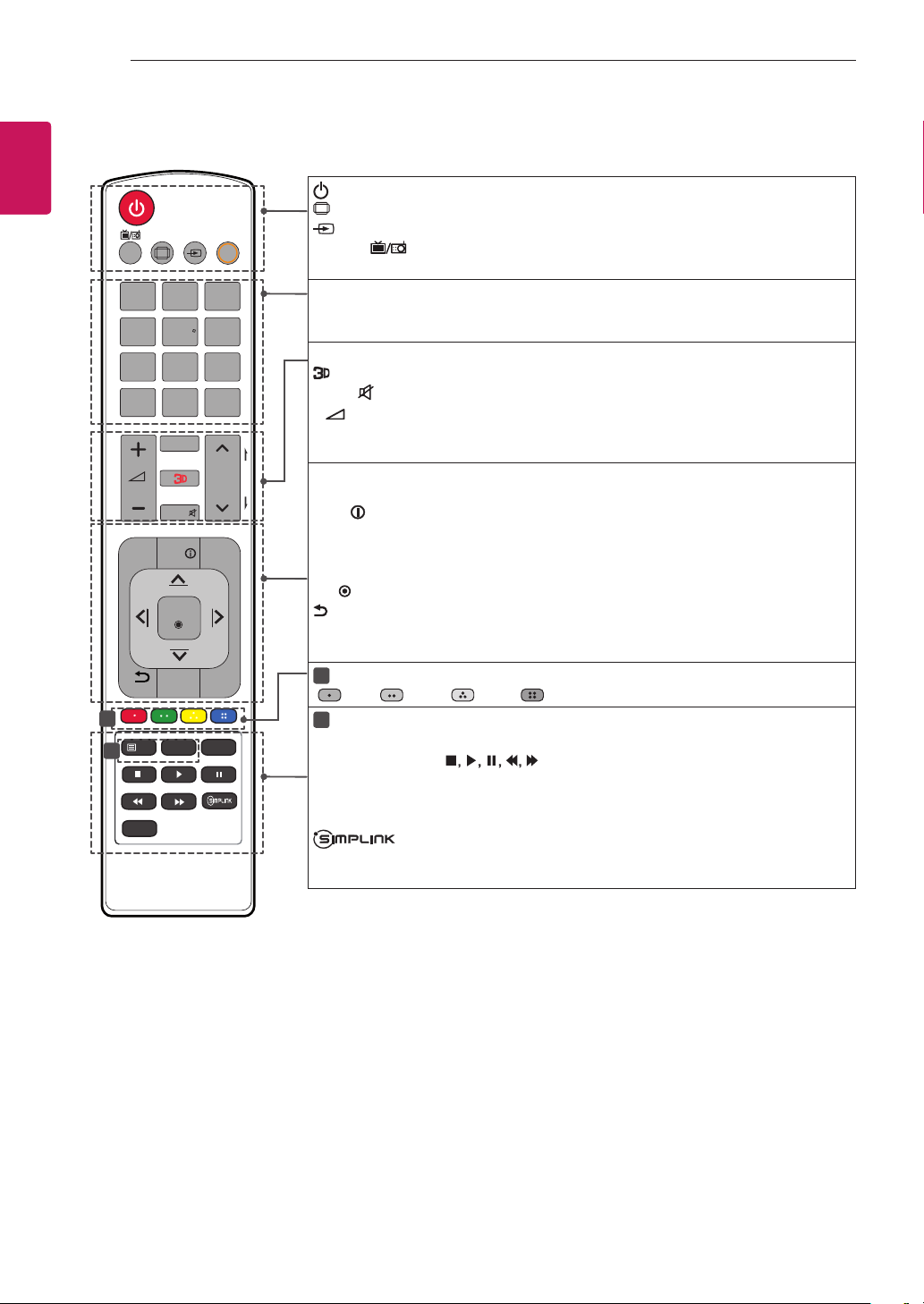

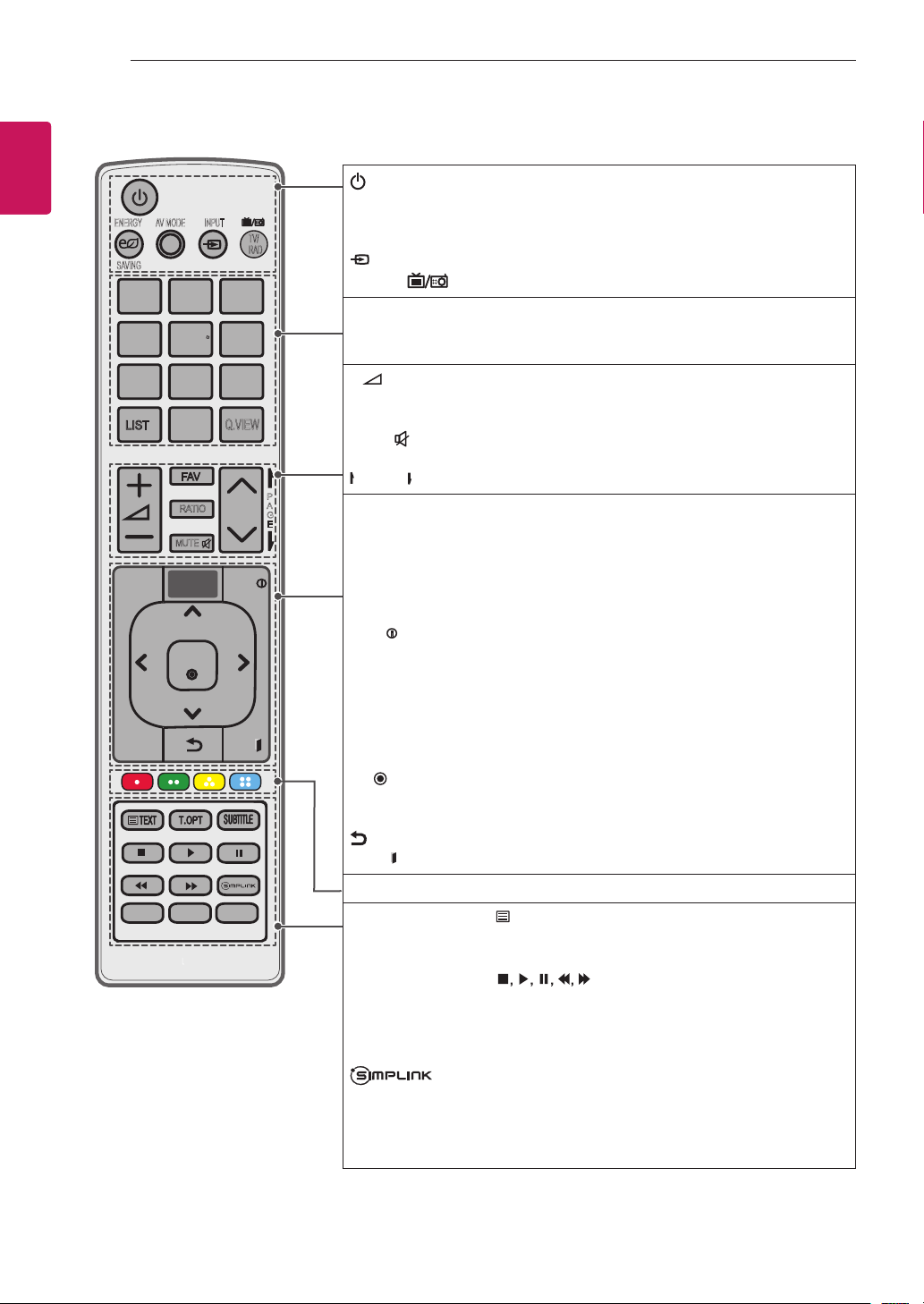

(Nur LN549E, LP63**, LP860*)
ENG
AV MODE INPUT
ENERGY
SAVING
TV/ RAD
1 2 3
4 5
6
7 8 9
LIST
RATIO
PORTAL
GUIDE
SETTINGS
Q.MENU AD ALARM
0
FAV
MUTE
OK
Q.VIEW
P
INFO
EXIT
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
ENERGY SAVING (Energiesparen) Passt die Bildschirmhelligkeit an, um
den Stromverbrauch zu senken.
AV MODE Auswahl eines AV-Modus.
INPUT Ändert die Eingangsquelle.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. RATIO Ändert die Bildgröße. MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder Kanäle.
P A G E
GUIDE
- Öffnet den Programmführer. (Nur LP63**, LP860*)
-
Wechselt zum vorherigen oder nächsten Bildschirm.
PAGE
Zeigt die Inhaltsliste im EzSign-Modus an. (Nur LN549E)
PORTAL
Zeigt das interaktive Hotelmenü an, oder entfernt es. (Nur LP63**, LP860*)
-
- Zeigt den EzSign-Inhalt auf einem Fernsehbildschirm an. (Nur LN549E)
INFO
- Anzeige von Informationen zum aktuellen Programm und Bildschirm.
(Nur LP63**, LP860*)
- Zeigt die Informationen zu Fernbedienungstasten im EzSign-Modus an bzw. blendet sie aus. (Nur LN549E)
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
giert durch Menüs und Einstellungen.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navi-
SETTINGS Wählt ein Menü aus. Blendet alle Bildschirmmenüs aus
und kehrt zum TV-Bild zurück.
Zurück zur vorherigen Ebene.
EXIT
Farbtasten
TELETEXT-Tasten (
verwendet.
SUBTITLE Steuerungstasten
-
(USB,SIMPLINK).
-
LN549E)
HDMICEC zu. Öffnen des SIMPLINK-Menüs.
Q.MENU Öffnet die Schnellmenüs. AD Schaltet die Audiobeschreibung ein oder aus.
ALARM
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
Öffnen Sonderfunktionen in manchen Menüs.
TEXT/T.OPT)
Ruft den bevorzugten Untertitel im digitalen Modus auf.
( )
Steuerung der Menüs von „MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte
(Nur LP63**, LP860*)
Funktion steht nicht zur Verfügung, wenn EzSign-Inhalte aktiviert sind.
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über
Stellt die Weckfunktion ein.
Diese Tasten werden für Teletext
(Nur
FERNBEDIENUNG
29
(Nur LP869*)
ENERGY
SAVING
GUIDE
POWER
INFO
1 2 3
4 7
LIST
PORTAL
BACK
SUBTITLE
Q.MENU
5
0
FAV
RATIO
MUTE
TV/RAD
INPUT
6 98
Q.VIEW
SETTINGS
EXIT
P A G
P
E
ENERGY SAVING(Energiesparen) Passt die
Bildschirmhelligkeit an, um den Stromverbrauch zu senken.
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. TV/RAD Wählt Radio-, TV- und DTV-Programme. GUIDE Öffnet den Programmführer. INFO Anzeige von Informationen zum aktuellen Programm und
Bildschirm.
SUBTITLE
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Q.MENU Öffnet die Schnellmenüs.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm.
PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es. SETTINGS Öffnen der Hauptmenüs. Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navi-giert durch Menüs und Einstellungen.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. BACK Zurück zur vorherigen Ebene. EXIT
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
+ - Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle.
RATIO Ändert die Bildgröße. MUTE Stellt den Ton aus. + P - Navigiert durch die gespeicherten Programme oder Kanäle.
PAGE
Wechselt zum vorherigen oder nächsten Bildschirm.
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
Steuerungstasten
( )
Steuerung der Menüs von
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK).
Greift auf die mit HDMI-Kabel angeschlossenen AV-
Geräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs. Teletext buttons ( TEXT/T.OPT) Diese Tasten werden für Teletext verwendet.
ENGDEUTSCH
30
INFO
FERNBEDIENUNG
DEUTSCH
(Nur LA62**)
ENG
1
RATIO INPUT AV MODE
TV/ RAD
1 2 3
4 5 6
7 809
LIST
SETTINGS
BACK
TEXT T.OPT SUBTITLE
2
AD
FAV
MUTE
INFO
OK
GUIDE
Q.VIEW
P A
P
G E
3D OPTION
Q.MENU
EXIT
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle. TV/RAD Wählt Radio-, TV- und DTV-Programme. AV MODE Auswahl eines AV-Modus.
Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm.
FAV Zugriff auf die Liste der Lieblingskanäle.
Wird zur Ansicht von 3D-Videos verwendet.
MUTE Stellt den Ton aus. + - Regelt die Lautstärke.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder Kanäle.
PAGE Wechselt zum vorherigen oder nächsten Bildschirm. 3D OPTION Wird zur Ansicht von 3D-Videos verwendet.
SETTINGS Öffnen der Hauptmenüs.
Anzeige von Informationen zum aktuellen Programm und Bildschirm. Q. MENU Öffnet die Schnellmenüs. Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navi-giert durch Menüs und Einstellungen.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
BACK Zurück zur vorherigen Ebene. GUIDE Öffnet den Programmführer. EXIT
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
1
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
2
TELETEXT-Tasten Diese Tasten werden für Teletext verwendet. SUBTITLE Steuerungstasten
Ruft den bevorzugten Untertitel im digitalen Modus auf.
( )
Steuerung der Menüs von „MEINE MEDIEN“
oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK). II (FREEZE) Einfrieren des aktuellen Bilds, wenn die Eingangsquelle TV, AV, Komponente oder HDMI verwendet wird.
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HD-
MICEC zu. Öffnen des SIMPLINK-Menüs. AD Schaltet die Audiobeschreibung ein oder aus.
WARTUNG / FEHLERBEHEBUNG
31

WARTUNG

Reinigung des TV-Gerätes

Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.
VORSICHT
Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen
Kabel vom Gerät bzw. der Steckdose. Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das
Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.

Bildschirm, Rahmen, Gehäuse und Standfuß

Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch. Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit
sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenen Tuch trocken.
VORSICHT
ENGDEUTSCH
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen
Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann. Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies
zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.

Netzkabel

Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.

FEHLERBEHEBUNG

Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die überarbeitete Software-Version nach den Vorgaben von LGE herunter.
Problem Mögliche Lösung
Das TV-Gerät reagiert nicht auf die Fernbedienung.
Weder Bild noch Ton wird ausgegeben.
Das TV-Gerät schaltet sich plötzlich ab.
Beim Anschließen an den PC (RGB/HDMI DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt.
Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.
Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein
Hindernis befindet. Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß
eingesetzt wurden ( auf , auf ).
Prüfen Sie, ob das Gerät eingeschaltet ist.
Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere
Geräte einstecken.
Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die
Stromversorgung ist möglicherweise unterbrochen. Prüfen Sie, ob in den Zeiteinstellungen automatisches Abschalten aktiviert ist.
Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut
ein. Schließen Sie das RGB- oder HDMI-Kabel erneut an.
Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
32
VORSICHT BEI DER VERWENDUNG VON
DEUTSCH
ENG
EZSIGN
Nur LN549E
    
 
   

TECHNISCHE DATEN

Entfernen Sie kein USB-Laufwerk während des Kopiervorgangs von Daten. Die Daten können beschädigt werden, und EzSign funktioniert eventuell nicht ordnungsgemäß. Während des Ladevorgangs eines USB-Geräts oder Dongles ist Ihr Fernsehgerät eventuell langsamer als normal. Bestimmte, vom Benutzer erstellte Untertitel funktionieren möglicherweise nicht ordnungsgemäß. Einige Sonderzeichen werden in den Untertiteln nicht unterstützt. HTML-Tags werden in den Untertiteln nicht unterstützt. Untertitel in anderen Sprachen außer den unterstützten Sprachen sind nicht verfügbar. Die EzSign TV-Funktion funktioniert erst, nachdem der Einrichtungsassistent ausgeführt wurde. Vergewissern Sie sich, dass der Einrichtungsassistent vollständig ausgeführt wurde, indem Sie das Fernsehgerät nach der Installation einschalten. Falls die Uhrzeit entsprechend dem TV-Signal eingestellt wird, kann es vorkommen, dass sie in einigen Regionen nicht korrekt angezeigt wird. Stellen Sie in diesem Fall die Uhrzeit manuell ein. Es wird empfohlen, die Dateien vor der Wiedergabe in den Speicher des Fernsehgeräts zu kopieren, da eine längere Wiedergabe direkt vom USB-Speicher zu einer Überhitzung des Geräts führen kann. Im EzSign TV-Modus funktionieren einige Tasten der Fernbedienung möglicherweise nicht richtig. EzSign TV unterstützt keinen USB-HUB. Es wird empfohlen, ein USB-Gerät direkt an das Fernsehgerät anzuschließen, ohne ein USB-Verlängerungskabel zu verwenden, da dieses u. U. nicht ordnungsgemäß funktioniert. Es wird empfohlen, dass Sie EzSign TV standardmäßig max. 8 Stunden pro Tag einsetzen. Weitere Informationen finden Sie im EzSign Editor Benutzerhandbuch. EzSign TV unterstützt Demo im Geschäft nicht. Unterstützte externe Untertitelformate: *.smi, *.srt, *.sub (MicroDVD, Subviewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX) Aktualisieren Sie EzSign-Inhalte nicht gleichzeitig über ein drahtloses Netzwerk und ein USB-Laufwerk. Geben Sie darüber hinaus keine Inhalte über ein USB-Laufwerk wieder, während Sie EzSign-Inhalte über ein drahtloses Netzwerk aktualisieren.
TECHNISCHE DATEN
Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.
32LN54
**
MODELLE
Abmessungen (B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch 80 W 100 W 100W
Abmessungen (B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch 110 W 130 W 160 W
Mit Fuß (mm) 738 x 497 x 207 849 x 561 x 236 894 x 587 x 236 Ohne Fuß (mm) 738 x 449 x 79,0 849 x 512 x 79,0 894 x 537 x 79,0 Mit Fuß (kg) 7,0 9,1 9,7 Ohne Fuß (kg) 6,4 8,0 8,6
MODELLE
Mit Fuß (mm) 968 x 629 x 236 1080 x 694 x 264 1250 x 803 x 343
Ohne Fuß (mm) 968 x 579 x 79,0 1080 x 642 x 80,5 1250 x 737 x 79,1
Mit Fuß (kg) 10,7 14,7 21,9
Ohne Fuß (kg) 9,6 13,4 19,1
32LN548C-ZA 32LN549C-ZA
32LN549E-ZA
42LN54** 47LN54** 55LN54**
42LN548C-ZA 42LN549C-ZA
42LN549E-ZA
37LN54
**
37LN548C-ZA
37LN549C-ZA
37LN549E-ZA
47LN548C-ZA
47LN549C-ZA
47LN549E-ZA
39LN54
**
39LN548C-ZA 39LN549C-ZA
39LN549E-ZA
AC 100-240 V~ 50 / 60 Hz
55LN549E-ZE
TECHNISCHE DATEN
33

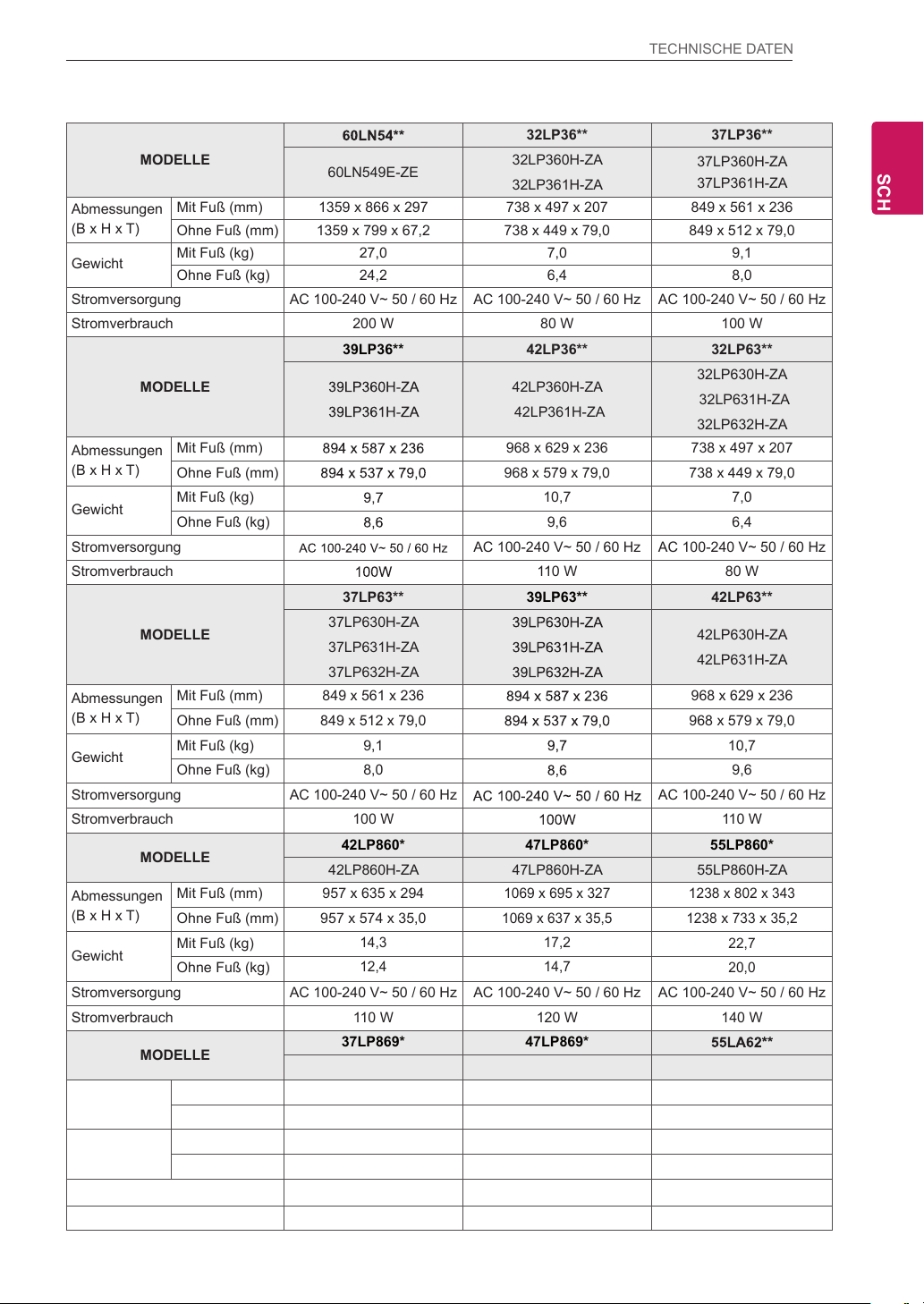

60LN54** 32LP36** 37LP36**
MODELLE
Abmessungen (B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch 200 W 80 W 100 W
Abmessungen (B x H x T)
Gewicht
Stromversorgung
Stromverbrauch 100W 110 W 80 W
Abmessungen (B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz
Stromverbrauch 100 W 100W 110 W
Abmessungen (B x H x T)
Gewicht
Stromversorgung AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Stromverbrauch 110 W 120 W 140 W
Abmessungen (B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 1359 x 866 x 297 738 x 497 x 207 849 x 561 x 236 Ohne Fuß (mm) 1359 x 799 x 67,2 738 x 449 x 79,0 849 x 512 x 79,0 Mit Fuß (kg) 27,0 7,0 9,1 Ohne Fuß (kg) 24,2 6,4 8,0
MODELLE
Mit Fuß (mm) 894 x 587 x 236 968 x 629 x 236 738 x 497 x 207
Ohne Fuß (mm) 894 x 537 x 79,0 968 x 579 x 79,0 738 x 449 x 79,0
Mit Fuß (kg) 9,7 10,7 7,0
Ohne Fuß (kg) 8,6 9,6 6,4
MODELLE
Mit Fuß (mm) 849 x 561 x 236 894 x 587 x 236 968 x 629 x 236
Ohne Fuß (mm) 849 x 512 x 79,0 894 x 537 x 79,0 968 x 579 x 79,0
Mit Fuß (kg) 9,1 9,7 10,7
Ohne Fuß (kg) 8,0 8,6 9,6
MODELLE
Mit Fuß (mm) 957 x 635 x 294
Ohne Fuß (mm) 957 x 574 x 35,0
Mit Fuß (kg)
Ohne Fuß (kg)
MODELLE
Mit Fuß (mm) - - 1246 x 803 x 343
Ohne Fuß (mm) 856 x 524 x 35,5
Mit Fuß (kg)
Ohne Fuß (kg)
60LN549E-ZE
39LP36** 42LP36** 32LP63**
39LP360H-ZA
39LP361H-ZA
AC 100-240 V~ 50 / 60 Hz
37LP63** 39LP63** 42LP63**
37LP630H-ZA
37LP631H-ZA
37LP632H-ZA
42LP860* 47LP860* 55LP860*
42LP860H-ZA 47LP860H-ZA 55LP860H-ZA
14,3 17,2
12,4 14,7
37LP869* 47LP869* 55LA62**
37LP869H-ZA 47LP869H-ZA 55LA625C-ZA
- - 21,5
10,5
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
90 W 110 W 160 W
32LP360H-ZA
32LP361H-ZA
42LP360H-ZA
42LP361H-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
39LP630H-ZA
39LP631H-ZA
39LP632H-ZA
AC 100-240 V~ 50 / 60 Hz
1069 x 695 x 327 1238 x 802 x 343
1069 x 637 x 35,5 1238
1063 x 628 x 33,4
15.2
37LP360H-ZA 37LP361H-ZA
32LP630H-ZA
32LP631H-ZA
32LP632H-ZA
42LP630H-ZA
42LP631H-ZA
AC 100-240 V~ 50 / 60 Hz
x
733
x
35,2
22,7
20,0
1246 x 732 x 77,2
18,7
ENGDEUTSCH
34
DEUTSCH
ENG
CI-Modulabmessungen (Breite x Höhe x Tiefe)
TECHNISCHE DATEN
100,0 mm x 55,0 mm x 5,0 mm
Betriebstemperatur
Umgebungsbedingungen
Betriebs-Luftfeuchtigkeit
Temperatur bei Lagerung
Luftfeuchtigkeit bei Lagerung
Satelliten-Digital-
1
TV
Fernsehnorm DVB-T
DVB-C DVB-S/S2
Programmabdeckung
VHF, UHF C-Frequenz, Ku-Frequenz
Maximale Anzahl speicherbarer Programme
6.000 1.500
Externe Antennenimpedanz 75 Ω
Satellitenmodelle
1
Nur Modelle mit DVB-T2-Unterstützung
2
Außer Modellen mit DVB-T2-Unterstützung
3
0 °C bis 40 °C
Unter 80 %
-20 °C bis 60 °C
Unter 85 %
Digital-TV2Digital-TV Analog-TV
DVB-T/T2 DVB-C
DVB-T DVB-C
PAL/SECAM B/G/D/K, PAL I/I’, SECAM L/L’
VHF: E2 bis E12, UHF:
VHF, UHF
E21 bis E69,
CATV: S1 bis S20,
HYPER: S21 bis S47
3
(Nur LP86**)
Spezifikation für WLAN-Modus (TWFM-B006D)
Standard IEEE 802.11a/b/g/n
2400 bis 2483,5 MHz
Frequenzbereich
5150 bis 5250 MHz
5725 bis 5850 MHz (Für Nicht-EU-Länder)
Modulation CCK / OFDM / MIMO
802.11a: 11 dBm
Ausgangsleistung (Max.)
802.11b: 14 dBm
802.11g: 10.5 dBm
802.11n - 2,4 GHz: 11 dBm
802.11n - 5 GHz: 12.5 dBm
Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benutzer geändert oder
angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt.
TECHNISCHE DATEN
35
RGB-PC, HDMI/DVI-PC-unterstützter Modus
(Nur LN54**, LP36**, LA62**)
Auflösung
Horizontale
Frequenz (kHz)
720x400 31,468 70,08
640x480 31,469 59,94
800x600 37,879 60,31
1024x768 48,363 60,00
1280x720 45 60
1280x768 47,78 59,87
1360x768 47,72 59,80
1280x1024 63,981 60,02
1920x1080
(RGB-PC)
1920x1080 (HDMI-PC)
66,587 59,93
67,5 60,00
(Nur 39/42/47/55/60LN549E, 55LA625C)
Vertikale
Frequenz (Hz)
HDMI/DVI-PC-unterstützter Modus
HDMI/DVI-DTV-unterstützter Modus
Auflösung
720x480
Horizontale
Frequenz (kHz)
31,469
31,5
720x576 31,25 50
37,5
1280x720
44,96
45
33,72 33,75
28,125
26,97
1920x1080
27
33,716
33,75 56,25 67,43
67,5
Vertikale
Frequenz (Hz)
59,94
59,94
59,94
23,97
29,976
30,00
59,94
Informationen zu Component-Anschlüssen
ENGDEUTSCH
60
50
60
60 50
24
50
60
(Nur LP63**, LP86**)
Auflösung
720x400 31,468 70,08
640x480 31,469 59,94
800x600 37,879 60,31
1024x768 48,363 60,00
1280x720 45 60
1280x768 47,78 59,87
1360x768 47,72 59,80
1280x1024 63,981 60,02
1920x1080 67,5 60,00
Horizontale
Frequenz (kHz)
Frequenz (Hz)
Vertikale
(Nur LP36**, LN54**, LP63**, LP869*, LA62**)
Component-Anschlüsse
am Fernsehgerät
Video-Ausgänge
auf dem DVD-Player
Signal Component
480i/576i O
480p/576p O
720p/1080i O
1080p
Y P
Y P
B
B
Y B-Y R-Y Y Cb Cr Y Pb Pr
O
(nur 50 Hz / 60 Hz)
P
R
P
R
TECHNISCHE DATEN
36
DEUTSCH
ENG
Unterstützte 3D-Modi (nur 3D-Modell)
Videos mit Eingang über die unten genannten Formate werden automatisch dreidimensional
angezeigt. Die Übertragung des digitalen 3D-Rundfunksignals variiert je nach Umgebung des Signals. Stellen
Sie die Einstellungen zur Ansicht von 3D-Bildern manuell ein, wenn Videos nicht automatisch dreidimensional angezeigt werden.
Unterstützte 3D-Modi (automatisch)
Input Signal Auflösung
720p 1280X720
1080i 1920X1080
HDMI
1080p 1920X1080
Horizontale
Frequenz (kHz)
37.5 50 45 60 75 50
89.9 / 90 59.94 / 60
33.7 60
28.1 50
27 24
33.7 30
67.5 60
56.3 50
53.95 / 54 23.98 / 24 Frame packing
Vertikale
Frequenz (Hz)
Unterstützte 3D-Videoformate
Nebeneinander (Halb),
Oben und Unten
Frame packing
Nebeneinander (Halb),
Oben und Unten
Nebeneinander (Halb),
Oben und Unten
Unterstützte 3D-Modi (Manuell)
Input Signal Auflösung
720p 1280X720
1080i 1920X1080
HDMI
1080p 1920X1080
720p 1280X720 37.5 50
DTV
1080i 1920X1080 28.125 50
USB 1080p 1920X1080 33.75 30
Horizontale
Frequenz (kHz)
37.5 50 45 60
33.75 60
28.125 50 27 24
33.75 30
67.43 / 67.5 59.94 / 60.00
56.25 50
Vertikale
Frequenz (Hz)
Unterstützte 3D-Videoformate
Nebeneinander,
Oben und Unten
Nebeneinander,
Oben und Unten
Nebeneinander,
Oben und Unten
Nebeneinander,
Oben und Unten,
Single Frame Sequential
Nebeneinander,
Oben und Unten
Nebeneinander,
Oben und Unten,
MPO (Foto), JPS (Foto)

IR-CODES

37
IR-CODES
Diese Funktion steht nicht bei allen Modellen zur Verfügung.
Code
(Hexa)
08 95 ENERGY SAVING Fernbedienungstaste
30 AV MODE 0B INPUT Fernbedienungstaste
F0 TV/RAD Fernbedienungstaste 10-19 Zahlentaste 0-9 Fernbedienungstaste 53 LIST Fernbedienungstaste 1A Q.VIEW Fernbedienungstaste
02 Fernbedienungstaste 03 Fernbedienungstaste 1E FAV Fernbedienungstaste 79 RATIO Fernbedienungstaste 09 MUTE Fernbedienungstaste 00 P 01 P 43 SETTINGS Fernbedienungstaste AB GUIDE Fernbedienungstaste 45 Q.MENU (3D OPTION) Fernbedienungstaste AA INFO Fernbedienungstaste 28 5B EXIT Fernbedienungstaste 44 OK Fernbedienungstaste 40 41 07 06 72 ROT Fernbedienungstaste 71 GRÜN Fernbedienungstaste 63 GELB Fernbedienungstaste 61 BLAU Fernbedienungstaste
20 TEXT
21 T.OPT(T.Option)
39 SUBTITLE
B1 B0
BA 8E
8F 91 AD Fernbedienungstaste
7E SIMPLINK 0C PORTAL Fernbedienungstaste
43 HOME Fernbedienungstaste E8 ALARM Fernbedienungstaste DC 3D Fernbedienungstaste
(EIN/AUS)
BACK
Fernbedienungstaste
< >


Funktion HINWEIS
Fernbedienungstaste (Ein/Aus)
Fernbedienungstaste
Fernbedienungstaste Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste Fernbedienungstaste
Fernbedienungstaste Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
ENGDEUTSCH
38
AV
(RGB)
/DVI IN
RGB IN (PC)
ANTENNA/
CABLE IN
OPTICAL
AUDIO OUT
AUDIO IN
IN 3 USB IN
PCMCIA CARD SLOT

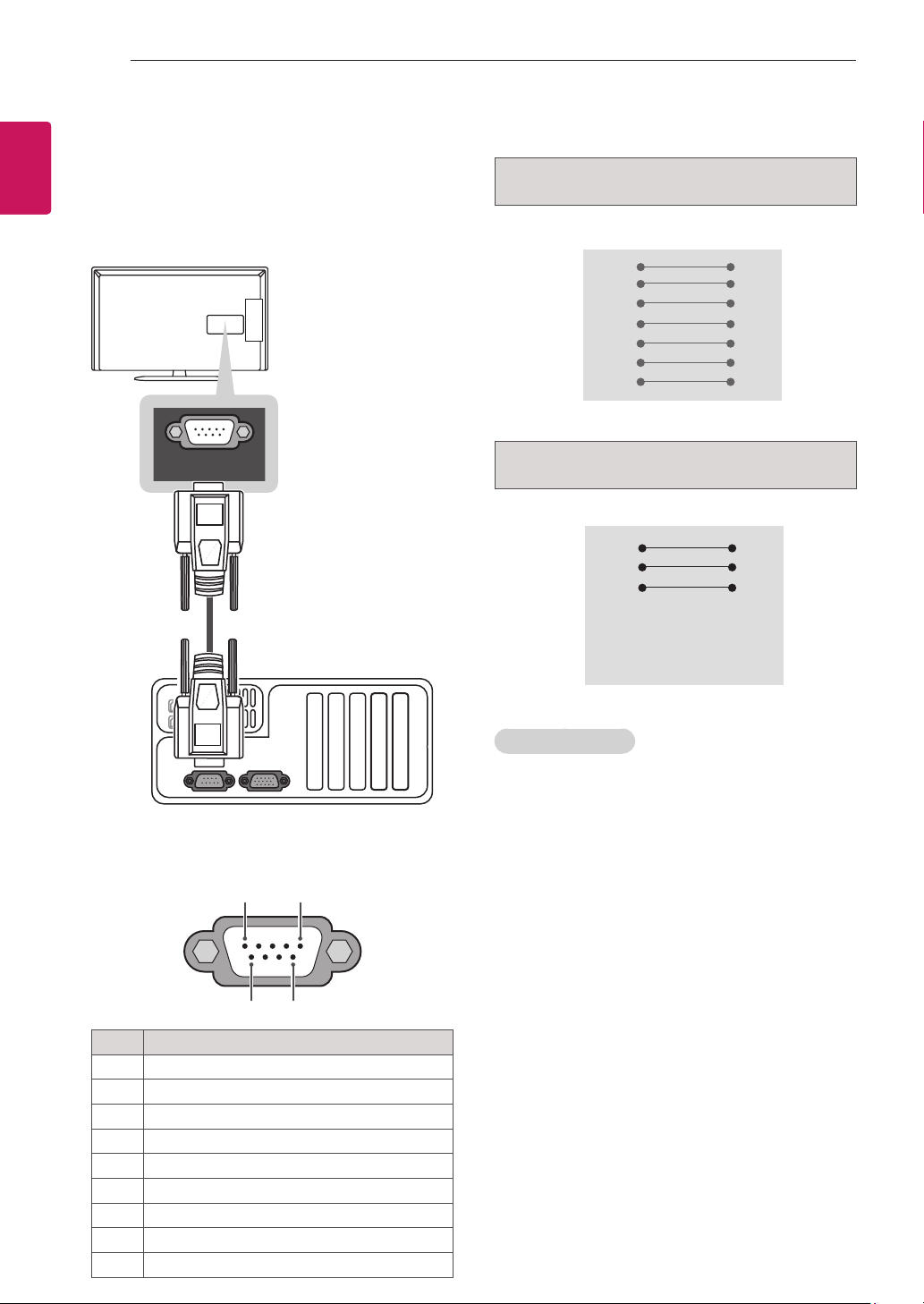

EINRICHTEN EXTERNER STEUERGERÄTE

DEUTSCH
ENG

RS-232C-Einstellung

Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuer­system), um die Gerätefunktionen extern zu steuern. Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS-232C-Buchse auf der Rückseite des Geräts. Hinweis: Die RS-232C-Anschlusskabel sind nicht im Lieferum­fang des Produkts enthalten.
EINRICHTEN EXTERNER STEUERGERÄTE
RS-232C-Kongurationen
7-adrige Konfigurationen
(Standard-RS-232C-Kabel)
PC TV
RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DSR DSR 6 4 DTR RTS 7 8 CTS CTS 8 7 RTS
D-Sub 9 D-Sub 9
RS-232C IN
(CONTROL & SERVICE)
(*nicht im Lieferumfang enthalten)

Steckertyp: D-Sub 9-polig

1 5
3-adrige Konfigurationen
(nicht Standard)
PC TV
RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 7 RTS CTS 8 8 CTS
D-Sub 9 D-Sub 9
Set ID (Geräte-ID)
Set ID-Nummer. „Echtdatenzuordnung
1 Öffnen Sie die Hauptmenüs mit der Taste
SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu OP-
TION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur Set
ID(Geräte-ID) zu gelangen, und drücken Sie OK.
6
9
Nr. Polbezeichnung
1 3.5V
2 RXD (Empfangsdaten)
3 TXD (Sendedaten)
4 IR-Ausgang von TV
5 GND
6 Kein Anschluss
7 Kein Anschluss
8 Kein Anschluss
9 Kein Anschluss (12 V bei einigen Modellen verfügbar)
4 Gehen Sie nach links oder rechts, um eine
Set-ID-Nummer auszuwählen, und wählen Sie Schließen. Der Einstellungsbereich liegt zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.
EINRICHTEN EXTERNER STEUERGERÄTE
39

Kommunikationsparameter

yBaudrate: 9600 Bit/s (UART)  Datenlänge: 8 Bit  Parität: Keine
 Stoppbit: 1 Bit  Kommunikationscode: ASCII-Code  Verwenden Sie ein Kreuzkabel(Cross/Reverse).

Befehlsreferenzliste

(Abhängig vom Modell)
BEFEHL1 BEFEHL2
01. Stromver­sorgung
02. Format k c (Siehe S.41) 14. Bässe k s 00 bis 64
03. Bildschirm­Ruhezustand
04. Stummschaltung
05. Lautstärk­eregelung
06. Kontrast k g 00 bis 64
07. Helligkeit k h 00 bis 64
08. Farbe k i 00 bis 64
09. Farbton k j 00 bis 64
10. Schärfe k k 00 bis 64
11. OSD­Auswahl
12. Fernbedi­enung Sperrmodus
k a 00 bis 01 13. Höhen k r 00 bis 64
k d (Siehe S.41) 15. Balance k t 00 bis 64
k e 00 bis 01
k f 00 bis 64
k l 00 bis 01
k m 00 bis 01
DATEN
(Hexadezi-
mal)
BEFEHL1 BEFEHL2
16. Farbtemper­atur
17. Energie sparen
18. Aubism. Kon­figuration
19. Abstimmungs­befehl
20. Programm hinzufügen/über­springen
21. Taste m c Tasten-
22. Einstellen der Hintergrundbe­leuchtung
23. Eingang­sauswahl (Haupt)
x u 00 bis 64
j q 00 bis 05
j u 01
m a
m b 00 bis 01
m g 00 bis 64
x b (Siehe
DATEN
(Hexadezi-
mal)
(Siehe S.43)
code
S.44)
ENGDEUTSCH
* Hinweis:Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.
40
DEUTSCH
ENG

Übertragungs-/Empfangsprotokoll

Übertragung
[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]
[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x) [Befehl 2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu
[DATEN] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen. [Cr] : Zeilenschaltung ASCII-Code „0x0D“
[ ] : ASCII-Code „Leerschritt (0x20)“
EINRICHTEN EXTERNER STEUERGERÄTE
wählen. Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 0x63) angegeben.
OK Bestätigung
[Befehl2][ ][Set ID][ ][OK][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format.
Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurück-
gegeben.
Fehlerbestätigung
[Befehl2][ ][Set ID][ ][NG][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren
Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.
Daten 00: Unzulässiger Code
EINRICHTEN EXTERNER STEUERGERÄTE
41
01. Ein/Aus (Befehl: k a)
► Für die Steuerung des Ein-/Ausschaltens des Geräts.
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Ausschalten 01: Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
► Für die Anzeige des Ein-/Ausschaltstatus.
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
* Wenn andere Funktionen „0xFF“-Daten auf der Basis
dieses Formats übertragen, enthält die Best ä t i g u ngsdaten - R ü c k meldung (Ack) Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die
Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen auf dem Bildschirm eingeblendet.
02.Format (Befehl
► Zur Einstellung des Bildformats. (Format des Hauptbildes)
Das Bildschirmformat kann auch über die Option
„Format“ im Q.MENU oder im Menü BILD festgelegt werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01:Normalbildschirm (4:3) 02: Breitbild (16:9) 04: Zoom 06: Original
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
* Über die PC-Eingabe wählen Sie das Format 16:9 oder
4:3 aus.
* Im DTV/HDMI-Modus
50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz), Component-Modus (720p, 1080i, 1080p 50 Hz/60 Hz) ist die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für
AV unterstützt
03. Bildschirm-Ruhezustand (Befehl: k d)
► Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.
: k
c) (Größe des Hauptbildes)
07: 14:9 09: Just Scan 0B: Volle Breite 10 bis 1F: Kino- Zoom 1 bis 16
(1080i 50 Hz/60 Hz, 720p
.
Digital,
Analog
und
04. Stummschaltung (Befehl: k e)
► Zur Aktivierung/Deaktivierung der Stummschaltung.
Sie können die Stummschaltung auch über die Taste
MUTE der TV-Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Daten 00: Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
05. Lautstärkeregelung (Befehl: k f)
► Zur Regelung der Lautstärke.
Sie können die Lautstärke auch über die
LAUTSTÄRKE-Tasten der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
06. Kontrast (Befehl: k g)
► Zur Einstellung des Bildkontrastes.
Sie können den Kontrast auch über das Menü BILD
einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
07. Helligkeit (Befehl: k h)
► Zur Einstellung der Bildhelligkeit.
Sie können die Helligkeit auch über das Menü BILD
einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
ENGDEUTSCH
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00: Bildschirm-Ruhezustand aus (Bild ein) Videoausgabe-Ruhezustand aus 01: Bildschirm-Ruhezustand ein (Bild aus) 10: Videoausgabe-Ruhezustand ein
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
* Beim Stummschalten eines Videos wird das
Bildschirmmenü (OSD) eingeblendet. Beim Stummschalten des Bildschirms wird das OSD­Bildschirmmenü nicht eingeblendet.
08. Farbe (Befehl: k i)
► Einstellung der Bildfarbe.
Sie können die Farbe auch über das Menü BILD ein-
stellen.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64 * Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
42
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
09. Farbton (Befehl: k j)
ENG
Sie können den Farbton auch über das Menü BILD
Daten rot: 00 bis grün: 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
10. Schärfe (Befehl: k k)
Sie können die Schärfe auch über das Menü BILD
Daten Min. 00 bis Max. 64 (Außer bei LP86**) Daten Min. 00 bis Max. 32 (Nur LP86**)
* Siehe „Echtdatenzuordnung“.Siehe S.44
► Zur Einstellung des Farbtons auf dem Bildschirm.
einstellen.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
► Zur Einstellung der Schärfe auf dem Bildschirm.
einstellen.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
13. Höhen (Befehl: k r) (Außer bei
► Einstellung der Höhen.
Sie können die Höhen auch über das Menü AUDIO
einstellen.
Transmission [k][r][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
LP86**)
* Siehe „Echtdatenzuordnung“. Siehe S.44
Ack [r][ ][Set ID][ ][OK/NG][Daten][x]
14.
Bässe (Befehl: k s) (Außer bei
► Zur Einstellung der Bässe.
Sie können die Bässe auch über das Menü AUDIO
einstellen.
Transmission [k][s][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
LP86**)
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [s][ ][Set ID][ ][OK/NG][Daten][x]
11. OSD-Auswahl (Befehl: k l)
► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der
Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD Aus 01: OSD Ein
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
12. Fernbedienungssperre (Befehl: k m)
► Zum Sperren der Steuerelemente auf der Vorderseite des
Bildschirms und der Fernbedienung.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Daten 00: Sperre Aus 01: Sperre Ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird, sollte dieser
Modus eingestellt werden.
Wenn die Netzstromversorgung aus-/eingeschaltet
wird, wird die Sperre für das externe Steuergerät auf­gehoben.
* Wenn die Tastensperre im Standby-Modus aktiviert ist,
lässt sich das Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.
15. Balance (Befehl: k t)
► Zur Einstellung der Balance.
Sie können die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
16. Farbtemperatur (Befehl:x u)
► Zur Einstellung der Farbtemperatur. Sie können die
Farbtemperatur auch über das Menü BILD einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.44
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
EINRICHTEN EXTERNER STEUERGERÄTE
43
17. Energie sparen (Befehl: j q)
► Zur Reduzierung der Leistungsaufnahme des TV-Geräts.
Sie können die Funktion „Energie sparen“ auch im Menü
einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Energiespar-
Modus
7 6 5 4 3 2 1 0
Low
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
► „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die
den „Intelligent Sensor“ (Intelligenter Sensor) unterstützen.
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
Power
Low
Power
Low
Power
Low
Power
Low
Power
Low
Power
Stufe
0 0 0 0 Aus
0 0 0 1 Minimum
0 0 1 0 Mittel
0 0 1 1 Maximum
0 1 0 1
0 1 0 0
Beschreibung
Bildschirm
aus
Automatisch
19. Tune-Befehl (Befehl: m a)
► Kanal mit folgender Nummer wählen.
Transmission [m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]
Daten00: Hochkanaldaten Daten01: Tiefkanaldaten Beisp. Nr. 47 -> 00 2F (2FH) Nr. 394 -> 01 8A (18AH), DTV-Nr. 0 -> Egal Daten02: [Antenne] 0x00: 0x10: DTV Main 0x20: Radio [Kreuzkabel] 0x80 : Analog Main 0x90 : DTV Main 0xA0 : Radio
Kanaldatenbereich ­Analog - Min: 00 bis Max: 63 (0 bis 99) Digital - Min: 00 bis Max: 3E7 (0 bis 999)
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
Daten Min: 00 bis Max: 7DH
20. Kanal hinzufügen/überspringen (Befehl: m b)
► Zum Einstellen des Überspringen-Status für das aktuelle
Programm.
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Überspringen 01: Hinzufügen
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Analog
Main
ENGDEUTSCH
18. Automatische Konfiguration (Befehl: j u)
► Zur automatischen Anpassung der Bildposition und zum
Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Zum TV
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
21. Taste (Befehl: m c)
► Für das Senden des IR-Fernbedienungs-Tastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten Tastencode Siehe S.37
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
22. Einstellen der Hintergrundbeleuchtung (Befehl: m g)
► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set-ID][ ][Daten][Cr]
Daten: Daten Min: 00 bis Max: 64
Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]
44
23.
(Hauptbildeingang)
DEUTSCH
ENG
Datenstruktur
MSB LSB
*
00 :
10 : Schritt 16 (Set-ID 16)
64 : Schritt 100
6E: Schritt 110
73 : Schritt 115 74 : Schritt 116
CF: Schritt 199
FE: Schritt 254 FF: Schritt 255
EINRICHTEN EXTERNER STEUERGERÄTE
Eingangsauswahl (
► Zur Auswahl der Eingangsquelle für das Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
0 0 0 0 0 0 0 0
Externer Eingang
Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1 Analog
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
Eingangsnummer Daten
0 0 0 0 Eingang1
0 0 0 1 Eingang2
0 0 1 0 Eingang3
0 0 1 1 Eingang4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Echtdatenzuordnung
Schritt 0
A: Schritt 10 (Set-ID 10)
F: Schritt 15 (Set-ID 15)
Befehl: x
b)
Eingangsnummer
HDMI
24. 3D (Befehl: x t) (nur 3D-Modelle)
(Abhängig vom Modell) ► Zum Ändern des 3D-Modus im TV-Gerät.
Transmission [x][t][ ][Set ID][ ][Daten 01][ ][Daten 02] [ ][Daten 03][ ][Daten 04][Cr]
Datenstruktur Daten 01 00 : 3D Ein 01 : 3D Aus 02 : 3D zu 2D 03 : 2D zu 3D Daten 02 00 : Oben und Unten 01 : Nebeneinander 02 : Schachbrett 03 : Frame Sequential Daten 03 00 : Rechts nach links 01 : Links nach rechts Daten 04 3D-Effekt (3D-Tiefe): Min: 00 bis Max: 14 (*Senden per Hexadezimalcode) * Falls für Daten1 00 (3D Ein) gewählt wurde, ist Daten4 ohne Bedeutung. * Falls für Daten1 01 (3D Aus) oder 02 (3D zu 2D) gewählt wurde, sind Daten2, Daten3 und Daten4 ohne Bedeutung. * Falls für Daten1 03 (2D zu 3D) gewählt wurde, sind Daten2 und Daten3 ohne Bedeutung.
Data 1 Data 2 Data 3 Data 4
00 O O X
01 X X X
02 X X X
03 X X O
X : egal
Ack [t][ ][Set ID][ ][OK][Daten01][Daten02][Daten03][Daten04][x]
[t][ ][Set ID][ ][NG][
25. Extended 3D (Erweitertes 3D) (Befehl: x v)
(Abhängig vom Modell) ► Zum Ändern der 3D-Option im TV-Gerät.
Transmission [x][v][ ][Set ID][ ][
Daten 01 : 3D-Option 00 : 3D-Bildkorrektur 01 : 3D-Tiefe (nur 2D zu 3D) 02 : 3D-Blickpunkt 03 : 3D-Bildgröße (nur Plasma-TV) 04 : 3D-Bildanpassung (nur Plasma-TV) 05 : 3D-Optimierung (nur aktiver Typ (LCD-TV)) Daten 02 Verfügt über einen eigenen Bereich für jede 3D-Option, die von Daten 01 festgelegt wurde.
1) Wenn Daten 01 gleich 00 ist 00 : Rechts nach links 01 : Links nach rechts
2) Wenn Daten 01 gleich 01, 02 ist Daten Min: 0 bis Max: 14 (*Senden per Hexadezimalcode) Datenwertbereich (0 bis 20) stellt Blickpunktbereich (-10 bis +10) automatisch ein (abhängig vom Modell)
3) Wenn Daten 01 gleich 03 ist 00 : Just Scan 01 : 16:9
4) Wenn Daten 01 gleich 04 ist 00 : Aus 01 : Ein
5) Wenn Daten 01 gleich 05 ist Daten Min: 0 bis Max: 02(*Senden per Hexadezimalcode) *Siehe „Echtdatenzuordnung“.
Ack [v][ ][Set ID][ ][OK][Daten01][Daten02][x][v][ ][NG][Daten01][x]
Daten
00][x]
Daten
00][ ][
Daten
01][Cr]
Modell- und Seriennummer des TV-Gerätes benden sich auf der Rückseite Notieren Sie diese Angaben unten (für den Fall einer Reparatur).
MODELL :
SERIENNUMMER :
Loading...
