LG 32BR55U, 32UR550, 32UR500 User guide [pl]

Page 1

INSTRUKCJA OBSŁUGI

MONITOR LCD LED

(Monitor LED *)

* Monitory LED firmy LG to monitory LCD z podświetleniem LED. Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcję obsługi. Po przeczytaniu warto ją zachować na przyszłość.

32BR55U 32UR550 32UR500

www.lg.com

Page 2

SPIS TREŚCI

POLSKI

LICENCJE .....................................................2

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

INFORMACJA DOTYCZĄCA

OPROGRAMOWANIA OPEN SOURCE ...........3

MONTAŻ I PRZYGOTOWANIE DO PRACY ..... 3

KORZYSTANIE Z FUNKCJI MONITORA ......... 9

USTAWIENIA UŻYTKOWNIKA ...................13

ROZWIAZYWANIE PROBLEMÓW .............. 20

DANE TECHNICZNE PRODUKTU ................22

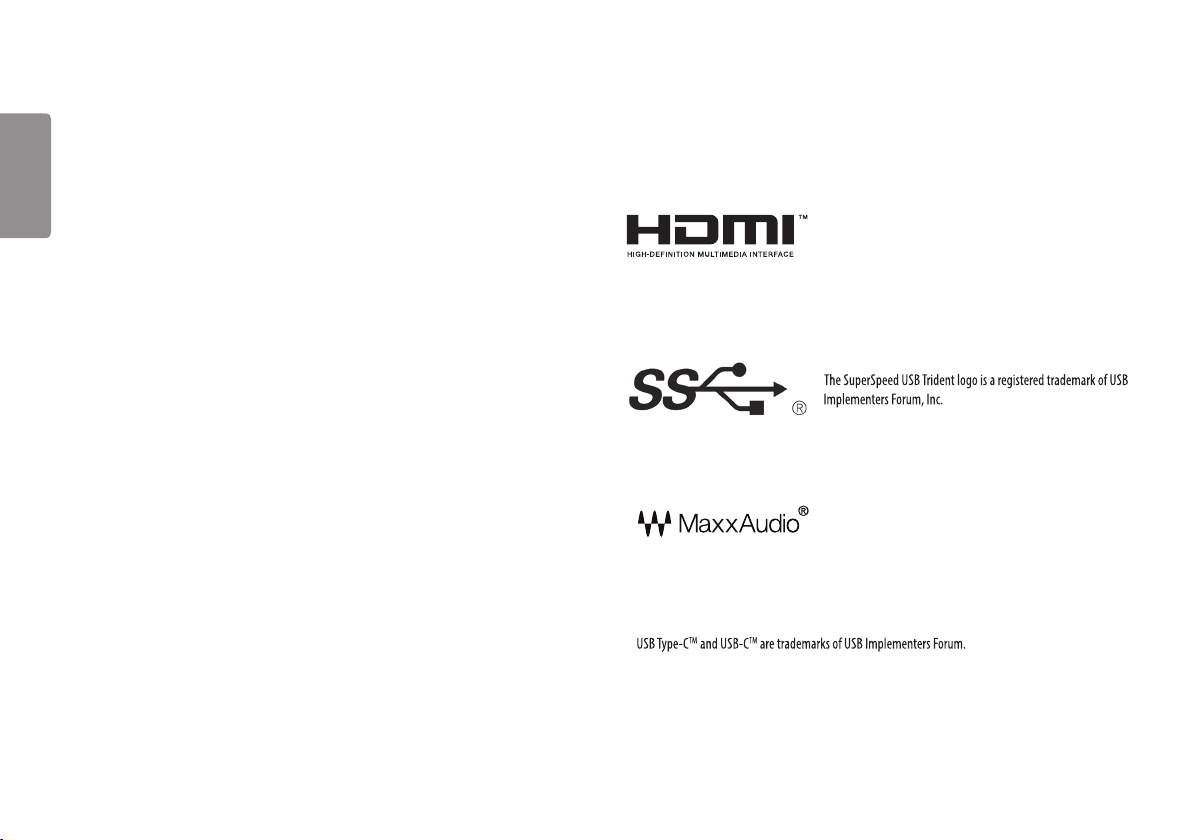

Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

MaxxAudio i inne znaki towarowe MAXX są znakami towarowymi i/ lub zastrzeżonymi znakami towarowymi firmy Waves Audio Ltd.

Page 3

INFORMACJA DOTYCZĄCA OPROGRAMOWANIA OPEN SOURCE

Aby uzyskać zawarty w tym produkcie kod źródłowy podlegający licencjom GPL, LGPL, MPL i innym licencjom open source, które mają obowiązek ujawniać kod źródłowy oraz aby uzyskać dostęp do wszystkich warunków wymienionych licencji, informacji o prawach autorskich oraz innych istotnych dokumentów, należy odwiedzić stronę https://opensource.lge.com.

Firma LG Electronics oferuje także dostarczenie kodu źródłowego typu otwartego na CD-ROM za kwotę pokrywającą koszty takiej dystrybucji ( jak koszty nośnika, transportu i przechowania) po przesłaniu prośby na adres [email protected].

Oferta ta jest ważna dla każdego, kto otrzyma tę informację przez okres trzech lat od ostatniej wysyłki tego produktu.

MONTAŻ I PRZYGOTOWANIE DO PRACY

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić bezpieczeństwo i prawidłowe działanie

produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części nie są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze może nie być wyświetlany

obraz lub mogą pojawić się na nim zakłócenia.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury, dlatego elementy na nich

prezentowane mogą różnić się od zakupionego produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji takich, jak oleje czy smary.

(Może to spowodować uszkodzenie produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane w

ten sposób uszkodzenia nie są objęte gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za podstawę, Ponieważ może on

wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia urządzenia. Siła wywierana na ekran

monitora może spowodować jego uszkodzenie.

• Dla uzyskania wzoru fali, w przeciwieństwie do ogólnej metody pokrywania, stosuje się dododanego materiału

błyszczącego dodanego do materiału surowego. Posiada dobrą trwałość przy braku wyglądu zdarcia. Proszę stosować z zaufaniem ponieważ użytkowanie problemu nie stwarza jakichkolwiek problemów.

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w tym także dane techniczne, mogą

zostać zmienione w celu poprawy jakości produktu, bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i za pośrednictwem stron

internetowych. Informacje na ich temat można także uzyskać od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od regionu.

Obsługiwane sterowniki i oprogramowanie

Możesz ściągnąć i zainstalować najnowszą wersję ze strony internetowej LGE (www.lg.com).

Sterowniki i oprogramowanie Priorytet instalacji

Sterownik monitora Zalecane

OnScreen Control Zalecane

Dual Controller Opcjonalne

POLSKI

Page 4

Opis produktu i przycisków

32UR500

32BR55U/32UR550

POLSKI

Przycisk joysticka

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub poruszając go palcem w lewo/prawo/górę/dół, można z łatwością sterować funkcjami monitora.

Podstawowe funkcje

Przenoszenie i podnoszenie monitora

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także zapewnić bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym kartonie lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód zasilający i wszystkie inne przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno obracać go ani pochylać na bok.

• Przycisk joysticka znajduje się u dołu monitora.

UWAGA

Zasilanie włączone

Zasilanie wyłączone

Regulacja

głośności

Aby włączyć monitor, naciśnij palcem jeden raz przycisk joysticka.

Aby wyłączyć monitor, naciśnij i przytrzymaj przycisk joystick przez kilka sekund.

Głośność można regulować poruszając przyciskiem joysticka w lewo/prawo.

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie powłoki ekranu albo niektórych pikseli służących do generowania obrazu.

• W przypadku korzystania z panelu monitora bez przymocowanej stopki podstawy używanie przycisku

joysticka, znajdującego się na monitorze, może przyczynić się do zachwiania stabilności i upadku monitora, co może spowodować uszkodzenie urządzenia i zranić osoby znajdujące się w pobliżu. Dodatkowo przycisk joysticka może w takich warunkach nie działać prawidłowo.

Page 5

Montaż na płaskiej powierzchni

32UR500

32BR55U/32UR550

32UR500

32BR55U/32UR550

32UR500

32BR55U/32UR550

• Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej. Monitor należy ustawić w odległości

co najmniej 100mm od ściany, aby zapewnić właściwą wentylację.

100 mm

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć go od zasilania. Istnieje ryzyko

porażenia prądem elektrycznym.

• Należy użyć przewodu zasilającego, który został dostarczony w pakiecie razem z produktem. Przewód ten

należy podłączyć do uziemionego gniazdka elektrycznego.

• W przypadku, gdy potrzebny jest dodatkowy przewód, należy zakupić go u lokalnego sprzedawcy lub udać się

do najbliższego sklepu ze sprzętem elektronicznym.

100 mm

Regulacja wysokości podstawy

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 W sposób zdecydowany uchwyć monitor obiema rękoma i dokonaj regulacji.

POLSKI

Maks. 110,0 mm

OSTRZEŻENIE

• Podczas regulacji wysokości ekranu nie należy umieszczać rąk na nóżce podstawy. Zapobiegnie to urazom

palców.

Page 6

32UR500

32BR55U/32UR550

32UR500

32BR55U/32UR550

Regulacja kąta

32UR500

32BR55U/32UR550

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 Dostosuj kąt nachylenia ekranu.

32UR500

POLSKI

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt nachylenia ekranu w przód lub tył w zakresie od -5° do 15°.

32BR55U/32UR550

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt nachylenia ekranu w przód lub tył w zakresie od -5° do 20°.

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy trzymać dolnej części

obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać obszaru ekranu.

Korzystanie z blokady Kensington

System zabezpieczenia Kensington (Kensington) jest umieszczony z tyłu monitora. Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w instrukcji obsługi blokady

Kensington oraz na stronie internetowej dostępnej pod adresem http://www.kensington.com. Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego Kensington.

32UR500

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć w

większości sklepów z artykułami komputerowymi.

Page 7

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych zgodnych urządzeń.

UWAGA

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to spowodować uszkodzenie

ekranu.

• Przed umieszczeniem monitora wuchwycie ściennym należy zdemontować podstawę, wykonując czynności

wymagane do jej zamocowania wodwrotnej kolejności.

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny (opcjonalny) do tyłu monitora. Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

Montaż ścienny (mm) 100x100 Typ wkrętu M4 x L10 Liczba wkrętów 4 Płyta montażowa (opcjonalnie) LSW 149

POLSKI

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu można uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu ściennego o regulowanym nachyleniu można również znaleźć w dołączonej do niego instrukcji.

100 mm

UWAGA

• Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić urządzenie i spowodować upadek

monitora. Firma LG Electronics nie odpowiada za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych ze standardem VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć u lokalnego sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego. Użycie wkrętów dłuższych od

standardowych może spowodować powstanie uszkodzeń wewnątrz produktu.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

Page 8

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć przewód zasilający, aby uniknąć

porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść, powodując obrażenia ciała u

POLSKI

osób znajdujących się w pobliżu. Do montażu należy użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym sprzedawcą lub technikiem.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane w

ten sposób uszkodzenia nie są objęte gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem VESA. Uszkodzenia wynikłe z

użycia nieprawidłowych akcesoriów lub niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna wynosić nie więcej niż 8mm.

Płyta montażowa

Tył monitora

Płyta montażowa

Tył monitora

Typ wkrętu:

M4 x L10

Maks. 8mm

Page 9

KORZYSTANIE Z FUNKCJI MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem od zakupionego przez

użytkownika.

Naciśnij przycisk joysticka, wybierz kolejno [Ustawienia] [Źródło], a następnie wybierz odpowiednie wejście.

OSTRZEŻENIE

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze może nie być wyświetlany

obraz lub mogą pojawić się na nim zakłócenia.

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas. Może to spowodować wypalenie

się obrazu na ekranie. W miarę możliwości należy korzystać z komputerowego wygaszacza ekranu.

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z przedłużacza z uziemieniem

(3 otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To normalne zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To normalne zjawisko.

Podłączanie do komputera

• Ten monitor obsługuje tę funkcję .

* : Funkcja, która umożliwia dodanie urządzenia do komputera bez konieczności przeprowadzania

ponownej konfiguracji komputera i ręcznej instalacji dodatkowych sterowników.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

OSTRZEŻENIE

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewody High-Speed HDMI®/™

- Przewód High-Speed HDMI®/™ z obsługą sieci Ethernet

POLSKI

Page 10

Połączenie DisplayPort

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

UWAGA

POLSKI

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP (DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort zaleca się użycie przewodu MiniDP–DP

(Mini DisplayPort – DisplayPort) lub przejściówki do łączenia przewodu DisplayPort1.2 lub 1.4. (Do nabycia oddzielnie)

Podłączanie urządzeń do portu USB-C

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

UWAGA

• Tryb PD Power Delivery (dostarczanie energii) i tryb alternatywny DP (DP poprzez USB-C) są obsługiwane za

pomocą portu USB-C.

• W zależności od specyfikacji podłączonego urządzenia i środowiska niektóre funkcje mogą nie działać

prawidłowo.

• Port USB-C służy jako źródło zasilania komputera, a nie monitora. Podłącz zasilacz do źródła zasilania oraz do

monitora.

tylko 32BR55U

Podłączanie urządzeń audio-wideo

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z urządzenia audio-wideo do monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewody High-Speed HDMI®/™

- Przewód High-Speed HDMI®/™ z obsługą sieci Ethernet

Page 11

Podłączanie urządzeń peryferyjnych

Podłączanie urządzeń USB

Port USB produktu działa jako koncentrator USB.

UWAGA

• Zalecane jest zainstalowanie wszystkich aktualizacji systemu Windows przed podłączeniem produktu do

komputera, aby system był aktualny.

• Urządzenia peryferyjne są do nabycia osobno.

• Do portu USB można podłączyć klawiaturę, mysz lub urządzenie USB.

• Szybkość ładowania zależy od ładowanego urządzenia.

• Aby korzystać z portu USB downstream monitora, użytkownik musi podłączyć jego port upstream do

komputera hosta, używając kabla USB C-C lub USB C-A.

• Gdy przewód USB C-C jest podłączony między portem upstream monitora i komputerem hosta, port

downstream monitora obsługuje urządzenia USB 2.0.

• Gdy przewód USB C-A jest podłączony między portem upstream monitora i komputerem hosta, port

downstream monitora obsługuje urządzenia USB 3.0. Niemniej jednak komputer hosta musi obsługiwać funkcję USB 3.0.

tylko 32BR55U

OSTRZEŻENIE

• Ostrzeżenia dotyczące korzystania z urządzeń USB.

- Urządzenia pamięci masowej USB z zainstalowanym programem do automatycznego rozpoznawania lub wykorzystujące własny sterownik mogą nie być obsługiwane.

- Niektóre urządzenia USB mogą nie być obsługiwane lub mogą nie działać prawidłowo.

- Zaleca się stosowanie koncentratora USB lub dysku twardego USB z własnym zasilaniem. (Jeśli zasilanie będzie niewystarczające, urządzenie pamięci masowej USB może nie zostać prawidłowo wykryte).

POLSKI

Page 12

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

POLSKI

• Urządzenia peryferyjne są do nabycia osobno.

• W zależności od ustawień dźwięku wybranych w komputerze oraz w urządzeniu zewnętrznym możliwość

korzystania ze słuchawek oraz głośnika może być ograniczona.

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować problemy z podłączaniem

innych urządzeń zewnętrznych do monitora. Dlatego zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

(Zalecane)

Page 13

USTAWIENIA UŻYTKOWNIKA

UWAGA

• Menu ekranowe monitora użytkownika może się nieco różnić od przedstawionego w tej instrukcji.

Aktywacja menu głównego

1 Naciśnij przycisk joysticka u dołu monitora. 2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne

opcje.

3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z menu głównego.

Przycisk joysticka

POLSKI

• Menu główne jest nieaktywne: Aktywacja menu głównego.

• Menu główne jest aktywne: Wyjście z menu głównego. (Przytrzymywanie przycisku przez ponad 3 sekund w

celu wyłączenia monitora: Monitor można wyłączyć w ten sposób w dowolnym momencie, także wtedy, gdy włączone jest menu ekranowe).

• Menu główne jest nieaktywne: Regulacja głośności monitora. ( , )

• Menu główne jest aktywne: Zapewnia dostęp do funkcji [Źródło]. ( ) / Zapewnia dostęp do funkcji

[Ustawienia]. ( )

• Menu główne jest nieaktywne: Wyświetla informacje dotyczące bieżącego wejścia. ( , )

• Menu główne jest aktywne: Wyłączanie monitora. ( ) / Zapewnia dostęp do funkcji [Tryb Obrazu]. ( )

Page 14

Funkcje menu głównego

POLSKI

Ustawienia w menu

1 Aby wyświetlić menu ekranowe, naciśnij przycisk joysticka u dołu monitora, a następnie przejdź do menu

[Ustawienia].

2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje. 3 Aby powrócić do wyższego poziomu menu lub ustawić inne pozycje menu, przesuń przycisk joysticka w

stronę strzałki lub naciśnij joystick ( ).

4 Jeśli chcesz wyjść z menu ekranowego, przesuwaj joystick w stronę strzałki do momentu w yjścia z menu.

Menu główne Opis

: [Źródło] Ustawienie trybu sygnału wejściowego.

: [Wyłącz zasilanie] Wyłączanie monitora.

: [Ustawienia] Konfiguracja ustawień ekranu.

: [Tryb Obrazu] Umożliwia ustawienie trybu obrazu.

: [Wyjście] Wyjście z menu głównego.

[Szybkie

Ustawienia]

UWAGA

• : Wł.

• : Wył.

[Źródło] [Obraz] [Dźwięk] [Ogólne]

Page 15

[Szybkie Ustawienia]

[Źródło]

[Ustawienia] [Szybkie Ustawienia]

• [Jasność]: Dostosowanie jasności ekranu.

• [Kontrast]: Regulacja kontrastu obrazu na ekranie.

• [Głośność]: Regulacja głośności.

- Funkcje [Wyciszenie] / [Wł. dźwięk] można dostosować, naciskając strzałkę na przycisku joysticka w menu [Głośność].

• [Waves MaxxAudio®]

- [Wł.]: Technologia MaxxAudio® marki Waves uhonorowana nagrodą Technical GRAMMY Award® to pakiet narzędzi dźwiękowych zapewniających studyjną jakość dźwięku, a tym samym doskonałe wrażenia słuchowe.

- [Wył.]: Wyłączenie funkcji [MaxxAudio].

• [Temp.Kol.]: Umożliwia ustawienie własnej temperatury barwowej.

- [Ust. Własne]: Użytkownik może dostosować kolor, wybierając odcień czerwony, zielony lub niebieski.

- [Ciepła]: Ustawienie bardziej czerwonej tonacji kolorów ekranu.

- [Średnia]: Umożliwia ustawienie tonacji kolorów ekranu w zakresie od czerwonej do niebieskiej.

- [Zimna]: Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

- [Ręcznie]: Użytkownik może dostosować temperaturę barw.

[Ustawienia] [Źródło]

• [Lista wejść]: Wybór trybu sygnału wejściowego.

• [Proporcje obrazu]: Dostosowanie proporcji ekranu. Po skonfigurowaniu zalecanej rozdzielczości

(3840 x 2160) obraz na ekranie może wyglądać tak samo w trybach [Pełna szerokość] i [Oryginalny].

- [Pełna szerokość]: Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału wideo.

- [Oryginalny]: Wyświetlenie filmu w proporcjach właściwych dla wejściowego sygnału wideo.

POLSKI

Page 16

[Obraz]

[Ustawienia] [Obraz] [Tryb Obrazu]

POLSKI

[Tryb Obrazu] w przypadku sygnału SDR (nie HDR)

• [Ust. Własne]: Umożliwia dostosowanie poszczególnych elementów.

• [Żywy]: Zwiększa kontrast, jasność i ostrość w celu wyświetlania żywych obrazów.

• [Efekt HDR]: Optymalizuje ustawienia ekranu pod kątem technologii HDR.

• [Czytelnik]: Optymalizuje ekran pod kątem przeglądania dokumentów. Ekran można rozjaśnić z poziomu menu

ekranowego.

• [Kino]: Optymalizuje ekran pod kątem efektów wizualnych wfilmach.

• [sRGB]: Standardowa skala kolorów RGB monitora i drukarki.

• [DCI-P3]: To ustawienie jest odpowiednie do oglądania wideo cyfrowych.

• [FPS]: Ten tryb jest zoptymalizowany pod kątem gier FPS.

• [RTS]: Ten tryb jest zoptymalizowany pod kątem gier RTS.

• [Daltonizm]: Ten tryb jest przeznaczony dla użytkowników, którzy nie rozróżniają czerwonego i zielonego

koloru. Dzięki niemu użytkownicy mający powyższy problem mogą łatwo rozróżnić te kolory.

UWAGA

• Możliwe do skonfigurowania ustawienie opcji [Tryb Obrazu] zależy od sygnału wejściowego.

• Jeśli ustawienie opcji [Tryb Obrazu] zostanie zmienione, gdy źródłem sygnału jest DP (DisplayPort), ekran może

zacząć migotać lub rozdzielczość ekranu komputera może być nieprawidłowa.

[Tryb Obrazu] w przypadku sygnału HDR

• [Ust. Własne]: Umożliwia dostosowanie poszczególnych elementów.

• [Żywy]: Optymalizuje obraz pod kątem żywych kolorów HDR.

• [Kino]: Optymalizuje obraz pod kątem wideo w technologii HDR.

• [FPS]: Ten tryb HDR jest zoptymalizowany pod kątem gier FPS.

• [RTS]: Ten tryb HDR jest zoptymalizowany pod kątem gier RTS.

UWAGA

• Zawartość HDR może nie być wyświetlana prawidłowo zależnie od ustawień systemu operacyjnego Windows

10; należy sprawdzić, czy dla ustawienia HDR w systemie Windows wybrano wartość Wł. czy Wył.

• Gdy funkcja HDR jest włączona, zależnie od wydajności karty graficznej, tekst lub obraz mogą mieć niską

jakość.

• Gdy funkcja HDR jest włączona, zależnie od wydajności karty graficznej, mogą występować zakłócenia lub

migotanie obrazu podczas zmiany źródła bądź włączania i wyłączania zasilania.

Page 17

[Ustawienia] [Obraz] [Regulacja Obrazu]

• [Jasność]: Dostosowanie jasności ekranu.

• [Kontrast]: Regulacja kontrastu obrazu na ekranie.

• [Ostrość]: Dostosowanie ostrości ekranu.

• [SUPER RESOLUTION+]: Funkcja ta powoduje zwiększenie ostrości obrazów o niskiej rozdzielczości, dlatego nie

jest zalecane używanie jej w przypadku normalnego tekstu lub ikon pulpitu. Może to spowodować uzyskanie obrazów o niepotrzebnie dużej ostrości.

- [Wysoki]: Optymalizacja ekranu zapewniająca krystalicznie czysty obraz. Idealny do gier i filmów w wysokiej rozdzielczości.

- [Średni]: Optymalizacja ekranu zapewniająca komfort oglądania obrazu o średnich parametrach (między trybem niskim i wysokim). Sprawdza się w przypadku filmów amatorskich i w jakości SD.

- [Niski]: Optymalizuje ekran tak, aby obraz był płynny i naturalny. Najlepszy do zdjęć oraz filmów o małej dynamice ruchu.

- [Wył.]: Wyświetlanie najczęściej używanego ustawienia. Wyłącza funkcję [SUPER RESOLUTION+].

• [Poziom Czerni]: Określenie poziomu zrównoważenia (tylko HDMI).

- Kompensacja: w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy ekran monitora.

- [Wysoki]: Utrzymuje bieżący współczynnik kontrastu ekranu.

- [Niski]: Obniża poziom czerni i podnosi poziom bieli względem bieżącego współczynnika kontrastu ekranu.

• [DFC]

- [Wł.]: Automatyczne dostosowanie jasności w oparciu o używany monitor.

- [Wył.]: Wyłączenie funkcji [DFC].

[Ustawienia] [Obraz] [Regulacja Gra]

• [Czas Odpowiedzi]: Ustawienie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość

odtwarzanych obrazów na ekranie. W normalnych warunkach zaleca się korzystanie z ustawienia [Szybki]. W przypadku dynamicznych obrazów zaleca się korzystanie z ustawienia [Szybszy]. Wybór ustawienia [Szybszy] może spowodować pojawienie się pozostałości nieruchomego obrazu.

- [Szybszy]: Ustawienie wartości szybszy dla czasu odpowiedzi.

- [Szybki]: Ustawienie wartości Szybki dla czasu odpowiedzi.

- [Normalny]: Ustawienie wartości normalny dla czasu odpowiedzi.

- [Wył.]: Funkcja poprawy czasu odpowiedzi nie jest używana.

• [FreeSync]: Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej sygnału

wejściowego z częstotliwością sygnału wyjściowego.

- [Rozszerzony]: Włącz poszerzone pasmo częstotliwości, będące częścią funkcji FreeSync, a nie tryb podstawowy. Ekran może migotać podczas grania w grę.

- [Podstawowy]: Włącz podstawowe pasmo częstotliwości, będące częścią funkcji FreeSync.

- [Wył.]: Funkcja [FreeSync] jest wyłączona.

• [Kontrola Czerni]: Regulacja kontrastu czerni pozwala uzyskać lepszą widoczność ciemnych scen. Zwiększenie

wartości funkcji [Kontrola Czerni] powoduje rozjaśnienie obszarów niskiego poziomu szarości na ekranie. (Można wówczas łatwo rozróżnić obiekty w ciemnych grach). Zmniejszenie wartości funkcji [Kontrola Czerni] powoduje przyciemnienie obszarów niskiego poziomu szarości i zwiększa dynamikę kontrastu na ekranie.

OSTRZEŻENIE

• [FreeSync]

- Obsługiwany interfejs: ,

- Obsługiwana karta graficzna: Niezbędna jest karta graficzna, która obsługuje funkcję FreeSync firmy AMD.

- Obsługiwana wersja: Pamiętaj, aby zaktualizować kartę graficzną do najnowszego sterownika.

- Więcej informacji o wymaganiach i innych informacji można znaleźć w witrynie internetowej firmy AMD pod adresem http://www.amd.com/FreeSync.

POLSKI

Page 18

[Ustawienia] [Obraz] [Regulacja Koloru]

• [Gamma]:

- [Tryb 1], [Tryb 2], [Tryb 3]: Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im

POLSKI

niższa wartość parametru gamma, tym jaśniejszy jest obraz.

- [Tryb 4]: Jeśli nie trzeba regulować parametru gamma, należy wybrać opcję [Tryb 4].

• [Temp.Kol.]: Umożliwia ustawienie własnej temperatury barwowej.

- [Ust. Własne]: Użytkownik może dostosować kolor, wybierając odcień czerwony, zielony lub niebieski.

- [Ciepła]: Ustawienie bardziej czerwonej tonacji kolorów ekranu.

- [Średnia]: Umożliwia ustawienie tonacji kolorów ekranu w zakresie od czerwonej do niebieskiej.

- [Zimna]: Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

- [Ręcznie]: Użytkownik może dostosować temperaturę barw.

• [Czerwony], [Zielony], [Niebieski]: Umożliwia dostosowanie obrazu poprzez określenie poziomów barw za

pomocą opcji: [Czerwony], [Zielony] i [Niebieski].

• [6 Kolorów]: Umożliwia uzyskanie pożądanych kolorów poprzez dostosowanie barwy i nasycenia 6 kolorów

(czerwonego, zielonego, niebieskiego, niebieskozielonego, purpurowego i żółtego) oraz zapisanie ustawień.

- [Odcień]: Dostosowanie tonacji ekranu.

- [Nasycenie]: Dostosowanie nasycenia kolorów wyświetlanych na ekranie. Im niższa wartość, tym mniejsze nasycenie i jaśniejsze kolory. Im wyższa wartość, tym większe nasycenie i ciemniejsze kolory.

[Ustawienia] [Obraz] [Resetuj obraz]

• [Chcesz zresetować ustawienia obrazu?]

- [Tak]: Przywraca ustawienia domyślne.

- [Nie]: Anuluje wybraną operację.

[Dźwięk]

[Ustawienia] [Dźwięk]

• [Głośność]: Regulacja głośności.

- Funkcje [Wyciszenie] / [Wł. dźwięk] można dostosować, naciskając strzałkę na przycisku joysticka w menu [Głośność].

• [Waves MaxxAudio®]

- [Wył.]: Wyłączenie funkcji [MaxxAudio].

Page 19

[Ogólne]

[Ustawienia] [Ogólne]

• [Język]: Wybór języka menu ekranowego.

• [SMART ENERGY SAVING]: Oszczędza energię poprzez użycie algorytmu kompensacji jasności.

- [Wysoki]: Oszczędza energię dzięki wysokiej wydajności działania funkcji [SMART ENERGY SAVING].

- [Niski]: Oszczędza energię dzięki niskiej wydajności działania funkcji [SMART ENERGY SAVING].

- [Wył.]: Powoduje wyłączenie tej funkcji.

• [Tryb głębokiego uśpienia]: W trybie głębokiego uśpienia pobór energii jest zminimalizowany w porównaniu

do trybu gotowości.

- [Wł.]: Włączenie opcji trybie głębokiego uśpienia.

- [Wył.]: Wyłączenie opcji trybie głębokiego uśpienia.

UWAGA

• USB HUB nie działają w trybie czuwania w czasie gdy Tryb głębokiego uśpienia jest aktywna w trybie

oczekiwania.

• [Dioda LED zasilania]:

- Urządzenie włączone: BIAŁY

- Tryb uśpienia (Tryb gotowości): Wył.

- Urządzenie wyłączone: Wył.

• [Automatyczne Wył.]: Automatyczne wyłączanie monitora w przypadku braku ruchu na monitorze w

określonym czasie. Ustawienie czasu funkcji automatycznego wyłączania. ([8 Godz.], [6 Godz.], [4 Godz.] i [Wył.])

• [Wersja DisplayPort]: Należy ustawić dla opcji Wersja DisplayPort wartość zgodną z wersją podłączonego

urządzenia zewnętrznego. ([1.4] i [1.2]) Aby korzystać z funkcji HDR, należy wybrać ustawienie [1.4].

• [HDMI ULTRA HD Deep Color]: Zapewnia wyraźniejszy obraz w przypadku podłączenia urządzenia

obsługującego standard ULTRA HD Deep Color.

- Aby korzystać z funkcji [HDMI ULTRA HD Deep Color], należy wybrać dla niej ustawienie wł..

- Jeżeli podłączone urządzenie nie obsługuje standardu Deep Color, mogą występować problemy z obrazem lub dźwiękiem. W takim przypadku należy wybrać dla tej funkcji ustawienie wył.. Obsługa formatu 4K — 60 Hz Rozdzielczość: 3840 x 2160 Częstotliwość odświeżania (Hz): 59,94/60,00 Próbkowanie Chrominancji: 8 bitowego, 10 bitowego YCbCr 4:2:0 / YCbCr 4:2:2 8 bitowego YCbCr 4:4:4 / RGB 4:4:4

• [Brzęczyk]: Funkcja umożliwia wybranie ustawienia sygnału brzęczyka generowanego po włączeniu monitora.

• [OSD Zablokuj]: Funkcja uniemożliwia konfigurowanie i regulowanie pozycji menu.

• [Rozmiar OSD]: Użytkownik może wybrać Rozmiar OSD na duży lub mały.

• [Informacje]: Zostaną wyświetlone następujące informacje na temat monitora: [Całkowity czas pracy] i

[Rozdzielczość].

[Ustawienia] [Ogólne] [Zresetuj do ustawień początkowych]

• [Czy chcesz zresetować ustawienia?]

- [Tak]: Przywraca ustawienia domyślne.

- [Nie]: Anulowanie resetowania.

UWAGA

• Poziom oszczędzania energii może różnić się zależnie od panelu ijego dostawcy.

• Wprzypadku wybrania dla opcji [SMART ENERGY SAVING] ustawienia [Wysoki] lub [Niski], luminancja

monitora jest niższa lub wyższa w zależności od źródła.

• Aby korzystać z funkcji [HDMI ULTRA HD Deep Color], należy wybrać dla niej ustawienie [Wł.].

• Jeżeli podłączone urządzenie nie obsługuje standardu Deep Color, mogą występować problemy z obrazem lub

dźwiękiem. W takim przypadku należy wybrać dla tej funkcji ustawienie wył..

• Funkcja [HDMI ULTRA HD Deep Color] może być ustawiona niezależnie dla każdego złącza HDMI.

• Aby użyć funkcji HDR należy ustawić [HDMI ULTRA HD Deep Color] na [Wł.].

POLSKI

Page 20

ROZWIAZYWANIE PROBLEMÓW

Obraz nie jest wyświetlany na ekranie.

POLSKI

• Czy monitor jest podłączony do zasilania?

- Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazda sieciowego.

• Czy dioda zasilania świeci?

- Sprawdź, czy przewód zasilający został prawidłowo podłączony, a następnie naciśnij przycisk zasilania.

• Czy zasilanie jest włączone, a dioda zasilania świeci na biało?

- Sprawdź, czy podłączone wejście jest włączone ([Ustawienia] [Źródło]).

• Czy wyświetlany jest komunikat [Brak Sygnału]?

- Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub w przypadku rozłączenia tego przewodu. Sprawdź przewód i podłącz go ponownie.

• Czy wyświetlany jest komunikat [Sygnał Nieprawidłowy]?

- Ten komunikat jest wyświetlany, gdy sygnały przesyłane z komputera (karty graficznej) znajdują się poza zakresem poziomej lub pionowej częstotliwości monitora. Aby ustawić prawidłową częstotliwość, zapoznaj się z sekcją „DANE TECHNICZNE PRODUKTU” tej instrukcji obsługi.

Obraz jest niestabilny i drga. / Obrazy wyświetlane na monitorze pozostawiają po sobie ślady w tle.

• Czy została wybrana odpowiednia rozdzielczość?

- Jeśli wybrana rozdzielczość to HDMI 1080i 60/50Hz (z przeplotem), obraz może drgać. Zmień rozdzielczość na 1080p lub zalecaną rozdzielczość.

- Wybór rozdzielczości innej niż zalecana (optymalna) może sprawiać, że tekst będzie rozmazany, a ekran przyciemniony, obcięty lub przesunięty.

- Sposoby wyboru ustawień mogą się różnić w zależności od komputera lub systemu operacyjnego, a niektóre rozdzielczości mogą nie być dostępne w zależności od wydajności karty graficznej. W takim przypadku należy skontaktować się z producentem komputera lub karty graficznej w celu uzyskania pomocy.

Page 21

• Czy obraz jest widoczny na monitorze nawet po jego wyłączeniu?

- Wyświetlanie na monitorze przez długi czas nieruchomego obrazu może spowodować uszkodzenie ekranu, czego wynikiem jest obraz pozostający na monitorze.

- Aby wydłużyć okres eksploatacji monitora, należy korzystać z wygaszacza ekranu.

• Czy na ekranie są widoczne kropki?

- Podczas korzystania z monitora na ekranie mogą być widoczne pojedyncze kolorowe piksele (czerwone, zielone, niebieskie, białe lub czarne). To normalne zjawisko w przypadku ekranów LCD. Nie jest to błąd ani problem z działaniem monitora.

Niektóre funkcje są wyłączone.

• Czy po naciśnięciu przycisku Menu niektóre funkcje nie są dostępne?

- Menu ekranowe jest zablokowane. Wyłącz funkcję [OSD Zablokuj] w menu [Ogólne].

Czy na ekranie jest wyświetlany komunikat „Znaleziono nieznany monitor Plug and Play (VESA DDC)”?

• Czy w komputerze zainstalowano sterowniki urządzenia?

- Pobierz sterownik z naszej strony internetowej: http://www.lg.com.

- Sprawdź, czy karta graficzna obsługuje funkcję Plug and Play.

Brak dźwięku z portu słuchawek.

• Czy wyświetlany jest obraz, ale nie ma dźwięku?

- Sprawdź, czy przewody są prawidłowo podłączone do portu słuchawek.

- Spróbuj zwiększyć głośność za pomocą joysticka.

- Ustawa monitor, którego używasz, jako wyjście audio komputera. (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

UWAGA

• LED może być włączona wraz z ustawieniami menu OSD.

[Ustawienia] – [Ogólne] – [Dioda LED zasilania] – [Wł.]

POLSKI

Page 22

DANE TECHNICZNE PRODUKTU

32UR500 32UR550

32UN50A/32UN50AP

POLSKI

Głębia kolorów Obsługa koloru 8-bitowego i 10-bitowego.

Rozdzielczość

Zasilanie

Zasilacz AC/DC

Zalecane warunki

Maks. obsługiwana rozdzielczość 3840 x 2160 / 60Hz

Zalecana rozdzielczość 3840 x 2160 / 60Hz

Moc znamionowa 19 V 2,4 A

Zużycie energii

DA-48F19 firmy Asian Power Devices Inc., lub ADS-48FSK-19 19048EPCU-1 firmy SHENZHEN HONOR ELECTRONIC, lub ADS-48FSK-19 19048EPK-1 firmy SHENZHEN HONOR ELECTRONIC, lub ADS-48FSK-19 19048EPG-1 firmy SHENZHEN HONOR ELECTRONIC, lub MS-Z2530R190-048M0-E firmy MOSO POWER SUPPLY TECHNOLOGY CO LTD, lub MS-V2530R190-048L0-DE firmy MOSO POWER SUPPLY TECHNOLOGY CO LTD, lub MS-V2530R190-048L0-KR firmy MOSO POWER SUPPLY TECHNOLOGY CO LTD, lub MS-V2530R190-048L0-US firmy MOSO POWER SUPPLY TECHNOLOGY CO LTD. Moc wyjściowa: 19V 2,53 A

Warunki eksploatacji

Warunki przechowywania

Urządzenie włączone: 45 W typ. (warunek ujawnienia problemu) * Tryb uśpienia (Tryb gotowości) ≤ 0,5W ** Urządzenie wyłączone: ≤ 0,3W

Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

Page 23

Rozmiar monitora (szerokość x wysokość x głębokość)

Wymiary

Masa (bez opakowania)

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia. Symbol oznacza prąd przemienny, a symbol — prąd stały. Poziom zużycia energii elektrycznej zależy od warunków eksploatacji i ustawień monitora. * Tryb włączania poboru mocy jest obliczany za pomocą standardu testowania LGE (W pełni biały wzór,maksymalna rozdzielczość). ** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

Z podstawą

Bez podstawy

Z podstawą 6,2 kg 7,0 kg

Bez podstawy 5,2 kg 5,2 kg

32UR500 32UR550

714,3 x 512,0 x 223,3 (mm)

714,3 x 420,1 x 45,7 (mm)

714,3 x 597,1 x 239,3 (mm)

714,3 x 420,1 x 45,7 (mm)

POLSKI

Page 24

DANE TECHNICZNE PRODUKTU

32UR500

32UR500 32UR550

32BR55U 32BP57U

32BR55U/32UR550

32UN500/32UN500P

32UN50A/32UN50AP

32BR55U/32UR550

POLSKI

Głębia kolorów Obsługa koloru 8-bitowego i 10-bitowego.

Rozdzielczość

Zasilanie

Zasilacz AC/DC

Zalecane warunki

Wymiary

Masa (bez opakowania)

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia. Symbol Poziom zużycia energii elektrycznej zależy od warunków eksploatacji i ustawień monitora. * Zużycie energii elektrycznej w trybie włączonym jest mierzone zgodnie ze standardem ENERGY STAR®. ** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

Maks. obsługiwana rozdzielczość 3840 x 2160 / 60Hz

Zalecana rozdzielczość 3840 x 2160 / 60Hz

Moc znamionowa 19 V

Zużycie energii

A16-140P1A firmy CHICONY POWER TECHNOLOGY Co., Ltd., lub ADS-150KL-19N-3 190140E firmy SHENZHEN HONOR ELECTRONIC. Moc wyjściowa: 19V

Warunki eksploatacji

Warunki przechowywania

Rozmiar monitora (szerokość x wysokość x głębokość)

Z podstawą 714,3 x 597,1 x 239,3 (mm)

Bez podstawy 714,3 x 420,1 x 45,7 (mm)

Z podstawą 7,0 kg

Bez podstawy 5,2 kg

oznacza prąd przemienny, a symbol — prąd stały.

7,0 A

Urządzenie włączone: 31 W typ. (standard ENERGY STAR®)* Tryb uśpienia (Tryb gotowości) ≤ 0,5W ** Urządzenie wyłączone: ≤ 0,3W

7,37 A

Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

Page 25

Fabryczny tryb obsługi (Tryby Ustawienia wstępne, PC)

Display Port / USB-C (tylko 32BR55U)

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,94 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60 -/-

1920 x 1080 67,5 60 +/-

2560 x 1440 88,79 59,95 +/-

3840 x 2160 65,69 29,98 +/-

3840 x 2160 134,40 60 +/- Preferowane taktowanie

POLSKI

Page 26

HDMI

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

POLSKI

640 x 480 31,469 59,94 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60 -/-

1920 x 1080 67,5 60 +/-

2560 x 1440 88,79 59,95 +/-

3840 x 2160 65,69 29,98 +/- Preferowane taktowanie HDMI, HDMI ULTRA HD Deep Color: Wył.

3840 x 2160 133,31 60 +/- Preferowane taktowanie HDMI, HDMI ULTRA HD Deep Color: Wł.

Taktowanie HDMI (Wideo)

Tryb obsługiwany fabrycznie (Tryby

ustawień wstępnych)

480p 31,5 60 720p 45,0 60

1080p 67,5 60

2160p 135 60

Częstotliwość pozioma

(kHz)

Częstotliwość pionowa

(Hz)

Uwagi

Gdy HDMI ULTRA HD Deep Color (HDMI ULTRA HD Głębokość barw)

jest ustawione jako Wł.

Page 27

Model i numer seryjny produktu są umieszczone na odwrocie i na jednej stronie produktu. Zapisz je poniżej na wypadek gdybyś kiedykolwiek potrzebował serwisu.

Model

Numer seryjny

(tylko 32BR55U)

This Product qualifies for ENERGY STAR® Changing the factory default configuration and settings or enabling certain optional features and functionalities may increase energy consumption beyond the limits required for ENERGY STAR® certification. Refer to ENERGYSTAR.gov for more information on the ENERGY STAR® program.
