4 MONTAGEM E PREPARAÇÃO
MONTAGEM E PREPARAÇÃO
Componentes do produto
Antes de utilizar o produto, verifique se todos os componentes estão incluídos na embalagem. Se houver componentes em falta, entre em contato com a loja onde adquiriu o produto. Tenha em atenção que os produtos e componentes podem ter um aspecto diferente do aqui apresentado.
ACESSÓRIOS
OPCIONAIS
CD (Manual de ins- |
Cabo Display Port |
Cabo DVI-D Dual |
Cabo USB |
|
truções)/cartão |
||||
O cabo Display Port pode não |
||||
|
estar disponível em algumas |
(Este cabo não está incluí- (Este cabo não está incluí- |
||
|
áreas. |
do em todos os países.) |
do em todos os países.) |
|
Cabo de alimen- |
Cabo de alimentação Adaptador CA/CC |
tação |
(Dependendo do Pais) |
Parafusos |
Suporte |
Parafusos |
Suporte |
Placa transpar- |
do cabo |
|
do cabo |
|
|
|
|
ente |
|
|
|
Base do |
Corpo do |
Base do suporte |
|
suporte |
suporte |
|
|
Cabo de HDMI
(Este cabo não está incluído em todos os países.)
Parafusos
Base do suporte
Corpo do suporte
ATENÇÃO
yyUtilize sempre componentes originais para garantir a segurança e o bom desempenho do produto. yyQuaisquer danos decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
NOTA
yyos componentes podem ter um aspecto diferente do aqui apresentado.
yyTodas as informações e especificações indicadas neste manual estão sujeitas a alterações destinadas a melhorar o desempenho do produto.
yyPara adquirir acessórios opcionais, visite uma loja de produtos eletrônicos ou um site de compras online ou entre em contato com a loja onde adquiriu o produto.
yyO cabo Display Port pode não estar disponível em algumas áreas.
MONTAGEM E PREPARAÇÃO 5
Descrição dos componentes e botões
<![if ! IE]><![endif]>PORTUGUÊSPT
Luz de energia |
|
yyLigada: a alimentação está |
|
ligada |
|
yyDesligada: a alimentação |
Botão Joystick |
está desligada |
|
Conector de entrada
6 MONTAGEM E PREPARAÇÃO
<![if ! IE]><![endif]>PORTUGUÊSPT
Botão Joystick /
Indicador de Energia yyLigada: a alimentação está
ligada
yyDesligada: a alimentação está desligada
Conector de entrada
Portas
MONTAGEM E PREPARAÇÃO 7
<![if ! IE]><![endif]>PORTUGUÊSPT
Luz de energia |
|
|
yyLigada: a alimentação |
|
|
está ligada |
|
|
yyDesligada: a alimentação |
Botão Joystick |
|
está desligada |
||
|
Conector de entrada
Portas
<![endif]>PORTUGUÊSPT
8 MONTAGEM E PREPARAÇÃO

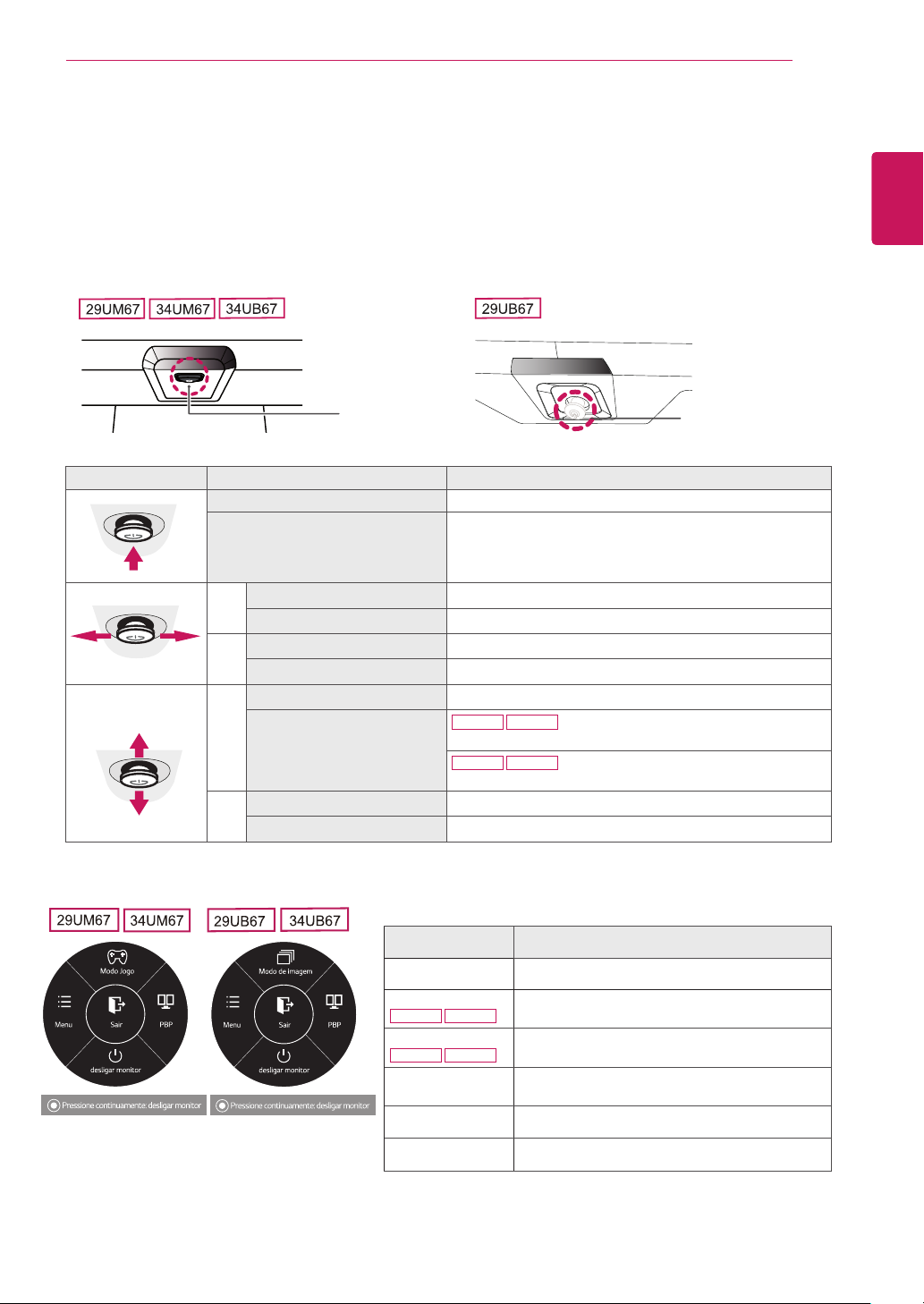

Como utilizar o Botão Joystick
Pode controlar facilmente as funções do monitor pressionando o Botão Joystick ou movimentando-o para a esquerda/direita com o dedo.
Funções básicas
|
|
Ligar |
Pressione o botão do joystick uma vez para ligar o monitor. |
|
|
|
|
|
|
Desligar |
Pressione e mantenha pressionado o Botão Joystick uma vez para |
|
|
desligar o monitor. |
|
|
|
|
|
|
|
|
|
|
◄/► |
Controle do |
Pode controlar o volume movimentado o Botão Joystick para a |
|
Volume |
esquerda/direita. |
|
|
|
||
|
|
|
|
NOTA
yy O Botão Joystick está situado na parte inferior do monitor.
MONTAGEM E PREPARAÇÃO 9
Mover e levantar o monitor |
ATENÇÃO |
Ao mover ou levantar o monitor, siga as seguintes instruções para evitar arranhar ou danificar o monitor e garantir o transporte seguro, independentemente da sua forma ou tamanho.
yyAconselha-se a colocação do monitor na caixa ou embalagem original antes de tentar movê-lo.
yyAntes de mover ou levantar o monitor, desligue o cabo de alimentação bem como os cabos restantes.
yySegure com firmeza as partes superior e inferior do monitor. Não segure diretamente no painel.
yyAo segurar o monitor, a tela não deverá estar voltado para você para evitar arranhá-lo.
yyAo mover o monitor, evite quaisquer choques ou agitações fortes no produto.
yyAo mover o monitor, mantenha-o em posição vertical e nunca o vire de lado nem o incline para o lado.
yyEvite, dentro do possível, tocar na tela do monitor. Isso poderá resultar em danos na tela ou em alguns dos pixels utilizados para criar imagens.
yy Se utilizar o painel do monitor sem a base do suporte, o botão joystick pode provocar a instabilidade do monitor e a respectiva queda, o que poderá provocar danos no monitor ou lesões ao usuário. Além disso, esta ação poderá causar avarias no botão joystick.
<![endif]>PORTUGUÊSPT
<![endif]>PORTUGUÊSPT
10 MONTAGEM E PREPARAÇÃO
Instalação do monitor
Montagem da base do suporte
29UM67
1 Coloque a tela com a face voltada para baixo.
ATENÇÃO
yyPara evitar que a tela fique riscada, cubra a superfície com um pano macio.
2Primeiro, por favor, insira Corpo do suporte para Base do suporte, Em seguida, aperte os dois parafusos na parte de trás da Base do suporte.
Corpo do suporte
Base do suporte
(Lasca)
3Verifique a direção do corpo do suporte (parte frontal, posterior) e, em seguida, monte o corpo do suporte na articulação do suporte.
Articulação do
suporte
4Apertar dois parafusos na parte de trás do
Corpo do suporte .
(Preto)
120 mm
ou
(Preto)
100 mm
ATENÇÃO
Se aplicar força excessiva ao apertar os parafusos, pode danificar o monitor. Os danos causados desta forma não serão cobertos pela garantia do produto.
ATENÇÃO
Pode machucar o seu pé por suporte, então tome cuidado.
NOTA
yyPara desmontar o suporte, siga a ordem inversa da montagem.
Corpo do suporte
MONTAGEM E PREPARAÇÃO 11
34UM67 |
Ou |
|
|
1 Coloque a tela com a face voltada para baixo. |
|
Articulação do suporte
ATENÇÃO
yy Para evitar que a tela fique riscada, cubra a superfície com um pano macio.
2Monte a base do suporte na articulação do suporte, como se mostra na ilustração. Instale dois parafusos na parte posterior da base do suporte e feche a tampa dos parafusos.
Base do suporte
120 mm
100 mm
Tampa dos parafusos
ATENÇÃO
yy A altura do suporte é ajustável em 20 mm. yy Ao apertar os parafusos depois de montar a base do suporte na articulação do mesmo,
certifique-se de que segura a base do suporte com a mão. Caso contrário, o produto pode cair e causar ferimentos pessoais ou danificar o produto.
yy Tenha cuidado para não magoar a mão nas arestas das tampas dos parafusos.
yy Se aplicar força excessiva ao apertar os parafusos, pode danificar o monitor. Os danos causados desta forma não serão cobertos pela garantia do produto.
yy Se utilizar o painel do monitor sem a base do suporte, o botão joystick pode provocar a
instabilidade do monitor e a respectiva queda, o que poderá provocar danos no monitor ou lesões ao utilizador. Além disso, esta ação poderá causar avarias no botão joystick.
NOTA
<![endif]>PORTUGUÊSPT
yyPara desmontar o suporte, siga a ordem inversa da montagem.
<![endif]>PORTUGUÊSPT
12 MONTAGEM E PREPARAÇÃO
29UB67 34UB67
1 Coloque a tela com a face voltada para baixo.
ATENÇÃO
yyPara evitar que a tela fique riscada, cubra a superfície com um pano macio.
2 1 Retire a fita na superfície do corpo da coluna. Usar uma ferramenta para conectar o Corpo do suporte, como mostrado na figura.
2Verifique a posição (nas partes frontal e traseira) do corpo do suporte, e, em seguida, monte a base do suporte no corpo do supor-
te conforme ilustrado na figura.
3 Apertar o parafuso para a direita.
Corpo do suporte
Fita
Corpo do suporte
Base do suporte
ATENÇÃO
Pode machucar o seu pé por suporte, então tome cuidado.
NOTA
yyPara desmontar o suporte, siga a ordem inversa da montagem.
Base do suporte
Usando o suporte do cabo
29UM67
1Primeiro como mostra a ilustração, empurre o fixador do cabo no corpo de suporte, Segundo, Fixe o fixador do cabo no corpo de suporte.
Corpo do
suporte
2 Colocar os cabos no suporte do cabo.
34UM67
Arrume os cabos utilizando o suporte de cabos na base do suporte, como se mostra na ilustração.
MONTAGEM E PREPARAÇÃO 13
<![if ! IE]><![endif]>PORTUGUÊSPT
NOTA
yy Os cabos podem ficar presos na área da articulação como se mostra na ilustração, pelo que deve exercer cuidado ao organizar os cabos.
ATENÇÃO
yy As ilustrações neste documento representam os procedimentos normais, por isso podem parecer diferentes do produto real.
yy Se aplicar força excessiva ao apertar os parafusos, pode danificar o monitor. Os danos causados desta forma não serão cobertos pela garantia do produto.
yy Tenha cuidado para não magoar a mão nas arestas das tampas dos parafusos.
yy Não transporte o monitor com a parte superior voltada para baixo segurando apenas a base. Isto pode fazer com que o monitor caia do suporte e pode provocar danos pessoais.
yy Ao levantar ou mover o monitor, não toque na tela. A força aplicada na tela do monitor pode danificá-lo.
<![endif]>PORTUGUÊSPT
14 MONTAGEM E PREPARAÇÃO
Instalação em uma mesa
1 Levante o monitor e coloque-o na mesa em posição vertical.
Coloque-o a uma distância mínima de 10 cm da parede para garantir ventilação suficiente.
ou
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm |
10 cm |
|
ou
2Ligue o adaptador ao monitor e, em seguida, ligue o cabo de alimentação a uma tomada elétrica.
29UB67: Pressione o botão no estado“
”. (“
” Abra o poder).
3pressione o Botão Joystick na parte inferior do monitor para ligá-lo.
ATENÇÃO
yyDesligue o cabo de alimentação antes de deslocar ou instalar o monitor. Existe risco de choque elétrico.
MONTAGEM E PREPARAÇÃO 15
Ajustar a altura do suporte
29UB67 34UB67
1Levante o monitor montado na base do suporte em posição vertical
2Remova a fita colada à parte inferior traseira do corpo do suporte e, em seguida, retire o pino de bloqueio empurrando a parte superior para baixo.
Corpo do suporte
Fita
Pino de fixação
Parte superior
Pino de fixação
Parte superior
Pino de fixação
3A altura pode ser ajustada para um valor máximo de 130 mm.
130 mm
130 mm
ATENÇÃO
yyDepois de remover o pino, não é necessário inseri-lo de novo para ajustar a altura.
AVISO
yyQuando ajustar a altura da tela, não coloque os dedos ou a mão entre a tela e a base (chassis).
<![endif]>PORTUGUÊSPT
<![endif]>PORTUGUÊSPT
16 MONTAGEM E PREPARAÇÃO

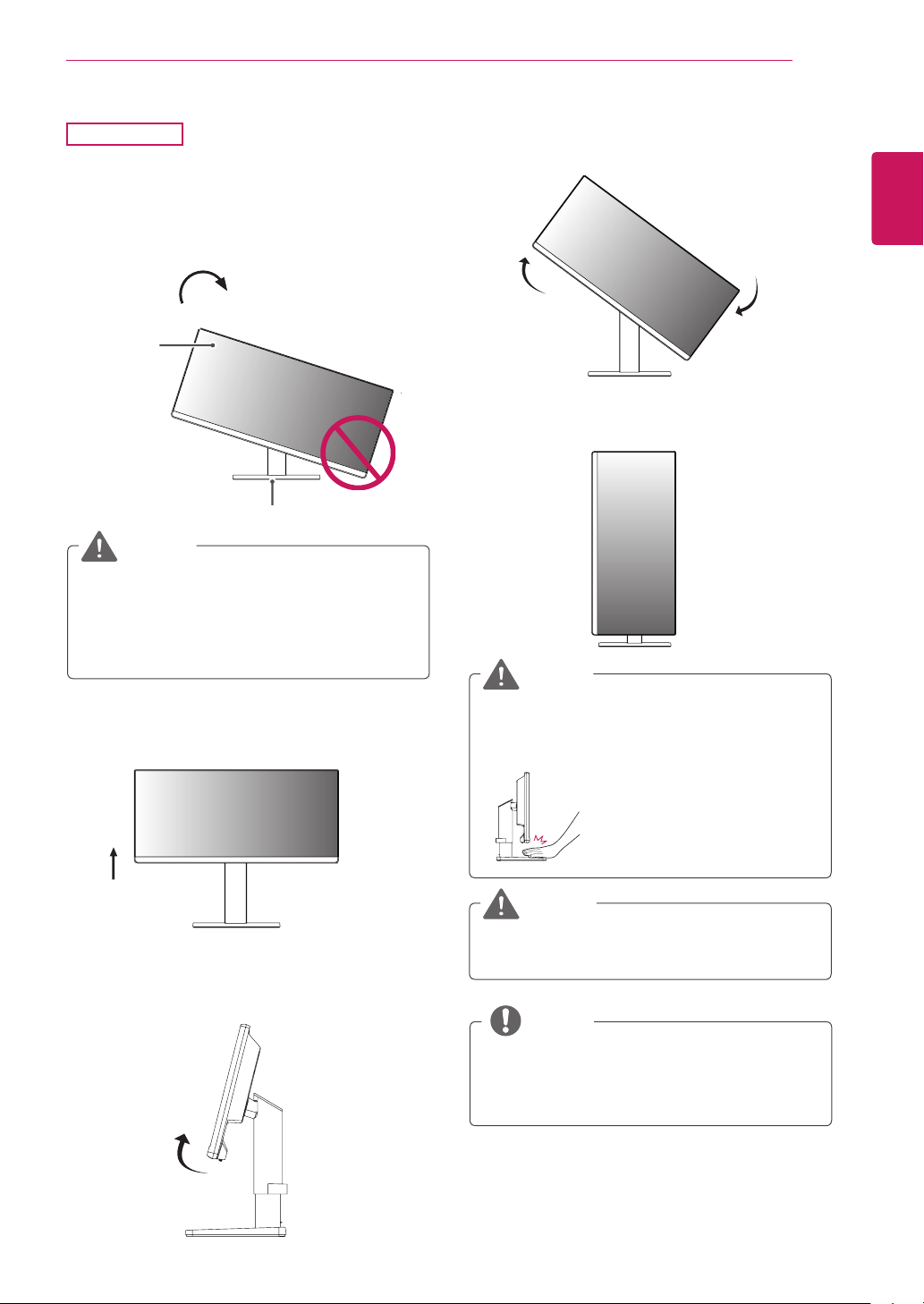

Ajuste do ângulo
AVISO
1Coloque o monitor em posição vertical, montado na base do suporte.
2Ajustar o ângulo da tela. O ângulo da tela pode ser ajustado para frente ou para trás, para uma experiência de visualização confortável.
yyPara evitar magoar os dedos ao ajustar a tela, não segure a parte inferior da moldura do monitor como ilustrado abaixo.
Lado posterior |
Lado frontal |
|
|
yyTenha cuidado para não tocar ou pressionar |
Lado posterior |
Lado frontal |
a área da tela quando ajustar o ângulo do |
monitor. |
Lado posterior |
Lado frontal |
