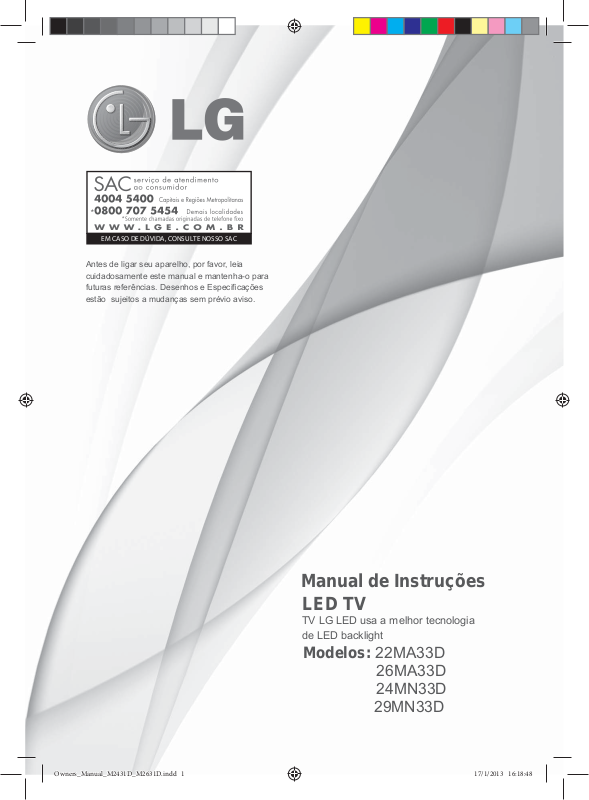

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
Antes de ligar seu aparelho, por favor, leia cuidadosamente este manual e mantenha-o para futuras referências. Desenhos e Especificações estão sujeitos a mudanças sem prévio aviso.
Manual de Instruções LED TV
TV LG LED usa a melhor tecnologia de LED backlight
Modelos: 22MA33D 26MA33D 24MN33D 29MN33D
Owners_Manual_M2431D_M2631D.indd 1 |
|
|
17/1/2013 16:18:48 |
|
|
||
|
|
|
|
2 - Índice / Licenças
Índice |
|
Licenças..................................................................... |
2 |
Apresentação............................................................. |
3 |
Procedimentos de Instalação.................................. |
3 |
Tabela de Nível de Decibéis..................................... |
3 |
Montando e Preparando................................... |
04~10 |
Desembalar............................................................ |
4 |
Acessórios 22MA33D / 24MN33D......................... |
4 |
Acessórios 26MA33D / 29MN33D.......................... |
4 |
Painel Frontal / Traseiro......................................... |
5 |
Levantar e mover a TV........................................... |
6 |
Montagem da TV................................................... |
6 |
Instalando a Base 22MA33D / 24MN33D......... |
6 |
Instalando a Base 26MA33D / 29MN33D..... |
6~7 |
Montagem sobre uma mesa......................... |
7~8 |
Organizando os cabos....................................... |
8 |
Usando o sist. de segurança Kensington..... |
8~9 |
Montagem na parede.................................. |
9~10 |
Fazendo Conexões........................................... |
10~13 |
Conectando uma antena ou cabo........................ |
10 |
Conectando uma antena ou cabo básico............. |
10 |
Conectando a TV com um cabo..................... |
10~11 |
Conectando a um receptor HD, aparelho de DVD, |
|
VCR ou dispositivos de jogos............................... |
11 |
Conexão HDMI..................................................... |
11 |
Conexão HDMI para DVI...................................... |
11 |
ConexãoComponente.................................... |
11~12 |
Conexão Vídeo Composto (A/V)......................... |
12 |
Conectando a uma porta USB............................. |
12 |
Conectando a um PC .................................... |
12~13 |
Conexão HDMI.................................................... |
13 |
Conexão DVI para HDMI..................................... |
13 |
Conexão RGB...................................................... |
13 |
Assistindo TV.......................................................... |
14 |
Ligando a TV pela primeira vez........................... |
14 |
Controle Remoto............................................... |
15~16 |
Personalizando os ajustes..................................... |
16 |
Acessando os menus principais........................... |
16 |
Usando o Guia do Usuário..................................... |
17 |
Acesso ao menu Guia do Usuário....................... |
17 |
Usando o menu da TV.......................................... |
17 |
Usando o Controle Remoto.................................. |
17 |
Manutenção............................................................. |
18 |
Limpando sua TV................................................. |
18 |
Tela e moldura..................................................... |
18 |
Gabinete e Base.................................................. |
18 |
Cabo de Força..................................................... |
18 |
Prevenção de imagem “Burn-in” na tela da TV ...18 |
|
Solucionando Problemas....................................... |
19 |
Especificações Técnicas.................................. |
20~22 |
Anotações................................................................ |
23 |
Certificado de Garantia........................................... |
24 |
Licenças
As licenças suportadas pela TV podem variar dependendo do modelo. Para mais informações das licenças, visite www.lg.com.
Fabricado sob licença dos Laboratories Dolby. “Dolby” e o duplo D são marcas comerciais da Dolby Laboratories.
HDMI, o logotipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registradas da HDMI Licensing LLC.
SOBRE DIVX VIDEO: DivX ® é um formato de vídeo digital criado pela DivX, LLC, uma subsidiária da Rovi Corporation. Este é um dispositivo oficial DivX Certified® que reproduz vídeo DivX. Visite divx.com para mais informações e ferramentas de software para converter seus arquivos em vídeos DivX.
SOBRE DIVX VIDEO-ON-DEMAND: Este dispositivo DivX Certified ® deve ser registrado para reproduzir filmes comprados em DivX Video-on-Demand (VOD) .
*Para obter o seu código de registro, localize a seção VOD DivX no menu de configuração do seu dispositivo. Vá para vod.divx.com para mais informações sobre como concluir seu registro.
*DivX Certified ® reproduz vídeo DivX ® com até
HD 1080p, incluindo conteúdos |
premium. |
DivX ®, DivX Certified ® e logótipos associados são marcas comerciais da Rovi Corporation ou suas subsidiárias e são utilizadas sob licença.
Coberto por uma ou mais das seguintes patentes nos EUA: 7.295.673; 7.460.668; 7.515.710; 7.519.274
Owners_Manual_M2431D_M2631D.indd 2 |
|
|
17/1/2013 16:18:48 |
|
|
||
|
|
|
|
Apresentação / Procedimentos de Instalação - 3
Apresentação
Prezado Consumidor,
Parabéns e obrigado por adquirir um produto LG. Somos um dos maiores grupos empresariais do mundo, presente em mais de 150 países com fábricas instaladas nos 4 continentes.
No Brasil, a LG instalou-se em 1997 com dois complexos industriais: um em Manaus (AM) e outro em Taubaté (SP), nos quais fabricamos nossa linha completa de eletroeletrônicos e celulares. Comercializamos ainda refrigeradores, drives de CD, CD-ROM, DVD-ROM e monitores de LCD.
Meio Ambiente
Preocupados com o meio ambiente, temos o compromisso em promover o aprimoramento ambiental contínuo, procurando desenvolver produtos com o máximo de materiais recicláveis e também contar com sua consciência ambiental para destinar esses materiais de forma adequada.
Siga as dicas abaixo e colabore com o meio ambiente:
1. Manuais e embalagens
Os materiais utilizados nas embalagens (manuais, caixas de papelão, plásticos, sacos e calços de isopor) dos nossos produtos são 100% recicláveis.
Descarte esses produtos preferencialmente em recicladores especializados.
2. Pilhas e Baterias
Não incinere, não tente abrir e não jogue no lixo comum. Preserve sua saúde e o meio ambiente. Após uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada (Conama nº 401 de 11/2008).
3. Produto
Para obter o máximo de aproveitamento de materiais recicláveis e destinar corretamente materiais perigosos de nossos produtos (cinescópio, compressor, etc), no fim de sua vida útil, encaminhe às companhias especializadas em reciclagens. Não queime e nem os jogue em lixo doméstico.
Tabela de Nível de Decibéis
Exemplos
|
30 |
Biblioteca silenciosa, sussurros |
|
leves. |
|
|
|
|
|
|
|
|
40 |
Sala de estar, refrigerador, |
|
quarto longe do trânsito. |
|
|
|
|
|
50 |
Trânsito leve, conversação |
|
normal, escritório silencioso. |
|
|
|
|
|
|
|
|
|
Ar condicionado a uma |
|
60 |
distância de 6 m, máquina de |
|
|
costura. |
|
70 |
Aspirador de pó, secador de |
|
cabelo, restaurante ruidoso. |
|
|
|
|
<![if ! IE]> <![endif]>Decibéis |
|
Tráfego médio de cidade, |
|
|
|
|
80 |
coletor de lixo, alarme de |
|
despertador a uma distância |
|
|
|
|
<![if ! IE]> <![endif]>de |
|
de 60 cm. |
<![if ! IE]> <![endif]>Nível |
|
PERIGOSOS EM CASO |
|
OS RUÍDOS ABAIXO PODEM SER |
|
|
DE EXPOSIÇÃO CONSTANTE |
|
|
|
|
|
90 |
Metrô, motocicleta, tráfego de |
|
caminhão, cortador de grama. |
|
|
|
|
|
100 |
Caminhão de lixo, serra elé- |
|
|
trica, furadeira pneumática. |
Show de banda de rock em
120frente às caixas acústicas, trovão.
140Tiro de arma de fogo, avião a jato.
180 Lançamento de foguete.
Informação cedida pela Deafness Research
Foundation, por cortesia.
Evite o uso prolongado do aparelho com volume superior a 85 decibéis pois isto poderá prejudicar a sua audição.
Procedimentos de Instalação
1)Abra a embalagem e verifique se todos os acessórios estão incluídos.
2)Fixe a Base na TV.
3)Conecte um dispositivo externo para a TV.
,Nota
As Imagens podem ser diferentes da sua TV.
O OSD da sua TV (On Screen Display) pode ser ligeiramente diferente do demonstrado neste manual.
Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo que você está usando.
Novas características podem ser adicionadas a esta TV no futuro.
Owners_Manual_M2431D_M2631D.indd 3 |
|
|
17/1/2013 16:18:49 |
|
|
||
|
|
|
|
4 Montando e Preparando
Montando / Preparando |
Acessórios |
Desembalar |
22MA33D / 24MN33D |
Verifique a caixa de embalagem do seu produto para os seguintes itens. Caso note a falta de qualquer item do conjunto de acessórios, entre em contato com o revendedor local onde adquiriu o produto.
As ilustrações deste manual podem ser diferentes do atual produto e acessórios.
,Nota
-Os acessórios fornecidos com o produto podem variar, dependendo do modelo.
-As especificações do produto ou conteúdo deste manual podem ser alterados sem aviso prévio devido à atualização das funções do produto.
-Para uma melhor conexão, cabos HDMI e dispositivos USB devem ter molduras menor que de 10 mm de espessura e 18 mm de largura. Use um cabo de extensão que suporta USB 2.0, se a memória do cabo USB ou dispositivo USB não se encaixar na porta USB da sua TV.
|
B |
B |
|
|
*A |
10 mm |
|
|
|
||
A |
|
*B |
18 mm |
|
A |
|
> Cuidado
Para garantir a segurança e a vida útil do produto, Não use qualquer item falsificado.
Quaisquer danos ou ferimentos por uso de peças ou acessórios não aprovadas ou falsificados não são cobertos pela garantia.
Manual de
Instruções (1)
Presilha (1)
Controle Remoto (1)
Pilhas AAA (2)
Nota:
Dependendo do modelo, você poderá
está recebendo um dos itens conforme abaixo:
Cabo de Força (1) |
Adaptador AC-DC (1) |
Ou
Adaptador AC-DC (1)
26MA33D / 29MN33D
Parafusos para
Manual de o Suporte (2)
Instruções (1)
Presilha (1)
Controle Remoto (1)
Pilhas AAA (2)
Nota:
Dependendo do modelo, você poderá
está recebendo um dos itens conforme abaixo:
Cabo de Força (1) |
Adaptador AC-DC (1) |
Ou
Adaptador AC-DC (1)
Owners_Manual_M2431D_M2631D.indd 4 |
|
|
17/1/2013 16:18:50 |
|
|
||
|
|
|
|
Montando e Preparando - 5
Painel Frontal / Traseiro
Sensor do Controle Remoto
Indicador de Energia
• Luz acesa: Ligado
• Luz apagada: Desligado
Teclas de toque
ou
(Dependendo do Modelo)
Tecla de toque |
Descrição |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Navega entre os canais salvos. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ajusta o nível do volume. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OK |
Seleciona o menu destacado ou confirma a entrada. |
||||
SETTINGS |
Acessa e sai dos menus principais. |
|||||
|
INPUT |
Muda a fonte de entrada. |
||||
|
|
/ I |
Liga e desliga. |
|||
|
|
|
|
|
|
|
-Todas as teclas são sensíveis ao toque e podem ser operadas através do simples toque dos seus dedos.
-As ilustrações acima podem ser um pouco diferentes do seu aparelho, pois servem apenas para auxiliá-lo na operação do produto.
Owners_Manual_M2431D_M2631D.indd 5 |
|
|
17/1/2013 16:18:51 |
|
|
||
|
|
|
|
6 Montando e Preparando
Levantar e mover a TV |
|
|
> |
Cuidado |
Ao movimentar ou levantar a TV, leia as instruções que se seguem para prevenir arranhões ou danos, e que você possa transportar com segurança, levando em consideração o tipo e tamanho do equipamento.
>Cuidado
Evite tocar na tela, em qualquer momento, o que pode resultar em dano à tela ou em alguns pixels (pontos) usados para criar as imagens.
Recomenda-se mover a TV na caixa ou nos materiais de embalagem, que o acompanham originalmente.
Desconecte o cabo de força e todos os cabos, antes de mover ou levantar a TV.
Segure a TV pela parte superior e inferior da moldura com firmeza. Certifique-se de não segurar as partes transparentes, alto-falantes ou a tela de proteção dos alto-falantes.
Coloque o aparelho em uma superfície alcochoada para protegê-lo de possíveis danos.
Coloque a TV com a tela virada para baixo, sobre uma superfície plana e acolchoada para proteger a tela de riscos.
2.Fixe o Suporte na TV.
3.Fixe a Base no Suporte da TV, girando o parafuso para a direita, com uma moeda.
Quando segurar a TV, a tela deve estar distante de você, para evitar arranhões.
Quando transportar a TV, evite solavancos ou vibrações excessivas.
Quando transportar a TV, mantenha-a sempre na vertical, nunca a vire de lado, ou incline-a para esquerda ou direita.
Montagem da TV
Instalando a Base 22MA33D / 24MN33D
As ilustrações mostradas nesta seção podem ser um pouco diferentes do seu aparelho, pois servem apenas para auxiliá-lo na operação do produto.
Se você não for montar a TV na parede, use as instruções a seguir para fixar a base do aparelho ao suporte.
1.Coloque a TV com a tela virada para baixo, sobre uma superfície plana e acolchoada.
>Cuidado
Apertar os parafusos para impedir que a TV se incline para a frente. Não aperte demais.
Instalando a Base 26MA33D / 29MN33D
1.Coloque a TV com a tela virada para baixo, sobre uma superfície plana e acolchoada.
>Cuidado
Coloque o aparelho em uma superfície alcochoada para protegê-lo de possíveis danos.
2.Insira as duas travas do Suporte nas aberturas da de encaixe da TV pressionando-as nos lados esquerdo e direito. Certifique-se que o Suporte esteja firmemente preso na TV.
Owners_Manual_M2431D_M2631D.indd 6 |
|
|
17/1/2013 16:18:56 |
|
|
||
|
|
|
|
Montando e Preparando - 7
>Cuidado
Apertar os parafusos para impedir que a TV se incline para a frente. Não aperte demais.
Trava
3.Fixe o Suporte na TV, usando os dois parafusos (fornecidos).
>Cuidado
A ilustração mostra um exemplo geral de instalação e pode ser diferente do produto atual.
Para desmontar a Base e o Suporte: Posicione a TV conforme descrito na seção “Instalando a Base” e faça a remoção (forma reversa) da Base e do Suporte.
Não carregue a TV de cabeça para baixo usando a Base ou o Suporte pois pode ocasionar a queda do produto causando danos e ferimentos.
Base
Suporte
>Cuidado
Se você não apertar os parafusos firmemente, a TV poderá cair e sofrer danos.
4.Fixe a Base no Suporte da TV, girando o parafuso para a direita, com uma moeda.
Montagem sobre uma Mesa
1.Erga e ajuste a TV para a posição vertical sobre uma mesa.
Deixe uns 10 cm (mínimo) de espaço da parede, para ventilação adequada.
10 cm
10 cm
10 cm
10 cm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Owners_Manual_M2431D_M2631D.indd 7 |
|
|
|
17/1/2013 16:18:59 |
|||
|
|
|
|||||
|
|
||||||
|
|
|
|
|
|
|
|
8Montando e Preparando
> Cuidado |
> Cuidado |
- Quando você ajustar o ângulo, não segure a base do gabinete da TV, como mostrado na figura, isso pode ferir os seus dedos.
Não coloque a TV próximo ou em fontes de calor, pois isso pode resultar em incêndio ou outros danos.
,Nota
Incline de + 20 a -5 graus para frente ou para trás o ângulo da TV, até se ajustar a sua melhor visão.
-5 +20
> Cuidado
Desconecte primeiro o cabo de força, e em seguida mova ou instale a TV. Caso contrário, um choque elétrico poderá ocorrer.
2 Conecte o Adaptador AC-DC e o cabo de força |
|
|
ou Adaptador AC-DC (dependendo do modelo) |
Frente |
Traseira |
em uma tomada elétrica. |
|
|
Organizando os Cabos
Junte os cabos e envolva-os com a presilha para cabos fornecida.
Ou
Usando o sistema de segurança Kensington
O |
conector do sistema |
de segurança |
Kensing- |
ton |
está localizado na |
parte traseira |
do gabi- |
nete da TV. Para maiores informações de instalação e uso, veja o manual fornecido com o sistema de segurança Kensington ou visite o site http://www.kensington.com.
Conecte o cabo do sistema de segurança Kensington entre o Gabinete da TV e uma mesa.
Owners_Manual_M2431D_M2631D.indd 8 |
|
|
17/1/2013 16:19:02 |
|
|
||
|
|
|
|
