Benutzerhandbuch

IPS LED-MONITOR
(LED-MONITOR)

Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese
Sicherheitsinformationen bitte aufmerksam durch.

Modellliste für IPS LED-Monitore (LED-Monitore)

29EA73
29EB73

www.lg.com

Inhaltsverzeichnis

2

DEUTSCH

DEU

INHALTSVERZEICHNIS

3 LIZENZ

4 MONTAGE UND

VORBEREITUNG

4 Produktkomponenten
5 Beschreibung der Komponenten und

Tasten
7 Bewegen und Anheben des Monitors
8 Installieren des Monitors
8 - Zusammenbau der Ständerplatte
10 - Abnehmen des Standfußes
12 - Installation auf einem Tisch
13 - Anpassen der Standhöhe
14 - Anpassen des Neigungswinkels
15 - Sauberes Verlegen der Kabel
15 - Verwenden des Kensington-Schlosses
16 - Installieren der Wandmontageplatte
16 - Installation an einer Wand

26 EINSTELLUNGEN ANPASSEN

26 Aktivieren des Hauptmenüs
27 Passt die Einstellungen an
27 - Menüeinstellungen
28 - Einstellungen für das Seitenverhältnis
29 - Func. Einstellungen
30 - Einstellungen im Menü PBP
31 - Bild
32 - Farben
33 - Einstellungen

34 FEHLERBEHEBUNG

36 TECHNISCHE DATEN

37 Werksunterstützungsmodus (Preset

Mode, DVI-D/HDMI/PC Display Port)
37 HDMI/MHL Timing (Video)
37 Betriebsanzeige

18 VERWENDEN DES MONITORS

18 Anschluss eines PCs
18 - DVI- Anschluss
19 - DisplayPort-Anschluss
19 - HDMI-Anschluss
20 Anschließen an AV-Geräte
20 - HDMI-Anschluss
20 Anschließen an externe Geräte
20 - Smartphone-Anschluss (MHL)
21 - PC-Anschluss per USB-Kabel
22 - Anschluss an der Kopfhörerbuchse

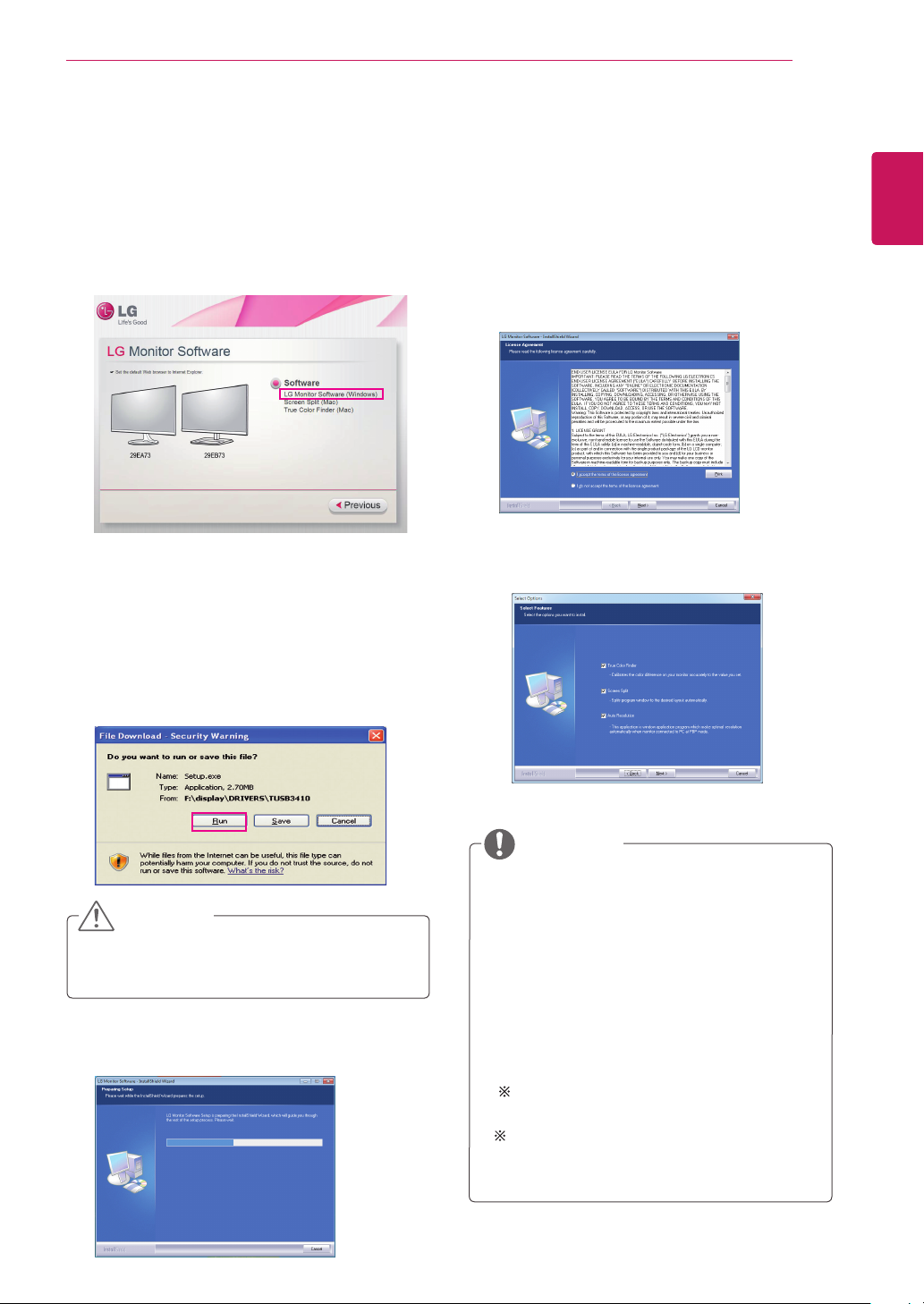

23 INSTALLIEREN DER LG

MONITOR-SOFTWARE

38 KORREKTE HALTUNG

38 Korrekte Haltung vor dem Monitor

LIZENZ

3

LIZENZ

Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com

„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das
HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing,
LLC in den Vereinigten Staaten und anderen Ländern.“

VESA, das VESA-Logo, das DisplayPort Compliance-Logo und DisplayPort
Compliance-Logo für Dualmodus-Quellen sind jeweils eingetragene Marken
der Video Electronics Standards Association.

DEUTSCH

DEU

MONTAGE UND VORBEREITUNG

4

DEUTSCH

DEU

MONTAGE UND VORBEREITUNG

Produktkomponenten

Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten
fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das
Produkt und die Komponenten möglicherweise von den folgenden Abbildungen abweichen können.

Benutzerhandbuch/Karte

KabelbinderAudiokabel

Netzkabel

Zwei Schrauben

Netzadapter DVI-D-Dualkabel

OPTIONALES ZUBEHÖR

Kabel für Display-Anschluss

Das DisplayPort-Kabel ist in

y

einigen Ländern möglicherweise
nicht verfügbar.

29EA73

Standfußsockel

Standkörper

Schraubenabdeckung

29EB73

Standfußsockel

Standkörper

VORSICHT

Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.

y

Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie

y

abgedeckt.

HINWEIS

Beachten Sie, dass die Komponenten möglicherweise von den folgenden Abbildungen abweichen.

y

Die in dieser Bedienungsanleitung veröffentlichten Informationen und technischen Daten können im

y

Rahmen von Produktverbesserungen ohne vorherige Ankündigung geändert werden.
Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder

y

bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben.
Das DisplayPort-Kabel ist in einigen Ländern möglicherweise nicht verfügbar.

y

MONTAGE UND VORBEREITUNG

/PBP

5

Beschreibung der Komponenten und Tasten

29EA73

Betriebsanzeige

An: Eingeschaltet

y

Aus: Ausgeschaltet

y

DEUTSCH

DEU

DVI-D IN

DP IN

HDMI 2

HDMI 1/

5 V 0.9 A

MHL

AUDIO IN (PC)

H/P

Anschlüsse

Drucktasten an der
Unterseite des Monitors

USB UP

USB IN 1 USB IN 2

USB IN 3

5 V 0.5 A

5 V 0.9 A

(Taste Power)

DC-IN(19 V )

DEUTSCH

/PBP

DEU

MONTAGE UND VORBEREITUNG

6

29EB73

Betriebsanzeige

An: Eingeschaltet

y

Aus: Ausgeschaltet

y

DVI-D IN

DP IN

HDMI 2

HDMI 1/

5 V 0.9 A

MHL

AUDIO IN (PC)

H/P

Anschlüsse

USB UP

USB IN 1 USB IN 2

USB IN 3

5 V 0.5 A

5 V 0.9 A

(Taste Power)
Drucktasten an der
Unterseite des Monitors

DC-IN(19 V )

MONTAGE UND VORBEREITUNG

7

Bewegen und Anheben des Monitors

Gehen Sie nach den folgenden Anweisungen vor,
wenn Sie den Monitor bewegen oder anheben, um
Kratzer oder Beschädigungen am Monitor zu ver­meiden und um unabhängig von Form und Größe
einen sicheren Transport zu gewährleisten.

Es wird empfohlen, den Monitor in den Ori-

y

ginalkarton oder die Originalverpackung zu
stellen und dann zu bewegen.
Trennen Sie das Netzkabel und alle weiteren

y

Kabel, bevor Sie den Monitor bewegen oder
anheben.
Halten Sie den Monitor oben und unten am

y

Rahmen gut fest. Halten Sie nicht den Bild­schirm selbst fest.

Halten Sie den Monitor so, dass der Bild-

y

schirm von Ihnen abgewendet ist, um ein
Verkratzen des Bildschirms zu verhindern.

Setzen Sie das Produkt beim Bewegen kei-

y

nerlei Erschütterungen oder Vibrationen aus.
Halten Sie den Monitor beim Bewegen auf-

y

recht, drehen Sie ihn niemals auf die Seite,
und kippen Sie ihn nicht seitwärts.

VORSICHT

Vermeiden Sie es nach Möglichkeit, den

y

Bildschirm des Monitors zu berühren. Dies
kann zu Schäden am Bildschirm oder an den
Pixeln führen, aus denen die Bilder erzeugt
werden.

DEUTSCH

DEU

29EA73

29EB73

DEUTSCH

DEU

MONTAGE UND VORBEREITUNG

8

Installieren des Monitors

Zusammenbau der Ständerplatte

29EA73

Legen Sie den Bildschirm mit der Vorderseite

1

nach unten ab.

Befestigen Sie den Standfußsockel am

4

Standkörper. Verwenden Sie eine Münze, um
die Schrauben im Standfußsockel im Uhrzei­gersinn zu drehen.

Standkörper

VORSICHT

Um den Bildschirm vor Kratzern zu schüt-

y

zen, decken Sie die Oberfläche mit einem
weichen Tuch ab.

Prüfen Sie die Ausrichtung des Standkörpers

2

Vorder- und Rückseite) und montieren Sie
dann den Standkörper.

Standkörper

Standkörper

Befestigen Sie zwei Schrauben an der Rück-

3

seite des Standkörpers und schließen Sie die
Schraubenabdeckung.

Standfußsockel

VORSICHT

Durch übermäßige Krafteinwirkung beim
Anziehen der Schrauben kann der Monitor
beschädigt werden. Auf diese Weise verur­sachte Schäden sind von der Produktgaran­tie nicht abgedeckt.

Schraubenabdeckung

29EB73

Legen Sie den Bildschirm mit der Vorderseite

1

nach unten ab.

VORSICHT

Um den Bildschirm vor Kratzern zu schützen,

y

decken Sie die Oberfläche mit einem wei­chen Tuch ab.

Stellen Sie den Standkörper auf den Monitor,

2

wobei Sie auf die richtige Position der Löcher
für die Schrauben achten müssen, und befes­tigen Sie in den Löchern zwei Schrauben, um
den Standkörper mit dem Monitor zu verbin­den.

Standkörper

MONTAGE UND VORBEREITUNG

Befestigen Sie den Standfuß am Haken des

3

Standkörpers.

Ständerplatte

Standkörper

9

DEUTSCH

DEU

Befestigen Sie den Standfuß, indem Sie die

4

Schraube mit einer Münze nach rechts drehen.

DEUTSCH

DEU

MONTAGE UND VORBEREITUNG

10

Abnehmen des Standfußes

29EA73

Legen Sie den Bildschirm mit der Vorderseite

1

nach unten ab.

Öffnen Sie die Schraubenabdeckung an der

3

Rückseite des Standkörpers und entfernen Sie
mit einem Schraubendreher die beiden Schrau-

ben. Lösen Sie den Standkörper wie in der

Abbildung gezeigt.

VORSICHT

Um den Bildschirm vor Kratzern zu schüt-

y

zen, decken Sie die Oberfläche mit einem
weichen Tuch ab.

Verwenden Sie eine Münze, um die Schraube

2

im Standfußsockel im Uhrzeigersinn zu
drehen.Lösen Sie den Standfußsockel vom

Standkörper.

Standkörper

Standfußsockel

Standkörper

Standkörper

Schraubenabdeckung

VORSICHT

Abbildungen in diesem Dokument zeigen

y

typische Schritte und können möglicherweise
vom tatsächlichen Produkt abweichen.
Tragen Sie den Monitor nicht verkehrt her-

y

um am Standfußsockel. Der Monitor könnte
sich sonst vom Standfußsockel lösen und zu
Verletzungen führen.
Wenn Sie den Monitor heben oder ver-

y

schieben, berühren Sie dabei nicht den
Bildschirm. Krafteinwirkungen oder Druck
können zu Beschädigungen des Bildschirms
führen. Halten Sie stattdessen den Standkör­per oder den Plastikrahmen des Produkts.

29EB73

Legen Sie den Bildschirm mit der Vorderseite

1

nach unten ab.

VORSICHT

Um den Bildschirm vor Kratzern zu schüt-

y

zen, decken Sie die Oberfläche mit einem
weichen Tuch ab.

Drehen Sie die Schraube mit einer Münze

1

2

nach links.
Entfernen Sie den Standfuß.

2

Standkörper

MONTAGE UND VORBEREITUNG

Entfernen Sie die beiden Schrauben vom

3

Standkörper.

Standkörper

11

DEUTSCH

DEU

Ständerplatte

VORSICHT

Möglicherweise weichen die Komponenten

y

von den Abbildungen ab.
Tragen Sie den Monitor nicht verkehrt her-

y

um, da er sich sonst vom Standfuß lösen und
beschädigt werden bzw. zu Verletzungen
führen kann.
Um Schäden des Bildschirms beim Anheben

y

oder Versetzen zu vermeiden, fassen Sie
stets den Standfuß oder die Plastikabde­ckung an. Dadurch wird unnötiger Druck auf
den Bildschirm vermieden.

DEUTSCH

DEU

MONTAGE UND VORBEREITUNG

12

Installation auf einem Tisch

Heben Sie den Monitor an, und stellen Sie ihn

1

aufrecht auf den Tisch.
Achten Sie auf einen Abstand von mindestens

10 cm zur Wand, um eine ausreichende
Belüftung zu gewährleisten.

29EA73

10 cm

10 cm

Schließen Sie den Adapter am Monitor an, und

2

stecken Sie das Stromkabel in eine Steckdose.

29EA73

29EB73

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

29EB73

Drücken Sie auf die Taste (POWER) auf der

3

Vorderseite des Monitors, um ihn einzuschal­ten.

VORSICHT

Trennen Sie das Stromkabel, bevor Sie den

y

Monitor bewegen oder aufbauen. Es besteht
die Gefahr eines Stromschlags.

Anpassen der Standhöhe

29EB73

Stellen Sie den am Standfußsockel montierten

1

Monitor aufrecht auf.

Entfernen Sie das Klebeband, das am unte-

2

ren hinteren Rand des Standkörpers be­festigt ist, und ziehen Sie dann den Siche­rungsstift heraus, indem Sie den Kopf nach
unten drücken.

Standkörper

Klebeband

Sicherungsstift

MONTAGE UND VORBEREITUNG

Die Höhe kann auf bis zu 110,0 mm angepasst

3

werden.

VORSICHT

Nachdem der Stift entfernt wurde, muss er

y

zum Anpassen der Höhe nicht wieder einge­führt werden.

WARNUNG

Halten Sie Ihre Finger oder

y

Hände nicht zwischen den
Bildschirm und die Platte
(Gehäuse), wenn Sie die
Höhe des Bildschirms anpas­sen.

13

DEUTSCH

DEU

Monitor

Sicherungsstift

MONTAGE UND VORBEREITUNG

-520

-520

-520

-520

14

DEUTSCH

DEU

Anpassen des Neigungswinkels

Stellen Sie den an der Ständerplatte montier-

1

ten Monitor aufrecht auf.

Passen Sie den Winkel des Bildschirms an.

2

Der Winkel des Bildschirms kann um bis zu
5° nach vorne und um bis zu 20° nach hinten
eingestellt werden, um ein angenehmes Be­trachten zu gewährleisten.

29EA73

Rückseite

-520

Vorderseite

WARNUNG

Um beim Anpassen des Bildschirms Verlet-

y

zungen an den Fingern zu vermeiden, halten
Sie den unteren Teil des Monitors nicht wie
nachfolgend gezeigt.

29EA73

29EB73

29EB73

-520

Rückseite

Vorderseite

VORSICHT

Lassen Sie, wie in der Abbildung gezeigt,

y

das USB-Gerät nicht auf den Standfuß fal­len, wenn Sie die Neigung des Monitors mit
eingestecktem USB-Gerät einstellen.

Achten Sie darauf, den Bildschirmbereich

y

nicht zu berühren oder darauf zu drücken,
wenn Sie den Winkel des Monitors anpassen.

29EA73

29EB73

MONTAGE UND VORBEREITUNG

15

Sauberes Verlegen der Kabel

Bündeln Sie die Kabel, und binden Sie sie mit dem
beigefügten Kabelclip zusammen.

29EA73

Verwenden des Kensington­Schlosses

Der Anschluss für das Kensington-Schloss befin­det sich auf der Rückseite des Monitors.
Weitere Informationen zur Installation und Ver­wendung finden Sie in der Bedienungsanleitung
für das Kensington-Schloss oder auf der Website
http://www.kensington.com.

Verbinden Sie den Monitor über das Kabel des
Kensington-Schlosses mit dem Tisch.

29EA73

DEUTSCH

DEU

29EB73

29EB73

HINWEIS

Die Verwendung des Kensington-Schlosses

y

ist optional. Das Zubehör erhalten Sie in
Ihrem Elektronikgeschäft vor Ort.

MONTAGE UND VORBEREITUNG

16

DEUTSCH

DEU

Installieren der Wandmontageplatte

Dieser Monitor unterstützt die Spezifikation der
Standard-Wandmontageplatte oder eines kompa­tiblen Geräts.

Legen Sie den Bildschirm mit der Vorderseite

1

nach unten. Um den Bildschirm vor Kratzern zu
schützen, decken Sie die Oberfläche mit einem
weichen Tuch ab.

Legen Sie die Wandmontageplatte auf den

2

Monitor, und richten Sie sie an den Löchern für
die Schrauben aus.

Ziehen Sie die vier Schrauben mit einem

3

Schraubendreher fest, um die Platte am Moni­tor zu befestigen.

Wandmontageplatte

Installation an einer Wand

Installieren Sie den Monitor mit einem Abstand von
mindestens 10 cm zur Wand und 10 cm Abstand
an den Seiten, um eine ausreichende Belüftung
zu gewährleisten. Detaillierte Installationsanwei­sungen erhalten Sie von Ihrem lokalen Händler.
Beachten Sie das Handbuch zur Installation und
Verwendung einer schwenkbaren Wandmontage­halterung.

10cm

10cm

10cm

Um den Monitor an der Wand zu montieren, be­festigen Sie die Wandhalterung (optional) an der
Rückseite des Monitors.
Wenn Sie den Monitor mit der optionalen Wandhalte­rung montieren wollen, befestigen Sie diese sorgfäl­tig, um ein Herunterfallen zu vermeiden.

10cm

HINWEIS

Die Wandmontageplatte ist separat erhältlich.

y

Weitere Informationen zur Installation

y

finden Sie im Installationshandbuch für die
Wandmontageplatte.
Üben Sie beim Befestigen der

y

Wandmontageplatte keinen übermäßigen
Druck aus, da Sie sonst den Bildschirm des
Monitors beschädigen könnten.

1 Verwenden Sie die Schrauben und die Wandhal-

terung, die der VESA-Norm entsprechen.

2 Schrauben, deren Länge die Standardlänge

übertrifft, können Schäden im Innern des Moni­tors verursachen.

3 Schrauben, die die VESA-Norm nicht einhalten,

können zu Schäden am Produkt und zum Her­unterfallen des Monitors führen. LG Electronics
übernimmt keine Haftung für Unfälle, die durch
die Verwendung von nicht standardmäßigen

Schrauben verursacht werden.

4 Der Monitor ist mit der VESA-Norm kompatibel.
5 Verwenden Sie ihn wie unten angegeben in

Übereinstimmung mit der VESA-Norm.

Bis 784,8 mm

y

* Stärke der Wandmontageplatte: 2,6 mm
* Befestigungsschraube: Durchmesser 4,0 mm

x Steigung 0,7 mm x Länge 10 mm
Ab 787,4 mm

y

*

Verwenden Sie eine Wandmontageplatte und
Schrauben, die dem VESA-Standard entspre­chen

.

MONTAGE UND VORBEREITUNG

17

VESA (A x B)
Schraube für Ständer
Benötigte Schrauben
Wandmontageplatte
(Optional)

100 x 100
M4
4
RW120

VORSICHT

Trennen Sie das Stromkabel, bevor Sie den

y

Monitor bewegen oder aufbauen, um einen
elektrischen Stromschlag zu vermeiden.
Wird der Monitor an der Decke oder einer

y

geneigten Wand montiert, kann er mögli­cherweise herunterfallen und zu Verletzun­gen führen. Achten Sie darauf, dass Sie
eine originale LG-Wandhalterung verwen­den. Weitere Informationen erhalten Sie von
Ihrem lokalen Händler oder einem qualifi­zierten Monteur.
Durch übermäßige Krafteinwirkung bei der

y

Befestigung der Schrauben kann der Mo­nitor beschädigt werden. Auf diese Weise
verursachte Schäden sind von der Produkt­garantie nicht abgedeckt.
Verwenden Sie eine Wandmontagehal-

y

terung und Schrauben, die dem VESA­Standard entsprechen. Schäden, die durch
die Verwendung oder falsche Verwendung
ungeeigneter Komponenten verursacht
werden, sind von der Produktgarantie nicht
abgedeckt.

DEUTSCH

DEU

HINWEIS

Verwenden Sie die vom VESA-Standard

y

vorgegebenen Schrauben.
Der Wandmontagesatz umfasst die Installa-

y

tionsanleitung und alle notwendigen Teile.
Die Wandmontagehalterung ist optional. Das

y

Zubehör erhalten Sie von Ihrem Händler vor
Ort.
Die Länge der Schrauben kann je nach

y

Wandmontagehalterung variieren. Vergewis­sern Sie sich, dass Sie Schrauben mit der
korrekten Länge verwenden.
Weitere Informationen finden Sie in der

y

Bedienungsanleitung für die Wandmontage­halterung.

VERWENDEN DES MONITORS

5 V 0.9 A

A

UDIO IN (P

C)

5 V 0.5 A

US

B IN

1

US

B IN 2

U

SB IN

3

USB UP

DVI-D IN

DP IN

5 V 0.9 A

5 V 0.9 A

5 V 0.5 A

H/

US

B IN 1

US

B IN 2

US

B IN

3

1

/

A

UDIO IN

(

C)

H/P

1

S

3

-

HDM

1

/

IN

A

)

D

IN

/

2

IN

5 V 0.9 A

A

UDIO IN (PC)

P

1

S

3

-D

IN

HDMI 1/

MHL

HDMI 2

IN

A

O(C)

1

2

3

D

IN

/

2

5 V 0.9 A

HDMI 1/

MHL

B UP

PSP

18

DEUTSCH

DEU

VERWENDEN DES
MONITORS

Anschluss eines PCs

Dieser Monitor unterstützt *Plug & Play.

y

*Plug & Play: Eine Funktion, mit der ein Gerät
ohne Neukonfiguration oder manuelle Instal­lation von Treibern an einen Computer ange­schlossen werden kann.

DVI- Anschluss

Zum Übertragen digitaler Videosignale an den
Monitor. Schließen Sie den Monitor mit dem DVI­Kabel wie nachfolgend gezeigt an.
Drücken Sie die Taste MENU ( ), und wählen Sie

dann im Eingangsmenü die Eingangsoption.

Wenn Sie den Ton im DVI-Eingangsmodus hören
möchten, verbinden Sie den Anschluss AUDIO
OUT Ihres Computers und den Anschluss AUDIO
IN (PC) Ihres Monitors mithilfe des mitgelieferten
Audiokabels.

2

AUDIO IN (PC)

VORSICHT

Schließen Sie das Eingangskabel

y

an, und drehen Sie es in Pfeilrich­tung. Um eine Trennung zu ver­meiden, sichern Sie das Kabel gut.
Drücken Sie nicht für längere Zeit

y

auf den Bildschirm. Dies kann zu Bildver­zerrungen führen.
Vermeiden Sie das Anzeigen von Standbil-

y

dern über einen längeren Zeitraum. Dies
kann zu Bildeinbrennung führen. Verwen­den Sie einen Bildschirmschoner, wenn
möglich.

HINWEIS

Verwenden Sie zum Anschließen des Strom-

y

kabels eine geerdete Mehrfachsteckdose (3
Anschlüsse) oder eine geerdete Wandsteck­dose.
Eventuell flimmert der Monitor, wenn er in

y

kalter Umgebung eingeschaltet wird. Dies ist
normal.
Es können rote, grüne oder blaue Punkte auf

y

dem Bildschirm erscheinen. Dies ist normal.
Die Verwendung eines DVI-zu-HDMI-Kabels

y

kann zu Kompatibilitätsproblemen führen.

HDMI

DVI-D IN

DVI-I(D) OUT

PC

MHL

P

AUDIO OUT

PC

VERWENDEN DES MONITORS

A

1

B IN 2

U

S

B IN

3

IN

A

UDIO IN (P

C)

P

B IN

1

2

3

-

1

/

DP IN

DP OUT

P

USB U

P

A

UDIO IN (P

C)

P

B IN

1

B IN

2

B IN

3

IN

1

/

2

USB U

P

19

DisplayPort-Anschluss

Dieser Anschluss überträgt digitale Video- und Au­diosignale vom PC an den Monitor. Verbinden Sie
den PC mithilfe des Kabels für Display-Anschluss
mit dem Monitor - siehe Abbildung unten.
Drücken Sie die Taste MENU ( ), und wählen Sie

dann im Eingangsmenü die Eingangsoption.

DP OUT

(separat erhältlich)

HDMI-Anschluss

Dieser Anschluss überträgt digitale Video- und
Audiosignale vom PC oder A/V-Gerät an den Moni­tor. Verbinden Sie den PC oder das A/V-Gerät, wie
unten abgebildet, mit Hilfe des HDMI-Kabels mit
dem Monitor.
Drücken Sie die Taste MENU ( ), und wählen Sie

dann im Eingangsmenü die Eingangsoption.

(separat erhältlich)

DEUTSCH

DEU

DP IN

-D

HINWEIS

Abhängig von der DP-Version des PCs steht

y

möglicherweise kein Video- oder Audio­Ausgang zur Verfügung.
Das DisplayPort-Kabel ist in einigen Ländern

y

möglicherweise nicht verfügbar.

-

HDMI 2

HDMI 1/

5 V 0.9 A

MHL

UDIO IN (PC)

P

HINWEIS

HDMI-PCs können zu Kompatibilitätsproble-

y

men zwischen Geräten führen.
Die Verwendung eines DVI-zu-HDMI-Kabels

y

kann zu Kompatibilitätsproblemen führen.

B U

B IN

VERWENDEN DES MONITORS

A

1

B IN 2

U

S

B IN

3

IN

IN

A

UDIO IN (P

C)

P

B IN

1

2

3

-D

IN

/

2

DP IN

DP OUT

PUS

B U

P

A

C)

1

B IN 2

SB IN

3

IN

IN

5 V 0.9 A

A

UDIO IN (PC)

P

B IN

1

S

3

-D

IN

HDMI 1/

MHL

HDMI 2

IN

A

O(C)

1

2

3

D

IN

/

2

2

B U

PSP

20

DEUTSCH

DEU

Anschließen an AV-Geräte

HDMI-Anschluss

Dieser Anschluss überträgt digitale Video- und
Audiosignale vom PC oder A/V-Gerät an den Moni­tor. Verbinden Sie den PC oder das A/V-Gerät, wie
unten abgebildet, mit Hilfe des HDMI-Kabels mit
dem Monitor.
Drücken Sie die Taste MENU ( ), und wählen Sie

dann im Eingangsmenü die Eingangsoption.

(separat erhältlich)

Anschließen an externe Geräte

Smartphone-Anschluss (MHL)

Mobile High-definition Link (MHL) ist eine

Schnittstelle zur Wiedergabe vom Smartphone auf
den Monitor übertragener Video- und Audiosigna­le durch Anschluss des Monitors an das Smart­phone. Schließen Sie das Smartphone mit dem
mitgelieferten MHL-Signalkabel an den HDMI1/
MHL-Anschluss des Monitors an, und schalten Sie
den Eingang um, indem Sie die Taste INPUT am
Monitor drücken.

-D

UDIO IN (P

HDMI 1/

5 V 0.9 A

MHL

USB UP

B IN

UDIO IN (PC)

P

-D

HDMI 2

MHL

HDMI 1/

5 V 0.9 A

HINWEIS

Die Verwendung eines DVI-zu-HDMI-Kabels

y

kann zu Kompatibilitätsproblemen führen.

B U

B IN

(separat erhältlich)

HINWEIS

Diese Funktion kann nur für Smartphones

y

verwendet werden, die MHL unterstützen.

- Bei anderen Mobiltelefonen können Kom­patibilitätsprobleme auftreten.

VERWENDEN DES MONITORS

A

)

O

IN (P

C)

P

B IN

1

B IN

2

B IN

3

USB U

P

21

PC-Anschluss per USB-Kabel

Die USB 3.0-Funktion dient als USB-Hub des Pro­dukts.
Um USB 3.0 zu verwenden, schließen Sie das
USB 3.0-Kabel für das Produkt, Typ A-B, am PC
an.
Mit dem USB IN-Anschluss verbundene Periphe­riegeräte können über den PC gesteuert werden.

(separat erhältlich)

UDIO IN (PC

USB UP

USB IN 3

5 V 0.5 A

HINWEIS

Installieren Sie vor der Verwendung das

y

aktuelle Service Pack von Windows.
Peripheriegeräte sind separat erhältlich.

y

Die USB-Anschlüsse können zum An-

y

schließen von Tastatur, Maus und anderen
USB-Geräten genutzt werden.

VORSICHT

<Vorsicht bei der Verwendung eines USB-Geräts>

Ein USB-Speichergerät, das mit einem

y

automatischen Erkennungsprogramm oder
seinem eigenen Treiber installiert wurde,
wird möglicherweise nicht erkannt.
Einige USB-Geräte werden möglicherweise

y

nicht unterstützt oder funktionieren nicht
korrekt.
Es wird empfohlen, einen USB-Hub oder ein

y

Festplattenlaufwerk mit Stromversorgung zu
verwenden. (Falls die Stromversorgung nicht
ausreichend ist, wird das USB-Speichergerät
möglicherweise nicht ordnungsgemäß er­kannt. )

DEUTSCH

DEU

P

USB IN 1

USB IN 2

5 V 0.9 A

(separat erhältlich)

VERWENDEN DES MONITORS

A

C)

1

3

5 V 0.9 A

A

UDIO IN (PC

)

5 V 0.5 A

P

USB IN 1

USB IN 2

USB IN 3

-D

IN

/

2

IN

A

UDIO IN (PC)

P

B IN

1

B IN 2

U

S

B IN

3

A

UDIO IN (P

C)

P

B IN

1

B IN

2

B IN

3

-D

IN

/

2

DP IN

DP OUT

B U

P

USB U

P

USB UP

22

DEUTSCH

DEU

Anschluss an der Kopfhörerbuchse

Über die Kopfhörerbuchse können Sie ein Periphe­riegerät am Monitor anschließen. Stellen Sie die
Verbindung wie abgebildet her.

UDIO IN (P

H/P

USB IN

B UP

B IN

B IN 2

(separat erhältlich)

HINWEIS

Peripheriegeräte sind separat erhältlich.

y

Bei einem Ohrhörer mit abgewinkeltem

y

Stecker kann der Anschluss an ein Periphe­riegerät schwierig sein, verwenden Sie daher
den geraden Typ.

Winkeltyp Gerader Typ

HINWEIS

Je nach Audioeinstellungen des PCs und ex-

y

ternen Geräts kann der Funktionsumfang von
Kopfhörern und Lautsprechern eingeschränkt
sein.

INSTALLIEREN DER LG MONITOR-SOFTWARE

23

INSTALLIEREN DER LG MONITOR-SOFTWARE

Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PCs
ein, und installieren Sie die LG Monitor-Software.

Stellen Sie Ihren bevorzugten Webbrowser auf

1

Internet Explorer.

Klicken Sie auf dem Hauptbildschirm der CD

2

auf „LG Monitor Software“. Wenn das Fenster
für den Datei-Download angezeigt wird, klicken
Sie auf die Schaltfläche [Run] (Ausführen). (Das
Fenster für den Datei-Download kann je nach
Betriebssystem und Internet Explorer-Version
unterschiedlich aussehen, aber das Installati­onsverfahren ist identisch.)

Aktivieren Sie „Ich akzeptiere die Bedingungen

4

der Vereinbarung“ auf dem Bildschirm der
Lizenzvereinbarung, und klicken Sie auf die
Schaltfläche [Next] (Weiter).

Wählen Sie das Programm, das Sie installieren

5

möchten.

DEUTSCH

DEU

VORSICHT

Für Windows 7 benötigen Sie Service

y

Pack 1 oder höher.

Befolgen Sie die Anweisungen, um mit der

3

Installation fortzufahren.

HINWEIS

Screen Split: Dieses Programm teilt das

y

Fenster automatisch in das gewünschte
Format.
True Color Finder: Dieses Programm passt

y

die Farbausgabe genau Ihren Bedürfnissen
an.
Auto Resolution: Dieses Programm stellt die

y

Auflösung automatisch auf die optimalen
Einstellungen ein, wenn der Monitor mit dem
Computer im PBP-Modus verbunden wird.
Dieses Programm wird nicht im Modus
Klonen unterstützt.

Der Modus Erweitert wird bei der
Verwendung eines einzelnen Displays nicht
unterstützt.

DEUTSCH

DEU

INSTALLIEREN DER LG MONITOR-SOFTWARE

24

Die Installation der LG Monitor-Software beginnt

6

wie unten gezeigt.

Wenn der TUSB3410-Treiber noch nicht

7

installiert ist, wird er automatisch installiert.
Wählen Sie „Diese Treibersoftware trotzdem
installieren (I)“, falls die unten gezeigte
Windows-Sicherheitswarnung angezeigt wird.

Das Programm, das Sie auf der Seite

8

„Eigenschaften auswählen“ gewählt haben, wird
automatisch installiert.

Wenn die Installation abgeschlossen ist, führen

9

Sie einen Neustart des Systems durch.

INSTALLIEREN DER LG MONITOR-SOFTWARE

25

HINWEIS

Beim Ausführen der True Color Finder-Software
wird das True Color Finder-Symbol [ ] rechts
unten auf dem PC-Bildschirm im Infobereich
angezeigt.

Klicken Sie mit der rechten Maustaste auf das
Symbol „True Color Finder“, und klicken Sie
dann auf „Start Program“ (Programm starten),
um die Software zu starten.

HINWEIS

Zur Nutzung der True Color Finder-Funktion

y

müssen Sie den unterstützten Kalibrator erw­erben.
Details zu unterstützten Kalibratoren und

y

Grafikkarten finden Sie im Benutzerhandbu­ch zu True Color Finder.
Wenn Sie den Eingangsanschluss geändert

y

haben, empfehlen wir, die Bildqualität des
Monitors erneut zu kalibrieren.

HINWEIS

Bei der Ausführung von Screen Split erscheint
das Symbol für den Modus „Screen Split“ [ ]

rechts unten auf dem PC-Bildschirm im Infobe­reich.

DEUTSCH

DEU

VORSICHT

Entfernen Sie den Kalibrator nach Abschluss

y

der Bildschirmkalibrierung mit der True Color
Finder-Software von LG vom Bildschirm, und
bewahren Sie ihn bei Raumtemperatur und
vor direktem Sonnenlicht geschützt auf, oder
legen Sie ihn in den Karton.

- Wenn die Messeinheit des Kalibrators län­gere Zeit direktem Sonnenlicht ausgesetzt
wird, kann dies zu Schaden am Kalibrator
führen.

- Verwahren Sie ihn nicht bei zu niedrigen/
hohen Temperaturen und hoher Luftfeuchtig­keit.
Wenn auf dem PC eine Kalibrierungsan-

y

wendung eines Drittanbieters installiert ist,
kann die Bildqualität aufgrund eines Konflikts
zwischen zwei Anwendungen beeinträchtigt
werden. Es wird für eine optimale Leistung
empfohlen, die andere Kalibrierungsanwend­ung zu deinstallieren.

Klicken Sie mit der rechten Maustaste auf das
Symbol „Screen Split“, und wählen Sie ein Layout.

EINSTELLUNGEN ANPASSEN

/PBP

26

DEUTSCH

DEU

EINSTELLUNGEN ANPASSEN

Aktivieren des Hauptmenüs

Drücken Sie die Taste Menü ( ).

1

Stellen Sie die Option mit Hilfe der Tasten < und > ein.

2

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie

die Taste Menü ( ).

Halten Sie die Taste Menü ( ) gedrückt, um das OSD-Menü zu verlassen.

3

Monitortasten

Taste Funktion

Menü ( )

OK/PBP Bei aktivem

(Taste POW-

ER)

Bei inaktivem
Menü

Bei aktivem
Menü

Bei inaktivem
Menü

Bei aktivem
Menü

Bei inaktivem
Menü

Bei aktivem
Menü

Menü
Bei inaktivem

Menü

Schaltet das Gerät ein oder aus.
Betriebsanzeige Wenn sich der Monitor im Betriebsmodus befindet, ist die Betriebsanzeige rot

Aktiviert das Hauptmenü.

Wechselt zum vorherigen Bildschirm, wenn die Taste gedrückt wird;
schließt das OSD-Menü, wenn die Taste länger als 3 Sekunden gedrückt gehal­ten wird.

Passt den Lautstärkepegel des Monitors an.

Linke Richtungstaste

Passt den Lautstärkepegel des Monitors an.

Rechte Richtungstaste

Drücken Sie auf „OK/PBP“, um die Funktion auszuwählen.

Aktiviert das PBP-Shortcut-Menü.

(eingeschaltet).
Wenn sich der Monitor im Stromsparmodus befindet, blinkt die Betriebsanzeige
rot.

HINWEIS

Alle Tasten lassen sich an der Unterseite des Monitors durch einfache Berührung mit dem Finger
bedienen.

EINSTELLUNGEN ANPASSEN

27

Passt die Einstellungen an

Menüeinstellungen

Zum Anzeigen des OSD-Menüs drücken Sie die Menü ( ) an der Unterseite des Monitors.

1

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

2

Wählen Sie , um das OSD-Menü zu schließen.

3

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

100 70 30 DVI Breit

Helligkeit

Kontrast

Lautstärke

Input Breitbild/

Original

Func.

(Funk.)

Bild Farbe Einstel-

PBP

lungen

Alle

Zurück-

setzen

Ausgang

DEUTSCH

DEU

Nachfolgend werden die einzelnen Optionen beschrieben.

Menü Funktion

Helligkeit
Kontrast

Lautstärke Regelt die Lautstärke.

Passt den Kontrast und die Helligkeit des Bildschirms an.

HINWEIS

Mit der Auswahl der Taste „OK/PBP“ im Menü „Lautstärke“ kann die Funktion

y

„Stumm“ aktiviert oder deaktiviert werden.

Input Wählt den aktuellen Eingangsmodus aus.
Breitbild/Original Stellt das Bildschirm-Seitenverhältnis ein.
Func. (Funk.)
PBP Zeigt die zwei über zwei Eingänge empfangenen Bilder auf dem Monitor an.
Bild Dient zum Einstellen von Schärfe, Schwarzwert und Reaktionszeit des Bildschirms.
Farbe Passt Gammawert, Farbtemperatur und Farbe an.
Einstellungen Legt Sprache, PC/AV-Modus, Haupt Audio, Taste Lautstärke, Betriebsanzeige, DP 1.2 und OSD-

Zurücksetzen Mit dieser Option kehren Sie zu den Standardeinstellungen zurück.
Ausgang Zum Verlassen des OSD-Menüs.

Passt ECO-, Kalibrierungs- und Bildmodus an.

Sperre fest.

DEUTSCH

DEU

EINSTELLUNGEN ANPASSEN

28

Einstellungen für das Seitenverhältnis

Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors.

1

Drücken Sie < oder >, um zu Verhältnis zu wechseln.

2

Drücken Sie OK/PBP, um Verhältnis auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

Verhältnis

Breitbild Auto 1:1Cinema1 Cinema2

Die einzelnen Optionen werden nachfolgend beschrieben.

Menü > Verhältnis
Breitbild Zeit das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an.
Cinema1 Vergrößert den Bildschirm auf das Bildformat 21:9. (bei 1080p)
Cinema2 Vergrößert den Bildschirm auf das Bildformat 21:9, einschließlich des schwarzen Balkens für Un-

tertitel am unteren Bildschirmrand. (bei 1080p)

Auto Zeigt das Video je nach Seitenverhältnis des eingehenden Videosignals an.
1:1
Zurück
Verlassen

Das Seitenverhältnis entspricht der Originalvorlage.
Wechselt zum vorherigen Bildschirmmenü.
Zum Verlassen des OSD-Menüs.

Zurück

Beschreibung

Verlassen

HINWEIS

Die Anzeige für die Optionen „Breitbild“, „Original“ und „1:1“ kann bei empfohlener Auflösung

y

(2560 x 1080) gleich aussehen.
Das Verhältnis ist mit dem Interlace-Signal deaktiviert.

y

EINSTELLUNGEN ANPASSEN

Func. Einstellungen

Zum Anzeigen des OSD-Menüs drücken Sie die Menü ( ) an der Unterseite des Monitors.

1

Drücken Sie < oder >, um zu Func. zu wechseln.

2

Drücken Sie OK/PBP, um Func. auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

Tief Aus Anwender

ECO

Die einzelnen Optionen werden nachfolgend beschrieben.

Kalibrierung

Bildmodus

Zurück

Verlassen

Func.

29

DEUTSCH

DEU

Menü > Func. Beschreibung
ECO Hoch Spart Energie durch die Verwendung der hocheffizienten ECO-Funktion.

Tief Spart Energie durch die Verwendung der stromsparenden ECO-Funktion.

Aus Deaktiviert die ECO-Funktion.

Kalibrierung Ein Aktiviert die auf dem Monitor eingestellte Kalibrierung.

Aus

Wenn die Option auf „Off“ (Aus) gestellt ist, wird der Monitor auf die vor der Kalibrie­rung eingestellte Bildqualität zurückgesetzt.

HINWEIS

Führen Sie das Programm True Color Finder aus.

Bildmodus Variiert je nach Wert des PC-/AV-Modus unter Menü > Einstellungen.

PC-Modus
Anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus

des Hauptmenüs kann eingestellt werden.

Text Optimiert den Bildschirm für die Textverarbeitung.
Foto Optimiert den Bildschirm für die Anzeige von Fotos.
Cinema Optimiert den Bildschirm für die Verbesserung visueller Effekte eines Videos.
Spiel Optimiert den Bildschirm für Spiele.
AV-Modus
Anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus

des Hauptmenüs kann eingestellt werden.

Standard Optimiert den Bildschirm für die Wiedergabe der normalen Bildqualität.
Lebendig 1 Optimiert den Bildschirm für lebendige visuelle Effekte.
Lebendig 2 Optimiert den Bildschirm für noch lebendigere visuelle Effekte.

Cinema Optimiert den Bildschirm für die Verbesserung visueller Effekte eines Videos.
Zurück Wechselt zum vorherigen Bildschirmmenü.
Verlassen Zum Verlassen des OSD-Menüs.

DEUTSCH

DEU

EINSTELLUNGEN ANPASSEN

30

Einstellungen im Menü PBP

Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors.

1

Drücken Sie < oder >, um zu PBP zu wechseln.

2

Drücken Sie OK/PBP, um PBP auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

PBP

Ein

Nachfolgend werden die einzelnen Optionen beschrieben.

Menü > PBP Funktion
PBP Zeigt die zwei über zwei Eingänge empfangenen Bilder auf dem Monitor an.

Audio Ändert den Audioausgang im PBP-Modus.
Tauschen Wechselt zwischen Hauptbildschirm und Nebenbildschirm im PBP-Modus.
Zweit. Vollb. Zeigt den Nebenbildschirm im PBP-Modus auf dem gesamten Bildschirm an.
Breitbild/Original Passt das Seitenverhältnis des Hauptbildschirms oder Nebenbildschirms an.

Zurück Wechselt zur vorherigen OSD-Anzeige.
Ausgang Zum Verlassen des OSD-Menüs.

Audio-In

AudioPBP

Tauschen

(DVI+DP, HDMI1+DP, HDMI2+DP, DP+DVI, DP+HDMI1, DP+HDMI2)

Haupt Breit Passt die Videoanzeige unabhängig vom eingehenden Videosignal an

Zweit Breit Passt die Videoanzeige unabhängig vom eingehenden Videosignal an

Zweit.

Vollb.

Original Zeigt das Video im Seitenverhältnis des eingehenden Videosignals auf

Original Zeigt das Video im Seitenverhältnis des eingehenden Videosignals auf

Breitbild/

Original

den PBP-Bildschirm an.

dem PBP-Bildschirm an.

den PBP-Bildschirm an.

dem PBP-Bildschirm an.

Zurück

Ausgang

HINWEIS

Wenn der PBP-Modus deaktiviert ist, werden die Menüs „Audio“, „Tauschen“, „Zweit. Vollb.“ und

y

„Breitbild/Original“ ebenfalls deaktiviert. Die Optionen „Hauptbildschirm/Nebenbildschirm“ für „Breit­bild/Original“ werden deaktiviert, wenn kein Signal vorhanden ist.

EINSTELLUNGEN ANPASSEN

31


Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors.

1

Drücken Sie < oder >, um zu Bild zu wechseln.

2

Drücken Sie OK/PBP, um Bild auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

Tief5 Mittel

Schärfe

Die einzelnen Optionen werden nachfolgend beschrieben.

Menü > Bild Beschreibung
Schärfe Stellt die Schärfe des Bildschirms ein.
Schwarzwert Stellt die Offset-Stufe ein (nur bei HDMI).

Reaktionszeit Stellt in Abhängigkeit von der Geschwindigkeit des Bildschirms eine Reaktionszeit für die Bildan-

Zurücksetzen Setzt die Bild-Funktionen auf die Standardeinstellungen zurück.

Zurück Wechselt zum vorherigen Bildschirmmenü.
Verlassen Zum Verlassen des OSD-Menüs.

Schwarzwert

yOffset: Als Referenz für Videosignale ist dies die dunkelste Einstellung, die auf dem Monitor

angezeigt werden kann.

Hoch Das angezeigte Bild wird heller.

Tief Das angezeigte Bild wird dunkler.

zeige ein. Für normale Umgebungen wird die Einstellung „Normal“ empfohlen. Bei sich schnell

bewegenden Bildern wird die Einstellung „High“ (Hoch) empfohlen.

Die Einstellung „Hoch“ kann zum Einbrennen von Bildern führen.

Schnell Setzt die Reaktionszeit auf „Hoch“.

Mittel Setzt die Reaktionszeit auf „Mittel“.

Langsam Setzt die Reaktionszeit auf „Niedrig“.

Reaktionszeit


Zurücksetzen

Zurück

Verlassen


DEUTSCH

DEU

EINSTELLUNGEN ANPASSEN

32

DEUTSCH

DEU

Farben

Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menü ( ) an der Unterseite des Monitors.

1

Drücken Sie < oder >, um zu Farben zu wechseln.

2

Drücken Sie OK/PBP, um Farben auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

BenutzerGamma 1 50 50 50

Gamma

Farbtemp.

Rot Grün Blau

Sechs Farben

Die einzelnen Optionen werden nachfolgend beschrieben.

Menü > Farben Beschreibung
Gamma Benutzerdefinierte Gammaeinstellung: Bei Verwendung der Monitoreinstellungen Gamma 0, Gam-

ma 1 und Gamma 2 wird bei höheren Gammaeinstellungen ein leuchtenderes Bild angezeigt und
umgekehrt.

Farbtemp. Benutzerdefiniert

•

Rot

•

Grün

•

Blau

Wählt die Bildfarbe nach Werkseinstellung aus.

Warm: Legt eine Bildschirmfarbe mit rötlichem Ton fest.
Mittel: Legt eine Bildschirmfarbe zwischen einem rötlichen und einem bläulichen Ton fest.
Kalt: Legt eine Bildschirmfarbe mit bläulichem Ton fest.

Sechs Farben Erfüllt die Benutzeranforderungen für Farben durch Einstellung der Farbe und Sättigung der sechs

Farben (Rot, Grün, Blau, Türkis, Magenta, Gelb) sowie Speichern der Einstellungen.

Farbton Passt den Farbton des Bildschirms an.
Sätti-

gung

Zurücksetzen Setzt die Farbeinstellungen auf die Standardwerte zurück.
Zurück Wechselt zum vorherigen Bildschirmmenü.
Verlassen Zum Verlassen des OSD-Menüs.

Sie können die Bildfarbe mit den Farben Rot, Grün und Blau anpassen.

Stellt die Sättigung der Bildschirmfarben ein. Je niedriger der Wert, desto weniger
gesättigt und hell werden die Farben. Je höher der Wert, desto stärker gesättigt und
dunkler werden die Farben.

Farben

Zurücksetzen

Zurück

Farben

Verlassen

EINSTELLUNGEN ANPASSEN

33

Einstellungen

Zum Anzeigen des OSD-Menüs drücken Sie die Taste

1

Drücken Sie < oder >, um zu Einstellungen zu wechseln.

2

Drücken Sie OK/PBP, um Einstellungen auszuwählen.

3

Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein.

4

Wählen Sie , um das OSD-Menü zu schließen.

5

Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie
die Taste Menü ( ).

Untermenü

AVEnglish Ein Ein Ein Aus

Sprache PC/AV

Modus

Die einzelnen Optionen werden nachfolgend beschrieben.

Menü > Einstel­lungen

Sprache Zum Festlegen der Sprache des Bildschirmmenüs.
PC/AV Modus Wird nur im HDMI-Modus aktiviert.

Haupt Audio Der über den Audio In-Anschluss des digitalen Eingangssignals (HDMI, HDMI2/MHL, Display Port)

Taste Lautstärke Steuert den Tastenton.

Power-LED Schaltet die Betriebsanzeige auf der Vorderseite des Monitors ein/aus.

DP1.2
(DisplayPort1.2)

Audio Ein

Haupt Audio

Taste Laut-

Power-LED

stärke

kommende Ton kann über die Lautsprecher des Monitors ausgegeben werden.

Der Tastenton wird bei folgenden Aktionen ausgegeben.
Power Ein/Aus
OSD-Menü Ein/Aus

Ein Die Betriebsanzeige wird automatisch eingeschaltet.
Aus Die Betriebsanzeige ist ausgeschaltet.

Aktiviert oder deaktiviert DisplayPort 1.2.

HINWEIS

Stellen Sie sicher, dass DisplayPort aktiviert oder deaktiviert ist, je nachdem, welche Ver­sion von der Grafikkarte unterstützt wird. Schalten Sie DisplayPort aus, wenn es nicht mit
der Grafikkarte kompatibel ist.

Menü

( ) an der Unterseite des Monitors.

DP1.2

Beschreibung

OSD Sperre

Zurück

Einstellungen

Verlassen

DEUTSCH

DEU

Ein DisplayPort 1.2 ist aktiviert.
Aus DisplayPort 1.2 ist deaktiviert.

OSD Sperre Verhindert unzulässige Menüeingaben.

Ein Die Menüeingabe wird deaktiviert.
Aus Die Menüeingabe wird aktiviert.

HINWEIS

Alle Funktionen mit Ausnahme des OSD-Sperrmodus und der Taste „Exit“ (Beenden) für
Helligkeit, Kontrast, Lautstärke, Eingang und Einstellungen sind deaktiviert.

Zurück Wechselt zum vorherigen Bildschirmmenü.
Verlassen Zum Verlassen des OSD-Menüs.

FEHLERBEHEBUNG

34

DEUTSCH

DEU

FEHLERBEHEBUNG

Auf dem Bildschirm wird nichts angezeigt.

Ist das Stromkabel des Monitors
eingesteckt?

Leuchtet die Betriebsanzeige?

Leuchtet die Betriebsanzeige rot?

Blinkt die Betriebsanzeige?

Wird die Meldung „AUSSER SPEZI­FIKATION“ angezeigt?

Wird die Meldung „CHECK SIGNAL
CONNECTION“ (SIGNALKABEL
PRÜFEN) angezeigt?

Die Meldung „OSD GESPERRT“ wird angezeigt.

Sind nach dem Drücken der Taste
Menü nicht alle Funktionen verfüg­bar?

yPrüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt

ist.

yÜberprüfen Sie den Anschluss des Netzkabels, und drücken Sie die

Ein-/Ausschalttaste.

yÜberprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist

(MENU > Input (Menü > Eingang)).

yWenn sich der Monitor im Stromsparmodus befindet, bewegen Sie die

Maus, oder drücken Sie eine Taste auf der Tastatur, um die Anzeige
einzuschalten.

yPrüfen Sie, ob der Computer eingeschaltet ist.
yDies tritt auf, wenn vom PC (von der Videokarte) übertragene Signale

außerhalb des horizontalen oder vertikalen Frequenzbereichs des
Monitors liegen. Informationen zur Einstellung der entsprechenden
Frequenz finden Sie im Abschnitt „Produktspezifikation“ in diesem
Handbuch.

ySie wird angezeigt, wenn das Signalkabel zwischen dem PC und

dem Monitor fehlt oder getrennt wurde. Prüfen Sie das Kabel, und
schließen Sie es erneut an.

yDas OSD ist gesperrt. Wechseln Sie zu Menü > Einstellungen und

stellen Sie „OSD Sperre“ auf Entsperren.

Der Bildschirm ändert das Bild nicht.

Bleibt das Bild hängen, wenn der
Monitor ausgeschaltet wird?

Der Bildschirm flackert.

Haben Sie die empfohlene Auflö­sung gewählt?

yDurch das Anzeigen eines Standbilds über einen längeren Zeitraum

kann der Bildschirm beschädigt werden, und das Bild wird einge­brannt.

yVerwenden Sie einen Bildschirmschoner, um den Bildschirm zu schüt-

zen, wenn der Monitor für einen längeren Zeitraum verwendet wird.

yWenn die gewählte Auflösung HDMI 1080i 60/50 Hz lautet, kann der Bild-

schirm eventuell flackern. Ändern Sie die Auflösung zur empfohlenen Auflö­sung 1080P.

HINWEIS

Vertikale Frequenz: Um ein Bild anzuzeigen, muss der Bildschirm wie eine fluoreszierende Lampe

y

Dutzende Male pro Sekunde aktualisiert werden.
Die Anzahl der Aktualisierungen des Bildschirms pro Sekunde wird als vertikale Frequenz oder Aktua-

lisierungsrate bezeichnet und in Hz angegeben.
Horizontale Frequenz: Die Zeit, die erforderlich ist, um eine horizontale Linie anzuzeigen, wird als

y

horizontaler Zyklus bezeichnet. Die Anzahl der horizontalen Linien, die in einer Sekunde angezeigt
werden, kann durch Dividieren von eins durch den horizontalen Zyklus berechnet werden. Dies wird
als horizontale Frequenz bezeichnet und in kHz angegeben.

FEHLERBEHEBUNG

35

HINWEIS

Prüfen Sie, ob die Auflösung der Videokarte oder die Frequenz innerhalb des für den Monitor zuläs-

y

sigen Bereichs liegt, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung >
Anzeige > Einstellungen fest.

Wird die Videokarte nicht auf die empfohlene (optimale) Auflösung festgelegt, kann dies zu ver-

y

schwommenem Text, einem abgedunkelten Bildschirm, einem abgeschnittenen Anzeigebereich oder
einer nicht ausgerichteten Anzeige führen.
Die Vorgehensweise für die Konfiguration kann sich je nach Computer und/oder Betriebssystem

y

unterscheiden. Außerdem unterstützen einige Videokarten bestimmte Auflösungen möglicherweise
nicht. Wenn dies der Fall ist, wenden Sie sich an den Hersteller des Computers oder der Videokarte.
Manche Videokarten unterstützen die Auflösung 2560 x 1080 nicht.

y

Wenn die Auflösung nicht angezeigt werden kann, wenden Sie sich an den Hersteller der Videokarte.

Die Anzeigefarbe ist anormal.

Erscheint die Anzeige blass (16 Far­ben)?

Erscheint die Anzeige instabil oder
monochrom?

Gibt es Flecken auf dem Bild­schirm?

yLegen Sie die Farbe auf 24 Bit (True Color) oder höher fest. Gehen

Sie in Windows zu Systemsteuerung > Anzeige > Einstellungen >
Farbqualität.

yPrüfen Sie, ob das Signalkabel korrekt angeschlossen ist. Schließen

Sie das Kabel erneut an, oder legen Sie die Videokarte des PCs er­neut ein.

yBei Verwendung des Monitors können gepixelte Flecken (rot, grün,

blau, weiß oder schwarz) auf dem Bildschirm erscheinen. Dies ist bei
einem LCD-Bildschirm normal. Dies ist kein Fehler und wirkt sich nicht
auf die Leistung des Monitors aus.

DEUTSCH

DEU

TECHNISCHE DATEN

36

DEUTSCH

DEU

TECHNISCHE DATEN

29EA73 29EB73

LCD-Bildschirm Typ 73,025 cm TFT (Thin Film Transistor)

LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzei­ge)
Diagonale des Bildschirms: 73,025 cm

Pixelabstand 0,0876 mm x 0,2628 mm

Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz

Empfohlene Auflösung 2560 x 1080 bei 60 Hz

Videosignal

Eingangsan­schluss

Stromversorgung Spannung 19 V 3,3 A

Netzstecker Typ DA-65G19, APD-Produktion.

Anpassung des
Standfußwinkels

Umgebungsbedin­gungen

Lautsprecherleis­tung

Horizontale Frequenz 30 kHz bis 90 kHz
Vertikale Frequenz 56 Hz bis 75 Hz
Synchronisierung Separat Sync.
DVI-D, HDMI 2, HDMI 1(MHL), DisplayPort, Audio In (PC), H/P Out, USB Up,

USB In 1, 2, 3

Stromverbrauch (Typ.) Eingeschaltet: 48 W (Typ., ohne USB)

68 W (Max., mit USB, Audio 50 %)

Stromsparmodus: ≤ 1,2 W
Ausgeschaltet ≤ 0,5 W

Ausgang: 19 V 3,42 A
Nach vorn/nach hinten: -5° bis 20° (Monitor)

Betriebsbedingungen Temperatur: 10°C bis 35°C; Luftfeuchtigkeit: 10 % bis 80 %
Lagerbedingungen Temperatur: -20°C bis 60°C; Luftfeuchtigkeit: 5 % bis 90 %
7W + 7W

29EA73

Abmessungen Monitorgröße (Breite x Höhe x Tiefe)

Mit Fuß 699,7 mm x 397,0 mm x 197,2 mm
Ohne Fuß 699,7 mm x 318,0 mm x 68,5 mm

Gewicht (Ohne
Verpackung)

5,9 kg

29EB73

Abmessungen Monitorgröße (Breite x Höhe x Tiefe)

Mit Fuß 699,7 mm x 395,3 mm x 225 mm
Ohne Fuß 699,7 mm x 318,0 mm x 68,5 mm

Gewicht (Ohne
Verpackung)

Änderungen an den technischen Daten vorbehalten.

6,8 kg

TECHNISCHE DATEN

37

Werksunterstützungsmodus (Preset Mode, DVI-D/HDMI/PC Display Port)

Voreingestellter Mo­dus

720 x 400 31.468 70.08 -/+
640 x 480 31.469 59.94 -/­640 x 480 37.5 75 -/­800 x 600 37.879 60.317 +/+
800 x 600 46.875 75 +/+
1024 x 768 48.363 60 -/­1024 x 768 60.123 75.029 +/+
1152 x 864 67.5 75 +/+
1280 x 720 45 60 +/+
1280 x 1024 63.981 60.02 +/+
1280 x 1024 79.976 75.025 +/+
1600 x 900 60 60 +/+
1680 x 1050 65.290 59.954 -/+
1920 x 1080 67.5 60 +/­2560 x 1080 66.7 60 -/+

Horizontale Frequenz
(kHz)

Vertikale Frequenz
(Hz)

Polarität (H/V) Anmerkungen

HDMI/MHL Timing (Video)

DEUTSCH

DEU

Voreingestellter Modus

480p 31.50 60
576p 31.25 50
720p 37.50 50
720p 45.00 60
1080p 56.25 50
1080p 67.50 60
1080p 33.75 30 *nur MHL

Horizontale Fre­quenz (kHz)

Vertikale Fre­quenz (Hz)

Anmerkungen

Betriebsanzeige

Modus LED-Farbe

Eingeschaltet Rot
Stromsparmodus Rot blinkend
Ausgeschaltet OFF

KORREKTE HALTUNG

38

DEUTSCH

DEU

KORREKTE HALTUNG

Korrekte Haltung vor dem Monitor

Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten
können.

Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu

y

vermeiden.
Mit dem Standfuß können Sie den Touchmonitor in die korrekte Position bringen.

y

Passen Sie den Standwinkel von –5° bis 20° an, um einen bestmöglichen Blick auf den Bildschirm zu
haben.

Sie sollten leicht nach
unten auf den Bildschirm
schauen.

Passen Sie den Winkel
von -5° bis 20°

so an, sodass Sie auf
dem Bildschirm
keine Reflexion oder
Blendeffekte sehen.

Legen Sie die Hände

leicht auf die Tastatur,

wobei die Ellbogen

gebeugt und die Arme

horizontal ausgestreckt

sind.

Stellen Sie sicher, dass Sie vor der Verwendung
des Produkts die Sicherheitsvorkehrungen ge­lesen haben.
Bewahren Sie die CD mit dem Benutzerhand­buch für die zukünftige Verwendung gut zu­gänglich auf.
Das Modell und die Seriennummer des SETs
befinden sich auf der Rückseite und auf einer
Seite des SETs. Bitte notieren Sie diese Num­mern im Falle eines Garantieanspruches.

MODELL

SERIENNUMMER
