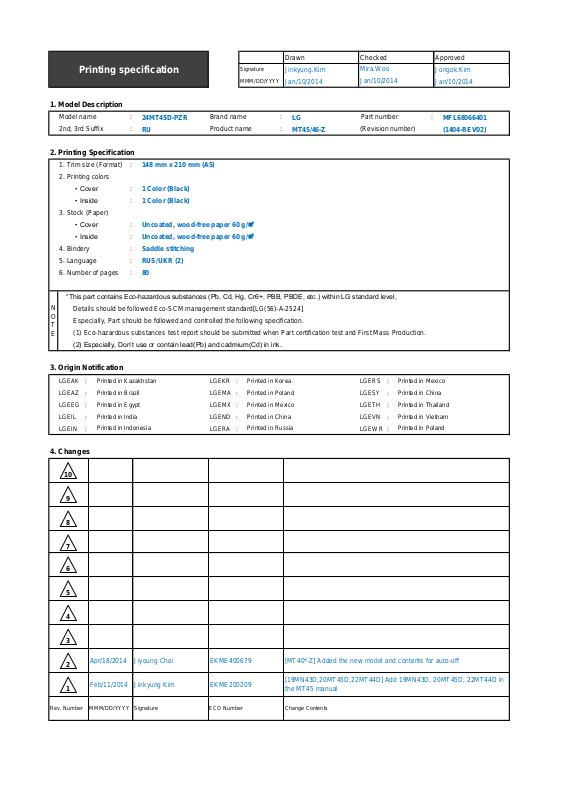

LG 28MT45D-PZ, 24MT46D-PZ, 27MT46D-PZ User guide

Drawn Approved

Signature

Jinkyung.Kim Jongok.Kim

MMM/DD/YYYY

Jan/10/2014 Jan/10/2014

24MT45D-PZR LG MFL68066401 RU MT45/46-Z (1404-REV02)

:LGEAK :LGEKR :LGERS :LGEAZ :LGEMA :LGESY :LGEEG :LGEMX :LGETH :LGEIL :LGEND :LGEVN :LGEIN :LGERA :LGEWR

N O T E

“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,

Details should be followed Eco-SCM management standard[LG(56)-A-2524].

Especially, Part should be followed and controlled the following specification.

(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.

(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.

[MT40*-Z] Added the new model and contents for auto-off

EKME400679

Jiyoung Choi

Apr/18/2014

Signature

Change Contents

ECO Number

148 mm x 210 mm (A5)

Printed in Russia

Printed in China

Printed in Thailand

Printed in Vietnam

Printed in Poland

4. Changes

Rev. Number

MMM/DD/YYYY

Feb/11/2014

Saddle stitching

3. Origin Notification

:1. Trim size (Format)

2. Printing colors

3. Stock (Paper)

: • Cover

Printed in Poland

Printed in Brazil

Uncoated, wood-free paper 60 g/㎡

:4. Bindery

: • Cover

: • Inside

Printed in Korea

: • Inside

RUS/UKR (2)

[19MN43D,20MT45D,22MT44D] Add 19MN43D, 20MT45D, 22MT44D in the MT45 manual

EKME200209

Jinkyung Kim

Printed in Mexico

Printed in Kazakhstan

Printed in Mexico

Printed in Egypt

Printed in India

Printed in Indonesia

:Brand name

:5. Language

:6. Number of pages

Checked

1 Color (Black)

(Revision number)

2. Printing Specification

:2nd, 3rd Suffix

Jan/10/2014

Mira.Woo

:Product name

:Part number

1. Model Description

Printing specification

:Model name

Front Back (Rus) Cover

P/No. 2 … … … … 39 (Rus)

Front Back (Ukr) Cover

2 … … … … 39 (Ukr)

Pagination sheet

:Total pages

80 pages

:Part number

MFL68066401

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED-телевизор*

* В LED-телевизоре LG установлен ЖК-дисплей со светодиодной подсветкой.

Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его для справки на будущее.

MN43* MT45* MT40*

MT44* MT46*

*MFL68066401*

www.lg.com

P/NO : MFL68066401 (1404-REV02)

Printed in Korea

ЛИЦЕНЗИИ / ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

РУССКИЙ

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

Произведено по лицензии Dolby Laboratories. Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

«Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC».

СВЕДЕНИЯ О ВИДЕОФОРМАТЕ DIVX: DivX® — это цифровой формат видео, созданный компанией DivX, LLC, дочерней компанией Rovi Corporation. Данное устройство имеет официальную сертификацию DivX® и было протестировано в соответствии с жесткими требованиями на совместимость с форматом DivX. Посетите веб-сайт divx.com для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов DivX Video-on-Demand (VOD) устройство DivX Certied® должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certied® для воспроизведения видео DivX® с разрешением до HD 1080p, включая содержимое со статусом Premium".

"DivX®, DivX Certied® и соответствующие логотипы являются товарными знаками компании Rovi Corporation или ее дочерних компаний и используются по лицензии."

«Защищено одним или несколькими из следующих патентов: 7,295,673; 7,460,668; 7,515,710; 7,519,274»

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com. Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах. LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: opensource@lge.com. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

МЕРЫ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

Проигнорировав такое предупреждение,

можно получить серьезную травму. Возможен несчастный случай или смертельный исход.

Меры предосторожности при установке устройства

ПРЕДУПРЕЖДЕНИЕ!

yДержите устройство вдали от источников тепла, например, электронагревателей.

► Несоблюдение этого правила может привести к поражению электрическим током, пожару,

неправильной работе или деформации устройства.

yДержите влагопоглощающий упаковочный материал и виниловую упаковку в месте,

недоступном для детей.

► Влагопоглощающий материал может нанести вред при проглатывании. При попадании внутрь

организма, по ошибке, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медицинское учреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.

yНе кладите тяжелые предметы на устройство и не сидите на нем.

► Если устройство вышло из строя или повредилось при падении, вам может быть причинен вред.

Следует дополнительно присматривать за детьми вблизи устройства.

yНе оставляйте кабель питания и сигнальный кабель на проходе.

► О них можно споткнуться, что может привести к поражению электрическим током, пожару, травме или

повреждению устройства.

yУстройство должно быть установлено в чистом и сухом месте.

► Пыль и влага могут привести к поражению электрическим током, пожару и повреждению устройства.

yПри появлении запаха дыма, других запахов или необычных звуков, выньте кабель питания

из розетки и обратитесь в сервисный центр.

► Продолжение использования неисправного устройства может привести к поражению электрическим

током или пожару.

yЕсли вы уронили устройство или повредили его корпус, выключите устройство и выньте

кабель питания из розетки.

► Продолжение использования неисправного устройства может привести к поражению электрическим

током или пожару. Обратитесь в сервисный центр.

yНе роняйте предметы на устройство и не подвергайте его ударам. Не бросайте в экран

дисплея игрушки или другие предметы.

► Это может повлечь нанесение вам травмы, проблемы с устройством или повреждение дисплея.

yНе роняйте устройство с подключенными внешними устройствами.

► Нарушение этих инструкций может привести к повреждениям или поломке устройства.

yПри подключении к устройству игровой приставки, соблюдайте расстояние, в 4 раза

превышающее диагональ экрана.

► Если устройство упало из-за короткого кабеля, это может привести к повреждениям или поломке

устройства.

yОтображение статичного изображения в течение длительного времени может привести к

повреждению или прогоранию экрана. Чтобы продлить срок службы устройства, используйте экранную заставку на компьютере или функцию устранения остаточного изображения на экране. Отключайте электропитание, если устройство не используется. Гарантия на данное устройство не распространяется, в случае прогорания экрана и других подобных проблемах.

yНе устанавливайте это устройство на стену, где оно может быть подвержено воздействию

масла или масляного тумана.

► Это может повредить устройство и привести к его падению.

ВНИМАНИЕ!

Проигнорировав такое сообщение, можно

получить легкую травму или повредить устройство.

РУССКИЙ

МЕРЫ БЕЗОПАСНОСТИ

РУССКИЙ

ВНИМАНИЕ!

yУбедитесь, что вентиляционные отверстия устройства не заблокированы. Установите

устройство в надлежащем месте (на расстоянии более 10 см от стены).

► Если устройство расположено слишком близко к стене, то оно может деформироваться или возможен

пожар из-за внутреннего перегрева.

yНе блокируйте вентиляционные отверстия скатертью или шторой.

► Иначе, устройство может деформироваться, или в результате внутреннего перегрева может возникнуть

пожар.

yУстройство должно стоять на плоской и устойчивой поверхности, откуда оно не может упасть.

► Если устройство упадет, оно может сломаться, а вы – получить травму.

yУстановите устройство в месте, где нет радиопомех. yЗащищайте устройство от прямого солнечного света.

► Возможно повреждение устройства.

yЕсли изделие будет установлено в месте, не соответствующем рекомендуемым условиям, это

может нанести серьезный ущерб его качеству изображения, сроку службы и внешнему виду. Перед установкой проконсультируйтесь с LG или квалифицированным установщиком. Это касается мест скопления пыли и масляного тумана, мест применения химических реактивов, мест с повышенной или пониженной температурой, повышенной влажностью и мест, где изделие, вероятно, будет оставаться включенным длительное время (аэропорт или вокзал). Невыполнение данного требования приведет к аннулированию гарантийных обязательств.

yНе устанавливайте монитор в местах, где отсутствует вентиляция (например, на книжную

полку или в нишу), или на улице, а также на подушке или ковре.

yКроме того, не устанавливайте монитор вблизи от источников тепла, например, рядом с

осветительным оборудованием.

Меры защиты от поражения электрическим током

ПРЕДУПРЕЖДЕНИЕ!

yРозетка, к которой подключается устройство, должна быть заземлена.

► Иначе возможно поражение электрическим током или иная травма.

yИспользуйте только номинальное напряжение.

► В противном случае, возможно повреждение устройства или поражение электрическим током.

yВо время грозы отключайте кабель питания и сигнальный кабель, т.к. они представляют

высокую опасность.

► Невыполнение данного условия может привести к поражению электрическим током.

yНе подключайте несколько удлинителей, электроприборы или электронагреватели к

одной розетке. Используйте удлинитель с заземлением, предназначенный для работы с компьютером.

► В результате перегрева может возникнуть пожар.

yНе прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт

пылью, просушите вилку или полностью сотрите пыль.

► Избыточная влага может привести к поражению электрическим током.

yЕсли вы не собираетесь пользоваться устройством в течение длительного времени,

отсоедините от него кабель питания.

► Пыль может вызвать пожар, а в результате нарушения изоляции может произойти поражение

электрическим током или пожар.

yПлотно вставляйте кабель питания в разъем.

► Если кабель питания вставлен неплотно, может возникнуть пожар.

yПридерживайте вилку при отключении кабеля питания. Не перегибайте кабель питания с

излишним усилием и не помещайте на него тяжелые предметы.

► Повреждение кабеля может повлечь за собой поражение электрическим током или пожар.

yНе вставляйте проводник (например, металлическую спицу) в один конец кабеля питания,

когда другой конец подсоединен к розетке. Кроме того, не прикасайтесь к кабелю питания при подключении в сеть.

► Возможно поражение электрическим током.

МЕРЫ БЕЗОПАСНОСТИ

yВилка питания используется в качестве устройства отключения. yУбедитесь, что устройство установлено вблизи розетки, к которой планируется подключение и,

что доступ к розетке остается свободным.

yЕсли устройство подключено к розетке переменного тока, оно не отключается от источника

питания переменного тока, даже при выключении устройства.

ВНИМАНИЕ!

yНе вынимайте вилку кабеля питания из розетки, если устройство включено.

► Резкий перепад напряжения может повредить устройство.

yИспользуйте только тот кабель питания, который поставляется в комплекте устройства. Если

кабель питания с устройством не поставляется и вы используете другой кабель питания, убедитесь, что он сертифицирован согласно применимым национальным стандартам. При любой неисправности кабеля питания, обратитесь за заменой к изготовителю или ближайший авторизованный сервисный центр.

Меры безопасности при перемещении устройства

ПРЕДУПРЕЖДЕНИЕ!

yУстройство должно быть выключено.

► Возможно повреждение устройства или поражение электрическим током.

yПрежде чем перемещать устройство, отсоедините от него все кабели.

► Возможно повреждение устройства или поражение электрическим током.

yПри переноске устройства, держите его двумя руками панелью вперед. Падение устройства

может привести к поражению электрическим током или возгоранию. Обратитесь в сервисный центр для ремонта.

yУбедитесь, что устройство выключено, отсоединено от электрической розетки, и кабели

отсоединены от него. Для переноски большого устройства может потребоваться 2 человека. На давите на переднюю панель устройства и не нагружайте ее.

РУССКИЙ

ВНИМАНИЕ!

yВо время перемещения не подвергайте устройство тряске и ударам.

► Возможно повреждение устройства или поражение электрическим током.

yНе выбрасывайте упаковку изделия. Используйте его при переезде.

Меры безопасности при эксплуатации устройства

ПРЕДУПРЕЖДЕНИЕ!

yНе следует самостоятельно разбирать, ремонтировать и модифицировать устройство.

► Возможно поражение электрическим током или пожар. ► Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

yЕсли дисплей остается без присмотра на продолжительное время, отключите шнур питания от

розетки.

yДержите устройство вдали от воды.

► Возможно поражение электрическим током или пожар.

yНе подвергайте устройство встряске и не царапайте металлическими предметами переднюю и

боковые части дисплея.

► В противном случае, это может вызвать повреждение экрана.

yНе подвергайте устройство высоким температурам и влажности.

РУССКИЙ

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ!

yНе ставьте и не храните горючие вещества около устройства.

► Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

yПри очистке поверхности изделия отключите кабель питания, очищайте мягкой тканью для

предотвращения появления царапин. Не используйте влажную ткань, распыляемую воду или другие жидкости. Несоблюдение этого правила может привести к поражению электрическим

током. Не используйте химические вещества, например, бензин, растворители или спирт. yВремя от времени делайте перерывы в работе, чтобы дать отдохнуть глазам. yСодержите устройство в чистоте. yПримите удобное и естественное положение при работе с устройством для расслабления

мышц. yПри долгой работе с устройством регулярно делайте перерывы. yНе нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или

ручкой). Не царапайте панель. yСоблюдайте удобную дистанцию при работе с устройством.

► Ваше зрение может ухудшиться, если находиться слишком близко к устройству.

yУстановите необходимое выходное разрешение и часы, используя Руководство пользователя.

► В противном случае, ваше зрение может быть нарушено.

yИспользуйте одобренные средства во время чистки устройства. Не используйте бензин,

растворитель или спирт.

► Устройство может деформироваться.

yЭлементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или

электрических обогревателей. yНе вставляйте неперезаряжаемые элементы питания в зарядное устройство. yНа устройство не должны попадать капли или брызги жидкости. Нельзя ставить предметы,

наполненные жидкостью, например, вазы, чашки и т. д. на устройство или над ним (например,

на полки над устройством). yДлительное использование гарнитуры и наушников или прослушивание громкой музыки

могут привести к ухудшению слуха. yРаспылите воду на мягкую ткань два-четыре раза, и используйте ее для очистки передней

рамки. Осторожно протирайте в одном направлении. От излишней воды на поверхности могут

остаться разводы.

Утилизация (только ртутные лампы, используемые в ЖК-мониторе)

yФлуоресцентная лампа, используемая в этом устройстве, содержит небольшое количество

ртути. yНе выбрасывайте устройство вместе с бытовым мусором. Утилизация данного устройства

должна производиться в соответствии с местными нормативами.

Крепление на стене

yНе закрепляйте устройство своими силами. Вызовите мастера, квалификация которого

подтверждена Изготовителем. Невыполнение этих рекомендаций может привести к травмам.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

ПРИМЕЧАНИЕ

yПриведенное изображение может отличаться от вашего телевизора. yЭкранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке. yДоступные меню и параметры могут отличаться в зависимости от используемого источника входа или

модели устройства. yВ дальнейшем этот телевизор может получить новые функции. yДля снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время

телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии. yЭнергопотребление во время использования может быть значительно снижено путем уменьшения

яркости изображения. При этом будут снижены и эксплуатационные расходы.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

yДля обеспечения безопасности и продолжительного срока службы устройства не используйте детали,

не одобренные изготовителем. yКакие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем,

не являются гарантийным случаем. yНа экране некоторых моделей может быть тонкая пленка; не снимайте ее.

РУССКИЙ

ПРИМЕЧАНИЕ

Комплектация устройства может отличаться в зависимости от модели.

Спецификации устройства или содержание данного руководства могут быть изменены без

предварительного уведомления ввиду модернизации функций устройства.

Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус

разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который

поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на

вашем телевизоре.

*A 10 мм *B 18 мм

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Пульт дистанционного управления, батареи

(AAA)

Основание

(только для 19MN43*)

Стойка

(только для 29MT40*, 29MT45*)

руководство пользователя

Основание

(только для 24/27MT46*)

Стойка

(только для 19MN43*, 24/27MT46*)

Основание

(только для 22MT44*)

Основание

(только для 29MT40*, 29MT45*)

Винты для подставки

2 шт., M4 x L16 (только для 29MT40*, 29MT45*)

Основание

(только для 24MT40*, 20/22/24/28MT45*)

Стяжка для кабелей

(только для 19MN43*, 24/27MT46*)

Шнур питания AC-DC Адаптер AC-DC Адаптер

(в зависимости от модели)

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Элементы и кнопки

(только для 24MT40*, 22MT44*, 20/22/24/28MT45*)

Экран

Динамики

Кнопка-джойстик

(* Данная кнопка расположена под экраном телевизора.)

ПРИМЕЧАНИЕ

yЧтобы включить или выключить индикатор питания, выберите в главном меню

Датчик дистанционного управления Индикатор питания

Красный:

y Выкл.: y Янтарный:

При отключенном питании

При включенном питании

При включенном режиме энергосбережения

УСТАНОВКИ

РУССКИЙ

Использование кнопки-джойстика

Можно управлять телевизором нажатием кнопки или сдвигая кнопку-джойстик влево, вправо, вверх или вниз.

Основные функции

Включение питания

Выключение питания

Регулировка громкости

Управление программами

Когда телевизор выключен, нажмите пальцем кнопку-джойстик один раз и отпустите ее.

Когда телевизор включен, нажмите и удерживайте пальцем кнопкуджойстик в течение нескольких секунд, затем отпустите ее. (При этом, если кнопка Menu (Меню) отображается на экране, выйти из меню можно нажатием и удерживанием кнопки-джойстика.)

Сдвигая пальцем кнопку-джойстик влево или вправо, можно регулировать уровень громкости звука.

Сдвигая пальцем кнопку-джойстик вверх или вниз, можно выбирать программы из списка сохраненных программ.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

ПРИМЕЧАНИЕ

yСдвигая пальцем кнопку-джойстик вверх, вниз, влево или вправо, будьте внимательны и не

нажимайте на кнопку. Если нажать кнопку-джойстик, невозможно будет выполнить настройку уровня громкости и сохранить программы.

Настройка меню

Когда телевизор включен, нажмите кнопку-джойстик один раз. Можно настраивать элементы меню ( , , , ), сдвигая кнопку-джойстик вверх, вниз, влево или вправо.

Выключение телевизора

Настройки

Закрыть

Вход

Выключение питания телевизора.

Переход к главному меню.

Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Изменение источника входного сигнала.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

(только для 19MN43*)

Динамики

(только для 29MT40*, 29MT45*)

Экран

Датчик дистанционного управления

Индикатор питания

y Красный: При отключенном питании

Выкл.: При включенном питании

y Янтарный: При включенном режиме энергосбережения

Сенсорные кнопки

РУССКИЙ

Динамики

Экран

Датчик дистанционного управления

Индикатор питания

y Красный: При отключенном питании

Выкл.: При включенном питании

y Янтарный: При включенном режиме энергосбережения

Сенсорные кнопки

СБОРКА И ПОДГОТОВКА К РАБОТЕ

(только для 24/27MT46*)

РУССКИЙ

Динамики

Экран

Датчик дистанционного управления

Индикатор питания

y Красный: При отключенном питании

Выкл.: При включенном питании

Янтарный: При включенном режиме энергосбережения

Сенсорные кнопки

ПРИМЕЧАНИЕ

Все кнопки сенсорные и реагируют на простое касание пальцем.

yЧтобы включить или выключить индикатор питания, выберите в главном меню

Сенсорная кнопка Описание

Прокрутка сохраненных программ. Настройка громкости.

OK SETTINGS INPUT

Выбор подсвеченного пункта меню или подтверждение ввода.

Открытие главного меню или сохранение изменений и выход из меню. Изменение источника входного сигнала. Включение или выключение устройства.

УСТАНОВКИ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

yИзбегайте касания экрана, так как это может

привести к его повреждению.

yТелевизор предпочтительно перемещать

в оригинальной коробке или упаковочном материале.

yПеред перемещением или поднятием

телевизора отключите кабель питания и все остальные кабели.

yПри удерживании телевизора экран должен

смотреть в другую сторону от вас, чтобы избежать образования царапин.

yКрепко удерживайте верхнюю и нижнюю части

корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

ВНИМАНИЕ!

yПри обращении с телевизором будьте осторожны,

чтобы не повредить кнопку-джойстик, выступающую из корпуса. (в зависимости от модели)

Настройка телевизора

Приведенное изображение может отличаться от вашего телевизора.

Подсоединение подставки

24MT40*, 22MT44*, 20/22/24/28MT45*

РУССКИЙ

yПри транспортировке не подвергайте телевизор

тряске или избыточной вибрации.

yПри транспортировке держите телевизор

вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

yНе оказывайте чрезмерного давления на каркас

рамы, ведущего к ее сжатию / деформации, так как это может привести к повреждению экрана.

Основание

ВНИМАНИЕ!

При подсоединении подставки к телевизору,

положите его на стол с подложенной мягкой тканью или плоскую поверхность экраном вниз, чтобы предотвратить появление царапин.

29MT40*, 29MT45*

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

2 шт. M4 x L16

ПРИМЕЧАНИЕ

Если винты не будут хорошо затянуты, это

может привести к падению и повреждению телевизора. Заверните винты, чтобы предотвратить

наклон телевизора. Не заворачивайте винты с чрезмерной силой.

Защелка

Стойка

Основание

СБОРКА И ПОДГОТОВКА К РАБОТЕ

19MN43*, 24/27MT46*

РУССКИЙ

ВНИМАНИЕ!

Стойка

Основание

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Отсоединение подставки

24MT40*, 22MT44*, 20/22/24/28MT45*

Основание

ПРИМЕЧАНИЕ

yПоднимите защелку в основании ножки

подставки и отсоедините стойку от телевизора.

29MT40*, 29MT45*

Основание

Стойка

СБОРКА И ПОДГОТОВКА К РАБОТЕ

19MN43*, 24/27MT46*

Стойка

РУССКИЙ

ВНИМАНИЕ!

При подсоединении подставки к телевизору,

положите его экраном вниз на мягкую поверхность или на плоскую поверхность, чтобы предотвратить появление царапин.

ВНИМАНИЕ!

yНе переворачивайте телевизор на стойке

(ножке подставки), он может упасть и повредиться или привести к нанесению вам травм.

yНа рисунке приведен общий пример

установки, который может отличаться от данного устройства.

Основание

+20-5

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Установка на столе

1 Поднимите и прямо установите телевизор на

столе. Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 см

ВНИМАНИЕ!

Не размещайте телевизор вблизи источников

тепла, так как это может привести к пожару или другим повреждениям. Подключите телевизор к адаптеру питания

переменного тока, перед тем как подключить шнур питания телевизора к розетке.

Регулировка угла обзора телевизора

Приведенное изображение может отличаться

от вашего телевизора. Для настройки угла изображения телевизора наклоните от +20 до -5 градусов вверх или вниз. (только для 24/29MT40*, 19MN43*, 22/24/29MT45*, 24/27MT46*)

2 Подключите

адаптер питания

кабель питания

к розетке.

DC-IN

(19V )

Адаптер питания

Вид спереди

Задняя часть

Адаптер питания

DC-IN

(19V )

ВНИМАНИЕ!

При регулировке угла просмотра не

придерживайте нижнюю часть рамки экрана телевизора, как показано на следующем рисунке, так как это может привести к травме пальцев.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Использование системы безопасности Kensington

Приведенное изображение может отличаться

от вашего телевизора. Разъем системы безопасности Kensington находится на задней панели телевизора. Дополнительную информацию об установке и использовании см. в руководстве к системе безопасности Kensington или

http://www.kensington.com

на сайте

Продевание кабеля системы безопасности Kensington через телевизор и отверстие в столе.

ПРИМЕЧАНИЕ

Система безопасности Kensington

приобретается отдельно. Ее можно приобрести в большинстве магазинов электроники.

Крепление на стене

Для достаточной вентиляции, обеспечьте свободное расстояние 10 см с каждой стороны и сзади устройства. Инструкции по установке можно получить у дилера, см. руководство по установке дополнительного кронштейна для настенного крепления с возможностью регулировки наклона.

10 см

Если требуется закрепить телевизор на стене, установите крепление для монтажа на стене (дополнительная деталь) и на его задней панели. При установке телевизора с помощью крепления для монтажа на стене (дополнительная деталь) надежно закрепите крепление, чтобы предотвратить падение телевизора. 1 Используйте винты и настенные крепления,

отвечающие стандарту VESA.

2 Использование более длинных винтов может

вызвать повреждение телевизора изнутри.

3 Использование неподходящих винтов

может привести к повреждению и падению телевизора с крепления. LG Electronics не несет ответственности за это.

4 Расстояния по вертикали и горизонтали между

отверстиями под крепеж и размеры винтов соответствуют стандарту VESA.

5 Используйте стандарт VESA согласно указанным

ниже инструкциям.

784,8 мм и менее

* Кронштейн для настенного крепления Толщина: 2,6 мм * Винт: Ø 4,0 мм x шаг резьбы 0,7 мм x длина 10 мм

787,4 мм и более

* Используйте кронштейн для настенного

крепления и винты стандарта VESA.

10 см

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Модель

VESA (A x B) Стандартный

винт Количество

винтов Кронштейн для

настенного крепления (приобретаемый отдельно)

VESA (A x B)

19MN43* 24MT40* 22MT44*

20/22/24MT45*

75 x 75 100 x 100

28/29MT45* 24/27MT46*

M4 x L10

RW120

29MT40*

ВНИМАНИЕ!

Перед перемещением и установкой

телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током. Установка телевизора на потолок или

наклонную стену может привести к его падению и получению серьезной травмы. Следует использовать одобренный

кронштейн LG для настенного крепления и обратиться к местному поставщику или квалифицированному специалисту. Не заворачивайте винты с избыточной

силой, т.к. это может привести к повреждению телевизора и потере гарантии. Следует использовать винты и настенные

крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

yДлина винтов с внешней стороны задней

крышки не должна превышать 8 мм.

Кронштейн для стенного крепления

Задняя крышка

Кронштейн для

стенного крепления

Задняя крышка

Стандартный винт

: M4 x L10

Макс.8 мм

ПРИМЕЧАНИЕ

Следует использовать винты, указанные в

спецификации для винтов стандарта VESA. Комплект кронштейна для настенного

крепления снабжается инструкцией по монтажу и необходимыми комплектующими. Настенный кронштейн является дополнительным

аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера. Длина винтов может зависеть от кронштейна

для настенного крепления. Убедитесь, что винты имеют правильную длину. Дополнительную информацию см. в руководстве

к кронштейну для настенного крепления.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Закрепление кабелей

(только для 19MN43*, 24/27MT46*) 1 Соберите и свяжите кабели с помощью стяжки

для кабелей. 2 Разместите кабель в стяжке для крепления

кабелей, расположенной на основании подставки.

Стяжка для кабелей

РУССКИЙ

УСТАНОВКА ПОДКЛЮЧЕНИЙ

РУССКИЙ

УСТАНОВКА ПОДКЛЮЧЕНИЙ

Доступно не для всех моделей. В данном разделе

УСТАНОВКА ПОДКЛЮЧЕНИЙ

используются рисунки и схемы моделей 22MT45D.

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

в основном

ПРИМЕЧАНИЕ

yПроцесс подключения внешнего устройства

отличается в зависимости от модели.

yПодключите внешние устройства независимо

от порядка расположения разъемов телевизора.

yПри записи телевизионной передачи с

помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.

yИнструкции по эксплуатации см. в

документации внешнего устройства.

yПри подключении к телевизору игровой

приставки используйте кабель, который поставляется в комплекте игровой приставки.

yВ режиме PC (ПК) может наблюдаться шум,

из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода PC (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню PICTURE (ЭКРАН) так, чтобы изображение стало четким.

yВ режиме PC (ПК) некоторые настройки

разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

Подключение антенны

ANTENNA / CABLE IN

(*не поставляется)

Подключите телевизионный антенный кабель (75 Ω) к входному гнезду в ТВ (Antenna/Cable).

ППРИМЕЧАНИЕ

yДля подключения нескольких телевизоров

используйте антенный разветвитель.

yЕсли присутствуют помехи и Вы используете

личную антенну, сориентируйте её в направлении на ТВ вышку.

yПри плохом качестве изображения

правильно установите усилитель сигнала (не входит в комплект), чтобы обеспечить изображение более высокого качества.

yАнтенный кабель и преобразователь в

комплект поставки не входят.

yПоддерживаемый формат цифрового аудио:

MPEG, Dolby Digital, Dolby Digital Plus, HEAAC

Подключение спутниковой тарелки

(Только для моделей с поддержкой спутникового вещания)

13/18 V 700mA Max LNB IN

Satellite

(*не поставляется)

Подключите кабель от спутниковой тарелки (75 Ω), или к специальной спутниковой розетке с проходом по питанию.

УСТАНОВКА ПОДКЛЮЧЕНИЙ

Подключение с помощью СКАРТ

(*не поставляется)

AUDIO/VIDEO

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля СКАРТ, как показано на рисунке.

Тип выхода

AV1

Текущий режим ввода

Цифровое ТВ

Аналоговое ТВ, AV

Компонентный

HDMI

RGB

1 ТВ-выход: Вывод аналогового или цифрового ТВ-

сигнала

(ТВ-выход1)

Цифровое ТВ

Аналоговое ТВ

РУССКИЙ

ПРИМЕЧАНИЕ

yИспользуемый кабель СКАРТ должен иметь

защиту сигнала.

+ 57 hidden pages
