LG 28MT42VF-PZ User manual

Page 1

PREPARATION FOR THE FIRST TURN ON

ПОДГОТОВКА К ПЕРВОМУ ВКЛЮЧЕНИЮ АЛҒАШҚЫ ҚОСЫЛУҒА ДАЙЫНДЫҚ ПІДГОТОВКА ДО ПЕРШОГО ВКЛЮЧЕННЯ PREGĂTIREA PENTRU PRIMA PORNIRE

Read the: "Safety and Reference"

Прочитайте: "Руководство по технике безопасности" Оқыңыз: "Қауіпсіздік пен анықтама" Прочитайте: "Правила безпеки та довідкова інформація" Citiţi: "Siguranța si referințe"

LED TV

LJ50**

MT42**

AAA

www.lg.com

*MFL696750041703REV01*

X 2

(M4 x L16) 32LJ50** 28MT42**

X 4

(M4 x L16) 43LJ50**

Printed in Russia

Напечатано в России

Ресейде басып шығарылған

Надруковано в Росії

Imprimat în Rusia

P/No: MFL69675004 (1703-REV01)

Page 2

32LJ50** 28MT42**

2-B

43LJ50**

32-A

Page 3

HDMI IN

LAN

USB IN

ANTENNA/

CABLE IN

ANTENNA/

CABLE IN

HDMI IN

USB IN

Satellite IN

Page 4

Satellite IN

PCMCIA CARD SLOT

Page 5

AUDIO / VIDEO

COMPONENT IN AV IN

VIDEO/Y P

VIDEO AUDIO

PRL/MONO AUDIOR

VIDEO/Y P

PRL/MONO AUDIOR

VIDEO L/MONO AUDIOR

Page 6

Page 7

Power requirement

Требования к электропитанию Электртұтыну шарттары Вимоги до електроживлення Cerinţe la reţeaua de alimentare

32LJ500U-ZB 32LJ500V-ZB

43LJ500V-ZB

28MT42VF-PZ

728 475 182.4 436 77.8 5.0 4.9

970 624 219.5 569 77.8 8.4 8.3

635 427 182.4 387 77.8 4.1 4.0

AC 100-240 V~ 50/60 Hz

Page 8

(Только для России)

Данные по энергоэффективности для моделей телевизоров LG

* Указанные модели телевизоров не имеют «выключенного режима». Для полного отключения телевизора - отсоедините его от сети

питания.

English

Русский

Модель

32LJ500U-ZB

32LJ500V-ZB

43LJ500V-ZB

28MT42VF-PZ

Удельная мощность

рабочего режима: Вт/см

0.016 0.5

0.018 0.5

0.013 0.5

0.018 0.5

For the power supply refer to the label attached to the product.

Требуемые параметры электропитания указаны на информационном лейбле на задней крышке изделия.

Потребляемая мощность

изделием в режиме

ожидания: Вт

Українська

Românâ

Потребляемая мощность изделием в

выключенном режиме

отсутствует

Необхідні параметри електроживлення вказані на інформаційному лейблі на задній кришці виробу.

Parametrii necesari de alimentare electrică sunt menționați pe eticheta pe capacul din spate al dispozitivului.

Page 9

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ГАРАНТИЙНЫЙ ТАЛОН

Руководство по технике безопасности

LED-телевизор*

* В LED-телевизоре LG установлен ЖК-дисплей со

светодиодной подсветкой.

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

*MFL69655108*

001

www.lg.com

P/NO : MFL69655108 (1702-REV02)

Page 10

Гарантийный талон/ Кепілдік талоны/ Гарантыйны талон/Talonul de garantie/ Гарантійний талон

Модель / Мадэль / Model / Модель / Rusumi / Модель / Загвар :.......................................................

Серийный номер / Серыйны нумар / Numărul de serie / Сериялық нөмірі / Seriya raqami /

Дата покупки / Дата пакупкі / Data cumpărării / Сатып алған күні / Xarid qilingan sana /

Печать и подпись продавца / Пячатка і подпіс прадаўца / Ştampila şi semnătura vânzătorului / Сатушының мөрі мен қолтаңбасы / Sotuvchining muhri va imzosi /

Худалдааны зөвлөхийн тамга, гарын үсэг

Подпись покупателя / Подпіс пакупніка / Semnătura clientului / Тұтынушының қолтаңбасы / Xaridorning imzosi /

Підпис покупця / Үйлчлүүлэгийн гарын үсэг :...................................................

Служба поддержки клиентов / Абслугоўванне пакупніка / Serviciu clienţi / Тұтынушыға қызмет көрсету орталығы / Кардарларды тейлөө / Mijozlarni qo'llab-quvvatlash xizmati / Служба підтримки споживачів / Харилцагчийн үйлчилгээ

Россия

Беларусь

Moldova

8-800-200-76-76

8-820-0071-1111 -

00-800-0071-0005 (Doar de pe telefoane sta

8-8000-805-805

Қазақстан

2255 (мобильді телефондарға)

Кыргызстан

O'zbekiston

Україна

0-800-805-8050 -

8-800-120-2222 (0-800-120-2222)

0-800-303-000

Серійний номер / Серийн дугаар :...............................................

Дата покупки / Худалдан авсан өдөр :..............................

Печатка та підпис продавця /

:......................................................................................

Телефон Адрес Веб-сайт

www.lg.com/ru

www.lg.com/kz

www.lg.com/ua

ţionare)

г. Москва, пл. Победы, д. 2, стр.2.

г. Алматы ул. Ауэзова 48 (уг. ул. Кабанбай батыра)

г. Астана, ул. Кенесары, 52 (уг. ул. Тараз)

03062, Україна, Київ, пр-т. Перемоги 67, корпус G

Телефон / Тэлефон / Telefon / Телефон / Телефон / Telefon / Телефон / Утас Веб-сайт / Інтэрнэт сайт / Site web / Интернет сайты / Сайт / Veb-sahifa /

Адрес производителя: 143160, Российская Федерация, Московская область, Рузский район, сельское поселение Дороховское, 86 км Минского шоссе, д.9

Өндiрушiнiң мекен-жайы: 143160, Ресей Федерациясы, Мəскеу облысы, Руза ауданы, Дороховское ауылы, Минск тасжолы, 86 км, 9-үй.

Адреса виробника: 143160, Росiйска Федерацiя, Московська область, Рузський р-н, сiльське поселення Дорохiвське, 86 км. Мінського шосе, буд.9

Producător adresa: 143160, Federaţia Rusă, regiunea Moscovei, Raionul Ruza, Dorohovskoe, km 86 şoseaua Minsk, №9

Веб-сайт / Вэб сайт

Page 11

РОССИЯ

Гарантия от LG Electronics предусматривает бесплатный ремонт в установленные сроки и на условиях, описанных ниже. Гарантия LG Electronics не ограничивает законных прав покупателя. Данная гарантия действительна только в отношении первоначального покупателя Продукта и только на территории Российской Федерации.

При необходимости воспользоваться гарантией LG Electronics обратитесь в службу информационной поддержки клиентов LG Electronics, используя контактные данные, указанные на титульном листе, или к продавцу.

Сроки и условия гарантии

• Гарантия LG Electronics распространяется на дефекты материалов и производственные дефекты. Вследствие этого гарантия не распространяется на все другие дефекты и убытки в результате неправильного обращения, неверных настроек, неверных калибровок и установок, несоблюдения требований Руководства пользователя или Руководства по установке, а также на повреждения под воздействием внешних факторов и в результате нормального износа и косметические повреждения.

• Действие гарантии LG Electronics распространяется только на дефекты материалов и производственные дефекты, уведомления о которых получены в период действия гарантии LG Electronics.

• Гарантия LG Electronics действительна только после предъявления оригинального (не в рукописной форме) документа о покупке.

• Гарантия LG Electronics теряет силу после работ по изменению конструкции или ремонту, выполненных лицами, не уполномоченными LG Electronics, при подделке или удалении серийног модернизации или профессионального/ коммерческого использования потребительского товара.

• Решение о ремонте принимается исключительно LG Electronics. Замененные части и детали становятся собственностью LG Electronics.

• Гарантия LG Electronics не предусматривает других расходов, кроме расходов на ремонт или замену.

• LG Electronics не несет ответственности за любого рода утрату или повреждения программного обеспечения или носителей информации.

о номера, после

Срок бесплатного

сервисного

обслуживания*

Срок службы

Продукция

OLED, LCD, Плазменные и Проекционные телевизоры

Гарантийный

период

1 год 2 года 5 лет

* Включает проведение бесплатного ремонта с бесплатной заменой необходимых запасных частей.

Срок бесплатного сервисного обслуживания начинается со дня приобретения.

Внимание! Гарантия по гарантийному талону вступает в силу только после того, как

продавец поставит печать на титульном листе и на отрывных купонах.

Page 12

Купон/ Cupon 1

Модель/ Mоdel:......................................................................................................

Серийный номер/ Сериялық номер/

Серійний номер/ Numărul de serie:......................................................................

Дата покупки/ Сатып алған күні/

Дата покупки/ Data cumpararii :...........................................................................

Серия/ Сериялы/ Серія/ Serie

Купон/ Cupon 2

Модель/ Mоdel:......................................................................................................

Серийный номер/ Сериялық номер/

Серійний номер/ Numărul de serie:......................................................................

Дата покупки/ Сатып алған күні/

Дата покупки/ Data cumpararii :...........................................................................

Серия/ Сериялы/ Серія/ Serie

Купон/ Cupon 3

Модель/ Mоdel:......................................................................................................

Серийный номер/ Сериялық номер/

Серійний номер/ Numărul de serie:......................................................................

Дата покупки/ Сатып алған күні/

Дата покупки/ Data cumpararii :...........................................................................

Серия/ Сериялы/ Серія/ Serie

Печать продавца

Сатушы мөрі/

Печатка продавця/

Ştampila vânzătorului

Печать продавца

Сатушы мөрі/

Печатка продавця/

Ştampila vânzătorului

Печать продавца

Сатушы мөрі/

Печатка продавця/

Ştampila vânzătorului

Заполняется продавцом / Запаўняецца прадаўцом / Se completează de către vânzător / Сатушымен толтырылады / Sotuvchi tomonidan to'ldiriladi / Зөвхөн худалдааны зөвлөх бөглөнө.

Внимание! Гарантия по гарантийному талону вступает в силу только после того, как продавец поставит печать на титульном листе и на отрывных купонах.

Увага! Гарантыйны талон дзейнічае толькі пры наяўнасці пячаткі і подпісу прадаўца на тытульнай старонцы і на адрыўных купонах!

Atenţie! Talonul de garanţie este valid doar dacă vânzătorul pune ştampilă şi semnătură atât pe prima pagină, cât şi pe cupoane, şi le rupe pe acestea.

Назар аударыңыз! Кепілдік талоны титулдық бет пен купондарда сатушының мөрі болған жағдайда ғана жарамды болып табылады.

Diqqat! Ushbu kafolat taloni haqiqiy hisoblanishi uchun uning ham muqovada, ham kuponlarda sotuvchining muhri va imzosi bo'lishi lozim.

Увага! Гарантій гарантійний талон дійсний тільки при наявності печаток та підпису продавця на та відрізних купонах.

Анхааруулга! Энэхүү баталгааны бичиг нь зөвхөн худалдааны зөвлөхийн гарын үсэг, тамганы хамт купоны нүүрэн хэсэг дарагдсан байдлаар хүчинтэй.

Page 13

Купон/ Cupon 1

Имя покупателя/ ПІБ споживача/

Клиенттің аты-жөні/ Prenumele clientului:............................................................

Адрес/ Мекен-жайы/ Адреса/ Adresa:................................................................

Телефон/ Telefon:.................................................................................................

Дата начала ремонта/ Жөндеу басталғaн күні/ Дата початку ремонту/

Data începereii reparаției: ......................

Дата окончания ремонта/ Жөндеу аяқталған күнi/ Дата закінчення ремонту/

Data terminării reparației......................

Купон/ Cupon 2

Имя покупателя/ ПІБ споживача/

Клиенттің аты-жөні/ Prenumele clientului:............................................................

Адрес/ Мекен-жайы/ Адреса/ Adresa:................................................................

Телефон/ Telefon:.................................................................................................

Дата начала ремонта/ Жөндеу басталғaн күні/ Дата початку ремонту/

Data începereii reparаției: ......................

Дата окончания ремонта/ Жөндеу аяқталған күнi/ Дата закінчення ремонту/

Data terminării reparației......................

Купон/ Cupon 3

Имя покупателя/ ПІБ споживача/

Клиенттің аты-жөні/ Prenumele clientului:............................................................

Адрес/ Мекен-жайы/ Адреса/ Adresa:................................................................

Телефон/ Telefon:.................................................................................................

Дата начала ремонта/ Жөндеу басталғaн күні/ Дата початку ремонту/

Data începereii reparаției: ......................

Дата окончания ремонта/ Жөндеу аяқталған күнi/ Дата закінчення ремонту/

Data terminării reparației......................

Сервисный центр/

Cервис орталығы/

Сервісний центр/

Дата ремонта/ Жөндеу күні/

Дата ремонту/ Data repartiției:

................................................

Дата ремонта/ Жөндеу күні/

Дата ремонту/ Data repartiției:

................................................

Дата ремонта/ Жөндеу күні/

Дата ремонту/ Data repartiției:

................................................

Service Centru

................................................

Сервисный центр/

Cервис орталығы/

Сервісний центр/

Service Centru

................................................

Сервисный центр/

Cервис орталығы/

Сервісний центр/

Service Centru

................................................

Atenţie! Talonul de garanţie este valid doar dacă vânzătorul pune ştampilă şi semnătură atât pe prima pagină, cât şi pe cupoane, şi le rupe pe acestea.

Diqqat! Ushbu kafolat taloni haqiqiy hisoblanishi uchun uning ham muqovada, ham kuponlarda sotuvchining muhri va imzosi bo'lishi lozim.

Page 14

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Руководство по технике безопасности

LED-телевизор*

* В LED-телевизоре LG установлен ЖК-дисплей со

светодиодной подсветкой.

Напечатано в России Изготовитель: ООО «ЛГ Электроникс РУС» Адрес: 143160, РФ, Московская область, Рузский район, СП Дороховское, 86-й км. Минского шоссе, д. 9

www.lg.com

Page 15

Внимание! Инструкции по технике безопасности

РУССКИЙ

ВНИМАНИЕ!

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ.

НЕ ОТКРЫВАТЬ.

ВНИМАНИЕ! ДЛЯ СНИЖЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НЕТ КОМПОНЕНТОВ, КОТОРЫЕ МОГЛИ БЫ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ ПО ОБСЛУЖИВАНИЮ.

Этот символ предупреждает пользователя о наличии

внутри корпуса устройства неизолированных компонентов с опасным напряжением, величины которого может оказаться достаточно для поражения электрическим током.

Этот символ предупреждает пользователя о важных

инструкциях по эксплуатации и обслуживанию, указанных в документации, которая прилагается к устройству.

ПРЕДУПРЕЖДЕНИЕ: ЧТОБЫ СНИЗИТЬ РИСК ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ОБЕРЕГАЙТЕ УСТРОЙСТВО ОТ ДОЖДЯ И ВЛАГИ.

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ НЕ РАЗМЕЩАЙТЕ РЯДОМ С УСТРОЙСТВОМ СВЕЧИ ИЛИ ДРУГИЕ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ.

• Не размещайте телевизор и пульт ДУ в следующих местах:

- под воздействием прямых солнечных лучей;

- в местах с повышенной влажностью, например, в ванной комнате;

- вблизи источников тепла, например, печей, обогревателей и др.;

- вблизи кухонных столов или увлажнителей, где на них может попасть пар или масло;

- в местах, не защищенных от дождя или ветра;

- вблизи сосудов с водой, например, ваз.

Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

• Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли, э то может привести к пожару.

• Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

•

Не прикасайтесь к сетевой вилке мокрыми руками. Кроме того, если кабель питания влажный или покрыт пылью, как следует просушите вилку и сотрите с кабеля пыль. Избыточная влага или пыль могут привести к поражению электрическим током.

• Розетка, к которой под заземлена (кроме незаземляемых устройств), иначе возможно поражение электрическим током или иная травма.

• Плотно вставляйте кабель питания в розетку, если кабель питания вставлен неплотно, может возникнуть пожар.

• Кабель питания не должен соприкасаться с такими предметами, как нагреватели, э то может привести к пожару или поражению электрическим током.

• Не следует ставить тяжелые предметы или сам телевизор на кабель питания, э то может привести к пожару или поражению электрическим током.

• Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.

• При монтаже телевизора на стену убедитесь, что телевиз висит на кабеле питания и сигнальных кабелях, это может стать причиной пожара или поражения электрическим током.

• Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей, это может привести к возгоранию по причине перегрева.

• При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся, э то может привести к нанесению Вам травмы или повреждению телевизора.

• Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагонепроницаемый материал может нанести вред при проглатывании. При попадании материала внутрь организма, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению, держите ее в недоступном для детей месте.

• Не разрешайте детям забираться или держаться за телевизор. Телевизор мо травмам.

• Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью.

• Не вставляйте металлические/токопроводящие предметы (например, металлические спицы/столовые приборы/ отвертки) в разъем кабеля питания, когда вилка кабеля питания подключена к сетевой розетке. Кроме того, не прикасайтесь к вилке кабеля питания сразу после ее отключения от сетевой розетки, возможно поражение электрическим током.

• Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

• Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства. Возможно поражение электрическим током, пожар или иные травмы. Если в

ключается устройство, должна быть

ор не

жет упасть, что может привести к тяжелым

Page 16

устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.

• Не распыляйте воду на устройство и не очищайте его

горючими веществами (бензином или растворителем). Возможно поражение электрическим током или пожар.

• Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к нанесению Вам травмы или повреждению устройства.

• Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

• Не прикасайтесь к стенной розетке в случае утечки газа, откройте окна и проветрите помещение. Искра может вызвать пожар, и Вы можете получить ожог.

• Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение

электрическим током или пожар. Для проверки, калибровки или ремонта устройства

обращайтесь в сервисный центр.

• Если произ

• Если Вы не собираетесь пользоваться устройством в течение

• На устройство не должны попадать капли жидкости

• Не устанавливайте это устройство на стену, где оно может

• Если в устройст

• Используйте только одобренные компанией LG Electronics

• Не разбирайте адаптер переменного тока и кабель питания,

• Не подвергайте ударам адаптер питания при его

• Убедитесь, что кабель питания надежно вставлен в разъем

• Установите устройство в месте, где нет радиопомех.

• Следует обеспечить достаточное расстояние между

ойдет чт

отключите устройство от электросети и обратитесь в

сервисный центр:

- Устройство было повреждено.

- В устройство попали посторонние предметы.

- Из устройства шел дым или странный запах.

Это может привести к пожару или поражению электрическим током.

длительного времени, отсоедините от него кабель питания.

Пыль и влага, могут стать причиной утечки тока и нарушения изоляции, что может привести к пожару или поражению электрическим током.

или брызги, не ставьте на него предметы, наполненные жидкостью, например, вазы.

быть подвержено воздействию масляных паров (например, на кухне, рядом с плитой), э то может повредить устройство и привести к его пад

кабель питания, телевизор) попадет вода или другое вещество, отключите кабель питания и немедленно

обратитесь в сервисный центр, в противном случае это может привести к пожару или поражению электрическим током.

адаптер переменного тока и кабель питания, в противном случаеэто может привести к пожару, поражению электрическим током, повреждению или деформации устройства.

в противном случае это может привести к пожару или поражению

использовании. Внешнее воздействие может привести к повреждению адапт

питания в телевизоре.

наружной антенной и кабелем питания во избежание их

о-либо из перечисленного, немедленно

ению.

во (например, адаптер переменного тока,

электрическим током.

ера.

соприкосновения даже в случае падения антенны, э то может привести к поражению электрическим током.

• Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неустойчивой опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой нанесение Вам травмы или повреждение устройства.

• При установке те меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к нанесению Вам травмы.

• Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительная деталь) на его задней панели. При установке устройства на стене с помощью кронштейна для настенного крепления (дополнительная деталь) надежно закрепите его, во избежание падения устройства.

• Используйте рекомендованные изготовителем крепления и аксессуары.

• Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

• При просмотре телевизора рекомендуется соблюдать расстояние, равное 2—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привест

• Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ.

• Не используйте новые батареи вместе со старыми, э то может привести к перегреву и протечкам батарей.

• Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

• Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

• При подключении внешних устройств, таких как игровые

консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к нанесению Вам травмы или повреждению устройства.

• Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розет для включения), это может стать причиной механического отказа или поражения электрическим током.

• Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

- Расстояние между телевизором и стеной должно быть не менее 10 см.

- Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).

- Не устанавливайте устройство на ковёр или подушку.

- Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

Это может привести к пожару.

левизора на под

и к снижению остроты зрения.

ставку нужно предпринять

ки (не используйте вилку

РУССКИЙ

Page 17

• Не прикасайтесь к вентиляционным отверстиям при

просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться, э то не влияет на работу или

РУССКИЙ

производительность устройства.

• Периодически осматривайте кабель устройства, и, в видимого износа или повреждения, выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

• Не допускайте скопления пыли на контактах разъемов или на розетке, э то может привести к пожару.

Не допускайте физического или механического воздействия

• на кабель питания, а именно перекручивания, завязывания,

перегибания кабеля. Обращайте особое внимание на вилки, настенные розетки и точки соединения провода с устройством.

• Не нажимайте и не царапайте панель рукой или острым предметом (гвоздем, карандашом или ручкой).

• Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного период может вызвать временные искажения на экране.

• Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже при выключении с пом

ощью переключателя питания.

• Отключая прибор от электрической розетки, беритесь рукой за вилку. Отсоединение проводов внутри кабеля может привести к возгоранию.

• При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания,

антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения

электрическим током.

• Перемещение или распаковку устройства следует производить

двум людям, т.к. оно тяжелое. Иначе возможно получение травмы.

•

Любое обслуживание должны производить квалифицированные специалисты

. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом,

или его уронили).

• Не используйте электроизделия высокого напряжения вблизи

телевизора (например, электрическую мухобойку). В результате устройство может быть

•

При очистке устройства и его компонентов, сначала, отсоедините

повреждено.

вилку кабеля питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

случае

а времени, э то

Подготовка

• Изображения изделия могут отличаться от вашего телевизора.

• Экранное меню вашего телевизора может незначительно отличаться от приведенных изображений.

• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.

• Функции устройства могут быть изменены без уведомления в дальнейшем.

• Комплектация устройства может отличаться модели.

• Спецификации устройства или содержание данного руководства может изменяться

без предварительного уведомления, ввиду

модернизации функций устройства.

• Для обеспечения оптимального соединения кабели HDMI и USB-

устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэшнак

опитель USB не вставляется в порт USB на вашем телевизоре.

• Используйте сертифицированный кабель с логотипом HDMI.

• При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может

возникнуть ошибка подключения (рекомендуемые типы кабелей HDMI):

- Высокоскоростной HDMI®/™-кабель (3 м или короче).

- Высокоскоростной HDMI®/™-кабель с Ethernet (3 м или короче).

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.

• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.

• На экране некоторых моделей может быть тонкая пленка, не снимайте ее.

• При подсоединении подставки к телевизору положите его экраном вниз на стол, подложив мягкую ткань или упаковочный пакет, чтобы предотвратить появление царапин.

• Убедитесь в том, что винты правильно установлены и хорошо затянуты. (Если они не будут надежно затянуты, телевизор может наклониться вперед после установки). Не затягивайте винты слишком сильно; в противном случае они могут быть повреждены и затянуты неправильно.

в зависимости от

10 мм

18 мм

Page 18

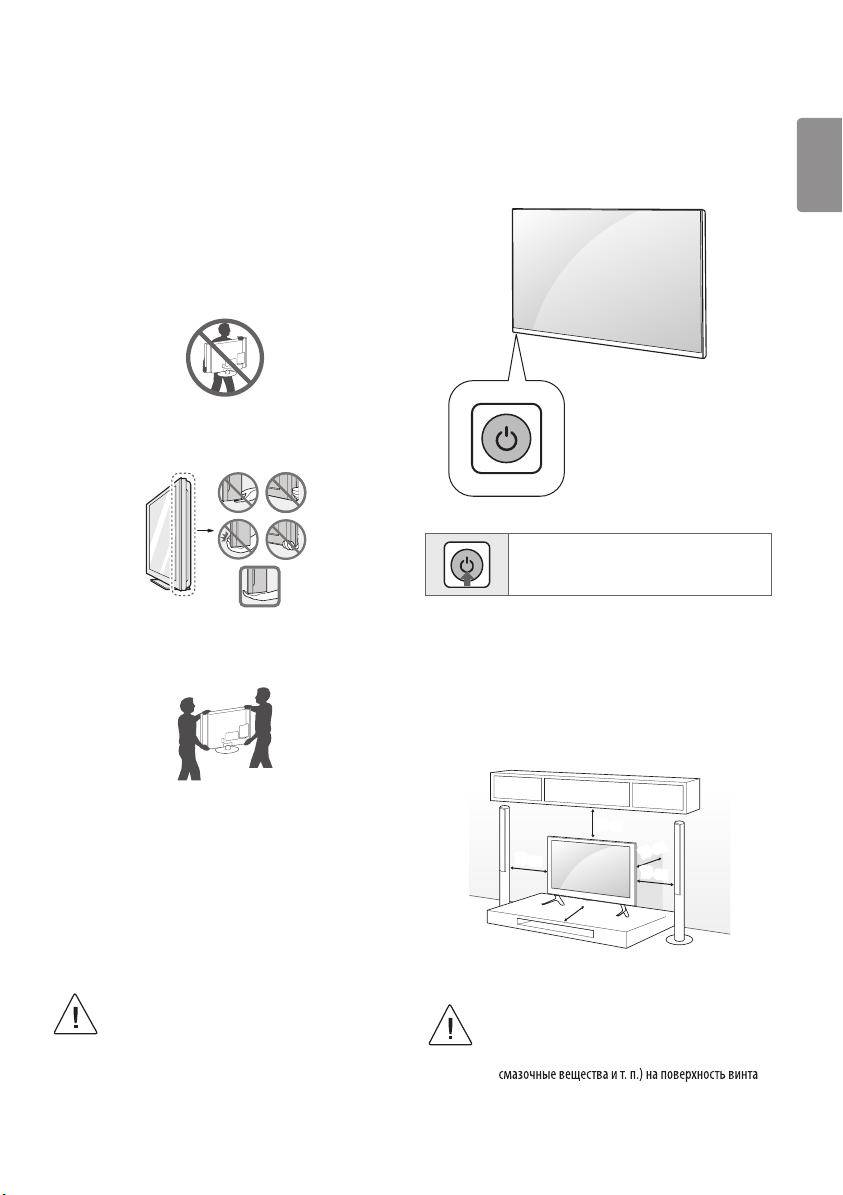

Поднятие и перемещение

Использование кнопок ТВ

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.

• Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.

• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

• Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не нажимайте на экран и на области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.

• При транспортировке телевизора в руках удерживайте его, как

показано на следующем рисунке.

(В зависимости от модели) Функциями телевизора можно удобно управлять с помощью

соответствующей кнопки.

Включение/ выключение питания (нажмите)

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

• Оставьте зазор минимум 10 см от стены для достаточной вентиляции.

РУССКИЙ

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.

• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию/ деформации, так как это может привести к повреждению экрана.

• При обращении с телевизором будьте ос торожны, чтобы не повредить выступающие кнопки.

• Избегайте касания экрана, так как это может привести к его повреждению.

• Не перемещайте телевизор за держатели для кабелей, т.к. они могут порваться, что может привести к травмам и повреждениям телевизора.

10 см

2 Подключите шнур питания к розетке.

• Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

• Не наносите посторонние вещества (масла,

при сборке устройства. (Это может привести к повреждению устройства.)

10 см

Page 19

Закрепление телевизора к стене

(Этот компонент доступен не для всех моделей.)

РУССКИЙ

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ

на задней панели телевизора.

• Если в местах для болтов с ушками уже установлены другие болты, то сначала выкрутите их.

2 Закрепите кронштейны на стене с помощью болтов.

Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками

к кронштейнам. Убедитесь в том, что шнур расположен горизонтально.

• Следите за тем, чтобы дети не забирались и не висели на телевизоре.

• Используемая для крепления поверхность должна быть достаточно устойчивой и прочной.

• Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

10 см

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

10 см

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель 32LJ50** 43LJ50**

VESA (A x B) (мм) 100 x 100 200 x 200 Стандартный винт M4 M6 Количество винтов 4 4 Кронштейн для

настенного крепления Модель 28MT42** VESA (A x B) (мм) 100 x 100 Стандартный винт M4 Количество винтов 4 Кронштейн для

настенного крепления

LSW140B

RW120

LSW240B MSW240

Крепление на стене

Прикрепите настенный кронштейн (приобретается отдельно) к задней поверхности телевизора и к стене, выровняв по уровню. Для монтажа на стену, из непрочных материалов, обязательно обратитесь к квалифицированному специалисту по монтажу и строительству. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене. Рекомендуется использовать кронштейн для настенного крепления LG, который обеспечивает удобство настройки положения с подключенными кабелями. Если Вы используете кронштейн для настенного крепления другого производителя, рекомендуется использовать кронштейн, который обеспечивает надежное крепление устройства на стене и наличие достаточного места за устройством для удобного подсоединения всех внешних устройств. Рекомендуется подключать все кабели до установки фиксированных настенных креплений.

• Отсоедините подставку перед установкой настенного крепления телевизора, выполнив процедуру подсоединения подставки в обратном порядке.

• Не используйте винты для настенного креплен ия длиной более 10 мм - это может привести к повреждению изделия. (Только для 28MT42**)

Кронштейн для настенного крепления

Задняя крышка

Кронштейн для

настенного крепления

Задняя крышка

Стандартный винт :

M4 x L10

Макс. 10 мм

Page 20

Подключение внешних устройств

Убедитесь в том, что розетки, в которые вставлены кабели питания внешних устройств и телевизора, заземлены.

ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО ОБЕСТОЧИТЬ ВСЕ ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА И ТЕЛЕВИЗОР! ОТКЛЮЧИТЕ АНТЕННУ ОТ ТЕЛЕВИЗОРА!

Подключите сигнальные кабели от внешних устройств к телевизору, а затем подключите все устройства к электросети. Обязательно используйте антенный изолятор (входит в комплект поставки в зависимости от модели) для подключения антенного кабеля.

НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ ТЕЛЕВИЗОР И ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА В ЭЛЕКТРОСЕТЬ ДО ТЕХ ПОР, ПОКА НЕ ЗАКОНЧИЛИ ПОДСОЕДИНЯТЬ К НЕМУ СИГНАЛЬНЫЕ КАБЕЛИ. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ТЕЛЕВИЗОРА И ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ.

Помните, что электропроводка помещения, где планируется эксплуатировать телевизор должна соответствовать требованиям СНиП 3.05.06-85* *в зависимости от страны.

чите к телевизору различные внешние устройства

Подклю и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства.

Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

• Процесс подключения внешнего устройства отличается в зависимости от модели.

• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.

• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство по

льзователя подключенного устройства.

• Инструкции по эксплуатации см. в документации внешнего устройства.

• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.

• В режиме PC (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода PC (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню ЭКРАН так,

чтобы изображение стало четким.

• В режиме PC (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеокарты.

Подключение антенны

Подключите телевизионный антенный кабель (75 Ω) к входному гнезду в ТВ (Antenna/Cable IN).

• Для подключения нескольких телевизоров используйте

антенный разветвитель.

• Если присутствуют пом

сориентируйте её в направлении на ТВ вышку.

• При плохом качестве изображения правильно установите

усилитель сигнала, чтобы обеспечить изображение более высокого качества.

• Антенный кабель, усилитель и разветвитель в комплект

поставки не входят.

• Поддерживаемый формат цифрового аудио:

MPEG, Dolby Digital / Dolby Digital Plus (32 кГц, 44,1 кГц, 48 кГц), HE-AAC

ехи, и Вы используете личную антенну,

Подключение спутниковой тарелки

(Только для моделей с поддержкой спутникового ТВ) Подключите кабель от спутниковой тарелки (75 Ω), или к

специальной спутниковой розетке с проходом по питанию.

Подключение САМ (CI) - модуля

(В зависимости от модели) Просмотр закодированных (платных) каналов при приеме

цифрового ТВ.

• Проверьте, правильно ли установлен САМ (CI) - модуль в

разъем PCMCIA. Неправильная установка модуля может привести к повреждению САМ (CI) - мод

• Если в телевизоре отсутству

подключенном CAM (CI) -модуле, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания.

ют видеоизображение и звук при

уля и разъема PCMCIA.

Другие подключения

Подключите телевизор к внешнему устройству. Для получения наилучшего качества изображения и звука подключите телевизор к внешнему устройству HDMI-кабелем. Не все кабели входят в комплект поставки.

• Поддерживаемый формат HDMI аудио:

AC-3 (Максимальный битрейт: 640 Kbps), Dolby Digital / Dolby Digital Plus (32 кГц, 44,1 кГц, 48 кГц), PCM (48 кГц, 44,1 кГц, 32 кГц) (В зависимости от модели).

РУССКИЙ

Page 21

Пульт дистанционного управления (пульт ДУ)

РУССКИЙ

(В зависимости от модели) Описания в данном руководстве относятся к кнопкам на пульте

ДУ. Внимательно прочитайте настоящее руководство и правильно используйте пульт ДУ с телевизором.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учётом маркировке в отсеке, и закройте крышку отсека. Для извлечения батарей выполните действия по их установке в обратном порядке.

Нажимая кнопки, направляйте пульт ДУ на сенсор дистанционного управления телевизора.

и , указанных на

Кнопки телетекста ( ) Эти кнопки используются для работы с телетекстом.

Отображение информации о текущей программе или

входе.

Открывает меню настроек.

Доступ к быстрому меню.

Кнопки навигации (вверх/ вниз/ влево/ вправо) Последовательная навигация в меню в выбранном направлении.

Выбор меню или параметров и подтверждение ввода.

Возврат на предыдущий уровень меню.

Закрытие окон просмотра на экране и возврат к просмотру

ТВ.

(ПИТАНИЕ) Включение и выключение телевизора.

Переключение режимов: радио/ цифр. ТВ/

аналог. ТВ.

Отображение субтитров в цифровых каналах (при

вещании).

Включение функции аудио описаний. (В зависимости от модели) Изменение форматов экрана.

Изменение источника входного сигнала.

Цифровые кнопки Ввод чисел.

Доступ к списку каналов.

Возврат к ранее просматриваемой программе.

Нас тройка уровня громкости.

Доступ к списку избранных программ.

Отображение программы передач.

Вкл./Откл. звука.

Последовательное переключение каналов. Постраничное пролистывание списков.

Выбор режима AV.

Эта функция не поддерживается.

Кнопки управления (

медиаконтентом.

Доступ к специальным функциям

некоторых меню.

) Управление

Page 22

Лицензии

Настройки

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

Произведено по лицензии Dolby Laboratories. Название Dolby, Dolby Vision, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

Права на товарные знаки и зарегистрированные товарные знаки

HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC

Уведомление о программном обеспечении с открытым исходным кодом

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http:// opensource.lge.com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: opensource@lge. com. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

Автоматическая настройка каналов

КАНАЛЫ Автопоиск

Автоматическая настройка каналов.

• Если подключение к источнику входного сигнала недостаточно надежно, некоторые каналы могут быть пропущены.

• Автопоиск находит только те каналы, которые вещаются в настоящий момент.

• Если Система блокировки включена, появится всплывающее окно с требованием ввести пароль. При автопоиске, при наличие дублирующих мультиплексов

•

с одинаковыми нумерациями и ID сети, ТВ сохраняет последний найденный, затирая предыдущий. (ТВ не может иметь одинаковых каналов одной и той же сети с одинаковой LCN нумерацией). Вы можете перезаписать на нужный в соответствие с картой вещания в Интернете (только для России).

Использование функции Экономия энергии

Экран Экономия энергии

Снижение энергопотребления с помощью настройки пиковой яркости экрана.

• Выкл.: Выключает режим экономии электроэнергии.

• Минимально/ Средн./ Максимально: Применяет

предустановленный режим экономии электроэнергии.

• Отключение экрана: Экран отключается, и проигрывается только звук. Нажмите любую клавишу на пульте дистанционного управления, чтобы снова включить экран.

Выбор режима экрана

Экран Режим экрана

Выбор режима экрана, оптимизированного для условий просмотра или программы.

• Яркий: Повышение контрастности, яркости и чёткости для получения более яркого изображения.

• Стандартный: Устанавливает стандартные уровни контрастности, яркости и четкости изображения.

• Eco: Функция экономии энергии изменяет настройки телевизора так, чтобы снизить энергопотребление.

• Кино: Оптимальное изображение для фильмов.

• Спорт: [В зависимости от модели]

Оптимизация видеоизображения для просмотра динамичных сцен с помощью усиления таких основных цветов, как белый, зеленый и синий.

• Игры: Оптимальное изображение для игр.

• Доступные режимы экрана могут отличаться в зависимости от

входного сигнала или источника входа.

РУССКИЙ

Детальная настройка режима экрана

Экран Режим экрана

Эта функция позволяет выполнять точную настройку выбранного режима изображения.

Page 23

• Подсветка: Управление яркостью экрана за счет настройки

подсветки. Чем ближе к 100, тем ярче экран.

• Контрастность: Настройка контрастности светлых и

РУССКИЙ

тёмных участков изображения. Чем ближе к 100, тем выше контрастность.

• Яркость: Настройка общей яркости экрана. Чем ближе к 100,

тем ярче экран.

• Четкость: Настройка чёткости изображения. Чем ближе к 50,

тем чётче и яснее будет изображение.

• Цветность: Повышение или понижение тона цветов на

экране. Чем ближе к 100, тем интенсивнее и ярче цвета.

• Оттенки: Корректировка цветового баланса между красным

и зеленым цветами на экране. Ближе к отметке R50 на экране преобладают красные оттенки. Чем ближе к отметке G50, на экране будут преобладать зелёные оттенки.

• Цв.темп-ра: Корректировка цветовой температуры от

холодных тонов к тёплым (баланс между голубым и жёлтым).

• Набор подробных настроек может меняться в зависимости от выбранного источника входного видеосигнала.

Дополнительные настройки

Экран Режим экрана Доп. настройки

Калибровка экрана для каждого из режимов экрана или настройка изображения для конкретного режима.

• Динам. Контраст: Настройка оптимального уровня контраста в зависимости от яркости изображения.

• Динам. Цвет: Настройка цветового баланса для того, чтобы цвета изображения выглядели более естественными.

• Гамма: Настройка градационной кривой выходного видеосигнала в соответствии с входным сигналом.

• Набор подробных настроек может меняться в зависимости от выбранного источника входного видеосигнала.

Настройка различных параметров изображения

ЭКРАН Режим экрана Параметры

изображения

Описание параметров изображения.

• Шумоподавление: Уменьшение шумов (ряби) на изображении.

• Шумоподавление MPEG: Устраняет шум MPEG, вызванный чрезмерной компрессией цифрового потока.

• Уровень черного: Настройка яркости экрана таким образом, чтобы уровень чёрного экрана соответствовал уровню чёрного входного сигнала.

• Реальный кинотеатр: Оптимизация настроек экрана для просмотра кинофильмов.

• Набор подробных настроек может меняться в зависимости от выбранного источника входного видеосигнала.

Сброс настроек изображения

ЭКРАН Режим экрана Сброс настроек

экрана

Сброс настроек экрана, установленных пользователем. Каждый

режим экрана сбрасывается раздельно. Выберите режим экрана, настройки которого необходимо сбросить.

Настройка формата изображения

ЭКРАН Формат экрана

Выбор формата изображения на экране.

• 16:9: Принудительное отображение с соотношением сторон

16:9.

• Исходный: Отображение видео в исходном размере без

удаления части изображения по краям.

• Опция Исходный доступна в режимах DTV, «Компонентный

вход», HDMI и DVI (более 720p).

• Оригинальный: Изменение формата на 4:3 или 16:9 в

зависимости от информации вещателя во входном ТВ сигнале.

• Во весь экран: Если телевизор принимает широкоэкранный

сигнал, можно отрегулировать изображение так, чтобы оно заполняло весь экран по горизонтали или по вертикали с сохранением пропорций. Видео в формате 4:3 и 14:9 поддерживается в полноэкранном режиме без искажения на выходе DTV.

• Опция Во весь экран доступна в режимах «Аналоговый

вход»/DTV/AV/Scart.

• 4:3: Принудительное отображение с соотношением сторон 4:3.

• 14:9: Позволяет просматривать изображение в формате 14:9

или обычные телеканалы в режиме 14:9. Изображение в формате 14:9 отображается так же, как и в формате 4:3, но при этом перемещается вниз или вверх.

• Увеличение: И

соответствии с шириной экрана. Верхняя и нижняя части изображения могут быть отрезаны.

зменение размера изображения в

Выбор режима звука

ЗВУК Режим звука

Оптимизирует характеристики звука ТВ в соответствии с типом просматриваемого контента.

• Стандартный: Оптимизирован для всех типов (жанров)

программ.

• Новости: Увеличивает разборчивость речи персонажей.

• Музыка: [В зависимости от модели] Оптимизирован для

прослушивания музыки и видеоклипов.

• Кино: Оптимально при просмотре кинофильмов со спец-

эффектами.

• Спорт: [В зависимости от модели] Оптимизация звука для

просмотра спортивных передач.

• Игры: Оптимизация звука для игр.

Использование функции Звуковой эффект

ЗВУК Звуковой эффект

Вы можете включать разные предустановленные звуковые эффекты.

• Выс. част.: Регулировка преобладающих звуковых частот на

выходе.

• Низк. част.: Регулировка слабых звуковых частот на выходе.

• Баланс: Настройка баланса левого/правого звукового канала.

Page 24

• Сброс: Можно сбросить настройки звуковых эффектов.

Настройка и использование автогромкости

ЗВУК Автогромкость

Установите для Автогромкость значение Вкл.. ТВ автоматически выравнивает уровень громкости от различных входов и от канала к каналу чтобы громкость телевизора была одинаковой для удобного просмотра.

Ручная настройка

КАНАЛЫ Ручная настройка

учная настройка каналов и сохранение результата.

ля цифрового телевещания доступна проверка уровня и качества

Д сигнала.

ля аналоговых каналов доступно изменение названия канала и

очная настройка (кроме моделей с поддержкой спутникового ТВ).

т Обычно точная настройка требуется при плохом качестве сигнала.

• При использовании CAM-модуля убедитесь в том, что он полностью соответствует требованиям DVB-CI или CI+.

• Некорректная работа CAM-модуля мож качество изображения.

• [Данная функция доступна только для определённых моделей]. Если в телевизоре отсутствуют видеоизображение и звук при подключенном CI+ САМ - модуле, свяжитесь с оператором клиентской службы наземного / кабельного / спутникового вещания.

ет повлиять на

Настройка текущего времени

ВРЕМЯ Дата и время

Для правильной работы телевизора установите время в настройках.

• Авто: Синхронизация часов телевизора с информацией о времени, транслируемой оператором вещания (только для цифрового ТВ).

• Вручную: Установка времени и даты вручную, если режим Авто не соответствует текущему или недоступен.

РУССКИЙ

Редактирование каналов

КАНАЛЫ Редактор каналов

Позволяет редактировать список каналов. Доступно: назначение в качестве любимого канала, блокировка/ разблокировка, скрыть/отобразить (пропустить) канал в списке.

Изменить Режим списка (каналов)

КАНАЛЫ Режим приёма

та функция позволяет просматривать выбранную программу в

Э режимах Эфирное ТВ, Кабельное ТВ, Спутник.

• Просмотр каналов возможен только в выбранном режиме приёма.

Параметры САМ (CI) - модуля

КАНАЛЫ Данные CI (САМ)

Данная функция доступна только для определённых моделей].

[

• При вставленном САМ-модуле (Conditional Access Module

- модуль условного доступа) ТВ позволяет просматривать кодированные (платные) каналы.

• Если извлечь САМ-модуль из ТВ, просмотр кодированных каналов станет невозможным.

• Параметры CI (общий интерфейс) могут быть недоступны в зависимости от страны.

• После того как САМ-модуль будет вставлен в разъём PCMCIA на ТВ, откроется доступ к меню модуля.

• Для покупки САМ-модуля и смарт-карты свяжитесь со своим ТВ-оператором.

• После включения телевизора возможно отсутствие звука и видео некоторое время при вставленном САМ-модуле на закодированных каналах. Смарт-карта может быть несовместима с САМ-модулем.

Настройка телевизора на автоматическое включение и выключение

ВРЕМЯ Время выкл./ Время вкл.

Можно настроить время включения или выключения телевизора. Выберите Выкл., если не хотите устанавливать Время выкл./

Время вкл..

• Чтобы использовать функцию Время выкл./ Время вкл., проверьте правильность установки времени и при

необходимости задайте время вручную.

• Даже когда функция Время вкл. выключена, телевизор будет автоматически выключаться через 120 минут, если в течение этого времени не будут нажиматься кнопки пульта.

Использование таймера сна

ВРЕМЯ Таймер сна

Выключение телевизора через заданный промежуток времени. Для отключения функции Таймер сна, установите Выкл..

Настройка функции Авт. реж. Ожидания

ВРЕМЯ Авт. реж. ожидания

[Данная функция доступна для определённых моделей и в определённых странах]. При отсутствии нажатия кнопок телевизора или пульта ДУ в течение определённого времени, телевизор автоматически перейдет в режим ожидания.

• Эта функция не работает в режиме Режим Магазин или когда происходит Обновление ПО.

Page 25

Установка пароля

БЛОКИРОВКА Устан. пароль

Установка или изменение пароля доступа к функциям телевизора.

РУССКИЙ

• Исходный установленный пароль: ‘0000’.

• При выборе страны (Франция) установлен пароль не ‘0000’ а

‘1234’.

• Если выбрана страна Франция, пароль ‘0000’ установить нельзя.

Блокировка системы

БЛОКИРОВКА Система блокировки

Позволяет заблокировать паролем некоторые каналы и внешние входы.

Вначале выберите для параметра Система блокировки значение Вкл..

• Родительский контроль PG (Только для DTV): Эта функция блокирует доступ к просмотру автоматически, согласно возрастным ограничениям в сигнале для конкретных программ. Таким образом, если сигнал содержит неправильную информацию, эта функция работать не будет. Данная функция не позволяет детям смотреть телепрограммы для взрослых, согласно установленным Вами возрастным ограничениям. Для просмотра заблокированной программы введите пароль. В разных странах разные возрастные ограничения.

• Блокировка входов: Блокировка входов от внешних источников.

Выбор языка

УСТАНОВКИ Язык (Language)

Определяет язык для меню и задаёт язык для звуковой дорожки каналов цифр. ТВ по-умолчанию.

• Меню (Language): Выберите язык отображения основного меню ТВ.

• Язык аудио: [Только для Цифрового ТВ] [Настраиваемые элементы могут различаться в зависимости от страны]. Определяет язык звуковой дорожки по-умолчанию при просмотре канала, содержащем несколько языковых дорожек.

• Язык субтитров: [Только для Цифрового ТВ] Функция «Субтитры» используется при трансляции субтитров на двух и более языках.

• Если трансляция субтитров/телетекста на выбранном языке

невозможна, то они отображаются на языке, заданном по умолчанию.

• Язык текста: [Только для Цифрового ТВ] [Настраиваемые элементы могут различаться в зависимости от страны]. В цифровом режиме воспользуйтесь функцией выбора языка телетекста, если доступны два и более языка трансляции.

• Если телетек

отображается страница телетекста на языке, установленном по умолчанию.

• Если неверно выбрана страна, могут возникнуть некоторые

проблемы с отображением телетекста.

ст на выбранном языке не транслируется,

Настройка местоположения

УСТАНОВКИ Страна

[Данная функция доступна только в определённых странах]. Выбор страны, в которой используется телевизор. Настройки телевизора оптимизируются согласно стандартам

вещания выбранной страны.

• При смене страны появляется информационный экран с

требованием произвести Автопоиск.

• В странах с не утверждёнными (не регламентированными) стандартами цифрового телевещания некоторые функции Цифр. ТВ могут не работать.

• Если в качестве страны выбрано «--», будут доступны программы европейского стандарта цифрового телевещания, однако некоторые функции Цифр. ТВ могут не работать.

Выбор аудиокомментариев или субтитров

УСТАНОВКИ Нас тройки для слабослышащих

Для людей с нарушениями слуха или зрения доступна функция аудиокомментариев или субтитров.

• Для слабослышащих: Данная функция предназначена для

пользователей с ослабленным слухом. Если она включена, по умолчанию отображаются субтитры.

• Аудио-описания: Данная функция предназначена для слепых

людей, которые могут таким образом слышать описание текущей ситуации в ТВ-программе, помимо основного звука. Если для параметра Аудио-описания установлено значение Вкл., основной звук и звуковое описание предоставляются только для каналов, содержащих звуковое описание.

Настройка Субтитров

УСТАНОВКИ Субтитры

Субтитры отображаются, если телеоператор осуществляет вещание телепередач с субтитрами.

Субтитры установка и переключение режимов субтитров Выкл., Вкл. или Авто.

• Выкл. : отключение отображения субтитров.

• Вкл. : включение отображения субтитров.

• Авто : автоматическое отображение субтитров.

Сброс (обнуление) всех пользовательских настроек

УСТАНОВКИ Заводские настройки

Вся сохраненная в ТВ информация и настройки будут удалены и возвращены в заводское состояние.

ТВ автоматически выключится и снова включится, после этого в нем будут только заводские предустановки.

• Если Система блокировки включена, появится

всплывающее окно с требованием ввести пароль.

• Не отключайте электропитание во время сброса и инициализации.

Page 26

Изменение режима использования ТВ (Домашний или Магазин)

УСТАНОВКИ Режим работы

Позволяет задать режим Домашний режим или Режим Магазин

При использовании дома пожалуйста выберите Домашний режим.

Режим Режим Магазин предназначен для демонстрации в торговых залах магазинов.

Получение исходного кода

УСТАНОВКИ УВЕДОМЛЕНИЕ LGE О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Отображение лицензий на программное обеспечение с открытым исходным кодом, использующееся в данном устройстве.

Обновление программного обеспечения

УСТАНОВКИ Инф. о сис теме Выберите опцию Обновление с USB, Обновление \"по

воздуху\"или Версия Программ. Обеспеч. (ПО). Будет

загружено и установлено встроенное программное обеспечение. После завершения обновления выполняется перезапуск телевизора LG.

• Обновление с USB: обновление программного обеспечения

через USB-устройство.

• Обновление \"по воздуху\": выберите опцию Вкл./ Выкл.

для обновления рабочего программного обеспечения с помощью функции обновления по беспроводному интерфейсу OAD (Over Air Download) Update.

• Версия Программ. Обеспеч. (ПО): просмотр версии

программного обеспечения и информации об устройстве/ услуге.

Воспроизведение медиаконтента функцией My Media

МУЛЬТИМЕДИА Всё содержимое/ Видео/ Фото/ Музыка

Доступен выбор мультимедийного файла из списка и воспроизведение выбранного.

Вы можете изменять параметры воспроизведения с помощью кнопки Q.Menu на пульте ДУ.

Извлечение USB устройства

USB-устройс тво

Выберите устройство USB, которое требуется извлечь. После появления сообщения о том, что устройство USB может быть

успешно извлечено, отсоедините устройство от USB-входа ТВ.

• После того, как устройство USB было извлечено через меню, информация с него больше не может быть прочитана. Отсоедините устройство USB и переподключите его.

Будьте осторожны при использовании USB-устройств

• Если устройство USB оснащено программой автоидентификации или использует свой собственный драйвер, оно может не работать.

• Некоторые устройства USB могут не распознаваться в ТВ или работать некорректно.

• Используйте только устройства USB, отформатированные при помощи Windows в файловые системы FAT32 или NTFS.

• При использовании внешних устройств USB HDD, рекомендовано пользоваться устройствами с напряжением не более 5 В и силой тока 500 мА.

• Рекомендовано использовать USB карты памяти не более 32 Гб и внешние

• Если внешний жесткий диск USB HDD с внешним питанием работает с ошибками, включите и выключите питание. Дополнительную информацию см. в руководстве пользователя внешнего жесткого диска USB HDD.

• Данные на устройстве USB могут быть повреждены, поэтому сохраняйте резервные копии важных файлов на других носителях. Обеспечение сохранности файлов является целиком и полностью задачей пользователя, производитель не несет ответственности за утрату данных.

жесткие диски USB HDD не более 2 ТБ.

Поддерживаемые форматы мультимедиа

• Максимальная скорость передачи: 20 Мбит/с.

• Поддерживаемые форматы внешних субтитров: .srt (SubRip),

.smi (SAMI), .sub (SubViewer SubIdx(Vobsub)), .ass/.ssa (SubStation Alpha), .txt (TMplayer)

1 SubViewer: поддержка внешних субтитров только в формате

SubViewer1.0 & 2.0

, MicroDVD, DVDsubtitleSystem,

Поддерживаемые видеоформаты

• Максимальное разрешение: 1920 x 1080 @ 30p (только Motion JPEG 640 x 480 @ 30p)

• .asf, .wmv [Видео] VC-1 (WMV3, WVC1) [Аудио] WMA7,8,9 Standard

• .avi, .xvid [Видео] MPEG2, MPEG4 Part2, XVID, H.264/AVC [Аудио] HE-AAC, LPCM, ADPCM, Dolby Digital (AC3), MP3

• .ts, .trp, .tp [Видео] H.264/AVC, MPEG2, HEVC [Аудио] MP3, Dolby Digital (AC3), AAC, HE-AAC

РУССКИЙ

Page 27

• .vob [Видео] MPEG1, MPEG2 [Аудио] Dolby Digital (AC3), DVD LPCM

• .mp4, .mov

РУССКИЙ

[Видео] MPEG4 Part2, XVID, H.264/AVC, HEVC [Аудио] AAC, MP3

• .mkv [Видео] MPEG2, MPEG4 Part2, H.264/AVC, HEVC [Аудио] HE-AAC, Dolby Digital(AC3), MP3, LPCM

• .mpg, .mpeg [Видео] MPEG1, MPEG2 [Аудио] Dolby Digital (AC3), LPCM

• .dat [Видео] MPEG1 [Аудио] MP2

•

[Видео] Sorenson H.263, H.264/AVC [Аудио] MP3, AAC

Поддерживаемые аудиоформаты

• Формат файла: .mp3

[Битрейт] 32 Кбит/сек ~ 320 Кбит/сек [Частота дискретизации] 8 кГц - 48 кГц [Поддержка] MPEG1 Layer2, MPEG1 Layer3, MPEG2, MPEG2.5

• Формат файла: .wma

[Битрейт] 4 Кбит/сек ~ 320 Кбит/сек [Частота дискретизации] 8 кГц - 48 кГц [Поддержка] WMA

Поддерживаемые форматы изображений

• Категория: 2D (jpeg)

[Доступный формат файлов]

SOF0: базовая линия, SOF1: последовательное расширение, SOF2: прогрессивная развертка

[Размер фото] Минимальный: 64 x 64, Максимальный (Обычного типа): 15360 (Ш) x 8640 (В), Максимальный (Прогрессивный тип): 1024 (Ш) x 768 (В)

Нарушение отображения изображения

• Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.

• Данная панель является усовершенствованной моделью и имеет разрешение в несколько миллионов пикселей. На

панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером

производительность и надежность устройства. Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения (денежной компенсации).

• В зависимости от угла просмотра (слева/справа/сверху/ снизу) яркость и цветность панели может изменяться. Это происходит ввиду особенностей строения панели. Данные изменения не связаны с производительностью устройства и не

являются неисправностью.

• Отображение статичного изображения длительное время

может привести к появлению остаточного изображения. Избегайте отображения неподвижного изображения в течение длительного времени на телевизоре.

Звуки, издаваемые устройством

• Треск который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных т

• Гудение электрической цепи/жужжание панели: из высокочастотной коммутационной схемы устройства может

исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

емпературной деформации.

Page 28

Устранение неисправностей

Проблема Решение

Телевизор не реагирует на команды пульта дистанционного управления (пульта ДУ).

ТВ не включается: отсутствуют изображение и звук.

Телевизор самопроизвольно выключается.

При подсоединении к компьютеру (DVI/HDMI), отображается сообщение «Нет сигнала» или «Неверный формат».

Во время просмотра отсутствует или искажен звук.

Отображается чёрно-белое изображение или низкое качество цветопередачи.

Питание включено, но отображается очень тёмное изображение.

На экране отображается надпись «Нет сигнала».

Изображение на экране ТВ с ПК отображается не полностью или с искажениями.

* Убедитесь в отсутствии препятствий между ТВ и пультом дистанционного управления. * Убедитесь, что батареи заряжены и правильно установлены

При необходимости замените батареи новыми. * При использовании пульта ДУ Magic [в зависимости от модели] потрясите пульт из стороны в сторону. Убедитесь в том, что пульт и ТВ сопряжены.

* Убедитесь, что розетка работает, сетевое напряжение присутствует, подключив к ней другие электроприборы. * Убедитесь, что шнур питания надёжно подключен к розетке и к ТВ. * Убедитесь, что ТВ включён (включите ТВ кнопкой, расположенной на панели).

* Проверьте надежность подключения электросети (место: розетка/ТВ). Возможно, произошел сбой в сети электропитания, плохой контакт в розетке. * Если на ТВ не подавались сигналы управления с ПДУ в течение двух часов, ТВ отключается по таймеру для сбережения энергии. * Проверьте функции Таймер сна и Время выкл.- активируется в настройках «ВРЕМЯ». См. «Таймер сна». * Если отсутствует входной сигнал в течение 15 минут, телевизор выключится автоматически. * Убедитесь, что выбран правильный источник входного сигнала - меню «ВХОД» (кнопка INPUT). * Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если установлена неподдерживаемая частота или разрешение в настройках видеокарты - установите рекомендуемые параметры. * Выключите/включите ТВ с помощью пульта ДУ. * Переподключите кабель HDMI. * Перезагрузите компьютер не выключая ТВ.

* Нажмите кнопку или на ПДУ. * Убедитесь, что не включен режим «Без звука» .

* Если звук отсутствует/искажен на определенных ТВ каналах, измените звуковую дорожку или переключите моно/стерео через меню быстрого доступа (Q.Menu). * Убедитесь, что аудиокабели подключены правильно и не повреждены. * При воспроизведении видеоконтента с USB-носителя, формат звуковой дорожки может не поддерживаться. *Проверьте вывод звука в меню «ЗВУК», опция «Аудиовыход».

* Отрегулируйте Цветность, Оттенки и Цветовую температуру в меню «ЭКРАН». * Произведите Сброс настроек экрана в меню «ЭКРАН». * Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все пользовательские настройки и каналы будут удалены).

* Проверьте функцию Экономия энергии (ЕСО) в меню «ЭКРАН». При необходимости отключите. * Отрегулируйте Яркость и Контрастность в меню «ЭКРАН». * Произведите Сброс настроек экрана в меню «ЭКРАН». * Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все пользовательские настройки и каналы будут удалены).

* Проверьте правильность выбора входного сигнала в меню «ВХОД» (кнопка INPUT). * Убедитесь, что внешнее устройство надежно подключено с помощью сигнального кабеля, включено и работоспособно. * Попробуйте поменять сигнальный кабель, возможно проблема с ним. * Обратитесь к разделу Подключений инструкции пользователя и подключите внешнее устройство.

* Выполните автонастройку или настройте параметры позиции вручную с помощью опции Экран в меню «ЭКРАН» - только для RGB [в зависимости от модели]. * При использовании HDMI-кабеля, переименуйте соответствующий вход в PC (ПК) кнопкой Input (Вход) [Используйте масштабирование в настройках видеокарты на ПК]. * Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если установлена неподдерживаемая частота или разрешение в настройках видеокарты установите рекомендуемые параметры.

Система.

( к , к ).

РУССКИЙ

MUTE

Page 29

Проблема Решение

Низкое качество изображения некоторых каналов. Полосы, линии,

РУССКИЙ

штрихи на изображении или изображение размыто.

Не настраивает каналы, настраивает не все каналы.

Не описанная (другая) проблема воспроизведения и передачи сигналов. Не работает какая-либо функция, заложенная в ТВ.

* Переключите канал. Возможно, проблема связана с каналом. Для аналоговых каналов проблема может быть связана с определением системы вещания, измените в меню КАНАЛЫ Ручная настройка Система. * Сигнал станции слишком слабый. Направьте антенну в правильном направлении. * Убедитесь, в отсутствии источников помех, например, других электрических устройств или электроинструментов. * Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все пользовательские настройки и каналы будут удалены).

* Выберите правильный режим поиска: Эфирное ТВ (если у Вас собственная антенна,

направленная на ТВ вышку) или кабельное ТВ (если Ваша квартира подключена к домовой антенне) и заново произведите автопоиск. Если Вашего кабельного оператора нет в списке при выборе Кабельное ТВ выберите опцию Другие операторы тип поиска Быстрый Введите начальную частоту (46000) или выберите ПОЛНЫЙ поиск (занимает дополнительное время). * Проверьте правильность направления собственной антенны, целостность кабеля, разъемов, надежность подключения. * Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все пользовательские настройки и каналы будут удалены). * Обновите Программное Обеспечение (ПО). ПО в соответствии с моделью ТВ и инструкцию по обновлению можно найти на официальном сайте www.lg.com. * Обратитесь к кабельному оператору для проверки сигнала.

* Произведите сброс на Заводские настройки в меню УСТАНОВКИ. (Все пользовательские настройки и каналы будут удалены). * Обновите программное обеспечение (ПО). ПО в соответствии с моделью ТВ и инструкцию по обновлению можно найти на официальном сайте www.lg.com.

Page 30

Технические характеристики

(в зависимости от страны)

Стандарт вещания

DVB-S/S2 DVB-C DVB-T/T2

Зона покрытия канала

(диапазон частот)

Максимальное количество

каналов в списке

Волновое сопротивление

антенны

950 – 2150 МГц 46 – 890 МГц

4000 1100

Условия окружающей среды

Температура воздуха при рабочем режиме: От 0 °C до 40 °C Влажность воздуха при рабочем режиме: Менее 80 % Температура воздуха при хранении: От -20 °C до 60 °C Влажность воздуха при хранении: Менее 85 %

Цифровое ТВ Аналоговое ТВ

DVB-T

DVB-T2

DVB-C

DVB-S/S2

VHF III: 174 – 230 МГц UHF IV: 470 – 606 МГц

UHF V: 606 – 862 МГц

75 Ω

PAL B/G/D/K/I

SECAM L

46 – 862 МГц

САМ (CI) - модуль

Размер CАМ (CI) - модуль (Ш x В x Г): 100,0 мм x 55,0 мм x 5,0 мм

РУССКИЙ

Page 31

Поддерживаемые режимы HDMIЦифрового ТВ

Подключение к компонентному входу

РУССКИЙ

Разpeшение

640 x 480p

720 (1440) x 480i

720 x 480p

720 (1440) x 576i 15,63 50,00

720 x 576p 31,25 50,00

1280 x 720p

1920 x 1080i

1920 x 1080p

Частота

горизонтальной

развертки (кГц)

31,47 31,50

15,73 15,75

31,47 31,50

44,96 45,00 37,50

33,72 33,75 28,13

67,43 67,50 56,25 26,97 27,00 33,72 33,75

Поддерживаемые режимы HDMIПК

Разpeшение

720 x 400 31,469 70,08 640 x 480 31,469 59,94

800 x 600 37,879 60,31 1024 x 768 48,363 60,00 1280 x 720 45,00 60,00 1360 x 768 47,712 60,015

1366 x 768 47,712 59,79

1280 x 1024

(Только для FHD)

1920 x 1080

(Только для FHD)

Частота

горизонтальной

развертки (кГц)

63,981 60,020

67,50 60,00

Частота вертикальной развертки (Гц)

59,94 60,00

59,94 60,00 50,00

23,976

24,00 29,97 30,00

Частота вертикальной развертки (Гц)

Порты компонентного сигнала на

телевизоре

Выходные видеоразъемы внешней

720 (1440) x 480i

720 (1440) x 576i 15,63 50,00

приставки

Сигнал Компонентный

480i / 576i O 480p / 576p O 720p / 1080i O

1080p

Разpeшение

720 x 480p

720 x 576p 31,25 50,00

1280 x 720p

1920 x 1080i

1920 x 1080p

Частота

горизонтальной

развертки (кГц)

15,73 15,75

31,47 31,50

44,96 45,00 37,50

33,72 33,75 28,13

67,43 67,50 56,25

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

(Tолько для 50 Гц / 60 Гц)

Частота вертикальной развертки (Гц)

59,94 60,00

59,94 60,00 50,00

: Только для 28MT42**, 32LJ500U

: Только для 32LJ500V, 43LJ50**

Page 32

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Перед началом эксплуатации внимательно прочтите настоящее руководство и сохраните его для будущего использования.

www.lg.com

Page 33

КОДЫ КНОПОК

РУССКИЙ

РРР

КОДЫ КНОПОК

• Этот компонент доступен не для всех моделей.

Код

(шестнадцатеричный)

01 Канал -, Программа - Кнопка пульта ДУ 5B Выйти Кнопка пульта ДУ

02 Громкость + Кнопка пульта ДУ 60 PIP(AD) Кнопка пульта ДУ 03 Громкость - Кнопка пульта ДУ 61 Синий Кнопка пульта ДУ

08 Питание Кнопка пульта ДУ 72 Красный Кнопка пульта ДУ

09 Без звука Кнопка пульта ДУ 79

0B Ввод Кнопка пульта ДУ 91 Описание аудио Кнопка пульта ДУ

0E СПЯЩИЙ РЕЖИМ Кнопка пульта ДУ 9E LIVE MENU Кнопка пульта ДУ

10 - 19

1E Избранный канал Кнопка пульта ДУ 8E ►► (Вперед) Кнопка пульта ДУ 20 Текст (Телетекст) Кнопка пульта ДУ 8F ◄◄ (Назад) Кнопка пульта ДУ

28 Возврат (НАЗАД) Кнопка пульта ДУ AB Программа передач Кнопка пульта ДУ

39 Субтитры Кнопка пульта ДУ B1

42 Мои приложения Кнопка пульта ДУ BB Футбол Кнопка пульта ДУ 43 Меню/ Настройки Кнопка пульта ДУ BD

44 OK/Ввод Кнопка пульта ДУ DC 3D Кнопка пульта ДУ

4D PICTURE Кнопка пульта ДУ 9B TV/PC Кнопка пульта ДУ

Функция Примечание

Канал +, Программа +

> (Кнопка со стрелкой/ правая кнопка)

< (Кнопка со стрелкой/ левая кнопка)

Аналоговое ТВ/ ТВ/ РАДИО

* Клавиши с цифрами 0 - 9

Быстрый просмотр/ Архивные кадры

T. Opt (Опция телетекста)

AV (Аудио/ Видео) режим

(Кнопка со стрелкой/ Курсор вверх)

V (Кнопка со

стрелкой/ Курсор

вниз)

Q.Menu (Быстрое меню)

Список, - (Только для ATSC)

Кнопка пульта ДУ 53 Список Кнопка пульта ДУ

Кнопка пульта ДУ 63 Желтый Кнопка пульта ДУ

Кнопка пульта ДУ 71 Зеленый Кнопка пульта ДУ

Кнопка пульта ДУ 7A

Кнопка пульта ДУ 7C

Кнопка пульта ДУ 7E SIMPLINK Кнопка пульта ДУ

Кнопка пульта ДУ AA Информация Кнопка пульта ДУ

Кнопка пульта ДУ B0

Кнопка пульта ДУ B5 RECENT Кнопка пульта ДУ

Кнопка пульта ДУ BA

Кнопка пульта ДУ 99 Автонастройка Кнопка пульта ДУ

Кнопка пульта ДУ 9F Приложение/ * Кнопка пульта ДУ

Код

(шестнадцатеричный)

Функция Примечание

Коэффициент/ Формат экрана

Руководство пользователя

Smart/ Главное меню

► (Воспроизведение)

ꕗ (Остановить/ Список файлов)

ꕘ (Стоп-кадр/

Медленное воспроизведение/ Пауза)

ꔄ (ЗАПИСЬ)

Кнопка пульта ДУ

52 SOUND Кнопка пульта ДУ

* Kод кнопки 4C (0x4C) доступен на моделях ATSC/ISDB, использующих главный/вспомогательный

канал. (Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки за исключением Колумбии)

Page 34

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

USB IN

(TV)

(PC)

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

• Приведенное изображение может отличаться от изображения на вашем телевизоре.

Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления (например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с внешнего устройства.

Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.

* Следует помнить, что не все модели поддерживают этот тип подключения. * Кабель в комплект поставки не входит.

Конвертер USB/последовательный порт с кабелем USB

Тип USB

(PC)

• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе

PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не является продуктом и не распространяется компанией LG.

• Его можно приобрести в магазине компьютерной техники, где продают компьютерные

комплектующие для IT-специалистов.

USB IN

(TV)

РРРРУССКИЙ

RS232C с кабелем RS-232C

Тип разъема DE9 (9-контактный D-Sub)

• Требуется приобрести кабель RS-232C (тип разъема: DE9 D-Sub, 9-контактный, гнездовой-

гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в руководстве пользователя.

RS-232C IN

(CONTROL & SERVICE)

(PC)

Интерфейс подключения может отличаться от интерфейса вашего телевизора.

(TV)

Page 35

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(PC

SERVICE ONLY

РУССКИЙ

РРР

Тип гнезда для телефона

• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к

телевизору, специальный тип которого указан в руководстве.

* Для других моделей устанавливайте соединение через порт USB. * Интерфейс подключения может отличаться от интерфейса вашего телевизора.

(TV)

- или

)

SERVICE ONLY

)

RS-232C IN

(CONTROL & SERVICE)

Компьютер пользователя Конфигурации RS-232C

Конфигурации с 3 проводами (нестандартный кабель)

RS-232C

(Последовательный порт)

Set ID

Для установки идентификатора см. Реальное соответствие данных на стр.6

1. Для доступа к главному меню нажмите кнопку Настройки.

2. С помощью кнопок навигации перейдите к элементу (*Общие → Сведения о телевизоре или

УСТАНОВКИ) и нажмите ОК.

3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.

4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ.

Значения могут быть в диапазоне от 1 до 99.

5. После завершения нажмите ВЫЙТИ.

* (в зависимости от модели)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

или

RXD 3 2 TXD TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Телефон

Page 36

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Параметры обмена данными

• Скорость передачи: 9600 бит/сек (UART)

• Разрядность: 8 бит

• Четность: нет

• Cтоповый бит: 1 бит

• Код обмена данными: код ASCII

• Используйте кросс-кабель (реверсивный).

Список команд

(в зависимости от модели)

COMMAND1 COMMAND2

01. Мощность*

02. Формат экрана k c (стр.7)

03. Screen Mute (Выключение экрана)

04. Volume Mute (Выключение звука)

05. Volume Control (Управление громкостью)

06. Контрастность k g от 00 до 64

07. Яркость k h от 00 до 64

08. Цветность k i от 00 до 64 22. Key (Клавиша) m c Коды кнопок

09. Оттенки k j от 00 до 64

10. Чёткость k k от 00 до 32

11. OSD Select (Выбор экранного меню)

12. Remote Control Lock Mode (Блокировка дистанционного управления)

13. Treble (Высокие частоты)

k a от 00 до 01 15. Баланс k t от 00 до 64

k d (стр.7)

k e от 00 до 01 18. Эквалайзер j v (стр.9)

k f от 00 до 64

k l от 00 до 01

k m от 00 до 01

k r от 00 до 64

DATA

(в шестнадцатеричном

коде)

16. Цветовая температура

17. ISM Method (Метод ISM) (только плазменные телевизоры)

19. Экономия энергии

20. Tune Command (Команда настройки канала)

21. Канал (Программа) Добавить/Удалить (Пропустить)

23. Control Backlight (Подсветка), Control Panel Light (Подсветка панели управления)

24. Input select (Выбор входа) (Основной)

25. 3D (только для моделей с поддержкой 3D)

26. Extended 3D (Расширенный 3D-режим) (только для моделей с поддержкой 3D)

27. Auto Configure (Автоматическая настройка) (Command: j u)

COMMAND1 COMMAND2

x u от 00 до 64

j p (стр.8)

j q от 00 до 05

m a (стр.9)

m b от 00 до 01

m g от 00 до 64

x b (стр.11)

x t (стр.11)

x v (стр.12)

j u (стр.12)

DATA

(в шестнадцатеричном

коде)

РРРРУССКИЙ

14. Bass (Низкие частоты)

k s от 00 до 64

* Примечание: При воспроизведении и записи медиаданных все команды, кроме Питание (ka) и Ключ

(mc) не выполняются и обрабатываются как NG. По кабелю RS232C телевизор может передавать команду "ka command" в выключенном и включенном состоянии. При использовании преобразователя USB на последовательный порт управление командами доступно только при включенном телевизоре.

Page 37

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

Протокол передачи/приема

Передача

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Первая команда для управления телевизором. (j, k, m или x) [Command 2] : Вторая команда для управления телевизором. [Set ID] : Можно установить значение меню [Set ID] для выбора нужного идентификатора

монитора в меню параметров. Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора монитора для меню [Set ID] равно "0", все подключенные мониторы будут доступны.

* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в

шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема. [DATA] : Передача данных команды (в шестнадцатеричном коде). Передайте данные "FF" для чтения состояния команды. [Cr] : Возврат кабельной трансляции - код ASCII ‘0x0D’ [ ] : Пробел – код ASCII ‘0x20’

Подтверждение нормальных данных

[Command2][ ][Set ID][ ][OK][Data][x]

* Устройство передает ACK (подтверждение) в таком формате при получении нормальных данных.

В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает ACK (подтверждение) в таком формате при получении неправильных данных

от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

Реальное соответствие данных (Шестнадцатеричный b Десятеричный)

* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей

пересчета.

* Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для

выбора номера канала.

00 : Шаг 0 32 : Шаг 50 (Set ID 50) FE : Шаг 254 01 : Шаг 1 (Set ID 1) 33 : Шаг 51 (Set ID 51) FF : Шаг 255

... ... ...

0A : Шаг 10 (Set ID 10) 63 : Шаг 99 (Set ID 99) 01 00 : Шаг 256

... ... ...

0F : Шаг 15 (Set ID 15) C7 : Шаг 199 27 0E : Шаг 9998 10 : Шаг 16 (Set ID 16) C8 : Шаг 200 27 0F : Шаг 9999

... ... ...

Page 38

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

* Работа команд может отличаться в зависимости от модели или сигнала.

01. Мощность (Command: k a)

► Управление *включением и выключением

телевизора.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00: Выключение

01 : *Включение питания

питания

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► Для отображения состояния телевизора:

включен или *выключен

Transmission [k][a][ ][Set ID][ ][FF][Cr] Ack [a][ ][Set ID][ ][OK][Data][x]

* Также, если другие функции передают данные

"FF" на основе этого формата, полученные данные представляют состояние каждой функции.

02. Формат экрана (Command: k c) (Основной формат изображения экрана)

► Выбор формата экрана (Основной формат

экрана) Кроме того, можно настроить формат экрана с помощью пункта "Формат экрана" в меню Q.MENU или в меню PICTURE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01: Стандартный экран

(4:3)

02: Широкий экран

(16:9) 04: Увеличение 05: Увеличение 2 (только для Латинской

Америки, кроме Колумбии)

06: Автоматический/

Исходный

07: 14:9 (Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии) 09: *Исходный 0B: Во весь экран (Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии) от 10 до 1F: Масштабирование

от 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете

соотношение сторон формата экрана 16:9 или 4:3.

* В режиме DTV/HDMI/Компонент (режим

высокого разрешения) доступен режим "Исходный".

* Работа полноэкранного режима может

отличаться в зависимости от модели и поддержки стандарта полного цифр. ТВ или частичного аналог. ТВ, AV.

03. Screen Mute (Выключение экрана)

(Command: k d)

► Включение/выключение экрана.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: Функция отключения экрана выключена

(есть изображение) функция выключения видео выключена

01: Функция выключения экрана включена

(нет изображения)

10: Функция выключения видео включена

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* При выключении только видео на телевизоре

будет отображаться только экранное меню. Но при выключении экрана на телевизоре не будет отображаться даже экранное меню.

04. Volume Mute (Выключение звука) (Command: k e)

► Включение/выключение звука.

Включать/выключать звук можно также с помощью кнопки MUTE на пульте ДУ.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: Функция выключения звука включена

(звук выключен)

01: Функция выключения звука выключена

(звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Управление громкостью) (Command: k f)

► Настройка громкости.

Настроить громкость можно также с помощью кнопок громкости на пульте дистанционного управления.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Контрастность (Command: k g)

► Настройка контрастности экрана.

Контрастность также можно настроить с помощью меню PICTURE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Яркость (Command: k h)

► Настройка яркости экрана.

Яркость также можно настроить с помощью меню PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

РРРРУССКИЙ

Page 39

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

08. Цветность (Command: k i)

► Настройка цветов экрана.

Настроить цвета можно также с помощью меню настройки изображения PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Оттенки (Command: k j)

► Настройка оттенков экрана.

Оттенки также можно настроить с помощью меню PICTURE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Красный: 00 до Зеленый: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Чёткость (Command: k k)

► Настройка четкости экрана.

Четкость также можно настроить с помощью меню PICTURE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Выбор экранного меню) (Command: k l)

► Дистанционное включение или отключение

экранного меню.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню

отключено

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

01: Экранное меню включено

12. Remote control lock mode (Блокировка дистанционного управления) (Command: k

► Блокировка пульта дистанционного управления

и кнопок на передней панели телевизора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00: Снятие блокировки

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Если пульт ДУ не используется, работайте в

этом режиме. При включении/отключении основного питания (через 20-30 секунд) блокировка внешнего источника управления отключается.

* В режиме ожидания (питание отключается

таймером или командами "ka", "mc"), и при включенной блокировке кнопок телевизор не включится нажатием кнопки включения на ИКпульте или кнопки на корпусе телевизора.

01: Включение блокировки

13. Treble (Высокие частоты) (Command: k r)

► Настройка высоких частот.

Высокие частоты также можно настроить в меню ЗВУК. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (в зависимости от модели)

14. Bass (Низкие частоты) (Command: k s)

► Настройка низких частот.

Низкие частоты также можно настроить в меню ЗВУК.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (в зависимости от модели)

15. Баланс (Command: k t)

► Настройка баланса.

Баланс также можно настроить с помощью меню AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Цветовая температура (Command: x u)

► Настройка цветовой температуры. Цветовую

температуру также можно настроить с помощью меню PICTURE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Метод ISM) (Command: j p) (только для плазменных телевизоров)

► Управление методом ISM. Также настроить

метод ISM можно в меню OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data мин.: 02: Орбитер

08: Нормальный 20: Color Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

Page 40

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

18. Эквалайзер (Command: j v)

► Установка настроек эквалайзера.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB

0 0 0 0 0 0 0 0

LSB

Частота Данные

7 6 5

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

Частота

1-ая

полоса

2-ая

полоса

3-ая

полоса

4-ая

полоса

5-ая

полоса

4 3 2 1 0 Шаг

0 0 0 0 0

0 0 0 0 1

... ... ... ... ... ...

1 0 0 1 1

1 0 1 0 0

(десятеричный)

* В зависимости от модели, можно настраивать, если для режима звука выбрано значение настраиваемого эквалайзера.

19. Экономия энергии (Command: j q)

► Снижение энергопотребления телевизора.

Можно также настроить параметр "Экономия энергии" в меню PICTURE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Данные 00: Выкл. 01: Минимальное 02: Среднее 03: Максимальное 04: Авто (для ЖК-телевизора / LED-телевизора)/

Интеллектуальный сенсор (для телевизоров

с плазменной панелью) 05: Отключение экрана * (в зависимости от модели)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Команда настройки канала)

(Command: m a)

* Работа команды может отличаться в зависимости

от модели или сигнала.

• Для стран Европы, Среднего Востока,

Колумбии, Азии кроме Южной Кореи и Японии

► Настройка канала на нужный физический номер.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Аналоговое антенна/Кабельное [Data 00][Data 01] Данные канала

Data 00 : Старший байт номера канала Data 01 : Младший байт номера канала

- 00 00 ~ 00 C7 (десятеричный код: 0 ~ 199) Data 02: Источник входа (Аналоговый)

- 00: Антенна ТВ (ATV)

- 80: Кабельное ТВ (CATV) * Цифровое антенна/Кабельное/Спутник [Data 00][Data 01]: Данные канала

Data 00: Старший байт номера канала Data 01: Младший байт номера канала

- 00 00 ~ 27 0F (десятеричный код: 0 ~ 9999) Data 02: Источник входа (Цифровой)

- 10: Антенна ТВ (DTV)

- 20: Антенна радиовещание (Радио)

- 40: Спутниковое ТВ (SDTV)

- 50: Спутниковое радио (S-радио)

- 90: Кабельное ТВ (CADTV)

- a0: Радио (кабельное) (CA-радио)

* Примеры команд настройки канала:

1. Настройка на аналоговый канал наземного стандарта вещания (PAL) 10. Set ID = All = 00 Data 00 & 01 = Данные канала 10 = 00 0a Data 02 = Аналоговое антенна ТВ = 00 Результат = ma 00 00 0a 00

2. Настройка на цифровой канал наземного стандартна вещания (DVB-T) 01. Set ID = All = 00 Data 00 & 01 = Данные канала 1 = 00 01 Data 02 = Цифровое антенна ТВ = 10 Результат = ma 00 00 01 10

3. Настройка на спутниковый канал вещания (DVB-S) 1000. Set ID = All = 00 Data 00 & 01 = Данные канала 1000 = 03 E8 Data 02 = Цифровое спутниковое ТВ = 40 Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Для стран Южной Кореи, Северной и

Латинской Америки, кроме Колумбии

► Настройка канала на указанные далее

физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифровые каналы имеют физический, главный и второстепенный номер канала. Физический номер является фактическим номером цифрового канала, главный номер — это номер для сопоставления канала, второстепенный — подканал. Так как тюнер ATSC автоматически сопоставляет канал с главным/второстепенным номером, физический номер при отправке команды в цифровом формате не требуется.

РРРРУССКИЙ

Page 41

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

* Аналоговое антенна/Кабельное Data 00 : Физический номер канала

- Антенна(АTV): 02~45 (десятеричный код: 2 ~

69)

- Кабельное(CATV): 01, 0E~7D (десятеричный код: 1, 14~125)

[Data 01 ~ 04]: Главный/вспомогательный номер канала Data 01 и 02: xx (не имеет значения) Data 03 и 04: xx (не имеет значения) Data 05:Источник входа (аналоговый)

- 00: Антенна ТВ (Аналог. ТВ)

- 01: Кабельное ТВ (CATV)

* Цифровая антенна/Кабельное Data 00: xx (не имеет значения) [Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала Data 02: Младший байт номера канала

- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

[Data 03][Data 04]: Вспомогательный номер канала Data 03: Старший байт номера канала Data 04: Младший байт номера канала

Data 05: Источник входа (Цифровой)

- 02: Антенна ТВ (DTV) – Использовать

физический номер канала

- 06: Кабельное ТВ (CADTV) – Использовать

физический номер канала

- 22: Антенна ТВ (DTV) – Не использовать

физический номер канала

- 26: Кабельное ТВ (CADTV) – Не использовать

физический номер канала

- 46: Кабельное ТВ (CADTV) – Использовать

только физический/главный номер канала (канал с одинарной нумерацией)

- 66: Кабельное ТВ (CADTV) – Использовать

только главный номер канала (канал с одинарной нумерацией)

- 0b: Расширенное цифровое кабельное

телевидение – Использовать физический номер канала

- 2b: Расширенное цифровое кабельное

телевидение – Не использовать физический номер канала

- 4b: Расширенное цифровое кабельное

телевидение – Использовать только физический/главный номер канала (канал с одинарной нумерацией)

- 6b: Расширенное цифровое кабельное

телевидение – Использовать только главный номер канала (канал с одинарной нумерацией)

Для информации о каждом главном и вспомогательном канале доступно два байта, но обычно младший байт используется отдельно * Примеры команд настройки канала:

. Настройка на аналоговый кабельный канал (NTSC)

35. Set ID = All = 00 Data 00 = Данные канала 35 = 23 Data 01 & 02 = Без главного = 00 00 Data 03 & 04 = Без вспомогательного = 00 00 Data 05 = Аналоговое кабельное ТВ = 01 Общее = ma 00 23 00 00 00 00 01

(старший байт равен 0).

2. Настройка на цифровой канал наземного стандарта вещания (ATSC) 30-3. Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 30 = 00 1E Data 03 & 04 = Вспомогательный 3 = 00 03 Data 05 = Цифровое антенна ТВ = 22 Общее = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

• Модели для Японии

► Настройка канала на указанные далее

физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровая антенна/Спутник Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала Data 01: Старший байт номера канала Data 02: Младший байт номера канала

- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

[Data 03][Data 04]: Вспомогательный/

дополнительный номер канала (не имеет значения для

спутникового сигнала) Data 03: Старший байт номера канала Data 04: Младший байт номера канала

Data 05: Японии)

- 02: Антенна ТВ (DTV)

- 42: Антенна ТВ (DTV) – Использовать только

- 62: Антенна ТВ (DTV) – Использовать только

- 07: BS (спутниковое вещание)

- 08: CS1 (спутниковая связь 1)

- 09: CS2 (спутниковая связь 2) * Примеры команд настройки канала:

Источник входа (цифровой/спутниковый для

физический/главный номер канала (канал с одинарной нумерацией)

главный номер канала (канал с одинарной нумерацией)

Настройка на цифровой канал наземного стандарта вещания (ISDB-T) 17-1 Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 17 = 00 11 Data 03 & 04 = Вспомогательный/ дополнительный = 00 01 Data 05 = Цифровое антенна ТВ = 02 Общее = ma 00 00 00 11 00 01 02

Page 42

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

2. Настройка на канал BS (ISDB-BS) 30. Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 30 = 00 1E Data 03 & 04 = Не имеет значения = 00 00 Data 05 = Цифровое ТВ BS = 07 Общее = ma 00 00 00 1E 00 00 07

* Данная функция отличается в зависимости от

модели.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

21. Канал (Программа) Добавить/

Удалить(Пропустить) (Command: m b)

► Для пропуска текущего канала (программы) в

следующий раз.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Удалить (ATSC,ISDB)/ Пропустить(DVB)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Установка статуса сохраненного канала на

значение del (ATSC, ISDB)/skip(DVB) (удалить (ATSC, ISDB)/пропустить(DVB)) или add (добавить).

01: Добавить

22. Key (Клавиша) (Command: m c)

► Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Данные Код клавиши - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Подсветка) (Command: m

• Для ЖК-телевизора / LED-телевизора

► Управление подсветкой.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

24. Input select (Выбор входа) (Command: x b) (Входной сигнал основного изображения)

► Выбор источника входного сигнала телевизора.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Данные 00: Цифр. ТВ 02: Цифровое

спутниковое ТВ

ISDB-BS (Япония) 03: ISDB-CS1 (Япония) 04: ISDB-CS2 (Япония) 11: CATV 20 : AV или AV1 21: AV2 40: Компонентный1 60: RGB 90: HDMI1 92: HDMI3

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Данная функция зависит от модели и стандарта

сигнала.

01: CADTV 10: Аналог.ТВ

41: Компонентный2

91: HDMI2 93: HDMI4

25. 3D (Command: x t) (только для моделей с поддержкой 3D) (В зависимости от модели)

► Чтобы изменить на 3D-режим на телевизоре.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (в зависимости от модели)

Data Структура [Data 00] 00: 3D Вкл.

01: 3D Выкл. 02: 3D в 2D 03: 2D в 3D

[Data 01] 00: Вертикальная стереопара

01: Горизонтальная стереопара 02: В шахматном порядке 03: Последовательные кадры 04: Чередование столбцов 05: Чередование рядов

[Data 02] 00: Справа налево

01: Слева направо

[Data 03] 3D-эффект (Глубина 3D): мин.: 00 -

макс.: 14 (*передача в шестнадцатеричном коде)

РРРРУССКИЙ

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Для плазменных телевизоров

► Для управления подсветкой панели

управления.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Page 43

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

* Функции [Данные 02], [Данные 03] зависят от

модели и сигнала.

* Если для [Data 00] задано значение 00 (3D

Вкл.), [Data 03] не имеет значения.

* Если для [Data 00] задано значение 01 (3D

Выкл.) или 02 (3D в 2D), [Data 01], [Data 02] и [Data 03] не имеют значения.

* Если для [Data 00] задано значение 03(2D на

3D), [Data 01] и [Data 02] не имеют значений.

* Если для [Data 00] задано значение 00 (3D Вкл.)

или 03 (2D в 3D), [Data 03] работает только при ручной настройке 3D-режима (Жанр).

* Параметры 3D шаблонов ([Data 01])

могут быть недоступны в зависимости от широковещательного-/видеосигнала.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X 03 X O O

X: не имеет значения

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D (Расширенный 3D-режим) (Command: x v) (только для моделей с поддержкой 3D) (в зависимости от модели)

► Смена 3D-режима на телевизоре.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Data 00] 3D-опция

00: Коррекция 3D картинки 01: Глубина 3D (3D-режим только для настройки вручную) 02: Точка обзора 3D 06: Цветокоррекция 3D 07: Масштабирование 3D-звука 08: Обычный вид изображения 09: 3D-режим (Жанр)

[Data 01] Для каждой 3D-опции, определяемой

параметром [Data 00].

1) Если для [Data 00] задано значение 00

00: Справа налево 01: Слева направо

2) Если для [Data 00] задано значение 01, 02

Data Мин.: 0 — Макс.: 14 (*передача в

шестнадцатеричном коде) Диапазон значения данных (от 0 до 20) преобразует диапазон Точки зрения (от -10 до +10) автоматически (в зависимости от модели) * Данная опция работает только при ручной

настройке 3D-режима (Жанр).

3) Если для [Data 00] задано значение 06, 07 00: Выкл. 01: Вкл.

4) Если для [Data 00] задано значение 08 00: Возврат в 3D-видео из 3D-видео,

конвертированного из 2D в 2D

01: Преобразование 3D-видео в

2D-видео, кроме видеозаписей, конвертированных из 2D в 3D

* Если условия преобразования не соблюдены,

команда рассматривается как NG.

5) Если для [Data 00] задано значение 09

00: Стандартный 02: Кино 04: Вручную

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

01: Спорт 03: Экстремально 05: Авто

27. Auto Configure (Автоматическая настройка)

(Command: j u)

(в зависимости от модели)

► Автоматическая настройка положения картинки

и минимизация дрожания изображения. Эта функция работает в следующем режиме: RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Данные 01: Запуск Автонастройки

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Page 44

*MFL696551081702REV02*

Модель и серийный номер телевизора указаны на задней панели устройства. Запишите эти данные, на случай, если вам потребуется техническое обслуживание.

Модель телевізора і серійний номер вказані на задній панелі пристрою. Запишіть ці дані, на випадок, якщо вам буде потрібно технічне обслуговування.

МОДЕЛЬ СЕРИЙНЫЙ НОМЕР/

СЕРІЙНИЙ НОМЕР

LG 28MT42VF-PZ User manual
