INDICE
3 LICENZA
4 MONTAGGIO E
PREPARAZIONE
4 Composizione del prodotto
5 Descrizione dei componenti e dei pulsanti
6 Come spostare e sollevare il monitor
6 Installazione del monitor
6 - Montaggio della base del supporto
7 - Rimozione della base del supporto
7 - Installazione sopra un tavolo
8 - Regolazione dell'altezza del supporto
8 - Regolazione dell'angolazione
9 - Sistemazione dei cavi
9 - Funzione di rotazione
10 - Uso del blocco Kensington
11 - Installazione della piastra di montaggio
a parete
11 - Installazione su una parete

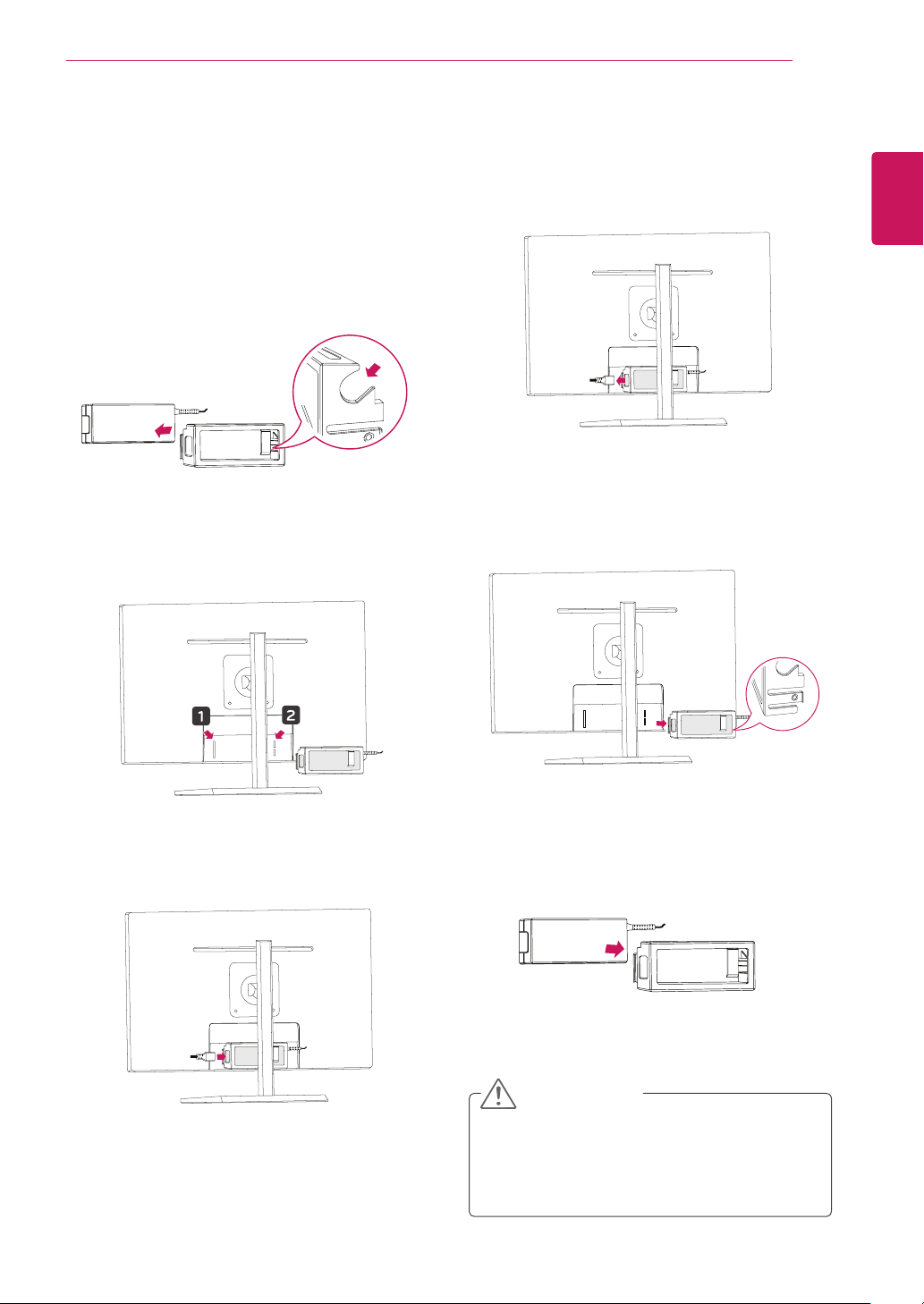

13 Procedura di montaggio e smontaggio
dell'adattatore
13 - Procedura di montaggio dell'adattatore
13 - Procedura di smontaggio dell'adattatore

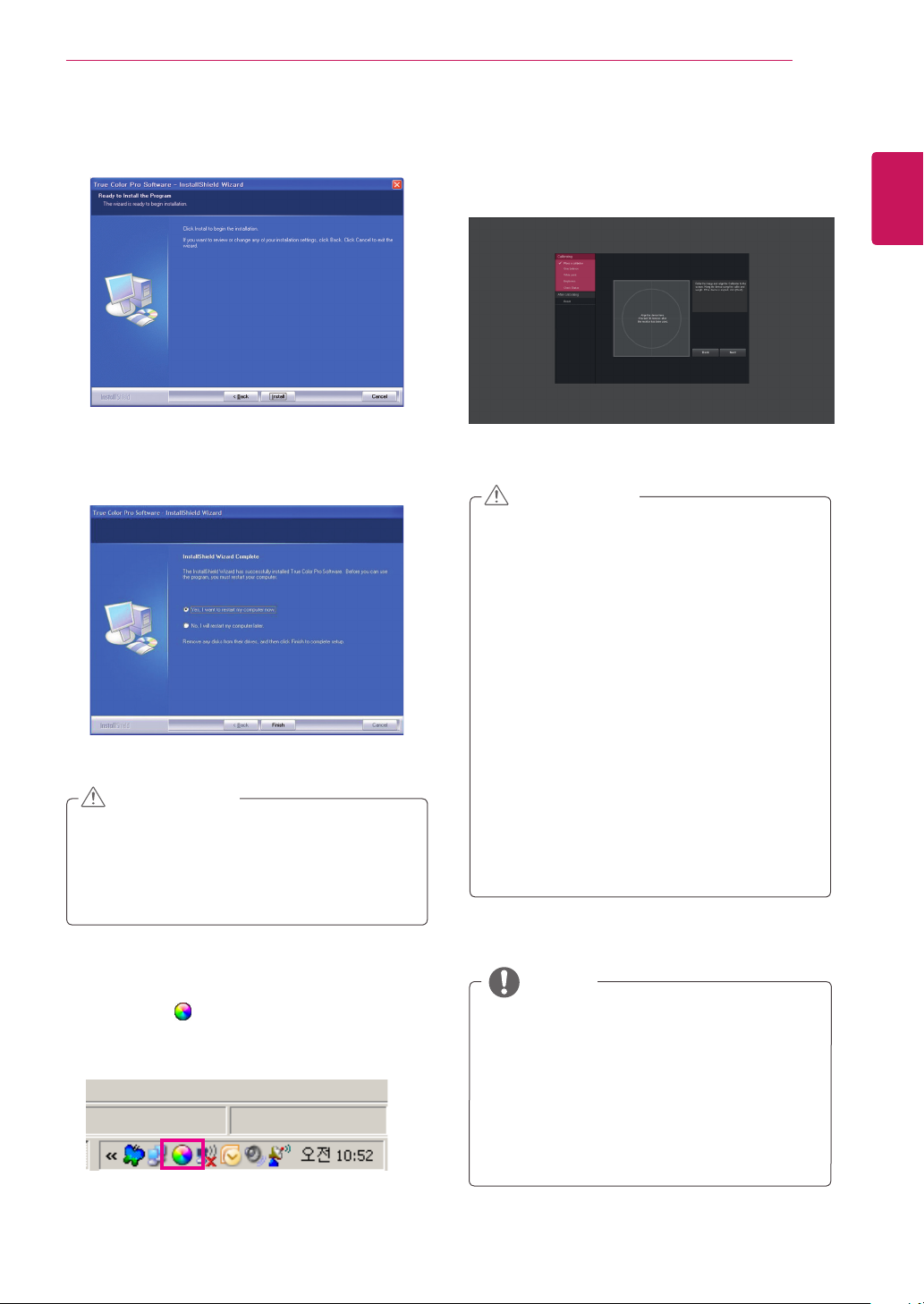

18 INSTALLAZIONE DI TRUE
COLOR PRO
20 INSTALLAZIONE DI SPLIT
SCREEN
22 PERSONALIZZAZIONE DELLE
IMPOSTAZIONI
22 Attivazione del menu principale
23 PERSONALIZZAZIONE DELLE
IMPOSTAZIONI
23 - Impostazioni Menu
24 - Impostazioni del rapporto
25 - Impostazioni ECO
26 - Impostazioni Modalità Colore
27 - Impostazioni PIP
28 - Immagine
29 - Colore
30 - Impostazioni
31 RISOLUZIONE DEI PROBLEMI
14 UTILIZZO DEL MONITOR
14 Collegamento a un PC
14 - Collegamento DVI
15 - Connessione DisplayPort
15 - Collegamento HDMI
16 Collegamento a dispositivi AV
16 - Collegamento del PC tramite cavo USB
3.0
16 - Collegamento alla porta cuffie
17 INSTALLAZIONE DEL DRIVER
TUSB3410
33 SPECIFICHE TECNICHE
34 Modalità Impostazioni preconfigurate
34 HDMI
34 Spia di accensione
35 POSTURA CORRETTA
35 Postura corretta quando si utilizza il
monitor
LICENZA
3
LICENZA
Ciascun modello dispone di licenze differenti. Per ulteriori informazioni sulle licenze, visitare il sito Web di lg
all'indirizzo www.lg.com.
HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi
commerciali o marchi registrati di HDMI Licensing LLC.
VESA, il logo VESA, il logo di conformità DisplayPort e il logo di conformità
DisplayPort per le sorgenti a doppia modalità sono tutti registrati di Video
Electronics Standards Association.
ITALIANO
ITA
MONTAGGIO E PREPARAZIONE
4
ITALIANO
ITA
MONTAGGIO E PREPARAZIONE
Composizione del prodotto
Verificare che tutti i componenti siano inclusi nella confezione prima di utilizzare il prodotto. In caso di
componenti mancanti, contattare il rivenditore in cui è stato acquistato il prodotto. Tenere presente che il
prodotto e i componenti potrebbero avere un aspetto diverso da quello mostrato in questo documento.
Manuale dell'utente/Scheda
Cavo di alimentazione
o
Adattatore CA/CC
Cavo DVI-D Dual
Cavo USB 3.0 tipo A-B Cavo DisplayPort
Acquisto separato
Base del supporto
Coperchio di gestione
dell'adattatore
Fascetta per cavi
Calibratore
(ACB8300)
ATTENZIONE
Per garantire la sicurezza e le prestazioni del prodotto, non utilizzare prodotti pirata.
y
I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
y
NOTA
Tenere presente che i componenti potrebbero avere un aspetto diverso da quello mostrato in questo
y
documento.
Allo scopo di migliorare le prestazioni del prodotto, tutte le informazioni e le specifiche contenute in
y
questo manuale sono soggette a modifica senza preavviso.
Per acquistare accessori opzionali, recarsi in un negozio di elettronica, visitare un sito di vendita
y
online o contattare il rivenditore presso il quale è stato acquistato il prodotto.
MONTAGGIO E PREPARAZIONE
5
Descrizione dei componenti e dei pulsanti
Spia di accensione
Accesa: il dispositivo è
y
acceso
Spenta: il dispositivo è
y
spento
ITALIANO
ITA
DC-IN
(19.5 V )
USB IN
(CALIBRATOR)
5 V 0.9 A
H/P
USB UP
DP IN
DVI-D IN
Connettori di ingresso
(pulsante di accensione)
Pulsanti a sfioramento sulla
parte inferiore del monitor
HDMI IN
MONTAGGIO E PREPARAZIONE
6
ITALIANO
ITA
Come spostare e sollevare il monitor
Per spostare o sollevare il monitor, attenersi alla
seguente procedura per evitare di graffiare o
danneggiare il monitor e per trasportarlo in modo
sicuro indipendentemente dalla forma e dalla
dimensione.
ATTENZIONE
Evitare il più possibile di toccare lo schermo
y
del monitor. Ciò potrebbe danneggiare lo
schermo o alcuni dei pixel utilizzati per
creare immagini.
Prima di spostare il monitor, inserirlo
y
all'interno della confezione originale o di un
materiale da imballaggio.
Prima di sollevare o spostare il monitor,
y
scollegare il cavo di alimentazione e tutti i
cavi.
Afferrare saldamente la parte superiore
y
e inferiore della cornice del monitor. Non
afferrare il monitor dal pannello.
Installazione del monitor
Montaggio della base del supporto
Posizionare il monitor con lo schermo rivolto
1
verso il basso.
ATTENZIONE
Per proteggere lo schermo dal rischio di
y
graffi, coprire la superficie con un panno
morbido.
1
Collegare la base del supporto al corpo
2
del supporto.
2
Serrare la vite verso destra utilizzando
una moneta.
Per evitare che si graffi, non afferrare il
y
monitor con lo schermo rivolto verso di sé.
Durante il trasporto, non esporre il monitor a
y
oscillazioni o eccessive vibrazioni.
Quando si sposta il monitor mantenerlo in
y
verticale senza ruotarlo o inclinarlo.
MONTAGGIO E PREPARAZIONE
7
Rimozione della base del supporto
Posizionare il monitor con lo schermo rivolto
1
verso il basso.
ATTENZIONE
Per proteggere lo schermo dal rischio di
y
graffi, coprire la superficie con un panno
morbido.
1
Ruotare la vite verso sinistra utilizzando
2
una moneta.
2
Scollegare la base del supporto.
Installazione sopra un tavolo
Sollevare il monitor e posizionarlo sul tavolo in
1
verticale.
Per garantire una ventilazione sufficiente,
posizionarlo ad almeno 10 cm dalla parete.
10 cm
10 cm
10 cm
Collegare l'adattatore al monitor, quindi
2
collegare il cavo di alimentazione alla presa di
corrente.
10 cm
ITALIANO
ITA
ATTENZIONE
I componenti raffigurati nelle immagini
y
possono variare da quelli del prodotto in uso.
Non capovolgere il monitor poiché potrebbe
y
staccarsi dal supporto, causando possibili
danni o lesioni.
Per evitare che si verifichino danni allo
y
schermo durante il sollevamento o lo
spostamento del monitor, afferrarlo dal
supporto o dall'involucro di plastica. Questa
operazione evita di esercitare una pressione
inutile sullo schermo.
Premere il pulsante (alimentazione) sulla
3
parte inferiore del monitor per accenderlo.
ATTENZIONE
Scollegare il cavo di alimentazione prima di
y
spostare o installare il monitor per evitare il
rischio di scosse elettriche.
MONTAGGIO E PREPARAZIONE
-515
8
ITALIANO
ITA
Regolazione dell'altezza del supporto
Posizionare il monitor montato sulla base del
1
supporto in posizione verticale.
Rimuovere il nastro posto nella parte inferiore
2
del retro del corpo del supporto, quindi
estrarre il perno di blocco.
Corpo del supporto
Nastro
Pin di blocco
È possibile regolare l'altezza fino a 110 mm.
3
110 mm
Regolazione dell'angolazione
Posizionare il monitor in verticale, montato
1
sulla base del supporto.
Regolare l'angolazione dello schermo.
2
L'angolazione dello schermo può essere
regolata in avanti e indietro da -5° a 15° per
una comoda visualizzazione.
-515
Lato anterioreLato posteriore
AVVISO
Per evitare lesioni alle dita durante la
y
regolazione dello schermo, non afferrare la
cornice del monitor dalla parte inferiore come
mostrato di seguito.
ATTENZIONE
Una volta rimosso il perno, non è necessario
y
reinserirlo per regolare l'altezza.
AVVISO
Non inserire le dita o la
y
mano tra lo schermo e la
base (telaio) durante la
regolazione dell'altezza dello
schermo.
MONTAGGIO E PREPARAZIONE
-515
9
AVVISO
Fare attenzione a non toccare o premere
y
l'area dello schermo durante la regolazione
dell'angolazione del monitor.
Sistemazione dei cavi
Raccogliere e unire i cavi con la fascetta per cavi
in dotazione.
Funzione di rotazione
La funzione di rotazione consente di ruotare il
monitor di 90 gradi in senso orario.
Parte
superiore
Supporto
AVVISO
Per evitare di graffiare la base del supporto,
y
accertarsi che il supporto non entri a contatto
con il monitor quando si utilizza la funzione
di rotazione per ruotare il monitor.
ITALIANO
ITA
ITALIANO
ITA
MONTAGGIO E PREPARAZIONE
10
Sollevare il monitor al massimo.
1
Regolare l'angolazione del monitor nella
2
direzione della freccia, come mostrato nella
figura.
NOTA
Le immagini visualizzate sullo schermo
y
del monitor non ruotano di conseguenza
all'orientamento dello schermo.
Uso del blocco Kensington
Il connettore del sistema di sicurezza Kensington è
situato sul retro del monitor.
Per ulteriori informazioni sull'installazione e
l'utilizzo, fare riferimento al manuale utente del
blocco Kensington o visitare il sito Web http://www.
kensington.com.
Collegare il cavo del sistema di sicurezza
Kensington tra il monitor e un tavolo.
Ruotare il monitor in senso orario, come
3
mostrato nella figura.
Completare l'installazione ruotando il monitor di
4
90°, come mostrato nella figura di seguito.
NOTA
Il sistema di sicurezza Kensington è un
y
accessorio opzionale. È possibile acquistare
gli accessori opzionali presso la maggior
parte dei negozi di elettronica.
AVVISO
Prestare attenzione durante la rotazione del
y
monitor se il cavo è collegato.
MONTAGGIO E PREPARAZIONE
11
Installazione della piastra di montaggio a parete
Questo monitor supporta le specifiche della piastra
di montaggio a parete standard o dispositivo
compatibile.
Posizionare il monitor con lo schermo rivolto
1
verso il basso. Per proteggere lo schermo dal
rischio di graffi, coprire la superficie con un
panno morbido.
Posizionare la piastra di montaggio a parete
2
sul monitor e allinearla con i fori delle viti.
Con un cacciavite, serrare le quattro viti per
3
fissare la piastra al monitor.
Piastra di montaggio
a parete
Installazione su una parete
Installare il monitor ad almeno 10 cm di distanza
dalla parete e lasciare circa 10 cm di spazio
su ogni lato per assicurare una ventilazione
sufficiente. Contattare il rivenditore per ottenere
istruzioni dettagliate sull'installazione. Consultare il
manuale per l'installazione e la sistemazione della
staffa montaggio a parete inclinabile.
10 cm
10 cm
10 cm
Per installare il monitor su una parete, fissare una
staffa di montaggio a parete (opzionale) alla parte
posteriore del monitor.
Verificare che la staffa di montaggio a parete sia
fissata saldamente al monitor e alla parete.
10 cm
ITALIANO
ITA
NOTA
La piastra di montaggio a parete viene
y
venduta separatamente.
Per ulteriori informazioni sull'installazione,
y
consultare la guida all'installazione della
piastra di montaggio a parete.
Durante l'installazione della piastra di
y
montaggio a parete non applicare eccessiva
forza, poiché ciò potrebbe provocare danni
allo schermo del monitor.

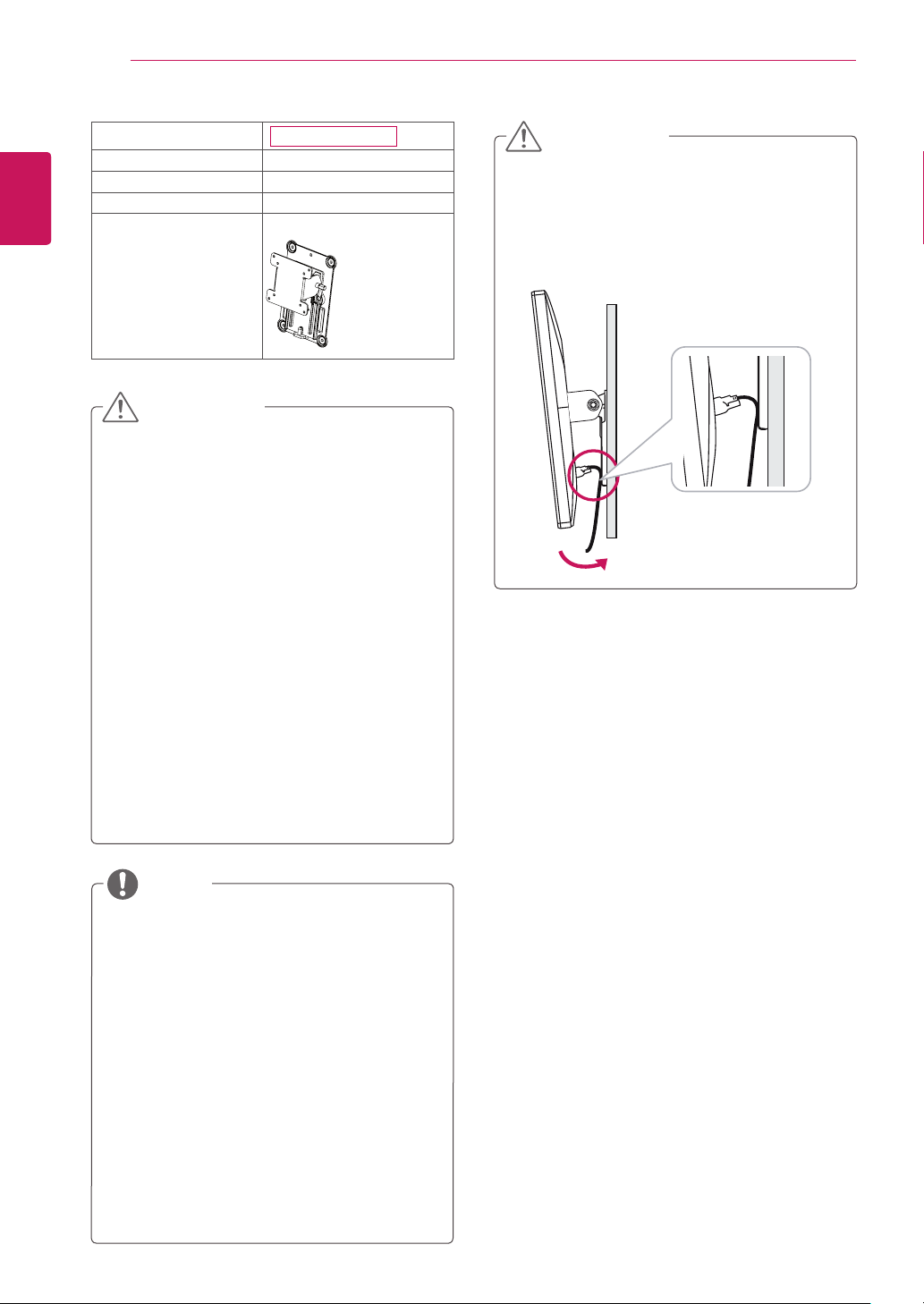

1 Utilizzare le viti e la staffa di montaggio a parete
conformi allo standard VESA.
2 Le viti di lunghezza maggiore di quella standard
possono danneggiare l'interno del monitor.
3 Una vite non conforme allo standard VESA può
danneggiare il prodotto e causare la caduta del
monitor. LG Electronics non è responsabile per
incidenti dovuti all'utilizzo di viti non standard.
4 Il monitor è conforme allo standard VESA.
5 Utilizzarlo in conformità allo standard VESA
come specificato di seguito.
Fino a 784,8 mm
y
* Spessore della piastra di montaggio a parete:
2,6 mm
* Vite di serraggio: 4 mm di diametro x 0,7 mm
di passo x 10 mm di lunghezza
Almeno 787,4 mm
y
*Utilizzare una piastra di montaggio a parete e
viti conformi allo standard VESA.
Loading...
