LG 24MP450, 24MP450P, 27MP450P User guide [pl]

Page 1

* Monitory LED firmy LG to monitory LCD z podświetleniem LED. Przed rozpoczęciem korzystania z urządzenia należy uważnie

przeczytać instrukcję obsługi. Po przeczytaniu warto ją zachować na przyszłość.

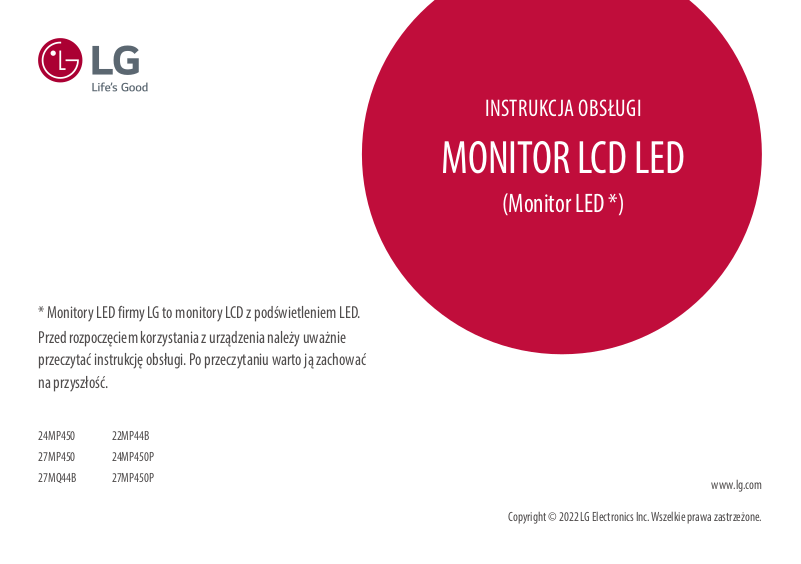

INSTRUKCJA OBSŁUGI

MONITOR LCD LED

(Monitor LED *)

24MP450 27MP450 27MQ44B

22MP44B 24MP450P 27MP450P

www.lg.com

Page 2

SPIS TREŚCI

POLSKI

LICENCJE .....................................................2

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

MONTAŻ I PRZYGOTOWANIE DO PRACY ..... 3

KORZYSTANIE Z FUNKCJI MONITORA ......... 9

USTAWIENIA UŻYTKOWNIKA ...................11

ROZWIAZYWANIE PROBLEMÓW .............. 20

DANE TECHNICZNE PRODUKTU ................21

Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

Page 3

MONTAŻ I PRZYGOTOWANIE DO PRACY

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić bezpieczeństwo i prawidłowe działanie

produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części nie są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze może nie być wyświetlany

obraz lub mogą pojawić się na nim zakłócenia.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury, dlatego elementy na nich

prezentowane mogą różnić się od zakupionego produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji takich, jak oleje czy smary.

(Może to spowodować uszkodzenie produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane w

ten sposób uszkodzenia nie są objęte gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za podstawę, Ponieważ może on

wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia urządzenia. Siła wywierana na ekran

monitora może spowodować jego uszkodzenie.

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w tym także dane techniczne, mogą

zostać zmienione w celu poprawy jakości produktu, bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i za pośrednictwem stron

internetowych. Informacje na ich temat można także uzyskać od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od regionu.

Obsługiwane sterowniki i oprogramowanie

Możesz ściągnąć i zainstalować najnowszą wersję ze strony internetowej LGE (www.lg.com).

Sterowniki i oprogramowanie Priorytet instalacji

Sterownik monitora Zalecane

OnScreen Control Zalecane

POLSKI

Page 4

Opis produktu i przycisków

22MP44B

POLSKI

Przycisk joysticka

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub poruszając go palcem w lewo/prawo/górę/dół, można z łatwością sterować funkcjami monitora.

Podstawowe funkcje

24MP450 27MP450

27MQ44B

24MP450P 27MP450P

Przycisk joysticka

Przenoszenie i podnoszenie monitora

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także zapewnić bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym kartonie lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód zasilający i wszystkie inne przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno obracać go ani pochylać na bok.

22MP44B

UWAGA

• Przycisk joysticka znajduje się u dołu monitora.

Zasilanie włączone

Zasilanie wyłączone

Regulacja

głośności

Aby włączyć monitor, naciśnij palcem jeden raz przycisk joysticka.

Naciśnij i przytrzymaj przycisk joysticka, aby wyłączyć monitor.

Głośność można regulować poruszając przyciskiem joysticka w lewo/prawo.(tylko HDMI/DP)

24MP450 27MP450

27MQ44B

24MP450P 27MP450P

Page 5

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie powłoki ekranu albo niektórych pikseli służących do generowania obrazu.

Montaż na płaskiej powierzchni

• Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej. Monitor należy ustawić w odległości

co najmniej 100mm od ściany, aby zapewnić właściwą wentylację.

22MP44B 27MQ44B

24MP450 27MP450

24MP450P 27MP450P

POLSKI

• W przypadku korzystania z panelu monitora bez przymocowanej stopki podstawy używanie przycisku

joysticka, znajdującego się na monitorze, może przyczynić się do zachwiania stabilności i upadku monitora, co może spowodować uszkodzenie urządzenia i zranić osoby znajdujące się w pobliżu. Dodatkowo przycisk joysticka może w takich warunkach nie działać prawidłowo.

100 mm

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć go od zasilania. Istnieje ryzyko

porażenia prądem elektrycznym.

• Należy użyć przewodu zasilającego, który został dostarczony w pakiecie razem z produktem. Przewód ten

należy podłączyć do uziemionego gniazdka elektrycznego.

• W przypadku, gdy potrzebny jest dodatkowy przewód, należy zakupić go u lokalnego sprzedawcy lub udać się

do najbliższego sklepu ze sprzętem elektronicznym.

Page 6

Regulacja wysokości podstawy

24MP450 27MP450 27MQ44B 24MP450P 27MP450P

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 W sposób zdecydowany uchwyć monitor obiema rękoma i dokonaj regulacji.

POLSKI

Maks. 80,0 mm

OSTRZEŻENIE

• Podczas regulacji wysokości ekranu nie należy umieszczać rąk na nóżce podstawy. Zapobiegnie to urazom

palców.

Regulacja kąta

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 Dostosuj kąt nachylenia ekranu.

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt nachylenia ekranu w przód lub tył w zakresie od -5° do +15°.

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy trzymać dolnej części

obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać obszaru ekranu.

22MP44B

24MP450 27MP450

27MQ44B

24MP450P 27MP450P

Page 7

Korzystanie z blokady Kensington

Złącze systemu zabezpieczającego Kensington znajduje się z tyłu obudowy monitora. Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w instrukcji obsługi blokady

Kensington oraz na stronie internetowej dostępnej pod adresem http://www.kensington.com. Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego Kensington.

22MP44B 27MQ44B

24MP450 27MP450

24MP450P 27MP450P

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych zgodnych urządzeń.

UWAGA

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to spowodować uszkodzenie

ekranu.

• Przed umieszczeniem monitora wuchwycie ściennym należy zdemontować podstawę, wykonując czynności

wymagane do jej zamocowania wodwrotnej kolejności.

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu można uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu ściennego o regulowanym nachyleniu można również znaleźć w dołączonej do niego instrukcji.

POLSKI

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć w

większości sklepów z artykułami komputerowymi.

22MP44B 27MQ44B

24MP450 27MP450

100 mm

24MP450P 27MP450P

100 mm

Page 8

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny (opcjonalny) do tyłu monitora. Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

Montaż ścienny (mm) 75 x 75

POLSKI

Typ wkrętu M4 x L10 Liczba wkrętów 4 Płyta montażowa

(opcjonalnie)

UWAGA

• Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić urządzenie i spowodować upadek

monitora. Firma LG Electronics nie odpowiada za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych ze standardem VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć u lokalnego sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego. Użycie wkrętów dłuższych od

standardowych może spowodować powstanie uszkodzeń wewnątrz produktu.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

LSW 149

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć przewód zasilający, aby uniknąć

porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść, powodując obrażenia ciała u

osób znajdujących się w pobliżu. Do montażu należy użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym sprzedawcą lub technikiem.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane w

ten sposób uszkodzenia nie są objęte gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem VESA. Uszkodzenia wynikłe z

użycia nieprawidłowych akcesoriów lub niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna wynosić nie więcej niż 8mm.

Płyta montażowa

Tył monitora

Płyta montażowa

Tył monitora

Typ wkrętu:

M4 x L10

Maks. 8mm

Page 9

KORZYSTANIE Z FUNKCJI MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem od zakupionego przez

użytkownika.

PRZESTROGA

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas. Może to spowodować wypalenie

się obrazu na ekranie. W miarę możliwości należy korzystać z komputerowego wygaszacza ekranu.

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z przedłużacza z uziemieniem (3

otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To normalne zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To normalne zjawisko.

Podłączanie do komputera

• Ten monitor obsługuje funkcję Plug and Play*.

* Plug and Play: Funkcja, która umożliwia dodanie urządzenia do komputera bez konieczności przeprowadzania

ponownej konfiguracji komputera i ręcznej instalacji dodatkowych sterowników.

Połączenie D-SUB

To połączenie umożliwia przesyłanie analogowego sygnału wideo z komputera do monitora.

UWAGA

• Korzystanie z przewodu sygnału wejściowego ze złączem D-Sub w przypadku komputerów Macintosh

• Przejściówka do komputerów Mac

Użytkownicy komputerów Macintosh firmy Apple powinni skorzystać z osobnej przejściówki, pozwalającej na zmianę 15-stykowego złącza o wysokiej gęstości (3-rzędowego) D-SUB VGA dołączonego przewodu na 15-stykowe złącze 2-rzędowe.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

PRZESTROGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI

®/TM

z obsługą sieci Ethernet

Połączenie DisplayPort

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

UWAGA

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP (DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort zaleca się użycie przewodu MiniDP–

DP (Mini DisplayPort – DisplayPort) lub przejściówki do łączenia przewodu DisplayPort 1.4. (Do nabycia oddzielnie)

POLSKI

Page 10

Podłączanie urządzeń audio-wideo

Podłączanie urządzeń peryferyjnych

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z urządzenia audio-wideo do

POLSKI

monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI

®/TM

z obsługą sieci Ethernet

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

• Urządzenia peryferyjne są do nabycia osobno.

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować problemy z podłączaniem

innych urządzeń zewnętrznych do monitora. Dlatego zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

(zalecany)

• W zależności od ustawień dźwięku wybranych w komputerze oraz w urządzeniu zewnętrznym możliwość

korzystania ze słuchawek oraz głośnika może być ograniczona.

Page 11

USTAWIENIA UŻYTKOWNIKA

UWAGA

• Menu ekranowe monitora użytkownika może się nieco różnić od przedstawionego w tej instrukcji.

Aktywacja menu głównego

1 Naciśnij przycisk joysticka u dołu monitora. 2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje. 3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z menu głównego.

Przycisk joysticka

Przycisk Stan menu Opis

Menu główne jest nieaktywne Aktywacja menu głównego.

Wyjście z menu głównego.

Menu główne jest aktywne

Menu główne jest nieaktywne Regulacja głośności monitora.(tylko HDMI/DP)

Menu główne jest aktywne Dostęp do funkcji sygnału Źródło.

Menu główne jest nieaktywne Regulacja głośności monitora.(tylko HDMI/DP)

Menu główne jest aktywne Dostęp do funkcji Ustawienia.

Menu główne jest nieaktywne Wyświetla informacje dotyczące bieżącego wejścia.

Menu główne jest aktywne Wyłączanie monitora.

Menu główne jest nieaktywne Wyświetla informacje dotyczące bieżącego wejścia.

Menu główne jest aktywne Zapewnia dostęp do funkcji Tryb Obrazu. (tylko HDMI/DP)

(Przytrzymywanie przycisku przez ponad 3 sekund w celu wyłączenia monitora: Monitor można wyłączyć w ten sposób w dowolnym momencie, także wtedy, gdy włączone jest menu ekranowe).

POLSKI

Page 12

Funkcje menu głównego

POLSKI

Wyłącz zasilanie

Wejścia Ustawienia

Menu główne Opis

Wejścia Ustawienie trybu sygnału wejściowego.

Wyłącz zasilanie Wyłączanie monitora.

Ustawienia Konfiguracja ustawień ekranu.

Tryb Obrazu Umożliwia ustawienie trybu obrazu.

Wyjście Wyjście z menu głównego.

Auto Konfiguracja Skorzystaj z Auto Konfiguracja automatycznej konfiguracji by zoptymalizować ekran w D-SUB.

Wyjście

Tryb Obrazu

(tylko HDMI/DP)

Wejścia Ustawienia

Wyjście

Auto

Konfiguracja

(tylko D-SUB)

Page 13

Ustawienia w menu

1 Aby wyświetlić menu ekranowe, naciśnij przycisk joysticka u dołu monitora, a następnie przejdź do Ustawienia. 2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje. 3 Aby powrócić do wyższego poziomu menu lub ustawić inne pozycje menu, przesuń przycisk joysticka w stronę strzałki lub naciśnij joystick ( ). 4 Jeśli chcesz wyjść z menu ekranowego, przesuwaj joystick w stronę strzałki do momentu wyjścia z menu.

Szybkie Ustawienia Wejścia Obraz Ogólne

POLSKI

Page 14

Dostosowywanie ustawień

Szybkie Ustawienia

POLSKI

Ustawienia > Szybkie Ustawienia Opis

Jasność

Kontrast

Głośność Regulacja głośności.

Auto Konfiguracja

Dostosowanie kontrastu kolorów i jasności ekranu.

Nie Anuluj zaznaczenie.

Tak Skorzystaj z Auto configuration automatycznej konfiguracji by zoptymalizować ekran w D-SUB.

Wejścia

Ustawienia > Wejścia Opis

Lista wejść Wybór trybu sygnału wejściowego.

Dostosowanie proporcji ekranu.

Pełna szerokość Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału wideo.

Proporcje obrazu

Oryginalny Wyświetlenie filmu w proporcjach właściwych dla wejściowego sygnału wideo.

UWAGA

• Opcje mogą zniknąć w zalecanej rozdzielczości (1920 x 1080).

Page 15

Obraz

Ustawienia > Obraz Opis

Ust. Własne Umożliwia dostosowanie poszczególnych elementów. Pozwala dostosować tryb koloru menu głównego.

Czytelnik Optymalizuje ekran, aby móc przeglądać dokumenty. Możesz rozjaśnić ekran w menu OSD.

Tryb Obrazu

UWAGA

• Jeżeli Tryb Obrazu jest zmieniony, ekran może migotać lub rozdzielczość ekranu komputera może być zakłócona.

• To dodatek przeznaczony dla osób nieodróżniających kolorów. Jeśli przeszkadza ci w oglądaniu ekranu, to ten dodatek wyłącz.

• Ta funkcja nie rozróżnia niektórych kolorów na niektórych zdjęciach.

Zdjęcie Optymalizacja ekranu pod kątem wyświetlania zdjęć. Kino Optymalizacja ustawień ekranu pod kątem efektów wizualnych w filmach. Daltonizm Ten tryb przeznaczony jest dla użytkowników, którzy nie rozróżniają pomiędzy czerwonym a zielonym. Umożliwia on użytkownikom

z daltonizmem rozróżnienie pomiędzy tymi dwoma kolorami.

Gra Optymalizacja ekranu pod kątem gier.

POLSKI

Page 16

Ustawienia > Obraz Opis

Jasność Umożliwia regulację jasności ekranu.

POLSKI

Regulacja Obrazu

Kontrast Umożliwia regulację kontrastu ekranu.

Ostrość Dostosowanie ostrości ekranu.

Wył. Wybierz tę opcję do codziennego oglądania. SUPER RESOLUTION+ jest w tym trybie wyłączone.

Wyświetlanie obrazu o zoptymalizowanej jakości jest potrzebne, gdy obrazy mają być krystalicznie wyraźne. Jest to skuteczne w przypadku wideo lub gier o wysokiej jakości.

Wyświetlanie obrazu o zoptymalizowanej jakości jest potrzebne, gdy obrazy są między trybem niskim i w ysokim, dla wygody ich oglądania. Jest to skuteczne w przypadku wideo UCC lub SD.

Wyświetlanie obrazu o zoptymalizowanej jakości jest potrzebne, gdy obrazy mają być wygładzone i naturalne. Jest to skuteczne w przypadku obrazów wolno poruszających się lub nieruchomych.

SUPER RESOLUTION+

Poziom Czerni

DFC

Wysoki

Średni

Niski

UWAGA

• Funkcja ta powoduje zwiększenie ostrości obrazów o niskiej rozdzielczości, dlatego nie jest zalecane używanie jej w przypadku normalnego

tekstu lub ikon pulpitu. Może to spowodować uzyskanie obrazów o niepotrzebnie dużej ostrości.

Określenie poziomu zrównoważenia (tylko HDMI).

• Kompensacja: w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy ekran monitora.

Wysoki Utrzymuje bieżący współczynnik kontrastu ekranu.

Niski Obniża poziom czerni i podnosi poziom bieli względem bieżącego współczynnika kontrastu ekranu.

Wł. Automatyczne dostosowanie jasności w oparciu o używany monitor.

Wył. Wyłączenie funkcji DFC.

Page 17

Regulacja Gra

Czas Odpowiedzi

FreeSync

Kontrola Czerni

Crosshair

Określenie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość odświeżania ekranu. W zwykłym środowisku zaleca się korzystanie z ustawienia Szybka. W przypadku dynamicznych obrazów zaleca się korzystanie z ustawienia Szybszy. W zależności od zawartości może wystąpić Szum Ruchu gdy wybrana jest opcja Tryb Szybszy.

Szybszy Ustawia wartość Szybszy dla czasu odpowiedzi.

Szybka Ustawia wartość Szybka dla czasu odpowiedzi.

Normalna Ustawia wartość Normalna dla czasu odpowiedzi.

Wył. Powoduje wyłączenie tej funkcji.

Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej sygnału wejściowego z częstotliwością sygnału wyjściowego.

PRZESTROGA

• Obsługiwany interfejs: HDMI/DP

• Obsługiwana karta graficzna: Karta graficzna, która obsługuje AMD FreeSyn jest niezbędna.

• Obsługiwana wersja. Upewnij się, że zaktualizowano kartę graficzną do ostatniej wersji.

• W celu poznania szczegółów, przejdź do strony AMD http://www.amd.com/FreeSync.

Wł.

Wył.

Możesz kontrolować poziom czerni, aby rozjaśnić ciemne sceny. Zwiększenie wartości Kontrola Czerni powoduje rozjaśnienie obszarów niskiego poziomu szarości na ekranie. (Można wówczas łatwo rozróżnić

obiekty w ciemnych grach). Zmniejszenie wartości Kontrola Czerni powoduje przyciemnienie obszarów niskiego poziomu szarości i zwiększa dynamikę kontrastu na

ekranie.

Opcja celownika powoduje, że po środku ekranu pojawia się specjalne oznaczenie dla gier typu First Person Shooter (FPS). Użytkownicy mogą wybrać cross hairs, które pasuje do ich środowiska gry z czterech różnych cross hairs.

Włączanie funkcji FreeSync.

Wyłączanie funkcji FreeSync.

POLSKI

Page 18

Gamma

POLSKI

Regulacja Koloru

Dostosowanie konfiguracji (tylko D-SUB)

Rozdzielczość (tylko D-SUB)

Resetuj obraz Czy chcesz zresetować ustawienia?

Temp.Kol.

Czerwony

Niebieski

Poziom

Pion

Zegar

Faza

Użytkownik może ustawić rozdzielczość. Ta opcja jest aktywna tylko wtedy, gdy rozdzielczość ekranu jest ustawiona następująco (tylko D-SUB).

UWAGA

• Ta opcja jest aktywna tylko wtedy, gdy rozdzielczość ekranu na komputerze jest ustawiona jak poniżej, a rozdzielczość wyjściowa PC jest prawidłowa.

1024x768, 1280x768, 1360x768, 1366x768,Wył.

1280x960, 1600x900,Wył.

1440x900, 1600x900,Wył.

Tryb 1, Tryb 2, Tryb 3

Tryb 4 Jeżeli nie trzeba regulować ustawień gamma, wybrać tryb Tryb 4.

Wybór domyślnego ustawienia fabrycznego koloru obrazu. Ust. Własne: Użytkownik może ustawić ją na kolor czerwony, zielony lub niebieski. Ciepła: ustawienie bardziej czerwonej tonacji kolorów ekranu. Średnia: ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską. Zimna: Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

Umożliwia dostosowanie obrazu poprzez określenie poziomów kolorów: Czerwony, Zielony i Niebieski.Zielony

Przesuwanie obrazu w lewo i prawo.

Przesuwanie obrazu w górę i w dół.

Zmniejszanie pionowych krat i pasów widocznych w tle ekranu. Ustawienia poziomych parametrów ekranu również ulegną zmianie.

Ustawienie rozdzielczości wyświetlacza. Funkcja ta pozwala usunąć wszelkie poziome zakłócenia, a także rozjaśnić i wyostrzyć znaki obrazu.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im niższa wartość parametru gamma, tym jaśniejszy jest obraz.

Page 19

Ogólne

Ustawienia > Ogólne Opis

Język Wybór języka w którym wyświetlane będą nazwy.

Wysoki Włącza wysokoenergetyczną funkcję SMART ENERGY SAVING umożliwiającą oszczędzenie energii.

SMART ENERGY SAVING

Automatyczne Wył.

OSD Zablokuj

Informacje

Ustaw. Fabry. Czy chcesz zresetować ustawienia?

UWAGA

• Poziom oszczędzania energii może różnić się zależnie od panelu ijego dostawcy.

• Wprzypadku wybrania dla opcji SMART ENERGY SAVING ustawienia Wysoki lub Niski, luminancja monitora jest niższa lub wyższa w zależności od źródła.

Niski Włącza niskoenergetyczną funkcję SMART ENERGY SAVING umożliwiającą oszczędzenie energii.

Wył. Wyłączenie funkcji SMART ENERGY SAVING.

* SMART ENERGY SAVING : Oszczędza energię poprzez użycie algorytmu kompensacji jasności.

Automatyczne wyłączanie monitora w przypadku braku ruchu na monitorze w określonym czasie. Ustawienie czasu funkcji automatycznego wyłączania. (8Godz., 6Godz., 4Godz. i Wył.)

Funkcja zapobiega nieprawidłowym operacjom poprzez przypadkowe naciśnięcie przycisku.

Wł. Obsługa poprzez naciskanie przycisków jest wyłączona.

UWAGA

• Wyłączone są wszystkie funkcje z wyjątkiem opcji: OSD Zablokuj Tryb, Jasność, Kontrast, Źródło, Informacje, Głośność.

Wył. Obsługa poprzez naciskanie przycisków jest włączona.

Zostaną wyświetlone następujące informacje na temat monitora: Model, Całkowity czas pracy, Numer seryjny i Rozdzielczość.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

POLSKI

Page 20

ROZWIAZYWANIE PROBLEMÓW

Przed zgłoszeniem się do działu pomocy technicznej sprawdź poniższe symptomy:

POLSKI

Brak obrazu

Czy przewód zasilający jest podłączony?

Czy na ekranie jest wyświetlany komunikat Sygnał Nieprawidłowy?

Czy na ekranie jest wyświetlany komunikat Brak

Sygnału?

Nie da się sterować niektórymi funkcjami w OSD?

Nie da się wybrać niektórych menu w OSD? • Można odblokować kontrolki menu ekranowego OSD przez wejście do menu blokady OSD i zmianę pozycji na off (wyłącz).

PRZESTROGA

• Otwórz kolejno Panel sterowania ► Ekran ► Ustawienia i sprawdź, czy częstotliwość lub rozdzielczość została zmieniona. Jeśli tak, dostosuj kartę graficzną do zalecanej rozdzielczości.

• Jeśli zalecana rozdzielczość (optymalna rozdzielczość) nie została wybrana, litery mogą być rozmyte, a ekran przyciemniony, obcięty lub nachylony. Wybierz zalecaną rozdzielczość.

• Sposób wyboru ustawień może różnić się w zależności od komputera i systemu operacyjnego; powyższa rozdzielczość może nie być obsługiwana przez kartę graficzną. W takim przypadku należy skonsultować się z producentem

komputera lub karty graficznej.

Nieprawidłowy obraz na wyświetlaczu

Kolory na ekranie są nietypowe lub obraz jest monochromatyczny.

Ekran miga.

Czy na ekranie jest wyświetlany komunikat „Unrecognized monitor, Plug&Play (VESA DDC) monitor found” (Znaleziono nieznany monitor Plug&Play (VESA DDC))?

Czy na komputerze zainstalowano sterowniki wyświetlacza?

Migotanie obrazu na monitorze

Czy ustawiłeś rozdzielczość zalecaną? • Jeśli wybrałeś rozdzielczość HDMI 1080i 50/60Hz, obraz na ekranie może migotać. Prosimy zmienić rozdzielczość na zalecany tryb 1080P.

• Sprawdź, czy przewód zasilający jest prawidłowo podłączony do ściennego gniazda zasilania.

• Komunikat o tej treści jest wyświetlany, gdy sygnał z karty graficznej komputera leży poza zakresem pionowej lub poziomej częstotliwości urządzenia. Zapoznaj się z

sekcją „Dane techniczne” w tej instrukcji obsługi i ponownie skonfiguruj wyświetlacz.

• Po włączeniu monitoru Brak Sygnału na monitorze jest DPM tryb.

• Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub w przypadku rozłączenia tego przewodu.

Sprawdź przewód i podłącz go ponownie.

• Sprawdź, czy przewód sygnałowy jest prawidłowo podłączony. W razie potrzeby dokręć go, korzystając ze śrubokręta.

• Sprawdź, czy karta graficzna jest prawidłowo umieszczona w gnieździe.

• Otwórz kolejno Panel sterowania ► Ustawienia i wybierz ustawienie kolorów wyższe niż 24 bity (True Color).

• Sprawdź, czy dla ekranu został wybrany tryb z przeplotem. Jeśli tak, zmień go na zalecaną rozdzielczość.

• Upewnij się, ż zainstalowałeś sterownik wyświetlacza z naszej strony internetowej: http://www.lg.com.

• Sprawdź, czy karta graficzna obsługuje funkcję Plug&Play.

Page 21

DANE TECHNICZNE PRODUKTU

22MP44B

Głębia kolorów Obsługa koloru 8-bitowego.

Rozdzielczość

Zasilanie

Zasilacz AC/DC

Maks. obsługiwana rozdzielczość

Zalecana rozdzielczość 1920 x 1080 / 60Hz

Moc znamionowa 19 V 1,3 A

Zużycie energii

ADS-40SG-19-3 19025G, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-40FSG-19 19025GPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-40FSG-19 19025GPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-40FSG-19 19025GPI-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-40FSG-19 19025GPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-40FSG-19 19025GPB-2, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25SFA-19-3 19025E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPI-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPB-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, LCAP21, wyprodukowany przez firmę LIEN CHANG ELECTRONIC ENTERPRISE, LCAP26-A, wyprodukowany przez firmę LIEN CHANG ELECTRONIC ENTERPRISE, LCAP26-E, wyprodukowany przez firmę LIEN CHANG ELECTRONIC ENTERPRISE, LCAP26-I, wyprodukowany przez firmę LIEN CHANG ELECTRONIC ENTERPRISE, LCAP26-B, wyprodukowany przez firmę LIEN CHANG ELECTRONIC ENTERPRISE,

POLSKI

1920 x 1080 / 75 Hz (HDMI/DP) 1920 x 1080 / 60 Hz (D-Sub)

Urządzenie włączone: 19 W typ. (Typowe)* Tryb uśpienia (Tryb gotowości) ≤ 0,3W** Urządzenie wyłączone: ≤ 0,3W

Page 22

WA-24C19FS, wyprodukowany przez firmę Asian Power Devices Inc., WA-24C19FN, wyprodukowany przez firmę Asian Power Devices Inc., DA-24B19, wyprodukowany przez firmę Asian Power Devices Inc.,

Zasilacz AC/DC

POLSKI

Zalecane warunki

Wymiary

Masa (bez opakowania)

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia. Symbol oznacza prąd przemienny, a symbol — prąd stały. Poziom zużycia energii elektrycznej zależy od warunków eksploatacji i ustawień monitora. * Tryb włączania poboru mocy jest obliczany za pomocą standardu testowania LGE (W pełni biały wzór, maksymalna rozdzielczość). ** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

AD10560LF, wyprodukowany przez firmę PI Electronics (H.K.) Ltd., AD2139S20, wyprodukowany przez firmę PI Electronics (H.K.) Ltd., AD2139620, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.. Wyjście: 19 V 1,3 A

Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Warunki przechowywania Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

Rozmiar monitora (szerokość x wysokość x głębokość)

Z podstawą 511,6 x 383,5 x 190,0 (mm)

Bez podstawy 511,6 x 295 x 40,2 (mm)

Z podstawą 2,5 kg

Bez podstawy 2,1 kg

Page 23

DANE TECHNICZNE PRODUKTU

24MP450P

24MP450

Głębia kolorów Obsługa koloru 8-bitowego.

Rozdzielczość

Zasilanie

Zasilacz AC/DC

Zalecane warunki

Maks. obsługiwana rozdzielczość

Zalecana rozdzielczość 1920 x 1080 / 60Hz

Moc znamionowa 19 V 1,3 A

Zużycie energii

ADS-25SFA-19-3 19025E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPI-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, ADS-25FSF-19 19025EPB-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC, AD10560LF, wyprodukowany przez firmę PI Electronics (H.K.) Ltd., AD2139S20, wyprodukowany przez firmę PI Electronics (H.K.) Ltd., AD2139620, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.. Moc wyjściowa: 19 V 1,3 A

Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Warunki przechowywania Temperatura Od -20 °C do 60 °C

POLSKI

1920 x 1080 / 75 Hz (HDMI/DP) 1920 x 1080 / 60 Hz (D-Sub)

Urządzenie włączone: 19 W typ. (Typowe)* Tryb uśpienia (Tryb gotowości) ≤ 0,3W** Urządzenie wyłączone: ≤ 0,3W

Wilgotność Poniżej 80 %

Wilgotność Poniżej 85 %

Page 24

Rozmiar monitora (szerokość x wysokość x głębokość)

Wymiary

POLSKI

Masa (bez opakowania)

Z podstawą 539,9 x 447,6 x 219,4 (mm)

Bez podstawy 539,9 x 321,4 x 56,2 (mm)

Z podstawą 3,1 kg

Bez podstawy 2,3 kg

Page 25

DANE TECHNICZNE PRODUKTU

27MQ44B

27MP450P

Maks. obsługiwana rozdzielczość

Zalecana rozdzielczość 1920 x 1080 / 60Hz

Moc znamionowa 19 V 1,3 A

Zużycie energii

Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Warunki przechowywania Temperatura Od -20 °C do 60 °C

27MP450

Głębia kolorów Obsługa koloru 8-bitowego.

Rozdzielczość

Zasilanie

Zasilacz AC/DC

Zalecane warunki

POLSKI

1920 x 1080 / 75 Hz (HDMI/DP) 1920 x 1080 / 60 Hz (D-Sub)

Urządzenie włączone: 22 W typ. (Typowe)* Tryb uśpienia (Tryb gotowości) ≤ 0,3W** Urządzenie wyłączone: ≤ 0,3W

Wilgotność Poniżej 80 %

Wilgotność Poniżej 85 %

Page 26

Rozmiar monitora (szerokość x wysokość x głębokość)

Wymiary

POLSKI

Masa (bez opakowania)

Z podstawą 612,0 x 492,1 x 219,4 (mm)

Bez podstawy 612,0 x 362,5 x 56,2 (mm)

Z podstawą 3,9 kg

Bez podstawy 3,1 kg

Page 27

Fabryczny tryb obsługi (Tryby Ustawienia wstępne, PC)

D-SUB

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

720 x 400 31,468 70,08 -/+

640 x 480 31,469 59,94 -/-

640 x 480 37,5 75 -/-

800 x 600 37,879 60,317 +/+

800 x 600 46,875 75 +/+

1024 x 768 48,363 60 -/-

1024 x 768 60,023 75,029 +/+

1152 x 864 67,500 75 +/+

1280 x 1024 63,981 60,023 +/+

1280 x 1024 79,976 75,035 +/+

1680 x 1050 65,290 59,954 -/+

1920 x 1080 67,500 60 +/+ Zalecany tryb

POLSKI

Page 28

HDMI/DisplayPort

POLSKI

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

720 x 400 31,468 70,08 -/+

640 x 480 31,469 59,94 -/-

640 x 480 37,5 75 -/-

800 x 600 37,879 60,317 +/+

800 x 600 46,875 75 +/+

1024 x 768 48,363 60 -/-

1024 x 768 60,023 75,029 +/+

1152 x 864 67,500 75 +/+

1280 x 1024 63,981 60,023 +/+

1280 x 1024 79,976 75,035 +/+

1680 x 1050 65,290 59,954 -/+

1920 x 1080 67,500 60 +/+ Zalecany tryb

1920 x 1080 83,89 74,97 +/+

Page 29

Taktowanie HDMI (Wideo)

Fabryczny tryb obsługi

(Tryby ustawień wstępnych)

480P 31,50 60 O

576P 31,25 50 O

720P 37,50 50 O

720P 45,00 60 O

1080P 56,25 50 O

1080P 67,50 60

Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) HDMI

POLSKI

Zalecany tryb

Page 30

Model i numer seryjny produktu są umieszczone na odwrocie i na jednej stronie produktu. Zapisz je poniżej na wypadek gdybyś kiedykolwiek potrzebował serwisu.

Model

Numer seryjny
