TV LED
Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED.
Lea este manual atentamente antes de hacer funcionar el televisor y consérvelo para futuras consultas.
22MA33D
24MN33D
26MA33D
29MN33D
www.lg.com
<![endif]>ESPAÑOL
2 CONTENIDO
3 |
LICENCIAS |
36 |
PERSONALIZACIÓN DE LOS |
||
|
|
|
|
AJUSTES |
|
|
|
|
|
||
4 |
PROCEDIMIENTO DE |
36 |
Acceso a los menús principales |
||
|
|
|
|||
|
INSTALACIÓN |
37 |
CÓMO UTILIZAR LA GUÍA DEL |
||
|
|
||||
5 |
MONTAJE Y PREPARACIÓN |
|
|
USUARIO |
|
37 |
Acceso al menú de la Guía del Usuario |
||||
5 |
Desembalaje |
||||
37 |
- Uso del menú del TV |
||||
8 |
Componentes y botones |
37 |
- Uso del control remoto |
||
10 |
Levantar y trasladar el TV |
|
|
|
|
11 |
Ajuste del TV |
|
38 MANTENIMIENTO |
||
11 |
- Colocar la base del soporte |
|
|||
38 |
Limpieza del TV |
||||
15 |
- Montaje sobre una mesa |
||||
16 |
- Sujeción de los cables |
38 |
Pantalla y marco |
||
17 |
- Desinstalación del soporte |
38 |
Gabinete y base |
||
19 |
- Montaje en la pared |
38 |
Cable de alimentación |
||
|
|
39 |
Cómo evitar el efecto de “degradación |
||
21 |
PARA MIRAR TV |
|
|
de la imagen por sobreexposición” o |
|
|
|
“quemadura de pantalla” del TV |
|||
|
|
|
|
21 Encendido del TV por primera vez
23 ESTABLECIMIENTO DE
CONEXIONES
23 Conexión de una antena
23- Conexión de una antena o un cable básico

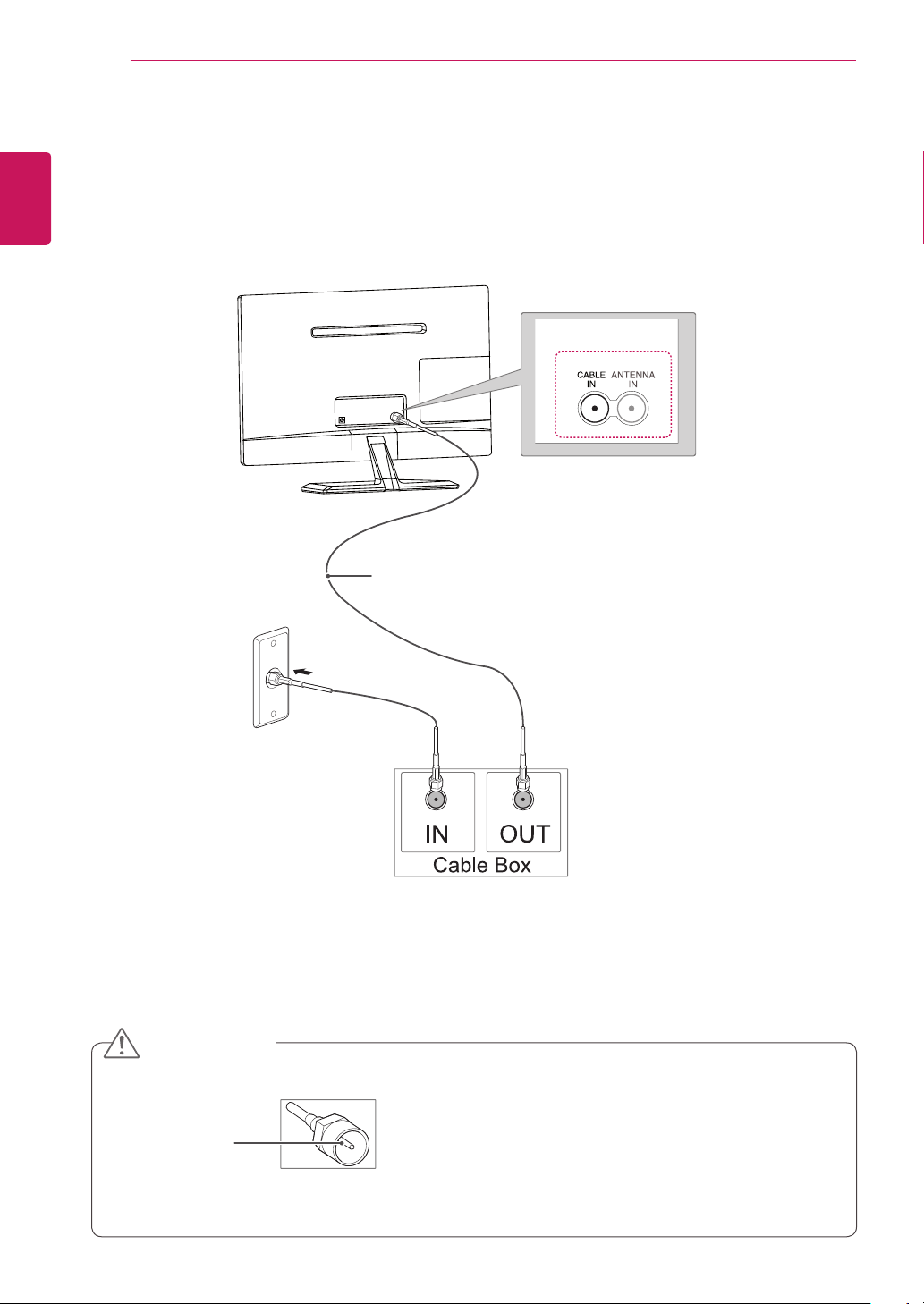

24- Conexión con un decodificador
25Conexión con un receptor de HD, reproductor de DVD, VCR o dispositivo de juego

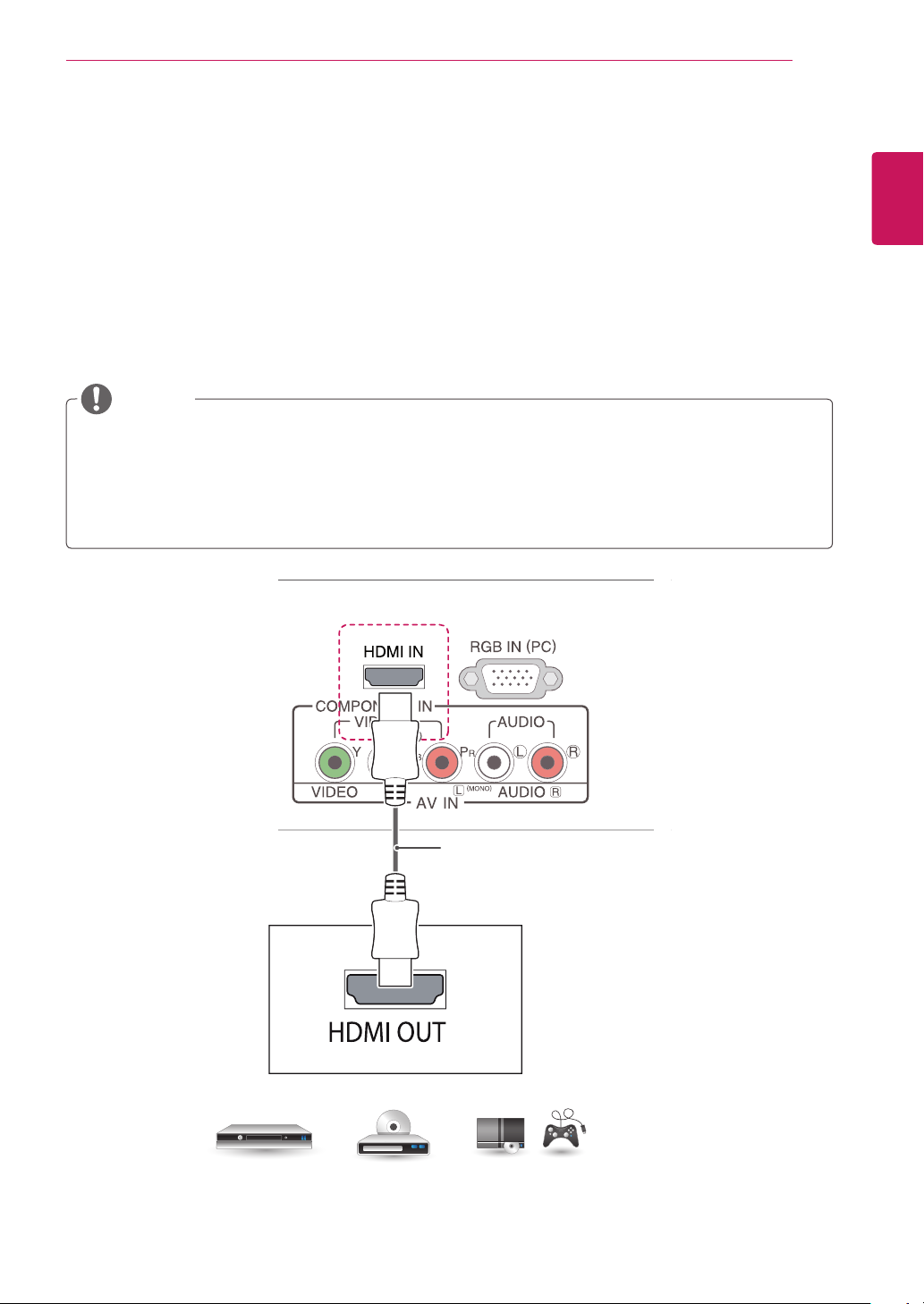

25- Conexión HDMI

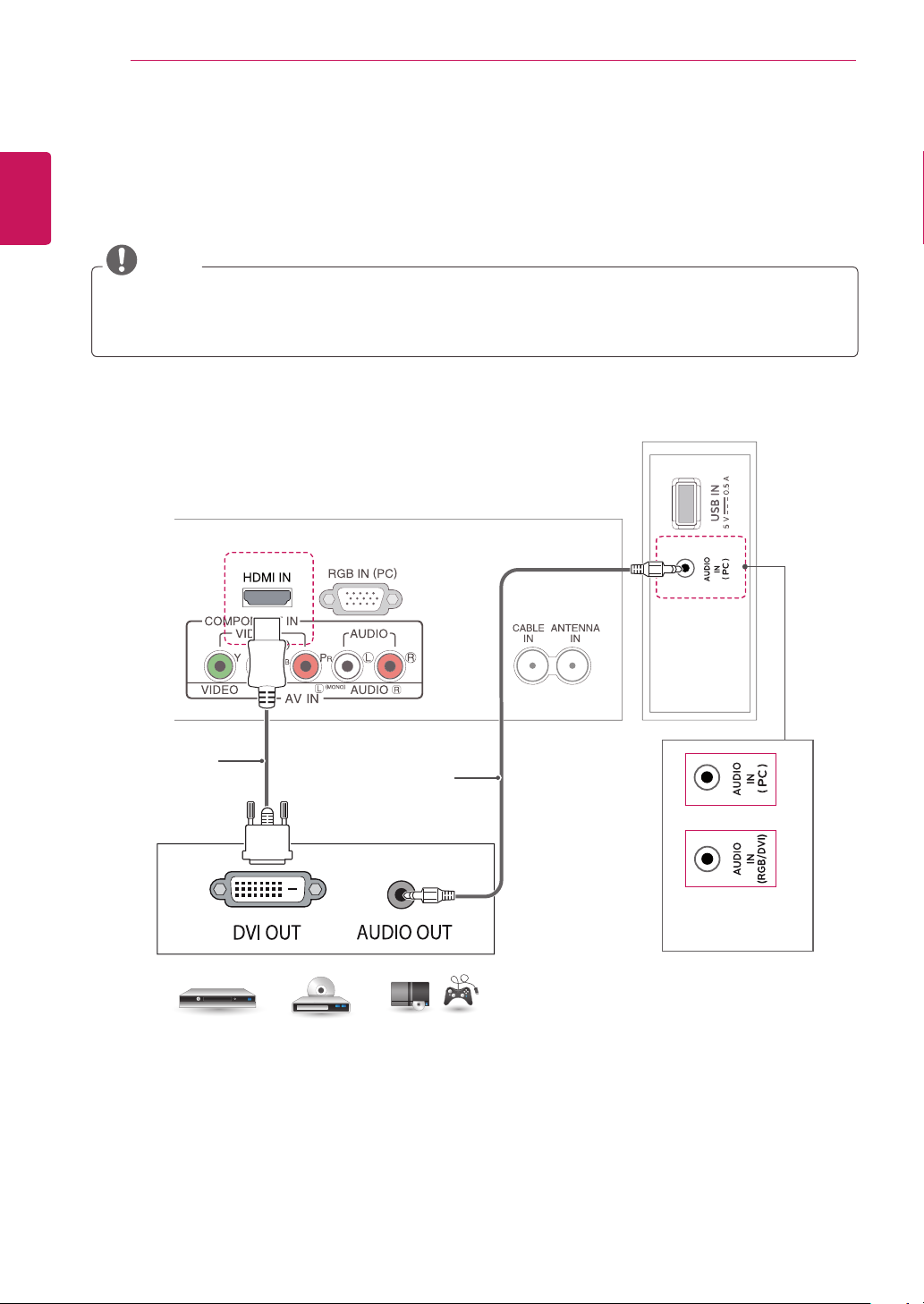

26- Conexión DVI a HDMI

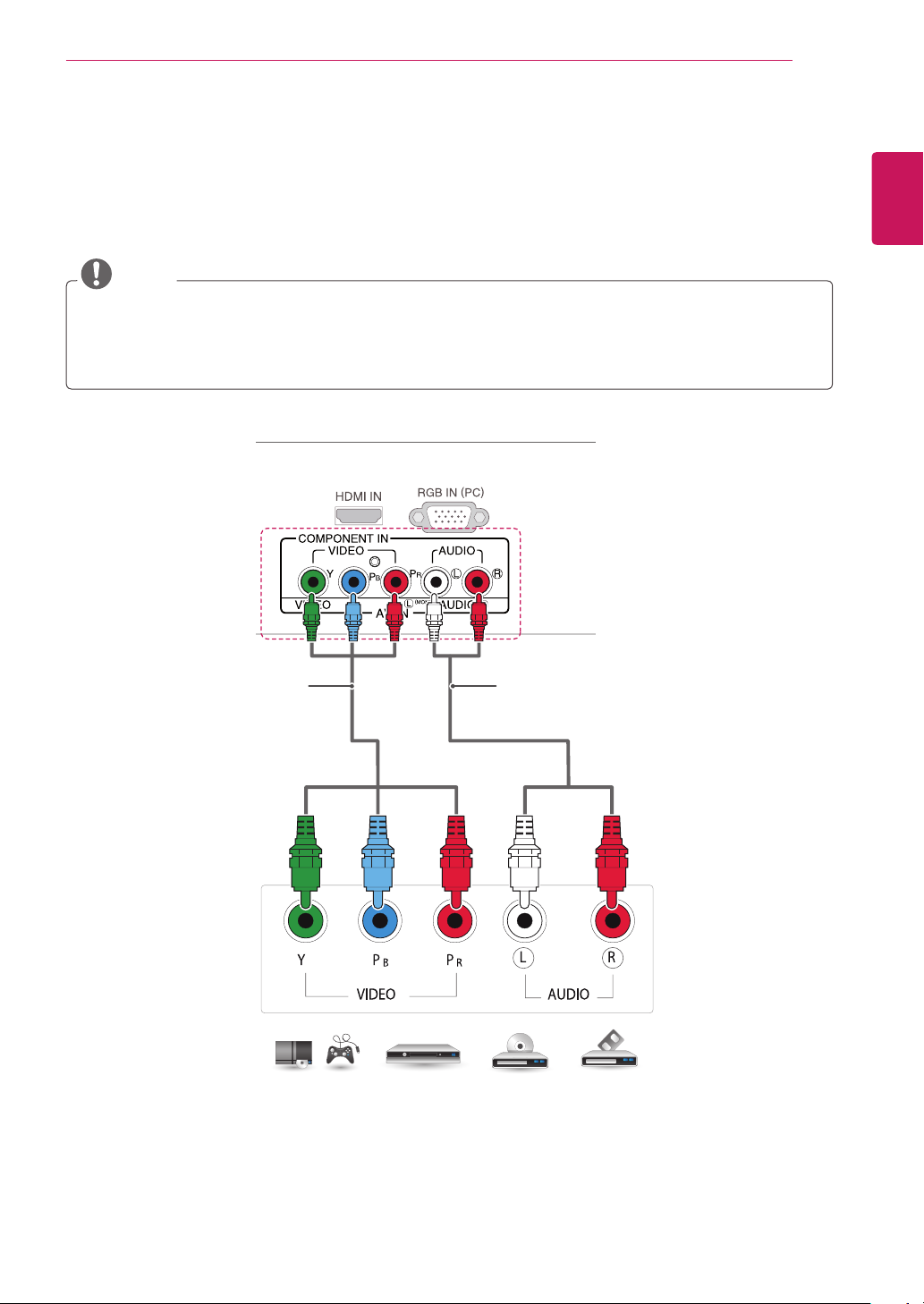

27- Conexión por componente

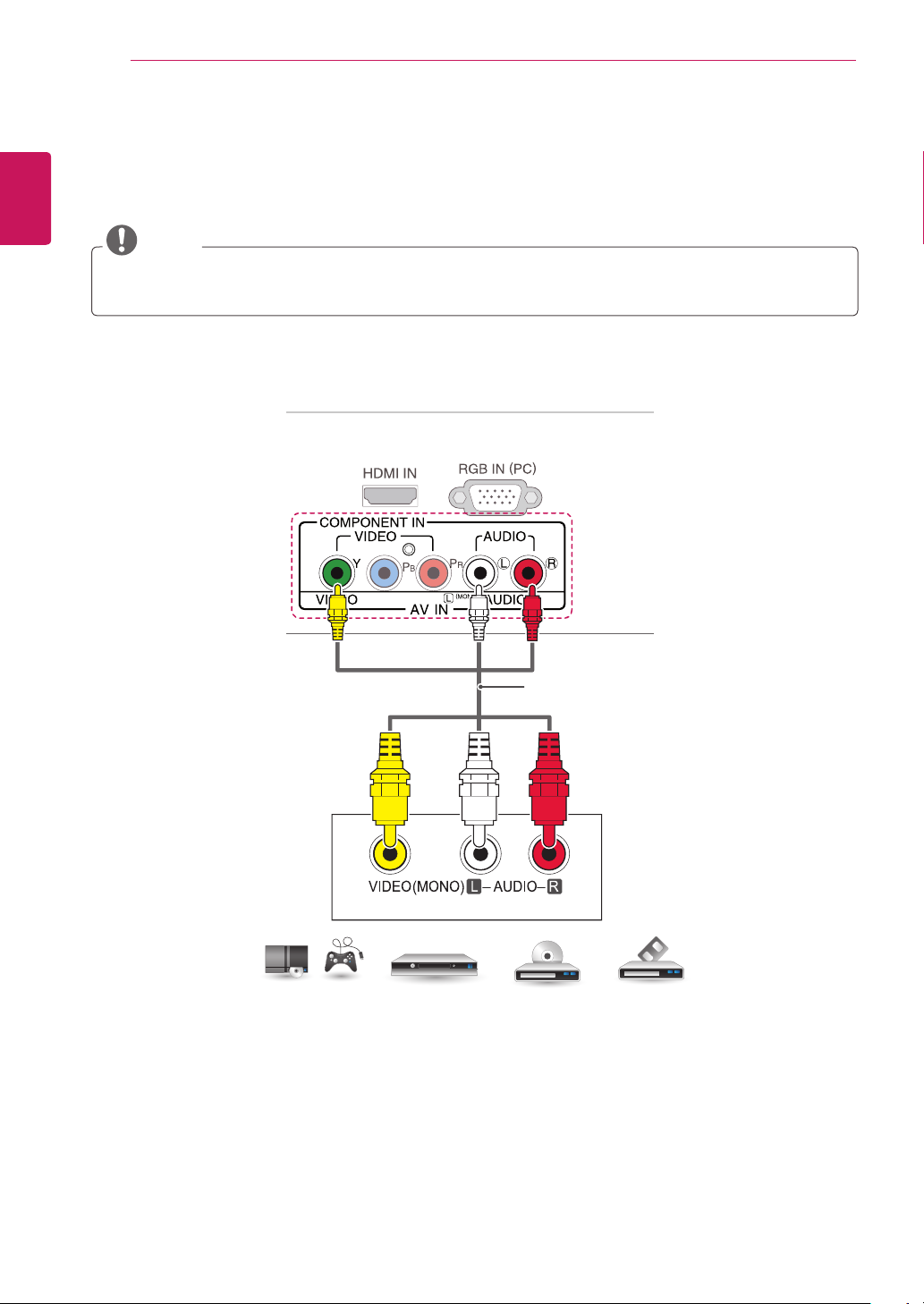

28- Conexión compuesta

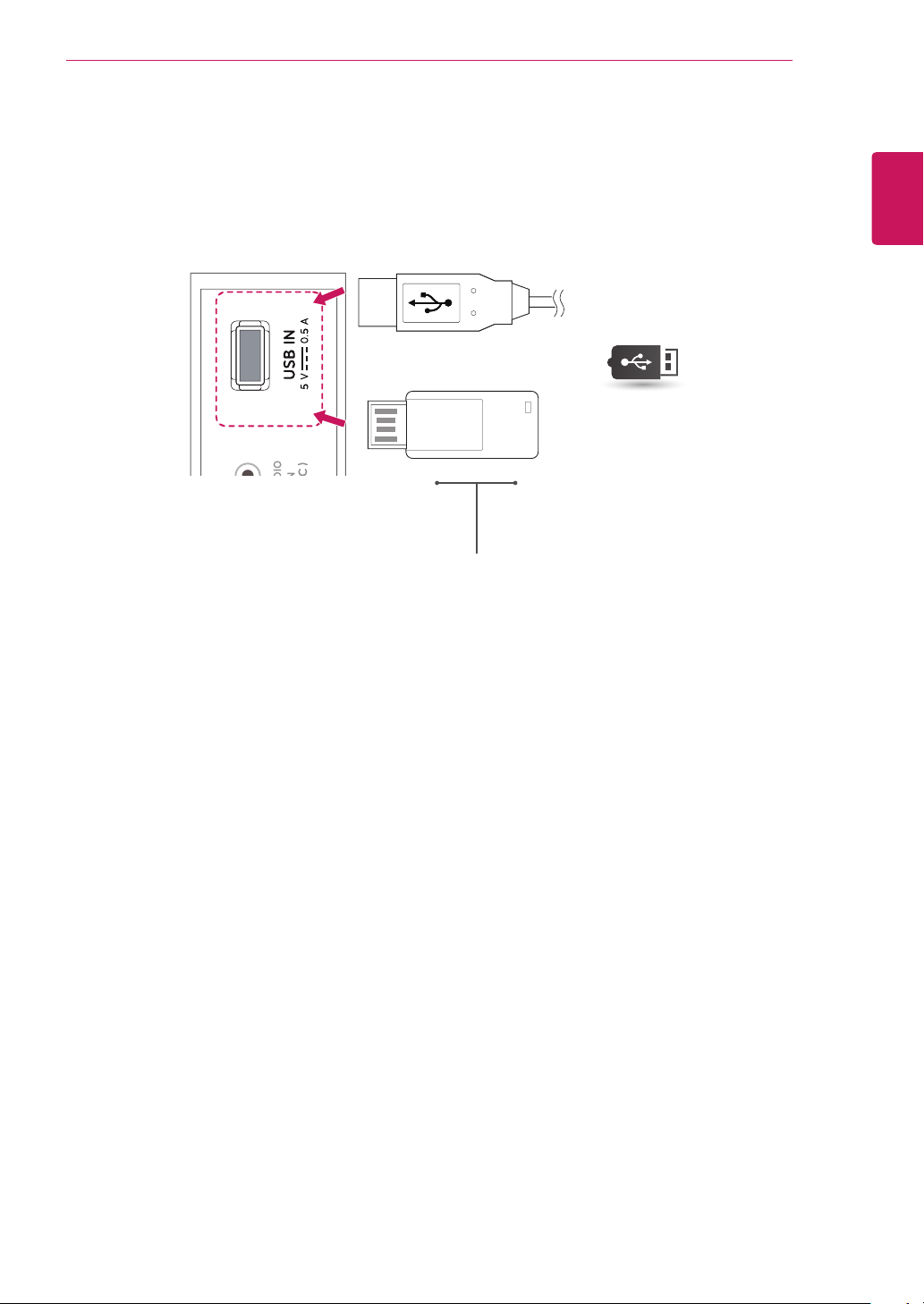

29Conexión a un dispositivo USB
30Connecting to a PC

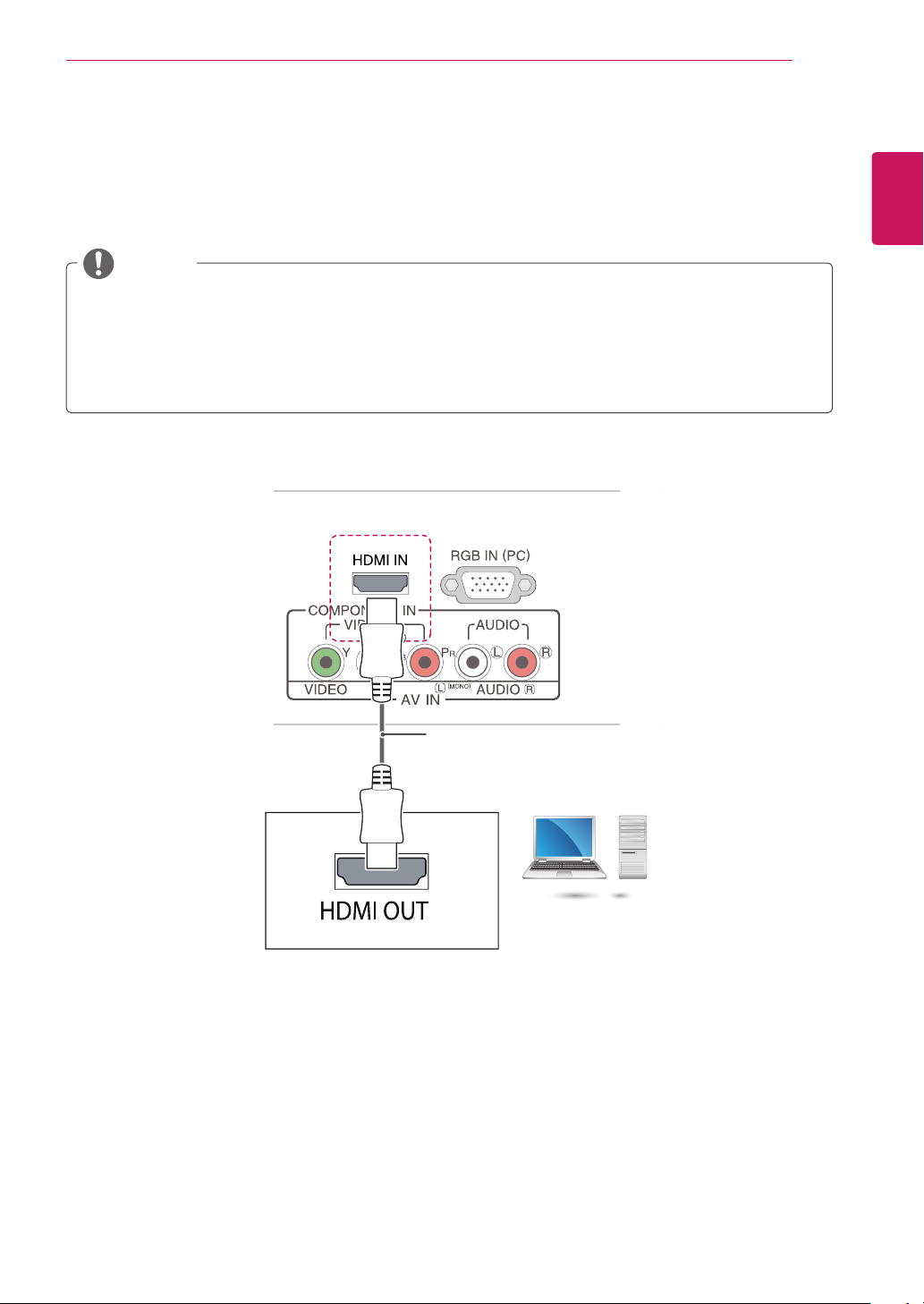

31- Conexión HDMI

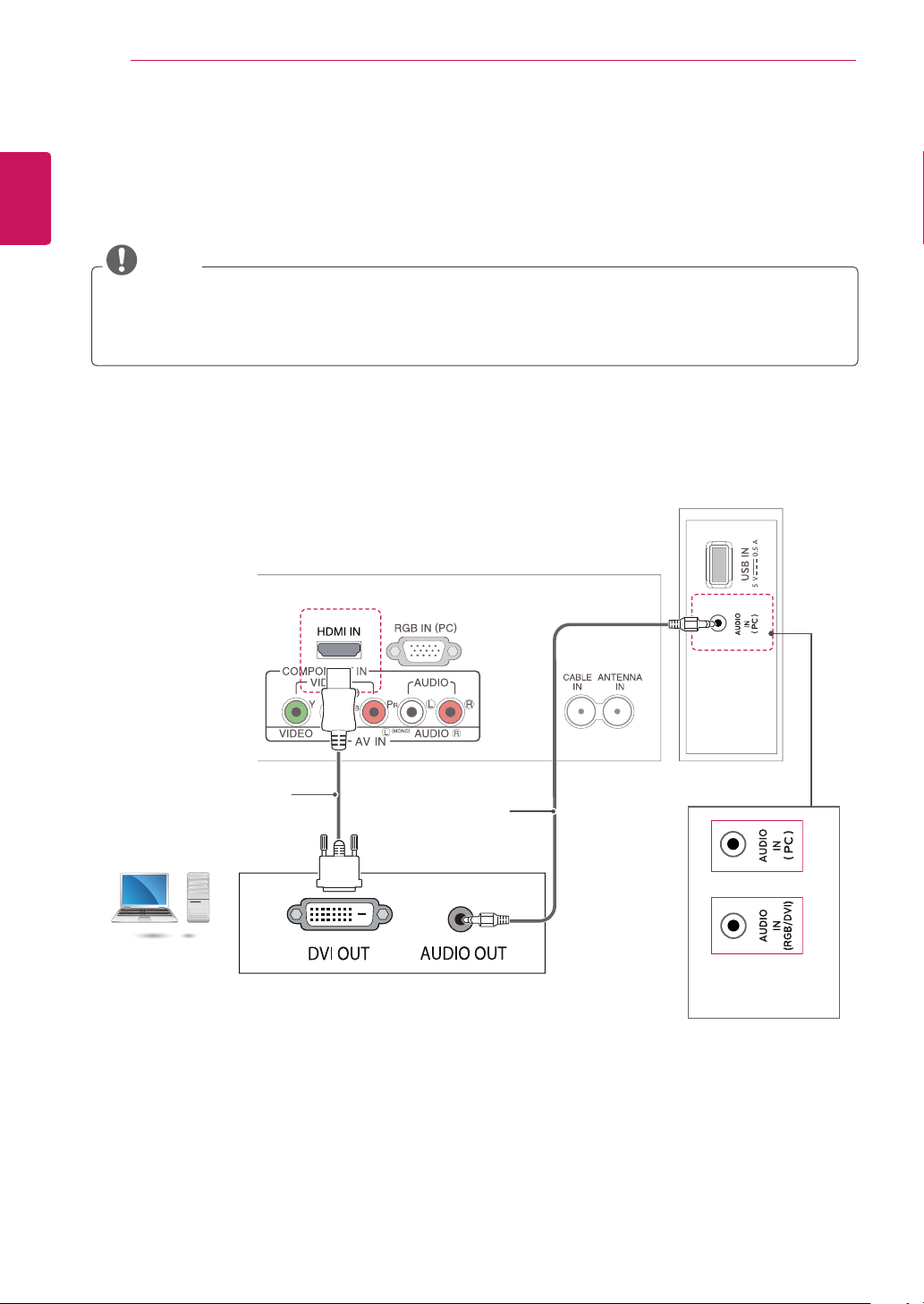

32- Conexión HDMI a DVI

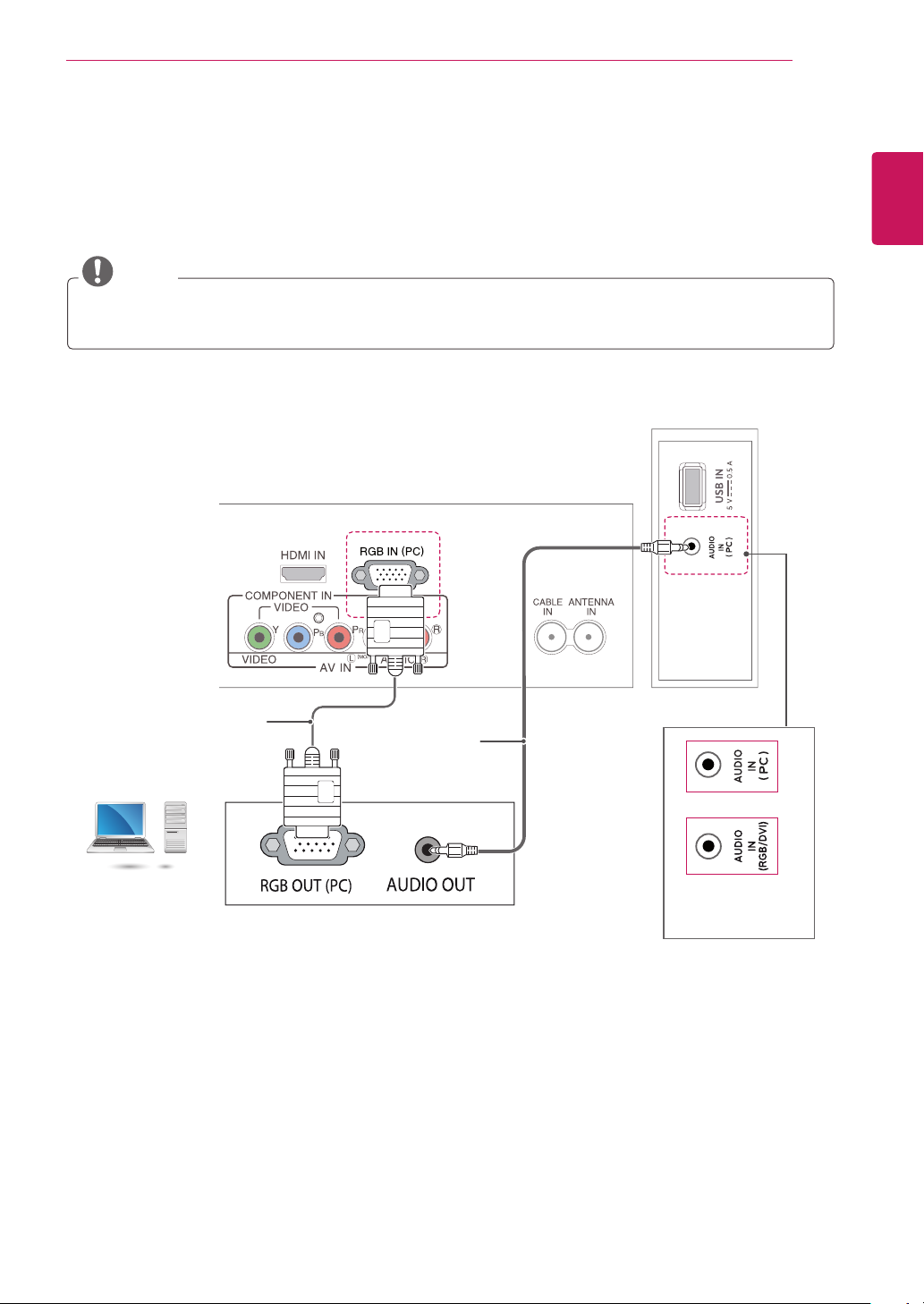

33- Conexión RGB
40 RESOLUCIÓN DE PROBLEMAS
40General
41ESPECIFICACIONES
34 CONTROL REMOTO
LICENCIAS 3
Las licencias admitidas pueden variar según el modelo. Para obtener más información sobre las licencias, visite www.lg.com.
Fabricado con la licencia de Dolby Laboratories. “Dolby” y el símbolo de las dos D son marcas comerciales de Dolby Laboratories.
Los términos HDMI y HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definición), y el logo de HDMI son marcas o marcas registradas de HDMI Licensing LLC en Estados Unidos y en otros países.
ACERCA DE VIDEO DIVX: DivX® es un formato de video digital creado por DivX, LLC, una subsidiaria de Rovi Corporation. Este es un dispositivo oficial con certificación DivX Certified® que reproduce video DivX. Visite www.divx. com para obtener más información y herramientas de software para convertir los archivos en videos DivX.
ACERCA DE LA FUNCIÓN DE VIDEO A PEDIDO DIVX: este dispositivo con certificación DivX Certified® debe registrarse para reproducir películas de video a pedido (VOD) DivX que se hayan adquirido. Para obtener el código de registro, busque la sección DivX VOD en el menú de configuración del dispositivo. Vaya a vod.divx.com para obtener más información sobre la forma de completar el registro.
DivX Certified® para reproducir videos DivX® hasta HD 1080p, incluido el contenido premium.
DivX®, DivX Certified® y los logotipos asociados son marcas comerciales de
Rovi Corporation o sus subsidiarias y se utilizan bajo licencia.
Cubierto por una o más de las siguientes patentes de Estados Unidos: 7,295,673; 7,460,668; 7,515,710; 7,519,274
<![endif]>ESPAÑOL
<![endif]>ESPAÑOL
4 PROCEDIMIENTO DE INSTALACIÓN
1Abra el paquete y asegúrese de que todos los accesorios estén incluidos.
2Instale el soporte del TV.
3Conecte un dispositivo externo al TV.
NOTA
yyEs posible que la imagen que se muestra no sea exactamente igual a su TV.
yyLa visualización en pantalla (OSD, On Screen Display) del TV puede ser ligeramente diferente de la que se muestra en este manual.
yyLos menús y las opciones disponibles pueden variar según la fuente de entrada o el modelo de producto que utilice.
yyEs posible que se agreguen nuevas funciones a este TV en el futuro.
MONTAJE Y PREPARACIÓN 5
Revise que la caja del producto contenga los siguientes elementos. Si falta algún accesorio, comuníquese con el distribuidor local mediante el cual adquirió el producto. Las ilustraciones de este manual pueden diferir del producto y los accesorios reales.
NOTA
yyLos accesorios suministrados con el producto adquirido pueden variar según el modelo.
yyEs posible que cambien las especificaciones del producto o el contenido en el manual sin previo aviso debido a las actualizaciones de las funciones del producto.
PRECAUCIÓN
yyPara garantizar la seguridad y la vida útil del producto, utilice únicamente elementos originales. yyLa garantía no cubre daños o lesiones que puedan producirse por no utilizar elementos originales.
NOTA
yyLos artículos suministrados con el producto adquirido pueden variar según el modelo.
yyEs posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso, debido a las actualizaciones de las funciones del producto.
yyPara que la conexión sea óptima, los cables HDMI y los dispositivos USB deben tener biseles que no superen los 10 mm de espesor y 18 mm de ancho. Utilice un cable de extensión que sea compatible con USB 2.0, en caso de que el cable USB o la tarjeta de memoria USB no se ajusten al puerto USB del TV.
|
B |
B |
|
|
*A |
10 mm |
|
|
|
||
A |
|
*B |
18 mm |
|
A |
|
<![endif]>ESPAÑOL
6 MONTAJE Y PREPARACIÓN
22MA33D24MN33D
<![endif]>ESPAÑOL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Control remoto. |
|
CD (Manual del propietario) |
Base del soporte |
|||||
Baterías (AAA) |
|
|||||||
(Consulte la pág. 34, |
|
Tarjeta |
(Consulte la pág. 11, |
|||||
|
|
|||||||
Consulte la pág. 35) |
|
|
Consulte la pág. 17) |
|||||
|
|
|
|
|
|
|
|
|
Cuerpo del soporte
(Consulte la pág. 11, Consulte la pág. 17)
Amarra para el cable
(Consulte la pág. 16)
|
|
o |
Cable de alimentación |
Adaptador de CA-CC |
Adaptador de CA-CC |
|
|
(Dependiendo del país) |
(Dependiendo del país) |
|
(Consulte la pág. 15) |
(Consulte la pág. 15) |
(Consulte la pág. 15) |
||
|
|
|
|
|
MONTAJE Y PREPARACIÓN 7
26MA33D29MN33D
<![endif]>ESPAÑOL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Control remoto. |
CD (Manual del propietario) |
|
Base del soporte |
|||||
Baterías (AAA) |
|
|||||||
(Consulte la pág. 34, |
Tarjeta |
(Consulte la pág. 13, |
||||||
|
|
|||||||
Consulte la pág. 35) |
|
|
Consulte la pág. 18) |
|||||
|
|
|
|
|
|
|
|
|
Cuerpo del soporte |
|
Tornillos de montaje 2 EA |
|
Amarra para el cable |
(Consulte la pág. 13, |
(Consulte la pág. 13, |
|
|
|
Consulte la pág. 18) |
Consulte la pág. 18) |
(Consulte la pág. 16) |
||
|
|
|
|
|
|
|
o |
Cable de alimentación |
Adaptador de CA-CC |
Adaptador de CA-CC |
|
|
(Dependiendo del país) |
(Dependiendo del país) |
|
(Consulte la pág. 15) |
(Consulte la pág. 15) |
(Consulte la pág. 15) |
||
|
|
|
|
|
8 MONTAJE Y PREPARACIÓN
<![endif]>ESPAÑOL
Sensor del control remoto
Luz de apagado
yyLuz de encendido: apagada yyLuz de apagado: encendida
Botón táctil
Botón táctil |
Descripción |
|
|
|
Permite desplazarse por los canales guardados. |
|
|
|
Ajusta el nivel del volumen. |
|
|
OK |
Selecciona la opción de menú resaltada o confirma una entrada. |
|
|
SETTINGS |
Permite acceder a los menús principales o guardar las entradas y salir de los menús. |
|
|
INPUT |
Cambia la fuente de entrada. |
|
|
/ I |
Enciende o apaga el aparato. |
|
|
NOTA
Todos los botones son sensibles al tacto y se pueden operar simplemente al tocarlos con el dedo.
MONTAJE Y PREPARACIÓN 9
<![if ! IE]><![endif]>ESPAÑOL
22MA33D24MN33D
26MA33D
29MN33D
o
(Dependiendo del país)
Panel de conexión (Consulte la pág. 23)
<![endif]>ESPAÑOL
10 MONTAJE Y PREPARACIÓN
Si desea levantar o trasladar el TV, lea las instrucciones a continuación para no rayar ni dañar el TV y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato.
PRECAUCIÓN
No toque la pantalla. De lo contrario, podría dañar la pantalla o algunos de los píxeles que se usan para generar las imágenes.
yySe recomienda trasladar el TV en la caja o el material de embalaje en el que lo recibió al comprarlo.
yyAntes de mover o levantar el TV, desconecte el cable de alimentación y el resto de los cables.
yySostenga con firmeza la parte superior e inferior del marco del TV. Asegúrese de no sostenerlo por la parte transparente, por el parlante o por el área de rejillas de los parlantes.
yyCuando sostenga el TV, coloque la pantalla mirando hacia afuera, de manera que no esté en contacto con su cuerpo para evitar rayas.
yyAl transportar el TV, no lo sacuda ni lo someta a vibraciones excesivas.
yyAl transportar el TV manténgalo en ubicación vertical, nunca lo apoye sobre uno de los costados, ni lo incline hacia la derecha o la izquierda.
|
|
MONTAJE Y PREPARACIÓN 11 |
Ajuste del TV |
3 Coloque la base del soporte desde el cuerpo |
|
|
|
del soporte girando el tornillo hacia la derecha |
Colocar la base del soporte |
con una moneda. |
|
22MA33D |
24MN33D |
|
Si no va a instalar el TV en una pared, siga estas |
|
|
instrucciones para colocar el soporte. |
|
1 Coloque el TV con la pantalla hacia abajo en una superficie plana y acolchada.
PRECAUCIÓN
yyApoye el televisor sobre una plancha de goma espuma o un paño protector para no dañar la pantalla.
yyAl instalar el soporte del TV, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.
PRECAUCIÓN
Ajuste con firmeza los tornillos para que el TV no se incline hacia delante. No ajuste excesivamente.
2 Coloque el cuerpo del soporte desde el TV.
<![endif]>ESPAÑOL
12 MONTAJE Y PREPARACIÓN
PRECAUCIÓN
<![endif]>ESPAÑOL
yyNo transporte el monitor al revés, ya que se puede salir de su soporte y producir daños o lesiones.
yyLa ilustración muestra un ejemplo general de instalación y puede lucir diferente del producto real.
yyNo transporte el monitor al revés, sujetándolo del cuerpo del soporte, ya que se puede salir y producir daños o lesiones.
yyLa ilustración muestra un ejemplo general de instalación y puede lucir diferente del producto real.
|
MONTAJE Y PREPARACIÓN 13 |
26MA33D 29MN33D |
3 Fije la TV al cuerpo del soporte con los 2 |
|
tornillos. |
Si no va a instalar el TV en una pared, siga estas |
|
instrucciones para colocar el soporte. |
|
1 Coloque el TV con la pantalla hacia abajo en |
|
una superficie plana y acolchada. |
|
|
ADVERTENCIA |
|
Si no aprieta bien los tornillos, la TV puede |
|
caerse y dañarse. |
2 Coloque el cuerpo del soporte desde el TV. |
4 Instale la base del soporte en el cuerpo del |
Inserte los dos cierres del cuerpo del soporte |
soporte y gire el tornillo hacia la derecha con |
en la ranura del cabezal de la TV y fíjelos |
una moneda. |
presionando la parte inferior de ambos lados. |
|
Cierre
PRECAUCIÓN
<![endif]>ESPAÑOL
Ajuste con firmeza los tornillos para que el TV no se incline hacia delante. No ajuste excesivamente.
14 MONTAJE Y PREPARACIÓN
PRECAUCIÓN
<![endif]>ESPAÑOL
yyNo transporte el monitor al revés, ya que se puede salir de su soporte y producir daños o lesiones.
yyLa ilustración muestra un ejemplo general de instalación y puede lucir diferente del producto real.
yyNo transporte el monitor al revés, sujetándolo del cuerpo del soporte, ya que se puede salir y producir daños o lesiones.
yyLa ilustración muestra un ejemplo general de instalación y puede lucir diferente del producto real.
|
MONTAJE Y PREPARACIÓN 15 |
|
|
|
|
Montaje sobre una mesa |
2 Conecte el Adaptador de CA-CC y el Cable de |
|
|
alimentación a un tomacorriente. |
1Levante el TV y déjelo en ubicación vertical sobre la mesa.
Deje un espacio mínimo de 10 cm (4 pulgadas) entre el TV y la pared para garantizar una ventilación adecuada.
<![endif]>ESPAÑOL
o
ADVERTENCIA
Cuando ajuste el ángulo, no sostenga la parte inferior del marco del TV, como se muestra en la siguiente figura, ya que puede lesionar sus dedos.
PRECAUCIÓN
No coloque el TV cerca de fuentes de calor, ya que puede provocar incendios u otros daños.
PRECAUCIÓN
Primero, desconecte el cable de alimentación y luego mueva o instale el TV. De lo contrario, se pueden producir descargas eléctricas.
