DEUTSCH

BENUTZERHANDBUCH

IPS LED-MONITOR

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

IPS LED-MONITOR-MODELL

24MB35PY

www.lg.com

Page 2

INHALTSVERZEICHNIS

DEUTSCH

DEU

INHALT

3 MONTAGE UND VORBEREI-

TUNG

3 Auspacken 4 Teile und Tasten 5 Monitorinstallation 5 - Zusammenbau der Ständerplatte 5 - Abnehmen des Standfußes 6 - Abnehmen des Standkörpers 7 - Installation auf einem Tisch 7 - Anpassen des Winkels 8 - Anpassen der Standhöhe 8 - Verwenden des Kensington-Schlosses 9 - Schwenkbarer Standfuß 9 - Verwendung der Pivot Funktion 10 - Montage an der Wand

11 VERWENDEN DES MONITORS

22 FEHLERBEHEBUNG

24 TECHNISCHE DATEN

24 24MB35PY 25 Voreingestellte Modi (Auflösung) 25 Anzeige

26 RICHTIGE KÖRPERHALTUNG

26 Richtige Körperhaltung bei Verwendung

des Monitors

11 Anschluss eines PCs 11 - Anschließen des D-SUB 11 - DVI-D-Anschluss 13 - Anschließen von Peripheriegeräten

14 ANPASSEN VON EINSTEL-

LUNGEN

15 Anpassung der Einstellungen 15 - Menüeinstellungen 16 - Bild 17 - Farben 18 - Anzeige 18 - Audio 19 - Andere 20 Leser Einstellungen 21 - SMART ENERGY SAVING

Page 3

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt.

CD (Handbuch)/Karte

D-SUB-Kabel

(Dieses Kabel ist in

einigen Ländern nicht

enthalten.)

DVI-D-Kabel

(Dieses Kabel ist

in einigen Ländern

nicht enthalten.)

DEUTSCH

DEU

Netzkabel

Audio Kabel

(Abhängig vom Land)

Ständerplatte

USB-Kabel

(Abhängig vom Land)

DisplayPort-Kabel

(Dieses Kabel ist

in einigen Ländern

nicht enthalten.)

VORSICHT

Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie ausschließlich

vom Hersteller genehmigtes Zubehör. Beschädigungen durch vom Hersteller nicht genehmigtes Zubehör werden nicht von der Garantie

abgedeckt.

HINWEIS

Das im Lieferumfang enthaltene Zubehör ist modellabhängig.

Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Ak-

tualisierungen der Produktfunktionen vorbehalten.

Page 4

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

Teile und Tasten

Betriebsanzeige

LED an: Eingeschaltet

LED aus: Ausgeschaltet

(Taste Power)

Tasten an Vorderseite

Eingangsanschlüsse (Siehe S.11 bis 13)

Page 5

MONTAGE UND VORBEREITUNG

Monitorinstallation

Zusammenbau der Ständerplatte

Legen Sie den Bildschirm des Monitors mit der

Vorderseite nach unten.

ACHTUNG

Um den Bildschirm vor Kratzern zu schüt-

zen, decken Sie die Oberfläche mit einem weichen Tuch ab.

Prüfen Sie die

Rückseite)

die Ständerplatte

dann wie in der Abbildung gezeigt.

Ständerplatte

Position (an der Vorder- und

des Standkörpers,

montieren

Standkörper,

Standkörper

Sie

Abnehmen des Standfußes

Legen Sie den Bildschirm des Monitors mit der

Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen,

decken Sie die Oberfläche mit einem weichen Tuch ab.

Lösen Sie die

per

Ständerplatte

ACHTUNG

Möglicherweise weichen die Komponenten

von den Abbildungen ab. Tragen Sie den Monitor nicht verkehrt her-

um, da er sich sonst vom Standfuß lösen und beschädigt werden bzw. zu Verletzungen führen kann. Um Schäden des Bildschirms beim Anheben

oder Versetzen zu vermeiden, fassen Sie stets den Standfuß oder die Plastikabdeckung an. Dadurch wird unnötiger Druck auf den Bildschirm vermieden. Entfernen Sie das Klebeband und den Siche-

rungsstift erst, wenn der Monitor auf dem Standfuß befestigt wurde und aufrecht steht. Andernfalls ragt der Standkörper möglicherweise hervor, wodurch Verletzungen hervorgerufen werden können.

vom

Standkör-

DEUTSCH

DEU

Page 6

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

Abnehmen des Standkörpers

Legen Sie den Bildschirm des Monitors mit der

Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab.

Verwenden Sie einen Schraubendreher, um die

vier Schrauben und den Standfuß vom Monitor zu entfernen.

Page 7

MONTAGE UND VORBEREITUNG

Installation auf einem Tisch

Heben Sie den Monitor an, und stellen Sie ihn

aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens

10 cm

zur Wand, um ausreichend Belüftung zu

gewährleisten.

10cm

Schließen Sie das Netzkabel an den Monitor

an, dann stecken Sie das Netzkabel in die Steckdose ein.

10cm

Anpassen des Winkels

Stellen Sie den an der Ständerplatte montier-

ten Monitor aufrecht auf.

Passen Sie den Winkel des Bildschirms an.

Der Winkel des Bildschirms kann für angenehmes Betrachten um bis zu 5° nach vorn und 20° nach hinten verändert werden.

Rückseite

WARNUNG

Um beim Anpassen des Bildschirms Verlet-

zungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt.

Vorderseite

DEUTSCH

DEU

Drücken Sie auf die Taste (POWER) auf der

Vorderseite des Monitors, um ihn einzuschalten.

ACHTUNG

Trennen Sie das Stromkabel, bevor Sie den

Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags.

Achten Sie darauf, den Bildschirmbereich

nicht zu berühren oder darauf zu drücken, wenn Sie den Winkel des Monitors anpassen.

Page 8

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

Anpassen der Standhöhe

Stellen Sie den an der Ständerplatte montier-

ten Monitor aufrecht auf.

Entfernen Sie das

hinteren Rand des

ist,

und ziehen Sie dann den

heraus.

Die Höhe kann auf bis zu

werden.

Standkörper

Klebeband Standkörpers befestigt

Band

, das am unteren

Sicherungsstift

110 mm

angepasst

Verwenden des KensingtonSchlosses

Der Anschluss für das Kensington-Schloss befindet sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com.

Verbinden Sie den Monitor über das Kabel des Kensington-Schlosses mit dem Tisch.

ACHTUNG

Nachdem der Stift entfernt wurde, muss er

zum Anpassen der Höhe nicht wieder eingeführt werden.

WARNUNG

Halten Sie Ihre Finger nicht

zwischen den Bildschirm und die Platte (Gehäuse), wenn Sie die Höhe des Bildschirms anpassen.

110,0 mm

HINWEIS

Die Verwendung des Kensington-Schlosses

ist optional. Das Zubehör erhalten Sie in Ihrem Elektronikgeschäft vor Ort.

Page 9

Schwenkbarer Standfuß

Die Abbildung kann vom Aussehen Ihres

Monitors abweichen.

Schwenken Sie den Monitor um 355 Grad, und

passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen.

Verwendung der Pivot Funktion

MONTAGE UND VORBEREITUNG

Seien Sie vorsichtig mit den Kabeln, wenn Sie

den Bildschirm drehen.

DEUTSCH

DEU

Die pivot Funktion können Sie den Bildschirm 90 Grad rechtsdrehend drehen.

Heben Sie den Monitor auf seine höchste

Höhe, um die Pivot Funktion zu verwenden.

Landschaft & Porträt: Sie können den Moni-

tor 90 Grad rechts herum drehen. Bitte seien Sie vorsichtig und vermeiden Sie den Kontakt zwischen dem Monitor Spitze und Ständerplatte beim Drehen des Bildschirms um die Pivot Funktion zu greifen. Wenn die Monitor Spitze die Ständerplatte berührt, könnte die Ständerplatte knacken.

Kopf Abschnitt

Stand Abschnitt

Page 10

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

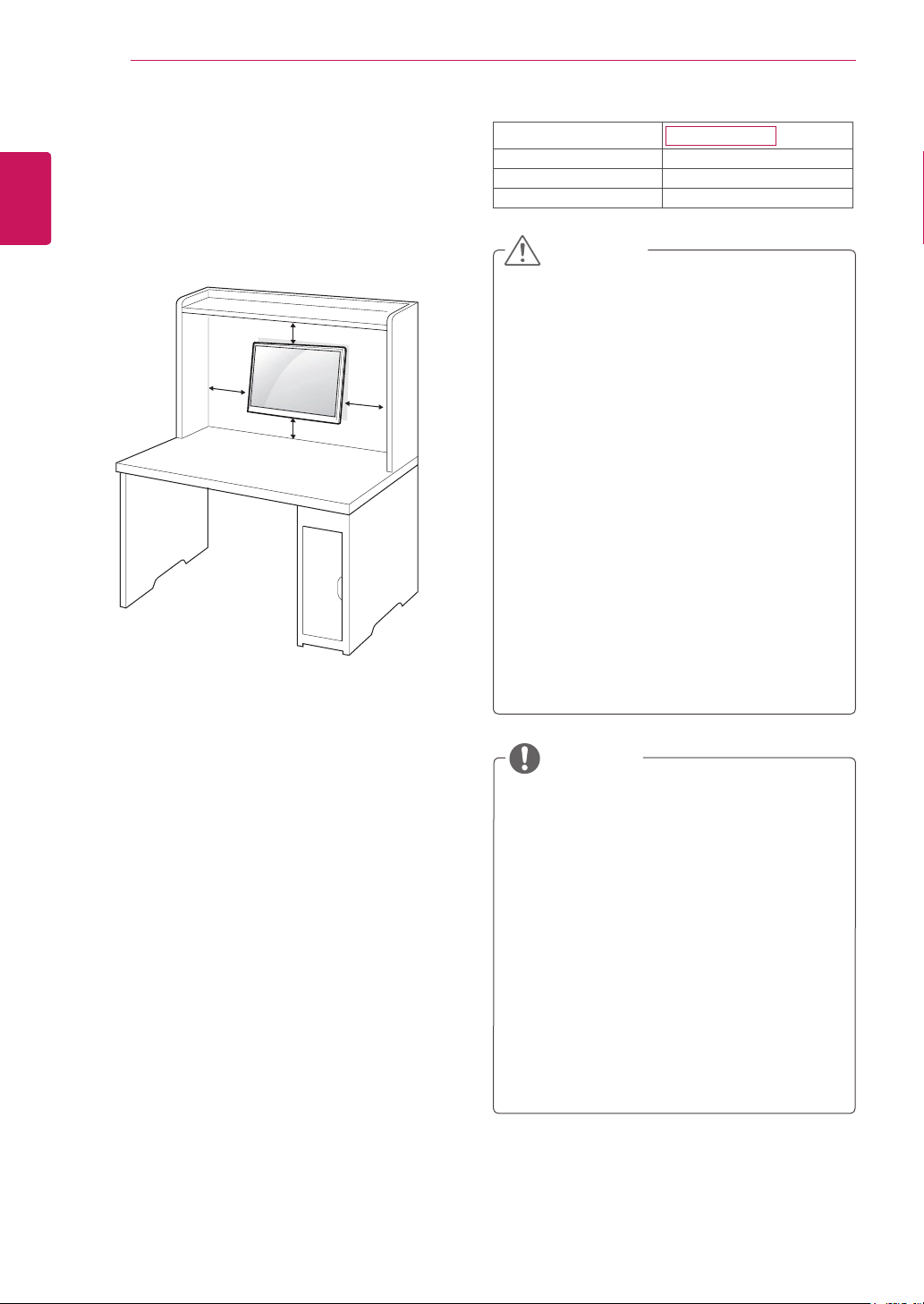

Montage an der Wand

Für eine ausreichende Belüftung lassen Sie auf jeder Seite und an der Wand 10 cm Platz. Detaillierte Montageanweisungen erhalten Sie von Ihrem Händler, siehe auch Montageanleitung der optionalen Wandmontagehalterung.

10cm

Wenn Sie beabsichtigen den Monitor an der Wand zu installieren, sollten Sie die Montageschnittstelle (optionale Teile) an der Rückseite des Monitors legen. Wenn Sie den Monitor mit einer optionalen Wandhalterung montieren wollen, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie bitte die Schraube und

Montageschnittstelle gemäß VESA-Standards.

Wenn Sie Schraube länger als Standard

verwenden, könnte der Monitor sofort beschädigt werden.

Wenn Sie fehlerhafte Schraube verwenden,

könnte das Produkt beschädigt werden and sich von bereitgestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür.

VESA kompatibel.

Nutzen Sie die folgende VESA-Norm.

784,8 mm (30,9 Zoll) und weniger

* Dicke der Unterlage für Wandmontage:

2,6 mm

* Schraube: Φ 4,0 mm x Steigung 0,7 mm x

Länge 10 mm

787,4 mm (31,0 Zoll) und mehr

* Bitte verwenden Sie für die Wandmontage nur Unterlagen und Schrauben nach VESA Norm.

Modell

VESA (A x B) Standardschraube Anzahl Schrauben

24MB35PY

100 x 100

M4 4

VORSICHT

Trennen Sie erst das Netzkabel, bevor Sie

den Monitor bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. Wenn Sie den Monitor an einer Decke oder

Wandschräge montieren, kann er herunterfallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori-

sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an,

da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen Ihrer Garantie führen könnte. Verwenden Sie nur Schrauben und Wand-

halterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.

HINWEIS

Verwenden Sie die Schrauben, die unter den

Spezifikationen der VESA-Norm aufgeführt sind. Der Wandmontagesatz beinhaltet eine Instal-

lationsanleitung und die notwendigen Teile. Die Wandhalterung ist optional. Zusätzliches

Zubehör erhalten Sie bei Ihrem Elektrohändler. Die Schraubenlänge hängt von der Wand-

befestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. Weitere Informationen können Sie den im

Lieferumfang der Wandbefestigung enthaltenen Anweisungen entnehmen.

Page 11

VERWENDEN DES MONITORS

Anschluss eines PCs

Ihr Monitor unterstützt Plug & Play*.

* Plug & Play: Ein PC erkennt das vom Benutzer verbundene Gerät und schaltet dieses ein, ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist.

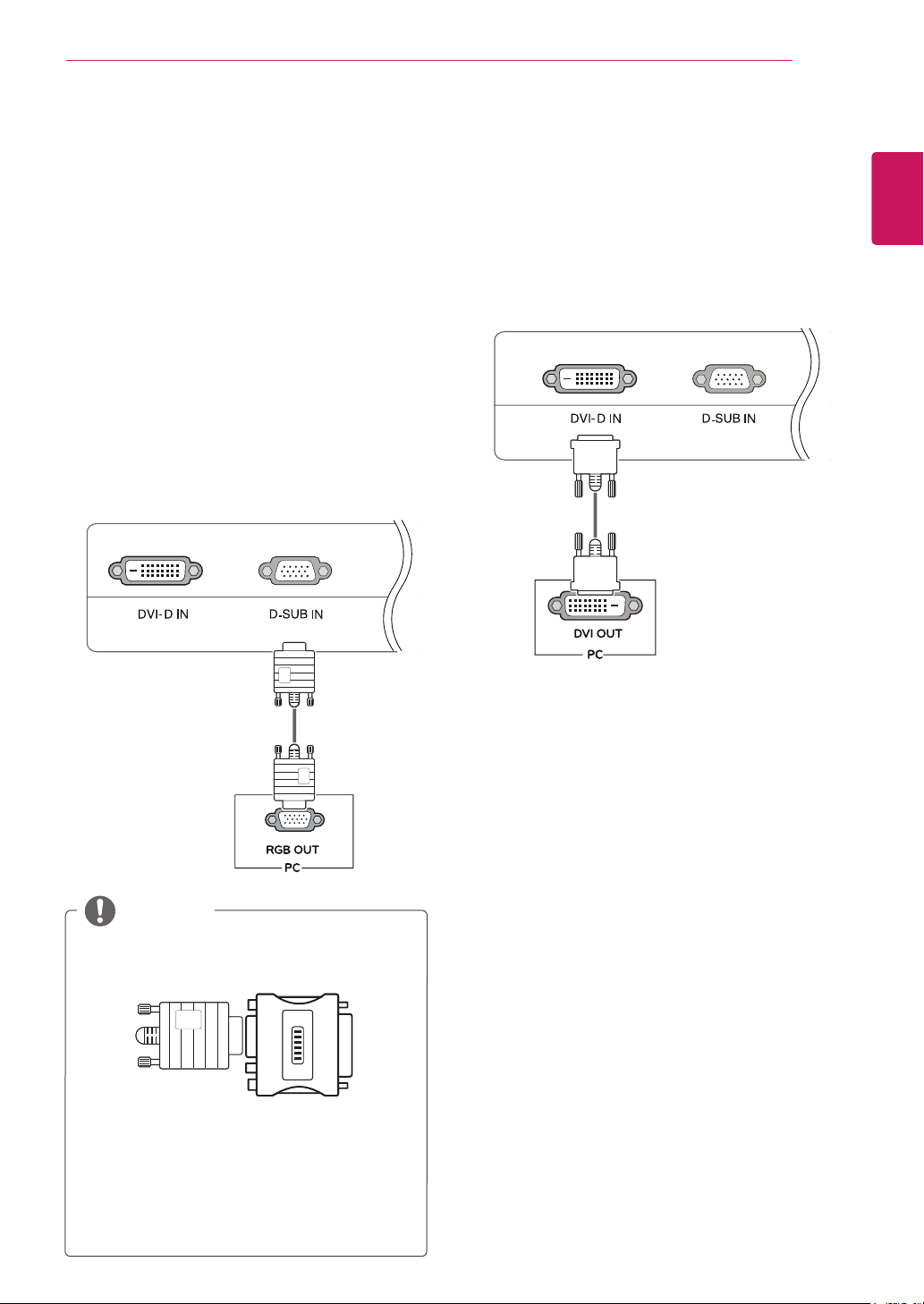

Anschließen des D-SUB

Überträgt analoge Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC und den Monitor mit dem mitgelieferten 15-poligen D-SUBSignalkabel, wie in den folgenden Abbildungen gezeigt.

DVI-D-Anschluss

Um ein digitales Video Signal von Ihrem PC zum Monitor zu übertragen, schließen Sie den PC an den Monitor mit einem DVI Kabel an, wie die folgende Bilde dargestellen sind.

DEUTSCH

DEU

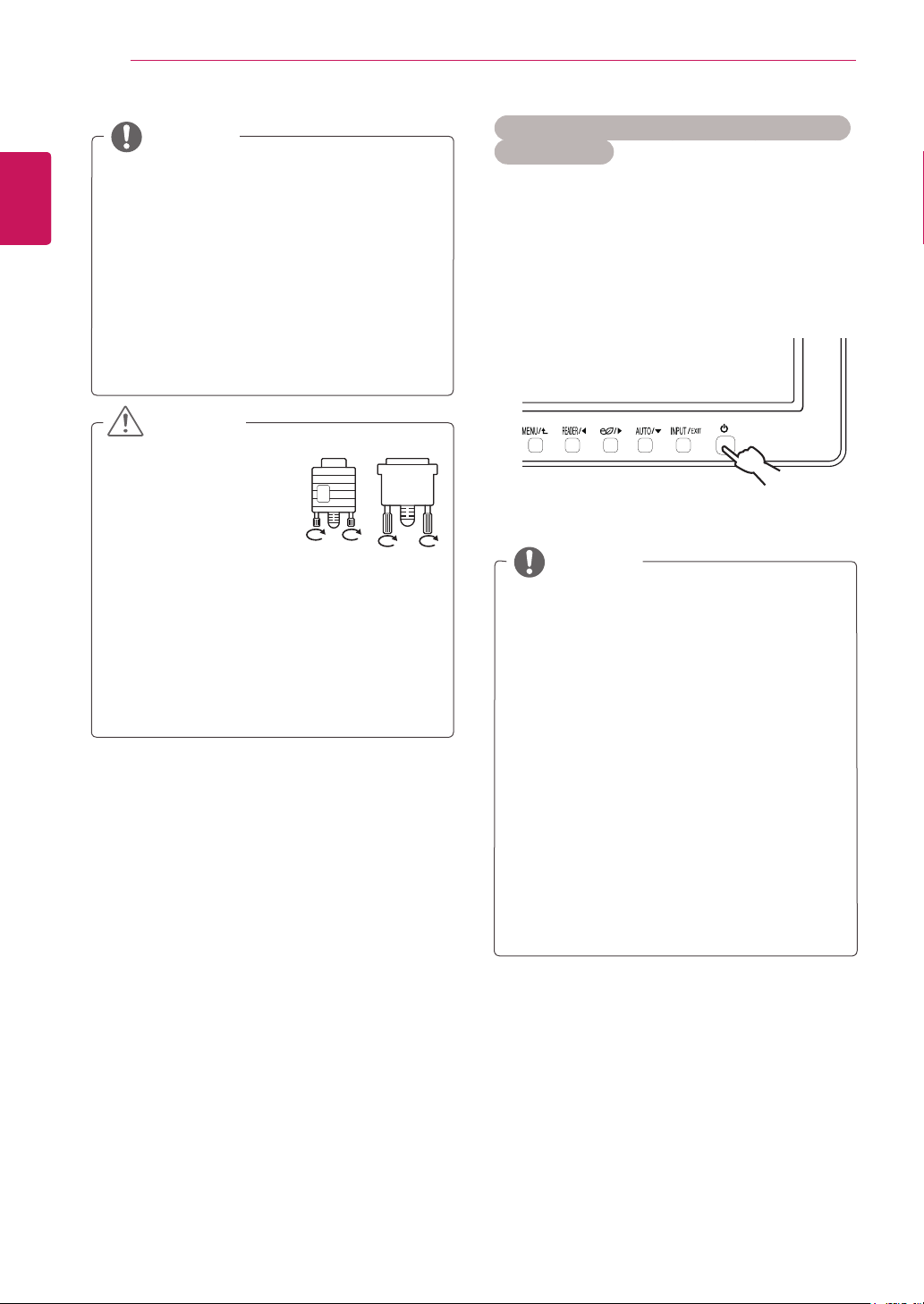

HINWEIS

Bei einer Verbindung über ein D-SUB-Signal-

eingangskabel für Macintosh

Mac-Adapter

Für Apple Macintosh-Computer ist ein separater Adapterstecker erforderlich, um den 15-poligen, hochdichten (3-reihigen) D-SUBVGA-Anschluss am mitgelieferten Kabel auf einen 15-poligen Anschluss mit 2 Reihen zu ändern.

Page 12

VERWENDEN DES MONITORS

DEUTSCH

DEU

HINWEIS

Wenn Sie zwei PCs mit dem Monitor verwen-

den möchten, schließen Sie die jeweiligen Signalkabel (D-SUB/DVI-D/DP) an den Moni-DVI-D/DP) an den Moni-/DP) an den Monitor an. Wenn der Monitor kalt ist, kann es beim

Einschalten zu einem kurzen Bildflackern kommen. Dies ist normal. Es können rote, grüne oder blaue Punkte auf

dem Bildschirm erscheinen. Dies ist normal.

VORSICHT

Schließen Sie das

Eingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen. Drücken Sie nicht über einen längeren Zeit-

raum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann. Um ein Einbrennen zu vermeiden, lassen

Sie nicht über einen längeren Zeitraum stehende Bilder auf dem Bildschirm anzeigen. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung)

Drücken Sie den Storm-Button auf dem unten Bedinnungsfeld um Storm anzuschalten. Wenn der Monitor eingeschaltet ist, wird die Funktion

INTELLIGENTE BILDEINSTELLUNG

ausgeführt. (nur im analogen Modus unterstützt).

automatisch

HINWEIS

Funktion „Self Image Setting“ (Intelligente

Bildeinstellung)

Diese Funktion sorgt für optimale Anzeigeeinstellungen. Beim ersten Anschließen des Monitors wird die Anzeige automatisch auf die optimalen Einstellungen für einzelne Eingangssignale eingestellt (nur im analogen Modus unterstützt).

Funktion AUTO

Wenn bei Verwendung des Geräts oder nach Ändern der Bildschirmauflösung Probleme wie ein verschwommener Bildschirm, unklarer Text, Bildschirmflackern oder Bildschirmkippen auftreten, drücken Sie zur Verbesserung der Auflösung die Tastenfunktion AUTO (nur im analogen Modus unterstützt).

Page 13

VERWENDEN DES MONITORS

Anschließen von Peripheriegeräten

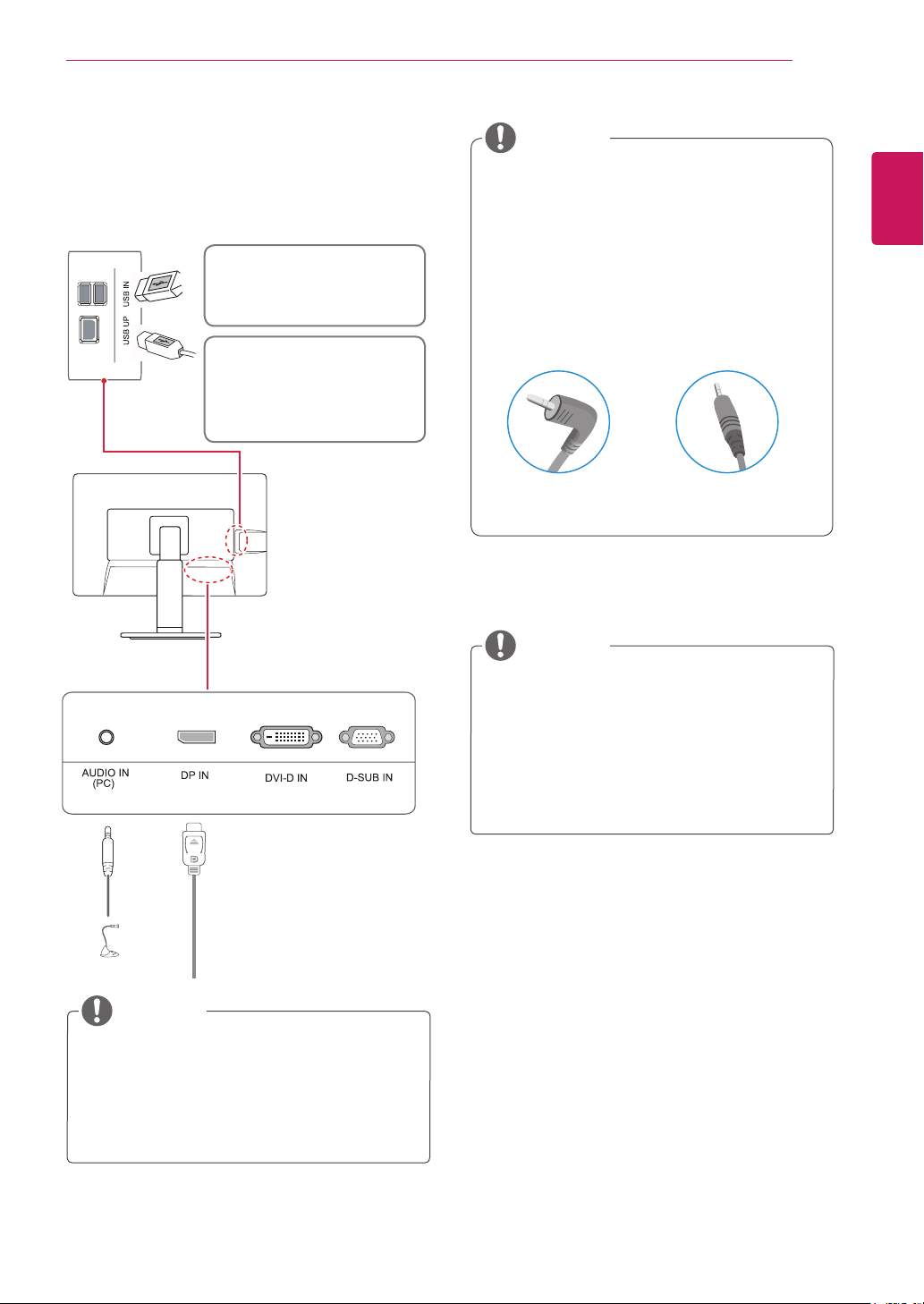

Schließen Sie Peripheriegeräte an den Monitor mit USB und Kopfhöreranschlüssen an.

Zwei ablaufseitige USB Anschlüsse Schließen Sie eine Maus, USB Tastatur, USB-Stick an den Schlüsse mit spezifisch elektischer Strom unter 100 mA an.

Ein zulaufseitiger USB Anchluss Schließen Sie diesen Anschluss an den ablaufseitigen Anschluss von einem Computer, Laptop, oder USB Monitor an. (Ihr Computer oder USB Monitor müssen USB unterstützen und USB Anschlüsse haben)

HINWEIS

Peripheriegeräte sind separat erhältlich.

Der USB-Anschluss auf der linken und

unteren Seite des Monitors kann zum Anschließen der Tastatur, Maus und anderer USB-Geräte genutzt werden. Bei Kabeln mit abgewinkelten Steckern

kommt es möglicherweise zu Abstandproblemen, verwenden Sie daher gerade Stecker, wenn möglich.

Winkeltyp Gerader Typ

HINWEIS

DEUTSCH

DEU

HINWEIS

Der USB Anschluss vom Monitor untersützt

USB 2.0 und High-Speed -Kabel.

DP =Display Anschluss

Das Kabel ist separat erhältlich.

Kopfhörer oder Lautsprecher kann nicht nor-

mal arbeiten. Es hängt von den Server-PCEinstellungen ab. Virtuelle Lösungen können sich auf die Funk-

tionsweise oder Geschwindigkeit des jeweiligen USB-Speichergeräts auswirken.

Page 14

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

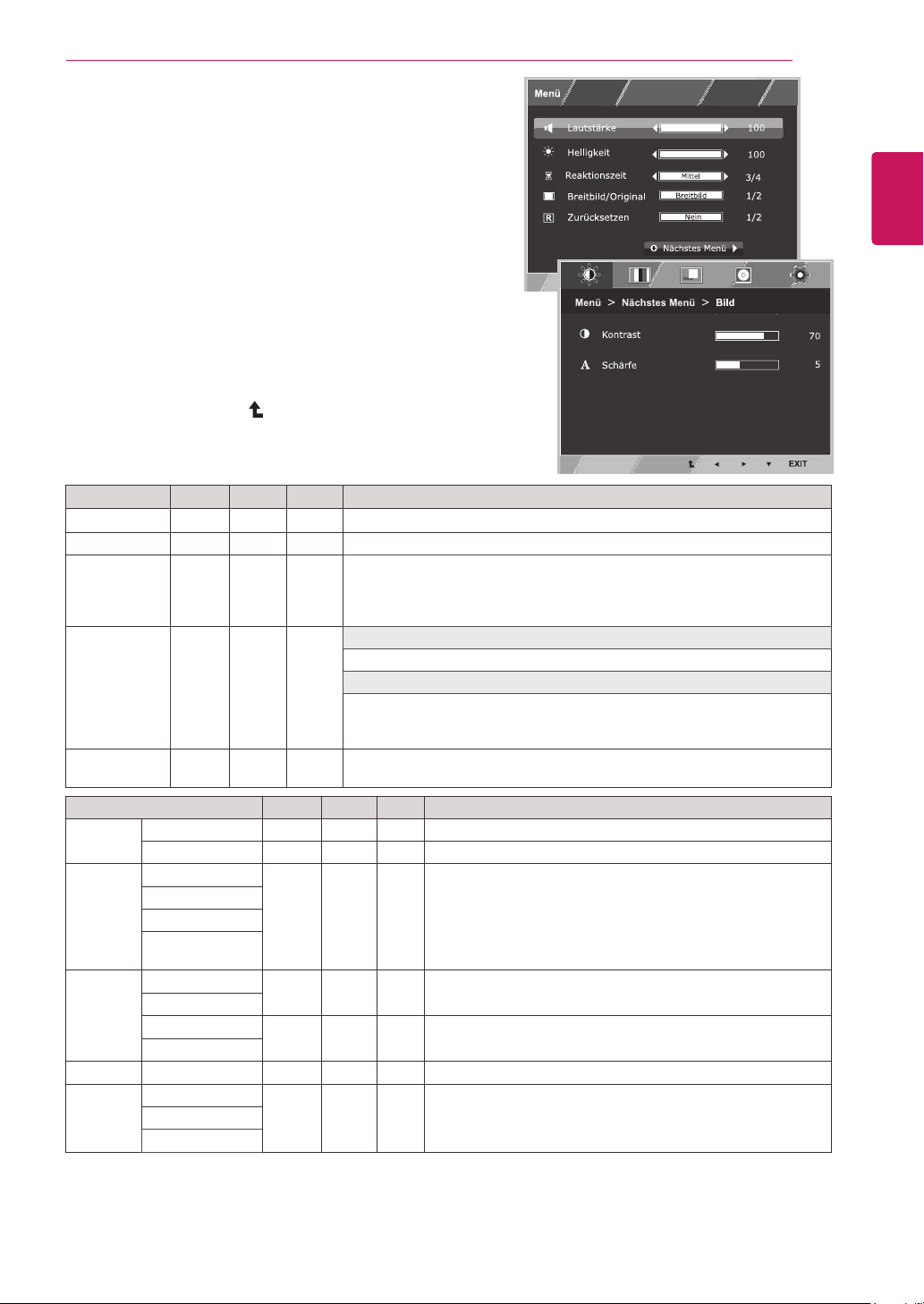

Drucken Sie den gewünschten Knopf auf der Unterseite des Monitors.

Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( ).

Wählen Sie

(Taste POWER)

EXIT

, um das OSD-Menü zu schließen.

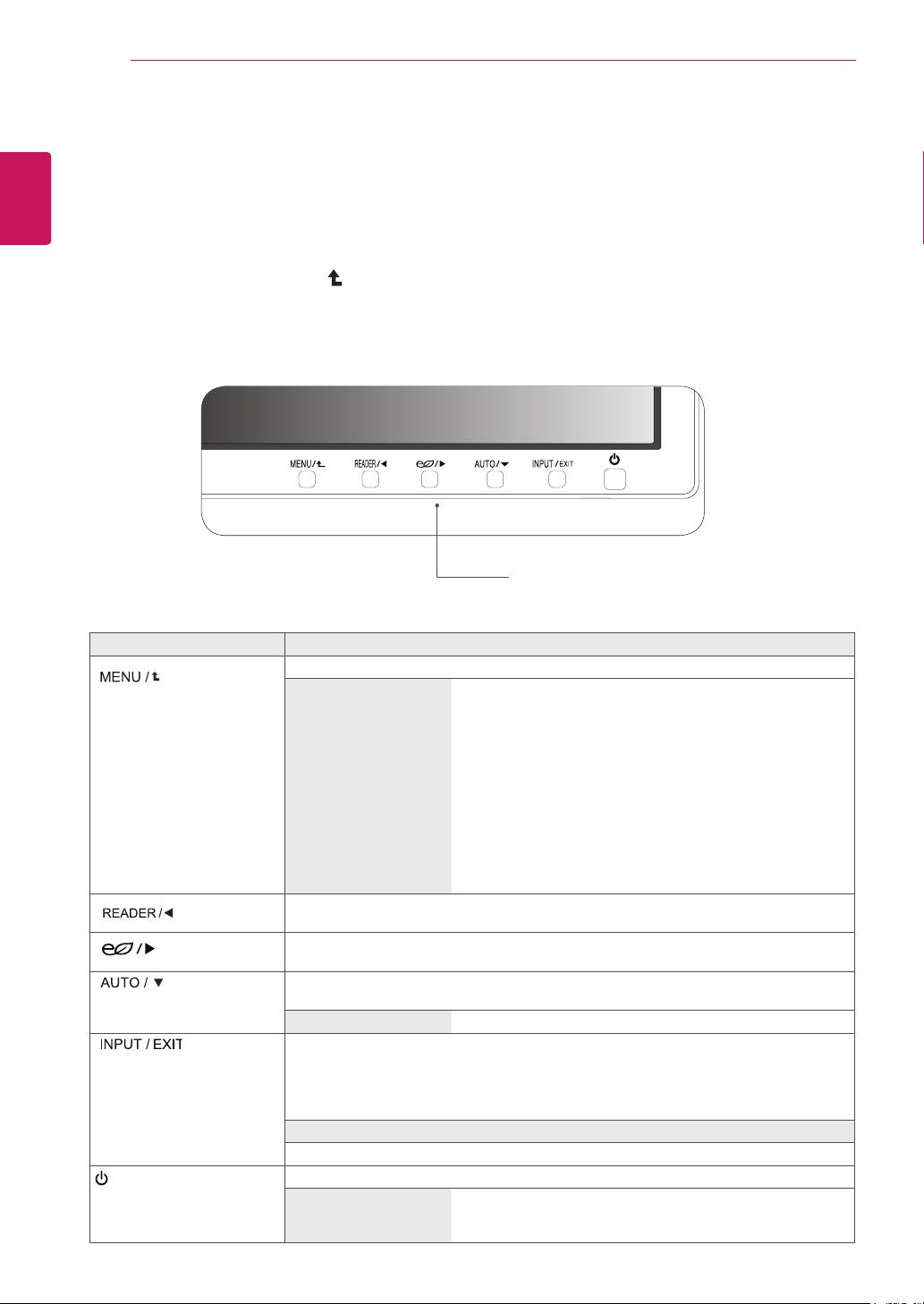

Einstelltasten für den Monitor

Taste Beschreibung

Öffnen der Hauptmenüs. (Siehe S.15)

OSD Gesperrt/ OSD Entriegelt

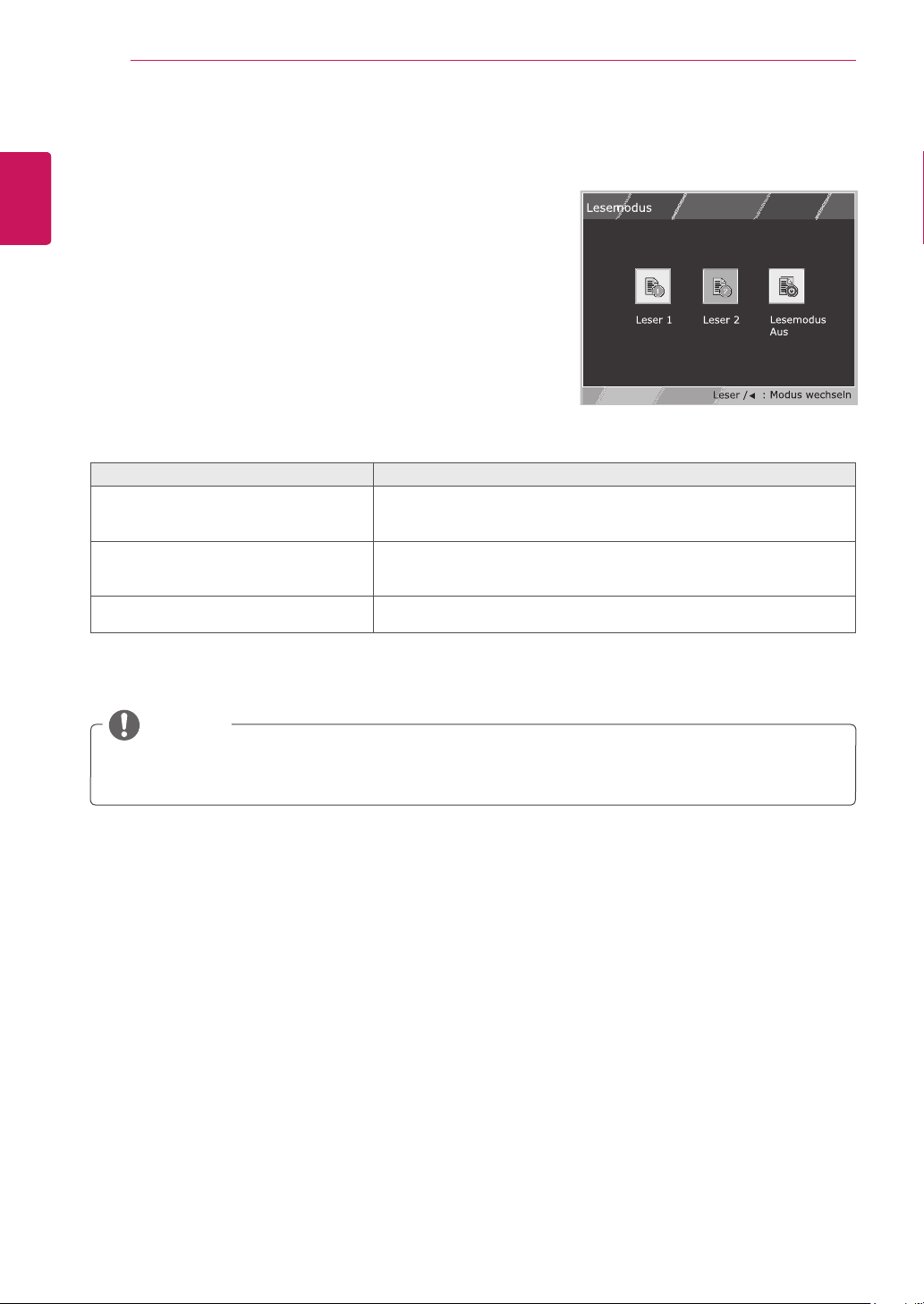

Benutzen Sie diese Taste, die Lesemodus Menue einzugehen. Ihre Funktion zeigt Bildschirm als Paper-like Bild aus.Wenn Sie mehr Informtion erharen.(Siehe S.20)

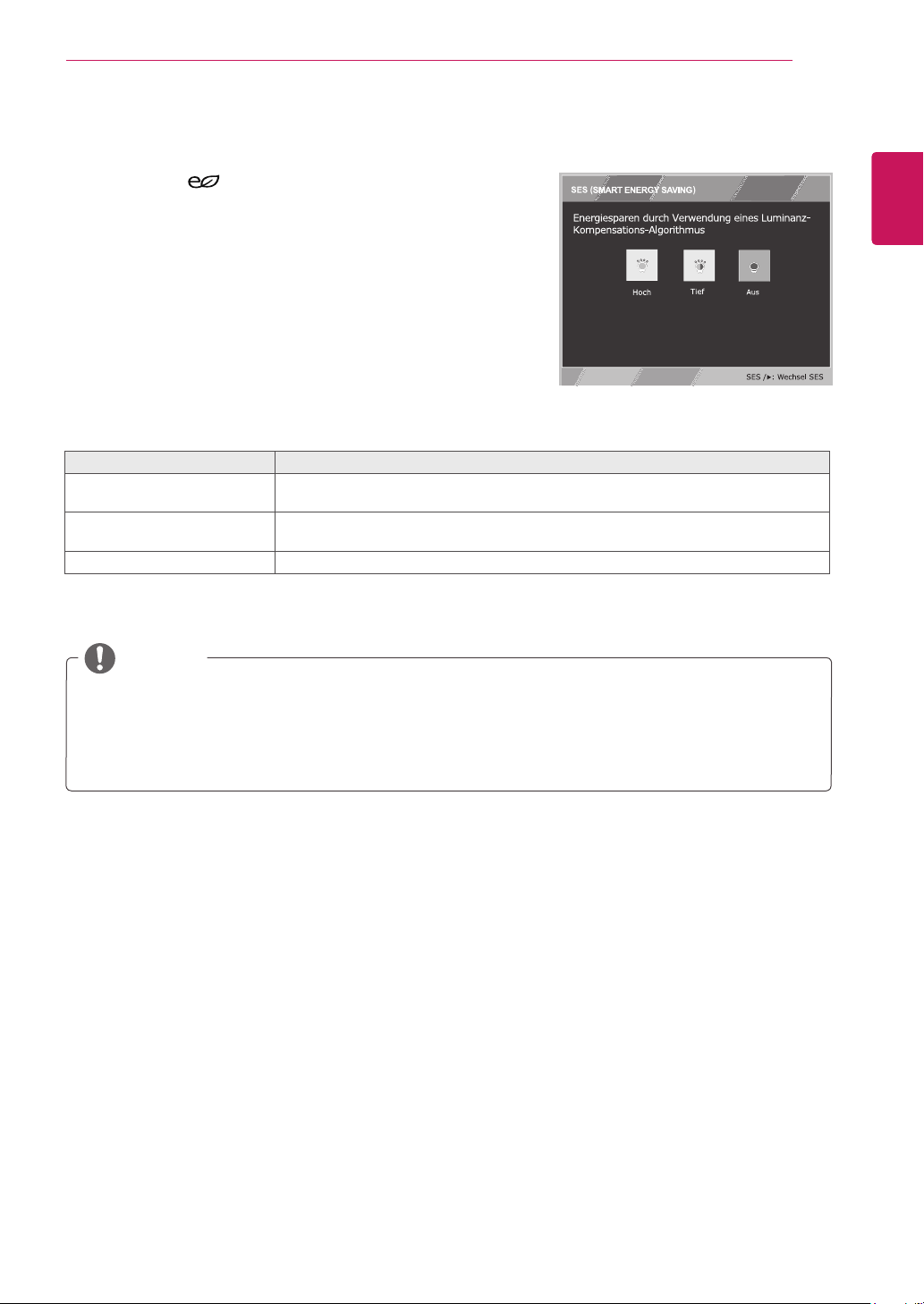

Benutzen Sie diesen Druckknopf SMART ENERGY SAVING Menü zu betreten. (Siehe S.21)

Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt).

Bester Anzeigemodus

Sie können das Eingangssignal auswählen.

yWenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie

das gewünschte Eingangssignal (D-SUB/DVI/DP) auswählen.

yWenn nur ein Signal verbunden ist, wird es automatisch gefunden. Die Standardeins-

tellung ist D-SUB.

EXIT

Beenden des OSD (On-Screen Display, Bildschirmanzeige) Ein- oder Ausschalten des Stroms.

Betriebsanzeige

Diese Funktion ermöglicht es Ihnen, die aktuelle Einstellungen zu sperren, damit die Einstellungen nicht versehentlich geändert werden können. Drücken und halten Sie die MENU Taste für paar Sekunden. Dann wird OSD von “OSD Lock” angezeigt. Danach kann der Benutzer auswählen, durch Drücken von der linken/rechten Taste zu sperren oder entsperren. Wenn der Benutzer durch Drücken der “OK” Taste das “Lock” Symbol auswählt, wird die Nachricht “OSD Locked” angezeigt. Ansonst wird “OSD Unlocked” angezeigt. Nach der Auswahl von “Lock”, wenn Sie zum Entsperren ändern möchten, können Sie die “MENU” Taste für paar Sekunden drücken. Die Nachricht “OSD Unlocked” wird angezeigt.

1920 x 1080

Power-Anzeige bleibt weiss, wenn der Bildschirm richtig funktioniert (In Betrieb). Wenn der Bildschirm in Sleep Mode ist, zeigt Power-Anzeige blink weiss.

Page 15

Anpassung der Einstellungen

ANPASSEN VON EINSTELLUNGEN

Menüeinstellungen

Drucken Sie

Monitors, um

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie den "

mehere Wahleneinstellungen einzutragen.

Wählen Sie

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben ( ).

Jede Option wird nachfolgend erklärt.

Menü

Lautstärke Helligkeit

Reaktionszeit

Breitbild/ Original

Zurücksetzen

MENÜ

-Knopf auf der Unterseite des

Menü

SOD anzuzeigen.

Nächstes Menü

EXIT

, um das OSD-Menü zu schließen.

Analog

Digital DP Beschreibung

●

● ● ●

●

● ●

" Knopf, um die

Um das Volumen einzustellen Die Helligkeit des Bildschirms einzustellen Sie können eine Reaktionszeit für von der Geschwindigkeit des Bildschirms

basierte angezeigte Bilder setzen. Für eine Milieu ist es empfohlen, ' Aus ' zu nutzen. Für ein schnell bewegendes Bild ist es empfohlen, 'Hoch ' zu nutzen.

Breitbild

Wechselt je nach Bildeingangssignal in den Vollbildmodus.

Original

Stellt das Format des Bildeingangssignals auf das Originalformat zurück. * Diese Funktion ist nur verfügbar, wenn die Eingangsauflösung niedriger als das Bildschirmformat ist (16:9).

Alle Fabrikstandardannahemen wieder zu stellen. Drucken Sie ◄ , ►

Knöpfe, um sich sofort zurückzustellen.

DEUTSCH

DEU

Menü > nächstes menü Analog Digital DP Beschreibung

Bild Kontrast ● ● ●

Schärfe ● ● ●

Farben Gamma

Farbtemp. Sechs Farben Farben

zurücksetzen

Anzeige Horizontal

Vertikal Takt

Taktrate Audio Audio Eingang ● ● ● Andere Sprache

Betriebsanzeige

Ausschaltzeit

Analog:

Digital

D-SUB-Eingang (analoges Signal)

: DVI-D-Eingang (digitales Signal)

: Display Port-Eingang

● ● ●

●

● ● ●

Den Kontrast des Bildschirms einzustellen Um die Klarheit des Bildschirmes einzustellen.

Um die Bildschirmsfarbe anzupassen.

Um die Position des Bildschirmes einzustellen

Um die Klarheit und die Stabilität des Bildschirmes zu verbessern

Den Audio-Eingang zu waehlen

Um den Bildschirmstatus gemäß Arbeitsumfeld eines Benutzers anzupassen

Page 16

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU


Drucken Sie

Monitors, um

Wählen Sie den "

mehere Wahleneinstellungen einzutragen.

Drucken Sie ▼ Knopf, um

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben ( ).

Jede Option wird nachfolgend erklärt.

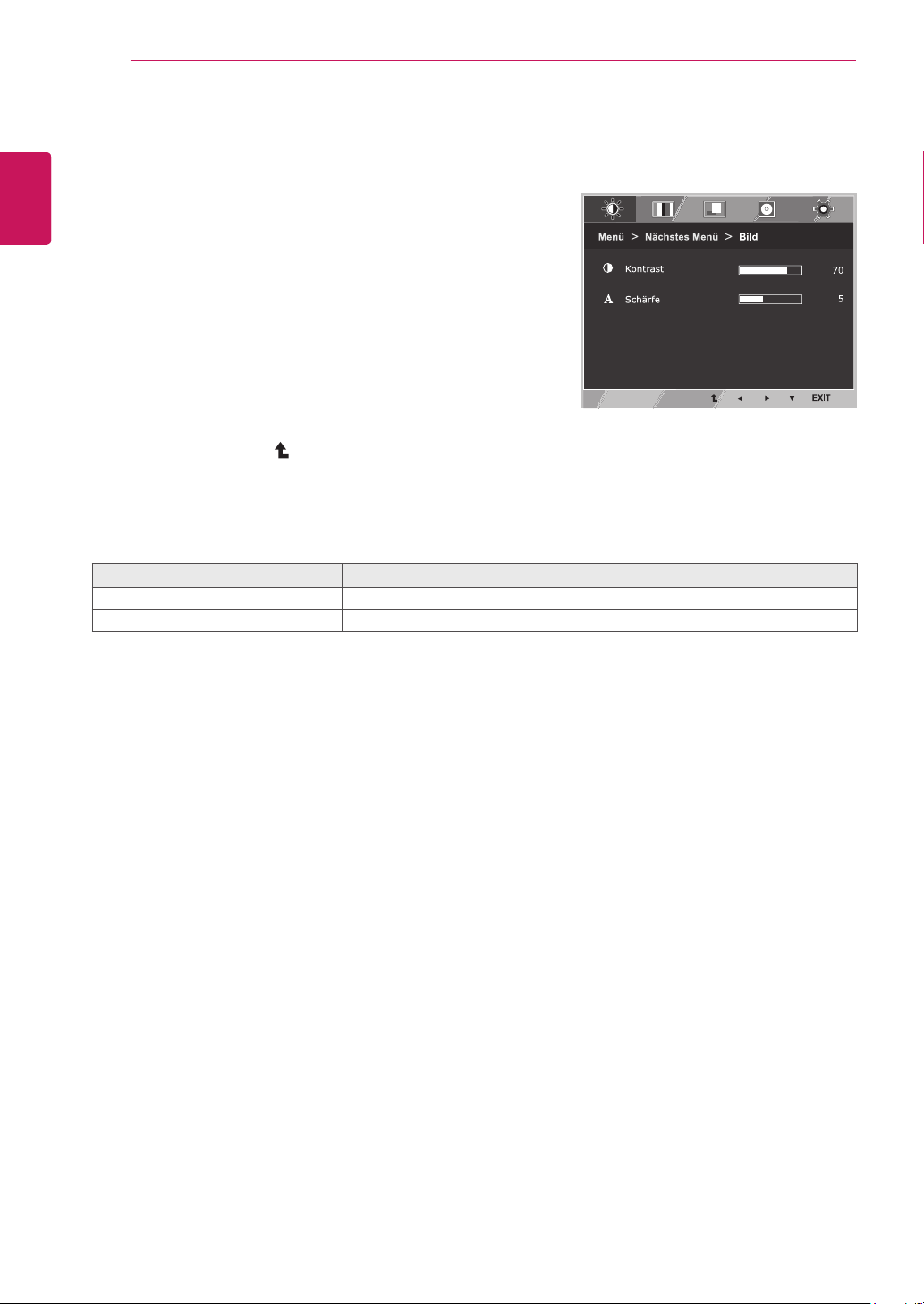

Menü > nächstes menü > bild beschreibung Kontrast Schärfe

MENÜ

-Knopf auf der Unterseite des

Menü

SOD anzuzeigen.

Nächstes Menü


EXIT

, um das OSD-Menü zu schließen.

" Knopf, um die

einzugeben.

Den Kontrast des Bildschirms einzustellen um die Klarheit des Bildschirmes einzustellen.

Page 17

ANPASSEN VON EINSTELLUNGEN

Farben

Drucken Sie

Monitors, um

Wählen Sie den "

mehere Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um

Drucken Sie ▼ Knopf, um

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit

der Pfeiltaste nach oben ( ).

Jede Option wird nachfolgend erklärt.

MENÜ

-Knopf auf der Unterseite des

Menü

SOD anzuzeigen.

Nächstes Menü

Farben

EXIT

, um das OSD-Menü zu schließen.

" Knopf, um die

zu wählen

einzugeben.

DEUTSCH

DEU

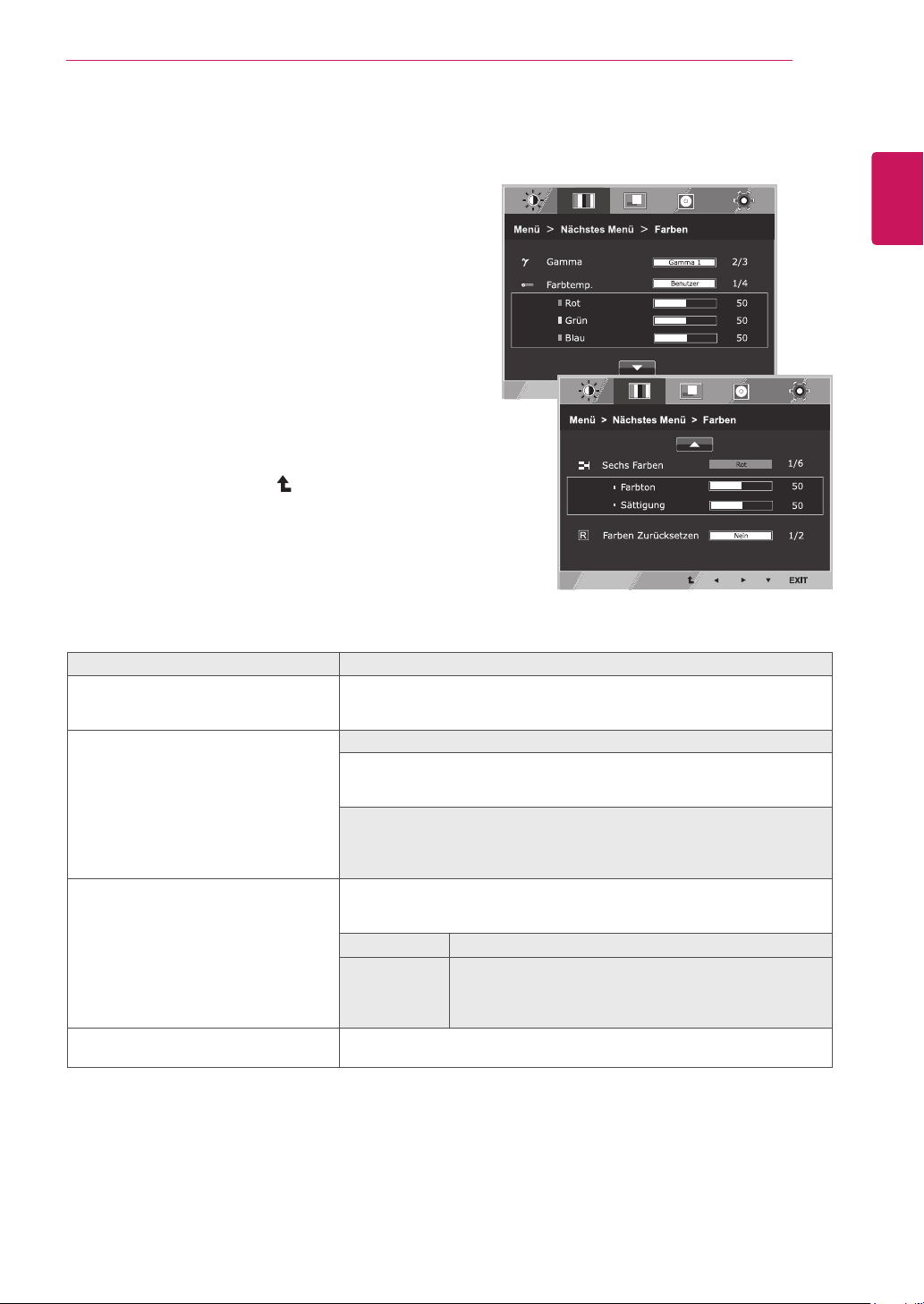

Menü > Nächstes Menü > Farben beschreibung Gamma setzen Sie Ihren eigenen Gammawert: Gamma 0, Gamma 1, Gamma 2 auf

Farbtemp. Benutzer

Sechs Farben stellen und speichern Sie den Farbeton und die Sättigung für sechs Farben

Farbe Zurücksetzen stellen Sie die Farbe auf die Standardeinstellung der Fabrik für das aktuelle

dem Monitor, hohe Gammawerte zeigen weißliche Bilder an während niederige Gammawerte zeigen schwärzliche Bilder an.

• Rot:

Stellen Sie die Farbstufe für rot wie gewünscht ein.

• Grün:

Stellen Sie die Farbstufe für grün wie gewünscht ein.

• Blau:

Stellen Sie die Farbstufe für blau wie gewünscht ein.

Wählt die Bildschirmfarbe aus.

Warm:

Stellt die Bildschirmfarbe auf eine warme Farbtemperatur ein (mehr rot).

Mittel:

Stellt die Bildschirmfarbe auf eine mittlere Farbtemperatur ein.

Kalt:

Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau).

(Rot/Grün/Blau/Cyan/Magenta/Gelb) ein, um die Farbanforderungen eines Benutzers zufrieden zu machen.

Farbton Sättigung

Eingabegerät an.

stellen Sie den Farbeton des Bildschirmes ein. stellen Sie die Farbschärfe auf den Bildschirm ein. Nied-

rigere Werte macht die Farbschärfe schwächer und die Farbe heller während höhere Werte die Schärfe stärker und die Farbe dunkeler macht.

Page 18

ANPASSEN VON EINSTELLUNGEN

Audio

Drucken Sie

Menü

Wählen Sie den "

Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um

Drucken Sie ▼ Knopf, um

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp-

fe betätigen.

Wählen Sie

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben ( ).

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Audio Beschreibung Audio Eingang

MENÜ

-Knopf auf der Unterseite des Monitors,

SOD anzuzeigen.

Nächstes Menü

Audio

EXIT

, um das OSD-Menü zu schließen.

" Knopf, um die mehere

zu wählen

einzugeben.

Die Audio Quelle zum Output an den Lautsprecher/Kopfhörer von unterer Elementen auszuwählen.

1.Audio-In: Die Audio Quelle an externen analogen Audio Anschalter.

(Nur in Dsub/DVI-D Input)

2.DP: Die Audio Quelle an DP Anschluss (Nur in DP Input).

3.Auto: Die Audio Quelle ist automatisch zwischen DP und Audio-In gestellt.DP hat eine höhere Priorität. (Nur in DP Input)

Page 19

ANPASSEN VON EINSTELLUNGEN

Andere

Drucken Sie

Menü

Wählen Sie den "

Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um

Drucken Sie ▼ Knopf, um

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben ( ).

Jede Option wird nachfolgend erklärt.

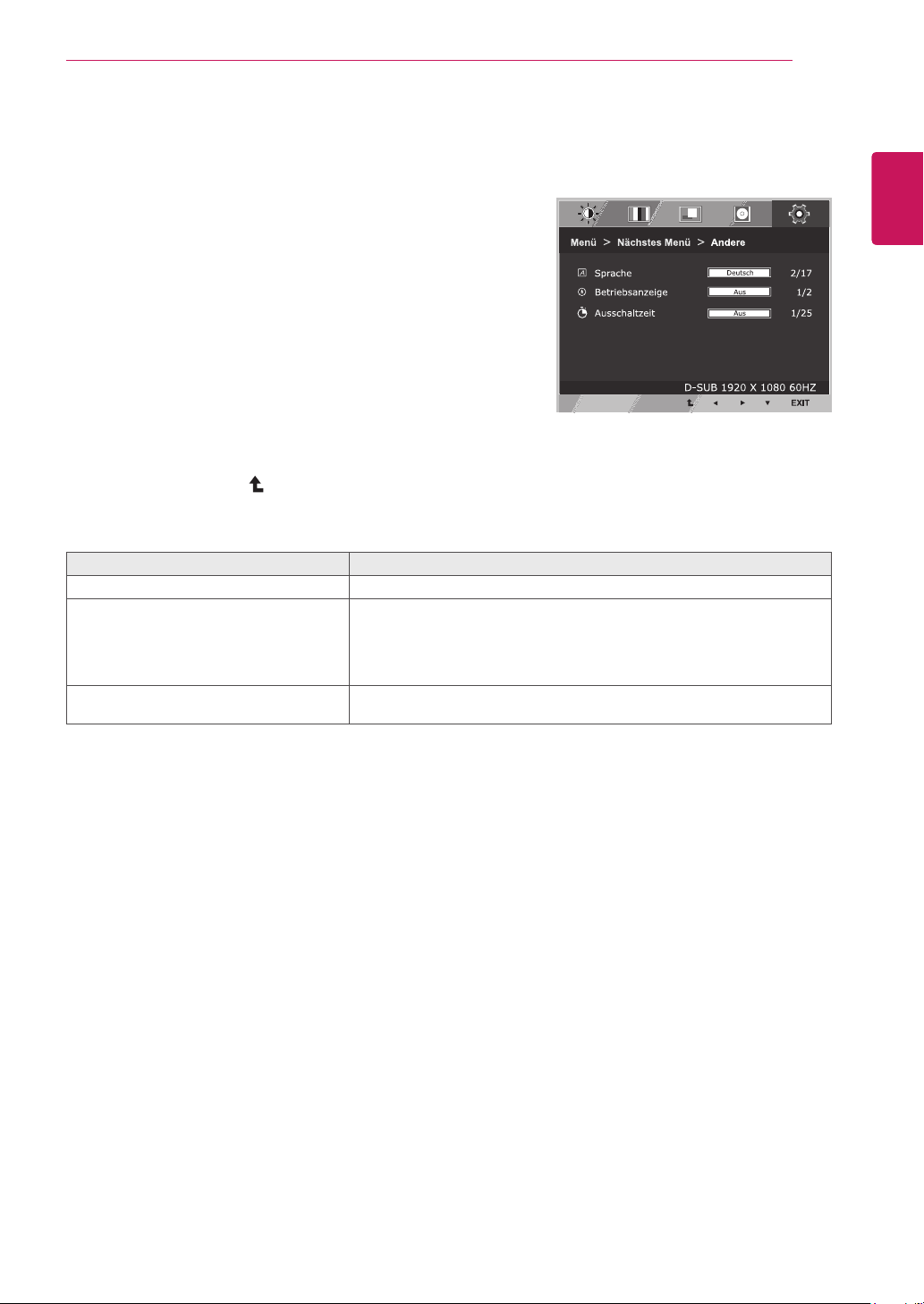

Menü > Nächstes Menü > Andere Beschreibung Sprache Betriebsanzeige

Ausschaltzeit Der Monitor wird nach der vom Benutzer ausgewählten Zeit (1~24

MENÜ

-Knopf auf der Unterseite des Monitors,

SOD anzuzeigen.

Nächstes Menü

Andere

EXIT

, um das OSD-Menü zu schließen.

" Knopf, um die mehere

zu wählen

einzugeben.

Um die Sprache zu wählen, in der die Kontrollnamen gezeigt werden Mit dieser Funktion können Sie die Storm-Anzeige auf der Unterseite des

Monitors nach Ein oder Aus festzulegen.Wenn Sie Aus festlegen, wird es ausgeschaltet. Wenn Sie Ein zu irgendeiner Zeit eingestellt würden, wird der Elektrizitätsanzeiger automatisch angeschaltet.

Stunden) in Power Off Modus gestellt.

DEUTSCH

DEU

Page 20

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

Leser Einstellungen

Drucken Sie

Lesemodus

Stellen Sie die Wahlen ein, indem Sie ◄ betätigen.

Jede Option wird nachfolgend erklärt.

Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn

Leser 2 Es ist eine Mode, den Bildschirm fuer den Cartoon bestenseinzuellen.

Lesemodus Aus Es ist eine Mode,die Lesemodus Aus ist.

Leser

Knopf auf der Unterseite des Monitors,

OSD anzuzeigen.

Lesemodus Beschreibung

Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen.

wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen.

HINWEIS

Wenn Option des Reader Mode Leser 1 oder Leser 2 ist, wird Bildmodus automatisch kundenspezifisch sein, und wird SMART ENERGY SAVING automatisch Aus.

Page 21

ANPASSEN VON EINSTELLUNGEN

SMART ENERGY SAVING

Drucken Sie

SMART ENERGY SAVING

Stellen Sie die Wahlen ein, indem Sie ► betätigen.

Jede Option wird nachfolgend erklärt.

SMART ENERGY SAVING Beschreibung Hoch Aktivieren SMART ENERGY SAVING können Sie die Energie mit dieser Energie-hoch

Tief Aktivieren SMART ENERGY SAVING können Sie die Energie mit dieser Energie-

Aus Deaktiviert SMART ENERGY SAVING.

* SMART ENERGY SAVING :

-Knopf auf der Unterseite des Monitors, um SOD anzuzeigen.

effiziente Funktion sparen.

geringe effiziente Funktion sparen.

Energiesparen durch Verwendung eines Luminanz-Kompensations-Algorithmus.

DEUTSCH

DEU

HINWEIS

SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler

unterschiedlich. Wenn Option des SMART ENERGY SAVING Hoch oder Tief ist, wird Helligkeit des Monitors hoerer oder niedriger, die von Quellen abhaengt. Wenn Option des SMART ENERGY SAVING Hoch oder Tief ist, wird Bildmodus automatisch kunden-

spezifisch sein, und wird Lesemodus automatisch Lesemodus Aus sein.

Page 22

FEHLERBEHEBUNG

DEUTSCH

DEU

FEHLERBEHEBUNG

Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden.

Keine Bildanzeige

Ist das Netzkabel des Monitors angeschlossen?

Leuchtet die Betriebsanzeige? Ist es angeschaltet und die Power-

Anzeige weiss? Flackert die Betriebsanzeige?

Wird die Meldung AUSSER SPEZIFIKATION angezeigt?

Sehen Sie die Meldung KEIN SIGNAL auf dem Bildschirm?

Sehen Sie die Meldung OSD GESPERRT auf dem Bildschirm?

Sehen Sie OSD GESPERRT, wenn Sie die Taste MENU drücken?

yPrüfen Sie, ob das Netzkabel richtig in der Steckdose steckt.

yDrücken Sie die Taste POWER. yStellen Sie Helligkeit und Kontrast ein.

yWenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus,

oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bildschirm zu aktivieren.

ySchalten Sie den PC ein. yDiese Meldung wird angezeigt, wenn sich das Signal des PCs (der

Grafikkarte) außerhalb des horizontalen oder vertikalen Frequenzbereichs des Bildschirms befindet. Lesen Sie den Abschnitt „Technische Daten“ in diesem Handbuch, und konfigurieren Sie den Bildschirm neu.

y Wenn der Monitor 5 Minuten auf "KEIN SIGNAL" ist, geht der Monitor

zum DPM Modus.

ySie können die aktuellen Steuerungseinstellungen sperren, sodass

sie nicht versehentlich geändert werden können. Sie können die OSDEinstellungen jederzeit entsperren, indem Sie die Taste MENU einige Sekunden lang gedrückt halten: Die Meldung OSD ENTRIEGELT wird angezeigt.

Bild wird nicht richtig angezeigt

Anzeigeposition ist nicht richtig.

Auf dem Bildschirmhintergrund sind vertikale Balken oder Streifen sichtbar.

Es erscheint horizontales Rauschen, oder die Zeichen sind unscharf.

yDrücken Sie die Taste

AUTO

, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yDrücken Sie die Taste

AUTO

, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yDrücken Sie die Taste

AUTO

, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yPrüfen Sie die Einstellungen unter

lungen

, und ändern Sie die Anzeige auf die empfohlene Auflösung,

Bedienfeld ► Display ► Einstel-

oder stellen Sie die Bildanzeige auf die ideale Einstellung ein. Legen Sie die Farbeinstellungen auf über 24 Bit (True Color) fest.

Page 23

FEHLERBEHEBUNG

VORSICHT

Prüfen Sie unter

ändert wurden. Wenn dies der Fall ist, ändern Sie die Auflösung der Grafikkarte auf den empfohlenen Wert. Wenn die empfohlene Auflösung (optimale Auflösung) nicht ausgewählt wird, werden Buchstaben

möglicherweise verschwommen angezeigt, und der Bildschirm erscheint dunkel, abgeschnitten oder verzerrt. Stellen Sie auf jeden Fall die empfohlene Auflösung ein. Die Einstellungsmethode ist je nach Computer und BS (Betriebssystem) unterschiedlich, und die oben

angeführte Auflösung stimmt u. U. nicht mit der Leistung der Grafikkarte überein. Wenden Sie sich in diesem Fall bitte an den PC-Hersteller oder den Hersteller der Grafikkarte.

Bild wird nicht richtig angezeigt

Die Bildschirmfarbe ist einfarbig oder nicht normal.

Die Bildschirmanzeige blinkt.

Bedienfeld ► Display ► Einstellungen

yPrüfen Sie, ob das Signalkabel richtig angeschlossen ist, und sichern

Sie es ggf. mit einem Schraubendreher.

yPrüfen Sie, ob die Grafikkarte richtig im Kartensteckplatz eingesteckt

ist.

yLegen Sie die Farbeinstellungen unter

auf über 24 Bit (True Color) fest.

yPrüfen Sie, ob der Bildschirm auf den Modus INTERLACED einge-

stellt ist. Wenn dies der Fall ist, ändern Sie die Auflösung auf den empfohlenen Wert.

, ob die Frequenz oder die Auflösung ge-

Bedienfeld ► Einstellungen

DEUTSCH

DEU

Sehen Sie die Meldung „Unrecognized monitor, Plug&Play (VESA DDC) monitor found“ (Nicht erkannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden)?

Haben Sie den Bildschirmtreiber installiert?

yInstallieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit-

gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com.

yPrüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.

Page 24

TECHNISCHE DATEN

DEUTSCH

DEU

TECHNISCHE DATEN

24MB35PY

Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix

Pixelabstand 0,275

Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)

Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D)

Eingangsformat Separat Sync. Digital

Videoeingang Signaleingang

Eingangsformat

Lösung Max. VESA 1920 x 1080 @ 60 Hz

Voreingestellte Modi (Auflösung)

D-SUB/DVI Takt

Anzeigemodi (Auflösung)

720 x 400 31,468 70 -/+

640 x 480 31,469 60 -/-

640 x 480 37,500 75 -/-

800 x 600 37,879 60 +/+

800 x 600 46,875 75 +/+

1024 x 768 48,363 60 -/-

1024 x 768 60,023 75 +/+

1152 x 864 67,500 75 +/+

1280 x 1024 63,981 60 +/+

1280 x 1024 79,976 75 +/+

1680 x 1050 65,290 60 -/+

1920 x 1080 67,500 60 +/+ Empfohlener Modus

Horizontale Frequenz (kHz)

Vertikale Frequenz (Hz)

Polarität (H/ V)

DP Takt

DEUTSCH

DEU

Werkunterstueetzung Modus (Voreinstellung Modus)

480P 31,50 60 O

576P 31,25 50 O

720P 37,50 50 O

720P 45,00 60 O

1080P 56,25 50 O

1080P 67,50 60

Horizontale Frequenz (kHz)

Vertikale Frequenz (Hz)

Empfohlener Modus

RICHTIGE KÖRPERHALTUNG

DEUTSCH

DEU

RICHTIGE KÖRPERHALTUNG

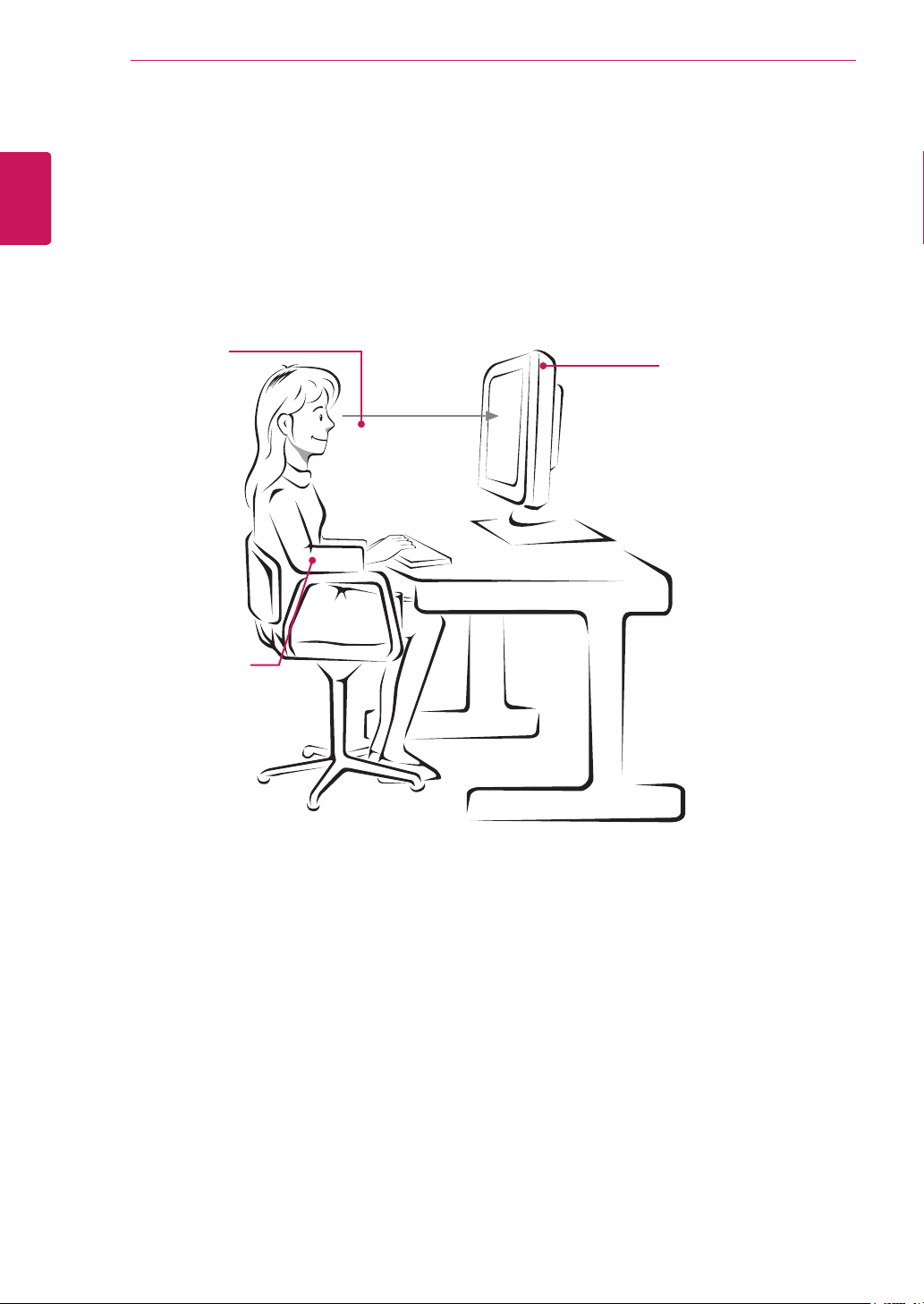

Richtige Körperhaltung bei Verwendung des Monitors

Passen Sie den

Monitor und Ihre

Körperhaltung so

an, dass Sie die

Bilder aus dem

optimalen Be-

trachtungswinkel

ansehen.

Legen Sie die Hände

sanft auf die Tastatur,

und halten Sie die

Arme gerade und an

den Ellbogen recht-

winklig gebeugt.

Passen Sie den Standort des Monitors so an, dass

keine Lichtreflexionen

auftreten.

Page 27

Declaration of Conformity

Trade Name: LG Model : 24MB35PYI Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534

*above information is only for USA FCC Regulatory

Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen gelesen haben. Bewahren Sie die CD mit dem Benutzerhandbuch für die zukünftige Verwendung gut zugänglich auf. Das Modell und die Seriennummer des SETs beﬁnden sich auf der Rückseite und auf einer Seite des SETs. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruches.

MODELL

SERIENNUMMER

ENERGY STAR is a set of power-saving guidelines issued by the U.S.Environmental Protection Agency(EPA).

As an ENERGY STAR Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY STAR guidelines for energy efﬁciency.

Refer to ENERGY STAR.gov for more information on the ENERGY STAR program.
