ITALIANO

MANUALE DELL'UTENTE

MONITOR IPS LED
Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.
MODELLO MONITOR IPS LED
24BK450H
www.lg.com

Sommario

ITALIANO
IT
SOMMARIO
3 LICENZA
4 MONTAGGIO E PREPARAZ-
IONE
4 Disimballaggio 5 Componenti e pulsanti 6 Come spostare e sollevare il monitor 7 Installazione del monitor 7 - Montaggio della base del supporto 7 - Rimozione della base del supporto 8 - Montaggio su un tavolo 8 - Usare il portacavo 9 - Regolazione dell'altezza del supporto 10 - Supporto rotante 10 - Rimozione del supporto 11 - Montaggio a parete
14 PERSONALIZZAZIONE DELLE
IMPOSTAZIONI
15 Personalizzazione delle impostazioni 15 - Impostazioni dei menu 16 - Immagine 17 - Colore 18 - Schermo 18 - Audio 19 - Altro 20 Impostazioni dei READER 21 Impostazioni dei FUNC. 21 - SMART ENERGY SAVING 22 - Modalità Immagini 23 - SUPER RESOLUTION +
24 RISOLUZIONE DEI PROBLEMI
12 UTILIZZO DEL MONITOR
12 Collegamento a un PC 12 - Connessione D-SUB 12 - Collegamento HDMI 13 Collegamento a dispositivi AV 13 - Collegamento HDMI 13 Collegamento di dispositivi esterni 13 - Collegamento di dispositivi periferici
26 SPECIFICHE TECNICHE
26 24BK450H 27 Modalità preimpostate (risoluzione) 27 Indicatore
28 POSTURA CORRETTA
28 Postura corretta quando si utilizza il moni-
tor

LICENZA

3
LICENZA
Ciascun modello dispone di licenze differenti. Per ulteriori informazioni sulla licenza, visitare il sito Web www.lg.com.
I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
ITALIANO
ITA
Il presente contenuto si applica solo al monitor venduto sul mercato Europeo e che deve rispettare la Direttiva ErP: * Questo monitor è impostato per spegnersi automaticamente dopo 4 ore essere stato acceso, se non ci sono state modifiche al display. * Per disabilitare questa impostazine, modificare l’opzione su ‘Off’ nel menù OSD dell’ “Automatic Standby(Standby automatico )”.

MONTAGGIO E PREPARAZIONE

4
ITALIANO
IT
MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti articoli. Se manca qualche accessorio, contattare il rivenditore presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dagli accessori effettivi.
CD / Scheda
Cavo D-SUB
(Questo cavo non è
disponibile in tutti i paesi.)
o
Cavo HDMI
(Questo cavo non è
disponibile in tutti i paesi.)
Cavo di alimentazione
(Varia a seconda del paese) (Varia a seconda del paese)
Base del supporto
Fissaggio uno
Adattatore CA/CC Adattatore CA/CC
Portacavo
ATTENZIONE
Per garantire la sicurezza e la durata del prodotto, non utilizzare accessori non compatibili.
y
Eventuali danni o lesioni provocati dall'uso di accessori non compatibili non sono coperti dalla
y
garanzia.
NOTA
Gli accessori forniti con il prodotto potrebbero variare in base al modello.
y
Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza
y
preavviso in caso di aggiornamento delle funzioni del prodotto.
MONTAGGIO E PREPARAZIONE
5

Componenti e pulsanti

Indicatore di alimentazione
Spia illuminata: acceso
y
Spia non illuminata: spento
y
(Pulsante di accensione)
ITALIANO
IT
⭫Ⓠ䗉ޛ
DC-IN
19
HDMI IN D-SUB IN
H / P
Pannello dei collegamenti (Vedere pag.12 ~13)

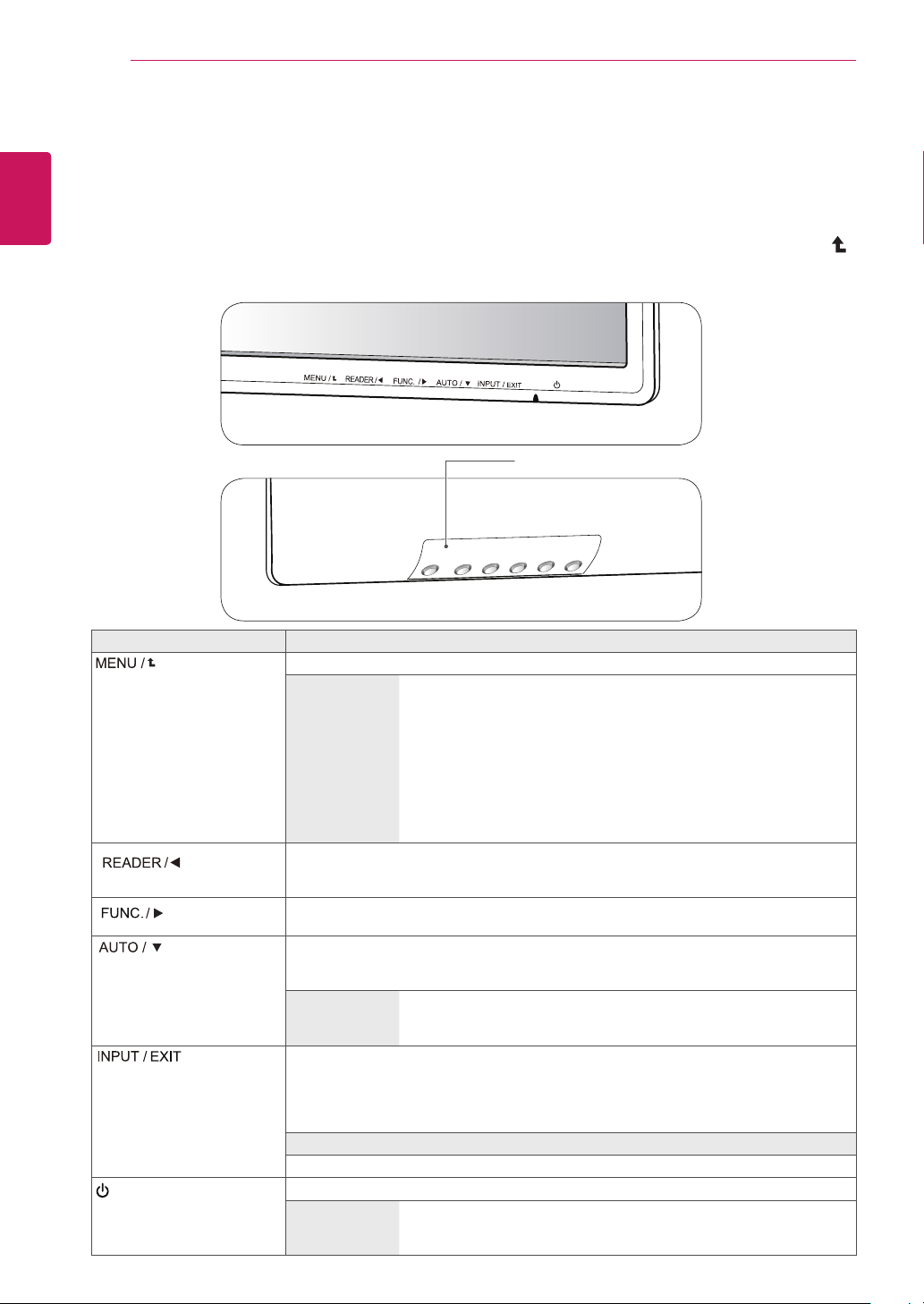

Pulsante (Vedere pag.14)
MONTAGGIO E PREPARAZIONE
ITALIANO
IT

Come spostare e sollevare il monitor

Per spostare o sollevare il monitor, attenersi alla seguente procedura per evitare graffi o danni al monitor e per trasportarlo in modo sicuro indipendentemente dalla forma e dalla dimensione.
Prima di spostare il monitor, inserirlo
y
all'interno della confezione originale o di un materiale da imballaggio. Prima di sollevare o spostare il monitor,
y
scollegare il cavo di alimentazione e tutti i cavi. Afferrare saldamente la parte superiore
y
e inferiore della cornice del monitor. Non afferrarlo dal pannello.
Nell'afferrare il monitor, non rivolgere lo
y
schermo verso si sé per evitare che si graffi.
Quando si sposta il monitor, evitare gli urti o
y
le vibrazioni forti. Quando si sposta il monitor mantenerlo in
y
verticale senza ruotarlo o inclinarlo.
ATTENZIONE
Per quanto possibile, non toccare lo schermo
y
del monitor. Ciò potrebbe danneggiare lo schermo o alcuni dei pixel utilizzati per creare immagini.
MONTAGGIO E PREPARAZIONE
7

Installazione del monitor

Montaggio della base del supporto

Posizionare il monitor con lo schermo rivolto
1
verso il basso.
ATTENZIONE
Per proteggere lo schermo dai graffi,
y
coprire la superficie con un panno morbido.
Verificare la
2
posteriore) base
posizione (anteriore e
del supporto,
supporto
sul
come indicato nella figura.
Corpo del supporto
quindi
montare la

Rimozione della base del supporto

Posizionare il monitor con lo schermo rivolto
1
verso il basso. Per proteggere lo schermo dai graffi, coprire la
superficie con un panno morbido.
Utilizzando una moneta, ruotare la vite
2
nella base del supporto in senso antiorario. Rimuovere
del supporto
la base del supporto
.
Corpo del supporto
dal
corpo
ITALIANO
IT
Base del supporto
Utilizzando una moneta, ruotare la vite in senso
3
orario per fissare la
Base del supporto
base del supporto.
Base del supporto
ATTENZIONE
I componenti mostrati nelle immagini
y
potrebbero avere un aspetto diverso dal prodotto reale. Non capovolgere il monitor affinché non cada
y
dal proprio supporto, causando possibili danni o lesioni. Per evitare che si verifichino danni allo
y
schermo durante il sollevamento o lo spostamento del monitor, afferrarlo dal sostegno o dall'involucro di plastica. Questa operazione evita di esercitare una pressione inutile sullo schermo. Rimuovere il nastro e il perno di blocco solo
y
quando il monitor viene montato sulla base di supporto e si trova in posizione verticale. In caso contrario, il corpo del supporto potrebbe sporgersi in avanti e causare lesioni.
ITALIANO
NOTE
IT
MONTAGGIO E PREPARAZIONE
8

Montaggio su un tavolo

Sollevare e inclinare il monitor in posizione
1
verticale su un tavolo. Lasciare uno spazio (minimo) di 100 mm
dalla parete per assicurare una ventilazione adeguata.
100 mm
100 mm
100 mm
100 mm
Premere il pulsante sullo switch fondo
3
(potenza) per aprire l'alimentazione.
ATTENZIONE
Scollegare il cavo di alimentazione prima di spostare il monitor in un'altra posizione. In caso contrario, potrebbero verificarsi scosse elettriche.

Usare il portacavo

1
Fissa il pomello (Cable holder) all buco (cerniera).
2
Usalo per fissare il Cable Holder al monitor.
3
Chiudi il Cable holder.
Collegare l'adattatore CA/CC e il cavo di
2
alimentazione a una presa a muro.
⭫Ⓠ䗉ޛ
DC-IN
19
o
⭫Ⓠ䗉ޛ
DC-IN
19
NOTA
I buchi sono usati per la staffa a parete.
y
Diversificato a seconda del tuo paese o del
y
tuo modello.
AVVISO
Per evitare lesioni alle dita durante la
y
regolazione dello schermo, non toccare la parte inferiore della cornice dello schermo come indicato di seguito.
MONTAGGIO E PREPARAZIONE

Regolazione dell'altezza del supporto

Posizionare il monitor installato sulla base del
1
supporto in posizione verticale.
9
ITALIANO
IT
Non toccare o premere lo schermo durante la regolazione dell'angolo del monitor.
Non tenere questo apparecchio come nella figura sottostante. La vite del monitor si potrebbe staccare dallo Stand Base e causare delle ferite
Rimuovere il
2
corpo del supporto, di blocco.
L'altezza può essere regolata fino a
3
nastro
sulla parte posteriore del
quindi estrarre il
Corpo del supporto
Pin di blocco
perno
Nastro
120 mm
.
120 mm
NOTA
Inclinare il monitor da +20 a -5 gradi verso l'alto o il basso per regolare l'angolo, in modo da adattarlo alla posizione dell'utente.
Lato anteriore Lato posteriore
ATTENZIONE
Una volta rimosso il perno, non è necessario
y
reinserirlo per regolare l'altezza.
ATTENZIONE
Non inserire il dito tra lo
y
schermo e la base (telaio) durante la regolazione dell'altezza dello schermo.
MONTAGGIO E PREPARAZIONE
10
ITALIANO
IT

Supporto rotante

L'immagine mostrata potrebbe essere
y
diversa dal monitor in uso.
Ruotare di 355 gradi e regolare l'angolazione
1
del monitor per adattarla alla visualizzazione.
Utilizzo del sistema di sicurezza Kensington
Il connettore del sistema di sicurezza Kensington è situato sul retro del monitor. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito
kensington.com
.
http://www.

Rimozione del supporto

Posizionare il monitor con lo schermo rivolto
1
verso il basso. Per proteggere lo schermo dai graffi, coprire la superficie con un panno morbido.
Con un cacciavite, rimuovere le quattro viti e il
2
supporto dal monitor.
Collegare il cavo del sistema di sicurezza Kensington tra il monitor e un tavolo.
NOTA
Il sistema di sicurezza Kensington è un accessorio opzionale. È possibile acquistarlo presso la maggior parte dei negozi di elettronica.
MONTAGGIO E PREPARAZIONE
11

Montaggio a parete

Per assicurare una ventilazione adeguata, lasciare uno spazio di 100 mm dalla parete e su ogni lato. Contattare il rivenditore per ottenere istruzioni dettagliate sull'installazione e consultare la guida opzionale per l'installazione e la sistemazione della staffa inclinabile per montaggio a parete.
100 mm
100 mm
100 mm
100 mm
Modello
VESA (A x B) Vite standard Numero di viti
24BK450H
75 x 75 M4 4
ATTENZIONE
Scollegare prima il cavo di alimentazione,
y
quindi spostare o installare il monitor. In caso contrario, potrebbero verificarsi scosse elettriche. Se si installa il monitor al soffitto o su una
y
parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare solo un supporto per montaggio
y
a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. Non serrare eccessivamente le viti per evitare
y
danni al monitor e rendere nulla la garanzia. Utilizzare solo viti e supporti per montaggio
y
a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia. Lunghezza della vite dalla superficie esterna
y
del coperchio posteriore dovrebbe essere sotto 8 mm.
Per montaggio a parete
ITALIANO
IT
Se Lei decide di montare il monitor alla parete, La preghiamo di attaccare l’interfaccia di montaggio a parete (opzionale) al rovescio del monitor. Quando si installa il monitor utilizzando un'interfaccia di montaggio a parete (parti opzionali), fissarla accuratamente in modo che non cada.
nella installazione va usata la vite e l’interfaccia
1
di montaggio a parete in conformità con lo standard di VESA.
il monitor sarebbe rovinato internamente se si
2
usa una vite più lunga dello standard.
se si usa la vite impropria che alla fine provoca
3
il guasto del prodotto e la caduta del monitor da dove si trova, in tal caso LG non è responsabile per niente.
VESA compatibile solo rispetto alla vite
4
di montaggio dimensioni dell'interfaccia e montaggio specifiche delle viti.
Attenersi agli standard VESA riportati di seguito.
5
784,8 mm (30,9 pollici) e misure inferiori
y
* Spessore inserto per montaggio a parete: 2,6 mm
* Viti: Φ 4 mm x passo 0,7 mm x lunghezza 10 mm
787,4 mm (31 pollici) e misure superiori
y
* Utilizzare un inserto per montaggio a parete e viti compatibili con gli standard VESA.
Copertina posteriore
Per montaggio a parete Copertina posteriore
vite standard
Max.8mm
NOTA
Utilizzare le viti elencate nelle specifiche delle
y
viti conformi agli standard VESA. Il kit per il montaggio a parete include un
y
manuale di installazione e i componenti necessari. La staffa per montaggio a parete è un
y
accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. La lunghezza delle viti può variare in base alla
y
staffa per il montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. Per ulteriori informazioni, fare riferimento alle
y
istruzioni fornite con il supporto per il montaggio a parete.

UTILIZZO DEL MONITOR

12
ITALIANO
IT
UTILIZZO DEL MONITOR

Collegamento a un PC

Il monitor supporta la funzione Plug & Play*.
y
*Plug & Play: si tratta di una funzione mediante la quale un PC riconosce un dispositivo nel momento in cui esso viene collegato al computer stesso e acceso, senza la necessità di configurare il dispositivo o di un intervento da parte dell'utente.

Connessione D-SUB

Consente la trasmissione del segnale analogico video dal PC al monitor. Collegare il PC e il monitor con il cavo del segnale D-sub a 15 pin come mostrato nelle illustrazioni di seguito.
⭫Ⓠ䗉ޛ
DC-IN
19
HDMI IN D-SUB IN
H / P

Collegamento HDMI

Trasmette i segnali audio e video digitali dal PC al monitor. Collegare il PC e il monitor con il cavo HDMI come mostrato nelle figure seguenti.
NOTA
Quando si utilizza un connettore del cavo di
y
ingresso del segnale D-Sub per Macintosh
Adattatore Mac
y
Per utilizzare un computer Apple Macintosh, è necessario un adattatore a spina che trasformi il connettore VGA D-SUB a 15 pin e ad alta densità (su 3 righe) del cavo in dotazione in un connettore a 15 pin su 2 righe.
NOTA
Se si utilizza HDMI PC, potrebbero verificarsi
y
problemi di compatibilità. Se si desidera utilizzare due PC nel monitor,
y
collegare il cavo del segnale (D-SUB/HDMI) al monitor. Se si accende il monitor quando
y
l'apparecchio è freddo, potrebbe verificarsi uno sfarfallio dello schermo. Si tratta di un comportamento standard. Sullo schermo potrebbero comparire dei
y
puntini di colore rosso, verde o blu. Si tratta di un comportamento standard.
ATTENZIONE
Collegare il cavo di ingresso del
y
segnale e fissarlo ruotando le viti in senso orario. Non premere sullo schermo a
y
lungo con le dita, poiché ciò potrebbe provocare distorsioni temporanee sullo schermo. Evitare di visualizzare un'immagine fissa
y
sullo schermo per un periodo di tempo prolungato per prevenire danni da burn-in. Se possibile, utilizzare un salvaschermo.

Collegamento a dispositivi AV

Collegamento HDMI

Trasmette i segnali audio e video digitali e dai vostri dispositivi AV al monitor. Collegare il dispositivo AV al monitor con il cavo HDMI come illustrato di seguito.
UTILIZZO DEL MONITOR
13
NOTA
I dispositivi periferici vengono venduti
y
separatamente. I cavi con le prese ad angolo potrebbero
y
avere problemi di spazio, utilizzare prese diritte quando possibile.
Tipo ad angolo Tipo diritto
Funzione di impostazione automatica immagine
Premere il pulsante di accensione sul pannello posteriore per accendere l'apparecchio. Una volta aperto l'alimentazione del dispositivo di visualizzazione, Self Image Setting (Impostazione automatica immagine) Funzione che viene automaticamente eseguito. (Supportata solo in modalità Analogica)
ITALIANO
IT
NOTA
L'utilizzo di un cavo da DVI a HDMI può
y
causare problemi di compatibilità.

Collegamento di dispositivi esterni

Collegamento di dispositivi periferici

Collegare le periferiche al monitor utilizzando le porte per cuffie.
⭫Ⓠ䗉ޛ
DC-IN
19
HDMI IN D-SUB IN
(venduto
separatamente)
H / P
NOTA
Funzione di impostazione automatica
y
immagine.
Questa funzione fornisce all'utente le impostazioni ottimali per il display. La prima volta che viene collegato il monitor, la funzione regola automaticamente il display sulle impostazioni ottimali per i singoli segnali di ingresso.(Supportata solo in modalità Analogica)
Funzione "AUTO".
y
Se si riscontrano problemi di tipo schermo sfocato, lettere sfocate, sfarfallio dello schermo o schermo inclinato durante l'utilizzo del dispositivo o dopo aver modificato la risoluzione dello schermo, per migliorare la risoluzione, premere il pulsante della funzione AUTO.(Supportata solo in modalità Analogica)

PERSONALIZZAZIONE DELLE IMPOSTAZIONI

14
ITALIANO
IT
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
Premere il pulsante desiderato sul retro del monitor.
1
Modificare il valore della voce di menu premendo i tasti sul retro del monitor.
2
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Pulsante
EXIT (Uscita)
Lato anteriore
Lato posteriore
Consente di accedere ai menu principali.(Vedere pag.15)
OSD Bloccato/ OSD Sbloccato
Utilizzare questo tasto per accedere al menu Modalità lettura. La sua funzione è di visualizzare la schermata come carta-come immagine per il comfort degli occhi. Se desideri ulteriori informazioni (Vedere pag.20).
Usare questo pulsante per accedere ai menù SMART ENERGY SAVING, Modalità Immagini, SUPER RESOLUTION+.
Quando si regolano le impostazioni del display, premere sempre il pulsante AUTO nell'OSD MONITOR SETUP (CONFIGURAZIONE MONITOR). (Supportata solo in modalità Analogica)
La modalità migliore per il display
È possibile scegliere il segnale di ingresso.
EXIT (Uscita)
Consente di uscire dall'OSD (On Screen Display). Consente di accendere o spegnere il dispositivo.
Indicatore di alimentazione
per uscire dal menu OSD.
Pulsanti di impostazione monitor
Descrizione
Questa funzione ti permette di bloccare le impostazioni correnti, in modo che non possano essere inavvertitamente modificate. Premi e tieni premuto il pulsante MENU per diversi secondi. Il OSD del “OSD Lock” apparirà. Dopo di che, l'utente potrà decidere se bloccare o sbloccare le impstazioni utilizzando il pulsante destra/sinistra. Se l'utente seleziona l'icona “Lock” premendo il pulsante “OK” , il messaggio “OSD Locked” apparirà. Altrimenti “OSD Unlocked” apparirà. Dopo aver selezionato “Lock”, se vuoi sbloccare, puoi tenere premeuto il pulsante “MENU” per alcuni secondi. Il messaggio “OSD Unlocked” apparirà.
1920 x 1080
yQuando sono connessi almeno due segnali di ingresso, è possibile scegliere il
segnale di ingresso desiderato (D-SUB/HDMI).
yQuando è connesso un solo segnale, questo viene automaticamente rilevato.
L'impostazione predefinita è D-SUB.
La spia di alimentazione rimane bianco se il display funziona correttamente (Modalità On). Se il display è in modalità sleep, l'indicatore di alimentazione lampeggia in bianco.
Selezionare
3
(Pulsante di accensione)

PERSONALIZZAZIONE DELLE IMPOSTAZIONI

15
Personalizzazione delle impostazioni

Impostazioni dei menu

Premere
1
Configura le opzioni premendo i pulsanti ◄ o ► o ▼.
2
Scegli
3
Selezionare
4
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù"
EXIT (Uscita)
per accedere a ulteriori opzioni di configurazione.
per uscire dal menu OSD.
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù Analogico HDMI Descrizione
Luminosità
Contrasto
Tempo di Risposta
Wide/Originale
Reset
Per regolare la luminosità dello schermo
Lei può fissare un tempo di risposta per le immagini visualizzate sulla base della velocità dello schermo. Per un ambiente normale si consiglia di usare 'Spento'. Per un’immagine in rapido movimento, si consiglia di usare 'Alto'.
Wide
Consente di passare alla modalità schermo intero a seconda del segnale dell'immagine di ingresso.
Originale
Consente di impostare il formato del segnale dell'immagine di ingresso sul formato originale. * Questa funzione è attiva solo se la risoluzione di ingresso è inferiore al formato del monitor (16:9).
Ripristina tutte le impostazioni default di fabbrica. Premere i pulsanti ◄ , ►per
risettare immediatamente.
Menù
OSD.
ITALIANO
IT
Menù > Prossimo Menù Analogico HDMI Descrizione
Immagine Nitidezza
Livello Nero
Overscan
Colore Gamma
Temp. Colore
Sei Colori
Reset Colore
Schermo Orizzontale
Verticale
Clock
Fase
Audio Volume
Altro Lingua
Spia Accensione
Standby Automatico
Analogico:
y
HDMI
y
ingresso D-SUB (segnale analogico).
: ingresso HDMI (segnale digitale).
Per regolare la chiarezza dello schermo Per regolare il livello offset Per migliorare la chiarezza e la stabilità dello schermo
Per personalizzare il colore dello schermo
Per regolare la posizione dello schermo
Per migliorare la chiarezza e la stabilità dello schermo
Per regolare il volume
Per personalizzare lo stato dello schermo per l’ambiente operativo dell’utente
ITALIANO
IT
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
16

Immagine

Premere
1
Scegli
2
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù"
per accedere a ulteriori opzioni di configurazione.
Menù
OSD.
Accedi a
3
Configura le opzioni premendo i pulsanti ◄ o ► o ▼.
4
Selezionare
5
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù> Prossimo Menù > Immagine
Nitidezza
Livello Nero
Overscan Per selezionare la scala dell’immagine in output per il timing DTV in HDMI
Immagine
EXIT (Uscita)
premendo il pulsante ▼.
per uscire dal menu OSD.
Per regolare la chiarezza dello schermo Consente di impostare il livello di offset. Selezionando "Alto" lo schermo
diventerà luminoso, selezionando "Basso" lo schermo diventerà scuro. (solo per HDMI input)
yOffset:
scura visualizzabile sul monitor.
input (solo per HDMI input). Si consiglia di attivare la funzione Overscan quando si connette apparecchiature AV.
Descrizione
come criterio per il segnale video, rappresenta la schermata più

Colore

Premere
1
Scegli
2
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù"
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
Menù
OSD.
per accedere a ulteriori opzioni di configurazione.
17
ITALIANO
IT
Seleziona
3
Accedi a
4
Configura le opzioni premendo i pulsanti ◄ o ► o ▼.
5
Selezionare
6
Colore
premendo il pulsante ►.
Colore
premendo il pulsante ▼.
EXIT (Uscita)
per uscire dal menu OSD.
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù > Prossimo Menù > Colore
Gamma
Temp. Colore Utente
Sei Colori
Fissa i tuoi personali valori cromatici: Gamma 0, Gamma 1, Gamma 2 Sullo schermo, a valori alti corrispondono immagini più sbiancate e a vari bassi immagini più scure
• Rosso:
• Verde:
• Blu:
Consente di selezionare il colore dello schermo.
Caldo:
(maggiore quantità di rosso).
Medio: Freddo:
fredda (maggiore quantità di blu). Regola e memorizza la tinta e la saturazione per sei colori
(Rosso/Verde/Blu/ Ciano /Magenta/Giallo) per soddisfare le esigenze cromatiche dell’utente
Tonalitá Saturazione
Reset Colore
Riporta i valori cromatici alle impostazioni di fabbrica per il corrente dispositivo di input
consente di impostare i livelli desiderati del colore rosso.
consente di impostare i livelli desiderati del colore verde.
consente di impostare i livelli desiderati del colore blu.
consente di impostare lo schermo su una temperatura colore calda
consente di impostare lo schermo su una temperatura colore media.
consente di impostare lo schermo su una temperatura colore
Regola la tinta dello schermo Regola la messa a fuoco dei colori sullo schermo. Valori
bassi rendono la gradazione più debole e i colori più leggeri, mentre valori alti rendono la gradazione più accentuata e i colori più scuri
Descrizione
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
18
ITALIANO
IT

Schermo

Premere
1
Scegli
2
Seleziona
3
Accedi a
4
Configura le opzioni premendo i pulsanti ◄ o ► o ▼.
5
Selezionare
6
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù > Prossimo Menù > Schermo
Orizzontale
Verticale
Clock
Fase
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù"
Schermo
Schermo
EXIT (Uscita)
premendo il pulsante ►.
premendo il pulsante ▼.
per accedere a ulteriori opzioni di configurazione.
per uscire dal menu OSD.
Per spostare l’immagine a sinistra e a destra Per spostare l’immagine in alto e in basso Per ridurre al minimo colonne o strisce verticali visibili sullo sfondo dello
schermo. Varieranno anche le dimensioni sul lato orizzontale. Per regolare il focus del display. Questa funzione consente di rimuovere
i difetti visivi orizzontali e di chiarire o mettere a fuoco l’immagine dei caratteri
Menù
OSD.
Descrizione

Audio

Premere
1
Scegli
2
Seleziona
3
Accedi a
4
Configura le opzioni premendo i pulsanti ◄ o ►.
5
Selezionare
6
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante fre ccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù> Prossimo Menù > Audio Descrizione Volume Per regolare il volume di cuffie / auricolari (Solo per input HDMI)
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù"
Audio
premendo il pulsante ►.
Volume
premendo il pulsante ▼.
EXIT (ESCI)
per accedere a ulteriori opzioni di configurazione.
per uscire dal menu OSD.
Menù
OSD.

Altro

Premere
1
Scegli
2
MENU
il pulsante sul retro per visualizzare il
"Prossimo Menù "
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
Menù
OSD.
per accedere a ulteriori opzioni di configurazione.
19
ITALIANO
IT
Seleziona
3
Accedi a
4
Configura le opzioni premendo i pulsanti ◄ o ► o ▼.
5
Selezionare
6
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Menù > Prossimo Menù > Altro
Lingua
Spia Accensione
Standby Automatico
Altro
premendo il pulsante ►.
Altro
premendo il pulsante ▼.
EXIT (Uscita)
per uscire dal menu OSD.
Descrizione
Per scegliere la lingua nella quale vengono mostrati i comandi di controllo Utilizzare questa funzione per impostare indicatore di alimentazione nella
parte inferiore del dispositivo di visualizzazione su Acceso o Spento. Impostato su Spento, l'indicatore di alimentazione si spegne. Selezionando Acceso in qualsiasi momento, l’indicatore si attiverà automaticamente.
Se non premete alcun tasto sul monitor per un certo periodo di tempo, il monitor passa automaticamente alla modalità standby.
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
20
ITALIANO
IT

Impostazioni dei READER

Premere
1
Configura le opzioni premendo i pulsanti ◄ .
2
Ciascuna opzione viene descritta di seguito.
Lettura 1 Si tratta di una modalità che lo schermo viene regolata al meglio per il giornale.
Lettura 2 Si tratta di una modalità che lo schermo è regolata per il meglio per il cartone
Lettura Off È una modalità che modo lettore è spento.
READER
Modalità lettura Descrizione
il pulsante sul retro per visualizzare il
Se si desidera schermo più luminoso, è possibile controllare la luminosità nel menu OSD.
animato. Se si desidera schermo più luminoso, è possibile controllare la luminosità nel menu OSD.
NOTA
Se l’opzione Modalità lettura e’ Lettura 1 o Lettura 2, SMART ENERGY SAVING sara’ automaticamente messa in Spento.
Modalità lettura
OSD.
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
21

Impostazioni dei FUNC.

SMART ENERGY SAVING

Premere
1
Accedi a
2
Configura le opzioni premendo i pulsanti ◄ o ►.
3
Selezionare
4
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
SMART ENERGY SAVING Descrizione Alto Se attivi SMART ENERGY SAVING puoi risparmiare energia con la funzione risparmio
Basso Se attivi SMART ENERGY SAVING puoi risparmiare energia con la funzione basso
Spento Consente di disattivare SMART ENERGY SAVING.
* SMART ENERGY SAVING :
FUNC.
il pulsante sul retro per visualizzare il
SMART ENERGY SAVING
EXIT (Uscita)
per uscire dal menu OSD.
energia.
consumo energetico.
Risparmia energia utilizzando un algoritmo per la compensazione della luminanza.
premendo il pulsante ▼.
FUNC.
OSD.
ITALIANO
IT
NOTA
Il valore dei dati sul risparmio energetico può variare in base al pannello e ai fornitori del pannello.
y
Se si seleziona l'opzione SMART ENERGY SAVING è Alto o Basso, la luminosità del monitore diventa
y
più basso o più alto dipende dal fonte. Se l’opzione SMART ENERGY SAVING e’ Alto o Basso, Modalità lettura sara’ automaticamnete
y
Lettura Off.
ITALIANO
IT
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
22

Modalità Immagini

Premere
1
Seleziona
2
FUNC.
il pulsante sul retro per visualizzare il
Modalità Immagini
premendo il pulsante ►.
FUNC.
OSD.
Accedi a
3
Configura le opzioni premendo i pulsanti ◄ o ►.
4
Selezionare
5
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto ( ).
Ciascuna opzione viene descritta di seguito.
Modalità Immagini Descrizione
Utente È una funzione con la quale l’utente può regolare ogni impostazione. Può regolare la modalità
Testo È una funzione che regola lo schermo in modo da ottenere la migliore visualizzazione dei
Foto È una funzione che regola lo schermo in modo da ottenere la migliore visualizzazione delle
Cinema È una funzione che regola lo schermo in modo da ottenere la migliore visualizzazione dei
Gioco È una modalità dello schermo con impostazioni ideali per giocare.
Modalità Immagini Descrizione
Utente È una funzione con la quale l’utente può regolare ogni impostazione. Può regolare la modalità
Vivace 1 Regola l’immagine video per l’ambiente retail migliorando il contrasto, la luminosità, il colore e
Vivace 2 Standard Regola l’immagine per l’ambiente normale. Cinema È una funzione che regola lo schermo in modo da ottenere la migliore visualizzazione dei
Modalità Immagini
EXIT (Uscita)
per uscire dal menu OSD.
del colore del Menù Principale
lavori di testo
immagini
video
del colore del Menù Principale
la nitidezza.
video
premendo il pulsante ▼.
NOTA
Se l’opzione Modalità Immagini e’ in non-Custom , Modalità lettura sara automaticamnte cambiato in Lettura Off e SMART ENERGY SAVING sara’ nella modalizta’ Spento.

SUPER RESOLUTION +

Premere
1
Seleziona
2
FUNC. il pulsante sul retro per visualizzare il FUNC. OSD.
SUPER RESOLUTION+ premendo il pulsante ►.
PERSONALIZZAZIONE DELLE IMPOSTAZIONI
23
ITALIANO
IT
Accedi a
3
Configura le opzioni premendo i pulsanti ◄ o ►.
4
Selezionare
5
Per tornare al menu superiore o impostare altre voci di menu, utilizzare il pulsante freccia verso l'alto (
Ciascuna opzione viene descritta di seguito.
FUNC. > SUPER
RESOLUTION+ Spento Selezioni quest’opizione per visualizzazione di ogni giorno. SUPER RESOLUTION+ è spento
Basso La qualità di immagini ottimizzata viene visualizzata quando un utente vuole immagini regolari
Medio La qualità di immagini ottimizzata viene visualizzata quando un utente vuole immagini tra i
Alto La qualità di immagini ottimizzata viene visualizzata quando un utente vuole immagini
SUPER RESOLUTION+ premendo il pulsante ▼.
EXIT (Uscita) per uscire dal menu OSD.
Descrizione
in questo modo.
e naturali. È valida per le immagini lente o fisse.
modi bassi e alti per visualizzazione confortevole. È valida per UCC o SD video.
cristalline. È valida per video o giochi di alta qualità.
).

RISOLUZIONE DEI PROBLEMI

24
ITALIANO
IT
RISOLUZIONE DEI PROBLEMI
Verificare quanto segue prima di contattare l'assistenza.
Non vengono visualizzate immagini
Il cavo di alimentazione del display è collegato?
La luce dell'indicatore di alimentazione è accesa?
L'alimentazione è attiva e l'indicatore di alimentazione Bianco?
L'indicatore di alimentazione presenta sfarfallii?
Viene visualizzato il messaggio "FUORI CAMPO" sullo schermo?
Viene visualizzato il messaggio "NESSUN SEGNALE" sullo schermo?
Viene visualizzato il messaggio "OSD BLOCCATO" sullo schermo?
Viene visualizzato il messaggio "OSD BLOCCATO" quando si preme il pulsante MENU?
yVerificare che il cavo di alimentazione sia correttamente collegato alla
presa elettrica.
yPremere il pulsante di accensione.
yRegolare la luminosità e il contrasto.
ySe la modalità del display è impostata su risparmio energia, provare
a spostare il mouse o premere un tasto della tastiera per attivare nuovamente lo schermo.
yProvare ad accendere il PC. yQuesto messaggio viene visualizzato quando il segnale proveniente
dal PC (scheda video) si trova fuori dalla gamma di frequenza orizzontale o verticale del display. Consultare la sezione "Specifiche tecniche" del presente manuale e configurare nuovamente il display.
y Quando il monitor è su "NESSUN SEGNALE" in 5 minuti il monitor va
in modalità DPM
yÈ possibile proteggere le impostazioni di controllo correnti in modo da
evitare modifiche indesiderate. È possibile sbloccare i comandi OSD in qualsiasi momento tenendo premuto il pulsante MENU per alcuni secondi: viene visualizzato il messaggio "OSD SBLOCCATO".
L'immagine visualizzata non è corretta
La posizione del display non è corretta.
Sullo sfondo dello schermo, sono presenti barre o strisce verticali.
Visualizzazione di disturbi orizzontali nelle immagini o caratteri non visualizzati in modo nitido.
yPremere il pulsante
yPremere il pulsante
yPremere il pulsante
ySelezionare
AUTO
per regolare automaticamente la
visualizzazione delle immagini in base all'impostazione ideale.
AUTO
per regolare automaticamente la
visualizzazione delle immagini in base all'impostazione ideale.
AUTO
per regolare automaticamente la
visualizzazione delle immagini in base all'impostazione ideale.
Control Panel► Display ► Settings
(Pannello di controllo > Display > Impostazioni) e regolare il display in base alla risoluzione consigliata o regolare la visualizzazione delle immagini in base all'impostazione ideale. Specificare un'impostazione superiore a 24 bit (True Color) per il colore.
RISOLUZIONE DEI PROBLEMI
25
ATTENZIONE
Selezionare
y
verificare se i valori della frequenza o della risoluzione sono stati modificati. In tal caso, modificare le impostazioni della scheda video in base alla risoluzione consigliata. Se la risoluzione consigliata (risoluzione ottimale) non è selezionata, le lettere potrebbero apparire
y
sfocate e lo schermo di colore grigio, troncato o distorto. Accertarsi di selezionare la risoluzione consigliata. Il metodo di impostazione può variare in base al computer e al sistema operativo e la risoluzione di
y
cui sopra potrebbe non essere supportata dalle prestazioni della scheda video. In tal caso, contattare il produttore del computer o della scheda video.
L'immagine visualizzata non è corretta
Il colore dello schermo è anomalo o viene visualizzato un solo colore.
Lo schermo lampeggia.
Control Panel► Display ► Settings
yVerificare che il cavo del segnale sia collegato correttamente e
utilizzare un cacciavite per fissare le viti, se necessario. yAssicurarsi che la scheda video sia inserita correttamente dello slot. ySpecificare un'impostazione superiore a 24 bit (True Color) per il
colore selezionando
> Impostazioni). yVerificare che lo schermo sia impostato sulla modalità interlacciata
e, in tal caso, modificare l'impostazione in base alla risoluzione
consigliata.
(Pannello di controllo > Display > Impostazioni) e
Control Panel ► Settings
(Pannello di controllo
ITALIANO
IT
Viene visualizzato un messaggio del tipo "Schermo non riconosciuto: rilevato monitor Plug & Play (VESA DDC)"?
È stato installato il driver del display?
Appare tremolio
Non hai selezionato il timing consigliato?
yAssicuratevi di installare il driver dello schermo dal nostro sito web:
http://www.lg.com
yVerificare se la scheda video supporta la funzionalità Plug & Play.
yApparirà tremolio se non si usa il timing HDMI
si prega di regolare il timing su
.
1080i
60/50 Hz. Quindi
1080P
, che è la modalità consigliata.

SPECIFICHE TECNICHE

26
ITALIANO
IT
SPECIFICHE TECNICHE

24BK450H

Display Tipo di schermo Schermo piatto a matrice attiva-TFT LCD da 60,4
Passo pixel 0,2745 mm x 0,2745 mm (passo pixel)
Ingresso sincronizzazione
Ingresso Video Segnale di ingresso Connettore D-SUB a 15 pin
Risoluzione Max D-SUB (analogica): 1920 x 1080 @ 60 Hz
Plug & Play DDC 2B (analogico, HDMI) Consumo elettrico Modalità acceso: 24,6 W Tip. (La condizione originale di fabbrica) *
Ingresso alimentazione 19 V
Adattatore CA/CC
Dimensioni (larghezza x altezza x profondità)
Peso 3,9 kg Gamma d'inclinazione Da -5° a 20°
Condizioni ambientali
Base del sostegno Collegata ( ), non collegata (O) Cavo di alimentazione Tipo di presa a muro
Frequenza orizzontale Da 30 kHz a 83 kHz (automatica) Frequenza verticale Da 56 Hz a 75 Hz (D-SUB)
Formato di ingresso Sincronizzazione separata Digitale
Formato di ingresso Analogico RGB (0,7 Vp-p/ 75 ohm), digitale
Consigliata VESA 1920 x 1080 @ 60 Hz
Modalità sospensione (Modalità Attesa) ≤ 0,3 W ** Modalità spento ≤ 0,3 W
1,6 A
Modello ADS-40SG-19-3 19032G, prodotto da SHENZHEN HONOR ELECTRONIC o Modello ADS-40FSG-19 19032GPG-1, prodotto da SHENZHEN HONOR ELECTRONIC o Modello ADS-40FSG-19 19032GPBR-1, prodotto da SHENZHEN HONOR ELECTRONIC o Modello ADS-40FSG-19 19032GPI-1, prodotto da SHENZHEN HONOR ELECTRONIC o Modello ADS-40FSG-19 19032GPCU-1, prodotto da SHENZHEN HONOR ELECTRONIC o Modello ADS-32FSG-19 19032EPCU-1L, prodotto da SHENZHEN HONOR ELECTRONIC o Modello LCAP21A, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE o Modello LCAP26A-A, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE o Modello LCAP26A-E, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE o Modello LCAP26A-I, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE o Modello LCAP26A-B, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE o Modello LCAP51A, prodotto da LIEN CHANG ELECTRONIC ENTERPRISE
Output: 19 V 1,7 A
Con supporto 55,4 cm x 36,0 cm x 23,9 cm Senza supporto 55,4 cm x 33,2 cm x 3,7 cm
Temperatura di funzionamento Umidità operativa
Temperatura di stoccaggio Umidità di stoccaggio
cm (23,8 pollici) Rivestimento antiriflesso Dimensioni diagonale visibile: 60,4 cm
Da 56 Hz a 61 Hz (HDMI)
Connettore HDMI
HDMI (digitale): 1920 x 1080 @ 60 Hz
Da 10 °C a 35 °C Da 10 % a 80 %
Da -20 °C a 60 °C Da 5 % a 90 % senza condensa
Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.
Il livello di consumo di energia può essere diverso da condizioni operative e di impostazione del monitor.
* La modalità di Acceso si è misurata con lo standard di prova LGE (il modello di Bianco completo, la
risoluzione massima).
** Il monitore entra la Modalità Sonno in un paio di minuti (massimo di 5 minuti).

Modalità preimpostate (risoluzione)

SPECIFICHE TECNICHE
27
ITALIANO
D-SUB TIMING
Modalità visualizzazione (risoluzione)
720 x 400 31,468 70 -/+ 640 x 480 31,469 60 -/­640 x 480 37,500 75 -/­800 x 600 37,879 60 +/+ 800 x 600 46,875 75 +/+ 1024 x 768 48,363 60 -/­1024 x 768 60,023 75 +/+ 1152 x 864 67,500 75 +/+ 1280 x 1024 63,981 60 +/+
1280 x 1024 79,976 75 +/+ 1680 x 1050 65,290 60 -/+
1920 x 1080 67,500 60 +/+ Modalità consigliata
Frequenza orizzontale (kHz)
Frequenza verticale (Hz)
Polarità (H/V)
HDMI TIMING
Per la modalità di supporto di fabbrica (Modalità' Corrente)
480P 31,50 60 O 576P 31,25 50 O 720P 37,50 50 O 720P 45,00 60 O 1080P 56,25 50 O
1080P 67,50 60
Frequenza orizzontale (kHz)
Frequenza verticale (Hz)
HDMI
O
Modalità consigliata
IT

Indicatore

Modalità Colore LED
Modalità Acceso Bianco (15 minuti si può) Modalità Sospensione (Modalità Attesa) Lampeggiante Bianco
Modalità Spento Spento

POSTURA CORRETTA

28
ITALIANO
IT
POSTURA CORRETTA

Postura corretta quando si utilizza il monitor

Regolare il monitor
e la postura per
visualizzare le
immagini nel
rispetto dell'angolo
di visualizzazione
ottimale.
Posizionare con
delicatezza le
mani sulla tastiera,
mantenendo le
braccia piegate
all'altezza dei gomiti
e in posizione
completamente
orizzontale.
Regolare la posizione del monitor per evitare che possa riflettere la luce.
Il modello e il numero di serie dei prodotti si trovano sul retro e su un lato del prodotto. Registrali nel caso in cui tu abbia bisogno dei servizi.
MODELLO
N. DI SERIE
Loading...
