INDICE
2
INDICE
3 LICENZE
3 AVVISO PER IL SOFTWARE OPEN
SOURCE
4 MONTAGGIO E PREPARAZIONE
4 Disimballaggio
6 Componenti e pulsanti
7 Sollevamento e
spostamento del TV
8 Allestimento del TV
8 -Fissaggio del sostegno
10 Montaggio su un tavolo
12 Montaggio a parete
13 Sistemazione dei cavi
14 COLLEGAMENTI
14 Collegamento antenna
14 Collegamento di un'antenna satellitare
15 Collegamento Euro Scart
16 Altri collegamenti
19 TELECOMANDO
20 IMPOSTAZIONI
24 VISUALIZZAZIONE DEL
MANUALE SUL WEB
26 RISOLUZIONE DEI PROBLEMI
27 SPECIFICHE TECNICHE
30 DIAGRAMMI A BLOCCHI
AVVISO
yIgnorando i messaggi di avviso, si corre
il rischio di subire gravi lesioni fisiche o di
provocare incidenti o danni letali.
25 MANUTENZIONE
25 Pulizia del televisore
25 -Schermo, cornice, telaio e supporto
25 -Cavo di alimentazione
25 Prevenzione dei danni da burn-in o image burn
dello schermo del TV
ATTENZIONE
yIgnorando i messaggi di attenzione, si corre
il rischio di subire lesioni fisiche minori o di
danneggiare il prodotto.
NOTA
yLe note forniscono chiarimenti e informazioni
su come utilizzare il prodotto in modo sicuro.
Leggere le note attentamente prima di utilizzare
il prodotto.
Page 3
LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE
3
LICENZE
Le licenze supportate possono variare in base al modello. Per ulteriori informazioni sulle licenze, visitare il sito www.
lg.com.
Prodotto su licenza dei Dolby Laboratories.
“Dolby” e il simbolo della doppia D sono marchi dei Dolby Laboratories.
I termini HDMI e HDMI High-Denition Multimedia Interface e il logo HDMI sono
marchi commerciali o marchi commerciali registrati negli Stati Uniti e in altri paesi
di HDMI Licensing, LLC .
INFORMAZIONI SU VIDEO DIVX:
®
è un formato video digitale creato da DivX, LLC, una società controllata da
DivX
Rovi Corporation.
Questo è un dispositivo DivX Certied
la verica della riproduzione di video DivX.
Visitare il sito divx.com per ulteriori informazioni e strumenti software per
convertire i le in video DivX.
INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX
®
Certified
deve essere registrato per poter riprodurre i film acquistati in formato DivX Videoon-Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione
DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com
per ulteriori informazioni su come completare la procedura di registrazione.
®
"DivX Certified
per riprodurre video DivX® in alta definizione fino a 1080p,
compresi i contenuti premium."
®
, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società
"DivX
da questa controllate e sono utilizzati in concessione di licenza".
"Coperto da uno o più dei seguenti brevetti degli Stati Uniti:"
7,295,673; 7,460,668; 7,515,710; 7,519,274”
®
ufciale che ha superato test rigorosi circa
ENGITALIANO
AVVISO PER IL SOFTWARE OPEN SOURCE
Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL,
MPL e altre licenze Open Source, visitare http://opensource.lge.com.
In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità
e le relative note di copyright.
LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura
dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta
inviata via e-mail a: [email protected]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del
prodotto.
Page 4
MONTAGGIO E PREPARAZIONE
4
ITALIANO
ENG
NOTA
yIl televisore raffigurato nell'immagine può essere diverso da quello in uso.
yIl menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in
questo manuale.
yI menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del
modello del prodotto utilizzati.
yIn futuro possono essere aggiunte nuove funzioni al televisore.
yIl televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere
il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà
energia elettrica.
yÈ possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine.
In tal modo si riducono anche i costi complessivi di funzionamento.
MONTAGGIO E PREPARAZIONE
Disimballaggio
Verificare che nella confezione siano presenti i seguenti elementi. Se mancano alcuni accessori, contattare il
rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire
dal prodotto e dagli accessori effettivi.
ATTENZIONE
yPer garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
yI danni o le lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
yAlcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.
NOTA
yGli elementi forniti con il prodotto potrebbero variare in base al modello.
yLe specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in
caso di aggiornamento delle funzioni del prodotto.
yPer un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore
inferiore a 10 mm e larghezza inferiore a 18 mm. Utilizzare un cavo di prolunga USB 2.0 se il cavo USB o il
memory stick USB non sono adatti alla porta USB del TV.
B
A
B
A
*A 10 mm
18 mm
*B
Page 5
MONTAGGIO E PREPARAZIONE
5
ENGITALIANO
Telecomando/Batterie (AAA)
(vedere pag.19)
Corpo del supporto
(vedere pag.8)
Cavo di alimentazione
(a seconda del modello)
(vedere pag.10)
CD (manuale dell'utente)/
Scheda
Base del supporto
(vedere pag.8)
Adattatore CA/CC
(vedere pag.10)
Cavo RGB
(vedere pag.16)
Fascetta per cavi
(vedere pag.13)
o
Adattatore CA/CC
(a seconda del modello)
(vedere pag.10)
Page 6
MONTAGGIO E PREPARAZIONE
6
Componenti e pulsanti
ITALIANO
ENG
Sensore telecomando
Indicatore di alimentazione
Rosso: quando
y
l'alimentazione è spenta
Spento: quando
y
l'alimentazione è accesa
Ambra: quando
y
l'alimentazione è in modalità
Risparmio energia
Schermo
Altoparlanti
Pulsanti a soramento
NOTA
yTutti i pulsanti sono sensibili allo sfioramento e possono essere attivati semplicemente con la pressione delle
dita.I pulsanti di accensione e di controllo si trovano nella parte inferiore.
Pulsante a sfioramento
OK
SETTINGS Consente di accedere ai menu principali o salvare le opzioni scelte e chiudere i menu.
INPUT Consente di modificare la sorgente in ingresso.
Descrizione
Consente di scorrere tra i programmi salvati.
Consente di regolare il livello del volume.
Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione.
Consente di accendere o spegnere il dispositivo.
Page 7
MONTAGGIO E PREPARAZIONE
7
Sollevamento e spostamento del TV
Prima di sollevare o spostare il televisore, leggere
le seguenti indicazioni per evitare di grafare o
danneggiare l'apparecchio e per un trasporto
sicuro a prescindere dal tipo e dalle dimensioni.
ATTENZIONE
yEvitare di toccare continuamente lo schermo
per non rischiare di danneggiarlo.
ySi consiglia di spostare il televisore nella
scatola o con il materiale di imballaggio
originale.
yPrima di sollevare o spostare il televisore,
scollegare il cavo di alimentazione e tutti i cavi.
yQuando si afferra il televisore, lo schermo deve
essere rivolto dall'altro lato per evitare danni.
yAfferrare saldamente la parte superiore ed
inferiore della cornice del televisore. Fare
attenzione a non afferrare la parte trasparente,
l'altoparlante o la griglia dell'altoparlante.
yDurante il trasporto, non esporre il televisore a
oscillazioni o eccessive vibrazioni.
yDurante il trasporto, tenere il televisore diritto,
non ruotarlo su un lato o inclinarlo in avanti o
verso destra o sinistra.
yEvitare di esercitare una pressione eccessiva
poiché si potrebbe piegare/incurvare il telaio e,
di conseguenza, danneggiare lo schermo.
ENGITALIANO
Page 8
MONTAGGIO E PREPARAZIONE
8
Allestimento del TV
ITALIANO
ENG
Il televisore rafgurato nell'immagine può essere
diverso da quello in uso.
Fissaggio del sostegno
1
3
2
Corpo del supporto
Base del supporto
ATTENZIONE
yQuando si collega il sostegno al TV, posizionare
lo schermo rivolto verso il basso su un
tavolo morbido o su una superficie piatta per
proteggerlo da eventuali graffi.
NOTA
yRimuovere il sostegno prima di fissare il TV a
un supporto di montaggio a parete, eseguendo
al contrario la procedura di collegamento del
supporto.
o
Page 9
MONTAGGIO E PREPARAZIONE
9

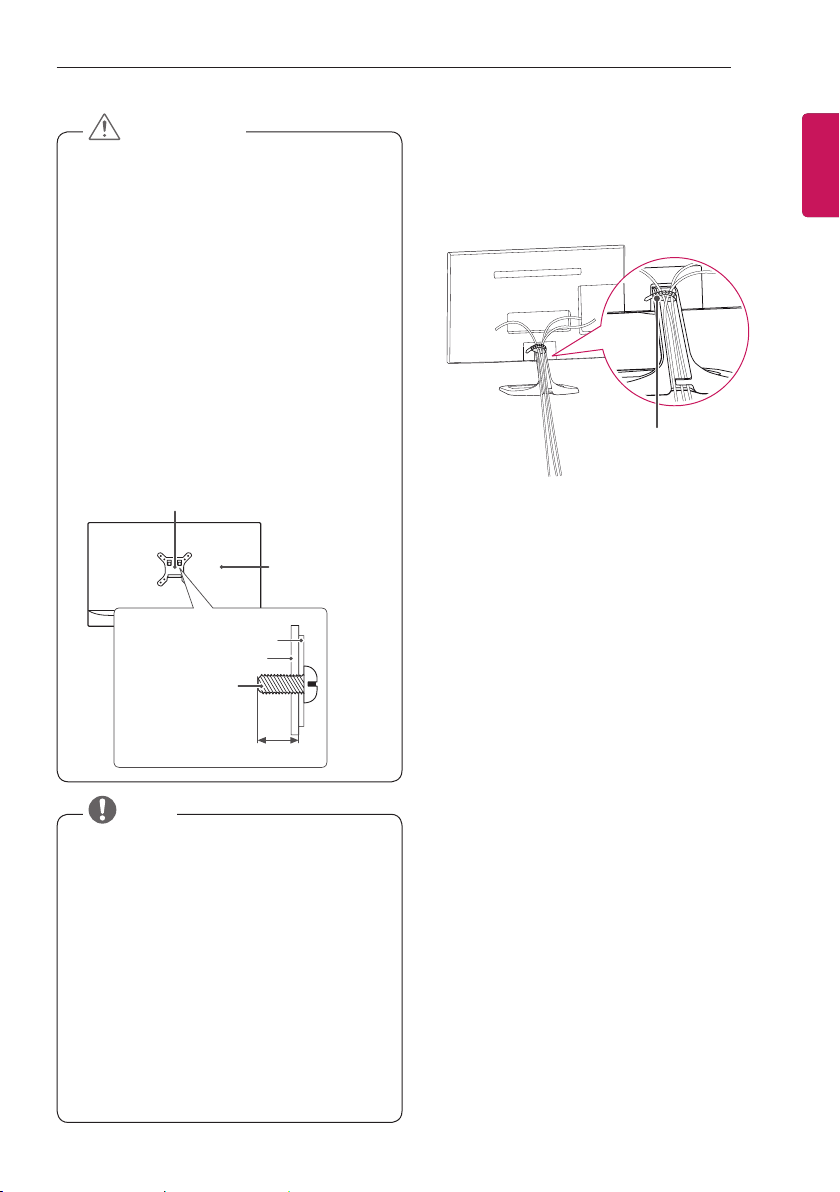

ATTENZIONE
yNon trasportare il TV capovolto sorreggendolo
dal corpo o dalla base del supporto. Il TV
potrebbe cadere causando possibili danni o
lesioni.
yNella figura è riportato un esempio generale di
installazione e potrebbe non corrispondere al
prodotto in uso.
ENGITALIANO
Page 10
MONTAGGIO E PREPARAZIONE
DC-IN
(19V )
DC-IN
(19V )
DC-IN
(19V )
10
Montaggio su un tavolo
ITALIANO
ENG
1 Sollevare e inclinare il TV in posizione verticale su
un tavolo.
- Lasciare uno spazio minimo di 10 cm dalla parete
per assicurare una ventilazione adeguata.
10 cm
10 cm
2 Collegare l'adattatore CA/CC e il cavo di
alimentazione a una presa a muro.
DC-IN
(19V )
DC-IN
(19V )
DC-IN
(19V )
10 cm
10 cm
ATTENZIONE
yNon posizionare il TV vicino a fonti di calore, in
quanto ciò potrebbe causare un incendio o danni.
yAssicurarsi di collegare il TV all'adattatore di
alimentazione CA/CC prima di collegare la presa
di corrente del TV alla presa a muro.
Regolazione dell’angolazione del televisore
yIl televisore raffigurato nell'immagine può essere
diverso da quello in uso.
Inclinare il TV da +20 a -5 gradi verso l'alto o il basso
per regolare l'angolo, in modo tale da adattarla alla
posizione dell'utente.
+20-5
Vista anteriore Lato
posteriore
Adattatore CA/CC
o
DC-IN
DC-IN
(19V )
(19V )
AVVISO
yDurante la regolazione dell'angolo, evitare di
afferrare la parte inferiore della cornice del TV
come mostrato nelle seguenti illustrazioni, per
evitare lesioni alle dita.
Adattatore CA/CC
Page 11
Utilizzo del sistema di sicurezza Kensington
yIl televisore raffigurato nell'immagine può essere
diverso da quello in uso.

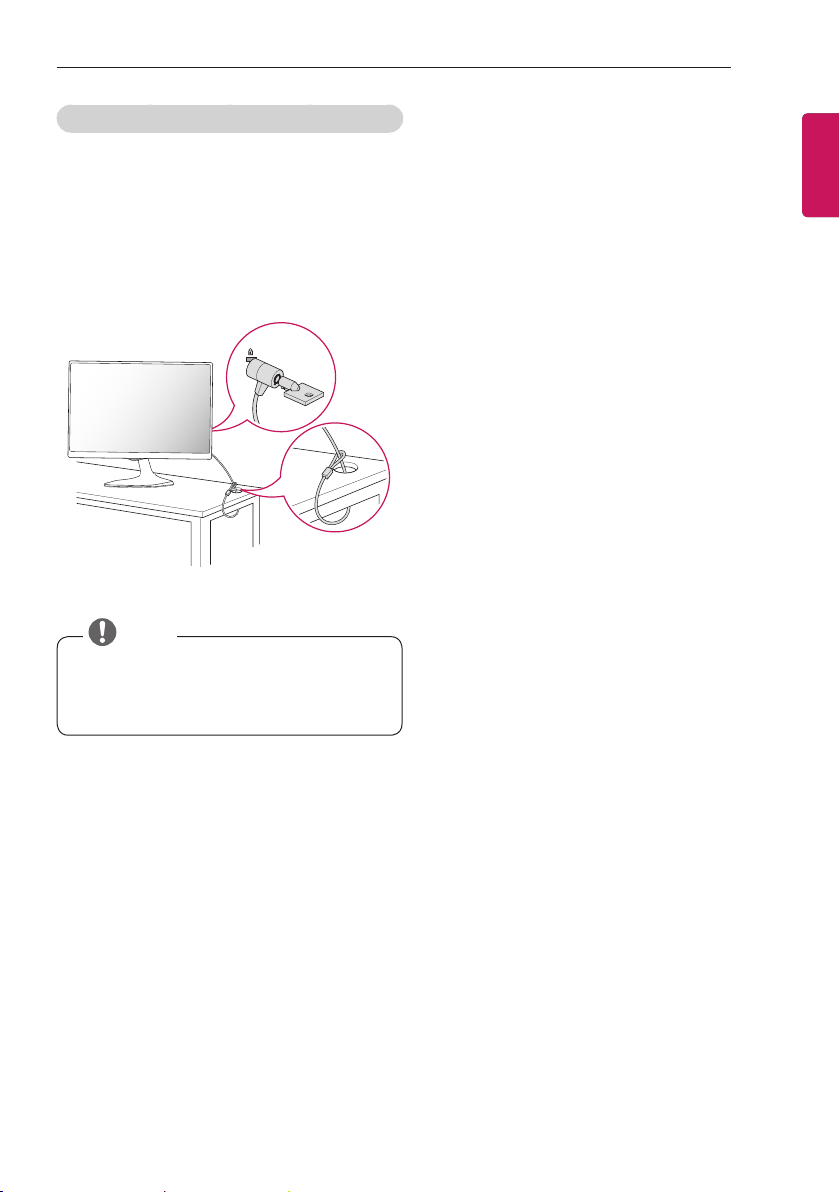

Il connettore del sistema di sicurezza Kensington
è situato sul retro del TV. Per ulteriori informazioni
sull'installazione e l'utilizzo, consultare il manuale fornito
in dotazione con il sistema di sicurezza Kensington o
visitare il sito
Collegare il cavo del sistema di sicurezza Kensington
tra il TV e un tavolo.
http://www.kensington.com
.
MONTAGGIO E PREPARAZIONE
11
ENGITALIANO
NOTA
yIl sistema di sicurezza Kensington è un
accessorio opzionale. È possibile acquistare gli
accessori opzionali presso la maggior parte dei
negozi di elettronica.
Page 12
MONTAGGIO E PREPARAZIONE
A
B
12
Montaggio a parete
ITALIANO
ENG

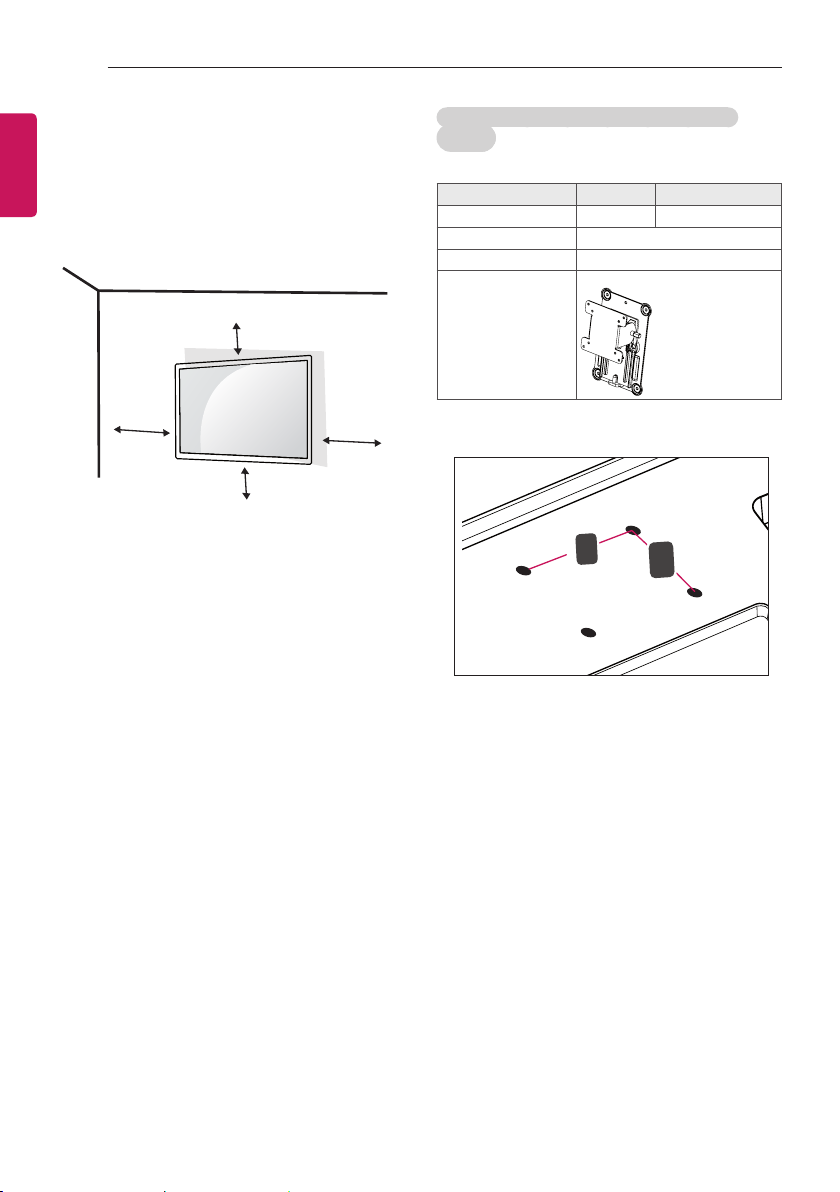

Per assicurare una ventilazione adeguata, lasciare uno
spazio di 10 cm dalla parete e su ogni lato. Contattare il rivenditore per ottenere istruzioni dettagliate
sull'installazione e consultare la guida opzionale per
l'installazione e la sistemazione della staffa inclinabile
per montaggio a parete.
10 cm
10 cm
10 cm
Per montare il TV a parete, collegare l'interfaccia di
montaggio a parete (parti opzionali) al retro del TV.
Quando si installa il TV utilizzando l'interfaccia
di montaggio a parete (parti opzionali), fissarlo
accuratamente in modo che non cada.
1 Utilizzare le viti e l'interfaccia di montaggio a parete
conformemente agli standard VESA.
2 Se si utilizzano viti di lunghezza superiore allo
standard, il TV potrebbe venire danneggiato
internamente.
3 Se le viti utilizzate non sono quelle corrette, il
prodotto potrebbe venire danneggiato e cadere dalla
posizione in cui è stato montato. In tal caso, LG
Electronics non è responsabile di eventuali danni.
4 La compatibilità con gli standard VESA riguarda
esclusivamente le dimensioni dell'interfaccia per
montaggio con viti e le specifiche delle viti di
montaggio.
5 Attenersi agli standard VESA riportati di seguito.
y784,8 mm e dimensioni inferiori
* Spessore inserto per montaggio a parete: 2,6 mm
* Viti: Φ 4 mm x passo 0,7 mm x
lunghezza 10 mm
y787,4 mm e dimensioni superiori
* Utilizzare viti e un inserto per montaggio a parete
compatibili con gli standard VESA.
10 cm
Acquisto separato (Staffa per montaggio a
parete)
MODELLO 23MT75* 27MT75*
VESA (A x B) 75 x 75 100 x 100
Vite standard M4 x L10
Numero di viti 4
Staffa per montaggio a parete
(opzionale)
yVESA (A x B)
RW120
Page 13
MONTAGGIO E PREPARAZIONE
13
ATTENZIONE
yScollegare l'alimentazione prima di spostare
o installare il televisore. In caso contrario, si
rischiano scosse elettriche.
ySe si installa il TV al soffitto o su una parete
inclinata, potrebbe cadere e causare gravi
lesioni.Utilizzare un supporto per montaggio
a parete autorizzato da LG e contattare il
rivenditore locale o il personale qualificato.
yNon serrare eccessivamente le viti per
evitare danni al televisore e rendere nulla la
garanzia.
yUtilizzare le viti e i supporti a parete
conformi agli standard VESA. Gli eventuali
danni o lesioni causati dall'uso errato o
dall'utilizzo di un accessorio non compatibile
non sono coperti dalla garanzia.
yLa distanza della vite dalla superficie esterna
del pannello posteriore deve essere inferiore a 8
mm.
Inserto per montaggio a parete
Pannello posteriore
Inserto per montaggio
a parete
Pannello posteriore
Vite standard
: M4 X L10
Sistemazione dei cavi
1 Raccogliere e unire i cavi con la fascetta per cavi in
dotazione.
2 Posizionare il cavo nel gancio situato sulla base del
supporto.
Fascetta per cavi
ENGITALIANO
Max. 8mm
NOTA
yUtilizzare le viti elencate nelle specifiche
delle viti conformi agli standard VESA.
yIl kit per il montaggio a parete include un
manuale di installazione e i componenti
necessari.
yLa staffa per il montaggio a parete è un
accessorio opzionale. È possibile acquistare
gli accessori opzionali presso il rivenditore
locale di fiducia.
yLa lunghezza delle viti può variare in base
alla staffa di montaggio a parete. Accertarsi
di utilizzare la lunghezza appropriata.
yPer ulteriori informazioni, consultare il
manuale fornito con la staffa di montaggio a
parete.
Page 14
COLLEGAMENTI
14
ITALIANO
COLLEGAMENTI
ENG
La sezione sui COLLEGAMENTI
utilizza principalmente diagrammi per i modelli
27MT75V.
Collegare diversi dispositivi esterni al TV e modificare
la modalità di ingresso per selezionare un dispositivo
esterno. Per ulteriori informazioni sul collegamento di
un dispositivo esterno, consultare il manuale fornito in
dotazione con ciascun dispositivo.
I dispositivi esterni disponibili sono i seguenti: ricevitori
HD, lettori DVD, VCR, sistemi audio, periferiche di
archiviazione USB, PC, videocamere o fotocamere,
console per videogiochi e altri dispositivi esterni.
NOTA
yIl collegamento del dispositivo esterno può variare
in base al modello.
yCollegare i dispositivi esterni al TV a prescindere
dall'ordine della porta del TV.
ySe si registra un programma TV su un registratore
DVD o VCR, accertarsi di collegare il cavo
di ingresso del segnale al TV attraverso un
registratore DVD o VCR. Per ulteriori informazioni
sulla registrazione, consultare il manuale fornito in
dotazione con il dispositivo collegato.
yConsultare il manuale dell’apparecchiatura
esterna per le istruzioni operative.
ySe si collega una console per videogiochi alla TV,
utilizzare il cavo fornito con il dispositivo.
yIn modalità PC, possono essere presenti
interferenze relative alla risoluzione, schemi
verticali, contrasto o luminosità. In caso di
interferenze, modificare la modalità PC impostando
un’altra risoluzione o modificando la frequenza
di aggiornamento oppure regolare luminosità
e contrasto sul menu IMMAGINE finché non si
ottiene un’immagine nitida.
yA seconda della scheda grafica utilizzata,
alcune impostazioni di risoluzione potrebbero
non essere adatte alla modalità PC.
Collegamento antenna
ANTENNA
/ CABLE IN
(Non fornito)

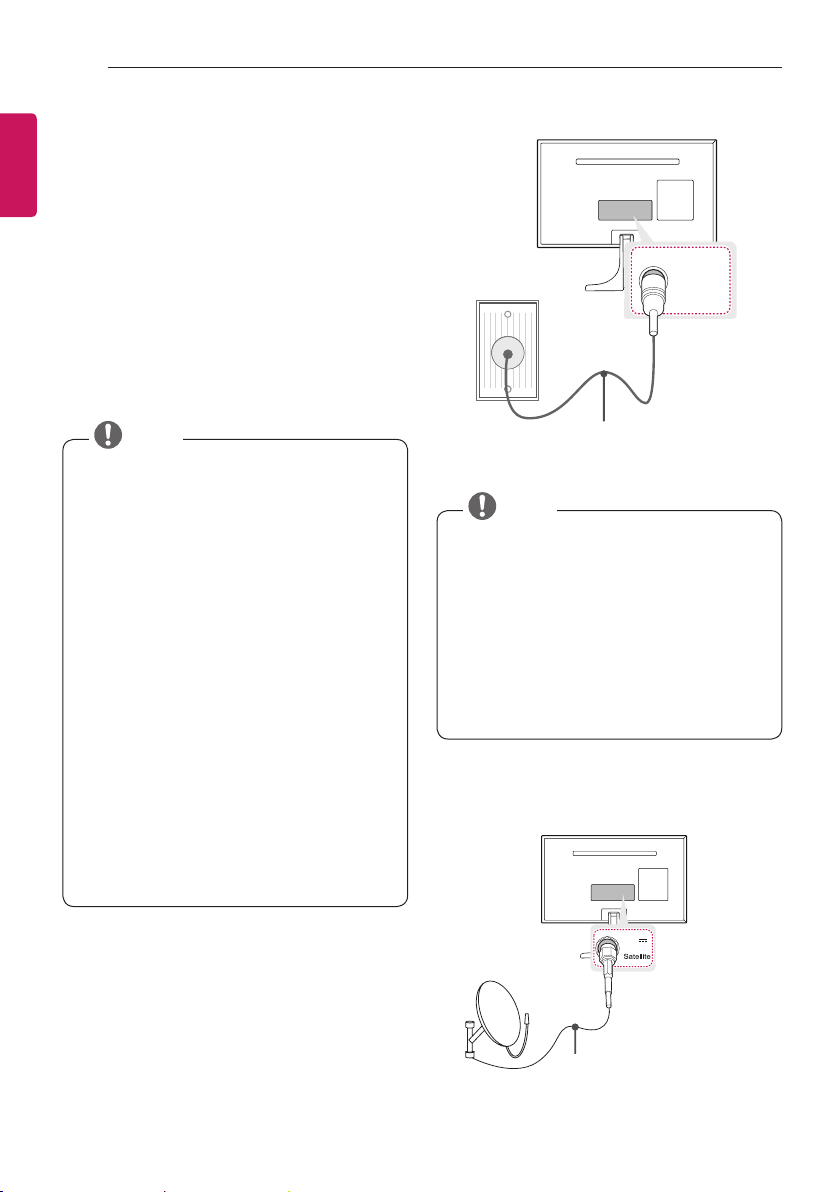

Collegare il TV all'antenna centralizzata con un cavo
RF (75 Ω).
NOTA
yUtilizzare uno sdoppiatore del segnale per usare
più di 2 televisori.
ySe la qualità dell'immagine è scarsa, installare
correttamente un amplificatore del segnale per
migliorarla.
ySe la qualità dell'immagine è scarsa con
un'antenna collegata, indirizzare l'antenna nella
direzione corretta.
yIl cavo e il convertitore dell’antenna non sono in
dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Collegamento di un'antenna satellitare
(Solo modelli satellitari)
13/18 V
700 mA Max
LNB IN
(Non fornito)
Collegare la TV a un’antenna satellitare e a una presa
satellitare con un cavo RF satellitare (75 Ω).
Page 15

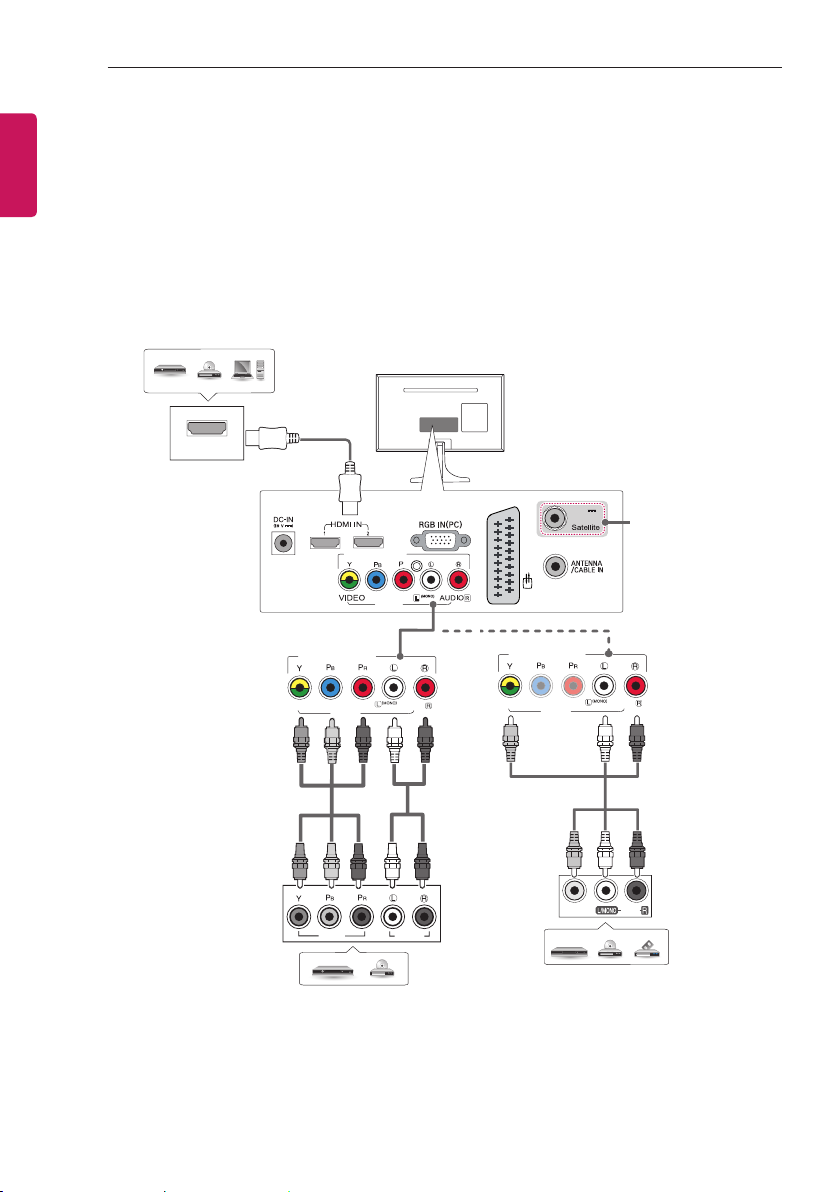

Collegamento Euro Scart
1
(Non fornito)

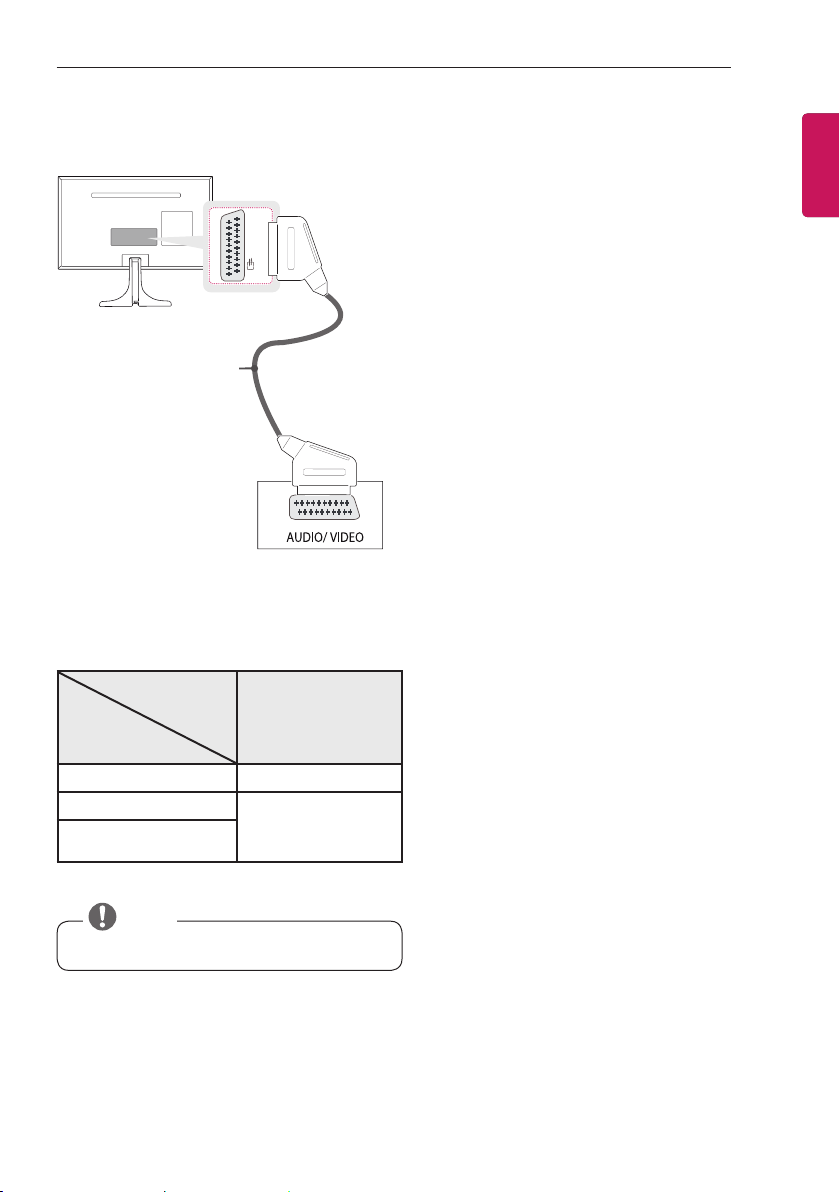

Consente la trasmissione dei segnali audio e video
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore con il cavo Euro
Scart come mostrato nell’illustrazione di seguito.
COLLEGAMENTI
15
ENGITALIANO
Tipo di uscita
Modalità
di ingresso
corrente
TV digitale
TV analogica, AV
Component, AV,
HDMI, RGB
1 Uscita TV: uscite segnali TV analogica o TV digitale.
NOTA
yI cavi Euro Scart devono essere schermati.
AV1
(Uscita TV1)
TV digitale
TV analogica
Page 16
COLLEGAMENTI
16
Altri collegamenti
ITALIANO
ENG

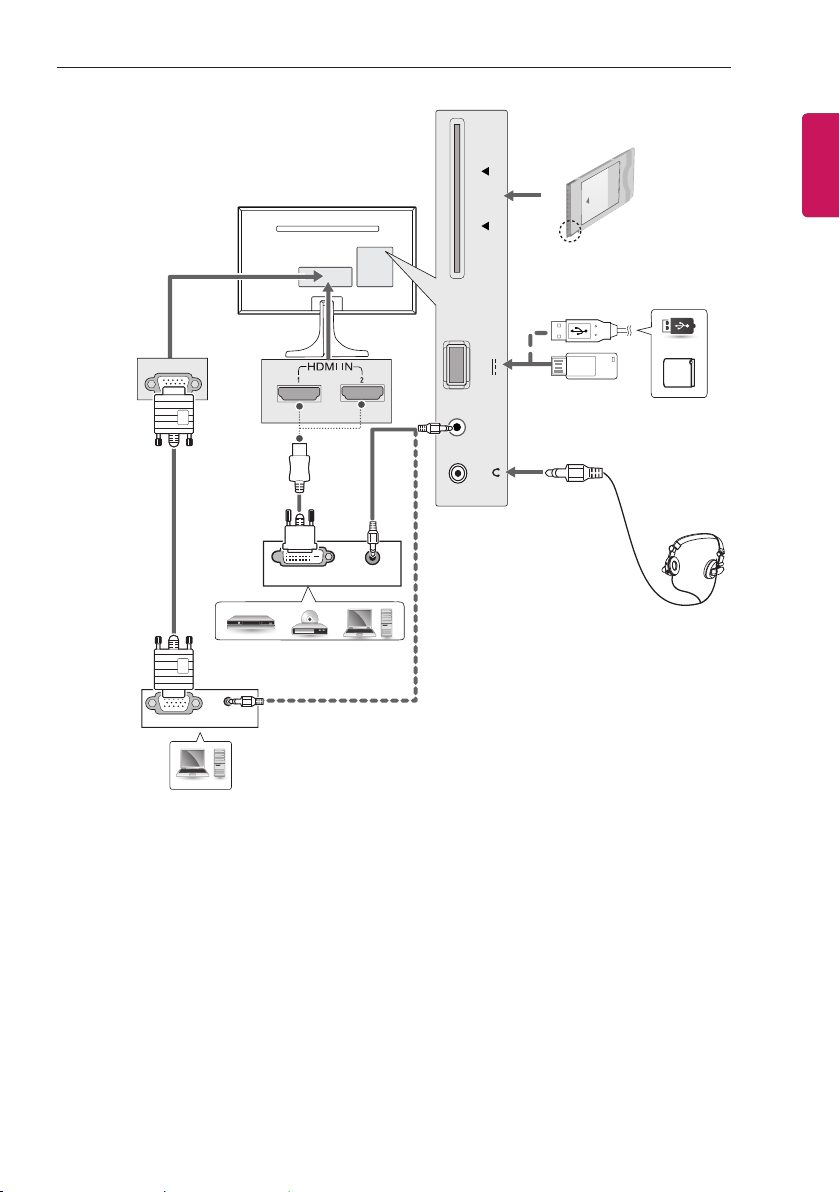

Collegare il TV ai dispositivi esterni. Per una migliore qualità audio e delle immagini, collegare il dispositivo esterno
e il TV utilizzando il cavo HDMI come indicato di seguito. Alcuni cavi separati non sono forniti con il prodotto.
DVD / Blu-Ray / PC / Vano cavi HD / STB HD
HDMI OUT
13/18 V
700 mA Max
COMPONENT IN
AV2 IN
LNB IN
R
(MONO)
L
R
AV 1
(Solo modelli satellitari)
COMPONENT IN
VIDEO
AV2 IN
VERDE
VERDE
BLU
AUDIO
ROSSO
ROSSO
BIANCO
BIANCO
BLU
VIDEO
AUDIO
DVD / Blu-Ray / Vano cavi HD
ROSSO
ROSSO
COMPONENT IN
VIDEO
AUDIO
GIALLO
BIANCO
BIANCO
AUDIO
ROSSO
ROSSO
VIDEO
AV2 IN
GIALLO
VCR / DVD / Blu-Ray / Vano cavi HD
Page 17
PCMCIA
CARD SLOT
COLLEGAMENTI
17
ENGITALIANO
RGB IN (PC)
RGB OUT
DVI OUT
DVD / Blu-Ray / Vano cavi HD / PC
AUDIO OUT
PC
AUDIO OUT
AUDIO
USB IN
IN
H / P
5 V 0.5A
(PC)
USB / HDD
Cufa
1
1 La porta USB supporta una corrente elettrica da 0,5 A.
Se, nel caso di un'unità HHD, è necessaria maggiore corrente, utilizzare un alimentatore di corrente separato.
Page 18
COLLEGAMENTI
18
ITALIANO
Collegamento a un computer
ENG
Il TV supporta la funzione plug & play* e dispone di altoparlanti integrati con funzionalità Surround virtuale, che
consente di riprodurre l'audio in modo nitido e con bassi più potenti.
* Plug & play: si tratta di una funzione mediante la quale un PC riconosce un dispositivo nel momento in cui esso
viene collegato al computer stesso e acceso, senza la necessità di configurare il dispositivo o di un intervento da
parte dell'utente.
NOTA
ySe si desidera utilizzare la modalità HDMI-PC, è necessario impostare Rinomina ingressi sulla modalità
PC.
yL'OSD (On Screen Display) viene visualizzato sullo schermo come riportato di seguito.
»All'accensione del prodotto in un ingresso HDMI.
»Quando si passa a un ingresso HDMI.
L'input è connesso al tuo PC?
Sì No
Non mostrare di nuovo il messaggio.
ySe si seleziona "Sì", la dimensione e la qualità dell'immagine vengono ottimizzate in base al PC.
ySe si seleziona "No", la dimensione e la qualità dell'immagine vengono ottimizzate in base al dispositivo AV
(lettore DVD, decoder digitale).
ySe si seleziona "Non mostrare di nuovo il messaggio", il messaggio non viene più visualizzato finché il TV
non viene reimpostato. È possibile modificare il valore impostato in SETTINGS
ingressi.
yIl valori impostati per HDMI1/HDMI2 vengono salvati in modo indipendente.
INGRESSO s Rinomina
s
Page 19
TELECOMANDO
19
TELECOMANDO

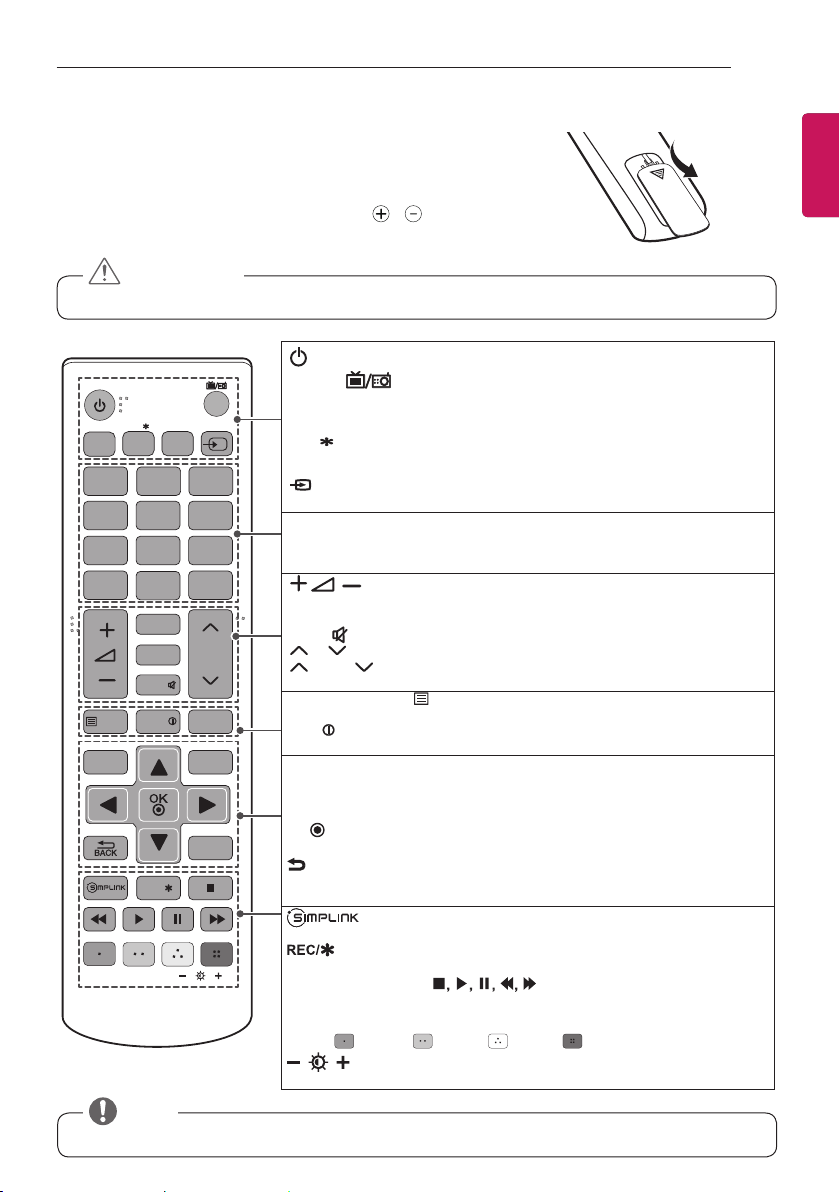

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.
Leggere attentamente il presente manuale e utilizzare correttamente il TV. Per
sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie
(AAA da 1,5 V) facendo corrispondere le estremità
all'interno del vano e chiudere il coperchio.
Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.
ATTENZIONE
yNon utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
Accertarsi di puntare il telecomando verso il relativo sensore sul TV.
(ACCENSIONE) Consente di accendere o spegnere il TV.
TV/RAD
SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.
AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.
PIP/
TV/PC Per selezionare la modalità TV o PC.
INPUT Consente di modificare l'origine di ingresso e di accendere il
televisore.
Pulsanti numerici Per immettere numeri.
LIST Consente di accedere all'elenco programmi salvato.
Q.VIEW Consente di tornare al programma precedente.
FAV Consente di accedere all'elenco dei programmi preferiti.
GUIDE Mostra la Guida al programma.
MUTE
P
PAGE
cesiva.
TASTI TELETEXT
il teletext.
INFO Consente di visualizzare le informazioni del programma e della
schermata correnti.
SETTINGS Consente di accedere ai menu principali.
Q.MENU Consente di accedere ai menu rapidi.
Pulsanti di navigazione (su/giù/sinistra/destra
1
menu e le opzioni.
OK
Consente di selezionare menu e opzioni e confermare le scelte effet-
tuate.
BACK Consente di tornare al livello precedente.
EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.
HDMI tramite HDMI-CEC. Consente di aprire il menu SIMPLINK.
Pulsanti di controllo
SUPPORTI o i dispositivi compatibili SIMPLINK (USB, SIMPLINK).
Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni
menu. (
controllando la retroilluminazione.
PIP/
SUBTITLE
1
AD
2 3
TV/PC
4 5 6
7 8 9
LIST
SETTINGS
TEXT
0
FAV
GUIDE
MUTE
INFO
REC/
TV/
RAD
INPUT
Q.VIEW
P
PAGE
T.OPT
Q.MENU
EXIT
e ai simboli presenti
Consente di selezionare il programma Radio, TV o DTV.
Consente di attivare e disattivare la modalità PIP.
Consente di regolare il livello del volume.
Consente di disattivare tutti i suoni.
Consente di scorrere i programmi salvati o i canali.
Consente di spostarsi alla schermata precedente o suc-
( TEXT / T.OPT)
Consente di accedere ai dispositivi AV collegati con un cavo
Consente di avviare la registrazione e visualizza il menu di regis-
trazione. (a seconda del modello)
( )
: Rosso, : Verde, : Giallo, : Blu)
(Retroillum) Consente di regolare la luminosità dello schermo
Questi pulsanti vengono utilizzati per
)
Consentono di scorrere i
Consentono di controllare i menu
ENGITALIANO
NOTA
yNon è possibile regolare la retroilluminazione tramite il pulsante giallo o blu nel programma MHEG.
Page 20
IMPOSTAZIONI
20
ITALIANO
IMPOSTAZIONI
ENG
Impostazione automatica dei programmi
SETTINGS CONFIG. Sintonizz. autom.
Consente di sintonizzare automaticamente i programmi.
ySe la sorgente di ingresso non è collegata
correttamente, la registrazione dei programmi
potrebbe non funzionare.
ySintonizz. autom. consente di individuare solo i
programmi trasmessi attualmente.
ySe Sistema blocco è attivato, viene visualizzata
una finestra a comparsa che chiede di inserire una
password.
Regolazione delle immagini con Picture Wizard
SETTINGS IMMAGINE Picture Wizard III
[a seconda del modello]
Consente di eseguire la calibrazione e la regolazione
per ottimizzare la qualità delle immagini tramite l’uso del
telecomando e di Picture Wizard senza dover eseguire
costosi test sulle immagini o richiedere aiuto a un esperto.
Selezione di Modalità immagini
SETTINGS IMMAGINE Modalità immagini
Consente di selezionare la modalità di immagine ottimizzata
per l’ambiente di visualizzazione o per il programma.
yVivace : Consente di aumentare il contrasto, la
luminosità e la nitidezza in modo da visualizzare
immagini dai colori vivaci.
yStandard : Consente di visualizzare le immagini
con livelli di contrasto, luminosità e nitidezza
standard.
yEco/APS : [a seconda del modello]
la funzione Energy Saver (Risparmio energetico)
consente di modificare le impostazioni sul TV in
modo da ridurre il consumo energetico.
yCinema / Gioco : Consente di visualizzare immagini
con qualità ottimale per film, giochi e foto (immagini
fisse).
ySport: consente di ottimizzare l'immagine video
per azioni intense e dinamiche enfatizzando i colori
primari, come bianco, verde o blu cielo.
Esperto 1, 2 : menu per la regolazione
y
della qualità delle immagini, che consente a
utenti esperti e principianti di usufruire della
migliore visualizzazione TV. Questo menu
per la regolazione è dedicato a tecnici della
sintonizzazione delle immagini certificate ISF (il logo
ISF può essere utilizzato solo su TV certificati ISF).
ISFccc: Imaging Science Foundation Certified
Calibration Control
yA seconda del segnale di ingresso, la gamma di modalità
immagini disponibile può essere differente.
La modalità Esperto è dedicata ai tecnici della
y
sintonizzazione delle immagini per eseguire controlli e
ottimizzare la visualizzazione utilizzando un’immagine
specifica. Per le immagini normali, è possibile che gli
effetti non siano particolarmente visibili.
yLa funzione ISF è disponibile solo su alcuni modelli.
Impostazione del controllo avanzato
SETTINGS IMMAGINE Modalità immagini
Controllo avanzato/Controllo esperti
Consente di calibrare lo schermo per ciascuna modalità di
immagine o di regolare le impostazioni dell’immagine per uno
schermo speciale. Selezionare prima la Modalità immagini
desiderata.
yContrasto dinamico : consente di regolare il
contrasto sul livello ottimale a seconda della
luminosità dell’immagine.
yColore dinamico : consente di regolare i colori per
visualizzare l’immagine con colori più naturali.
yTonalità pelle : consente di impostare lo spettro
della tonalità della pelle separatamente per
implementarne la tonalità in base alla definizione
dell’utente.
yColore cielo : l’impostazione Colore cielo viene
impostata separatamente.
yColore erba : lo spettro del colore naturale (prati,
colline, ecc.) può essere impostato separatamente.
yGamma : consente di impostare la curva di
gradazione in base all’uscita del segnale d’immagine
in relazione al segnale di ingresso.
yGamma colore : consente di selezionare la gamma
di colori che può essere espressa.
yOttimizzatore bordi : consente di visualizzare bordi
più chiari e distinti, seppur naturali, del video.
yTest img esperto : [a seconda del modello]
test sulle immagini utilizzati per la regolazione da
parte di utenti avanzati.
yFiltro colore : consente di filtrare uno spettro di
colori specifico nei colori RGB per ottimizzare la
saturazione del colore e della tonalità.
yTemp. col. : consente di regolare la tonalità
generale dello schermo nel modo desiderato.
In modalità Expert (Esperto), la sintonizzazione
ottimale dettagliata può essere impostata tramite il
metodo Gamma e così via.
ySistema di gestione colori : si tratta di un sistema
utilizzato dagli utenti avanzati per regolare il
colore tramite un test delle immagini. È possibile
selezionare sei aree di colore (rosso/verde/blu/
ciano/magenta/giallo) senza influenzare gli altri
colori. Per le immagini normali, le regolazioni
potrebbero non apportare modifiche significative ai
colori.
yA seconda del segnale di ingresso o delle altre
impostazioni delle immagini, la gamma delle voci
dettagliate per la regolazione potrebbe essere
differente.
Page 21
IMPOSTAZIONI
21
Impostazione di opzioni immagini aggiuntive
SETTINGS
Opzioni immagini
[a seconda del modello]
Consente di regolare impostazioni dettagliate per le immagini.
yRiduzione del rumore : consente di eliminare i
rumori nell’immagine.
yRiduzione rumore MPEG : consente di eliminare il rumore
generato durante la creazione di segnali immagine digitali.
yLivello nero : consente di regolare la luminosità e il contrasto
dello schermo per adattarsi al livello di nero dell’immagine di
ingresso, utilizzando il livello di nero dello schermo.
yCinema reale : consente di mantenere lo schermo
in condizioni ottimali.
yEye Care movimento / SUPER Energy Saving : [a seconda del
modello]
consente di ridurre il consumo energetico regolando la luminosità
in base al movimento dell’immagine sullo schermo.
yA seconda del segnale di ingresso o delle altre impostazioni
delle immagini, la gamma delle voci dettagliate per la
regolazione potrebbe essere differente.
Utilizzo di TruMotion
SETTINGS IMMAGINE TruMotion
[a seconda del modello]
Consente di correggere le immagini per visualizzare
correttamente le sequenze in movimento.
yUniforme: De-judder/De-blur funziona su un
intervallo più alto in modalità automatica.
yCancella: De-judder/De-blur funziona su un
intervallo medio in modalità automatica.
yUtente : Il valore De-judder/De-blur può essere
impostato manualmente.
De-judder: questa funzione consente di eliminare
la vibrazione judder o Utente.
De-blur: questa funzione consente di regolare e
rimuovere la sfocatura delle immagini.
Auto indica che l'intervallo dello sfarfallio e della
sfocatura, che varia a seconda dello stato del video in
ingresso, viene controllato dalla modalità TruMotion.
Utilizzo della funzione Risparmio energetico
SETTINGS
Consente di risparmiare energia elettrica regolando la
luminosità dello schermo.
yAuto : [a seconda del modello]
il sensore del TV rileva l’illuminazione dell’ambiente e
regola automaticamente la luminosità dello schermo.
ySpento : Consente di disattivare la funzione
Risparmio energetico.
yMinimo/Medio/Massimo : Consente di applicare i
valori di Risparmio energetico preimpostati.
yAnnullamento video : La visualizzazione sullo schermo viene
disattivata e viene riprodotto soltanto l’audio. Premere un tasto
qualsiasi sul telecomando diverso dal pulsante di accensione per
riattivare la visualizzazione sullo schermo.
IMMAGINE Modalità immagini
IMMAGINE Risparmio energetico
Utilizzo delle casse del TV
SETTINGS AUDIO Uscita audio Casse del
TV
[a seconda del modello]
L’audio viene riprodotto attraverso le casse del TV.
Utilizzo degli altoparlanti esterni
SETTINGS AUDIO Uscita audio
Altoparlanti esterni (ottici)
[a seconda del modello]
L’audio viene riprodotto attraverso l’altoparlante collegato alla porta ottica.
ySimpLink supportato.
Utilizzo dell’uscita audio digitale
SETTINGS AUDIO Uscita audio
Altoparlanti esterni (ottici) Uscita audio
digitale
[a seconda del modello]
Consente di con gurare l’uscita audio digitale.
Elemento Ingresso audio
MPEG
Auto
PCM Tutto PCM
Dolby Digital
Dolby Digital Plus
HE-AAC
Uscita audio
digitale
PCM
Dolby Digital
Dolby Digital
Dolby Digital
Collegamento e utilizzo del dispositivo audio LG
SETTINGS AUDIO Uscita audio
Sincronizzazione audio LG (ottica)
[a seconda del modello]
Collegare il dispositivo audio LG con il logo
porta ottica dell’uscita audio digitale. Il dispositivo
audio LG consente di ottenere in modo facile un audio
intenso e potente.
alla
Utilizzo delle cuffie
SETTINGS AUDIO Uscita audio Cuffie
[a seconda del modello]
L’audio viene riprodotto attraverso le cuffie collegate
all’ingresso per cuffie/auricolari.
ENGITALIANO
Page 22
IMPOSTAZIONI
22
Sincronizzazione dell’audio e del video
ITALIANO
ENG
SETTINGS AUDIO Reg. Sinc. AV
[a seconda del modello]
Consente di sincronizzare direttamente il video e
l’audio in caso di mancata corrispondenza.
ySe si imposta Reg. Sinc. AV su Acceso, è possibile
regolare l’uscita audio (casse del) sull’immagine
dello schermo.
Uso del SIMPLINK
[a seconda del modello]
SIMPLINK è una funzione che consente di controllare
e gestire vari dispositivi multimediali in modo pratico
utilizzando solo il telecomando della TV tramite il menu
SIMPLINK.
1 Collegare il terminale HDMI IN della TV e il
terminale di uscita HDMI del dispositivo SIMPLINK
tramite un cavo HDMI.
y[a seconda del modello]
Per le unità home theatre che dispongono della
funzione SIMPLINK, collegare i terminali HDMI
come descritto sopra e utilizzare un cavo in fibra
ottica per collegare l’uscita audio digitale ottica della
TV all’ingresso audio digitale ottico sul dispositivo
SIMPLINK.
2 Selezionare INPUT(OPTION)
Viene visualizzata la finestra del menu SIMPLINK.
3 Nella finestra Impostazione SIMPLINK, impostare
la funzione SIMPLINK su Acceso.
4 Nella finestra del menu SIMPLINK, selezionare il
dispositivo da controllare.
yQuesta funzione è compatibile soltanto con i
dispositivi dotati del logo SIMPLINK. Verificare che il
dispositivo esterno sia dotato di un logo SIMPLINK.
yPer utilizzare la funzione SIMPLINK, è necessario
utilizzare un cavo HDMI
funzione aggiuntiva CEC (Consumer Electronics
Control). I cavi HDMI® ad alta velocità hanno il pin
numero 13 collegato per lo scambio di informazioni
tra dispositivi.
ySe si utilizza un altro ingresso, il dispositivo
SIMPLINK si arresta.
ySe viene utilizzato anche un dispositivo con la
funzione HDMI-CEC, il dispositivo SIMPLINK
potrebbe non funzionare correttamente.
y[a seconda del modello]
[Questa funzione è disponibile solo per alcuni
modelli] Se si selezionano o riproducono file
multimediali da un dispositivo dotato della
funzione home theatre, le Casse HT(Altoparlante)
vengono automaticamente collegate. Eseguire il
collegamento con un cavo in fibra ottica (venduto
separatamente) per utilizzare la funzione Casse
HT(Altoparlante).
®
ad alta velocità con la
SimpLink.
Descrizione delle funzioni SIMPLINK
yRiproduzione diretta : Consente di riprodurre
i contenuti del dispositivo multimediale sulla TV
istantaneamente.
ySeleziona dispositivo multimediale : Consente di
selezionare il dispositivo desiderato tramite il menu
SIMPLINK per controllarlo dallo schermo della TV
istantaneamente.
yRiproduzione di dischi : Consente di gestire il
dispositivo multimediale con il telecomando della TV.
ySpegnimento di tutti i dispositivi : Quando si spegne
la TV, tutti i dispositivi collegati vengono spenti.
yAlimentazione Sync attiva: Quando un apparecchio
dotato della funzione SIMPLINK connesso al terminale
HDMI inizia la riproduzione, la TV si accende
automaticamente.
yAltoparlante : [a seconda del modello]
Selezionare l’altoparlante sull’unità home theatre o
sulla TV.
Per impostare la password
SETTINGS BLOCCO Selezione passw.
Consente di impostare o modicare la password della TV.
La password iniziale è impostata su ‘0000’.
Se in Paese è selezionato Francia, la password non è
‘0000’ ma ‘1234’.
Se in Paese è selezionato Francia, non è possibile impostare la password su ‘0000’.
Per specificare il Reset di Fabbrica
SETTINGS OPZIONE Reset di Fabbrica
Tutte le informazioni memorizzate vengono eliminate se
le impostazioni della TV vengono ripristinate.
La TV si spegne e si riaccende autonomamente e tutte le
impostazioni vengono ripristinate.
yQuando è in uso la funzione Sistema blocco, viene
visualizzata una finestra popup che richiede una
password.
yNon spegnere il dispositivo durante l’inizializzazione.
Rimozione della periferica USB
Q.MENU Periferica USB
Selezionare una periferica di archiviazione USB da
rimuovere. Quando viene visualizzato un messaggio che
indica che la periferica USB è stata rimossa, separare la
periferica dalla TV.
yDopo aver selezionato la periferica USB da
rimuovere, questa non può più essere letta.
Rimuovere la periferica di archiviazione USB e
ricollegarla.
Page 23
IMPOSTAZIONI
23
Uso di una periferica di archiviazione USB - avviso
ySe la periferica di archiviazione USB è dotata di un
programma di rilevamento automatico incorporato
oppure utilizza il proprio driver, potrebbe non
funzionare.
yAlcune periferiche di archiviazione USB potrebbero
non funzionare correttamente o non funzionare
affatto.
yUtilizzare esclusivamente le periferiche di
archiviazione USB formattate con il file system
Windows FAT32 o NTFS.
yPer gli HDD USB esterni, si consiglia di utilizzare
periferiche con una tensione nominale inferiore a 5
V e una corrente nominale inferiore a 500 mA.
ySi consiglia di utilizzare memory stick USB fino a 32
GB e HDD USB fino a 1 TB.
ySe un HDD USB con la funzione di risparmio
energetico non funziona correttamente, disattivare e
riattivare l’alimentazione. Per ulteriori informazioni,
consultare il manuale dell’utente dell’HDD USB.
yI dati all’interno della periferica di archiviazione USB
possono essere danneggiati, effettuare quindi un
backup dei le importanti su altri dispositivi. La gestione dei dati è di pertinenza dell’utente e la casa
costruttrice non è responsabile di eventuali perdite
di dati.
File supportati da Supporti
yFrequenza massima di trasferimento dati: 20 Mbps
(megabit al secondo)
yFormati sottotitoli esterni supportati: *.srt (Sub-
Rip), *.smi (SAMI), *.sub (SubViewer, MicroDVD,
DVDsubtitleSystem, SubIdx(Vobsub)), *.ass/*.ssa
(SubStation Alpha), *.txt (TMplayer), *.psb (PowerDivX)
yFormati sottotitoli interni supportati: XSUB (supporta
i sottotitoli interni generati da DivX6)
Formati video supportati
yMassimo: 1920 x 1080 a 30p (solo il formato Motion
JPEG 640 x 480 a 30p)
y.asf, .wmv
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,
DivX5, DivX6, XViD, H.264/AVC, VC1(WMV3,
WVC1), MP43
[Audio] WMA standard, WMA9(Pro), MP3, AAC,
AC3, MP3, 3D WMV singolo flusso.
ydivx, .avi
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,
DivX5, DivX6, XViD, H.264/AVC
[Audio] HE-AAC, LPCM, ADPCM, MPEG- 1 Layer
I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III
(MP3), *DTS
y.ts, .trp, .tp, .mts, .m2ts
[Video] H.264/AVC, MPEG-2, AVS, VC1
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG1 Layer III (MP3), Dolby Digital, Dolby Digital Plus,
AAC, HE-AAC, *DTS
y.vob
[Video] MPEG-1, MPEG-2
[Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1
Layer II, DVD-LPCM
ymp4, .m4v, .mov
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,
DivX5, DivX6, XVID, H.264/AVC [Audio] AAC,
MPEG-1 Layer III (MP3), *DTS
y.mkv
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,
DivX5, DivX6, XVID, H.264/AVC [Audio] HE-AAC,
Dolby Digital, MPEG-1 Layer III (MP3), *DTS, LPCM
ymotion JPEG
[Video] MJPEG
[Audio] LPCM, ADPCM
y.mpg, .mpeg, .mpe
[Video] MPEG-1, MPEG-2
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby
Digital, LPCM
ydat
[Video] MPEG-1, MPEG-2
[Audio] MP2
yflv
[Video] Sorenson H.263, H.264/AVC
[Audio] MP3, AAC, HE-AAC
y*rm, *rmvb
[Video] RV30, RV40
[Audio] Dolby Digital, AAC, HE-AAC, RA6(Cook)
y3gp, 3gp2
[Video] H.264/AVC, MPEG-4 Part2
[Audio] AAC, AMR(NB/WB)
y*DTS / *rm / *rmvb : a seconda del modello
Formati audio supportati
yTipo di file : mp3
[Velocità in bit] 32 Kbps - 320 Kbps
[Frequenza di campionamento] 16 kHz - 48 kHz
[Formati supportati] MPEG1, MPEG2, Layer2,
Layer3
yTipo di file : AAC
[Velocità in bit] Formato libero
[Frequenza di campionamento] 8 kHz ~ 48 kHz
[Formati supportati] ADIF, ADTS
yTipo di file : M4A
[Velocità in bit] Formato libero
[Frequenza di campionamento] 8 kHz ~ 48 kHz
[Formati supportati] MPEG-4
ENGITALIANO
Page 24
24
IMPOSTAZIONI / VISUALIZZAZIONE DEL MANUALE SUL WEB
yTipo di file : WMA
ITALIANO
[Velocità in bit] 128 Kbps ~ 320 Kbps
ENG
[Frequenza di campionamento] 8 kHz ~ 48 kHz
[Formati supportati] WMA7, WMA8, WMA9
Standard
yTipo di file : WMA
[Velocità in bit] ~ 768 Kbps
[Canale/Frequenza di campionamento]
M0 : fino a 2 canali a 48 kHz
(tranne in modalità LBR),
M1 : fino a 5,1 canali a 48 kHz,
M2 : fino a 5,1 canali a 96 kHz
[Formati supportati] WMA 10 Pro
yTipo di file : OGG
[Velocità in bit] Formato libero
[Frequenza di campionamento] 8kHz ~ 48 kHz
[Formati supportati] OGG Vorvis
Formati foto supportati
yCategoria : 2D (jpeg, jpg, jpe)
[Tipo di file disponibile] SOF0: linea di base,
SOF1: sequenza estesa,
SOF2: progressivo
[Photo size] Minimo: 64 x 64,
Massimo: Tipo normale: 15360 (W) x 8640
(H), Tipo progressivo: 1920 (W) x 1440 (H)
yCategoria : BMP
[Photo size]Minimo : 64 x 64, Massimo :
9600 x 6400
yCategoria : PNG
[Available file type] Interlace, Non-Interlace
[Photo size] Minimo : 64 x 64, Massimo : Interlace :
1200 x 800, Non-Interlace : 9600 x 6400
yLa visualizzazione dei le in formato BMP e PNG
potrebbe essere più lenta rispetto al formato JPEG.
VISUALIZZAZIONE DEL MANUALE SUL WEB
Per ottenere informazioni dettagliate sul Manuale
dell’utente, visitare il sito Web www.lg.com.
Page 25
MANUTENZIONE
25
MANUTENZIONE
Pulizia del televisore
Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.
ATTENZIONE
yInnanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.
yQuando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di
alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.
Schermo, cornice, telaio e supporto
yPer rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
yPer rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita
o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.
ATTENZIONE
yEvitare di toccare continuamente lo schermo per non danneggiarlo.
yNon premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per
non graffiarlo e provocare distorsioni delle immagini.
yNon utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
yNon nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero
verificarsi incendi, scosse elettriche o malfunzionamenti.
Cavo di alimentazione
Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.
ENGITALIANO

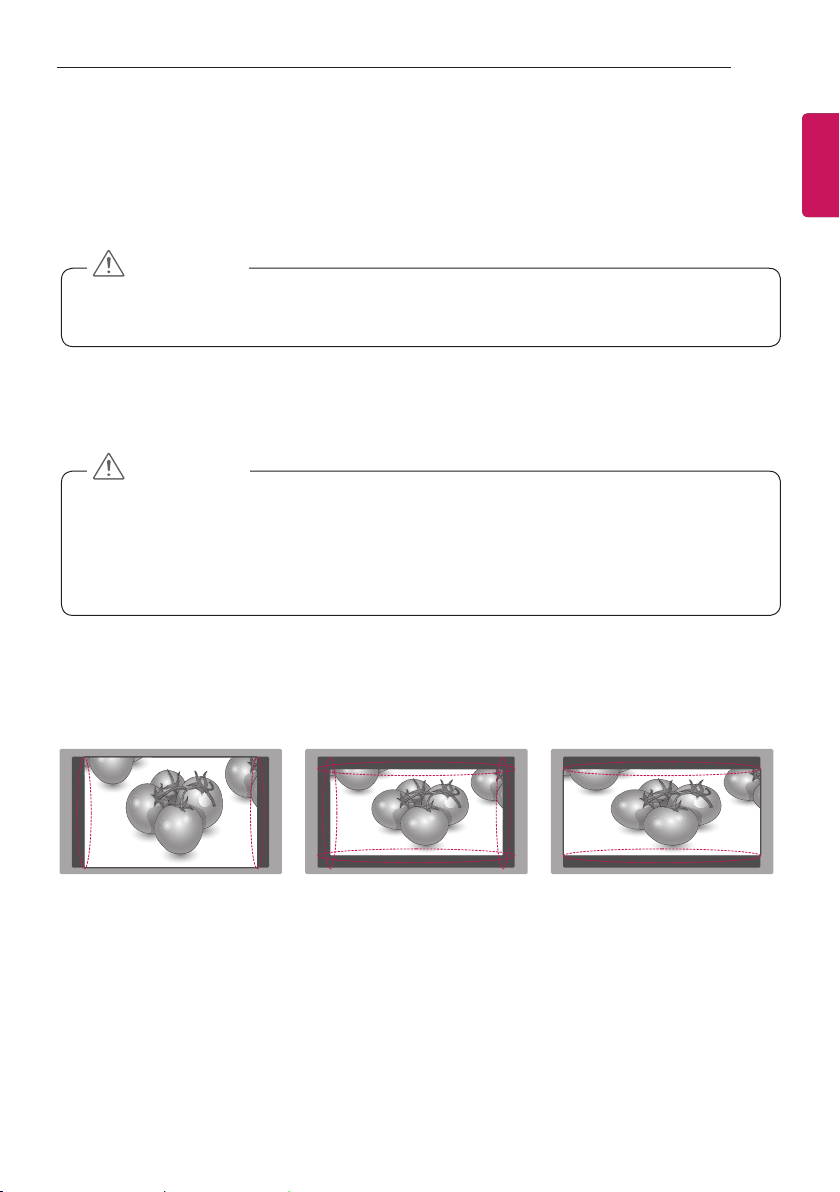

Prevenzione dei danni da burn-in o image burn dello schermo del TV
ySe sullo schermo viene visualizzata un'immagine fissa per un periodo prolungato di tempo, l'immagine
potrebbe venire impressa in modo permanente sullo schermo. I danni da "burn-in" o "image burn" dello schermo
non sono coperti dalla garanzia.
ySe il rapporto d'aspetto del TV è impostato su 4:3 per un lungo periodo di tempo, potrebbe verificarsi l'image
burn nell'area letterbox dello schermo.
yEvitare di visualizzare un'immagine fissa sullo schermo del TV per un periodo di tempo prolungato (2 ore e
oltre per LCD) in modo tale da impedire che si verifichi il problema "image burn".
Page 26
RISOLUZIONE DEI PROBLEMI
26
ITALIANO
RISOLUZIONE DEI PROBLEMI
ENG
Problema Soluzione
Impossibile
controllare la TV con il
telecomando.
Non viene visualizzata
alcuna immagine e non è
prodotto alcun suono.
La TV si spegne
improvvisamente.
Durante il collegamento
al PC (HDMI DVI),
viene visualizzato il
messaggio “Nessun
segnale” o “Formato
non valido”.
yControllare il sensore del telecomando sul prodotto e riprovare.
yVerificare la presenza di eventuali ostacoli tra il televisore e il telecomando.
yControllare che le batterie siano ancora cariche e correttamente inserite (
, su ).
yControllare che la TV sia accesa.
yVerificare che il cavo di alimentazione sia collegato ad una presa a muro.
yVerificare se esiste un problema nella presa a muro collegando altri prodotti.
yControllare le impostazioni di controllo dell'alimentazione. L'alimentazione
potrebbe essere stata interrotta.
yVerificare se la funzione Standby automatico (Varia a seconda del paese) /
Spegnimento / Timer Spegnimento è attiva nelle impostazioni TEMPO.
yIn mancanza del segnale, il televisore si spegne automaticamente dopo 15
minuti di inattività.
ySpegnere/accendere la TV utilizzando il telecomando.
yRicollegare il cavo HDMI.
yRiavviare il PC con la TV accesa.
su
Page 27
SPECIFICHE TECNICHE
27
SPECIFICHE TECNICHE
Le speciche possono subire modiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.
MODELLI
Dimensioni
(L x A x P)
Peso Con supporto (kg) 3,7 5,0
Consumo elettrico 35 W 40 W
Requisiti di alimentazione
Adattatore CA/CC Produttore : Lien Chang
Dimensione modulo CI
(L x A x P)
Condizioni
ambientali
Sistema televisivo DVB-T/T2
Copertura programma
Numero massimo di
programmi memorizzabili
Impedenza antenna esterna 75 Ω
Con supporto (mm) 533 x 426,2 x 188,4 622,7 x 476,2 x 213,2
Senza supporto (mm) 533 x 325,9 x 54,7 622,7 x 377,9 x 56,1
Senza supporto (kg) 3,38 4,58
Temperatura di funzionamento
Umidità di funzionamento
Temperatura di stoccaggio
Umidità di stoccaggio
Satellite Digital TV TV Digitale TV analogica
DVB-C
DVB-S/S2
VHF, UHF
C-Band, Ku-Band
6,000 1,500
23MT75D
23MT75V
19 V
2,0 A 19 V 2,0 A
Modello : LCAP16B-E, LCAP21C
Produttore : LG Innotek
Modello : PSAB-L205B
100,0 mm x 55,0 mm x 5,0 mm
Da 10 a 35 °C
Da 20 a 80%
Da -10 a 60 °C
Da 5 a 90%
DVB-T
DVB-C
VHF, UHF
27MT75D
27MT75V
PAL/SECAM B/G/I/D/K,
SECAM L/L’
VHF: E2 a E12,
UHF: E21 a E69,
CATV: S1 a S20,
HYPER: S21 a S47
ENGITALIANO
Page 28
SPECIFICHE TECNICHE
28
Modalità RGB (PC)/HDMI (PC) supportata
ITALIANO
ENG
Risoluzione
720 x 400 31,468 70,080
640 x 480
800 x 600
1024 x 768 48,363 60,004
1024 x 768
Solo HDMI(PC)
1024 x 768 60,023 75,029
1152 x 864 67,500 75,000
1280 x 720 45,000 60,000
1280 x 800 49,702 59,810
1280 x 1024
1400 x 1050 65,317 59,978
1440 x 900 55,935 59,887
1600 x 900 60,000 60,000
1680 x 1050
1920 x 1080 67,500 60,000
Frequenza oriz-
zontale (kHz)
31,469
37,500
37,879
46,875
56,476 70,069
63,981
79,976
64,674
65,290
NOTA
yLa risoluzione ottimale del display è 1920 X
1080 a 60 Hz. La temporizzazione ottimale in
ciascuna modalità è una frequenza verticale
di 60 Hz.
Informazioni relative al collegamento della
porta component
Frequenza
verticale (Hz)
59,940
75,000
60,317
75,000
60,020
75,025
59,883
59,954
Modalità HDMI (DTV) supportata
Risoluzione
720 x 480 31,469
720 x 576 31,250 50,000
1280 x 720 37,500
1920 x 1080 33,720
Frequenza oriz-
zontale (kHz)
31,500
44,960
45,000
33,750
28,125
27,000
33,750
56,250
67,430
67,500
Frequenza verti-
59,940
60,000
50,000
59,940
60,000
59,940
60,000
50,000
24,000
30,000
50,000
59,940
60,000
Modalità Component supportata
Risoluzione
720 x 480
720 x 576
1280 x 720
1920 x 1080
Frequenza oriz-
zontale (kHz)
15,730
15,750
31,470
31,500
15,625
31,250
44,960
45,000
37,500
33,720
33,750
28,125
56,250
67,432
67,500
verticale (Hz)
59,940
60,000
59,940
60,000
50,000
50,000
59,940
60,000
50,000
59,940
60,000
50,000
50,000
59,940
60,000
cale (Hz)
Frequenza
Ingressi Component
del TV
Porte di uscita video
sul lettore DVD
Y P
Y P
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
P
B
P
B
R
R
Page 29
SPECIFICHE TECNICHE
Dichiarazione di conformità
La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG
23MT75D-PZR / 23MT75V-PZR / 27MT75D-PZR / 27MT75V-PZR / 27MT55V-PZR
è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.
n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto.
Questo apparecchio è fabbricato nella C.E.E nel
rispetto delle disposizioni di cui al D.M. 26/03/92ed in particolare è conforme alle prescrizioni del Art. 1 dello
stesso decreto ministeriale.
29
ENGITALIANO
Page 30

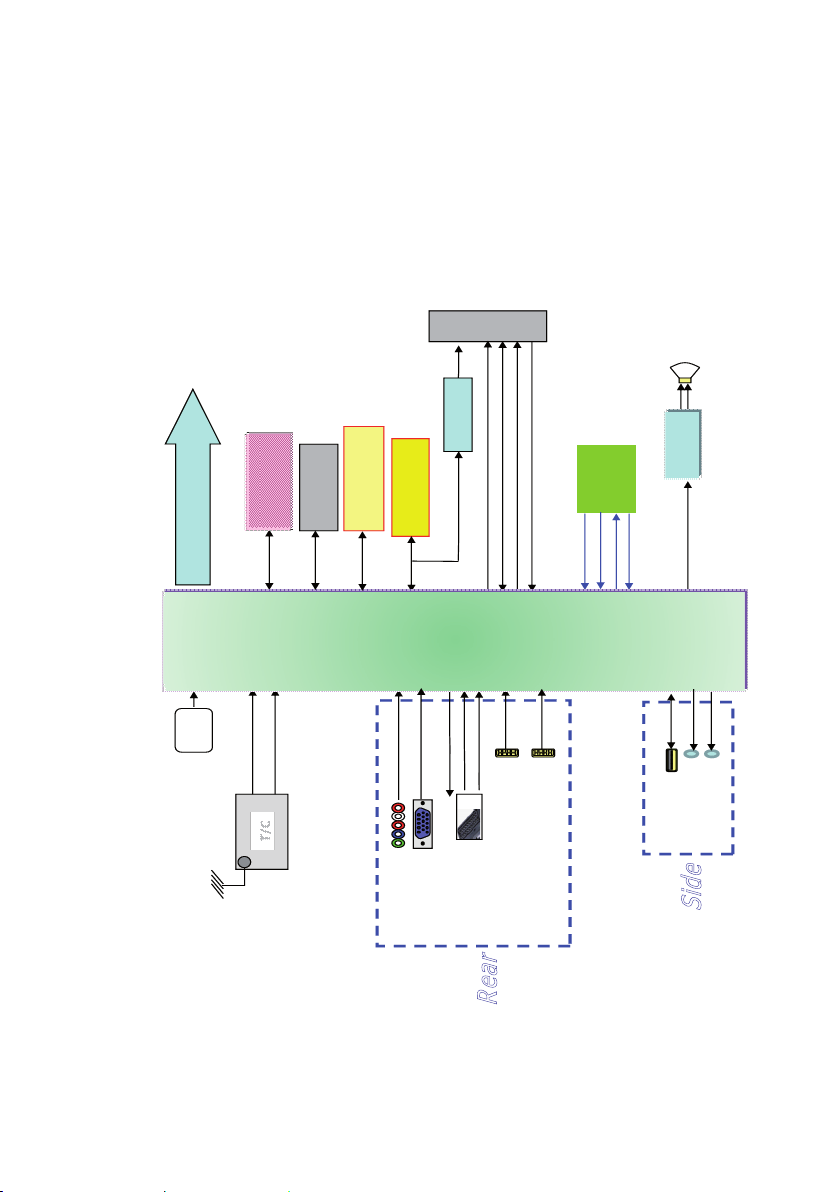

CI Slot
SPK L/R
FPC(30P)
TC74LCX244FT
Buff er
TS_DATA[0:7]
Audio AMP
8M bit
SERIAL FLASH
LVDS
(FHD)
W25Q80BVSSIG
EEPR OM 256Kbi t
AT24C25 6C-SSHL-T
I2C
SPI
1Gbit
DDR3 1Gb
NAND FLASH
H27U1G8F2CTR-BC
H5TQ1G63EFR-PBC
DDR3 Add.
DDR3 Data
PCM_A[0:7]
FE_TS_DATA[0:7]
PCM_DATA[0:7]
PCM_A[8:14]
(TOUCH)
CONTROL
IR & LED /
ͺ
ͼͶΊ
ͽͶ͵ΐ
ͼͶΊ
AUD_MASTER_CLK,
AUD_LRCH,
AUD_LRCK, AUD_SCK
M1A
H/P L/R
TMDS
24M
X-ta l
CVBS, Y/Pb/Pr, L/R
SIF
AIF, DIF
DSUB R/G/B/H/V
TMDS
FE_ VOUT
SC1_R/G/B
SC1_CVB S_IN
HDMI1
HDMI2
DP/DM
Audio L/R
H/P
Audio In
USB
DIAGRAMMI A BLOCCHI
T/C
F-SCART
RGB
Side
AIR/Cab le
AV/Component
R ear
Page 31
Leggere le Precauzioni di sicurezza prima di
utilizzare il prodotto.
Conservare il CD del manuale dell'utente
in un posto accessibile per consultarlo
all'occorrenza.
Il modello e il numero di serie del TV si
trovano sul retro e su un lato del prodotto.
Annotarli qui di seguito affinché siano disponibili qualora fosse necessario contattare
l'assistenza.
MODELLO
N. DI SERIE
Loading...
