LG 22MA33D-PR, 24MN33D-PR, 24MN33D-PZ User Manual [it]

ITALIANO
MANUALE DELL'UTENTE
TV LED*
* TV LED LG include uno schermo LCD con retroilluminazione LED.
Leggere attentamente il presente manuale prima di utilizzare il TV e conservarlo come riferimento per il futuro.
22MA33D 22MA31D
www.lg.com
INDICE
2
ITALIANO
INDICE
3 LICENZE
4 PROCEDURA DI
INSTALLAZIONE
5 MONTAGGIO E
PREPARAZIONE
5 Rimozione dell'imballaggio 8 Componenti e pulsanti 10 Sollevamento e spostamento del TV 11 Allestimento del TV 11 - Fissaggio del sostegno 13 - Montaggio su un tavolo 14 - Sistemazione dei cavi 14 - Utilizzo del sistema di sicurezza
Kensington 15 - Rimozione del sostegno 16 - Montaggio a parete
18 GUARDARE LA TELEVISIONE

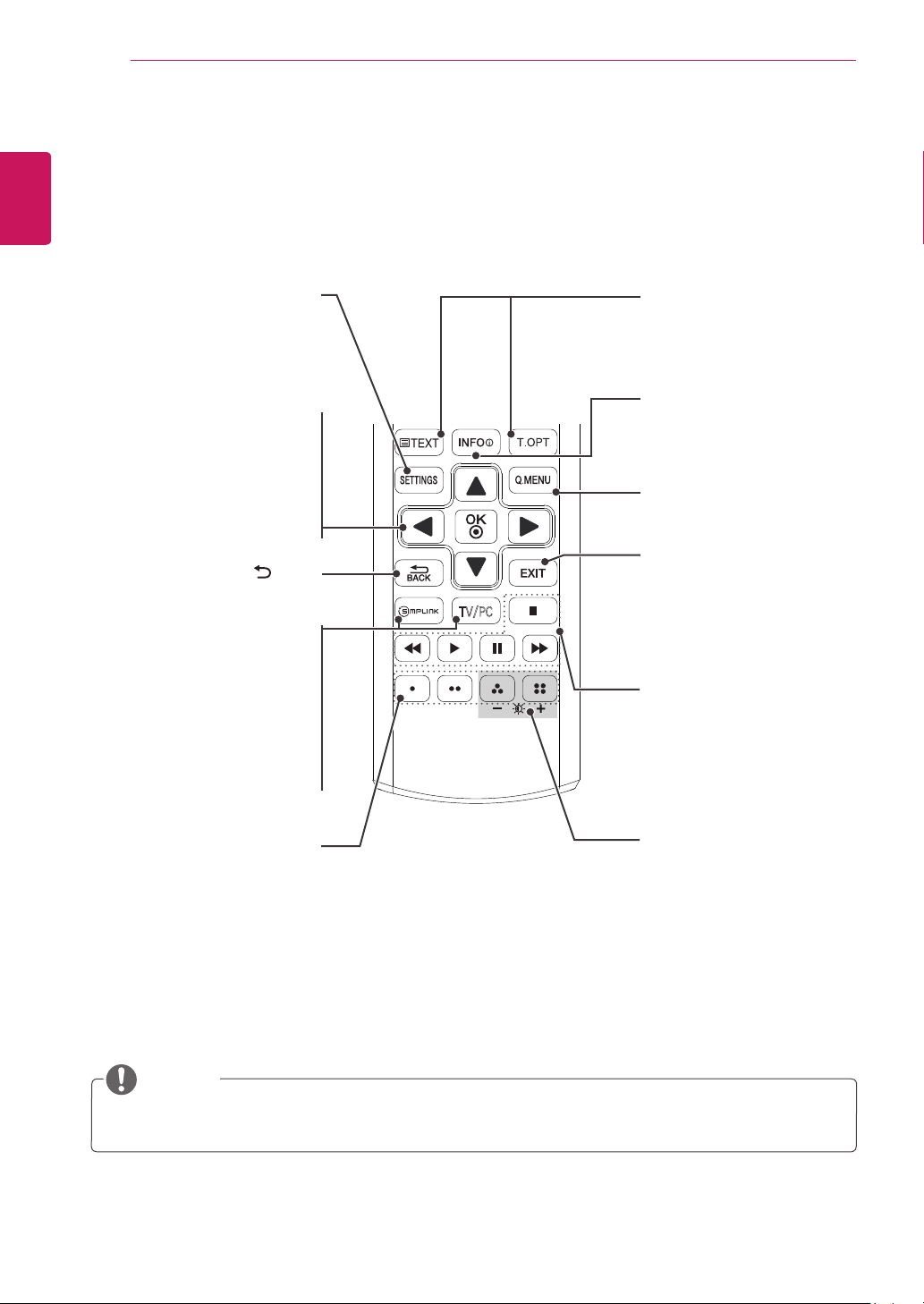

31 TELECOMANDO
33 PERSONALIZZAZIONE DELLE
IMPOSTAZIONI
33 Accesso ai menu principali
34 UTILIZZO DEL MANUALE
DELL'UTENTE

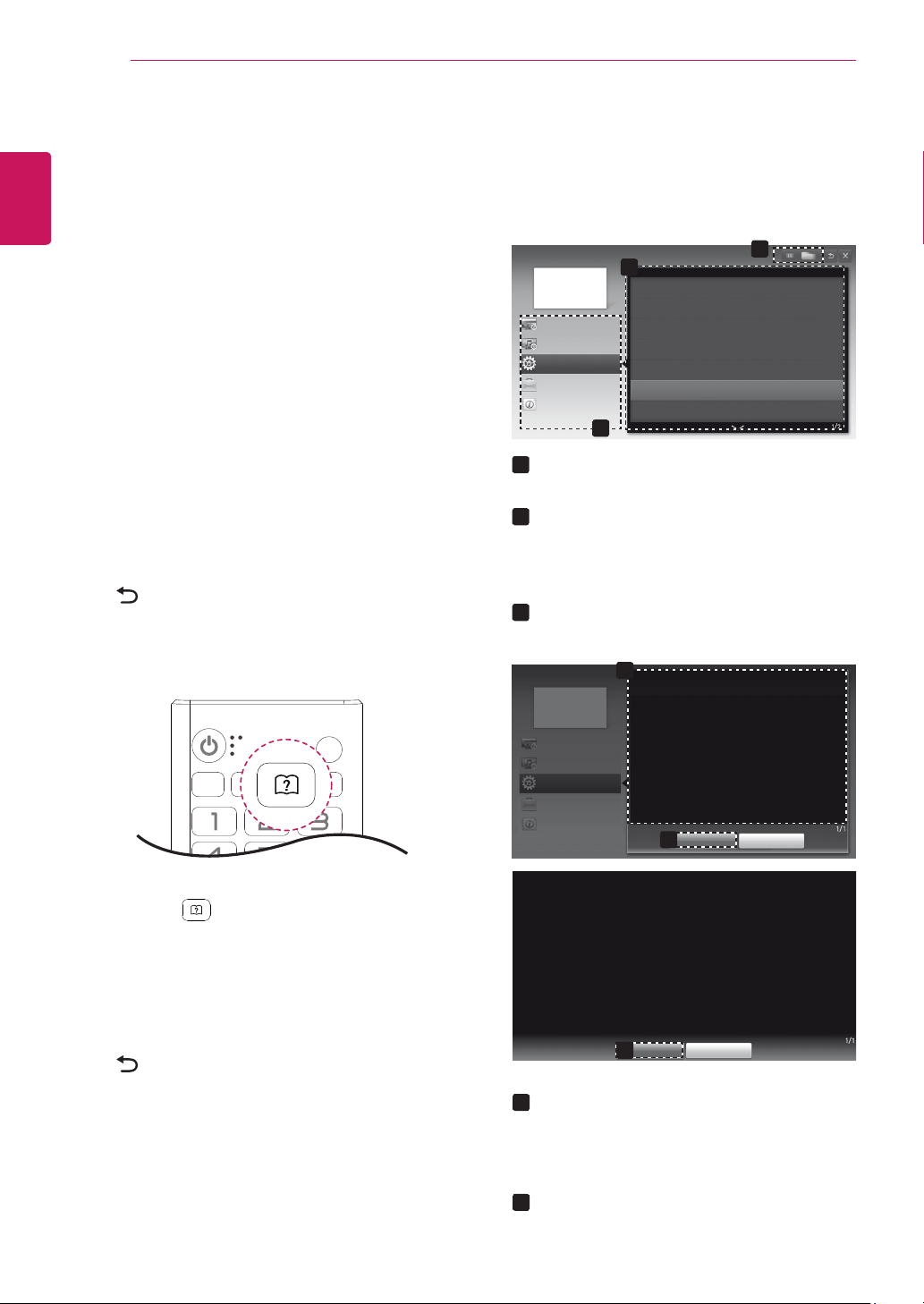

34 Accesso al menu Manuale dell'utente. 34 - Utilizzo del menu TV 34 - Utilizzo del telecomando
35 MANUTENZIONE
35 Pulizia del TV 35 Schermo e cornice 35 Telaio e supporto 35 Cavo di alimentazione 36 Prevenzione dei danni da burn-in o image
burn dello schermo del TV
18 Accensione del TV per la prima volta
20 COLLEGAMENTI

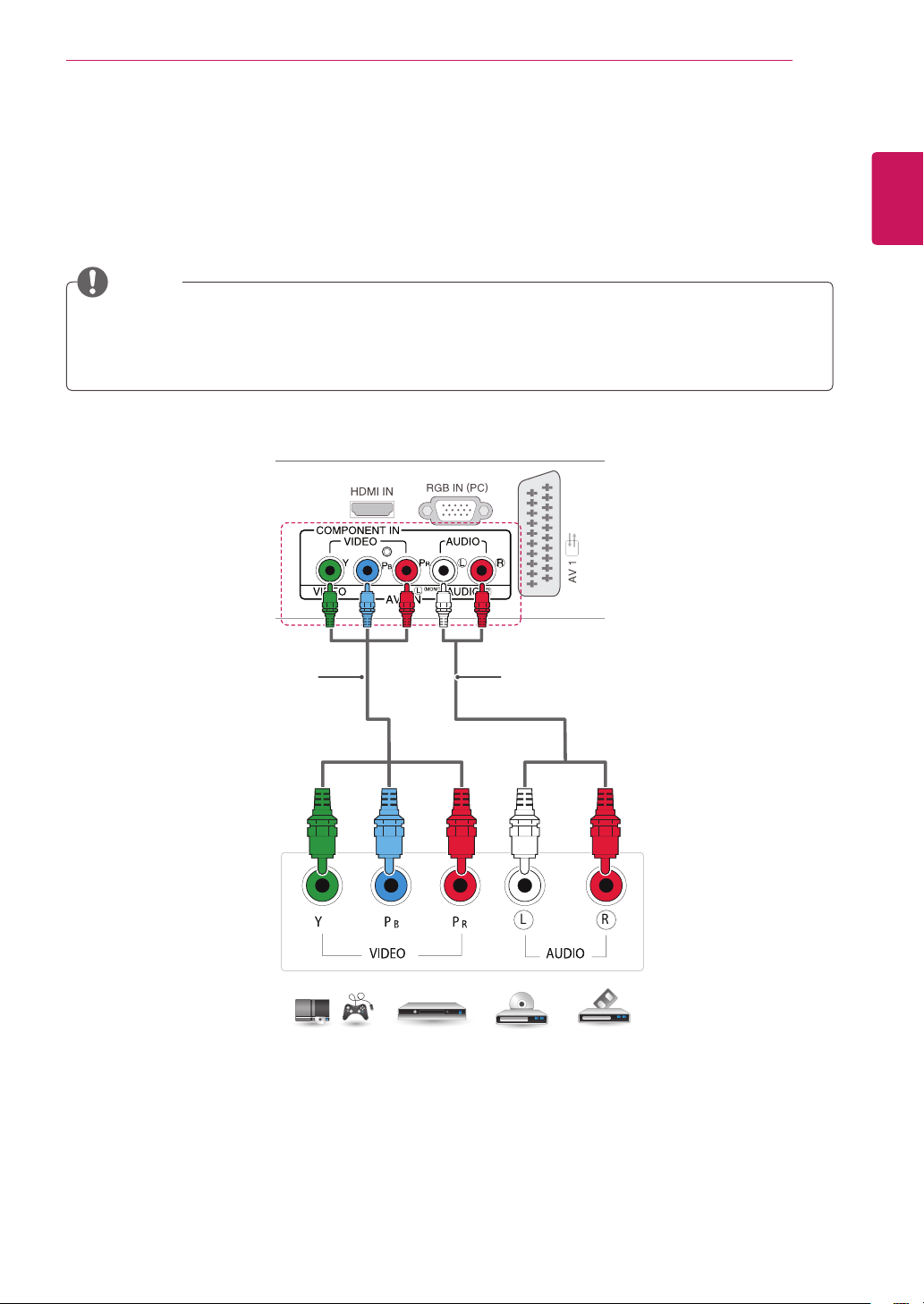

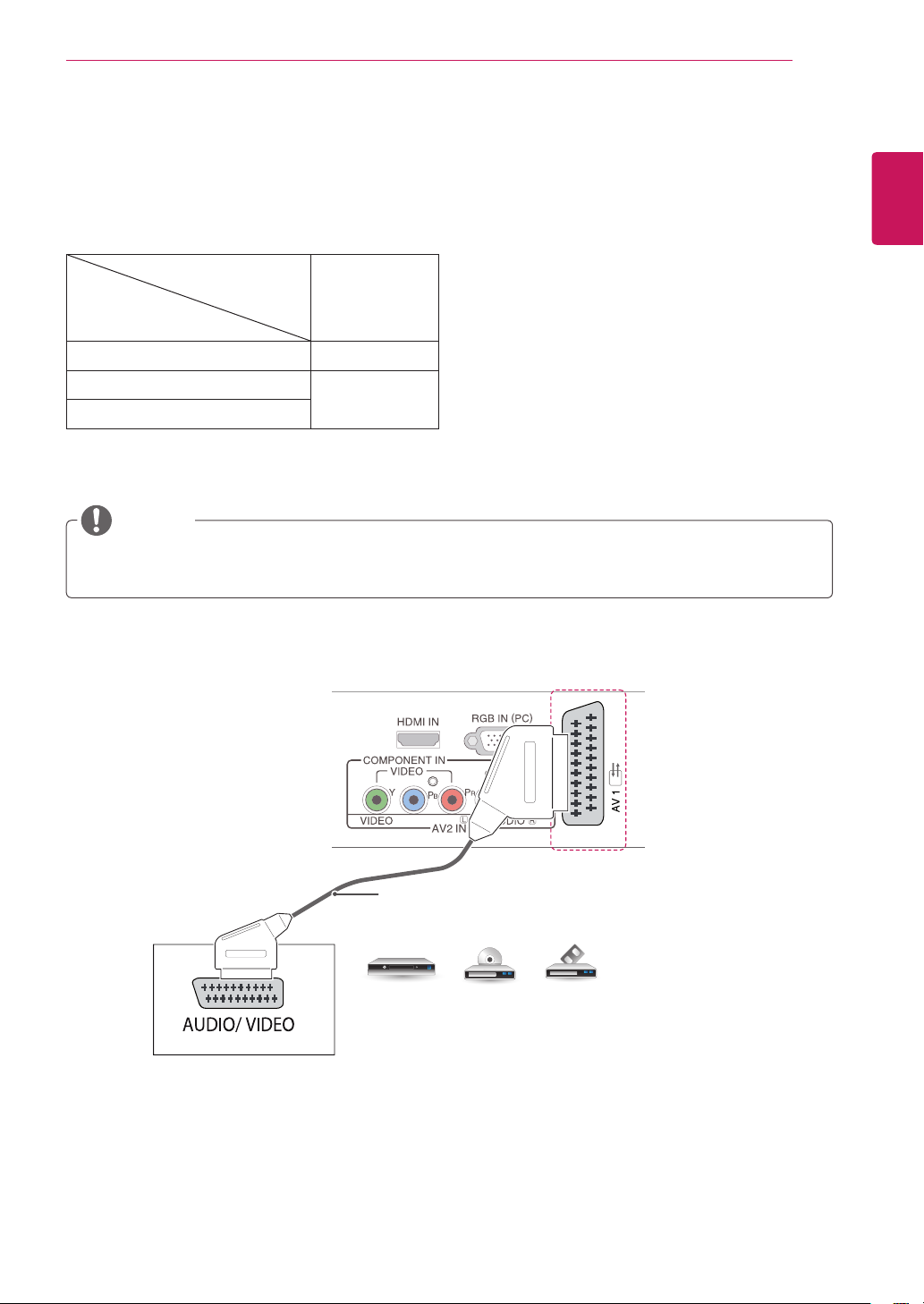

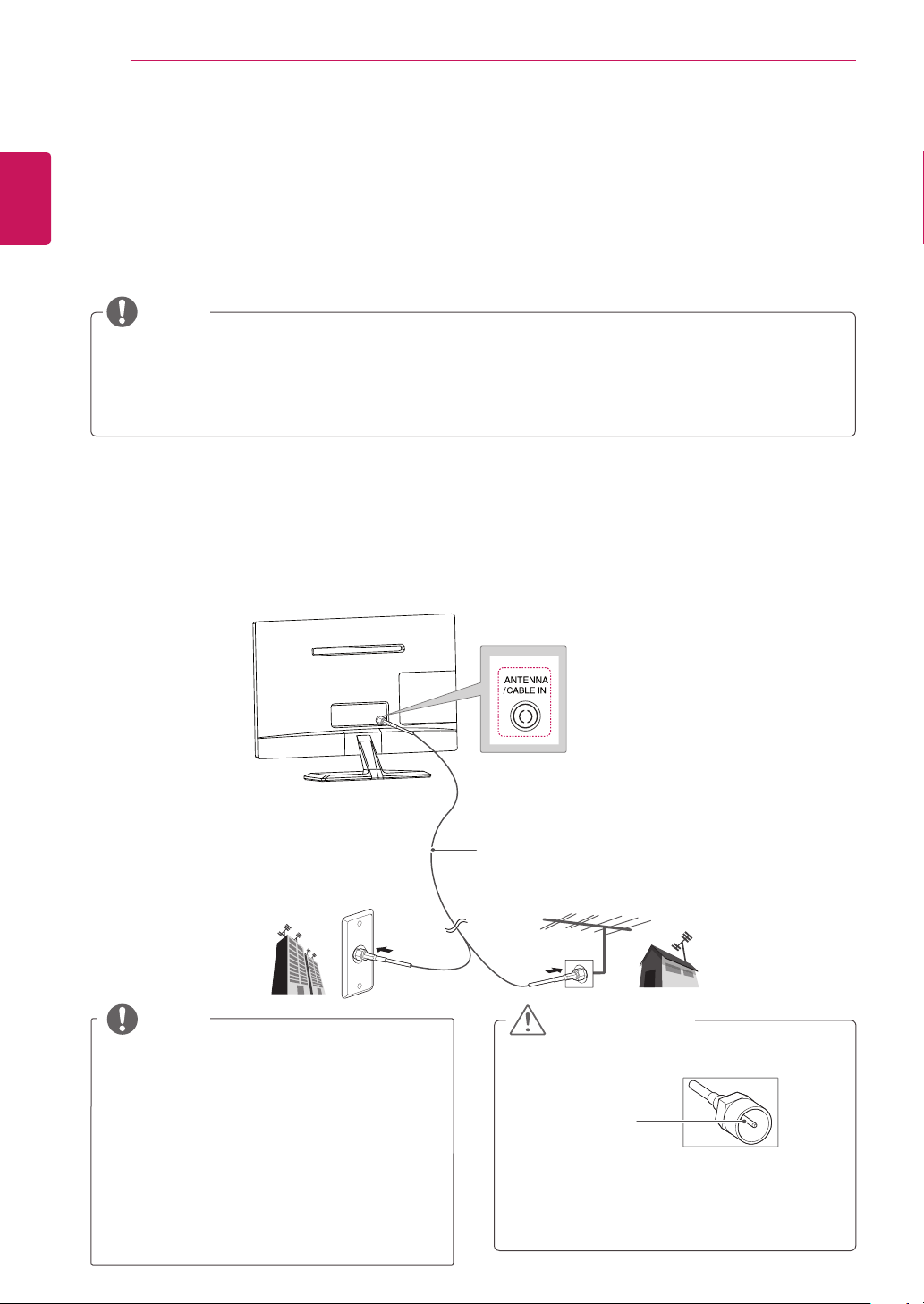

20 Collegamento di un'antenna 21 Collegamento a un ricevitore HD, DVD,
lettore VCR o console per videogiochi 21 - Collegamento HDMI 22 - Collegamento HDMI a DVI 23 - Collegamento component 24 - Collegamento composito 25 - Collegamento Euro Scart 26 Collegamento a una periferica USB 26 Collegamento a un modulo CI 27 Collegamento a un computer 28 - Collegamento HDMI 29 - Collegamento HDMI a DVI 30 - Collegamento RGB
37 RISOLUZIONE DEI PROBLEMI
37 Generale
38 SPECIFICHE TECNICHE
42 DIAGRAMMI A BLOCCHI

LICENZE

3
LICENZE
Le licenze supportate possono variare in base al modello. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.
Prodotto su licenza di Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi di Dolby Laboratories.
I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati negli Stati Uniti e in altri paesi di HDMI Licensing, LLC .
INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Visitare il sito divx.com per ulteriori informazioni e strumenti software per convertire i file in video DivX. INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certified® deve essere registrato per poter riprodurre i film acquistati in formato DivX Video-on-Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione.
ITALIANO
DivX Certified® per riprodurre video DivX® in alta definizione fino a 1080p, compresi i contenuti premium.
DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza.
Coperto da uno o più dei seguenti brevetti degli Stati Uniti: 7.295.673;
7.460.668; 7.515.710; 7.519.274

PROCEDURA DI INSTALLAZIONE

4
ITALIANO
PROCEDURA DI INSTALLAZIONE
Aprire la confezione e verificare che tutti gli accessori siano presenti.
1
Collegare il supporto al TV.
2
Collegare un dispositivo esterno al TV.
3
NOTA
L'immagine mostrata qui può essere diversa dal TV in uso.
Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato
in questo manuale. I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del
modello del prodotto utilizzati. In futuro possono essere aggiunte nuove funzioni al TV.

MONTAGGIO E PREPARAZIONE

5
MONTAGGIO E PREPARAZIONE

Rimozione dell'imballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se mancano alcuni accessori, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dagli accessori effettivi.
NOTA
Gli accessori forniti con il prodotto potrebbero variare in base al modello.
Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza
preavviso in caso di aggiornamento delle funzioni del prodotto.
ATTENZIONE
Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
Eventuali danni o lesioni provocati dall'uso di prodotti pirata non sono coperti dalla garanzia.
ITALIANO
NOTA
Gli elementi forniti con il prodotto potrebbero variare in base al modello.
Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza
preavviso in caso di aggiornamento delle funzioni del prodotto. Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di
spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Utilizzare un cavo di prolunga USB 2.0 se il cavo USB o il memory stick USB non sono adatti alla porta USB del TV.
B
A
B
*A 10 mm *B 18 mm
A
ITALIANO
MONTAGGIO E PREPARAZIONE
6
Telecomando/ Batterie (AAA)
(vedere pag. 31, vedere pag. 32)
Cavo di alimentazione
(vedere pag. 13)
CD (manuale dell'utente)/ Scheda
Adattatore CA/CC
(Varia a seconda del paese)
(vedere pag. 13)
Base del supporto
(vedere pag. 11, vedere pag. 15)
o
Adattatore CA/CC
(Varia a seconda del paese) (vedere pag. 13)
o
Corpo del supporto
(vedere pag. 11, vedere pag. 15)
Isolatore
(Varia a seconda del paese)
MONTAGGIO E PREPARAZIONE
7
NOTA
Guida all'installazione dell'isolatore di antenna
-Utilizzare l'isolatore per installare il TV in un luogo in cui è presente una differenza di tensione tra il TV e il GND di segnale dell'antenna.
»Se tale differenza di tensione è presente, il contatto dell'antenna potrebbe scaldarsi e
l'eccessivo calore potrebbe causare incidenti.
-È possibile migliorare la sicurezza mentre si guarda la TV rimuovendo efficacemente la tensione di alimentazione dall'antenna. Si consiglia di montare l'isolatore alla parete. Se non è possibile, montarlo sul TV. Evitare di scollegare l'isolatore di antenna dopo l'installazione.
-Prima di iniziare, assicurarsi che l'antenna sia collegata.
Parete
ANTENNA/
CABLE IN
Cavo/Antenna
o
Isolatore
Collegare un'estremità dell'isolatore al jack del cavo o dell'antenna e l'altra estremità al TV o al decoder.
1. Collegare al TV.
2. Collegare al decoder.
ITALIANO
"In alcuni casi è possibile che le apparecchiature collegate alla messa a terra protettiva dell'edificio (attraverso il collegamento alle prese o ad altri dispositivi connessi alla messa a terra) e a un sistema di distribuzione via cavo tramite un cavo coassiale possano incendiarsi. Quindi, è necessario effettuare il collegamento a un sistema di distribuzione via cavo tramite un dispositivo in grado di fornire isolamento elettrico al di sotto di una determinata gamma di frequenza (isolatore galvanico, vedere la norma EN 60728-11)".
Quando si applica l'isolatore RF è possibile che si verifichi una leggera perdita di sensibilità del segnale.
MONTAGGIO E PREPARAZIONE
8
ITALIANO

Componenti e pulsanti

Sensore telecomando
Luce StandBy
Spia illuminata: spento
Spia non illuminata:
acceso
Pulsanti a sfioramento
Pulsante a sfioramento Descrizione
Consente di scorrere tra i programmi salvati. Consente di regolare il livello del volume.
OK Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione. SETTINGS Consente di accedere ai menu principali o salvare le opzioni scelte e chiudere i menu. INPUT Consente di modificare la sorgente in ingresso.
/ I
Consente di accendere o spegnere il dispositivo.
NOTA
Tutti i pulsanti sono sensibili allo sfioramento e possono essere attivati semplicemente con la pressione delle dita.
MONTAGGIO E PREPARAZIONE
IN
AUDIO
(RGB/DVI)
9
ITALIANO
Pannello dei collegamenti
(vedere pag. 20)
o
(in base al modello)
ITALIANO
MONTAGGIO E PREPARAZIONE
10

Sollevamento e spostamento del TV

Quando si solleva o si sposta il TV, leggere le seguenti indicazioni per evitare di graffiarlo o danneggiarlo e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.
ATTENZIONE
Evitare di toccare continuamente lo schermo, per evitare danni allo schermo stesso o ad alcuni pixel utilizzati per creare le immagini.
Si consiglia di spostare il TV nella scatola o
con il materiale di imballaggio originale. Prima di sollevare o spostare il TV, scollegare
il cavo di alimentazione e tutti i cavi. Afferrare saldamente la parte superiore e
inferiore della cornice del TV. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.
Quando si afferra il TV, lo schermo deve
essere rivolto dall'altro lato per evitare che si graffi.
Durante il trasporto, non esporre il TV a
oscillazioni o eccessive vibrazioni. Durante il trasporto, tenere il TV dritto, non
ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
MONTAGGIO E PREPARAZIONE
11

Allestimento del TV

Fissaggio del sostegno

Se non si monta il TV alla parete, attenersi alle istruzioni seguenti per collegare il sostegno.
Poggiare il TV con lo schermo rivolto verso il
1
basso su una superficie piatta e morbida.
ATTENZIONE
Mettere sulla superficie un tappetino o
un panno morbido per proteggere lo schermo da eventuali danni. Quando si collega il sostegno al TV,
posizionare lo schermo rivolto verso il basso su un tavolo morbido o su una superficie piatta per proteggerlo da eventuali graffi.
Collegare la base del supporto al corpo del supporto
3
ruotando la vite verso destra con una moneta.
ATTENZIONE
Serrare bene le viti per evitare che il TV cada in avanti. Non serrare eccessivamente.
ITALIANO
Collegare il corpo del supporto al TV.
2
MONTAGGIO E PREPARAZIONE
12
ITALIANO
ATTENZIONE
Non capovolgere il monitor affinché non
cada dal proprio supporto, causando possibili danni o lesioni. La figura illustra un esempio generale di
installazione e potrebbe non corrispondere al prodotto in uso.
Non trasportare il monitor capovolto
sorreggendolo dal corpo del supporto. Il monitor potrebbe cadere causando possibili danni o lesioni. La figura illustra un esempio generale di
installazione e potrebbe non corrispondere al prodotto in uso.

Montaggio su un tavolo

Sollevare e inclinare il TV in posizione verticale
1
su un tavolo. Lasciare uno spazio minimo di 10 cm (4 pollici)
dalla parete per assicurare una ventilazione adeguata.
10 cm
10 cm
MONTAGGIO E PREPARAZIONE
Collegare l'adattatore CA/CC e il cavo di
2
alimentazione a una presa a muro.
13
ITALIANO
10 cm
10 cm
AVVISO
Durante la regolazione dell'angolo, evitare di afferrare la parte inferiore della cornice del TV come mostrato nelle seguenti illustrazioni, per evitare lesioni alle dita.
o
ATTENZIONE
Scollegare il cavo di alimentazione prima di spostare o installare il TV. In caso contrario, si
rischiano scosse elettriche.
ATTENZIONE
Non posizionare il TV vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.
MONTAGGIO E PREPARAZIONE
14
ITALIANO
NOTA
Inclinare il TV da +20 a -5 gradi verso l'alto o il basso per regolare l'angolo, in modo tale da
adattarla alla posizione dell'utente.
+20-5
Vista anteriore
Lato posteriore

Utilizzo del sistema di sicurezza Kensington

Il connettore del sistema di sicurezza Kensington è situato sul retro del TV. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito
com
.
Collegare il cavo del sistema di sicurezza Kensington tra il TV e un tavolo.
http://www.kensington.

Sistemazione dei cavi

Raccogliere e unire i cavi con la fascetta per cavi.
(Non fornito)
NOTA
Il sistema di sicurezza Kensington è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso la maggior parte dei negozi di elettronica.

Rimozione del sostegno

MONTAGGIO E PREPARAZIONE
15
ITALIANO
Poggiare il TV con lo schermo rivolto verso il
1
basso su una superficie piatta e morbida.
ATTENZIONE
Mettere sulla superficie un tappetino o
un panno morbido per proteggere lo schermo da eventuali danni. Quando si rimuove il sostegno dal TV,
posizionare lo schermo rivolto verso il basso su un tavolo morbido o su una superficie piatta per proteggerlo da eventuali graffi.
Estrarre il corpo del sostegno dal TV.
3
Ruotare la vite verso sinistra, quindi estrarre la
2
base del supporto dal corpo.
ITALIANO
A
B
MONTAGGIO E PREPARAZIONE
16

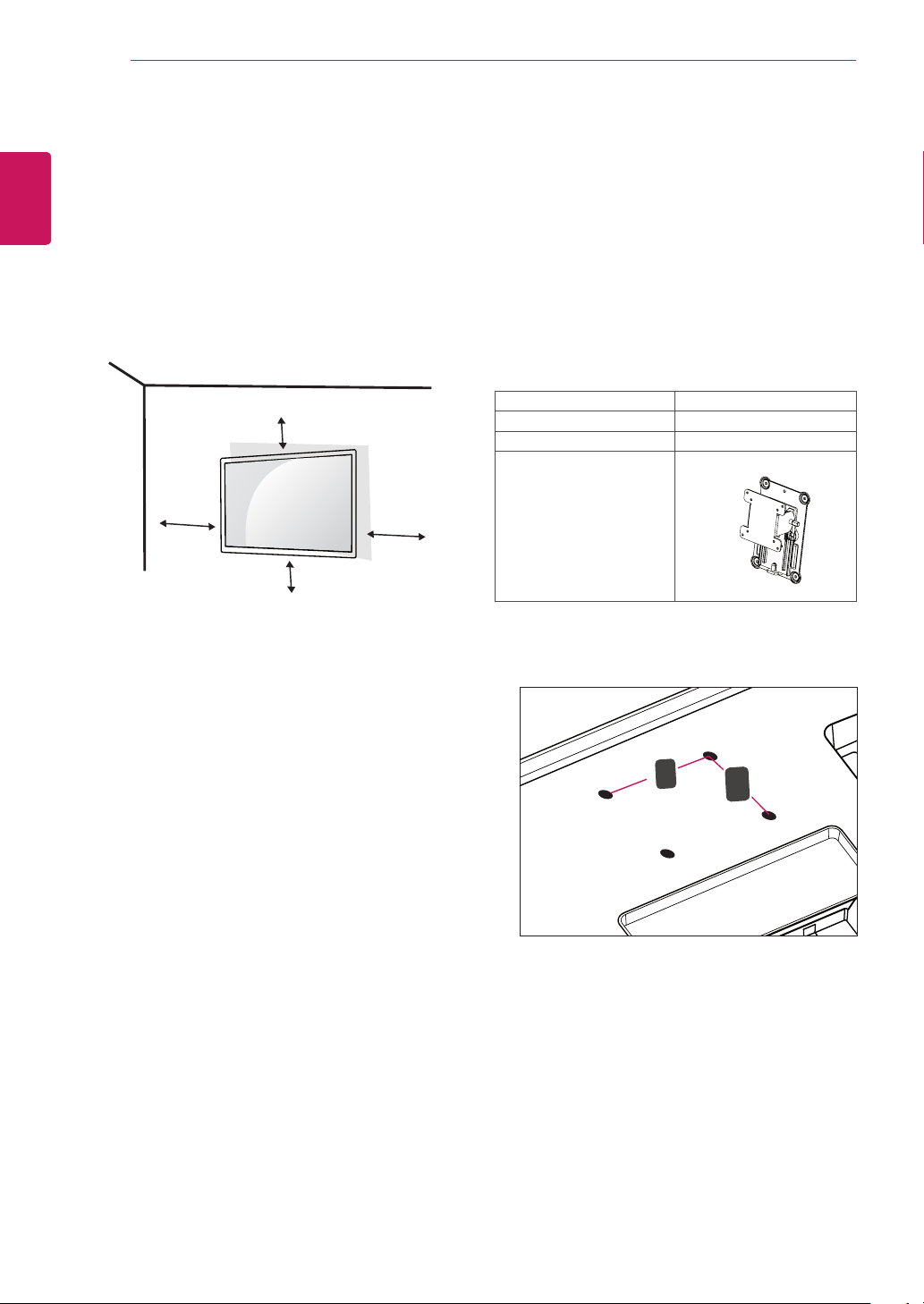

Montaggio a parete

Per assicurare una ventilazione adeguata, lasciare uno spazio di 10 cm dalla parete e su ogni lato. Contattare il rivenditore per ottenere istruzioni dettagliate sull'installazione e consultare la guida opzionale per l'installazione e la sistemazione della staffa inclinabile per montaggio a parete.
10 cm
10 cm
10 cm
Attenersi agli standard VESA riportati di
5
seguito. 784,8 mm (30,9 pollici) e dimensioni
inferiori
* Spessore inserto per montaggio a parete: 2,6 mm * Viti: Φ 4 mm x passo 0,7 mm x
lunghezza 10 mm
787,4 mm (31 pollici) e dimensioni superiori
* Utilizzare viti e un inserto per montaggio a
parete compatibili con gli standard VESA.
VESA (A x B) 100 x 100 Vite standard M4 Numero di viti 4 Staffa per montaggio a
parete (opzionale)
RW120
10 cm
Per montare il TV a parete, collegare l'interfaccia di montaggio a parete (parti opzionali) al retro del TV. Quando si installa il TV utilizzando l'interfaccia di montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non cada.
Utilizzare le viti e l'interfaccia di montaggio a
1
parete conformemente agli standard VESA.
Se si utilizzano viti di lunghezza superiore allo
2
standard, il TV potrebbe venire danneggiato internamente.
Se le viti utilizzate non sono quelle corrette, il
3
prodotto potrebbe venire danneggiato e cadere dalla posizione in cui è stato montato. In tal caso, LG Electronics non è responsabile di eventuali danni.
La compatibilità con gli standard VESA
4
riguarda esclusivamente le dimensioni dell'interfaccia per montaggio con viti e le specifiche delle viti di montaggio.
VESA (A x B)
MONTAGGIO E PREPARAZIONE
17
ATTENZIONE
Scollegare il cavo di alimentazione prima di
spostare o installare il TV. In caso contrario, si rischiano scosse elettriche. Se si installa il TV al soffitto o su una a
parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a
parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. Non serrare eccessivamente le viti per evitare
danni al TV e rendere nulla la garanzia. Utilizzare le viti e i supporti a parete conformi
agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.
NOTA
Utilizzare le viti elencate nelle specifiche
delle viti conformi agli standard VESA. Il kit per il montaggio a parete include un
manuale di installazione e i componenti necessari. La staffa per montaggio a parete è un
accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. La lunghezza delle viti può variare in base
alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. Per ulteriori informazioni, fare riferimento alle
istruzioni fornite con la staffa di montaggio a parete.
ITALIANO

GUARDARE LA TELEVISIONE

18
ITALIANO
GUARDARE LA TELEVISIONE

Accensione del TV per la prima volta

Quando si accende il TV per la prima volta, viene visualizzata la schermata delle impostazioni iniziali. Selezionare una lingua e personalizzare le impostazioni di base.
Collegare il cavo di alimentazione a una presa a muro.
1
Premere sul TV o il tasto Power sul telecomando per accendere il TV.
2
La luce Standby si spegne.
NOTA
Quando il TV è in modalità Risparmio energia, la luce Standby diventa di colore ambra.
La schermata delle impostazioni iniziali viene visualizzata quando si accende il TV per la prima volta.
3
NOTA
Se non si utilizza il TV entro 40 secondi da quando viene visualizzata la schermata delle impostazioni iniziali, i menu di impostazione scompaiono.
Seguire le istruzioni visualizzate sullo schermo per personalizzare il TV in base alle preferenze.
4
Lingua
Consente di selezionare una lingua per il display.
Modalita' setting
Indicatore Alimentazione
Consente di selezionare Uso personale per la visione in ambienti domestici.
Consente di selezionare la luce Standby. Se si seleziona Acceso, la luce Standby sul pannello frontale si accende quando il TV viene spento.
Paese
Consente di selezionare un Paese da visualizzare.
Fuso orario
Consente di selezionare il fuso orario e l'ora legale (quando si seleziona Russia nel menu Paese).
Selezione passw.
Impostare la password (quando si seleziona Francia/Italia nel menu Paese).
Manuale dell'utente e
suggerimenti per l'utilizzo
delle FAQ
Mostra come utilizzare la Guida utente e le FAQ.
Sintonizzazione automatica
Consente di eseguire la scansione e salvare automaticamente i programmi disponibili.
GUARDARE LA TELEVISIONE
19
NOTA
Per i Paesi senza standard di trasmissione DTV confermati, alcune funzioni DTV possono non
funzionare, a seconda dall'ambiente di trasmissione DTV. Quando si seleziona Francia come Paese, la password iniziale non è "0", "0", "0", "0", bensì "1",
"2", "3", "4". Per visualizzare le immagini nella migliore qualità per l'ambiente domestico, selezionare la
modalità Uso personale. La modalità Demo punto vendita è adatta per i punti vendita.
Se si seleziona la modalità Demo punto vendita, tutte le impostazioni personalizzate in precedenza
vengono riportate ai valori predefiniti della modalità Demo punto vendita entro 5 minuti.
Quando le impostazioni di base sono complete, premere OK.
5
NOTA
Se non si completa l'impostazione iniziale, la schermata Impostazioni iniziali sarà visualizzata ogni volta che si accende il TV.
Per spegnere il TV, premere sul TV.
6
La luce Standby si accende.
ATTENZIONE
ITALIANO
Scollegare il cavo di alimentazione dalla presa elettrica quando non si utilizza il TV per un periodo di tempo prolungato.
NOTA
È possibile passare dalla modalità PC alla modalità TV premendo TV/PC.
È inoltre possibile accedere a Reset di Fabbrica accedendo a OPZIONE dai menu principali.

COLLEGAMENTI

20
ITALIANO
COLLEGAMENTI
Collegare diversi dispositivi esterni al TV e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo. I dispositivi esterni disponibili sono i seguenti: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, videocamere o fotocamere, console per videogiochi e altri dispositivi esterni.
NOTA
Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di
ingresso del segnale al TV attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato. Il collegamento del dispositivo esterno può variare in base al modello.
Collegare i dispositivi esterni al TV a prescindere dall'ordine della porta del TV.

Collegamento di un'antenna

Per guardare il TV, collegare un'antenna, la TV via cavo o il vano cavi attenendosi alle istruzioni riportate di seguito. Le illustrazioni potrebbero differire dagli accessori effettivi. Inoltre, è possibile utilizzare un cavo RF opzionale. Collegare il TV all'antenna centralizzata con un cavo RF (75 Ω).
Presa antenna
centralizzata
NOTA
Utilizzare uno sdoppiatore del segnale per
usare più di 2 televisori. Se la qualità dell'immagine è scarsa,
installare correttamente un amplificatore del segnale per migliorarla. Se la qualità dell'immagine è scarsa con
un'antenna collegata, indirizzare l'antenna nella direzione corretta. Visitare il sito
ulteriori informazioni sul collegamento relativo all'antenna e ai cavi.
http://AntennaWeb.org
per
(Non fornito)
Antenna esterna
Antenna VHF
Antenna UHF
ATTENZIONE
Accertarsi di non piegare il filo di rame del
cavo RF.
Filo di rame
Completare tutte le istruzioni di
collegamento tra i dispositivi, quindi collegare il cavo di alimentazione alla presa elettrica per evitare danni al TV.
COLLEGAMENTI
21

Collegamento a un ricevitore HD, DVD, lettore VCR o console per videogiochi

Collegare un ricevitore HD, DVD, lettore VCR o console per videogiochi al TV e selezionare una modalità di ingresso appropriata.

Collegamento HDMI

HDMI è il modo migliore per collegare un dispositivo.
Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo HDMI come mostrato nell'illustrazione di seguito.
NOTA
Utilizzare un cavo High Speed HDMI™.
I cavi High Speed HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e
superiore. Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 kHz, 32 kHz / 44,1 kHz / 48 kHz /
88 kHz / 96 kHz / 176 kHz / 192 kHz, DTS non supportato).
ITALIANO
(Non fornito)
DVD / Blu-Ray / Vano cavi HD / STB HD /
Console per videogiochi
ITALIANO
COLLEGAMENTI
22

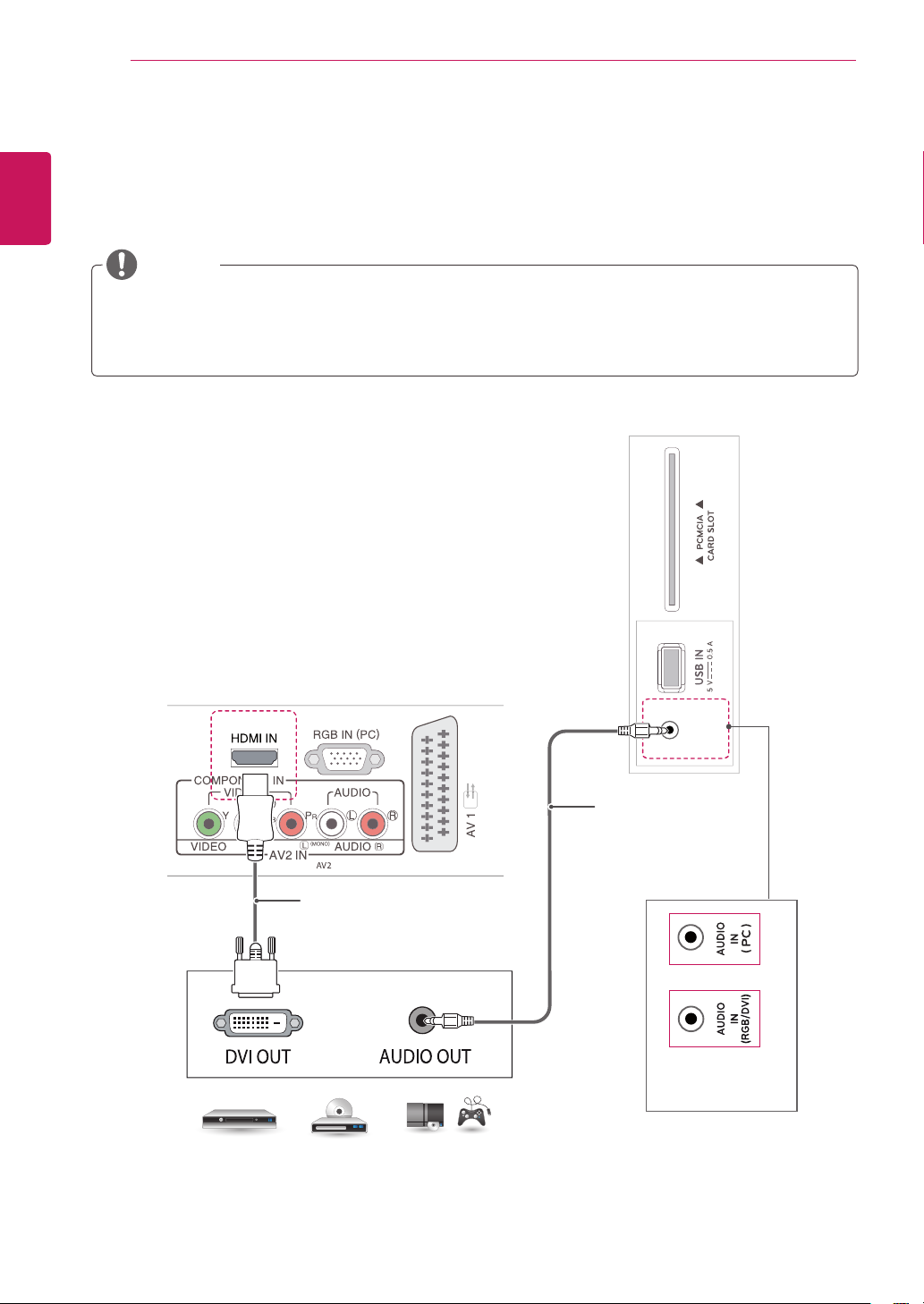

Collegamento HDMI a DVI

Il segnale digitale video viene trasmesso da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo HDMI a DVI come mostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio opzionale.
NOTA
Se non si utilizza un altoparlante esterno opzionale, collegare il dispositivo esterno al TV con il cavo
audio opzionale. Quando si utilizza il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.
(Non fornito)
DVD / Blu-Ray / Vano cavi HD / STB
HD /Console per videogiochi
(Non fornito)
(in base al modello)
IN
AUDIO
(RGB/DVI)
o
COLLEGAMENTI

Collegamento component

Consente la trasmissione dei segnali analogici audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo Component come mostrato nell'illustrazione di seguito. Per visualizzare le immagini utilizzando la scansione progressiva, accertarsi di utilizzare il cavo component.
NOTA
L'errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con
colori distorti.
Verificare che il cavo sia installato con i collegamenti di colore corretto.
23
ITALIANO
(Non fornito) (Non fornito)
DVD/Blu-Ray / Vano cavi HD / STB HD /
Console per videogiochi
COLLEGAMENTI
24
ITALIANO

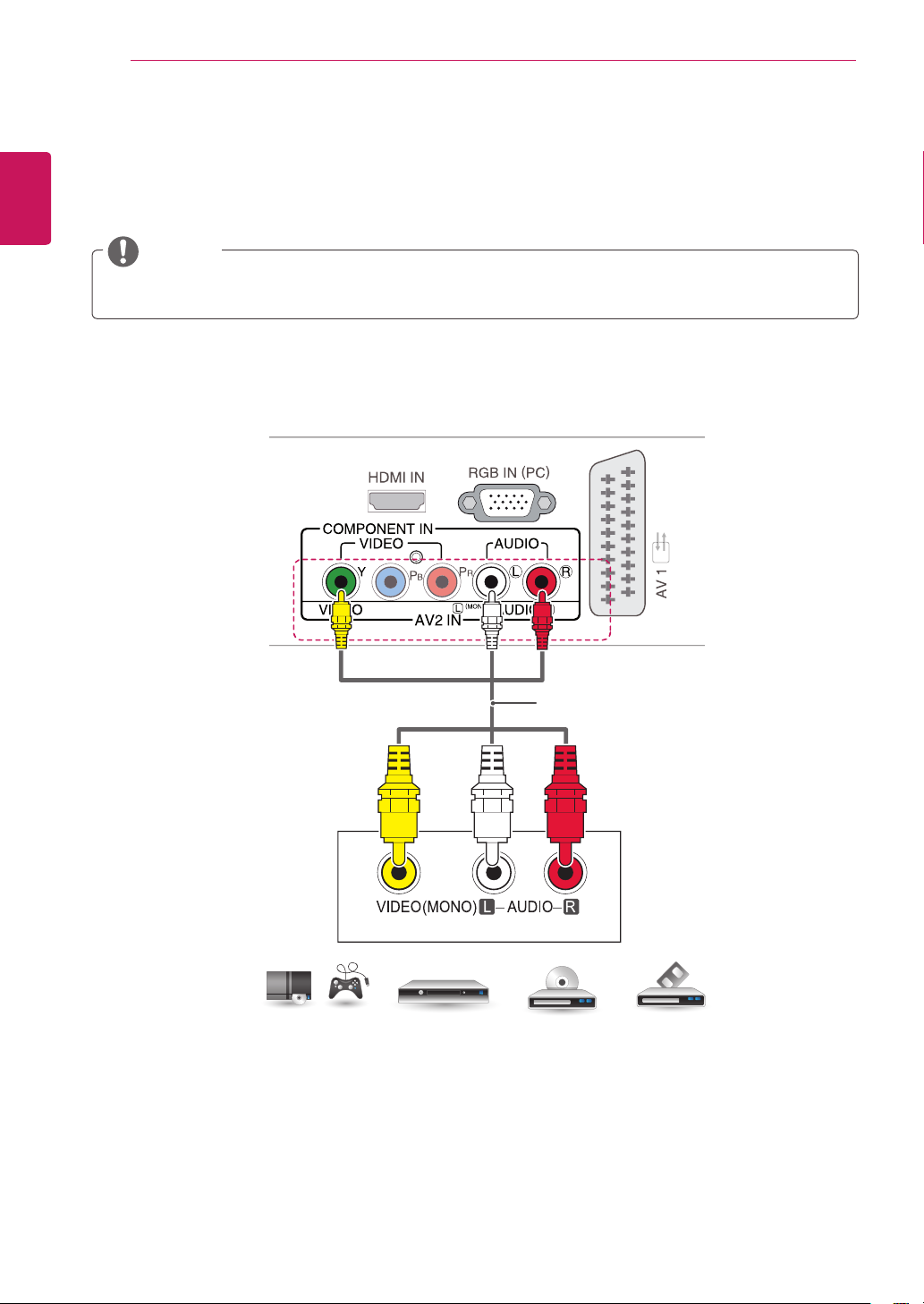

Collegamento composito

Consente la trasmissione dei segnali analogici audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo composito come mostrato nell'illustrazione di seguito.
NOTA
Verificare che il cavo sia installato con i collegamenti di colore corretto.
(Non fornito)
DVD / Blu-Ray / HD Cable Box /
HD STB / Gaming device
COLLEGAMENTI
25

Collegamento Euro Scart

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV con il cavo Euro Scart come mostrato nell'illustrazione di seguito. Per visualizzare le immagini utilizzando la scansione progressiva, accertarsi di utilizzare il cavo Euro Scart.
Tipo di uscita
Modalità di ingresso corrente
TV digitale TV digitale
TV analogica TV analogica
Component, AV, HDMI, RGB
1 uscita TV: trasmette segnali TV analogici o digitali.
NOTA
I cavi Euro Scart devono essere schermati.
AV1 (uscita TV 1)
ITALIANO
(Non fornito)
DVD / Blu-Ray / Vano cavi HD
COLLEGAMENTI
26
ITALIANO

Collegamento a una periferica USB

Collegare una periferica di archiviazione USB, come un dispositivo di memoria flash USB, un disco rigido esterno, un lettore MP3 o un lettore di schede di memoria USB al TV e accedere al menu SUPPORTI per utilizzare diversi file multimediali.
o
USB
(Non fornito)

Collegamento a un modulo CI

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i Paesi.
NOTA
Verificare che il modulo CI sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo
non è inserito nel modo corretto, possono verificarsi danni al TV e allo slot stesso. Se il TV non visualizza o riproduce alcun contenuto video e audio quando è collegata la funzione
CAM (modulo di accesso condizionale) con CI+ (Interfaccia comune plus), contattare l'operatore del servizio terrestre/via cavo.
(Non fornito)
Scheda PCMCIA
COLLEGAMENTI
27

Collegamento a un computer

Il TV supporta la funzione plug & play* e dispone di altoparlanti integrati con funzionalità Surround virtuale, che consente di riprodurre l'audio in modo nitido e con bassi più potenti.
* Plug & play: si tratta di una funzione mediante la quale un PC riconosce un dispositivo nel momento in cui esso viene collegato al computer stesso e acceso, senza la necessità di configurare il dispositivo o di un intervento da parte dell'utente.
NOTA
Si consiglia di utilizzare il TV con il collegamento HDMI per ottenere la migliore qualità delle immagini.
Se non si utilizza un altoparlante esterno opzionale, collegare il PC al TV con il cavo audio opzionale.
Se si accende il TV quando l'apparecchio si raffredda, potrebbe verificarsi uno sfarfallio dello
schermo. Si tratta di un effetto normale. Sullo schermo potrebbero comparire dei puntini di colore rosso, verde o blu. Si tratta di un effetto
normale. Collegare il cavo di ingresso del segnale e fissarlo ruotando le viti in senso orario.
Non premere sullo schermo a lungo con le dita, poiché ciò potrebbe provocare distorsioni
temporanee sullo schermo. Evitare di visualizzare un'immagine fissa sullo schermo per un periodo di tempo prolungato per
prevenire problemi di "image burn". Se possibile, utilizzare un salvaschermo. Quando si utilizza il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.
ITALIANO
NOTA
Se si desidera utilizzare la modalità HDMI-PC, è necessario impostare l'etichetta di ingresso sulla
modalità PC. L'OSD (On Screen Display) viene visualizzato sullo schermo come riportato di seguito.
» All'accensione del prodotto in un ingresso HDMI. » Quando si passa a un ingresso HDMI.
L'input è connesso al tuo PC?
No
Non mostrare di nuovo il messaggio
Se si seleziona "Sì", la dimensione e la qualità dell'immagine vengono ottimizzate in base al PC.
Se si seleziona "No", la dimensione e la qualità dell'immagine vengono ottimizzate in base al
dispositivo AV (lettore DVD, decoder digitale, console per videogiochi). Se si seleziona "Non mostrare di nuovo il messaggio", il messaggio non viene più visualizzato finché
il TV non viene reimpostato. È possibile modificare il valore impostato in SETTINGS  INGRESSO  Rinomina ingressi.
Il valori impostati per HDMI1/HDMI2 vengono salvati in modo indipendente.
ITALIANO
COLLEGAMENTI
28

Collegamento HDMI

Consente la trasmissione dei segnali digitali audio e video dal PC al TV. Collegare il PC e il TV con il cavo HDMI come mostrato nelle illustrazioni di seguito. Per collegare il PC al TV con un collegamento HDMI, è necessario impostare il PC con l'etichetta di un'origine di ingresso.
NOTA
Utilizzare un cavo High Speed HDMI™.
I cavi High Speed HDMI™ sono testati per trasmettere un segnale HD fino a 1080p e superiore.
Per utilizzare la modalità HDMI-PC, è necessario impostare l'opzione Rinomina ingressi sulla modalità
PC o DVI. Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 kHz, 32 kHz / 44,1 kHz / 48 kHz /
88 kHz / 96 kHz / 176 kHz / 192 kHz, DTS non supportato).
(Non fornito)
PC
COLLEGAMENTI
29

Collegamento HDMI a DVI

Consente la trasmissione del segnale digitale video dal PC al TV. Collegare il PC e il TV con il cavo HDMI a DVI come mostrato nelle illustrazioni di seguito. Per trasmettere un segnale audio, collegare un cavo audio opzionale.
NOTA
Se si desidera utilizzare la modalità HDMI-PC, è necessario impostare l'etichetta dell'ingresso sulla
modalità DVI. Se non si utilizza un altoparlante esterno opzionale, collegare il PC al TV con il cavo audio opzionale.
Quando si utilizza il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.
ITALIANO
PC
(Non fornito)
(Non fornito)
(in base al modello)
IN
AUDIO
(RGB/DVI)
o
ITALIANO
COLLEGAMENTI
30

Collegamento RGB

Consente la trasmissione del segnale analogico video dal PC al TV. Collegare il PC e il TV con il cavo D-sub a 15 pin come mostrato nelle illustrazioni di seguito. Per trasmettere un segnale audio, collegare un cavo audio opzionale.
NOTA
Se non si utilizza un altoparlante esterno opzionale, collegare il PC al TV con il cavo audio opzionale.
(Non fornito)
PC
(Non fornito)
(in base al modello)
IN
AUDIO
(RGB/DVI)
o

TELECOMANDO

31
TELECOMANDO
Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il TV. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AAA da 1,5 V) facendo corrispondere le estremità e ai simboli presenti all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.
ATTENZIONE
Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
Accertarsi di puntare il telecomando verso il relativo sensore sul TV. L'immagine mostrata qui può essere diversa dal TV in uso.
(ACCENSIONE)
Consente di accendere o
spegnere il TV.
SUBTITLE
Consente di visualizzare i
sottotitoli preferiti in modalità
digitale.
Pulsanti numerici
Per immettere numeri.
LIST
Consente di accedere all'elenco
programmi salvato.
+
Consente di regolare il livello
del volume.
-
PAGE
TV/RAD
Consente di selezionare il programma Radio, TV o DTV.
INPUT
Consente di modificare l'origine di ingresso e di accendere il televisore.
AD
Consente di attivare e disattivare la descrizione audio.
PIP
Consente di attivare e disattivare la modalità PIP.
(Manuale dell'utente)
Consente di accedere al menu Manuale dell'utente.
Q.VIEW
Consente di tornare al programma precedente.
P
Seleziona un programma. PAGE Consente di spostarsi alla schermata precedente o successiva.
ITALIANO
FAV
Consente di accedere all'elenco dei programmi preferiti.
GUIDE
Mostra la Guida al programma.
MUTE
Consente di disattivare tutti i suoni.
ITALIANO
TELECOMANDO
32
SETTINGS
Consente di accedere ai menu
principali.
Pulsanti di navigazione
Consentono di scorrere i menu
e le opzioni.
OK
Consente di selezionare menu
e opzioni e confermare le scelte
effettuate.
BACK
Consente di tornare al livello
precedente.
SIMPLINK
Consente di accedere ai dispositivi
AV collegati con un cavo HDMI
tramite HDMI-CEC.
Consente di aprire il menu
SIMPLINK.
TV/PC
Per selezionare la modalità TV
o PC.
793&
Tasti teletext
Questi pulsanti vengono utilizzati per il teletext.
INFO
Consente di visualizzare informazioni del programma corrente e dello schermo.
Q.MENU
Consente di accedere ai menu rapidi.
EXIT
Consente di eliminare dalla visualizzazione tutte le schermate e di ripristinare la modalità TV.
Pulsanti di controllo
Consentono di controllare i menu SUPPORTI o i dispositivi compatibili SIMPLINK (USB, SIMPLINK).
Pulsanti colorati
Consentono di accedere a
funzioni speciali in alcuni menu.
Retroillum.
Consente di regolare la luminosità dello schermo controllando la retroilluminazione.
NOTA
Non è possibile regolare la retroilluminazione tramite il tasto giallo o blu nel canale MHEG.

PERSONALIZZAZIONE DELLE IMPOSTAZIONI

33
PERSONALIZZAZIONE DELLE IMPOSTAZIONI

Accesso ai menu principali

Premere SETTINGS per accedere ai menu principali.
1
Premere i pulsanti di navigazione per scorrere fino a uno dei seguenti menu e premere OK.
2
Premere i pulsanti di navigazione per scorrere fino all'impostazione o all'opzione desiderata e premere
3
Al termine, premere EXIT.
4
Per tornare al menu precedente, premere BACK.
IMMAGINE
AUDIO
IMPOSTAZIONI
TEMPO
BLOCCO
Consente di regolare le dimensioni, la qualità o l'effetto dell'immagine.
Consente di regolare la qualità, l'effetto o il volume dell'audio.
Consente di impostare e modificare i programmi.
Consente di impostare l'ora, la data o la funzione Timer.
Consente di bloccare o sbloccare canali e programmi.
ITALIANO
OK.
OPZIONE
INGRESSO
SUPPORTI
Consente di personalizzare le impostazioni generali.
Consente di visualizzare le sorgenti di ingresso con le relative etichette.
Utilizzo delle funzioni multimediali integrate.
Premere il tasto ROSSO per accedere ai menu Assistenza clienti.
Premere il tasto VERDE per accedere ai menu FAQ.
Premere OK( ) per configurare le impostazioni del programma.
Assistenza clienti FAQ
Assistenza clienti
Utilizzo della funzione Assistenza clienti.
Aggiorn. software
Test immagine
Test audio
Test segnale
Info prodotto/servizio
Manuale dell'utente
FAQ
Consente di visualizzare le risposte alle domande frequenti sulla visualizzazione del TV e di impostare i relativi menu.
Uscita

UTILIZZO DEL MANUALE DELL'UTENTE

34
ITALIANO
UTILIZZO DEL MANUALE DELL'UTENTE
L'immagine mostrata qui può essere diversa

Accesso al menu Manuale dell'utente.

Utilizzo del menu TV

Premere SETTINGS per accedere ai menu
1
principali.
Premere il tasto ROSSO per accedere ai menu
2
Assistenza clienti.
Premere i tasti di navigazione per scorrere fino
3
a Manuale dell'utente, quindi premere OK.
Premere i tasti di navigazione per scorrere fino
4
all'opzione desiderata, quindi premere OK.
Al termine, premere EXIT.
5
Per tornare al menu precedente, premere
BACK.

Utilizzo del telecomando

dal TV in uso.
Manuale dell'utente
2
Per utilizzare dispositivi in ingresso
Impostazione CONFIG.
Impostazione IMMAGINE, SUONO
OPZIONE
Funzione avanzata
Informazione
Per impostare la tecnologia ODC (Circuito di sovramoltiplicazione della velocità)
Per utilizzare PIP (immagine nell'immagine)
Per impostare opzioni di tempo
Per impostare opzioni per bloccare la TV
Per impostare la lingua
Per impostare il paese
1
Consente di selezionare la categoria
1
desiderata.
Consente di selezionare l'elemento
2
desiderato. È possibile utilizzare
ꕌ/ꕍ
pagine.
Consente di consultare la descrizione della
3
funzione desiderata dall'indice.
Manuale dell'utente
Impostazione CONFIG.
Impostazione IMMAGINE, SUONO
OPZIONE
Funzione avanzata
Informazione
1
OPZIONE > Selezione della lingua
SETTINGS  OPZIONE  Lingua È possibile selezionare la lingua del menu visualizzato sullo schermo e dell’audio digitale. Lingua : Consente di selezionare una lingua per il testo
visualizzato.
Audio Language [Solo in modalità digitale] : Consente di
selezionare la lingua desiderata durante la visualizzazione di trasmissioni digitali che includono diverse lingue.
Lingua sottotitoli [Solo in modalità digitale] : Utilizzare la
funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli.
Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predef inita.
Ingrandisci
2
3
per spostarsi tra le
Chiudi
Premere (Manuale dell'utente) per
1
accedere a Manuale dell'utente.
Premere i tasti di navigazione per scorrere fino
2
all'opzione desiderata, quindi premere OK.
Al termine, premere EXIT.
3
Per tornare al menu precedente, premere
BACK.
SETTINGS  OPZIONE  Lingua È possibile selezionare la lingua del menu visualizzato sullo schermo e dell’audio digitale.
Lingua : Consente di selezionare una lingua per il testo visualizzato.Audio Language [Solo in modalità digitale] : Consente di selezionare la
lingua desiderata durante la visualizzazione di trasmissioni digitali che includono diverse lingue.
Lingua sottotitoli [Solo in modalità digitale] : Utilizzare la funzione dei
sottotitoli quando sono trasmesse due o più lingue dei sottotitoli.
Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predef inita.
Riduci
2
Consente di visualizzare la descrizione del
1
Chiudi
menu selezionato. È possibile utilizzare
ꕌ/ꕍ
per spostarsi tra
le pagine.
Consente di eseguire lo zoom avanti o
2
indietro dello schermo.

MANUTENZIONE

35
MANUTENZIONE

Pulizia del TV

Pulire regolarmente il TV per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.
ATTENZIONE
Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.
Quando il TV viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di
alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schermo e cornice

Per rimuovere la polvere, pulire la superficie con un panno morbido e asciutto. Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto e pulito.
ATTENZIONE
Non premere, strofinare o colpire la superficie con le unghie o con oggetti affilati per non provocare
graffi sullo schermo e distorsioni delle immagini. Non utilizzare agenti chimici, ad esempio cere, benzene, alcool, acquaragia, insetticida, deodoranti
per ambienti, lubrificanti, in quanto potrebbero danneggiare la finitura dello schermo e provocare scolorimenti.
ITALIANO

Telaio e supporto

Per rimuovere la polvere, pulire il telaio con un panno morbido e asciutto. Per rimuovere lo sporco maggiore, passare sul telaio un panno morbido inumidito con acqua pulita o contenente una piccola quantità di detergente delicato.
ATTENZIONE
Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel TV, potrebbero
verificarsi incendi, scosse elettriche o malfunzionamenti. Non utilizzare agenti chimici perché potrebbero deteriorare la superficie.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.
MANUTENZIONE
36
ITALIANO

Prevenzione dei danni da burn-in o image burn dello schermo del TV

Se sullo schermo viene visualizzata un'immagine fissa per un periodo prolungato di tempo,
l'immagine potrebbe venire impressa in modo permanente sullo schermo. I danni da "burn-in" o "image burn" dello schermo non sono coperti dalla garanzia. Se il rapporto d'aspetto del TV è impostato su 4:3 per un lungo periodo di tempo, potrebbe verificarsi
l'image burn nell'area letterbox dello schermo. Evitare di visualizzare un'immagine fissa sullo schermo del TV per un periodo di tempo prolungato (2
ore e oltre per LCD) in modo tale da impedire che si verifichi il problema "image burn".

RISOLUZIONE DEI PROBLEMI

37
RISOLUZIONE DEI PROBLEMI

Generale

Problema Risoluzione
Impossibile controllare il TV con il telecomando.
Non viene visualizzata alcuna immagine e non è prodotto alcun suono.
Il TV si spegne improvvisamente.
Controllare il sensore del telecomando sul prodotto e riprovare. Verificare la presenza di eventuali ostacoli tra il TV e il telecomando. Verificare che le batterie siano ancora funzionanti e installate correttamente
( con , con ).
Controllare che il TV sia acceso. Verificare che il cavo di alimentazione sia collegato a una presa a muro. Verificare se esiste un problema nella presa a muro collegando altri prodotti.
Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione
potrebbe essere stata interrotta.
Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni
relative all'ora.
In mancanza del segnale, il TV si spegne automaticamente dopo 15 minuti
di inattività.
ITALIANO

SPECIFICHE TECNICHE

38
ITALIANO
SPECIFICHE TECNICHE
TV digitale TV analogica
Sistema televisivo DVB-T
DVB-C
Copertura programma VHF, UHF VHF: E2 a E12, UHF: E21 a E69,
Numero massimo di programmi memorizzabili
1 Ad eccezione dei Paesi nordici (Danimarca, Finlandia, Norvegia e Svezia)
22MA33D
Pannello Tipo di schermo 550 mm di larghezza (22 pollici)
Segnale video Risoluzione max. 1366 x 768 a 60 Hz
Connettore ingresso TV, D-Sub analogico, PC Audio In, component,
Alimentazione Tensione nominale 19 V 1,6 A
Adattatore CA/CC Produttore: Lien Chang, Modello LCAP16A-E,
Inclinazione Angolo di inclinazione da -5 a 20° Dimensioni (Larghezza x Profondità x Altezza)
Peso
Condizioni ambientali
22MA31D
Passo pixel 0,349 mm (H) x 0,349 mm (V)
Risoluzione consigliata 1366 x 768 a 60 Hz Frequenza orizzontale Da 30 a 61 kHz Frequenza verticale Da 56 a 75 Hz Tipo di sincronizzazione Sincronizzazione separata, Digitale
Consumo elettrico Modalità Acceso: 30 W (tip.)
Temperatura di funzionamento Umidità di funzionamento
Temperatura di stoccaggio Umidità di stoccaggio
1,500
PAL/SECAM B/G/D/K PAL-I/I’, SECAM L/L’
CATV: S1 a S21, HYPER: S21 a S47
Dimensioni diagonale visibile : 550 mm
AV1(SCART), AV2(CVBS), HDMI, USB, PCMCIA
Modalità Spento 0,4 W
LCAP25A Produttore: Honor, Modello ADS-40SG-19-2 19032G
Con supporto 512,6 mm x 180,9 mm x 388,7 mm
3,4 kg Senza supporto 512,6 mm x 63,1 mm x 315,6 mm
3,2 kg Da 10 a 35 °C
Da 20 a 80% Da -10 a 60 °C
Da 5 a 90%
1
Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.
SPECIFICHE TECNICHE
39
ITALIANO
24MN33D
Pannello Tipo di schermo 600 mm di larghezza (24 pollici)
Segnale video Risoluzione max. 1366 × 768 a 60 Hz
Connettore ingresso TV, D-Sub analogico, PC Audio In, component,
Alimentazione Tensione nominale 19 V 2,0 A
Adattatore CA/CC Produttore: Lien Chang, Modello LCAP16B-E,
Inclinazione Angolo di inclinazione da -5 a 20° Dimensioni (Larghezza x Profondità x Altezza)
Peso
Condizioni ambientali
24MN31D
Dimensioni diagonale visibile : 600 mm
Passo pixel 0,382 mm (H) x 0,382 mm (V)
Risoluzione consigliata 1366 × 768 a 60 Hz Frequenza orizzontale Frequenza verticale Da 56 a 75 Hz Tipo di sincronizzazione
Consumo elettrico Modalità Acceso: 33 W (tip.)
Temperatura di funzionamento Umidità di funzionamento
Temperatura di stoccaggio Umidità di stoccaggio
Da 30 a 61 kHz
Sincronizzazione separata, Digitale
AV1(SCART), AV2(CVBS), HDMI, USB, PCMCIA
Modalità Spento 0,4 W
LCAP25B Produttore: LG Innotek, Modello PSAB-L205B, PSAB­L204B
Con supporto 556,5 mm x 180,9 mm x 414,7 mm
3,9 kg Senza supporto 556,5 mm x 62,9 mm x 343,1 mm
3,7 kg Da 10 a 35 °C
Da 20 a 80% Da -10 a 60 °C
Da 5 a 90%
Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.
SPECIFICHE TECNICHE
40
ITALIANO
Modalità RGB (PC)/HDMI (PC) supportata
Risoluzione
720 x 400 31,468 70,080 640 x 480 31,469 59,940 640 x 480 37,500 75,000 800 x 600 37,879 60,317 800 x 600 46,875 75,000 1024 x 768 48,363 60,004 1024 x 768 60,023 75,029 1280 x 800 49,702 59,810 1366 x 768 47.,717 59,790
Frequenza orizzontale (kHz)
Frequenza verticale (Hz)
NOTA
La risoluzione ottimale del display è 1366 x 768 a 60 Hz. La temporizzazione ottimale in ciascuna modalità è una frequenza verticale di 60 Hz.
Modalità HDMI (DTV) supportata
Risoluzione
720 x 480 31,469
720 x 576 31,250 50,000 1280 x 720 37,500 50,000 1280 x 720 44,960
1920 x 1080 33,720
1920 x 1080 28,125 50,000 1920 x 1080 27,000 24,000 1920 x 1080 33,750 30,000 1920 x 1080 56,250 50,000 1920 x 1080 67,430
Frequenza orizzontale (kHz)
31,500
45,000
33,750
67,500
Frequenza verticale (Hz)
59,940 60,000
59,940 60,000
59,940 60,000
59,940 60,000
Modalità Component supportata
Risoluzione
720 x 480 15,730 59,940 720 x 480 15,750 60,000 720 x 576 15,625 50,000 720 x 480 31,470 59,940 720 x 480 31,500 60,000 720 x 576 31,250 50,000 1280 x 720 44,960 59,940 1280 x 720 45,000 60,000 1280 x 720 37,500 50,000 1920 x 1080 33,720 59,940 1920 x 1080 33,750 60,000 1920 x 1080 28,125 50,000 1920 x 1080 56,250 50,000 1920 x 1080 67,432 59,940 1920 x 1080 67,500 60,000
Informazioni relative al collegamento della porta component
Ingressi Component del TV
Porte di uscita video sul lettore DVD
Frequenza orizzontale (kHz)
Frequenza verticale (Hz)
Y P
Y P Y B-Y R-Y Y Cb Cr Y Pb Pr
P
B
P
B
R
R
SPECIFICHE TECNICHE
41
NOTA
Evitare di lasciare immagini fisse sullo schermo dell'apparecchio per un periodo di tempo
prolungato. Le immagini fisse potrebbero venire impresse in modo permanente sullo schermo; utilizzare un salvaschermo quando è possibile. In modalità PC, potrebbero esserci interferenze relative a risoluzione, schemi verticali, contrasto o
luminosità. Impostare la modalità PC a un'altra risoluzione o modificare la velocità di aggiornamento o regolare la luminosità e il contrasto nel menu fino a quando le immagini non risultano nitide. Se non è possibile modificare la velocità di aggiornamento della scheda grafica del PC, cambiare la scheda grafica del PC o rivolgersi al produttore della stessa. Le forme d'onda di ingresso della sincronizzazione per le frequenze orizzontale e verticale sono
separate. Collegare il cavo del segnale dalla porta d'uscita del TV del PC alla porta RGB (PC) del TV oppure
dalla porta d'uscita HDMI del PC alla porta HDMI IN presente sul TV. Collegare il cavo audio dal PC all'ingresso Audio del TV (cavi audio non in dotazione).
Se si utilizza una scheda audio, regolare l'audio del PC in base alle esigenze.
Se la scheda grafica installata sul PC non supporta l'uscita RGB analogica e digitale simultanea,
collegare solo RGB o HDMI IN per la visualizzazione dell'uscita del PC sull'impianto. Se la scheda grafica installata sul PC supporta l'uscita RGB analogica e digitale simultanea,
impostare l'impianto su RGB o HDMI (l'altra modalità viene impostata su Plug and Play in modo automatico dall'impianto). La modalità DOS potrebbe non funzionare a seconda della scheda video se si utilizza un cavo da
HDMI a DVI. Quando si utilizza troppo a lungo il cavo RGB-PC, potrebbe verificarsi un disturbo sullo schermo. Si
consiglia di utilizzare un cavo con una lunghezza inferiore ai 5 m. In questo modo si garantiscono immagini della migliore qualità.
ITALIANO
DIAGRAMMI A BLOCCHI
(
시아
(
구주 /
브라질
/
아시아
[
]
DMB[LED Driver IC]DMB[LED Driver IC]
i
LVDS
[ ]
CH
SEL
Digital
amp
AMP
SCL&SDA
FE TS
CLK
CVBS&
Scart
RGB
ATSC
TDSSATSC: TDSS
H501F
(H
lf NIM)H501F
(H
lf NIM)
42
ITALIANO
DIAGRAMMI A BLOCCHI
SP (R)SP (R)
SP (L)SP (L)
(NTP7513)
HP L & R out
Mstar M1(L13)
LGE2121-MS10
(MSD804KKX)
HDMI2 HDMI2
RGBRGB
DSUB_R/G/B/H/V
MAX3232CDR
HDMI_TMDS & HDMI I2C
WLED-Status
WLED_ENABLE
OVP_SEL
WLED_DIM_ADJ
_
Audio_ Master_CLK
/DATA[3]
DDR2
Address[0:12]
DDR2
Address
0:12
DMB[LED Dr
ver IC]DMB[LED Driver IC]
DDR2 Data[0:15]
그 외 : 1GB
2GB)
DDR2 Data[0:15]
(1GB)
DDR3 SDRAM
DDR3 SDRAM
모델별모델별 OptionOption처리처리
(26/29inch 33D(26/29inch 33D모델은모델은 모듈에 내장내장))
DDR3: 800MHz
1 Ch
CVBS
COMP_Y , Pb ,Pr
COMP_L & R_IN
COMPONENTCOMPONENT
Audio INAudio IN
SCART_OUT
PCM_A
PCM_A
[0~7]
Buffer
Buffer_FE_TS_VAL Error
74LVC541A
[0~14]
FE_DE_SDA&SCL
74LCX244
Buffer
IC501
Buffer_FE_TS_CLK
CI_CLK
CI_VIAL Error
CI_SYNC
CI_DATA[0~7]
SCART (Full)SCART (Full)
--DVBDVB--T/C : TDSST/C : TDSS--G501D(Half NIM)G501D(Half NIM)
--
:
--
a
a
지역별지역별 OptionOption처리처리
TV L&R Sound
FE_Tuner_SDA&SCL
Buffer_FE_TS_SYNC
Buffer_FE_TS_DATA[0]
SIF
LGIT HALF l NIM
(DVB T/C)
FE_TS_VAL Error
FE_TS_SYNC
FE_TS_DATA
_
IC502
_
SPI DO _
PF_CEO
SPI_CI
SPI_CS
PF-OE
SPI_CK
F_RB
CI ADDR[0~7]
PCMCIA SlotPCMCIA Slot
((그그 외외 : 1GB): 1GB)
CI_IOWR
CI-WE
((브라질브라질 : 2GB): 2GB)
PCM_DATA [0~7]
CI_IORD
NAND FlashNAND Flash
FlashFlash
EEPROM SCL & SDA
EEPROMEEPROM
CI_ADDR[0~14]
REG
CI_OE
지역별지역별 OptionOption처리처리 (DVB/(DVB/중국향중국향))
Panel
SERIALSERIAL
System System
Leggere le Precauzioni di sicurezza prima di utilizzare il prodotto. Conservare il CD del manuale dell'utente in un posto accessibile per consultarlo all'occorrenza. Il modello e il numero di serie del TV si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito affinché siano disponibili qualora fosse necessario contattare l'assistenza.
MODELLO
N. DI SERIE
Per ottenere il codice sorgente relativo alle licenze GPL, LGPL, MPL e ad altre licenze Open Source contenute in questo prodotto, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge. com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.
Loading...
