Руководство Пользователя
IPS LED MONITOR
LED LCD MONITOR
(LED MONITOR*)
*LED-мониторы LG — это ЖК-мониторы со светодиодной подсветкой.
Внимательно прочтите это руководство перед тем,
как начать использовать устройство, и сохраните
его на будущее.
МОДЕЛЬ IPS LED(LED LCD) MONITOR
19M37A
19M37D
19M37H
20M37A
20M37D
20M37H
20MP37A
22M37A
22M37D
22M37H
22M37HQ
22MC37D
24M37A
24M37D
24M37H
24M37HQ
24MC37D
27M37D
27MP37HQ
27MP37VQ
27MC37HQ
27MP36HQ
www.lg.com
СОДЕРЖАНИЕ
2
РУССКИЙ
RUS
СОДЕРЖАНИЕ
3 ЛИЦЕНЗИЯ
4 СБОРКА И ПОДГОТОВКА
4 Распаковка
6 Составляющие и кнопки
7 Перемещение и поднятие монитора
8 Установка монитора
8 - Установка основания подставки
9 - Отсоединение основания стойки
10 - Установка на столе
10 - Использование держателя кабеля
12 - Крепление на стене
13 СПОСОБЫ ПОДКЛЮЧЕНИЯ
МОНИТОРА
13 Подключение к PC
13 - Подключение D-SUB
13 - Подключение DVI-D

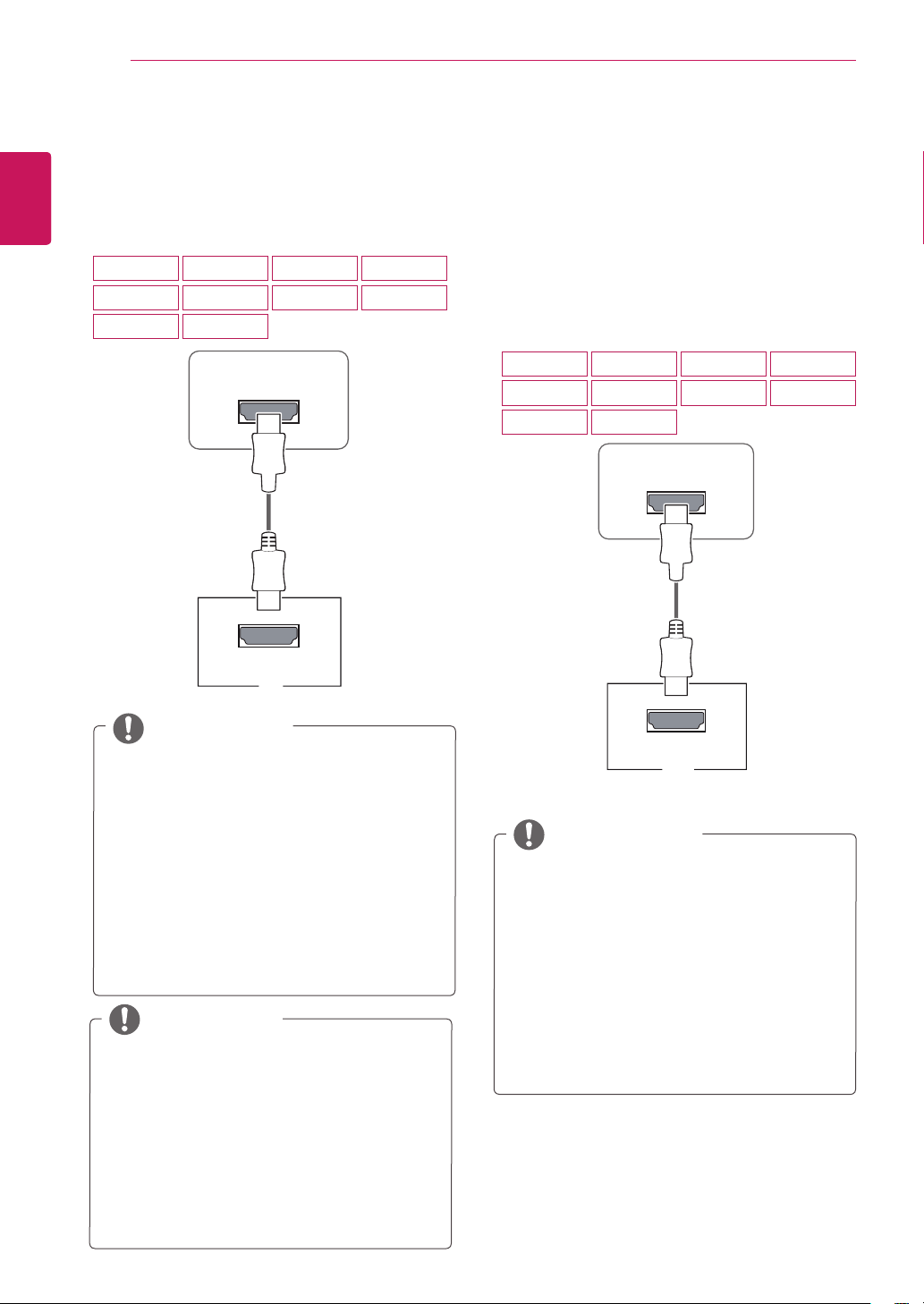

13 - Подключение HDMI
14 Подключение к AV-устройствам
14 - Подключение HDMI
15 Подключение к внешним устройствам

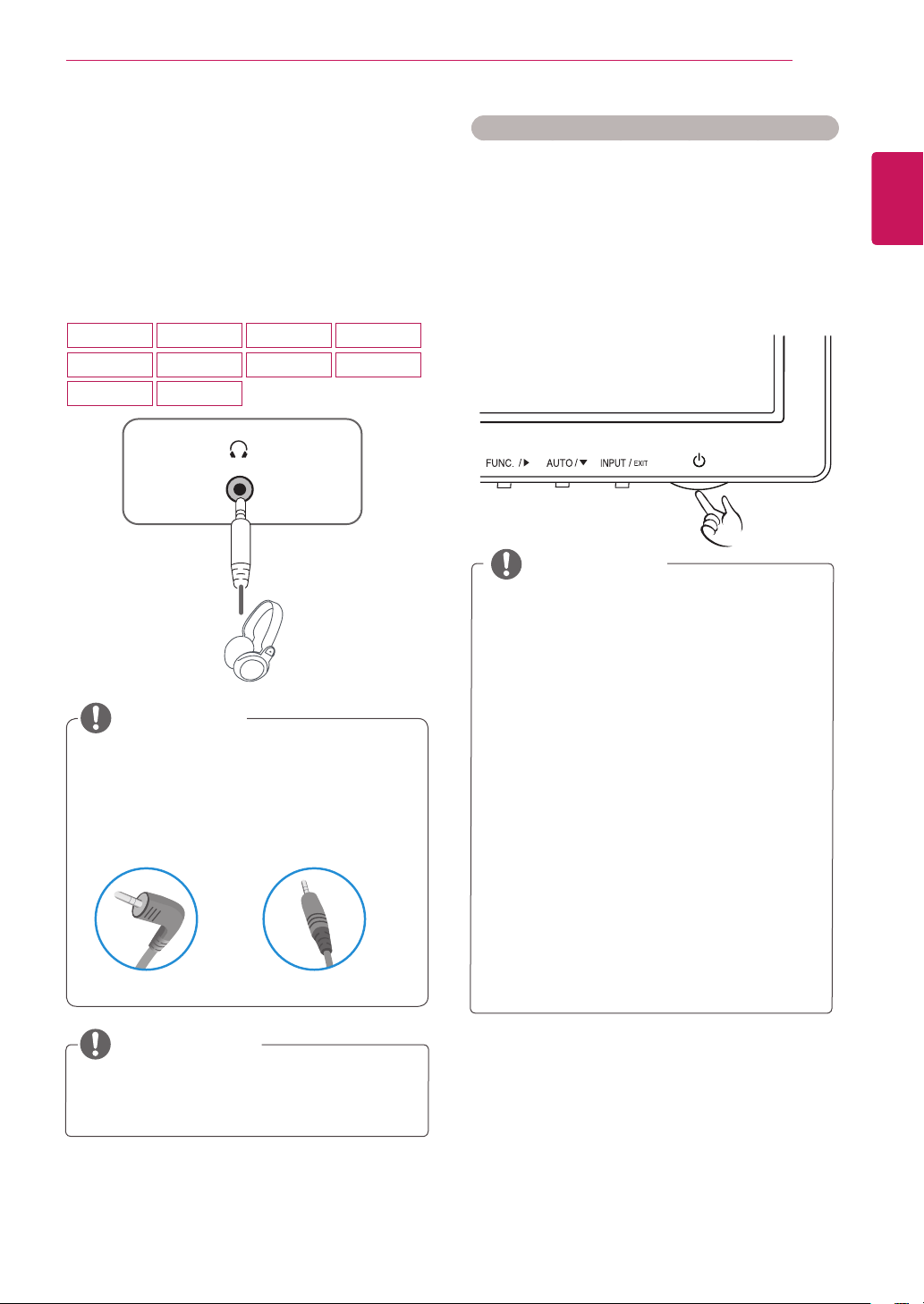

15 - Подключение периферийных
устройств

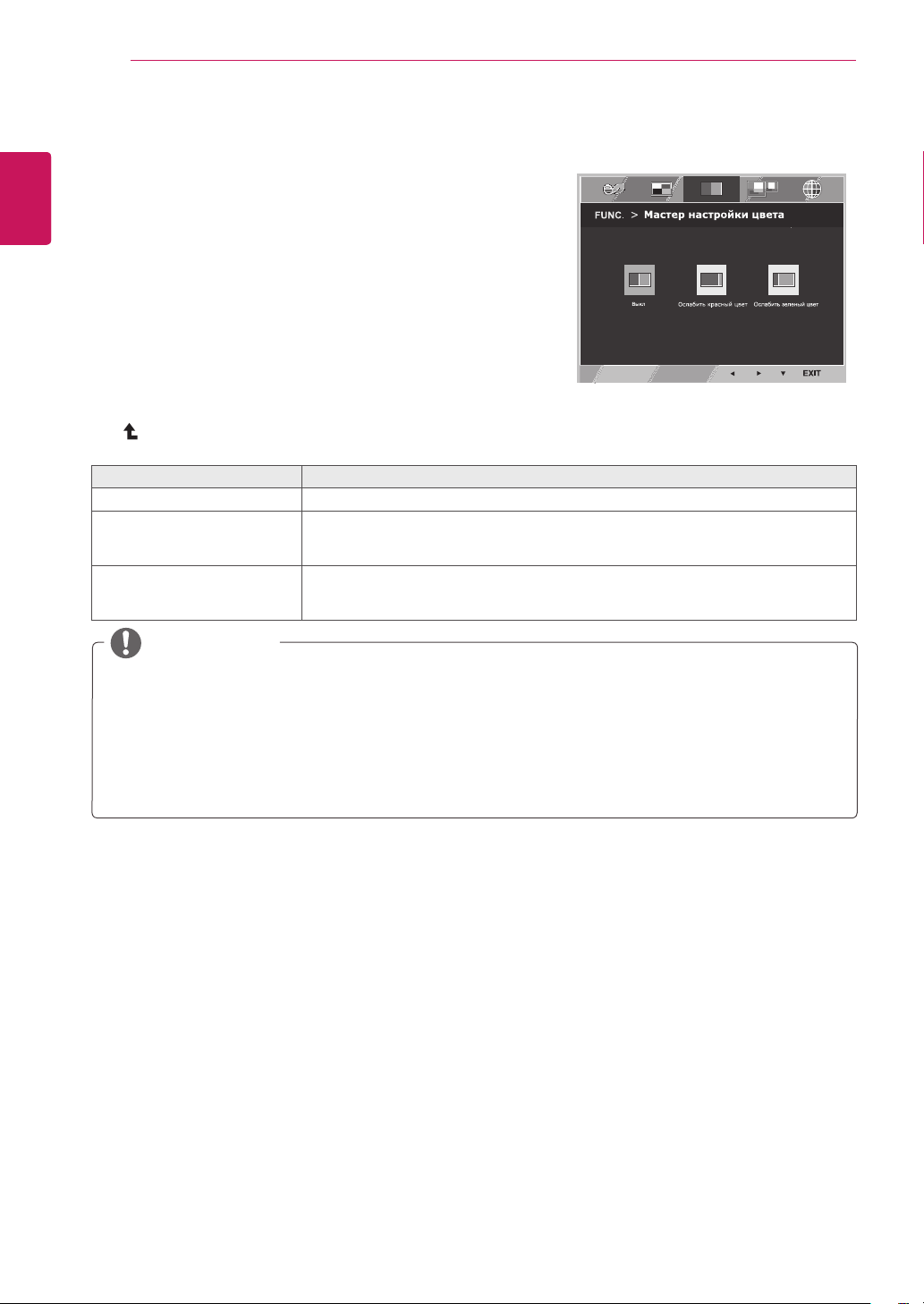

26 - Мастер настройки цвета

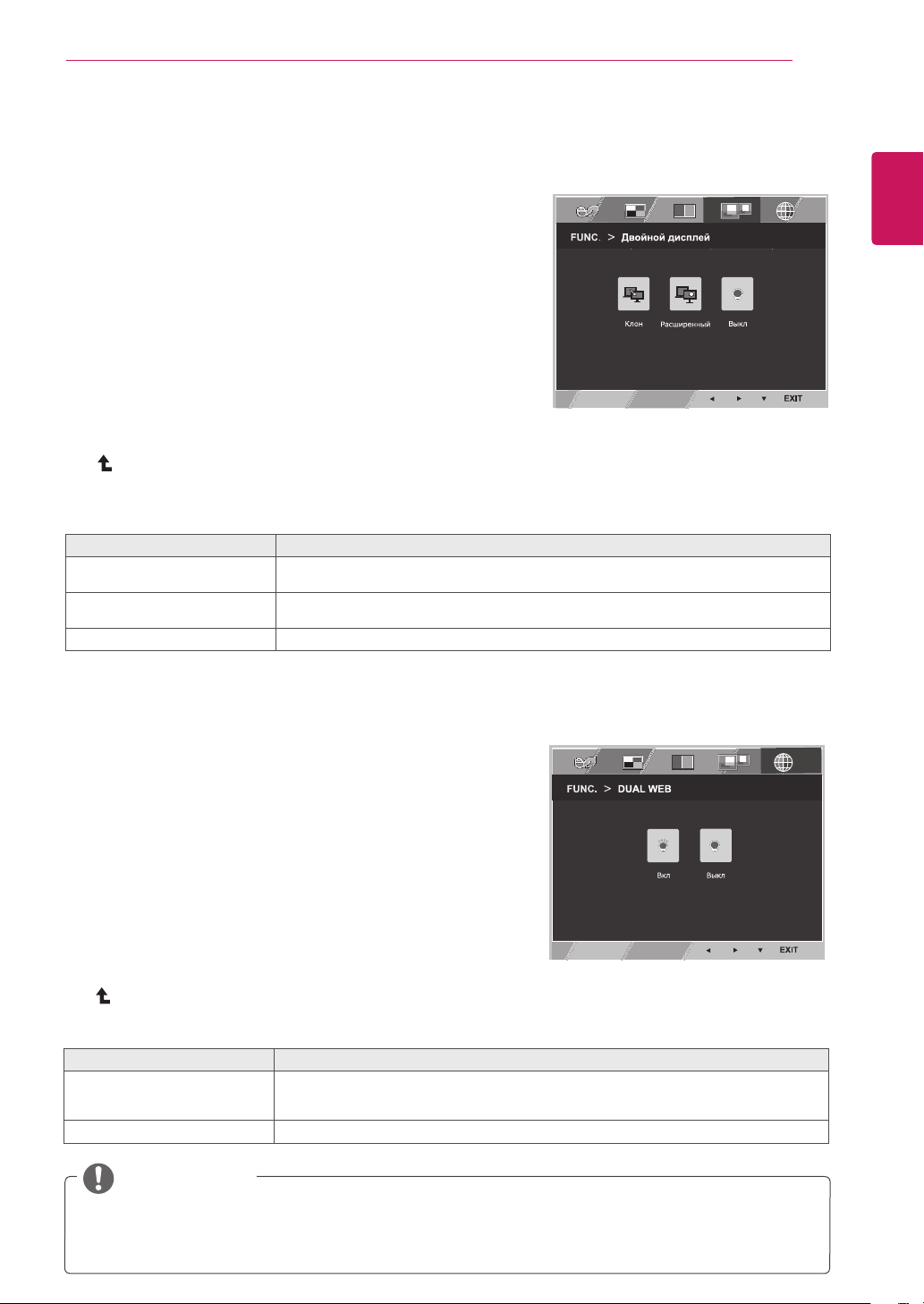

27 - Двойной дисплей
27 - DUAL WEB
28 УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
30 ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
40 Предустановленный режим
(Разрешение)
41 Индикатор

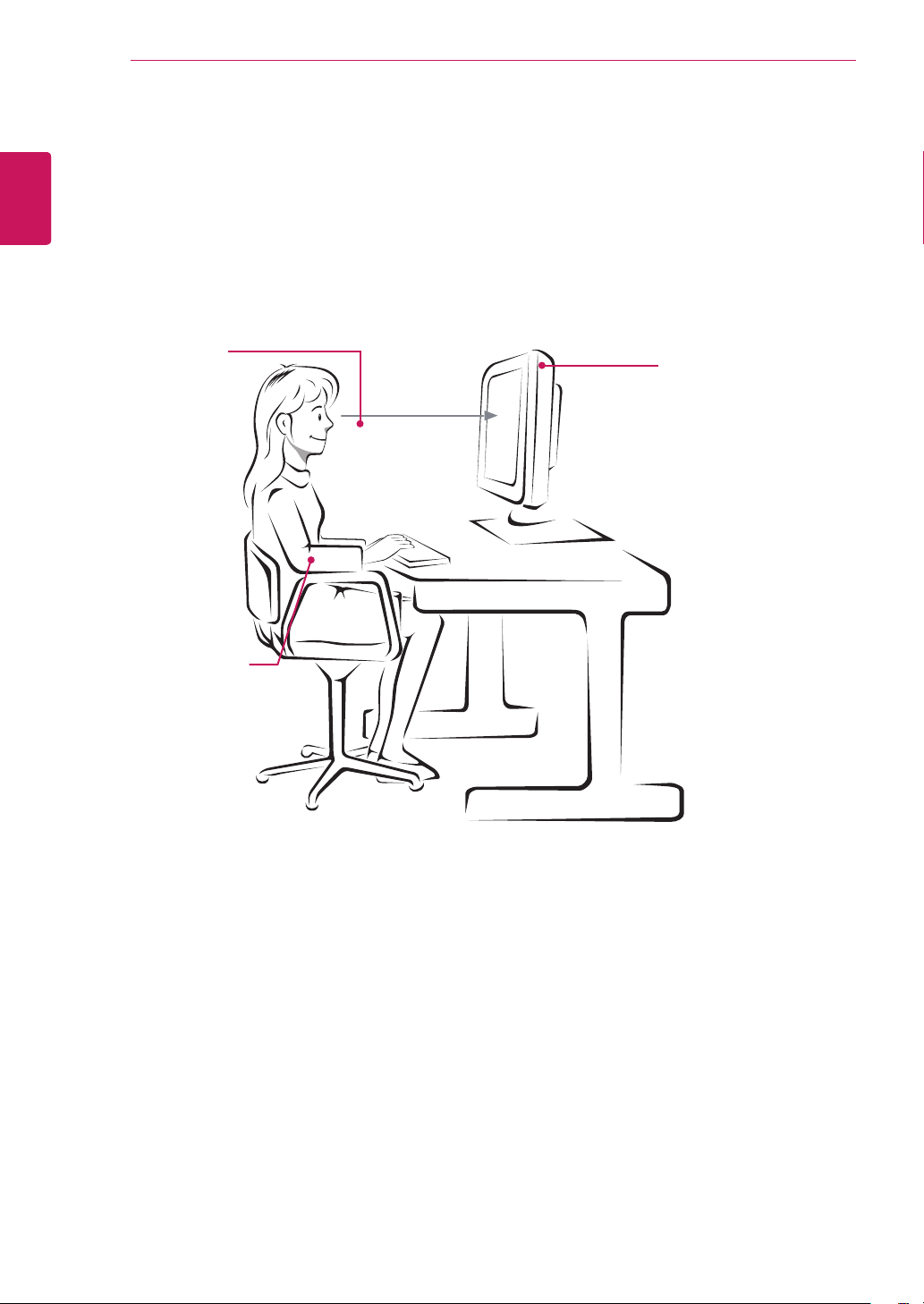

42 ПРАВИЛЬНАЯ ПОСАДКА
42 Правильная посадка при
использовании монитора.
16 НАСТРОЙКА
17 Настройка параметров
17 - Настройки меню
19 - Картинка

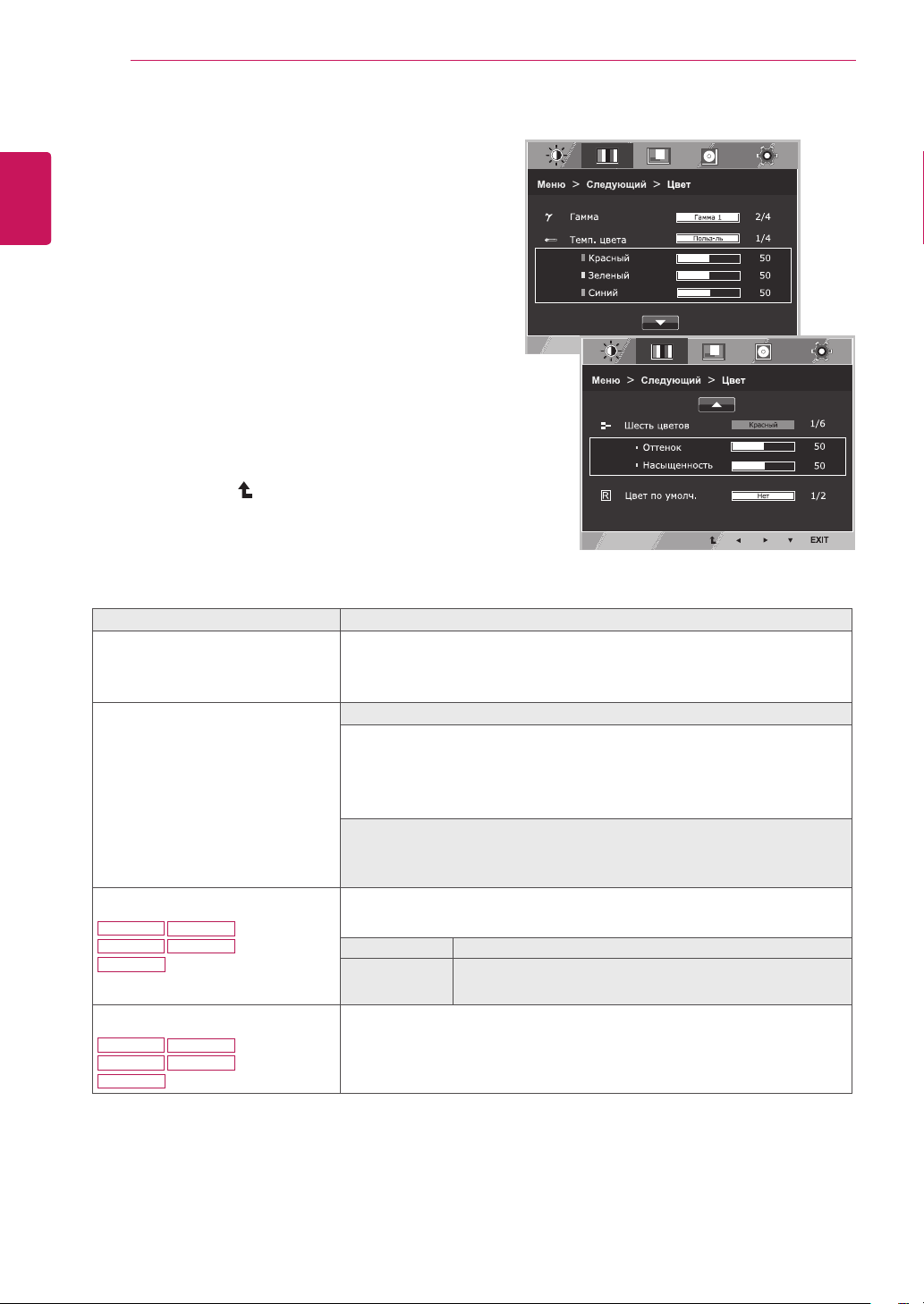

20 - Цвет

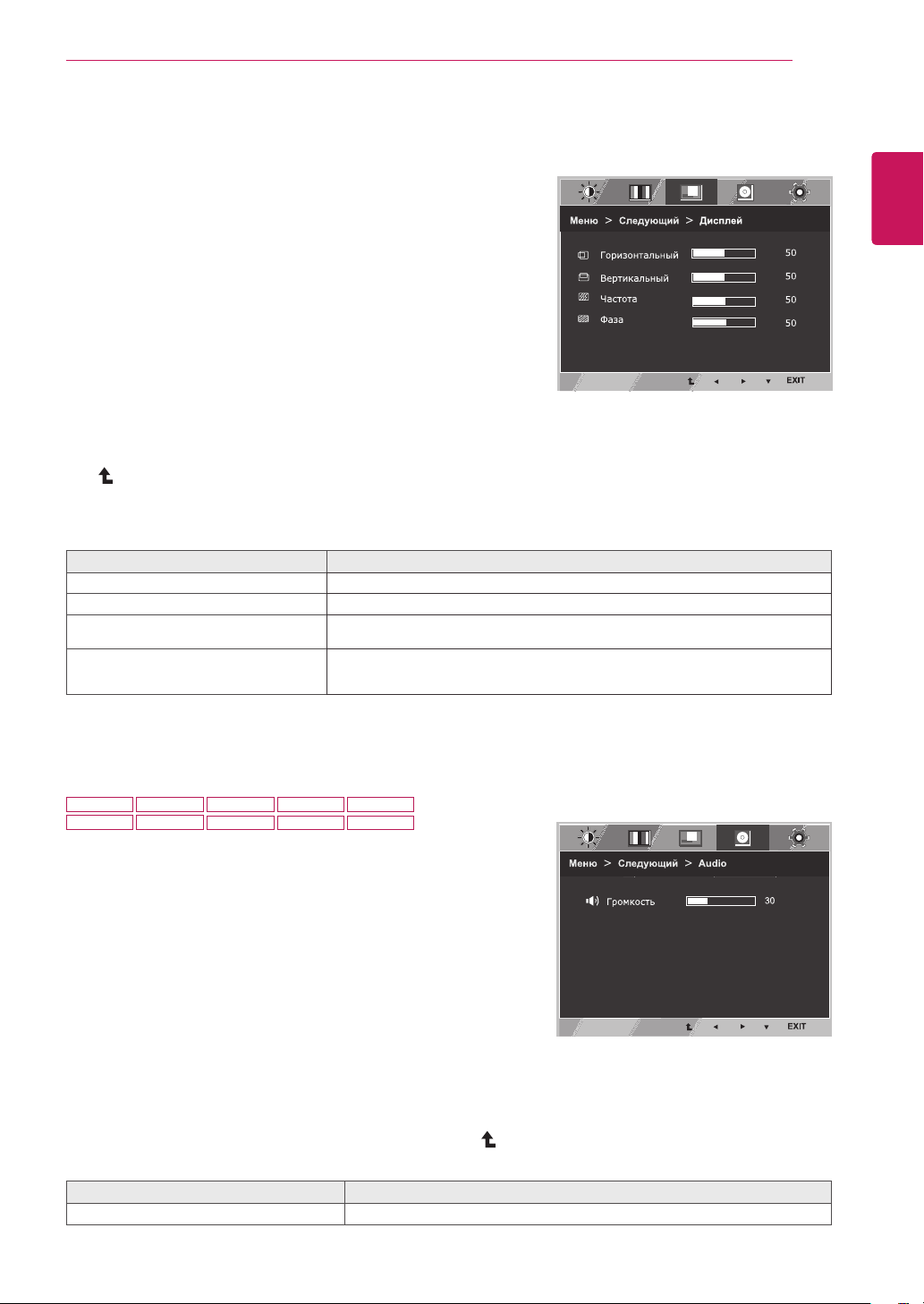

21 - Дисплей
21 - Audio
22 - Другое

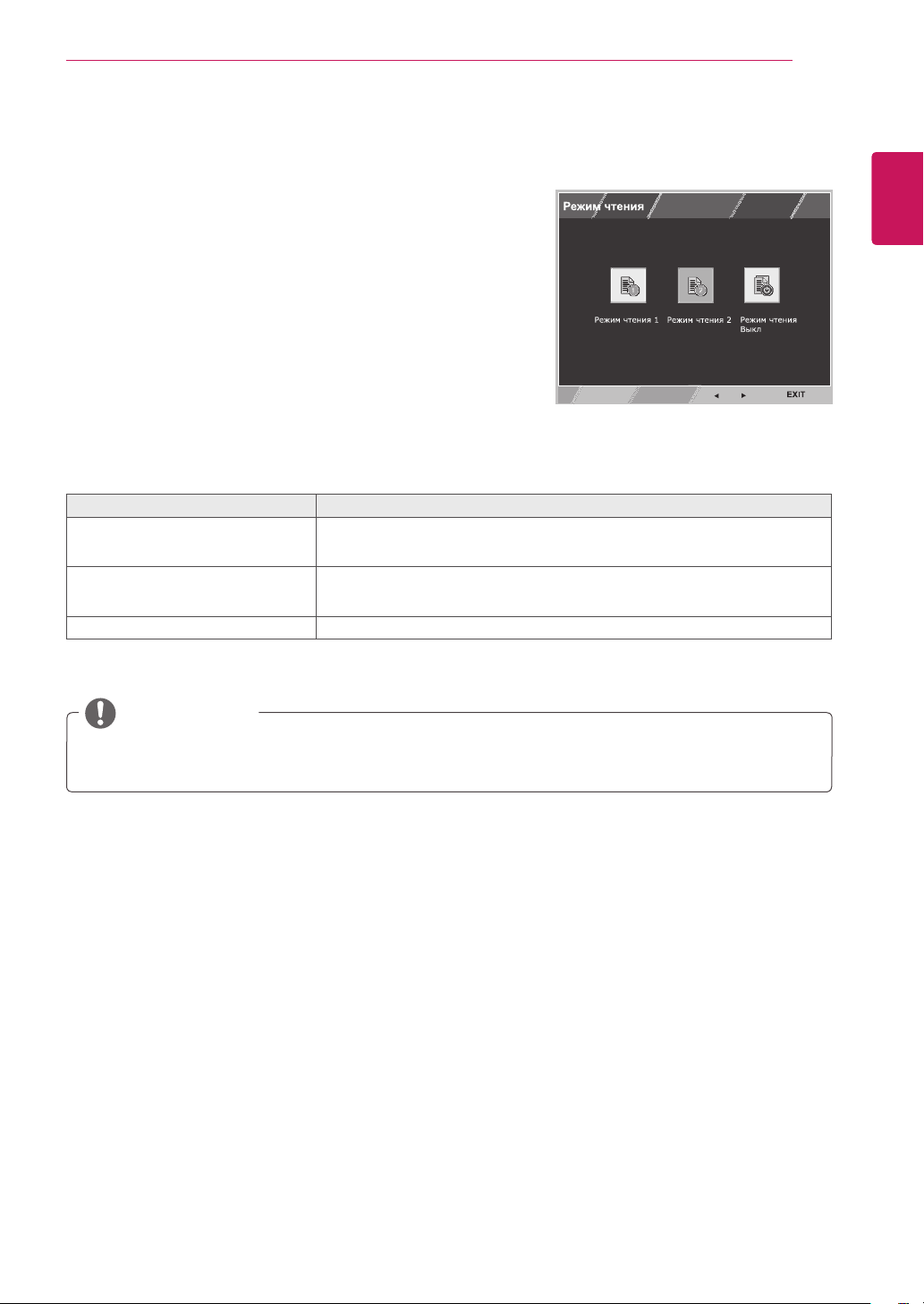

23 Настройки Чтения
24 Настройки FUNC.
24 - SMART ENERGY SAVING
25 - Режим изображения
ЛИЦЕНЗИЯ
3
19M37H
27MC37HQ
20M37H 22M37H 22M37HQ 24M37H 24M37HQ 27MP37HQ 27MP37VQ
27MP36HQ
ЛИЦЕНЗИЯ
Предоставляемые лицензии различаются в зависимости от модели. Дополнительную информацию о
лицензиях вы можете найти по адресу www.lg.com.
«Права на товарные знаки и зарегистрированные товарные знаки HDMI
и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в
США и других странах принадлежат компании HDMI Licensing, LLC».
РУССКИЙ
RUS
Следующая информация распространяется только на мониторы, продаваемые на европейском
рынке и соответствующие положениям Директивы ErP:
* Данный монитор настроен на автоматическое выключение по истечении 4 часов после активации
дисплея, в случае, если на протяжении указанного времени каких-либо действий с дисплеем не
производилось.
* Для отключения данной настройки установите «Выкл.» в соответствующей опции экранного меню
Automatic Standby (автоматический переход в спящий режим)”.
РУССКИЙ
RUS
СБОРКА И ПОДГОТОВКА
4
СБОРКА И ПОДГОТОВКА
Распаковка
Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь
в магазин, в котором был куплен этот товар. Рисунки в данном руководстве могут отличаться от
фактического продукта и компонентов.
Кабель D-SUB
CD-диск (руководство
пользователя) / краткое
руководство
(не во всех странах
этот кабель входит в
комплектацию)
и
Шнур питания
(в зависимости от страны)
Стойка
Стойка
AC-DC Адаптер
Основание
(не во всех странах этот кабель
входит в комплектацию)
Основание
(не во всех странах этот кабель
входит в комплектацию)
AC-DC Адаптер
(в зависимости от страны)
Кабель DVI-D
Кабель HDMI
СБОРКА И ПОДГОТОВКА
5
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения безопасности и продолжительного срока службы устройства не используйте
аксессуары, выполненные с нарушением авторского права.
В противном случае, при повреждении или получении травм гарантия на данное устройство не
распространяется.
ПРИМЕЧАНИЕ
Комплектация продукта может отличаться в зависимости от модели.
Технические характеристики продуктов или содержимое данного руководства могут изменяться
без предварительного уведомления ввиду модернизации функций продукта.
РУССКИЙ
RUS
СБОРКА И ПОДГОТОВКА
6
РУССКИЙ
RUS

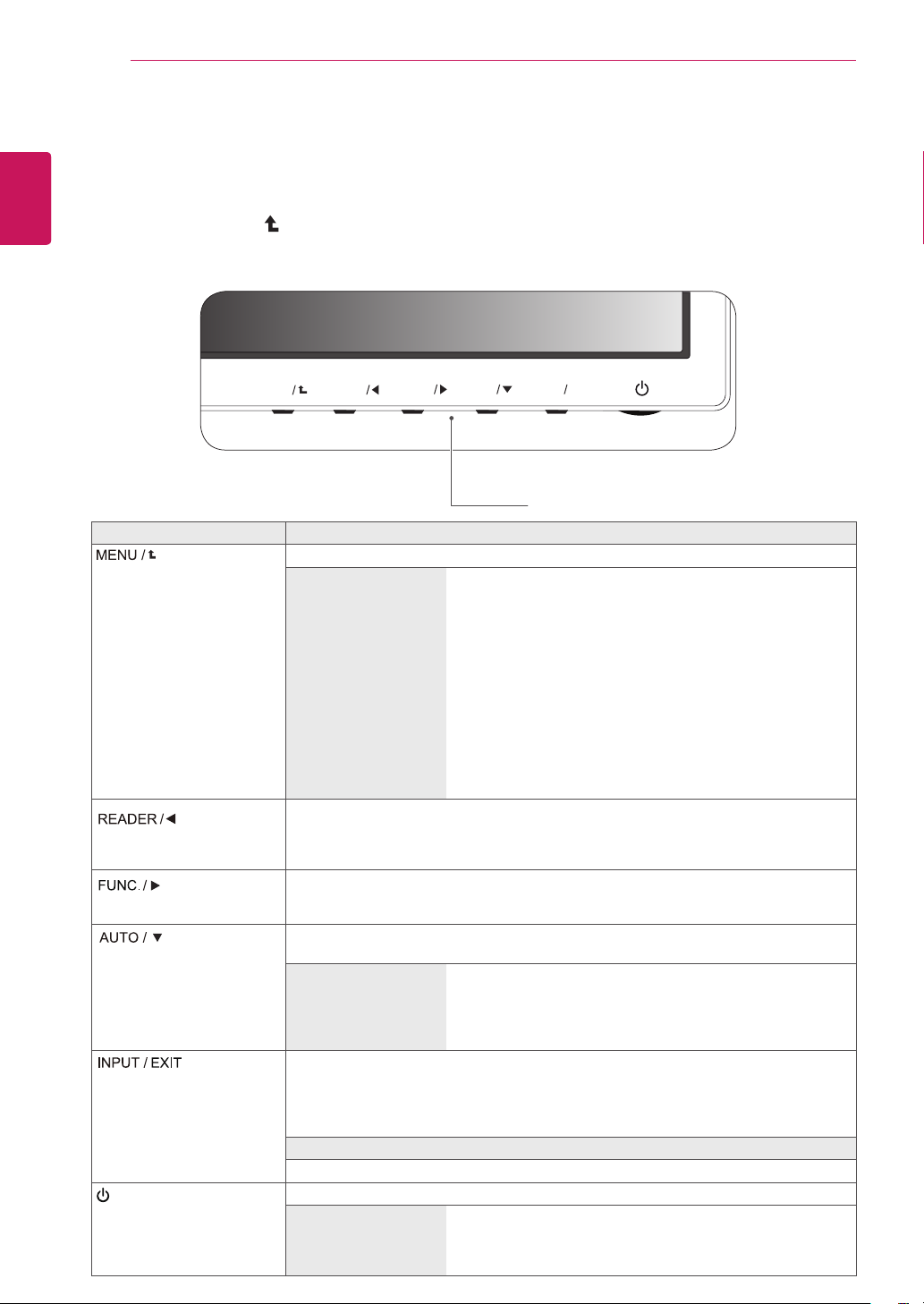

Составляющие и кнопки
Индикатор питания
Светится: включено
Не светится: выключено
(Кнопка питания).
19M37A
24M37A
19M37D
24M37D 24MC37D 27M37D
20M37A
20MP37A
20M37D 22M37D 22MC37D
22M37A
Кнопка (См. стр.16)
19M37H
24M37HQ
20M37H 22M37H 24M37H
22M37HQ
27MP37HQ 27MC37HQ
HDMI IN
27MP37VQ
HDMI IN
Панель подключения (См. стр.13~15)
27MP36HQ
СБОРКА И ПОДГОТОВКА
7
Перемещение и поднятие монитора
Перед перемещением или поднятием монитора
соблюдайте следующие инструкции во
избежание повреждения и для обеспечения
безопасной транспортировки независимо от
типа и размера монитора.
Монитор рекомендуется перемещать в
оригинальной коробке или упаковочном
материале.
Перед перемещением или поднятием
монитора отключите кабель питания и все
остальные кабели.
Крепко удерживайте верхнюю и нижнюю
части монитора. Не касайтесь самой
панели.
При удерживании монитора экран должен
быть направлен в другую сторону от вас,
чтобы избежать появления царапин.
Избегайте сотрясений и вибрации
монитора во время его перемещения.
При перемещении монитора держите его
вертикально, не ставьте его на бок и не
наклоняйте влево или вправо.
ВНИМАНИЕ!
Старайтесь не прикасаться к экрану
монитора. Это может привести к
повреждению всего экрана или отдельных
пикселов, отвечающих за формирование
изображения.
РУССКИЙ
RUS
СБОРКА И ПОДГОТОВКА
8
РУССКИЙ
RUS
Установка монитора
Установка основания подставки
Положите монитор экраном вниз на плоскую
1
и мягкую поверхность.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить повреждение
экрана, накройте поверхность
пенопластом или мягкой тканью.
2
1
Присоединить
Присоединить
2
Затяните винт вправо.
3
19M37A 20M37A 22M37A 24M37A
19M37D 20M37D 22M37D 24M37D
19M37H 20M37H 22M37H 24M37H
20MP37A 22M37HQ 24M37HQ
Стойку
Основание
к монитору.
.
22MC37D 24MC37D
27M37D 27MP37HQ 27MP37VQ 27MC37HQ
27MP36HQ
Стойку
Основание
Стойку
Основание
СБОРКА И ПОДГОТОВКА
9
Отсоединение основания стойки
Положите монитор экраном вниз на плоскую
1
и мягкую поверхность.
2
19M37A 20M37A 22M37A 24M37A
19M37D 20M37D 22M37D 24M37D
19M37H 20M37H 22M37H 24M37H
20MP37A 22M37HQ 24M37HQ
22MC37D 24MC37D
1
Отсоединить
монитора.
2
Поверните винт влево.
Снять
3
Стойку
Стойку
Основание
и
.
Основание
от
27M37D 27MP37HQ 27MP37VQ 27MC37HQ
27MP36HQ
1
Поверните винт влево.
Отсоединить
2
3
Извлечь два винта и отсоединить
Основание
от
Стойку
от монитора.
Стойку
Основание
.
Стойку
РУССКИЙ
RUS
Стойку
Основание
Основание
Стойку
ПРЕДУПРЕЖДЕНИЕ
На этой иллюстрации изображена
обычная модель подключения. Ваш
монитор может отличаться от элементов,
изображенных на картинке.
Не переносите монитор в перевернутом
положении, держа его только за
основание подставки. Монитор может
упасть и повредиться или травмировать
ногу несущего.
РУССКИЙ
RUS
СБОРКА И ПОДГОТОВКА
10
Установка на столе
Поднимите монитор и установите его
1
вертикально на столе.
Оставьте 10 см (минимум) зазор от стены
для достаточной вентиляции.
10 см
10 см
10 см
10 см
Нажмите на клавишу (Питание) на нижней
3
панели управления, чтобы включить подачу
электропитания.
ПРЕДУПРЕЖДЕНИЕ
Отключите кабель питания перед тем,как
переносить монитор на другое место.
Несоблюдение этого правила может
привести к поражению электрическим током.
Использование держателя кабеля
Подключите адаптер питания и кабель
2
питания к розетке.
и
Держатель кабеля
СБОРКА И ПОДГОТОВКА
11
ВНИМАНИЕ
При регулировке угла обзора не
придерживайте нижнюю часть рамки экрана
монитора, как показано на следующем
рисунке, так как это может привести к
травме пальцев.
Не касайтесь и не нажимайте на экран при
настройке угла обзора монитора.
Не следует держать устройство, как
показано на рисунке ниже. В этом положении
экран монитора может отсоединиться от
основания опоры и травмировать вас.
Использование системы безопасности
Kensington
Разъем системы безопасности Kensington
находится на задней панели монитора.
Дополнительную информацию об установке
и использовании см. в руководстве к системе
безопасности Kensington или на сайте
http://www.kensington.com.
Продевание кабеля системы безопасности
Kensington через монитор и отверстие в столе.
ПРИМЕЧАНИЕ
Система безопасности Kensington
приобретается отдельно. Ее можно
приобрести в большинстве магазинов
электроники.
РУССКИЙ
RUS
ПРИМЕЧАНИЕ
Угол монитора можно регулировать для
удобства просмотра в диапазоне от +20 до
-5 градусов.
Передняя часть
Задняя часть
РУССКИЙ
RUS
СБОРКА И ПОДГОТОВКА
12
Крепление на стене
Для достаточной вентиляции обеспечьте
свободное расстояние 10 см с каждой стороны
и сзади устройства. Подробные инструкции
по установке можно получить у дилера, см.
руководство по установке дополнительного
кронштейна для настенного крепления с
возможностью регулировки наклона Setup
Guide.
10 см
10 см
При необходимости установки монитора на
стену зафиксируйте монтажное крепление
(опциональная деталь) на задней поверхности
прибора.
При установке монитора с помощью крепления
для монтажа на стене (дополнительные детали)
надежно зафиксируйте крепление, чтобы
предотвратить падение монитора.
1 Использование винта, длина которого
превышает стандартную, может привести к
внутреннему повреждению монитора.
2 Использование ненадлежащего винта может
вызвать повреждение или падение продукта
со стены. В этом случае компания «LG
Электроникс» не несет ответственности за
причиненный ущерб.
10 см
10 см
Модель
Настенное
крепление (A x B)
Стандартный
винт
Количество
винтов
27M37D
24M37A
24M37D
100 x 100
M4
4
27MP37HQ
24M37H
24M37HQ
27MP37VQ
27MC37HQ
24MC37D
ПРЕДУПРЕЖДЕНИЕ
Перед перемещением или установкой
монитора отключите кабель питания от
розетки. Несоблюдение этого правила может
привести к поражению электрическим током.
Установка монитора на потолок или
наклонную стену может привести к его
падению и получению серьезной травмы.
Следует использовать разрешенный LG
кронштейн для настенного крепления и
обратиться к местному поставщику или
квалифицированному специалисту.
Не затягивайте винты слишком сильно,
так как это может привести к повреждению
монитора и потере гарантии.
Следует использовать винты и настенные
крепления, отвечающие стандарту VESA.
Гарантия не распространяется на любые
повреждения или травмы в результате
неправильного использования или
использования неправильных аксессуаров.
Длина винта от наружной поверхности
задней крышки, должна быть не больше
8мм.
Настенная прокладка
Задняя крышка
Настенная прокладка
Задняя крышка
Стандартный винт
Максимальная длинна 8мм
27MP36HQ
Модель
Настенное
крепление (A x
B)
Стандартный
винт
Количество
винтов
19M37A
19M37D
19M37H
75 x 75
M4
4
20M37A
20M37D
20M37H
20MP37A
22M37A
22M37D
22M37H
22M37HQ
22MC37D
ПРИМЕЧАНИЕ
Следует использовать винты, указанные в
спецификации для винтов стандарта VESA.
Комплект кронштейна для настенного
крепления снабжается инструкцией по
монтажу и необходимыми комплектующими.
Настенный кронштейн является
опциональным. Дополнительные аксессуары
можно приобрести у местного поставщика.
Длина винтов может зависеть от кронштейна
для настенного крепления. Убедитесь, что
винты имеют правильную длину.
Дополнительную информацию см. в
руководстве к кронштейну для настенного
крепления.
СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА
СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА
13
Подключение к PC
Данный монитор поддерживает функцию
Plug & Play*.
* Plug & Play: функция, позволяющая PC
определять подключаемые к нему устройства
и настраивать их без вмешательства человека
и без выполнения конфигурации.
Подключение D-SUB
Передача аналогового видеосигнала с
компьютера на монитор. Подключите компьютер
к телевизору с помощью 15-контактного кабеля
D-sub, входящего в комплект поставки, как
изображено на рисунке.
D-SUB
Подключение DVI-D
Передача цифрового видеосигнала с
компьютера на монитор. Подключите компьютер
к монитору с помощью кабеля DVI, как показано
на следующих рисунках.
19M37D
24M37D
20M37D
27M37D
22M37D
27MP37VQ
22MC37D
24MC37D
РУССКИЙ
RUS
RGB OUT
PC
ПРИМЕЧАНИЕ
Использование кабеля D-sub для
подключения к Macintosh.
Адаптер Mac
Для компьютеров Apple Macintosh
используйте отдельный адаптерштекер для перехода с 15-контактного
D-SUB VGA разъема высокой плотности
(3-рядный) на прилагающийся
15-контактный 2-х рядный кабель.
ПРЕДУПРЕЖДЕНИЕ
Подключите входной
сигнальный кабель и
закрепите его, повернув винты
по часовой стрелке.
Не нажимайте на экран пальцами в
течение длительного времени, так как это
может привести к временному появлению
искажений на экране.
Избегайте вывода на экран неподвижного
изображения в течение длительного
времени, чтобы предотвратить выгорание
экрана. Если возможно, используйте
хранитель экрана.
Loading...
