BENUTZERHANDBUCH
*
LED TV
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch,
bevor Sie Ihr Gerät zum ersten Mal verwenden und
bewahren Sie es zur späteren Verwendung auf.
LY31**
LY33**
LY34**
LY54**
www.lg.com
2
2
INHALTSVERZEICHNIS
DEUTSCH
DEUTSCH
INHALTSVERZEICHNIS
ENG
ENG
3 LIZENZEN
3 ANMERKUNG ZU OPEN SOURCE-
SOFTWARE
4 MONTAGE UND VORBEREITUNG
4 Auspacken
6 Optional erhältlich
6 Gehäuse und Bedienelemente
7 - Verwendung der Joystick-Taste
8 Anheben und Bewegen des TV-Geräts
9 Einrichten des TV-Geräts
9 - Anbringen des Standfußes
10 Montage auf einem Tisch
11 Wandmontage
13 So verwenden Sie Dual Lock™
14 HERSTELLEN VON
VERBINDUNGEN
15 Anschließen einer Antenne
15 Anschließen
einer Satellitenschüssel
16 Netzsteckeranschluss
16 Euro-Scart-Anschluss
17 Netzwerkeinrichtung
17 - Kabelgebundene Netzwerkverbindung

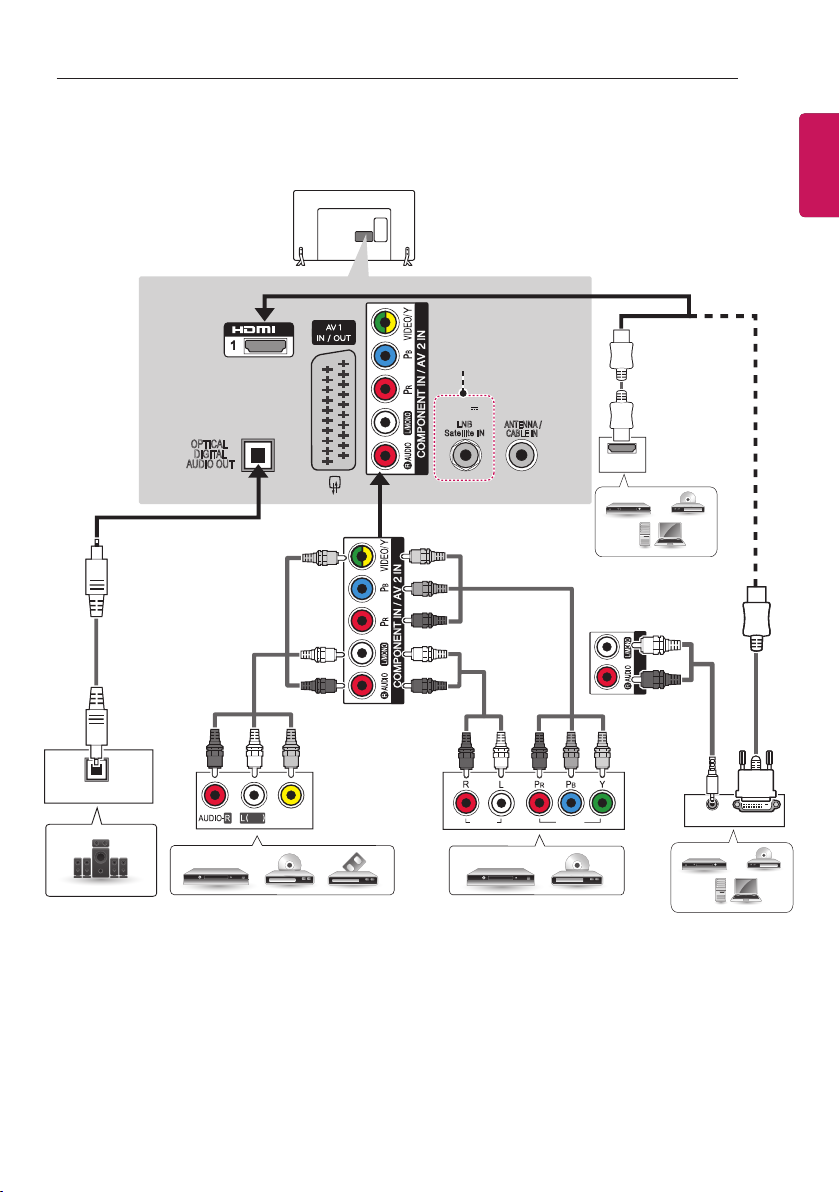

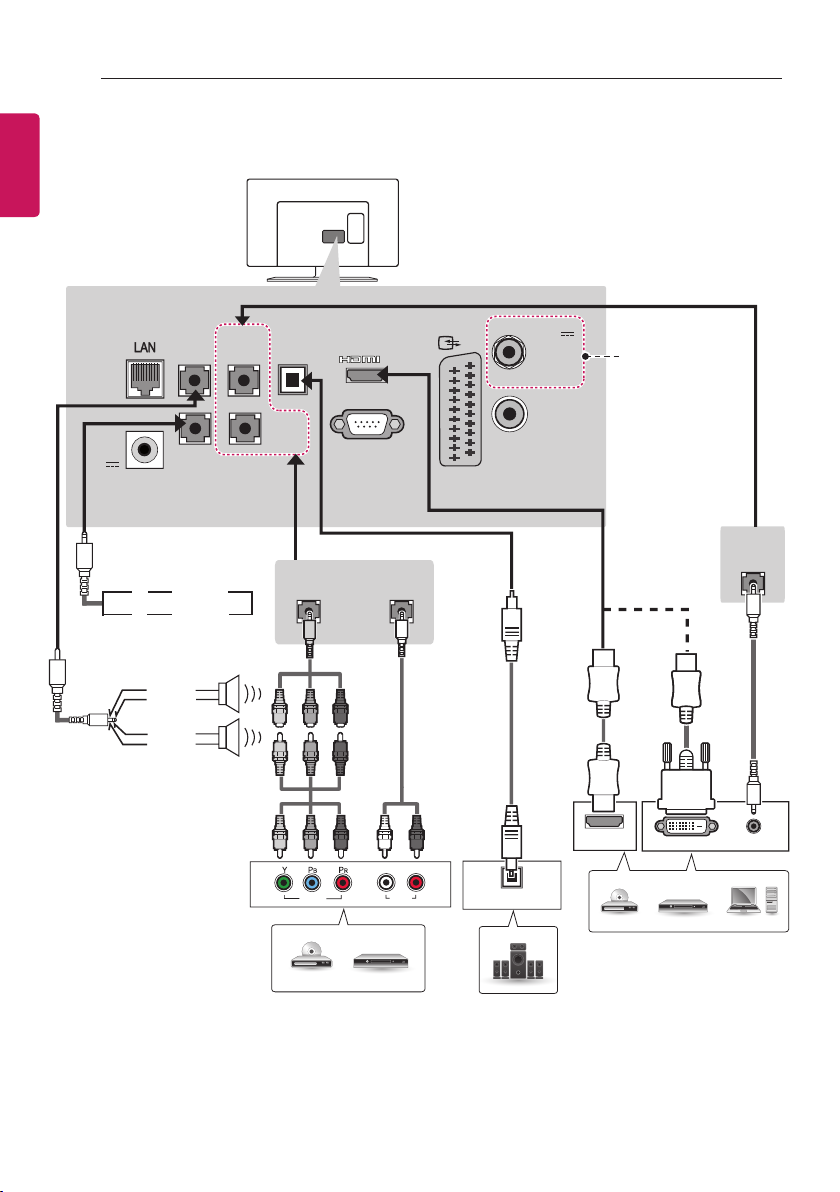

18 Andere Anschlüsse

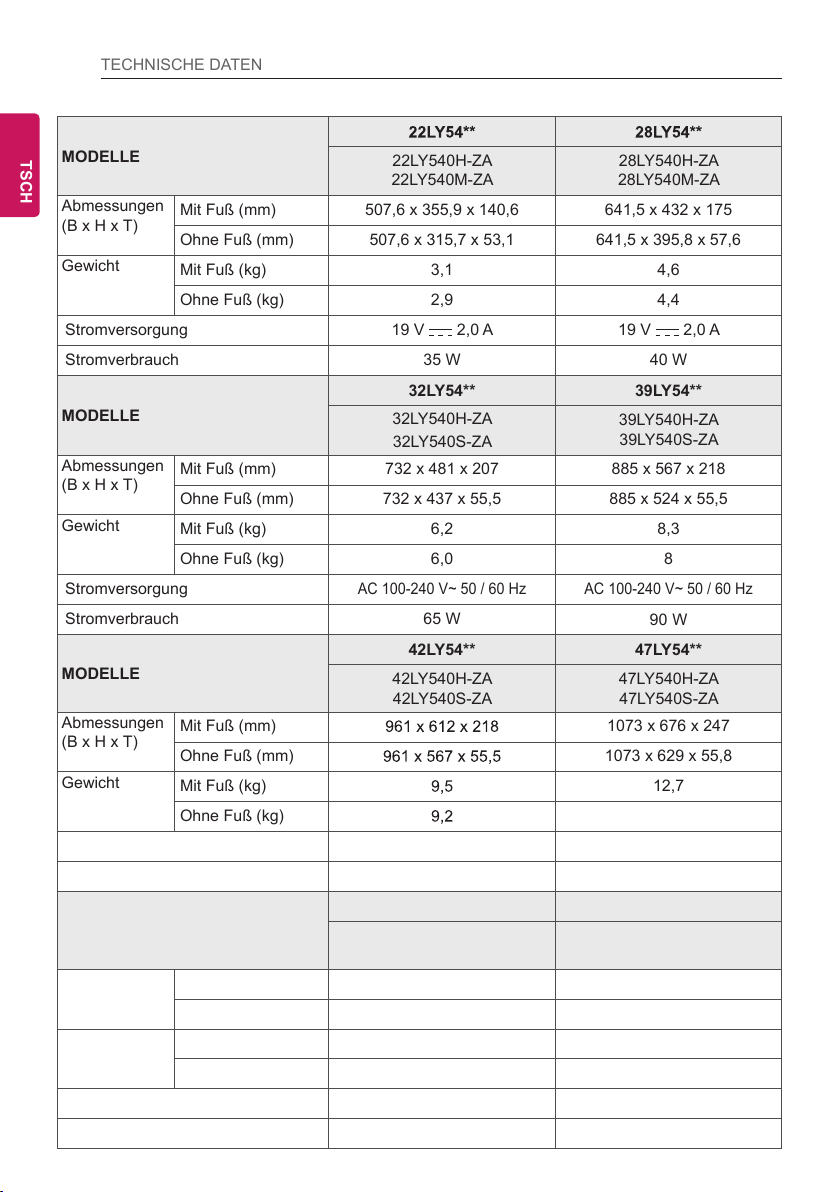

38 TECHNISCHE DATEN
44 IR-CODES
45 EINRICHTEN EXTERNER
STEUERGERÄTE
45 RS-232C-Einstellung
45 Steckertyp: D-Sub 9-polig
46 RS-232C-Konfigurationen
47 Kommunikationsparameter
47 Befehlsreferenzliste
48 Übertragungs-/Empfangsprotokoll
WARNUNG
yBei Nichtbeachtung drohen schwere
Verletzungen, Unfälle und Tod.
32 FERNBEDIENUNG
36 WARTUNG
36 Reinigung des TV-Gerätes
36 - Bildschirm, Rahmen, Gehäuse und
Standfuß
36 - Netzkabel
37 FEHLERBEHEBUNG
VORSICHT
yBei Nichtbeachtung drohen leichte
Verletzungen oder eine Beschädigung
des Produkts.
HINWEIS
yDer Hinweis hilft Ihnen dabei, das
Produkt zu verstehen und sicher zu
benutzen. Bevor Sie das Produkt zum
ersten Mal verwenden, lesen Sie den
Hinweis bitte aufmerksam durch.
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
3
3
LIZENZEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den
Lizenzen erhalten Sie unter www.lg.com.
In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol
sind Warenzeichen von Dolby Laboratories.
„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie
das HDMI-Logo sind Marken oder eingetragene Marken von HDMI
Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“
INFO ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat von DivX,
LLC, einem Tochterunternehmen der Rovi Corporation. Dies ist ein offizielles
DivX Certified®-Gerät, das strengen Tests unterzogen wurde, um zu
gewährleisten, dass DivX-Videos abgespielt werden. Weitere Informationen
und Softwaretools zur Konvertierung Deiner Dateien in DivX-Videos findest
Du auf divx.com.
INFO ÜBER DIVX-VIDEO-ON-DEMAND: Dieses DivX Certified®-Gerät muss
registriert sein, um gekaufte Inhalte aus DivX Video-on-Demand (VOD)
wiedergeben zu können. Um Deinen Registriercode zu erhalten, musst Du
den Abschnitt DivX VOD im Einstellungsmenü des Geräts suchen. Weitere
Informationen dazu, wie Du die Registrierung abschließt, findest Du auf vod.
divx.com.
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p,
einschließlich Premium-Inhalten.“
ENGDEUTSCH
ENGDEUTSCH
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der
Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz
verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente:
7,295,673; 7,460,668; 7,515,710; 7,519,274”
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt
enthalten ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird,
Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch
den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.
com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
4
<
<
MONTAGE UND VORBEREITUNG
DEUTSCH
ENG
HINWEIS
yIhr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
yDas OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem
in diesem Handbuch unterscheiden.
yDie verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je
nach Modell unterscheiden.
yKünftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
yDas TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu
verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden,
um Strom zu sparen.
yDer Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn
die Helligkeit des Bildes vermindert wird.
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie
sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch
unterscheiden sich möglicherweise von Ihrem Gerät.
VORSICHT
yUm die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine
Fälschungen.
yDurch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
yEinige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
yDie im Lieferumfang enthaltenen Artikel sind modellabhängig.
yÄnderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von
Aktualisierungen der Produktfunktionen vorbehalten.
yFür eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten
höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0
unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres
TV-Gerätes passt.
B
A
B
*A
10 mm
=
*B
18 mm
A
=
MONTAGE UND VORBEREITUNG
5
ENGDEUTSCH
Fernbedienung und
Batterien (AAA)
(Siehe S.32, 33, 34, 35)
Netzkabel
(Abhängig vom Modell)
Kabelclip
2 Stk
(Nur 32/42/49LY31**,
32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**,
32/39/42/47/55/60LY54**)
Benutzerhandbuch
Schrauben für Standfuß
4 Stk, M4 x L14
(Nur 42/49LY31**,
39/42/47/55/60LY33**,
39/42/47/55/60LY34**,
39/42/47/55/60LY54**)
(Siehe S.9)
Distanzstücke für
Wandmontage
2 Stk
(Nur 42LY31**, 42LY33**,
42LY34**, 42LY54**)
(Siehe S.12)
Kabelhalter
(Abhängig vom Modell)
Schrauben für Standfuß
4 Stk, M4 x L20
(Nur 32LY31**, 32LY33**,
32LY34**, 32LY54**)
(Siehe S.9)
Standfüße
(Nur 32/42/49LY31**,
32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**,
32/39/42/47/55/60LY54**)
(Siehe S.9)
Netzstecker
(Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
(Abhängig von Modell und
Land)
(Siehe S.16)
Standfüße
(Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
(Siehe S.9)
Dual Lock™
(Nur LY540H)
(Siehe S.13)
6
MONTAGE UND VORBEREITUNG
DEUTSCH
Optional erhältlich
ENG
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt
wird. Erwerben können Sie diese Artikel bei Ihrem Händler. Diese Geräte sind nur mit bestimmten
Modellen kompatibel. Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer
Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
LG Audiogerät LED-Uhr
LEC-003
(Nur 32/39/42/47/55/60LY540H)
Gehäuse und Bedienelemente
Option A : 32/42/49LY31**, 32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**, 32/39/42/47/55/60LY54**
Bildschirm
Lautsprecher
Fernbedienung und
intelligenter Sensor
Betriebsanzeige
1
Joystick-Taste
2
Option B : 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**
Bildschirm
Lautsprecher
Fernbedienung und
intelligenter Sensor
1
Betriebsanzeige
Joystick-Taste
2
1 Intelligenter Sensor – Stellt die Bildqualität entsprechend der Umgebung ein.
2 Joystick-Taste - Dieser Knopf bendet sich an der Unterseite des TV-Geräts.
HINWEIS
ySie können die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten.
MONTAGE UND VORBEREITUNG
7
Verwendung der Joystick-Taste
Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben,
unten, rechts oder links bewegen.
Grundfunktionen
Einschalten
Ausschalten
Lautstärkeregelung
Programmauswahl
Drücken Sie bei ausgeschaltetem Fernsehgerät einmal
kurz auf die Joystick-Taste und lassen Sie sie dann
wieder los.
Drücken Sie bei eingeschaltetem Fernsehgerät für ein
paar Sekunden einmal auf die Joystick-Taste und lassen
Sie sie dann wieder los. (Wenn jedoch die Taste MENU
(Menü) auf dem Bildschirm zu sehen ist, können Sie
durch Drücken und Halten der Joystick-Taste das Menü
verlassen.)
Sie können die Lautstärke regeln, indem Sie die JoystickTaste nach rechts oder links bewegen.
Sie können durch die gespeicherten Programme
navigieren, indem Sie die Joystick-Taste nach oben oder
unten bewegen.
HINWEIS
yAchten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links
oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke
und die gespeicherten Programme nicht mehr anpassen.
ENGDEUTSCH
Einstellen des Menüs
Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.
Sie können die Menüpunkte ( , , , ) einstellen, indem Sie die Joystick-Taste nach oben, unten,
rechts oder links bewegen.
TV-Gerät
ausschalten
Einstellungen Öffnet das Hauptmenü.
Schließen
Eingangsliste Ändert die Eingangsquelle.
Schaltet das Gerät aus.
Blendet die Bildschirmmenüs aus und kehren
zum TV-Bild zurück.
8
MONTAGE UND VORBEREITUNG
DEUTSCH
Anheben und Bewegen des TV-
ENG
Geräts
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder
Beschädigungen am TV-Gerät zu verhindern
und um einen sicheren Transport unabhängig
von Typ und Größe zu gewährleisten.
VORSICHT
yBerühren Sie nach Möglichkeit nicht den
Bildschirm, da er dadurch beschädigt
werden könnte.
Es wird empfohlen, das TV-
y
Gerät im Originalkarton oder in der
Originalverpackung zu bewegen bzw. zu
transportieren.
Trennen Sie das Netzkabel und alle weiteren
y
Kabel, bevor Sie das TV-Gerät bewegen
oder anheben.
Halten Sie das TV-Gerät so, dass sein
y
Bildschirm von Ihnen abgewendet ist, um
Beschädigungen zu vermeiden.
Große TV-Geräte sollten stets von
y
mindestens 2 Personen transportiert werden.
Wenn das TV-Gerät von Hand transportiert
y
wird, halten Sie es wie in der folgenden
Abbildung gezeigt.
Setzen Sie das TV-Gerät während des
y
Transports keinen ruckartigen Bewegungen
oder starken Erschütterungen aus.
Halten Sie das TV-Gerät beim Transport
y
aufrecht, drehen Sie es niemals auf die
Seite, und kippen Sie es nicht nach links
oder rechts.
Üben Sie keinen übermäßigen Druck auf
y
den Gehäuserahmen aus, da dies zur
Beschädigung des Bildschirms führen kann.
VORSICHT
yAchten Sie beim Bewegen und
Bedienen des TV-Geräts darauf, dass
die hervorstehende Joysticktaste nicht
beschädigt wird. (Vom Modell abhängig)
Halten Sie das TV-Gerät oben und unten am
y
Rahmen gut fest. Halten Sie ihn nicht am
transparenten Teil, am Lautsprecher oder
am Lautsprechergrill fest.
MONTAGE UND VORBEREITUNG
1
2
9
Einrichten des TV-Geräts
Ihr TV-Gerät kann von der Abbildung abweichen.
Anbringen des Standfußes
(Nur 32/42/49LY31**, 32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**, 32/39/42/47/55/60LY54**)
1
A Standfüß
B Standfüß
2
(Nur 28LY31**, 22/28LY33**, 22/28LY34**,
22/28LY54**)
1
Standfüß
2
ENGDEUTSCH
M4 x L14
(Nur 42/49LY31**,
39/42/47/55/60LY33**,
39/42/47/55/60LY34**,
39/42/47/55/60LY54**)
M4 x L20
4 Stk
(Nur 32LY31**,
32LY33**, 32LY34**,
32LY54**)
VORSICHT
yWenn Sie den Ständer am TV-Gerät
anbringen, legen Sie den Bildschirm
nach unten gerichtet auf einen Tisch oder
eine andere flache Oberfläche mit einer
weichen Unterlage, um den Bildschirm
vor Verkratzen zu schützen.
10
MONTAGE UND VORBEREITUNG
DEUTSCH
Montage auf einem Tisch
ENG
1 Heben Sie das TV-Gerät an, und kippen Sie
es auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz
zur Wand, um eine gute Belüftung zu
gewährleisten.
10 cm
10 cm
2 Schließen Sie das Netzkabel an eine
Steckdose an.
10 cm
10 cm
VORSICHT
yStellen Sie das TV-Gerät nicht in die
Nähe von Wärmequellen, da dies einen
Brand oder Beschädigungen verursachen
könnte.
Befestigen des TV-Gerätes an einer
Wand
(Diese Funktion der Kippsicherung steht nicht
bei allen Modellen zur Verfügung.)
1 Setzen Sie die Ringschrauben oder TV-
Halterungen und Schrauben an der
Rückseite des TV-Gerätes ein, und
befestigen Sie sie.
- Wenn an den Ringschraubenpositionen
Schrauben eingesetzt sind, entfernen
Sie zunächst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den
Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung
auf die Ringschrauben an der Rückseite des
TV-Gerätes ab.
3 Verbinden Sie die Ringschrauben und
Wandhalterungen fest mit einem stabilen
Seil. Achten Sie darauf, dass das Seil
horizontal verläuft.
VORSICHT
yAchten Sie darauf, dass Kinder nicht auf
das TV-Gerät klettern oder sich daran
hängen.
HINWEIS
yVerwenden Sie eine Haltevorrichtung
oder einen Schrank, der stabil und
groß genug ist, um das TV-Gerät sicher
abzustützen.
yHalterungen, Seile und anderes
Befestigungsmaterial gehören nicht zum
Lieferumfang des Gerätes. Bitte wenden
Sie sich zum Erwerb von geeignetem
Zubehör an Ihren Fachhändler.
MONTAGE UND VORBEREITUNG
11
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes
sorgfältig eine optionale Wandhalterung, und
montieren Sie die Wandhalterung an einer
stabilen Wand, die senkrecht zum Fußboden
steht. Wenn Sie das TV-Gerät an anderen
Baustoffen befestigen möchten, fragen Sie
zunächst bei einer qualifizierten Fachkraft nach.
LG empfiehlt, dass die Wandmontage von einem
qualifizierten Techniker durchgeführt wird.
Es wird empfohlen, eine Wandmontagehalterung
von LG zu verwenden. Falls Sie eine andere
Wandmontagehalterung als die von LG
verwenden, stellen Sie sicher, dass die
Halterung ordnungsgemäß angebracht wurde
und genügend Abstand zur Wand besteht, um
externe Geräte anzuschließen.
10 cm
10 cm
10 cm
10 cm
Verwenden Sie unbedingt Schrauben
und Wandhalterungen, die der VESANorm
entsprechen. Die Standardmaße der
Wandmontagesätze können der folgenden
Tabelle entnommen werden.
Separat zu beziehen (Wandmontagehalterung)
22LY33**
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA (A x B)
Standardschraube
Anzahl Schrauben 4
Wandmontagehalterung
22LY34**
22LY54**
75 x 75 100 x 100
M4 X L10 M4 X L10
LSW140B LSW140B
32LY31**
32/39LY33**
32/39LY34**
32/39LY54**
200 x 200 400 x 400
M6 M6
LSW240B
MSW240
60LY33**
60LY34**
60LY54**
400 x 400
M6
LSW440B
28LY31**
28LY33**
28LY34**
28LY54**
42/49LY31**
42/47/55LY33**
42/47/55LY34**
42/47/55LY54**
LSW440B
MSW240
ENGDEUTSCH
A
B
12
DEUTSCH
ENG
yTrennen Sie erst das Netzkabel,
yWenn Sie das TV-Gerät an einer Decke
yZiehen Sie die Schrauben nicht zu fest
yVerwenden Sie die Schrauben und
yDie Länge der Schrauben an der
MONTAGE UND VORBEREITUNG
VORSICHT
bevor Sie das TV-Gerät bewegen
oder installieren. Ansonsten besteht
Stromschlaggefahr.
oder Wandschräge montieren, kann
es herunterfallen und zu schweren
Verletzungen führen. Verwenden Sie eine
zugelassene Wandhalterung von LG, und
wenden Sie sich an Ihren Händler vor Ort
oder an qualifiziertes Fachpersonal.
an, da dies Beschädigungen am TVGerät hervorrufen und zum Erlöschen
Ihrer Garantie führen könnte.
Wandhalterungen, die der VESANorm entsprechen. Schäden oder
Verletzungen, die durch unsachgemäße
Nutzung oder die Verwendung von
ungeeignetem Zubehör verursacht
werden, fallen nicht unter die Garantie.
Rückseitenoberfläche darf maximal 8 mm
betragen. (Nur 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)
Unterlage für Wandmontage
HINWEIS
yVerwenden Sie die Schrauben, die unter
den Spezifikationen der VESA-Norm
aufgeführt sind.
yDer Wandmontagesatz beinhaltet
eine Installationsanleitung und die
notwendigen Teile.
yDie Wandhalterung ist optional.
Zusätzliches Zubehör erhalten Sie bei
Ihrem Elektrohändler.
yDie Schraubenlänge hängt von der
Wandbefestigung ab. Verwenden Sie
unbedingt Schrauben der richtigen
Länge.
yWeitere Informationen können Sie dem
im Lieferumfang der Wandhalterung
enthaltenen Handbuch entnehmen.
yWenn Sie eine Wandhalterung
am TV-Gerät anbringen, setzen
Sie die Distanzstücke in die
Wandhalterungsbohrungen am
TV-Gerät ein, um den vertikalen
Betrachtungswinkel des Geräts anpassen
zu können. (Nur 42LY31**, 42LY33**,
42LY34**, 42LY54**)
Distanzstücke für
Wandmontage
Unterlage für
Wandmontage
Rückseite
Standardschraube:
M4 x L10
Rückseite
Max.8mm
MONTAGE UND VORBEREITUNG
13
So verwenden Sie Dual Lock™
(Nur LY540H)
Befestigen Sie die Set-Top-Box am TV-Gerät,
um sie bei Bedarf verwenden zu können.
1 Entfernen Sie das Schutzpapier des Dual
Lock, und befestigen Sie es wie dargestellt
an TVGerät und Set-Top-Box.
Dual Lock™
2 Befestigen Sie die Set-Top-Box mit Hilfe der
Klettstreifen an dem TV-Gerät.
HINWEIS
yVergewissern Sie sich, dass sich auf der
Produktoberfläche keine Fremdkörper
befinden, und bringen Sie den Dual
Lock
sorgfältig an.
™
yLassen Sie den Dual Lock
anschließend mindestens drei Tage lang
trocknen, bevor Sie die Set-Top-Box am
TV-Gerät anbringen.
™
ENGDEUTSCH
14
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
HERSTELLEN VON
ENG
VERBINDUNGEN
Ihr TV-Gerät kann von der Abbildung
y
abweichen.
Es wird kein separates Kabel mitgeliefert.
y
Dieser Abschnitt zum HERSTELLEN VON
VERBINDUNGEN enthält hauptsächlich
Abbildungen für 32LY33**-Modelle.
Verbinden Sie mehrere externe Geräte mit dem
TV-Gerät, und wechseln Sie die Eingangsmodi,
um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen
Geräten entnehmen Sie bitte dem Handbuch
des jeweiligen Geräts.
Verfügbare externe Geräte sind: HD-Receiver,
DVD-Player, Videorekorder, Audiosysteme, USBSpeichergeräte, PCs, Spielkonsolen und weitere
externe Geräte.
HINWEIS
yDer Anschluss für externe Geräte kann
von Modell zu Modell unterschiedlich
sein.
yVerbinden Sie externe Geräte unabhängig
von der Reihenfolge der Anschlüsse mit
dem TV-Gerät.
yWenn Sie eine Fernsehsendung
über DVD-Player oder Videorekorder
aufnehmen, vergewissern Sie sich, dass
das TV-Gerät über das Eingangskabel
für das TV-Signal mit dem DVD-Player
oder Videorekorder verbunden ist.
Weitere Informationen zu Aufnahmen
entnehmen Sie bitte dem Handbuch des
verbundenen Geräts.
yAnweisungen zum Betrieb finden Sie im
Handbuch des externen Geräts.
yWenn Sie eine Spielekonsole mit dem
TV-Gerät verbinden, verwenden Sie das
mit der Konsole mitgelieferte Kabel.
yIm PC-Modus kann es hinsichtlich
Auflösung, vertikalem Muster, Kontrast
oder Helligkeit zu Rauschen kommen.
Wenn Rauschen auftritt, stellen Sie
den PC auf eine andere Auflösung ein,
ändern Sie die Bildwiederholrate, oder
passen Sie Helligkeit und Kontrast im
Menü „BILD“ an, bis das Bild optimal ist.
yAbhängig von der Grafikkarte
funktionieren im PC-Modus einige
Auflösungseinstellungen möglicherweise
nicht ordnungsgemäß.
yEs kann nur ein USB-Speichergerät
erkannt werden.
HERSTELLEN VON VERBINDUNGEN
15
Anschließen einer Antenne
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
Antennenbuchse in
der Wand
(*nicht im
Lieferumfang
enthalten)
HINWEIS
Bei Verwendung von mehr als 2
y
TV-Geräten verwenden Sie einen
Signalsplitter.
Ist das Bild schlecht, installieren Sie einen
y
Signalverstärker, um die Bildqualität zu
verbessern.
Wenn die Bildqualität bei
y
angeschlossener Antenne schlecht ist,
richten Sie die Antenne richtig aus.
Antennenkabel und Wandler sind nicht im
y
Lieferumfang enthalten.
Unterstützter DTV-Ton: MPEG, Dolby
y
Digital, Dolby Digital Plus, HE-AAC
ANTENNA /
CABLE IN
Anschließen einer Satellitenschüssel
(Nur Satellitenmodelle)
Schließen Sie das TV-Gerät mit einem SatellitenHF-Kabel (75 Ω) an eine Satellitenschüssel und
an eine Satellitenbuchse an.
Satellitenschüssel
LNB
Satellite
(*nicht im
Lieferumfang
enthalten)
oder
13/18V
700mA Max
LNB
Satellite IN
ENGDEUTSCH
16
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
Netzsteckeranschluss
ENG
(Nur 28LY31**, 22/28LY33**, 22/28LY34**,
22/28LY54**)
(Abhängig von Modell und Land)
DC-IN
(19V )
Netzstecker
Netzkabel
Euro-Scart-Anschluss
Überträgt Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Euro-ScartKabels mit dem TV-Gerät.
AV
(RGB)
VORSICHT
yStellen Sie sicher, dass das TV-Gerät mit
dem Netzteil verbunden ist, bevor Sie
das Stromkabel des TV-Gerätes mit der
Wandsteckdose verbinden.
(*nicht im
Lieferumfang
enthalten)
AUDIO / VIDEO
Ausgang
Typ
Aktueller
AV
(TV-Ausgang1)
Eingangsmodus
Digital-TV Digital-TV
Analog-TV, AV
Analog-TVComponent
HDMI
1 TV-Ausgang : Ausgang für analoge und
digitale Fernsehsignale.
HINWEIS
yDas Euro-Scart-Kabel muss
signaltechnisch abgeschirmt sein.
HERSTELLEN VON VERBINDUNGEN
17
Netzwerkeinrichtung
Kabelgebundene Netzwerkverbindung
Dieser TV kann über den LAN-Anschluss mit
einem Pro:Centric-Server verbunden werden.
Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerkkommunikation
eingerichtet werden.
Verbinden Sie den LAN-Anschluss des Modems
oder Routers von Pro:Centric-Server mit dem
LAN-Anschluss des TV-Geräts.
(Nur LY540H)
oder
LAN
(MHEG & SERVICE)
Breitbandmodem
ENGDEUTSCH
Pro:Centric-Server
Router
Breitbandmodem
Pro:Centric-Server
VORSICHT
ySchließen Sie an den LAN-Port kein
modulares Telefonkabel an.
yDa mehrere Verbindungsmethoden möglich
sind, sollten Sie sich an die Spezifikationen
Ihres Telekommunikations- oder
Internetdienstanbieters halten.
18
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
Andere Anschlüsse
ENG
Verbinden Sie Ihr TV-Gerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten,
verbinden Sie das externe Gerät mit dem TV-Gerät mithilfe des HDMI-Kabels wie in der Abbildung
gezeigt.
(Nur 32/39/42/47/55/60LY540H)
COMPONENT
IN
SPEAKER OUT
(COMPONENT/DVI)
COMPONENT
Oben
+
Unten
-
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
LINKS
GND
AUDIO IN
(COMPONENT/DVI)
ROT
BLAU
GRÜN
GRÜN
BLAU
ROT
WEISS
ROT
BLAU
GRÜN
EXTERNAL
VOLUME
CONTROL
AUDIO IN
IN
OPTICAL
Digitales Audiosystem
ROT
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AUDIO IN
OPTICAL
DIGITAL
CLOCK
LED-Uhr
IN
1
AV
(RGB)
Satellite
(Nur
Satellitenmodelle)
AUDIO IN
(COMPONENT/DVI)
ANTENNA/
LNB
CABLE IN
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
L R
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
(Nur 32/39/42/47/55/60LY540H)
AUDIO IN
(COMPONENT/DVI)
USB IN
2 (MHL)
IN
Passives MHL-Kabel
H/P OUT
HERSTELLEN VON VERBINDUNGEN
PCMCIA-Karte
USB
Mobiltelefon
Kopfhörer
19
ENGDEUTSCH
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
20
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/39/42/47/55/60LY540S)
ENG
COMPONENT
IN
EXTERNAL
SPEAKER OUT
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
IN
(COMPONENT/RGB/DVI)
BLAU
GRÜN
GRÜN
BLAU
GND
RECHTS
LINKS
GND
AUDIO IN
ROT
ROT
(MHEG & SERVICE)
(CONTROL & SERVICE)
RS-232C IN
OPTICAL
DIGITAL
AUDIO OUT
RGB IN (PC)
OPTICAL
AUDIO IN
IN
1
AV
(Nur
(RGB)
Satellitenmodelle)
AUDIO IN
(COMPONENT/RGB/DVI)
LNB
Satellite
AUDIO OUT
ANTENNA/
CABLE IN
RGB OUT (PC)
AUDIO IN
(COMPONENT/RGB/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
WEISS
ROT
BLAU
GRÜN
L R
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
ROT
Digitales
Audiosystem
PC
(Nur 32/39/42/47/55/60LY540S)
HERSTELLEN VON VERBINDUNGEN
PCMCIA-Karte
21
ENGDEUTSCH
AUDIO IN
(COMPONENT/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
USB IN 2 USB IN 1
2 (MHL)
IN
Passives MHL-Kabel
H/P OUT
USB
Mobiltelefon
Kopfhörer
22
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/39/42/47/55/60LY34**)
ENG
(Nur 32LY340C)
COMPONENT
IN
BLAU
GRÜN
GRÜN
BLAU
GRÜN
AUDIO IN
(COMPONENT/RGB/DVI)
ROT
ROT
ROT
BLAU
EXTERNAL
SPEAKER OUT
H/P OUT
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
Kopfhörer
GND
RECHTS
LINKS
GND
WEISS
IN
RGB IN (PC)
1
AV
(RGB)
ANTENNA/
LNB
CABLE IN
Satellite
(MHEG & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
IN
RS-232C IN
(CONTROL & SERVICE)
AUDIO IN
(COMPONENT/RGB/DVI)
(Nur
AUDIO IN
(COMPONENT/RGB/DVI)
Satellitenmodelle)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
OPTICAL
ROT
AUDIO IN
Digitales
Audiosystem
AUDIO OUT
RGB OUT (PC)
PC
L R
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
(Nur 32/39/42/47/55/60LY33**)
HERSTELLEN VON VERBINDUNGEN
23
ENGDEUTSCH
COMPONENT
IN
GRÜN
GRÜN
GRÜN
RECHTS
AUDIO IN
(COMPONENT/RGB/DVI)
ROT
BLAU
BLAU
ROT
ROT
BLAU
(COMPONENT/RGB/DVI)
GND
LINKS
GND
EXTERNAL
SPEAKER OUT
H/P OUT
AUDIO IN
COMPONENT
IN
Kopfhörer
OPTICAL
Digitales Audiosystem
ROT
WEISS
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AUDIO IN
RGB IN (PC)
AUDIO IN
(COMPONENT/RGB/DVI)
IN
1
(RGB)
AUDIO OUT
AV
ANTENNA/
CABLE IN
RGB OUT (PC)
PC
AUDIO IN
(COMPONENT/RGB/DVI)
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
L R
VIDEO
AUDIO
Blu-Ray / HD Receiver / DVD
24
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/39/42/47/55/60LY34**, 32/39/42/47/55/60LY33**)
ENG
AUDIO IN
(COMPONENT/DVI)
USB IN
2 (MHL)
IN
Passives MHL-Kabel
PCMCIA-Karte
USB
Mobiltelefon
HDMI
DVI OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
AUDIO OUT
(Nur 32/42/49LY31**)
HERSTELLEN VON VERBINDUNGEN
25
ENGDEUTSCH
OPTICAL
AUDIO IN
Digitales
Audiosystem
IN
OPTICAL
DIGITAL
AUDIO OUT
GELB
WEISS
WEISS
( )
MONO
GELB
VIDEO
ROT
Blu-Ray / HD Receiver
/ DVD / VCR
ROT
(Nur
Satellitenmodelle)
13/18V
700mA Max
LNB
Sate llite IN
GRÜN
BLAU
ROT
WEISS
ROT
ROT
AUDIO
Blu-Ray / HD Receiver
/ DVD
ANTENNA /
CABLE IN
WEISS
HDMI
Blu-Ray / HD Receiver
/ DVD
BLAU
ROT
BLAU
VIDEO
WEISS
ROT
DVI OUT
AUDIO OUT
Blu-Ray / HD Receiver
/ DVD
26
HERSTELLEN VON VERBINDUNGEN
DEUTSCH
(Nur 32/42/49LY31**)
ENG
PCMCIA-Karte
HDMI
DVD / Blu-Ray / HD Receiver /
HD STB / PC
86%,1
IN
0+/
WEISS
ROT
AUDIO OUT
DVI OUT
DVD / Blu-Ray / HD Receiver / HD
STB / PC
USB
Passives MHL-Kabel
Mobiltelefon
(Nur 22/28LY33**, 22/28LY34**)
EXTERNAL
(Es werden nur
Netzwerkmodelle
unterstützt.)
SPEAKER
OUT
OPTICAL
DIGITAL
AUDIO OUT
HERSTELLEN VON VERBINDUNGEN
(Nur
Satellitenmodelle)
AV
(RGB)
RGB IN (PC)
IN 1
13/18V
700mA Max
LNB
Sat ellite IN
27
ENGDEUTSCH
OPTICAL
AUDIO IN
Digitales
Audiosystem
DC-IN
(19V )
GND
RECHTS
AUDIO IN
(COMPONENT
/RGB/DVI)
LINKS
GND
COMPONENT
IN
ROT
BLAU
GRÜN
GRÜN
BLAU
ROT
ROT
BLAU
GRÜN
VIDEO
Blu-Ray / HD Receiver / DVD
AUDIO IN
(COMPONENT
/RGB/DVI)
WEISS
L R
AUDIO
COMPONENT
IN
ROT
(CONTROL & SERVICE)
HDMI
RS-232C IN
DVI OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
(COMPONENT
AUDIO OUT
ANTENNA
/ CABLE IN
AUDIO IN
/RGB/DVI)
AUDIO OUT
RGB OUT (PC)
PC
28
DEUTSCH
(Nur 22/28LY540H)
ENG
DC-IN
(19V )
HERSTELLEN VON VERBINDUNGEN
AUDIO IN
EXTERNAL
SPEAKER
OUT
VOLUME
CONTROL
Oben
+
Unten
-
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
LINKS
GND
(COMPONENT
/ DVI)
OPTICAL
DIGITAL
AUDIO OUT
COMPONENT
IN
GRÜN
GRÜN
RS-232C IN
(CONTROL & SERVICE)
COMPONENT
IN
ROT ROTROT
BLAU BLAUBLAU
(RGB)
IN 1
AUDIO IN
(COMPONENT
/ DVI)
AV
ANTENNA
/ CABLE IN
13/18V
700mA Max
LNB
Satellite IN
(Nur
Satellitenmodelle)
AUDIO IN
(COMPONENT
/ DVI)
GRÜN
VIDEO
WEISS
L R
AUDIO
Blu-Ray / HD Receiver / DVD
ROT
OPTICAL
AUDIO IN
Digitales
Audiosystem
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver /
HD STB / PC
(Nur 22/28LY33**, 22/28LY34**, 22/28LY540H)
AUDIO IN
(COMPONENT
/ DVI)
oder
AUDIO IN
(COMPONENT
/RGB/DVI)
HERSTELLEN VON VERBINDUNGEN
29
ENGDEUTSCH
PCMCIA-Karte
USB IN
)
IN 2
MHL
(
H/P OUT
USB
Passives MHL-Kabel
Mobiltelefon
HDMI
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Receiver / HD STB /
PC
Kopfhörer
30
DEUTSCH
(Nur 28LY31**)
ENG
HERSTELLEN VON VERBINDUNGEN
(Es werden nur
Netzwerkmodelle
unterstützt.)
DC-IN
(19V )
GELB
GELB
L
L
(MONO)
(MONO)
R
WEISS WEISS
ROT
ROT
R
L
GRÜN GRÜN
(MONO)
BLAU BLAU
R
L
ROT ROT
(MONO)
WEISS WEISS
(Nur
Satellitenmodelle)
(MONO)
L
R
ROT ROT
WEISS
AUDIO OUT
13/18V
700mA Max
LNB
Sat ellite IN
R
ROT
DVI OUT
Passives MHLKabel
Mobiltelefon
DVD / Blu-Ray / HD
Receiver / HD STB /
PC
Blu-Ray / HD Receiver
/ DVD / VCR
Blu-Ray / HD Receiver
/ DVD
DVD / Blu-Ray / HD Receiver /
HD STB / PC
(Nur 28LY31**)
HERSTELLEN VON VERBINDUNGEN
PCMCIA-Karte
USB IN
31
ENGDEUTSCH
USB / HDD
H / P
Kopfhörer
1
1 Der USB-Anschluss unterstützt Netzteile mit 0,5 A. Verwenden Sie ein separates Netzteil, falls Sie
für Geräte wie Festplatten eine höhere Stromstärke benötigen.
32
RATIO INPUT
1
.,;@2 abc3 def
4
ghi5 jkl6 mno
7
pqrs8 tuv
0
9
wxyz
[
LIST
Q.VIEW
FAV
MUTE
P
P
A
G
E
EXIT
OK
SETTINGS
INFO
REC
MY APPS
LIVE TV
SUBTITLE
REC/
*
FERNBEDIENUNG
DEUTSCH
FERNBEDIENUNG
ENG
Die Beschreibungen in diesem Handbuch beziehen sich auf
die Tasten der Fernbedienung. Lesen Sie dieses Handbuch
bitte aufmerksam durch, und verwenden Sie das TV-Gerät
bestimmungsgemäß. Um die Batterien zu wechseln, öffnen
Sie das Batteriefach, wechseln Sie die Batterien (1,5 V,
AAA), legen Sie die und -Enden entsprechend
der Kennzeichnung im Fach ein, und schließen Sie das
Batteriefach. Gehen Sie zum Herausnehmen der Batterien in
umgekehrter Reihenfolge vor.
VORSICHT
yVerwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der
Fernbedienung hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
(Nur LY33**, LY34**, LY540S)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE
AV MODE Auswahl eines AV-Modus.
Ruft den bevorzugten Untertitel im digitalen Modus auf.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten (
INFO
SETTINGS Öffnen der Hauptmenüs.
Navigiert durch die gespeicherten Programme oder Kanäle.
Anzeige von Informationen zum aktuellen Programm und Bildschirm.
TEXT/T.OPT)
Diese Tasten werden für Teletext verwendet.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
Greift auf die mit HDMI-Kabel angeschlossenen AV-
Geräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
Steuerungstasten
( )
Steuerung der Menüs von „MEINE
MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
AV MODE
FAV
GUIDE
MUTE
P
PAGE
TV/
RAD
oder
FERNBEDIENUNG
33
(Nur LY540H)
AV MODE INPUT
ENERGY
SAVING
1 2 3
4 506
7 8 9
LIST
RATIO
GUIDE
FAV
MUTE
PORTAL
OK
TV/
RAD
Q.VIEW
P
INFO
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
ꕊ
ENERGY SAVING (Energiesparen) Passt die
Bildschirmhelligkeit an, um den Stromverbrauch zu senken.
AV MODE Auswahl eines AV-Modus.
INPUT Ändert die Eingangsquelle.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
RATIO Ändert die Bildgröße.
MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder
Kanäle.
P
PAGE Wechselt zum vorherigen oder nächsten Bildschirm.
A
G
E
GUIDE Öffnet den Programmführer.
PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.
INFO Anzeige von Informationen zum aktuellen Programm und
Bildschirm.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
OK
Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
SETTINGS Wählt ein Menü aus. Blendet alle Bildschirmmenüs
aus und kehrt zum TV-Bild zurück.
(Rücktaste) Zurück zur vorherigen Ebene.
EXIT
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
ENGDEUTSCH
SETTINGS
Q.MENU AD ALARM
EXIT
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
TELETEXT-Tasten (
TEXT/T.OPT)
Diese Tasten werden für
Teletext verwendet.
SUBTITLE
Steuerungstasten
Ruft den bevorzugten Untertitel im digitalen Modus auf.
( )
Steuerung der Menüs von
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Greift auf die mit HDMI-Kabel angeschlossenen AV-
Geräte über HDMICEC zu. Öffnen des SIMPLINK-Menüs.
Q.MENU Öffnet die Schnellmenüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
ALARM
Stellt die Weckfunktion ein.
(Abhängig vom Modell)
34
INFO
DEUTSCH
(Nur 28LY31**)
ENG
FERNBEDIENUNG
PIP/
AD
SUBTITLE
1
TV/PC
2 3
4 5 6
7 8 9
LIST
TEXT
SETTINGS
0
FAV
GUIDE
MUTE
INFO
REC/
TV/
RAD
INPUT
Q.VIEW
P
T.OPT
Q.MENU
EXIT
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.
PIP/ Schaltet den PIP-Modus ein oder aus. (Abhängig vom Modell)
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
TV/PC Wählen Sie den TV- oder PC-Modus
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder Kanäle.
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für Teletext
verwendet
und Bildschirm.
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts) Navigiert durch Menüs und Einstellungen.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-
Bild.
Geräte über
REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie
dasAufnahmemenü anzeigen. (Abhängig vom Modell)
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
Steuerung der Bildschirmbeleuchtung an.
.
Anzeige von Informationen zum aktuellen Programm
BACK Zurück zur vorherigen Ebene.
Greift auf die mit HDMI-Kabel angeschlossenen AVHDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
( )
(Beleuchtung) Passt die Bildschirmhelligkeit durch
Steuerung der Menüs von
HINWEIS
yAuf dem MHEG-Kanal können Sie die Beleuchtung nicht mit der gelben oder blauen Taste
einstellen.
(Nur 32/42/49LY31**)
INFO
AD
SUBTITLE
1
2 3
4 5 6
7 8 9
LIST
TEXT
SETTINGS
AV MODE
0
FAV
GUIDE
MUTE
INFO
REC/
TV/
RAD
INPUTRATIO
Q.VIEW
P
T.OPT
Q.MENU
EXIT
FERNBEDIENUNG
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus
auf.
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung
aktiviert.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder
Kanäle.
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für
Teletext verwendet
und Bildschirm.
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre
Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum
TV-Bild.
AV MODE Auswahl eines AV-Modus.
REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie
dasAufnahmemenü anzeigen. (Abhängig vom Modell)
Steuerungstasten
„MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
.
Anzeige von Informationen zum aktuellen Programm
( )
Steuerung der Menüs von
35
ENGDEUTSCH
36
WARTUNG
DEUTSCH
WARTUNG
ENG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte
Produktlebensdauer.
VORSICHT
yAchten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle
anderen Kabel vom Gerät bzw. der Steckdose.
yWenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen
Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche
Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen
y
Tuch.
Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit
y
sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend
umgehend mit einem trockenen Tuch trocken.
VORSICHT
yBerühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
yDie Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen
Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
yVerwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
ySprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt,
kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.
Netzkabel
Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.
FEHLERBEHEBUNG
37
FEHLERBEHEBUNG
Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre
Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die
überarbeitete Software-Version nach den Vorgaben von LGE herunter.
Problem Mögliche Lösung
Das TV-Gerät
reagiert nicht auf die
Fernbedienung.
Weder Bild noch Ton wird
ausgegeben.
Das TV-Gerät schaltet
sich plötzlich ab.
Beim Anschließen an
den PC (RGB/HDMI/
DVI) wird entweder „Kein
Signal“ oder „Ungültiges
Format“ angezeigt.
yPrüfen Sie den Sensor der Fernbedienung, und versuchen Sie
es erneut.
yPrüfen Sie, ob sich zwischen dem Produkt und der
Fernbedienung ein Hindernis befindet.
yPrüfen Sie, ob die Batterien noch geladen sind und
ordnungsgemäß eingesetzt wurden ( auf , auf ).
yPrüfen Sie, ob das Gerät eingeschaltet ist.
yPrüfen Sie, ob das Netzkabel in der Steckdose steckt.
yPrüfen Sie, ob die Steckdose ordnungsgemäß funktioniert,
indem Sie andere Geräte einstecken.
yÜberprüfen Sie die Steuerungseinstellungen der
Stromversorgung. Die Stromversorgung ist möglicherweise
unterbrochen.
yPrüfen Sie, ob die Funktionen Automat. Standby (Abhängig
vom Modell) / Sleep Timer / Ausschaltzeit unter ZEIT aktiviert
sind.
ySchalten Sie das Fernsehgerät mit der Fernbedienung aus und
dann erneut ein.
ySchließen Sie das RGB-,HDMI- Kabel erneut an.
yStarten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
ENGDEUTSCH
38
TECHNISCHE DATEN
DEUTSCH
TECHNISCHE DATEN
ENG
Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung
ändern.
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V 2,0 A 19 V 2,0 A
Stromverbrauch 35 W 40 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch 65 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 6,2 8,3
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 612 x 218 1073 x 676 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 9,5 12,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 17,7 23,5
Ohne Fuß (kg) 17,3 23,0
22LY33** 28LY33**
22LY330C-ZA 28LY330C-ZA
32LY33** 39LY33**
32LY330C-ZA 39LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
90 W
42LY33** 47LY33**
42LY330C-ZA 47LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W
55LY33** 60LY33**
55LY330C-ZA 60LY330C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
130 W 130 W
TECHNISCHE DATEN
39
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V 2,0 A 19 V 2,0 A
Stromverbrauch 35 W 40 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch 65 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 6,2 8,3
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 612 x 218 1073 x 676 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 9,5 12,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 17,7 23,5
Ohne Fuß (kg) 17,3 23,0
22LY34** 28LY34**
22LY340C-ZA 28LY340C-ZA
32LY34** 39LY34**
32LY340C-ZA
32LY345C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
42LY34** 47LY34**
42LY340C-ZA
42LY345C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W
55LY34** 60LY34**
55LY340C-ZA
55LY345C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
130 W 130 W
39LY340C-ZA
39LY345C-ZA
90 W
47LY340C-ZA
47LY345C-ZA
60LY340C-ZA
60LY345C-ZA
ENGDEUTSCH
40
TECHNISCHE DATEN
DEUTSCH
ENG
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V 2,0 A 19 V 2,0 A
Stromverbrauch 35 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch 65 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175
Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6
Mit Fuß (kg) 3,1 4,6
Ohne Fuß (kg) 2,9 4,4
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218
Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5
Mit Fuß (kg) 6,2 8,3
Ohne Fuß (kg) 6,0 8
Mit Fuß (mm) 961 x 612 x 218 1073 x 676 x 247
Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8
Mit Fuß (kg) 9,5 12,7
Ohne Fuß (kg) 9,2 12,3
Mit Fuß (mm) 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 17,7 23,5
Ohne Fuß (kg) 17,3 23,0
22LY54** 28LY54**
22LY540H-ZA
22LY540M-ZA
32LY54** 39LY54**
32LY540H-ZA
32LY540S-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
42LY54** 47LY54**
42LY540H-ZA
42LY540S-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W
55LY54** 60LY54**
55LY540H-ZA
55LY540S-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
130 W 130 W
28LY540H-ZA
28LY540M-ZA
40 W
39LY540H-ZA
39LY540S-ZA
90 W
47LY540H-ZA
47LY540S-ZA
60LY540H-ZA
60LY540S-ZA
TECHNISCHE DATEN
41
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung 19 V 2,0 A
Stromverbrauch 40 W
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
(Nur 22/28LY33**, 22/28LY34**,
Mit Fuß (mm) 641,5 x 432 x 175 731 x 480 x 208
Ohne Fuß (mm) 641,5 x 395,8 x 57,6 731 x 437 x 56,5
Mit Fuß (kg) 4,6 5,9
Ohne Fuß (kg) 4,4 5,7
Mit Fuß (mm) 959 x 611 x 218 1105 x 694 x 247
Ohne Fuß (mm) 959 x 570 x 56,2 1105 x 652 x 56,5
Mit Fuß (kg) 9,5 13,6
Ohne Fuß (kg) 9,2 13,2
Netzstecker
22/28LY54**)
Netzstecker
(Nur 28LY31**)
28LY31** 32LY31**
28LY310C-ZA 32LY310C-ZA
42LY31** 49LY31**
42LY310C-ZA 49LY310C-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W
Hersteller : APD
Modell : DA-48F19, DA-40I19
Hersteller : Lien chang
Modell : LCAP35
Hersteller : Lien Chang
Modell : LCAP25B
Hersteller : LG Innotek
Modell : PSABL-204B
ENGDEUTSCH
AC 100-240 V~ 50 / 60 Hz
65 W
CI-Modulabmessungen (Breite x Höhe x Tiefe)
Betriebstemperatur 0 °C bis 40 °C
Umgebungsbedingungen
Betriebs-Luftfeuchtigkeit Unter 80 %
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung Unter 85 %
100,0 mm x 55,0 mm x 5,0 mm
42
TECHNISCHE DATEN
DEUTSCH
ENG
Fernsehnorm
Satelliten-Digital-TV1Digital-TV Analog-TV
DVB-T/T2
DVB-C
DVB-S/S2
VHF, UHF
Programmabdeckung
C-Frequenz,
Ku-Frequenz
Maximale Anzahl speicherbarer
Programme
6,000 1,500
Externe Antennenimpedanz 75 Ω
1 Satellitenmodelle und DVB-T2 Modelle mit DVB-T2-Unterstützung
2 Außer Modellen mit DVB-T2-Unterstützung
Informationen zu Component-
HDMI/DVI-DTV-unterstützter Modus
Anschlüssen
Component-Anschlüsse
am Fernsehgerät
Video-Ausgänge
auf dem DVD-Player
Signal Component
480i / 576i O
480p / 576p O
720p / 1080i O
1080p
(nur 50 Hz / 60 Hz)
Y PBP
Y PBP
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
O
R
R
Auflösung
720 x 480
720 x 576 31,25 50
1280 x 720
1920 x 1080i
1920 x 1080p
DVB-T
DVB-C
VHF, UHF
PAL/SECAM B/G/D/K,
PAL I/I’,
SECAM L/L’
VHF: E2 bis E12,
UHF: E21 bis E69,
CATV: S1 bis S20,
HYPER: S21 bis S47
Horizontale
Frequenz
(kHz)
31,469
31,5
37,5
44,96
45
33,72
33,75
28,125
26,97
27
33,716
33,75
56,25
67,43
67,5
2
Vertikale
Frequenz
(Hz)
59,94
60
50
59,94
60
59,94
60
50
23,97
24
29,976
30,00
50
59,94
60
TECHNISCHE DATEN
43
RGB-PC, HDMI/DVI-PC-unterstützter
Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
(Nur 32/39/42/47/55/60LY33**,
22/28/32/39/42/47/55/60LY34**)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080
(RGB-PC)
1920 x 1080
(Nur FHD)
(Außer bei 22/28LY33**, 22/28LY34**,
32LY330C, 32LY340C)
Horizontale
Frequenz
(kHz)
66,587 59,934
67,50 60,00
Vertikale
Frequenz
(Hz)
HDMI/DVI-PC-unterstützter Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
(Nur 22/28/32/39/42/47/55/60LY54**,
32/42/49LY31**)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080 67,50 60,00
(Außer bei 22/28LY540H)
Horizontale
Frequenz
(kHz)
Vertikale
Frequenz
(Hz)
HDMI-PC-unterstützter Modus
(Nur 28LY31**)
Auflösung
720 x 400 31,468 70,080
640 x 480
800 x 600
1024 x 768
1280 x 800 49,702 59,810
1366 x 768 47,717 59,79
Horizontale
Frequenz
(kHz)
31,469
37,500
37,879
46,875
48,363
60,023
Vertikale
Frequenz
(Hz)
59,940
75,000
60,317
75,000
60,004
75,029
ENGDEUTSCH
HINWEIS
Die optimale Bildschirmauflösung
y
- 1366 X 768 @60Hz
Die optimale Einstellung im jeweiligen
y
Modus ist eine vertikale Frequenz von
60 Hz.
44
IR-CODES
DEUTSCH
IR-CODES
ENG
yDiese Funktion steht nicht bei allen Modellen zur Verfügung.
Code
(Hexa)
08
F0 TV/RAD Fernbedienungstaste 40
39 SUBTITLE Fernbedienungstaste
91 AD Fernbedienungstaste 07
79 RATIO Fernbedienungstaste 06
0B INPUT Fernbedienungstaste 72 ROT Fernbedienungstaste
10-19
53 LIST
1A Q.VIEW
02
03 - Fernbedienungstaste B0
1E FAV Fernbedienungstaste BA
AB GUIDE Fernbedienungstaste 8E
09 MUTE Fernbedienungstaste 8F
00
01
20 TEXT
21 T.OPT(T.Option)
43 SETTINGS
45 Q.MENU
AA INFO Fernbedienungstaste 9B
28
5B EXIT
Funktion HINWEIS
(EIN/AUS)
Zahlentaste 0-9
+
P
ꕌ /
PAGE
P
ꕍ /
PAGE
BACK
Fernbedienung sta ste
(Ein/Aus)
Fernbedienungstaste 71 GRÜN Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste 7E SIMPLINK Fernbedienungstaste
ꕌ
Fernbedienungstaste 30 AV MODE Fernbedienungstaste
ꕍ
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Code
(Hexa)
44 OK
41
63
61
B1
E8 ALARM
0C PORTAL
95
60
BD
Function Note
^
v
<
>
GELB/
BLAU/
n
►
yy
►►
◄◄
ENERGY
SAVING
PIP/
TV/PC
REC/
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
EINRICHTEN EXTERNER STEUERGERÄTE
45
EINRICHTEN EXTERNER STEUERGERÄTE
RS-232C-Einstellung
Ihr TV-Gerät kann von der Abbildung
y
abweichen.
Verbinden Sie die RS-232C (serielle Schnittstelle) mit
einem externen Steuergerät (z. B. ein Computer oder
ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern.
Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS-232C-Buchse auf der Rückseite des
Geräts.
HINWEIS
yDie RS-232C-Anschlusskabel sind nicht
im Lieferumfang des Produkts enthalten.
RS-232C IN
(CONTROL & SERVICE)
Steckertyp: D-Sub 9-polig
1 5
6
Nr. Polbezeichnung
1 3,5 V
2 RXD (Empfangsdaten)
3 TXD (Sendedaten)
4 IR-Ausgang von TV
5 GND
6 Kein Anschluss
7 Kein Anschluss (5 V bei nur LY54** verfügbar)
8 Kein Anschluss
9 Kein Anschluss (12 V bei nur LY54** verfügbar)
ENGDEUTSCH
9
(*nicht im Lieferumfang
enthalten)
46
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
RS-232C-Kongurationen
ENG
7-adrige Konfigurationen
(Standard-RS-232C-Kabel)
PC TV
RXD
2 3
TXD
3 2
GND
5 5
DTR
4 6
DSR
6 4
RTS
7 8
CTS
8 7
D-Sub 9 D-Sub 9
3-adrige Konfigurationen
(nicht Standard)
PC TV
2 3
RXD
3 2
TXD
GND
5 5
DTR
4 6
DSR
6 4
RTS
7 7
CTS
8 8
D-Sub 9 D-Sub 9
TXD
RXD
GND
DSR
DTR
CTS
RTS
TXD
RXD
GND
DTR
DSR
RTS
CTS
Set ID (Geräte-ID)
Set ID-Nummer. „Echtdatenzuordnung“
1 Öffnen Sie die Hauptmenüs mit der Taste
SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu
OPTION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur
Set ID(Geräte-ID) zu gelangen, und drücken
Sie OK.
4 Gehen Sie nach links oder rechts, um eine
Set-ID-Nummer auszuwählen, und wählen
Sie Schließen. Der Einstellungsbereich liegt
zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.
EINRICHTEN EXTERNER STEUERGERÄTE
47
Kommunikationsparameter
yBaudrate: 9600 Bit/s (UART)
yDatenlänge: 8 Bit
yParität: Keine
yStoppbit: 1 Bit
yKommunikationscode: ASCII-Code
yVerwenden Sie ein Kreuzkabel
(Cross/Reverse).
Befehlsreferenzliste
(Abhängig vom Modell)
BEFEHL1
01. Ein/Aus k a 00 to 01
02. Format k c (Siehe S.49) 13. Balance k t 00 bis 64
03. BildschirmRuhezustand
04.
Stummschaltung
05. Lautstärkeregelung
06. Kontrast k g 00 to 64 17. Equalizer j v (Siehe S.51)
07. Helligkeit k h 00 to 64
08. Farbe k i 00 to 64
09. Farbton k j 00 to 64 20. Taste m c (Siehe S.52)
10. Schärfe k k 00 to 32
11. OSDAuswahl
k d (Siehe S.49)
k e 00 to 01
k f 00 to 64
k l 00 to 01
BE-
FEHL2
DATEN
(Hexadezi-
mal)
12. Fernbedienung
Sperrmodus
14. Farbtemperatur
15. Energie
sparen
16. Aubism.
Konfiguration
18. TuneBefehl
19. Kanal
hinzufügen/
überspringen
21. Einstellen
der Hintergrundbeleuchtung
22. Eingangsauswahl
(Haupt)
BEFEHL1
k m 00 bis 01
x u 00 bis 64
j q 00 bis 05
j u 01
m a
m b 00 bis 01
m g 00 bis 64
x b (Siehe S.52)
BE-
FEHL2
DATEN
(Hexadezi-
mal)
(Siehe S.51)
ENGDEUTSCH
HINWEIS
yWährend des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka)
und Key (mc) ausgeführt werden und werden als NG behandelt.
48
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
Übertragungs-/Empfangsprotokoll
ENG
Übertragung
[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]
[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)
[Befehl 2] : Zweiter Befehl zur TV-Steuerung.
[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü
[Daten] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu
[Cr] : Zeilenschaltung
ASCII-Code „0x0D“
[ ] : ASCII-Code „Leerschritt (0x20)“
zu wählen.
Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü
als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als
Hexadezimalzahl (0x0 bis 0x63) angegeben.
lesen.
OK Bestätigung
[Befehl2][ ][Set ID][ ][OK][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem
Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen
Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an
den PC zurückgegeben.
Fehlerbestätigung
[Befehl2][ ][Set ID][ ][NG][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren
Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.
Daten 00: Unzulässiger Code
EINRICHTEN EXTERNER STEUERGERÄTE
49
0 1. Ein/Aus (Befehl: k a)
► Für die Steuerung des Ein-/Ausschaltens des
Geräts.
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Ausschalten 01: Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
► Für die Anzeige des Ein-/Ausschaltstatus.
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
* Wenn andere Funktionen „0xFF“-Daten
auf der Basis dieses Formats übertragen,
enthält die Bestätigungsdaten-Rückmeldung
(Ack) Statusinformationen zu den einzelnen
Funktionen.
* Beim Einschalten des TV-Geräts werden u. U.
die Meldungen „OK Ack.“ (OK Best.), „Error
Ack.“ (Fehler Best.) oder andere Meldungen
auf dem Bildschirm eingeblendet.
0 2. Format (Befehl: k c) (Größe des
Hauptbildes)
► Zur Einstellung des Bildformats. (Format
des Hauptbildes) Das Bildschirmformat kann
auch über die Option „Format“ im Q.MENU
oder im Menü BILD festgelegt werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01:Normalbildschirm
(4:3)
02: Breitbild (16:9)
04: Zoom
06: Original
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
07: 14:9
09: Just Scan
0B: Volle Breite
10 bis 1F: Kino- Zoom 1
bis 16
0 3. Bildschirm-Ruhezustand (Befehl: k d)
► Zur Aktivierung/Deaktivierung des Bildschirm-
Ruhezustands.
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00 : Bildschirm-Ruhezustand aus (Bild
ein) Videoausgabe-Ruhezustand aus
01: Bildschirm-Ruhezustand ein (Bild aus)
10: Videoausgabe-Ruhezustand ein
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
* Beim Stummschalten eines Videos wird das
Bildschirmmenü (OSD) eingeblendet. Beim
Stummschalten des Bildschirms wird das
OSD-Bildschirmmenü nicht eingeblendet.
0 4. Stummschaltung (Befehl: k e)
► Zur Aktivierung/Deaktivierung der
Stummschaltung. Sie können die
Stummschaltung auch über die Taste MUTE
der TV-Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Daten 00 : Stummschaltung ein (Lautstärke aus)
01 : Stummschaltung aus (Lautstärke ein)
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
0 5. Lautstärkeregelung (Befehl: k f)
► Zur Regelung der Lautstärke. Sie können die
Lautstärke auch über die Lautstärke-Tasten
der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
ENGDEUTSCH
* Über die PC-Eingabe wählen Sie das Format
16:9 oder 4:3 aus.
* Im DTV/HDMI-Modus (1080i
50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p
24 Hz/30 Hz/50 Hz/60 Hz), ComponentModus (720p, 1080i, 1080p 50 Hz/60 Hz) ist
die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für Digital,
Analog und AV unterstützt.
0 6. Kontrast (Befehl: k g)
► Zur Einstellung des Bildkontrastes. Sie
können den Kontrast auch über das Menü
BILD einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
50
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
0 7. Helligkeit (Befehl: k h)
ENG
► Zur Einstellung der Bildhelligkeit. Sie können
die Helligkeit auch über das Menü BILD
einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
0 8. Farbe (Befehl: k i)
► Einstellung der Bildfarbe. Sie können die
Farbe auch über das Menü BILD einstellen.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
0 9. Farbton (Befehl: k j)
► Zur Einstellung des Farbtons auf dem
Bildschirm.Sie können den Farbton auch
über das Menü BILD einstellen.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
Daten rot: 00 bis grün: 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
1 0. Schärfe (Befehl: k k)
► Zur Einstellung der Schärfe auf dem
Bildschirm.Sie können die Schärfe auch über
das Menü BILD einstellen.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 32
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
1 1. OSD-Auswahl (Befehl: k l)
► OSD (Bildschirmmenü) Ein/Aus bei
Verwendung der Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD Aus 01: OSD Ein
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
1 2. Fernbedienungssperre (Befehl: k m)
► Zum Sperren der Steuerelemente auf
der Vorderseite des Bildschirms und der
Fernbedienung.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Daten 00: Sperre Aus 01: Sperre Ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird,
sollte dieser Modus eingestellt werden.
Wenn die Netzstromversorgung aus-/
eingeschaltet wird, wird die Sperre für das
externe Steuergerät aufgehoben.
* Wenn die Tastensperre im Standby-Modus
aktiviert ist, lässt sich das Gerät nicht über die
Einschalttaste der IR-Fernbedienung und die
lokalen Tasten einschalten.
1 3. Balance (Command: k t)
► Zur Einstellung der Balance. Sie können
die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
1 4. Farbtemperatur (Befehl:x u)
► Zur Einstellung der Farbtemperatur. Sie
können die Farbtemperatur auch über das
Menü BILD einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten warm: 00 bis kühl: 64
* Siehe „Echtdatenzuordnung“.Siehe S.52
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
EINRICHTEN EXTERNER STEUERGERÄTE
51
1 5. Energie sparen (Befehl: j q)
► Zur ROTuzierung der Leistungsaufnahme
des TV-Geräts. Sie können die Funktion
„Energie sparen“ auch im Menü BILD
einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Energiespar-
Modus
7 6 5 4 3 2 1 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
► „Auto“ (Automatisch) ist für Fernsehgeräte
verfügbar, die den „Intelligent Sensor“
(Intelligenter Sensor) unterstützen.
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
1 6. Automatische Konfiguration (Befehl: j u)
(Nur RGB Modelle)
► Zur automatischen Anpassung der
Bildposition und zum Minimieren instabiler
Bilder. Funktioniert nur im Modus RGB (PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Zum TV
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Low
Power
Low
ower
Low
ower
Low
ower
Low
ower
Low
Power
Stufe
0 0 0 0 Aus
0 0 0 1 Minimum
0 0 1 0 Mittel
0 0 1 1 Maximum
0 1 0 1 Bildschirm aus
0 1 0 0
Beschreibung
Automatisch
7 6 5
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 8. Tune-Befehl (Befehl: m a)
Daten00: Hochkanaldaten
Daten01: Tiefkanaldaten
Beisp. Nr. 47 -> 00 2F (2FH)
Nr. 394 -> 01 8A (18AH),
DTV-Nr. 0 -> Egal
Daten02: [Antenne]
0x00: Analog Main
0x10: DTV Main
0x20: Radio
[Kreuzkabel]
0x80 : Analog Main
0x90 : DTV Main
0xA0 : Radio
[Satellit]
0x40: DTV Main
0x50 : Radio Main
Kanaldatenbereich
Min.: 00 Max.: 270 F (0 bis 9999)
Frequenz
1. Frequenz
2. Frequenz
3. Frequenz
4. Frequenz
5. Frequenz
Ack [v][ ][Set ID][ ][OK/NG][Daten][x]
► Kanal mit folgender Nummer wählen.
Transmission [m][a][ ][Set ID][ ][Daten0][ ]
[Daten1][ ][Daten2][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
4 3 2 1 0
0 0 0 0 0
0 0 0 0 1
... ... ... ... ... ...
1 0 1 0 0
1 0 1 0 1
Schritt
0 (Dezimal)
1 (Dezimal)
19 (Dezimal)
20 (Dezimal)
ENGDEUTSCH
1 7. Equalizer (Befehl: j v)
► Zum Einstellen des Equalizers
Transmission [j][v][ ][Set ID][ ][Daten][Cr]
MSB LSB
0 0 0 0 0 0 0 0
Frequenz
Daten
Daten Min: 00 bis Max: 7DH
52
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
1 9. Kanal hinzufügen/überspringen (Befehl: m b)
ENG
► Zum Einstellen des Überspringen-Status für
das aktuelle Programm.
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Überspringen 01: Hinzufügen
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
2 0. Taste (Befehl: m c)
► Für das Senden des IR-Fernbedienungs-
Tastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten Tastencode Siehe S.44
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
2 1. Einstellen der Hintergrundbeleuchtung
(Befehl: m g)
► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set-ID][ ][Daten][Cr]
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
Eingangsnummer Daten
0 0 0 0 Eingang1
0 0 0 1 Eingang2
0 0 1 0 Eingang3
0 0 1 1 Eingang4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Echtdatenzuordnung
*
00 : Schritt 0
A : Schritt 10 (Set-ID 10)
HDMI
Daten: Daten Min: 00 bis Max: 64
Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]
2 2. Eingangsauswahl (Befehl: x b)
(Hauptbildeingang)
► Zur Auswahl der Eingangsquelle für das
Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
Daten struktur
MSB LSB
0 0 0 0 0 0 0 0
Externer Eingang Eingangsnummer
Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1 Analog
F : Schritt 15 (Set-ID 15)
10 : Schritt 16 (Set-ID 16)
64 : Schritt 100
6E : Schritt 110
73 : Schritt 115
74 : Schritt 116
CF : Schritt 199
FE : Schritt 254
FF : Schritt 255
Modell- und Seriennummer des TVGerätes befinden sich auf der Rückseite
Notieren Sie diese Angaben unten (für
den Fall einer Reparatur).
MODELL
SERIENNUMMER
Loading...
