DEUTSCH

BENUTZERHANDBUCH

LED LCD-MONITOR

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

LED LCD-MONITOR-MODELL

22EA53VQ 23EA53VQ 24EA53VQ 27EA53VQ

www.lg.com

INHALTSVERZEICHNIS

DEUTSCH

DEU

INHALT

3 MONTAGE UND VORBEREI-

TUNG

3 Auspacken 4 Teile und Tasten 5 Aufbau des Monitors 5 - Anbringen des Standfußsockels 6 - Die Abtrennung der Einstellungsbasis 7 - Montage auf einem Tisch 7 - Benutzen Sie den Kabelhalter 9 - Montage an der Wand

10 VERWENDEN DES MONITORS

10 Anschluss eines PCs 10 - Anschließen des D-SUB 10 - Anschließen des DVI-D 10 - HDMI-Anschluss

23 FEHLERBEHEBUNG

25 TECHNISCHE DATEN

25 22EA53VQ 26 23EA53VQ 27 24EA53VQ 28 27EA53VQ 29 Voreingestellte Modi (Auflösung) 29 HDMI Takt 29 Anzeige

30 RICHTIGE KÖRPERHALTUNG

30 Richtige Körperhaltung bei Verwendung

des Monitors

12 ANPASSEN VON EINSTEL-

LUNGEN

13 Anpassung der Einstellungen 13 - Menüeinstellungen 14 - Bild 15 - Farben 16 - Anzeige 16 - Lautstärke 17 - Andere 18 MY KEY Einstellungen 19 FUNC. Einstellungen 19 - Bildmodus 20 - SUPER ENERGY SAVING 21 - DUAL DISPLAY 21 - DUAL-WEB 22 - MY KEY Einstellungen

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt.

DVI-D-Kabel

CD (Handbuch)/Karte

D-SUB-Kabel

und

(Dieses Kabel ist

in einigen Ländern

nicht enthalten.)

DEUTSCH

DEU

Netzkabel

(Abhängig vom Land) (Abhängig vom Land)

Standkörper

(22EA53VQ/23EA53VQ/24EA53VQ)

Netzstecker Netzstecker

Standkörper

(27EA53VQ)

Zwei Schrauben

(27EA53VQ)

Ständerplatte

VORSICHT

Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie ausschließlich

vom Hersteller genehmigtes Zubehör. Beschädigungen durch vom Hersteller nicht genehmigtes Zubehör werden nicht von der Garantie

abgedeckt.

HINWEIS

Das im Lieferumfang enthaltene Zubehör ist modellabhängig.

Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Ak-

tualisierungen der Produktfunktionen vorbehalten.

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

Teile und Tasten

Betriebsanzeige

Leuchtet: Eingeschaltet

Leuchtet nicht: Ausgeschaltet

(Taste Power)

Taste (Siehe S.12)

Anschlussfeld (Siehe S.10)

MONTAGE UND VORBEREITUNG

Aufbau des Monitors

Anbringen des Standfußsockels

Legen Sie den Monitor mit dem Bildschirm

nach unten auf einer ebenen, gepolsterten Fläche ab.

VORSICHT

Legen Sie eine Schaumstoffmatte oder ein weiches Tuch darunter, um den Bildschirm vor Beschädigungen zu schützen.

22EA53VQ/23EA53VQ/24EA53VQ

Befestigen Sie den Standkörper am Monitor . Befestigen Sie die Ständerplatte .

Ziehen Sie die Schraube mit einer Münze

nach rechts fest.

27EA53VQ

Befestigen Sie den Standkörper am Monitor.

Mit zwei Schrauben den Standkörper und

Monitor einzustellen .

Befestigen Sie die Ständerplatte.

Ziehen Sie die Schraube mit einer Münze nach rechts fest.

Standkörper

DEUTSCH

DEU

Standkörper

Ständerplatte

Standkörper

Ständerplatte

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

Standkörper

Die Abtrennung der Einstellungsbasis

Legen Sie den Monitor mit dem Bildschirm

nach unten auf einer ebenen, gepolsterten Fläche ab.

22EA53VQ/23EA53VQ/24EA53VQ

Ziehen Sie den Standkörper und Ständerplatte vom Monitor aus.

Drehen Sie die Schraube mit einer Münze nach links.

Ziehen Sie den Ständerplatte aus.

27EA53VQ

Drehen Sie die Schraube mit einer Münze nach links.

Ziehen Sie die Ständerplatte vom Standkörper aus.

Entfernen Sie zwei Schrauben und ziehen den

Standkörper vom Monitor aus.

Standkörper

Ständerplatte

Standkörper

Ständerplatte

Standkörper

VORSICHT

Diese Abbildung zeigt die allgemeinen An-

schlüsse für alle Modelle. Die Anschlüsse für Ihren Monitor weichen möglicherweise leicht von der Abbildung ab. Tragen Sie das Produkt nicht verkehrt herum,

indem Sie es am Standfußsockel anfassen. Der Monitor könnte auf den Boden fallen und beschädigt werden bzw. Verletzungen verursachen.

Montage auf einem Tisch

Heben Sie den Monitor an, und kippen Sie ihn

auf einem Tisch in die aufrechte Position. Lassen Sie (mindestens) 10 cm Platz zur

Wand, um eine gute Belüftung zu gewährleisten.

10cm

MONTAGE UND VORBEREITUNG

Drücken Sie (Storm) den Button auf dem unte-

ren Bedinnungsfeld um Storm anzuschalten.

VORSICHT

Ziehen Sie das Netzkabel ab, bevor Sie den Monitor an einen anderen Standort bewegen. Ansonsten besteht Stromschlaggefahr.

Benutzen Sie den Kabelhalter

DEUTSCH

DEU

Stecken Sie das Netzteil und das Netzkabel in

eine Steckdose.

und

Kabelhalter

MONTAGE UND VORBEREITUNG

DEUTSCH

DEU

WARNUNG

Halten Sie beim Einstellen des Winkels nicht den unteren Rahmen des Monitors fest, wie in der folgenden Abbildung dargestellt: Verletzungsgefahr.

Berühren Sie beim Einstellen des Monitorwinkels nicht den Bildschirm.

Verwendung des Kensington-Sicherheitssystems

Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter

Schließen Sie das Kabel des Kensington-Sicherheitssystems am Monitor und an einem Tisch an.

http://www.kensington.com.

Halten Sie diesen Satz nicht wie untengenannte Bilde. Monitorschirm kann von der Ständerplatte getrennt werden und Ihre Körper verletzen.

HINWEIS

Kippen Sie von +20 bis -5 Grad nach oben oder unten, um den Monitor so einzustellen, wie es für Sie am besten ist.

HINWEIS

Das Kensington-Sicherheitssystem ist optional. Sie erhalten es bei den meisten Elektrohändlern.

Vorderseite

Rückseite

MONTAGE UND VORBEREITUNG

Montage an der Wand

Für eine ausreichende Belüftung lassen Sie auf jeder Seite und an der Wand 10 cm Platz. Detaillierte Montageanweisungen erhalten Sie von Ihrem Händler, siehe auch Montageanleitung der optionalen Wandmontagehalterung.

10cm

Wenn Sie beabsichtigen den Monitor an der Wand zu installieren, sollten Sie die Montageschnittstelle (optionale Teile) an der Rückseite des Monitors legen. Wenn Sie den Monitor mit einer optionalen Wandhalterung montieren wollen, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie bitte die Schraube und

Montageschnittstelle gemäß VESA-Standards.

Wenn Sie Schraube länger als Standard

verwenden, könnte der Monitor sofort beschädigt werden.

Wenn Sie fehlerhafte Schraube verwenden,

könnte das Produkt beschädigt werden and sich von bereitgestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür.

VESA kompatibel.

Nutzen Sie die folgende VESA-Norm.

784,8 mm (30,9 Zoll) und weniger

* Dicke der Unterlage für Wandmontage:

2,6 mm

* Schraube: Φ 4,0 mm x Steigung 0,7 mm x

Länge 10 mm

787,4 mm (31,0 Zoll) und mehr

* Bitte verwenden Sie für die Wandmontage nur Unterlagen und Schrauben nach VESA Norm.

Modell

VESA (A x B) 75 x 75 100 x 100

Standardschraube M4

Anzahl Schrauben 4

22EA53VQ

23EA53VQ

24EA53VQ

27EA53VQ

VORSICHT

Trennen Sie erst das Netzkabel, bevor Sie

den Monitor bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. Wenn Sie den Monitor an einer Decke oder

Wandschräge montieren, kann er herunterfallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori-

sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an,

da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen Ihrer Garantie führen könnte. Verwenden Sie nur Schrauben und Wand-

halterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.

HINWEIS

Verwenden Sie die Schrauben, die unter den

Spezifikationen der VESA-Norm aufgeführt sind. Der Wandmontagesatz beinhaltet eine Instal-

lationsanleitung und die notwendigen Teile. Die Wandhalterung ist optional. Zusätzliches

Zubehör erhalten Sie bei Ihrem Elektrohändler. Die Schraubenlänge hängt von der Wand-

befestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. Weitere Informationen können Sie den im

Lieferumfang der Wandbefestigung enthaltenen Anweisungen entnehmen.

DEUTSCH

DEU

VERWENDEN DES MONITORS

DEUTSCH

DEU

VERWENDEN DES MONITORS

Anschluss eines PCs

Ihr Monitor unterstützt Plug & Play*.

* Plug & Play: Ein PC erkennt das vom Benutzer verbundene Gerät und schaltet dieses ein, ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist.

Anschließen des D-SUB

Überträgt analoge Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC und den Monitor mit dem mitgelieferten 15-poligen D-SUBSignalkabel, wie in den folgenden Abbildungen gezeigt.

Anschließen des DVI-D

Überträgt digitale Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC über ein DVIKabel mit dem Monitor, wie in den folgenden Abbildungen gezeigt.

HINWEIS

Bei einer Verbindung über ein D-SUB-Signal-

eingangskabel für Macintosh

Mac-Adapter

Für Apple Macintosh-Computer ist ein separater Adapterstecker erforderlich, um den 15-poligen, hochdichten (3-reihigen) D-SUBVGA-Anschluss am mitgelieferten Kabel auf einen 15-poligen Anschluss mit 2 Reihen zu ändern.

HDMI-Anschluss

Überträgt digitale Video- und Audiosignale von Ihrem PC oder A/V an den Monitor. Verbinden Sie den PC oder A/V mithilfe des HDMI-Kabels mit dem Monitor, wie in der folgenden Abbildung gezeigt.

HINWEIS

Bei Verwendung mit einem HDMI-PC kann

es zu Kompatibilitätsproblemen kommen.

VERWENDEN DES MONITORS

VORSICHT

Schließen Sie das

Eingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen. Drücken Sie nicht über einen längeren Zeit-

raum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann. Um ein Einbrennen zu vermeiden, lassen

Sie nicht über einen längeren Zeitraum stehende Bilder auf dem Bildschirm anzeigen. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung)

Drücken Sie den Storm-Button auf dem unten Bedinnungsfeld um Storm anzuschalten. Wenn der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch ausgeführt. (nur im analogen Modus unterstützt).

HINWEIS HINWEIS

Wenn Sie zwei PCs mit dem Monitor verwen-

den möchten, schließen Sie die jeweiligen Signalkabel (D-SUB/DVI-D/HDMI) an den Monitor an. Wenn der Monitor kalt ist, kann es beim

Einschalten zu einem kurzen Bildflackern kommen. Dies ist normal. Es können rote, grüne oder blaue Punkte auf

dem Bildschirm erscheinen. Dies ist normal.

Funktion „Self Image Setting“ (Intelligente

Bildeinstellung)

Diese Funktion sorgt für optimale Anzeigeeinstellungen. Beim ersten Anschließen des Monitors wird die Anzeige automatisch auf die optimalen Einstellungen für einzelne Eingangssignale eingestellt (nur im analogen Modus unterstützt).

Funktion AUTO

Wenn bei Verwendung des Geräts oder nach Ändern der Bildschirmauflösung Probleme wie ein verschwommener Bildschirm, unklarer Text, Bildschirmflackern oder Bildschirmkippen auftreten, drücken Sie zur Verbesserung der Auflösung die Tastenfunktion AUTO (nur im analogen Modus unterstützt).

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

Drucken Sie den gewünschten Knopf auf der Unterseite des Monitors.

Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (

Wählen Sie Exit, um das OSD-Menü zu schließen.

Taste Beschreibung

Öffnen der Hauptmenüs. (Siehe S.13)

OSD Gesperrt/ OSD Entriegelt

Mit dieser Taste greifen Sie auf das Menü MY KEY zu. Weitere Informationen (Siehe S.18).

Einstelltasten für den Monitor

Mit dieser Funktion können Sie die aktuellen Steuerungseinstellungen sperren, sodass sie nicht versehentlich geändert werden können. Halten Sie die Taste MENU einige Sekunden lang gedrückt. Die Meldung „OSD GESPERRT“ wird angezeigt. Sie können die OSD-Einstellungen jederzeit entsperren, indem Sie die Taste MENU einige Sekunden lang gedrückt halten. Die Meldung „OSD ENTRIEGELT“ wird angezeigt.

(Taste POWER)

Benutzen Sie diesen Druckknopf, um Bildmodus, SUPER ENERGY SAVING, DUAL DISPLAY, DUAL-WEB, MY KEY Einstellungen Menü zu betreten. (Siehe S.19)

Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt).

Bester Anzeigemodus 1920 x 1080

Sie können das Eingangssignal auswählen.

yWenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie

das gewünschte Eingangssignal (D-Sub/DVI/HDMI) auswählen.

yWenn nur ein Signal verbunden ist, wird es automatisch gefunden. Die Standardeins-

tellung ist D-SUB.

EXIT

Beenden des OSD (On-Screen Display, Bildschirmanzeige) Ein- oder Ausschalten des Stroms. Betriebsanzeige Der Power-Anzeiger bleibt rot, wenn das Display richtig

läuft(On Mode). Wenn das Display auf Sleep Mode ist, blinkt Anzeiger rot.

ANPASSEN VON EINSTELLUNGEN

Anpassung der Einstellungen

Menüeinstellungen

Drucken Sie MENÜ -Knopf auf der Unterseite des

Monitors, um Menü SOD anzuzeigen.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie den "Nächstes Menü" Knopf, um die

mehere Wahleneinstellungen einzutragen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Jede Option wird nachfolgend erklärt.

Menü Analog Digital HDMI Beschreibung

Helligkeit Kontrast ● ● ●

Breitbild/Auto

Zurücksetzen

● ● ●

Helligkeit, Kontrast des Schirmes einzustellen.

Breitbild

Wechselt je nach Bildeingangssignal in den Vollbildmodus.

Auto

Stellt das Format des Bildeingangssignals auf das Originalformat zurück. * Diese Funktion ist nur verfügbar, wenn die Eingangsauflösung niedriger als das Bildschirmformat ist (16:9).

Alle Fabrikstandardannahemen wieder zu stellen. Drucken Sie ◄ , ►

Knöpfe, um sich sofort zurückzustellen.

DEUTSCH

DEU

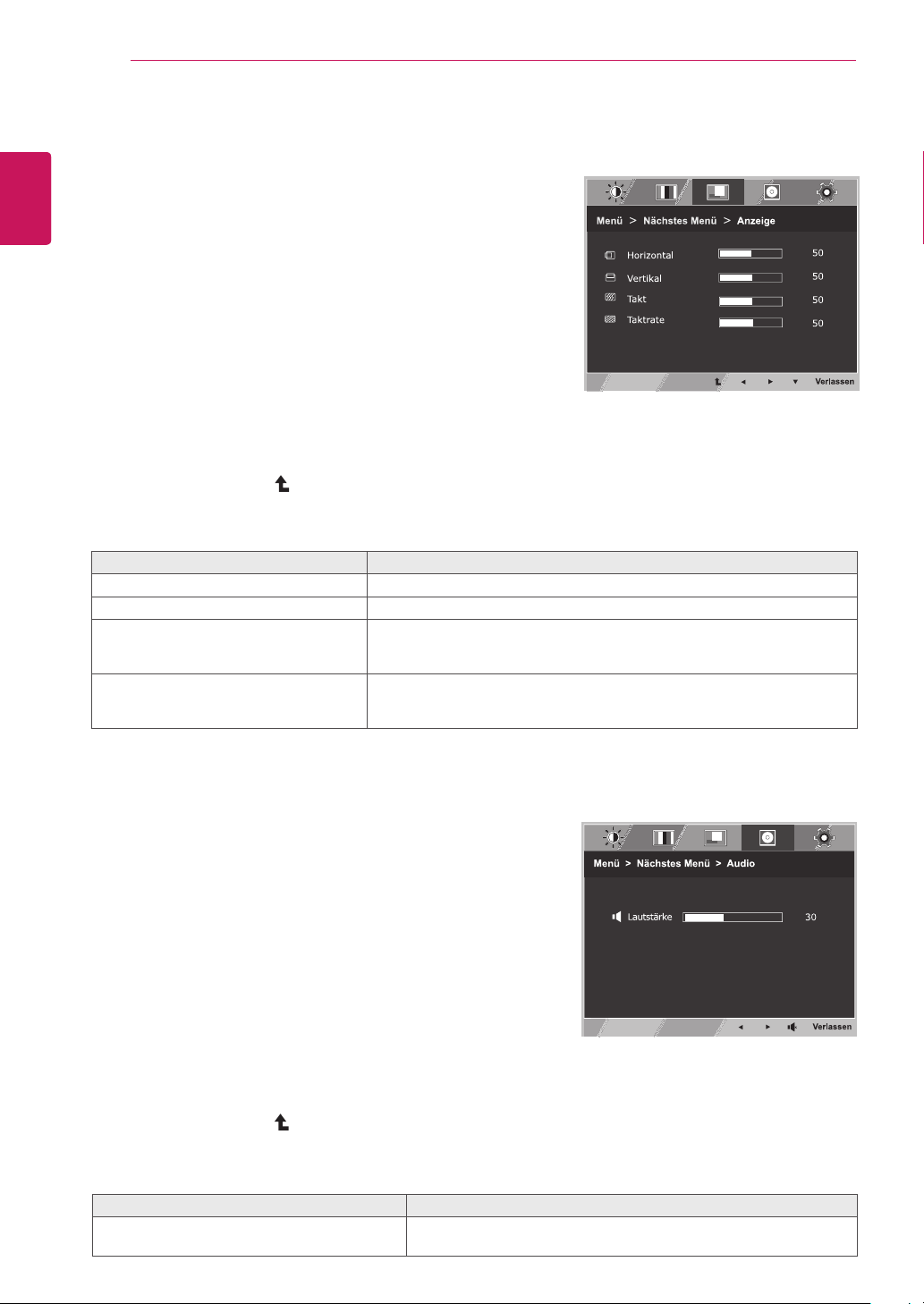

Menü > nächstes menü analog Digital HDMI Beschreibung

Bild Schärfe ● ● ● Um die Klarheit des Bildschirmes einzustellen.

Schwarzwert ● Um Offest zu setzen.

Over Scan ●

Farben Gamma

Farbtemp.

Anzeige Horizontal

Vertikal Takt

Taktrate Lautstärke ● Um das Volumen einzustellen Andere Sprache

Betriebsanzeige

Reaktionszeit ● ● ●

Analog: D-SUB-Eingang (analoges Signal)

Digital: DVI-D-Eingang (digitales Signal)

HDMI: HDMI-Eingang (digitales Signal)

● ● ● Um die Bildschirmsfarbe anzupassen.

● Um die Position des Bildschirmes einzustellen

●

● ● ●

Um die Klarheit und die Stabilität des Bildschirmes zu verbessern

Um den Bildschirmstatus gemäß Arbeitsumfeld eines Benutzers anzupassen

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU


Drucken Sie MENÜ -Knopf auf der Unterseite des

Monitors, um Menü SOD anzuzeigen.

Wählen Sie den "Nächstes Menü" Knopf, um die

mehere Wahleneinstellungen einzutragen.

Drucken Sie ▼ Knopf, um Bild einzugeben.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Jede Option wird nachfolgend erklärt.

Menü > nächstes menü > bild beschreibung Schärfe um die Klarheit des Bildschirmes einzustellen. Schwarzwert sie können die Offset-Stufe einstellen. Bei Auswahl von Hoch wird der Bildschirm hell, bei

Over scan um den Bereich von Ausgabenbild für DTV-Takt in HDMI-Eingabe auszuwäh-

Auswahl von Tief wird er dunkel angezeigt.(nur für HDMI-Eingabe)

yOffset: Als Kriterium für Videosignale ist dies die dunkelste Einstellung, die

auf dem Monitor angezeigt werden kann.

len.(nur für HDMI-Eingabe) Die Overscan-Funktion is empfohlen einzuschalten wenn Sie AV-Ausrüstung in Verbindung bringen.

ANPASSEN VON EINSTELLUNGEN

Farben

Drucken Sie MENÜ -Knopf auf der Unterseite des

Monitors, um Menü SOD anzuzeigen.

Wählen Sie den "Nächstes Menü" Knopf, um die

mehere Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um Farben zu wählen

Drucken Sie ▼ Knopf, um Farben einzugeben.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit

der Pfeiltaste nach oben (

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Farben beschreibung Gamma setzen Sie Ihren eigenen Gammawert: Gamma 0, Gamma 1, Gamma 2 auf

Farbtemp. Benutzer

dem Monitor, hohe Gammawerte zeigen weißliche Bilder an während niederige Gammawerte zeigen schwärzliche Bilder an.

• Rot:Stellen Sie die Farbstufe für rot wie gewünscht ein.

• Grün: Stellen Sie die Farbstufe für grün wie gewünscht ein.

• Blau:Stellen Sie die Farbstufe für blau wie gewünscht ein.

Wählt die Bildschirmfarbe aus.

Warm: Stellt die Bildschirmfarbe auf eine warme Farbtemperatur ein (mehr rot). Mittel: Stellt die Bildschirmfarbe auf eine mittlere Farbtemperatur ein. Kalt: Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau).

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

Lautstärke

Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors,

um Menü SOD anzuzeigen.

Wählen Sie den "Nächstes Menü" Knopf, um die mehere

Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um Lautstärke zu wählen

Drucken Sie ▼ Knopf, um Lautstärke einzugeben.

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp-

fe betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Lautstärke Beschreibung Lautstärke Um das Volumen des Kopfhörers / Hörkapsel einzustellen.(Nur für

HDMI Eingabe)

ANPASSEN VON EINSTELLUNGEN

Andere

Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors,

um Menü SOD anzuzeigen.

Wählen Sie den "Nächstes Menü" Knopf, um die mehere

Wahleneinstellungen einzutragen.

Drucken Sie ► Knopf, um Andere zu wählen

Drucken Sie ▼ Knopf, um Andere einzugeben.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Andere Beschreibung Sprache Um die Sprache zu wählen, in der die Kontrollnamen gezeigt werden Betriebsanzeige Mit dieser Funktion können Sie die Storm-Anzeige auf der Unterseite des

Reaktionszeit Sie können eine Reaktionszeit für von der Geschwindigkeit des Bild-

Monitors nach Ein oder Aus festzulegen.Wenn Sie Aus festlegen, wird es ausgeschaltet. Wenn Sie Ein zu irgendeiner Zeit eingestellt würden, wird der Elektrizitätsanzeiger automatisch angeschaltet.

schirms basierte angezeigte Bilder setzen. Für eine Milieu ist es empfohlen, ' Aus ' zu nutzen. Für ein schnell bewegendes Bild ist es empfohlen, 'Hoch ' zu nutzen.

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

MY KEY Einstellungen

Drucken Sie MY KEY Knopf auf der Unterseite des Monitors,

um MY KEY OSD anzuzeigen.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼be-

tätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Jede Option wird nachfolgend erklärt.

MY KEY Beschreibung

MY KEY Einstellungen MY KEY ist kurzer Schlüßel. Sie können eine von FUNC. (Bildmodus,

Zurück Wähle Zurück um MY KEY Menüs zurückzukehren.

SUPER ENERGY SAVING, DUAL DISPLAY, DUAL-WEB) als Ihre Lieblingsfunktion wählen.

ANPASSEN VON EINSTELLUNGEN

FUNC. Einstellungen

Bildmodus

Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors,

um FUNC. SOD anzuzeigen.

Drucken Sie ▼ Knopf, um Bildmodus einzugeben.

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöpfe

betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeil-

taste nach oben (

DEUTSCH

DEU

Jede Option wird nachfolgend erklärt.

PC Modus

Bildmodus Beschreibung

Anwender Es ist eine Form, damit der Benutzer jedes Element einstellen kann. Es kann die Farbform vom

Text Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, den Text anzusehen. Foto Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, Bilder anzusehen Cinema Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, die Videos anzusehen. Spiel Es ist ein Modus, dass der Schirm auf Beste eingestelllt wird, um ein Spiel zu spielen.

AV Modus

Bildmodus beschreibung

Anwender es ist eine Form, damit der Benutzer jedes Element einstellen kann. Es kann die Farbform vom

Lebendig 1 Für Verkaufsumgebung wird Videobild eingestellt, indem Kontrast, Helligkeit, Farbe, und Schärfe Lebendig 2 Standard Das Bild wird für normale Umgebung eingestellt. Cinema es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, die Videos anzusehen.

Hauptmenü einstellen.

zu erhöhen.

DEUTSCH

DEU

ANPASSEN VON EINSTELLUNGEN

SUPER ENERGY SAVING

Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um

FUNC. SOD anzuzeigen.

Drucken Sie ► Knopf, um SUPER ENERGY SAVING zu wäh-

len

Drucken Sie ▼ Knopf, um SUPER ENERGY SAVING einzuge-

ben.

Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder

▼betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste

nach oben (

Jede Option wird nachfolgend erklärt.

SUPER ENERGY SAVING Beschreibung Ein Aktiviert SUPER ENERGY SAVING, eine Funktion zum Energiesparen. Aus Deaktiviert SUPER ENERGY SAVING. Zurücksetzen Setzt die geschätzten Werte für die Reduzierung des Energieverbrauchs und der

CO2-Emissionen zurück.

HINWEIS

VERBRAUCHSEINSPARUNG INSGESAMT: Die Energieeinsparung während des Monitorbetriebs.

CO2- EINSPARUNG INSGESAMT: Ändert die VERBRAUCHSEINSPARUNG INSGESAMT auf CO2.

SAVING DATA (Datensparen) (W/h)

SUPER SAVING (Super-Energiesparen)

SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler

unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet.

(einschließlich Sendungsvideo: IEC 62087)

SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING.

546 mm

(21,5 Zoll)

5 W/h 6 W/h 6 W/h 8 W/h

584 mm (23 Zoll)

604 mm

(23,8 Zoll)

685 mm (27 Zoll)

ANPASSEN VON EINSTELLUNGEN

* Vor dem Benutzen untergelisteter Funktionen, installieren DUAL SMART SOLUTION-Programm.

DUAL DISPLAY

Drucken Sie FUNC. -Knopf auf der Unterseite des

Monitors, um FUNC. SOD anzuzeigen.

Drucken Sie ► Knopf, um DUAL DISPLAY zu wählen

Drucken Sie ▼ Knopf, um DUAL DISPLAY einzugeben.

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp-

fe betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Die verfügbaren Programmeinstellungen sind unten beschrieben.

DUAL DISPLAY Beschreibung

Klonen

Erweitert Beim Auswählen von Erweitert, kann der Benutzer sekundären Monitor als

Aus Wenn Aus ausgewählt wäre, wäre DUAL DISPLAY ab.

Beim Auswählen von Klonen, kann der Benutzer sekundären Monitor benutzen als erledigte Form vom primären Monitor benutzen.

ausgedehnte Form vom primären Monitor benutzen.

DEUTSCH

DEU

* Vor dem Benutzen untergelisteter Funktionen, installieren Sie DUAL SMART SOLUTION-Programm.

DUAL-WEB

Drucken Sie FUNC. -Knopf auf der Unterseite des

Monitors, um FUNC. SOD anzuzeigen.

Drucken Sie ► Knopf, um DUAL-WEB zu wählen

Drucken Sie ▼ Knopf, um DUAL-WEB einzugeben.

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp-

fe betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Die verfügbaren Programmeinstellungen sind unten beschrieben.

DUAL-WEB Beschreibung

Ein

Aus Wenn Aus ausgewählt wäre, wäre DUAL-WEB ab.

Behilflich für den Benutzer, durch das Teilen in Hälfte Netz effizient zu blättern. Es ist behilflich, window-weisen Bildschirm zu arrangieren und bewegen. Behilflich für den Benutzer, geteiltet window-weises Verhältnis zu kontrollieren.

HINWEIS

Wenn Monitor in Energiesparmodus mit PC Speicheroption->Drücken eine beliebige Taste ->OSD an-

gezeigt und Benutzer sollte Dual Taste drücken ->Benutzer kann den normalen Modus zurück holen.

ANPASSEN VON EINSTELLUNGEN

DEUTSCH

DEU

MY KEY Einstellungen

Drucken Sie FUNC. -Knopf auf der Unterseite des

Monitors, um FUNC. SOD anzuzeigen.

Drucken Sie ► Knopf, um MY KEY Einstellungen zu wäh-

len

Drucken Sie ▼ Knopf, um MY KEY Einstellungen einzu-

geben.

Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp-

fe betätigen.

Wählen Sie Exit, um das OSD-Menü zu schließen.

Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der

Pfeiltaste nach oben (

Die verfügbaren Programmeinstellungen sind unten beschrieben.

MY KEY Einstellungen Beschreibung

Bildmodus Bildmodus richtet den Monitor für die beste Bildeinstellung ab. SUPER ENERGY SAVING SUPER ENERGY SAVING können Sie Energie sparen mit Energie-Effizient-Funktion . DUAL DISPLAY Benutzer kann Klonen oder Erweitert in anderem Monitor benutzen. DUAL-WEB Benutzer zu helfen, Web effizient zu surfen durch Verteilung in Halbe und andere Vorteile

beim Dual Seite Surfen.

FEHLERBEHEBUNG

Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden.

Keine Bildanzeige

Ist das Netzkabel des Monitors angeschlossen?

Leuchtet die Betriebsanzeige? Ist Power eingeschaltet und der

Power-Anzeiger rot? Flackert die Betriebsanzeige?

Wird die Meldung AUSSER SPEZIFIKATION angezeigt?

Sehen Sie die Meldung KEIN SIGNAL auf dem Bildschirm?

Sehen Sie die Meldung OSD GESPERRT auf dem Bildschirm?

Sehen Sie OSD GESPERRT, wenn Sie die Taste MENU drücken?

yPrüfen Sie, ob das Netzkabel richtig in der Steckdose steckt.

yDrücken Sie die Taste POWER. yStellen Sie Helligkeit und Kontrast ein.

yWenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus,

oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bildschirm zu aktivieren.

ySchalten Sie den PC ein. yDiese Meldung wird angezeigt, wenn sich das Signal des PCs (der

Grafikkarte) außerhalb des horizontalen oder vertikalen Frequenzbereichs des Bildschirms befindet. Lesen Sie den Abschnitt „Technische Daten“ in diesem Handbuch, und konfigurieren Sie den Bildschirm neu.

y Wenn der Monitor 5 Minuten auf "KEIN SIGNAL" ist, geht der Monitor

zum DPM Modus.

ySie können die aktuellen Steuerungseinstellungen sperren, sodass

sie nicht versehentlich geändert werden können. Sie können die OSDEinstellungen jederzeit entsperren, indem Sie die Taste MENU einige Sekunden lang gedrückt halten: Die Meldung OSD ENTRIEGELT wird angezeigt.

DEUTSCH

DEU

Bild wird nicht richtig angezeigt

Anzeigeposition ist nicht richtig.

Auf dem Bildschirmhintergrund sind vertikale Balken oder Streifen sichtbar.

Es erscheint horizontales Rauschen, oder die Zeichen sind unscharf.

yDrücken Sie die Taste AUTO, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yDrücken Sie die Taste AUTO, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yDrücken Sie die Taste AUTO, um die Anzeige automatisch auf die ide-

alen Einstellungen zu ändern.

yPrüfen Sie die Einstellungen unter Bedienfeld ► Display ► Einstel-

lungen, und ändern Sie die Anzeige auf die empfohlene Auflösung, oder stellen Sie die Bildanzeige auf die ideale Einstellung ein. Legen Sie die Farbeinstellungen auf über 24 Bit (True Color) fest.

FEHLERBEHEBUNG

DEUTSCH

DEU

VORSICHT

Prüfen Sie unter Bedienfeld ► Display ► Einstellungen, ob die Frequenz oder die Auflösung ge-

ändert wurden. Wenn dies der Fall ist, ändern Sie die Auflösung der Grafikkarte auf den empfohlenen Wert. Wenn die empfohlene Auflösung (optimale Auflösung) nicht ausgewählt wird, werden Buchstaben

möglicherweise verschwommen angezeigt, und der Bildschirm erscheint dunkel, abgeschnitten oder verzerrt. Stellen Sie auf jeden Fall die empfohlene Auflösung ein. Die Einstellungsmethode ist je nach Computer und BS (Betriebssystem) unterschiedlich, und die oben

angeführte Auflösung stimmt u. U. nicht mit der Leistung der Grafikkarte überein. Wenden Sie sich in diesem Fall bitte an den PC-Hersteller oder den Hersteller der Grafikkarte.

Bild wird nicht richtig angezeigt

Die Bildschirmfarbe ist einfarbig oder nicht normal.

Die Bildschirmanzeige blinkt.

yPrüfen Sie, ob das Signalkabel richtig angeschlossen ist, und sichern

Sie es ggf. mit einem Schraubendreher.

yPrüfen Sie, ob die Grafikkarte richtig im Kartensteckplatz eingesteckt

ist.

yLegen Sie die Farbeinstellungen unter Bedienfeld ► Einstellungen

auf über 24 Bit (True Color) fest.

yPrüfen Sie, ob der Bildschirm auf den Modus INTERLACED einge-

stellt ist. Wenn dies der Fall ist, ändern Sie die Auflösung auf den empfohlenen Wert.

Sehen Sie die Meldung „Unrecognized monitor, Plug&Play (VESA DDC) monitor found“ (Nicht erkannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden)?

Haben Sie den Bildschirmtreiber installiert?

Display flimmern

Wenn Sie empfohlene Timing nicht einstellen

yInstallieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit-

gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com.

yPrüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.

yDisplay wird flimmern, wenn Sie das Timing auf HDMI 1080i 60/50

Hz einstellen. Bitte stellen Sie das Timing auf 1080P , das der empfohlene Modus ist.

TECHNISCHE DATEN

22EA53VQ

Display Bildschirmtyp 54,6 cm (21,5 Zoll) TFT LCD-Flachbildschirm mit

Pixelabstand 0,08265 mm x 0,24795 mm (Pixelabstand)

Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)

Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)

Eingangsformat Separat Sync. Digital

Videoeingang Signaleingang 15-poliger D-SUB-Anschluss/DVI-D-Anschluss (Digi-

Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital

Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 Hz

Empfohlen VESA 1920 x 1080 @ 60 Hz

Plug & Play DDC 2B (Analog, Digital, HDMI)

Stromverbrauch Eingeschaltet: ca. 25 W. (typ.)

Ruhemodus ≤ 0,3 W Ausgeschaltet ≤ 0,3 W

Netzeingang 19 V Netzstecker

Abmessungen (Breite x Höhe x Tiefe)

Gewicht 2,8 kg Neigungsbereich -5° bis 20° Umgebungs-

bedingungen

Standfußsockel Angebracht ( ), Entfernt (O) Stromkabel Wandsteckdose

Typ ADS-40SG-19-3 19025G, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19025GPG-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19025GPBR-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19025GPI-1,hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19025GPCU-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19025GPB-2, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ LCAP21, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26-A, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26-E, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26-I, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26-B, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ PSAB-L203A, hergestellt von LG Innotek Co.,Ltd und Typ PSAB-L202B, hergestellt von LG Innotek Co.,Ltd und Typ PSAB-L202C, hergestellt von LG Innotek Co.,Ltd und Typ PSAB-L202D, hergestellt von LG Innotek Co.,Ltd

Ausgang: 19 V Mit Fuß 50,8 cm x 38,5 cm x 18,1 cm Ohne Fuß 50,8 cm x 31,2 cm x 5,5 cm

Temperatur im Betrieb Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung

1,3 A

Aktiv-Matrix

Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,6 cm

56 Hz bis 61 Hz (HDMI)

tal) HDMI-Anschluss

DVI/HDMI (Digital): 1920 x 1080 @ 60 Hz

1,3 A

10 °C bis 35 °C 10 % bis 80 %

-20 °C bis 60 °C 5 % bis 90 % ohne Kondensation

DEUTSCH

DEU

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

DEU

TECHNISCHE DATEN

23EA53VQ

Display Bildschirmtyp 58,4 cm (23 Zoll) TFT LCD-Flachbildschirm mit

Pixelabstand 0,265 mm x 0,265 mm (Pixelabstand)

Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)

Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)

Eingangsformat Separat Sync. Digital

Videoeingang Signaleingang 15-poliger D-SUB-Anschluss/DVI-D-Anschluss (Digi-

Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital

Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 Hz

Empfohlen VESA 1920 x 1080 @ 60 Hz

Plug & Play DDC 2B (Analog, Digital, HDMI)

Stromverbrauch Eingeschaltet: ca. 26 W. (typ.)

Netzeingang 19 V Netzstecker

Abmessungen (Breite x Höhe x Tiefe)

Gewicht 3,1 kg Neigungsbereich -5° bis 20° Umgebungs-

bedingungen

Standfußsockel Angebracht ( ), Entfernt (O) Stromkabel Wandsteckdose

Ruhemodus ≤ 0,3 W Ausgeschaltet ≤ 0,3 W

1,3 A

Ausgang: 19 V Mit Fuß 54,4 cm x 40,6 cm x 18,1 cm Ohne Fuß 54,4 cm x 33,2 cm x 5,5 cm

Temperatur im Betrieb Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung

Aktiv-Matrix

Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 58,4 cm

56 Hz bis 61 Hz (HDMI)

tal) HDMI-Anschluss

DVI/HDMI (Digital): 1920 x 1080 @ 60 Hz

1,3 A

10 °C bis 35 °C 10 % bis 80 %

-20 °C bis 60 °C 5 % bis 90 % ohne Kondensation

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

24EA53VQ

Display Bildschirmtyp 60,4 cm (23,8 Zoll) TFT LCD-Flachbildschirm mit

Pixelabstand 0,2745 mm x 0,2745 mm (Pixelabstand)

Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)

Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)

Eingangsformat Separat Sync. Digital

Videoeingang Signaleingang 15-poliger D-SUB-Anschluss/DVI-D-Anschluss (Digi-

Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital

Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 Hz

Empfohlen VESA 1920 x 1080 @ 60 Hz

Plug & Play DDC 2B (Analog, Digital, HDMI)

Stromverbrauch Eingeschaltet: ca. 27 W. (typ.)

Netzeingang 19 V Netzstecker

Abmessungen (Breite x Höhe x Tiefe)

Gewicht 3,3 kg Neigungsbereich -5° bis 20° Umgebungs-

bedingungen

Standfußsockel Angebracht ( ), Entfernt (O) Stromkabel Wandsteckdose

Ruhemodus ≤ 0,3 W Ausgeschaltet ≤ 0,3 W

1,6 A

Typ ADS-40SG-19-3 19032G, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19032GPG-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19032GPBR-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19032GPI-1,hergestellt von SHENZHEN HONOR ELECTRONIC und Typ ADS-40FSG-19 19032GPCU-1, hergestellt von SHENZHEN HONOR ELECTRONIC und Typ LCAP21A, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26A-A, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26A-E, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26A-I, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE und Typ LCAP26A-B, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE

Ausgang: 19 V Mit Fuß 56,7 cm x 41,6 cm x 18,1 cm Ohne Fuß 56,7 cm x 34,4 cm x 5,9 cm

Temperatur im Betrieb Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung

Aktiv-Matrix

Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,4 cm

56 Hz bis 61 Hz (HDMI)

tal) HDMI-Anschluss

DVI/HDMI (Digital): 1920 x 1080 @ 60 Hz

1,7 A

10 °C bis 35 °C 10 % bis 80 %

-20 °C bis 60 °C 5 % bis 90 % ohne Kondensation

DEUTSCH

DEU

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

DEUTSCH

DEU

TECHNISCHE DATEN

27EA53VQ

Display Bildschirmtyp 68,5 cm (27 Zoll) TFT LCD-Flachbildschirm mit

Pixelabstand 0,311 mm x 0,311 mm (Pixelabstand)

Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)

Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)

Eingangsformat Separat Sync. Digital

Videoeingang Signaleingang 15-poliger D-SUB-Anschluss/DVI-D-Anschluss (Digi-

Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital

Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 Hz

Empfohlen VESA 1920 x 1080 @ 60 Hz

Plug & Play DDC 2B (Analog, Digital, HDMI)

Stromverbrauch Eingeschaltet: ca. 32 W. (typ.)

Netzeingang 19 V Netzstecker

Abmessungen (Breite x Höhe x Tiefe)

Gewicht 4,7 kg Neigungsbereich -5° bis 20° Umgebungs-

bedingungen

Standfußsockel Angebracht ( ), Entfernt (O) Stromkabel Wandsteckdose

Ruhemodus ≤ 0,3 W Ausgeschaltet ≤ 0,3 W

1,6 A

Ausgang: 19 V Mit Fuß 64,1 cm x 45,9 cm x 20,2 cm Ohne Fuß 64,1 cm x 39,0 cm x 4,7 cm

Temperatur im Betrieb Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung

Aktiv-Matrix

Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 68,5 cm

56 Hz bis 61 Hz (HDMI)

tal) HDMI-Anschluss

DVI/HDMI (Digital): 1920 x 1080 @ 60 Hz

1,7 A

10 °C bis 35 °C 10 % bis 80 %

-20 °C bis 60 °C 5 % bis 90 % ohne Kondensation

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

Voreingestellte Modi (Auflösung)

Anzeigemodi (Auflösung)

720 x 400 31,468 70 -/+ 640 x 480 31,469 60 -/- 640 x 480 37,500 75 -/- 800 x 600 37,879 60 +/+ 800 x 600 46,875 75 +/+ 1024 x 768 48,363 60 -/- 1024 x 768 60,023 75 +/+ 1152 x 864 67,500 75 +/+ 1280 x 1024 63,981 60 +/+

1280 x 1024 79,976 75 +/+

1680 x 1050 65,290 60 -/+ 1920 x 1080 67,500 60 +/+ Empfohlener Modus

Horizontale Frequenz (kHz)

Vertikale Frequenz (Hz)

Polarität (H/ V)

HDMI Takt

DEUTSCH

DEU

Anzeigemodi (Auflösung) Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)

480P 31,50 60 576P 31,25 50 720P 37,50 50 720P 45,00 60 1080i 28,12 50 1080i 33,75 60 1080P 56,25 50 1080P 67,50 60 Empfohlener Modus

RICHTIGE KöRPERHALTUNG

DEUTSCH

DEU

RICHTIGE KÖRPERHALTUNG

Richtige Körperhaltung bei Verwendung des Monitors

Passen Sie den

Monitor und Ihre

Körperhaltung so

an, dass Sie die

Bilder aus dem

optimalen Be-

trachtungswinkel

ansehen.

Legen Sie die Hände

sanft auf die Tastatur,

und halten Sie die

Arme gerade und an

den Ellbogen recht-

winklig gebeugt.

Passen Sie den Standort des Monitors so an, dass

keine Lichtreflexionen

auftreten.

Declaration of Conformity

Trade Name: LG Model : 22EA53VA 23EA53VA 24EA53VA 27EA53VA Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534

*above information is only for USA FCC Regulatory

Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen gelesen haben. Bewahren Sie die CD mit dem Benutzerhandbuch für die zukünftige Verwendung gut zugänglich auf. Das Modell und die Seriennummer des SETs beﬁnden sich auf der Rückseite und auf einer Seite des SETs. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruches.

MODELL

SERIENNUMMER

ENERGY STAR is a set of power-saving guidelines issued by the U.S.Environmental Protection Agency(EPA).

As an ENERGY STAR Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY STAR guidelines for energy efﬁciency.

LG 22EA53VQ-P, 24EA53VQ-P, 27EA53VQ-P User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

BENUTZERHANDBUCH

INHALT

MONTAGE UND VORBEREITUNG

Auspacken

Teile und Tasten

Aufbau des Monitors

Anbringen des Standfußsockels

Montage auf einem Tisch

Benutzen Sie den Kabelhalter

Montage an der Wand

VERWENDEN DES MONITORS

Anschluss eines PCs

Anschließen des D-SUB

Anschließen des DVI-D

HDMI-Anschluss

ANPASSEN VON EINSTELLUNGEN

Anpassung der Einstellungen

Menüeinstellungen


Farben

Anzeige

Lautstärke

Andere

MY KEY Einstellungen

FUNC. Einstellungen

Bildmodus

SUPER ENERGY SAVING

DUAL DISPLAY

DUAL-WEB

MY KEY Einstellungen

FEHLERBEHEBUNG

TECHNISCHE DATEN

Voreingestellte Modi (Auflösung)

HDMI Takt

Anzeige

RICHTIGE KöRPERHALTUNG

Richtige Körperhaltung bei Verwendung des Monitors
