LG 22EA53S-P User Manual

РУССКИЙ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED LCD MONITOR

Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его на будущее.

МОДЕЛЬ LED LCD MONITOR

22EA53S

www.lg.com

РУССКИЙRUS

2 СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

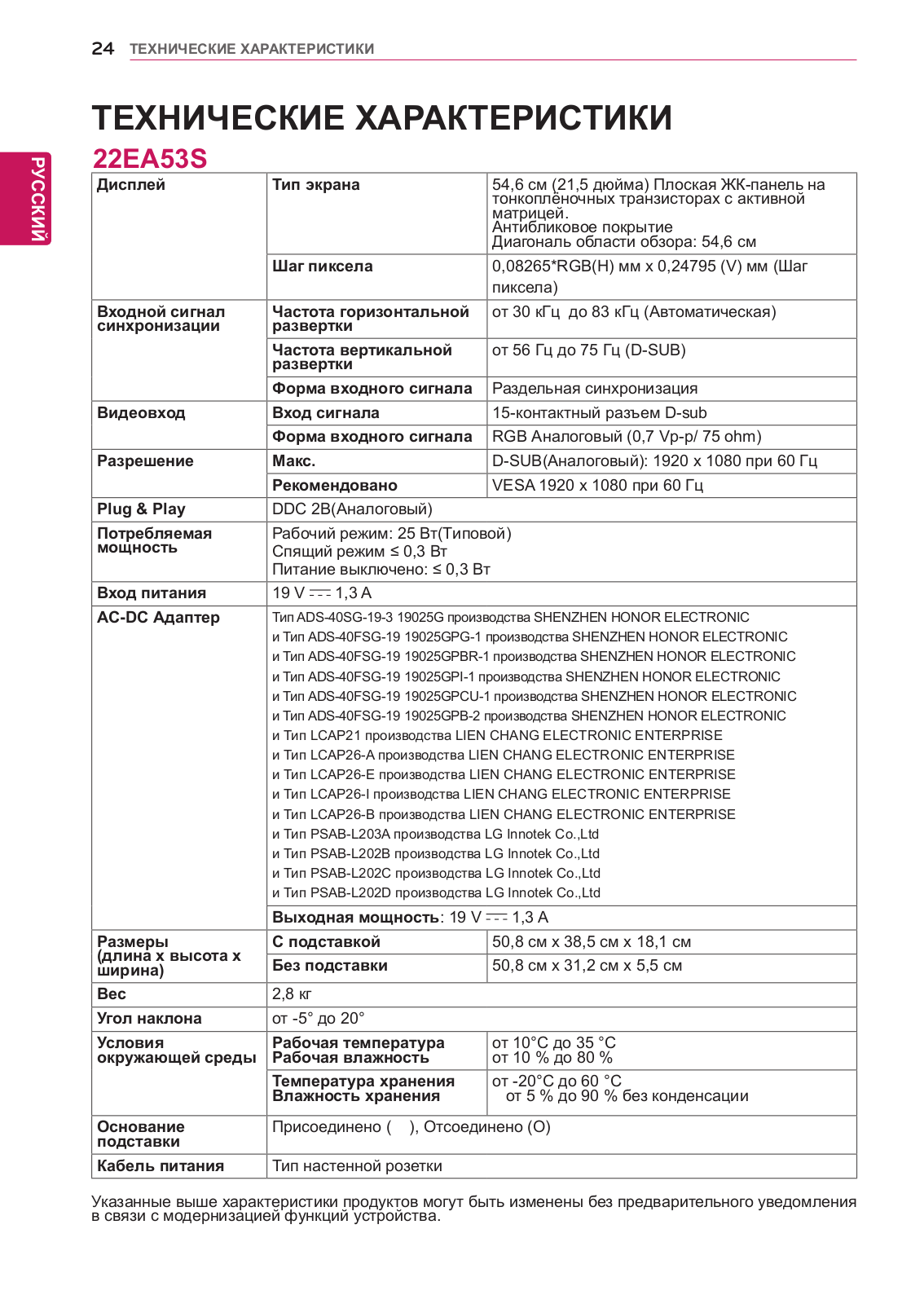

3	СБОРКА И ПОДГОТОВКА	24		ТЕХНИЧЕСКИЕ
3	Распаковка			ХАРАКТЕРИСТИКИ
4	Составляющие и кнопки	24		22EA53S

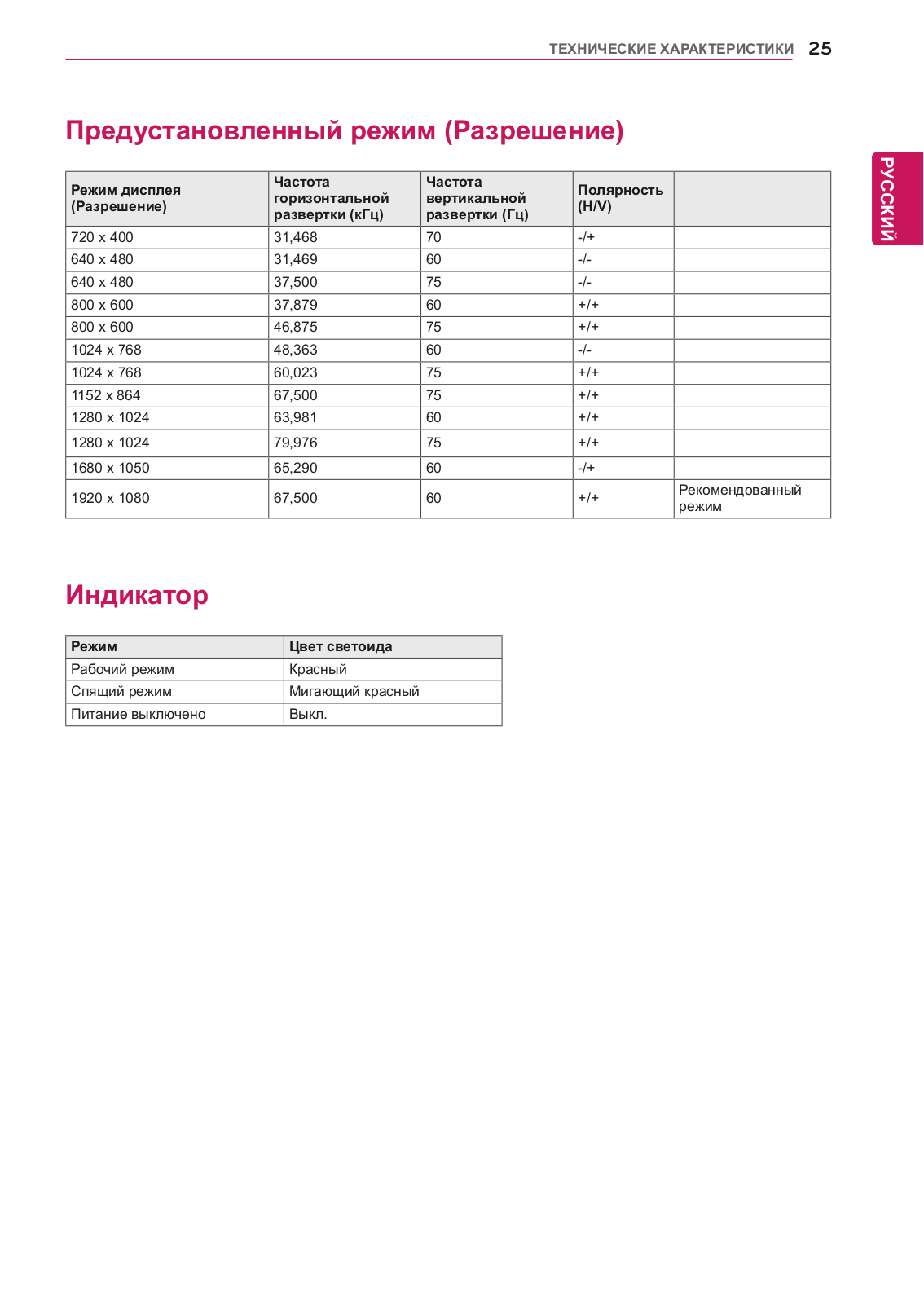

5	Установка монитора	25		Предустановленный режим
5	- Установка основания подставки			(Разрешение)
5	- Отсоединение основания стойки	25		Индикатор

6- Установка на столе

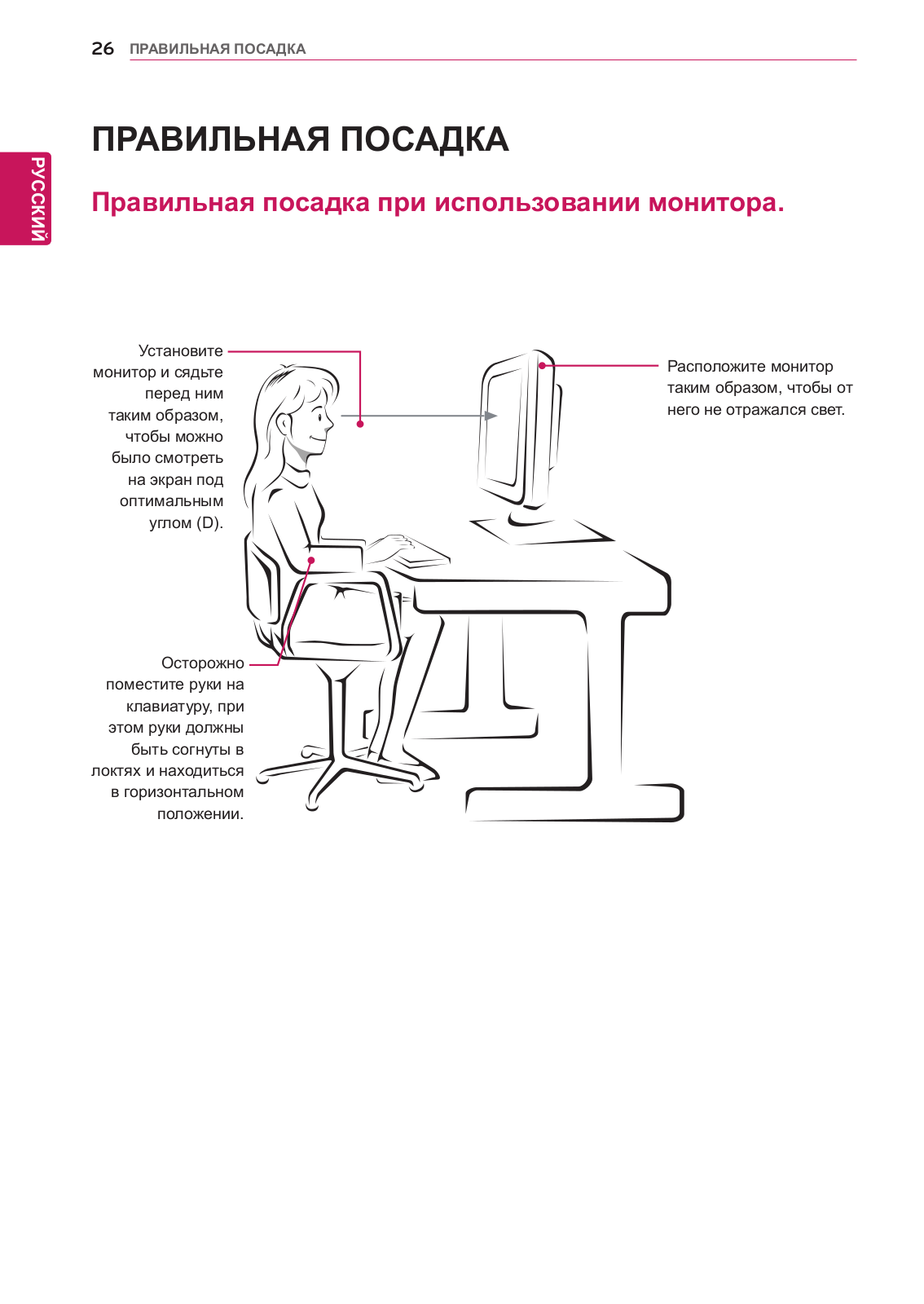

	6	- Использование держателя кабеля	26	ПРАВИЛЬНАЯ ПОСАДКА
	8	- Крепление на стене
			26	Правильная посадка при
	9	СПОСОБЫ ПОДКЛЮЧЕНИЯ		использовании монитора.

МОНИТОРА

9Подключение к PC

9- Подключение D-SUB

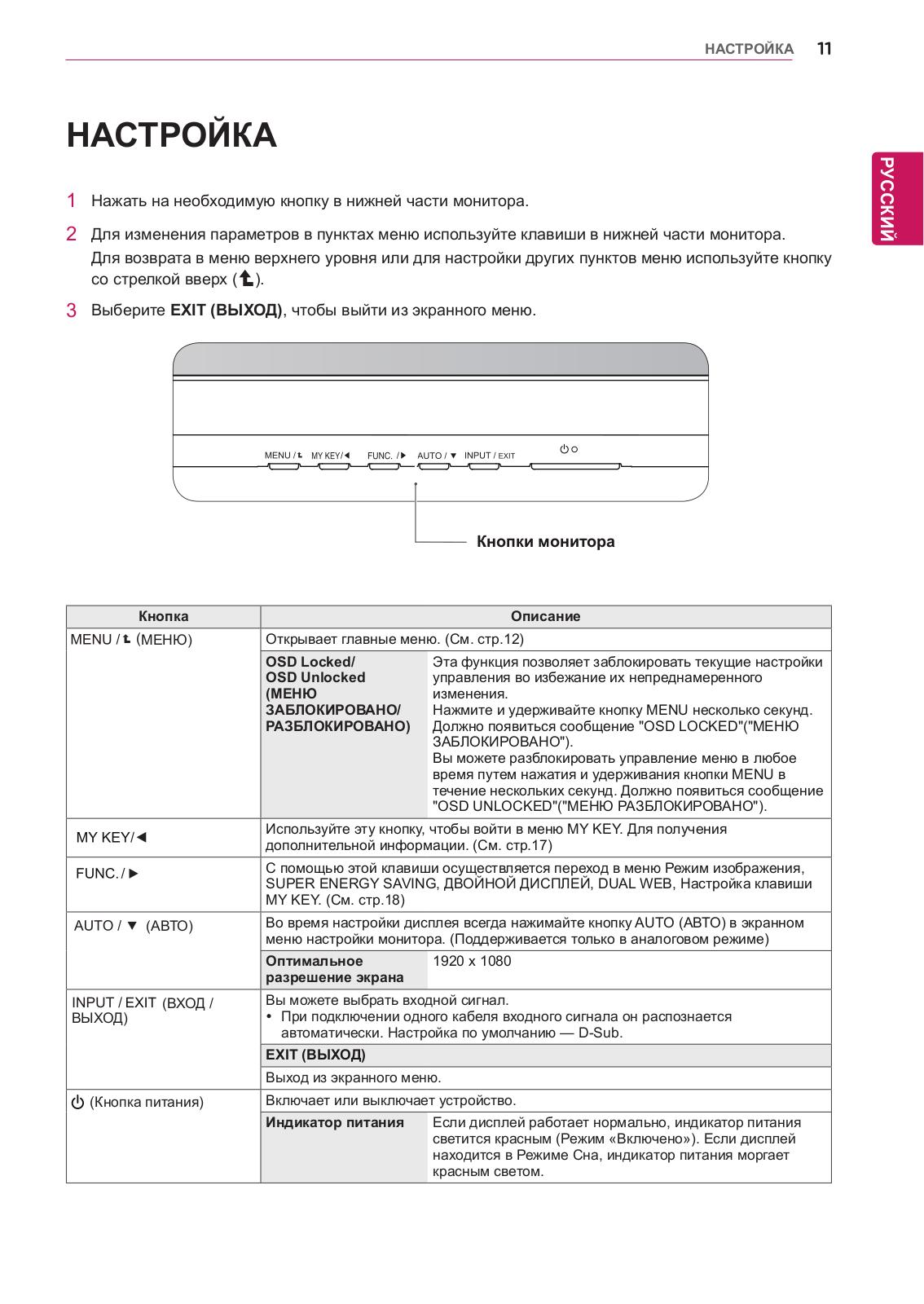

11 НАСТРОЙКА

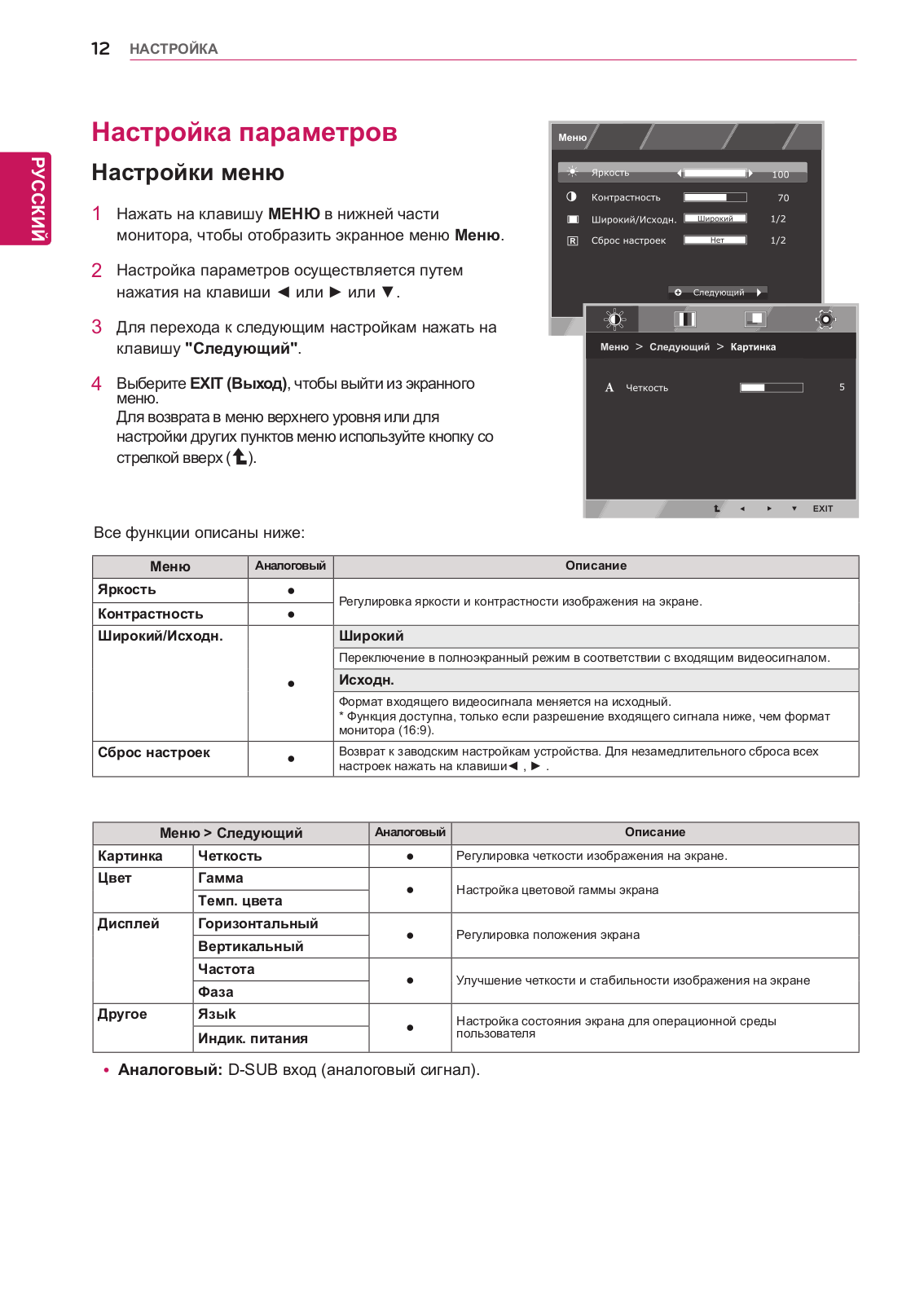

12Настройка параметров

12- Настройки меню

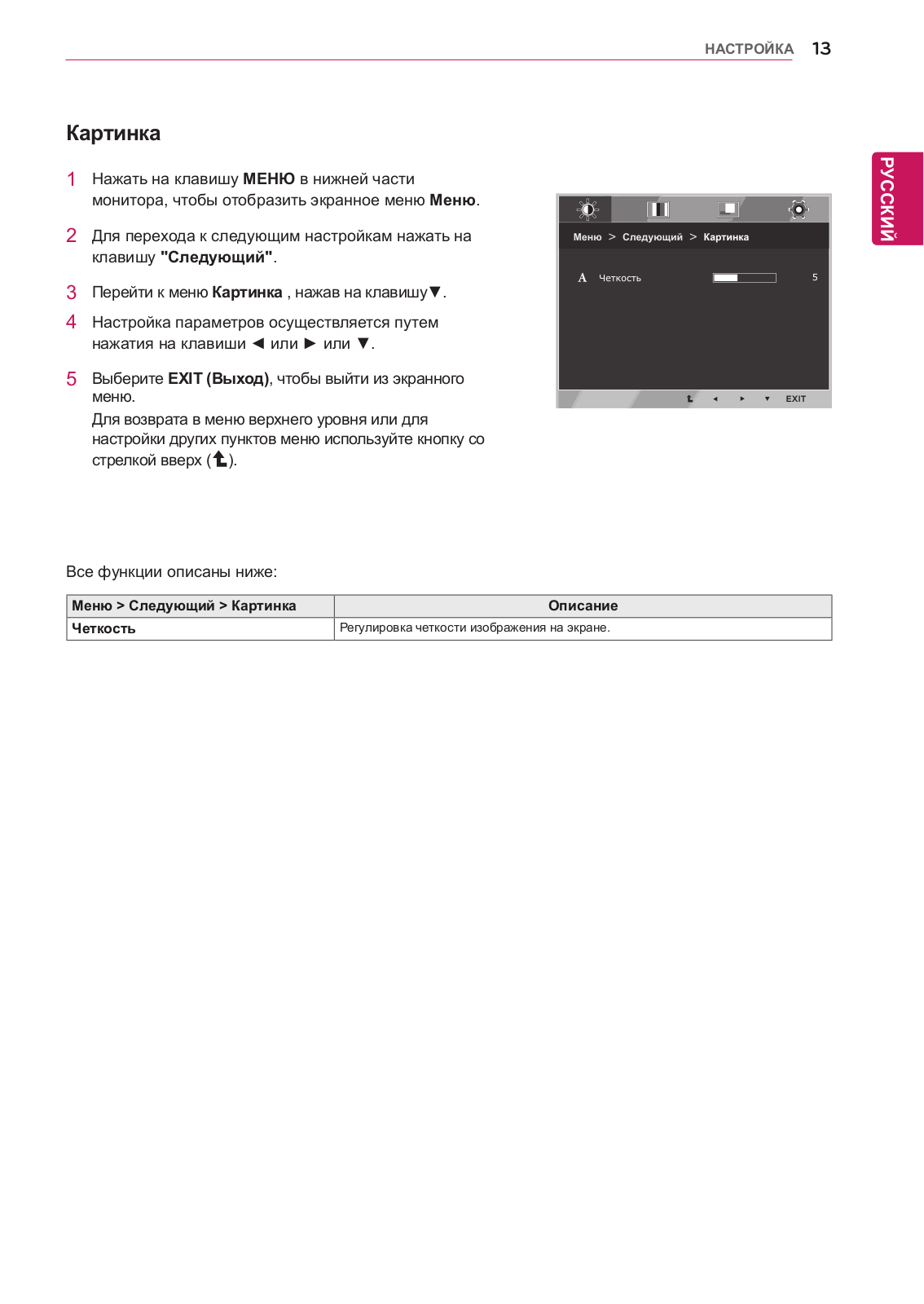

13-Картинка

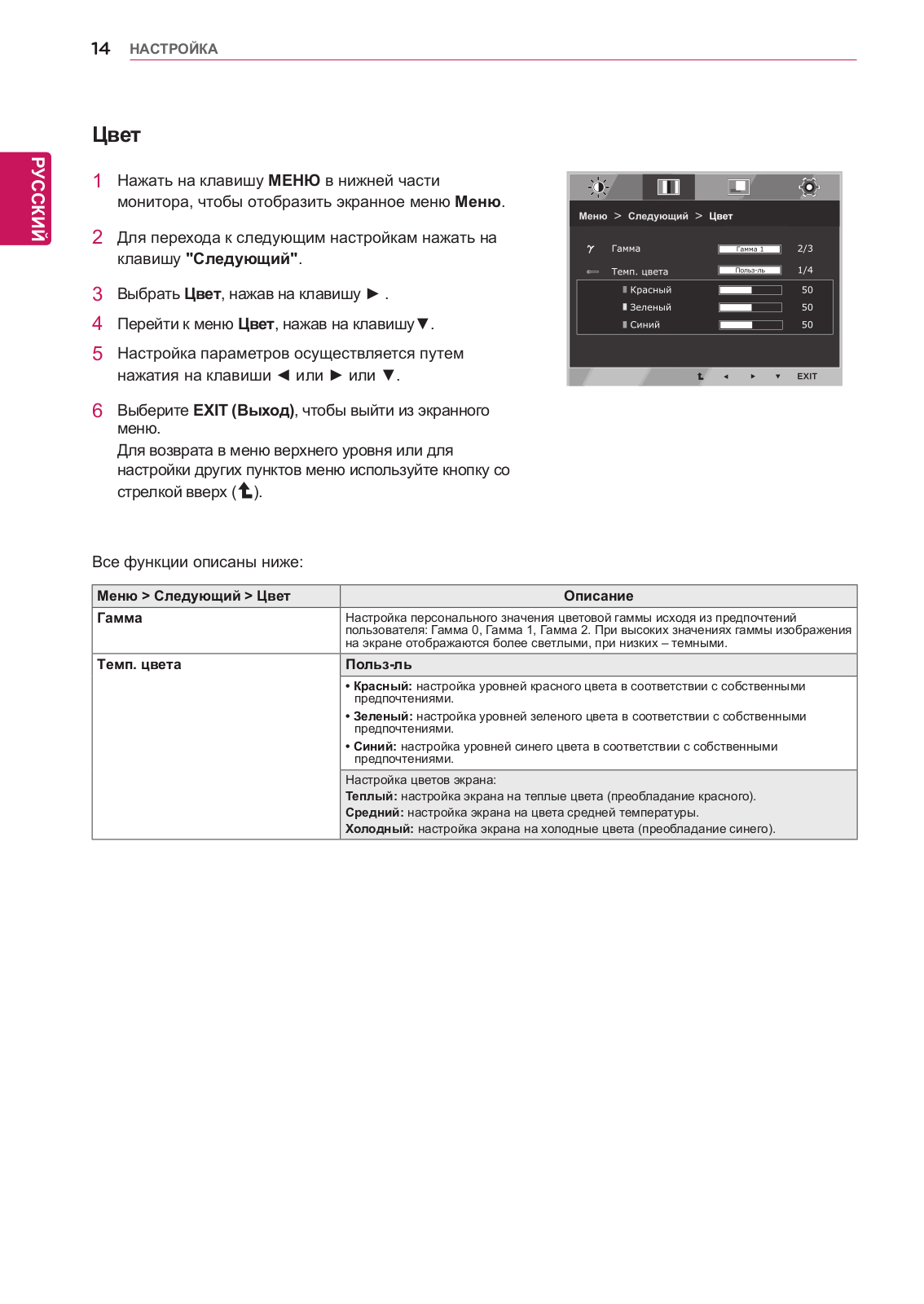

14-Цвет

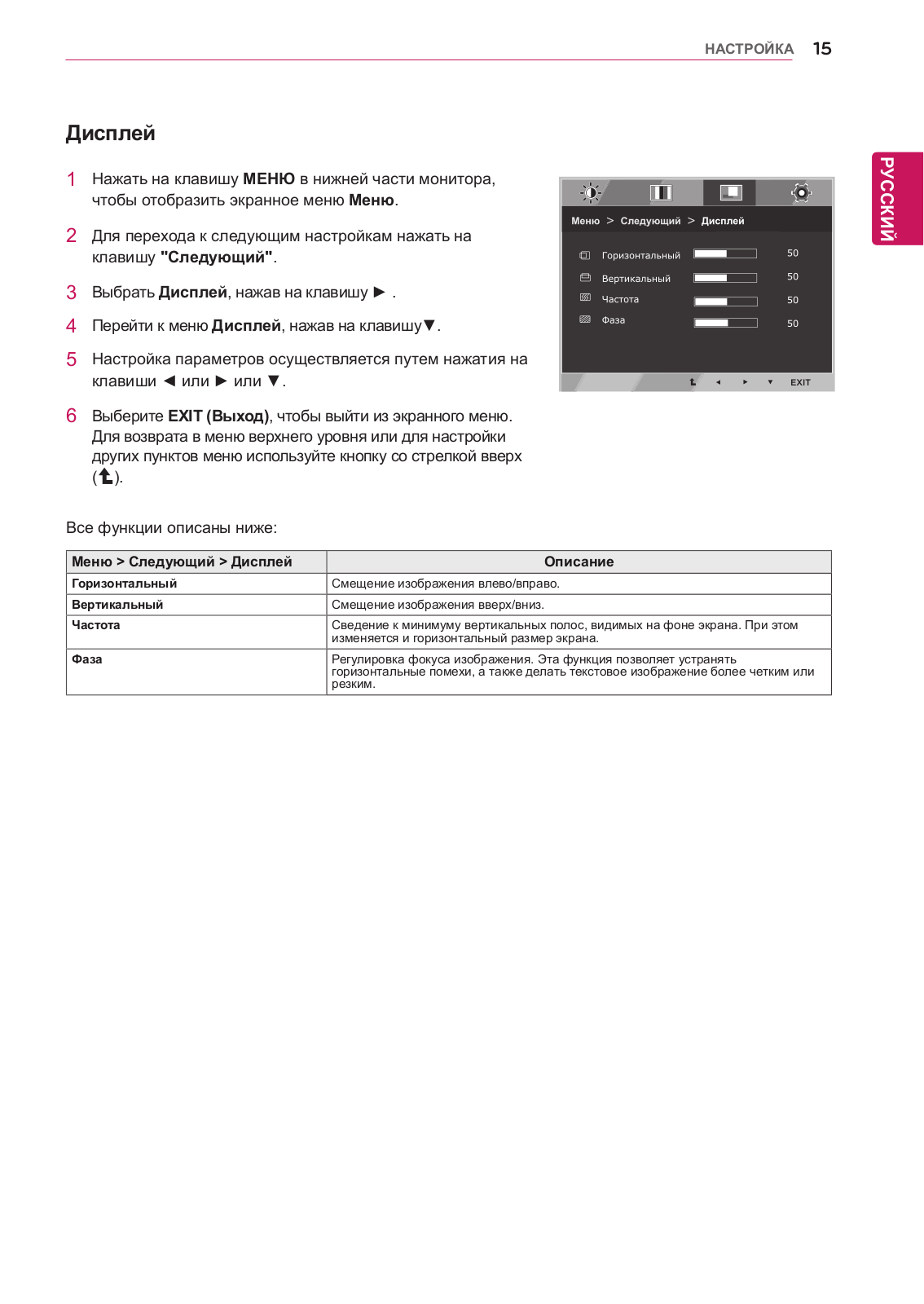

15-Дисплей

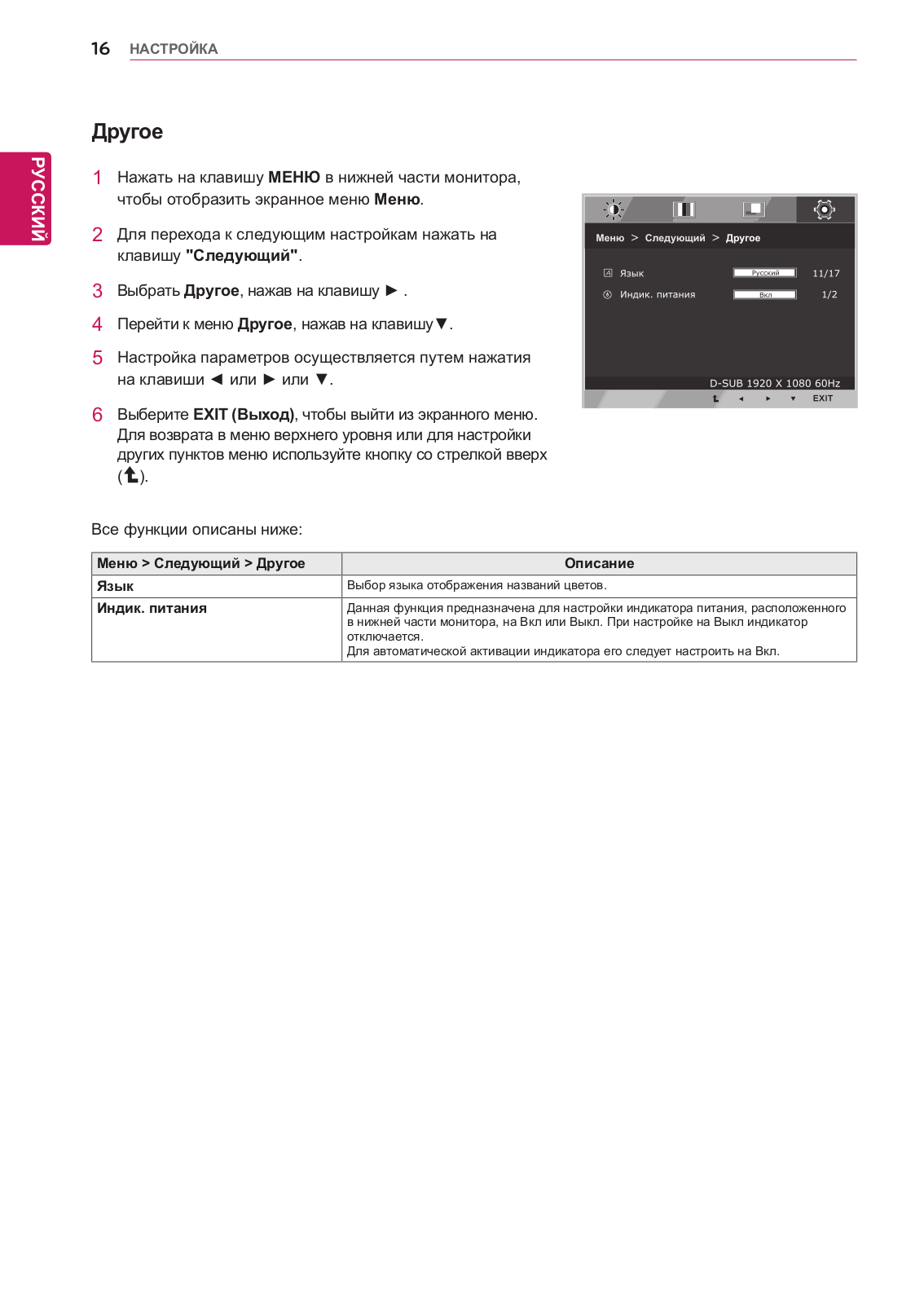

16-Другое

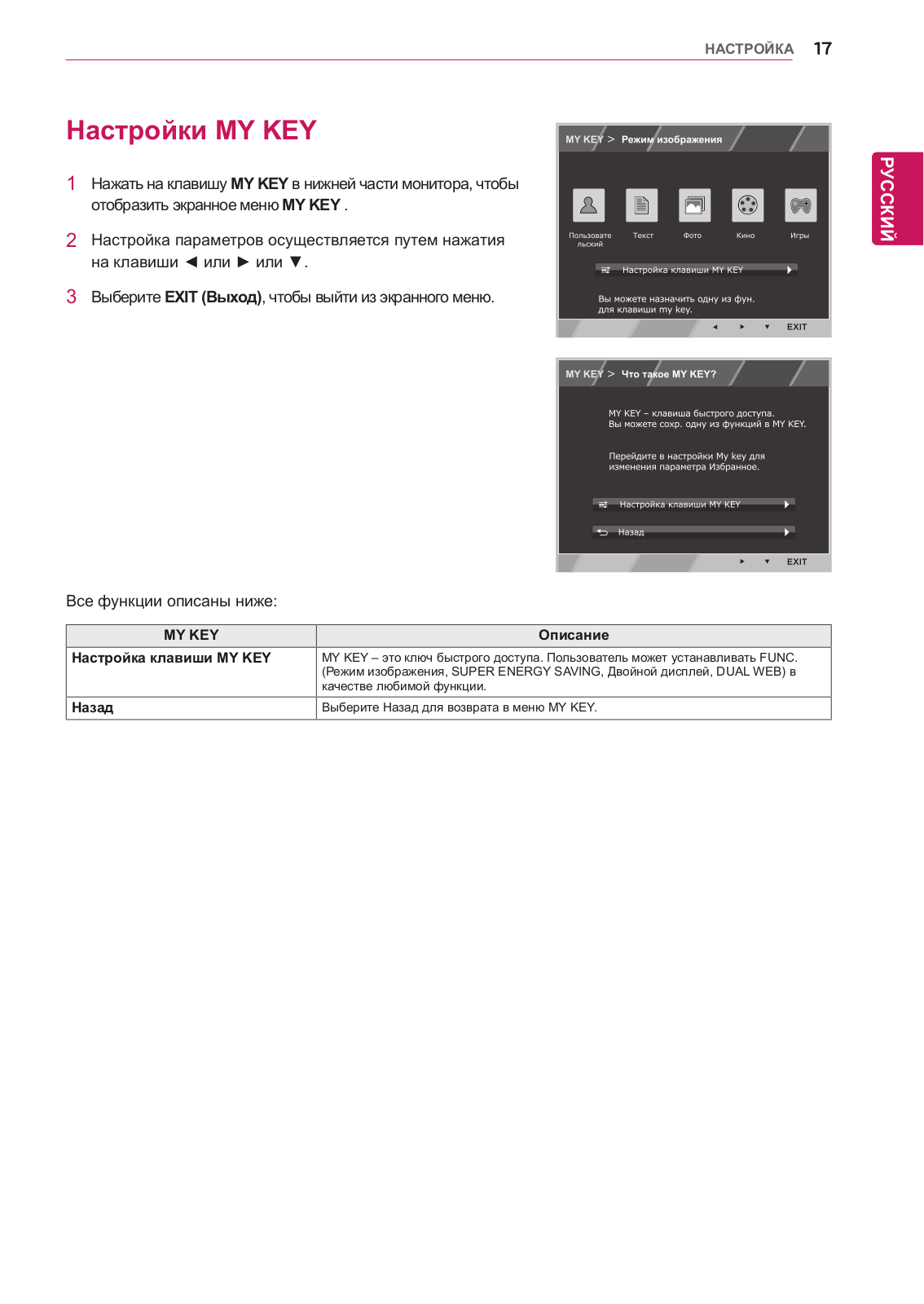

17Настройки MY KEY

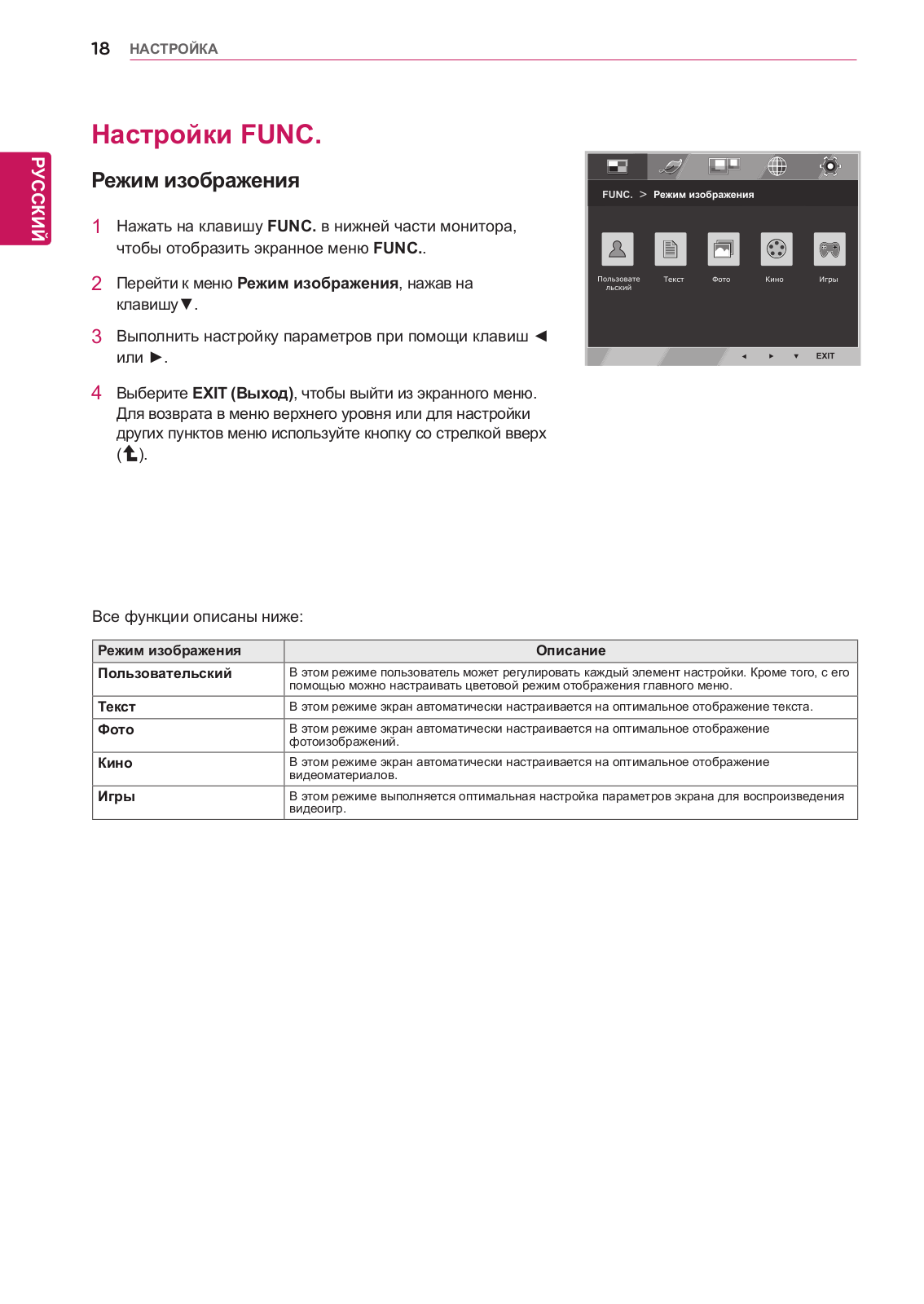

18Настройки FUNC.

18-Режим изображения

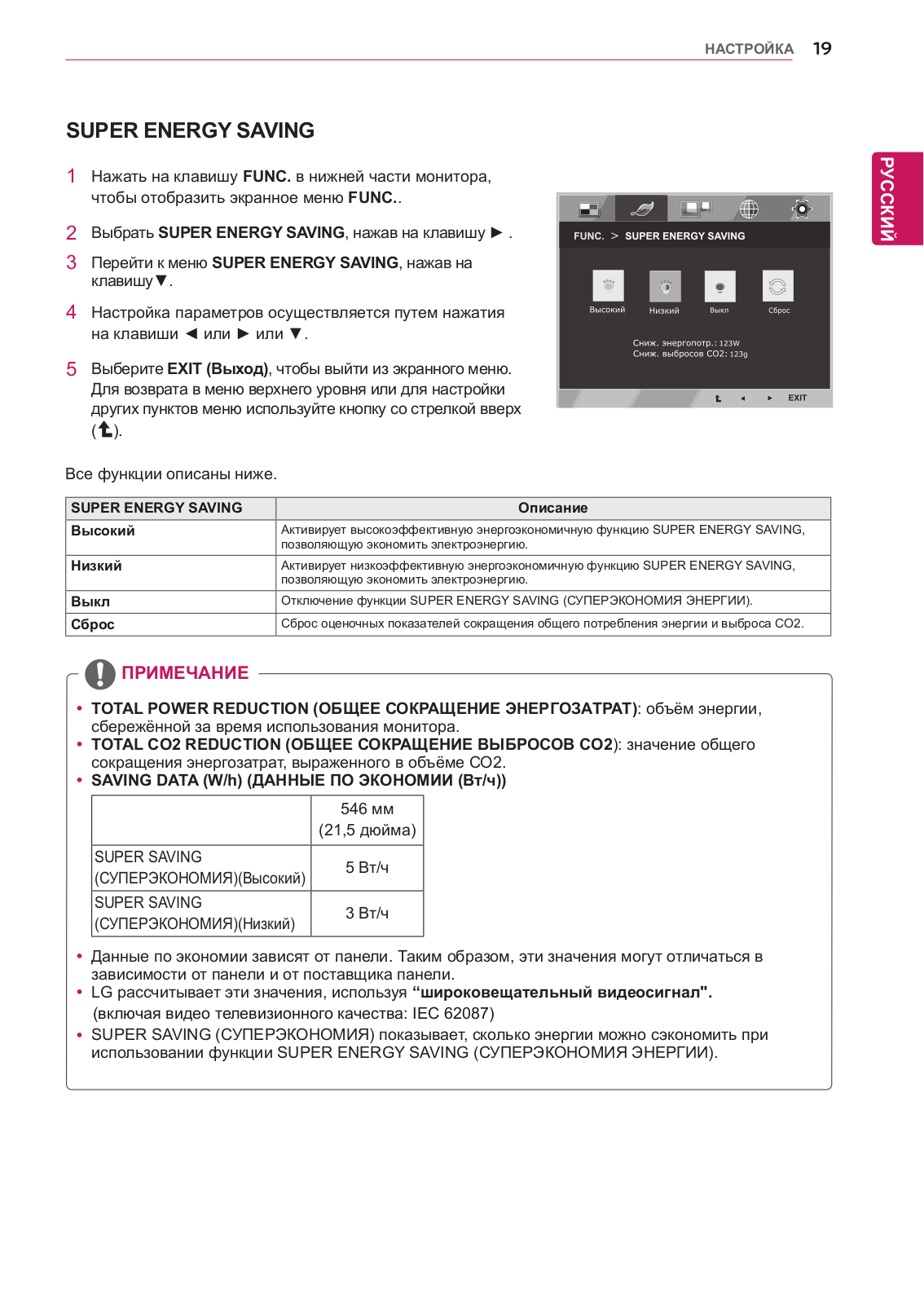

19-SUPER ENERGY SAVING

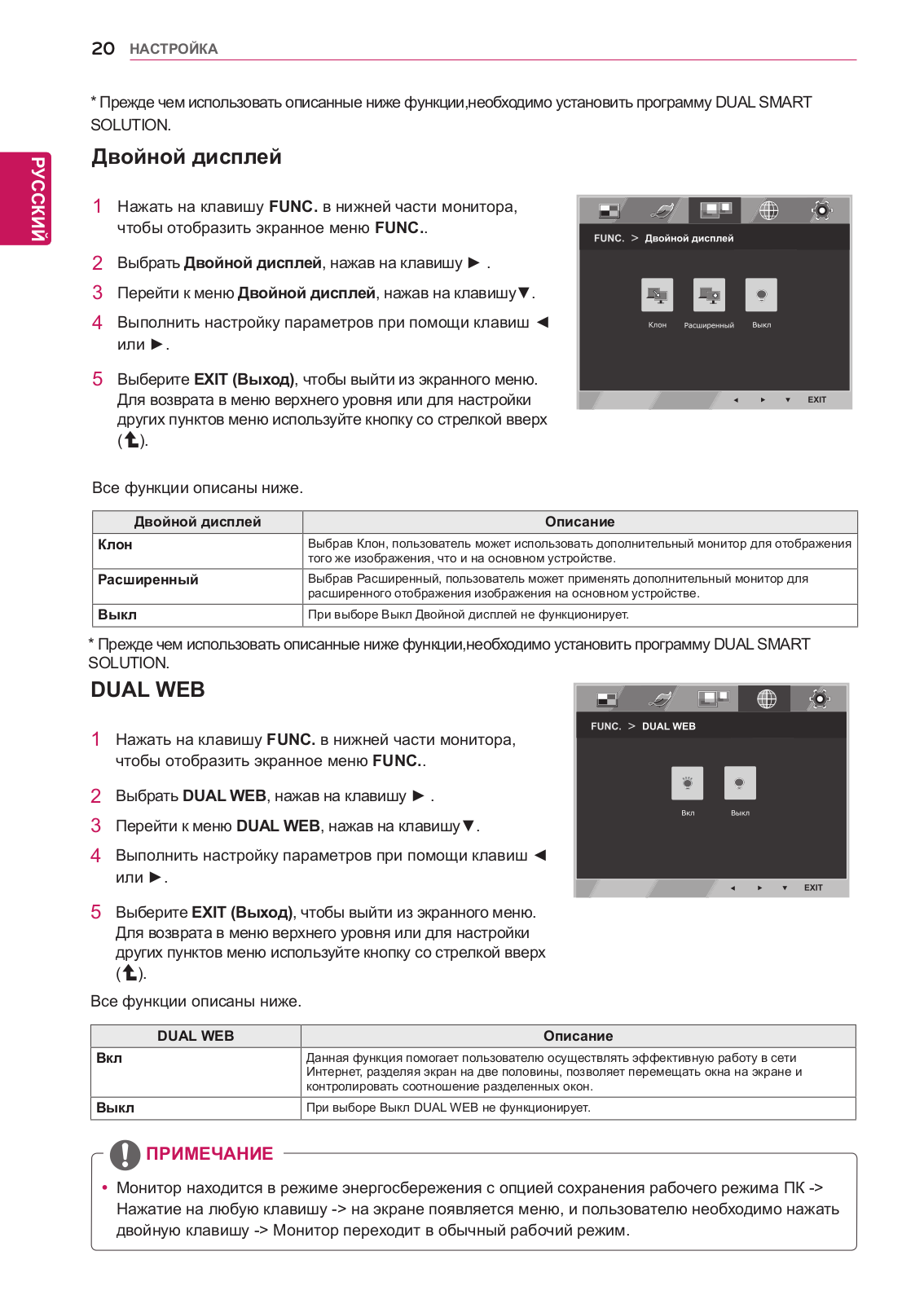

20-Двойной дисплей

20-DUAL WEB

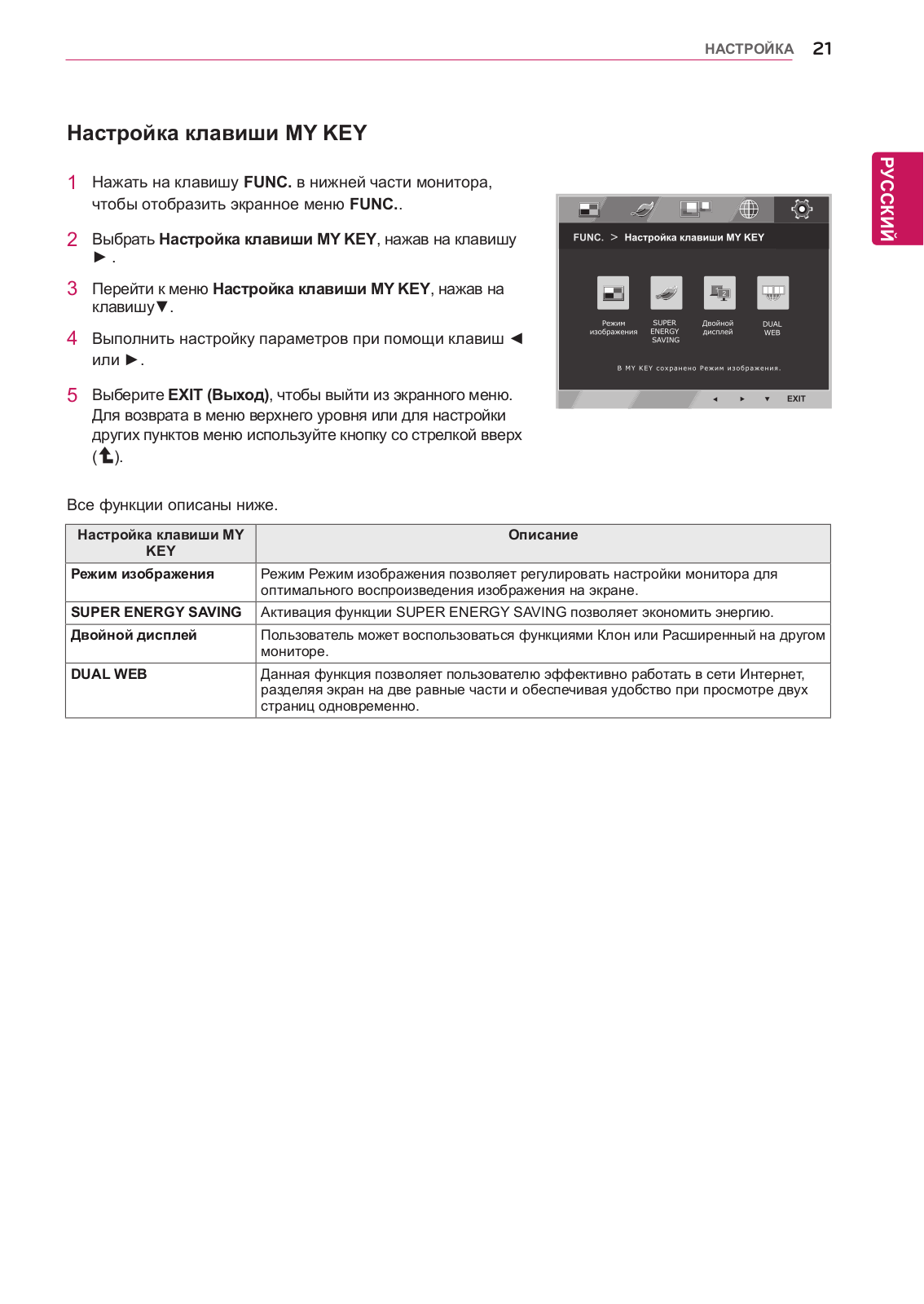

21-Настройка клавиши MY KEY

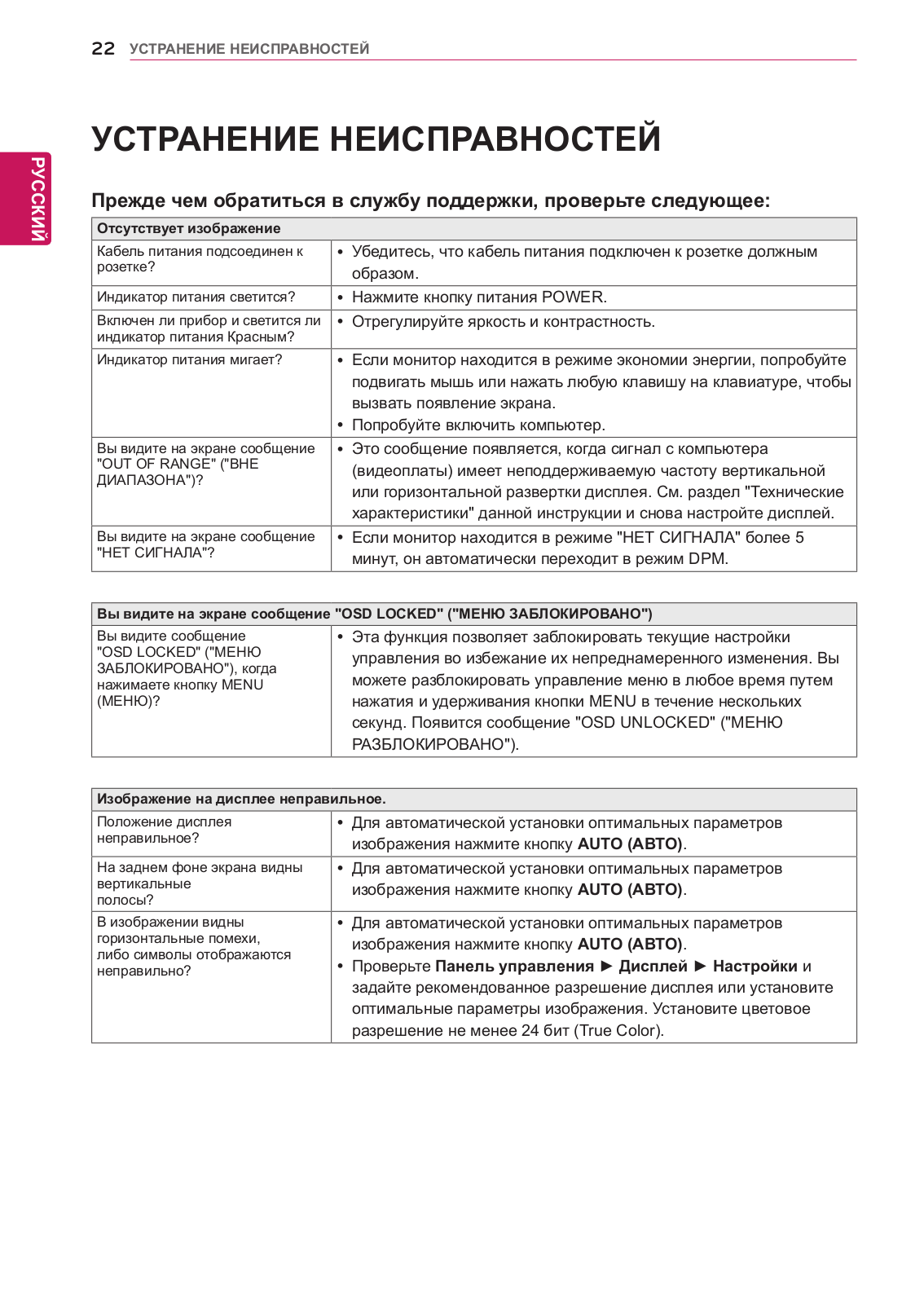

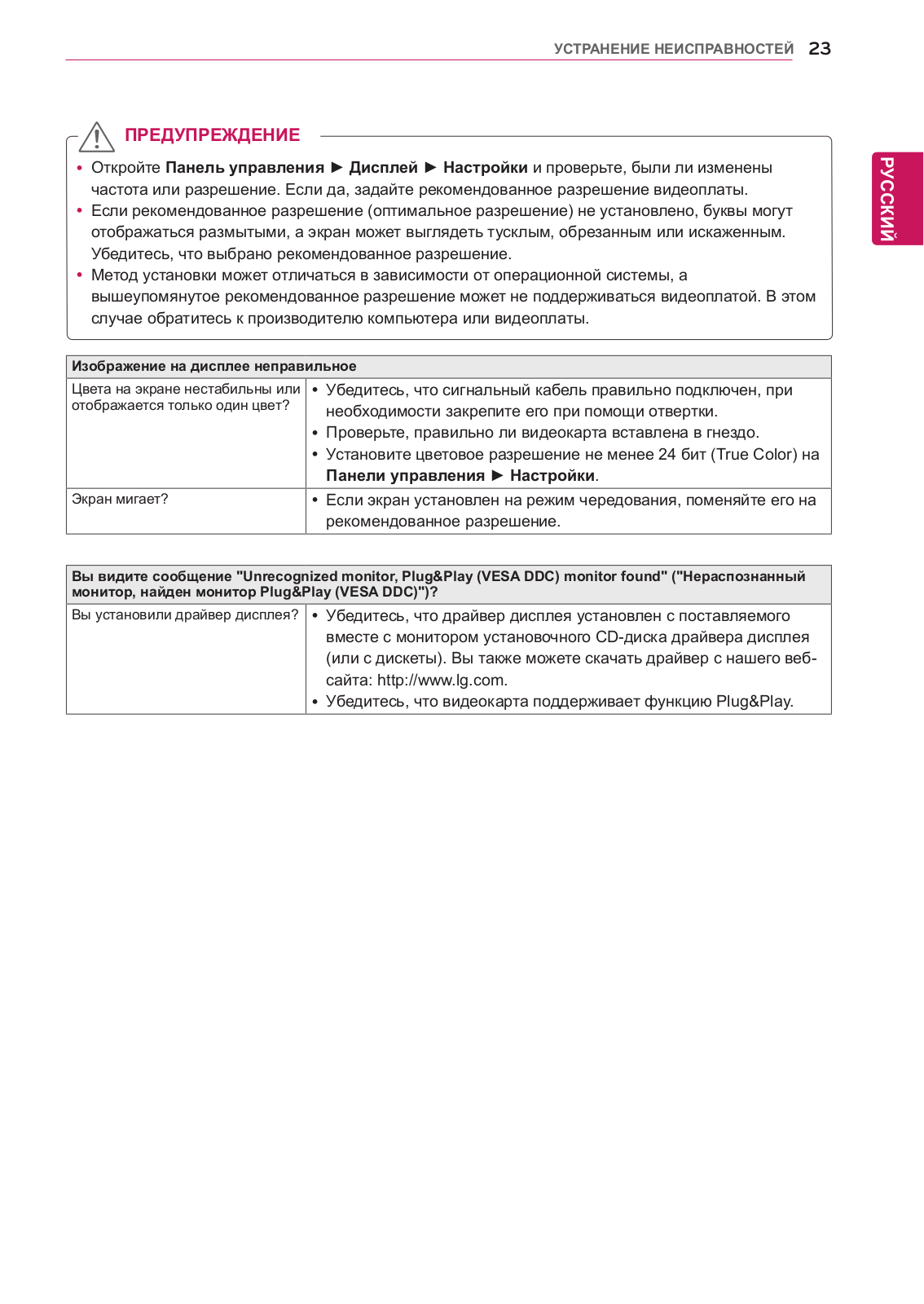

22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СБОРКА И ПОДГОТОВКА 3

СБОРКА И ПОДГОТОВКА

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в данном руководстве могут отличаться от фактического продукта и компонентов.

РУССКИЙRUS

CD-диск (руководство

пользователя) / краткое Кабель D-SUB руководство

		и
Шнур питания	AC-DC Адаптер	AC-DC Адаптер
(в зависимости от страны)		(в зависимости от страны)

Стойка Основание

ПРЕДУПРЕЖДЕНИЕ

yyДля обеспечения безопасности и продолжительного срока службы устройства не используйте аксессуары, выполненные с нарушением авторского права.

yyВ противном случае, при повреждении или получении травм гарантия на данное устройство не распространяется.

ПРИМЕЧАНИЕ

yyКомплектация продукта может отличаться в зависимости от модели.

yyТехнические характеристики продуктов или содержимое данного руководства могут изменяться без предварительного уведомления ввиду модернизации функций продукта.

4 СБОРКА И ПОДГОТОВКА

Составляющие и кнопки

РУССКИЙRUS

Индикатор питания yyСветится: включено yyНе светится: выключено

(Кнопка питания).

Кнопка (См. стр.11)

Панель подключения (См. стр.9)

	СБОРКА И ПОДГОТОВКА 5
Установка монитора	Отсоединение основания стойки
Установка основания подставки	1 Положите монитор экраном вниз на плоскую
	и мягкую поверхность.

1Положите монитор экраном вниз на плоскую и мягкую поверхность.

ПРЕДУПРЕЖДЕНИЕ

Чтобы предотвратить повреждение экрана, накройте поверхность пенопластом или мягкой тканью.

21 Присоединить Стойку к монитору.

2 Присоединить Основание.

3 С помощью монеты затянуть винт, провернув его вправо.

Стойку

Основание

21 Отсоединить Стойку и Основание от монитора.

2 С помощью монеты повернуть винт влево.

3 Снять Основание.

Стойку

Основание

Стойку

Основание

ПРЕДУПРЕЖДЕНИЕ

yyНа этой иллюстрации изображена обычная модель подключения. Ваш монитор может отличаться от элементов, изображенных на картинке.

yyНе переносите монитор в перевернутом положении, держа его только за основание подставки. Монитор может упасть и повредиться или травмировать ногу несущего.

РУССКИЙRUS

РУССКИЙRUS

6 СБОРКА И ПОДГОТОВКА

Установка на столе

1Поднимите монитор и установите его вертикально на столе.

Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 см

10 см

10 см

10 см

3Нажмите на клавишу (Питание) на нижней панели управления, чтобы включить подачу электропитания.

ПРЕДУПРЕЖДЕНИЕ

Отключите кабель питания перед тем,как переносить монитор на другое место. Несоблюдение этого правила может привести к поражению электрическим током.

Использование держателя кабеля

2 Подключите адаптер питания и кабель питания к розетке.

Держатель кабеля

и

СБОРКА И ПОДГОТОВКА 7

	ВНИМАНИЕ		Использование системы безопасности
			Kensington
	регулировке угла обзора не
		Разъем системы безопасности Kensington
	придерживайте нижнюю часть рамки экрана
		находится на задней панели монитора.
	монитора, как показано на следующем
		Дополнительную информацию об установке
	рисунке, так как это может привести к
		и использовании см. в руководстве к системе
		безопасности Kensington или на сайте

Не

Не следует держать устройство, как показано на рисунке ниже. В этом положении экран монитора может отсоединиться от основания опоры и травмировать вас.

http://www.kensington.com.
Продевание кабеля системы безопасности
Kensington	.

ПРИМЕЧАНИЕ

Система безопасности Kensington приобретается отдельно. Ее можно приобрести в большинстве магазинов электроники.

ПРИМЕЧАНИЕ

монитора можно регулировать для удобства просмотра в диапазоне от +20 до -5 градусов.

РУССКИЙRUS

Передняя часть Задняя часть

8 СБОРКА И ПОДГОТОВКА

	Крепление на стене
РУССКИЙRUS	Для достаточной вентиляции обеспечьте
	свободное расстояние 10 см с каждой стороны
	и сзади устройства. Подробные инструкции
	по установке можно получить у дилера, см.
	руководство по установке дополнительного
	кронштейна для настенного крепления с
	возможностью регулировки наклона Setup
	Guide.
	10 см
	10 см
	10 см
	10 см

При необходимости установки монитора на стену зафиксируйте монтажное крепление (опциональная деталь) на задней поверхности прибора.

При установке монитора с помощью крепления для монтажа на стене (дополнительные детали) надежно зафиксируйте крепление, чтобы предотвратить падение монитора.

1Используйте винт и монтажное крепление,соответствующие стандартам

VESA.

2Использование винта, длина которого превышает стандартную, может привести к внутреннему повреждению монитора.

3Использование ненадлежащего винта может вызвать повреждение или падение продукта со стены. В этом случае компания «LG Электроникс» не несет ответственности за причиненный ущерб.

4 Прибор совместим с VESА.

5Используйте стандарт VESA, согласно указанным ниже инструкциям.

yy784,8 мм (30,9 дюйма) и менее

*Кронштейн для настенного крепления Толщина: 2,6 мм

*Винт: Φ 4,0 мм x шаг резьбы 0,7 мм x длина

10 мм

yy787,4 мм (31,0 дюйма) и более

*Используйте кронштейн для настенного крепления и винты стандарта VESA.

Модель	22EA53S
VESA (A x B)	75 x 75
Стандартный винт	M4
Количество винтов	4

ПРЕДУПРЕЖДЕНИЕ

yyПеред перемещением или установкой монитора отключите кабель питания от розетки. Несоблюдение этого правила может привести к поражению электрическим током.

yyУстановка монитора на потолок или наклонную стену может привести к его падению и получению серьезной травмы.

yyСледует использовать разрешенный LG кронштейн для настенного крепления и обратиться к местному поставщику или квалифицированному специалисту.

yyНе затягивайте винты слишком сильно, так как это может привести к повреждению монитора и потере гарантии.

yyСледует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на любые повреждения или травмы в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

yyСледует использовать винты, указанные в спецификации для винтов стандарта VESA.

yyКомплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.

yyНастенный кронштейн является опциональным. Дополнительные аксессуары можно приобрести у местного поставщика.

yyДлина винтов может зависеть от кронштейна для настенного крепления. Убедитесь, что винты имеют правильную длину.

yyДополнительную информацию см. в руководстве к кронштейну для настенного крепления.

СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА 9

СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА

Подключение к PC

yyДанный монитор поддерживает функцию

Plug & Play*.

* Plug & Play: функция, позволяющая PC определять подключаемые к нему устройства и настраивать их без вмешательства человека и без выполнения конфигурации.

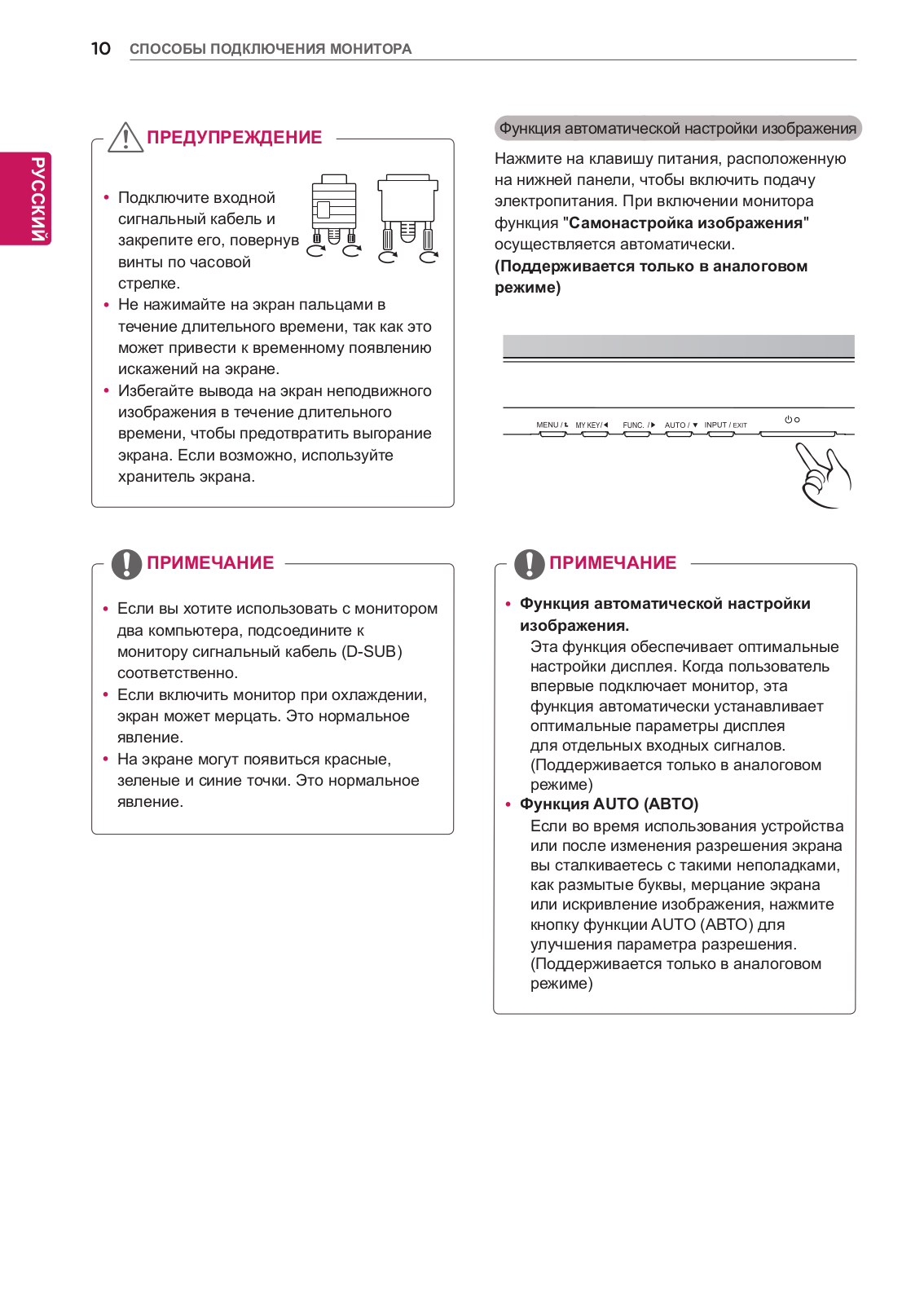

Подключение D-SUB

Передача аналогового видеосигнала с компьютера на монитор. Подключите компьютер к телевизору с помощью 15-контактного кабеля D-sub, входящего в комплект поставки, как изображено на рисунке.

ПРИМЕЧАНИЕ

yyИспользование кабеля D-sub для подключения к Macintosh.

yyАдаптер Mac

Для компьютеров Apple Macintosh используйте отдельный адаптерштекер для перехода с 15-контактного D-SUB VGA разъема высокой плотности (3-рядный) на прилагающийся 15-контактный 2-х рядный кабель.

РУССКИЙRUS
