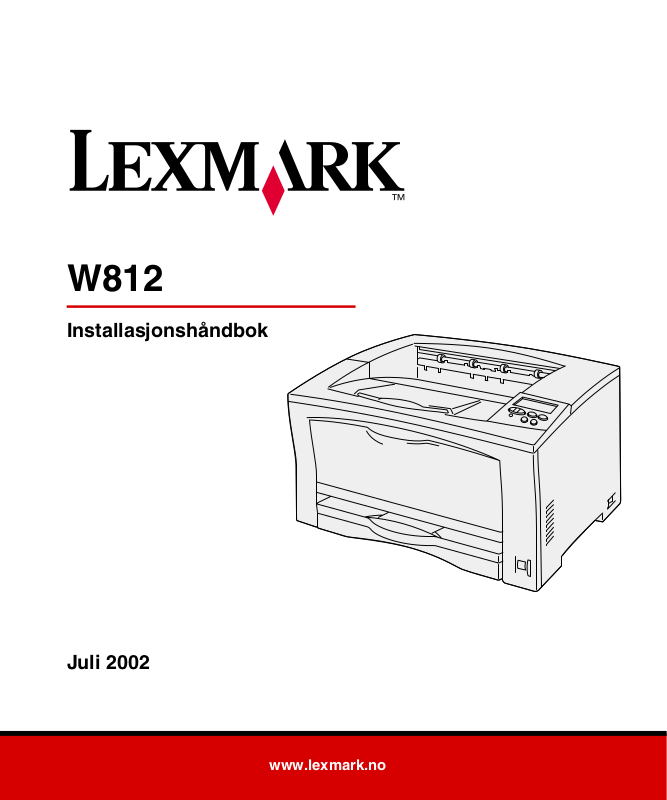

Lexmark W812 Installation Manual

W812

Installasjonshåndbok

Juli 2002

www.lexmark.no

Utgave: Juli 2002

Følgende avsnitt gjelder ikke for land der slike bestemmelser er uforenlige med gjeldende lover: LEXMARK INTERNATIONAL, INC.,

UTGIR DENNE PUBLIKASJONEN "SOM DEN ER" ("AS IS") UTEN GARANTIER AV NOE SLAG, VERKEN UTTRYKTE ELLER UNDERFORSTÅTTE, INKLUDERT MEN IKKE BEGRENSET TIL UNDERFORSTÅTTE GARANTIER FOR SALGBARHET ELLER EGNETHET TIL ET BESTEMT FORMÅL. I enkelte land og stater er ikke fraskrivelse av uttrykkelige eller underforståtte garantier tillatt i visse transaksjoner, så denne erklæringen gjelder kanskje ikke for deg.

Denne publikasjonen kan inneholde tekniske unøyaktigheter eller typografiske feil. Informasjonen i dette dokumentet endres regelmessig. Slike endringer innarbeides i senere utgaver. Forbedringer eller endringer av de beskrevne produktene eller programmene kan finne sted når som helst.

Kommentarer om denne publikasjonen kan sendes til Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA. I England og Irland sendes kommentarer til Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark kan bruke og distribuere all informasjon du sender inn etter eget forgodtbefinnende, uten at det medfører noen forpliktelser overfor deg. I USA kan du kjøpe flere kopier av publikasjoner som er relatert til dette produktet ved å ringe 1-800-553-9727. I Storbritannia og Irland kan du ringe +44 (0)8704 440 044. I andre land kan du kontakte kjøpsstedet.

Referanser i denne publikasjonen til produkter, programmer eller tjenester innebærer ikke at produsenten har til hensikt å gjøre disse tilgjengelige i alle land der selskapet driver virksomhet. Eventuelle referanser til et produkt, program eller en tjeneste er ikke ment å angi eller antyde at bare det produktet, det programmet eller den tjenesten kan brukes. Funksjonelt tilsvarende produkter, programmer eller tjenester som ikke krenker eksisterende immaterielle rettigheter, kan brukes i stedet. Evaluering og verifisering av bruk av andre produkter, programmer eller tjenester enn dem som er uttrykkelig utpekt av produsenten, er brukerens ansvar.

Lexmark, Lexmark med rutermerket og MarkNet er varemerker for Lexmark International, Inc., som er registrert i USA og/eller andre land. ImageQuick er et varemerke for Lexmark International, Inc.

PostScript® er et registrert varemerke for Adobe Systems Incorporated.

Sun, Sun Microsystems, Sun Ray, Solaris og Solaris-logoen er varemerker for Sun Microsystems, Inc., i USA og andre land, og brukes under lisens.

Andre varemerker tilhører de respektive innehaverne.

BEGRENSEDE RETTIGHETER FOR USAS MYNDIGHETER

Denne programvaren og dokumentasjonen blir levert med BEGRENSEDE RETTIGHETER. Bruk, duplikasjon eller offentliggjøring fra myndighetenes side er underlagt restriksjoner som fremsatt i underparagraf (c)(1)(ii) av paragrafen "Rights in Technical Data and Computer Software" i DFARS 252.227-7013 og i aktuelle FAR-bestemmelser: Lexmark International, Inc., Lexington, KY 40550, USA.

FCC-informasjon om stråling

Denne enheten ligger innenfor grensene for digitalt utstyr av klasse B (uten nettverkskabel tilkoblet) og for digitalt utstyr av klasse A (med nettverkskabel tilkoblet), i henhold til del 15 av FCC-reglene. Bruk av enheten er underlagt følgende to vilkår:

(1) Denne enheten skal ikke forårsake skadelig interferens, og (2) denne enheten skal tåle interferens som mottas, inkludert interferens som kan føre til uønsket drift.

Eventuelle spørsmål vedrørende denne erklæringen kan rettes til:

Director of Lab Operations Lexmark International, Inc. 740 West New Circle Road Lexington, KY 40550, USA (859) 232-3000

Du finner detaljert informasjon på Publications-CDen.

Sikkerhetsinformasjon

• Strømkabelen skal kobles til en jordet stikkontakt som er

i nærheten av produktet og lett tilgjengelig.

• Bruk profesjonelt servicepersonell til service og reparasjoner

utenom det som er beskrevet i bruksanvisningen.

• Dette produktet er utviklet, testet og godkjent for å tilfredsstille

strenge, globale sikkerhetsstandarder ved bruk av spesifikke Lexmark-komponenter. Sikkerhetsfunksjonene til visse komponenter kan være skjulte. Lexmark er ikke ansvarlig for bruk av andre reservedeler.

• Dette produktet bruker en laser. FORSIKTIG: Bruk av andre kontroller, justeringer eller prosedyrer enn det som er angitt i denne boken, kan utsette deg for farlig stråling.

• Dette produktet bruker en utskriftsprosess som varmer

opp utskriftsmaterialet, og denne varmen kan føre til at materialet avgir gasser. Det er viktig at du forstår kapitlet i bruksanvisningen som omtaler retningslinjer for valg av utskriftsmateriale, slik at du unngår muligheten for at det dannes helsefarlige gasser.

Konvensjoner

Det kan være nyttig å gjøre deg kjent med konvensjonene for forsiktighetsregler, advarsler og merknader som vi har brukt i denne boken. Disse er lett synlige i spalten til venstre på siden.

FORSIKTIG!

skade deg.

Advarsel!

skriverens maskin- eller programvare.

Merk:

En forsiktighetsregel viser til noe som kan

En advarsel angir noe som kan skade

En merknad inneholder nyttig informasjon.

Innholdfortegnelse

Innledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Om skriveren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v

Andre informasjonskilder . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi

Trinn 1: Pakk ut skriveren . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Trinn 2: Installer tilleggsskuffer . . . . . . . . . . . . . . . . . . . . . . 3

Trinn 3: Plasser skriveren . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Trinn 4: Installer en dupleksenhet (tilleggsutstyr) . . . . . . . 8

Trinn 5: Installer tonerkassetten . . . . . . . . . . . . . . . . . . . . . 11

Trinn 6: Fest kontrollpanelmalen . . . . . . . . . . . . . . . . . . . . 14

Trinn 7: Legg i papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Fylle i 250 arks skuffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Fylle i 500 arks skuffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Fylle i flerbruksmateren . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Trinn 8: Installer minne-, fastvare- eller tilleggskort . . . . .24

Ta av hovedkortets tilgangspanel . . . . . . . . . . . . . . . . . . . . . .25

Installere et minnekort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Installere et fastvarekort . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Installere et tilleggskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Sette hovedkortets tilgangspanel tilbake på plass . . . . . . . . .32

Feste "Option Added"-etiketten . . . . . . . . . . . . . . . . . . . . . . .33

Innholdfortegnelse

iii

Trinn 9: Koble til kabler . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Konfigurere for nettverksutskrift . . . . . . . . . . . . . . . . . . . . . . .34

Konfigurere for lokal utskrift . . . . . . . . . . . . . . . . . . . . . . . . . .35

Trinn 10: Kontroller skriverinstallasjonen . . . . . . . . . . . . . . 37

Slå skriveren på . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Skrive ut en side med menyinnstillingene . . . . . . . . . . . . . . .37

Skrive ut en konfigurasjonsside for nettverket . . . . . . . . . . . .38

Trinn 11: Konfigurer for TCP/IP . . . . . . . . . . . . . . . . . . . . . . 40

Tilordne en IP-adresse til skriveren . . . . . . . . . . . . . . . . . . . .40

Kontrollere IP-innstillingene . . . . . . . . . . . . . . . . . . . . . . . . . .41

Konfigurere for pull-utskrift . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Trinn 12: Installer skriverdrivere . . . . . . . . . . . . . . . . . . . . . 42

Konfigurere for nettverksutskrift . . . . . . . . . . . . . . . . . . . . . . .42

Konfigurere for lokal utskrift . . . . . . . . . . . . . . . . . . . . . . . . . .45

Trinn 13: Distribuer informasjon til brukerne . . . . . . . . . . . 48

Identifisere brukere av skriveren . . . . . . . . . . . . . . . . . . . . . . .48

Finne informasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Distribuere informasjonen . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Oppbevare referansekortene . . . . . . . . . . . . . . . . . . . . . . . . .49

Gratulerer! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Innholdfortegnelse

Innledning

Om skriveren Denne skriveren finnes i to modeller:

Skriver

(se side 1)

Dupleksenhet

(se side 8)

500-arks skuff

(se side 3)

250-arks skuff

(se side 3)

•

Lexmark™ W812,

600 dpi (punkter pr. tomme) oppløsning, 16 MB standardminne, én 250 arks skuff og USB- og parallellkontakter.

•

Lexmark W812n

en nettverksmodell med 32 MB standardminne, en Ethernet 10BaseT/100BaseTX nettverksport og en USB-kontakt.

Du kan kjøpe diverse tilleggsutstyr til skriveren. Start Publications-CDen og velg

Oversikt over skriveren

informasjon.

med 300 til

for mer

Andre informasjonskilder Hvis du trenger mer informasjon etter at

du er ferdig med installasjonen, kan du se i resten av skriverdokumentasjonen.

Lexmark W812

Publications-CD

Referansekort og

Fjerne fastkjørt papir-kort

Driver-CD

Skriverens Publications-CD inneholder informasjon om hvordan du skal legge i papir, fjerne feilmeldinger, bestille og skifte rekvisita, installere vedlikeholdssett og løse problemer. I tillegg inneholder den generell informasjon for administratorer.

Informasjonen på skriverens Publications-CD finnes også på Lexmarks hjemmeside under www.lexmark.com/publications.

Skriverens Referansekort og Fjerne fastkjørt papir-kort gir enkel tilgang til informasjon om hvordan du skal legge i utskriftsmateriale, skrive ut konfidensielle jobber, tolke vanlige skrivermeldinger og fjerne fastkjørt papir.

Skriverens driver-CD inneholder de skriverdriverne som trengs for å gjøre skriveren klar til bruk.

Lexmark på Internett

I tillegg kan den inneholde skriververktøy, skjermskrifter og annen dokumentasjon.

Besøk vår hjemmeside på www.lexmark.com for oppdaterte skriverdrivere, verktøy og annen skriverdokumentasjon.

Trinn 1: Pakk ut skriveren

Velg hvor du vil plassere skriveren.

200 mm (7.9 tommer)

FORSIKTIG!

og må løftes av to personer.

200 mm (7.9 tommer)

Skriveren veier 19 kg

400 mm (15.7 tommer)

200 mm (7.9 tommer)

700 mm (27.5 tommer)

La det være nok klaring til

•

å åpne skriverens skuffer, deksler og tilleggsenheter. Det er også viktig at du lar det være nok plass til ventilasjon rundt skriveren.

Sørg for at skriveren står i et

•

passende miljø:

På en stødig og plan

–

overflate På et sted der den ikke er

–

utsatt for direkte luftstrøm fra klimaanlegg, ovner eller ventilasjonssystem

I et rom uten direkte sollys

–

og uten store svingninger i eller høye verdier for temperatur eller luftfuktighet

Rent, tørt og støvfritt

–

Merk:

(tilleggsutstyr) er installert, bør klaringen bak være 500 mm.

Hvis en dupleksenhet

Pakk ut skriveren

Tonerkassett

250 arks skuff

Ta ut alle komponentene fra esken. Kontroller at du har disse komponentene:

Skriver med én 250 arks skuff

•

Strømkabel

•

Tonerkassett

•

Installasjonshåndbok med

•

en Publications-CD Referansekort, Fjerne fastkjørt

•

papir-kort og dokumentholder Driver-CD

•

Installasjonshåndbok med Publications-CD

Strømkabel

Driver-CD

Referansekort, Fjerne fastkjørt papirkort og dokumentholder

Hvis noen av komponentene er skadet eller mangler, kan du ringe telefonnummeret til Lexmarks kundestøtte, som du finner i Publications-CDen.

Ta vare på esken og emballasjen i tilfelle du får behov for å pakke skriveren inn igjen.

Pakk ut skriveren

Trinn 2: Installer tilleggsskuffer

Du kan bruke opptil to tilleggsskuffer med skriveren:

250 arks skuff

250 arks skuffer

500 arks skuff 250 arks skuff

500 arks skuffer

500 arks skuff

•

250 arks skuff

papirstørrelser opptil A3 og Ledger.

•

500 arks skuff

enten bare A4-størrelse eller bare Letter-størrelse, avhengig av hvilken 500 arks skuff du kjøper.

Illustrasjonen viser mulige skuffekonfigurasjoner.

Følg denne fremgangsmåten hvis du skal installere en 250 arks skuff eller en 500 arks skuff:

Pakk ut tilleggsskuffen og fjern all emballasje.

— kan ta

— kan ta papir i

Installer tilleggsskuffer

Plasser skuffen der skriveren skal stå.

Hvis du skal sette skuffen oppå en annen skuff, må du rette inn pinnene i bunnen av skuffen etter hullene i toppen av den øverste skuffen.

Installer en ny skuff, eller fortsett med Trinn 3: "Plasser skriveren" på side 5.

Installer tilleggsskuffer

Trinn 3: Plasser skriveren

Når du har valgt en plassering og installert eventuelle tilleggsskuffer, er du klar til å sette skriveren på plass der den skal stå.

FORSIKTIG!

krever to personer når den skal løftes.

Skriveren veier 19 kg og

Få noen til å hjelpe deg, og løft skriveren etter håndtakene på sidene av skriveren.

Sett skriveren der den skal stå.

Plasser skriveren

Hvis du skal sette skriveren oppå en tilleggsskuff:

Rett inn pinnene på skuffen

etter hullene i bunnen av skriveren.

Pass på at skriveren sitter skikkelig på plass oppå tilleggsenheten.

Plasser skriveren

Ta ut skuffene.

Fest låseklipsene ved

innsettingspunktet mellom den øverste skuffen og skriveren.

Det er to innsettingspunkter foran og to bak.

Fest låseklipsene ved

innsettingspunktet mellom to tilleggsskuffer.

Det er to innsettingspunkter foran og to bak.

Sett skuffene inn i skriveren.

Fjern eventuell tape og annen emballasje fra utsiden av skriveren.

Hva skal jeg gjøre nå?

Oppgave Gå til side…

Installer en dupleksenhet (tilleggsutstyr) 8

Installer tonerkassetten 11

Plasser skriveren

Trinn 4: Installer en dupleksenhet

(tilleggsutstyr)

FORSIKTIG!

dupleksenhet en stund etter at du har konfigurert skriveren, må du slå skriveren av og koble den fra stikkontakten før du fortsetter.

Merk:

skrutrekker for å installere dupleksenheten.

Du trenger en liten Phillips-

Hvis du skal installere en

Skriveren støtter en tilleggsenhet for tosidig utskrift (dupleksenhet), som gjør at du kan skrive ut på begge sidene av arket.

Pakk ut dupleksenheten og fjern all emballasje.

Bruk spesialverktøyet som er pakket sammen med dupleksenheten til å ta av de to dupleksdekslene på baksiden av skriveren.

Installer en dupleksenhet (tilleggsutstyr)

Sett de to tappene på dupleksenhetens toppkant inn i hullene bak på skriveren.

Sett dupleksenheten ned på plass.

Pass på at kontakten nær bunnen av dupleksenheten kobles skikkelig til skriveren.

Skrue

Åpne dupleksenhetens øvre deksel.

Skru fast skruen i midten av dupleksenheten.

Lukk dekselet.

Installer en dupleksenhet (tilleggsutstyr)

Skruer

Skru fast skruene nede til høyre og venstre på dupleksenheten.

Installer en dupleksenhet (tilleggsutstyr)

Trinn 5: Installer tonerkassetten

Følg disse anvisningene når du skal installere tonerkassetten:

Trykk inn utløserknappen på venstre side av skriveren og åpne toppdekselet.

Installer tonerkassetten
