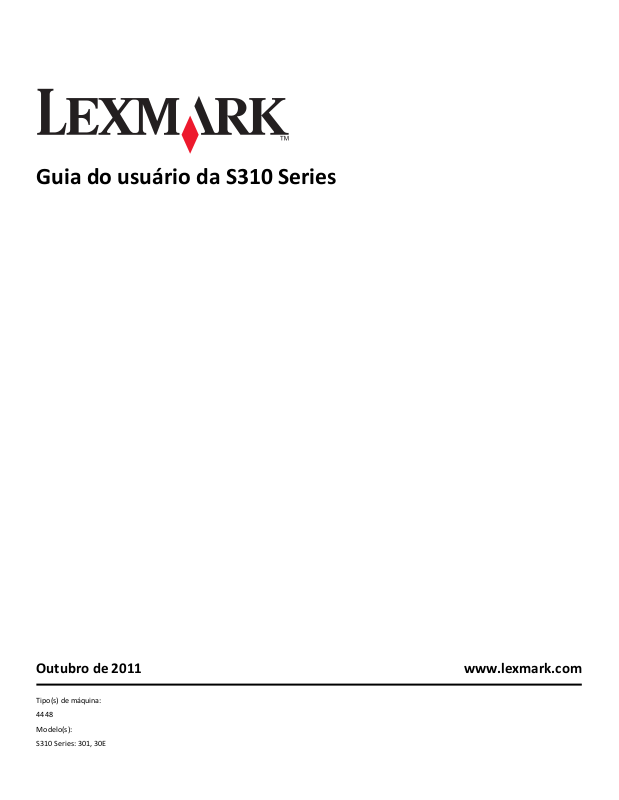

Guia do usuário da S310 Series
Outubro de 2011 www.lexmark.com
Tipo(s) de máquina:
4448
Modelo(s):
S310 Series: 301, 30E
Conteúdo 2
Conteúdo
Informações de segurança............................................................................5
Sobre a impressora......................................................................................6
Obrigado por ter escolhido essa impressora!...........................................................................................6
Minimizando o impacto da impressora no meio ambiente......................................................................6
Localizando informações sobre a impressora...........................................................................................7
Aprendendo sobre os componentes da impressora...............................................................................10
Fazendo pedido e substituindo suprimentos..............................................12
Fazendo pedidos de cartuchos de tinta..................................................................................................12
Usando cartuchos de tinta originais da Lexmark....................................................................................13
Substituindo cartuchos de tinta..............................................................................................................13
Fazendo pedido de papel e outros suprimentos.....................................................................................15
Reciclando produtos Lexmark.................................................................................................................15
Usando os botões e menus do painel de controle da impressora................16
Usando o painel de controle da impressora............................................................................................16
Alterando o tempo limite de suspensão.................................................................................................17
Economizando papel e energia...............................................................................................................17
Restaurando as definições padrão de fábrica.........................................................................................18
Usando o software da impressora..............................................................19
Requisitos mínimos do sistema...............................................................................................................19
Usando o software da impressora do Windows.....................................................................................19
Usando o software da impressora Macintosh.........................................................................................21
Localizando e instalando o software opcional........................................................................................22
Atualizando o software da impressora....................................................................................................23
Fazendo download de drivers PCL e PS (somente Windows).................................................................23
Reinstalando o software da impressora..................................................................................................23
Colocando papel e documentos originais...................................................25
Colocando papel......................................................................................................................................25
Salvando as definições de papel..............................................................................................................28
Colocando documentos originais no vidro do scanner...........................................................................29
Conteúdo 3
Imprimindo................................................................................................30
Dicas para imprimir.................................................................................................................................30
Imprimindo documentos básicos............................................................................................................30
Imprimindo em mídia especial................................................................................................................33
Trabalhando com fotografias..................................................................................................................35
Imprimindo em frente e verso (duplex)..................................................................................................38
Gerenciando trabalhos de impressão.....................................................................................................40
Imprimindo de um dispositivo móvel......................................................................................................44
Copiando....................................................................................................45
Dicas para copiar.....................................................................................................................................45
Fazendo cópias........................................................................................................................................45
Copiando um cartão de ID.......................................................................................................................46
Ampliando ou reduzindo imagens...........................................................................................................46
Ajustando a qualidade da cópia..............................................................................................................47
Clareando ou escurecendo uma cópia....................................................................................................47
Agrupando cópias com o painel de controle da impressora...................................................................47
Colocando folhas separadoras entre as cópias.......................................................................................48
Copiando várias páginas em uma folha de papel....................................................................................48
Colocando um overlay de mensagem em cada página...........................................................................48
Removendo o fundo de uma cópia.........................................................................................................49
Fazendo uma cópia em frente e verso (duplex)......................................................................................49
Cancelando trabalhos de cópia...............................................................................................................50
Digitalizando..............................................................................................51
Dicas para digitalizar...............................................................................................................................51
Digitalizando para um computador local................................................................................................51
Digitalizando para um computador em rede..........................................................................................52
Digitalizando para uma unidade flash ou cartão de memória................................................................52
Digitalizando fotografias para edição......................................................................................................53
Digitalizando documentos para edição...................................................................................................54
Digitalizando diretamente para o e-mail usando o software da impressora..........................................55
Digitalizando para um PDF......................................................................................................................56
Perguntas freqüentes sobre digitalização...............................................................................................56
Cancelando trabalhos de digitalização....................................................................................................57
Conteúdo 4
Enviando por e-mail...................................................................................58
Configurando a impressora para enviar e-mail.......................................................................................58
Enviando e-mail.......................................................................................................................................59
Cancelando um e‑mail.............................................................................................................................60
Colocando em rede....................................................................................61
Instalando a impressora em uma rede sem fio.......................................................................................61
Configuração sem fio avançada...............................................................................................................68
Perguntas freqüentes sobre rede............................................................................................................78
Manutenção da impressora........................................................................92
Manutenção de cartuchos de tinta.........................................................................................................92
Limpando o exterior da impressora........................................................................................................93
Limpando o vidro do scanner..................................................................................................................94
Movendo a impressora para outro local.................................................................................................94
Solucionando problemas............................................................................96
Antes de solucionar problemas...............................................................................................................96
Se a Solução de problemas não ajudar a resolver o problema...............................................................96
Solucionando problemas de configuração..............................................................................................96
Aprendendo sobre mensagens da impressora......................................................................................101
Solucionando problemas de atolamentos e de alimentações incorretas.............................................109
Solucionando problemas de impressão................................................................................................114
Solucionando problemas de cópia e digitalização.................................................................................116
Solucionando problemas de rede..........................................................................................................118
Avisos.......................................................................................................130
Informações de produto........................................................................................................................130
Aviso de edição.....................................................................................................................................130
Consumo de energia..............................................................................................................................133
Índice.......................................................................................................137
Informações de segurança 5
Informações de segurança
Conecte o cabo de alimentação a uma tomada devidamente aterrada que esteja próxima do produto e seja de fácil
acesso.
Não coloque ou use este produto próximo a locais com água ou úmidos.
ATENÇÃO — RISCO DE FERIMENTO: A bateria de lítio neste produto não deve ser substituída. Existe o risco de
explosão se uma bateria de lítio for substituída incorretamente. Não recarregue, desmonte ou incinere uma
bateria de lítio. Descarte as baterias de lítio usadas de acordo com as instruções do fabricante e regulamentos
locais.
Utilize somente o cabo de alimentação fornecido com o produto ou um cabo de al imentação substituto de um fab ricante
autorizado.
ATENÇÃO—PERIGO DE CHOQUE: Verifique se todas as conexões externas (como as da Ethernet e de sistema
telefônico) estão corretamente instaladas em suas devidas portas.
Este produto foi projetado, testado e aprovado como um produto que atende aos mais rígidos padrões globais de
segurança com o uso de componentes específicos do fabricante. Os recursos de segurança de algumas peças nem
sempre são óbvios. O fabricante não se responsabiliza pelo uso de outras peças de substituição.
ATENÇÃO — RISCO DE FERIMENTO: Não recorte, torça, enrole, amasse ou coloque objetos pesados no cabo de
alimentação. Não submeta o cabo de alimentação à abrasão ou estresse. Não coloque o cabo de alimentação
entre objetos como móveis e paredes. Se qualquer um desses itens forem observados, poderá haver risco de
incêndio ou choque elétrico. Inspecione o cabo de alimentação regularmente para verificar sinais desses
problemas. Remova o cabo de alimentação da tomada elétrica antes de verificá-lo.
Para fazer manutenção ou reparos não descritos na documentação do usuário, contrate um profissional técnico
experiente.
ATENÇÃO—PERIGO DE CHOQUE: Para evitar o risco de choques elétricos,ao limpar a parte externa da
impressora, desconecte o cabo de alimentação da tomada e todos os cabos da impressora antes de prosseguir.
ATENÇÃO—PERIGO DE CHOQUE: Não use o recurso de fax durante uma tempestade com raios. Não instale
este produto nem faça nenhuma conexão elétrica ou de cabeamento, como do cabo de alimentação ou de
telefone, durante uma tempestade com raios.
GUARDE ESTAS INSTRUÇÕES.
Sobre a impressora 6
Sobre a impressora
Obrigado por ter escolhido essa impressora!
Trabalhamos muito para ter certeza de que ela está de acordo com suas necessidades.
Para começar a usar logo sua nova impressora, use os materiais de configuração que acompanham a impressora e leia
o Guia do Usuário para aprender como executar tarefas básicas. Para utilizar sua impressora ao máximo, leio o Guia
do Usuário cuidadosamente e verifique as últimas atualizações no nosso site.
Nós temos o compromisso de oferecer performance e valor com nossas impressoras e nós queremos ter certeza de
que você está satisfeito. Se você encontrar qualquer problema durante o uso, um de nossos representantes de suporte
ficará satisfeito em ajudar você a encontrar a solução o quanto antes. E se você encontrar algo que nós possamos
melhorar, informe-nos. Você é a razão de fazermos o que fazemos e suas sugestões nos ajudam a melhorar.
Minimizando o impacto da impressora no meio ambiente
Temos o compromisso de proteger a natureza e de continuamente melhorarmos nossas impressoras para reduzir o
impacto no meio ambiente. Quando você seleciona determinadas definições ou tarefas na impressora, talvez possa
reduzir ainda mais o impacto de sua impressora no meio ambiente.
Economizando energia
• Ative o Eco-Mode. Esse recurso define o brilho da tela para baixo e altera a definição da impressora para o modo
de suspensão depois que ela ficar ociosa por 10 minutos.
• Selecione o menor tempo limite para suspensão. O recurso Suspender coloca a impressora em um modo de espera
com uso mínimo de energia depois que a impressora fica ociosa por um determinado tempo (o tempo limite de
suspensão).
• Compartilhe a impressora. As impressoras sem fio/em rede permitem o compartilhamento de uma única
impressora entre vários computadores, e assim economiza energia e outros recursos.
Economizando papel
• Imprima uma imagem de mais de uma página em um lado do papel. O recurso Páginas por folha permite imprimir
várias páginas em uma folha. É possível imprimir imagens de até 16 páginas em um lado de uma folha de papel.
• Imprima em ambos os lados do papel. A duplexação permite imprimir nos dois lados do papel manualmente ou
automaticamente (dependendo do modelo da impressora).
• Visualize trabalhos de impressão antes de imprimir. Use os recursos de visualização localizados nas barras de
ferramentas, na caixa de diálogo Imprimir ou Visualizar impressão, ou visor da impressora (dependendo do modelo
da impressora).
• Use papel reciclado.
• Reduza as margens dos documentos a serem impressos.
• Digitalize e salve. Para evitar a impressão de várias cópias, você pode digitalizar documentos ou fotografias e salvá-
-los em um programa do computador, aplicativo ou unidade flash para apresentação.
Sobre a impressora 7
Economizando tinta
• Use o modo Impressão rápida ou Rascunho. Esses modos podem ser usados para imprimir documentos usando
menos tinta do que o normal e são ideais para imprimir documentos compostos principalmente por texto.
• Use tipos de fonte e definições de fonte que exigem menos tinta. A maioria dos programas ou aplicativos permite
o ajuste da tonalidade de cores.
• Use cartuchos de alto rendimento. As tintas em cartuchos de alto rendimento permitem imprimir mais páginas.
Reciclando
• Devolva cartuchos de tinta para serem reusados ou reciclados através do Programa de coleta de cartuchos
Lexmark. Para devolver um cartucho de tinta, vá para www.lexmark.com/recycle. Siga as instruções para solicitar
uma sacola com postagem pré-paga.
• Recicle a embalagem do produto.
• Recicle sua impressora velha em vez de jogá-la fora.
• Recicle papéis de trabalhos de impressão descartados.
• Use papel reciclado.
Para ler o Relatório Lexmark sobre a sustentabilidade do meio ambiente, consulte www.lexmark.com/environment.
Nota: Talvez alguns desses programas ou algumas funções desses programas não sejam fornecidos com a
impressora, dependendo dos recursos da impressora que foi adquirida.
Localizando informações sobre a impressora
Publicações
O que você procura? Encontre aqui
Instruções de configuração inicial:
• Conectando a impressora
• Instalando o software da impressora
Documentação de configuração
A documentação de configuração acompanhou a impressora e também está dispo-
nível no site da Lexmark em http://support.lexmark.com.
Sobre a impressora 8
O que você procura? Encontre aqui
Instruções e configurações adicionais para
usar a impressora:
• Selecionando e armazenando papel e
mídia especializada
• Colocando papel
• Executando tarefas de impressão,
cópia, digitalização e tarefas de fax, a
depender do modelo da impressora
• Configurando as definições da
impressora
• Exibindo e imprimindo documentos e
fotos
• Configurando e usando o software da
impressora
• Instalando e configurando a impressora
em uma rede, dependendo do modelo
da impressora
• Cuidando e mantendo a impressora
• Solução de problemas
Criando e personalizando soluções da
impressora, de acordo com o modelo da
impressora
Guia do usuário
O Guia do usuário está disponível no CD do software de instalação.
Para obter atualizações, consulte nosso site http://support.lexmark.com.
Guia do usuário do SmartSolutions e Ajuda
Vá para http://smartsolutions.lexmark.com. Clique em AJUDA para visualizar as
informações básicas do SmartSolutions.
Ajuda para usar o software da impressora Ajuda do Windows ou Mac
Abra um programa de software ou aplicativo da impressora e clique em Ajuda.
Clique em
Notas:
?
para exibir informações sensíveis ao contexto.
• A ajuda é instalada automaticamente com o software da impressora.
• O software da impressora está localizado na pasta de programas da impressora
ou na área de trabalho, dependendo do sistema operacional.
As informações adicionais, atualizações e o
suporte técnico online mais recente:
• Dicas e sugestões de solução de
problemas
• Perguntas freqüentes
• Documentação
• Downloads de drivers
• Suporte via bate-papo
• Suporte por e-mail
Site de suporte da Lexmark—http://support.lexmark.com
Nota: selecione sua região e, em seguida, selecione seu produto para exibir o site
de suporte apropriado.
Anote as seguintes informações (localizadas no recibo e na parte interna da etiqueta
da impressora) e as tenha em mãos ao entrar em contato conosco a fim de agilizar o
atendimento:
• Número do endereço MAC
• Número de série
• Data da compra
• Local onde foi comprada
Nota: levante a tampa do scanner para verificar a etiqueta de suporte ao cliente.
Sobre a impressora 9
O que você procura? Encontre aqui
Suporte por telefone Nos Estados Unidos, ligue para:
1‑800‑332‑4120
Segunda a sexta (8h às 23h ), Sábados e Domingos (11h às 20h )
Os números de telefone de suporte e os horários de atendimento para sua região ou
país podem ser encontrados no site de suporte na Internet
(http://support.lexmark.com) ou na garantia impressa que acompanha a impressora.
Informações sobre garantia
• Nos Estados Unidos — consulte a Declaração de garantia limitada incluída nesta
impressora ou visite http://support.lexmark.com.
• Em outros países ou regiões — Consulte a garantia impressa que foi enviada com
a impressora.
Nota: Talvez alguns desses programas ou algumas funções desses programas não sejam fornecidos com a
impressora, dependendo dos recursos da impressora que foi adquirida.
Sobre a impressora 10
Aprendendo sobre os componentes da impressora
9
8
7
6
1
2
5
3
4
Use Para
1 Suporte de papel Colocar papel.
2 Alavanca de ajuste da guia do papel Ajustar as guias de papel.
3 portas PictBridge e USB conectar uma câmera digital compatível com PictBridge ou unidade flash à
impressora.
4 Bandeja de saída de papel Segurar o papel logo após a impressão.
5 Extensão de bandeja Colocar o papel em posição logo após a impressão.
6 Painel de controle da impressora Operar a impressora.
7 Tampa do scanner Acessar o vidro do scanner.
Sobre a impressora 11
Use Para
8 Proteção da alimentação de papel Evitar que os itens caiam dentro do slot de papel.
9 Guias do papel Manter o papel reto ao alimentar.
10
17
16
15
14
11
12
13
Use Para
10 Vidro do scanner Digitalizar ou copiar documentos e fotos.
11 Fonte de alimentação com porta Conectar a impressora ao cabo de alimentação.
12 Unidade duplex
• Imprimir na frente e no verso de uma folha de papel.
• Limpar atolamentos de papel.
13 porta USB Conectar a impressora ao computador usando um cabo USB.
Aviso—Dano Potencial: não toque na porta USB exceto quando estiver conectando
ou removendo um cabo USB ou cabo de instalação.
14 Área de acesso ao cabeçote de
impressão
15 Tampa de limpeza de atola-
mento
16 Área de acesso ao cartucho de
tinta
Instale o cabeçote de impressão.
Nota: o suporte se move para a área de acesso ao cabeçote de impressão quando não
há um cabeçote instalado na impressora.
Acessar e limpar atolamentos.
Instalar, substituir ou remover cartuchos de tinta.
17 Unidade do scanner
• Acessar os cartuchos de tinta e o cabeçote de impressão.
• Limpar atolamentos de papel.
Fazendo pedido e substituindo suprimentos 12
Fazendo pedido e substituindo suprimentos
Fazendo pedidos de cartuchos de tinta
Modelos Lexmark S310 Series (exceto a Lexmark S319)
Item
Cartucho de tinta preta 150 Não disponível
Cartucho de tinta preta de alto rendimento 150XL 150XLA
Cartucho de tinta amarela 150 Não disponível
Cartucho de tinta amarela de alto rendimento 150XL 150XLA
Cartucho de tinta ciano 150 Não disponível
Cartucho de tinta ciano de alto rendimento 150XL 150XLA
Cartucho de tinta magenta 150 Não disponível
Cartucho de tinta magenta de alto rendimento 150XL 150XLA
1
Licenciado apenas para uso individual. Após o uso, devolva este cartucho à Lexmark para ser remanufaturado, reabastecido ou
reciclado.
2
Disponível apenas no site da Lexmark em www.lexmark.com.
Programa de devolução de cartuchos1Cartucho comum
2
Modelos Lexmark S319
Item
Cartucho de tinta preta 160 Não disponível
Cartucho de tinta preta de alto rendimento 160XL 160XLA
Programa de devolução de cartuchos1Cartucho comum
2
Cartucho de tinta amarela 160 Não disponível
Cartucho de tinta amarela de alto rendimento 160XL 160XLA
Cartucho de tinta ciano 160 Não disponível
Cartucho de tinta ciano de alto rendimento 160XL 160XLA
Cartucho de tinta magenta 160 Não disponível
Cartucho de tinta magenta de alto rendimento 160XL 160XLA
1
Licenciado apenas para uso individual. Após o uso, devolva este cartucho à Lexmark para ser remanufaturado, reabastecido ou
reciclado.
2
Disponível apenas no site da Lexmark em www.lexmark.com.
Notas:
• Para obter mais tinta, peça cartuchos de tinta de alto rendimento.
• Dependendo do seu país ou região, você pode receber os cartuchos de tinta individualmente ou em vários
pacotes.
• Você pode pedir uma mistura de cartuchos de tinta de capacidade padrão e cartuchos de tinta de alto
rendimento, dependendo de suas necessidades.
Fazendo pedido e substituindo suprimentos 13
• Para obter informações sobre rendimento de página, visite www.lexmark.com/yields.
• Os cartuchos usados para impressão de documentos também podem ser usados para impressão de fotografias.
• Para obter os melhores resultados, use somente cartuchos de tinta Lexmark originais.
Usando cartuchos de tinta originais da Lexmark
As impressoras, cartuchos de impressão e papéis fotográficos da Lexmark são desenvolvidos para desempenhar juntos
trabalhos de qualidade superior. Nossas tintas são formuladas para funcionar com sua impressora e ajudá-la a aumentar
a vida útil de seu produto. Recomendamos o uso apenas de cartuchos de tinta originais da Lexmark.
A garantia da Lexmark não cobre danos causados por tinta ou cartuchos de tinta que não sejam da Lexmark.
Substituindo cartuchos de tinta
Verifique se você possui um novo cartucho de tinta antes de começar. É necessário instalar novos cartuchos
imediatamente após remover os cartuchos antigos para evitar que a tinta nos orifícios do cabeçote de impressão seque.
Removendo cartuchos de tinta
1 Ligue a impressora.
2 Abra a impressora.
Nota: O cabeçote de impressão move para a posição de instalação do cartucho.
Fazendo pedido e substituindo suprimentos 14
3 Pressione a aba de liberação e remova o cartucho ou cartuchos de tinta usados.
1
2
Instalando cartuchos de tinta
1 Remova os cartuchos de tinta da embalagem e depois remova a tampa de proteção do cartucho de tinta.
Se o cartucho de tinta vier com uma tampa de girar, a remova.
1 2 3
2 Insira cada cartucho de tinta. Deslize seu dedo ao longo do cartucho de tinta até ele se encaixar no lugar.
3
1
2
Notas:
• insira os cartuchos coloridos primeiro e depois o cartucho preto.
• Insira os novos cartuchos de tinta imediatamente após remover a tampa de proteção para evitar a exposição
da tinta ao ar.
Fazendo pedido e substituindo suprimentos 15
3 Feche a impressora.
Fazendo pedido de papel e outros suprimentos
Para fazer pedidos ou localizar o revendedor mais próximo, acesse nosso site no endereço www.lexmark.com.
Item Número da peça
Cabo USB 1021294
Para obter mais informações, visite www.lexmark.com.
Papel Tamanho do papel
Papel fotográfico Lexmark
Papel fotográfico PerfectFinish Lexmark
Notas:
• a disponibilidade pode variar de acordo com o país ou região
• Para obter melhores resultados ao imprimir fotografias ou outras imagens de alta qualidade, use os papéis fotográficos da
Lexmark ou o papel fotográfico PerfectFinish
• Para obter mais informações, visite www.lexmark.com.
TM
da Lexmark.
• Carta
• A4
• 4 x 6 pol
• L
• Carta
• A4
• 4 x 6 pol
• L
Reciclando produtos Lexmark
Para enviar seus produtos Lexmark para reciclagem:
1 Visite nosso site, em www.lexmark.com/recycle.
2 Localize o tipo de produto que você deseja reciclar e depois selecione seu país ou região na lista.
3 Siga as instruções exibidas na tela do computador.
Nota: Os suprimentos de impressão e hardware não listados no programa de coleta da Lexmark podem ser
reciclados por outro centro de reciclagem local. Entre com contato com o centro de reciclagem local para
determinar os itens que eles aceitam.
Usando os botões e menus do painel de controle da impressora 16
Usando os botões e menus do painel de controle da impressora
Usando o painel de controle da impressora
1
Clique com a tecla Para
1 Liga/Desliga
2 Visor
Nota: o visor é desligado no
modo de suspensão.
2
• Ligar e desligar a impressora.
• Alternar para o modo de suspensão.
Nota: quando a impressora estiver ligada, pressione
modo de suspensão. Pressione e mantenha pressionado
para desligar a impressora.
Exibir:
• Status da impressora
• Mensagens
• Menus
34567 8
101112
9
para alternar para o
por três segundos
3 Botões de seta Navegar através dos itens de menu que são exibidos no visor.
4 Selecionar
OK
5 Início
6 Colorido
7 Preto
8 Iniciar
• Selecionar opções de menu.
• Salvar definições.
Retornar à tela Bem-vindo.
Alternar para o modo colorido.
Alternar para modo preto-e-branco.
Iniciar um trabalho, dependendo do modo selecionado.
Usando os botões e menus do painel de controle da impressora 17
Clique com a tecla Para
9 Cancelar
• Cancelar um trabalho de digitalização, cópia ou impressão em andamento.
• Apagar definições atuais ou mensagens de erro e retornar às definições anteriores.
10 indicador de Wi-Fi
11 Modo Eco
Verificar o status sem fio da impressora.
• Alterar para o modo de suspensão depois que a impressora estiver ociosa por 10
minutos.
• Reduzir brilho da tela.
12 Voltar
• Retornar à tela anterior.
• Sair de um nível de menu para outro superior.
Alterando o tempo limite de suspensão
O tempo limite de suspensão é o tempo que demora para a impressora entrar no modo de suspensão quando a
impressora está ociosa. O recurso Suspender otimiza a eficiência de energia reduzindo o consumo de energia da
impressora. Para economizar mais energia, selecione o tempo limite mais baixo de suspensão.
1 No painel de controle da impressora, navegue até:
> Configurar > OK > Configurar dispositivo > OK > Suspender >
OK
2 Pressione o botão de seta para cima ou para baixo ou use o teclado para inserir o valor do tempo limite de suspensão
OK
e pressione
.
Economizando papel e energia
Para reduzir de forma significativa o uso e o desperdício de papel, ative a impressão duplex:
1 No painel de controle da impressora, navegue até:
> Configuração > OK > Configurar modo de impressão > OK > Cópia frente e verso, individual >
2 Pressione o botão de seta para cima ou para baixo para navegar até Ativar e, em seguida, pressione
Para otimizar a eficiência de energia, reduza o tempo limite de suspensão e o brilho da tela:
1 No painel de controle da impressora, navegue até:
> Configuração > OK > Configuração do dispositivo > OK > Suspensão >
OK
2 Pressione o botão de seta para cima ou para baixo ou use o teclado para inserir o valor do tempo limite de suspensão
OK
e pressione
.
3 No painel de controle da impressora, navegue até:
> Configuração > OK > Configuração do dispositivo > OK > Brilho da tela >
OK
4 Pressione o botão de seta para cima ou para baixo para navegar até Meio-tom e, em seguida, pressione
OK
OK
.
OK
.
Nota: se você selecionar Cópia frente e verso, individual, a impressão será feita nos dois lados do
papel (duplex) para trabalhos de cópia e fax e para impressão no Windows e Macintosh, dependendo do modelo da
impressora.
Usando os botões e menus do painel de controle da impressora 18
Restaurando as definições padrão de fábrica
Redefinir as definições para o padrão de fábrica excluirá todas as definições da impressora que você selecionou.
1 No painel de controle da impressora, navegue até:
> Configurar > OK > Restaurar para os padrões de fábrica >
2 Pressione o botão para cima ou para baixo para rolar até Restaurar todas as definições da
impressora e pressione
OK
.
OK
3 Pressione o botão de seta para a esquerda ou para a direita para rolar até Sim e pressione
OK
.
A impressora é reiniciada automaticamente após a redefinição para os padrões de fábrica.
4 Quando for solicitado a definir as configurações iniciais da impressora, faça suas seleções usando os botões do
painel de controle da impressora.
Configuração inicial concluída é exibido no visor.
Usando o software da impressora 19
Usando o software da impressora
Requisitos mínimos do sistema
O software da impressora requer até 500 MB de espaço livre em disco.
Sistemas operacionais suportados
• Microsoft Windows 7 (SP1)
• Microsoft Windows Server 2008 (R2 SP1)
• Microsoft Windows Server 2008 (SP1)
• Microsoft Windows Server 2003 (SP2)
• Microsoft Windows Vista (SP1)
• Microsoft Windows XP (SP3)
• Macintosh Intel OS X versão 10.7.0 ou posterior
• Macintosh Intel OS X versão 10.6.0 ou posterior
• Macintosh Intel OS X versão 10.5.0 ou posterior
• Macintosh Intel OS X versão 10.4.4 ou posterior
• Macintosh PowerPC OS X versão 10.5.0 ou posterior
• Macintosh PowerPC OS X versão 10.4.0 ou posterior
• Ubuntu Linux 11.04, 10.10, 10.04 e 9.04 LTS
• Red Hat Enterprise Linux WS 6, WS 5 e WS 4
• Red Flag Linux Desktop 6.0
• SUSE Linux Enterprise Server 11 e 10
*
*
• SUSE Linux Enterprise Desktop 11 e 10
• Linux openSUSE 11.4, 11.3 e 11.2
• Linpus Linux Desktop 9.6
• Fedora 14
*
*
• Debian GNU/Linux 6.0 e 5.0
• Mint 10 e 9
• PCLinux OS 2010
*
O driver da impressora para esse sistema operacional está disponível somente em http://support.lexmark.com.
*
*
*
*
*
*
*
Usando o software da impressora do Windows
Software instalado durante a instalação da impressora
Quando você configurou a impressora usando o CD do software de instalação, todos os software necessários foram
instalados. Você pode ter escolhido instalar alguns programas adicionais. A tabela a seguir fornece uma visão geral dos
vários programas de software e como eles podem ajudá-lo.
Usando o software da impressora 20
Se você não instalou esses programas adicionais durante a instalação inicial, insira o CD do software de instalação
novamente, execute-o, e clique em Opções avançadas > Instalar software adicional.
Software da impressora
Use Para
Página inicial da impressora
Lexmark
(conhecida como Página inicial da
impressora)
TM
• Iniciar aplicativos ou programas.
• Digitalizar ou enviar por e-mail uma fotografia ou documento.
• Editar os documentos digitalizados.
• Digitalizar documentos para PDF.
• Ajustar as definições da impressora.
• Fazer pedidos de suprimentos.
• Fazer a manutenção de cartuchos de tinta.
• Registrar a impressora.
• Entrar em contato com o suporte técnico.
• Acessar o Guia do usuário.
Lista telefônica da Lexmark
(conhecida como Lista telefônica)
Abbyy Sprint OCR Digitalizar um documento e produzir texto editável com um processador de texto.
Utilitário de configuração sem fio
da Lexmark
(conhecida como Utilitário de
configuração sem fio)
Ferramentas para Office da
Lexmark
(conhecida como Ferramentas para
Office)
Gerenciar seus contatos de fax.
• Instalar a impressora sem fio em uma rede sem fio.
• Alterar as configurações sem fio da impressora.
Nota: Este programa é instalado automaticamente com o software da impressora, se a
impressora possuir recursos sem fio.
Acessar suas definições favoritas no Microsoft Office 2007.
Utilitário de configuração de
impressora
Mensageiro de status Saber mais sobre os problemas de impressão ocorridos.
Centro do monitor de status
Configurar as definições de e-mail e de fax da impressora.
• Verificar o status dos suprimentos da impressora.
• Fazer pedidos online.
Atualização do produto Receber notificações automáticas das atualizações do software de impressora quando se
tornam disponíveis.
Usando o software da impressora 21
Use Para
Preferências de impressão Quando você clica em Arquivo > Imprimir > Propriedades com um documento aberto, a caixa
de diálogo Preferências de impressão é exibida. A caixa de diálogo permite que você selecione
opções para o trabalho de impressão, como as seguintes:
• Selecionar o número de cópias a serem impressas.
• Imprimir cópias em frente e verso.
• Selecionar o tipo de papel.
• Adicionar uma marca d'água.
• Aprimorar imagens.
• Salvar definições.
Nota: A opção Preferências de impressão é instalada automaticamente com o software da
impressora.
Nota: Talvez alguns desses programas ou algumas funções desses programas não sejam fornecidos com a
impressora, dependendo dos recursos da impressora que foi adquirida.
Usando o software da impressora Macintosh
Abrindo a caixa de diálogo Imprimir
Use a caixa de diálogo Imprimir para ajustar as definições de impressão e programar trabalhos de impressão.
Com um documento ou foto aberta, escolha Arquivo > Imprimir.
Iniciando um aplicativo
1 No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora
2 Clique duas vezes no aplicativo a ser usado.
Use Para
Printer Settings
Atalhos Agilizar as tarefas comuns com a impressora.
Assistente de configuração sem fio
• Personalizar definições para trabalhos de fax.
• Criar e editar a lista de contatos.
• Configurar as definições de conectividade de e-mail.
• Configurar o idioma, o país, a data e a hora.
Instalar a impressora em uma rede sem fio.
Nota: Este aplicativo é instalado automaticamente com o software da impressora, se a impressora
possuir recursos sem fio.
Desinstalador Remover o software da impressora do computador.
Notas:
• Sua impressora talvez não seja fornecida com esses aplicativos, dependendo dos recursos adquiridos na compra
ou do tipo de instalação (padrão ou personalizada) escolhida.
Usando o software da impressora 22
• Para aproveitar as vantagens de todos os recursos da impressora, no momento da instalação, escolha a opção
personalizada e selecione todos os pacotes listados.
Acessando links da Internet
Links da Internet são links para páginas da Internet predefinidas que são salvos na pasta da impressora.
1 No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora > Links da Internet
2 Clique duas vezes no link da Internet a ser visitado.
Clique com a tecla Para
Suporte ao cliente Contatar o suporte ao cliente.
Atualizações de software da Lexmark Fazer o download e instalar o software da impressora mais recente.
Lexmark on-line Visitar o site da Lexmark.
Fazer pedidos on-line Fazer pedidos de tinta ou suprimentos.
Registro da impressora Registrar a impressora.
Visitar o SmartSolutions da Lexmark
Nota: Talvez esses links da Internet não sejam fornecidos com a impressora, dependendo dos recursos da
impressora adquirida.
• Visitar o site do SmartSolutions na Internet.
• Escolher as soluções personalizadas.
Localizando e instalando o software opcional
Para usuários do Windows
1 Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora > Suporte > Suporte on-line
4 No site da Internet, selecione a sua impressora e faça o download do driver.
5 Instale o software adicional ou opcional.
Para usuários do Macintosh
1 No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora > Links da Internet > Atualizações de software da Lexmark
2 No site da Internet, selecione a sua impressora e faça o download do driver.
3 Instale o software adicional ou opcional.
Usando o software da impressora 23
Atualizando o software da impressora
Para usuários do Windows
1 Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Selecione a impressora e clique em Atualização do produto.
4 Siga as instruções exibidas na tela do computador.
Para usuários do Macintosh
1 No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora > Links da Internet > Atualizações de software da Lexmark
2 No site da Internet, selecione a sua impressora e faça o download do driver.
Fazendo download de drivers PCL e PS (somente Windows)
Os Drivers de impressão universal (emulação PCL 5, PCL X e PS) podem ser obtidos por download em nosso site. Você
precisa procurar o modelo de sua impressora para exibir os drivers compatíveis.
Reinstalando o software da impressora
Quando você configurou a impressora usando o CD do software de instalação, todos os software necessários foram
instalados. Se encontrar problemas durante a instalação, ou se a impressora não for exibida na pasta de impressoras
ou como uma opção de impressora quando você enviar um trabalho de impressão, tente desinstalar e reinstalar o
software da impressora.
Desinstalando o software da impressora
Para usuários do Windows
1
Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Clique no desinstalador.
4 Siga as instruções exibidas na tela do computador.
5 Quando o processo de desinstalação for concluído, reinicie o computador.
Para usuários do Macintosh
1
Feche todos os aplicativos abertos.
2 No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora
Usando o software da impressora 24
3 Clique duas vezes em Desinstalador.
4 Siga as instruções exibidas na tela do computador.
Instalando o software da impressora
Nota: Se você instalou o software da impressora neste computador anteriormente, mas precisa reinstalá-lo,
desinstale o software atual primeiro.
Para usuários do Windows
1
Feche todos os programas de software abertos.
2 Insira o CD do software de instalação.
Se a tela da caixa de diálogo de instalação não for exibida após um minuto, inicie o CD manualmente:
a Clique , ou clique em Iniciar e depois clique em Executar.
b Na caixa Iniciar pesquisa ou Executar, digite D:\setup.exe, onde D é a letra da unidade de CD ou DVD.
c Pressione Enter ou clique em OK.
3 Clique em Instalar e siga as instruções exibidas na tela do computador.
Para usuários do Macintosh
Nota: para aproveitar as vantagens de todos os recursos da impressora, escolha a opção de instalação personalizada
e depois selecione todos os pacotes listados.
1 Feche todos os aplicativos abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, clique no ícone do CD na área de trabalho.
3 Clique duas vezes no pacote do instalador de software e siga as instruções exibidas na tela do computador.
Usando a Internet
1
Visite o site da Lexmark na Internet em http://support.lexmark.com.
2 Navegue até:
SUPORTE E DOWNLOADS > selecione sua impressora > selecione seu sistema operacional
3 Faça o download do driver e instale o software da impressora.
1
2
Colocando papel e documentos originais 25
Colocando papel e documentos originais
Colocando papel
1 Flexione as folhas para trás e para frente para soltá-las.
Não dobre nem amasse o papel. Endireite as bordas da pilha sobre uma superfície nivelada.
2 Abra a proteção da alimentação do papel.
3 Coloque o papel no centro do suporte de papel.
Nota: use os indicadores no suporte de papel ao colocar papel de tamanho menor.
4 Ajuste as guias de papel para que encostem nas bordas do papel.
Nota: não force o papel na impressora. O papel deve ficar reto sobre o suporte de papel e as bordas devem ficar
encostadas nas duas guias de papel.
1
2
Colocando papel e documentos originais 26
5 Feche proteção da alimentação do papel.
6 No painel de controle da impressora, selecione ou confirme as definições de papel.
Diretrizes para papel e mídia especial
Coloque até Verifique se
100 folhas de papel comum
25 folhas de papel fosco com gramatura maior
• As guias do papel estão junto às margens.
• Você colocou papel timbrado com o lado para impressão voltado para cima e
a parte superior do timbre entrando primeiro na impressora.
• O lado para impressão do papel está voltado para cima.
• As guias do papel estão junto às margens.
Nota: o modo Rascunho está disponível, mas não é recomendado o seu uso com
papéis caros, como fosco com gramatura maior, etiquetas, cartões fotográficos
e brilhante.
2
1
1
2
2
1
Colocando papel e documentos originais 27
Coloque até Verifique se
10 envelopes
25 folhas de etiquetas
• O lado para impressão do envelope está voltado para cima e a aba está no lado
esquerdo.
• As guias do papel estão junto às margens dos envelopes.
• Você colocou o papel envelope no centro do suporte de papel.
• Você selecionou o tamanho correto do envelope. Selecione o próximo
tamanho de envelope se o tamanho exato não estiver listado.
• Os envelopes são impressos na orientação Paisagem.
Aviso—Dano Potencial: não use envelopes com grampos de metal, nós de
barbante ou barras dobradiças.
Notas:
– Não coloque envelopes com furos, perfurações, recortes ou saliências
profundas.
– Não use envelopes com adesivos com abas expostas.
• O lado para impressão da etiqueta está voltado para cima.
• As guias do papel estão junto às margens.
Nota: o modo Rascunho está disponível, mas não é recomendado o seu uso com
papéis caros, como fosco com gramatura maior, etiquetas, cartões fotográficos
e brilhante.
25 cartões de felicitações, fichas tipo índice,
cartões-postais ou cartões fotográficos
• O lado para impressão do cartão está voltado para cima.
• Colocou o papel fotográfico no centro da bandeja.
• As guias do papel estão junto às margens dos cartões.
Notas:
– para obter melhores resultados, permita que as fotografias sequem por
pelo menos 24 horas antes de empilhar, exibir ou armazenar.
– o modo Rascunho está disponível, mas não é recomendado o seu uso com
papéis caros, como fosco com gramatura maior, etiquetas, cartões fotográficos e brilhante.
Colocando papel e documentos originais 28
Coloque até Verifique se
25 folhas de papel fotográfico/brilhante
10 papéis transfer
50 transparências
• O lado brilhante ou de impressão do papel está voltado para cima. Se você não
tiver certeza de qual é o lado destinado à impressão, consulte as instruções do
papel.
• As guias do papel estão junto às margens.
• Não toque ou arranhe a superfície brilhante do papel não impresso para evitar
manchas ou marcas que podem afetar a qualidade das impressões.
Notas:
– para obter melhores resultados, permita que as fotografias sequem por
pelo menos 24 horas antes de empilhar, exibir ou armazenar.
– o modo Rascunho está disponível, mas não é recomendado o seu uso com
papéis caros, como fosco com gramatura maior, etiquetas, cartões fotográficos e brilhante.
• Você seguiu as instruções que vêm na embalagem para colocação dos papéis
transfer.
• O lado para impressão do papel transfer está voltado para cima.
• As guias de papel estão encostadas nas margens do papel transfer.
Nota: para obter os melhores resultados, coloque um papel transfer por vez.
• O lado áspero das transparências está voltado para cima.
• As guias do papel estão junto às margens das transparências.
• Todas as folhas de papel foram removidas antes de colocar as transparências.
• Você colocou transparências tamanho A4 ou Carta.
• Se as transparências tiverem fitas removíveis, elas deverão ficar voltadas para
cima.
Nota: transparências exigem um tempo de secagem maior. Remova cada transparência logo após a impressão e deixe-as secar antes de empilhá-las ou
armazená-las para evitar manchas.
Salvando as definições de papel
É possível ajustar as definições para que seus trabalhos de impressão e cópia correspondam ao tamanho e ao tipo de
papel colocado na impressora.
1 No painel de controle da impressora, pressione .
2 Ajuste as definições conforme necessário:
• Para definir o tamanho de papel padrão, navegue para:
Configuração >
de papel padrão >
• Para definir o tipo de papel padrão, navegue para:
Configuração >
padrão >
OK
OK
> Configurar papel > OK > Tamanho do papel > OK > selecione o tamanho
OK
OK
> Configurar papel > OK > Tipo de papel > OK > selecione o tipo de papel
Colocando papel e documentos originais 29
Colocando documentos originais no vidro do scanner
1 Abra a tampa do scanner e coloque o documento voltado para baixo no vidro do scanner.
2 Feche a tampa do scanner.
Imprimindo 30
Imprimindo
Dicas para imprimir
• Use o papel apropriado para o trabalho de impressão.
• Selecione uma qualidade de impressão mais alta para obter melhores impressões.
• Verifique se há tinta suficiente nos cartuchos de tinta.
• Ao imprimir fotografias ou ao trabalhar com mídia especial, remova cada folha após a impressão.
• não toque a trava ou as travas da unidade duplex durante a impressão.
Imprimindo documentos básicos
Imprimindo um documento
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Selecione a qualidade de impressão, o número de cópias para imprimir, o tipo de papel a ser usado e como as
páginas devem ser impressas.
4 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
5 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Configuração de página.
2 Na guia Configuração de página, defina a impressora, tamanho do papel e orientação.
3 Clique em OK.
4 Na barra de menus, escolha Arquivo > Imprimir.
5 No menu pop-up da Impressora, escolha sua impressora.
6 No menu de opções de impressão, escolha a qualidade de impressão, o número de cópias para imprimir, o tipo de
papel a ser usado e como as páginas devem ser impressas.
7 Clique em Imprimir.
Imprimindo 31
Agrupando cópias impressas
Ao imprimir várias cópias de um documento, é possível escolher a impressão de cada cópia como um conjunto
(agrupada) ou como grupos de páginas (não agrupadas).
Agrupada Não agrupada
Notas:
• A opção para agrupar está disponível somente quando várias cópias são impressas.
• Para evitar manchas ao imprimir fotos, remova cada fotografia logo após a impressão e deixe-a secar
totalmente antes de empilhá-la.
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Navegue até:
Guia Layout > área Cópias
4 Insira o número de cópias a serem impressas e selecione Agrupar.
5 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
6 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Configuração de página.
2 Na guia Configuração de página, defina a impressora, tamanho do papel e orientação.
3 Clique em OK.
4 Na barra de menus, escolha Arquivo > Imprimir.
5 No menu pop-up da Impressora, escolha sua impressora.
6 Na área Cópias, insira o número de cópias a serem impressas e selecione Agrupada.
7 Clique em Imprimir.
Alterando a ordem de impressão das páginas
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configurar.
3 Navegue até:
Guia Layout > área Cópias
Imprimindo 32
4 Para alterar a ordem de páginas atual, marque a caixa de seleção Imprimir em ordem inversa.
5 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
6 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, selecione Arquivo > Configuração de página.
2 Na guia Configuração de página, defina a impressora, tamanho do papel e orientação.
3 Clique em OK.
4 Na barra de menus, escolha Arquivo > Imprimir.
5 No menu pop-up da Impressora, escolha sua impressora.
6 No menu pop-up de opções da impressora, escolha Manuseio de papel.
7 No menu pop-up Ordem de página, escolha uma ordem de página:
• Para imprimir a primeira página primeiro, escolha Normal.
• Para imprimir a última página primeiro, selecione Inverter.
8 Clique em Imprimir.
Imprimindo várias páginas em uma folha de papel
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Navegue até:
Guia Layout > área Layouts de página > selecione Várias páginas por lado (Número de págs./folha)
4 Selecione o número de imagens de páginas a serem impressas em cada lado.
5 Ajuste outras definições conforme necessário.
6 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
7 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Configuração de página.
2 Na guia Configuração de página, defina a impressora, tamanho do papel e orientação.
3 Clique em OK.
4 Na barra de menus, escolha Arquivo > Imprimir.
5 No menu pop-up da Impressora, escolha sua impressora.
6 No menu pop-up de opções da impressora, escolha Layout.
7 No menu pop-up Páginas por folha, escolha o número de imagens de página a serem impressas em cada página.
Imprimindo 33
8 Ajuste outras definições conforme necessário.
9 Clique em Imprimir.
Imprimindo em mídia especial
Imprimindo envelopes
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Navegue até:
Guia Papel/Acabamento > lista Tamanho do papel > selecione o tamanho do envelope
Se nenhum tamanho corresponder ao tamanho do envelope, clique em Gerenciar tamanhos personalizados e
defina um tamanho personalizado.
4 Navegue até:
Lista Tamanho do papel > selecione Envelope
5 Navegue até:
Guia Layout > área Orientação da página > selecione uma orientação
6 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
7 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Configuração de página.
2 No menu pop-up “Formatar para”, selecione a impressora.
3 No menu pop-up Tamanho do papel, selecione o tamanho do envelope.
Se nenhum tamanho corresponder ao tamanho do envelope, então defina um tamanho personalizado.
4 Selecione uma orientação e clique em OK.
5 Na barra de menus, escolha Arquivo > Imprimir.
6 No menu pop-up da Impressora, escolha sua impressora.
7 Clique em Imprimir.
Notas:
• a maioria dos envelopes utiliza a orientação Paisagem.
• Verifique se a mesma orientação está selecionada no aplicativo.
Imprimindo 34
Imprimindo em etiquetas
Notas:
• Verifique se a parte superior da folha de etiquetas é inserida primeiro na impressora.
• Verifique se o adesivo das etiquetas não ultrapassa o limite de 1 mm da margem da folha de etiquetas.
• Verifique se a guia de papel ou guias de papel estão apoiadas nas bordas da folha de etiquetas.
• Usou folhas de etiquetas completas. As folhas parciais (com áreas expostas por etiquetas já usadas) podem
provocar o descolamento das etiquetas durante a impressão, resultando em uma obstrução de papel.
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configurar.
3 Navegue até:
Guia Papel/Acabamento > Gerenciar tamanhos personalizados > Novo
4 Digite um nome e ajuste as definições, conforme necessário, para criar um tamanho personalizado e clique em
OK.
5 Navegue até:
Lista Tipo de papel > selecione o tipo personalizado criado
6 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
7 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, selecione Arquivo > Configuração de página.
2 No menu pop-up “Formatar para”, selecione a impressora.
3 No menu pop-up Tamanho do papel, selecione o tamanho do papel.
Se nenhum tamanho de papel corresponder ao tamanho da folha de etiquetas, então defina um tamanho
personalizado.
4 Selecione uma orientação e clique em OK.
5 Na barra de menus, escolha Arquivo > Imprimir.
6 No menu pop-up da Impressora, escolha sua impressora.
7 No menu pop-up com opções de impressão, escolha Qualidade & Mídia.
8 No menu pop-up Tipo de papel, escolha Etiquetas.
9 No menu Qualidade de impressão, escolha uma qualidade de impressão que não seja Impressão rápida nem
Rascunho.
10 Clique em Imprimir.
Imprimindo 35
Imprimindo em papel de tamanho personalizado
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Navegue até:
Guia Papel/Acabamento > Gerenciar tamanhos personalizados > Novo
4 Digite um nome e ajuste as definições, conforme necessário, para criar um tamanho personalizado e clique em
OK.
5 Clique em Fechar e em OK para fechar todas as caixas de diálogo do software de impressora.
6 Clique em OK ou Imprimir.
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Configuração de página.
2 No menu pop-up “Formatar para”, selecione a impressora.
3 No menu pop-up Tamanho do papel, escolha Gerenciar tamanhos de papel .
4 Ajuste as definições, conforme necessário, para criar um tamanho personalizado e clique em OK.
5 Clique em OK.
6 Na barra de menus, escolha Arquivo > Imprimir.
7 No menu pop-up da Impressora, escolha sua impressora.
8 Clique em Imprimir.
Trabalhando com fotografias
Tipos de arquivo suportados
• .jpg, .jpeg, .jpe (Joint Photographic Experts Group)
• .tiff, .tif (Tagged Image File Format)
Imprimindo 36
Usando uma unidade flash com a impressora
Verifique se a unidade flash contém arquivos que são suportados pela impressora. Para obter mais informações,
consulte “Tipos de arquivo suportados” na página 35.
1 Insira uma unidade flash na porta USB.
E
V
I
R
D
H
S
A
L
F
Notas:
• A unidade flash usa a mesma porta usada para o cabo da câmera PictBridge.
• Talvez seja necessário um adaptador se a sua unidade flash não se ajustar diretamente à porta.
Aviso—Dano Potencial: não toque nos cabos, em qualquer adaptador de rede, em
qualquer conector, no dispositivo de memória ou nas áreas mostradas enquanto a
impressora estiver imprimindo, lendo ou gravando do dispositivo de memória. Dados
podem ser perdidos.
2 Siga as instruções ou selecione entre as opções disponíveis no visor da impressora.
Nota: Se a impressora não reconhecer o cartão de memória, remova-o e insira-o novamente.
Imprimindo fotos de uma unidade flash
1 Coloque o papel fotográfico.
2 Insira uma unidade flash ou conjunto de câmera digital no modo de armazenamento em massa.
3 Use o botão de seta para cima ou para baixo para selecionar uma opção de impressão de fotografias e, em seguida,
OK
pressione
• Selecionar e imprimir permite escolher um layout, o número de fotos por página, as definições de
papel, o tamanho e a qualidade da foto e a melhorar a qualidade dos gráficos.
• Imprimir fotos permite imprimir todas as fotos, fotos selecionadas por intervalo e imprimir fotos usando
modelos de tamanhos de fotos predefinidos.
.
Imprimindo 37
4 Para ajustar as definições de impressão, pressione o botão de seta para cima ou para baixo para rolar até a opção
que você deseja definir e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição
OK
desejada. Se necessário, pressione
para fazer uma seleção.
5 Pressione .
Nota: para obter os melhores resultados, deixe as impressões secarem por pelo menos 24 horas antes de
empilhá-las, exibi-las ou armazená-las.
Imprimindo fotografias a partir da câmera digital compatível com PictBridge
PictBridge é uma tecnologia disponível na maioria das câmeras digitais que permite imprimir a partir de uma câmera
digital sem usar um computador.
1 Insira uma extremidade do cabo USB na câmera.
Nota: use somente o cabo USB fornecido com a câmera.
2 Insira a outra extremidade do cabo na porta PictBridge na parte frontal da impressora.
Notas:
• verifique se a câmera digital está definida com o modo USB correto. Se a seleção USB da câmera estiver
incorreta, a câmera será detectada como uma unidade flash, ou uma mensagem de erro será exibida no
painel de controle da impressora. Para obter mais informações, consulte a documentação fornecida com a
câmera.
• A impressora lê apenas um dispositivo de memória de cada vez.
Aviso—Dano Potencial: não toque em conectores abertos, no dispositivo de
memória ou na impressora em áreas mostradas enquanto a impressora estiver imprimindo, lendo ou gravando do dispositivo de memória. Dados podem ser perdidos.
3 Se a conexão com a PictBridge for bem-sucedida, a seguinte mensagem será exibida no visor: Use o
dispositivo PictBridge para escolher e imprimir fotos. Pressione OK para
selecionar as definições padrão da impressora.
Imprimindo 38
4 Para alterar as definições de impressão padrão:
a Pressione
OK
para acessar o menu PictBridge.
b Pressione os botões de seta para selecionar a origem do papel, configurar o papel, o tamanho da foto, o número
de fotos por página e a qualidade de impressão. Você também pode aprimorar a qualidade dos gráficos.
OK
Pressione
Nota: a impressora usará as definições de impressão padrão a menos que você altere as definições de
impressão na câmera.
toda vez que fizer uma seleção.
5 Consulte a documentação que é fornecida com a câmera digital para começar a imprimir.
Nota: se você inserir o cabo USB da câmera compatível com PictBridge enquanto a impressora estiver realizando
outro trabalho, aguarde pela conclusão do trabalho antes de imprimir pela câmera.
Imprimindo em frente e verso (duplex)
Imprimindo em frente e verso (duplex) automaticamente
Notas:
• A unidade duplex automática oferece suporte a papel de tamanho A4 e Carta. Oferece suporte também aos
tipos de papel comum, comum premium, comum certificado ColorLok, comum de gramatura maior e timbrado.
• Não remova a página até a impressão ser finalizada.
Aviso—Dano Potencial: não toque a trava ou as travas da unidade duplex durante a impressão.
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configurar.
3 Navegue até:
Guia Layout > área Imprimir em frente e verso (duplex) > Imprimir em frente e verso
• Clique em Margem longa para imprimir trabalhos com páginas encadernadas pela margem longa.
• Clique em Margem curta para imprimir trabalhos com páginas encadernadas pela margem curta.
4 Clique na guia Papel/Acabamento e depois selecione um tipo de papel suportado.
5 Clique em OK para fechar todas as caixas de diálogo do software de impressora.
6 Clique em OK ou Imprimir.
Para retornar à impressão de um lado, repita as etapas 1 e 2 e navegue até:
Guia Layout > área Imprimir em frente e verso (Duplex) > Imprimir somente em um lado
Para usuários do Macintosh
1
Com um documento aberto, selecione Arquivo > Configuração de página.
2 Na guia Configuração de página, defina a impressora, tamanho do papel e orientação.
3 Clique em OK.
Imprimindo 39
4 Na barra de menus, escolha Arquivo > Imprimir.
5 No menu pop-up da Impressora, escolha sua impressora.
6 No menu pop-up com opções de impressão, escolha Qualidade & Mídia.
7 No menu pop-up Tipo de papel, escolha um tipo de papel suportado.
8 No menu pop-up com opções de impressão, escolha Layout.
9 No menu pop-up Frente e verso, selecione Encadernação pela margem mais comprida ou Encadernação pela
margem mais curta.
• Na encadernação pela margem mais comprida, as páginas são limitadas junto à margem mais comprida da
página (margem esquerda para retrato, margem superior para paisagem).
Retrato Paisagem
2
1
1
2
• Na encadernação pela margem mais curta, as páginas são limitadas junto à margem mais curta da página
(margem superior para retrato, margem esquerda para paisagem).
Retrato Paisagem
10 Clique em Imprimir.
Definindo o tempo de secagem da impressão duplex
Usando o painel de controle
1 No painel de controle da impressora, navegue até:
> Configurar > OK > Configurar modo de impressão > OK > Tempo de secagem da página >
2 Pressione o botão de seta para cima ou para baixo para rolar até a definição de tempo de secagem desejado e
OK
pressione
Nota: O tempo de secagem vária dependendo da qualidade de impressão selecionada para o trabalho de impressão.
Selecione Estendido para estender o tempo de secagem das impressões.
.
OK
Imprimindo 40
Usando o software da impressora
Para usuários do Windows
1 Clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configurar.
3 Navegue até:
Guia Layout > área Imprimir em frente e verso (duplex) > uma definição de tempo de secagem
Nota: sob condições de alta umidade, ou se o tempo de secagem normal não permitir que a tinta seque
totalmente, selecione Estendido.
4 Clique em OK.
Para usuários do Macintosh
1 No menu Apple, navegue até:
Preferências do sistema > Imprimir e fax > selecione sua impressora
2 Navegue até:
Abrir fila de impressão > Configuração de impressora guia > Driver
ou
Configuração da impressora > Opções instaláveis
3 No menu pop‑up Tempo de secagem de impressão em frente e verso, escolha uma definição de tempo de secagem.
Nota: sob condições de alta umidade, ou se o tempo de secagem normal não permitir que a tinta seque
totalmente, selecione Estendido.
4 Clique em OK ou Aplicar alterações.
Gerenciando trabalhos de impressão
Encontrando a fila de impressão da impressora
A fila de impressão representa a impressora que está conectada ao computador. Geralmente, o nome da fila de
impressão é o modelo ou o apelido atribuído à impressora durante a instalação.
Nota: várias filas de impressão podem ser exibidas na lista, dependendo de como a impressora está conectada
(USB, Ethernet, sem fio). Verifique como a impressora está conectada ao computador para selecionar a fila de
impressão correta.
Para usuários do Windows
1
Abra a pasta de impressoras.
a Clique , ou em Iniciar e depois em Executar.
b Na caixa Início de pesquisa ou Executar, digite control printers.
c Pressione Enter ou clique em OK.
2 Encontre a fila de impressão da impressora (rede ou USB).
Imprimindo 41
3 Se a fila de impressão não estiver na lista, crie uma nova.
Para usuários do Macintosh
1
No menu Apple, navegue até:
Preferências do sistema > Impressão e fax > a fila de impressão da impressora
2 Se a fila de impressão não estiver na lista, crie uma nova.
Criando uma fila de impressão
Para usuários do Windows
1 Na área Tarefas de impressão, clique em Adicionar uma impressora.
2 Siga as instruções exibidas na tela do computador.
Para obter mais informações, consulte a documentação fornecida com o sistema operacional.
Para usuários do Macintosh
1 Na área Impressão e fax, clique em +.
2 Se necessário, clique na guia Padrão ou Navegador padrão.
3 Selecione a impressora na lista.
Nota: as impressoras conectadas à rede ou localmente por meio de um cabo USB podem ter o mesmo nome de
impressora padrão. Se necessário, use o campo Nome para renomear a impressora.
4 Clique em Adicionar.
Definindo a impressora como a impressora padrão
Sua impressora deve ser selecionada automaticamente na caixa de diálogo Imprimir quando você envia um trabalho
de impressão. Se for preciso selecionar a impressora manualmente, ela não é a impressora padrão.
Para definir a impressora padrão:
Para usuários do Windows
1
Clique , ou clique em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite controlar impressoras.
3 Pressione Enter ou clique em OK.
A pasta Impressoras é aberta.
4 Clique com o botão direito do mouse na impressora e selecione Definir como impressora padrão.
Para usuários do Macintosh
1
No menu Apple, navegue até:
Preferências do sistema > Imprimir e fax
2 Selecione a impressora no menu pop-up Impressora padrão, ou selecione a impressora e clique em Tornar o padrão.
Imprimindo 42
Alternando o modo de impressão padrão
Para economizar tinta, você pode alterar o modo de impressão padrão para todos os trabalhos de impressão para
Rascunho ou Impressão rápida. Ele usa menos tinta e é ideal para imprimir somente o texto de documentos. Se for
preciso mudar para um modo de impressão diferente para impr imir fotografias ou outros documentos de alta qualidade,
você pode selecionar um outro modo na caixa de diálogo Imprimir antes de enviar o trabalho de impressão.
Para usuários do Windows
1
Com um documento aberto, clique em Arquivo > Imprimir.
2 Clique em Propriedades, Preferências, Opções ou Configuração.
3 Navegue até:
Guia Qualidade > selecione uma qualidade de impressão > OK
Para usuários do Macintosh
1
Com um documento aberto, escolha Arquivo > Imprimir.
2 No menu pop-up da Impressora, escolha sua impressora.
3 No menu pop-up com opções da impressora, escolha Qualidade e mídia.
4 No menu pop-up Qualidade de impressão, escolha uma qualidade.
5 Clique em OK.
Pausando trabalhos de impressão
Para usuários do Windows
1
Clique em , ou clique em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite controlar impressoras.
3 Pressione Enter ou clique em OK.
A pasta Impressoras é aberta.
4 Clique com o botão direito do mouse no ícone da impressora e selecione Abrir ou Ver o que está sendo impresso.
5 Pause o trabalho para impressão:
• Para pausar um trabalho de impressão específico, clique com o botão direito do mouse no nome do documento
e selecione Pausar.
• Para pausar todos os trabalhos de impressão na fila, clique em Impressora e selecione Pausar impressão.
Para usuários do Macintosh
1
Clique no ícone da impressora no dock.
A caixa de diálogo fila de impressão é exibida.
2 Pause o trabalho para impressão:
• Para pausar um trabalho de impressão específico, escolha o nome do documento e clique em Manter.
• Se desejar pausar todos os trabalhos de impressão na fila, clique em Pausar impressora ou Parar trabalhos.
Imprimindo 43
Continuando trabalhos de impressão
Para usuários do Windows
1
Clique , ou clique em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite controlar impressoras.
3 Pressione Enter ou clique em OK.
A pasta Impressoras é aberta.
4 Clique com o botão direito do mouse no ícone da impressora e selecione Abrir ou Ver o que está sendo impresso.
5 Continue o trabalho de impressão:
• Para continuar um trabalho de impressão específico, clique com o botão direito do mouse no nome do
documento e selecione Continuar ou Reiniciar.
• Para continuar todos os trabalhos de impressão na fila, clique em Impressora e desmarque a seleção para Pausar
impressão.
Para usuários do Macintosh
1
No menu Apple, navegue até:
Preferências do sistema > Impressão e fax > selecione sua impressora
2 Clique em Abrir fila de impressão ou Configurar impressoras.
A caixa de diálogo fila de impressão é exibida.
3 Continue o trabalho de impressão:
• Para continuar um trabalho de impressão específico, escolha o nome do documento e clique em Continuar.
• Para continuar todos os trabalhos de impressão na fila, clique em Continuar impressão ou Iniciar trabalhos.
Cancelando trabalhos de impressão
Para cancelar um trabalho de impressão no painel de controle da impressora, pressione . Para cancelar um trabalho
de impressão no computador, pressione:
Para usuários do Windows
1
Clique , ou clique em Iniciar e depois clique em Executar.
2 Na caixa Início de pesquisa ou Executar, digite controlar impressoras.
3 Pressione Enter ou clique em OK.
A pasta Impressoras é aberta.
4 Clique com o botão direito do mouse no ícone da impressora e selecione Abrir ou Ver o que está sendo impresso.
5 Cancele o trabalho de impressão:
• Para cancelar um trabalho de i mpressão específico, clique com o botão direito do mouse no nome do documento
e selecione Cancelar.
• Para cancelar todos os trabalhos de impressão na fila, clique em Impressora > Cancelar todos os documentos.
Imprimindo 44
Para usuários do Macintosh
1
Clique no ícone da impressora no dock.
A caixa de diálogo fila de impressão é exibida.
2 Escolha o trabalho a ser cancelado e clique em Excluir.
Imprimindo de um dispositivo móvel
O que é LexPrint?
LexPrint é uma aplicativo gratuito que permite imprimir de um iPad, iPhone ou iPod touch com facilidade usando
qualquer impressora da Lexmark conectada à mesma rede sem fio. Ele permite imprimir páginas da Internet, fotografias
de um álbum ou fotografias capturadas recentemente usando a câmera de um dispositivo móvel, dependendo dos
seus recursos. É possível também personalizar as definições de impressão usando o dispositivo móvel.
Dependendo do modelo de sua impressora da Lexmark, pode ser necessário fazer o download do aplicativo LexPrint
Listener do site www.lexmark.com/lexprint na Internet.
Impressoras suportadas
O LexPrint permite a comunicação entre seu dispositivo móvel e as impressoras Lexmark na mesma rede.
• Nos modelos de impressora selecionados que oferecem suporte ao Direct Image e Zeroconfig e Bonjour, você pode
imprimir diretamente do dispositivo móvel para a impressora sem usar o LexPrint Listener. Para veri ficar se o modelo
de sua impressora oferece suporte a esses recursos, acesse www.lexmark.com/lexprint.
• Em outras impressoras Lexmark, seu dispositivo móvel poderá enviar trabalhos de impressão para a impressora se
o software da impressora e o LexPrint Listener estiverem instalados no computador em que a impressora está
conectada.
Nota: o aplicativo conhecido como Rendezvous no Macintosh OS X versão 10.2 agora é chamado de Bonjour pela
Apple Inc.
Copiando 45
Copiando
Vidro do scanner
Coloque o documento original voltado para baixo no canto de posicionamento.
Nota: o alimentador automático de documentos (ADF) está disponível somente em modelos de impressoras selecionados.
Dicas para copiar
• Verifique se colocou o documento original ou a foto voltada para baixo no vidro do scanner e no canto de
posicionamento. Você pode colocar cartões-postais, fotos, itens pequenos, transparências, papel fotográfico ou
mídia fina (como recortes de revistas).
• Feche a tampa do scanner, se possível, para evitar margens escuras na imagem digitalizada.
• Verifique se a bandeja de saída de papel está completamente estendida.
• Quando o documento a ser copiado estiver no lugar e com as definições desejadas, pressione para iniciar a
cópia.
Fazendo cópias
1 Coloque papel.
2 Coloque um documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Cópias
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar o número de cópias.
5 Na tela do menu Copiar, pressione o botão de seta para cima ou para baixo para rolar até a opção que você deseja
definir e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição desejada. Se
OK
necessário, pressione
para fazer uma seleção.
Copiando 46
6 Selecione o modo de cópia:
• Pressione o para alternar para o modo colorido.
• Pressione para alternar para o modo preto‑e‑branco.
Quando a impressão colorida ou em preto-e-branco é selecionada, a luz que corresponde à sua escolha acende.
7 Pressione .
Nota: As configurações de cópia selecionadas são redefinidas para o padrão de fábrica após dois minutos de
inatividade da impressora.
Copiando um cartão de ID
1 Coloque papel tamanho A4 comum ou Carta.
2 No painel de controle da impressora, navegue até:
> Copiar > OK > Copiar cartão de ID
3 Pressione e coloque a frente do cartão de ID voltada para baixo no canto de posicionamento do vidro do scanner.
4 Pressione .
5 Quando for solicitado a copiar o verso do cartão de ID, pressione o botão de seta para a esquerda ou para a direita
OK
para rolar até Sim e pressione
.
6 Coloque o verso do cartão de ID voltado para baixo no canto de posicionamento do vidro do scanner e pressione
.
Ampliando ou reduzindo imagens
1 Coloque papel.
2 Coloque o documento original voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Ajustar
4 Pressione o botão de seta para a esquerda ou para a direita a fim de rolar para a definição de ajuste desejada.
Notas:
• Se você selecionar Personalizar %, pressione
para a direita para selecionar um valor de percentual personalizado. Pressione
• Se você selecionar Sem bordas, a impressora reduzirá ou aumentará o documento ou fotografia conforme
necessário para imprimir uma cópia sem bordas no tamanho de papel selecionado. Para obter melhores
resultados com esta definição, use papel fotográfico e defina o tipo de papel para Fotográfico.
• Se você selecionar Ajustar à página, a impressora dimensiona o documento ou foto proporcionalmente para
se ajustar a uma única página.
OK
e, em seguida, pressione o botão de seta para a esquerda ou
OK
para salvar a definição.
5 Pressione .
Copiando 47
Ajustando a qualidade da cópia
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Qualidade
4 Pressione o botão de seta para a esquerda ou para a direita para definir a qualidade da cópia.
5 Pressione .
Clareando ou escurecendo uma cópia
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Tonalidade
4 Pressione o botão de seta para a esquerda ou para a direita para ajustar a tonalidade das impressões.
• Pressionar o botão de seta para a esquerda torna a cópia mais clara.
• Pressionar o botão de seta para a direita torna a cópia mais escura.
5 Pressione .
Agrupando cópias com o painel de controle da impressora
Se você imprimir várias cópias de um documento, será possível escolher a impressão de cada cópia como um conjunto
(agrupadas) ou como grupos de páginas (não agrupadas).
Agrupada Não agrupada
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Cópias
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar o número de cópias.
5 Pressione o botão de seta para cima ou para baixo até que Agrupar seja exibido.
6 Pressione o botão de seta para esquerda ou direita para rolar até Ativar e pressione .
Copiando 48
Colocando folhas separadoras entre as cópias
Uma folha separadora é um tipo de papel que é colocado entre páginas, cópias ou trabalhos com base na definição
selecionada. Esse recurso é útil para a impressão de transparências.
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Folhas separadoras
Nota: o agrupamento deve estar ativado para que as folhas separadoras sejam colocadas entre as cópias. Se a
opção Agrupar estiver desativada, as folhas separadoras serão adicionadas no final do trabalho de impressão.
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar uma definição de folha separadora e
pressione
.
Copiando várias páginas em uma folha de papel
Você pode copiar várias páginas em uma folha de papel imprimindo imagens menores de cada página. Por exemplo, é
possível condensar um documento de 20 páginas em cinco páginas, se você usar essa definição para imprimir quatro
imagens de página por folha.
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Páginas por lado
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar a orientação do papel e o número de
páginas que você deseja copiar em uma folha de papel. É possível imprimir imagens de até 4 páginas em uma folha
de papel.
5 Pressione .
Colocando um overlay de mensagem em cada página
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Overlay
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar uma definição de overlay.
Nota: Para modelos de impressora selecionados com um teclado, use este para inserir um texto de overlay
OK
personalizado e pressione
.
5 Pressione .
Copiando 49
Removendo o fundo de uma cópia
O recurso Remoção de fundo ajusta a quantidade de fundo visível em uma cópia.
1 Coloque papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Remoção de fundo
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar a quantidade de remoção de fundo.
5 Pressione .
Fazendo uma cópia em frente e verso (duplex)
Fazendo uma cópia em frente e verso (duplex) automaticamente
A unidade duplex automática oferece suporte a papel de tamanho A4 e Carta. Se for necessário fazer cópias frente e
verso usando outros tamanhos de papel, consulte as instruções para fazer uma cópia frente e verso manualmente.
Nota: Não é possível fazer cópias frente e verso em envelopes, cartão ou papel fotográfico.
1 Colocar papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Cópias em frente e verso
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar uma opção de cópia em frente e verso:
• Se você estiver copiando um documento de um lado, pressione os botões de seta para rolar até Um lado
para frente e verso.
• Se você estiver copiando um documento em frente e verso e estiver usando o vidro do scanner, pressione os
botões de seta para rolar até Frente e verso para frente e verso.
• Para especificar a orientação da página e o layout do documento original e da cópia, pressione os botões de
OK
seta para rolar até Avançado. Pressione
do menu Copiar.
Notas:
toda vez que fizer uma seleção e pressione até chegar na tela
• A encadernação de margem longa é feita ao longo da margem longa da página (margem esquerda para
orientação retrato, margem superior para orientação paisagem).
• A encadernação de margem curta é feita ao longo da margem curta da página (margem superior para
orientação retrato, margem esquerda para orientação paisagem).
5 Pressione e siga as instruções no visor.
Copiando 50
Fazendo uma cópia em frente e verso (duplex) manualmente
1 Colocar papel.
2 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
3 No painel de controle da impressora, navegue até:
> Copiar > OK > Cópias
4 Pressione o botão de seta para a esquerda ou para a direita para selecionar o número de cópias.
5 Na tela do menu Copiar, pressione o botão de seta para cima ou para baixo para rolar até a opção que você deseja
definir e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição desejada. Se
OK
necessário, pressione
6 Selecione o modo de cópia:
• Pressione o para alternar para o modo colorido.
• Pressione para alternar para o modo preto‑e‑branco.
Quando a impressão colorida ou em preto-e-branco é selecionada, a luz que corresponde à sua escolha acende.
7 Pressione para imprimir em um lado do papel.
para fazer uma seleção.
8 Coloque a próxima página do documento.
• Se você estiver copiando um documento de um único lado, coloque a próxima página voltada para cima no ADF
ou voltada para baixo no vidro do scanner.
• Se estiver copiando um documento de dois lados, vire o documento original e recoloque-o voltado pada cima
no ADF ou voltado para baixo no vidro do scanner.
9 Remova o papel da bandeja de saída e recoloque o papel para imprimir com a borda superior primeiro para imprimir
o outro lado do documento.
Verifique se o lado para impressão do papel está voltado para cima.
3
2
1
10 Pressione .
Cancelando trabalhos de cópia
Para cancelar um trabalho de cópia, pressione e depois OK.
A digitalização é interrompida e a impressora retorna ao menu anterior.
Digitalizando 51
Digitalizando
Vidro do scanner
Coloque o documento original voltado para baixo no canto de posicionamento.
Nota: o alimentador automático de documentos (ADF) está disponível somente em modelos de impressoras selecionados.
Dicas para digitalizar
• Coloque o documento original voltado para baixo no vidro do scanner. Você pode colocar cartões-postais, fotos,
itens pequenos, transparências, papel fotográfico ou mídia fina (como recortes de revistas).
• Feche a tampa do scanner, se possível, para evitar margens escuras na imagem digitalizada.
• Verifique se a bandeja de saída de papel está totalmente estendida e se a extensão da bandeja está aberta.
• Quando o documento a ser digitalizado estiver no lugar e com as definições desejadas, pressione para iniciar a
digitalização.
Digitalizando para um computador local
1 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 No painel de controle da impressora, navegue até:
> Digitalizar > OK > Computador > Computador conectado através de USB >
O computador conectado por meio de USB é o destino de digitalização padrão.
OK
Nota: verifique se o software de digitalização está instalado no computador de destino.
3 Pressione o botão de seta para cima ou para baixo para rolar até a opção de digitalização que você deseja definir
e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição desejada.
Defina a cor, a qualidade, o tamanho da imagem original e outras opções de digitalização. Se necessário, pressione
OK
cada vez que fizer uma seleção.
4 Pressione .
Digitalizando 52
Digitalizando para um computador em rede
1 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 No painel de controle da impressora, navegue até:
> Digitalizar > OK > Computador
3 Pressione o botão de seta para a esquerda ou para a direita para selecionar manualmente o nome do computador
de destino e pressione
Notas:
• Pode ser solicitado que você insira uma senha se ela for exigida pelo computador.
• Para atribuir um nome de computador e uma senha ao computador, consulte a Ajuda do software da
impressora associado ao seu sistema operacional.
4 Pressione o botão de seta para cima ou para baixo para rolar até a opção de digitalização que você deseja definir
e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição desejada.
Defina a cor, a qualidade, o tamanho da imagem original e outras opções de digitalização. Se necessário, pressione
OK
cada vez que fizer uma seleção.
OK
.
5 Pressione .
Nota: Para usuários Macintosh, pode ser necessário ativar a digitalização para o seu computador através da Captura
de Imagem para digitalizar documentos usando uma impressora de rede e salvar a saída da digitalização.
Digitalizando para uma unidade flash ou cartão de memória
Notas:
• alguns recursos estão disponíveis somente em modelos de impressora selecionados.
• Verifique se a unidade flash ou o cartão de memória não está protegido contra gravação.
1 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 No painel de controle da impressora, navegue até:
> Digitalizar > OK > Dispositivo de memória
3 Insira a unidade flash ou cartão de memória e pressione
Nota: A impressora lê apenas um dispositivo de memória de cada vez.
4 Pressione o botão de seta para cima ou para baixo para rolar até a opção de digitalização que você deseja definir
e pressione o botão de seta para a esquerda ou para a direita para navegar até a definição desejada.
Defina a cor, a qualidade, o tamanho da imagem original e outras opções de digitalização. Se necessário, pressione
OK
cada vez que fizer uma seleção.
OK
.
5 Pressione .
Siga as instruções exibidas no visor de impressão.
Digitalizando 53
Digitalizando fotografias para edição
Para usuários do Windows
1 Coloque a(s) fotografia(s) voltada(s) para baixo no vidro do scanner.
2 Clique em ou Iniciar.
3 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
4 Navegue até:
Página inicial da impressora > selecione a impressora > Digitalizar
• Se quiser digitalizar uma única fotografia ou várias fotografias como uma única imagem, selecione Fotografia
única.
• Para digitalizar várias fotografias de uma vez e salvá-las como imagens separadas, selecione Várias fotografias.
Nota: se quiser digitalizar várias fotografias de uma vez e salvá-las como imagens separadas, deixe pelo
menos um pequeno espaço entre as fotos.
A digitalização é iniciada e a caixa de diálogo de andamento da digitalização é exibida.
5 Salve a(s) fotografia(s) e abra um aplicativo de edição de fotografias para editá-las.
Para usuários do Macintosh
1 Coloque a(s) fotografia(s) voltada(s) para baixo no vidro do scanner.
2 Na pasta Aplicativos do Localizador, inicie o aplicativo que deseja usar.
Nota: Use qualquer aplicativo que ofereça suporte à impressora e permita o trabalho com fotografias, como a
Captura de Imagem.
3 Na lista de dispositivos, selecione sua impressora.
Nota: Para obter mais informações sobre como encontrar a lista de dispositivos, verifique a documentação que
acompanha o aplicativo ou procure Digitalizando uma imagem no campo Pesquisa do menu Ajuda.
4 Ajuste as definições de digitalização, conforme necessário.
?
Se aplicável, clique em
5 Inicie o trabalho de digitalização.
6 Salve a imagem digitalizada e, em seguida, edite-a usando um aplicativo de edição de fotografias.
na caixa de diálogo de visualização para obter mais informações.
Digitalizando 54
Digitalizando documentos para edição
Um aplicativo OCR (Reconhecimento óptico de caracteres) permite editar um documento de texto original que tenha
sido digitalizado. Para que isso funcione, é preciso ter um aplicativo OCR armazenado em um computador local ou em
rede que possa ser selecionado em uma lista de aplicativos quando você configura a digitalização.
Quando selecionar as definições de digitalização, selecione para digitalizar no computador local ou em rede onde o
OCR está instalado.
Para usuários do Windows
1 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Clique em ou Iniciar.
3 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
4 Navegue até:
Página inicial da impressora > selecione sua impressora > Digitalizar > Documento
A digitalização é iniciada e a caixa de diálogo de andamento da digitalização é exibida.
5 Quando a digitalização estiver concluída, salve o documento.
O arquivo será convertido para um formato que pode ser editado.
6 Abra o documento no aplicativo apropriado para editá-lo.
Para usuários do Macintosh
1 Coloque o documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Na pasta Aplicativos do Localizador, inicie o aplicativo que deseja usar.
Notas:
• Use qualquer aplicativo que ofereça suporte à impressora e permita o trabalho com software OCR, ABBYY
FineReader.
• Se não houver um software OCR, insira o CD do software de instalação. Reinstale o software da impressora
usando a opção de instalação personalizada para que você possa selecionar manualmente todos os pacotes
listados.
3 Na lista de dispositivos, selecione sua impressora.
Nota: Para obter mais informações sobre como encontrar a lista de dispositivos, verifique a documentação que
acompanha o aplicativo ou procure Digitalizando uma imagem no campo Pesquisa do menu Ajuda.
4 Ajuste as definições de digitalização, conforme necessário.
Se aplicável, clique em
?
na caixa de diálogo de visualização para obter mais informações.
5 Defina o software OCR como o destino de digitalização e inicie o trabalho de digitalização.
6 Se necessário, selecione o formato para o qual você deseja converter o arquivo.
7 Salve o arquivo.
Nota: Dependendo das definições, o arquivo pode abrir imediatamente no aplicativo apropriado para que você
possa começar a editar.
Digitalizando 55
Digitalizando diretamente para o e-mail usando o software da impressora
Verifique se você definiu suas configurações de e-mail antes de continuar. Para obter mais informações, consulte a
seção sobre envio de e-mails no Guia do usuário.
Para usuários do Windows
1 Coloque um documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Clique em ou Iniciar.
3 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
4 Navegue até:
Página inicial da impressora > selecione a impressora > Digitalizar
5 Selecione Enviar fotografia por e-mail, Enviar documento por e-mail ou Enviar PDF por e-mail.
Nota: Você só pode selecionar Enviar documento por e-mail se um aplicativo OCR estiver armazenado no
computador.
A digitalização é iniciada e a caixa de diálogo de andamento da digitalização é exibida. Quando a digitalização for
concluída, uma nova mensagem de e‑mail será criada com o documento digitalizado automaticamente anexado.
6 Crie sua mensagem de e-mail.
Nota: Se o seu programa de e-mail não abrir automaticamente, você poderá digitalizar o documento no computador
e depois enviá-lo anexado a um e-mail.
Para usuários do Macintosh
1 Coloque um documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Na pasta Aplicativos do Localizador, inicie o aplicativo que deseja usar.
Nota: Use qualquer aplicativo que ofereça suporte à impressora e a uma opção de envio por e-mail, como a
Captura de imagem.
3 Na lista de dispositivos, selecione sua impressora.
Nota: Para obter mais informações sobre como encontrar a lista de dispositivos, verifique a documentação que
acompanha o aplicativo ou procure Digitalizando uma imagem no campo Pesquisa do menu Ajuda.
4 Ajuste as definições de digitalização, conforme necessário.
?
Se aplicável, clique em
5 Defina o aplicativo de e-mail como o destino de digitalização e inicie o trabalho de digitalização.
6 Crie sua mensagem de e-mail.
na caixa de diálogo de visualização para obter mais informações.
Digitalizando 56
Digitalizando para um PDF
Para usuários do Windows
1 Coloque um documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Clique em ou Iniciar.
3 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
4 Navegue até:
Página inicial da impressora > selecione a impressora > Digitalizar > PDF
A digitalização é iniciada e a caixa de diálogo de andamento da digitalização é exibida.
5 Salve o documento como PDF.
Para usuários do Macintosh
1 Coloque um documento original voltado para cima no ADF ou voltado para baixo no vidro do scanner.
2 Na pasta Aplicativos do Localizador, inicie o aplicativo que deseja usar.
Nota: Use qualquer aplicativo que ofereça suporte à impressora.
3 Na lista de dispositivos, selecione sua impressora.
Nota: Para obter mais informações sobre como encontrar a lista de dispositivos, verifique a documentação que
acompanha o aplicativo ou procure Digitalizando uma imagem no campo Pesquisa do menu Ajuda.
4 Ajuste as definições de digitalização, conforme necessário.
?
Se aplicável, clique em
5 Defina o aplicativo que ofereça suporte ao formato PDF como o destino de digitalização e inicie o trabalho de
digitalização.
6 Salve o documento como PDF.
na caixa de diálogo de visualização para obter mais informações.
Perguntas freqüentes sobre digitalização
Como posso melhorar a qualidade de uma digitalização?
• Verifique se os documentos originais estão em boas condições.
• Verifique se o aplicativo que recebe o documento digitalizado é adequado. Por exemplo, se estiver digitalizando
uma fotografia para editar, escolha um aplicativo de edição de fotografia para receber a digitalização. Se estiver
digitalizando um documento para editar o texto, escolha um aplicativo de OCR.
• Use uma resolução alta.
Como digitalizo em preto-e-branco?
Colorido é a definição padrão para todas as digitalizações. Para digitalizar em preto-e-branco pressione no painel
de controle da impressora.
Digitalizando 57
Por que há uma solicitação de PIN?
Os PINs são usados como medidas de segurança para impedir que as informações digitalizadas sejam enviadas para
determinados locais, ou para evitar a visualização ou uso por outros do que está sendo digitalizado. Pode ser necessário
inserir um PIN se o computador em rede para o qual você digitaliza solicitar.
Para saber como atribuir um PIN a computadores em rede, consulte a Ajuda do software da impressora associada ao
seu sistema operacional.
Cancelando trabalhos de digitalização
Pressione no painel de controle da impressora ou clique em Cancelar na tela do computador.
Enviando por e-mail 58
Enviando por e-mail
Antes de enviar um e-mail, é preciso configurar as definições conexão de rede e de e-mail da impressora.
Configurando a impressora para enviar e-mail
Configurando a função de e-mail
Para usuários do Windows
1
Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione a impressora > Definições > Configurar a impressora para enviar e-mail
O Assistente de configuração de e-mail é aberto.
4 Siga as instruções exibidas na tela do computador.
Para usuários do Macintosh
1
No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora > Definições da impressora > E-mail
2 Siga as instruções na tela do computador e clique em Salvar definições.
Criando uma lista de contatos de e-mail usando o computador
Para usuários do Windows
1
Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora > Fax > Editar lista de contatos > Selecionar na lista
telefônica
4 No campo Lista telefônica, escolha uma lista.
Você pode escolher qualquer lista telefônica de cliente de e-mail onde os endereços de e-mail são armazenados.
5 Selecione o contato que você deseja adicionar e clique em Adicionar à lista ou alterá-la para importar o contato.
6 Clique em OK.
Enviando por e-mail 59
Para usuários do Macintosh
1
No Localizador, navegue até:
Aplicativos > selecione a pasta da impressora
2 Clique duas vezes em Definições da impressora.
3 Navegue até:
guia Contatos > guia Individuais
4 Clique em para abrir o Catálogo de endereços.
Nota: Para adicionar contatos, é preciso importar contatos do Catálogo de endereços do computador
Macintosh. Se o contato não estiver no Catálogo de endereços do Macintosh, adicione-o primeiro ao catálogo
de endereços e depois importe.
5 No Catálogo de endereços, clique e arraste os contatos que você deseja adicionar à lista Contatos.
?
Para obter mais informações, clique em Ajuda ou
para exibir as informações sobre a ajuda do software do fax.
Enviando e-mail
Vidro do scanner
Coloque o documento original voltado para baixo no canto de posicionamento.
Nota: o alimentador automático de documentos (ADF) está disponível somente em modelos de impressoras selecionados.
Enviando por e-mail 60
Dicas para enviar e-mail
• Antes de enviar um e-mail, verifique se as informações da conta de e-mail foram inseridas e se o servidor SMTP foi
configurado.
• Verifique se a impressora está conectada a uma rede Ethernet ou sem fio antes de enviar um e-mail.
Se necessário, verifique se a rede está conectada à Internet para que a impressora possa se comunicar com o
servidor SMTP. Se a impressora não se conectar à Internet, entre em contato com o encarregado do suporte ao
sistema.
A impressora suporta apenas uma conexão de rede ativa (Ethernet ou sem fio) por vez.
• Adicione contatos ao catálogo de endereços. Ao enviar um e-mail, você pode apenas selecionar os contatos do
catálogo de endereços em vez de digitar os e-mails repetidamente.
• Verifique se colocou o documento original ou a foto voltada para baixo no vidro do scanner e no canto de
posicionamento.
Você pode colocar cartões-postais, fotos, itens pequenos, transparências, papel fotográfico ou mídia fina (como
recortes de revistas).
• Feche a tampa do scanner, se possível, para evitar margens escuras na imagem digitalizada.
• Para enviar um e‑mail, consulte “Digitalizando diretamente para o e-mail usando o software da impressora” na
página 55.
Cancelando um e‑mail
Para cancelar um e‑mail, pressione .
Colocando em rede 61
Colocando em rede
Instalando a impressora em uma rede sem fio
Compatibilidade de rede sem fio
Sua impressora contém um servidor de impressão sem fio IEEE 802.11n. A impressora é compatível com roteadores
IEEE 802.11 b/g/n que possuem certificado Wi-Fi.
Opções de segurança de rede suportadas
A impressora suporta três opções de segurança sem fio: sem segurança, WPA2/WPA e WEP.
WPA2/WPA
WPA (Wi-Fi Protected Access) e WPA2 (Wi-Fi Protected Access 2) oferecem uma maior segurança para a rede sem fio
do que o WEP. WPA2 e WPA são tipos semelhantes de segurança. WPA2 usa um método de criptografia mais complexo
e é mais seguro do que o WPA. Tanto o WPA2 como o WPA usam uma série de caracteres, chamados de chave ou frase
com senha WPA précompartilhadas, para proteger as redes sem fio contra o acesso não autorizado.
As frases com senha WPA2/WPA devem ter:
• Exatamente 64 caracteres hexadecimais. Caracteres hexadecimais são A - F, a - f e 0 - 9.
ou
• De 8 a 63 caracteres ASCII. Caracteres ASCII são letras, números, pontuação e símbolos presentes em um teclado.
Os caracteres ASCII em uma senha WPA diferenciam minúsculas de maiúsculas.
Todo dispositivo na rede sem fio deve usar a mesma frase com senha WPA. A segurança WPA é uma opção somente
para redes infra-estrutura com pontos de acesso (roteadores sem fio) e placas de rede que suportam WPA. A maioria
dos equipamentos de rede sem fio também oferece segurança WPA2 como opção.
Nota: Se sua rede usar segurança WPA2 ou WPA, selecione WPA pessoal quando for solicitado a selecionar o tipo de
segurança que a sua rede usa.
WEP
O WEP (Wired Equivalent Privacy) é o tipo de segurança sem fio mais básico e fraco. A segurança WEP conta com uma
série de caracteres chamados de chave WEP.
Todo dispositivo na rede sem fio deve usar a mesma chave WEP. A segurança WEP pode ser usada tanto em redes ad
hoc como em redes infra-estrutura.
Uma chave WEP válida tem:
• Exatamente 10 ou 26 caracteres hexadecimais. Caracteres hexadecimais são A - F, a - f e 0 - 9.
ou
• Exatamente 5 ou 13 caracteres ASCII. Caracteres ASCII são letras, números, pontuação e símbolos presentes em
um teclado.
Colocando em rede 62
Sem segurança
Não é recomendado não usar segurança alguma em uma rede sem fio doméstica. Não usar segurança significa que
qualquer pessoa na mesma faixa de sua rede sem fio pode usar os recursos da rede — inclusive acessar a Internet, se
a rede sem fio estiver conectada à Internet. A faixa de rede sem fio pode ultrapassar as paredes de sua residência,
permitindo que a rede seja acessada da rua ou da residência de vizinhos.
Imprimindo uma página de configuração de rede
Uma página de configuração de rede relaciona as definições de configuração da impressora, incluindo o endereço IP e
MAC da impressora.
1 Coloque papel comum.
2 No painel de controle da impressora, navegue até:
>Configurar >OK >Configuração de rede >OK >Página de configuração de rede >
OK
Informações necessárias para instalar a impressora em uma rede sem fio
Para configurar a impressora para impressão sem fio, será necessário saber:
• O nome de sua rede sem fio também é conhecido como oSSID (Service Set Identifier)
• Se foi usada criptografia para proteger sua rede
• A chave de segurança (chave WEP ou frase com senha WPA)
Para encontrar a frase com senha WPA/WPA2 da rede sem fio, consulte a documentação fornecida com o ponto
de acesso, a página da Web sobre o ponto de acesso ou o funcionário do suporte ao sistema.
Se o ponto de acesso estiver usando segurança WEP, a chave WEP deverá ter:
• Exatamente 10 ou 26 caracteres hexadecimais
ou
• Exatamente 5 ou 13 caracteres ASCII
Se o ponto de acesso estiver usando segurança WPA ou WPA2, a frase com senha WPA deverá ter:
• Exatamente 64 caracteres hexadecimais
ou
• De 8 a 63 caracteres ASCII
Notas:
• Caracteres hexadecimais são A - F, a - f e 0 - 9.
• Caracteres ASCII são letras, números e símbolos presentes em um teclado. Os caracteres ASCII em uma frase
com senha WPA/WPA2 diferenciam minúsculas de maiúsculas.
Se a sua rede sem fio não estiver usando segurança, você não terá uma chave de segurança.
Nota: se você não souber o SSID da rede à qual o seu computador está conectado, inicie o utilitário sem fio do
adaptador de rede do computador e procure o nome da rede. Se você não conseguir encontrar o SSID ou as
informações de segurança de sua rede, consulte a documentação fornecida com o ponto de acesso ou entre em
contato com o funcionário do suporte ao sistema.
Colocando em rede 63
Informações necessárias durante a configuração sem fio avançada
O Utilitário de configuração sem fio não detecta o SSID da rede sem fio durante a configuração sem fio avançada. Você
deve ter as seguintes informações antes de configurar as definições da impressora sem fio manualmente:
Modo sem fio
Verifique seu tipo de rede sem fio:
Infra-estrutura — todos os dispositivos em uma rede sem fio se comunicam entre si através de um ponto de acesso
(roteador sem fio).
Ad‑Hoc — os dispositivos da rede se comunicam diretamente entre si, sem usar uma segurança centralizada ou
ponto de acesso. O modo Ad-Hoc pode estar disponível apenas em modelos ou sistemas operacionais selecionados.
Nota: infra-estrutura é a configuração de rede recomendada, pois possui velocidade de transferência mais rápida,
opções de segurança melhores e é fácil de configurar.
Nome da rede (SSID)
Este é o nome de identificação que diferencia uma rede de outras redes da área.
Canal
Auto é selecionado por padrão e não pode ser alterado se a rede estiver configurada para o modo infra-estrutura.
Notas:
• O modo Ad-Hoc pode estar disponível apenas em modelos ou sistemas operacionais selecionados.
• se a rede estiver configurada no modo ad hoc, selecione o canal utilizado por outros dispositivos na rede.
Todos os dispositivos na rede ad hoc devem usar o mesmo canal para se comunicarem.
• a impressora pode se comunicar apenas com uma rede sem fio por vez. Configurar a impressora em uma
rede sem fio a manterá funcionando em qualquer outra rede sem fio, tanto ad hoc quanto infra-estrutura.
Autenticação
Determine se há uma configuração infra-estrutura ou ad hoc e verifique o tipo de autenticação correspondente.
Nota: alguns tipos de autenticação podem estar disponíveis apenas em modelos ou sistemas operacionais
selecionados.
Modo sem fio Tipo de autenticação
Infra-estrutura
• Modo aberto
• Modo compartilhado
• WPA pessoal
• WPA2 pessoal
• WPA2 empresarial
• 802.1X ‑ RADIUS
Ad hoc Modo aberto
Criptografia
Verifique o método de criptografia usado em sua rede.
Nota: alguns tipos de autenticação podem estar disponíveis apenas em modelos ou sistemas operacionais
selecionados.
Colocando em rede 64
Tipo de autenticação Método de criptografia
Modo aberto
Modo compartilhado WEP
WPA pessoal TKIP
WPA2 pessoal
WPA2 empresarial
802.1X ‑ RADIUS
• Nenhum
• WEP
• TKIP
• AES
• TKIP
• AES
• Nenhum
• WEP chaves dinâmicas
• WEP chaves estáticas
• WPA‑TKIP
• WPA‑AES
Instalando a impressora em uma rede sem fio
Antes de instalar a impressora em uma rede sem fio, verifique se:
• A rede sem fio está configurada e funcionando adequadamente.
• O computador que você está usando está conectado à mesma rede sem fio na qual você deseja configurar a
impressora.
Para usuários do Windows
1
Feche todos os programas de software abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, inicie o CD manualmente:
a Clique em , ou em Iniciar e depois em Executar.
b Na caixa Iniciar pesquisa ou Executar, digite D:\setup.exe, onde D é a letra da unidade de CD ou DVD.
c Pressione Enter ou clique em OK.
3 Siga as instruções exibidas na tela do computador.
Nota: Selecione Conexão sem fio quando solicitado a selecionar o tipo de conexão.
Para usuários do Macintosh
1
Feche todos os aplicativos abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, clique no ícone do CD na área de trabalho.
3 Clique duas vezes no pacote do instalador de software e siga as instruções exibidas na tela do computador.
Nota: Selecione Conexão sem fio quando solicitado a selecionar o tipo de conexão.
Colocando em rede 65
Instalando a impressora em outros computadores
Quando a impressora é conf igurada em uma rede sem fio, ela pode ser acessa da sem fio por qualquer ou tro computador
na rede. No entanto, você precisará instalar o driver da impressora em todos os computadores que irão acessá-la. Você
não precisa configurar a impressora novamente, mas precisará executar o software de configuração em cada
computador para instalar o driver.
Para usuários do Windows
1
Feche todos os programas de software abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, inicie o CD manualmente:
a Clique em , ou em Iniciar e depois em Executar.
b Na caixa Iniciar pesquisa ou Executar, digite D:\setup.exe, onde D é a letra da unidade de CD ou DVD.
c Pressione Enter ou clique em OK.
3 Siga as instruções na tela do computador para instalar uma impressora configurada em um novo computador.
Para usuários do Macintosh
1
Feche todos os aplicativos abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, clique no ícone do CD na área de trabalho.
3 Clique duas vezes no pacote instalador do software.
4 Selecione Minha impressora já está configurada. Estou instalando a impressora em um novo computador.
5 Clique em Continuar e siga as instruções na tela do computador para instalar uma impressora configurada em um
novo computador.
Determinando o status da impressora usando a luz do indicador de rede
A luz do indicador Wi-Fi ou Ethernet mostra o status de rede da impressora.
Notas:
• A luz do indicador de rede fica localizada no painel de controle da impressora. A impressora pode ter uma luz de
indicador de Ethernet ou sem fio, ou ambas, dependendo do modelo. Para saber se sua impressora possui o
recurso Ethernet ou sem fio, consulte o Guia de referência rápida ou entre em contato com o funcionário do
suporte ao sistema.
• A impressora oferece suporte a uma conexão local (USB) e a uma conexão de rede (Ethernet ou sem fio) por
vez. Não é possível usar a conexão Ethernet e a conexão sem fio ao mesmo tempo.
Luz do indicador Status da impressora
Desativado
• A impressora está desligada ou está ligando.
• A impressora não está conectada a uma rede Ethernet ou sem fio e está no modo de suspensão.
• A impressora não foi configurada para uma rede Ethernet ou para uma rede sem fio.
• A impressora está configurada para uma conexão ad hoc, mas no momento não se comunica com outro
dispositivo ad hoc.
Colocando em rede 66
Luz do indicador Status da impressora
Verde intermitente
Totalmente
verde
• A impressora foi configurada para conexão Ethernet, mas não pode estabelecer conexão com a rede.
• A impressora está fora da faixa do ponto de acesso (roteador sem fio).
• A impressora está tentando se comunicar com o ponto de acesso, mas o ponto de acesso está desligado ou
não está funcionando adequadamente.
• O ponto de acesso foi desligado e ligado novamente, e a impressora está tentando se comunicar com a rede.
• As definições sem fio da impressora podem não ser mais válidas.
Verifique se o SSID, a chave WEP ou chave/frase com senha WPA/WPA2 pré-compartilhada, o tipo de
segurança e o endereço IP que a impressora usa ainda estão corretos.
• A impressora está conectada a uma rede Ethernet ou a uma rede sem fio e está pronta para ser usada.
• A impressora está conectada ao computador ou dispositivo móvel através de uma conexão ad hoc.
Instruções da instalação sem fio especial
As seguintes instruções se aplicam aos clientes fora da América do Norte que estejam utilizando um aparelho de banda
larga sem fio. Alguns exemplos desses aparelhos incluem LiveBox, AliceBox, N9UF Box, FreeBox e Club Internet.
Antes de começar
•
Verifique se o aparelho tem suporte sem fio e está ativado para trabalhar em uma rede sem fio. Para obter mais
informações sobre como configurar o aparelho para trabalhar sem fio, consulte a documentação que acompanha
o aparelho.
• Verifique se o aparelho está ligado e se o computador está ligado e conectado à rede sem fio.
Adicionando a impressora à rede sem fio
1
Configure a impressora em sua rede sem fio usando as instruções de configuração fornecidas.
Pare quando for solicitado a selecionar uma rede.
2 Se houver um botão de associação/registro na parte posterior do aparelho, pressione-o antes de selecionar uma
rede.
Nota: após pressionar o botão de associação/registro, você terá cinco minutos para completar a instalação da
impressora.
3 Retorne à tela do computador.
Na lista exibida de redes sem fio exibida, selecione sua rede e clique em Continuar.
Se a rede sem fio não for exibida na lista:
a Faça a conexão com outra rede sem fio.
Para usuários do Windows
Clique em Rede não listada.
Para usuários do Macintosh
Selecione Outra rede sem fio na lista e clique em Continuar.
Colocando em rede 67
b Insira os detalhes sobre a rede sem fio.
Nota: as chaves WEP, WPA ou WPA2 podem ser obtidas no fundo do aparelho, na documentação que
acompanha o aparelho ou na página da Web deste. Se você já alterou a chave para sua rede sem fio, use a
chave que você criou.
4 Siga as instruções exibidas na tela do computador para concluir a instalação.
Atribuindo um endereço IP estático
Na maioria das redes, será atribuído um endereço IP à impressora automaticamente através do DHCP.
1 Complete a configuração sem fio, permitindo que a impressora receba um endereço DHCP de um servidor DHCP
na rede.
2 Imprima uma página de configuração de rede para ver qual endereço IP está atribuído atualmente à impressora.
3 Abra o navegador da Internet e digite o endereço IP da impressora no campo de endereço. Pressione Enter.
Nota: se você estiver usando um servidor proxy, desative-o temporariamente para carregar a página da Web da
impressora corretamente.
4 Clique em Configuração > TCP/IP > Definir endereço IP estático.
5 No campo Endereço, digite o endereço IP a ser atribuído à impressora e, depois, clique em Enviar.
Para verificar, digite o endereço IP estático no campo de endereço do navegador da Internet e pressione Enter.
Para obter mais informações, entre em contato com o profissional que fornece suporte ao sistema.
Alterando as configurações sem fio após a instalação
Para alterar as configurações sem fio na impressora, tais como a rede configurada e a chave de segurança, faça o
seguinte:
Para usuários do Windows
1
Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora > guia Definições > Utilitário de configuração sem fio
4 Siga as instruções exibidas na tela do computador.
Para usuários do Macintosh
1
Na pasta Aplicativos do Localizador, ou na Área de trabalho de localização, clique duas vezes na pasta da impressora.
2 Clique duas vezes em Assistente de configuração sem fio.
3 Siga as instruções exibidas na tela do computador.
Colocando em rede 68
Configuração sem fio avançada
Criando uma rede sem fio ad hoc
Você pode configurar uma rede ad hoc se:
• Não possuir um ponto de acesso ou um roteador sem fio.
• Não possuir uma rede sem fio (mas possuir um adaptador de rede sem fio no computador).
• Quiser configurar uma rede independente entre a impressora e um computador com um adaptador de rede sem
fio.
Notas:
• Antes de começar, verifique se o adaptador de rede sem fio está conectado adequadamente ao computador e
funcionando.
• A forma recomendada para configurar a rede sem fio é usar um ponto de acesso (roteador sem fio). Esse tipo de
configuração de rede é chamado rede infra-estrutura.
• Se o seu computador tiver My WiFi ou Wi
fio. Para obter mais informações, consulte a documentação fornecida com o computador.
• a impressora pode se comunicar apenas com uma rede sem fio por vez. Configurar a impressora em uma rede
sem fio a manterá funcionando em qualquer outra rede sem fio, tanto ad hoc quanto infra-estrutura.
‑
Fi Direct, você poderá criar conexões diretas para a impressora sem
No Windows Vista ou posterior
1
Clique em > Painel de Controle > Rede e Internet > Central de redes e compartilhamento.
2 Clique em Configurar uma conexão ou rede > Instalar uma rede ad hoc sem fio (computador a computador)
network > Avançar.
3 Siga as instruções no assistente para instalar uma rede sem fio ad hoc.
Como parte da instalação:
a Crie um nome de rede ou SSID para a rede entre o computador e a impressora.
b Anote o nome da rede. Copie-o corretamente, inclusive as letras maiúsculas.
c Na lista Tipo de segurança, selecione WEP ou WPA2 pessoal e crie uma chave WEP ou chave/frase com senha
pré-compartilhada WPA ou WPA2.
As chaves WEP devem ser:
• Exatamente 10 ou 26 caracteres hexadecimais
ou
• Exatamente 5 ou 13 caracteres ASCII
As chaves/frases com senha WPA/WPA2 pré-compartilhadas devem ter:
• Exatamente 64 caracteres hexadecimais
ou
• De 8 a 63 caracteres ASCII
Notas:
• Caracteres hexadecimais são A - F, a - f e 0 - 9.
Colocando em rede 69
• Caracteres ASCII são letras, números e símbolos presentes em um teclado. Os caracteres ASCII em uma
chave/frase com senha WPA/WPA2 pré-compartilhada diferenciam maiúsculas de minúsculas.
d Anote a senha de sua rede. Copie-o corretamente, inclusive as letras maiúsculas.
O Windows Vista ativará a rede ad hoc para você. Ela será exibida na caixa de diálogo "Conectar à rede" em "Redes
disponíveis", indicando que o computador está configurado para a rede ad hoc.
4 Feche o Painel de Controle do Windows e as janelas restantes.
5 Insira o CD do software de instalação no computador e siga as instruções para a instalação sem fio.
Nota: não conecte os cabos de instalação ou rede até que o software de instalação solicite essa ação.
6 Quando as redes disponíveis forem exibidas, forneça o nome de rede e as informações de segurança criadas. O
instalador configurará a impressora para ser usada com o computador.
7 Guarde uma cópia do nome da rede e informações de segurança em um local seguro para referência futura.
Nota: depois de reiniciar, pode ser necessário reconectar computadores do Windows Vista a uma rede ad hoc.
No Windows XP
1
Clique em Iniciar > Painel de Controle > Rede e conexões com a Internet > Conexões de rede.
2 Clique com o botão direito do mouse no ícone para conexão de rede sem fio.
3 Clique em Ativar, se for exibido no menu pop-up.
Nota: se a opção Desativar for exibida, a sua conexão sem fio já está ativada.
4 Clique com o botão direito do mouse no ícone Conexões de Rede sem Fio.
5 Clique na guia Propriedades > Redes sem Fio.
Nota: se essa guia não for exibida, o seu computador possui um software de outro fabricante que controla as
configurações sem fio. Você precisa usar o software para instalar a rede sem fio ad hoc. Para obter mais
informações, consulte a documentação do software do outro fabricante.
6 Selecione a caixa de seleção Usar o Windows para configurar as configurações de rede sem fio.
7 Em Redes Preferenciais, exclua todas as redes existentes.
Selecione uma rede e clique em Remover para excluir a rede da lista.
8 Clique em Adicionar para criar uma rede ad hoc.
9 Na caixa Nome de Rede (SSID), digite o nome desejado para a sua rede sem fio.
10 Anote o nome de rede escolhido para que possa consultá-lo quando estiver executando a instalação da rede sem
fio. Copie-o corretamente, inclusive as letras maiúsculas.
11 Se Autenticação de rede for exibida na lista, selecione Abrir.
12 Na lista “Criptografia de dados”, selecione WEP.
13 Se for necessário, cancele a seleção da caixa de seleção "Chave fornecida automaticamente".
14 Na caixa Chave de rede, digite uma chave WEP.
15 Anote a chave WEP escolhida para que possa consultá-la quando estiver executando a instalação da rede sem fio.
Copie-o corretamente, inclusive as letras maiúsculas.
16 Na caixa “Confirmar chave de rede”, digite a mesma chave WEP.
Colocando em rede 70
17 Selecione Esta é uma rede de computador a computador (ad hoc); não são usados pontos de acesso sem fio.
18 Clique em OK duas vezes para fechar as duas janelas abertas.
19 O computador pode levar alguns minutos para reconhecer as novas configurações. Para verificar o status da rede:
a Clique com o botão direito do mouse no ícone Conexões de rede sem fio.
b Selecione Exibir redes sem fio disponíveis.
• Se a rede estiver listada, mas o computador não estiver conectado, selecione a rede ad hoc e clique em
Conectar.
• Se a rede não for exibida, aguarde um momento e clique em Atualizar lista de redes.
20 Insira o CD do software de instalação no computador e siga as instruções para a instalação sem fio.
Nota: não conecte os cabos de instalação ou rede até que o software de instalação solicite essa ação.
21 Quando as redes disponíveis forem exibidas, forneça o nome de rede e as informações de segurança criadas. O
instalador configurará a impressora para ser usada com o computador.
22 Guarde uma cópia do nome da rede e informações de segurança em um local seguro para referência futura.
Para usuários do Macintosh
1
Acesse as definições em Airport:
No Mac OS X versão 10.5 ou posterior
No menu Apple, navegue até:
Preferências do sistema > Rede > AirPort
Para o Mac OS X versão 10.4 ou anterior
No Localizador, navegue até:
Aplicativos > Conexão à Internet > AirPort
2 No menu Nome da rede ou Rede, clique em Criar rede.
3 Crie um nome para a sua rede ad hoc e clique em OK.
Nota: guarde o nome da rede e a senha em um local seguro para referência futura.
Adicionando uma impressora a uma rede sem fio ad hoc existente
Nota: a impressora pode se comunicar apenas com uma rede sem fio por vez. Configurar a impressora em uma rede
sem fio ad hoc a removerá de qualquer outra rede sem fio, tanto ad hoc quanto infra-estrutura, para a qual esteja
configurada.
Para usuários do Windows
1
Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora > guia Definições > Utilitário de configuração sem fio
4 Siga as instruções exibidas na tela do computador.
Nota: depois de reiniciar, pode ser necessário reconectar computadores do Windows Vista a rede ad hoc.
Colocando em rede 71
Para usuários do Macintosh
1
Na pasta Aplicativos do Localizador, ou na Área de trabalho de localização, clique duas vezes na pasta da impressora.
2 Clique duas vezes em Assistente de configuração sem fio.
3 Siga as instruções exibidas na tela do computador.
Configurando a impressora em uma rede sem fio usando o WPS (Somente Windows)
Com o Wi‑Fi Protected Setup (WPS), é fácil adicionar computadores ou impressoras a sua rede sem fio porque o SSID
e a frase com senha WPA são automaticamente detectados e configurados para você.
1 Certifique-se de que o ponto de acesso (roteador sem fio) suporta WPS.
2 Insira o CD do software de instalação e siga as instruções exibidas na tela do computador.
Notas:
• Se você estiver usando o método PIN para adicionar a impressora usando WPS, verifique se todos os oito dígitos
foram inseridos corretamente quando solicitados.
• Para usar o WPS para configurar a impressora para trabalhar em uma rede sem fio, todos os dispositivos na rede
sem fio devem suportar WPS. Se qualquer dispositivo na rede não suportar WPS, será necessário digitar o SSID e
as informações de segurança quando solicitados.
Configurando o Wi-Fi Protected Setup manualmente
Nota: Certifique-se de que o ponto de acesso (roteador sem fio) tenha certificação Wi‑Fi Protected Setup (WPS).
Para obter mais informações, consulte o Guia do usuário.
Se sua impressora ou dispositivo ainda não estiver configurado para conexão sem fio e você desejar configurá-la usado
o WPS, pressione o botão WPS no roteador sem fio. Aguarde até que uma mensagem seja exibida no painel de controle
da impressora para começar a configuração do WPS. Poderá ocorrer um curto atraso antes da exibição da mensagem.
Se nada ocorrer após 30 segundos, faça o seguinte:
USE O MÉTODO DE CONFIGURAÇÃO DO BOTÃO DE CONTROLE (PBC, PUSH BUTTON CONFIGURATION)
1 No painel de controle da impressora, navegue até:
>Configurar >OK >Configuração de rede >OK >Sem fio 802.11b/g/n >OK >Configuração da conexão de
rede >
OK
>Sem fio >OK >Wi‑Fi Protected Setup >OK >Modo WPS PBC >
OK
2 Siga as instruções exibidas no visor de impressão.
USE O MÉTODO DE NÚMERO DE IDENTIFICAÇÃO PESSOAL (PIN, PERSONAL IDENTIFICATION NUMBER)
1 No painel de controle da impressora, navegue até:
>Configurar >OK >Configuração de rede >OK >Sem fio 802.11b/g/n >OK >Configuração da conexão de
rede >
OK
>Sem fio >OK >Wi‑Fi Protected Setup >OK >Modo WPS PIN >
OK
2 Siga as instruções exibidas no visor de impressão.
Colocando em rede 72
Alternando entre conexões USB, Ethernet e sem fio (somente Windows)
Você pode alterar a forma de acessar a impressora de acordo com suas necessidades. Os procedimentos a seguir
presumem que você tenha configurado a impressora para um tipo de conexão e que os drivers da impressora estão
instalados no computador. Consulte os tópicos relacionados na solução de problemas específica sobre tipos de conexão
se encontrar algum problema durante a configuração.
Nota: a impressora suporta uma conexão local ativa (USB) e uma conexão de rede ativa (Ethernet ou sem fio) por
vez. Não é possível conectar a impressora às redes Ethernet e sem fio ao mesmo tempo.
Usando a impressora sem fio
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada localmente (usando uma conexão USB)
1 Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora, guia > Definições > Utilitário de configuração sem fio
4 Siga as instruções exibidas na tela do computador.
Nota: não é necessário remover o cabo USB conectado entre a impressora e o computador durante a configuração
sem fio.
Se a impressora estiver atualmente configurada para Ethernet
1 Desconecte o cabo Ethernet da impressora.
2 Coloque a impressora perto do computador que você deseja usar para configurá-la para acesso sem fio.
Nota: é necessário conectar a impressora ao computador usando um cabo USB. Verifique se a impressora está
próxima o suficiente do computador para que o cabo USB possa alcançar ambos.
3 Clique em ou Iniciar.
4 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
5 Navegue até:
Página inicial da impressora > selecione sua impressora, guia > Definições > Utilitário de configuração sem fio
6 Siga as instruções exibidas na tela do computador.
Usando a impressora localmente (USB)
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada para Ethernet
1 Conecte um cabo USB diretamente à impressora e ao computador.
2 Aguarde até que o Windows localize o driver e conclua a configuração da impressora.
3 Selecione a impressora USB. Consulte “Selecionando a impressora” na página 73.
Colocando em rede 73
Se a impressora estiver atualmente configurada sem fio
1 Conecte um cabo USB diretamente à impressora e ao computador.
2 Aguarde até que o Windows localize o driver e conclua a configuração da impressora.
3 Selecione a impressora USB. Consulte “Selecionando a impressora” na página 73.
Nota: é possível continuar a usar a impressora através de conexão Ethernet ou sem fio.
Usando a impressora em uma rede Ethernet
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada sem fio
1 Conecte o cabo Ethernet na impressora e em uma porta disponível em um interruptor ou tomada.
2 Aguarde um minuto para que o adaptador de rede Ethernet fique ativo e adquira um endereço IP na rede.
3 Selecione a impressora de rede. Consulte “Selecionando a impressora” na página 73.
Nota: o adaptador sem fio da impressora ficará desativado enquanto estiver conectado a uma rede Ethernet.
Se a impressora estiver atualmente configurada localmente (usando uma conexão USB)
1 Conecte o cabo Ethernet na impressora e em uma porta disponível em um interruptor ou tomada.
2 Insira o CD do software de instalação no computador que você deseja usar para configurar a impressora.
3 Siga as instruções exibidas na tela do computador para configurar uma impressora em uma rede Ethernet.
4 Selecione a impressora de rede. Consulte “Selecionando a impressora” na página 73.
Nota: é necessário ter um cabo USB para concluir a configuração.
Selecionando a impressora
1 Abra a pasta de impressoras.
a Clique em ou Iniciar.
b Na caixa Iniciar pesquisa ou Executar, digite control printers.
c Pressione Enter ou clique em OK.
2 Clique com o botão direito do mouse na impressora que você deseja usar (Rede ou USB).
3 Selecione Definir como impressora padrão no menu.
4 Feche a janela "Impressora" ou "Impressoras e Aparelhos de Fax".
Alternando entre conexões USB, Ethernet e sem fio (somente Macintosh)
Você pode alterar a forma de acessar a impressora de acordo com suas necessidades. Os procedimentos a seguir
presumem que você tenha configurado a impressora para um tipo de conexão e que os drivers da impressora estão
instalados no computador. Consulte os tópicos relacionados na solução de problemas específica sobre tipos de conexão
se encontrar algum problema durante a configuração.
Nota: a impressora suporta uma conexão local ativa (USB) e uma conexão de rede ativa (Ethernet ou sem fio) por
vez. Não é possível conectar a impressora às redes Ethernet e sem fio ao mesmo tempo.
Colocando em rede 74
Usando a impressora sem fio
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada localmente (usando uma conexão USB)
1 Feche todos os aplicativos abertos.
2 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, clique no ícone do CD na área de trabalho.
3 Clique duas vezes em Extras da Lexmark > Assistente de instalação da Lexmark.
4 Siga as instruções exibidas na tela do computador.
Nota: não é necessário remover o cabo USB conectado entre a impressora e o computador durante a configuração
sem fio.
Se a impressora estiver atualmente configurada para Ethernet
1 Desconecte o cabo Ethernet da impressora.
2 Coloque a impressora perto do computador que você deseja usar para configurá-la para acesso sem fio.
Nota: é necessário conectar a impressora ao computador usando um cabo USB. Verifique se a impressora está
próxima o suficiente do computador para que o cabo USB possa alcançar ambos.
3 Feche todos os aplicativos abertos.
4 Insira o CD do software de instalação.
Se a caixa de diálogo de instalação não for exibida após um minuto, clique no ícone do CD na área de trabalho.
5 Clique duas vezes em Extras da Lexmark > Assistente de instalação da Lexmark.
6 Siga as instruções exibidas na tela do computador.
7 Uma segunda fila de impressão será criada. Remova a fila Ethernet para não voltar a acessar a impressora em uma
conexão Ethernet.
Usando a impressora localmente (USB)
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada para Ethernet
1 Conecte a extremidade quadrada do cabo USB firmemente à parte posterior da impressora.
2 Conecte a extremidade retangular do cabo USB firmemente à porta USB do computador.
3 Adicione a impressora. Consulte “Adicionando a impressora” na página 75.
4 Uma segunda fila de impressão será criada. Remova a fila Ethernet para não voltar a acessar a impressora em uma
conexão Ethernet.
Se a impressora estiver atualmente configurada sem fio
1 Conecte um cabo USB diretamente à impressora e ao computador.
2 Adicione a impressora. Consulte “Adicionando a impressora” na página 75.
Colocando em rede 75
3 Uma segunda fila de impressão será criada. Remova a fila sem fio para não voltar a acessar a impressora em uma
conexão sem fio.
Usando a impressora em uma rede Ethernet
Selecione o tipo de conexão que descreve como você atualmente acessa sua impressora:
Se a impressora estiver atualmente configurada sem fio
1 Conecte o cabo Ethernet na impressora e a uma porta disponível em um interruptor ou tomada.
2 Aguarde um minuto para que o adaptador de rede Ethernet fique ativo e adquira um endereço IP na rede.
3 Adicione a impressora. Consulte “Adicionando a impressora” na página 75.
4 Uma segunda fila de impressão será criada. Remova a fila sem fio para não voltar a acessar a impressora em uma
rede sem fio.
Se a impressora estiver atualmente configurada localmente (usando uma conexão USB)
1 Conecte o cabo Ethernet na impressora e a uma porta disponível em um interruptor ou tomada.
2 Insira o CD do software de instalação no computador que você deseja usar para configurar a impressora.
3 Siga as instruções exibidas na tela do computador.
Nota: é necessário ter um cabo USB para concluir a configuração.
Adicionando a impressora
No Mac OS X versão 10.5 ou posterior
1 No menu Apple, navegue até:
Preferências do sistema > Imprimir & Fax
2 Clique em +.
3 Clique na guia Padrão ou Navegador padrão e selecione a impressora.
4 Clique em Adicionar.
Para o Mac OS X versão 10.4 ou anterior
1 No Finder, selecione Utilitários.
2 Clique duas vezes em Utilitário de configuração de impressora ou Centro de impressão.
3 Na caixa de diálogo Lista de impressoras, escolha a impressora a ser usada e clique em Adicionar.
4 No Navegador de impressora, selecione a impressora e clique em Adicionar.
Compartilhando uma impressora em um ambiente Windows
1 Prepare os computadores que compartilharão a impressora:
a Em Ambiente de Rede, disponibilize todos os computadores que estiverem usando a impressora ativando a
opção Compartilhamento de Arquivos e Impressoras. Consulte a documentação do Windows para obter
instruções sobre como ativar o Compartilhamento de Arquivos e Impressoras.
b Instale o software da impressora em todos os computadores que usarão a impressora.
Colocando em rede 76
2 Identifique a impressora:
a No computador que está conectado à impressora, abra a pasta de impressoras:
1 Clique , ou clique em Iniciar e depois clique em Executar.
2 Na caixa Iniciar pesquisa ou Executar, digite control printers.
3 Pressione Enter ou clique em OK.
b Clique com o botão direito do mouse no nome da sua impressora.
c Clique em Compartilhamento ou Propriedades da impressora.
d Na guia Compartilhamento, selecione Compartilhar esta impressora ou Compartilhada como.
e Atribua um nome diferente e clique em OK.
3 Localize a impressora no computador remoto:
Nota: o computador remoto é aquele que não está conectado à impressora.
a Abra a pasta Impressoras:
1 Clique , ou clique em Iniciar e depois clique em Executar.
2 Na caixa Iniciar pesquisa ou Executar, digite control printers.
3 Pressione Enter ou clique em OK.
b Clique com o botão direito do mouse no nome da sua impressora.
c Clique em Propriedades ou Propriedades da impressora.
d Clique em Portas > Adicionar Porta > Porta Local > Nova Porta.
e Digite o Nome da Porta UNC (Universal Naming Convention), que consiste no nome do servidor e no nome
exclusivo especificado na etapa 2 na página 76. Esse nome deve estar no formato \\servidor
\impressora.
f Clique em OK.
g Clique em Fechar na caixa de diálogo Portas da Impressora.
h Verifique se a nova porta foi selecionada na guia Portas e clique em Aplicar.
i Clique em OK.
Compartilhando uma impressora em um ambiente Macintosh
1 No Localizador, escolha Ajuda > Ajuda do Mac.
2 No campo Pesquisa, digite compartilhando a impressora em uma rede e pressione voltar.
3 Selecione apenas uma das seguintes opções:
• Compartilhando sua impressora com usuários Mac OS X— Permite que outros computadores Macintosh na
rede que usa Mac OS X versão 10.4 ou posterior use qualquer impressora conectada ao seu computador
Macintosh.
• Compartilhando suas impressoras com usuários Windows— Permitir que computadores Windows na rede
usem qualquer impressora conectada ao seu computador Macintosh.
4 Siga as instruções exibidas na tela do computador.
Nota: os usuários do Windows devem consultar a sua documentação para obter informações sobre como adicionar
uma impressora em rede conectada a um computador Macintosh.
Colocando em rede 77
Configurando a segurança
Redes sem fio simples requerem chaves WEP ou chave WPA/WPA2 pr é-compartilhada, ou podem não possuir segurança
nenhuma. Uma segurança de rede sem fio mais avançada pode precisar de um ou mais certificados e de um servidor
de autenticação. Se a rede requerer um certificado e você não tiver, preencha o formulário de solicitação de certificado
fornecido com o Utilitário de configuração sem fio e siga os procedimentos da sua empresa para solicitar um certificado
para acessar a rede.
Veja a seguir a lista dos tipos de segurança de rede sem fio suportados e seus requisitos.
WEP
•
Chave WEP (podem ser necessárias até 4 chaves)
• Chave de transmissão WEP padrão (se mais de uma chave WEP for configurada, esta especifica qual utilizar)
WPA pessoal, WPA2 pessoal ou WPA2 empresarial
•
Chave pré-compartilhada
• Criptografia (AES ou TKIP)
EAP‑MD5, MSCHAPv2 ou LEAP
•
Nome do usuário RADIUS
• Senha RADIUS
PEAP
•
Nome do usuário RADIUS
• Senha RADIUS
• Certificado da AC
EAP-TLS
•
Nome do usuário RADIUS
• Senha RADIUS
• Certificado da AC
• Certificado assinado
EAP-TTLS
•
autenticação interna apropriada
• Nome do usuário RADIUS
• Senha RADIUS
• Certificado da AC
Colocando em rede 78
Configurando a autenticação 802.1X
As informações que você deve preencher dependem do mecanismo de segurança 802.1X selecionado. Algumas exigem
nomes de usuário, senhas e/ou certificados. Se sua rede contiver vários pontos de acesso com diferentes modos de
autenticação, você poderá selecionar e configurar mais de um mecanismo de autenticação.
1 Na caixa de diálogo Configurar autenticação 802.1X, digite o nome de usuário e a senha do servidor de autenticação.
2 Confirme a senha e verifique o mecanismo de autenticação selecionado.
Se você selecionou Execute este procedimento
EAP‑MD5, LEAP ou
MSCHAPv2
PEAP ou EAP‑TTLS Clique em Instalar certificado da AC e digite o caminho para o certificado da AC ou clique em Procurar
EAP-TLS
Vá para a próxima etapa.
para localizar o arquivo do certificado.
a Clique em Instalar certificado assinado e digite o tipo de caminho para o certificado assinado ou
clique em Procurar para localizar o arquivo do certificado.
b Clique em Instalar certificado da AC e digite o caminho para o certificado da AC ou clique em
Procurar para localizar o arquivo do certificado.
3 Clique em OK e siga as instruções exibidas na tela do computador.
Perguntas freqüentes sobre rede
O que é Wi-Fi Protected Setup?
Wi‑Fi Protected Setup (WPS) é uma configuração simples e segura que permite que você estabeleça uma rede doméstica
sem fio e ative a segurança da rede sem exigir conhecimentos maiores da tecnologia Wi‑Fi. Não há mais necessidade
de configurar o nome da rede (SSID) e a chave WEP ou frase com senha WPA para os dispositivos de rede.
Nota: o WPS oferece suporte apenas às redes que se comunicam através de pontos de acesso (roteadores sem fio).
A impressora suporta os seguintes métodos na conexão de uma rede sem fio:
• Número de identificação pessoal (PIN) — o PIN da impressora é inserido nas definições sem fio do ponto de acesso.
• Configuração do botão de controle (PBC) — os botões da impressora e do ponto de acesso são controlados em um
determinado período de tempo.
Procure por alguma dessas marcas de identificação para verificar se o seu ponto de acesso possui o certificado WPS:
Esses logotipos WPS podem ser encontrados na lateral, parte traseira ou parte superior do ponto de acesso.
Para obter mais informações sobre como acessar as definições sem fio e determinar o recurso WPS do seu ponto de
acesso, consulte a documentação fornecida com o ponto de acesso ou entre em contato com o funcionário do suporte
ao sistema.
Colocando em rede 79
Onde encontro minha chave WEP ou frase com senha WPA/WPA2?
• Entre em contato com o funcionário do suporte ao sistema.
– A pessoa que configurou sua rede geralmente guarda a chave WEP ou frase com senha WPA/WPA2.
– Se sua rede sem fio tiver sido configurada pelo Provedor de serviços da Internet (ISP), você poderá obter as
informações no documento fornecido.
• Consulte a documentação fornecida com o ponto de acesso (roteador sem fio).
Se o ponto de acesso estiver usando as definições padrão, você poderá encontrar as informações na documentação.
• Exiba as definições de segurança no ponto de acesso.
1 Abra um navegador da Web e digite o endereço IP do ponto de acesso no campo de endereço. Pressione
Enter.
Notas:
– Para obter o endereço IP do ponto de acesso, consulte a documentação fornecida com ele ou entre em
contato com o funcionário do suporte ao sistema.
– Se você estiver usando um servidor proxy, desative-o temporariamente para carregar a página da Web
corretamente.
2 Insira o nome de usuário e a senha do ponto de acesso quando solicitado.
Nota: a chave de segurança WEP ou a frase com senha WPA/WPA2 não são o mesmo que a senha do ponto
de acesso. A senha permite acessar as definições do ponto de acesso. A chave de segurança WEP ou a frase
com senha WPA/WPA2 permite que as impressoras e computadores ingressarem em sua rede sem fio.
3 Procure a chave WEP ou a frase com senha WPA/WPA2.
O que é SSID?
Um Service Set Identifier (SSID) é o nome que identifica uma rede sem fio. Todos os dispositivos em uma rede devem
saber o SSID da rede sem fio ou eles não conseguirão se comunicar. Geralmente, a rede sem fio transmite o SSID para
permitir que os dispositivos sem fio na área conectem-se a ela. Às vezes, o SSID não é transmitido por motivos de
segurança.
Se o SSID de sua rede sem fio não for transmitido, não será possível detectá-lo automaticamente e ele não será exibido
na lista de redes sem fio disponíveis. Nesse caso, é necessário inserir as informações da rede manualmente.
Um SSID pode conter até 32 caracteres alfanuméricos. Caracteres alfanuméricos são uma combinação de caracteres
alfabéticos (letras de A a Z) e numéricos (números de 0 a 9).
Onde encontro meu SSID?
• Exiba as definições no ponto de acesso (roteador sem fio).
A maioria desses pontos possui um servidor da Web incorporado que pode ser acessado usando um navegador da
Web.
• Verifique se foi instalado um programa em seu computador com o adaptador de rede sem fio.
Muitos adaptadores de rede oferecem um software que permite exibir as configurações sem fio do computador,
inclusive o SSID.
Se não for possível localizar o SSID usando um desses métodos, entre em contato com o funcionário de suporte ao
sistema.
Colocando em rede 80
O que é uma rede?
Uma rede é uma coleção de dispositivos como computadores, impressoras, hubs Ethernet, pontos de acesso e
roteadores conectados para comunicação através de cabos ou através de uma conexão sem fio. Uma rede pode ser
tanto com fio, sem fio ou projetada para ter ambos os dispositivos com fio e sem fio.
Como saber o tipo de segurança que minha rede está usando?
• Entre em contato com o funcionário do suporte ao sistema.
A pessoa que configurou sua rede geralmente guarda suas informações sem fio.
• Consulte a documentação fornecida com o ponto de acesso (roteador sem fio).
• Verifique os caracteres da senha que você usou para acessar a rede sem fio.
Se não estiver usando uma senha, selecione Nenhum ou Sem segurança.
Caracteres Tipo de segurança
Exatamente 10 ou 26 caracteres hexadecimais
ou
Exatamente 5 ou 13 caracteres ASCII
Exatamente 64 caracteres hexadecimais
ou
De 8 a 63 caracteres ASCII
Notas:
WEP
WPA ou WPA2
– Caracteres hexadecimais são A - F, a - f e 0 - 9.
– Caracteres ASCII são letras, números e símbolos presentes em um teclado. Os caracteres ASCII em uma frase
com senha WPA/WPA2 diferenciam minúsculas de maiúsculas.
• Exiba as definições de segurança no ponto de acesso.
1 Abra um navegador da Web. Digite o endereço IP do ponto de acesso no campo de endereço e pressione
Enter.
Notas:
– Para obter o endereço IP do ponto de acesso, consulte a documentação fornecida com ele ou entre em
contato com o funcionário do suporte ao sistema.
– Se você estiver usando um servidor proxy, desative-o temporariamente para carregar a página da Web
corretamente.
2 Insira o nome de usuário e a senha do ponto de acesso quando solicitado.
Nota: a chave de segurança WEP ou a frase com senha WPA/WPA2 não são o mesmo que a senha do ponto
de acesso. A senha permite acessar as definições do ponto de acesso. A chave de segurança WEP ou a frase
com senha WPA/WPA2 permite que as impressoras e computadores ingressarem em sua rede sem fio.
3 Procure a chave WEP ou a frase com senha WPA/WPA2.
Como são configuradas as redes domésticas?
Para desktops, laptops e impressoras se comunicarem entre si em uma rede, eles precisam estar conectados por cabos
e/ou possuir adaptadores de rede sem fio interno ou instalados neles.
Colocando em rede 81
Uma rede pode ser configurada de várias maneiras. Quatro exemplos comuns são exibidos abaixo.
Nota: as impressoras nos diagramas a seguir representam as impressoras com servidores de impressão internos ou
instalados para que possam se comunicar através de uma rede.
Exemplos de rede sem fio
Cenário 1: alterando entre as conexões de rede sem fio e com fio em uma rede com acesso à Internet
• Todos os computadores e impressoras se conectam à rede através de um roteador com capacidade Ethernet e sem
fio.
• Alguns computadores se conectam através de uma conexão sem fio ao roteador, outros se conectam através de
uma conexão com fio.
• A rede está conectada à Internet através de uma linha DSL ou modem a cabo.
Internet
Cenário 2: rede sem fio com acesso à Internet
• Todos os computadores e impressoras se conectam à rede usando um roteador com ponto de acesso sem fio.
• O ponto de acesso sem fio conecta a rede à Internet através de uma linha DSL ou modem a cabo.
Internet
Colocando em rede 82
Cenário 3: rede sem fio sem acesso à Internet
• Os computadores e impressoras se conectam à rede usando um ponto de acesso sem fio.
• A rede não possui conexão à Internet.
Cenário 4: computador conectado sem fio à uma impressora sem acesso à Internet
• Um computador está diretamente conectado à uma impressora sem passar por um roteador sem fio.
• Essa configuração se refere a uma rede ad hoc.
• A rede não possui conexão à Internet.
Nota: a maioria dos computadores pode se comunicar apenas com uma rede sem fio por vez. Se você acessar a
Internet em uma conexão sem fio, você perderá o acesso à Internet se você estiver conectado a uma rede ad hoc.
O que é um cabo USB?
Um cabo de Universal Serial Bus (USB, barramento serial universal) é usado principalmente para conectar um dispositivo
USB a um host. Alguns exemplos de hosts comuns são computadores e consoles de jogos de vídeo. Por meio da porta
e do cabo USB, é possível conectar periféricos de computador como dispositivos de mouse, teclados, câmeras digitais,
impressoras, media players pessoais, unidades flash e discos rígidos externos. Para muitos desses dispositivos, o USB
se tornou o método de conexão padrão.
Por que preciso de um cabo USB?
Quando você instalar a impressora em uma rede sem fio, será necessário conectá-la temporariamente ao computador
usando o cabo USB. Essa conexão temporária é usada para instalar as configurações sem fio da impressora.
Como conecto o cabo USB?
O cabo USB conecta-se a uma porta USB no computador e o conector quadrado à parte posterior da impressora. Essa
conexão permite que você configure a impressora para uma instalação de rede ou local (USB).
Colocando em rede 83
A porta USB do computador e da impressora são marcadas com o símbolo .
Nota: não conecte o cabo USB até que seja solicitado.
1 Se a porta USB na parte traseira da impressora estiver coberta por um adesivo, remova-o.
2 Conecte a extremidade quadrada do cabo USB firmemente à parte posterior da impressora.
Colocando em rede 84
3 Conecte a extremidade retangular do cabo USB firmemente à porta USB do computador.
4 Siga as instruções exibidas na tela do computador.
Qual a diferença entre rede infra-estrutura e rede ad hoc?
As redes sem fio podem operar de duas maneiras: infra-estrutura ou ad hoc.
No modo infra-estrutura, todos os dispositivos em uma rede sem fio se comunicam entre si através de um ponto de
acesso (roteador sem fio).
No modo ad hoc, um computador com um adaptador de rede sem fio se comunica diretamente com uma impressora
equipada com um servidor de impressão sem fio.
Infra-estrutura Ad hoc
Características
Comunicação Através de um ponto de acesso Diretamente entre dispositivos
Segurança Mais opções de segurança WEP ou sem segurança
Faixa Determinada pela faixa e número de pontos de
acesso
Velocidade Geralmente mais rápido Geralmente mais lento
Requisitos para todos os dispositivos
Endereço IP único para cada dispositivo
Modo configurado para Modo infra-estrutura Modo Ad hoc
Mesmo SSID Sim, incluindo o ponto de acesso Sim
Mesmo canal Sim, incluindo o ponto de acesso Sim
Sim Sim
Restrita à faixa de dispositivos individuais
na rede
Recomendamos a configuração da rede no modo infra-estrutura usando o CD do software de instalação. O modo infra-
-estrutura oferece:
• Segurança de rede aprimorada
• Confiabilidade aprimorada
• Desempenho mais rápido
• Configuração mais fácil
Colocando em rede 85
Localizando a intensidade do sinal
A potência do sinal informa com que intensidade o computador ou a impressora está recebendo o sinal da rede sem
fio. A baixa qualidade do sinal pode afetar a conectividade durante a configuração.
Verificando a conectividade do computador
1
Da bandeja do sistema do computador, clique no ícone sem fio correspondente ao software que gerencia o
adaptador de rede sem fio.
2 Verifique a qualidade do sinal.
Verificando a conectividade da impressora
•
Na impressora, imprima uma página de configuração de rede.
Na seção Sem fio, procure por Qualidade.
• Verifique a potência do sinal no painel de controle da impressora.
Navegue até:
> Configuração > OK > Configuração da rede > OK > Sem fio 802.11 b/g/n > OK > Configuração da conexão de
rede >
OK
> Sem fio > OK > Exibir qualidade do sinal >
OK
Para melhorar a qualidade do sinal, remova as fontes de interferência e/ou mova os dispositivos sem fio para mais
perto do ponto de acesso (roteador sem fio).
Como posso melhorar a potência do sinal sem fio?
Um motivo comum para a falha na comunicação de impressoras sem fio em uma rede é a qualidade ruim do sinal sem
fio. Se o sinal estiver muito fraco, distorcido ou bloqueado por um objeto, ele não conseguirá passar informações entre
o ponto de acesso e a impressora. Para determinar se a impressora recebe um sinal potente do ponto de acesso,
imprima uma página de configuração de rede. O campo Qualidade indica a potência relativa do sinal sem fio que a
impressora recebe. No entanto, as quedas na potência do sinal podem ser intermitentes, e apesar de a qualidade do
sinal parecer alto, ele poderá cair durante determinadas condições.
Se você suspeitar que há um problema na potência do sinal entre o ponto de acesso (roteador sem fio) e a impressora,
tente uma ou mais dos seguintes procedimentos:
Notas:
• As soluções abaixo são para redes infra-estrutura. Se você estiver usando uma rede ad hoc, ajuste o computador
quando a solução sugerir o ajuste do ponto de acesso.
• As redes ad hoc possuem um alcance muito menor do que as redes infra-estrutura. Tente mover a impressora
para mais perto do computador, caso ocorra um problema de comunicação.
MOVA A IMPRESSORA PARA MAIS PERTO DO PONTO DE ACESSO
Se a impressora estiver muito longe do ponto de acesso, ela não conseguirá se comunicar com outros dispositivos
na rede. Para a maioria das redes sem fio usadas em ambiente fechado, a distância máxima entre o ponto de acesso
e a impressora é de aproximadamente 100 pés (30 metros). Essa distância pode ser maior ou menor, dependendo
do layout da rede e dos limites do ponto de acesso.
Colocando em rede 86
REMOVA OBSTÁCULOS ENTRE O PONTO DE ACESSO E A IMPRESSORA
O sinal sem fio do ponto de acesso passará pela maioria dos objetos. A maioria das paredes, pisos, móveis e outros
objetos não bloqueia o sinal sem fio. Porém, alguns materiais são muito densos e não permitem a passagem do sinal,
como os objetos que contêm metal e concreto. organize a impressora e o ponto de acesso de modo que o sinal não
fique bloqueado por esses objetos.
REMOVA FONTES DE INTERFERÊNCIA
Outros tipos de freqüências de rádio podem causar problemas com o sinal sem fio na rede, resultando em problemas
de impressão intermitentes.
• Desligue essas possíveis fontes de interferência, quando possível.
• Evite usar fornos de microondas, telefones sem fio (exceto celulares), monitores de bebês, praticamente todos
os equipamentos de cozinha, equipamentos de vigilância sem fio ou qualquer outro equipamento que contenha
um motor ao imprimir usando a rede sem fio.
• Se outra rede sem fio estiver em operação nos arredores, mude o canal sem fio no ponto de acesso.
• Não coloque o ponto de acesso em uma impressora ou outro dispositivo eletrônico. Tais dispositivos também
podem interferir no sinal sem fio.
ORGANIZE A REDE PARA REDUZIR A ABSORÇÃO DE SINAL
Mesmo quando o sinal sem fio consegue atravessar um objeto, ele é ligeiramente enfraquecido. Se ele atravessar
vários objetos, poderá ficar ainda mais fraco. Todo objeto absorve parte do sinal sem fio quando esse o atravessa,
e alguns tipos de objetos absorvem quantidade suficiente para causar problemas de comunicação. Coloque o ponto
de acesso o mais alto possível no ambiente para evitar a absorção de sinal.
Como posso verificar se o computador e a impressora estão conectados à mesma rede sem fio?
Se a impressora não estiver conectada à mesma rede sem fio do computador, não será possível imprimir na rede sem
fio. O SSID da impressora deve corresponder ao SSID do computador, se ele já estiver conectado à rede sem fio.
Para usuários do Windows
1 Obtenha o SSID da rede à qual o computador está conectado:
a Digite o endereço IP do ponto de acesso (roteador sem fio) no campo de endereço do navegador da Web.
Se você não souber o endereço IP do ponto de acesso:
1 Clique em , ou clique em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite cmd.
3 Pressione Enter ou clique em OK.
4 Digite ipconfig e pressione Enter. Verifique a seção Conexão de rede sem fio:
• A entrada “Gateway Padrão” geralmente é o ponto de acesso.
• O endereço IP é exibido como quatro conjuntos de números separados por pontos, por exemplo
192.168.2.134.
b Digite o nome de usuário e senha do roteador quando solicitado.
c Clique em OK.
Colocando em rede 87
d Na seção Definições sem fio, procure o SSID.
e Anote o SSID.
Nota: copie o SSID corretamente, incluindo todas as letras maiúsculas.
2 Obtenha o SSID da rede à qual a impressora está conectada:
a Na impressora, imprima uma página de configuração de rede.
b Na seção Sem fio, procure o SSID.
3 Compare o SSID do computador e o da impressora.
Se os SSIDs forem os mesmos, o computador e a impressora estarão conectados à mesma rede sem fio.
Se os SSIDs forem diferentes, execute o utilitário novamente para configurar a impressora na rede sem fio usada
pelo computador.
Para usuários Macintosh com uma base AirPort
No Mac OS X versão 10.5 ou posterior
1 No menu Apple, navegue até:
Preferências do sistema > Rede > AirPort
O SSID da rede ao qual o computador está conectado é exibido no menu Nome de rede.
2 Anote o SSID.
Para o Mac OS X versão 10.4 ou anterior
1 No Localizador, navegue até:
Aplicativos > Conexão à Internet > AirPort
O SSID da rede ao qual o computador está conectado é exibido no menu Rede.
2 Anote o SSID.
Para usuários Macintosh com um ponto de acesso
1 Digite o endereço IP do ponto de acesso no campo de endereço do navegador da Web e vá para a Etapa 2.
Se você não souber o endereço IP do ponto de acesso, faça o seguinte:
a No menu Apple, navegue até:
Preferências do sistema > Rede > AirPort
b Clique em Avançado ou Configurar.
c Clique em TCP/IP.
A entrada Roteador geralmente é o ponto de acesso.
2 Digite o nome de usuário e senha quando solicitado e, depois, clique em OK.
3 Na seção Definições sem fio, procure o SSID.
4 Anote o SSID, o tipo de segurança e as senhas WEP/WPA, se elas forem exibidas.
Notas:
• Verifique se copiou as informações de rede corretamente, incluindo todas as letras maiúsculas.
• Guarde o SSID e a chave WEP ou a senha WPA em um local seguro para referência futura.
Colocando em rede 88
Posso usar minha impressora em uma conexão USB e de rede ao mesmo tempo?
Sim, a impressora suporta uma conexão simultânea USB e de rede. A impressora pode ser configurada das seguintes
maneiras:
• Conectada localmente (a um computador usando um cabo USB)
• Rede sem fio
• Rede sem fio e conectada localmente simultaneamente
O que é um endereço MAC?
Um endereço de Controle de acesso de mídia (MAC - Media Access Control) é um identificador de 48 bits associado ao
hardware do equipamento de rede. O endereço MAC também pode ser chamado de endereço físico porque está
conectado ao hardware de um dispositivo em vez de ao software. O endereço MAC é exibido como um número
hexadecimal no seguinte formato: 01-23-45-67-89-AB.
Embora seja possível alterar um endereço MAC de um dispositivo de rede, isso não é uma prática comum. Por essa
razão, os endereços MAC são considerados permanentes. Os endereços IP são facilmente trocados, sendo assim os
endereços MAC são mais confiáveis para identificar um determinado dispositivo em uma rede.
Roteadores com recursos de segurança podem permitir a filtragem de endereços MAC em redes. Isso permite que uma
lista de dispositivos gerenciados acessem a rede, identificados pelos seus endereços MAC, além de impedir o acesso
de dispositivos indesejados. Se a sua rede usar filtro de endereço MAC, adicione o endereço MAC da impressora à lista
de dispositivos permitidos.
Como localizo o endereço MAC?
Os dispositivos de rede têm um número de i dentificação de hardware exclusivo que os distinguem de outros dispositivos
na rede. Isso se chama endereço MAC (Media Access Control). Outros dispositivos às vezes usam um tipo de endereço
MAC chamado Endereço administrado universalmente (UAA).
Ao instalar a impressora em uma rede, verifique se selecionou a que possui o endereço MAC correto.
Colocando em rede 89
O endereço MAC do servidor de impressão interno é uma série de letras e números.
MAC: XX XX XX XX XX XX
Notas:
• Uma lista de endereços MAC pode ser configurada em um ponto de acesso (roteador sem fio) de forma que
somente dispositivos com endereços MAC correspondentes tenham permissão para operar na rede. Isso se
chama filtragem MAC. Se a filtragem MAC está ativada no seu ponto de acesso e você deseja adicionar uma
impressora à rede, então o endereço MAC da impressora tem que ser incluído na lista de filtro de MAC.
• Se você estiver usando uma base AirPort, poderá se referir ao endereço MAC como ID do AirPort e acessar a
filtragem de endereço MAC por meio do Controle de acesso ao endereço MAC.
O que é endereço IP?
Um endereço IP é um número único usado por dispositivos (como uma impressora sem fio, computador ou ponto de
acesso sem fio) em uma rede IP para que se localizem e se comuniquem. Dispositivos em uma rede IP somente podem
se comunicar se possuírem um endereço IP válido e único. Um endereço IP único significa que dois dispositivos em
uma mesma rede não possuem o mesmo endereço IP.
Um endereço IP é um grupo de quatro números separados por pontos. Um exemplo de um endereço IP é
192.168.100.110.
O que é TCP/IP?
As redes funcionam quando computadores, impressoras e outros dispositivos são capazes de enviar dados um para o
outro, através de cabos ou usando sinais sem fio. Esta transferência de dados se torna possível devido às regras de
transmissão de dados chamadas protocolos. Um protocolo pode ser entendido como uma linguagem que possui regras
para que os participantes possam se comunicar de forma eficaz uns com os outros.
Os diferentes tipos de redes utilizam protocolos diferentes, mas o Protocolo de controle de transmissão/Protocolo
Internet (TCP/IP) é o mais popular. O TCP/IP é usado para enviar dados através da Internet assim como para a maioria
das redes corporativas e domésticas.
Todo dispositivo em uma rede que usa TCP/IP deve ter um endereço IP. Os endereços IP são nomes de computadores
únicos em um formato numérico, usados para transferir dados em uma rede. Os endereços IP permitem que o TCP/IP
confirme as solicitações e o recebimento de dados entre os vários dispositivos da rede.
Como posso localizar endereços IP?
Para usuários do Windows
1
Clique em , ou em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite cmd.
3 Pressione Enter ou clique em OK.
4 Digite ipconfig e pressione Enter.
O endereço IP é exibido como quatro conjuntos de números separados por pontos, por exemplo 192.168.0.100.
Colocando em rede 90
Para usuários do Macintosh
1
No menu Apple, navegue até:
Sobre este Mac > Mais informações
2 No painel Conteúdo, selecione Rede.
3 Se estiver conectado a uma rede sem fio, selecione AirPort na lista Serviços ativos.
Localizando o endereço IP da impressora
•
Na impressora, imprima uma página de configuração de rede.
Na seção TCP/IP, procure o Endereço.
• Exiba as definições da impressora.
No painel de controle da impressora, navegue até:
> Configuração > OK > Configuração de rede > OK > Sem fio 802.11 b/g/n > OK > Configuração da conexão de
rede >
OK
> TCP/IP > OK > Endereço IP >
OK
Como os endereços IP são atribuídos?
Um endereço IP pode ser atribuído automaticamente pela rede usando o DHCP. Quando uma impressora é configurada
em um computador, o computador envia todos os trabalhos de impressão à impressora usando esse endereço.
Se o endereço IP não for atribuído automaticamente, será solicitado digitar manualmente um endereço e outras
informações de rede durante a configuração sem fio, após selecionar a impressora na lista disponível.
O que é um índice de chaves?
Um ponto de acesso (roteador sem fio) pode ser configurado com até quatro chaves WEP. Porém, somente uma chave
é usada na rede por vez. As chaves são numeradas e o número de uma chave é chamado de índice de chave. Todos os
dispositivos na rede sem fio devem ser configurados para usar o mesmo índice de chave quando várias chaves WEP
são configuradas no ponto de acesso.
Selecione na impressora o mesmo índice de chave que você está usando no ponto de acesso.
Qual a diferença entre configuração guiada e configuração avançada?
Use a configuração guiada se:
• Não houver comunicação entre a impressora e o computador na mesma rede sem fio.
• Você quiser que o Utilitário de configuração sem fio detecte a rede automaticamente.
• Conecte a impressora à rede sem fio usando o Wi‑Fi Protected Setup (WPS).
Use a configuração avançada se:
• A impressora e o computador de instalação não estiverem na mesma rede sem fio ou se o computador não tiver
acesso sem fio.
• A rede sem fio requerer certificados.
• A segurança de nível empresarial for aplicada na rede sem fio.
• Você souber as informações de SSID e de segurança da rede e desejar digitar as informações em uma única tela.
• A impressora estiver sendo configurada para uma rede remota.
Colocando em rede 91
• Você souber suas informações de rede e quiser digitá-las rapidamente.
• Você estiver configurando uma impressora para uma rede sem fio que use a autenticação 802.1X.
Manutenção da impressora 92
Manutenção da impressora
Manutenção de cartuchos de tinta
Além das tarefas listadas a seguir, a impressora realiza um ciclo de manutenção automático toda semana se ela estiver
conectada a uma tomada elétrica aterrada e em funcionamento. Ela sairá rapidamente do modo de suspensão ou será
ligada temporariamente se estiver desligada.
Verificando os níveis de tinta
Usando o painel de controle da impressora
No painel de controle da impressora, navegue até:
> Configuração > OK >Manutenção > OK > Verificar os níveis de tinta >
OK
Usando o software da impressora
Para usuários do Windows
1 Clique em ou Iniciar.
2 Clique em Todos os Programas ou Programas e selecione a pasta de programas da impressora na lista.
3 Navegue até:
Página inicial da impressora > selecione sua impressora > guia Manutenção > Status de suprimentos
Para usuários do Macintosh
1 No menu Apple, navegue até:
Preferências do sistema > Imprimir e fax > selecione sua impressora
2 Clique em Opções & suprimentos ou Fila de impressão.
3 Clique em Níveis de suprimento.
Alinhando o cabeçote de impressão
Se os caracteres ou as linhas na imagem impressa estiverem irregulares ou com ondulações, pode ser necessário alinhar
o cabeçote de impressão.
1 Coloque papel comum.
2 No painel de controle da impressora, navegue até:
> Definição > OK >Manutenção > OK > Alinhar a impressora >
Uma página de alinhamento é impressa.
Nota: não remova a página de alinhamento até terminar a impressão.
Se você tiver alinhado os cartuchos para aprimorar a qualidade de impressão, imprima o documento novamente. Se a
qualidade de impressão não tiver melhorado, limpe os orifícios do cabeçote de impressão.
OK
Manutenção da impressora 93
Limpando os orifícios do cabeçote de impressão
Se a impressora não for usada por um longo período de tempo, pode ser necessário realizar uma limpeza nos orifícios
do cabeçote de impressão para melhorar a qualidade da impressão. Mantenha a impressora conectada em uma tomada
elétrica devidamente aterrada em funcionamento para permitir que ela realize ciclos de manutenção automática.
Notas:
• Limpar os orifícios do cabeçote de impressão usa tinta, por isso limpe-os somente quando necessário.
• A limpeza profunda gasta ainda mais tinta, por isso tente usar a opção Limpar cabeçote de impressão primeiro
para economizar.
• Se os níveis de tinta estiverem muito baixos, será necessário substituir os cartuchos antes de limpar os orifícios
do cabeçote de impressão.
1 Coloque papel.
2 No painel de controle da impressora, navegue até:
> Configuração > OK > Manutenção >
3 Pressione o botão de seta para cima ou para baixo para navegar até Limpar o cabeçote de impressão
ou Limpar profundamente o cabeçote de impressão e pressione
OK
OK
.
Uma página de limpeza é impressa.
Limpando o exterior da impressora
1 Verifique se a impressora está desligada e desconectada da tomada.
ATENÇÃO—PERIGO DE CHOQUE: para evitar o risco de choques ao limpar o exterior da impressora,
desconecte o cabo de alimentação da tomada elétrica e desconecte todos os cabos da impressora antes de
prosseguir.
2 Retire todo o papel da impressora.
3 Umedeça com água um pano limpo e sem fiapos.
Aviso—Dano Potencial: não use detergentes ou produtos de limpeza domésticos, pois eles podem danificar o
acabamento da impressora.
4 Limpe apenas a parte exterior da impressora, certificando-se de remover resíduos de tinta que tenham se
acumulado na bandeja de saída do papel.
Aviso—Dano Potencial: o uso de um pano umedecido para limpar o interior pode causar danos à impressora.
5 Verifique se a impressora está seca antes de iniciar um novo trabalho de impressão.
Manutenção da impressora 94
Limpando o vidro do scanner
Limpe o vidro do scanner e outras peças relacionadas quando listras verticais aparecerem nas páginas impressas ou
quando você perceber marcas ou manchas nessas partes.
1 Umedeça com água um pano limpo e sem fiapos.
2 Limpe cuidadosamente o material de suporte (1) e o vidro do scanner (2).
1
2
Nota: Verifique se a tinta ou o fluido corretivo no documento está seco antes de colocar esse documento no vidro
do scanner.
Movendo a impressora para outro local
Ao mover a impressora para outro local, tome estas precauções:
• Verifique se a impressora está desligada e se todos os cabos foram desconectados da impressora.
• Qualquer carrinho usado para mover a impressora deve possuir uma superfície capaz de suportar a base completa
da impressora.
• Verifique se a bandeja de saída de papel foi colocada de volta na impressora.
• Verifique se o painel de controle da impressora está na posição vertical.
Manutenção da impressora 95
Pressione a trava sob o painel de controle da impressora para liberá-la e depois empurre o painel de volta para sua
posição de transporte.
1
2
• Mantenha a impressora em posição vertical para evitar vazamento de tinta.
• Evite movimentos bruscos.
Solucionando problemas 96
Solucionando problemas
Antes de solucionar problemas
Use esta lista de verificação para solucionar a maioria dos problemas da impressora.
• Verifique se o cabo de alimentação está conectado na impressora e em uma tomada elétrica devidamente aterrada
em funcionamento.
• Verifique se a impressora está ligada.
• Verifique se a impressora está conectada firmemente ao computador, ao servidor de impressão ou a outro ponto
de acesso à rede.
• Verifique se há mensagens de erro na impressora e solucione os erros que houver.
• Verifique se há mensagens de atolamento de papel e desobstrua os mesmos.
• Verifique os cartuchos de tinta e instale novos cartuchos, se for necessário.
• Desligue a impressora, aguarde aproximadamente 10 segundos e ligue-a novamente.
Nota: Verifique se a impressora não está no modo de suspensão. Pressione e mantenha pressionado o
três segundos para desligar a impressora.
por
Se a Solução de problemas não ajudar a resolver o problema
Visite nosso site http://support.lexmark.com para:
• Acessar artigos do Knowledgebase com as informações e soluções de problemas mais recentes para sua impressora
• Suporte técnico on-line ativo
• Obter números de contatos para suporte técnico por telefone
Solucionando problemas de configuração
• “O idioma incorreto é exibido no visor” na página 97
• “O software não foi instalado” na página 97
• “O trabalho de impressão não imprime ou há páginas ausentes” na página 98
• “A impressora imprime páginas em branco” na página 99
• “A impressora está ocupada ou não responde” na página 99
• “Não é possível excluir documentos da fila de impressão” na página 100
• “Não é possível imprimir pelo USB” na página 100
Solucionando problemas 97
O idioma incorreto é exibido no visor
Se a lista de verificação "Antes de solucionar problemas" não ajudar na solução, tente um ou mais dos seguintes:
ALTERAR O IDIOMA USANDO OS MENUS DA IMPRESSORA
1 No painel de controle da impressora, navegue até:
> Configuração > OK > Configurar dispositivo > OK > Idioma >
OK
2 Pressione o botão de seta para cima ou para baixo para rolar até o idioma desejado e pressione
OK
.
3 Para confirmar a definição, pressione o botão de seta para a esquerda ou para a direita para navegar até Sim e
OK
pressione
.
O software não foi instalado
Se encontrar problemas durante a instalação, ou se a impressora não for exibida na lista na pasta de impressoras ou
como uma opção de impressora ao enviar um trabalho de impressão, você pode tentar desinstalar e reinstalar o
software.
Antes de reinstalar o software, faça o seguinte:
VERIFIQUE SE O SEU COMPUTADOR ATENDE AOS REQUISITOS MÍNIMOS DE SISTEMA
DESATIVE TEMPORARIAMENTE OS PROGRAMAS DE SEGURANÇA NO WINDOWS ANTES DE INSTALAR O
SOFTWARE
VERIFIQUE A CONEXÃO USB
1 Verifique o cabo USB quanto a qualquer dano evidente. Se o cabo estiver danificado, use um novo.
2 Conecte a extremidade quadrada do cabo USB firmemente à parte posterior da impressora.
3 Conecte a extremidade retangular do cabo USB firmemente à porta USB do computador.
A porta USB tem a marca
Nota: se o problema persistir, tente usar outra porta USB do computador. Você pode ter se conectado a uma
porta defeituosa.
.
RECONECTE A FONTE DE ALIMENTAÇÃO DA IMPRESSORA
1 Desligue a impressora.
Nota: Verifique se a impressora não está no modo de suspensão. Pressione e mantenha pressionado
segundos para desligar a impressora.
2 Desconecte o cabo de energia da tomada elétrica e da fonte de alimentação.
3 Após um minuto, conecte novamente o cabo de energia na fonte de energia e ligue o cabo de energia na tomada.
4 Ligue a impressora.
por três
Solucionando problemas 98
O trabalho de impressão não imprime ou há páginas ausentes
Se a lista de verificação "Antes de solucionar problemas" não ajudar na solução, tente um ou mais dos seguintes:
VERIFIQUE SE OS CARTUCHOS DE TINTA ESTÃO INSERIDOS CORRETAMENTE
1 Ligue e abra a impressora.
2 Verifique se os cartuchos estão inseridos corretamente.
Os cartuchos deverão clicar firmemente no slot colorido correspondente do cabeçote de impressão.
3 Feche a impressora.
SELECIONE SUA IMPRESSORA NA CAIXA DE DIÁLOGO IMPRIMIR ANTES DE ENVIAR O TRABALHO DE IMPRESSÃO
Nota: essa solução se aplica somente aos usuários do Macintosh.
1 Com um documento aberto, escolha Arquivo > Imprimir.
2 No menu pop-up da impressora, escolha a impressora e clique em Imprimir.
Se a sua impressora não for exibida na lista de Impressoras, selecione Adicionar impressora. Na lista de
impressoras da guia Padrão, selecione a sua impressora e clique em Adicionar.
Se sua impressora não estiver na lista, proceda de uma das seguintes maneiras:
• Em uma impressora conectada com USB, remova e conecte o cabo USB novamente.
• Em uma impressora conectada sem fio, consulte a seção Solucionando problemas sem fio.
VERIFIQUE SE O TRABALHO DE IMPRESSORA NÃO ESTÁ PAUSADO
VERIFIQUE SE A IMPRESSORA ESTÁ DEFINIDA COMO A IMPRESSORA PADRÃO
RECONECTE A FONTE DE ALIMENTAÇÃO DA IMPRESSORA
1 Desligue a impressora.
Nota: Verifique se a impressora não está no modo de suspensão. Pressione e mantenha pressionado o
três segundos para desligar a impressora.
2 Desconecte o cabo de energia da tomada elétrica e da fonte de alimentação.
3 Após um minuto, conecte novamente o cabo de energia na fonte de energia e ligue o cabo de energia na tomada.
4 Ligue a impressora.
REMOVA E RECONECTE O CABO USB QUE ESTÁ CONECTADO À IMPRESSORA
por
VERIFIQUE A CONEXÃO USB
1 Verifique o cabo USB quanto a qualquer dano evidente. Se o cabo estiver danificado, use um novo.
2 Conecte a extremidade quadrada do cabo USB firmemente à parte posterior da impressora.
Solucionando problemas 99
3 Conecte a extremidade retangular do cabo USB firmemente à porta USB do computador.
A porta USB tem a marca
Nota: se o problema persistir, tente usar outra porta USB do computador. Você pode ter se conectado a uma
porta defeituosa.
.
REMOVA E REINSTALE O SOFTWARE DA IMPRESSORA
A impressora imprime páginas em branco
Páginas em branco podem ser causadas por cartuchos de tinta instalados incorretamente.
REINSTALAR OS CARTUCHOS DE TINTA E LIMPAR PROFUDAMENTE E ALINHAR O CABEÇOTE DE IMPRESSÃO
1 Reinstale os cartuchos de tinta, consulte “Substituindo cartuchos de tinta” na página 13 para obter mais
informações.
Se os cartuchos não se ajustarem, verifique se o cabeçote de impressão está colocado corretamente e tente
instalar os cartuchos novamente.
2 Coloque papel comum, sem marcas.
3 No painel de controle da impressora, navegue até:
> Configuração > OK > Manutenção >
OK
4 Pressione o botão de seta para cima ou para baixo para navegar até Limpeza profunda do cabeçote
OK
de impressão e pressione
Uma página de limpeza é impressa.
.
5 Coloque papel comum, sem marcas.
6 Na tela de menu Manutenção, pressione o botão de seta para cima ou para baixo para navegar até Alinhar
impressora e pressione
Uma página de alinhamento é impressa.
Nota: não remova a página de alinhamento até terminar a impressão.
OK
.
A impressora está ocupada ou não responde
Se a lista de verificação "Antes de solucionar problemas" não ajudar na solução, tente um ou mais dos seguintes:
VERIFIQUE SE A IMPRESSORA NÃO ESTÁ NO MODO DE SUSPENSÃO.
Se o indicador luminoso de energia estiver piscando lentamente, a impressora está no modo de suspensão.
Pressione
Se a impressora não sair do modo de suspensão, redefina e energia:
1 Desligue o cabo de alimentação da tomada elétrica e aguar 10 segundos.
para ativar a impressora.
2 Ligue o cabo de alimentação na tomada elétrica e ligue a impressora.
Se o problema persistir, verifique se há atualizações para o firmware ou software da impressora em nosso site.
Solucionando problemas 100
RECONECTE A FONTE DE ALIMENTAÇÃO DA IMPRESSORA
1 Desligue a impressora.
Nota: Verifique se a impressora não está no modo de suspensão. Pressione e mantenha pressionado
segundos para desligar a impressora.
2 Desconecte o cabo de energia da tomada elétrica e da fonte de alimentação.
3 Após um minuto, conecte novamente o cabo de energia na fonte de energia e ligue o cabo de energia na tomada.
4 Ligue a impressora.
por três
Não é possível excluir documentos da fila de impressão
Se houver trabalhos presos na fila de impressão e não for possível excluí-los para imprimir outros trabalhos, talvez o
computador e a impressora não estejam se comunicando.
REINICIE O COMPUTADOR E TENTE NOVAMENTE
REMOVA E RECONECTE O CABO USB QUE ESTÁ CONECTADO À IMPRESSORA
Não é possível imprimir pelo USB
Se a lista de verificação "Antes de solucionar problemas" não ajudar na solução, tente uma ou mais das seguintes:
VERIFIQUE A CONEXÃO USB
1 Verifique o cabo USB quanto a qualquer dano evidente. Se o cabo estiver danificado, use um novo.
2 Conecte a extremidade quadrada do cabo USB firmemente à parte posterior da impressora.
3 Conecte a extremidade retangular do cabo USB firmemente à porta USB do computador.
A porta USB tem a marca
Nota: Se o problema persistir, tente usar outra porta USB no computador. Você pode ter se conectado a uma
porta defeituosa.
.
VERIFIQUE SE A PORTA USB ESTÁ ATIVADA NO WINDOWS
1 Clique , ou clique em Iniciar e depois em Executar.
2 Na caixa Início de pesquisa ou Executar, digite devmgmt.msc.
3 Pressione Enter ou clique em OK.
O Gerenciador de Dispositivos é aberto.
4 Clique no sinal de adição (+) ao lado dos controladores Universal Serial Bus.
Se as opções Controlador de host USB e Hub da raiz USB estiverem relacionadas, a porta USB está ativada.
Para obter mais informações, consulte a documentação do computador.
Loading...
