MX410 и MX510 Series

Руководство пользователя

Октябрь 2012 г. www.lexmark.com

Тип(ы) машины: 7015 Модель(и): 470, 630, 670, 675, 679

Содержание 2

Содержание

Информация по технике безопасности..........................................7

Знакомство с принтером..................................................................9

Поиск сведений о принтере....................................................................................................9

Выбор места для установки принтера.................................................................................10

Конфигурации принтера........................................................................................................11

Основные функции сканера..................................................................................................12

Использование устройства автоматической подачи и стекла сканера...........................13

Панель управления принтера........................................................14

Использование панели управления принтера.....................................................................14 Знакомство c цветами света кнопки перехода в спящий режим и цветами

индикатора..........................................................................................................................14

Начальный экран....................................................................................................................15

Назначение кнопок сенсорного экрана...............................................................................17

Установка и использование приложений начального

экрана.................................................................................................18

Определение IP-адреса компьютера...................................................................................18

Определение IP-адреса принтера........................................................................................19

Доступ к встроенному веб-серверу......................................................................................19

Настройка начального экрана..............................................................................................20

Информация о различных приложениях..............................................................................20

Включение приложений начального экрана.......................................................................21

Поиск информации о приложениях начального экрана..............................................................21

Настойка форм и избранного.........................................................................................................21

Настройка приложения Card Copy................................................................................................22

Использование MyShortcut (Параметры экономичного режима)................................................23

Настройка приложения Multi Send ................................................................................................23

Настройка функции сканирования в сетевое расположение ....................................................24

Настройка удаленной панели управления ...................................................................................25

Экспорт и импорт конфигурации..........................................................................................25

Дополнительная настройка принтера.........................................27

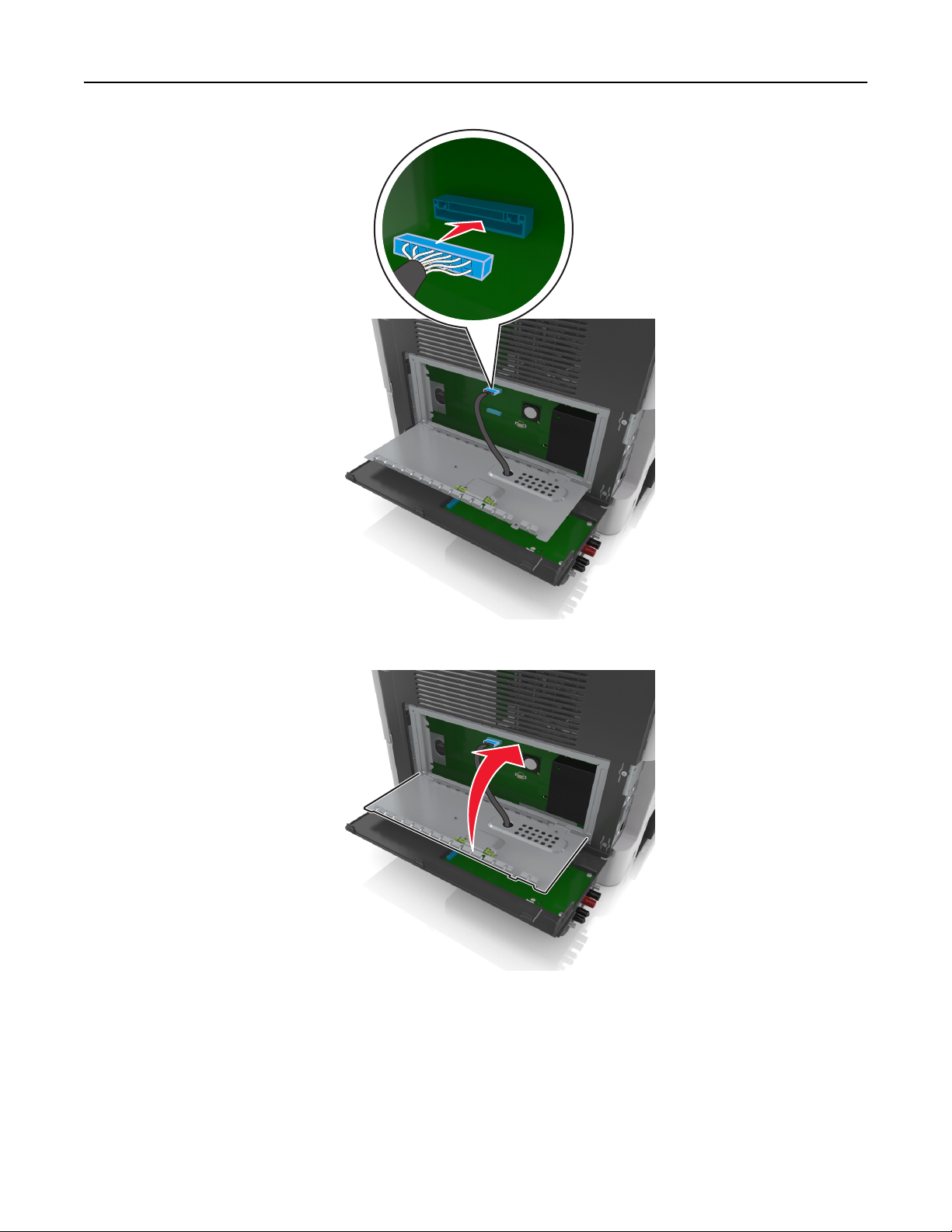

Установка внутренних дополнительных устройств............................................................27

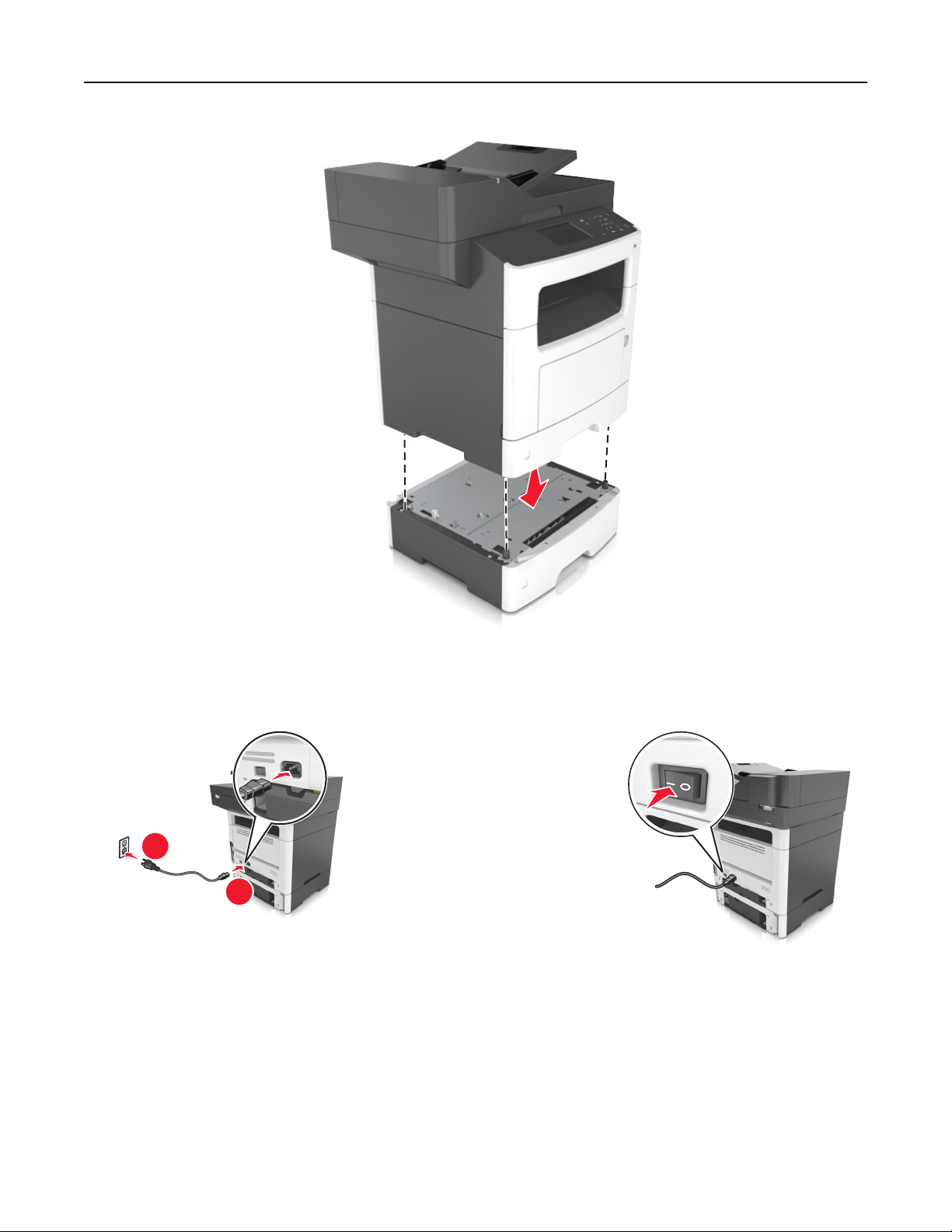

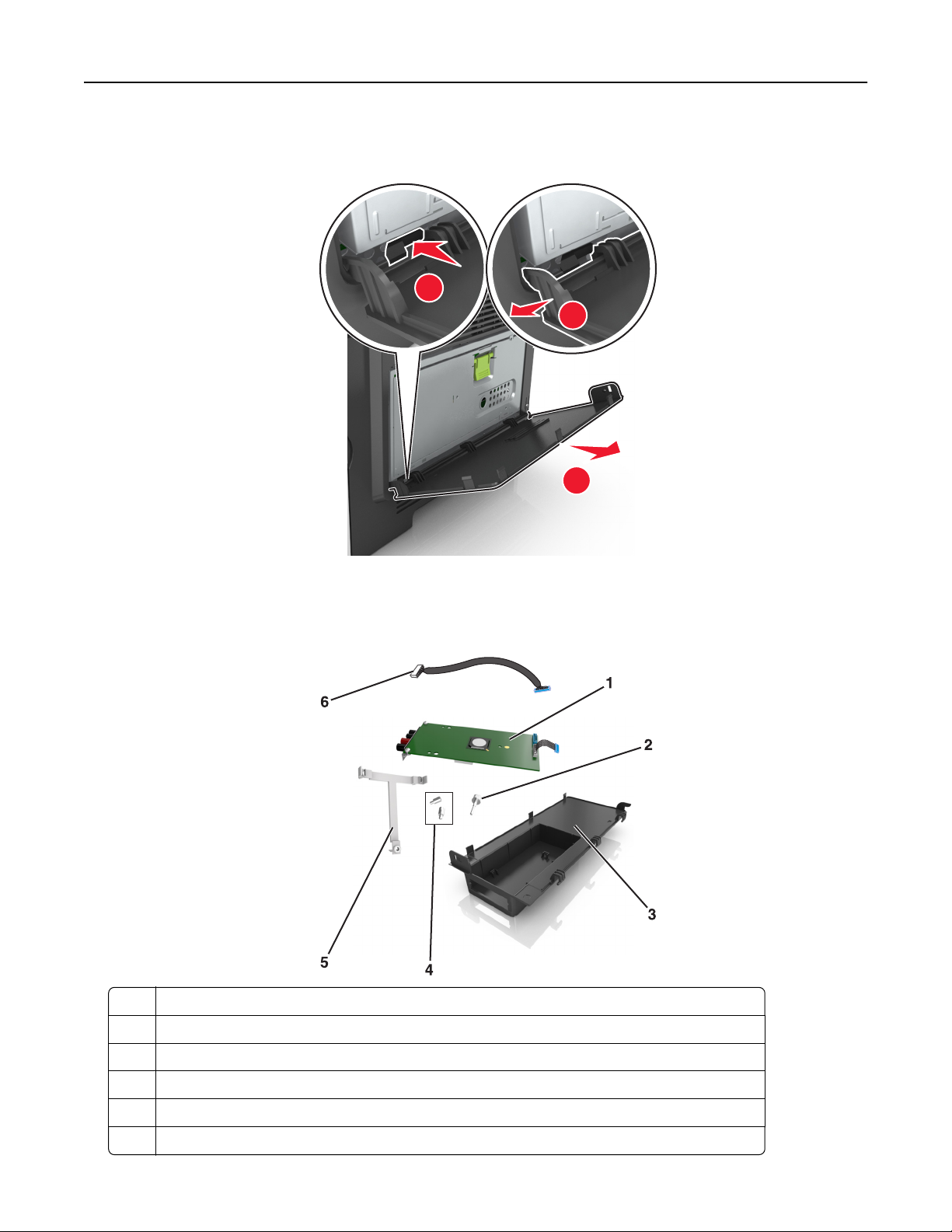

Установка дополнительных аппаратных модулей.............................................................44

Содержание 3

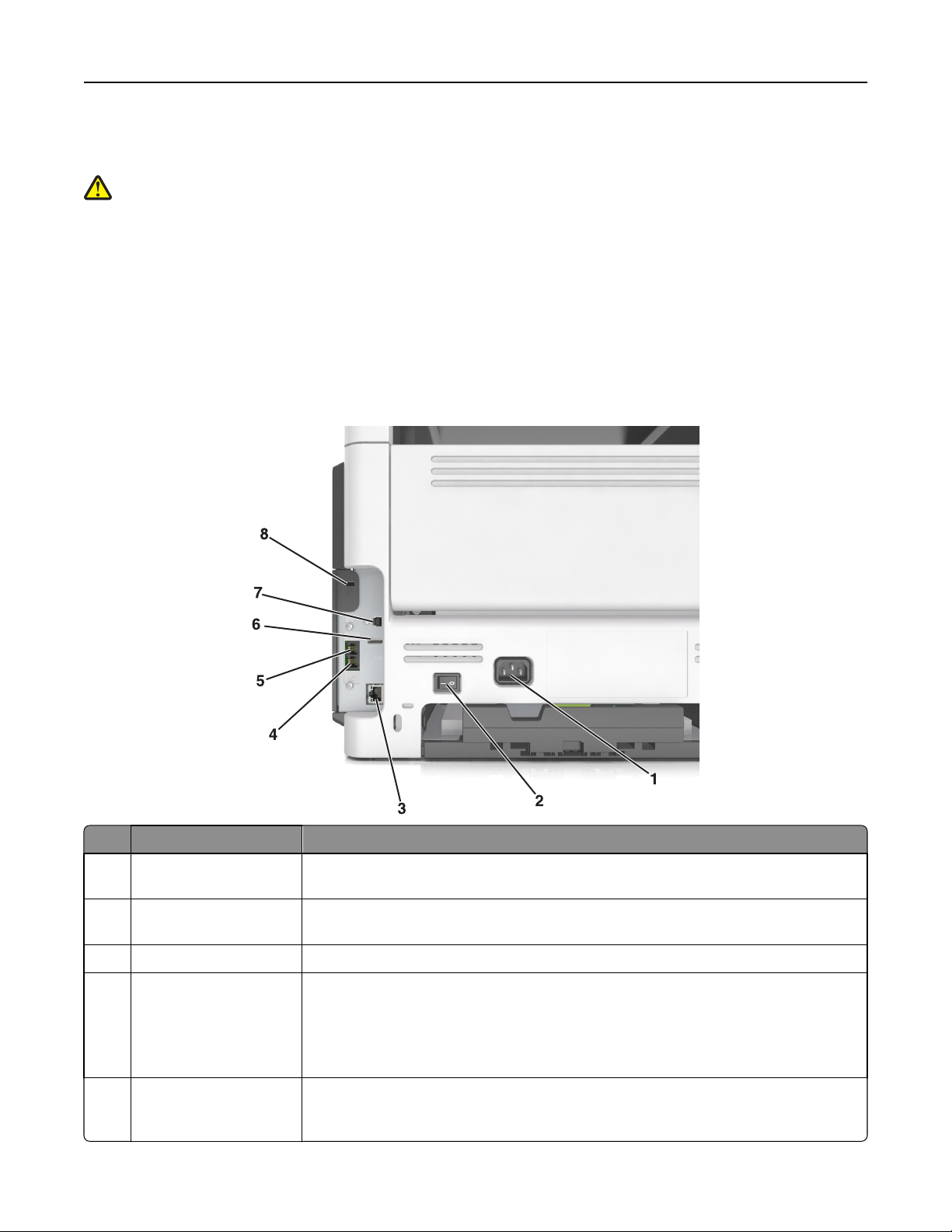

Подключение кабелей...........................................................................................................48

Установка программного обеспечения принтера...............................................................49

Работа в сети..........................................................................................................................51

Проверка настройки принтера.............................................................................................60

Загрузка обычной и специальной бумаги...................................62

Задание формата и типа бумаги..........................................................................................62

Настройка параметров для бумаги формата Universal......................................................62

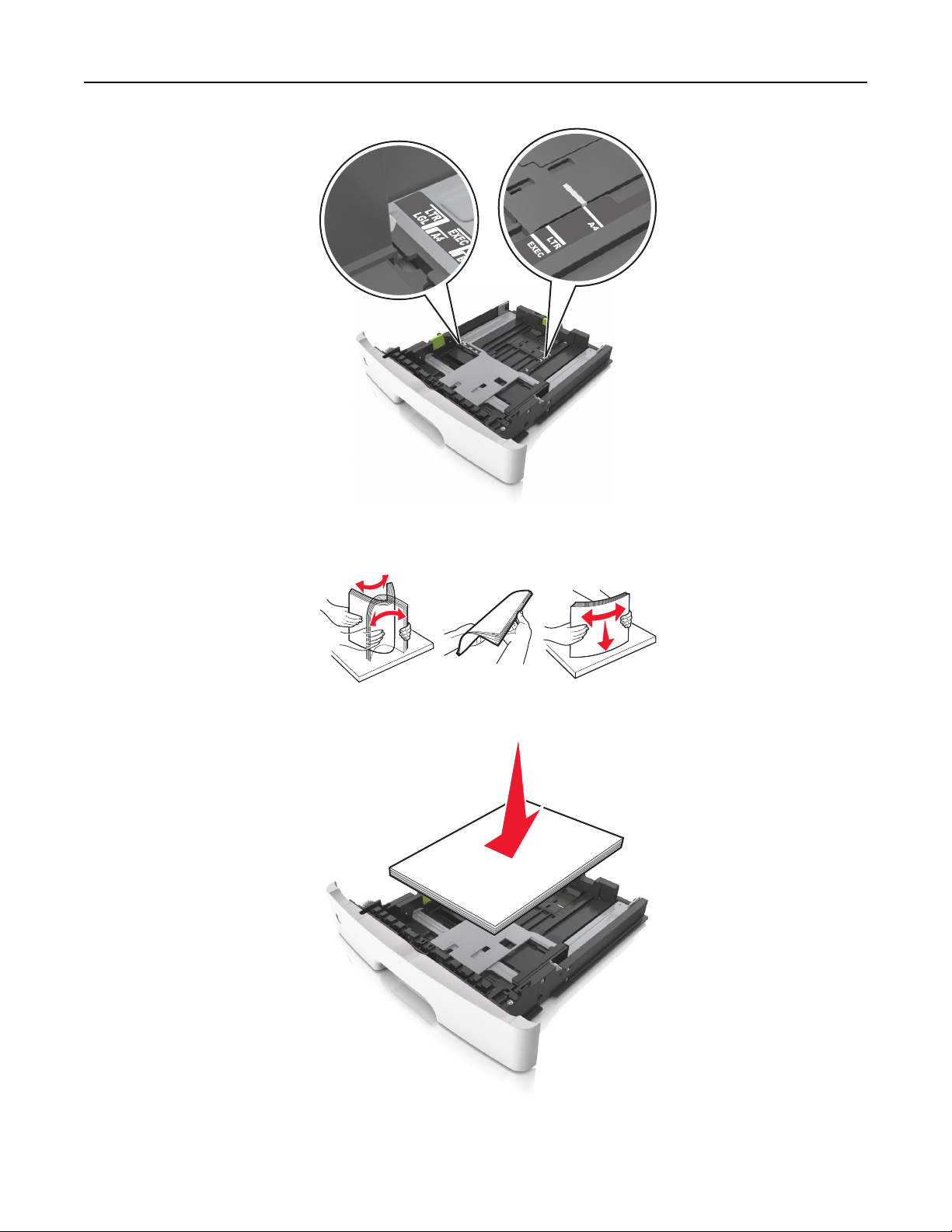

Загрузка бумаги в лотки........................................................................................................62

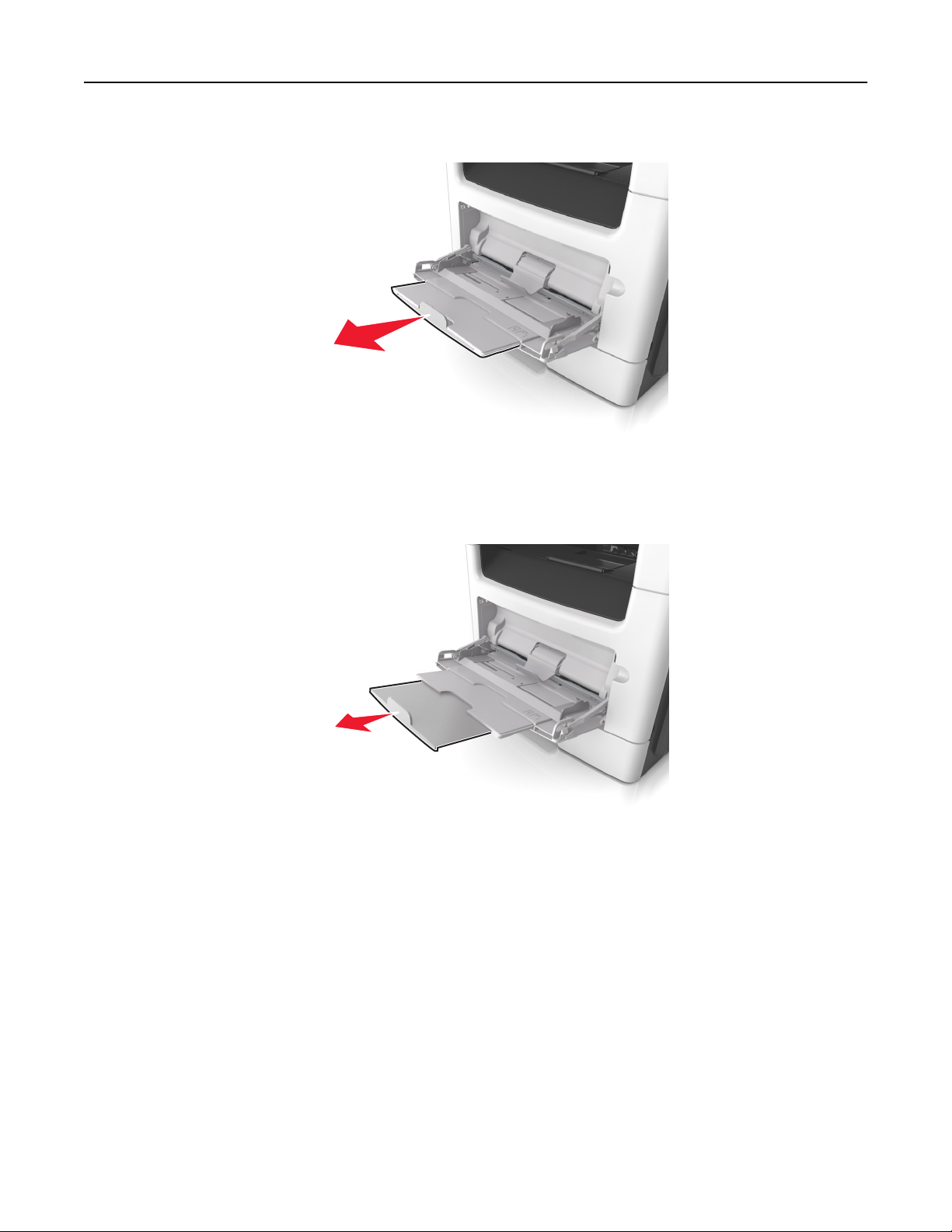

Загрузка многоцелевого устройства подачи.......................................................................67

Связывание лотков и исключение лотков из цепочки связи............................................72

Инструкции по работе с обычной и специальной бумагой.....76

Использование специальной бумаги....................................................................................76

Инструкции по использованию бумаги.................................................................................78

Поддерживаемые форматы, типы и плотность бумаги......................................................83

Печать.................................................................................................86

Печать форм и документов...................................................................................................86

Печать с флэш-диска.............................................................................................................88

Печать конфиденциальных и других отложенных заданий...............................................90

Печать информационных страниц........................................................................................93

Отмена задания на печать....................................................................................................93

Копирование.....................................................................................95

Создание копий......................................................................................................................95

Копирование фотографий.....................................................................................................96

Копирование на специальную бумагу..................................................................................96

Настройка параметров копирования...................................................................................97

Размещение информации на копиях..................................................................................103

Отмена задания копирования............................................................................................104

Сведения о параметрах копирования................................................................................104

Отправка по электронной почте.................................................109

Настройка принтера для отправки электронной почты..................................................109

Создание кода быстрого доступа для электронной почты.............................................110

Отправка документа по электронной почте.....................................................................111

Настройка параметров электронной почты......................................................................112

Содержание 4

Отмена передачи сообщения электронной почты............................................................114

Сведения о параметрах электронной почты.....................................................................114

Работа с факсом.............................................................................117

Настройка принтера для отправки факса.........................................................................117

Отправка факса...................................................................................................................132

Создание кодов быстрого доступа....................................................................................134

Настройка параметров факса............................................................................................135

Отмена исходящего факса..................................................................................................137

Откладывание и пересылка факсов..................................................................................137

Сведения о параметрах факсимильной передачи...........................................................139

Сканирование.................................................................................142

Использование функции сканирования в сеть.................................................................142

Сканирование с передачей по адресу FTP.......................................................................143

Сканирование на компьютер или флэш-диск...................................................................145

Сведения о параметрах сканирования..............................................................................148

Структура меню..............................................................................152

Список меню.........................................................................................................................152

Меню "Бумага".....................................................................................................................153

Меню «Отчеты»....................................................................................................................163

Меню «Сеть/порты».............................................................................................................165

Меню «Безопасность».........................................................................................................174

Меню «Параметры».............................................................................................................178

меню "Справка"...................................................................................................................224

Экономия денег с заботой об окружающей среде..................226

Экономия бумаги и тонера..................................................................................................226

Экономия энергии................................................................................................................227

Утилизация...........................................................................................................................230

Закрепление принтера..................................................................232

Заявление об энергозависимости......................................................................................232

Очистка энергозависимой памяти......................................................................................232

Очистка энергонезависимой памяти..................................................................................233

Очистка памяти жесткого диска принтера.......................................................................233

Настройка шифрования жесткого диска принтера..........................................................234

Содержание 5

Поиск сведений о безопасности принтера........................................................................235

Обслуживание принтера...............................................................236

Чистка деталей принтера....................................................................................................236

Проверка состояния компонентов и расходных материалов..........................................238

Предполагаемое количество оставшихся страниц...........................................................238

Заказ расходных материалов.............................................................................................239

Хранение расходных материалов.......................................................................................241

Замена расходных материалов..........................................................................................242

Перемещение принтера.......................................................................................................246

Управление принтером.................................................................248

Поиск расширенной информации о сети и данных для администратора.......................248

Проверка виртуального дисплея........................................................................................248

Настройка уведомлений по электронной почте...............................................................248

Просмотр отчетов................................................................................................................249

Настройка уведомлений о расходных материалах из встроенного веб-сервера..........249

Восстановление заводских настроек по умолчанию.......................................................250

Устранение замятий.......................................................................251

Предотвращение замятия материалов для печати..........................................................251

Значение сообщений о замятиях бумаги и их местоположение......................................252

Замятие страницы [x], откройте переднюю дверцу. [20y.xx]...........................................254

Замятие страницы [x], откройте заднюю дверцу. [20y.xx]...............................................258

Замятие страницы [x], очистите стандартный выходной лоток. [20y.xx]........................259 Замятие страницы [x], снимите лоток 1 для очистки устройства двусторонней

печати. [23y.xx]..................................................................................................................260

Замятие страницы [x], откройте лоток [x]. [24y.xx]...........................................................261

Замятие страницы [x], очистите устройство ручной подачи. [25y.xx].............................262

Замятие страниц ([x]), откройте верхнюю крышку автоподатчика. [28y.xx]..................264

Поиск и устранение неисправностей.........................................265

Значение сообщений принтера...........................................................................................265

Устранение неполадок принтера.......................................................................................283

Устранение проблем печати...............................................................................................291

Устранение неполадок копирования.................................................................................319

Устранение неполадок факса............................................................................................323

Устранение неполадок сканера.........................................................................................329

Содержание 6

Устранение неполадок приложений начального экрана.................................................334

Встроенный веб-сервер не открывается...........................................................................334

Обращение в службу технической поддержки.................................................................336

Примечания.....................................................................................337

Сведения о продукте...........................................................................................................337

Примечание к изданию........................................................................................................337

Энергопотребление..............................................................................................................340

Указатель.........................................................................................348

Информация по технике безопасности 7

Информация по технике безопасности

Подключайте кабель питания к легкодоступной и надежно заземленной сетевой розетке, расположенной рядом с изделием.

Запрещается устанавливать и использовать данное устройство рядом с водой или в местах с высокой влажностью.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Во время грозы запрещается использование факсимильной связи. Запрещается устанавливать и использовать данное устройство или выполнять электрические/кабельные подключения, например подключение факса, кабеля питания или телефонного кабеля, во время грозы.

Обслуживание и ремонт, не описанные в документации пользователя, должны производиться опытным специалистом по поддержке.

Это устройство разработано, проверено и признано соответствующим строгим международным стандартам при использовании определенных компонентов данного изготовителя. Обеспечивающие безопасность конструктивные особенности некоторых деталей не всегда являются очевидными. Изготовитель не несет ответственности за последствия применения других запасных частей.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Убедитесь в том, что все внешние подключения (например подключение сети Ethernet или телефона) установлены правильно с использованием соответствующих портов.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: В изделии используется лазерное излучение. Использование органов управления, выполнение регулировок или любых других действий, не описанных в настоящем руководстве, может привести к опасному облучению.

Процесс печати в данном изделии связан с нагреванием материала для печати, что может привести к выделению из материала вредных веществ. Во избежание опасных последствий изучите раздел руководства, содержащий рекомендации по выбору материалов для печати.

ВНИМАНИЕ-ГОРЯЧАЯ ПОВЕРХНОСТЬ: Возможен нагрев внутри принтера. Для уменьшения опасности получения травмы из-за горячего компонента дождитесь остывания поверхности перед тем, как до неё дотронуться.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Литиевая батарейка в данном устройстве не подлежит замене. При неправильном выполнении замены существует опасность взрыва литиевой батарейки. Не перезаряжайте, не разбирайте и не сжигайте литиевую батарейку. Утилизируйте использованные литиевые батарейки в соответствии с указаниями изготовителя батарейки или местными предписаниями.

При подключении данного устройства к телефонной сети общего пользования используйте только телекоммуникационный кабель (RJ-11), прилагаемый к данному устройству или кабель 26 AWG или большего сечения.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Не скручивайте, не сгибайте, не ударяйте и не ставьте тяжелые предметы на кабель питания. Не подвергайте кабель питания нагрузке и не допускайте его перетирания. Не защемляйте кабель питания между предметами мебели и стенами. В противном случае возможно возгорание или поражение электрическим током. Регулярно проверяйте кабель питания на наличие признаков подобных проблем. Перед осмотром отключайте кабель питания от электрической розетки.

Информация по технике безопасности 8

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Для уменьшения риска нестабильной работы оборудования загружайте каждый лоток отдельно. Остальные устройства подачи или лотки держите закрытыми.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Во избежание поражения электрическим током при чистке корпуса принтера, прежде чем продолжить, отсоедините кабель питания от электророзетки и отсоедините все кабели принтера.

Используйте кабель питания, входящий в комплект поставки данного продукта или одобренный изготовителем.

ВНИМАНИЕ-ОПАСНОСТЬ ОПРОКИДЫВАНИЯ: Конфигурации для напольной установки требуют установки дополнительных устройств. При использовании нескольких дополнительных устройств подачи необходимо устанавливать принтер на подставку или основание. Если вы приобрели многофункциональный принтер (МФП) с функциями сканирования, копирования и факсимильной передачи, вам могут потребоваться дополнительные приспособления. Дополнительные сведения см. на веб-сайте по адресу:

www.lexmark.com/multifunctionprinters.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или

установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а затем отсоедините подключенные к принтеру кабели.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Принтер весит более 18 кг, поэтому для его безопасного перемещения требуется не менее двух человек.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Прежде чем перемещать принтер, во избежание травм и повреждений принтера выполняйте следующие указания.

• Выключите принтер с помощью выключателя и отсоедините кабель питания от электрической

розетки.

• Перед перемещением принтера отсоедините от него все кабели.

• Если установлен дополнительный лоток, сначала извлеките его из принтера. Чтобы удалить

дополнительный лоток, сдвиньте фиксатор с правой стороны лотка по направлению к передней части лотка, пока не услышите щелчок.

• Поднимайте принтер за выемки для рук с обеих сторон принтера.

• Следите за тем, чтобы при опускании принтера ваши пальцы не оказались под принтером.

• Перед настройкой принтера убедитесь в наличии вокруг него достаточного свободного

пространства.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.

Знакомство с принтером 9

Знакомство с принтером

Поиск сведений о принтере

Какую информацию требуется найти?

Указания по первоначальной установке.

• Подключение принтера

• Установка программного

обеспечения принтера

Дополнительные инструкции по установке и указания по использованию принтера:

• Выбор и хранение бумаги и

специальной бумаги

• Загрузка бумаги

• Настройка параметров

принтера

• Просмотр и печать документов и

фотографий

• Установка и использование

программного обеспечения принтера

• Настройка принтера в сети

• Уход и обслуживание принтера

• Поиск и устранение неполадок

Рекомендации по поиску

Документация по установке — документацию по установке, которая прилагается к принтеру, также можно загрузить с веб-сайта

http://support.lexmark.com.

Руководство пользователя и Краткое справочное руководство — руководства доступны на компакт-диске с программным обеспечением и документацией.

Для получения дополнительных сведений см. http://support.lexmark.com.

Инструкции:

• Подключение принтера к сети

Ethernet

• Устранение проблем подклю-

чения принтера

Справка по использованию программного обеспечения принтера

Руководство по работе в сети. Откройте компакт-диск с программным обеспечением и документацией и в папке «Публикации»найдите раздел Документация к принтеру и программному обеспечению. Из списка публи-

каций выберите ссылку Руководство по работе в сети.

Справка Windows или Mac - откройте программу принтера, а затем выберите Справка.

Щелкните

Примечания.

для просмотра контекстной справки.

• Справка по программе устанавливается автоматически вместе с

программным обеспечением принтера.

• Программное обеспечение принтера находится в программной папке

принтера или на рабочем столе, в зависимости от операционной системы.

Знакомство с принтером 10

Какую информацию требуется найти?

Самая последняя вспомогательная информация, обновления и поддержка клиентов.

• Документация

• Файлы драйверов для загрузки

• Поддержка путем общения

через Интернет

• Поддержка по электронной

почте

• поддержка голосовой связи

Рекомендации по поиску

Веб-сайт Службы поддержки Lexmark — Примечание. Выберите страну или регион, а затем выберите продукт

для просмотра соответствующего веб-узла поддержки. Номера телефонов поддержки и часы работы в вашей стране или регионе

можно найти на веб-сайте поддержки или на печатной гарантии, прилагаемой к принтеру.

Укажите следующие сведения (которые имеются в чеке продавца и на задней панели принтера) и будьте готовы предоставить их при обращении в службу поддержки. Эти сведения помогут быстрее ответить на вопрос:

http://support.lexmark.com

• Код типа механизма

• Серийный номер

• Дата покупки

• Магазин, где был приобретен принтер

Сведения о гарантии Сведения о гарантии отличаются в зависимости от страны или региона:

• В США — см. Заявление об ограниченной гарантии, прилагаемое к

принтеру, или веб-сайт

http://support.lexmark.com.

• В других странах и регионах — см. печатную документацию по гаран-

тийным обязательствам из комплекта поставки сканера.

Выбор места для установки принтера

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Принтер весит более 18 кг (40 фунтов), поэтому для

его безопасного перемещения требуется не менее двух человек.

При выборе места для принтера, оставьте достаточное пространство для открывания лотков, крышек и дверец. Если планируется установить дополнительные устройства, предусмотрите также место и для них. Важно обеспечить выполнение следующих условий.

• Установите принтер рядом с надежно заземленной и легкодоступной розеткой.

• Убедитесь, что циркуляция воздуха отвечает требованиям стандарта ASHRAE в последней

редакции или стандарту 156 технического комитета по стандартизации.

• Необходимо подготовить горизонтальную, прочную и устойчивую поверхность.

• Принтер следует содержать в следующих условиях: – в чистом состоянии, сухом и незапыленном месте; – в принтере не должно оставаться скрепок; – вдали от непосредственного воздействия воздушных потоков кондиционеров, нагревателей

или вентиляторов;

– не допуская воздействия прямого солнечного света, резких перепадов влажности или

температуры;

• Соблюдайте рекомендуемый температурный режим и избегайте колебаний.

Окружающая температура от 15.6 до 32.2°C (от 60 до 90°F)

Температура хранения от -40 до 60°C (от -40 до 140°F)

• Обеспечьте наличие рекомендованного свободного пространства вокруг принтера для

надлежащей вентиляции:

Знакомство с принтером 11

Правая сторона 30 см (12 дюймов)

2 Спереди 51 см (20 дюймов)

Левая сторона 20 см (8 дюймов)

4 Сзади 20 см (8 дюймов)

Верхний 75 см (29 дюймов)

Конфигурации принтера

ВНИМАНИЕ-ОПАСНОСТЬ ОПРОКИДЫВАНИЯ: Конфигурации для напольной установки

требуют установки дополнительных устройств для устойчивости. При использовании нескольких дополнительных устройств подачи необходимо устанавливать принтер на подставку или основание. Если вы приобрели многофункциональный принтер (МФП) с функциями сканирования, копирования и факсимильной передачи, вам могут потребоваться дополнительные приспособления. Дополнительные сведения см. на веб-сайте по адресу:

www.lexmark.com/multifunctionprinters.

ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Для уменьшения риска нестабильной работы

оборудования загружайте каждый лоток отдельно. Остальные устройства подачи или лотки держите закрытыми.

Можно изменить конфигурацию принтера, установив дополнительный лоток на 250 или 50 листов. Инструкции по установке дополнительного лотка см. в разделе «Установка дополнительных лотков» на стр. 45.

Знакомство с принтером 12

Панель управления принтера

2 Устройство автоматической подачи документов (УАП)

Лоток устройства автоматической подачи

4 Лоток УАП

Кнопка освобождения передней дверцы

6 Стандартный лоток на 250 листов

Дополнительный лоток на 250 или 550 листов

8 Многоцелевое устройство подачи на 100 листов

9 Фиксатор бумаги

Стандартный лоток

Основные функции сканера

• Быстрое копирование или настройка принтера для выполнения специальных заданий на

копирование.

• Отправка факса с помощью панели управления принтера.

• Одновременная передача факса нескольким получателям.

Знакомство с принтером 13

• Сканирование документов и передача их на компьютер, по адресу электронной почты или по

адресу FTP.

• Сканирование документов и передача их на другой принтер (PDF через FTP).

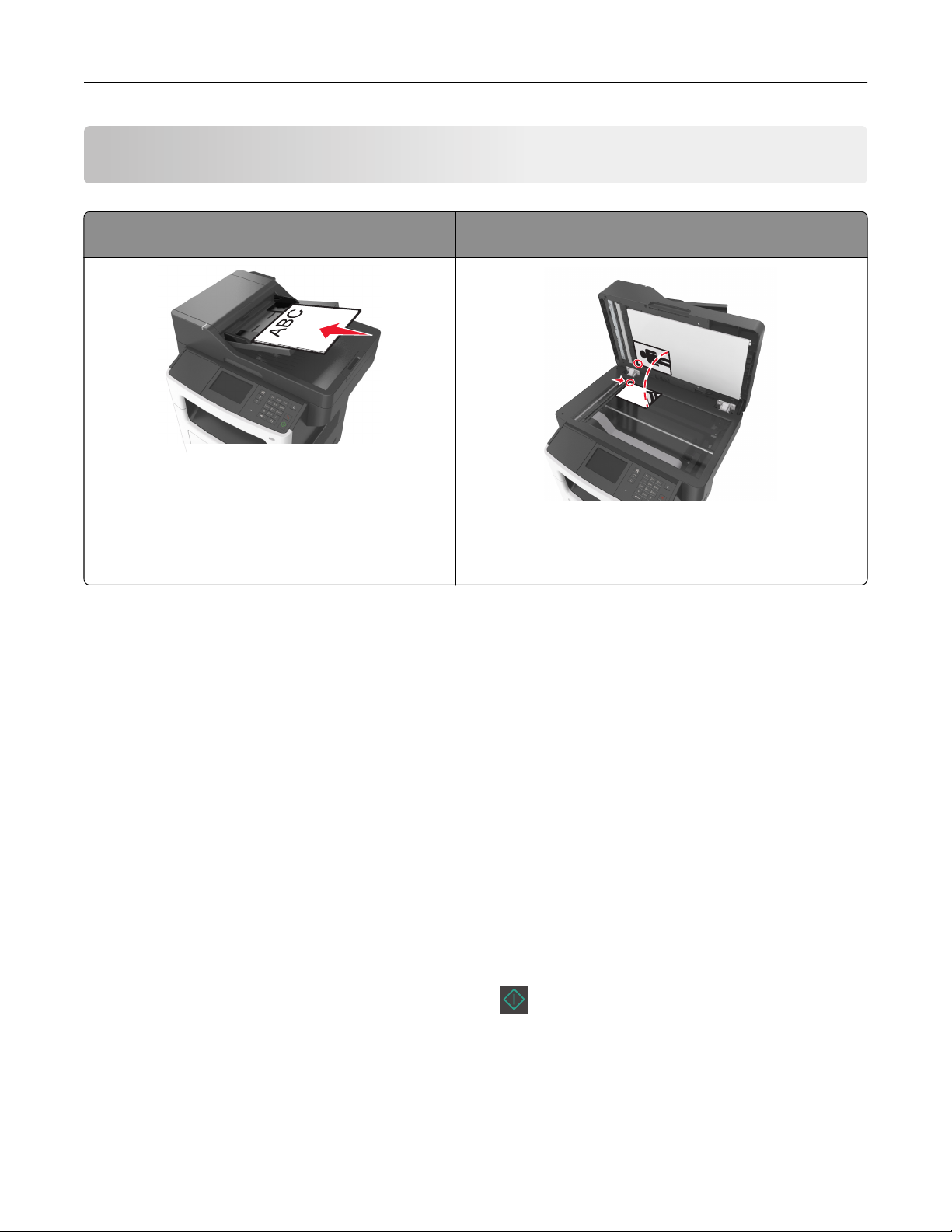

Использование устройства автоматической подачи и стекла сканера

Устройство автоматической подачи документов (УАП)

Устройство автоматической подачи можно использовать для многостраничных документов, включая двусторонние страницы.

Стекло экспонирования сканера

Стекло сканера используется для одностраничных документов, небольших документов (например, открыток или фотографий), прозрачных пленок, фотобумаги или тонких листов (например, вырезок из журналов).

Использование устройства автоматической подачи

Использование УАПД.

• Загрузите исходный документ в лоток устройства автоматической подачи лицевой стороной

вверх, короткой стороной вперед.

• Загрузите в лоток устройства автоматической подачи не более 50 листов обычной бумаги.

• Размеры сканируемых изображений от 105 x 148 мм (4.1 x 5.8 дюймов) до 216 x 368 мм

(8.5 x 14.5 дюймов).

• Плотность сканируемых документов от 52 до 120 г/м

• Не загружайте в лоток УАПД почтовые открытки, фотокарточки, документы небольшого

формата, прозрачные пленки, фотобумагу и документы на тонкой бумаге (например, вырезки из журналов). Поместите эти элементы на стекло сканера.

(14–32 фунтов).

Использование стекла сканера

Использование стекла экспонирования сканера.

• Поместите документ на стекло сканера лицевой стороной вниз в угол, помеченный зеленой

стрелкой.

• Разрешается сканирование и копирование документов форматом 216 x 355,6 мм

(8,5 x 14 дюймов).

• Можно копировать книги толщиной до 25,3 мм (1 дюйм).

Панель управления принтера 14

Панель управления принтера

Использование панели управления принтера

Использовать Назначение

Дисплей

Кнопка "Домашняя" Возвращение к начальному экрану.

3 Советы Откройте диалоговое окно контекстной справки.

Кнопка «Очистить все» /

«Сброс»

Клавиатура Введите числа, буквы или символы.

6 Кнопка «Сон» Переход в спящий режим или режим гибернации.

• Просмотр состояния принтера и сообщений.

• Настройка и работа с принтером.

Сброс использующихся по умолчанию параметров функции, таких как копирование, передача по факсу или сканирование.

Для выведения принтера из спящего режима выполните одно из следующих действий.

• Нажмите любую кнопку.

• Откройте крышку или дверцу.

• Передайте задание на печать с компьютера.

• Выполните сброс по включению питания выключателем питания.

2 3

7 Кнопка «Стоп» или

«Отменить»

Кнопка «Отправить» Применение изменений, внесенных в параметры принтера.

Световой индикатор Проверка состояния принтера.

Остановка всех операций принтера.

Знакомство c цветами света кнопки перехода в спящий режим и цветами индикатора

Цвета света кнопки перехода в спящий режим и цвета индикатора на панели управления принтера обозначают состояние принтера.

Панель управления принтера 15

Проверка состояния принтера по цвету света индикатора

Световой индикатор Состояние принтера

Выкл. Принтер отключен или находится в режиме гибернации.

Мигает зеленым цветом Принтер прогревается, обрабатывает данные или печатает.

Постоянно горит зеленым цветом Принтер включен, но простаивает.

Мигает красным цветом Требуется вмешательство пользователя.

Проверка состояния принтера по цвету света кнопки перехода в спящий режим

Свет кнопки перехода в спящий режим Состояние принтера

Выкл. Принтер выключен или в состоянии готовности.

Постоянно горит желтым цветом Принтер находится в режиме сна.

Мигает желтым Принтер входит в или выходит из режима гибернации.

Мигает желтым 0,1 секунды, затем полностью перестает гореть в течение 1,9 секунды, и так попеременно.

Принтер находится в режиме гибернации.

Начальный экран

При включении принтера отображается основной экран, который также называется начальным экраном. Нажимайте кнопки и значки начального экрана для выполнения следующих действий: копирование, передача по факсу, сканирование, а также для отображения экрана меню или отправки ответа на сообщения.

Примечание. Ваш начальный экран может отличаться в зависимости от параметров настройки экрана, административной настройки и активных встроенных решений.

1 2 3 4

Нажмите Назначение

1 Копировать Доступ к меню копирования и создание копий.

2 Факс Доступ к меню факса и отправка факсов.

Эл. почта Доступ к меню электронной почты и отправка сообщений электронной

почты.

Панель управления принтера 16

Нажмите Назначение

4 FTP Доступ к меню протокола передачи файлов (FTP) и сканирование

документов непосредственно на FTP-сервер.

значок меню Доступ к меню принтера.

Примечание. Эти меню доступны, только когда принтер находится в

состоянии готовности.

Строка сообщений о

состоянии

• Отображение текущего состояния принтера, например Готов или

Занят.

• Отображение состояния расходных материалов принтера, например

Заканчивается ресурс блока формирования изображения или Низкий уровень тонера в картридже.

• Отображение сообщений о необходимости вмешательства пользо-

вателя и инструкций относительно необходимых действий.

Состояние/Расходные

материалы

• Отображение предупреждения или сообщения об ошибке каждый раз,

когда требуется вмешательство пользователя для продолжения обработки задания на принтере.

• Просмотр дополнительной информации о предупреждении или

сообщении об ошибке, в том числе о том, как его закрыть.

Она также может отображаться на начальном экране:

Нажмите Чтобы

Поиск отложенных заданий Поиск отложенных заданий на данный момент.

Задания от пользователя Доступ к заданиям на печать, сохраненным пользователем.

Профили и решения Доступ к профилям и решениям.

Функции

Функция Описание

Сообщение о необходимости вмешательства пользователя

ВНИМАНИЕ!

IP-адрес принтера Пример: 123.123.123.123

Если сообщение для оператора затрагивает работу функции, например копирования или факса, то появляется следующий значок и мигает красный индикатор.

Если возникает состояние ошибки, появляется данный значок.

IP-адрес принтера находится в верхнем левом углу основного экрана и выглядит как четыре группы цифр, разделенных точками. IP-адрес можно использовать при доступе к встроенному веб-серверу для просмотра и удаленной настройки параметров принтера, даже не находясь в непосредственной близости от принтера.

Панель управления принтера 17

Назначение кнопок сенсорного экрана

Примечание. Ваш начальный экран может отличаться в зависимости от пользовательских

параметров настройки экрана, административной настройки и активных встроенных решений.

Нажмите значок Чтобы

Переключатель Выбор или отмена выбора элемента.

2 Стрелка вверх Прокрутка вверх.

Стрелка вниз Прокрутка вниз.

Кнопка принятия Сохранение параметра.

5 кнопка "Отмена"

• Отмена действия или выбора.

• Возврат к предыдущему экрану.

Остальные кнопки сенсорного экрана

Нажмите Чтобы

Возврат на начальный экран.

Доступ к контекстной справке на панели управления принтера.

Прокрутка влево.

Прокрутка вправо.

Установка и использование приложений начального экрана 18

Установка и использование приложений начального экрана

Примечания.

• Ваш начальный экран может отличаться в зависимости от параметров настройки экрана,

административной настройки и активных встроенных приложений. Некоторые приложения поддерживаются только определенными моделями принтеров.

• В продаже могут быть доступны дополнительные решения и приложения. Для получения

дополнительных сведений посетите веб-сайт продажи оборудования.

Определение IP-адреса компьютера.

Примечание. Убедитесь в том, что знаете, как принтер и компьютер подключены к сети (Ethernet

или беспроводной).

www.lexmark.com или обратитесь по месту

IP-адрес компьютера address требуется для настройки приложений начального экрана, например,

• Формы и избранное

• Multi Send

• Сканирование в сетевое расположение

Для пользователей Windows

1 Откройте окно командной строки.

В системе Windows 8

Нажмите чудо-кнопку "Поиск", введите выполнить и выберите: Список приложений >Выполнить >, введите cmd >,нажмите OK

В системе Windows 7 или более ранних версиях

Щелкните или нажмите кнопку Пуск, а затем нажмите Выполнить.

б В поле «Начать поиск» или в диалоговом окне «Выполнить» введите cmd. в Нажмите ВВОД или нажмите ОК.

2 Введите ipconfig, а затем нажмите клавишу Пуск или Enter.

Примечание. Введите ipconfig /all для отображения дополнительной информации.

3 Найдите адрес IP.

IP-адрес отображается в виде четырех наборов цифр, разделенных точками, например

123.123.123.123.

Установка и использование приложений начального экрана 19

Для пользователей Macintosh

Примечание. Он доступен только в ОС Mac OS X версии 10.5 или выше.

1 В меню Apple выберите:

System Preferences >Network

2 Нажмите Ethernet, Wi‑Fi или AirPort.

3 Нажмите Advanced >TCP/IP.

4 Найдите адрес IPv4.

Определение IP-адреса принтера

Примечание. Если принтер подключен к сети или к серверу печати.

Определить IP-адрес принтера можно следующим способом:

• В левом верхнем углу начального экрана принтера.

• В разделе «TCP/IP» меню «Сеть/порты».

• Путем печати страницы настройки сети или параметров меню и поиска раздела «TCP/IP».

Примечание. IP-адрес отображается в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

Доступ к встроенному веб-серверу

Встроенный веб-сервер – это веб-страница принтера, позволяющая просматривать и дистанционно настраивать параметры принтера, даже если вы не находитесь поблизости от него.

1 Получение IP-адреса принтера.

• На начальном экране панели управления принтера

• В разделе «TCP/IP» меню «Сеть/порты»

• Путем печати страницы настройки сети или параметров меню и поиска раздела «TCP/IP»

Примечание. IP-адрес отображается в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

3 Нажмите клавишу Enter.

Примечание. Если используется прокси-сервер, временно отключите его, чтобы обеспечить

правильную загрузку веб-страницы.

Установка и использование приложений начального экрана 20

Настройка начального экрана

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Выполните одно или несколько из указанных ниже действий.

• Отображение или сокрытие значков основных функций принтера.

а Нажмите Параметры >Общие параметры >Пользовательские настройки начального

экрана.

б Установите флажки, чтобы указать, какие значки будут появляться на начальном экране.

Примечание. Если убран флажок рядом со значком, значок не будет появляться на

начальном экране.

в Нажмите кнопку Отправить.

• Настройка значком для приложения. Для получения дополнительных сведений см. «Поиск

информации о приложениях начального экрана» на стр. 21 или см. документацию из комплекта поставки приложения.

Информация о различных приложениях

Параметр Чтобы

Копия карточки

Факс

Формы и избранное

Multi Send

MyShortcut

Сканировать в электронную почту

Сканирование на компьютер

Сканировать в FTP

Сканировать и печатать обе стороны карточки на одной странице. Подробнее см. «Настройка приложения Card Copy» на стр. 22.

Сканировать документ и отправить по номеру факса. Подробнее см. «Работа с факсом» на стр. 117.

Быстро находить и печатать часто используемые онлайн формы напрямую с начального экрана принтера. Подробнее см. «Настойка форм и избранного» на стр. 21.

Сканировать документ и отправить в несколько мест назначения. Подробнее см. «Настройка приложения Multi Send» на стр. 23.

Создавать коды быстрого доступа прямо на начальном экране принтера. Подробнее см. «Использование MyShortcut (Параметры экономичного режима)» на стр. 23.

Сканировать документ и отправить на адрес электронной почты. Подробнее см. «Отправка по электронной почте» на стр. 109.

Сканировать документ и сохранить в предварительно заданной папке на управляющем компьютере. Подробнее см. «Настройка функции «Сканирование на компьютер»» на стр. 147.

Сканировать документы с непосредственной передачей их на сервер FTP. Подробнее см. «Сканирование с передачей по адресу FTP» на стр. 144.

Сканирование в сетевое расположение

Сканировать документ и отправить в сетевую папку совместного доступа. Подробнее см. «Настройка функции сканирования в сетевое расположение» на стр. 24.

Установка и использование приложений начального экрана 21

Включение приложений начального экрана

Поиск информации о приложениях начального экрана

Принтер поставляется с предустановленными приложениями начального экрана. Чтобы использовать данные приложения необходимо активировать и настроить их с использованием встроенного веб-сервера. Подробнее о работе со встроенным веб-сервером см. «Доступ к встроенному веб-серверу» на стр. 19.

Для получения дополнительной информации относительно конфигурации и использования приложений начального экрана, выполните следующее:

1 Перейдите на веб-сайт http://support.lexmark.com и выполните следующее.

• Щелкните Бизнес-решения, а затем выберите имя приложения.

• Щелкните Программы и решения, а затем выберите один из следующих параметров. – Сканирование в сеть – Поиск информации о приложении «Сканирование в сеть». – Другие приложения – Поиск информации о других приложениях.

2 Щелкните вкладку Руководства, а затем выберите документ для приложения начального

экрана.

Настойка форм и избранного

Примечание. Последняя версия настоящего Руководства пользователя может содержать прямую

ссылку на Руководство администратора для данного приложения. Проверьте наличие обновлений Руководства пользователя по адресу

Параметр Чтобы

Упростить рабочие процессы и быстро находить и печатать часто используемые онлайн формы непосредственно с начального экрана принтера.

Примечание. У принтера должны быть права доступа к сетевой папке, FTP-сайту или вебсайту, где хранятся закладки. С компьютера, на котором хранятся закладки, используя параметры общего доступа, безопасности и брандмауэра, присвойте принтеру минимум права чтения. Подробнее см. в документации по операционной системе.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Щелкните Параметры >Приложения >Управление приложениями >Формы и избранное.

3 Нажмите Добавить и настройте параметры.

Примечания.

http://support.lexmark.com.

• Описание параметра см. в тексте подсказки, который отображается при наведении

указателя мыши к каждому полю.

• Для проверки правильности настроек местоположения закладки введите правильный IP-

адрес управляющего компьютера, на котором находится закладка. Дополнительную

Установка и использование приложений начального экрана 22

информацию о получении IP-адреса управляющего компьютера см. в «Определение IPадреса компьютера.» на стр. 18.

• Убедитесь, что у принтера есть права доступа к папке, где находится закладка.

4 Нажмите Применить.

Для использования приложения коснитесь Формы и избранное на начальном экране принтера, затем просмотрите категории или выполните поиск форм по номеру формы, имени или описанию.

Настройка приложения Card Copy

Примечание. Последняя версия настоящего Руководства пользователя может содержать прямую

Параметр Чтобы

Быстро и просто копировать страховой полис, удостоверение личности и другие карточки в формате бумажника.

Изображение обеих сторон сканируемой карточки можно печатать на одной странице, что позволяет экономить бумаги и отображать информацию, содержащуюся на карточке, в более удобном виде.

http://support.lexmark.com.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Нажмите Параметры >Приложения >Управление приложениями >Card Copy.

3 Измените параметры сканирования по умолчанию при необходимости.

• Лоток по умолчанию — выберите лоток по умолчанию, который будет использоваться для

печати отсканированных изображений.

• Количество копий по умолчанию — укажите количество копий, которое будет

автоматически печататься при использовании приложения.

• Контрастность по умолчанию — уменьшите или увеличьте уровень контрастности, который

будет использоваться при печати копии отсканированного изображения. Выберите пункт Оптимизац. в зависим. от содерж., чтобы принтер автоматически настроил контрастность.

• Масштаб по умолчанию — задайте размер, в котором будет печататься отсканированное

изображение. Значение по умолчанию составляет 100% (в натуральную величину).

• Разрешение — настройте качество сканируемой карточки.

Примечания.

– При сканировании карточки убедитесь, что разрешение для сканирования составляет не

более 200 т/д для цветного изображения и не более 400 т/д для черно-белого.

– При сканировании нескольких карточек убедитесь, что разрешение для сканирования

составляет не более 150 т/д для цветного изображения и не более 300 т/д для чернобелого.

• Печать рамок — установите флажок, чтобы напечатать отсканированное изображение в

рамке.

4 Нажмите Применить.

Установка и использование приложений начального экрана 23

Чтобы использовать данное приложение, коснитесь элемента Card Copy на начальном экране принтера, затем следуйте указаниям на дисплее принтера.

Использование MyShortcut (Параметры экономичного режима)

Примечание. Последняя версия настоящего Руководства пользователя может содержать прямую

Параметр Чтобы

Создавать коды быстрого доступа на начальном экране принтера с настройками до 25 часто используемых заданий копирования, факса или отправки по электронной почте.

Чтобы воспользоваться приложением, коснитесь MyShortcut и следуйте указаниям на дисплее принтера.

http://support.lexmark.com.

Настройка приложения Multi Send

Примечание. Последняя версия настоящего Руководства пользователя может содержать прямую

Параметр Чтобы

Сканировать документ и отправить его нескольким получателям. Примечание. Убедитесь, что на жестком диске принтера достаточно свободного

пространства.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес принтера

отображается в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Нажмите Параметры >Приложения >Управление приложениями >Multi Send.

3 В разделе "Профили" выберите Добавить и настройте параметры.

Примечания.

http://support.lexmark.com.

• Описание параметра см. в тексте подсказки, который отображается при наведении

указателя мыши к каждому полю.

• При выборе в качестве места назначения FTP или Папка совм. доступа убедитесь, что

параметры местоположения места назначения указаны правильно. Введите правильный IPадрес управляющего компьютера, на котором расположено указанное место назначения.

Установка и использование приложений начального экрана 24

Дополнительную информацию о получении IP-адреса управляющего компьютера см. в «Определение IP-адреса компьютера.» на стр. 18.

4 Нажмите Применить.

Чтобы использовать данное приложение, коснитесь Multi Send на начальном экране принтера, затем следуйте указаниям на дисплее принтера.

Настройка функции сканирования в сетевое расположение

Примечание. Последняя версия настоящего Руководства пользователя может содержать прямую

Параметр Чтобы

Сканировать документ или фотографию и сохранить в сетевой папке совместного доступа. Можно задать до 30 папок назначения.

Примечания.

• У принтера должны быть права записи в место назначения. С компьютера, на котором

указаны места назначения, используя параметры общего доступа, безопасности и брандмауэра, присвойте принтеру как минимум права чтения. Подробнее см. в документации по операционной системе.

• Значок "Сканирование в сетевое расположение" появляется только когда определены

два или более места назначения.

http://support.lexmark.com.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Нажмите Параметры >Приложения >Управление приложениями > Scan to Network.

3 Укажите места назначения, затем настройте параметры.

Примечания.

• Описание параметра см. в тексте подсказки, который отображается при наведении

указателя мыши к каждому полю.

• Для проверки правильности настроек местоположения места назначения введите

правильный IP-адрес управляющего компьютера, на котором находится место назначения. Дополнительную информацию о получении IP-адреса управляющего компьютера см. в «Определение IP-адреса компьютера.» на стр. 18.

• Убедитесь, что у принтера есть права доступа к папке, где находится место назначения.

4 Нажмите Применить.

Чтобы использовать данное приложение, коснитесь Сканирование в сетевое расположение на начальном экране принтера, затем следуйте указаниям на дисплее принтера.

Установка и использование приложений начального экрана 25

Настройка удаленной панели управления

Это приложение показывает панель управления принтером на экране компьютера, и позволяет взаимодействовать с панелью управления принтера без физического контакта с сетевым принтером. На экране компьютера можно видеть состояние принтера, возобновлять печать отложенных заданий, создавать закладки и другие задачи, относящиеся к печати, которые можно выполнять на сетевом принтере.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Щелкните Параметры >Настройки удаленной панели управления.

3 Поставьте флажок Включено, затем настройте параметры.

4 Нажмите кнопку Отправить.

Чтобы запустить приложение, щелкните Удаленная панель управления >Запустить приложение VNC.

Экспорт и импорт конфигурации

Можно экспортировать настройки конфигурации в текстовый файл, затем импортировать его для применения настроек на другом принтере.

1 Откройте веб-браузер и в поле адреса введите IP-адрес принтера.

Примечание. IP-адрес принтера указан на начальном экране принтера. IP-адрес отображается

в виде четырех наборов цифр, разделенных точками, например 123.123.123.123.

2 Для экспорта или импорта конфигурации для одного приложения выполните следующее:

а Щелкните Параметры >Приложения >Управление приложениями. б В списке установленных приложений выберите то, которое необходимо настроить. в Щелкните Настроить и выполните следующее.

• Чтобы экспортировать файл конфигурации, щелкните Экспорт и следуйте экранным

инструкциям для сохранения файла конфигурации.

Примечания.

– При сохранении файла конфигурации можно ввести уникальное имя файла или

использовать имя по умолчанию.

– В случае возникновения ошибки Переполнение памяти JVM повторяйте операцию

экспорта, пока не будет сохранен файл параметров.

• Чтобы импортировать конфигурацию из файла, щелкните Импортировать, затем

перейдите к сохраненному файлу конфигурации, который был экспортирован из ранее настроенного принтера.

Примечания.

– Перед импортированием файла конфигурации его можно сначала просмотреть или

загрузить сразу.

– При возникновении тайм-аута и отображении пустого экрана, обновите веб-браузер,

затем нажмите кнопку Применить.

Установка и использование приложений начального экрана 26

3 Для экспорта или импорта конфигурации для нескольких приложений выполните следующее:

а Нажмите Параметры >Импорт/экспорт. б Выполните одно из следующий действий.

• Чтобы экспортировать файл конфигурации, щелкните Экспорт файла параметров

Embedded Solutions и следуйте инструкциям на экране компьютера для сохранения файла

конфигурации.

• Для импорта файла конфигурации выполните следующее:

1 Нажмите Импорт файла параметров Embedded Solutions >Выберите файл, затем

выберите сохраненный файл конфигурации, экспортированный с ранее настроенного принтера.

2 Нажмите кнопку Отправить.

Дополнительная настройка принтера 27

Дополнительная настройка принтера

Установка внутренних дополнительных устройств

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или

Имеющиеся внутренние дополнительные устройства

• Карта памяти – DDR3 DIMM – Флэш-память

• Шрифты

• Платы с микропрограммным обеспечением – Штрих-код форм – Предписание – IPDS – Printcryption

• Жесткий диск принтера

• Порты внутренних решений Lexmark (ISP) – Параллельный интерфейс 1284‑B – MarkNet

сервер беспроводной печати N8350 802.11 b/g/n

– MarkNet сервер беспроводной печати N8352 802.11 b/g/n – MarkNet волоконно-оптический интерфейс N8130 10/100 – Последовательный интерфейс RS‑232

Это внутреннее дополнительное устройство поддерживается только моделями принтеров

MX510de, MX511de и MX511dhe.

Это внутреннее устройство поддерживается только для моделью принтера MX410de.

Дополнительная настройка принтера 28

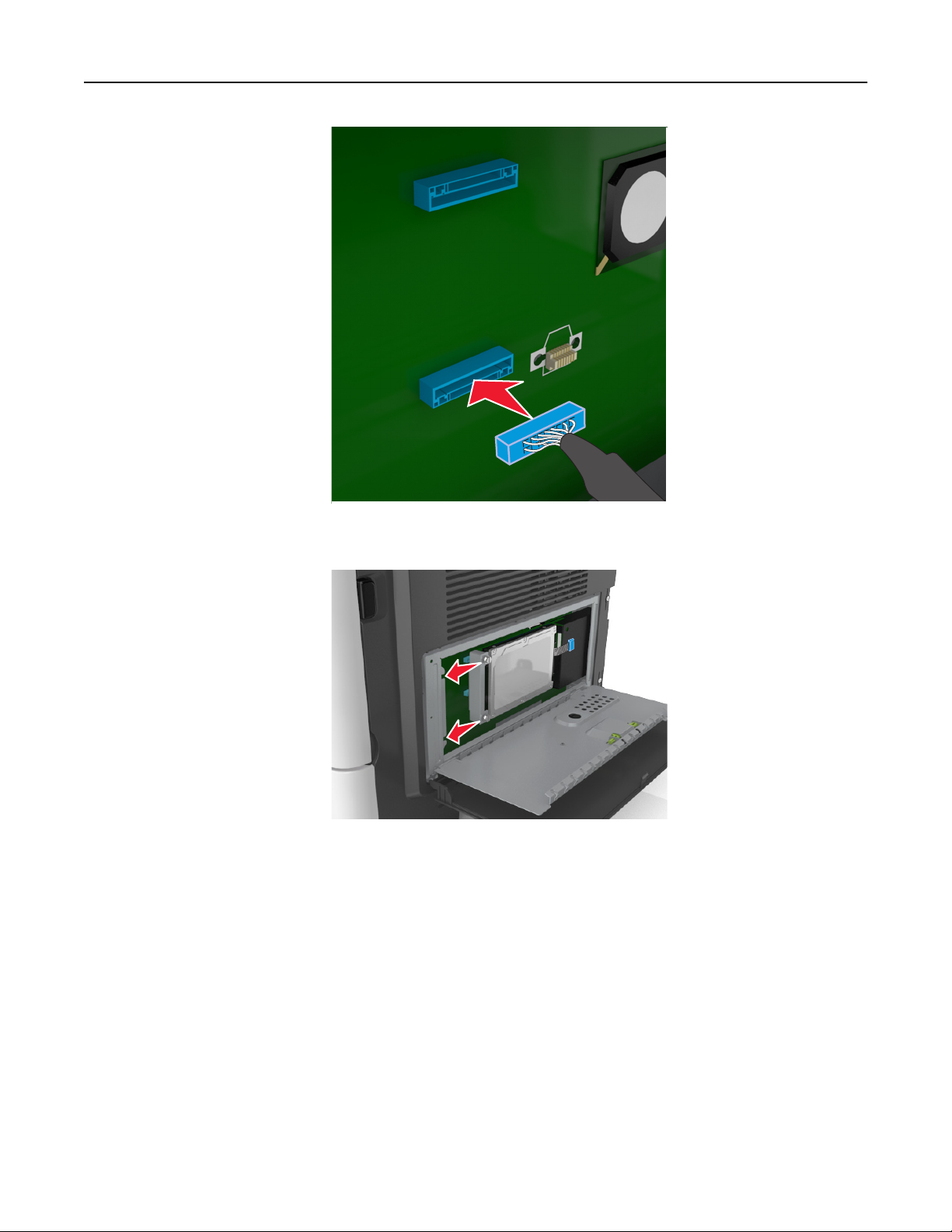

Доступ к плате контроллера

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или

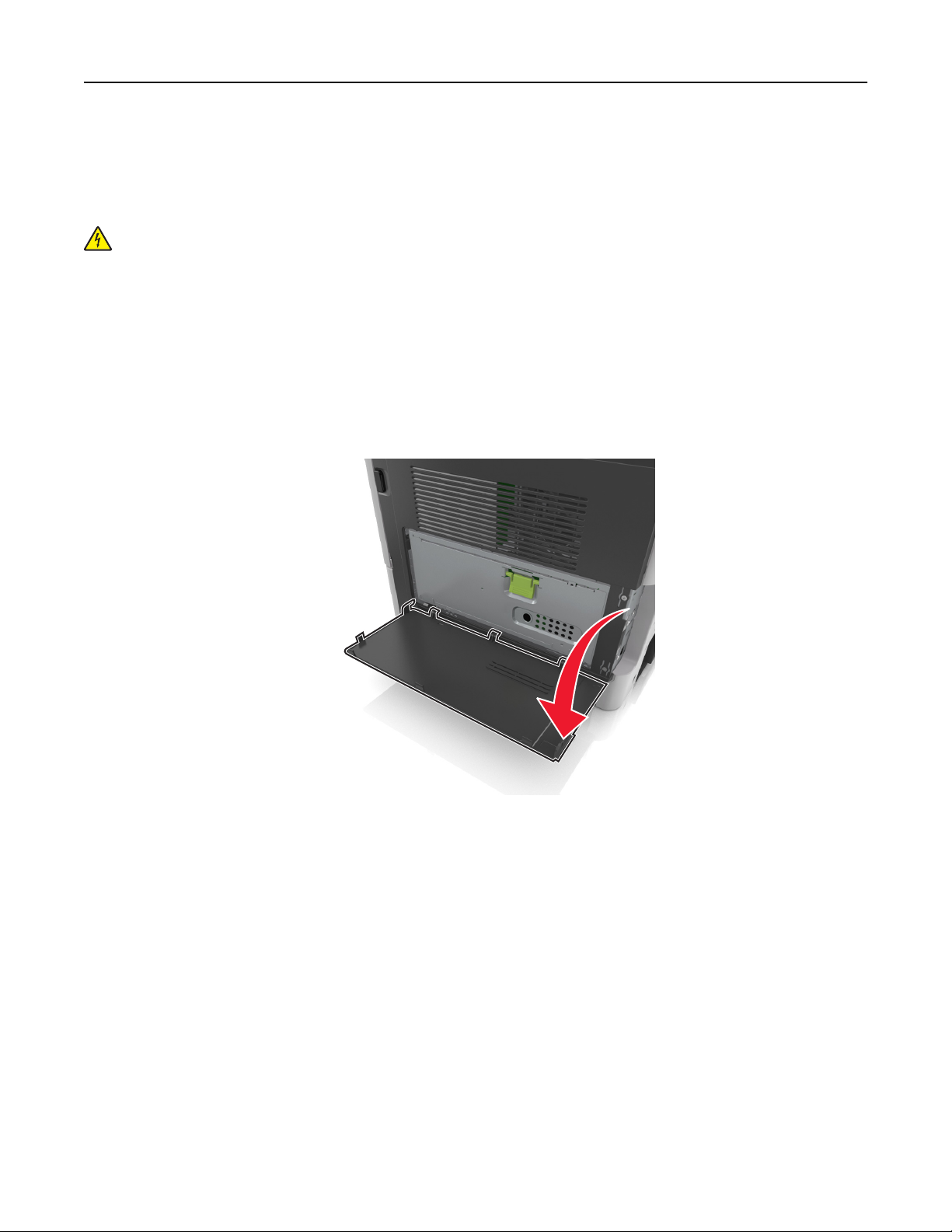

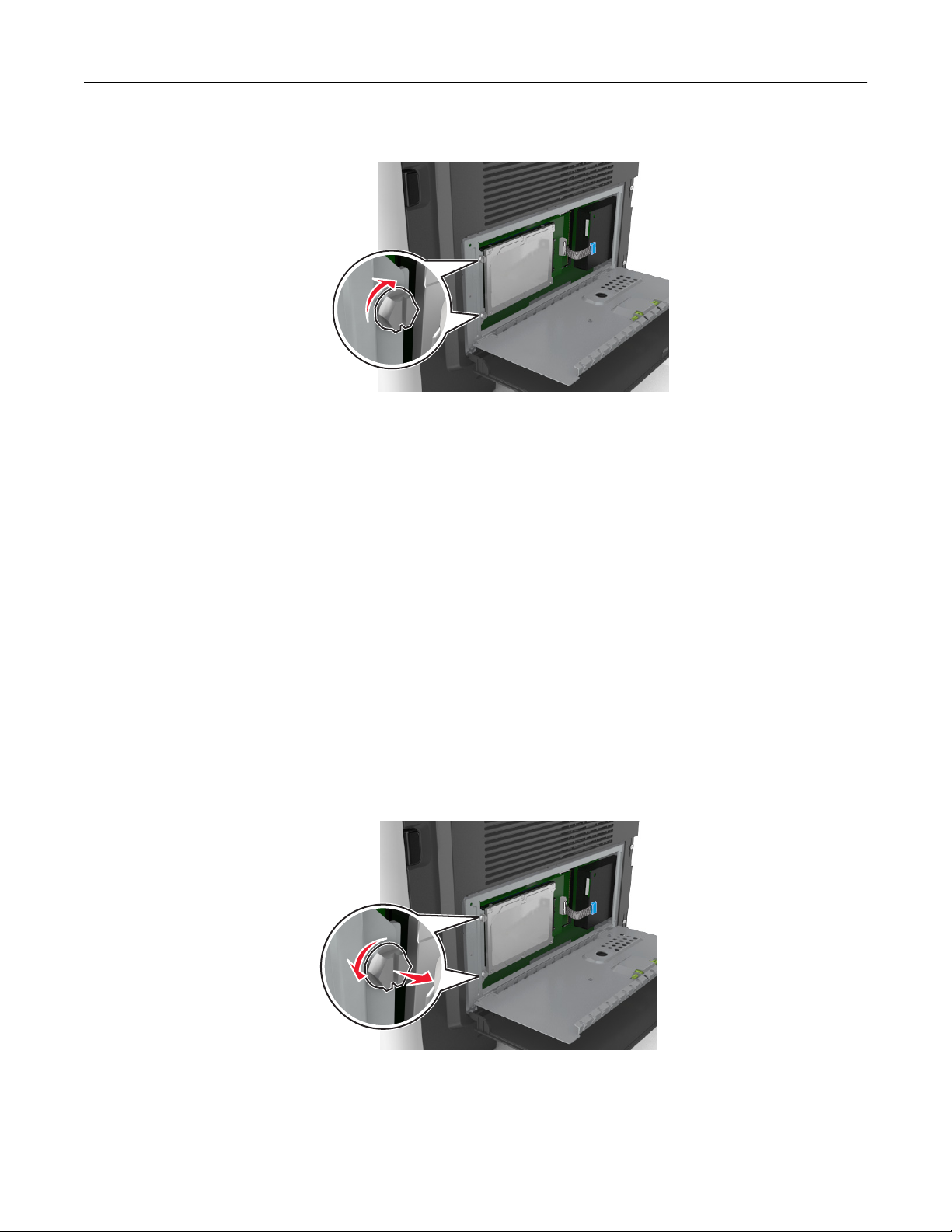

1 Откройте дверцу доступа к плате контроллера.

2 Откройте защитный чехол платы контроллера, воспользовавшись зеленой рукояткой.

Дополнительная настройка принтера 29

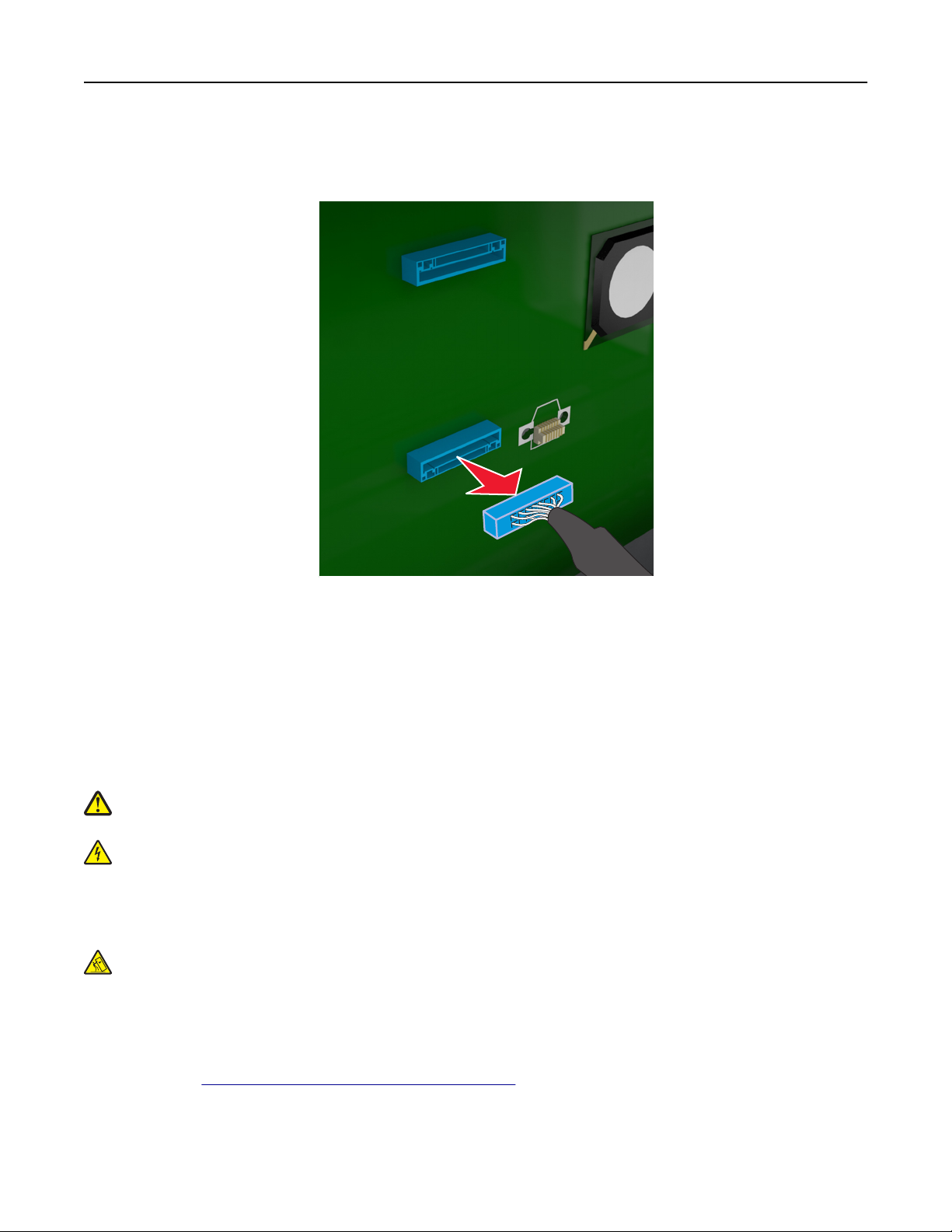

3 На следующем рисунке показан соответствующий разъем.

ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной

платы могут выйти из строя под действием статического электричества. Перед тем как прикоснуться к какому-либо электронному компоненту платы контроллера или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

Разъем модуля памяти

Разъем дополнительных плат

3 Разъем жесткого диска принтера

Lexmark

Разъем порта внутренних решений

4 Закройте чехол, а затем закройте дверцу доступа.

Дополнительная настройка принтера 30

Установка модуля памяти

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или

ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты платы контроллера быстро выходят из строя под воздействием статического электричества. Перед тем как прикоснуться к какому-либо электронному компоненту платы контроллера или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

Примечание. Можно отдельно приобрести дополнительную карту памяти и установить ее на системной плате.

1 Обеспечьте доступ к системной плате.

Подробнее см. «Доступ к плате контроллера» на стр. 28.

2 Распакуйте модуль памяти.

ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не прикасайтесь к контактам разъема,

расположенным вдоль края модуля. Это может привести к повреждению.

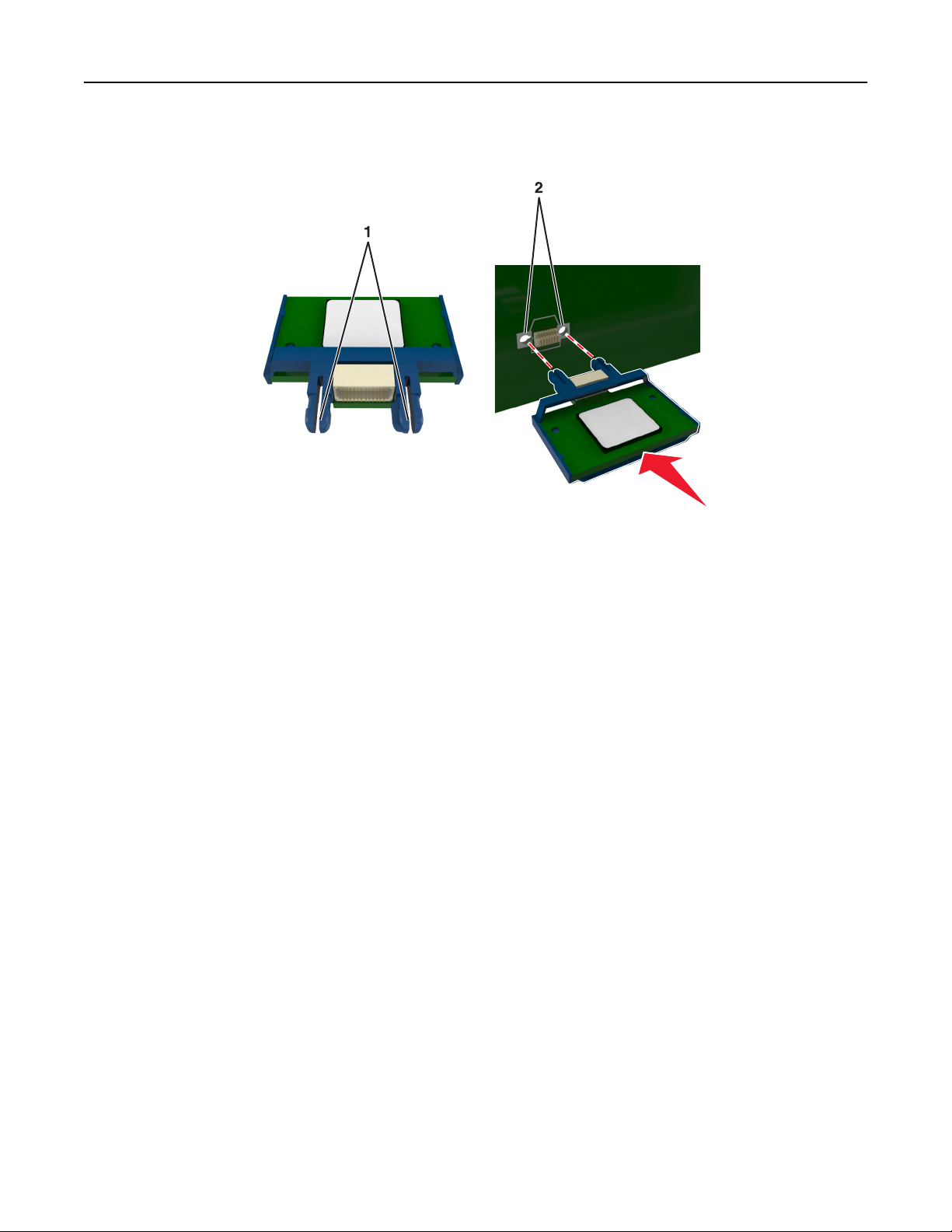

3 Совместите паз (1) карты памяти с выступом (2) на разъеме.
