E220-tulostin

Asennusopas

Syyskuu 2003

www.lexmark.com

Painos: syyskuu 2003

Seuraava kappale ei ole voimassa maissa, joissa määräykset ovat paikallisen lainsäädännön vastaiset: LEXMARK INTERNATIONAL,

INC. TOIMITTAA TÄMÄN JULKAISUN "SELLAISENAAN" ILMAN MINKÄÄNLAISTA TAKUUTA, JOKO SUORAA TAI VÄLILLISTÄ, MUKAAN LUKIEN MUTTA EI AINOASTAAN TAKUUT MYYNTIKELPOISUUDESTA TAI SOPIVUUDESTA TIETTYYN T ARK OITUKSEEN. Joissakin maissa v astuuvapautuslausekk eet eivät ole aina laillisia. Tällöin edellä oleva vastuuvapautuslauseke ei kosk e sinua.

Julkaisu saattaa sisältää teknisiä epätarkkuuksia tai painovirheitä. Tietoihin tulee tietyin väliajoin muutoksia; nämä muutokset sisällytetään seuraaviin painoksiin. T ekstissä kuvattuihin tuotteisiin tai ohjelmiin saattaa milloin tahansa tulla muutoksia.

Tätä julkaisua koskevia huomautuksia voi lähettää osoitteeseen Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, U.S.A. Yhdistyneessä kuningaskunnassa ja Irlannissa huomautukset voi lähettää osoitteeseen Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark voi käyttää tai jaella lähettämiäsi tietoja parhaaksi katsomallaan tavalla ilman, että siitä aiheutuu minkäänlaisia velvoitteita sinulle. Lisäkopioita tuotteisiin liittyvistä julkaisuista voi tilata numerosta 1-800-553-9727. Isossa-Britanniassa ja Irlannissa numero on +44 (0)8704 440 044. Muissa maissa käänny tuotteen myyjän puoleen.

Viittaukset tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että valmistaja aikoo tuoda niitä saataville kaikissa maissa, joissa se toimii. Viittaukset tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että vain kyseistä tuotetta, ohjelmaa tai palvelua voidaan käyttää. Sen asemesta voidaan käyttää mitä tahansa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa toisten aineetonta omaisuutta koskevia oikeuksia. Käyttäjä vastaa siitä, että laite toimii yhdessä muiden kuin valmistajan nimeämien tuotteiden, ohjelmien tai palveluiden kanssa.

Lexmark ja Lexmarkin timanttilogo ovat Lexmark International, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja/tai muissa maissa.

on Hewlett-Packard Companyn rekisteröity tavaramerkki.

PCL PostScript Muut tavaramerkit ovat omistajiensa omaisuutta.

YHDYSVALTAIN HALLITUKSEN OIKEUDET

Tämä ohjelmisto ja kaikki oppaat, jotka tämän sopimuksen nojalla toimitetaan, ovat yksityisesti kehitettyjä kaupallisia tietokoneohjelmistoja ja oppaita.

on Adobe Systems Incorporatedin rekiste röi ty tavaramerkki.

FCC:n päästötiedot

Tämä laite vastaa FCC:n sääntöjen osaa 15. Käyttöä koskevat seuraavat kaksi ehtoa:

(1) Tämä laite ei saa aiheuttaa häiriöitä muissa laitteissa, ja (2) tämän laitteen täytyy kestää ulkopuolisia häiriöitä, mukaan lukien häiriöt, jotka saattavat muuttaa laitteen toimintaa ei-toivotulla tavalla.

Tätä lausumaa koskevat kysymykset on lähetettävä osoitteeseen:

Director of Lexmark Technology and Services Lexmark International, Inc. 740 West New Circle Road Lexington, KY 40550 (859) 232-3000

Lisätietoja on Lexmark E220:n Julkaisut-CD-levyllä.

Turvaohjeita

• Jos tuotteessa ei ole symbolia , se täytyy kytkeä

maadoitettuun pistorasiaan.

VAARA: Älä asenna tätä tuotetta, tee sähköliitäntöjä tai käytä faksimodeemia ukkosen aikana.

• Virtajohto on kytkettävä pistorasiaan, joka on lähellä tuotetta ja jonka luo on helppo päästä.

• Muita kuin käyttöohjeissa mainittuja huolto- ja korjaustoimia saa tehdä v ain ammattitaitoinen huoltohenk ilö.

• Tuote täyttää kansainväliset turvamääräykset, kun siinä käytetään tiettyjä Lexmarkin osia. Joidenkin osien turvapiirteet eivät aina ole ilmeisiä. Lexmark ei vastaa vaihto-osien käytöstä.

• Tuotteessa käytetään laseria.

VAARA: Ohjeiden ja määräysten noudattamatta

jättäminen voi altistaa vaaralliselle säteilylle.

• Tuotteessa käytetään tulostusmenetelmää, joka kuumentaa tulostusmateriaal in. Kuumuus voi aiheuttaa sen, että tulostusmateriaalista tulee päästöjä. Perehdy huolellisesti käyttöohjeisiin, joissa käsitellään tulostusmateriaalin valintaa, jotta haitalliset päästöt voidaan välttää.

Merkintätavat

Tässä oppaassa käytetään seuraavia vaaran, varoituksen ja huomautuksen merkintätapoja. Nämä ilmoitukset ovat sivun vasemmassa reunassa.

VAARA: Vaara kertoo jostain, joka voi vahingoittaa

käyttäjää.

Varoitus: Varoitus kertoo jostain, joka voi vahingoittaa

tulostimen laitteistoa tai ohjelmistoa.

Huom. Huomautuksessa on tietoa, josta voi olla hyötyä.

Sisällysluettelo

Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v

Tietoja tulostimesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v

Muut tietolähteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vii

Vaihe 1: Tulostinpakkauksen purkaminen . . . . . . . . . . . . .1

Käyttöpaneelin painiketulkin kiinnitys . . . . . . . . . . . . . . . . . . . .2

Vaihe 2: 250 arkin lisäsyöttölaitteen asennus . . . . . . . . . .3

Vaihe 3: Tarvikkeiden asennus . . . . . . . . . . . . . . . . . . . . . .6

Värikasetin asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Vaihe 4: Muistikorttien asennus . . . . . . . . . . . . . . . . . . . . . .9

Tulostimen sivukannen irrottaminen . . . . . . . . . . . . . . . . . . . . .9

Emolevyn suojuksen poistaminen . . . . . . . . . . . . . . . . . . . . .11

Muistikortin asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Emolevyn suojuksen asentaminen paikalleen . . . . . . . . . . . .13

Tulostimen sivukannen asettaminen paikalleen . . . . . . . . . . .14

Vaihe 5: Paperin lisäys . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Tulostusmateriaalin lisääminen syöttölokeroon 1 . . . . . . . . . .16

Tulostusmateriaalin lisääminen 250 arkin lisäsyöttölokeroon .19

Tulostusmateriaalin lisääminen käsinsyöttölokeroon . . . . . . .22

Sisällysluettelo

iii

Vaihe 6: Kaapeleiden kytkeminen . . . . . . . . . . . . . . . . . . .25

USB-kaapeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Rinnakkaiskaapeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Vaihe 7: Ajureiden asentaminen paikallista tulostusta

varten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

UNIX/Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Vaihe 8: Tulostimen asetusten tarkistus . . . . . . . . . . . . . .36

Tulostimen käynnistäminen . . . . . . . . . . . . . . . . . . . . . . . . . .36

Asetussivun tulostus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Vaihe 9: Tiedon jakaminen käyttäjille . . . . . . . . . . . . . . . . .37

Tulostimen käyttäjäryhmiä . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Hyödyllisen tiedon löytäminen . . . . . . . . . . . . . . . . . . . . . . . .37

Tiedon jakaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Onnittelut! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Käyttöpaneelin merkkivalot . . . . . . . . . . . . . . . . . . . . . . . . 39

Vianmääritysvihjeitä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Sisällysluettelo

Johdanto

Tietoja tulostimesta

Paperituki

Lokero 1

Ylävastaanottoalusta

Etuluukku

Paperituki

Käsinsyöttölokero

Paperinohjain

Käyttöpaneelin valot

250 arkin lisälokero

Johdanto

Käytä tätä ominaisuutta: Kun haluat:

Lokero 1 lisätä enintään 150 paperiarkkia tai 10 arkkia jotakin muuta

tulostusmateriaalia.

Paperituki tukea lokerossa 1 olevaa tai ylävastaanottoalustalle tulostuvaa

tulostusmateriaalia.

Käsinsyöttölokero lisätä yksittäisen paperiarkin tai muun tulostusmateriaaliarkin, käyttää

kalvoja, tarroja, kirjekuoria ja kartonkia. Paperinohjaimet säätää lokeron 1 tai käsinsyötön tulostusmateriaalin leveyttä. Käyttöpaneelin valot tarkistaa tulostimen tilan. Ylävastaanottoalusta pinota tulostettuja asiakirjoja tulostuspuoli alaspäin. Etuluukku tulostaa erikoismateriaalille, kuten esimerkiksi tarroihin tai kartongille. 250 arkin lisälokero lisätä paperikapasiteettia.

Lexmark E220

Rinnakkaiskaapeliliitin

USB-kaapeliliitin

Verkkojohdon liitin

Johdanto

Virtakytkin

Käytä tätä ominaisuutta: Kun haluat:

Rinnakkaiskaapeliliitin kytkeä tietokoneen Lexmark E220 -tulostimen rinnakkaisporttiin

rinnakkaiskaapelilla. USB-kaapeliliitin kytkeä tietokoneen tulostimen USB-porttiin käyttämällä USB-kaapelia. Verkkojohdon liitin kytkeä tulostimen maadoitettuun sähköpistorasiaan virtajohdolla (sen

jälkeen, kun kaikki muut oheislaitteet on kytketty). Virta kytkin kytkeä tulostimeen virran tai katkaista virran tulostime s ta.

Muut tietolähteet Jos tarvitset lisätietoja asennuksen

jälkeen, tutustu tulostimen muihin oppaisiin.

Julkaisut-CD Julkaisut-CD-levy, joka on pakattu

samaan pakkaukseen kuin Asennusopas, sisältää tietoa tulostusmateriaal in valinnasta, käyttöpaneelin merkkivaloista, paperitukosten selvittämisestä ja tulostusongelmien ratkaisemisesta.

Julkaisut-CD-levyllä olevat tiedot ovat myös Lexmarkin www-sivustolla osoitteessa www.lexmark.com/ publications.

Pikaopas Tulostimen helppokäyttöinen Pikaopas

sisältää tietoa paperin lisäämisestä, tukosten selvittämisestä ja yleisistä käyttöpaneelin merkkivaloilmoituksista.

Ajurit-CD Ajurit-CD-levy sisältää kaikki

tulostinajurit, jotka tarvitaan tulostimen käyttämiseen.

Johdanto

vii

Se saattaa sisältää myös tulostimen apuohjelmia, näyttöfontteja ja muita käyttöohjeita.

Lexmarkin Web-sivusto Lexmarkin Web-sivustosta oso i tteesta

www.lexmark.com löytyvät päivitetyt tulostinajurit ja apu ohj elm at sekä muita tulostimen oppaita.

Johdanto

viii

Vaihe 1: Tulostinpakkauksen

purkaminen

1 Valitse sijoituspaikka tulostinta

varten.

• Varaa tulostimen ympärille niin paljon tilaa, että tulostimen kansi, tulostusluukku ja 250 arkin lisälokero mahtuvat aukeamaan. On tärkeää jättää vapaata tilaa tulostimen ympärille myös kunnollisen ilmanvaihdon takia.

• Varaa tulostimelle oikeanlainen ympäristö, joka on:

– alustaltaan tukeva ja

tasainen

– ilmastointilaitteista,

lämmityslaitteista tai tuulettimista tulevan suoran ilmavirran ulottumattomissa

– auringonvaloltaan,

kosteudeltaan ja lämpötilaltaan normaali ilman suuria vaihteluita

– puhdas, kuiva ja pölytön.

Tulostinpakkauksen purkaminen

2 Poista laatikosta kaikki tavarat

tulostinta lukuun ottamatta. Varmista, että pakkaus sisältää seuraavaa:

Virtajohto

Painiketulkki

Ajurit-CD-levy

Asennusopas ja Julkaisut-CD-levy

Pikaopas

Huom. Lexmark E220 -tulostimessa on toimitettaessa

1 500 sivun aloitusvärikasetti.

Käyttöpaneelin painiketulkin kiinnitys

• Tulostin, johon värikasetti on

asennettu

• Virtajohto

• Asennusopas ja Julkaisut-CD-

levy

• Pikaopas

• Ajurit-CD-levy

• Käyttöpaneelin painiketulkki (ei

englanninkielisissä versioissa)

Jos pakkauksesta puuttuu osia tai osat ovat vahingoittuneet, soita Lexmark-tuen puhelinnumeroon, joka löytyy Lexmarkin Web-sivustosta osoitteesta www.lexmark.com.

Säilytä laatikko ja pakkausmateriaali siltä varalta, että tulostin on pakattava myöhemmin uudelleen.

Jos haluat kä yttä ä tul osti npa kkauks essa mahdollisesti mukana ollutta painiketulkkia, jonka kieli on jokin muu kuin englanti, irrota se, sovita käyttöpaneeliin ja pai na pai kalleen.

Tulostinpakkauksen purkaminen

Vaihe 2: 250 arkin

lisäsyöttölaitteen asennus

Tukiyksikkö

Tulostimen paperikapasiteettia voidaan lisätä käyttämällä 250 arkin lisäsyöttölaitetta, joka liitetään tulostimen alapuolelle.

Syöttölaite sisältää lokeron ja tukiyksikön.

1 Poista lokero tukiyksiköstä.

Lokero

2 P oista kaik ki pakkausmateriaal it ja

teipit lokerosta ja tukiyksiköstä.

3 Aseta tukiyksikkö paikkaan, johon

haluat sijoittaa tulostimen.

250 arkin lisäsyöttölaitteen asennus

Huom. Jos haluat asentaa 250 arkin lisäsyöttölaitteen

myöhemmin, katkaise virta tulostimesta ennen asentamista.

4 K ohdista tulostin lisäsyöttölokeron

etuosaan ja aseta se lisäsyöttölokeron pää ll e.

Varmista, että tukiyksikkö on tukevasti paikoillaan.

Kun tulostimen asennus on valmis, tulosta valikkoasetussivu ja tarkista, että 250 arkin syöttölaite on sen kohdassa Lisätyt ominaisuudet (Installed Features) (katso sivu 36).

250 arkin lisäsyöttölaitteen asennus

5 Aseta lokero paikalleen.

250 arkin lisäsyöttölaitteen asennus

Vaihe 3: Tarvikkeiden asennus

Värikasetin asennus

Värikasetin pakkauksen poistaminen

1 Vedä tulostimen kansi alas

kielekkeestä.

Kasetin kädensija

2 Tartu kädensijaan ja vedä

värikasetti suoraan ylös.

3 Poista värikasetin

vaahtomuovinen suojapakkaus.

Tarvikkeiden asennus

Huom. Älä kosketa värikasetin pohjassa olevaa

kuvansiirtoyksikön rump ua.

4 V edä pois muovinen kappale, joka

on kiinnitetty värikasetin päihin. Heitä pois muovikappale,

vaahtomuovi ja paperi.

5 Ravista kasettia, jotta väriaine

jakaantuu siinä tasaisesti.

Tarvikkeiden asennus

6 Aseta värikasetti tulostimeen:

a Kohdista kasetin kummallakin

puolella olevat värilliset nuolet tulostimessa oleviin vastaaviin nuoliin.

b Pitele kasettia kädensijasta,

kallista kasettia alaspäin ja ohjaa se värikasettiurien väliin.

c Työnnä kasetti alas, kunnes se

on hyvin paikallaan.

7 Sulje tulostimen kansi.

Seuraavat toimet

Tehtävä Siirry sivulle...

Muistikorttien asennus 9 Paperin lisäys 15

Tarvikkeiden asennus

Vaihe 4: Muistikorttien asennus

Tulostimen muistikapasiteettia ja liitäntämahdollisuuksia voidaan lisätä asentamalla valinnaisia lisäkortteja.

VAARA: Jos asennat muistikortteja jonkin aikaa

tulostimen asennuksen jälkeen, katkaise virta tulostimesta ja irrota virtajohto, ennen kuin jatkat.

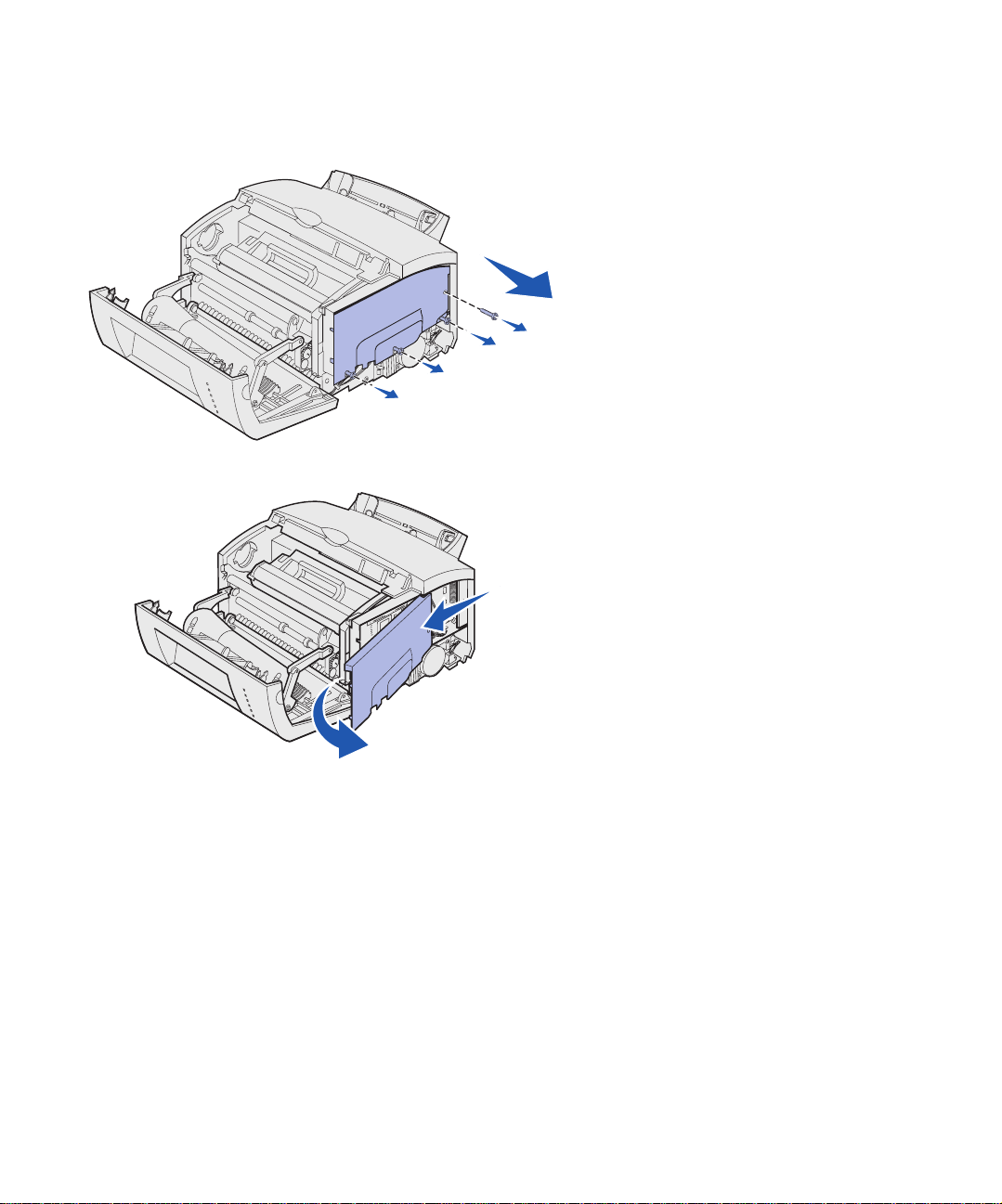

Tulostimen sivukannen irrottaminen

T ulostimen sivukansi on irrotettava ennen lisämuistikorttien asentamista.

1 Avaa tulostimen etukansi.

Muistikorttien asennus
