Guida rapida
Informazioni sul pannello operatore
Il pannello operatore della stampante dispone di due pulsanti e sei spie (il pulsante Continua è
anche una spia). Le spie indicano lo stato della stampante mentre i pulsanti vengono utilizzati per
continuare o annullare il processo di stampa corrente.
Quando la stampante è accesa, tutte le spie lampeggiano in sequenza durante l'esecuzione della
prova automatica. Le spie lampeggiano tutte anche quando viene ripristinata la stampante o quando
viene modificata un'impostazione della stampante nei menu.
Annulla
Toner in esaurimento/
Sostituire kit fotoconduttore
Inceppamento carta
• Premere e rilasciare il pulsante Continua per riprendere la stampa.
• Premere e rilasciare due volte, in rapida successione, il pulsante Continua per
visualizzare la sequenza di spie relativa all'errore secondario.
• Premere e rilasciare il pulsante Annulla per annullare il processo corrente.
• Tenere premuto Annulla finché tutte le spie non si accendono per ripristinare la
stampante.
Continua
Pronta/Dati
Caricare/Rimuovere carta
Errore
Informazioni sulle spie del pannello operatore
Le spie luminose del pannello operatore segnalano problemi diversi a seconda della sequenza di
accensione. A seconda che siano spente, accese o intermittenti, le spie possono indicare lo stato della
stampante o condizioni che richiedono un intervento da parte dell'operatore o dell'assistenza tecnica.
Utilizzare la tabella con la sequenza delle spie per individuare il messaggio indicato.
Guida rapida
1
Page 2
Sequenza di spie
Continua accesa =
Continua lampeggiante =
Sequenza di spie primaria Sequenza di spie secondaria
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Pronta/Dati accesa =
Pronta/Dati lampeggiante =
Inceppamento carta
Errore
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Altre spie del pannello accese =
Altre spie del pannello
lampeggianti =
Inceppamento carta
Errore
Messaggio
Pronta/Risparmio energia
Occupata
Risoluzione ridotta
In attesa
Annullamento del processo/
Ripristino della stampante
Svuotamento buffer in corso
Codice motore non valido
Non pronta
Stampa in corso dell'elenco di font o
della pagina delle impostazioni dei
menu
Programmazione codice motore o
codice sistema in corso
Ripristino delle impostazioni di
fabbrica
Regione cartuccia non
corrispondente
Informazioni sul pannello operatore
2
Page 3
Sequenza di spie primaria Sequenza di spie secondaria
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Inceppamento carta
Errore
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Inceppamento carta
Errore
Messaggio
Cartuccia mancante/difettosa
Sportello aperto
Pagina complessa
Perso collegamento ENA
Area fascicolazione insufficiente
Caricare supporto
Stampa del secondo lato di un
processo fronte/retro
Memoria piena
Errore di interfaccia di rete
Interfaccia host disabilitata
Inceppamento in prossimità del
sensore di alimentazione
Inceppamento tra i sensori di
alimentazione e i sensori esterni
Inceppamento in prossimità del
sensore di uscita della stampante
Inceppamento nel vassoio 1/
Alimentatore principale
Opzione salva risorse disattivata
Carta corta
Toner in esaurimento
Informazioni sul pannello operatore
3
Page 4
Sequenza di spie primaria Sequenza di spie secondaria
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Inceppamento carta
Errore
Continua
Pronta/Dati
Toner in esaurimento/
Sostituire kit fotoconduttore
Caricare/Rimuovere carta
Inceppamento carta
Errore
Messaggio
Kit fotoconduttore a lunga durata in
esaurimento
Sostituire kit fotoconduttore a lunga
durata
Cartuccia di toner non supportata
Errore di assistenza
Uso della pagina Web residente
La stampante Lexmark™ E120n dispone di una pagina Web residente alla quale è possibile
accedere dal browser. Per accedere alla pagina Web residente, digitare l'indirizzo IP nel campo URL
del browser (ad esempio, http://192.168.236.24). L'indirizzo IP della stampante può essere
individuato sulla pagina delle impostazioni di rete della Guida per l'utente.
La pagina Web residente include una finestra per la visualizzazione in tempo reale dello stato della
stampante e informazioni dettagliate sulla configurazione della stampante, ad esempio i livelli del
codice motore. Se si accede con i diritti di amministratore, è inoltre possibile modificare le
impostazioni della stampante.
Stampa della pagina delle impostazioni dei menu e delle impostazioni di rete
Per stampare le pagine delle impostazioni dei menu e di rete, premere quando la stampante è
nello stato Pronta. Le pagine delle impostazioni dei menu e di rete vengono stampate
automaticamente.
La pagina delle impostazioni dei menu contiene un elenco delle impostazioni della stampante e dei
valori predefiniti correnti. Le impostazioni predefinite correnti vengono contrassegnate con un
asterisco. Sulla pagina delle impostazioni di rete è indicato se la stampante è collegata in rete e sono
elencate le impostazioni di rete correnti.
Stampa della pagina delle impostazioni dei menu e delle impostazioni di rete
4
Page 5
Ripristino delle impostazioni di fabbrica
Questa funzione ripristina i valori predefiniti della maggior parte delle impostazioni. La lingua di
visualizzazione e le impostazioni nei menu di rete e USB non vengono ripristinate sui valori
predefiniti di fabbrica.
Per ripristinare le impostazioni predefinite di fabbrica della stampante, tenere premuto il
pulsante per oltre tre secondi.
Nota Prima di ripristinare le impostazioni di fabbrica, verificare che il computer
host o la rete abbiano interrotto l'invio di informazioni alla stampante.
Caricamento della carta o di altri supporti di stampa
Origine Dimensioni Tipi Capacità* (fogli)
Vassoio 1 A4, A5, JIS B5, Letter, Legal, Executive, Folio,
Statement, Universale
3 x 5 poll., altre Cartoncini 5 cartoncini
7¾, 9, 10, DL, C5, B5, altre Busta 5 buste
Alimentatore
principale
* Le capacità sono calcolate per carta da 75g/m2, se non diversamente specificato.
†
Dimensioni formato Universale:
– Vassoio 1: 76 – 216 x 190 – 356 mm (3 – 8,5 x 7,5 – 14 poll.) (inclusi cartoncini da 3 x 5 poll.)
– Alimentatore principale: 76 – 216 x 190 – 356 mm (3 – 8,5 x 7,5 – 14 poll.)
A4, A5, JIS B5, Letter, Legal, Executive, Folio,
Statement, Universale
A6 Carta
3 x 5 poll., altre Cartoncini 5 cartoncini
7¾, 9, 10, DL, C5, B5, altre Buste 3 buste
(inclusi cartoncini da 3 x 5 poll.)
†
†
Carta
normale,
carta di
qualità, lucidi,
etichette
Carta
normale,
carta di
qualità, lucidi,
etichette
comune, carta
di qualità
150 fogli
5 lucidi
5 etichette
15 fogli
5 lucidi
5 etichette
30 fogli
Ripristino delle impostazioni di fabbrica
5
Page 6
Per prevenire gli inceppamenti:
• Preparare i supporti di stampa, flettendo i fogli avanti e indietro o aprendoli a ventaglio.
Allineare i bordi su una superficie piana.
• Non caricare una quantità eccessiva di carta nei vassoi.
• Non caricare supporti di tipo diverso nello stesso vassoio.
Caricamento del vassoio 1
1 Sollevare il coperchio della carta finché non si avverte uno scatto ad indicare la posizione di
completa apertura.
Caricamento della carta o di altri supporti di stampa
6
Page 7

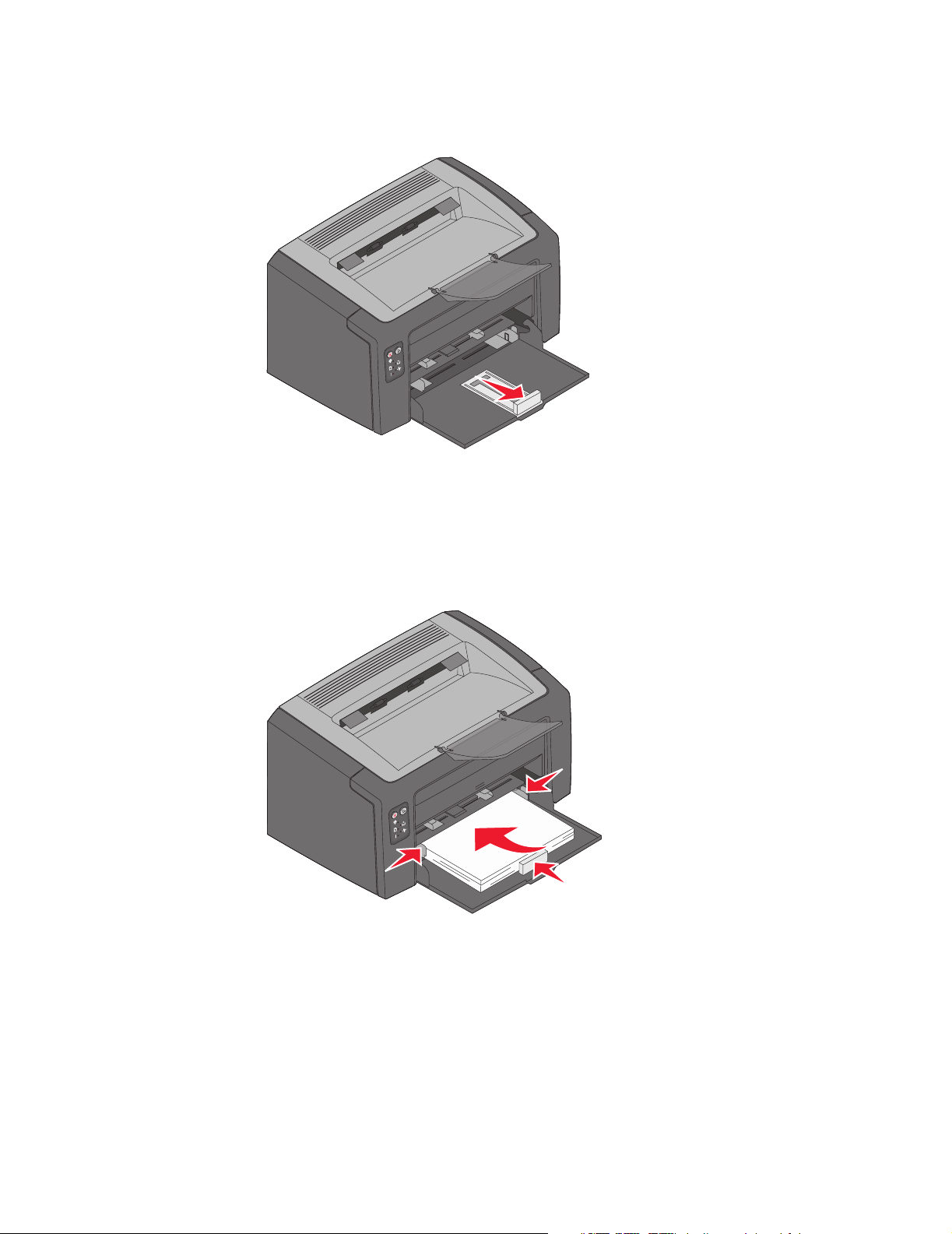

2 Regolare il dispositivo di scorrimento e il fermo in base alla lunghezza del supporto di stampa
selezionato.
Nota Per diminuire la larghezza, premere sulla guida di sinistra. Per aumentare la
larghezza, stringere la linguetta collegata alla guida destra e farla scorrere verso
destra.
3 Posizionare i supporti nel vassoio e regolare le guide in modo da farle aderire ai bordi del
supporto di stampa caricato.
Nota Caricare la carta intestata con il lato dell'intestazione rivolto verso l'alto inserendo
per primo il bordo superiore. Caricare le buste con l'aletta rivolta verso il basso e
alimentare per prima la parte con l'indirizzo. La parte con il francobollo viene
alimentata per ultima.
Caricamento della carta o di altri supporti di stampa
7
Page 8
4 Chiudere il coperchio della carta.
Caricamento dei supporti di stampa nell'alimentatore principale
L'alimentatore principale può essere utilizzato per una stampa veloce quando si utilizzano tipi o
formati di carta non caricati al momento nel vassoio 1.
1 Regolare le guide in base alla larghezza del supporto di stampa.
2 Collocare il supporto selezionato con il lato di stampa rivolto verso l'alto al centro
dell'alimentatore principale, sul coperchio carta del vassoio 1.
3 Inserire il supporto selezionato fino in fondo nella stampante.
Nota Non forzare il supporto di stampa nell'alimentatore per evitare di causare
inceppamenti.
Caricamento della carta o di altri supporti di stampa
8
Page 9
Annullamento di un processo di stampa
È possibile annullare un processo di stampa sia dal pannello operatore che dal computer. La spia
relativa all'annullamento del processo viene visualizzata sul pannello operatore quando si annulla un
processo (consultare "Annullamento del processo/Ripristino della stampante" a pagina 30 della
Guida per l'utente).
Dal pannello operatore della stampante
Premere e rilasciare il pulsante per annullare il processo corrente. Tenere premuto il
pulsante per oltre tre secondi per ripristinare la stampante.
Da un computer Windows
1 Fare clic su Start Æ Impostazioni Æ Stampanti.
2 Fare doppio clic sulla stampante in uso per stampare il processo corrente.
Viene visualizzato un elenco dei processi di stampa.
3 Fare clic con il pulsante destro del mouse sul documento corrente, quindi fare clic
su Annulla.
Da un computer Macintosh
Quando si invia un processo in stampa, l'icona della stampante viene visualizzata sulla scrivania.
1 Fare clic su Applicazioni.
2 Fare clic su Utility.
3 Fare doppio clic sull'Utilità di configurazione della stampante.
Viene visualizzato un elenco dei processi di stampa.
4 Fare doppio clic sul nome della stampante per visualizzare un elenco dei processi di stampa.
5 Fare clic sul processo che si desidera eliminare.
6 Nella barra degli strumenti, fare clic su Elimina.
Annullamento di un processo di stampa
9
Page 10
Rimozione degli inceppamenti
Quando si verifica un inceppamento, la stampa si interrompe e la spia Errore sul pannello operatore
lampeggia. Per determinare la posizione dell'inceppamento, visualizzare le sequenze di spie degli
errori secondari. Preparare la stampante per la rimozione degli inceppamenti aprendo il supporto
della carta e rimuovendo le pagine stampate dal raccoglitore di uscita. Attenersi alla seguente
procedura per liberare l'intero percorso della carta.
1 Aprire lo sportello posteriore facendo scorrere il relativo pulsante di rilascio a destra.
2 Rimuovere i supporti di stampa dal percorso carta.
Avvertenza Quando lo sportello posteriore è aperto, fare attenzione a non toccare i rulli
collegati. Non toccare il rullo per evitare problemi di contaminazione e non
compromettere la qualità di stampa. Non lasciare aperto lo sportello posteriore per
un periodo di tempo prolungato. L'esposizione alla luce danneggia il tamburo blu
del kit fotoconduttore a lunga durata e compromette la qualità di stampa.
Rimozione degli inceppamenti
10
Page 11
3 Aprire lo sportello superiore e rimuovere i supporti inceppati dal percorso carta.
ATTENZIONE L'unità di fusione potrebbe essere surriscaldata. Per evitare lesioni personali, fare
attenzione quando si apre lo sportello superiore per rimuovere un inceppamento
dall'area dell'unità di fusione.
4 Aprire lo sportello anteriore facendo scorrere il pulsante di rilascio a sinistra.
Rimozione degli inceppamenti
11
Page 12
5 Aprire lo sportello anteriore finché non si avverte uno scatto ad indicare la posizione di
completa apertura e rimuovere i supporti di stampa inceppati.
Nota Per rimuovere il supporto di stampa situato dietro la cartuccia di toner, potrebbe
essere necessario rimuovere la cartuccia e riporla su una superficie piana e pulita.
Dopo aver individuato e rimosso il supporto di stampa, inserire nuovamente la
cartuccia di toner.
6 Chiudere lo sportello anteriore premendo con decisione al centro fino ad avvertire uno scatto.
Per ulteriori informazioni
• Per informazioni sull'uso e la manutenzione della stampante, fare riferimento al CD Software
e documentazione.
• Per domande relative alla stampa in rete, contattare l'amministratore o il personale di
assistenza tecnica.
Per ulteriori informazioni
12
Loading...
