Lexmark 1400 Series
入門手冊
2007 年 2 月 www.lexmark.com
Lexmark 和含菱形鑽石圖案之 Lexmark 是 Lexmark International, Inc. 在美國和(或)其他國家/地區已註冊的商標。
其他商標為各個所有人之財產。
© 2007 Lexmark International, Inc.
版權所有,翻製必究。
740 West New Circle Road
Lexington, Kentucky 40550
重要安全資訊
您只應該使用本產品隨附的電源供應器和電源線或製造商授權的電源供應器和電源線更換品。
電源線所連接的妥善接地的電源插座與產品的距離不可太遠,且必須方便使用。
有關服務或維修的事項,除了本使用者說明文件所提供的說明之外,您可以向專業維修人員尋求協助。
本產品的設計、測試和認證均符合全球嚴格安全標準,並採用 Lexmark 專用元件。某些元件的安全特性可能不那麼顯而易見。Lexmark 對您使用其他廠商
的更換組件不擔保任何責任。
請當心:在雷雨期間,請勿安裝本產品,或進行任何電器或電纜的接線工作,例如電源線或電話線。
請保存上述指示。
作業系統注意事項
所有的特性和功能都視作業系統而定。如需完整說明:
• Windows 使用者—請參閱
用戶手冊
。
• Macintosh 使用者—如果您的產品支援 Macintosh,請參閱隨同印表機軟體一併安裝的 Mac Help(Mac 說明)(英文版)。
目錄
尋找印表機相關資訊.........................................................................................................5
設定印表機.......................................................................................................................9
在 Windows 作業系統中設定印表機....................................................................................................9
在 Macintosh 作業系統中設定印表機.................................................................................................10
設定印表機來進行無線列印 ........................................................................................................................14
利用 USB 電纜來設定印表機...................................................................................................................... 15
在其他網路電腦上安裝印表機............................................................................................................15
無線網路功能.................................................................................................................16
網路功能總覽.....................................................................................................................................16
瞭解印表機.....................................................................................................................21
瞭解印表機組件.................................................................................................................................21
瞭解軟體.........................................................................................................................23
使用印表機軟體.................................................................................................................................23
使用 Lexmark Imaging Studio............................................................................................................23
使用問題解答中心..............................................................................................................................24
使用列印內容.....................................................................................................................................25
開啟列印內容.............................................................................................................................................. 25
使用儲存設定功能表................................................................................................................................... 26
使用我想要功能表....................................................................................................................................... 26
使用選項功能表 .......................................................................................................................................... 26
使用列印內容標籤....................................................................................................................................... 26
使用工具列.........................................................................................................................................26
將印表機軟體設定值重設為預設值.....................................................................................................27
維護印表機.....................................................................................................................28
更換墨水匣.........................................................................................................................................28
取出用過的墨水匣....................................................................................................................................... 28
安裝墨水匣.................................................................................................................................................. 29
訂購耗材............................................................................................................................................30
訂購墨水匣.................................................................................................................................................. 30
訂購紙張與其他耗材................................................................................................................................... 30
疑難排解.........................................................................................................................32
安裝上的疑難排解..............................................................................................................................32
電源按鈕沒有亮起....................................................................................................................................... 32
軟體未安裝.................................................................................................................................................. 32
3
頁面無法列印.............................................................................................................................................. 33
無線疑難排解.....................................................................................................................................34
列印網路設定頁 .......................................................................................................................................... 34
Wi-Fi 指示燈沒有亮起................................................................................................................................. 34
安裝期間,網路印表機沒有顯示在印表機選項清單中................................................................................. 35
檢查您的安全金鑰....................................................................................................................................... 36
安裝期間,「無線設定公用程式」無法與印表機通訊(Windows 使用者適用)........................................ 36
Wi-Fi 指示燈變成橙色................................................................................................................................. 36
Wi-Fi 指示燈在安裝期間變成橙色閃爍........................................................................................................ 37
無線網路印表機無法列印............................................................................................................................ 40
無線印表機無法運作................................................................................................................................... 42
安裝後變更無線設定................................................................................................................................... 46
尋找您的 MAC 位址...........................................................................................................................47
將內接式無線列印伺服器重設為出廠預設值......................................................................................47
移除與重新安裝軟體..........................................................................................................................47
進階無線設定.................................................................................................................49
將印表機新增到現有的簡易型無線網路.............................................................................................49
建立簡易型無線網路..........................................................................................................................50
注意事項.........................................................................................................................53
版本注意事項.....................................................................................................................................53
網路功能名詞解釋..........................................................................................................54
4
尋找印表機相關資訊
快速安裝
說明 尋找位置
快速安裝
入門手冊
說明 尋找位置
入門手冊
業系統上)的指示,以及使用本印表機的一些基本指
示。
請注意:如果您的印表機支援 Macintosh 作業系統,
請參閱 Mac Help(Mac 說明)(英文版):
指南
頁提供您安裝軟硬體的各項指示。您可以在印表機包裝箱中,或是在 Lexmark 網站上找到這份文件,網
址為:www.lexmark.com。
或 Setup Solutions(安裝解決方案,繁體中文版未提供)小冊子
小冊子提供您安裝軟硬體(在 Windows 作
您可以在印表機包裝箱中,或是在 Lexmark 網站上找到這份
文件,網址為:www.lexmark.com。
1 從「Finder」桌面,連按兩下 Lexmark 1400
Series 檔案夾。
2 連按兩下印表機 Help(說明)圖像。
Setup Solutions(安裝解決方案)小冊子告訴您如何
解決印表機安裝問題。(繁體中文版未提供)
請注意:並非所有的印表機均隨附上述文件。如果您
沒有收到
決方案)小冊子,,請改參閱
入門手冊
小冊子或 Setup Solutions(安裝解
用戶手冊
。
5
用戶手冊
說明 尋找位置
用戶手冊
例如:
提供有關使用印表機的指示,以及其他資訊,
• 使用軟體(在 Windows 作業系統上)
• 載入紙張
• 列印
• 處理相片
• 掃描(若您的印表機支援此功能)
• 複印(若您的印表機支援此功能)
• 傳真(若您的印表機支援此功能)
• 維護印表機
• 將印表機連接到網路(若您的印表機支援此功能)
• 疑難排解列印、複印、掃描、傳真、夾紙與送紙錯誤
等相關問題
請注意:如果您的印表機支援 Macintosh 作業系統,請
參閱 Mac Help(Mac 說明)(英文版):
1 從「Finder」桌面,連按兩下 Lexmark 1400
Series 檔案夾。
2 連按兩下印表機 Help(說明)圖像。
說明
當您安裝印表機軟體時,會同時安裝
用戶手冊
。
1 按一下開始 程式集或所有程式 Lexmark 1400
Series。
2 按一下用戶手冊。
如果您桌面上沒有
用戶手冊
鏈結,請遵循以下指示:
1 放入光碟。
隨即出現安裝畫面。
請注意:必要的話,請按一下開始 執行,然後輸
入 D:\setup,此處的 D 是指您的光碟機代號。
2 按一下說明文件。
3 按一下檢視用戶手冊(包括安裝疑難排解)。
4 按一下是。
用戶手冊
現在螢幕上。
您也可以在 Lexmark 網站上找到這份文件,網址為:
www.lexmark.com。
的圖示會出現在桌面上,而
用戶手冊
則出
說明 尋找位置
「說明」提供您使用軟體的相關指示(若您的印表
機連接到電腦)。
在任意 Lexmark 軟體程式中,按一下說明、提示 說明或
說明 說明主題。
Lexmark 問題解答中心
說明 尋找位置
光碟上隨附有「Lexmark 問題解答中心」軟體。如果
您的印表機連接到電腦,安裝該軟體時會同時安裝其
他的軟體。
如何存取「Lexmark 問題解答中心」:
1 按一下開始 程式集或所有程式 Lexmark 1400
Series。
2 選取 Lexmark 問題解答中心。
6
客戶支援
說明 尋找位置(北美與台灣、香港) 尋找位置(其他地區)
電話支援 聯絡電話:
• 台灣:0800-008-927;香港:(852)
2923-8111
星期一 - 星期五(上午 9:00 - 下
午 5:30)
星期六、日休息
• 美國:1-800-332-4120
星期一 - 星期五(上午 8:00 - 晚
上 11:00 東部時間)
星期六(中午 - 下午 6:00 東部時間)
• 加拿大:1-800-539-6275
英語區
- 晚上 11:00 東部時間)
星期六(中午 - 下午 6:00 東部時間)
法語區
- 晚上 7:00 東部時間)
• 墨西哥:001-888-377-0063
星期一 - 星期五(上午 8:00 - 晚
上 8:00 東部時間)
請注意:電話號碼與上班時間可能在未及
時知會的情況下而有所更改。如需可用的
最新電話號碼,請參閱您印表機隨附的印
刷版保固聲明。
電話號碼與上班時間可能因國家或地區而
有所差異。
請造訪本公司網站,網址為:
www.lexmark.com。選取某個國家或地
區,然後選取 Customer Support(客戶
支援)鏈結。
請注意:如需與 Lexmark 聯繫的其他相
關資訊,請參閱您印表機隨附的保固合
約。
:星期一 - 星期五(上午 8:00
:星期一 - 星期五(上午 9:00
E-mail support(電子郵件
支援)
如需電子郵件支援,請造訪本公司網站:
www.lexmark.com。
1 按一下 CUSTOMER SUPPORT(客
戶支援)。
2 按一下 Technical Support(技術支
援)。
3 選取您的印表機家族。
4 選取您的印表機機種。
5 從 Support Tools(支援工具)區
中,按一下 e-Mail Support(寄電子
郵件給支援人員)。
6 填寫完表格,然後按一下 Submit
Request(提出要求)。
E-mail support(電子郵件支援)可能因
國家或地區而有所不同,而且在某些情況
下可能無法供您使用。
請造訪本公司網站,網址為:
www.lexmark.com。選取某個國家或地
區,然後選取 Customer Support(客戶
支援)鏈結。
請注意:如需與 Lexmark 聯繫的其他相
關資訊,請參閱您印表機隨附的保固合
約。
7
Limited warranty(有限保固聲明)
說明 尋找位置(美國) 尋找位置(其他地區)
Limited Warranty information(有限保
固聲明)
Lexmark International, Inc. 提供有限保
固,以保證本印表機或「多功能複合
機」產品的質料和製作無瑕玼;保證期
間為原購買日後 12 個月。
如果您要檢視本有限保固聲明的限制和完整條
款,請參閱隨本印表機所附的「有限保固聲
明」,或參閱 www.lexmark.com 上的相關
內容。
1 按一下 CUSTOMER SUPPORT(客戶支
援)。
保固聲明資訊可能因國家或
地區而有所差異。請參閱您
印表機隨附的印刷版保固聲
明。
2 按一下 Warranty Information(保固聲
明)。
3 從 Statement of Limited Warranty(有限
保固聲明)區中,按一下 Inkjet & All-In-
One Printers(噴墨印表機與多功能複合
機)。
4 請來回捲動網頁,以檢視整個保固聲明內
容。
請記錄下列資訊(位於商店收據和印表機背部),並在與我們聯繫時備妥這些資訊,以加速我們為您服務的時間:
• 機器類型號碼
• 序號
• 購買日期
• 購買商店
8
設定印表機
若要利用印表機來進行無線列印,以下是您必須知道的事項:
1 確定已正確設定您的無線網路,而且可以正常運作,並確定您的電腦已連接到您的無線網路。
2 知道您的無線網路名稱 (SSID)。
3 若您的無線網路採用防護機制,請確定您知道用來保障網路安全的密碼。此密碼又稱為安全金鑰、WEP 金鑰或
WPA 金鑰。
請注意:若不瞭解本資訊,請參閱無線網路隨附的說明文件,或聯繫無線網路設定人員。
請利用下表,寫下您需要知道的資訊。
項目 說明
SSID(網路名稱)
安全金鑰(密碼)
4 請遵循以下各節的指示,來設定印表機。
• 若要在 Windows 作業系統中利用無線連線或 USB 電纜來列印,請參閱第 9 頁的「在 Windows 作業系
統中設定印表機」。
• 若要在 Macintosh 作業系統中列印,請參閱第 10 頁的「在 Macintosh 作業系統中設定印表機」。
請注意:若您先前利用電腦設定印表機,而且您想在無線網路上的其他電腦上設定印表機,請參閱第 15 頁的「在
其他網路電腦上安裝印表機」。
在 Windows 作業系統中設定印表機
1 拆開印表機包裝或連接任何組件之前,請先找出 Windows 適用的光碟。
2 確定已開啟電腦的電源,然後放入 Windows 適用的光碟。
9
等待數秒後,就會出現安裝畫面。
請注意:若未自動出現安裝畫面,請按一下開始 執行,然後輸入 D:\setup.exe,此處的 D 是指您的光碟機代
號。
3 遵循電腦螢幕上的指示,來設定印表機。
您的安全性軟體可能會通知您,Lexmark 軟體正在嘗試與您的電腦系統進行通訊。請一律允許這些程式進行通
訊。這是印表機正常運作所需的程序。
在 Macintosh 作業系統中設定印表機
1 拆開印表機的包裝。
請注意:裝箱內容物(例如:墨水匣的數量)可能因機型而有所不同。
8
7
6
1
2
3
5
4
1
3
2
10
2 檢查頂部、底部、側邊、紙張托架及出紙托盤,確認已完全撕下印表機的所有膠帶和包裝材料。
3 掀開紙張托架,並且將出紙托盤拉出。
4 載入紙張,然後調整紙張導引夾。
5 拉起無線列印伺服器的天線。
請注意:請務必先移除天線上的所有膠帶。
11
6 插入電源供應器。
7 連接電源線。
2
1
8 確定已開啟電源。
9 打開蓋板。
12

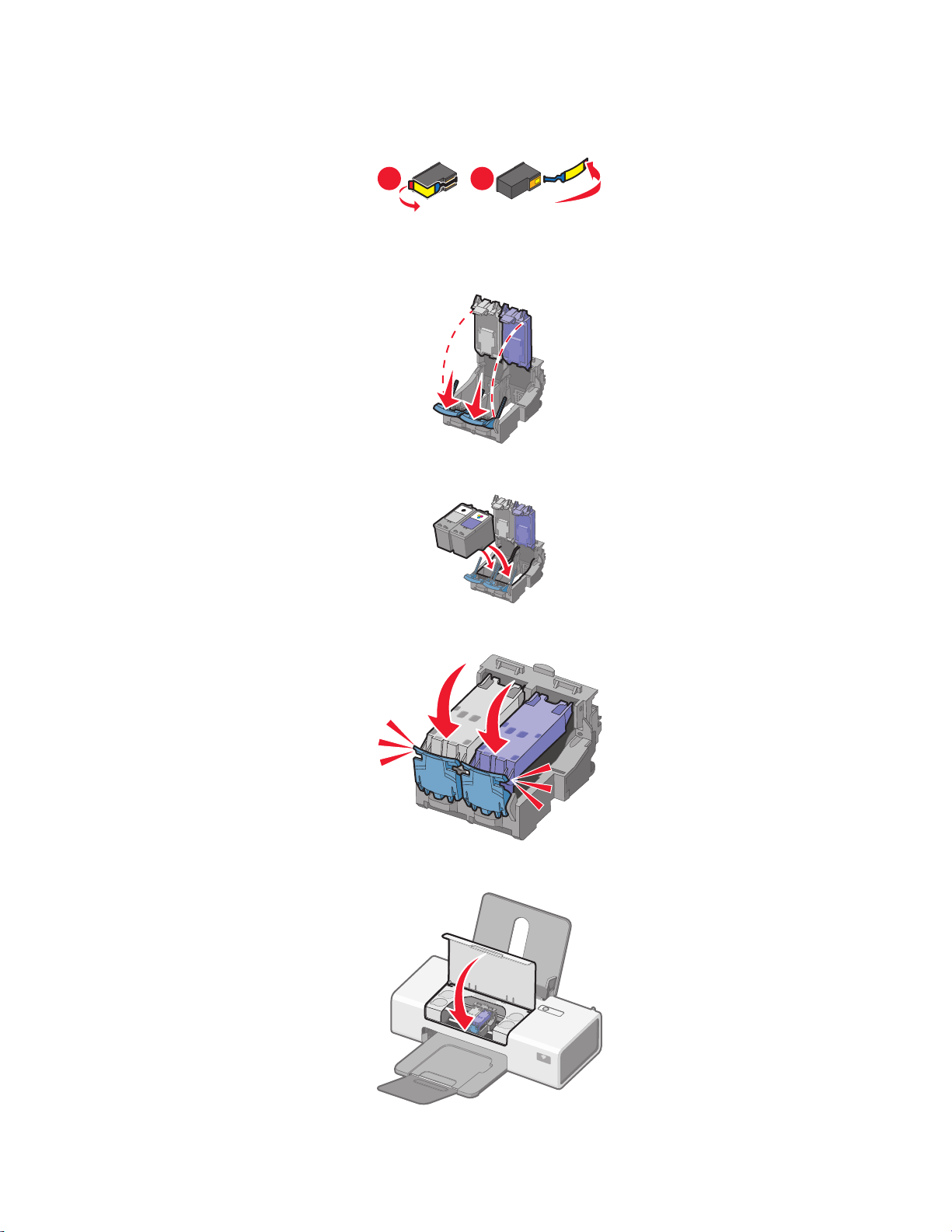

10 按下墨水匣台架壓桿,將墨水匣台架蓋打開。
11 撕下墨水匣上的膠帶。
12 裝入墨水匣,然後關上墨水匣台架蓋子。
請注意:墨水匣的數目可能因機型而有所不同。
13 關上蓋板。
1
2
1
2
14 若要在 Macintosh 電腦上設定印表機:
• 若要利用無線連線來列印,請參閱第 14 頁的「設定印表機來進行無線列印」。
• 若要利用 USB 電纜來列印,請參閱第 15 頁的「利用 USB 電纜來設定印表機」。
13
設定印表機來進行無線列印
以下是有關在 Macintosh 作業系統中設定印表機進行無線列印的指示。
請注意:
• 確定您已完成印表機的起始設定。如需其他資訊,請參閱第 10 頁的「在 Macintosh 作業系統中設定印表機」。
• 若您先前利用電腦設定印表機,而且您想在無線網路上的其他電腦上設定印表機,請參閱第 15 頁的「在其他
網路電腦上安裝印表機」。
請注意:
1 確定已開啟電腦的電源。
2 從 Finder 桌面,按一下 Applications(應用程式)檔案夾。
3 從 Applications(應用程式)檔案夾,連按兩下 Internet Connect(網際網路連接)圖像。
4 從工具列,按一下 AirPort 圖像。
5 從 Network(網路)蹦現功能表,選取 print server XXXXXX(列印伺服器 XXXXXX),其中 XXXXXX 是印表
機 MAC 位址的最後六個數字。
請注意:
• MAC 位址標示在印表機背面的自黏性貼紙上。
• 當您連接到「列印伺服器 XXXXXX」網路時,網際網路連線會暫時中斷。
6 開啟 Safari 瀏覽器。
7 從 Bookmarks(書籤)下拉功能表,選取 Show All Bookmarks(顯示所有書籤)。
8 在 Collections(收集)下方,選取 Bonjour 或 Rendezvous。
請注意:在 Mac OS X 10.3 版中,Apple Inc. 將此應用程式稱為 Rendezvous,但現在則稱為 Bonjour。
9 連按兩下您的印表機機型。
10 按一下 Configuration(配置)。
11 按一下 Wireless(無線)。
12 變更下列設定:
a 輸入網路名稱 (SSID)。
b BSS(基本服務設置)類型:
• 若您的無線網路是利用無線存取點(無線路由器)與其他無線裝置通訊,請選取 Infrastructure(基礎
架構)。
• 若您的無線網路未利用無線存取點(無線路由器)與其他無線裝置通訊,請選取 Ad Hoc(簡易型)。
c 選取您用來防護無線網路的保全類型。
請注意:
• 若要使用 WEP 安全類型,您必須輸入十六進位金鑰。若要搭配 WEP 安全性來使用 AirPort 基本站台,您必
須取得對等的網路密碼。如需有關取得對等網路密碼的指示,請參閱 AirPort 基本站台隨附的說明文件。
• 若不瞭解此資訊,請參閱無線網路隨附的說明文件,或聯繫無線網路設定人員。
13 按一下 Submit(提出)。
14 從 Applications(應用程式)檔案夾,連按兩下 Internet Connect(網際網路連接)圖像。
14
15 從工具列,按一下 AirPort 圖像。
16 從 Network(網路)蹦現功能表,選取您的原始網路。
請注意:
• 您可能需要輸入無線網路安全密碼。
• 當您重新連接到您的原始網路時,網際網路連線就會恢復。
17 放入 Macintosh 適用的光碟。
18 從「Finder」桌面,連按兩下 Lexmark 1400 Series Installer 圖像。
19 連按兩下 Install(安裝)圖像。
20 按一下 Continue(繼續)。
21 遵循電腦螢幕上的指示,來完成安裝程序。
完成安裝後,印表機便準備就緒,可供您使用。
利用
USB
以下是有關在 Macintosh 作業系統中利用 USB 電纜來設定印表機的指示。
請注意:確定您已完成印表機的起始設定。如需其他資訊,請參閱第 9 頁的「設定印表機」。
1 確定已開啟電腦的電源。
電纜來設定印表機
2 將 USB 電纜的正方形端點妥善插入印表機的背部。
3 將 USB 電纜的矩形端點妥善插入電腦的 USB 連接埠。
USB 連接埠有
4 放入 Macintosh 適用的光碟。
5 從「Finder」桌面,連按兩下 Lexmark 1400 Series Installer 圖像。
6 連按兩下 Install(安裝)圖像。
7 按一下 Continue(繼續)。
8 遵循電腦螢幕上的指示,來完成安裝程序。
完成安裝後,印表機便準備就緒,可供您使用。
USB 符號標示。
在其他網路電腦上安裝印表機
如果您所安裝的網路印表機即將提供給網路上的多台電腦使用,請將安裝光碟放入每一台電腦,然後遵循電腦螢幕
上的指示。
• 這時您不須為每一台要列印到印表機的電腦,重複連接步驟。
• 該印表機在安裝過程中應該顯示為以高亮度標示的印表機。如果清單上列有多部印表機,請確定您所選取的印表
機要有正確的 IP 位址/MAC 位址。如果您在尋找 IP 或 MAC 位址時需要協助,請參閱第 47 頁的「尋找您的
MAC 位址」。
15
無線網路功能
網路功能總覽
網路
是指一組透過電纜或無線連線連接在一起進行通訊的裝置,例如:電腦、印表機、乙太網路集線器、無線存取
點及路由器。
無線網路上的裝置利用無線電波(而不是電纜)來互相通訊。裝置必須連接或安裝無線列印伺服器,來接收及傳輸
無線電波,才能夠進行無線通訊。
一般家用網路配置
您可以利用各種不同方式來設定網路。以下是一般家用網路配置的一些範例:
• 利用網際網路,以無線方式連接膝上型電腦和印表機
• 利用網際網路,以無線方式連接電腦、膝上型電腦和印表機
• 利用網際網路,以乙太網路連接裝置
• 未利用網際網路,以無線方式連接電腦、膝上型電腦和印表機
• 未利用網際網路,以無線方式將膝上型電腦連接到印表機
以下有五個方案,這些方案中的電腦和膝上型電腦,必須利用電纜連接或必須內建或安裝無線網路連結器,才能透
過網路進行通訊。
下圖中的印表機,表示已內建或安裝 Lexmark 內接式列印伺服器,以進行網路通訊的 Lexmark 印表機。Lexmark 內
接式列印伺服器是 Lexmark 所製造的裝置,可讓 Lexmark 印表機連接到有線或無線網路。
方案 1:利用網際網路,以無線方式連接膝上型電腦和印表機
• 利用乙太網路電纜,將電腦連接到無線路由器。
• 以無線方式將膝上型電腦和印表機連接到路由器。
• 透過 DSL 或纜線數據機,將網路連接到網際網路。
方案 2:利用網際網路,以無線方式連接電腦、膝上型電腦和印表機
• 以無線方式,將電腦、膝上型電腦和印表機連接到無線路由器。
• 透過 DSL 或纜線數據機,將網路連接到網際網路。
16
方案 3:利用網際網路,以乙太網路連接裝置
• 利用乙太網路電纜,將電腦、膝上型電腦和印表機連接到集線器、路由器或切換器。
• 透過 DSL 或纜線數據機,將網路連接到網際網路。
方案 4:未利用網際網路,以無線方式連接電腦、膝上型電腦和印表機
• 以無線方式,將電腦、膝上型電腦和印表機連接到無線存取點。
• 網路未連接到網際網路。

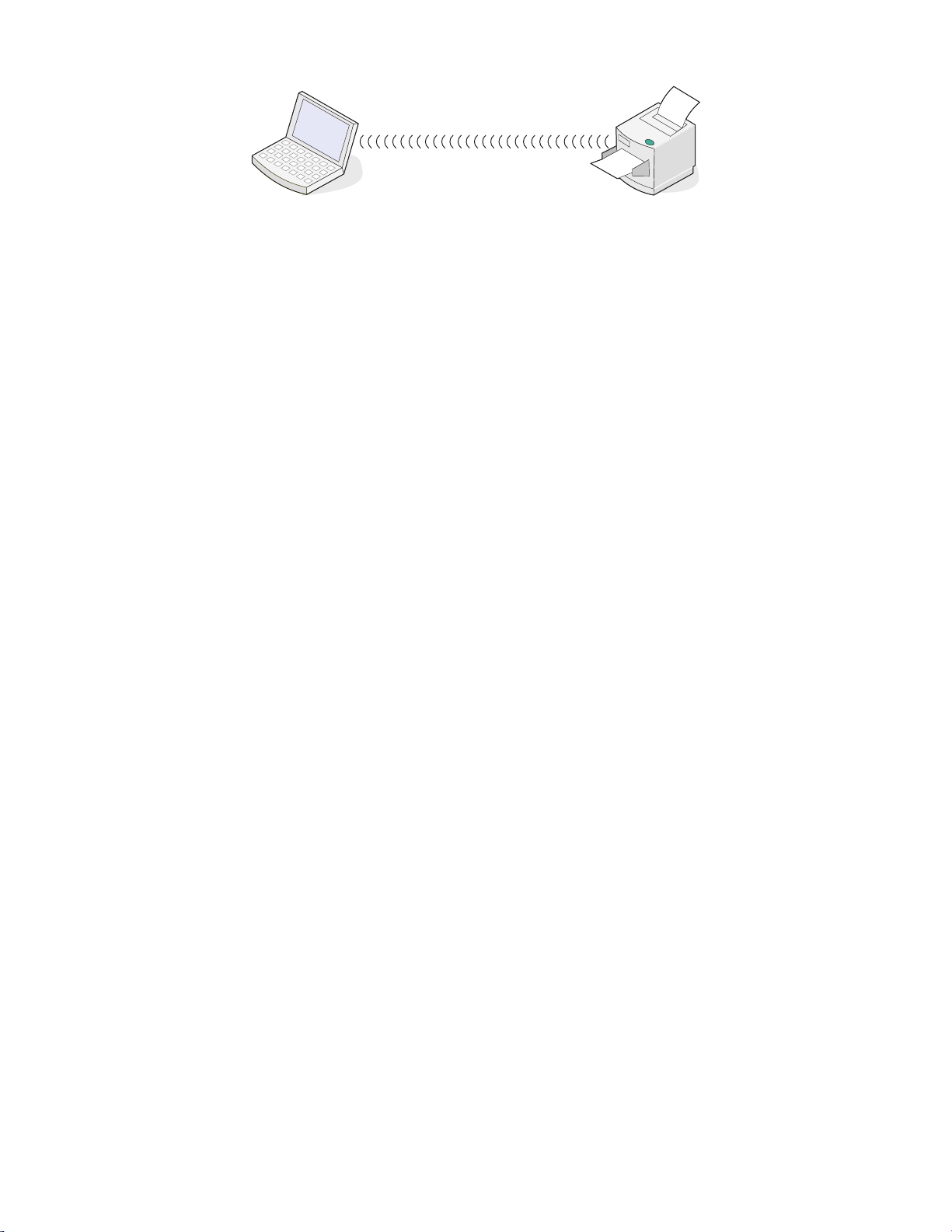

方案 5:未利用網際網路,以無線方式將膝上型電腦連接到印表機
• 以無線方式,將膝上型電腦直接連接到印表機,而未透過無線路由器。
• 網路未連接到網際網路。
17
