Levita LT 61B Operating Instructions

CZ Zahradní rider L EVITA LT61B

Před použitím stroje si přečtěte návod k použití.

SK Záhradný rider radu LEVITA LT61B

Pred použitím stroja si prečítajte návod na použitie.

EN Ride-on lawn mower LEVITA LT61B

Read the Operator’s Manual before operating this machine.

DE Ride-on Rasenmäher LEV IT A LT61B

Vor dem Gebrauch der Maschine die Gebrauchsanweisungen lesen.

ORIGINÁLNÍ NÁVOD

ÚVOD

Vážený zákazníku,
děkujeme, že jste si vybral náš výrobek. Doufáme, že budete se svým novým strojem plně
spokojen a že splní veškerá vaše očekávání. Tento návod k použití byl sestaven tak, aby vám
pomohl seznámit se s tímto strojem a umožnil vám jeho efektivní a bezpečné používání.

Nezapomínejte, že je nedílnou součástí stroje, a proto ho mějte vždy po ruce, abyste jej mohli v
případě potřeby kdykoli použít. V případě dalšího prodeje tent o návod předejte novému majiteli.

Tento váš nový stroj byl navržen a vyroben v souladu s platnými předpisy a je bezpečný a

spolehlivý, pokud je používán k sečení a sběru trávy podle pokynů uvedených v tomto návodu
k použití (tj. ke správnému účelu použití). Použití stroje jakýmkoli jiným způsobem nebo
nedodržení pokynů k bezpečnému použití, údržbě a opravám je považováno za nesprávný

způsob použití (☛ 5.1) a bude mít z a následek zánik záruky. V takovém případě výrobce
odmítne veškerou odpovědnost za jakékoli škody nebo úrazy způsobené uživateli nebo jiným
osobám a tato odpovědnost se přenáší na uživatele.

Protože tento výrobek prochází neustálým vývojem, můžete v některých případech zaznamenat
menší rozdíly mezi skutečným provedením stroje a popisem uvedeným v tomto návodu k použití.
Určité úpravy stroje mohou být provedeny bez povinnosti předchozího upozornění a aktualizace
tohoto návodu k použití, podstatné bezpečnostní a funkční vlastnosti stroje však zůstávají
nezměněny. V případě jakýchkoli pochybností kontaktujte prodejce. A nyní si můžete užívat

požitek z práce s vaším novým strojem.

POPRODEJNÍ SERVIS

Tento návod k použití vám poskytne veškeré potřebné pokyny k používání tohoto stroje a
provádění jeho základní údržby, kterou může provádět uživatel.

Ohledně jakýchkoli informací, které nejsou uvedeny v tomto návodu k použití, se prosím obraťte

na prodejce nebo autorizo vané servisní centrum.

Váš prodejce vám rád zajistí provádění údržby podle vašich potřeb. Tím si zajistíte t r valé udržení
špičkových vlastností a vysoké hodnoty vašeho nového stroje.

-2-

OBSAH

1. BEZPEČNOST ......................................................................................................... 4

Pokyny pro bezpečné používání stroje

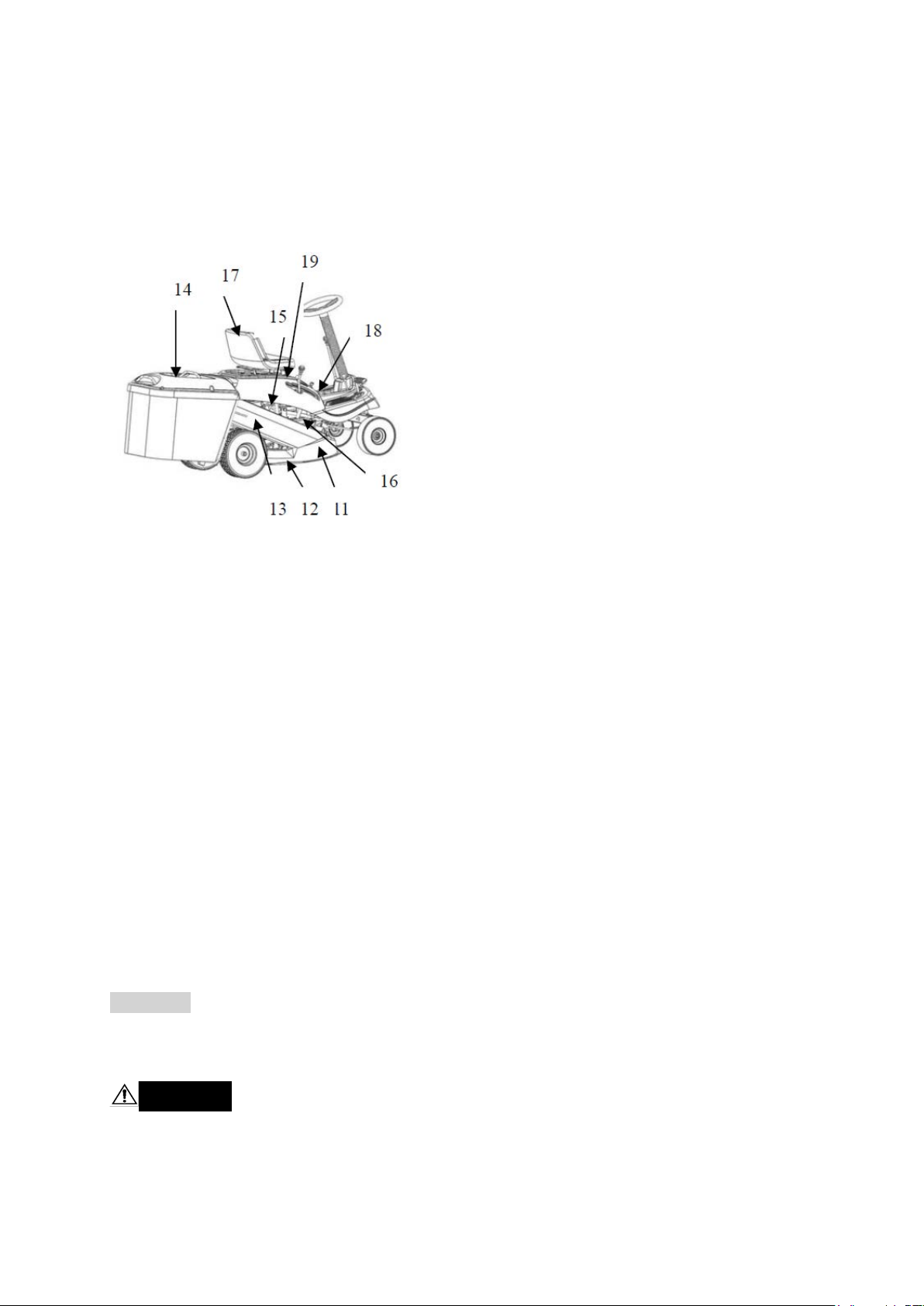

2. IDENTIFIKACE STROJE A JEHO SOUČÁSTÍ ........................................................ 8

Vysvětlení způsobu identifikace stroje a jeho hlavních součástí

3. VYBALENÍ A MONTÁŽ ............................................................................................ 8

Vysvětlení postupu vybalení stroje a montáže samostatně dodaných dílů

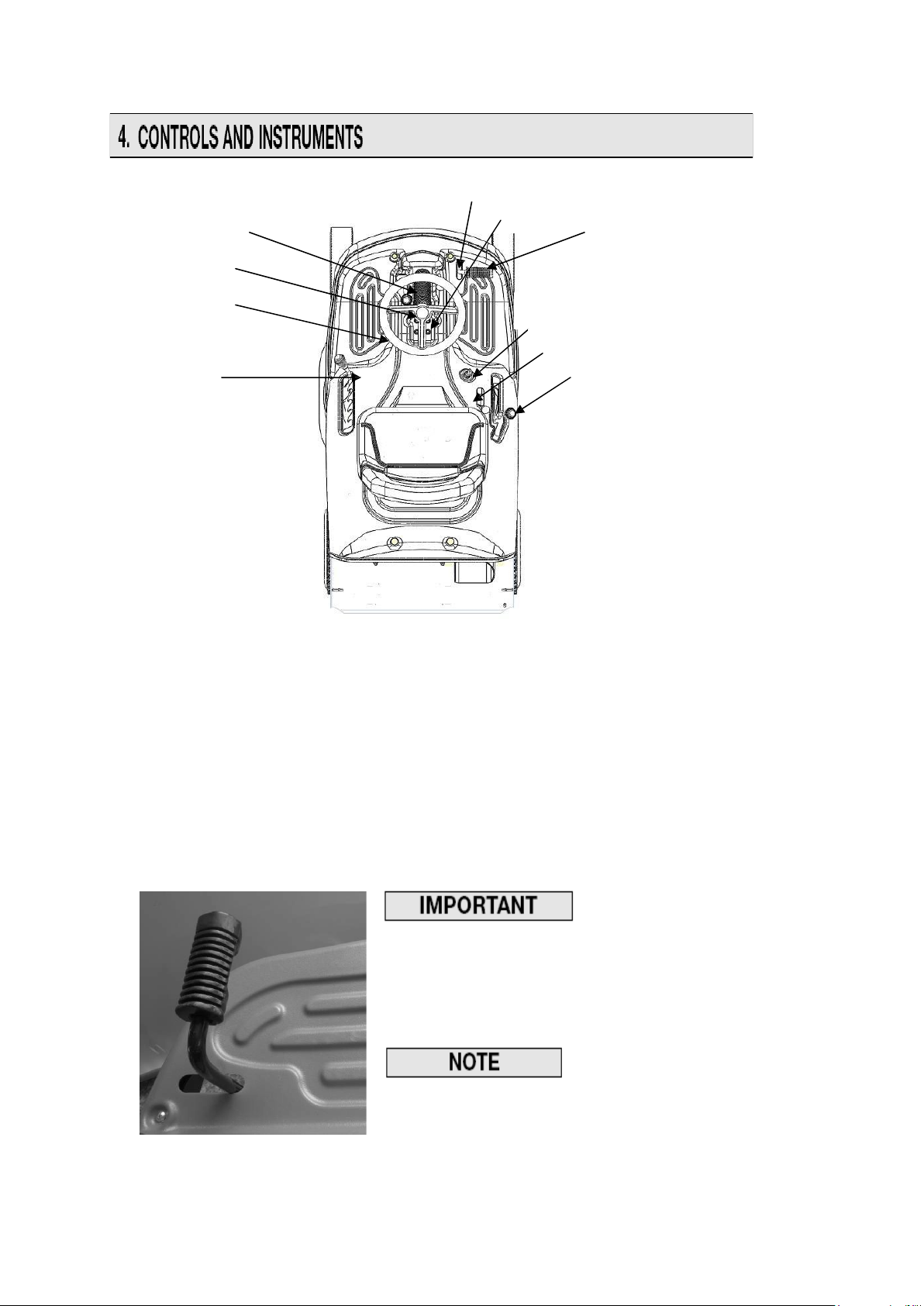

4. OVLÁDACÍ PRVKY A PŘÍSTROJE ....................................................................... 11

Umístění a funkce všech ovládacích prvků

5. ZPŮSOB POUŽÍVÁNÍ STROJE ............................................................................. 15

Pokyny pro bezpečné a efektivní používání stroje

5.1 Bezpečnostní pokyny ....................................................................................... 15

5.2 Funkce bezpečnostních zařízení ...................................................................... 16

5.3 Příprava před zahájením práce se strojem ....................................................... 16

5.4 Použití stroje .................................................................................................... 19

5.5 Jízda ve svahu ................................................................................................. 25

5.6 Přeprava .......................................................................................................... 25

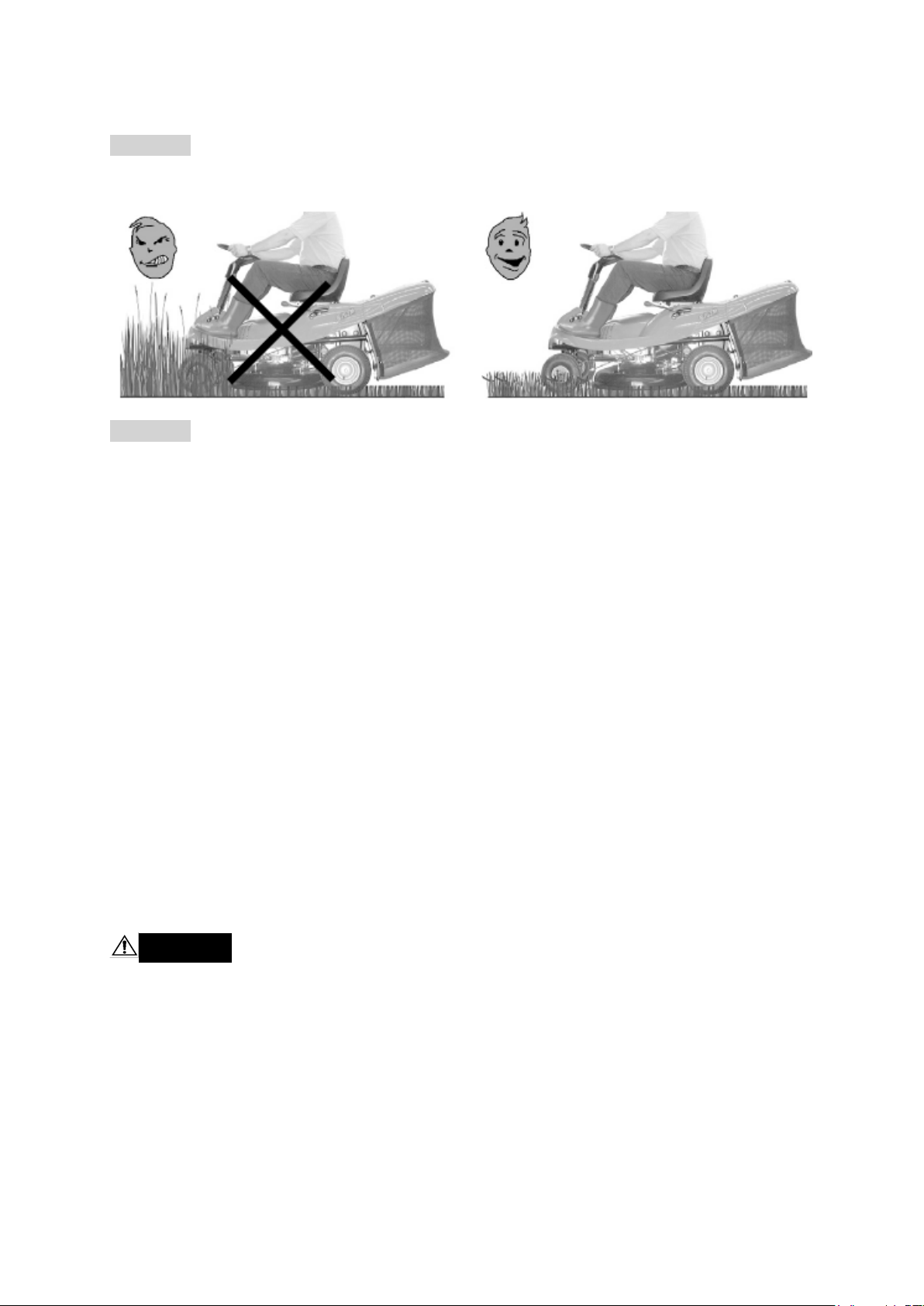

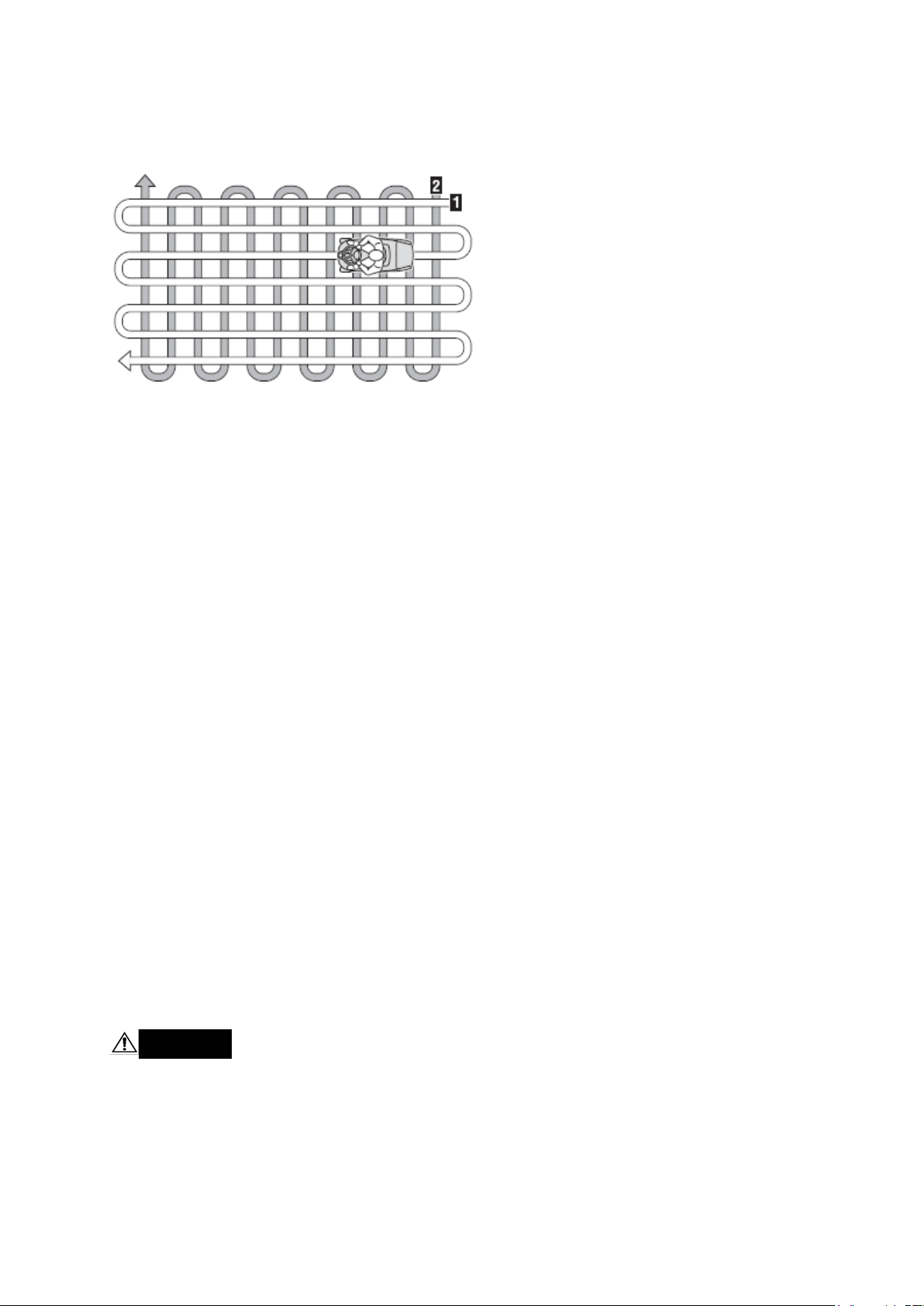

5.7 Rady pro dosažení dobrých výsledků sečení ................................................... 26

6. ÚDRŽBA ................................................................................................................ 26

Veškeré informace pro udržení stroje v perfektním provozním stavu

6.1 Bezpečnostní pokyny ....................................................................................... 26

6.2 Pravidelná údržba ............................................................................................ 27

6.3 Opravy s troje ................................................................................................... 28

7. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ................................................................... 30

Rady k šetrnému použití stroje vzhledem k životnímu prostředí

8. ODSTRAŇOVÁNÍ ZÁVAD ..................................................................................... 31

Pomoc při rychlém řešení případných problémů

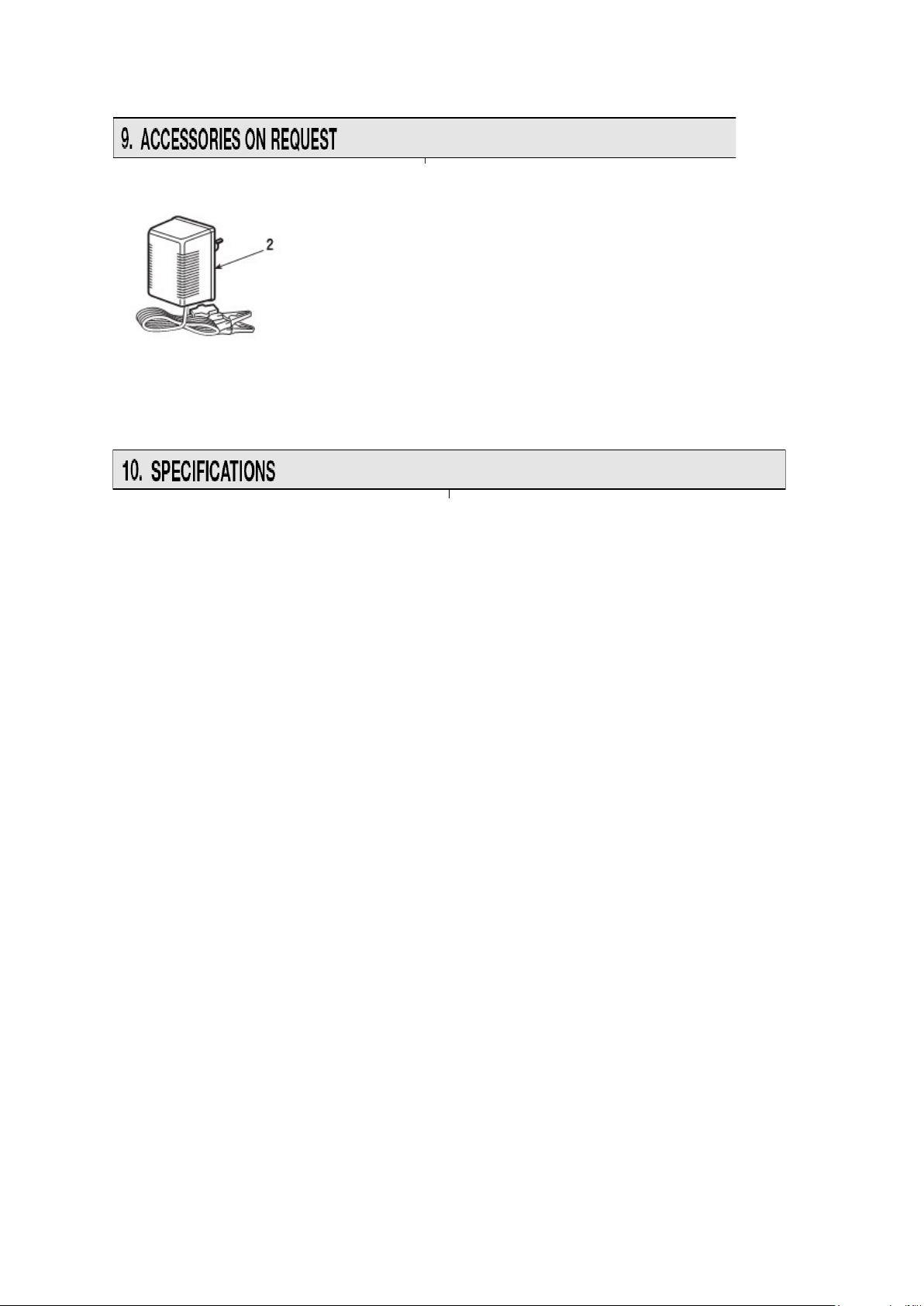

9. VOLITELNÉ PŘÍSLUŠENSTVÍ NA OBJEDNÁVKU .............................................. 33

Popis volitelného příslušenství pro určité typy prací

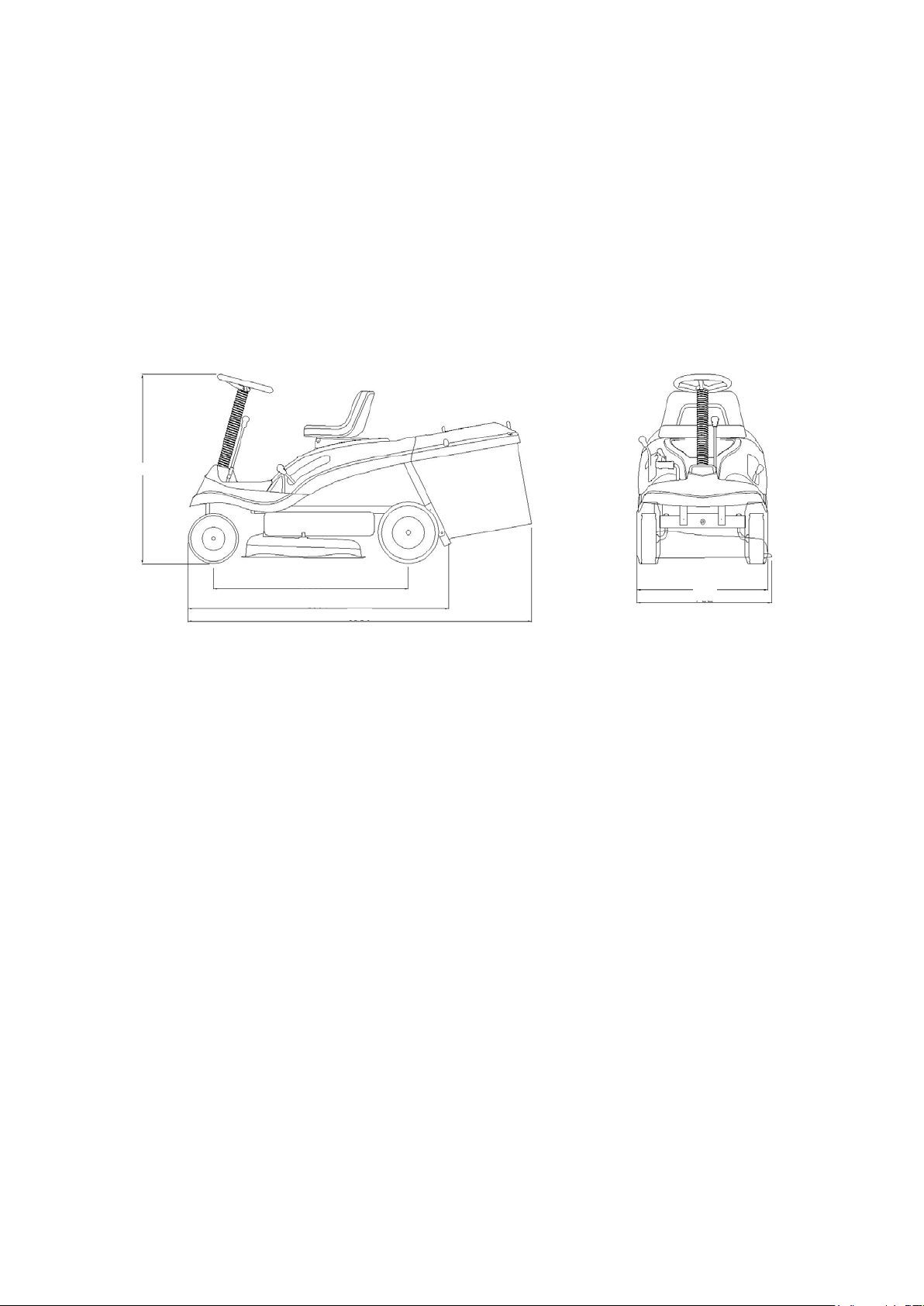

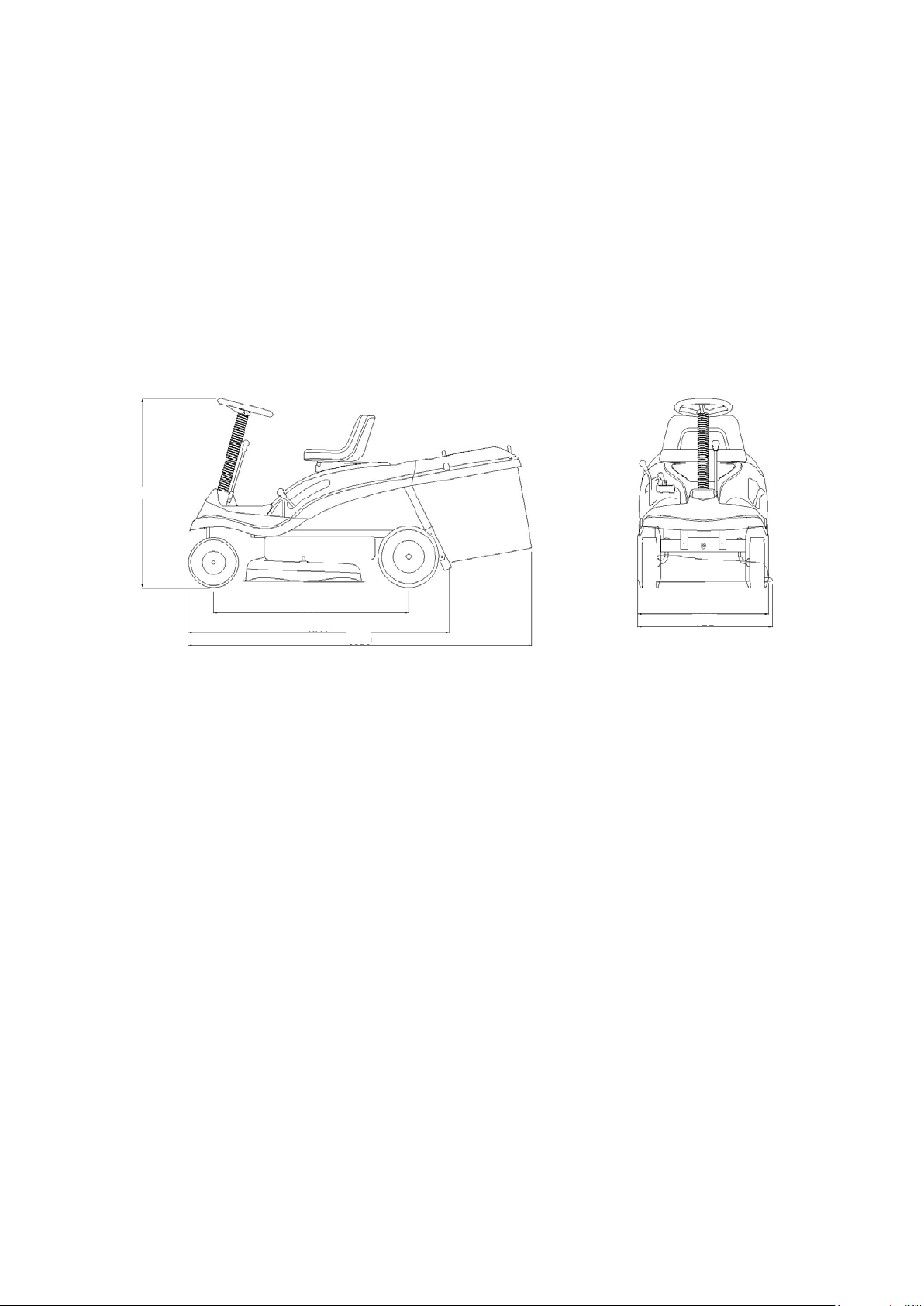

10. TECHNICKÉ ÚDAJE ........................................................................................... 33

Souhrn technických údajů o stroji

-3-

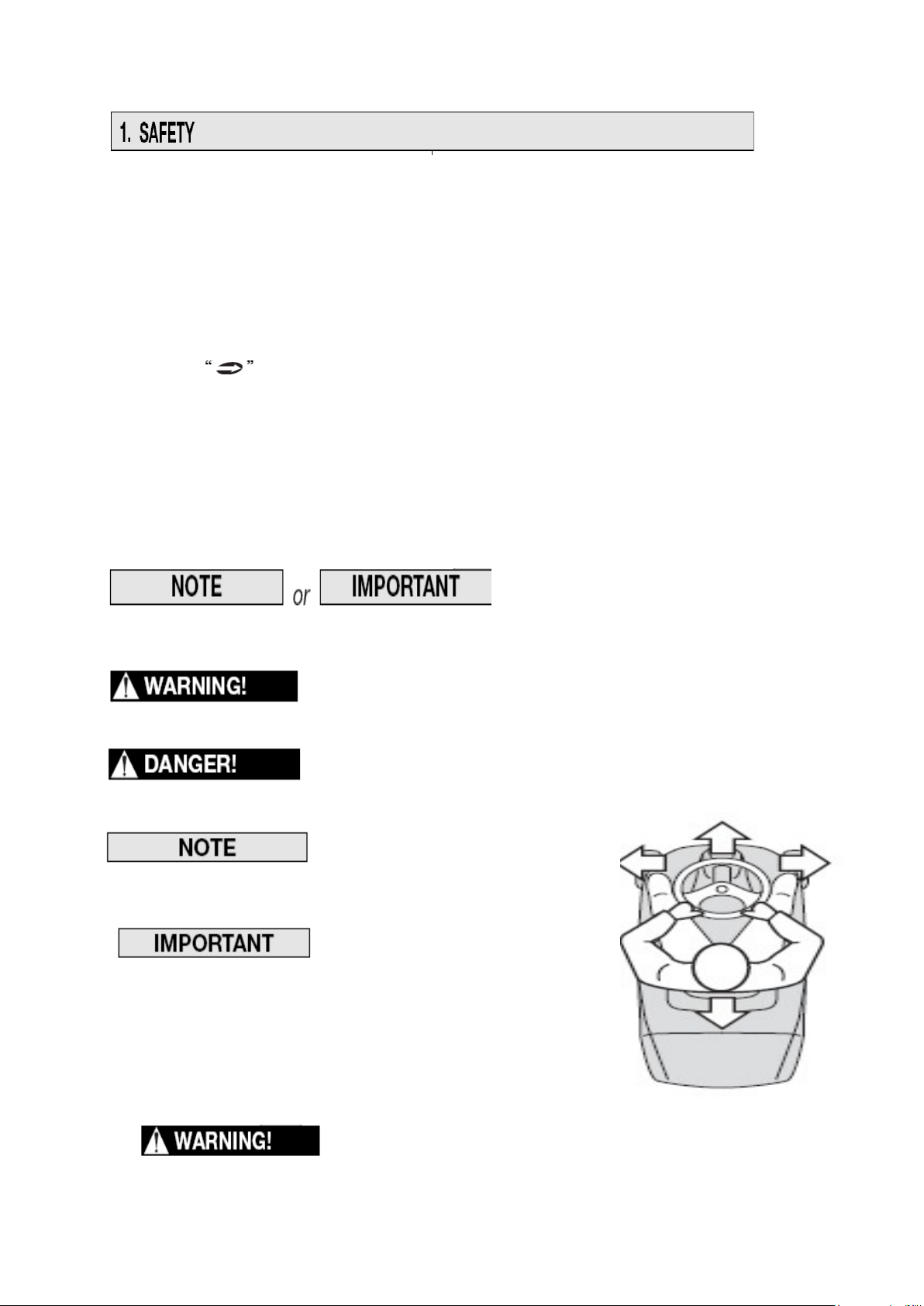

1. BEZPEČNOST

1.1 POSTUP ČTENÍ TOHOTO NÁVODU K POUŽITÍ

Tento návod k použití popisuje různé verze stroje, které se liší především v použité výbavě:

− typ převodovky: převodovka s manuálním řazením převodových stupňů nebo
automatická s plynulým měničem otáček,

− zahrnutí součástí nebo příslušenství, které nemusí být u některých verzí k dispozici,

− speciální výbava.

Symbol zdůrazňuje všechny rozdíly v používání s uvedením verze stroje, ke které se
tyto rozdíly vztahují.

Symbol „☛“ odkazuje jinou část tohoto návodu k použití, ve které můžete vyhledat další

informace nebo vysvětlení.
Některé odstavce tohoto návodu k použití, které obsahují důležité informace týkající se

bezpečnosti a obsluhy, jsou zvýrazněny a mají následující význam:

POZNÁMKA nebo DŮLEŽITÉ

Takto označené odstavce obsahují podrobnosti nebo doplňky k dříve uvedeným informacím,
jejichž účelem je předcházení poškození stroje.

VÝSTRAHA!

Nedodržení takto označených pokynů má za následek úraz obsluhy stroje nebo

dalších osob.

NEBEZPEČÍ!

Nedodržení takto označených pokynů má za následek vážný nebo
smrtelný úraz obsluhy stroje nebo dalších osob.

POZNÁMKA

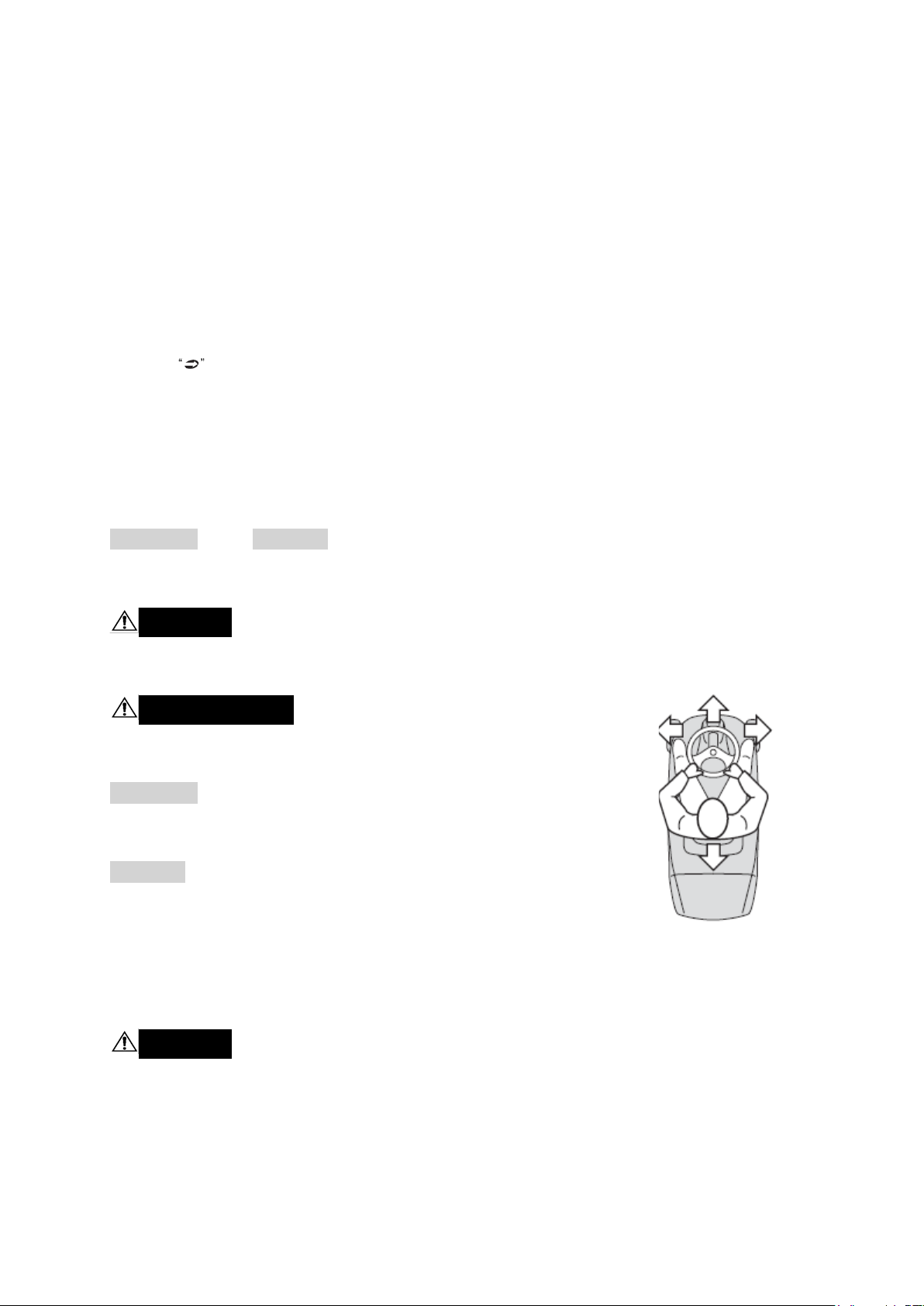

Jakýkoli odkaz na „přední“, zadní“, „levou“ nebo „pravou“ stranu stroje
je určen vzhledem ke směru jízdy směrem dopředu.

DŮLEŽITÉ

Informace týkající se použití a údržby motoru nebo akumulátoru, které
nejsou uvedeny v tomto návodu k použití, vyhledejte v příslušných
návodech k použití, které jsou nedílnou součástí dokumentace dodané
se strojem.

1.2 VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

VÝSTRAHA! Čtěte pečlivě před použitím stroje.

-4-

A) ZAŠKOLENÍ

1. Pečlivě si přečtěte tento návod k použití. Seznamte se s ovládacími prvky a
správným použitím tohoto stroje.

2. Nikdy nedovolte, aby tento stroj používaly děti nebo osoby neseznámené s tímto
návodem k použití. Místní předpisy mohou omezit věk obsluhy.

3. Nikdy nesekejte trávu, pokud se v blízkosti nacházejí jiné osoby, zvláště pak děti,

nebo domácí zvířata.

4. Mějte na paměti, že za úrazy nebo nebezpečí hrozící jiným osobám nebo jejich majetku,
je odpovědná obsluha nebo uživatel stroje.

5. Na zahradním rideru nevozte jiné osoby.

6. Všichni řidiči by měli absolvovat praktické zaškolení vedené profesionálem. Toto
zaškolení by mělo být zaměřeno na následující oblasti:

− nutnost opatrnosti a koncentrace při řízení a práci se strojem,

− brzda se nesmí použít k ovládání stroje klouzáním stroje se svahu.

Hlavní důvody ztráty kontroly nad strojem:

− nedostatečná přilnavost kol k podkladu;

− příliš vysoká rychlost;

− nepřiměřené brzdění;

− nevhodnost typu stroje pro daný pracovní úkol;

− neznalost vlivu stavu podkladu, zvláště ve svahu.

B) PŘÍPRAVA

1) Při sečení trávy používejte vhodnou pracovní obuv a dlouhé kalhoty. Se strojem
nepracujte bosi nebo v otevřených sandálech.

2) Místo použití stroje předem důkladně zkontrolujte a odstraňte všechny předměty, které
by mohly být strojem odhozeny.

3) NEBEZPEČÍ! Benzín je vysoce hořlavá látka:

− Palivo skladujte pouze v nádobách, které jsou k tomuto účelu určeny.

− Palivo doplňujte venku a při doplňování paliva nekuřte.

− Palivo doplňte před nastartováním motoru. Nikdy neotevírejte víčko palivové

nádrže ani nedoplňujte palivo za chodu motoru, ani pokud je motor horký.

− Pokud dojde k rozlití benzínu, nikdy nestartujte motor a stroj přesuňte pryč z místa rozlití.
Zabraňte vzniku jakéhokoli zdroje zapálení, dokud se výpary benzínu zcela neodpaří.

− Pevně zašroubujte zpět víčka palivové nádrže a nádoby na benzín.

4) Vadné tlumiče vyměňte.

5) Před použitím vždy vizuálně zkontrolujte, zda není opotřeben nebo poškozen žací nůž,

šroub nože a žací sestava. Z důvodu zachování vyvážení vyměňujte opotřebený nebo
poškozený nůž a šrouby v sadách.

C) OBSLUHA

1. Motor nikdy nestartujte v uzavřených prostorech, ve kterých může dojít k nahromadění
nebezpečného oxydu uhelnatého.

2. Trávu sekejte pouze za denního světla nebo dobrého umělého osvětlení.

3. Před nastartováním motoru vypněte pohon žacího nože a zařaďte neutrál.

-5-

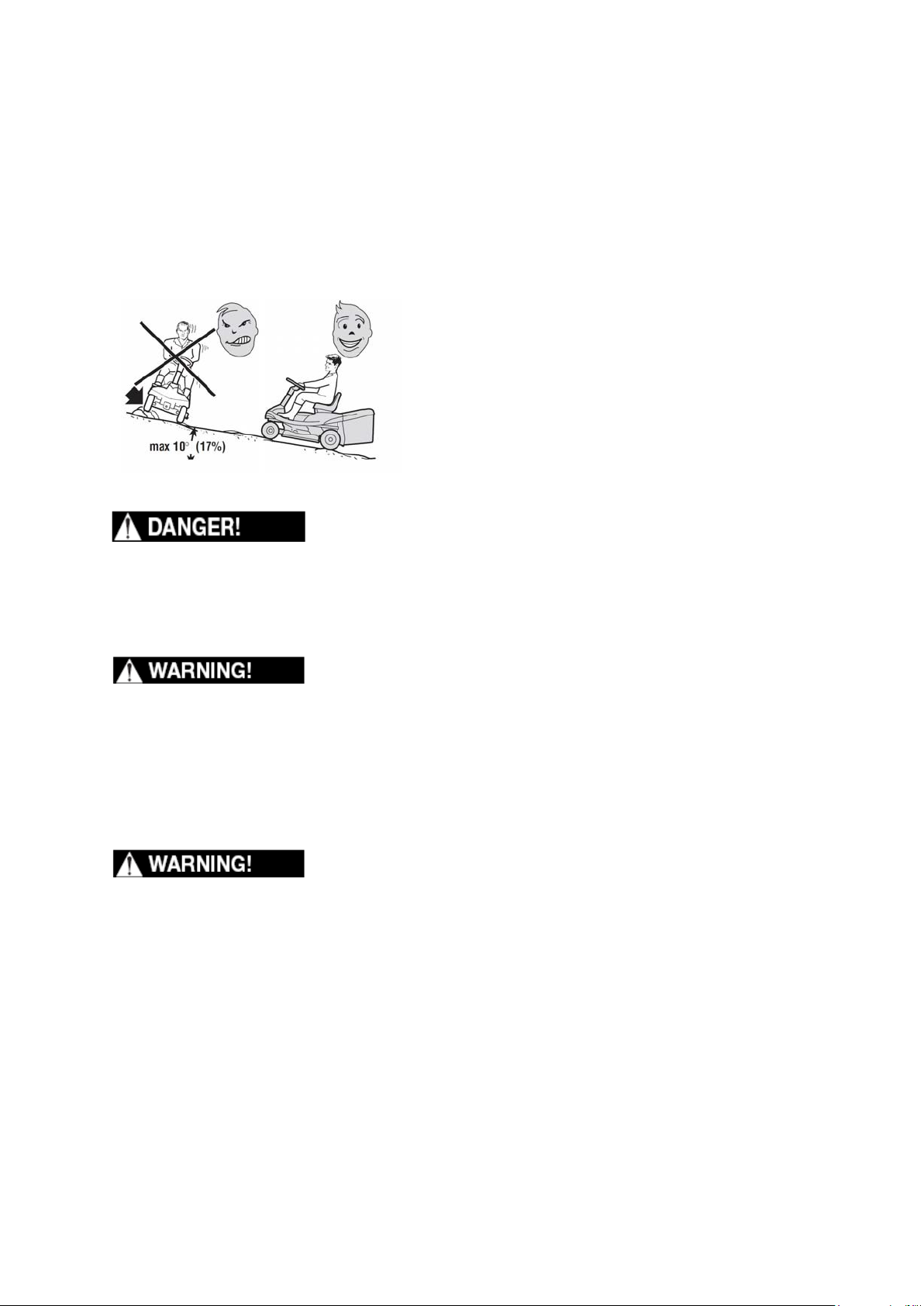

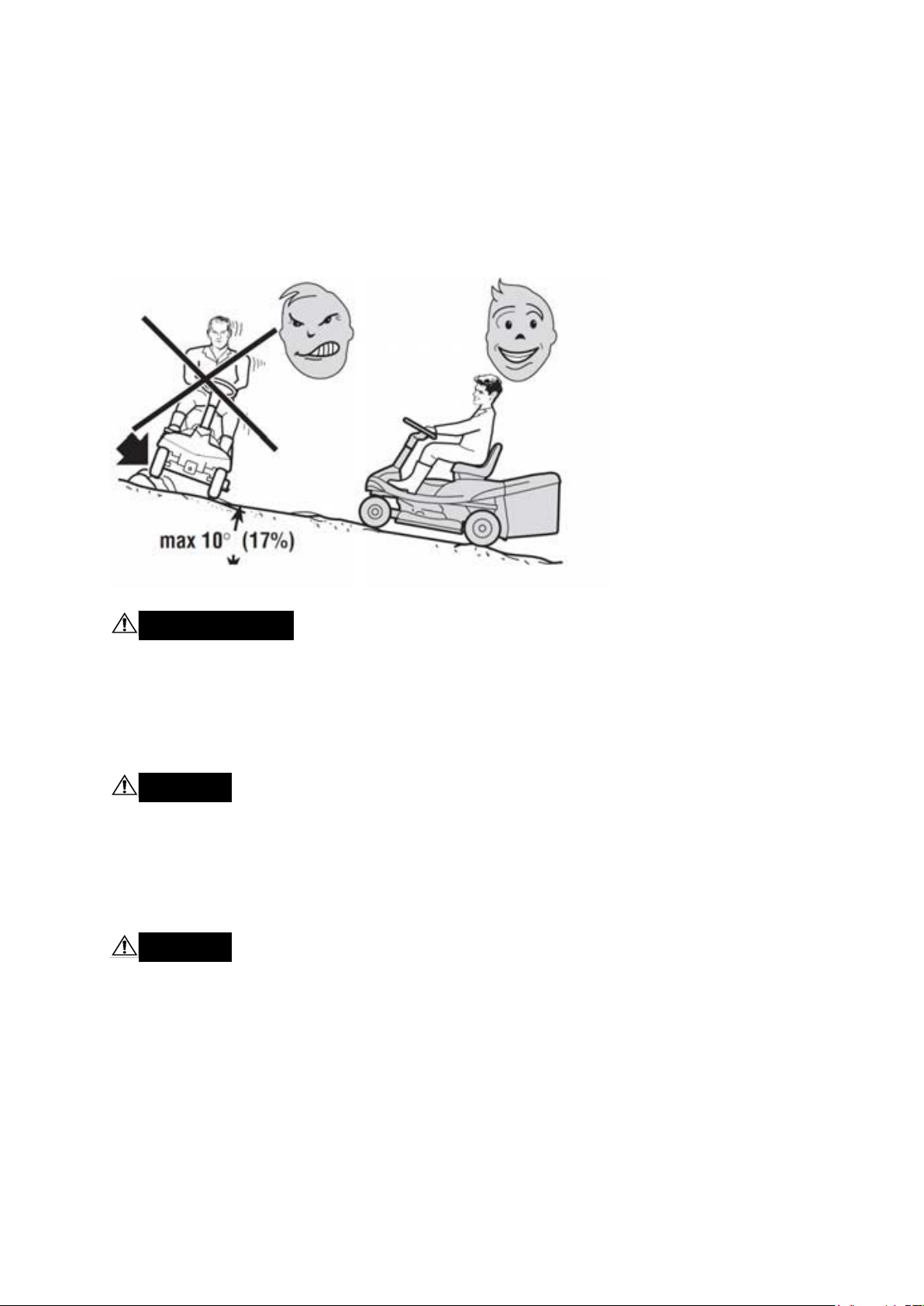

4. Stroj nepoužívejte ve svazích se sklonem větším než 10° (17%)

5. Pamatujte, že žádný svah není bezpečný!

Jízda po trávě vyžaduje zvláštní opatrnost. Odvrácení nebezpečí převrácení:

− Při jízdě se svahu nebo do svahu nikdy prudce nezastavujte nebo se prudce
nerozjíždějte.

− Zařaďte pomalý převodový stupeň, jeďte pomalu a vždy se zařazeným převodovým
stupněm, zvláště pak při jízdě s kopce.

− Při jízdě ve svazích a při otáčení vždy jeďte se strojem pomalu.

− Buďte připraveni na hrboly a výmoly a jiná skrytá nebezpečí.

− Nikdy nejezděte napříč svahem!

6. Při přejíždění jiných než travních povrchů vypněte pohon žacího nože.

7. Nikdy nepoužívejte stroj s poškozenými ochrannými kryty nebo bez

bezpečnostních a ochranných zařízení.

8. Neměňte nastavení regulátoru motoru a motor nepřetáčejte přes maximální
otáčky. Provozování motoru v příliš vysokých otáčkách může mít za následek úraz.

9. Před opuštěním sedadla řidiče:

− vypněte pohon žacího nože a spusťte dolů přídavná zařízení,

− zařaďte neutrál a zabrzděte parkovací brzdu,

− vypněte motor a vyjměte klíč ze zapalování (u modelů s elektrickým startérem).

10. V následujících případech vždy vypněte pohon žacího nože, vypněte motor a
vyjměte klíč ze zapalování (u modelů s elektrickým startérem):

− před odstraněním překážek nebo čištěním ucpaného výhozu,

− před čištěním, kontrolou nebo prací na stroji,

− po nárazu do cizího tělesa, před opětovným nastartováním a provozem stroje proveďte

kontrolu, zda není poškozen, a v případě potřeby zajistěte potřebnou opravu,

− pokud stroj začne abnormálně vibrovat (proveďte okamžitou kontrolu).

11. Pohon žacího nože vypněte vždy při přepravě stroje, nebo pokud se nepoužívá k sečení
trávy.

12. V následujících případech vždy vypněte motor a pohon nožů:

− před doplňováním paliva,

− před vyprázdněním sběrného koše.

13. Před vypnutím motoru snižte jeho otáčky.

D) ÚDRŽBA A USKLADNĚNÍ

1. Kontrolujte a udržujte utažení všech matic a šroubů a zajistěte bezpečný provozní stav
všech zařízení.

2. Stroj nikdy neskladujte s benzínem v nádrži v prostorech, ve kterých mohou výpary
paliva přijít do styku s otevřeným ohněm nebo jiskrou.

3. Před uskladněním v uzavřeném prostoru nechte motor vychladnout.

4. Abyste předešli nebezpečí vzniku požáru, udržujte motor vč. plnícího hrdla paliva, tlumič,
a prostor akumulátoru čistý bez zbytků trávy, listí nebo nadměrného množství maziva.

5. Pravidelně kontrolujte sběrný koš, zda není poškozený nebo opotřebený.

6. Z důvodu bezpečnosti opotřebené nebo poškozené součásti vyměňte.

7. Pokud je nutné vypustit palivovou nádrž, musí to být provedeno ve venkovním prostoru.

8. Při uskladnění nebo ponechání stroje bez dozoru vždy spusťte dolů žací sestavu.

-6-

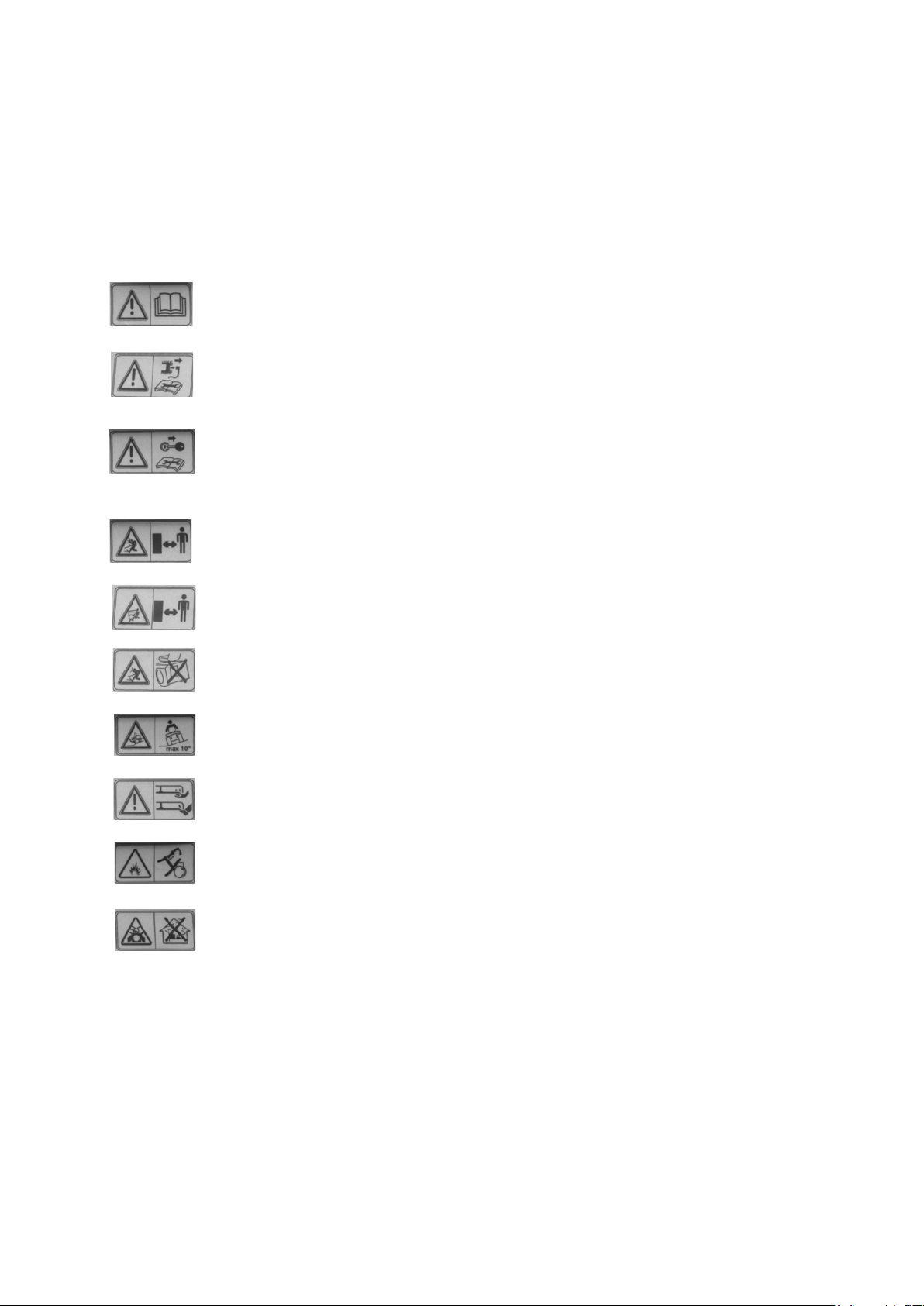

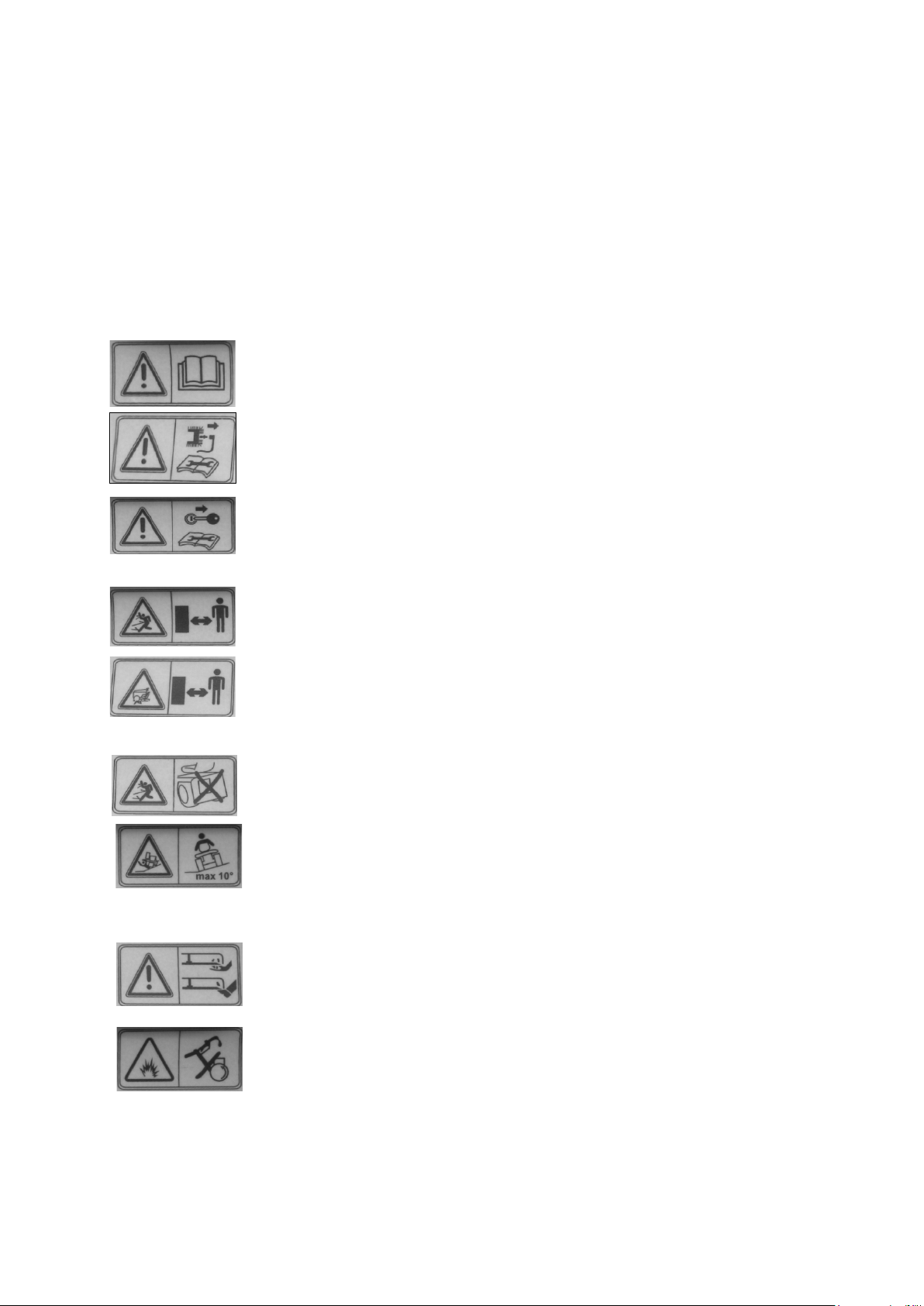

1.3 BEZPEČNOSTNÍ ŠTÍTKY

Tento stroj se musí používat opatrně. Z tohoto důvodu jsou na stroji umístěny štítky

s piktogramy, aby vám během používání stroje připomínaly hlavní bezpečnostní opatření.

Tyto štítky musí být považovány za nedílnou součást stroje. Pokud se štítky stanou
nečitelnými, kontaktujte prodejce a nechte je vyměnit. Jejich významy jsou vysvětleny níže.

Výstraha: Před použitím stroje si přečtěte návod k použití.

Výstr aha ( m odely s manuálním startérem): Před prováděním jakékoli údržby

nebo oprav odpojte koncovku kabelu ze zapalovací svíčky a přečtete si návod

k použití.

Výstraha (modely s elektrickým startérem): Před prováděním jakékoli údržby
nebo oprav vyjměte klíček ze zapalování a přečtete si návod k použití.

Nebezpečí! Vymrštěné předměty: Udržujte okolostojící osoby v bezpečné

vzdálenosti.

Nebezpečí! Amputace končetin: Zajistěte, aby se děti zdržovaly mimo dosah

stroje po celou dobu, kdy je v chodu motor stroje.

Nebezpečí! Vymrštěné předměty: Stroj neprovozujte bez nasazeného
sběrného koše.

Nebezpečí! Převrácení stroje: Tento stroj nepoužívejte ve svazích se sklonem
větším než 10°.

Nebezpečí pořezání obsluhy: Rotující žací nože. Pod ani do blízkosti otvoru
žací sestavy nesahejte rukama ani nohama.

Nebezpečí! Udržujte bezpečnou vzdálenost od hořlavých látek.

Nebezpečí! Nepřibližujte se se strojem v provozu.

-7-

2. IDENTIFIKACE STROJE A JEHO SOUČÁSTÍ

2.1 IDENTIFIKACE STROJE

Identifikační štítek umístěný pod sedadlem obsahu j e základní údaje o každém stroj i.

POPIS HLAVNÍCH ČÁSTÍ STROJE

Stroj se skládá z několika hlavních částí:

11. Žací sestava: Skládá se z ochranného krytu,
který zakrývá rotující žací nůž.

12. Žací nůž: Tento nůž slouží k sečení trávy.
Křidélka na jeho koncích pomáhají přepravovat

posečenou trávu do výhozového tunelu a do
sběrného koše.

13. Výhozový tunel do sběrného koše: Tato

součást spojuje žací sestavu se sběrným košem.

14. Sběrný koš: Kromě sběru posečené trávy
slouží tento koš také jako bezpečnostní prvek,

který zachycuje předměty vymrštěné rotujícím žacím nožem ze stroje.

15. Motor: Motor slouží k pohonu žacího nože a zadních pojezdových kol. Jeho technické
údaje a pokyny k obsluze jsou uvedeny v samostatném návodu k použití.

16. Akumulátor (pouze modely s elektrickým startérem): Poskytuje energii pro startování
motoru. Jeho technické údaje a pokyny k obsluze jsou uvedeny v samostatném návodu
k použití.

17. Sedadlo řidiče: Na tomto sedadle sedí obsluha stroje. Zajišťuje aktivaci bezpečnostního
spínače, který detekuje přítomnost obsluhy a funguje jako bezpečnostní zařízení.

18. Informační a bezpečnostní štítky: Připomínají obsluze hlavní opatření pro zajištění
bezpečnosti při práci se strojem. Významy jednotlivých štítků jsou popsány v 1. kapitole.

19. Kryt motoru: Umožňuje přístup k motoru.

3. VYBALENÍ A MONTÁŽ

Z důvodu skladování a dopravy nejsou některé součásti stroje namontovány ve výrobě a
jejich montáž se musí provést po rozbalení. Postupujte podle následujících pokynů.

DŮLEŽITÉ! Stroj se dodává bez náplně oleje a bez paliva. Před nastartováním motoru

naplňte motor motorovým olejem a do nádrže doplňte palivo podle pokynů uvedených v

návodu k použití motoru.

VÝSTRAHA! Rozbalování a montáž stroje se musí provádět na rovné a pevné ploše

s dostatečně velkým prostorem pro manipulaci se strojem a jeho vybalení. Vždy

používejte vhodné nářadí.

-8-

3.1 ROZBALENÍ

Při rozbalování stroje postupujte opatrně a vyjměte všechny jednotlivé součásti, montážní

díly a dokumentaci.

POZNÁMKA: Abyste předešli poškození žací sestavy při sundávání stroje z palety, zdvihněte

žací sestavu do nejvyšší polohy a postupujte velmi opatrně.

Dodávka zahrnuje:

− akumulátor (již může být namontován do stro je),

− čepy a šrouby potřebné k provedení montáže,

− čep pro zajištění kapoty.

Likvidace obalového materiálu musí být provedena v souladu s platnými místními předpisy.

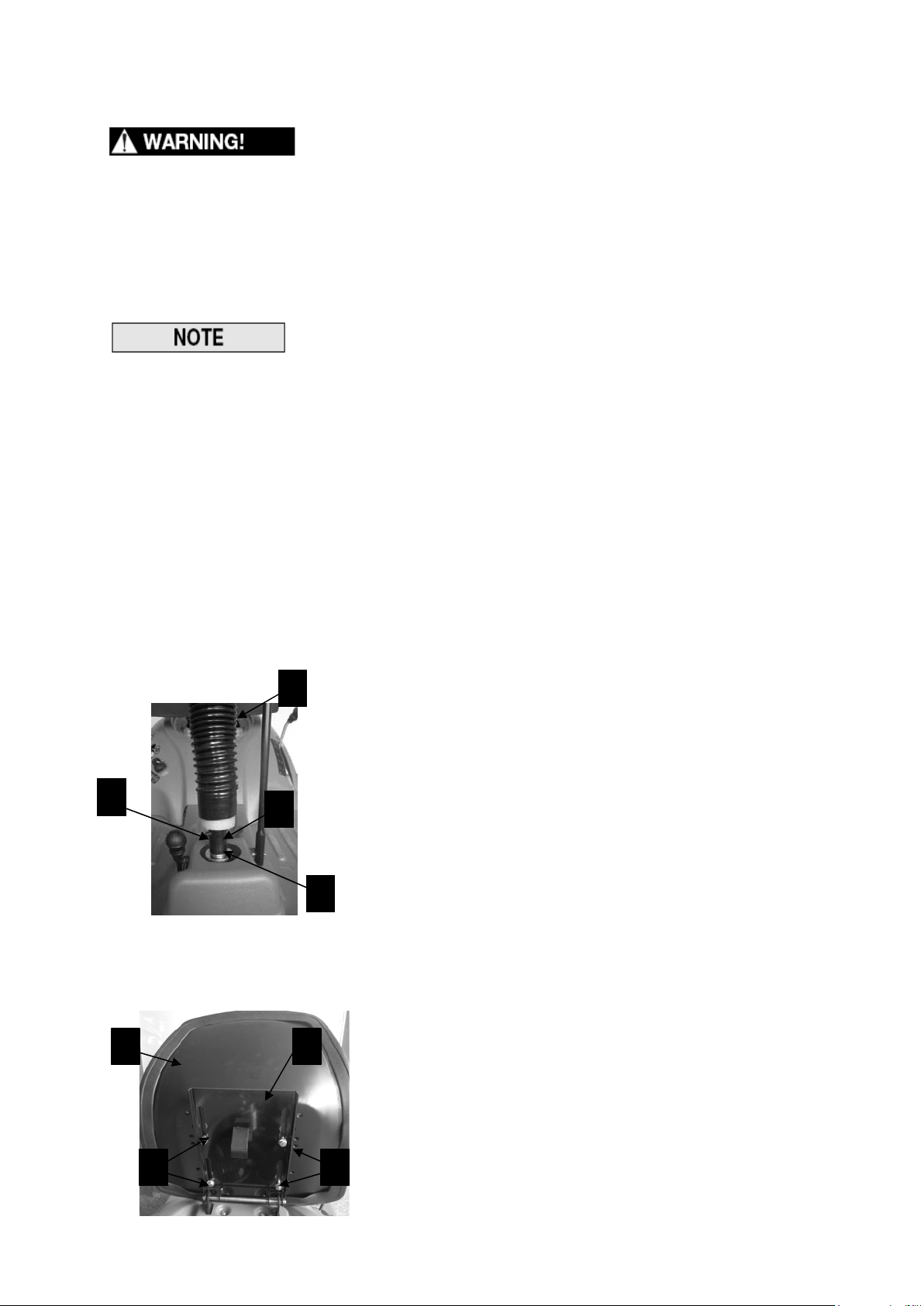

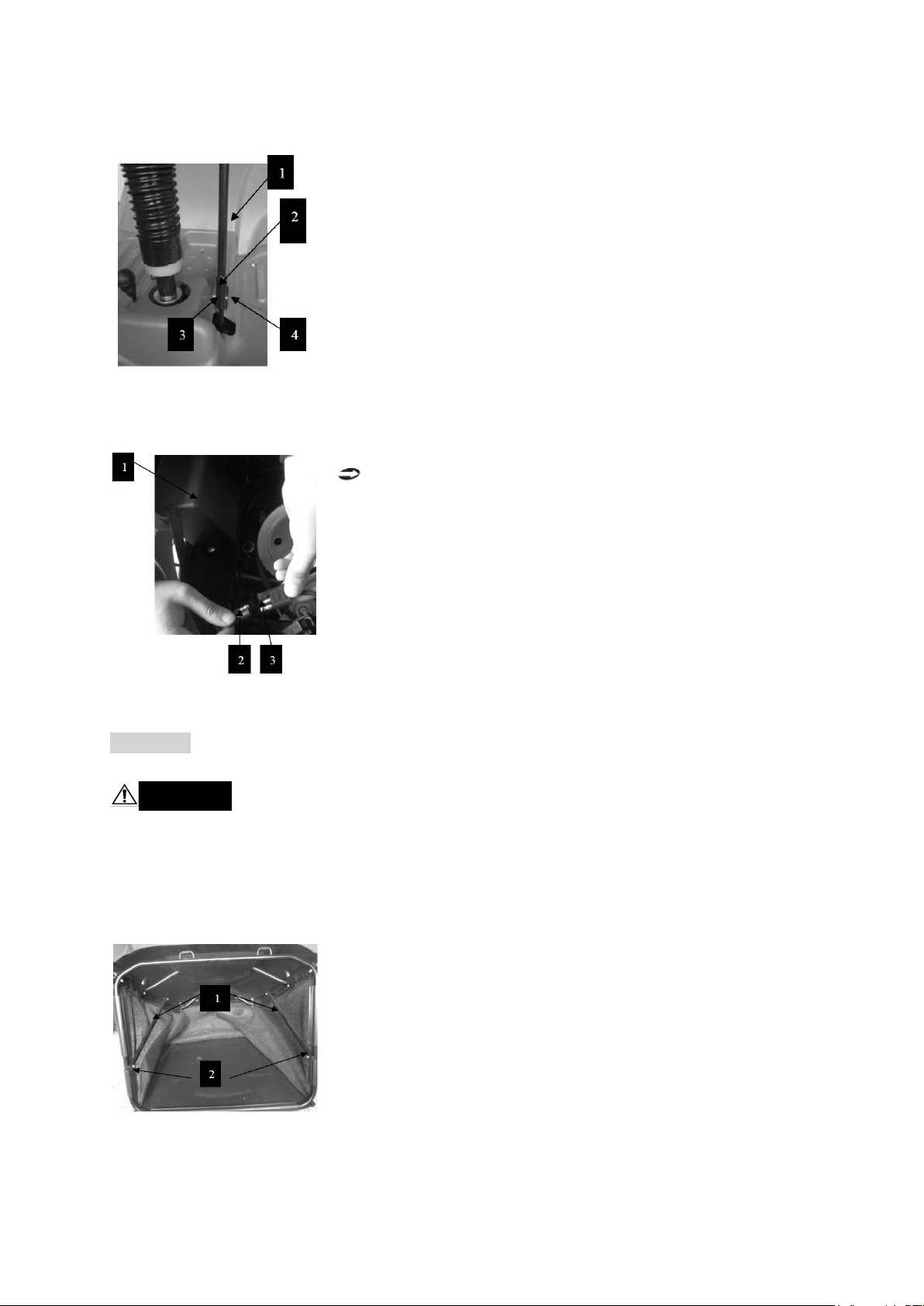

3.2 MONTÁŽ VOLANTU

Stroj umístěte na rovnou plochu a přední kola vyrovnejte do
přímého směru.

1. Nasaďte volant (1) na vystupující hřídel (2) a upevněte jej
naražením dodaného čepu (3) do otvoru (4).

3.3 MONTÁŽ SEDADLA

Sedadlo (1) upevněte na desku (2) pomocí šroubů (3).

-9-

3.4 MONTÁŽ ŘADICÍ PÁKY ŽACÍHO NOŽE

Konec páky (1) nasaďte na vyčnívající část čepu (2) a upevněte

ji utažením šroubu (3) a matice (4).

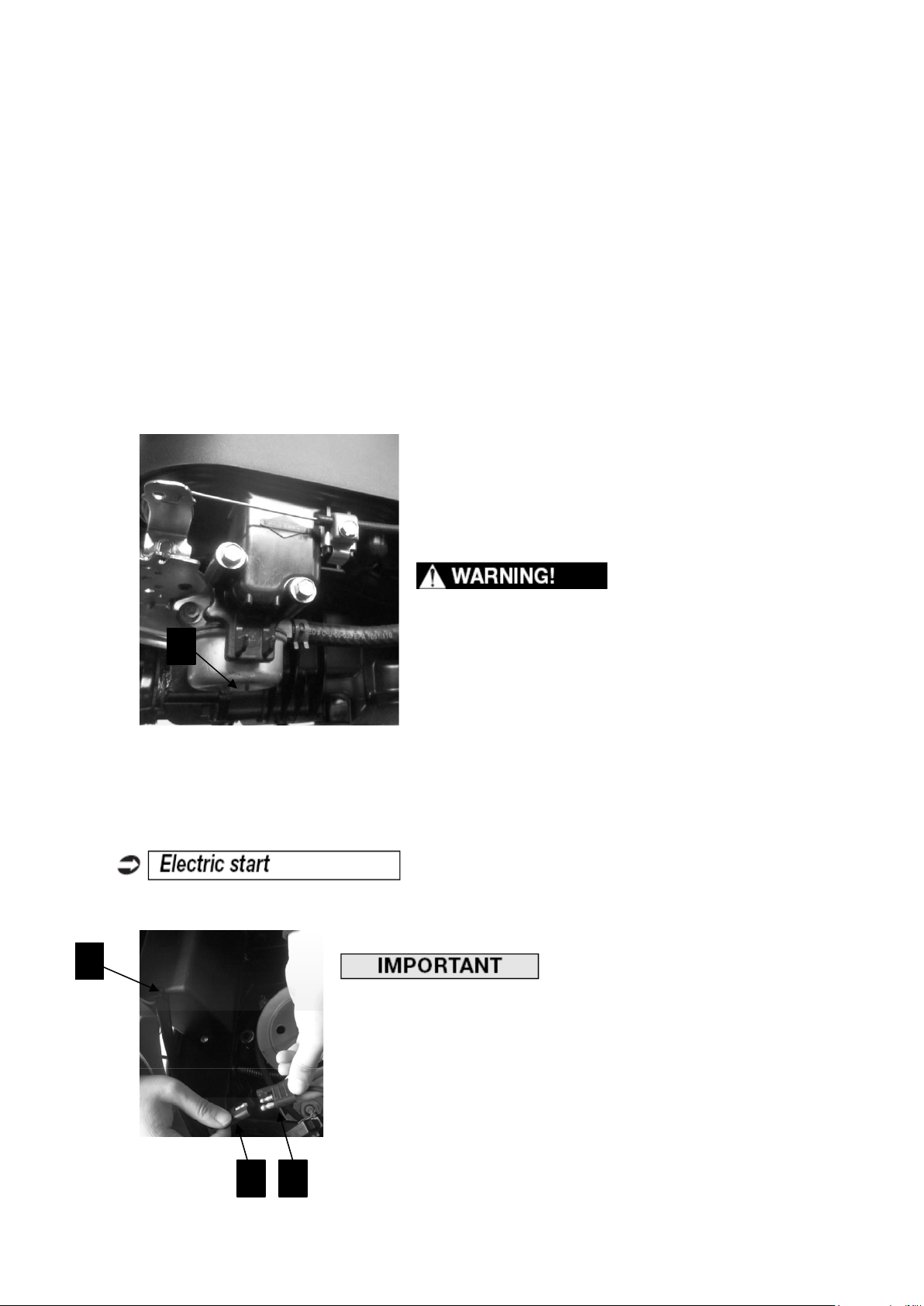

3.5 PŘIPOJENÍ AKUMULÁTORU

Elektrický startér

1. Pokud ještě není, umístěte akumulátor (1) do schránky u
motoru.

2. Připojte konektor akumulátoru (2) ke konektoru stroje (3).

3. Akumulátor dobijte podle pokynů v návodu k použití
(☛ 6.2.3).

DŮLEŽITÉ! Nikdy se nepokoušejte nastartovat motor, dokud nebude akumulátor plně nabitý.

VÝSTRAHA! Dodržujte pokyny výrobce akumulátoru týkající se manipulace

s akumulátorem a jeho likvidace.

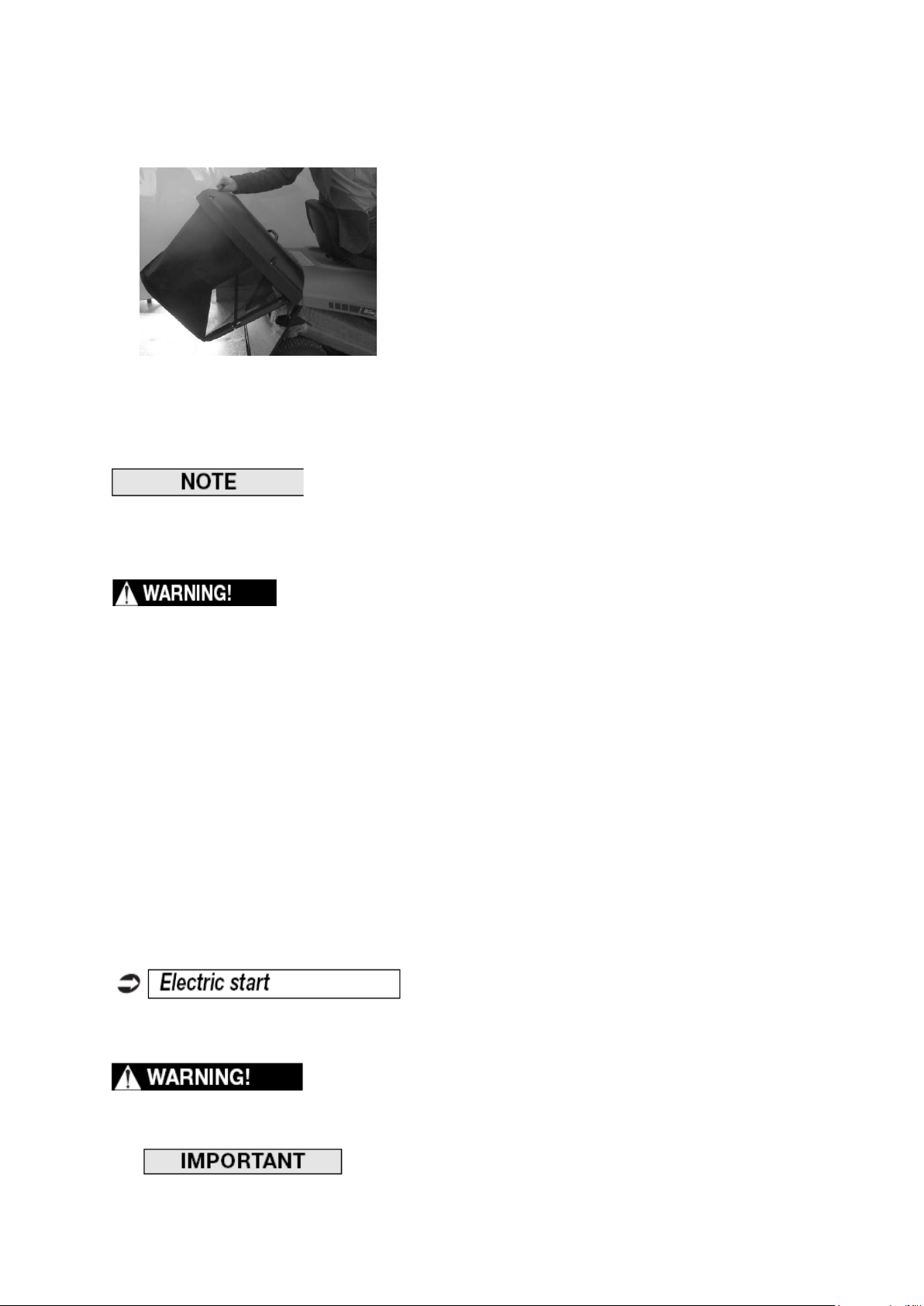

3.6 MONTÁŽ SBĚRNÉHO KOŠE

Podle obrázku zobrazujícího jejich skutečnou velikost
vyhledejte příslušné šrouby.

Nasaďte dvě rozpěrné tyče (1) a upevněte je pomocí šroubů

(2).

-10-

4. OVLÁDACÍ PRVKY A PŘÍSTROJE

4.1 VOLANT

Ovládá přední kola.

4.2 SPOJKOVÝ/BRZDOVÝ PEDÁL

Tento pedál má dvojí funkci: Během první části zdvihu sešlápnutí funguje jako spojkový
pedál a vypíná a spíná pohon kol, ve druhé části sešlápnutí pak funguje jako brzdový pedál.

DŮLEŽITÉ! Nedržte tento pedál ve funkci spojky trvale

v polovině zdvihu nebo plně sešlápnutý (při řazení),
v opačném případě může dojít k přehřátí a poškození
hnacího řemenu pojezdu.

POZNÁMKA: Za jízdy stroje sejměte nohu z pedálu.

-11-

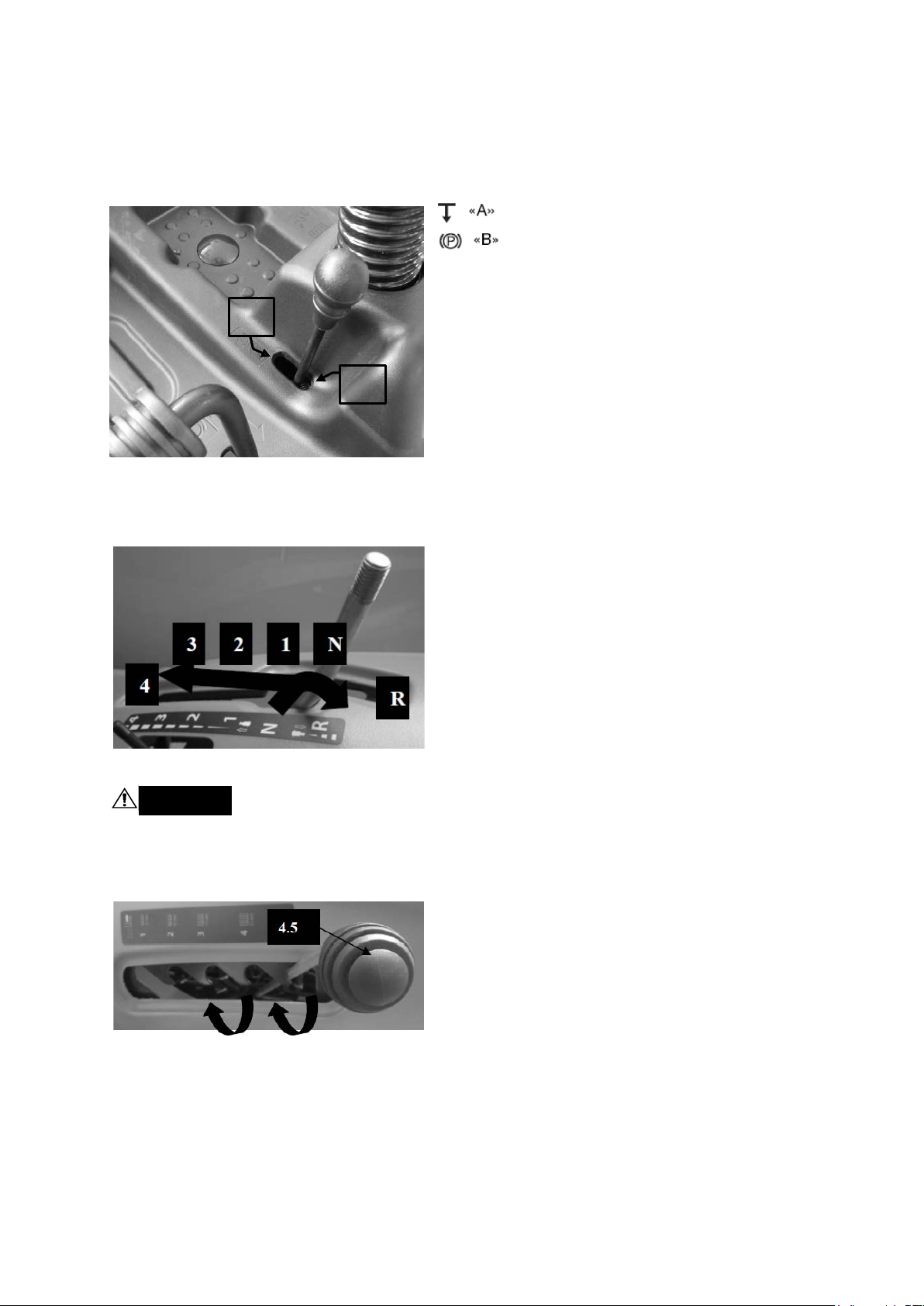

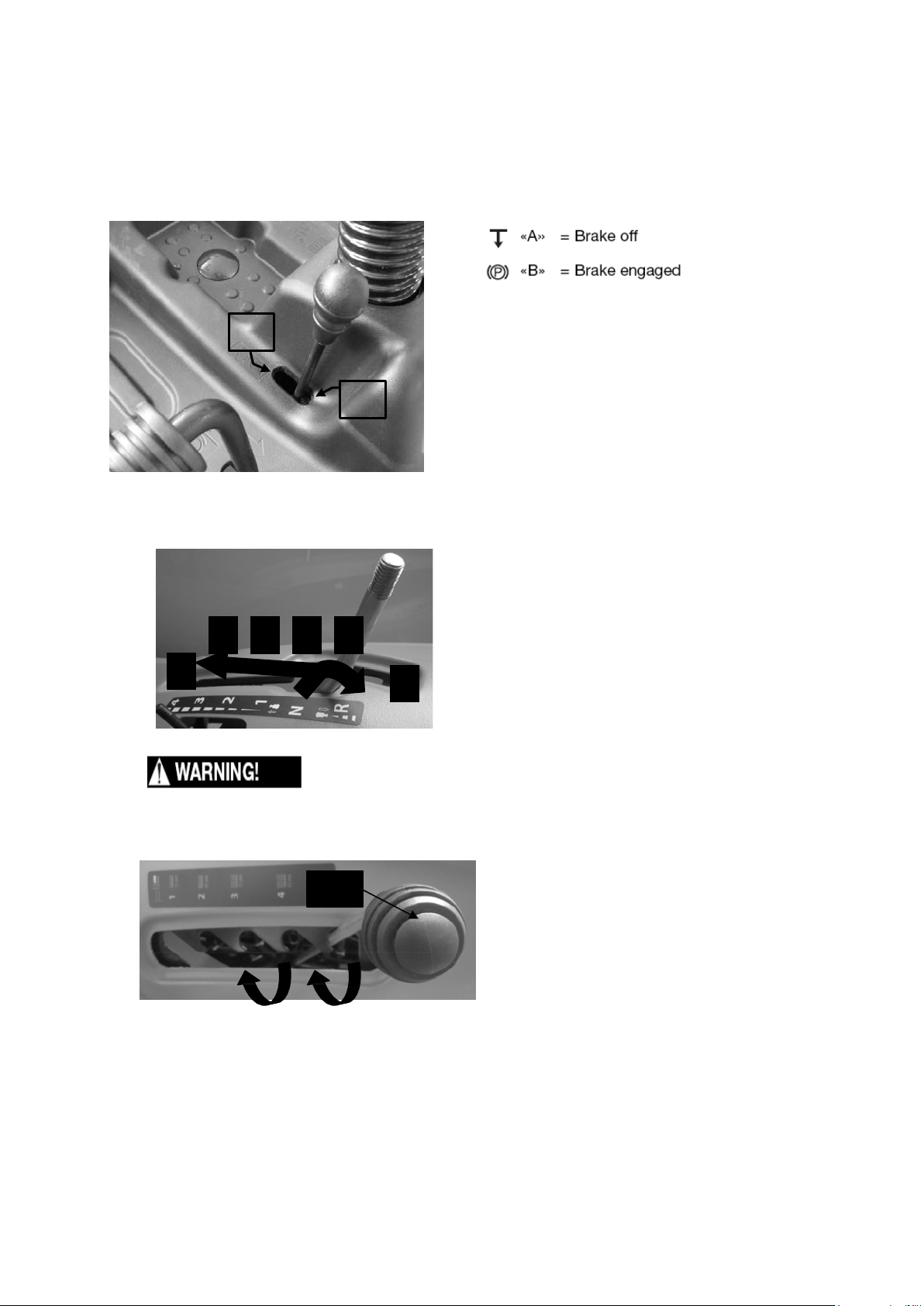

4.3 PÁKA PARKOVACÍ BRZDY

A

B

Tato páka udržuje zaparkovaný stroj na místě.

Tato páka má dvě polohy:

− Brzda se zabrzdí plným sešlápnutím
pedálu (☛4.2) do dolní polohy a přesunutím páky
do polohy «B».
Po sejmutí nohy z pedálu zůstane pedál
zablokován touto pákou v dolní poloze.

− Parkovací brzdu odbrzdíte sešlápnutím
pedálu (☛4.2). Páka se vrátí do polohy «A».

4.4 ŘADICÍ PÁKA PŘEVODOVÝCH STUPŇŮ

Tato páka má šest poloh, čtyři pro převodové
stupně pro jízdu dopředu, polohu neutrálu «N» a
polohu zpátečky «R».

− Při řazení převodových stupňů sešlápněte

pedál (☛4.2) do poloviny zdvihu a přesuň

řadicí páku do požadované polohy podle
označení na štítku.

= brzda odbrzděna

= brzda zabrzděna

VÝSTRAHA! Zpátečka se smí zařadit pouze, pokud zahradní rider stojí.

4.5 PÁKA NASTAVENÍ VÝŠKY SEČENÍ TRÁVY

Tato páka má pět poloh «1» až «5», viz označení
na štítku, které odpovídají různým výškám sečení

trávy od 3,5 do 7,5 cm.

− Při změně polohy (výšky sečení) přesuňte

páku do strany a vraťte ji zpět do jedné ze
zarážek podle požadované výšky sečení.

-12-

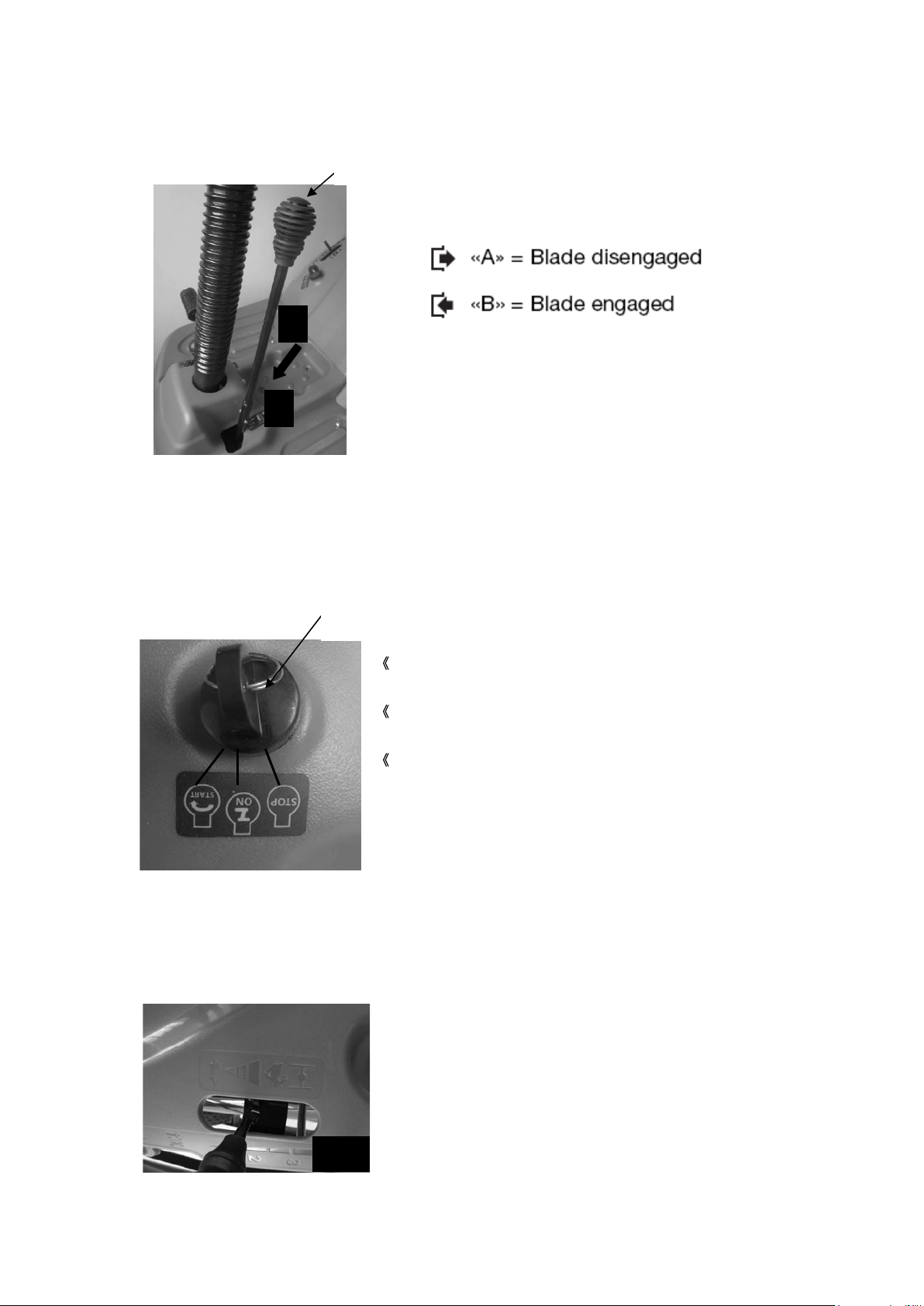

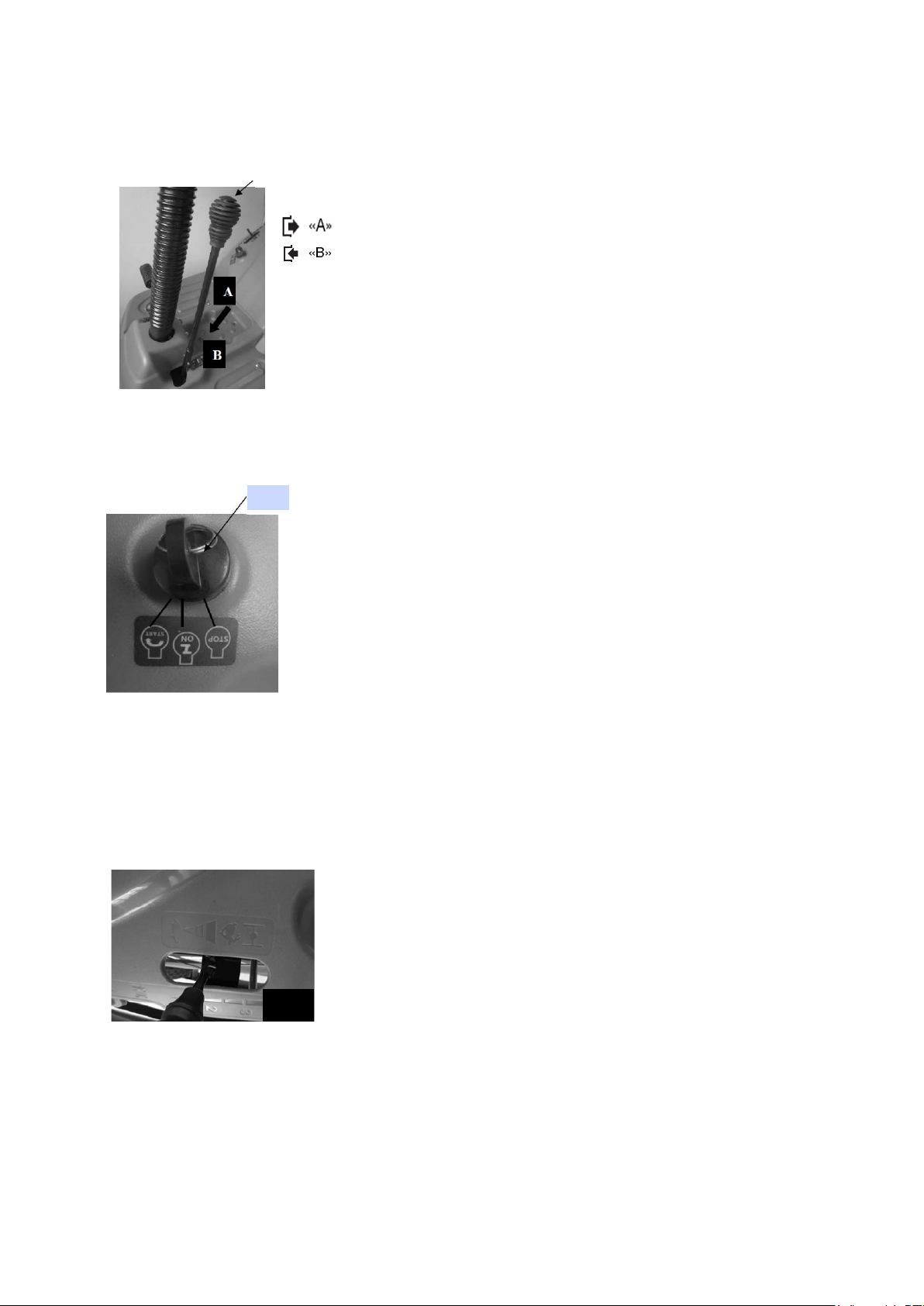

4.6 PÁKA ZAPÍNÁNÍ A BRZDY ŽACÍHO N OŽE

4.6

4.12

Tato páka má dvě polohy, viz označení na štítku:

= žací nůž vypnut
= žací nůž zapnut

− Pokud žací nůž zapnete při nedodržení bezpečnostních podmínek,
vypne se motor a nelze jej znovu nastartovat (☛5.2).

− Při vypnutí žacího nože (poloha «A») se současně aktivuje brzda,
která během několika sekund zastaví rotující žací nůž.

4.11 KLÍČKEM OVLÁDANÝ SPÍNAČ ZAPALOVÁNÍ

Tento klíčkem ovládaný spínač má tři polohy:

《stop》= vypne se celý stroj

《on》= (zapnuto) - aktivují se všechny součásti stroje

《start》= zapne se startér

Po uvolnění klíčku v poloze «START» se klíč automaticky vrátí do
polohy «ON».

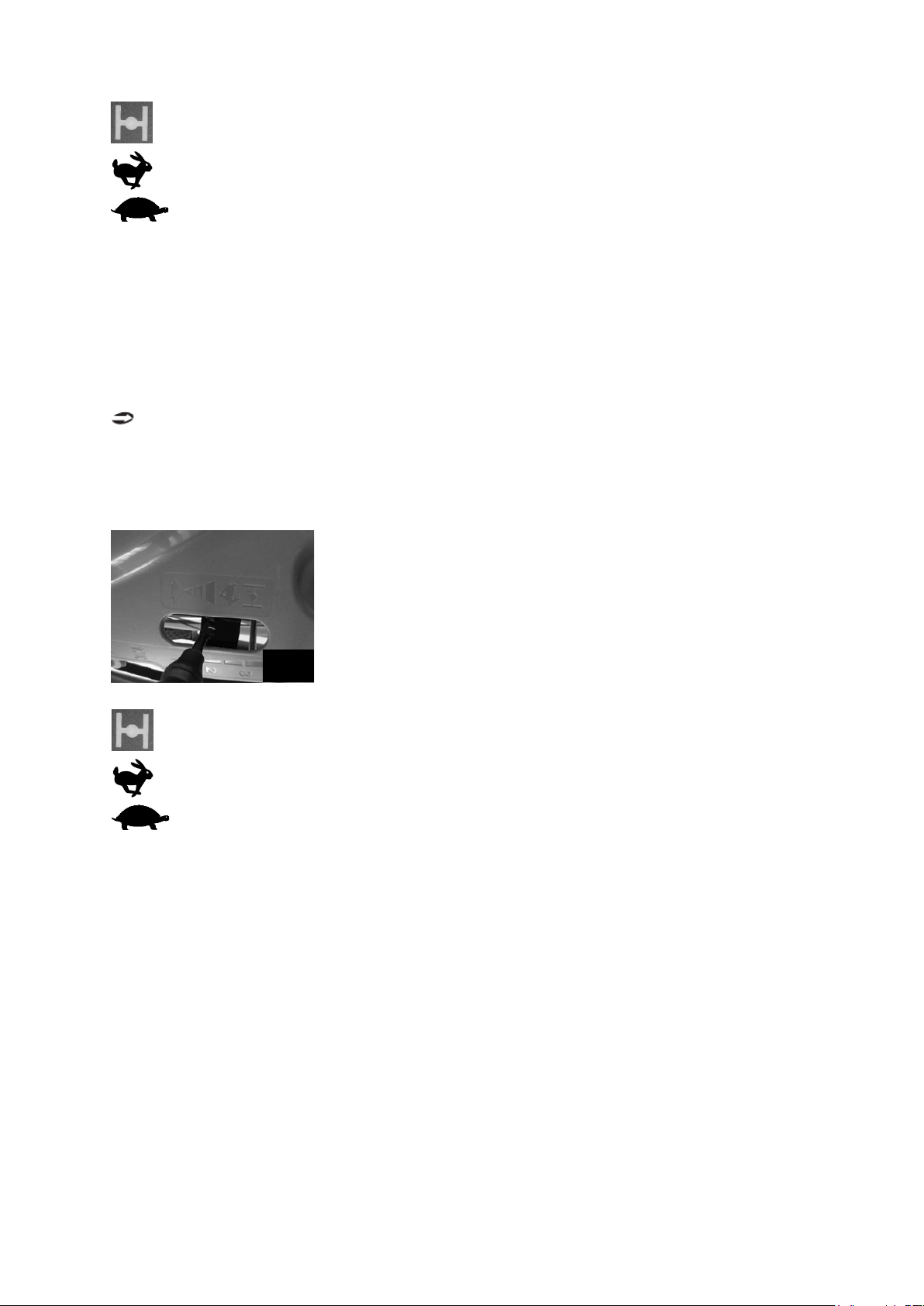

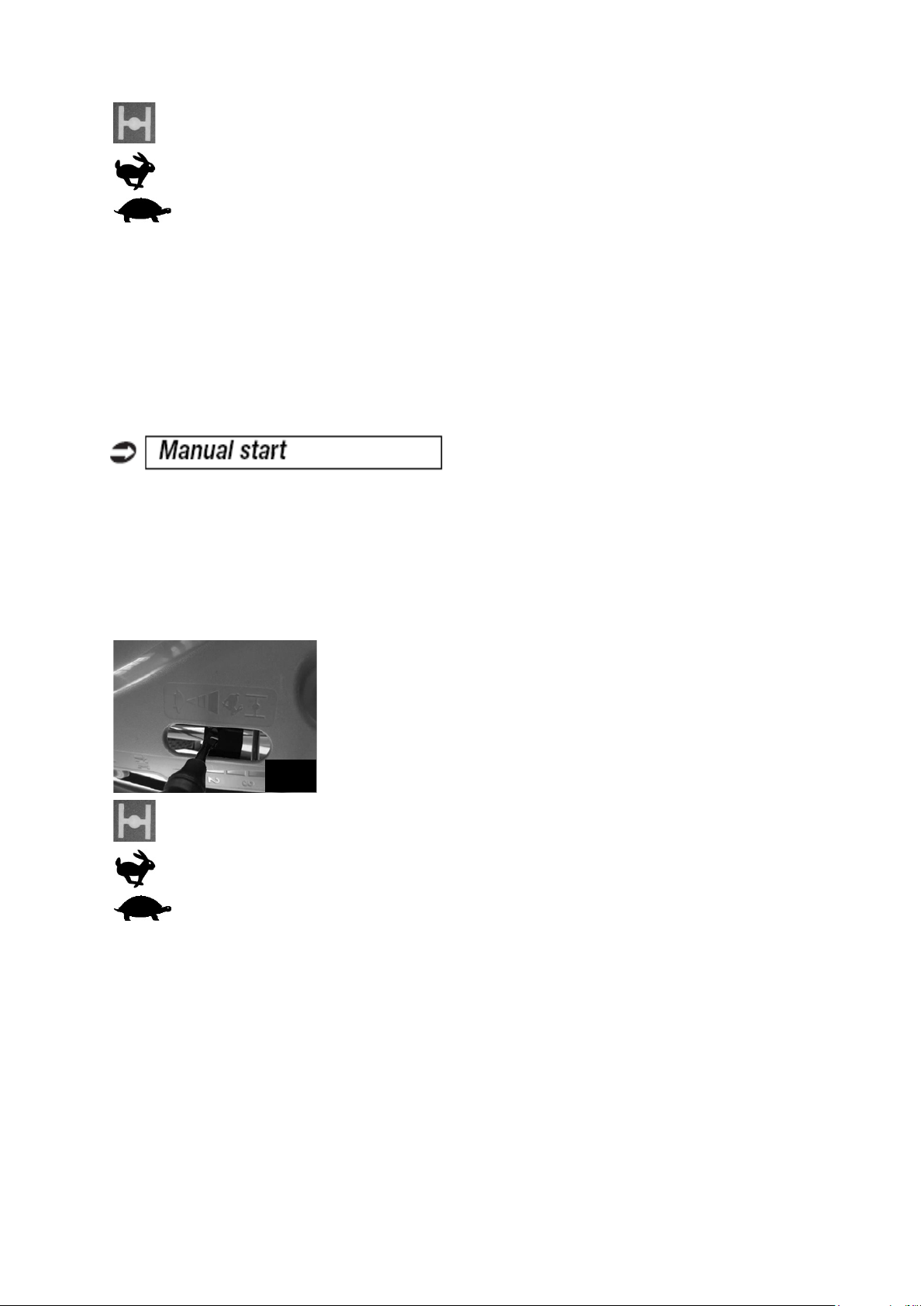

4.12 PÁKA PLYNU (motor s elektrickým startérem)

Reguluje otáčky motoru. Polohy jsou označeny na štítku následujícími symboly:

«SYTIČ» (pokud je ve výbavě) = studený start

4.12

«RYCHLE» = maximální otáčky motoru

«POMALU» = minimální otáčky motoru

− Poloha «SYTIČ» (pokud je ve výbavě) obohacuje směs a smí se použít pouze po
nezbytnou dobu studeného startu.

-13-

− Při přejezdu z jedné sečené plochy na druhou přesuňte páku mezi polohy «POMALU» a
«RYCHLE».

− Při sečení trávy ji přesuňte do polohy «RYCHLE».

Manuální startér

4.22 P ÁKA PLYNU

Reguluje otáčky motoru a vypíná motor.
Polohy jsou označeny na štítku následujícími symboly:

«OFF (VYPNUTO)» ☛4.11 = vypnutí motoru

«ON (ZAPNUTO)» ☛4.11 = zapnutí motoru

4.22

«SYTIČ» (pokud je ve výbavě) = studený start

«RYCHLE» = maximální otáčky motoru

«POMALU» = minimální otáčky motoru

− Při startu motoru (čínský motor) musí být páka v poloze «SYTIČ».

− Poloha «SYTIČ» (pokud je ve výbavě) obohacuje směs a smí se použít pouze po

nezbytnou dobu studeného star tu.

− Při přejezdu z jedné sečené plochy na druhou přesuňte páku do polohy mezi
«POMALU» a «RYCHLE».

− Při sečení trávy ji přesuňte do polohy «RYCHLE».

Po sečení:

− Vypněte žací nůž.

− Přesuňte páku do polohy parkování „P“.

− Zavěste sběrný koš.

-14-

5. ZPŮSOB POUŽÍVÁNÍ STROJE

☛

5.1 Bezpečnostní pokyny

NEBEZPEČÍ! Tento stroj se smí používat pouze k účelu, pro který byl zkonstruován

(tj. sečení a sběr trávy).
Použití stroje jakýmkoli jiným způsobem je považováno za „nesprávné použití“, kte ré
bude mít za následek zánik záruky, čímž se výrobce zbavuje odpovědnosti za jakékoli

škody nebo úrazy způsobené uživateli nebo jiným osobám a tato odpovědnost se
přenáší na uživatele.
Příklady nesprávného použití mohou zahrnovat následující případy, ale nejen tyto:

-přeprava osob, dětí nebo zvířat na stroji nebo na přívěsu,

- použití stroje k sečení trávy na nestabilní, kluzké, zledovatělé, kamenité, nerovné

nebo bažinaté půdě a projíždění kaluží, které nedovolují vyhodnocení konzistence
půdy,

- použití stroje ke sběru listí nebo odpadu,

- použití žacího nože na jiných než travních površích.

NEBEZPEČÍ! Neprovádějte neodborné zásahy ani neodstraňujte bezpečnostní

zařízení namontovaná na stroji. MĚJTE NA PAMĚTI, ŽE UŽIVATEL VŽDY ZODPOVÍDÁ
ZA ŠKODY A ÚRAZY ZPŮSOBENÉ JINÝM OSOBÁM. Před použitím stroje proveďte

následující úkony:

- Přečtěte si bezpečnostní předpisy (☛1.2) a zvláštní pozornost věnujte jízdě a sečení
trávy ve svazích.

- Pečlivě si přečtěte návod k použití, seznamte se s ovládacími prvky a postupem
rychlého vypnutí žacího nože a motoru.

- Nikdy nesahejte rukama nebo nohama pod, ani do blízkosti rotujících součástí a vždy
dodržujte bezpečnou vzdálenost od otvoru výhozu.

- Max. povolená celková hmotnost přívěsu činí 150 kg.

Stroj nepoužívejte, pokud se necítíte zdrávi nebo jste pod vlivem léků nebo jiných

látek, které mohou zpomalit vaše reakce a snížit vaši schopnost koncentrace. Uživatel
odpovídá za vyhodnocení rizik v prostoru, ve kterém se má se strojem pracovat, a

musí také přijmout všechna nezbytná opatření k zajištění vlastní bezpečnosti i
bezpečnosti ostatních osob, zvláště pak při práci ve svazích nebo na nerovném,

kluzkém a nestabilním povrchu. Abyste zabránili riziku vzniku požáru, neponechávejte

při zastavení stroje ve vysoké trávě motor v chodu. Při změně směru jízdy vždy snižte
rychlost, zvláště pak v prudkých zatáčkách.

VÝSTRAHA! Tento stroj se nesmí používat ve svazích se sklonem větším než 10°

(17 %) (

5.5).

DŮLEŽITÉ! Všechny odkazy vztahujících se k poloze ovládacích prvků jsou popsány

ve 4. kapitole.

-15-

5.2 FUNKCE BEZPEČNOSTNÍCH ZAŘÍZENÍ

Bezpečnostní zařízení pracují dvěma způsoby:

− zabrání nastartování motoru, pokud nejsou splněny všechny bezpečnostní požadavky,

− nebo zastaví motor, pokud není dodržen i pouze jeden bezpečnostní požadavek.

a) Motor lze nastartovat pouze při splnění následujících podmínek:

− je zařazen neutrál,

− není zapnut žací nůž,

− obsluha sedí v sedadle.

b) Motor se zastaví:

− pokud obsluha opustí sedadlo,

− pokud je sejmut sběrný koš bez vypnutí žacího nože,

− při zapnutí žacího nože bez nasazeného sběrného koše,

− při zabrzdění parkovací brzdy bez vypnutí žacího nože,

− při zařazení rychlosti (☛ 4.4) při zabrzděné parkovací brzdě.

5.3 PŘÍPRAVA PŘED ZAHÁJENÍM PRÁCE SE STROJEM

Tyto kontroly vám zajistí nejlepší možné výsledky práce a maximální bezpečnost jejího
provedení.

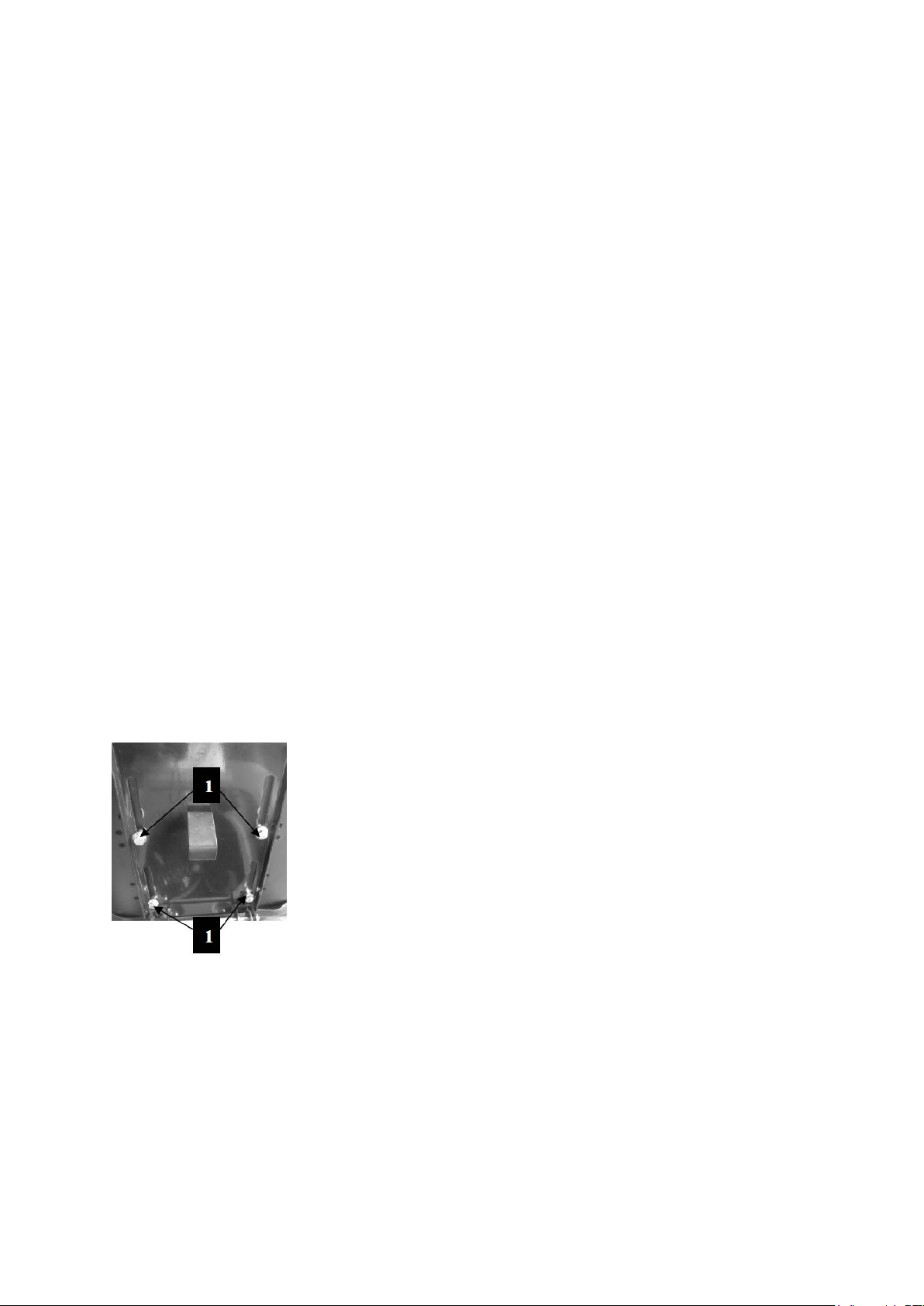

5.3.1 Nastavení sedadla

Nastavení sedadla se provádí jeho posunutím v drážkách držáku.

1. Povolte čtyři šr ouby (1).

2. Po nastavení sedadla do správné polohy pevně utáhněte čtyři
šrouby (1).

-16-

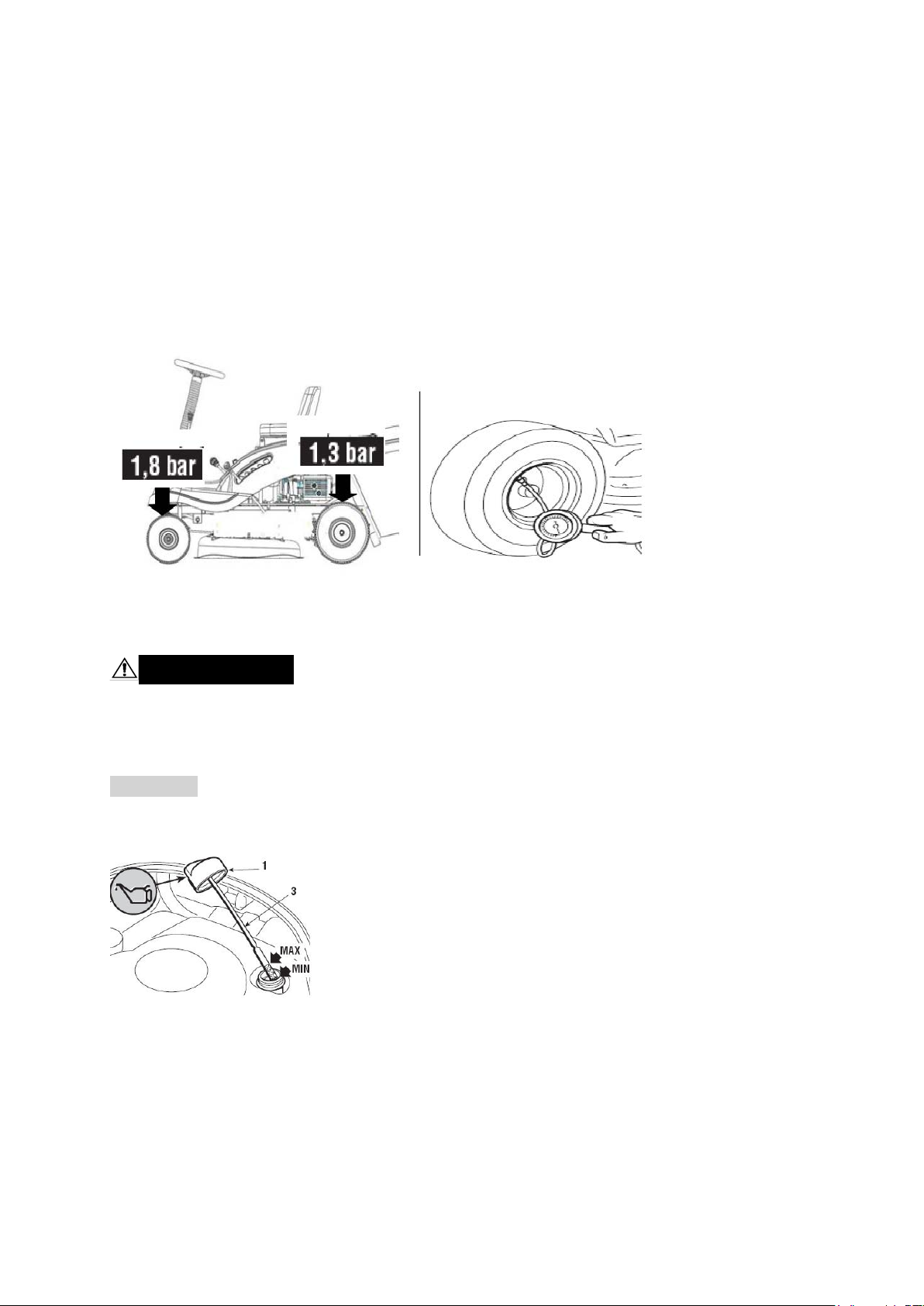

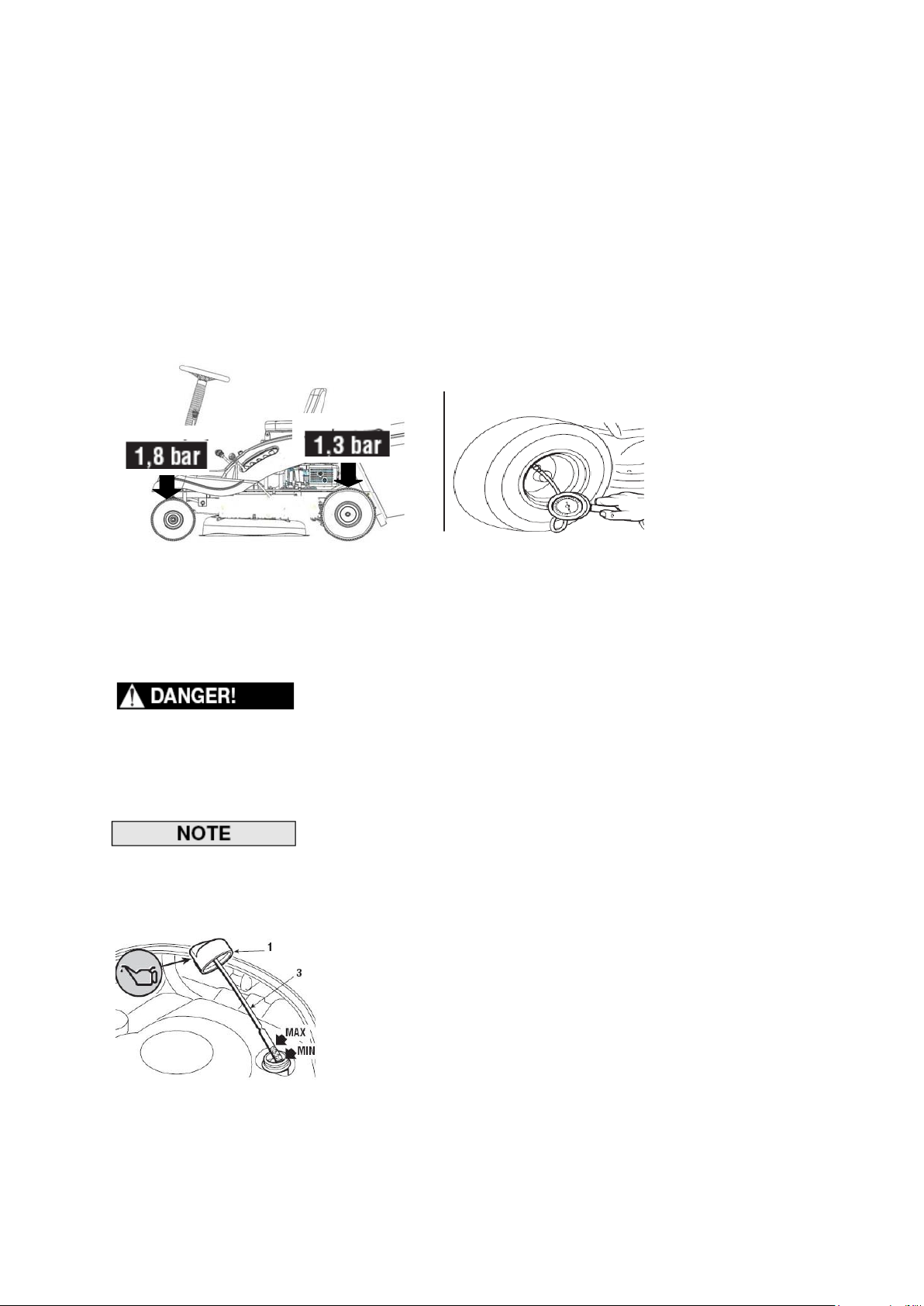

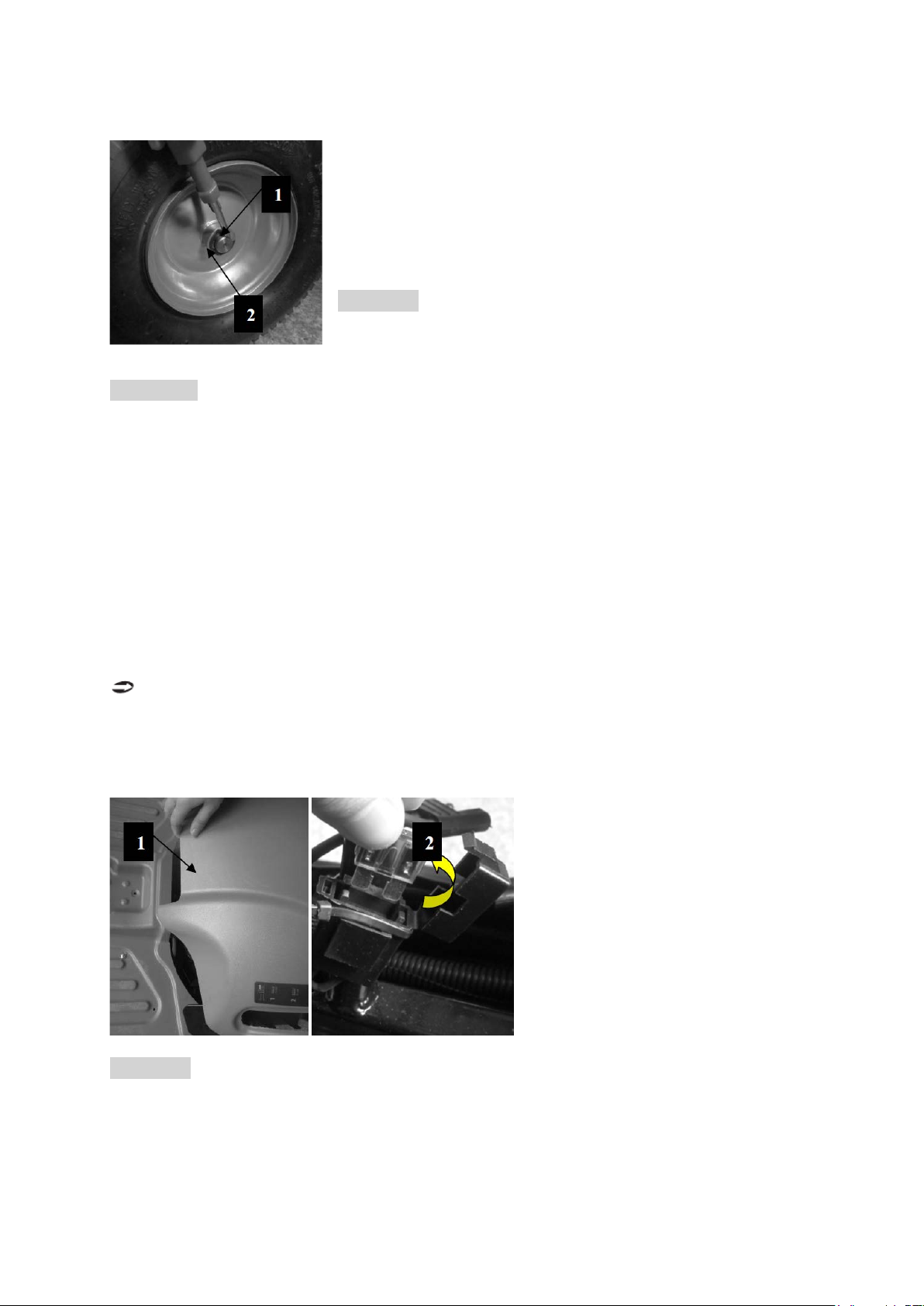

5.3.2 Tlak vzduchu v pneumatikách

Správný tlak vzduchu v pneumatikách je nezbytným předpokladem pro zajištění vodorovné
polohy žací sestavy a rovného sečení trávy.

1. Vyšroubujte čepičky ventilků.

2. K ventilku pneumatiky připojte přívodní hadici stlačeného vzduchu s tlakoměrem a
upravte tlak na předepsanou hodnotu.

3. Našroubujte zpět čepičky ventilků.

5.3.3 Doplňování oleje a paliva

NEBEZPEČÍ! Doplňování paliva se musí provádět v otevřeném nebo dobře

větraném prostoru s vypnutým motorem. Mějte vždy na paměti, že výpary benzínu
jsou vysoce hořlavé. PŘI ZJIŠŤOVÁNÍ VÝŠKY HLADINY PALIVA SI NESVIŤTE
OTEVŘENÝM OHNĚM A PŘI DOPLŇOVÁNÍ PALIVA NEKUŘTE.

POZNÁMKA: Typ předepsaného oleje a paliva je uveden v návodu k použití motoru.

Výšku hladiny oleje kontrolujte při vypnutém motoru.

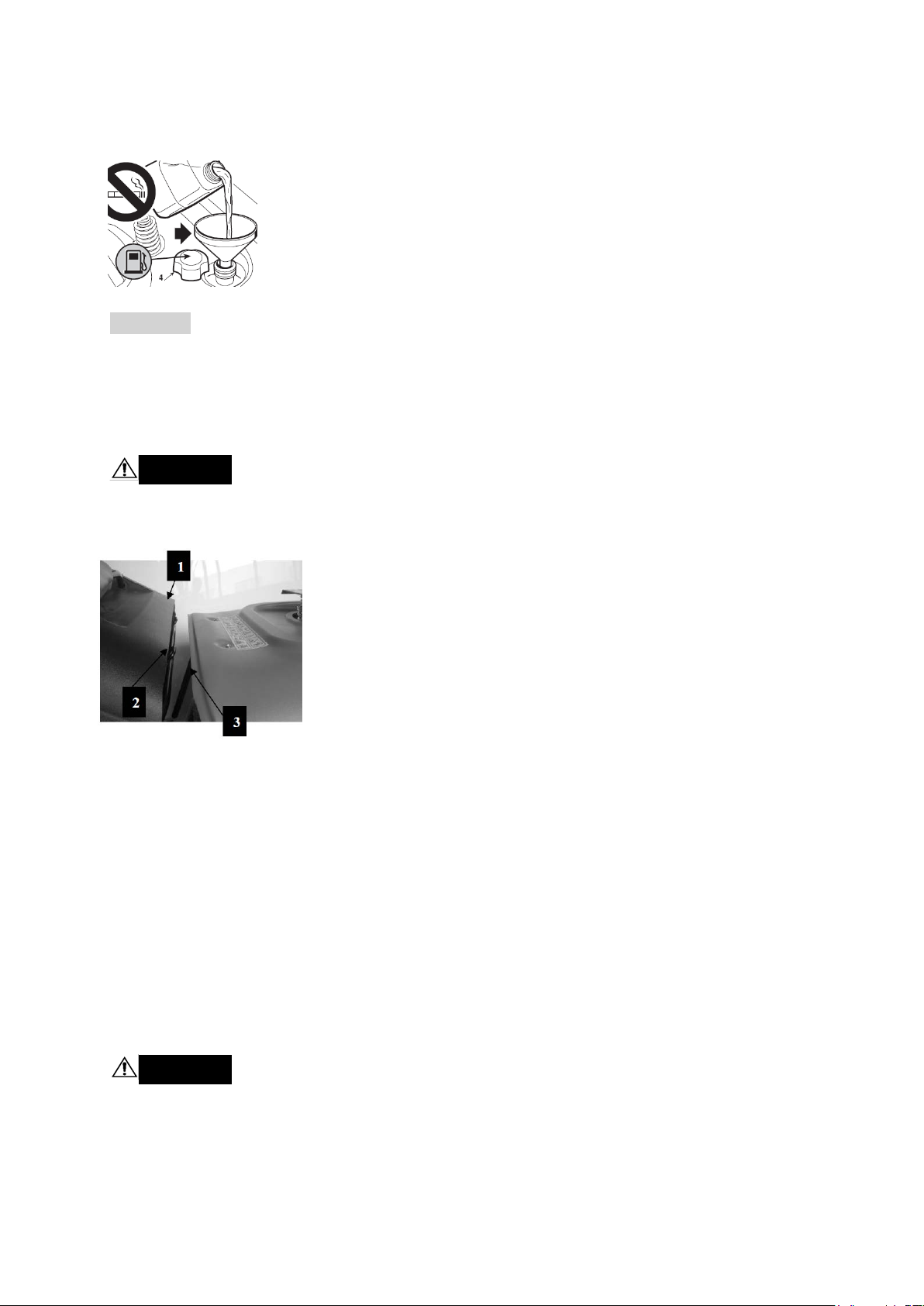

1. Pro přístup k zátce odklopte kapotu motoru.

2. Důsledným dodržováním postupu uvedeného v návodu
k použití motoru naplňte motor olejem na výšku mezi
značkami MIN a MAX na měrce (3).

3. Vždy našroubujte zpět zátku (1) a přiklopte kapotu.

-17-

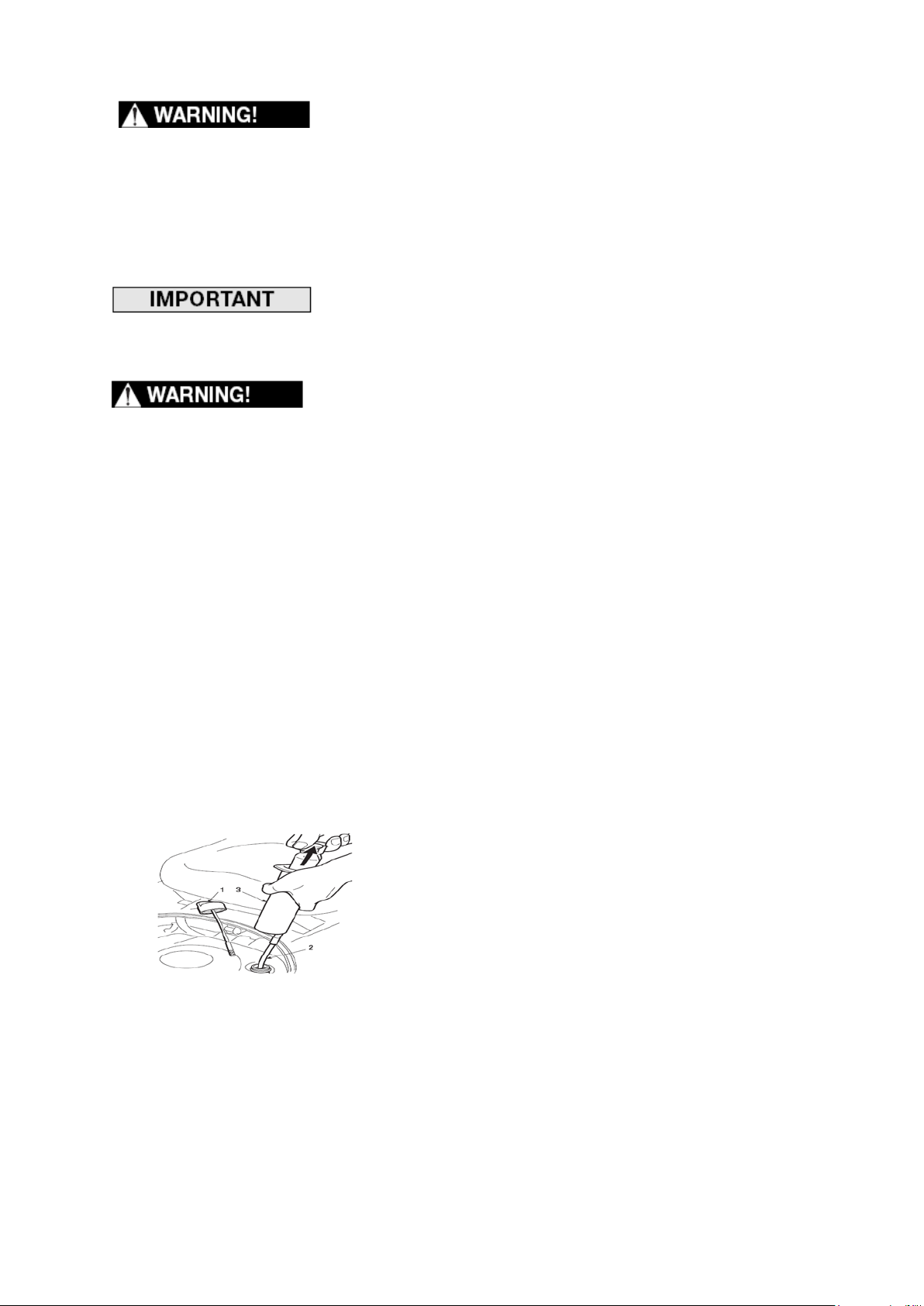

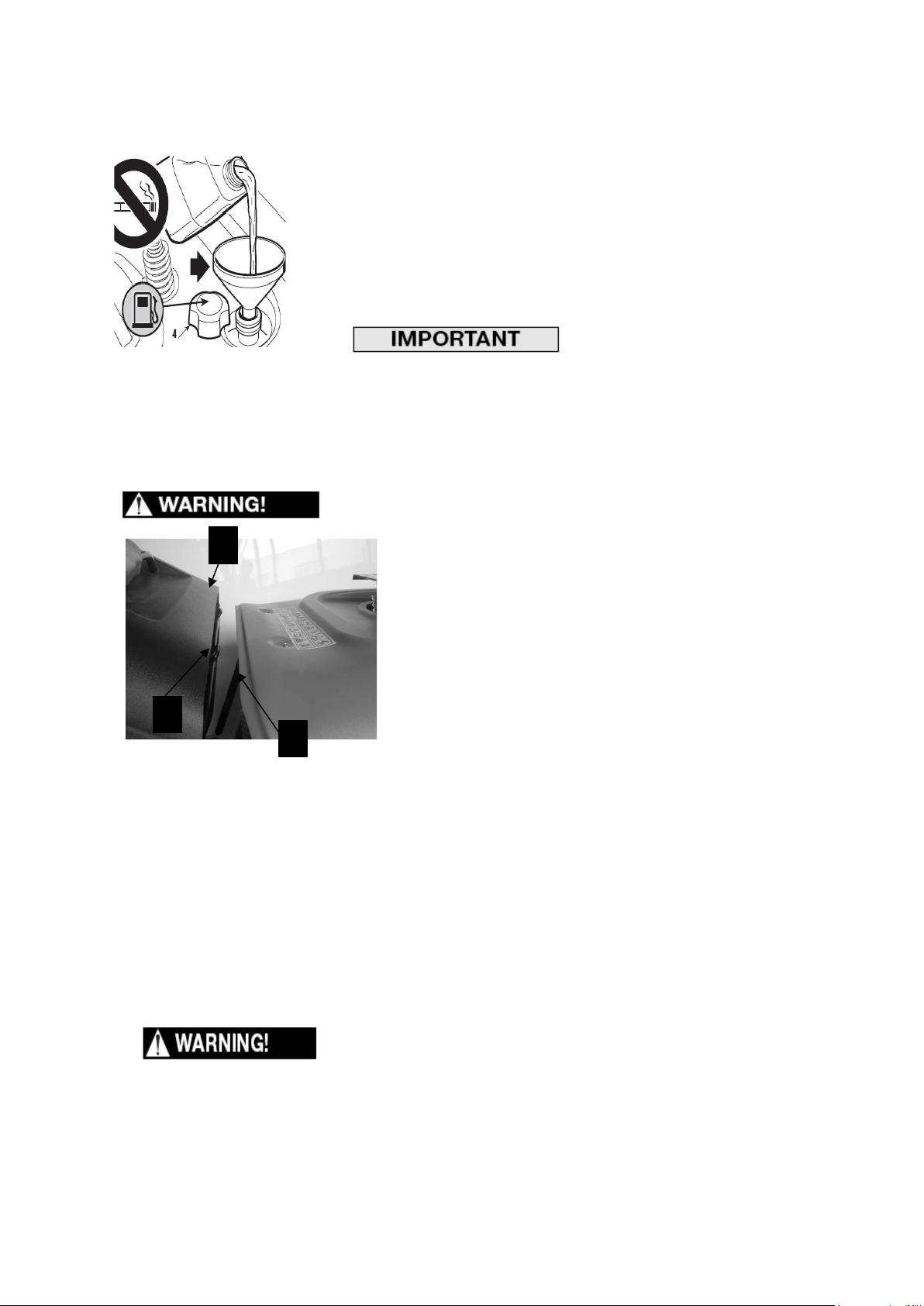

Doplňování paliva (provádí se při vypnutém motoru):

1. Vyšroubujte zátku (4) nádrže, která je umístěna pod sedadlem.

2. Pomocí trychtýře doplňte palivo, ale nádrž nenaplňujte zcela.
Objem nádrže je přibližně 1,1 litru.

3. Vždy našroubujte zpět zátku (4).

DŮLEŽITÉ! Zabraňte rozlití benzínu na plastové součásti, abyste

předešli jejich poškození. V případě náhodného rozlití benzínu tyto součásti okamžitě
opláchněte vodou. Na poškození plastových dílů karosérie nebo motoru způsobené

benzínem se nevztahuje záruka.

5.3.4 Montáž ochrany na výhoz trávy (sběrný koš)

VÝSTRAHA! Stroj nikdy nepoužívejte bez namontované ochrany výhozu trávy!

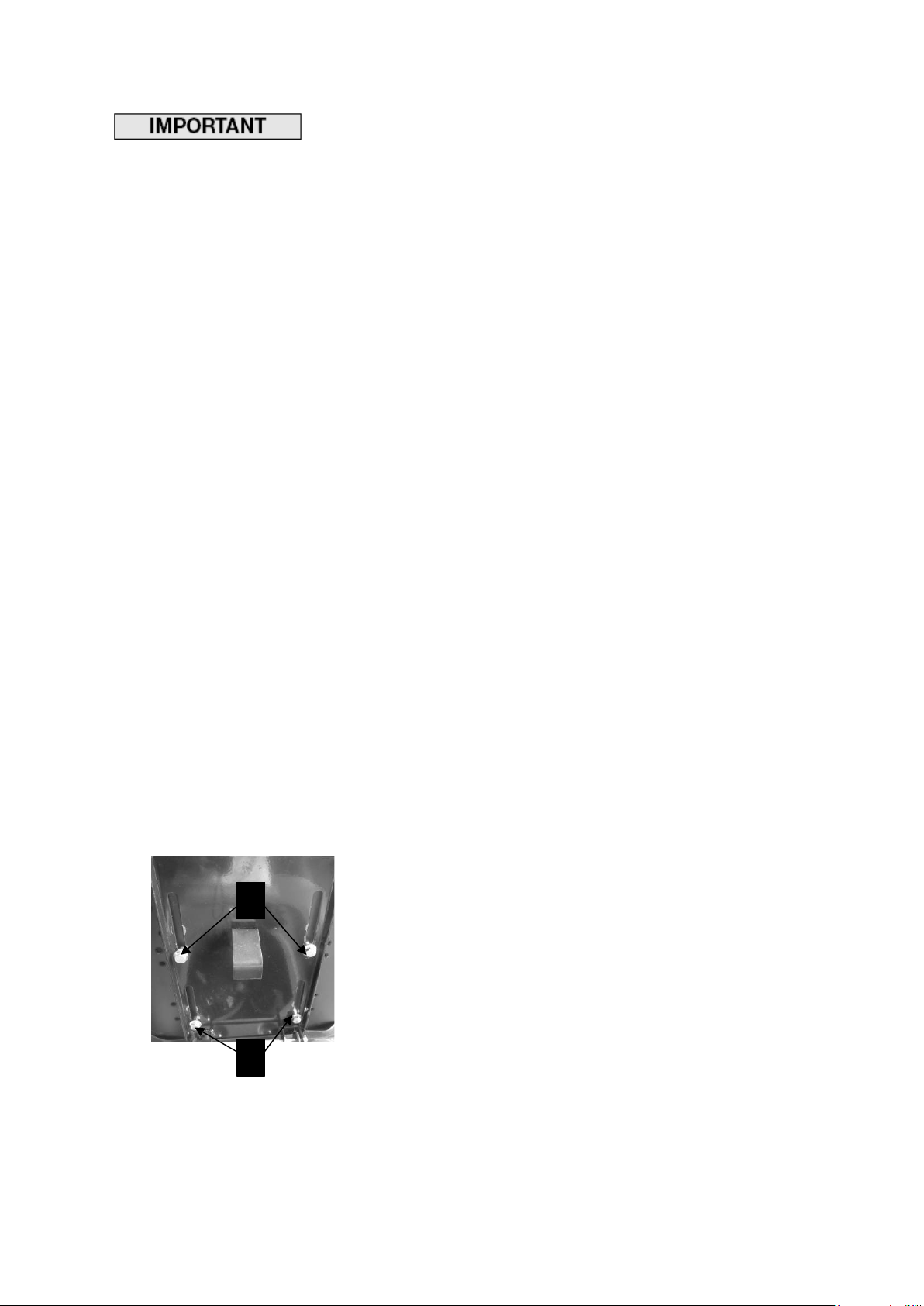

Zavěste sběrný koš (1) na držáky (2) a vystřeďte jej proti zadní
desce tak, aby se dvě referenční značky (3) proti sobě kryly.

5.3.5 Kontrola bezpečnosti a funkčnosti stroje

1. Zkontrolujte funkci bezpečnostních zařízení podle popisu (☛ 5.2).

2. Zkontrolujte bezvadnou funkci brzd.

3. Nezahajujte sečení trávy, pokud žací nůž vibruje, nebo pokud si nejste jisti, že je

správně naostřený.

Mějte vždy na paměti, že:

− špatně naostřený žací nůž vytrhává trávu a způsobuje žloutnutí trávníku,

− uvolněný žací nůž způsobuje vibrace a může být nebezpečný.

VÝSTRAHA! Nikdy stroj nepoužívejte, pokud si nejste jisti, že pracuje bezpečně a

správně. V případě pochybností okamžitě kontaktujte prodejce a nechte provést potřebné
kontroly a opravy.

-18-

5.4 POUŽITÍ STROJE

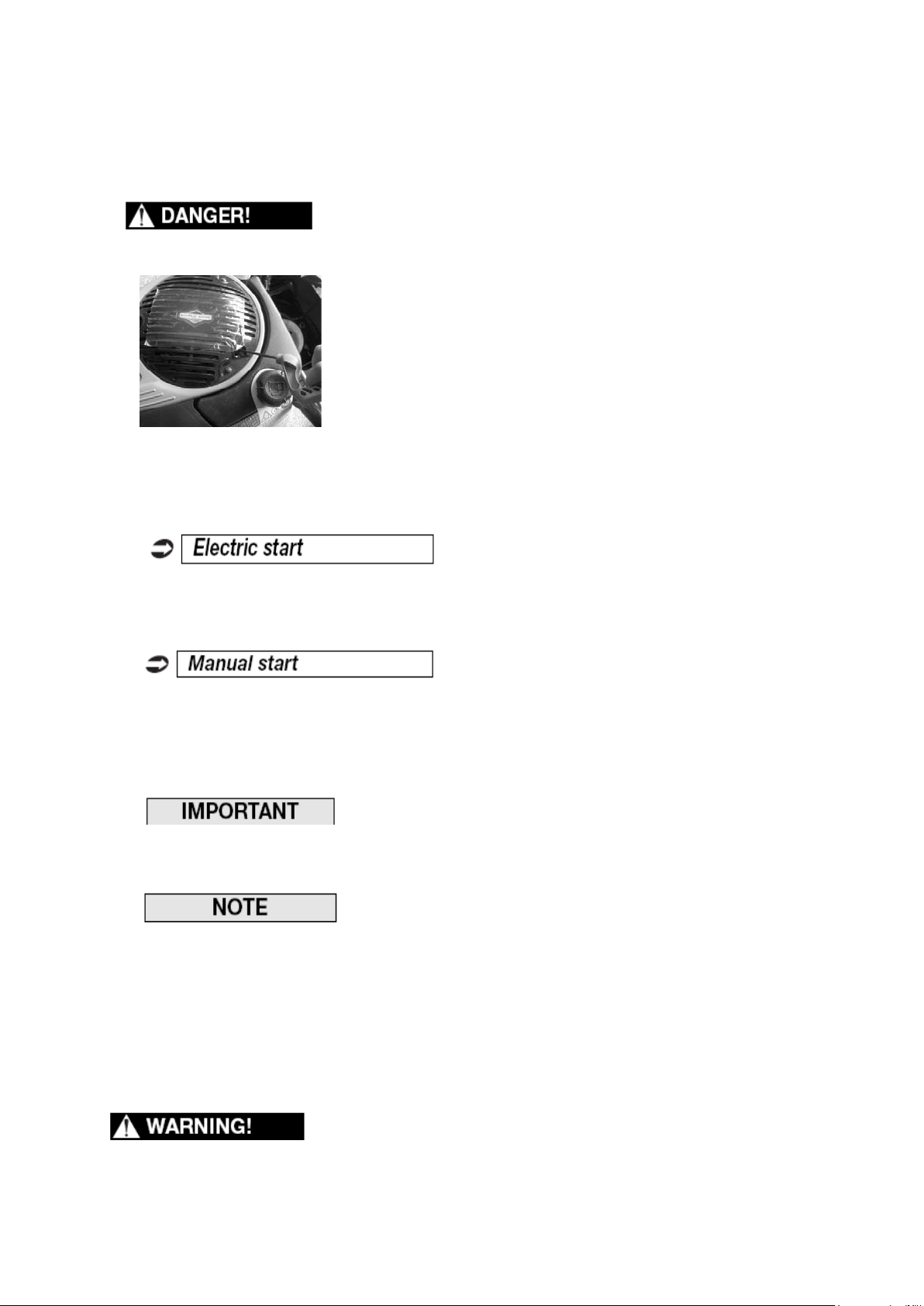

5.4.1 Nastartování motoru

NEBEZPEČÍ! Všechny činnosti spojené se startováním motoru se musí provádět

v otevřeném nebo dobře větraném prostoru! VŽDY MĚJTE NA PAMĚTI, ŽE VÝFUKO VÉ
PLYNY JSOU TOXICKÉ!

Postup nastartování motoru:

1. Sedněte si na sedadlo a sešlápněte brzdový pedál až na
doraz (☛4.3).

2. Zařaďte neutrál («N») (☛ 4.4).

3. Vypněte žací nůž (☛ 4.6).

4. Při startování studeného motoru přesuňte páku do polohy

«SYTIČ» (pokud je ve výbavě), viz označení na obrázku

(☛ 4.12 ).

Pokud je motor teplý nebo není vybaven sytičem, přesuňte páku do polohy mezi «POMALU»
a «RYCHLE».

Elektrický startér

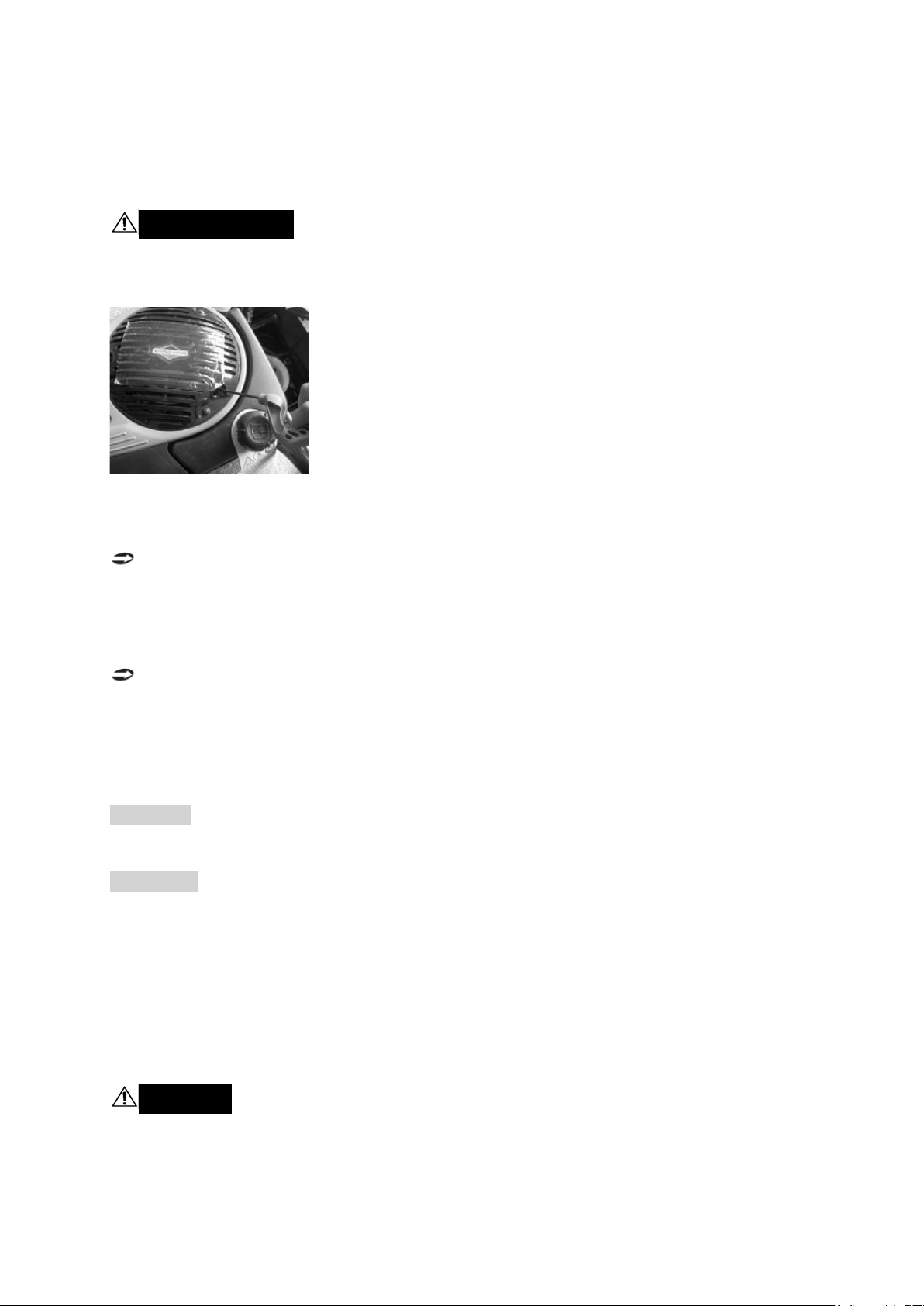

5. Zasuňte klíček do spínače zapalování (☛ 4.11) a otočte jej do polohy «ON» (ZAPNUTO)
a potom do polohy «START» a nastartujte motor.

6. Po nastartování motoru klíček uvolněte.

Manuální startér

5. Uchopte madlo startovací šňůry (☛4.21) a silně za něj zatáhněte.

6. Po nastartování motoru uložte madlo pomalu zpět do jeho sedla.

7. Po několika sekundách chodu stroje přesuňte páku plynu do polohy «START» a potom
do polohy «POMALU».

DŮLEŽITÉ! Sytič (pokud je ve výbavě) se musí zavřít co možná nejdříve. Použití sytiče při

teplém motoru může zapříčinit zanesení zapalovací svíčky a nepravidelný chod motoru.

POZNÁMKA: Pokud máte potíže s nastartováním motoru, neprovádějte další pokusy, které

mohou zapříčinit zahlcení motoru nebo vybití akumulátoru.

− Zkontrolujte splnění podmínek umožňujících start motoru.

− Přepněte klíček zapalování do polohy «OFF» (VYPNUTO). Počkejte několik sekund a

zopakujte postup startování. Pokud problémy přetrvají, postupujte podle 8. kapitoly
tohoto návodu k použití nebo podle návodu k použití motoru.

5.4.2 Rozjezd a jízda bez sečení trávníku

VÝSTRAHA! Tento stroj není schválen pro provoz na veřejných komunikacích. Smí

se používat pouze v soukromých prostorech uzavřených pro veřejnou dopravu (viz
dopravní předpisy).

-19-

POZNÁMKA: Při jízdě se strojem musí být vypnut žací nůž a žací sestava musí být zvednuta

do nejvyšší polohy.

Postup rozjetí směrem dopředu:

1. Přesuňte páku plynu mezi polohy «POMALU» a «RYCHLE».

2. Sešlápněte pedál (☛4.2) a zařaďte 1. převodový stupeň (☛4.4a).

3. Postupně uvolňujte pedál a rozjeďte se.

Pro dosažení požadované rychlosti použijte páku plynu a řadicí páku. Při řazení převodových
stupňů se musí vždy sešlápnout spojkový pedál (☛4.2).

VÝSTRAHA! Pedál se musí vždy uvolňovat postupně. Rychlé uvolnění pedálu

může způsobit překlopení a ztrátu kontroly nad strojem.

VÝSTRAHA! Pedál neuvolňujte rychle a nerozjíždějte se s pákou plynu posunutou

dále než do 1/3 její dráhy směrem k poloze «RYCHLE», v opačném případě hrozí riziko
náhlého zařazení pohonu, což může způsobit naklopení stroje a ztrátu kontroly nad

ním.

5.4.3 Brzdění

Postup brzdění:

1. Nejdříve snižte rychlost snížením otáček motoru.

2. Sešlápněte brzdový pedál (☛4.2) a snižujte rychlost až do úplného zastavení stroje.

3. Přesuňte řadicí páku (☛4.4) do polohy „N“, nechte motor běžet na volnoběh.

5.4.4 Couvání

DŮLEŽITÉ! Zpátečka se SMÍ zařadit pouze, pokud vozidlo STOJÍ.

1. Po zastavení stroje přesuňte řadicí páku do strany a do polohy «R» (☛4.4).

2. Postupným uvolňováním pedálu sepněte spojku a zahajte couvání.

-20-

5.4.5 Sečení trávy

☛

DŮLEŽITÉ! Tento stroj není určen pro provoz v těžkých podmínkách nebo sečení velkého

množství trávy.

DŮLEŽITÉ! Žací nůž se zapíná pomocí spojky.

Důsledně dodržujte následující pokyny, předejde tím předčasnému opotřebení třecích prvků.

Postup zahájení sečení trávy:

1. Z trávníku odstraňte cizí předměty (kameny, větve dráty apod.), do kterých by mohl

narazit žací nůž, a označte polohu skrytých překážek, které nelze odstranit (kořeny,

zavlažovací postřikovače apod.).

2. Zkontrolujte správné nasazení sběrného koše.

3. Přesuňte páku plynu do polohy «RYCHLE».

4. Před zapnutím žacího nože zvedněte žací sestavu do nejvyšší polohy.

5. Žací nůž zapínejte plynulým přesouváním páky, bez zastavení (☛4.6) v prostřední
poloze, a pouze nad trávníkem. Žací nůž nezapínejte nad kamenitým povrchem nebo ve

velmi vysoké trávě.

6. Podle dříve uvedeného postupu se velmi pozvolna a velmi opatrně rozjeďte nad
trávníkem směrem dopředu.

7. Na nerovném povrchu zvyšte výšku sečení tak, aby žací nůž nenarážel do nerovností
nebo cizích předmětů, které by mohly poškodit vlastní žací nůž nebo držák.

8. Zařaďte vhodný převodový stupeň za účelem dosažení požadované rychlosti (1. – 2.
převodový stupeň) a upravte výšku sečení (☛ 4.5) tak, aby velké množství trávy
neucpalo žací sestavu (sekačku) nebo výhozový tunel do sběrného koše.

VÝSTRAHA! Za účelem zajištění bezpečných provozních podmínek se při sečení

trávy ve svahu musí rychlost jízdy snížit (

− Rychlost jízdy snižte vždy, když zaznamenáte snížení otáček motoru. Příliš vysoká
rychlost vzhledem k množství sečené trávy má vždy za následek nekvalitní posečení
trávníku.

− Při překonávání překážky nebo přejíždění hrbolu vypněte žací nůž a žací sestavu
zdvihněte do nejvyšší polohy.

− Třetí převodový stupeň používejte pouze při přejezdech mezi jednotlivými plochami.

1.2 - 5.5).

-21-

5.4.6 Vyprázdnění sběrného koše

Pokud na trávníku zůstávají zbytky posečené trávy, znamená to,
že je sběrný koš plný. Pokud budete pokračovat v sečení s plným
sběrným košem, může dojít k ucpání výhozového tunelu.

Postup vyprázdnění sběrného koše:

1. Snižte otáčky motoru.

2. Zařaďte neutrál (N) (☛4.4) a zastavte pojezd stroje.

3. Vypněte žací nůž (☛4.6).

4. Ve svahu zabrzděte parkovací brzdu.

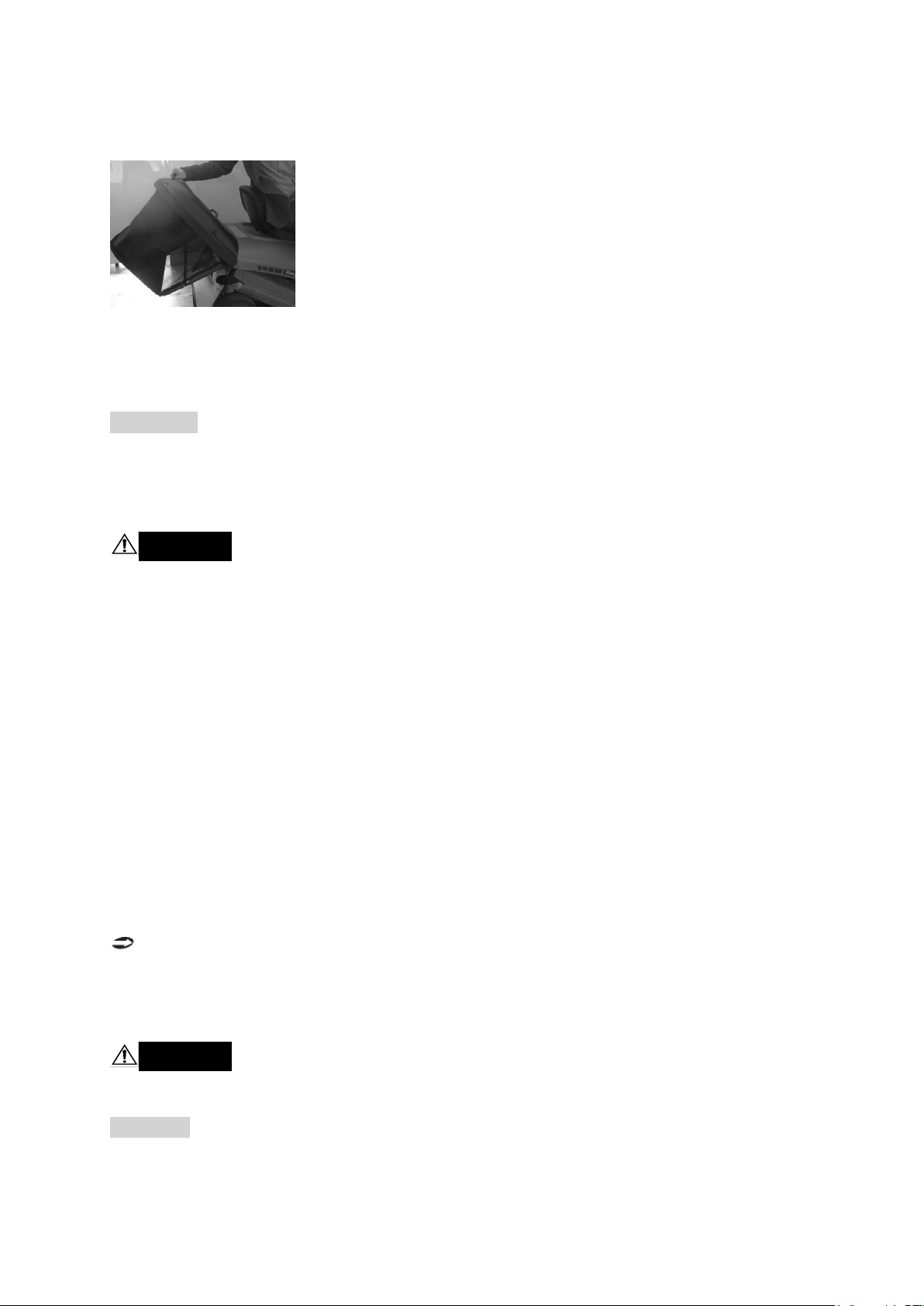

5. Uchopt e zadní madlo a vyklopením vyprázdněte sběrný koš.

POZNÁMKA: Tento úkon lze provádět pouze při vypnutém pohonu žacího nože, v opačném

případě se vypne motor.

5.4.7 Uvolnění ucpaného výhozového tunelu

VÝSTRAHA! Tuto činnost vykonávejte pouze při vypnutém motoru.

Pokud dojde k ucpání výhozového tunelu (z důvodu přeplnění sběrného koše nebo sečení
při příliš vysoké rychlosti pojezdu vzhledem k množství sečené trávy) postupujte následovně:

1. Okamžitě zastavte pojezd, vypněte žací nůž a motor.

2. Sejměte sběrný koš.

3. Odstraňte nahromaděnou trávu z výhozového tunelu.

5.4.8 Ukončení sečení

Po dokončení sečení trávníku vypněte žací nůž, snižte otáčky motoru a jeďte se žací

sestavou v nejvyšší poloze.

5.4.9 Ukončení práce se strojem

Po dokončení sečení trávníku zastavte stroj a zabrzděte parkovací brzdu.

Elektrický startér

1. Přesuňte páku plynu do polohy «POMALU».

2. Přepnutím klíčku zapalování do polohy «STOP» vypněte motor.

VÝSTRAHA! Před ponecháním stroje bez dohledu vždy vyjměte klíček ze

zapalování!

DŮLEŽITÉ! Abyste předešli vybití akumulátoru, neponechávejte klíček zapalování v poloze

«ON» (ZAPNUTO), pokud neběží motor.

-22-

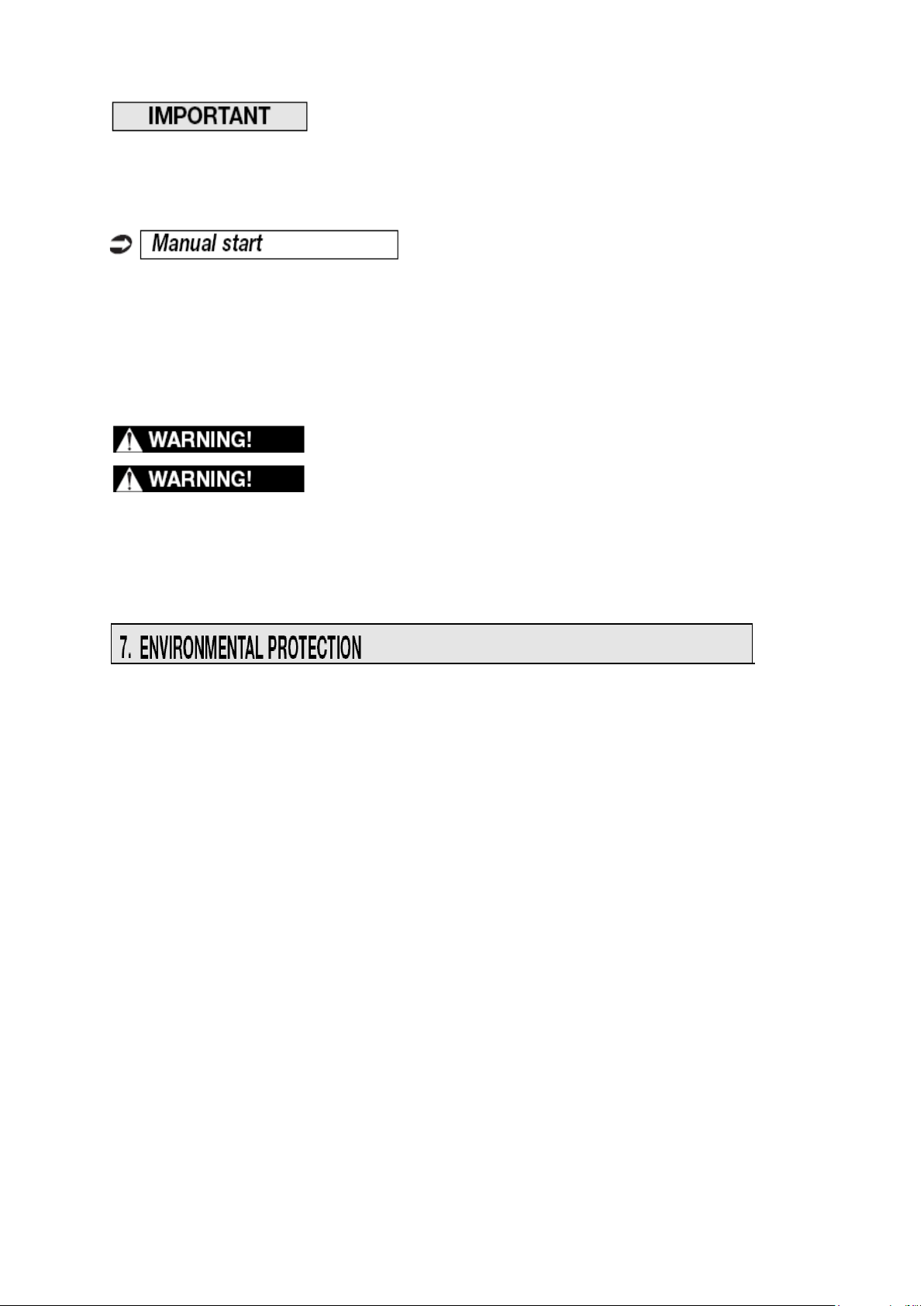

Manuální startér

1. Přesuňte páku plynu do polohy «VYPNUTO».

VÝSTRAHA! Před ponecháním stroje bez dohledu se vždy přesvědčte, zda je páka

plynu v poloze «VYPNUTO».

5.4.10 Čištění stroje

Po ukončení sečení vždy vyčistěte vnějšek stroje, vyprázdněte sběrný koš a zatřesením
z něj odstraňte zbytky trávy a země.

VÝSTRAHA! Vždy vyprázdněte sběrný koš a nenechávejte jej plný trávy uvnitř

místnosti.

Pomocí mycí houby a vody s čisticím přípravkem vyčistěte plastové součásti karosérie,
přitom dejte pozor, aby voda nepronikla do motoru a elektrických součástí.

DŮLEŽITÉ! K čištění karosérie a motoru nikdy nepoužívejte tlakovou vodu ani agresivní

čisticí prostředky.

VÝSTRAHA! Nenechte zaschnout zbytky trávy nahromaděné v horní části žací

sestavy, v opačném případě může dojít ke zhoršení funkčnosti a bezpečnosti stroje.

Po každém použití vyčistěte žací sestavu a odstraňte zbytky trávy a nečistot.

VÝSTRAHA! Při čistění žací sestavy používejte ochranné pomůcky a ostatní osoby

a zvířata udržujte v bezpečné vzdálenosti od stroje.

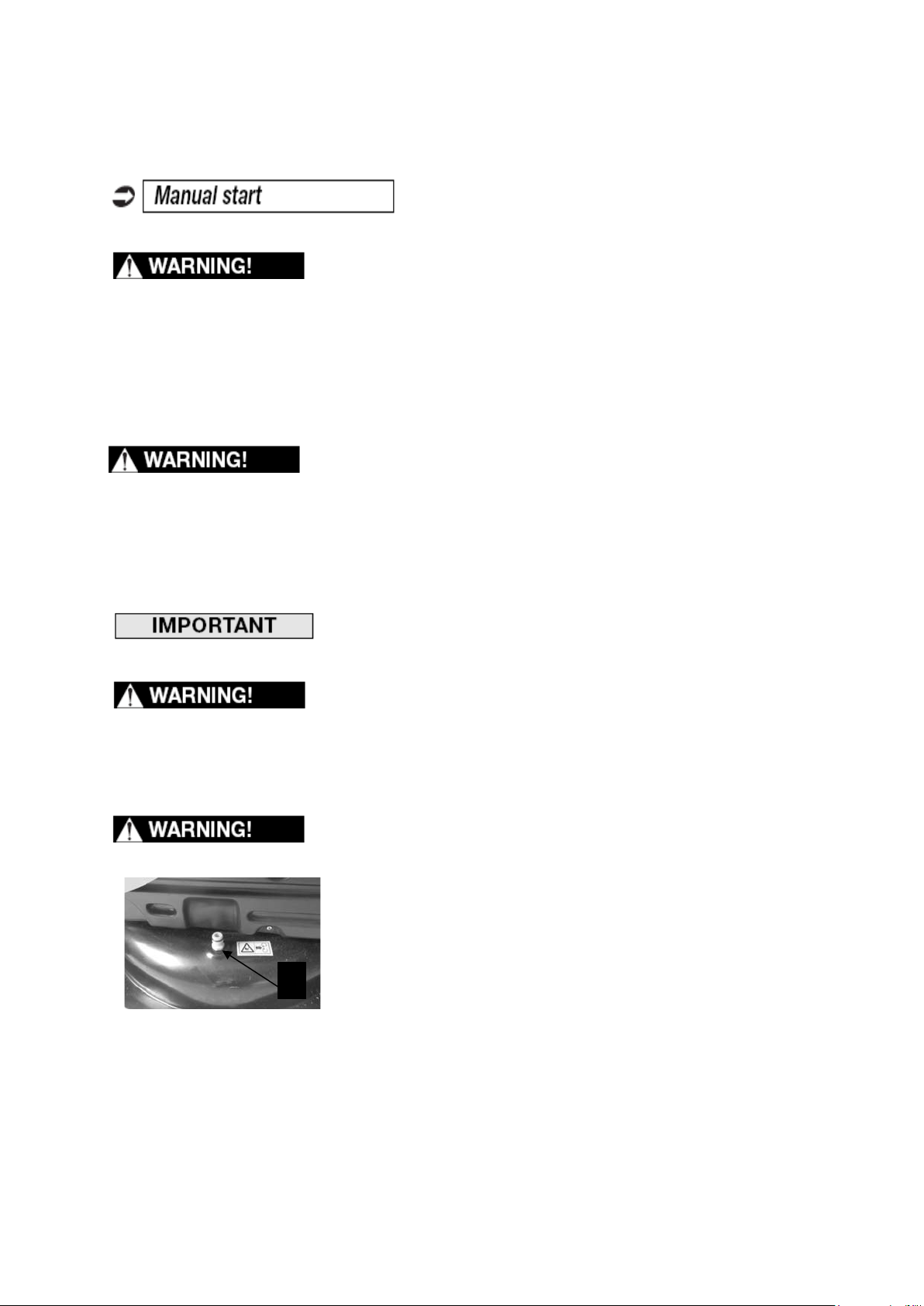

a) Při mytí vnitřku žací sestavy a výhozového tunelu musí stroj

stát na pevné ploše.

1. Nasaďte sběrný koš.

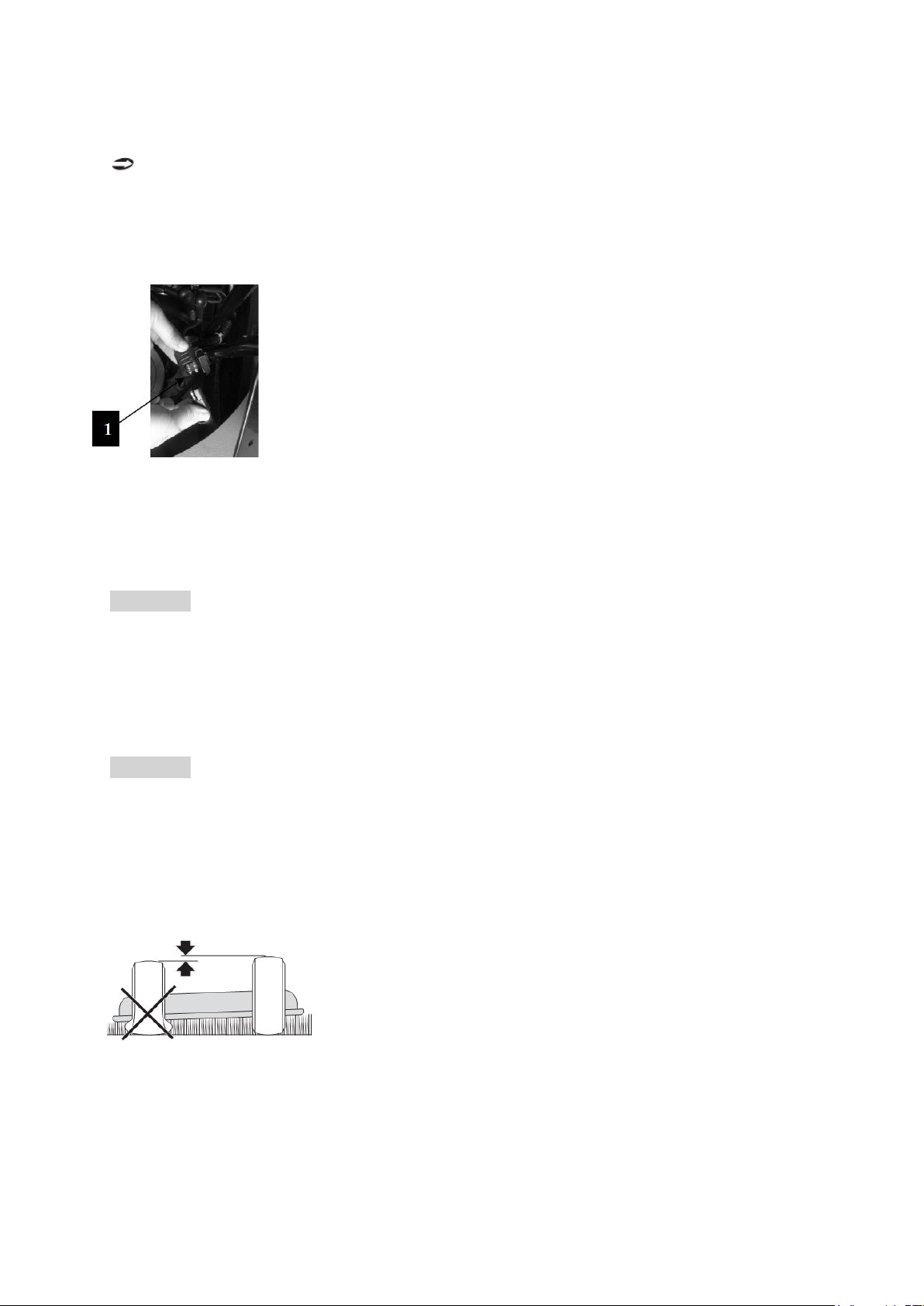

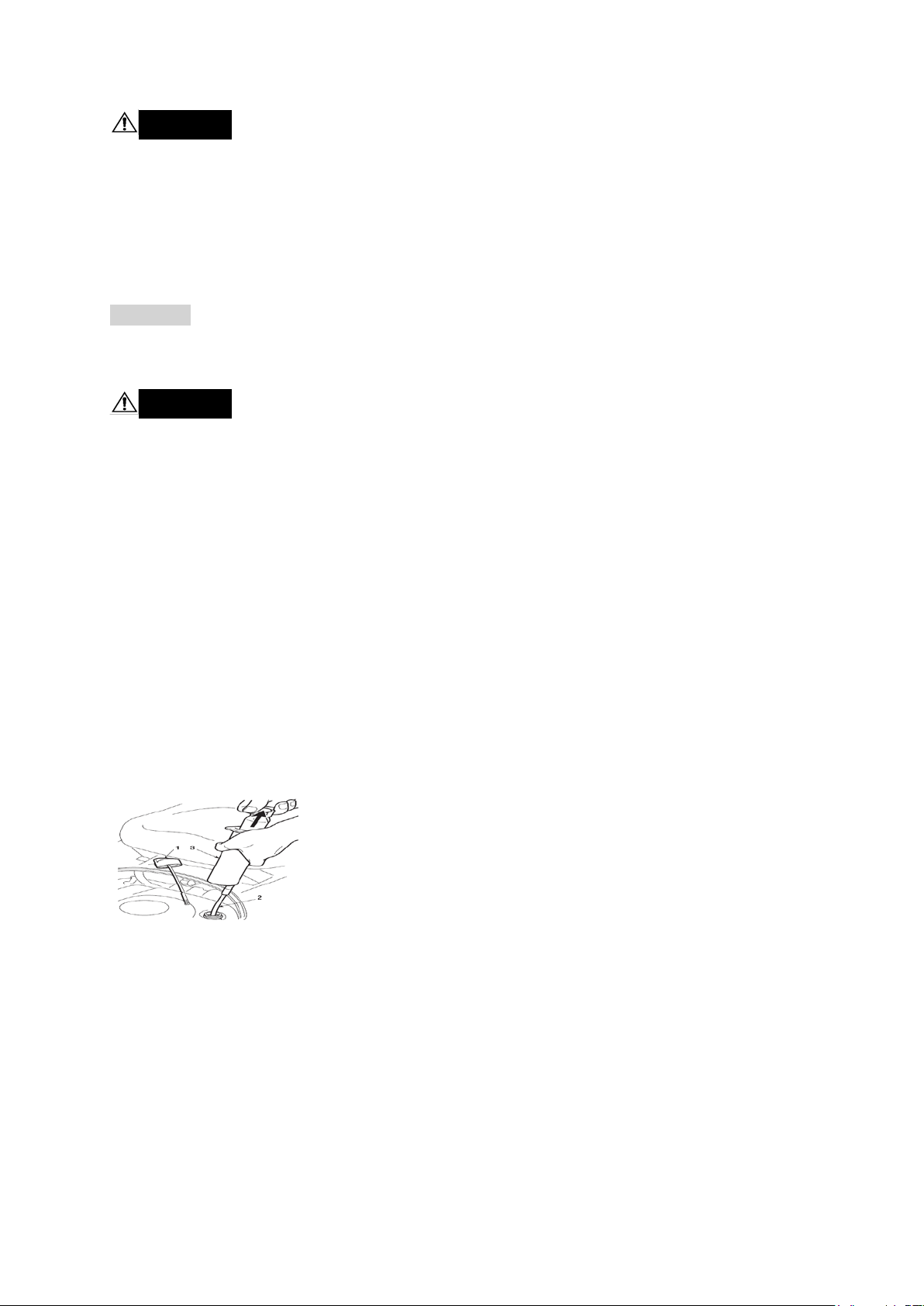

2. K přípojce (1) připojte vodní hadici a pusťte do ní vodu.

3. Posaďte se na sedadlo obsluhy.

4. Spusťte žací sestavu do nejnižší polohy.

5. Nastartujte motor a ponechte zařazený neutrál.

6. Zapněte pohon žacího nože a nechte jej několik minut rotovat.

Sejměte sběrný koš, vyprázdněte a vypláchněte ho a potom jej umístěte na místo, kde může

rychle oschnout.

-23-

b) Postup čištění horní části žací sestavy:

− Spusťte žací sestavu do nejnižší polohy (poloha „1“).

− Stlačeným vzduchem odstraňte zbytky trávy.

5.4.11 Uskladnění a dlouhodobé odstavení z provozu

Pokud se stroj nebude delší dobu používat (déle než 1 měsíc), postupujte podle pokynů
uvedených v návod k použití motoru.

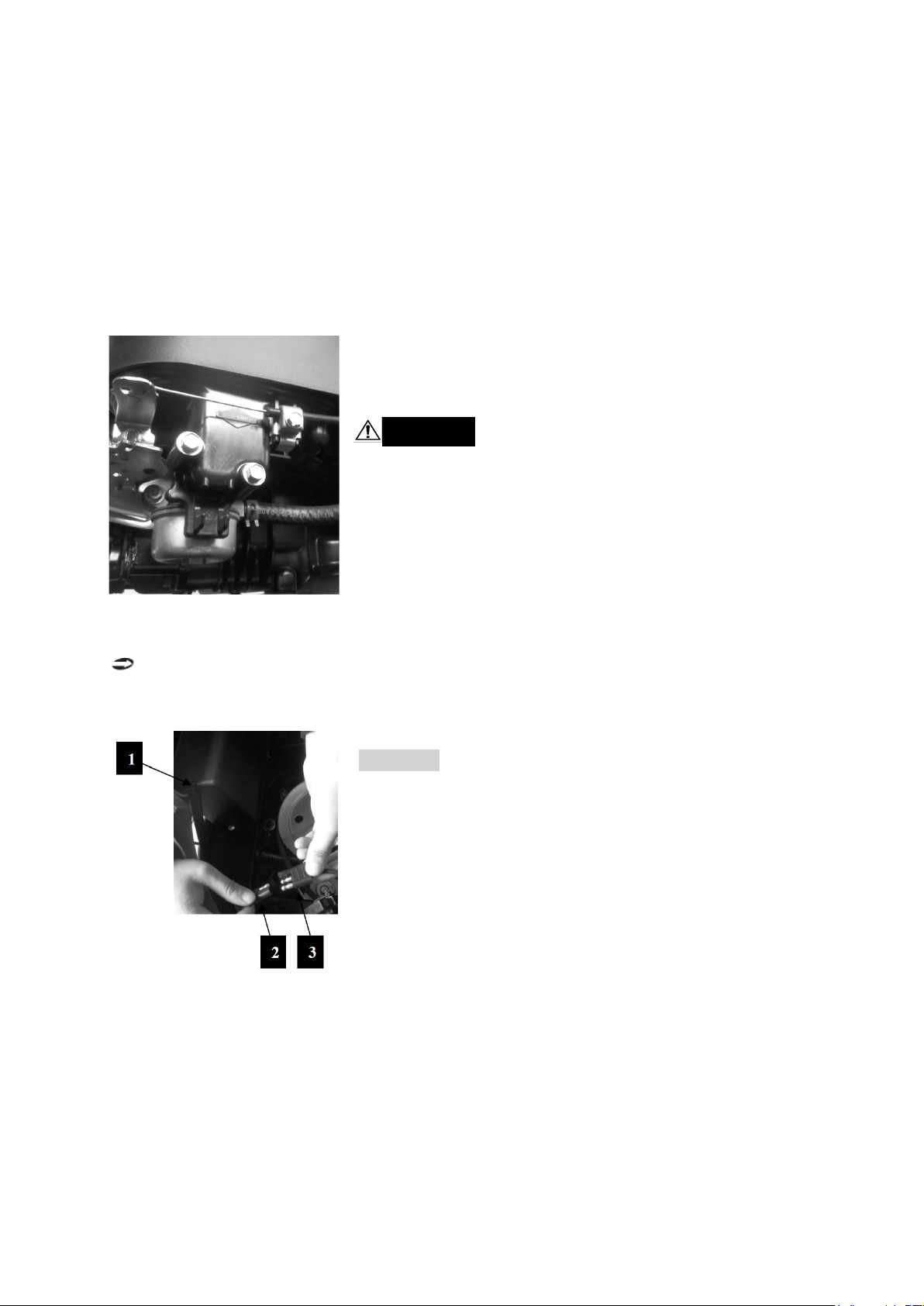

Vyšroubujte šroub ve spodní části karburátoru a do vhodné
nádoby vypusťte palivo z nádrže.

VÝSTRAHA! Opatrně odstraňte veškerou suchou

trávu nahromaděnou v okolí motoru a tlumiče výfuku,
abyste zabránili možnému vzniku požáru při příštím

použití stroje.

Stroj uložte na suchém a krytém místě a nejlépe jej přikryjte krycí plachtou.

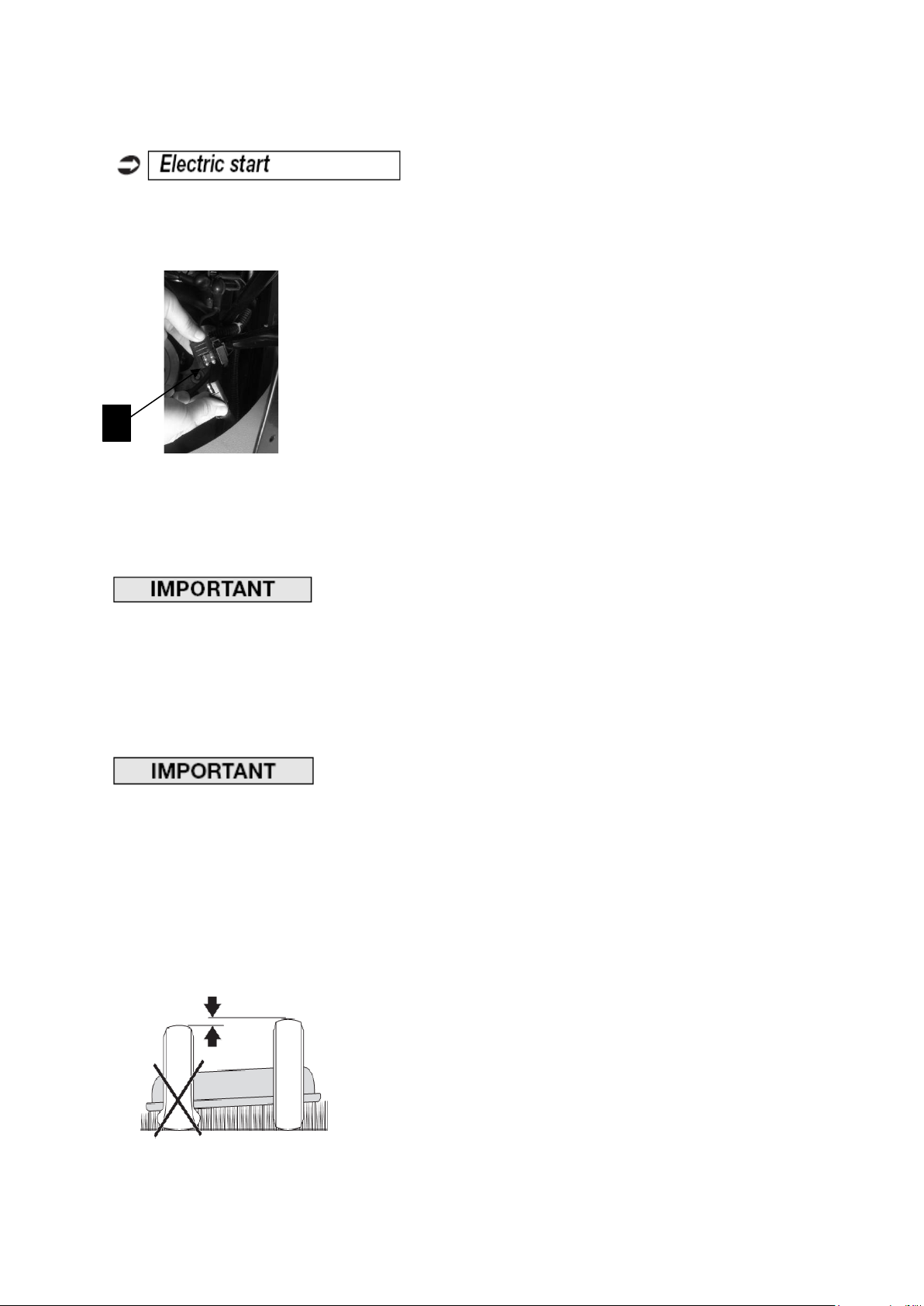

Elektrický startér

Odpojte konektory (2 a 3) akumulátoru (1).

DŮLEŽITÉ! Akumulátor musí být uskladněn na chladném a

suchém místě. Při dlouhodobém odstavení z provozu
(delším než 1 měsíc) vždy akumulátor dobijte. Před

opětovným použitím jej dobijte znovu (

Při příštím použití stroje zkontrolujte, zda z palivového
potrubí nebo karburátoru neuniká palivo.

☛

6.2.3).

-24-

5.5 JÍZDA VE SVAHU

Při sečení trávy ve svahu dodržujte dříve uvedený maximální sklon (max. 10° - 17 %) a
jezděte se svahu a do svahu, nikdy nejezděte napříč svahem. Při zatáčení postupujte velmi
opatrně a dejte pozor, aby horní kola nenarazila na překážky (například kameny, větve,
kořeny apod.), které by mohly způsobit sklouznutí nebo převrácení stroje, anebo ztrátu

kontroly nad strojem.

NEBEZPEČÍ! PŘED ZMĚNOU SMĚRU JÍZDY VE SVAHU ZPOMALTE. Ke zpomalení

stroje při jízdě se svahu nikdy nepoužívejte zpátečku. To může mít za následek ztrátu
kontroly nad strojem, zvláště pak na kluzkém povrchu. Ve svahu nikdy nejezděte se
strojem na neutrál nebo s vypnutou spojkou. Před ponecháním stroje bez dohledu
vždy zařaďte nízký převodový stupeň a zabrzděte parkovací brzdu.

VÝSTRAHA! Při rozjezdu do kopce postupujte velmi opatrně, abyste předešli

nebezpečí překlopení stroje dozadu. Před vjetím do svahu snižte rychlost, zvláště pak
při jízdě s kopce.

5.6 PŘEPRAVA

VÝSTRAHA! Pokud je stroj přepravován na nákladním vozidle nebo přívěsu,

použijte k naložení nájezdovou rampu s dostatečnou nosností a vhodnou šířkou a
délkou. Stroj nakládejte s vypnutým motorem a bez obsluhy v sedadle. Stroj na
dopravní prostředek natlačte s pomocí dostatečného počtu dalších osob. Během

přepravy zavřete uzavírací palivový ventil (pokud je ve výbavě), spusťte dolů žací
sestavu, zabrzděte parkovací brzdu a stroj bezpečně upevněte k vozidlu pomocí
provazů nebo řetězů.

-25-

5.7 RADY PRO DOSAŽENÍ DOBRÝCH VÝSLEDKŮ SEČENÍ

1. Pro udržení zeleného a měkkého trávníku a jeho dobrého vzhledu je nutné jej pravidelně
sekat bez poškození.

2. Je vždy lepší sekat trávu, pokud je suchá.

3. Žací nůž musí být v dobrém stavu a dobře naostřený tak, aby sekal trávu rovně bez
otřepení, které má za následek žloutnutí konců trávy.

4. Pro zajištění rovného sečení a dostatečného výhozu pro přesun trávy tunelem výhozu
musí motor běžet na plné otáčky.

5. Interval sečení musí být přizpůsoben rychlosti růstu trávy, která se nesmí mezi sečením
trávníku nechat příliš přerůst.

6. V období sucha by výška sečení trávy měla být o trochu vyšší, aby se zabránilo
vysychání půdy.

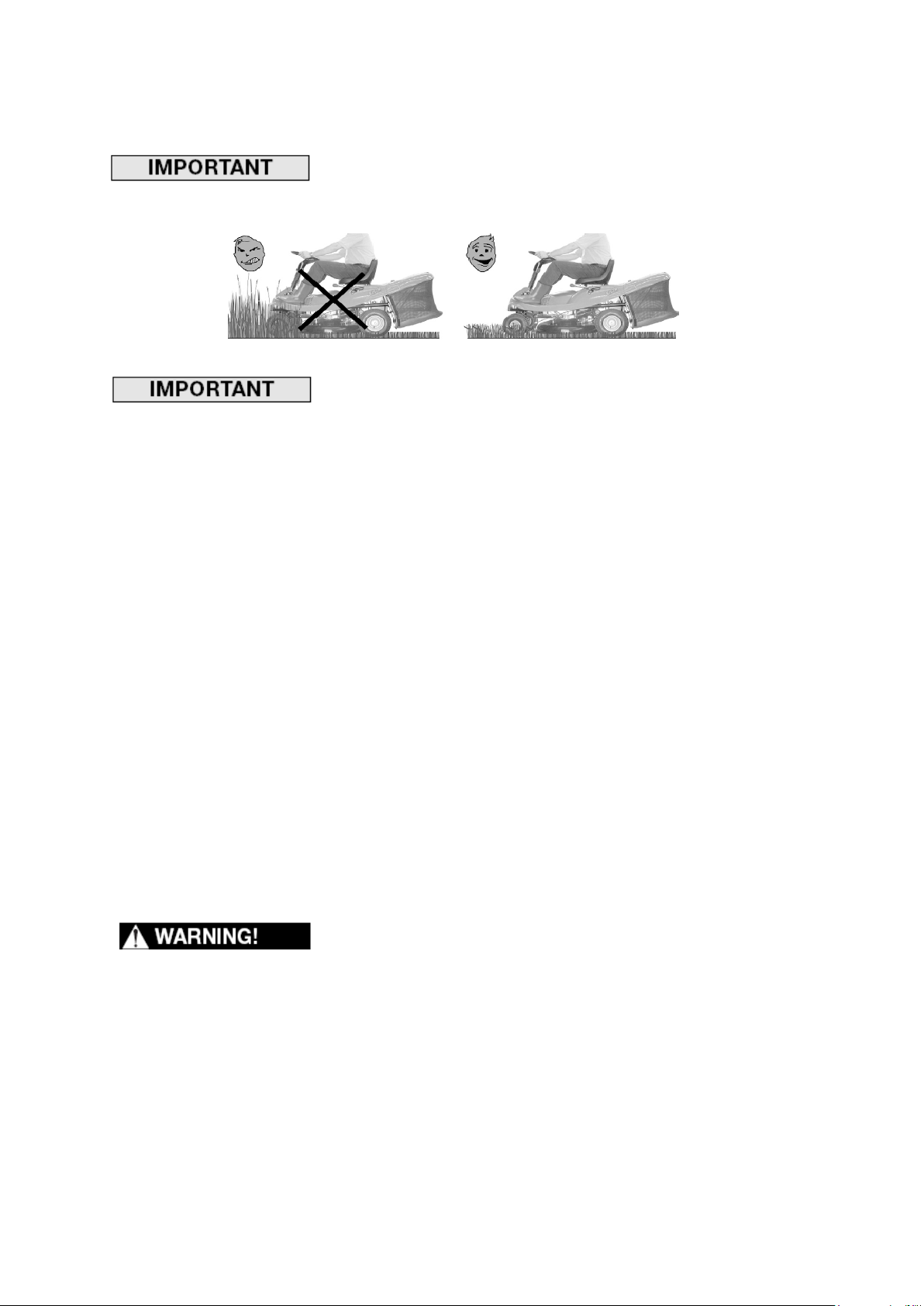

7. Pokud je tráva příliš vysoká, měla by se sekat nadvakrát během 24 hodin. Poprvé na
maximální výšku sečení, pokud možno s užší šířkou sečení, a podruhé na požadovanou
výšku.

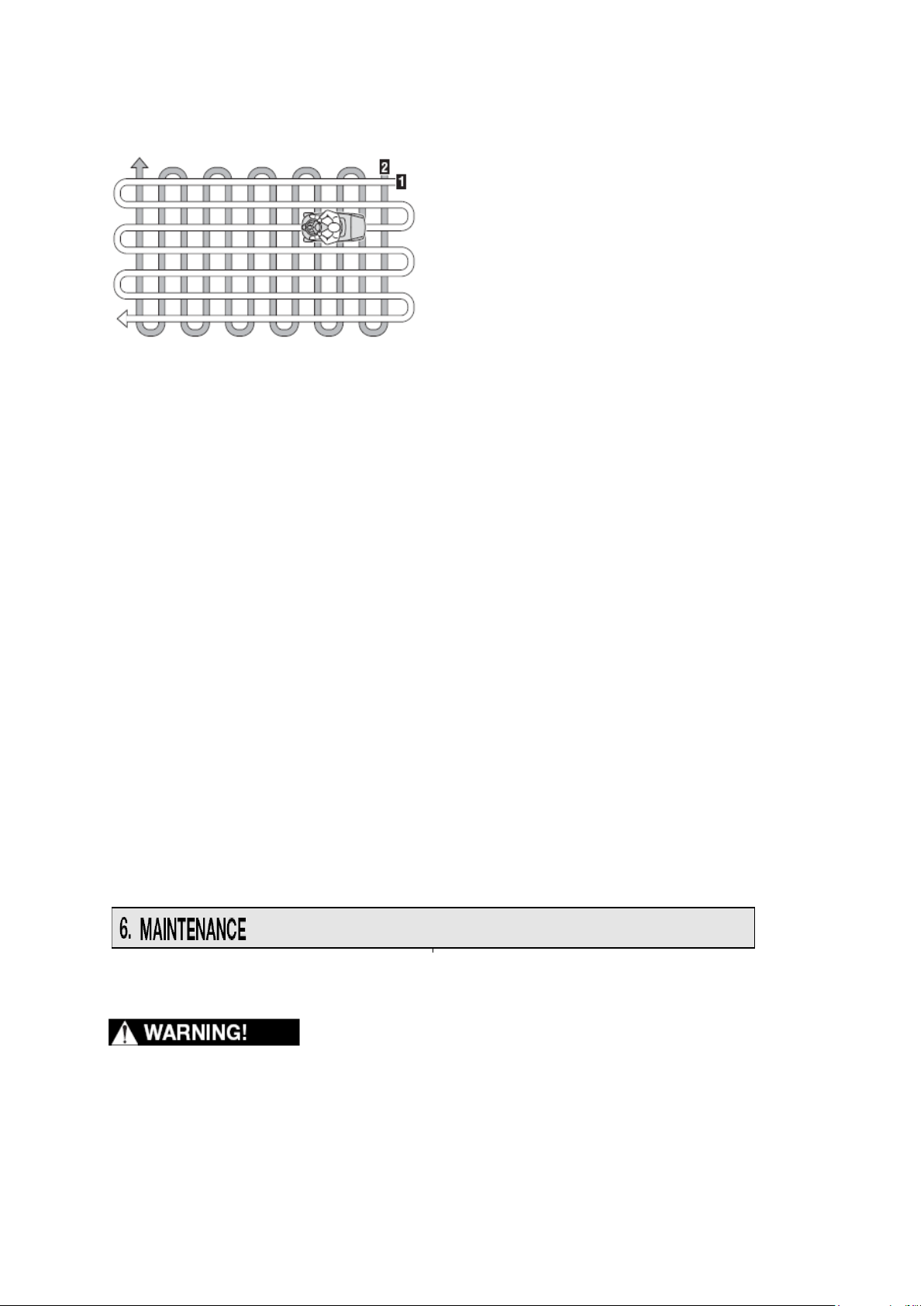

8. Vzhled trávníku se zlepší, pokud budete střídat směry sečení.

9. Pokud se výhozový tunel často ucpává, snižte rychlost jízdy při sečení, protože může být

pro daný stav trávníku příliš vysoká. Pokud problém přetrvá, může být příčinou špatně
naostřený žací nůž nebo deformovaná křidélka žacího nože.

10. Při sečení trávy v blízkosti keřů nebo obrubníku buďte velmi opatrní, protože může dojít
k vychýlen í z vodorovné polohy a k poškození žací sestavy nebo žacího nože.

6. ÚDRŽBA

6.1 BEZPEČNOSTNÍ POKYNY

VÝSTRAHA! Před zahájením čištění, údržby nebo opravy odpojte koncovku kabelu

zapalovací svíčky (modely s elektrickým startérem) nebo přesuňte páku plynu do polohy
«VYPNUTO» (modely s manuálním startérem) a přečtěte si příslušné pokyny. Noste

vhodný pracovní oděv a při demontáži a zpětné montáži žacího nože a všech činnostech,
při kterých může dojít k poranění rukou, používejte odolné ochranné rukavice.

-26-

VÝSTRAHA! Nikdy nepoužívejte stroj s opotřebenými nebo poškozenými

součástmi.
Vadné nebo poškozené součásti nikdy neopravujte, ale vždy je vyměňte. Používejte

pouze originální náhradní díly. Použití neoriginálních dílů a/nebo jejich nesprávná
montáž ohrozí bezpečnost stroje a může mít za následek nehodu nebo úraz osob, za
který v žádném případě nenese odpovědnost výrobce.

DŮLEŽITÉ! Nikdy nelikvidujte použitý olej, palivo nebo jiné znečisťující látky nepovoleným

způsobem!

VÝSTRAHA! Jakékoli činnosti spojené se seřizováním nebo údržbou, které nej sou

uvedeny v tomto návodu k použití, musí provádět prodejce nebo specializované servisní
centrum. Ti mají k dispozici potřebné znalosti a vybavení k zajištění správného provedení
prací bez negativního ovlivnění bezpečnosti stroje. Odstraňování závad na následujících
částech stroje musí vždy provádět specializované servisní centrum nebo prodejce:

− brzdy,

− mechanizmus zapínání a zastavování žacího nože,

− mechanizmus řazení pohonu, převodových stupňů a zpátečky.

6.2 PRAVIDELNÁ ÚDRŽBA

6.2.1 Motor

Postupujte podle pokynů uvedených v návodu k použití motoru.
Vypuštění motorového oleje (pokud je k dispozici olejová odsávačka):

1. Vyšroubujte víčko plnicího hrdla oleje (1).

2. Na olejovou odsávačku (3) nasaďte hadičku (2) a zasuňte ji
do otvoru plnicího hrdla.

3. Pomocí olejové odsávačky (3) odsajte veškerý motorový

olej. Pro odsátí veškerého oleje je nutné odsátí několikrát

opakovat.

6.2.2 Převodovka a jednotka řazení

Tato součást tvoří uzavřenou jednotku, která nevyžaduje údržbu. Je naplněna trvalým mazivem,
které nevyžaduje provádění výměn ani doplňování.

-27-

6.2.3 Akumulátor

Elektrický startér

Pro zajištění dlouhé životnosti akumulátoru je nutno jej řádně udržovat.
Akumulátor stroje se musí vžd y nabít:

− před prvním použitím stroje po jeho zakoupení,

− před dlouhodobým odstavením stroje z provozu,

− před uvedením do provozu po dlouhodobém odstavení stroje

z provozu.

− Pro zajištění dlouhé životnosti akumulátoru je nutné jej řádně
udržovat. Nedodržení tohoto postupu nebo opomenutí nabíjení

akumulátoru může mít za následek trvalé poškození článků

akumulátoru.

− Vybitý akumulátor se musí co možná nejdříve vyměnit.

DŮLEŽITÉ! Dobíjení akumulátoru se musí provádět pomocí nabíječky při konstantním

napětí. Jiné systémy dobíjení mohou trvale poškodit akumulátor.

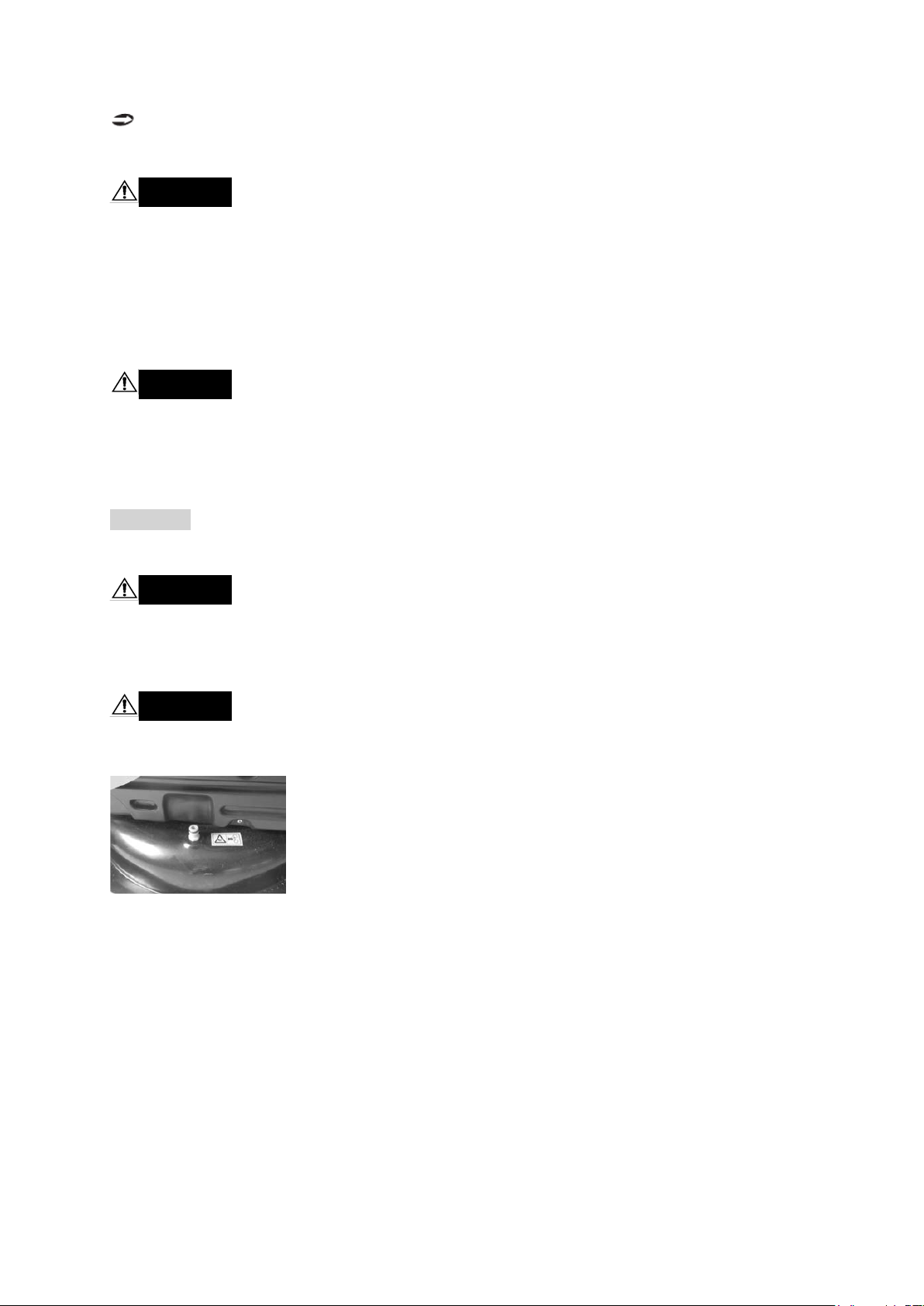

Tento stroj je vybaven konektorem (1) pro dobíjení, který je umístěn v blízkosti akumulátoru.
Tento konektor slouží k připojení nabíječky dodávané se strojem (pokud je zahrnuta
v dodávce) nebo na zvláštní objednávku (☛ 9.2).

DŮLEŽITÉ! Tento konektor se smí použít pouze k připojení nabíječky akumulátoru.

6.3 OPRAVY STROJE

6.3.1 Seřízení žací sestavy

Pro zajištění dobrých výsledků sečení musí být žací sestava správně seřízena.

Pokud není sečení rov né, zkontrolujte a upravte tlak vzduchu
v pneumatikách.

Pokud není správné nahuštění pneumatik dostatečné pro
dosažení rovného sečení , kontaktujte prodejce a nechte žací
sestavu odborně seřídit.

-28-

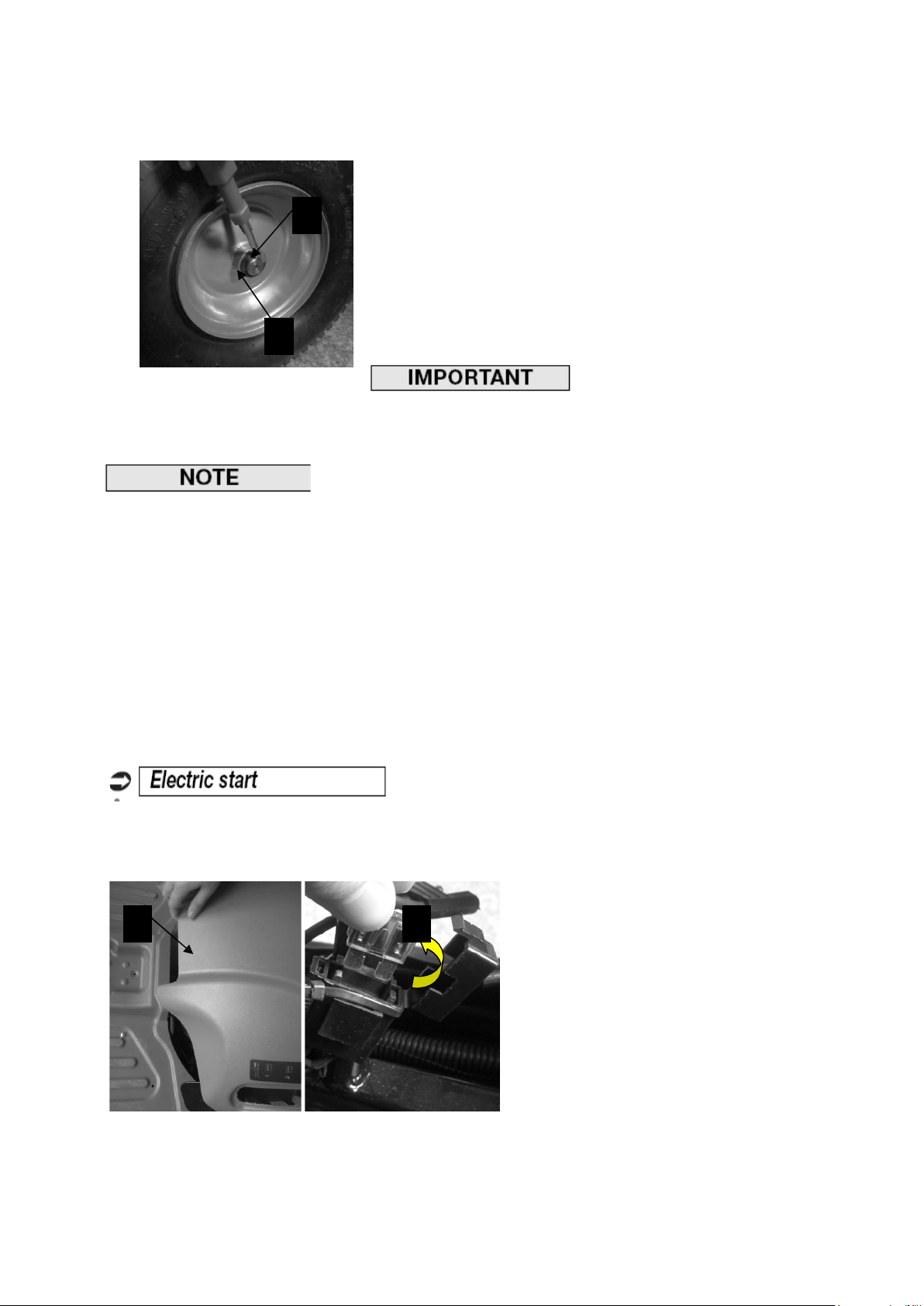

6.3.2 Výměna kol

1. Stroj umístěte na rovnou plochu a nosnou část rámu na
straně výměny kola podložte dřevěnými hranoly.

2. Pomocí šroubováku demontujte pojistný kroužek (1) a
podložku (2).

3. Stáhněte kolo.

DŮLEŽITÉ! Čep kola namažte vodě odolným mazivem a po nasazení kola opatrně

namontujte zpět podložku (2) a pojistný kroužek (1).

POZNÁMKA Pokud je nutné provést výměnu jednoho nebo obou zadních kol, zajistěte, aby

rozdíl vnějších průměrů kol nebyl větší než 8-10 mm. V opačném případě se bude muset pro
zajištění rovného sečení provést seřízení žací sestavy.

6.3.3 Výměna a opravy pneumatik

Veškeré opravy defektů nebo výměny pneumatik musí provádět odborný pneuservis
v souladu s příslušnými postupy pro daný typ pneumatik.

6.3.4 Výměna pojistky

Elektrický startér

Elektr ický systém je chráněn pojistkou. V případě přepálení pojistky se stroj zastaví.
V takovém případě postupujte následovně:

1. Ručně sejměte kryt motoru (1).

2. Vyměňte pojistku (2) za novou
stejné proudové hodnoty.

3. Nasaďte zpět kryt motoru (1).

Proudová hodnota je uvedena na
pojistce.

DŮLEŽITÉ! Přepálená pojistka se vždy musí nahradit pojistkou stejné proudové hodnoty.

Nikdy nepoužívejte pojistku s jinou proudovou hodnotou.

Pokud nezjistíte příčinu přepálení pojistky, obraťte se na autorizované servisní centrum.

-29-

Manuální startér

Elektr ický systém je chráněn pojistkami. V případě nesprávné funkce bezpečnostního
systému nebo problémů s motorem způsobených elektrickým systémem se obraťte na

autorizované servisní centrum.

6.3.5 Demontáž, výměna a zpětná montáž žacího nože

VÝSTRAHA! Při manipulaci se žacím nožem vždy používejte ochranné rukavice.

VÝSTRAHA! Poškozený nebo ohnutý žací nůž se musí vždy vyměnit. Nikdy se jej

nepokoušejte opravit. VŽDY POUŽÍVEJTE ORIGINÁLNÍ NÁHRADNÍ ŽACÍ NOŽE
OZNAČENÉ SYMBOLEM VÝROBCE!

7. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

V zájmu společenského soužití a prostředí, ve kterém žijeme, by při používání tohoto stroje
měla být ochrana životního prostředí vždy prioritou.

- Se strojem pracujte tak, abyste zbytečně nerušili okolí.

- Důsledně dodržujte místní přepisy a opatření týkající se likvidace odpadů.

- Důsledně dodržujte místní přepisy a opatření týkající se likvidace olejů, poškozených
dílů a jakýchkoli jiných matriálů s dopadem na životní prostředí. Tento odpad se nesmí
likvidovat s běžným domácím odpadem a musí být tříděn a odevzdán k recyklaci do

specializovaných center zabývajících se likvidací odpadů.

Při likvidaci stroje po uplynutí jeho životnosti nepoškozujte životní prostředí.

-30-

8. ODSTRAŇOVÁNÍ ZÁVAD

1. Při otočení klíčku zapalování

Elektrická část má závadu

Otočte klíček do polohy

- vybitý akumulátor

- dobijte akumulátor (☛ 6.2.3).

( ☛ 6.3.4).

rámu

ukostřovacího vodiče.

mikrospínačů

- špatně ukostřený startér

- zkontrolujte připojení kostry.

( ☛ 5.2.a).

Zkontrolujte palivový filtr

vzdálenost elektrod zap. svíčky.

problému:

mikrospínačů

- vybitý akumulátor

- dobijte akumulátor (☛6.2.3).

akumulátor (špatný kontakt)

motoru.

PROBLÉM PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

do polohy «START» se motor
netočí.

2. 2. Při otočení klíčku
zapalování do polohy «START»
motor nenastartuje.

z následujícího důvodu:

- přepálená pojistka

- špatné ukostření motoru nebo

- přerušené ukostření

- nejsou splněny podmínky pro
nastartování motoru

- závada v přívodu paliva

«STOP» a zjistěte příčinu

problému:

- vyměňte pojistku (10 A)

- zkontrolujte připojení černého

- zkontrolujte připojení.

- zkontrolujte splnění podmínek

umožňujících start motoru

- zkontrolujte výšku hladiny
paliva v nádrži (☛5.3.3).

3. Motor se zastavil

- závada zapalování

Elektrická část má závadu
z následujícího důvodu:

- přerušené ukostření

- nesprávně připojený

- špatné ukostření motoru

- zkontrolujte správné nasazení
koncovky zapalovací svíčky.

Zkontrolujte čistotu a správnou

Otočte klíček do polohy
«STOP» a zjistěte příčinu

- zkontrolujte připojení.

- zkontrolujte připojení (☛3.5).

- zkontrolujte připojení kostry

-31-

4. Motor nelze nastartovat

mikrospínačů

mikrospínačů

případě potřeby jej vyměňte.

5.4.5).

( ☛ 5.2.b).

se strojem

- uvolněný žací nůž

- kontaktujte prodejce.

- přerušené ukostření

- zkontrolujte připojení.

5. Motor se zastavil

6. Obtížný start nebo

nepravidelný chod motoru

7. Slabý výkon motoru při

sekání

8. Při zapnutí pohonu žacího

nože se zastaví motor.

9. Neobvyklé vibrace při práci

- nejsou splněny podmínky pro
nastartování motoru

- přerušené ukostření

- závada karburátoru

- příliš vysoká rychlost jízdy
vzhledem k výšce sekání

- nejsou splněny podmínky pro
zapnutí pohonu žacího nože

- nevyvážený žací nůž

- zkontrolujte splnění podmínek

umožňujících start motoru (☛

5.2.a).

- zkontrolujte připojení.

- vyčistěte vzduchový filtr.

Vypláchněte plovákovou

komoru.

Vyprázdněte palivovou nádrž a
naplňte ji čerstvým palivem.

Zkontrolujte palivový filtr a v

- snižte rychlost a/nebo

zdvihněte žací sestavu (☛

- zkontrolujte splnění
bezpečnostních požadavků

- kontaktujte prodejce.

- uvolněné upevňovací šrouby - zkontrolujte a utáhněte

upevňovací šrouby motoru a

rámu.

10. Nejisté nebo neúčinné

brzdění

- nesprávné seřízení brzd

- kontaktujte prodejce.

VÝSTRAHA! Neprovádějte žádné složitější opravy, pokud nemáte potřebné vybavení a

technické znalosti.

odpovědnost výrobce.

V případě provedení neodborných oprav automaticky zaniká záruka a

-32-

9. VOLITELNÉ PŘÍSLUŠENSTVÍ NA OBJEDNÁVKU

1. NABÍJEČKA AKUMULÁTORU (na zvláštní objednávku)

Nabíječka slouží k nabíjení akumulátoru při uskladnění stroje.

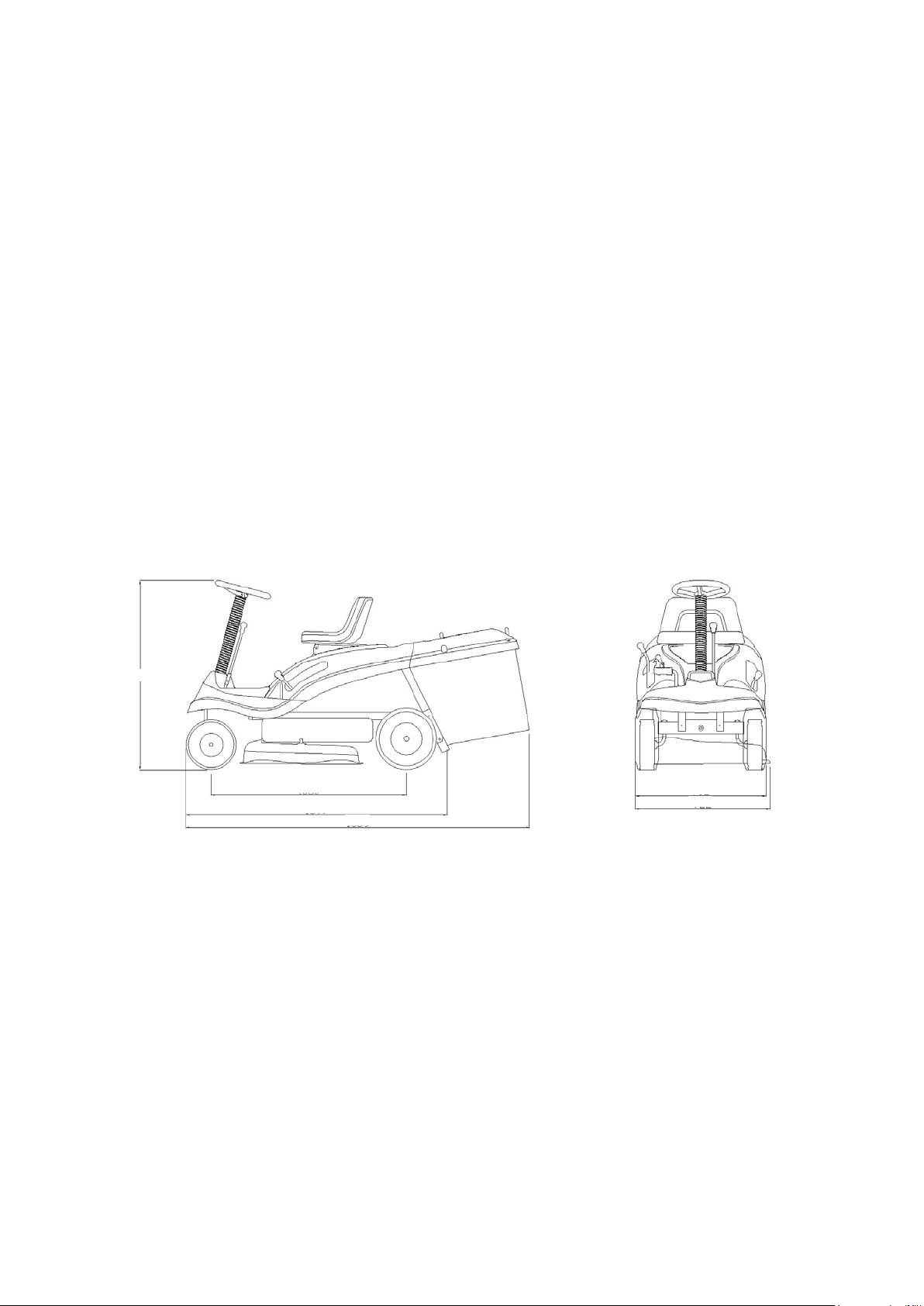

10. TECHNICKÉ ÚDAJE

Maximální úrovně hluku a vibrací

Úroveň akustického tlaku v úrovni uší obsluhy

(podle normy ISO 5395-1:2013, příloha F) ................................... 83,1 dB(A)

- Nepřesnost měření (2006/42/EC) ..................................................... 3 dB(A)

Naměřená hladina akustického výkonu

(podle normy ISO 5395-1:2013, příloha F). ................................. 96,47 dB(A)

- Nepřesnost měření (2006/42/EC) ............................................... 0,44 dB(A)

Garantovaná hladina a kus t ického výkonu

(podle normy ISO 5395-1:2013, příloha F) ...................................... 98 dB(A)

Úroveň vibrací

(podle normy ISO 5395-1:2013, příloha F) ................................... 1,265 m/s

- Nepřesnost měření (2006/42/EC) ................................................... 1,5 m/s

Typ motoru: OHV 190 ccm. elektrický startér
Elektrický systém: 12 V

Akumulátor .............................................................................................. 7 Ah

Přední pneumatiky ........................................................................... 10 x 4.00

Zadní pneumatiky ............................................................................ 13 x 5.00

Tlak vzduchu, přední pneumatiky ..................................................... 1,8 baru

Tlak vzduchu, zadní pneumatiky ....................................................... 1,3 baru

Čistá hmotnost ..................................................................................... 111 kg

Šířka žací sestavy .................................................................... 630 mm (25")

Záběr sečení

Výška sečení .................................................................................. 35-75 mm

Objem koše na trávu ......................................................................... 150 litrů

................................................................................. 610 mm (24")

2
2

-33-

1060

Rychlost jízdy

1050

1400

1800

722

690

1. st. .................................................................................................. 1,5 km/h

2. st. .................................................................................................. 2,0 km/h

3. st. .................................................................................................. 3,0 km/h

4. st. .................................................................................................. 4,6 km/h

Zpátečka ........................................................................................... 2,3 km/h

Rozměry balení (cm) ................................................................ 148 x 76 x 83

Rozměry stroje (cm)) .............................................................. 180 x 72 x 106

-34-

PREKLAD ORIGINÁLNÉHO NÁVODU NA POUŽITIE

ÚVOD

Vážený zákazník,

ďakujeme, že ste si vybrali náš výrobok. Dúfame, že budete so svojím novým strojom úplne
spokojný a že splní všetky vaše očakávania. Tento návod na použitie bol zostavený tak, aby vám
pomohol zoznámiť sa s týmto strojom a umožnil vám jeho efektívne a bezpečné používanie.
Nezabúdajte, že je neoddeliteľnou súčasťou stroja, a preto ho majte vždy poruke, aby ste ho
mohli v prípade potreby kedykoľvek použiť. V prípade ďalšieho predaja tento návod odovzdajte
novému majiteľovi.

Tento váš nový stroj bol navrhnutý a vyrobený v súlade s platnými predpismi a je bezpečný a
spoľahlivý, ak je používaný na kosenie a zber trávy podľa pokynov uvedených v tomto návode na
použitie (t.j. k správnemu účelu použitia). Použitie stroja akýmkoľvek iným spôsobom alebo
nedodržanie pokynov k bezpečnému použitiu, údržbe a opravám je považované za nesprávny
spôsob použiti a (☛ 5.1) a bude mať za následok zánik záruky. V takom prípade výrobca
odmietne akúkoľvek zodpovednosť za akékoľvek škody alebo úrazy spôsobené používateľovi
alebo iným osobám a táto zodpovednosť sa prenáša na používateľa.

Pretože tento výrobok prechádza neustálym vývojom, môžete v niektorých pr í padoch

zaznamenať menšie rozdiely medzi skutočným vyhotovením stroja a popisom uvedeným v tomto
návode na použitie. Určité úpravy stroja môžu byť vykonané bez povinnosti predchádzajúceho
upozornenia a aktualizáci e t ohto návodu na použitie, podstatné bezpečnostné a funkčné
vlastnosti stroja však zostávajú nezmenené. V prípade akýchkoľvek pochybností kontaktujte
predajcu. A teraz si môžete užívať pôžitok z práce s vaším novým strojom.

POPREDAJNÝ SERVIS

Tento návod na použitie vám p oskytne všetky potrebné pokyny na používanie tohto stroja a

vykonávanie jeho základnej údržby, ktorú môže vykonávať používateľ.
Ohľadom akýchkoľvek informácií, ktoré nie sú uvedené v tomto návode na použitie, sa prosím
obráťte na predajcu alebo autorizované servisné centrum.
Váš predajca vám rád zaistí vykonávanie údržby podľa vašich potrieb. Tým si zaistíte trvalé
udržanie špičkových vlastností a vysokej hodnoty vášho nového stroja.

OBSAH

1. BEZPEČNOSŤ ....................................................................................................... 37

Pokyny pre bezpečné používanie stroja

2. IDENTIFIKÁCIA STROJA A JEHO SÚČASTÍ ....................................................... 41

Vysvetlenie spôsobu identifikácie stroja a jeho hlavných súčastí

3. VYBALENIE A MONTÁŽ ....................................................................................... 41

Vysvetlenie postupu vybalenia stroja a montáže samostatne dodaných dielcov

4. OVLÁDACIE PRVKY A PRÍSTROJE ..................................................................... 44

Umiestnenie a funkcie všetkých ovládacích prvkov

5. SPÔSOB POUŽÍVANIA STROJA ........................................................................... 48

Pokyny pre bezpečné a efektívne používanie stroja

5.1 Bezpečnostné pokyny ....................................................................................... 48

5.2 Funkcia bezpečnostných zariadení ................................................................... 49

5.3 Príprava pred začatím práce so strojom ............................................................ 49

5.4 Použitie stroja ................................................................................................... 52

5.5 Jazda vo svahu ................................................................................................. 58

5.6 Preprava .......................................................................................................... 58

5.7 Rady pre dosiahnutie dobrých výsledkov kosenia ............................................. 59

6. ÚDRŽBA ................................................................................................................ 59

Všetky informácie pre udržanie stroja v perfektnom prevádzkovom stave

6.1 Bezpečnostné pokyny ...................................................................................... 59

6.2 Pravidelná údržba ............................................................................................ 60

6.3 Oprav y stroja ................................................................................................... 61

7. OCHRANA ŽIVOTNÉHO PROSTREDIA ................................................................ 63

Rady pre šetrné použitie stroja vzhľadom k životnému prostrediu

8. RIEŠENIE PROBLÉMOV ........................................................................................ 64

Pomoc pri rýchlom riešení prípadných problémov

9. VOLITEĽNÉ PRÍSLUŠENSTVO NA OBJEDNÁVKU .............................................. 66

Popis voliteľného príslušenstva pre určité typy prác

10. TECHNICKÉ ÚD AJE ........................................................................................... 66

Súhrn technických údajov o stroji

-36-

1. BEZPEČNOSŤ

1.1 POSTUP ČÍTANIA TOHTO NÁVODU NA POUŽÍVANIE

Tento návod na použitie popisuje rôzne verzie stroja, ktoré sa líšia predovšetkým v použitej
výbave:

− typ prevodovky: prevodovka s manuálnym radením prevodových stupňov alebo
automatická s plynulým meničom otáčok,

− zahrnutie súčastí alebo príslušenstva, ktoré nemusia byť pri niektorých verziách k
dispozícii,

− špeciálna výbava.

Symbol zdôrazňuje všetky rozdiely v používaní s uvedením verzie stroja, ku ktorej sa
tieto rozdiely vzťahujú.

Symbol „☛“ odkazuje na inú časť tohto návodu na použitie, v ktorej môžete vyhľadať ďalšie
informácie alebo vysvetlenia.

Niektoré odseky tohto návodu na použitie, ktoré obsahujú dôležité informácie týkajúce sa
bezpečnosti a obsluhy, sú zvýraznené a majú nasledujúci význam:

POZNÁMKA alebo DÔLEŽITÉ

Takto označené odseky obsahujú podrobnosti alebo doplnky k skôr uvedeným informáciám,
ktorých účelom je predchádzanie poškodenia stroja.

VÝSTRAHA!

Nedodržanie takto označených pokynov má za následok úraz obsluhy stroja alebo
ďalších osôb.

NEBEZPEČENSTVO!

Nedodržanie takto označených pokynov má za následok vážny
alebo smrteľný úraz obsluhy stroja alebo ďalších osôb.

POZNÁMKA

Akýkoľvek odkaz na „predné“, „zadné“, „ľavú“ alebo „pravú“ stranu
stroja je určený vzhľadom k smeru jazdy smerom dopredu.

DÔLEŽITÉ

Informácie týkajúce sa použitia a údržby motora, alebo akumulátora,

ktoré nie sú uvedené v tomto návode na použitie, vyhľadajte v

príslušných návodoch na použitie, ktoré sú neoddeliteľnou súčasťou
dokumentácie dodanej so strojom.

1.2 VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

VÝSTRAHA! Čítajte pozorne pred použitím stroja.

-37-

A) ZAŠKOLENIE

1. Starostlivo si prečítajte tento návod na použitie. Zoznámte sa s ovládacími prvkami a
správnym použitím tohto stroja.

2. Nikdy nedovoľte, aby tento stroj používali deti alebo osoby neoboznámené s týmto
návodom na použitie. Miestne predpisy môžu obmedziť vek obsluhy.

3. Nikdy nekoste trávu, ak sa v blízkosti nachádzajú iné osoby, najmä deti, alebo

domáce zvieratá.

4. Majte na pamäti, že za úrazy alebo nebezpečenstvo hroziace iným osobám alebo ich
majetku, je zodpovedná obsluha alebo používateľ stroja.

5. Na záhradnom ridere nevozte iné osoby.

6. Všetci vodiči by mali absolvovať praktické zaškolenie vedené profesionálom. Toto
zaškolenie by malo byť zamerané na nasledujúce oblasti:

− nutnosť opatrnosti a koncentrácie pri riadení a práci so strojom,

− brzda sa nesmie použiť na ovládanie stroja kĺzaním stroja zo svahu.

Hlavné dôvody straty kontroly nad strojom:

− nedostatočná priľnavosť kolies k podkladu;

− príliš vysoká rýchlosť;

− neprimerané brzdenie;

− nevhodnosť typu stroja pre danú pracovnú úlohu;

− neznalosť vplyvu stavu podkladu, obzvlášť vo svahu.

B) PRÍPRAVA

1) Pri kosení trávy používajte vhodnú pracovnú obuv a dlhé nohavice. So strojom
nepracujte bosí alebo v otvorených sandáloch.

2) Miesto použitia stroja vopred dôkladne skontrolujte a odstráňte všetky predmety, ktoré
by mohli byť strojom odhodené.

3) NEBEZPEČENSTVO! Benzín je vysoko horľavá látka:

− Palivo skladujte iba v nádobách, ktoré sú na tento účel určené.

− Palivo dopĺňajte vonku a pri doplňovaní paliva nefajčite.

− Palivo doplňte pred naštartovaním motora. Nikdy neotvárajte uzáver palivovej

nádrže ani nedopĺňajte palivo za chodu motora, ani keď je motor horúci.

− Ak dôjde k rozliatiu benzínu, nikdy neštartujte motor a stroj presuňte preč z miesta úniku.
Zabráňte vzniku akéhokoľvek zdroja zapálenia, kým sa výpary benzínu úplne neodparia.

− Pevne zaskrutkujte späť víčka palivovej nádrže a nádoby na benzín.

4) Vadné tlmiče vymeňte.

5) Pred použ itím vždy vizuálne skontrolujte, či nie je opotrebovaný alebo poškodený nôž,

skrutka noža a žacia zostava. Z dôvodu zachovania vyváženia vymieňajte opotrebovaný
alebo poškodený nôž a skrutky v sadách.

C) OBSLUHA

1. Motor nikdy neštartuje v uzavretých priestoroch, v ktorých môže dôjsť k nahromadeniu
nebezpečného kysličníka uhoľnatého.

2. Trávu koste iba za denného svetla alebo dobrého umelého osvetlenia.

3. Pred naštartovaním motora vypnite pohon žacieho noža a zaraďte neutrál.

-38-

4. Stroj nepoužívajte vo svahoch so sklonom väčším ako 10° (17%)

5. Pamätajte, že žiadny svah nie je bezpečný!

Jazda po tráve si vyžaduje osobitnú opatrnosť. Odvrátenie nebezpečenstva prevrátenia:

− Pri jazde zo svahu alebo do svahu nikdy prudko nezastavujte alebo sa prudko
nerozbiehajte.

− Zaraďte pomalý prevodový stupeň, choďte pomaly a vždy so zaradeným prevodovým
stupňom, obzvlášť potom pri jazde z kopca.

− Pri jazde vo svahoch a pri otáčaní vždy jazdite so strojom pomaly.

− Buďte pripravení na hrbole a výmole a iné skryté nebezpečenstvá.

− Nikdy nejazdite naprieč svahom!

6. Pri prechádzaní iných ako trávnych povrchov vypnite pohon žacieho noža.

7. Nikdy nepoužívajte stroj s poškodenými ochrannými krytmi alebo bez

bezpečnostných a ochranných zariadení.

8. Nemeňte nastavenie regulátora motora a motor nepretáčajte cez maximálne
otáčky. Prevádzkovanie motora v príliš vysokých otáčkach môže mať za následok úraz.

9. Pred opustením sedadla vodiča:

− vypnite pohon žacieho noža a spustite dolu prídavné zariadenia,

− zaraďte neutrál a zabrzdite parkovaciu brzdu,

− vypnite motor a vyberte kľúč zo zapaľovania (pri modeloch s elektrickým štartérom).

10. V nasledujúcich prípadoch vždy vypnite pohon žacieho noža, vypnite motor a

vyberte kľúč zo zapaľovania (pri modeloch s elektrickým štartérom):

− pred odstránením prekážok alebo čistením upchaného vyhadzovania,

− pred čistením, kontrolou alebo prácou na stroji,

− po náraze do cudzieho telesa, pred opätovným naštartovaním a prevádzkou stroja

vykonajte kontrolu, či nie je poškodený, a v prípade potreby zaistite potrebnú opravu,

− ak stroj začne abnormálne vibrovať (vykonajte okamžitú kontrolu).

11. Pohon žacieho noža vypnite vždy pri preprave stroja, alebo ak sa nepoužíva na kosenie
trávy.

12. V nasledujúcich prípadoch vždy vypnite motor a pohon nožov:

− pred doplňovaním paliva,

− pred vyprázdnením zberného koša.

13. Pred vypnutím motora znížte jeho otáčky.

D) ÚDRŽBA A USKLADNENIE

1. Kontrolujte a udržujte utiahnutie všetkých matíc a skrutiek a zaistite bezpečný
prevádzkový stav všetkých zariadení.

2. Stroj nikdy neskladujte s benzínom v nádrži v priestoroch, v ktorých môžu výpary paliva
prísť do styku s otvoreným ohňom alebo iskrou.

3. Pred uskladnením v uzavretom priestore nechajte motor vychladnúť.

4. Aby ste predišli nebezpečenstvu vzniku požiaru, udržujte motor vč. plniaceho hrdla
paliva, tlmič a priestor akumulátora čistý bez zvyškov trávy, lístia alebo nadmerného
množstva maziva.

5. Pravidelne kontrolujte zberný kôš, či nie je poškodený alebo opotrebovaný.

6. Z dôvodu bezpečnosti opotrebované alebo poškodené súčasti vymeňte.

7. Ak je nutné vypustiť palivovú nádrž, musí to byť vykonané na vonkajšom priestore.

8. Pri uskladnení alebo ponechaní stroja bez dozoru vždy spustite dolu žaciu zostavu.

-39-

1.3 BEZPEČNOSTNÉ ŠTÍTKY

Tento stroj sa musí používať opatrne. Z tohto dôvodu sú na stroji umiestnené štítky s
piktogramami, aby vám počas používania stroja pripomínali hlavné bezpečnostné opatrenia.
Tieto štítky musia byť považované za neoddeliteľnú súčasť stroja. Ak sa štítky stanú
nečitateľnými, kontaktujte predajcu a nechajte ich vymeniť. Ich významy sú vysvetlené nižšie

Výstraha: Pred použitím stroja si prečítajte návod na použitie.

Výstraha (modely s manuálnym štartérom): Pred vykonaním akejkoľvek
údržby alebo opráv odpojte koncovku kábla zo zapaľovacej sviečky a prečítate

si návod na použitie.

Výstraha (modely s elektrickým štartérom): Pred vykonaním akejkoľvek
údržby alebo opráv vyberte kľúčik zo zapaľovania a prečítate si návod na

použitie.
Nebezpečenstvo! Vymrštené predmety: Udržujte okolostojace osoby v

bezpečnej vzdialenosti

.

Nebezpečenstvo! Amputácia končatín: Zaistite, aby sa deti zdržiavali mimo
dosahu stroja po celú dobu, kedy je v chode motor stroja.

Nebezpečenstvo! Vymrštené predmety: Stroj neprevádzkujte bez
nasadeného zberného koša.

Nebezpečenstvo! Prevrátenia stroja: Tento stroj nepoužívajte vo svahoch so
sklonom väčším ako 10°.

Nebezpečenstvo porezania obsluhy: Rotujúce žacie nože. Pod a ani do
blízkosti otvoru žacej zostavy nesiahajte rukami ani nohami.

Nebezpečenstvo! Udržujte bezpečnú vzdialenosť od horľavých látok.

Nebezpečenstvo! Nepribližujte sa so strojom v prevádzke.

-40-

2. IDENTIFIKÁCIA STROJA A JEHO SÚČASTÍ

2.1 IDENTIFIKÁCIA STROJA

Identifikačný štítok umiestnený pod sedadlom obsahuje základné údaje o každom stroji.

POPIS HLAVNÝCH ČASTÍ STROJA

Stroj sa skladá z niekoľkých hlavných častí:

11. Žacia zostava: Skladá sa z ochranného krytu,
ktorý zakrýva rotujúci žací nôž.

12. Žací nôž: Tento nôž slúži na kosenie trávy.

Krídelká na jeho koncoch pomáhajú prepravovať

pokosenú trávu do vyhadzovacieho potrubia a do
zberného koša.

13. Vyhadzovacie potrubie do zberného koša:

Táto súčasť spája žaciu zostavu so zberným

košom.

14. Zberný kôš: Okrem zberu pokosenej trávy

slúži tento kôš tiež ako bezpečnostný prvok, ktorý zachytáva predmety vymrštené rotujúcim

žacím nožom zo stroja.

15. Motor: Motor slúži na pohon noža a zadných pojazdových kolies. Jeho technické údaje a
pokyny na obsluhu sú uvedené v samostatnom návode na použitie.

16. Akumulátor (len modely s elektrickým štartérom): Poskytuje energiu pre štartovanie
motora. Jeho technické údaje a pokyny na obsluhu sú uvedené v samostatnom návode na
použitie.

17. Sedadlo vodiča: Na tomto sedadle sedí obsluha stroja. Zabezpečuje aktiváciu
bezpečnostného spínača, ktorý detekuje prítomnosť obsluhy a funguje ako bezpečnostné

zariadenie.

18. Informačné a bezpečnostné štítky: Pripomínajú obsluhe hlavné opatrenia na

zabezpečenie bezpečnosti pri práci so strojom. Významy jednotlivých štítkov sú popísané v

1. kapitole.

19. Kryt motora: Umožňuje prístup k motoru.

3. VYBALENIE A MONTÁŽ

Z dôvodu skladovania a dopravy nie sú niektoré súčasti stroja namontované vo výrobe a ich
montáž sa musí vykonať po rozbalení. Postupujte podľa nasledujúcich pokynov.

DÔLEŽITÉ! Stroj sa dodáva bez náplne oleja a bez paliva. Pred naštartovaním motora

naplňte motor motorovým olejom a do nádrže doplňte palivo podľa pokynov uvedených v
návode na použitie motora.

VÝSTRAHA! Rozbaľovanie a montáž stroja sa musia vykonávať na rovnej a pevnej

ploche s dostatočne veľkým priestorom pre manipuláciu so strojom a jeho vybalenie.

Vždy používajte vhodné náradie.

-41-

3.1 ROZBALENIE

Pri rozbaľovaní stroja postupujte opatrne a vyberte všetky jednotlivé súčasti, montážne diely

a dokumentáciu.

POZNÁMKA: Aby ste predišli poškodeniu žacej zostavy pri skladaní stroja z palety, zdvihnite

žaciu zostavu do najvyššej polohy a postupujte veľmi opatrne.

Dodávka zahŕňa:

− akumulátor (už môže byť namontovaný do stroja),

− čapy a skrutky potrebné na vykonanie montáže,

− čap pre zajistenie kapoty.

Likvidácia obalového materiálu musí byť vykonaná v súlade s platnými miestnymi predpismi.

3.2 MONTÁŽ VOLANTU

Stroj umiestnite na rovnú plochu na predné kolesá vyrovnajte do
priameho smeru.

1. Nasaďte volant (1) na vystupujúci hriadeľ (2) a upevnite ho
naražením dodaného čapu (3) do otvoru (4).

3.3 MONTÁŽ SEDADLA

Sedadlo (1) upevnite na dosku (2) pomocou skrutiek (3).

-42-

3.4 MONTÁŽ RADIACEJ PÁKY ŽACIEHO NOŽA

Koniec páky (1) nasaďte na vyčnievajúcu časť čapu (2) a

upevnite ju utiahnutím skrutky (3) a matice (4).

3.5 PRIPOJENIE AKUMULÁTORA

Elektrický štartér

1. Akumulátor (1) umiestnite do schránky pod sedadlom.

2. Pripojte konektor akumulátora (2) ku konektoru stroja (3)

3. Akumulátor dobite podľa pokynov v návode na použitie

(☛ 6.2.3).

DÔLEŽITÉ! Nikdy sa nepokúšajte naštartovať motor, pokým nebude akumulátor úplne nabitý.

VÝSTRAHA! Dodržujte pokyny výrobcu akumulátora týkajúce sa manipulácie s

akumulátorom a jeho likvidácie.

3.6 MONTÁŽ ZBERNÉHO KOŠA

Podľa obrázku zobrazujúceho ich skutočnú veľkosť vyhľadajte príslušné skrutky.

Nasaďte dve rozperné tyče (1) a upevnite ich pomocou

skrutiek (2).

-43-

4. OVLÁDACIE PRVKY A PRÍSTROJE

4.1 VOLANT

Ovláda predné kolesá.

4.2 SPOJKOVÝ/BRZDOVÝ PEDÁL

Tento pedál má dvojakú funkciu: Počas prvej časti zdvihu zošliapnutia funguje ako spojkový
pedál a vypína a spína pohon kolies, v druhej časti zošliapnutia potom funguje ako brzdový

pedál.

DÔLEŽITÉ! Nedržte tento pedál vo funkcii spojky trvalo

napoly alebo plne zošliapnutý (pri radení), v opačnom
prípade môže dôjsť k prehriatiu a poškodeniu hnacieho
remeňa.

POZNÁMKA: Za jazdy stroja zložte nohu z pedálu.

-44-

4.3 PÁKA PARKOVACEJ BRZDY

A

B

Táto páka udržiava zaparkovaný stroj na mieste.
Táto páka má dve polohy:

= brzda odbrzdená

= brzda zabrzdená

− Brzda sa zabrzdí plným zošliapnutím
pedálu (☛4.2) do dolnej polohy a presunutím
páky do polohy «B».

Po sňatí nohy z pedálu zostane pedál
zablokovaný pákou v dolnej polohe.

− Parkovaciu brzdu odbrzdíte zošliapnutím
pedálu (☛4.2). Páka sa vráti do polohy «A».

4.4 RADIACA PÁKA PREVODOVÝCH STUPŇOV

Táto páka má šesť polôh, štyri pre prevodové

stupne pre jazdu dopredu, polohu neutrálu «N» a
polohu spiatočky «R».

− Pri radení prevodových stupňov

zošliapnite pedál (☛4.2) do polovice zdvihu a

presuňte radiacu páku do požadovanej polohy
podľa označenia na štítku.

VÝSTRAHA! Spiatočka sa smie zaradiť iba, ak záhradný rider stojí.

4.5 PÁKA NASTAVENIA VÝŠKY KOSENIA TRÁVY

Táto páka má päť polôh «1» až «5», viď
označenie na štítku, ktoré zodpovedajú rôznym

výškam kosenia trávy od 3,5 do 7,5 cm.

− Pri zmene polohy (výšky kosenia)

presuňte páku do strany a vráťte ju späť do
jednej zo zarážok podľa požadovanej výšky
kosenia.

-45-

4.6 PÁKA ZAPÍNANIA A BRZDY ŽACIEHO NOŽA

4.6

Táto páka má dve polohy, viď označenie na štítku:

= žací nôž vypnutý
= žací nôž zapnutý

− Ak žací nôž zapnete pri nedodržaní bezpečnostných
podmienok, vypne sa motor a nie je možne ho znova
naštartovať (☛5.2).

− Pri vypnutí žacieho noža (poloha «A») sa súčasne aktivuje
brzda, ktorá v priebehu niekoľkých sekúnd zastaví rotujúci žací

nôž.

4.11 KĽÚČOM OVLÁDANÝ SPÍNAČ ZAPAĽOVANIA

Tento kľúčom ovládaný spínač má tri polohy:

《stop》= vypne sa celý stroj

《on》= (zapnuté) - aktivujú sa všetky súčasti stroja

《start》= zapne sa štartér

Po uvoľnení kľúča v polohe «START» sa kľúč automaticky vráti do

polohy «ON».

4.12 PÁKA PLYNU (motor s elektrickým štartérom)

Reguluje otáčky motora. Polohy sú označené na štítku nasledujúcimi symbolmi:

4.12

-46-

«SÝTIČ» (ak je vo výbave) = studený štart

«RÝCHLO» = maximálne otáčky motora

«POMALY» = minimálne otáčky motora

− Poloha «SÝTIČ» (ak je vo výbave) obohacuje zmes a smie sa použiť len po nevyhnutný
čas studeného štartu.

− Pri prejazde z jednej kosenej plochy na druhú presuňte páku medzi polohy «POMALY»
a «RÝCHLO».

− Pri kosení trávy ju presuňte do polohy «RÝCHLO».

Manuálny štartér

4.22 P ÁKA PLYNU

Reguluje otáčky motora a vypína motor.
Polohy sú označené na štítku nasledujúcimi symbolmi:

«OFF (VYPNUTÉ)» ☛4.11 = vypnutie motora

«ON (ZAPNUTÉ)» ☛4.11 = zapnutie motora

4.22

«SÝTIČ» (ak je vo výbave) = studený štart

«RÝCHLO» = maximálne otáčky motora

«POMALY» = minimálne otáčky motora

− Pri štarte motora (čínsky motor) musí byť páka v polohe «SÝTIČ».

− Poloha «SÝTIČ» (ak je vo výbave) obohacuje zmes a smie sa použiť len po nevyhnutný

čas studeného štartu.

− Pri prejazde z jednej kosenej plochy na druhú presuňte páku do polohy medzi
«POMALY» a «RÝCHLO».

− Pri kosení trávy ju presuňte do polohy «RÝCHLO».

Po kosení:

− Vypnite žací nôž.

− Presuňte páku do polohy parkovanie „P“.

− Zaveste zberný kôš.

-47-

5. SPÔSOB POUŽÍVANIA STROJA

☛

5.1 Bezpečnostné pokyny

NEBEZPEČENSTVO! Tento stroj sa smie používať iba na účel, pre ktorý bol

skonštruovaný (t.j. kosenie a zber trávy).

Použitie stroja akýmkoľvek iným spôsobom je považované za „nesprávne použitie“,
ktoré bude mať za následok zánik záruky, čím sa výrobca zbavuje zodpovednosti za
akékoľvek škody alebo úrazy spôsobené používateľovi alebo iným osobám a táto
zodpovednosť sa prenáša na používateľa.
Príklady nesprávneho použitia môžu zahŕňať nasledujúce prípady, ale nielen tieto:

- preprava osôb, detí alebo zvierat na stroji alebo na prívese,

- použitie stroja na kosenie trávy na nestabilnej, klzkej, zľadovatenej, kamenistej,

nerovnej alebo bažinatej pôde a prechádzaní kaluží, ktoré nedovoľujú vyhodnotenie

konzistencie pôdy,

- použitie stroja na zber lístia alebo odpadu,

- použitie žacieho noža na iných ako trávnatých povrchoch.

NEBEZPEČENSTVO! Nerobte neodborné zásahy ani neodstraňuj bezpečnostné

zariadenie namontované na stroji. MAJTE NA PAMÄTI, ŽE POUŽÍVATEĽ VŽDY
ZODPOVEDÁ ZA ŠKODY A ÚRAZY SPÔSO BENÉ INÝM OSOBÁM. Pred použitím
stroja vykonajte nasledujúce úkony:

- Prečítajte si bezpečnostné predpisy (☛1.2) a osobitnú pozornosť venujte
jazde a koseniu trávy vo svahoch.

- Starostlivo si prečítajte návod na použitie, zoznámte sa s ovládacími prvkami
a postupom rýchleho vypnutia žacieho noža a motora.

- Nikdy nesiahajte rukami alebo nohami pod, ani do blízkosti rotujúcich súčastí
a vždy dodržiavajte bezpečnú vzdialenosť od otvoru vyhadzovania.

- Max. povolená celková hmotnosť prívesu činí 150 kg
Stroj nepoužívajte, ak sa necítite zdraví alebo ste pod vplyvom liekov alebo

iných látok, ktoré môžu spomaliť vaše reakcie a znížiť vašu schopnosť
koncentrácie. Používateľ zodpovedá za vyhodnotenie rizík v priestore, v ktorom
sa má so strojom pracovať, a musí tiež prijať všetky potrebné opatrenia na
zaistenie vlastnej bezpečnosti i bezpečnosti ostatných osôb, najmä pri práci vo

svahoch alebo na nerovnom, klzkom a nestabilnom povrchu. Aby ste zabránili
riziku vzniku požiaru, neponechávajte pri zastavení stroja vo vysokej tráve

motor v chode. Pri zmene smeru jazdy vždy znížte rýchlosť, zvlášť potom v

prudkých zákrutách.

VÝSTRAHA! Tento stroj sa nesmie používať vo svahoch so sklonom väčším ako

10° (17 %) (

5.5).

DÔLEŽITÉ! Všetky odkazy vzťahujúce sa k polohe ovládacích prvkov sú popísané v 4.

kapitole.

-48-

5.2 FUNKCIE BEZPEČNOSTNÝCH ZARIADENÍ

Bezpečnostné zariadenia pracujú dvoma spôsobmi:

− zabránia naštartovaniu motora, ak nie sú splnené všetky bezpečnostné požiadavky,

− alebo zastavia motor, ak nie je dodržaná čo i len jedná bezpečnostná požiadavka.

c) Motor je možné naštartovať len pri splnení nasledujúcich podmienok:

− je zaradený neutrál,

− nie je zapnutý žací nôž,

− obsluha sedí v sedadle.

d) Motor sa zastaví:

− ak obsluha opustí sedadlo,

− ak zložíte zberný kôš bez vypnutia žacieho noža,

− pri zapnutí žacieho noža bez nasadeného zberného koša,

− pri zabrzdení parkovacej brzdy bez vypnutia žacieho noža,

− pri radení rýchlostí (☛ 4.4) pri zabrzdenej parkovacej brzde.

5.3 PRÍPRAVA PRED ZAHÁJENÍM PRÁCE SO STROJOM

Tieto kontroly vám zaistia najlepšie možné výsledky práce a maximálnu bezpečnosť jej

vykonania.

5.3.1 Nastavenie sedadla

Nastavenie sedadla sa robí jeho posunutím v drážkach držiaku.

1. Povoľte štyri skrutky (1).

2. Po nastavení sedadla do správnej polohy pevne utiahnite štyri
skrutky (1).

-49-

5.3.2 Tlak vzduchu v pneumatikách

Správny tlak vzduchu v pneumatikách je nevyhnutným predpokladom pre zabezpečenie
horizontálnej polohy žacej zostavy a rovného kosenia trávy.

1. Vyskrutkujte čiapočky ventilov.

2. K ventilu pneumatiky pripojte prívodnú hadicu stlačeného vzduchu s tlakomerom a
upravte tlak na predpísanú hodnotu.

3. Naskrutkujte späť čiapočky ventilov.

5.3.3 Doplňovanie oleja a paliva

NEBEZPEČENSTVO! Dopĺňanie paliva sa musí vykonávať v otvorenom alebo dobre

vetranom priestore s vypnutým motorom. Majte vždy na pamäti, že výpary benzínu sú

vysoko horľavé. PRI ZISŤOVANÍ VÝŠKY HLADINY PALIVA SI NESVIEŤTE
OTVORENÝM OHŇOM A PRI TANKOVANÍ NEFAJČITE.

POZNÁMKA: Typ predpísaného oleja a paliva je uvedený v návode na použitie motora.

Výšku hladiny oleja kontrolujte pri vypnutom motore.

1. Pre prístup k zátke (1) odklopte kapotu motora.

2. Dôsledným dodržiavaním postupu uvedeného v návode

na použitie motora naplňte motor olejom na výšku medzi
značkami MIN a MAX na mierke (3).

3. Vždy naskrutkujte späť zátku (1) a priklopte kapotu
motora.

-50-

Doplňovanie paliva (vykonáva sa pri vypnutom motore):

1. Vyskrutkujte zátku (4) nádrže, ktorá je umiestnená pod

sedadlom.

2. Pomocou lievika doplňte palivo, ale nádrž nenapĺňajte úplne.

Objem nádrže je približne 1,1 litra.

3. Vždy naskrutkujte späť zátku (4).

DÔLEŽITÉ! Zabráňte rozliatiu benzínu na plastové súčasti, aby ste predišli ich poškodeniu. V

prípade náhodného rozliatia benzínu tieto súčasti okamžite opláchnite vodou. Na poškodenie
plastových dielov karosérie alebo motora spôsobené benzínom sa nevzťahuje záruka.

5.3.4 Montáž ochrany na vyhadzovanie trávy (zberný kôš)

VÝSTRAHA! Stroj nikdy nepoužívajte bez namontovanej ochrany vyhadzovania

trávy!

Zaveste zberný kôš (1) na držiaky (2) a vycentrujte ho oproti
zadnej doske tak, aby sa dve referenčné značky (3) oproti sebe
kryli.

5.3.5 Kontrola bezpečnosti a funkčnosti stroja

1. Skontrolujte funkciu bezpečnostných zariadení podľa popisu ( ☛ 5 .2 ).

2. Skontrolujte bezchybnú funkciu bŕzd.

3. Nezahajujte kosenie trávy, ak žací nôž vibruje alebo ak si nie ste istí, že je správne
naostrený.

Majte vždy na pamäti, že:

− zle naostrený žací nôž vytrháva trávu a spôsobuje žltnutie trávnika,

− uvoľnený žací nôž spôsobuje vibrácie a môže byť nebezpečný.

VÝSTRAHA! Nikdy stroj nepoužívajte, ak si nie ste istí, že pracuje bezpečne a správne.

V prípade pochybností okamžite kontaktujte predajcu a nechajte vykonať potrebné
kontroly a opravy.

-51-

5.4 POUŽITIE STROJA

5.4.1 Naštartovan ie mo t or a

NEBEZPEČENSTVO! Všetky činnosti spojené so štartovaním motora sa musia

vykonávať v otvorenom alebo dobre vetranom priestore! VŽDY MAJTE NA PAMÄT I, ŽE
VÝFUKOVÉ PLYNY SÚ TOXICKÉ!

Postup naštartovania motora:

1. Sadnite si na sedadlo a stlačte brzdový pedál až na
doraz (☛4.3).

2. Zaraďte neutrál («N») (☛ 4.4).

3. Vypnite žací nôž (☛ 4.6).

4. Pri štartovaní studeného motora presuňte páku do polohy
«SÝTIČ» (ak je vo výbave), viď označenie na obrázku
(☛ 4.12 ).

Ak je motor teplý alebo nie je vybavený sýtičom, presuňte páku do polohy medzi «POMALY»

a «RÝCHLO».

Elektrický štartér

5. Zasuňte kľúč do spínača zapaľovania (☛ 4.11) a otočte ho do polohy «ON» (ZAPNUTÉ) a
potom do polohy «START» a naštartujte motor.

6. Po naštartovaní motora kľúčik uvoľnite.

Manuálny štartér

5. Uchopte držadlo štartovacej šnúry (☛4.21) a silno za neho zatiahnite.

6. Po naštartovaní motora uložte držadlo späť do jeho sedla.

7. Po niekoľkých sekundách chodu stroja presuňte páku plynu do polohy «START» a potom
do polohy «POMALY».

DÔLEŽITÉ! Sýtič (ak je vo výbave) sa musí zatvoriť čo možno najskôr. Použitie sýtiča pri

teplom motore môže zapríčiniť zanesenie zapaľovacej sviečky a nepravidelný chod motora.

POZNÁMKA: Ak máte problémy so štartovaním motora, nevykonávajte ďalšie pokusy, ktoré

môžu zapríčiniť zahltenie motora alebo vybitie akumulátora.

− Skontrolujte splnenie podmienok umožňujúcich štart motora.

− Prepnite kľúčik zapaľovania do polohy «OFF» (VYPNUTÉ). Počkajte niekoľko sekúnd a

zopakujte postup štartovania. Ak problémy pretrvajú, postupujte podľa 8. kapitoly tohto
návodu na použitie alebo podľa návodu na použitie motora.

5.4.2 Rozjazd a jazda bez kosenia trávnika

VÝSTRAHA! Tento stroj nie je schválený pre prevádzku na verejných

komunikáciách. Smie sa používať len v súkromných priestoroch uzavretých pre
verejnú dopravu (viď dopravné predpisy).

-52-

POZNÁMKA: Pri jazde so strojom musí byť vypnutý žací nôž a žacia zostava musí byť

zdvihnutá do najvyššej polohy.

Postup rozbehnutia smerom dopredu:

1. Presuňte páku plynu medzi polohy «POMALY» a «RÝCHLO».

2. Zošliapnite pedál (☛4.2) a zaraďte 1. prevodový stupeň (☛4.4a).

3. Postupne uvoľňujte pedál a rozbehnite sa
Pre dosiahnutie požadovanej rýchlosti použite páku plynu a radiacu páku. Pri radení

prevodových stupňov sa musí vždy zošliapnuť spojkový pedál (☛4.2).

VÝSTRAHA! Pedál sa musí vždy uvoľňovať postupne. Rýchle uvoľnenie pedálu

môže spôsobiť preklopenie a stratu kontroly nad strojom.

VÝSTRAHA! Pedál neuvoľňuje rýchlo a nerozbiehajte sa s pákou plynu posunutou

ďalej ako do 1/3 jej dráhy smerom k polohe «RÝCHLO», v opačnom prípade hrozí

riziko náhleho zaradenia pohonu, čo môže spôsobiť naklopenie stroja a stratu
kontroly nad ním.

5.4.3 Brzdenie

Postup brzdenia:

1. Najskôr znížte rýchlosť znížením otáčok motora.

2. Zošliapnite brzdový pedál (☛4.2) a znižujte rýchlosť až do úplného zastavenia stroja.

3. Presuňte radiacu páku (☛4.4) do polohy „N“, nechajte motor bežať na voľnobeh

5.4.4 Cúvanie

DÔLEŽITÉ! Spiatočka sa SMIE zaradiť iba, ak vozidlo STOJÍ.

1. Po zastavení stroja presuňte radiacu páku do strany a do polohy «R» (☛4.4).

2. Postupným uvoľňovaním pedálu zopnite spojku a zahájte cúvanie.

-53-

5.4.5 Kosenie trávy

☛

DÔLEŽITÉ! Tento stroj nie je určený pre prevádzku v ťažkých podmienkach alebo na kosenie

veľkého množstva trávy.

DÔLEŽITÉ! Žací nôž sa zapína pomocou spojky.

Dôsledne dodržujte nasledujúce pokyny, predídete tým predčasnému opotrebovaniu trecích

prvkov.

Postup začatia kosenia trávy:

1. Z trávnika odstráňte cudzie predmety (kamene, konáre, drôty a pod.), do ktorých by

mohol naraziť žací nôž, a označte polohu skrytých prekážok, ktoré nemožno odstrániť
(korene, zavlažovacie postrekovače a pod.).

2. Skontrolujte správne nasadenie zberného koša.

3. Presuňte páku plynu do polohy «RÝCHLO».

4. Pred zapnutím žacieho noža zdvihnite žaciu zostavu do najvyššej polohy.

5. Žací nôž zapínajte plynulým presunom páky, bez zastavenia (☛4.6) v prostrednej
polohe, a len nad trávnikom. Žací nôž nezapínajte nad kamenistým povrchom alebo vo

veľmi vysokej tráve.

6. Podľa skôr uvedeného postupu sa veľmi pozvoľna a veľmi opatrne rozbehnite nad
trávnikom smerom dopredu.

7. Na nerovnom povrchu zvýšte výšku kosenia tak, aby žací nôž nenarážal do nerovností
alebo cudzích predmetov, ktoré by mohli poškodiť vlastný žací nôž alebo držiak.

8. Zaraďte vhodný prevodový stupeň za účelom dosiahnutia požadovanej rýchlosti (1. - 2.
prevodový stupeň) a upravte výšku kosenia (☛ 4.5) tak, aby veľké množstvo trávy
neupchalo žací zostavu (kosačku) alebo vyhadzovací tunel do zberného koša.

VÝSTRAHA! Za účelom zaistenia bezpečných pracovných podmienok sa pri kosení

trávy vo svahu musí rýchlosť jazdy znížiť (

− Rýchlosť jazdy znížte, ak si všimnete zníženie otáčok motora. Príliš vysoká rýchlosť
vzhľadom na množstvo kosenej trávy má vždy za následok nekvalitné pokosenie

trávnika.

− Pri prekonávaní prekážky alebo prechádzaní hrboľa vypnite žací nôž a žaciu zostavu
zdvihnite do najvyššej polohy.

− Tretí prevodový stupeň používajte iba pri prejazdoch medzi jednotlivými plochami.

1.2 - 5.5).

-54-

5.4.6 Vyprázdnenie zberného koša

Ak na trávniku zostávajú zvyšky pokosenej trávy, znamená to, že

je zberný kôš plný. Ak budete pokračovať v kosení s plným
zberným košom, môže dôjsť k upchaniu vyhadzovacieho tunela.

Postup vyprázdnenia zberného koša:

1. Znížte otáčky motora.

2. Zaraďte neutrál (N) (☛4.4) a zastavte pojazd stroja.

3. Vypnite žací nôž (☛4.6).

4. Vo svahu zabrzdite parkovaciu brzdu.

5. Uchopte zadné držadlo a vyklopením vyprázdnite zberný kôš.

POZNÁMKA: Tento úkon je možné vykonávať iba pri vypnutom pohone žacieho noža, v

opačnom prípade sa vypne motor.

5.4.7 Uvoľnenie upchaného vyhadzovacieho tunela

VÝSTRAHA! Túto činnosť vykonávajte iba pri vypnutom motore.

Ak dôjde k upchaniu vyhadzovacieho tunela (z dôvodu preplnenia zberného koša alebo

kosenia pri príliš vysokej rýchlosti jazdy vzhľadom na množstvo kosenej trávy) postupujte

nasledovne:

1. Okamžite zastavte pojazd, vypnite žací nôž a motor.

2. Zložte zberný kôš.

3. Odstráňte nahromadenú trávu z vyhadzovacieho tunela

5.4.8 Ukončenie kosenia

Po dokončení kosenia trávnika vypnite žací nôž, znížte otáčky motora a choďte so žacou

zostavou v najvyššej polohe.

5.4.9 Ukončenie práce so strojom

Po dokončení kosenia trávnika zastavte stroj a zabrzdite parkovaciu brzdu.

Elektrický štartér

1. Presuňte páku plynu do polohy «POMALY».

2. Prepnutím kľúča zapaľovania do polohy «STOP» vypnite motor.

VÝSTRAHA! Pred ponechaním stroja bez dozoru vždy vyberte kľúčik zo

zapaľovania!

DÔLEŽITÉ! Aby ste predišli vybitiu akumulátora, nenechávajte kľúčik zapaľovania v polohe

«ON» (ZAPNUTÉ), ak nebeží motor.

-55-

Manuálny štartér

1. Presuňte páku plynu do polohy «VYPNUTÉ».

VÝSTRAHA! Pred ponechaním stroja bez dohľadu sa vždy presvedčte, či je páka

plynu v polohe «VYPNUTÉ».

5.4.10 Čistenie stroja

Po ukončení kosenia vždy vyčistite vonkajšok stroja, vyprázdnite zberný kôš a zatrasením z
neho odstráňte zvyšky trávy a zeminy.

VÝSTRAHA! Vždy vyprázdnite zberný kôš a nenechávajte ho plný trávy vo vnútri

miestnosti.

Pomocou špongie a vody s čistiacim prípravkom vyčistite plastové súčasti karosérie, pritom
dajte pozor, aby voda neprenikla do motora a elektrických súčastí.

DÔLEŽITÉ! Na čistenie karosérie a motora nikdy nepoužívajte tlakovú vodu ani agresívne

čistiace prostriedky.

VÝSTRAHA! Nenechajte zaschnúť zvyšky trávy nahromadené v hornej časti žacej

zostavy, v opačnom prípade môže dôjsť k zhoršeniu funkčnosti a bezpečnosti stroja.

Po každom použití vyčistite žaciu zostavu a odstráňte zvyšky trávy a nečistôt.

VÝSTRAHA! Pri čistení žacej zostavy používajte ochranné pomôcky a ostatné

osoby a zvieratá udržujte v bezpečnej vzdialenosti od stroja.

a) Pri umýva ní vnútra žacej zostavy a vyhadzovacieho
tunela musí stroj stáť na pevnej ploche.

1. Nasaďte zberný kôš.

2. K prípojke (1) pripojte vodnú hadicu a pustite do nej vodu.

3. Posaďte sa na sedadlo obsluhy.

4. Spustite žaciu zostavu do najnižšej polohy.

5. Naštartujte motor a ponechajte zaradený neutrál.

6. Zapnite pohon žacieho noža a nechajte ho niekoľko minút rotovať.
Zložte zberný kôš, vyprázdnite a vypláchnite ho a potom ho umiestnite na miesto, kde môže
rýchlo uschnúť.

-56-

b) Postup čistenie hornej časti žacej zostavy:

− Spustite žaciu zostavu do najnižšej polohy (poloha „1“).

− Stlačeným vzduchom odstráňte zvyšky trávy.

5.4.11 Uskladnenie a dlhodobé odstavenie z prevádzky

Ak sa stroj nebude dlhšiu dobu používať (dlhšie ako 1 mesiac), postupujte podľa pokynov
uvedených v návode na použitie motora.

Vyskrutkujte skrutku na spodnej strane karburátora a do
vhodnej nádoby vypustite palivo z nádrže.

VÝSTRAHA! Opatrne odstráňte všetku suchú trávu

nahromadenú v okolí motora a tlmiča výfuku, aby ste
zabránili možnému vzniku požiaru pri ďalšom použití

stroja.

Stroj uložte na suchom a krytom mieste a najlepšie ho prikryte krycou plachtou.

Elektrický štartér

Odpojte konektory (2 a 3) akumulátora (1).

DÔLEŽITÉ! Akumulátor musí byť uskladnený na chladnom a

suchom mieste. Pri dlhodobom odstavení z prevádzky
(dlhšom ako 1 mesiac) vždy akumulátor dobite. Pred
opätovným použitím ho dobite znova (

Pri ďalšom použití stroja skontrolujte, či z palivového

potrubia alebo karburátora neuniká palivo.

☛

6.2.3).

-57-

5.5 JAZDA VO SVAHU

Pri kosení trávy vo svahu dodržiavajte skôr uvedený maximálny sklon (max. 10° - 17%) a
jazdite zo svahu a do svahu, nikdy nejazdite naprieč svahom. Pri zatáčaní postupujte veľmi
opatrne a dajte pozor, aby horné kolesá nenarazili na prekážky (napríklad kamene, konáre,

korene a pod.), ktoré by mohli spôsobiť skĺznutie alebo prevrátenie stroja, alebo stratu

kontroly nad strojom.

NEBEZPEČENSTVO! PRED ZMENOU SMERU JAZDY VO SVAHU SPOMAĽTE. Na

spomalenie stroja pri jazde zo svahu nikdy nepoužívajte spiatočku. To môže mať za
následok stratu kontroly nad strojom, zvlášť potom na klzkom povrchu. Na svahu

nikdy nejazdite so strojom na neutrále alebo s vypnutou spojkou. Pred ponechaním
stroja bez dozoru vždy zaraďte nízky prevodový stupeň a zabrzdite parkovaciu brzdu.

VÝSTRAHA! Pri rozjazde do kopca postupujte veľmi opatrne, aby ste predišli

nebezpečenstvu prevrátenia stroja dozadu. Pred vjazdom na svah znížte rýchlosť,
zvlášť potom pri jazde z kopca.

5.6 PREPRAVA

VÝSTRAHA! Ak je stroj prepravovaný na nákladnom vozidle alebo prívese, použite

na naloženie nájazdovú rampu s dostatočnou nosnosťou a vhodnou šírkou a dĺžkou.

Stroj nakladajte s vypnutým motorom a bez obsluhy v sedadle. Stroj na dopravný

prostriedok vytlačte s použitím dostatočného počtu ďalších osôb. Počas prepravy

zatvorte uzatvárací palivový ventil (ak je vo výbave), spustite dolu žaciu zostavu,
zabrzdite parkovaciu brzdu a stroj bezpečne upevnite k vozidlu pomocou povrazov
alebo reťazí.

-58-

5.7 RADY PRE DOSIAHNUTIE DOBRÝCH VÝSLEDKOV KOSENIA

1. Pre udržanie zeleného a mäkkého trávnika a jeho dobrého vzhľadu je nutné ho
pravidelne kosiť bez poškodenia.

2. Je vždy lepšie kosiť trávu, ak je suchá.

3. Žací nôž musí byť v dobrom stave a dobre naostrený tak, aby kosil trávu rovno bez
rozstrapkania, ktoré má za následok žltnutie koncov trávy.

4. Pre zabezpečenie rovného kosenia a dostatočného vyhadzovania pre presun trávy
tunelom vyhadzovania musí motor bežať na plné otáčky.

5. Interval kosenia musí byť prispôsobený rýchlosti rastu trávy, ktorá sa nesmie medzi
kosením trávnika nechať príliš prerásť.

6. V období sucha by výška kosenia trávy mala byť o trochu vyššia, aby sa zabránilo
vysychaniu pôdy.

7. Ak je tráva príliš vysoká, mala by sa kosiť na dvakrát počas 24 hodín. Prvýkrát na

maximálnu výšku kosenia, pokiaľ možno s užšou šírkou kosenia, a druhýkrát na

požadovanú výšku.

8. Vzhľad trávnika sa zlepší, ak budete striedať smery kosenia.

9. Ak sa vyhadzovací tunel často upcháva, znížte rýchlosť jazdy pri kosení, pretože môže

byť pre daný stav trávnika príliš vysoká. Ak problém pretrvá, môže byť príčinou zle

naostrený žací nôž alebo deformované krídelká žacieho noža.

10. Pri kosení trávy v blízkosti kríkov alebo obrubníkov buďte veľmi opatrní, pretože môže

dôjsť k vychýleniu z vodorovnej polohy a k poškodeniu žacej zostavy alebo žacieho

noža.

6. ÚDRŽBA

6.1 BEZPEČNOSTNÉ POKYNY

VÝSTRAHA! Pred začatím čistenia, údržby alebo opravy odpojte koncovku kábla

zapaľovacej sviečky (modely s elektrickým štartérom) alebo presuňte páku plynu do
polohy «VYPNUTÉ» (modely s manuálnym štartérom) a prečítajte si príslušné pokyny.

Noste vhodný pracovný odev a pri demontáži a s pät nej montáži žacieho noža a všetkých
činnostiach, pri ktorých môže dôjsť k poraneniu rúk, používajte odolné ochranné rukavice.

-59-

VÝSTRAHA! Nikdy nepoužívajte stroj s opotrebovanými alebo poškodenými

súčasťami.

Chybné alebo poškodené súčasti nikdy neopravujte, ale vždy ich vymeňte. Používajte

len originálne náhradné dielce. Použitie neoriginálnych dielcov a / alebo ich nesprávna

montáž ohrozí bezpečnosť stroja a môže mať za následok nehodu alebo úraz osôb, za
ktorý v žiadnom prípade nenesie zodpovednosť výrobca.

DÔLEŽITÉ! Nikdy nelikvidujte použitý olej, palivo alebo iné znečisťujúce látky nepovoleným

spôsobom!

VÝSTRAHA! Akékoľvek činnosti spojené so nastavovaním alebo údržbou, ktoré nie sú

uvedené v tomto návode na použitie, musí vykonávať predajca alebo špecializované
servisné centrum. Tí ma j ú k di spozícii potrebné znalosti a vybavenie na zabezpečenie
správneho vykonania prác bez negatívneho ovplyvnenia bezpečnosti stroja.
Odstraňovanie porúch na nasledujúcich častiach stroja musí vždy vykonávať

špecializované servisné centrum alebo predaj ca:

− brzdy,

− mechanizmus zapínania a zastavovania žacieho noža,

− mechanizmus radenia pohonu, prevodových stupňov a spiatočky.

6.2 PRAVIDELNÁ ÚDRŽBA

6.2.1 Motor

Postupujte podľa pokynov uvedených v návode na použitie motora.
Vypúšťanie motorového oleja (pokiaľ je k dispozícii odsávačka oleja):

1. Vyskrutkujte uzáver plniaceho hrdla oleja (1).

2. Na olejovú odsávačku (3) nasaďte hadičku (2) a zasuňte

ju do otvoru plniaceho hrdla.

3. Pomocou olejovej odsávačky (3) odsajte všetok motorový

olej. Pre odsatie všetkého oleja je nutné odsatie niekoľkokrát

opakovať

.

6.2.2 Prevodovka a jednotka radenia

Táto súčasť tvorí uzavretú jednotku, ktorá nevyžaduje údržbu. Je naplnená trvalým mazivom,
ktoré nevyžaduje vykonávanie výmen ani doplňovanie.

-60-

6.2.3 Akumulátor

Elektrický štartér

Pre zaistenie dlhej životnosti akumulátora je nutné ho riadne udržiavať.
Akumulátor stroja sa musí vždy nabiť:

- pred prvým použitím stroja po jeho zakúpením,

- pred dlhodobým odstavením stroja z prevádzky,

- pred uvedením do prevádzky po dlhodobom odstavení stroja z
prevádzky.

- Pre zaistenie dlhej životnosti akumulátora je nutné ho riadne
udržiavať. Nedodržanie tohto postupu alebo opomenutie nabíjania

akumulátora môže mať za následok trvalé poškodenie článkov

akumulátora.

- Vybitý akumulátor sa musí čo možno najskôr vymeniť.

DÔLEŽITÉ! Dobíjanie akumulátora sa musí vykonávať pomocou nabíjačky pri konštantnom

napätí. Iné systémy dobíjania môžu trvale poškodiť akumulátor.

Tento stroj je vybavený konektorom (1) pre dobíjanie, ktorý je umiestnený v blízkosti
akumulátora. Tento konektor slúži na pripojenie nabíjačky dodávanej so strojom (ak je
zahrnutá v dodávke) alebo na zvláštnu objednávku (☛ 9.2).

DÔLEŽITÉ! Tento konektor sa smie použiť len na pripojenie nabíjačky akumulátora.

6.3 OPRAVY STROJA

6.3.1 Nastavenie žacej zostavy

Pre zaistenie dobrých výsledkov kosenia musí byť žacia zostava

správne nastavená.

Ak nie je kosenie rovné, skontrol ujte a upravte tlak vzduchu v
pneumatikách.

Ak nie je správne nahustenie pneumatík dostatočné pre

dosiahnutie rovného kosenia, kontaktujte predajcu a nechajte žaciu zostavu odborne nastaviť.

-61-

6.3.2 Výmena kolies

1. Stroj umiestnite na rovnú plochu a nosnú časť rámu na

strane výmeny kolesa podložte drevenými hranolmi.

2. Pomocou skrutkovača demontujte poistný krúžok (1) a

podložku (2).

3. Stiahnite koleso.

DÔLEŽITÉ! Čap kolesa namažte vode odolným mazivom a po

nasadení kolesa opatrne namontujte späť podložku (2) a

poistný krúžok (1).

POZNÁMKA Ak je nutné vykonať výmenu jedného alebo oboch zadných kolies, zaistite, aby

rozdiel vonkajších priemerov kolies nebol väčší ako 8-10 mm. V opačnom prípade sa bude
musieť pre zaistenie rovného kosenie vykonať nastavenie žacej zostavy.

6.3.3 Výmena a opravy pneumatík

Všetky opravy defektov alebo výmeny pneumatík musí vykonávať odborný pneuservis v
súlade s príslušnými postupmi pre daný typ pneumatík.

6.3.4 Výmena poistky

Elektrický štartér

Elektr ický systém j e chránený poistk ou. V prípade prepálenia poistky sa stroj zastaví. V
takom prípade postupujte nasledovne:

1. Ručne zložte kryt motora (1).

2. Vymeňte poistku (2) za novú
rovnakej prúdovej hodnoty.

3. Nasaďte späť kryt motora (1).
Prúdová hodnota je uvedená na

poistke.

DÔLEŽITÉ! Prepálená poistka sa vždy musí nahradiť poistkou rovnakej prúdovej hodnoty.

Nikdy nepoužívajte poistku s inou prúdovou hodnotou.

Ak nezistíte príčinu prepálenia poistky, obráťte sa na autorizované servisné centrum.

-62-

Manuálny štartér

Elektr ický systém je chránený poistkami. V prípade nesprávnej funkcie bezpečnostného
systému alebo problémov s motorom spôsobených elektrickým systémom sa obráťte na
autorizované servisné centrum.

6.3.5 Demontáž, výmena a spätná montáž žacieho noža

VÝSTRAHA! Pri manipulácii so žacím nožom vždy používajte ochranné rukavice.

VÝSTRAHA! Poškodený alebo ohnutý žací nôž sa musí vždy vymeniť. Nikdy sa

nepokúšajte opraviť ho. VŽDY POUŽÍVAJTE ORIGINÁLNE NÁHRADNÉ ŽACIE NO ŽE
OZNAČENÉ SYMBOLMI VÝROBCU!

7. OCHRANA ŽIVOTNÉHO PROSTREDIA

V záujme spoločenského spolužitia a prostredia, v ktorom žijeme, by pri používaní tohto
stroja mala byť ochrana životného prostredia vždy prioritou.

- So strojom pracujte tak, aby ste zbytočne nerušili okolie.

- Dôsledne dodržujte miestne prepisy a opatrenia týkajúce sa likvidácie odpadov.

- Dôsledne dodržujte miestne prepisy a opatrenia týkajúce sa likvidácie olejov,
poškodených dielcov a akýchkoľvek iných materiálov s dopadom na životné prostredie.

Tento odpad sa nesmie likvidovať s bežným domácim odpadom a musí byť triedený a

odovzdaný na recykláciu do špecializovaných centier zaoberajúcich sa likvidáciou
odpadov.

Pri likvidácii stroja po uplynutí jeho životnosti nepoškodzujte životné prostredie.

-63-

8. RIEŠENIE PROB LÉMOV

1. Pri otočení kľúčika

Elektrická časť má závadu z

Otočte kľúčik do polohy

- vybitý akumulátor

- nabite akumulátor (☛ 6.2.3).

(10 A) ( ☛ 6.3.4).

vodiča.

mikrospínačov

- zle uzemnený štartér

- skontrolujte pripojenie kostry.

motora ( ☛ 5.2.a).

Skontrolujte palivový filter

zap.sviečky.

problému:

mikrospínačov

- vybitý akumulátor

- nabite akumulátor (☛6.2.3).

akumulátor (zlý kontakt)

motora.

PROBLÉM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE

zapaľovania do polohy
«ŠTART» sa motor netočí.

2. 2. Pri otočení kľúčika
zapaľovania do polohy

«ŠTART» motor nenaštartuje.

nasledujúceho dôvodu:

- prepálená poistka

- zlé ukostrenie motora alebo
rámu

- prerušené ukostrenie

- nie sú splnené podmienky pre
naštartovanie motora

- závada v prívode paliva

«STOP» a zistite príčinu

problému:

- vymeňte poistku

- skontrolujte pripojenie
čierneho ukostrovacieho

- skontrolujte pripojenie.

- skontrolujte splnenie
podmienok umožňujúcich štart

- skontrolujte výšku hladiny
paliva v nádrži (☛5.3.3).
Skontrolujte el. zapojenie
otvárania prívodu paliva.

3. Motor sa zastavil

- závada zapaľovania

Elektrická časť má závadu z
nasledujúceho dôvodu:

- prerušené ukostrenie

- nesprávne pripojený

- zlé ukostrenie motora

- skontrolujte správne
nasadenie koncoviek

zapaľovacích sviečok.
Skontrolujte čistotu a správnu
vzdialenosť elektród

Otočte kľúčik do polohy
«STOP» a zistite príčinu

- skontrolujte pripojenie.

- skontrolujte pripojenie (☛3.5).

- skontrolujte pripojenie kostry

-64-

4. Motor nie je možne

mikrospínačov

prípade potreby ho vymeňte.

(☛5.4.5).

( ☛ 5.2.b).

so strojom

- uvoľnený žací nôž

- kontaktujte predajcu.

naštartovať

- prerušené ukostrenie
mikrospínačov

- skontrolujte pripojenie.

5. Motor sa zastavil

6. Ťažký štart alebo

nepravidelný chod motora

7. Slabý výkon motora pri

kosení

8. Pri zapnutí pohonu noža sa

zastaví motor.

9. Neobvyklé vibrácie pri práci

- nie sú splnené podmienky pre
naštartovanie motora

- prerušené ukostrenie

- závada karburátora

- príliš vysoká rýchlosť jazdy
vzhľadom na výšku kosenia

- nie sú splnené podmienky pre
zapnutie pohonu žacieho no ža

- nevyvážený žací nôž

- skontrolujte splnenie
podmienok umožňujúcich štart
motora (☛5.2.a).

- skontrolujte pripojenie.

- vyčistite vzduchový filter.
Vypláchnite plavákovú komoru.
Vyprázdnite palivovú nádr ž a
naplňte ju čerstvým palivom.
Skontrolujte palivový filter a v

- znížte rýchlosť a / alebo
zdvihnite žaciu zosta vu

- skontrolujte splnenie

bezpečnostných požiadaviek

- kontaktujte predajcu.

- uvoľnené upevňovacie skrutky - skontrolujte a utiahnite

upevňovacie skrutky motora a

rámu.

10. Neisté alebo neúčinné

brzdenie

- nesprávne nastavenie bŕzd

- kontaktujte predajcu.

VÝSTRAHA! Nerobte žiadne zložitejšie opravy, ak nemáte potrebné vybavenie a technické

znalosti. V prípade uskutočnenia neodborných opráv automaticky zaniká záruka a zodpovednosť

výrobcu.

-65-

9. VOLITEĽNÉ PRÍSLUŠENSTVO NA OBJEDNÁVKU

1. NABÍJAČKA AKUMULÁTORA (na zvláštnu objednávku)

Nabíjačka slúži na nabíjanie akumulátora pri uskladnení stroja.

10. TECHNICKÉ ÚDAJE

Maximálna úroveň hluku a vibrácií

Úroveň akustického tlaku v úrovni uší obsluhy

(podľa normy ISO 5395-1:2013, príloha F) ................................... 83,1 dB(A)

- Nepresnosť merania

(2006/42/EC) ....................................................................................... 3 dB(A)

Nameraná hladina akustického výkonu

(podľa normy ISO 5395-1:2013, príloha F). ................................. 96,47 dB(A)

- Nepresnosť merania (2006/42/EC) ............................................. 0,44 dB(A)

Garantovaná hladina a kus t ického výkonu

(podľa normy ISO 5395-1:2013, príloha F) ...................................... 98 dB(A)

úroveň vibrácií

(podľa normy ISO 5395-1:2013, príloha F) ................................... 1,265 m/s

- Nepresnosť merania (2006/42/EC) ................................................. 1,5 m/s

Typ motora: OHV 190 ccm. elektrický štartér
Elektrický systém: 12 V

Akumulátor .............................................................................................. 7 Ah

Predné pneumatiky .......................................................................... 10 x 4.00

Zadné pneumatiky ........................................................................... 13 x 5.00

Tlak vzduchu, predné pneumatiky ................................................... 1,8 barov

Tlak vzduchu, zadné pneumatiky .................................................... 1,3 barov

Čistá hmotnosť .................................................................................... 111 kg

Šírka žacej zostavy.................................................................... 630 mm (25")

Záber kosenia

Výška kosenia ................................................................................. 35-75 mm

Objem koša na trávu ........................................................................ 150 litrov

................................................................................ 610 mm (24")

2
2

-66-

1060

Rýchlosť jazdy

690

1050

1400

1800

722

1. st. .................................................................................................. 1,5 km/h

2. st. .................................................................................................. 2,0 km/h

3. st. .................................................................................................. 3,0 km/h

4. st. .................................................................................................. 4,6 km/h

Spiatočka .......................................................................................... 2,3 km/h

Rozmery balenia (cm) .............................................................. 148 x 76 x 83

Rozmery stroja (cm)) .............................................................. 180 x 72 x 106

-67-

TRANSLATION OF ORIGINAL INSTRUCTIONS

Dear Customer,
Thank you for having chosen one of our products. We hope that you will get complete
satisfaction from using your new machine and that it will fully meet all your expectations. This
manual has been compiled in order that you may get to know your machine and to be able to use
it safely and efficiently. Don’t forget that it forms an integral part of the machine, so keep it handy
so that it can be consulted at any time and pass it on to the purchaser if you resell the machine.

This new machine of yours has been designed and made in line with current regulations, and is
safe and reliable if used for cutting and collecting grass according to the instructions given in
this manual (proper usage). Using the machine in any other way or
ignoring the instructions for safe usage, maintenance and repair is considered "incorrect
usage" （☛5.1）which will invalidate the guarantee and the manufacturer will decline all
responsibility, placing the blame with the user for any damage or injury to himself or others
in such cases.

Since the product is continually being improved, you may find slight differences between your
machine and the descriptions contained in this manual. Certain modifications can be made to
the machine without prior warning and without the obligation to update the manual, although the
essential safety and function characteristics will remain unaltered. In case of any doubts, do not
hesitate to contact your Retailer. And now enjoy your work!

This manual gives all the necessary instructions for using the machine and the basic
maintenance that may be carried out by the user.

For any information not contained here, contact your Local Retailer or a Licensed Service
Centre.

If you wish, your Retailer will be pleased to offer maintenance programmed personalized to your
needs. This will enable you to keep your new acquisition in peak performance, maintaining its
value.

-68-

1. SAFETY ...................................................................................................................... 70

Regulations for using the machine safely

2. IDENTIFICATION OF THE MACHINE AND COMPO NENTS .................................. 74

Explanations on how to identify the machine and its main components

3. UNPACKING AND ASSEMBLY ................................................................................ 74

Explanations on how to remove the packing and on how to assemble separated parts

4. CONTROLS AND INSTRUMENTS ............................................................................ 77

Position and functions of all the controls

5. HOW TO USE THE MACHINE ................................................................................... 81

Provides indications for working efficiently and safely

5.1 Safety recommendations ....................................................................................... 81

5.2 Why the safety devices cut in ................................................................................ 82

5.3 Preliminary operations before starting work ......................................................... 82

5.4 Using the machine ................................................................................................ 85

5.5 Using on slopes. .................................................................................................... 91

5.6 Transporting .......................................................................................................... 91

5.7 Advice on how to obtain a good cut ...................................................................... 92

MAINTENANCE

6.

...............................................................................................................

92

All the information for maintaining the machine in peak efficiency

6.1 Safety recommendations

....................................................................................... 92

6.2 Routine maintenance ............................................................................................. 93

6.3 Interventions on the machine ................................................................................ 93

7. ENVIRONMENTAL PROTECTION............................................................................ 96

It gives advice on machine use and respecting the environment

8. TROUBLESHOOTING ............................................................................................... 97

A help in quickly resolving any problems

9. ACCESSO RI ES ON REQUEST ................................................................................. 99

A description of the accessories available for particular types of work

10. SPECIFICATIONS .................................................................................................... 99

A summary of the main specifications of your machine

-69-

1.1 HOW TO READ THE MANUAL

This manual describes various versions of the machine, which mainly differ in:
– type of transmission: with either mechanical gear change or

continuous speed converter.

– the inclusion of components or accessories which may not be

available in some areas;

– special equipment fitted.
The symbol highlights all the differences in usage and is followed by the

indication of the version that it refers to.

The symbol “☛ ” makes a reference to another part of the manual where further information or
clarification can be found.

Some paragraphs in the manual containing information of particular importance for safety and
operation are highlighted and signify the following:

information on what has already been said, and aim to prevent damage to the
machine.

death to oneself or others.

or others.

position on the machine “front”, “back”, “left” or “right” side, this is
determined by facing the direction of forward travel.

operations on the engine or the battery which are not described in
this manual, consult the relevant manuals which form an integral
part of all the documentation supplied with the machine.

These give details or further

Non-observance will result in the risk of injury to oneself

Non-observance will result in the risk of serious injury or

Whenever a reference is made to a

For all usage and maintenance

1.2 GENERAL SAFETY REGULATIONS

Read carefully before using the machine.

-70-

A) TRAINING

1) Read the instructions carefully. Be familiar with the controls and how to use the
equipment properly.

2) Never let children or people unfamili ar w it h t hese instructions use the mac hi ne.
Local regulations can restrict the age of the user.

3) Never mow while people, especially children, or pets are nearby.

4) Keep in mind that the operator or user is responsible for accidents or hazards
occurring to other people or t heir pr operty.

5) Do not carry passengers.

6) All drivers should seek and obtain professional and practical inst r uct i on. Such
instruction should emphasize:

− the need for care and concentration when wor king with ride on machines;

− you cannot use the brake to regain control of a ride-on machine sliding down a

slope.

The main reasons for loss of contr ol are:

− insufficient wheel grip;

− over speeding;

− inadequate braking;

− the type of machine is unsuitable for its task;

− unawareness of the effect of ground conditions, especially slopes;

B) PREPARATION

1) While mowing, always wear sturdy footwear and long trousers. Do not operate
the equipment barefoot or wearing open sandals.

2)

Thoroughly inspect the area where the equipment is to be used and remove all objects

which can be ejected from the machine.

DANGER! Petrol is highly flammable:

3)

– store fuel in containers specifically designed for this purpose;
– refuel outdoors only and do not smoke while refueling;
– add fuel bef or e st ar ti n g th e eng i ne. Nev er rem ove the cap of the fuel tank or add

petrol while the engine is running or when the engine is hot;

– if you spill petrol, do not start the engine and move the machine away from the area of

spillage. Do not create any source of ignition until the petrol vapors have evaporated;

– put back and tighten all fuel tank and container caps securely.

4) Replace faulty silencers.

5) Before use, always visually inspect to see that the blade, blade bolts and cutter assembly
are not worn or damaged. Replace the worn or damaged blade and bolts in sets to preserve
the balance.

C) OPERATION

1) Do not start the engine in a confined space where dangerous carbon monoxide fumes

can collect.

-71-

2) Mow only in daylight or good artificial light.

3) Before starting the engine, disengage the blades and shift into neutral.

4) Do not use on slopes of more than 10° (17%).

5) Remember there is no such thing as a “safe” slope.
Travelling on grass slopes requires particular care. T o guard against overturning:

– do not stop or start suddenly when going up or downhill;

– engage the drive slowly and always keep the machine in gear, especially when

travelling downhill;
– machine speeds should be kept low on slopes and during tight turns;
– stay alert for humps and hollows and other hidden hazards;
– never mow across the face of the slope.

6) Stop the blade from rotating before crossing surfaces other than grass.

7) Never use the machine with damaged guards, or without the safety protective devices in
place.

8) Do not change the engine governor settings or over speed the engine. Operating the
engine at excessive speed can increase the risk of personal injury.

9) Before leaving the driving seat:

– disengage the blades and lower the attachments;
– go into neutral and apply the parking brake;
– stop the engine and remove the ignition key (in the ele ct ric st art models).

10) Disengage the blade, stop the engine and remove the ignition key (in the electric
start models):

– before clearing blockages or unclogging chutes;
– before cleaning, checking or working on the machine;

– after striking a foreign object. Inspect the machine for any damage and make repairs

before restarting and operating the equipment;

– If the machine starts to vibrate abnormally (inspect it immediately).

11) Disengage the blade when transporting or whenever it is not in use.

12) Stop the engine and disengage the blade:

– before refueling;
– before removing the grass-catcher.

13) Reduce the throttle setting before stopping the engine.

D) MAINTENANCE AND STORAGE

1) Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.

2) Never store the equipment with petrol in the tank inside a building where fumes may
reach an open flame or spark.

3) Allow the engine to cool before storing in any enclosure.

4) To reduce fire hazards, keep the engine, silencer, battery compartment and petrol storage
area free of grass, leaves, or excessive grease.

5) Check the grass-catcher frequently for wear or deterioration.

6) Replace worn or damaged parts for safety purposes.

-72-

7) If the fuel tank has to be drained, this should be done outdoors.

8) When the machine is to be stored or left unattended, lower the cutting deck.

1.3 SAFETY LABELS

Your machine must be used with care. Therefore, labels have been placed on the machine to
remind you pictorially of the main precauti ons to take during use. These labels are to be
considered an integral part of the machine. If a label should fall off or become illegible,
contact your Retailer to replace it. Their meaning is explained below.

Warning: Read the Operator’s Manual before operating this machine.

Warning (in the manual start models): disconnect the spark plug cap

and read the instructions before carrying out any maintenance or repairs.

Warning (in the electric start models): remove the key and read the

instructions before carrying out any maintenance or repairs.

Danger! Ejected objects: Keep bystanders away.

Danger! Dismemberment: Make sure that children stay clear of the

machine all the time when engine is running.

Danger! Ejected objects: Do not operate without the grass

place.

catcher in

Danger! Machine rollover: Do not use this machine on slopes greater

than 10°.

Danger of cutting yourself. Blade in movement. Do not put hands or
feet near or under the opening of the cutting plate.

Danger! Away from the danger of combustible substances

-73-

Danger! Do not near the operational machine

2.1 IDENTIFICATION OF THE MACHINE

The identification label located under the seat has the essential
data of each machine.

DESCRIPTION OF MAIN COMPONENTS OF MACHINE

17

14

15

13 12 11

connecting the cutting deck to the grass-catcher.

14. Grass-catcher: as well as collecting the grass cuttings, this is also a safety element in
that it stops any objects drawn up by the blade from being thrown outside of the machine.

15. Engine: this moves the blade and drives the wheels. Its specifications and regulations
for use are described in a specific manual.

16. Batteries (only in the electric start models): provides the energy for starting the
engine. Its specifications and regulations for use are described in a specific manual.

17. Driver seat: this is where the machine operator sits. It has a sensor which detects the
presence of the operator and acts as a safety dev ice.

18. Labels for regulations and safety: give reminders on the main provisions for
working safely, each of which is explained in chapter 1.

19. Engine cover: for access to the engine

19

18

16

The machine is composed of a series of
main component

11. Cutting deck: this is the guard enclosing
the rotating blade

12. Blade: this is what cuts the grass. The
wings at the ends help convey the cut grass
towards the collector channel.

13. Collector channel: this is the part

For storage and transport purposes, some components of the machine are not installed in
the factory and have to be assembled after unpacking. Follow the instructions below.

The machine is supplied without engine oil or fuel. Before

starting the engine, fill with oil and fuel following the instructions given in the engine
manual.

-74-

P
w

1.
fa

Unpacking and completing the assembly should be done on

a flat and stable surface, with enough space for machine handling and its packaging,
always making use of suitable equipment.

3.1 UNPACKING

When unpacking the machine, take care to gather all the individual parts, fittings and
documentation.

To avoid damaging the cutting deck when getting the machine

down from the pallet, take it to the maximum height and be very careful.

The supply includes:

– the battery (already assembled to machine);
– bolts and screws, necessary for completing the assembly.
– pin for motor cover secure

Disposal of the packaging should be done in accordance with the local regulations in
force.

3.2 FITTING THE STEERING WHEEL

3

1

Put the machine on a flat surface and straighten up the
front wheels.

1. fit the steering wheel（1）onto the protruding shaft (2)
and fasten it by impacting the included pin (3) into the

hole (4).

4

2

3.3 FITTING THE SEAT

1 2

Fit the seat (1) onto the plate (2) using the screws (3)

3 3

-75-

0 -

3.4 FITTING THE BLADE ENGAGEMENT LEVER

1

2

3 4

3.5 CONNECTING THE BATTERY

1

2 3

fit the end of the lever (1) on the projecting
part of the pin (2) and fix it all by tightening
the screw (3) and nut (4)

1. Position the battery (1) in its
compartment under the seat;

2. Connect the battery connector (2) to
the machine connector (3);

3. Recharge the battery by following the
instructions in the Manual(☛6.2.3).

Never start the engine until the battery is fully charged!

Follow the battery manufacturer's instructions

regarding safe handling and disposal.

3.6 FITTING THE GRASS-CATCHER

Identify the screws to be used by following the drawing that show s them in their actual Size

Fit the two tie rods (1) and

fasten them by using the

1

2

-76-

screws (2)

4.6.1

4.21

4.2

4.6

4.1

4.11

4.5

4.12

4.4

4.3

4.1 STEERING WHEEL

Turns the front wheels.

4.2 CLUTCH / BRAKE PEDAL

This pedal has a double function: during the first part of its travel it acts as a clutch, engaging
and disengaging drive to the wheels, and in the second part it works the brake.

Do not keep the pedal half way of clutch engagement or disengagement, as this can cause overheating and damage the transmission belt

When the machine is in

movement, keep your foot off the pedal

.

-77-

4.5

4.3 PARKING BRAKE LEVER

A

B

This lever stops the machine from moving when it has been parked.

There are two positions:

− The brake is engaged by pressing the
pedal (☛4.2) right down and moving the
lever to position «B».

When you take your foot off the pedal
it will be blocked by the lever in the
down position.

− To disengage the parking brake, press
the pedal(☛4.2).The lever will return to
position «A».

4.3 SPEED CHANGE LEVER

This lever has six positions for the four
forward gears, the neutral position «N», and
reverse «R».

3 2 1 N

4

R

Reverse must be engag ed when the machine has stopped.

4.4 CUTTING HEIGHT ADJUSTING LEVER

another, move the lever sideways and put it back in one of the stop notches.

– To change gear, press the pedal (☛4.2)

halfway down and move the lever as per
the indications on the label.

There are five positions for this lever,
shown as
«1» to «5» on the plate, which
correspond to various cutting
heights from 3.5 to 7.5 cm.

–

To go from one position to

-78-

The

–If t
not b
can

– In
sim

On
automatically

4.5 LEVER ENGAGEMENT AND BRAKE OF BLADE

4.6

The lever has two positions, as shown on the plate:

A

− If the blade is engaged when safety conditions have

B

− In disengaging the blade (Pos. «A»), a brake is

4.11 KEY IGNITION SWITCH

This key operated control has three positions:

4.11

stop》everything is switched off;

on》activates all parts;

start》engages the starter

not been complied with, the engine shuts down and
can not be restarted ( ☛5.2).

simultaneously activated which stops their rotation
within a few seconds.

On being released at the «START» position, the key will
automatically ret urn to «ON ».

4.12 ACCELERATOR LEVER (engine wit electric starter)

Regulates the engine's r.p.m. The positions are indicated on a plate showing the following
symbols.

4.12

-79-

«CHOKE» (if fitted) = cold starting

«FAST» for maximum engine speed

«SLOW» for minimum engine speed

– The «CHOKE» position (if fitted) enriches the mixture so must only be used for the

necessary time for cold starting.

– When moving from one area to another, put the lever in a position between «SLOW»

and «FAST».

– When cutting, go to the «FAST» position.

4.21 ACCELERATOR LEVER

It regulates the rpm and stops the engine.
The positions are indicated on the plate showing the following symbols:

«OFF» ☛4.11 for switching off the engine

«ON» ☛4.11 for switching on the engine

«CHOKE» (if fitted) = cold starting

«FAST» for maximum engine speed

«SLOW» for minimum engine speed

– When engine (for Chinese engine) start, the lever must be in a position «CHOKE».
– The «CHOKE» position (if fitted) enriches the mixture So must only be used for the

necessary time for cold starting

– When moving from one area to another, put the lever in a position between «SLOW»

and «FAST».
– When cutting, go to the «FAST» position.
– Disengage the blade.

4.22

-80-

– Put the lever in a P parking block.

☛ 5 .5 ) .

– Hang up the grass-box

5.1 SAFETY RECOMMENDATIONS

The machine must only be used for the purpose for which

it was designed (cutting and collection of grass).
Using the machine in any other way is considered "improper use" which will
invalidate the warranty, relieve the manufacturer from all liabilities, and the user will
consequently be liable for all and any damage or injury to himself or others.
Examples of improper use may include, but are not limited to:

− transport people, children or animals on the machine or on a trailer;

− use of the machine for moving over unstable, slippery, icy, stony, rough, marshy

ground and puddles that do not allow for evaluation of the consistency of the
ground;

− use of the machine for leaf or debris collection;

− use of the blades on surfaces other than grass

Do not tamper with or remove the safety devices fitted

to the machine. REMEMBER THAT THE US E R IS ALWAYS RESPONSIBLE FOR
DAMAGE AND INJURIES TO OTHERS. Before using the machine:

− read the gen er al s af et y re g ul ati o ns(☛1.2) , paying particular attention to driving and
cutting on slopes;

− carefully read the instructions for use, b ecome familiar with th e controls and on
how to quickly stop the blade and engine.

− never put your hands or feet next to or beneath the rotating parts and always keep
away from the discharge opening.

− max. allowed total trailer weight is 150 kgs

Do not use the machine when in a precarious state of health or under the effect of
medicines or other substances that can reduce your reflex actions and your ability to
concentrate. It is the user's responsibility to assess the potential risk of the area where
work is to be carried out, as well as to take all the necessary steps to ensure his own
safety and that of others, particularly on slopes or rough, slippery and unstable
ground. Do not leave the machine stopped on high grass with the engine running to
avoid the risk of starting a fire. Always lower the speed when changing direction,
especially on tight turns.

This machine must not be used on slopes greater than 10°
(17%) (

-81-

All the references relating to the positions of controls are those

described in chapter 4.

5.2 WHY THE SAFETY DEVICES CUT IN

The safety devices work in two ways:

− by preventing the engine from starting if all the safety requirements have not been met;

− by stopping the engine if even just one of the safety requirements is lacking.

a) The engine must only be started in the following conditions:

− the transmission is in “neutral”;

− the blade is not engaged;

− the operator is seated.

b) The engine stops when:

− the operator leaves his seat;

− the grass-catcher is lifted without disengaging the blade;

− the blade is engaged without the grass-catcher in place;

− the parking brake is engaged without disengaging the blade;

− the speed change is activated (☛ 4.4) with the parking brake on.

5.3 PRELIMINARY OPERATIONS BEFORE STARTING WORK

These controls ensure that the work gives the best results and is done in maximum safety.

5.3.1 Seat adjust m e n t

Adjust the seat by sliding it along the bracket slots.

1. Loosen the four screws (1);

1

1

2. once you have found the
right position, securely
tighten the four screws (1).

-82-

5.3.2 Tire pressure

Having the correct tire pressure is essential for ensuring that the cutting deck is perfectly
horizontal and thus mows evenly.

1. Unscrew the valve caps;

2. Connect a compressed air line with a gauge to the valves and adjust the pressure to the
indicated values.

3. Screw the valve caps back on.

5.3.3 Filling with oil and fuel

Refueling should be carried out in an open or well-ventilated area with engine stopped. Always remember that petrol fumes are inflammable. DO NOT TAKE A NAKED FLAME TO THE TANK’S OPENING

IN ORDERS TO SEE THE TANK’S CONTENTS AND DO NOT SMOKE WHEN
REFUELLING.

The type of oil and fuel to be used is given in the engine
manual.

With the engine stopped, check its oil level.

1. to reach the plug (1), remove the engine cover,

2. by closely following the methods described in the
engine manual, make sure the oil level is between
the MIN and MAX marks on the dipstick (3);

3. always refit the plug (1) and engine cover.

-83-

To refuel (to be done when the machine has stopped):

1. unscrew the plug (4) from the tank located under the
seat;

2. refuel using a funnel, but do not completely fill the tank.
The tank's capacity is about 1.1 liters;

3. always refit the plug(4)

Do not drip petrol onto the
plastic parts to avoid ruining them. In the event of accidental leaks, rinse immediately
with water. The warranty does not cover for damage to plastic parts of the bodywork or
the engine caused by petrol.

5.3.4 Fitting the protections at the exit (grass catcher)

Never use the machine without having fitted the

1

exit protection!

Hook the grass-catcher (1) onto the brackets (2) and
center it up with the rear plate, so that the two
reference marks (3) coincide.

2

3

5.3.5 Checking machine safety and efficiency

1. Check that the safety devices function as described(☛5.2).

2. Check that the brake is in perfect working order.

3. Do not start mowing if the blade vibrates or if you are unsure whether they are sharp
enough. Always remember that:

− A badly sharpened blade pulls at the grass and causes the lawn to turn yellow.

− A loose blade causes unwanted vibrations and can be dangerous.

Do not use the machine if you are unsure whether it is working safely or efficiently. If in doubt, contact your Dealer immediately to make the necessary checks and repairs

-84-

5.4 USING THE MACHINE

5.4.1 Starting the engine

all starting operations have to be effected in an open or

well-ventilated area! ALWAYS REMEMBER THAT EXHAUST GASES ARE TOXIC!

To start the engine:

1. sit on the seat and press the brake pedal right
down(☛4.3);

2. put the transmission into neutral («N») (☛ 4.4);

3. disengage the blade (☛ 4.6);

4. for cold starting, put the accelerator lever in the
«CHOKE» position (if fitted) as shown on the label (☛

4.12 ).

Alternatively, if the engine is still hot or wit hout a choke, position the lever between
«SLOW» and «FAST»;

5. put in the key (☛ 4.11) and turn to «ON» to make electrical contact, then turn to
«START» to start the engine;

6. release the key once the engine has started;

5. take the starter cable handle (☛4.21) and firmly tug it.

6. once the engine has started, put the handle back in its seat

7. After the machine has run for a few seconds, put the accelerator lever on
«START» and then on «SLOW».

.

The choke (if fitted) must be closed as soon as possible.

Using it when the engine is already warm can foul the spark plugs and cause the
engine to run erratically.

If you have difficulty starting, do not make several

attempts to avoid flooding the engine or running down the battery (if present).

− Check that the conditions allowing the engine to start are met

− Turn the key (electric start) to «OFF». Wait for a few seconds and repeat the start

operation. Should the malfunction persist, refer to chapter «8» of this manual and the
engine manual.

5.4.2 Starting and moving without mowing

this machine has not been approved for use on public roads.

It has to be used (as indicated by the Highway Code) in private areas closed to traffic.

-85-

When moving the machine, the blade must be disengaged and

the cutting deck put at its highest position.

To start the forward movement:

1. put the accelerator control between the «SLOW» and «FAST» positions;

2. push the pedal right down (☛4.2) and put the gear change lever in 1st gear (☛4.4a).

3. release the pedal gradually to begin the movement.

Reach the desired operating speed using the accelerator and gear lever. To change gear, the
clutch must always be used by pushing the pedal (☛4.2).

The pedal must b e released gradually as sudden

engagement may cause t i ppi ng up and loss of control of the vehicle.

Do not suddenly release the pedal and do not start

moving with the gear shift more than 1/3 of the way towards «F» to avoid suddenly
engaging drive which could cause the vehicle to tip and loss of control .

5.4.3 Braking

To brake:

1. first slow down the machine by reducing the engine speed;

2. push the pedal right down (☛4.2) to lower the speed even more until the
machine stops.

3. Move the speed gear shift (☛4.4) to idle «N» to permit gradual motion.

5.4.4 Retromarcia

Reverse MUST be engaged only when the machine has

stopped

1. When the machine has stopped, put it in reverse by moving the lever sideways to
position «R» (☛4.4);

2. gradually release the pedal to engage the clutch and then begin moving in reverse.

-86-

5.4.5 Grass cutting

large quantities of grass.

The machine is not designed for heavy duty use or for mowing

The blade is engaged by means of a clutch device.

To avoid damage or premature wear of the friction elements, strictly observe the
following instructions.

To start cutting:

1. remove any foreign objects that could be hit by the blade (stones, branches, bones,
wire etc.) and mark off the position of hidden elements that c annot be moved (roots,
sprinklers etc.);

2. check that the grass-catcher is fitted properly;

3. put the accelerator lever into the «FAST» position;

4. bring the cutting deck to the highest position before engaging the blade;

5. only engage the blade (☛4.6) without pausing in the intermediate positions
when on the grass lawns. Avoid engaging the blade on stony ground or when

the grass is very high.

6. start moving forwards onto the grass area very gradually and with particular caution, as
already described;

7. on rough ground, adjust the cutting height to prevent the blade from knocking against
uneven ground or foreign objects, damaging the blade and bracket;

8. engage the most suitable gear in order to reach the desired forward speed (1st - 2nd
gear)and adjust the cutting height (☛4.5) so that the quantity of grass to be removed is
not too much that it jams the blade or clogs up the collector channel.

When cutting on sloping ground, the forward speed must

be reduced to ensure safe condit ions (☛1.2 - 5.5).

− Lower the speed whenever you note a reduction in engine speed, since a forward
speed that is too fast compared to the amount of grass being cut will never mow the
grass well.

− Disengage the blade and put the cutting deck in the highest position whenever you
need to get past an obstacle or a hump.

− Use the 3rd gear only when moving the machine from one area to the other.

-87-

5.4.6 Emptying the grass-catcher

The grass-catcher is full when the grass cuttings
remain on the lawn. If you continue mowing with
the grass-catcher full, it may block the collector
channel. To empty the grass-catcher:

3. disengage the blade (☛4.6);

4. engage the parking brake on slopes;

5. hold onto the rear handle and tip up the grass-catcher to empty it;

otherwise the engine stops

This operation can only be done with the blade disengaged,

5.4.7 Unblocking the collector channel

1. lower the engine speed;

2. go into neutral (N) (☛4.4) and stop the
machine’s forward movement;

This job must only be performed with the engine Turned off. If

the collector channel gets blocked (due to accumulated grass cuttings filling up the grass­catcher or an excessively high speed with relation to the quantity of grass cuttings), you need
to:

1. stop forward movement immediately, disengage the blade and stop the engine;

2. remove the grass-catcher;

3. remove the accumulated cuttings, reaching them from the exit of the collector channel.

5.4.8 End of mowing

When you have finished mowing, disengage the blade, lower the engine speed and ride the
machine with the cutting deck in the highest position.

5.4.9 End of work

Once you have finished mowing, stop the machine and engage the parking brake.

1. shift the accelerator lever to «SLOW»;

2. switch off the engine by turning the key to «STOP»:

machine unattended!

Always take out the ignition key before leaving the

To keep the battery charged, do not leave the key in the

-88-

«ON» position when the engine is not running.

1. shift the accelerator lever to «OFF».

Always make sure that the accelerator level is in the «OFF»

position before leaving the machine unattended!

5.4.10 cleaning the machine

After each mowing, clean the outside of the machine, empty the grass-catcher and shake it to
remove residual grass and earth.

Always empty the grass-catcher and do not leave

containers full of cut grass inside a room.

Clean the plastic parts of the body with a damp sponge using water and detergent, taking care
not to wet the engine, the electrical parts or the electronic card located under the dashboard.

body and engine!

Never use hose-nozzles or harsh detergents for cleaning the

Do not let debris and dry remains of grass accumulate in

upper part of the cutting deck in order to keep maximum machine efficiency and safety
levels.

After each use, accurately clean the cutting deck to remove any grass remains or debris.

Wear eye protection and keep people or animals away

from the surrounding area when cleaning the cutting deck.

a) When washing the inside of the cutting deck and the
collector channel, the machine must be on firm ground:

2. connect a water hose to its pipe fitting (1), and run water through it;

3. sit at the operator’s position;

4. lower the cutting deck completely;

5. start the engine and stay in neutral;

6. engage the blade and leave it to turn for a few minutes.

1

1. fit the grass-catcher;

-89-

Take off the grass-catcher, empty and rinse it, then put it in a position where it

1

can dry quickly.

b) To clean the upper part of the cutting deck:

− lower the cutting deck completely (position «1»);

− blow a jet of compressed air to remove any remains of grass.

5.4.11 Storage and inactivity for long periods

If the machine is likely to be unused for a long period (more than 1 month),，follow the
instructions in the engine manual.

Empty the fuel tank by removing the screw situated
at the bottom of the carburetor, and collects the
fuel in a suitable container.

Carefully remove any dry grass cuttings which may have collected around the engine or silencer to prevent their catching fire the next time the machine is used!

Put the machine away in a dry, sheltered place and preferably covered with a cloth.

Disconnect the connectors (2 and 3) of the battery (1).

1

cool and dry place. Before a long storage period (more than 1
month), always charge the battery, and then recharge before

☛

using again (

6.2.3).

The battery must be kept in a

The next time the machine is used, check that there are
no fuel leaks from the tubes or carburetor.

2 3

-90-

5.5 USING ON SLOPES

When mowing lawns on a slope, observe the maximum gradients already mentioned (max
10° - 17%) and move up and down but never across them. Take great care when changing
direction that the highest wheels do not hit obstacles (such as stones, branches, roots, etc.)
that may cause the machine to slide sideways, tip over or otherwise cause loss of control.

SLOW DOWN BEFORE CHANGING DIRECTION ON SLOPES.

Never use reverse to reduce speed going downhill: you may lose control of the machine,
particularly on slippery surfaces. Never ride the machine on slopes in neutral or with the
clutch out! Always engage a low gear and the parking brake before leaving the machine
at a stopped and unattended.

Take care when beginning forward movement on sloping

ground t o pr ev e nt the risk of tipping up. Reduce the forward speed before going on a
slope, particularly downhill.

5.6 TRANSPORTING

If the machine is transported on a truck or trailer, use ramps

with suitable resistance, width and length. Load the machine with the engine switched
off, without a driver and pushed by an adequate number of people. During transport,
close the fuel stopcock (if fitted), lower the cutting deck, engage the parking brake and
fasten the machine securely with ropes or chains to the hauling device.

-91-

5.7 ADVICE ON HOW TO OBTAIN A GOOD CUT

1. To keep a lawn green and soft with a good appearance, it should be cut regularly

without damaging the grass.

2. It is always better to cut the grass when dry.

3. The blade must be in good condition and well sharpened so that the grass is cut

straight without any ragged edge that leads to yellowing at the ends.

4. The engine must run at full speed, both to ensure a sharp cut of the grass and to get the
necessary thrust to push the cuttings through the collector channel.

5. The frequency of mowing should be in relation to the rate of growth of the grass, which
should not be left to grow too much between one cut and the next.

6. During hot and dry periods, the grass should be cut a little higher to prevent the ground
from drying out.

7. If the grass is very tall, it should be cut twice in a twenty four hour period. The first time
at maximum cutting height, possibly reducing the cutting width and the second cut at the
height desired.

8. The appearance of the lawn will improve if you alternate the cutting in both directions.

9. If the collector channel tends to get blocked with grass, you should reduce the forward

speed since this may be too high for the condition of the lawn. If the problem persists,
the probable causes are either the badly sharpened blade or deformed wings.

10. Be very careful when mowing near bushes or kerbs since these could distort the
horizontal position of the cutting deck, and damage its edge as well as the blade.

6.1 SAFETY RECOMMENDATIONS

Disconnect the spark plug cap, remove the key (in the electric
start models) or shift the accelerat or lever t o «OFF» (i n the man ual start models) and
read the rele va nt in str u ct io ns b ef or e st ar ti n g any clea n in g, mai nt e na n ce or r epai r s. We ar
suitabl e clothin g an d st r o ng gloves for di s ma n tl i n g a nd r efitting t he bl a de an d i n all
other hazardous situations for the hands.

-92-

Never use the machine with worn or damaged parts.

Faulty or worn-out parts must always be replaced and not repaired. Only use original
spare parts: The use or non-original and/or incorrectly fitted parts will compromise
the safety of the machine, may cause accidents or personal injuries for which the
Manufacturer is under no circumstance liable or responsible.

Never get rid of used oil, fuel or other pollutants in
unauthorized places!

Any adjustments or maintenance operations not described in
this manual m u st b e ca r rie d o ut by y o ur Deal e r o r a sp eci al iz e d Ser vi c e C entr e. Bo t h
have the necessary knowledge and equipment to ensure that the work is done correctly
without aff e cti n g th e saf et y of the m ac h in e.
You must go to a specialized Service Centre or contact your Dealer of the following are

malfunctioning:

− the brake;

− the engagement and stop of the blade;

− the drive engagement in forward and in reverse gears.

6.2 ROUTINE MAINTENANCE

6.2.1 Engine

Follow all the instructions in the engine manual.
To drain the engine oil (if the syringe is available):

1. unscrew the topping up cap (1);

2. fit the pipe (2) onto the syringe (3) and insert
it right into the hole;

3. using the syringe (3), suck up all the engine oil,
bearing in mind that you need to repeat this
operation a few times before all the oil is
removed.

6.2.2 Transmission and gear unit

These are sealed single units which do not require maintenance. They are permanently
lubricated and this lubricant does not need changing or topping up.

-93-

6.2.3 Battery

To ensure long life to the battery it is essential to keep it carefully maintained.

The machine battery must always be charged:

− before using the machine for the first time after purchase;

− before leaving the machine for a prolonged period of disuse;

− before starting up the machine after a prolonged period of

disuse.

1

− – A flat battery must be recharged as soon as possible.

− to ensure long life to the battery it is essential to keep it

carefully maintained. Failure in following the procedure or in
charging the battery could permanently damage the battery
elements.

Recharging must be done using a battery charger at constant

voltage. Other recharging systems can irreversibly damage the battery.

The machine comes with a connector (1) for recharging, near the battery, to be connected to
the connector for the battery-charger supplied (if included) or available on request (☛ 9.2).

6.3 INTERVENTIONS ON THE MACHINE

This connector must only be used for connecting to the
battery charger. For its use:

6.3.1 Cutting deck alignment

The cutting deck should be properly set to obtain a good cut.

If the cut is uneven, check the tire pressure.

If this is not sufficient to achieve an even cut,
please contact your Dealer for the adjustment of
the alignment of the cutting deck.

-94-

1

1. Place the machine on a flat surface and put blocks
under a load-bearing part of the frame on the side of the
wheel to be changed;

6.3.2 Replacing wheels

2. using a screwdriver, remove the snap ring (1) and the
washer (2);

2

grease on the axle and after refitting the wheel; carefully refit the washer (2) and the snap
ring (1).

If you have to replace one or both rear wheels, make sure that

any differences in their external diameter does not exceed 8-10 mm; on the contrary, to
prevent an u neven cut it will be necessary to adjust the alignment of the cutting deck.

3. pull out the wheel

Smear some waterproof

6.3.3 Replacing and repairing tires

All puncture repairs or replacements will have to be carried out by a tire repair expert in
accordance with the methods for the kind of tire used.

6.3.4 Replacing a fuse

The electric system and the electronic card are protected by a fuse. When it blows the
machine stops, so in this case:

1. remove the engine housing

1 2

(1) using a hand;

2. replace the fuse (2) with
another one with the same capacity;

3. remount the engine housing (1).

The fuse capacity is indicated on
the fuse.

-95-

A blown fuse must always be replaced by one of the same type

and ampere rating, and never with one of another rating.

If you cannot find out why the fuse has blown, consult a Licensed Service Centre.

The electric system and the card are not protected by any fuses. If the safety system fails to
work properly or there are engine problems due to the electric system, contact a Licensed
Service Centre.

6.3.5 Dismantling, replacing and remounting the blade

Always wear work gloves when handling the blade.

Damaged or bent blades must always be replaced; never try
to repair them! ALWAYS USE MANUFACTURER'S GENUINE REPLACEMENT BLADES
BEARING THE SYMBOL!

Environmental protection should be a priority of considerable importance when using the
machine, for the benefit of both social coexistence and the environment in which we live.

− Try not to cause any disturbance to the surrounding area.

− Scrupulously comply with local regulations and provisions for the disposal of waste

− Scrupulously comply with local regulations and provisions for the disposal of oils, petrol,

damaged parts or any elements which have a strong impact on the environment; this waste
must not be disposed of as normal waste, it must be separated and taken to specified
waste disposal centers where the material will be recycled.

At the time of decommissioning, do not pollute the environment

-96-

PROBLEM LIKELY CAUSE SOLUTION

1.With the key on «START»
cause the starter motor

Electric part blocked due to: Turn the key to «STOP» and look for the of

the problem:

does not run

2. With the key on «START» the
Starter motor runs b ut the engine
does not start

3. The engine stops

– flat battery

– fuse blown

– bad earthling to the engine or the frame

– earth connections of the micro switches

–faulty fuel supply

–faulty ignition

Electric part blocked due to:

–earth connections of the micros witches

– recharge battery (☛6.2.3)

– replace fuse (10A) (☛6.3.4)

– check connections of black earth leads

– check connections

–check the level in the tank (☛5.3.3)

–check the wiring of the fuel open command

–check fuel filter

–check that spark plug caps are firmly fitted

–check that the electrodes are clean and have

the correct gap

Turn the key to pos. «OFF» and look for the

cause of the problem:

–check connections

-97-

engine runs erratically

–flush out the float chamber

–check and, if necessary, replace fuel filter

during cutting cutting height

the cutting deck (☛5.4.5)

4. The engine does not start – earth connections of the micros witches

disconnected

– you are not ready for starting

5. The engine stops –earth connections of the micro switches

Disconnected

6. Starting is difficult or the –fault in carburetion

7. Weak engine performance –forward speed too high in relation to

8. Engine stops when blade is engaged –you are not ready to engage the blade

met(5.2.b)

–check connections

–check that the conditions allowing the start

are met (☛5.2.a)

–check connections

–clean or replace the air filter

–empty fuel tank and refill with fresh fuel

–reduce the forward speed and/or raise

–check that the sa f ety requirements are

9. Unusual vibrations while working –blade unbalanced

–blade loose

–fixing bolts loose

10. Uncertain or ineffective braking –the brake is not adjusted correctly

Do not take on complicated repair work if you don't have the
necessary equipment or the technical knowledge. The warranty is automatically voided and the
manufacturer is not held responsible if repairs are done badly.

–Contact your dealer

–Contact your dealer

–check and tighten all the fixing bolts

of the engine and frame

–Contact your Dealer

-98-

1. BATTERY-CHARGER (on request)

Battery charger charges the battery when the machine is in
storage.

Maximum noise and vibration levels

Operator ear noise pressure level

(according to regulation ISO 5395-1:2013, Annex F) ................................... 83.1 dB(A)

– Measurement uncertainty (2006/42/EC) .......................................................... 3 dB(A)

Measured acoustic output level

(according to directive ISO 5395-1:2013, Annex F) .................................... 96.47 dB(A)

– Measurement uncertainty (2006/42/EC) ..................................................... 0.44 dB(A)

Guaranteed acoustic output level

(according to directive ISO 5395-1:2013, Annex F) ....................................... 98 dB(A)

Vibration level

(according to the standard ISO 5395-1:2013, Annex F) ................................ 1.265 m/s

– Measurement uncertainty (2006/42/EC) ........................................................ 1.5 m/s

Engine type：OHV 190CC，electric start
Electrical system 12 V

Battery .................................................................................................................... 7 Ah

Front tires .......................................................................................................... 10 x 4.00

Rear tires ......................................................................................................... 13 x 5.00

Front tire pressure ................................................................................................ 1.8 bar

Rear tire pre ss ur e ................................................................................................ 1.3 bar

Net weight ............................................................................................................. 111 kg

Cutter width .............................................................................................. 630 mm (25")

2
2

-99-

1060

Cutting width ............................................................................... 610 mm (24")

1800

1050

1400

690

722

Cutting height ................................................................................... 35-75 mm

Grass-catche r capacity ...................................................................... 150 liters

Driving speed

in 1st .................................................................................................. 1.5 km/h

in 2nd ................................................................................................. 2.0 km/h

in 3rd ................................................................................................. 3.0 km /h

in 4th ................................................................................................. 4.6 km /h

in Reverse .......................................................................................... 2.3 km /h

Packing dimension (cm) ................................................................ 148 x 76 x 83

Machine dimension (cm) ............................................................... 180 x 72 x 106

-100-
