Page 1
LEVI Studio 2006
使用手册
Version 1.0
2006 厦门维控科技有限公司 ©
著作权所有，保留所有权利
Page 2
LEVI Studio 2006使用手册—重要提示
重要提示
本手册仅用于提供 LEVI Studio 软件使用的相关信息，若有变化恕不事先通知。本手册所描
述的软件是在授权或不扩散协议下完成的，本软件只能按合同规定的条款使用或拷贝。在没有维
控公司书面允许的前提下，除购买者自己使用外，不得为任何其他目的、使用任何方法（包括复
印和录制在内的电子或机械手段）对本手册的任何部分进行复制或传播。如果你在手册中发现了
某些问题，请以书面形式把它们记录下来，并与我们取得联系，维控公司将表示衷心的感谢。维
控公司不保证手册中没有错误。
修订记录：
日期 版本 描述 作者
2006-5-28 0.1
2006-8-1
2006-9-13 2.0 修改后重新排版
1.0
维控科技公司开发团队创建本文档 LEVI HMI 开发组
开发团队确认发布格式文档 LEVI HMI 开发组
LEVI HMI 开发组
如有任何需要，请与我们联系：
Tel : 0592-6080736
Fax: 0592-6080736
Mobile: 13799747746
13696863003
E-Mail: [email protected]
WWW: http://www.we-con.com.cn
BBS: http://www.we-con.com.cn/BBS
厦门维控科技有限公司©
Page 3
LEVI Studio 2006使用手册—目 录
目 录
重要提示 ................................................................................................................................................... 2
目 录........................................................................................................................................................I
一 使用须知 ............................................................................................................................................. 6
1.1 公司简介 .................................................................................................................................... 6
1.2 如何使用本手册 ........................................................................................................................ 6
二 LEVI Studio的安装及系统要求......................................................................................................... 7
2.1 系统要求 .................................................................................................................................... 7

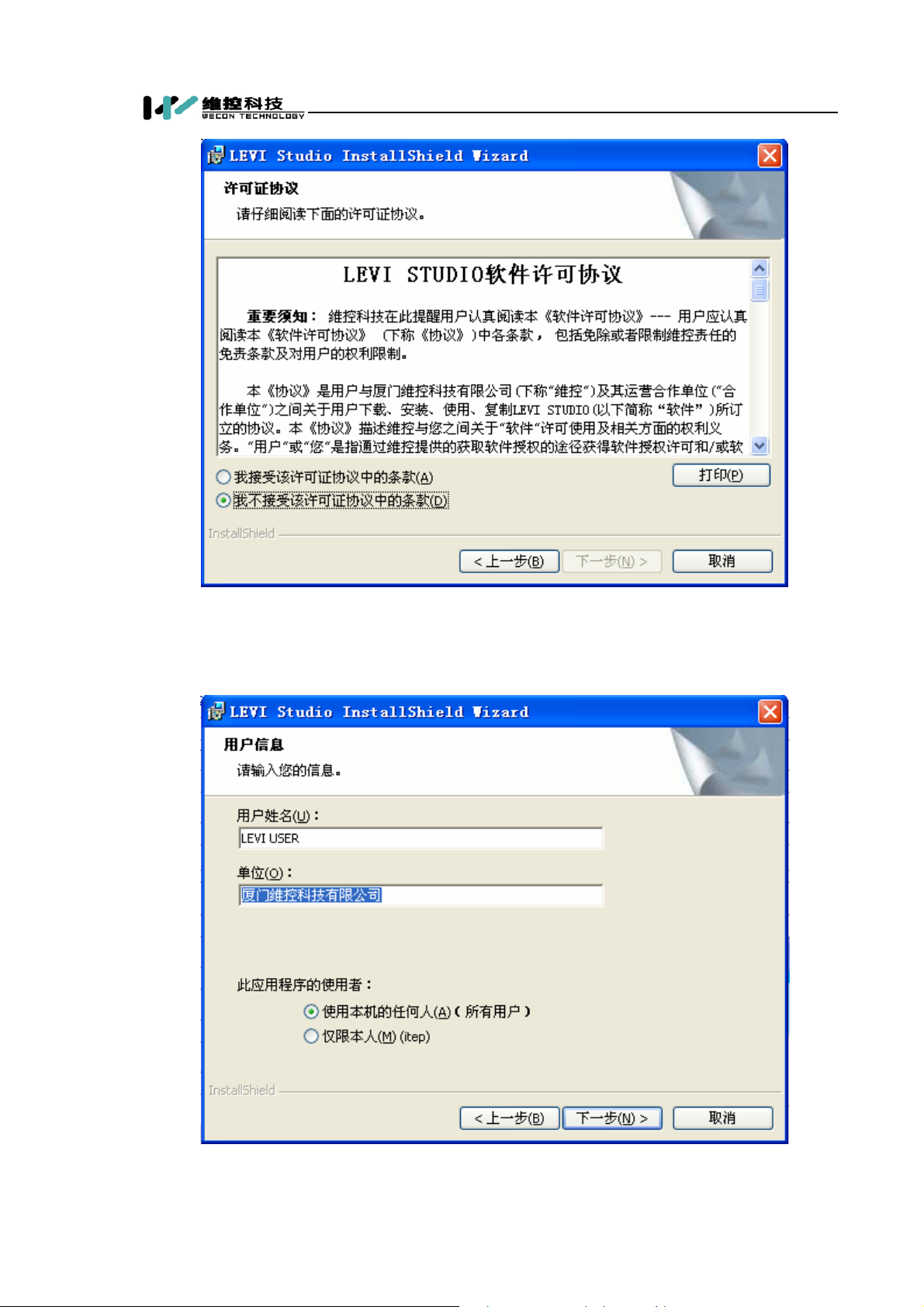

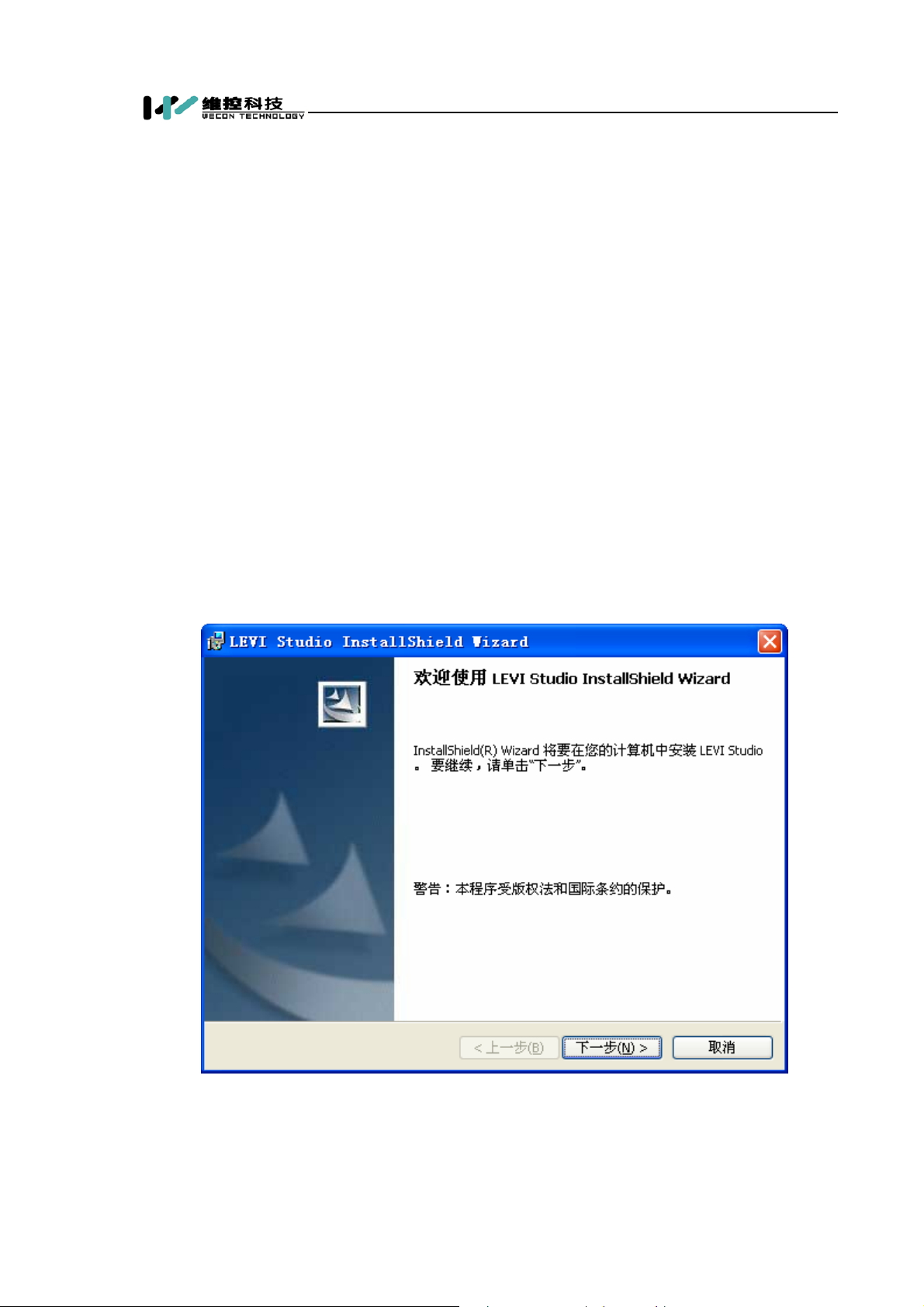

2.2 LEVI Studio的安装..................................................................................................................... 7

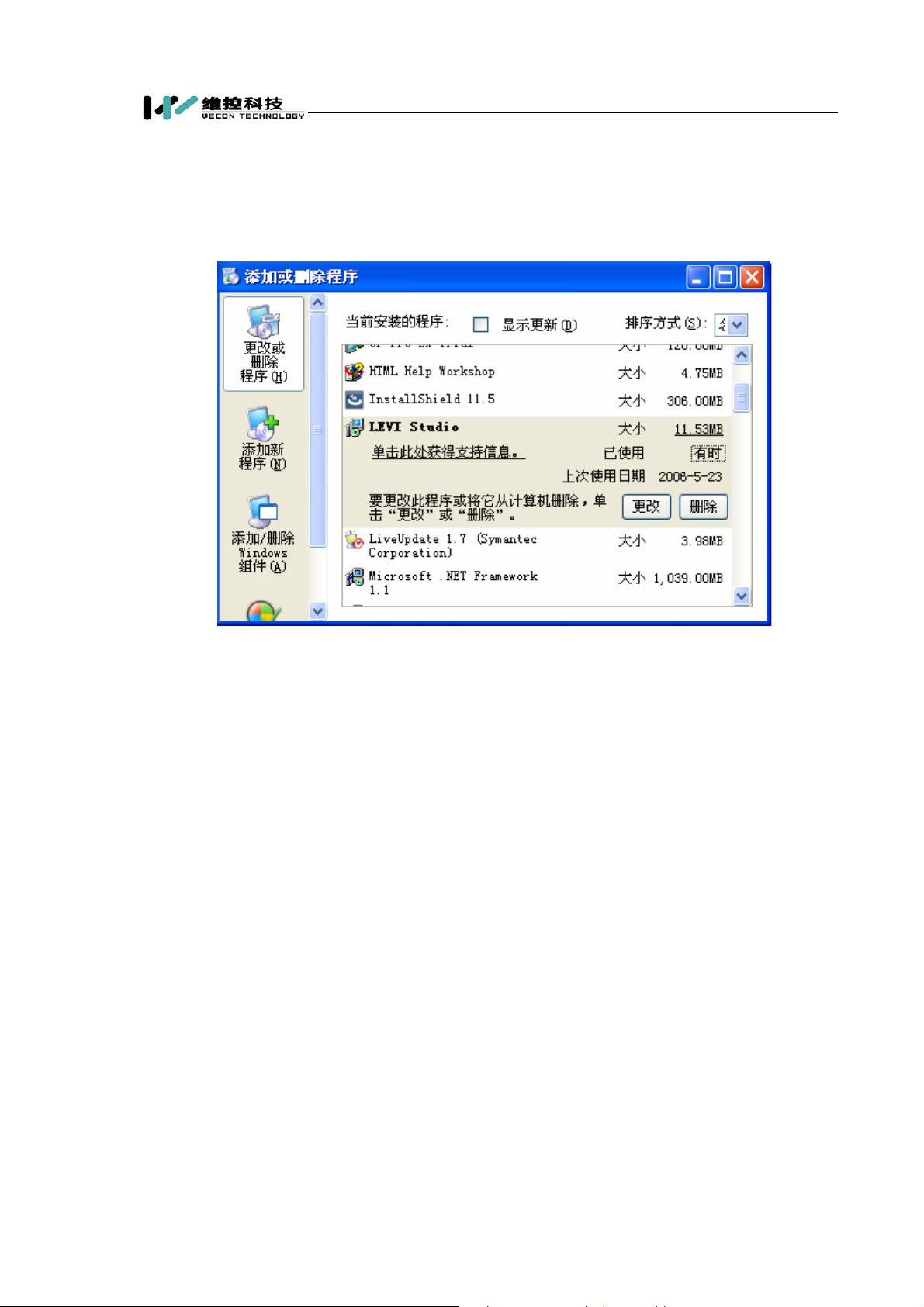

2.3 软件的卸载 .............................................................................................................................. 10
三 LEVI Studio界面布局....................................................................................................................... 11
3.1 概述 .......................................................................................................................................... 11

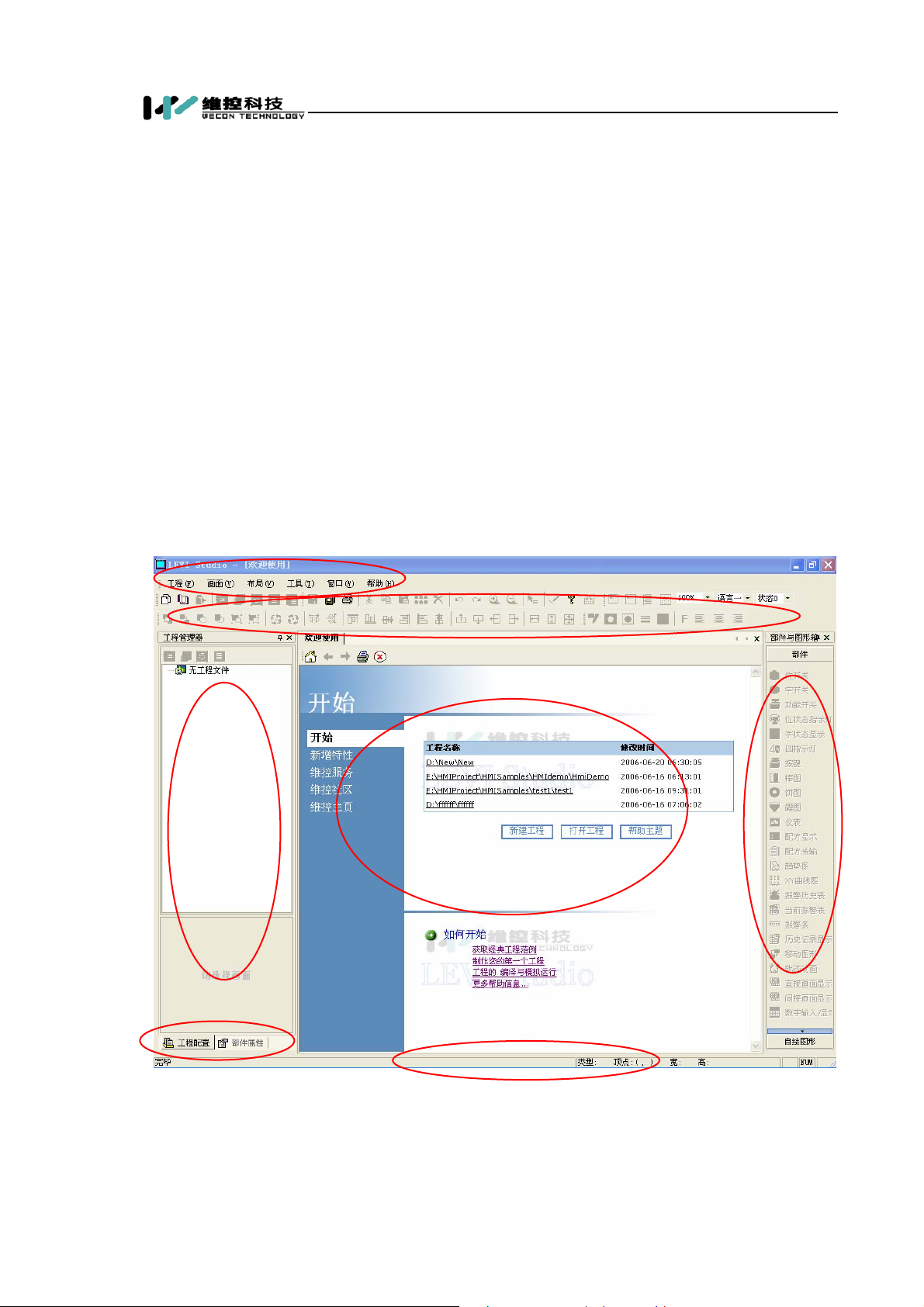

3.2 总体布局 .................................................................................................................................. 11
3.3 菜单 .......................................................................................................................................... 12

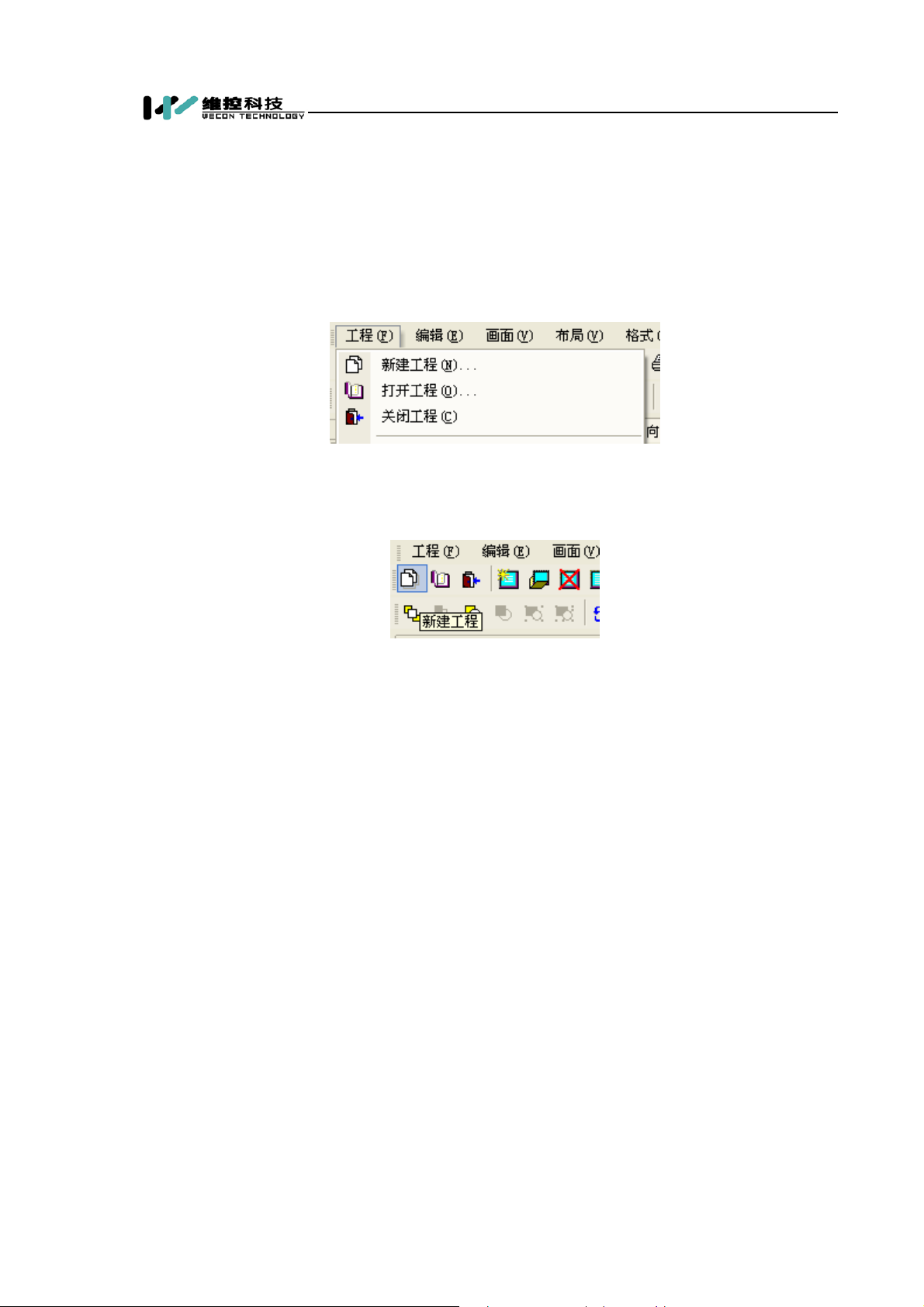

3.3.1 工程 ............................................................................................................................... 13
3.3.2 编辑 ............................................................................................................................... 14

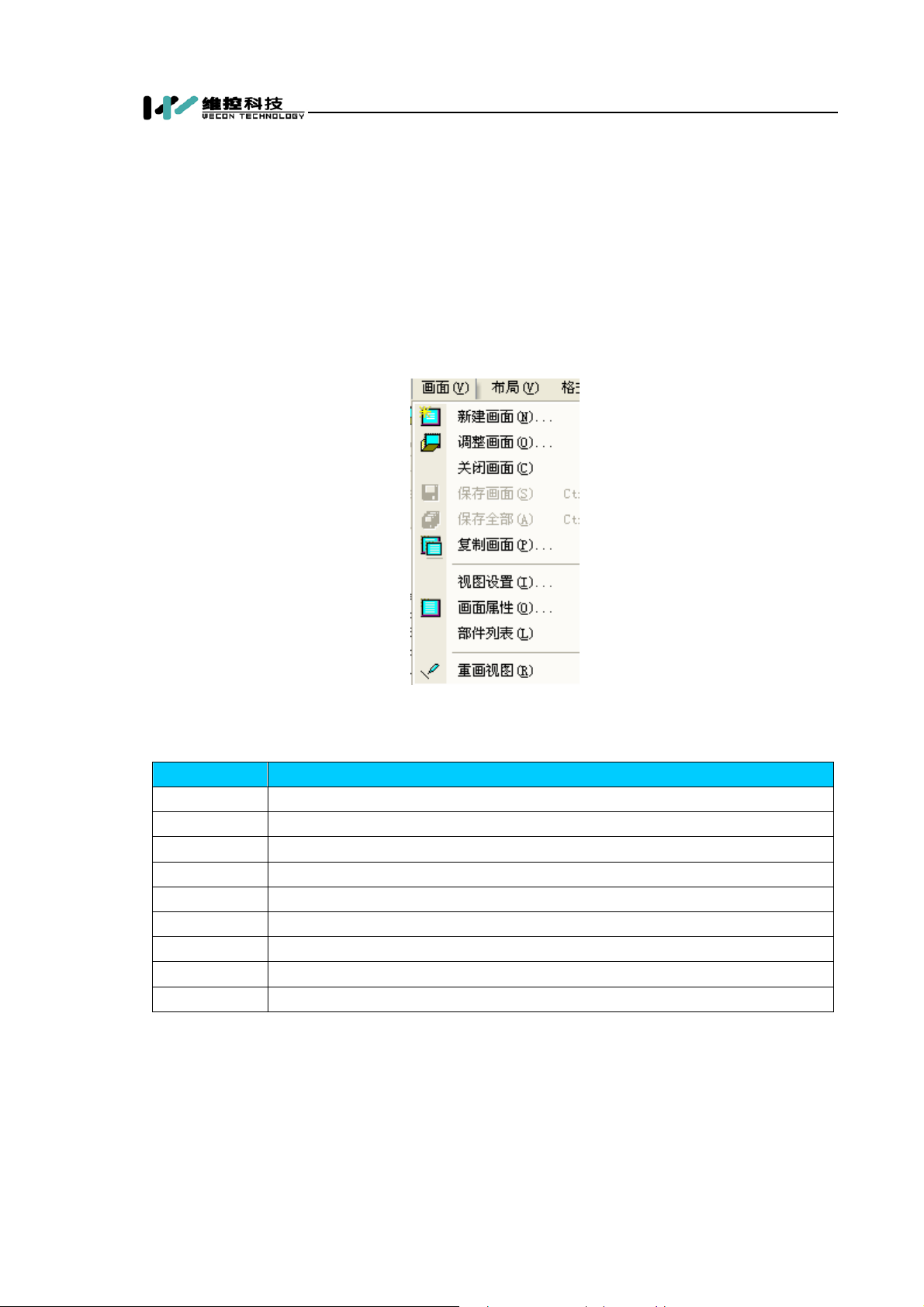

3.3.3 画面 ............................................................................................................................... 14

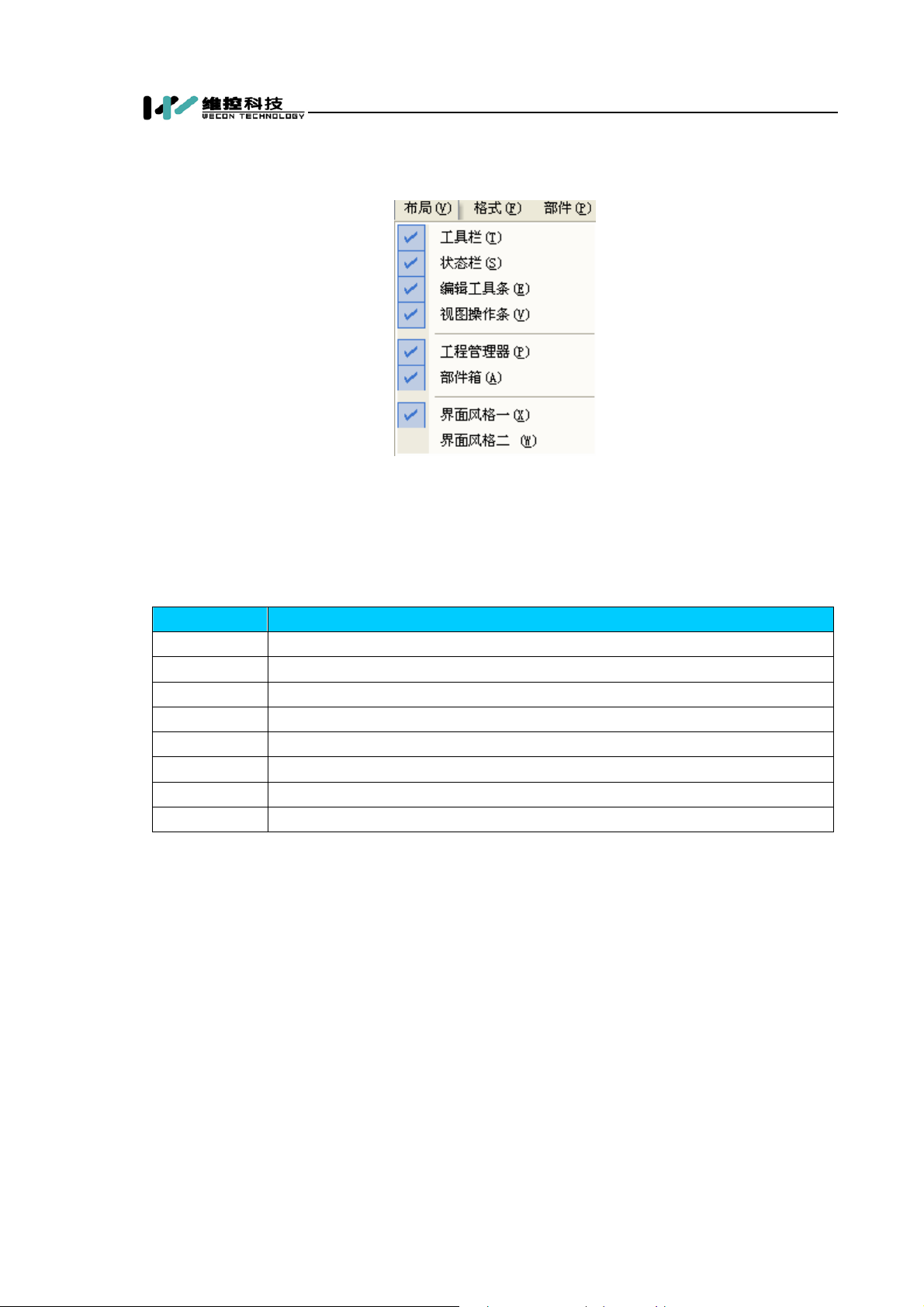

3.3.4 布局 ............................................................................................................................... 15
3.3.5 部件与绘图 ................................................................................................................... 15

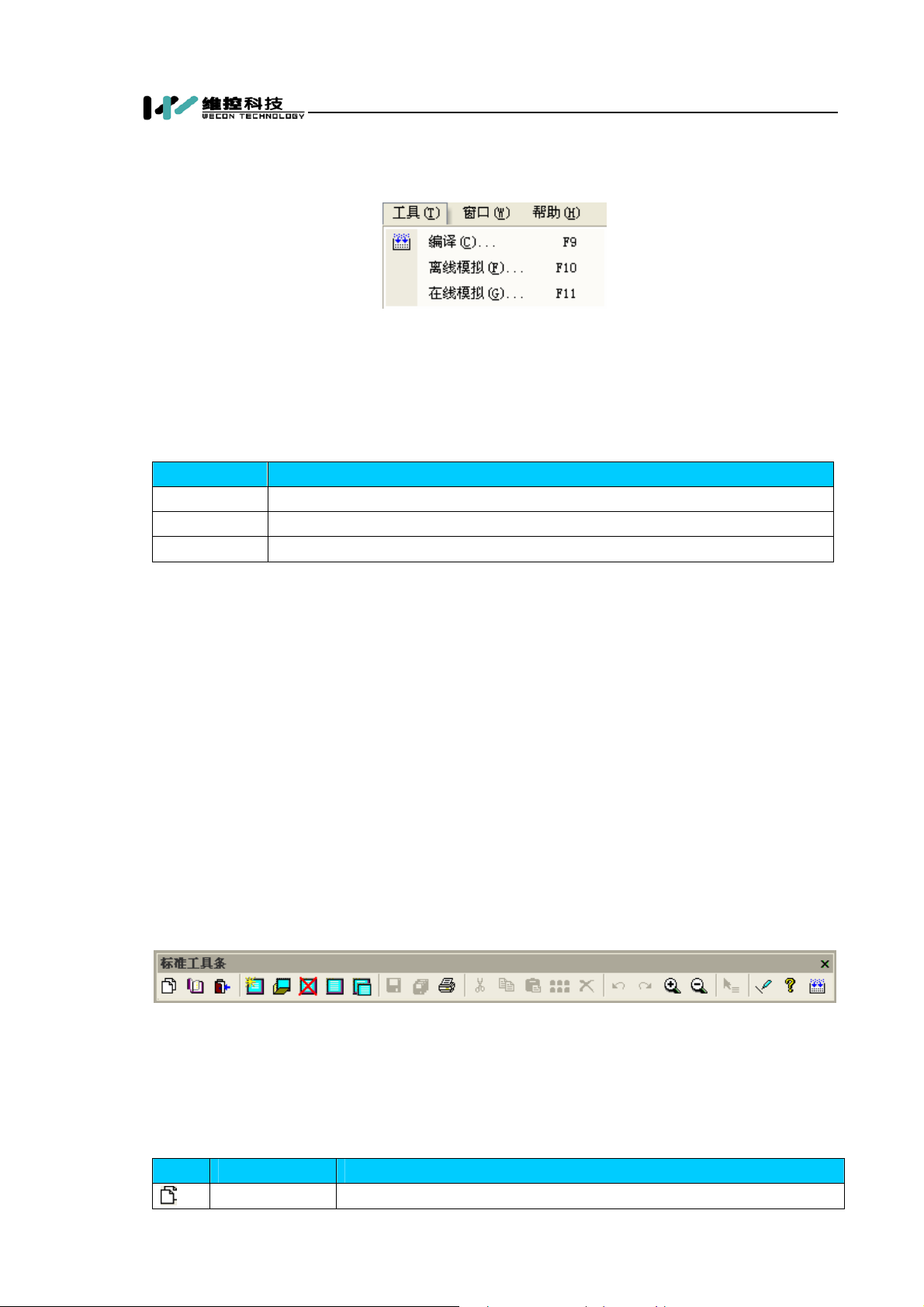

3.3.6 工具 ............................................................................................................................... 16
3.3.7 窗口 ............................................................................................................................... 16
3.4 工具栏 ...................................................................................................................................... 16

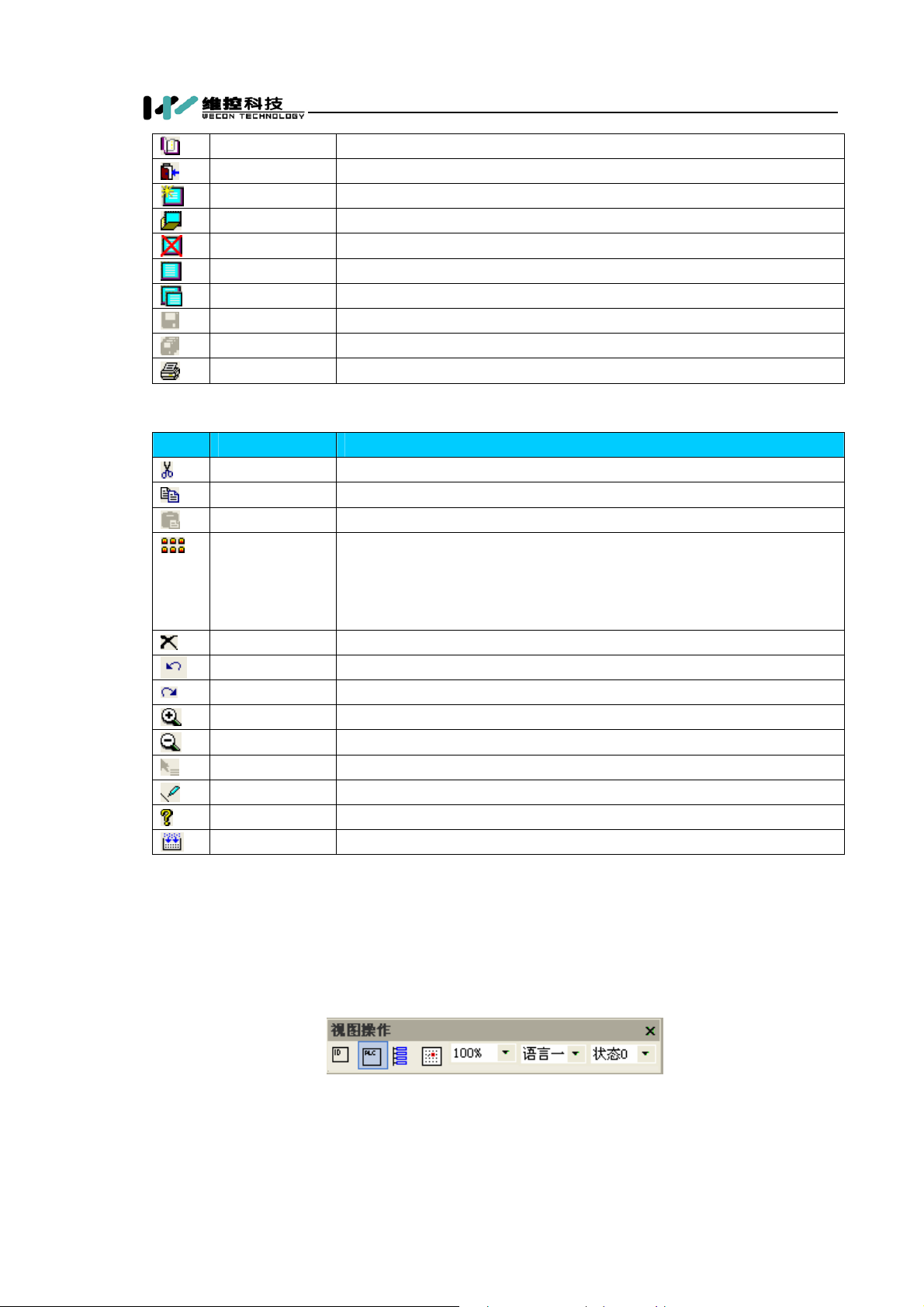

3.4.1 标准工具条 ................................................................................................................... 16

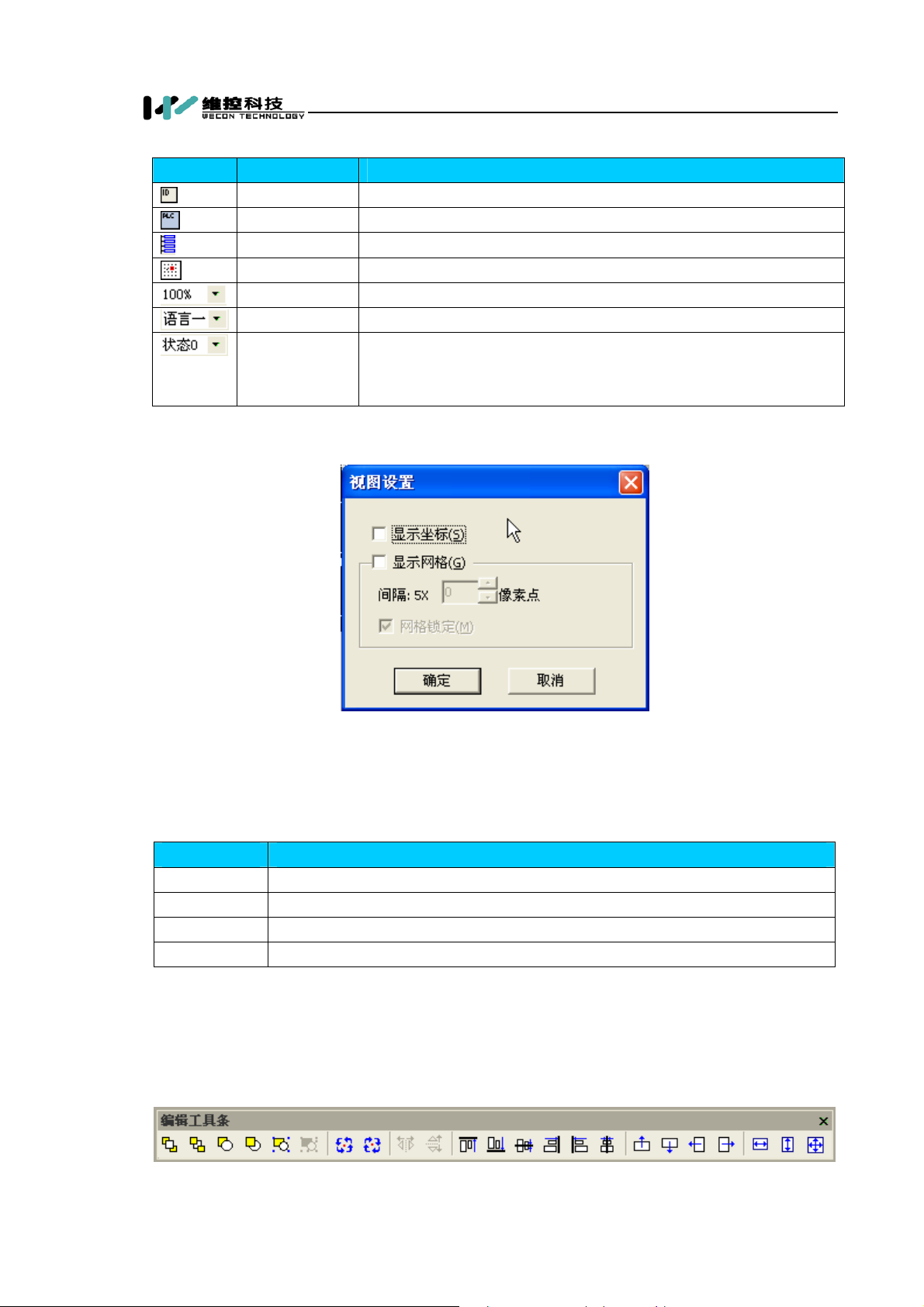

3.4.2 视图操作工具条 ...........................................................................................................17
3.4.3 视图编辑工具条 ...........................................................................................................18

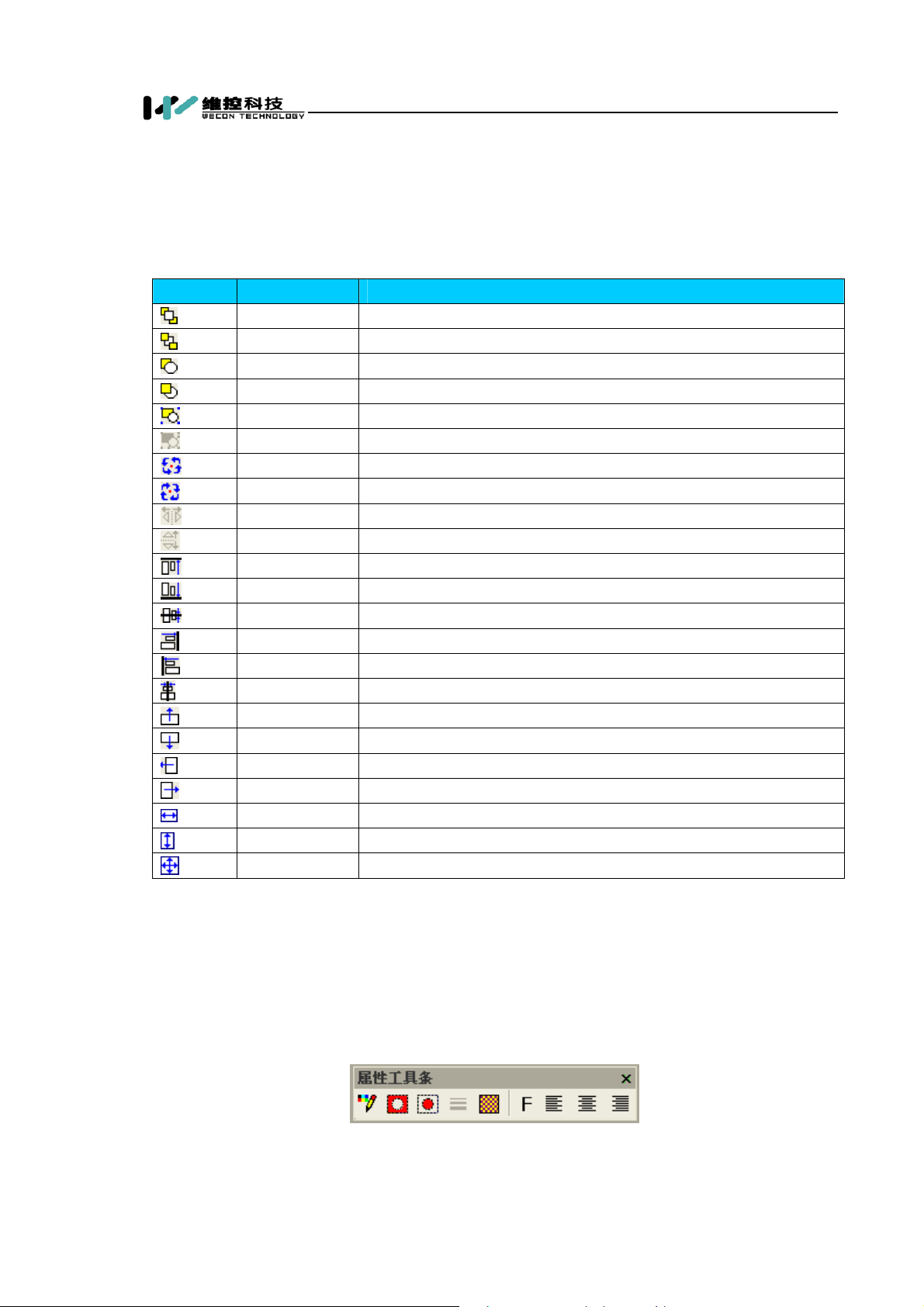

3.4.4 属性工具条 ................................................................................................................... 19

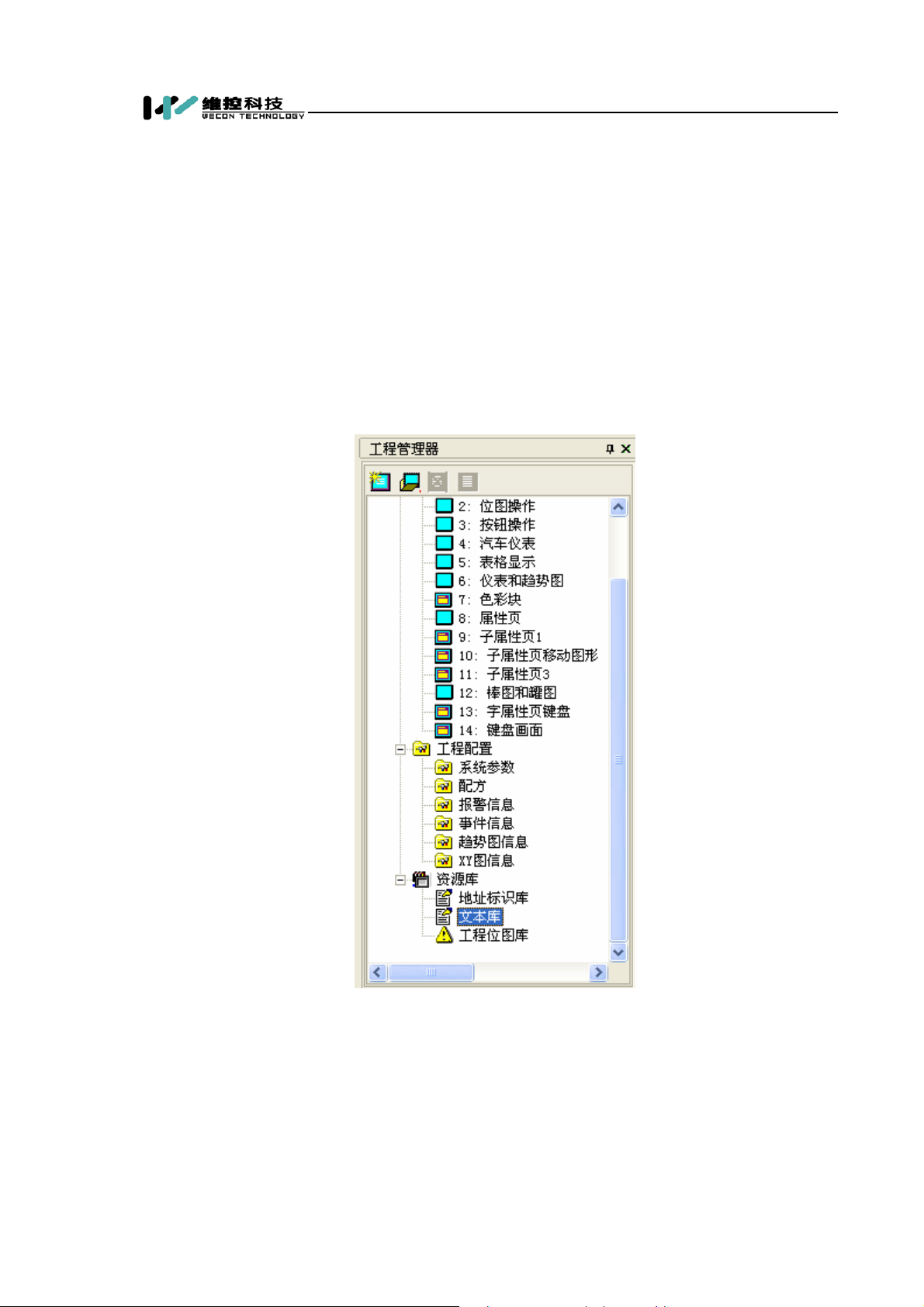

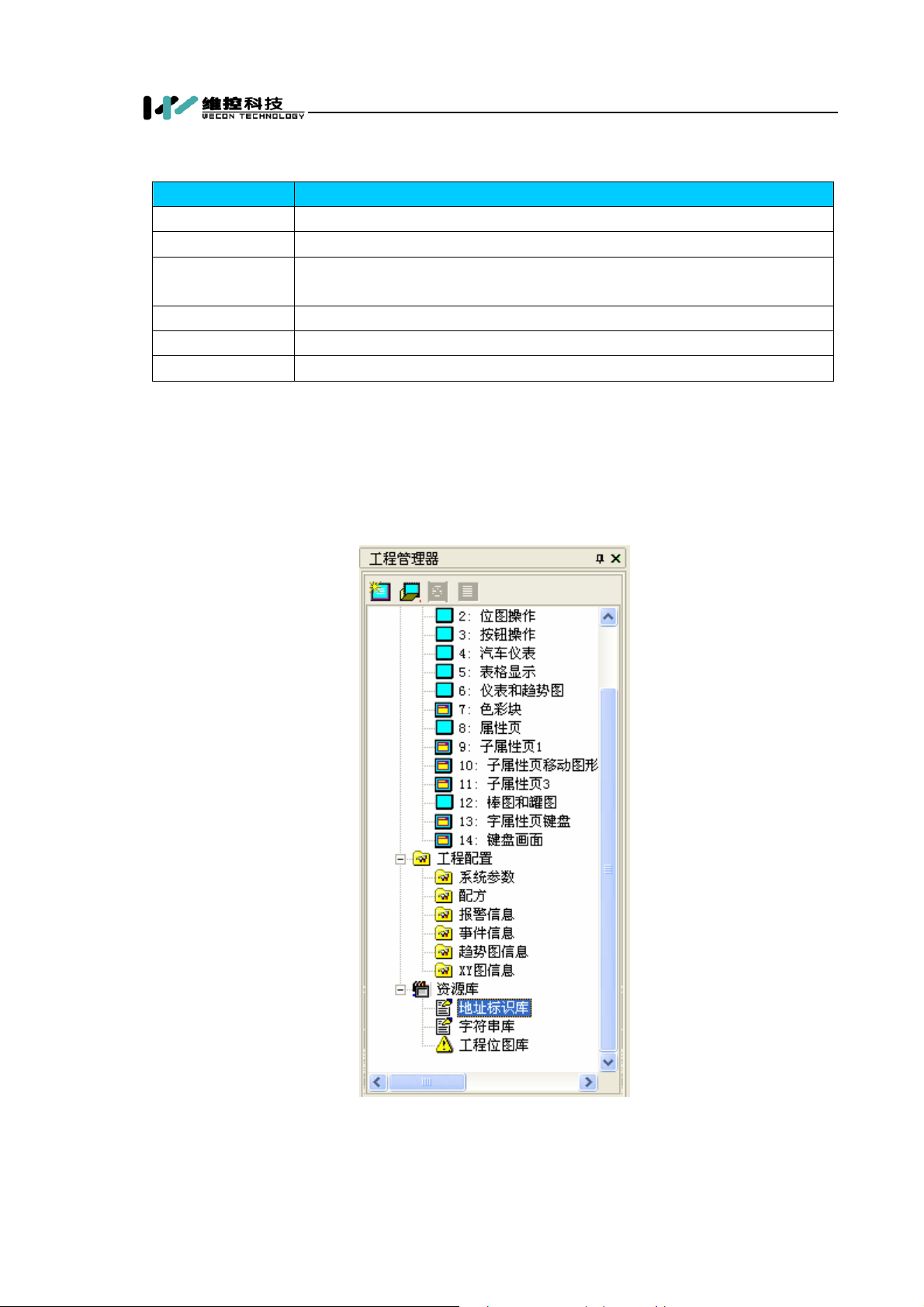

3.5 工程管理器 ............................................................................................................................... 20

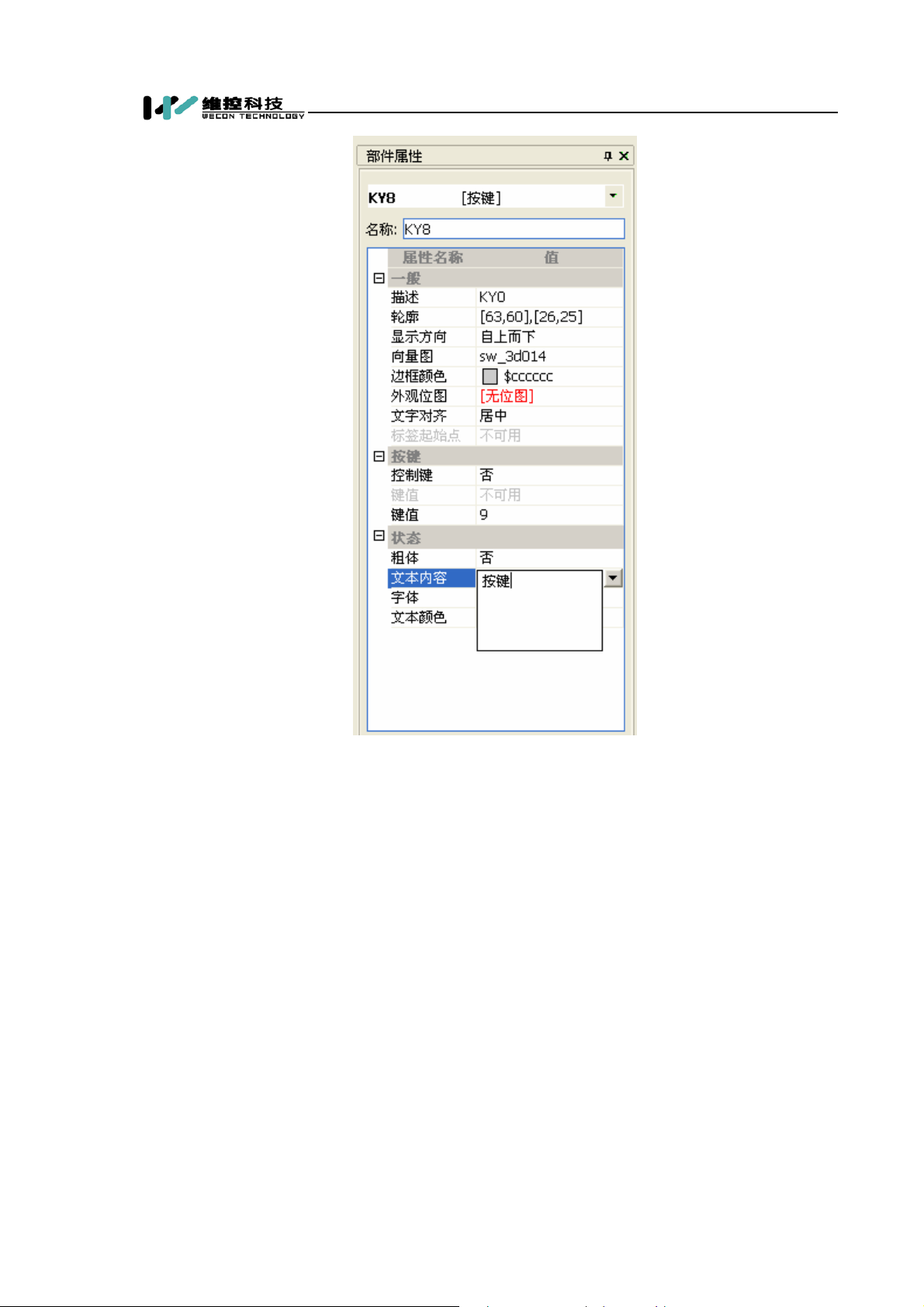

3.6 属性框 ...................................................................................................................................... 20
3.7 欢迎使用 .................................................................................................................................. 22
3.8 部件与图形箱 .......................................................................................................................... 22
3.9 状态栏 ....................................................................................................................................... 22
四 基本概念 ........................................................................................................................................... 23
4.1 关于LEVI................................................................................................................................. 23
4.2 HMI的运行原理 .......................................................................................................................23
4.3 工程 .......................................................................................................................................... 24
4.4 部件 .......................................................................................................................................... 24
4.5 向量图 ...................................................................................................................................... 25
4.6 自绘图形 .................................................................................................................................. 26
4.7 画面 .......................................................................................................................................... 26
厦门维控科技有限公司© 第 I 页
Page 4
LEVI Studio 2006使用手册—目 录
4.8 缓冲区 ...................................................................................................................................... 27
4.9 编译 .......................................................................................................................................... 27
4.10 下载 ........................................................................................................................................ 27
4.11 LEVI的坐标体系 .................................................................................................................... 27
五 开始一个新工程 ............................................................................................................................... 29
5.1 建立新工程 .............................................................................................................................. 29
5.2 设计画面 .................................................................................................................................. 31
5.2.1 建立新画面 ................................................................................................................... 31
5.2.2 添加一个位开关部件 ...................................................................................................33
5.2.3 设置部件类型和操作地址 ........................................................................................... 34

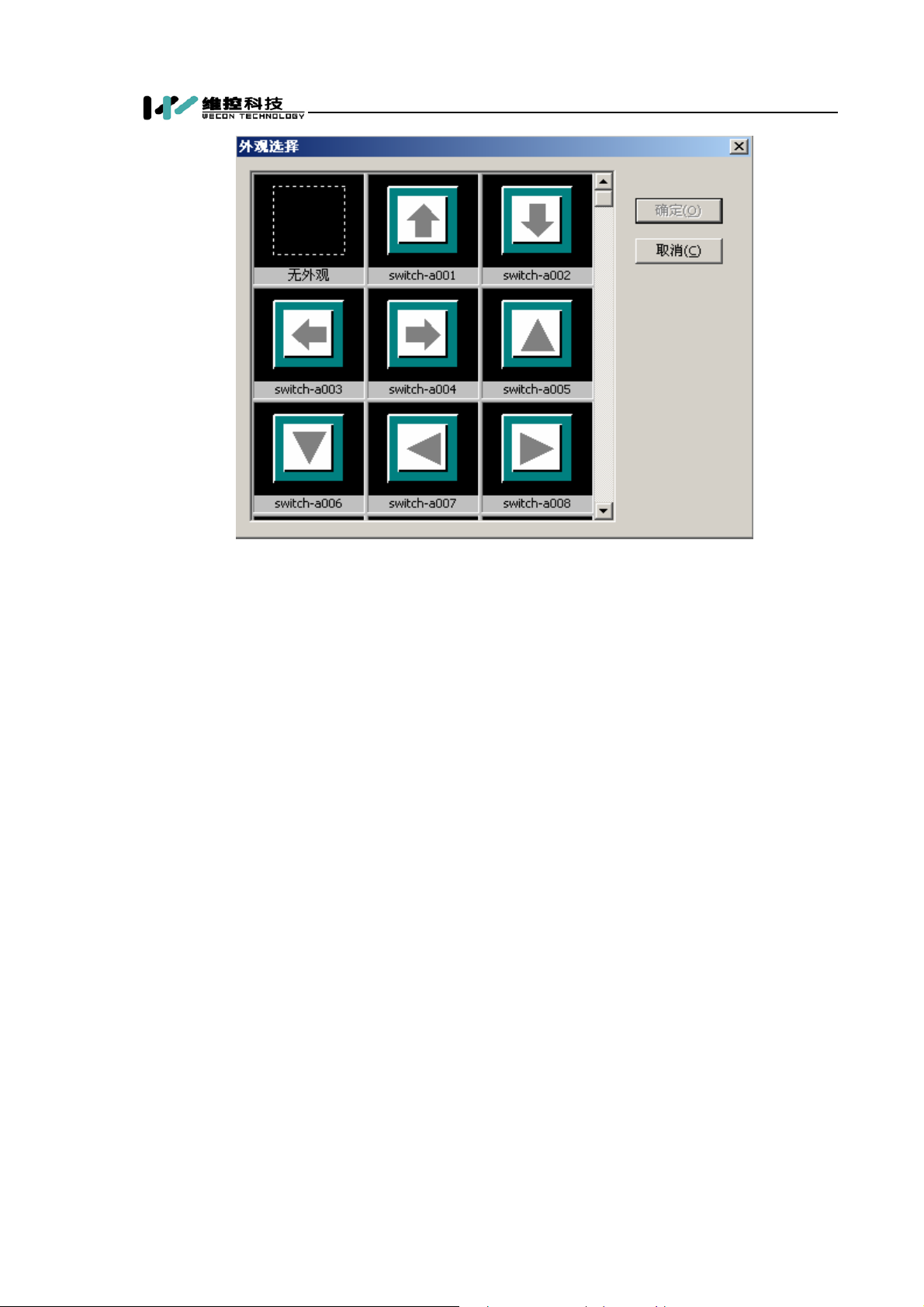

5.2.4 改变部件的外观 ...........................................................................................................35

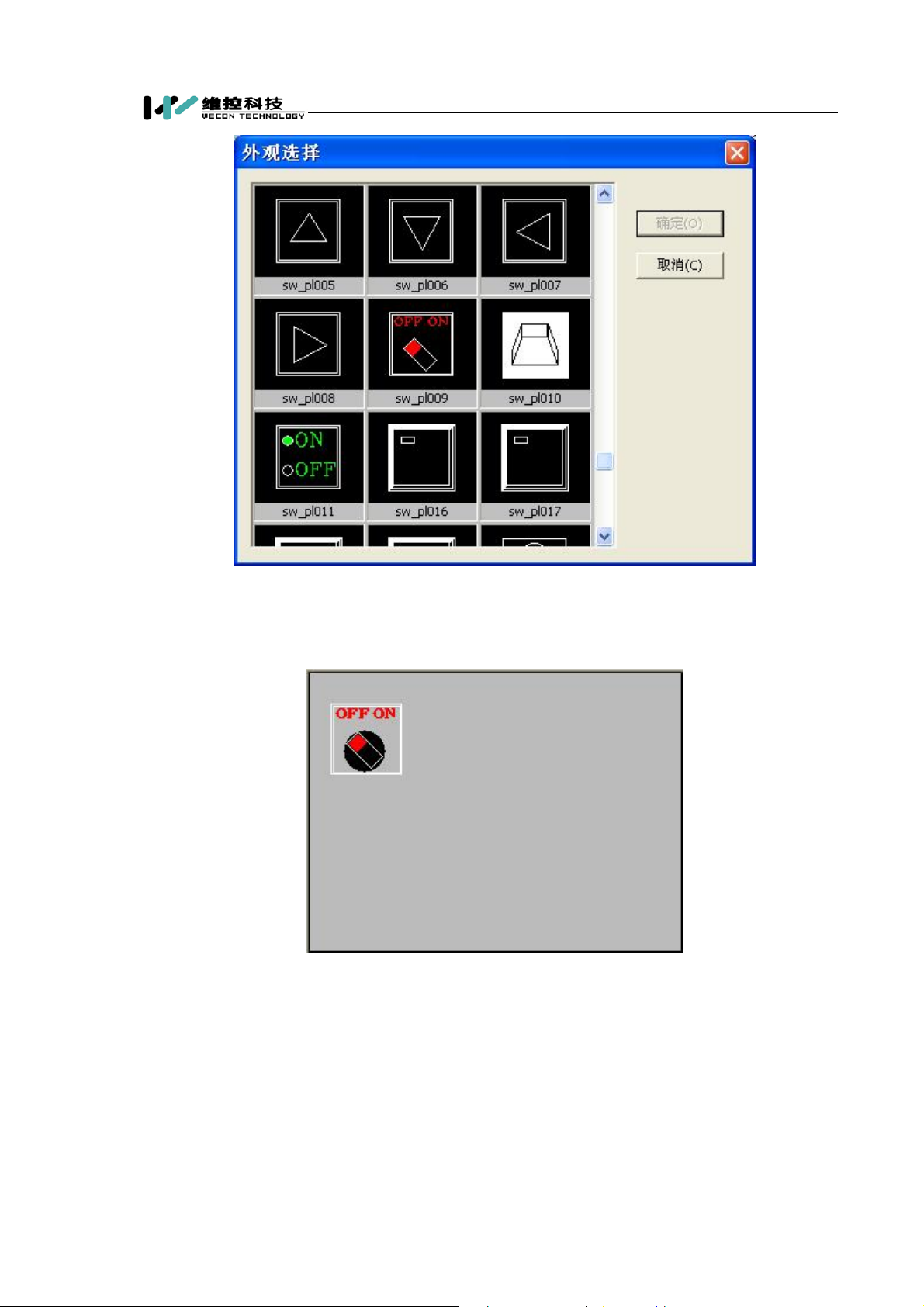

5.2.5 使用位图外观—选择位图 ........................................................................................... 36
5.2.6 添加位状态指示灯 .......................................................................................................37

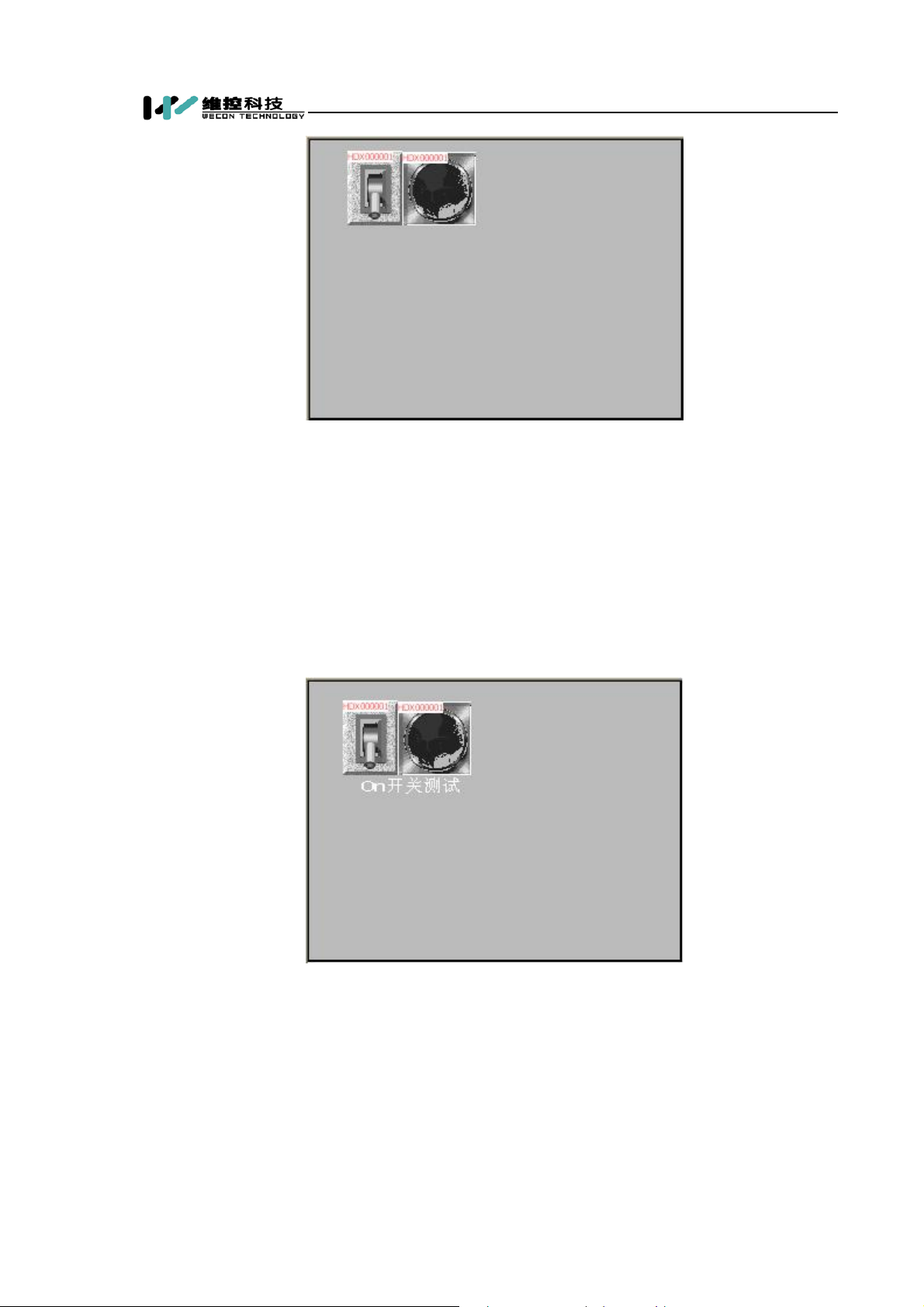

5.2.7 添加文本说明 ............................................................................................................... 38
5.2.8 部件复制和粘贴 ...........................................................................................................38
5.3 编译和调试 .............................................................................................................................. 39
5.3.1 工程的编译 ................................................................................................................... 39

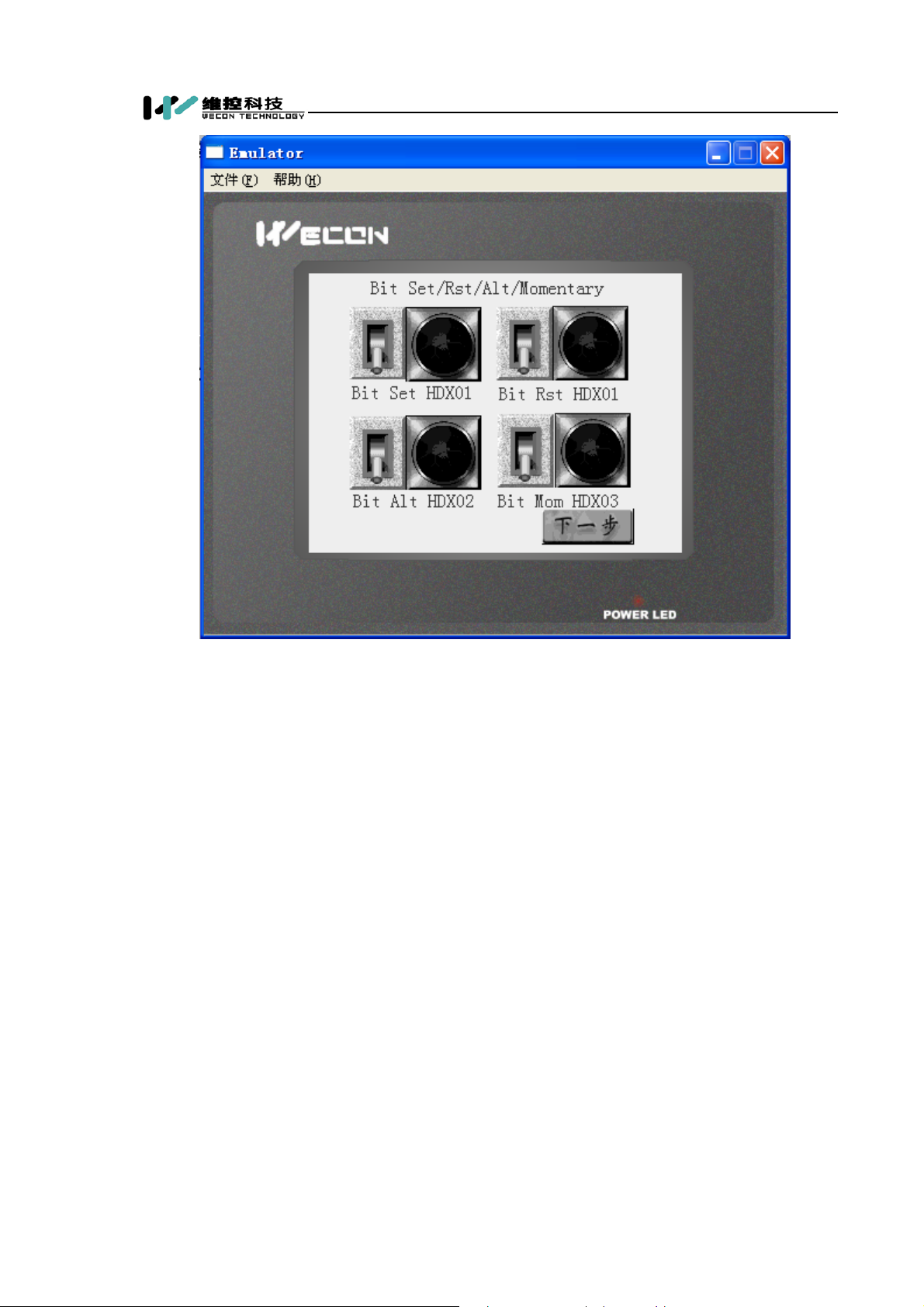

5.3.2 离线模拟 ....................................................................................................................... 40
5.4 总结 .......................................................................................................................................... 41
六 工程与画面 ....................................................................................................................................... 42

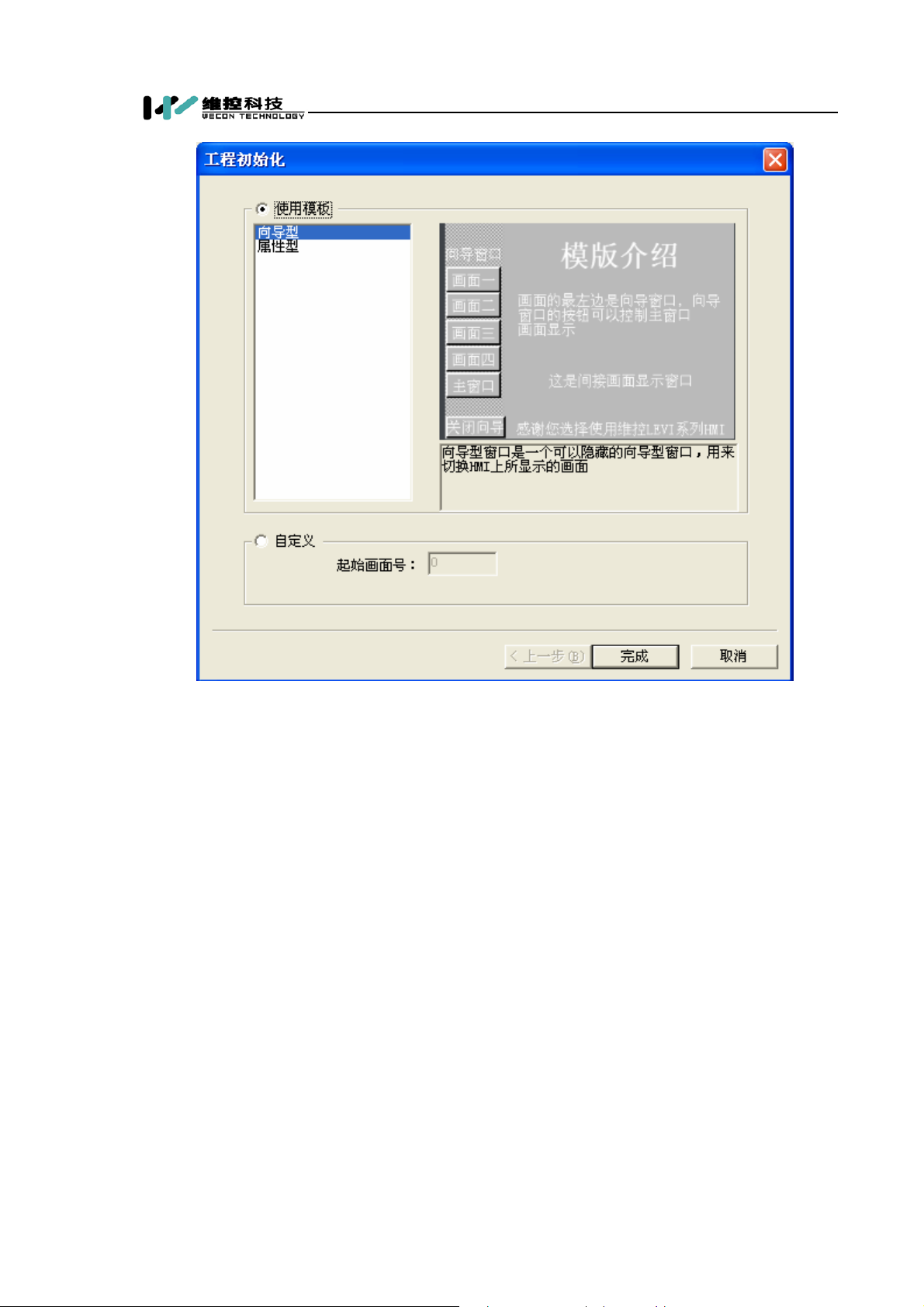

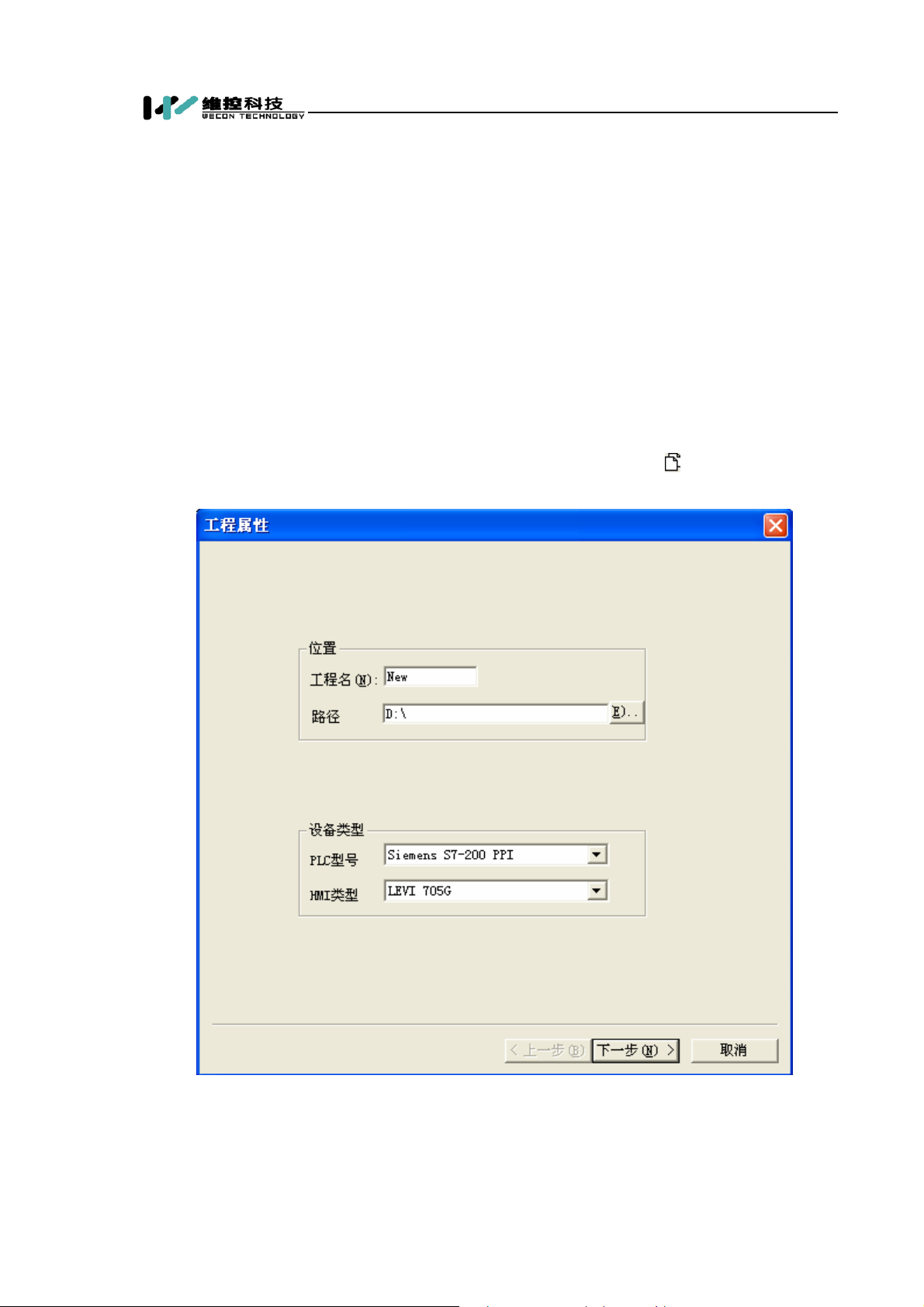

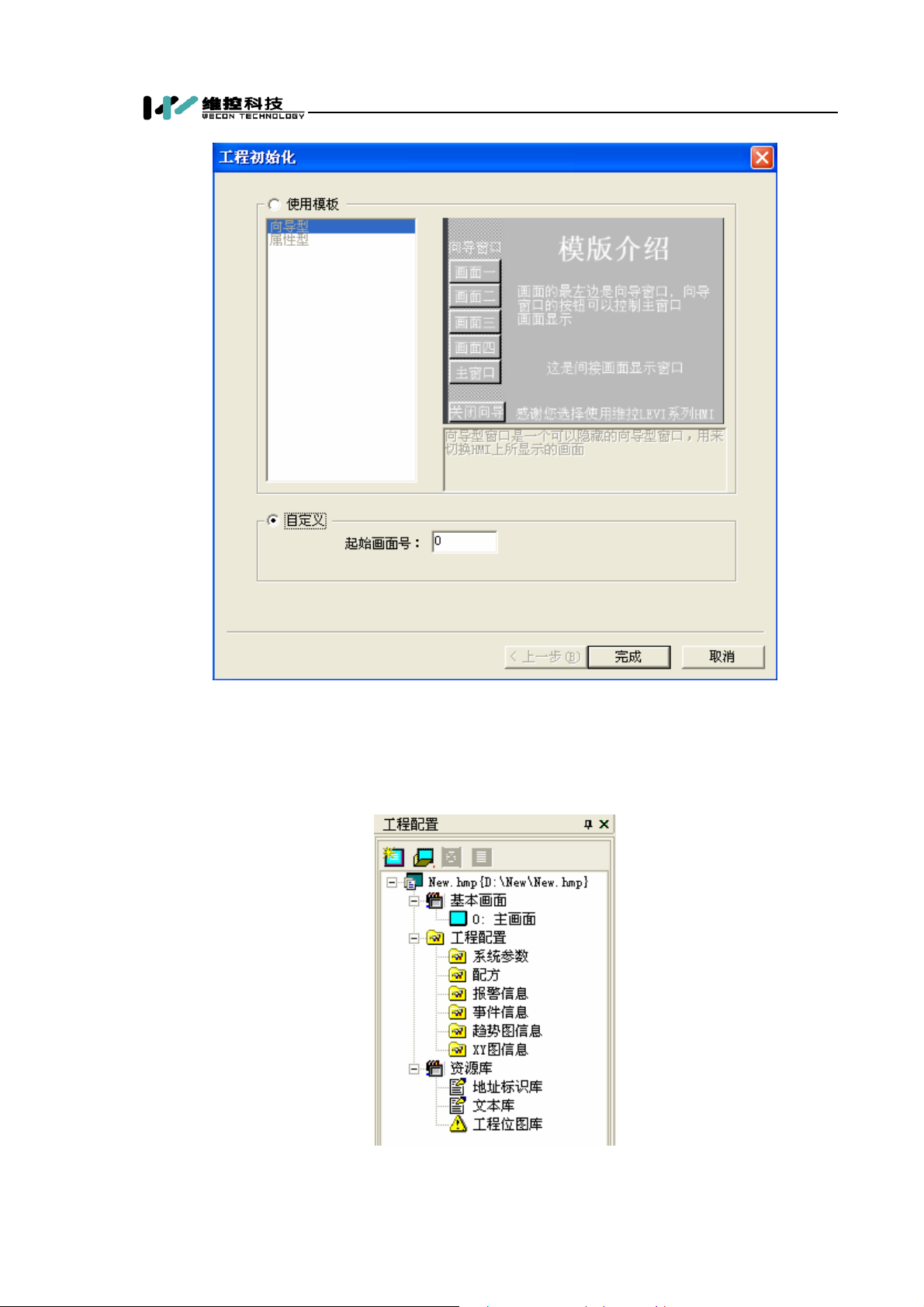

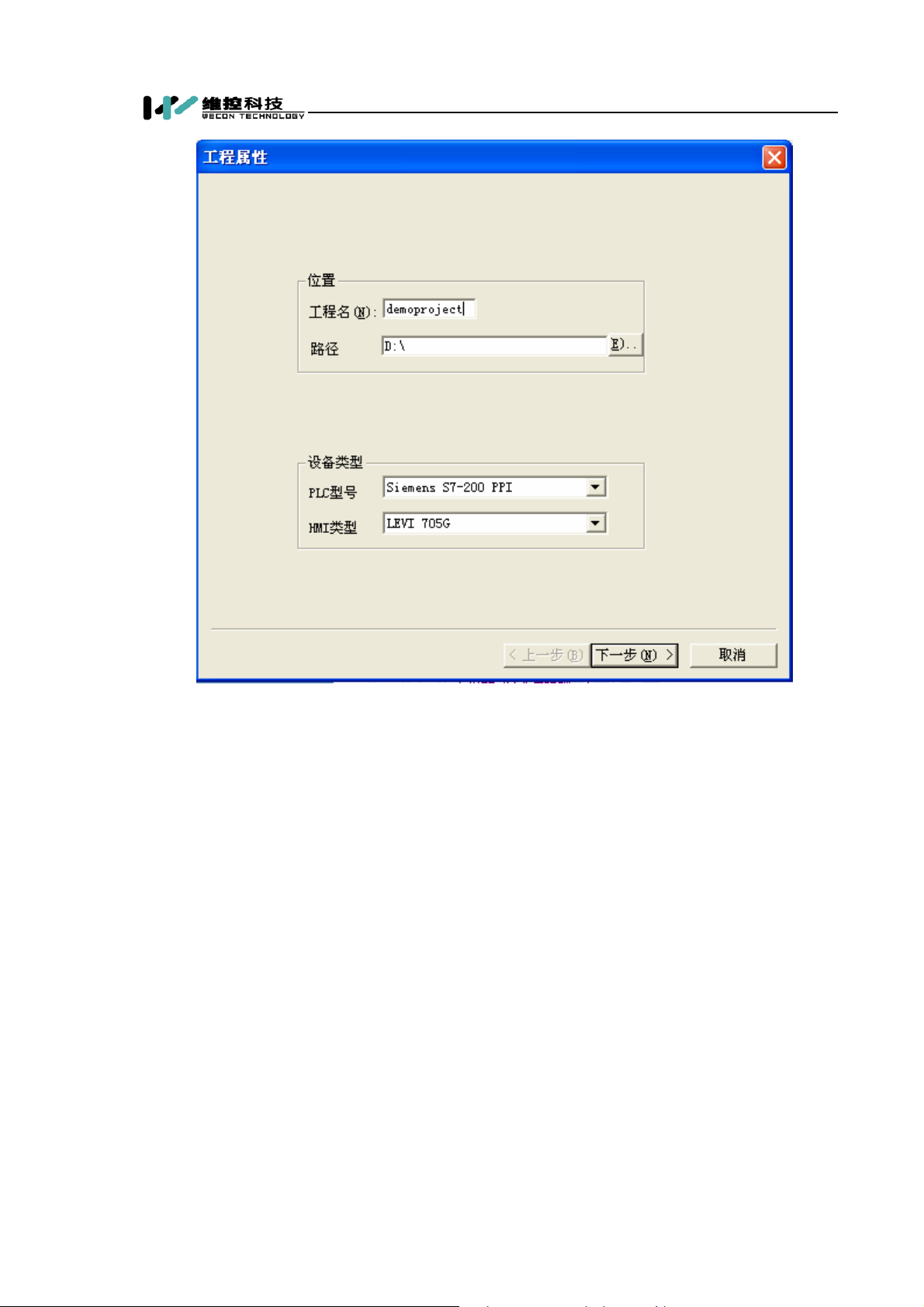

6.1 新建工程 .................................................................................................................................. 42
6.2 新建画面 .................................................................................................................................. 44
6.3 画面与子画面 .......................................................................................................................... 46

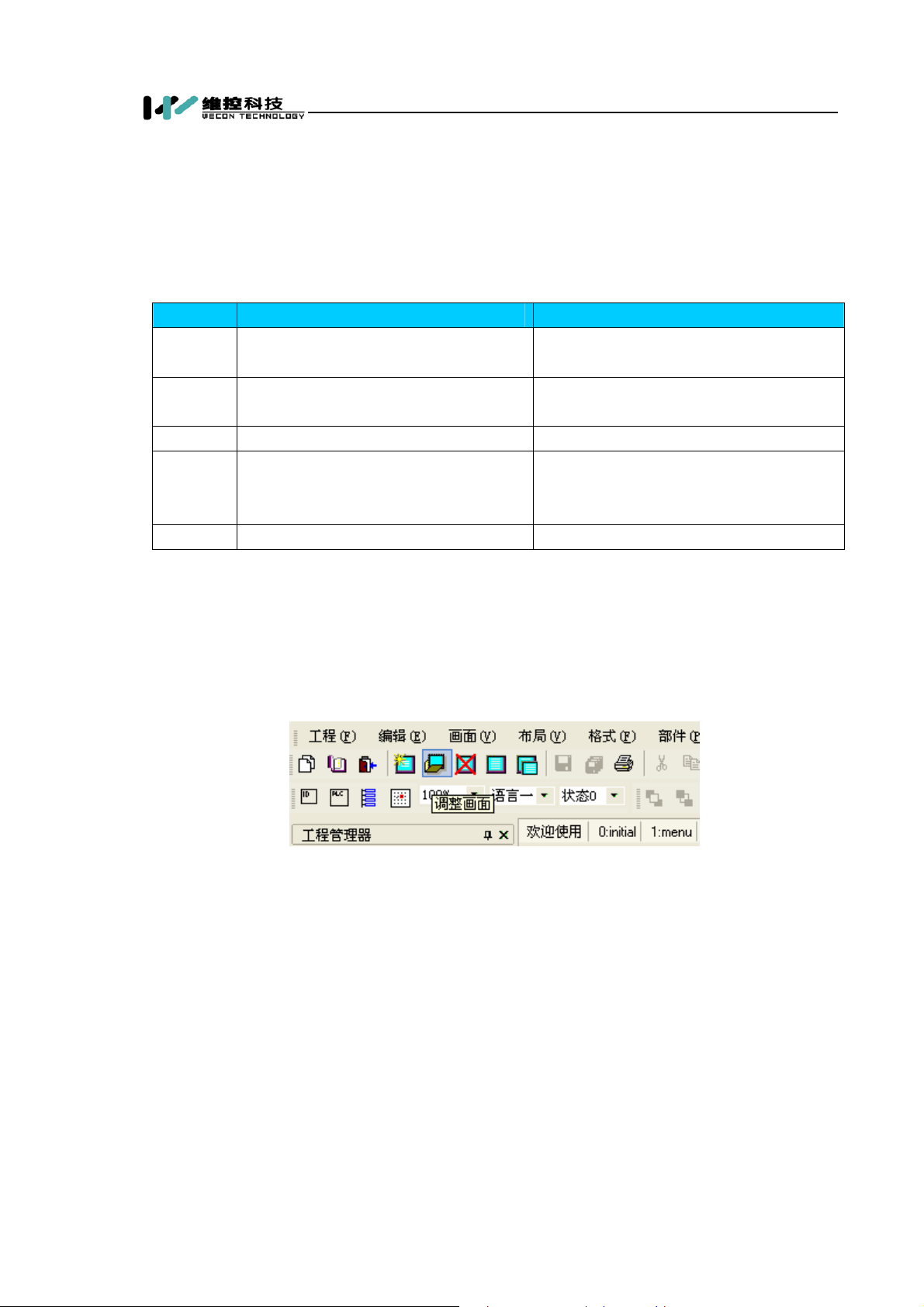

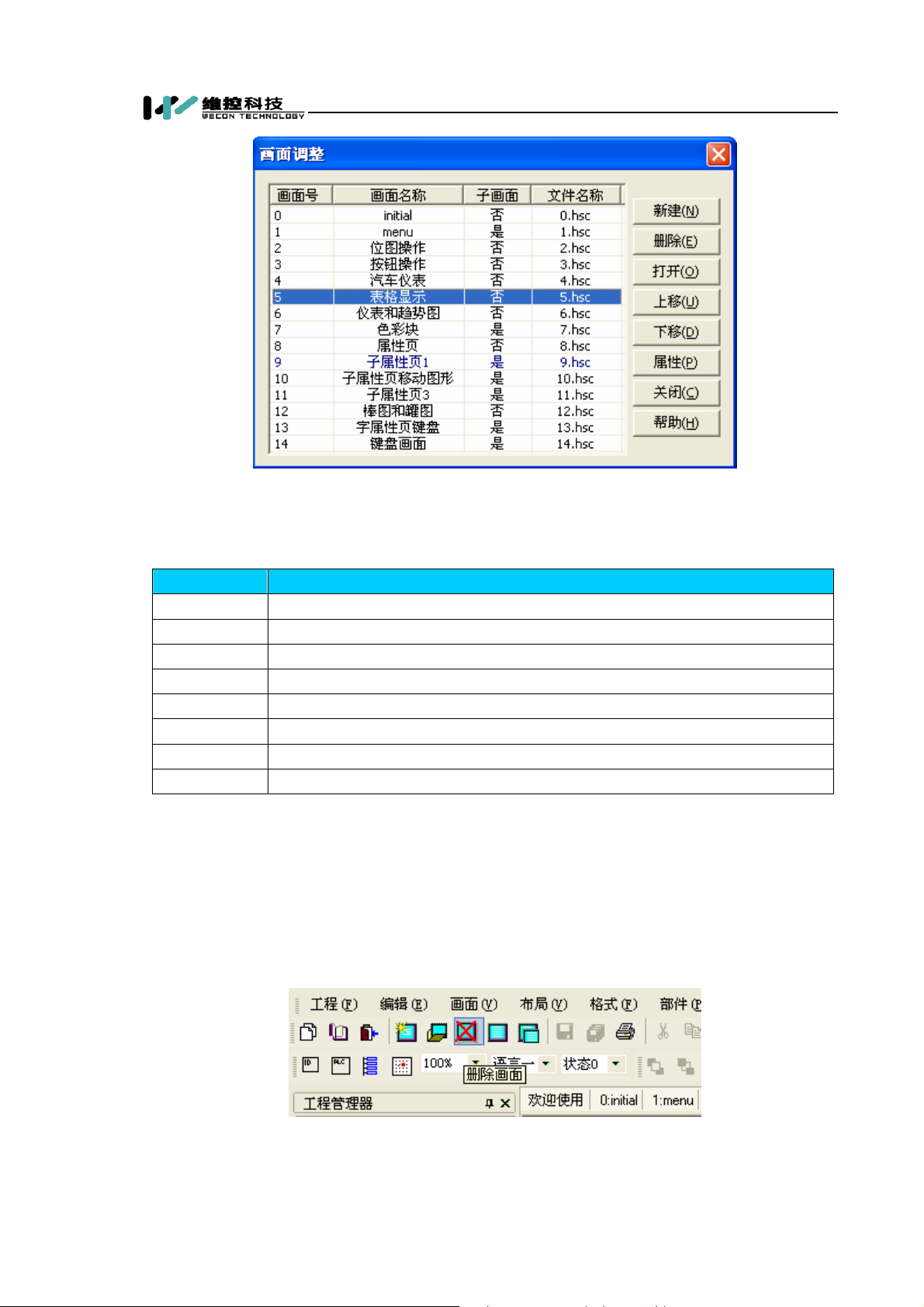

6.4 调整画面 .................................................................................................................................. 47
6.5 删除画面 .................................................................................................................................. 48

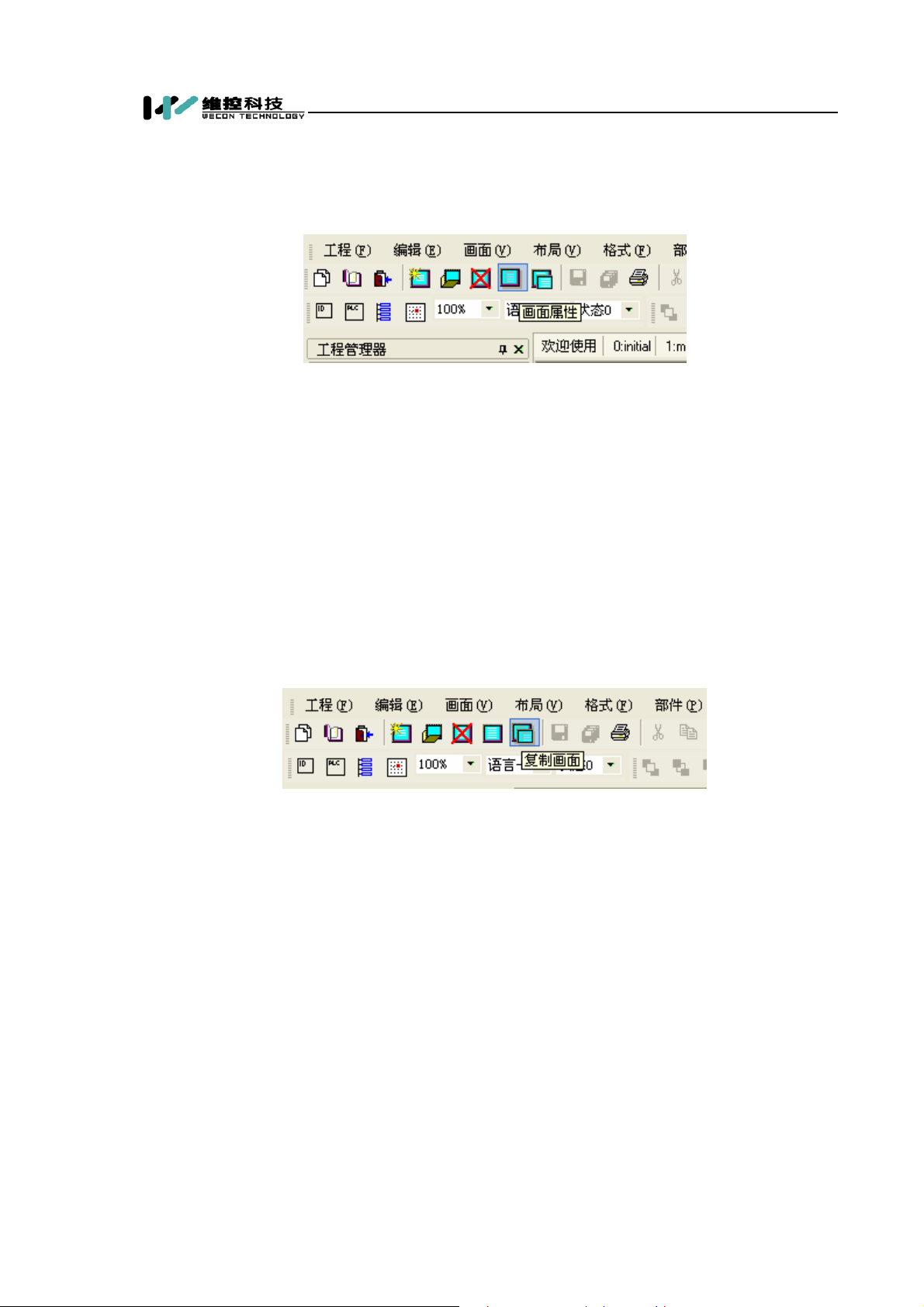

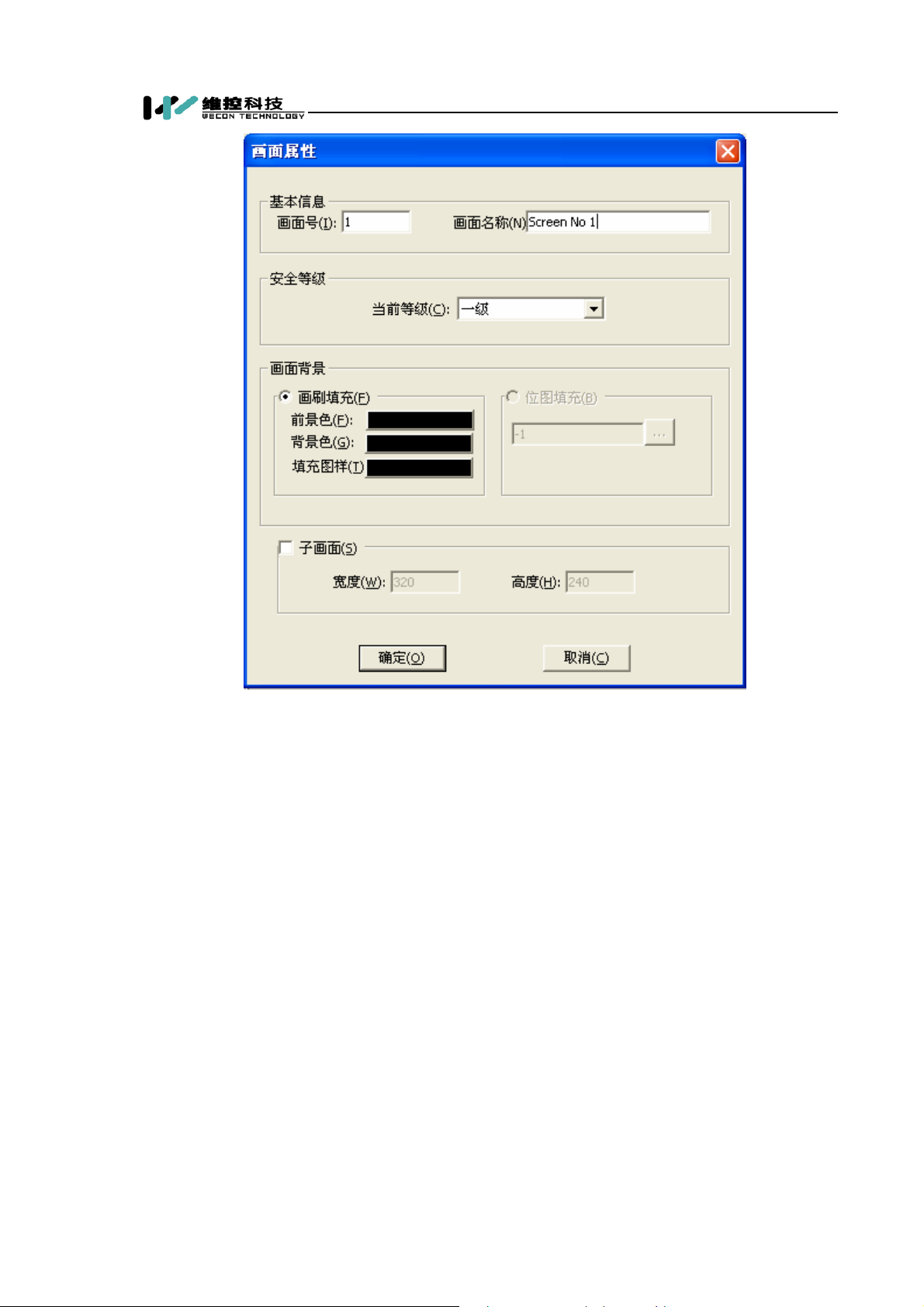

6.6 画面属性 .................................................................................................................................. 49
6.7 复制画面 .................................................................................................................................. 49

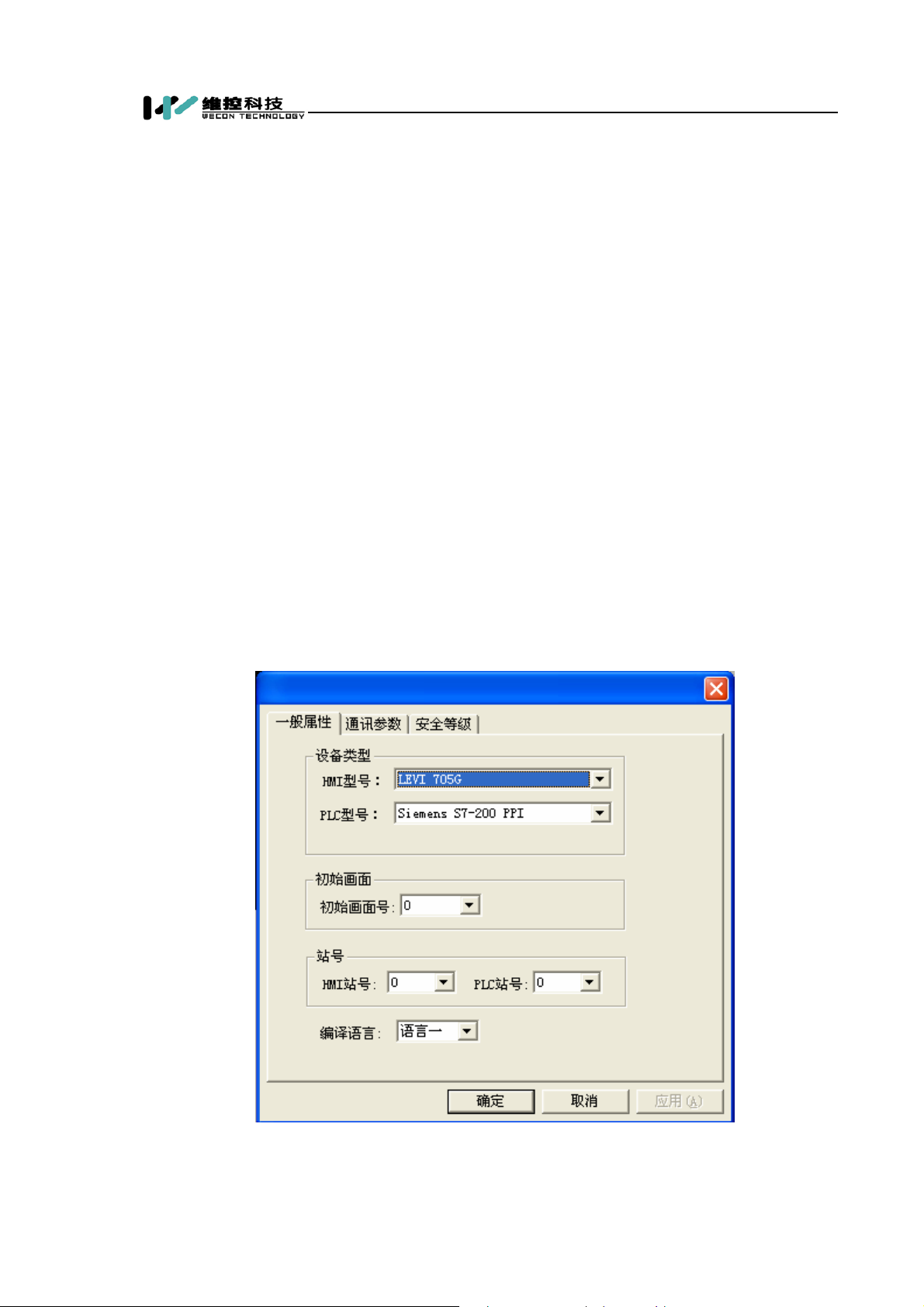

七 系统参数 ........................................................................................................................................... 51
7.1 概述 .......................................................................................................................................... 51
7.2 一般属性 .................................................................................................................................. 51

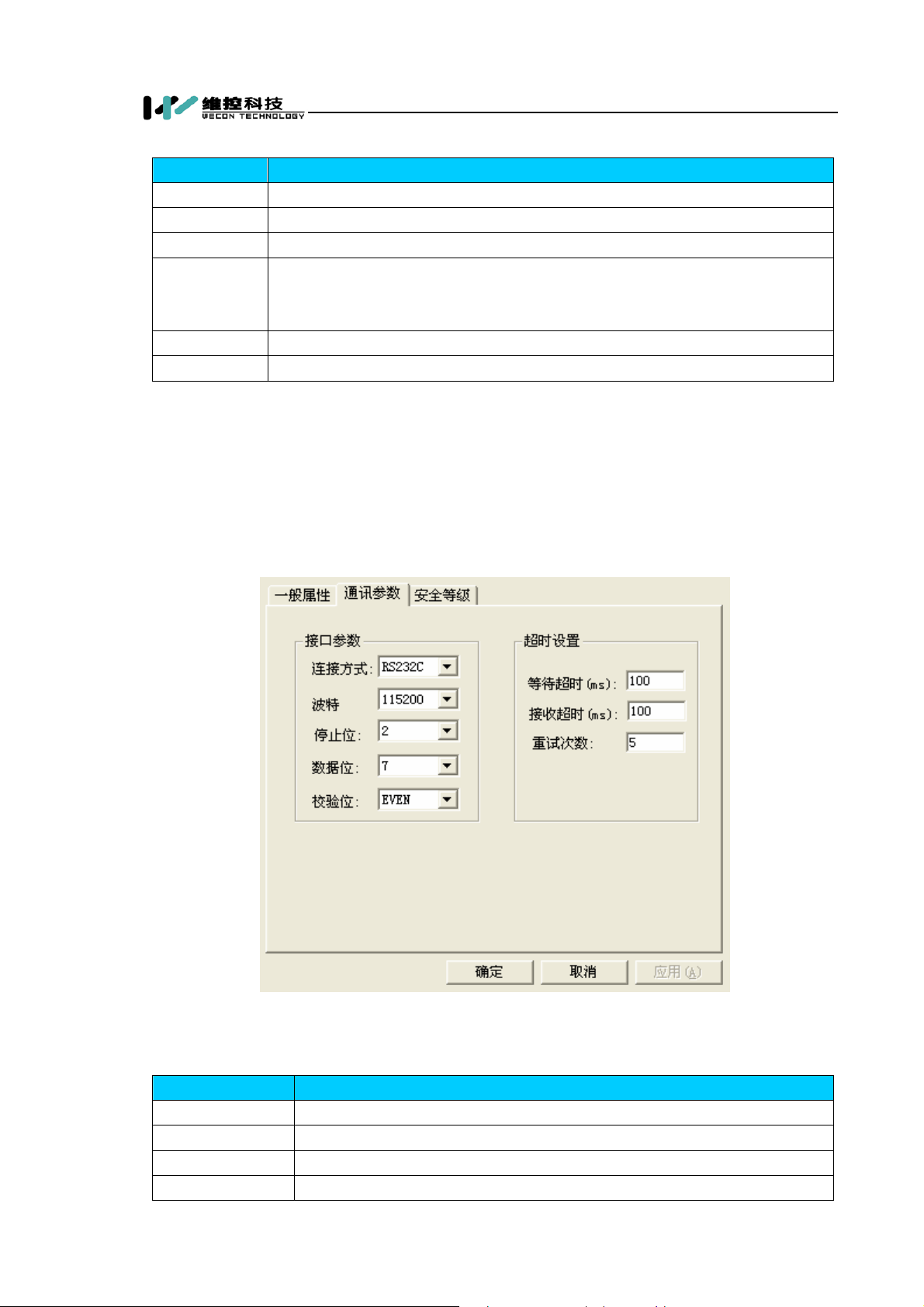

7.3 通讯参数 .................................................................................................................................. 52

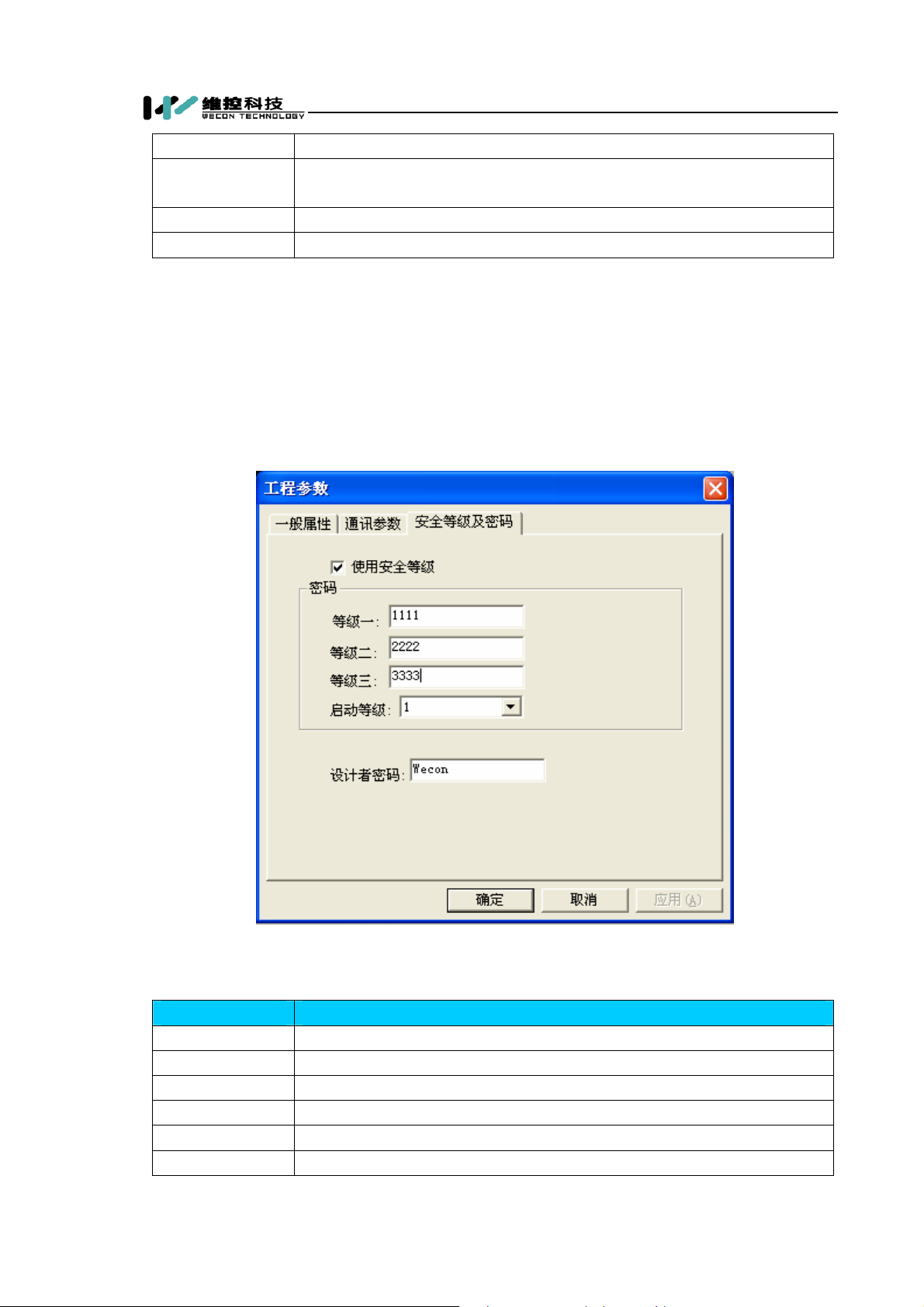

7.4 安全等级 .................................................................................................................................. 53
八 位图与位图库 ................................................................................................................................... 54
8.1 位图 .......................................................................................................................................... 54
8.2 HMI位图 ................................................................................................................................... 54

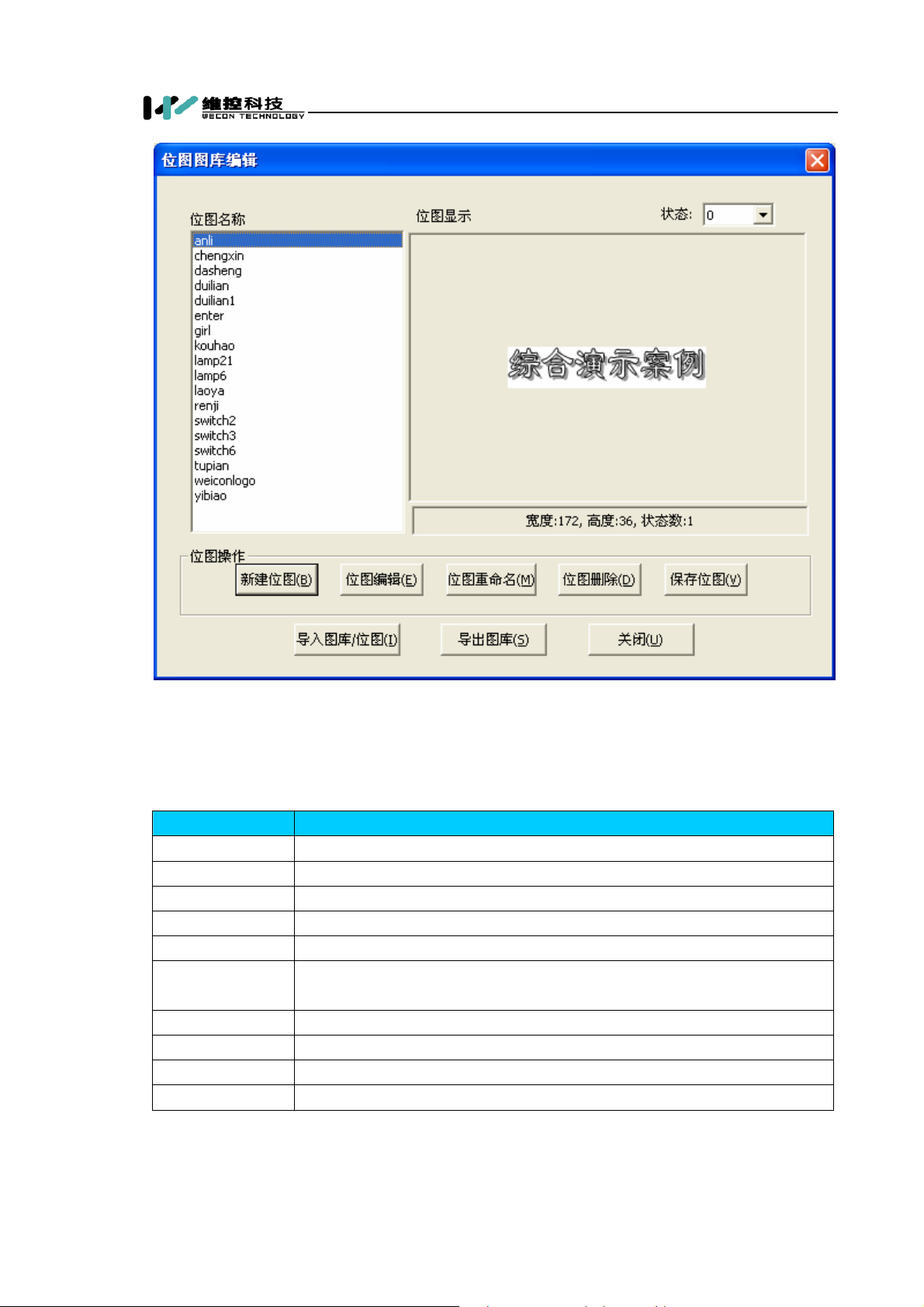

8.3 位图库 ...................................................................................................................................... 54

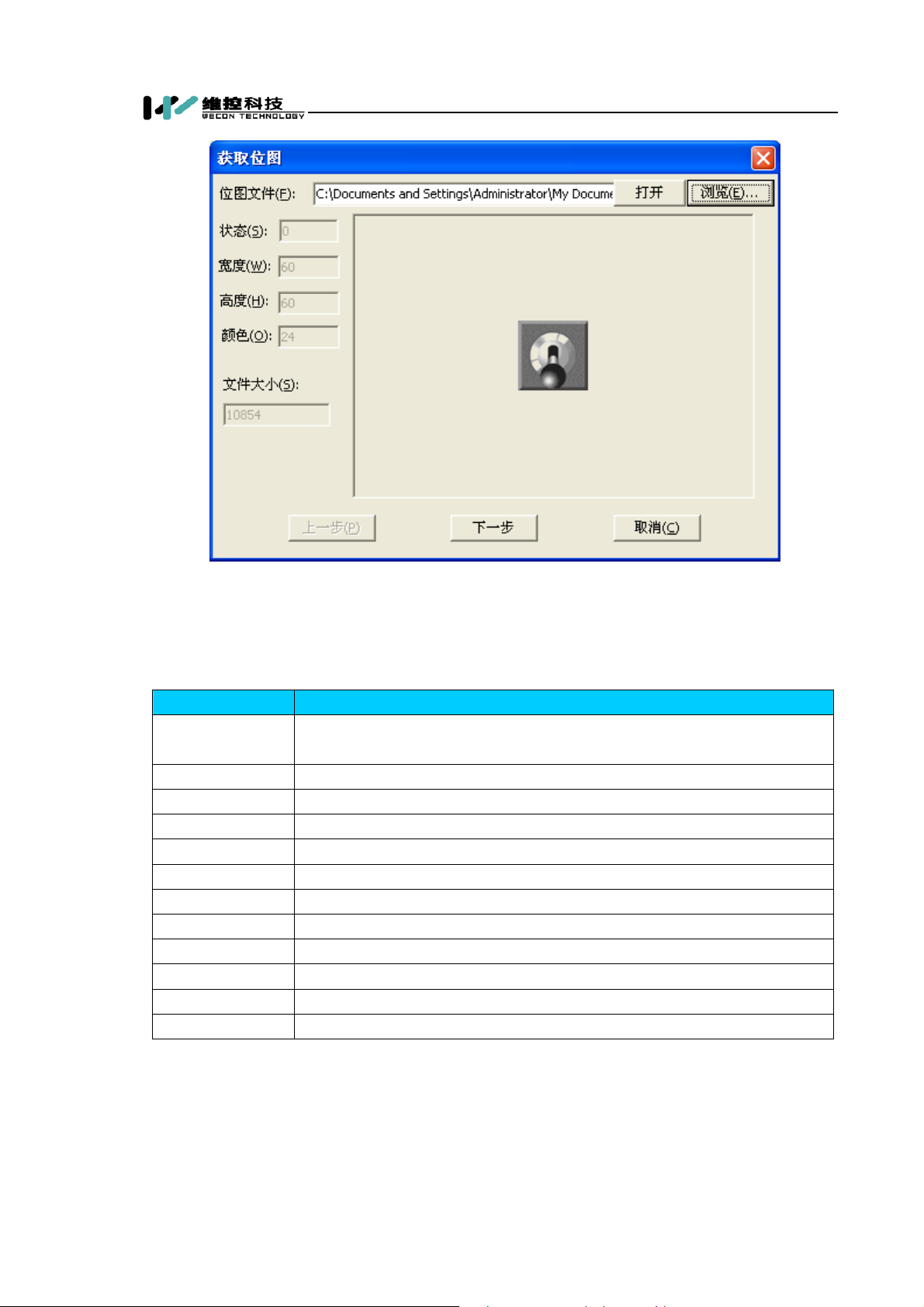

8.4 新建HMI位图 ..........................................................................................................................56
8.5 位图编辑 .................................................................................................................................. 58

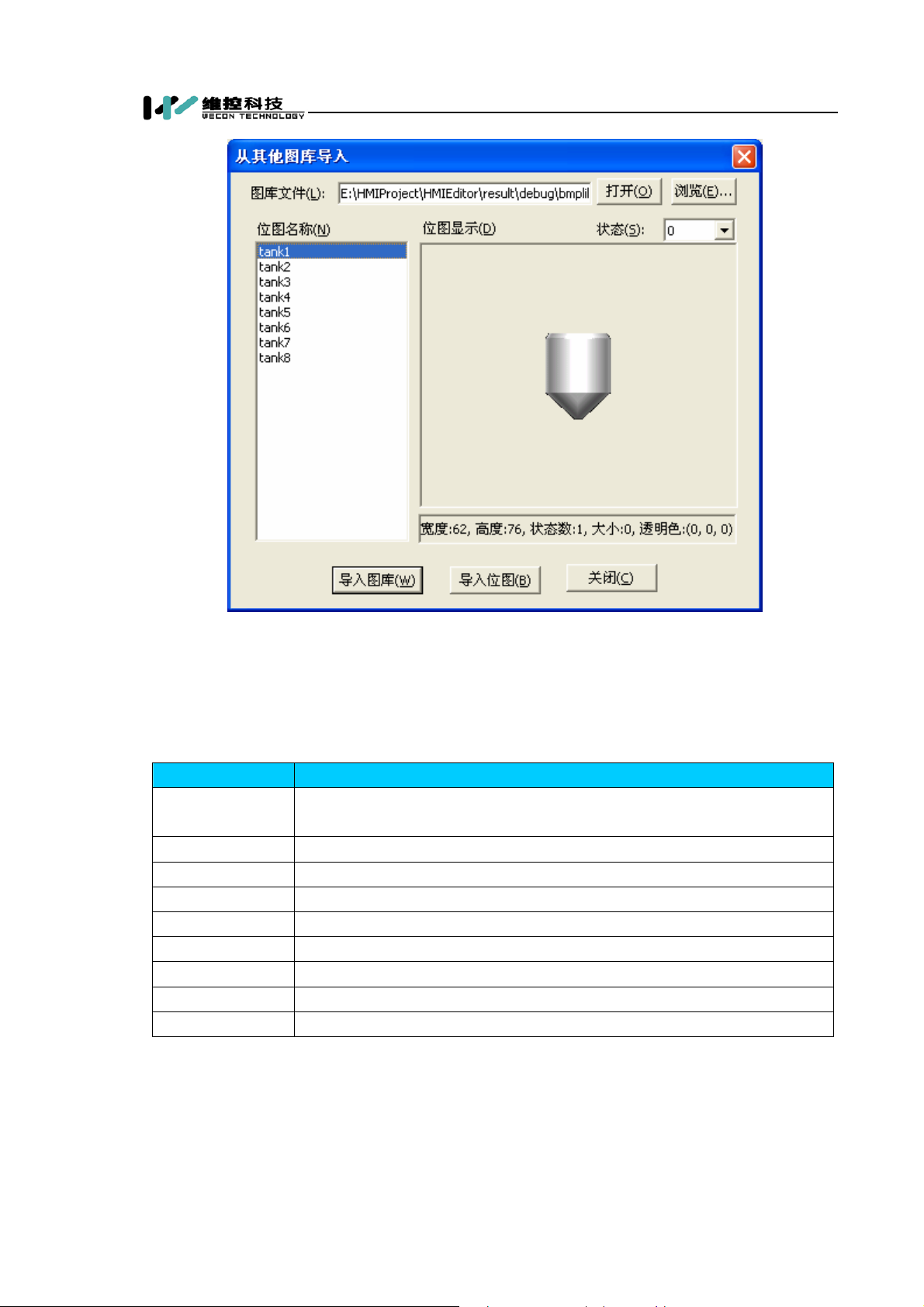

8.6 导入图库 .................................................................................................................................. 58

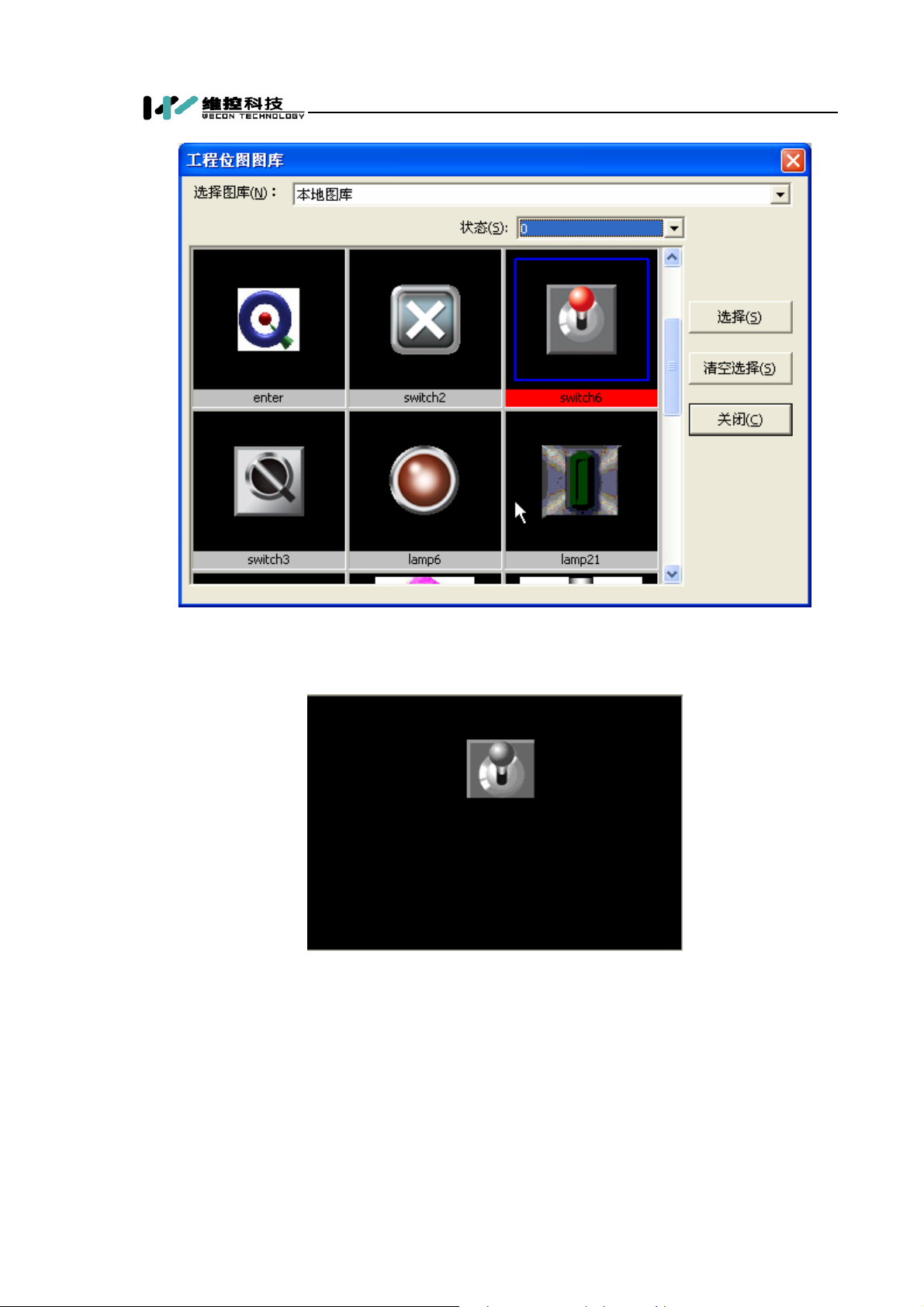

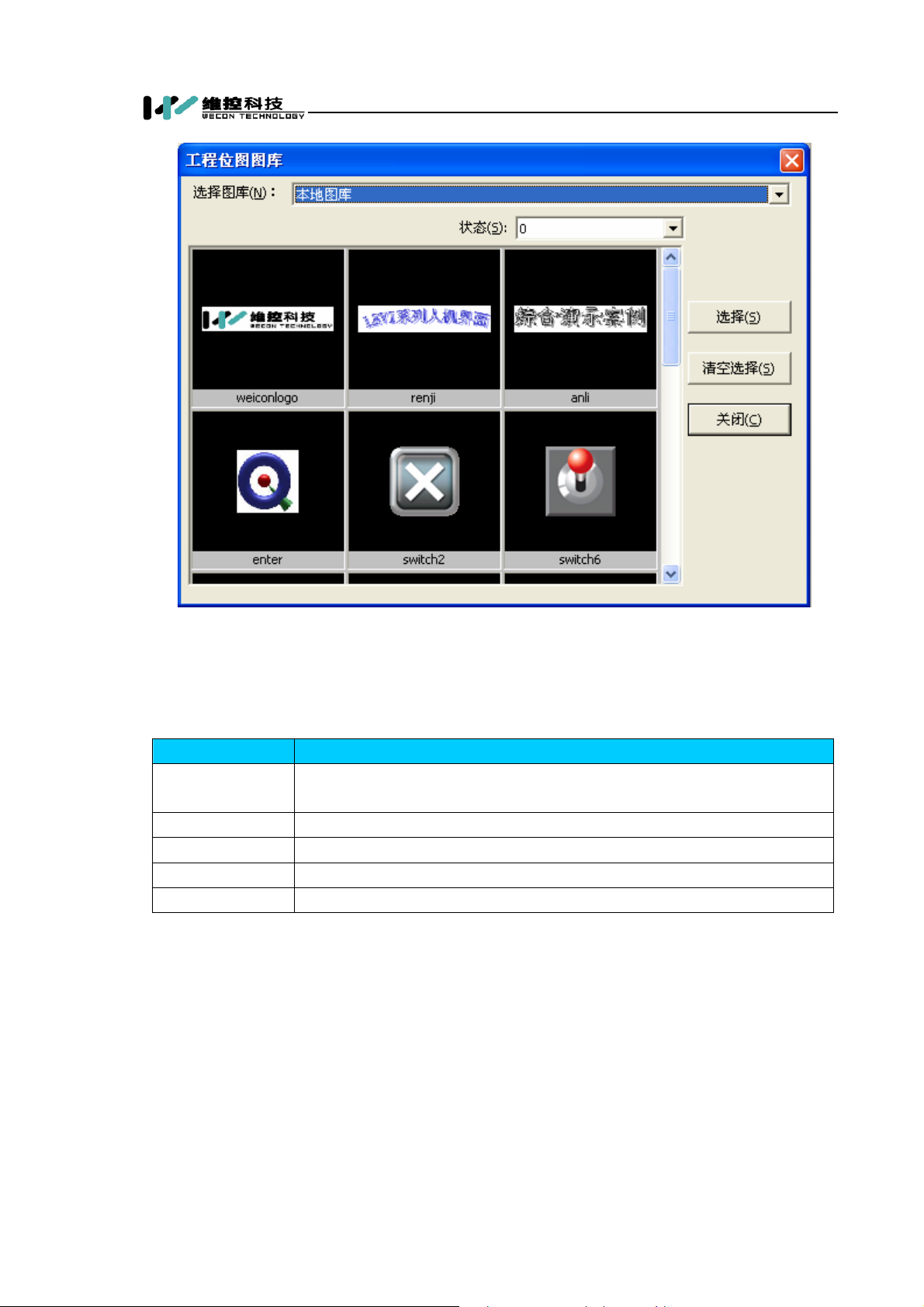

8.7 使用HMI位图 ..........................................................................................................................59
九 地址与地址库 ................................................................................................................................... 63
9.1 地址 .......................................................................................................................................... 63

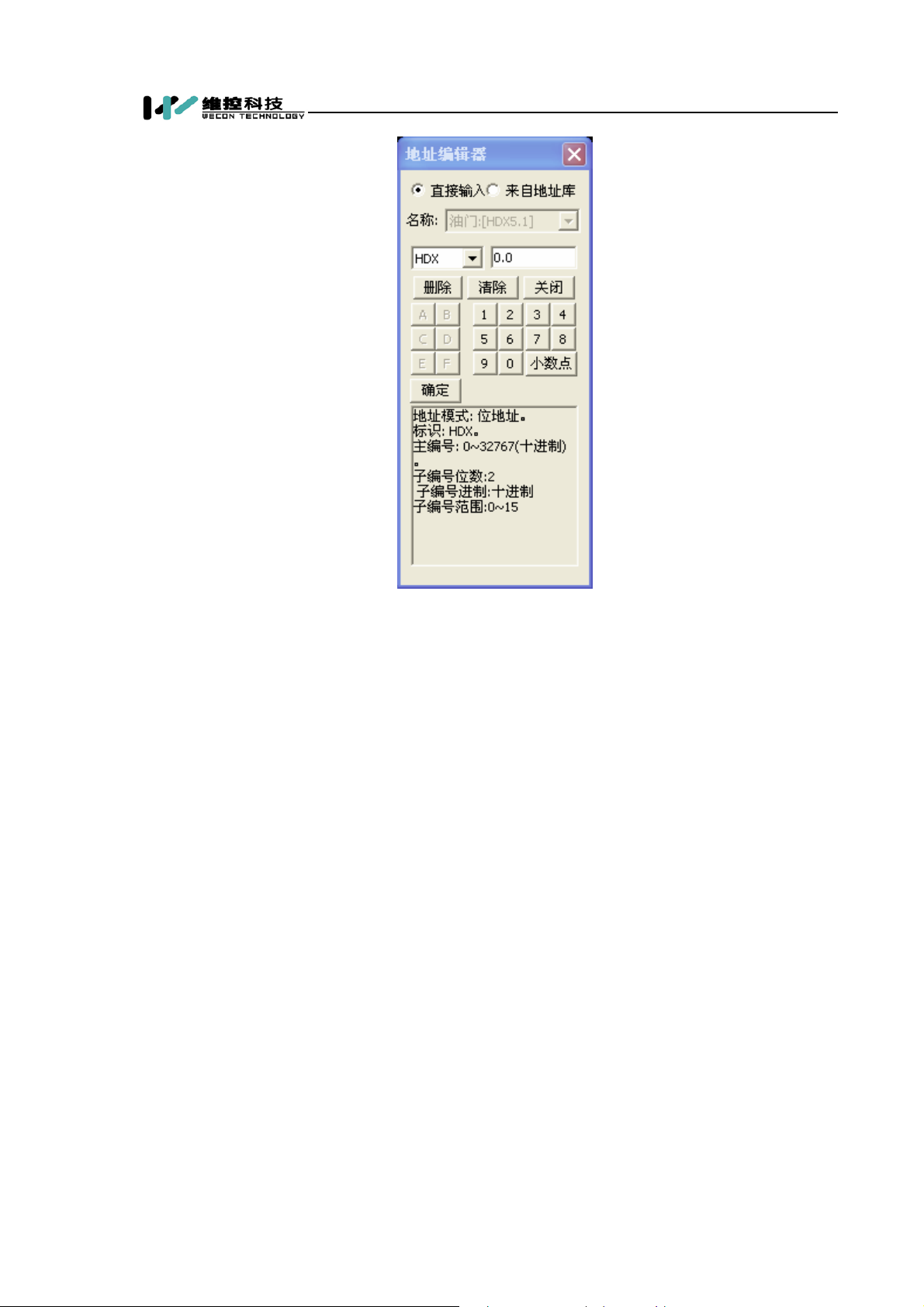

9.2 地址编辑器 .............................................................................................................................. 64

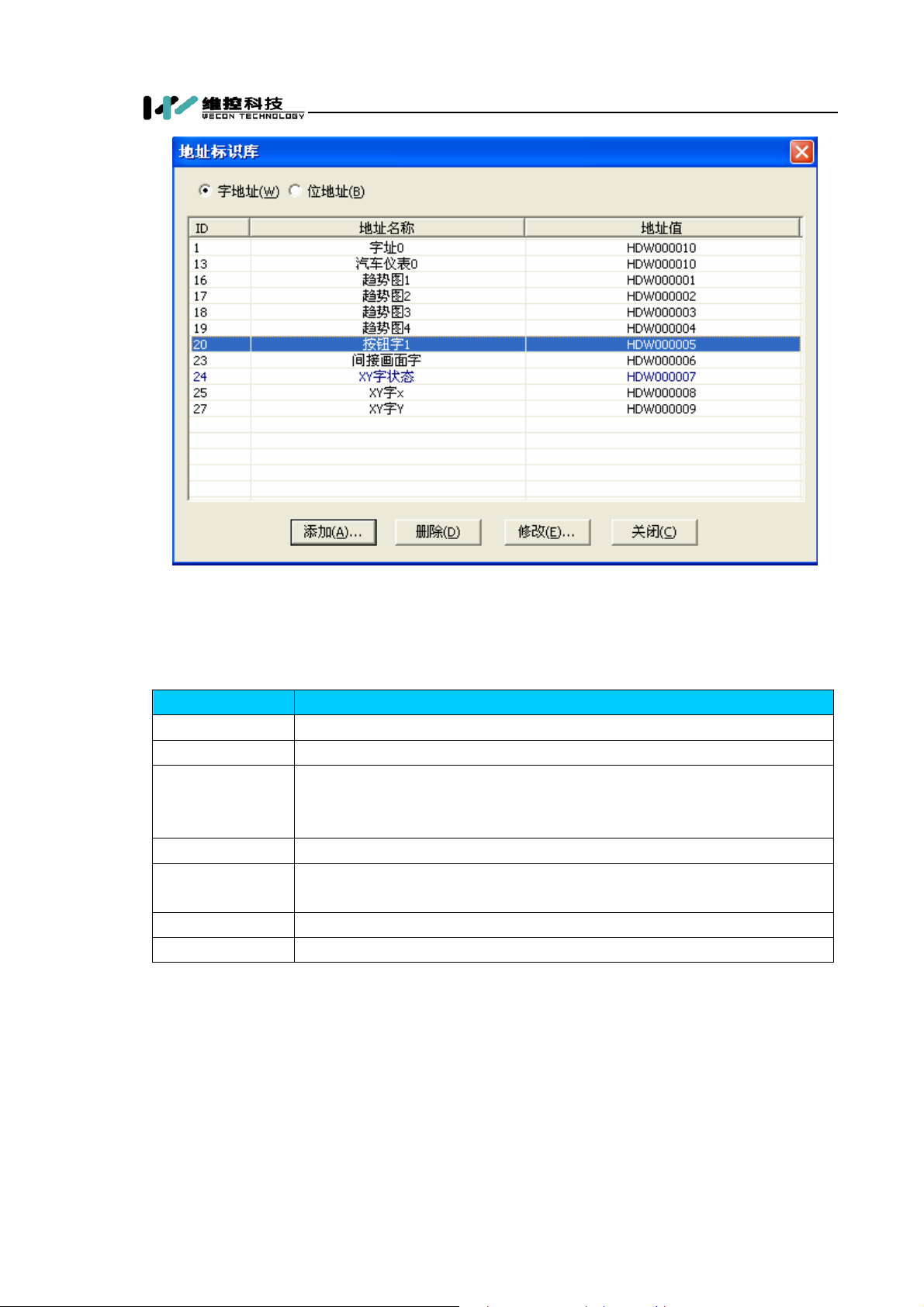

9.3 地址库 ...................................................................................................................................... 65
厦门维控科技有限公司© 第 II 页
Page 5
LEVI Studio 2006使用手册—目 录
9.4 地址的使用 .............................................................................................................................. 66
9.5 地址预览 .................................................................................................................................. 67
十 自绘图形 ........................................................................................................................................... 69
10.1 自绘图形箱 ............................................................................................................................ 69
10.2 直线 ........................................................................................................................................ 69
10.3 点 ............................................................................................................................................ 70

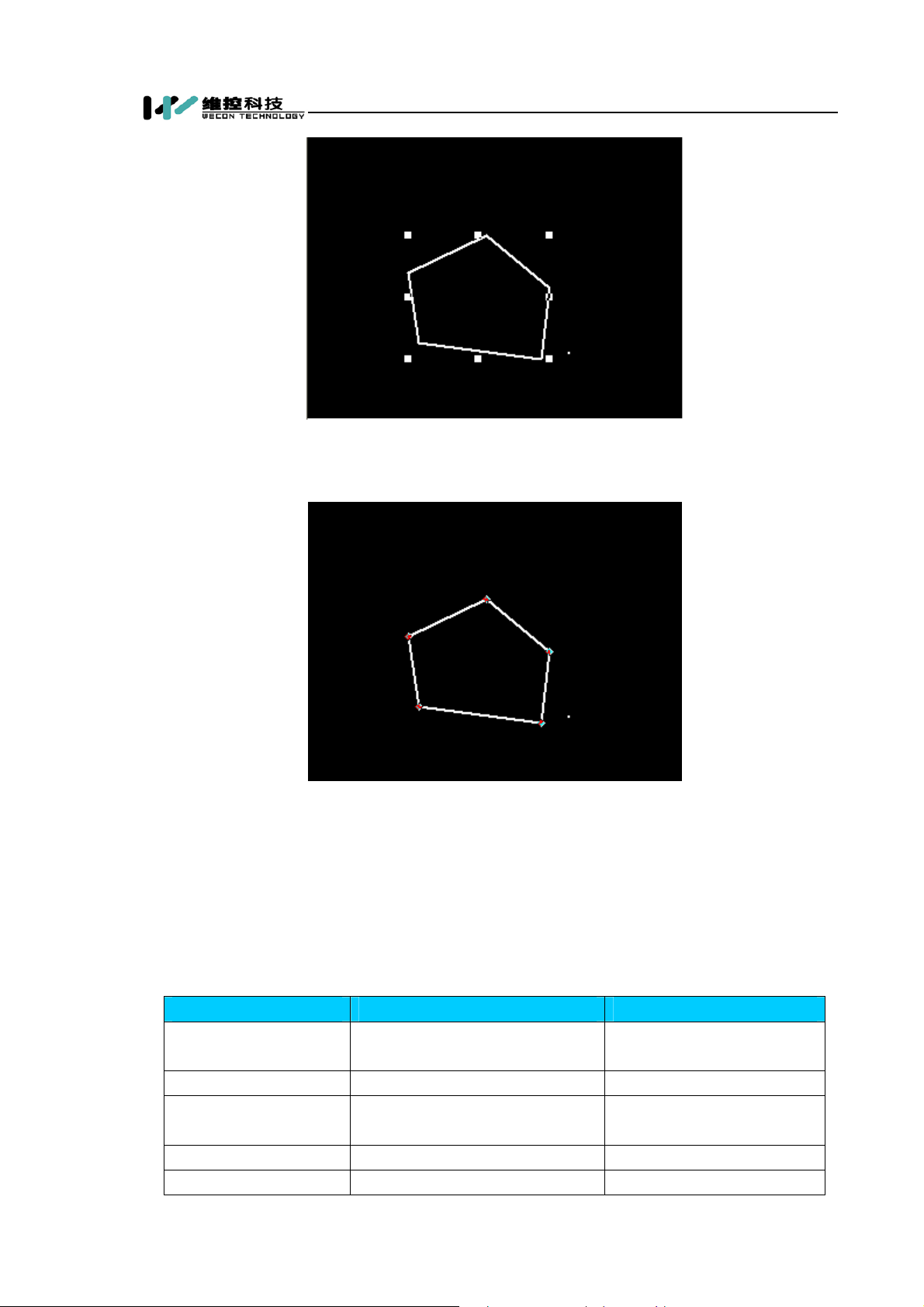

10.4 多边形 .................................................................................................................................... 70

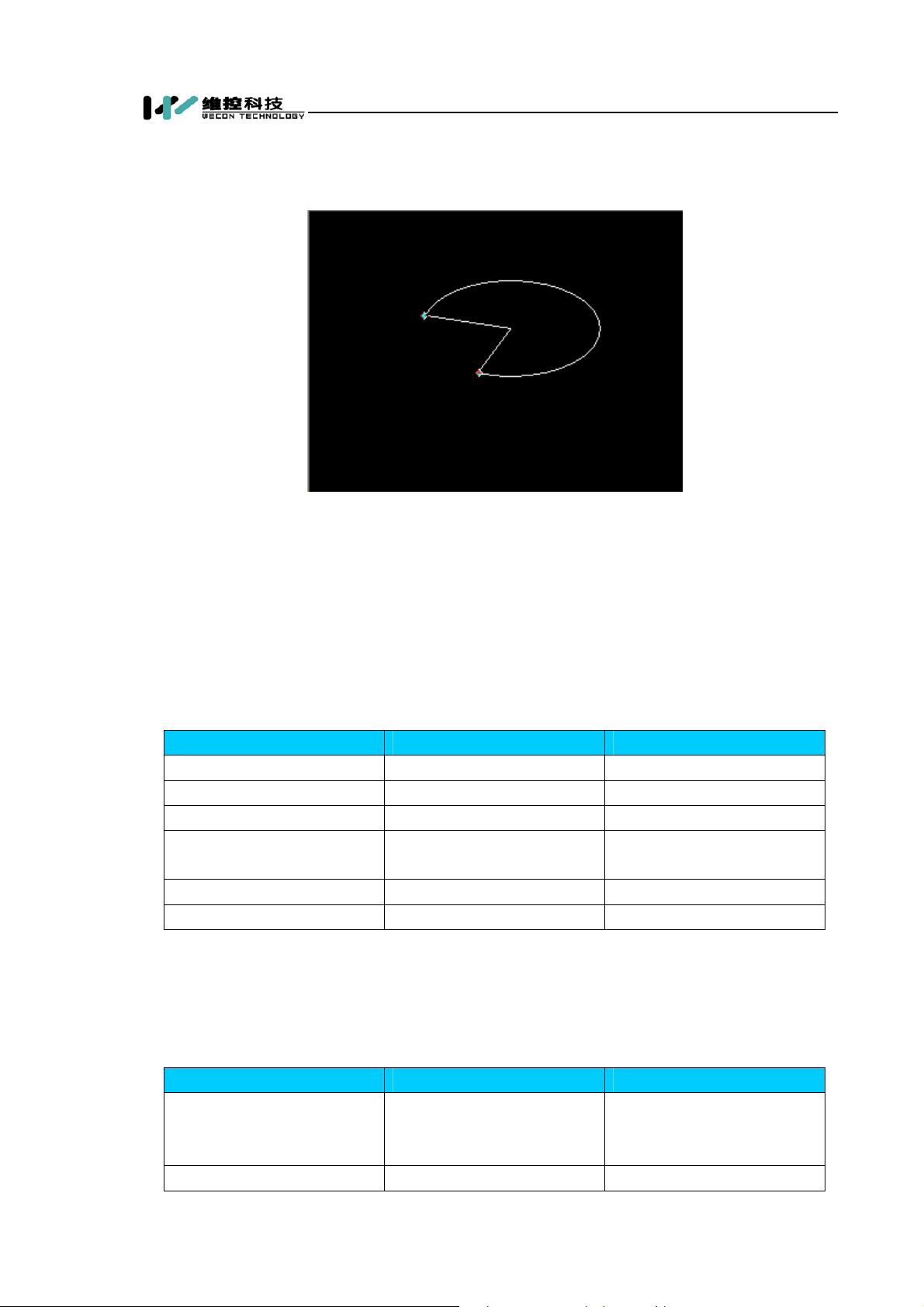

10.5 圆/椭圆................................................................................................................................... 71
10.6 弧 ............................................................................................................................................ 72
10.7 矩形 ........................................................................................................................................ 73
10.8 文本 ........................................................................................................................................ 73
10.9 折线 ........................................................................................................................................ 74
10.10 线性刻度 .............................................................................................................................. 74
10.11 弧形刻度 .............................................................................................................................. 75
10.12 静态位图 .............................................................................................................................. 76
十一 文本库 ........................................................................................................................................... 78

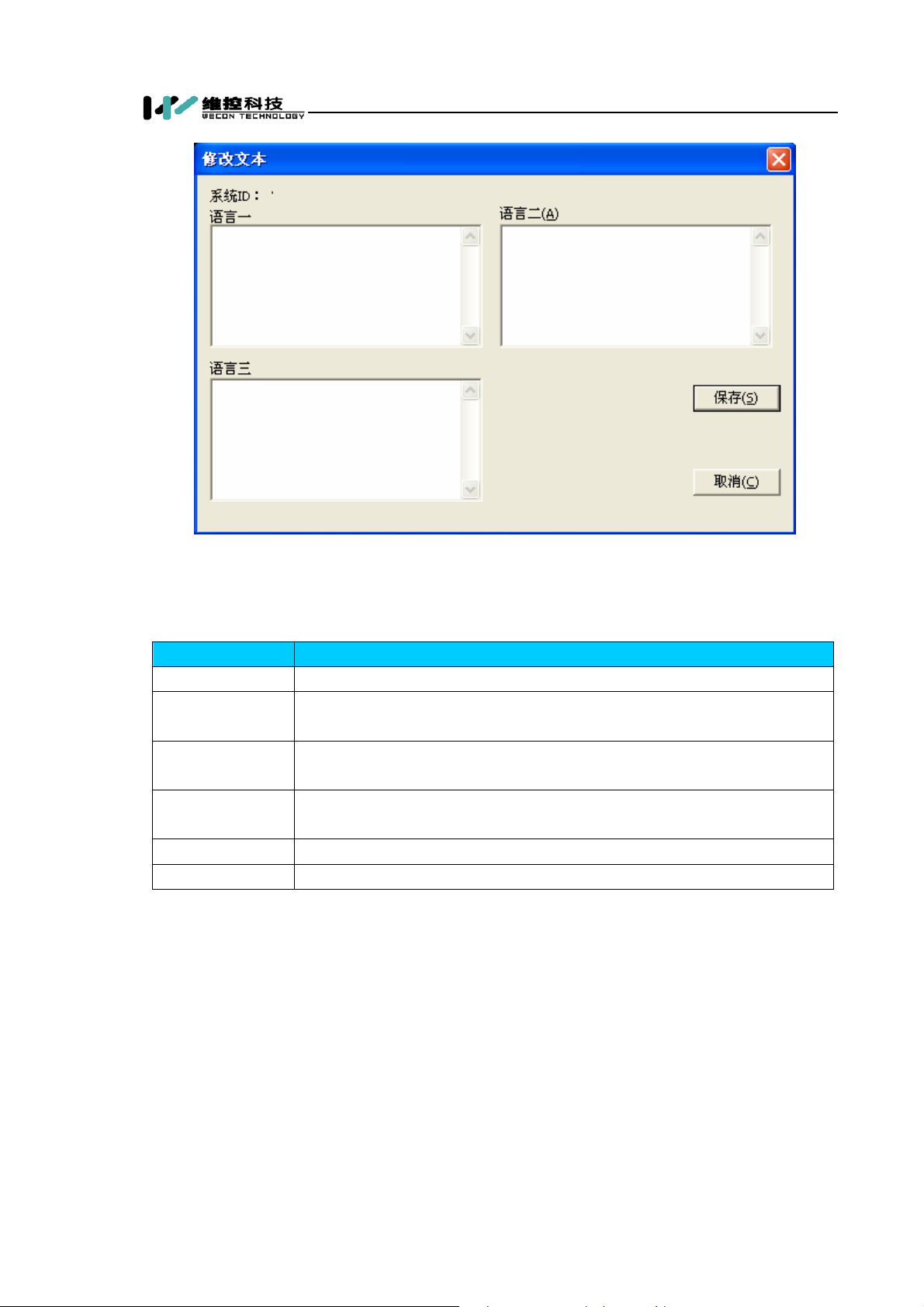

11.1 文本库 ....................................................................................................................................78

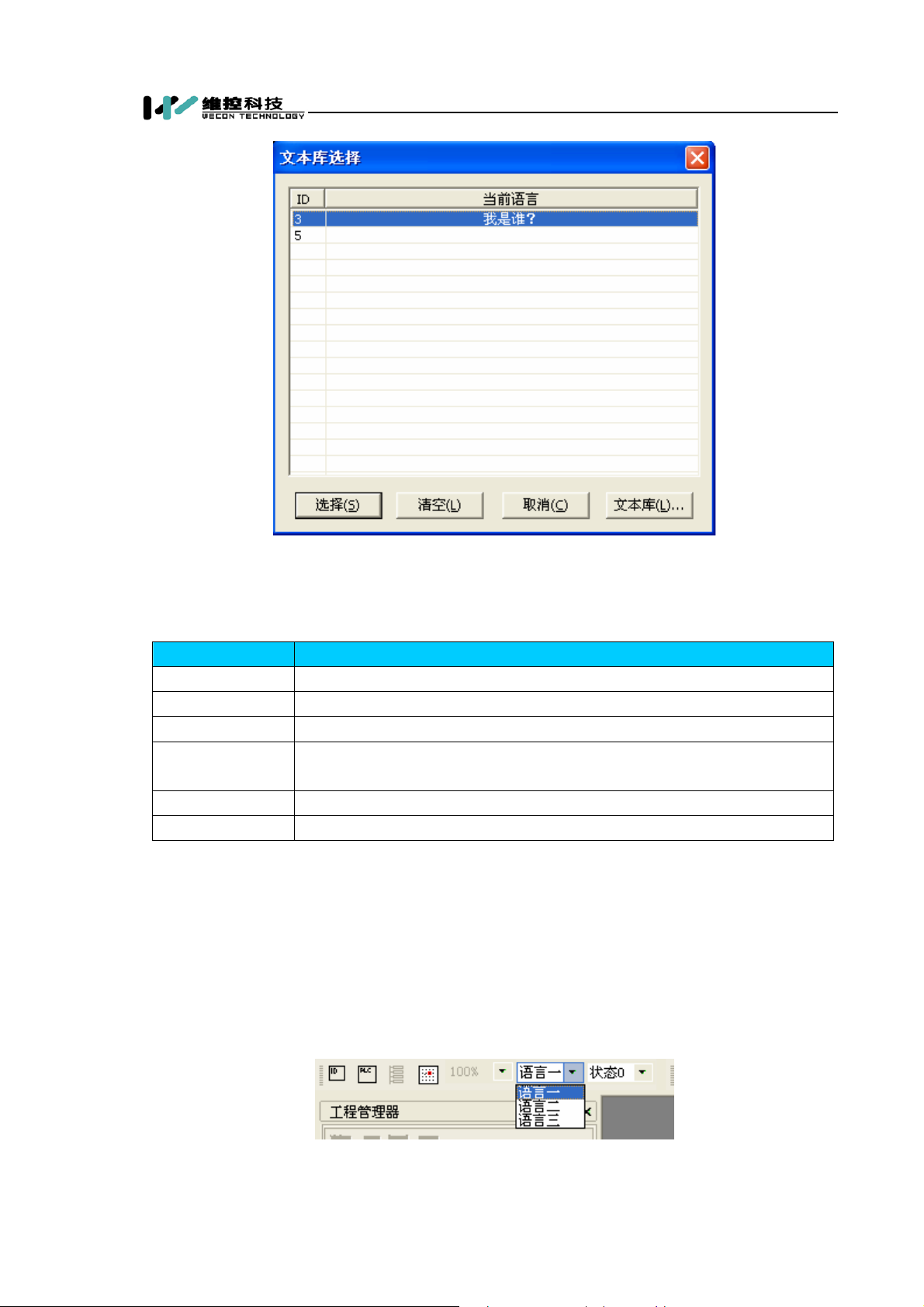

11.2 使用文本库 ............................................................................................................................80
11.3 当前语言 ................................................................................................................................82
11.4 编译语言 ................................................................................................................................83
十二 报警 ............................................................................................................................................... 84

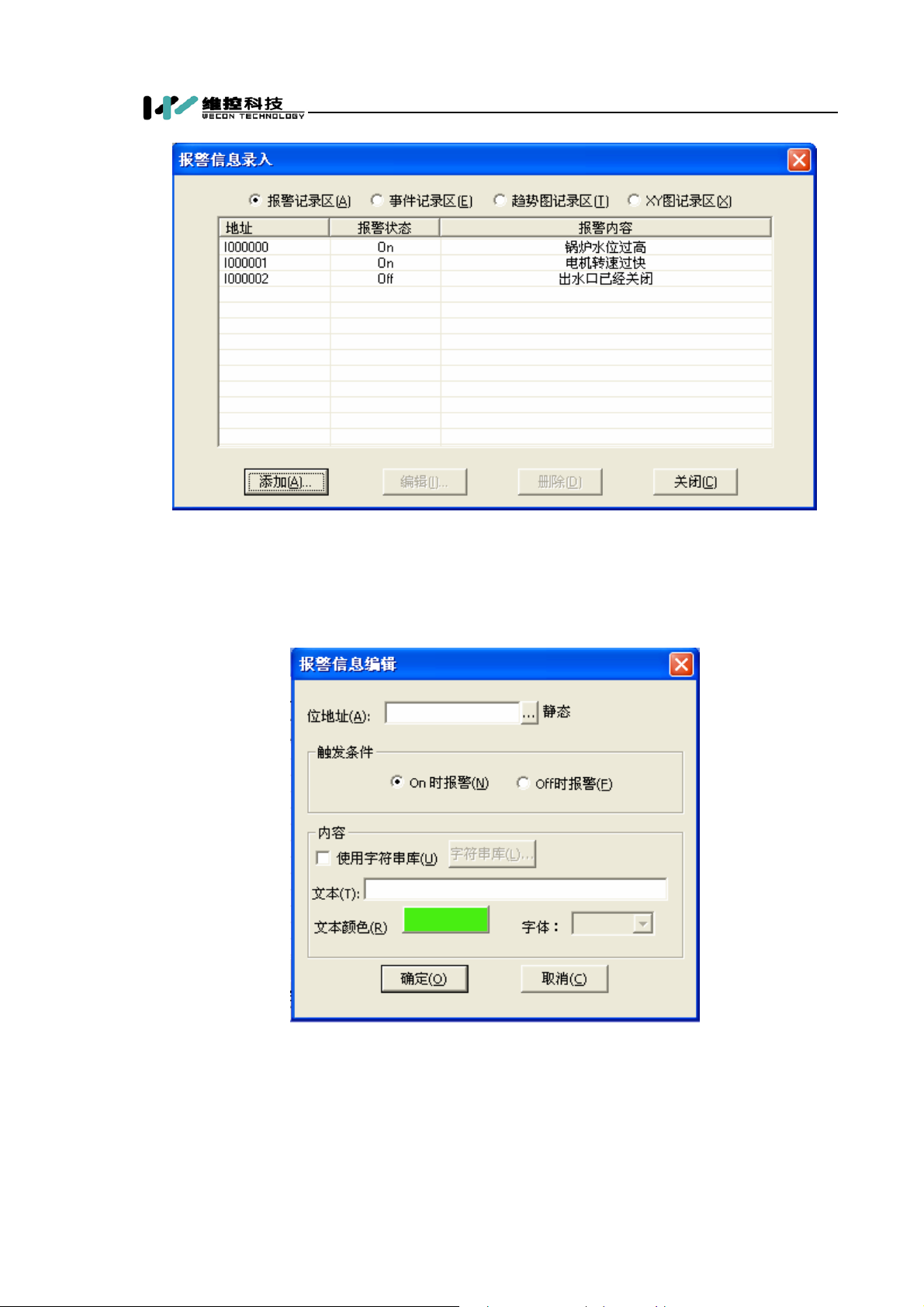

12.1 报警录入与编辑 .................................................................................................................... 84
12.2 报警显示 ................................................................................................................................ 86
十三 部件 ............................................................................................................................................... 87
13.1 概述 ........................................................................................................................................ 87
13.2 向量图与部件 ........................................................................................................................ 88

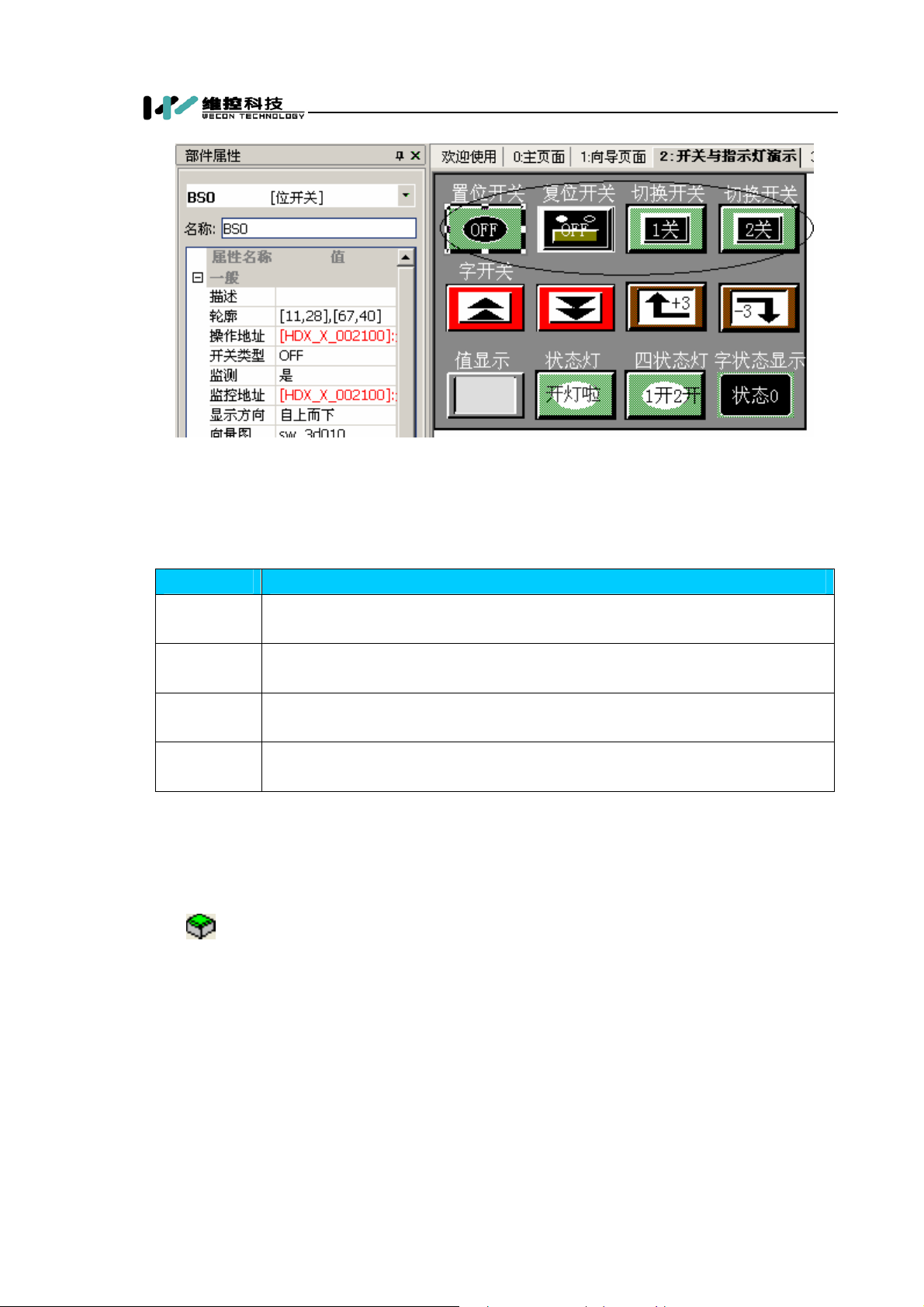

13.3 位开关 .................................................................................................................................... 89

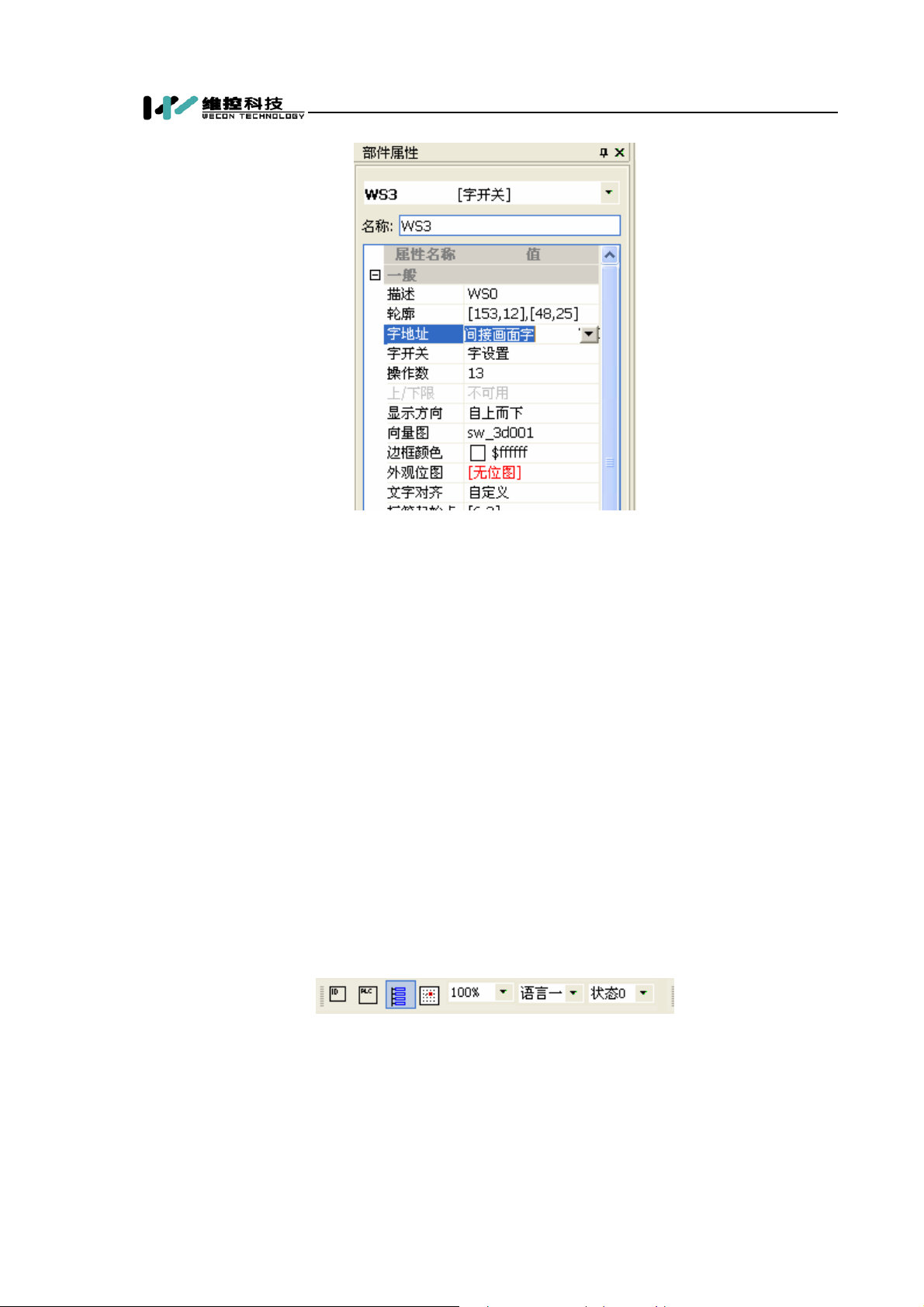

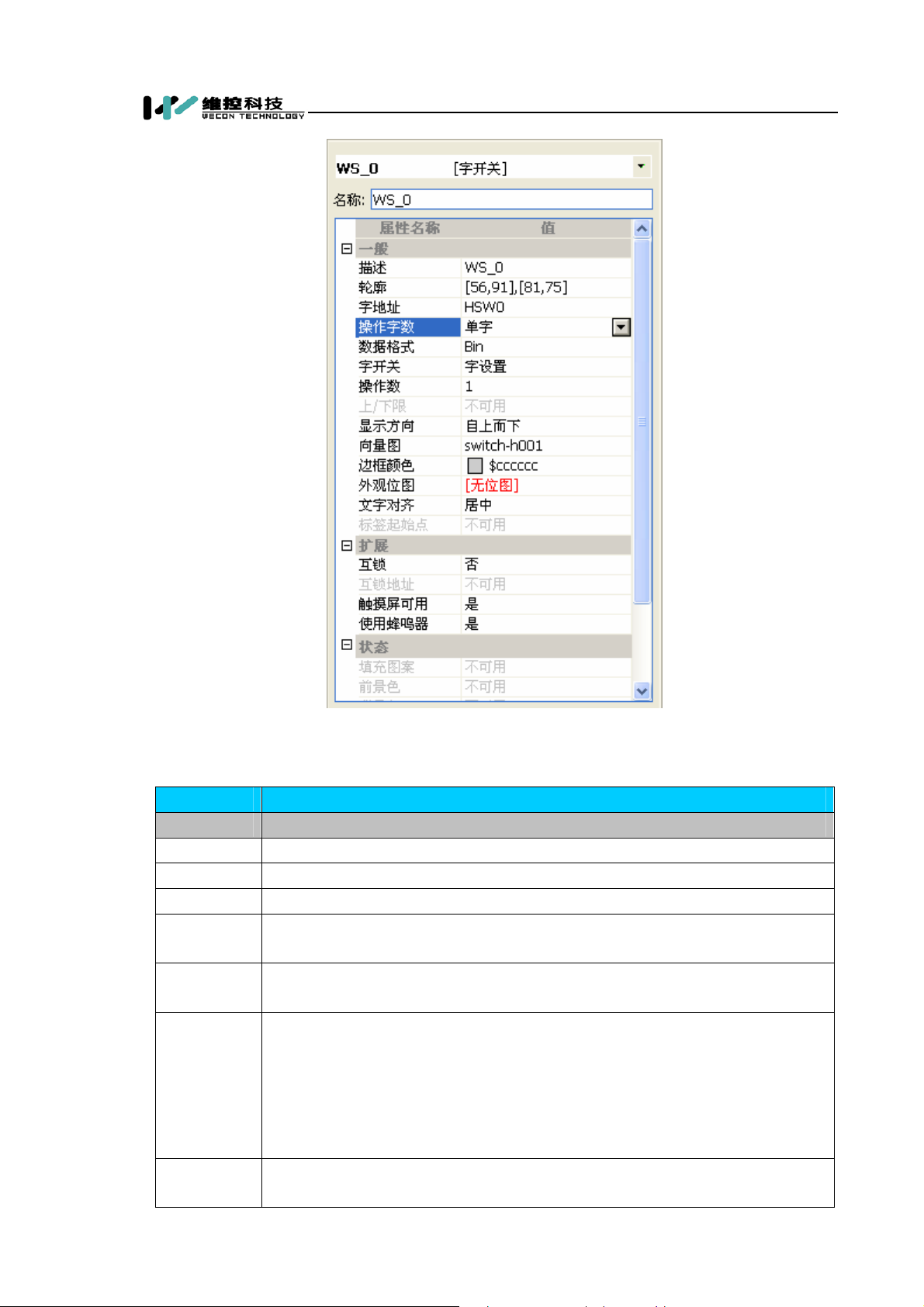

13.4 字开关 .................................................................................................................................... 92
13.5 功能开关 ................................................................................................................................ 95

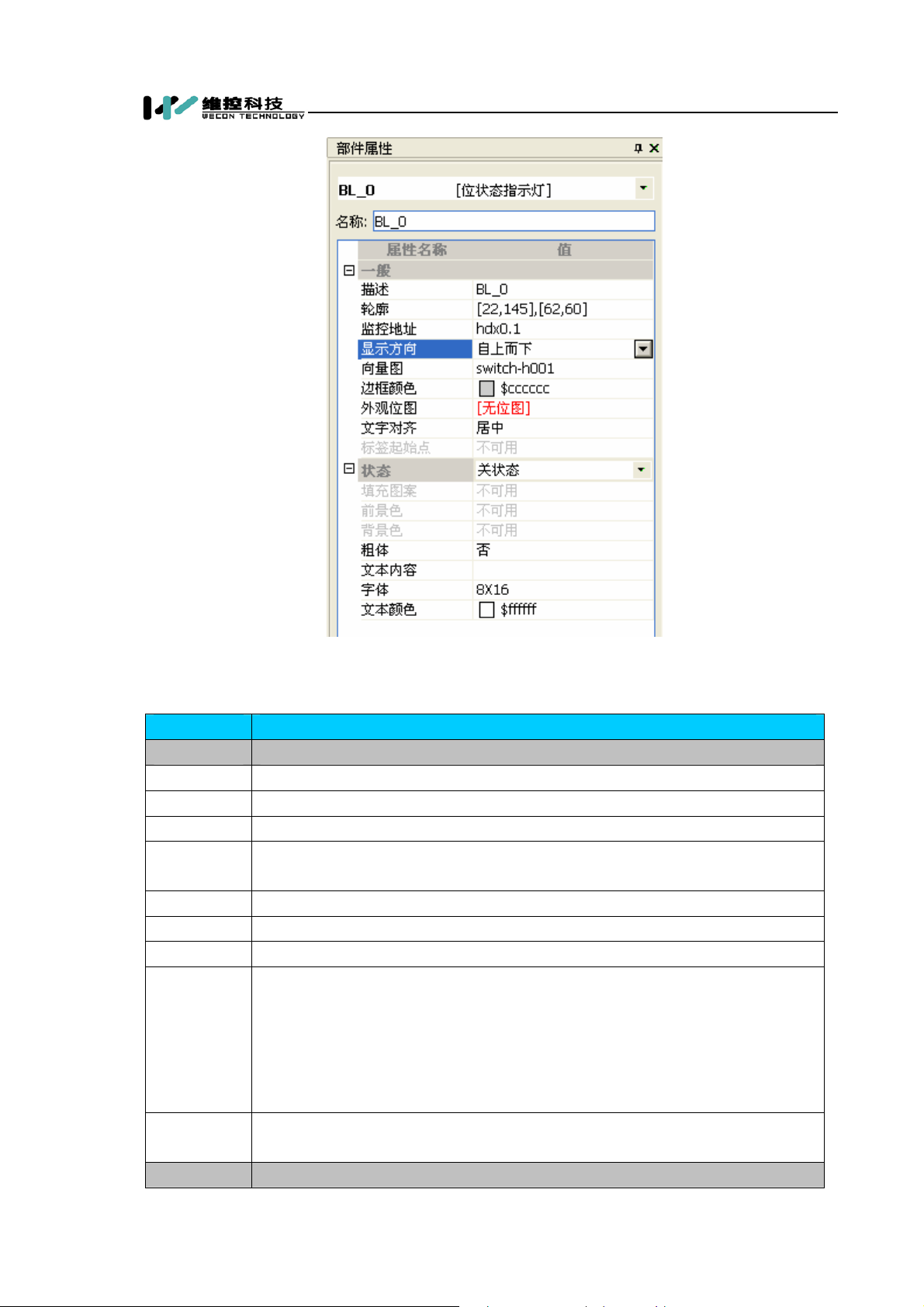

13.6 位状态指示灯 ........................................................................................................................ 97
13.7 字状态显示 ............................................................................................................................ 99
13.8 四状态指示灯 ....................................................................................................................... 101
13.9 按键 ...................................................................................................................................... 103
13.10 棒图 .................................................................................................................................... 106
13.11 饼图 ..................................................................................................................................... 107
13.12 罐图 .................................................................................................................................... 108
13.13 仪表 .................................................................................................................................... 109
13.14 配方显示 ............................................................................................................................ 110
13.15 配方传输 ............................................................................................................................ 112
13.16 趋势图 ................................................................................................................................. 113
13.17 XY图 ................................................................................................................................... 115
13.18 报警历史表 ......................................................................................................................... 118
13.19 当前报警表 ........................................................................................................................ 119
13.20 报警条 ................................................................................................................................ 120
厦门维控科技有限公司© 第 III 页
Page 6
LEVI Studio 2006使用手册—目 录
13.21 移动图形 ............................................................................................................................ 122
13.22 轨迹动画 ............................................................................................................................ 124
13.23 直接画面显示 .................................................................................................................... 126
13.24 间接画面显示 .................................................................................................................... 127
13.25 数字输入/显示 ................................................................................................................... 128
13.26 文本输入/显示 ................................................................................................................... 131
13.27 日期显示 ............................................................................................................................ 133
13.28 时间显示 ............................................................................................................................ 134
13.29 关于部件的叠加 ................................................................................................................ 136
十四 配方 ............................................................................................................................................. 137
14.1 概述 ...................................................................................................................................... 137
14.2 举例说明 .............................................................................................................................. 137
14.3 配方信息编辑 ...................................................................................................................... 137
14.4 配方显示的添加 ................................................................................................................... 139
14.5 配方传输的添加 ................................................................................................................... 140
14.6 配方传输的使用 ................................................................................................................... 143
14.7 配方数据的索引 .................................................................................................................. 144
十五 输入部件与键盘画面 ................................................................................................................. 145
15.1 键盘画面 .............................................................................................................................. 145
十六、安全等级 ................................................................................................................................... 146
16.1 概念及用途 .......................................................................................................................... 146
16.2 安全等级的保留字地址 ...................................................................................................... 147
16.3 安全等级的应用举例 .......................................................................................................... 148
十七、脚本 ........................................................................................................................................... 155
17.1 概述 ...................................................................................................................................... 155
17.2 第一次使用脚本 .................................................................................................................. 156
17.3 如何使用脚本 ...................................................................................................................... 159
17.3.1 脚本的分类 ............................................................................................................... 159
17.3.2 初识脚本编辑器 ....................................................................................................... 161
17.3.3 初始化脚本 ............................................................................................................... 162
17.3.4 关闭脚本 ................................................................................................................... 162
17.3.5 定时脚本 ................................................................................................................... 162
17.3.6 位触发脚本 ............................................................................................................... 164
17.3.7 全局函数 ................................................................................................................... 165
17.4 语法 ...................................................................................................................................... 167
17.5 脚本对设备的访问 .............................................................................................................. 167
17.6 系统函数 .............................................................................................................................. 167
17.7 语法检查及语法错误 .......................................................................................................... 168
17.7.1 语法检查 ................................................................................................................... 168
17.7.2 语法错误 ................................................................................................................... 168
17.8 使用脚本应该注意的问题 .................................................................................................. 171
十八 编译 ............................................................................................................................................. 173
18.1 编译过程 .............................................................................................................................. 173
18.2 编译错误(警告) ................................................................................................................... 173
厦门维控科技有限公司© 第 IV 页
Page 7
LEVI Studio 2006使用手册—目 录
十九 下载 ............................................................................................................................................. 175
19.1 工程下载/上传 ..................................................................................................................... 175
19.2 配方上传/下载 ..................................................................................................................... 176
二十 模拟 ............................................................................................................................................. 177
20.1 离线模拟 .............................................................................................................................. 177
20.2 在线模拟 .............................................................................................................................. 177
二十一 HMI内部保留寄存器 ............................................................................................................. 178
21.1 概述 ...................................................................................................................................... 178
21.2 系统数据区(HS) .................................................................................................................. 178
21.3 数据存储区(HD).................................................................................................................. 179
21.4 特殊存储区(HP) .................................................................................................................. 179
21.5 配方索引区(RPW)...............................................................................................................179
21.5 LEVI保留寄存器 .................................................................................................................. 180
二十二 串行通讯与PLC驱动程序...................................................................................................... 184
22.1 RS-232 串行接口标准.......................................................................................................... 184
22.2 RS-422 与RS-485 串行接口标准.........................................................................................185
22.3 RS-422 电气规定.................................................................................................................. 186
22.4 RS-485 电气规定.................................................................................................................. 187
二十三 LEVI与主流PLC的连接.........................................................................................................189
23.1 西门子S7-200 系列PLC ....................................................................................................... 189
23.2 欧姆龙 CPM系列PLC ........................................................................................................ 190
23.3 三菱电机PLC....................................................................................................................... 191
附录A 图片索引 .................................................................................................................................. 193
附录B 表格索引 .................................................................................................................................. 198
厦门维控科技有限公司© 第 V 页
Page 8
LEVI Studio 2006使用手册—一 使用须知
一 使用须知
感谢您选择维控（WECON）自主研发的 LEVI 系列 HMI 产品。
1.1 公司简介
厦门维控科技有限公司是一家致力于工业控制领域，集研发、生产、销售于一体的高新技术
企业。公司自主开发出了国内地第一套自主知识产权的 HMI（人机界面），填补了国内企业在该
领域的空白。同时开发了一系列的嵌入式工业控制主板，以及 HMI 部分外围设备，为客户提供
完善的解决方案。
公司员工本科以上学历占 92%。研发人员 60%以上具有硕士学历，都是致力于工业控制和嵌
入式领域开发和实施多年的专家，有着完善的生产、销售和售后服务体系。产品广泛应用于工业
控制领域的各个行业。
维控科技将秉承“让控制更自由的”的理念，为客户创造价值，与客户共同成长。
1.2 如何使用本手册
如果您是 LEVI 的初次使用者，建议您先阅读本手册的前三章，以便对 LEVI Studio 的安装、
界面、特性有个全面基本的认识。
本手册详细说明了 LEVI 所有的产品功能和操作细节。
软件安装之后，在线帮助手册也同时安装计算机的指定目录中，您也可以通过在线帮助及时
高效的了解 LEVI，随时为您在使用中所遇到的问题提供答案，协助你愉快、轻松地完成在 LEVI
Studio 上的开发设计工作。
如果通过在线帮助手册仍旧不能解决您的问题，请通过电子邮件或电话与我们的技术支持联
系，维控科技的技术支持工程师欢迎您来电垂询任何问题。
厦门维控科技有限公司© 第 6 页 共 202 页
Page 9
LEVI Studio 2006使用手册—二 LEVI Studio 的安装及系统要求
二 LEVI Studio 的安装及系统要求
2.1 系统要求
z 硬件： PIII 600 MHz 以上 IBM PC 或兼容机
z 内存： 128MB 或大于 128MB
z 显示器：最低要求：800 x 600 256 色。推荐：1024 x 768 24 位真彩
z RS232： 至少一个，用于调试和向 LEVI 下载工程
z 鼠标： Microsoft 鼠标或兼容的指针设备
z 操作系统：Windows 98 SE/Windows2000/Win XP/Win Server2003 或以上版本
2.2 LEVI Studio 的安装
LEVI Studio 的安装程序是一个独立的安装包，文件名称 setup.exe， 在用户的光盘里双击这
个文件，即可进入安装程序，如图 2-1 所示。
图 2-1 安装向导
点击下一步，出现图 2-2 所示 LEVI Studio 的用户许可协议。
厦门维控科技有限公司© 第 7 页 共 202 页
Page 10
LEVI Studio 2006使用手册—二 LEVI Studio 的安装及系统要求
图 2-2 用户许可证
在您继续下一步的安装之前，敬请详细阅读 LEVI Studio 的软件许可协议。然后进入下一步，
填写软件的用户信息，如图 2-3 所示。
图 2-3 用户信息
厦门维控科技有限公司© 第 8 页 共 202 页
Page 11
LEVI Studio 2006使用手册—二 LEVI Studio 的安装及系统要求

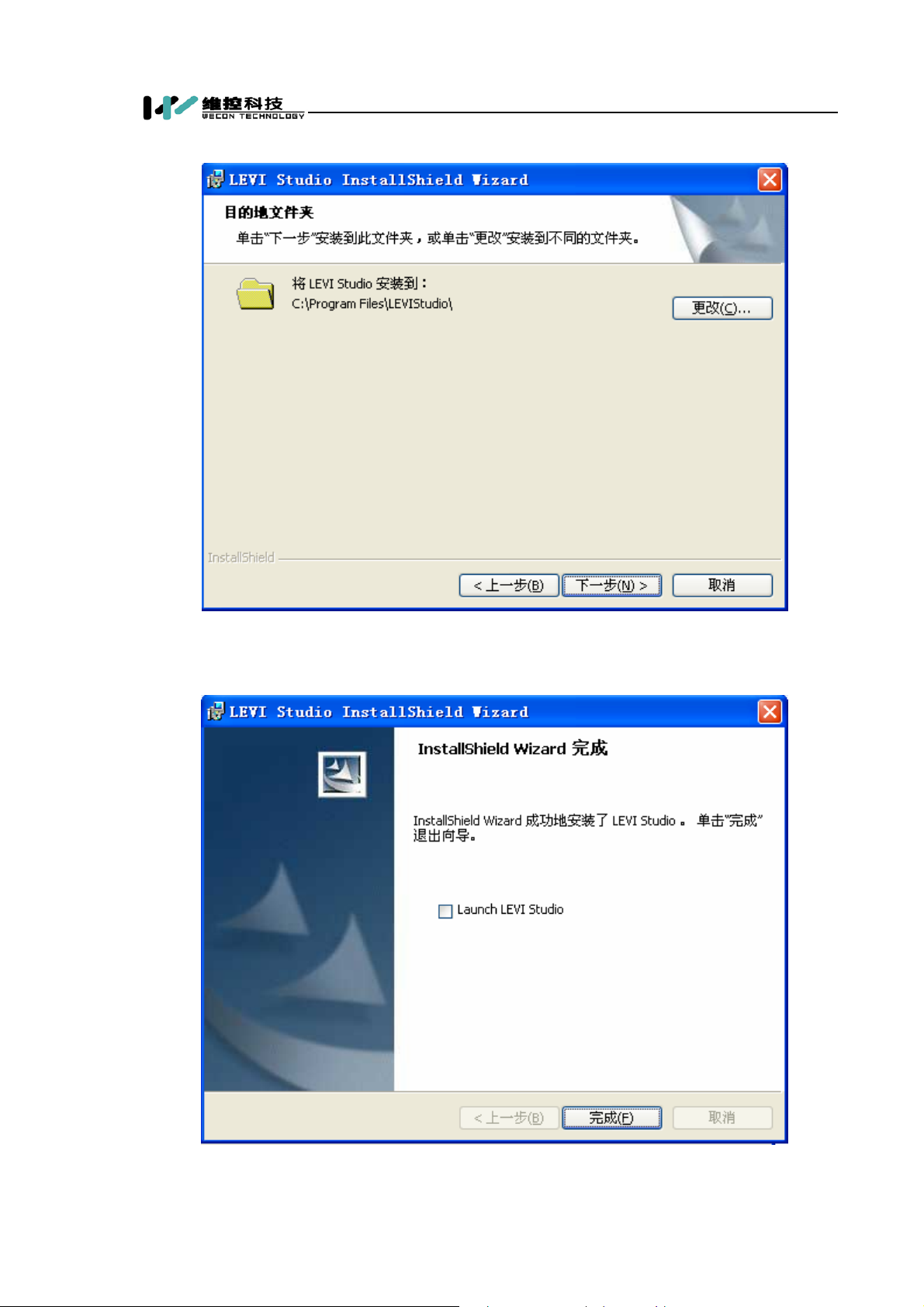

然后进入下一步，填写软件的安装目录，如图 2-4 安装程序目录选择：
图 2-4 安装程序目录选择
安装成功之后，出现如图 2-5 界面：
图 2-5 安装完成界面
厦门维控科技有限公司© 第 9 页 共 202 页
Page 12
LEVI Studio 2006使用手册—二 LEVI Studio 的安装及系统要求
2.3 软件的卸载
从控制面板Æ添加/删除程序Æ找到 LEVI Studio， 点击删除按钮，即可以将 LEVI 从本地计
算机删除，如图 2-6 所示。
图 2-6 添加删除 LEVI Studio
厦门维控科技有限公司© 第 10 页 共 202 页
Page 13
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
切换标签
状态栏
三 LEVI Studio 界面布局
3.1 概述
LEVI Studio 拥有 Windows 最流行的界面风格，并且可以支持多套界面风格，采用所见即所
得的设计理念，用户输入的一切信息皆通过填表的方式来进行，将用户常见的操作和功能平铺于
用户的视觉注意力最集中的地方。让用户在高效方便工作的同时获得轻松与快乐。
3.2 总体布局

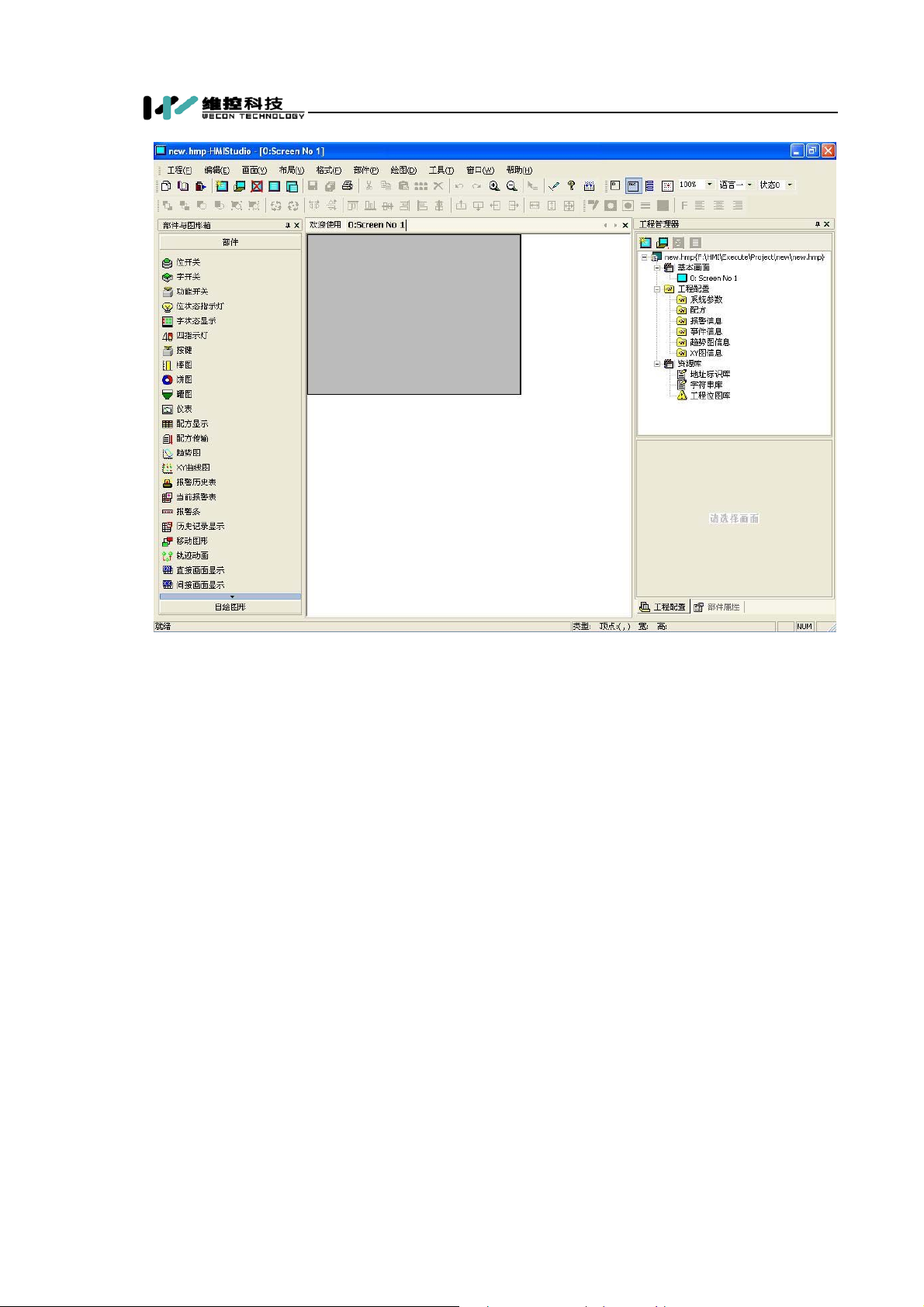

LEVI Studio 启动之后，看到如图 3-1 所示的窗口布局，具体可划分为菜单、工具栏、工程管
理工具、切换标签、工作区、状态栏和部件和图形箱等 7 个区域。
工程管
理器
¾
工具栏
部件
¾ 工作区
与图
形箱
¾
图 3-1 LEVI Studio窗口布局
LEVI Studio 的界面总体布局上，我们可以清楚看到上述的 7 个区域，每个区域的功能说明
如表 3-1 所示。
厦门维控科技有限公司© 第 11 页 共 202 页
Page 14
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
表 3-1 区域说明
区域 说明
菜单区 与工程、画面、部件操纵相关的菜单，许多界面布局的设置也在菜单上。
工具栏 包括标准工具栏、视图操作工具条、视图编辑工具条、属性工具条
工程管理器 工程管理器以树形视图方式将当前工程罗列出来，所以工程管理器包括了两个
树形窗口和画面预览窗口。
部件属性 部件属性框以列表的方式将部件的属性罗列出来，用户对部件信息的修改，只
需要修改属性框里的信息就可以了。
工作区 画面视图的在工作区实现编辑，第一次使用 LEVI Studio 时，在这里将显示欢
迎使用的界面。
部件与图形箱 LEVI 所能支持的部件和自绘图形，皆放置在此处，新建部件时，用户只需要
选中相应的部件即可。
状态栏 显示当前画面视图的编辑状态，当用户操作工具条或者菜单时，系统都会在状
态栏上显示相关的帮助信息。
3.3 菜单
菜单的很多功能是工具条是一致的，所以在这里只列举与工具条的功能不重复的菜单的功
能，重复的功能将在后面论述。
厦门维控科技有限公司© 第 12 页 共 202 页
Page 15
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
3.3.1 工程

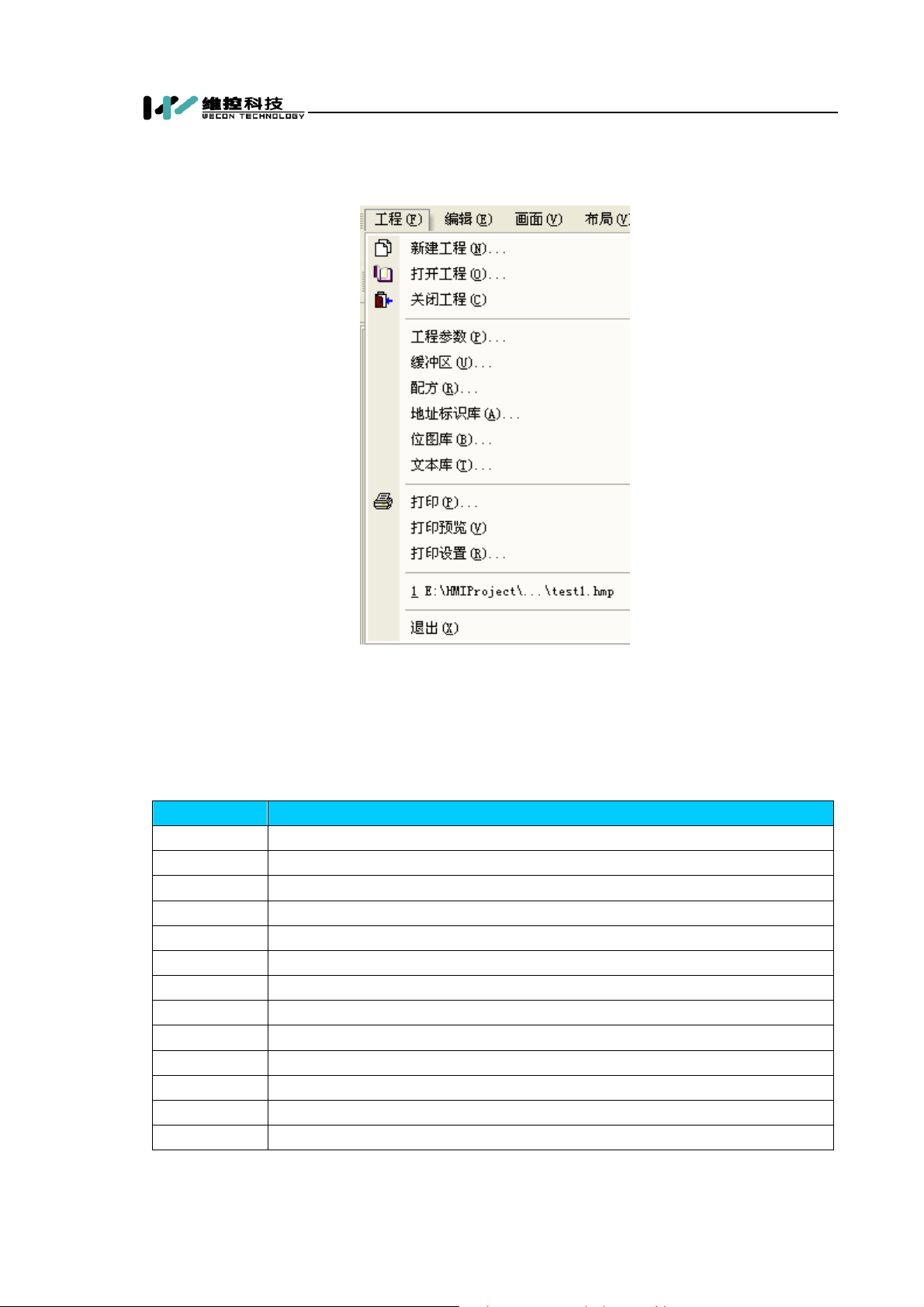

图 3-2 工程菜单
在菜单上点击[工程]菜单的下拉显示如图 3-2 所示的下拉菜单，具体的菜单项的详细说明如
表 3-2。
表 3-2 工程菜单功能说明
菜单名称 说明
新建工程 为 LEVI 新建一个工程应用
打开工程 打开已存在的工程
关闭工程 关闭 LEVI Studio 正在编辑的工程

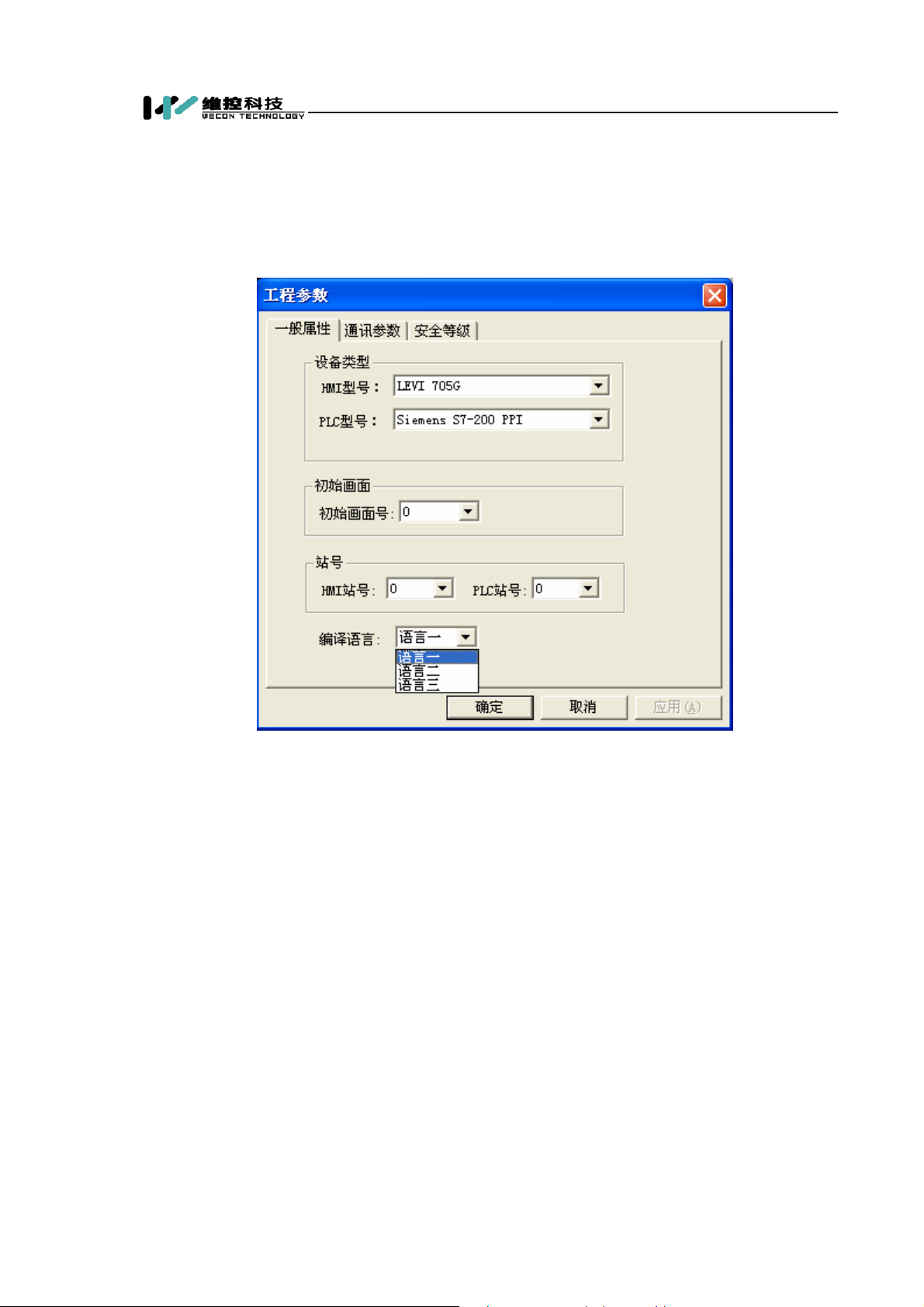

工程参数 改变当前工程的系统参数(PLC 类型、HMI 类型、RS232 通信设置等)
缓冲区 为工程录入 XY 图、趋势图、事件、报警等缓冲区信息
配方 打开当前工程的配方文件
地址标识库 打开当前工程的地址标识库
位图库 打开当前工程的位图库
文本库 打开当前工程的文本库
打印 打印当前画面
打印预览 预览显示当前画面
… LEVI 最近使用过的工程列表(如果有其他的最近打开的工程，最多可列 4 个)
退出 退出 LEVI Studio 的运行
厦门维控科技有限公司© 第 13 页 共 202 页
Page 16
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
3.3.2 编辑
编辑菜单与视图编辑工具栏的功能是一样，所以他的功能将在视图编辑工具栏上描述。
3.3.3 画面
画面实现画面的基本操作，在菜单上点击画面可以看到如图 3-3 所示的下拉菜单，具体的功
能说明见表 3-3。
图 3-3 画面菜单
表 3-3 画面菜单功能说明
菜单名称 说明
新建画面 给当前工程新建一个新的画面
调整画面 调整工程中所有的画面，包括画面的顺序、每个画面的属性
保存画面 保存当前画面
保存全部 保存所有已打开的画面
复制画面 从系统、其他工程复制一个画面到当前工程
视图设置 设置画面视图的网格和鼠标跟踪参数(对所有画面皆有效)
画面属性 编辑当前画面的属性
部件列表 查看工程所有的部件列表，列举出地址分配情况
重画视图 重画当前视图
厦门维控科技有限公司© 第 14 页 共 202 页
Page 17
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
3.3.4 布局
图 3-4 布局菜单
布局菜单对 LEVI Studio 的界面布局进行设置，用户可以根据自己的喜好与个性布置 LEVI
Studio 的界面，点击布局菜单可见如图 3-4 下拉菜单，具体功能说明见表 3-4。
表 3-4 布局菜单功能说明
菜单名称 说明
工具栏 显示或者隐藏标准工具栏
状态栏 显示或者隐藏状态栏
编辑工具条 显示或者隐藏视图编辑工具条
视图工具条 显示或者隐藏视图工具条
工程管理器 显示或者隐藏工程管理器
部件箱 显示或者隐藏部件箱
界面风格一 为 LEVI Studio 选择界面风格一
界面风格二 为 LEVI Studio 选择界面风格二
3.3.5 部件与绘图
与部件与图形箱的功能是一致的。
厦门维控科技有限公司© 第 15 页 共 202 页
Page 18
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
3.3.6 工具
图 3-5 工具菜单
实现工程的编译与模拟，点击菜单中[工具]可以看到如图 3-5 所示的下拉菜单，具体的功能
说明见表 3-5。
表 3-5 工具菜单功能说明
菜单名称 说明
编译 编译当前工程，在编译之前会自动保存工程所有所作的修改
离线模拟 以离线的方式模拟工程在 HMI 上的运行
在线模拟 以在线的方式模拟工程在 HMI 上的运行
3.3.7 窗口
罗列出了工作区所有已打开的窗口，正处于活动状态的窗口被标记，通过[窗口]菜单，用户
可以方便地切换工作区的活动窗口
3.4 工具栏
3.4.1 标准工具条
标准工具条集成了对工程与画面、视图编辑的常用操作，如图 3-6 所示。我们把常用的功能
都放置在这个工具条上。操作的详细说明如表 3-6 和表 3-7。
图 3-6 标准工具条
自左而右的功能依次是工程和画面功能相关的快捷操作方式，这些功能与相应菜单的功能是
一致的，这些功能在表 3-6 中说明，其他和画面编辑相关的功能在表 3-7 中说明。
表 3-6 标准工具条说明一
图标 功能 说明
新建工程 为 LEVI 新建一个工程应用
厦门维控科技有限公司© 第 16 页 共 202 页
Page 19
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
打开工程 打开一个已存在的工程
关闭工程 关闭 LEVI Studio 正在编辑的工程
新建画面 在当前工程中创建一个新的画面
调整画面 调整工程中所有的画面，包括画面的顺序、每个画面的属性
删除画面 删除当前画面
调整画面属性 调整当前画面的画面属性
复制画面 复制画面到程序的粘贴板
保存画面 保存画面
保存所有画面 保存所有画面
打印当前画面 打印当前画面
表 3-7 标准工具条说明二
图标 功能 说明
剪切 将处于选中状态的部件复制到系统剪切板上，并从当前画面删除
复制 将处于选中状态的部件复制到系统剪切板上
粘贴 从系统剪贴板复制部件信息到当前画面
多重复制 按照指定的行和列从系统剪贴板复制部件，但这种复制是以不超
出画面范围为准，如果要的部件已经超出了画面的显示区域，LEVI
Studio 将不会复制这个部件；
多重复制只对单个部件有效。
删除 从当前画面删除处于选定状态的部件
取消操作 取消当前所作的操作，LEVI Studio 支持长达几十步的回退操作
重做 重做刚刚取消的操作
放大 将当前视图放大一倍显示
复原 将视图恢复到真实的像素大小
显示鼠标 在当前的位置显示鼠标
重画视图 重画当前视图
帮助信息 显示帮助信息
编译 编译当前工程
3.4.2 视图操作工具条
该工具条主要是改变工具条的显示，不会涉及到任何实质性的操作，如图 3-7 所示。
图 3-7 试图操作工具条
具体的功能快捷键说明如表 3-8 中说明。
厦门维控科技有限公司© 第 17 页 共 202 页
Page 20
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
表 3-8 视图操作工具条
图标 功能 说明
显示 ID 在每个部件的左上角显示部件的名称
显示地址 在每个部件的左上角显示部件的 PLC 地址
部件列表 显示当前工程的地址资源分配
视图设置 设置画面的网格，是否启用鼠标跟踪
画面比例 画面是否放大显示
语言选择 工程的当前语言
画面状态 画面当前的浏览状态，如果部件是有状态的，这项设置将会这些部
件的显示，如果这边设置成状态 n，则画面中所有有状态的部件都
将显示第 n 个状态的向量图外观、位图或者标签。
其中，视图设置快捷方式点击后，出现如图 3-8 所示的对话框。
图 3-8 视图设置窗口
窗口中的鼠标跟踪、显示坐标、显示网格和间隔的功能说明见表 3-9。
表 3-9 视图设置详细说明
功能名称 说明
显示坐标 在鼠标的右下方显示的鼠标的坐标。
显示网格 是否在画面视图上显示网格，网格的颜色是与底色相反显示的。
间隔 网格个间隔的像素点，是 5 的整数倍，比如设置 X，则间隔是 5*X 个像素点。
网格锁定 鼠标的移动位置将被锁定在网格位置上移动。
3.4.3 视图编辑工具条
视图编辑工具条可以对画面的一个部件或者多个部件进行编辑处理。如图 3-9。
厦门维控科技有限公司© 第 18 页 共 202 页
Page 21
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局
图 3-9 视图编辑工具条
视图编辑工具条的具体说明如表 3-10。
表 3-10 视图编辑工具条具体说明
图标 功能 说明
置顶 将选中的部件置于部件绘制顺序的最后
置低 将选中的部件置于部件绘制顺序的最前
上浮 将选中的部件绘制顺序挪前一个节点
下沉 将选中的部件绘制顺序挪后一个节点
组合 将选中的部件(两个以上的部件)组合成一个组合部件
取消组合 将组合部件解散成基本部件
反转 将选中的部件以外包矩形的中心为不动点，逆时针旋转 90 度
顺转 将选中的部件以外包矩形为中心为不动点，顺时针旋转 90 度
水平对称 将选中的部件关于外包矩形的垂直对称轴，按镜像原理变换图形
垂直对称 将选中的部件关于外包矩形的水平对称轴，按镜像原理变换图形
上对齐 使选中部件的上边界，朝外包矩形的上边界对齐
下对齐 使选中部件的下边界，朝外包矩形的下边界对齐
水平对齐 使选中部件的水平中心线，朝外包矩形的水平中心线对齐
右对齐 使选中部件的右边界，朝外包矩形的右边界对齐
左对齐 使选中部件的左边界，朝外包矩形的左边界对齐
垂直对齐 使选中部件的垂直中心线，朝外包矩形的垂直中心线对齐
上移一格 将选中的部件上移一个像素点
下移一格 将选中的部件下移一个像素点
左移一格 将选中的部件左移一个像素点
上移一格 将选中的部件下移一个像素点
等宽 使选中部件的宽度都相等
等高 使选中部件的高度都相等
同等大小 使选中部件的高度和宽度都相等
3.4.4 属性工具条
属性工具条，可以设置选中部件的公共属性，如前景色、背景色、线型等等，这项功能对组
合部件尤其有效，部件组合之后，组合部件的属性不会在属性框里显示，此时则可以通过属性工
具条来对选中部件的公有属性进行编辑
图 3-10 属性工具条
属性工具条的具体说明如表 3-11。
厦门维控科技有限公司© 第 19 页 共 202 页
Page 22
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局

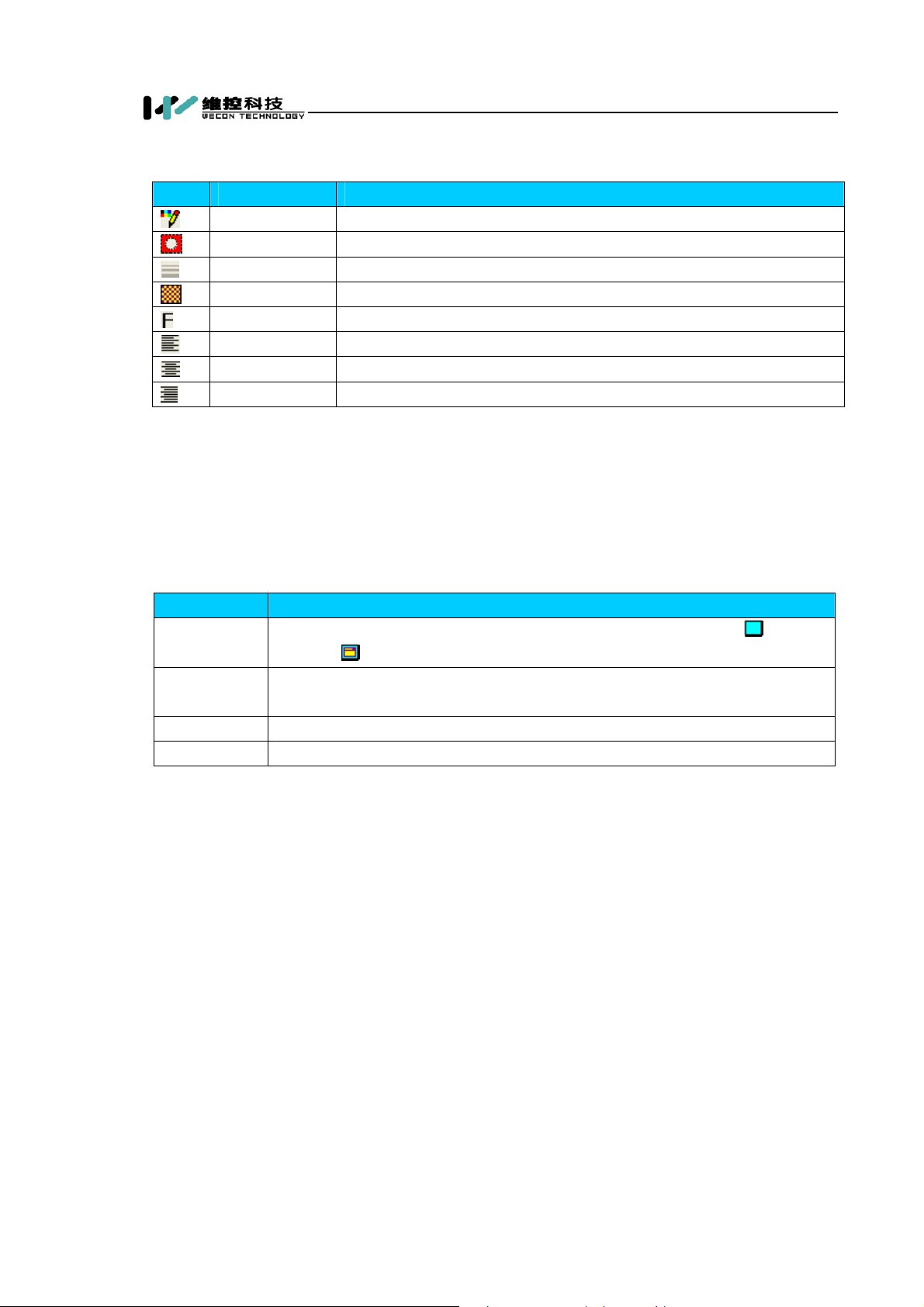

表 3-11 属性工具条说明
图标 功能 说明
边框颜色 设置选中部件的边框颜色(如果被选中的部件有边框属性的话)
背景色 设置选中部件的背景颜色(如果被选中的部件有背景色属性的话)
线条类型 设置选中部件的线条类型(如果被选中部件有线类型属性的话)
填充图案 设置选中部件的填充图案(如果被选中部件有填充图案属性的话)
字体 设置选中部件的字体属性(如果被选中部件有字体属性的话)
居左 将部件的状态文本都居左显示(如果部件有文本的话)
居中 将部件的状态文本都居中显示(如果部件有文本的话)
居右 将部件的状态文本都居右显示(如果部件有文本的话)

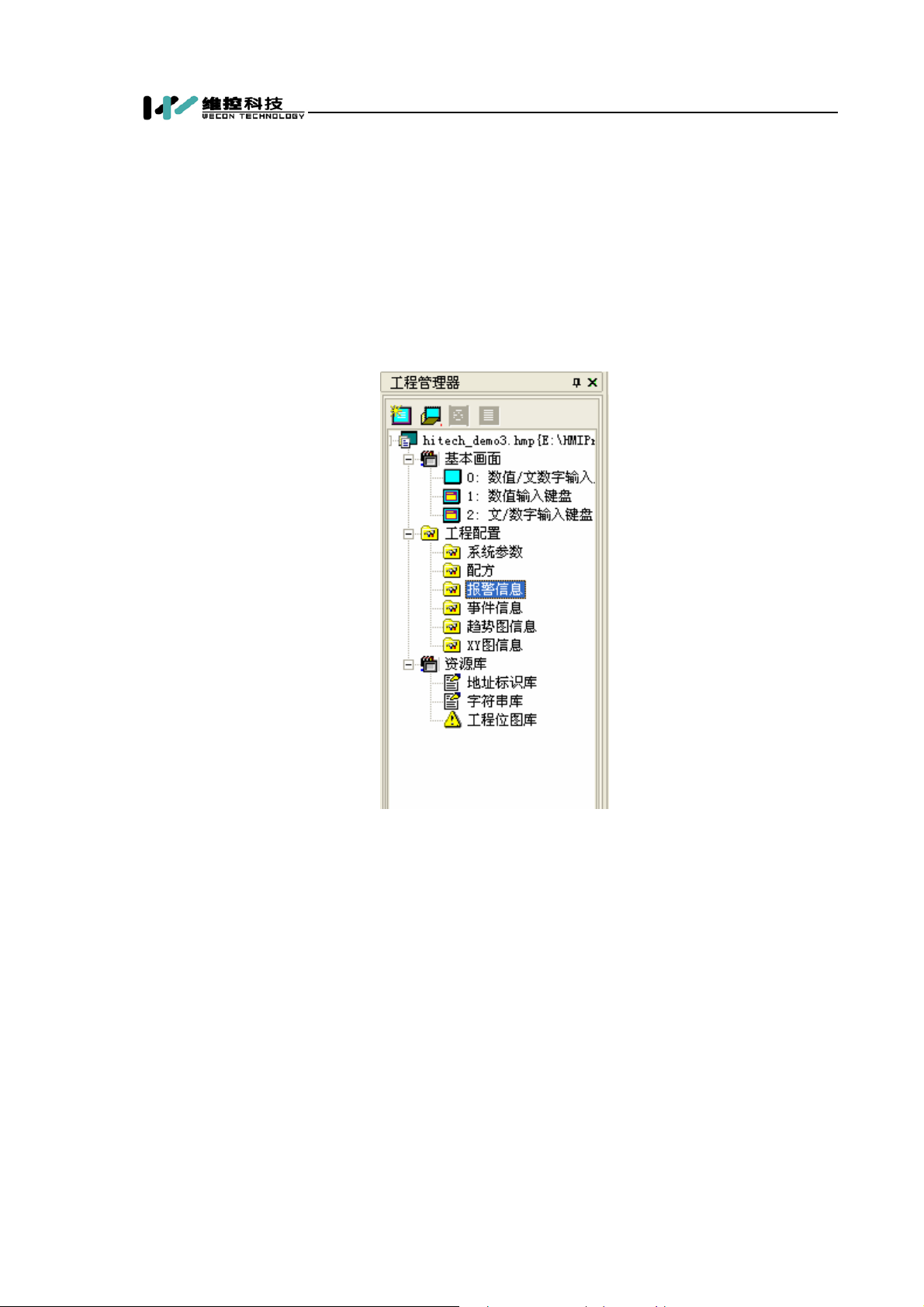

3.5 工程管理器
程管理器以树形的方式列举出了当前工程的所有配置，主要包括基本画面、工程配置、资源
库和画面预览，主要内容见表 3-12。
表 3-12 工程管理器
功能名称 说明
基本画面 当前工程的所有画面，包括基本画面和子画面，基本画面的图标是 ，子画面
的图标是
工程配置 当前工程的系统参数、配方、报警信息、趋势图信息、事件信息、XY 图信息
等配置信息。
资源库 工程所用到的资源库：主要由地址标识库、文本库、地址库组成
画面预览 选择画面后，可以在此窗口预览所选中的画面
。
3.6 属性框
所有部件的属性都可以通过属性框来改变，属性框的设计符合现时流行的软件交互设计理
念。属性框的具体布局如图 3-11 所示。
厦门维控科技有限公司© 第 20 页 共 202 页
Page 23
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局

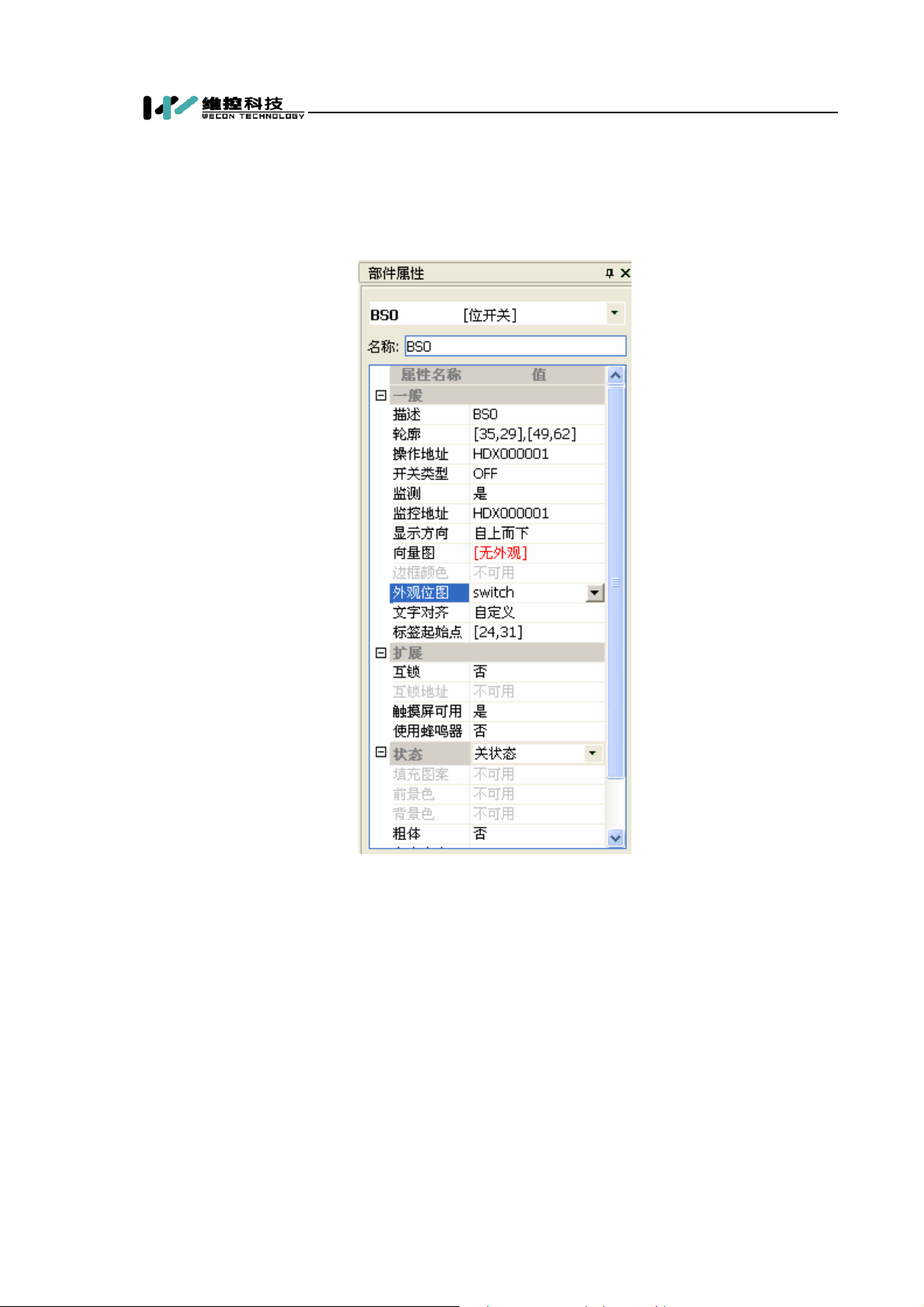

图 3-11 部件属性框
在部件属性框中，共有组合框、名称、属性列表和状态四个窗口元素，具体的内容说明见表
3-13。
表 3-13 部件属性框功能说明
功能名称 说明
组合框 组合框显示的是处于选定状态的部件名称和部件类型，它的下拉框的是当前画
面的所有部件(自上而下按照绘制顺序罗列)。
名称 部件的名称，部件的名称在画面内是唯一的，不能重名，名称的最大长度是
32 个字符(16 个汉字)。
属性列表 属性的列表是按照归类来罗列的，每类的属性可以伸缩本类的所有属性。
状态 是一个比较特殊的分类，一个部件可能有多个状态(最多 32 个)，每个状态都有
自己的属性，如果要改变某个状态的属性，则需要从下拉框切换到指定的状态
然后进行编辑。
厦门维控科技有限公司© 第 21 页 共 202 页
Page 24
LEVI Studio 2006使用手册—三 LEVI Studio 界面布局

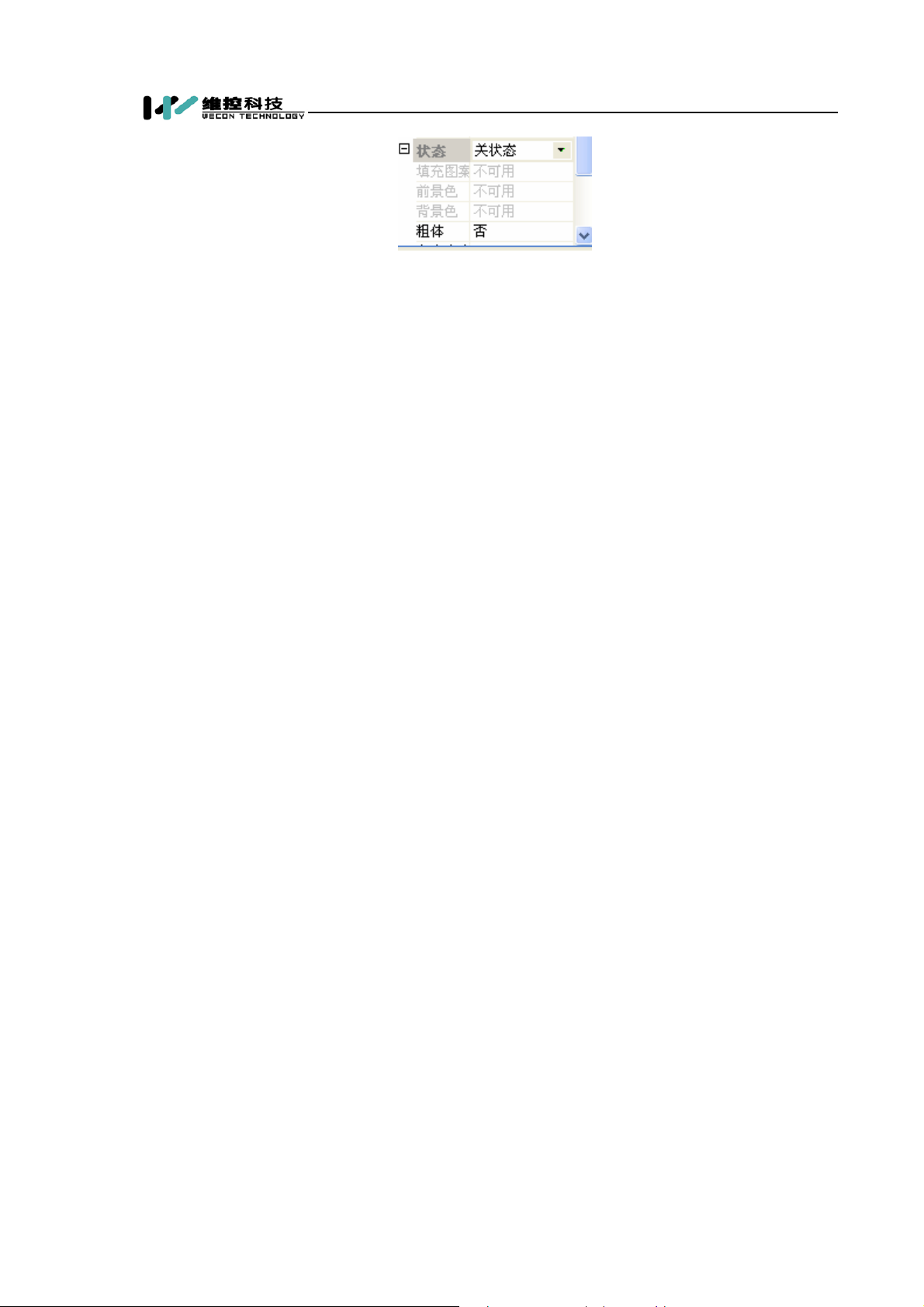

图 3-12 状态属性与状态切换
图 3-12 中列出来的属性，都是与当前状态绑定的。比如当前状态是关状态，则状态下列举
的都是关状态的属性值。
与状态类似的属性类还有趋势图部件、XY 图部件的曲线类。
3.7 欢迎使用
在 LEVI Studio 启动时，在工作区显示的是一个欢迎使用页面，欢迎使用是一个 HTML 页面，
在页面上，列举出了 LEVI Studio 的最近使用过的工程，然后这个版本的 LEVI Studio 所拥有的最
新特性。
如果不想在启动时显示欢迎使用页面，可以从菜单帮助Æ欢迎页面，将它关闭掉。
3.8 部件与图形箱
部件与图形箱现在包含两大类：部件、自绘图形，LEVI Studio 所能支持的图形都放置于该
处，用户可以通过简单的拖拽新建部件或者自绘图形。
3.9 状态栏
显示画面视图的当前正在操作部件的相关信息，包括名称、大小、坐标等。
厦门维控科技有限公司© 第 22 页 共 202 页
Page 25
LEVI Studio 2006使用手册—四 基本概念
四 基本概念
在了解和开始使用 LEVI 之前，只需要知道简单的基本概念，其中很多概念都是在 HMI 应用
中是很常见的。
4.1 关于 LEVI
LEVI 是厦门维控科技有限公司自主研发的国内第一款具有自主知识产权的 HMI 产品，LEVI
充分汲取了国外及台湾地区厂商相关产品的优点，打破了国外及台湾厂商垄断大陆 HMI 市场的
局面，为客户提供了更多的选择，厦门维控科技有限公司作为专注于 HMI 产品研发的本土公司，
具有国外厂商不可比拟的优势，LEVI 凝聚了维控科技对本土客户需求的深刻理解，融入了维控
科技对工控技术、软件技术和嵌入式系统发展趋势与主流的周密思考。
LEVI 便是这种理解、思考与行动的结晶，必将给国内的 HMI 市场带来更加夺目的光彩。
4.2 HMI 的运行原理
HMI 是 Human Machine Interface(人机界面)的简写，它为 PLC 控制系统、I/O 模块或者其他
控制系统提供一个人性化的操作界面，而人机界面则通过 RS232、485、MODBUS、CAN 总线等
协议与这些控制系统交互数据与控制信号。由于这种交互是实时的，这就使得 HMI 实现了下面
的关键功能：
z 实时监控 PLC、I/O 模块的运行，并在 HMI 上形象地显示出来；
z 操作着可以通过 HMI 向受控系统发出控制信号，使得受控系统按照操纵者的意图运行。
图 4-1 形象地说明了 HMI 这种典型应用。
人机界面
Human Interface Machine
通过 RS232、RS485、RS422、
MODBUS 等协议交互数据
PLC 控制系统 I/O 模块 仪表系统

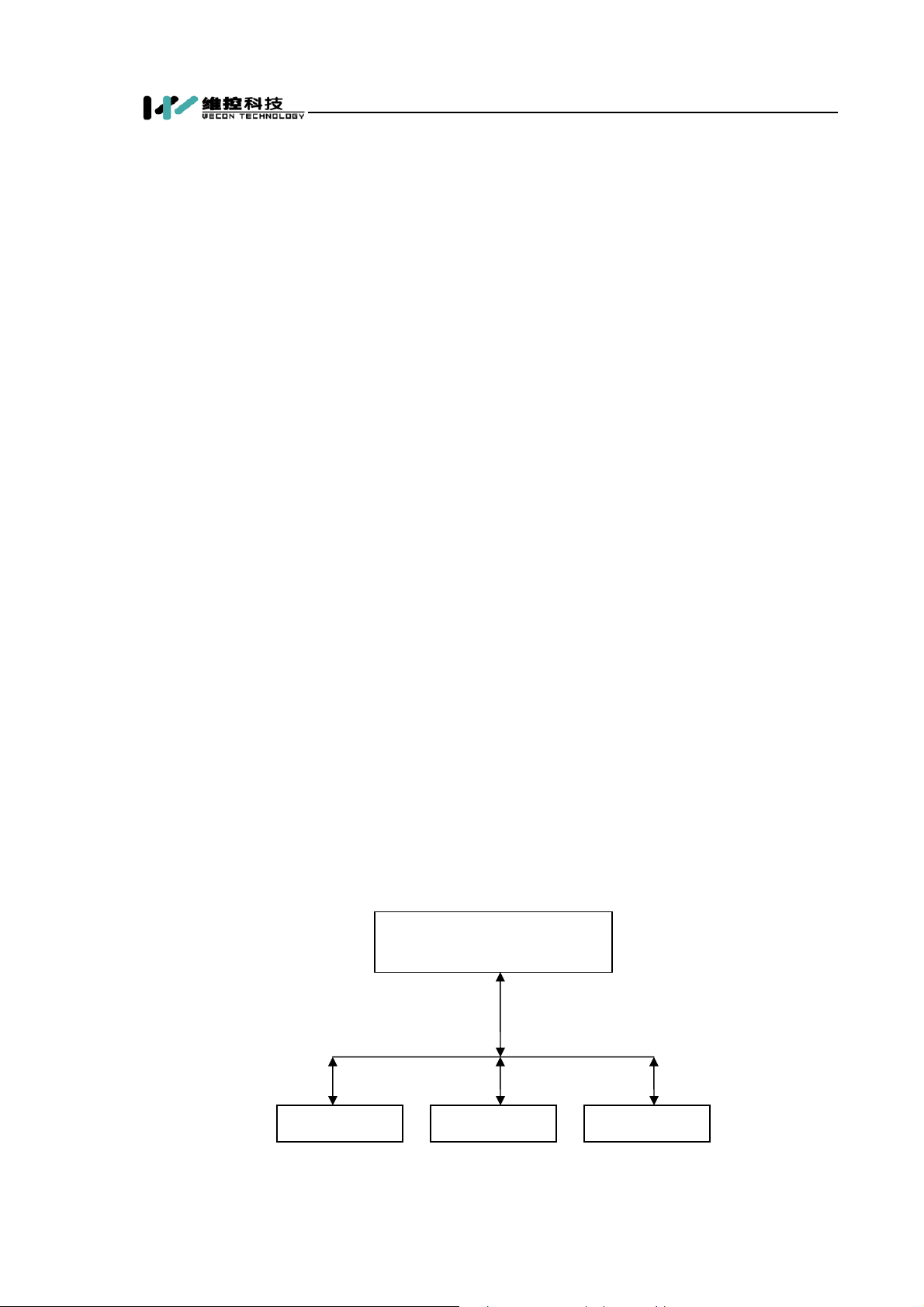

图 4-1 HMI 典型应用示意图
厦门维控科技有限公司© 第 23 页 共 202 页
Page 26
LEVI Studio 2006使用手册—四 基本概念
HMI 的应用领域决定了它必须具备下列特性：
1. HMI 必须具备和各种控制系统交互数据的能力，这需要 HMI 集成各种型号的 PLC、I/O
模块、总线协议等；
2. HMI 应该提供一个工具软件，供客户开发基于特定控制系统定制相应的应用；
3. HMI 必须是工业级的产品，能够适应工业应用环境，具有可靠的质量和优秀的性能。
4.3 工程
在 LEVI Studio 中，客户搭建的一个 HMI 应用被称之为“工程”，每一个工程都包含了必备
的基本元素：
z 工程配置
工程所应用的控制系统(PLC 或者仪表)型号，LEVI 的 HMI 具体款式，以及 LEVI 启动工程
时所必须初始化的系统参数、工程启动时初始画面号；
z 画面
客户根据实际需要定制的图形页面，画面里面包含了实现监控功能的部件等，画面能比较形
象地显示被监控的控制系统行为，并给受控系统发送相应的控制指令。
z 资源库
客户在制作画面时用到的资源：
地址标识库用来整合当前工程的地址资源；
工程位图库用来整合当前工程的位图资源；
文本库用来整合当前工程的文本资源。
z 信息录入
包括报警信息的录入、趋势图信息的录入、XY 图信息录入。
工程编辑好以后，客户可以将工程编译成 hmt 文件，然后才可以做离线模拟或者下载 HMI
上运行。
4.4 部件
部件是组成画面的基本元素，对 PLC 的监控和控制都必须依赖于部件，部件分为三大类。
z 控制类部件
这类部件即可以显示 PLC 的状态，也可以向 PLC 写入数据，这类部件有位开关、字开关、
数值输入/显示、字符输入/显示、配方传输部件。
z 显示类部件
厦门维控科技有限公司© 第 24 页 共 202 页
Page 27
LEVI Studio 2006使用手册—四 基本概念
这类部件用于显示 PLC 的数据或者状态，包括各种指示灯、各种仪表部件、动画、报警显示、
配方显示、事件显示、趋势图、XY 图
z 特殊部件
这类部件是为了实现特殊的功能而实现的；按键部件就是为了让用户产生指定的用户消息而
特意设计的。
4.5 向量图
向量图是部件的主要表现方式之一，向量图使用简洁、生动的图形，概括的表现了工业现场
的各种情况，尤其是它的动态显示方面，有着比位图更灵活的表现方法。
LEVI Studio 的每一种部件，都有多个与它对应的向量图。在每个部件的属性设置里，可以
在向量图列表里，选取合适的向量图，如图 4-2 所示：

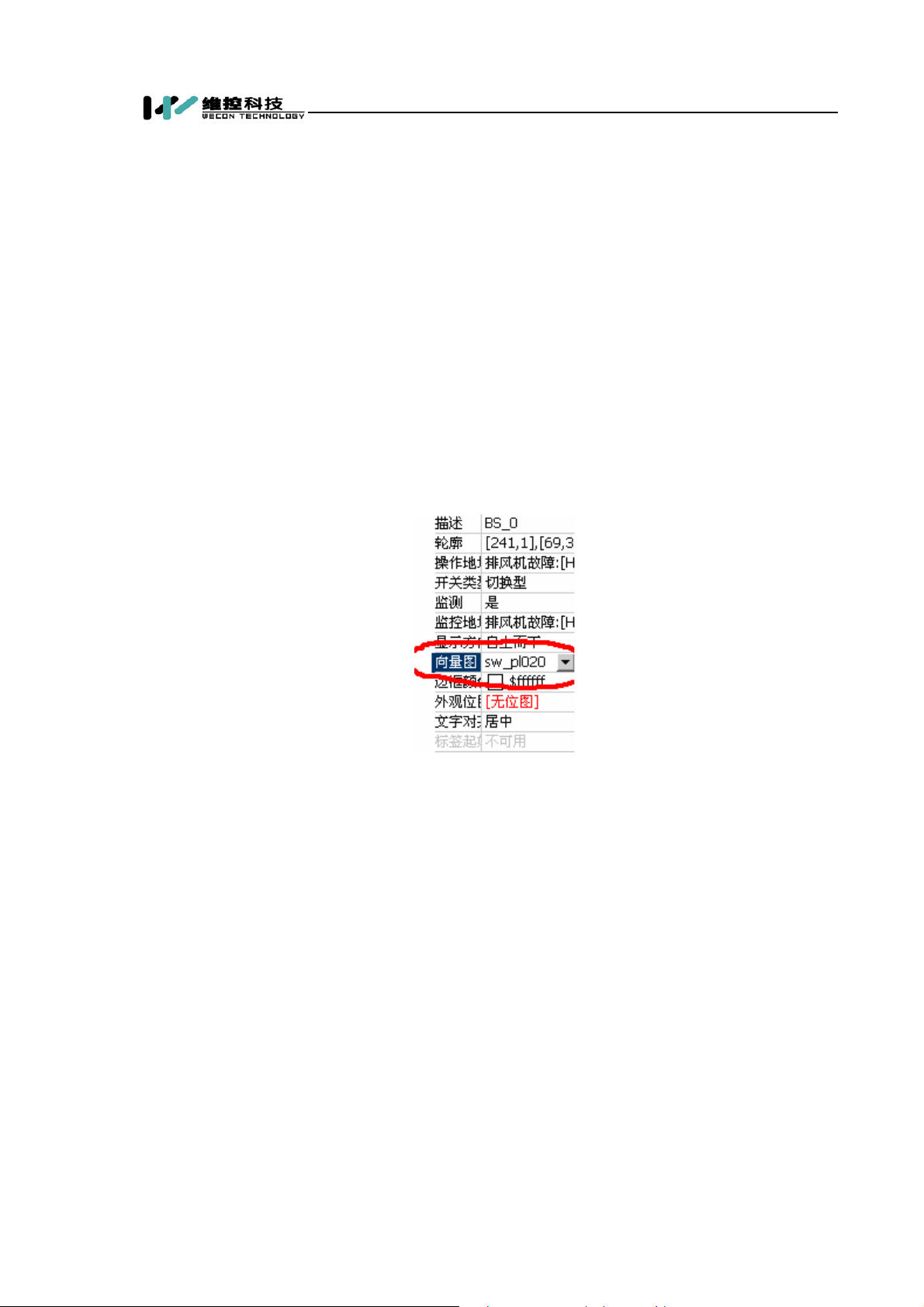

图 4-2 向量图属性
点击向下键，会弹出与部件对应的向量图列表，如图 4-3 所示。
厦门维控科技有限公司© 第 25 页 共 202 页
Page 28
LEVI Studio 2006使用手册—四 基本概念
图 4-3 矢量外观选择
一个向量图分为两部分：一部分是静态的，在向量图的显示过程中不会变化的，不能设置的；
另一部分是可变化的，可以根据 PLC 寄存器值的变化而改变其显示效果的。
4.6 自绘图形
自绘图形是用户可以根据定制的图形，自绘图形不会涉及到任何 PLC 的数据交互，它是静态
显示的，它的存在是为了能让客户设计出更为美观和形象的画面。自绘图形主要包括矩形、弧、
饼图、圆/椭圆、多义线、直线、静态文本等等。
4.7 画面
画面是工程的基本组成元素，也是 HMI 产品的一个基本概念，LEVI 的画面概念与其它产品
是一样的，HMI 任何显示或者操作都必须放置在画面上来完成。在 LEVI 中，画面分为基本画面
和子画面，基本画面与子画面的区别主要是：
z 如果一个画面独立显示出来则是基本画面(可以通过功能开关切换)，反之，如果一个画
面的显示必须依赖画面显示部件则为子画面；
z 基本画面的大小就是显示屏的实际大小，而子画面的大小是可以指定的，这是最重要的
区别。
厦门维控科技有限公司© 第 26 页 共 202 页
Page 29
LEVI Studio 2006使用手册—四 基本概念
4.8 缓冲区
缓冲区是由用户指定的，不依赖具体画面的监控区域，现在有三类缓冲区：
z 报警信息缓冲区：录入与保存位报警的相关信息
z XY 图缓冲区：录入与保存 XY 图的相关信息
z 趋势图缓冲区：录入与保存趋势图的相关信息
缓冲区的运行是不依赖画面运行的，也就是说当工程在模拟器上或者在 LEVI 上启动后，系
统就根据缓冲区的设置开始监视数据，并把监控到的数据保存在 LEVI(模拟器)上一段预先开辟的
缓存里。当缓存超出用户设定时，系统将按照先进先出的原则进行溢出处理。
监控所得到的数据保存在 LEVI 或模拟器的缓存里，他必须依赖显示类部件才能被察看，如：
1、 要显示报警信息缓冲区的内容，则要在画面上放置报警显示类部件(报警条、当前报警表、报
警历史表等)；
2、要显示 XY 图缓冲区的内容，则要在画面上放置 XY 图显示部件；
3、要显示趋势图缓冲区的内容，则要在画面上放置趋势图显示部件。
4.9 编译
如果要在 PLC 上模拟工程或者将工程下载到 LEVI 上运行，则要编译成 HMT 文件，编译是
一个对工程进行全局优化的过程，编译后的工程可以在 LEVI 或者模拟器上高效的运行，编译过
程还会报告工程发现的警告和错误，以便用户修改这些错误或者警告。
在编译完成后，LEVI Sutdio 自动生成一个该工程的 HMT 文件。
4.10 下载
工程编译后生成 hmt 文件，只要将这个 HMT 文件通过串口传输到 LEVI 上，然后 LEVI 重启
后即可运行工程。 这个过程称为下载，在 LEVI Studio 上提供了程序下载的接口。

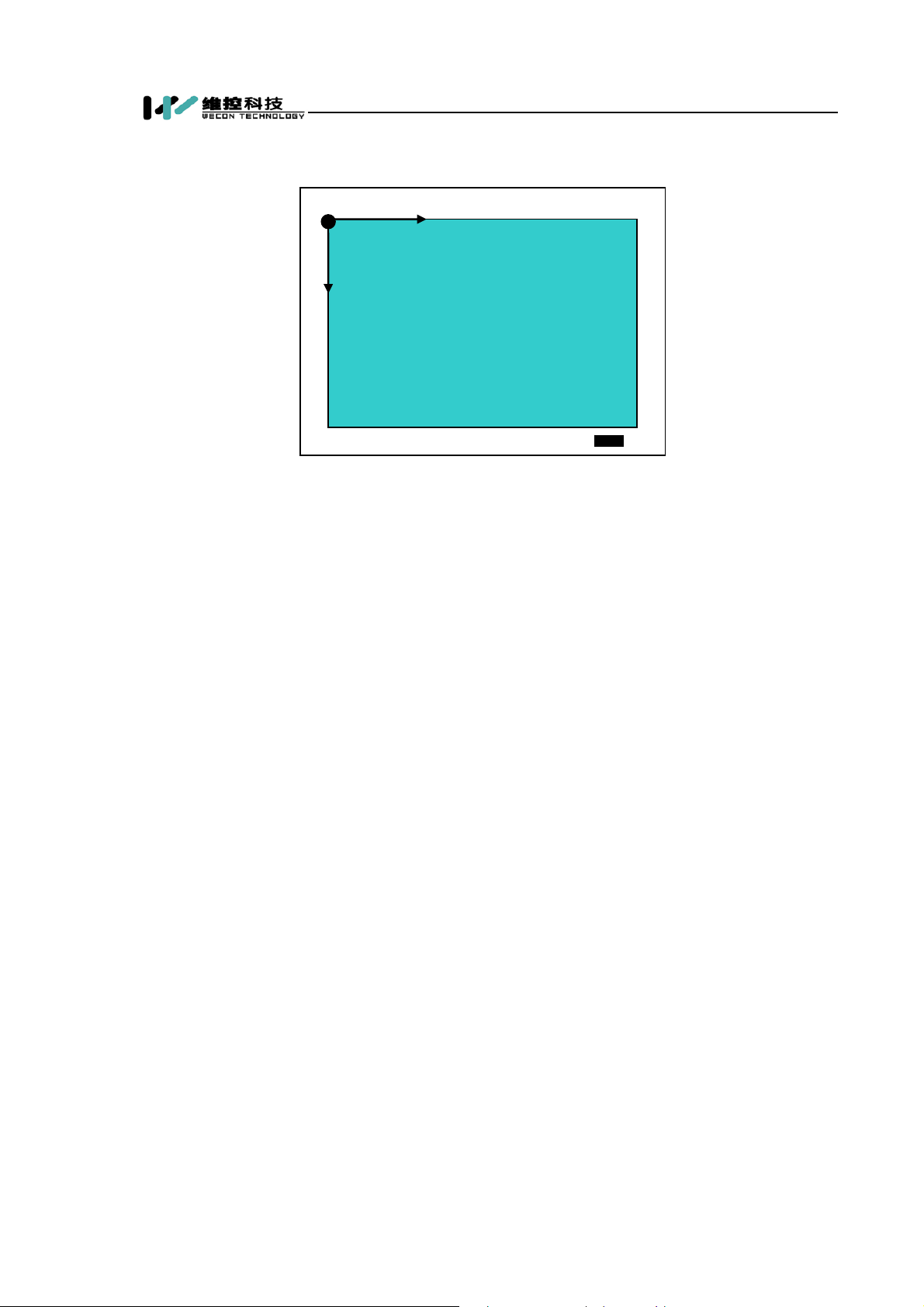

4.11 LEVI 的坐标体系
LEVI 的坐标原点是触摸屏的左上角，其坐标值是以像素为单位的，在 LEVI Studio 开发系统
中，其坐标系与 LEVI 的坐标系是一致的。如下图所示：
厦门维控科技有限公司© 第 27 页 共 202 页
Page 30
LEVI Studio 2006使用手册—四 基本概念
原点
X 轴
Y 轴
LEVI 显示区域
图 4-4 LEVI 的坐标系统
厦门维控科技有限公司© 第 28 页 共 202 页
Page 31
LEVI Studio 2006使用手册—五 开始一个新工程
五 开始一个新工程
本章的内容主要简单介绍 LEVI Studio 的使用，并介绍一个如何建立一个新的工程。
5.1 建立新工程
启动 LEVI Studio 后，我们可以通过菜单或者工具条的快捷方式来新建一个工程。具体的做
法如下：
在工程管理器中选择菜单“文件/新建工程”，或者点击工具栏的
出现“新建工程” 对话框，如图 5-1。
“新建工程”按钮，
图 5-1 新建工程窗口
根据图中的提示，我们在工程名称中输入 new，选择一个存放的路径，在工程属性选择正确
的 PLC 和 HMI 型号。按照如上图所示设置这些参数，点击下一步按钮，进入模版选择对话框，
如图 5-2 所示：
厦门维控科技有限公司© 第 29 页 共 202 页
Page 32
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-2 工程初始化对话框
在这里您可以选择工程初始化的方式，如果选择使用模版，那么 LEVI Studio 将按照选择的
模版来创建工程，关于模版的使用，请参看相关章节。为了能够更加全面而清晰地展示如何创建
一个工程，在这里，我们选择了自定义，既创建工程时我们只需要一个初始画面。
点击完成之后，对话框将关闭，在工程配置对话框里呈现出工程的基本情况，如图 5-3 所示。
图 5-3 工程配置窗口
厦门维控科技有限公司© 第 30 页 共 202 页
Page 33
LEVI Studio 2006使用手册—五 开始一个新工程
在工程配置窗口中我们可以看到在树形控件分为基本画面、工程配置和资源库三个分支。我
门可以看到工程所创建一个主画面；在工程配置的节点下我们可以设置工程中使用到全局的配置
信息如系统参数、配方、报警信息、事件信息、趋势图信息和 XY 图信息进行设置；在资源库中
我们则可以设置地址标识库、字符串库和工程位图库的信息。这些具体的内容会在其他的章节进
行阐述，请参考其他的相应的内容。
至此，新的工程已经建立。您可以在工程中建立数目更多的画面。
5.2 设计画面
LEVI Studio 工程编辑器是个集工程管理和画面设计于一体的集成开发环境。在工程建立之
后我们就可以开始设计新的画面。
在这个例子中我们将设计一个和位开关所有特性相关的画面，并且用位开关指示灯直观的显
示具体位的状态。
5.2.1 建立新画面
为建立一个新的画面， 在工程管理器中选择菜单“画面/新建画面”，或者点击工具栏的“新
建画面”按钮，出现“新建画面” 对话框，如图 5-4。
在新建画面对话框中需要输入画面的基本信息画面号和画面名称，画面号不能重复，在新建
画面的时候工程编辑器会自动根据当前最后的画面号进行增加，在通常情况下建议不自行修改。
在这里我们设置画面号为 1，画面名称被命名为 Screen No 1。
厦门维控科技有限公司© 第 31 页 共 202 页
Page 34
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-4 新建画面
我们可以在安全等级中设置当前的等级为一级，画面背景的属性筐中设置画面的背景色、前
景色和填充图样。因为这个画面是基本画面，所以子画面的属性在这里不设置。在设置完这些画
面的信息之后，“确认”按钮。整个工程编辑器的格局变成如图 5-5 所示的画面。
厦门维控科技有限公司© 第 32 页 共 202 页
Page 35
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-5 窗口布局
如图 5-5 所示，在屏幕中间的编辑区域是画面的大小的一个编辑区域，在画面区域的上面是
画面切换的 Tab 框，在工程管理器的基本画面节点中自动添加了 1:Screen No 1 这个节点。左侧的
部件和图形箱这个时候变得可用。至此，我们已经成功新建了一个基本画面。
5.2.2 添加一个位开关部件
新建完一个画面之后，我们就可以在画面中添加我们需要的部件，设计出满足不同需要的功
能。下面我们设计一个简单对于位开关和位开关指示灯的示例。
左侧部件箱中选择“位开关”， 移动到画面的区域内， 左键点击位开关想要放置的左
上角的位置，此时会出现一个黑色可以缩放的矩形框，拖放到我们想要的大小，再次 左键，
这样就在画面我们需要的位置放置了一个位开关的部件。我们可以按照此方法添加其他的部件。
在放置完一个部件之后，我们所看到的画面如图 5-6 所示。
厦门维控科技有限公司© 第 33 页 共 202 页
Page 36
LEVI Studio 2006使用手册—五 开始一个新工程

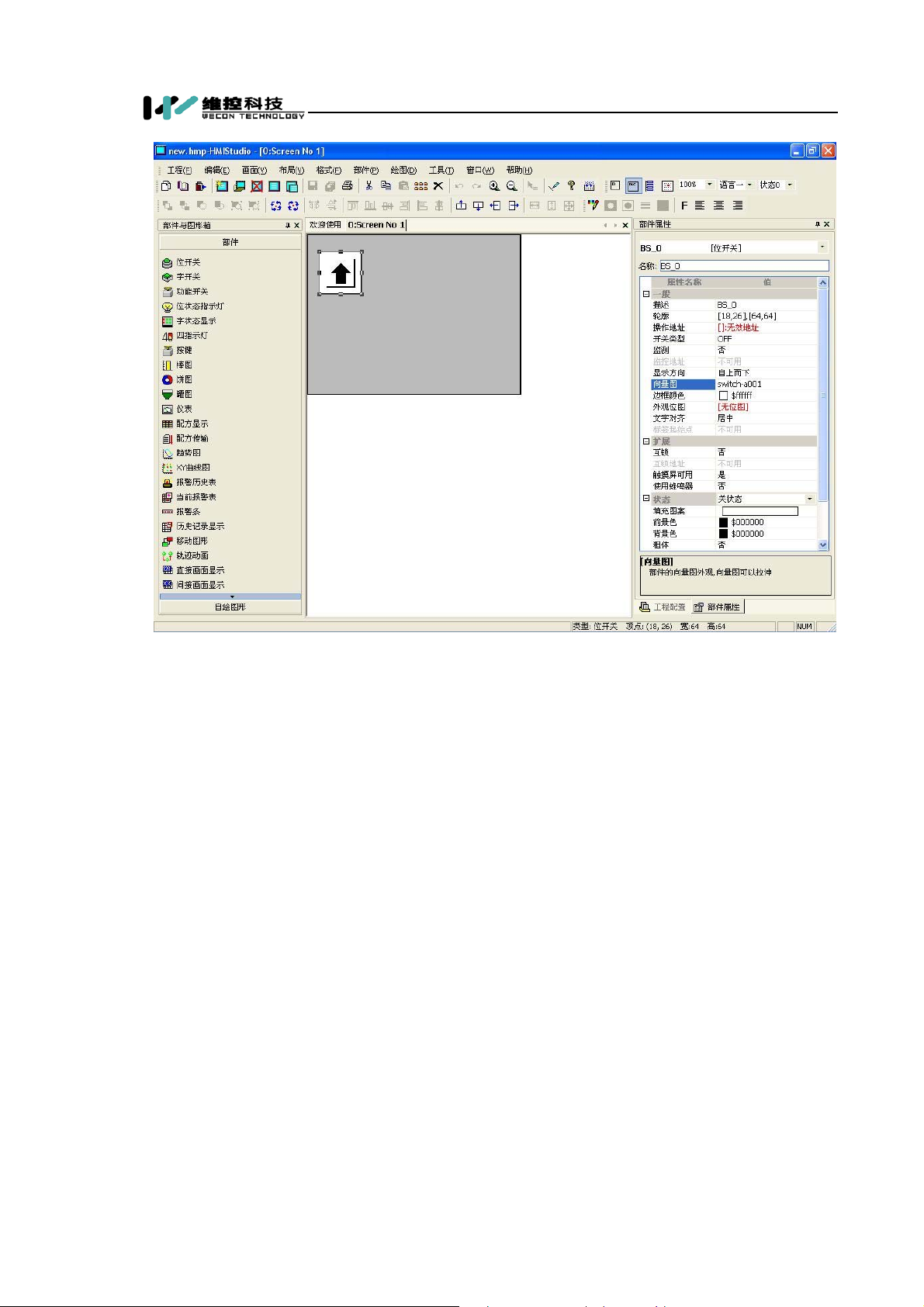

图 5-6 在画面中添加一个部件
在图 5-6 中，我们可以看到一个向上箭头的位开关部件。屏幕右侧自动切换到部件属性窗口，
我们可以在部件属性窗口中设置该部件的相关属性。
5.2.3 设置部件类型和操作地址
我们可以通过属性框修改部件的属性，属性的设置都在右侧的部件属性设置窗口。不同的部
件的属性会有些许不同。在部件属性中最为重要的是和操作地址相关的属性，这个设置关系到我
们这个部件的具体功能的完成，其他的属性我们可以根据需要进行调整。在这里我们介绍简单的
设置操作地址的操作。
首先我们在开关类型选择下拉选择窗口中选择 ON型开关，表示这个开关只是一个开的开关。
后面我们还会设计其他的类型的开关。
左键点击一般属性/操作地址后面的输入值区域，在输入框的右侧会出现一个下拉框按钮，
这时候我们可以在输入框中直接输入地址，也可以 左键点击这个按钮，在弹出的地址输入窗
口中按照列表选择操作地址。弹出的地址编辑窗口如图 5-7 所示。
厦门维控科技有限公司© 第 34 页 共 202 页
Page 37
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-7 地址输入窗口
在地址编辑器中选择 HDX 地址类型，地址值为 0.0。 确认地址输入，这个地址的含义是
第 0 个字的第 0 个位。
在属性窗口中设置“监测”为是，同时设置监测的地址为 HDX0.0，则位地址 HDX0.0 的状
态可以实时的通过开关的不同的部件的状态表示出来。
5.2.4 改变部件的外观
我们已经设置完成了一个位开关的类型和地址，但是大家在实际的应用中可能会需要不同形
状的外观。在属性窗口中我们可以通过选择不同的显示方向、向量图、边框颜色、外观位图和文
字对齐属性来设置。
显示方向设置了外观的不同显示方向；文字对齐属性设置如果在文件上我们设置了 Label 内
容的话，Label 的对齐方式；边框的颜色设置的外框的不同颜色。这些属性我们保持缺省的设置。
左键点击向量图属性的下拉按钮，出现如图 5-8 的外观选择界面，我们浏览这些不同的外
观图案，选择一个合适的外观。
厦门维控科技有限公司© 第 35 页 共 202 页
Page 38
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-8 外观选择窗口
我们选择当中的一个含有 ON/OFF 指示的外观来作为位开关比较合适。选择完成后我们看到
的 Screen No 1 画面的显示如图 5-9 所示。
图 5-9 改变位开关的外观
5.2.5 使用位图外观—选择位图
左键单击“外观位图”属性的下拉按钮，弹出图 5-10 所示的位图选择窗口。浏览并选择
选择 Switch 位图作为位开关状态的外观。 左键单击“选择”按钮确认选择。
厦门维控科技有限公司© 第 36 页 共 202 页
Page 39
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-10 位图外观选择窗口
点击所选择的位图，在选择完成之后，画面 Screen No 1 的画面状态如图 5-11 所示。
图 5-11 位开关使用位图外观后的状态
5.2.6 添加位状态指示灯
按照上述的操作方面，我们可以在画面中添加一个位状态指示灯，将位状态指示灯放置在位
开关的右侧，设置位状态指示灯的监控地址和前面的 ON 类型的开关一致为 HDX0.1，设置向量
图为空，选择外观位图 Lamp 为其外观。在添加完成后可以看到画面的状态如图 5-12 所示。
厦门维控科技有限公司© 第 37 页 共 202 页
Page 40
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-12 Screen No1 添加状态指示灯
5.2.7 添加文本说明
在完成上面的设计后，为了与后面我们要做的其他的类型的位开关进行区分，在他们的下方
放置一个“ON 开关测试”文本内容加以说明。
具体的做法是在左侧的部件与图形箱中选择“自绘图形列表”，从中选择“文本”，放置在合
适的位置，在右侧文本属性筐中输入“ON 开关测试”。完成后的画面如图 5-13 所示。
图 5-13 Screen No 1 完成文本内容复制
5.2.8 部件复制和粘贴
我们已经完成了一组位开关的设计。还有其他的三组的位开关我们可以通过复制和粘贴来实
现。
按住 Ctrl 键， 依次选中图 5-17 中的已经完成的部件， 右键弹出一个选择菜单，从中选
厦门维控科技有限公司© 第 38 页 共 202 页
Page 41
LEVI Studio 2006使用手册—五 开始一个新工程
择“复制”。然后在 右键弹出一个选择菜单中选择“粘贴”，拖动指示的边框到合适的位置，
这样就完成了一次复制和粘贴。重复粘贴三次，我们得到了我们所需要的四组位开关测试部件。
通过 左键按下不放，拖动指示的边框覆盖所有的要选中的部件也可以完成多个部件的选
择操作；Ctrl+C 和 Ctrl+V 的键盘快捷方式也可以完成部件的复制和粘贴。
我们通过复制和粘贴得到其他三组的测试部件。分别选择位开关类型为 ON 类型、复位型和
切换型，并改变相应的文本内容为为对应的开关类型。修改 ON 类型位开关和对应的位状态指示
灯的操作和监控地址为 HDX0.1，ON 类型的位开关和前面已经设计的 OFF 类型的位开关配合使
用，所以设置的是同一个窗口。修改复位类型位开关和对应的位状态指示灯的操作和监控地址为
HDX0.3，修改切换类型位开关和对应的位状态指示灯的操作和监控地址为 HDX0.4。

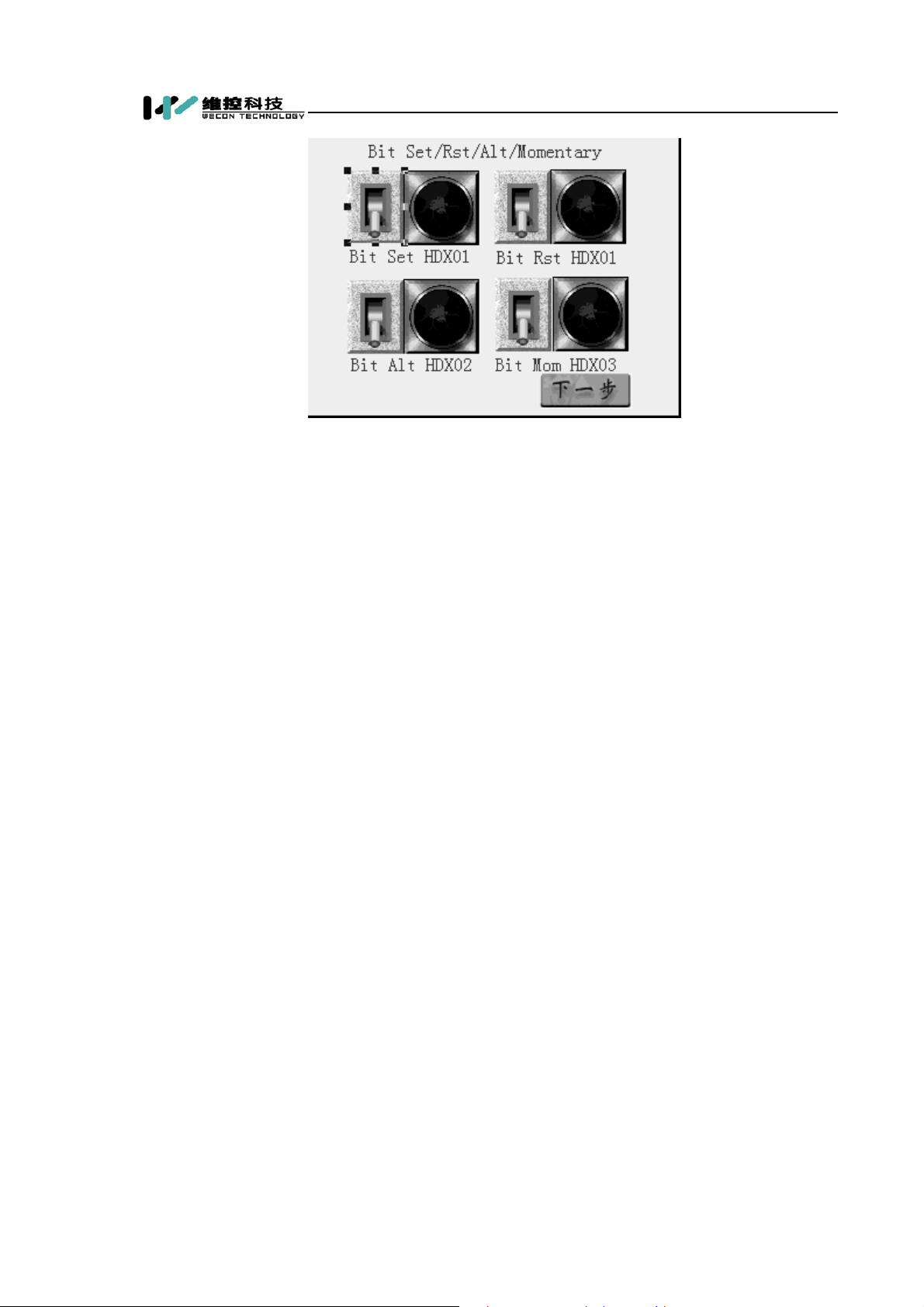

至此我们得到了位开关的所有类型的测试画面。完成之后的画面如下图所示。

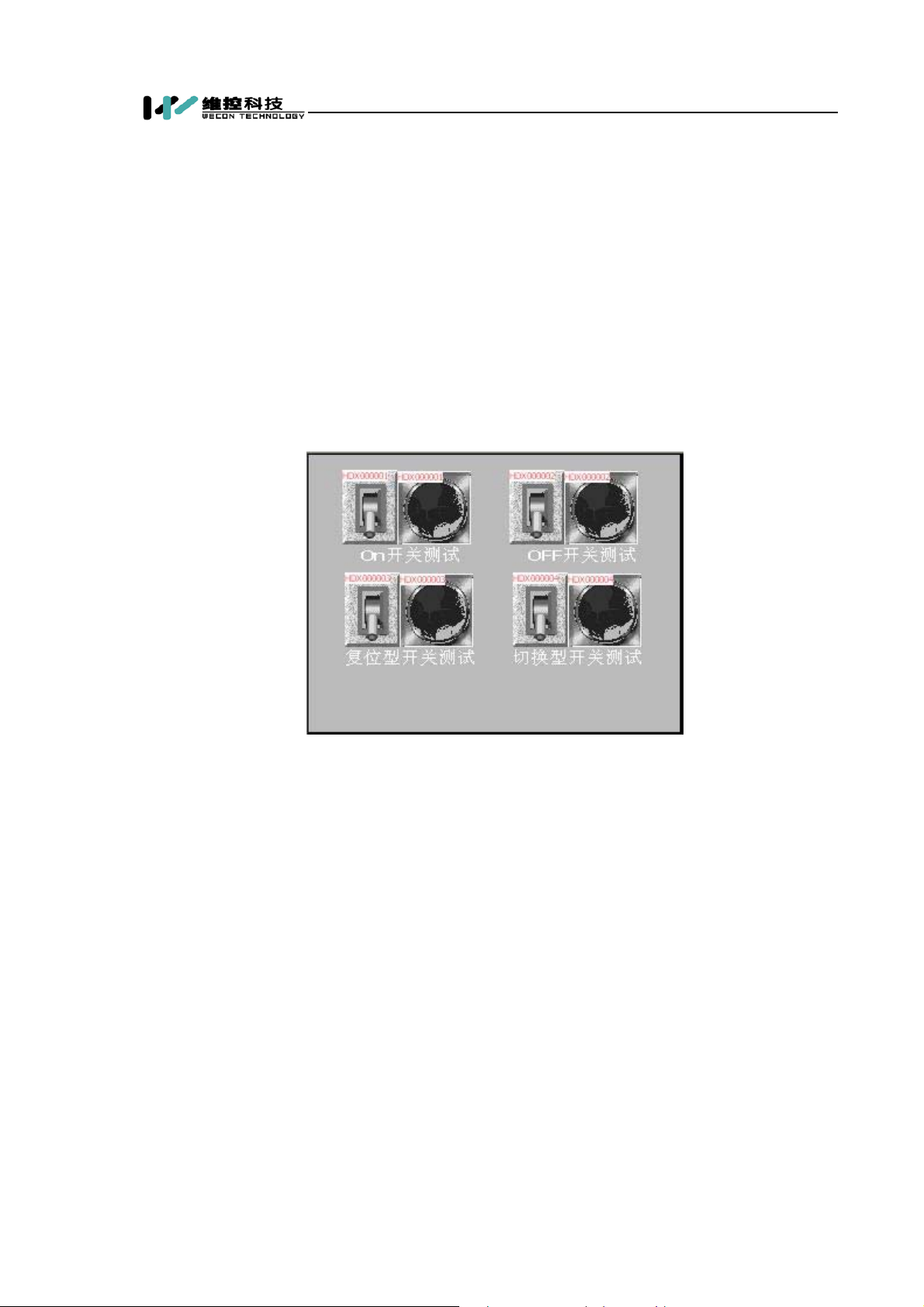

图 5-14 Screen No 1 完成
5.3 编译和调试
在依据第二节所示的方法完整画面设计之后，我们就可以对工程进行编译和打包，如果编译
无误，我们可以在离线的模拟环境中进行模拟测试。
5.3.1 工程的编译
通过 选择菜单“工具/编译”，或者在快捷键中选择编译工程，或者键盘的功能键 F9，对
于工程进行编译。编译的窗口如图 5-19 所示。
在工程编译窗口中记录了各个画面的编译情况和打包处理的情况。如果有出现错误或者警告
最好在工程设计器进行修改，主要提示无误位置。
厦门维控科技有限公司© 第 39 页 共 202 页
Page 42
LEVI Studio 2006使用手册—五 开始一个新工程

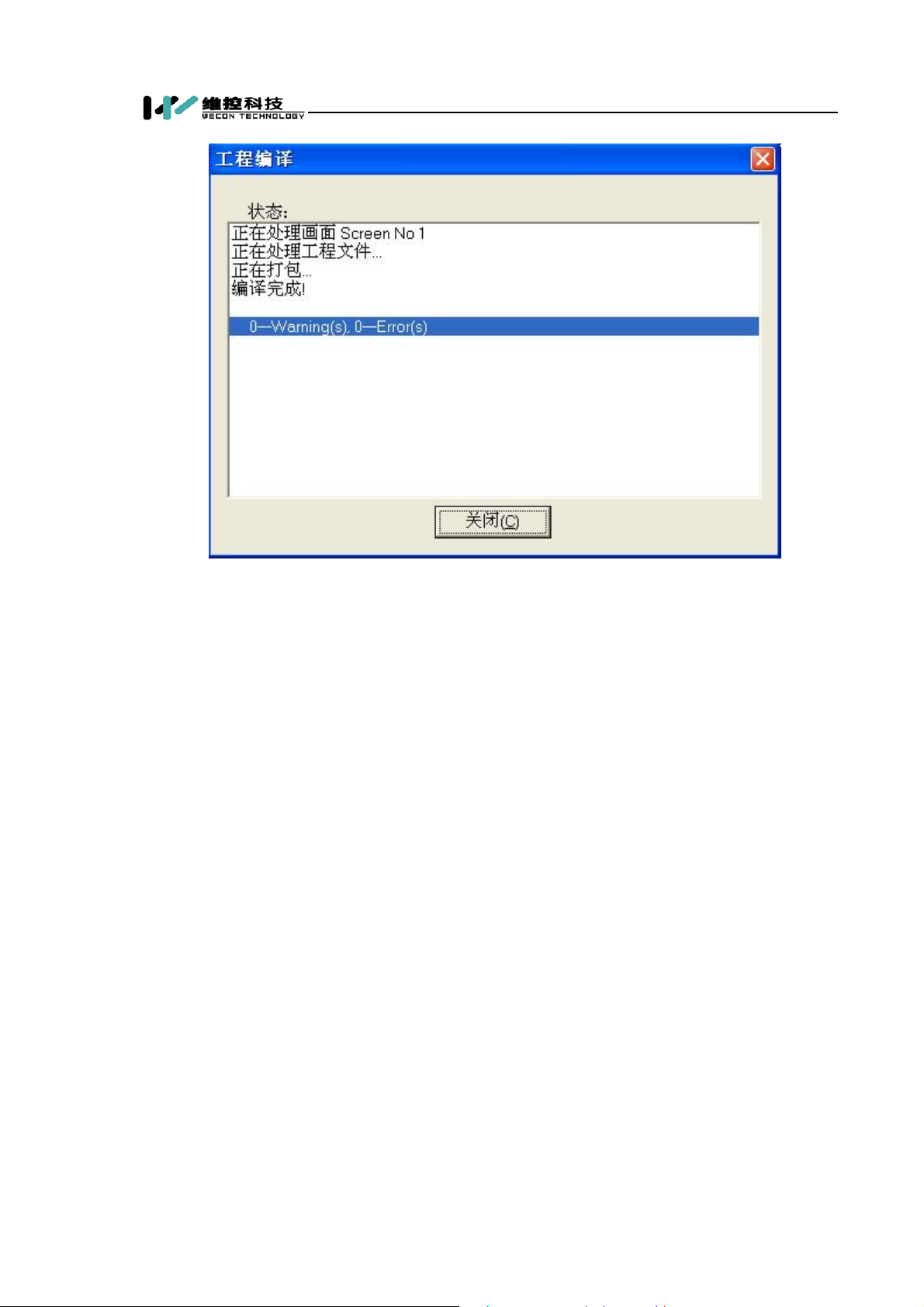

图 5-15 工程编译窗口
5.3.2 离线模拟
在成功编译完成后，我们可以通过我们提供的离线模拟工具进行测试，以测试我们的设计是
否合理。模拟运行的效果如图 5-20。
需要说明是，在工程中我们使用的地址都是内部寄存器的地址，所以可以离线模拟。
厦门维控科技有限公司© 第 40 页 共 202 页
Page 43
LEVI Studio 2006使用手册—五 开始一个新工程
图 5-20 工程离线模拟运行
5.4 总结
通过上面的三节，通过完成一个位开关的测试画面的工程。我们介绍了一个工程从开始到设
计完成所以必须经历的过程。通过这个示例的学习，应该可以使用 LEVI Studio 工程编辑器设计
维控科技系列 HMI 的工程设计。
通过这个实例，您可以会有体会，用 LEVI Studio 制作满足需要的 HMI 工程并不复杂，只有
稍加学习，具备了 HMI 与 PLC 相关知识，就可以制作出精美的画面来。
厦门维控科技有限公司© 第 41 页 共 202 页
Page 44
LEVI Studio 2006使用手册—六 工程与画面
六 工程与画面
6.1 新建工程
从工程菜单里选择新建工程，如图 6-1。
图 6-1 从菜单新建工程
或者从工具栏里选择，如图 6-2
图 6-2 从工具栏新建工程
点新建工程项，就会弹出下面的对话框，如图 6-3 所示，这里涵盖了创建工程所必需的初始
化信息。
厦门维控科技有限公司© 第 42 页 共 202 页
Page 45
LEVI Studio 2006使用手册—六 工程与画面
图 6-3 新建工程窗口
在图 6-3 所示的窗口中，具体元素的含义如下：
z 工程名：是工程的名称，工程的名字必需由可以创建目录的合法字符组成也可以是中文。
z 路径：是工程存放到硬盘的路径
z PLC 型号：这个工程用于驱动的设备型号
z HMI 类型：这个工是程在 LEVI 的那一款产品上运行。
点击下一步，进入工程模版对话框，用户可以通过该步骤来对工程进行初始化。LEVI Studio
内置了一些工程模版，基于这些模版框架搭建工程可以极大地提高制作工程的效率。并可以让工
程以用户比较熟悉的风格与形式呈现在用户面前。
如图 6-4 所示，各项的含义如下：
z 使用模版：使用 LEVI Studio 内置的工程模版对工程进行初始化
z 模版列表：LEVI Studio 内置的所有工程模版的名称。
z 预览窗口：所选中模版的预览效果图。
z 静态文本：所选中模版的文字说明。
z 自定义：不采用内置模版初始化工程。
z 起始画面号：指定要创建的起始画面号。
厦门维控科技有限公司© 第 43 页 共 202 页
Page 46
LEVI Studio 2006使用手册—六 工程与画面
图 6-4 工程初始化
点击完成，工程新建完毕，在工程视图里可以看到 LEVI Studio 生成为新工程生成的画面集
合。
6.2 新建画面
LEVI Studio 提供了好几个接口可以新建画面，从菜单画面Æ新建画面，如图 6-5 所示。
厦门维控科技有限公司© 第 44 页 共 202 页
Page 47
LEVI Studio 2006使用手册—六 工程与画面

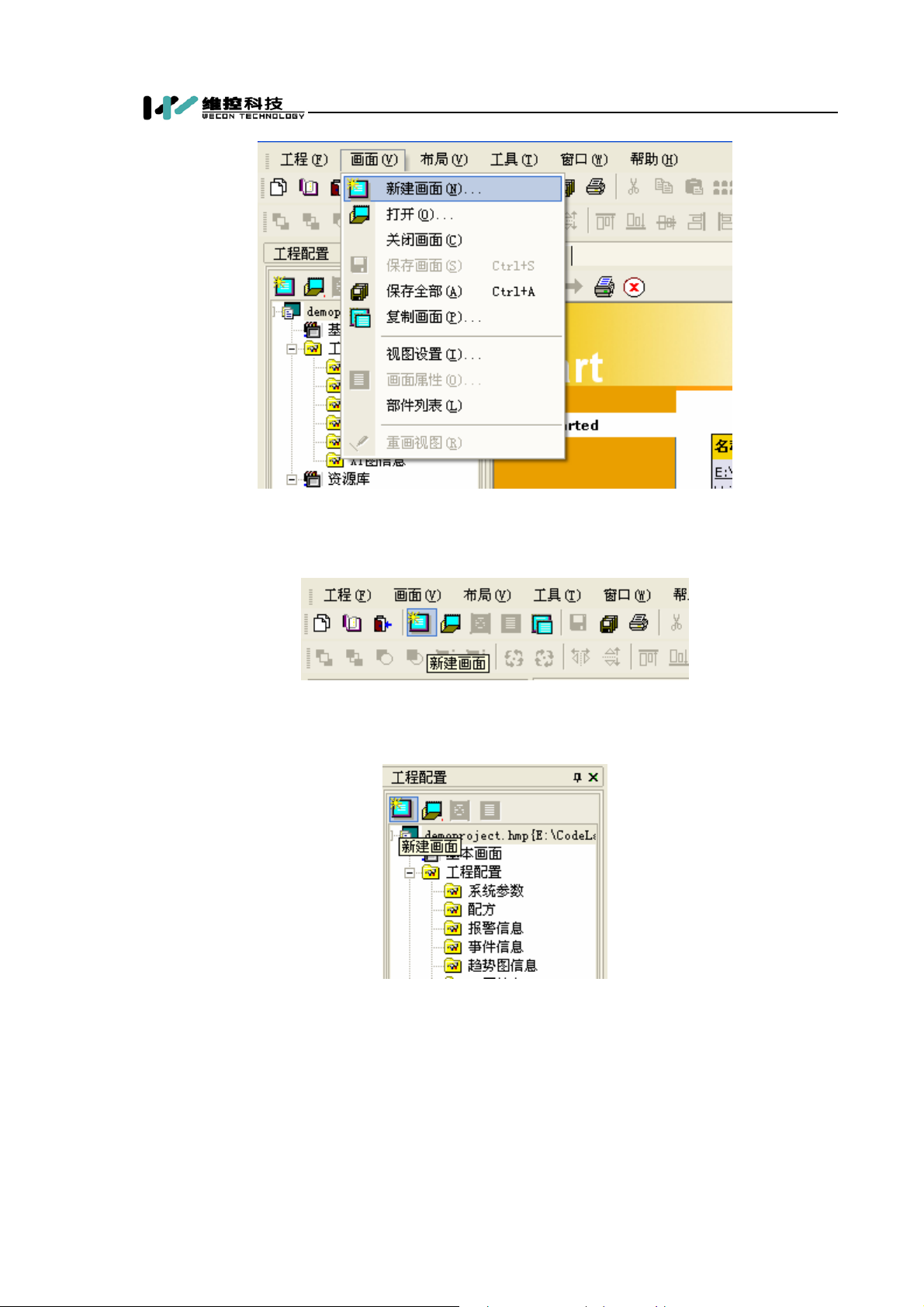

图 6-5 从菜单新建画面
或者从工具栏中选择，如图 6-6 所示。
图 6-6 从工具条新建画面
从工程视图的快捷工具栏也可以新建画面，如图 6-7。
图 6-7 工程配置中新建画面
新建画面的对话框如图 6-8 所示。
厦门维控科技有限公司© 第 45 页 共 202 页
Page 48
LEVI Studio 2006使用手册—六 工程与画面
图 6-8 新建画面窗口
窗口中具体的元素的含义如下：
z 画面号：画面的唯一 ID 号，是一个无符号整数，这个 ID 号是唯一的，不同的画面不能
有相同的 ID 号。
z 画面名称：画面的说明性描述，用于说明画面的用途。
z 安全等级：限定画面的安全等级，只有用户输入同级或者更好安全等级的密码才可以访
问该画面。
z 画面背景：填充画面的前景色、背景色、填充图样，或者使用位图填充。
z 子画面：子画面的宽度和高度是可以指定的。
6.3 画面与子画面
画面可以独立显示于 LEVI 上，而子画面则要依赖直接画面显示部件或者间接画面显示部件
来显示，在 LEVI 上显示的基本画面可以由功能开关来切换，况且功能开关切换的画面只能是基
本画面。
一个基本画面可以同时显示多个子画面，这取决于基本画面放置了多少个画面显示部件。由
厦门维控科技有限公司© 第 46 页 共 202 页
Page 49
LEVI Studio 2006使用手册—六 工程与画面
于子画面概念的引入，给 LEVI 的工程增加了极大的灵活性。
画面之间的消息是不通透的，也就是说用户消息(触摸屏点击)将被位于最上层的画面所接受
处理，系统不会将消息继续往下层的画面传递。
关于画面与子画面的区别，表 6-1 可以描述清楚。
表 6-1 画面合子画面的比较
比较类别 基本画面 子画面
显示 可以独立显示，通过功能开关切换，也
可以指定为起始画面
尺寸 触摸屏的实际大小 可以指定大小，但具体尺寸与画面部件的
消息传递 本画面处理用户消息 最顶层的子画面处理消息
显示顺序 基本画面可以直接显示在 LEVI 上 子画面的显示顺序取决于画面显示部件的
部件 可以使用所有部件 可以使用所有部件
依赖直接画面显示部件、间接画面显示部
件来显示
实际尺寸有关
顺序，在 LEVI Studio 中，画面显示部件
的顺序决定了画面的显示顺序
6.4 调整画面
调整画面是指调整工程中所有画面的属性、顺序等操作。从工具栏的如下位置，可以找到调
整画面，如图 6-9 所示。
图 6-9 从工具栏运行调整画面
点击后，打开如图 6-10 的对话框。
厦门维控科技有限公司© 第 47 页 共 202 页
Page 50
LEVI Studio 2006使用手册—六 工程与画面
图 6-10 画面调整窗口
在对话框里列出了工程所有的画面(包括所有子画面)，在窗口的右侧有一系列的功能键，具
体的功能说明如表 6-2。
表 6-2 画面调整功能键说明
功能 说明
新建 新建一个画面
删除 将当前选中的画面删除，删除的画面将不可恢复
打开 在工作区打开当前选中的画面
上移 将选中的画面上移一个位置
下移 将选中的画面下移一个位置
属性 打开选中画面的属性框，进行属性编辑
关闭 关闭本对话框
帮助 显示相关帮助
由于功能开关有指向上一画面和下一画面的功能，则有必要通过画面调整来调整画面的顺
序。
6.5 删除画面
将工作区的活动画面删除，删除的画面将不可恢复，如图 6-11。
图 6-11 删除画面工具栏
厦门维控科技有限公司© 第 48 页 共 202 页
Page 51
LEVI Studio 2006使用手册—六 工程与画面
6.6 画面属性
打开工作区活动画面的属性对话框，调整其属性，如图 6-12 所示。
图 6-12 画面属性工具栏
画面号、名称、填充样式、以及是否是子画面，均可以调整，但是画面号不能与现有的画面
号重复。
画面属性的对话框与新建画面是一致的。
6.7 复制画面
复制画面是指从系统、其他工程或者当前工程复制一个新的画面到当前工程，画面复制的功
能可以避免重复劳动，提高工程的制作效率，只要画面类似，便可以从以前的工程把画面复制过
来。从下面工具条可以打开复制画面的对话框，如图 6-13 所示。
图 6-13 复制画面工具栏
复制画面的对话框如图 6-14。
厦门维控科技有限公司© 第 49 页 共 202 页
Page 52
LEVI Studio 2006使用手册—六 工程与画面

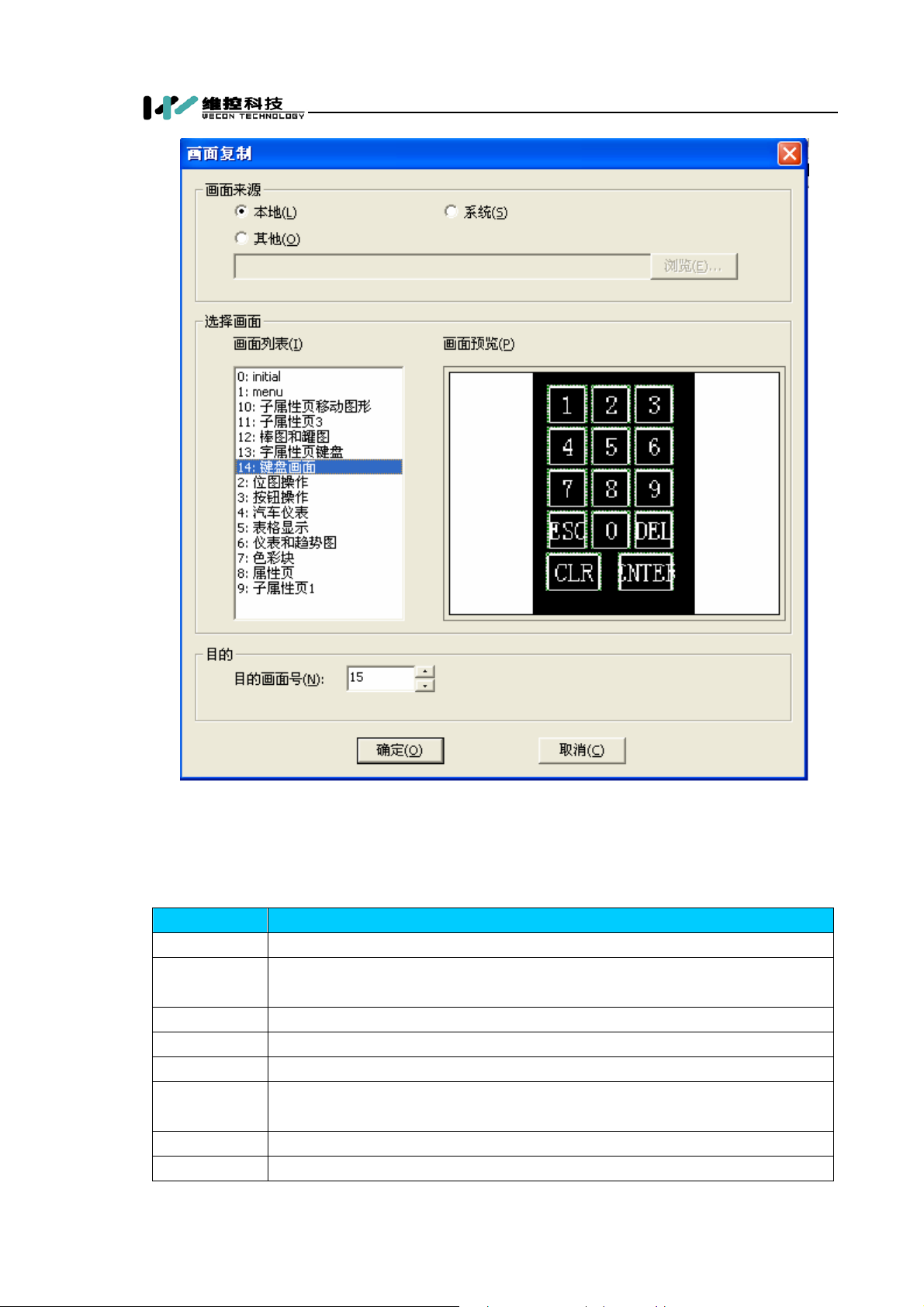

图 6-14 画面复制窗口
其中窗口界面中元素的内容说明如表 6-3 所示。
表 6-3 画面复制窗口界面元素说明
界面元素 说明
本地 源画面来自本地工程
系统 源画面来自系统，LEVI Studio 内置了一些基本的画面，如各种键盘画面、向
导画面等等，用户可以从系统引用这些画面，节省大量制作时间。
其他 画面来自其他工程，可以通过浏览找到其他工程。
画面列表 将源工程可以复制的画面都列举出来。其内容显示格式是[画面号]: [画面名称]
画面预览 显示当前选中画面的简略图。
目的画面编号 画面复制到工程后的画面编号，新的编号不能与已存在的画面编号相同，否则
复制不成功。
确定 进行画面复制，并关闭对话框
取消 取消当前复制。
厦门维控科技有限公司© 第 50 页 共 202 页
Page 53
LEVI Studio 2006使用手册—七 系统参数
七 系统参数
7.1 概述
系统参数是指工程在 LEVI 上正常运行，所必需具备的参数设置， 现在包括三大类：一般属
性、通讯参数和安全等级。
一般属性：工程所运行的 HMI 型号，PLC 型号、起始画面等信息。
通讯参数：工程下载到 HMI 后，与 PLC 通讯的接口参数配置。
安全等级：工程在 HMI 上运行时的安全配置。
从菜单工程/工程参数，或者从工程管理器中，在工程树下，选择工程配置/系统参数，便可
以进入工程参数配置对话框。
如果不设置这些参数，LEVI 将以按照缺省数据来启动工程。
如图 7-1 所示。
7.2 一般属性
图 7-1 一般属性
厦门维控科技有限公司© 第 51 页 共 202 页
Page 54
LEVI Studio 2006使用手册—七 系统参数
表 7-1 一般属性说明
界面元素 说明
HMI 型号 工程所将要运行在哪种型号的 LEVI 上。
PLC 类型 HMI 所连接的设备类型
初始画面号 工程运行时，所显示的第一画面，该画面应该为基本画面
HMI 站号 当使用多台触摸屏和一台 PLC 相连接时需设置这一项，比如对 AB DH485 或
Unitelway 驱动器，很可能要用多台触摸屏和该 PLC 相连接，这时每一台触
摸屏要设置为不同的站号.当仅使用一台触摸屏时，默认设置为 0
PLC 站号 当 PLC 有节点或 PLC 站号不为 0 时要进行设置，默认设置为 0
编译语言 工程编译时，链接文本库的哪一种语言。
7.3 通讯参数
通讯参数是 HMI 的与 PLC 的进行通信所必须配置的参数，它包括通信口的硬件参数配置与
超时设置，如设置和内容如图 7-2 所示，通讯设置主要是用来设置工程中所有用的通讯接口的通
讯参数。
图 7-2 通讯参数设置
各个输入值的含义如表 7-2 所示。
表 7-2 系统参数通讯设置说明
界面元素 说明
连接方式 触摸屏和 PLC 的串口通信协议，默认选择是 RS-232C、支持 RS485、RS422。
波特率 通讯口的波特率，默认是 115200bps
停止位 通讯口通信时的停止位，默认是 2 位
数据位 通讯口通信时的数据位，默认是 7 位
厦门维控科技有限公司© 第 52 页 共 202 页
Page 55
LEVI Studio 2006使用手册—七 系统参数
校验位 通讯口通信时的校验位，默认是 EVEN
等待超时(毫秒) 这个参数决定了 HMI 触摸屏等待 PLC 响应的时间.PLC 与 HMI 触摸屏通
信时延迟的时间超过超时常数的时间
接收超时(毫秒) 这个参数决定了 HMI 触摸屏接收 PLC 响应的时间
重试次数 这个参数决定了 HMI 触摸屏与 PLC 通讯无响应时，重试的次数
7.4 安全等级
如果工程使用了画面等级，则在 HMI 上运行工程时，会要求用户输入相应得等级密码，A
等级的密码只能访问比自己安全等级密码低的页面，如果需要安全等级比 A 高的页面，则需要用
户重新输入密码。
如果不使用安全等级，则当工程在 HMI 上运行时，对画面的切换将没有安全权限控制。
图 7-3 安全等级设置
表 7-3 安全等级说明表
界面元素 说明
使用安全等级 在工程中使用安全等级，默认为不使用
等级一 等级一的安全密码
等级二 等级二的安全密码
等级三 等级三的安全密码
启动等级 工程运行时，默认的安全等级
设计者密码 这个密码用于从 HMI 上传应用时，需要上传者输入密码
厦门维控科技有限公司© 第 53 页 共 202 页
Page 56
LEVI Studio 2006使用手册—八 位图与位图库
八 位图与位图库
8.1 位图
使用位图可以设计出更加精美的画面。LEVI 既可以支持静态位图，也可以支持有状态的位
图，有状态的位图可以用于多状态的部件，比如位开关、字开关、位状态指示灯、字状态指示灯
等。
在 LEVI 中，所有的位图都是通过工程位图库来使用的，也就是说，部件所使用的位图是从
工程位图库引用而来的。
8.2 HMI 位图
LEVI 所说的位图与普通的位图概念是不一样的，与普通位图区别在于 HMI 位图是由多张位
图组成，一个 HMI 位图是有状态的(最多有 32 个状态)，每个状态对应着一张普通位图，这种位
图成为 HMI 位图。
8.3 位图库
位图库分为本地图库和系统图库，新建一个工程时，本地图库缺省是空的，用户添加的位图
都将显示在本地图库中，而系统图库则 LEVISTUDIO 自带的精美的图库，这些图库都可以倒入
到本地图库中来，或者直接使用，系统图库是分类的，一个图库文件就是一类形状和特性比较类
似的图库。
厦门维控科技有限公司© 第 54 页 共 202 页
Page 57
LEVI Studio 2006使用手册—八 位图与位图库
图 8-1 位图图库编辑窗口
如图 8-1 所示，通过这个窗口可以进行位图库的操作，表 8-1 对于这个窗口中的各个元素进
行详细的说明。
表 8-1 位图库窗口说明
界面元素 说明
状态 选择预览哪个状态的位图
新建位图 新建一个 HMI 位图
位图编辑 对选中的 HMI 位图进行编辑(比如更换位图，设置透明色等等)
位图列表 工程所包含的所有位图
位图删除 删除当前选中的位图
位图重命名 对选中的 HMI 位图进行重命名，HMI 位图的名字是唯一的，是不可重复
的。
保存位图 将选中的位图正在预览的状态位图保存为一个 BMP 文件
导入图库/位图 从导入图库文件或者从图库文件中选择要导入的位图
图库另存 将当前工程的所有位图保存为一个图库文件
关闭 保存位图所做的操作，关闭图库对话框。
厦门维控科技有限公司© 第 55 页 共 202 页
Page 58
LEVI Studio 2006使用手册—八 位图与位图库
8.4 新建 HMI 位图
HMI 位图是多个普通位图叠加而成的，每张位图对应一个状态，LEVI Studio 提供了一个向
导来引导新位图的创建，从位图库点击新建位图。出现如图 8-2 所示对话框。

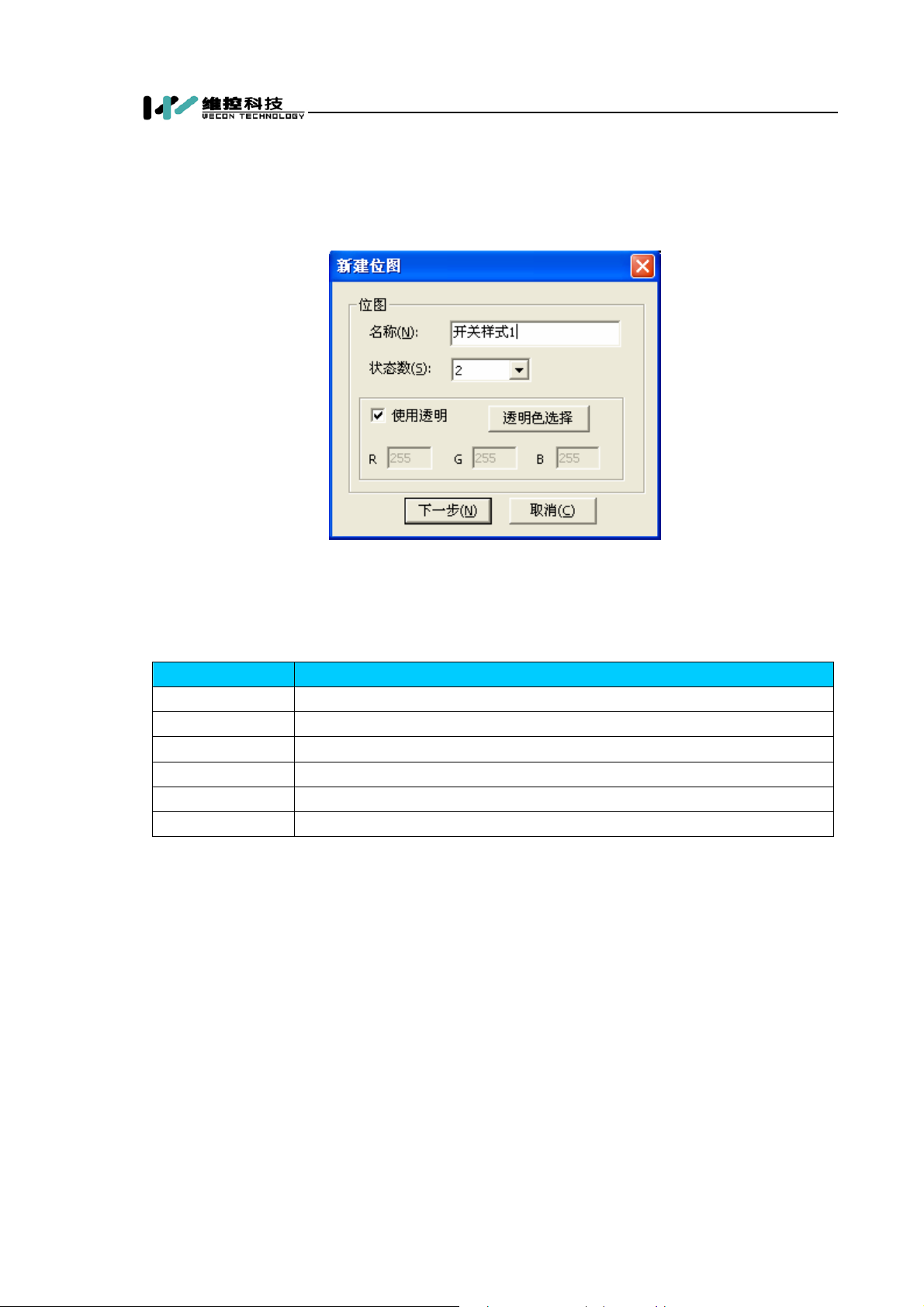

图 8-2 新建位图
表 8-2 对图 8-2 中的窗口中的各个元素进行详细的说明。
表 8-2 新建位图窗口说明
界面元素 说明
名称 新位图的名称
状态数 新位图的状态总数，LEVI 支持多达 32 种状态
使用透明 位图透明显示
RGB 透明颜色的值
下一步 继续创建位图
取消 关闭对话框，取消当前操作
点击下一步，进入如图 8-3 获取位图对话框。
厦门维控科技有限公司© 第 56 页 共 202 页
Page 59
LEVI Studio 2006使用手册—八 位图与位图库
图 8-3 获取位图窗口
表 8-2 中的内容对图 8-3 中的窗口中的元素进行了详细的说明。
表 8-3 获取位图窗口说明
界面元素 说明
位图文件 要添加的位图文件所在的路径，LEVI 在添加位图的时候，支持各种色深的
位图(1 位、2 位图、4 位、16 位、24 位、32 位等)、DIB 位图。
打开 按输入框的内容打开位图文件
浏览 从文件系统中浏览 BMP 文件
状态 当前正在编辑的状态
宽度 位图的实际宽度，更改无效
高度 位图的高度，更改无效
颜色 位图的实际色深，更改无效
文件大小 位图的实际实际大小，更改无效
上一步 返回上一张位图的添加
下一步 保存当前结果，继续添加位图
完成 完成位图的添加
取消 关闭对话框，取消新位图的创建
导入的各个状态的位图应该是大小一致的，如果不一致，则系统会将位图伸缩到与第一个状
态的尺寸一致。
厦门维控科技有限公司© 第 57 页 共 202 页
Page 60
LEVI Studio 2006使用手册—八 位图与位图库
8.5 位图编辑
可以通过位图编辑，更换指定状态的位图，或者改变位图的透明显示参数，如图 8-4 所示。

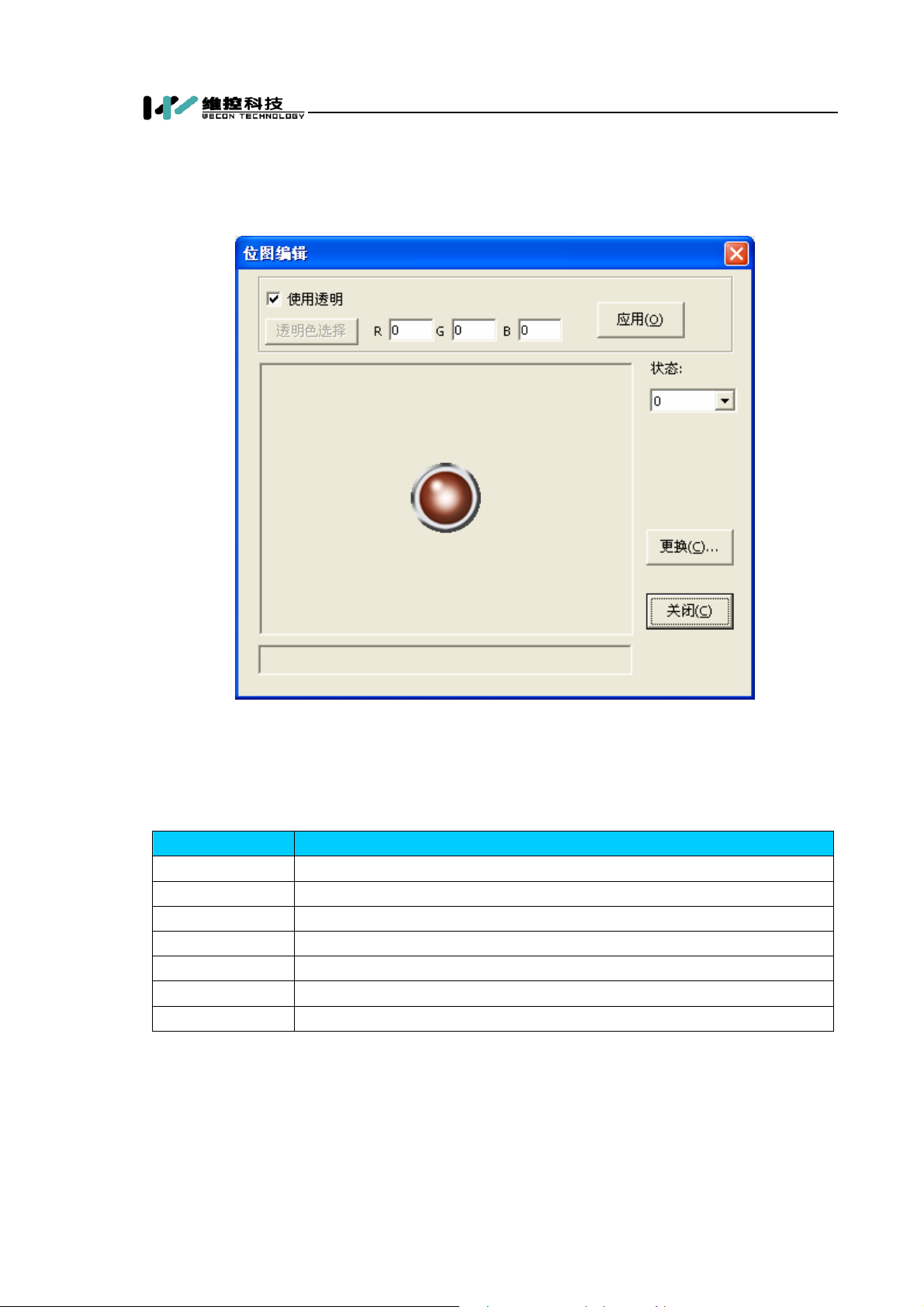

图 8-4 位图编辑窗口
表 8-3 的内容对图 8-4 的位图编辑窗口进行了详细的说明。
表 8-4 新建位图窗口说明
界面元素 说明
使用透明 是否使用透明色
透明色选择 选择合适的透明颜色
应用 使关于透明色的设置生效
状态 当前浏览的状态
更换 更换当前状态的位图文件
确定 关闭对话框，保存当前所作的修改
取消 取消当前所做的改动，关闭对话框
8.6 导入图库
将一个全新的位图库导入到当前工程，可以将其他图库的某一个 HMI 位图导入到工程中来。
从图库对话框点击导入图库/位图，进入导入图库对话框，如图 8-4。
厦门维控科技有限公司© 第 58 页 共 202 页
Page 61
LEVI Studio 2006使用手册—八 位图与位图库
图 8-5 导入图库
LEVI Studio 可以导入各种色深的位图活着灰度图像。
表 8-4 的内容对图 8-5 的位图编辑窗口进行了详细的说明。
表 8-5 导入位图窗口说明
界面元素 说明
选择图库 从文件系统中选择一个图库，选择后，列表就会出现该图库所有 HMI 位图
的列表。
打开 打开图库文件
浏览 浏览图库文件所在的目录，并打开文件。
状态 查看选中位图某个状态的图片
列表框 枚举当前打开的图库文件所有的 HMI 位图
位图显示 显示位图的状态
导入图库 将该图库的所有 HMI 位图都导入到工程图库中来，关闭对话框。
导入位图 将选中的位图导入到工程，关闭对话框
关闭 关闭对话框
8.7 使用 HMI 位图
只要部件具有外观位图的属性，就可以使用 HMI 位图，静态位图对位图的引用也是通过图
库来实现的。
厦门维控科技有限公司© 第 59 页 共 202 页
Page 62
LEVI Studio 2006使用手册—八 位图与位图库
在 LEVI 中，向量图和位图是可以共存的，当一个部件既采用了位图、又采用了向量图，那
么系统将先描绘该部件的向量图，然后再显示位图。
在 LEVI 中，位图不会被拉伸显示，将以实际的尺寸显示。
图 8-6 外观位图选择属性
以位开关为例，属性外观位图的值是当前应用的 HMI 位图名称，外观位图获得输入焦点时，
一个下拉按钮就会出现最左边，点击下拉按钮，出来图 8-6 所示对话框。
厦门维控科技有限公司© 第 60 页 共 202 页
Page 63
LEVI Studio 2006使用手册—八 位图与位图库
图 8-7 位图选择窗口
表 8-5 的内容对图 8-7 的位图选择窗口进行了详细的说明。
表 8-6 导入位图窗口说明
界面元素 说明
选择图库 本地图库：当前工程已经添加的位图；
其他的图库：是 LEVI Studio 自带的图库，这些图库的位图可以直接使用。
状态 指定浏览位图的那一个状态
选择 将选中的位图传送给当前部件
清空选择 如果部件已经有位图，清空选择后，将没有任何位图。
关闭 关闭对话框，不作选择
当一个 HMI 位图选择到部件之后，系统会将此 HMI 位图所有状态的位图进行色深转换，转
换成 LEVI 能够支持的位图类型。
如果选中的是非本地图库的位图，那么 LEVI Studio 会把该位图导入到本地图库中来，然后，
再转换成与色深相匹配的位图。
图 8-8 是一个支持 16 级灰度的画面在应用 HMI 位图后的画面视图。
厦门维控科技有限公司© 第 61 页 共 202 页
Page 64
LEVI Studio 2006使用手册—八 位图与位图库
图 8-8 应用位图示例画面
如果要在视图中查看部件不同状态的位图外观，只需要在视图操作工具条中切换一下状态即
可。
厦门维控科技有限公司© 第 62 页 共 202 页
Page 65
LEVI Studio 2006使用手册—九 地址与地址库
九 地址与地址库
9.1 地址
LEVI 支持的所有部件都是通过地址来和受控设备进行通信，受控设备的地址和受控类型因
的型号不同而不同。地址提供了部件访问(写入)PLC 数据的基本信息。
在 PLC 应用中，PLC 本身梯形图程序和与其连接的 HMI 都必须通过地址进行相关编程。绝
大多数 PLC 的地址都有如下通用结构：
设备类型(如 I、IW) 设备地址(如 0，1) 如果是位地址，则有可能还有位编号。
LEVI 提供了两种访问 PLC 数据的方法：位地址与字地址，LEVI 支持的所有部件无非就是
字地址或者位地址与 PLC 交互数据的。
此外，为了编程方便，LEVI 也提供了一套保留的内部寄存器，其编址方式与 PLC 的通用结
构是一样，其设备类型有三大类 HS、HP、HD、RP。其中 HSX、HPX、HDX 表示位地址，关于
其具体用途请参考 LEVI 保留寄存器；其中 HSW、HPW、HDW、RPW 表示字地址，于其具体用
途请参考 LEVI 保留寄存器。
这些 LEVI 内部保留的寄存器是重叠的，比如 HSW000001 是一个字，而它的十六个位可顺
序表示为 HSX0.0， HSX0.2，….，HSX0.15。其他的保留寄存器也是一样的。
位地址的编码方式一般两种：间接编号和直接编号；间接编号是指通过字的方式来索引位地
址，比如，HSX0.0 表示第 0 个字的第 0 个位，此时，中间必须以小数点隔开；直接编号就是对
位进行直接索引，如果 I18，表示 I 标识的第 18 个位。
位地址的编码方式需要参考相关的 PLC 产品说明书；LEVI 支持的编码方式与厂家所支持的
方式是一致的。
地址作为一个字符串，除去 HSX 之类的标识，最多可达 32 个字符，但一般的 PLC 地址是 6
个字符，具体数值与受控设备的类型与型号有关。
不同厂家生产的 PLC，其编码方式与地址规则皆有不同，LEVI 集成了所有能够支持的 PLC
的地址规则，并根据这些规则，对于用户输入的地址进行判断。
厦门维控科技有限公司© 第 63 页 共 202 页
Page 66
LEVI Studio 2006使用手册—九 地址与地址库
9.2 地址编辑器
图 9-1 地址编辑器
表 9-1 中详细说明了图 9-1 中地址编辑器的窗口中元素的详细内容。
表 9-1 地址编辑器窗口说明
界面元素 说明
自定义 表示该地址不是来自地址库
来自地址库 表示该地址从地址库选取，如果地址库没有数据，该项将不可用
名称 显示地址库的所有条目，当前选中的条目是被该部件引用的地址
设备类型 工程所选的 PLC 所包含的设备类型；
地址编辑框 用于输入地址值，如果输入不足六个字符，则系统会在前面添零，补齐六
位。
A-F，0-9 是一个软键盘，可以鼠标来输入地址值；
清除 清除地址编辑框的内容；
删除 删除地址编辑框的最后一个字符；
关闭 关闭地址编辑器，对地址不做改动；
确定 关闭地址编辑器，并保存编辑结果；
如果选择来自地址库，则修改结果将保存到地址库相应得条目
如果选择自定义，则修改结果将保存部件的地址属性中。
静态框的内容是系统自动提示的帮助信息。选择不同的设备类型，提示的帮助是不同的。官
关于帮助的内容说明在表 9-2 中。
厦门维控科技有限公司© 第 64 页 共 202 页
Page 67
LEVI Studio 2006使用手册—九 地址与地址库
表 9-2 地址编辑器帮助说明
界面元素 说明
地址模式 表示当前地址是字地址还是位地址；
标识 当前选中的设备类型；
主编号 有些 PLC 的地址采用间接编号，则分为主编号和子编号，这里提示了主编
号的编码范围，以及所采用的进制。
子编号位数 如果子编号位数为零，则表示地址是直接编号；
子编号进制 子编号所采用的进制(即小数点后的数，仅间接编号有)；
子编号范围 子编号所采用的范围(即小数点后的数，仅间接编号有)。
9.3 地址库
地址库是预先设置好的地址集合，从工程管理器Æ资源库Æ地址标识库，可以打开地址库。
如图 9-2 所示。
图 9-2 工程编辑器中选择地址标识库
双击鼠标，打开地址标识库的编辑对话框，如图 9-3 所示。
厦门维控科技有限公司© 第 65 页 共 202 页
Page 68
LEVI Studio 2006使用手册—九 地址与地址库
图 9-3 地址标识库
表 9-3 对图 9-3 中的地址标识库窗口的所有元素进行详细的说明。
表 9-3 地址库界面说明
界面元素 说明
字地址 如果选中了字地址，则列表里列举出来的是地址库里的所有字地址；
位地址 如果选中位地址，则列表里列举出来的是地址库德所有位地址；
列表框 列表框有三个内容，ID 号是系统生成的 ID 索引号，地址名称是用户输入
地址代号，地址库里的地址名称必须是互不相同的，地址值是当前条目实
际代表的地址。
添加 如果选中位地址，则添加的是位地址，反之，则添加的是字地址。
删除 将选中的条目删除，(如果有部件使用该地址，则这些部件的地址将变得无
效)。
修改 对选中的条目进行编辑。
关闭 关闭对话框。
9.4 地址的使用
在 LEVI Studio 中，使用到地址的地方大多以下列字段出现：字地址、位地址、监控地址、
操作地址等。假设我们已经在一个画面中设计了一个字开关 WS3，则在部件属性窗口我们可以看
到如图 9-4 所示的内容。
厦门维控科技有限公司© 第 66 页 共 202 页
Page 69
LEVI Studio 2006使用手册—九 地址与地址库
图 9-4 字开关的部件属性
如果属性字地址字段获得焦点并处于编辑状态，则会出现一个编辑框和一个下拉按钮，编辑
框可以直接输入，一是可以输入该部件所使用的地址，如 IW000000。二可以输入所引用的地址
库条目名称，如间接画面字。
如果用户不直接通过编辑框输入地址，也可以点击下拉按钮，将弹出地址编辑器，可以在地
址编辑器的提示下输入地址。也可以引用地址库的地址条目。
如果用户的输入不正确，地址字段的属性值一栏将会显示无效地址。
其他地址与与上面介绍的情况类似。
9.5 地址预览
LEVI Studio 提供了一个方便的工具，可以查看当前工程的地址，或者是一个地址同时关联
了那些部件。从视图工具条例选择下面的图标。如图 9-5。
图 9-5 地址预览工具栏
就会在工作区弹出部件一览表视图，如图 9-6 所示。
厦门维控科技有限公司© 第 67 页 共 202 页
Page 70
按画面排列
地址列表
视图
LEVI Studio 2006使用手册—九 地址与地址库
按地址排列
部件列表
画面列表
部件位置示
意图

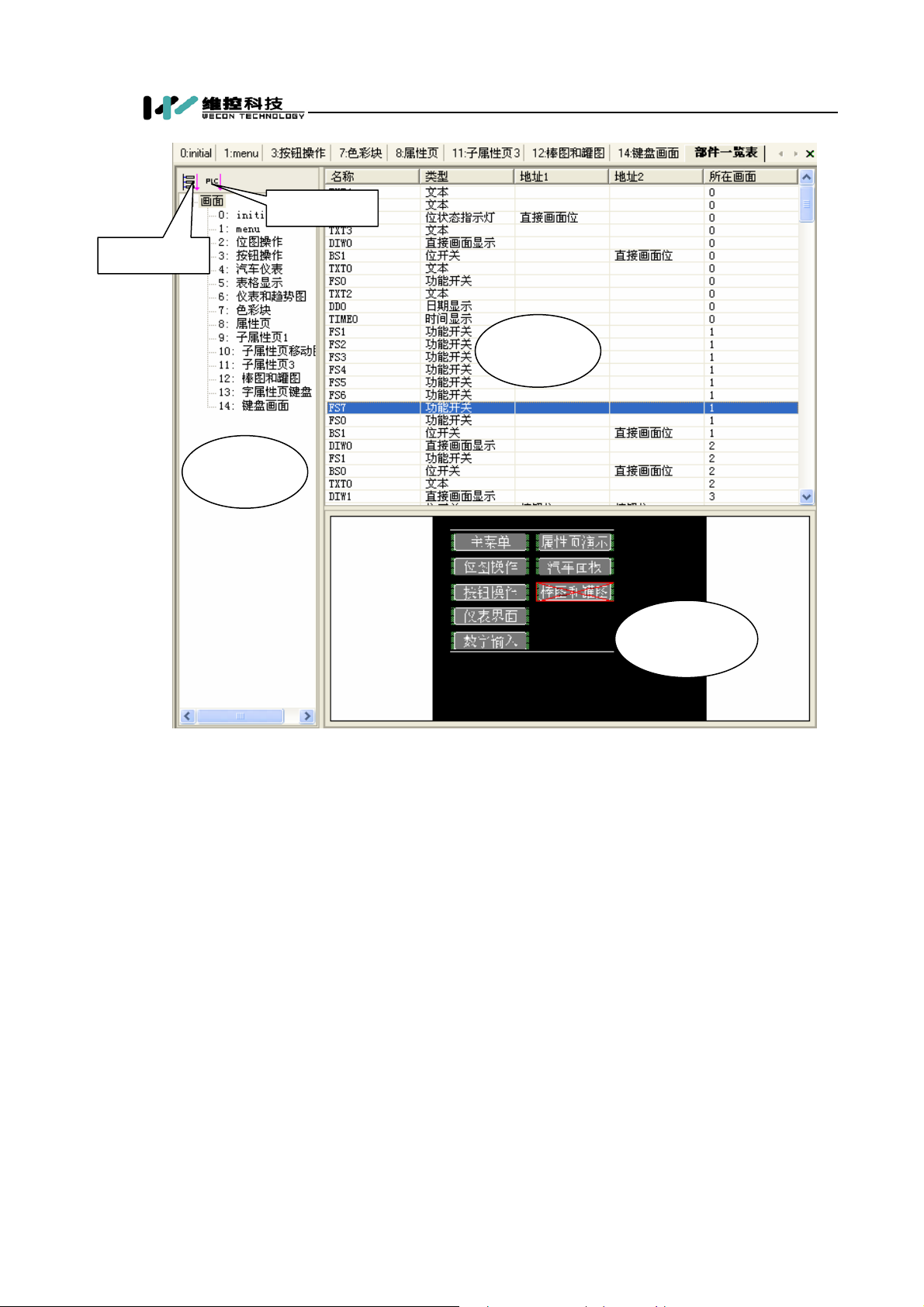

图 9-6 部件一览表窗口
这个工具可以清楚地了解当前工程所使用的地址资源。也可以知道一个地址已经分配给那些
部件。
厦门维控科技有限公司© 第 68 页 共 202 页
Page 71
LEVI Studio 2006使用手册—十 自绘图形
十 自绘图形
自绘图形可以极大地增强画面的表现力，也是 HMI 产品所必需支持的基本功能，LEVI 现在
可以支持点、直线、弧、饼图、矩形、折线、多边形、圆、静态文本、弧形刻度、直线刻度、位
图等等。LEVI Studio 可以方便的支持这些自绘图形的编辑、修改。
10.1 自绘图形箱
在 LEVI LEVI STUDIO 的界面布局上，部件和自绘图形是放置在一起的，用户可以通过简单
的拖拽，在画面上制作丰富的自绘图形，如图 10-1 所示。
图 10-1 自绘图形部件箱
10.2 直线
表 10-1 直线的属性表
属性名称 含义 可否编辑
边框颜色 直线的颜色， 可以在属性框修改值
线类型 直线的线型 可以在属性框修改值
厦门维控科技有限公司© 第 69 页 共 202 页
Page 72
LEVI Studio 2006使用手册—十 自绘图形
起点 直线的起点 可以在属性框修改值
终点 直线的终点 可以在属性框修改值
直线的起点与终点也可以视图上通过拖拽来实现。
10.3 点
表 10-2 点的属性表
属性名称 含义 可否编辑
前景色 点的颜色 可以在属性框中编辑
点类型 表示点的大小，由多少个像素
组成，LEVI 支持 1 点、2 点、
3 点、5 点
点坐标 表示点的位置 可以在属性框中编辑
点的坐标也可以在画面视图上通过拖拽来实现。
可以在属性框中编辑
10.4 多边形
表 10-3 多边形的属性表
属性名称 含义 可否编辑
边数 多边形的边数
LEVI 所支持的最大边数为 50
线类型 多边形的线类型，LEVI 提供
了十二种线型
边框颜色 多边形的颜色 可以在属性框中编辑
填充图案 多边形的填充样式，如果选择
“无填充”，则多边形是透明
的。
前景色 填充图案所使用的前景色 可以在属性框中编辑
背景色 填充图案所使用的背景色 可以在属性框中编辑
在创建多边形的过程中，通过点击鼠标右键来封闭多边形，完成一个多边形的创建。多边形
创建成功后，如果需要改变多边形的顶点坐标，则只要在在多边形处于选中状态的时候，如图
10-2。
可以在属性框中编辑每个顶点
的坐标
可以在属性框中编辑
可以在属性框中编辑
厦门维控科技有限公司© 第 70 页 共 202 页
Page 73
LEVI Studio 2006使用手册—十 自绘图形
图 10-2 选中多边形部件
然后在多边形的边上再次点击鼠标右键，就变成如图 9-3 中的的选中状态。
图 10-3 选中多边形
此时每个多边形顶点都是可以用鼠标拖动的。
10.5 圆/椭圆
表 10-4 圆/椭圆的属性表
属性名称 含义 可否编辑
线类型 多边形的线类型，LEVI 提供了十
二种线型
边框颜色 多边形的颜色 可以在属性框中编辑
填充图案 多边形的填充样式，如果选择“无
填充”，则多边形是透明的。
前景色 填充图案所使用的前景色 可以在属性框中编辑
背景色 填充图案所使用的背景色 可以在属性框中编辑
可以在属性框中编辑
可以在属性框中编辑
厦门维控科技有限公司© 第 71 页 共 202 页
Page 74
LEVI Studio 2006使用手册—十 自绘图形
X 半轴 椭圆的 X 半轴长度
如果 X 半轴和 Y半轴的长度相等，
则成了圆
Y 半轴 椭圆的 Y 半轴长度
如果 X 半轴和 Y半轴的长度相等，
则成了圆
圆心 椭圆的中心坐标 可以在属性框中编辑
椭圆的圆心坐标可以在画面视图通过鼠标拖拽来修改。
可以在属性框中编辑
可以在属性框中编辑
10.6 弧
表 10-5 弧的属性表
属性名称 含义 可否编辑
轮廓 指弧所在椭圆的外包矩形 可以在属性框中编辑
边框颜色 弧的边框颜色 可以在属性框中编辑
饼形 弧是否封闭，如果封闭了，就成为
饼形
填充图案 只有弧封闭为饼形时，此项才可用
指定封闭区域的填充样式
前景色 只有弧封闭为饼形时，此项才可用
指定填充样式的前景色
背景色 只有弧封闭为饼形时，此项才可用
指定填充样式的背景色
起点 弧的起点坐标 可以通过拖动编辑
终点 弧的终点坐标 可以通过拖动编辑
LEVI 采用弧的画法是指定起点与终点、采用逆时针的画法。弧的轮廓、起点与终点均可以
在画面视图通过拖拽修改。如果要在画面视图拖拽改变弧的起点与终点，首先应该让弧处于选中
状态，如图 9-5 所示。
可以在属性框中编辑
可以在属性框中编辑
可以在属性框中编辑
厦门维控科技有限公司© 第 72 页 共 202 页
Page 75
LEVI Studio 2006使用手册—十 自绘图形

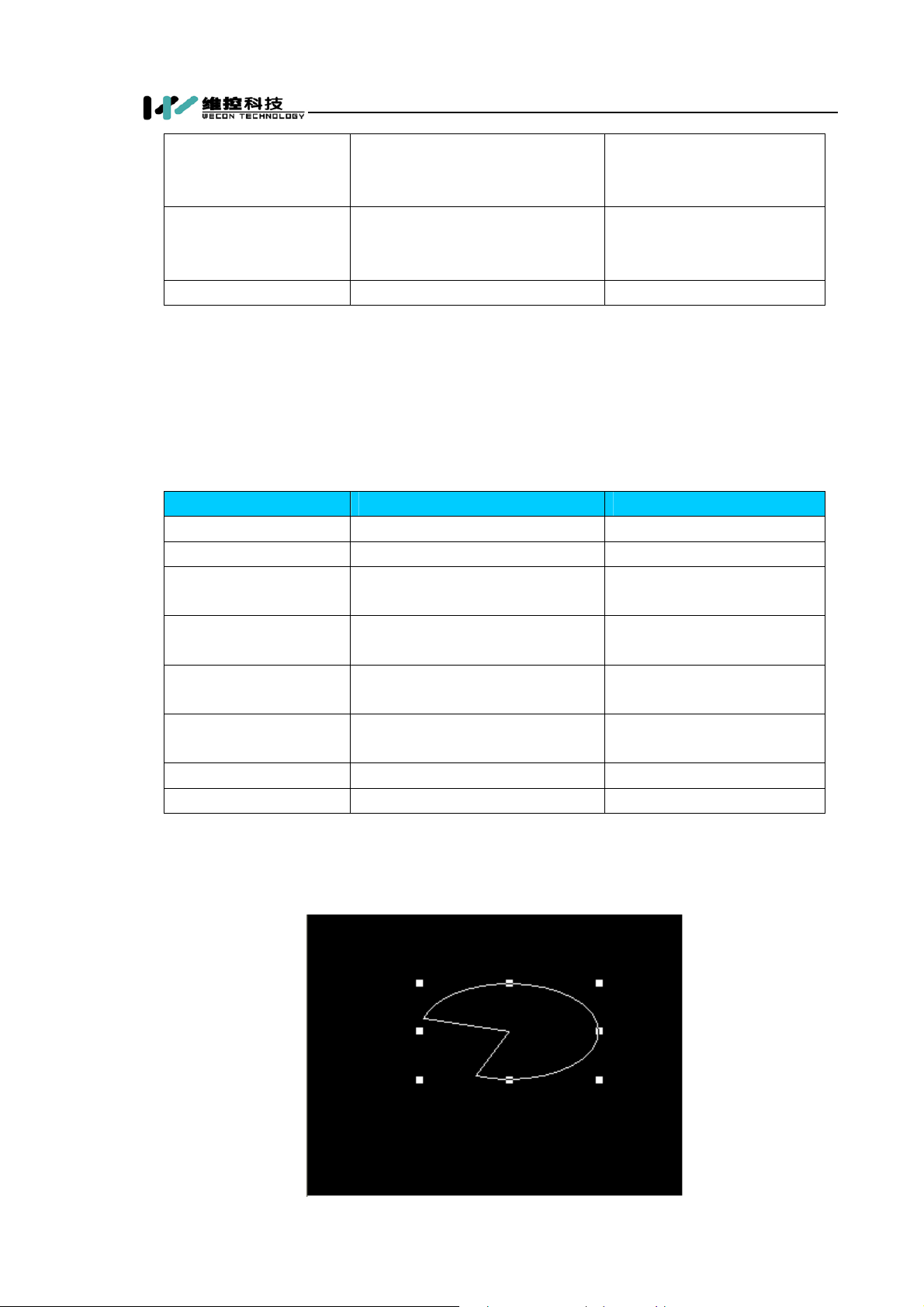

图 10-4 选中弧
然后，在弧线再次点击鼠标左键，弧就变成内部选中状态，如图 9-6 所示。
图 10-5 拖动弧的起点与终点
此时，弧的起点与终点是可以拖动的。如果要回到八点选中状态，只需要再次点击鼠标左键
即可。
10.7 矩形
表 10-6 矩形的属性表
属性名称 含义 可否编辑
轮廓 矩形的外型尺寸 可以在属性框中编辑
线类型 矩型的边所采用的线型 可以在属性框中编辑
边框颜色 矩形的边的颜色 可以在属性框中编辑
填充图案 矩形的内部填充样式，如果选
择”无填充”，则矩形是透明的
前景色 填充图案所使用的前景色 可以在属性框中编辑
背景色 填充图案所采用的背景色 可以在属性框中编辑
可以在属性框中编辑
10.8 文本
表 10-7 静态文本的属性表
属性名称 含义 可否编辑
文本 文本内容
LEVI 的静态文本现支持最多
显示 128 个字符、64 个汉字
文本颜色 文本的显示颜色 可以在属性框中编辑
可以在属性框中编辑
厦门维控科技有限公司© 第 73 页 共 202 页
Page 76
LEVI Studio 2006使用手册—十 自绘图形
显示方向 文字显示方向，有上下左右四
个方向
字体 文本所采用的字体 可以在属性框中编辑
起点 文本的起始点
对于自上而下的方向，起始点
在文本的左上角
对于自左而右的方向，起始点
在文本的右下角
对于自下而上的方向，起始点
在文本的左下角
对于自右而左的方向，文本起
始点在文本的右上角
可以在属性框中编辑
可以通过拖动编辑
10.9 折线
表 10-8 折线的属性表
属性名称 含义 可否编辑
边数 多边形的边数
LEVI 所支持的最大边数为
50
线类型 多边形的线类型，LEVI 提供
了十二种线型
边框颜色 边的颜色 可以在属性框中编辑
折线是首尾相相接的线段连接而成，其操作和多边形类似，也一样可以通过拖动来改各个顶
点的坐标。
可以在属性框中编辑每个顶
点的坐标
可以在属性框中编辑
10.10 线性刻度
表 10-9 线性刻度的属性表
属性名称 含义 可否编辑
轮廓 线性刻度所占的矩型区域大小 可以在属性框中编辑
显示方向 刻度的开口方向，有四个选择
自上而下
自左而右
自下而上
自右而左
刻度类型 水平刻度—刻度线水平放置 可以在属性框中编辑
厦门维控科技有限公司© 第 74 页 共 202 页
Page 77
LEVI Studio 2006使用手册—十 自绘图形
垂直刻度—可短线垂直放置
线类型 刻度线的线型 可以在属性框中编辑
边框颜色 刻度线的颜色 可以在属性框中编辑
主刻度数 主刻度数目，主刻度是均匀描绘
在刻度区域的
次刻度数 在相邻的主刻度之间，次刻度的
数目，次刻度的刻度线长是主刻
度的二分之一。
线性刻度是直线形刻度，将指定的区域用等分线绘制而成，刻度的具体标度可以用静态文本
来标注。
可以在属性框中编辑
可以在属性框中编辑
10.11 弧形刻度
在指定的圆弧区域内显示刻度；弧形刻度需要指定一个圆心坐标；内圆和外圆两个同心圆指
定刻度长度和显示区域；起始角度和终止角度说明刻度均匀分布的区域，是按照逆时针走向来分
布的。
表 10-10 弧形刻度的属性表
属性名称 含义 可否编辑
线类型 刻度线的线型 可以在属性框中编辑
边框颜色 刻度线的颜色 可以在属性框中编辑
圆心 弧形刻度所在圆心坐标
外径 外径指定了刻度区域的外圆
内径 内径指定了刻度区域的外圆
起始角度 线性刻度分布区域的起始角
度(相对画面的 X 轴)
终止角度 线性刻度分布区域的终止角
度(相对画面的 X 轴)
主刻度数 刻度个数，LEVI 默认的刻度
数是六个
次刻度数 在相邻的主刻度之间，次刻度
的数目，次刻度的刻度线长是
主刻度的二分之一。
如果要视图上改变弧形刻度的内径、外径、起始角度、终止角度，则只要在在刻度线处于选
中的状态下，如图 10-7 所示。
可以在属性框中编辑
可以在属性框中编辑
可以在属性框中编辑
厦门维控科技有限公司© 第 75 页 共 202 页
Page 78
LEVI Studio 2006使用手册—十 自绘图形

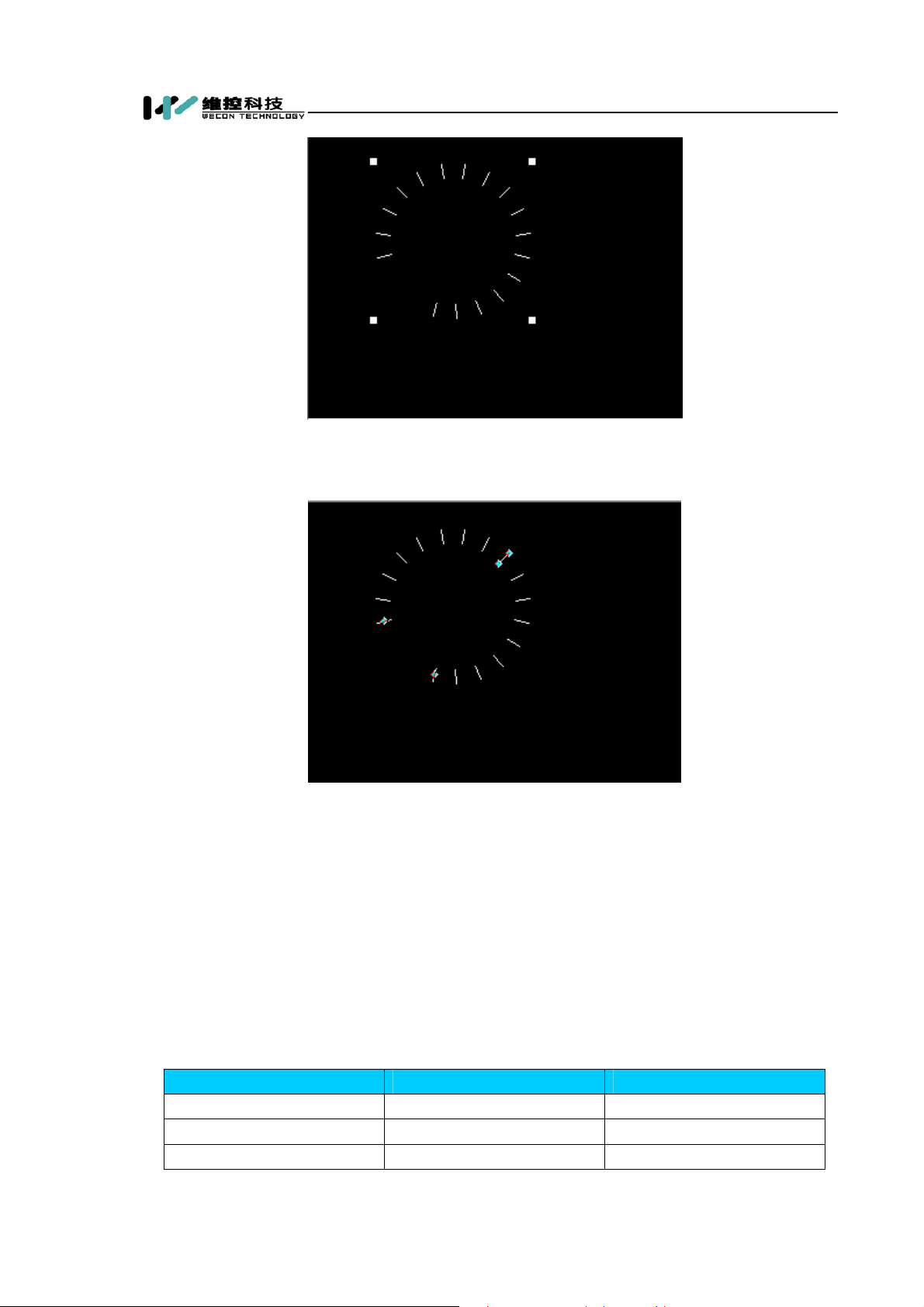

图 10-6 选中弧刻度部件
然后再次在刻度线点击鼠标左键，进入刻度线的编辑选中状态，如图 10-8。
图 10-7 选中弧刻度线
此时共有四个选中点出现，分别用于改变刻度线的起始角度、终止角度、外径、内径。
10.12 静态位图
表 10-11 静态位图的属性表
属性名称 含义 可否编辑
描述 位图的文字描述 可以在属性框中编辑
起点 位图的起始坐标 可以在属性框中编辑
外观位图 位图名称
厦门维控科技有限公司© 第 76 页 共 202 页
Page 79
LEVI Studio 2006使用手册—十 自绘图形
要在 LEVI 上显示一个静态位图，首先把位图倒入工程的位图库里，当然，系统自带的位图
直接引用即可。
厦门维控科技有限公司© 第 77 页 共 202 页
Page 80
LEVI Studio 2006使用手册—十一 文本库
十一 文本库
11.1 文本库
文本库是用户预先输入的字符串的集合，部件的状态文本、静态文本、报警文本皆可以引用
文本库的内容。LEVI 的字符串提供了三种语言，客户在编辑文本库时可以输入这三种语言。
文本库可以从工程管理器Æ资源库Æ文本库的操作路径进入当前工程的文本库，如图 11-1
所示。
图 11-1 工程管理器中文本库的位置
双击文本库节点，打开工程的文本库编辑器，如图 11-2。
厦门维控科技有限公司© 第 78 页 共 202 页
Page 81
LEVI Studio 2006使用手册—十一 文本库
图 11-2 文件库窗口
表 11-1 详细说明了问题库窗体中元素的内容。
表 11-1 文本库窗口元素说明
界面元素 说明
ID 系统为文本库条目自动生成的索引号；
语言一 文本条目第一种语言的内容
语言二 文本条目第二种语言的内容
语言三 文本条目第三种语言的内容
添加 向文本库添加新的文本条目
删除 将选中的条目从文本库删除
修改 编辑选中的条目的内容
关闭 关闭对话框
点击添加或者修改，将进入文本编辑对话框，如图 11-3 所示。
厦门维控科技有限公司© 第 79 页 共 202 页
Page 82
LEVI Studio 2006使用手册—十一 文本库
图 11-3 修改文本窗口
表 11-2 为图 11-3 种的修改文本窗口中所有窗口中元素的说明。
表 11-2 修改文本窗口元素说明
界面元素 说明
系统 ID 系统为该条目自动生成的 ID 号
语言一 输入第一种语言的内容，支持回车，最多支持 256 个字符、128 个双字节
字符
语言二 输入第二种语言的内容，支持回车，最多支持 256 个字符、128 个双字节
字符
语言三 输入第三种语言的内容，支持回车，最多支持 256 个字符、128 个双字节
字符
保存 保存当前修改
取消 取消所做的修改，回到文本库
11.2 使用文本库
在 LEVI Studio 中，画面的静态文本、部件的状态文本、报警内容均可以引用文本库的内容。
在部件中，能够使用文本的属性名一般是文本内容。
以按键部件为例，如图 11-4。
厦门维控科技有限公司© 第 80 页 共 202 页
Page 83
LEVI Studio 2006使用手册—十一 文本库
图 11-4 按键部件属性窗口
当文本内容获得输入焦点时，右边会弹出一个多行的编辑框和一个下拉按钮。多行编辑框可
以输入，直接输入文本的内容，支持回车。
如果该内容已经引用了文本库，则多行编辑框编辑的是文本库该条目当前语言的内容，如果
别的部件也引用了该文本，将会受到影响。
如果点击了下拉按钮，将从文本库中选择文本，如图 11-5。
厦门维控科技有限公司© 第 81 页 共 202 页
Page 84
LEVI Studio 2006使用手册—十一 文本库
图 11-5 文本选择窗口
表 11-3 为图 11-5 种的修改文本窗口中所有窗口中元素的说明。
表 11-3 文本选择窗口元素说明
界面元素 说明
ID 该文本条目的 ID 号
当前语言 工程当前浏览的语言
选择 为文本内容选择当前选中的条目
清空 如果文本内容是从文本库里选择的话，这个功能将清空从文本库的选择，
用户又可以直接输入文本了。
取消 取消所做的修改，并关闭对话框
文本库 打开文本库，对文本库进行编辑
11.3 当前语言
当前语言是画面视图显示的语言，也就是说，如果当前语言改变了，则部件的标签文本也切
换到显示相应的语言(如果这些文本引用了文本库的话)，这项设置对于没有引用文本库的文本是
没有效的。
要改变当前语言，只需要如图 11-6 所示操作。
图 11-6 当前语言选择
厦门维控科技有限公司© 第 82 页 共 202 页
Page 85
LEVI Studio 2006使用手册—十一 文本库
11.4 编译语言
在工程编译打包时，LEVI Studio 不会将所有的语言都捆绑打包，所谓的编译语言就是编译
打包时所链接的哪一种语言，这项设置可以通过菜单项工程/工程参数的一般属性页改变，如图
11-7：
图 11-7 编译语言的配置
在编译的时候，编译器将根据当前语言来为部件链接文本，也就是说，如果当前语言是语言
一的话，那么编译的时候将为所有引用文本库的部件链接语言一的内容。
在默认的情况下，LEVI Studio 所设置的语言是语言一。
厦门维控科技有限公司© 第 83 页 共 202 页
Page 86
LEVI Studio 2006使用手册—十二 报警
十二 报警
12.1 报警录入与编辑
LEVI 支持的报警是位报警，如果要显示报警，则必须在先录入报警信息，从工程管理器内
的工程配置项选择报警信息。如图 12-1 所示。
图 12-1 工程管理器中报警信息
双击之后打开图 12-2 中的对话框，这里就列出了已经录入的报警信息，地址是该条报警信息
出发的地址，报警状态是表示该位的值为 1(On)时报警，还是为 0(Off)时报警， 报警内容是报警
发生时显示的文本显示。
厦门维控科技有限公司© 第 84 页 共 202 页
Page 87
LEVI Studio 2006使用手册—十二 报警
图 12-2 报警信息录入
点击添加，进入报警编辑对话框，位地址即可以从本地输入，也可以从地址库里选择。窗口
的内容如图 12-3 所示。
图 12-3 报警信息编辑
文本可以自己输入，也可以从字符串库进行选择。
文本颜色是报警发生时，在报警显示类部件显示的文本颜色。
厦门维控科技有限公司© 第 85 页 共 202 页
Page 88
LEVI Studio 2006使用手册—十二 报警
12.2 报警显示
报警信息的显示必须依赖报警显示类部件，这类部件有报警条、当前报警表、报警历史表三
种。
报警条是以走马灯的方式显示报警缓冲区内所有正发生的报警信息，当报警接触后，就不在
报警条滚动了。
当前报警表是将当前发生的报警信息以列表的方式显示出来，如果报警条数已经部件的显示
范围，部件将会出现滚动条。
报警历史表是将 LEVI HMI 上的报警缓冲区的内容全部显示出来，一条报警何时产生，何时
解除，都将列举出来。
由于 LEVI 上的报警缓冲区的容量是有限的，在大约超过 2000 条报警记录后，缓冲区将按照
先进先出的原则进行溢出处理，以前的报警记录将会被丢弃。
厦门维控科技有限公司© 第 86 页 共 202 页
Page 89
LEVI Studio 2006使用手册—十三 部件
十三 部件
13.1 概述
部件是组成画面的基本元素，也是 LEVI HMI 监控 PLC 的执行元件；部件为了满足特定的需
求而设计，一般而言一个部件实现某一特定功能，但某些部件必须与相关部件或 PLC 的协助才
能完成特定的功能，LEVI 提供了 26 种部件，如表 13-1 所示。
表 13-1 部件列表
部件类型 相关部件或功能 说明
位开关 对指定的位地址进行操作、监控和显示
字开关 对指定的字位置进行操作、监控与显示
功能开关 特殊用途的开关，与 PLC 地址无关，用于切
换画面、屏幕打印等功能
位状态指示灯 监控显示指定的 PLC 或 HMI 位地址的状态
字状态显示 监控显示指定的 PLC 或 HMI 字地址的状态
四状态指示灯 监控对两个指定的 PLC 或 HMI 位地址进行
按键 用于键盘画面；由输入部件触发
键盘画面
棒图 以棒图的形式显示指定 PLC 或 HMI 字地址
饼图 以饼图的形式显示指定 PLC 或 HMI 字地址
仪表 以仪表的形式显示指定 PLC 或 HMI 字地址
配方显示 需要工程设置配方信息 显示当前工程的配方信息
配方传输 根据 HMI 内部寄存器
HPW000000 字所表示的组号，上
传或者下载配方
趋势图 需要配置好趋势图信息 采样时间为 X 轴，绘线的方式显示趋势图缓
XY 图 需要配置好 XY 图信息 第一个字为 X 轴，第二个字为 Y 轴，显示
报警历史表 需要配置好报警信息 以列表的形式显示 LEVI 报警缓冲区的所有
当前报警表 需要配置好报警信息 以列表的形式显示 LEVI 报警缓冲区的被触
报警条 需要配置好报警信息 以走马灯的形式显示 LEVI 报警缓冲区的被
移动图形 根据寄存器的值变换图形的位置与状态
轨迹动画 预先设定轨迹的动画显示
构成键盘的按键部件
的信息
的信息
的信息
控制配方组上传下载的操作
冲区的数据
XY 图缓冲区的信息
历史记录
发的报警信息
触发的报警信息
厦门维控科技有限公司© 第 87 页 共 202 页
Page 90
LEVI Studio 2006使用手册—十三 部件
直接画面显示 指定的子画面必须存在 当指定的触发位地址为 ON 时，显示指定的
子画面
间接画面显示 指定的子画面必须存在 当被监视的字地址的值改变时，显示画面号
以值一样的子画面
数字输入\显示 数字的输入必须依赖键盘画面，
键盘画面需含有按键部件
文本输入\显示 数字的输入必须依赖键盘画面，
键盘画面需含有按键部件
日期显示 与 PLC 地址无关，显示 LEVI 的当前日期
时间显示 与 PLC 地址无关，显示 LEVI 的当前时间
大部分的部件支持"位"或"字"地址(只有数值输入元件可进行双字操作)，由于某些 PLC 有"
双字"地址，所以某些 PLC 的驱动程序会将"双字"与"字"作转换，关于地址的访问，请参照相关
PLC 厂商的产品说明书。
以特定的格式写入或者显示所监视的字地
址的数据
以 ASCII码的格式写入或显示所监视的字地
址的数据
13.2 向量图与部件
绝大部分部件都可以拥有向量图外观，所以在详细叙述部件之前，现了解一下向量图的属性
设置与部件之间的关系是很有必要的。不同的向量图具有不同的可设置属性，如：边框色、填充
图案、填充图案前景色、背景色、仪表的刻度数等等。

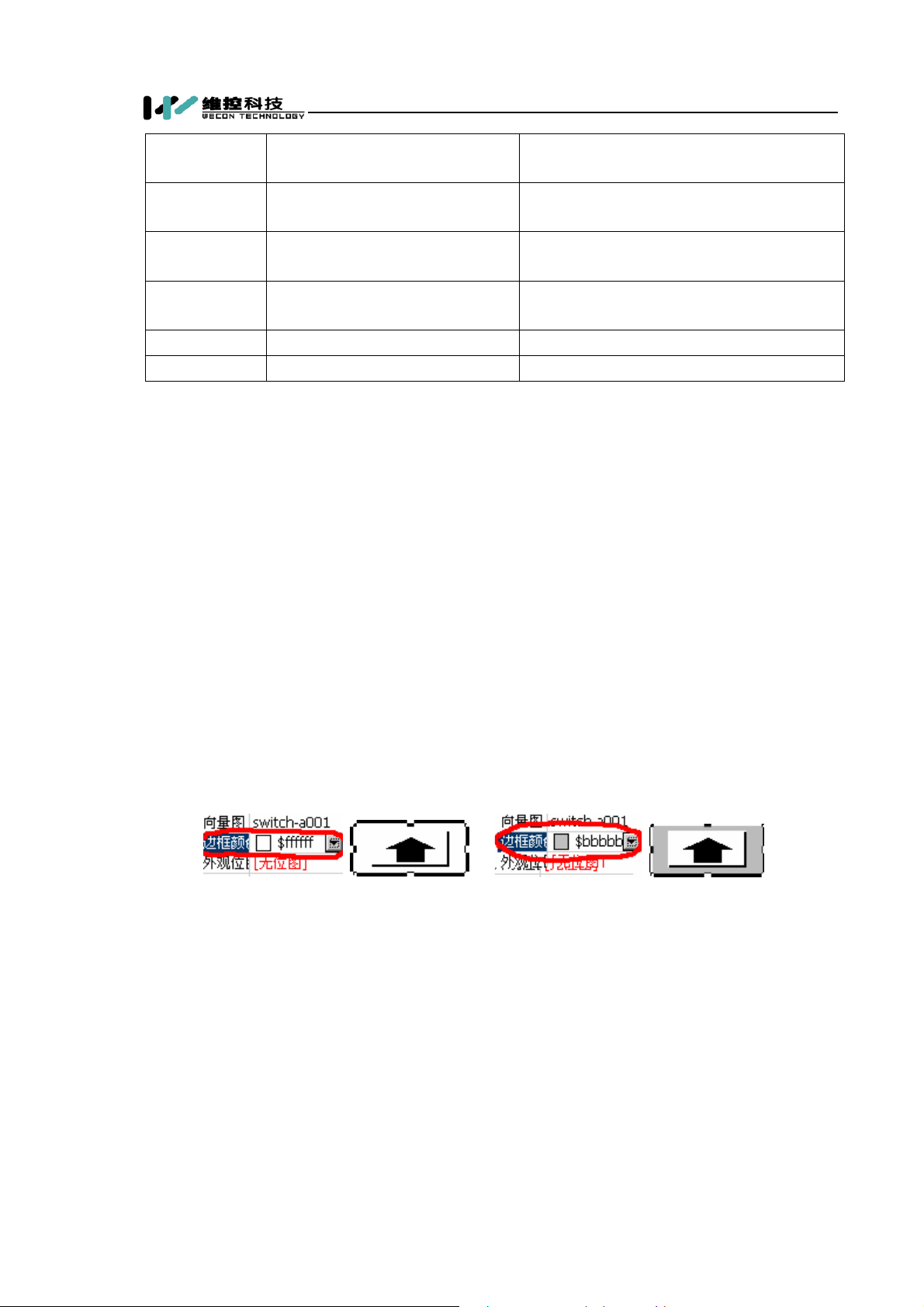

1． 边框色
我们通过一个例子看看就知道区别了，如图 13-1 的向量图，当边框色为白色时，部件为图 A
的效果；当边框颜色为灰色时，显示的效果为图 B 中的样子。
图 A 图 B
图 13-1 边框色对比
对不同的向量图来说，“边框”所涵盖的图形元素也不同。
2． 填充图案、填充图案前景色、背景色
同样看一个例子来看着几个设置对向量图的影响，具体的显示区别如图 13-2 所示。注意看图
A 中和图 B 中三个属性的不同的设置，以及不同的设置所产生的不同的效果。
厦门维控科技有限公司© 第 88 页 共 202 页
Page 91
LEVI Studio 2006使用手册—十三 部件
图 A 图 B

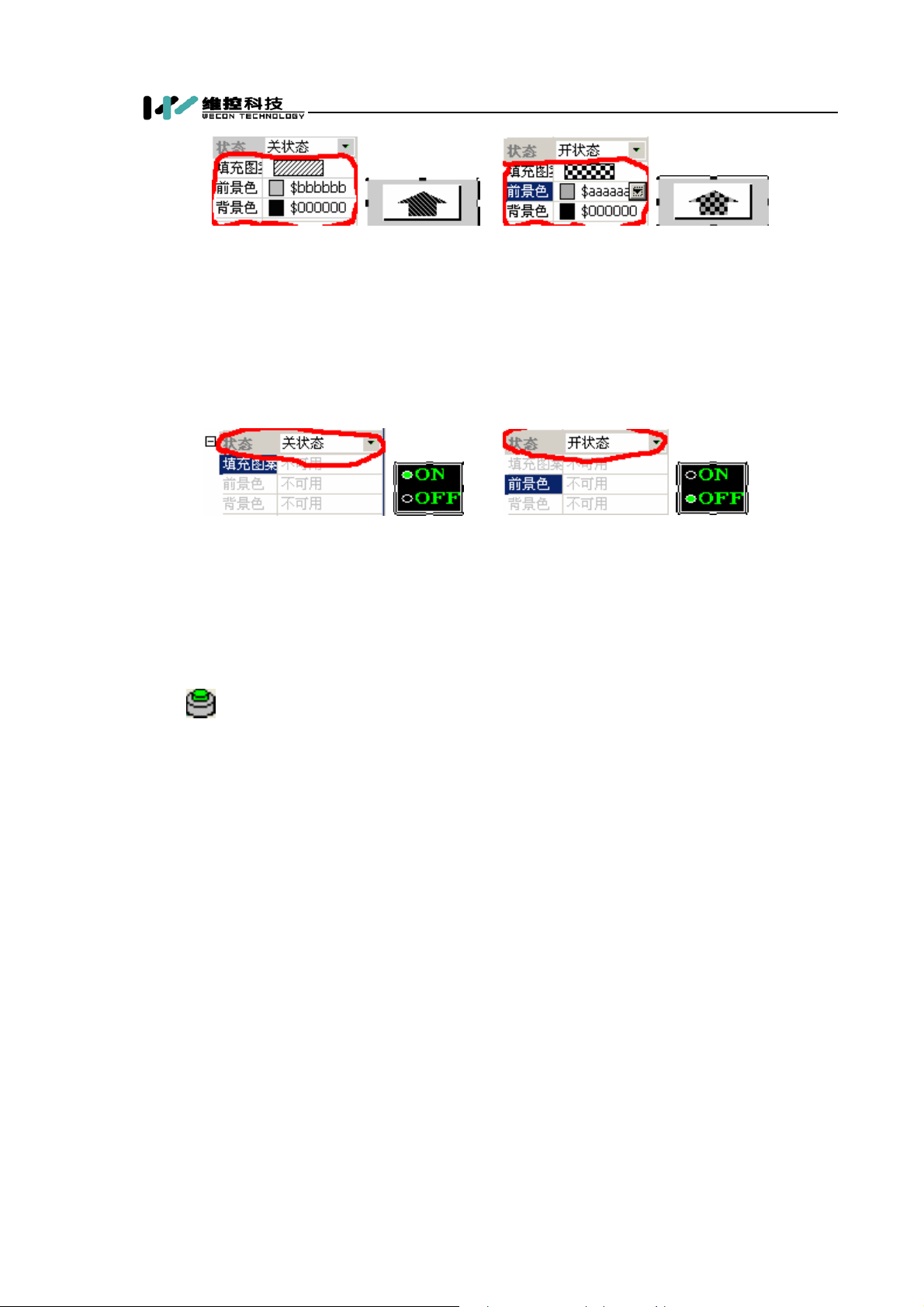

图 13-2 填充图案、前景色和背景色
3． 状态对向量图的影响
有些向量图依靠状态的不同，来表现出动态的效果，如图 13-3 所示的图 A 和图 B 分别表示
了一个向量图的开状态和关状态，而且这些状态可以在属性设置框中的状态属性来进行设置。
图 A 图 B
图 13-3 状态属性
13.3 位开关
对指定的 PLC 或者 HMI 位地址进行操作、监控和显示；当位开关被按下时，操作地址
所指向的位的值将按照开关类型所描述的那样变化。
当监测可用时，位开关所显示的状态是监控地址所指向的位的状态，比如，如果监控地址所
指的位的值为 1，则位开关将显示开状态的标签、位图和向量图；反之，则显示关状态的标签、
位图和向量图。
位开关的属性的列表如表 13-1 说是，所有的这些属性在属性框中的显示效果如图 13-4 所示。
厦门维控科技有限公司© 第 89 页 共 202 页
Page 92
LEVI Studio 2006使用手册—十三 部件

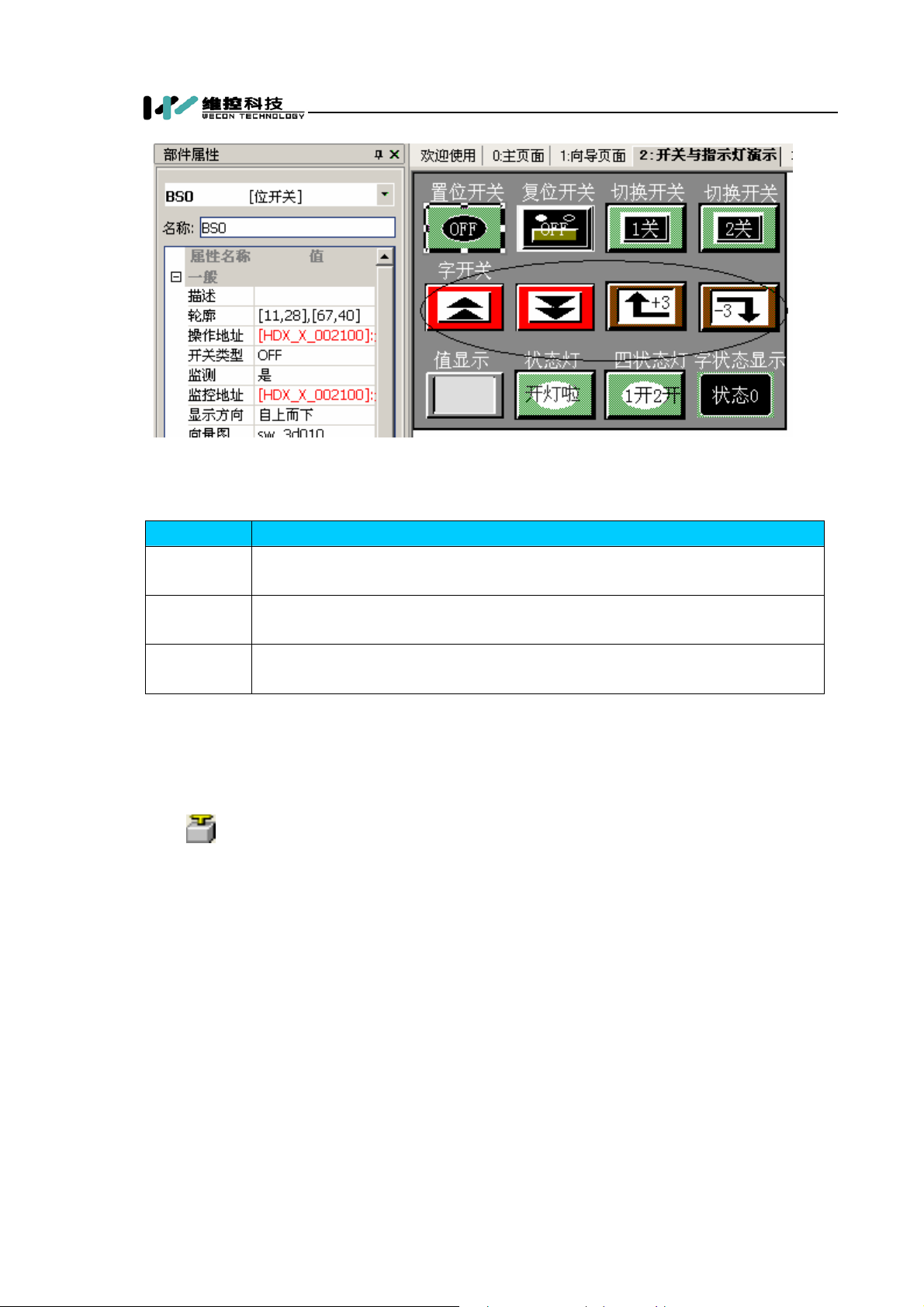

图 13-4 位开关的部件属性框
表 13-1 位开关的属性表
属性名称 说明
一般 部件属性的一般属性
描述 有关该部件的注释，最长 32 个字符
轮廓 部件最小外包矩形的尺寸
操作地址 位开关操作的 PLC 或 HMI 内部寄存器地址
开关类型 OFF：将操作地址所指的位置 0；
ON： 将操作地址所指的位置 1；
复位型：当位开关按下时，操作地址所指的位被置为 1，弹起时又被置为 0;
切换型: 每次按下按下位开关时， 操作地址所指的位的值将被切换一次(在 0
和 1 之间来回切换).
监测 是：位开关具有监视功能(位开关将监视地址所指向的位的状态)；位开关的显
示将反映位的状态
否：位开关没有监视功能；
监控地址 当监测设为是时，此项才可用。
位开关的状态显示将依赖监控地址所指向的位
显示方向 向量图、位图和标签的实现方向：
自上而下，自左而右，自下而上，自右而左
厦门维控科技有限公司© 第 90 页 共 202 页
Page 93
LEVI Studio 2006使用手册—十三 部件
向量图 部件的外观向量图
边框颜色 向量图的边框颜色选择，如果没有向量图，此项将不可用
外观位图 部件的外观 HMI 位图
文字对齐 标签文本的对齐方式
居中： 标签在部件内居中显示
居左： 标签在部件内居左显示
居右： 标签在部件内居右显示
自定义：拖动标签的位置
这个设置对所有状态的标签均有效
标签起始点 仅当文字对齐为自定义时有效，
可以通过拖动确定标签显示位置。
扩展 扩展功能的设置
互锁 是：使用互锁地址；
否：不使用互锁
互锁地址 当互锁为是时有效；
若使用互锁地址，仅当互锁位地址所指向的位为 1 时，位开关才可用
触摸屏可用 是：允许使用位开关设置功能
否：不允许使用
使用蜂鸣器 是：触摸响应时响铃
否：不响铃
状态 位开关有两种状态：关状态，开状态
填充图案 向量图填充图案，
当向量图为空或者所选择的向量图不支持填充图案，此项将不可用
前景色 向量图的前景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
背景色 向量图的背景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
粗体 当前状态的标签文本是否以粗体显示
文本内容 当前状态的标签文本内容，可以引用文本库的内容
字体 当前状态文本显示所采用的字体
文本颜色 标签文本的显示颜色
我们可以根据需要填写各自所需的属性值，可以把位开关用在不同的场合。图 13-5 所示的是
一个设置了各种状态和不同类型的位开关的例子。
厦门维控科技有限公司© 第 91 页 共 202 页
Page 94
LEVI Studio 2006使用手册—十三 部件
图 13-5 位开关示例
表 13-2 对位开关的不同四种类型作了详细的说明。
表 13-2 开关类型说明.
类型 说明
ON 当按下位状态设定部件时，指定的 PLC 位元地址变成 ON 状态.即使按钮
放开后这个状态还将继续(保持 ON 状态).
OFF 当按下位状态设定部件时，指定的 PLC 位元地址变成 OFF 状态.即使按钮
放开后这个状态还将继续(保持 OFF 状态)
复位型开关 仅当位状态设定部件被按住时，指定的 PLC 位元地址才置为 ON.同样的，当放
开部件时位元地址置为 OFF
切换开关 每次按下位状态设定部件时，指定的 PLC 位地址的值将改变一次(ON ->OFF，
OFF->ON)(来回切换).
13.4 字开关
当用户在 LEVI 上操作字开关时，该部件字地址所指向的字的值会根据字开关类型而发
生变化。
字开关的属性列表如表 13-3，所有的这些属性在属性框中的显示效果如图 13-6 所示。
厦门维控科技有限公司© 第 92 页 共 202 页
Page 95
LEVI Studio 2006使用手册—十三 部件
图 13-6 字开关的部件属性
表 13-3 字开关属性表
属性名称 说明
一般 部件属性的一般属性
描述 部件的注释
轮廓 部件最小外包矩形的位置、大小
字地址 字开关操作的 PLC 或 HMI 内部寄存器地址
操作字数 单字：字开关操作一个字；
双字：字开关操作两个字；
数据格式 BIN：以 BIN 码的方式显示或者写入数据；
BCD：以 BCD 码的方式显示或者写入数据；
字开关类型 有以下几种类型：
字设置：为字地址所指向的字设置一个常数;
递加： 每次按下字开关时，字地址所指向的字的值递增一次，递增幅度是操
作数的值;
递减： 每次按下字开关时， 字地址所指向的字的值递减一次，递减的值是操
作数的值;
操作数 一个常数值，对于不同的字开关类型，其含义也不一样：
字设置：往字地址写的常数值
厦门维控科技有限公司© 第 93 页 共 202 页
Page 96
LEVI Studio 2006使用手册—十三 部件
递加： 递增幅度;
递减： 递减幅度;
上/下限 一个常数，含义随开关类型不同而不同
仅当字开关类型为递加、递减时有效；
当开关类型为递加时该常数就是递加上限；
当开关类型为递减时该常数就是递减下限。
显示方向 向量图和标签的现实方向。有四个方向：
自上而下、自左而右、自下而上，自右而左
向量图 部件的向量图外观，从向量图库选择
边框颜色 向量图的边框颜色选择，如果无向量图或者向量图不支持，该属性将不可用
外观位图 部件的 HMI 位图，从位图库选择
文字对齐 标签文本的对齐方式
居中： 标签在部件内居中显示
居左： 标签在部件内居左显示
居右： 标签在部件内居右显示
自定义：拖动标签的位置
这个设置对所有状态的标签均有效
标签起始点 仅当文字对齐属性为自定义时有效
扩展 扩展功能的设置
互锁 是：使用互锁地址；
否：不使用互锁
互锁地址 当互锁为是时有效；
若使用互锁地址，仅当互锁位地址所指向位的值为 1 时，位开关才可用
触摸屏可用 是：允许使用位开关设置功能
否：不允许使用
使用蜂鸣器 是：触摸响应时响铃
否：不响铃
状态 字开关只有一种状态
填充图案 向量图填充图案，
当向量图为空或者所选择的向量图不支持填充图案，此项将不可用
前景色 向量图的前景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
背景色 向量图的背景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
粗体 标签文本是否以粗体显示
文本内容 标签文本内容，可以引用文本库的内容
字体 文本显示所采用的字体
文本颜色 标签文本的显示颜色
如图 13-7 例子所示。
厦门维控科技有限公司© 第 94 页 共 202 页
Page 97
LEVI Studio 2006使用手册—十三 部件
图 13-7 字开关示例
表 13-4 字开关类型说明.
类型 说明
字设置
递加 每按下一次数值设定部件时，会加一次操作数的值到指定的 PLC 或 HMI 内部
递减 每按下一次数值设定时，指定的 PLC 字地址的值会减去一次“操作数”的值，
当按下部件时，预设的操作数会写到指定的 PLC 或 HMI 内部字地址.(在“操作
数”中输入要设定的常数)
字地址中，其结果不会超过上/下限.
其结果应不低于上/下限.
13.5 功能开关
功能开关用来切换 LEVI 上的基本画面。功能开关的属性框如图 13-8 所示；表 13-5 的内
容是功能开关的所有属性列表的说明。
厦门维控科技有限公司© 第 95 页 共 202 页
Page 98
LEVI Studio 2006使用手册—十三 部件
图 13-8 功能开关部件属性表
表 13-5 功能开关的属性表
属性名称 说明
一般 部件的一般属性
描述 部件的注释
轮廓 部件最小外包矩形的位置、大小
指定画面号 是：切换到指定的画面
否：应用切换画面的功能
切换画面 当指定画面号为否时，有效
上一画面：在基本画面列表中相邻的上一画面
下一画面：在基本画面列表中相邻的下一画面
特别说明，切换画面仅对基本画面有效
屏幕打印——打印当前屏幕的内容
画面编号 当指定画面号为是时，有效
功能开关要切换到基本画面号
(注意，该编号所代表的画面不能本部件所在的画面，否则将无法切换)
显示方向 向量图和标签文本的显示方向
自上而下，自左而右，自下而上，自右而左
向量图 部件的向量图外观，从向量图库选择
边框颜色 向量图的边框颜色，如果无向量图或者向量图不支持，该属性将不可用
外观位图 部件的 HMI 位图
厦门维控科技有限公司© 第 96 页 共 202 页
Page 99
LEVI Studio 2006使用手册—十三 部件
文字对齐 标签文本的对齐方式
居中： 标签在部件内居中显示
居左： 标签在部件内居左显示
居右： 标签在部件内居右显示
自定义：拖动标签的位置
这个设置对所有状态的标签均有效
标签起始点 仅当文字对齐为自定义时有效
扩展 扩展功能的设置
互锁 是：使用互锁地址；
否：不使用互锁
互锁地址 当互锁为是时有效；
若使用互锁地址，仅当互锁位地址所指向位的值为 1 时，位开关才可用
触摸屏可用 是：允许使用位开关设置功能
否：不允许使用
使用蜂鸣器 是：触摸响应时响铃
否：不响铃
状态 字开关只有一种状态
填充图案 向量图填充图案，
当向量图为空或者所选择的向量图不支持填充图案，此项将不可用
前景色 向量图的前景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
背景色 向量图的背景色，
当向量图为空或者所选择的向量图不支持前景色，此项将不可用
粗体 标签文本是否以粗体显示
文本内容 标签文本内容，可以引用文本库的内容
字体 文本显示所采用的字体
文本颜色 标签文本的显示颜色
13.6 位状态指示灯
位状态指示灯监视位地址所指向的位的状态，此位为 0，指示灯将显示关状态的位图、
向量图和状态文本；反之，则显示开状态的位图、向量图和状态文本。
位状态指示灯的属性框如图 13-9 所示，部件属性的详细说明见表 13-6。
厦门维控科技有限公司© 第 97 页 共 202 页
Page 100
LEVI Studio 2006使用手册—十三 部件
图 13-9 位状态指示灯部件属性
表 13-6 位指示灯的属性表
属性名称 说明
一般 部件的一般属性
描述 部件的注释
轮廓 部件最小外包矩形的位置、大小
监控地址 位指示灯所显示的位的地址
显示方向 向量图和标签文本的显示方向
自上而下，自左而右，自下而上，自右而左
向量图 部件的向量图外观，从向量图库选择
边框颜色 向量图的边框颜色选择，如果无向量图或者向量图不支持，该属性将不可用
外观位图 部件的 HMI 位图，从位图库选择
文字对齐 标签文本的对齐方式
居中： 标签在部件内居中显示
居左： 标签在部件内居左显示
居右： 标签在部件内居右显示
自定义：拖动标签的位置
这个设置对所有状态的标签均有效
标签起始点 仅当文字对齐为自定义时有效
对所有的状态标签都有效。
状态 位指示灯有两种状态：关状态，开状态
厦门维控科技有限公司© 第 98 页 共 202 页
