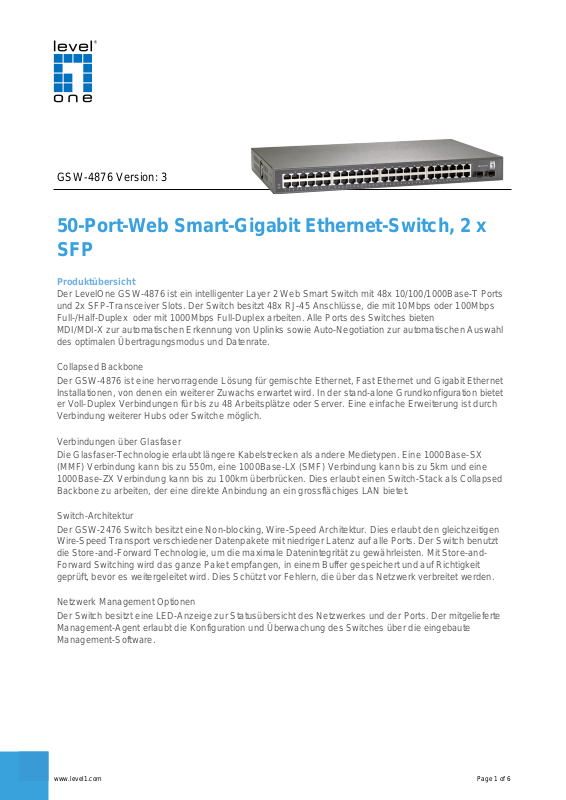

Level One GSW-4876 User Manual [de]

GSW-4876 Version: 3

50-Port-Web Smart-Gigabit Ethernet-Switch, 2 x
SFP

Produktübersicht

Der LevelOne GSW-4876 ist ein intelligenter Layer 2 Web Smart Switch mit 48x 10/100/1000Base-T Ports
und 2x SFP-Transceiver Slots. Der Switch besitzt 48x RJ-45 Anschlüsse, die mit 10Mbps oder 100Mbps
Full-/Half-Duplex oder mit 1000Mbps Full-Duplex arbeiten. Alle Ports des Switches bieten
MDI/MDI-X zur automatischen Erkennung von Uplinks sowie Auto-Negotiation zur automatischen Auswahl
des optimalen Übertragungsmodus und Datenrate.

Collapsed Backbone
Der GSW-4876 ist eine hervorragende Lösung für gemischte Ethernet, Fast Ethernet und Gigabit Ethernet

Installationen, von denen ein weiterer Zuwachs erwartet wird. In der stand-alone Grundkonfiguration bietet
er Voll-Duplex Verbindungen für bis zu 48 Arbeitsplätze oder Server. Eine einfache Erweiterung ist durch
Verbindung weiterer Hubs oder Switche möglich.

Verbindungen über Glasfaser
Die Glasfaser-Technologie erlaubt längere Kabelstrecken als andere Medietypen. Eine 1000Base-SX

(MMF) Verbindung kann bis zu 550m, eine 1000Base-LX (SMF) Verbindung kann bis zu 5km und eine
1000Base-ZX Verbindung kann bis zu 100km überbrücken. Dies erlaubt einen Switch-Stack als Collapsed
Backbone zu arbeiten, der eine direkte Anbindung an ein grossflächiges LAN bietet.

Switch-Architektur
Der GSW-2476 Switch besitzt eine Non-blocking, Wire-Speed Architektur. Dies erlaubt den gleichzeitigen

Wire-Speed Transport verschiedener Datenpakete mit niedriger Latenz auf alle Ports. Der Switch benutzt
die Store-and-Forward Technologie, um die maximale Datenintegrität zu gewährleisten. Mit Store-and­Forward Switching wird das ganze Paket empfangen, in einem Buffer gespeichert und auf Richtigkeit
geprüft, bevor es weitergeleitet wird. Dies Schützt vor Fehlern, die über das Netzwerk verbreitet werden.

Netzwerk Management Optionen
Der Switch besitzt eine LED-Anzeige zur Statusübersicht des Netzwerkes und der Ports. Der mitgelieferte

Management-Agent erlaubt die Konfiguration und Überwachung des Switches über die eingebaute
Management-Software.

www.level1.com Page 1 of 6

Key-features

unterstützen Port-basiertes VLAN, IEEE 802.1Q-VLAN-Tagging

­Ports de 48 Gigabit Ethernet Ports + 2 Gigabit SFP Slots

­MLD-, Telnet-, SNMP V1-, V2c- & V3-, RMON-, Webbrowser- und TFTP-Verwaltung

­IP Multicast Filtering mittels IGMP Snooping V1/ V2/ V3

-

­IEEE-802.1d/w/s Spanning Tree Protocol (STP) und Port-Spiegelung

­Port-basierende IEEE-802.1X-Authentifizierung über Zugriffliste (ACL) mit bis zu 512 Einträgen für eine

­einfache Netzwerksicherheit
Unterstützt IPv4/IPv6

­IEEE 802.1p QoS mit 8 priority queues

­IEEE-802.3ad LACP für Auto-Port-Aggregation

­Unterstützt Universal Plug and Play (UPnP) zur automatischen Konfiguration von Netzwerkgeräten

­Unterstützt Simple Network Time Protocol- (SNTP) Zeitserver

­10K Jumbo-Frames für hohe Transferraten

-

Highlight

Cost-effective Solutions for IPv6 Deployment

Featuring the most comprehensive set of IPv6 migration technologies, including stateless auto
configuration which simplifies IP address assignment by creating a plug-and-play environment in the
absence of a DHCP server and the implementation of dual IP stack that allows not only for running both
IPv4 and IPv6 applications in parallel but also for facilitating gradual transition between these applications.

Related Product

GVT-0302

1.25Gbps Single-mode SFP Transceiver, 80km, 1550nm

Specifications

System Specifications

Standards & Protokolle:

IEEE 802.3 10-BASE-T, Ethernet
IEEE 802.3u 100-BASE-TX, Fast Ethernet
IEEE 802.3ab 1000BASE-T, Gigabit Ethernet
IEEE 802.1p Quality of Service (QoS)
IEEE 802.1X Port-based Network Access Control (PNAC)
IEEE 802.1Q Virtual LANs (VLANs)
IEEE 802.1D MAC Bridges
IEEE 802.1d Standard Spanning Tree Protocol (STP)

www.level1.com Page 2 of 6

IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

IEEE 802.1s Multiple Spanning Tree (MSTP)
IEEE 802.3ad Link Aggregation Control Protocol (LACP)
IEEE 802.1ab Link Layer Discovery Protocol (LLDP)
IEEE 802.3x Flow Control (full-duplex flow control)
Universal Plug and Play (UPnP)

Speicher:

16MB

Pufferspeicher:

512KB

Stecker und Verkabelung:

48 x RJ-45 10/100/1000BASE-T ports
2 x 100/1000Base-X SFP Slots (shared)

Indikator:

Power, Link/Port Activity

Übertragungsmethode:

Store-and-Forward

Leistungsaufnahme:

100-240V AC, 50-60 Hz, 2A, Internal Power Supply

Energieverbrauch:

50 Watts for System Power

Features

Allgemein:

Quality of Service (QoS)
8 hardware queues per port
Traffic classification based on IEEE 802.1p CoS, DSCP,
Supports WRR, Strict scheduling, or hybrid mode
Rate Limiting

- Ingress: Resolution 16 Kbps

- Egress: Resolution 16 Kbps

Spanning Tree Protocol:

- IEEE 802.1D Spanning Tree Protocol (STP)

- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

- STP Auto Edge
Auto-negotiation for port speed and duplex mode

Flow Control:

- IEEE 802.3x for full-duplex mode

- Back-Pressure for half-duplex mode

VLANs:

- Supports 4K IEEE 802.1Q VLANs

- Port-based VLANs

- Voice VLAN

- Private VLAN

Link Aggregation:

- Static Trunk

- IEEE 802.3ad Link Aggregation Control Protocol

- Trunk groups: 25 trunk links: Up to 8 ports

IGMP Snooping:

- IGMP v1/v2/v3 snooping

- IGMP immediate leave

- Supports jumbo frames up to 10 KB

www.level1.com Page 3 of 6

Sicherheit:

Port Security: Static and dynamic
EAPOL transparent
MAC authentication
Web authentication
DHCP Snooping

Storm Control:
Prevents traffic on a LAN from being disrupted by a broadcast, multicast, or unicast storm on a port

Access Control:
SSH v1/v2 supported; HTTPS/SSL; IEEE 802.1X Radius/Tacacs+ authentication; Dynamic VLAN
assignment

ACLs: Support for up to 512 entries
Filtering: Port-/MAC-/IP-based security

Management:

Switch Management:

- Web management

- SNMP v1/v2/v3
Firmware and Configuration: Upgrade via TFTP/HTTP
Supports DHCP Client
Supports LLDP (802.1ab) and LLDP-MED
RMON (groups 1, 2, 3, and 9)
Port mirroring: one to one and many to one
Event log: Local flash, syslog, remote server (RFC3164) and
SMTP
(RFC821)
SNTP (IPv4/IPv6)
Loop detection and prevention
UPnP
Cable diagnostics
IPv6 management:

- IPv4/IPv6 dual protocol stack

- IPv6 address types: Unicast/multicast

- IPv6 Ping/tracert

- ICMPv6 and ICMPv6 redirect

- IPv6 neighbor discovery

- IPv6 stateless auto config/manual config

- IPv6 Telnet/SNMP/HTTP/DHCP

Performance

Backplane (Gbps):

100Gbps

MAC-Adresstabelle:

8K

Datenrate:

10/100/1000Mbps

Weiterleitungsrate:

1000Mbps port - 1,488,000pps
100Mbps port - 148,000pps
10Mbps port - 14,880pps

Environment

www.level1.com Page 4 of 6

Energieeffizienz:

LED power reduction

Temperatur (°C):

Operating: 0 ~ 50°C
Storage: -40 ~ 70°C

Luftfeuchtigkeit (nicht kondensierend ):

Operating: 10 ~ 90%
Storage: 5 ~ 90%

Einsatz:

19-inch rack-mountable

Physical Specifications

Abmessungen (W x D x H mm):

440 x 250 x 44 mm

Gewicht:

2980 g

Approval and Compliance

Zertifizierung:

CE, RoHS, FCC Part 15 Class A

Diagramm

Order Information

GSW-4876

Package Contents

GSW-4876
Stromkabel
19" Einbaurahmen
Gummifüße
Quick Installation Guide
Ressource CD (Bedienungsanleitung)

www.level1.com Page 5 of 6
