Leuze DDLS 500 Package Insert

Optische Datenübertragung
IP 65
Optical data transmission Transmisión óptica de datos Transmission optique de données Trasmissione ottica dati Transmissão ótica de dados
光学数据传送器
DDLS 500
de/en/es/fr/it/pt/zh 01-2016/11 50135478
We reserve the right to make changes • PAL_DDLS5xx_de_en_es_fr_it_pt_zh.fm
Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen
1
1
C
A
B
2
3
2
1
Frequency F0 / Frequency F3
UNSICHTBARE LASERSTRAHLUNG
Nicht direkt mit Teleskopoptiken betrachten!
Max. Leistung (peak): Impulsdauer: Wellenlänge:
LASER KLASSE 1M
DIN EN 60825-1:2008-05
< 36 mW
32
785 nm
RADIAZIONE LASER INVISIBILE
Non guardare direttamente con ottiche telescopiche!
Potenza max. (peak):
n
s
Durata dell'impulso: Lunghezza d'onda: APARRECCHIO LASER DI CLASSE 1M
EN 60825-1:2007
< 36 mW
32 ns
785 nm
INVISIBLE LASER RADIATION
Never observe directly using telescope optics!
Maximum Output (peak): Pulse duration: Wavelength:
CLASS 1M LASER PRODUCT
EN 60825-1:2007
RADIACIÓN LÁSER INVISIBLE
¡No mirar directamente con ópticas telescópicas!
Potencia máx. (peak): Duración del impulso: Longitud de onda:
PRODUCTO LÁSER DE CLASE 1M
EN 60825-1:2007
INVISIBLE LASER RADIATION
Never observe directly using telescope optics!
Maximum Output (avg): Pulse duration: Wavelength:
CLASS 1M LASER PRODUCT
IEC 60825-1:2007
Complies with 21 CFR 1040.10
< 36 mW
32
785 nm
< 36 mW
32
785 nm
< 36 mW
32
785 nm
n
n
n
s
s
s
RAYONNEMENT LASER INVISIBLE
Ne pas regarder directement avec des optiques télescopiques !
Puissance max. (crête): Durée d`impulse: Longueur d`ande émis:
APPAREIL À LASER DE CLASSE 1M
EN 60825-1:2007
RADIACAO LASER INVISIVEL
Não olhe diretamente para as óticas telescópicas!
Potência máx. (peak): Período de pulso: Comprimento de onda:
EQUIPAMENTO LASER CLASSE 1M
EN 60825-1:2007
⺞㉒匘䧋䦚ₜⒿ䤓䉏⏘⺓兎
䰐㷱抩扖㦪扫柫屑䦚᧝
㦏⮶戢⒉᧤⽿⋋᧥ 厘⑁㖐兼㢅梃 㽱栎
1M伊䉏⏘ℶ❐
GB7247.1-2001
< 36 mW
32 ns
785 nm
< 36 mW
32
785 nm
< 36 mW
32
785 nm
n
s
n
s
3
1
Frequency F4
UNSICHTBARE LASERSTRAHLUNG
Nicht direkt mit Teleskopoptiken betrachten!
Max. Leistung (peak): Impulsdauer: Wellenlänge:
LASER KLASSE 1M
DIN EN 60825-1:2008-05
< 36 mW
32
852 nm
RADIAZIONE LASER INVISIBILE
Non guardare direttamente con ottiche telescopiche!
Potenza max. (peak):
n
s
Durata dell'impulso: Lunghezza d'onda: APARRECCHIO LASER DI CLASSE 1M
EN 60825-1:2007
< 36 mW
32 ns
852 nm
INVISIBLE LASER RADIATION
Never observe directly using telescope optics!
Maximum Output (peak): Pulse duration: Wavelength:
CLASS 1M LASER PRODUCT
EN 60825-1:2007
RADIACIÓN LÁSER INVISIBLE
¡No mirar directamente con ópticas telescópicas!
Potencia máx. (peak): Duración del impulso: Longitud de onda:
PRODUCTO LÁSER DE CLASE 1M
EN 60825-1:2007
INVISIBLE LASER RADIATION
Never observe directly using telescope optics!
Maximum Output (avg): Pulse duration: Wavelength:
CLASS 1M LASER PRODUCT
IEC 60825-1:2007
Complies with 21 CFR 1040.10
4
< 36 mW
32
852 nm
< 36 mW
32
852 nm
< 36 mW
32
852 nm
RAYONNEMENT LASER INVISIBLE
Ne pas regarder directement avec des optiques télescopiques !
Puissance max. (crête):
n
s
n
s
n
s
Durée d`impulse: Longueur d`ande émis:
APPAREIL À LASER DE CLASSE 1M
EN 60825-1:2007
RADIACAO LASER INVISIVEL
Não olhe diretamente para as óticas telescópicas!
Potência máx. (peak): Período de pulso: Comprimento de onda:
EQUIPAMENTO LASER CLASSE 1M
EN 60825-1:2007
⺞㉒匘䧋䦚ₜⒿ䤓䉏⏘⺓兎
䰐㷱抩扖㦪扫柫屑䦚᧝
㦏⮶戢⒉᧤⽿⋋᧥ 厘⑁㖐兼㢅梃 㽱栎
1M伊䉏⏘ℶ❐
GB7247.1-2001
< 36 mW
32 ns
852 nm
< 36 mW
32 ns
852 nm
< 36 mW
32
852 nm
n
s

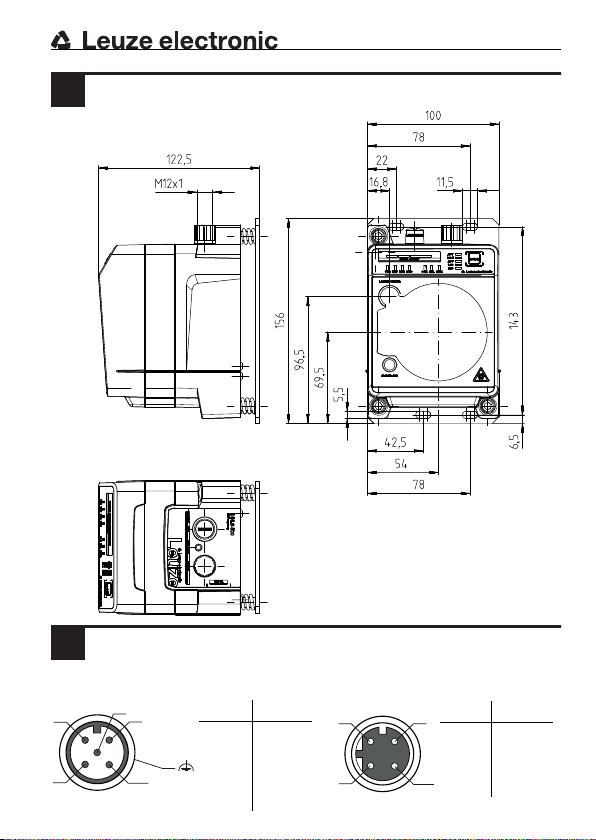

2
DDLS 5xx 200…
3
POWER
PIN Signal
1VIN 2IO1 3GND 4IO2 5FE
M12 FE
1
32
4
BUS
PIN Signal
1TD+ 2 RD+ 3TD­4 RD-
M12 FE
5
2
3
1
FE
4
5
DE
Sicherheit
Die vorliegende optische Datenübertragung ist unter Beachtung der geltenden Sicherheitsnormen entwickelt, gefertigt und geprüft worden. Sie entspricht dem Stand der Technik.
Bestimmungsgemäße Verwendung
Die Geräte der Baureihe DDLS 500 sind für die optische Übertragung von Daten im Infrarotbereich konzipiert und entwickelt worden.
Einsatzgebiete
Die Geräte der Baureihe DDLS 500 sind für folgende Einsatzgebiete konzipiert:
- Datenübertragung zwischen stationären und/oder bewegten Geräten. Die Geräte müssen sich – im Sinne des Sende-Öffnungswinkels – unterbre­chungsfrei gegenüberstehen. Eine Datenübertragungsstrecke besteht aus zwei Geräten, die mit „Frequency F3“ und „Frequency F4“ gekennzeichnet sind bzw. zwei Geräten die beide im Typschild mit "Frequency F0" gekenn­zeichnet sind.
VORSICHT
Bestimmungsgemäße Verwendung beachten!
Setzen Sie das Gerät nur entsprechend der bestimmungsgemäßen Verwen-
dung ein. Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet, wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung einge­setzt wird. Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen.
Downloaden Sie die Technische Beschreibung unter www.leuze.comLesen Sie die Technische Beschreibung vor der Inbetriebnahme des
Geräts. Die Kenntnis der Technischen Beschreibung gehört zur bestim­mungsgemäßen Verwendung.
HINWEIS
Bestimmungen und Vorschriften einhalten!
Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vor-
schriften der Berufsgenossenschaften.
6
DE
Vorhersehbare Fehlanwendung
Eine andere als die unter „Bestimmungsgemäße Verwendung“ festgelegte oder eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Unzulässig ist die Verwendung des Gerätes insbesondere in folgenden Fällen:
- in Räumen mit explosiver Atmosphäre
- zu medizinischen Zwecken
HINWEIS
Keine Eingriffe und Veränderungen am Gerät!
Nehmen Sie keine Eingriffe und Veränderungen am Gerät vor.
Eingriffe und Veränderungen am Gerät sind nicht zulässig. Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer einzustellenden oder zu wartenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden.
Befähigte Personen
Anschluss, Montage, Inbetriebnahme und Einstellung des Gerätes dürfen nur durch befähigte Personen durchgeführt werden.
Voraussetzungen für befähigte Personen:
- Sie verfügen über eine geeignete technische Ausbildung.
- Sie kennen die Regeln und Vorschriften zu Arbeitsschutz und Arbeitssicher­heit.
- Sie kennen die Technische Beschreibung des Gerätes.
- Sie wurden vom Verantwortlichen in die Montage und Bedienung des Gerätes eingewiesen.
Elektrofachkräfte
Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Elektrofachkräfte sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah­rungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbststän­dig zu erkennen. In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhütungs­vorschrift BGV A3 erfüllen (z.B. Elektroinstallateur-Meister). In anderen Ländern gelten entsprechende Vorschriften, die zu beachten sind.
Haftungsausschluss
Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen:
- Das Gerät wird nicht bestimmungsgemäß verwendet.
- Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück­sichtigt.
- Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.
- Veränderungen (z. B. baulich) am Gerät werden vorgenommen.
7
DE
Lasersicherheitshinweise
Laserdiode des Senders – Laserklasse 1M
ACHTUNG UNSICHTBARE LASERSTRAHLUNG – LASER KLASSE 1M
Nicht direkt mit Teleskopoptiken betrachten!
Das Gerät erfüllt die Anforderungen gemäß IEC 60825-1:2007 (EN 60825-1:2007) für ein Produkt der Laserklasse 1M sowie die Bestimmun­gen gemäß U.S. 21 CFR 1040.10 mit den Abweichungen entsprechend der "Laser Notice No. 50" vom 24.06.2007.
Bei länger andauernden Blick in den Strahlengang mit Teleskopoptiken kann
die Netzhaut beschädigt werden. Schauen Sie niemals mit Teleskopoptiken in den Laserstrahl oder in die Richtung von reflektierten Strahlen.
VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder Justie-
reinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Die Verwendung optischer Instrumente oder Einrichtungen (z.B. Lupen, Fern­gläser) mit dem Gerät erhöht die Gefahr von Augenschäden.
Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestim-
mungen.
Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war­tenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden.
Das Gerät emittiert unsichtbare Laserstrahlung der Wellenlänge 785 nm (Gerät mit Kennzeichnung „Frequency F0“ oder „Frequency F3“) bzw. 852 nm (Gerät mit Kennzeichnung „Frequency F4“) durch die Laseraustrittsöffnung des Optikfens­ters. Der Öffnungswinkel des Strahlkegels ist
Die Leistungsdichteverteilung im Lichtfleck ist homogen; es gibt keine Überhöhung der Leistungsdichte in der Mitte des Lichtflecks. Die durchschnittliche emittierte Laserleistung des Gerätes ist < 12 mW. Zur Übertragung der Daten wird die emit­tierte Laserstrahlung amplitudenmoduliert (On-Off-Keying). Pulse und Pulspausen des emittierten Laserlichts sind dabei zwischen 8 ns und 32 ns lang. Die während der Pulse emittierte Laserleistung ist < 24 mW.
1° (± 0,5°).
8
DE
Ausrichtlaser (optional) – Laserklasse 1
ACHTUNG LASERSTRAHLUNG – LASER KLASSE 1
Der Ausrichtlaser erfüllt die Anforderungen gemäß IEC 60825-1:2007 (EN 60825-1:2007) für ein Produkt der Laserklasse 1 sowie die Bestimmungen gemäß U.S. 21 CFR 1040.10 und 1040.11 mit den Abweichungen entsprechend der "Laser Notice No. 50" vom 24.06.2007.
Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestim-
mungen.
Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war­tenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden.
Geräte mit integriertem Ausrichtlaser können über den Typschlüssel L in der Artikelbezeichnung identifiziert werden, z. B. DDLS 5xx XXX.3 L.
Auch bei Geräten mit integriertem Ausrichtlaser gilt für das Ge­samtgerät die Laserklasse 1M.
Typschlüssel
Bitte entnehmen Sie Ihre Gerätevariante dem Typschlüssel.
DDLS 5xxi III.f L H W
DDLS Funktionsprinzip: Digitale Daten Licht Schranke 5 Baureihe: DDLS 500 xx Interface:
lll Datenübertragungs-Reichweite in m f Frequenz des Senders:
L Integrierter Ausrichtlaser zur Montageunterstützung (optional) H Integrierte Geräteheizung (optional) W Sendeoptik mit größerem Öffnungswinkel (auf Anfrage)
1) Siehe "Technische Daten", "Datenübertragung" auf Seite 12
08: 100 Mbit/s TCP/IP- bzw. UDP- Übertragung 08i: 100 Mbit/s TCP/IP- bzw. UDP- Übertragung 1) / integrierter Webserver 48i: 100 Mbit/s TCP/IP- bzw. UDP- Übertragung 1) / integrierter Webserver /
Profinet RT Class B
0: Frequenz F0 3: Frequenz F3 4: Frequenz F4
1)
Eine Liste mit allen verfügbaren Gerätetypen finden Sie auf der Web­seite von Leuze electronic unter www.leuze.com.
9
DE

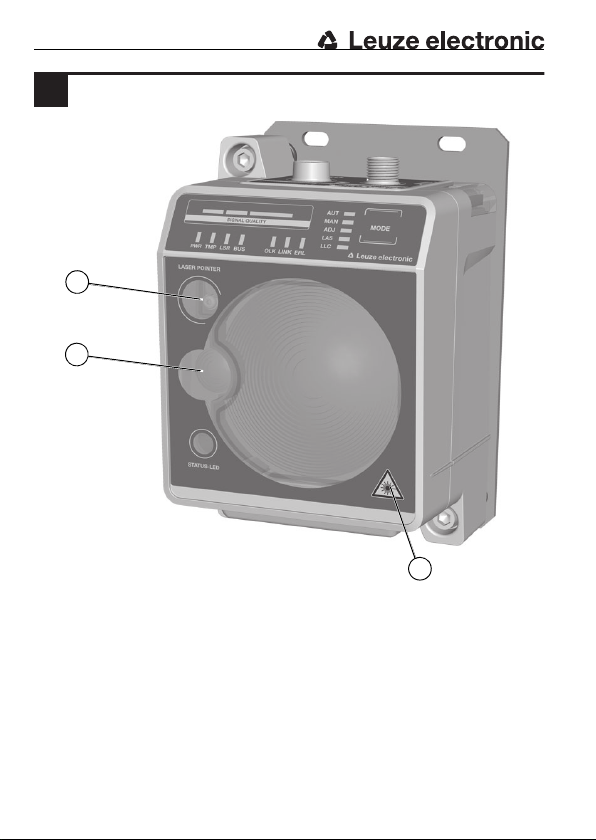

A Laseraustrittsöffnung – Ausrichtlaser
1
3
B Laseraustrittsöffnung – Sender C Laserwarnschild
Inbetriebnahme
2
Montage
HINWEIS
Die Montageanleitung finden Sie in der Technischen Beschreibung, Kapitel 4.
HINWEIS
Die Schutzart IP 65 wird nur mit verschraubten Steckverbindern bzw. mit ver­schraubten Abdeckkappen erreicht!
Elektrischer Anschluss
VORSICHT
Sicherheitshinweise!
Vergewissern Sie sich vor dem Anschließen, dass die Versorgungsspannung
mit dem angegebenen Wert auf dem Typenschild übereinstimmt.
Lassen Sie den elektrischen Anschluss nur durch Elektrofachkräfte durchfüh-
ren.
Achten Sie auf den korrekten Anschluss der Funktionserde (FE).
Ein störungsfreier Betrieb ist nur bei ordnungsgemäß angeschlossener Funk­tionserde gewährleistet.
Können Störungen nicht beseitigt werden, setzen Sie das Gerät außer
Betrieb. Schützen Sie das Gerät gegen versehentliche Inbetriebnahme.
10
DE
HINWEIS
UL-Applikationen
Bei UL-Applikationen ist die Benutzung ausschließlich in Class-2-Stromkrei-
sen nach NEC (National Electric Code) zulässig.
HINWEIS
Protective Extra Low Voltage (PELV)
Das Gerät ist in Schutzklasse III zur Versorgung durch PELV (Protective Extra
Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung).
4
IP Adressen
HINWEIS
Gültig für Geräte mit integriertem Webserver DDLS 5x8i… ! „Frequency F0“ Geräte sind nicht mit integriertem Webserver verfügbar.
Default IP Adressen für DDLS 508i… :
„Frequency F3“ Geräte: 192.168.60.101 „Frequency F4“ Geräte: 192.168.60.102
Default IP Adressen für DDLS 548i… :
„Frequency F3“ Geräte: 0.0.0.0 „Frequency F4“ Geräte: 0.0.0.0
Rücksetzen der IP Adresse auf Default
Spannungsversorgung bei gleichzeitigem Drücken der Taste [Mode] einschal-
ten.
Taste [Mode] solange weiter gedrückt halten bis die LED AUT Dauerlicht zeigt.Taste [Mode] loslassen, IP- und Subnetz Adressen sind auf Default gesetzt.
11
DE
Technische Daten
HINWEIS
Technische Daten
Weitere Technische Daten und Hinweise zum Gebrauch des Gerätes entneh-
men Sie bitte der Technischen Beschreibung.
Gerät ohne Heizung Optik
Lichtquelle Laserdiode Laserklasse
Sender (infrarotes Licht) Ausrichtlaser (Rotlicht)
Wellenlänge Sender (IR): 785nm (Frequency F0, Frequency F3)
Impulsdauer Sender (IR): 8 … 32ns
Max. Ausgangsleistung (peak) Sender (IR): 36mW
Datenübertragung Ethernet
Elektrik
Schalteingang 18 … 30 V DC
Schaltausgang +18 … +30 V DC: Empfangspegel ok
Betriebsspannung U
Stromaufnahme ca. 200 mA bei 24 V DC (ohne Last am Schaltausgang)
Anzeige- und Bedienelemente
Einzel-LEDs Betriebszustand-LEDs, Betriebarten-LEDs im Bedienfeld
LED-Zeile Empfangspegel (SIGNAL QUALITY) LEDs im Bedienfeld Folien-Tastatur Betriebsartenwahlschalter [MODE] im Bedienfeld
1M gemäß IEC 60825-1:2007 1 gemäß IEC 60825-1:2007
Ausrichtlaser: 650nm
Ausrichtlaser: 200ms
Ausrichtlaser: 0,39mW
Übertragungsrate: 100 Mbit/s Übertragung: Vollduplex Autocrossover möglich (zu Protokollen, die speziellen Echtzeitanforderungen unterliegen, lesen Sie bitte das Manual oder kontaktieren Sie den Hersteller)
Sender inaktiv 0…2VDC Sender aktiv
0 … 2 VDC: Intensitätswarnung 18 … 30 V DC
B
Bei UL-Applikationen: nur für die Benutzung in „Class 2“- Strom­kreisen nach NEC.
Statusanzeige des Ethernet-Anschlusses
852nm (Frequency F4)
12
DE
Mechanik
Gehäuse Aluminium Druckguss
Anschlusstechnik M12-Rundsteckverbindungen Schutzart IP 65 nach EN 60529 Abmessungen (H x B x T) Geräte mit Reichweite 200m:
Umgebungsdaten
Umgebungstemperatur (Betrieb)
Lagertemperatur -35 °C … +70 °C
Konformität
Konformität CE, CDRH
Gerät mit Heizung
Technische Daten wie Gerät ohne Heizung, mit folgenden Abweichungen:
Elektrik
Stromaufnahme < 500 mA bei 24 V DC (ohne Last am Schaltausgang) Aufwärmzeit Mindestens 30 min bei +24 V DC und einer Umgebungstempera-
Umgebungsdaten
Umgebungstemperatur (Betrieb)
Optikfenster: Glas
156 mm x 100 mm x 122,5 mm
-5 °C … +50 °C
tur von -35 °C
-35°C…+50°C
13
EN
Safety
This optical data transmission system was developed, manufactured and tested in line with the applicable safety standards. It corresponds to the state of the art.
Intended use
Devices of the DDLS 500 series have been designed and developed for the optical transmission of data in the infrared range.
Areas of application
Devices of the DDLS 500 series are designed for the following areas of application:
- Data transmission between stationary and/or moving devices. The devices must – with respect to the transmission beam spread - be positioned oppo­site one another without interruption. A data transmission path consists of two devices designated with "Frequency F3" and "Frequency F4" or two devices that are both designated with "Frequency F0" on the name plate.
CAUTION
Observe intended use!
Only operate the device in accordance with its intended use.
The protection of personnel and the device cannot be guaranteed if the device is operated in a manner not complying with its intended use. Leuze electronic GmbH + Co. KG is not liable for damages caused by improper use.
Download the technical description from www.leuze.comRead the technical description before commissioning the device.
Knowledge of this technical description is an element of proper use.
NOTE
Comply with conditions and regulations!
Observe the locally applicable legal regulations and the rules of the
employer's liability insurance association.
14
EN
Foreseeable misuse
Any use other than that defined under "Intended use" or which goes beyond that use is considered improper use. In particular, use of the device is not permitted in the following cases:
- in rooms with explosive atmospheres
- for medical purposes
NOTE
Do not modify or otherwise interfere with the device!
Do not carry out modifications or otherwise interfere with the device.
The device must not be tampered with and must not be changed in any way. The device must not be opened. There are no user-serviceable parts inside. Repairs must only be performed by Leuze electronic GmbH + Co. KG.
Competent persons
Connection, mounting, commissioning and adjustment of the device must only be carried out by competent persons. Prerequisites for competent persons:
- They have a suitable technical education.
- They are familiar with the rules and regulations for occupational safety and safety at work.
- They are familiar with the technical description of the device.
- They have been instructed by the responsible person on the mounting and operation of the device.
Certified electricians
Electrical work must be carried out by a certified electrician. Due to their technical training, knowledge and experience as well as their familiarity
with relevant standards and regulations, certified electricians are able to perform work on electrical systems and independently detect possible dangers. In Germany, certified electricians must fulfill the requirements of accident-preven­tion regulations BGV A3 (e.g. electrician foreman). In other countries, there are respective regulations that must be observed.
Exemption of liability
Leuze electronic GmbH + Co. KG is not liable in the following cases:
- The device is not being used properly.
- Reasonably foreseeable misuse is not taken into account.
- Mounting and electrical connection are not properly performed.
- Changes (e.g., constructional) are made to the device.
15
EN
Laser safety notices
Laser diode of the transmitter – laser class 1M
ATTENTION, INVISIBLE LASER RADIATION – LASER CLASS 1M
Never observe directly using telescope optics!
The device satisfies the requirements of IEC 60825-1:2007 (EN 60825-1:2007) safety regulations for a product in laser class 1M as well as the U.S. 21 CFR 1040.10 regulations with deviations corresponding to "Laser Notice No. 50" from June 24th, 2007.
Looking into the beam path for extended periods using telescope optics may
damage the eye's retina. Never look using telescope optics into the laser beam or in the direction of reflecting beams.
CAUTION! The use of operating or adjusting devices other than those speci-
fied here or carrying out of differing procedures may lead to dangerous expo­sure to radiation. The use of optical instruments or devices (e.g., magnifying glasses, binocu­lars) with the product will increase eye danger.
Observe the applicable statutory and local laser protection regulations.The device must not be tampered with and must not be changed in any way.
There are no user-serviceable parts inside the device. Repairs must only be performed by Leuze electronic GmbH + Co. KG.
The device emits invisible laser radiation with a wavelength of 785 nm (device with designation "Frequency F0" or "Frequency F3") or 852 nm (device with designation "Frequency F4") through the laser aperture of the optical window. The opening angle of the beam cone is
The power density distribution in the light spot is homogeneous; there is no eleva­tion of power density in the center of the light spot. The average emitted laser power of the device is < 12 mW. For transmission of the data, the emitted laser radiation is amplitude modulated (on-off keying). Pulses and pulse pauses of the emitted laser light are between 8 ns and 32 ns long. The laser power emitted during the pulses is < 24 mW.
1° (± 0.5°).
16
EN
Alignment laser (optional) – laser class 1
ATTENTION, LASER RADIATION – LASER CLASS 1
The alignment laser satisfies the requirements of IEC 60825-1:2007 (EN 60825-1:2007) safety regulations for a product in laser class 1 as well as the U.S. 21 CFR 1040.10 and 1040.11 regulations with deviations corresponding to "Laser Notice No. 50" from June 24th, 2007.
Observe the applicable statutory and local laser protection regulations.The device must not be tampered with and must not be changed in any way.
There are no user-serviceable parts inside the device. Repairs must only be performed by Leuze electronic GmbH + Co. KG.
Devices with integrated alignment laser can be identified by part number code L in the part designation, e.g., DDLS 5xx XXX.3 L.
Laser class 1M also applies for devices with integrated align­ment laser.
Part number code
Please refer to the part number code for your device model.
DDLS 5xxi III.f L H W
DDLS Operating principle: optical transceiver for digital data transmission 5 Series: DDLS 500 xx Interface:
lll Range for data transmission in m f Frequency of the transmitter:
L Integrated alignment laser for mounting support (optional) H Integrated device heating (optional) W Transmission optics with larger opening angle (on request)
1) See "Technical Data", "Data Transmission" on Page 20
08: 100 Mbit/s TCP/IP or UDP transmission 08i: 100 Mbit/s TCP/IP or UDP transmission 1) / integrated web server 48i: 100 Mbit/s TCP/IP or UDP transmission
Profinet RT Class B
0: Frequency F0 3: Frequency F3 4: Frequency F4
1)
1)
/ integrated web server /
A list with all available device types can be found on the Leuze electronic website at www.leuze.com.
17
EN
A Laser aperture – alignment laser
1
B Laser aperture – transmitter C Laser warning sign
Commissioning
2
Mounting
NOTE
The mounting instructions can be found in the technical description, chapter
4.
NOTE
Degree of protection IP 65 is achieved only if the connectors and caps are screwed into place!
3
Electrical connection
CAUTION
Safety notices!
Before connecting the device, be sure that the supply voltage agrees with the
value printed on the name plate.
Only have the electrical connection performed by certified electricians.Ensure that the functional earth (FE) is connected correctly.
Fault-free operation is only guaranteed if the functional earth is connected properly.
If faults cannot be rectified, take the device out of operation. Protect the
device from accidentally being started.
18
EN
NOTE
UL applications
For UL applications, use is only permitted in Class 2 circuits in accordance
with the NEC (National Electric Code).
NOTE
Protective Extra Low Voltage (PELV)
The device is designed in accordance with safety class III for supply with
PELV (Protective Extra-Low Voltage).
4
IP addresses
NOTE
Valid for devices with integrated web server DDLS 5x8i… ! "Frequency F0" devices are not available with integrated web server.
Default IP addresses for DDLS 508i…:
"Frequency F3" device: 192.168.60.101 "Frequency F4" device: 192.168.60.102
Default IP addresses for DDLS 548i…:
"Frequency F3" device: 0.0.0.0 "Frequency F4" device: 0.0.0.0
Resetting the IP address to default
Switch on the voltage supply while simultaneously pressing the [Mode] button.Continue to press the [Mode] button until the AUT LED illuminates
continuously.
Release the [Mode] button; IP and subnet addresses are set to default.
19
EN
Technical data
NOTE
Technical data
Additional specifications and notices for using the device can be found in the
technical description.
Device without heating Optics
Light source Laser diode Laser class
Transmitter (infrared light) Alignment laser (red light)
Wavelength Transmitter (IR): 785 nm (Frequency F0, Frequency F3)
Impulse duration Transmitter (IR): 8 … 32ns
Max. output power (peak) Transmitter (IR): 36mW
Data transmission Ethernet
Electrical equipment
Switching input 18 … 30 V DC
Switching output +18 … +30 V DC: received signal level ok
Operating voltage U
Current consumption Approx. 200 mA at 24 V DC (no load at switching output)
Indicators and operational controls
Individual LEDs Operating status LEDs, operating mode LEDs in the control panel
LED strip Received signal level (SIGNAL QUALITY) LEDs in the control panel Membrane keyboard Operating mode selector switch [MODE] in the control panel
B
1M acc. to IEC 60825-1:2007 1 acc. to IEC 60825-1:2007
Alignment laser: 650 nm
Alignment laser: 200ms
Alignment laser: 0.39 mW
Transmission rate: 100 Mbit/s Transmission: full duplex Auto-crossover possible (please read the user manual or contact the manufacturer for pro­tocols that are subject to specific real-time requirements)
Transmitter not active 0…2VDC Transmitter active
0 … 2 VDC: intensity warning 18 … 30 V DC
For UL applications: only for use in "class 2" circuits in accor­dance with NEC.
Status display of the Ethernet connection
852nm (Frequency F4)
20
EN
Mechanical data
Housing Diecast aluminum
Connection technology M12 connectors Degree of protection IP 65 acc. to EN 60529 Dimensions (H x W x D) Devices with operating range 200 m:
Environmental data
Ambient temperature (operation)
Storage temperature -35 °C … +70 °C
Conformity
Conformity CE, CDRH
Device with heating
Specifications are the same as for device without heating with the following differ­ences:
Electrical equipment
Current consumption < 500 mA at 24 V DC (no load at switching output) Warmup time Minimum 30 min at +24 V DC and an ambient temperature
Environmental data
Ambient temperature (operation)
Optical window: glass
156 mm x 100 mm x 122.5 mm
-5 °C … +50 °C
of -35 °C
-35°C…+50°C
21
ES
Seguridad
Esta transmisión óptica de datos ha sido diseñada, fabricada y probada de acuerdo con las normas de seguridad vigentes, y aplicando los últimos avances de la técnica.
Uso conforme
Los equipos de la serie DDLS 500 han sido diseñados y construidos para una transmisión óptica de datos en el sector infrarrojo.
Campos de aplicación
Los equipos de la serie DDLS 500 han sido concebidos para los siguientes campos de aplicación:
- Transmisión de datos entre equipos fijos y/o móviles. Los equipos deben estar enfrentados sin interrupciones por lo que respecta al ángulo de apertura de envío. Un enlace de transmisión óptica de datos está formado por dos equipos, que están señalizados con «Frequency F3» y «Frequency F4» o dos equipos que ambos están señalizados en la placa de características con «Frequency F0».
ATENCIÓN
¡Atención al uso conforme!
Emplee el equipo únicamente para el uso conforme definido.
No se garantiza la protección del personal ni del equipo, al no utilizar el equipo adecuadamente para el uso previsto. Leuze electronic GmbH + Co. KG no se responsabiliza de los daños que se deriven de un uso no conforme a lo prescrito.
Descargue la descripción técnica en: www.leuze.comLea la descripción técnica antes de la puesta en marcha del equipo.
Conocer la descripción técnica es indispensable para el uso conforme.
NOTA
¡Cumplir las disposiciones y las prescripciones!
Observar las disposiciones legales locales y las prescripciones de las asocia-
ciones profesionales que estén vigentes.
22
ES
Aplicación errónea previsible
Un uso distinto al establecido en «Uso conforme a lo prescrito» o que se aleje de ello será considerado como no conforme a lo prescrito. No está permitido utilizar el equipo especialmente en los siguientes casos:
- en zonas de atmósfera explosiva
- para fines médicos
NOTA
¡Ninguna intervención ni alteración en el equipo!
No realice ninguna intervención ni alteración en el equipo.
No están permitidas las intervenciones ni las modificaciones en el equipo. No se debe abrir el equipo. No contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG.
Personas capacitadas
Solamente personas capacitadas realizarán la conexión, el montaje, la puesta en marcha y el ajuste del equipo.
Requisitos para personas capacitadas:
- Poseen una formación técnica adecuada.
- Conocen las normas y prescripciones de protección y seguridad en el trabajo.
- Se han familiarizado con la descripción técnica del equipo.
- Han sido instruidas por el responsable sobre el montaje y el manejo del equipo.
Personal electrotécnico cualificado
Los trabajos eléctricos deben ser realizados únicamente por personal electrotéc­nico cualificado.
En razón de su formación especializada, de sus conocimientos y de su experiencia, así como de su conocimiento de las normas y disposiciones pertinentes, el perso­nal electrotécnico cualificado es capaz de llevar a cabo trabajos en instalaciones eléctricas y de detectar por sí mismo los peligros posibles.
En Alemania, el personal electrotécnico cualificado debe cumplir las disposiciones del reglamento de prevención de accidentes BGV A3 (p. ej. Maestro en electroins­talaciones). En otros países rigen las prescripciones análogas, las cuales deben ser observadas.
Exclusión de responsabilidad
Leuze electronic GmbH + Co. KG no se hará responsable en los siguientes casos:
- El equipo no es utilizado conforme a lo prescrito.
- No se tienen en cuenta las aplicaciones erróneas previsibles.
- El montaje y la conexión eléctrica no son llevados a cabo con la debida peri­cia.
- Se efectúan modificaciones (p.ej. constructivas) en el equipo.
23
ES
Indicaciones de seguridad para láser
Diodo láser del emisor – clase de láser 1M
ATENCIÓN: RADIACIÓN LÁSER INVISIBLE – CLASE DE LÁSER 1M
No mirar directamente con ópticas telescópicas.
El equipo cumple los requisitos conforme a la IEC 60825-1:2007 (EN 60825-1:2007) para un producto de clase de láser 1M y las disposiciones conforme a la U.S. 21 CFR 1040.10 con las divergencias correspondientes a la «Laser Notice No. 50» del 24/06/2007.
Mirar prolongadamente la trayectoria del haz con una óptica telescópica
puede lesionar la retina del ojo. No mire nunca al haz láser con una óptica telescópica ni en la dirección de los haces reflejados.
¡ATENCIÓN! El empleo de equipos de operación o de ajuste diferentes o el
proceder de una manera diferente a la descrita aquí, puede llevar a una peli­grosa exposición de radiación. El empleo de instrumentos o dispositivos ópticos (lupas, gemelos) con el equipo aumenta el peligro de lesiones oculares.
Observe las vigentes medidas de seguridad de láser locales.No están permitidas las intervenciones ni las modificaciones en el equipo.
El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG.
El equipo emite radiación láser no visible con una longitud de onda de 785 nm (equipo con identificación «Frequency F0» o «Frequency F3») o de 852 nm (equipo con identificación «Frequency F4») a través de la apertura de salida del rayo láser de la ventana óptica. El ángulo de apertura del cono de radiación es
La distribución de la densidad de potencia en el punto de luz es homogénea; no hay sobrecarga de la densidad de potencia en el centro del punto de luz. El pro­medio de la potencia de láser emitida por el equipo es de < 12 mW. Para la trans­misión de los datos, la radiación láser se modula en amplitud (On-Off-Keying). Los impulsos y las pausas de impulso de la luz láser emitida tienen una longitud de 8 ns a 32 ns. La potencia de láser emitida durante el impulso es de < 24 mW.
1° (± 0,5°).
24
ES
Láser de alineación (opcional) – clase de láser 1
ATENCIÓN: RADIACIÓN LÁSER – CLASE DE LÁSER 1
El láser de alineación cumple los requisitos conforme a la IEC 60825-1:2007 (EN 60825-1:2007) para un producto de clase de láser 1 y las disposiciones conforme a la U.S. 21 CFR 1040.10 y 1040.11 con las divergencias correspon­dientes a la «Laser Notice No. 50» del 24/06/2007.
Observe las vigentes medidas de seguridad de láser locales.No están permitidas las intervenciones ni las modificaciones en el equipo.
El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG.
Los equipos con láser de alineación integrado pueden identificarse mediante la nomenclatura L en la denominación del artículo, p. ej. DDLS 5xx XXX.3 L.
En el caso de los equipos con láser de alineación integrado la clase de láser 1M también vale para el equipo completo.
Nomenclatura
Consulte la variante del equipo en la nomenclatura.
DDLS 5xxi III.f L H W
DDLS Principio de funcionamiento: fotocélula de datos digital 5 Serie: DDLS 500 xx Interfaz:
lll Alcance de la transmisión de datos en m f Frecuencia del emisor:
L Láser de alineación integrado para la asistencia en el montaje (opcional) H Calefacción del equipo integrada (opcional) W Óptica de transmisión con mayor ángulo de apertura (a consultar)
1) Vea «Datos técnicos», «Transmisión de datos» en página 28
08: 100 Mbit/s transmisión TCP/IP o UDP 08i: 100 Mbit/s transmisión TCP/IP o UDP 1) / servidor web integrado 48i: 100 Mbit/s transmisión TCP/IP o UDP
Profinet RT Class B
0: frecuencia F0 3: frecuencia F3 4: frecuencia F4
1)
1)
/ servidor web integrado /
Encontrará una lista con todos los tipos de equipo disponibles en el sitio web de Leuze electronic: www.leuze.com.
25
ES
A Apertura de salida del rayo láser – láser de alineación
1
3
B Apertura de salida del rayo láser – emisor C Placa de advertencia láser
Puesta en marcha
2
Montaje
NOTA
Encontrará las instrucciones de montaje en la descripción técnica, capítulo 4.
NOTA
¡El índice de protección IP 65 se alcanza solamente con enchufes atornillados o bien con tapaderas atornilladas!
Conexión eléctrica
ATENCIÓN
Indicaciones de seguridad
Antes de la conexión asegúrese de que la tensión de alimentación coincida
con el valor en la placa de características.
Encargue la conexión eléctrica únicamente a personal electrotécnico cualifi-
cado.
Asegúrese de que la conexión de tierra funcional (FE) sea correcta.
Un funcionamiento exento de perturbaciones queda garantizado únicamente con una tierra funcional debidamente conectada.
Si no se puede eliminar alguna perturbación, ponga el equipo fuera de fun-
cionamiento. Proteja el equipo para que no pueda ser puesto en marcha por equivocación.
26
ES
NOTA
Aplicaciones UL
En aplicaciones UL está permitido el uso exclusivamente en circuitos de
Class 2 según NEC (National Electric Code).
NOTA
Protective Extra Low Voltage (PELV)
El equipo está diseñado en la clase de seguridad III para la alimentación con
PELV (Protective Extra Low Voltage) (tensión baja de protección con separa­ción segura).
4
Direcciones IP
NOTA
Válido para equipos DDLS 5x8i… con servidor web integrado. Los equipos «Frequency F0» no están disponibles con servidor web integrado.
Direcciones IP default para DDLS 508i… :
Equipos «Frequency F3»: 192.168.60.101 Equipos «Frequency F4»: 192.168.60.102
Direcciones IP default para DDLS 548i… :
Equipos «Frequency F3»: 0.0.0.0 Equipos «Frequency F4»: 0.0.0.0
Restablecer la dirección IP a default
Conectar la alimentación de tensión al mismo tiempo que se presiona la tecla
[Mode].
Mantener presionada la tecla [Mode] hasta que el LED AUT luzca de forma
continua.
Al soltar la tecla [Mode], las direcciones IP y de subred están restablecidas a
default.
27
ES
Datos técnicos
NOTA
Datos técnicos
Puede consultar más datos técnicos y indicaciones acerca del uso del equipo
en la descripción técnica.
Equipo sin calefacción Óptica
Fuente de luz Diodo láser Clase de láser
Emisor (luz infrarroja) Láser de alineación (luz roja)
Longitud de onda Emisor (IR): 785nm (Frequency F0, Frequency F3)
Duración de impulso Emisor (IR): 8 … 32ns
Potencia de salida máx. (peak)
Transmisión de datos Ethernet
Sistema eléctrico
Entrada 18 … 30V CC
Salida +18 … +30 V CC: nivel de recepción ok
Tensión de trabajo U
Consumo de corriente Aprox. 200 mA con 24 V CC (sin carga en la salida)
Elementos de indicación y uso
LEDs individuales LEDs de estado operativo, LEDs de modos de trabajo en el panel
Fila de LEDs LEDs de nivel de recepción (SIGNAL QUALITY) en el panel de ser-
Teclado de membrana Selector de modo de trabajo [MODE] en el panel de servicio
28
1M según IEC 60825-1:2007 1 según IEC 60825-1:2007
Láser de alineación:650nm
Láser de alineación:200ms Emisor (IR): 36mW
Láser de alineación:0,39mW
Tasa de transmisión: 100 Mbit/s Transmisión: dúplex completo Posible Autocrossover (para protocolos que regulan requisitos especiales a tiempo real, lea el manual o póngase en contacto con el fabricante)
Emisor inactivo 0 … 2 V CC Emisor activo
0 … 2 VCC: advertencia de intensidad 18 … 30V CC
B
En aplicaciones UL: sólo para el uso en circuitos «Class 2» según NEC.
de servicio Indicación del estado de la conexión Ethernet
vicio
852nm (Frequency F4)
ES
Mecánica
Carcasa Fundición a presión de aluminio
Sistema de conexión Conectores M12 Índice de protección IP 65 según EN 60529 Dimensiones (A x A x P) Equipos con alcance 200m:
Datos ambientales
Temperatura ambiente (en servicio)
Temperatura de almacenamiento
Conformidad
Conformidad CE, CDRH
Equipo con calefacción
Datos técnicos como los del equipo sin calefacción, con las siguientes diferencias:
Sistema eléctrico
Consumo de corriente < 500 mA con 24 V CC (sin carga en la salida de conmutación) Tiempo de caldeo Mínimo 30 min con +24 V CC y una temperatura ambiente
Datos ambientales
Temperatura ambiente (en servicio)
Ventana óptica: vidrio
156 mm x 100 mm x 122,5 mm
-5 °C … +50 °C
-35°C…+70°C
de -35 °C
-35°C…+50°C
29
FR
Sécurité
La présente transmission optique de données a été développée, produite et testée dans le respect des normes de sécurité en vigueur. Elle a été réalisée avec les tech­niques les plus modernes.
Utilisation conforme
Les appareils de la série DDLS 500 ont été conçus et développés pour la transmis­sion optique de données avec un équipement à infrarouge.
Domaines d'application
Les appareils de la série DDLS 500 se prêtent aux applications suivantes :
- Transmission des données entre des appareils stationnaires et/ou mobiles. Les appareils doivent se trouver face à face en contact optique non interrompu au sens de l'angle d'ouverture d'émission. Un parcours de trans­mission des données comprend deux appareils signalés par « Frequency F3 » et « Frequency F4 » ou deux appareils signalés tous les deux par « Frequency F0 » sur la plaque signalétique.
ATTENTION
Respecter les directives d'utilisation conforme !
Employez toujours l'appareil dans le respect des directives d'utilisation
conforme. La protection de l'utilisateur et de l'appareil n'est pas garantie si l'appareil n'est pas employé conformément aux directives d'utilisation conforme. La société Leuze electronic GmbH + Co. KG décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme.
Téléchargez la description technique sur www.leuze.comLisez la description technique avant de mettre l'appareil en service.
L'utilisation conforme suppose d'avoir pris connaissance de cette des­cription technique.
REMARQUE
Respecter les consignes et règlements !
Respectez les décrets locaux en vigueur, ainsi que les règlements des corpo-
rations professionnelles.
30
FR
Emplois inadéquats prévisibles
Toute utilisation ne répondant pas aux critères énoncés au paragraphe « Utilisation conforme » ou allant au-delà de ces critères n'est pas conforme. En particulier, les utilisations suivantes de l'appareil ne sont pas permises :
- dans des pièces à environnement explosif
- à des fins médicales
REMARQUE
Interventions et modifications interdites sur l'appareil !
N'intervenez pas sur l'appareil et ne le modifiez pas.
Les interventions et modifications de l'appareil ne sont pas autorisées. Ne jamais ouvrir l'appareil. Il ne contient aucune pièce que l'utilisateur doive régler ou entretenir. Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH + Co. KG.
Personnes qualifiées
Seules des personnes qualifiées sont autorisées à effectuer le raccordement, le montage, la mise en service et le réglage de l'appareil.
Conditions pour les personnes qualifiées :
- Elles ont bénéficié d'une formation technique appropriée.
- Elles connaissent les règles et dispositions applicables en matière de protec­tion et de sécurité au travail.
- Elles connaissent la description technique de l'appareil.
- Elles ont été instruites par le responsable en ce qui concerne le montage et la manipulation de l'appareil.
Personnel qualifié en électrotechnique
Les travaux électriques ne doivent être réalisés que par des experts en électrotech­nique.
Les experts en électrotechnique sont des personnes qui disposent d'une formation spécialisée, d'une expérience et de connaissances suffisantes des normes et dis­positions applicables pour être en mesure de travailler sur des installations électri­ques et de reconnaître par elles-mêmes les dangers potentiels.
En Allemagne, les experts en électrotechnique doivent satisfaire aux dispositions du règlement de prévention des accidents BGV A3 (p. ex. diplôme d'installateur­électricien). Dans les autres pays, les dispositions correspondantes en vigueur doi­vent être respectées.
Exclusion de responsabilité
Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas suivants :
- L'appareil n'est pas utilisé de façon conforme.
- Les emplois inadéquats raisonnablement prévisibles ne sont pas pris en compte.
- Le montage et le raccordement électrique ne sont pas réalisés par un person­nel compétent.
- Des modifications (p. ex. de construction) sont apportées à l'appareil.
31
FR
Consignes de sécurité laser
Diode laser de l'émetteur – Laser de classe 1M
ATTENTION RAYONNEMENT LASER INVISIBLE – LASER DE CLASSE 1M
Ne pas regarder directement avec des optiques télescopiques !
L'appareil satisfait aux exigences de la norme CEI 60825-1:2007 (EN 60825­1:2007) imposées à un produit de la classe laser 1M, ainsi qu'aux règlements de la norme U.S. 21 CFR 1040.10 avec les divergences données dans la « Notice laser n°50 » du 24 juin 2007.
Regarder longtemps dans la trajectoire du faisceau avec des optiques téles-
copiques peut endommager la rétine. Ne regardez jamais le faisceau laser ou dans la direction de faisceaux réfléchis avec des optiques télescopiques.
ATTENTION ! L'utilisation de dispositifs de manipulation ou d'alignement
autres que ceux qui sont préconisés ici ou l'exécution de procédures diffé­rentes de celles qui sont indiquées peuvent entraîner une exposition à des rayonnements dangereux. L'utilisation d'instruments ou de dispositifs optiques (p. ex. loupe, jumelles) avec l'appareil fait croître les risques d'endommagement des yeux.
Veuillez respecter les directives légales et locales de protection laser.Les interventions et modifications de l'appareil ne sont pas autorisées.
L'appareil ne contient aucune pièce que l'utilisateur doive régler ou entretenir. Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH + Co. KG.
L'appareil émet un rayonnement laser invisible de 785 nm (appareil « Frequency F0 » ou « Frequency F3 ») ou resp. 852 nm (appareil « Frequency F4 ») de longueur d'onde à travers l'orifice de sortie du faisceau laser de la fenêtre optique. L'angle d'ouverture du cône de rayonnement est 0,5 °). La distribution de la densité de puissance sur le spot lumineux est homogène ; il n'y a pas d'accumulation accrue de la densité de puissance en son milieu. La puis­sance laser émise moyenne de l'appareil est < 12 mW. Pour la transmission des données, le rayonnement laser émis est modulé en amplitude (on-off keying). Les impulsions et les pauses d'impulsion de la lumière laser émise durent entre 8 ns et 32 ns. La puissance laser émise pendant les impulsions est < 24 mW.
1° (±
32
FR
Laser d'alignement (en option) – Laser de classe 1
ATTENTION RAYONNEMENT LASER – LASER DE CLASSE 1
Le laser d'alignement satisfait aux exigences de la norme CEI 60825-1:2007 (EN 60825-1:2007) imposées à un produit de la classe laser 1, ainsi qu'aux règlements de la norme U.S. 21 CFR 1040.10 et 1040.11 avec les divergences données dans la « Notice laser n°50 » du 24 juin 2007.
Veuillez respecter les directives légales et locales de protection laser.Les interventions et modifications de l'appareil ne sont pas autorisées.
L'appareil ne contient aucune pièce que l'utilisateur doive régler ou entretenir. Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH + Co. KG.
Les appareils avec laser d'alignement intégré sont identifiés par le code L dans la désignation d'article, p. ex. DDLS 5xx XXX.3 L.
Les appareils avec laser d'alignement intégré sont également, pour l'appareil complet, de classe laser 1M.
Code de désignation
Pour connaître votre modèle d'appareil, veuillez vous reporter au code de désigna­tion.
DDLS 5xxi III.f L H W
DDLS Principe de fonctionnement : barrière optique de transmission de données
5 Série : DDLS 500 xx Interface :
lll Portée de la transmission des données en m f Fréquence de l'émetteur :
L Laser d'alignement intégré comme aide au montage (en option) H Chauffage intégré de l'appareil (en option) W Objectif d'émission de grand angle d'ouverture (sur demande)
1) Voir « Caractéristiques techniques », « Transmission de données » page 36
numériques
08 : transmission TCP/IP ou UDP à 100 Mbit/s 08i : transmission TCP/IP ou UDP à 100 Mbit/s 1) / serveur Web intégré 48i : transmission TCP/IP ou UDP à 100 Mbit/s
Profinet RT classe B
0 : fréquence F0 3 : fréquence F3 4 : fréquence F4
1)
1)
/ serveur Web intégré /
Vous trouverez une liste de tous les types d'appareil disponibles sur le site Internet de Leuze electronic à l'adresse www.leuze.com.
33
FR
A Orifice de sortie du faisceau laser – Laser d'alignement
1
B Orifice de sortie du faisceau laser – Émetteur C Panneau d'avertissement du laser
Mise en service
2
Montage
REMARQUE
Vous trouverez les instructions de montage au chapitre 4 de la description
technique.
REMARQUE
L'indice de protection IP 65 n'est atteint que si les connecteurs sont bien vissés ou les capuchons en place !
3
Raccordement électrique
ATTENTION
Consignes de sécurité !
Assurez-vous avant le branchement que la tension d'alimentation concorde
avec la valeur indiquée sur la plaque signalétique.
Le raccordement électrique ne doit être réalisé que par des électriciens qua-
lifiés.
Veillez à ce que la terre de fonction (FE) soit branchée correctement.
Un fonctionnement sans perturbations ne peut être garanti que si la terre de fonction a été raccordée de façon réglementaire.
Si vous ne parvenez pas à éliminer certains incidents, mettez l'appareil hors
service. Protégez-le contre toute remise en marche involontaire.
34
FR
REMARQUE
Applications UL
Pour les applications UL, l'utilisation est admissible exclusivement dans des
circuits électriques de classe 2 selon le NEC (National Electric Code).
REMARQUE
Très Basse Tension de Protection (TBTP)
L'appareil est conçu de classe de protection III pour l'alimentation par TBTP
(Très Basse Tension de Protection, PELV).
4
Adresses IP
REMARQUE
Valable pour les appareils avec serveur Web intégré DDLS 5x8i…! Les appareils « Frequency F0 » ne sont pas disponibles avec serveur Web inté-
gré.
Adresses IP par défaut pour le DDLS 508i… :
Appareils « Frequency F3 » :192.168.60.101 Appareils « Frequency F4 » :192.168.60.102
Adresses IP par défaut pour le DDLS 548i… :
Appareils « Frequency F3 » :0.0.0.0 Appareils « Frequency F4 » :0.0.0.0
Réinitialisation de l'adresse IP à la valeur par défaut
Allumer l'alimentation en tension en appuyant simultanément sur la touche
[Mode].
Maintenir la touche [Mode] appuyée jusqu'à ce que la LED AUT s'allume en
permanence.
Relâcher la touche [Mode], les adresses IP et de sous-réseau sont remises aux
valeurs par défaut.
35
FR
Caractéristiques techniques
REMARQUE
Caractéristiques techniques
Vous trouverez d'autres caractéristiques techniques et remarques concer-
nant l'utilisation de l'appareil dans la description technique.
Appareil sans chauffage Caractéristiques optiques
Source lumineuse Diode laser Classe laser
Émetteur (lumière infrarouge) Laser d'alignement (lumière rouge)
Longueur d'onde Émetteur (IR) : 785nm (Frequency F0, Frequency F3)
Durée de l'impulsion Émetteur (IR) : 8 … 32 ns
Puissance de sortie max. (peak)
Transmission des données Ethernet
Caractéristiques électriques
Entrée de commutation 18 … 30V CC
Sortie de commutation +18 … +30 V CC : niveau de réception ok
Tension d'alimentation U
Consommation Env. 200mA sous 24VCC (sans charge en sortie)
1M conformément à CEI 60825-1:2007 1 conformément à CEI 60825-1:2007
Laser d'alignement :650nm
Laser d'alignement :200ms Émetteur (IR) : 36 mW
Laser d'alignement :0,39mW
Vitesse de transmission : 100 Mbit/s Transmission : duplex intégral Autocrossover possible (pour plus d'informations au sujet de protocoles, qui sont soumis à des exigences de temps réel spéciales, lisez le manuel ou contactez le fabricant)
Émetteur inactif 0 … 2 V CC Émetteur actif
0 … 2 VCC : avertissement d'intensité 18 … 30V CC
N
Pour les applications UL : uniquement pour l'utilisation dans des circuits électriques de « classe 2 » selon NEC.
852nm (Frequency F4)
36
FR
Éléments d'affichage et de commande
LED isolées LED d'affichage de l'état de fonctionnement, LED de mode de
Ligne de LED LED de niveau de réception (SIGNAL QUALITY) sur le panneau de
Clavier à effleurement Commutateur de sélection du mode de fonctionnement [MODE]
Caractéristiques mécaniques
Boîtier Aluminium moulé sous pression
Connectique Connecteurs M12 Indice de protection IP 65 selon EN 60529 Dimensions (H x L x P) Appareils avec portée 200 m:
Caractéristiques ambiantes
Température ambiante (fonctionnement)
Température de stockage -35 °C … +70 °C
Conformité
Conformité CE, CDRH
Appareil avec chauffage
Mêmes caractéristiques techniques que pour l'appareil sans chauffage, à l'excep­tion des différences suivantes :
Caractéristiques électriques
Consommation < 500 mA sous 24 V CC (sans charge en sortie de commutation) Temps d'échauffement Au moins 30 min sous +24 V CC à une température ambiante de
Caractéristiques ambiantes
Température ambiante (fonctionnement)
fonctionnement sur le panneau de commande Affichage du statut de la connexion Ethernet
commande
sur le panneau de commande
Fenêtre optique : verre
156 mm x 100 mm x 122,5 mm
-5 °C … +50 °C
-35°C
-35°C…+50°C
37
IT
Sicurezza
La presente trasmissione ottica dati è stata sviluppata, costruita e controllata con­formemente alle vigenti norme di sicurezza. ed è conforme allo stato attuale della tecnica.
Uso conforme
Gli apparecchi della serie DDLS 500 sono stati concepiti e sviluppati per trasmet­tere otticamente dati nella banda dell'infrarosso.
Campi d’applicazione
Gli apparecchi della serie DDLS 500 sono previsti per i seguenti campi di impiego:
- Trasmissione di dati tra apparecchi stazionari e/o mobili. Gli apparecchi devono trovarsi, conformemente all'angolo di apertura di trasmissione, uno di fronte all'altro senza interruzioni. Un tratto di trasmissione dati è composto da due apparecchi contrassegnati da «Frequency F3» e «Frequency F4» o due apparecchi entrambi contrassegnati sulla targhetta identificativa con «Frequency F0».
CAUTELA
Rispettare l'uso conforme!
Utilizzare l'apparecchio solo conformemente all'uso previsto.
La protezione del personale addetto e dell'apparecchio non è garantita se l'apparecchio non viene impiegato conformemente al suo regolare uso. Leuze electronic GmbH + Co. KG non risponde di danni derivanti da un uso non conforme.
È possibile scaricare la descrizione tecnica all'indirizzo www.leuze.comLeggere la descrizione tecnica prima della messa in servizio dell'appa-
recchio. L'uso conforme comprende la conoscenza della presente descrizione tecnica.
NOTA
Rispettare le disposizioni e le prescrizioni!
Rispettare le disposizioni di legge localmente vigenti e le prescrizioni di legge
sulla sicurezza del lavoro.
38
IT
Uso non conforme prevedibile
Qualsiasi utilizzo diverso da quello indicato nell'«Uso conforme» o che va al di là di questo utilizzo viene considerato non conforme. L'uso dell'apparecchio non è ammesso in particolare nei seguenti casi:
- in ambienti con atmosfera esplosiva
- per applicazioni mediche
NOTA
Nessun intervento o modifica sull'apparecchio!
Non effettuare alcun intervento e modifica sull'apparecchio.
Interventi e modifiche all'apparecchio non sono consentiti. L'apparecchio non deve essere aperto, in quanto non contiene componenti regolabili o sottoponibili a manutenzione dall'utente. Tutte le riparazioni devono essere effettuate esclusivamente da Leuze electronic GmbH + Co. KG.
Persone qualificate
Il collegamento, il montaggio, la messa in servizio e la regolazione dell'apparecchio devono essere eseguiti solo da persone qualificate.
Condizioni preliminari per le persone qualificate:
- Dispongono di una formazione tecnica idonea.
- Conoscono le norme e disposizioni in materia di protezione e sicurezza sul lavoro.
- Conoscono la descrizione tecnica dell'apparecchio.
- Sono stati addestrati dal responsabile nel montaggio e nell'uso dell'apparec­chio.
Elettricisti specializzati
I lavori elettrici devono essere eseguiti solo da elettricisti specializzati. A seguito della loro formazione professionale, delle loro conoscenze ed esperienze così come della loro conoscenza delle norme e disposizioni valide in materia, gli
elettricisti specializzati sono in grado di eseguire lavori sugli impianti elettrici e di riconoscere autonomamente i possibili pericoli. In Germania gli elettricisti devono soddisfare i requisiti previsti dalle norme antin­fortunistiche BGV A3 (ad es. perito elettrotecnico). In altri paesi valgono le rispettive disposizioni che vanno osservate.
Esclusione della responsabilità
La Leuze electronic GmbH + Co. KG declina qualsiasi responsabilità nei seguenti casi:
- L'apparecchio non viene utilizzato in modo conforme.
- Non viene tenuto conto di applicazioni errate ragionevolmente prevedibili.
- Il montaggio ed il collegamento elettrico non vengono eseguiti correttamente.
- Vengono apportate modifiche (ad es. costruttive) all'apparecchio.
39
IT
Note di sicurezza relative al laser
Diodo laser del trasmettitore – classe laser 1M
ATTENZIONE RADIAZIONE LASER INVISIBILE – CLASSE LASER 1M
Non guardare direttamente con ottiche telescopiche!
L'apparecchio soddisfa i requisiti conformemente alla IEC 60825-1:2007 (EN 60825-1:2007) per un prodotto della classe laser 1M nonché le disposizioni previste dalla U.S. 21 CFR 1040.10 ad eccezione delle differenze previste dalla «Laser Notice No. 50» del 24.06.2007.
Guardando a lungo nella traiettoria del raggio con ottica telescopica si può
danneggiare la retina dell'occhio. Non guardare mai con ottica telescopica il raggio laser o in direzione di raggi riflessi.
CAUTELA! Se si usano apparecchi di comando o di regolazione diversi da
quelli qui indicati o se si adottano altri metodi di funzionamento, si possono presentare situazioni pericolose dovute all’esposizione alla radiazione. L'impiego di strumenti o dispositivi ottici (ad. es. lenti d'ingrandimento, bino­coli) insieme all'apparecchio aumenta il rischio di lesioni agli occhi.
Rispettare le norme generali e locali in vigore sulla protezione per apparecchi
laser.
Interventi e modifiche all'apparecchio non sono consentiti.
L'apparecchio non contiene componenti che possono essere regolati o sot­toposti a manutenzione dall'utente. Tutte le riparazioni devono essere effettuate esclusivamente da Leuze electronic GmbH + Co. KG.
L'apparecchio emette radiazioni laser invisibili con lunghezza d'onda di 785 nm (apparecchio contrassegnato «Frequency F0» o «Frequency F3») o 852 nm (appa­recchio contrassegnato «Frequency F4») attraverso l'apertura di emissione laser della finestra ottica. L'angolo di apertura del cono di radiazione è
La distribuzione della densità di potenza nel punto luminoso è omogenea; non è presente alcun innalzamento della densità di potenza nel centro del punto lumi­noso. La potenza media del laser emessa dell'apparecchio è < 12 mW. Per la tra­smissione dei dati, la radiazione laser emessa viene modulata in ampiezza (On-Off-Keying). Gli impulsi e le pause dell'impulso della luce laser emessa durano tra 8 ns e 32 ns. La potenza del laser emessa durante gli impulsi è < 24 mW.
1 ° (± 0,5 °).
40
IT
Laser di allineamento (opzionale) – classe laser 1
ATTENZIONE RADIAZIONE LASER - CLASSE LASER 1
Il laser di allineamento soddisfa i requisiti conformemente alla IEC 60825-1:2007 (EN 60825-1:2007) per un prodotto della classe laser 1 nonché le disposizioni previste dalla U.S. 21 CFR 1040.10 e 1040.11 ad eccezione delle differenze pre­viste dalla «Laser Notice No. 50» del 24.06.2007.
Rispettare le norme generali e locali in vigore sulla protezione per apparecchi
laser.
Interventi e modifiche all'apparecchio non sono consentiti.
L'apparecchio non contiene componenti che possono essere regolati o sot­toposti a manutenzione dall'utente. Tutte le riparazioni devono essere effettuate esclusivamente da Leuze electronic GmbH + Co. KG.
Gli apparecchi con laser di allineamento integrato possono essere identificati tramite il codice di identificazione L nella denominazione dell'articolo, ad es. DDLS 5xx XXX.3 L.
Anche per gli apparecchi con laser di allineamento integrato vale per l'apparecchio completo la classe laser 1M.
Codice di identificazione
Per conoscere la propria variante di apparecchio, fare riferimento al codice di iden­tificazione.
DDLS 5xxi III.f L H W
DDLS Principio di funzionamento: Barriera a fotocellula dati digitali 5 Serie: DDLS 500 xx Interfaccia:
lll Portata per la trasmissione di dati in m f Frequenza del trasmettitore:
L Laser di allineamento integrato come supporto per il montaggio (opzionale) H Riscaldamento apparecchio integrato (opzionale) W Ottica di trasmissione con ampio angolo di apertura (su richiesta)
1) Vedi «Dati tecnici», «Trasmissione di dati» a pagina 44
08: trasmissione TCP/IP o UDP a 100 Mbit/s 08i: trasmissione TCP/IP o UDP a 100 Mbit/s 1) / server Web integrato 48i: trasmissione TCP/IP o UDP a 100 Mbit/s
Profinet RT Classe B
0: frequenza F0 3: frequenza F3 4: frequenza F4
1)
1)
/ server Web integrato /
È possibile trovare una lista con tutti i tipi di apparecchi disponibili sul sito di Leuze electronic all'indirizzo www.leuze.com.
41
IT
A Apertura di emissione laser – laser di allineamento
1
3
B Apertura di emissione laser – trasmettitore C Segnale di pericolo laser
Messa in servizio
2
Montaggio
NOTA
Per le istruzioni di montaggio si veda il capitolo 4, descrizione tecnica.
NOTA
Il grado di protezione IP 65 si ottiene solo con connettori a spina o coperchi avvi­tati!
Collegamento elettrico
CAUTELA
Note di sicurezza!
Prima del collegamento verificare che la tensione di alimentazione
corrisponda al valore indicato sulla targhetta.
Il collegamento elettrico deve essere eseguito solo da elettricisti specializzati.Prestare attenzione al collegamento corretto alla messa a terra funzionale
(FE). Il funzionamento privo di anomalie è assicurato solo se il collegamento alla messa a terra funzionale è stato eseguito correttamente.
Qualora non sia possibile eliminare le anomalie, mettere l'apparecchio fuori
servizio. Proteggere l'apparecchio per evitare la messa in servizio accidentale.
42
IT
NOTA
Applicazioni UL
Per applicazioni UL l'utilizzo è consentito solo in circuiti di Class-2 secondo
NEC (National Electric Code).
NOTA
Protective Extra Low Voltage (PELV)
L'apparecchio è concepito nella classe di protezione III per l'alimentazione
tramite PELV (Protective Extra Low Voltage (bassa tensione di protezione).
4
Indirizzi IP
NOTA
Valido per apparecchi DDLS 5x8i… con server web integrato Gli apparecchi «Frequency F0» non sono disponibili con server web integrato.
Indirizzi IP di default per DDLS 508i… :
Apparecchi «Frequency F3»:192.168.60.101 Apparecchi «Frequency F4»:192.168.60.102
Indirizzi IP di default per DDLS 548i… :
Apparecchi «Frequency F3»:0.0.0.0 Apparecchi «Frequency F4»:0.0.0.0
Impostazione dell'indirizzo IP sui valori di default
Attivare l'alimentazione elettrica premendo simultaneamente il tasto [Mode].Tenere premuto il tasto [Mode] finchè il LED AUT non rimane costantemente
acceso.
Rilasciando il tasto [Mode], gli indirizzi IP e della sottorete vengono impostati
sui valori di default.
43
IT
Dati tecnici
NOTA
Dati tecnici
Nella descrizione tecnica è possibile trovare ulteriori indicazioni e dati tecnici
per l'utilizzo dell'apparecchio.
Apparecchio senza riscaldamento Ottica
Sorgente luminosa Diodo laser Classe laser
Trasmettitore (luce infrarossa) Laser di allineamento (luce rossa)
Lunghezza d'onda Trasmettitore (IR): 785nm (Frequency F0, Frequency F3)
Durata dell'impulso Trasmettitore (IR): 8 … 32 ns
Max. potenza in uscita (peak) Trasmettitore (IR): 36 mW
Trasmissione dati Ethernet
Equipaggiamento elettrico
Ingresso di commutazione 18 … 30V CC
Uscita di commutazione +18 … +30 V CC: livello di ricezione ok
Tensione di esercizio U
Corrente assorbita Circa 200 mA a 24VCC (senza carico sull'uscita di commutazione)
Elementi d'indicazione e di controllo
LED singoli LED stato operativo, LED modo operativo nel pannello di controllo
Fila di LED LED livello di ricezione (SIGNAL QUALITY) nel pannello di controllo Tastiera a membrana Selettore modo operativo [MODE] nel pannello di controllo
44
1M a norme IEC 60825-1:2007 1 a norme IEC 60825-1:2007
Laser di allineamento:650nm
Laser di allineamento:200ms
Laser di allineamento:0,39mW
Velocità di trasmissione: 100 Mbit/s Trasmissione: full duplex Autocrossover possibile (per protocolli soggetti a particolari requisiti di tempo reale leg­gere il manuale o contattare il produttore)
Trasmettitore inattivo 0 … 2 V CC Trasmettitore attivo
0 … 2 VCC: avviso intensità 18 … 30V CC
B
Per applicazioni UL: solo per l'utilizzo in circuiti elettrici «Classe 2» secondo NEC.
Visualizzazione dello stato del collegamento Ethernet
852nm (Frequency F4)
IT
Meccanica
Alloggiamento Alluminio pressofuso
Sistemi di connessione Connettori circolari M12 Grado di protezione IP 65 secondo EN 60529 Dimensioni (A x L x P) Apparecchi con portata 200m:
Dati ambientali
Temp. ambiente (esercizio) -5 °C … +50 °C Temperatura di
magazzinaggio
Conformità
Conformità CE, CDRH
Apparecchio con riscaldamento
Dati tecnici come quelli dell'apparecchio senza riscaldamento, con le seguenti dif­ferenze:
Equipaggiamento elettrico
Corrente assorbita < 500 mA a 24 V CC (senza carico sull'uscita di commutazione) Tempo di riscaldamento Min. 30 min a +24 V CC e temperatura ambiente di -35°C
Dati ambientali
Temp. ambiente (esercizio) -35 °C … +50 °C
Finestra ottica: vetro
156 mm x 100 mm x 122,5 mm
-35°C…+70°C
45
PT
Segurança
A presente transmissão ótica de dados foi desenvolvida, produzida e inspecionada tendo em consideração as normas de segurança válidas. Ela corresponde ao estado atual da técnica.
Utilização prevista
Os aparelhos da série DDLS 500 foram concebidos e desenvolvidos para a trans­missão ótica de dados através de luz infravermelha.
Campos de aplicação
Os aparelhos da série DDLS 500 foram concebidos para os seguintes campos de aplicação:
- Transmissão de dados entre aparelhos estacionários e/ou móveis. Do ponto de vista do ângulo de abertura de envio, os aparelhos devem estar frente a frente, sem qualquer obstáculo. Um caminho de transmissão de dados é composto por dois dispositivos identificados como "Frequency F3" e "Frequency F4" ou por dois dispositivos identificados como "Frequency F0" na etiqueta de tipo.
CUIDADO
Respeitar a utilização prevista!
Aplique o aparelho apenas de acordo com a sua utilização prevista.
A proteção do pessoal operador e do aparelho não é garantida se o aparelho não for aplicado de acordo com a sua utilização prevista. A Leuze electronic GmbH + Co. KG não se responsabiliza por danos resul­tantes de uma utilização não prevista.
Baixe a descrição técnica em www.leuze.comLeia a descrição técnica antes de colocar o aparelho em funcionamento.
O conhecimento da descrição técnica faz parte da utilização prevista.
NOTA
Respeitar as normas e os regulamentos!
Tenha presente as determinações legais válidas localmente e os regulamen-
tos da associação profissional.
46
PT
Uso inapropriado previsível
Qualquer utilização que divirja da "Utilização prevista" é considerada incorreta. Não é permitida a utilização do aparelho nas seguintes situações:
- Em áreas com atmosferas explosivas
- Para fins medicinais
NOTA
Não manipular nem alterar o aparelho!
Não efetue manipulações ou modificações no aparelho.
Manipulações e alterações do aparelho não são permitidas. O aparelho não pode ser aberto. Ele não contém nenhuma peça que deva ser ajustada ou esteja sujeita a manutenção por parte do usuário. Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.
Pessoas capacitadas
A conexão, montagem, colocação em funcionamento e o ajuste do aparelho ape­nas podem ser efetuados por pessoas capacitadas. Os requisitos para pessoas capacitadas são:
- Dispor de formação técnica apropriada.
- Conhecer as regras e os regulamentos da segurança no local de trabalho.
- Conhecer a descrição técnica do aparelho.
- Ter recebido instruções sobre a montagem e operação do aparelho pelo res­ponsável.
Eletricistas
Os trabalhos elétricos apenas podem ser realizados por eletricistas. Devido à sua formação técnica, conhecimentos e experiência, bem como devido ao seu conhecimento das normas e disposições pertinentes, os eletricistas são
capazes de realizar trabalhos em instalações elétricas e detectar possíveis perigos. Na Alemanha, os eletricistas devem cumprir as disposições das prescrições de
prevenção de acidentes BGV A3 (p. ex., mestre eletricista). Em outros países são válidos os respectivos regulamentos, os quais devem ser respeitados.
Exoneração de responsabilidade
A Leuze electronic GmbH + Co. KG não é responsável nos seguintes casos:
- O aparelho não é empregado como oficialmente previsto.
- Não foram consideradas aplicações erradas, minimamente previsíveis usando o bom senso.
- Montagem e ligação elétrica realizadas inadequadamente.
- São efetuadas alterações (p. ex., estruturais) no aparelho.
47
PT
Indicações de segurança Laser
Díodo a laser do emissor – Classe de laser 1M
ATENÇÃO: RADIAÇÃO LASER INVISÍVEL – CLASSE DE LASER 1M
Não olhe diretamente para as óticas telescópicas!
O aparelho cumpre os requisitos da norma IEC 60825-1:2007 (EN 60825-1:2007) para um produto da classe de laser 1M, bem como as disposições conforme a U.S. 21 CFR 1040.10 com os desvios correspondentes a "Laser Notice No. 50", de 24/06/2007.
Em caso de olhada prolongada com óticas telescópicas para dentro do feixe
de raio laser, a retina pode ser ferida. Nunca olhe diretamente com óticas telescópicas para o feixe laser ou na direção dos feixes laser refletidos.
CUIDADO! Se forem utilizados outros dispositivos de operação ou ajuste que
não os aqui indicados ou forem executados outros procedimentos, tal pode conduzir a uma exposição perigosa à radiação. A utilização de instruções ou dispositivos óticos (por ex, lupas, binóculos) com o aparelho, aumenta o perigo de danos oculares.
Observe as determinações legais locais quanto à proteção contra radiação
laser.
Manipulações e alterações do aparelho não são permitidas.
O aparelho não contém nenhuma peça que deva ser ajustada ou esteja sujeita a manutenção por parte do utilizador. Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.
O aparelho emite radiação laser invisível com comprimento de onda de 785 nm (aparelho com identificação "Frequency F0" ou "Frequency F3") ou 852 nm (apa­relho com identificação "Frequency F4") através da abertura de saída de raios laser da janela ótica. O ângulo de abertura do cone do feixe é A distribuição da densidade de potência no ponto de luz é homogênea; não ocorre nenhum aumento excessivo da densidade de potência no centro do ponto de luz. A potência de laser média emitida do aparelho é < 12 mW. Para a transmissão dos dados, a radiação laser emitida é submetida a modulação de amplitude (on-off keying). Os pulsos e as suspensões de pulso da luz laser emitida ficam com uma duração entre 8 ns e 32 ns. A potência laser emitida durante os pulsos é < 24 mW.
1° (± 0,5°).
48
PT
Laser de alinhamento (opcional) – classe de laser 1
ATENÇÃO: RADIAÇÃO LASER – CLASSE DE LASER 1
O laser de alinhamento cumpre os requisitos da norma IEC 60825-1:2007 (EN 60825-1:2007) para um produto da classe de laser 1, bem como as dispo­sições conforme a U.S. 21 CFR 1040.10 e 1040.11 com os desvios correspon­dentes a "Laser Notice No. 50", de 24/06/2007.
Observe as determinações legais locais quanto à proteção contra radiação
laser.
Manipulações e alterações do aparelho não são permitidas.
O aparelho não contém nenhuma peça que deva ser ajustada ou esteja sujeita a manutenção por parte do utilizador. Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.
Aparelhos com laser de alinhamento integrado são identificáveis através do código do modelo L no nome do artigo, p. ex. DDLS 5xx XXX.3 L.
Nos casos de aparelhos com laser de alinhamento integrado, o aparelho completo é classificado como pertencente à classe de laser 1M.
Código do modelo
Determine o modelo de aparelho a partir do código do modelo.
DDLS 5xxi III.f L H W
DDLS Princípio de funcionamento: transmissor ótico de dados digitais 5 Série: DDLS 500 xx Interface:
lll Alcance da transmissão de dados em m f Frequência do emissor:
L Laser de alinhamento integrado como meio auxiliar de montagem (opcional) H Aquecimento integrado do aparelho (opcional) W Ótica emissora com ângulo de abertura maior (sob consulta)
1) Veja «Dados técnicos», «Transmissão de dados» na página 52
08: transmissão TCP/IP ou UDP 100 Mbit/s 08i: transmissão TCP/IP ou UDP de 100 Mbit/s 1) / servidor web integrado 48i: transmissão TCP/IP ou UDP de 100 Mbit/s
Profinet RT Class B
0: frequência F0 3: frequência F3 4: frequência F4
1)
1)
/ servidor web integrado /
Uma lista com todos os tipos de dispositivo disponíveis está dispo­nível na página da Leuze electronic na internet, em www.leuze.com.
49
PT
A Abertura de saída do laser - laser de alinhamento
1
B Abertura de saída do laser – emissor C Placa de aviso do laser
Comissionamento
2
Montagem
NOTA
As instruções de montagem encontram-se na descrição técnica, no capítulo
4.
NOTA
O grau de proteção IP 65 é alcançado somente com os conectores roscados ou com capas roscadas!
3
Ligação elétrica
CUIDADO
Indicações de segurança!
Antes da conexão, deve se certificar que a tensão de alimentação coincide
com o valor indicado na etiqueta de tipo.
Deixe a ligação eléctrica ser realizada somente por pessoal especializado em
eletrotecnia.
Atenda à conexão correta da terra funcional (FE).
Apenas com a terra funcional corretamente conectada é garantida uma ope­ração sem problemas.
Se não for possível eliminar problemas, coloque o aparelho fora de operação.
Proteja o aparelho contra um eventual comissionamento inadvertido.
50
PT
NOTA
Aplicações UL
No caso das aplicações UL, só é permitido o uso em circuitos elétricos de
classe 2 em conformidade com a norma NEC (National Electric Code).
NOTA
Protective Extra Low Voltage (PELV)
O aparelho é apropriado para a alimentação com PELV (Protective Extra Low
Voltage) na classe de proteção III (tensão de proteção extra-baixa).
4
Endereços IP
NOTA
Válido para dispositivos DDLS 5x8i… com servidor web integrado! Os dispositivos "Frequency F0" não estão disponíveis com servidor web inte-
grado.
Endereços IP padrão para DDLS 508i… :
Dispositivos "Frequency F3":192.168.60.101 Dispositivos "Frequency F4":192.168.60.102
Endereços IP padrão para DDLS 548i… :
Dispositivos "Frequency F3":0.0.0.0 Dispositivos "Frequency F4":0.0.0.0
Resetar o endereço IP para o valor padrão
Ligar a alimentação de tensão premindo, em simultâneo, o botão [Mode].Continuar premindo o botão [Mode] até o LED AUT ficar com luz fixa.Largar o botão [Mode], os endereços IP e de sub-rede ficam com valores
padrão.
51
PT
Dados técnicos
NOTA
Dados técnicos
Você pode consultar outros dados técnicos e indicações sobre a utilização
do aparelho na Descrição técnica.
Aparelho sem aquecimento Ótica
Fonte de luz Díodo a laser Classe de laser
Emissor (luz infravermelha) Laser de alinhamento (luz vermelha)
Comprimento de onda Emissor (IR): 785nm (Frequency F0, Frequency F3)
Duração do pulso Emissor (IR): 8 … 32ns
Potência máxima de saída (peak)
Transmissão de dados Ethernet
Sistema elétrico
Entrada de chaveamento 18 …30VCC
Saída de chaveamento +18 … +30 V CC: nível de recepção OK
Tensão de operação U
Consumo de corrente Cerca de 200 mA a 24 VCC (sem carga na saída de chaveamento)
1M conforme IEC 60825-1:2007 1 conforme IEC 60825-1:2007
Laser de alinhamento:650nm
Laser de alinhamento:200ms Emissor (IR): 36mW
Laser de alinhamento:0,39mW
Taxa de transmissão: 100 Mbit/s Transmissão: full-duplex Autocrossover possível (Para informações sobre protocolos, que estão sujeitos a requisi­tos especiais em tempo real, leia o manual ou entre em contato com o fabricante)
Emissor inativo 0 … 2 V CC Emissor ativo
0 … 2 VCC: aviso de intensidade 18 …30V CC
B
Em caso de aplicações UL: somente para o emprego em circuitos de corrente de classe 2 de acordo com NEC.
852nm (Frequency F4)
52
PT
Elementos de comando e visualização
LEDs individuais LEDs de estado de funcionamento, LEDs de modos de operação
Linha de LEDs Nível de recepção (SIGNAL QUALITY) LEDs no painel de comando Teclado de membrana Seletor de modo de operação [MODE] no painel de comando
Sistema mecânico
Carcaça Alumínio fundido sob pressão
Tecnologia de conexão Conectores circulares M12 Grau de proteção IP 65 em conformidade com a norma EN 60529 Dimensões (L x A x P) Aparelhos com alcance 200m:
Condições de contorno
Temperatura ambiente (operação)
Temperatura de armazenamento
Conformidade
Conformidade CE, CDRH
Aparelho com aquecimento
Dados técnicos como aparelho sem aquecimento, com as divergências seguintes:
Sistema elétrico
Consumo de corrente < 500 mA a 24 VCC (sem carga na saída de chaveamento) Tempo de aquecimento No mínimo, 30 min a +24 V CC e a uma temperatura ambiente
Condições de contorno
Temperatura ambiente (operação)
no painel de comando Indicação de status da conexão Ethernet
Janela ótica: vidro
156 mm x 100 mm x 122,5 mm
-5 °C … +50 °C
-35°C…+70°C
de -35 °C
-35°C…+50°C
53
ZH
安全
本光学数据传送器按照现行安全技术研发、生产并通过检验,达到最新技术水平。 按照规定使用
DDLS 500 系列的设备适合在远红外线范围内光学传输数据。 应用领域
DDLS 500 系列设备专门针对以下应用领域而研制:
- 在固定和 / 或移动设备之间传输数据。设备在发送开口角度范围内必须处于相 对的位置,且相互间无障碍。数据传输线路由两台设备组成,标有 “Frequency F3” ( 频率 F1) 和 “Frequency F2”( 频率 F4),或者在铭牌中均标有 “Frequency F0”( 频率 F0)。
小心
遵守设备的使用规定! 按规定使用设备。
若不按照规定使用设备,将无法保障操作人员和设备的安全。 Leuze electronic GmbH + Co. KG 对由于不规范使用设备而造成的损失不承 担任何责任。
请在本公司网站 www.leuze.com 上下载技术说明。调试设备前应该仔细阅读本技术说明。设备使用规定还包括正确理解技术说
明的内容。
注意
遵守规定和准则! 遵守本地适用的法规和雇主责任保险协会条例。
54
ZH
可预见的误用 不按照使用规定或超出规定的用途范围使用设备,均属于不规范使用。 尤其禁止将设备用于:
- 有爆炸危险的环境
- 医学用途
注意
不得改造和修改设备! 禁止擅自对设备进行任何改造或修改。
擅自改造或修改设备属于违反使用规定的行为。 禁止将设备打开。设备内没有需要用户自行调整或保养的零部件。 维修操作必须由 Leuze electronic GmbH + Co. KG 执行。
被授权人员 必须由经过授权的专业人员负责设备的连接、安装、调试和设置操作。 专业人员必须符合的前提条件:
- 受过相关的专业技术培训。
- 熟悉劳动保护和劳动安全方面的法规和条例。
- 了解设备的技术说明。
- 已经由主管人员就设备的安装和操作进行相关培训。
专业电工 必须由专业电工负责电气操作。 专业电工受过专业培训,掌握专业知识和具有相关经验,熟悉相关行业标准和规 定,能够正确完成电气设备的操作,识别并预防可能出现的危险情况。 在德国专业电工必须具备事故防范规定 BGV A3 要求的资质 (如电气安装工程 师)。在其它国家必须遵守相关的规定和标准。
免责声明 Leuze electronic GmbH + Co. KG 对以下情况概不负责:
- 不按规定使用设备。
- 没有重视和合理地处理可预见的误用。
- 安装和电气连接操作不规范。
- 对设备擅自进行改动 (如改装)。
55
ZH
激光安全提示
发射器的激光二极管 – 激光等级 1M
小心肉眼看不到的激光射线 – 激光等级 1M
禁止通过望远镜观看! 设备符合欧盟 IEC 60825-1:2007 (EN 60825-1:2007) 标准的要求,达到激光等级 1M,同时也达到美国 U.S. 21 CFR 1040.10 标准的规定 (2007 年 6 月 24 日的 50 号激光公告除外)。 如果通过望远镜长时间看激光光束,视网膜可能会被损伤。禁止通过望远镜
用肉眼正视激光射线或经过反射的激光射线!
小心!如果不使用本资料内规定的操作装置或校准装置,或不采用规定的操
作方法,则有可能受到危险激光射线的伤害! 操作设备的同时如果使用光学器械或仪器 (如放大镜、望远镜)眼睛受伤的 可能性会增大。
遵守当地的现行法律和激光防护规定。擅自改造或修改设备属于违反使用规定的行为。
设备内没有需要用户自行调整或保养的零部件。 维修操作必须由 Leuze electronic GmbH + Co. KG 执行。
该设备通过透镜窗的激光发射出口发射不可见的激光射线,波长为 785 nm (设备 带有标识 “Frequency F0” 或 “Frequency F3” )或 852 nm (设备带有标识 “Frequency F4”)。射线锥束的开口角度 光斑内的功率密度分配均匀,在光斑的中心没有功率密度升高现象。设备发送的平 均激光功率 < 12 mW。通过对发射出的激光射线进行振幅调制实现数据传输 (开 关键控)。发射出的激光的脉冲和脉冲间隔为 8 ns 和 32 ns 长。脉冲过程中发射的 激光功率 < 24 mW。
1° (± 0.5°)。
56
ZH
校准激光 (可选)– 激光等级 1
小心激光射线 – 激光等级 1
校准激光符合欧盟 IEC 60825-1:2007 (EN 60825-1:2007) 标准的要求,达到激光 等级 1,同时也达到美国 U.S. 21 CFR 1040.10 和 1040.11 标准的规定(2007 年 6 月 24 日 的 50 号激光公告除外)。
遵守当地的现行法律和激光防护规定。擅自改造或修改设备属于违反使用规定的行为。
设备内没有需要用户自行调整或保养的零部件。 维修操作必须由 Leuze electronic GmbH + Co. KG 执行。
通过产品名称中的型号标记 “L” 可以识别带内置校准激光的设备,如: DDLS 5xx XXX.3 L。
带内置校准激光的设备也同样属于激光等级 1M。
型号标记
设备的型号标注在铭牌上。 DDLS 5xx
i
III.f L H W
DDLS 功能原理:光栅数字数据 5 系列 : DDLS 500 xx 接口:
lll 数据传输有效范围 (单位:m) f 发射器的频率:
L 起辅助安装作用的内置校准激光 (可选) H 内置设备加热装置 (可选) W 大开口角度的发射透镜 (如有需要请咨询)
1) 参见 第 60 页 上的 “ 技术参数 ”,“ 数据传输 ”
08: 100 Mbit/s TCP/IP 或 UDP 传输 08i: 100 Mbit/s TCP/IP 或 UDP 传输 48
i
:100 Mbit/s TCP/IP 或 UDP 传输
Profinet RT B 级
0: 频率 F0 3: 频率 F3 4: 频率 F4
1)
1)
/ 内置网络服务器
1)
/ 内置网络服务器 /
在 Leuze electronic 公司的网站 www.leuze.com 上可以找到一个所有 可用设备型号的列表。
57
ZH
A 激光射线出口 – 校准激光
1
B 激光射线出口 – 发射器 C 激光警告牌
调试
2
安装
注意
安装说明请见技术说明,第 4 章。
注意
只有在采用螺栓固定的连接器和螺栓固定的封盖时才能达到防护等级 IP 65!
3
电气连接
小心
安全须知!
在连接设备前,确保供电电压与铭牌上印的值相符。必须由专业电工进行电气连接。注意确保正确的功能接地 (FE)。
正确的功能接地是确保无故障工作的前提条件。
如果无法排除故障,请将设备停用。 采取有效措施防止设备意外启用。
注意
UL 应用 对于 UL 应用,按照 NEC( 美国国家电气规程 ) 要求只允许在 2 级电路中使用。
58
ZH
注意
保护特低电压 (PELV) 设备在采用 PELV(保护特低电压)供电时达到安全级别 III(带安全断电的保
护低压)。
4
IP 地址
注意
适用于内置网络服务器 DDLS 5x8i… 的设备! “Frequency F0” 设备不提供内置网络服务器。
DDLS 508i… 的默认 IP 地址: "Frequency F3" 设备: 192.168.60.101 "Frequency F4" 设备: 192.168.60.102
DDLS 548i… 的默认 IP 地址: "Frequency F3" 设备: 0.0.0.0 "Frequency F4" 设备: 0.0.0.0
重置 IP 地址为默认地址
同时按下按键 [Mode] 接通电源。按住按键 [Mode],直至 LED AUT 持续点亮。松开按键 [Mode],IP 地址和子网地址将重置为默认地址。
59
ZH
技术参数
注意
技术参数 请参阅 《技术说明》中的其它技术参数和设备使用说明。
不带加热装置的设备 光学装置
光源 激光二极管 激光安全等级
发射器 (远红外光) 校准激光 (红光)
波长 发射器 (IR): 785nm (Frequency F0,Frequency
脉冲持续时间 发射器 (IR): 8 … 32ns
最大输出功率:(峰值) 发射器 (IR): 36mW
数据传输 以太网
电气设备
控制输入端 18 … 30 V DC
开关量输出 +18 … +30 V DC: 接收电平 ok
工作电压 U
电流消耗 约 200 mA (24 V DC 时,控制输出端无负载)
显示和操作元件
单个指示灯 控制面板上的工作状态指示灯,工作模式指示灯
指示灯排 控制面板上的接收电平指示灯 (信号强度) 塑料膜键盘 控制面板上的工作模式选择开关 [MODE]
B
1M 根据 IEC 60825-1:2007 1 根据 IEC 60825-1:2007
F3)
校准激光: 650nm
校准激光: 200ms
校准激光: 0.39mW
传输速度:100 Mbit/s 传输方式:全双工 可自动交换
(关于受特殊实时要求约束的协议,请阅读手册或联系
制造商)
发射器未启用 0…2VDC 发射器启动
0 … 2 VDC:强度警报 18 … 30 V DC
针对 UL 应用:只适用于 NEC 标准规定的 2 类电路。
以太网连接的状态显示
852nm (Frequency F4)
60
ZH
机械部件
外壳 铸铝
连接技术 M12 圆连接器 防护等级 IP 65 (按 EN 60529 标准) 尺寸 ( 宽 x 高 x 深 ) 检测范围达 200m 的设备:
环境数据
环境温度 (工作) -5 °C … +50 °C 储存温度 -35°C…+70°C
一致性
一致性 CE、CDRH
带加热装置的设备 除以下参数外其它数据均与不带加热装置的设备相同:
电气设备
电流消耗 < 500 mA (24 V DC 时,控制输出端无负载) 加热时间 +24 V DC 和环境温度为 -35 °C 时至少 30 min
环境数据
环境温度 (工作) -35 °C … +50 °C
透镜窗:玻璃
156 mm x 100 mm x 122.5 mm
61
Loading...
