ИНСТРУКЦИЯ ПО МОНТАЖУ
И ЭКСПЛУАТА ЦИИ
КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ
системы кондиционирования
серия
PROF
0 4.17
Чиллеры моноблочные
LUC-FHDA…CAP
Page 2
Содержание
1. Общие сведения ....................................................................3
2. Техническая информация .....................................................4
3. Монтаж ...................................................................................6
4. Управление ............................................................................8
5. Пусковая настройка и эксплуатация .................................11
6. Последовательность пуска чиллера ..................................12
7. Схема электрических соединений .....................................15
8. Неисправности и методы их устранения ...........................17
9. Гарантийные обязательства ...............................................19
Внимание!
Компания Lessar придерживается политики непрерывного развития и оставляет за собой право вносить любые
из мен ени я и улу чшения в лю бой прод укт, опи сан ный в этом до куме нте, бе з пред варительн ого увед омл ени я и пер есматривать или изменять содержимое данного документа без предварительного уведомления.
Указанные в настоящей инструкции работы по установке оборудования должны выполняться в строгом соответствии с действующими требованиями строительных норм и правил, технических регламентов и иных нормативно-технических документов. Соблюдайте меры предосторожности, чтобы избежать получения травм и нанесения
ущерба другим людям и имуществу.
Page 3
1. Общие сведения
Маркировка
L U C - F H D A 22 C A P
1 2 3 4 5 6 7 8 9 10 11
1
L — торговая марка LESSAR
2
U — наружный блок
3
С — чиллер
4
Компрессор
F — спиральный с постоянной производительностью
5
Тип компрессора
H —герметичный
6
Количество компрессоров
D — два компрессора

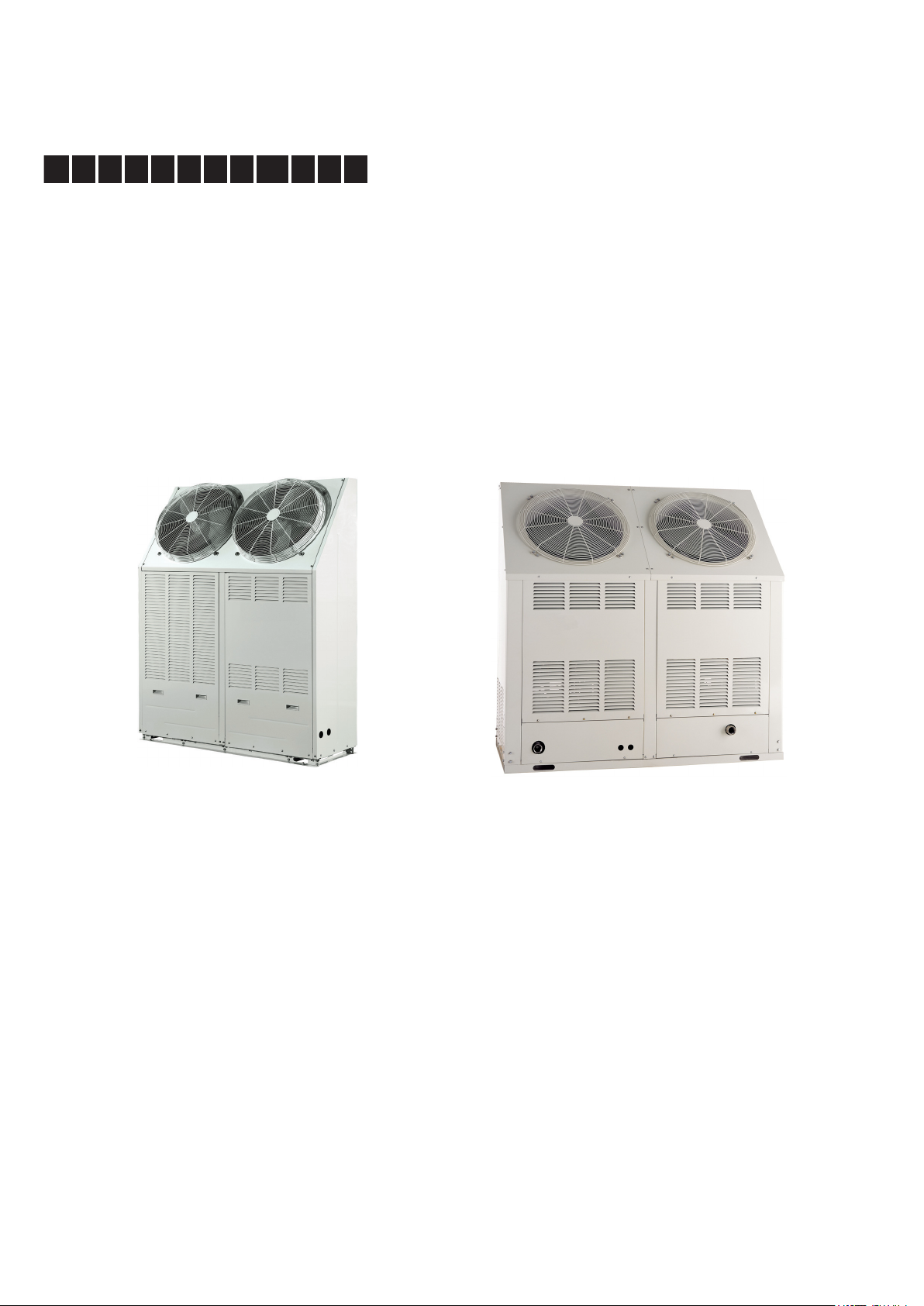

Внешний вид
7
Охлаждение конденсатора
A — воздушное
8
Холодопроизводительность, кВт
9
Тип электропитания
С — 3 фазы/380 В/50 Гц
10
Тип фреона
A — R410A
11
P — встроенный гидравлический модуль
LUC-FHDA22CAP
LUC-FHDA25CAP
.
LUC-FHDA35CAP
LUC-FHDA45CAP
3
Page 4
2. Техническая информация
Спецификация
LUC-FHDA…CAP 22 25 35 45
Холодопроизводительность, кВт 21,5 22,8 31 42
Теплопроизводительность, кВт 25 25 37,5 49
Потребляемая мощность при охлаждении, кВт 8,6 8,8 11,9 18,3
Потребляемая мощность при нагреве, кВт 8,6 8,9 12,5 17,5
Напряжение электропитания 380 В/ 3ф. / 50 Гц
Защитные устройства
Хладагент R410A
Заправка хладагентом, кг 3,6×2 4,8×2 6,5×2 7,3×2
Компрессор
Водяной теплообменник
Водяной насос
Объем расширительного бака, л 8
Воздушный
теплообменник
Габаритные размеры
Упаковка (В×Д×Ш), мм 2100×1540×710 2100×1540×710 1970×1910×960 1970×1910×960
Масса без упаковки, кг 380 380 680 755
Масса с упаковкой, кг 387 392 690 765
Тип Спиральный
Количество 2 2 2 2
Тип Труба в трубе Кожухотрубный
Макс. рабочее давление
(сторона хладоносителя), МПа
Диаметр патрубков вход/выход,
дюйм
Расход воды, м3/ч 3,32 4,32 5,05 7,92
Напор, м вод. ст. 22 24 25 27
Потребляемая мощность, кВт 0,75 0,75 1,5 1,5
Тип Трубчатый, из меди с алюминиевым оребрением
Расход воздуха, м3/ч 11 000 14 000 18 000 20 000
Длина, мм 1460 1460 1750 1750
Ширина, мм 530 530 800 800
Высота, мм 1850 1850 1760 1760
Прессостат высокого/низкого давления, тепловое реле защиты компрессора,
защита от перегрузки, защита от отсутствия фазы, контроль последовательности фаз, защита от разморозки, реле протока
0,9
1'' 1'' 1 1/2'' 1 1/2''
8 8 8
Примечания
1. Холодопроизводительность и теплопроизводительность определены при следующих условиях:
Ох лажд ени е: темп ера тура вод ы на входе /в ыхо де во дяно го те пло обме нни ка 12/7 °С; темпе ратура наружно го во з духа 35 °C (по сухому термометру) / 24 °C (по мокрому термометру).
Обогрев: температура воды на входе/выходе водяного теплообменника 40/45 °С; температура наружного воздуха: 7 °С (по сухому термометру) / 6 °С (по мокрому термометру)
2. Коэффициент загрязнения: 0,086 м2 °С/кВт.
Диапазон эксплуатации чиллера
Режим работы Диапазон температуры
Охлаждение 16…48
Нагрев –15…28
Диапазон уставки температуры воды
Охлаждение 7…12
Нагрев 45…51
наружного воздуха, °С
на выходе из теплообменника, °С
4
Page 5

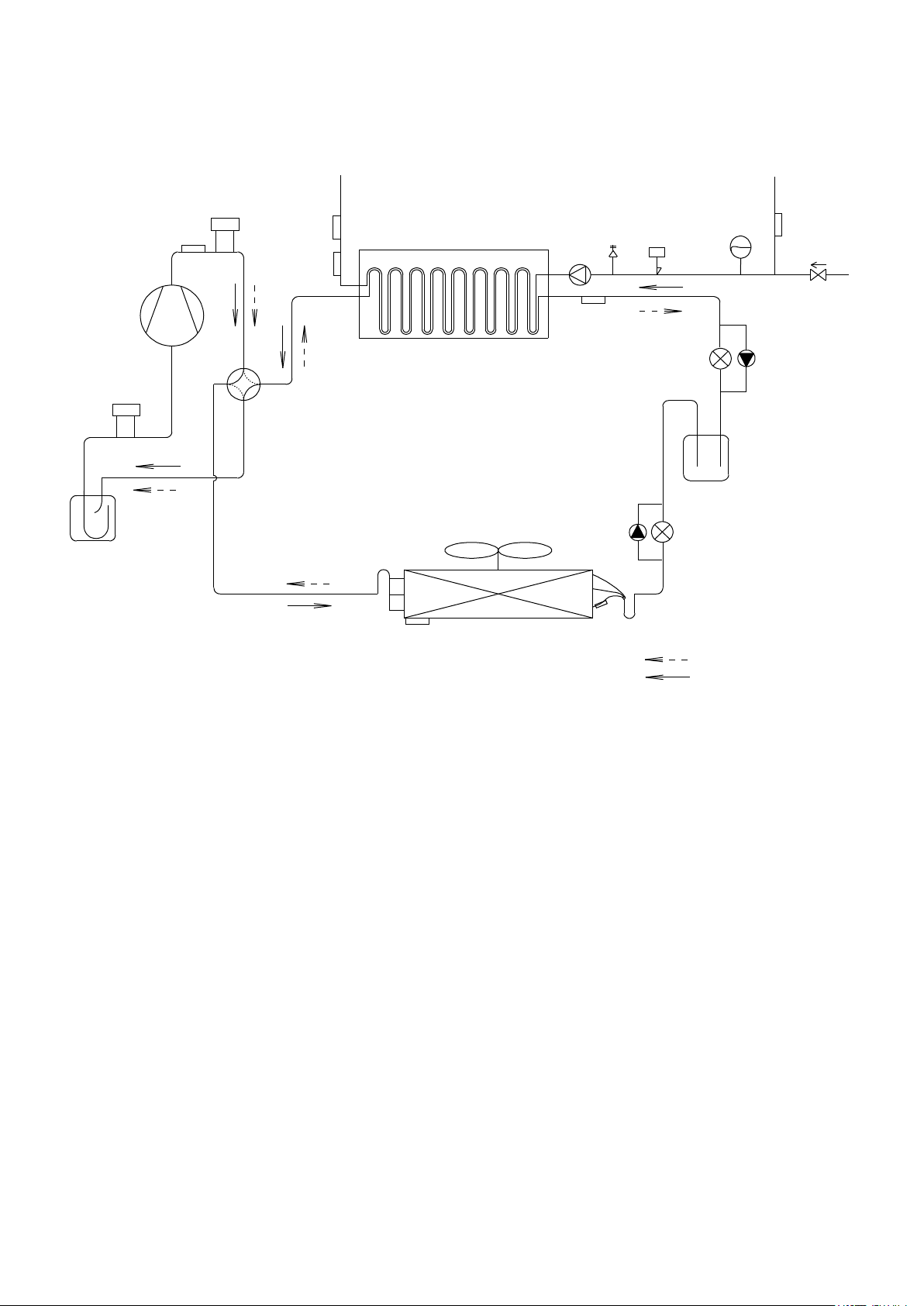

Гидравлическая схема моноблочного чиллера
Компрессор
Реле низкого
давления
Отделитель
жидкости
Реле высокого
давления
Выход хладоносителя
4-ходовой клапан
Водяной теплообменник
Воздушный
конденсатор
Предохранительный
клапан
Насос
Расшири-
Реле
протока
F
тельный
бак
Ресивер
высокого
давления
Циркуляция хладагента:
Режим охлаждения
Режим нагрева
Вход
хладоносителя
5
Page 6
3. Монтаж
Выбор места для установки чиллера
При выборе места для установки чиллера руководствуйтесь следующим:
• Чистое и хорошо проветриваемое место, такое, как
крыша, терраса или внутренний двор.
• Вдали от источников сажи, строительной и производ-
ственной пыли, пара или тепла, легковоспламеняющихся жидкостей, взрыво- и пожароопасных газов.
• В местах, где удобно монтировать трубопроводы и
дренаж воды, с минимальным влиянием окружающей
среды, холодным или теплым ветром.
• В ме ста х с минимал ьным влиянием шума от раб отающе -
го чиллера на окружающих.
• Близко к источнику электропитания.
После транспортировки чиллера внимательно осмотрите
упаковку и оборудование.
В случае обнаружения повреждений оборудования при
транспортировке немедленно свяжитесь с поставщиком
оборудования.
Выгрузку оборудования проводите осторожно, не допуская
повреждения оборудования.
Застропите чиллер стальными тросами, тросы должны выдерживать 3 массы модуля.
Подложите под корпус деревянный брус или фанеру, чтобы
защитить корпус модуля от повреждения тросом.
>1000
Вход
воздуха
>2000
Вход
воды
Вход
воздуха
1290
1750
Вход
воздуха
Выход
воздуха
1750х2+300=3800
>300
Выход
воды
Вход
воздуха
Вход
воздуха
>300

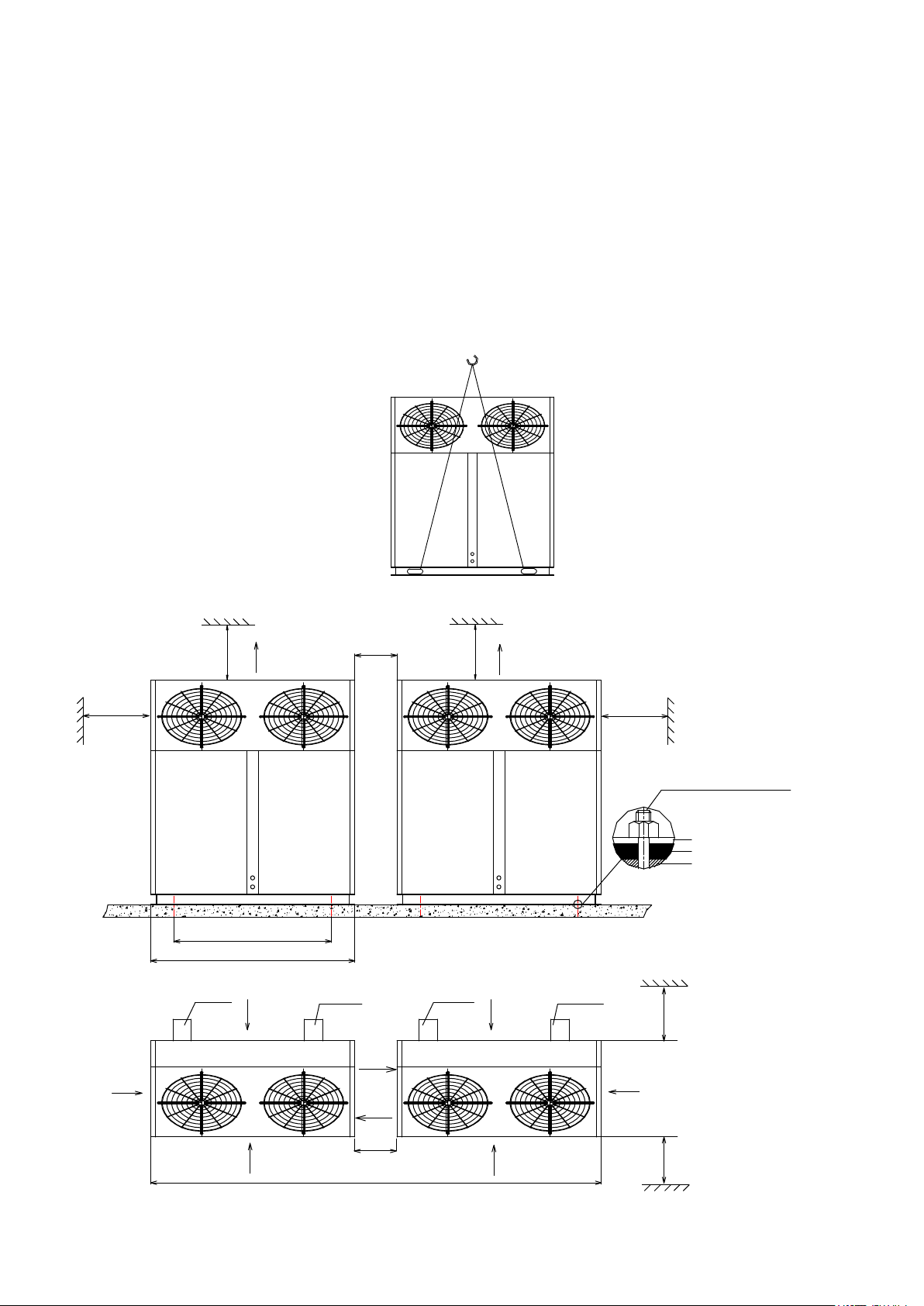

Рис. 1. Строповка чиллера
Выход
>2000
Вход
воды
Вход
воздуха
воздуха
Вход
воздуха
>1000
Анкерный болт M12
Рама чиллера
Резиновая виброопора
Бетонное основание
Выход
воды
>1200
Вход
воздуха
>1000
Рис. 2. Установка чиллера на фундамент
6
Page 7
Для уменьшения шума и вибрации рекомендуется устанавливать чиллер на фундамент.
• Убедитесь, что места для обслуживания чиллера доста-
точно (см. рис.2).
• Убедитесь, что нет препятствий для доступа воздуха.
• При установке на кровлю должна учитываться нагрузка
на перекрытие и шум.

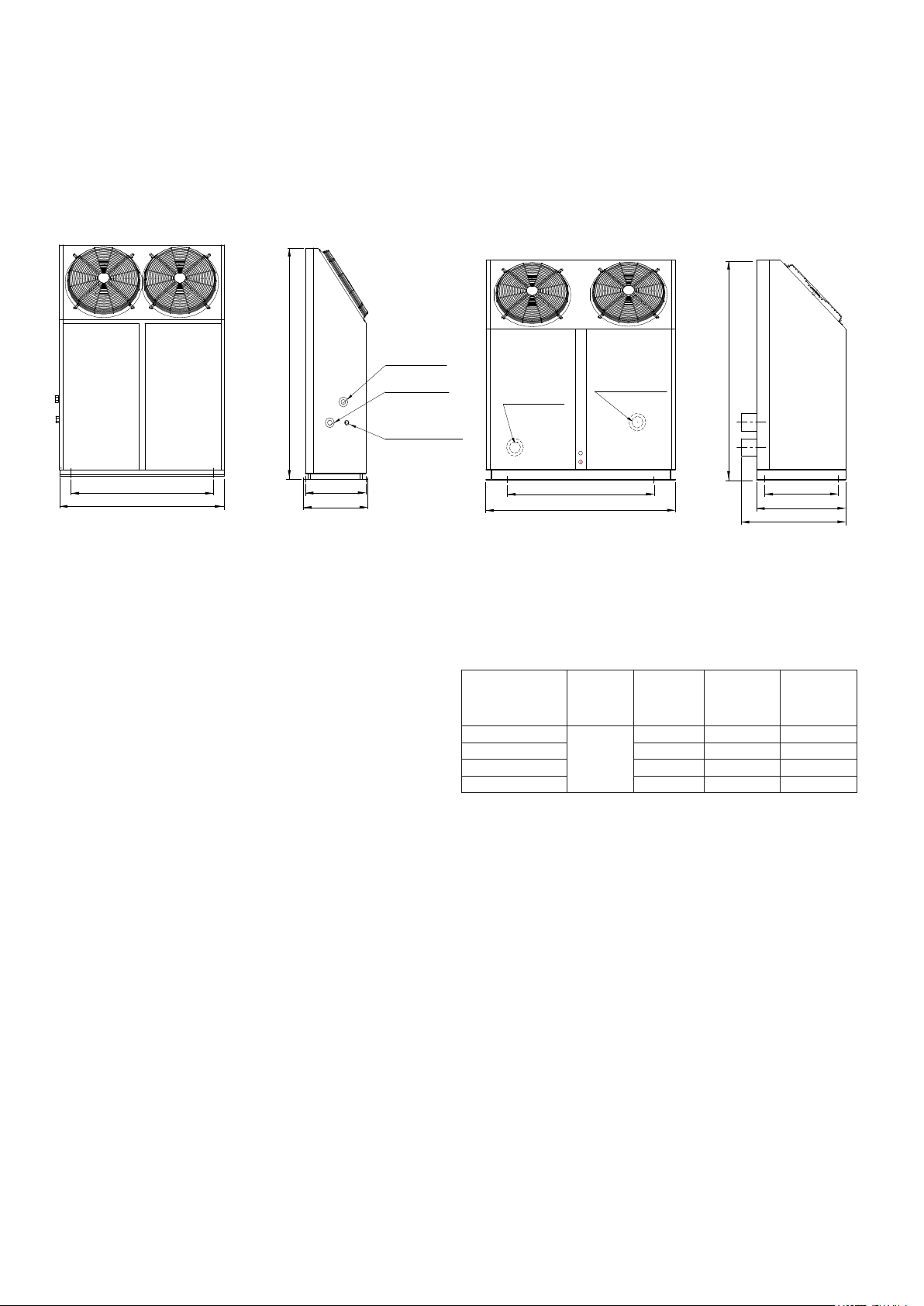

Габаритные размеры
Вход воды
1850
G1’’
Выход воды
G1’’
Вентиль для
заправки воды
G1/2’’
• Вокруг фундамента должен быть сделан дренажный
канал для быстрого стока воды.
• Для снижения вибрации и шума необходимо устано-
вить резиновые виброопоры между фундаментом и
чиллером.
1760
Вход воды
G1 1/2’’
Выход воды
G1 1/2’’
1260
1460
LUC-FHDA22CAP
LUC-FHDA25CAP
530
550
Подключение электропитания
Работы по подключению электропитания к оборудованию
и его заземлению должны быть выполнены квалифицированным персоналом с учетом требований Правил устройства и безопасной эксплуатации электрооборудования,
действующих на территории РФ. Неправильное выполнение монтажа, подк лючения, наладки и эксплуатации может
привести к возгоранию, поражению электротоком, нанесению травмы или ущерба.
Требования к параметрам электропитания модульного
чиллера:
• При работе оборудования электропитание должно оста-
ваться стабильным. Допустимо колебание напряжения
в пределах ±10% от номинального, указанного в спецификации. Слишком высокое или низкое напряжение
может привести к повреждению оборудования.
• Разница напряжения по фазам не должна превышать
2%, максимально допустимая разница тока по фазам
для предотвращения перегрева компрессора должна
быть менее 3%.
• Частота тока должна быть 50 Гц ±2%.
• Если длина питающего кабеля слишком большая, то
компрессор может не запускаться. Падение напряжения
на концах кабеля не должно превышать 2%. Если питающий кабель нельзя сделать достаточно коротким, то
увеличьте его сечение.
• Все электрические кабели должны соответствовать рос-
сийским стандартам и иметь высокую степень защиты.
Сопротивление изоляции должно быть замерено напряжением 500 В и быть не менее 10 МОм.
• Оборудование должно быть надежно заземлено.
• Используйте для каждого модуля индивидуальный авто-
мат токовой защиты.
1290
1750
LUC-FHDA35CAP
LUC-FHDA45CAP
710
800
916
Для подбора индивидуального автомата токовой защиты
и выбора сечения кабеля электропитания и заземления
воспользуйтесь ниже приведенной таблицей:
Модель
LUC- FHDA22CAP
LUC- FHDA25CAP 32 6 6
LUC- FHDA35 CAP 63 10 10
LUC-FHDA45CAP 63 10 10
Электро-
питание
~380 В/
3 ф./ 50 Гц
Автомат
токовой
защиты
(A)
25 4 4
Мин. сече-
ние кабеля
заземления
(мм2)
Мин. сече-
ние силово-
го кабеля
(мм2)
Устройство контура хладоносителя
• В верхней точке контура хладоносителя необходимо
установить автоматический воздухоотводчик для удаления воздуха.
• Присоединение прямого и обратного трубопровода
хладоносителя к чиллеру следует осуществлять через
виброгасители.
• Трубопровод хладоносителя должен быть изолирован
теплоизоляцией для уменьшения теплопритока от наружного воздуха к хладоносителю, а также исключения
конденсации влаги из окружающего воздуха на поверхности трубопровода.
• Установите манометры и термометры на прямом и об-
ратном трубопроводе хладоносителя.
• Термометры разместите в гильзах на трубопроводе.
• Предусмотрите опоры под трубопровод хладоносителя
для исключения передачи его массы на чиллер.
7
Page 8
4. Управление
Проводной пульт управления LZ-CEPW5
Диапазон эксплуатации
Температура окружающего воздуха: от 0 до +50 °С;
Относительная влажность воздуха: от 5 до 95%.

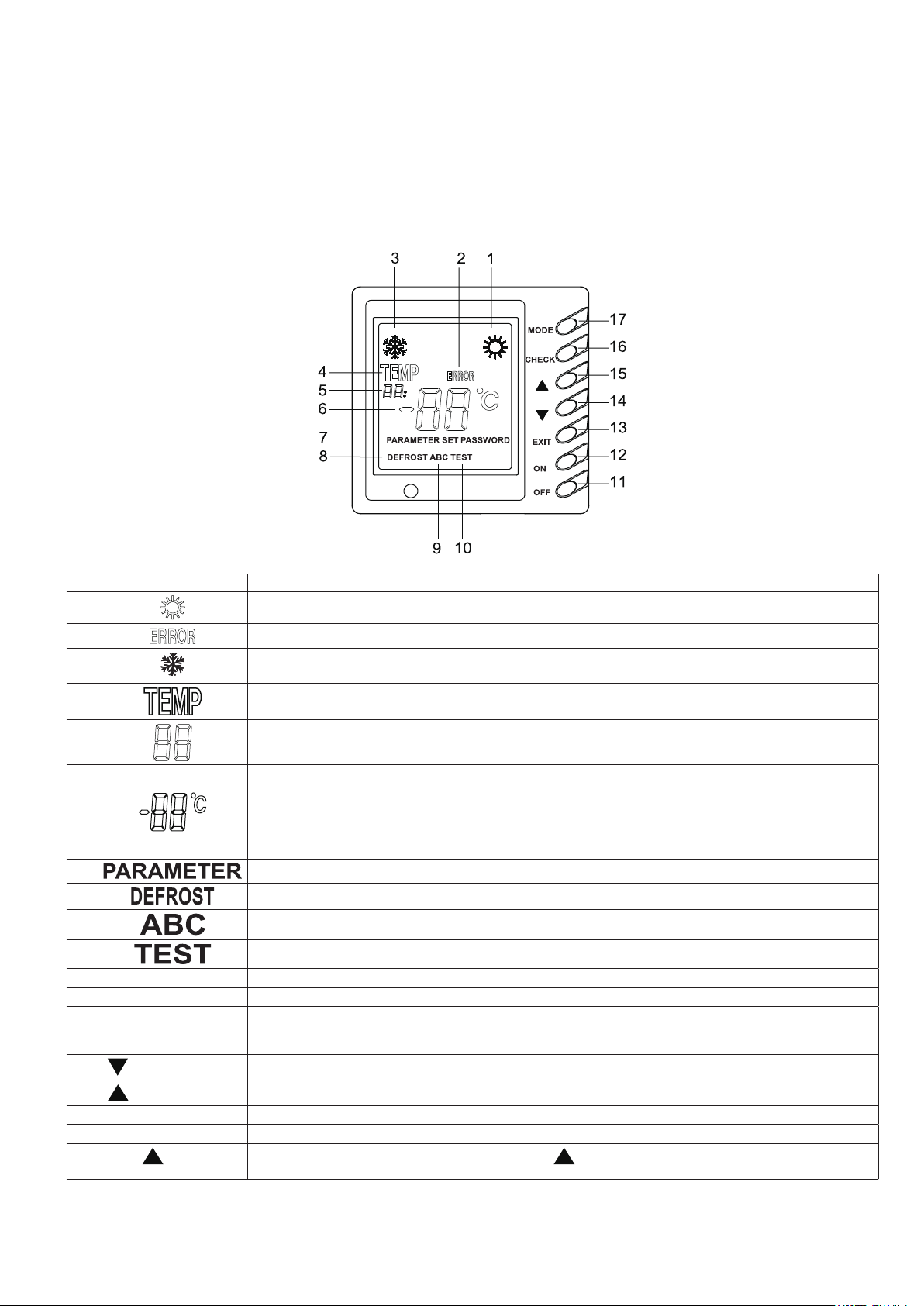

Внешний вид и описание
Обозначение Описание
1 Режим нагрева
2 Значок ERROR означает возникновение ошибки, при этом код ошибки отображается в основном поле
3 Режим охлаждения
4 Значок TEMP означает, что в основном поле отображается значение температуры
5 Дополнительное поле для отображения температуры и последовательности параметров на основном
6 В основном поле отображаются значения измеряемых температур, значения уставок и кодов ошибок. При
7 Значок Parameter отображается только в режиме проверки параметров
8 Значок Defrost отображается во время оттайки
9 Обозначает последовательность системы или компрессора, которые находятся в оттайке
10 Значок TEST отображается, когда чиллер находится в режиме тестирования
11
OFF /Выкл./
12
ON /Вкл./
EXIT /Выход/
13
14
/Уменьшение/
15
/Увеличение/
16
CHECK /Проверка/
17
MODE /Режим/
EXIT+
18
поле отображаемых параметров. Активно только в режиме проверки.
отображении температуры указывается ее знак с единицей измерения (град. Цельсия). При отображении времени отображается только числовое значение в минутах. Коды ошибок также отображаются в основном поле.
Если значения температуры или отображаемых параметров превышают 99, то вводятся следующие обозначе-
ния: AX для 100…109, bX для 110…119, CX для 120…129, dX для 130~139, EX для 140…149, FX для 150…159,
где X — число от 0 до 9. В исходном состоянии отображается температура воды на выходе из чиллера
Нажмите кнопку OFF /Выкл./ для выключения чиллера
Нажмите кнопку ON /Вкл./ для пуска чиллера в работу
Для выхода из режима проверки и режима изменения уставок нажмите кнопку QUIT (Выход) один раз,
при этом запоминание измененной уставки не происходит. При нажатии и удержании кнопки QUIT (Выход)
около 5 сек. будет установлен звуковой сигнал в меню
Для уменьшения значения уставки или перехода к другой уставке/проверяемому параметру
Для увеличения значения уставки или перехода к другой уставке/проверяемому параметру
Для перехода в меню проверки параметров нажмите один раз кнопку CHECK (Проверка).
Выбор режима работы чиллера: режим охлаждения/режим нагрева.
Нажмите эти клавиши вместе (сначала EXIT, затем ) и удерживайте в течение 3 секунд для перехода
в меню просмотра настройки параметров
8
Page 9
Примечания
1) Дисплей показывает температуру воды на выходе во время останова чиллера. Во время работы чиллера при отсу тств ии ко дов ош ибок на дис плее отобр ажа ется темпе ратура воды на выхо де. По ис т ече нии 60 секун д посл е нажатия кнопок управления на контроллере и отсутствия каких либо действий с ними происходит автоматический
возврат контроллера в исходное состояние с индикацией температуры воды на выходе.
2) Во время оттайки воздушного теплообменника на дисплее контроллера отображается код d2.
Использование пульта управления
1. Для включения чиллера нажмите кнопку ON один раз.
Когда чиллер находится в режиме ожидания, на дисплее
отображается температура хладо/теплоносителя на
входе в чиллер и режим работы. После изменения температуры хладо/теплоносителя (в зависимости от режима работы) происходит автоматический запуск чиллера
(работа чиллера сопровождается миганием иконки режима работы). Когда температура х ладо/теплоносителя
(в зависимости от режима работы) достигает температуры уставки, чиллер возвращается в режим ожидания,
после задержки на определенный промежуток времени.
2. Для выключения чиллера нажмите кнопку OFF. Чиллер
выключится, на дисплее пульта управления будет отображаться только температура хладо/теплоносителя на
входе в чиллер.
3. Для изменения уставки температуры используйте кнопки и .
4. Для изменения режима работы (режим охлаждения либо
режим нагревания) нажмите кнопку MODE.
5. Д л я п е р е х о д а в м е н ю п р о в е р к и н а с т р о й к и п а р а м е т р о в н а жмите кнопку CHECK. В меню проверки на дисплее отображаются номер и значение проверяемого параметра.
Для перемещения между параметрами используйте кноп-
ки и . Для выхода из меню проверки параметров нажмите кнопку EXIT. Описание отображаемых параметров
приведено в таб лице ниже:
Код
пара-
метра
00 Температура хладо/теплоносителя на входе в чиллер
01 Температура хладо/теплоносителя на выходе из чиллера
02 Температура наружного воздуха
03 Температура хладоносителя 1
04 Температура хладоносителя 2
05 Температура оттайки 1
06 Температура оттайки 2
07
Температура трубы хладагента сторона высокого давления 1
08
Температура трубы хладагента сторона высокого давления 2
09 Зарезервированно
10 Зарезервированно
11 Код аварии (активной)
12 Статус режима оттайки сторона потребителя (фанкойлы):
= 0XH режим оттайки не активен
= FXH режим оттайки активен
= X0H режим оттайки не активен ни для одного потребителя
= XFH режим оттайки активен для некоторых потребителей
13 Рабочее состояние чиллера:
0x01 = выключен, режим охлаждения
0x02 = выключен, режим нагревания
0x11 = включен, режим охлаждения
0x12 = включен, режим нагревания
0xd2 = автоматическая работа защиты от размораживания
0xF1 = принудительное охлаждение
0xF2 = принудительное отопление
14 Зарезервированно
15 Зарезервированно
16 Зарезервированно
17 Зарезервированно
Описание
Код
пара-
метра
18 Состояние связи между чиллером и пультом управления
19 История аварий
Описание
6. Меню просмотра настройки параметров. Описание отображаемых параметров приведено в таблице ниже:
Код
пара-
метра
0 Резерв
1 Уставка температуры воды на выходе/ режим охлаждения
2 Уставка температуры воды на выходе/ режим нагревания
3 Температура включения режима оттайки
4 Температура выключения режима оттайки
5 Интервал между включением режима оттайки
6 Продолжительность оттайки
Температура включения защиты по температуре хладо-
7
носителя (режим охлаждения)
Температура выключения защиты по температуре хладо-
8
носителя (режим охлаждения)
Температура включения защиты по температуре тепло-
9
носителя (режим нагрева)
Температура выключения защиты по температуре тепло-
10
носителя (режим нагрева)
11 Отклонение от уставки температуры
Уставка температуры защиты по высокой температуре
12
хладагента (сторона нагнетания)
13 Интервал между отключением потребителя и чиллера
Описание
Монтаж пульта управления
Перед выполнением работ по монтажу и подключению
проводного пульта управления внимательно ознакомьтесь с настоящей инструкцией. Монтаж, подключение,
наладка и эксплуатация проводного пульта управления
должны выполняться в строгом соответствии с настоящей
инструкцией.
Выбор места для монтажа
Проводной пульт не следует использовать в местах с повышенным содержанием влаги и большим количеством
водяных паров.
Проводной пульт должен быть защищен от прямого попадания атмосферных осадков, брызг и пыли.
Не уст анавлива йте и не ис пользуйте пр ово дной пульт в по мещениях с потенциально взрывоопасной атмосферой.
Внимание!
Монтаж проводного пульта управления должен проводиться квалифицированными специалистами.
Неправильное выполнение монтажа, подключения, наладки и эксплуатации может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба.
Применение или хранение горючих материалов, жидкостей или газов возле оборудования может привести
к возгоранию.
9
Page 10

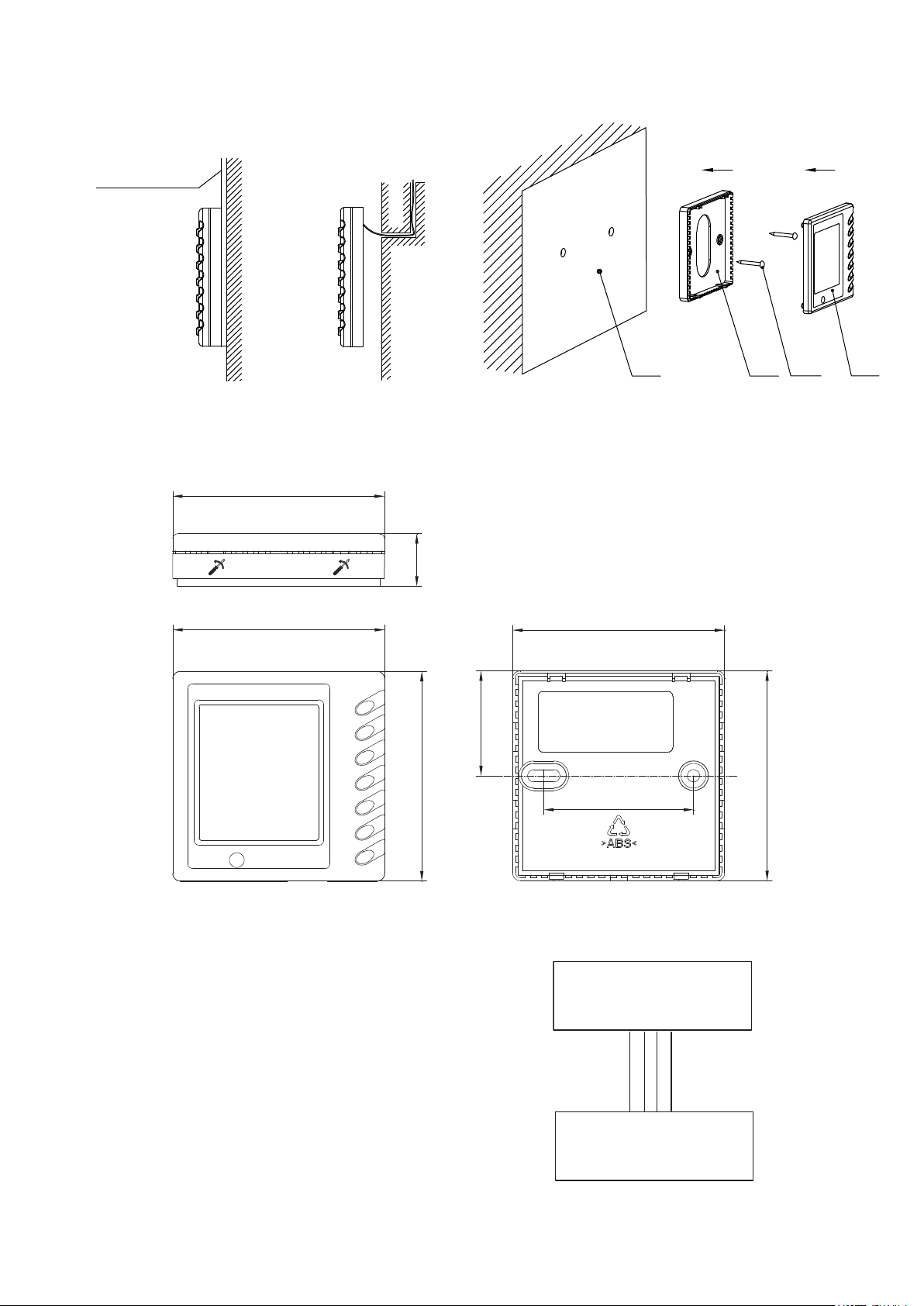

Различные варианты прокладки сигнального кабеля для
соединения контроллера с чиллером приведены на рис.3
При наружной прокладке сигнальный кабель следует поместить с ПВХ трубку.
Пластиковая
трубка
Схема крепления проводного пульта управления на стену
приведена на рис.4.
Наружная прокладка Скрытая прокладка
Рис. 3. Прокладка сигнального кабеля
Габаритные размеры пульта управления
85
21,2
85
85
1 3
1 — стена; 2 — задняя крышка; 3 — винт M4×10; 4 — передняя панель
Рис. 4. Схема крепления проводного пульта
85
42,5
60
2 4
85
Рис. 5. Габаритные размеры проводного пульта
Подключение пульта управления к чиллеру
Для подключения проводного пульта управления к
чиллеру используйте четырехжильный сигнальный
кабель.
Внимание!
Не используйте удлинители или промежуточные соединения в сигнальном кабеле.
Максимальная длина сигнального кабеля для соединения
проводного пульта управления чиллером составляет 20 м.
10
Проводной пульт
управления LZ-CEPW5
J1
Четырехжильный
сигнальный кабель
X17
Главная плата
модульного чиллера
Рис. 6. Подключение проводного пульта к чиллеру
Page 11
5. Пусковая настройка и эксплуатация
Внимание!
Пусконаладочные работы должны проводиться квалифицированным и специально обученным персоналом.
При проведении пусконаладочных работ необходимо заполнить пусковой лист, прилагаемый в комплекте к инструкции по монтажу и эксплуатации и отослать заполненный пусковой лист по факсу +7 (812) 327 83 91.
Предварительные мероприятия перед пуском чиллера
• После промывки и опрессовки водяных трубопроводов
полностью заполните трубопровод хладоносителем,
удалив воздух из системы.
Внимание!
При температурах близких к 0 °С вода в трубах и водяном теплообменнике может замерзнуть, что приведет к их разморозке и разрушению. Для избежания разморозки водяного теплообменника необходимо слить
всю воду из водяного теплообменника. Если чиллер
используется при температурах наружного воздуха
близких к 0 °С или ниже, то необходимо использовать
водный раствор этиленгликоля или пропиленгликоля.
Разморозка водяного теплообменника не относится к гарантийному случаю.
Температура замерзания и кипения водного раствора
этиленгликоля:
Концентрация, % 5 10 15 20 25 30 35 40
Температура
замерзания, ºС
Температура кипения
(100,7 кПa), ºС
–1,4 –3,2 –5,4 – 7, 8 –10,7 –14,1 –17, 9 –22,3
100,6 1 01 ,1 101,7 102, 2 103,3 104, 4 105,0 105,6
Примечание
Запрещается использовать растворы солей, т.к. они
вызывают коррозию.
Если в качестве хладоносителя используется вода, то необходимо использовать подготовленную воду в соответствии с требованиями завода к качеству воды. Запрещается использовать в качестве хладоносителя загрязненную
воду, в которой содерж ится песок, ил, окалина и др. заг рязняющие вещества.
• Включите электропитание за 12 часов до запуска чилле-
ра, чтобы прогреть масло в картере компрессора. Если
этого не сделать, компрессор может выйти из строя.
• Перед запуском проверьте напряжение электросе-
ти и правильность соединения силовых и сигнальных
проводов.
• Проверьте целостность компонентов системы, отсут-
ствие деформаций и повреждений.
Пробный пуск и наладка
• Включите чиллер посредством пульта управления. Если
отобразился код ошибки, устраните причину; удостоверьтесь, что больше ошибок нет.
• Пос л е 30 ми н у т раб оты , ко гда те мпер атура воды ст абил и -
зируется, отрегулируйте расход воды в водяном теплообменнике для обеспечения нормальной работы чиллера.
• Во время работы чиллера проверьте правильность че-
редования фаз, напряжение электропитания, измерьте
перекос фаз и рабочие токи компрессоров, вентиляторов
и насоса. Измеренные значения указанных выше величин
должны соответствовать требованиям завода к параметрам электросети. Значения рабочих токов компрессоров,
вентиляторов, насоса приведены для справки в таблице.
• Измерьте давление воды, расход воды, температуру
воды на входе/выходе из водяного теплообменника,
а так же разность температур воды на входе/выходе из
водяного теплообменника.
Компрессор Вентилятор Насос Итого
Модель Электропитание
LUC-FHDA22CAP
LUC-FHDA25CAP
LUC-FHDA35CAP 2 101 15,3 2 7, 5 2,7 42 30
LUC-FHDA45CAP 2 110 21,4 2 7,5 2,7 54 38,5
~380 В/3 ф./ 50 Гц
MRC — максимальный рабочий ток; LRA — ток заблокированного ротора; NRC — номинальный рабочий ток.
Кол-во LRA
для каждого
(A)
2 42 9,5 2 5 1,3 19,5 14
2 56 11,2 2 5 1,3 23,5 16,8
для каждого
После остановки чиллера повторный запуск возможен
через 3 мин.
Предупреждение!
• Не включайте чиллер, если слита вся вода из водяного
контура.
• Проверьте правильность направления вращения венти-
ляторов и крыльчатки насоса.
• Проверьте правильность срабатывания реле протока,
установленного в чиллере.
Предупреждение!
Дл я бе зопасной работы чиллера объемн ый расход хладоносителя через кожухотрубный испаритель должен
составлять не менее 70% и не более 120% от номинального расхода хладоносителя.
Следующие значения токов приведены для справки для
номинального режима работы чиллера:
• Температура воды на входе/выходе водяного те-
плообменника 12/ 7 °С;
• Температура наружного воздуха 35 °C (по сухому
термометру) / 24 °C (по мокрому термометру).
MRC
(A)
Кол-во MRC
(A)
MRC
(A)
MRC
(A)
• При частом использовании чиллера не выключайте
электропитание при останове, в противном случае
картер компрессора не подогревается, что может
привести к выходу компрессора из строя при запуске.
• После длительного простоя без электропитания, за-
питайте установку на 12 часов перед самим запуском
для прогрева картера компрессора.
NRC
(A)
11
Page 12

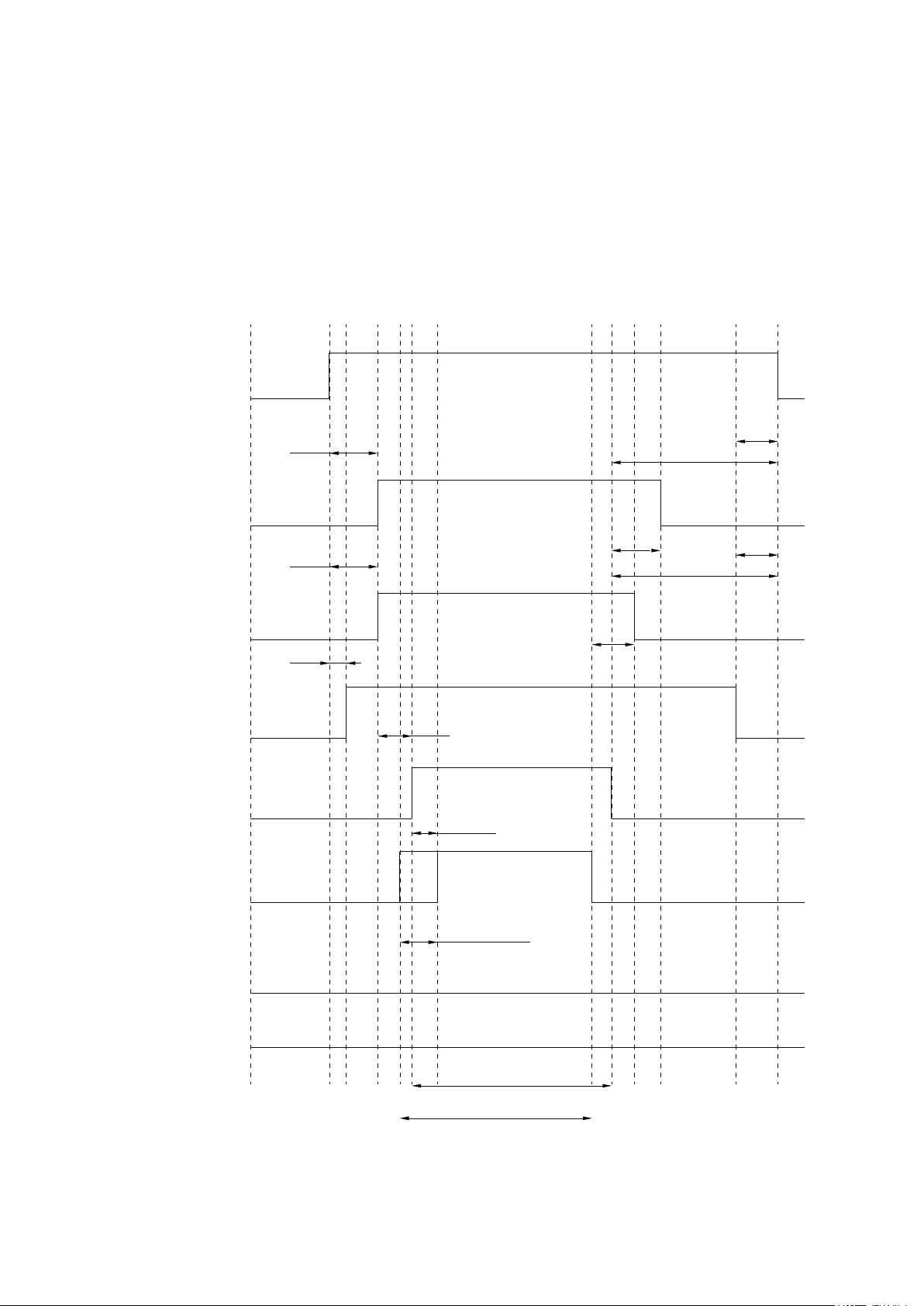

6. Последовательность пуска чиллера
Вкл.
Выкл.
Режим охлаждения
После нажатия кнопки ON /Вк л./ водяной насос чиллера
запустится первым, если температура наружного воздуха
выше 16 °С. Спустя 30 секунд произойдет пуск вентиляторов, если температура воды на выходе чиллера находится
в разрешенном пределе для пуска. Запуск компрессоров
произойдет через 15 секунд. Во время работы чиллера в
режиме охлаждения происходит отключение чиллера при
Насос
достижении температуры охлажденной воды на выходе заданной температурной уставке. Вентиляторы чиллера выключатся через 15 секунд после останова компрессоров.
Если температура наружного воздуха ниже 16 °С, то произойдет останов всех компрессоров и вентиляторов чиллера, кроме водяного насоса.
Вентилятор 1
Вентилятор 2
Реле протока
Компрессор 1
30 с
30 с
5 с
15 с
Проверка работы реле протока
15 с
10 мин
15с
5 с
3 мин
5 с
3 мин
Компрессор 2
4-ходовой
клапан 1
4-ходовой
клапан 2
tв - температура воды на выходе из теплообменника, ºС
12
15>t в>12
14>t в.>7
15>t в.>8
Page 13

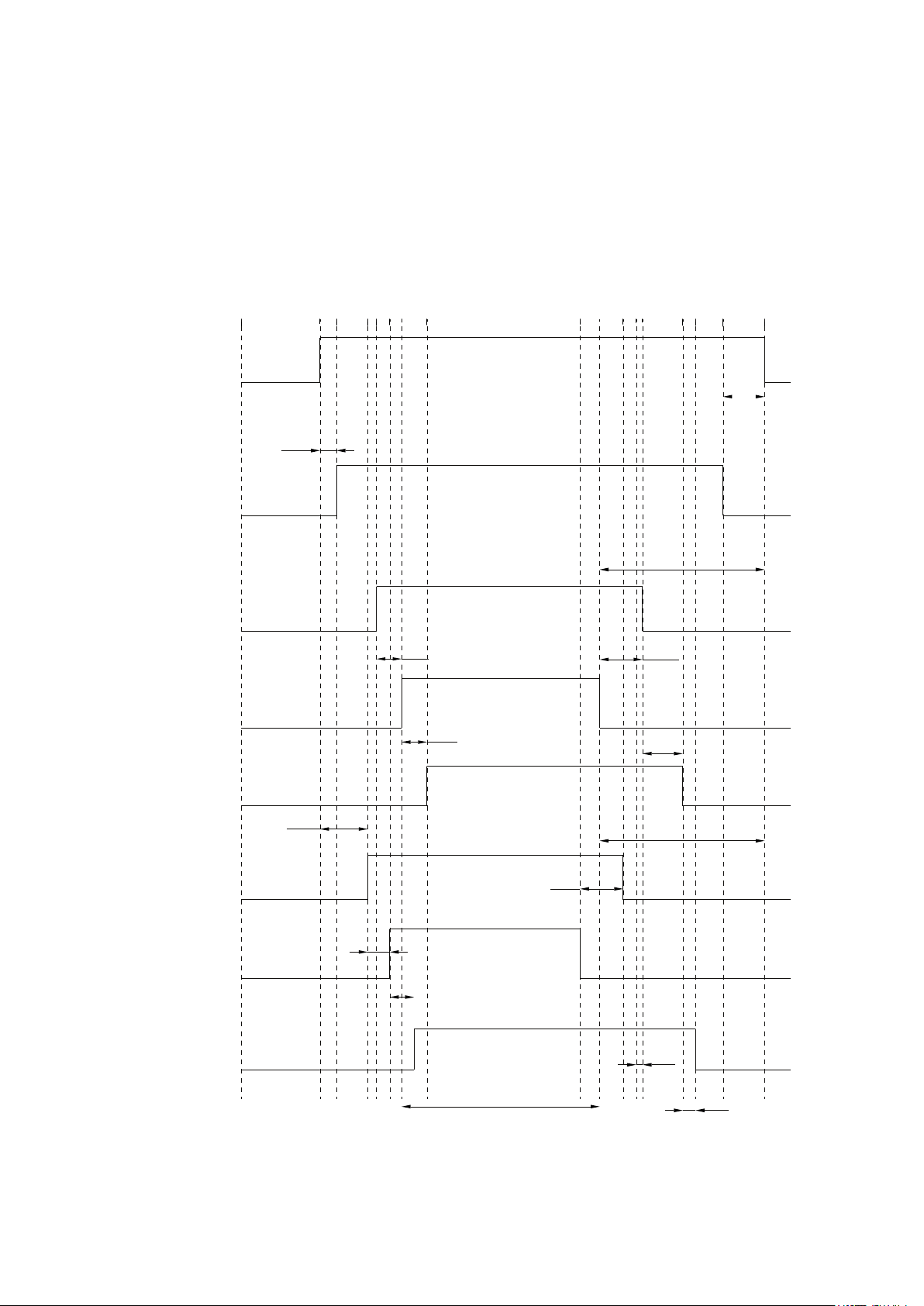

Режим нагрева
После нажатия кнопки ON /Вк л./ водяной насос чиллера
запустится первым, если температура наружного воздуха
ниже 28 °С. Спустя 30 секунд произойдет пуск вентилято ров, если температура воды на выходе чиллера находится
в разрешенном пределе для пуска. Запуск компрессоров
произойдет через 15 секунд. Во время работы чиллера
в режиме нагрева происходит отключение чиллера при
достижении температуры нагретой воды на выходе из
чиллера заданной температурной уставке. Вентиляторы чиллера выключатся через 15 секунд после останова
компрессоров.
Если температура наружного воздуха выше 28 °С, то произойдет останов всех компрессоров и вентиляторов чиллера, кроме водяного насоса.
Насос
Реле протока
Вентилятор 1
Компрессор 1
15 с
Вкл.
Проверка работы реле протока
5 с
15 с
Выкл.
5 с
3 мин
15 с
30 с
4-ходовой
клапан 1
Вентилятор 2
Компрессор 2
4-ходовой
клапан 2
30 с
tв - температура воды на выходе из теплообменника, ºС
5 с
15 с
48<t в.<54
3 мин
15 с
2 с
5 с
13
Page 14
Режим оттайки
Для избежания обмерзания воздушного теплообменника
при работе чиллера в режиме нагрева автоматически происходит периодическая оттайка воздушного теплообменника. Чиллер переходит в режим оттайки, если суммарное
время работы компрессоров превышает интервал времени включения режима оттайки (уставка на 45 минут) и температура оттайки меньше уставки (минус 4 оС), при которой
активируется режим оттайки воздушного теплообменника.
В режиме оттайки четырехходовой вентиль закрывается
и вентиляторы выключаются через 2 сек. после перехода
чиллера в режим оттайки.
Оттайка воздушного теплообменника происходит в течение 8 минут. Окончание режима оттайки происходит при
достижении температуры конца оттайки равной 20 оС. По
завершению режима оттайки четырехходовой вентиль открывается и запускаются вентиляторы.
Коды неисправностей и защиты
Код ошибки Описание Действие
E1 Защита по высокому давлению компрессора 1 Для сброса ошибки нажмите кнопку ON/OFF
E2 Защита от разморозки системы 1 Автоматический возврат
E3 Защита по низкому давлению компрессора 1 Для сброса ошибки нажмите кнопку ON/OFF
E4 Защита по температуре нагнетания компрессора 1 Для сброса ошибки нажмите кнопку ON/OFF
E5 Защита от перегрузки компрессора 1 Для сброса ошибки нажмите кнопку ON/OFF
E6 Защита от перегрузки водяного насоса Для сброса ошибки нажмите кнопку ON/OFF
E7 Неисправность реле протока Для сброса ошибки нажмите кнопку ON/OFF
E8 Защита от перегрузки вентилятора 1 Для сброса ошибки нажмите кнопку ON/OFF
E9 Слишком высокая температура на выходе системы 1 Автоматический возврат
b1 Защита по высокому давлению компрессора 2 Автоматический возврат
b2 Защита от разморозки системы 2 Автоматический возврат
b3 Защита по низкому давлению компрессора 2 Автоматический возврат
b4 Защита по температуре нагнетания компрессора 2 Автоматический возврат
b5 Защита от перегрузки компрессора 2 Автоматический возврат
b8 Защита от перегрузки вентилятора 2 Автоматический возврат
b9 Слишком высокая температура на выходе системы 2 Автоматический возврат
F1 Ошибка датчика 1 температуры размораживания Автоматический возврат
F2 Ошибка датчика 2 температуры размораживания Автоматический возврат
F3 Ошибка датчика 1 температуры оттайки Автоматический возврат
F4 Ошибка датчика 2 температуры оттайки Автоматический возврат
F5 Ошибка датчика 1 температуры нагнетания Автоматический возврат
F6 Ошибка датчика 2 температуры оттайки Автоматический возврат
F7 Ошибка датчика температуры наружного воздуха Автоматический возврат
F8 Ошибка датчика 1 температуры охлаждаемой воды Автоматический возврат
F9 Ошибка датчика 1 температуры охлажденной воды Автоматический возврат
EC Ошибка связи Автоматический возврат
14
Page 15
7. Схема электрических соединений
9
11
KM7-A2
KM3-A2
Питание 380 В 3ф 50 Гц

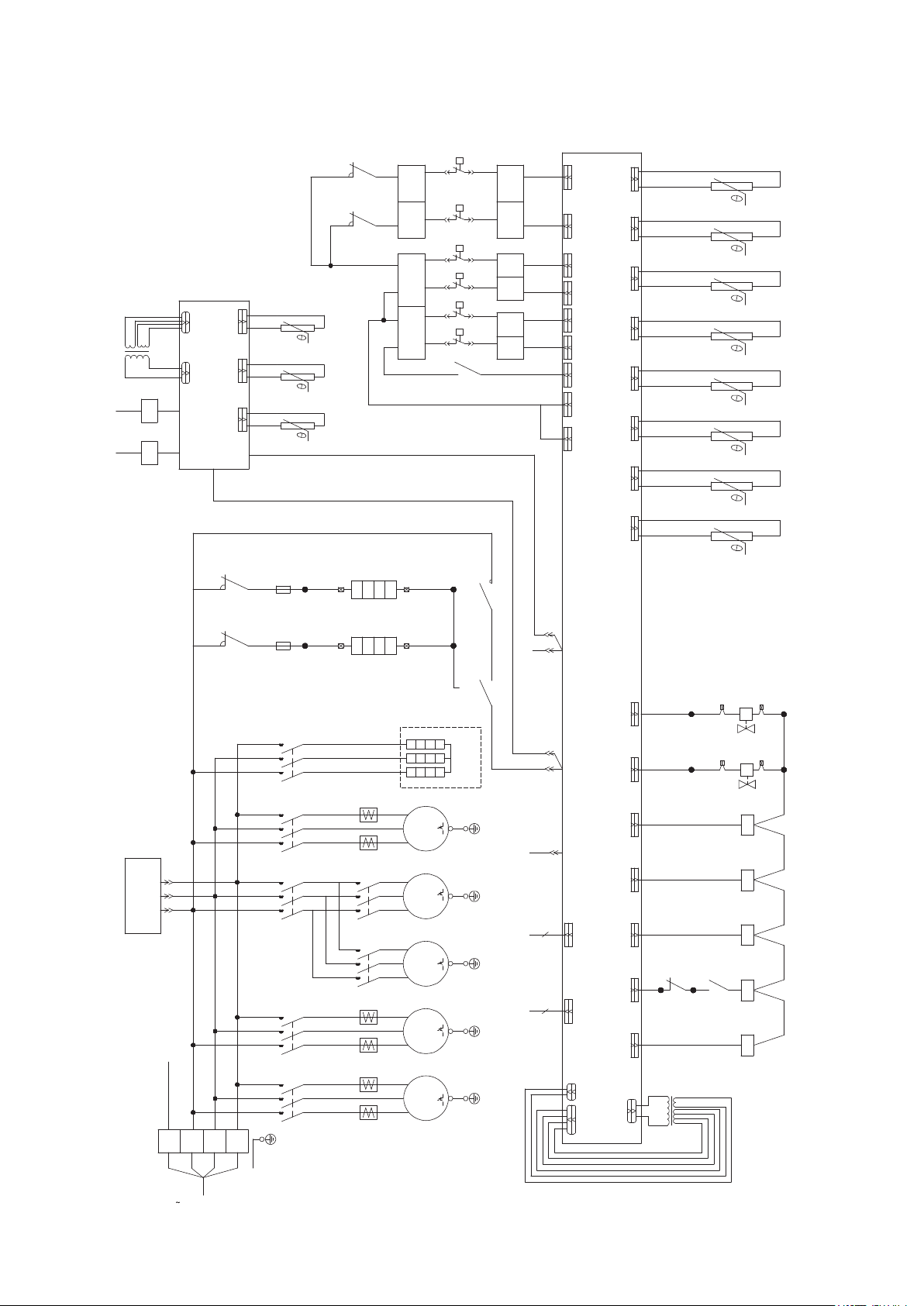

Электрическая схема соединений LUC-FHDA22CAP, LUC-FHDA25CAP
87
AP2-B2
AP2-B1
84
85
AP2-A2
AP2-A1
83
CN1
II
III
TC2
I
A1
A2
КМ7
47
45
КМ6
A1
A2
AP2
CN3 CN4
CN5
PTFA
46
44
PTFB
Плата контроля
температуры
AC-L
CN2
AC-N
теплообменника
размораживания
Датчик 2 защиты от
теплообменника
размораживания
Датчик 1 защиты от
ного воздуха
Тем-ра наруж-
RT9 RT10 R T11
XT6
1 2
86
P P P
P
1 2
1 2
XT7
XT5
XT4
FL HP1 LP12 HP2 LP22 LP11 LP21
724 712 706 708 710 704
2
XT3
1
76 77 78 79 80 81
OVC1 H-LPP1 OVC2 H-LPP2 C-LPP1 C-LPP2SW
Реле протока
75
P P
1 2
723 711 705 707 709 703
82
+12V
73 74
X9 X10 X12 X13 X14 X15
OF1
X8
нагнетания
Датчик 2 температуры
нагнетания
Датчик 1 температуры
Датчик 2 оттайки
Датчик 1 оттайки
RT5 RT6 RT7 RT8
живания теплообменника
Датчик защиты от размора-
воздуха
Датчик тем-ры наружного
входе в теплообменник
Датчик тем-ры воды на
X7
HT1
III I I
выходе из теплообменника
Датчик тем-ры воды на
RT1 RT2 RT3 RT4
YV2
115
3 4
113
2
13
14
58
КМ4
116
68
YV1
114
66
A2
A1
КМ1
64
A2
A1
КМ2
62
A2
A1
КМ4КМ5
60
A2
A1
59
56
A2
A1
КМ3
PM
Реле контроля фаз
T
S
R
XT1
14 15
13
N
N
21
22
38
KM2
21
22
34
KM1
L1L2L3
48 51 52
42
43
12 11
XT1-N
Дополнительный
электрический
нагреватель
A(11)
49 C(14)
50
QF
PM
XT1-N
AP1
AC-N
53
69
Плата электронная
AC-L
4V1 4V2
67
8
39
40
FUT
3.15A 250В
41
7
35
32 33
31
36
FUT
3.15A 250В
6
5
3
4
1
2
EH1 EH2
37
KM5
6
5
3
4
2
KM4
6
4
2
29 30
28
FA3
5
3
23 24
1
22
26 27
1
25
5
3
17 18
1
16
M3
L1 L2 L3
6
красный
4
зеленый
M2
2
Венти-
желтый
Насос
лятор2
PE
90
X16
54
AP1-AC-LFA мод уль
65
PE
KM3
6
5
красный
3
4
зеленый
2
KM6 KM7
FA2
FA1
M1
Венти-
желтый
W
V
Компр.2
U
W
V
Компр.1
U
L1 L2 L3 L1 L2 L3
20 21
1
19
6
5
3
4
8 9
7
11 12
1
2
10
KM2
6
5
3
4
2 3
1
5 6
1
2
4
KM1
лятор1
PE
К проводному пульту
управления чиллером
E
PE
E
PE
88 89
J1 X17
5 4
X2
X6 X4
61 63
1
57
Нагреватель1 Насос Компр.2 Компр.1Вентилятор1
55
I
TC
PE
15
Page 16

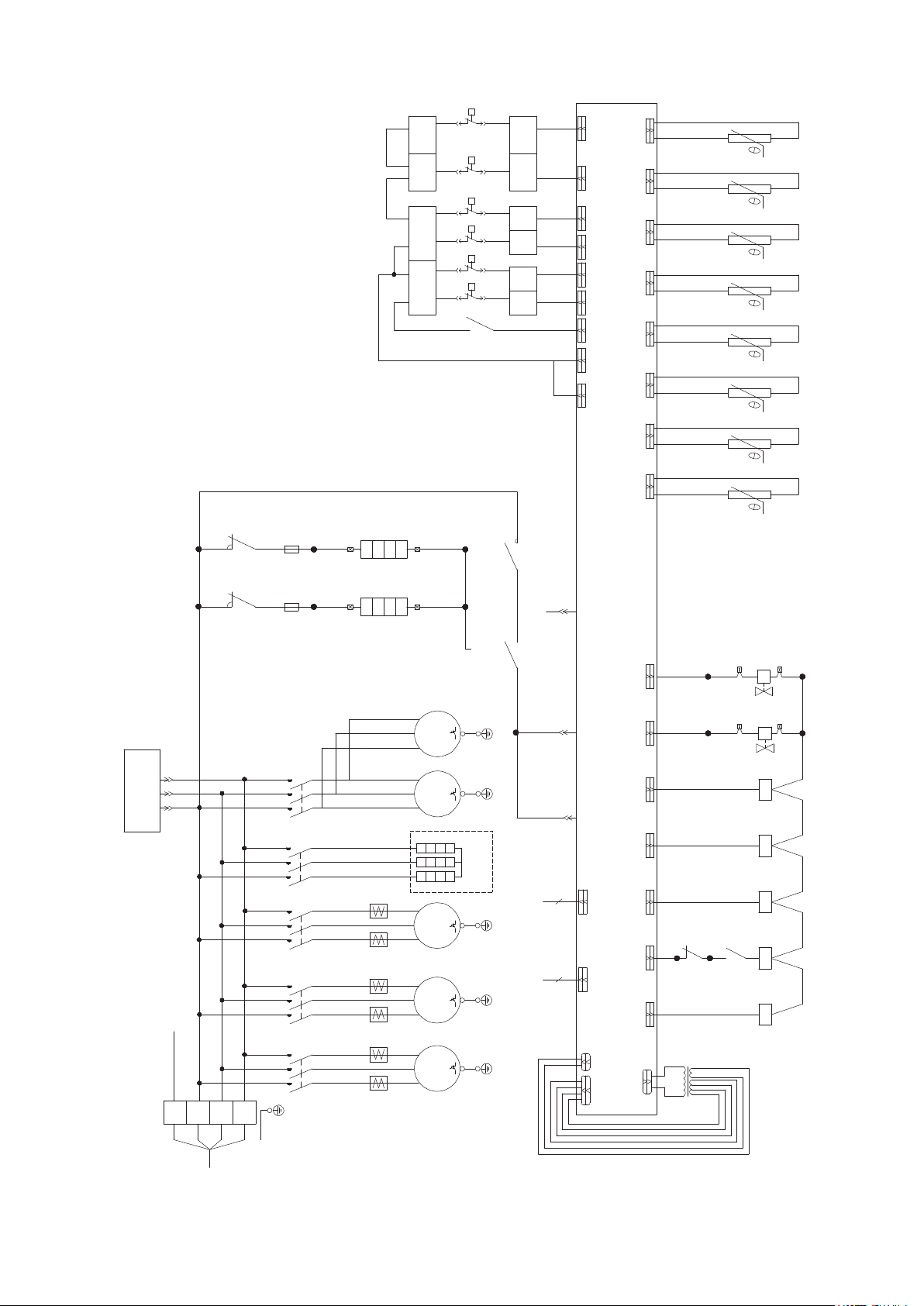

Электрическая схема соединений LUC-FHDA35CAP, LUC-FHDA45CAP
Пита ние 38 0 В 3ф 50 Гц
PM
Реле контроля фаз
85
XT6
1 2
84
83
P P P
P
XT4
P P
1 2
722 712 70 6 708 71 8 70 4
721 711 705 707 717 703
82
FL HP1 L P12 HP2 LP22 LP 11 LP21
XT7
1 2
XT5
1 2
2
XT3
1
76 77 78 79 80 81
OVC1 H-L PP1 OVC2 H-LPP2 C-LPP1 C-LPP2SW
Реле пр отока
75
нагнетания
Датчик 2 температуры
нагнетания
Датчик 1 температуры
Датч ик 2 отта йки
Датч ик 1 отта йки
RT5 RT6 RT7 RT8
живания теплообменника
Датч ик защи ты от разм ора-
+12V
73 74
X9 X10 X12 X13 X14 X15
OF1
X8
возд уха
Датч ик тем- ры наружно го
входе в теплообменник
Датч ик тем- ры воды на
X7
III I I
выходе из теплообменника
Датч ик тем- ры воды на
RT1 RT2 RT3 RT4
YV2
115
3 4
113
A1
КМ1
A1
КМ2
A1
КМ4КМ5
A1
2
13
14
59
58
КМ4
A1
КМ3
11
116
68
YV1
9
114
66
A2
64
A2
62
A2
60
A2
56
A2
48
A(11 )
PM
12 2
XT1- N
XT1- N
49 C(1 4)
53
QF
50
AP1
AC-N
69
Плата электронная
PE
98
AC-L
4V1 4V2
67
PE
97
X16
54
Дополнительный
электрический
нагр евател ь
PE
90
К пров одно му пульту
управления чиллером
65
61 63
1
57
J1 X17
E
PE
E
PE
88 89
5 4
FA модул ь
Нагреватель1 Насос Компр.2 К о мп р.1Вентилятор1
X2
X6 X4
HT1
55
I
TC
PE
8
40
FUT
3.15A 250В
41
42
7
36
FUT
3.15A 250В
KM4
6
5
3
4
1
2
6
5
3
4
1
2
KM5
6
5
3
4
17 18
1
2
16
KM3
6
5
3
4
11 12
1
2
10
KM2
6
5
3
4
5 6
1
2
4
KM1
EH1 EH2
95 96
94
92 93
91
PUMP-L3
PU MP- L1
COMP2- L3
CO MP 2- L1
COMP1- L3
CO MP1 -L1
37
43
красный
синий
M3
Венти-
лятор2
желтый
красный
синий
M2
Венти-
лят ор1
желтый
M1
Насос
L1 L2 L3
W
V
Компр. 2
U
W
V
Ко мпр .1
U
L1 L2 L3 L1 L2 L3
21
22
38
34
39
KM2
21
22
35
KM1
T
S
23 24
R
L1 L2 L3
22
N
N
L1
XT1
L2
26 27
25
20 21
19
14 15
13
8 9
7
2 3
1
L3
16
Page 17

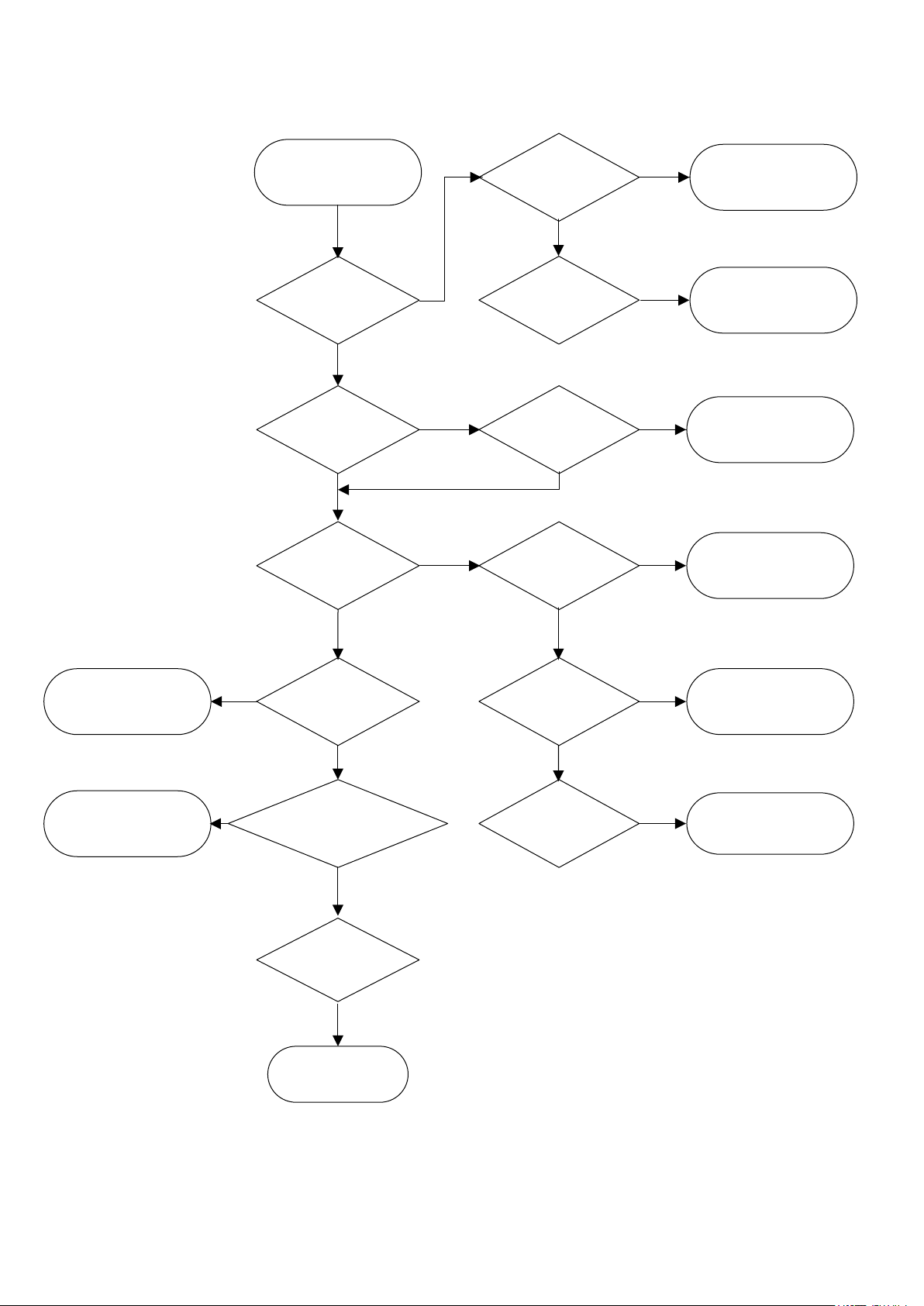

8. Неисправности и методы их устранения
Чиллер
не запускается
Электропитание
в норме
Нет
Электропитание
трехфазное?
Нет
Электропитание
главной платы
неверно
Да
Нет
Да
Нет
Электропитание
выключено
Нет
Предохранители
сгорели
Неправильное
чередование
фаз
Силовой
кабель
неисправен
Да
Да
Да
Да
Выключите
и включите
повторно
Замените
предохранители
Измените
последовательность
фаз
Выключите питание,
замените
силовой кабель
Замените
главную плату
Проверьте
сигнальный
кабель
Да
Да
Да
Поломка
главной
платы
Нет
Потеря связи
между платой дисплея
и главной платой
Нет
Неисправна
плата дисплея?
Замените
плату дисплея
Нет
Нет
Предо-
хранители
сгорели
Транс-
форматор
сгорел
Да
Да
Замените
предохранители
Замените
трансформатор
17
Page 18

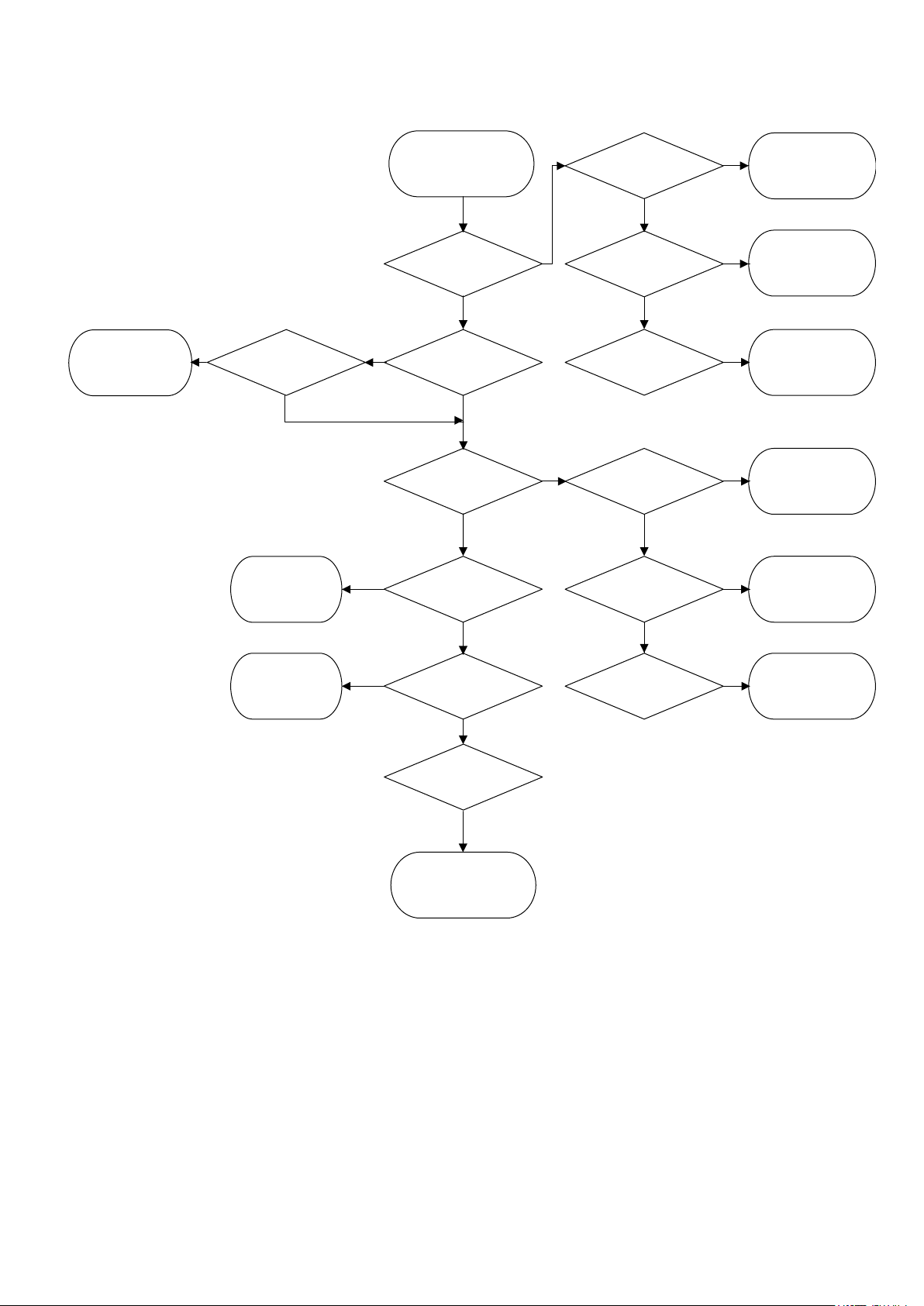

Ошибка Е7.
Отсутствие
протока воды
Включен ли
насос?
Да
Нет
Силовой
кабель
неисправен
Нет
Неисправен
контактор
насоса
Нет
Да
Да
Выключите
питание,
замените силовой
кабель
Выключите
питание,
замените
контактор
Измените
последова-
тельность
фаз
Да
Неправильное
чредование
фаз
Очистите
фильтр
Полностью
заполните
контур
водой
Нет
Да
Нет
Да
Электропитание
трехфазное?
Нет
Неисправность
реле протока
воды
Нет
Фильтр
загрязнен
Нет
Достаточно ли
воды в контуре?
Да
Вентиль
открыт слишком
мало
Да
Неисправен
насос
Обрыв
электроцепи
реле протока
Нет
Проверьте
исправность реле
протока
Нет
Реле
протока воды
неисправно
Да
Да
Да
Да
Выключите
питание,
замените насос
Отключите
питание, устраните
обрыв в цепи
реле протока
Настройте реле
протока воды
Замените реле
протока воды
18
Да
Настройте
открытие
вентиля
Page 19
9. Гарантийные обязательства
Принимая оборудование, заказчик должен убедиться в отсутствии явных повреждений и в комплектности
поставки. В случае повреждений или недоставки он должен немедленно уведомить об этом транспортную компанию, сообщив о приемке агрегата с оговорками. Если это видимые повреждения, приложите к рекламации
фотографию.
Внимательно изучите условия гарантии, руководство по эксплуатации и своевременно производите
регламентное сервисное обслуживание в соответствии с руководством по эксплуатации.
Гарантия устанавливается Изготовителем в дополнение к конституционным и иным правам потребителей и ни в
коем случае не ограничивает их.
Гарантийный срок между юридическими лицами определяется договором.
Гарантия действует, если изделие будет признано неисправным в связи с дефектами (недостатками, браком)
допущенными при изготовлении изделия, при одновременном соблюдении следующих условий:
1. изделие должно быть приобретено только на территории стран СНГ и использоваться по назначению в
строгом соответствии с руководством по эксплуатации и с соблюдением требований технических стандартов
и безопасности;
2. в конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения с целью
улучшения его характеристик. Такие изменения вносятся в изделие без предварительного уведомления
покупателя и не влекут обязательств по изменению (улучшению) ранее выпущенных изделий. Во избежание
недоразумений до установки и эксплуатации изделия внимательно изучите его инструкцию по эксплуатации.
3. изделие, проходит регулярное и правильное техническое обслуживание квалифицированными
специалистами. Своевременное регламентное сервисное обслуживание и ремонт изделия должны
осуществляться специалистами организаций, предоставляющих данный вид услуг и имеющих
соответствующие лицензии и сертификаты. При этом на каждую единицу изделия ведется рабочий журнал
по установленной форме.
4. монтаж изделия осуществлялся квалифицированными специалистами с соблюдением правил монтажа (не
только опубликованные в инструкции по монтажу, но и подразумеваемые современной практикой).
5. с момента обнаружения неисправности эксплуатация изделия прекращается.
Внимание! В случае обнаружения в течение гарантийного срока дефектов (недостатков, брака,
нестабильной работы) изделия обязательства по настоящей гарантии, а также работы по демонтажу/
монтажу оборудования или одного из его блоков для проведения гарантийного ремонта исполняются
фирмой, установившей вам данное изделие.
Действие гарантии не распространяется на следующие случаи:
1. на оборудование, запуск и эксплуатация которого осуществлялась не авторизованным и не
квалифицированным персоналом, а также монтаж и эксплуатация которого производились с нарушением
действующих норм и инструкций завода-изготовителя.
2. повреждения или неисправность вызванные пожаром, молнией или другими природными явлениями;
механическим повреждением, неправильным использованием, в том числе и подключением к источникам
питания, отличным от упомянутых в инструкции по эксплуатации; износом, халатным отношением, включая
попадание в изделие посторонних предметов; ремонтом или наладкой, если они произведены лицом,
которое не имеет сертификата на оказание таких услуг, а также установкой, адаптацией, модификацией
или эксплуатацией с нарушением технических условий и/или требований безопасности;
3. если в течение гарантийного срока часть или части изделия были заменены частью или частями, которые
не были поставлены или санкционированы Изготовителем, а также были неудовлетворительного качества
и не подходили для изделия.
Проведение работ по регламентному сервисному обслуживанию изделия, предусмотренных руководством по
эксплуатации, не является предметом настоящей гарантии, и осуществляется за счет покупателя специалистами
организаций, предоставляющих данный вид услуг и имеющих соответствующие лицензии и сертификаты.
19
Page 20
Модель: Серийный номер: Дата приобретения:
Ф.И.О. покупателя: Дата установки:
Название и юридический адрес продающей организации: Название и юридический адрес установщика:
Подпись продавца: Подпись установщика:
Печать продающей организации: Печать установщика:
Page 21
нившего ремонт
Ф.И.О.мастера, выпол-
Название и печать
сервисного центра
деталей
Описание ремонта Список замененных
ремонта
Дата выполнения
Дата поступления
аппарата в ремонт
ремонта
Особые отметки
Номер гарантийного
Данная таблица заполняется представителем уполномоченной организации или обслуживающим центром, проводящим гарантийный ремонт изделия.
21
Page 22
Для заметок
22
Page 23
Для заметок
23
Page 24
Продажу, установку и сервисное обслуживание представленного
в настоящей инструкции оборудования производит __ _ _ _ _ _ _ ___
Тел. ____________, факс _____________, www._______________
Изготовитель оборудования оставляет за собой право вносить изменения в конструкцию, внешний вид, технические
характеристики оборудования, а также соответствующую техническую документацию без предварительного
уведомления. Информация об изготовителе оборудования содержится в сертификате соответствия.
lessar.com
Loading...
