Приложение 3
s e c u r i t y s y s t e m s
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ И ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ПРОФЕССИОНАЛЬНАЯ
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА
Вступление
Автомобильная охранная система Leopard LS70/10 сконструирована для обеспечения комплексной охраны Вашего автомобиля на стоянке, в пути и во время непродолжительных остановок.
В режиме охраны на стоянке тревожное оповещение будет включено в случае открывания любой двери, капота и багажника автомобиля, а также при срабатывании датчика удара, входящего в комплект охранной системы. При попытке в режиме охраны включить зажигание, электрические цепи управления двигателем будут заблокированы. Если Вы дополнительно установите датчик объема, для подключения которого система имеет специальный вход, LS70/10 будет контролировать внутренний объем салона и пространство около автомобиля.
Для охраны автомобиля в пути предусмотрена автоматическая противоразбойная функция Anti Hi-Jack, и режим пассивного иммобилайзера для блокировки двигателя при кратковременных остановках.
Если Вы хотите повысить секретность управления охранной системой, мы советуем Вам включить программно функцию кодового подтверждения снятия с охраны и кодированное отключение пассивного иммобилайзера.
Для предотвращения несанкционированного доступа в систему предусмотрена защита кода радиокоманд на базе технологии кодирования
Профессиональная автомобильная охранная система LEOPARD LS70/10 |
1 |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
KeeLoq™, успешно противостоящая попыткам перехвата кодов с помощью код-граббера, встроенная функция антисканирования, запрещающая отключение сигнализации простым подбором случайных кодов и функция памяти состояний, не позволяющая обезвредить стоящую на охране сигнализацию просто сняв и надев клемму автомобильного аккумулятора, так как в этом случае включится тревога и сохранится блокировка двигателя.
Прерывание и восстановление питания при отключенной охране не вызовет срабатывания сигнализации, чтобы не создавать трудностей, например, при ремонте.
Если питание было отключено, когда сигнализация находилась в режиме Valet, то последующая его подача вернет сигнализацию в это же состояние.
Во избежание запирания ключей внутри автомобиля, при восстановлении питания от автомобильного аккумулятора не происходит изменения состояния дверных замков.
Избежать ложных тревог позволит функция обхода неисправной зоны, которая отключит неисправный датчик до конца цикла охраны, если он вызвал включение тревоги 8 раз.
|
Все остальные контролируемые зоны и блокировки останутся |
включенными. |
|
|
Программируемая функция учета задержки салонного света дает |
возможность использовать LS70/10 на любых типах автомобилей. |
|
2 |
Приложение 3 Руководство пользователя и инструкция по установке |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
Для повышения охранных свойств системы и удобства пользования автомобилем LS70/10 оснащена дополнительными каналами:
•для управления электрическим замком багажника;
•для отдельного отпирания двери водителя;
•программируемого выхода, позволяющего выбрать одну из трех возможных опций:
-закрывание стекол при постановке на охрану,
-организация внешней нормально-разомкнутой блокировки двигателя,
-включение наружного освещения при снятии с охраны.

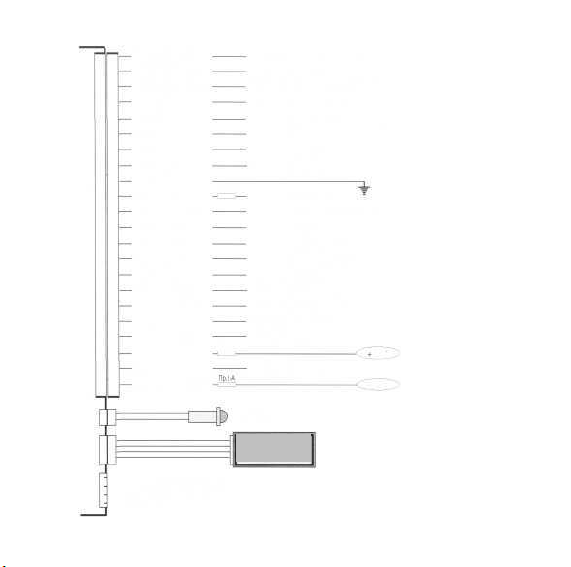

Приобретая стандартный комплект LS70/10 Вы получаете:
• Центральный |
блок управления |
с |
полным |
комплектом для установки. |
• Двух уровневый датчик удара, |
который способен различить слабые и |
|||
сильные удары по |
кузову автомобиля, |
что |
позволяет сигнализации |
|
реагировать на них, либо короткой трелью сирены, либо включением полной тревоги,
•Два брелока дистанционного управления.
•Светодиод для индикации режимов работы сигнализации, предназначенный для установки в автомобиле.
•Полную инструкцию по управлению всеми режимами LS70/10
Профессиональная автомобильная охранная система LEOPARD LS70/10 |
3 |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
•• Если Вы хотите повысить охранные свойства Вашей сигнализации, мы советуем Вам приобрести дополнительно двух уровневый датчик объема, способный регистрировать любое движение как внутри автомобиля, так и в непосредственной близости от него. LS70/10 имеет дополнительный вход для подключения такого датчика.
Брелок дистанционного управления сигнализацией.
Представляет собой миниатюрный радио передатчик, питающийся от 3-х вольтовой батарейки (тип CR1616), которой хватает примерно на 1 год эксплуатации. Существенное снижение дальности приема системой команд передатчика говорит о необходимости замены батареек. На брелоке расположены две кнопки управления и индикаторный светодиод. При нажатии на любую из кнопок передатчик формирует и передает специальную кодированную команду, которая меняется при каждом новом нажатии на кнопки, предотвращая таким образом возможность перехвата кода Вашей сигнализации код-граббером.
Кнопка 1
Кнопка 2
4 |
Приложение 3 Руководство пользователя и инструкция по установке |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
Таблица команд.
Функция |
Кнопка 1 |
Кнопка 2 |
Примечание |
|
Постановка на охрану |
• |
|
Зажигание ВЫКЛ. |
|
Постановка на охрану с |
•• |
|
Зажигание ВЫКЛ. |
|
отключением датчиков |
|
|
|
|
Постановка на охрану с |
|
•2 |
Зажигание ВЫКЛ |
|
отключением предупреди- |
|
|
|
|
тельной зоны датчиков |
|
|
|
|
|
|
|
|
|
Тихая постановка на охрану |
•2 |
•1 |
Зажигание ВЫКЛ. |
|
Тихая постановка на охрану |
• •2 |
•1 |
Зажигание ВЫКЛ. |
|
с отключением датчиков |
|
|
|
|
|
|
|
|
|
Тихая постановка на охрану с |
•2 |
•1•3 |
Зажигание ВЫКЛ |
|
отключением предупреди- |
|
|
|
|
тельной зоны датчиков |
|
|
|
|
Снятие с охраны |
• |
|
Зажигание ВЫКЛ. |
|
|
|
|
Режим 2-шагового отпирания ВЫКЛ. |
|
|
|
|
|
|
Снятие с охраны с |
• |
|
Зажигание ВЫКЛ. |
|
отпиранием только двери |
|
|
Режим 2-шагового отпирания ВКЛ. |
|
водителя |
|
|
|
|
|
|
|
|
|
Снятие с охраны с |
•• |
|
Зажигание ВЫКЛ. |
|
отпиранием всех дверей |
|
|
Режим 2-шагового отпирания ВКЛ. |
|
Тихое снятие с охраны |
•2 |
•1 |
Зажигание ВЫКЛ, |
|
|
|
|
Режим 2-шагового отпирания ВЫКЛ. |
|
|
|
|
|
|
Тихое снятие с охраны с |
•2 |
•1 |
Зажигание ВЫКЛ. |
|
отпиранием только двери |
|
|
Режим 2-шагового отпирания ВКЛ. |
|
водителя |
|
|
|
|
|
|
|
|
|
Тихое снятие с охраны с |
• •2 |
•1 |
Зажигание ВЫКЛ. |
|
отпиранием всех дверей |
|
|
Режим 2-шагового отпирания ВКЛ. |
|
|
|
|
|
|
Запирание дверей |
• |
|
Зажигание ВКЛ. Пассивный |
|
|
|
|
иммобилайзер ОТКЛ. |
|
|
|
|
|
|
Отпирание дверей |
|
|
Зажигание ВКЛ. |
|
|
|
|
Режим 2-шагового отпирания ВЫКЛ. |
|
|
|
|
|
|
Профессиональная автомобильная охранная система LEOPARD L37O/1O |
5 |
|||
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
Таблица команд. |
(продолжение) |
|
|
|
|
|
|
Функция |
Кнопка 1 |
Кнопка 2 |
Примечание |
Отпирание двери водителя |
• |
|
ЗажиганиеВКЛ. |
|
|
|
Режим 2-шагового отпирания ВКЛ. |
|
|
|
|
Отпирание всех дверей |
• • |
|
Зажигание ВКЛ. |
|
|
|
Режим 2-шагового отпирания ВКЛ. |
Паника |
• Зсек. |
|
Зажигание ВЫКЛ. |
|
|
|
|
Поиск |
|
• Зсек |
Режим охраны или VALET. |
|
|
|
Зажигание ВЫКЛ. |
Отпирание багажника |
• |
|
|
VALET-режим |
|
• Зсек. |
Зажигание ВКЛ. Охрана ОТКЛ. |
Отключение пассивного |
• |
|
Зажигание ВКЛ. Режим |
иммобилайзера |
|
|
кодированного отключения ВЫКЛ. |
Подтверждение ввода кода |
• |
|
Зажигание ВКЛ. Охрана отключена. |
|
|
|
|
•кратковременно нажать один раз
•3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
1 2 3 последовательность нажатия кнопок
6 |
Приложение 3 Руководство пользователя и инструкция по установке |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
Светодиодная индикация состояний.
Охрана включена |
медленно мигает |
|
|
Охрана отключена |
не горит |
|
|
Задержка перед автопостановкой |
быстро мигает |
|
|
Valet-режим |
горит постоянно |
|
|
Блокировка ввода PIN-кода |
двойные вспышки |
|
|
Режим иммобилайзера |
двойные вспышки |
|
|
Необходимая информация.
PINкод.
Для повышения секретности управления сигнализацией в LS70/10 предусмотрена возможность использования персонального кода (PIN кода) для аварийного отключения сигнализации, входа в режим программирования дополнительных брелоков и пользовательских функций, отключения противоразбойной функции Anti Hi-Jack, а также для отключения режима иммобилайзера и подтверждения снятия системы с охраны, если программно выбраны соответствующие функции.
PIN код состоит из двух цифр и может быть установлен в интервале от 11 до 99. При изготовлении системы в нее записывается код равный 11, однако, мы рекомендуем после установки системы задать другое значение PIN кода (как это сделать, прочтите в разделе «Программирование»). Это
Профессиональная автомобильная охранная система LEOPARD |
LS70/10 |
7 |
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
позволит Вам обезопасить свою охранную систему от несанкционированного снятия с охраны.
Для ввода PIN кода используется светодиод и ключ зажигания. ВНИМАНИЕ! Если PIN-код дважды введен неправильно система на 2
минуты блокирует прием кода. Светодиод мигает двойными вспышками.
Аварийное отключение сигнализации.
В случае если брелок сигнализации отсутствует или неисправен, для снятия системы с охраны откройте дверь ключом, при этом включится тревога, сядьте в автомобиль, трижды в течение 7 секунд включите зажигание и оставьте его включенным. Светодиод системы выдаст быструю серию вспышек, затем начнет равномерно мигать с частотой примерно один раз в секунду. Отсчитав количество вспышек равное первой цифре PIN-кода, выключите зажигание и снова включите. После быстрой серии вспышек светодиод снова будет мигать с частотой 1 раз в секунду. Отсчитав количество вспышек равное второй цифре, выключите зажигание. Система снимется с охраны.
