Information
Information LK200
Art. Nr. 12200
5. Auflage 01/14
Page 2
2 Information LK200
Nicht geeignet für Kinder unter 3 Jahren wegen verschluckbarer Kleinteile. Bei
unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte
Kanten und Spitzen! Nur für trockene Räume. Irrtum sowie Änderung aufgrund des
technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden
bleiben vorbehalten. Jede Haftung für Schäden und Folgeschäden durch nicht
bestimmungsgemäßen Gebrauch, Nichtbeachtung dieser Gebrauchsanweisung,
Betrieb mit nicht für Modellbahnen zugelassenen, umgebauten oder schadhaften
Transformatoren bzw. sonstigen elektrischen Geräten, eigenmächtigen Eingriff,
Gewalteinwirkung, Überhitzung, Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen;
außerdem erlischt der Gewährleistungsanspruch.
Not suitable for children under three because of the danger of their swallowing the
small constituent pieces. Improper use can result in injury by functionally necessary
points and edges! For use only in dry areas. We reserve the right to make changes in
line with technical progress, product maintenance or changes in production methods.
We accept no responsibility for errors which may occur for similar reasons. We
accept no responsibility for direct or indirect damage resulting from improper use,
non- observance of instructions, use of transformers or other electrical equipment
which is not authorised for use with model railways, or transformers or other electrical
equipment which has been altered or adapted or which is faulty. Nor can we accept
responsibility when damage results from unsupervised adjustments to equipment or
Page 3
3
D
E
F
from acts of violence or from overheating or from the effects of moisture etc.
Furthermore, in all such cases guarantees become invalid.
Les appareils numériques sont non indiqués pour les enfants en dessous de 3 ans en
raison des petites pièces susceptibles d'être avalées. En cas d'utilisation incorrecte
existe un danger de blessures dues à des arêtes vives ! Les appareils sont
uniquement utilisables dans des locaux secs. Sauf erreur due à des modifications sur
base des progrès techniques, de la révision des produits ou d'autres méthodes de
production. Est exclue toute responsabilité pour des dommages et conséquences de
dommages suite à un emploi des produits non conforme à la destination, à un non
respect du mode d'emploi, à une exploitation autre que dans un chemin de fer
miniature, avec des transformateurs de courant modifiés ou détériorés, ou bien
d'autres appareils électriques, à une intervention autoritaire, à une action violente, à
une surchauffe, à une action humide, entre autres choses. De surcroît est éteinte
toute prétention à l'exécution de la garantie.
Page 4
4 Information LK200
1 Problemstellung Kehrschleife
Jeder Zweileiterfahrer kann ein Lied davon singen:
Baut man bei Zweileiteranlagen eine Kehrschleife, so entsteht an der Stelle, an der das Kehrgleis
wieder in das "Stammgleis" einmündet, ein Kurzschluss, da die vorher rechte Schiene nun auf die
linke stößt.

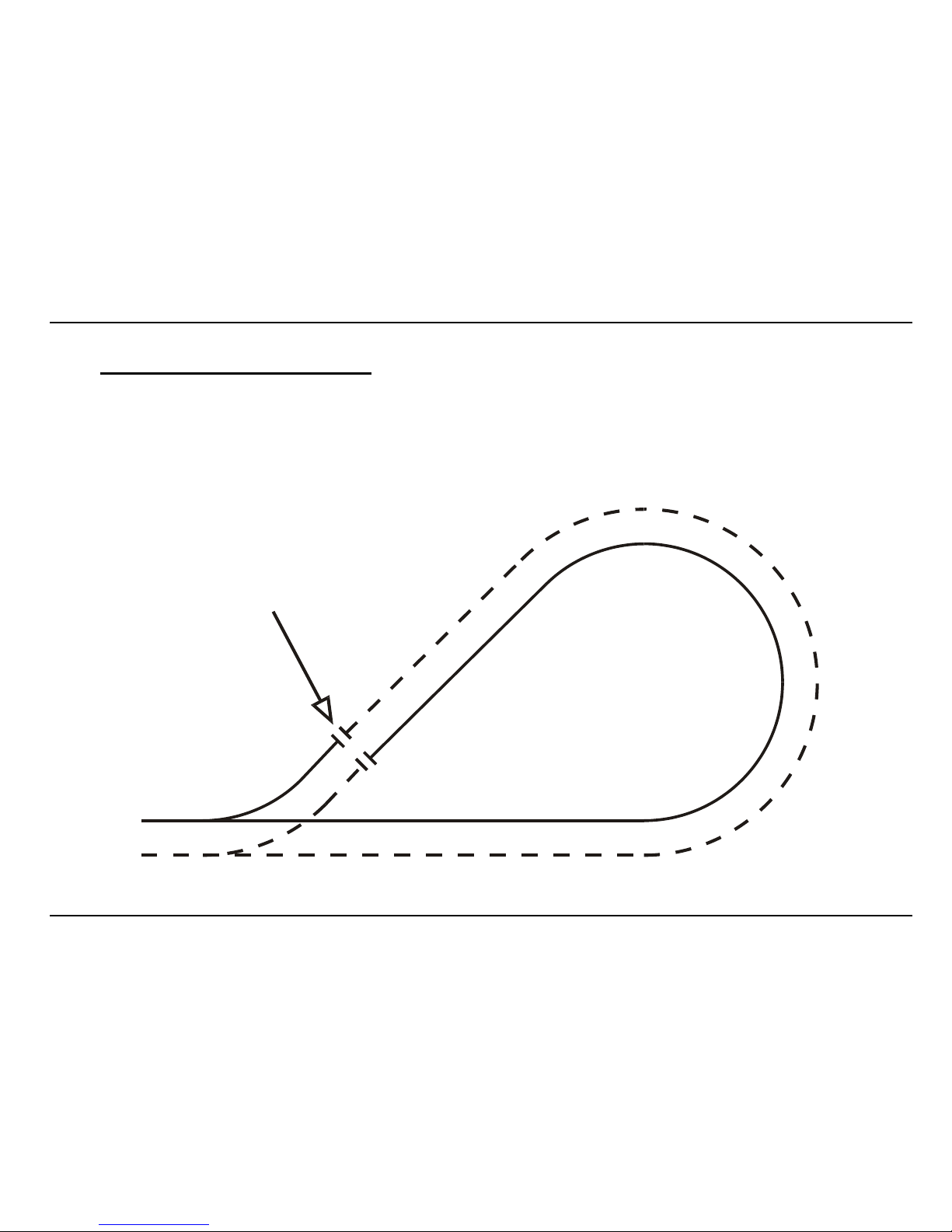

Kurzschluß beim
Überfahren

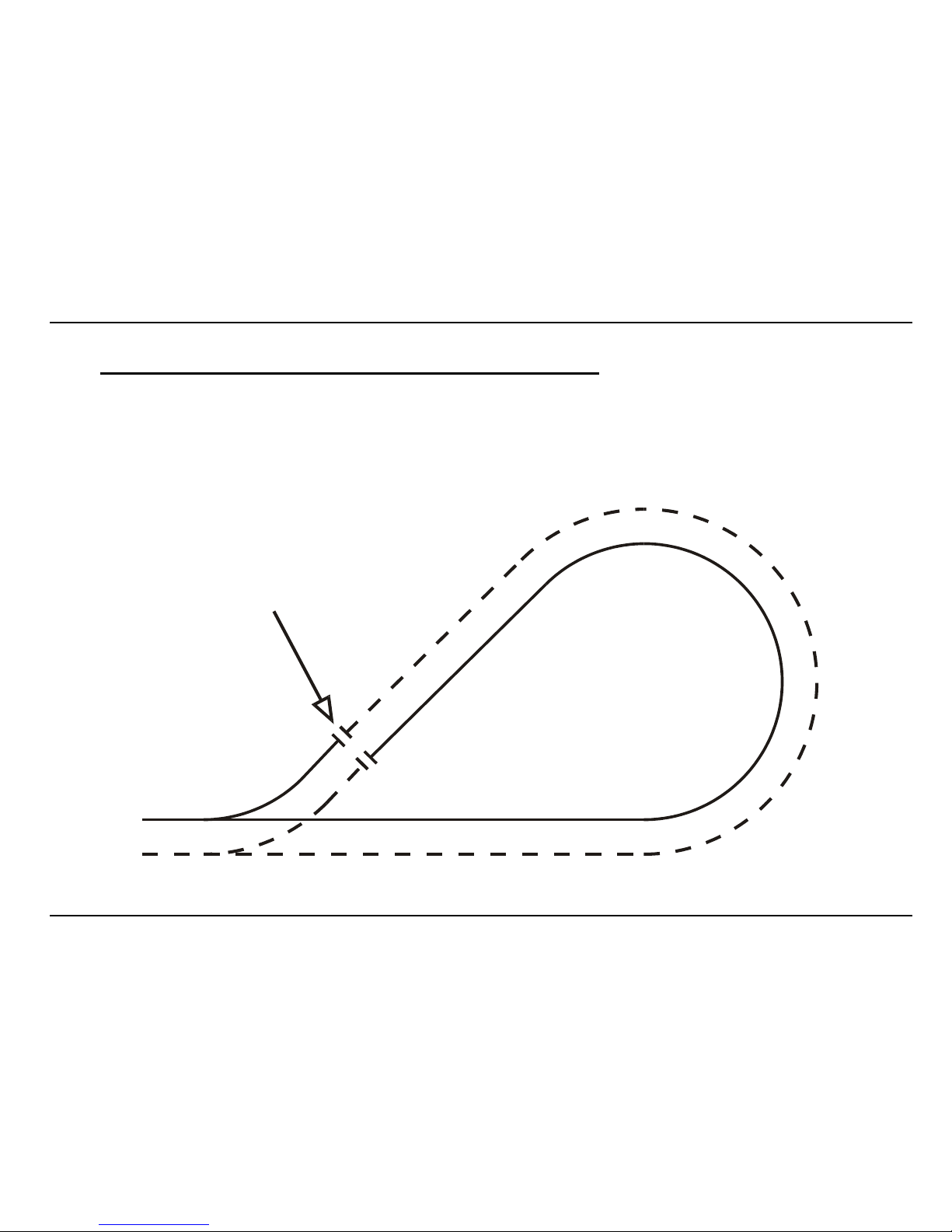

Bild 1
Page 5
5
D
Vermeiden lässt sich dieser Kurzschluss nur durch beidseitige Trennung. Eine einzelne Trennung
nur an der Einfahrt der Schleife genügt allerdings nicht, da beim Überfahren die Räder die
getrennten Gleise wieder verbinden und so den Kurzschluss wieder herstellen. Also benötigt man
auch an der Ausfahrt eine beidseitige Trennung.
Nun muss man "nur noch" dafür sorgen, dass sich beim Überfahren der einen oder anderen
Trennung in der Schleife die Polarität so einstellt, dass ein Kurzschluss durch die Räder nicht
möglich ist.
Zunächst wird die Polarität in der Schleife so eingestellt, dass bei Einfahrt kein Kurzschluss
entstehen kann. Während der Zug sich in der Schleife befindet, wird die Polarität in der Schleife
umgeschaltet, damit bei Ausfahrt ebenfalls kein Kurzschluss entsteht.
Beim konventionellen Betrieb stößt man aber damit auf ein Problem: Schaltet man unter dem
fahrenden Zug die Polarität um, so ändert der Zug seine Fahrtrichtung, da die Richtung von der
Polarität am Gleis abhängt. Also muss auch noch am Fahrpult umgepolt werden, damit der Zug
seine ursprüngliche Fahrtrichtung beibehält. Es ist also immer eine Unterbrechung der Fahrt
notwendig.
Nicht so im digitalen Betrieb: Hier sind Fahrtrichtung und Polarität am Gleis nicht voneinander
abhängig, es kann also während der Fahrt die Polarität in der Schleife gewechselt werden, ohne
dass der Zug seine Richtung ändert oder angehalten werden muss!
Page 6
6 Information LK200
2 Technische Daten
Maximaler Spannung: 22 V, DCC
Maxmaler Strom: 5 A
WICHTIG:
Das LK200 ist nicht für Gleichstrombetrieb auf konventionellen Modellbahnanlagen geeignet!
3 Funktion des LK200
Das LK200 stellt beim Überfahren der Trennstellen automatisch die notwendige Polarität in der
Schleife her.
Dies geschieht auf einfache Weise:
Ist bei Einfahrt die Polarität in der Schleife nicht korrekt, so wird der durch die Räder verursachte
Fehlerstrom vom LK200 detektiert und die Polarität im Kehrschleifenbereich (grau gezeichnet)
sofort angepasst (vgl. Bild 2). Dadurch wird der Kurzschluss beseitigt, der Zug kann in die Schleife
einfahren. Dies alles geschieht so schnell, dass es während der Fahrt nicht zu bemerken ist.
Page 7
7
D
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
beidseitige
Trennstellen

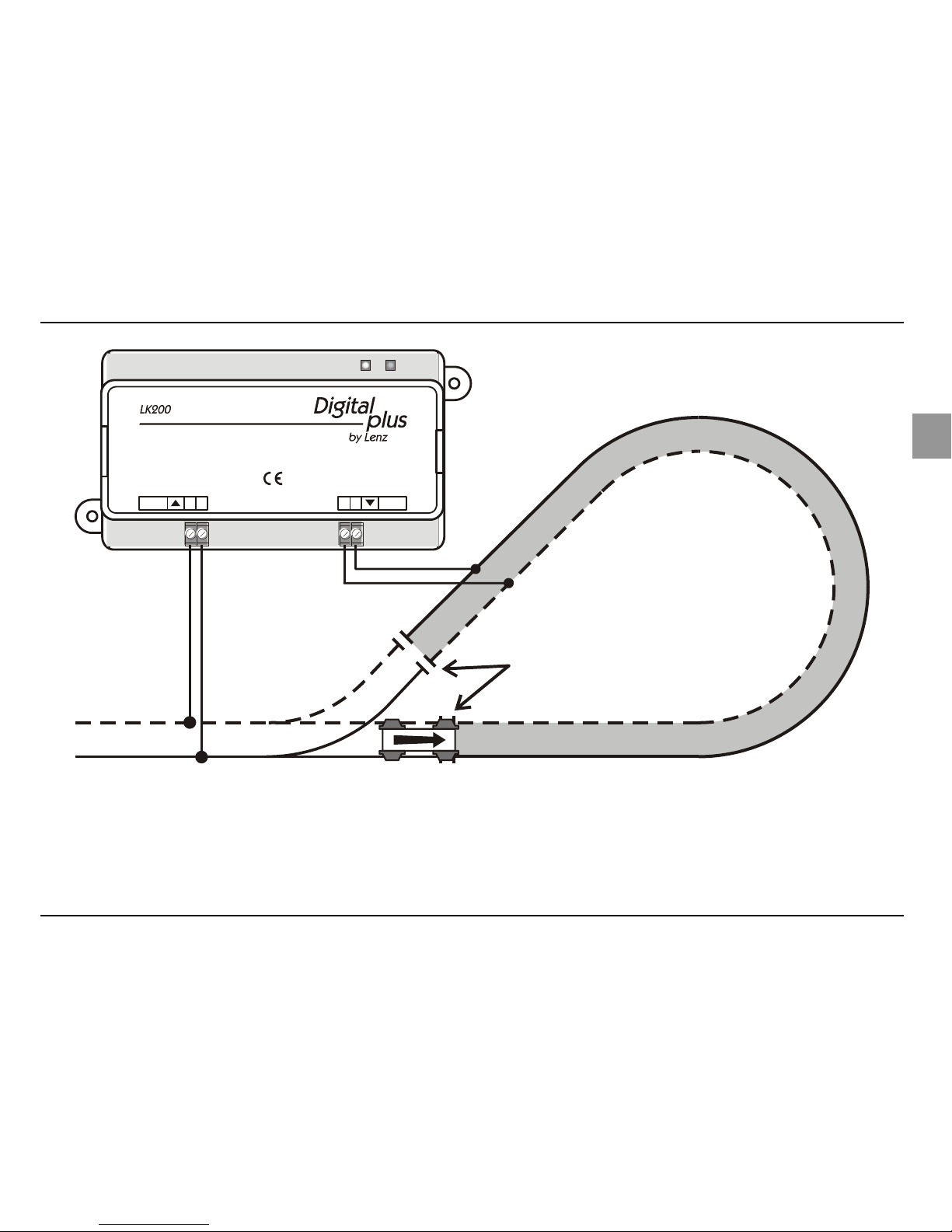

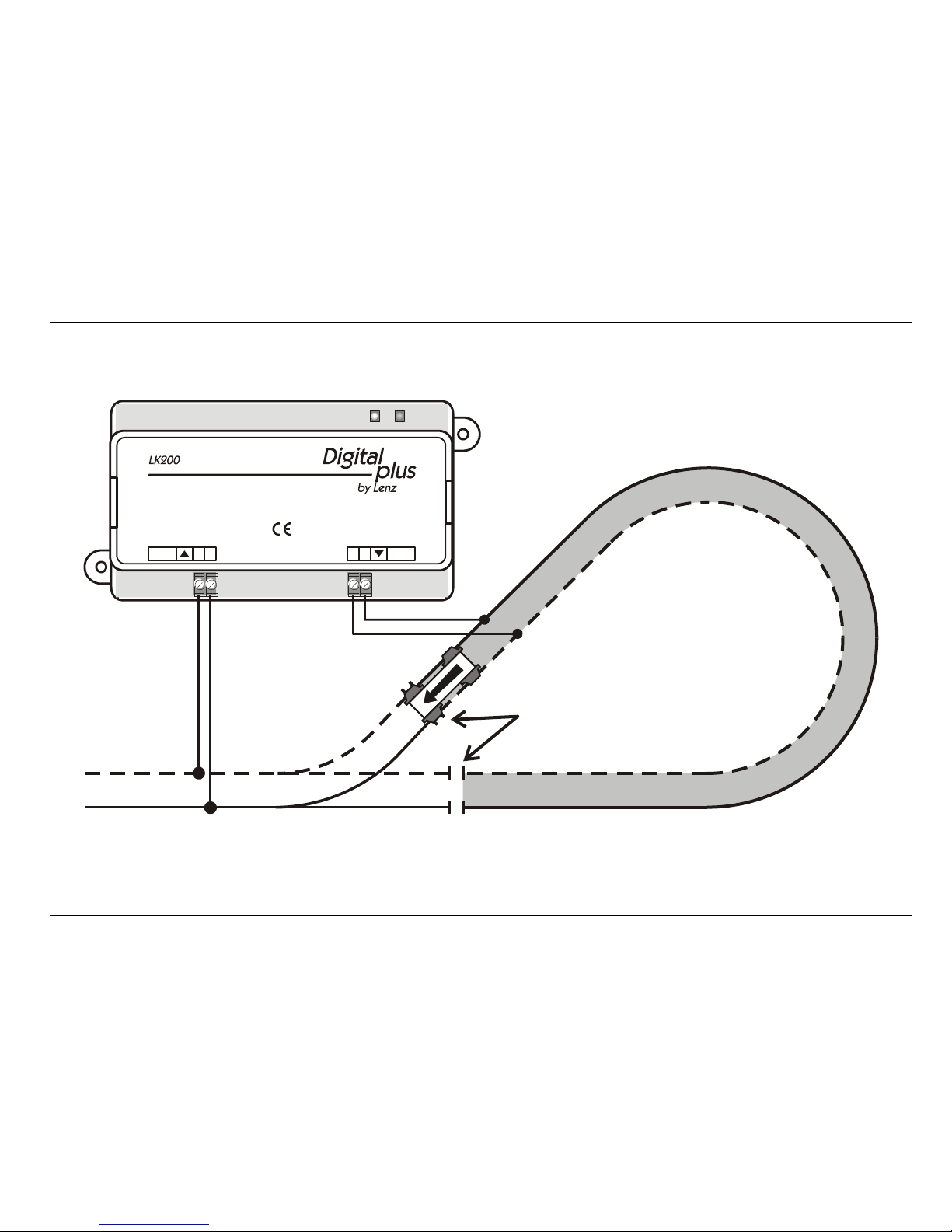

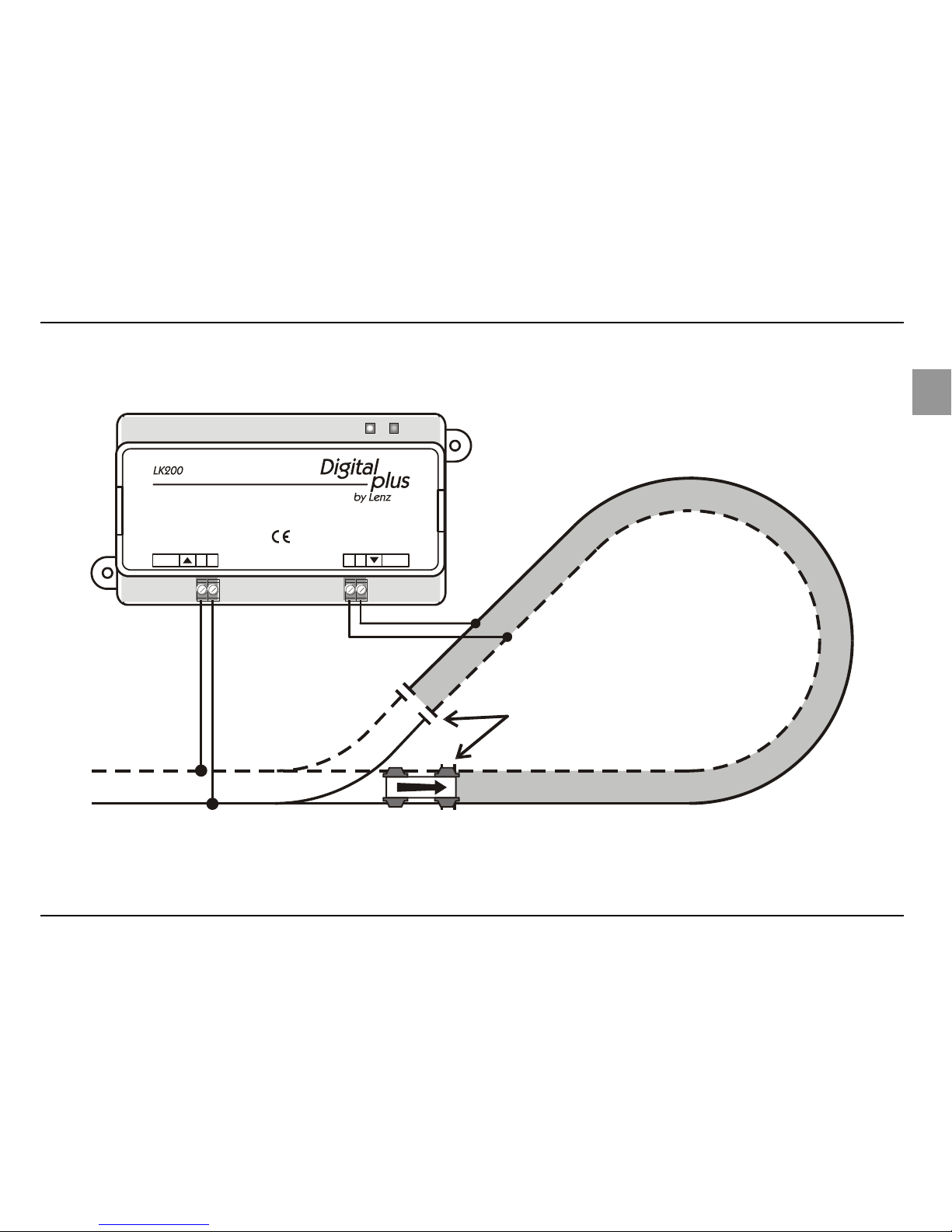

Bild 2
Page 8
8 Information LK200

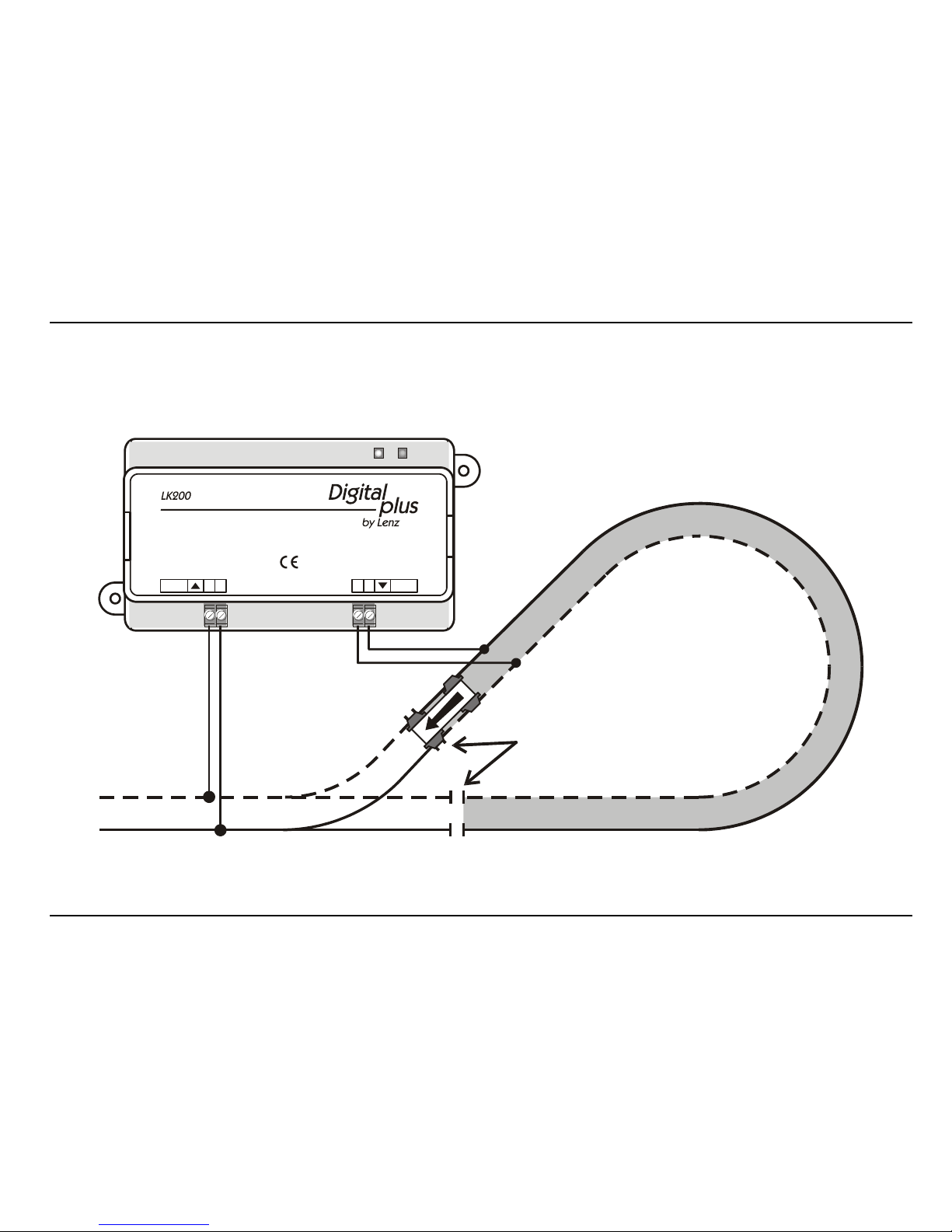

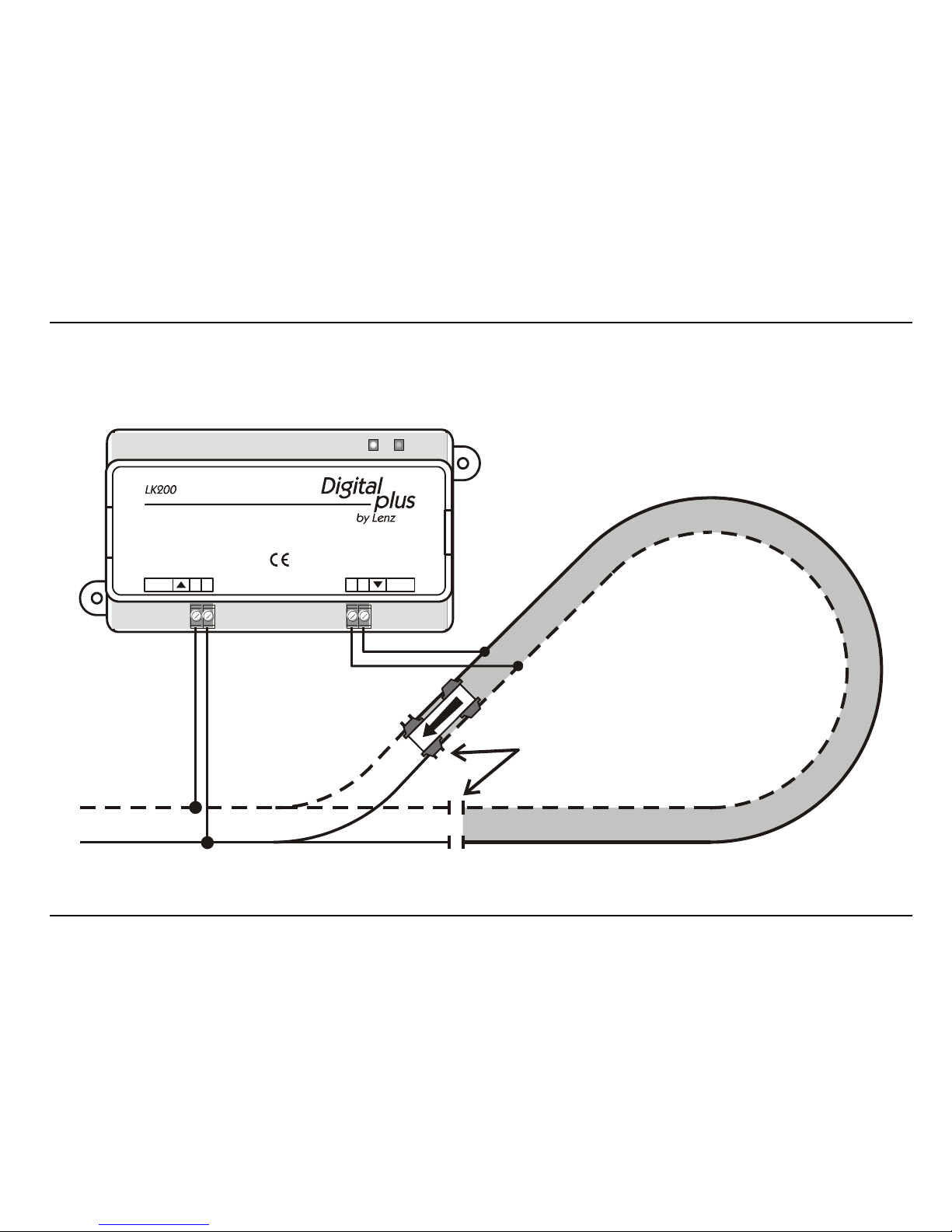

Beim Überfahren der Trennstelle an der Ausfahrt der Schleife entsteht wieder ein Kurzschluss, das
LK200 wird hierdurch veranlasst, die Polarität erneut umzuschalten (vgl. Bild 3). Der Zug kann nun
aus der Schleife ausfahren.
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
beidseitige
Trennstellen

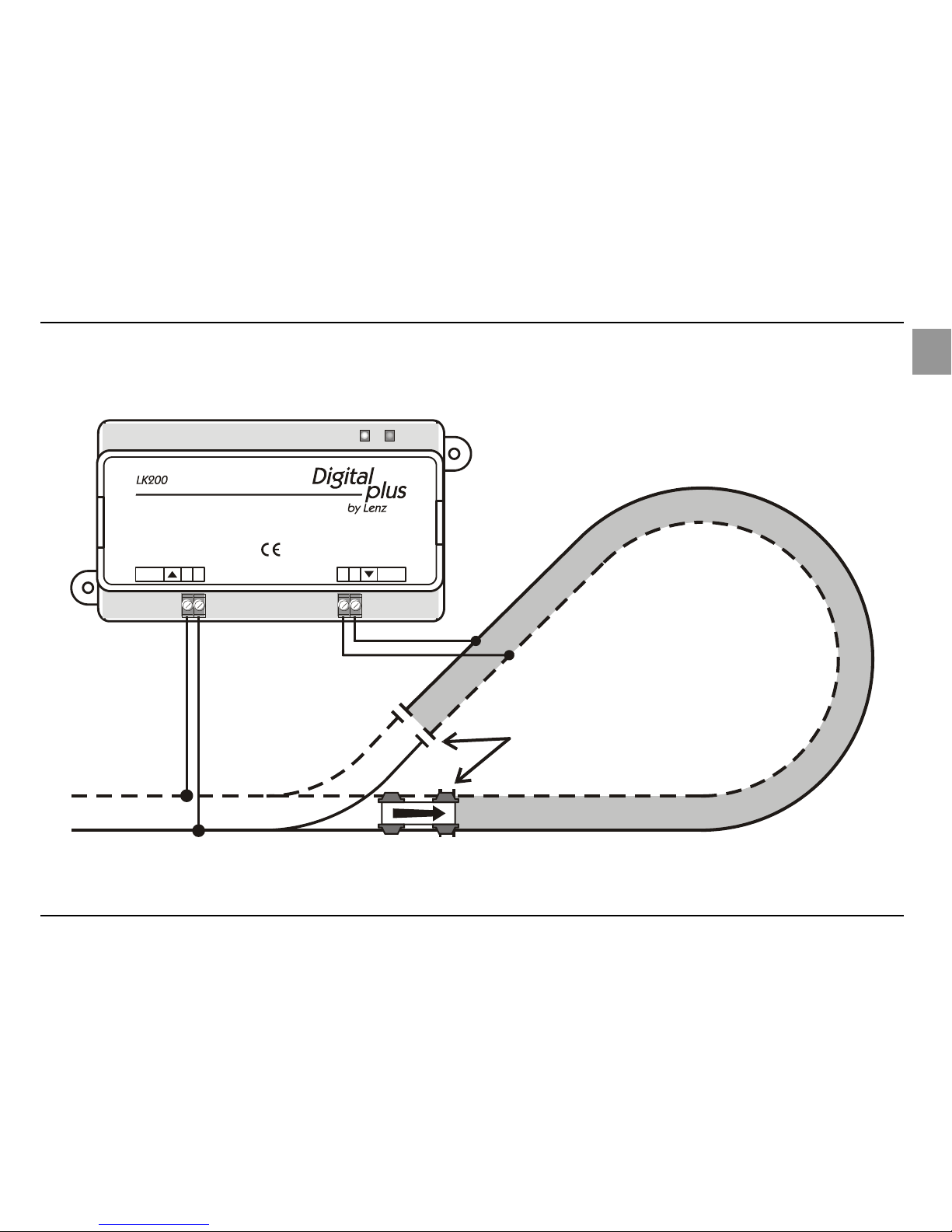

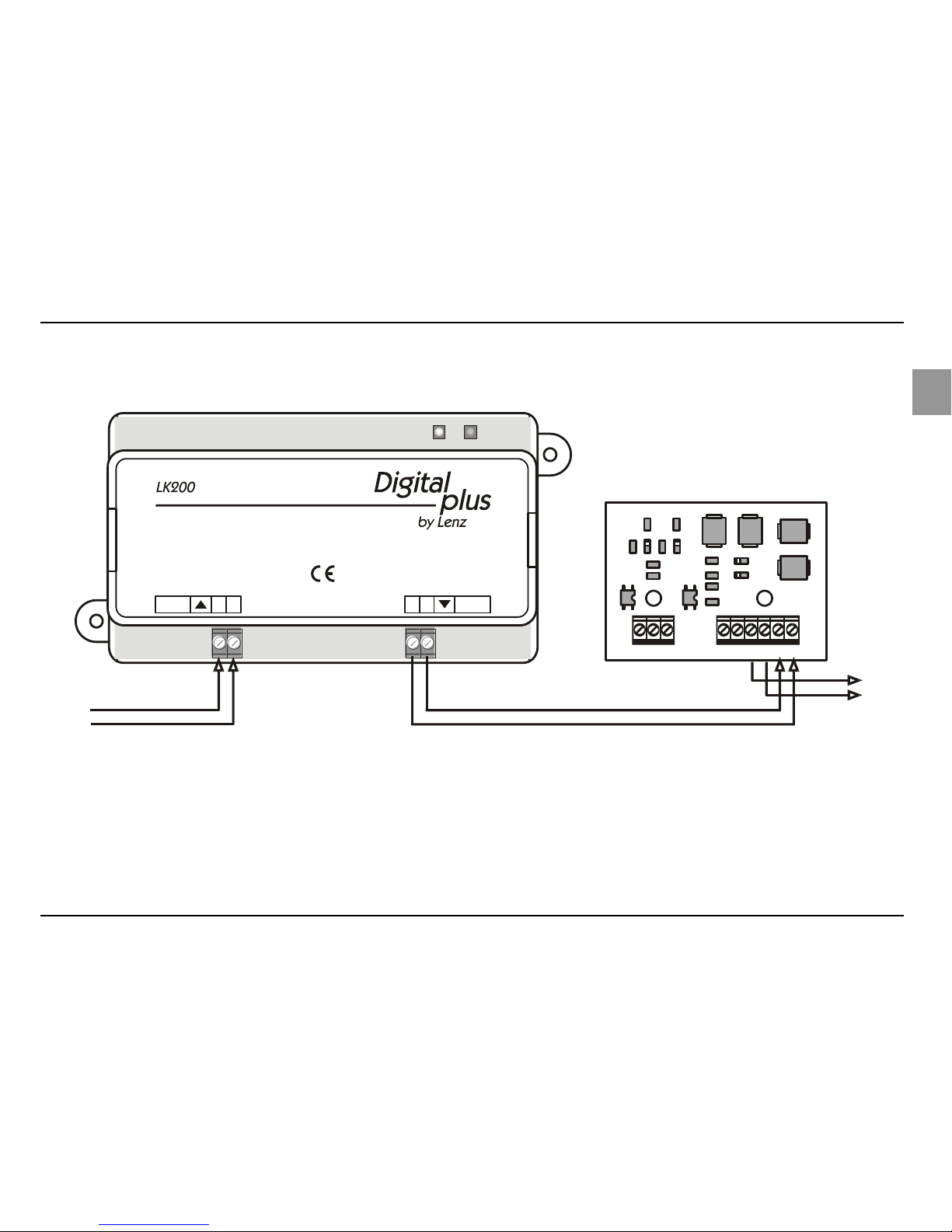

Bild 3
Bild 1
Bild 2
Bild 3
beidseitige
Trennstellen
Lenz Elektronik GmbH D-3 5398 Giessen
Made in Germany
LK100
Bild 4
Page 9
9
D
4 Anschluss des LK200

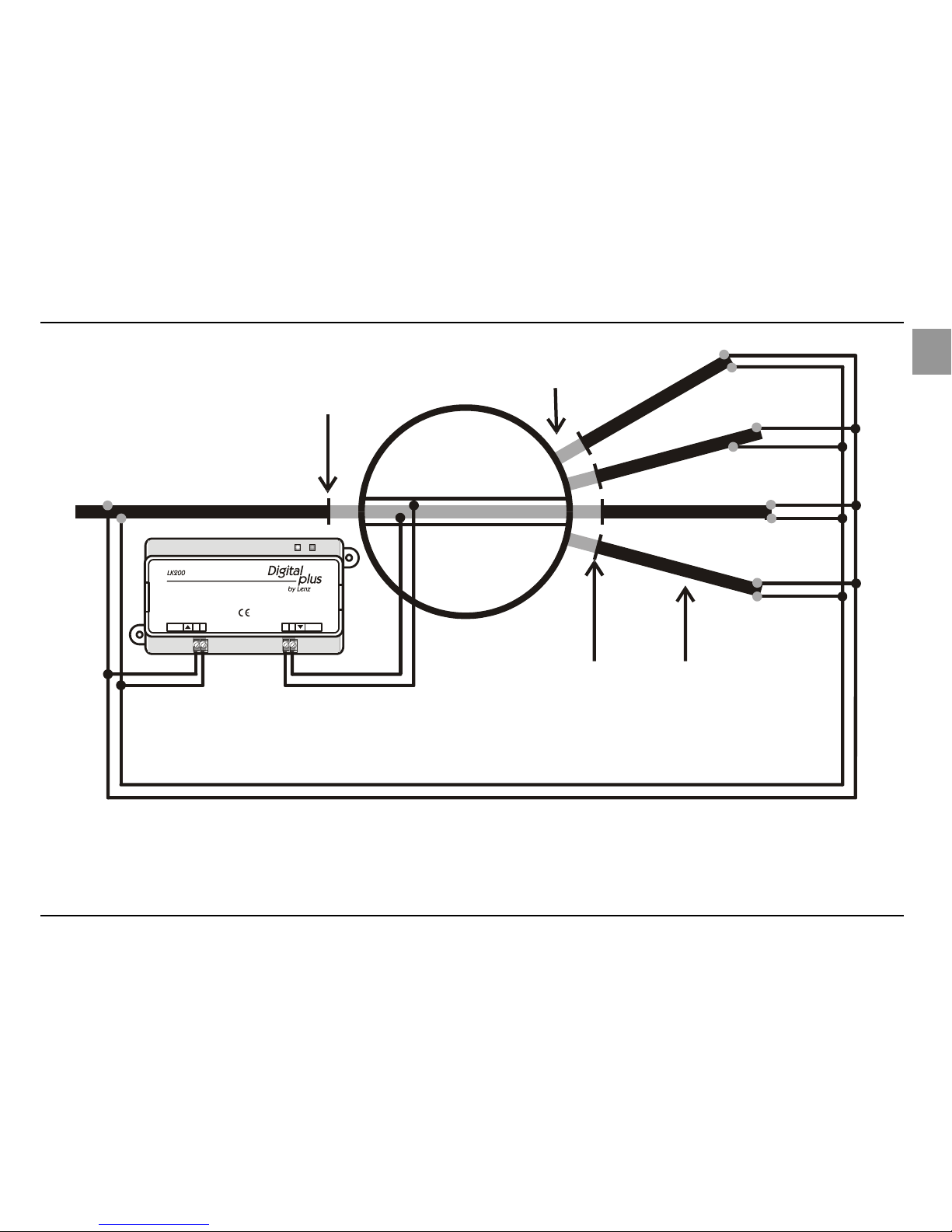

Den einfachen Anschluss des LK200 sehen Sie in Bild 4.
Kehrschleifenbereich (grau)
OUT
IN
zum
Verstärker
LZV100/LV102
LV101/LV100
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
beidseitige
Trennstellen

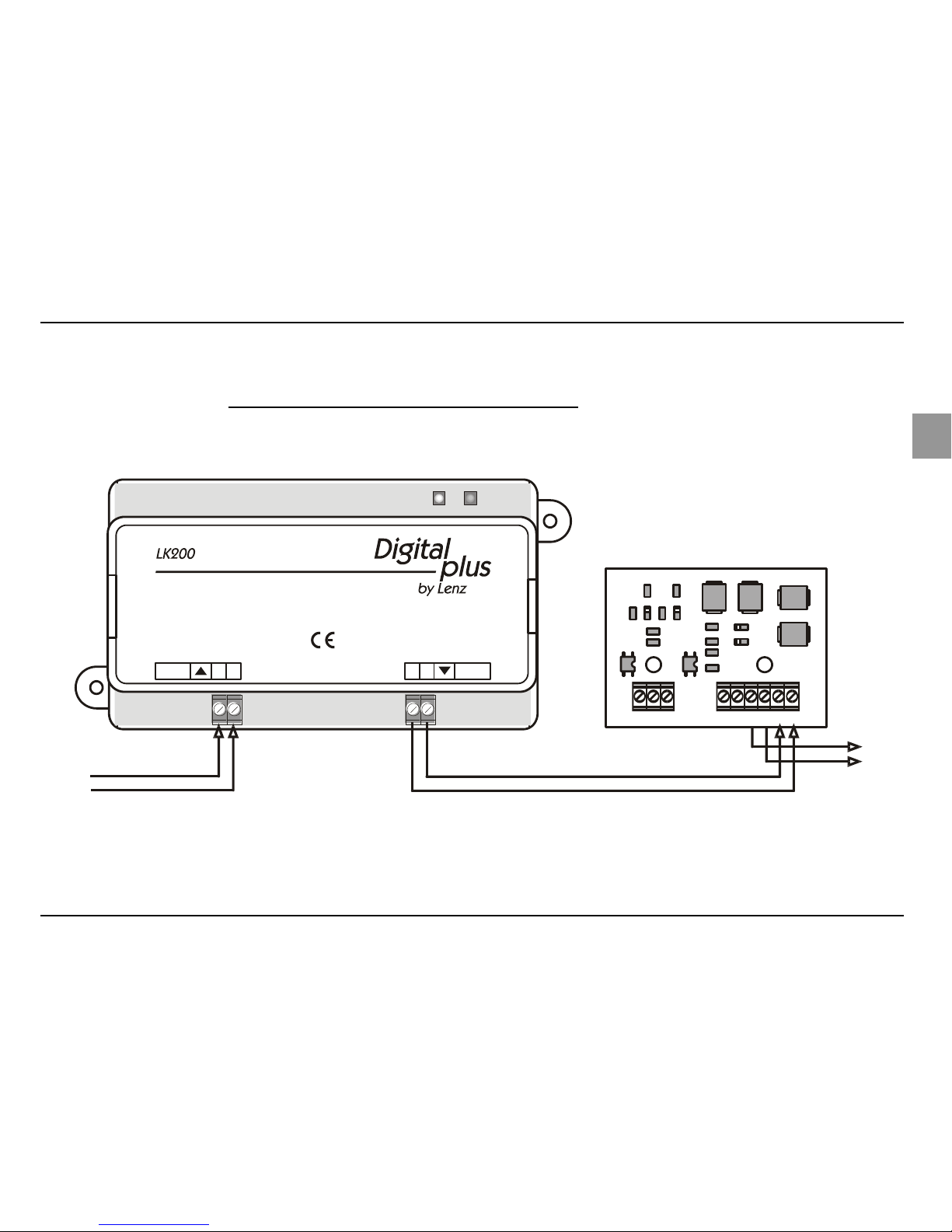

Bild 4
Page 10
10 Information LK200
Die Versorgung des LK200 können Sie aus dem Bereich vor der Kehrschleife entnehmen. Auch
eine direkte Verbindung zum Verstärker, der diesen Gleisbereich versorgt, ist möglich.
Verbinden die Klemmen "J" und "K" des Klemmenpaares "IN" mit den gleichnamigen Klemmen des
Verstärkers.
Der an Ein- und Ausfahrt beidseitig isolierte Kehrschleifenbereich (dieser ist in Bild grau dargestellt)
wird an die Klemmen J und K des Klemmenpaares "OUT" angeschlossen.
Der Kehrschleifenbereich (das ist der vom Ausgang des LK200 versorgte Bereich) muss
unabhängig von der Gleisfigur immer so lang sein, dass der längste auf Ihrer Anlage
verkehrende Zug komplett hineinpasst!
Tipp:
Der Gleisbereich vor und hinter dem Kehrschleifenbereich muss aus dem selben Verstärker
versorgt werden wie der Kehrschleifenbereich!
Page 11
11
D

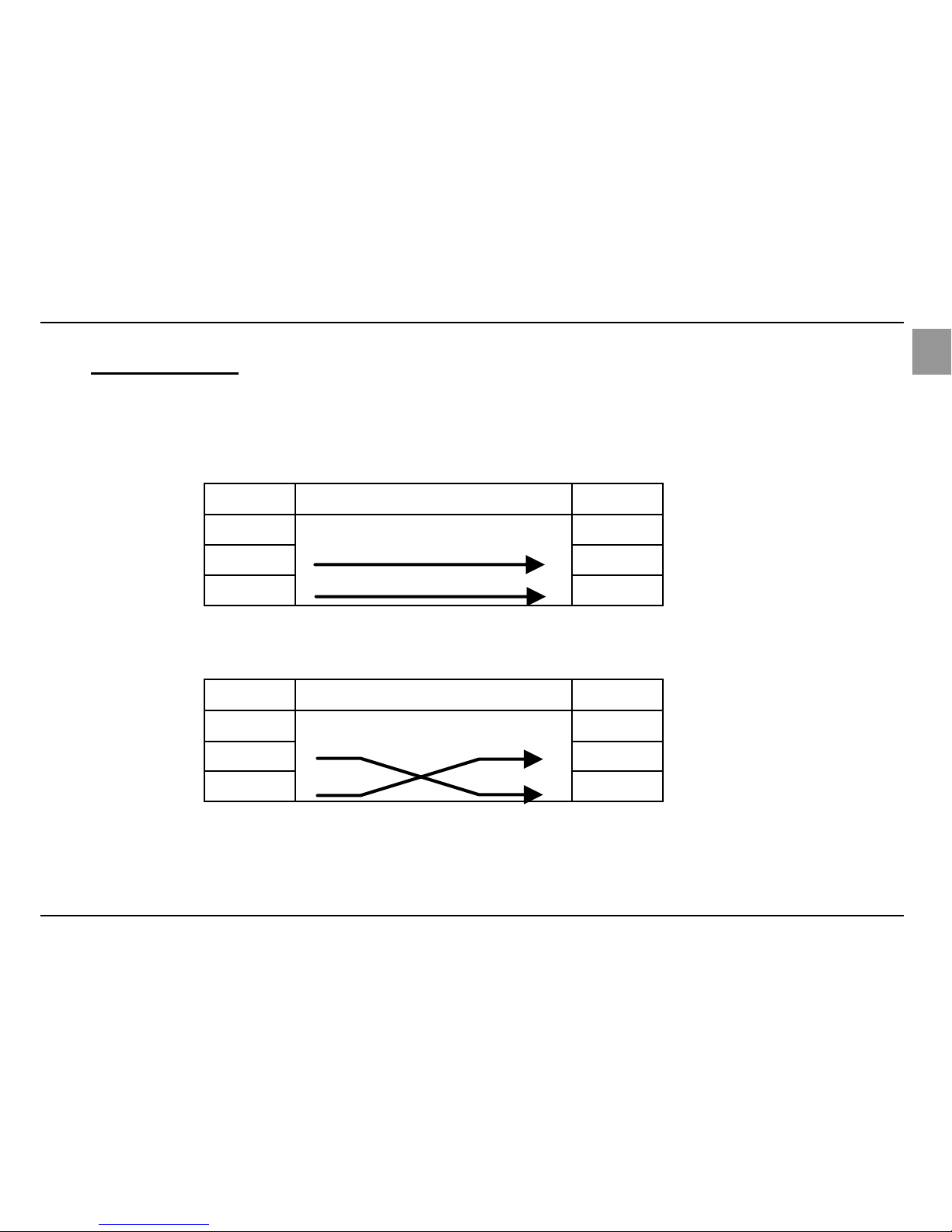

5 Betriebsanzeige
Zwei LEDs zeigen den Betriebszustand des LK200 an.
Leuchtet die gelbe LED, so haben die Ausgangsklemmen J und K gleiche Polarität wie die
Eingangsklemmen J und K.
Gelbe LED an
IN
verbunden mit
OUT
J J K K
Leuchtet die grüne LED, so haben Ausgangsklemmen J und K die umgekehrte Polarität wie die
Eingangsklemmen J und K.
Grüne LED an
IN
verbunden mit
OUT
J J K K
Leuchtet keine der beiden LEDs, so liegt am Eingang J,K keine Gleisspannung an.
Page 12
12 Information LK200
6 Überwachung des Kehrschleifenbereiches durch Gleisbelegtmelder LB100/LB101
Wenn Sie den Kehrschleifenbereich durch einen Gleisbelegtmelder überwachen wollen, so

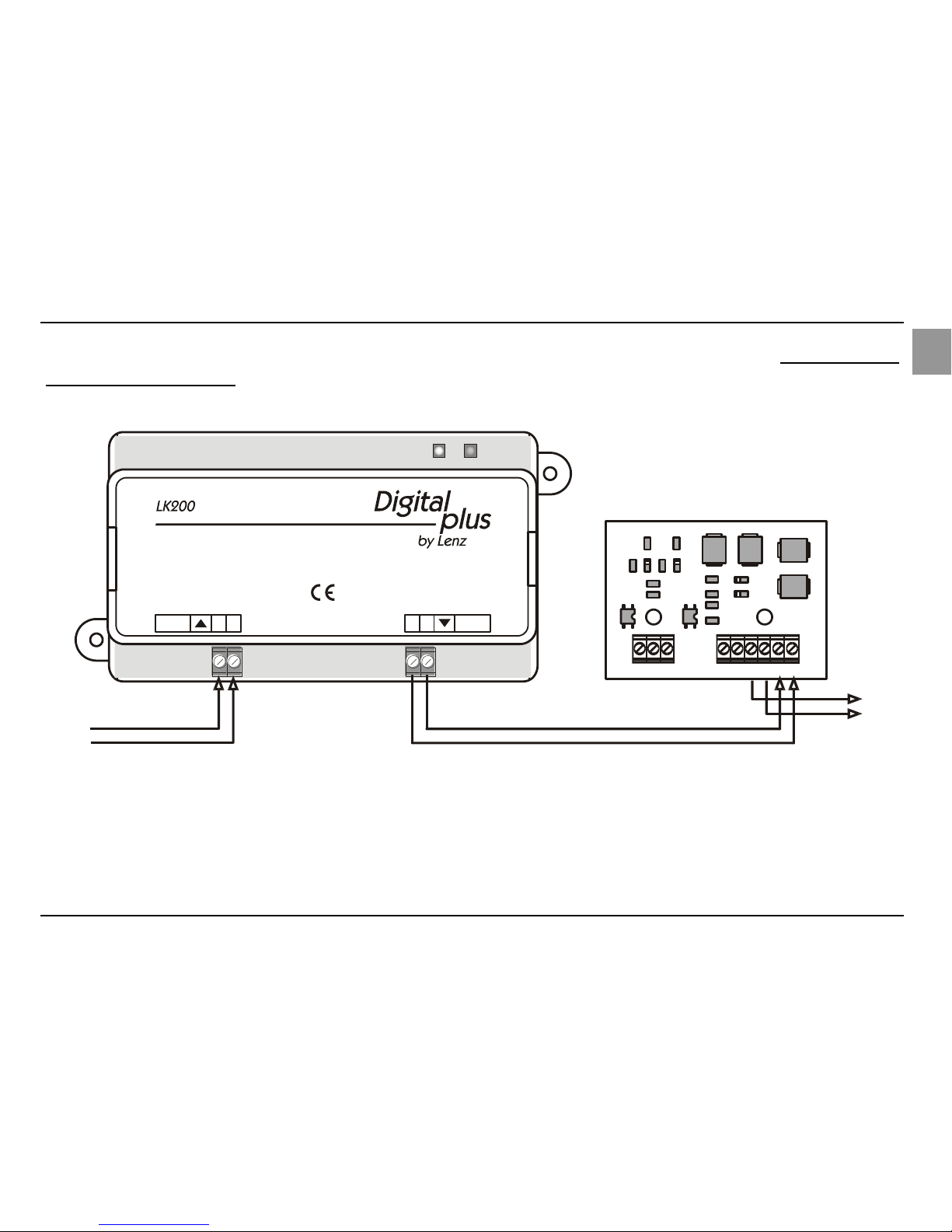

schließen Sie den LB100/LB101 an den Ausgang des LK200 an.
LB100
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN

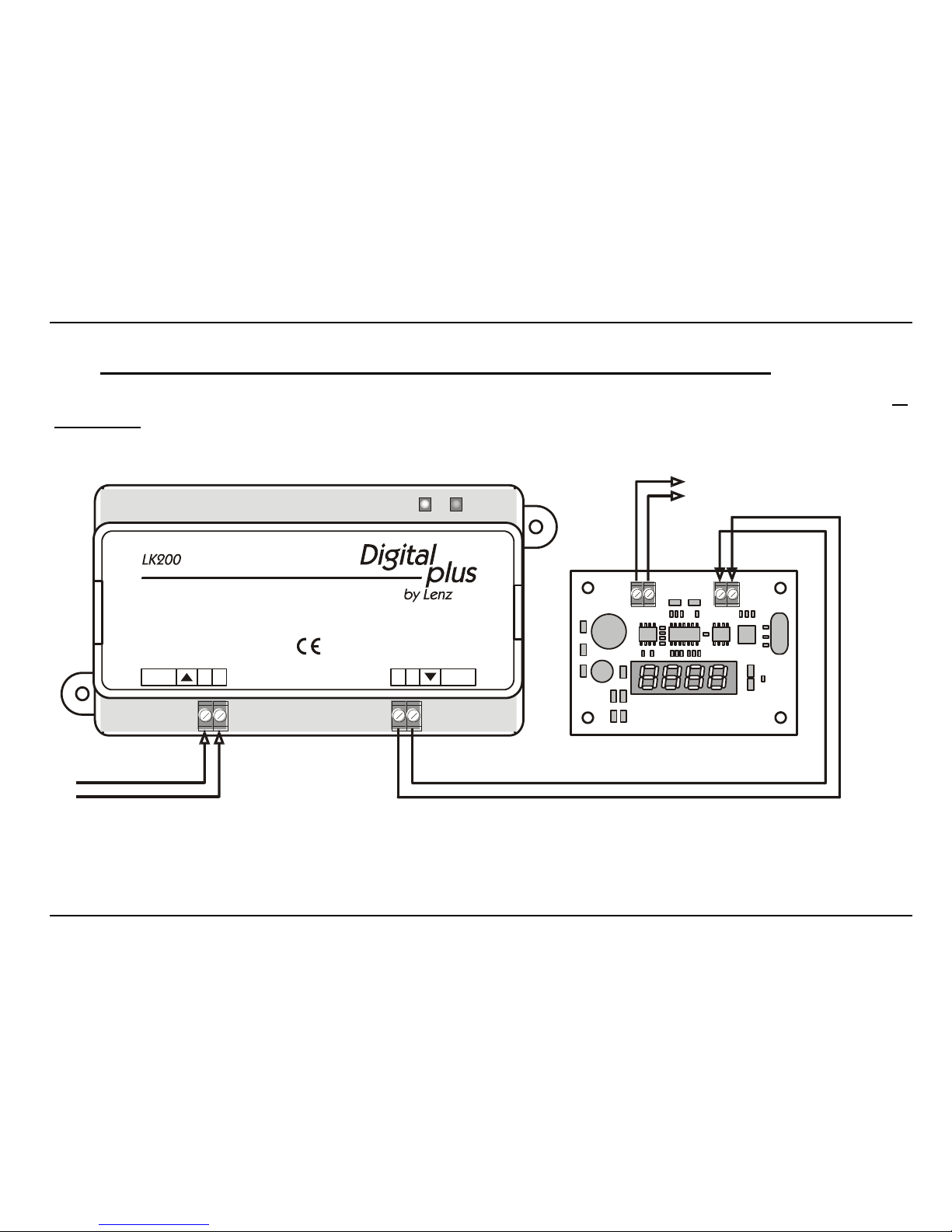

OUTJ K J K

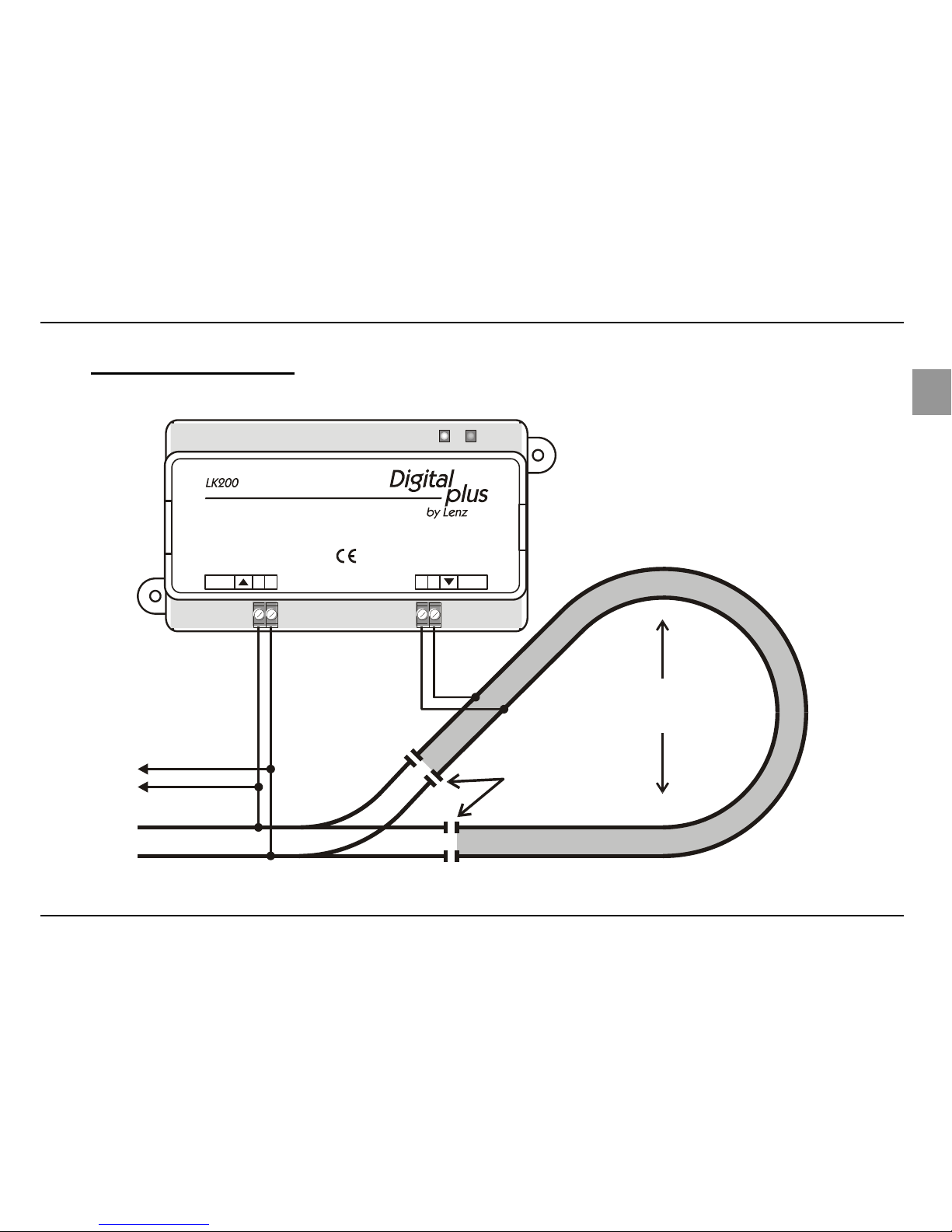

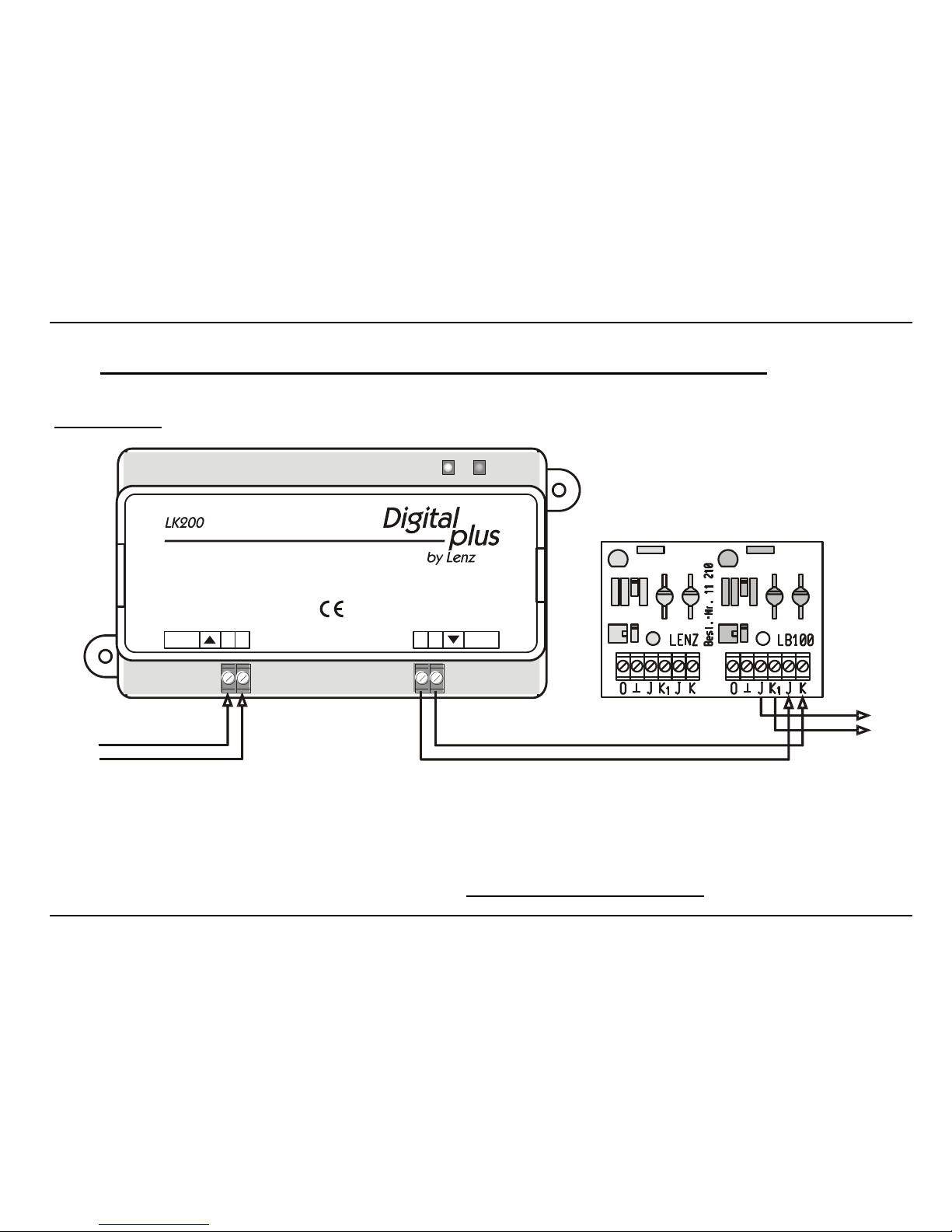

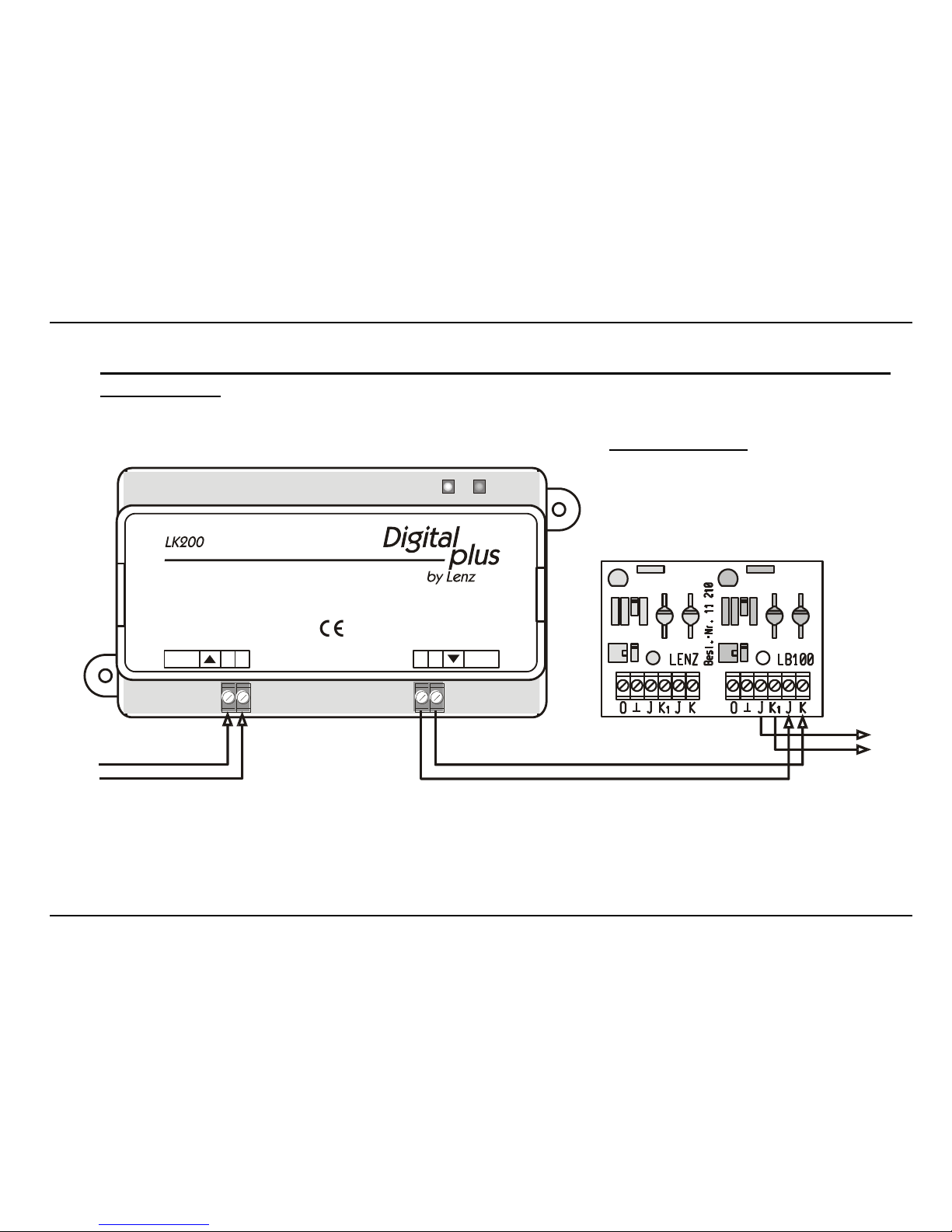

Bild 5: Anschluss des LB100 an das LK200
In Bild 5 sehen Sie den Anschluss an den rechten der beiden Belegtmelder des LB100. Natürlich
können Sie auch den linken Melder verwenden. Bild 6 zeigt den Anschluss an den Belegtmelder
LB101. Auch hier können sie wahlweise den rechten oder linken Melder verwenden.
Page 13
13
D
Außerdem können Sie mit dem freien Melder des LB101 einen zweiten Abschnitt innerhalb des
Kehrschleifenbereichs überwachen.
O2Gnd O1
L
e
n
z
E
l
e
k
t
r
o
n
i
k
G
m
b
H
A
r
t
.
N
r
.
:
1
1
2
1
0
L
B
1
0
1
K2 JJJK1 K
LB101
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUT
J K J K
Bild 6: Anschluss des LB101 an das LK200
Page 14
14 Information LK200
7 Überwachung des Kehrschleifenbereiches mit einer RailCom Adressanzeige LRC120
Wenn Sie innerhalb des Kehrschleifenbereiches eine Adressanzeige LRC120 einsetzen wollen, so
schließen Sie das LRC120 an den Ausgang des LK200 an.
K1
J1
K
J
LRC120
zum
Kehrschleifenbereich
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K

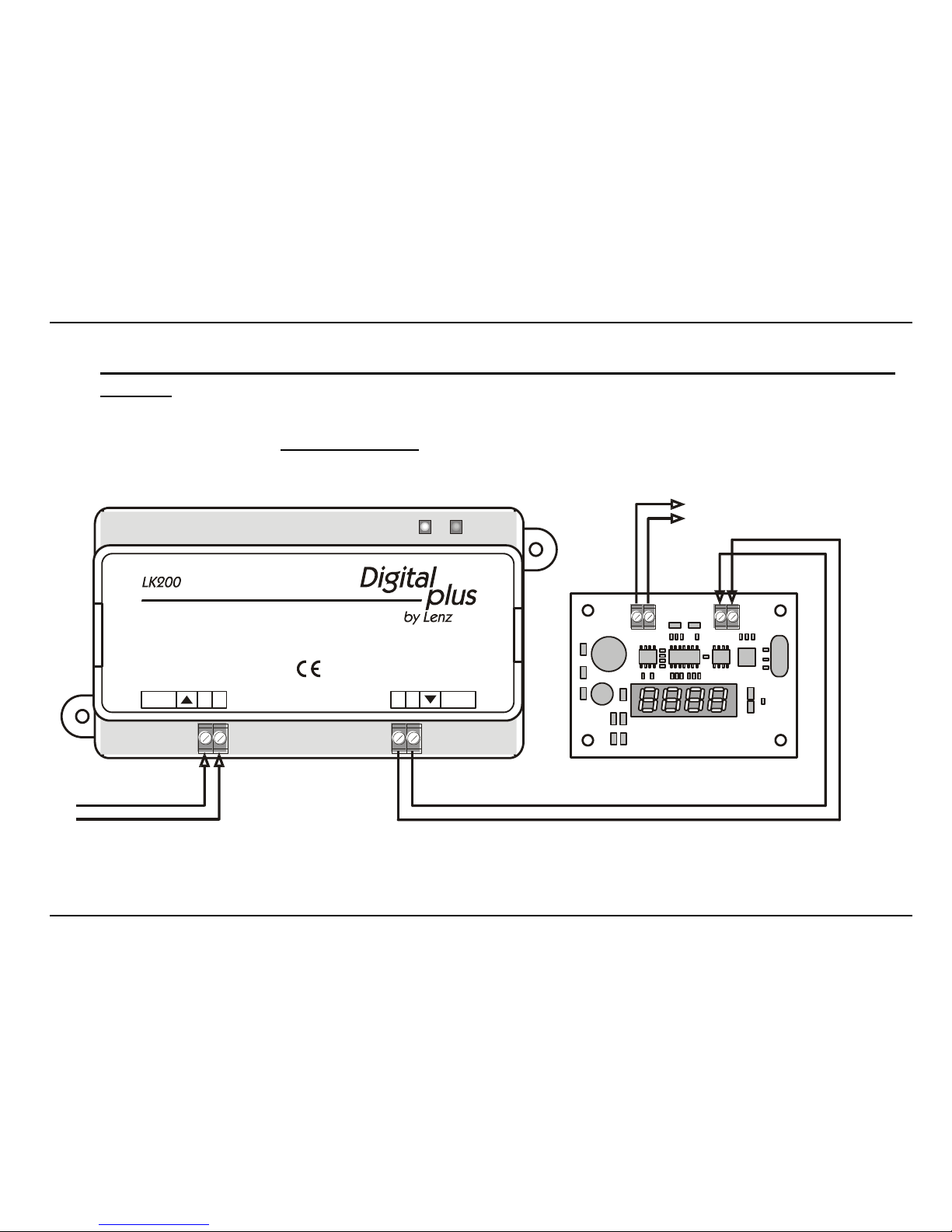

Bild 7: Anschluss des LRC120 an das LK200
Page 15
15
D
8 Anwendungstipps
8.1 Hundeknochen
Mit dem LK200 können auch Gleisdreiecke und "Hundeknochen" sowie Drehscheiben problemlos
verdrahtet werden.
Beachten Sie bitte, dass der in den Zeichnungen grau dargestellte Kehrschleifenbereich (wird vom
LK200 versorgt) immer so lang sein muss, wie der längste auf Ihrer Modellbahn fahrende Zug. Die
Gleise sind nur als ein dicker Strich dargestellt.
Aus dem Bild 8 entnehmen Sie die Positionierung des Kehrschleifenbereiches bei Gleisführung in
Form eines "Hundeknochens". Gezeichnet ist nur ein Ende dieses "Knochens", auf der anderen
Seite des Knochens ist der Kehrschleifenbereich sinngemäß zu positionieren.

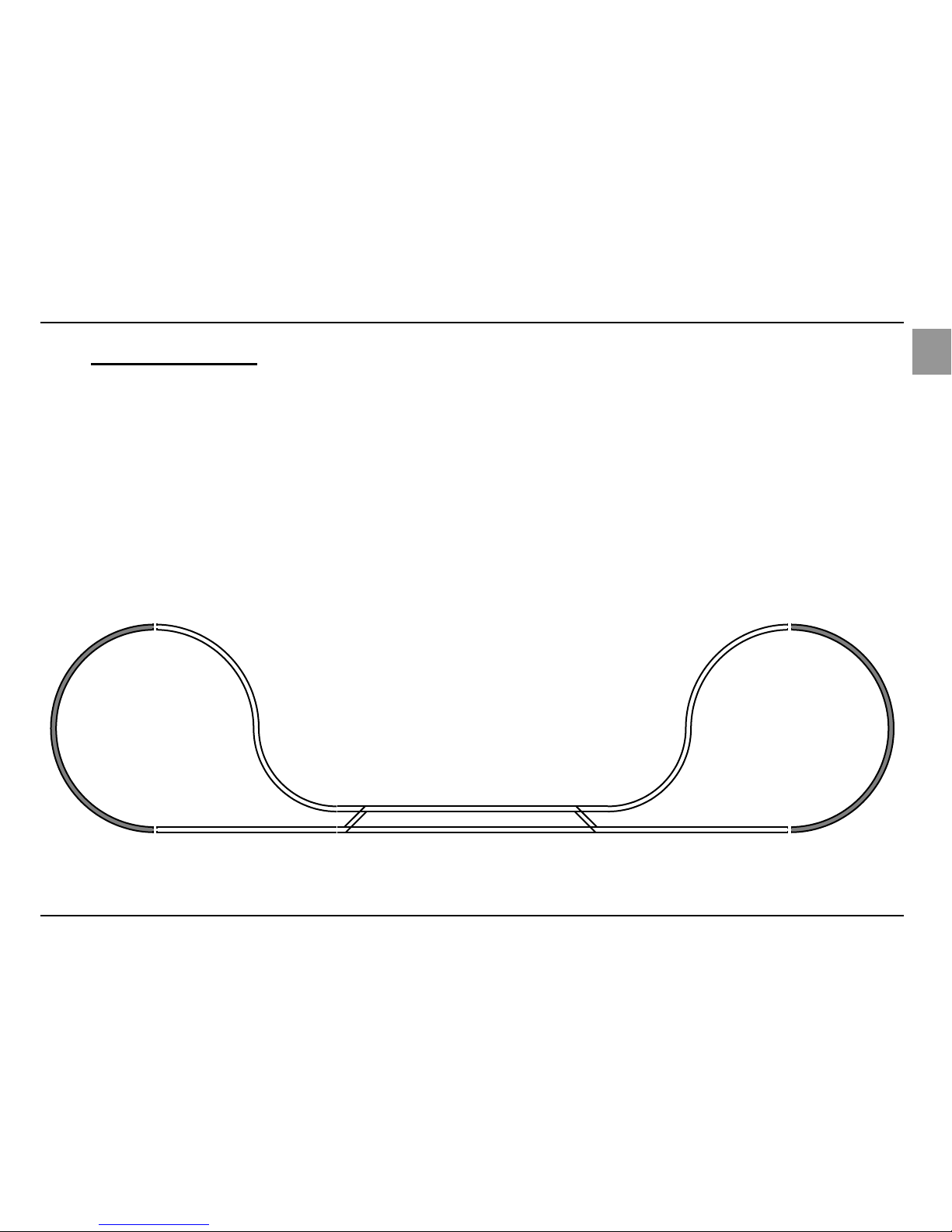

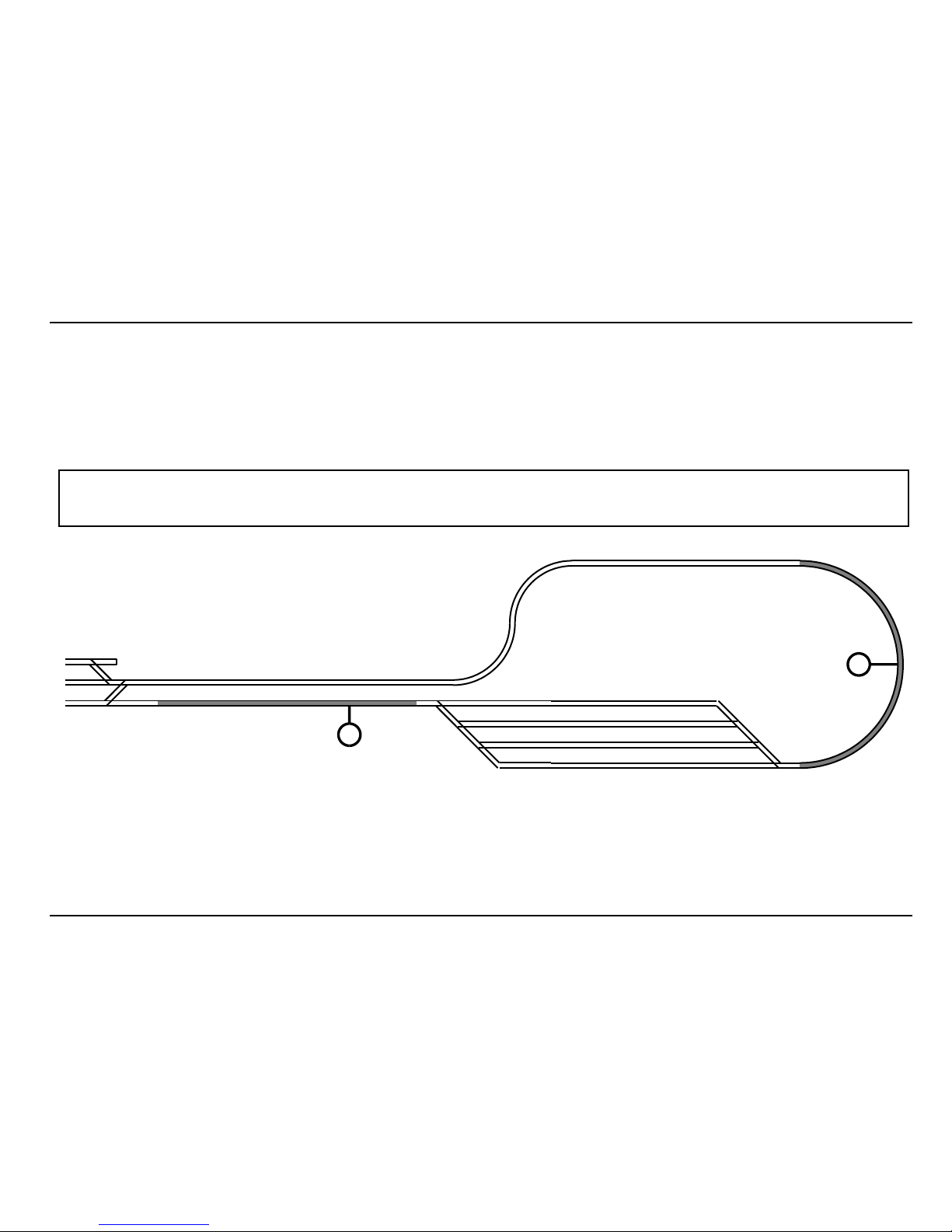

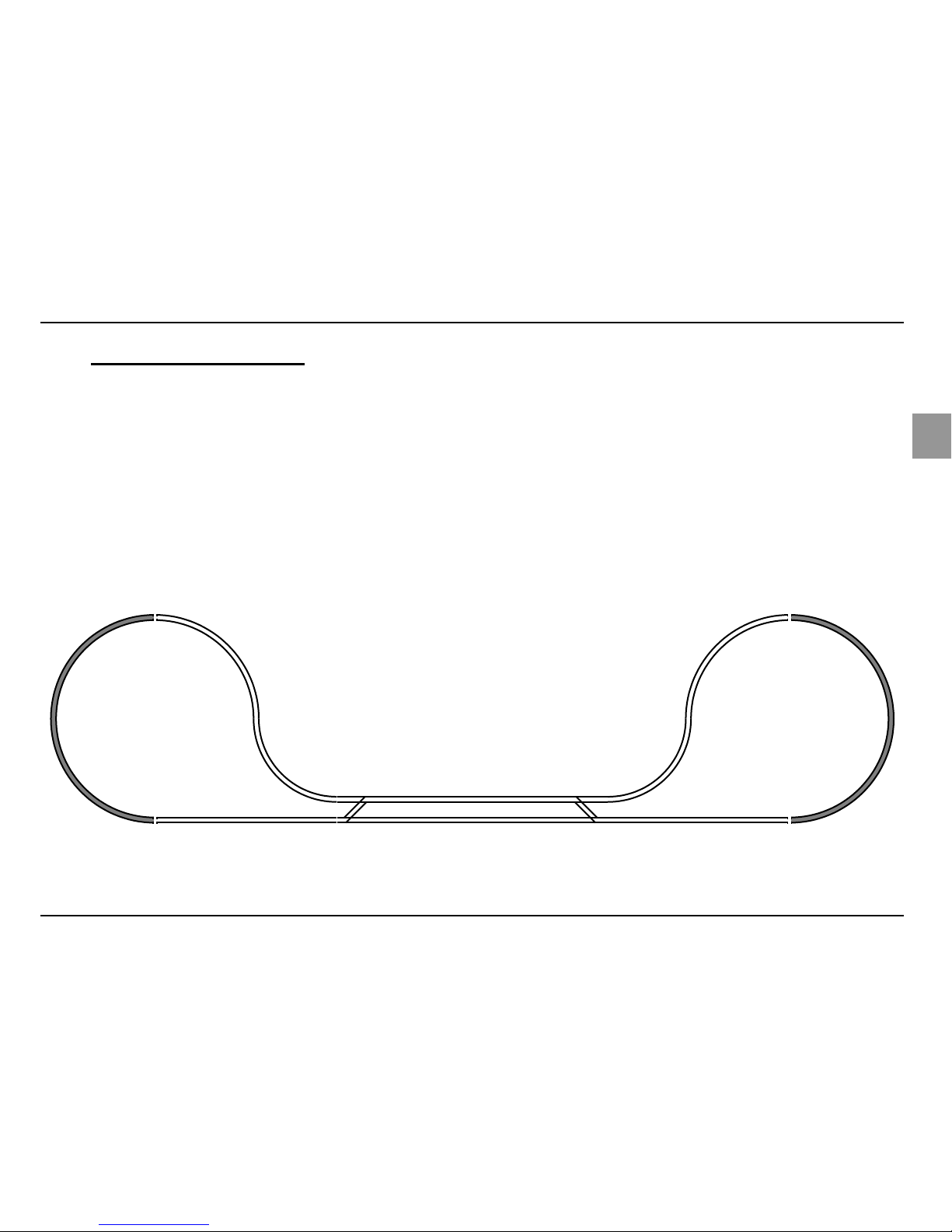

Bild 8: Kehrschleifenbereiche innerhalb eines "Hundeknochens"
Page 16
16 Information LK200
8.2 Schattenbahnhof in der Kehrschleife
Innerhalb einer Kehrschleife darf sich immer nur ein Zug im Kehrschleifenbereich befinden. Wollen
Sie einen Schattenbahnhof innerhalb einer Kehrschleife aufbauen, so darf nicht der gesamte
Schattenbahnhof der Kehrschleifenbereich sein.
Tipp:

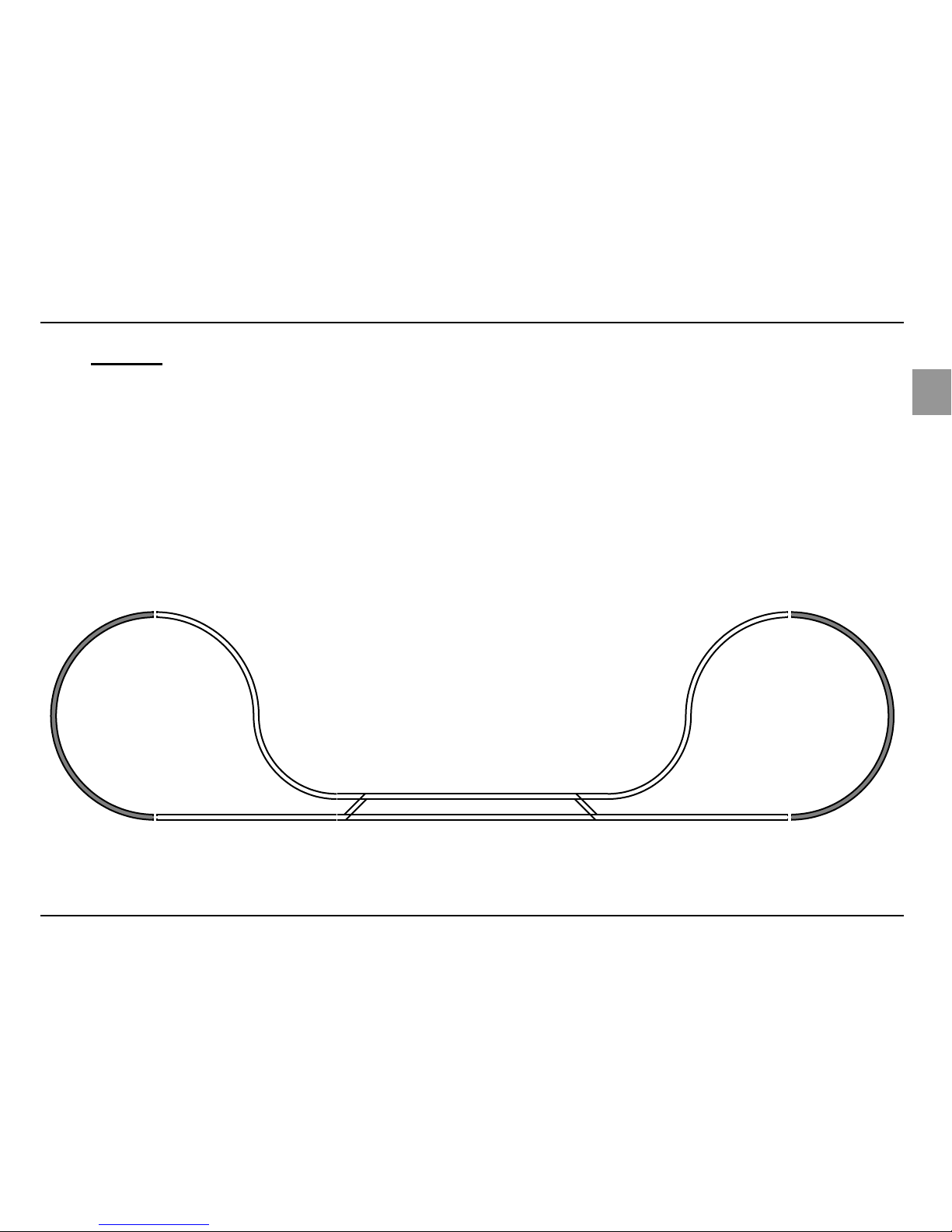

Verlegen Sie den Kehrschleifenbereich vor (A) oder hinter (B) die Gleisharfe des
Schattenbahnhofes.
A
B

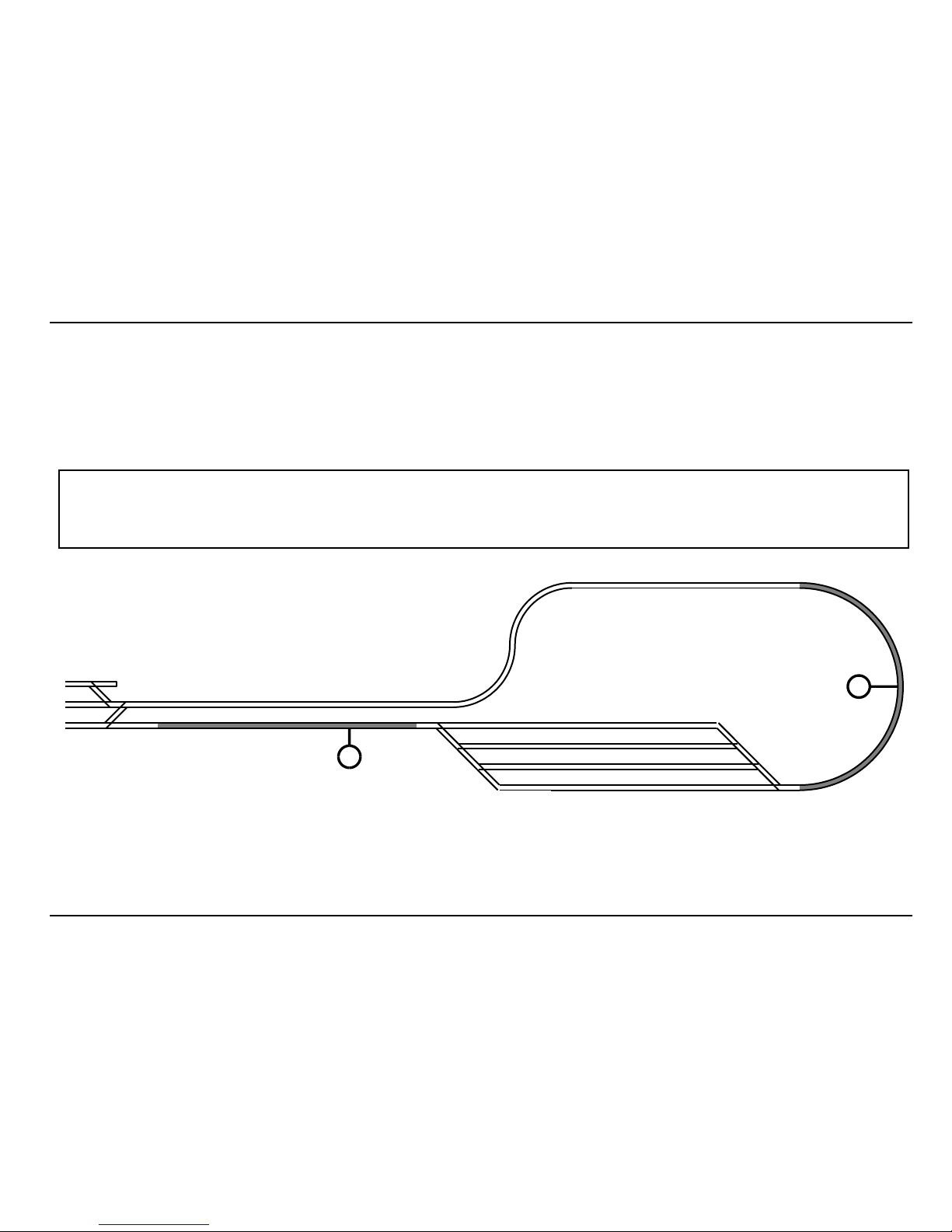

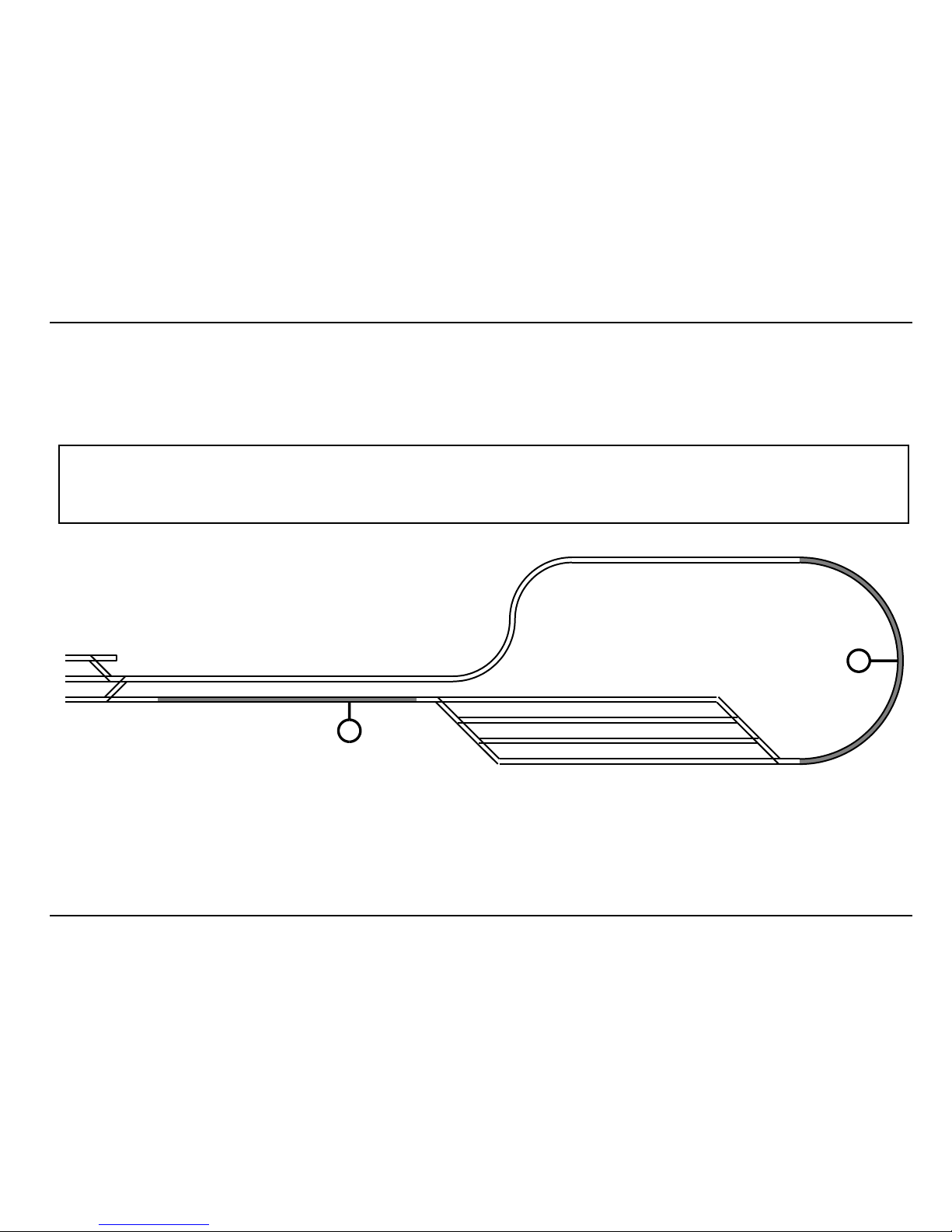

Bild 9: Kehrschleifenbereiche vor und hinter einem Schattenbahnhof
innerhalb eines "Hundeknochens"
Page 17
17
D
8.3 Gleisdreieck

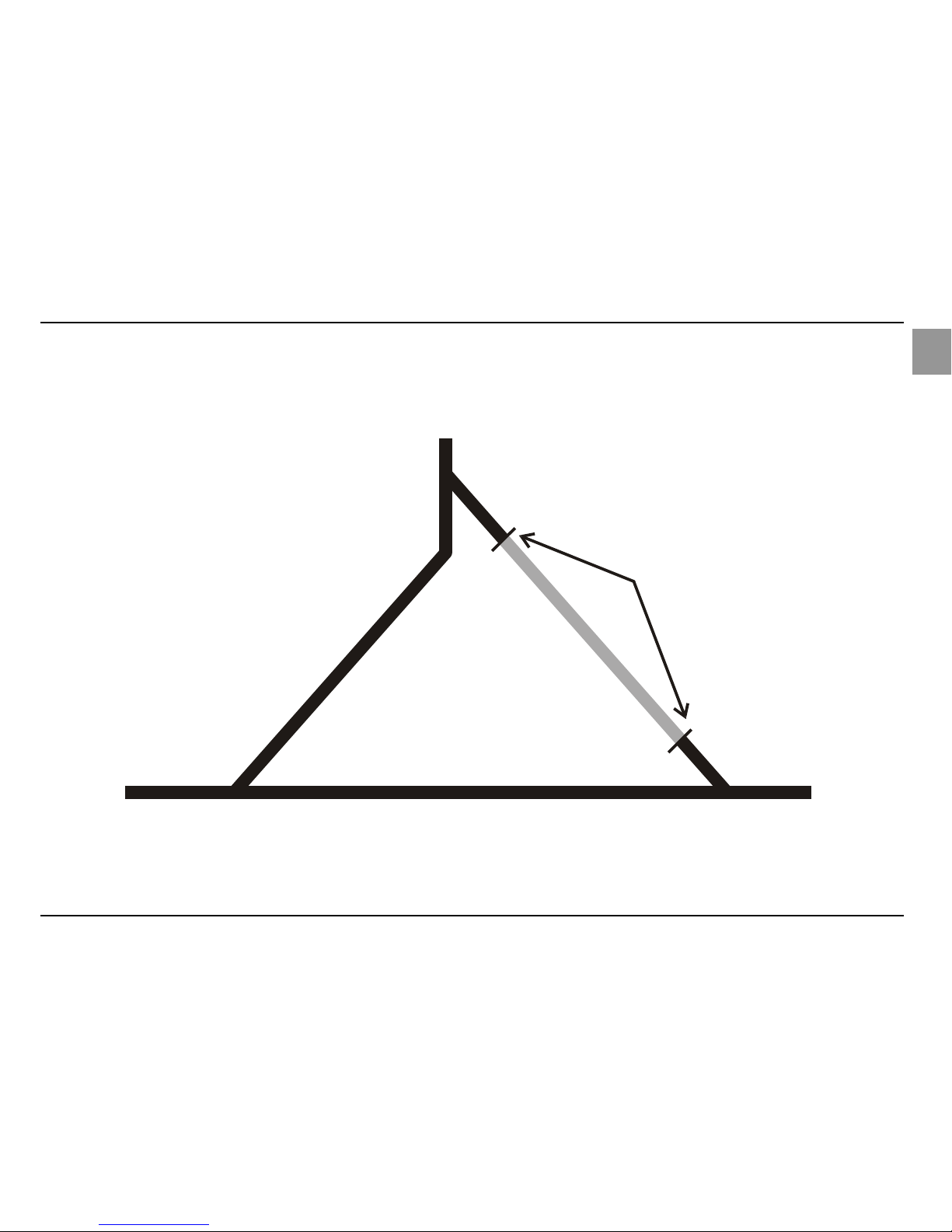

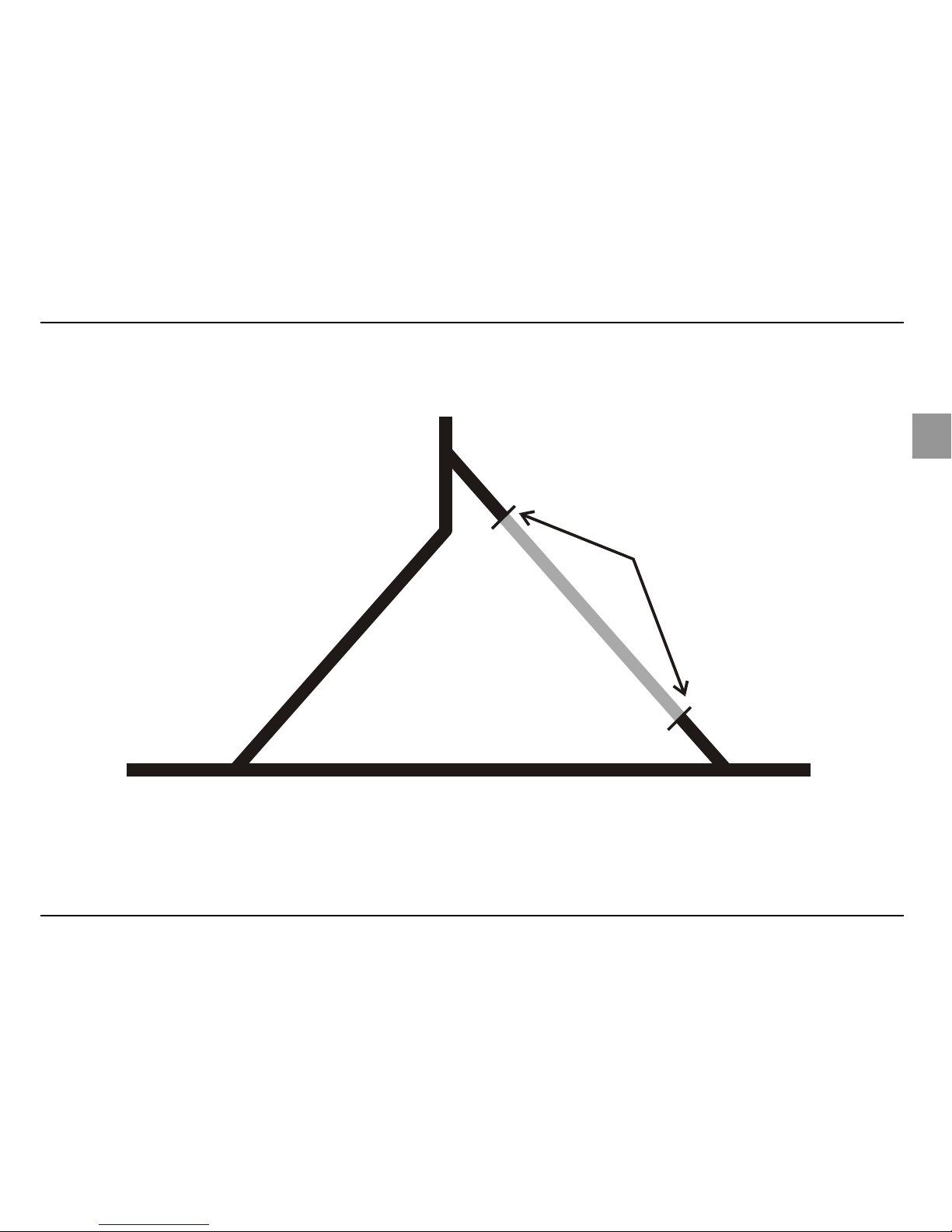

Bild 9 zeigt Ihnen die Position des Kehrschleifenbereiches innerhalb eines Gleisdreiecks.
beidseitige
Trennungen

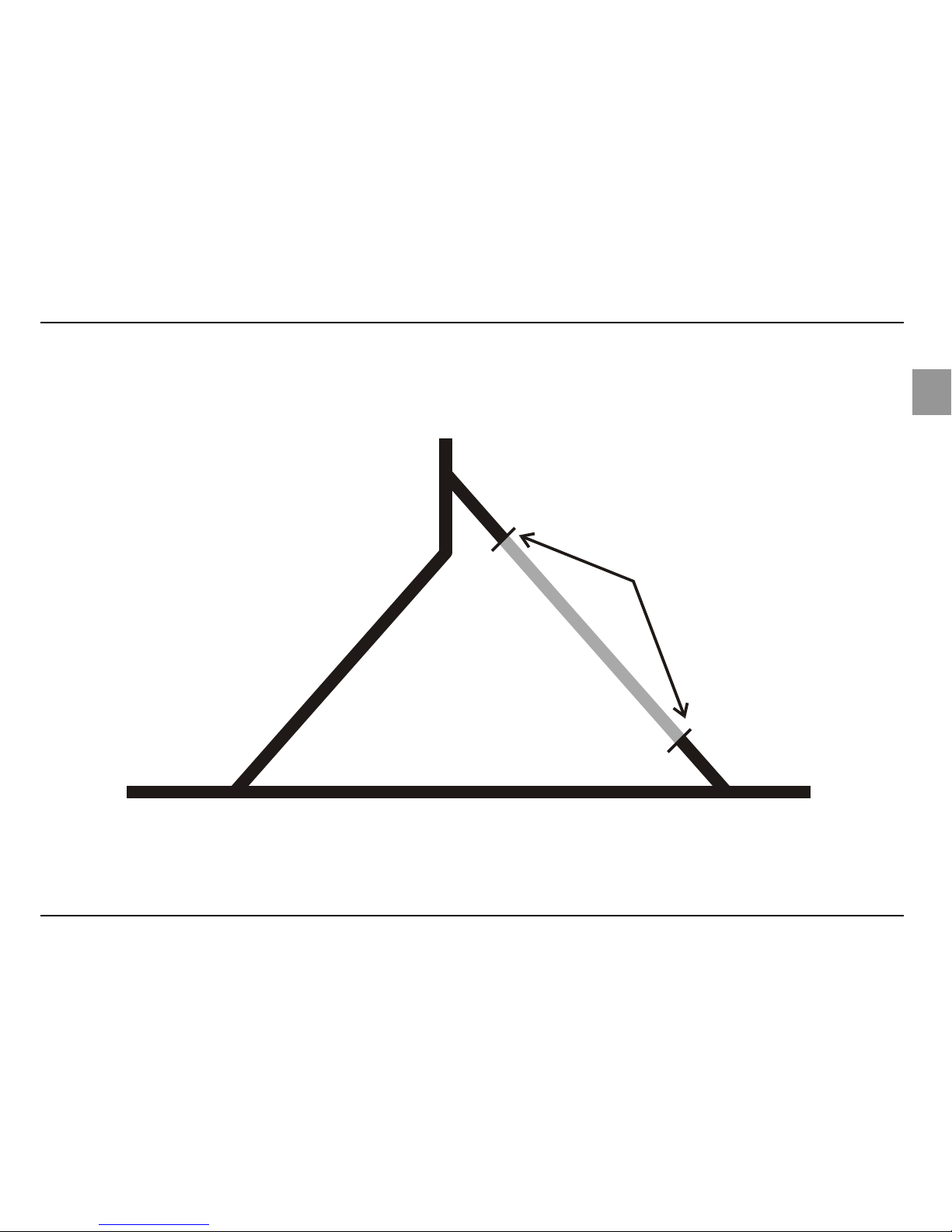

Bild 10: Kehrschleifenbereich innerhalb eines Gleisdreiecks
Page 18
18 Information LK200
8.4 Drehscheibe
Bei Drehscheiben wird üblicherweise das Bühnengleis mit Spannung versorgt. Die an den
Gleisabgängen angeschlossenen Gleise werden nur dann mit Spannung versorgt, wenn die Bühne
auf sie zeigt.
Im Digitalbetrieb ist es nun aber möglich, auch bei abgestellten Lokomotiven Licht und
Rauchgenerator eingeschaltet zu lassen, dies hat gerade im BW - Bereich einen großen Reiz.
Hierzu müssen aber alle von der Drehscheibe abgehenden Gleise mit Spannung versorgt werden.
Wenn die Drehbühne um 180° gedreht wird, kommt es an den Gleisabgängen zu einem
Kurzschluss. Um dies zu verhindern, wird die Bühne der Drehscheibe über ein LK200 versorgt.
Verdrahten Sie Ihr BW dann in der in Bild 10 gezeigten Weise.
Die in der Zeichnung angedeuteten Gleisabgänge sind als Zubehör für die jeweilige Drehscheibe
erhältlich. Isolieren Sie also jeweils beidseitig an den Schienenstößen zum Gleisabgang, und
versorgen Sie die Drehscheibenbühne über das LK200.
Fährt eine Lok auf die Bühne und wird um 180° gedreht, so entsteht beim Abfahren von der Bühne
in den Gleisstutzen ein Kurzschluss, da die Polarität des Bühnengleises und des Gleisstutzen nicht
mehr übereinstimmt. Dieser Kurzschluss wird vom LK200 erkannt, worauf das Bühnengleis
automatisch umgepolt wird.
Page 19
19
D
doppelseitige
Trennstellen
doppelseitige
Trennstellen
Gleisabgänge
Gleisstutzen
OUTIN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K

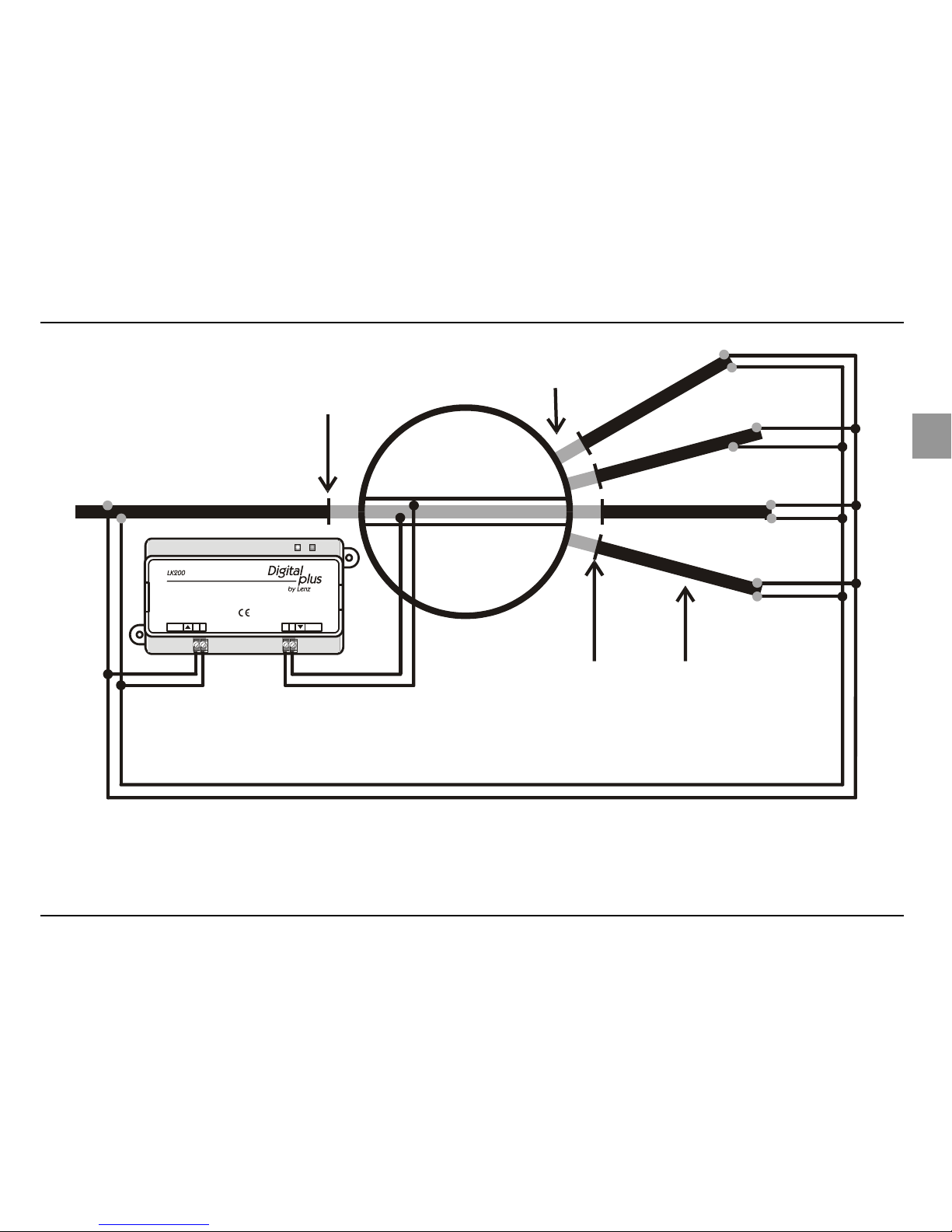

Bild 11: Verdrahtung einer Drehscheibe
Page 20
20 Information LK200
1 Problem: Reverse loop
Every other owner of a two-wire system can tell you a thing or two about it:
If you assemble a reverse loop in a two-wire system, a short circuit will occur where the reverse-loop
track rejoins the main track, because the track that was previously the right track now abuts the left
track.
Short circuit
when crossed
Figure 1
Page 21
21
E
This short circuit can be avoided only through a polarity separation on both sides. A separation only
on one side, at the entry of the loop, does not suffice, because the wheels, when crossing the
separated tracks, reconnect the tracks and will thus cause the short circuit. Therefore, a separation
is also required on the other side, at the exit of the loop.
Now, you "only" have to ensure, when crossing one or the other separation, that the polarity of the
loop is set so that the wheels cannot cause a short circuit.
To begin with, the polarity of the loop is set so that a short circuit cannot occur during entry. While
the train is in the loop, the polarity of the loop is reversed so that a short circuit can also not occur
during exit.
In conventional operation, however, this creates a problem: If the polarity is reversed while the train
is moving, the train changes its direction of motion, because the direction is dependent upon the
polarity of the track. Therefore, the polarity also needs to be reversed at the control panel in order
for the train to maintain its original direction of motion. Hence, an interruption of travel is always
necessary.
This is not the case in digital operation: Here, the direction of motion and the polarity of the track are
not dependent upon each other. Therefore, the polarity of the loop can be reversed during operation
without the train changing its direction of motion or having to be stopped.
Page 22
22 Information LK200
2 Technical data
Maximum voltage: 22 V, DCC
Maximum current: 5 A
ATTENTION:
The LK200 is not suitable for normal DC operation on conventional model railway layouts!
3 Functioning of the LK200
The LK200 automatically creates the required polarity of the loop when crossing the separation
points.
This process is very simple:
If the polarity of the loop is not correct during entry, the LK200 detects the fault current caused by
the wheels and adapts the polarity of the reverse-loop area (highlighted in grey) immediately (see
Figure 2). Thus, the short circuit is removed and the train can enter the loop. This happens so fast
that it goes unnoticed during operation.
Page 23
23
E
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Separation points
on both sides
Figure 2
Page 24
24 Information LK200
When crossing the separation point at the exit of the loop, a new short circuit is caused, prompting
the LK200 to reverse the polarity again (see Figure 3). The train can now exit the loop.
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Separation points
on both sides
Figure 3
Figure 6
Figure 7
Figure 8
beidseitige
Trennstellen
Lenz Elektronik GmbH D-3 5398 Giessen
Made in Germany
LK100
Figure 9
Page 25
25
E
4 Connecting the LK200
The easy-to-do connection of the LK200 is shown in Figure 4.
Reverse-loop
area (grey)
OUT
IN
To the
amplifier
LZV100/LV102
LV101/LV100
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Separation points
on both sides
Figure 4
Page 26
26 Information LK200
The supply of the LK200 can be taken from the reverse-loop area. A direct connection to the
amplifier which supplies this track section is also possible.
Connect terminals "J" and "K" of the terminal pair "IN" to terminals "J" and "K" of the amplifier.
The reverse-loop area (highlighted in grey) that has been isolated on both the entry and the exit
sides is connected to terminals "J" and "K" of the terminal pair "OUT".
Regardless of the track layout, the reverse-loop area (which is the area supplied by the
output of the LK200) must always be so long as to be able to accommodate in its entirety the
longest train operating on the layout!
Advice:
The track section before and after the reverse-loop area must be supplied by the same
amplifier as the reverse-loop area!
Page 27
27
E

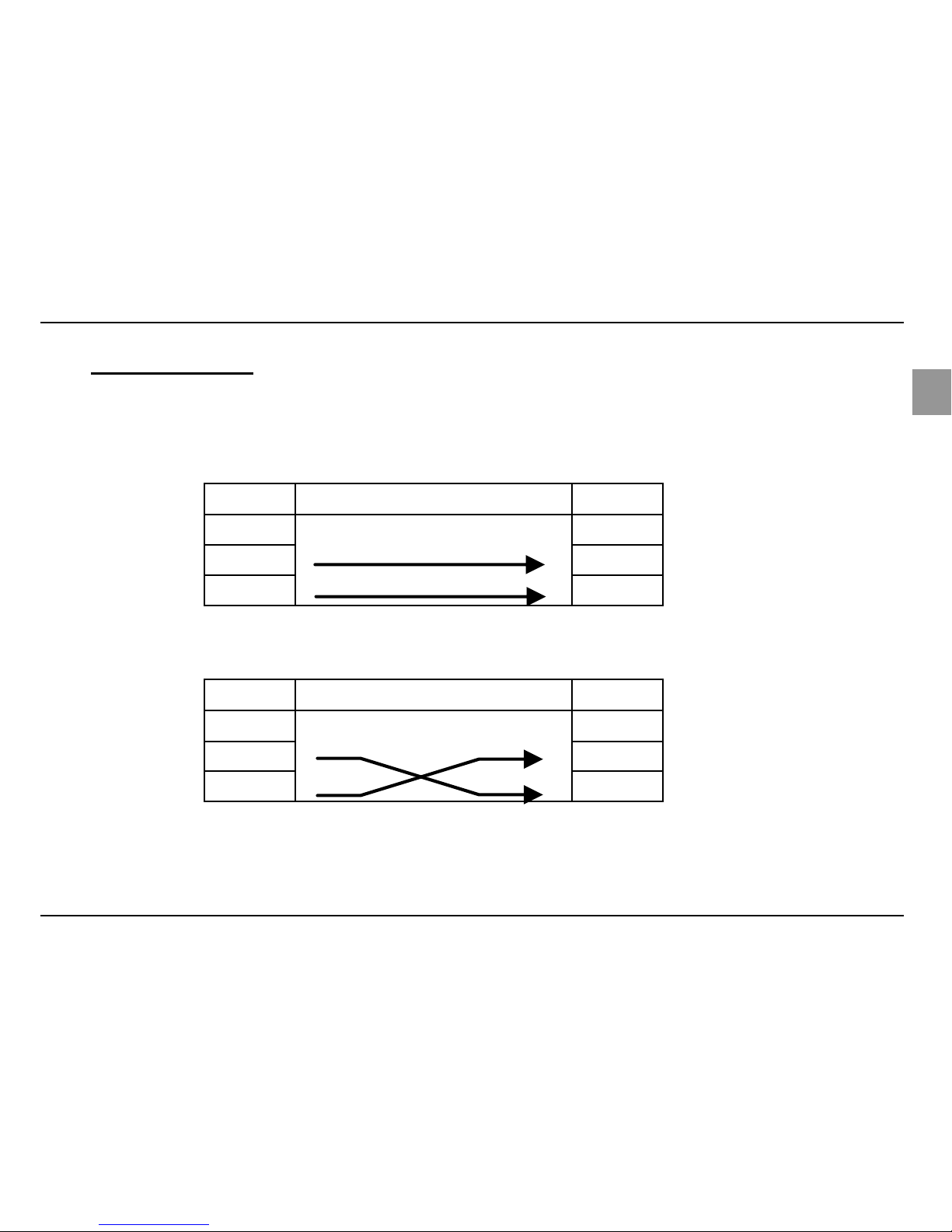

5 Operating display
Two LEDs indicate the operating status of the LK200.
If the yellow LED is on, the output terminals "J" and "K" have the same polarity as the input
terminals "J" and "K".
yellow LED is on
IN
connected to
OUT
J J K K
If the green LED is on, the output terminals "J" and "K" have the reverse polarity as the input
terminals "J" and "K".
green LED is on
IN
connected to
OUT
J J K K
If neither of the two LEDs is on, no track voltage is applied at input J, K.
Page 28
28 Information LK200
6 Monitoring the reverse-loop area with occupancy detectors LB100/LB101
If you want to monitor the reverse-loop area with an occupancy detector, connect the LB100/LB101
to the output of the LK200.
LB100
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Figure 5: Connecting the LB100 to the LK200
Figure 5 shows the connection to the right of the two occupancy detectors of the LB100. Of course,
you can also use the left detector. Figure 6 shows the connection to the occupancy detector LB101.
Here, you can also choose between the left and the right detector. Moreover, you can use the free
detector of the LB101 to monitor a different part within the reverse-loop area.
Page 29
29
E
O2Gnd O1
L
e
n
z
E
l
e
k
t
r
o
n
i
k
G
m
b
H
A
r
t
.
N
r
.
:
1
1
2
1
0
L
B
1
0
1
K2 JJJK1 K
LB101
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUT
J K J K
Figure 6: Connecting the LB101 to the LK200
Page 30
30 Information LK200
7 Monitoring the reverse-loop area with a RailCom address display LRC120
If you want to use an address display LRC120 within the reverse-loop area, connect the LRC120 to
the output of the LK200.
K1
J1
K
J
LRC120
To the
reverse-loop area
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUT
J K J K
Figure 7: Connecting the LRC120 to the LK200
Page 31
31
E
8 User tip
8.1 Dog bone
With the LK200 you can also wire wyes, "dog bones" and turntables without any problems.
Please note that the reverse-loop area marked grey in the Figures (which is the area supplied by
the LK200) must always be so long as to be able to accommodate in its entirety the longest train
operating on the layout. The tracks are only depicted as thick lines.
Figure 8 illustrates the positioning of the reverse-loop area if the track is shaped like a "dog bone".
Only one end of this "bone" is depicted; the reverse-loop area must be assembled correspondingly
on the other side.
Figure 8: Reverse-loop areas within a "dog bone"
Page 32
32 Information LK200
8.2 Hidden sections in the reverse loop
Within a reverse loop only one train may be located in the reverse-loop area. If you want to
assemble a hidden section in a reverse loop, the hidden section may not include the entire reverseloop area.
Advice:
Move the reverse-loop area before (A) or behind (B) the ladder track of the hidden section.
A
B
Figure 9: Reverse-loop areas before and behind a hidden section in a "dog bone"
Page 33
33
E
8.3 Wyes
Figure 10 shows the position of the reverse-loop area within a wye.
Separations
on both sides
Figure 10: Reverse-loop area within a wye
Page 34
34 Information LK200
8.4 Turntable
With turntables, the platform track is usually supplied with power. The tracks connected to the track
exits are only supplied with power if the platform points at them.
In digital operation, it is possible to leave on the light and the smoke generator while the
locomotives are out of service. This is particularly attractive in the area of motor power depots. To
this end, however, all tracks exiting the platform must be supplied with power.
When the turntable is turned by 180°, a short circuit will be created at the track exits. To avoid this,
the platform of the turntable is supplied by a LK200. Wire your motor power depot in the manner
illustrated in Figure 11.
The track exits shown in the Figure are available as accessory for the respective turntable. Isolate
on both sides at the rail joints to the track exit and supply the turntable with the LK200.
When a locomotive moves on the platform and is turned by 180°, a short circuit will be created in
the track connections when the locomotive moves off the platform, because the polarity of the
platform track and the track connection no longer match. The LK200 detects this short circuit and
the polarity of the platform track is reversed automatically.
Page 35
35
E
Separations
on both sides
Separations
on both sides
Track exits
Track connection
OUTIN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Figure 11: Wiring a turntable
Page 36
36 Information LK200
1 Le problème classique d'u1ne boucle de retournement
Tout possesseur d'un réseau à deux files de rails connaît le problème classique suivant.
Si on construit une boucle de retournement sur un réseau à deux files de rails, il surviendra
inévitablement un court-circuit à l'endroit où la boucle vient rejoindre à nouveau la "voie-mère", car
le rail situé anciennement à droite se heurte au rail situé à gauche.
Court-circuit
passage des roues
au
Figure 1
Page 37
37
F
On peut éviter ce court-circuit en effectuant une coupure sur les deux rails aux deux extrémités de
la boucle. En effet, une coupure sur les rails à l'une seulement des deux extrémités ne suffit pas
car, lors du passage des roues sur les coupures, les rails situés de part et d'autre seront de
nouveau reliés de sorte qu'un court-circuit surviendra immanquablement. Il faut donc
nécessairement effectuer aussi une double coupure à l'autre extrémité de la boucle.
Il reste encore à s'assurer que, lors du passage des roues sur l'une ou l'autre des deux coupures de
la boucle, la polarité des rails soit établie de façon à éviter un court-circuit.
La polarité des rails est donc établie dans la boucle de telle sorte que, lors de l'entrée du train dans
la boucle, aucun court-circuit ne puisse survenir. Pendant que le train se trouve dans la boucle, la
polarité des rails est inversée de façon à ce que, lors de la sortie du train de la boucle, aucun courtcircuit ne puisse également survenir.
En exploitation conventionnelle, on se heurte à un problème : si la polarité des rails est inversée
sous les roues du train en mouvement, ce dernier inversera son sens de marche car celui-ci
dépend entièrement de la polarité des rails. On doit donc inverser une nouvelle fois cette dernière à
l'aide du pupitre de commande pour que le train conserve son sens de marche original. Il s'ensuit
qu'il faut toujours interrompre la marche du train avant les inversions de polarité.
C'est différent en exploitation digitale. Ici, le sens de marche et la polarité des rails ne sont pas
dépendants l'un de l'autre. On peut donc, pendant la marche du train, inverser la polarité des rails
dans la boucle sans que le train inverse son sens de marche ou doive s'arrêter !
Page 38
38 Information LK200
2 Données techniques
Tension maximale: 22 V, DCC
Charge totale maximale: 5 A
Important :
Le LK200 n'est pas destiné à une exploitation sur les réseaux miniatures conventionnels à courant
continu !
3 Fonctionnement du LK200
Lors du franchissement de la coupure des rails, le LK200 applique automatiquement la polarité
adéquate dans la boucle de retournement. Cela se passe simplement. Si, lors de l'entrée du train
dans la boucle, la polarité des rails est incorrecte, le LK200 détecte le court-circuit provoqué par le
passage des roues sur la coupure et adapte immédiatement la polarité adéquate (voir la figure 2).
Cela se passe tellement vite qu'il est impossible de remarquer un changement dans la marche du
train.
Page 39
39
F
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Double coupure
aux 2 extrémités
Figure 2
Lors de la sortie du train de la boucle, la polarité des rails est de nouveau incorrecte, le LK200
détecte le court-circuit et inverse immédiatement la polarité (voir la figure 3). Le court-circuit étant
ainsi évité, le train peut donc sortir de la boucle sans entraves.
Page 40
40 Information LK200
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Double coupure
aux 2 extrémités
Figure 3
Bild 10
Bild 11
Bild 12
beidseitige
Trennstellen
Lenz Elektronik GmbH D-3 5398 Giessen
Made in Germany
LK100
Bild 13
Page 41
41
F
4 Raccordement du LK200
Voyez la figure 4 concernant le raccordement simple du LK200.
Boucle de
retournement
(en grisé)
OUT
IN
De
l'amplificateur
LZV100/LV102
LV101/LV100
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Double coupure
à chaque
extrémité
Figure 4
Page 42
42 Information LK200
L'alimentation du LK200 se fait à partir des rails précédant la boucle de retournement. Une
connexion directe à l'amplificateur qui alimente ces rails est également possible.
Reliez les bornes "J" et "K" du bornier "IN" aux bornes de même nom de l'amplificateur.
Les rails isolés de la boucle de retournement, c'est-à-dire la zone située entre les deux doubles
coupures (elle est représentée en grisé sur la fig. 4), sont raccordés aux bornes "J" et "K" repérées
"OUT".
La zone isolée de la boucle de retournement (la zone alimentée par la sortie du LK200) doit
toujours être, indépendamment de la représentation de la figure 4, suffisamment longue pour
contenir le plus grand train susceptible d'y circuler!
Important :
L'alimentation des rails situés en dehors de la boucle de retournement et celle des rails de la
boucle de retournement elle-même doivent provenir du même amplificateur.
Page 43
43
F

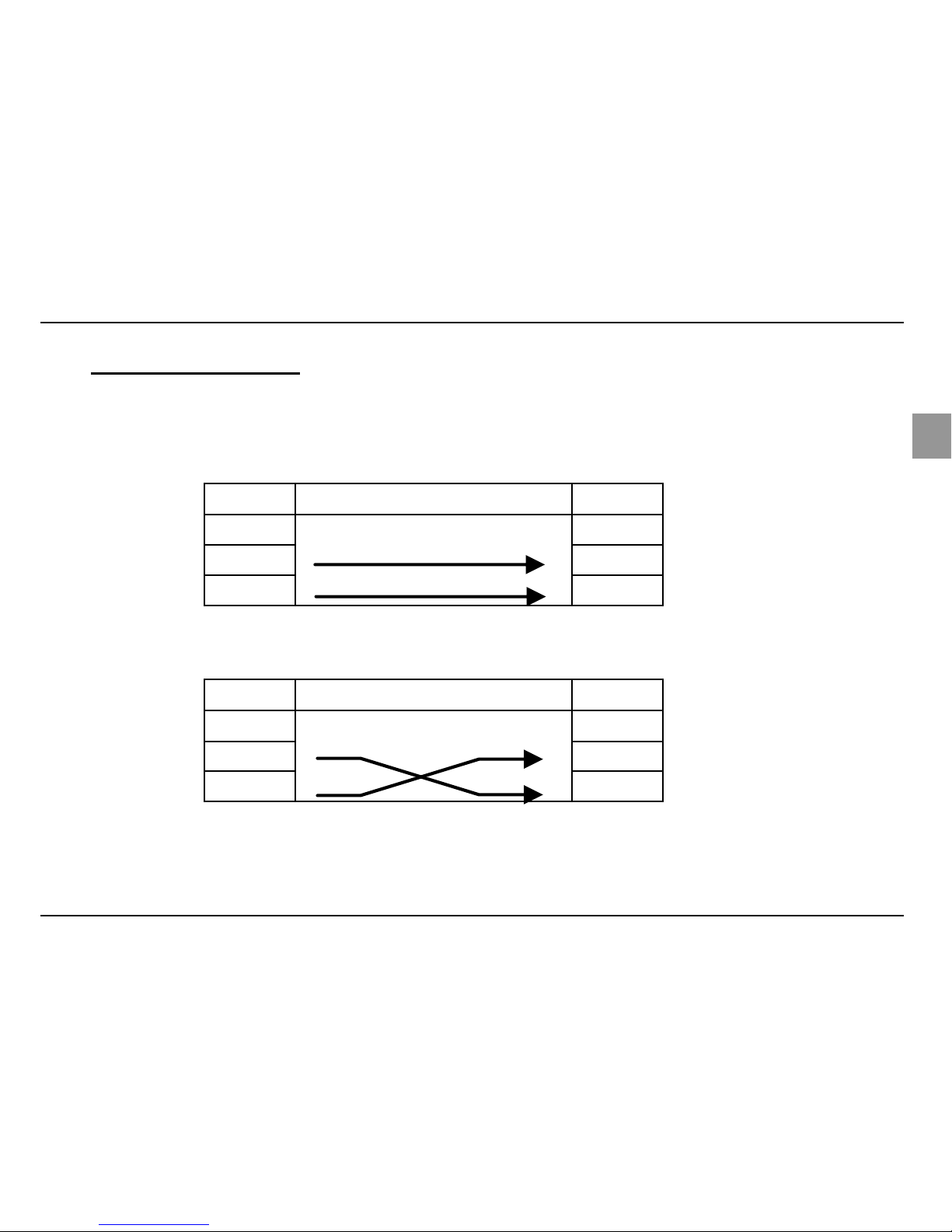

5 Témoins d'exploitation
Deux diodes électroluminescentes (DEL) indiquent l'état d'exploitation du LK200.
Si la diode jaune s'allume, les bornes de sortie J et K ont la même polarité que les bornes d'entrée
J et K.
Diode jaune allumée
IN
est relié à
OUT
J J K K
Si la diode verte s'allume, les bornes de sortie J et K ont la polarité inverse de celle des bornes
d'entrée J et K.
Diode verte allumée
IN
est relié à
OUT
J J K K
Si aucune des deux diodes ne s'allume, aucune tension n'est présente aux bornes d'entrée J et K.
Page 44
44 Information LK200
6 Surveillance de la boucle de retournement à l'aide d'un détecteur d'occupation de voie
LB100/LB101
Si vous désirez confier à un détecteur d'occupation de voie la surveillance de la boucle de
retournement, reliez le détecteur d'occupation LB100/LB101 aux bornes de sortie du LK200.
LB100
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Figure 5 : Connexion du LB100 au LK200.
Sur la figure 5 vous voyez la connexion avec le détecteur d'occupation LB100 de droite (la plaquette
en comporte deux). Evidemment, il vous est loisible d'utiliser à la place le détecteur de gauche.
Page 45
45
F
La figure 6 montre la connexion au détecteur d'occupation LB101. Ici également, vous pouvez
utiliser au choix le détecteur de gauche ou celui de droite. En outre, le détecteur libre peut surveiller
une seconde section à l'intérieur de la boucle de retournement.
O2Gnd O1
L
e
n
z
E
l
e
k
t
r
o
n
i
k
G
m
b
H
A
r
t
.
N
r
.
:
1
1
2
1
0
L
B
1
0
1
K2 JJJK1 K
LB101
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUT
J K J K
Figure 6 : Connexion du LB101 au LK200.
Page 46
46 Information LK200
7 Surveillance de la boucle de retournement au moyen de l'indicateur d'adresse RailCom
LRC120
Si vous désirez insérer un indicateur d'adresse LRC120 à l'intérieur d'une boucle de retournement,
connectez le LRC120 aux bornes de sortie du LK200.
K1
J1
K
J
LRC120
Vers la boucle de
retournement
OUT
IN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Figure 7 : Connexion du LRC120 au LK200.
Page 47
47
F
8 Exemples d'application
8.1 Os de chien
Le LK200 vous permet de câbler sans problème un triangle de retournement, une voie en forme
d'os de chien ou un pont tournant.
Veillez à ce que la boucle de retournement dessinée en gris (alimentée par le LK200) soit
suffisamment longue pour accepter le plus long train censé circuler sur la voie (sur les figures
suivantes, les voies sont représentées par un trait épais).
La figure 8 montre la disposition de la zone isolée de la boucle de retournement à l'extrémité d'une
voie en forme d'os de chien. La figure montre deux zones isolées, une à chaque extrémité, cette
représentation étant cependant arbitraire.
Figure 8 : Boucles de retournement aux extrémités d'une voie en forme d'os de chien.
Page 48
48 Information LK200
8.2 Gare fantôme dans une boucle de retournement
On ne peut faire circuler à l'intérieur d'une boucle de retournement qu'un seul train à la fois. Si vous
désirez construire une gare fantôme à l'intérieur d'une boucle de retournement, la totalité de la gare
fantôme ne peut pas se trouver dans la zone isolée de la boucle.
Astuce :
Positionnez la zone isolée de la boucle de retournement avant (A) ou après (B) le peigne de
voies de la gare fantôme.
A
B
Figure 9 : Zone de retournement avant ou après une gare fantôme au sein d'une voie en forme d'os
de chien.
Page 49
49
F
8.3 Triangle de retournement
La figure 9 montre la position de la zone isolée dans le cas d'un triangle de retournement.
Double coupure à
chaque extrémité
Figure 9 : Zone isolée du triangle de retournement.
Page 50
50 Information LK200
8.4 Pont tournant
Habituellement, dans le cas d'un pont tournant, on branche le courant uniquement sur la voie du
pont. Les voies en prolongement du pont tournant sont alors alimentées en courant par la voie du
pont.
En exploitation digitale, il est possible d'activer l'éclairage et le générateur fumigène des
locomotives à l'arrêt. Cela constitue une attraction complémentaire dans les dépôts de locomotives.
Pour cela, il faut alimenter en courant digital toutes les voies connectées au pont tournant.
Lorsque le pont tournant est viré de 180°, il survient un court-circuit entre la voie du pont et celles
qui lui font suite de chaque côté. Afin d'éviter cela, on intercale un LK200 dans l'alimentation de la
voie du pont. Voyez la figure 10 pour le câblage.
Les voies suggérées sur la figure sont fournies comme accessoires. Il faut isoler les deux rails de
chacune des voies à leur jonction avec le pont et alimenter la voie du pont via le LK200.
Si une locomotive se trouve sur la voie du pont tournant et si elle est virée de 180, un court-circuit
surviendra lorsque les roues ponteront les éclisses isolantes au moment où la locomotive quittera le
pont. En effet, la polarité de la voie du pont et celle des voies extérieures ne correspondront plus.
Le LK200 détectera immédiatement le court-circuit et inversera aussitôt automatiquement la polarité
de la voie du pont.
Page 51
51
F
Double coupure à
chaque extrémité
Double coupure à
chaque extrémité
Coupons de voie
du pont
Voies issues
du pont
OUTIN
Lenz Elektronik GmbH D 35398 Giessen
IN
OUTJ K J K
Figure 10 : Câblage d'un pont tournant.
Page 52
52 Information LK200
Vogelsang 14
D - 35398 Gießen
Hotline: 06403 900 133
Fax: 06403 900 155
http://www.digital-plus.de
http://www.lenz-elektronik.com
Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
Keep this operation manual for future reference!
Conservez ce manuel pour une utilisation ultérieure !
Loading...
