Lenovo Y27fA User Guide [sk]

Lenovo
Y27fA
Užívateľská príručka

Čísla výrobku

65BF-GCC1-WW

Prvé vydanie (január 2016)
© Autorské práva Lenovo 2016.
Výrobky, údaje, počítačový softvér a služby spoločnosti LENOVO boli vyvinuté výhradne zo súkromných zdrojov a sú

vládnym organizáciám predávané ako komerčné položky, ako je to zadefinované v dokumente 48 C.F.R. 2.101 s limitovanými
a obmedzenými právami na používanie, reprodukovanie a zverejnenie.

VYHLÁSENIE TÝKAJÚCE SA LIMITOVANÝCH A OBMEDZENÝCH PRÁV: V prípade, ak sú údaje, počítačový softvér
alebo služby dodávané na základe Dohody o poskytovaní verejných služieb „GSA“, používanie, reprodukovanie alebo
zverejňovanie je predmetom obmedzení ustanovených v zmluve číslo GS-35F-05925.

Obsah

Bezpečnostné informácie................................................................................................................ iii

Všeobecné bezpečnostné pokyny........................................................................................................................................................... iii

Kapitola 1. Začíname..................................................................................................................... 1-1

Obsah balenia ....................................................................................................................................................................................... 1-1

Upozornenia ohľadne používania ........................................................................................................................................................ 1-2

Prehľad výrobku................................................................................................................................................................................... 1-3

Typy nastavení................................................................................................................................................................................ 1-3

Naklonenie ...................................................................................................................................................................................... 1-3

Natočenie ........................................................................................................................................................................................ 1-3

Nastavenie výšky ............................................................................................................................................................................ 1-4

Ovládacie prvky monitora............................................................................................................................................................... 1-5

Štrbina pre zámok s káblom............................................................................................................................................................ 1-5

Inštalácia monitora ............................................................................................................................................................................... 1-6

Pripojenie a zapnutie monitora ....................................................................................................................................................... 1-6

Kapitola 2. Prispôsobenie a používanie vášho monitora............................................................2-1

Pohodlie a dostupnosť.......................................................................................................................................................................... 2-1

Usporiadanie pracoviska................................................................................................................................................................. 2-1

Umiestnenie monitora..................................................................................................................................................................... 2-1

Rýchle tipy pre zdravé pracovné návyky........................................................................................................................................ 2-2

Prispôsobenie obrazu vášho monitora .................................................................................................................................................. 2-3

Používanie ovládačov s priamym prístupom .................................................................................................................................. 2-3

Používanie ovládačov na obrazovkovom displeji (OSD) ............................................................................................................... 2-4

Výber podporovaného režimu zobrazenia ...................................................................................................................................... 2-9

Pochopenie správy napájania ............................................................................................................................................................. 2-10

Starostlivosť o váš monitor ................................................................................................................................................................2-11

Odpojenie základne a stojana monitora ............................................................................................................................................. 2-11

Montáž na stenu (voliteľné) ............................................................................................................................................................... 2-11

Kapitola 3. Referenčné informácie............................................................................................... 3-1

Špecifikácie monitora........................................................................................................................................................................... 3-1

Riešenie problémov.............................................................................................................................................................................. 3-3

Manuálna inštalácia ovládača monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Nainštalovanie ovládača monitora vo Windows 7 .................................................................................................................... 3-5

Nainštalovanie ovládača monitora vo Windows 8/8.1 .............................................................................................................. 3-6

Nainštalovanie ovládača monitora vo Windows 10 .................................................................................................................. 3-7

Získanie ďalšej pomoci ............................................................................................................................................................. 3-7

Príloha A. Servis a podpora........................................................................................................ A-1

Zaregistrovanie vlastného výrobku ..................................................................................................................................................... A-1

Technická on-line podpora.................................................................................................................................................................. A-1

Telefonická technická podpora ........................................................................................................................................................... A-1

Príloha B. Vyhlásenia ................................................................................................................... B-1

Informácie o recyklovaní ..................................................................................................................................................................... B-2

Ochranné známky................................................................................................................................................................................. B-2

Obsah ii

Bezpečnostné informácie

Všeobecné bezpečnostné pokyny

Tipy, ktoré vám pomôžu svoj počítač bezpečne používať nájdete na adrese:
http://www.lenovo.com/safety

Pred inštaláciou tohto výrobku si prečítajte bezpečnostné informácie.

NEBEZPEČENSTVO

Aby ste predišli nebezpečenstvu zasiahnutia elektrickým prúdom:

• Kryty nesnímajte.

• Tento výrobok neprevádzkujte bez pripojeného stojana.

• Tento výrobok nepripájajte ani neodpájajte počas búrky s výskytom bleskov.

• Zástrčka sieťového kábla musí byť pripojená k správne nainštalovanej a uzemnenej a
sieťovej zásuvke.

• Akékoľvek zariadenie, ku ktorému tento výrobok pripojíte musí byť taktiež pripojené k
správne nainštalovanej a uzemnenej sieťovej zásuvke.

• Aby ste monitor úplne izolovali od prívodu elektrickej energie, je potrebné, aby ste
zástrčku vytiahli zo sieťovej zásuvky. Sieťová zásuvka by mala byť jednoduchým
spôsobom dostupná.

Aby ste mohli prijať špeciálne opatrenia s cieľom predísť počas prevádzky, inštalácie,
vykonávania servisu, prepravy alebo skladovania zariadenia, sú k dispozícii potrebné pokyny.

Aby sa znížilo riziko zasiahnutia elektrickým prúdom, nevykonávajte servis, ktorý nie je
uvedený v návode na obsluhu, a to pokiaľ na to nie ste kvalifikovaní.

Manipulácia:

• Ak váš monitor váži viac ako 18 kg (39,68 libier), odporúča sa, aby jeho premiestňovanie
alebo dvíhanie vykonávali dve osoby.

Pokiaľ používate montážny prvok VESA, presvedčte sa, že svetelná lišta sa nachádza dolu.

iii

Kapitola 1. Začíname

Tento návod na obsluhu uvádza podrobné pokyny na obsluhu a je určený pre používateľa.
Stručné pokyny s krátkymi informáciami nájdete v plagáte pre inštaláciu.

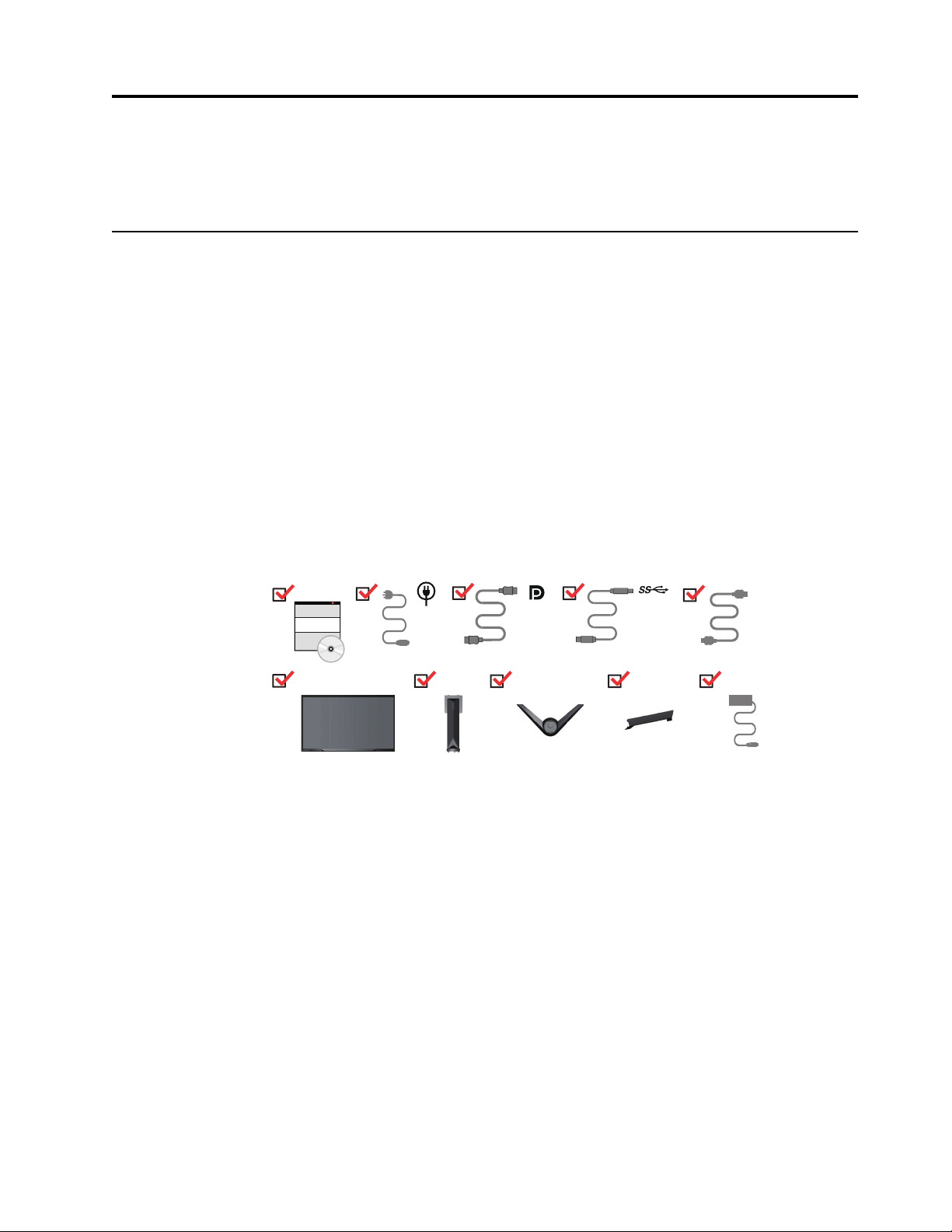

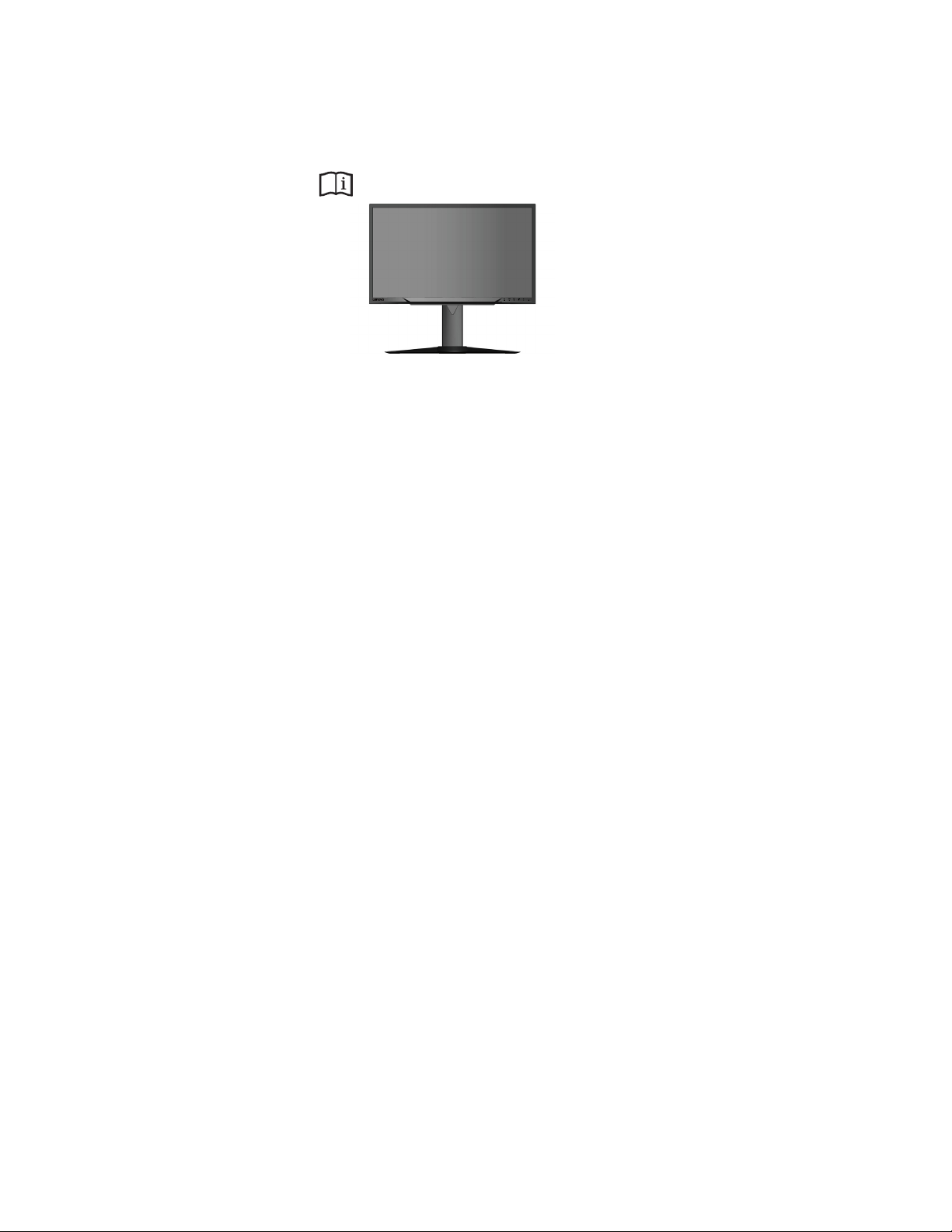

Obsah balenia

Balenie s výrobkom by malo obsahovať nasledujúce položky:

• Informačný leták

• Plochý monitor

• Disk CD ROM

• Napájací kábel a sieťový adaptér

• USB 3.0 kábel

• HDMI kábel

• DP kábel

• Základňa

• Stojan

• Kryt kábla

HDMI

Kapitola 1. 1-1

Upozornenia ohľadne používania

Keď nastavujete monitor, pozrite si ilustrácie nižšie.
Poznámka: Nedotýkajte sa monitora v oblasti obrazovky. Plocha obrazovky je sklenená a

hrubé zaobchádzanie alebo neprimeraný tlak by ju mohli poškodiť.

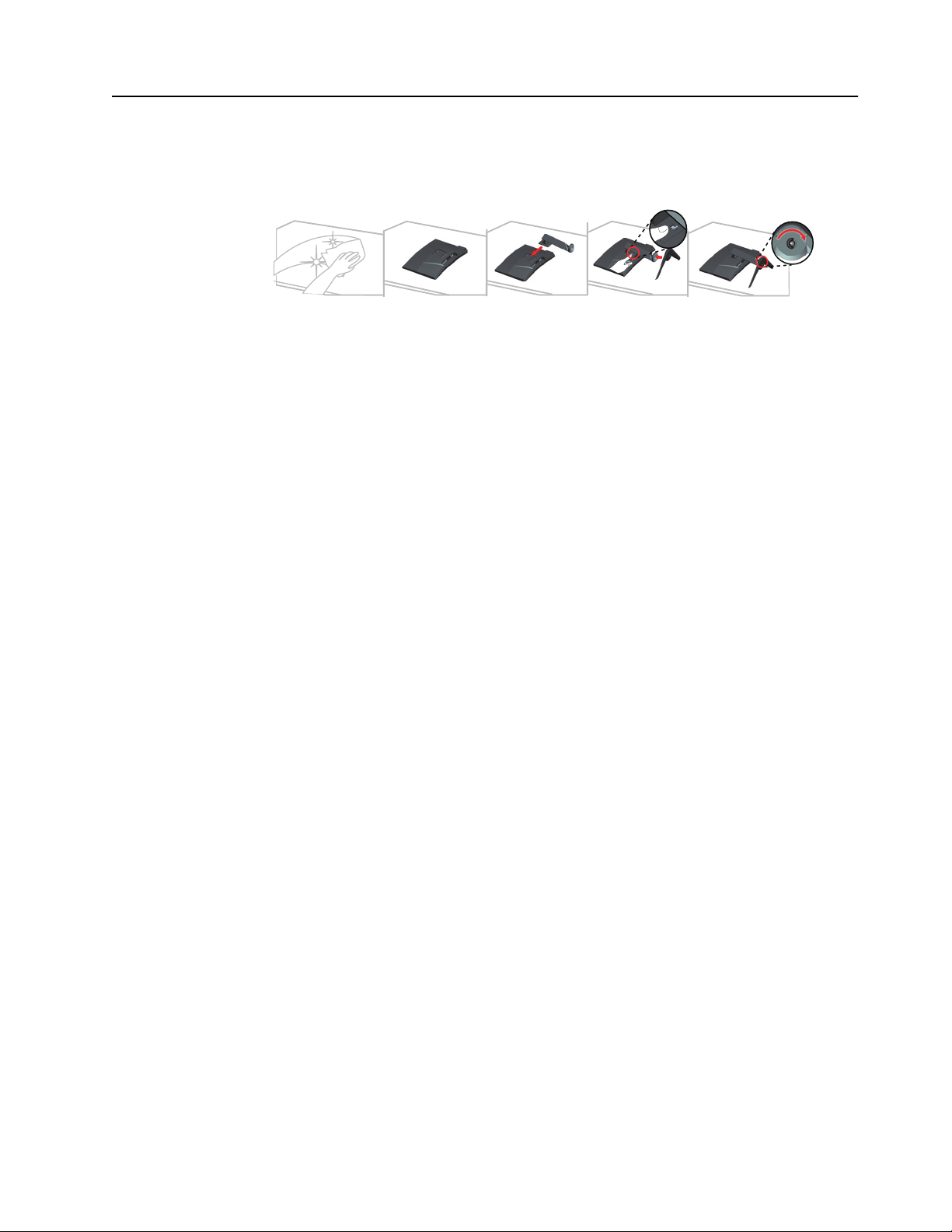

1. Umiestnite svoj monitor na mäkký rovný povrch tak, aby obrazovka smerovala nadol.

2. Zarovnajte montážnu konzolu stojana s monitorom.

3. Zasuňte konzolu do monitora, kým sa nezablokuje na mieste.

Poznámka: Informácie o inštalácii montážnej zostavy VESA nájdete v časti “Montáž na

stenu (voliteľné)” na strane 2-11.

Na obrazovku netlačte silou (oblúk obrazovky).

Kapitola 1. 1-2

Prehľad výrobku

Typy nastavení

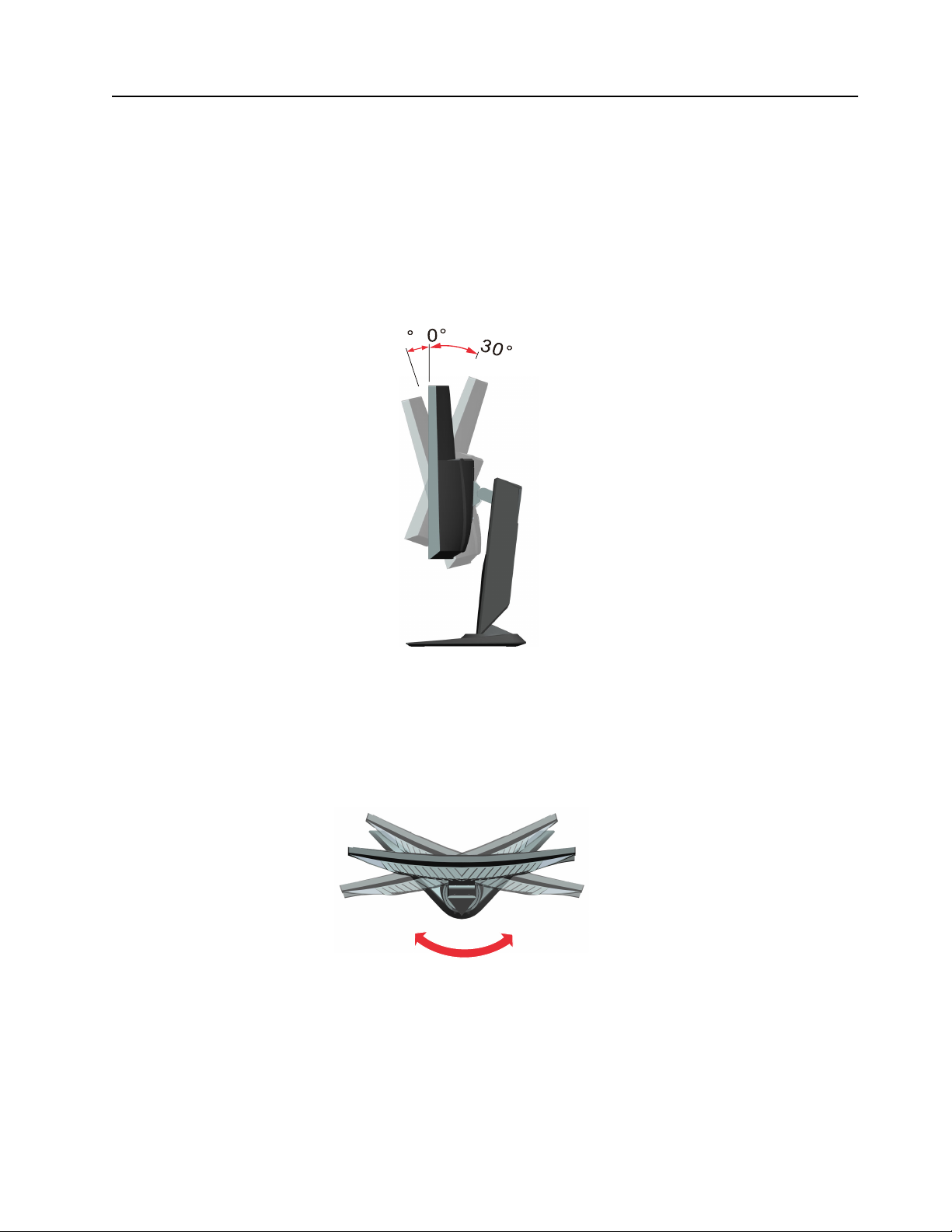

Naklonenie

Táto časť poskytne informácie o nastavení polôh monitora, nastavení užívateľských ovládačov
a používaní zásuvky pre zaistenie kábla.

Príklad naklonenia nájdete na obrázku nižšie.

-5

Natočenie

Pomocou zabudovaného podstavca dokážete monitor nakláňať a natáčať s cieľom získať
najpohodlnejší uhol sledovania.

R

 





R



Kapitola 1. 1-3

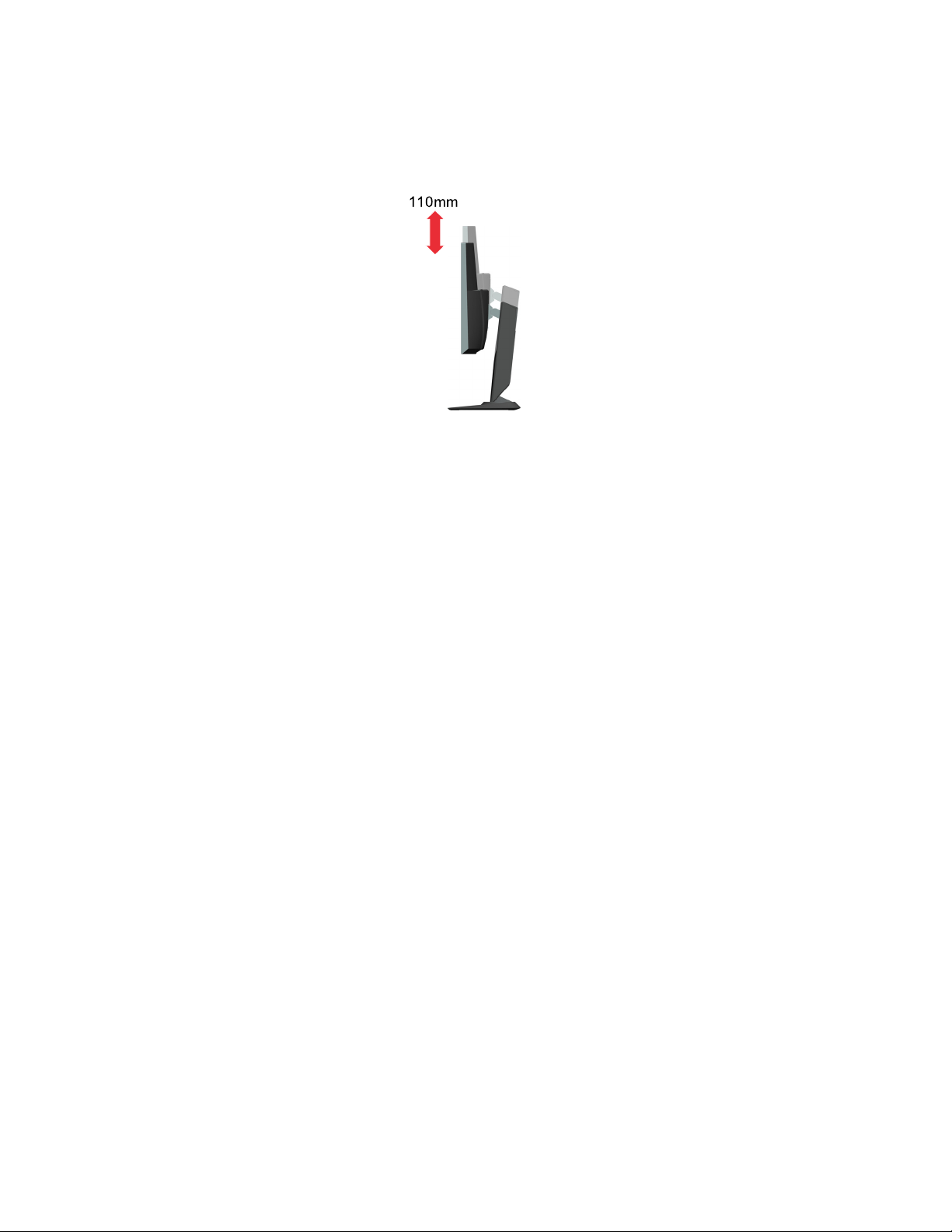

Nastavenie výšky

Na výškové nastavenie podľa potrieb používateľa stlačte monitor nadol alebo ho nakloňte.

Kapitola 1. 1-4

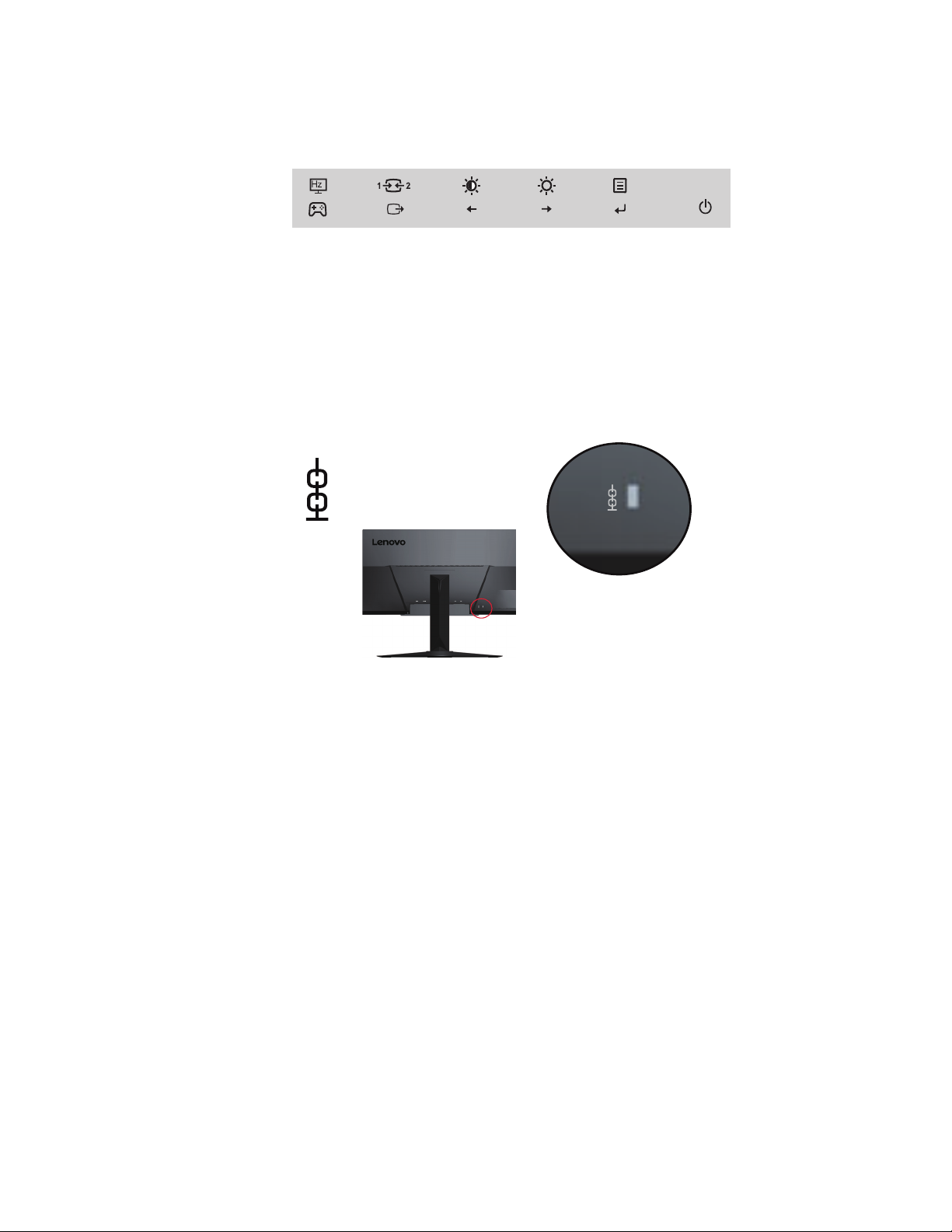

Ovládacie prvky monitora

Ovládače na klávesnici na ráme monitora slúžia na prístup k rôznym funkciám.

Informácie o tom ako používať tieto ovládače na klávesnici nájdete v časti “Prispôsobenie

obrazu vášho monitora” na strane 2-3.

Štrbina pre zámok s káblom

Váš monitor je vybavený štrbinou pre zámok s káblom, ktorá sa nachádza na zadnej strane
monitora.

Kapitola 1. 1-5

Inštalácia monitora

Táto časť poskytuje informácie o tom, ako nainštalovať monitor.

Pripojenie a zapnutie monitora

Poznámka: Pred vykonaním tohto postupu si prečítajte Bezpečnostné informácie na strane III.

1. Vypnite svoj počítač a všetky pripojené zariadenia a potom odpojte napájací kábel

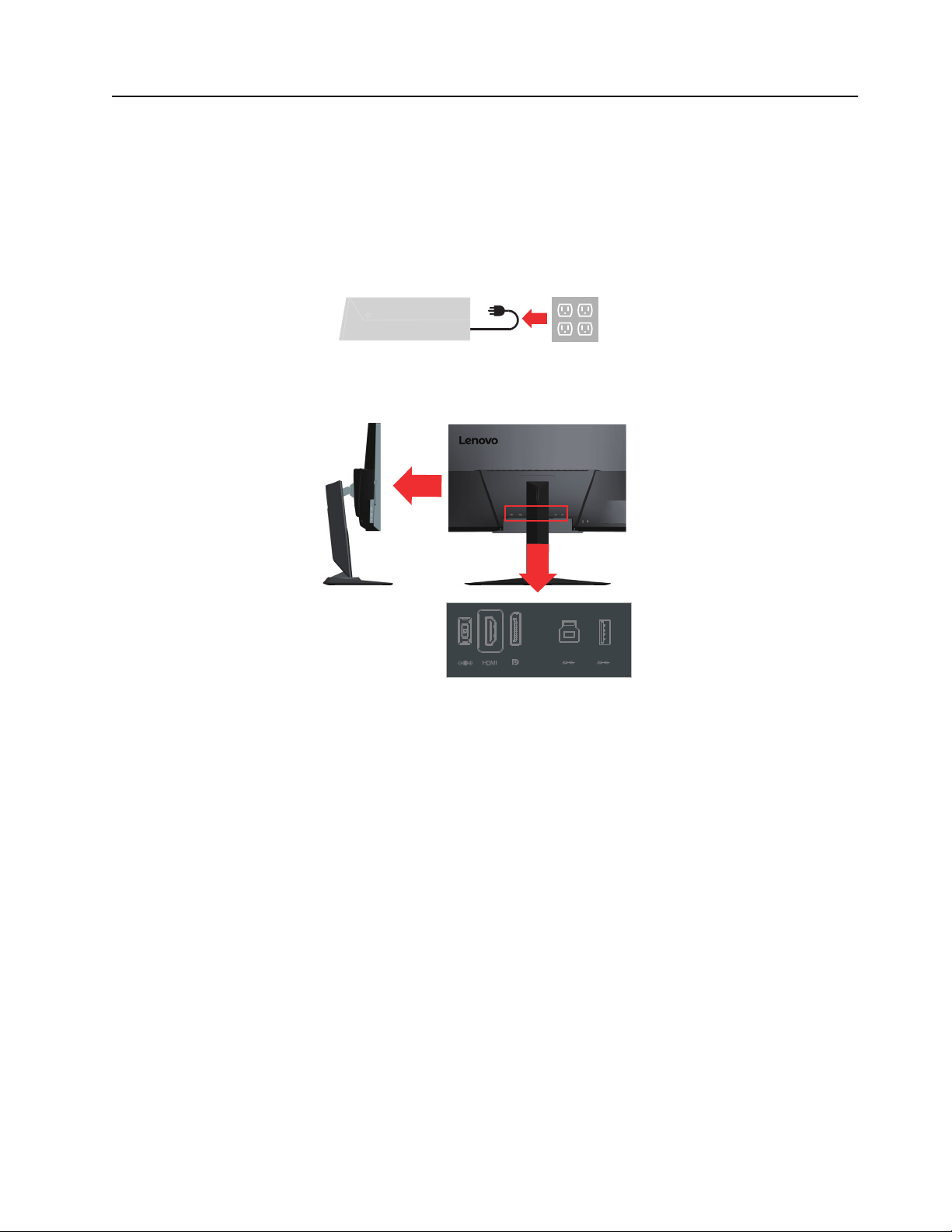

2. Podľa dolu uvedeného obrázka pripojte káble.

počítača

Kapitola 1. 1-6

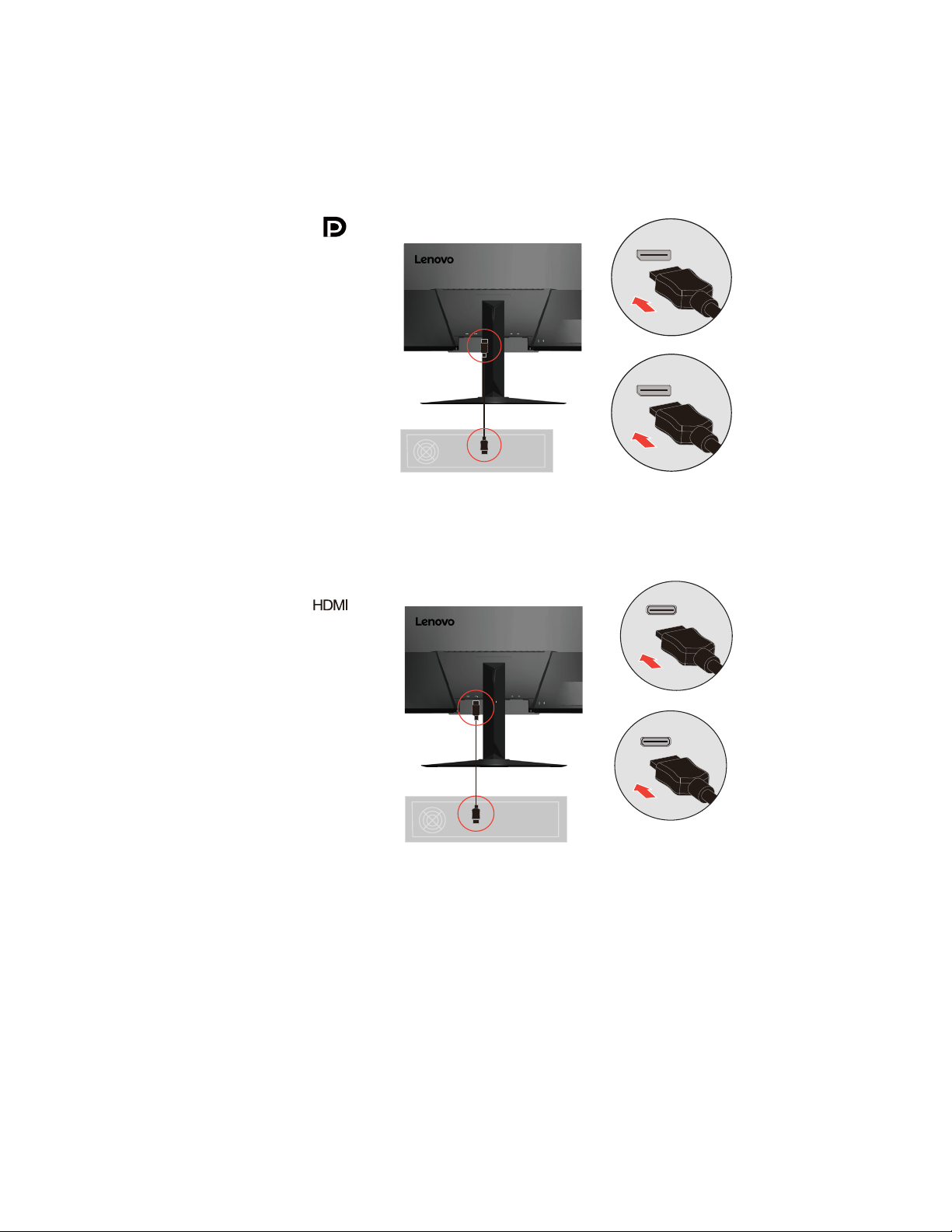

3. Prepojte jeden koniec DP kábla k DP konektoru na zadnej strane počítača a druhý koniec
k DP konektoru na monitore. Spoločnosť Lenovo odporúča zákazníkom požadujúcim
používanie vstupu Display Port vo svojom monitore, aby si zakúpili „kábel na prepojenie
portu Lenovo Display Port s portom Display Port, č. 0A36537“.

www.lenovo.com/support/monitoraccessories

4. Prepojte jeden koniec HDMI kábla k HDMI konektoru na zadnej strane počítača a druhý
koniec k HDMI konektoru na monitore. Spoločnosť Lenovo odporúča zákazníkom, ktorí
chcú používať na svojom monitore vstup HDMI, aby si zakúpili „kábel Lenovo HDMI do
kábla HDMI OB47070“ www.lenovo.com/support/monitoraccessories.

Kapitola 1. 1-7

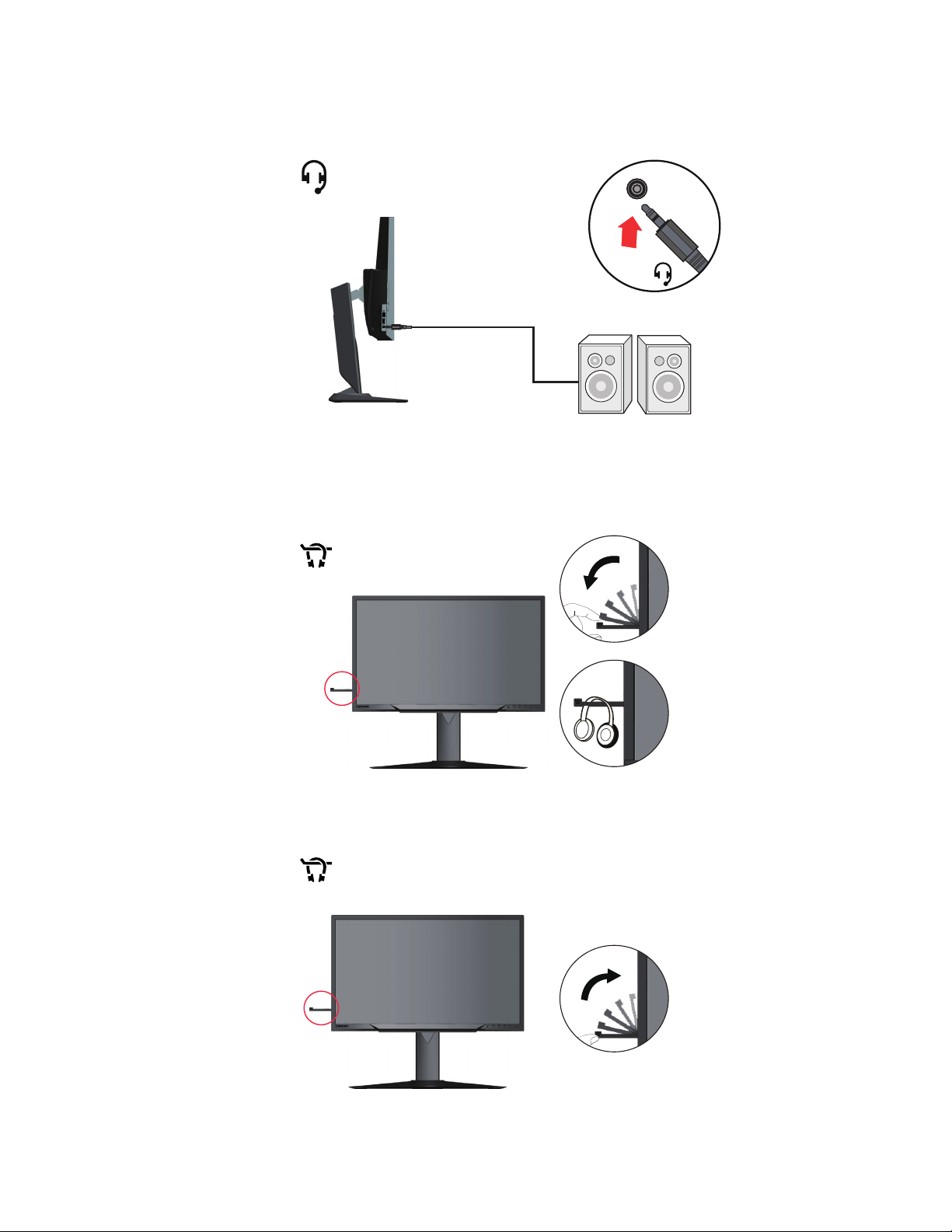

5. Pripojte kábel na prenos zvukového signálu reproduktora k audio konektoru monitora na
prenos zvukového zdroja z portu Display Port alebo HDMI.

Poznámka: Výstup zvuku v režimoch HDMI/DP.

6. Miesto na zavesenie slúchadiel.

• Otvorte otvory na zavesenie slúchadiel.

• Otvorte otvory na zavesenie slúchadiel.

Kapitola 1. 1-8

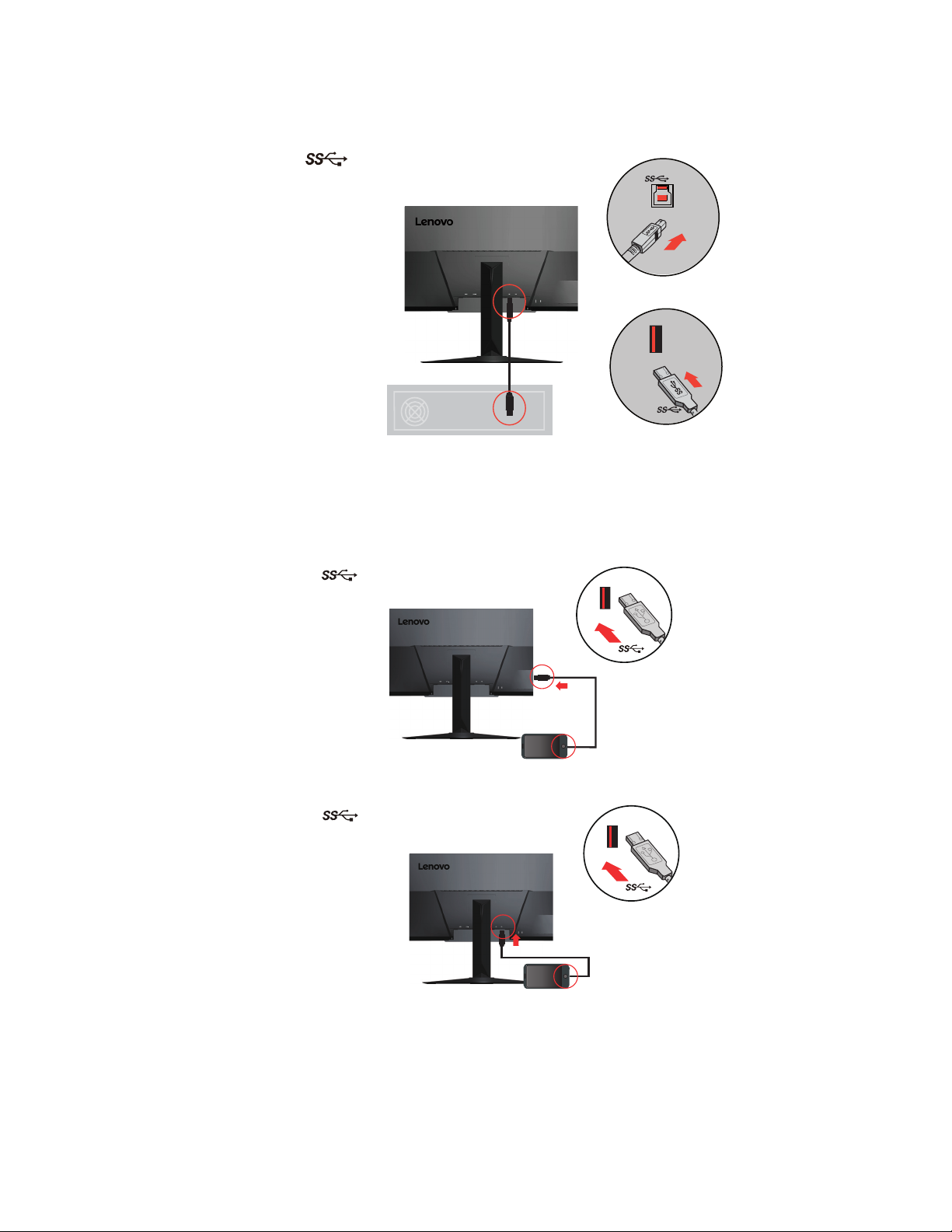

7. Pripojte jeden koniec USB kábla k USB upstream koncovke na zadnej strane monitora a
druhý koniec USB kábla pripojte k patričnému USB portu na počítači.

8. Pripojte jeden koniec USB kábla k USB downstream koncovke na boku monitora a druhý
koniec USB kábla pripojte k patričnému USB portu na svojom zariadení.
Poznámka: USB downstream port neposkytuje napájanie, kým je monitor vypnutý.

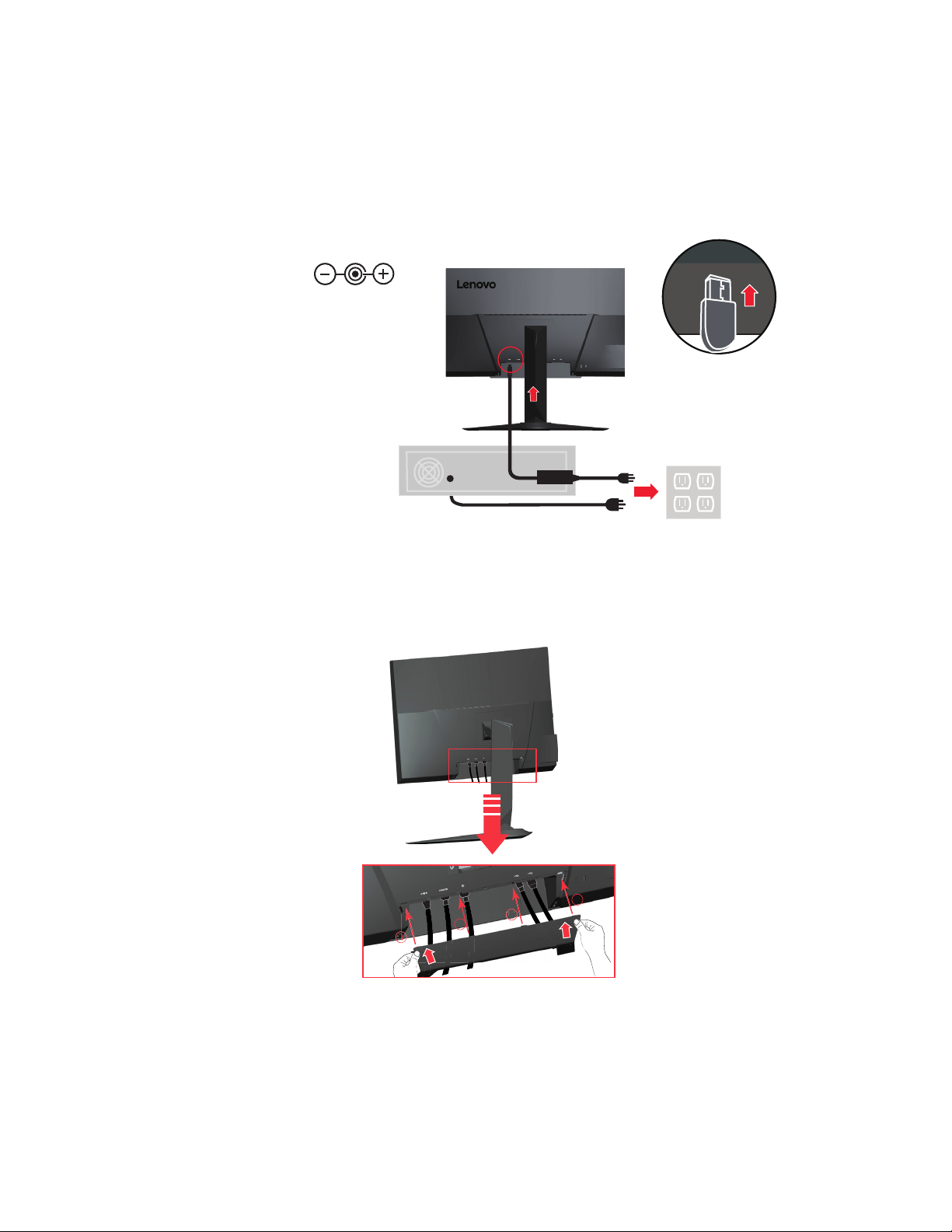

9. Adaptér zasuňte do monitora a následne zástrčku sieťového kábla monitora a sieťového
kábla počítača zasuňte do uzemnených elektrických zásuviek.

Kapitola 1. 1-9

Poznámka: V spojení s týmto zariadením je nutné používať certifikovaný sieťový kábel.
Je potrebné dodržiavať aj národné nariadenia platné pre vykonávanie inštalácie a/alebo
pre zariadenie. Použite certifikovaný sieťový kábel, ktorý nie je ľahší ako bežný flexibilný
kábel z polyvinylchloridu, ktorý je v zhode s normou IEC 60227 (označenie H05VV-F 3G

2

0,75 mm

alebo H05VVH2-F2 3G 0,75 mm2).

Alternatívne je možné použiť kábel zo syntetickej gumy, ktorý je v zhode s normou IEC
60245 (označenie H05RR-F 3G 0,75 mm

2

).

10. Kábel krytu namontujte, ako je to znázornené nižšie.

Poznámka: Na obidvoch stranách zostavy a potom zatlačte strednú časť.

1

3

4

2

Kapitola 1. 1-10

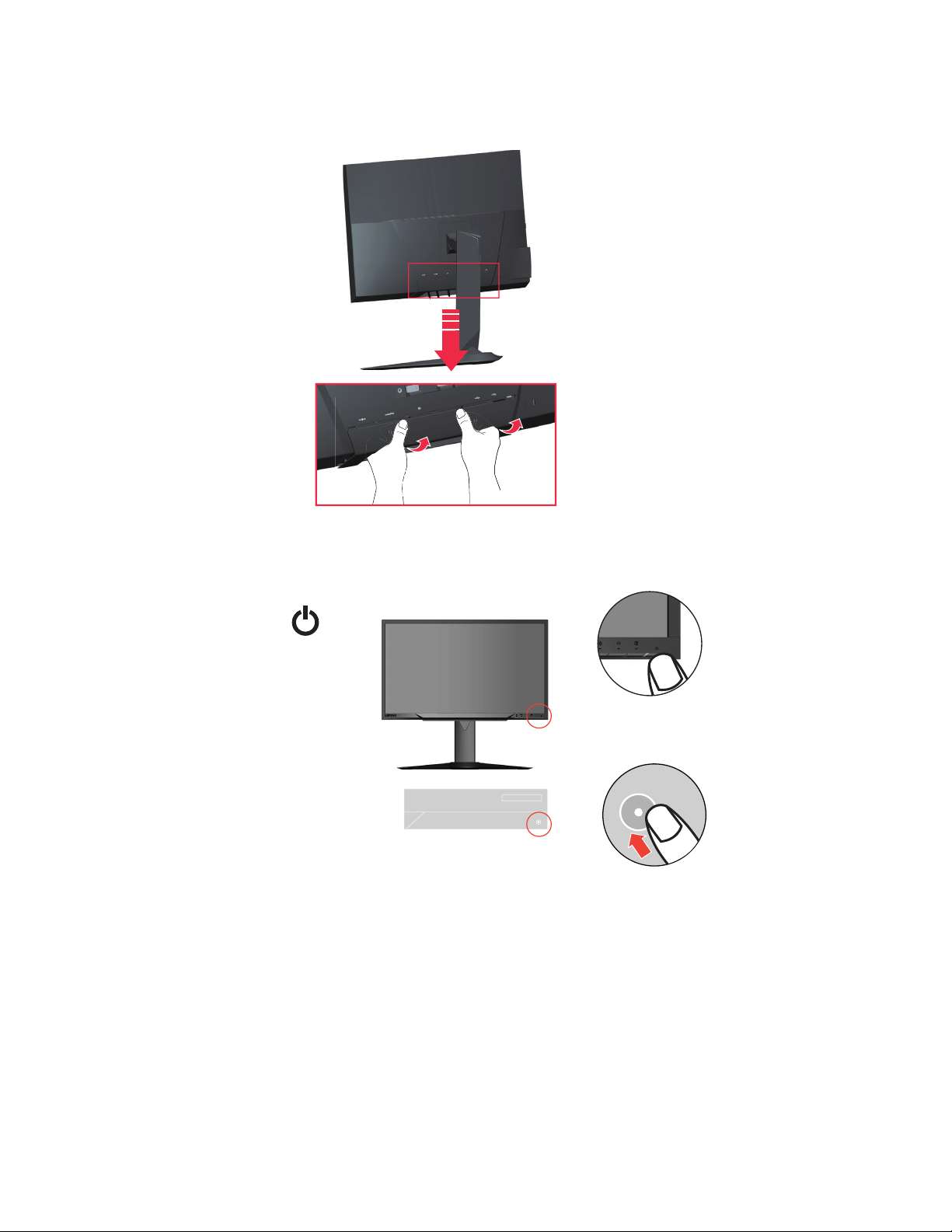

11. Ak musíte odstrániť kryt kábla, postupujte podľa obrázka nižšie.

12. Zapnite monitor a počítač.

Kapitola 1. 1-11

13. Pri inštalácii ovládača monitora si prevezmite ovládač, ktorý zodpovedá modelu vášho
monitora, z webovej lokality Lenovo website www.lenovo.com/support/Y27f. Inštaláciu
ovládača vykonajte podľa časti “Manuálna inštalácia ovládača monitora” na strane 3-5.

Kapitola 1. 1-12

Kapitola 2. Prispôsobenie a používanie vášho monitora

Táto časť poskytuje informácie o prispôsobení a používaní monitora.

Pohodlie a dostupnosť

Dobré ergonomické postupy sú dôležité, aby ste získali maximum z vášho osobného počítača a
vyhli sa nepohodliu. Usporiadajte si pracovisko a zariadenia, ktoré používate, aby vyhovovali
vašim individuálnym potrebám a typu práce, ktorú vykonávate. Okrem toho, používajte zdravé
pracovné návyky na maximalizáciu vášho výkonu a pohodlia počas používania vášho počítača.
Podrobnejšie informácie o každej z týchto tém nájdete na webovej stránke Healthy Computing
na adrese: http://www.lenovo.com/healthycomputing/.

Usporiadanie pracoviska

Používajte pracovný priestor dostatočnej výšky a dostatočnej plochy, a to aby ste mohli prácu
vykonávať pohodlne.

Zorganizujte si pracovnú plochu, aby vyhovovala spôsobu, akým používate materiály a
zariadenie. Udržiavajte svoju pracovnú plochu v čistote s dostatkom priestoru pre materiály,
ktoré obvykle používate a umiestnite položky, ktoré používate najčastejšie, ako je myš
počítača alebo telefón tak, aby boli čo najjednoduchšie dosiahnuteľné.

Rozloženie a nastavenie zariadenia hrá veľkú rolu pre vašu pracovnú polohu. Nasledujúce
témy opisujú, ako optimalizovať nastavenie zariadenia na dosiahnutie a udržanie dobrej
pracovnej polohy.

Umiestnenie monitora

Umiestnite a upravte monitor vášho počítača, aby ste ho mohli pohodlne sledovať, so zreteľom
na nasledujúce:

• Vzdialenosť sledovania: Optimálna vzdialenosť sledovania pre monitory je v rozsahu od
približne 510 mm do 760 mm (20 do 30 palcov) a môže sa líšiť podľa okolitého svetla a
času dňa. Rôzne vzdialenosti sledovania môžete dosiahnuť premiestnením monitora,
úpravou vlastnej polohy alebo pozície stoličky. Použite vzdialenosť, ktorá je pre vás
najpohodlnejšia.

• Výška monitora: Umiestnite monitor tak, že vaša hlava a krk sú v pohodlnej a neutrálnej
(kolmej alebo vertikálnej) polohe. Ak váš monitor nemá možnosť nastavenia výšky,
môžete na dosiahnutie požadovanej výšky podložiť pod stojan monitora knihy alebo iné
pevné predmety. Všeobecným pravidlom je umiestniť monitor tak, aby bol vrch
obrazovky na úrovni alebo trocha pod úrovňou očí, keď pohodlne sedíte. Nastavte si
optimálnu výšku monitora tak, aby línia polohy medzi vašimi ocami a stredom monitora
vyhovovala vašim preferenciám pre vzdialenosť sledovania a pohodlnému sledovaniu,
keď sú vaše očné svaly v uvoľnenom stave.

• Sklon: Upravte si sklon monitora tak, aby optimalizoval zobrazovanie obsahu obrazovky
a bol v súlade s vami preferovanou polohu hlavy a krku.

• Všeobecné umiestnenie: Umiestnite monitor tak, aby ste predišli odleskom alebo
odrazom na obrazovke zo stropného osvetlenia alebo blízkych okien.

Kapitola 2. 2-1

Ďalej sú uvedené niektoré iné tipy pre pohodlné pozeranie na monitor:

• Používajte primerané osvetlenie pre typ práce, ktorú vykonávate.

• Aby ste dosiahli vaše preferencie sledovania, používajte na optimalizáciu obrazu na
obrazovke ovládače pre jas a kontrast monitora, ak ich monitor má.

• Udržiavajte obrazovku vášho monitora čistú, aby ste sa mohli sústrediť na obsah
obrazovky.

Každá koncentrovaná a neprerušovaná vizuálna aktivita môže byt pre vaše oči únavná.
Nezabudnite sa pravidelne pozrieť preč od obrazovky monitora a sústrediť sa na vzdialený
objekt, čo umožní vašim očným svalom oddych. Ak máte nejaké otázky ohľadne únavy očí
alebo nepohodlia pri videní, požiadajte o radu očného odborníka.

Rýchle tipy pre zdravé pracovné návyky

Nasledujúce informácie sú súhrnom niektorých dôležitých faktorov, ktoré by ste mali zvážiť,
aby ste sa cítili pohodlne a zostali produktívni kým používate počítač.

• Dobrá poloha začína nastavením zariadenia: Rozloženie vašej pracovnej plochy a
nastavenie počítača majú veľký účinok na vašu polohu počas používania počítača.
Nastavte si optimálnu polohu a orientáciu vášho vybavenia dodržaním tipov, ktoré opisuje
časť “Usporiadanie pracoviska” na strane 2-1, aby ste mohli udržať pohodlnú a

produktívnu pracovnú polohu. Využívajte možnosti nastavenia, ktoré poskytujú
komponenty vášho počítača a kancelársky nábytok, ktoré najlepšie vyhovujú vašim
preferenciám teraz a aj keď sa časom zmenia.

• Malé zmeny polohy vám môžu pomôcť predísť nepohodliu: Čím dlhšie sedíte a
pracujete s počítačom, tým je dôležitejšie všímať si pracovnú polohu. Nemajte rovnakú
polohu počas príliš dlhej doby. Pravidelne robte malé zmeny vašej polohy, čo vám pomôže
zabrániť nepohodliu, ktoré by mohlo časom narastať. Využívajte všetky možnosti
prispôsobenia, ktoré poskytuje váš kancelársky nábytok alebo zariadenie, aby ste robili
zmeny polohy.

• Krátke, pravidelné prestávky pomôžu zabezpečiť zdravú prácu s počítačom: Pretože
práca s počítačom je primárne statickou aktivitou, je obzvlášť dôležité robiť v práci krátke
prestávky. Keď používate počítač, občas sa postavte od práce, pretiahnite sa, prejdite sa
napiť vody, alebo si urobte inú krátku prestávku. Krátka prestávka v práci prinesie vášmu
telu vítanú zmenu polohy a pomôže zabezpečiť, že sa budete cítiť pohodlne a zostanete
produktívny po celý čas práce.

Kapitola 2. 2-2

Prispôsobenie obrazu vášho monitora

Táto časť popsuje funkcie ovládacích prvkov používaných pre nastavenie obrazu monitora.

Používanie ovládačov s priamym prístupom

Ovládače s priamym prístupom môžete používať, keď nie je zobrazený obrazovkový displej
(OSD).

Ikona Ovládač Popis

Refresh Rate on Screen
(Frekvencia obnovovania

1

na obrazovke)

Mode Switch (Prepínač
režimov)

Stlačením a podržaním na 3 sekundy dôjde k otvoreniu
alebo zatvoreniu obnovovacej frekvencie na obrazovke

Priamy prístup k prepínaču režimov

Input Source (Vstupný
zdroj)

Scaling switch (Prepínač

2

3

4

zmeny mierky)

Exit (Skončiť)

Lightbalance (Vyváženie
svetla)

OD On/Off (Vypínač OD)

Decrease (Zníženie)/
Down (Nadol)

Brightness (Jas) Priamy prístup pre nastavenie jasu

DDC-CI

Increase (Zvýšenie)/
Up (Nahor)

Prepína zdroj obrazového vstupu

Stlačením a podržaním na 3 sekundy získate priamy
prístup k prepínaču zmeny mierky.

Slúži na skončenie a návrat na predchádzajúcu úroveň.

Prepína na predchádzajúcu úroveň v rámci režimu OSD.

Priamy prístup k nastaveniu jas a stlmenia

Stlačením a podržaním na 3 sekundy dôjde k zapnutiu
alebo vypnutiu OD

Ľavé tlačidlo prehľadávania

Na zníženie hodnoty v riadku nastavenia/ladenia

Stlačením sa presuniete na predchádzajúcu položku

Stlačte a podržte na 10 sekúnd, aby ste odblokovali
alebo zablokovali funkciu DDC-CI

Pravé tlačidlo prehľadávania

Na zvýšenie hodnoty v riadku nastavenia/ladenia

Stlačením sa presuniete na ďalšiu položku

Prístup k ponuke OSD

Menu (Ponuka)

5

Enter

Kapitola 2. 2-3

Stlačením potvrdíte voľbu

Stlačením a podržaním na 10 sekúnd dôjde k
zablokovaniu/odblokovaniu ponuky

Stlačením vstúpite do
ponuky/podponuky alebo prejdete na predchádzajúcu
úroveň v riadku nastavenia

ďalšej úrovne hlavnej

Používanie ovládačov na obrazovkovom displeji (OSD)

Prostredníctvom OSD je možné sledovať prispôsobenie nastavení používateľských ovládačov.

Adjusts overall screen Brightness/Contrast
/Gaming Setting

Exit

OK

Používanie ovládačov:

1. Stlačením otvoríte hlavnú ponuku OSD.

2. Na pohyb medzi ikonami použite alebo . Voľbou ikony a stlačením získate
prístup k zvolenej funkcii. Ak existuje podponuka, medzi voľbami sa môžete pohybovať

pomocou alebo , potom stlačte na výber tejto funkcie. Na prispôsobenie použite

alebo ; potom stlačte na uloženie.

3. Na pohyb naspäť cez podponuky a odchod z OSD stlačte .

4. Na zablokovanie OSD stlačte a podržte po dobu 10 sekúnd. Zabráni to náhodnej zmene
nastavení OSD. Keď chcete odblokovať OSD a umožniť prispôsobenia obrazu, stlačte a

podržte na dobu 10 sekúnd.

5. Umožňuje používať DDC/CI ako prednastavené. Použite tlačidlo OSD Exit (OSD
ukončiť), na 10 sekúnd stlačte a podržte a zapnite/vypnite funkciu DDC/CI. Na

obrazovke sa zobrazí správa „DDC/CI disable“ (Vypnúť DDC/CI).

6. Stlačením a podržaním na 3 sekundy dôjde k vypnutiu/zapnutiu funkcie OD.

7. Použite tlačidlo OSD Exit (OSD ukončiť), na 3 sekúnd stlačte a podržte a

zapnite/vypnite funkciu DDC/CI.

Na obrazovke je zobrazená správa "Scaling switch disable"

(Vypnúť funkciu zmeny mierky).

Kapitola 2. 2-4

Tabuľka 2.1 Funkcie OSD

Ikony OSD v hlavnej

ponuke

Brightness (Jas)/

Nastavenie Contrast

(Kontrast)/Gaming

(hry)

Image Properties

(Vlastnosti obrazu)

Podponuka Popis

Brightness (Jas) Upravuje celkový jas obrazovky. Všetky vstupné porty

Contrast (Kontrast) Upravuje rozdiel medzi svetlými a

tmavými oblasťami.

DCR Aktivuje dynamický kontrastný pomer.

Gaming Mode Switch

(Prepínač hracieho

režimu)

Lightbalance

(Vyváženie svetla)

Refresh rate num (Číslo

frekvencie

obnovovania)
Color (Farba) Upravuje intenzitu červenej, zelenej a

Priamy prístup k prepínaču herného
režimu

• FPS1

• FPS2

• Závodenie

•RTS

• Hra 1

• Hra 2
Nastaví jas alebo stlmenie obrazovky.

Prepínač frekvencie obnovenia
monitora.

modrej.

Preset mode (Prednastavený režim)

• Neutral (Neutrálne)

• sRGB

• Reddish (Červenkasté)

• Bluish (Modrasté)

Ovládače a

nastavenia

Custom (Vlastné)

• Red (Červená): Zvyšuje alebo

znižuje sýtosť červenej farby v
rámci obrazu.

• Green (Zelená): Zvyšuje alebo

znižuje sýtosť zelenej farby v
rámci obrazu.

• Blue (Modrá): Zvyšuje alebo

znižuje sýtosť modrej farby v
rámci obrazu.

Input Signal

(Vstupný signál)

čšine hier sa odporúča použiť režim Štandardná (čas odozvy), pretože pri použití režimu Extrémne (čas

* Vo vä
odozvy) môže dôjsť k zníženiu kvality zobrazenia. Používatelia by si mali skontrolovať režim Extrémne (čas

odozvy), ak chcú zistiť, či je kompatibilný s každou hrou, ktorú by v tomto režime chceli hrať.

Kapitola 2. 2-5

Tento monitor dokáže prijímať video
signály prostredníctvom troch
rozdielnych konektorov. Väčšina
stolových počítačov využíva analógový
konektor. Ak používate DP / HDMI
konektor, v rámci OSD ovládačov
zvoľte digitálny.

- Zvoľte 1-HDMI (digitálny)

- Zvoľte 2 -DP(digitálny)

Tabuľka 2.1 Funkcie OSD

Ikony OSD v hlavnej

ponuke

Image Properties

(Vlastnosti obrazu)

Podponuka Popis

Scaling

(Zmena mierky)

Vyberá typ obrazu v rámci mierky.

• Full Screen (Na celú obrazovku)

• Original AR (Pôvodný pomer
strán)

• 1:1

• 17" (4:3)

• 19" (1:1)

• 19" (16:10)

• 21,5"(16:9)

• 22" (16:10)

Over Drive

(Prebudenie)

• Off (Vyp.)

• Štandardná

• Extrémne

Low Blue Light

(Slabomodré svetlo)

Slúži na zapnutie/vypnutie funkcie
Slabomodré svetlo.

• Vypnúť

• Zapnúť

Ovládače a

nastavenia

Všetky vstupné porty

Kapitola 2. 2-6

Tabuľka 2.1 Funkcie OSD

Ikony OSD v hlavnej

ponuke

Options (Voľby)

Podponuka Popis

Information

(Informácie)

Menu Language

(Jazyk ponuky)

Menu Position

(Poloha ponuky)

Factory default

(Výrobne predvoľby)

Accessibility

(Dostupnosť)

Ukazuje rozlíšenie, rýchlosť
obnovovania a podrobnosti o produkte.

Note: Na tejto obrazovke sú uvádzané
len informácie a neumožňuje vykonávať
zmenu nastavení.

Slúži na zmenu jazyka ponuky.
Note: Zvolený jazyk sa týka len jazyka

OSD. Netýka sa žiadneho softvéru,
ktorý sa používa na vašom počítači.

Nastavuje polohu ponuky.

Default (Predvoľba)
Vracia polohu ponuky na predvolené
nastavenie.

Custom (Vlastné)

• Horizontal (Horizontálna): Mení
horizontálnu pozíciu OSD.

• Vertical (Vertikálna): Mení
vertikálnu pozíciu OSD.

Slúži na resetovanie všetkých nastavení
na predvolené nastavenia.

• Cancel (Zrušiť)

• Reste (Resetovať)

Zmení nastavenia pre rýchlosť
opakovania stlačenia tlačidla a časový
limit pre zobrazenie ponuky.

Ovládače a

nastavenia

Všetky vstupné porty

Button repeat rate (Rýchlosť
opakovania stlačení tlačidla)

• Off (Vyp.)

• Default (Predvoľba)

• Slow (Pomaly)

Menu time out (Čas zobrazovania
ponuky)

Slúži na nastavenie časovej doby, počas
ktorej zostane OSD aktívny, ak nie je
vykonaná žiadna činnosť ().

Kapitola 2. 2-7

Tabuľka 2.1 Funkcie OSD

Ikony OSD v hlavnej

ponuke

Options (Voľby)

Podponuka Popis

DP Select (Voľba DP) Zvoľte DP 1.1 alebo 1.2.

• DP 1.1.

• DP 1.2.

Low Blue Light (USB

rozhranie vždy zapnuté)

• Off (Vyp.)

• On (Svieti)

USB rozhranie vždy vypnuté: Pri úspore
energie systému budú všetky následné
porty USB v režime spánku vrátane
portu BC.

USB rozhranie vždy zapnuté: Pri úspore
energie systému budú všetky následné
porty USB v režime spánku okrem portu
BC.

Ovládače a

nastavenia

Všetky vstupné porty

Kapitola 2. 2-8

Výber podporovaného režimu zobrazenia

Režim zobrazenia, ktorý monitor používa, riadi počítač. Preto, ak chcete zmeniť režim
zobrazenia, prečítajte si dokumentáciu k počítaču.

Keď sa zmení režim zobrazenia, môže sa zmeniť aj veľkosť, pozícia a tvar obrazu. Toto je
normálne a obraz môžete znova upraviť pomocou automatického nastavenia obrazu alebo
ovládačov obrazu.

Na rozdiel od CRT monitorov, ktoré potrebujú vysokú frekvenciu obnovovania obrazovky za
účelom minimalizovania kmitania, technológia LCD alebo technológia plochých monitorov sú
bez kmitania.

Poznámka: Ak ste svoj systém predtým používali v spojení s CRT monitorom a v súčasnosti
je nakonfigurovaný na režim zobrazenia mimo rozsahu tohto monitora, možno budete musieť
opätovne dočasne pripojiť CRT monitor až dokiaľ neprekonfigurujete systém; vhodné je
nastavenie 1920 x 1080 pri 60 Hz, ktoré predstavuje bežný režim zobrazenia.

Ďalej uvedené režimy zobrazovania boli optimalizované vo výrobe.

Tabuľka 2.2 Režimy zobrazovania nastavené vo výrobe

Synchronizácia Frekvencia obnovovania (Hz)

640x480 100 Hz

640x480 120 Hz

720x400 70 Hz

800x600 56 Hz

800x600 60 Hz

800x600 72 Hz

800x600 75 Hz

800x600 100 Hz

800x600 120 Hz

832x624 75 Hz

1024x768 60 Hz

1024x768 70 Hz

1024x768 75 Hz

1024x768 100 Hz

1024x768 120 Hz

1280x720 60 Hz

1280x1024 60 Hz

1280x1024 75 Hz

1440x900 60 Hz(Reduced blanking)

1680x1050 60 Hz(Reduced blanking)

1680x1050 60 Hz

1920x1080 60 Hz

1920x1080 100 Hz

1920x1080 120 Hz

1920x1080 144 Hz

Kapitola 2. 2-9

Pochopenie správy napájania

Sprava napájania sa spustí, keď počítač zistí, že nepoužívate myš ani klávesnicu počas
používateľom zadefinovaného obdobia. Existuje niekoľko stavov, ktoré sú opísané v
nasledujúcej tabuľke.

Pre optimálny výkon vypnite monitor na konci každého pracovného dňa, alebo vždy, keď
očakávate, že ho nebudete používať dlhší čas počas dňa.

Tabuľka 2.3 Indikátor napájania

Stav

On (Svieti) Biely Štandardná

Standby
(Pohotovostný)/
Suspend
(Pozastavený)

Off (Vyp.) Vyp. Prázdna Stlačte tlačidlo

Indikátor

napájania

Žltá Prázdna Stlačte

Obrazovka

Obnovenie

činnosti

ktorýkoľvek
kláves alebo
pohnite myšou

Kým sa zobrazí
obraz, môže
uplynúť krátky
čas.

Poznámka: Pohot
ovostný režim sa
tiež vyskytuje,
keď nedochádza k
žiadnemu
obrazovému
výstupu na
monitor.

hlavný vypínač.

Kým sa zobrazí
obraz, môže
uplynúť krátky
čas.

Zhoda

Kapitola 2. 2-10

Starostlivosť o váš monitor

Skôr ako budete vykonávať akúkoľvek údržbu monitora, vypnite napájanie.

Nerobte nasledujúce:

• Nelejte vodu alebo tekutiny priamo na monitor.

• Nepoužívajte rozpúšťadlá alebo abrazívne prostriedky.

• Nepoužívajte na čistenie monitora alebo iného elektrického zariadenia horľavé čistiace
materiály.

• Nedotýkajte sa obrazovky monitora ostrými alebo drsnými predmetmi. Tento typ kontaktu
môže spôsobiť trvalé poškodenie obrazovky.

• Nepoužívajte čistiace prostriedky, ktoré obsahujú antistatické roztoky alebo podobné
prísady. Mohli by poškodiť povrch obrazovky.

Robte nasledujúce:

•Zľahka navlhčite vodou mäkkú látku a použite ju na jemné otretie krytu a obrazovky.

• Odstráňte navlhčenou látkou a trochou jemného saponátu mastné fľaky alebo odtlačky
prstov.

Odpojenie základne a stojana monitora

Krok 1: Monitor položte na mäkký a rovný povrch.
Krok 2: Pred odpojením základne a stojana od monitora odskrutkujte zo základne skrutky.

Montáž na stenu (voliteľné)

Pozrite si pokyny dodávané so základnou montážnou súpravou. Aby ste mohli zmeniť svoj
LCD displej zo stolového na nástenný, vykonajte nasledujúce:

Krok 1: Presvedčte sa, že hlavný vypínač je vypnutý a následne odpojte sieťový kábel.
Krok 2: LCD displej položte čelom dolu na uterák alebo prikrývku.

Kapitola 2. 2-11

Krok 3: Stojan a základňu odpojte od monitora podľa časti „“Odpojenie základne a stojana

monitora” na strane 2-11“.

Krok 4: Všetky káble zapojte na zadnej strane monitora.

Krok 5: Namontujte kryt kábla, pozrite si stranu 1-10.

Krok 6: Namontujte montážnu konzolu z kompatibilnej súpravy pre montáž na stenu VESA

(vzdialenosť 100 mm x 100 mm); typ montážnej skrutky VESA M4 x 10 mm.

VESA hole

Krok 7: LCD displej namontujte na stenu, a to podľa pokynov pre montážnu súpravu pre

montáž na stenu.
Pre použitie jedine v spojení s ekvivalentom konzoly pre montáž na stenu s

minimálnou nosnosťou/zaťažením: 8 kg

Kapitola 2. 2-12

Kapitola 3. Referenčné informácie

Táto časť obsahuje špecifikácie monitora, pokyny na manuálnu inštaláciu ovládača monitora,
informácie o odstraňovaní problémov a servisné informácie.

Špecifikácie monitora

Tabuľka 3.1 Špecifikácie monitora pre typ – model 65BF-GCC1-WW

Rozmery Hĺbka

Výška

Šírka

Stojan Naklonenie Rozsah: -5° ~ 30°

Montážna zostava
VESA

Obraz Veľkosť viditeľného obrazu

Sieťový AC/DC
adaptér

Spotreba energie

Je podporovaná 100 mm x 100 mm (3,94 palca x 3,94 palca)

Maximálna výška

Maximálna šírka

Rozstup pixlov

Doba odozvy

Model

Ochranná známka

Menovité hodnoty

Štandardná prevádzka

242,0 mm (9,53 palca)

563,3 mm (22,18 palca)

625,0 mm (24,61 palca)

683,74 mm (26,92 palca)

336,31 mm (13,24 palca)

595,30 mm (23,44 palca)

0,3114 mm (0,01 palca)

Normal (Štandardná): 7 ms

Extreme (Extrémne): 4 ms

ADP-65FD B

Lenovo

Vstup: 100 až 240 V~, 50 až 60 Hz, 1,5 A

Výstup: 20 V , 3,25 A

32 W

Poznámka: Údaje o
spotrebe energie sú
kombinované pre
monitor a zdroj
napájania.

Kapitola 3. 3-1

Pohotovostný/Pozastavený

Off (Vyp.)

Poznámka: bez
USB/webovej
kamery/externého
reproduktora

<0,5 W

<0,3 W pri 100 V AC a 240 V AC

Tabuľka 3.1 Špecifikácie monitora pre typ – model 65BF-GCC1-WW

Video vstup
(Analógový)

HDMI Rozhranie

Komunikácia VESA DDC/CI

Podporované režimy
zobrazenia

Rozhranie

Vstupný signál

Horizontálna
adresovateľnosť

Vertikálna adresovateľnosť

Taktovacia frekvencia

Vstupný signál

Horizontálna
adresovateľnosť

Vertikálna adresovateľnosť

Taktovacia frekvencia

Horizontálna frekvencia

Vertikálna frekvencia

Prirodzené rozlíšenie 1920 x 1080 pri 60 Hz

DP

VESA TMDS (Panel Link™)/DP

1920 pixlov (max)

-

1080 riadkov (max)

340 MHz

HDMI

VESA TMDS (Panel Link™)/HDMI

1920 pixlov (max)

1080 riadkov (max)

340 MHz

30 KHz - 180 KHz

48 Hz - 146 Hz

Teplota Prevádzková

Skladovacia

Prepravná

Vlhkosť Prevádzková

Skladovacia

Prepravná

0° až 45 ° C (32 ° až 113 ° F)

-20° až 60 ° C (-4 ° až 140 ° F)

-20° až 60 ° C (-4 ° až 140 ° F)

10% až 80% bez kondenzácie

5% až 95% bez kondenzácie

5% až 95% bez kondenzácie

Kapitola 3. 3-2

Riešenie problémov

Ak máte problém s nastavením alebo používaním monitora, môžete byt schopní vyriešiť ho

sami. Skôr ako zavoláte predajcu alebo spoločnosť Lenovo, vyskúšajte odporúčané činnosti,
ktoré sú príslušné pre váš problém.

Tabuľka 3.2 Riešenie problémov

Na obrazovke sa
zobrazia slová
„Out of Range
(Mimo rozsahu)“
a indikátor
napájania bliká
nabielo.

Kvalita obrazu nie
je akceptovateľná.

Problém Možná príčina Odporúčaná akcia Odkaz

Systém je nastavený na
zobrazovací režim,
ktorý monitor
nepodporuje.

Kábel video signálu nie
je celkom pripojený k
monitoru alebo k
systému.

Nastavenie farieb nie je
správne.

Ak vymieňate starý monitor,
znova ho zapojte a upravte
zobrazovací režim, aby bol
v špecifikovanom rozsahu
pre váš nový monitor.

Ak používate systém
Windows, reštartujte systém
v bezpečnom režime, potom
vyberte podporovaný
zobrazovací režim pre váš
počítač.

Ak tieto voľby nefungujú,
spojte sa so Strediskom
podpory.

Presvedčte sa, či je signálny
kábel dôkladne zasunutý do
systému a monitora.

Vyberte iné nastavenie
farieb z ponuky OSD.

“Výber podporovaného
režimu zobrazenia” na
strane 2-9

“Pripojenie a zapnutie
monitora” na strane 1-6

“Prispôsobenie obrazu
vášho monitora” na
strane 2-3

Indikátor
napájania nesvieti
a nie je žiadny
obraz.

Obrazovka je bez
obrazu a indikátor
napájania je žltý.

Nebola vykonaná
funkcia automatického
nastavenia obrazu.

• Hlavný vypínač
monitora nie je
stlačený.

• Sieťový kábel je
uvoľnený alebo
odpojený.

• V zásuvke nie je
prívod elektrickej
energie.

Monitor je v režime
Pohotovostný/
Pozastavený.

Vykonajte automatické
nastavenie obrazu.

• Presvedčte sa, či je
sieťový kábel správne
pripojený.

• Presvedčte sa, či je v
zásuvke prívod
elektrickej energie.

• Zapnite monitor.

• Skúste použiť iný
sieťový kábel.

• Skúste použiť inú
zásuvku.

• Stlačte niektorý kláves
na klávesnici alebo
pohnite myšou.

• Skontrolujte nastavenie
možností napájania na
počítači.

“Prispôsobenie obrazu
vášho monitora” na
strane 2-3

“Pripojenie a zapnutie
monitora” na strane 1-6

“Pochopenie správy
napájania” na strane
2-10

Kapitola 3. 3-3

Tabuľka 3.2 Riešenie problémov

Problém Možná príčina Odporúčaná akcia Odkaz

Indikátor
napájania je žltý,
ale nie je žiadny
obraz.

Jeden alebo viac
pixlov stratilo
farbu.

• Rozmazané
riadky v texte
alebo
rozmazané
obrázky.

• Horizontálne
alebo
vertikálne
čiary cez
obraz.

Kábel obrazového
signálu je uvoľnený
alebo odpojený od
systému alebo monitora.

Jas a kontrast monitora
sú nastavené na
najnižšie hodnoty.

Toto je charakteristická

črta LCD technológie a
nie je to chyba LCD.

• Nebolo
optimalizované
nastavenie obrazu.

• Vaše systémové
nastavenie
vlastností
zobrazovania
nebolo
optimalizované.

Presvedčte sa, či je kábel
obrazového signálu správne
pripojený k systému.

Upravte nastavenie jasu a
kontrastu v ponuke OSD.

Ak chýba viac než päť
pixlov, spojte sa so
strediskom podpory.

Upravte nastavenie
rozlíšenia na vašom
systéme, aby sa zhodovalo s
natívnym rozlíšením pre
tento monitor: 1920 x 1080
pri 60 Hz.

Vykonajte automatické
nastavenie obrazu. Ak
automatické nastavovanie
obrazu nepomôže,
vykonajte manuálne
nastavenie obrazu.

Keď pracujete v natívnom
rozlíšení, môžete nájsť
ďalšie vylepšenia
prispôsobenia nastavenia
DPI (Dots Per Inch) na
vašom systéme.

“Pripojenie a zapnutie
monitora” na strane 1-6

“Prispôsobenie obrazu
vášho monitora” na
strane 2-3

Príloha A.“Servis a
podpora” na strane A-1

“Prispôsobenie obrazu
vášho monitora” na
strane 2-3

“Výber podporovaného
režimu zobrazenia” na
strane 2-9

Pozrite si časť
Rozšírené v
systémových
vlastnostiach
zobrazenia.

Kapitola 3. 3-4

Manuálna inštalácia ovládača monitora

Ďalej sú uvedené kroky na manuálnu inštaláciu ovládača monitora v Microsoft Windows 7,
Windows 8/8.1, Windows 10.

Nainštalovanie ovládača monitora vo Windows 7

Aby ste mohli využívať funkciu Plug and Play v prípade systému Microsoft Windows 7,

urobte nasledujúce:

1. Vypnite počítač a všetky pripojené zariadenia.

2. Presvedčte sa, že monitor je správne pripojený.

3. Zapnite monitor a potom systémovú jednotku. Nechajte počítač naštartovať v operačnom
systéme Windows 7.

4. Na webovej lokalite Lenovo www.lenovo.com/support/Y27f nájdite zodpovedajúci
ovládač monitora a prevezmite si ho do PC, ku ktorému je monitor pripojený (napr. na
pracovnú plochu).

5. Otvorte okno Display Properties (Vlastnosti obrazovky) kliknutím na ikonu Start
(Štart), Control Panel (Ovládací panel), Hardware and Sound (Hardvér a zvuk) a
potom kliknite na ikonu Display (Displej).

6. Kliknite na kartu Change the display settings (Zmena nastavení zobrazenia).

7. Kliknite na ikonu Advanced Settings (Rozšírené nastavenia).

8. Kliknite na kartu Monitor.

9. Kliknite na tlačidlo Properties (Vlastnosti).

10. Kliknite na kartu Driver (Ovládač).

11. Kliknite na Update Driver (Aktualizovať ovládač) a následne kliknite na Browse the
computer to find the driver program (Program ovládača vyhľadať v počítači).

12. Zvoľte Pick from the list of device driver program on the computer (Vybrať zo
zoznamu programov ovládačov zariadení v počítači).

13. Kliknite na tlačidlo Hard Disk (Pevný disk). Kliknutím na tlačidlo Browse

(Prehľadávať) nájdite a ukážte na nasledujúcu cestu:
X:\Monitor Drivers\Windows 7

(kde X označuje „priečinok, v ktorom sa prevzatý ovládač nachádza“ (napr. pracovná
plocha)).

14. Zvoľte súbor „leny27fa.inf“ a kliknite na tlačidlo Open (Otvoriť). Kliknite na tlačidlo
OK.

15. V novom okne zvoľte LEN Y27fA a potom kliknite na Next (Ďalej).

16. Po dokončení inštalácie odstráňte všetky prevzaté súbory a zatvorte všetky okná.

17. Reštartujte systém. Systém automaticky vyberie maximálnu frekvenciu obnovovania a
príslušné profily zodpovedajúce farbám.

Poznámka: Pri LCD monitoroch, na rozdiel od CRT monitorov, väčšia frekvencia
obnovovania nezlepšuje kvalitu obrazu. Lenovo odporúča používať buď 1920 x 1080 pri
frekvencii obnovovania 60 Hz, alebo 640 x 480 pri frekvencii obnovovania 60 Hz.

Kapitola 3. 3-5

Nainštalovanie ovládača monitora vo Windows 8/8.1

Aby ste mohli využívať funkciu Plug and Play v prípade systému Microsoft Windows 8/8.1,

urobte nasledujúce:

1. Vypnite počítač a všetky pripojené zariadenia.

2. Presvedčte sa, že monitor je správne pripojený.

3. Zapnite monitor a potom systémovú jednotku. Nechajte počítač naštartovať v operačnom
systéme Windows 8/8.1.

4. Na webovej lokalite Lenovo www.lenovo.com/support/Y27f nájdite zodpovedajúci
ovládač monitora a prevezmite si ho do PC, ku ktorému je monitor pripojený (napr. na
pracovnú plochu).

5. Otvorte okno Display Properties (Vlastnosti obrazovky) kliknutím na ikonu Start
(Štart), Control Panel (Ovládací panel), Hardware and Sound (Hardvér a zvuk) a
potom kliknite na ikonu Display (Displej).

6. Kliknite na kartu Change the display settings (Zmena nastavení zobrazenia).

7. Kliknite na ikonu Advanced Settings (Rozšírené nastavenia).

8. Kliknite na kartu Monitor.

9. Kliknite na tlačidlo Properties (Vlastnosti).

10. Kliknite na kartu Driver (Ovládač).

11. Kliknite na Update Driver (Aktualizovať ovládač) a následne kliknite na Browse the
computer to find the driver program (Program ovládača vyhľadať v počítači).

12. Zvoľte Pick from the list of device driver program on the computer (Vybrať zo
zoznamu programov ovládačov zariadení v počítači).

13. Kliknite na tlačidlo Hard Disk (Pevný disk). Kliknutím na tlačidlo Browse

(Prehľ

adávať) nájdite a ukážte na nasledujúcu cestu:

X:\Monitor Drivers\Windows 8&8.1

(kde X označuje „priečinok, v ktorom sa prevzatý ovládač nachádza“ (napr. pracovná
plocha)).

14. Zvoľte súbor „leny27fa.inf“ a kliknite na tlačidlo Open (Otvoriť). Kliknite na tlačidlo
OK.

15. V novom okne zvoľte LEN Y27fA a potom kliknite na Next (Ďalej).

16. Po dokončení inštalácie odstráňte všetky prevzaté súbory a zatvorte všetky okná.

17. Reštartujte systém. Systém automaticky vyberie maximálnu frekvenciu obnovovania a
príslušné profily zodpovedajúce farbám.

Poznámka: Pri LCD monitoroch, na rozdiel od CRT monitorov, väčšia frekvencia
obnovovania nezlepšuje kvalitu obrazu. Lenovo odporúča používať buď 1920 x 1080 pri
frekvencii obnovovania 60 Hz, alebo 640 x 480 pri frekvencii obnovovania 60 Hz.

Kapitola 3. 3-6

Nainštalovanie ovládača monitora vo Windows 10

Aby ste mohli využívať funkciu Plug and Play v prípade systému Microsoft Windows 10,

urobte nasledujúce:

1. Vypnite počítač a všetky pripojené zariadenia.

2. Presvedčte sa, že monitor je správne pripojený.

3. Zapnite monitor a potom systémovú jednotku. Nechajte počítač naštartovať v operačnom
systéme Windows 10.

4. Na webovej lokalite Lenovo www.lenovo.com/support/Y27f nájdite zodpovedajúci
ovládač monitora a prevezmite si ho do PC, ku ktorému je monitor pripojený (napr. na
pracovnú plochu).

5. Na pracovnej ploche prejdite myšou k ľavému spodnému rohu obrazovky, pravým
tlačidlom kliknite a zvoľte Control Panel (Ovládací panel), dvakrát kliknite na ikonu

Hardware and Sound (Hardvér a zvuk) a potom kliknite na ikonu Display
(Obrazovka).

6. Kliknite na kartu Change the display settings (Zmena nastavení zobrazenia).

7. Kliknite na ikonu Advanced Settings (Rozšírené nastavenia).

8. Kliknite na kartu Monitor.

9. Kliknite na tlačidlo Properties (Vlastnosti).

10. Kliknite na kartu Driver (Ovládač).

11. Kliknite na Update Driver (Aktualizovať ovládač) a následne kliknite na Browse the

computer to find the driver program (Program ovládača vyhľadať v počítači).

12. Zvoľte Pick from the list of device driver program on the computer (Vybrať zo
zoznamu programov ovládačov zariadení v počítači).

13. Kliknite na tlačidlo Hard Disk (Pevný disk). Kliknutím na tla
(Prehľadávať) nájdite a ukážte na nasledujúcu cestu:
X:\Monitor Drivers\Windows 10

(kde X označuje „priečinok, v ktorom sa prevzatý ovládač nachádza“ (napr. pracovná
plocha)).

čidlo Browse

14. Zvoľte súbor „leny27fa.inf“ a kliknite na tlačidlo Open (Otvoriť). Kliknite na tlačidlo
OK.

15. V novom okne zvoľte LEN Y27fA a potom kliknite na Next (Ďalej).

16. Po dokončení inštalácie odstráňte všetky prevzaté súbory a zatvorte všetky okná.

17. Reštartujte systém. Systém automaticky vyberie maximálnu frekvenciu obnovovania a
príslušné profily zodpovedajúce farbám.

Poznámka: Pri LCD monitoroch, na rozdiel od CRT monitorov, väčšia frekvencia
obnovovania nezlepšuje kvalitu obrazu. Lenovo odporúča používať buď 1920 x 1080 pri
frekvencii obnovovania 60 Hz, alebo 640 x 480 pri frekvencii obnovovania 60 Hz.

Získanie ďalšej pomoci

Ak stále nedokážete vyriešiť svoj problém, spojte sa s centrom podpory spoločnosti Lenovo.

Viac informácií o možnosti kontaktovania centra podpory nájdete v prílohe Príloha A.“Servis

a podpora” na strane A-1

Kapitola 3. 3-7

Príloha A. Servis a podpora

Nasledujúce informácie popisujú technickú podporu, ktorá je dostupná pre váš výrobok počas
záručnej doby alebo počas životnosti výrobku. Pozrite si obmedzenú záruku spoločnosti
Lenovo a pozrite si záručné podmienky spoločnosti Lenovo.

Zaregistrovanie vlastného výrobku

Zaregistrujte sa, aby ste mohli získavať aktualizácie pre servis a podporu, ako aj bezplatné
a zľavnené počítačové doplnky a obsah. Navštívte stránku: http://www.lenovo.com/register

Technická on-line podpora

Technická on-line podpora je k dispozícii počas životnosti výrobku na adrese:
http://www.lenovo.com/support

Počas záručnej doby je k dispozícii pomoc v rámci výmeny výrobku, alebo výmena
poškodených prvkov. Okrem toho, ak je váš výrobok nainštalovaný v spojení s počítačom
Lenovo , ste oprávnený pre vykonanie servisu vo svojom meste. Zástupca technickej podpory
vám môže pomôcť pri stanovení pre vás najlepšej možnosti.

Telefonická technická podpora

Podpora ohľadne inštalácie a konfigurácie prostredníctvom strediska zákazníckej podpory
bude k dispozícii 90 dní po prevzatí výrobku v predajni. Po uplynutí tejto doby bude podpora
zrušená alebo bude poskytovaná na základe poplatku, a to v rámci rozhodnutia spoločnosti
Lenovo. Za nominálny poplatok je taktiež k dispozícii dodatočná podpora.

Skôr, ako sa spojíte so zástupcom technickej podpory spoločnosti Lenovo, pripravte si
nasledujúce informácie: názov a číslo výrobku, doklad o zakúpení, názov výrobcu počítača,
model, sériové číslo a návod, presné znenie chybového hlásenia, popis problému a informácie
o konfigurácii hardvéru a softvéru pre váš systém.

Zástupca technickej podpory možno bude chcieť počas rozhovoru a doby, kedy ste pri počítači
prejsť celým problémom.

Telefónne čísla podliehajú zmenám bez predchádzajúceho upozornenia. Aktuálny zoznam
telefónnych čísel pre podporu spoločnosti Lenovo nájdete na adrese:
http://www.lenovo.com/support

Krajina alebo región Telefónne číslo

Čína 400-990-8888

Južná Afrika 800982393

Argentína 0800-444-2722 (španielsky)

Austrália 1300-557-073

Rakúsko 800295730 (nemecky)

Belgicko 80076524 (francúzsky, holandsky)

Bolívia 800-100-764 (španielsky)

Príloha A. A-1

Príloha B. Vyhlásenia

Spoločnosť Lenovo nesmie ponúkať výrobky, služby alebo funkcie uvádzané v tomto
dokumente vo všetkých krajinách. Informácie o výrobkoch a službách aktuálne dostupných vo
vašej oblasti prekonzultujte so svojim miestnym zástupcom spoločnosti Lenovo. Žiadny odkaz
na produkt, program alebo službu spoločnosti Lenovo nie je myslený tak, ani neznamená, že sa
môže použiť len tento produkt, program alebo služba od spoločnosti Lenovo. Namiesto nich sa
môže použiť ľubovoľný funkčne ekvivalentný výrobok, program alebo služba, ktoré
neporušujú žiadne duševné vlastnícke právo spoločnosti Lenovo.
Je však na zodpovednosti užívateľa vyhodnotiť a preveriť prevádzkovanie všetkých takýchto
produktov, programov alebo služieb.

Spoločnosť Lenovo môže vlastniť patenty alebo prihlášky patentov zahŕňajúcich skutkovú
podstatu popísanú v tomto dokumente. Ustanovenia tohto dokumentu vám neposkytujú žiadnu
licenciu týkajúcu sa týchto patentov. Písomné otázky týkajúce sa licencie môžete zaslať na
adresu:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Na vedomie: Riaditeľ pre licencie spoločnosti Lenovo

SPOLOČNOSŤ LENOVO POSKYTUJE TÚTO PUBLIKÁCIU „TAK AKO JE“, BEZ
ZÁRUKY AKÉHOKOĽVEK DRUHU, ČI UŽ VÝSLOVNEJ ALEBO ZAHRNUTEJ,
VRÁTANE, ALE NIE OBMEDZENE NA ZAHRNUTÉ ZÁRUKY TÝKAJÚCE
NEPORUŠENIA, PREDAJNOSTI ALEBO VHODNOSTI PRE URČITÝ ÚČEL. Niektoré
súdne právomoci neumožňujú v určitých transakciách vzdanie sa výslovných alebo zahrnutých
záruk a z tohto dôvodu sa v takom prípade toto vyhlásenie nemusí na vás vzťahovať.

Tieto informácie môžu obsahovať technické nepresnosti alebo typografické chyby. V týchto
informáciách sa robia periodicky zmeny; tieto zmeny budú začlenené do nových vydaní tejto
publikácie. Spoločnosť Lenovo môže kedykoľvek urobiť vylepšenia a/alebo zmeny v výrobku
(ov) a/alebo programu(ov) popísaných v tejto publikácii bez ohlásenia.

Výrobky popísané v tomto dokumente nie sú určené na použitie v rámci implantácii alebo v
rámci iných aplikácii podporujúcich životné funkcie, kedy by zlyhanie zariadenia malo za
následok poranenie alebo smrť osôb. Informácie obsiahnuté v tomto dokumente neovplyvňujú
ani nemenia technické špecifikácie alebo záruky týkajúce sa výrobku Lenovo. Nič v rámci
tohto dokumentu nepredstavuje výslovnú alebo implicitnú licenciu alebo odškodnenie na
základe práv na ochranu duševného vlastníctva spoločnosti Lenovo alebo tretích strán. Všetky
informácie obsiahnuté v tomto dokumente boli získané v špecifických prostrediach a sú
uvádzané ako ilustrácie. Výsledky získané v iných prevádzkových prostrediach sa môžu líšiť.

Spoločnosť Lenovo môže použiť alebo distribuovať ľubovoľné, vami poskytnuté informácie, a
to vhodne zvoleným spôsobom a bez toho, aby voči vám vznikli akékoľvek záväzky.

Všetky odkazy v tejto publikácii odkazujúce na webové stránky, ktoré nepochádzajú od
spoločnosti Lenovo, sú poskytnuté len pre pohodlie a v žiadnom prípade neslúžia ako
potvrdenie správnosti obsahu týchto webových stránok. Materiály na týchto webových
stránkach nie sú súčasťou materiálov tohto výrobku značky Lenovo a používanie týchto
webových stránok je na vaše vlastné riziko.

Všetky údaje o výkone, ktoré sú tu uvedené, boli stanovené v kontrolovanom prostredí. Preto
sa môžu výsledky získané v iných operačných prostrediach výrazne odlišovať. Niektoré
merania boli vykonané na systémoch v úrovni vývoja a nie je zaručené, že tieto merania budú
rovnaké na všeobecne dostupných systémoch. Okrem toho, niektoré merania mohli byť
odhadnuté extrapoláciou. Skutočné výsledky sa môžu líšiť. Používatelia tohto dokumentu by si
mali overiť príslušné údaje pre svoje špecifické prostredie.

Príloha B. B-1

Informácie o recyklovaní

Spoločnosť Lenovo nabáda majiteľov zariadení informačných technológií (IT), aby
zodpovedne recyklovali svoje zariadenia, ktoré už pre nich nie sú potrebné. Spoločnosť
Lenovo ponúka množstvo programov a služieb, ktoré pomáhajú majiteľom zariadení
recyklovať ich IT výrobky. Viac informácií o recyklovaní výrobkov značky Lenovo nájdete na
stránke:

http://www.lenovo.com/lenovo/environment/recycling

Zber a recyklovanie nepoužívaných počítačov a monitorov značky Lenovo
Pokiaľ ste zamestnancom spoločnosti a potrebujete zneškodniť počítač alebo monitor značky

Lenovo, ktorý je majetkom spoločnosti, musíte tak urobiť podľa Zákona o podpore
efektívneho využívania zdrojov. Počítače a monitory sú zaradené medzi priemyselný odpad a
mali by sa správne zneškodniť dodávateľom služieb zneškodňovania priemyselných odpadov,
ktorý je certifikovaný miestnou vládou. Na základe Zákona o podpore efektívneho využívania
zdrojov spoločnosť Lenovo Japonsko ponúka prostredníctvom svojich Služieb zberu a
recyklovania PC službu zberu, opätovného využitia a recyklovania nepoužívaných počítačov a
monitorov. Podrobnosti nájdete na webovej lokalite Lenovo na adrese
www.ibm.com/jp/pc/service/recycle/pcrecycle/. Na základe Zákona o podpore efektívneho
využívania zdrojov začal výrobca so zberom a recyklovaním v domácnostiach používaných
počítačov a monitorov dňa 1. októbra 2003. Táto služba sa poskytuje bezplatne a vzťahuje sa
na v domácnostiach používané počítače predané po 1. októbri 2003. Podrobnosti nájdete na
internetovej stránke spoločnosti Lenovo na adrese
www.ibm.com/jp/pc/service/recycle/personal/.

Zneškodňovanie počítačových prvkov Lenovo

Niektoré počítačové prvky značky Lenovo predávané v Japonsku môžu obsahovať ťažké kovy
alebo iné environmentálne chúlostivé látky. Správne zneškodnenie nepoužívaných prvkov, ako
sú dosky s plošnými spojmi vykonajte podľa spôsobov pre zber a zneškodňovanie
nepoužívaných počítačov a monitorov, ktoré sú uvedené vyššie.

Ochranné známky

Nasledujúce výrazy sú ochrannými známkami spoločnosti Lenovo v Spojených štátoch
amerických, ďalších krajinách, alebo v oboch:
Lenovo
Logo Lenovo
ThinkCenter
ThinkPad
ThinkVision
Microsoft, Windows a Windows NT sú ochranné známky skupiny spoločností Microsoft.

Názvy iných spoločností výrobkov alebo služieb môžu byt ochrannými známkami alebo
servisnými známkami iných spoločností.

Príloha B. B-2
