Page 1
ThinkVision T24D-40
Instrukcja obsługi
Typy urządzenia: 64B9GAR1WW
Page 2
Numery produktów
A25238FT1
64B9GAR1WW
Wydanie pierwsze (Maj, 2025)
© Copyright Lenovo 2025.
Produkty LENOVO, dane, oprogramowanie komputera oraz usługi, są opracowywane wyłącznie na
koszt własny i sprzedawane podmiotom rządowym jako produkty komercyjne, zgodnie z przepisami
48 C.F.R. 2.101, z ograniczonymi i zastrzeżonymi prawami do użytkowania, reprodukcji i ujawniania
informacji.
INFORMACJE NA TEMAT PRAW OGRANICZONYCH I ZASTRZEŻONYCH: Jeżeli produkty, dane,
oprogramowanie komputerowe lub usługi dostarczane są zgodnie z warunkami umowy Generalnego
Urzędu ds. Usług „GSA”, użytkowanie, reprodukcja, lub ujawnianie informacji objęte są ograniczeniami
wynikającymi z Umowy Nr GS-35F-05925.
i
Page 3
Spis treści
Informacje dotyczące bezpieczeństwa ......................................................... iv
Ogólne zalecenia dotyczące bezpieczeństwa .............................................................. iv
Rozdział 1. Wprowadzenie ........................................................................... 1-1
Zawartość dostawy .......................................................................................................1-1
Uwagi dotyczące używania ..........................................................................................1-2
Opis produktu ...............................................................................................................1-3
Kongurowanie monitora ............................................................................................1-8
Rejestracja opcji .........................................................................................................1-12
Rozdział 2. Regulacja i używanie monitora................................................2-1
Komfort i dostępność ...................................................................................................2-1
Dopasowywanie ustawień ekranu monitora ..............................................................2-3
Wybór obsługiwanego trybu wyświetlania ................................................................2-8
Zasady zarządzania energią ........................................................................................2-9
Czyszczenie monitora ................................................................................................2-10
Odłączanie podstawy monitora i wspornika ............................................................2-10
Montaż na ścianie (opcjonalnie) ................................................................................2-10
Rozdział 3. Informacje dodatkowe .............................................................. 3-1
Parametry techniczne monitora ..................................................................................3-1
Zalecenia dla połączenia łańcuchowego DP ..............................................................3-2
Rozwiązywanie problemów technicznych ..................................................................3-3
Ręczna instalacja sterownika monitora ......................................................................3-5
Informacje o usłudze ....................................................................................................3-6
Dodatek A. Obsługa serwisowa i pomoc techniczna ............................... A-1
ii
Page 4
Rejestracja opcji .......................................................................................................... A-1
Pomoc techniczna online ............................................................................................ A-1
Telefoniczna pomoc techniczna ................................................................................ A-1
Dodatek B. Uwagi ........................................................................................ B-1
Informacje dotyczące recyklingu ............................................................................... B-2
Znaki towarowe ............................................................................................................ B-3
Przewody zasilające i adaptery zasilania .................................................................. B-3
iii
Page 5
Informacje dotyczące bezpieczeństwa
安裝本產品前，請閱讀安全資訊。
Ogólne zalecenia dotyczące bezpieczeństwa
Wskazówki pomocne w bezpiecznym używaniu komputera, można uzyskać pod
adresem:
http://www.lenovo.com/safety
.ﺞﺘﻨﻤﻟا اﺬھ ﺐﯿﻛﺮﺗ ﻞﺒﻗ ﺔﻣﻼﺴﻟا تﺎﻣﻮﻠﻌﻣ ةءاﺮﻗ ءﺎﺟﺮﻟا
Преди инсталиране на продукта, прочетете Информация за безопасност.
Před instalací tohoto produktu si přečtěte bezpečnostní informace.
Før du dette tages i brug produkt, skal du læse sikkerhedsoplysningerne.
Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren.
Πριν εγκαταστήσετε αυτό το προϊόν, διαβάστε τις Πληροφορίες για την ασφάλεια.
Antes de instalar este producto, lea la Información de seguridad.
Ennen kuin asennat tämän tuotteen, lue Turvallisuustiedot.
Avant d’installer ce produit, lisez les Informations de sécurité.
.תוחיטב אשונב עדימה תא אורקל בושח ,רצומה תנקתה ינפל
Prije ugradnje proizvoda pročitajte obavijesti o sigurnosti.
A termék használatba vétele előtt olvassa el a biztonsági tudnivalókat.
Sebelum memasang produk ini, baca Informasi Keselamatan.
Prima di installare il prodotto, leggere le informazioni sulla sicurezza.
本製品を設置する前に、安全に関する情報をお読みください。
본 제품을 설치하기 전에 안전 정보를 숙지하십시오.
Lees de veiligheidsinformatie voorafgaand aan het installeren van dit product.
Les sikkerhetsinformasjonen før du installerer produktet.
Przed instalacją tego produktu należy przeczytać Informacje dotyczące bezpieczeństwa.
Antes de instalar este produto, leia as Informações de segurança.
Antes de instalar este produto, leia as Informações de Segurança.
Înainte de a instala acest produs, citiţi informaţiile privind siguranţa.
Перед установкой продукта прочтите раздел "Информация о безопасности".
Pred inštaláciou tohto výrobku si prečítajte bezpečnostné informácie.
Pred namestitvijo tega izdelka preberite varnostne informacije.
Pre instaliranja ovog proizvoda, pročitajte Bezbednosne informacije.
Läs säkerhetsinformation innan du installerar den här produkten.
โปรดอ่านข้อมูลด้านความปลอดภัยก่อนที่จะติดตั้งผลิตภัณฑ์นี้
Bu ürünü kurmadan önce Güvenlik Bilgilerini okuyun.
Перш ніж встановлювати пристрій, прочитайте інформацію з техніки безпеки.
在安装本产品之前，请阅读“安全事项”。
iv
Waga urządzenia 5,63 kg
Uwaga:
Parametry wyjścia (100W, 20V/5A), zostały zaprojektowane w oparciu o
opracowaną przez Lenovo, aplikację Lenovo VDM. Ten produkt może osiągnąć
parametry wyjścia (100W, 20V/5A), po podłączeniu produktów obsługujących
opracowaną przez Lenovo, aplikację Lenovo VDM.
Page 6
Rozdział 1. Wprowadzenie
Ten podręcznik użytkownika zawiera szczegółowe instrukcje działania dla
użytkownika. Skrócony przegląd informacji, zawiera poster Setup (Ustawienia).
T24D-40 obsługuje Lenovo Accessories and Display Manager -
Zawartość dostawy
W opakowaniu powinny znajdować się następujące elementy:
■ Ulotka informacyjna
■ Wspornik
■ Podstawa
■ Monitor z płaskim panelem
■ Przewód zasilający
■ Kabel DisplayPort
■ Kabel typu C-C
Type C-C*
ThinkColour
.
Uwaga 1*:
urządzeń peryferyjnych, atrybuty pliku i innych czynników powiązanych z
konguracją systemu i warunkami działania, rzeczywista szybkość transferu
z wykorzystaniem różnych złączy USB tego urządzenia będzie różna i zwykle
wolniejsza od szybkości przesyłania danych określonych przez odpowiednie
specykacje USB: - 5 Gbit/s dla USB 3.1 Gen 1; 10 Gbit/s dla USB 3.1 Gen 2 i 20
Gbit/s dla USB 3.2.
Uwaga 2:
korzystania przez użytkownika.
Uwaga 3:
mogą przebywać dzieci, upadek urządzenia może spowodować obrażenia dziecka.
W zależności od wielu czynników, takich jak możliwości przetwarzania
Zalecamy użycie dostarczonego kabla, aby uzyskać lepszą jakość
To urządzenie nie jest odpowiednie do używania w miejscach w których
Rozdział 1. Wprowadzenie 1-1
Page 7
Uwagi dotyczące używania
Aby skongurować monitor, należy sprawdzić pokazane poniżej ilustracje.
Uwaga:
ulec uszkodzeniu ze względu na nadmierną eksploatację lub zbyt silne naciskanie
na ekran.

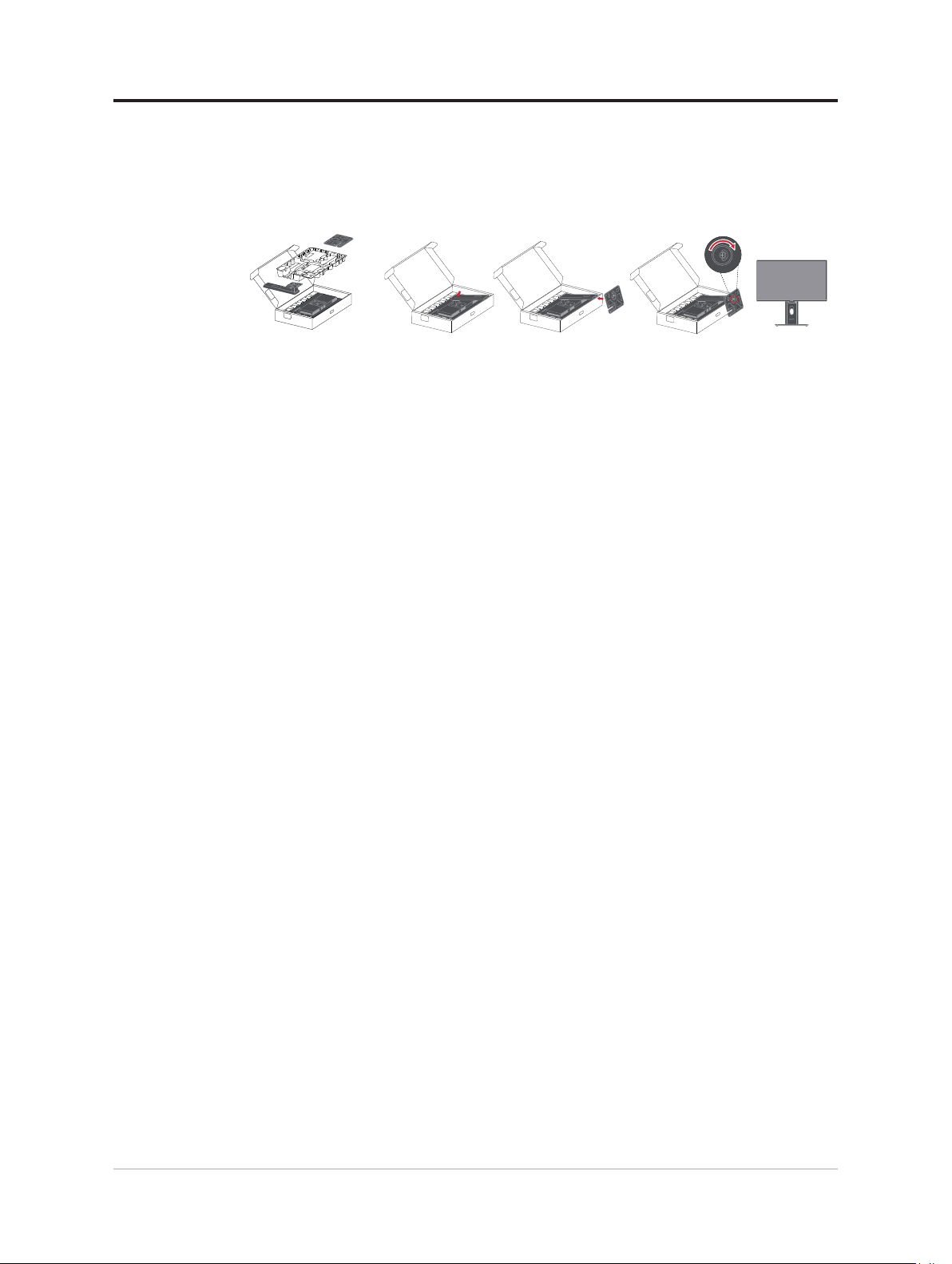

1. Wyjmij górną wkładkę zabezpieczenia i akcesoria.
2. Montaż podstawy do wnęki monitora.
3. Włóż podstawę w kierunku wspornika i dokręć śrubę skrzydełkową.
4. Ostrożnie postaw monitor używając obu rąk.
Nie wolno dotykać ekranu monitora. Ekran wykonany jest ze szkła i może
• Włóż trzy zaczepy w górnej części podstawy do rowka z tyłu monitora.
• Naciśnij podstawę, aż wskoczy na swoje miejsce.
Uwaga:
stronie 2-10.
W celu instalacji VESA ,sprawdź „Montaż na ścianie (opcjonalnie)” na
1-2 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 8
Opis produktu
W tym rozdziale znajdują się informacje dotyczące regulacji pozycji monitora,
ustawiania elementów sterowania użytkownika oraz używania gniazda linki
blokady.
Widok z boku i z góry
Nr Nazwa Opis
Port pobierania danych USB 3.2 Gen 1
1
Type-A
1
2
4
3
Do podłączenia swojego urządzenia USB.
2 Port pobierania danych USB-C Do podłączenia swojego urządzenia USB-C.
Port pobierania danych USB 3.2 Gen 1
3
Type-A
4 Przycisk zwalniania wspornika Zwalnia wspornik z monitora.
Do podłączenia swojego urządzenia USB.
Rozdział 1. Wprowadzenie 1-3
Page 9
Widok od tyłu
2
1
4
5
3
Nr Nazwa Opis
1
2 Przyciski funkcji
3
4
5 Etykieta przepisów Zawiera listę zgodności z przepisami.
6 Złącze zasilania Do podłączania kabla zasilającego
7
Przycisk włączania/wyłączania zasilania
Szczelina prowadzenia
kabli
Otwory montażowe
VESA
(100 mm x 100 mm)
Gniazdo zabezpieczające kable
Do włączania lub wyłączania monitora.
Do używania elementów sterowania OSD.
(W celu uzyskania informacji o wykorzystaniu tych przycisków
sterowania, sprawdź „Dopasowywanie ustawień ekranu
monitora” na stronie 2-3.)
Służy do porządkowania kabli poprzez ich poprowadzenie
przez szczelinę.
Służą do montażu monitora na ścianie za pomocą zestawu do
montażu na ścianie, zgodnego ze standardem VESA.
Wyposażenie w gniazdo linki blokady, znajdujące się z tyłu
monitora.
7 1112 136 8 910
8 Port HDMI 1.4 Do podłączania do komputera z użyciem kabla HDMI.
9 Port DP 1.4 Do podłączania do komputera z użyciem kabla DP.
10 Port wyjścia DP połączenie z innym monitorem z użyciem kabla DP.
11 Port USB C Podłącz do komputera z użyciem kabla USB Type C-C
12 Port Ethernet
13
1-4 Instrukcja obsługi monitora z płaskim panelem T24D-40
Port pobierania danych
USB 3.2 Gen 1 Type-A
Podłącz jeden koniec złącza kabla sieciowego do portu Ether-
net.
Do podłączenia swojego urządzenia USB.
Page 10
Głośniki
-5 °
0°
23 .5
°
Ten monitor ma zintegrowane 2 głośniki, które obsługują audio transmitowane
przez wejście wideo DP/HDMI/Type-c.

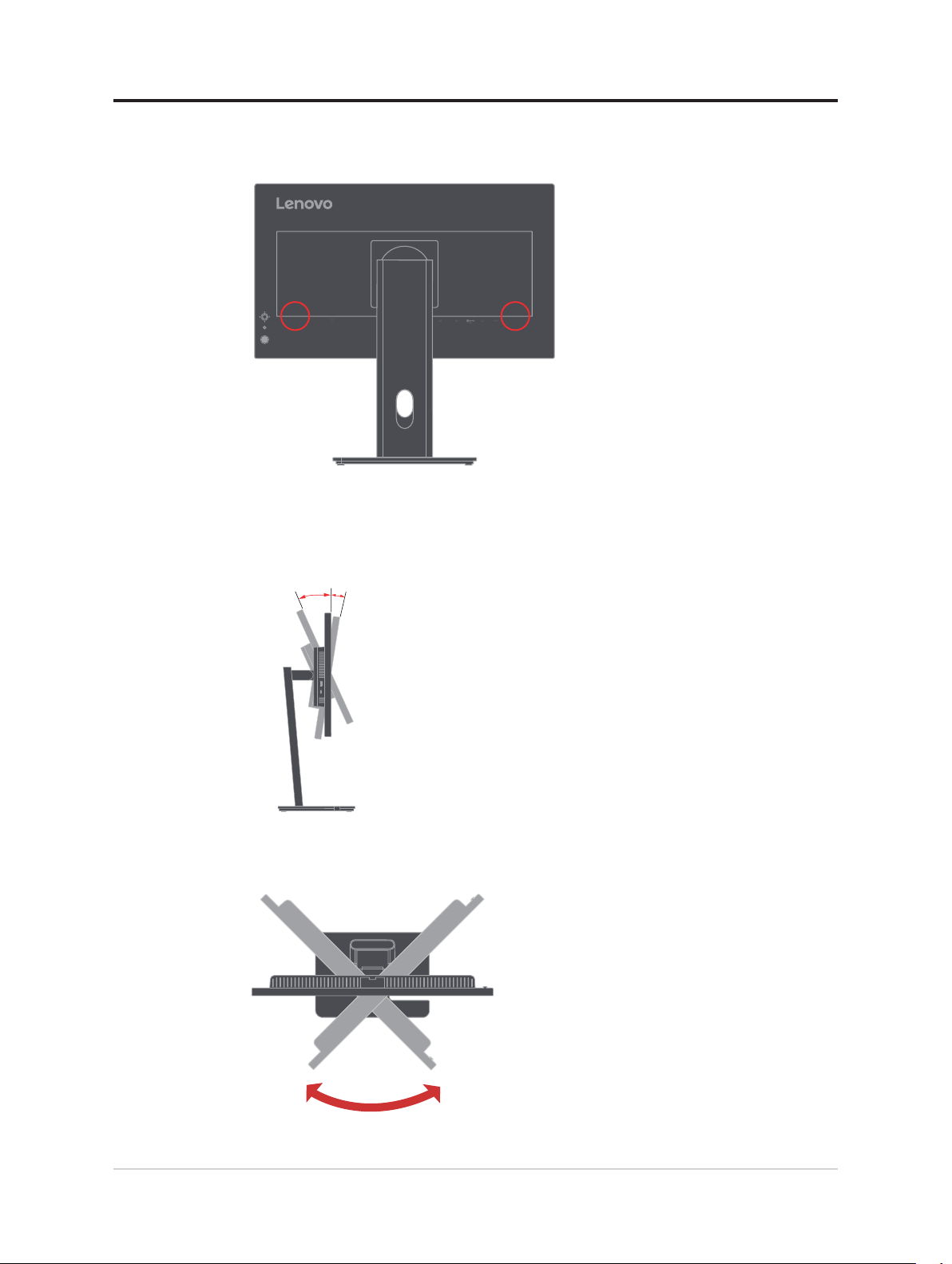

Rodzaje regulacji
Nachylanie
Sprawdź na ilustracji poniżej przykładowy zakres nachylania.
Przekręcania
Wbudowana podstawa, umożliwia nachylanie i obracanie monitora w celu
ustawienia najbardziej wygodnego kąta widzenia.
45
o
45
o
Rozdział 1. Wprowadzenie 1-5
Page 11

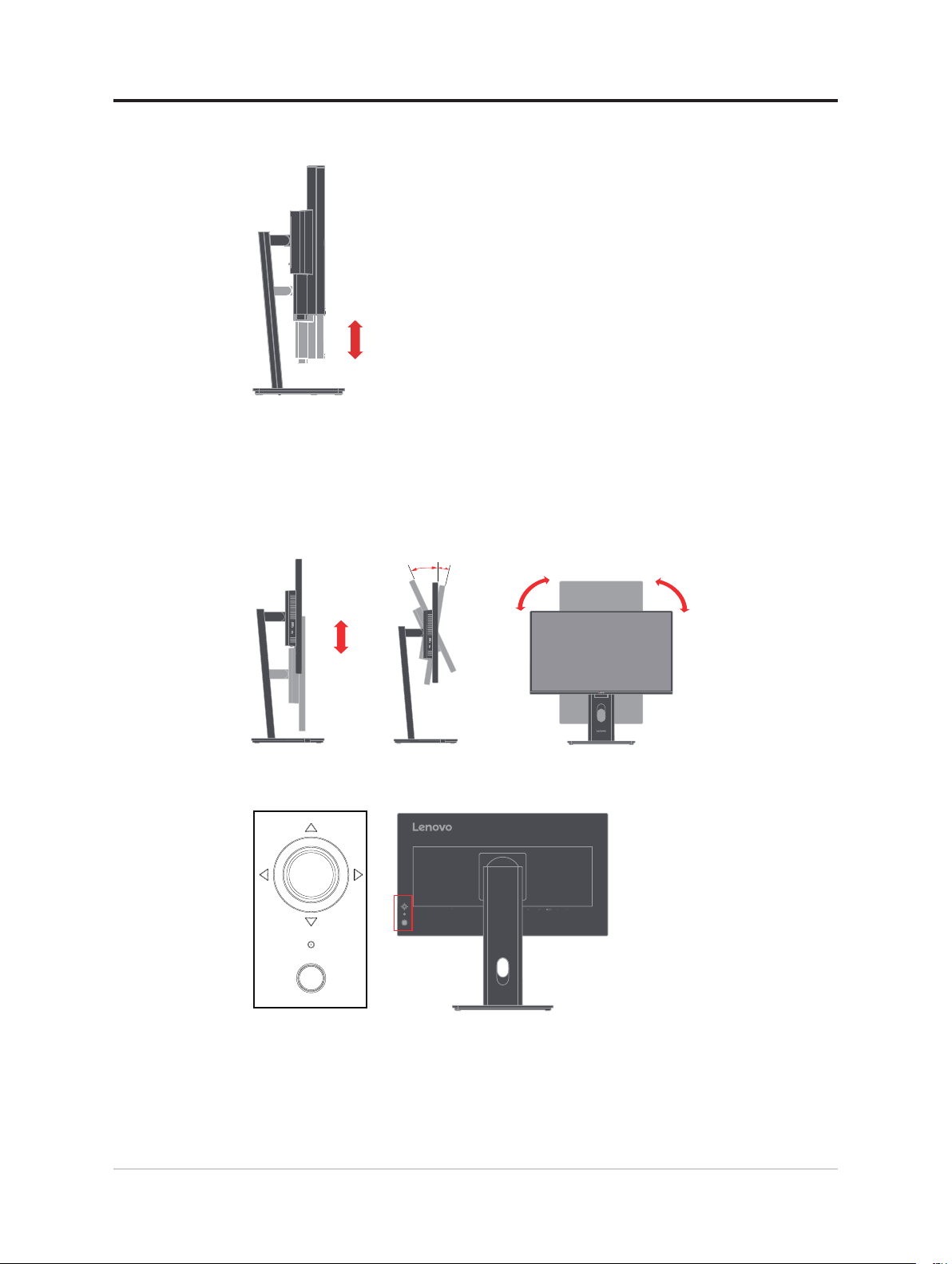

Regulacja wysokości
W celu regulacji wysokości należy nacisnąć w dół lub unieść monitor.
155mm
Obracanie monitora
- Przed obróceniem ekranu monitora należy wyregulować pozycję ekranu. (Należy
sprawdzić, czy ekran monitora można unieść do najwyższego punktu i przechylić
do tyłu pod kątem 23,5°.)
- następnie obróć w prawo/w lewo, aż do zatrzymania monitora pod kątem 90°.
155mm
23 .5
°
0°
-5 °
90 °
90 °
Elementy sterowania monitora
Przyciski sterowania na pokrywie tylnej umożliwiają dostęp do różnych funkcji.
W celu uzyskania informacji o wykorzystaniu tych przycisków sterowania, sprawdź
„Dopasowywanie ustawień ekranu monitora” na stronie 2-3.
1-6 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 12

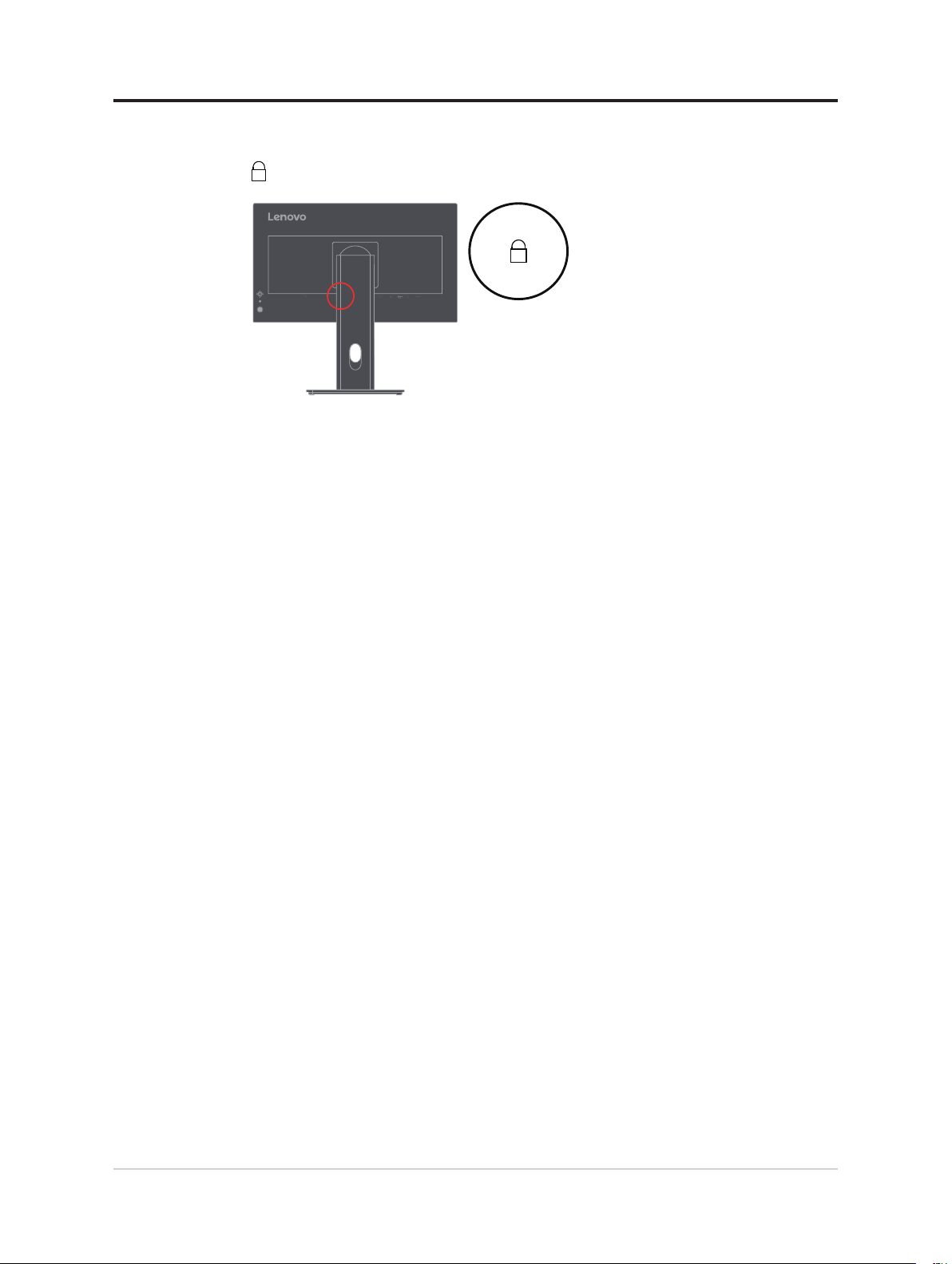

Gniazdo zabezpieczające kable
Monitor jest wyposażony w gniazdo linki blokady znajdujące się z tyłu monitora
Rozdział 1. Wprowadzenie 1-7
Page 13
Kongurowanie monitora
Niniejszy rozdział zawiera informacje na temat sposobu konguracji monitora.
Podłączanie i włączanie monitora
Uwaga:
bezpieczeństwa na stronie iv.

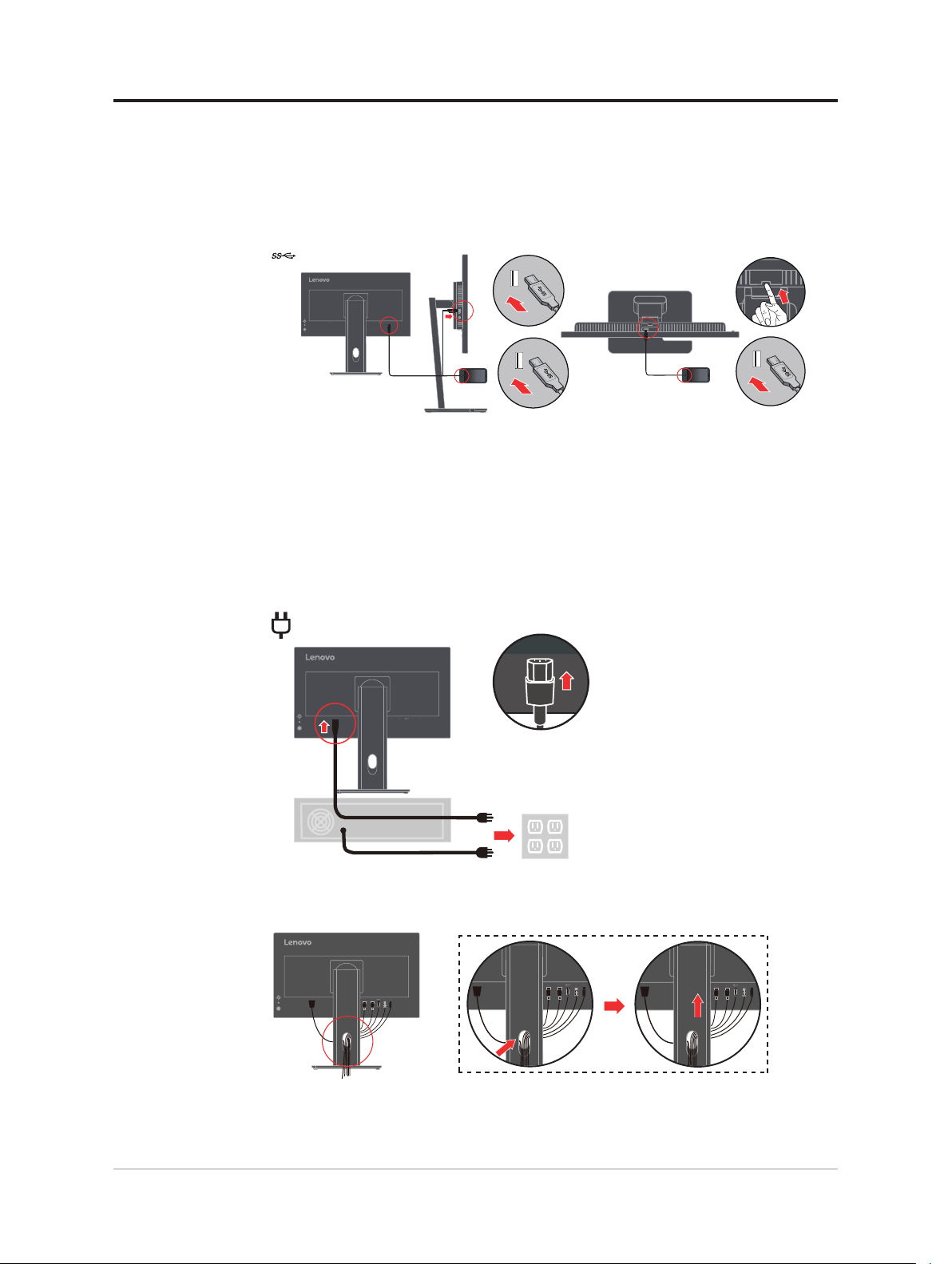

1. Wyłącz komputer oraz wszystkie podłączone urządzenia i odłącz przewód

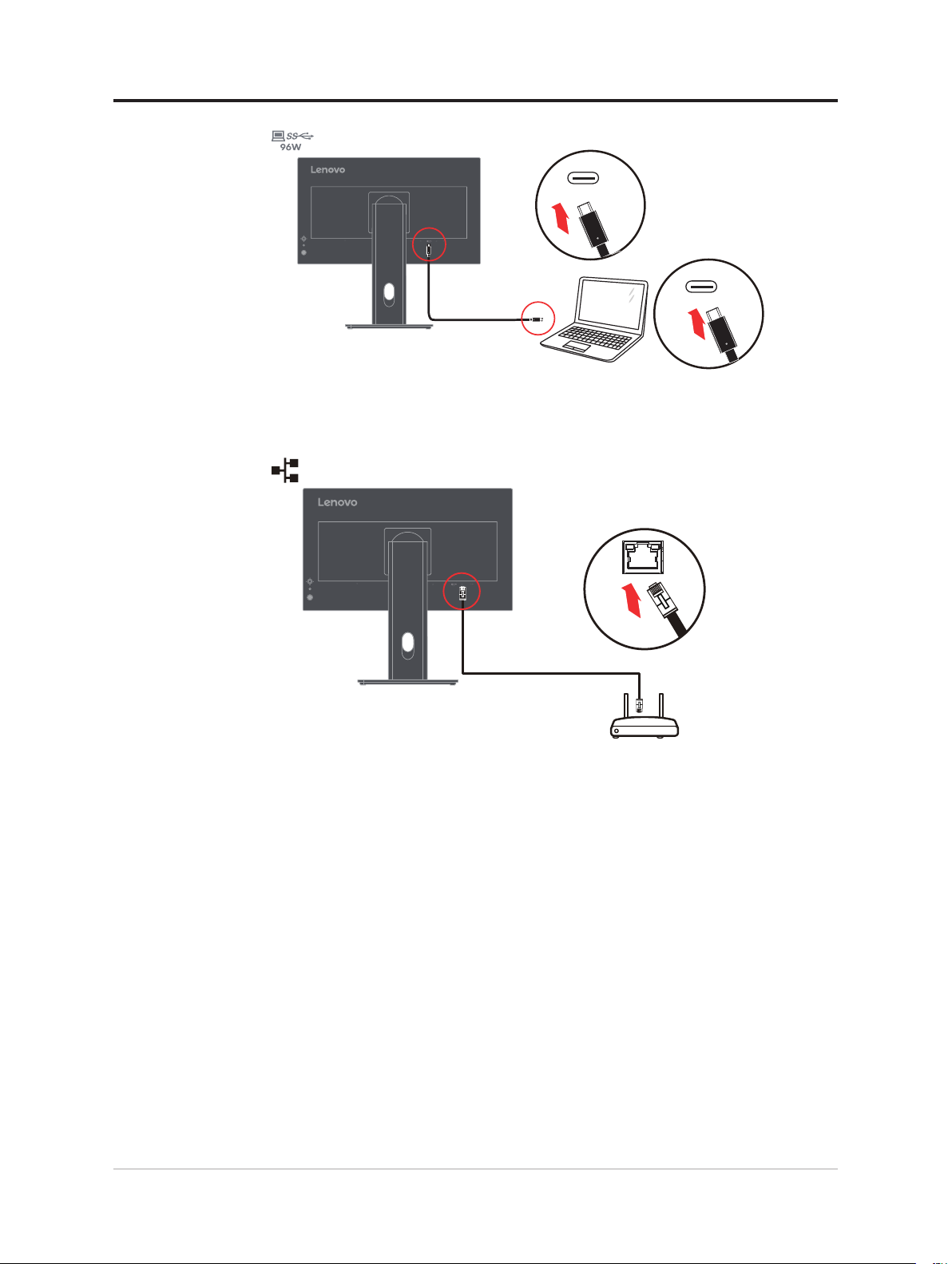

2. Podłącz kable zgodnie z poniższymi symbolami.
Przed wykonaniem tej procedury należy przeczytać Informacje dotyczące
zasilający komputera.
1-8 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 14

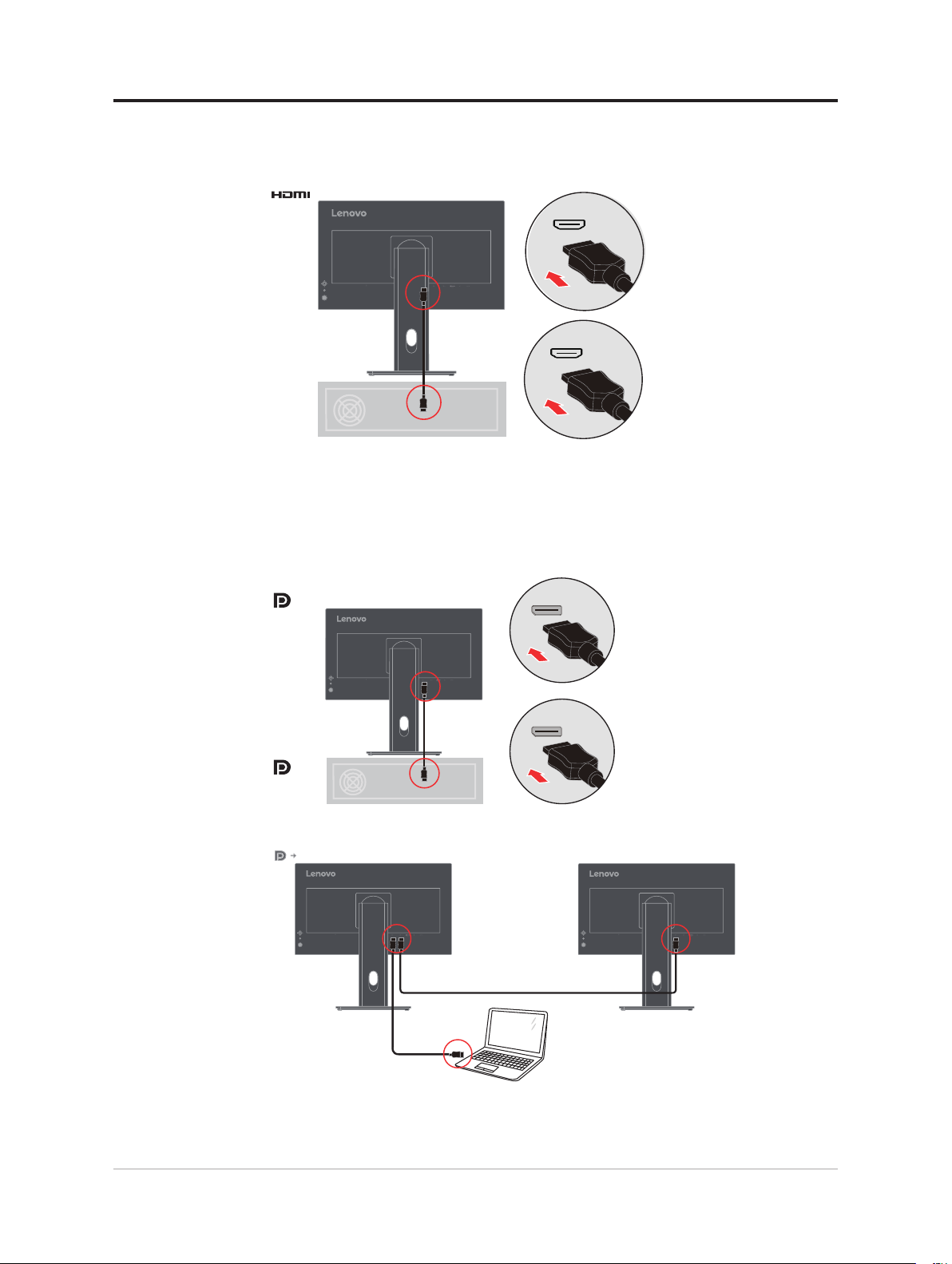

3. Do podłączania do komputera wejścia HDMI.
Lenovo zaleca, aby klienci którzy wymagają używania wejścia HDMI w ich
monitorach, zakupili "Kabel Lenovo HDMI do HDMI OB47070"
www.lenovo.com/support/monitoraccessories.
4. Do podłączania do komputera wejścia DisplayPort.
Uwaga 1:
Monitory sprzedawane w Ameryce Północnej są dostarczane z
kablem DP.
Uwaga 2:
Firma Lenovo zaleca, aby klienci korzystający z kabla
DP zaopatrzyli się w kabel "Lenovo DisplayPort do DisplayPort
0A36537" www.lenovo.com/support/monitoraccessories.
Rozdział 1. Wprowadzenie 1-9
Page 15
5. Do podłączania do komputera wejścia USB typu C-C.
6. Podłącz jeden koniec kabla sieciowego do złącza interfejsu Ethernet monitora,
a drugi koniec do routera.
Uwaga 1:
Uwaga 2:
W celu podłączenia kabla USB, aby włączyć funkcję.
Tryb USB-C zawsze pozostaje w sieciowym trybie gotowości, w tym
trybie nie ma osobnego trybu gotowości i uśpienia.
Uwaga 3:
Ten produkt obsługuje Ethernet 10M/100M/1000M. Jeśli sieć nie
działa dobrze należ sprawdzić, czy są prawidłowe ustawienia w systemie
operacyjnym.
*Jeśli dostępne są znaczniki *, należy sprawdzić komentarze na stronie 1-1.
1-10 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 16
7. Podłącz jeden koniec kabla USB do złącza USB z boku i na górze monitora, a
drugi koniec kabla USB do odpowiedniego portu USB urządzenia.
Uwaga:
Port USB pobierania danych nie zapewnia zasilania, gdy monitor jest
wyłączony.
Poniżej port USB A, 5V/0,9A
Z lewej port USB A, 5V/0,9A
Powyżej port USB A BC1.2, 5V/2,4A
*
8. Podłącz przewód zasilający do monitora, a następnie podłącz przewód
zasilający monitora i komputera do uziemionego gniazdka elektrycznego.
Uwaga:
Należy wziąć pod uwagę obowiązujące w danym kraju wymogi dotyczące
instalacji elektrycznych lub regulacje dotyczące sprzętu. Należy używać
atestowany kabel zasilający, co najmniej równy odpowiadający właściwościom
zwykłego, elastycznego kabla wykonanego z PCW zgodnie z IEC 60227
(oznaczenie H05VV-F 3G 0,75mm2 lub H05VVH2-F2 3G 0,75mm2).
Alternatywnie należy użyć elastyczny kabel z gumy syntetycznej, zgodnie z
normą IEC 60245 (oznaczenie H05RR-F 3G 0,75mm2).
Przypadku tego sprzętu używany jest atestowany kabel zasilający.
9. Kable poprowadzone ze złożonym systemem porządkowania kabli, jak
pokazano poniżej.
*Jeśli dostępne są znaczniki *, należy sprawdzić komentarze na stronie 1-1.
Rozdział 1. Wprowadzenie 1-11
Page 17
10. Włączenie zasilania monitora i komputera.
11. Podczas instalacji sterownika monitora, należy pobrać sterownik odpowiedni
dla danego modelu monitora ze strony internetowej Lenovo https://pcsupport.
lenovo.com/solutions/T24D_40. W celu instalacji sterownika, sprawdź część
„Ręczna instalacja sterownika monitora” na stronie 3-5.
Rejestracja opcji
Dziękujemy za zakupienie tego produktu Lenovo™. Należy poświęcić kilka chwil
na rejestrację produktu i dostarczyć informacje, które pomogą Lenovo w lepszej
obsłudze w przyszłości. Twoja opinia jest pomoże nam w tworzeniu ważnych
dla użytkowników produktów i usług oraz usprawnieniu dróg komunikacji z
użytkownikami. Zarejestruj swoją opcję pod następującym adresem sieci web:
http://www.lenovo.com/register
Lenovo będzie wysyłać informacje i aktualizacje zarejestrowanego produktu,
dopóki nie zostanie wskazana w kwestionariuszu na stronie sieci web, rezygnacja
z dalszego otrzymywania informacji.
1-12 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 18
Rozdział 2. Regulacja i używanie monitora
W tej części zamieszczono informacje o regulacji ustawień monitora i jego
użytkowaniu.
Komfort i dostępność
Dobra praktyka ergonomii jest na tyle ważna, aby maksymalnie wykorzystać
zalety komputera osobistego i uniknąć dyskomfortu pracy. Należy przygotować
stanowisko pracy i użytkowany sprzęt w sposób odpowiadający indywidualnym
potrzebom i rodzajowi wykonywanej pracy. Ponadto należy stosować się do zasad
zapewniających ochronę zdrowia, aby zwiększyć swoją wydajność i podnieść
komfort pracy podczas użytkowania komputera. W celu uzyskania szczegółowych
informacji na ten temat, należy odwiedzić stronę internetową Użytkowanie
komputera, a ochrona zdrowia:
http://www.lenovo.com/healthycomputing/.
Przygotowanie stanowiska pracy
W celu zapewnienia komfortu pracy, należy używać powierzchnię roboczą
odpowiedniej wysokości i w dostępnym zakresie.
Należy zagospodarować odpowiednio obszar roboczy, aby był on odpowiedni dla
używanych materiałów i sprzętu. Miejsce robocze należy utrzymywać w czystości
w zakresie materiałów zazwyczaj używanych i umieszczać tylko przedmioty
najczęściej używane, np. myszkę komputerową lub aparat telefoniczny w sposób
zapewniający łatwy do nich dostęp.
Rozmieszczenie i konguracja sprzętu odgrywa istotną rolę w przypadku przyjętej
roboczej pozycji ciała. Poniżej opisane są sposoby optymalizacji konguracji
sprzętu w celu osiągnięcia i utrzymania dobrej roboczej pozycji ciała.
Pozycja i widzenie monitora
Monitor należy ustawić i dopasować w sposób zapewniający doskonałą widoczność
poprzez wykonanie następujących czynności:
• Odległość oglądania:
wynosi 1,5 przekątnej ekranu. W razie ograniczonej przestrzeni w miejscu pracy
wymóg ten można spełnić, odsuwając biurko od ściany lub przepierzenia, by
zrobić miejsce dla monitora, używając zakrzywionego panelu albo ustawiając
monitor w narożniku biurka, względnie umieszczając klawiaturę na wysuwanej
szuadzie, by zwiększyć głębokość miejsca pracy.
• Wysokość monitora:
szyja znajdowały się w wygodnym i neutralnym położeniu (pionowo lub prosto).
Jeżeli monitor nie posiada możliwości regulowania wysokości, konieczne może
być umieszczenie książek lub innych wytrzymałych przedmiotów pod podstawę
monitora, aby uzyskać pożądaną wysokość. Ogólną zasadą jest ustawienie
monitora w taki sposób, aby górna część ekranu znajdowała się na wysokości
wzroku lub nieco poniżej siedząc wygodnie przed monitorem. Jednakże należy
brać pod uwagę optymalizację ustawienia wysokości monitora w taki sposób,
aby linia widzenia między oczami a środkiem monitora odpowiadała wlanym
preferencjom w zakresie odległości i komfortu widzenia, gdy mięśnie wokół oczu
są rozluźnione.
• Nachylenie:
wyświetlanej zawartości ekranu, a także przystosować preferowane położenie
głowy i szyi.
• Ogólne założenie dotyczące ustawienia monitora:
w taki sposób, aby wyeliminować odblaski i odbicia światła na ekranie
spowodowane górnym oświetleniem lub światłem z pobliskich okien.
Należy ustawić nachylenie monitora, aby zoptymalizować wygląd
Należy ustawić monitor na takiej wysokości, aby głowa i
Zalecana odległość między okiem a ekranem monitora
Monitor należy ustawić
Rozdział 2. Regulacja i używanie monitora 2-1
Page 19
Poniżej podane są porady zapewniające komfortową widoczność monitora:
•
Należy używać oświetlenie, które odpowiada rodzajowi wykonywanej pracy.
•
Należy używać regulacji jasności, kontrastu i elementów sterowania obrazem,
jeśli są dostępne, aby zoptymalizować obraz ekranowy do swoich preferencji
wizualnych.
•
Ekran monitora należy utrzymywać w czystości, aby cała uwaga była
skoncentrowana na wyświetlanej na ekranie zawartości.
Patrzenie w sposób skoncentrowany i trwały może powodować zmęczenie wzroku.
Od czasu do czasu należy oderwać wzrok od monitora i patrzeć na oddalony
przedmiot, aby mięśnie wokół oczu mogły się rozluźnić. W przypadku pojawienia
się pytań odnośnie zmęczenia wzroku i dyskomfortu wzrokowego, należy
skonsultować się z okulistą.
Użytkowanie komputera, a ochrona zdrowia
Poniższe informacje stanowią zestawienie najważniejszych czynników, które należy
brać pod uwagę, aby użytkowanie komputera było komfortowe i wydajne.
• Przyjęcie dobrej pozycji rozpoczyna się od konguracji sprzętu:
przygotowanie miejsca pracy oraz konfiguracja sprzętu komputerowego mają
istotny wpływ na przyjmowaną pozycję ciała podczas użytkowania komputera.
Należy dążyć do optymalizacji położenia i ustawienia sprzętu poprzez stosowanie
się do zasad opisanych w rozdziale „Przygotowanie stanowiska pracy” na stronie
2-1, aby można było utrzymać jak najbardziej komfortową i wydajną pozycję
ciała. Należy także używać możliwości regulowania komponentów komputerowych
oraz umeblowania, aby dopasować je jak najlepiej do własnych preferencji, które
ulegają zmianie przez cały czas.
• Niewielkie zmiany pozycji, mogą pomóc w uniknięciu niewygody:
i praca z przodu komputera przez dłuższy czas sprawia, że bardzo ważną
kwestią jest utrzymywanie właściwej pozycji ciała podczas pracy. Należy unikać
utrzymywania jednej pozycji ciała przez dłuższy okres czasu. Okresowo należy
dokonywać niewielkich zmian w przyjmowanej pozycji ciała, aby zapobiegać
występowaniu dyskomfortu. Aby doprowadzić do zmiany przyjmowanej pozycji
ciała, należy używać regulacji mebli biurowych lub sprzętu.
• Krótkie, okresowe przerwy pomagają w utrzymaniu zdrowia podczas pracy
przy komputerze:
bardzo ważne są krótkie przerwy podczas pracy z komputerem. Należy okresowo
stawać w miejscu pracy, aby rozprostować nogi lub zrobić sobie coś do picia,
bądź robić krótkie przerwy podczas użytkowania komputera. Krótkie przerwy
zapewniają, że pozycja ciała zostanie zmieniona w pożądany sposób, a praca
wykonywana będzie w sposób komfortowy i wydajny.
Informacje o dostępności
Firma Lenovo jest zaangażowana w udostępnianie coraz lepszego dostępu
do informacji i technologii osobom niepełnosprawnym. Dzięki wspomagającym
technologiom, użytkownicy mogą uzyskiwać dostęp do informacji w sposób
najbardziej odpowiedni dla ich niepełnosprawności. Niektóre z tych technologii są
już obecne w systemie operacyjnym; inne można zakupić przez sprzedawców lub
uzyskać do nich dostęp pod adresem:
https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php
Odpowiednie
Siedzenie
Ponieważ, użytkowanie komputera to zajęcie statyczne,
2-2 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 20
Dopasowywanie ustawień ekranu monitora
W rozdziale tym opisane są funkcje sterowania użytkownika, które służą do
dopasowania ekranu monitora.
Używanie elementów sterowania bezpośredniego dostępu
Te elementy sterowania mogą być używane, jeśli menu ekranowe OSD nie jest
wyświetlane na ekranie.
Tabela 2-1. Elementy sterowania umieszczone na monitorze
Ikona
1
2
3
4
5
6
Element
sterowania
W lewo
W górę
Źródło wejścia
W dół
Menu
W prawo
Powrót do poprzedniej strony menu lub wyjście
z poprzedniej funkcji.
Przycisk przeglądania w górę
Do zwiększania wartości paska regulacji/
dostrajania
Przełączanie źródła wejścia wideo. Naciśnij
i przytrzymaj przez 10 sekund, aby włączyć/
wyłączyć "DDC/CI".
Przycisk przeglądania w dół.
Do zmniejszania wartości paska regulacji/
dostrajania.
W celu dostępu do menu OSD.
Naciśnij w celu potwierdzenia wyboru.
Naciśnij i przytrzymaj przez 10 sekund, aby
zablokować/odblokować menu.
Naciśnij, aby przejść do stanu następnego
poziomu w menu głównym/podmenu lub przejść
do poprzedniego poziomu na pasku regulacji.
Opis
Rozdział 2. Regulacja i używanie monitora 2-3
Page 21
Używanie elementów sterowania dostępnych w menu ekranowym OSD
W celu regulacji ustawień, elementy sterowania użytkownika można przeglądać
przez menu OSD.
T24D-40
Monitor contral
Quick settings
Port settings
Advanced settings
Menu settings
Input signal: HDMI Resolution: 1920x1080 Refresh rate: 60Hz
Aby użyć elementy sterowania:
1. Naciśnij , aby otworzyć menu główne OSD.
2. Użyj lub do przechodzenia pomiędzy ikonami. Wybierz ikonę i naciśnij
, aby uzyskać dostęp do danej funkcji. Jeżeli dostępne jest podmenu, pomiędzy
opcjami można przechodzić przy użyciu lub , a następnie nacisnąć , aby
wybrać tę funkcję. Użyj lub , aby wykonać regulacje, a następnie naciśnij
w celu zapisania.
3. Naciśnij , aby opuścić podmenu i wyjść z menu ekranowego OSD.
4. Opcja ENERGY STAR powoduje wyzerowanie wszystkich ustawień użytkownika
do wartości domyślnych, aby monitor spełniał wymagania Energy Star.
Brightness 80
Color mode sRGB
Contrast 75
Dynamic contrast Off
Over drive Normal
Volume 50
Aspect ratio Full screen
Button repeat rate Default
LED indicator On
Power button lock Off
Energy Star to program oszczędzania energii dla producentów urządzeń
elektronicznych powszechnego użytku, prowadzony przez rząd USA. Został
uruchomiony w roku 1992 przez EPA i DOE w celu zmniejszenia zużycia energii i
ograniczenia emisji gazów cieplarnianych. Logo Energy Star to symbol oszczędzania
energii i ochrony środowiska naturalnego. Usprawnia on ideę efektywności
energetycznej klientów i producentów oraz umożliwia efektywne prowadzenie rynku.
Przepisy Energy Star poprawiają efektywność energetyczną i zmniejszają
zanieczyszczenie powietrza poprzez używanie bardziej efektywnych energetycznie
urządzeń w domach, biurach i zakładach produkcyjnych. Jednym ze sposobów
osiągnięcia tego celu, jest zarządzanie zmniejszeniem zużycia energii, gdy produkty
nie są używane. Domyślne ustawienia dla monitorów są zgodne z certykatem
Energy Star. Wszelkie zmiany wykonane przez użytkowników w celu uzyskania
dalszych funkcji i funkcjonalności, mogą spowodować zwiększenie zużycia energii,
co spowoduje przekroczenie ograniczeń standardu Energy Star. Jeśli użytkownik
zmieni podczas używania opcje powiązane z efektywnością energetyczną, takie jak
jasność, tryb kolorów, itd., należy wybrać All Reset Factory (Zerowanie wszystkich
ustawień do wartości fabrycznych) lub wybrać opcję Energy Star, co spowoduje
przywrócenie zużycia energii do poziomu efektywności energetycznej zgodnego ze
standardem Energy Star.
W celu uzyskania dalszych informacji należy sprawdzić (www.energystar.gov/
products). Wszystkie produkty zgodne z Energy Star zostaną wymienione online i
są dostępne bezpośrednio przez rządy, instytucje publiczne oraz klientów.
2-4 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 22
Tabela 2-2. Funkcje menu ekranowego OSD
Ikona w
głównym menu
ekranowym OSD
Monitor Controls
(Elementy
sterowania
monitora)
Quick settings
(Szybkie
ustawienia)
Podmenu Opis
Brightness
(Jasność)
Color Mode (Tryb
koloru)
Contrast (Kontrast)
Dynamic Contrast
(Kontrast
dynamiczny)
Over Drive
Volume (Głośność) Reguluje głośność.
Aspect ratio
(Współczynnik
proporcji)
Button repeat
rate (Szybkość
powtarzania
przycisku)
LED indicator
(Wskaźnik LED)
Power button lock
(Blokada przycisku
zasilania)
Right key (Przycisk
w prawo)
Up key (Przycisk
W górę)
Down key
(Przycisk W dół)
Ogólna regulacja jasności ekranu.
• sRGB
• BT.709
• Neutral (Neutralne)
• Warm (Ciepłe)
• Cool (Zimne)
• Custom (Niestandardowe)
Red (Czerwony): Zwiększanie
lub zmniejszanie nasycenia
koloru „czerwonego” obrazu.
Green (Zielony): Zwiększanie
lub zmniejszanie nasycenia
koloru „zielonego” obrazu.
Blue (Niebieski): Zwiększanie lub
zmniejszanie nasycenia koloru
„niebieskiego” obrazu.
Uwaga:
nie będzie można jej wybrać. Gdy Scenario
mode (Tryb scenariusza) jest ustawiony na
tryb E-BOOK.
Regulacja zróżnicowania pomiędzy jasnymi i
ciemnymi obszarami.
Uwaga:
Ta funkcja będzie wyszarzona i nie będzie
można jej wybrać w trybie Srgb ze względu
na założenia dotyczące Delta E.
• O (Wył.)
• On (Wł.)
Uwaga:
funkcja Jasność/Kontrast, musi być
wyszarzona i nie można jej wybrać.
• O (Wył.)
• Normal (Normalny)
• Extreme (Ekstremalne)
• Full Screen (Pełny ekran)
• Orginal AR (Oryginalny AR)
Uwaga:
będzie można jej wybrać, gdy rozdzielczość
PANELU jest geometryczną wielokrotnością
rozdzielczości sygnału wejścia.
• Default (Domyślnie)
• Slow (Wolno)
• O (Wył.)
• On (Wł.)
• O (Wył.)
• On (Wł.)
• O (Wył.)
• Brightness (Jasność)
• Color Mode (Tryb koloru)
• Contrast (Kontrast)
• Scenario mode (Tryb scenariusza)
• language (język)
• Volume (Głośność)
Ta funkcja zostanie wyszarzona i
Po włączeniu Kontrast dynamiczny,
Ta funkcja będzie wyszarzona i nie
Elementy
sterowania i
zmiana ustawień
Wszystkie porty
wejścia
Wszystkie porty
wejścia
Rozdział 2. Regulacja i używanie monitora 2-5
Page 23
Ikona w
głównym menu
ekranowym OSD
Port Settings
(Ustawienia portu)
Port Settings
(Ustawienia portu)
Podmenu Opis
• Auto (Automatyczna)
Input Signal
(Sygnał wejścia)
USB always On
(USB zawsze
włączone)
USB Select
(Wybór USB)
USB-C Charging
(Ładowanie przez
USB-C)
DP Daisy Chain
(Połączenie
łańcuchowe DP)
Video range
(Zakres wideo)
Ethernet setting
(Ustawienie
Ethernet)
DP Select (Wybór
DP)
• USB-C
• DisplayPort
• HDMI
• On (Wł.)
• O (Wył.)
Uwaga:
wszystkich portach pobierania danych,
gdy monitor nie ma kabla przesyłania
danych i znajduje się w trybie gotowości lub
wyłączenia.
• USB 3.0
• USB 2.0
Uwaga:
USB-C.
• Smart power charging
• Priority USB-C charging (Priorytet
Uwaga:
w przypadku wystąpienia następujących
warunków:
1. Do gniazda USB-C monitora nie jest
podłączony żaden kabel.
2. Gniazdo USB-C monitora jest podłączone
kablem USB „C do A”.
3. Rola zasilania PD jest ustawiona jako
Sink.
• Auto (Automatyczna)
• On (Wł.)
• O (Wył.)
• Auto (Automatyczna)
• Full range (Pełny zakres)
• Limited range (Ograniczony zakres)
Uwaga:
• On (Wł.)
• O (Wył.)
• DP 1.4
• DP 1.2
Uwaga:
1. Dostępne tylko przy źródle DP.
2. Ta funkcja będzie wyszarzona i nie będzie
można jej wybrać, przy uruchomionej funkcji
HDR/Panel replay.
Włącz funkcję ładowania we
Dostępne wyłącznie przy źródle
(Inteligentne ładowanie)
ładowania USB-C)
Ta funkcja będzie wyszarzona,
Dostępne tylko przy źródle HDMI.
Elementy
sterowania i
zmiana ustawień
Wszystkie porty
wejścia
dla portu USB-C
dla portu DP
Dla portu HDMI
dla portu DP
2-6 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 24
Ikona w
głównym menu
Podmenu Opis
ekranowym OSD
• Panel native (Panel natywny)
Scenario mode
(Tryb scenariusza)
Advanced settings
(Ustawienia
zaawansowane)
Menu Settings
(Ustawienia menu)
*Użycie trybu ekstremalnego (czas reakcji) może powodować obniżenie jakości obrazu przy wyświetlaniu
dynamicznych scen z szybkim ruchem.
Użytkownicy powinni sprawdzić tryb ekstremalny (czas reakcji) i ocenić, czy jest on zgodny z używanymi
aplikacjami.
Low Blue Light (Niski poziom niebieskiego światła): Wyświetlacz wykorzystuje panel o niskim poziomie
niebieskiego światła. Jest zgodny z certyfikatem TÜV Rheinland Low Blue Light Hardware Solution,
przy ustawieniu fabrycznym/domyślnym (Low Blue Light (Niski poziom niebieskiego światła) = Standard
(Standardowy), Brightness (Jasność): 80%, Contrast (Kontrast): 75%, CCT: sRGB)
Mirrored Power
Button (Lustrzany
przycisk zasilania)
Information
(Informacje)
Language (Język)
OSD rotation
(Obrót OSD)
OSD position
(Pozycja OSD)
OSD timeout
(Zakończenie
czasu wyświetlania
OSD)
Transparency
(Przezroczystość)
Factory reset
(Zerowanie
do ustawień
fabrycznych)
• Image creation (Tworzenie obrazu)
• Video creation (Tworzenie wideo)
• E-Book mode (Tryb E-Book)
• On (Wł.)
• O (Wył.)
Uwaga:
nie będzie można jej wybrać, w przypadku
wystąpienia następujących warunków:
1. Do gniazda USB-C monitora nie jest
podłączony żaden kabel.
2. Urządzenie źródła podłączone do monitora
przez USB-C nie obsługuje VDM.
3. Funkcja "Power button lock (Blokada
przycisku zasilania)" jest ustawiona na ON
(WŁ.).
• Model name (Nazwa modelu)
• Refresh Rate (Szybkość odświeżania)
• Firmware
• Serial number (Numer seryjny)
Wybór języków OSD.
Uwaga: Wybrany język wpływa
tylko na ustawienie języka dla menu
ekranowego OSD. Z kolei nie wpływa
to na oprogramowanie uruchomione na
komputerze.
• Normal (Normalny)
• 90
• 180
• 270
Pasek regulacji (0-100)
Pasek regulacji 5-115 s
0~100
• Reset (Zerowanie)
• No (Nie)
Ta funkcja będzie wyszarzona, i
Elementy
sterowania i
zmiana ustawień
Wszystkie porty
wejścia
Wszystkie porty
wejścia
Rozdział 2. Regulacja i używanie monitora 2-7
Page 25
Wybór obsługiwanego trybu wyświetlania
Tryb wyświetlania monitora, jest kontrolowany przez komputer. Dlatego,
szczegółowe informacje dotyczące zmiany trybów wyświetlania należy sprawdzić w
dokumentacji komputera.
Po zmianie trybu wyświetlania, może się zmienić rozmiar obrazu, pozycja i kształt.
Jest to normalne, a obraz można wyregulować ponownie, poprzez automatyczne
ustawienia obrazu i elementy sterowania obrazem. W przeciwieństwie do
monitorów CRT, które wymagają wysokiej szybkości odświeżania w celu
wyeliminowania efektu migotania ekranu, monitory LCD lub technologia panelu są
właściwie pozbawione efektu migotania.
Uwaga:
aktualnie skongurowany na tryb wyświetlania będący poza zakresem tego
monitora, może być konieczne tymczasowe ponowne podłączenie monitora CRT,
aż do przekongurowania systemu; preferowane ustawienie to
60Hz, które jest popularnym trybem wyświetlania.
Tryby wyświetlania przedstawione poniżej zostały fabrycznie zoptymalizowane.
Uwaga:
(częstotliwości pola) różnych systemów operacyjnych i kart gracznych, może
wystąpić pewien błąd (+/-1 Hz). W celu poprawienia kompatybilności, nominalna
częstotliwość odświeżania tego produktu została zaokrąglona. Należy się odnieść
do rzeczywistego produktu.
Tabela 2-3 Fabrycznie ustawione tryby wyświetlania
Taktowanie Częstotliwość odświeżania (Hz)
640x480 60 Hz, 67 Hz, 72 Hz, 75 Hz
720x400 70 Hz
800x600 60 Hz, 72 Hz, 75 Hz
832x624 75 Hz
1024x768 60 Hz, 70 Hz, 75 Hz
1280x720 60 Hz
1280x800 60 Hz
1280x1024 60Hz, 75Hz
1440x900 60Hz, 75Hz
1600x900 60Hz, 75Hz
1920x1080 60 Hz, 75 Hz, 100 Hz, 120 Hz
480p 60 Hz
576p 50 Hz
720p 50Hz, 60Hz
1080p 50 Hz, 60 Hz, 100 Hz, 120 Hz
Jeśli posiadany system był wcześniej używany z monitorem CRT i jest
Zgodnie ze standardem VESA przy obliczaniu częstotliwości odświeżania
1920x1080
przy
2-8 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 26
Zasady zarządzania energią
Zarządzanie energią jest uruchamiane, gdy komputer wykryje, że mysz lub
klawiatura nie są używane przez zdeniowany przez użytkownika okres czasu.
Dostępnych jest kilka stanów, które opisane są w poniższej tabeli.
W celu uzyskania optymalnej wydajności, należy wyłączyć monitor na koniec
każdego dnia roboczego, bądź w każdej sytuacji, gdy nie jest planowane
użytkowanie monitora przez dłuższy okres czasu w danym dniu.
Tabela 2-4. Wskaźnik zasilania
Stan
Wł. Biały Normalny
Stan gotowości/
wstrzymania
działania
Wył. Wył. Pusty
Wskaźnik
zasilania
Pomarańczowe Pusty
Ekran
Tryby zarządzania zasilaniem
Tryby
VESA
Typowe
działanie
Tryb braku
aktywności
Synchro
nizacja
pozioma
Aktywna Aktywna Aktywna Biały
Nieaktywny Nieaktywny Wył. Pomarańczowe
Synchro
nizacja
pionowa
Wideo
Czynność
przywracania
Naciśnij klawisz lub
poruszaj myszą.
Ponownemu wyświetleniu
obrazu może towarzyszyć
niewielkie opóźnienie.
Uwaga:
także występuje, gdy
do monitora nie jest
podłączone żadne źródło
wyjścia obrazu.
Naciśnij przycisk zasilania
w celu włączenia
Może występować
niewielkie opóźnienie,
zanim obraz zostanie
ponownie wyświetlony.
Stan gotowości
Wskaźnik
zasilania
Zużycie energii
157 W (maksymalna)*
16 W (typowa)
Poniżej 0,5 W
(Port USB-C nie jest
dostarczany)
Zgodność
ENERGY
STAR
ENERGY
STAR
Wyłączenie - - - Wył. Poniżej 0,3 W
Energy Star Zużycie energii
P
ON
E
TEC
14 W
50 kWh
** Maksymalne zużycie energii z maks. luminancją.
Ten dokument służy wyłącznie do informacji i odzwierciedla laboratoryjną jakość
działania. Posiadany produkt może działać inaczej w zależności od zamówionego
oprogramowania, komponentów i urządzeń peryferyjnych i nie zapewnia się
aktualizowania takich informacji. Dlatego, klient nie może polegać na tych
informacjach przy podejmowaniu decyzji o tolerancjach elektrycznych lub innych.
Nie gwarantuje się dokładności lub kompletności wyrażonej lub dorozumianej.
Rozdział 2. Regulacja i używanie monitora 2-9
Page 27
Czyszczenie monitora
Należy upewnić się, że zasilenie jest wyłączone, zanim zostanie przeprowadzona
konserwacja monitora.
Nie wolno:
• Bezpośrednio stosować wody lub innego płynu do czyszczenie monitora.
• Używać rozpuszczalników lub materiałów ściernych.
• Używać łatwopalnych materiałów czyszczących w celu czyszczenia monitora lub
innych urządzeń elektrycznych.
• Dotykać ekranu monitora ostrymi lub ściernymi przedmiotami. Może to
doprowadzić do trwałego uszkodzenia ekranu.
• Używać środka do czyszczenia, który zawiera roztwór antystatyczny lub podobne
substancje. Może to doprowadzić do uszkodzenia powłoki ochronnej ekranu.
Wolno:
• Lekko nasączyć miękką ściereczkę wodą i używać ją delikatnie w celu przetarcia
obudowy i ekranu.
• Usuń znaki tłuszczu plamy lub ślady po palcach wilgotną szmatką i niewielką
ilością łagodnego detergentu.
Odłączanie podstawy monitora i wspornika
Czynność 1: Umieść monitor na miękkiej i płaskiej powierzchni.
Czynność 2: Naciśnij i przytrzymaj przycisk zwalniania wspornika.
Czynność 3: Podnieś wspornik do góry i odłącz od monitora.
Montaż na ścianie (opcjonalnie)
Należy dokładnie przeczytać dostarczoną z zestawem montażowym instrukcję. Aby
zmienić sposób montażu monitora LCD (z biurkowego na mocowany na ścianie),
należy wykonać następujące czynności:
Czynność 1: Sprawdź, czy jest przycisk zasilania jest wyłączony, a następnie
odłącz kabel zasilający.
Czynność 2: Połóż wyświetlacz LCD ekranem w dół na ręczniku lub na kocu.
Czynność 3: Odłącz podstawę i wspornik od monitora, sprawdź „Odłączanie
podstawy monitora i wspornika” na stronie 2-10.
2-10 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 28
Czynność 4: Zamocuj wspornik montażowy z zestawu do montażu na ścianie
zgodnego z VESA.
(rozstaw 100 mm x 100 mm), przy użyciu śrub montażowych VESA M4 x 10 mm.
VESA hole
Czynność 5: Zamocuj monitor LCD na ścianie, zgodnie z instrukcjami z zestawu do
montażu na ścianie.
Można używać wyłącznie ze wspornikiem do montażu na ścianie z certykatem UL
dla wagi/ obciążenia: 8kg
Rozdział 2. Regulacja i używanie monitora 2-11
Page 29
Rozdział 3. Informacje dodatkowe
W rozdziale tym są opisane parametry techniczne monitora, czynności, jakie
należy wykonać, aby zainstalować sterownik monitora, informacje o rozwiązywaniu
problemów.
Parametry techniczne monitora
Tabela 3-1. Specykacje monitora dla typu modelu T24D-40/64ADGAR1WW
Wymiary Głębokość 190,0mm (7,48 cala)
Wysokość 505,8mm (19,91 cala)
Szerokość 539,8mm (21,25 cala)
Wspornik Podnoszenie
Nachylanie
Przekręcania
Obracanie
Mocowanie VESA Obsługiwane 100 mm x 100 mm (3,94 cala x 3,94
Obraz Wielkość przeglądanego
obrazu
Maks. wysokość 296,46mm (11,67 cala)
Maks. szerokość 527,04mm (20,75 cala)
Rozstaw pikseli 0,2745mm (0,01 cala)
Wyjście zasilania Napięcie sieciowe
Maks. prąd źródła
zasilania
Zużycie energii
Uwaga:
zużycia energii
podane są łącznie
dla monitora i źródła
zasilania.
Uwaga:
zużycie energii
jest sprawdzane
przy domyślnych
ustawieniach OSD.
Type-C Interfejs Type-C
Wartości
Typowe
Typowe działanie <157 W (Maks.)
Stan gotowości/
wstrzymania działania
O (Wył.) <0,3 W przy 100V prądu zmiennego i
155 mm
-5°do 23,5°
-45° do 45°
-90° do 90°
cala)
60,45cm (23,8 cala)
Prąd zmienny 100-240V
2,5A
<16 W (Typowa)
<0,5 W *
(Port USB-C nie jest dostarczany)
240V prądu zmiennego
Sygnał wejścia VESA TMDS (Panel Link™)
Adresowalność pozioma 1920 pikseli (maks.)
Adresowalność pionowa 1080 linie (maks.)
Taktowanie zegara 300 MHz (maks.)
Power delivery Obsługa SPR 96W
20V 4,8A&15V 3A&9V 3A&5V 3A
Szybkość dostarczania USB3.2 Gen1 5G
Rozdział 3. Informacje dodatkowe 3-1
Page 30
DP Interfejs DP*
Sygnał wejścia VESA TMDS (Panel Link™)
Adresowalność pozioma 1920 pikseli (maks.)
Adresowalność pionowa 1080 linie (maks.)
Taktowanie zegara 300 MHz (maks.)
HDMI Interfejs HDMI
Sygnał wejścia VESA TMDS (Panel Link™)
Adresowalność pozioma 1920 pikseli (maks.)
Adresowalność pionowa 1080 linie (maks.)
Taktowanie zegara 300 MHz (maks.)
*: DP1.4 (HBR2: 5,4 Gbit/s) HBR2: Wysoka szybkość transmisji bitów 2
Parametry wyjścia (100W, 20V/5A), zostały zaprojektowane w oparciu o
opracowaną przez Lenovo, aplikację Lenovo VDM. Ten produkt może osiągnąć
parametry wyjścia (100W, 20V/5A), po podłączeniu produktów obsługujących
opracowaną przez Lenovo, aplikację Lenovo VDM.
Łączność VESA DDC/CI
Obsługiwane tryby
wyświetlania
Częstotliwość pozioma 54 kHz – 135 kHz
Częstotliwość pionowa 48-120 Hz
Rozdzielczość natywna 1920x1080 przy 60 Hz
Temperatura
Wilgotność
Robocza 0° do 40°C (32°F do 104° F)
Przechowywania -20° do 60°C (-4°F do 140° F)
Podczas transportu -20° do 60°C (-4° F do 140° F)
Robocza 10% do 80% bez kondensacji
Przechowywania 5% do 95% bez kondensacji
Podczas transportu 5% do 95% bez kondensacji
Zalecenia dla połączenia łańcuchowego DP
Tryb SDR
1-sze źródło wideo
Display Port
USB-C (USB 2.0) 3
USB-C (USB 3.0) 2
Taktowanie/Głębia
kolorów
1920x1080
60Hz/ 8
bitów
Uwaga:
1. W oparciu o DisplayPort 1.4/HBR2.
2. Możliwości będą zależały od ustawienia USB w USB C.
3. Scenariusz będzie różny, zgodnie z systemem operacyjnym i możliwościami
GPU.
Maksymalna łączna liczba monitorów w
połączeniu łańcuchowym DP
3
3-2 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 31
Rozwiązywanie problemów technicznych
Jeżeli podczas konguracji lub użytkowania monitora pojawią się problemy,
możliwe jest ich rozwiązanie samodzielnie. Przed skontaktowaniem się ze
sprzedawcą lub rmą Lenovo, należy wykonać proponowane czynności, które są
odpowiednie dla danego problemu.
Tabela 3-2. Rozwiązywanie problemów technicznych
Problem Prawdopodobna
przyczyna
Na ekranie
wyświetlany jest
komunikat „Out
of Range (Poza
zakresem)”,
a wskaźnik
zasilania miga w
kolorze białym.
Jakość
obrazu jest
nieakceptowalna.
System ustawiony jest
w tryb wyświetlania,
który nie jest
obsługiwany przez
monitor
Kabel sygnału wideo
nie jest podłączony do
monitora lub systemu.
systemu.
Proponowane czynności Odnośnik
• Jeżeli wymieniany jest
• Jeżeli użytkowany jest
• Jeżeli podane rozwiązanie
Należy upewnić się, że
kabel sygnału jest dokładnie
wpięty do systemu i
monitora.
stary monitor, należy
ponownie go podłączyć i
ustawić tryb wyświetlania
w zakresie odpowiednim
dla nowego monitora.
system Windows, należy
ponownie uruchomić
system w trybie
awaryjnym, a następnie
wybrać obsługiwany
tryb wyświetlania
dla komputera.
nie zadziała, należy
skontaktować się z
Centrum Obsługi Klienta.
„Wybór
obsługiwanego
trybu
wyświetlania” na
stronie 2-8
„Podłączanie
i włączanie
monitora” na
stronie 1-8
Wskaźnik
zasilania nie
świeci się i
brak obrazu na
ekranie.
Na ekranie nie
wyświetla się
obraz, a wskaźnik
zasilania
świeci światłem
pomarańczowym.
Ustawienia
kolorów mogą być
nieprawidłowe.
Nie została
wykonana funkcja
automatycznych
ustawień obrazu.
• Włącznik zasilania
monitora nie
jest ustawiony w
położeniu „Wł.”.
• Kabel zasilający
jest poluzowany
lub odłączony.
• Gniazdko elektryczne
nie jest zasilane.
Monitor znajduje się
w trybie oczekiwania/
wstrzymania.
Należy wybrać inne
ustawienia kolorów z menu
ekranowego OSD.
Wykonaj automatyczne
ustawienia obrazu.
• Należy upewnić się,
że kabel podłączony
jest prawidłowo.
• Należy upewnić się, że
gniazdko elektryczne
jest zasilane prądem
elektrycznym.
• Należy włączyć monitor.
• Należy podłączyć inny
kabel zasilający.
• Należy użyć inne
gniazdko elektryczne.
• Należy nacisnąć
dowolny klawisz na
klawiaturze lub poruszyć
myszką, aby przywrócić
działanie monitora.
• Należy sprawdzić
ustawienia opcji zasilania
w komputerze.
„Dopasowywanie
ustawień ekranu
monitora” na
stronie 2-3
„Dopasowywanie
ustawień ekranu
monitora” na
stronie 2-3
„Podłączanie
i włączanie
monitora” na
stronie 1-8
„Zasady
zarządzania
energią” na stronie
2-9
Rozdział 3. Informacje dodatkowe 3-3
Page 32
Problem Prawdopodobna
przyczyna
Wskaźnik
zasilania świeci
pomarańczowym
światłem, ale na
ekranie nie ma
obrazu
Kabel sygnału wideo
jest poluzowany lub
odłączony od systemu
lub monitora
Poziomy jasności i
kontrastu monitora
ustawione są bardzo
nisko.
Co najmniej
jeden piksel jest
przebarwiony na
ekranie
Jest to
charakterystyczne dla
technologii LCD i nie
stanowi wady ekranu
LCD
• Zamazane
linie tekstu lub
nieostry obraz
• Poziome lub
pionowe linie
na obrazie.
• Nie zostały
zoptymalizowane
ustawienia obrazu
• Nie zostały
zoptymalizowane
ustawienia
Właściwości ekranu.
Proponowane czynności Odnośnik
Należy się upewnić, że
kabel wideo jest prawidłowo
podłączony do systemu
„Podłączanie
i włączanie
monitora” na
stronie 1-8
Należy ustawić poziom
jasności i kontrastu w menu
ekranowym OSD.
„Dopasowywanie
ustawień ekranu
monitora” na
stronie 2-3
Jeżeli na ekranie nastąpiła
utrata powyżej pięciu pikseli,
należy się skontaktować
z Centrum Pomocy
Technicznej
„Dodatek
A. Obsługa
serwisowa
i pomoc
techniczna” na
stronie A-1
Dostosuj ustawienia
rozdzielczości w swoim
systemie, aby odpowiadały
rozdzielczości natywnej
„Dopasowywanie
ustawień ekranu
monitora” na
stronie 2-3
tego monitora: 1920x1080
przy 60 Hz.
Wykonaj automatyczne
ustawienia obrazu. Jeśli
wykonanie automatycznych
ustawień obrazu nie
pomoże należy wykonać
„Wybór
obsługiwanego
trybu
wyświetlania” na
stronie 2-8
ręczne ustawienia obrazu.
Podczas pracy z
rozdzielczością oryginalną,
można uzyskać dodatkową
poprawę, regulując w
systemie ustawienie DPI
(Liczba punktów na cal).
Sprawdź część
Zaawansowane
we
właściwościach
wyświetlania
systemu.
3-4 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 33
Ręczna instalacja sterownika monitora
Poniżej opisane są czynności dotyczą ręcznej instalacji sterownika monitora w
Microsoft Windows 10, Microsoft Windows 11.
1. Wyłącz komputer i wszystkie podłączone do niego urządzenia.
2. Upewnij się, że monitor jest podłączony prawidłowo.
3. Włącz monitor, a następnie urządzenie systemowe. Zaczekaj, aż komputer
uruchomi system operacyjny Windows.
4. Na stronie internetowej Lenovo https://pcsupport.lenovo.com/solutions/T24D_40,
znajdź odpowiedni sterownik monitora i pobierz go do PC, do którego jest
podłączony monitor (taki jak desktop).
5. Kliknij prawym przyciskiem przycisk
Device Manager (Menedżer urządzeń)
kliknij
6. Dwukrotnie kliknij
7. Kliknij zakładkę
8. Kliknij
Update Driver (Aktualizuj sterownik)
Computer to find the driver (Przeglądaj komputer w celu znalezienia
programu dla sterownika)
9. Kliknij
Let me pick from a list of available divers on my computer (Pozwól
mi wybrać z listy dostępnych sterowników urządzeń w moim komputerze)
10. Kliknij przycisk
przejdź i wskaż następującą ścieżkę:
wskazuje „folder w którym znajduje się pobrany sterownik” (taki jak pulpit)).
11. Wybierz plik
12. W nowym oknie, wybierz
13. Po zakończeniu instalacji, usuń wszystkie pobrane pliki i zamknij wszystkie
okna.
14. Uruchom ponownie system. System automatycznie wybierze częstotliwość
odświeżania i odpowiednie prole dopasowania kolorów.
Generic Monitor (Monitor ogólny)
Driver (Sterownik)
Have Disk... (Z dysku...)
t24d-40.inf
, kliknij przycisk
T24D-40
Start
Windows na pulpicie, a następnie
i dwukrotnie kliknij
Monitor
.
.
.
, a następnie kliknij
Browse
.
.
. Kliknij przycisk
X:\Monitor Drivers\Windows
Open (Otwórz)
i kliknij
Next (Dalej)
Browse (Przeglądaj)
(gdzie X
. Kliknij przycisk OK.
.
,
Uwaga:
W przypadku monitorów LCD, w przeciwieństwie do monitorów CRT,
szybszy współczynnik odświeżania nie poprawia jakości wyświetlania. Firma
Lenovo zaleca używanie rozdzielczości
1920x1080
przy szybkości odświeżania 60
Hz, bądź rozdzielczości 640 x 480, przy szybkości odświeżania 60 Hz.
Uzyskiwanie dalszej pomocy
Jeśli problemu nadal nie można rozwiązać należy się skontaktować z Centrum
obsługi Lenovo. W celu uzyskania dalszych informacji dotyczących kontaktowania
się z Centrum obsługi, sprawdź
stronie A-1
.
„Dodatek A. Obsługa serwisowa i pomoc techniczna” na
Rozdział 3. Informacje dodatkowe 3-5
Page 34
Informacje o usłudze
Odpowiedzialność klienta
Gwarancja nie ma zastosowania do produktu uszkodzonego z powodu wypadku,
niewłaściwego użycia, nadużycia, nieprawidłowej instalacji, używania niezgodnie
ze specykacjami i instrukcjami produktu, naturalnej lub osobistej katastrofy lub
nieautoryzowanych zmian, napraw lub modykacji.
Poniżej znajdują się przykłady niewłaściwego użycia lub nadużycia, których nie
obejmuje gwarancja:
•
Obrazy utrwalone na ekranie monitora CRT. Utrwaleniu obrazu można zapobiec,
poprzez wykorzystanie ruchomego wygaszacza ekranu lub funkcji zarządzania
energią.
•
Fizyczne uszkodzenie pokryw, paneli, podstawy i kabli.
•
Zarysowania lub nakłucia ekranów monitora.
Części serwisowe
Następujące części są wykorzystywane przez serwis Lenovo lub autoryzowanych
dostawców Lenovo, do obsługi gwarancji klienta. Części są przeznaczone
wyłącznie do wykorzystania przez serwis. Tabela poniżej pokazuje informacje dla
modelu (A25238FT1/T24D-40/64ADGAR1WW)
Tabela 3-3. Lista części serwisowych
Numer części
FRU (Field
Replaceable Unit)
5C11J07492 Kabel DP1.4 1,8m FRU--TPV 64B9 Czarny WW
5C11P37240
5CF1P41515 Karton T24D-40- FRU 64B9 Czarny WW
5D11P36228
5SE1P38235
Opis
USB C-C Gen1 Kabel 1,8m
FRU-- TPV
T24D-40 - 24 calowy monitor
FRU
T24D-40 - Podstawa i wspornik
FRU
Typ
urządzenia/
Model (MTM)
64B9 Czarny WW
64B9 Czarny WW
64B9 Czarny WW
Kolor GEOGRAFIA
3-6 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 35
Dodatek A. Obsługa serwisowa i pomoc techniczna
Poniżej opisany jest zakres pomocy technicznej, jaki jest dostępny dla tego
produktu w okresie gwarancyjnym lub przez cały okres żywotności produktu.
W celu uzyskania pełnego objaśnienia warunków gwarancji Lenovo, należy
przeczytać oświadczenie rmy Lenovo dotyczące ograniczonej gwarancji.
Rejestracja opcji
Dokonanie rejestracji zapewni otrzymywanie aktualizacji dotyczących serwisu
i pomocy technicznej, a także bezpłatnych i promocyjnych akcesoriów
komputerowych oraz innych treści. W tym celu należy odwiedzić stronę
internetową: http://www.lenovo.com/support
Pomoc techniczna online
Pomoc techniczna online jest dostępna w okresie żywotności posiadanego
produktu przez stronę internetową pomocy technicznej Lenovo, pod adresem http://
www.lenovo.com/support
Pomoc dotycząca zamiany produktu lub wymiany uszkodzonych komponentów
jest także dostępna w okresie gwarancji. Ponadto, jeśli wybrana opcja zostanie
zainstalowana na komputerze Lenovo, użytkownik będzie uprawniony do uzyskania
obsługi serwisowe we własnym kraju. Przedstawiciel pomocy technicznej może
udzielić pomocy w wyborze najlepszego rozwiązania.
Telefoniczna pomoc techniczna
Pomoc w zakresie instalacji i konguracji ze strony Centrum Wsparcia Klienta
będzie dostępna przez 90 dni od momentu wycofania opcji z rynku. Po tym
czasie, zależnie od decyzji podjętej przez rmę Lenovo, nastąpi zaprzestanie
świadczenia usług w zakresie wsparcia technicznego, bądź zapewnienie wsparcia
odpłatnie. Dodatkowe wsparcie jest także dostępne za symboliczną opłatą.
Przed skontaktowaniem się z przedstawicielem pomocy technicznej, należy
przygotować następujące informacje:nazwę i numer opcji, dowód zakupu, nazwę
producenta komputera, model, numer seryjny i instrukcję obsługi, dokładną treść
komunikatu błędu, opis problemu, a także informacje o sprzętowej i programowej
konguracji systemu.
W trakcie rozmowy telefonicznej konieczne może być posiadanie dostępu do
komputera, aby przedstawiciel Pomocy Technicznej mógł udzielić pomocy w
rozwiązaniu problemu.
Numery telefonów mogą ulec zmianie bez wcześniejszego powiadomienia.
Najbardziej aktualny wykaz telefonów do Pomocy Technicznej rmy Lenovo
dostępny jest na stronie internetowej: http://consumersupport.lenovo.com
Kraj lub region Numer telefonu
Argentyna 0800-666-0011 (Hiszpański, Angielski)
Australia 1-800-041-267 (Angielski)
Dodatek A. Obsługa serwisowa i pomoc techniczna A-1
Page 36
Kraj lub region Numer telefonu
Austria 0810-100-654 (telefon lokalny) (Niemiecki)
Belgia
Boliwia 0800-10-0189 (w języku hiszpańskim)
Brazylia
Brunei Darussalam 800-1111 (Angielski)
Kanada 1-800-565-3344 (Angielski, Francuski)
Chile 800-361-213 (w języku hiszpańskim)
Chiny Linia pomocy technicznej: 400-100-6000 (Mandaryński)
Chiny
(Hong Kong S.A.R.)
Chiny
(Makau S.A.R.)
Kolumbia 1-800-912-3021 (Hiszpański)
Kostaryka 0-800-011-1029 (Hiszpański)
Chorwacja 385-1-3033-120 (Chorwacki)
Usługa gwarancyjna i pomoc techniczna: 02-339-36-11
(Holenderski, Francuski)
Połączenia z regionu Sao Paulo: 11-3889-8986
Połączenia spoza regionu Sao Paulo: 0800-701-4815
(Portugalski)
(852) 3516-8977
(Kantoński, Angielski, Mandaryński)
0800-807 / (852) 3071-3559
(Kantoński, Angielski, Mandaryński)
Cypr 800-92537 (Grecki)
Czechy 800-353-637 (Czeski)
Dania Usługa gwarancyjna i pomoc techniczna: 7010-5150 (Duński)
Republika
Dominikany
Ekwador 1-800-426911 (OPCION 4) (Hiszpański)
Egipt
Salwador 800-6264 (Hiszpański)
Estonia
Finlandia Usługa gwarancyjna i pomoc techniczna: +358-800-1-4260 (Fiński)
Francja
Niemcy
Grecja Partner biznesowy Lenovo (Grecki)
Gwatemala
Honduras Należy wybrać 800-0123 (Hiszpański)
1-866-434-2080 (Hiszpański)
Podstawowy: 0800-0000-850
Dodatkowy: 0800-0000-744
(Arabski, Angielski)
372-66-0-800
(Estoński, Rosyjski, Angielski)
Usługa gwarancyjna i pomoc techniczna (sprzęt): 0810-631-213
(Francuski)
Usługa gwarancyjna i pomoc techniczna: 0800-500-4618
(bezpłatny) (Niemiecki)
Należy wybrać 999-9190, zaczekać na operatora,
i zażądać wybrania 877-404-9661 (Hiszpański)
Węgry +36-13-825-716 (Angielski, Węgierski)
A-2 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 37
Kraj lub region Numer telefonu
Podstawowy: 1800-419-4666 (Tata)
Indie
Indonezja
Irlandia Usługa gwarancyjna i pomoc techniczna: 01-881-1444 (Angielski)
Izrael
Włochy Usługa gwarancyjna i pomoc techniczna: +39-800-820094 (Włoski)
Japoński
Kazachstan 77-273-231-427(Standardowe opłaty) (Rosyjski, Angielski)
Korea
Łotwa 371-6707-360 (Łotewski, Rosyjski, Angielski)
Litwa 370 5278 6602 (Włoski, Rosyjski, Angielski)
Luksemburg
Malezja
Malta 356-21-445-566 (Angielski, Włoski, Maltański Arabski)
Dodatkowy: 1800-3000-8465 (Reliance)
E-mail:[email protected] (Angielski i Hindi)
1-803-442-425
62 213-002-1090 (Opłaty standardowe)
(Angielski, Bahasa Indonesia)
Givat Shmuel Service and Center: +972-3-531-3900
(Hebrajski, Angielski)
0120-000-817
(Japoński, Angielski)
080-513-0880 (Na koszt odbiorcy)
02-3483-2829 (Połączenia płatne) (Koreański)
ThinkServer i ThinkStation: 352-360-385-343 ThinkCentre i
ThinkPad: 352-360-385-222 (Francuski)
1-800-88-0013
03-7724-8023 (Opłaty standardowe) (Angielski)
Meksyk 001-866-434-2080 (Hiszpański)
Holandia 020-513-3939 (Holenderski)
Nowa Zelandia 0508-770-506 (Angielski)
Nikaragua 001-800-220-2282 (Hiszpański)
Norwegia 8152-1550 (Norweski)
Panama
Peru 0-800-50-866 (OPCION 2) (Hiszpański)
Filipiny
Polska
Portugalia 808-225-115 (Opłaty standardowe) (Portugalski)
Rumunia 4-021-224-4015 (Rumuński)
Rosja
Singapur
Punkt pomocy technicznej klienta Lenovo: 001-866-434 (bezpłatny)
(Hiszpański)
1-800-8908-6454 (abonenci GLOBE)
1-800-1441-0719 (abonenci PLDT) (Tagalski, Angielski)
Laptopy i tablety z logo Think: 48-22-273-9777
ThinkStation oraz ThinkServer: 48-22-878-6999
(Polski, Angielski)
+7-499-705-6204
+7-495-240-8558
(Standardowe opłaty) (Rosyjski)
1-800-415-5529
6818-5315 (Opłaty standardowe)
(Angielski, Mandaryński, Bahasa Malaysia)
Dodatek A. Obsługa serwisowa i pomoc techniczna A-3
Page 38
Kraj lub region Numer telefonu
Słowacja ThinkStation oraz ThinkServer: 421-2-4954-5555
Słowenia 386-1-2005-60 (Słoweński)
Hiszpania 34-917-147-833 (Hiszpański)
Sri Lanka +9477-7357-123 (Sumathi Information systems)
Szwecja Usługa gwarancyjna i pomoc techniczna: 077-117-1040 (Szwedzki)
Szwajcaria
Tajwan 0800-000-702 (Mandaryński)
Tajlandia
Turcja 444-04-26 (Turecki)
Wielka Brytania
Stany Zjednoczone 1-800-426-7378 (Angielski)
Urugwaj 000-411-005-6649 (Hiszpański)
Wenezuela 0-800-100-2011 (Hiszpański)
Wietnam
Usługa gwarancyjna i pomoc techniczna: 0800-55-54-54 (Nimiecki,
Francuski, Włoski)
001-800-4415-734
(+662) 787-3067 (Opłaty standardowe) (Tajski, Angielski)
Standardowa obsługa gwarancji: 03705-500-900 ( stawka lokalna)
Standardowa obsługa gwarancji: 08705-500-900 (Angielski)
120-11072 (Bezpłatne)
84-8-4458-1042 (Standardowe opłaty) (Wietnamski, Angielski)
A-4 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 39
Dodatek B. Uwagi
Firma Lenovo może nie oferować produktów, usług lub funkcji omawianych w tym
dokumencie, we wszystkich krajach. Informacje o produktach i usługach oferowanych
aktualnie na terenie danego kraju można uzyskać u lokalnego przedstawiciela rmy
Lenovo. Wszelkie odniesienia dotyczące produktu Lenovo, programu lub usługi, nie
oznaczają i nie sugerują, że można używać wyłącznie ten produkt Lenovo, program
lub usługę. Mogą być używane wszelkie funkcjonalnie równoważne produkty,
programy lub usługi, które nie naruszają wszelkich praw wartości intelektualnej
Lenovo. Jednakże, na użytkowniku spoczywa odpowiedzialność za ocenę i
sprawdzenie działania dowolnego innego produktu, programu lub usługi.
Firma Lenovo może być właścicielem patentów lub zgłoszeń patentowych
oczekujących na zatwierdzenie, których przedmiotem mogą być kwestie opisane w
tym dokumencie. Posiadanie tego dokumentu nie daje żadnych praw licencyjnych
do tych patentów. Zapytania dotyczące licencji można kierować pisemnie na adres:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
USA
Uwaga: Dyrektor ds. Licencji Lenovo
LENOVO UDOSTĘPNIA TĘ PUBLIKACJĘ W STANIE "JAKA JEST", BEZ
UDZIELANIA JAKICHKOLWIEK GWARANCJII, WYRAŻONYCH LUB
DOROZUMIANYCH, WŁĄCZNIE, ALE NIE TYLKO, Z DOROZUMIANYMI
GWARANCJAMI NIENARUSZANIA PRAW STRON TRZECICH,
PRZYDATNOŚCI HANDLOWEJ LUB DOPASOWANIA DO OKREŚLONEGO CELU.
Ustawodawstwa niektórych krajów nie zezwalają na zrzeczenie się gwarancji
wyraźnych lub dorozumianych w odniesieniu do pewnych transakcji; w takiej
sytuacji powyższe zdanie nie ma zastosowania.
Ta informacja może zawierać nieścisłości techniczne lub błędy typograczne.
Informacje tutaj zawarte mogą okresowo podlegać zmianom; zmiany te będą
uwzględniane w nowych wydaniach tej publikacji. W dowolnym momencie, bez
wcześniejszego powiadomienia, rma Lenovo może dokonywać usprawnień oraz/
lub zmian w tych produktach bądź programach, które opisane są w tej publikacji.
Produkty opisane w niniejszym dokumencie nie są przeznaczone do używania
w aplikacjach wykorzystywanych przy przeszczepach ani w innych rozwiązania
stosowanych dla podtrzymywania życia, ponieważ wadliwe działanie może
spowodować uszczerbek na zdrowiu lub doprowadzić do śmierci. Informacje zawarte
w niniejszym dokumencie pozostają bez wpływu na specykacje produktów oraz
gwarancje Lenovo. Żadne z postanowień niniejszego dokumentu nie ma charakteru
wyraźnej lub domniemanej licencji czy zabezpieczenia bądź ochrony przed
roszczeniami w ramach praw własności intelektualnej Lenovo lub stron trzecich.
Wszelkie zawarte tu informacje zostały uzyskane z konkretnego środowiska i zostały
przedstawione jako ilustracja. Dlatego, rezultaty osiągane w innych środowiskach
operacyjnych mogą być inne.
Firma Lenovo może używać lub rozpowszechniać pozyskane informacje w dowolny
sposób i uznany za najbardziej właściwy, bez ponoszenia odpowiedzialności.
Wszelkie informacje zawarte w tej publikacji i odnoszące się do innych stron
internetowych, nie należących do rmy Lenovo, mają wyłącznie charakter
informacyjny i w żaden sposób nie jest zamierzone reklamowanie tych stron.
Materiały dostępne na tych stronach internetowych nie są częścią składową
materiałów przygotowanych dla tego produktu rmy Lenovo, dlatego korzystanie z
tych stron wykonywane jest na własne ryzyko.
Wszelkie dane dotyczące wydajności, podane w tym dokumencie, zostały
określone w kontrolowanym środowisku. Dlatego rezultaty osiągane w innych
środowiskach operacyjnych mogą różnić się w sposób znaczący. Niektóre
pomiary mogły być wykonywane w systemach na poziomie rozwojowym i
Dodatek B. Uwagi B-1
Page 40
dlatego nie ma gwarancji, że możliwe będzie uzyskanie takich samych pomiarów
https://www
w powszechnie stosowanych systemach. Ponadto niektóre pomiary mogły
być uzyskane przez ekstrapolację. Faktyczne wyniki mogą być odmienne.
Użytkownicy tego dokumentu powinni sprawdzić odpowiednie dane w swoim
określonym środowisku.
Informacje dotyczące recyklingu
Firma Lenovo zachęca właścicieli urządzeń informatycznych (IT) do
odpowiedzialnego recyklingu, nieprzydatnych już urządzeń. Firma Lenovo
oferuje różnorodne programy i usługi, wspomagające właścicieli w recyklingu ich
produktów IT. Informacje dotyczące recyklingu produktów Lenovo można uzyskać
na stronie internetowej:
http://www.lenovo.com/recycling
.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/
https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/
Zbiórka i recykling zużytych komputerów lub monitorów Lenovo
Pracownicy rm, którzy chcą pozbyć się komputerów lub monitorów Lenovo,
będących własnością rm, muszą to zrobić zgodnie z prawem dotyczącym
promocji efektywnej utylizacji zasobów. Komputery i monitory są zaliczane do
odpadów przemysłowych i powinny być prawidłowo usuwane, przez służby
usuwania odpadów przemysłowych, posiadające certykat lokalnych władz.
Zgodnie z prawem dotyczącym promocji efektywnej utylizacji zasobów, Lenovo
Japan udostępnia, poprzez sieć punktów zbiórki komputerów PC i usługi
recyklingowe, możliwości zbierania, ponownego wykorzystania i recyklingu
zużytych komputerów i monitorów. W celu uzyskania szczegółów, odwiedź stronę
internetową Lenovo, pod adresem
https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/. Zgodnie z
prawem promowania efektywnej eksploatacji zasobów, producent rozpoczął
zbieranie i recykling komputerów i monitorów domowych, od 1 października 2003.
Ta usługa jest udostępniana bezpłatnie dla komputerów domowych sprzedanych
po 1 października 2003. W celu uzyskania szczegółów, odwiedź stronę
internetową Lenovo, pod adresem
https://www.lenovo.com/jp/ja/services_warranty/recycle/personal/.
.
Usuwanie komponentów komputerów Lenovo
Niektóre komputery Lenovo sprzedawane w Japonii mogą mieć komponenty,
które zawierają metale ciężkie lub inne substancje wrażliwe dla środowiska. Do
prawidłowego usuwania zużytych komponentów, takich jak drukowane obwody
elektroniczne lub napędy, wykorzystuje się opisane wyżej metody zbiórki i
recyklingu zużytych komputerów lub monitorów.
B-2 Instrukcja obsługi monitora z płaskim panelem T24D-40
Page 41
Znaki towarowe
Poniższe określenia są znakami towarowymi rmy Lenovo w Stanach
Zjednoczonych w innych krajach lub na całym świecie:
Lenovo
The Lenovo logo
ThinkCentre
ThinkPad
ThinkVision
Microsoft, Windows i Windows NT, to znaki towarowe grupy rm Microsoft.
Pozostałe nazwy rmy, produktów lub usług mogą być znakami towarowymi lub
oznaczeniami usług innych rm.
Przewody zasilające i adaptery zasilania
Należy używać wyłącznie przewodów zasilających i adapterów zasilania
dostarczonych przez producenta produktu. Nie należy używać przewodu
zasilającego prądu zmiennego przeznaczonego do innych urządzeń.
Dodatek B. Uwagi B-3
Loading...
