ThinkVision T2054pC Uživatelská příručka

Model stroje: 60G1

Čísla produktů

60G1-MAR2-WW

vydání (

První

LENOVO products, data, computer software, and services have been developed exclusively at private expense and are sold to governmental entities as commercial items as defined by 48 C.F.R. 2.101 with limited and restricted rights to use, reproduction and disclosure. LIMITED AND RESTRICTED RIGHTS NOTICE: If products, data, computer software, or services are delivered pursuant a General Services Administration "GSA" contract, use, reproduction, or disclosure is subject to restrictions set forth in Contract No. GS-35F-05925.

Červen

2015)

Obsah

Bezpečnostní pokyny.............................................................................................................. iii

Kapitola 1. Začínáme............................................................................................................ .1-1

Dodávaný obsah ......................................................................................................................................................1-1

Poznámka k používání..............................................................................................................................................1-2

Přehled produktu ......................................................................................................................................................1-3

Typy přizpůsobení...............................................................................................................................................1-3

Náklon/otáčení ....................................................................................................................................................1-3

Úprava výšky ......................................................................................................................................................1-4

Uživatelské ovládací prvky..................................................................................................................................1-4

Bezpečnostní slot................................................................................................................................................1-5

Instalace monitoru ....................................................................................................................................................1-5

Připojení a zapnutí monitoru ...............................................................................................................................1-5

Registrace vaší volby .............................................................................................................................................1-10

Kapitola 2. Přizpůsobení a používání monitoru..................................................................2-1

Pohodlí a přístupnost ...............................................................................................................................................2-1

Uspořádání pracoviště ........................................................................................................................................2-1

Umístění a sledování monitoru.......................................................................................................................2-1

Rady pro správné pracovní návyky.....................................................................................................................2-2

Informace týkající se přístupnosti........................................................................................................................2-3

Přizpůsobení obrazu monitoru..................................................................................................................................2-3

Použití ovládacích prvků pro přímý přístup .........................................................................................................2-3

Použití ovládacích prvků OSD (On-Screen Display) ...........................................................................................2-4

Výběr podporovaného režimu obrazovky .................................................................................................................2-6

Rotace obrazu ..........................................................................................................................................................2-7

Informace o napájení................................................................................................................................................2-7

Péče o monitor .........................................................................................................................................................2-8

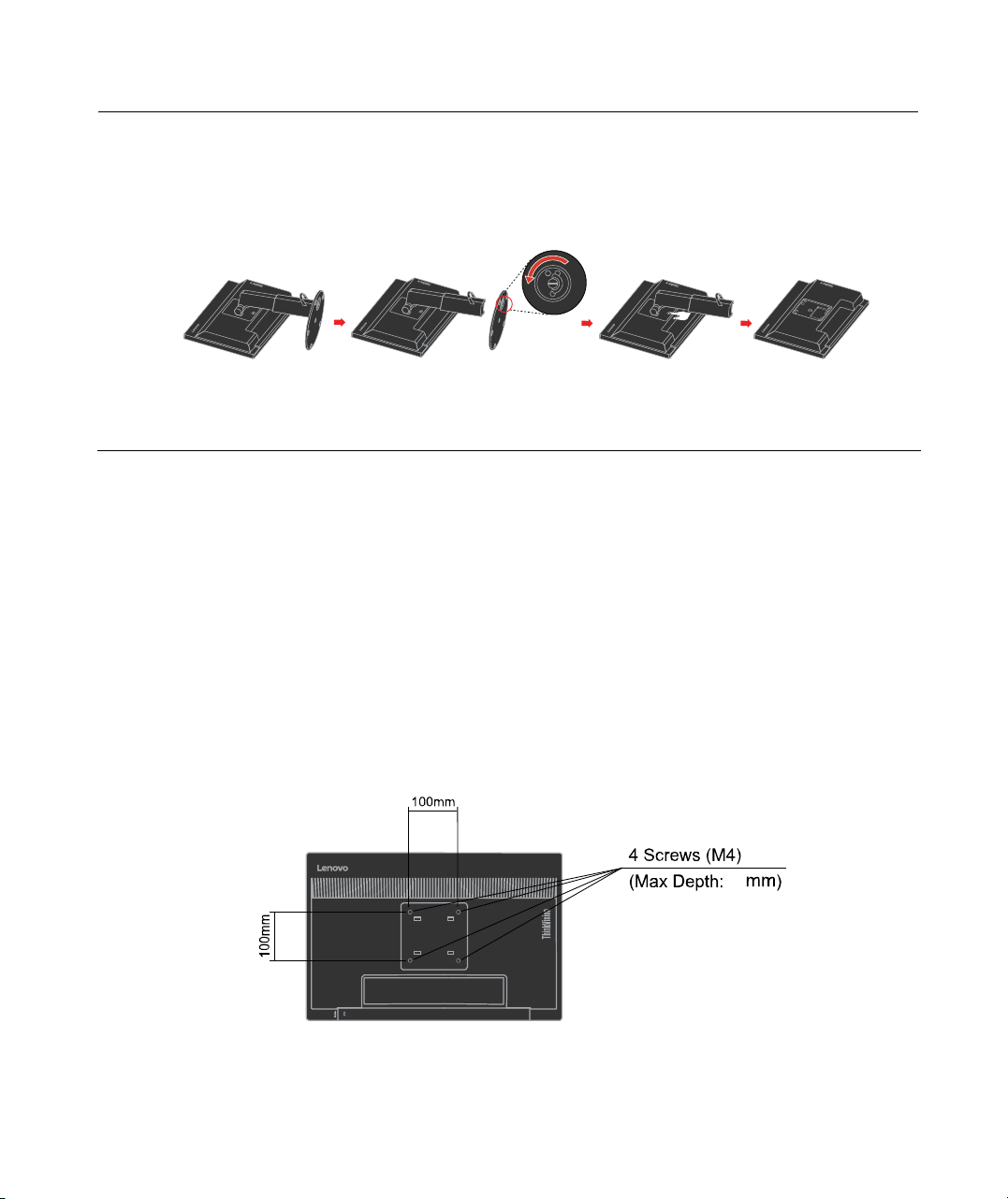

Sejmutí podstavce a sloupku monitoru.....................................................................................................................2-9

Montáž na zeď (volitelně) .........................................................................................................................................2-9

Kapitola 3. Referenční informace.........................................................................................3-1

Specifikace monitoru ................................................................................................................................................3-1

Odstraňování závad .................................................................................................................................................3-3

Ruční nastavení obrazu ......................................................................................................................................3-4

Ruční instalace ovladače monitoru .....................................................................................................................3-5

Možnosti získání další nápovědy.................................................................................................................... 3-9

Servisní informace ..............................................................................................................................................3-9

Čísla produktů ................................................................................................................................................3-9

Odpovědnost zákazníka .................................................................................................................................3-9

Servisní díly..................................................................................................................................................3-10

Příloha A. Služby a podpora ................................................................................................ A-1

Příloha B. Upozornění .......................................................................................................... B-1

Bezpečnostní pokyny

General Safety guidelines

For tips to help you use your computer safety, go to: http://www.lenovo.com/safety

Before installing this product, read the Safety Information.

íí

Kapitola 1.Začínáme

Tato příručka uživatele obsahuje podrobné informace o plochém monitoru ThinkVision je dodáván smonitorem.

Dodávaný obsah

Balení produktu by mělo obsahovat následující položky:

Informační leták

•

• Plochý monitor ThinkVision T2054pC.

• Napájecí šňůru.

• Kabel analogového rozhraní.

• Soustava.

• Podstavec.

• Kabel DP.

T2054pC. Pro rychlý úvod se podívejte do pířručky pro nastavení, který

Poznámka: Informace o připojení monitoru, které podporuje režim VESA,

naleznete v části “ ” na straně 2-9.

Montáž na zeď (volitelně)

Poznámka k používání

Pro sestavení monitoru postupujte podle níže uvedeného nákresu.

Poznámka: Nedotýkejte se monitoru v oblasti obrazovky. Oblast obrazovky je skleněná a hrubé zacházení nebo příliš velký tlak může vést k jejímu poškození.

1. Umístěte monitor obrazovkou dolů na m ěkké a rovné místo.

2. Zarovnejte držák pro připevnění ke stojánku na monitoru.

3. Zasuňte držák směrem k monitoru, dokud nezacvakne na místo.

Poznámka : Pokyny pro montáž držáku VESA viz „Nást ěnná montáž (volitelně)“ na straně 2-9.

1-2 Uživatelská příručka k plochému monitoru T2054pC

Přehled produktu

V tomto oddílu jsou uvedeny informace týkající se přizpůsobení umístění monitoru, nastavení uživatelských ovládacích prvků a používání bezpečnostního slotu.

Typy přizpůsobení

Na následujících ilustracích naleznete příklad rozsahu nastavení úhlu monitoru.

Náklon/otáčení

Pomocí vestavěného podstavce můžete monitor naklánět a otáčet jím tak, abyste dosáhli co nejpohodlnějšího úhlu pro sledování monitoru.

-45

Kapitola 1. Začínáme 1-3

Úprava výšky

Držte monitor za obě strany a nastavte jej do rozumné výšky.

110mm

Uživatelské ovládací prvky

Monitor disponuje na přední straně ovládacími prvky, které umožňují nastavit parametry obrazovky.

Informace o způsobu použití těchto ovládacích prvků naleznete v části “Přizpůsobení obrazu monitoru” na straně 2-3.

1-4 Uživatelská příručka k plochému monitoru T2054pC

Bezpečnostní slot

Monitor je vybaven bezpečnostním slotem umístěným na zadní straně monitoru. Chcete-li zjistit způsob připojení bezpečnostního kabelu, přečtěte si pokyny, které jste obdrželi spolu s kabelem.

Instalace monitoru

V tomto oddílu jsou uvedeny informace, které vám pomohou s instalací a nastavením monitoru.

Připojení a zapnutí monitoru

Poznámka:

1. Vypněte počítač a všechna připojená zařízení a odpojte napájecí šňůru počítače.

2. Připojte kabel analogového signálu ke konektoru D-SUB monitoru a druhý konec k zadní části počítače.

Než začnete, prostudujte si bezpečnostní informace uvedené v příručce Monitor Safety,

Informační leták

Kapitola 1. Začínáme 1-5

3. Připojte jeden konec kabelu DP ke konektoru DP na zadní straně počítače a druhý konec ke konektoru DP na monitoru. Společnost Lenovo doporučuje svým zákazníkům, kteří chtějí používat vstup Display Port na jejich monitoru, aby zakoupili „Kabel Lenovo Display Port na Display Port 0A36537“.

www.lenovo.com/support/monitoraccessories

4. Připojte jeden konec kabelu HDMI ke konektoru HDMI na zadní straně počítače a druhý konec ke konektoru HDMI na monitoru. Zákazníkům, kteří chtějí na svém monitoru používat vstup HDMI, společnost Lenovo doporučuje zakoupit “Lenovo HDMI na HDMI kabel OB47070”. www.lenovo.com/support/monitoraccessories

1-6 Uživatelská příručka k plochému monitoru T2054pC

5. Připojte napájecí šňůru monitoru a počítače k uzemněným elektrickým zásuvkám.

Poznámka: Pro použití s tímto zařízením musí být použito certifikovaný napájecí kabel. Je zapotřebí vzít v úvahu příslušné národní předpisy pro instalaci a nebo přístroje. Je nezbytné použít certifikovaný napájecí kabel s izolací z polyvinylchloridu, dle IEC 60227,

s ne menším než stanoveným průřezem vodičů (označení H05VV-F 3G 0,75mm H05VVH2-F2 3G 0,75mm kaučuku podle IEC 60245 (označení H05RR-F 3G 0,75mm

). Eventuelně je možné použít ohebný kabel ze syntetického

nebo

Kapitola 1. Začínáme 1-7

6. Stiskněte hlavní svorku a sejměte ji.

7. Otevřete hlavní svorku, provlečte kabely hlavní svorkou a upevněte zprava doleva.

1-8 Uživatelská příručka k plochému monitoru T2054pC

8. Zapněte monitor a počítač.

9. Instalujte ovladač monitoru, stáhněte si ovladač příslušného modelu monitoru z webu

Lenovo: http://support.lenovo.com/us/en/documents/T2054pC, a poté klepněte na ovladač a instalujte jej podle pokynů na obrazovce.

10. Chcete-li optimalizovat obraz monitoru, stiskněte tlačítko Automatic Image Setup (Automatické nastavení obrazu). Automatické nastavení obrazu vyžaduje, aby byl monitor zapnutý alespoň 15 minut před použitím této funkce.

Toto není nutné, používáte-li kabel HDMI nebo DP.

Poznámka:

Pokud obraz dosažený prostřednictvím funkce automatického nastavení obrazu neodpovídá vašim představám, nastavte jej ručně. Viz část “Ruční nastavení obrazu” na straně 3-4.

Kapitola 1. Začínáme 1-9
