Page 1
ThinkVision S22e-20
שמתשמל ךירדמ
62C6 :תונוכמ יגוס
Page 2
םירצומ ירפסמ
A21215FS0
62C6-GAR1-WW
62C6-GCR1-CB
)2020 ילוי( הנושאר הרודהמ
© Copyright Lenovo 2020.
םירכמנו ,תויטרפ תואצוה תועצמאב תוידעלבב וחתופ LENOVO לש םיתורישהו בשחמה תונכות ,םינותנה ,םירצומה
.הפישחלו קותעשל ,שומישל תולבגומ תויוכז םע 48 C.F.R. 2.101 הנקתב רדגומכ םיירחסמ םיטירפכ תויתלשממ תויושיל
לוהינל הזוח תרגסמב םיקפוסמ םימיוסמ םיתוריש וא בשחמ תונכות ,םינותנ ,םירצומ םא :תולבגומ תויוכז רבדב העדוה
. GS-35F-05925 'סמ הזוחב תוטרופמה תולבגהל םיפופכ הפישחה וא קותעשה ,שומישה ,)GSA( םייללכ םיתוריש
ii
Page 3
םיניינעה ןכות
v ................................................................................. תוחיטב תודוא עדימ
v ........................................................................................... תויללכ תוחיטב תויחנה
1-1 ......................................................................... שומישה תליחת .1 קרפ
1-1 ....................................................................................................הזיראה תלוכת
1-2 .............................................................................................שומישה יבגל הרעה
1-3 ...................................................................................... רצומה לש תיללכ הריקס
1-5 ........................................................................................................גצה תנקתה
1-8 ...................................................................................................... רצומה םושיר
2-1 ....................................................................וב שומישו גצה ןוויכ :2 קרפ
2-1 ..................................................................................................... תושיגנו תוחונ
2-3 ...............................................................................................גצב הנומתה ןונווכ
2-7 ................................................................................... ךמתנ הגוצת בצמב הריחב
2-8 ..............................................................................למשחה תכירצ לוהינ לש הנבה
2-9 .......................................................................................................... גצב לופיט
2-9 ..............................................................................גצה לש דמעמהו סיסבה קותינ
2-9 ................................................................................... )ילנויצפוא( ריקה לע היילת
3-1 .......................................................................רזע עדימו םינותנ :3 קרפ
3-1 ..........................................................................................................גצה טרפמ
3-3 ....................................................................................................... תויעב ןורתפ
3-5 ................................................................. גצה לש ןקתהה להנמ לש תינדי הנקתה
3-7 .............................................................................................. תורישה יבגל עדימ
A-1 ........................................................................ הכימתו תוריש :א חפסנ
A-1 ...................................................................................................... רצומה םושיר
iii
'ב
Page 4
A-1 ...............................................................................טנרטניאה ךרד תינכט הכימת
A-1 ...................................................................................ןופלטה ךרד תינכט הכימת
B-1 ................................................................................. תורהצה :ב חפסנ
B-2 ............................................................................................ רוזחימ אשונב עדימ
B-3 .................................................................................................םיירחסמ םינמיס
iv
Page 5

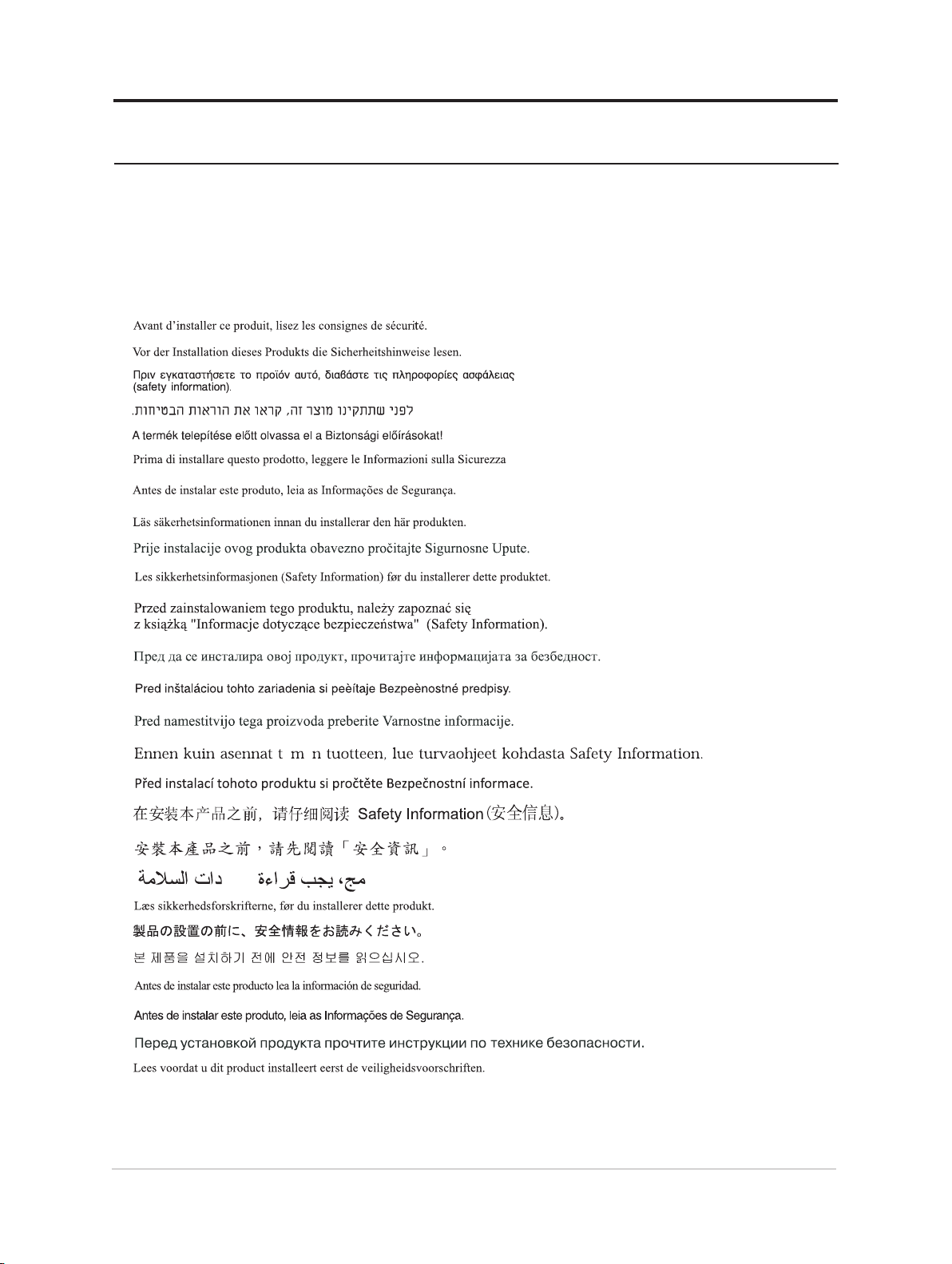

תוחיטב תודוא עדימ
תויללכ תוחיטב תויחנה
:בשחמב חוטב שומישל םיפיט אורקל רשפא ןאכ
http://www.lenovo.com/safety
.תוחיטב אשונב עדימה תא אורקל בושח ,רצומה תנקתה ינפל
'ב
v
Page 6
שומישה תליחת .1 קרפ
הנימז תוארוהה לש תרצוקמ תיללכ הריקס .תוטרופמ שומיש תוארוה קפסמ הז שמתשמל ךירדמ
.הנקתהה תזרכב
:םיאבה םיטירפה תא לולכל הרומא רצומה תזירא
עדימ ןולע
חוטש גצ
למשח לבכ
HDMI לבכ
סיסב
דמעמ
HDMI
הזיראה תלוכת
שמתשמל ךירדמ – חוטש גצ 1-1
Page 7
שומישה יבגל הרעה
.ןלהלש םירויאב ןייע ,גצה תנקתהל
וא סג לופיט בקע עגפיהל לולעו תיכוכז יושע ךסמה רוזא .גצה לש ךסמה רוזאב תעגל ןיא :בל םיש
.ידמ דבכ ץחל
.2-9 דומעב ")ילנויצפוא( ריקה לע היילת" :האר ,VESA םאות היילת ןקתמ רבחל ידכ :בל םיש
1 ..רשיו ךר חטשמ לע הטמ יפלכ הנופ ךסמהשכ גצה תא חנה
2 . .גצה םע דמעמה לולכמ לש תבשותה תא רשי
3 ..ומוקמב לענייש דע גצה יפלכ סיסבה תא סנכה
1-2 שומישה תלחתה :1 קרפ
Page 8
רצומה לש תיללכ הריקס
.הליענה לבכל ץירחב שומישו שמתשמה ידקפ לש הרדגה ,גצה יחנמ לש ןונווכ לע עדימ קפסי הז קלח
םינונווכ יגוס
.אבה רויאב העיפומ היטהה חווטל המגוד
0°
-5°
22°
היטה
שמתשמל ךירדמ – חוטש גצ 1-3
Page 9
.תונושה תויצקנופל השיגל םישמשמ גצה תרגסמבש םירותפכה
.2-3 דומעב "גצב הנומתה ןונווכ" האר ,םישקמה חול ידקפב שומישה לע עדימ תלבקל
הליענ לבכל ץירח
.הליענ לבכל ץירח שי גצה בגב
גצה ידקפ
1-4 שומישה תלחתה :1 קרפ
Page 10
.גצה תנקתה לע עדימ קפסמ הז קלח
גצה לש הלעפהו רוביח
.תולועפה עוציב ינפל v דומעב "תוחיטב תודוא עדימ" תא אורקל דפקה :בל םיש
גצה תנקתה
1 ..בשחמה לש למשחה לבכ תא קתנו םירבוחמה םירישכמה לכ תאו בשחמה תא הבכ
2 ..םיריואמה םילמסל םאתהב םילבכה תא רבח
VGA
3 .:HDMI לבכ םע רוביחב בשחמל
HDMI
HDMI
שמתשמל ךירדמ – חוטש גצ 1-5
Page 11
.HDMI בצמב עמשה תאיצי :בל םיש
4 ..VGA לבכ םע רוביחב בשחמל
5 ..HDMI-מ עמש רוקמ ריבעהל ידכ גצה לש עמשה עקש תאו לוקמרה לש עמשה לבכ תא רבח
1-6 שומישה תלחתה :1 קרפ
Page 12
לש למשחה לבכ תאו גצה לש למשחה לבכ תא רבח ןכמ רחאלו גצל למשחה לבכ תא רבח
.םיקראומ למשח יעקשל בשחמה
אשונב תוימוקמה תונקתל תייצל שי .רשואמ למשח לבכב שמתשהל שי הז דויצ םע :בל םיש
דירולכ ליניווילופ לבכמ תוחפ לקוש אלש רשואמ למשח לבכב שמתשהל שי .דויצו תונקתה
וא 2מ"מ 0.75 לש H05VV-F 3G לש דועיי( IEC 60227 היחנהל םאתהב ,ליגר שימג
יטתניס ימוגמ שימג לבכב שמתשהל רשפא ,ןיפולחל .)2מ"מ 0.75 לש H05VVH2-F2 3G
.)2מ"מ 0.75 לש H05RR-F 3G לש דועיי( IEC 60245 היחנהל םאתהב
6 ..ספת תועצמאב םילבכה תא רבח
שמתשמל ךירדמ – חוטש גצ 1-7
Page 13
האר ,ןקתהה להנמ תנקתהל .https://pcsupport.lenovo.com/solutions/s22e_20
.3-5 דומעב "גצה לש ןקתהה להנמ לש תינדי הנקתה"
7 ..בשחמה תאו גצה תא קלדה
8 . תבותכב Lenovo לש רתאהמ גצה םגדל םאותש ןקתהה להנמ תא ןיקתהלו דירוהל רשפא
תא םושרל ידכ םיעגר המכ שדקב אנא .Lenovo™ תיבמ הז רצומ תשכרש לע ךל םידומ ונא
ונל רוזעי ךלש בשומה .דיתעב רתוי בוט ךתוא תרשל Lenovo-ל רוזעיש עדימ קפסלו רצומה
ןתינ רצומה תא .ךתיא רשקתל רתוי תובוט םיכרד םג ומכ ,ךל םיבושחש םיתורישו םירצומ חתפל
:אבה טנרטניאה רתאב םושרל
http://www.lenovo.com/register
טנרטניאה רתאב ןולאשב ןייצת םא אלא ,םושרה רצומה רובע םינוכדעו עדימ ךל חלשת Lenovo
.ףסונ עדימ לבקל ןיינועמ ךניאש
רצומה םושיר
1-8 שומישה תלחתה :1 קרפ
Page 14
וב שומישו גצה ןוויכ :2 קרפ
.וב שומישהו גצה ןונווכ לע עדימ קפסמ הז קלח
תביבס תא רדס .תוחונ יא תעינמלו ישיאה בשחמהמ ברמה תקפהל הבושח הבוט הימונוגרא
.עצבמ התאש הדובעה גוסלו םיישיאה ךיכרצל םיאתתש הרוצב ךתוא שמשיש דויצהו הדובעה
עדימ .בשחמב שומישה ןמזב תוחונהו םיעוציבה םוסקמל םיאירב הדובע ילגרה םשיי ,ףסונב
: Healthy Computing לש טנרטניאה רתאב ןימז הלא םיאשונ לע רתוי טרופמ
.http://www.lenovo.com/healthycomputing/
הדובעה תביבס לש ןוגרא
.תוחונב דובעל ךל רשפאיש הדובעל םיאתמ רוזא םעו םיאתמה הבוגב הדובע קפלדב שמתשה
הדובעה תביבס לע רומש .דויצבו םירמוחב ךלש שומישה תרוצל םאתהב הדובעה תביבס תא רדס
וא בשחמה רבכע ומכ ,שמתשהל הברמ התא םהבש םיטירפהו םירמוחה רובע היונפו הייקנ ךלש
.תיבטימ תושיגנמ האנהל ,ןופלטה
בטמל ןתינ ךיא םיראתמ םיאבה םיאשונה .הדובעה חנמב בושח דיקפת שי דויצה ןוגראו תסירפל
.בוט הדובע חנמ לע רומשלו גישהל ידכ דויצה תסירפ תא
גצב הייפצו םוקימ
:םיאבה םימרוגב תובשחתה ידי-לע החונ הייפצ תיווזל בשחמה גצ תא ןנווכו םקמ
תושיגנו תוחונ
ןחלושה לש הקחרה תוללוכ תופופצ תוידרשמ תוביבסב וז קחרמ תצלמה םושייל תונורתפ
גצה םוקימ ,תויטקפמוק תוגוצתב וא חוטש גצב שומיש ,גצל םוקמ יוניפל הציחמה וא ריקהמ
.רתוי קומע הדובע חטשמ תריציל ,תפלשנ הריגמב תדלקמה לש םוקימ וא ןחלושה תניפב
םיביצי םימצע וא םירפס גצה לש סיסבה תחת חינהל ךתורשפאב ,הבוג ןונווכל תויורשפאב דיוצמ
היהי ךסמה לש ןוילעה קלחהש איה גצה םוקימל תיללכ הצלמה .יוצרה הבוגל עיגהל ידכ םירחא
הבוג תא בטמל דפקה ,תאז םע .החונ הרוצב בשוי התאשכ ,ונממ ךומנ טעמ וא םייניעה הבוגב
החונ הייפצו יתוזח קחרמ יבגל ךיתופדעהל ומיאתי גצה זכרמו םייניעה ןיב הייארה וקש ידכ גצה
.םייופר םייניעה ירירששכ
.ךילע ףדעומה ראווצהו שארה
.םיכומס תונולחמ
.גצה לש ינוסכלאה לדוגהמ 1.5 יפ אוה גצהו םייניעה ןיב ץלמומה הייפצה קחרמ :היפצ קחרמ
אל גצה םא .)ףוקז וא יכנא( יעבטו חונ חנמב ויהי ךראווצו ךשארש ךכ גצה תא םקמ :גצה הבוג
חנמל םאתהבו ךסמה ןכות לש הארמה בוטימל גצה לש היטהה תדימ תא ןנווכ :היטה תיווז
וא תיליעה הרואתהמ ךסמה לע תויופקתשה וא קרב ענמתש הרוצב גצה תא בצה :יללכ םוקימ
שמתשמל ךירדמ – חוטש גצ 2-1
Page 15
:גצב החונ הייפצל םיפסונ םיפיט המכ ןלהל
.ךיתופדעהל םאתהב תגצומה
םעפ ידמ קיתהל דפקה .םייניעה תא ףייעל הלולע זוכיר תבייחמש וא תכשוממ תיתוזח תוליעפ לכ
ךל שי םא .חונל םייניעה ירירשל רשפאל ידכ רחואמ טקייבואב דקמתהלו ךסמהמ טבמה תא
.הייארל החמומב ץעוויה ,תיתוזח תוחונ יא וא םייניע תופייעל עגונב תולאש
םיאירב הדובע ילגרה ץומיאל םיריהמ םיפיט
תוחונ לע רומשל ךל רוזעל םילוכיש םיבושח םימרוג המכ לש םוכיס אוה ןלהלש עדימה
.בשחמב שומישה ךלהמב תויביטקודורפו
הבישי חנמ לע הרימשל .בשחמב שומישה תעב הבישיה חנמ לע הלודכ העפשה שי בשחמה
םיפיטה לש םושיי ידי-לע דויצה לש ןוויכהו םוקימה תא בטמל דפקה ,ןמז ךרואל יביטקודורפו חונ
תונוכתב שמתשהל דפקה ,ןכ ומכ .2-1 דומעב "הדובעה תביבס לש ןוגרא" תחת םיראותמש
םתוא תונשלו ,תויחכונה ךיתופדעהל םאתהב ידרשמה טוהירהו בשחמה יביכר לש ןונווכה
.ןמזה םע ךיתופדעהב םייונישל םאתהב
ענמיה .תואנ הדובע חנמ לע הרימש לש תובישחה הלוע ךכ ,בשחמה םע הדובעו הבישיב
הבישיה חנמב תוירונימ תומאתה עצב םעפל םעפמ .םיכשוממ ןמז יקרפל דחא חנמ לע הרימשמ
םימייקש ןונווכה יעצמא לכב שמתשה .ררועתהל הלולעש תוחונ יא עונמל רוזעל ידכ הדובעהו
.חנמב םייוניש עצבל ידכ ידרשמה דויצבו טוהירב
.עצבמ התאש הדובעה גוסל תמלוה הרואתב שמתשה
הנומתה הארמ תא רפשל ידכ גצה לש הנומתה ןונווכו תוידוגינה ,תוריהבה ירותפכב שמתשה
.ךסמה לעש ןכותב דקמתהל לכותש ידכ גצה ןויקינ לע רומש
דויצ לשו הדובעה תביבס לש הסירפל :דויצה לש הנוכנ הנקתהב ליחתמ בוט הבישי חנמ
ןמז רתוי הלבמ התאש לככ :תוחונ יא עונמל רוזעל םילוכי הבישיה חנמב םילק םייוניש
בשחמב הדובעהש ןוויכמ :בשחמב אירב שומיש חיטבהל תורזוע םעפ ידמ תורצק תוקספה
,אסיכהמ םוק ,םעפל םעפמ .הדובעהמ תורצק תוקספה חקל דואמ בושח ,תיטטס הרקיעב איה
הרצק הקספה .בשחמב שומישהמ הרצק הקספהל אצ טושפ וא םימ תותשל ךל ,חתמתה
ךלהמב תויביטקודורפו תוחונמ תונהיל ךל תרזועו ,החונתב ךרובמ יוניש ףוגל הקינעמ הדובעהמ
.הדובעה
תושיגנ אשונב עדימ
תרזעב .תויולבגומ םע םישנאל היגולונכטלו עדימל רתוי תבחרנ השיג קפסל תפאוש Lenovo
קלח .םהלש הלבגמל רתויב המיאתמה ךרדב עדימל תשגל םילוכי םישמתשמ ,תועייסמ תויגולונכט
םינוש םיקפס לצא השיכרל תונימז תורחאו ,הלעפהה תכרעמב תונבומ רבכ הלאה תויגולונכטהמ
:ךרד הדרוהל וא
https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php
2-2 וב שומישו גצה ןוויכ :2 קרפ
Page 16
.גצב הנומתה ןונווכל תונוכתה לע רבסומ הז קלחב
.גצומ אל ךסמה טירפתשכ הרישיה השיגה ירותפכב שמתשהל רשפא
טלקה רוקמ לש יונישל
.OSD בצמב תמדוקה המרל הרזחל
לש התבשה וא הלעפהל תוינש 10 ךשמב ץחל
DDC-CI היצקנופה
רוקמ רובע( )ןועשו בלש ,םוקימ ,לדוג( הנומתה בוטימל
)דבלב ]VGA[ יגולנא
.םדוקה טירפל רוזחל ידכ ץחל
.ןונווכה לגרסב יחכונה ךרעה לש הלדגהל ץחל
.תוריהבה ןונווכל הרישי השיג
הרישיה השיגה ירותפכב שומיש
הרישי השיג ידקפ 2-1 הלבט
למסדקפרואית
Input Source
)טלק רוקמ(
DDC-CI
)האיצי( Exit.תמדוקה המרל הרזחו האיצי
Auto
Adjustment
)יטמוטוא ןונווכ(
Increase
)הרבגה(
Brightness
)תוריהב(
גצב הנומתה ןונווכ
1
2
לוחכ רוא היצקנופה תא ליעפהל ידכ תוינש 3 ךשמב ץחל
.תחפומ
רוא היצקנופה תא תיבשהל ידכ תוינש 3 ךשמב ץחל
.תחפומ לוחכ
.אבה טירפל רובעל ידכ ץחל
.ןונווכה לגרסב יחכונה ךרעה לש הנטקהל ץחל
.ךסמה טירפתל השיגל
.הריחבה רושיאל ץחל
.טירפתה לש הליענ לוטיב/הליענל תוינש 10 ךשמב ץחל
/ישאר טירפת לש סוטטסב האבה המרל רבעמל ץחל
.ןונווכ לגרסב תמדוקה המרל רבעמל וא ,הנשמ טירפת
Enable Low Blue
רוא תלעפה(
Disable Low Blue
תתבשה(
)תחפומ לוחכ רוא
)טירפת( Menu
)רבעמל( Enter
Light
)תחפומ לוחכ
Light
Decrease
)השלחה(
3
4
שמתשמל ךירדמ – חוטש גצ 2-3
Page 17
)OSD( ךסמה טירפת ידקפב שומיש
.תורדגהה תא ןווכל ידכ ךסמה טירפת לש םינצחלב םג שמתשהל רשפא
S22e-20
®
Monitor Controls
Brightness 75
Input Signal: HDMI
Advanced Settings
Port Settings
Menu Settings
Exit
Resolution: 1920x1080 Refresh Rate: 60Hz
75Contrast
Color Mode : Reddish
:םידקפב שמתשהל ידכ
לע ץוחלל זאו , וא תועצמאב תויורשפאה ןיב רובעל רשפא ,הנשמ טירפת שי םא .וזה
.רומשל ידכ לע ץוחלל זאו וא תועצמאב ןנווכל רשפא .וזה היצקנופה תא רוחבל ידכ
רשפאלו ךסמה טירפת תליענ תא לטבל ידכ לע תוינש 10 ךשמב ץחל .ךסמה טירפת
.וב םינונווכ
העדוהה .DDC/CI היצקנופה תא תיבשהל/ליעפהל ידכ תוינש 10 ךשמב לע ץחל ,ךסמה
.גצות "DDC/CI disable"
.Energy Star לש תושירדה לע הנעי גצהש
1 ..ישארה ךסמה טירפת תחיתפל לע ץחל
2 . היצקנופה תא חותפל ידכ לע זאו למס לע ץחל .םילמסה ןיב רובעל ידכ לע וא לע ץחל
3 ..ךסמה טירפתמ האיצילו הנשמה טירפת ךרד רוחאל הרזחל לע ץחל
4 . לש םינווכמ אל םינונווכ ענמת ךכ .ךסמה טירפת תא לוענל ידכ לע תוינש 10 ךשמב ץחל
5 . טירפתמ האיציה ןצחלב שמתשה .לדחמ תרירבכ DDC/CI היצקנופה תא הליעפמ וז הרדגה
6 . ךכ ,לדחמה תרירב יכרעל שמתשמה תורדגה לכ תא תספאמ ENERGY STAR תורשפאה
תלשממ הליבומש םיינורטקלא הכירצ ירצומל למשח תכירצב ןוכסיחל תינכות איה Energy Star
יזג תטילפו למשחה תכירצ תא תיחפהל ידכ DOE-ו EPA ידי לע 1992-ב המקוה איה .ב"הרא
תינכותה .הביבסה לע הנגהו למשח תכירצב ןוכסיח לש למס אוה Energy Star לש וגולה .הממחה
.קושה לש וילגרל רנ הווהמו םינרציו םינכרצ לש תיטגרנאה תוליעיה תא תרפשמ
תוכזב ריוואה םוהיז תא התיחפמו תיטגרנאה תוליעיה תא תרפשמ Energy Star לש היצלוגרה
רופישל תוליבומש םיכרדהמ תחא .םילעפמבו םידרשמב ,םיתבב למשחב ינוכסח דויצב שומיש
.שומישב םניא םירצומהשכ למשחה תכירצ תא התיחפמש לוהינ תכרעמב שומיש איה הזה
תורדגהה יוניש .Energy Star לש רושיאה תושירד לע תונוע םיגצה לש לדחמה תרירב תורדגה
למשחה תכירצ תא לידגהל יושע תופסונ תויצקנופבו תונוכתב שומיש תבוטל םישמתשמה ידי לע
תוליעיל תורושקה תויורשפאה תא הנשי שמתשמה םא .Energy Star לש ןקתהמ הגירחל םורגלו
וא ןרציה תורדגהל סופיא לע הציחל ,'וכו םיעבצ בצמ ,תוריהב ומכ ,גצב שומישה ךלהמב תיטגרנא
םירדגומש תיטגרנאה תוליעיה יכרעל למשחה תכירצ תא ריזחת Energy Star לש תורשפאה לע
.Energy Star לש ןקתב
Energy Star לש םירצומה לכ .)www.energystar.gov/products( לא רובע ,ףסונ עדימ תלבקל
.םהילא הרישי השיג היהת םינכרצלו רוביצ תודסומל ,תולשממלש ךכ טנרטניאב ומסרופי
2-4 וב שומישו גצה ןוויכ :2 קרפ
Page 18
טלקה ירבחמ לכ
.ךסמה לש תללוכה תוריהבה ןונווכל
ךסמה טירפת תויצקנופ 2-2 הלבט
טירפת למס
הנשמ טירפתרואיתםינונווכו םידקפ
טירפתב ךסמה
ישארה
Brightness
)תוריהב(
VGA טלק רובע
דבלב )יגולנא(
טלקה ירבחמ לכ
•)לעפומ( On
•)יובכ( Off
•)יובכ( Off
•)ליגר( Normal
•)ינוציק( Extreme
קוריה ,םודאה לש המצועה ןונווכל
.לוחכהו
)תנכותמ בצמ( Preset mode
•sRGB
•)ילרטינ( Neutral
•)םדמדא( Reddish
•)לחלחכ( Bluish
•)שלח לוחכ רוא( Low Blue Light
)תישיא המאתה( Custom
• השלחה וא הרבגהל :)םודא( Red
.הנומתב םודאה ןווגה תייוור לש
• השלחה וא הרבגהל :)קורי( Green
.הנומתב קוריה ןווגה תייוור לש
• השלחה וא הרבגהל :)לוחכ( Blue
.הנומתב לוחכה ןווגה תייוור לש
• תבחרה :)אלמ ךסמ( Full Screen
.ךסמה יולימל הנומתה
• בחור-הבוג סחי( Original AR
לש ומכ בחור-הבוג סחי ותוא :)ירוקמ
.טלקה תוא
• בלש ,םוקימ ,לדוג( הנומתה בוטימ
.)ןועשו
•)ןועש( Clock
•)בלש( Phase
•)יקפוא םוקימ( H. Position
•)יכנא םוקימ( V.Position
•)יובכ( Off
•)לדחמ תרירב( Default
•)יטא( Slow
•)יובכ( Off
•)לעפומ( On
השולשמ ואדיו תותוא ןירקהל לוכי גצה
םיחיינה םיבשחמה בור .םינוש םירוביח
.יגולנא רוביחב םישמתשמ
רוחבל שי ,VGA/HDMI-ב שומיש תעב
טירפת ידקפב תילטיגידה תורשפאב
.ךסמה
)ילטיגיד( 1-VGA רחב -
)ילטיגיד( 2-HDMI רחב -
)תוידוגינ( Contrast.םיהכו םיריהב םירוזא ןיב רעפה ןונווכל
Dynamic Contrast
)תימניד תוידוגינ(
Over Drive
)הצאה(
Color Mode
)םיעבצ תקתשה(
Aspect Ratio
)בחור-הבוג סחי(
Automatic
)יטמוטוא(
Image Setup
)הנומת תרדגה(
Button repeat
rate
לש תורזחה בצק(
)ןצחלה
FreeSync
Input signal
)טלק תוא(
Monitor Controls
)גצה ידקפ(
Advanced
Settings
)תומדקתמ תורדגה(
Port Settings
)האיצי תורדגה(
שמתשמל ךירדמ – חוטש גצ 2-5
Page 19
טלקה ירבחמ לכ
.טירפתה תפש יונישל
תפש לע קר העיפשמ תרחבנש הפשה
לע העפשה הל ןיא .ךסמה טירפת
.בשחמב תולעופש תונכות
ךסמה טירפת ובש ןמזה ךשמ ןוויכ
.הלועפ ףא תעצובמ אלשכ עיפוי
.טירפתה לש יקפואה םוקימה ןונווכל
.טירפתה לש יכנאה םוקימה ןונווכל
.טירפתה לש תופיקשה םוקימ ןונווכ
•)ןכ( Yes
•)אל( No
•טירפתהמ האיציל
הנשמ טירפתרואיתםינונווכו םידקפ
)הפש( Language
Menu time out
)טירפתל בוצק ןמז(
Menu Horizontal
)יקפוא טירפת(
Menu Vertical
)יכנא טירפת(
Tansparency
)תופיקש(
Factory Default
לש לדחמה תרירב(
)ןרציה
טירפת למס
טירפתב ךסמה
ישארה
Menu Settings
תורדגה(
)םיטירפת
)האיצי( Exit
2-6 וב שומישו גצה ןוויכ :2 קרפ
Page 20
ךמתנ הגוצת בצמב הריחב
ךיא ןיבהל ידכ בשחמה לש דועיתב ןייעל שי ןכל .שמתשי גצה הגוצת בצמ הזיאב עבוק בשחמה
.הגוצת יבצמ םינשמ
וז .ןכ םג תונתשהל םייושע הנומתה לש הרוצהו םוקימה ,לדוגה ,הנתשמ הגוצתה בצמ רשאכ
לש תיטמוטואה הרדגהה ידקפ תועצמאב שדחמ הנומתה תא ןנווכל רשפאו ,תיעבט העפות
וא LCD תייגולונכט ,בוהבה תעינמל רתוי הובג ןונער בצק םיבייחמש ,CRT יגצל דוגינב .תונומת
.העבטמ םיבוהבה תלוטנ איה םיחוטש םיגצ
הגוצת בצמל וישכע תרדגומ איהו CRT גצ םע ךלש תכרעמב שומיש השענ רבעב םא :בל םיש
רידגתש רחאל דע ינמז ןפואב CRT-ה גצ תא בוש רבחל ךרטצתש ןכתיי ,הז גצ לש חווטל ץוחמ
.ץופנ הגוצת בצמ אוהש , 60 Hz-ב 2560 x 1080 לש ךרעל יוצר ,שדחמ תכרעמה תרוצת תא
.ןרציה ידי-לע ובטומ ןלהל םיגצומה הגוצתה יבצמ
ןומזת)Hz( ןונער בצק
640x48060 Hz
640x48067 Hz
640x48072 Hz
640x48075 Hz
720x40070 Hz
800x60060 Hz
800x60072 Hz
800x60075 Hz
832x62475 Hz
1024x76860 Hz
1024x76870 Hz
1024x76875 Hz
1152x86475 Hz
1280x102460 Hz
1280x102470 Hz
1280x102475 Hz
1440x90060 Hz
1680x105060 Hz
1920x108060 Hz
1920x108075 Hz
שמתשמל ךירדמ – חוטש גצ 2-7
Page 21
למשחה תכירצ לוהינ לש הנבה
קרפ ךשמב תדלקמב וא רבכעב תשמתשה אלש ההזמ בשחמהשכ עצבתמ למשחה תכירצ לוהינ
.ןלהלש הלבטב ראותמכ םיבצמ המכ םימייק .שארמ רדגומ ןמז
אלש הפוצ התאש םעפ לכב וא ,הדובע םוי לכ ףוסב גצה תא הבכ ,םייבטימ םיעוציבמ האנהל
.םויה ךלהמב ךשוממ ןמז קרפל שומיש וב השעיי
הלעפה בצמ ןווחמ 2-3 הלבט
ENERGY STAR
ENERGY STAR
*)םומיסקמ( 19 W
.רבכעה תא זזה וא שקמ לע ץחל
עיפות הנומתהש דע לק בוכיע ןכתיי
םג שחרתמ הנתמה בצמ :בל םיש
.גצה לא הנומת טלפ ןיא םא
ליעפהל ידכ הלעפהה ןצחל לע ץחל
עיפות הנומתהש דע לק בוכיע ןכתיי
למשח תכירצ
)יסופיט( 15 W
בצמ ןווחמ
הלעפה
.בוש
.שדחמ
ואדיו
ךסמתוליעפל הרזחה להונתומיאת
ןורכנס
יכנא
בצמ ןווחמ
הלעפה
םותכקיר
למשח תכירצ לוהינ יבצמ
ןורכנס
יקפוא
VESA יבצמ
יובכ-ליעפ בצמליעפ אלליעפ אליובכםותכ 0.3 W-מ תוחפ
בצמ
לעפומןבלליגר
/הנתמה בצמ
היהשה
יובכיובכקיר
ליגר לועפתליעפליעפליעפןבל
יובכ---יובכ 0.3 W-מ תוחפ
Energy Starלמשח תכירצ
13.8 W
42.65 kWh
P
ON
E
TEC
.תילמיסקמ הרואת םע תילמיסקמ למשח תכירצ **
ךתושרבש רצומהש ןכתיי .הדבעמ יאנתב םיעוציב ףקשמו דבלב עדימ תורטמל קפוסמ הז ךמסמ
םיביוחמ ונניא .תנמזהש יפקיהה דויצה יטירפלו םיביכרל ,תונכותל םאתהב ,םינוש םיעוציב ןיגפי
תוטלחה תלבקל הז עדימ לע קרו ךא ךמתסהל אלש שרדנ חוקלה ,ךכיפל .הז גוסמ עדימ ןכדעל
וא תשרופמ ,איהש תוירחא לכ םיקפסמ ונניא .םירחא םיאשונ וא תילמשח תוליבסל עגונב
.עדימה לש תומלשה וא קוידה תדימל ,תעמתשמ
2-8 וב שומישו גצה ןוויכ :2 קרפ
Page 22
.וב איהש הקוזחת תלועפ לכ עוציב ינפל גצה תא תובכל דפקה
:תושעל אל המ
•.גצה לע תורישי םירחא םילזונ וא םימ זיתהל
•.םיקחוש וא םיסממ םירמוחב שמתשהל
• .רחא ילמשח דויצ לכ וא גצה יוקינל םיקילד יוקינ ירמוחב שמתשהל
• .ךיפה יתלב קזנ ךסמל םורגל לולע הזכ עגמ .םיקחוש וא םידח םיצפח םע גצה לש ךסמה רוזאב תעגל
• קזנ םורגל לולע הז .םימוד םיפסות וא תיטטס-יטנא הסימת םיליכמש יוקינ ירמוחב שמתשהל
.ךסמה לש יופיצל
:תושעל ןכ המ
• .ךסמה לשו םיסכמה לש ןידע בוגינל הב שמתשהלו הכר תילטמ םימ טעמב ביטרהל
•.ןידע יוקינ רמוח טעמ םע החל תילטמ תועצמאב עבצא תועיבט וא םינמוש ריסהל
גצה לש דמעמהו סיסבה קותינ
.חוטשו ךר חטשמ לע גצה תא חנה :1 בלש
.דמעמה לש רורחשה ןצחל תא קזחהו ץחל :2 בלש
.גצהמ ותוא קחרהו דמעמה תא םרה :3 בלש
גצב לופיט
)ילנויצפוא( ריקה לע היילת
ינחלוש גצ לש בצממ LCD-ה גצ תא ריבעהל ידכ .סיסבה תיילתל הכרעה םע ועיגהש תוארוהב ןייע
:תואבה תולועפה תא עצב ,ריק לע יולת גצל
.למשחה לבכ תא קתנ ןכמ רחאלו ,יובכ בצמב אצמנ הלעפהה ןצחלש אדו :1 בלש
.הכימש וא תבגמ לע הטמ יפלכ הנופ אוהשכ LCD-ה גצ תא חנה :2 בלש
.2-9 דומעב "גצה לש דמעמהו סיסבה קותינ" האר ,גצהמ דמעמהו סיסבה תרסהל :3 בלש
שמתשמל ךירדמ – חוטש גצ 2-9
Page 23
100x100 לש קחרמ( .VESA תמאות ריקה לע היילתה תכרעמ היילתה תבשות תא רבח :4 בלש
.מ"מ 10 לדוגב M4 אוה VESA םאות היילתה גרוב גוס .)מ"מ
VESA hole
.ריקה לע היילתל הכרעב תוארוהה יפל לעפו ריקל LCD-ה גצ תא רבח :5 בלש
8kg :לש ילמינימ סמוע/לקשמ םע ריקה לע היילתל UL רושיאב תבשות םע קרו ךא שומישל
:בל םיש
.תולעמ 5-מ רתוי לש תיווזב הטמ יפלכ גצה תא תוטהל ןיא ,תננווכתמ עורזב שומיש תעב
2-10 וב שומישו גצה ןוויכ :2 קרפ
Page 24
רזע עדימו םינותנ :3 קרפ
.תויעב ןורתפל עדימו גצה לש ןקתהה להנמ לש תינדי הנקהל תוארוה ,גצה טרפמ תא ליכמ הז קלח
62C6-GAR1-WW /62C6-GCR1-CB םגד לש גצה יטרפמ 3-1 הלבט
תודימקמועמ"מ 173.10
הבוגמ"מ 405.10
בחורמ"מ 489.30
דמעמהיטה-5o~22o :חווט
VESA םאות היילת ןקתמךמתנמ"מ 100x100
הנומתהייפצל ןתינ הנומת לדוגמ"מ 546.1
ילמיסקמ הבוגמ"מ 476.064
ילמיסקמ בחורמ"מ 267.786
לסקיפ הבוגמ"מ 0.24795
גצה טרפמ
100-240V AC
1.5A
)ינייפוא( <15 W
ילמיסקמ ילמשח םרז
ליגר לועפת)יברמ( <19 W
היהשה/הנתמה בצמ <0.3 W
יובכ240VAC-ו 100VAC-ב <0.3 W
קשממHDMI
טלק תואVESA TMDS )Panel Link™(
יקפוא הנעמ רשוכ)'סקמ( םילסקיפ 1920
יכנא הנעמ רשוכ)'סקמ( תורוש 1080
ןועש רדת)'סקמ( MHz 165
טלק תואVESA TMDS )Panel Link™(
יקפוא הנעמ רשוכ)'סקמ( םילסקיפ 1920
יכנא הנעמ רשוכ)'סקמ( תורוש 1080
למשח תנזה'זאטלוו
למשח תכירצ
תכירצ ינותנ :בל םיש
גצה רובע םה למשחה
.דחיב חוכה קפסו
למשחה תכירצ :בל םיש
הקדבנ תיסופיטה
לדחמה תרירב תורדגהב
.ךסמה טירפת לש
HDMI ואדיו טלק
)ילטיגיד(
)ילטיגיד( VGA ואדיו טלקקשממVGA
ןועש רדת)'סקמ( MHz 205
תרושקתVESA DDC/CI
שמתשמל ךירדמ – חוטש גצ 3-1
Page 25
םיכמתנ הגוצת יבצמיקפוא רדת 54 kHz – 90 kHz
יכנא רדת 49 Hz – 76 Hz
תירוקמ היצולוזר 1920 x 1080 @ 60 Hz
הרוטרפמטהלועפב40 ° C דע 0 ° C
ןוסחאב60 ° C דע - 20° C
עונישב60 ° C דע - 20° C
תוחלהלועפבתובעתה אלל 80% דע 10%
ןוסחאבתובעתה אלל 95% דע 5%
עונישבתובעתה אלל 95% דע 5%
3-2 רזע עדימו םינותנ :3 קרפ
Page 26
ינפל .ךמצע תוחוכב היעבה תא רותפל לכותש ןכתיי ,גצב שומישב וא הנקתהב השקתמ התא םא
.היעבל תויטנוולרה תוצלמהה תא םשייל הסנ ,Lenovo-ל וא קוושמל הנפתש
תויעב ןורתפ 3-2 הלבט
היעבתירשפא הביסןורתפל הצלמהןיכומיס
בצמב הריחב"
דומעב "ךמתנ הגוצת
2-7
בצמ תא ןנווכו שדחמ ותוא
חווטל םיאתמש הזכל הגוצתה
.שדחה גצה לש
תא שדחמ לעפה ,Windows
רחאלו ,חוטב בצמב תכרעמה
ךמתנ הגוצת בצמ רחב ןכמ
.בשחמה רובע
תורישה דקומל הנפ ,םידבוע
.הכימתהו
בצמל תרדגומ תכרעמה
• רבח ,ןשי גצ ףילחמ התא םא
ידי-לע ךמתנ וניאש הגוצת
• תכרעמב שמתשמ התא םא
• אל הלאה תונורתפה םא
Out of" בותיכה
ץוחמ( "Range
לע עיפומ )חווטל
.גצה
בצמ ןווחמו ,ךסמה
בהבהמ הלעפהה
.ןבלב
תויעב ןורתפ
לש הלעפהו רוביח"
1-5 דומעב "גצה
"גצב הנומתה ןונווכ"
2-3 דומעב
2-3 דומעב
לש הלעפהו רוביח"
1-5 דומעב "גצה
לוהינ לש הנבה"
"למשחה תכירצ
2-8 דומעב
לש הלעפהו רוביח"
1-5 דומעב "גצה
"גצב הנומתה ןונווכ"
2-3 דומעב
תואה לבכ תא רבחל דפקה
.הביצי הרוצב גצלו תכרעמל
טירפתמ תרחא עבצ תרדגה רחב
.ךסמה
.תיטמוטוא הנומת תרדגה עצב "גצב הנומתה ןונווכ"
• למשחה לבכ תא רבחל דפקה
.הכלהכ
• .ןיקת למשחה עקשש אדו
• .גצה תא לעפה
• למשח לבכב שמתשהל הסנ
.רחא
• למשח עקשב שמתשהל הסנ
.רחא
• תדלקמב והשלכ שקמ לע ץחל
רוזחל ידכ רבכעה תא זזה וא
.הלועפ בצמל
• לש תורדגהה תא קודב
למשח תכירצ תויורשפא
.בשחמב
ואדיווה לבכ תא רבחל דפקה
.הכלהכ תכרעמל
תוריהבה תורדגה תא ןנווכ
.ךסמה טירפתב תוידוגינהו
אל ואדיווה תוא לבכ
וא גצל בטיה רבוחמ
.תכרעמל
עבצה תורדגהש ןכתיי
.תויוגש
תרדגה לש היצקנופה
אל תיטמוטואה הנומתה
.הדבע
• גצה לש הלעפהה גתמ
.יובכ חנמב אצמנ
• וא ףפור למשחה לבכ
.קתונמ
•.דבוע אל למשחה עקש
/הנתמה בצמב אצמנ גצה
.היהשה
וא ףפור ואדיווה תוא לבכ
.גצה וא תכרעמהמ קתונמ
לש תוידוגינהו תוריהבה
ךומנה ךרעל תורדגומ גצה
.רתויב
הנומתה תוכיא
.הדורי
בצמ ןווחמ
ןיאו יובכ הלעפהה
.הנומת
ןווחמו קיר ךסמה
הלעפהה בצמ
.םותכב קלוד
בצמ ןווחמ
קלוד הלעפהה
ןיא לבא םותכב
.הנומת
תוריש :א חפסנ"
A-1 דומעב "הכימתו
השימחמ רתוי םירסח םא
תורישה דקומל הנפ ,םילסקיפ
.הכימתהו
תינייפוא העפות וז
אלו LCD תייגולונכטל
.םגפב רבודמ
דחא לסקיפ תוחפל
םיעבצב עיפומ
.םייוגש
שמתשמל ךירדמ – חוטש גצ 3-3
Page 27
"גצב הנומתה ןונווכ"
2-3 דומעב
בצמב הריחב"
דומעב "ךמתנ הגוצת
2-7
היצולוזרה תורדגה תא ןנווכ
היצולוזרל םאתהב תכרעמב
:גצה לש תירוקמה
. 1920 x 1080 @ 60 Hz
.תיטמוטוא הנומת תרדגה עצב
תיטמוטואה הנומתה תרדגה םא
הנומת תרדגה עצב ,תרזוע אל
.תינדי
.בוט ונווכ אל הגוצתה
•בוט הרדגוה אל הנומתה
תושטשוטמ
• ינייפאמ לש תורדגהה
תשטשוטמ
תוצוח תויכנא וא
.הנומתה תא
היעבתירשפא הביסןורתפל הצלמהןיכומיס
• טסקט תורוש
הנומת וא
• תויקפוא תורוש
רובע ,ךכ םשל
Advanced קלחל
ינייפאמב 'םדקתמ'
.תכרעמב הגוצתה
,תירוקמה היצולוזרב שומיש תעב
םג האצותה תא רפשל רשפא
תודוקנ' לש הרדגהה ןונווכ ידי-לע
.תכרעמב )DPI( ''ץניאל
3-4 רזע עדימו םינותנ :3 קרפ
Page 28
גצה לש ןקתהה להנמ לש תינדי הנקתה
וא Microsoft Windows 7-ב גצה לש ןקתהה להנמ לש תינדי הנקתהל ןה תואבה תולועפה
.Microsoft Windows 10
Windows 7-ב גצה לש ןקתהה להנמ תנקתה
:תואבה תולועפה תא עצב ,Microsoft Windows 7-ב 'לעפהו רבח' הנוכתב שמתשהל ידכ
.Windows 7
רבוחמ גצה וילאש בשחמל ותוא דירוהלו גצה לש םיאתמה ןקתהה להנמ תא אוצמל ןתינ
.)חיינ בשחמ לשמל(
הירחאלו ,)עמשו הרמוח( Hardware and Sound למס ,)הרקב חול( Control Panel
.)הגוצת( Display למס לע הציחל
.)ןקתהה להנמ תינכות רותיאל בשחמב ןייע( find the driver program
.)בשחמה לש ןקתהה ילהנמ תוינכות
X:\Monitor Drivers\Windows 7
.)]הדובעה ןחלוש לשמל[ "דרוהש ןקתהה להנמ םקוממ הבש הייקיתה" תא גציימ X רשאכ(
.םימיאתמה םיעבצה תמאתה
1 ..וילא םירבוחמה םינקתהה לכ תאו בשחמה תא הבכ
2 . .הכלהכ רבוחמ גצהש אדו
3 . הלעפהה תכרעמ תא תולעהל בשחמל רשפא .תכרעמה תדיחי תא ןכמ רחאלו גצה תא לעפה
4 . ,https://pcsupport.lenovo.com/solutions/s22e_20 ףדב ,Lenovo לש טנרטניאה רתאב
5 . ,)לחתה( Start לע הציחל ידי-לע )הגוצת ינייפאמ( Display Properties ןולח תא חתפ
6 . .)הגוצתה תורדגה תא הנש( Change the display settings הייסיטרכה לע ץחל
7 ..)תומדקתמ תורדגה( Advanced Settings למס לע ץחל
8 . .)גצ( Monitor הייסיטרכה לע ץחל
9 ..)םינייפאמ( Properties ןצחלה לע ץחל
10 ..)ןקתה להנמ( Driver הייסיטרכה לע ץחל
11 . Browse the computer to לע ןכמ רחאלו )ןקתה להנמ ןכדע( Update Driver לע ץחל
12 . תמישרמ רחב( Pick from the list of device driver program on the computer רחב
13 .:אבה ביתנה תא רובעו )ןויע( Browse ןצחלה לע ץחל .)חישק קסיד( Hard Disk ןצחלה לע ץחל
14 ..)רושיא( OK ןצחלה לע ץחל .)חתפ( Open ןצחלה לע ץחלו "lenS22e-20.inf" ץבוקה תא רחב
15 . .)אבה( Next לע ץחלו LEN S22e-20 רחב ,שדחה ןולחב
16 ..תונולחה לכ תא רוגסו תדרוהש םיצבקה לכ תא קחמ ,הנקתהה תמלשה רחאל
17 . יליפורפבו ילמיסקמה ןונערה בצקב יטמוטוא ןפואב רחבת תכרעמה .שדחמ תכרעמה תא לעפה
.הגוצתה תוכיא תא רפשמ אל רתוי ריהמ ןונער בצק ,CRT יגצל דוגינב ,LCD יגצב :בל םיש
היצולוזרב וא , 60 Hz לש ןונער בצקב 1920 x 1080 לש היצולוזרב שמתשהל הצילממ Lenovo
. 60 Hz לש ןונער בצקב 640 x 480 לש
שמתשמל ךירדמ – חוטש גצ 3-5
Page 29
Windows 10-ב גצה לש ןקתהה להנמ תנקתה
:תואבה תולועפה תא עצב ,Microsoft Windows 10-ב 'לעפהו רבח' הנוכתב שמתשהל ידכ
.Windows 10
רבוחמ גצה וילאש בשחמל ותוא דירוהלו גצה לש םיאתמה ןקתהה להנמ תא אוצמל ןתינ
.)חיינ בשחמ לשמל(
,ןכמ רחאל .)הרקבה חול( Control Panel לע ץחלו תינמי הציחל ץחל ,)תכרעמה תפשל
.)הגוצת( Display לע ץחל זאו )לוקו הרמוח( Hardware and Sound לע הלופכ הציחל ץחל
.)ןקתהה להנמ תינכות רותיאל בשחמב ןייע( find the driver program
.)בשחמה לש ןקתהה ילהנמ תוינכות
X:\Monitor Drivers\Windows 10
.)]הדובעה ןחלוש לשמל[ "דרוהש ןקתהה להנמ םקוממ הבש הייקיתה" תא גציימ X רשאכ(
.םימיאתמה םיעבצה תמאתה
1 ..וילא םירבוחמה םינקתהה לכ תאו בשחמה תא הבכ
2 . .הכלהכ רבוחמ גצהש אדו
3 . הלעפהה תכרעמ תא תולעהל בשחמל רשפא .תכרעמה תדיחי תא ןכמ רחאלו גצה תא לעפה
4 . ,https://pcsupport.lenovo.com/solutions/s22e_20 ףדב ,Lenovo לש טנרטניאה רתאב
5 . םאתהב( ךסמה לש הנותחתה תינמיה וא תילאמשה הניפל רבכעה תא זזה ,הדובעה ןחלושב
6 . .)הגוצתה תורדגה תא הנש( Change the display settings הייסיטרכה לע ץחל
7 ..)תומדקתמ תורדגה( Advanced Settings למס לע ץחל
8 . .)גצ( Monitor הייסיטרכה לע ץחל
9 ..)םינייפאמ( Properties ןצחלה לע ץחל
10 ..)ןקתה להנמ( Driver הייסיטרכה לע ץחל
11 . Browse the computer to לע ןכמ רחאלו )ןקתה להנמ ןכדע( Update Driver לע ץחל
12 . תמישרמ רחב( Pick from the list of device driver program on the computer רחב
13 . :אבה ביתנה תא רובעו )ןויע( Browse ןצחלה לע ץחל .)חישק קסיד( Hard Disk ןצחלה לע ץחל
14 ..)רושיא( OK ןצחלה לע ץחל .)חתפ( Open ןצחלה לע ץחלו "lenS22e-20.inf" ץבוקה תא רחב
15 . .)אבה( Next לע ץחלו LEN S22e-20 רחב ,שדחה ןולחב
16 ..תונולחה לכ תא רוגסו תדרוהש םיצבקה לכ תא קחמ ,הנקתהה תמלשה רחאל
17 . יליפורפבו ילמיסקמה ןונערה בצקב יטמוטוא ןפואב רחבת תכרעמה .שדחמ תכרעמה תא לעפה
.הגוצתה תוכיא תא רפשמ אל רתוי ריהמ ןונער בצק ,CRT יגצל דוגינב ,LCD יגצב :בל םיש
היצולוזרב וא , 60 Hz לש ןונער בצקב 1920 x 1080 לש היצולוזרב שמתשהל הצילממ Lenovo
. 60 Hz לש ןונער בצקב 640 x 480 לש
ףסונ עויס תלבק
היינפה לע ףסונ עדימ תלבקל .Lenovo לש תורישה זכרמל הנפ ,הרתפנ אל ןיידע היעבה םא
.A-1 דומעב "הכימתו תוריש :א חפסנ" האר ,תורישה זכרמל
3-6 רזע עדימו םינותנ :3 קרפ
Page 30
תורישה יבגל עדימ
חוקלה לש תוירחאה ימוחת
שומיש ,היוגש הנקתה ,הערל שומיש ,יוגש שומיש ,הנואת לשב םגפנש רצומ לע הלח אל תוירחאה
תומאתה וא םינוקית ,םייוניש וא ,ישיא ןוסא וא עבט ןוסא ,רצומה תוארוהו יטרפמל םאתהב אלש
.םירשואמ אל
:תוירחאה תרגסמב םיסוכמ אלש ,הערל שומיש וא יוגש שומישל תואמגוד ןלהל
רמושב שומיש ידי-לע ךסמב תונומת תבירצ עונמל ןתינ .CRT גצ לש ךסמב וברצנש תונומת
.למשחה תכירצ לוהינל תויורשפאב וא ענ ךסמ
.םילבכלו סיסבל ,תרגסמל ,םייוסיכל יזיפ קזנ
.גצה ךסמב םירוח וא תוטירש
תוריש יביכר
,Lenovo לש םישרומ םיקוושמ וא ,Lenovo לש תוריש יאנכט קר לפטל םילוכי םיאבה םיביכרב
לע עדימ תללוכ ןלהלש הלבטה .דבלב םיאנכטה שומישל ודעונ םיביכרה .חוקלה תוירחאב הכימתל
.)A21215FS0/ 62C6-GAR1-WW/ 62C6-GCR1-CB( םגד
תורישה יביכר תמישר 3-3 הלבט
FRU קלח רפסמ
הפלחהל הדיחי(
)חטשב
5D11C22940
5C11C22935
עבצ
הנוכמ םגד גוס
)MTM(
62C6ברוע רוחש
62C6ברוע רוחש
רואית
'ץניא 21.5 לש גצ – S22e-20
)HDMI(
HDMI לבכ – S22e-20
'מ 1.8 ךרואב
5SE1C22943דמעמו סיסב – S22e-2062C6ברוע רוחש
שמתשמל ךירדמ – חוטש גצ 3-7
Page 31
הכימתו תוריש :א חפסנ
.רצומה ייח ךרואלו תוירחאה תפוקת ךלהמב ךלש רצומל ןימז תינכט הכימת תוריש הזיא רבסומ ןאכ
.Lenovo לש תלבגומה תוירחאה תא ארק ,Lenovo לש תוירחאה יאנת לע אלמ רבסה תלבקל
וא תוחנהב םינכתו בשחמ ירזיבא םגו ,רצומל הכימת ינוכדעו םיתוריש לבקל ידכ םשריהל ךירצ
http://www.lenovo.com/support :ףדל רובע .םניחב
טנרטניאה ךרד תינכט הכימת
תבותכב ,Lenovo לש הכימתה רתא ךרד רצומה ייח ךרואל טנרטניאב תינכט הכימת לבקל רשפא
.http://www.lenovo.com/support
םא ,ףסונב .תוירחאה תפוקת ךלהמב םימוגפ םיקלח וא רצומה תפלחהב הרזע לבקל םג רשפא
העגהב ךרוצ אלל תוריש לבקל יאכז היהתש ןכתיי ,Lenovo תיבמ בשחמב ןקתומ ךלש רצומה
.רתויב הבוטה תורשפאה לע טילחהל ךל רוזעל לוכי Lenovo לש תינכט הכימת גיצנ .תוריש זכרמל
ןופלטה ךרד תינכט הכימת
םוי 90 ךשמל הנימז היהת תוחוקלה תוריש זכרמ ךרד הרוצת תרדגהו הנקתה אשונב הכימת
,םולשתב הנימז הכימת היהתש וא ,הנימז הכימת היהת אל ןכמ רחאל .רצומה תשיכר דעוממ
.בוקנ םולשתב הנימז תפסונ הכימת .Lenovo לש התעד לוקישל םאתהב
רצומה םושיר
תא ףוסאל שי ,Lenovo לש תינכטה הכימתה תורישל היינפה ינפל
ירודיסה רפסמה ,םגדה ,ןרציה ,השיכר תחכוה ,רצומה לש רפסמהו םשה :םיאבה םיטרפה
היעבה לש רואית ,ועיפוהש האיגש תועדוה לש קיודמה חוסינה ,בשחמה לש שומישה ךירדמו
.תכרעמה לש הנכותהו הרמוחה יביכר לש הרוצתה יטרפו
.בשחמה דיל אצמנ התאש ןמזב היעבה תא ךתיא רזחשל הצרי תינכטה הכימתה גיצנש ןכתיי
יזכרמ לש רתויב םיינכדעה ןופלטה ירפסמ תמישר .העדוה אלל יונישל םיפופכ ןופלטה ירפסמ
http://consumersupport.lenovo.com :ףדב הנימז דימת Lenovo לש תורישה
רוזא וא ץראןופלט רפסמ
הניטנגרא)תילגנא ,תידרפס( 0800-666-0011
הילרטסוא)תילגנא( 1-800-041-267
הירטסוא)תינמרג( )תימוקמ החיש( 0810-100-654
היגלב)תיתפרצ ,תידנלוה( 02-339-36-11 :תוירחאה תרגסמב הכימתו תוריש
היבילוב)תידרפס( 0800-10-0189
11-3889-8986 :ולואפ ואס רוזאב תועצבתמש תוחיש
0800-701-4815 :ולואפ ואס רוזאל ץוחמ תועצבתמש תוחיש
)תיזגוטרופ(
ליזרב
םלסורד יינורב)תילגנא( 800-1111
הדנק)תיתפרצ ,תילגנא( 1-800-565-3344
שמתשמל ךירדמ – חוטש גצ A-1
Page 32
רוזא וא ץראןופלט רפסמ
הלי'צ)תידרפס( 800-361-213
ןיס)ןירדנמ( 400-100-6000 :תינכט הכימת דקומ
)852( 3516-8977
)ןירדנמ ,תילגנא ,תיזנוטנק(
0800-807 / )852( 3071-3559
)ןירדנמ ,תילגנא ,תיזנוטנק(
0800-0000-850 :ישאר
0800-0000-744 :ינשמ
)תילגנא ,תיברע(
ןיס
זוחמה ,גנוק גנוה(
) דחוימה ילהנמה
ןיס
ילהנמה זוחמה ,ואקמ(
)דחוימה
היבמולוק)תידרפס( 1-800-912-3021
הקיר הטסוק)תידרפס( 0-800-011-1029
היטאורק)תיטאורק( 385-1-3033-120
ןיסירפק)תינווי( 800-92537
תיכ'צה הקילבופרה)תיכ'צ( 800-353-637
קרמנד)תינד( 7010-5150 :תוירחאה תרגסמב הכימתו תוריש
תינקינימודה הקילבופרה)תידרפס( 1-866-434-2080
רודווקא)תידרפס( 1-800-426911 )OPCION 4(
םירצמ
רודוולס לא)תידרפס( 800-6264
372-66-0-800
)תילגנא ,תיסור ,תינוטסא(
)Tata( 1800-419-4666 :ישאר
)Reliance( 1800-3000-8465 :ינשמ
)ידניהו תילגנא( [email protected] :ל"אוד
1-803-442-425
)םייטרדנטס םיבויח םילח( 62 213-002-1090
)היזנודניא הסהאב ,תילגנא(
הינוטסא
דנלניפ)תיניפ( +358-800-1-4260 :תוירחאה תרגסמב הכימתו תוריש
תפרצ)תיתפרצ( 0810-631-213 :)הרמוח( תוירחאה תרגסמב הכימתו תוריש
הינמרג)תינמרג()םניח תחיש( 0800-500-4618 :תוירחאה תרגסמב הכימתו תוריש
ןווי)תינווי( Lenovo לש יקסע ףתוש
הלמטאוג)תידרפס( 877-404-9661 לא עיגהל שקבו ,ןדקומל ןתמה , 999-9190 גייח
סרודנוה)תידרפס( 800-0123 גייח
הירגנוה)תירגנוה ,תילגנא( +36-13-825-716
ודוה
היזנודניא
דנלריא)תילגנא( 01-881-1444 :תוירחאה תרגסמב הכימתו תוריש
A-2 הכימתו תוריש :א חפסנ
Page 33
+972-3-531-3900 :לאומש תעבגב תורישה זכרמ
)תילגנא ,תירבע(
רוזא וא ץראןופלט רפסמ
לארשי
הילטיא)תיקלטיא( +39-800-820094 :תוירחאה תרגסמב הכימתו תוריש
0120-000-817
)תילגנא ,תינפי(
)אנייבוג תחש( 080-513-0880
)תינאירוק( )םולשתב החיש( 02-3483-2829
352-360-385-343 : ThinkStation-ו ThinkServer
)תיתפרצ( 352-360-385-222 : ThinkPad-ו ThinkCentre
1-800-88-0013
)תילגנא( םייטרדנטס םיבויח םילח( 03-7724-8023
ןפי
ןטסחזק)תילגנא ,תיסור( )םייטרדנטס םיבויח םילח( 77-273-231-427
האירוק
היבטל)תילגנא ,תיסור ,תיבטל( 371-6707-360
אטיל)תילגנא ,תיסור ,תיקלטיא( 370 5278 6602
גרובמסקול
היזלמ
הטלמ)תיזטלמ תיברע ,יקלטיא ,תילגנא( 356-21-445-566
וקיסקמ)תידרפס( 001-866-434-2080
דנלוה)תידנלוה( 020-513-3939
דנליז וינ)תילגנא( 0508-770-506
האוגרקינ)תידרפס( 001-800-220-2282
היגוורונ)תיגוורונ( 8152-1550
)GLOBE ייונמ( 1-800-8908-6454
)תילגנא ,גולגט( )PLDT ייונמ( 1-800-1441-0719
48-22-273-9777 : Think וגול םע םיטלבאטו םידיינ םיבשחמ
48-22-878-6999 : ThinkServer-ו ThinkStation
)תילגנא ,תינלופ(
+7-499-705-6204
+7-495-240-8558
)תיסור( )םייטרדנטס םיבויח םילח(
1-800-415-5529
)םייטרדנטס םיבויח םילח( 6818-5315
)היזנודניא הסהאב ,ןירדנמ ,תילגנא(
המנפ)תידרפס( )םניח תחיש( 001-866-434 : Lenovo לש תוחוקלה תוריש זכרמ
ורפ)תידרפס( 0-800-50-866 )OPCION 2(
םיניפיליפה
ןילופ
לגוטרופ)תיזגוטרופ( )םייטרדנטס םיבויח םילח( 808-225-115
הינמור)תינמור( 4-021-224-4015
היסור
רופגניס
היקבולס421-2-4954-5555 : ThinkServer-ו ThinkStation
שמתשמל ךירדמ – חוטש גצ A-3
Page 34
רוזא וא ץראןופלט רפסמ
הינבולס)תינבולס( 386-1-2005-60
דרפס)תידרפס( 34-917-147-833
הקנל ירס)תילגנא( )Sumathi עדימ תוכרעמ( +9477-7357-123
הידווש)תידווש( 077-117-1040 :תוירחאה תרגסמב הכימתו תוריש
,תיתפרצ ,תינמרג( 0800-55-54-54 :תוירחאה תרגסמב הכימתו תוריש
)תיקלטיא
001-800-4415-734
)תילגנא ,תידנליאת( )םייטרדנטס םיבויח םילח( )+662( 787-3067
)תימוקמ החיש ףירעת( 03705-500-900 :תוירחאה תרגסמב תיטרדנטס הכימת
)תילגנא( 08705-500-900 :תוירחאה תרגסמב תיטרדנטס הכימת
)םניח תחיש( 120-11072
)תילגנא ,תימאנטייו( )םייטרדנטס םיבויח םילח( 84-8-4458-1042
ץייווש
ןאוויאט)ןירדנמ( 0800-000-702
דנליאת
היקרוט)תיקרוט( 444-04-26
הינטירב
ב"הרא)תילגנא( 1-800-426-7378
יאוגורוא)תידרפס( 000-411-005-6649
הלאוצנו)תידרפס( 0-800-100-2011
םאנטייו
A-4 הכימתו תוריש :א חפסנ
Page 35
תורהצה :ב חפסנ
הז ךמסמב םיראותמש תונוכתה וא ,םיתורישה ,םירצומה תא עיצהל אלש היושע Lenovo
גיצנב ץעוויה ,ךרוזאב םינימזש םייחכונה םיתורישהו םירצומה לע עדימ תלבקל .תוצראה לכב
ודעונ אל Lenovo לש םינוש םיתוריש וא תוינכות ,םירצומל תויוסחייתה .ימוקמה Lenovo
רשפא .Lenovo לש םיתוריש וא תוינכות ,םירצומ םתואב שמתשהל יחרכה יכ זומרל וא ריהצהל
תויוכז תא םירפמ אל םה דוע לכ ,ההז תוילנויצקנופ םע תוריש וא תינכות ,רצומ לכב שמתשהל
לש דוקפתה תא תמאלו ךירעהל שמתשמה תוירחאב ,תאז םע .Lenovo לש ינחורה ןיינקה
.םירחא םיתוריש וא תוינכות ,םירצומ
.הז ךמסמב םיראותמה םיאשונ םיסכמה םיטנטפל תושקב וא םיטנטפ Lenovo-ל שיש ןכתיי
רשפא ,תונוישירל הרושקה הלאש לכב .הלא םיטנטפל תויוכז ךל קינעמ אל הז ךמסמב שומישה
:תבותכל ראודב בותכל
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
,תעמתשמ וא תשרופמ ,אוהש גוס לכמ תוירחא אלל "אוהש יפכ" הז םוסרפ תקפסמ LENOVO
,תויוכז תרפה יאל תעמתשמ תוירחא ,רתיה ןיב ,תוברל
.תיפיצפס הרטמל המאתהל וא תוריחסל
,תומיוסמ תואקסעב תעמתשמ וא תשרופמ תוירחא וא הגרחה םיריתמ אל םימיוסמ טופיש ימוחת
.ךילע הלח הניא וז הרהצהש ןכתיי ןכל
עדימב םייוניש םיכרענ םעפ ידמ .תויפרגופיט תואיגש וא םיינכט םיקויד יא לולכל יושע הז עדימ
עצבל היושע Lenovo .םוסרפה לש תושדח תורודהמב ובלושי הלא םייוניש ;תאזב אבומה
.העדוה אללו תע לכב ,הז םוסרפב םיראותמה תוינכותה וא/ו םירצומב םייוניש וא/ו םירופיש
םייח יכמות םיכילהת וא תולתשה יכילהתב שומישל ודעונ אל הז ךסמב םיראותמש םירצומה
עיפשמ אל הז ךמסמב לכומה עדימה .תוומל וא תועיצפל םורגל תולולע תולקת םהבש םירחא
לוכיש רבד הז ךמסמב ןיא .Lenovo לש תוירחאה יבתכ וא םירצומה יטרפמ תא הנשמ אלו לע
וא Lenovo לש ינחורה ןיינקה תויוכז תרגסמב םיעמתשמ וא םישרופמ יופיש וא יושירל שמשל
ךרוצל קפוסמו תויפיצפס שומיש תוביבסב גשוה הז ךמסמב עיפומה עדימה לכ .ישילש דצ ימרוג
.הנוש תויהל היושע תורחא לועפת תוביבסב תגשומה האצותה .דבלב השחמה
אלל ,תמלוה תאצומ איהש ךרד לכב קפסמ התאש עדימב שמתשהל וא ץיפהל תיאשר Lenovo
.ךיפלכ תובייחתה לכ
הניאו ,דבלב ךתוחונל תקפוסמ Lenovo לש םניאש טנרטניא ירתאל הז םוסרפב תוסחייתה לכ
םניא הלא טנרטניא ירתאב םיקפוסמש םירמוחה .םהלש םודיק וא הלא םירתאב הכימת הווהמ
.דבלב ךתוירחאב אוה םהב שומישהו ,Lenovo תיבמ הז רצומל םיידועיי םירמוח
תוביבסב תגשומה האצותה ןכל .תרקובמ לועפת תביבסב ופסאנ תאזב םילכומה םיעוציבה ינותנ לכ
תוכרעמב ופסאנ םימיוסמ םידדמש ןכתיי .תיתועמשמ הדימב הנוש תויהל היושע תורחא לועפת
לע רתי .תירחסמ תונימזה תוכרעמב וגשוי םידדמ םתואש ךכל םיבייחתמ ונניאו ,חותיפ תמרב
.תונתשהל תויושע לעופב תואצותה .רעושמ ןדמוא תועצמאב ובשוח םימיוסמ םידדמש ןכתיי ,ןכ
.םהלש תיפיצפס שומישה תביבסל םייטנוולרה םינותנה תא תמאל םיכירצ ךמסמה ישמתשמ
שמתשמל ךירדמ – חוטש גצ B-1
Page 36
רוזחימ אשונב עדימ
https://www
ןיאשכ תיארחא הרוצב דויצה תא רזחמל )IT( עדימ תייגולונכט דויצ לש םילעב תדדועמ Lenovo
תא רזחמל דויצ ילעבל עייסל ודעונש םיתורישו תוינכות לש רחבמ העיצמ Lenovo .ךרוצ דוע וב
:ףדל רובע ,Lenovo ירצומ לש רוזחימ לע עדימ תלבקל .םתושרבש IT-ה ירצומ
http://www.lenovo.com/recycling
.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/
https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/
שומיש וב השענ אל רבכש Lenovo תרצותמ גצ וא בשחמ לש רוזחימו ףוסיא
,הרבחה תולעבב אצמנש Lenovo תרצותמ גצ וא בשחמ ךילשהל ךילעו הרבח דבוע התא םא
תלוספכ םיגווסמ םיגצו םיבשחמ .םיבאשמב ליעי שומיש םודיקל קוחל םאתהב תאז תושעל ךילע
ידי-לע רשואמש תיתיישעת תלוספ תכלשהל ןלבק תועצמאב הכלהכ םכילשהל שיו תיתיישעת
ךרד ,תקפסמ Lenovo Japan ,םיבאשמב ליעי שומיש םודיקל קוחל םאתהב .ימוקמה לשממה
םיבשחמ לש רוזחימו שדחמ השמשה ,ףוסיאל םיתוריש ,הלש םיבשחמה רוזחימו ףוסיא יתוריש
,Lenovo לש טנרטניאה רתאב רקב ,םיטרפ תלבקל .שומיש דוע םהב השענ אלש םיגצו
.https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/ תבותכב
םייתיב םיבשחמו םיגצ לש רוזחימהו ףוסיאה ,םיבאשמב ליעי שומיש םודיקל קוחל םאתהב
1 ירחא ורכמנש םייתיב םיבשחמל םניחב ןתינ תורישה .2003 רבוטקואב 1-ב לחה ןרציה ידי-לע
תבותכב ,Lenovo לש טנרטניאה רתאב רקב ,םיטרפ תלבקל .2003 רבוטקואב
.https://www.lenovo.com/jp/ja/services_warranty/recycle/personal/
Lenovo תרצותמ בשחמ יביכר לש הכלשה
תוכתמ םיליכמש םיביכר לולכל םייושע ןפיב םירכמנש Lenovo תרצותמ םימיוסמ בשחמ ירצומ
,םישמושמ םיקלח ךירצש ומכ ךילשהל ידכ .הביבסל קיזהל םילולעש םירחא םירמוח וא תודבכ
םיבשחמ לש רוזחמו ףוסיאל ליעל תוראותמה םיכרדב שמתשהל שי ,חישק קסיד וא םילגעמ ומכ
.שומיש םהב ןיא רבכש םיגצו
B-2 תורהצה :ב חפסנ
Page 37
:תורחא תונידמב וא/ו ב"הראב Lenovo לש םיירחסמ םינמיס םה םיאבה םיחנומה
Lenovo
Lenovo וגול
ThinkCentre
ThinkPad
ThinkVision
.Microsoft לש תורבחה תצובק לש םיירחסמ םינמיס םה Windows NT-ו Windows , Microsoft
.םירחא םימרוג לש םיירחסמ םינמיס תויהל םייושע םיתוריש וא םירצומ ,תורבח לש םירחא תומש
םיירחסמ םינמיס
שמתשמל ךירדמ – חוטש גצ B-3
Loading...
