ThinkVision P44w-10
Guide de l’utilisateur
Types de machines
: 61D5 / 61D9
Numéros de produit
61D5-RAR1-WW
61D9-RAR1-WW
Modèle/Type
A18434LP0
Première édition (Nov 2018)
© Copyright Lenovo 2018.
Les produits
privés et sont vendus à des entités gouvernementales en tant que logiciels commerciaux comme défini par 48 C.F.R.
2.101 avec droits limités et restreint d’utilisation
AVIS DE DROITS LIMITÉS ET RESTREINTS: Si les produits
sont fournis conformément à un contrat GSA (Administration de services généraux)
la révélation est sujette aux conditions du contrat No. GS-35F-05925.
, les données, les logiciels d'ordinateur et les services LENOVO ont été développés exclusivement à frais
, de reproduction et de révélation.
, les données, les logiciels d'ordinateur ou les services
, l’utilisation, la reproduction ou
Table des matières
Informations de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
Instructions générales de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
Chapitre 1. Prise en main . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Description du produit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Types de réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Pivot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Réglage de la hauteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Contrôles du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Fente de câble de verrouillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Installation de votre moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Connexion et mise en marche de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Enregistrement de votre option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
Chapitre 2. Réglage et utilisation de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Confort et accessibilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Organiser votre espace de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Position de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Quelques conseils pour une bonne éthique de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Informations d’accessibilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Réglage de l’image de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
En utilisant les contrôles d’accès direct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
En utilisant les contrôles du menu OSD (affichage à l'écran) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Sélection d’un mode d’affichage supporté. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Comprendre la fonction d'économie d'énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Modes de gestion de l'alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Entretien de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Démonter la base et le stand du moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Montage mural (optionnel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Chapitre 3. Informations de référence. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Spécifications du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Guide de dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Installation manuelle du pilote du moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Installation du pilote du moniteur sous Windows 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Installation du pilote du moniteur sous Windows 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Aide supplémentaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Informations de service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Responsabilité du client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Appendice A. Service et support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Enregistrement de votre option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Support technique en ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Support technique par téléphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Appendice B. Avertissements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1
Informations de recyclage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2
Marque commerciales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2
Cordons d'alimentation et adaptateurs secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3
Table des matières ii
Informations de sécurité
Instructions générales de sécurité
Pour des conseils pour comment utiliser votre ordinateur en sécurité, visitez :
http://www.lenovo.com/safety
Before installing this product, read the Safety Information.
iii
Chapitre 1. Prise en main
USB C-C
DP
USB C-A
HDMI
**
Ce guide de l’utilisateur contient des informations détaillées sur votre moniteur à panneau
courbe. Pour une introduction rapide, reportez-vous au Poster d'installation fourni avec votre
moniteur.
Contenu de la boîte
La boîte du produit devrait contenir les éléments suivants :
• Moniteur à panneau courbe.
• Prospectus d'information
• Support
• Base
• Câble DP 1.4
•Câble HDMI
• CÂBLE USB C-C
• Câble USB C-A
• Cordon d'alimentation
• Haut-parleur USB externe (Uniquement pour 61D9 (avec son par haut-parleur Harman-
Kardon))
Remarque :
machine : 61D5
Le logiciel Lenovo ThinkColor prend en charge P44w-10 avec le type de
/61D9.
* : En fonction de nombreux facteurs tels que : la capacité de traitement des périphériques,
les attributs des fichiers et les autres facteurs liés à la configuration du système et aux systèmes
d'exploitation ; le taux de transfert réel des différents connecteurs USB de ce périphérique
varie et est généralement plus lent que les taux de données définis par les spécifications USB :
- 5 Gbit/s pour USB 3.1 Gén 1 ; 10 Gbit/s pour USB 3.1 Gén 2 & 20 Gbit/s pour USB 3.2.
Chapitre 1. 1-1
Notice d'utilisation
Pour installer votre moniteur, suivez les illustration ci-dessous.
Remarque : Ne touchez pas l'écran du moniteur. L'écran est en verre et peut être endommagé
par une manipulation violente ou une pression excessive.
1. Couchez doucement le moniteur sur une surface plate.
2. Montez le stand et la base sur le moniteur.
Remarque : Pour attacher un support de fixation VESA, veuillez voir "Montage mural
(optionnel)" à la page 2-12.
Chapitre 1. 1-2
Description du produit
-5
22
Cette section contient des informations sur le réglage de la position du moniteur, les contrôles
de réglage de l'utilisateur et l'utilisation de la fente de câble de verrouillage.
Types de réglages
Angle
Veuillez vous référer à l’illustration ci-dessous pour un exemple de la plage d’inclinaison.
Pivot
Grâce au socle intégré, vous pouvez incliner et tourner le moniteur de façon à obtenir le
meilleur angle possible.
Chapitre 1. 1-3
Réglage de la hauteur
130mm
Pour l'ajustement de la hauteur, l'utilisateur doit appuyer sur ou soulever le moniteur.
Chapitre 1. 1-4
Contrôles du moniteur
Votre moniteur est doté de commandes sur le panneau frontal pour vous permettre d’ajuster
facilement l’affichage.
Pour plus d'informations sur ces contrôles, référez-vous à "Réglage de l’image de votre
moniteur" à la page 2-3.
Fente de câble de verrouillage
Votre moniteur est équipé d’une fente de câble de verrouillage qui est située à l’arrière de votre
moniteur (en bas).
Chapitre 1. 1-5
Installation de votre moniteur
Cette section contient des informations pour vous aider à installer votre moniteur.
Connexion et mise en marche de votre moniteur
Remarque : Lisez attentivement la section Informations de sécurité sur la page iii avant de
débuter cette procédure.
1. Eteignez votre ordinateur et tous les périphériques connectés, puis débranchez le cordon
d’alimentation de l’ordinateur.
2. Branchez les câbles en suivant les indications des icônes ci-dessous.
Connecteurs d'entrée:
2 x HDMI 2.0 (HDCP 2.2)
1 x DP 1.4 (HDCP 2.2)
2 x USB 3.0 (2 x à l'arrière)
1 x USB Type-C 5G (DisplayPort DP 1.2 Mode alternatif)
1 x USB Type-C 10G (DisplayPort DP 1.4 Mode alternatif)
* Deux USB Type-C, Puissance totale jusqu'à 90W (Max.)
Connecteurs d'entrée:
2 x USB 3.0 (2 x à l'avant)
1 x sortie audio
Chapitre 1. 1-6
3. Connectez le haut-parleur USB.
4. Pour un ordinateur avec une connexion HDMI.
5. Pour un ordinateur avec une connexion DisplayPort.
Chapitre 1. 1-7
6. Pour un ordinateur avec une connexion USB Type-C
*
*
S'il y a des symboles *, vous pouvez consulter les commentaires supplémentaires à la page 5.
Chapitre 1. 1-8
7. Pour un ordinateur avec une connexion USB Type-A
*
*
S'il y a des symboles *, vous pouvez consulter les commentaires supplémentaires à la page 5.
Chapitre 1. 1-9
8. Branchez le câble audio du haut-parleur sur la prise audio du moniteur pour transférer la
*
source audio depuis DP, Type-C ou HDMI.
Remarque : La sortie audio est en mode DP, Type-C, HDMI.
9. Branchez une extrémité du câble USB sur le port USB descendant sur le moniteur et
l'autre extrémité du câble sur un port USB approprié sur votre appareil.
Remarque : Le port USB descendant ne fournit pas d'alimentation lorsque l'interrupteur
de l'écran est éteint.
S'il y a des symboles *, vous pouvez consulter les commentaires supplémentaires à la page 5.

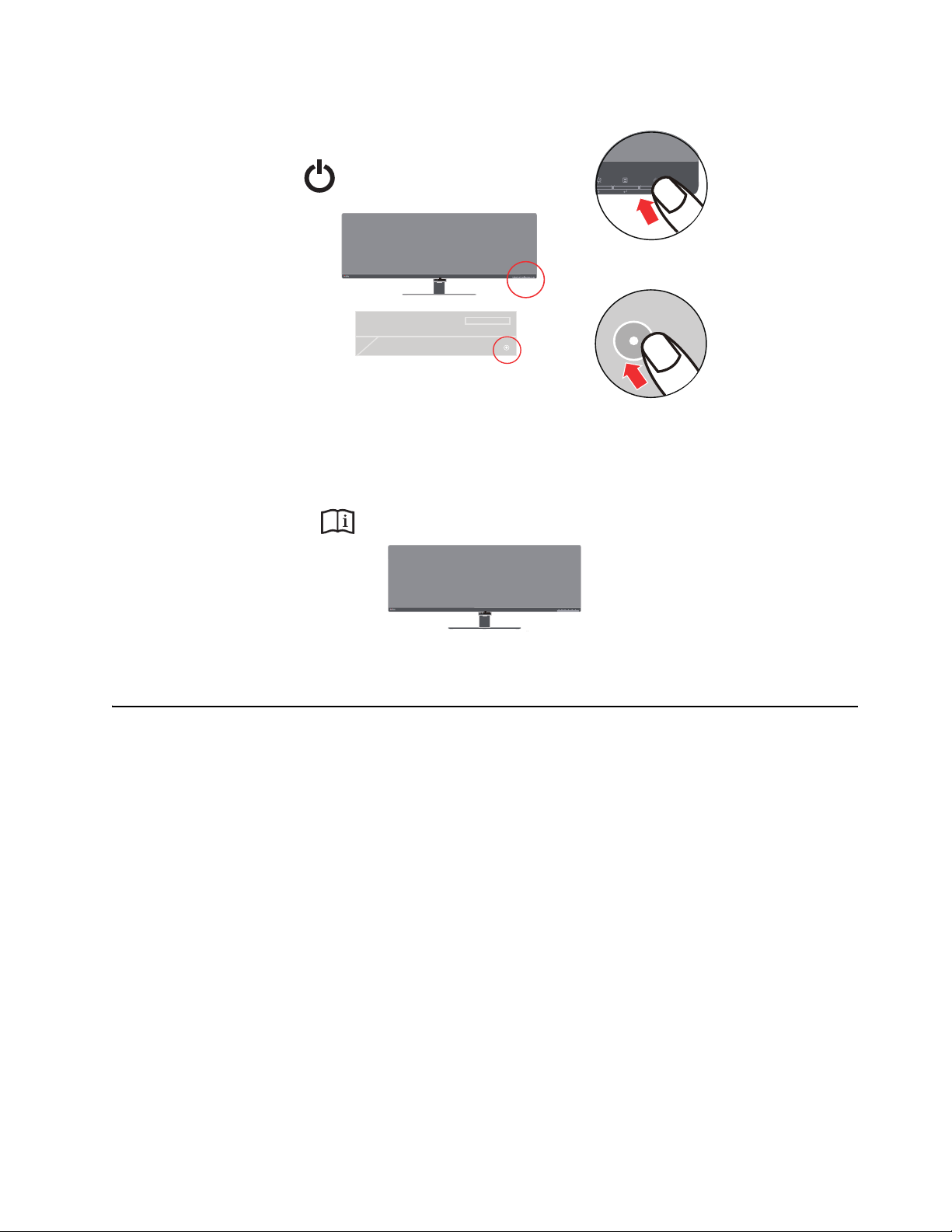

Chapitre 1. 1-10
