Глав а 1. Приступая к работе

USB C-C

DP

USB C-A

HDMI

В данном Руководстве пользователя содержится подробная информация о мониторе с
изогнутым экраном. Краткое описание см. в постере установки, который прилагается к
монитору.

Комплект поставки

В комплект поставки изделия должны входить следующие предметы:

• Монитор с изогнутым экраном

• Информационная брошюра

• Подставка

• Основание

• Кабель DP 1.4

• Кабель HDMI

• Кабель USB C-C

• Кабель USB C-A

• Кабель питания

• Внешний USB динамик (Только для модели 61D9 (с воспроизведением звука через
динамики Harma-Kardon))

Примечание.

Программное обеспечение Lenovo ThinkColor поддерживает P44w-10 с

типом компьютера: 61D5/61D9.

Глава 1. 1-1

Замечания по использованию

Настройка монитора приведена на иллюстрациях ниже.
Примечание. Не прикасайтесь к экрану монитора. Экран монитора сделан из стекла;

его можно повредить при небрежном обращении или при сильном нажатии на него.

1. Осторожно положите монитор на плоскую поверхность.

2. Присоедините к монитору подставку и основание.

Примечание. Указания по подсоединению кронштейна VESA, см. в разделе «Монтаж
на стену (дополнительно)» на стр. 2-12.

Глава 1. 1-2

Общие сведения

-5

22

Типы регулировок

Наклон

Данный раздел содержит информацию по регулировке положения монитора, настройке
пользовательских средств управления и использованию паза для фиксации кабеля.

На рисунке показан диапазон возможного наклона..

Поворот

С помощью встроенной подставки можно наклонить и повернуть монитор так, чтобы
обеспечить наиболее комфортный угол обзора.

Глава 1. 1-3

Регулировка высоты

130mm

Для регулировки по высоте опустите или поднимите монитор.

Глава 1. 1-4

Средства управления монитором

Элементы управления, расположенные на передней панели монитора, используются для
настройки дисплея.

Информацию о функциях данных кнопок см. в разделе «Настройка изображения на
мониторе» на стр. 2-3.

Паз для фиксации кабеля

На мониторе предусмотрен паз для фиксации кабеля, расположенный в задней части
(снизу).

Глава 1. 1-5

Подготовка монитора к работе

В данном разделе представлена информация по установке монитора.

Подключение и включение монитора

Примечание. Перед выполнением данной процедуры внимательно прочитайте

информацию по технике безопасности на стр. iii.

1. Выключите компьютер и все подключенные к нему устройства и отключите от
компьютера кабель питания.

2. Подключите кабели в соответствии с показанными ниже обозначениями.

Входные разъемы:

2 x HDMI 2.0 (HDCP 2.2)

1 x DP 1.4 (HDCP 2.2)
2 x USB 3.0 (сзади x 2)
1 x USB тип C 5G (DisplayPort DP 1.2 Альтернативный режим)
1 x USB тип C 10G (DisplayPort DP 1.4 Альтернативный режим)
* Два разъема USB тип

С с общей мощностью на выходе до 90 Ватт (макс.)

Входные разъемы:

2 x USB 3.0 (спереди x 2)
1 x Аудиовыход

Глава 1. 1-6

3. Подключите USB-динамик.

4. Подключение компьютера посредством HDMI.

5. Подключение компьютера посредством DisplayPort.

Глава 1. 1-7

6. Подключение компьютера посредством порта USB типа C.

Глава 1. 1-8

7. Подключение компьютера посредством порта USB типа A.

Глава 1. 1-9

8. Для воспроизведения звука через порт DP, тип C или HDMI подключите
аудиокабель акустической системы к гнезду аудиовыхода монитора.
Примечание. Аудиосигнал выводится в режимах DP, тип С и HDMI.

9. Подключите один разъем кабеля USB к входному порту USB на мониторе, а другой
разъем кабеля – к соответствующему порту USB на устройстве.

Примечание. Питание от нисходящего USB-порта не подается, если

монитор

выключен.

Глава 1. 1-10

10. Вставьте сетевой шнур в монитор, а затем подключите сетевые шнуры монитора и
компьютера к заземленной розетке.

Примечание. С данным оборудованием необходимо использовать
сертифицированный шнур питания. При установке монитора необходимо соблюдать
соответствующие национальные требования к установке оборудования.
Допускается использование сертифицированных шнуров питания, минимальные
характеристики которых соответствуют обычному гибкому шнуру из
поливинилхлорида

0,75мм

2

или H05VVH2-F2 3G 0,75мм2). Допускается использование гибкого кабеля

согласно положению IEC 60227 (с маркировкой H05VV-F 3G

с изоляцией из синтетического каучука, отвечающего требованиям стандарта IEC

2

60245 (с маркировкой H05RR-F 3G 0,75 мм

).

11. Закрепите кабели с помощью зажима для кабелей.

Глава 1. 1-11

12. Включите монитор и компьютер.

13. Для установки драйвера монитора загрузите драйвер, соответствующий модели
вашего монитора, с веб-сайта Lenovo по адресу:
http://support.lenovo.com/docs/P44w_10. Инструкции по установке драйвера
представлены в разделе «Как установить драйвер монитора вручную» на стр. 3-5.

Регистрация

Благодарим вас за приобретение продукта Lenovo™. Потратьте немного времени на
регистрацию вашего продукта и предоставьте нам информацию, которая поможет
компании Lenovo повысить качество услуг в дальнейшем. Ваши отзывы представляют
для нас большую ценность для разработки и обслуживания нашей продукции, что важно
и для вас, а также помогут улучшить наше с вами общение. Зарегистрируйтесь
сайте:

http://www.lenovo.com/register

Компания Lenovo будет посылать вам информацию и обновления на
зарегистрированный продукт, если только вы не укажете в анкете, что вам не нужна
дополнительная информация.

Глава 1. 1-12

на веб-

Глав а 2. Настройка и использование монитора

В данном разделе представлена информация о настройке и использовании монитора.

Удобст во и простота работы

Чтобы получить максимальную отдачу от персонального компьютера и избежать
дискомфорта, нужно правильно организовать рабочее место с эргономической точки
зрения. Организуйте рабочее место и расставьте оборудование так, чтобы это
соответствовало вашим требованиям и выполняемой работе. Кроме того, чтобы
добиться максимальной производительности работы на компьютере и работать с
максимальным комфортом, нужно придерживаться правильного
Подробную информацию по этим темам смотрите на веб-сайте Healthy Computing:

http://www.lenovo.com/healthycomputing/.

Организация рабочего места

Для работы в комфортных условиях используйте рабочую поверхность
соответствующей высоты и площади.

Организуйте рабочее место так, чтобы это соответствовало материалам и оборудованию,
которые вы используете. Содержите рабочее место в чистоте, чтобы можно было удобно
разместить материалы, с которыми вы обычно работаете; наиболее часто используемые
предметы (например, мышь или телефон) держите в

Компоновка и расстановка оборудования очень важны для соблюдения правильной
рабочей позы. Ниже описано, как разместить оборудование, чтобы вы работали в
правильной рабочей позе.

самом доступном месте.

стиля работы.

Размещение монитора

Уст ан о в и т е и настройте монитор так, чтобы вам было удобно смотреть на него; примите
во внимание следующие соображения:

• Рекомендуемое расстояние просмотра (от глаз пользователя до экрана монитора)
составляет 1,5 диагонали экрана. Чтобы обеспечить это расстояние в тесном
офисном пространстве, можно овсвободить место для монитора, отодвинув стол от
стены или перегородки; плоскопанельный или
расположить в углу стола; либо можно поставить клавиатуру на выдвижную полку,
чтобы увеличить глубину рабочего пространства.

• Высота монитора: Уста но в и т е монитор так, чтобы голова и шея находились в
удобном и нейтральном положении (вертикальном или прямом). Если ваш монитор
не настраивается по высоте, можно подложить под него книги или
другие прочные твердые предметы, чтобы подстроить высоту. Общая рекомендация
при подборе высоты размещения монитора: сядьте удобно и разместите монитор
так, чтобы верхняя граница экрана была на уровне глаз или чуть ниже. Однако
высоту монитора нужно подобрать так, чтобы расстояние от глаз до центра
монитора обеспечивало удобный просмотр изображения без
мышц.

• Угол наклона: Отрегулируйте угол наклона экрана так, чтобы изображение на
экране читалось наилучшим образом, а голова и шея находились при этом в
наиболее удобном положении.

• Общее размещение: Разместите монитор так, чтобы на экране не было бликов или
отражений от верхнего света и окон.

компактный монитор можно

какие-либо

напряжения глазных

Глава 2. 2-1

Ниже приведено еще несколько рекомендаций по удобной работе с монитором:

• Используйте освещение, соответствующее выполняемой работе.

• Настройте яркость и контрастность изображения на экране в соответствии со
своими предпочтениями (если монитор оснащен этими регуляторами).

• Содержите экран монитора в чистоте, чтобы вы могли сосредоточить внимание на

содержимом экрана.

От любой напряженной и
времени нужно расслаблять глазные мышцы: отведите глаза от монитора и
сфокусируйте взгляд на удаленном предмете. Если у вас устают глаза или если вы
ощущаете зрительный дискомфорт, обратитесь за советом к окулисту.

непрерывной зрительной деятельности устают глаза. Время от

Краткие рекомендации по правильному стилю работы

Если вы хотите удобно и продуктивно работать на компьютере, следует принять во
внимание некоторые важные факторы; сводка этих факторов приведена ниже.

• Хорошая осанка начинается с установки оборудования. Компоновка рабочего
места и размещение оборудования оказывают значительное влияние на осанку при
работе на компьютере. При размещении оборудования обязательно учитывайте
рекомендации, приведенные в
это обеспечит вам удобную рабочую позу и повысит производительность работы.
Используйте все возможности регулировки компонентов компьютера и офисной
мебели для удовлетворения своих предпочтений сейчас и по мере их изменения в
будущем.

• Можно избежать дискомфорта, слегка изменив рабочую позу: Чем дольше вы
сидите за компьютером,
Постарайтесь не сидеть долго в одной позе. Время от времени немного изменяйте
позу; так вы сможете избежать дискомфорта. Используйте все возможности
регулировки офисной мебели и оборудования, чтобы адаптировать их к изменениям
позы.

• Короткие регулярные перерывы в работе способствуют охране здоровья при
работе

работа, поэтому короткие перерывы очень важны. Встаньте из-за стола, потянитесь,
сходите попить воды, в общем, прервите работу на какое-то время. После короткого
перерыва ваше тело само займет удобную позу, и вы будете работать продуктивно и
комфортно.

на компьютере. Работа на компьютере — это в основном малоподвижная

разделе «Организация рабочего места» на стр. 2-1;

тем пристальнее вы должны следить за рабочей позой.

Информация о специальных возможностях

Компания Lenovo стремится предоставить больший доступ к информации и
технологиям лицам с ограниченными возможностями. С помощью ассистирующих
технологий пользователи с ограниченными возможностями могут получать
информацию наиболее удобным для них способом. Некоторые из таких технологий уже
представлены в вашей операционной системе; другие можно приобрести у поставщика
или получить по адресу:

https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php

Глава 2. 2-2

Настройка изображения на мониторе

В данном разделе представлено описание функций управления, используемых для
настройки изображения на мониторе.

Использование кнопок прямого доступа

Кнопки прямого доступа можно использовать, если экранное меню не выведено на
экран.

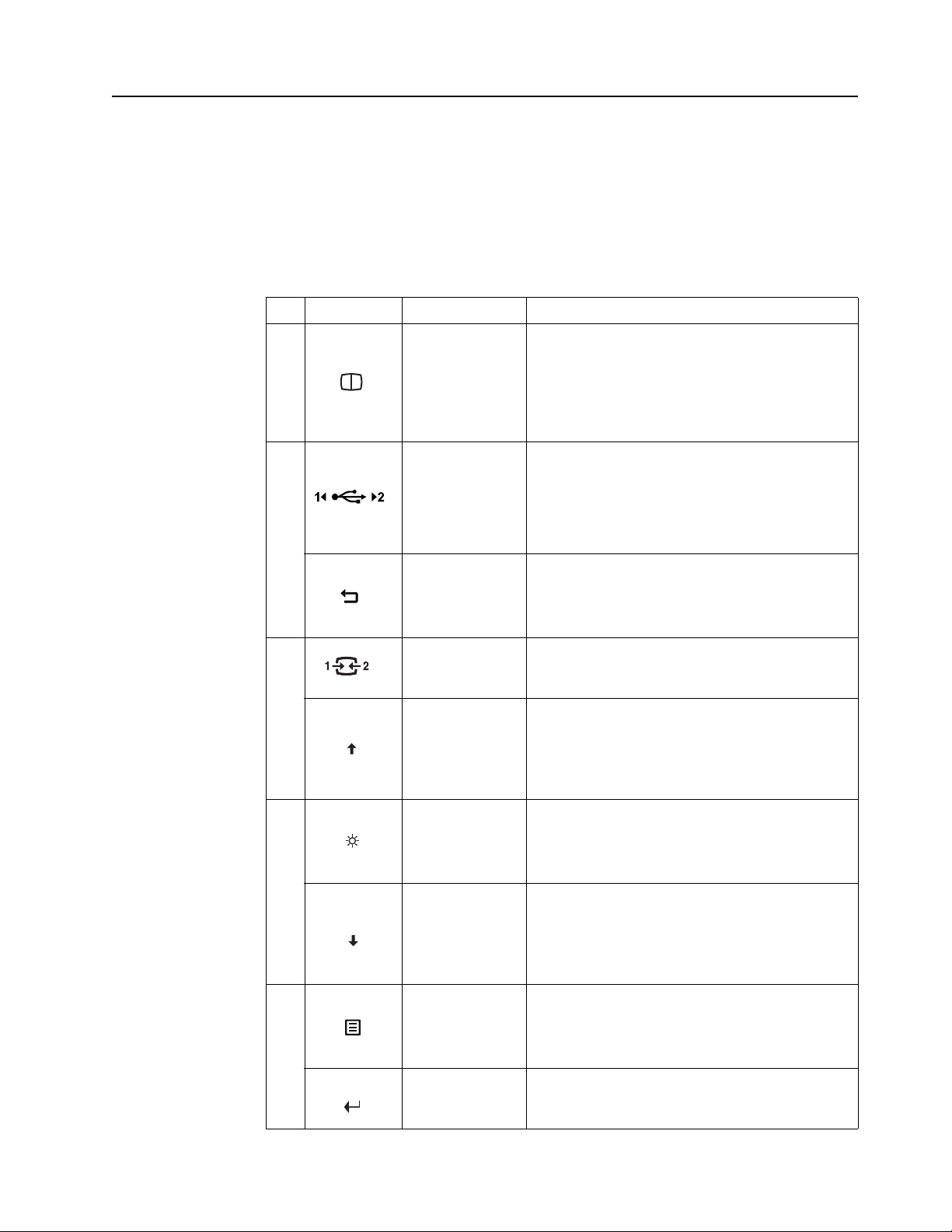

таблица 2-1. Кнопки прямого доступа

Значок Настройка Описание

1PIP/PBP

USB source input
switch
(Переключение

источника
входного сигнала

2

USB)

Нажмите и удерживайте кнопку для входа в меню
настройки режима PBP/PIP.

Нажмите и удерживайте в течение трех секунд, затем
можно начать обновление встроенного программного
обеспечения для USB C 2 с помощью приложения
для обновления.

Переключение источника входного сигнала USB

Нажмите и удерживайте кнопку в течение 10 секунд,

Exit (Выход)

Source-selecting
(Выбор источника
сигнала)

3

Decrease
(Уменьшение)/Up
(Вверх)

Brightness
(Яркость)

4

Increase
(Увел и че н ие)/
Down (Вниз)

Menu (Меню)

5

OK

чтобы включить/отключить функцию DDC/CI.
Выход из текущего экранного меню или возврат на

предыдущий уровень

Переключение источника входного видеосигнала

Нажмите на кнопку, чтобы передвинуть световой
индикатор в главном меню вверх, с активного
элемента к последнему.

Нажмите на кнопку, чтобы увеличить текущие
значения на панели регулировки.

Прямой доступ к регулировке яркости
Нажмите на кнопку, чтобы передвинуть световой

индикатор в главном меню вниз, с активного
элемента к следующему.

Нажмите на кнопку, чтобы передвинуть световой
индикатор в главном меню вниз, с активного
элемента к следующему.

Нажмите на кнопку, чтобы уменьшить текущие
значения на панели

Нажмите для вызова главного меню, если на экране
отсутствует экранное меню.

Нажмите и удерживайте кнопку в течение 10 секунд,
чтобы заблокировать/ разблокировать главное меню.

Переход на следующий уровень в главном меню или
подменю либо возврат на предыдущий уровень
панели регулировки.

регулировки.

Глава 2. 2-3

Использование элементов управления экранного меню

®

P44w-10

Advanced Setup

Options

OSD Setting

PIP/PBP

Exit

Brightness

Contrast

70

85

Screen Controls

Input: HDMI2 Resolution: 3840x1200 Color Mode: Custom PD(Max): 90 W

Настройки можно выполнять с помощью элементов управления, отображаемых в
экранном меню.

Для использования экранных элементов управления:

1. Нажмите кнопку

, чтобы открыть главное экранное меню.

2. Кнопками и можно перемещаться от одного значка к другому. Выберите
значок и нажмите кнопку

, чтобы получить доступ к соответствующей функции.

Если в выбранном пункте меню есть подменю, выберите нужный пункт кнопками

и , а затем нажмите кнопку

измените настройку. Чтобы сохранить изменения, нажмите кнопку

для выбора данной функции. Кнопками и

.

3. Чтобы выйти из подменю и главного окна экранного меню, нажмите кнопку

4. Нажмите и удерживайте в течение 10 секунд кнопку

, чтобы заблокировать

экранное меню. Это поможет избежать случайного изменения настроек экранного
меню. Чтобы разблокировать экранное меню и получить возможность изменять

настройки с его помощью, нажмите и удерживайте в течение 10 секунд кнопку

5. Функция DDC/CI включена по умолчанию. Используйте кнопку выхода (Exit) из
экранного меню. Нажмите и удерживайте кнопку

в течение 10 секунд для

включения или отключения функции DDC/CI. На экране появится сообщение

"DDC/CI disable (Функция DDC/CI отключена)".

.

.

Глава 2. 2-4

таблица 2-2. Функции экранного меню

Значок в главном

окне экранного

меню

Элементы

управления

экраном

Advanced Setup

(Расширенная

настройка)

Advanced Setup

(Расширенная

настройка)

Подменю Описание

Brightness
(Яркость)

Contrast

(Контрастность)

Dynamic contrast

(Динамическая
контрастность)

Smart Power

(Смарт-питание)

HDR • Авто

Over Drive

(Ускорение)

Цветовой режим •sRGB

Режимы сценариев • Собственное разрешение панели

Aspect Ratio

(Соотношение

сторон)

Гамма •2.2

Регулирует общую яркость экрана

Регулирует разность между светлыми и темными
областями

Включение режима динамической контрастности.

• On (Вкл)

•Off (Выкл)

• On (Вкл)

•Off (Выкл)

•Off (Выкл)
Регулировка времени отклика.

• Extreme (Максимальный)

• Normal (Обычный)

•Off (Выкл)

• DCI-P3 D63

• BT.709

•Neutral (Нейтральный)

• Reddish (Красноватый)

• Bluish (Синеватый)

• Custom (Пользовательский)

- Red (Красный): Увеличение или

уменьшение насыщенности
компонента изображения.

- Green (Зеленый): Увели ч е ни е или
уменьшение насыщенности
компонента изображения.

- Blue (Синий): Увеличение или уменьшение
насыщенности
изображения.

• Создание изображения

• Цифровое кино

• Создание видеозаписи

• Фильтр синего света

• Full Screen (Во весь экран)

• Original AR (Исходный формат)

•1:1

•4:3

• 16:9

• 16:10

•2.4

•2.6

"синего" компонента

"красного"

"зеленого"

Настройки и
регулировки

Все порты

входных

сигналов

Все порты

входных

сигналов

Глава 2. 2-5

таблица 2-2. Функции экранного меню

Значок в главном

окне экранного

меню

Options

(Параметры)

Настройка

экранного меню

Подменю Описание

Входной сигнал Данный монитор принимает видеосигналы с трех

различных разъемов. В большинстве настольных
компьютеров используется аналоговый разъем.
При использовании разъема USB-C 10G / USB-C
5G / DisplayPort / HDMI1 / HDMI2 в экранном
меню выберите пункт Digital (Цифровой).

- Выбрать 1 — USB-C 10G (цифровой)

- Выбрать 2 — USB-C 5G (цифровой

- Выбрать 3 — DisplayPort (цифровой)

- Выбрать 4 — HDMI1 (цифровой)

- Выбрать 5 — HDMI1 (цифровой)

Выбор источника

сигнала USB

Зарядка по USB

вкл.

всегда

Подача питания

через USB C

• USB 3.1

• USB 2.0

• On (Вкл)

•Off (Выкл)

• Авто (макс. до 90 Ватт)

• Баланс (45 Ватт/ 45 Ватт)

• 10G 65 Ватт / 5G 25 Ватт

• 10G 25 Ватт / 5G 65 Ватт

Button repeat rate
(Частота повтора

при нажатии

кнопки)

DP Select (Выбор

DP)

Показатель частоты

обновления

•Off (Выкл)

• Default (По умолчанию)

•Slow (Медленный)

• DP 1,4

• DP 1.2

• On (Вкл)

•Off (Выкл)

Language (Язык) Изменение языка меню.

Примечание. Выбранный язык — это

язык только
экранного меню. На программу, запущенную на
компьютере, он не оказывает никакого влияния.

ТаMenu time out

Настройка времени ожидания меню.

(Время закрытия

меню)

Menu Position

Настройка положения экранного меню.

(Положение меню)

Factory default

(Заводские

настройки)

• Нет

• Да

Настройки и
регулировки

Все порты

входных

сигналов

Глава 2. 2-6

таблица 2-2. Функции экранного меню

Значок в главном

окне экранного

меню

PIP/PBP

Exit (Выход)

Примечание.

Подменю Описание

Swap

(Переключение)

PBP Слева-Справа • Левый источник сигнала

- USB-C 10G

- USB-C 5G

- DisplayPort

- HDMI1

- HDMI2

• Правый источник сигнала

- USB-C 10G

- USB-C 5G

- DisplayPort

- HDMI1

- HDMI2

• Соотношение PBP

- 2:1

- 1:1

- 1:2

PIP • Источник сигнала PIP

- USB-C 10G

- USB-C 5G

- DisplayPort

- HDMI1

- HDMI2

• Настройка PIP

- Г.ПОЛ

- В.ПОЛ

- РАЗ М ЕР

Цветовой режим
(Второстепенное

окно)

•sRGB

• BT.709

Вход аудиосигнала • Гла вный

• Второстепенный

Off (Выкл)

Выход из экранного меню.

Настройки и
регулировки

Все порты

входных

сигналов

Все порты

входных

сигналов

*В режиме фильтра синего света уменьшается интенсивность синего света.
* Использование Максимального режима (время отклика) может привести к снижению качества отображения

быстро двигающихся объектов. Рекомендуется проверять Максимальный режим (время отклика), чтобы
определить его совместимость с теми приложениями, в которых планируется его использовать.

Глава 2. 2-7

таблица 2-3. Справочная таблица видеоинтерфейсов

Порт USB C HDR Выкл.

Источник Кабель Частота обновления монитора/ USB

USB-C 5G USB-C 5G 60 Гц, USB3.0 120 Гц, USB2.0

USB-C 10G USB-C 5G 60 Гц, USB3.0 120 Гц, USB2.0

USB-C 10G USB-C 10G 100 Гц, USB3.0 144 Гц, USB2.0

Порт DP HDR Выкл. HDR Вкл.

Источник Кабель Частота обновления монитора/ USB

DP 1.2 DP 1.2 120Hz 100Hz

DP 1.4 DP 1.2 120Hz 100Hz

DP 1.4 DP 1.4 144Hz 144Hz

Порт HDMI HDR Выкл. HDR Вкл.

Источник Кабель Частота обновления монитора/ USB

HDMI 2.0 HDMI 2.0 100Hz 60Hz

Глава 2. 2-8

Выбор поддерживаемого режима отображения

Режим отображения, используемый монитором, задается на компьютере. Поэтому
дополнительную информацию о том, как сменить режим отображения, смотрите в
документации к компьютеру.

При смене режима отображения могут измениться размер, расположение и форма
изображения. Это нормальное явление; изображение можно вновь настроить при
помощи автоматической настройки изображения и средств настройки изображения.

В отличие от
мерцания, ЖК- или плоскопанельная технология изначально не подвержена мерцанию.

Примечание. Если ранее компьютер использовался с ЭЛТ-монитором и на нем
установлен режим, не подходящий для работы с данным монитором, возможно,
потребуется временно подключить ЭЛТ-монитор для установки разрешения 3840 x 1200
точек с частотой обновления
дисплея.

Режимы отображения, приведенные ниже, оптимизированы на заводе.

таблица 2-4. Режимы отображения, установленные на заводе

480p (640x480) 60Hz

480p (720x480) 60Hz

ЭЛТ-мониторов, требующих высокой частоты обновления для уменьшения

60 Гц, что является режимом собственного разрешения

Синхронизация Частота обновления (Гц)

720p 50/60 Гц

1080i 50/60 Гц

1080p 50/60 Гц

2160p 30/60 Гц

720 x 400 70 Hz

640 x 480 60 Hz

800 x 600 60 Hz

1024 x 768 60 Hz

1280 x 1024 60 Hz

1440 x 900 60 Гц-R

1600x900 60 Hz

1680 x 1050 60 Hz

1920 x 1080 60 Гц-R

1920x1200 60 Hz

2560x1440 60 Hz

2560x1600 60 Hz

3840x1200 60/100/120/144 Гц

3840x2160 60 Hz

Глава 2. 2-9

Управление питанием

Управление питанием активируется, если компьютер определяет, что мышь или
клавиатура не использовались в течение заданного пользователем промежутка времени.
Есть несколько состояний монитора; они показаны в нижеприведенной таблице.

Для достижения оптимальной производительности выключайте монитор в конце
каждого рабочего дня или если вы не собираетесь работать с ним в течение достаточно
длительного времени

таблица 2-5. Индикатор питания

.

Состояние

On (Вкл) Белый

Режим
ожидания/Спящий
режим

Индикатор
питания

Желтый Пустой

Экран

Normal
(Обычный)

Операция для
восстановления

Нажмите любую
клавишу на
клавиатуре или
передвиньте
мышь

может появиться
с небольшой
задержкой.

Примечание. М
онитор
переходит в
режим ожидания
и в случае, если
на вход монитора
не подается
изображение.

Нажмите кнопку
питания

Совместимость

ENERGY STAR

Выкл Выкл Пустой

может появиться
с небольшой
задержкой.

ENERGY STAR

Глава 2. 2-10

Режимы управления питанием

Режимы VESA

Обычный режим
работы

Режим " Активный
выкл."

Выключение ---Off (Выкл) Менее 0,5 Вт

ON 43,9 Вт

P

TEC 175 кВт/ч

E

Синхрониза

ция по гор.

Активный Активный Активный Blue (Синий) 250 Вт

Неактивен Неактивен Выкл Желтый Менее 0,5Вт без

Energy Star Потребляемая мощность

Синхрони

зация по

верт.

Видео

Индикатор

питания

Потребляемая

мощность

(максимальное)*
70 Вт
(стандартное)

USB C

* Максимальная потребляемая мощность при максимальной яркости.

Настоящий документ приводится исключительно для информации и отражает
производительность в лабораторных условиях. Рабочие характеристики вашего
устройства могут отличаться в зависимости от заказанных вами ПО, компонентов и
периферийных устройств. Мы не обязаны обновлять данную информацию.
Соответственно, покупатель не должен полагаться на данную информацию для
принятия

решений об электрических допусках и иных характеристиках. Изделие

поставляется без прямых или подразумеваемых гарантий точности или полноты.

Глава 2. 2-11

Уход за монитором

Перед выполнением любых действий по обслуживанию монитора обязательно нужно
выключить питание.

Нельзя:

• Лить на монитор воду или другие жидкости.

• Использовать растворители или абразивные материалы.

• Использовать для чистки монитора и любого электрического оборудования

• Прикасаться к экрану монитора острыми или твердыми предметами. Так можно

• Использовать любые

Можно:

• Слегка смочить водой мягкую ткань и осторожно протереть крышки и экран

• Удалить жир или следы от пальцев влажной тканью, слегка смоченной мягким

легковоспламеняющиеся жидкости.

повредить экран.

чистящие жидкости, содержащие антистатические добавки

(или подобные им). Это может повредить покрытие экрана.

монитора.

моющим средством.

Снятие основания и подставки монитора

Шаг 1. Помести те монитор на плоскую поверхность с мягким покрытием.
Шаг 2. Отсоедините от монитора основание и подставку.

Монтаж на стену (дополнительно)

См. инструкции по установке в комплекте для настенного монтажа. Чтобы изменить
установку ЖК-монитора с настольного варианта размещения на настенный, выполните
следующие действия:

Шаг 1. Убедитесь, что сетевой выключатель выключен, затем отсоедините сетевой
шнур.

Шаг 2. Уложи т е ЖК-монитор лицевой частью вниз на полотенце или одеяло.
Шаг 3. Отсоедините от монитора основание, см. раздел

монитора».

«Снятие основания и подставки

Глава 2. 2-12

Шаг 4. Закрепите монтажный кронштейн из комплекта (стандарт VESA – расстояние

VESA hole

между отверстиями 100 х 100 мм, под болт M4 x 10 мм).

Шаг 5. Уст ан ов ит е ЖК-монитор на стене в соответствии с инструкциями в комплекте
для настенного монтажа.

Для использования только с настенным монтажным кронштейном, внесенным в списки
UL, с минимальным весом/нагрузкой: 8kg

Глава 2. 2-13

Глав а 3. Справочная информация

В этом разделе приведены характеристики монитора, инструкции по ручной установке
драйвера монитора, информация по устранению неисправностей и информация по
обслуживанию.

Характеристики монитора

таблица 3-1. Технические характеристики монитора модели 61D5-RAR1-WW/61D9-
RAR1-WW

Размеры Глубина

Высота

Ширина

Панель Размер

Подсветка

Aspect ratio (Соотношение
сторон)

Подставка Наклон Диапазон: -5° ~ 22°

Крепление VESA Поддерживается 100 x 100 мм (3,94 x 3,94 дюйма)

Изображение Видимый размер

изображения

Максимальная высота

Максимальная ширина

Шаг пикселей

Питание Напряжение

Максимальный ток

269,8 мм (10,62 дюйма)

461,1 мм (18,15 дюйма)

1058,3 мм (41,67 дюйма)

43,4 дюйма

Светодиодный

32:10

1102,36 мм (43,4 дюйма)

351,43 мм (13,84 дюйма)

1052,66 мм (41,44 дюйма)

274,05 мм (10,79 дюйма)

100-240 В пер. тока

3A

Потребляемая мощность

Примечание. Значения
потребляемой мощности
представляют собой

мощности,

сумму
потребляемой
монитором и блоком
питания

Обычный режим работы

Режим ожидания/Спящий
режим

Off (Выкл)

Примечание. без
USB/веб-

камеры/внешнего/динами
ка

<250 Вт (макс.)

<70 Вт (стандартное)

<0,5 Вт

<0,5 Вт

Глава 3. 3-1

таблица 3-1. Технические характеристики монитора модели 61D5-RAR1-WW/61D9-
RAR1-WW

Видеовход (DP) Интерфейс

Входной сигнал

Разрешение по
горизонтали

Разрешение по вертикали

Частота синхронизации

Видеовход (HDMI) Интерфейс

Входной сигнал

Разрешение по
горизонтали

Разрешение по вертикали

Частота синхронизации

Видеовход (тип-C) Интерфейс

Входной сигнал

Разрешение по
горизонтали

DP

VESA TMDS (Panel Link™)

3840 пикс. (макс.)

1200 линий (макс.)

720 МГц

HDMI

VESA TMDS (Panel Link™)

3840 пикс. (макс.)

1200 линий (макс.)

600 МГц

Тип C

VESA TMDS (Panel Link™)

3840 пикс. (макс.)

Разрешение по вертикали

Частота синхронизации

Система передачи
данных

Поддерживаемые
режимы отображения

Температура При работе

Влажность При работе

VESA DDC CI

Частота строк

Частота кадров

Базовое разрешение 3840 x 1200 на частоте 60 Гц

Хранение

Транспортировка

Хранение

Транспортировка

1200 линий (макс.)

720 МГц

600 МГц ()

30 - 178 кГц

48 - 144 Гц

0 до 40 C (от 32 до 104 F)

-20 до 60 C (от -4 до 140 F)

-20 до 60 C (от -4 до 140 F)

от 10 до 80% без образования
конденсата

от 5
конденсата

от 5 до 95% без образования
конденсата

()

до 95% без образования

Глава 3. 3-2

Устранение неисправностей

Если при установке или эксплуатации монитора возникает неисправность, вы можете
попытаться устранить ее самостоятельно. Перед тем, как обратиться к продавцу или в
Lenovo, выполните действия, наиболее подходящие для вашего случая.

таблица 3-2. Устранение неисправностей

Проблема Возможные причины Действия Ссылка

На экране
отображается
сообщение «Out

of Range»
(Недопустимый

сигнал), и
индикатор
питания мигает
зеленым цветом.

На компьютере задан
режим дисплея,
который не
поддерживается
монитором.

Если вы заменяете старый
монитор на новый, вновь
подключите старый
монитор и задайте режим
дисплея в диапазоне,
указанном для нового
монитора.

Если вы работаете в
Windows, перезагрузите
систему в безопасном
режиме и выберите
поддерживаемый режим
дисплея.

таблица 2-3.
«Справочная таблица
видеоинтерфейсов»
на стр. 2-8

Неприемлемое
качество
изображения.

Индикатор
питания не горит,
изображения нет.

Сигнальный
видеокабель неплотно
подсоединен к
монитору или к
компьютеру.

Возможно,
неправильно заданы
цветовые параметры.

• Не включен
выключатель
питания
монитора.

• Неплотно
вставлен или
отключен шнур
питания.

• В розетке нет
напряжения.

Если данные функции не
работают, обратитесь в
центр поддержки.

Убедитесь, что
сигнальный кабель
надежно подсоединен к
компьютеру и к монитору.

Выберите в экранном
меню другие цветовые
параметры.

• Проверьте, правильно
ли подключен шнур
питания

• Проверьте, есть ли
напряжение в розетке.

• Включите монитор.

• Попробуйте

подключить другой
шнур питания.

• Попробуйте вставить
шнур в другую
розетку.

.

«Подключение и

включение
на стр. 1-6

«Настройка
изображения на
мониторе» на стр. 2-3

«Подключение и
включение монитора»
на стр. 1-6

монитора»

На экране
отсутствует
изображение, и
индикатор
питания светится
желтым цветом.

Глава 3. 3-3

Монитор находится в
спящем
режиме/режиме
ожидания.

• Чтобы возобновить
работу, нажмите

клавишу на

любую
клавиатуре или
подвигайте мышь.

• Проверьте параметры
питания на
компьютере.

«Управл е н ие
питанием» на стр.

2-10

таблица 3-2. Устранение неисправностей

Проблема Возможные причины Действия Ссылка

Индикатор
питания светится
оранжевым
цветом, но
отсутствует.

Сигнальный
видеокабель неплотно
вставлен или
отсоединен от
компьютера или
монитора.

Для яркости и
контрастности заданы
минимальные
значения.

Проверьте, правильно ли
подключен видеокабель.

Настройте в экранном
меню яркость и
контрастность.

«Подключение и
включение монитора»
на стр. 1-6

«Настройка
изображения на
мониторе» на стр. 2-3

Один или
несколько
пикселей не
окрашены.

• Строки
текста или
размыты.

• На
изображении
видны
горизонталь
ные или
вертикальны
е линии.

Это характеристика
технологии ЖКД, а не
дефект ЖКД.

• Неоптимальная
настройка
изображения.

• В окне Display
Properties
(Свойства: Экран)

компьютера
заданы
неоптимальные
параметры.

В случае, если не светятся
более пяти пикселов,
обратитесь в центр
поддержки.

Настройте параметры
разрешения на
компьютере так, чтобы
они соответствовали
базовому разрешению
монитора — 3840 x 1200
при частоте 60 Гц.

Выполните
автоматическую
настройку изображения.
Если это не помогло,
настройте изображение
вручную.

Если вы

работаете при
базовом разрешении, вы
можете попытаться
улучшить изображение,
настроив на компьютере
параметр Dots Per Inch —
DPI (Число точек на
дюйм).

Приложение A.
«Обслуживание и
поддержка» на стр.

A-1

«Настройка

изображения на
мониторе» на стр. 2-3

таблица 2-3.
«Справочная таблица
видеоинтерфейсов»
на стр. 2-8

Смотрите раздел

Advanced
(Дополнительно) в
окне Display
Properties (Свойства:

Экран) на
компьютере.

Глава 3. 3-4

Как установить драйвер монитора вручную

Ниже приведено описаны процедуры ручной установки драйвера монитора в
операционных системах Microsoft Windows 7 и Microsoft Windows 10.

Установка драйвера монитора в Windows 7

Для использования функции Plug and Play в Microsoft Windows 7 выполните следующие
действия:

1. Выключите компьютер и все подключенные к нему устройства.

2. Проверьте, правильно ли подключен монитор.

3. Включите монитор и компьютер. Дождитесь запуска операционной системы

Windows 7.

4. На веб-сайте Lenovo по адресу http://support.lenovo.com/docs/P44w_10 найдите

соответствующий драйвер для монитора и загрузите его на ПК, к которому
подключен монитор (например,

5. Откройте окно Display Properties (Свойства: Экран), выбрав пункты Start (Пуск),

Control Panel (Панель управления), Hardware and Sound (Оборудование и звук).

Затем щелкните значок Display (Экран).

6. Щелкните вкладку Change the display settings (Изменить параметры дисплея).

7. Щелкните значок Advanced Settings (Дополнительные настройки).

8. Щелкните вкладку Monitor (Монитор).

9. Нажмите кнопку Properties (Свойства).

10. Щелкните вкладку Driver (Драйвер).

11. Щелкните

the driver program (Поиск программы драйвера на компьютере).

12. Выберите Pick from the list of device driver program on the computer (Выбрать из

списка драйверов устройств на компьютере).

13. Нажмите кнопку Hard Disk (Получите диск). Нажмите кнопку Browse (Обзор) и
укажите следующий путь:

X:\Monitor Drivers\Windows 7

(где X обозначает «папку, в которой находится загруженный драйвер» (например,
рабочий стол)).

14. Выберите файл «lenp44w-10.inf
кнопку OK (OК).

15. В новом окне выберите LEN P44w-10 и нажмите кнопку Next (Далее).

16. После завершения установки удалите все загруженные файлы и закройте все окна.

17. Перезагрузите операционную систему. Система автоматически выберет

максимальную частоту обновления экрана и соответствующие профили
соответствия цветов.

Примечание. В случае
лучевых) увеличение частоты обновления экрана не приводит к повышению качества
изображения. Lenovo рекомендует использовать разрешение 3840 x
обновления 60 Гц или 640 x 480 с частотой обновления 60 Гц.

Update Driver (Обновить драйвер), затем – Browse the computer to find

жидкокристаллических мониторов (в отличие от электронно-

на настольный компьютер).

» и нажмите кнопку Open (Открыть). Нажмите

1200 с частотой

Глава 3. 3-5

Установка драйвера монитора в Windows 10

Для использования функции Plug and Play в Microsoft Windows 10 выполните
следующие действия:

1. Выключите компьютер и все подключенные к нему устройства.

2. Проверьте, правильно ли подключен монитор.

3. Включите монитор и компьютер. Дождитесь запуска операционной системы
Windows 10.

4. На веб-сайте Lenovo по адресу http://support.lenovo.com/docs/P44w_10 найдите

соответствующий драйвер для монитора и загрузите его на ПК, к которому
подключен монитор (например,

5. На рабочем столе поместите указатель мыши в левый нижний угол экрана,
щелкните правой кнопкой мыши, выберите пункт Control Panel (Панель
управления), затем дважды щелкните значок Hardware and Sound (Оборудование и
звук), а затем выберите вкладку Display (Экран).

6. Щелкните вкладку Change the display settings (Изменить параметры дисплея).

7. Щелкните значок Advanced Settings (Дополнительные настройки).

8. Щелкните

9. Нажмите кнопку Properties (Свойства).

10. Щелкните вкладку Driver (Драйвер).

11. Щелкните Update Driver (Обновить драйвер), затем – Browse the computer to find
the driver program (Поиск программы драйвера на компьютере).

12. Выберите Pick from the list of device driver program on the computer (Выбрать из
списка драйверов устройств на компьютере).

13. Нажмите кнопку Hard Disk (Получите диск). Нажмите кнопку Browse (Обзор) и
укажите следующий путь:

X:\Monitor Drivers\Windows 10

(где X
рабочий стол)).

14. Выберите файл «lenp44w-10.inf» и нажмите кнопку Open (Открыть). Нажмите
кнопку OK (OК).

15. В новом окне выберите LEN P44w-10 и нажмите кнопку Next (Далее).

16. После завершения установки удалите все загруженные файлы и закройте все окна.

17. Перезагрузите операционную систему. Система автоматически выберет

максимальную частоту обновления экрана и соответствующие профили
соответствия цветов.

Примечание. В случае жидкокристаллических мониторов (в отличие от электронно­лучевых) увеличение частоты обновления экрана не приводит к повышению качества
изображения. Lenovo рекомендует использовать разрешение 3840 x
обновления 60 Гц или 640 x 480 с частотой обновления 60 Гц.

вкладку Monitor (Монитор).

обозначает «папку, в которой находится загруженный драйвер» (например,

на настольный компьютер).

1200 с частотой

Получение дополнительной помощи

Если вам не удается решить проблему, обратитесь в центр техподдержки Lenovo. Для
получения более подробной информации по связи с центром техподдержки см.
Приложение A. «Обслуживание и поддержка» на стр. A-1.

Глава 3. 3-6

Информация о получении сервисного обслуживания

Обязанности пользователя

Гарантия не распространяется на продукт, поврежденный в следствие несчастного
случая, использования не по назначению, невнимательности, неправильной установки,
использования без учета технических характеристик продукта и инструкций,
стихийного бедствия или катастрофы, несанкционированного изменения, ремонта или
модификации.

Ниже приведены примеры использования не по назначению и невнимательности, не
покрываемые гарантией.

• Остаточное изображение на экране
изображения устраняется с помощью использования движущейся экранной
заставки или функции управления питанием.

• Физическое повреждение крышек, лицевой панели, основания и кабелей.

• Царапины или проколы экранов мониторов.

ЭЛТ-монитора. Эффект остаточного

Запасные части

Следующие детали предназначены для использования в сервисном центре Lenovo или
официальными дилерами Lenovo для выполнения гарантийных обязательств перед
покупателем. Детали предназначены только для проведения технического
обслуживания. В следующей таблице приведена информация для модели 61D5-RAR1-

WW/61D9-RAR1-WW.

таблица 3-3. Список запасных частей (61D5-RAR1-WW)

FRU
(ЗАМЕНЯЕМЫЙ

КОМПОНЕНТ)
НОМЕР
КОМПОНЕНТА

01YY105 Монитор FRU P44w-

01YY106 P44w-10-HDMI

01YY107 P44w-10-DP1,4

01YY108 P44w-10-кабель USB

01YY109 P44w-10-USB A - C

ОПИСАНИЕ

10 - 43,4 дюймов

кабель (1,8 м, RoHS)

кабель

(1,8 м, RoHS)

C Gen2 (1,5 м, RoHS)

(1,8 м, RoHS)

Номер
компьютер
а/модели

61D5 Цвет

61D5 Цвет

61D5 Цвет

61D5 Цвет

61D5 Цвет

ЦВЕТ ГЕОГРАФИЯ

ВСЕМИРНЫЙ
воронова
крыла

ВСЕМИРНЫЙ
воронова
крыла

ВСЕМИРНЫЙ
воронова
крыла

ВСЕМИРНЫЙ
воронова
крыла

ВСЕМИРНЫЙ
воронова
крыла

01YY110 P44w-10 - с

подставкой и
основанием FRU

Глава 3. 3-7

61D5 Цвет

воронова
крыла

ВСЕМИРНЫЙ

таблица 3-4. Список запасных частей (61D9-RAR1-WW)

FRU
(ЗАМЕНЯЕМЫ

Й
КОМПОНЕНТ)
НОМЕР

ОПИСАНИЕ

Номер
компьютер
а/модели

КОМПОНЕНТА

ЦВЕТ ГЕОГРАФИЯ

01YY105 Монитор FRU P44w-

10 - 43,4 дюймов

01YY106 P44w-10-HDMI

кабель (1,8 м, RoHS)

01YY107 P44w-10-DP1.4

кабель (1,8 м, RoHS)

01YY108 P44w-10-кабель USB

C Gen2 (1,5 м, RoHS)

01YY109 P44w-10-USB A - C

(1,8 м, RoHS)

01YY110 P44w-10 - с

подставкой и
основанием FRU

01YY119 USB-динамик Lenovo

Monitor

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

61D9 Цвет

воронова
крыла

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

ВСЕМИРНЫЙ

Глава 3. 3-8

Приложение A. Обслуживание и поддержка

Далее описывается техническая поддержка, доступная для изделия в течение
гарантийного срока или в течение срока эксплуатации устройства. Полное разъяснение
условий гарантии Lenovo содержится в тексте ограниченной гарантии Lenovo.

Регистрация

Зарегистрируйте устройство для получения обновлений услуг и поддержки, а также
компьютерных принадлежностей и мультимедийных материалов – со скидкой и
бесплатно. Посетите веб-сайт: http://www.lenovo.com/register

Техническая поддержка через Интернет

Техническая поддержка через Интернет в течение срока эксплуатации устройства
доступна на веб-сайте: http://www.lenovo.com/support

В течение гарантийного срока также доступна помощь в замене деталей и замена
неисправных компонентов. Кроме того, если данное устройство используется с
компьютером Lenovo, пользователь имеет право на получение сервисного обслуживания
по месту жительства. Представитель компании Lenovo по техническому обслуживанию
поможет

вам найти наилучший вариант.

Телефонная техническая поддержка

Помощь в установке и настройке доступна в Центре поддержки клиентов в течение 3
месяцев со дня приобретения устройства. По истечении этого срока поддержка
прекращается или становится платной (на усмотрение компании Lenovo). За
установленную плату также доступна дополнительная поддержка.

Перед тем, как обращаться к представителю компании Lenovo по технической
поддержке, подготовьте следующую информацию: наименование и
кассовые документы, наименование производителя компьютера, модель, заводской
номер и руководство, точное изложение каких-либо сообщений об ошибке, описание
неисправности, сведения о конфигурации аппаратного и программного обеспечения
системы.

Представитель компании по техническому обслуживанию может пожелать рассмотреть
проблему в действии, если во время звонка вы находитесь за компьютером.

Номера телефонов
телефонов поддержки компании Lenovo всегда можно найти по адресу

http://consumersupport.lenovo.com

Страна или регион Номер телефона

Аргентина 0800-666-0011

Австралия 1-800-041-267

поддержки изменяются без уведомления. Наиболее свежий список

(испанский, английский)

(английский)

номер устройства,

Австрия 0810-100-654 (местный номер)

(немецкий)

Приложение A. A-1

Страна или регион Номер телефона

Бельгия Гарантийное обслуживание и поддержка: 02-339-36-11

(голландский, французский)

Боливия 0800-10-0189

(испанский)

Бразилия Звонки на территории региона Сан-Паулу: 11-3889-8986

Звонки за пределами региона Сан-Паулу: 0800-701-4815
(португальский)

Бруней Даруссалам Наберите номер 800-1111

(английский)

Канада 1-800-565-3344

(английский, французский)

Чили 800-361-213

(испанский)

Китай Линия технической поддержки: 400-990-8888

(мандаринский диалект)

Китай

(Специальный

(852) 3516-8977
(кантонский диалект, английский

, мандаринский диалект)

Административный
Район КНР Гонконг)

Китай

(Специальный

0800-807 / (852) 3071-3559
(кантонский диалект, английский, мандаринский диалект)

Административный
район КНР Макао)

Колумбия 1-800-912-3021

(испанский)

Коста-Рика 0-800-011-1029

(испанский)

Хорватия 385-1-3033-120

(хорватский)

Кипр 800-92537

(греческий)

Чешская Республика 800-353-637

(чешский)

Дания Гарантийное обслуживание и поддержка: 7010-5150

(датский)

Доминиканская
Республика

1-866-434-2080
(испанский)

Эквадор 1-800-426911-OPCION 4

(испанский)

Египет Основной: 0800-0000-850

Дополнительный: 0800-0000-744
(арабский, английский)

Сальвадор 800-6264

(испанский)

Эстония

372-66-0-800

(эстонский, русский, английский)

Приложение A. A-2

Страна или регион Номер телефона

Финляндия Гарантийное обслуживание и поддержка: [phone]

(финский)

Франция Гарантийное обслуживание и поддержка: 0810-631-213

(оборудование)
(французский)

Германия Гарантийное обслуживание и поддержка: 0800-500-4618 (номер для

бесплатного звонка)
(немецкий)

Греция Деловой партнер Lenovo

(греческий)

Гватемала Наберите номер 999-9190, дождитесь ответа оператора и попросите

соединить вас с номером 877-404-9661
(испанский)

Гондурас Наберите номер 800-0123

(испанский)

Венгрия [phone]

(английский,

венгерский)

Индия Основной: 1800-419-4666 (Tata)

Дополнительный: 1800-3000-8465 (Доверие)
Адрес эл. почты: [e-mail]
(английский и хинди)

Индонезия 1-803-442-425

62 213-002-1090 (действует обычный тариф)
(английский, индонезийский)

Ирландия Гарантийное обслуживание и поддержка: 01-881-1444

(английский)

Израиль Сервисный центр Givat Shmuel: [phone]

(иврит, английский)

Италия Гарантийное обслуживание и поддержка: [phone]

(итальянский)

Япония 0120-000-817

(японский, английский)

Казахстан 77-273-231-427 (действует обычный тариф)

(русский, английский)

Корея 080-513-0880 (разговор за счет

вызываемого абонента)
02-3483-2829 (междугородный звонок)
(корейский)

Латвия 371-6707-360

(латышский, русский, английский)

Литва 370 5278 6602

(итальянский, русский, английский)

Люксембург ThinkServer и ThinkStation: 352-360-385-343

ThinkCentre и ThinkPad: 352-360-385-222
(французский)

Малайзия 1-800-88-0013

03-7724-8023 (действует обычный тариф)
(английский)

Приложение A. A-3

Страна или регион Номер телефона

Мальта 356-21-445-566

(английский, итальянский, мальтийский-арабский)

Мексика 001-866-434-2080

(испанский)

Нидерланды 020-513-3939

(голландский)

Новая Зеландия 0508-770-506

(английский)

Никарагуа 001-800-220-2282

(испанский)

Норвегия 8152-1550

(норвежский)

Панама Центр обслуживания покупателей компании Lenovo: 001-866-434

(номер для бесплатного звонка)
(испанский)

Перу 0-800-50-866 OPCION 2

(испанский)

Филиппины 1-800-8908-6454 (подписчики GLOBE)

1-800-1441-0719 (подписчики PLDT)
(тагальский, английский)

Польша Ноутбуки и планшеты с логотипом Think: 48-22-273-9777

ThinkStation и ThinkServer: 48-22-878-6999
(польский, английский)

Португалия 808 -225 -115 (действует

обычный тариф)

(португальский)

Румыния 4-021-224-4015

(румынский)

Россия [phone]

[phone] (действует обычный тариф)
(русский)

Сингапур 1-800-415-5529

6818-5315 (действует обычный тариф)
(английский, мандаринский диалект, индонезийский Малайзия)

Словакия ThinkStation и ThinkServer: 421-2-4954-5555

Словения 386-1-2005-60

(словенский)

Испания 34-917-147-833

(испанский)

Шри-Ланка 9477-7357-123 (Информационные системы Sumathi (Сумати))

(английский)

Швеция Гарантийное обслуживание и поддержка: 077-117-1040

(шведский)

Швейцария Гарантийное обслуживание и поддержка: 0800-55-54-54

(немецкий, французский, итальянский

)

Тайвань 0800-000-702

(мандаринский диалект)

Приложение A. A-4

Страна или регион Номер телефона

Таиланд 001-800-4415-734

([phone] (действует обычный тариф)
(тайский, английский)

Турция 444-04-26

(турецкий)

Соединенное
Королевство

Поддержка стандартной гарантии: 03705-500-900 (местный тариф)
Поддержка стандартной гарантии: 08705-500-900
(английский)

Соединенные Штаты 1-800-426-7378

(английский)

Уругвай 000-411-005-6649

(испанский)

Венесуэла 0-800-100-2011

(испанский)

Вьетнам 120-11072 (номер для бесплатного звонка)

84-8-4458-1042 (действует обычный тариф)
(вьетнамский, английский)

Приложение A. A-5

Приложение B. Замечания

Для некоторых стран компания Lenovo может не обеспечивать все описанные в данном
документе продукты, услуги и функциональные возможности. Проконсультируйтесь в
региональном представительстве компании Lenovo относительно доступных в текущее
время продуктов и услуг. Ссылки на продукты, программы, или услуги Lenovo не
означают и не предполагают, что можно использовать только указанные продукты,
программы или услуги Lenovo. Разрешается
эквивалентные продукты, программы или услуги, если при этом не нарушаются права
Lenovo на интеллектуальную собственность.
Однако при этом ответственность за оценку и проверку работы всех продуктов,
программ или услуг, не принадлежащих Lenovo, возлагается на пользователя.

Компания Lenovo может иметь действующие или заявленные патенты на объекты,
описанные в данном документе. Предоставление
каких-либо лицензий на эти патенты. Письменный запрос на предоставление лицензии
можно направить по адресу:

Lenovo (United States), Inc.
1009 Think Place — Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing

КОМПАНИЯ LENOVO ПРЕДОСТАВЛЯЕТ ДАННУЮ ПУБЛИКАЦИЮ «КАК ЕСТЬ»
БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ВЫРАЖЕННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ,
ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЭТИМ, ПРЕДПОЛАГАЕМЫЕ ГАРАНТИИ
СОБЛЮДЕНИЯ НОРМАТИВНЫХ АКТОВ, ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ
СООТВЕТСТВИЯ ОПРЕДЕЛЕННОЙ
от выраженных или подразумеваемых гарантий при совершении определенных сделок
и, в силу этого, данная статья может к вам не относиться.

В приведенной здесь информации могут встретиться технические неточности или
типографские опечатки. В публикацию время от времени вносятся изменения, которые
будут отражены в следующих изданиях. Lenovo может
предварительного уведомления вносить изменения в продукты и/или программы,
которые описаны в данной публикации.

Описанные в данном документе продукты не предназначены для имплантации или
применения в системах жизнеобеспечения, в которых неверная работа может привести к
вреду для здоровья или смерти. Сведения, содержащиеся в данном
влияют на и не вносят изменений в характеристики продукции и гарантийные
обязательства компании Lenovo. Ничто в данном документе не может быть истолковано
как выраженное или подразумеваемое предоставление лицензии, а также как
освобождение от ответственности в отношении прав на интеллектуальную
собственность компании Lenovo или третьих сторон. Все сведения, содержащиеся в
данном документе
пояснения. Результаты, полученные в других рабочих условиях, могут отличаться от
приведенных.

Lenovo может использовать или распространять присланную вами информацию любым
способом, каким сочтет нужным, без каких-либо обязательств перед вами.

Любые ссылки в данной информации на веб-сайты, не принадлежащие Lenovo,
приводятся только для
веб-сайтов. Материалы этих веб-сайтов не являются частью данного продукта Lenovo, и
их можно использовать только на свой страх и риск.

Все данные по производительности, содержащиеся в этой публикации, получены в
настроенной среде. Поэтому результаты, полученные в других операционных средах,
могут заметно
выполнены в разрабатываемых системах, и нет никакой гарантии, что в общедоступных
системах результаты этих измерений будут такими же. Кроме того, результаты
некоторых измерений были получены экстраполяцией. Реальные результаты могут
отличаться от них. Пользователи настоящего документа должны проверить
соответствующие данные в своей конкретной среде

, справедливы для определенных условий и даны в качестве

отличаться от приведенных. Возможно, что некоторые измерения были

использовать любые функционально

данного документа не означает выдачу

ЦЕЛИ. В некоторых юрисдикциях запрещен отказ

в любой момент без какого-либо

документе, не

удобства и никоим образом не означают поддержки Lenovo этих

.

Приложение B. B-1

Информация о переработке

Компания Lenovo поддерживает владельцев ИТ-оборудования в ответственном подходе
к утилизации отработавших свой срок изделий. Компания Lenovo предоставляет
различные программы и услуги, помогающие владельцам оборудования в переработке
старых ИТ-продуктов. Информация об утилизации продуктов Lenovo находится здесь:

http://www.lenovo.com/lenovo/environment/recycling

Сбор и переработка вышедших из употребления компьютеров и мониторов Lenovo
Если вы являетесь сотрудником компании и нуждаетесь в утилизации компьютера или

монитора Lenovo, являющегося собственностью компании, вам необходимо сделать это
в соответствии с Законом о поддержке эффективного использования ресурсов.
Компьютеры и мониторы квалифицируются как промышленные отходы и должны
соответствующим образом утилизироваться фирмой по удалению промышленных
отходов, аттестованной местной администрацией. В соответствии с
поддержке эффективного использования ресурсов, компания Lenovo Japan через свои
службы по сбору и переработке ПК обеспечивает сбор, повторное использование и
переработку отработавших срок компьютеров и мониторов. Для ознакомления с
подробностями перейдите на веб-сайт компании Lenovo по адресу
www.ibm.com/jp/pc/service/recycle/ pcrecycle/. Согласно Закону о поддержке
эффективного использования ресурсов, сбор и переработка домашних компьютеров
мониторов производителем начались 1 октября 2003 года. Данная услуга
предоставляется бесплатно, если домашний компьютер был продан после 1 октября
2003 года. Для ознакомления с подробностями перейдите на веб-сайт компании Lenovo
по адресу www.ibm.com/jp/pc/service/recycle/personal/.

Утилизация компонентов компьютеров Lenovo
Некоторые компьютерные продукты Lenovo, проданные в Японии, могут иметь

компоненты, содержащие тяжелые металлы или другие загрязняющие окружающую
среду вещества. Для соответствующей утилизации отработавших компонентов,
(например, печатных плат или дисководов) используйте способы, описанные выше для
ненужных компьютеров и мониторов.

Законом о

и

Товарные знаки

Следующие термины являются товарными знаками компании Lenovo в Соединенных
Штатах Америки и (или) других странах:

Lenovo
Логотип Lenovo
ThinkCenter
ThinkPad
ThinkVision
Microsoft, Windows, Windows NT являются товарными знаками группы компаний
Microsoft.

Прочие названия фирм, продуктов или услуг могут быть товарными знаками или
знаками обслуживания других компаний.

Приложение B. B-2

Кабели питания и адаптеры питания

Разрешается использовать только те кабели питания и адаптеры питания, которые
поставляются изготовителем изделия. Запрещается использовать сетевой кабель
питания для других устройств.

Приложение B. B-3
